Обзор и тест материнской платы ASUS ROG Crosshair VIII Extreme

Премиальный функционал, богатые настройки BIOS и ультимативные возможности разгона.
Обзор и тест материнской платы ASUS ROG Crosshair VIII Extreme

Знакомиться с одной из самых дорогих материнских плат для процессоров Ryzen 5000 не так просто. В особенности, когда речь идет о новой флагманской ASUS ROG Crosshair VIII Extreme, стоимость которой в России составляет 79990 рублей. В такой ситуации важно не поддаться искушению из-за богатого технического оснащения продукта, но и в то же время прочувствовать магию разгона топового решения ASUS на базе чипсета AMD X570. Поэтому мы отправились оценивать способности ROG Crosshair VIII Extreme, вооружившись 12-ядерным процессором Ryzen 9 5900X и отборным комплектом памяти G.Skill Trident Z Royal DDR4-4266.

Технические характеристики

  • Модель: ROG Crosshair VIII Extreme
  • Socket: AM4
  • Чипсет: AMD X570
  • Тип памяти: DDR-4
  • Количество слотов памяти: 4
  • Оперативная память: 4*DIMM, Max. 128 Гб, DDR4 5100(O.C) - 3466O.C.), 2133 - 3200 МГц
  • Слоты расширения: 2*PCI-E 4.0 x16, PCI-E 3.0 x1, 5*PCI-E M.2
  • Тип слотов M.2:
    • М.2_1 - 2242/2260/2280 (PCIe 4.0 x4 или SATA) - AMD Ryzen 5000/3000 CPU
    • М.2_2 - 2242/2260/2280 (PCIe 4.0 x4) - AMD Ryzen 5000/3000 CPU
    • М.2_3 - 2242/2260/2280 (PCIe 4.0 x4) - AMD Ryzen 5000/3000 CPU
    • DIMМ.2_1 - 2242/2260/2280/22110 (PCIe 4.0 x4 или SATA) - AMD X570 Chipset
    • DIMМ.2_2 - 2242/2260/2280/22110 (PCIe 4.0 x4 или SATA) - AMD X570 Chipset
  • Звук: 8-канальный (7.1) ROG SupremeFX 7.1 Realtek ALC4082 + ESS SABRE9018Q2C
  • Сетевой интерфейс: 2.5 Gigabit (Intel I225-V), 10 Gigabit (Marvell AQtion AQC113CS), Wi-Fi 6E
  • Форм-фактор: E-ATX (305 * 277 мм)

Упаковка и комплектация

Материнская плата ROG Crosshair VIII Extreme поставляется в эффектной и стильно оформленной упаковке, как и подобает премиальному девайсу. Половину фронтальной грани занимает логотип Republic of Gamers. Остальная часть наполнена наименованием материнской платы и логотипами ключевых технологических особенностей, присутствующих в ROG Crosshair VIII Extreme.
Подробно о технических возможностях и наиболее важном функционале ROG Crosshair VIII Extreme производитель рассказывает на тыльной стороне коробки. Здесь же представлена фотография материнской платы в работе (для демонстрации ее RGB-подсветки).
Комплектацию у ROG Crosshair VIII Extreme точнее, чем богатой, не назовешь. Тут есть много чего интересного, но обо всем по порядку. В одном из картонных боксов находится:
  • руководство пользователя;
  • набор наклеек ROG;
  • карточка благодарности покупателя;
  • фирменный брелок ROG;
  • алюминиевый логотип ROG для наклейки на корпус ПК;
  • набор двухстороннего скотча для крепления контроллера ROG FAN;
  • флешка USB с драйверами и фирменным ПО.
В следующем отсеке пользователь обнаружит:
  • шесть кабелей SATA-3 6 Гбит/с;
  • кабель-разветвитель ARGB 1-3;
  • два кабеля-разветвителя 4-пин PWM 1-4;
  • кабель-удлинитель RGB;
  • кабель-термопара 3в1;
  • кабель питания контроллера ROG FAN;
  • кабель USB для входного подключения;
  • антенну Wi-Fi;
  • держатель для видеокарты;
  • переходник Q-connectors;
  • четыре винта для М.2 накопителей.
В третий бокс со вспененным поролоном производитель положил:
  • контроллер ROG FAN;
  • модуль ROG DIMM M.2 с радиаторами охлаждения;
  • USB Type-C ЦАП ROG Clavis;
  • фирменную крестовую отвертку.

Внешний вид и особенности

Материнская плата ROG Crosshair VIII Extreme выполнена в форм-факторе Е-АТХ, что можно нередко наблюдать во флагманских моделях этого производителя. Агрессивный облик плате придают массивные радиаторы охлаждения, а также накладки декоративных панелей. Этими элементами покрыто более половины лицевой стороны ROG Crosshair VIII Extreme.
С тыльной стороны у ROG Crosshair VIII Extreme находится металлическая пластина, которая помимо защиты еще и играет роль охлаждения для зоны VRM и чипсета AMD X570. В бэкплейте присутствует технологическое окно для демонтажа пластины-крепления охлаждения центрального процессора, а также имеются вырезы для точек крепления. Их у ROG Crosshair VIII Extreme девять штук.
Тыльная панель разъемов ROG Crosshair VIII Extreme включает в себя:
  • кнопку сброса настроек BIOS;
  • кнопку обновления BIOS Flashback;
  • два разъема DisplayPort IN для Thunderbolt 4;
  • два разъема Thunderbolt 4 USB Type-C;
  • восемь портов USB 3.2 Gen2;
  • два гнезда для антенны Wi-Fi;
  • один 2.5-гигабитный LAN (Intel I225-V);
  • один 10-гигабитный LAN (Marvell AQtion AQC113CS);
  • один оптический S/PDIF Out;
  • пять позолоченных аудиоразъемов 3.5 мм с LED-подсветкой.
Питание для центрального процессора на плате ROG Crosshair VIII Extreme подводится через два 8-пин EPS12V коннектора ProCool II. Оба этих разъема усилены металлическим корпусом c экранированием.
Основное же питание на материнскую плату ROG Crosshair VIII Extreme заводится по разъему 24-пин. Рядом располагается 6-пин разъем для дополнительного питания PCI-E. Вместе с тремя 4-пин PWM и парой +5В RGB все эти разъемы повернуты на 90 градусов относительно плоскости печатной платы. Сделано это для удобства подключения кабелей - при условии, что в корпусе ПК еще остается свободное пространство для подобных маневров.
С помощью четырех разъемов DIMM DDR4 материнская плата ROG Crosshair VIII Extreme готова принять на борт до 128 Гб оперативной памяти. В случае использования процессоров поколения Ryzen 5000 и Ryzen 5000G заявлена максимальная частота ОЗУ до 5000 и 5100 МГц соответственно. Рядом с разъемами для памяти нашел свое место слот DIMM M.2 для установки фирменного модуля ROG с двумя М.2 для твердотельных накопителей. Линии PCIe 4.0 этот слот получает напрямую от чипсета AMD X570, что позволяет устанавливать сюда устройства, как с протоколом передачи данных PCIe 4.0 x4, так и SATA.
Для графических адаптеров и других плат расширений ROG Crosshair VIII Extreme готова предложить один полноценный слот PCIe 4.0 x16, один PCIe 4.0 x16 (с максимальным режимом работы x8 линий PCIe) и еще один PCIe 3.0 x1.
Последний слот PCIe 3.0 x1 получает линии от чипсета AMD X570. А вот слоты PCIe 4.0 x16 работают за счет линий PCIe центрального процессора. Поэтому их режим работы зависит от количества установленных видеокарт и твердотельных накопителей, устанавливаемых в разъемы М.2_2 и М.2_3. Распределение 16-ти линий PCIe от центрального процессора будет в следующей конфигурации.

Одной из визитных карточек ROG Crosshair VIII Extreme является фирменный дисплей LiveDash OLED, установленный на радиатор охлаждения для первого разъема М.2. Его предназначение заключается в том, чтобы выводить оперативную информацию о текущих параметрах системы. Например, тактовую частоту процессора, рабочие напряжения, температуры и многое другое.
Об охлаждении скоростных твердотельных накопителей на ROG Crosshair VIII Extreme позаботились так, как это делает мало кто из производителей. Помимо массивного алюминиевого радиатора для первого М.2_1 также предусмотрен двухсторонний теплоотвод с термопрокладками.
Это же решение реализовано для накопителей, устанавливаемых в разъемы М.2_2 и М.2_3. Для них тут присутствует двухсторонний теплоотвод через термопрокладки и массивный металлический радиатор с хромированным напылением.
Накопители, устанавливаемые в слоты М.2_4 и М.2_5 через фирменный модуль ROG DIMM M.2, охлаждаются радиаторами с одной термопрокладкой.
Для устройств с подключением SATA-3 6 Гбит/с материнская плата предлагает шесть соответствующих разъемов. Справа от них распаяна пара USB 3.2 Gen1 и пара USB 3.2 Gen2 Type-C для вывода на фронтальную панель корпуса.
Также на плате имеется пара колодок USB 2.0, которая нашла свое место на нижней грани ROG Crosshair VIII Extreme. Для подключения светодиодной подсветки на материнской плате присутствуют три разъема +5В RGB и один +12В RGB. Все они поддерживают фирменную технологию ASUS Aura Sync, позволяющую синхронизировать эффекты различных устройств в единое целое.
По названию и количеству разъемов 4-пин PWM становится понятно, насколько хорошо производитель продумал в ROG Crosshair VIII Extreme поддержку жидкостного кастомного охлаждения. В первую очередь это касается разъемов W_PUMP+_1 и W_PUMP+_2, допускающих прямое подключение помп жидкостного охлаждения с мощностью до 36 Вт. Разъемы RAD_FAN1 и RAD_FAN2 рассчитаны на подключение сразу восьми вентиляторов одновременно, по четыре на каждый разъем с суммарной мощностью до 48 Вт.
Не менее богато на ROG Crosshair VIII Extreme представлен и оверклокерский инструментарий. В правом верхнем углу это кнопки Start, Reset, дисплей POST-кодов, а также ряд светодиодов CPU/DRAM/VGA/BOOT. На нижней грани материнской платы производитель разместил кнопки Bios_Switch, Retry_Button, Safe_Boot, а также переключатели LN2_Mode и Slow_Mode для экстремального разгона с использованием азота. Также в верхней части ROG Crosshair VIII Extreme присутствуют выведенные точки для замера напряжений, позволяющие получать наиболее точную информацию о текущих значениях VCORE, NB_SOC, DRAM, 1.8_PLL и SB.
Система питания процессора на ROG Crosshair VIII Extreme - это отдельная история. Массивные радиаторы охлаждения с многоуровневым оребрением и толстой тепловой трубкой словно подсказывают, какой потенциал силовой обвязки здесь реализован.
Для того чтобы воочию рассмотреть систему питания процессора на ROG Crosshair VIII Extreme, требуется разобрать материнскую плату. Это сделать не так легко, учитывая общую сложность конструкции, но если действовать аккуратно, то вполне можно. Сначала демонтируем металлический бэкплейт, под которым можно видеть термопрокладки на тыльной стороне PCB в зоне VRM и чипсета AMD X570.
А так выглядит снятая система охлаждения силовой обвязки для питания процессора. Она представляет собой два больших радиатора, объединенных между собой хромированной тепловой трубкой. Контакт с элементами VRM и 10-гигабитным сетевым контроллером Marvell AQtion AQC113CS реализован через термопрокладки.
Под системой охлаждения находится 18+2 фазный VRM с 90А сборками CSD95410RRB производства Texas Instruments. Контроллер управления находится на тыльной стороне печатной платы. Это 16-фазный XDPE132G5D от компании Infineon, который управляет системой питания, используя удвоители.


Возможности BIOS

От большинства других материнских плат ROG Crosshair VIII Extreme отличается наличием технологии Dual BIOS, позволяющей устройству иметь сразу две микросхемы BIOS с возможностью переключения между ними. Это повышает общую надежность материнской платы во время экстремального разгона, а также открывает возможность использования разных бета-версий прошивок без риска вывода платы из строя. Настройки у ROG Crosshair VIII Extreme поделены на два интерфейса: "EZ Mode" и "Advanced Mode". Если первый вариант выводит на экран только наиболее важную информацию о системе, то второй дает доступ ко всем настройкам BIOS.

Наиболее богатым и проработанным по количеству и тонкости настроек является раздел "Extreme Tweaker". Оверклокеры и энтузиасты найдут здесь практически все, что понадобится для экстремального разгона процессора и оперативной памяти.
Не менее важным является и раздел "Advanced", в котором можно настроить работу периферийных устройств, разъемов и плат расширений.
Очень подробно на ROG Crosshair VIII Extreme проработан мониторинг и управление вентиляторами. Инструментарий для этого находится в разделе "Monitor".

Завершают знакомство с BIOS платы ROG Crosshair VIII Extreme разделы "Boot" и "Tool". В первом, как становится понятно из названия, собраны настройки для выбора загрузочного устройства и условий старта системы. В разделе "Tool" производитель разместил некоторые сервисные функции для материнской платы. Например, такие как обновление прошивки BIOS, работу с пользовательскими профилями настроек, форматирование накопителей, получение информации SPD модулей памяти и многое другое.

Тестовый стенд

Процессор AMD Ryzen 9 5900X AMD Ryzen 5 5600G
Материнская плата ASUS ROG Crosshair VIII Extreme
Система охлаждения ADATA XPG Levante 360
Термоинтерфейс Arctic MX-2
Оперативная память G.Skill Trident Z Royal DDR4-4266 16Gb (2*8Gb) G.Skill Ripjaws V DDR4-3200CL15 32Gb (2*16Gb)
Накопитель M.2 SSD Samsung 970 Pro 512 Гб
Блок питания Corsair RM850x мощностью 850W
Видеокарта
Sapphire AMD Radeon RX 6800 XT 16Гб
Монитор LG UltraGear 32GP850, 2560x1440, 180Hz
Операционная система Windows 10 Pro 64-bit 20H2
Для тестирования материнской платы ROG Crosshair VIII Extreme был собран стенд с использованием 12-ядерного Ryzen 9 5900X и двух одноранговых модулей памяти G.Skill Trident Z Royal DDR4-4266. За вывод картинки отвечала видеокарта Sapphire AMD Radeon RX 6800 XT в референсном исполнении. Сразу после первого старта системы BIOS материнской платы был обновлен до самой свежей версии 0402.

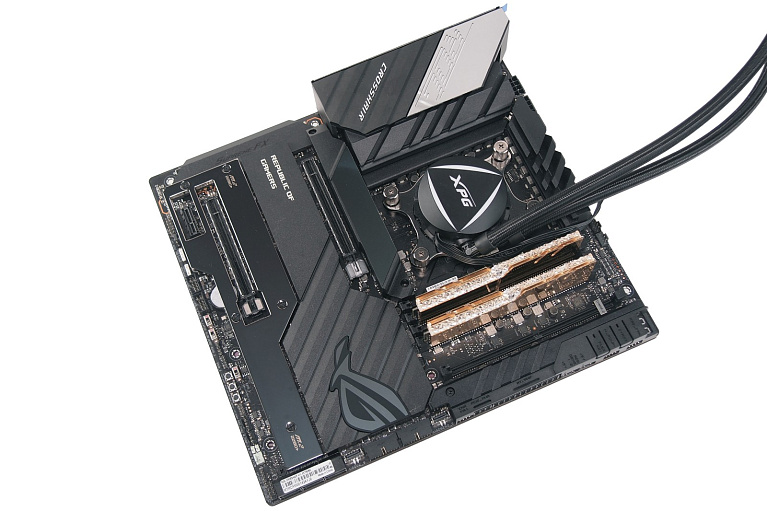

Тестирование ROG Crosshair VIII Extreme выполнялось на открытом стенде.

Работа с AMD Ryzen 9 5900X и разгон

Оценить работу системы с платой ROG Crosshair VIII Extreme при серьезной рабочей нагрузке можно с помощью рендера в пакете Cinebench R23. С установленным процессором Ryzen 9 5900X при дефолтных настройках BIOS можно наблюдать интересную картину. В процессе работы тактовая частота всех 12-ти ядер CPU держится в районе 4350 МГц, а по энергопотреблению процессор укладывается в 142 Вт. Что же касается материнской платы ROG Crosshair VIII Extreme, то в таком режиме она буквально отдыхает: максимальная температура зоны VRM составляет 40℃, а температура чипсета AMD X570 - 50℃.
Перевод памяти в классический режим DDR4-3200 CL16 и принудительное включение PBO приводят на материнской плате ROG Crosshair VIII Extreme к незначительному снижению производительности процессора в тесте Cinebench R23. Однако тактовые частоты ядер Ryzen 9 5900X при этом повышаются в среднем до 4500 МГц, а энергопотребление - до 152 Вт. Несмотря на это, ROG Crosshair VIII Extreme по-прежнему остается очень холодной. Температура, если и меняется по сравнению с предыдущим сценарием, то сугубо в пределах погрешности. Зона VRM прогревается 39℃, а чипсет AMD X570 - не более 53℃.
Значительные изменения вносит ручной разгон центрального процессора синхронным повышением тактовой частоты всех ядер. С нашим экземпляром Ryzen 9 5900X удалось добиться стабильной работы на частоте 4700 МГц при напряжении 1.30В. В этом случае производительность, в том же рендере Cinebench R23 существенно выросла, но ценой энергопотребления CPU до 200 Вт. От разгона процессора чипсет ROG Crosshair VIII Extreme не стал нагреваться сильнее, а вот температура зоны VRM подросла до всё еще очень скромных 43℃.

Работа с памятью DDR4 и разгон

Не менее интересно ROG Crosshair VIII Extreme работает и с оперативной памятью DDR4, построенной на чипах Samsung B-die. В случае с процессором Ryzen 9 5900X мы ограничены частотой 1900 МГц для шин FCLK/UCLK. Поэтому настраиваем модули G.Skill Trident Z Royal DDR4-4266 на максимально возможный производительный режим работы DDR4-3800 14-14-14-28-42-280. И здесь стоит отметить очень тонкую и аккуратную работу контроллера напряжений ROG Crosshair VIII Extreme. Полное отсутствие скачков напряжений DRAM и 1.8_PLL позволяет добиться стабильной работы на выбранных настройках при 1.48 В.
Ничуть не хуже ROG Crosshair VIII Extreme работает и с двухранговой памятью, построенной на чипах Samsung B-die. С тем же процессором Ryzen 9 5900X настроить планки G.Skill RIPJAWS V F4-3200C15D-32GVK удалось в режиме DDR4-3800 14-15-15-35-50-296. Для обеспечения стабильной работы потребовалось лишь напряжение 1.50 В.
Если же на ROG Crosshair VIII Extreme установить процессор Ryzen 5 5600G с принципиально другим контроллером памяти, то разгон ОЗУ на этой материнской плате превращается в настоящую сказку. Одноранговые модули G.Skill Trident Z Royal DDR4-4266 с легкостью "залетают" на DDR4-4800 18-18-18-38-56-360 при напряжении 1.64 В.

Рабочая и игровая производительность

Для понимания картины общей производительности системы с ROG Crosshair VIII Extreme мы замерили быстродействие тестовой сборки в трех различных сценариях:
  • Ryzen 9 5900X в авто, память в режиме DDR4-2133 CL15;
  • Ryzen 9 5900X с форсированием PBO, память в режиме DDR4-3200 CL16;
  • Ryzen 9 5900X с разгоном до 4.7 ГГц, память с разгоном до DDR4-3800 CL14.

Заключение

ASUS ROG Crosshair VIII Extreme - это, все всяких сомнений, ультимативное решение для построения мощной игровой системы или рабочей станции на базе флагманских процессоров Ryzen 5000. Богатое техническое оснащение этой материнской платы удовлетворит не только продвинутых пользователей, но и энтузиастов, которым часто требуется особый продукт. Для искушенных разгоном процессора и памяти плата ROG Crosshair VIII Extreme и вовсе будет своеобразным проездным билетом в мир VIP-оверклокинга. И дело тут не только в том, что здесь реализован ультимативный VRM 18+2 фазы с 90А сборками, но и в том, насколько идеально точно и безукоризненно ROG Crosshair VIII Extreme работает при разгоне компонентов. Это касается как стабильной работы материнской платы, так и глубоко проработанных настроек BIOS для детального тюнинга системы.
Опираясь на опыт знакомства с этой материнской платой, а также на все вышеупомянутое, хочется подчеркнуть следующее: ASUS ROG Crosshair VIII Extreme - это та самая материнская плата, в компании с которой обязательно должное быть только самое лучшее. Брать этот продукт, в отсутствии у вас под рукой процессора Ryzen 9 5950X и четырех двухранговых модулей с отборными чипами Samsung B-die, нет никакого смысла. Просто потому, что для меньшего эта материнская плата и не достойна. И это причина, почему мы искренне считаем, что ROG Crosshair VIII Extreme стоит своих денег до последнего рубля. Да, это сумма внушительна и способна остановить недостаточно амбициозного пользователя. Но если убрать этот фактор, то ASUS ROG Crosshair VIII Extreme - это лучшее из лучших, что только можно найти для процессоров Ryzen 5000.
Плюсы:
  • мощный 18+2-фазный VRM с 90А сборками;
  • отличное охлаждение силовой обвязки;
  • пассивное охлаждение чипсета AMD X570;
  • пять разъемов М.2 для скоростных твердотельных накопителей;
  • качественное охлаждение М.2 накопителей;
  • 10-гигабитный и 2.5-гигабитный LAN, Wi-Fi 6E;
  • фирменный дисплей LiveDash OLED;
  • богатая комплектация, включая контроллер ROG FAN;
  • два Thunderbolt 4 USB Type-C на тыльной панели;
  • множество современных разъемов и интерфейсов;
  • ультимативные возможности разгона, в том числе для работы на открытом стенде и с использованием азотного охлаждения.
Минусы:
  • высокая цена;
  • долгий старт платы при перезагрузке системы.
