Обзор и тестирование блока питания Cooler Master V750 SFX Gold

Блоки питания компактного форм-фактора SFX в отличии от распространённых ATX редко востребованы при сборках ПК. Поэтому многие производители БП даже не заморачиваются с выпуском соответствующих моделей. И встретить их можно только в арсенале самых известных брендов, и то в виде ограниченной линейки.

Компания Cooler Master решила дебютировать в этой нише решений для систем mini-ITX, выпустив серию моделей V SFX Gold. В линейку вошли четыре модели на 550, 650, 750 и 850 Вт.

На примере модели V750 SFX Gold мы рассмотрим конструкцию и возможности новинок.

Технические характеристики

• Модель: MPY-7501-SFHAGV;
• Стандарт: ATX SFX 12V Ver. 3.42, ErP 2014 Lot 3;
• Диапазон рабочих напряжений: 90-264 В;
• Выходы: 3,3В - 20 А, 5В – 20 А, 12В – 62,5 А;
• Выходная мощность линий +3,3В и 5В: - 120 Вт;
• Выходная мощность линий +12В: - 750 Вт;
• Габариты: 100 × 125 × 63.5 мм;
• Диаметр используемого вентилятора: 92 мм;
• Тип подшипника: гидродинамический;
• Эффективность: 90%;
• Полученный сертификат: 80 PLUS Gold;
• Защиты: OVP, OPP, SCP, OCP, UVP, OTP, Surge and Inrush Protection;
• Система кабелей: модульная;
• Вес без кабелей: 1 кг;
• Гарантия: 10 лет.

Упаковка и комплектация

Блок питания поставляется в картонной коробке с цветной полиграфией, черный фон с фиолетовыми вставками – фирменное оформление производителя.

На лицевой стороне имеется изображение блока питания, указание модели и ключевых характеристик.

Более подробная информация находится на тыльной стороне и боковых гранях.

В коробке блок питания надежно зафиксирован в демпферах из вспененного полиуретана. Весь комплект находится в целлофановых пакетах.

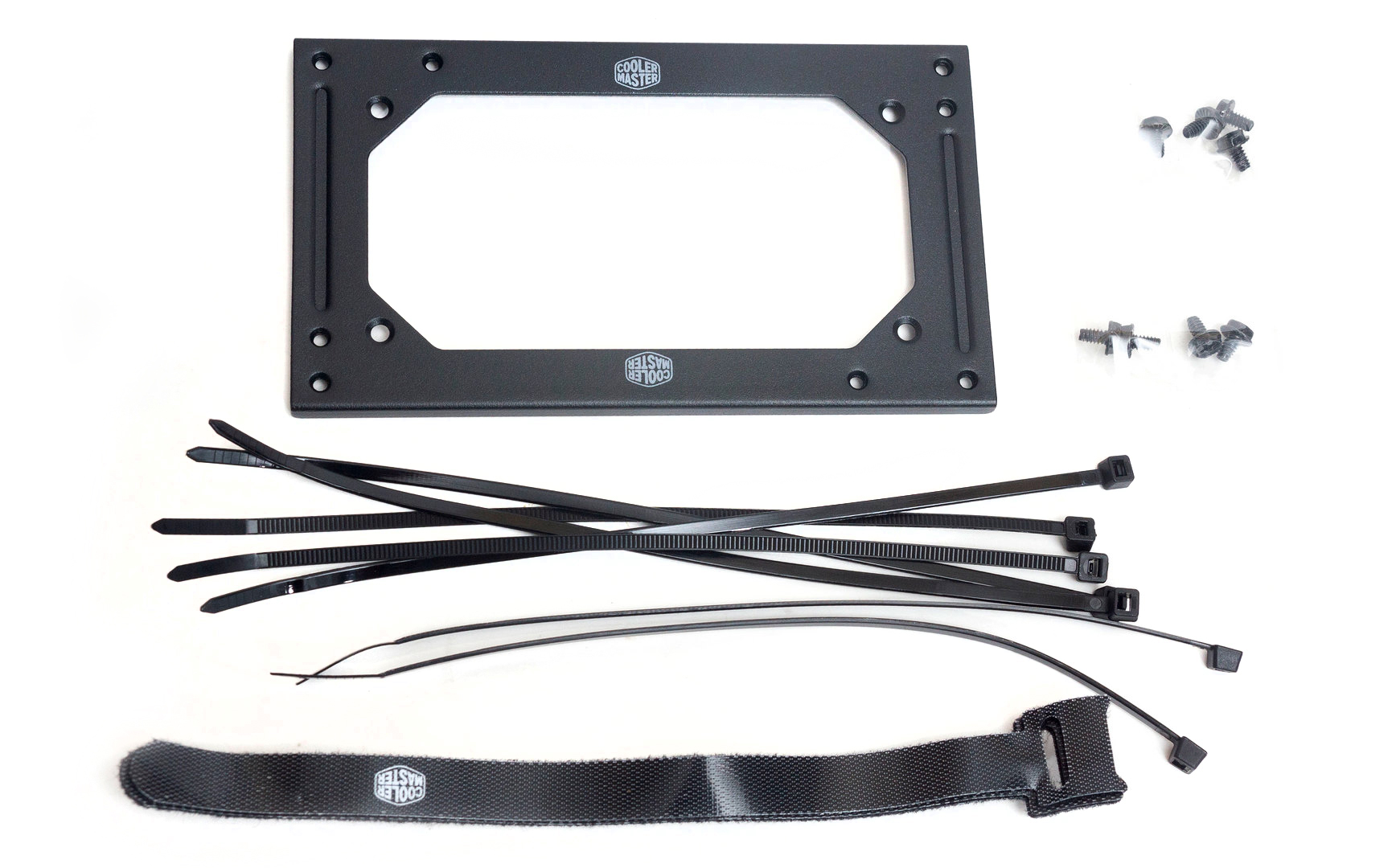

В комплект входит:

• Рамка-переходник для крепления в стандартных ATX корпусах;
• 6 пластиковых стяжек;
• 3 стяжки на липучках;
• 8 винтов крепления;
• Кабель сетевого питания;
• Набор модульных кабелей.

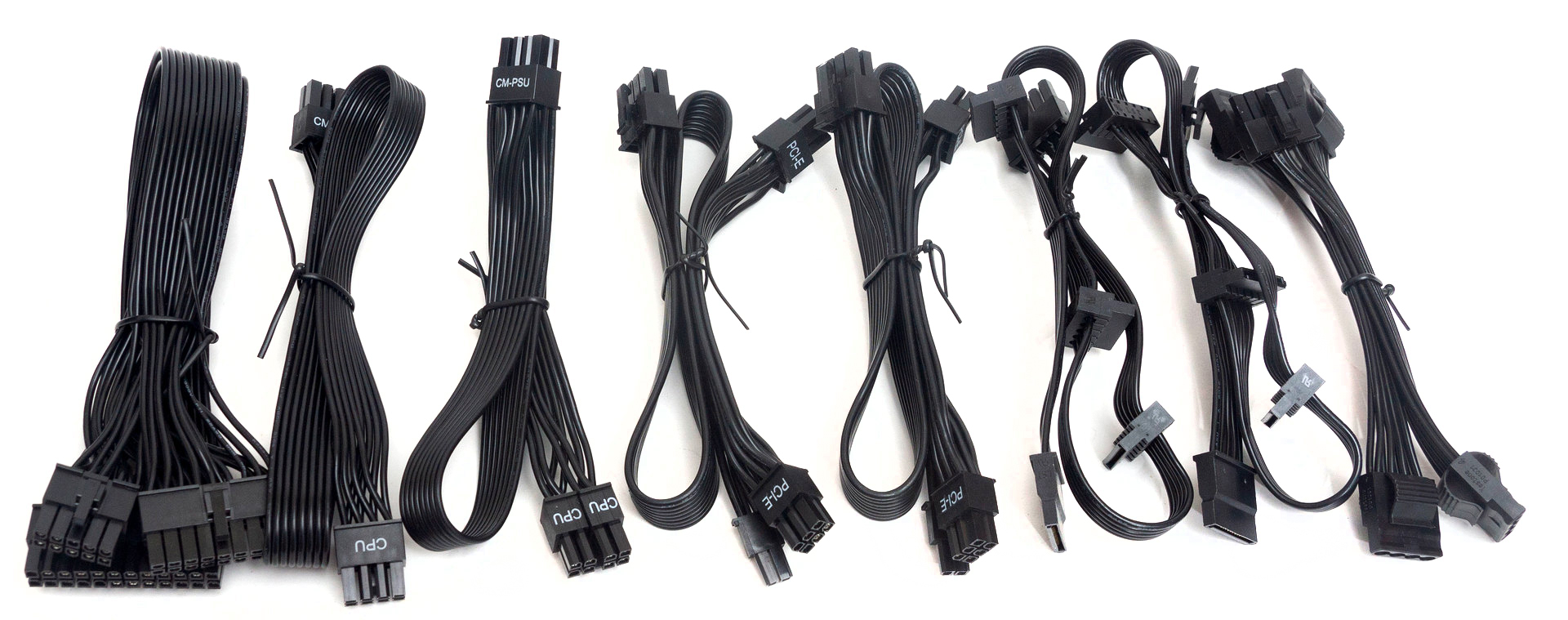

Все кабели выполнены в виде плоских черных шлейфов. Основные кабели имеют калибр 16 AWG, для подключения периферии - 18 AWG. Шлейфы достаточно мягкие.

В набор входит:

• ATX кабель 20+4 пин для питания системной платы – 30 см;
• Два кабеля питания CPU, один 4+4-пин, второй 8-пин – по 45 см каждый;
• Два кабеля питания PCI-E, на каждом по два коннектора 6+2 пин (всего 4 шт) – 40+11,5 см;
• Два кабеля SATA с четырьмя коннекторами – 10+10+10+11 см;
• Кабель с четырьмя Molex 4-пин – 10+11+11+11 см.

Внешний вид

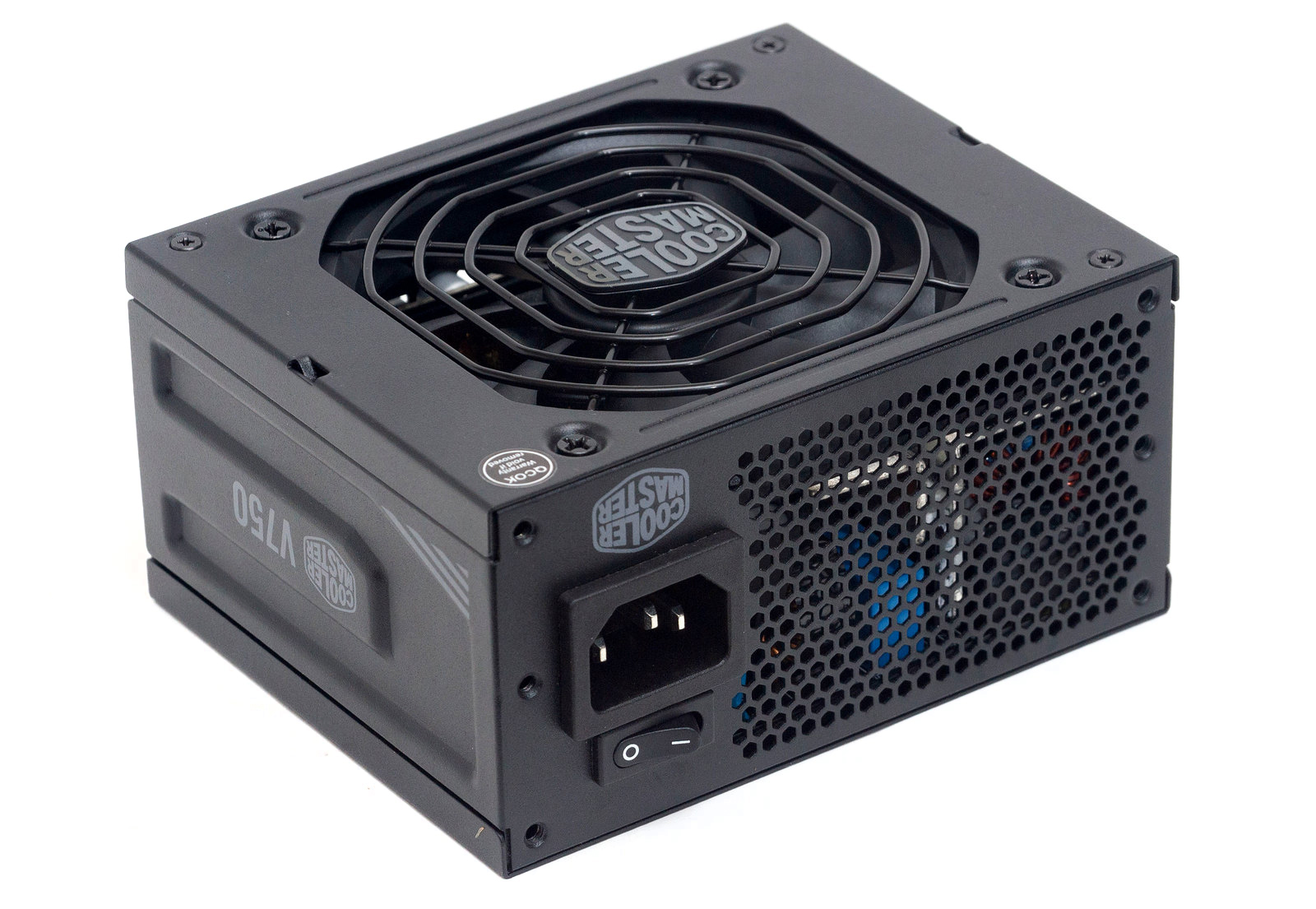

Миниатюрная призма корпуса после стандартных БП вызывает восторг. Как в эту «малютку» смогли вместить столь мощную и эффективную начинку и модульное подключение кабелей?

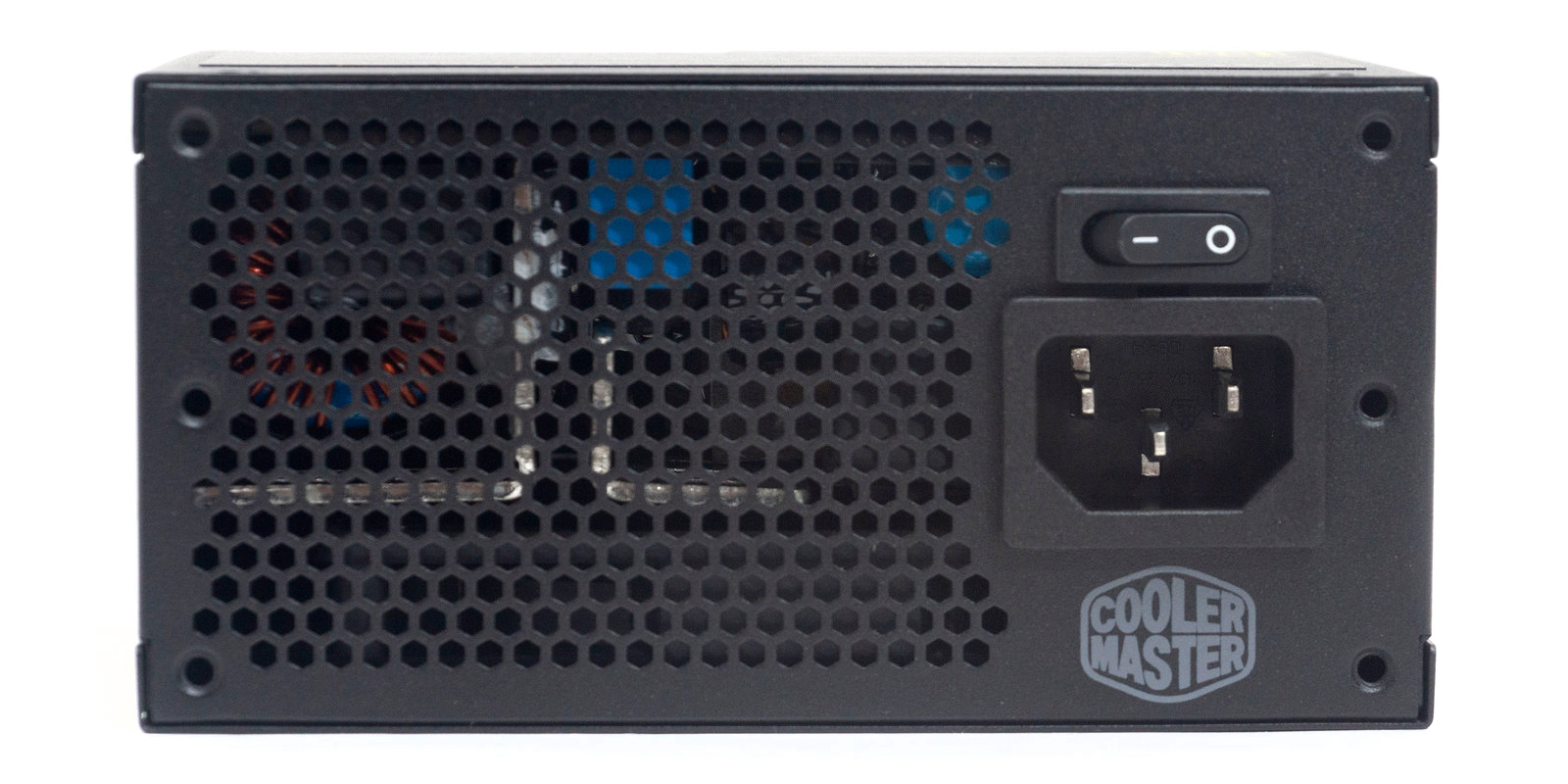

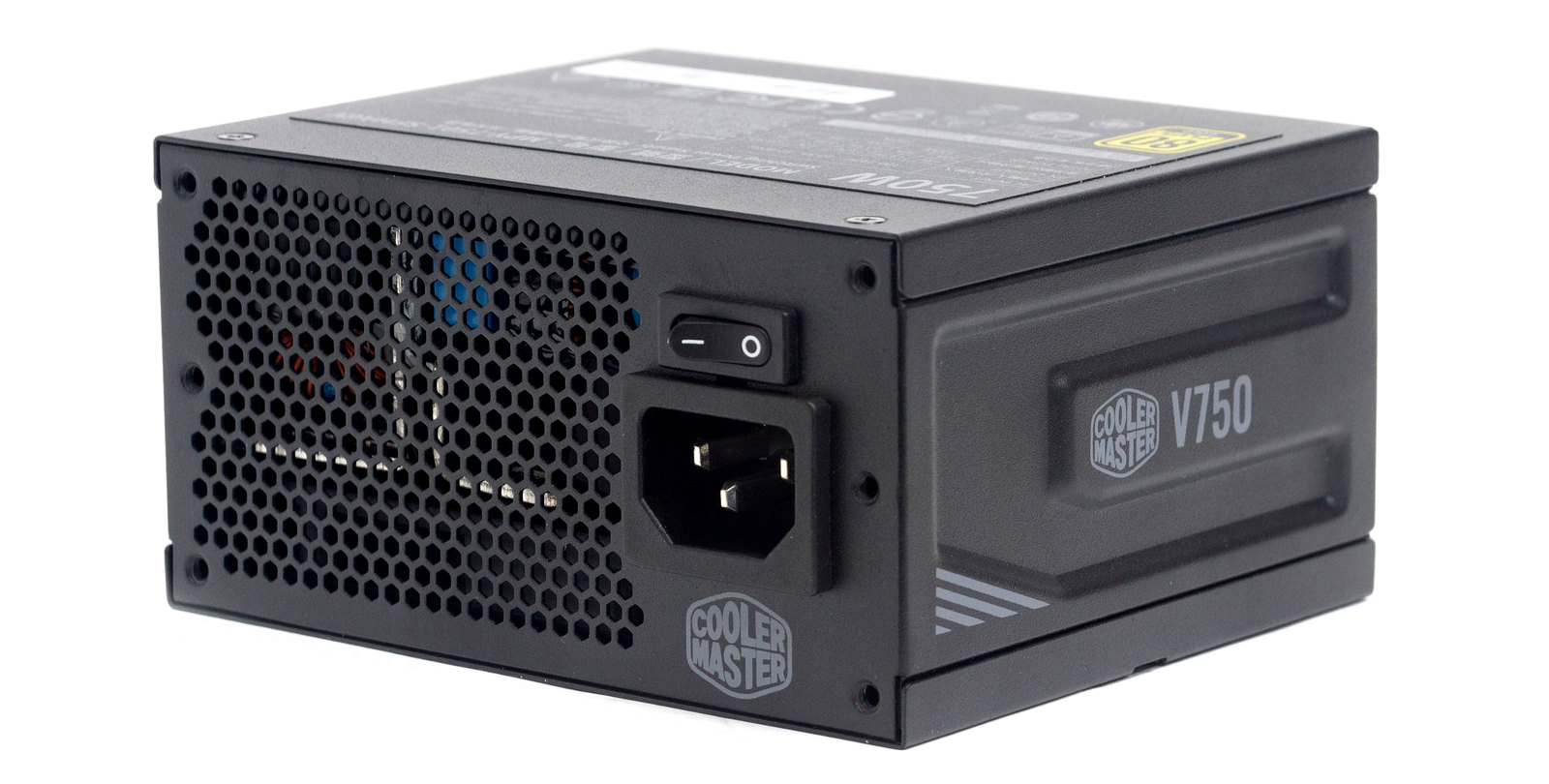

С лицевой стороны все по стандарту: перфорация в виде сот, тумблер включения и сетевая розетка.

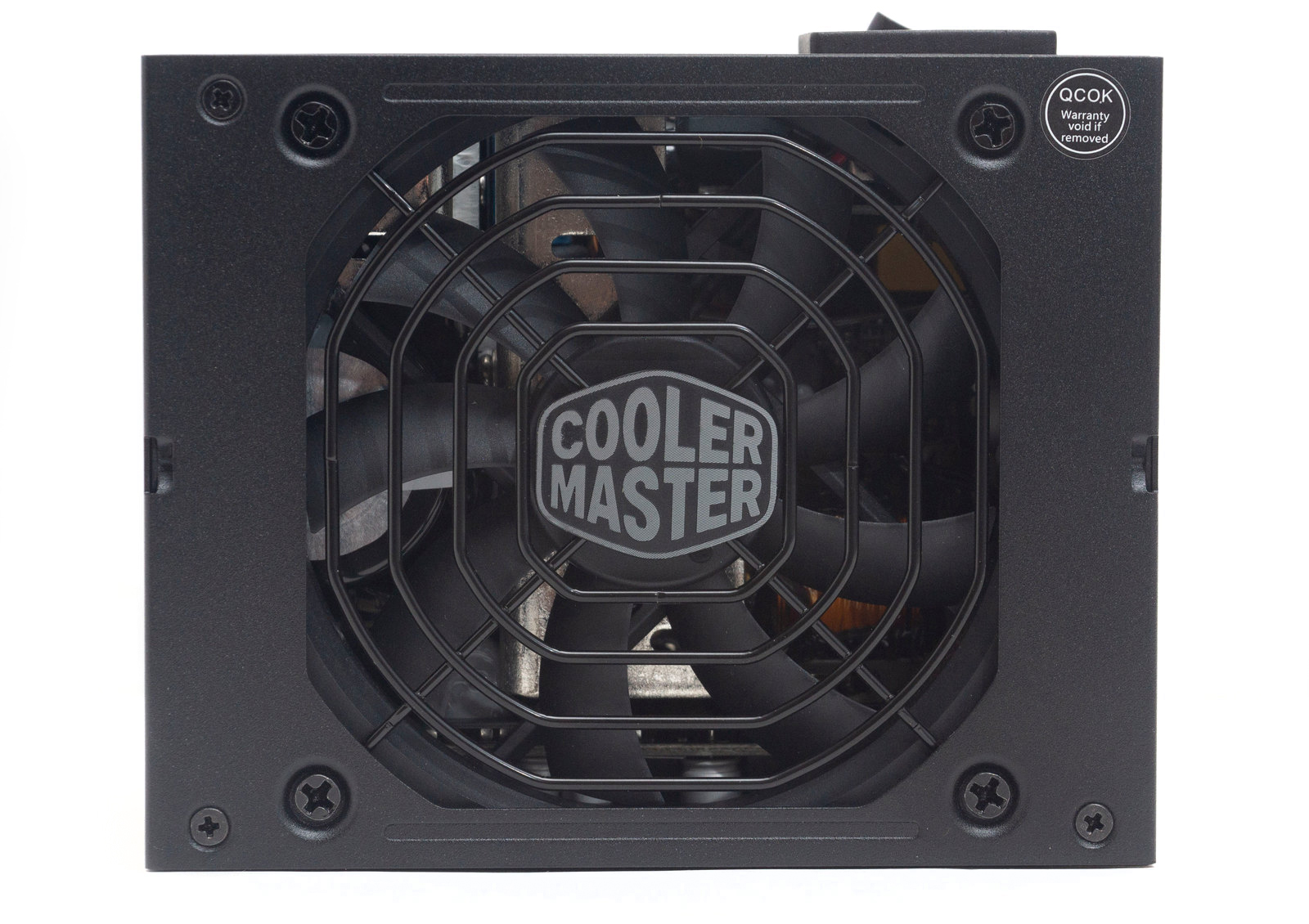

Нижняя панель имеет восьмигранный вырез над вентилятором, закрытый решеткой-"гриль". По центру расположена вставка с серебристым логотипом компании.

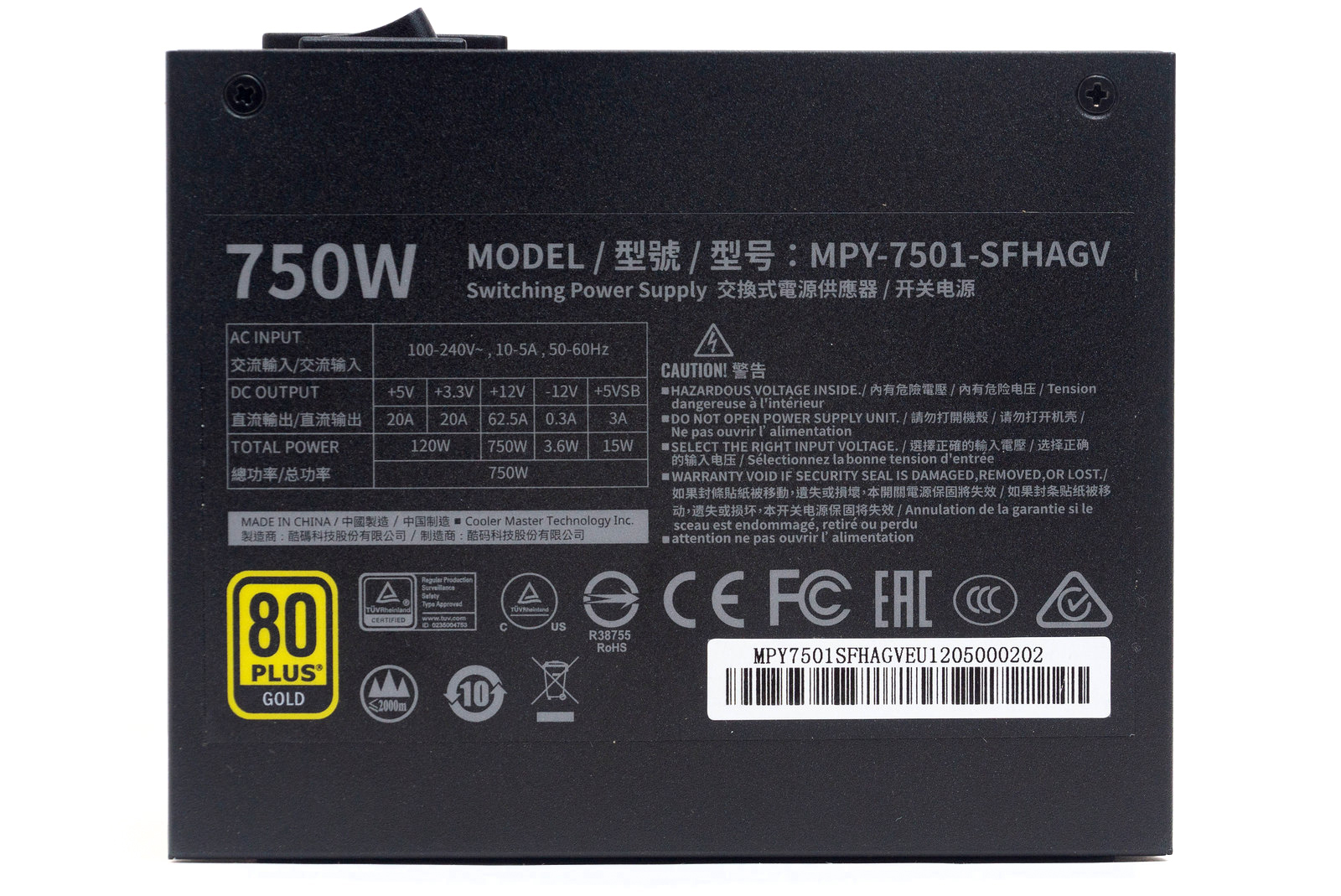

На верхней панели находится наклейка с нагрузочными характеристиками.

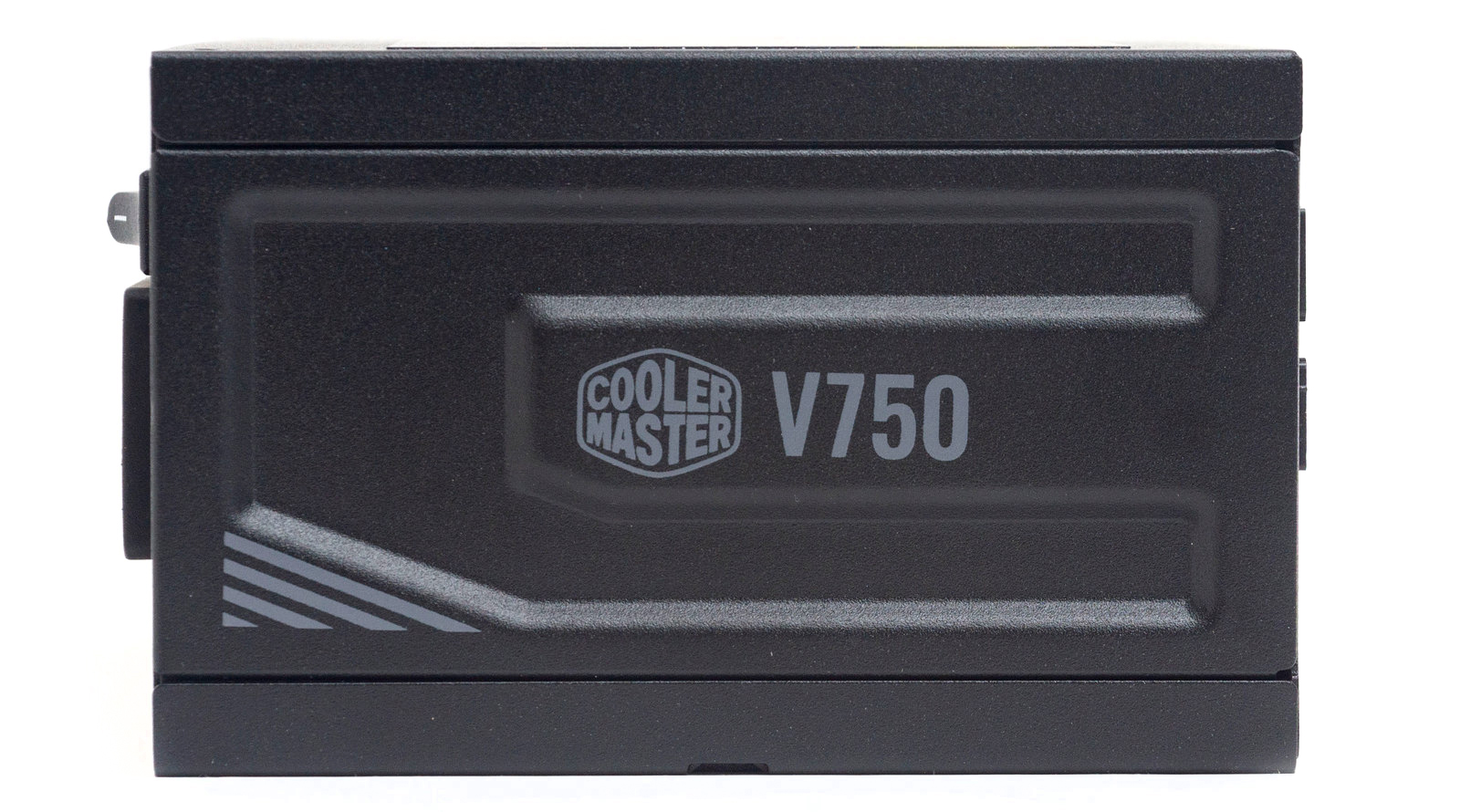

На боковых гранях имеется углубленная штамповка в виде буквы «С» и надпись V750.

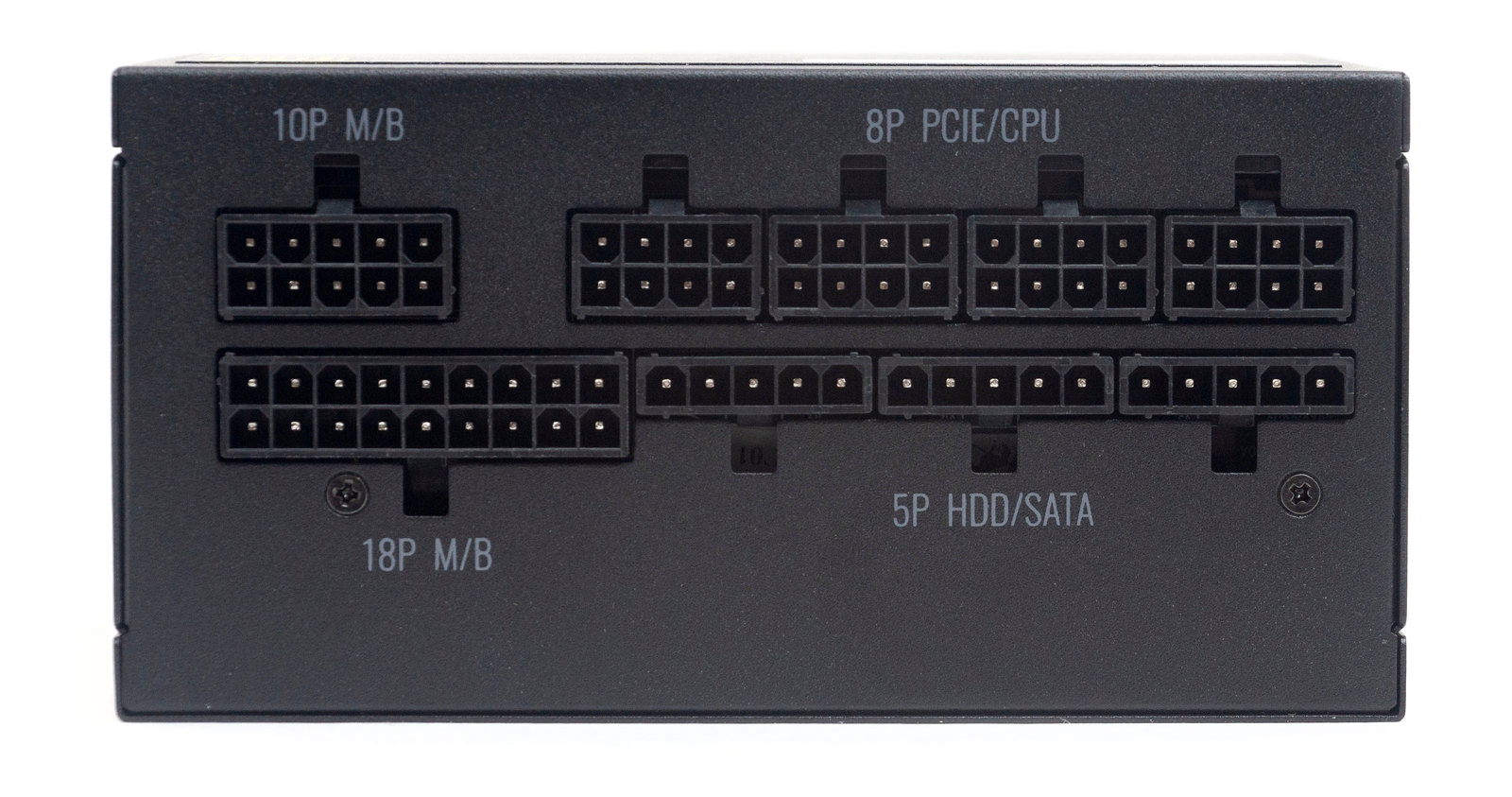

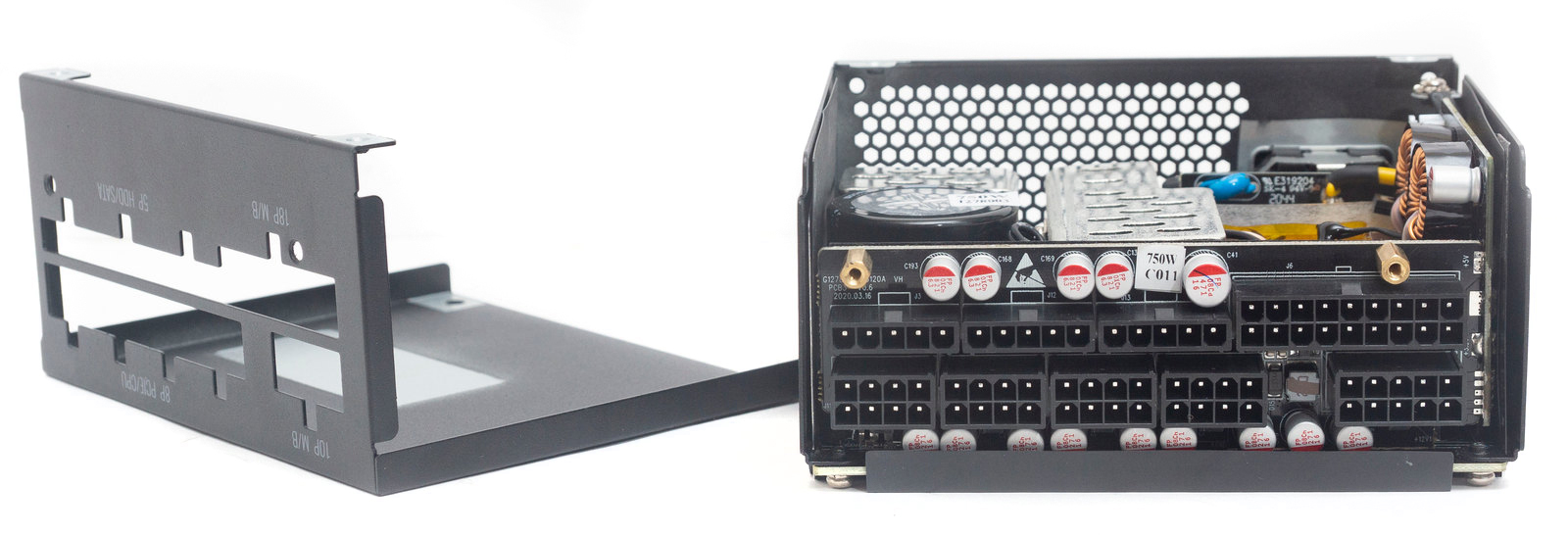

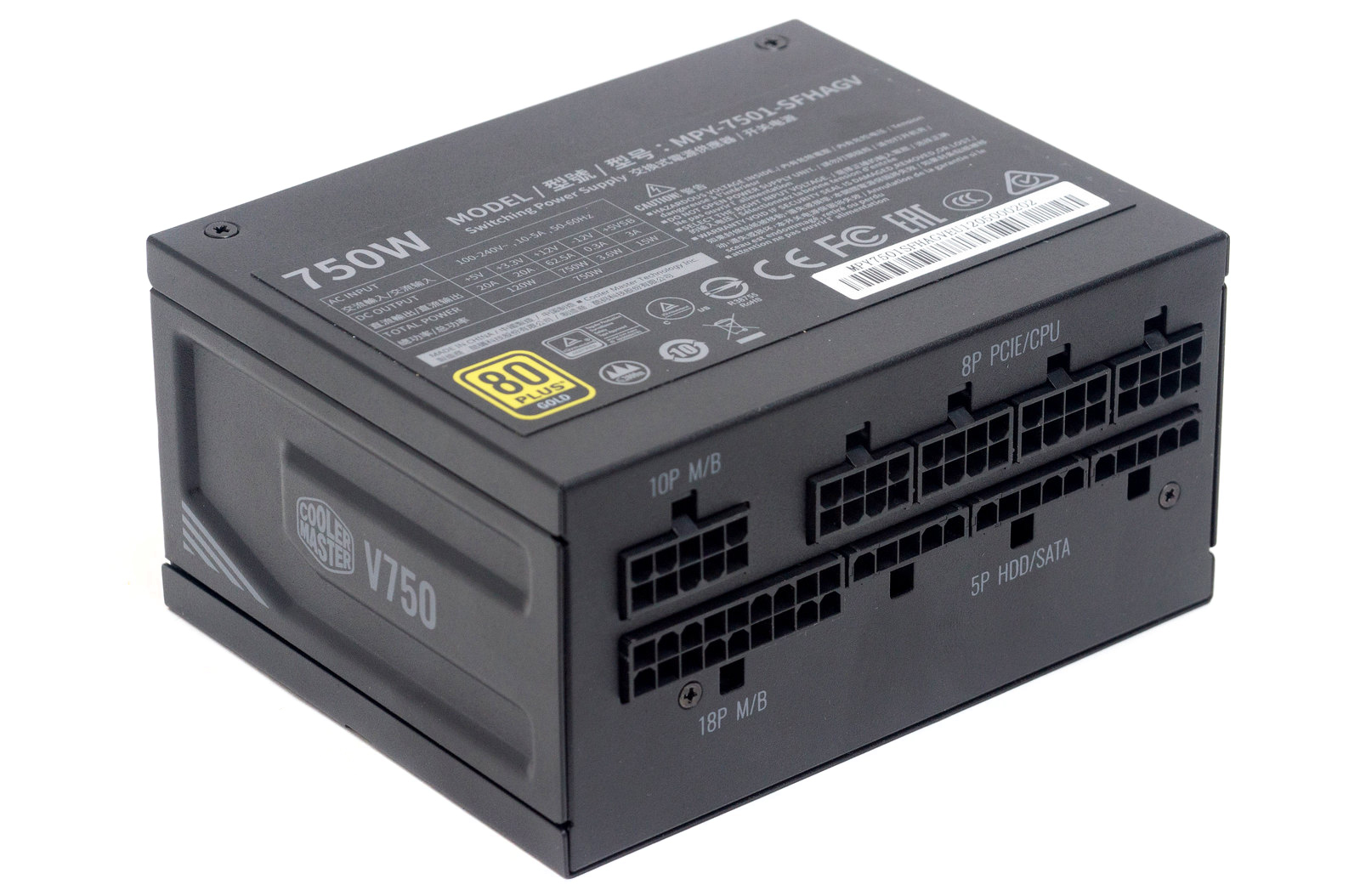

На тыльной панели в два горизонтальных ряда размещаются разъемы для модульных кабелей. Все разъемы подписаны. PCI-E и CPU универсальные, взаимозаменяемые.

Охлаждение

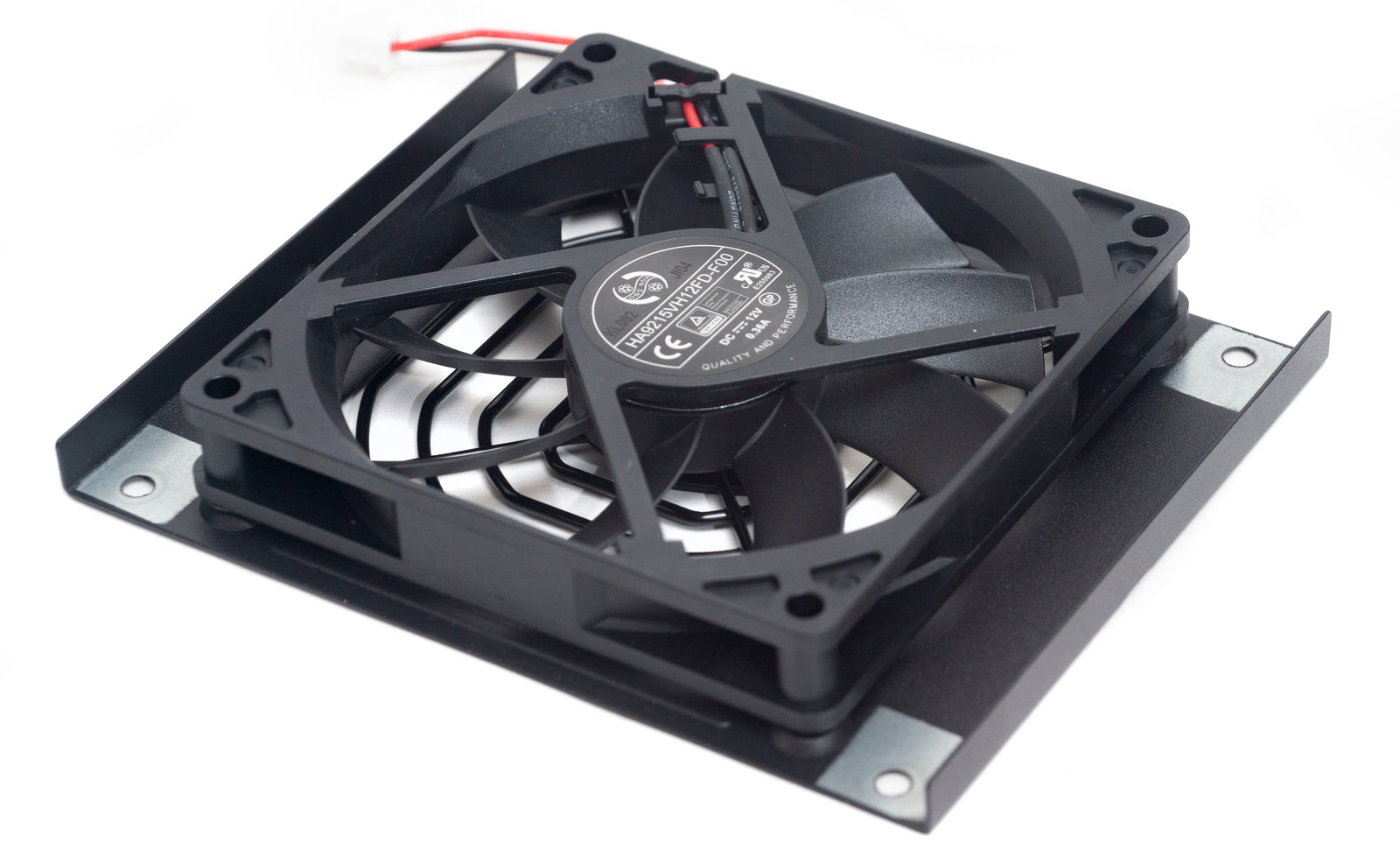

Для охлаждения комплектующих установлен 92-мм вентилятор HA9215VH12FD-F00 производства Hong Hua на основе гидродинамического подшипника FDB (Fluid Dynamic Bearing).

Несмотря на маленький размер, это - очень тихий вентилятор. К тому же он имеет пассивный режим работы до нагрузки примерно в 20%. При включении ПК вентилятор не раскручивается.

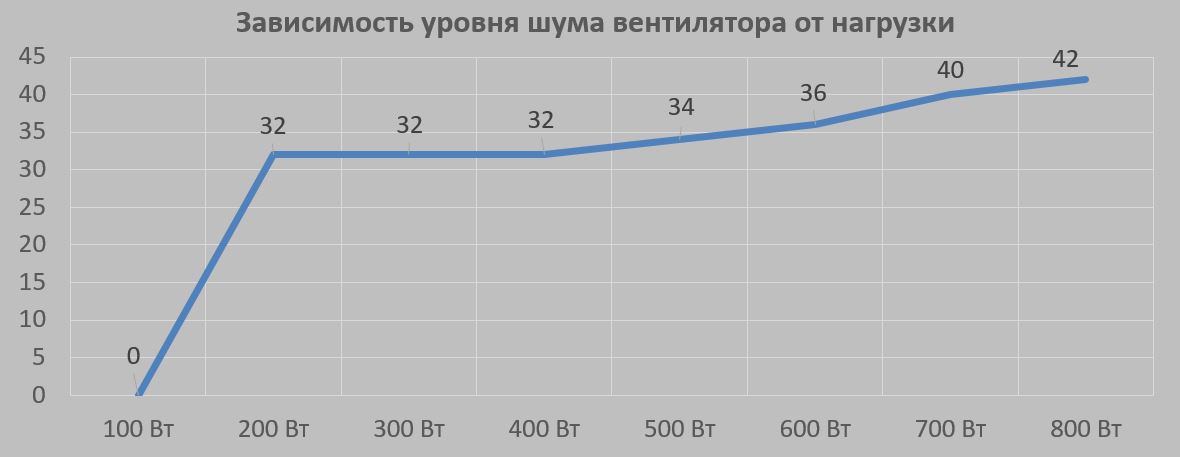

До 50% нагрузки вентилятор работает на минимальных оборотах, уровень шума составил около 32 дБ. Далее с увеличением нагрузки обороты и шум растут - до 42 дБ на максимальных оборотах.

Схемотехника

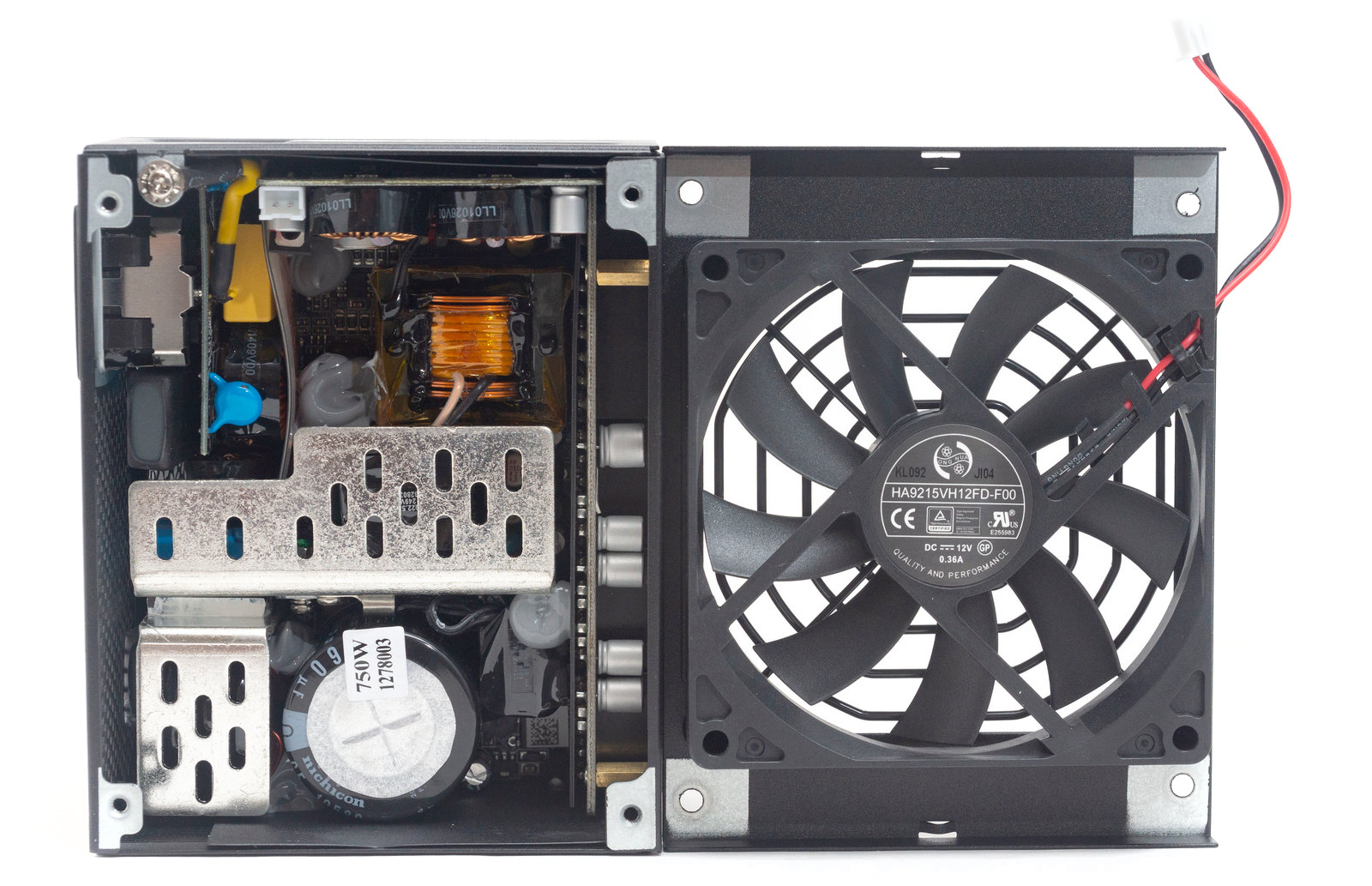

Компактный корпус предполагает очень тесную компоновку. Расстояние между вентилятором и комплектующими минимальное.

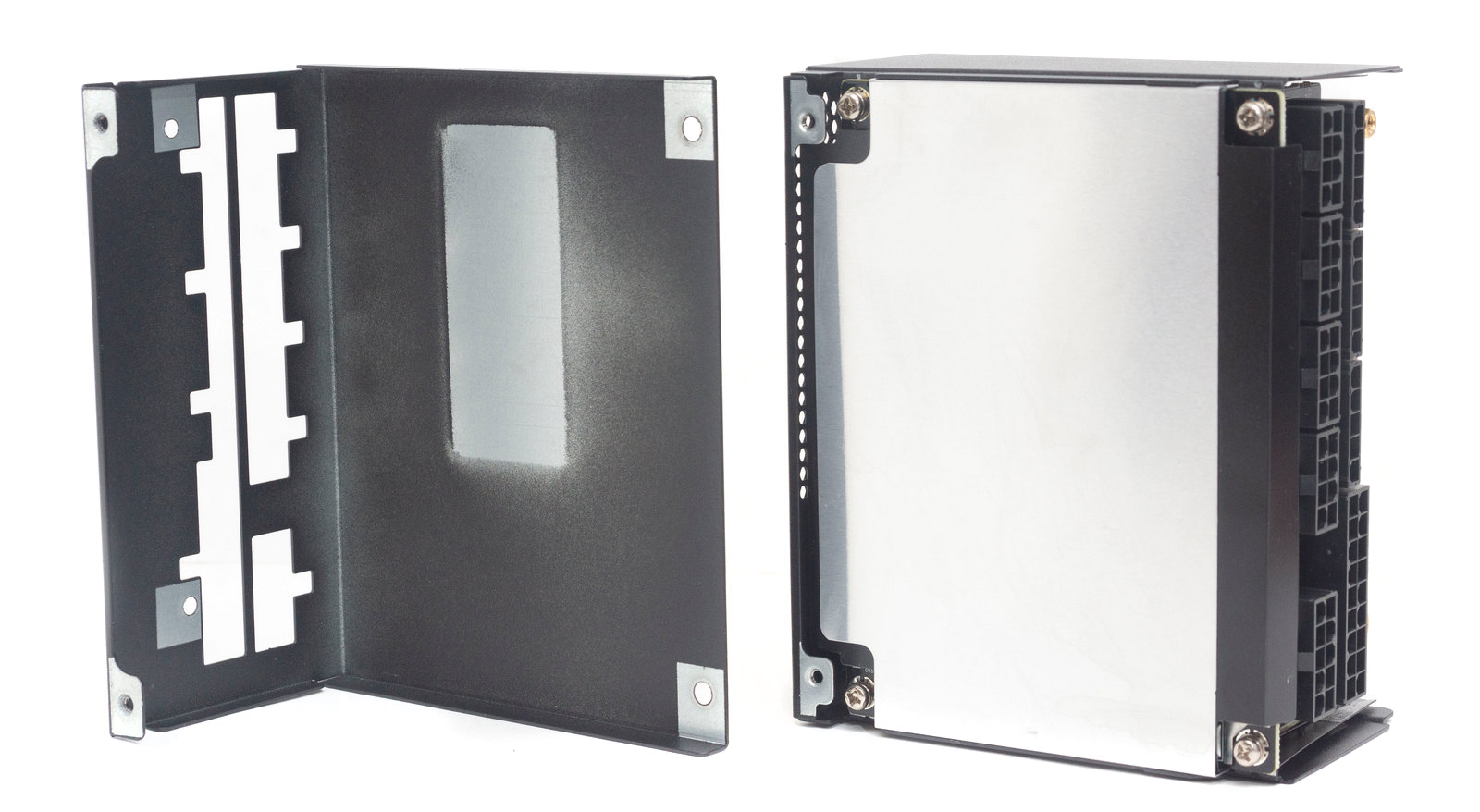

Оригинальна и сама конструкция корпуса: вентилятор крепится к отдельной собственной пластине, тыльная и верхняя панель в виде одной Г-образной пластины, боковые грани объединены с лицевой и снять с них плату возможно, только отпаяв контакты от сетевого разъема.

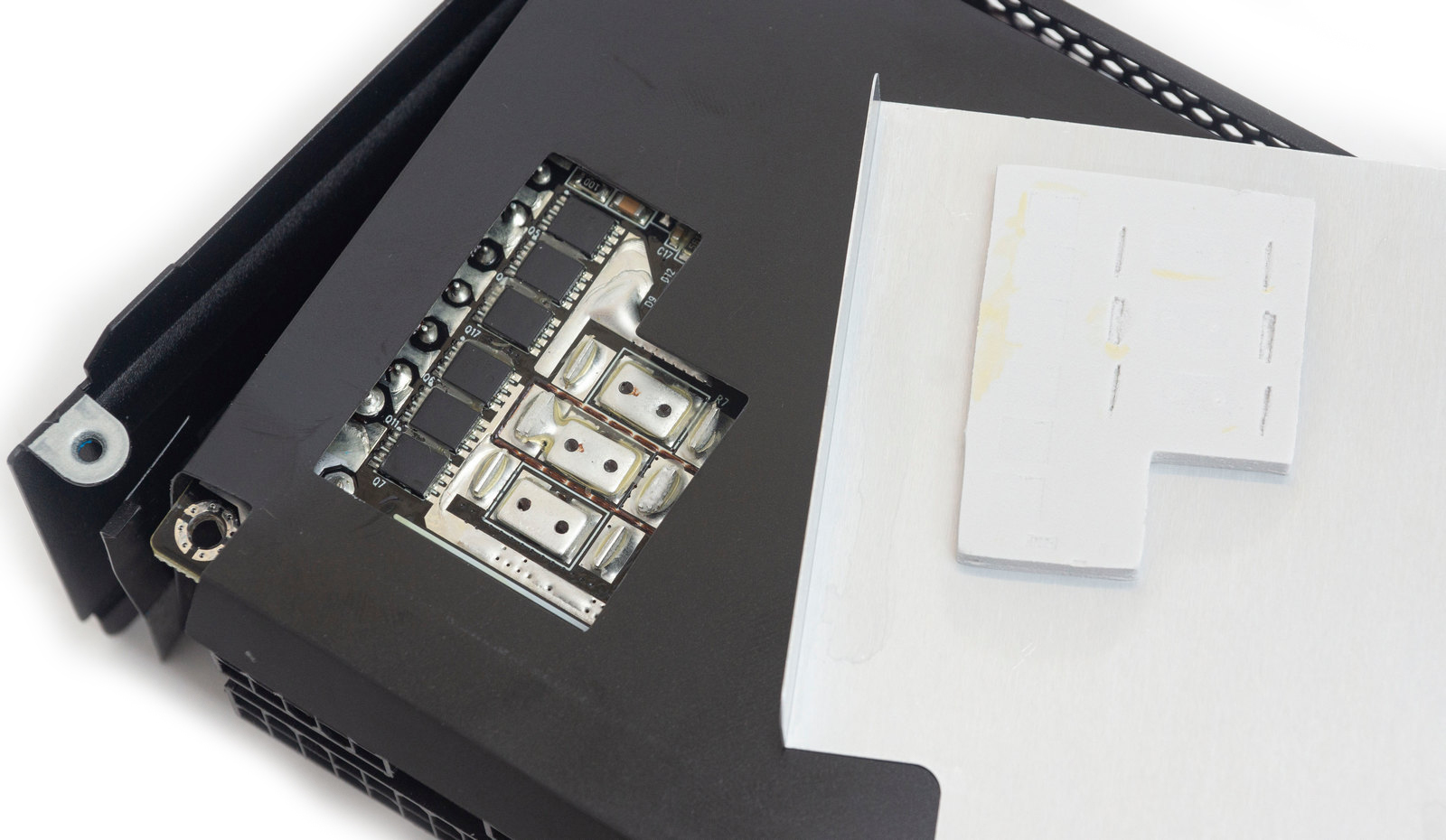

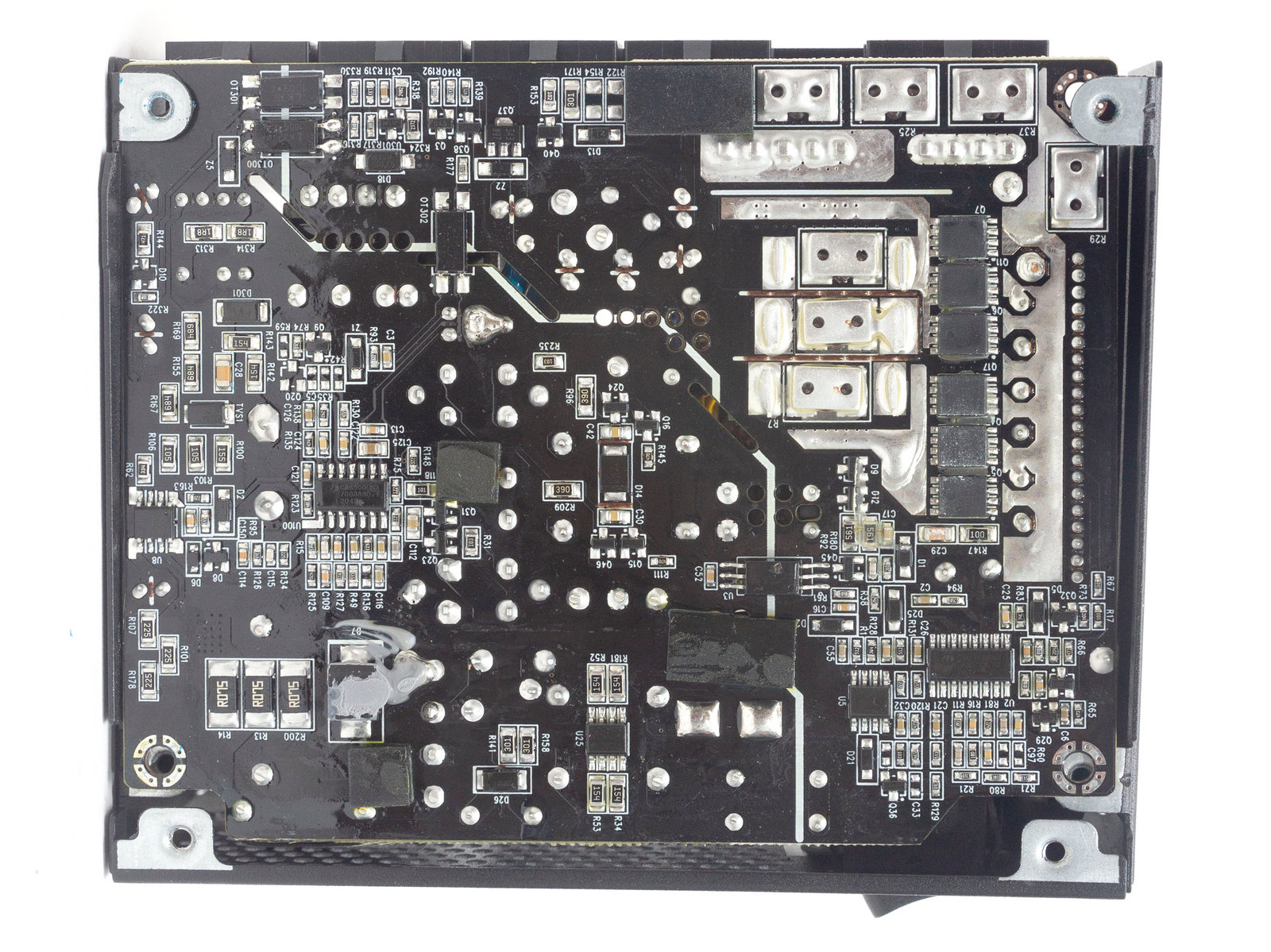

Мосфеты на тыльной стороне платы охлаждаются через термопрокладки металлической пластиной, которая в свою очередь передает тепло на внешний корпус. Вся остальная часть платы закрыта диэлектрической прокладкой.

Схемотехника выполнена на основе резонансного преобразователя LLC с синхронным выпрямителем и преобразователями DC-DC во вторичной цепи.

Радиаторы для охлаждения силовых элементов Г-образной формы, в верхней части имеются перфорации для лучшей вентиляции.

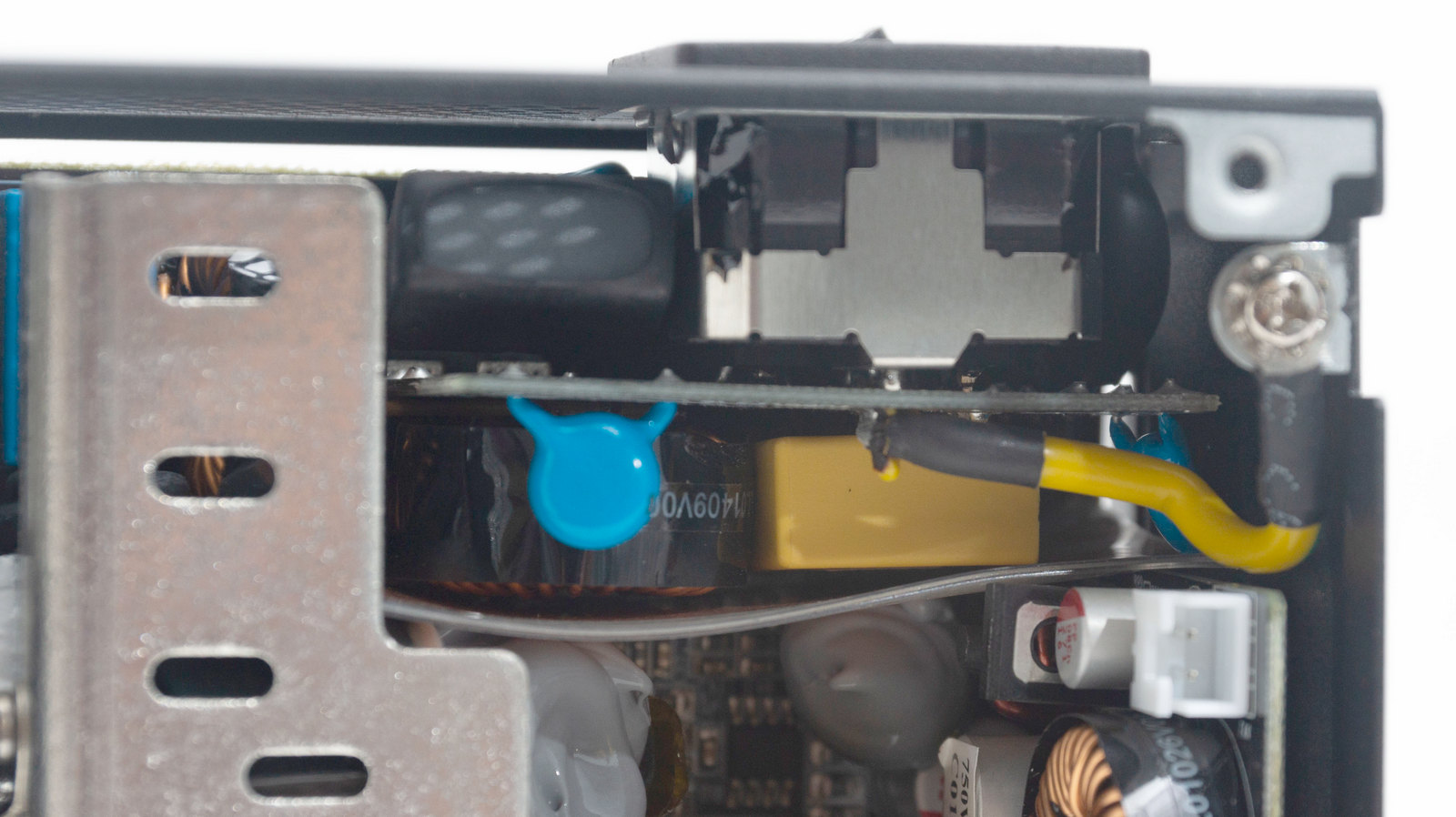

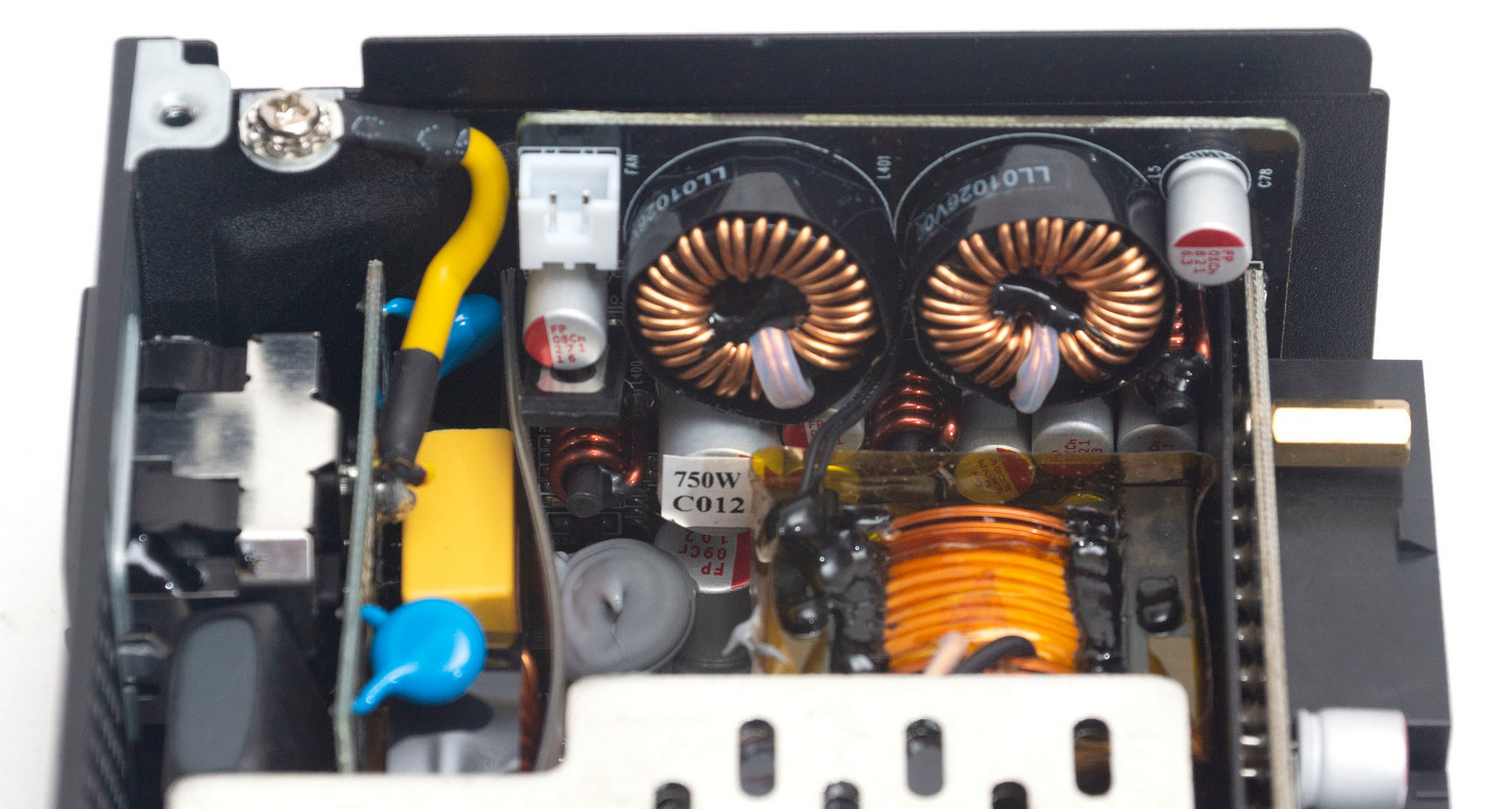

На входе мы видим полноценный EMI-фильтр: четыре Y-конденсатора, Х-конденсатор, дроссель. Для защиты самого БП имеется плавкий предохранитель.

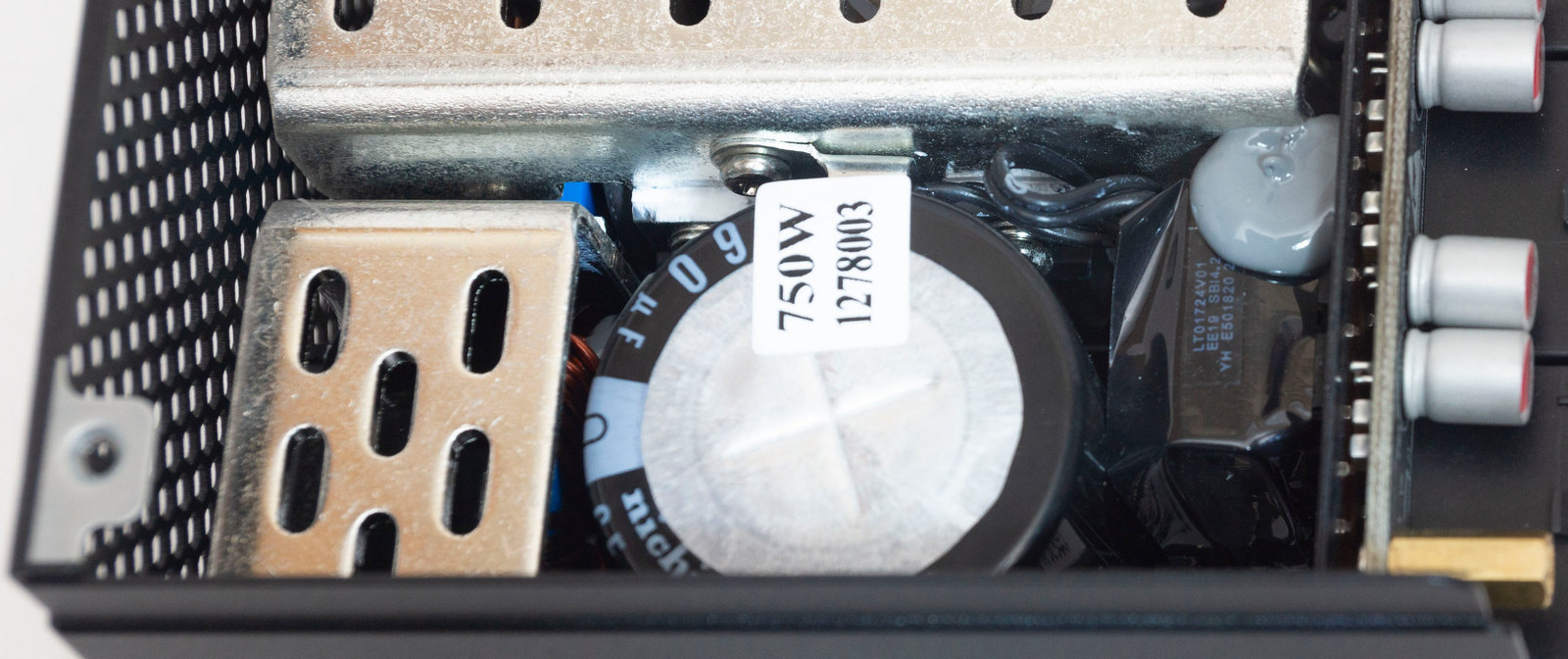

Сглаживающий конденсатор японского производства Nichicon емкостью 560 мФ рассчитан на напряжение до 450 В и температуру до 105 °C.

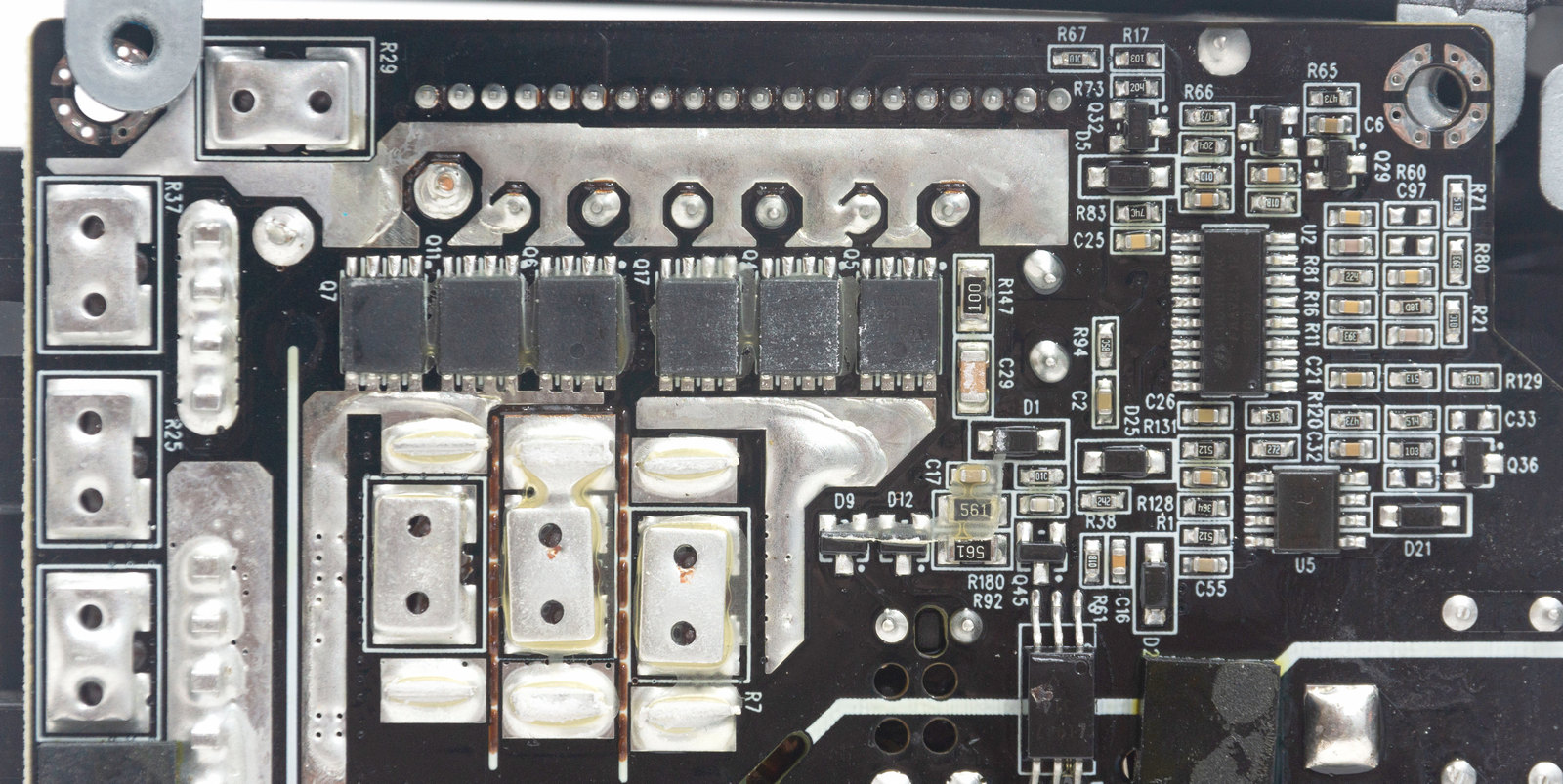

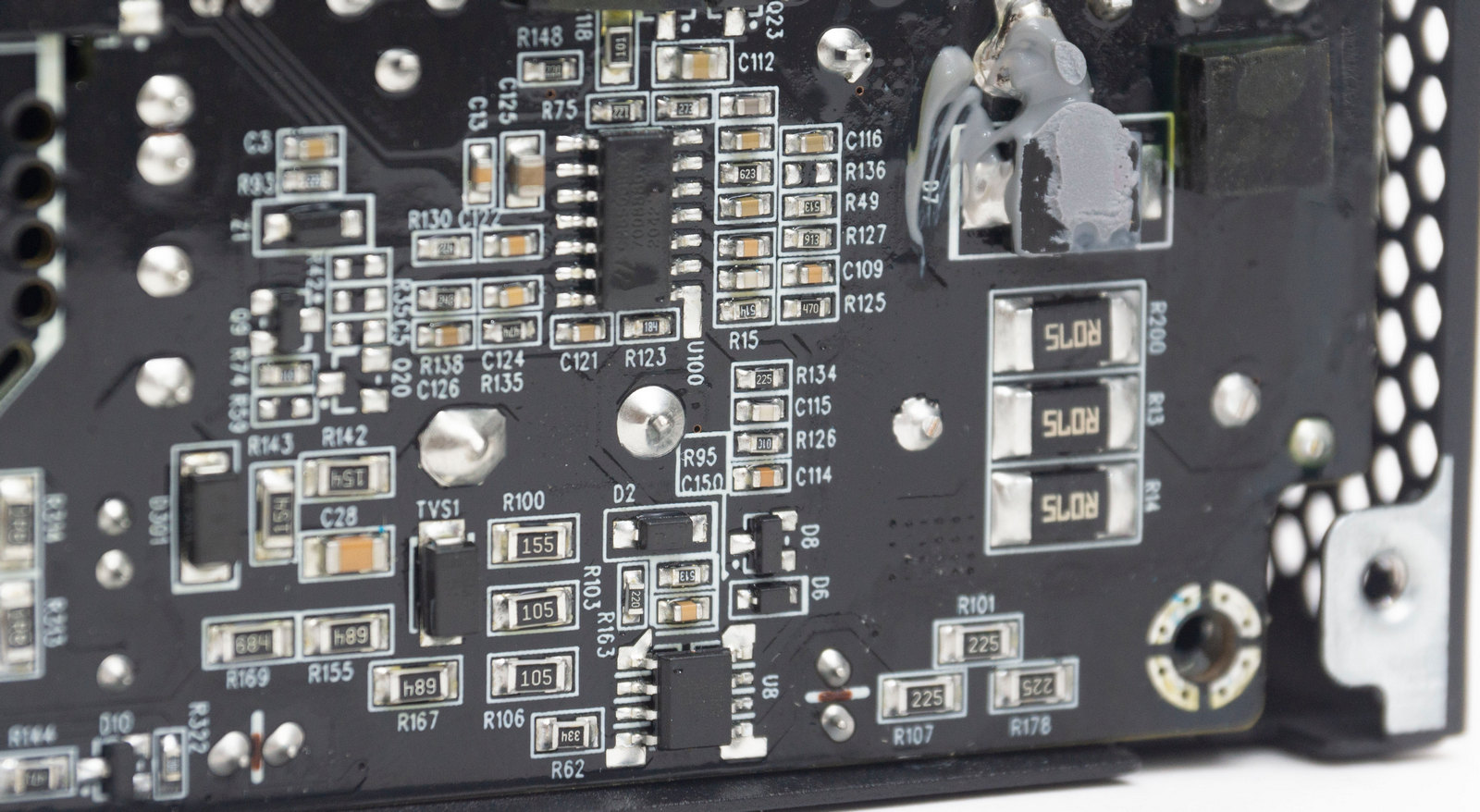

Мосфеты, формирующие линию +12 В (шесть штук 5C410L), расположены с обратной стороны платы, здесь же находится контроллер резонансного преобразователя Champion CU6901VAC.

Еще один контроллер, вынесенный на обратную сторону платы, Champion Microelectronic CM6500UNX отвечает за корректор мощности.

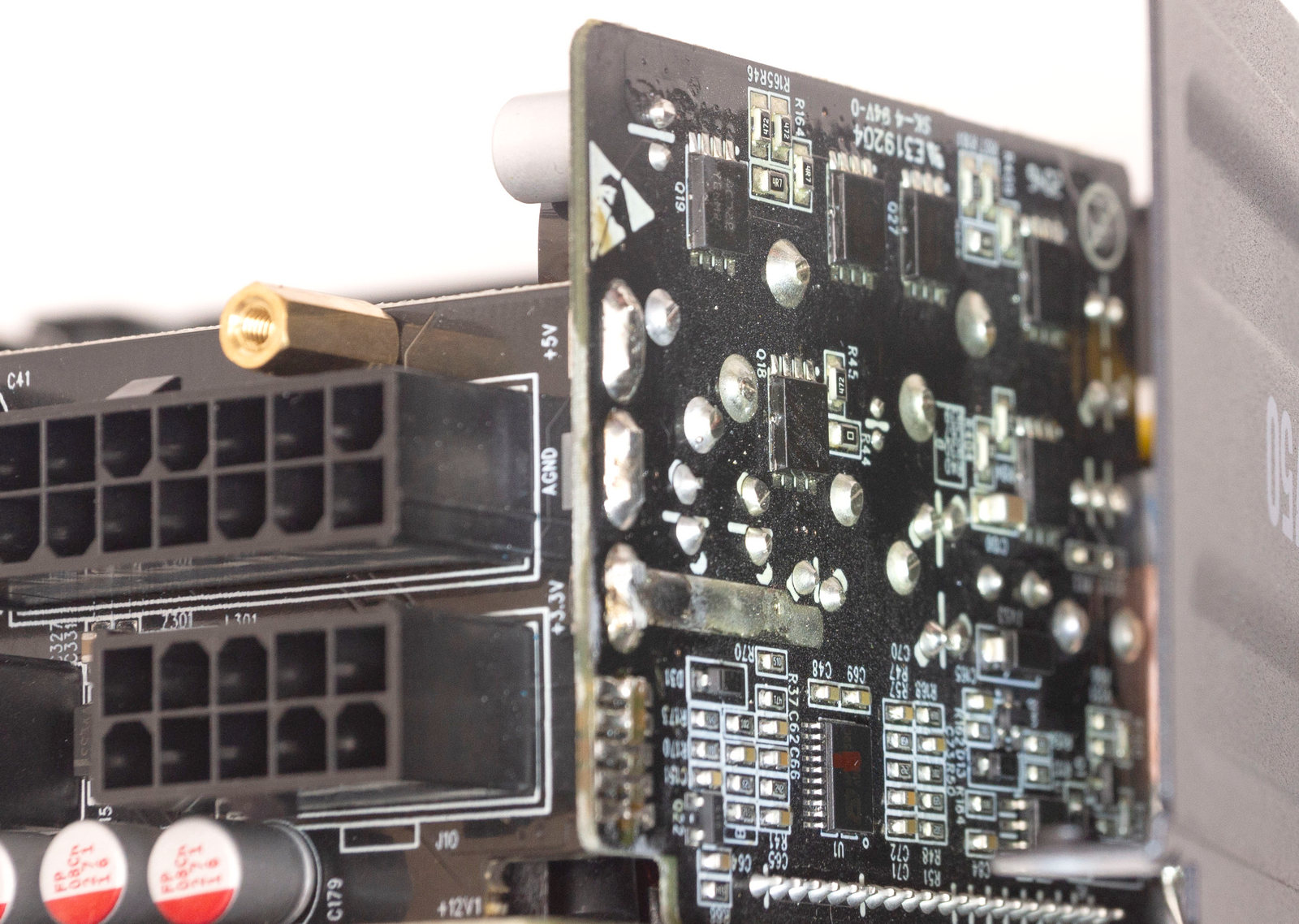

Низковольтные каналы +3.3 В и +5 В формируются DC-DC преобразователями на отдельной вертикальной плате.

С одной стороны платы два дросселя и твердотельные конденсаторы, с другой - шесть транзисторов 4C022 и ШИМ контроллер APW7159C.

Фильтрация помех на выходах осуществляется за счет полимерных и электролитических конденсаторов японского производства Rubycon и Nichicon.

На плате для подключения модульных кабелей распаяны дополнительные сглаживающие твердотельные конденсаторы.

Тестирование

Тестовый стенд позволяет нагружать линию +12 В с шагом в 100 Вт. Линии +3.3 В и +5 В подключались к постоянной нагрузке в 50 Вт.

По требованиям стандарта ATX12V отклонение не должно превышать 5%. Для линии +12 В нормальным считается напряжение в пределах от +11.4 до +12.6 В.

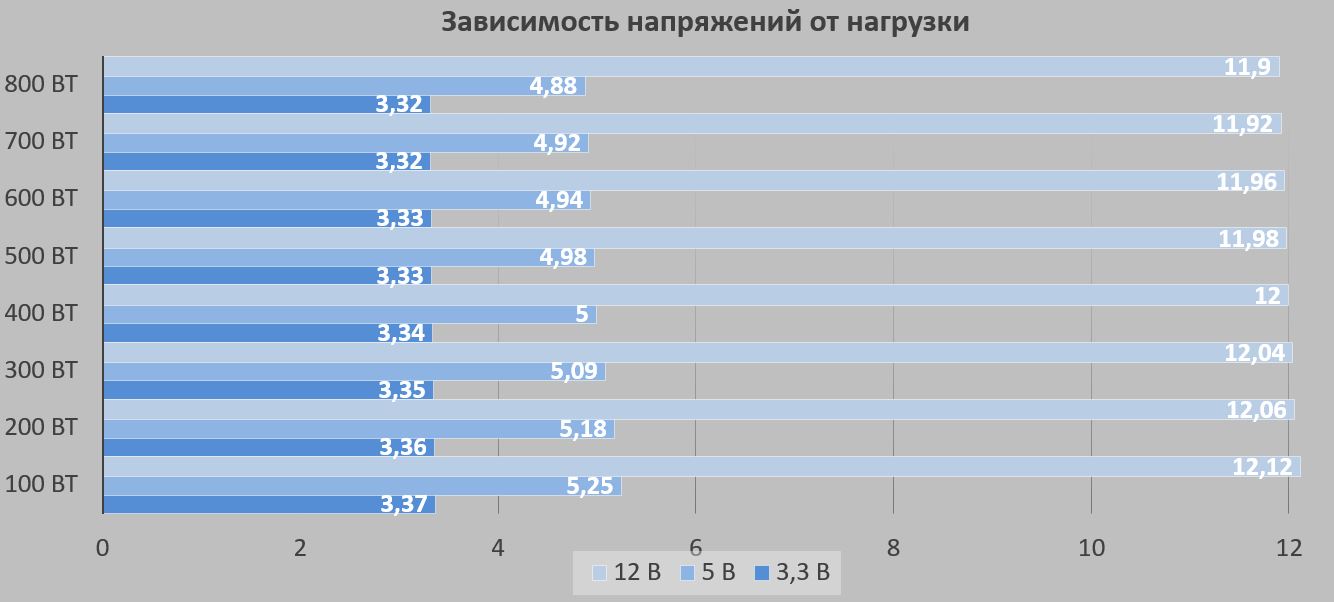

Стабильность напряжений по всем каналам очень хорошая. Изначально напряжения завышены на линиях +12 В и +5 В до 1% и проседают при максимальной нагрузке незначительно, также не более 1%. На линии +3.3 В напряжение завышено до 2% и проседает до номинального значения под нагрузкой.

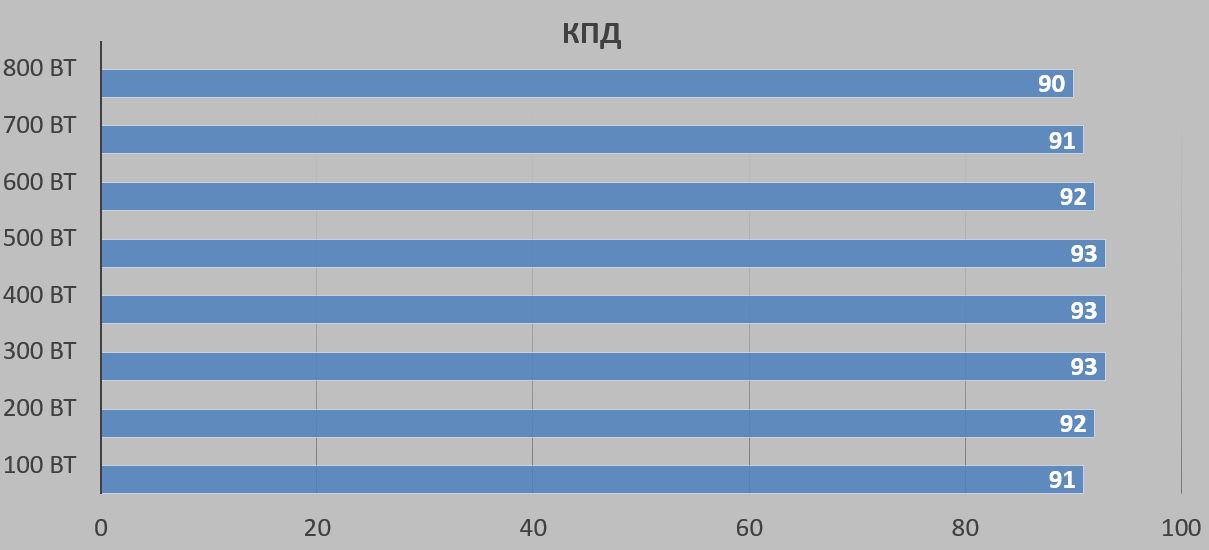

Уровень КПД полностью соответствует стандарту 80 PLUS Gold для сетей 230 В, максимальные 93% демонстрируются при нагрузке от 300 до 500 Вт. С учетом КПД при нагрузке 20 и 100% можно сказать, что эффективность данного БП лишь немного не дотягивает до сертификата 80 PLUS Platinum, что косвенно также говорит об использовании качественных высокопроизводительных комплектующих в схемотехнике.

Заключение

Линейка блоков питания V SFX Gold от компании Cooler Master – отличный дебют среди компактных моделей. Современная схемотехника с высокой эффективностью, стабильные напряжения, высокая мощность.

Аккуратное исполнение с полностью модульными кабелями, относительно тихий вентилятор с полупассивной работой системы охлаждения.

Модель получилась конкурентоспособной, даже с учетом достаточно высокой стоимости. В комплекте хороший набор кабелей и коннекторов.

Плюсы:

• Высокая мощность;
• Современная схемотехника;
• Отличная эффективность;
• Стабильные напряжения;
• Тихий вентилятор;
• Полностью модульная система подключения кабелей;
• Плоские кабели;
• Рамка-переходник в комплекте;
• Гарантия 10 лет.

Минусы:

• Высокая стоимость относительно стандартных ATX блоков питания.
