Обзор и тест корпуса Fractal Design Meshify 2 Compact

Добротный Mid-Tower корпус с продуманной конструкцией и хорошей вентиляцией.
Обзор и тест корпуса Fractal Design Meshify 2 Compact

Мы в очередной раз возвращаемся к продукции шведской компании Fractal Design и, в частности, ее новинке – Mid-Tower корпусе Fractal Design Meshify 2 Compact, который был представлен 24 февраля 2021 года в нескольких модификациях: с боковиной из металла, с боковым стеклом с темной или светлой тонировкой, а также в белом исполнении.

К нам попала модификация Fractal Design Meshify 2 Compact Light Tempered Glass (со светлой тонировкой).

Технические характеристики

  • Серия: Meshify;
  • Тип: Mid-Tower;
  • Цвет: черный;
  • Размеры: 475 мм (Высота) х 210 мм (Ширина) х 424 мм (Глубина);
  • Вес: 7,7 кг;
  • Материал: сталь, левая боковая закаленное стекло, правая боковая панель сталь;
  • Поддержка материнских плат: mini ITX/micro ATX/ATX;
  • Слотов расширения: 7;
  • Количество устанавливаемых накопителей:
  • Лотки для 5.25" накопителей: Нет;
  • Лотки для 2.5"/3.5" накопителей: 2 шт. (в комплекте 2 шт.);
  • Лотки для 2.5" накопителей: макс. 4 (в комплекте 2 шт.).
  • Система охлаждения:
    • Места под вентиляторы:
      • Общее количество устанавливаемых вентиляторов: 7 x 120 мм или 4 х 140 мм и 2 х 120 мм;
      • Спереди: 3 х 120 мм или 2 х 140 мм (предустановлены 2 x Dynamic X2 GP-14);
      • Сверху: 2 х 120/140 мм;
      • Снизу: 1 х 120 мм (без корзины HDD);
      • Сзади: 1 х 120 мм (предустановлен 1 x Dynamic X2 GP-12).
    • Места под радиаторы СЖО:
      • Спереди: один до 280/360 мм;
      • Сверху: один до 240 мм;
      • Сзади: один 120 мм;
      • Снизу: один 120 мм (без корзины HDD).
  • Противопылевые фильтры: низ, перед, верх;
  • Панель ввода-вывода: 2 x USB 3.0, 1 x USB 3.1 Gen 2 тип-C, 2 x 3.5 мм миниджек (наушники/микрофон), кнопки питания и сброса;
  • Блок питания: стандартный ATX (в комплект не входит);
  • Ограничение по высоте кулера: до 169 мм;
  • Ограничение по длине плат расширения: до 341 мм (360 мм без передних вентиляторов);
  • Ограничение по глубине блока питания: до 200 мм (с отсеком HDD и передним вентилятором);
  • Пространство за поддоном: 17- 26 мм.

Упаковка и комплектация

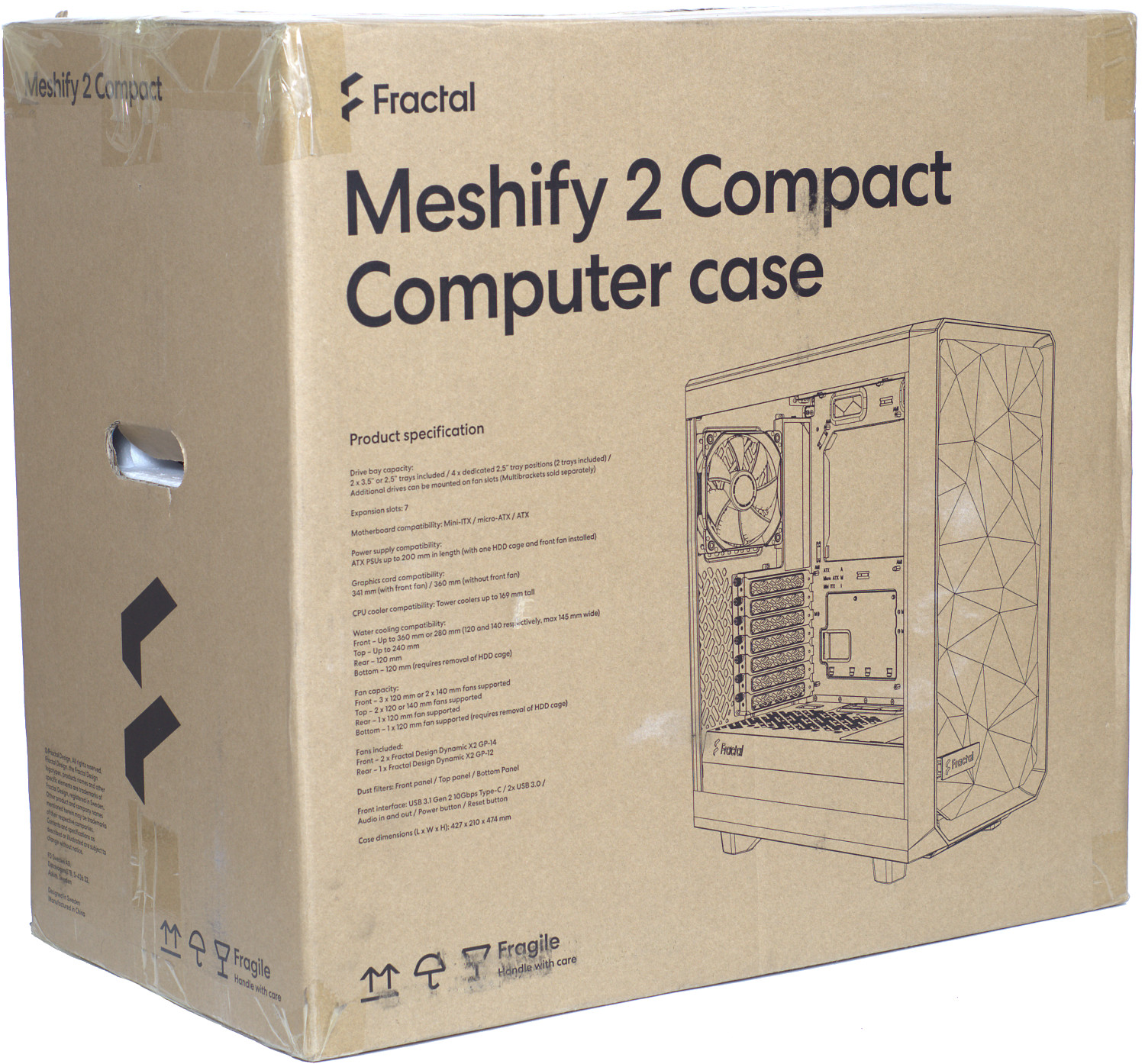

В настоящее время достаточно трудно ожидать от производителей корпусов коробки с оригинальным дизайном/цветной печатью, и упаковка Mid-Tower корпуса Fractal Design Meshify 2 - не исключение: обычная картонная коробка с удобными боковыми ручками и информационной частью на ней. Из интересного можно отметить наличие на лицевой стороне рядом с изображением корпуса технических характеристик, а с обратной стороны - подробного описания конструкции на нескольких языках, включая русский.

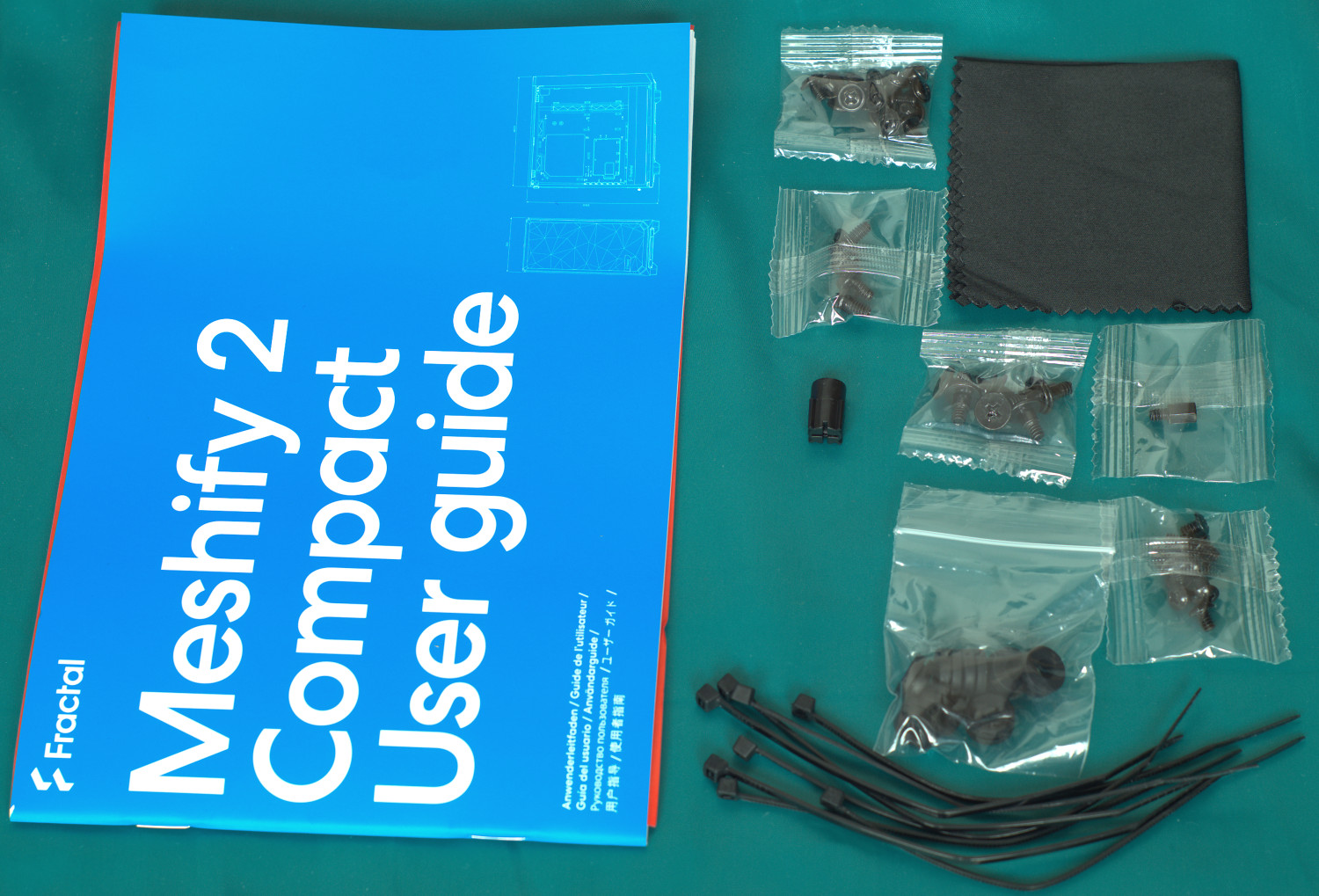

Комплектация у корпуса достаточная, чтобы обеспечить сборку системы. В небольшой коробке можно найти руководство пользователя, одноразовые стяжки, наборы винтов, демпферы для установки 3.5" накопителей и тряпочку для протирки.

Внешний вид

Компания Fractal Design не так сильно экспериментирует с дизайном корпусов, но серия Meshify ориентирована на достижение высокой эффективности охлаждения, поэтому получила характерный для нее вид с наличием на лицевой панели сплошной перфорации (mesh). Если же говорить о новом Mid-Tower корпусе Fractal Design Meshify 2 Compact, то, имея характерный для серии вид, он может похвастать своими компактными размерами по сравнению со старшими собратьями Meshify 2 и Meshify 2 XL: 475 (высота) х 210 (ширина) х 424 (глубина) мм. Однако вес корпуса около 8 кг хорошо чувствуется.

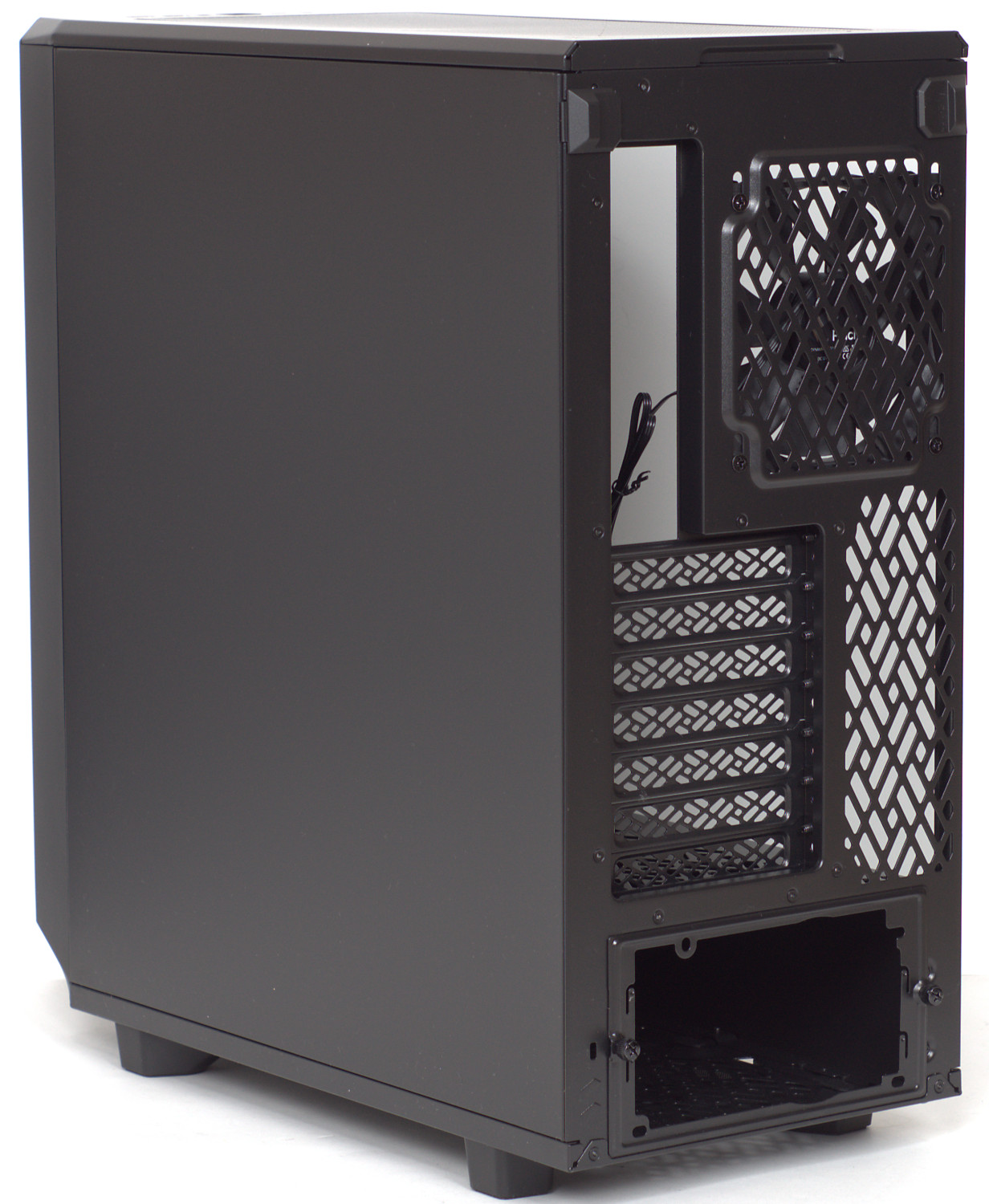

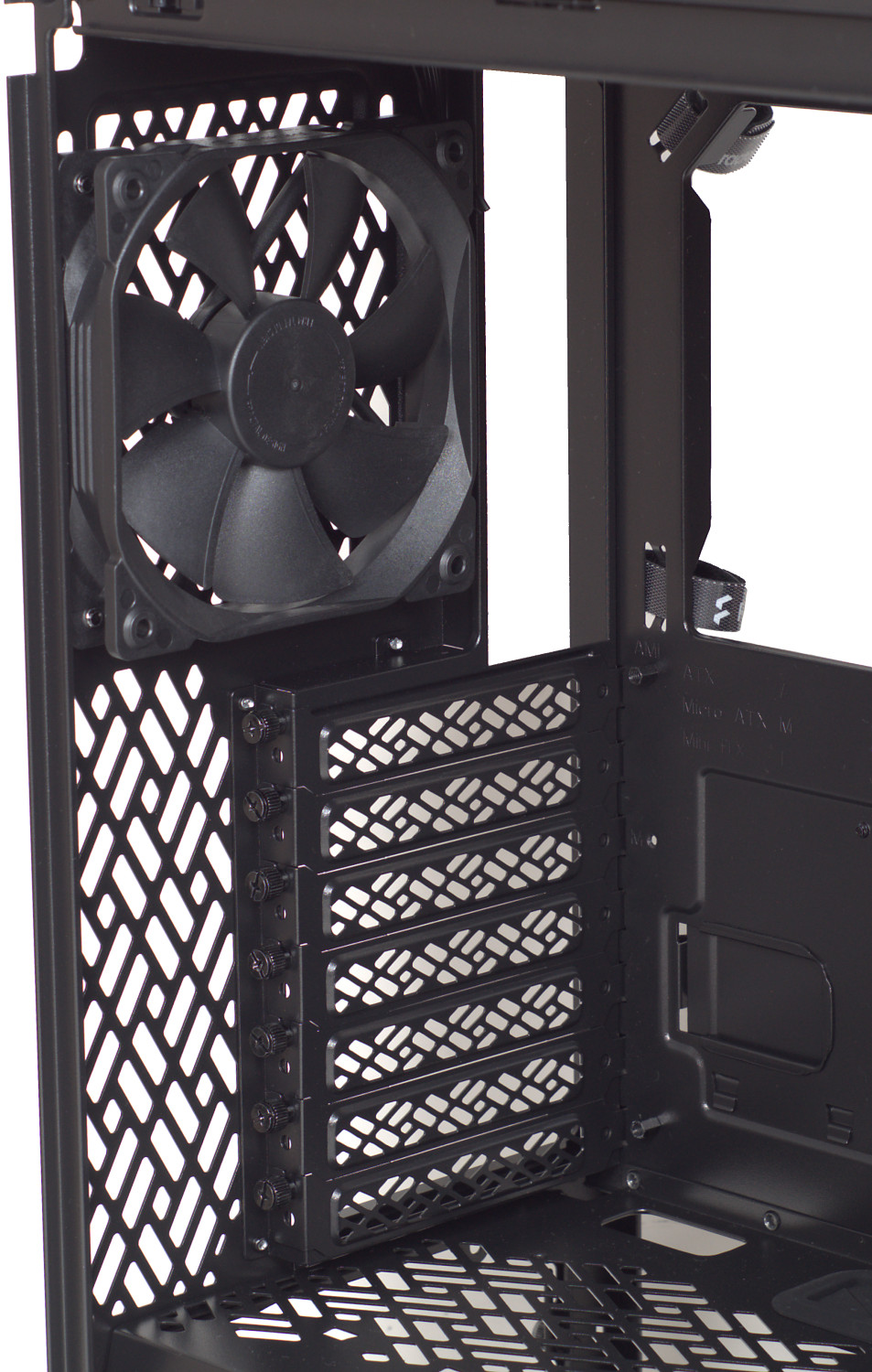

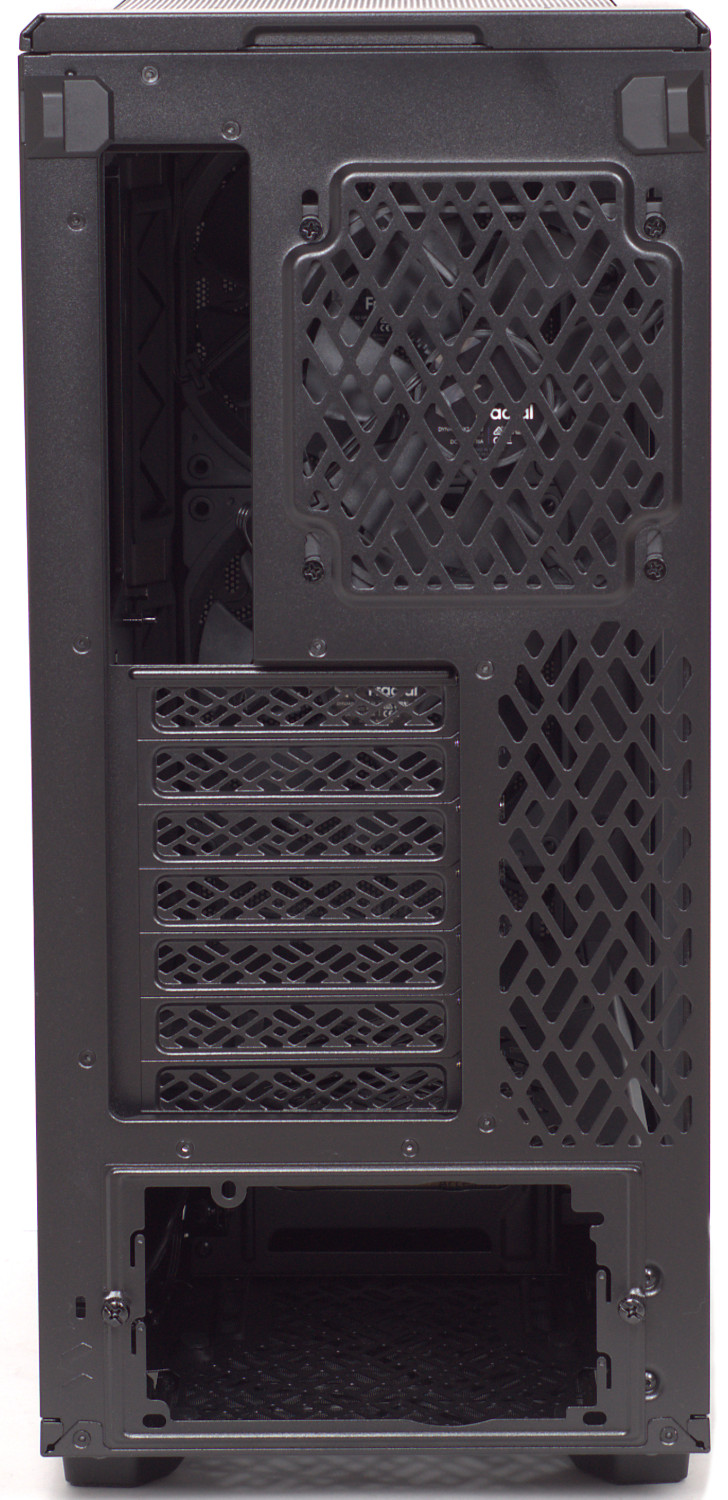

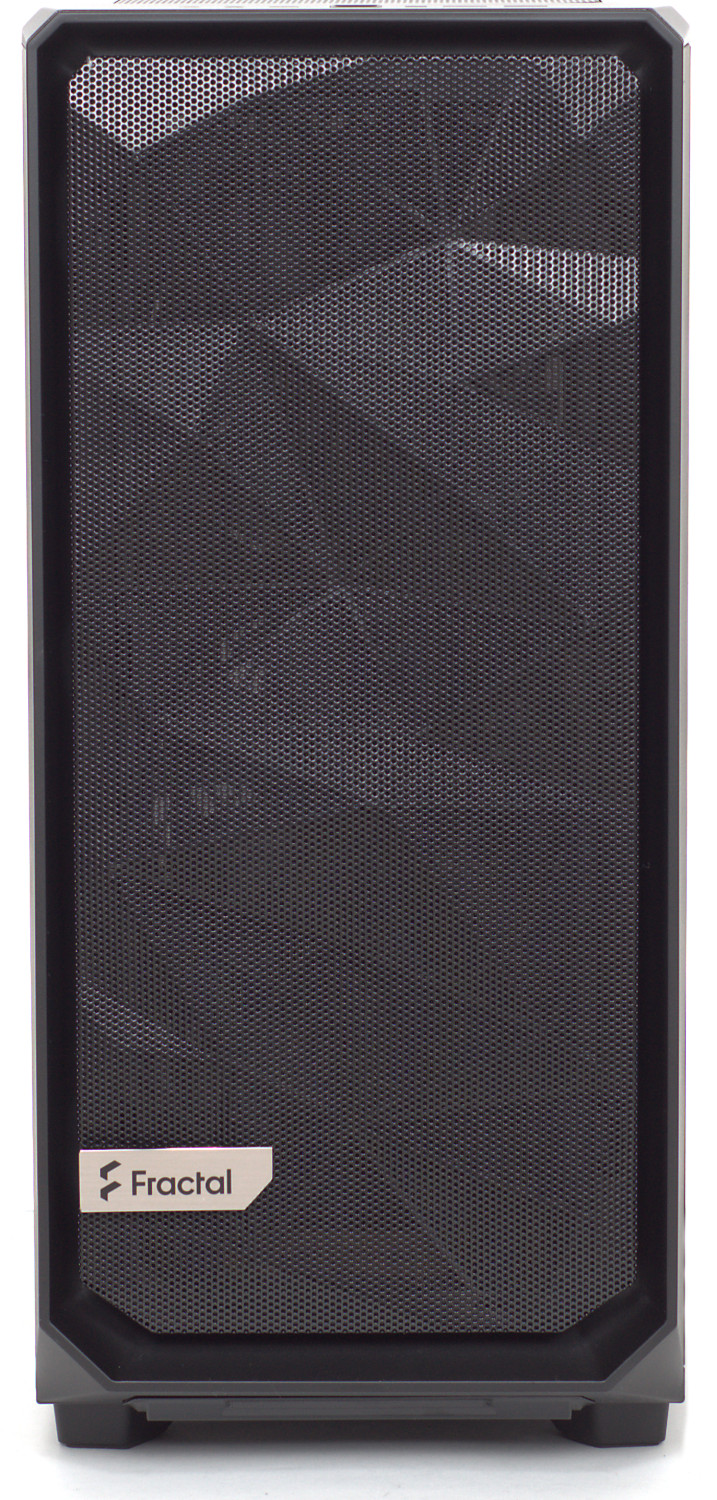

Лицевая панель имеет оригинальную форму ангулярной сетки с выступающими частями. Таким образом производитель постарался обеспечить максимальный приток воздуха спереди. Уменьшение ширины корпуса сказалось на конфигурации задней стенки, на которой нет возможности установки видеокарты в вертикальном положении как в старших моделях (зато в этой области появилась перфорация) и предусмотрен монтаж только 120 мм вентилятора, который уже установлен.

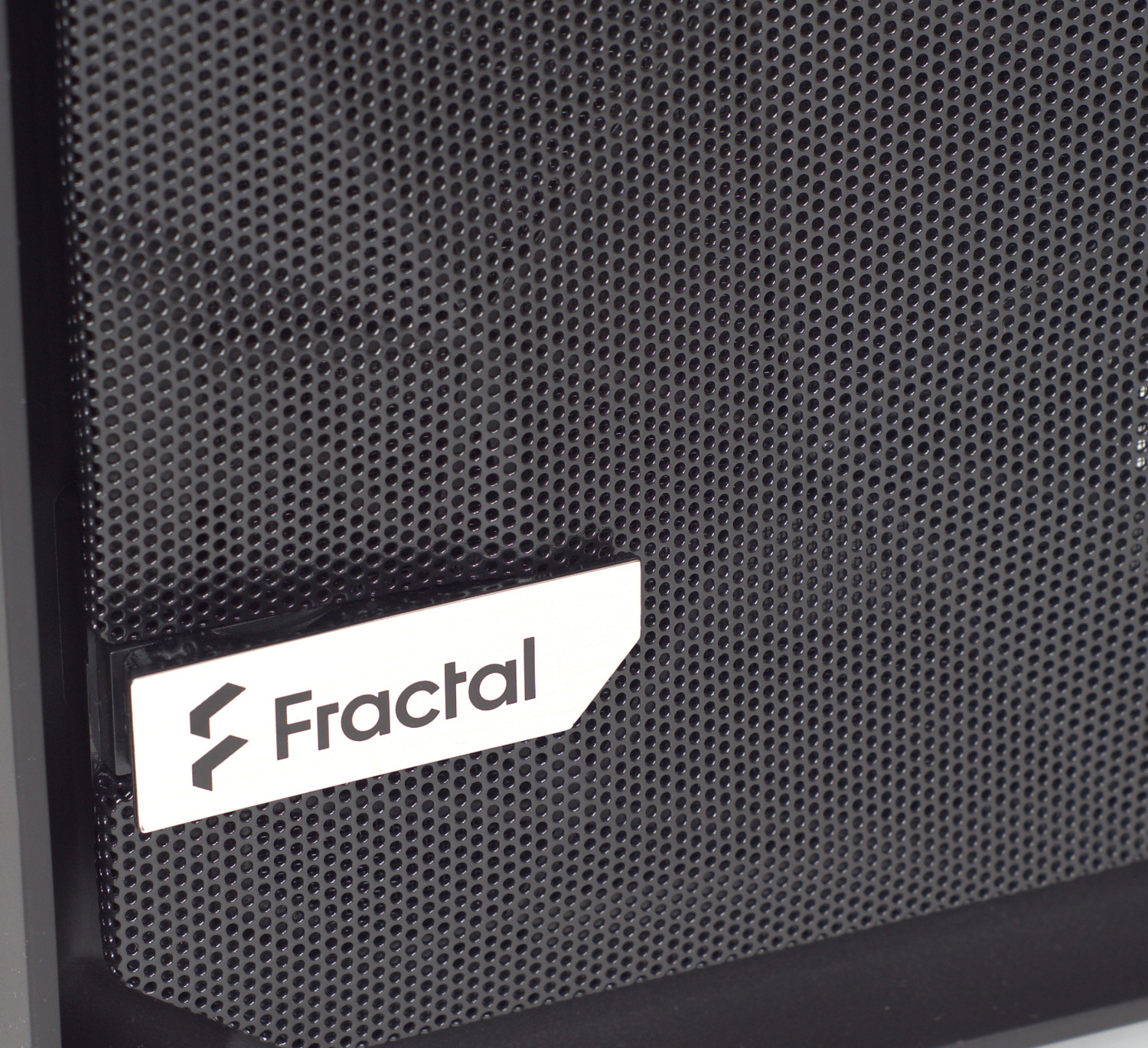

Структура у сетки мелкая, поэтому частично будет удерживать пыль. Кроме того, на ней производитель разместил логотип и название.

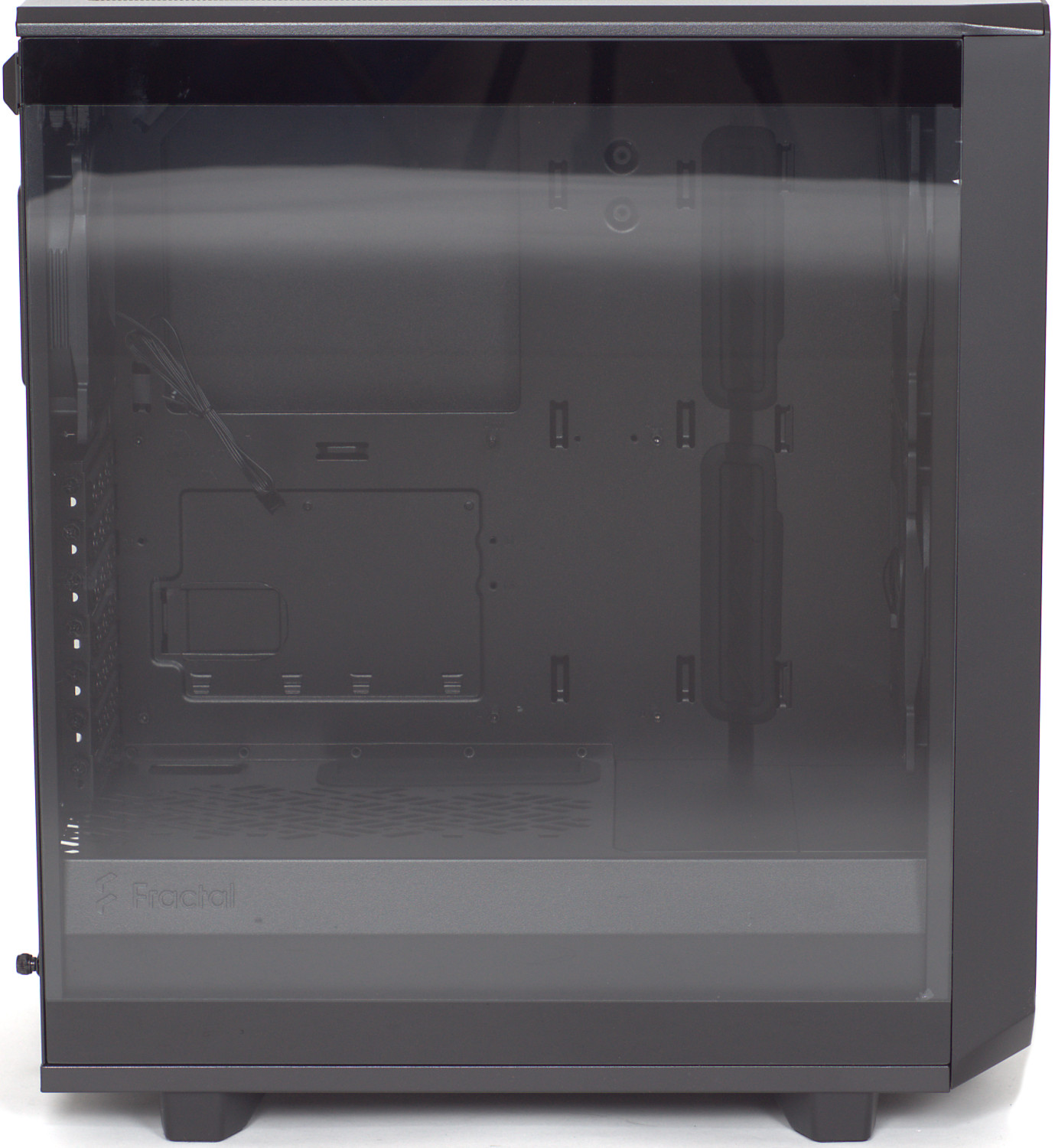

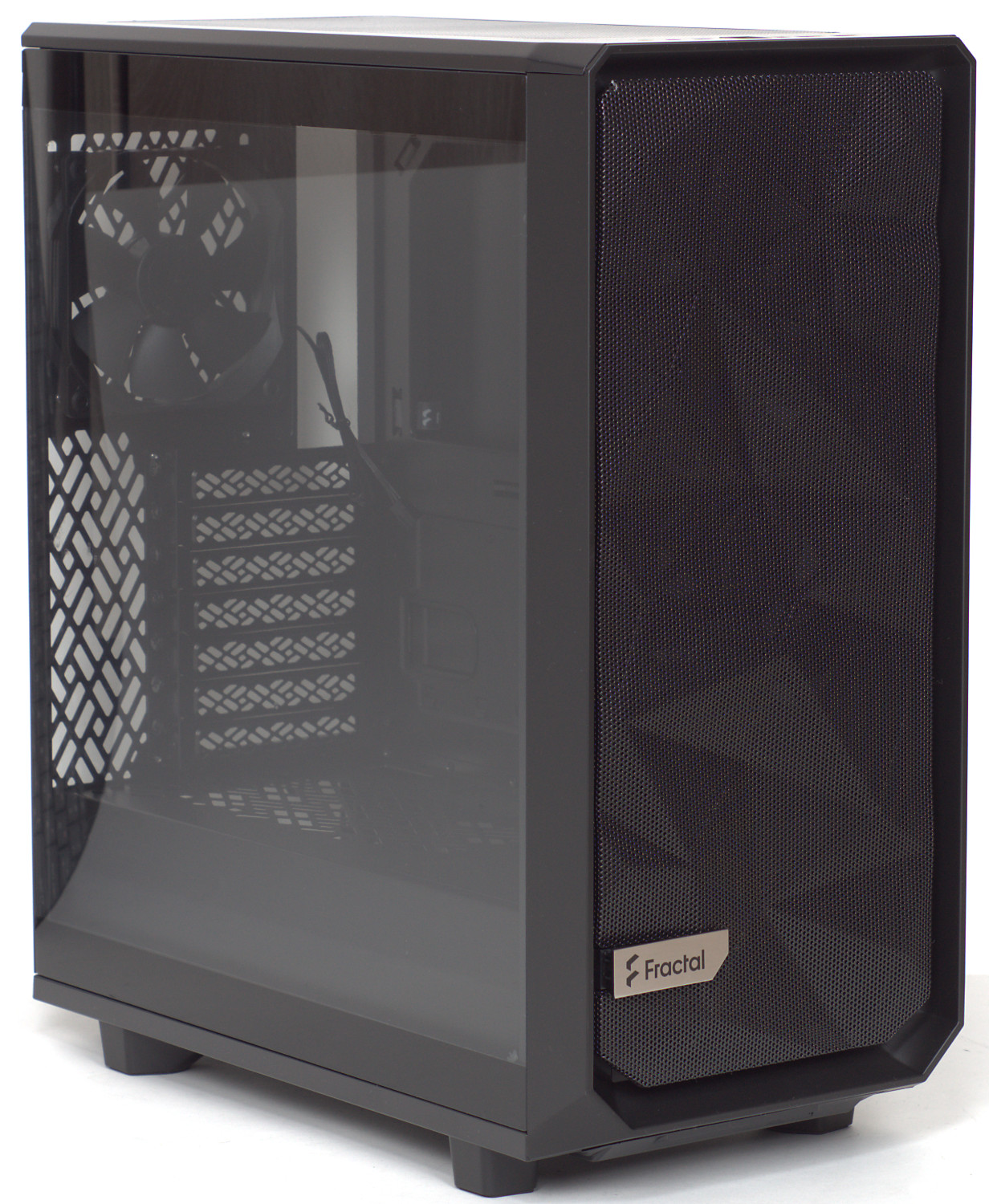

Левая боковина корпуса в модификации Light Tempered Glass имеет закаленное стекло со светлой тонировкой. Правая боковина выполнена из стали.

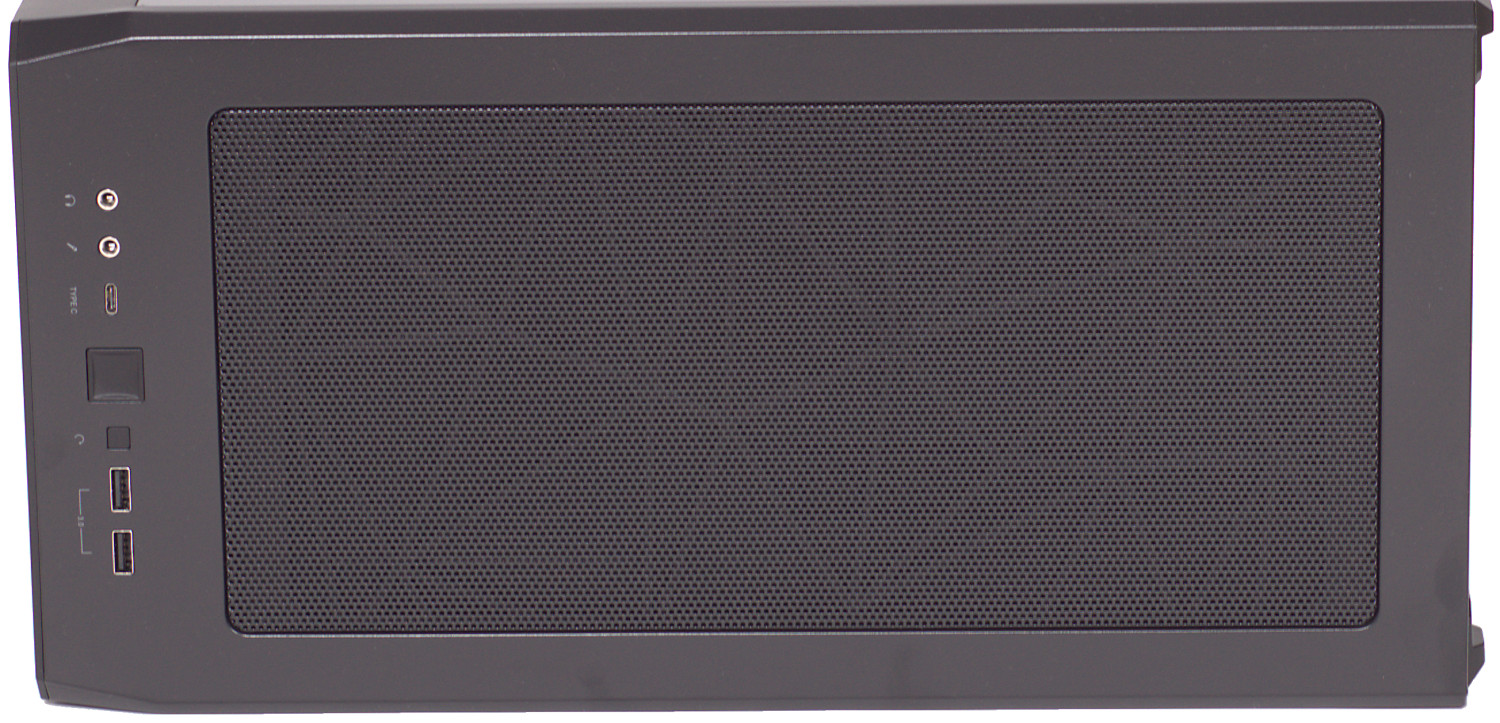

Так как корпус ориентирован на обеспечение лучшей вентиляции, то установка вверху панелей-заглушек, которые имеются в корпусах серии Define, не предусмотрена. Большая часть верхнего пространства корпуса имеет перфорацию.

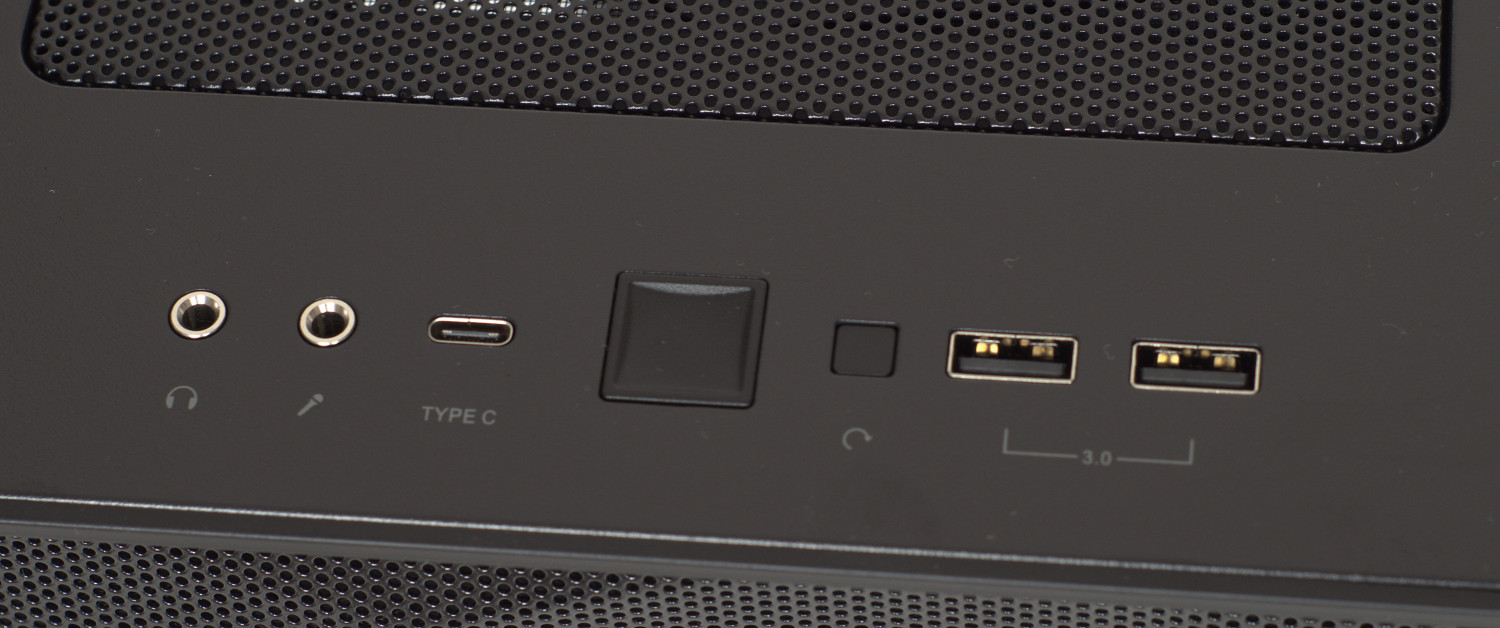

Только спереди разместились органы управления (кнопки питания, сброса) и порты ввода-вывода: разъемы HD-аудио (наушники, микрофон), порт USB 3.1 Gen 2 тип-C и пара портов USB 3.0.

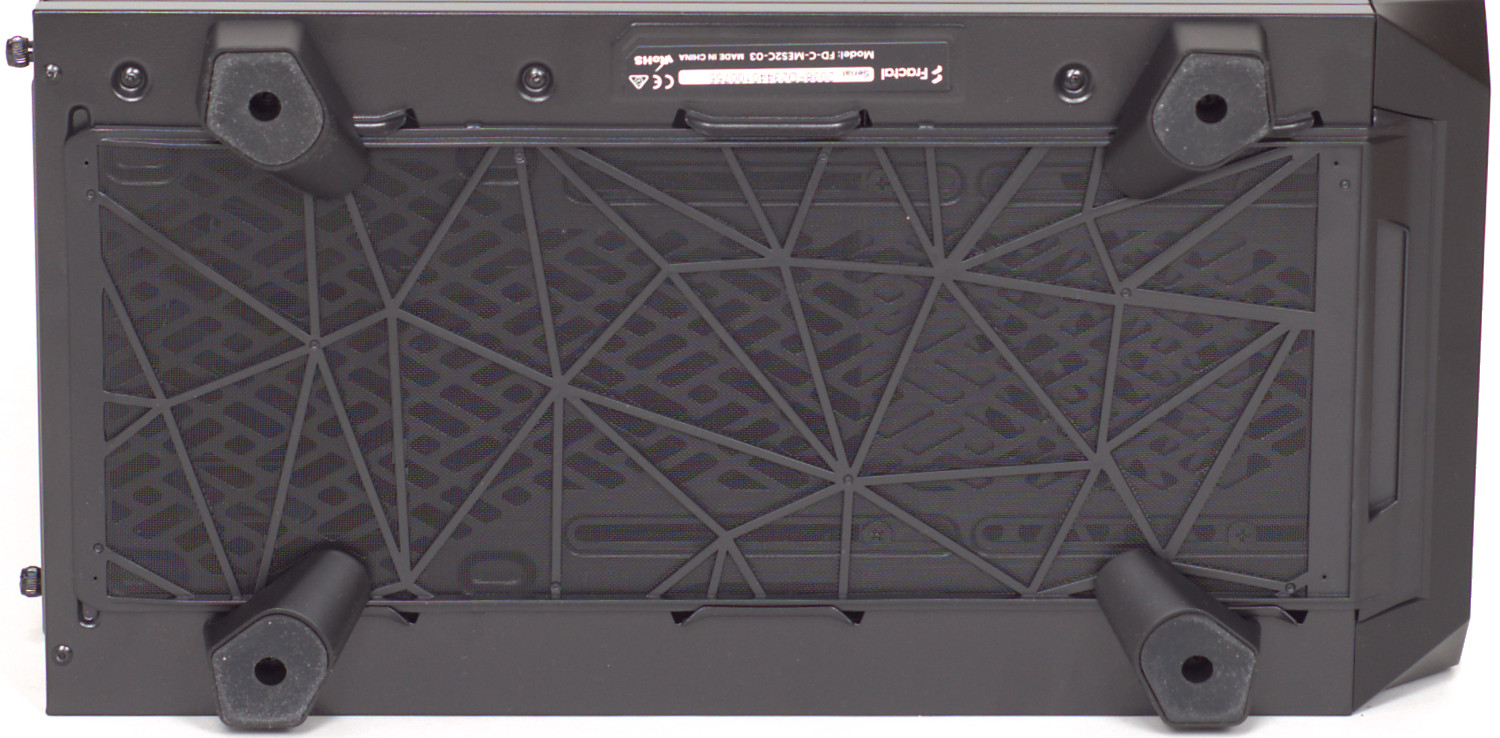

Компоновка низа вполне типична для продукции Fractal Design – один противопылевой фильтр, закрывающий практически все пространство (снимается он со стороны лицевой панели).

Внутренняя конструкция

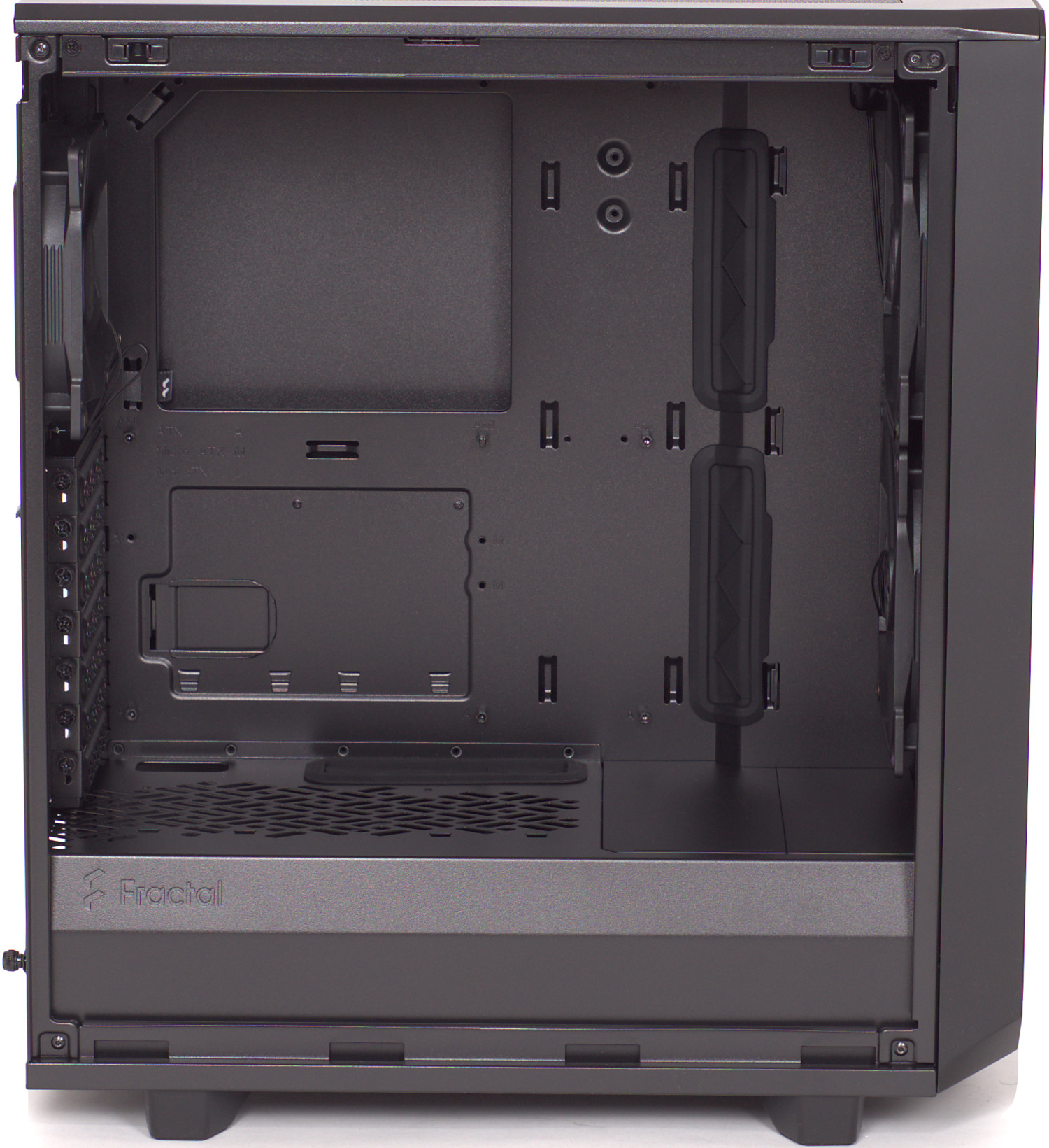

Mid-Tower корпус Fractal Design Meshify 2 Compact представляет собой «уменьшенный» вариант модели Fractal Design Meshify 2, поэтому компоновка такая же, но при этом корпус имеет меньший диапазон максимальных значений. Так, в него можно установить материнские платы только до форм-фактора ATX, кулер высотой до 169 мм, видеокарту длиной до 341/360 мм (с передними вентиляторами/без них).

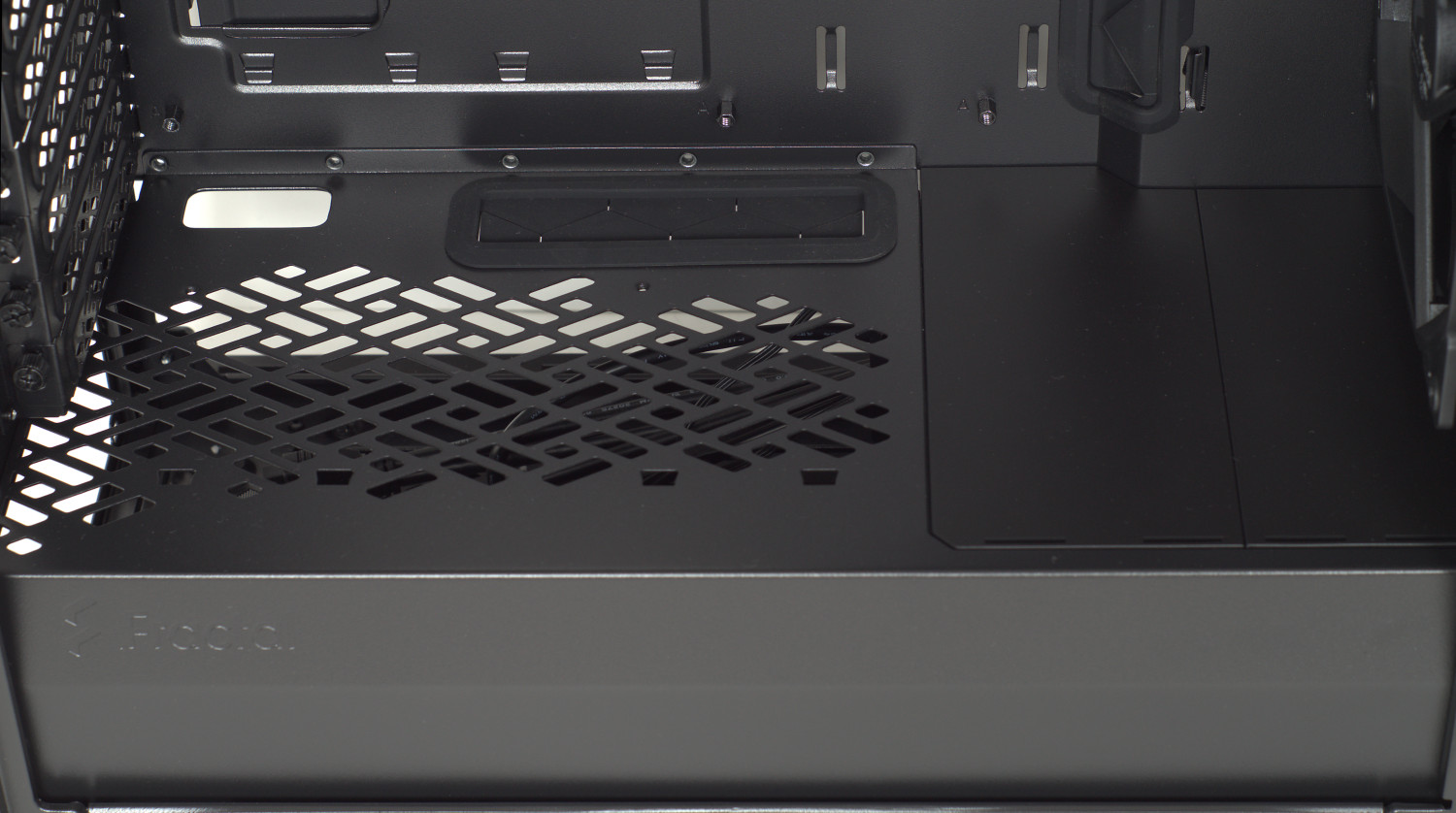

В области размещения блока питания кожух имеет перфорацию и окна для вывода кабелей к материнской плате. Что касается передней части, то изначально установлены пластиковые заглушки, которые при необходимости демонтируются и в данные позиции ставится вентилятор/радиатор.

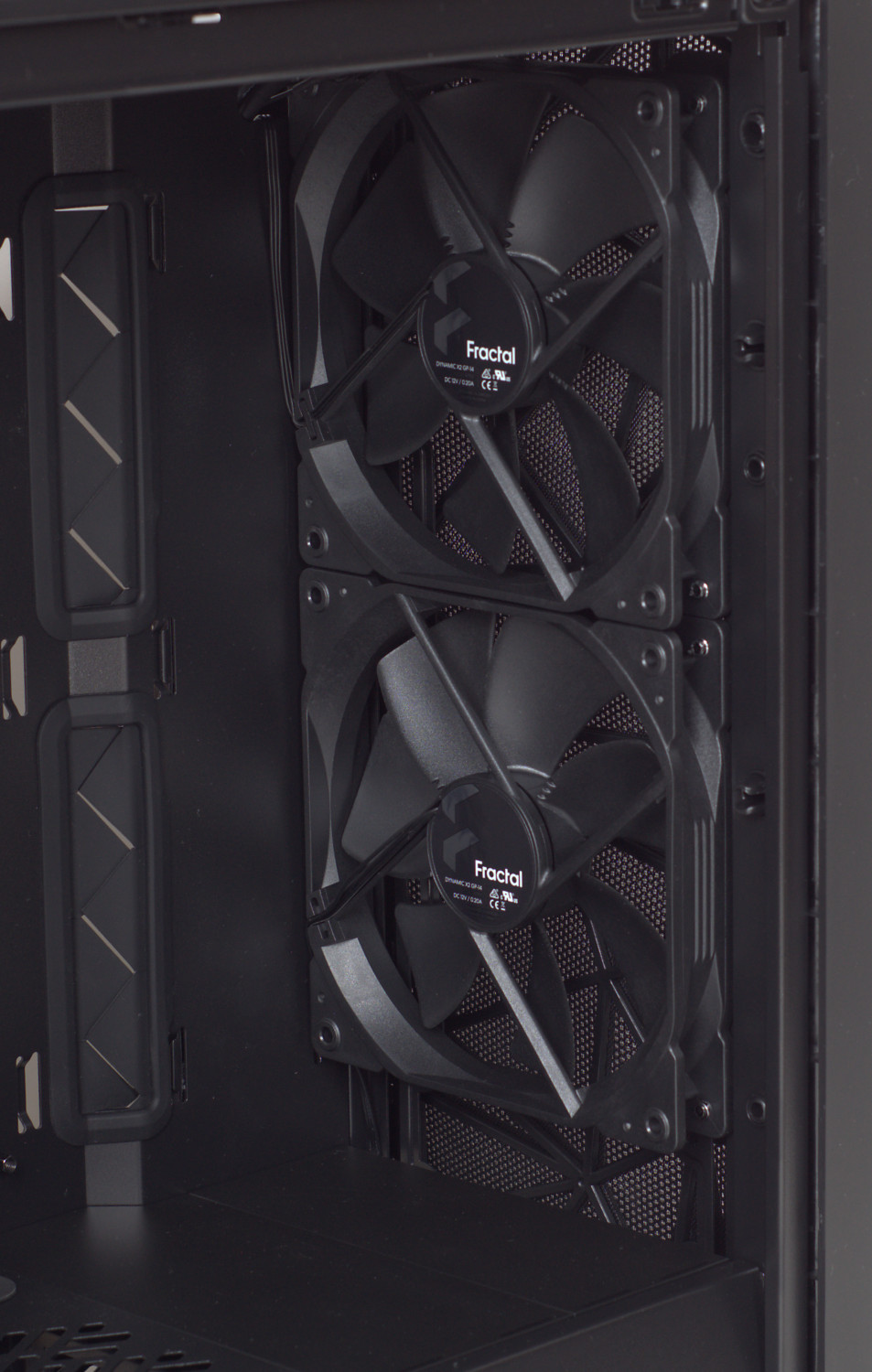

Для лучшей вентиляции в корпусе уже предустановлены три вентилятора: на задней стенке стоит 120 мм вентилятор Dynamic X2 GP-12 (1200 rpm), а на передней два 140 мм вентилятора Dynamic X2 GP-14 (1000 rpm). Единственное, что придется учитывать, так это необходимость наличия на материнской плате трех разъемов подключения, так как хаба для подключения вентиляторов корпус не имеет.

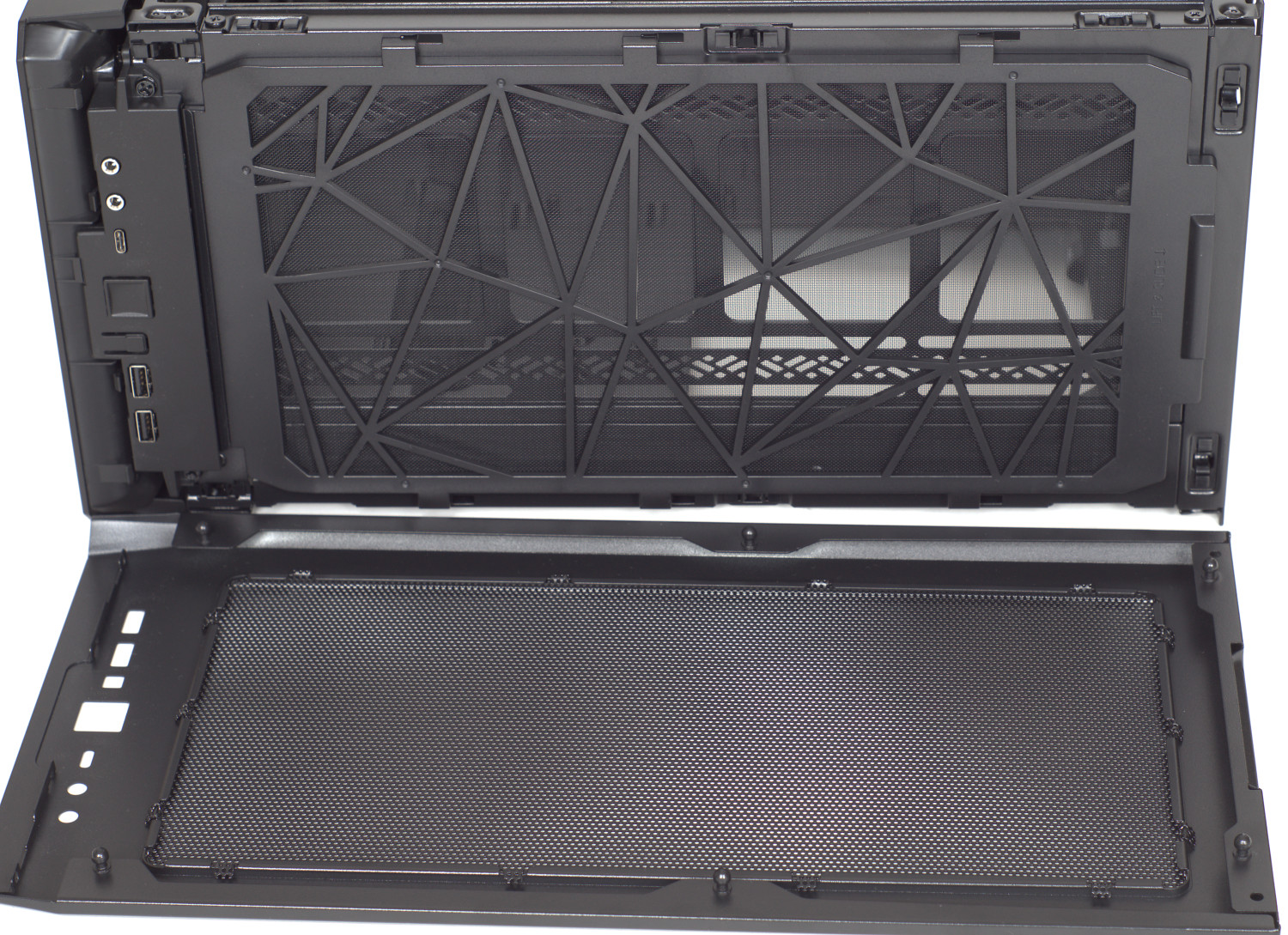

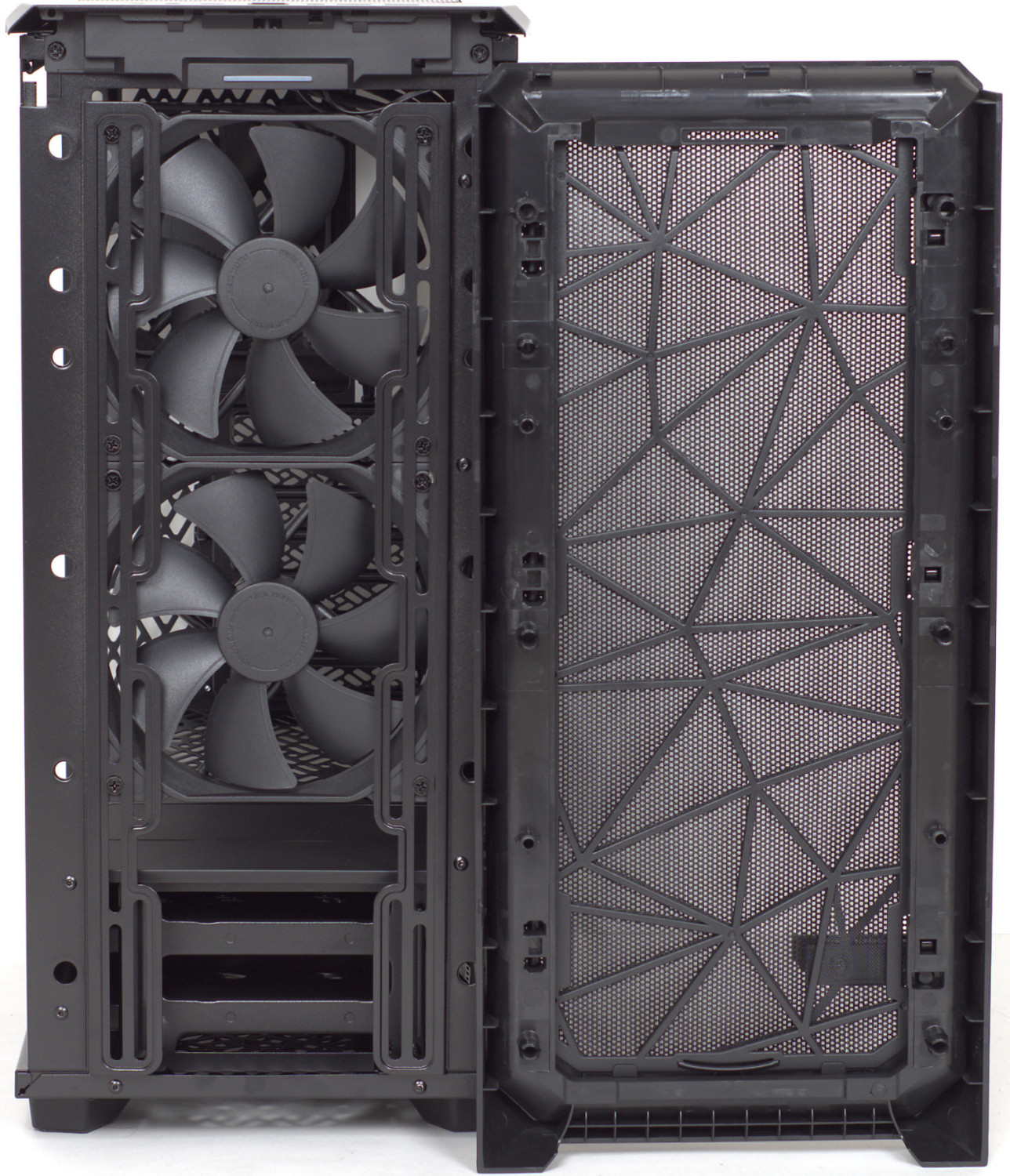

Доступ к передним вентиляторам осуществляется путем демонтажа лицевой панели. Посадочные отверстия допускают монтаж до трех 120 мм вентиляторов или двух 140 мм, либо радиатора системы жидкостного охлаждения (СЖО) до 280/360 мм.

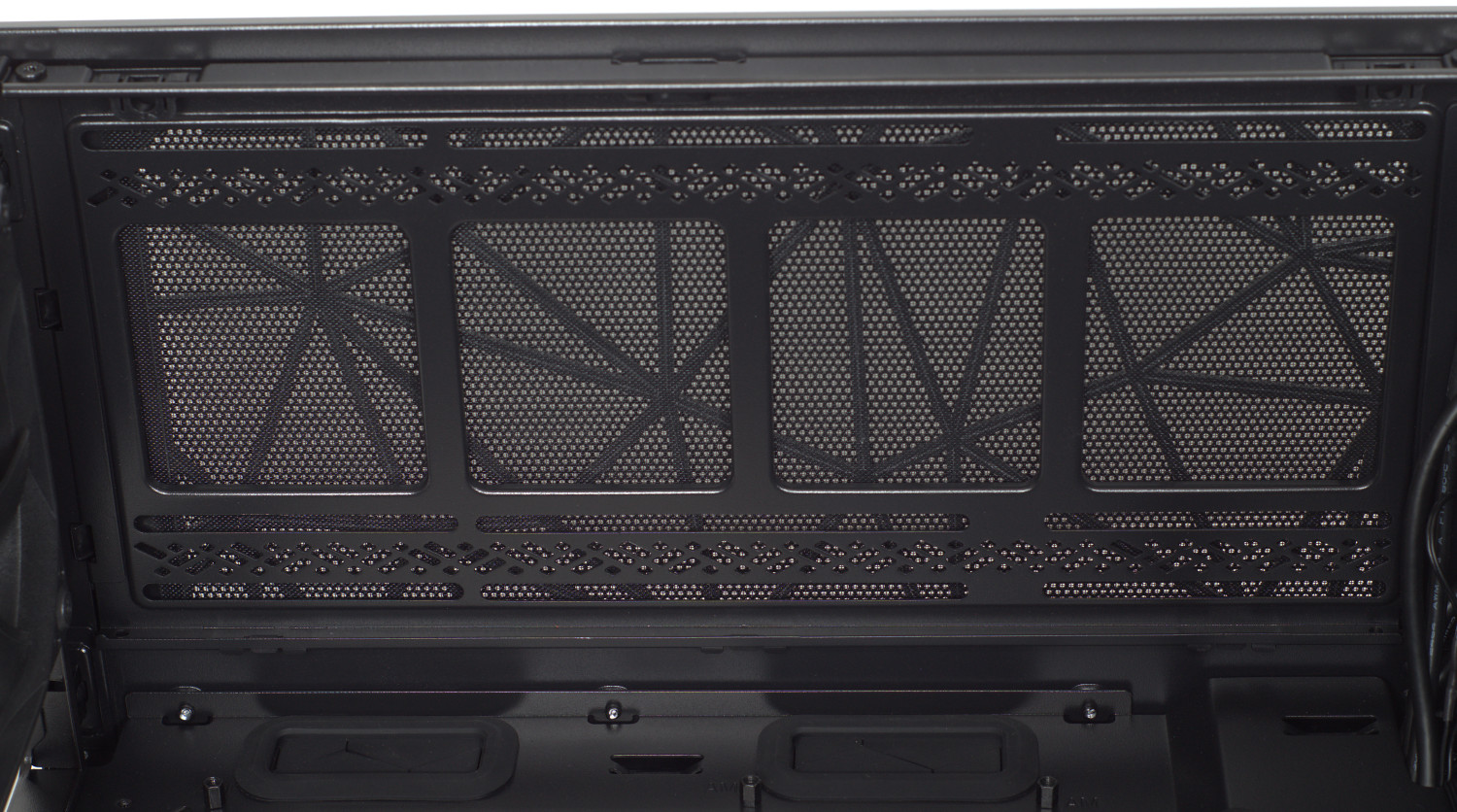

Верхняя панель корпуса легко демонтируется и на ней установлен легкосъемный противопылевой фильтр.

Сверху допускается монтаж до двух 120/140 мм вентиляторов или 240 мм радиатора СЖО.

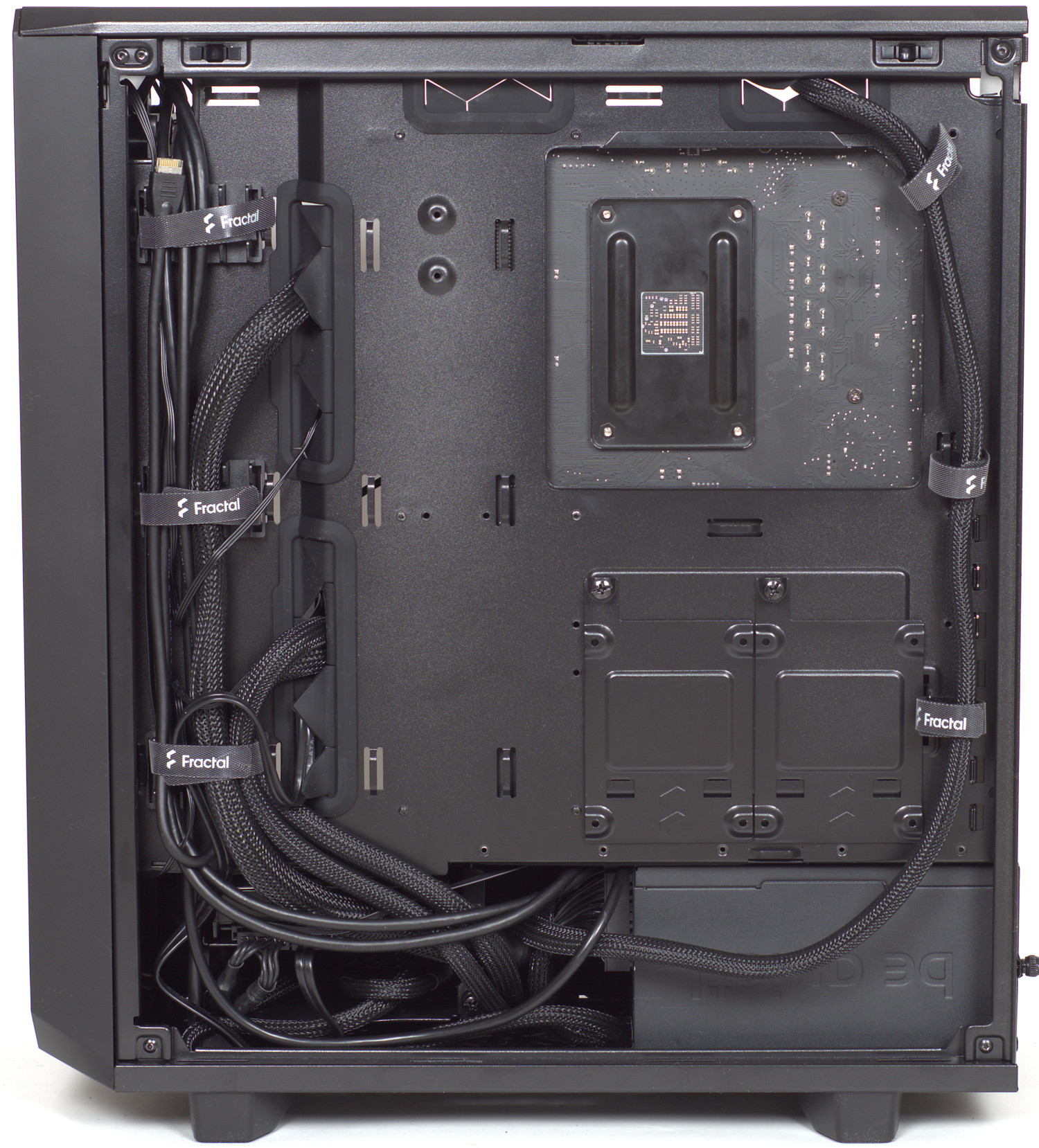

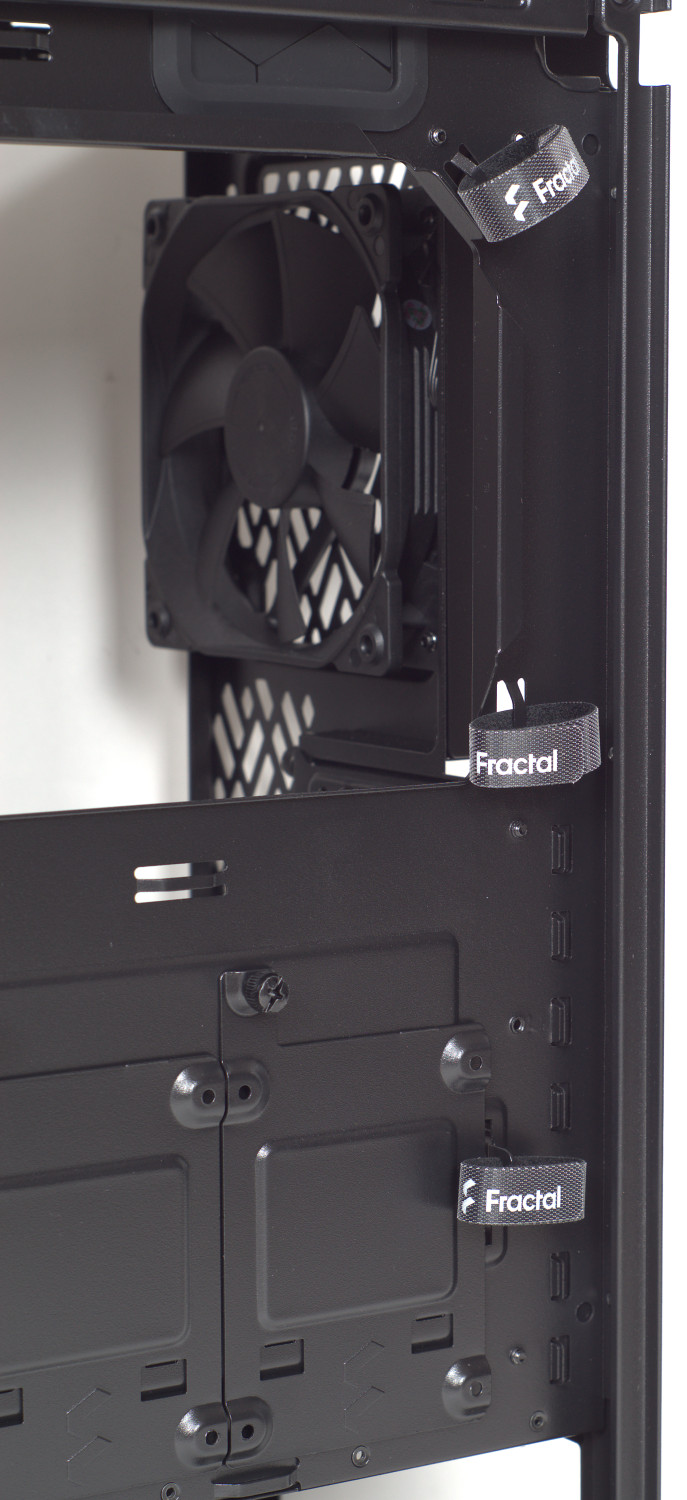

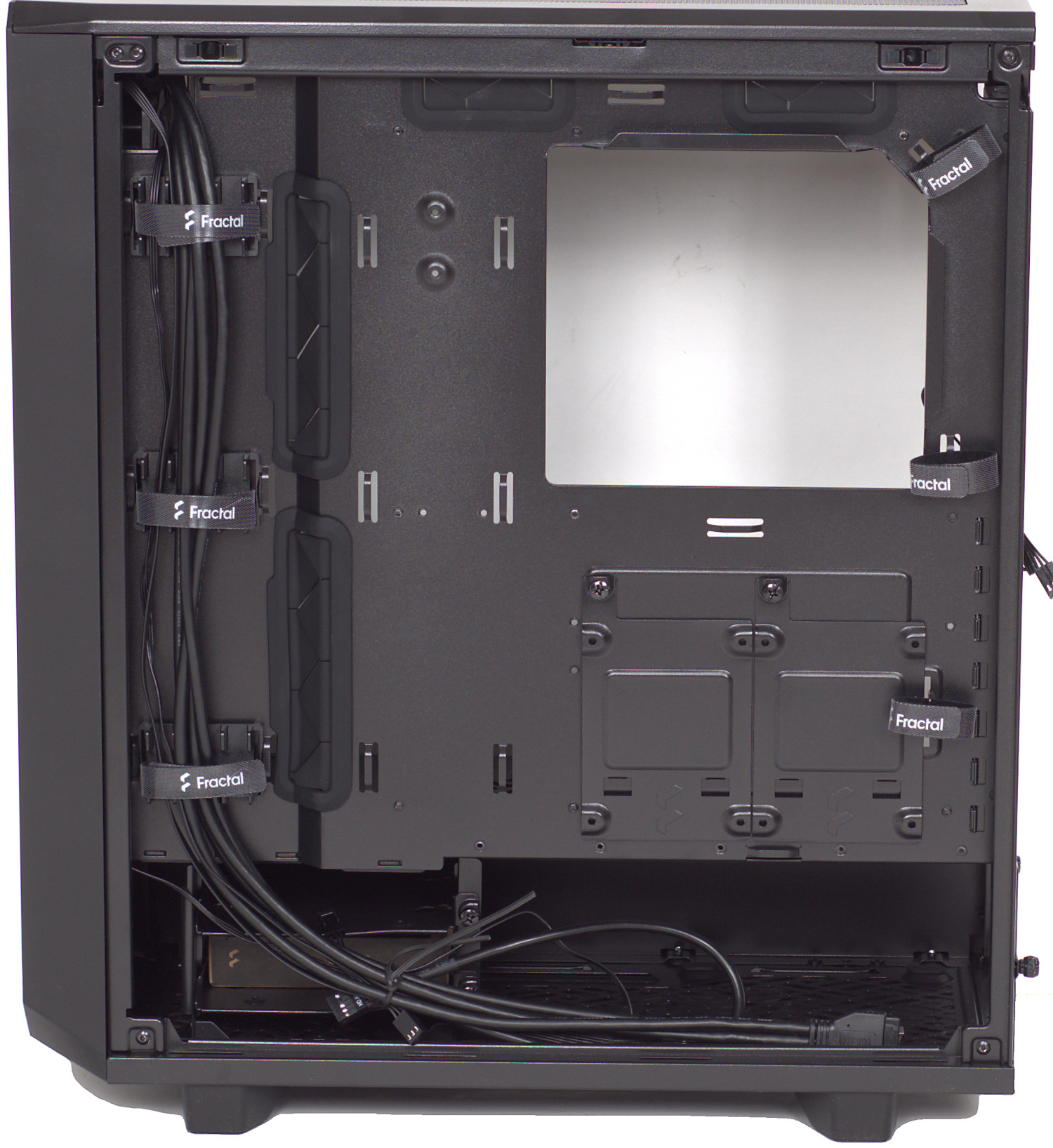

Весьма неплохо организовано пространство за поддоном.

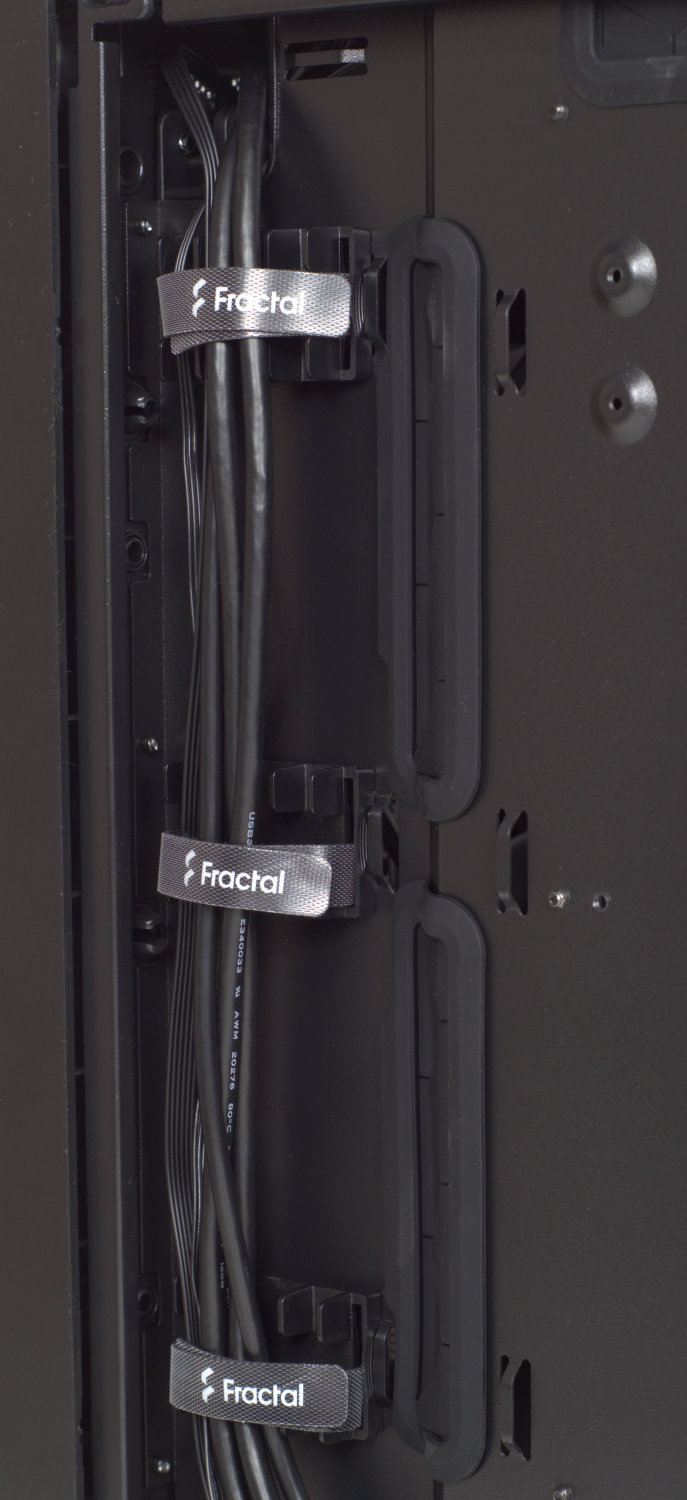

Имеются пластиковые направляющие для укладки кабелей в левой части и по три стяжки на липучках с каждой из сторон. В левой части поддон углублен, что позволяет укладывать толстые кабели.

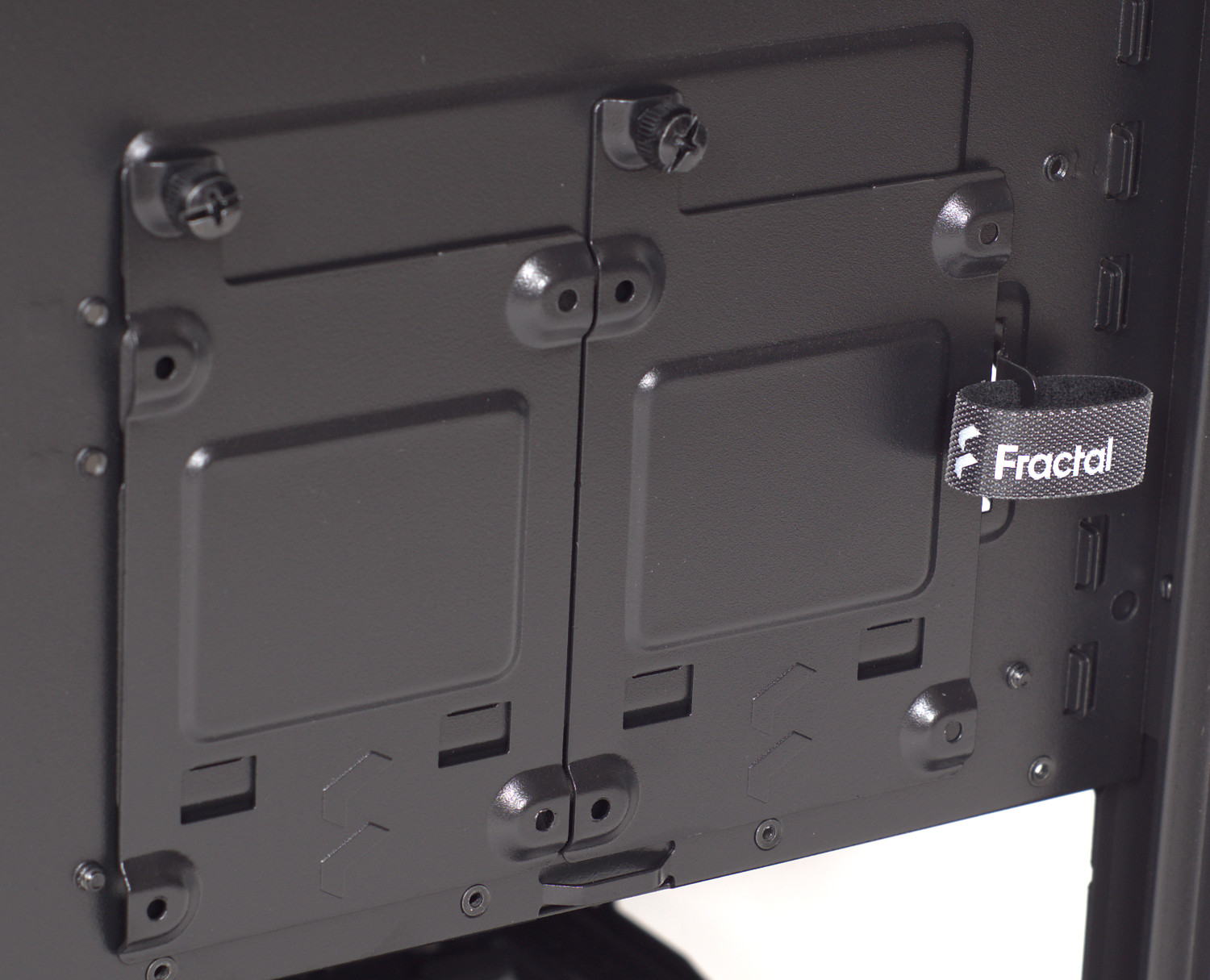

Что касается накопителей, то на поддоне имеется два посадочных места под 2.5" накопителя и …

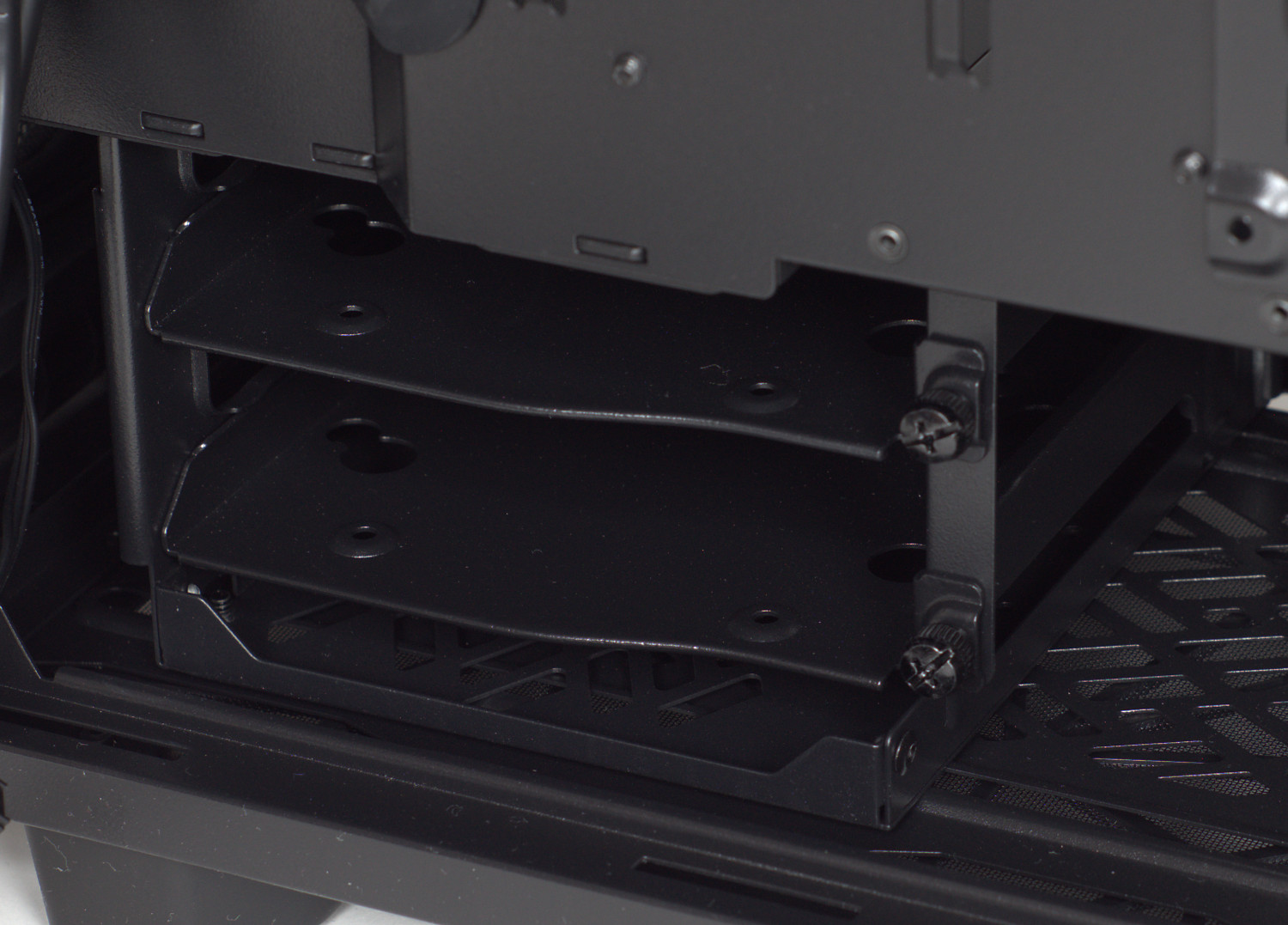

… внизу находятся два места под 2.5"/3.5" накопителя.

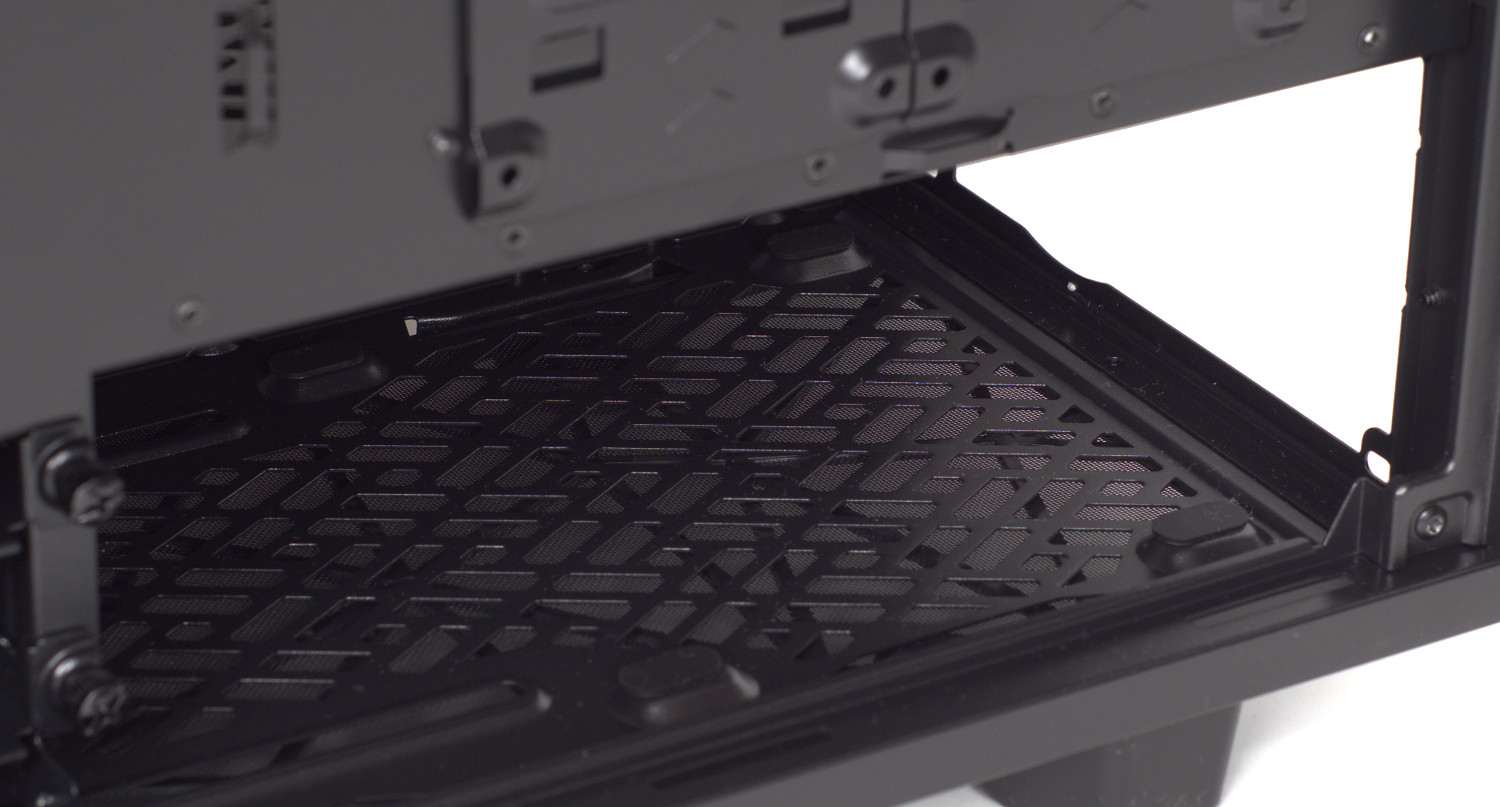

ATX блок питания ставится на мягкие демпферы и его глубина может быть до 200 мм.

Особенности сборки

«Уменьшение» размеров Mid-Tower корпуса Fractal Design Meshify 2 Compact никак не сказывается на процедуре сборки – она понятная, простая и не потребует больших усилий.

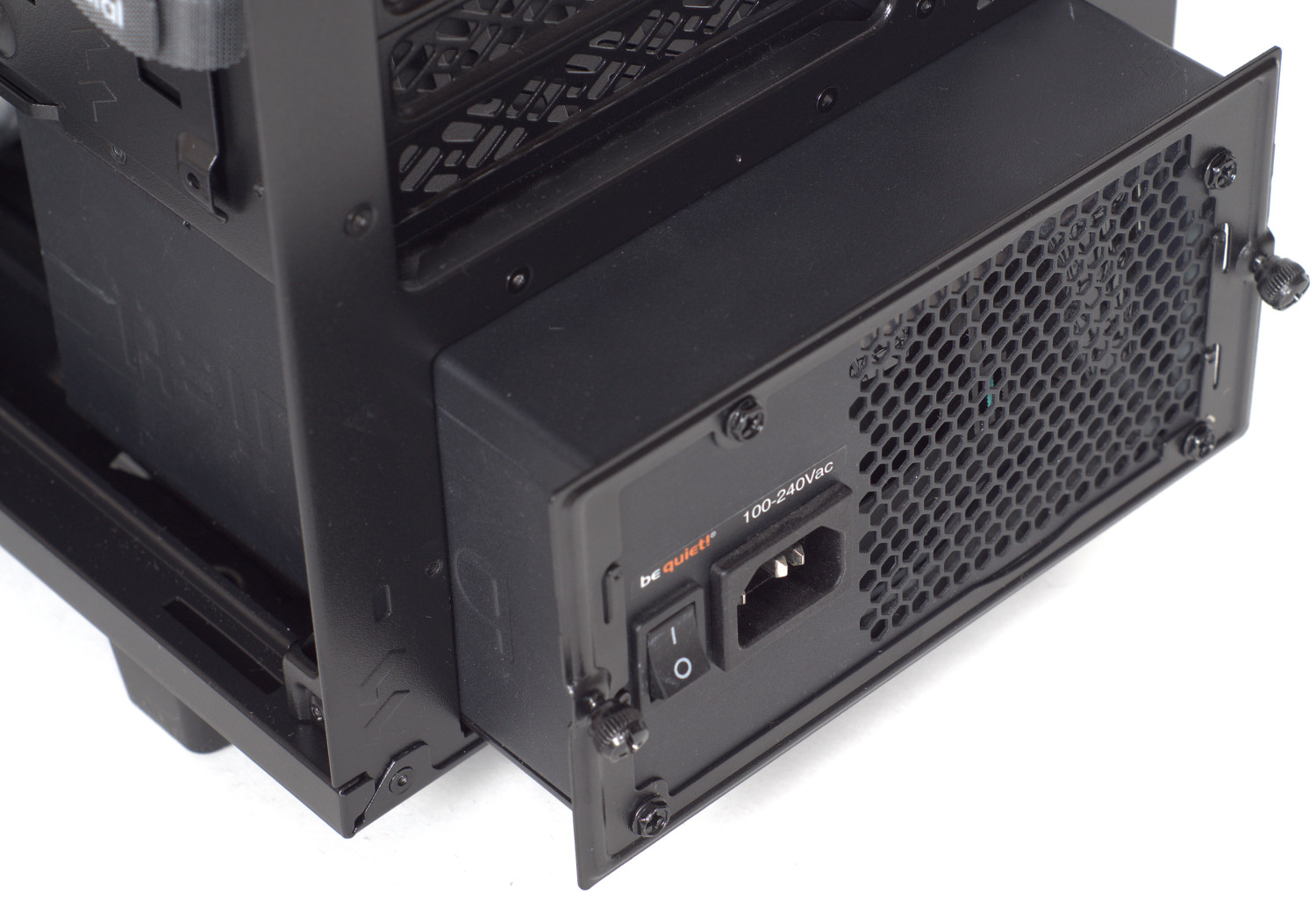

Проще всего начать с установки блока питания, который монтируется через заднюю стенку.

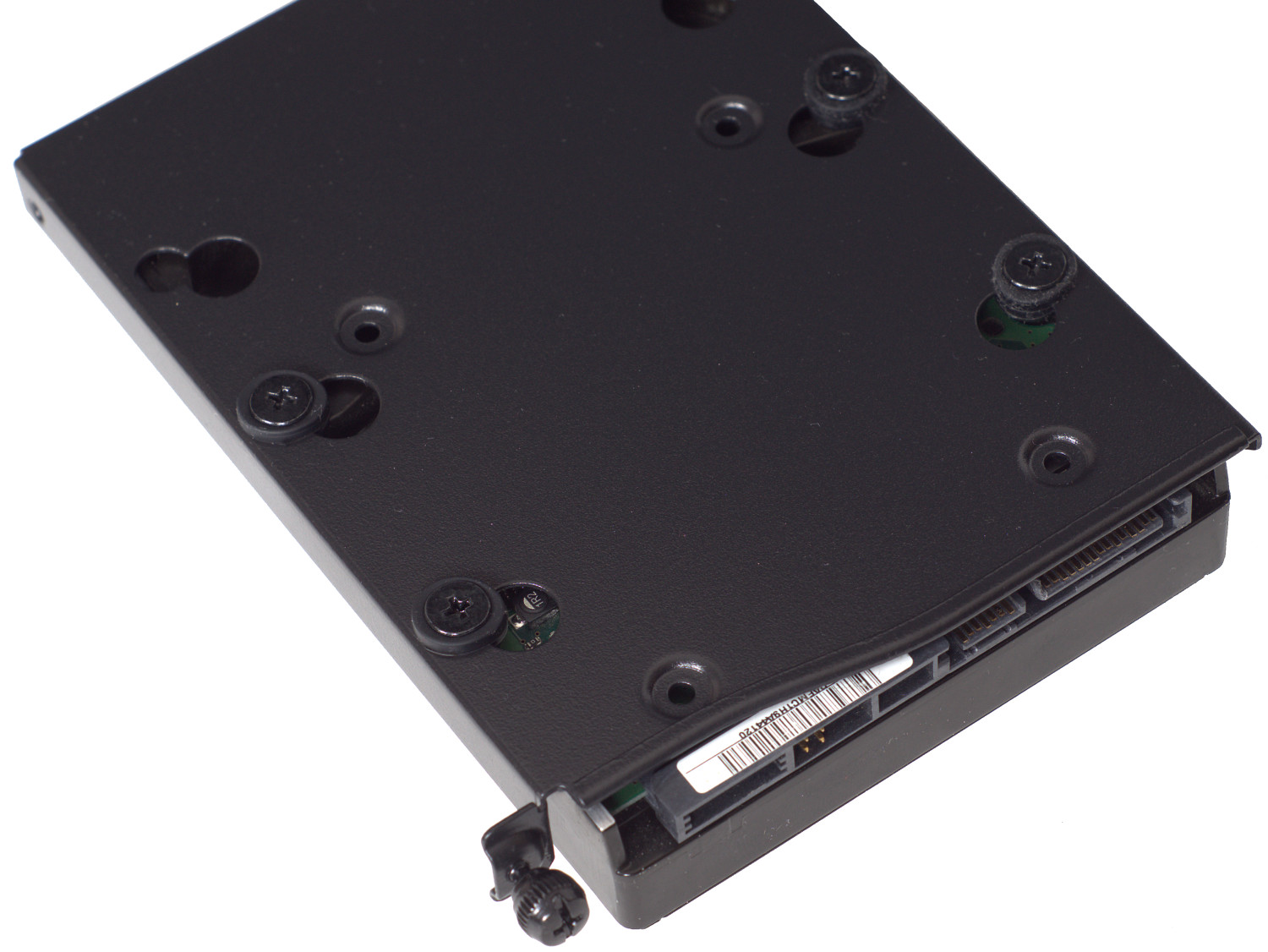

При использовании накопителей в нижнией корзине их лучше всего установить заранее, чтобы в дальнейшем вытягивать кабели блока питании и интерфейсные. Непосредственно 3.5" накопители фиксируются в салазках винтами через силиконовые демпферы.

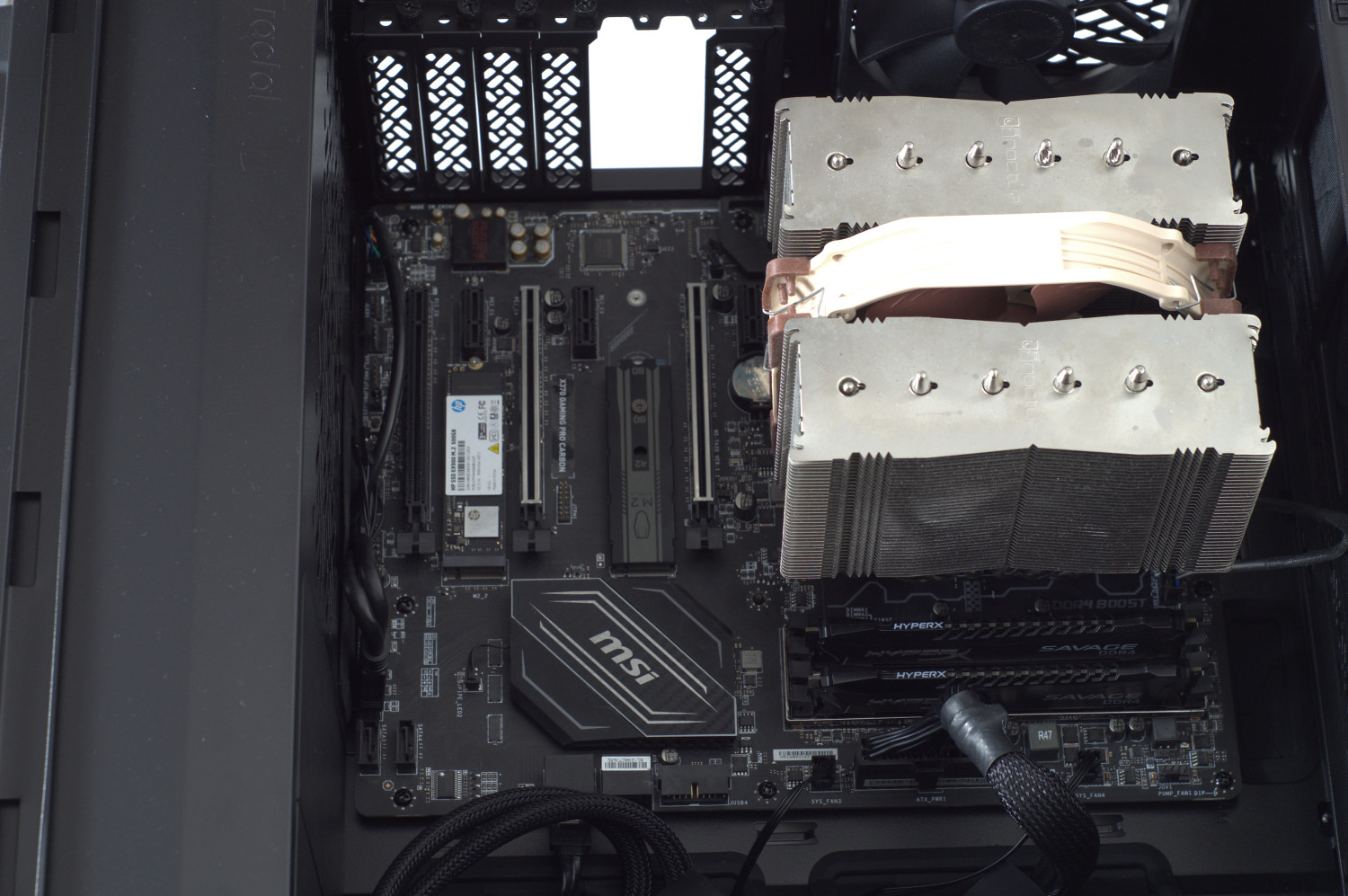

Остается только установка материнской платы и …

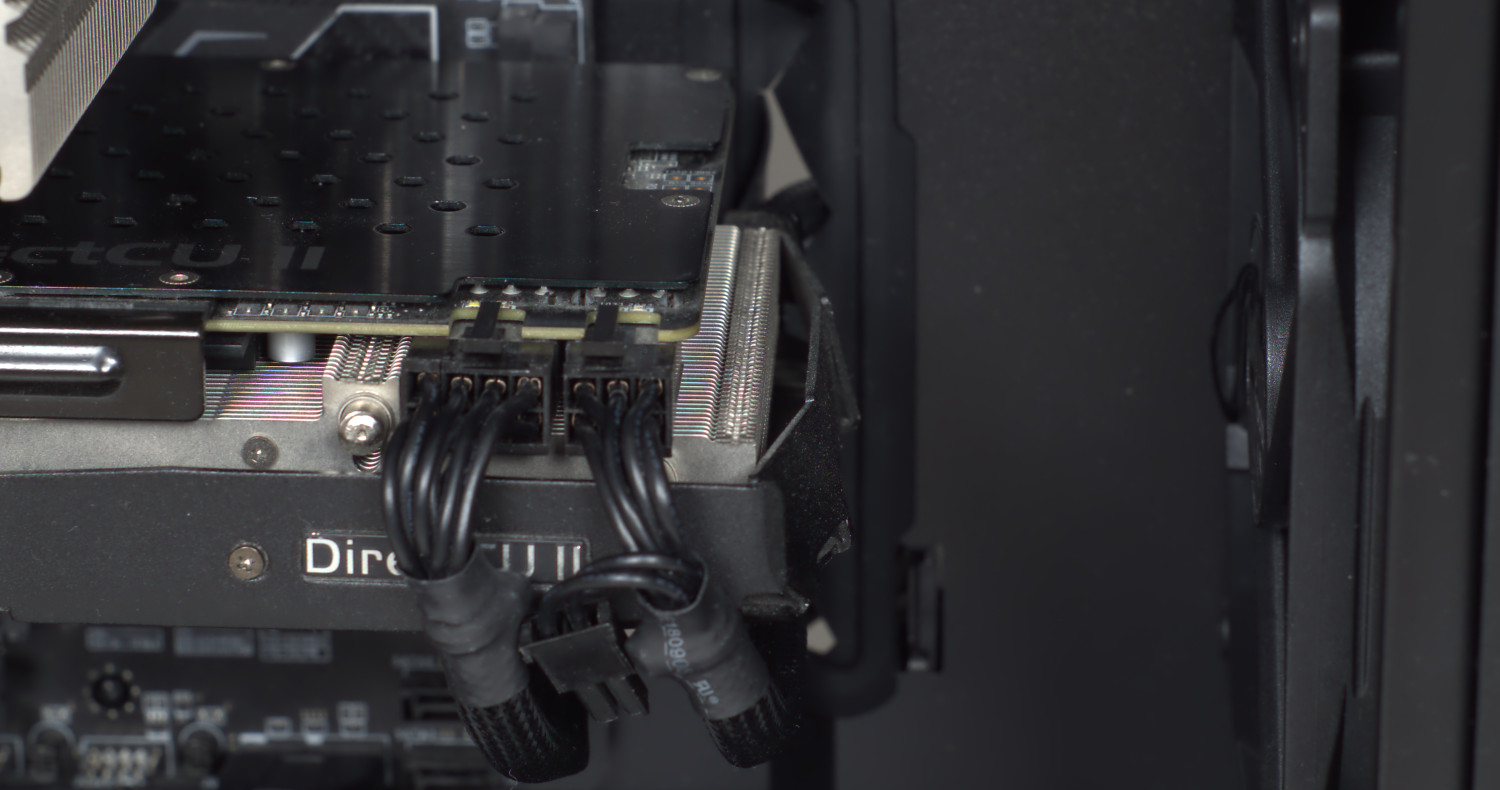

… видеокарты.

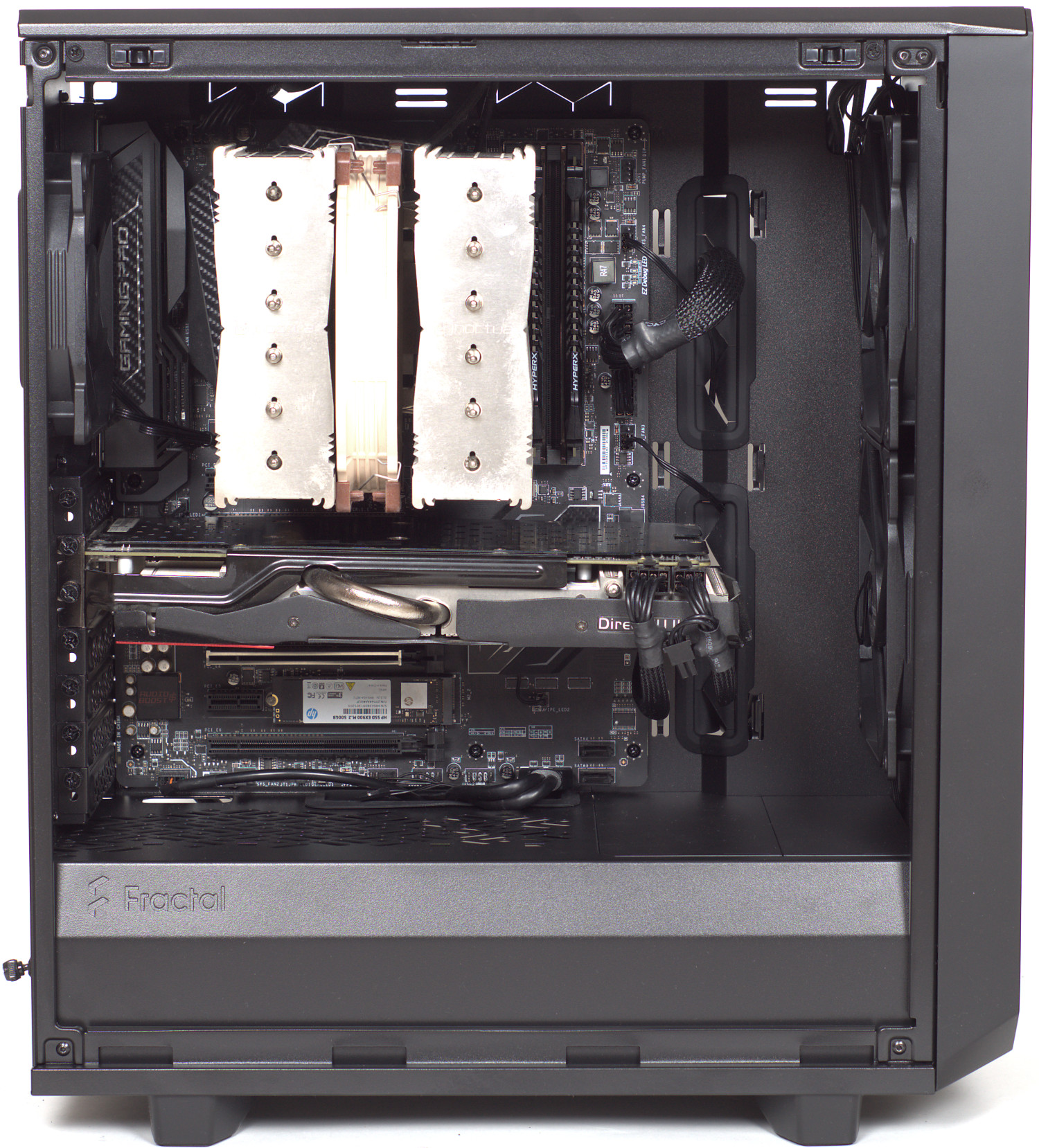

Результат сборки.

Тестовый стенд и методика тестирования

  • Центральный процессор: AMD Ryzen 7 1700X;
  • Система охлаждения: Noctua NH-D15 (с одним вентилятором);
  • Термопаста: ARCTIC MX-2;
  • Материнская плата: MSI X370 GAMING PRO CARBON;
  • Оперативная память: DDR4-3000 2x8 Gb Kingston HyperX Savage HX430C15SB/8;
  • Видеокарта: ASUS Radeon R9 390 8 Gb DirectCU II;
  • Накопители:
    • SSD: HP EX900 500 Gb NVMe;
    • Жесткий диск: Samsung HD753LJ (7200 rpm);
  • Корпус: Fractal Design Meshify 2 Compact;
  • Блок питания: be quiet! Straight Power 11 650W (650 Вт).

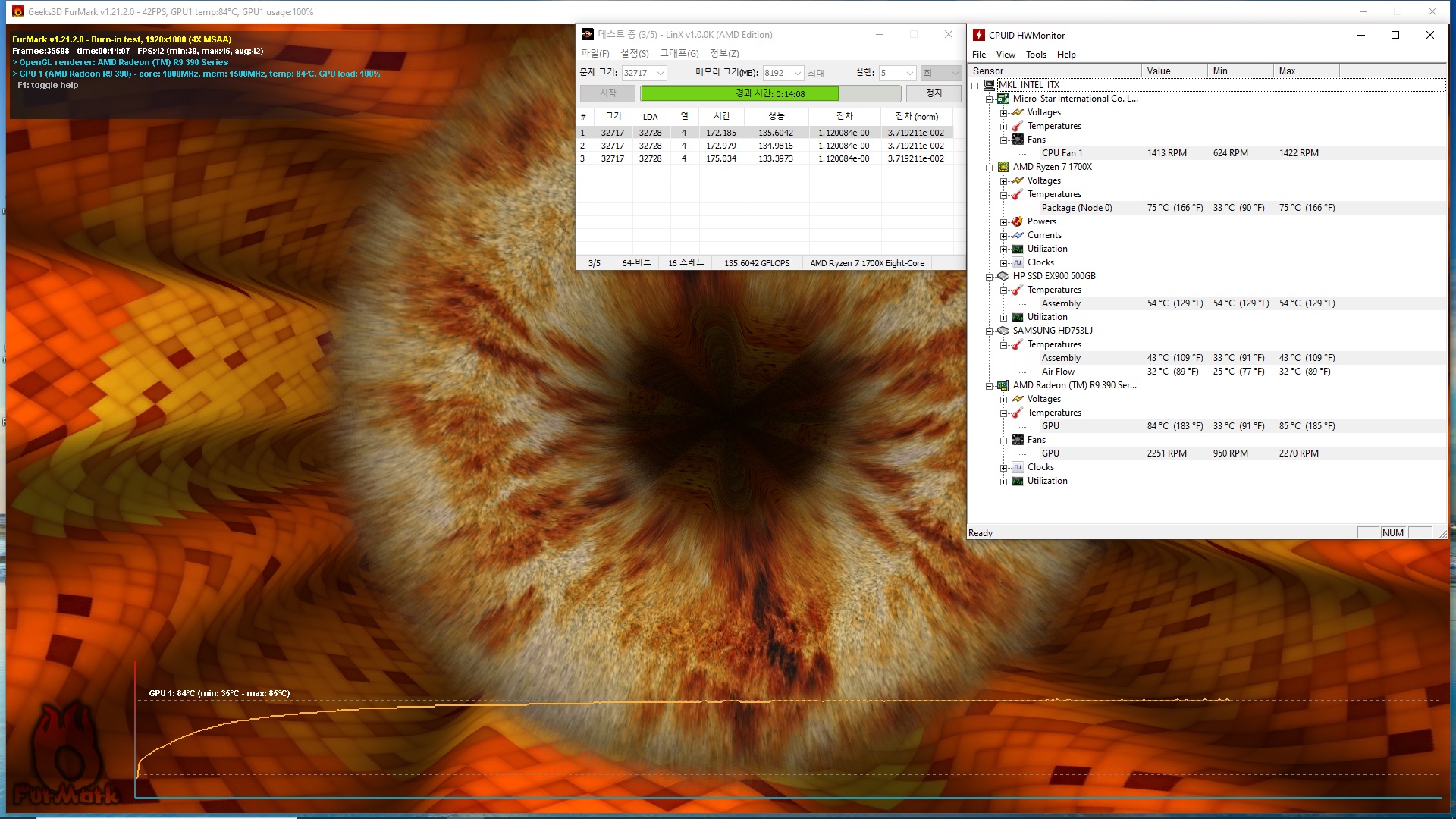

Проверка возможностей корпуса производилась путем одновременной загрузки процессора и видеокарты с помощью утилит LinX 1.0.0K (8192 Мбайт, 5 проходов) и FurMark v1.19.1.0 (1920х1080, сглаживание 4xMSAA), время выполнения ~19 минут (до стабилизации температур). Нагрузка на жесткий диск осуществлялась с помощью утилиты Iometer 1.1.0, пресет Default, 20 минут. Данные температур процессора, видеокарты и жесткого диска брались из программы мониторинга CPUID HWMonitor v1.39.

Температура в помещении во время тестирования составляла 26,2 °С.

Тестирование корпуса производилось в варианте с закрытыми боковыми стенками и с демонтированными.

Используя шумомер китайского производства, был измерен уровень шума при работе корпуса с расстояния 1 метр от левой боковой стенки. Фоновый шум в комнате на момент тестирования составил 33,8 дБ.

Результаты тестирования

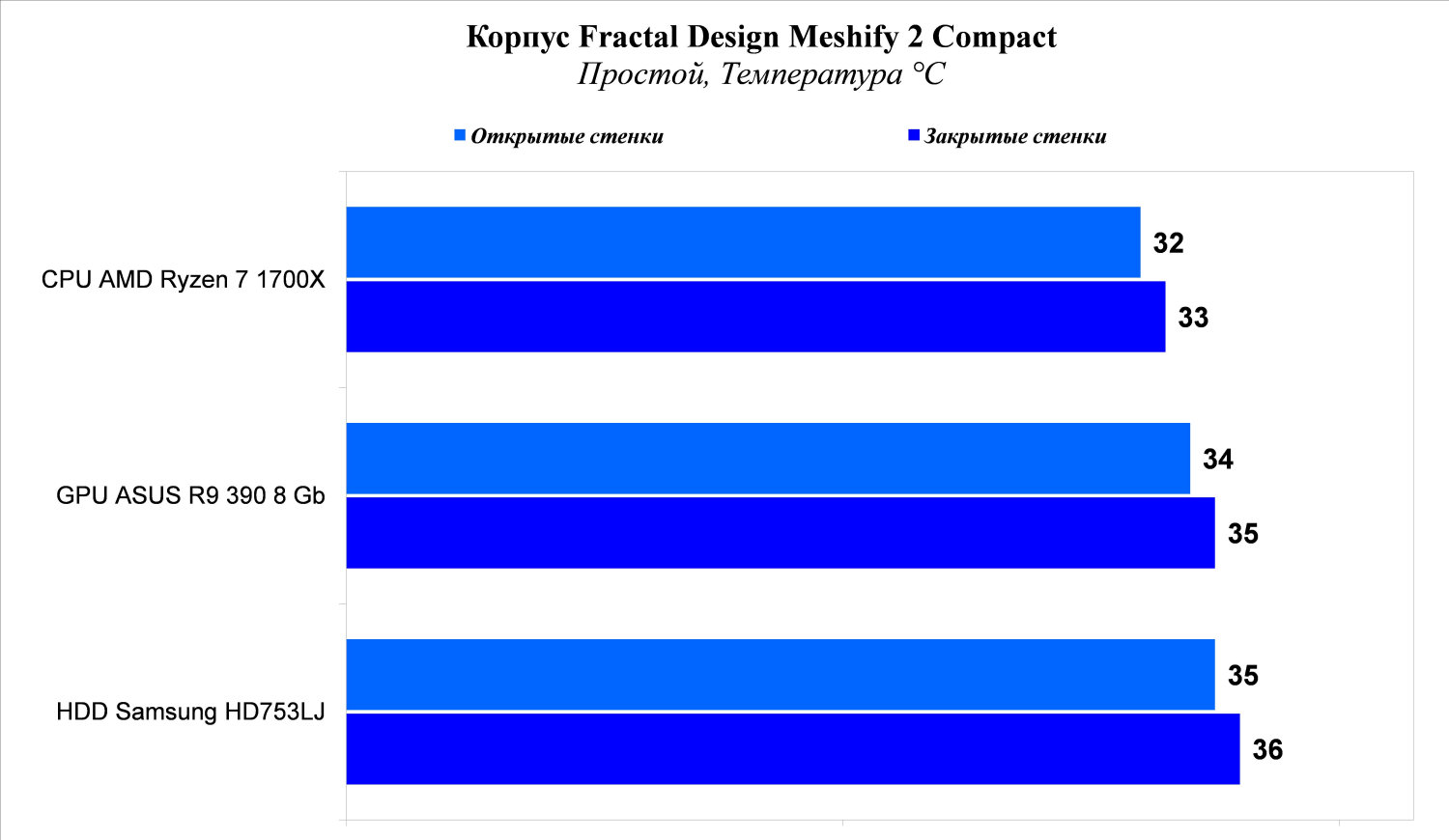

Нагрев компонент. Простой системы.

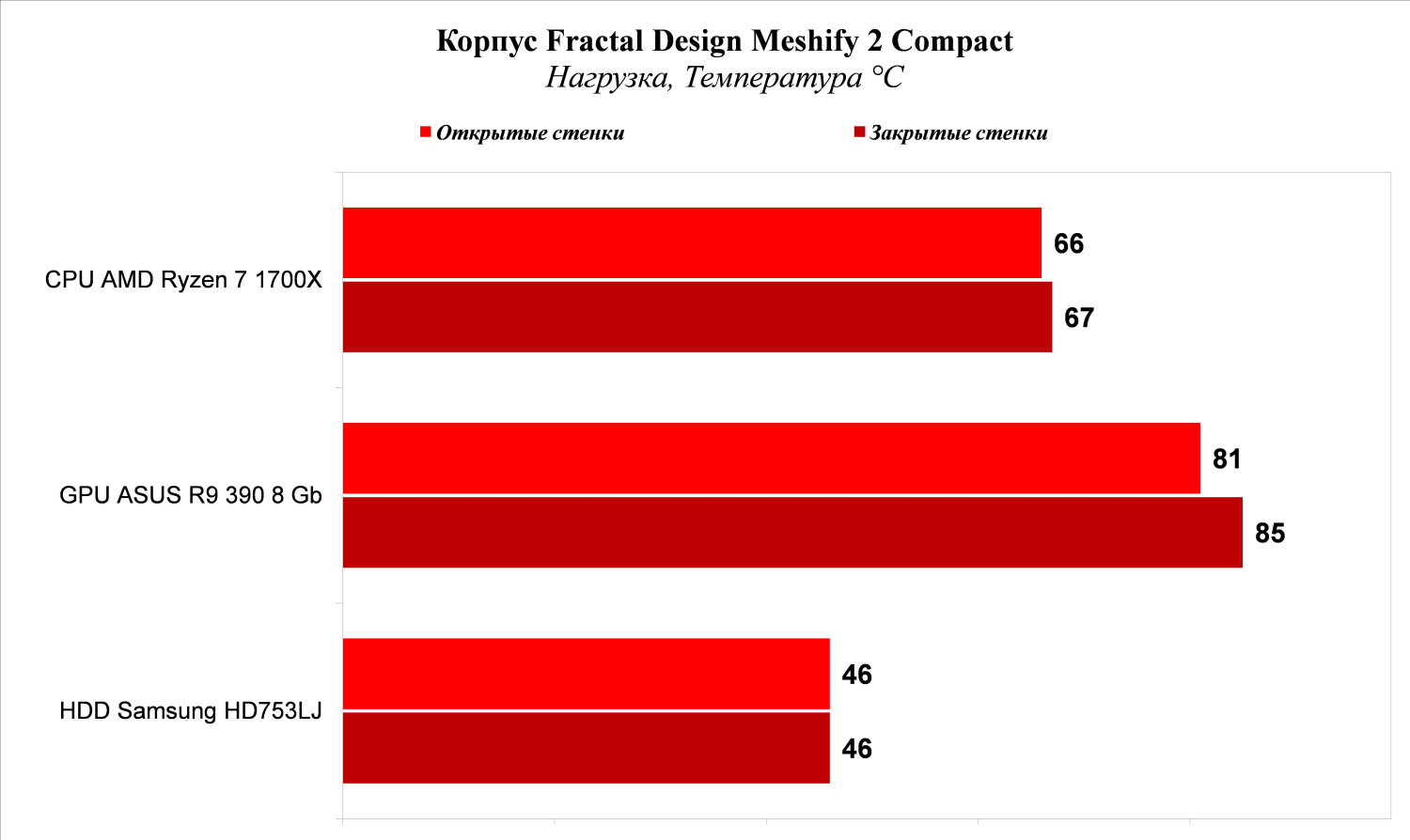

Нагрузка системы.

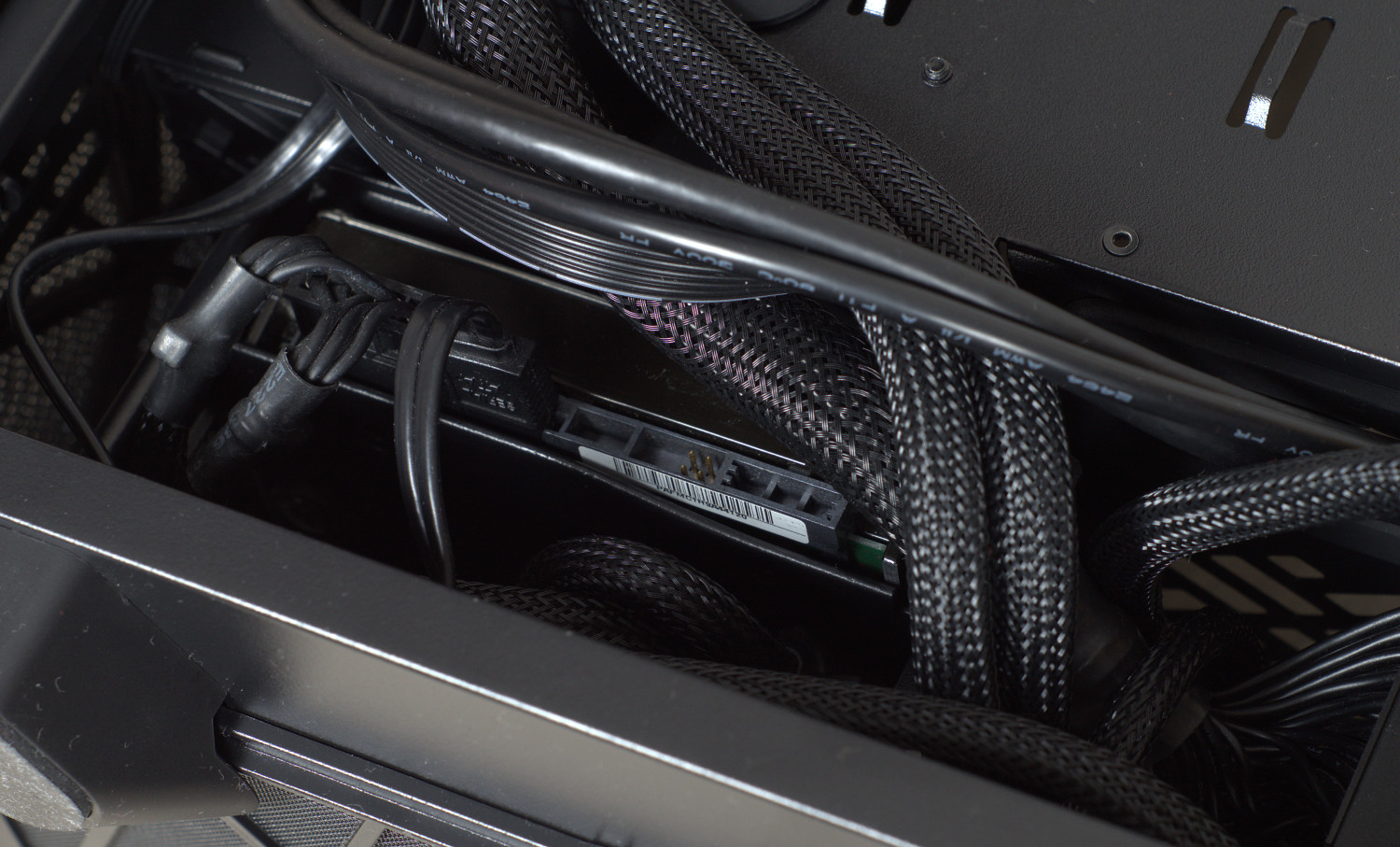

Результаты говорят сами за себя: продувка центральной зоны у корпуса Fractal Design Meshify 2 Compact очень хорошая. Так, разница в результатах с закрытыми и открытыми боковыми стенками составляет: для процессора AMD Ryzen 7 1700X – 1 °С, для видеокарты ASUS Radeon R9 390 8Gb – 4 °С. Весьма неплохие показатели. И только пространство под кожухом осталось без активного охлаждения в штатной конфигурации, жесткий диск Samsung HD753LJ, перекрываемый кабелями, нагревается более высокого значения 46 °С, что исключает использование нескольких накопителей в нижней корзине, так они просто будут греть друг друга.

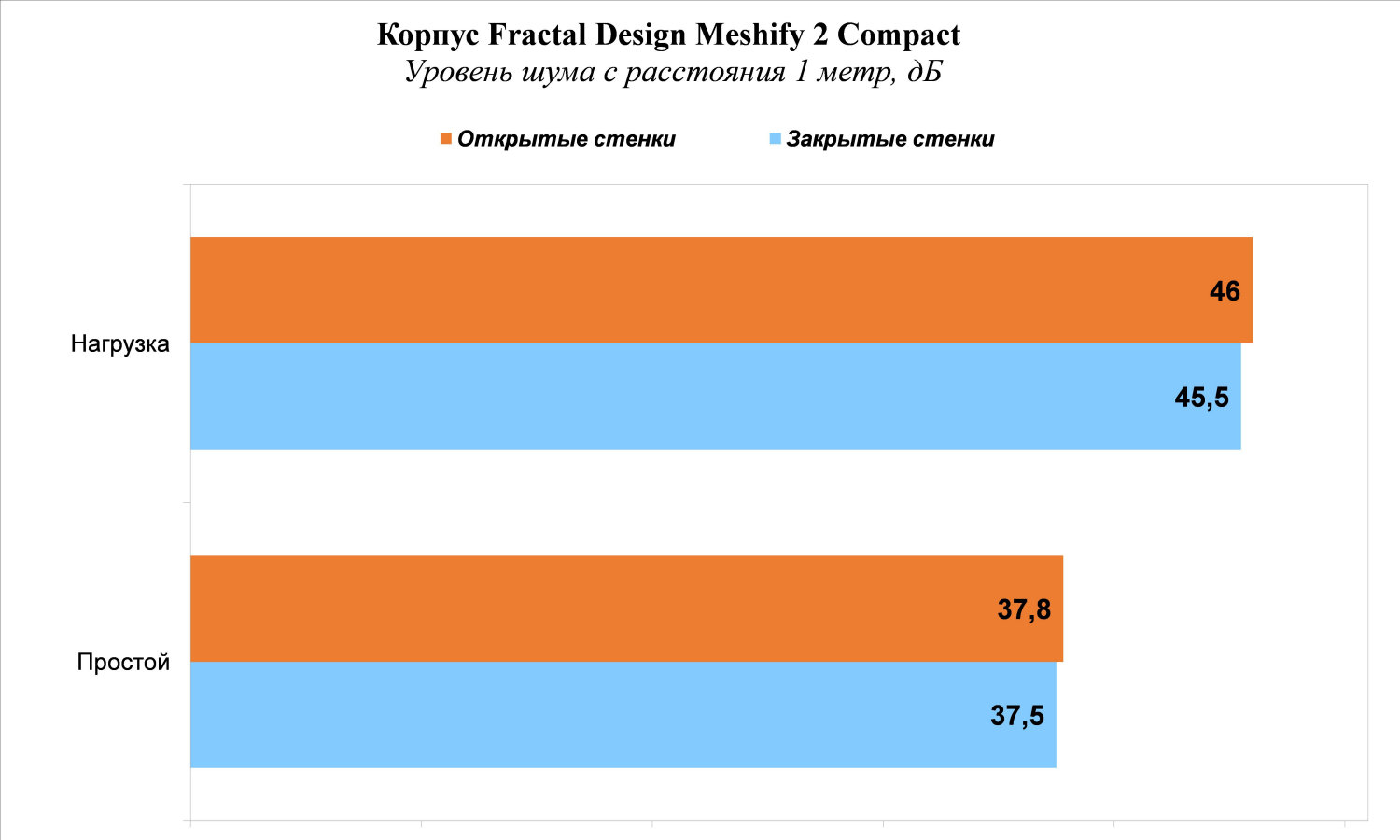

Уровень шума.

Использование трех вентиляторов в корпусе сказалось на уровне шума. В простое работа корпусных вентиляторов на их максимальных оборотах в Mid-Tower корпусе Fractal Design Meshify 2 Compact слышна достаточно хорошо, но не сильно «напрягает». Нагрузка показывает, что корпус не так сильно гасит уровень шума, что объясняется особенностями конструкции, направленной на достижение лучшей вентиляции, и, как следствие, будут хорошо слышны звуки работающих систем охлаждения процессора и видеокарты.

Выводы

Выпуск небольшого Mid-Tower корпуса Fractal Design Meshify 2 Compact расширил модельный ряд серии Meshify 2, поэтому у пользователей появилась возможность выбора подходящей модели корпуса с учетом его размера. Модель Meshify 2 Compact как раз имеет «минимальные» размеры, но в тоже время минимизация размеров не сильно отразилась на его функционале и вполне подходит для сборки полноценной игровой системы. Корпус допускает установку пары радиаторов, правда один из них может быть только на 240 мм, длина видеокарты может быть до 341/360 мм и этого будет более чем достаточно. Сильная сторона корпуса – это предустановленные вентиляторы, обеспечивающие хорошую его продуваемость.

В качестве недостатков стоит отметить отсутствие хаба для подключения вентиляторов, поэтому для штатных вентиляторов потребуется три разъема питания на материнской плате. Другой особенностью корпуса является отсутствие активного охлаждения нижней части в штатной комплектации, отчего 3.5" накопители могут сильно нагреваться. Еще один момент, который придется учитывать при выборе корпуса – это относительно высокая стоимость Fractal Design Meshify 2 Compact, который продается в рознице по цене около 11000 рублей.

Плюсы:

  • Стильный внешний вид;
  • Наличие нескольких модификаций корпуса;
  • Высокое качество изготовления;
  • Поддержка установки нескольких радиаторов (280/360 мм спереди и 240 мм сверху);
  • Поддержка длинных видеокарт (до 341/360 мм);
  • Имеется порт USB 3.1 Gen 2 тип-C;
  • Предустановленные вентиляторы 2х140 мм Dynamic X2-GP14 и 1х120 мм Dynamic X2-GP12;
  • Хорошая продуваемость;
  • Продуманный кабель-менеджмент;
  • Простая процедура сборки;
  • Неплохая комплектация.

Минусы:

  • Нет активного охлаждения нижней корзины в штатной комплектации;
  • Отсутствие хаба для подключения штатных вентиляторов;
  • Относительно высокая стоимость.
