Обзор и тест корпуса Aerocool Flo

Стильный корпус с инновационной конструкцией и пятью предустановленными 120 мм вентиляторами с RGB-подсветкой.
Обзор и тест корпуса Aerocool Flo

Мы уже привыкли к тому, что производители корпусов не так часто радуют нас новинками, которые в плане конструкции выделяются среди других корпусов. Однако совсем недавно компания Aerocool представила Mid-Tower корпус Aerocool Flo с оригинальной конструкцией с разворотом материнской платы на 90 градусов с вертикальной установкой плат расширения, что по словам производителя снижает нагрузку на материнскую плату.

Поэтому нам было интересно протестировать возможности корпуса.

Технические характеристики

  • Тип: Mid-Tower;
  • Цвет: белый;
  • Размеры: 470 мм (высота) х 215 мм (ширина) х 483 мм (глубина);
  • Вес: 9,21 кг (версия с закаленным стеклом);
  • Материал: сталь SPCC;
  • Толщина стали: 0.7-0.8 мм;
  • Поддержка материнских плат: mini ITX/micro ATX/ATX;
  • Слотов расширения: 7;
  • Количество устанавливаемых накопителей:
    • Отсек 3.5": 2 (2 х 2.5"/3.5");
    • Отсек 2.5": 4 ( 2 х 2.5" и 2 х 2.5"/3.5").
  • Система охлаждения:
    • Места под вентиляторы:
      • Спереди: 3 х 120 или 2 х 140 мм (предустановлены 3 x 120 мм вентилятора);
      • Сзади: 2 х 120/140 мм (предустановлены 2 x 120 мм вентилятора).
    • Места под радиаторы СЖО:
      • Спереди: 1 х 120/140/240/280/360 мм;
      • Сзади: 1 х 120/140/240 мм.
  • Панель ввода-вывода: 2 x USB 2.0, 2 x USB 3.0, 2 x 3.5 мм миниджек (наушники/микрофон), кнопки питания и сброса;
  • Блок питания: стандартный ATX (в комплект не входит);
  • Ограничение по высоте кулера: до 165 мм;
  • Ограничение по длине плат расширения: до 321 мм (длина в первом слоте PCI-E до 282 мм);
  • Ограничение по глубине блока питания: до 222 мм;
  • Пространство за поддоном: 25 мм.

Упаковка и комплектация

Если говорить с точки зрения дизайна коробки Mid-Tower корпуса Aerocool Flo, то он простой, без яркого принта, но содержит текстовую информацию, в том числе и краткую многоязычную, поэтому оценить возможности можно уже коробке. Ее вес больше 10 кг и для удобства переноса с боков имеются ручки.

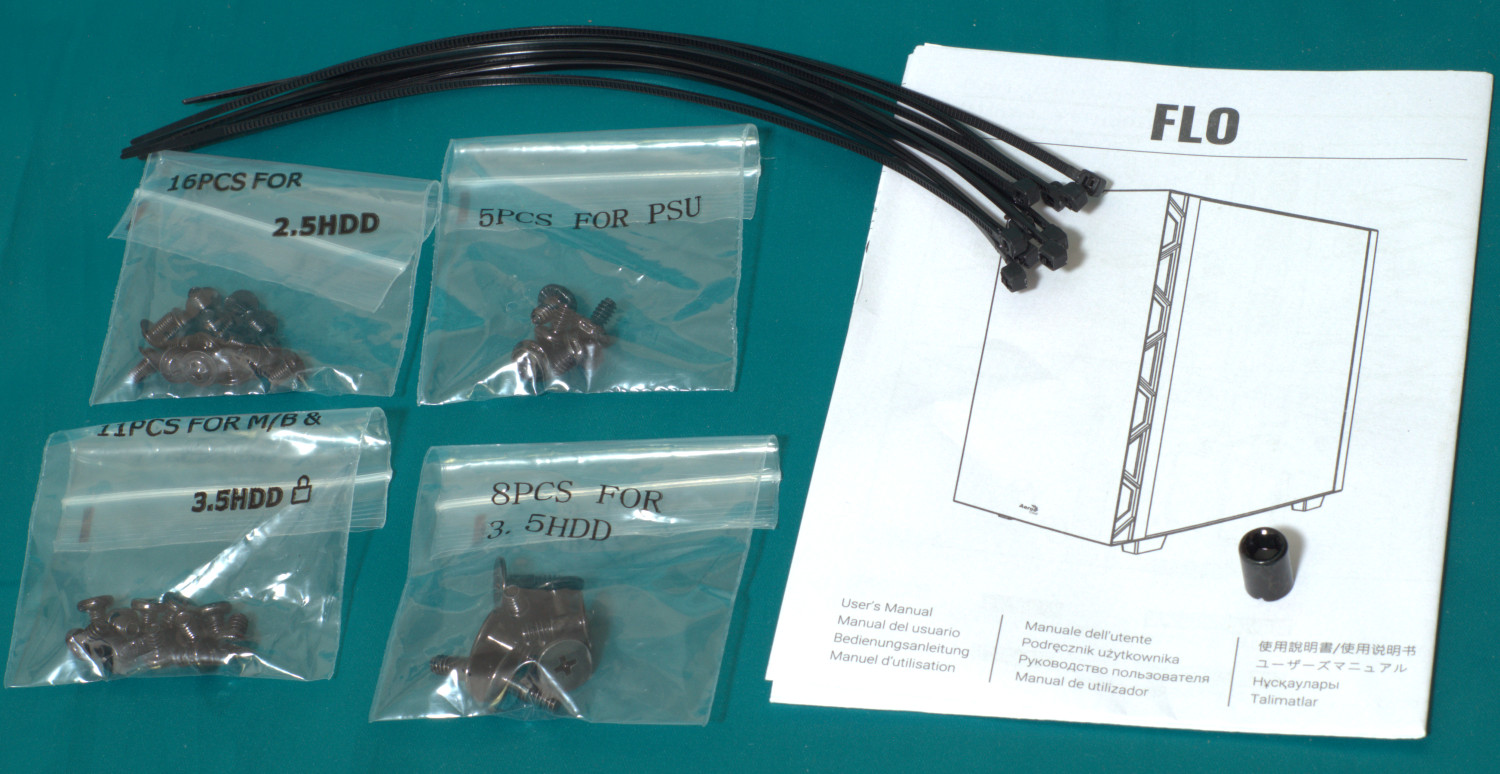

Набор аксессуаров у корпуса скромный: руководство пользователя, одноразовые стяжки и комплекты винтов для установки компонент. Хотя этого будет достаточно, чтобы обеспечить качественную сборку системы.

Внешний вид и организация

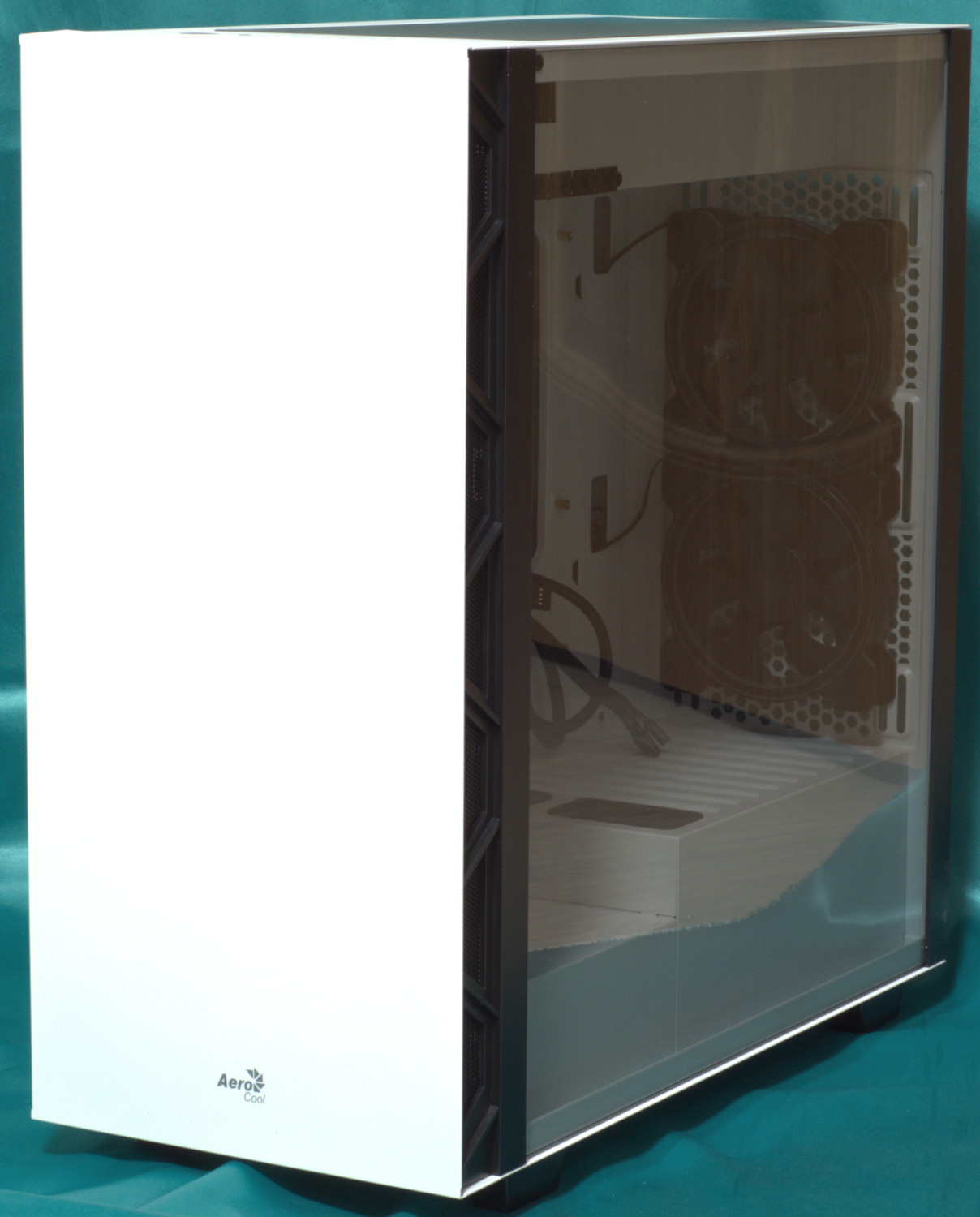

Необычный, но выполненный в строгом стиле дизайн Mid-Tower корпуса Aerocool Flo виден при первом взгляде – стенка из закаленного стекла сделана на правой стороне корпуса, а на задней заметны два предустановленных 120 мм вентилятора. Белый цвет и черные элементы обеспечивают контраст корпусу и привлекательность. Говоря о размерах, то они типовые для Mid-Tower формата: 470 мм (высота) х 215 мм (ширина) х 483 мм (глубина). И вес приятно радует – 9,21 кг.

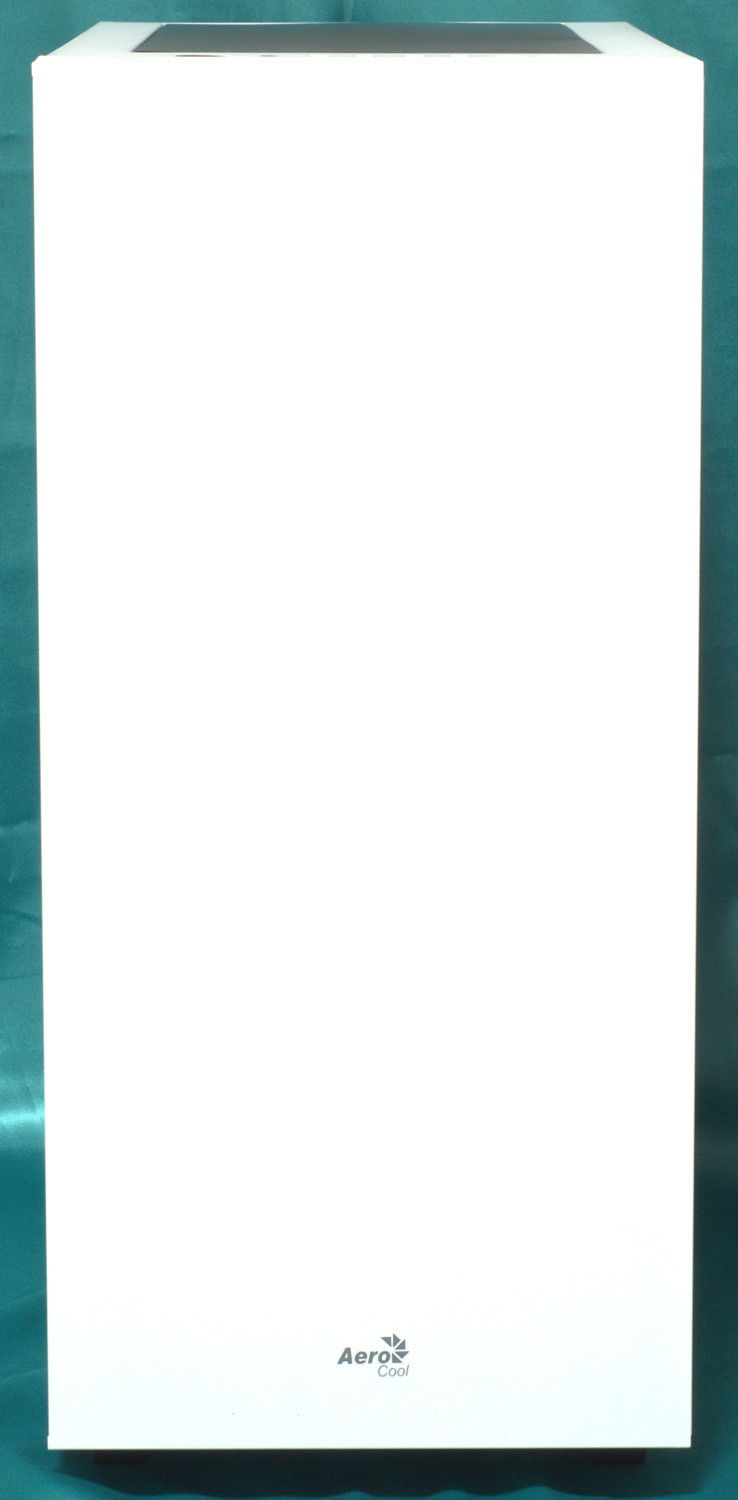

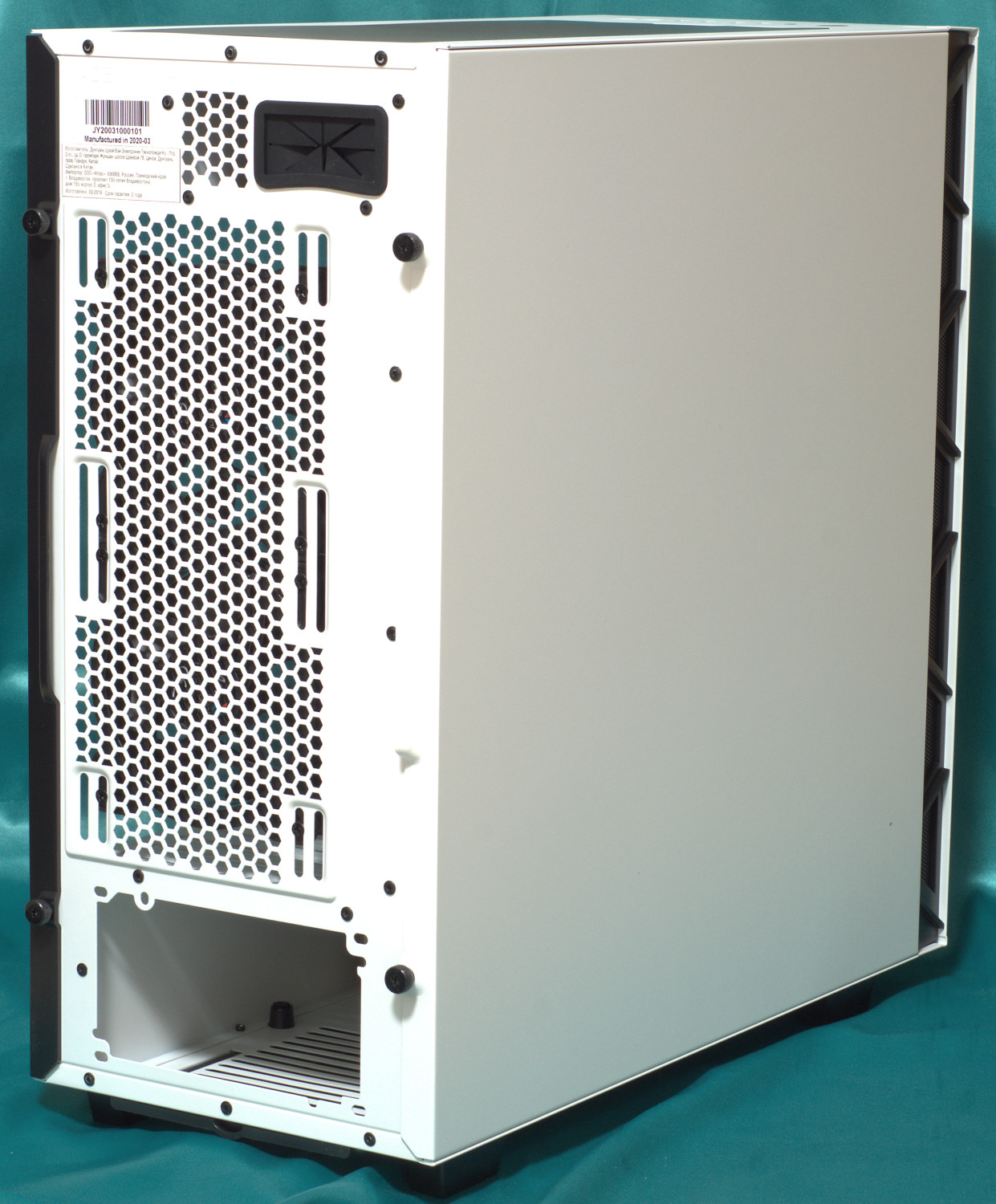

Непривычно видеть, но лицевая панель сплошная, выполнена из металла и лишена каких-либо выступающих элементов, которые встречаются в большинстве корпусов Aerocool. А вот задняя часть отражает инновационную конструкцию. Внизу привычно размещается блок питания, а выше идет область перфорации, на которой крепятся 2х120/140 мм вентиляторы. И только чуть выше имеется окно с резиновой вставкой, которое необходимо для прокладки кабелей.

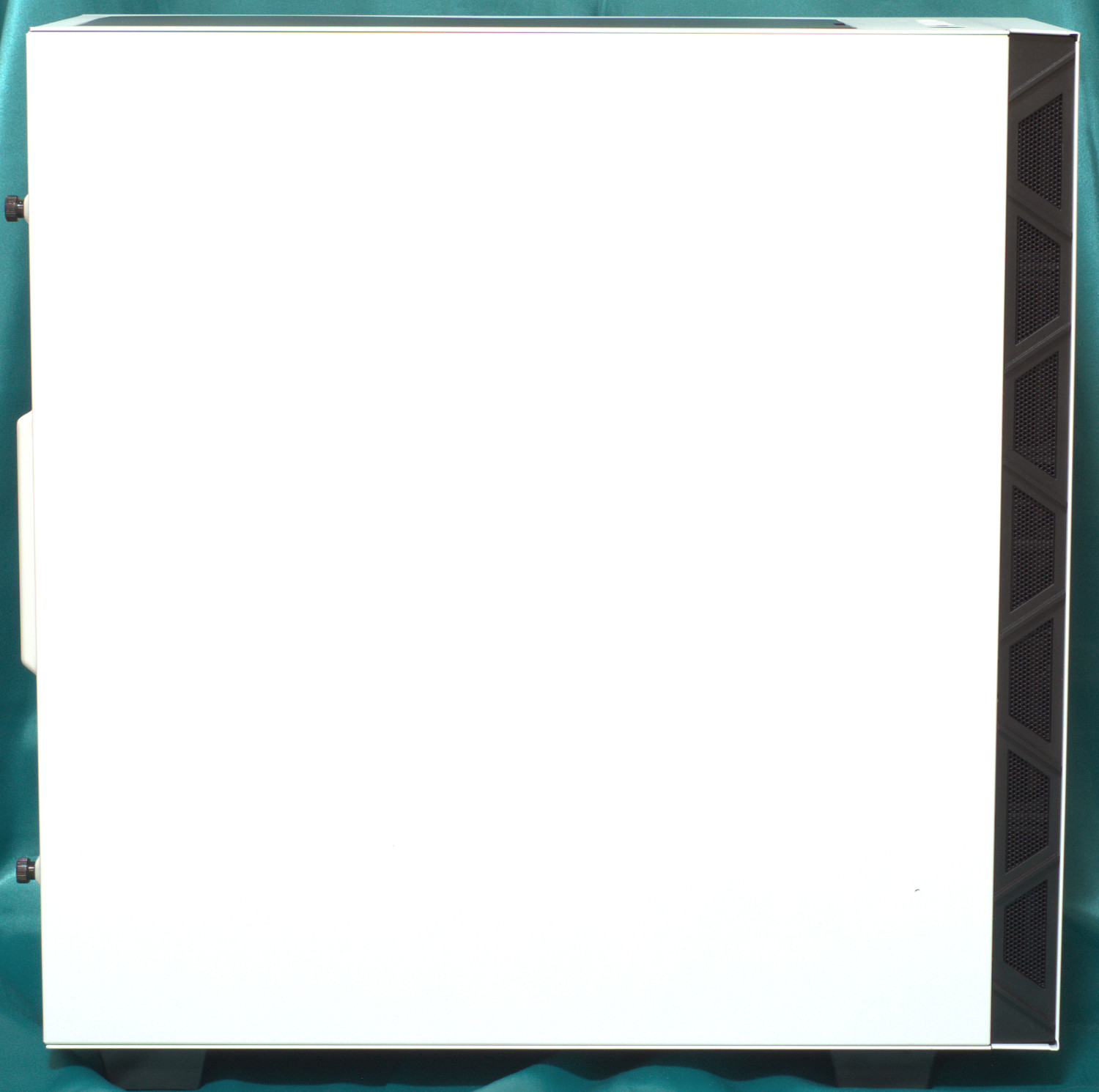

Левая боковая стенка монолитная и только ближе к передней части есть черная зона с перфорацией, через нее будет обеспечиваться приток воздуха внутрь корпуса. Стоит отметить, что микрометр показал толщину стенки (с учетом краски) 0,95 мм.

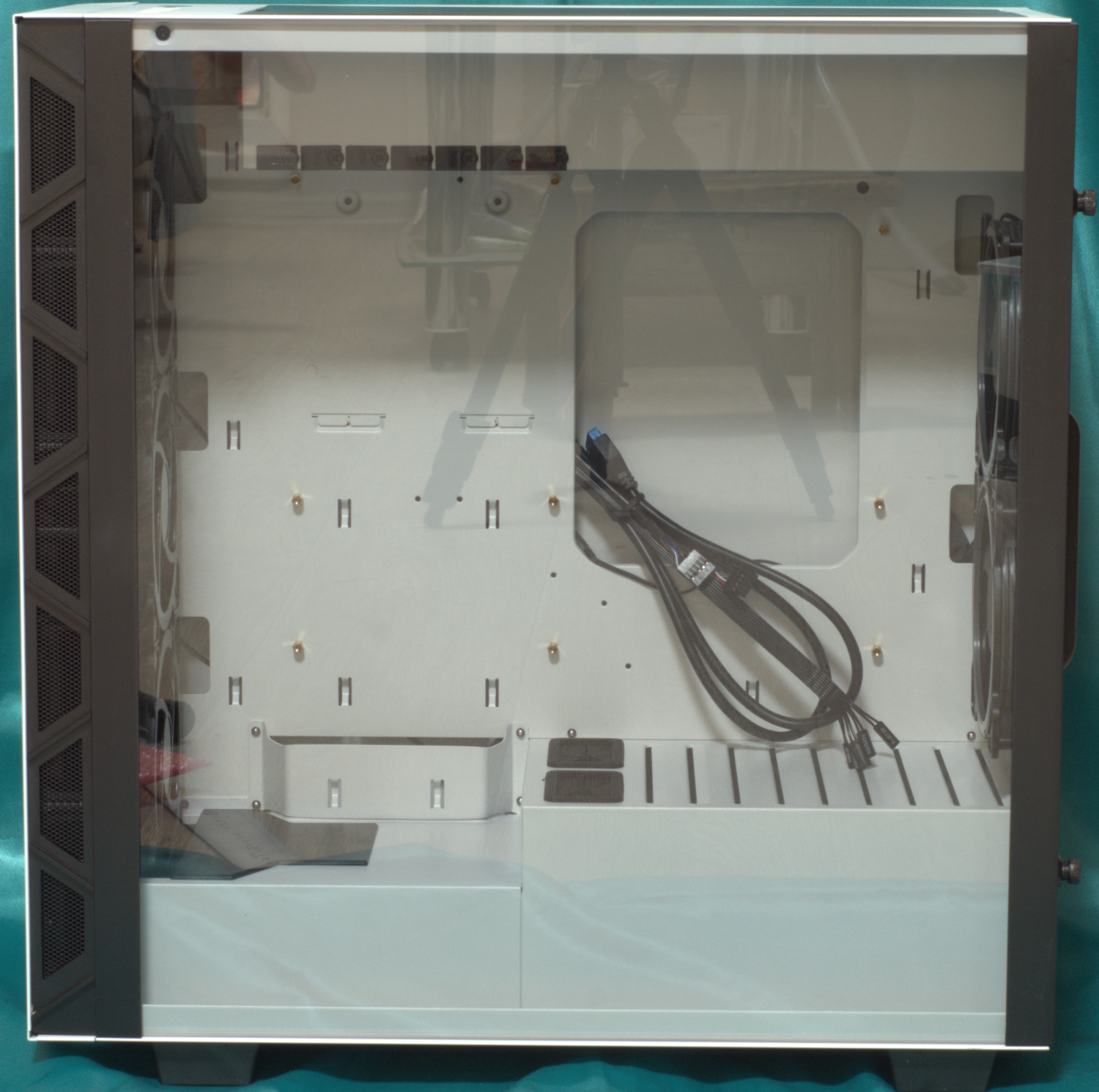

Эта же зона есть и с правой стороны, имеющей боковой стенку из закаленного стекла, через которую видна основная, уникальная, особенность корпуса – ориентация материнской платы mini-ITX/mATX/ATX с разворотом на 90 градусов. Производитель говорит о том, что это позволяет снизить нагрузку на материнскую плату, так как платы расширения фиксируются в вертикальном положении.

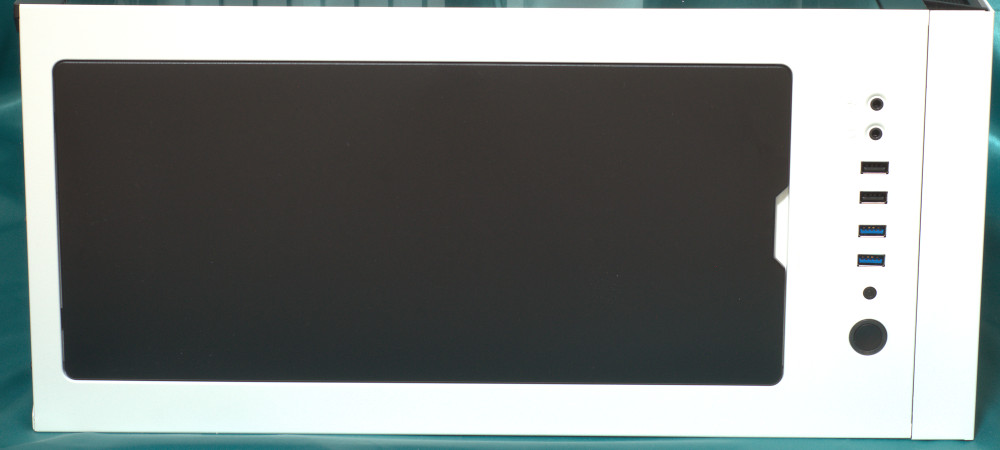

Корпус не чисто белый - вверху корпуса есть черная пластиковая крышка.

Она скрывает область подключения и фиксации кабелей. Оригинальное решение – да, но не будем забывать, что у видеокарт часть нагретого воздуха выводится именно в область отверстий установки видеокарты и наличие пластиковой крышки может снизить эффективность охлаждения (часть нагретого воздуха будет оставаться внутри). Эффективность охлаждения такого решения нам предстоит проверить.

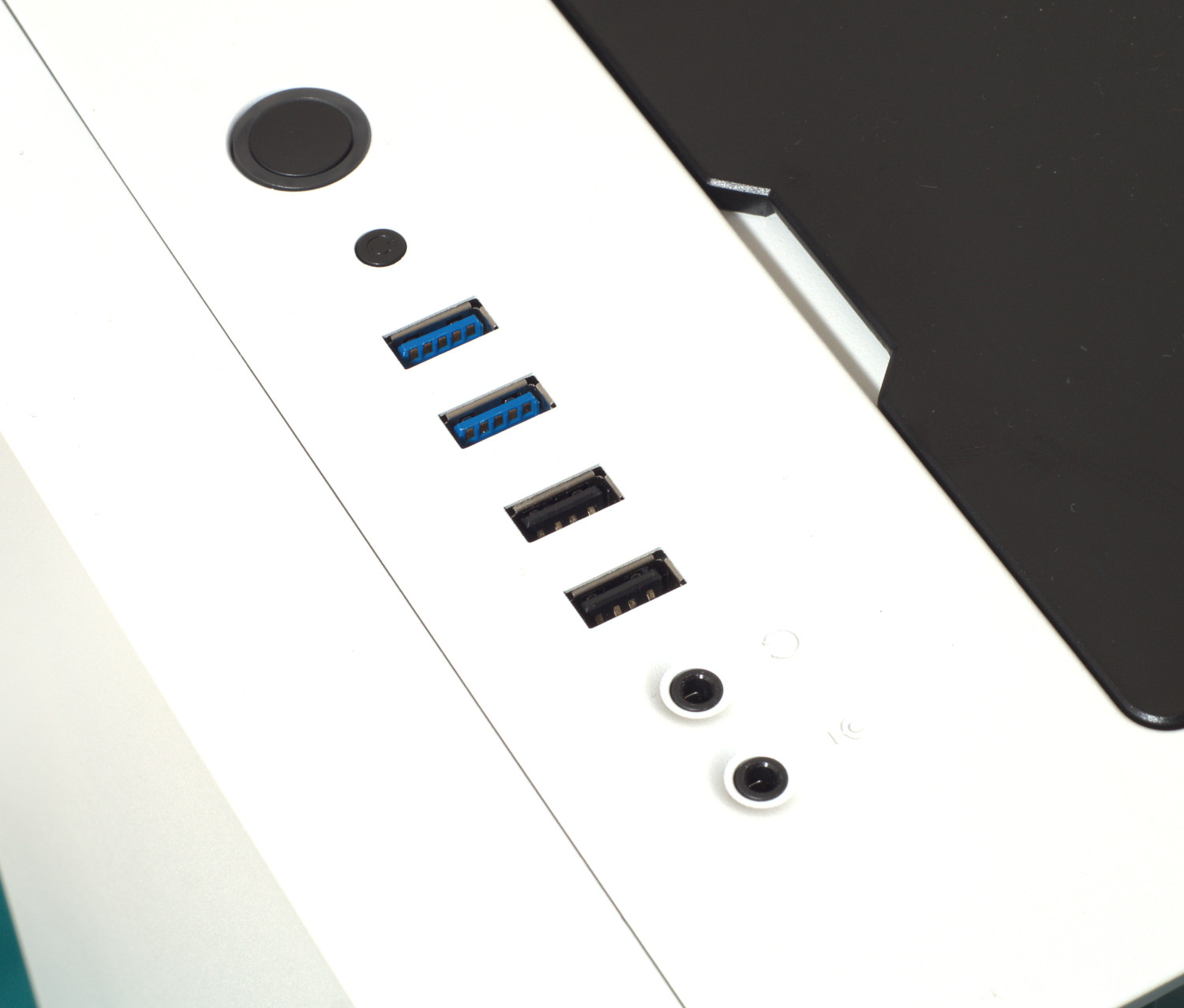

А вот набор органов управления и портов ввода-вывода типовой: кнопки питания и сброса, разъемы 2 х HD-аудио (наушники, микрофон), 2 х USB 2.0 и 2 х USB 3.0.

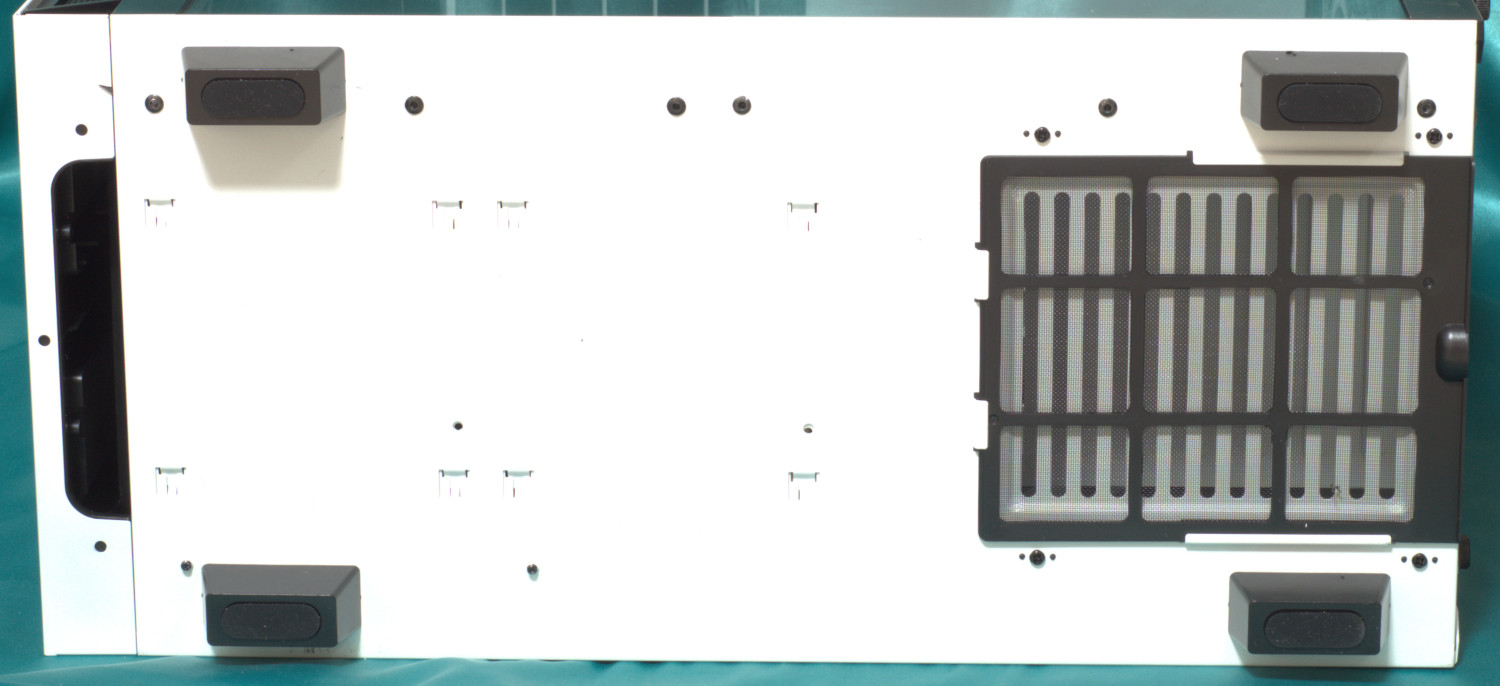

Корпус имеет широкие высокие ножки. В области размещения блока питания находится противопылевой фильтр, который снимается достаточно легко.

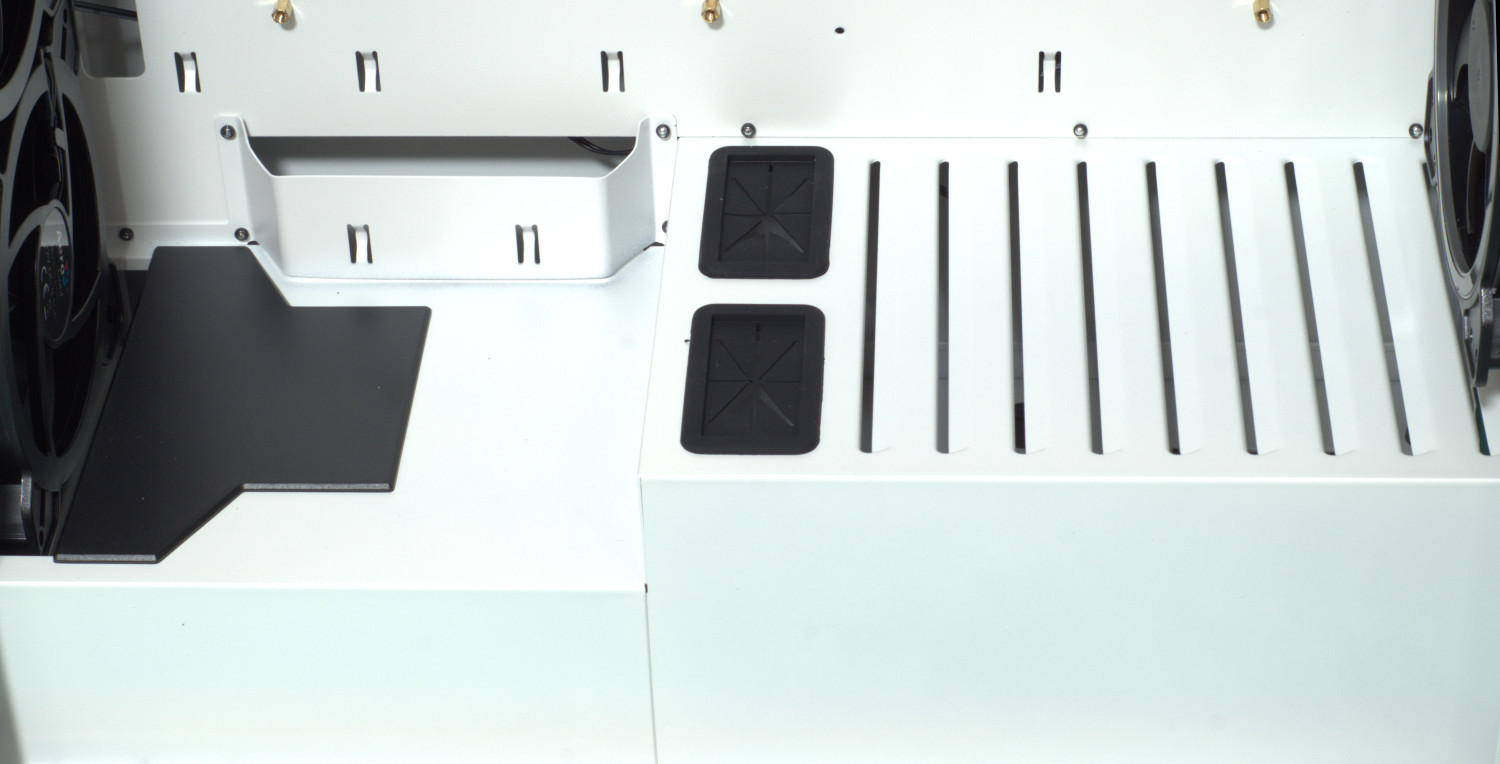

Инновационная конструкция корпуса Aerocool Flo повлияла на особенности внутренней компоновки. Так, внизу кожух состоит из двух «отсеков» разной высоты. В области размещения блока питания он повыше, в нем сделаны окна для вывода кабелей в центральную зону – он как раз приходится на первый слот PCI-E и поэтому есть ограничение на длину видеокарты 282 мм. Ближе к передней части кожух скрывает корзины под накопители и его высота меньше, что позволяет ставить платы высотой до 321 мм.

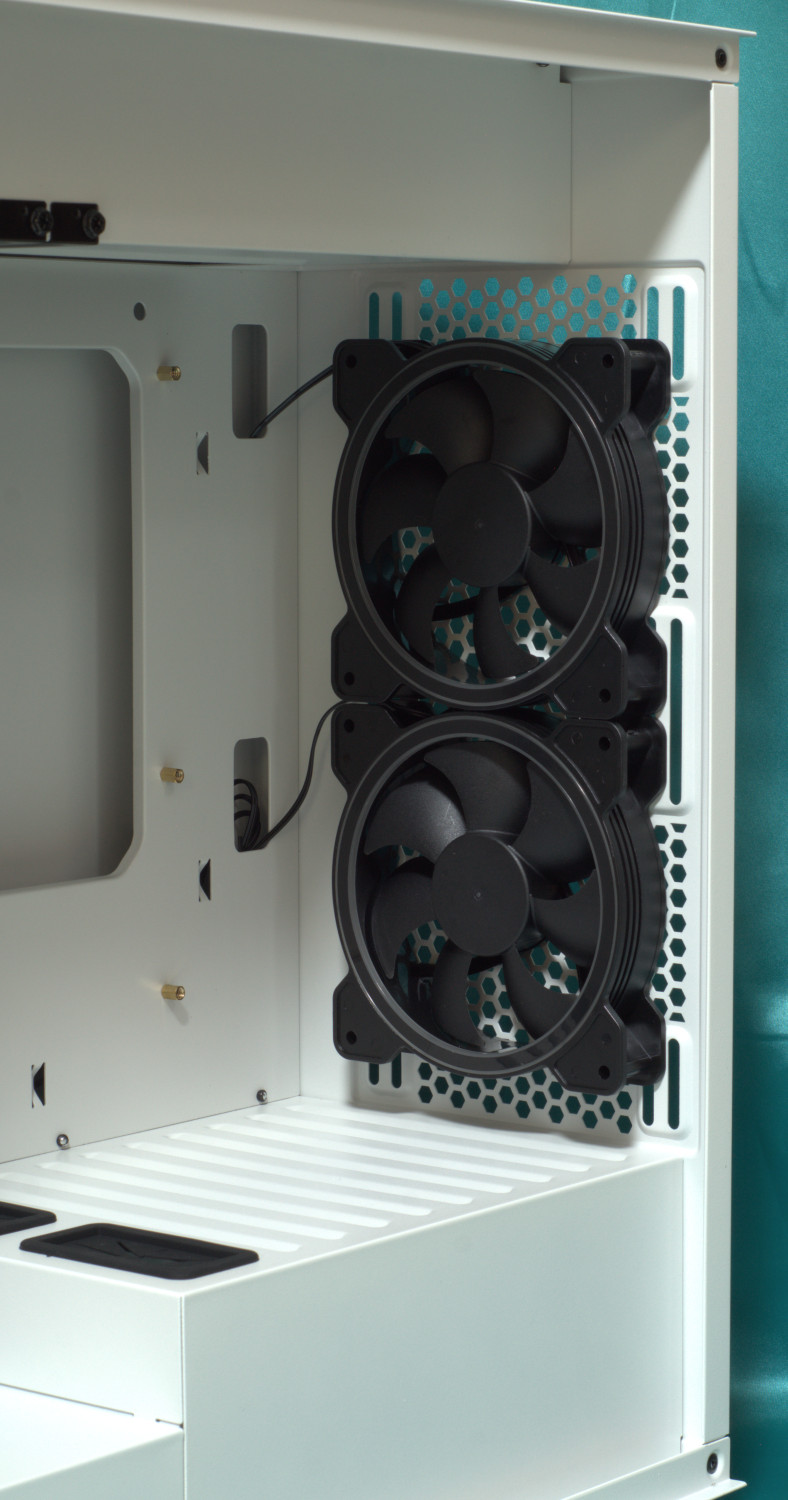

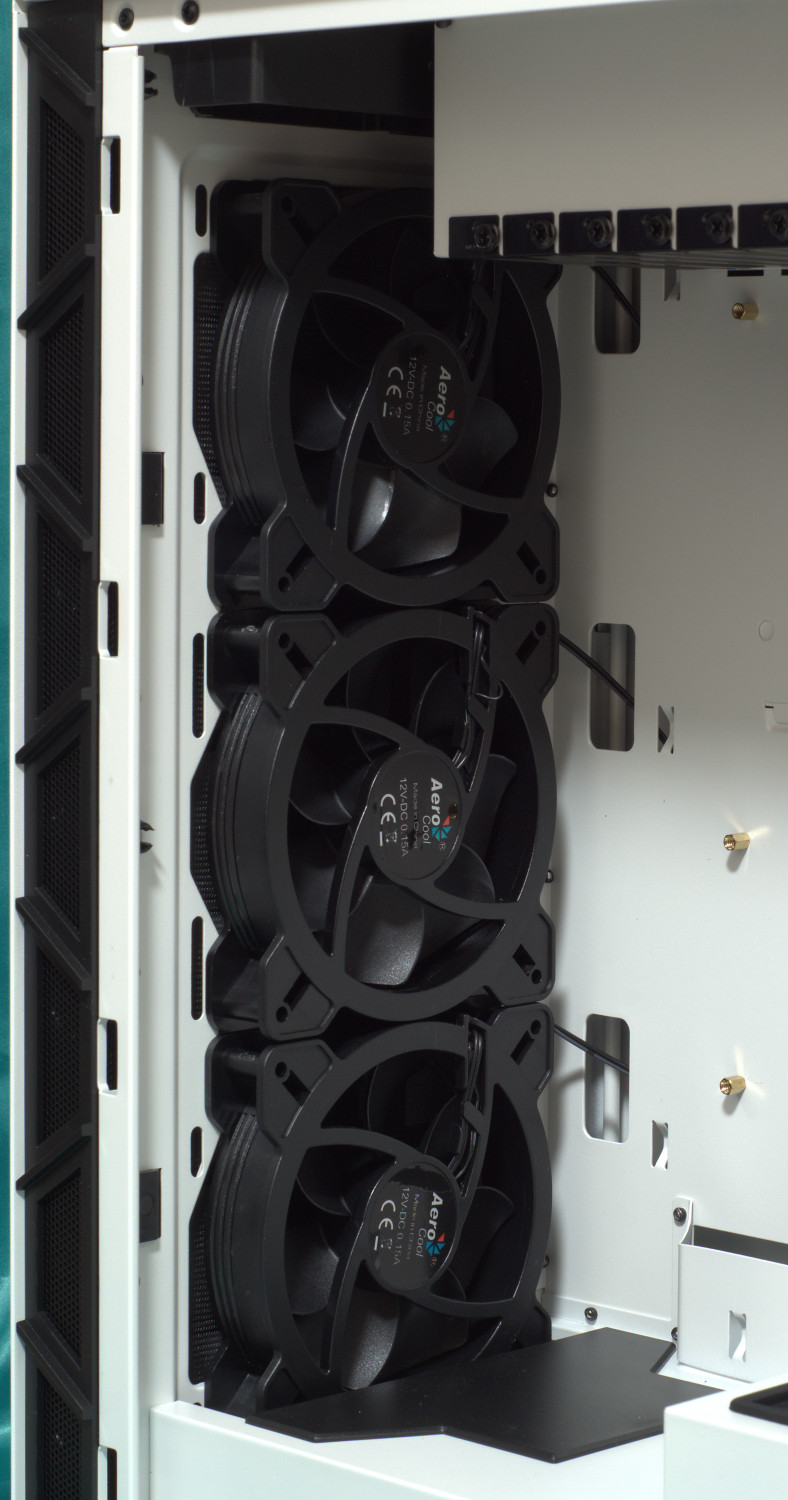

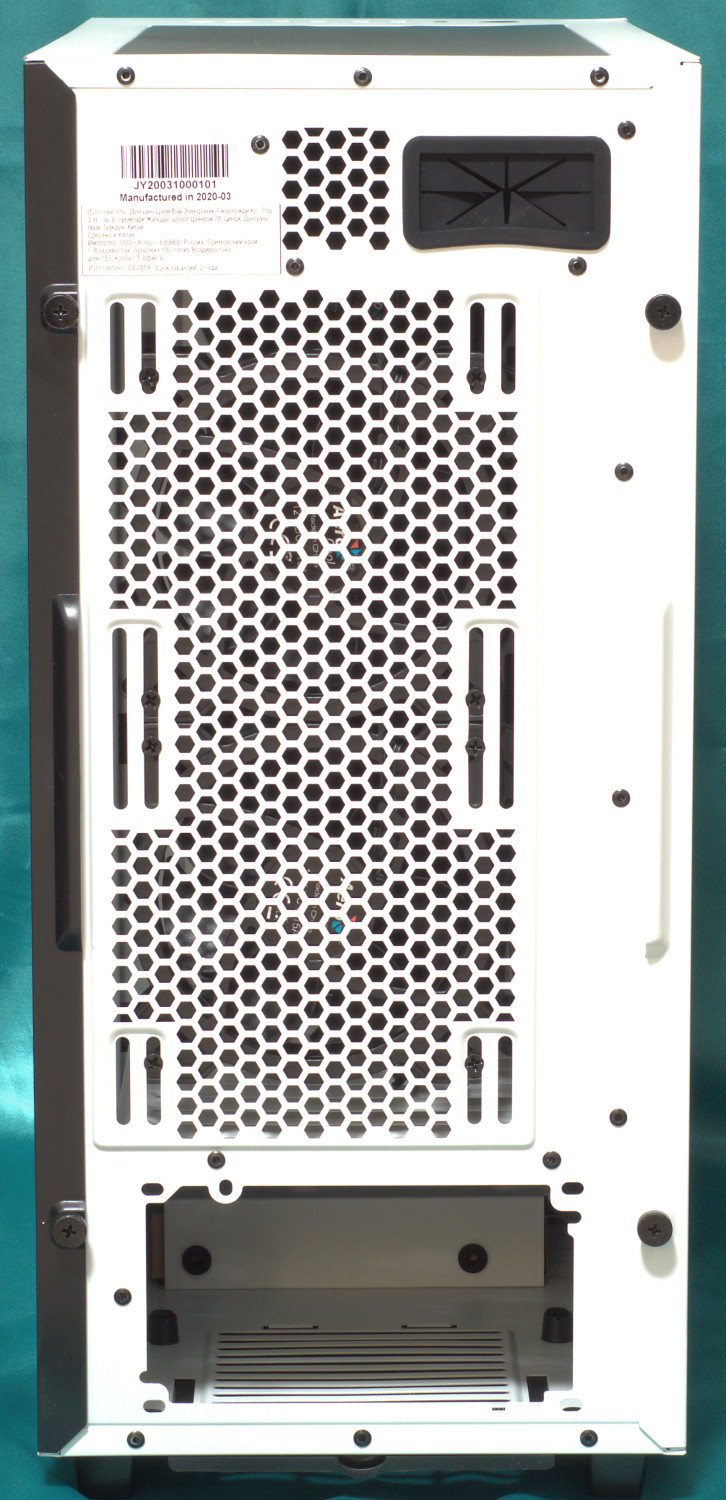

Передняя часть не отличается от корпусов типовой конструкции – можно установить 3 х 120 мм или 2 х 140 мм вентилятора, радиатор до 280/360 мм. А вот задняя отличается – на ней можно установить 2 х 120/140 мм вентилятора. Что приятно радует, так что это наличие 5-и предустановленных 120 мм вентилятора с RGB-подсветкой, правда управлять их подсветкой невозможно.

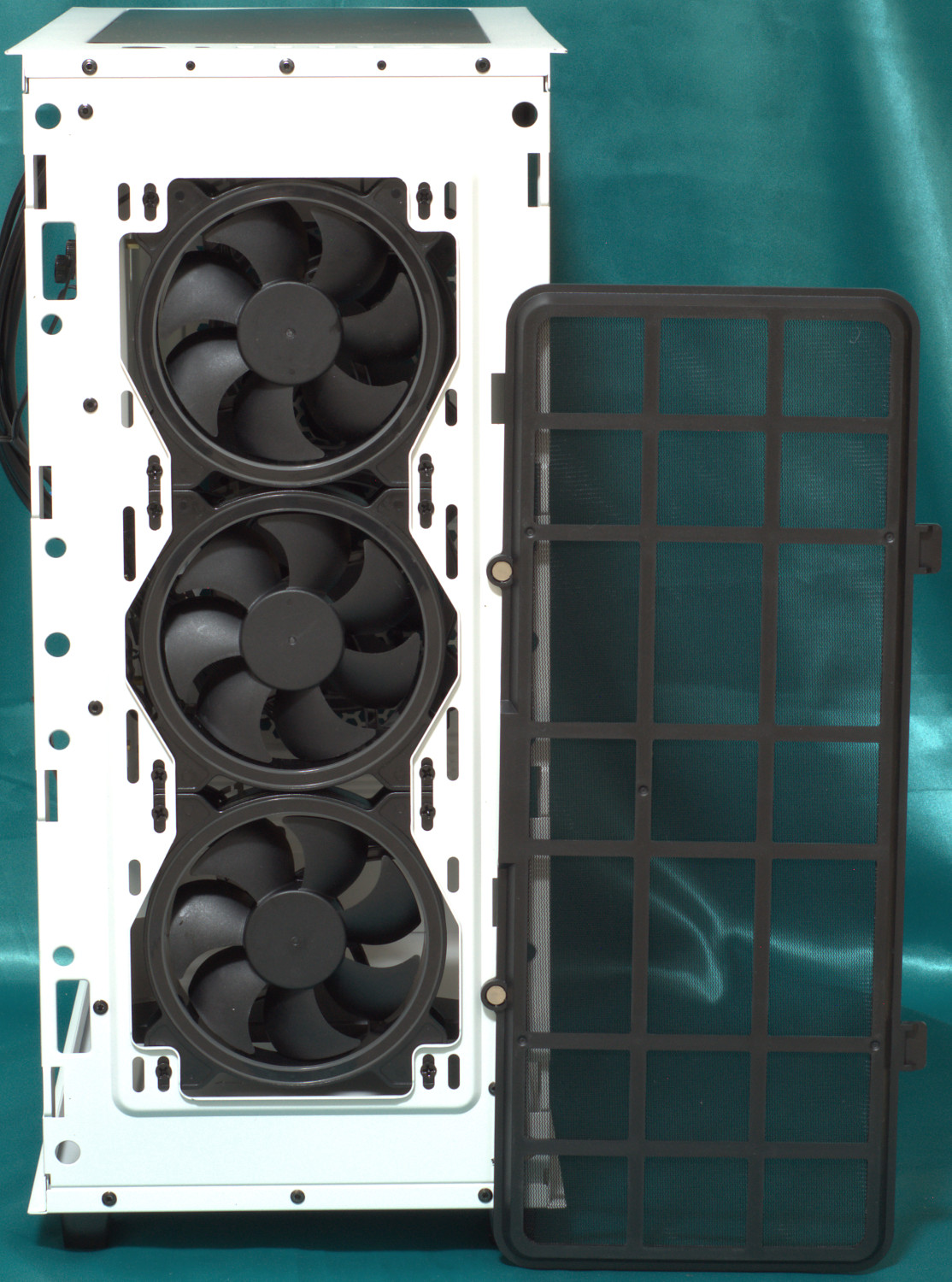

Передняя панель корпуса легко снимается, позволяя получить доступ к противопылевой сетке.

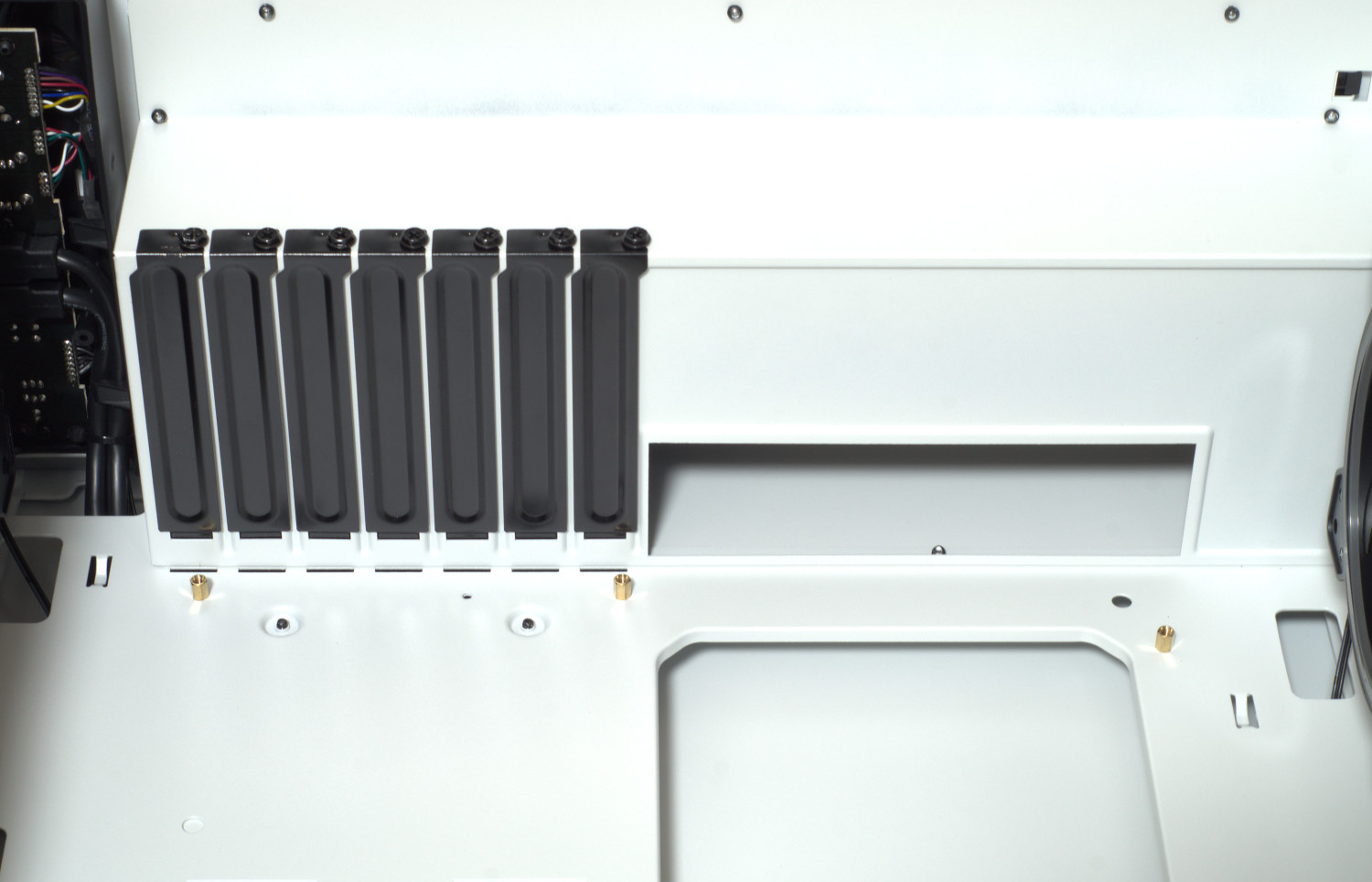

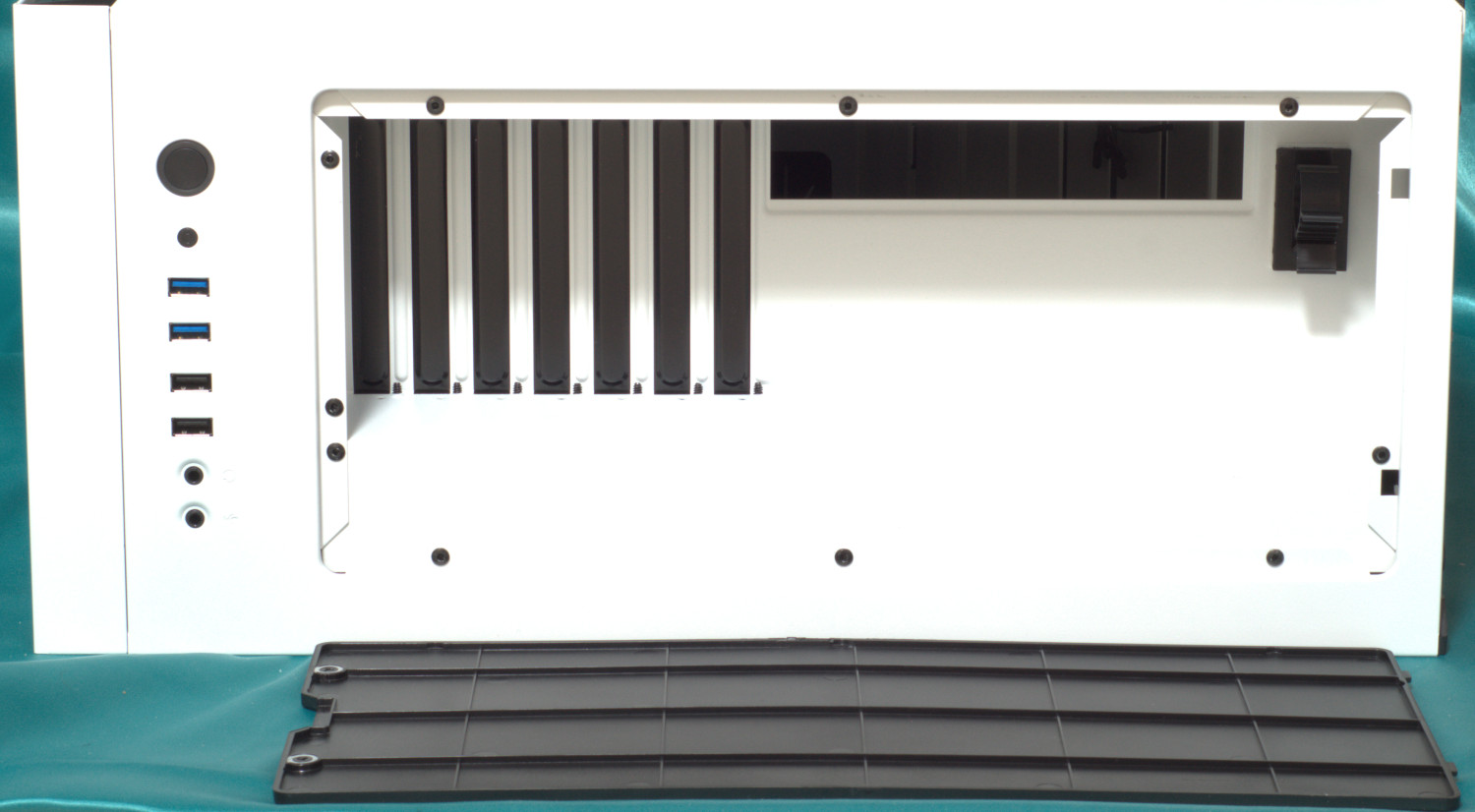

В итоге верхняя часть корпуса – это место установки плат расширения и задней панели ввода-вывода материнской платы.

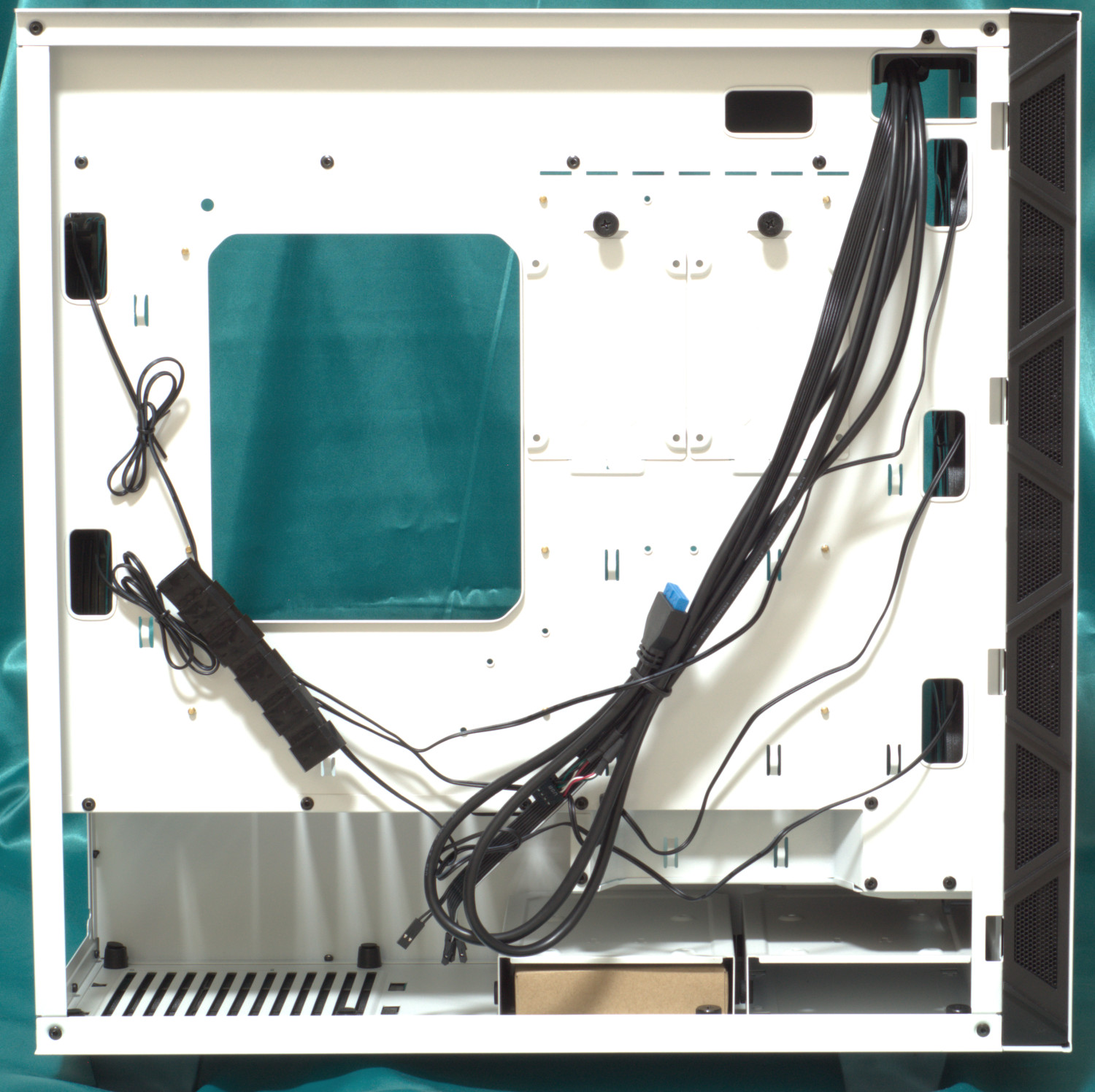

Область за поддоном практически ничем не отличается от корпусов стандартной компоновки, разве только нет больших отверстий для прокладки кабелей (напомним, что широкие отверстия сделаны в нижней части кожуха).

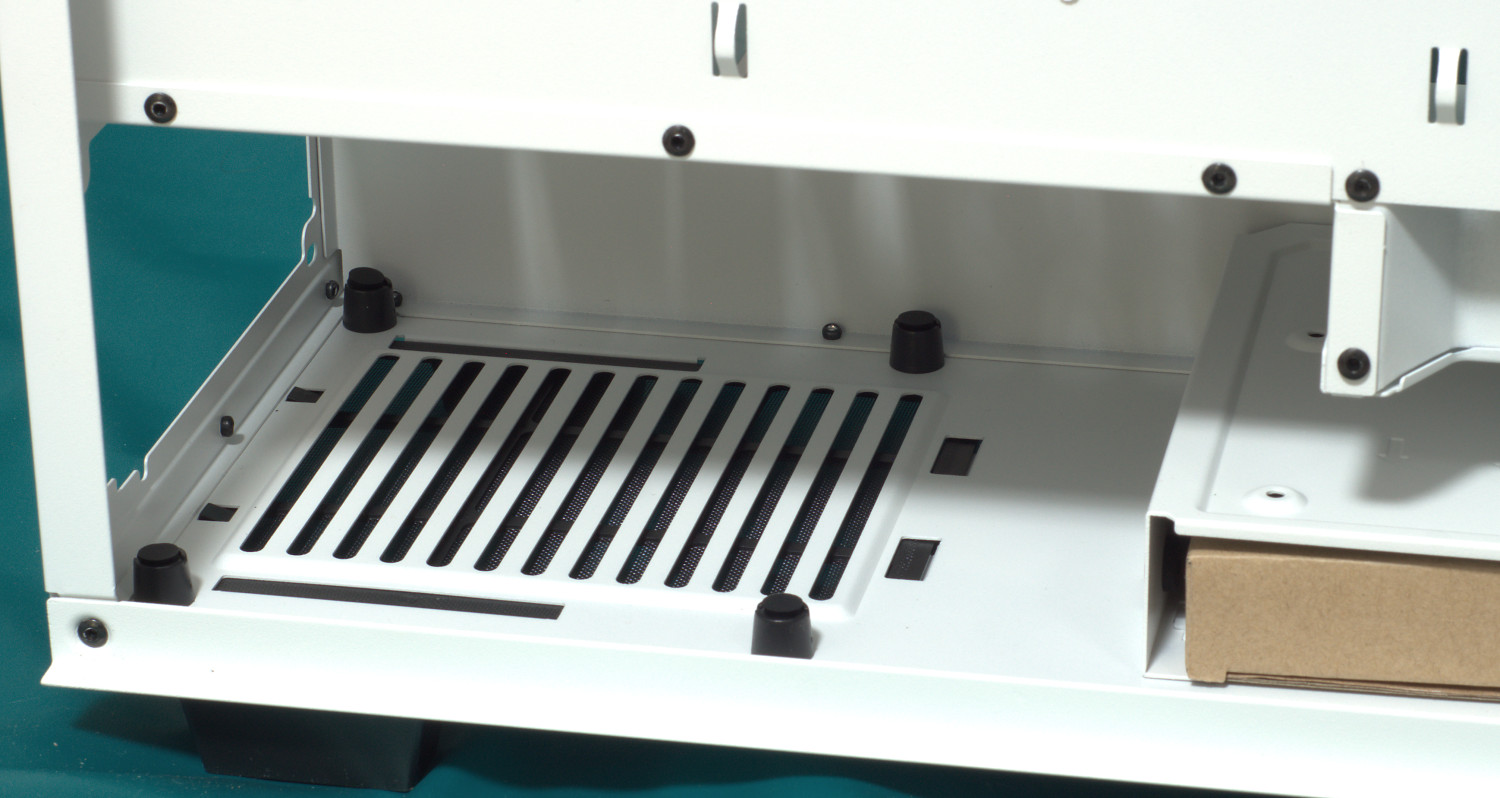

Блок питания размещается внизу и его глубина (вместе с кабелями) может быть до 222 мм.

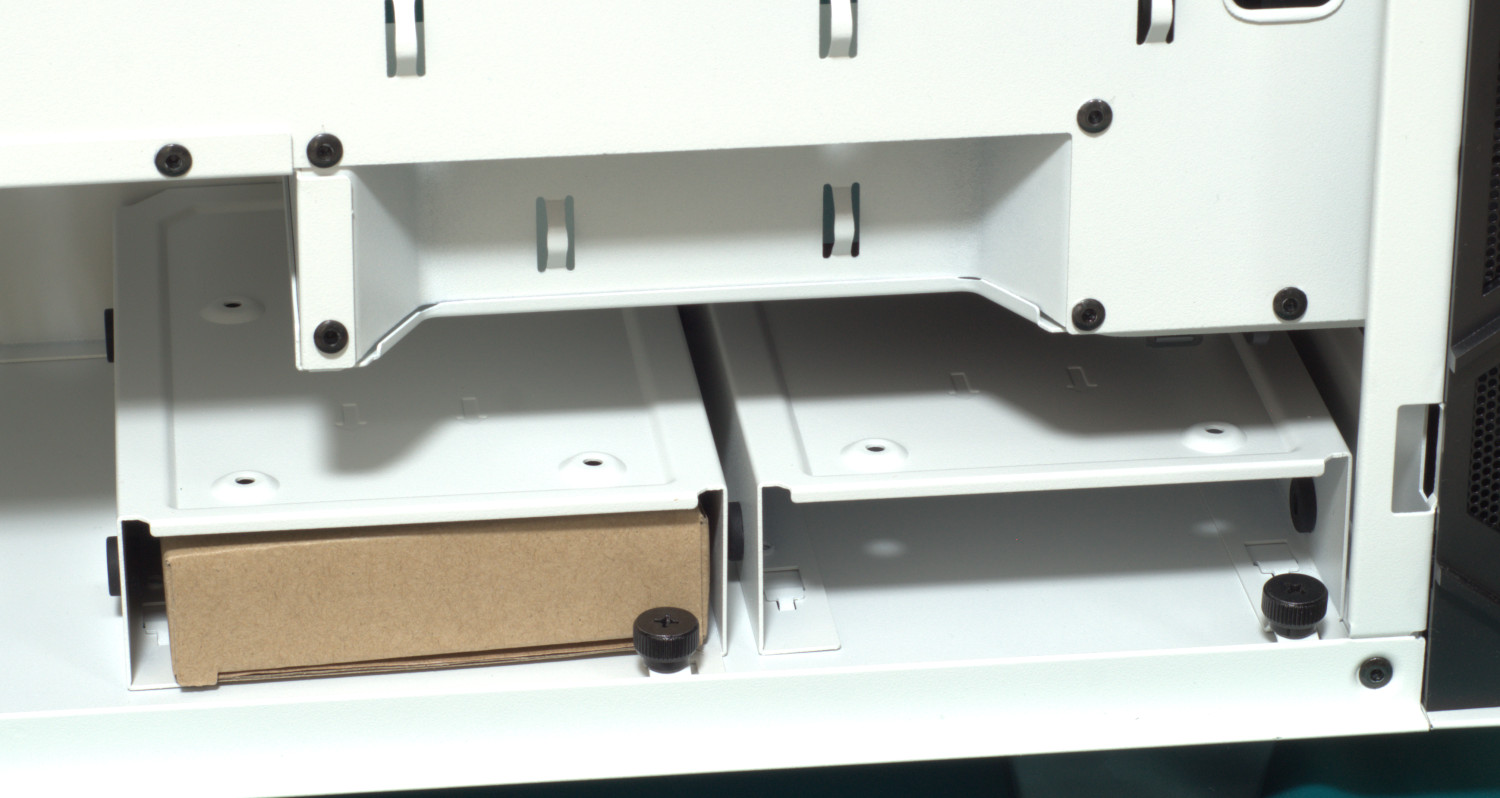

В противоположной стороне имеются две корзины для установки 2.5"/3.5" накопителя.

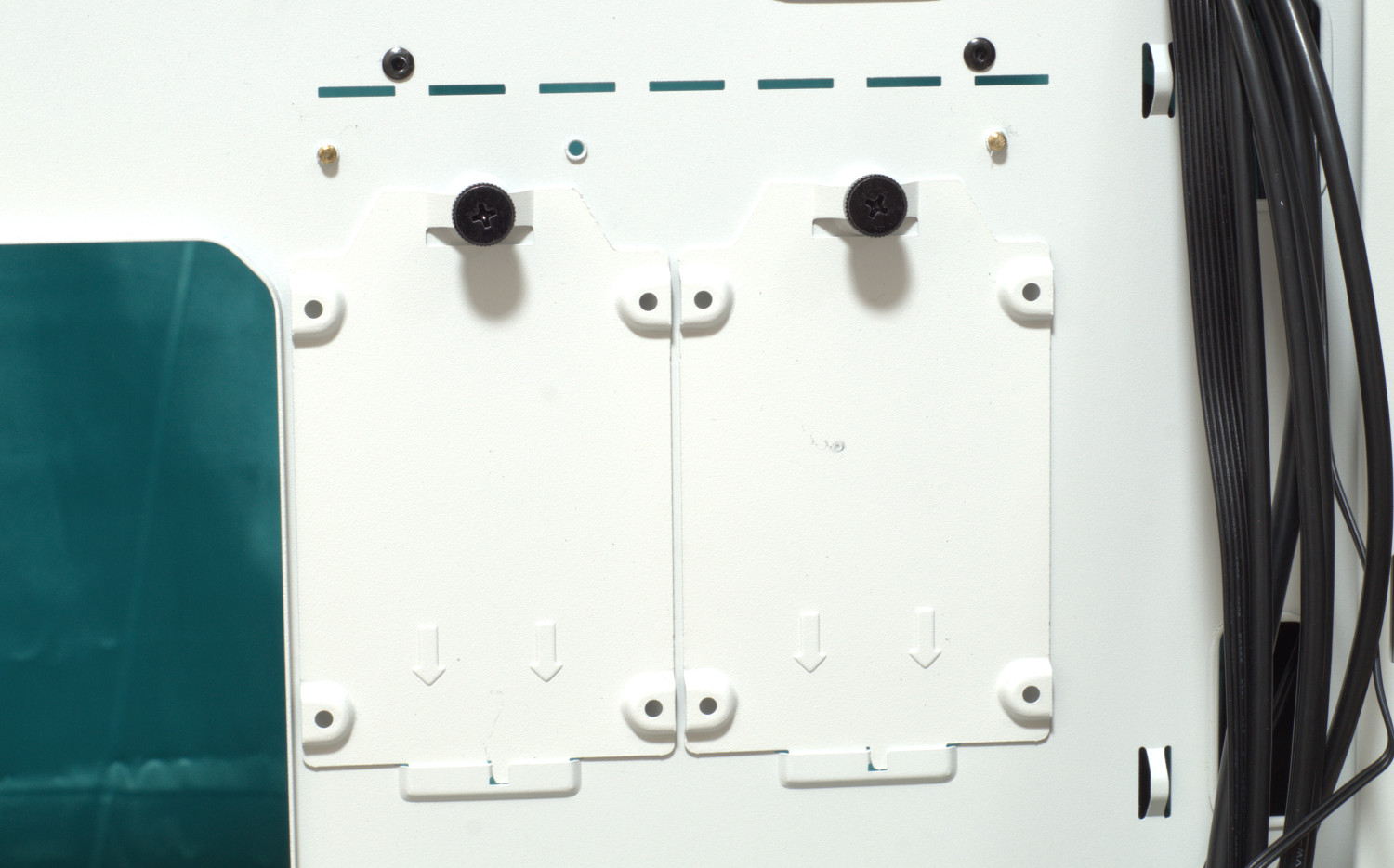

Еще два места под установку 2.5" накопителей сделаны в верхней части поддона.

Для накопителей стоит отметить, что возможность их активного охлаждения не предусмотрена – самый нижний 120 мм вентилятор едва-едва захватывает нижнюю часть и это может создать определенные проблемы для «горячих» накопителей.

Особенности сборки

Несмотря на оригинальную конструкцию Mid-Tower корпуса Aerocool Flo, собирать систему в нем достаточно просто.

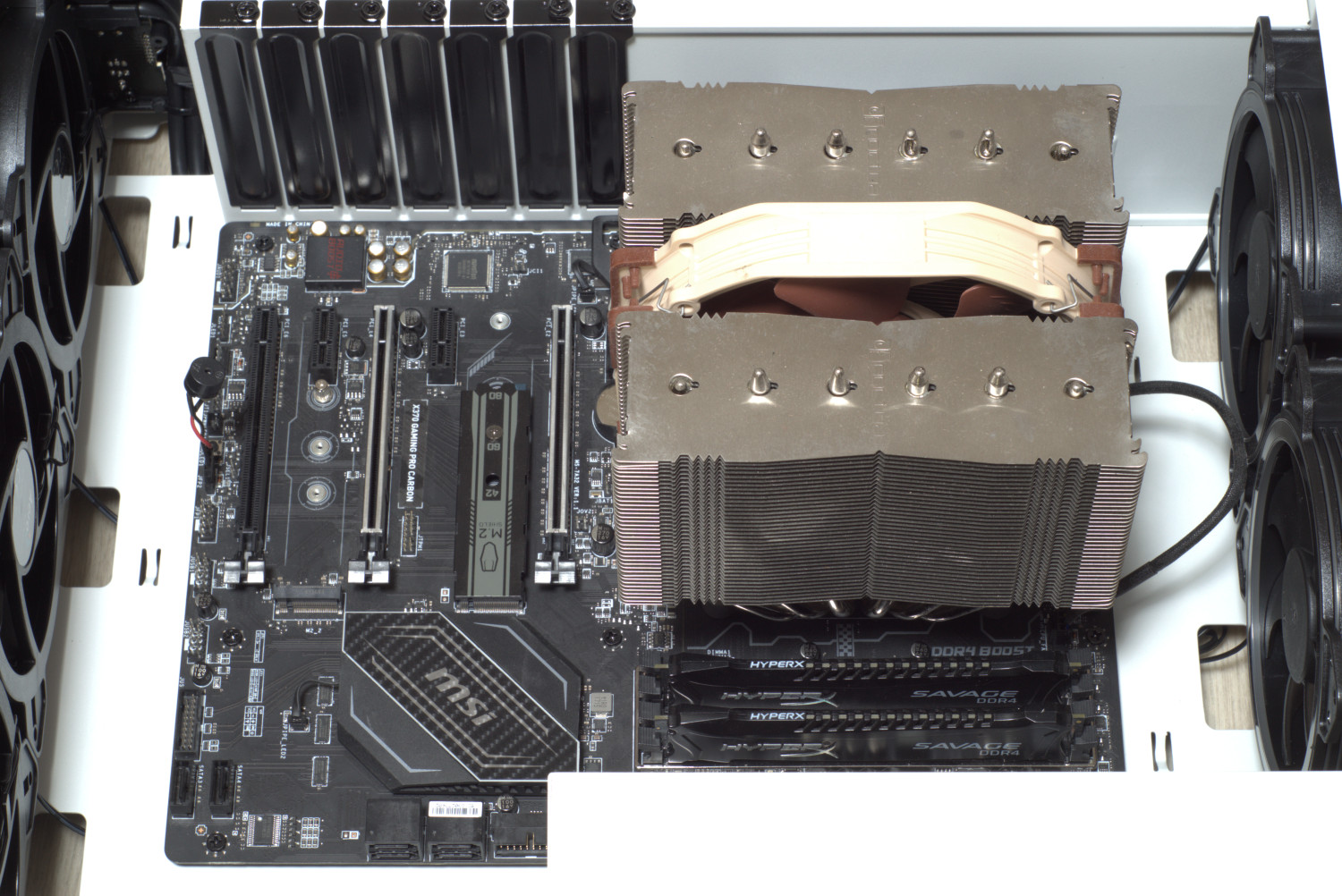

Производитель рекомендует начать процедуру с установки материнской платы. Корпус имеет ограничение по высоте кулера 165 мм, поэтому кулер Noctua NH-D15 как раз поместился внутри. Обратим внимание, что в таком корпусе лучше всего использовать кулер, вентилятор которого «дует» в сторону задней стенки. В случае Noctua NH-D15 ориентация возможна только в одной плоскости.

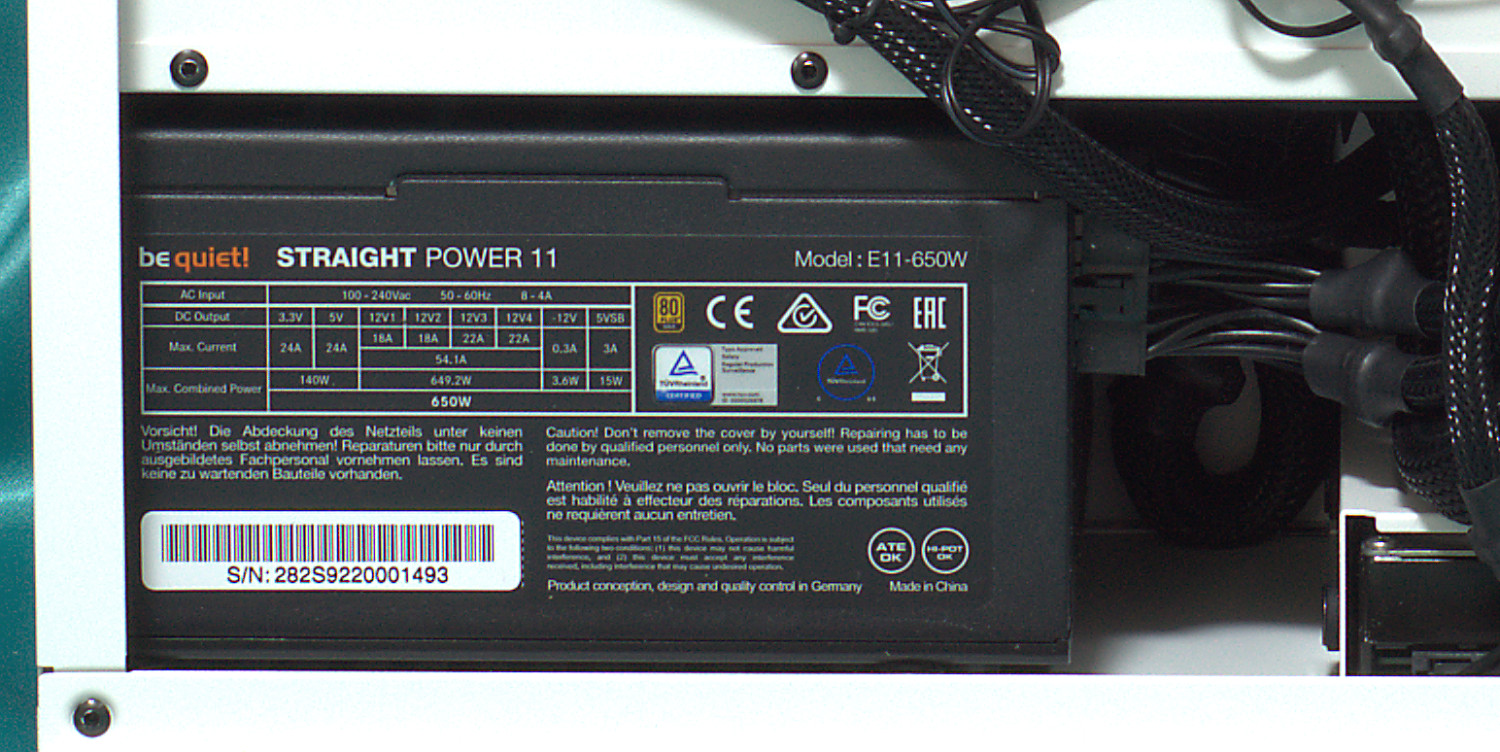

Следующий элемент установки - блок питания, и тут тоже особых проблем с размещением нет.

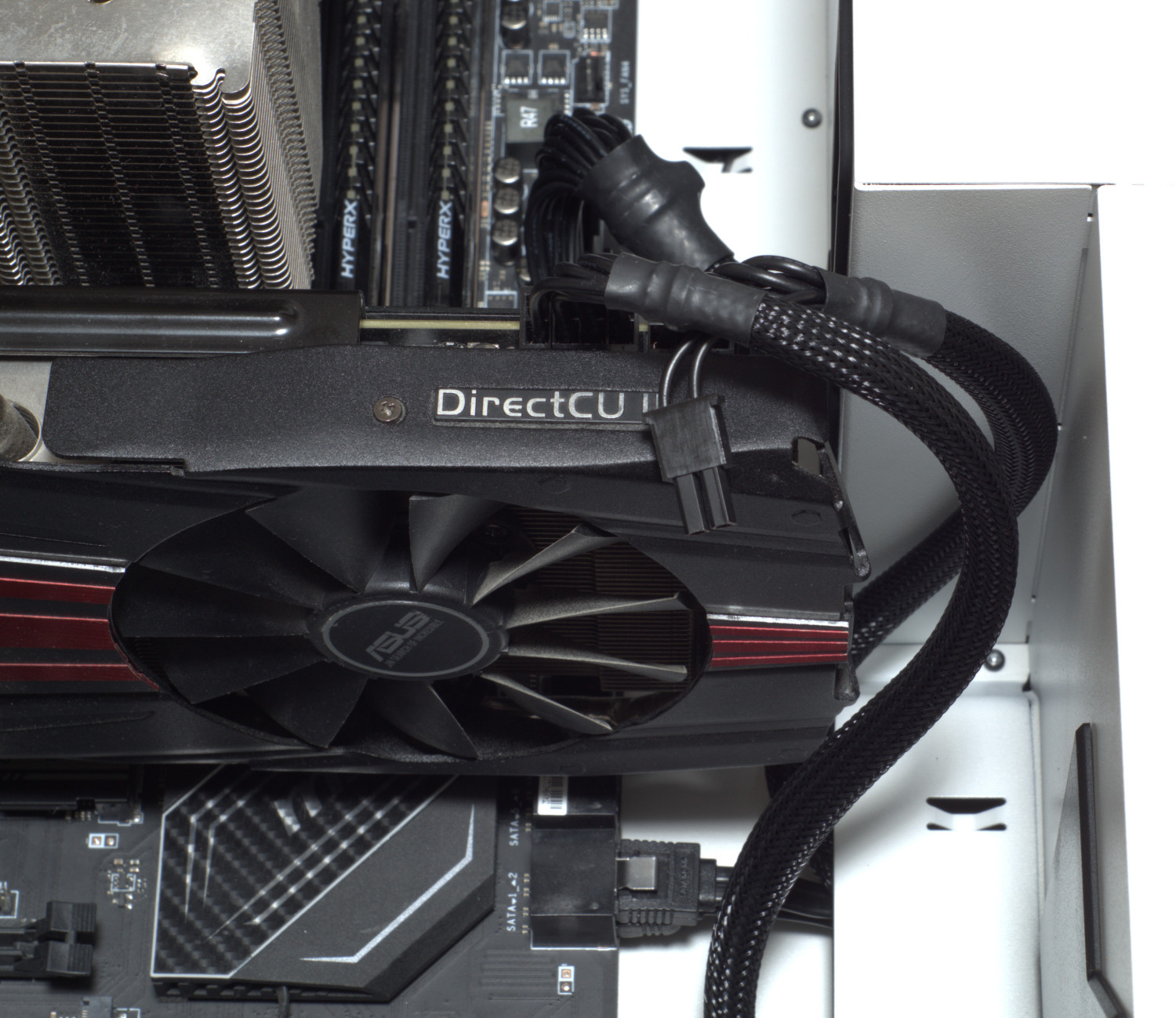

Можно сразу же установить видеокарту. Производитель напоминает, что в первый отсек можно поместить плату длиной до 282 мм, в шесть остальных может быть установлена видеокарта длиной до 321 мм.

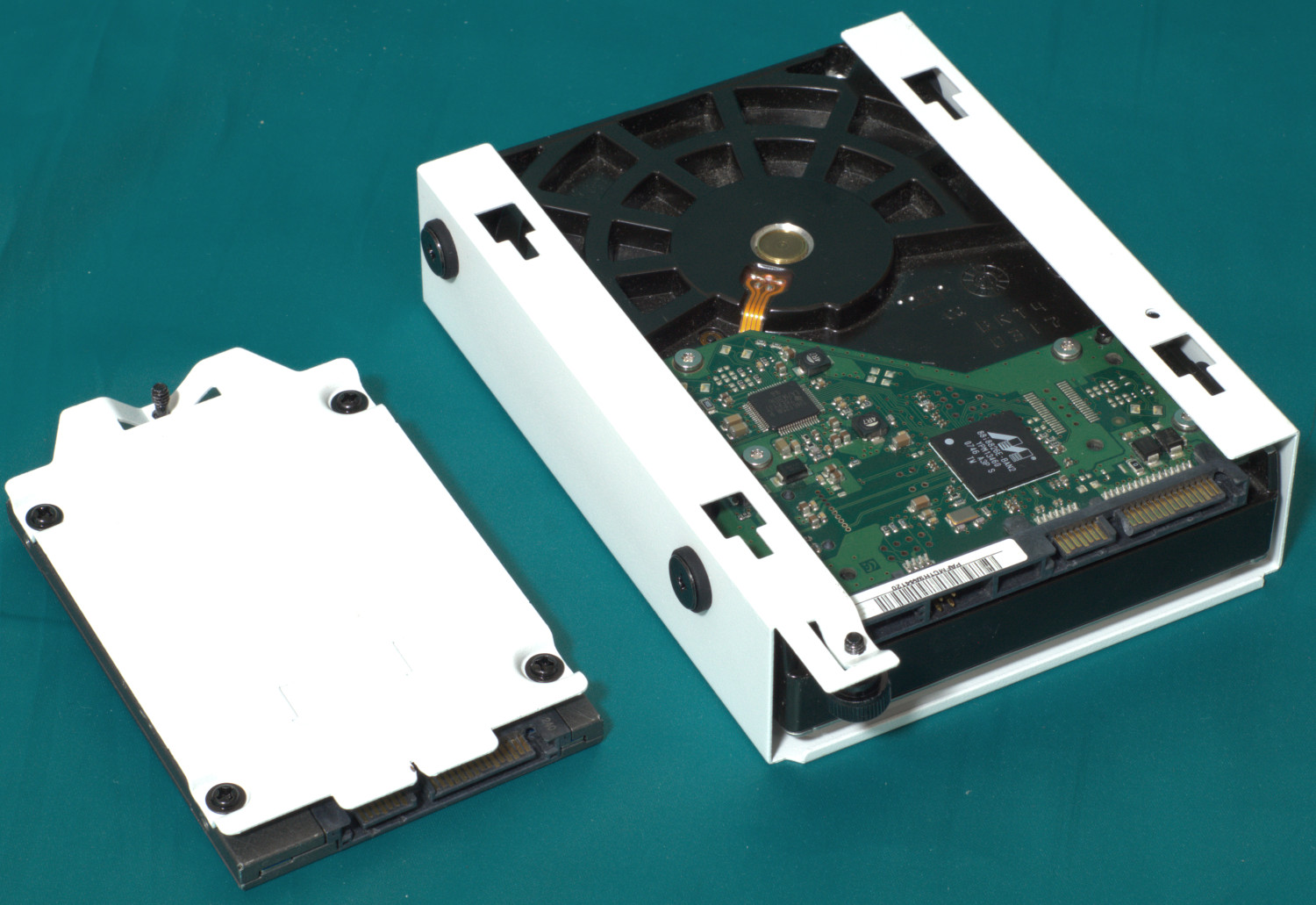

Далее фиксируем накопители в салазках винтовым способом (3.5" накопитель крепится через резиновые демпферы) и …

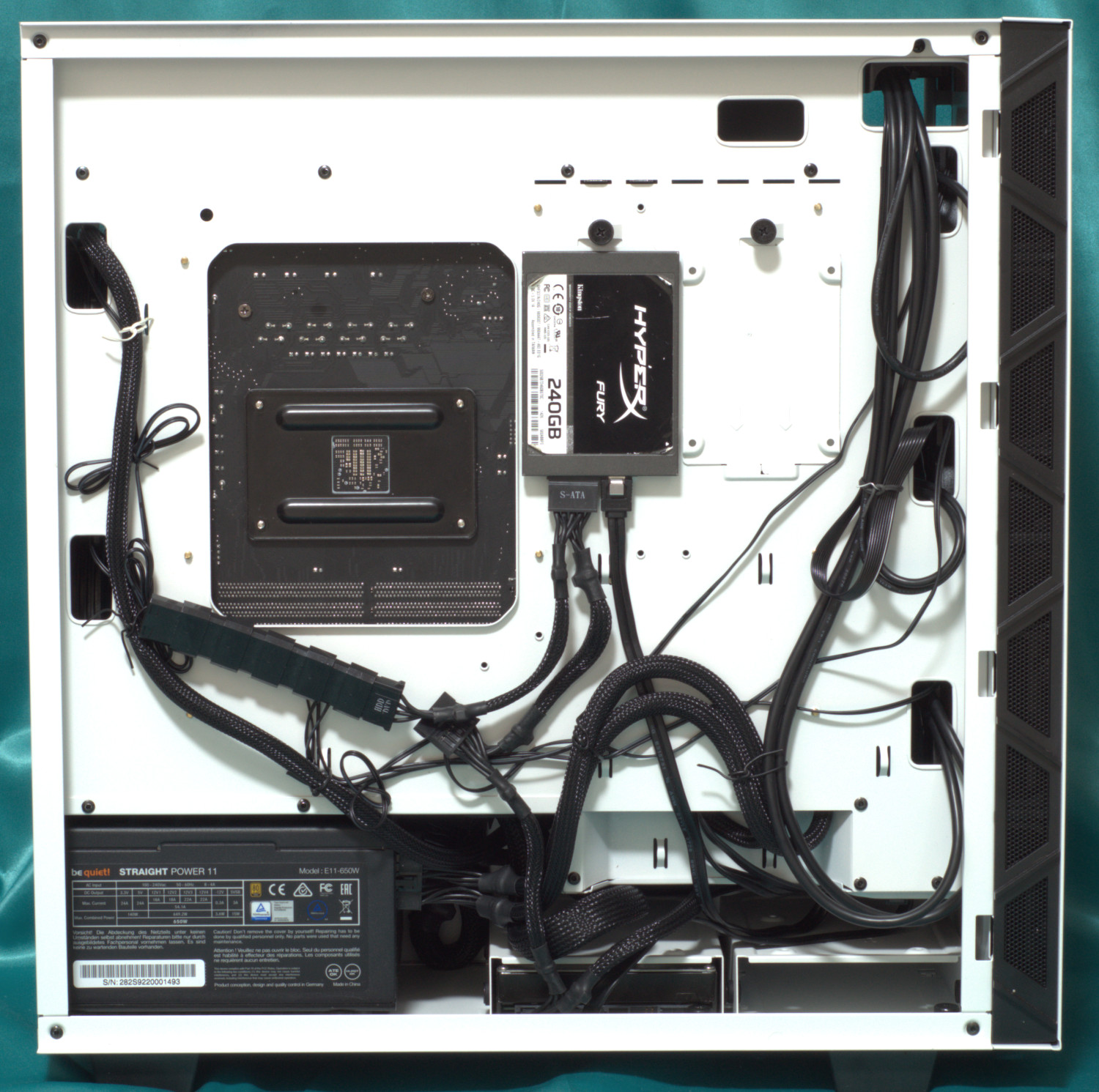

… устанавливаем их в корпус. Результат сборки представлен ниже. Можно отметить неплохой кабель-менеджмент – наличие достаточного пространства и выемок для использования стяжек. Правда пучок толстых кабелей в один собрать не получиться, придется их «разносить» по разным сторонам.

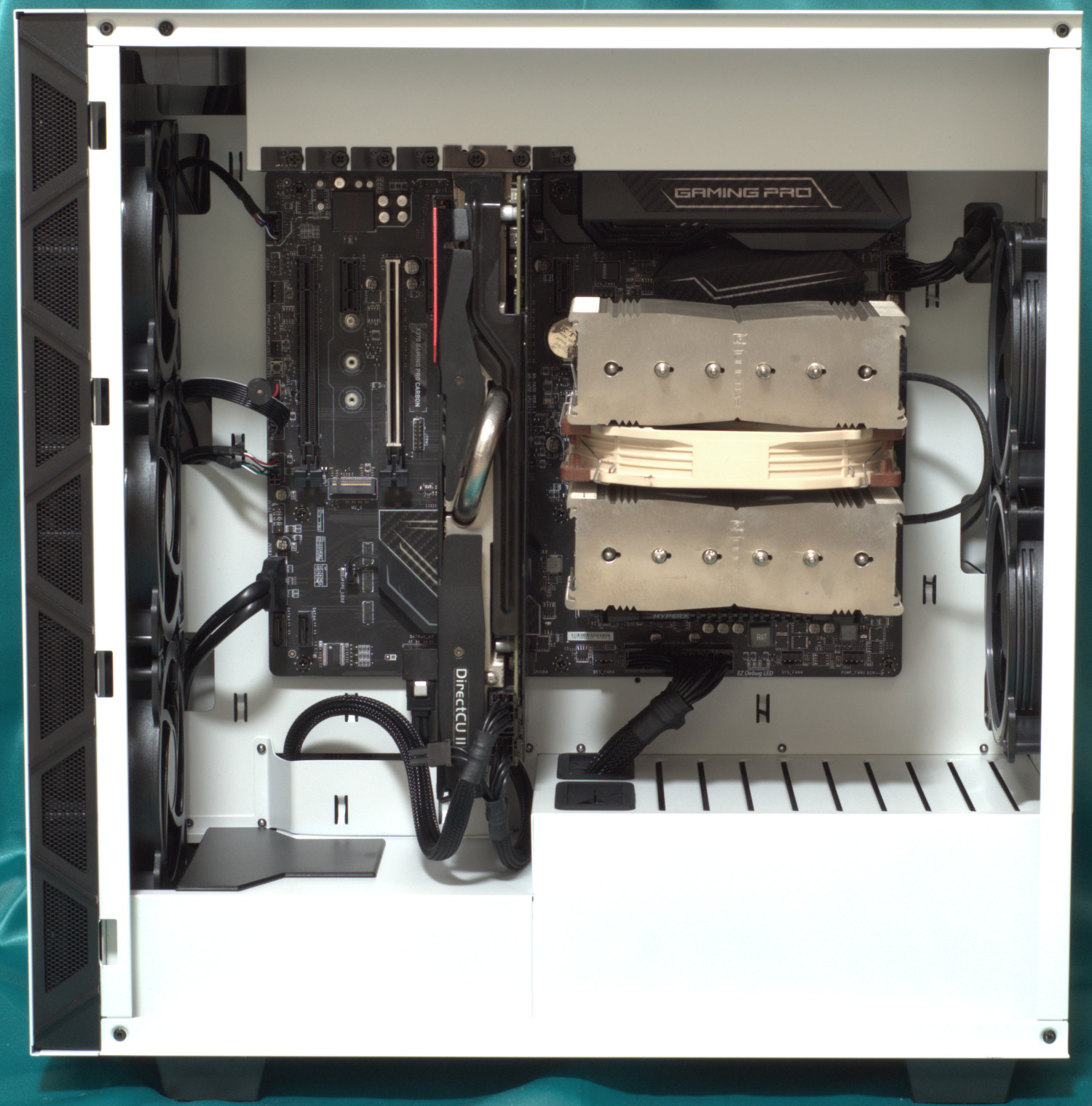

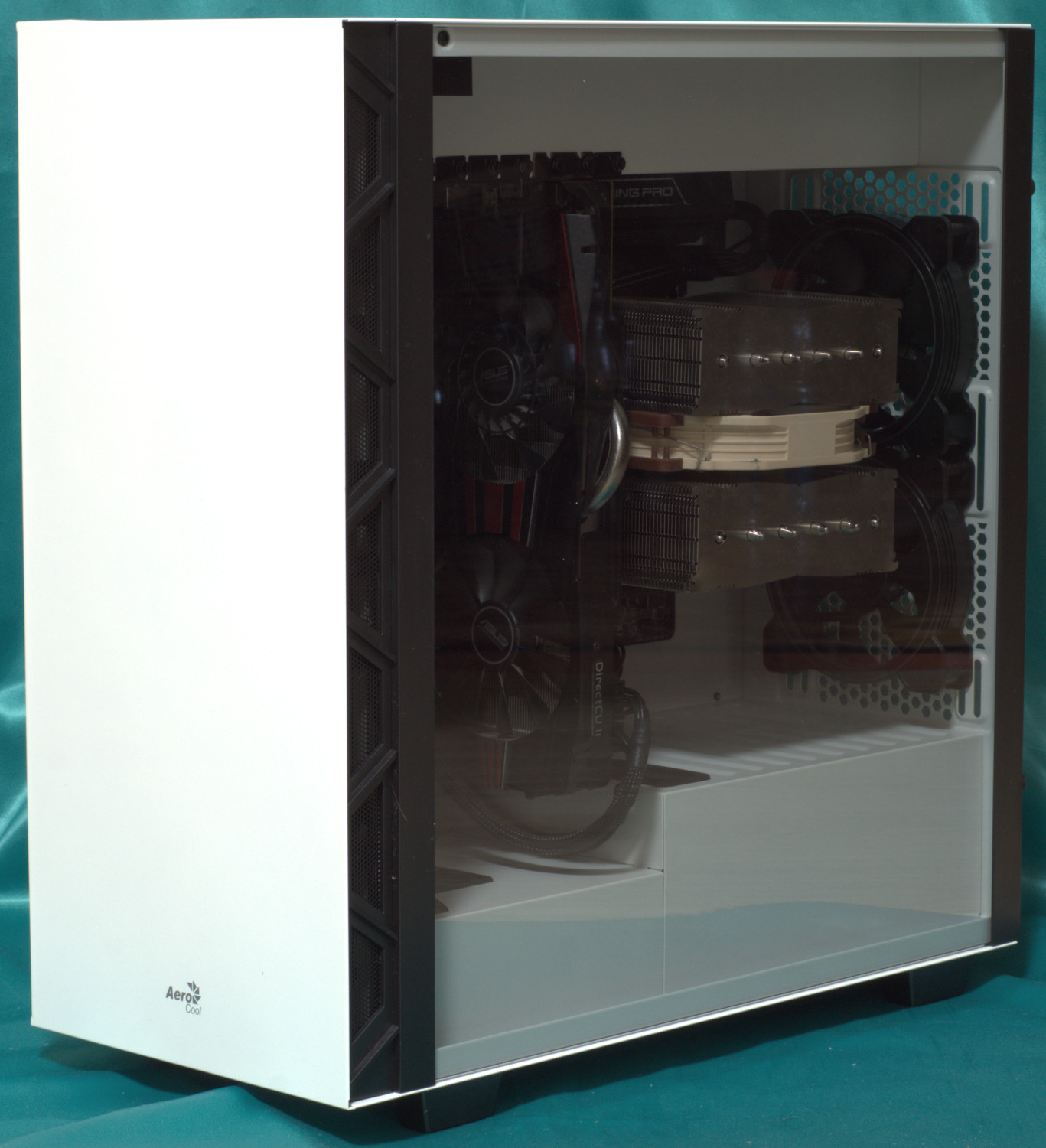

Если со стороны поддона малозаметна особенность корпуса, то вид на материнскую плату и видеокарту сразу дает понять, что конструкция корпуса оригинальная!

Тестовый стенд и методика тестирования

  • Центральный процессор: AMD Ryzen 7 1700X;
  • Система охлаждения: Noctua NH-D15 (с одним вентилятором);
  • Термопаста: ARCTIC MX-2;
  • Материнская плата: MSI X370 GAMING PRO CARBON;
  • Оперативная память: DDR4-3000 2x8 Gb Kingston HyperX Savage HX430C15SB/8;
  • Видеокарта: ASUS Radeon R9 390 8 Gb DirectCU II;
  • Накопители:
  • Корпус: Aerocool Flo;
  • Блок питания: be quiet! Straight Power 11 650W (650 Вт).

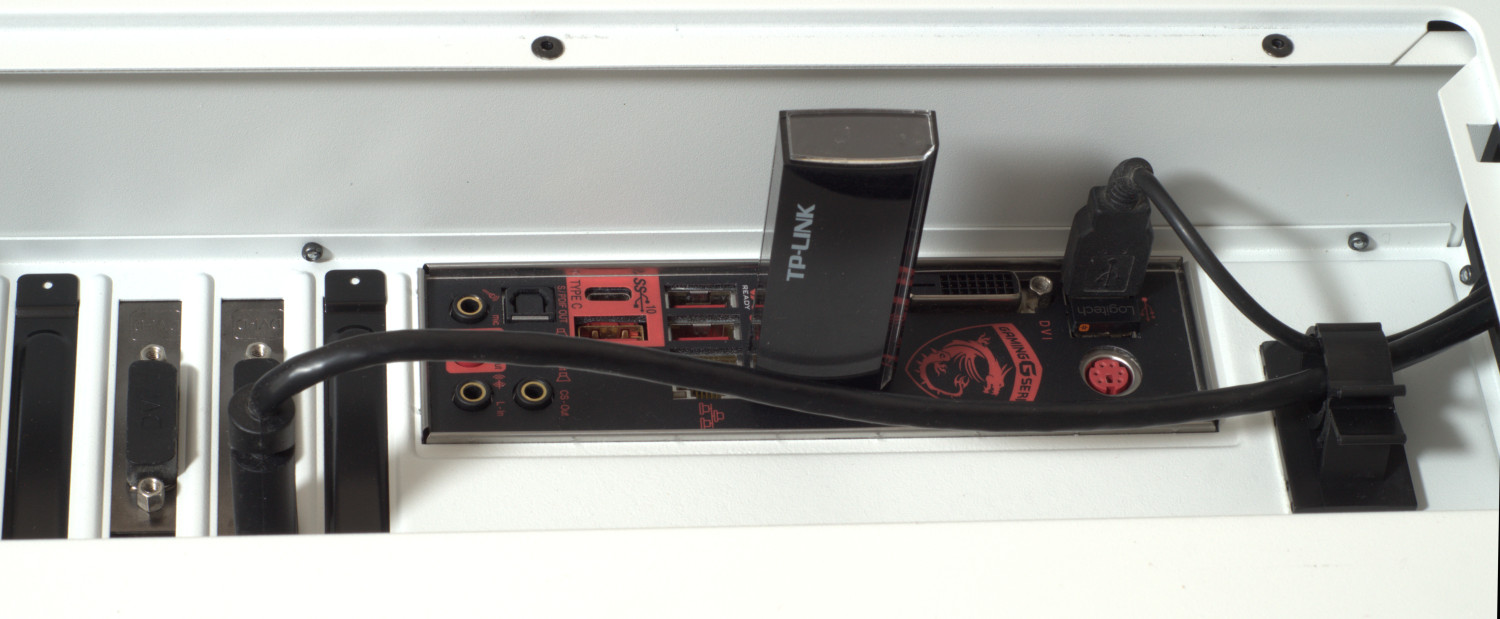

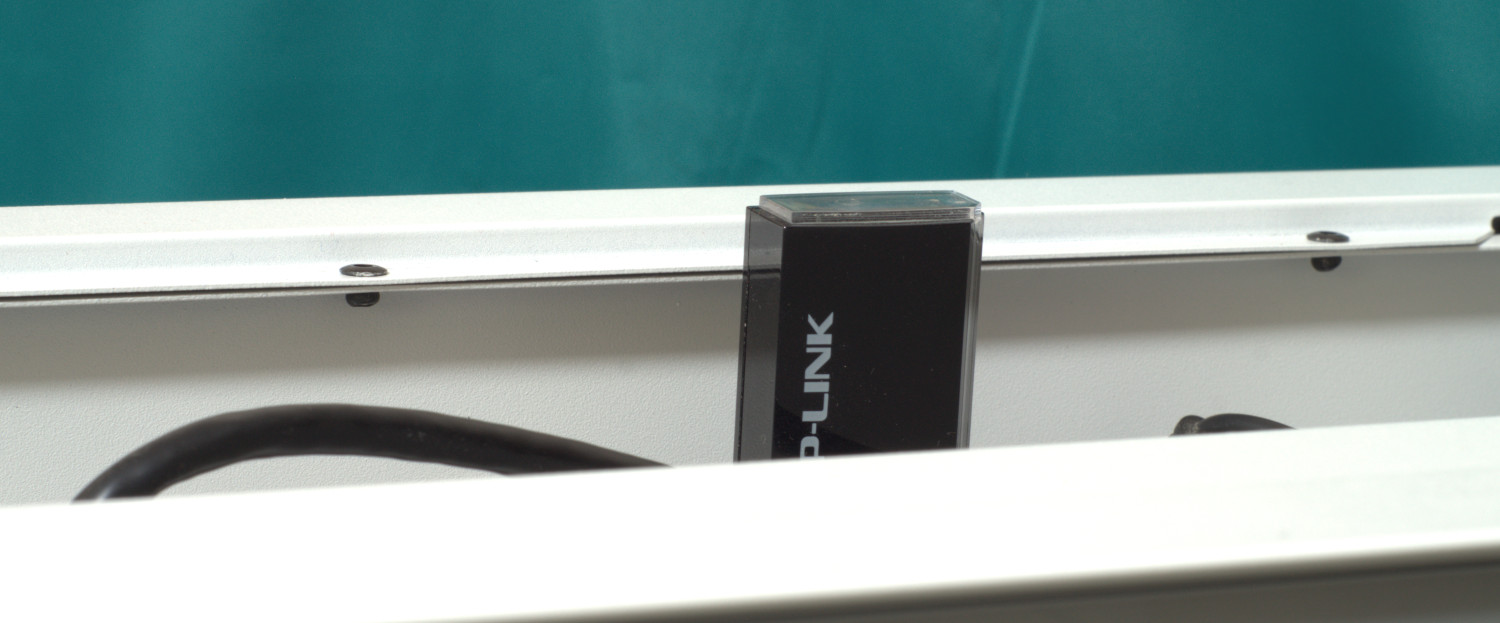

Стоит помнить, что особенности конструкции Mid-Tower корпуса Aerocool Flo придется учитывать при подключении кабелей и устройств к портам материнской платы, которые размещены в верхней части корпуса и скрыты верхней крышкой. Например, адаптеры высотой более 60 мм разместить внутри, с закрытием крышки, не получится.

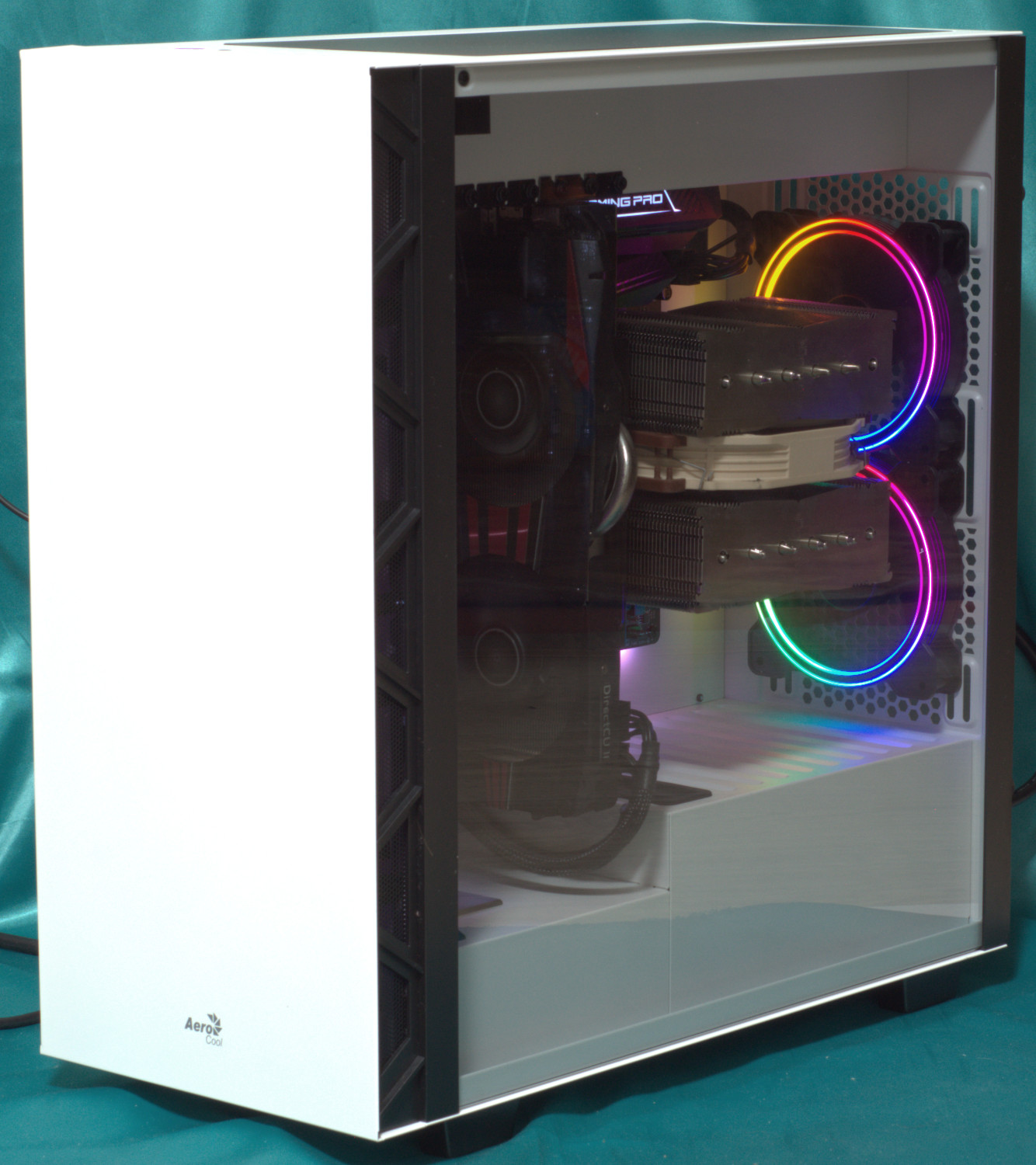

В целом корпус смотрится неплохо, особенно с RGB-подсветкой, правда управлять ею не выйдет.

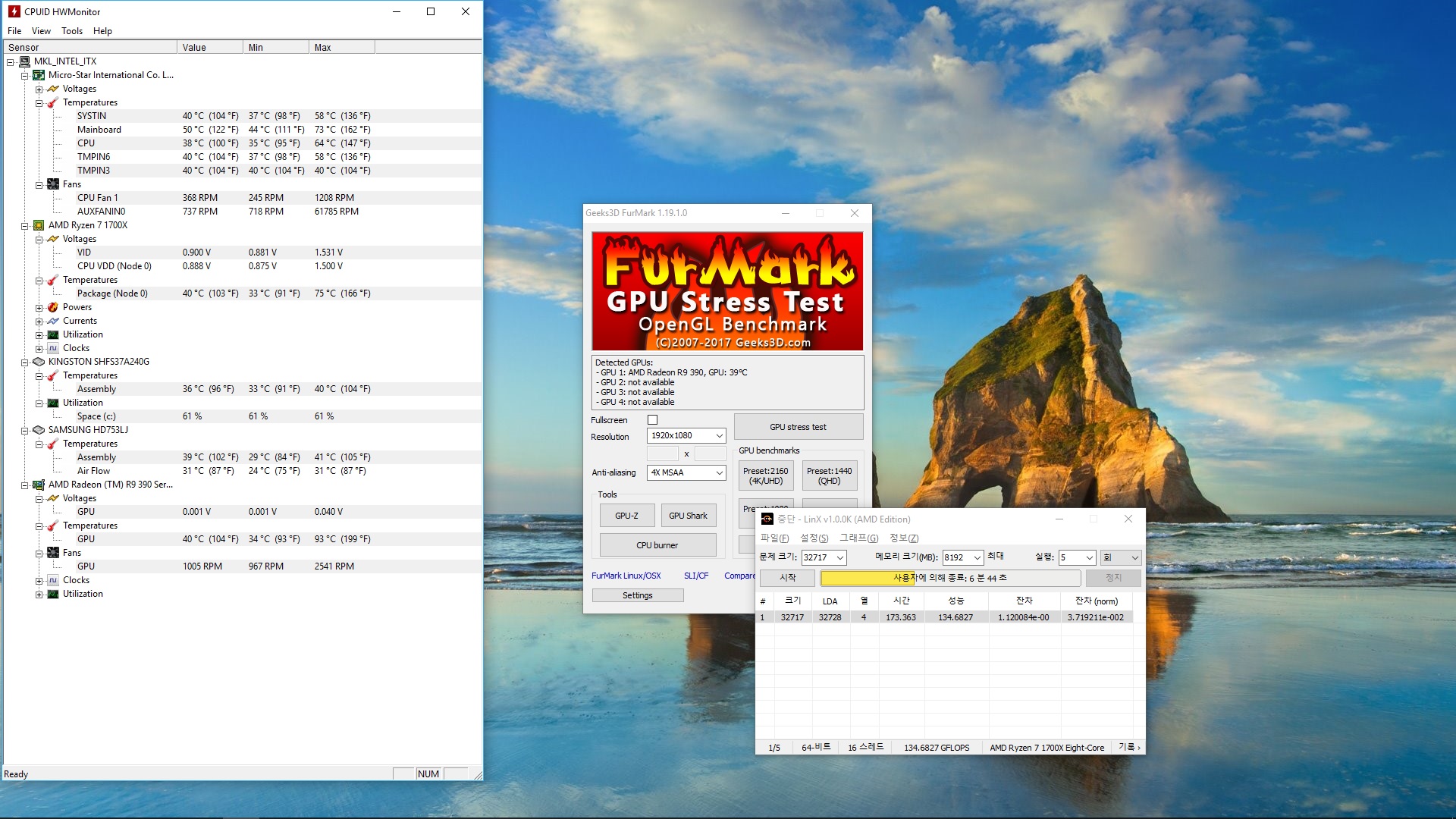

Проверка возможностей корпуса производилась путем одновременной загрузки процессора и видеокарты с помощью утилит LinX 1.0.0K (8192 Мбайт, 5 проходов) и FurMark v1.19.1.0 (1920 х 1080, сглаживание 4xMSAA) – время выполнения ~19 минут (до стабилизации температур). Нагрузка на жесткий диск осуществлялась с помощью утилиты Iometer 1.1.0, пресет Default, 20 минут. Данные температур процессора, видеокарты и жесткого диска брались из программы мониторинга CPUID HWMonitor v1.39.

Температура в помещении во время тестирования составляла 25,6 °С.

Тестирование корпуса производилось с закрытыми и со снятыми боковыми стенками, а также со снятой верхней крышкой.

Используя шумомер китайского производства, был измерен уровень шума при работе корпуса с расстояния 1 метр от левой боковой стенки. Фоновый шум в комнате на момент тестирования составил 33,8 дБ.

Результаты тестирования

Нагрев компонент

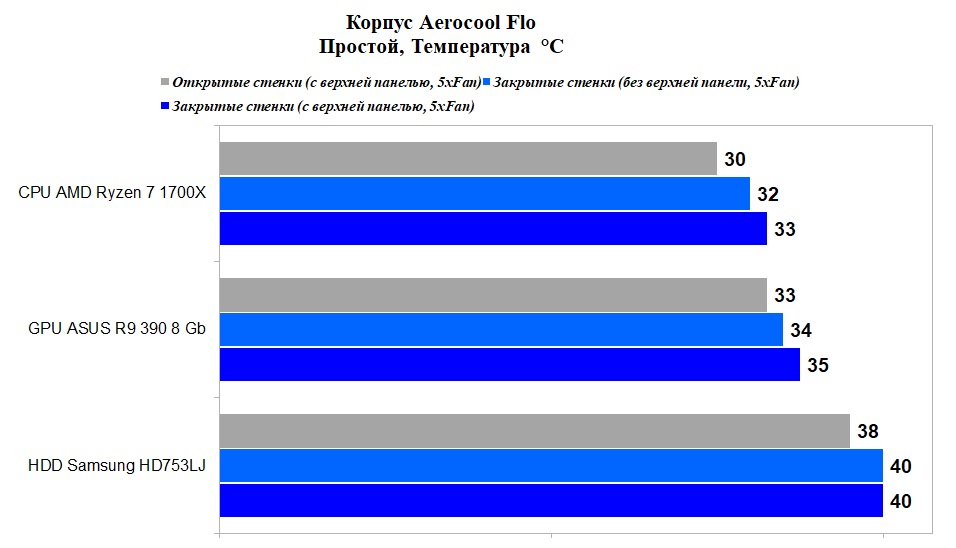

Простой системы.

Отсутствие активного охлаждения области накопителей делает температуру жесткого диска Samusng высоковатой. Есть еще разница в 3 °С для процессора, говорящая, что не получается «сквозной» обдув, и причина этому «длинная» видеокарта, перекрывающая поток от передних вентиляторов, а также вентилятор кулера, дующий "поперек".

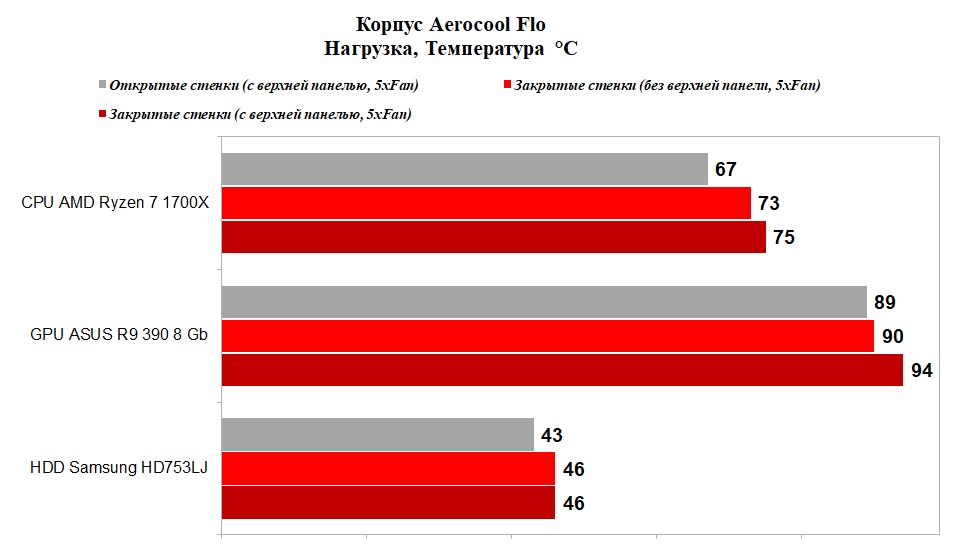

Нагрузка системы.

Нагрузка показывает слабые места корпуса. Первоначально мы усомнились в высокой температуре видеокарты (94 °С), но повторный прогон и решение провести тест со снятой верхней крышкой расставило все на свои места – часть нагретого воздуха видеокарта выводит за пределы корпуса через вентиляционные отверстия с портами вывода. С учетом того, что дальше идет закрытая крышка, то отводить лишнее тепло видеокарте становится проблематично и она нагревается сильнее. Результат: сильнее нагревается воздух внутри корпуса и, как следствие, работа кулера процессора получается менее эффективной.

Если снять крышку, то температуры процессора и видеокарты становятся меньше: разница для процессора составляет 2 °С, а для видеокарты - 4 °С. Температура процессора также могла быть меньше, если бы кулер процессора можно было развернуть так, чтобы его вентилятор выдувал воздух к задней стенке.

Переходя к температуре жесткого диска, то уже режим простоя говорил, что его температура высокая и под нагрузкой она становится еще выше, достигая 46 °С, поэтому в корпусе лучше не использовать «горячие» накопители.

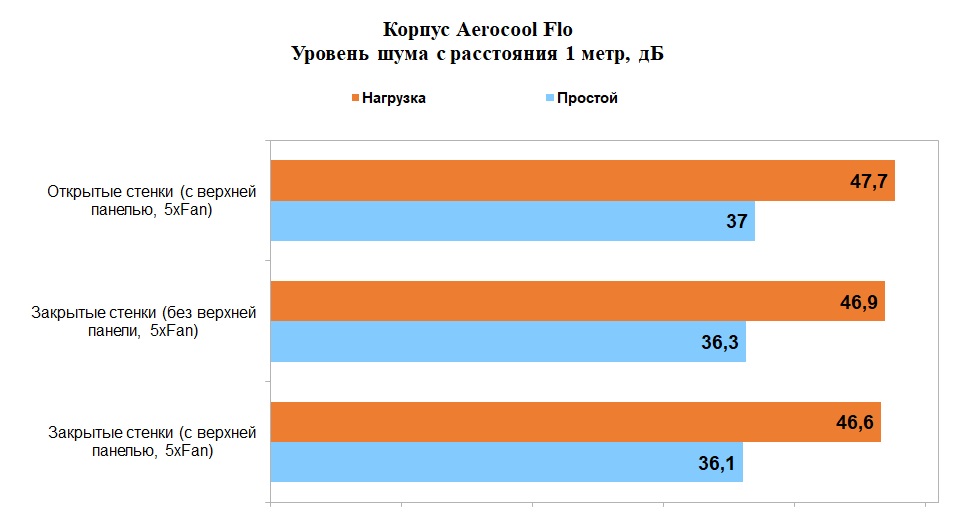

Уровень шума.

Несмотря на наличие пяти предустановленных вентиляторов в корпусе Aerocool Flo, уровень шума системы в простое получается сравнительно небольшим, и это радует. Что касается уровня шума под нагрузкой, то из-за высоких значений температур системам охлаждения процессора и видеокарты пришлось работать на максимуме, он получился высоким. Хотя можно отметить, что, несмотря на отсутствие шумоизоляционных материалов, корпус неплохо гасит шум за счет толстого металла и наличия небольшой зоны перфорации.

Выводы

Мы уже отмечали, что корпуса с оригинальной конструкцией, пусть даже внутренней, встречаются на рынке нечасто и в этом плане Mid-Tower корпус Aerocool Flo выделяется.

По внешнему виду он практически не отличается от других корпусов, имея строгий дизайн и выделяясь правой боковой стенкой из закаленного стекла, наличием 5-и предустановленных 120 мм вентиляторов с RGB-подсветкой, правда без управления.

Особенностью корпуса является инновационная внутренняя компоновка с разворотом материнской платы на 90 градусов, что снижает нагрузку на последнюю и обеспечивает оригинальный вид на внутреннее содержимое. При этом функционал корпуса находится на высоком уровне, позволяя устанавливать длинные видеокарты (в первый слот - до 282 мм, остальные - до 321 мм), пару радиаторов жидкостной системы охлаждения (один - до 280/360 мм и второй - до 240 мм).

Однако из-за инновационной конструкции в корпусе можно выделить основной недостаток - верхнюю монолитную крышку, которая препятствует отводу горячего воздуха за пределы корпуса. Тем самым снижается эффективность охлаждения видеокарты и процессора, так как горячий воздух остается внутри корпуса. Да и накопители остаются без активного охлаждения.

Что можно еще отметить в Mid-Tower корпусе Arocool Flo, так это его сравнительно невысокую стоимость 6500 рублей и, учитывая оригинальность конструкции, он может найти своего покупателя.

Плюсы:

  • Строгий и стильный внешний вид;
  • Оригинальный вид на компоненты внутри;
  • Высокое качество изготовления;
  • Поддержка до двух радиаторов (спереди 280/360 мм и сзади 240 мм);
  • Пять предустановленных 120 мм вентиляторов с RGB-подсветкой;
  • Простая процедура сборки;
  • Сравнительно невысокая стоимость.

Минусы:

  • Недостаточная эффективность охлаждения при установке верхней крышки;
  • Ограничение на высоту USB-адаптеров/кабелей при подключении их к внешним портам материнской платы;
  • Нет активного охлаждения накопителей.
