Как выбрать блок питания для ПК

Выбор блока питания при сборке компьютера - не такая уж и сложная задача, как об этом говорят различного рода «специалисты». Но зачастую пользователю бывает трудно определиться с конкретной моделью. Связано это с огромным выбором практически идентичных по своим характеристикам вариантов, но значительно отличающихся по стоимости.

Давайте вместе разбираться в особенностях выбора в общем-то не самого важного компонента, который напрямую на производительность не влияет и поэтому приобретается зачастую «на сдачу».

А о том, из чего состоит блок питания можно почитать здесь.

Параметры, которые важно учитывать при выборе

Форм-фактор

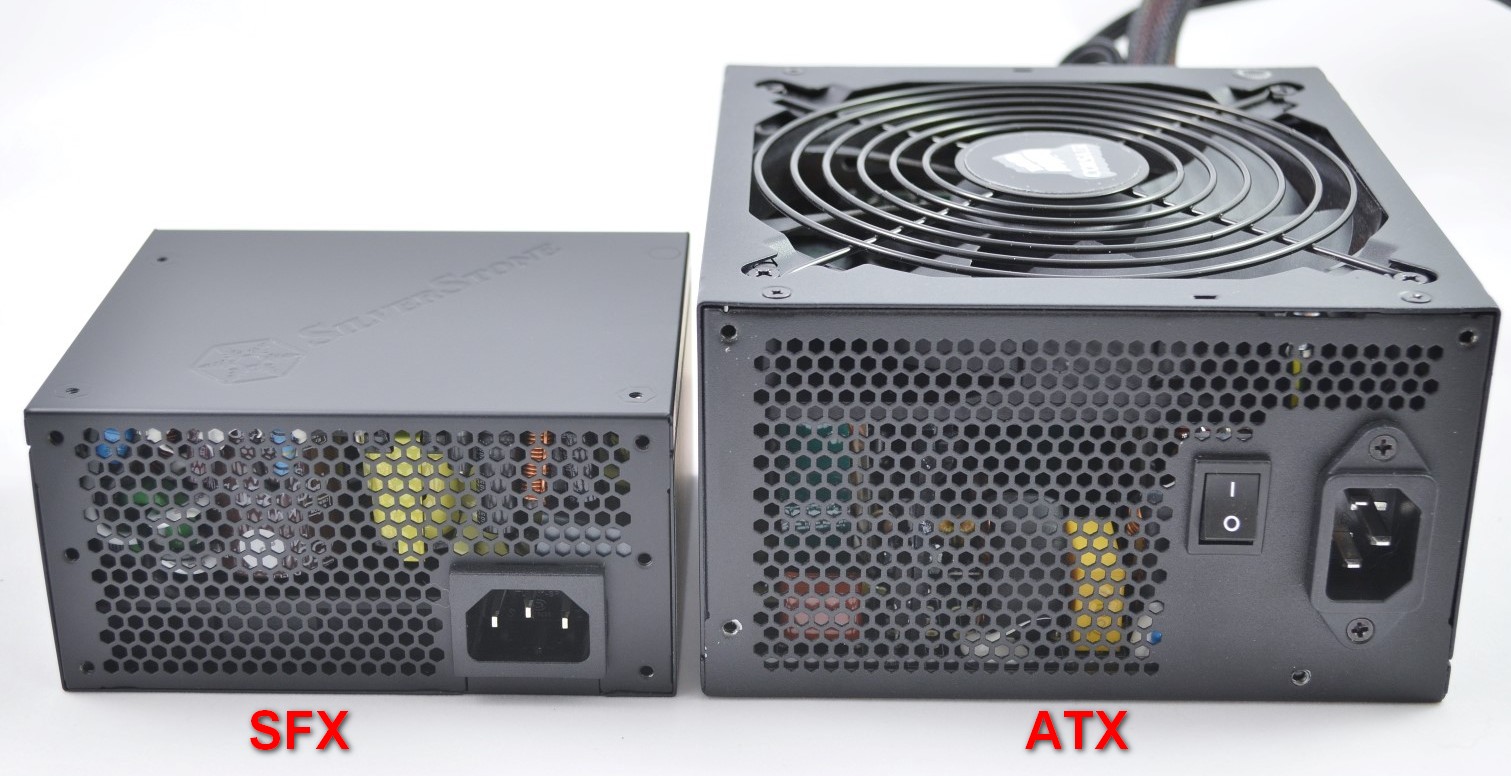

Это первая характеристика, на которую нужно обращать внимание. Выбор зависит от планируемого для сборки корпуса. Основной форм-фактор – ATX. Данный стандарт имеет высоту 86 и ширину 150 мм. Длина может отличаться значительно, и в характеристиках корпуса указывается, какой длины блок питания туда вмещается.

Для компактных корпусов, как правило, требуются блоки питания стандарта SFX – высота 60 и ширина 100 мм. Также имеется еще ряд менее распространенных форматов: TFX, FlexATX, EPS, CFX, LFX.

Следующая характеристика, на которую необходимо обратить внимание при покупке – это общая мощность по всем линиям и нагрузочные характеристики всех линий.

В современной системе основное потребление приходится на канал +12 В. Именно на мощность по этому каналу и нужно смотреть. В более дорогих моделях она может равняться или быть незначительно меньше того значения, что указано в названии модели.

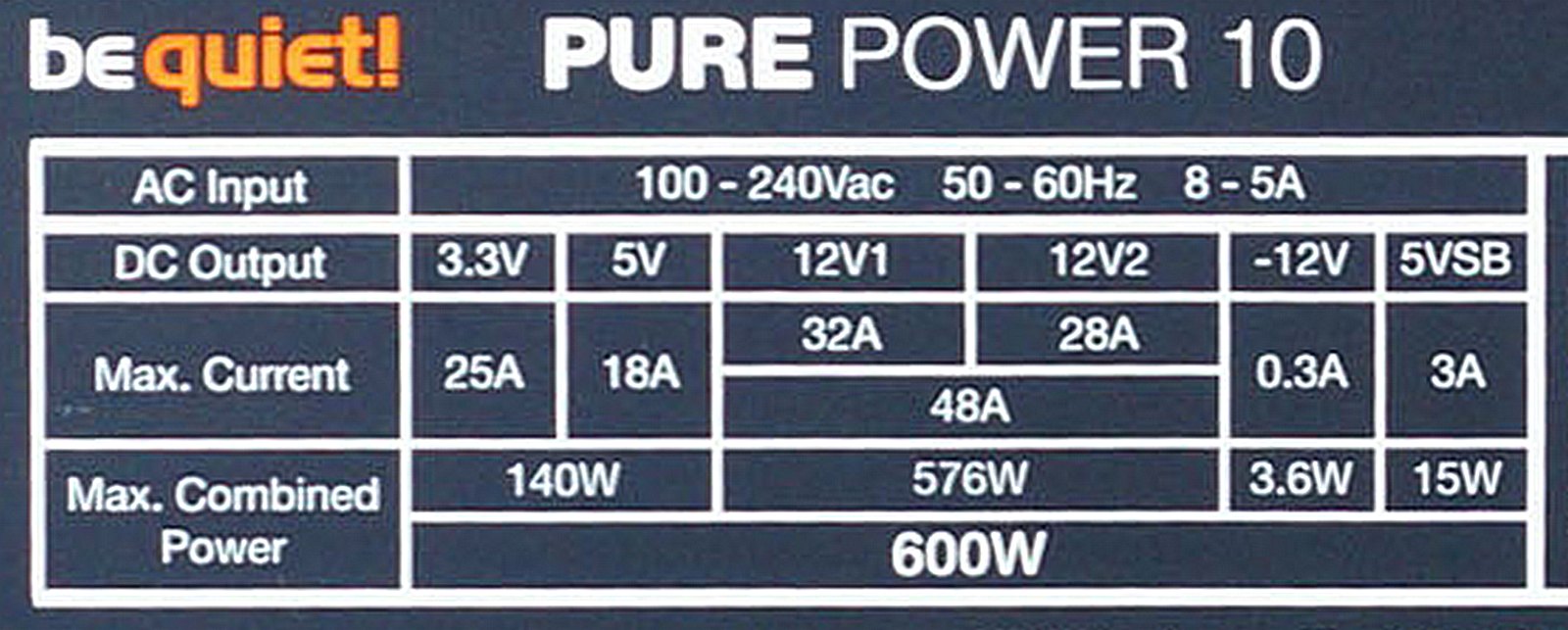

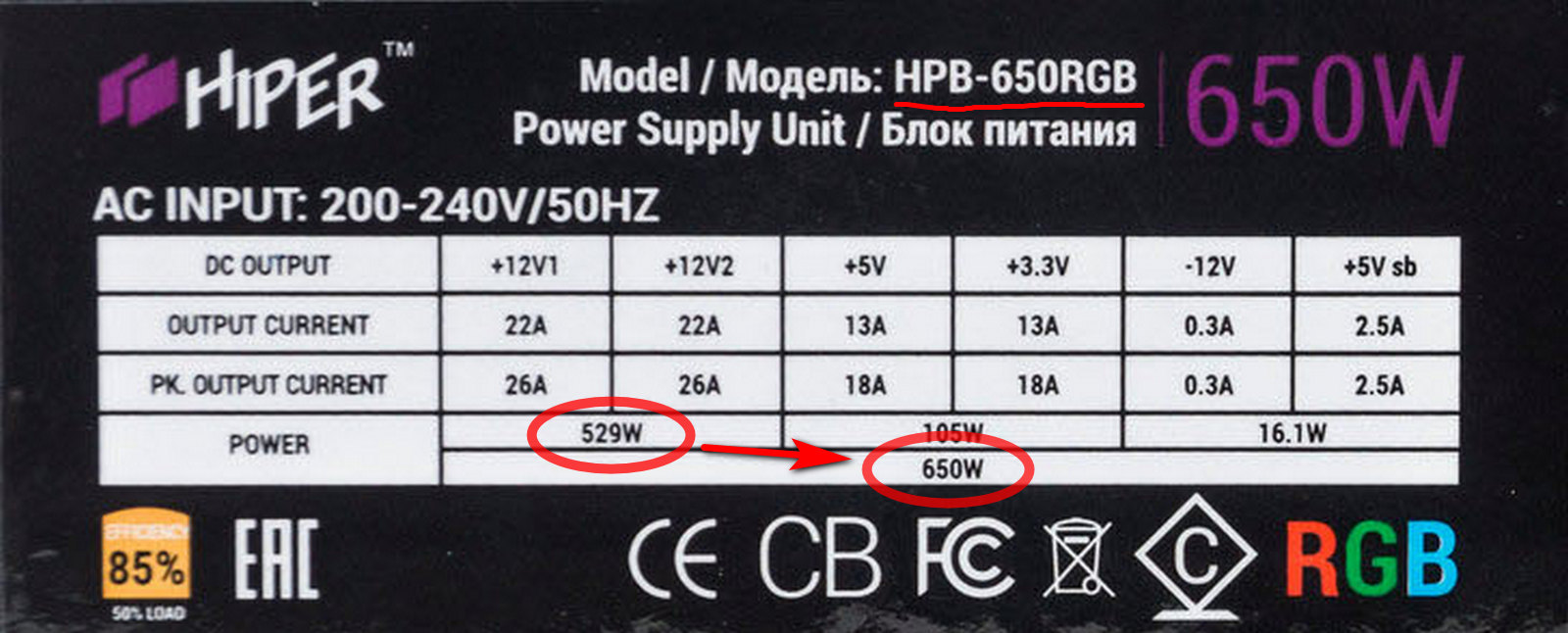

В бюджетных моделях зачастую производители указывают общую мощность в виде суммы максимально выдаваемых Ватт по всем линиям. Например, по линии +12 В - 530 Вт, по линиям +3,3 и +5 В – 120 Вт, а модель маркируется как 650 Вт, хотя по факту это - модель на 550 Вт.

Также следует обратить внимание на такой показатель, как допустимая нагрузка в Амперах на каждый канал. Больший показатель у идентичных моделей лучше. Можно встретить в продаже блоки питания с несколькими виртуальными линиями +12 В, которые делят между собой эту допустимую нагрузку. Какого-то преимущества подобные модели не дают, и в последнее время мода на использование виртуальных линий сошла на нет.

Как подобрать БП по мощности для своего ПК? Проще всего воспользоваться онлайн-калькуляторами. Значения они выдают адекватные, могут немного завышать их для надежности, так скажем, «с запасом».

• Обзор и тестирование блока питания be quiet! Dark Power Pro P11 550W

Второй вариант сложнее – посчитать потребляемую мощность самому по характеристикам комплектующих. Основное потребление приходится на процессор и видеокарту, по ним и стоит ориентироваться. Главное не путать такую характеристику как TDP (требования по теплоотводу) процессора и его потребляемую мощность, они могут отличаться, хотя обе характеристики и указываются в Ваттах. На значение TDP можно ориентироваться как на примерный показатель, реальное энергопотребление бывает немного меньше.

Все остальные комплектующие потребляют суммарно достаточно мало – от 50 до 100 Вт максимум.

Что бы ваш БП не работал все время под полной нагрузкой, необходим небольшой запас по мощности – 20-30%, но избыточная мощность не требуется – это лишние расходы средств.

В среднем для игрового ПК с одной видеокартой требуются модели от 500 до 700 Вт, с двумя видеокартами - от 650 до 850 Вт. Для офисных ПК без видеокарты хватит блока питания и на 300 – 400 Вт.

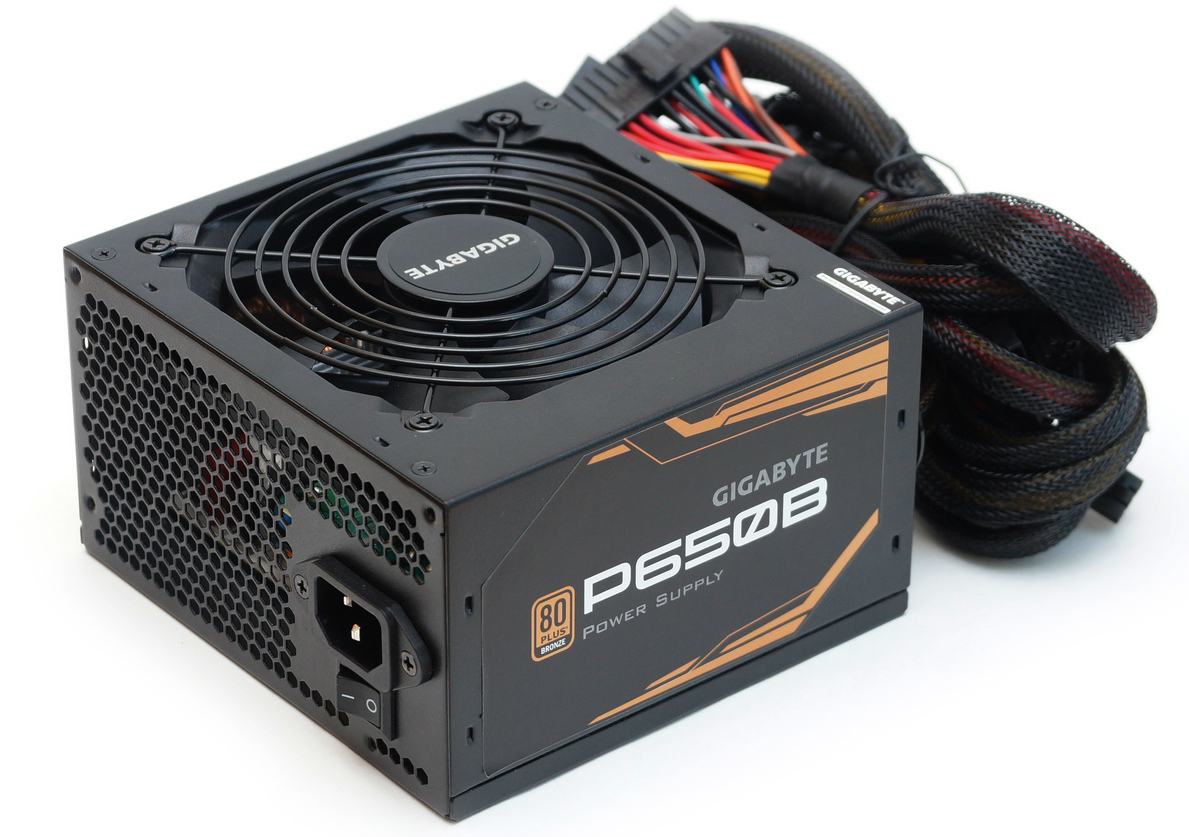

• Обзор и тестирование блока питания GIGABYTE P650B


Разъемов должно быть достаточно для подключения всех потребителей, всевозможные переходники – это плохой вариант, особенно для подключения видеокарт.

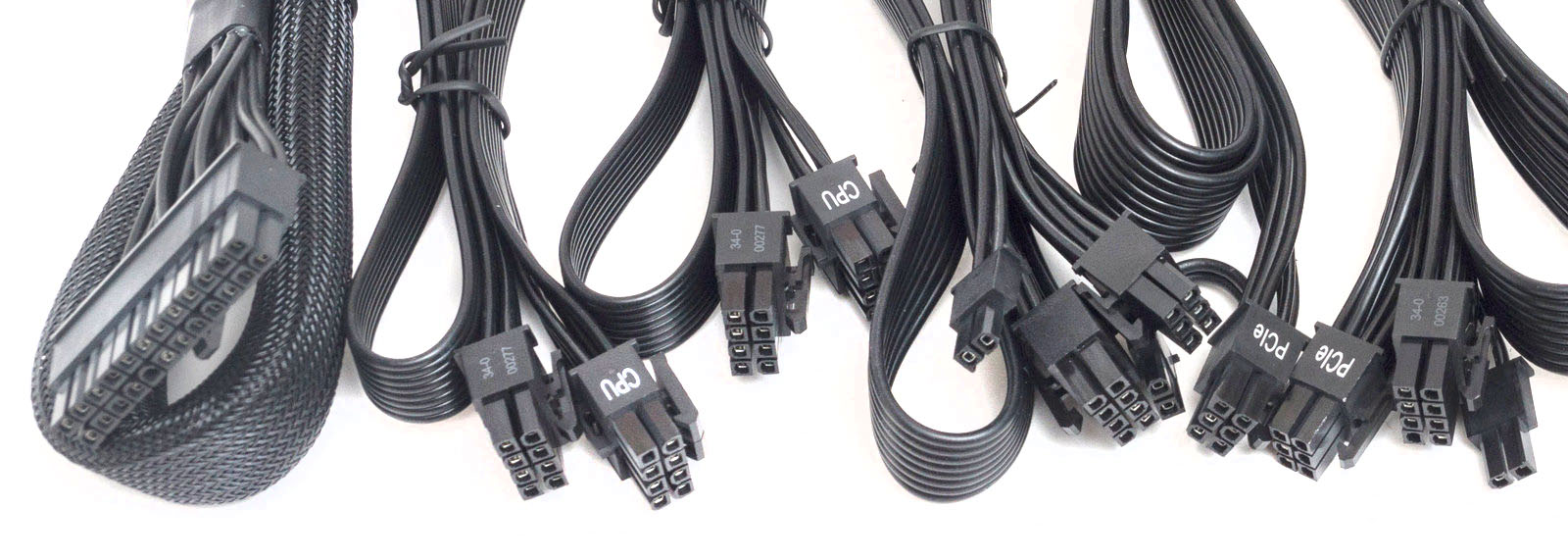

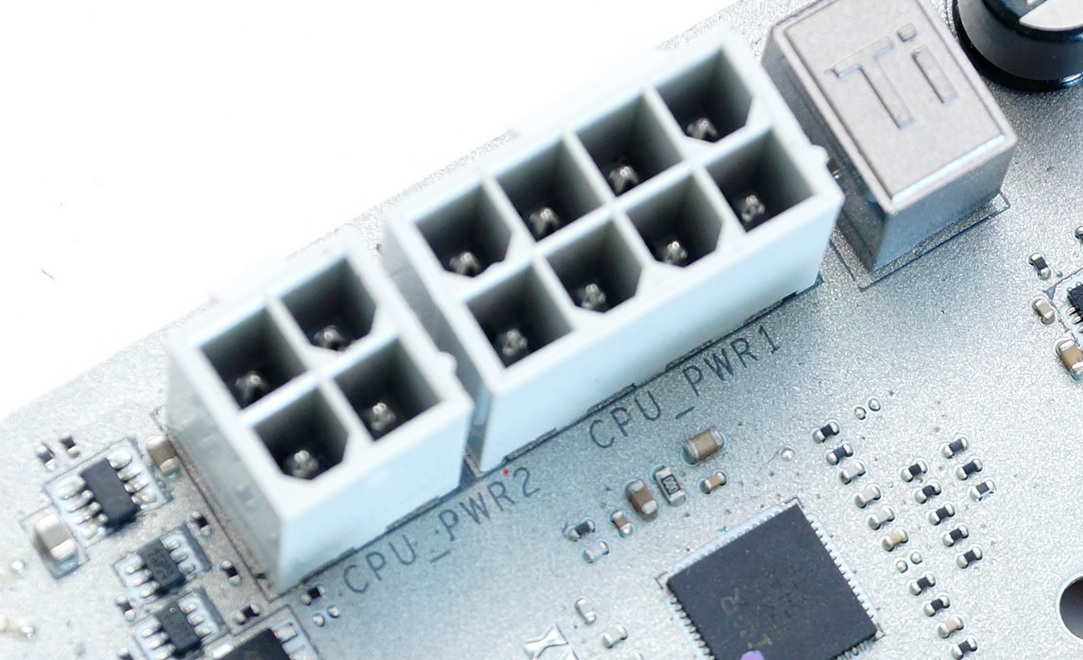

Основные разъемы, без которых не обойтись – это ATX 24-pin и 4-pin для питания CPU. Стандарт EPS12V предполагает использование разборного 8-pin разъема для питания CPU, так что встретить современную модель БП с 4-pin разъемом практически невозможно, только очень бюджетные варианты.

Также в последнее время все чаще БП комплектуются двумя кабелями с 8-pin разъемами, и не только в топовых, но и в среднебюджетных вариантах. Связано это с повышенным требованием к питанию у современных процессоров с возможностью разгона, и материнские платы, поддерживающие их разгон, оснащаются именно двумя такими разъемами.

Для подключения видеокарт, если им недостаточно питания по линии PCI-E x16 (а это 75 Вт), используются 8-pin и 6-pin разъемы (150 и 75 Вт соответственно). Обычно БП комплектуются кабелем с двумя разборными 6+2-pin разъемами - это необходимый минимум.

Для подключения прочей периферии, накопителей и т.д. используются SATA разъемы и Molex. Последний является устаревшим и встречается все реже. Через SATA подключаются не только накопители HDD или SSD, но и подсветка, помпы СЖО, различные контроллеры, так что этих разъемов нужно достаточно много.

Дополнительные параметры

Эти параметры влияют на качество, эффективность, эксплуатационные характеристики, но за них придется заплатить дополнительно.

Сертификат эффективности

Сертификация 80 Plus определяет коэффициент полезного действия БП, а проще говоря - экономию энергии из розетки. Например, блок питания отдает комплектующим 400 Вт при эффективности 80%, значит из розетки он при этом потребляет 480 Вт. Именно эти лишние 80 Вт рассеиваются в виде тепла, которое нужно отводить системе охлаждения.

Тип тестирования		115 В				230 В				Коэффициент мощности
Нагрузка		10%	20%	50%	100%	10%	20%	50%	100%
80 PLUS		—	80%	80%	80%	—	80%	80%	80%	0,8 при 100%-й нагрузке
80 PLUS Bronze		—	82%	85%	82%	—	81%	85%	81%	0,9 при 50%-й нагрузке
80 PLUS Silver		—	85%	88%	85%	—	85%	89%	85%
80 PLUS Gold		—	87%	90%	87%	—	88%	92%	88%
80 PLUS Platinum		—	90%	92%	89%	—	90%	94%	91%	0,94 при 50%-й нагрузке
80 PLUS Titanium		—	92%	94%	90%	90%	94%	96%	91%	0,95 при 50%-й нагрузке

Соответственно, данный сертификат косвенно определяет и качество самого БП: чем выше его КПД, тем эффективнее применяются комплектующие, лучше продумана схемотехника, стабильней напряжения, вентилятор работает на меньших оборотах, меньше уровень шума, растет срок службы всего изделия.

Уровни сертификации: начальный - просто 80 Plus, далее по возрастающей - Bronze, Silver, Gold, Platinum и Titanium.

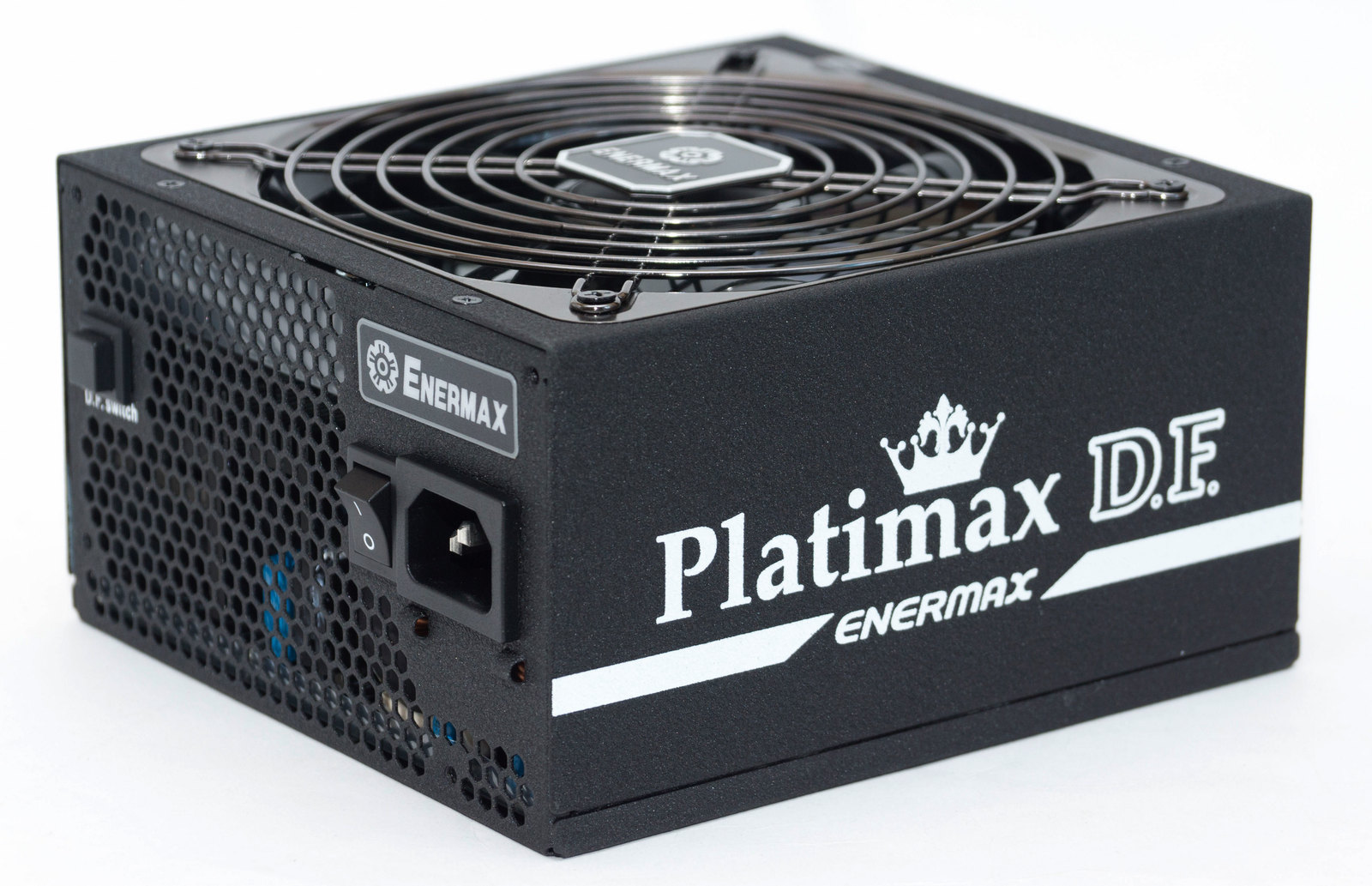

• Обзор и тестирование блока питания Enermax Platimax D.F. 750W


Получение сертификата для производителя стоит денег, и для экономии он может не сертифицировать свои модели или придумывать свои аналоги сертификации. Так что отсутствие официального сертификата не всегда говорит о низком КПД. Практически все современные БП укладываются в параметры простого 80 Plus.

Длины кабелей должно хватать для укладки в вашем корпусе, они не должны перегреваться при нагрузке, все прочие параметры важны больше для удобства и эстетики.

Конструктивно имеется три варианта подключения кабелей к БП:

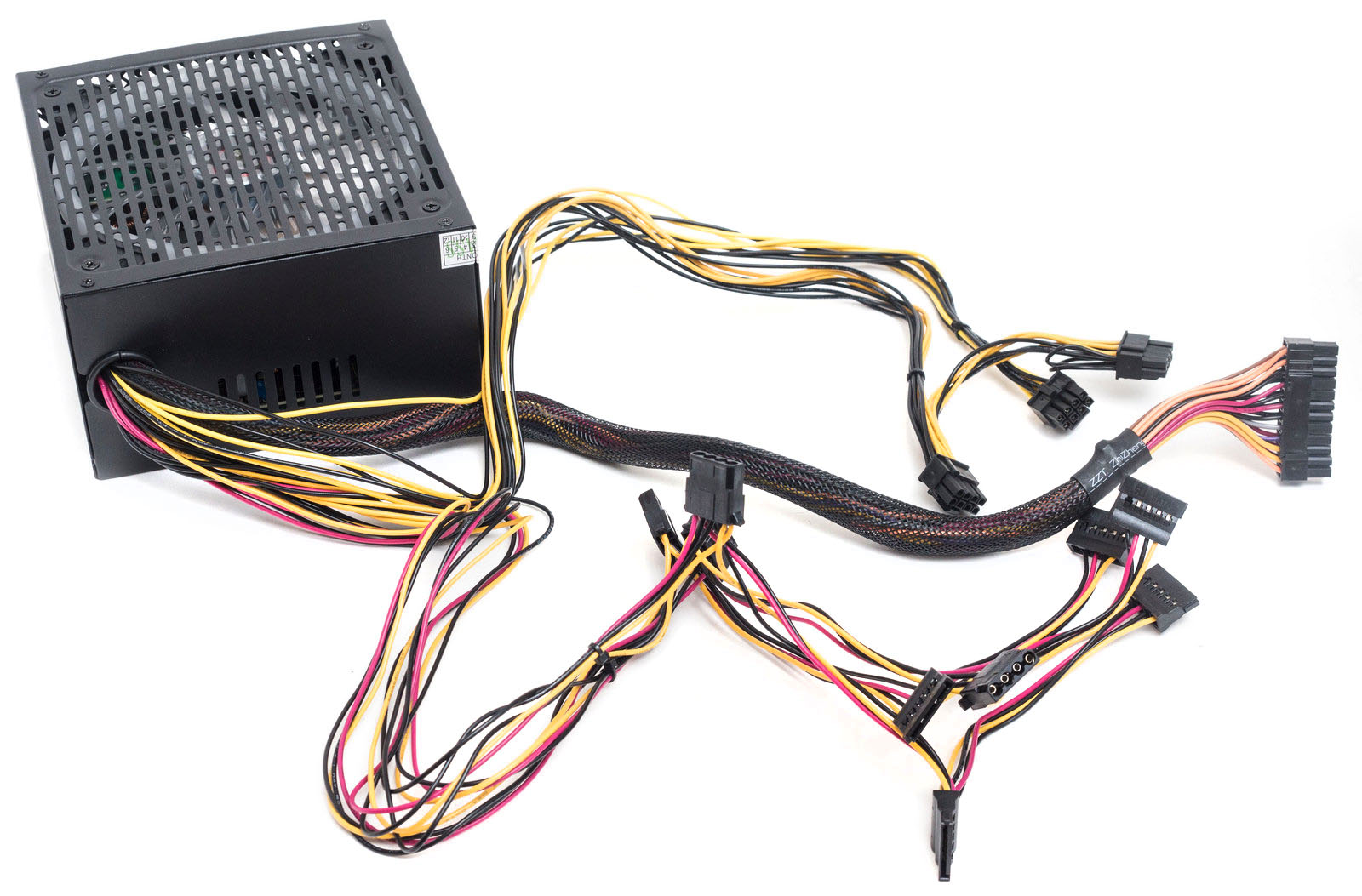

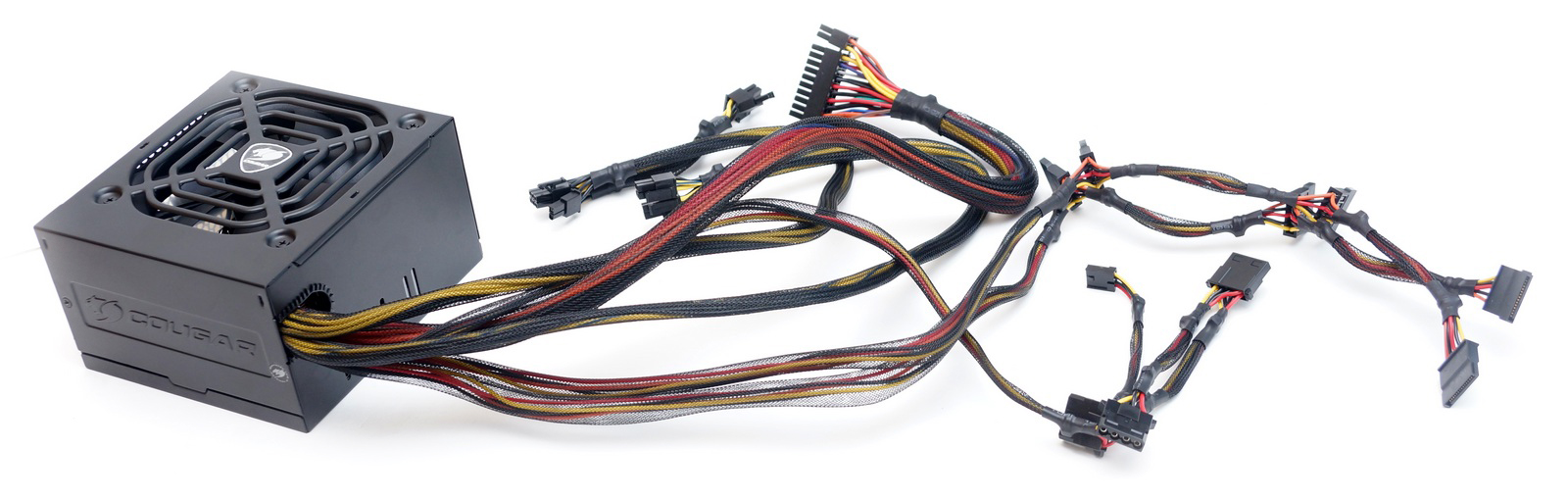

• Несъемные кабели, пучком выходящие из корпуса БП. Они непосредственно припаяны к плате.

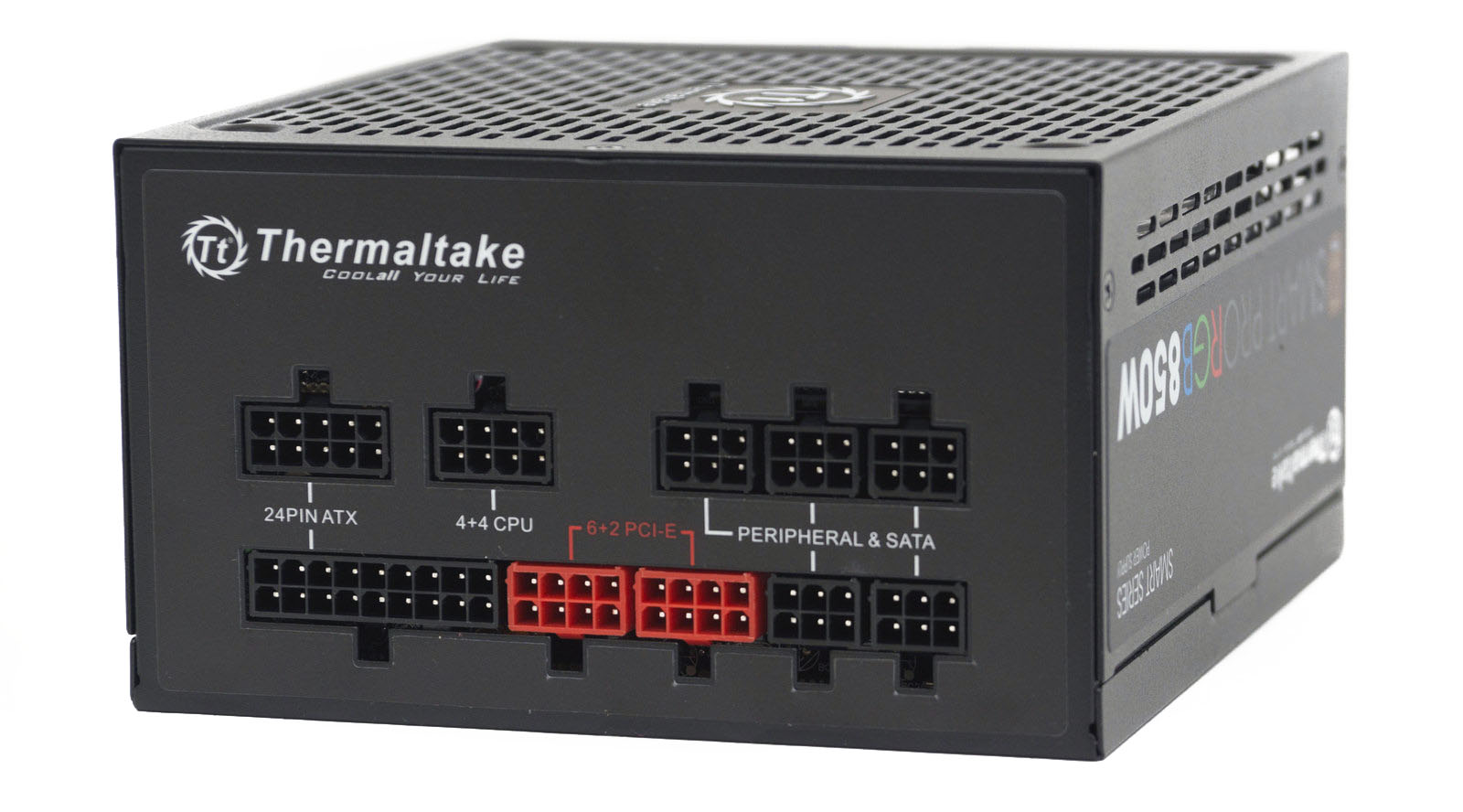

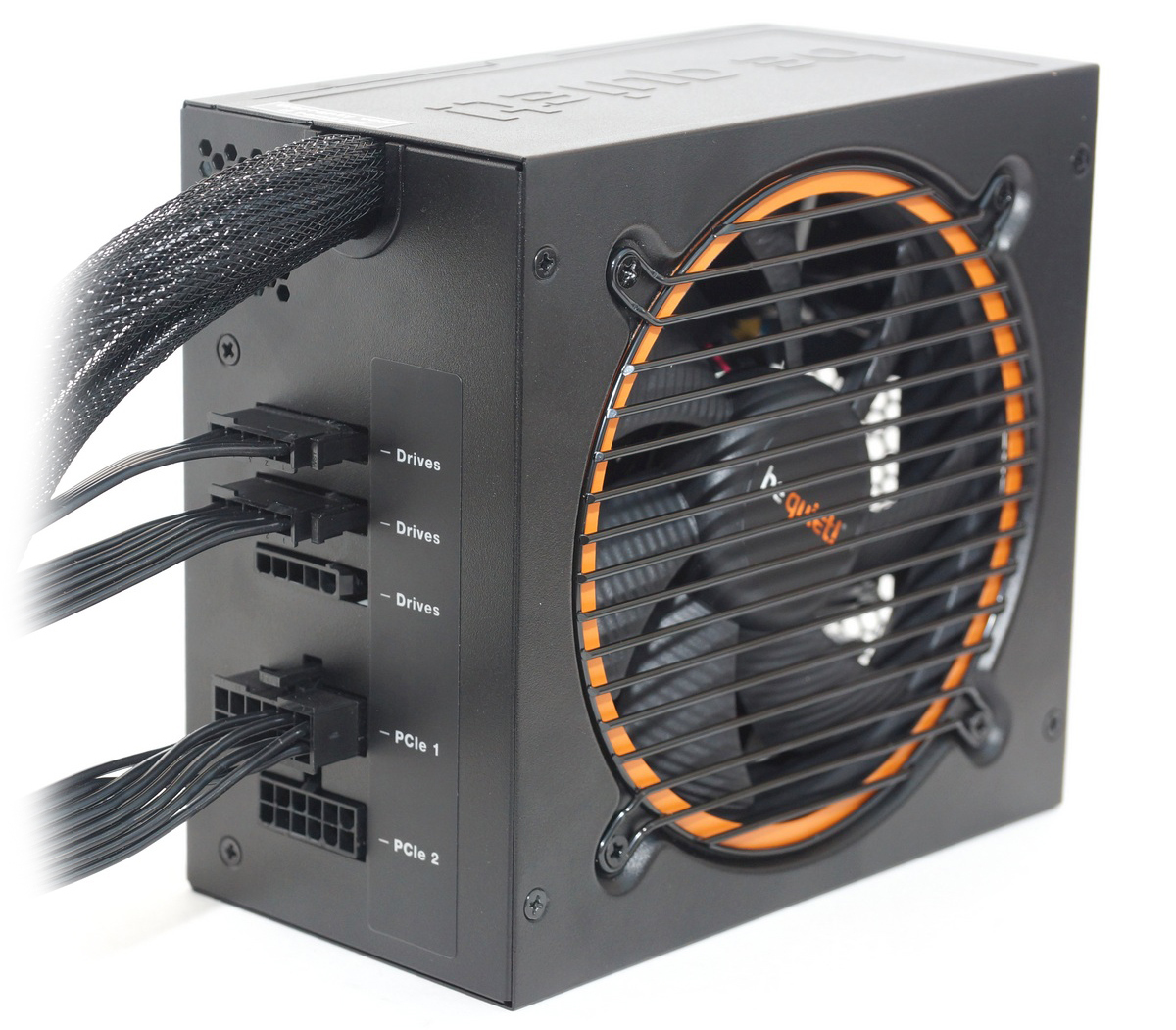

• Частично модульная конструкция – основные кабели ATX и EPS несъемные, остальные подключаются через разъемы на специальной плате внутри БП. Такой вариант выгоден, когда все кабели из комплекта не используются. Это экономит место при их укладке в корпусе.

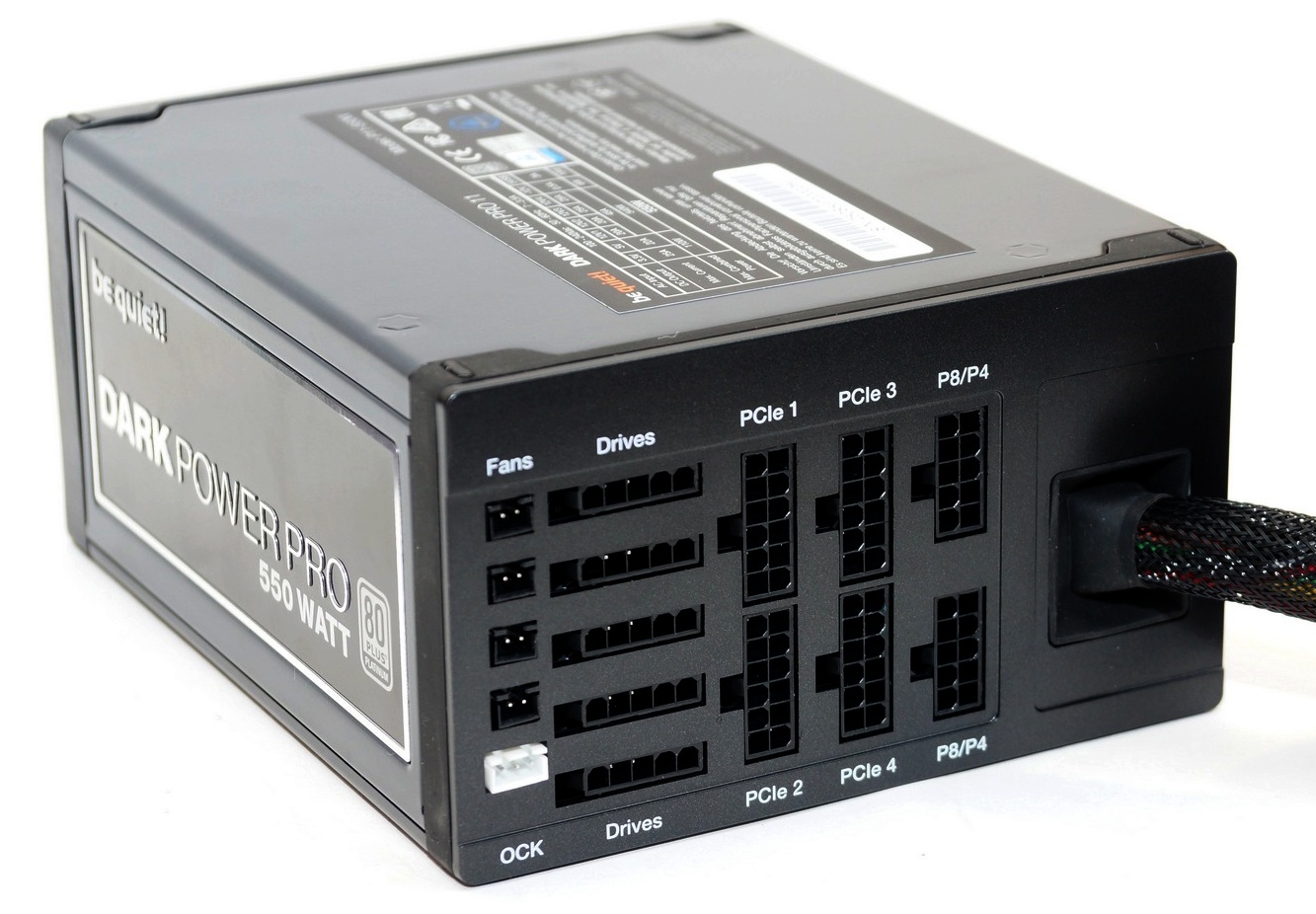

• Полностью модульная конструкция – все кабели подключаются через разъемы. Такой вариант наиболее удобен как при сборке, так и при чистке системного блока и самого БП от пыли в процессе эксплуатации.

Кабели могут быть набраны цветными проводами, которые или связаны пучками, или имеют нейлоновую оплетку – вполне приемлемый вариант, если эстетика сборки не имеет значения, например, в закрытом корпусе.

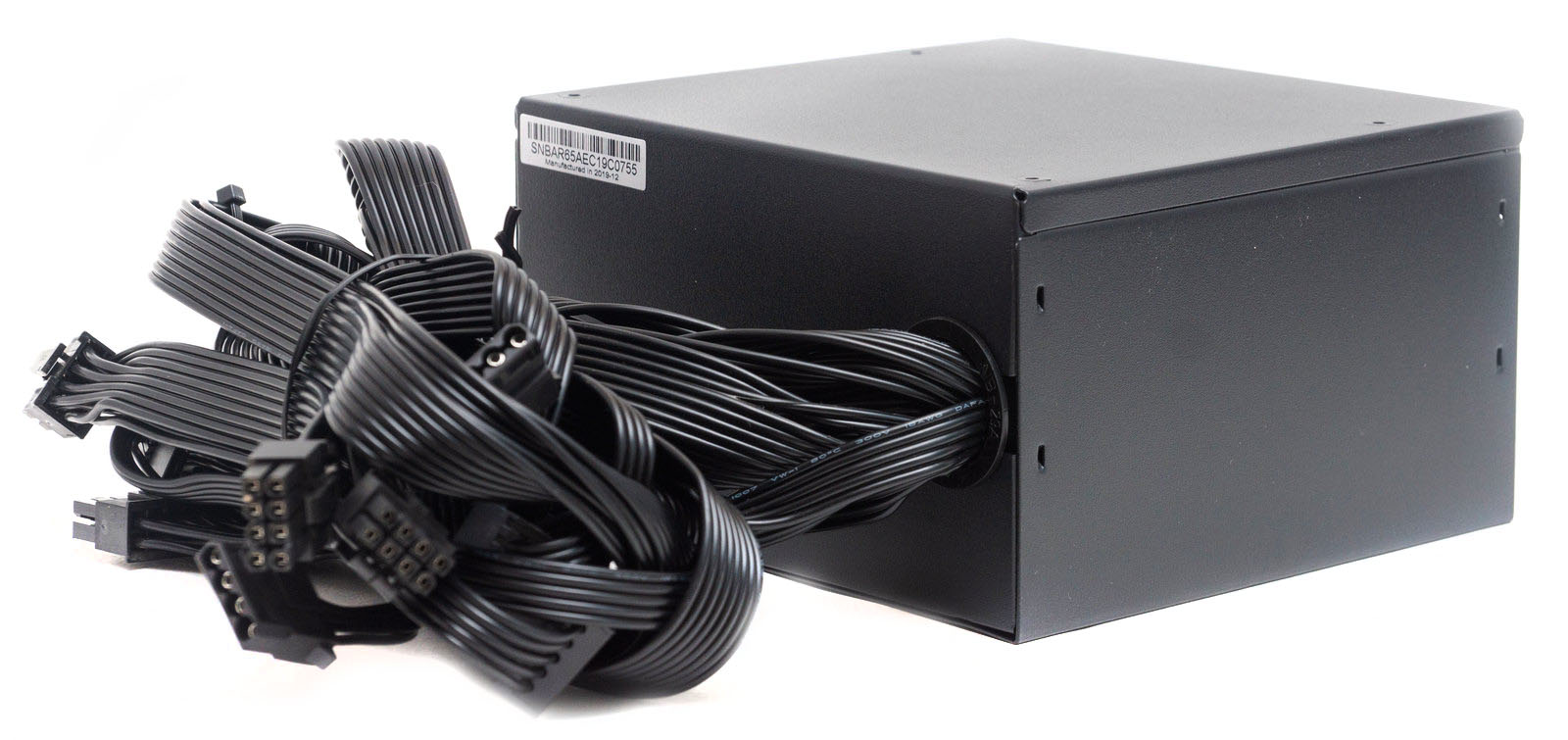

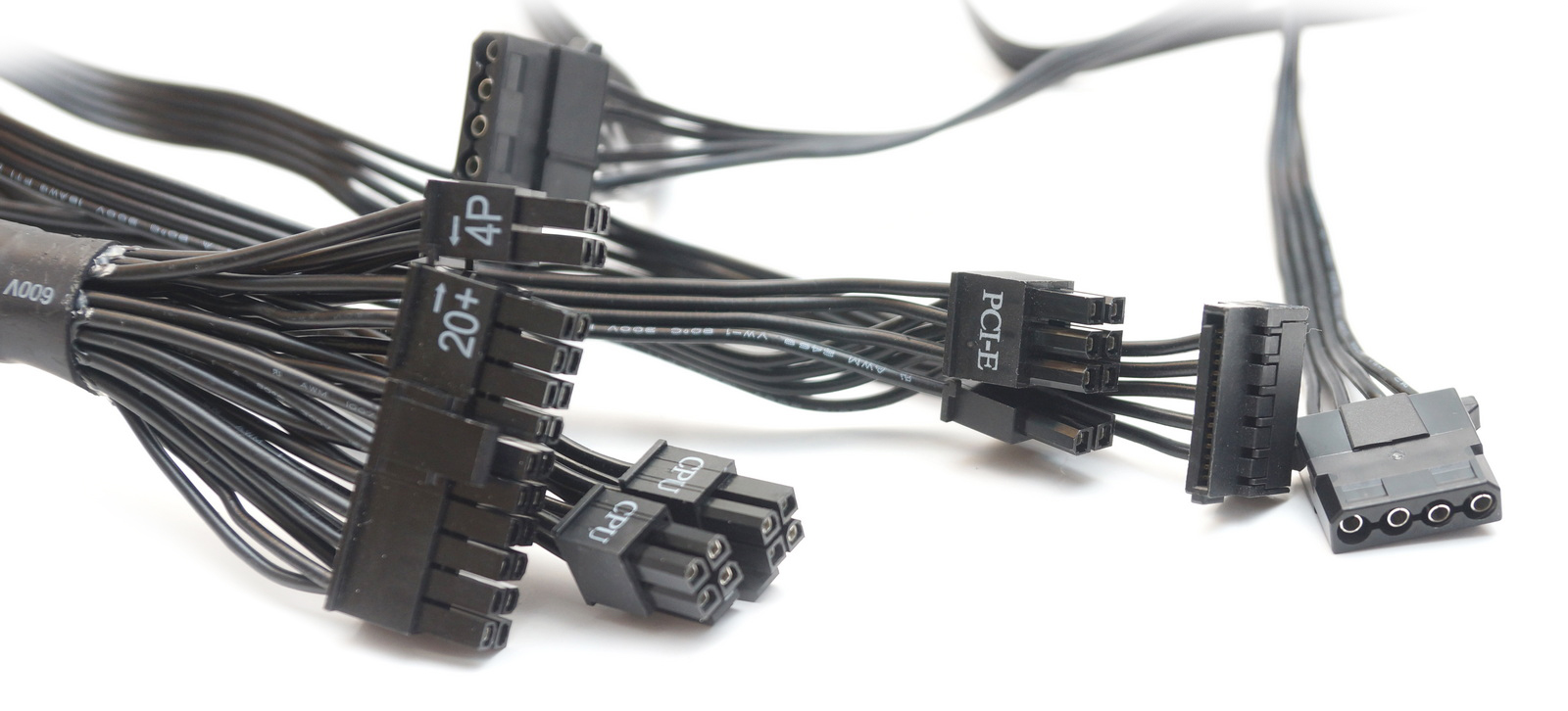

Более опрятно выглядят и удобнее в монтаже при скрытой укладке плоские кабели. Также они могут быть более жесткими или мягкими.

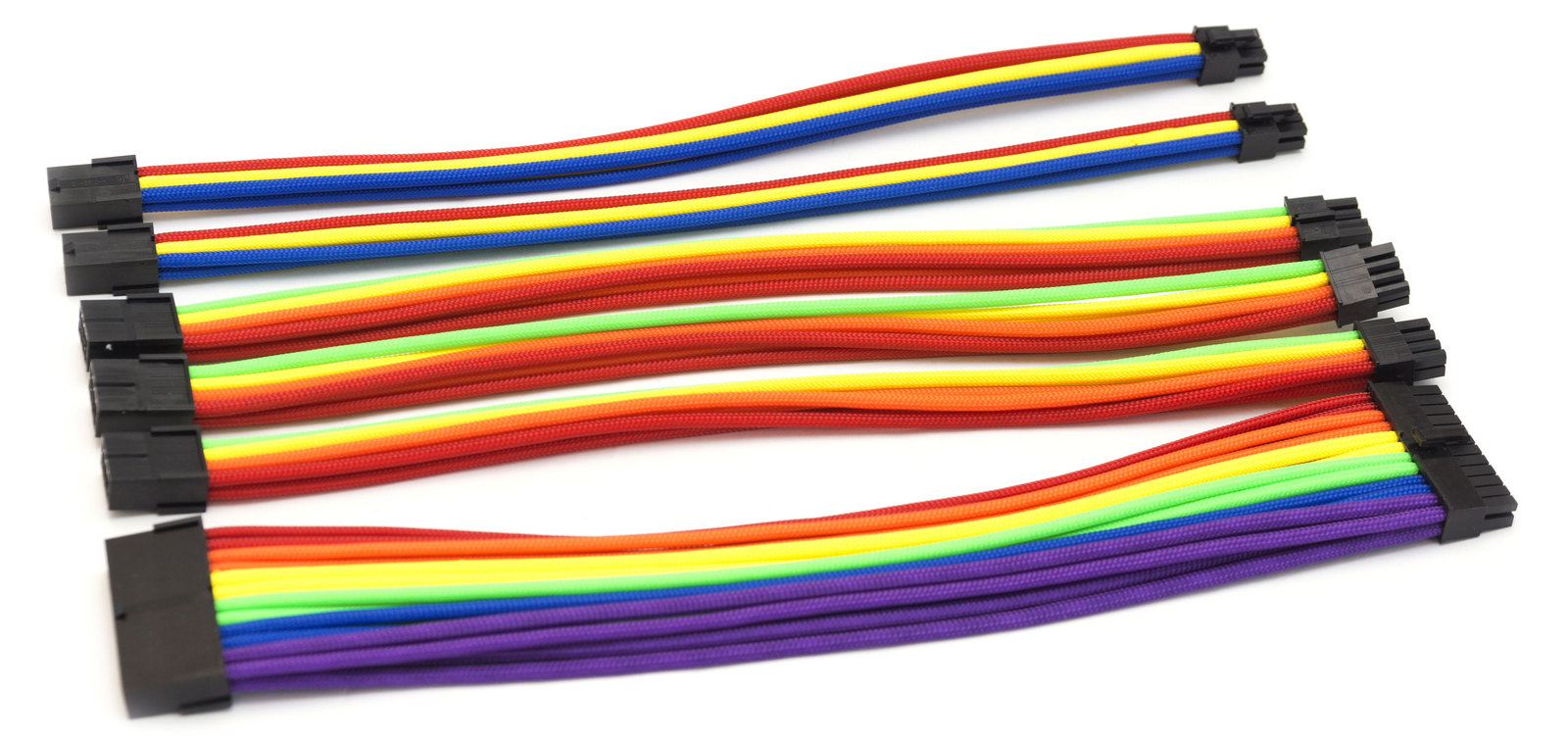

Для моддинговых проектов используются провода в тканевых оплетках, в том числе в различном цветовом оформлении – красиво, дорого, но практической пользы нет.

• Обзор комплекта кабелей Thermaltake Mod Sleeve Cable Rainbow


Еще одна характеристика проводов БП – это их диаметр, или калибр AWG. Чем меньше цифра, тем больше диаметр. Провода БП чаще всего имеют калибры AWG 20, 18, 16. Данный показатель влияет на максимально допустимый ток: 20AWG – 27А; 18AWG – 45А; 16AWG – 70А. Тонкие провода под большой нагрузкой будут сильно нагреваться, поэтому провода для подключения VGA используются большего диаметра, чем провода для подключения накопителей.

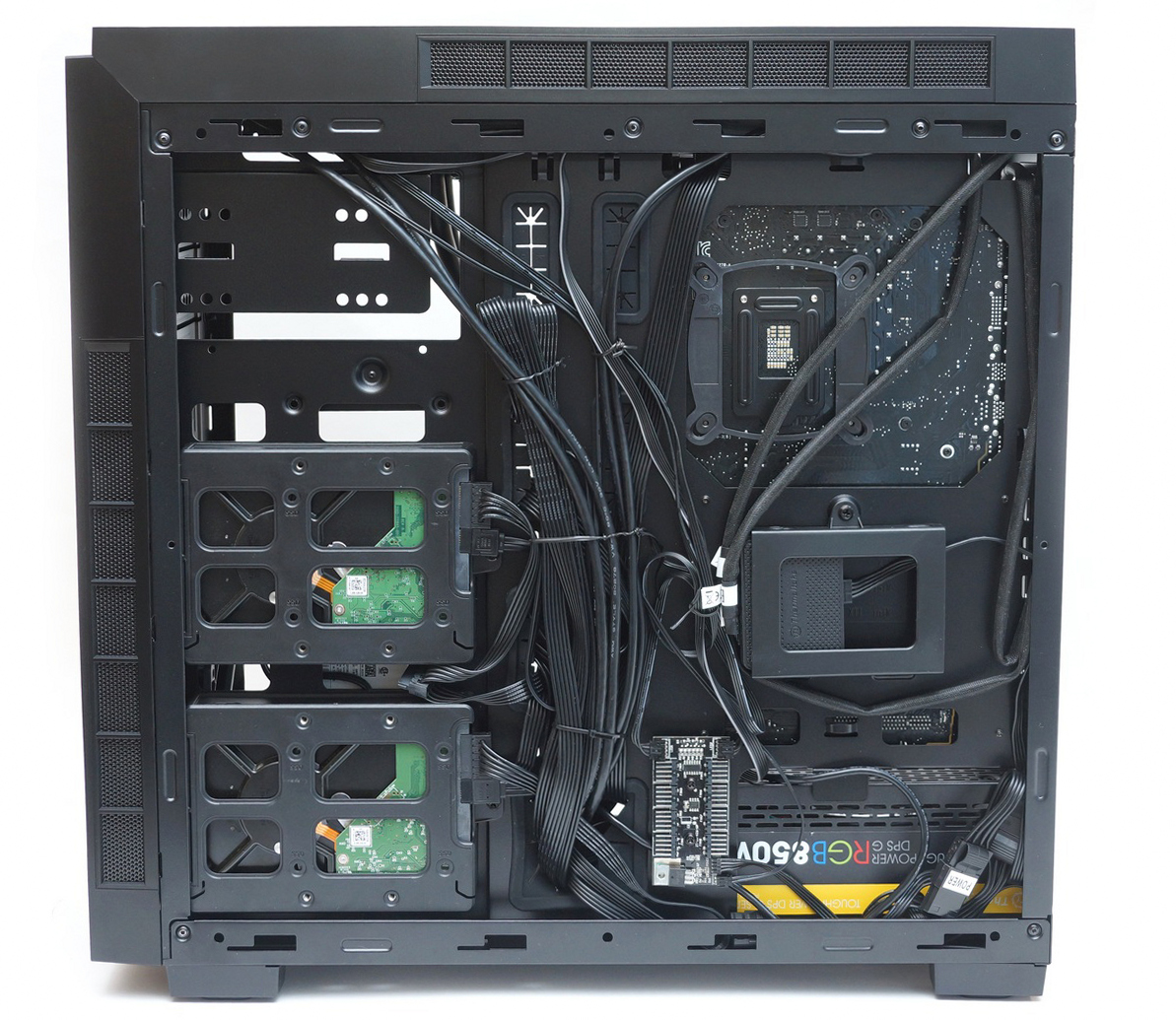

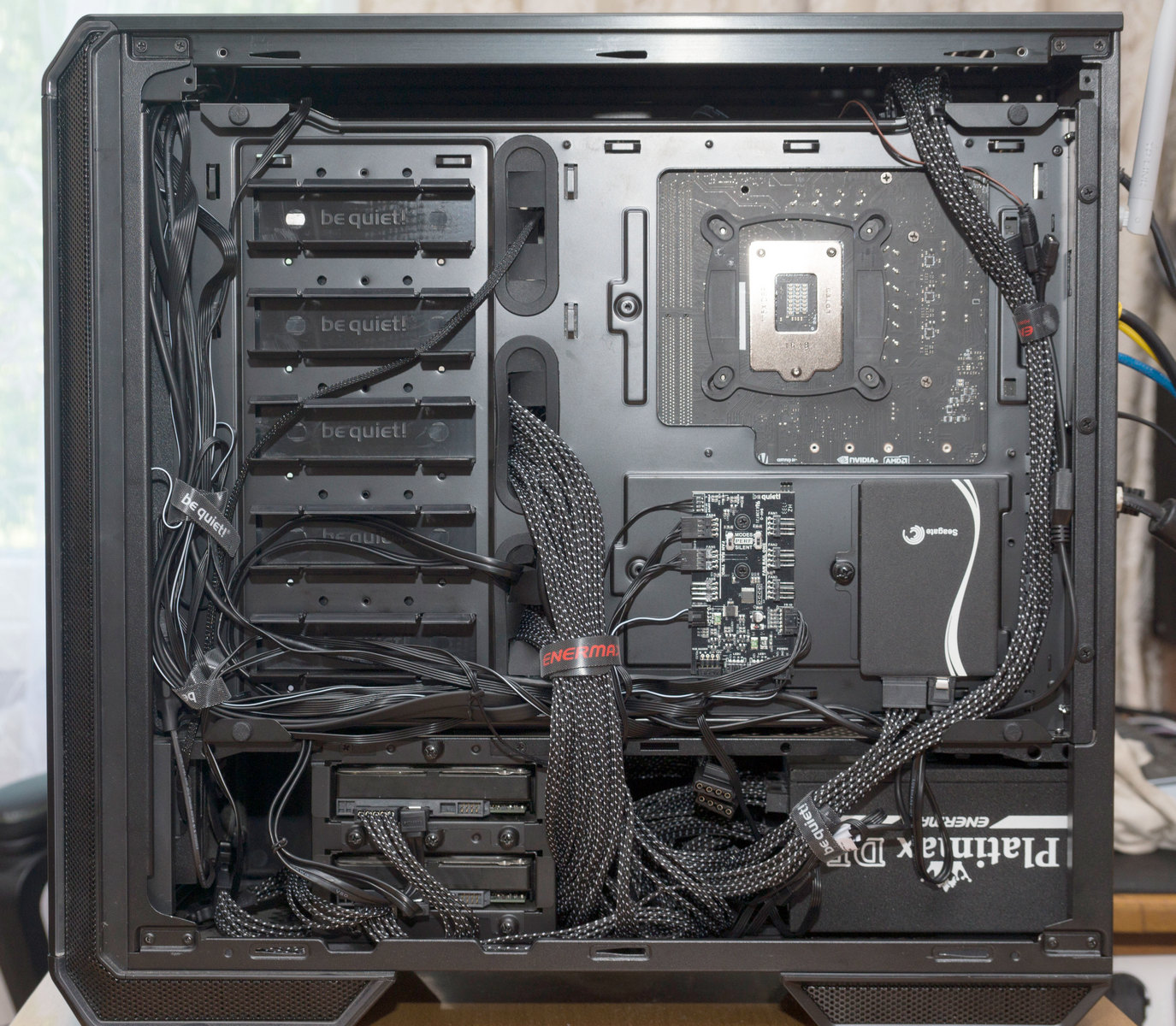

Хороший корпус с нижним расположением БП и скрытой укладкой кабелей, как правило, требователен к длине кабеля питания CPU. Минимальная его длина в этом случае составляет 60-70 см, иначе он просто не дотянется до разъема на материнской плате.

Компоненты схемотехники БП достаточно сильно нагреваются в работе, что требует их адекватного охлаждения. Активное охлаждение вентилятором - это возможный шум и выход его из строя в результате выработки его ресурса.

Виды охлаждения:

• Пассивное – вентилятор отсутствует, но такой вариант достаточно дорогой из-за использования эффективных комплектующих и встречается редко.

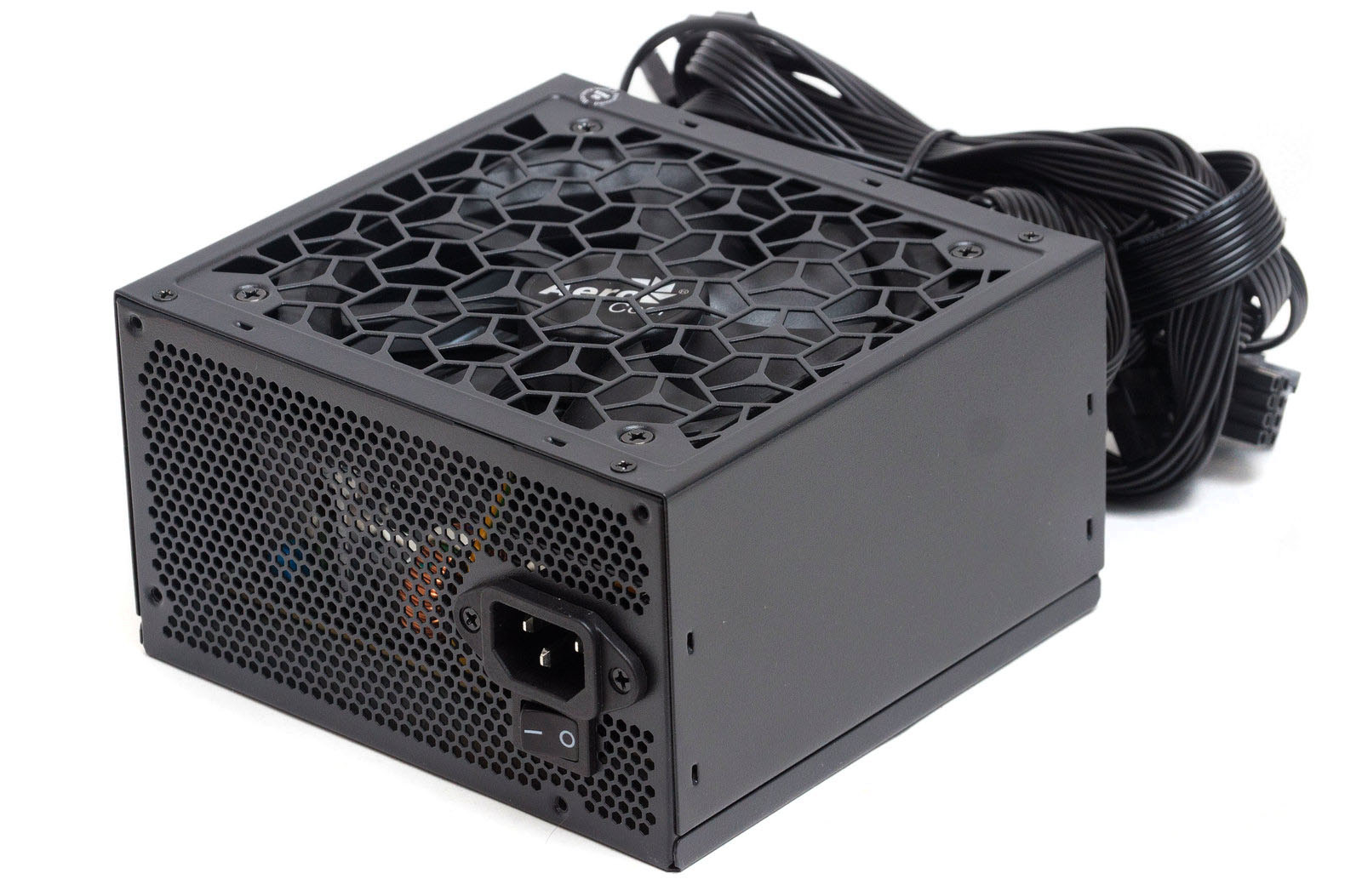

• Полупассивное – на низких нагрузках (обычно до 50%) вентилятор не вращается, также возможна настройка по температуре. В последнее время многие производители оснащают БП с такой системой кнопкой на корпусе, которая включает/отключает данный режим.
• Активное – постоянное вращение вентилятора. Обычно скорость вращения регулируется автоматически в зависимости от нагрузки или температуры.

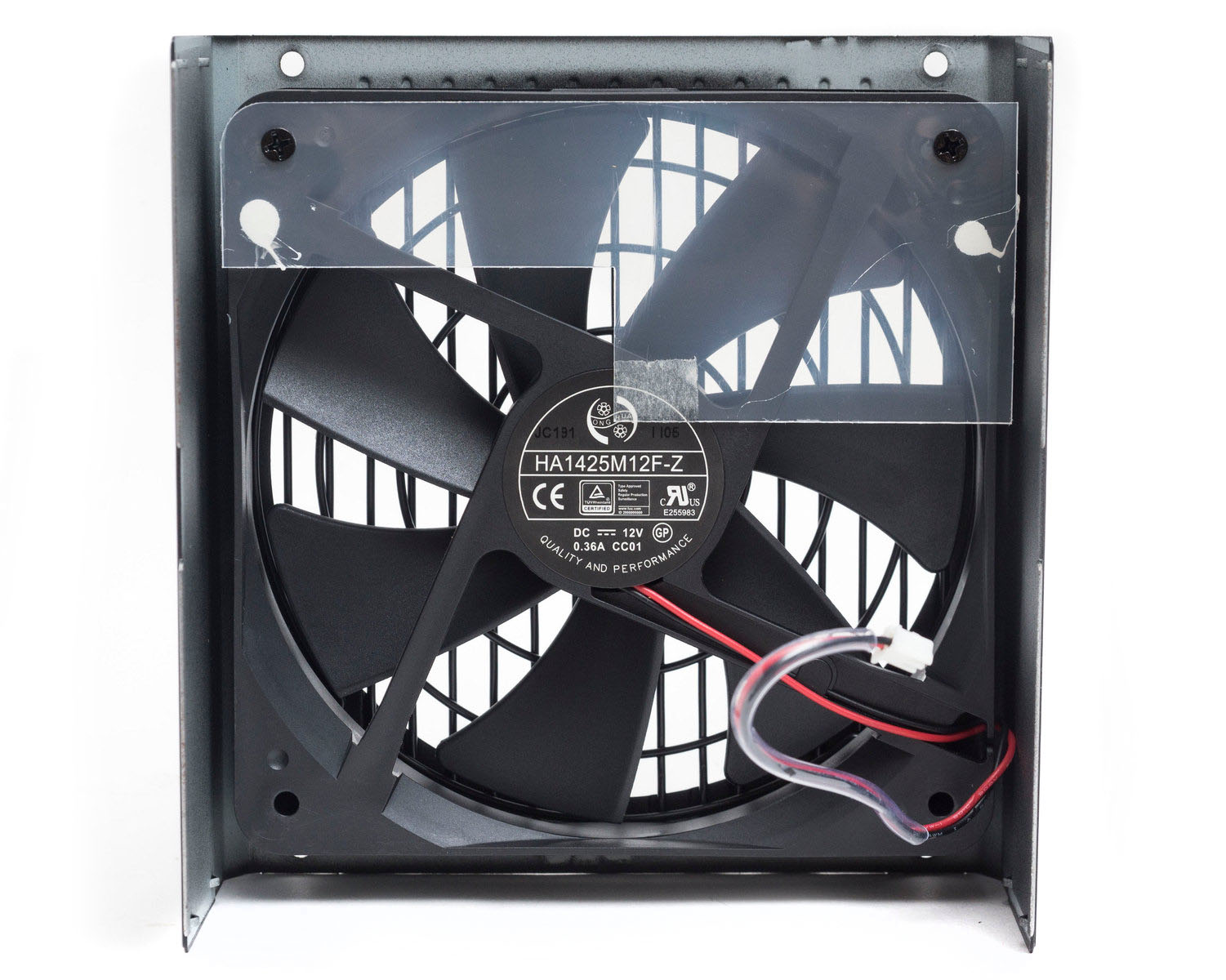

Задача вентилятора эффективно охлаждать при меньшем шуме и не выйти из строя раньше времени.

Данные качества зависят от ряда параметров:

• Используемые подшипники: скольжения, качения и гидродинамические. Последние самые надежные и тихие, но стоят дороже.
• Типоразмер – 120 или 140 мм. Больший диаметр теоретически может прогонять больший объем воздуха на меньших оборотах и издавать меньше шума. Но это не всегда верно, все зависит от тех настроек, которые заложены производителем.

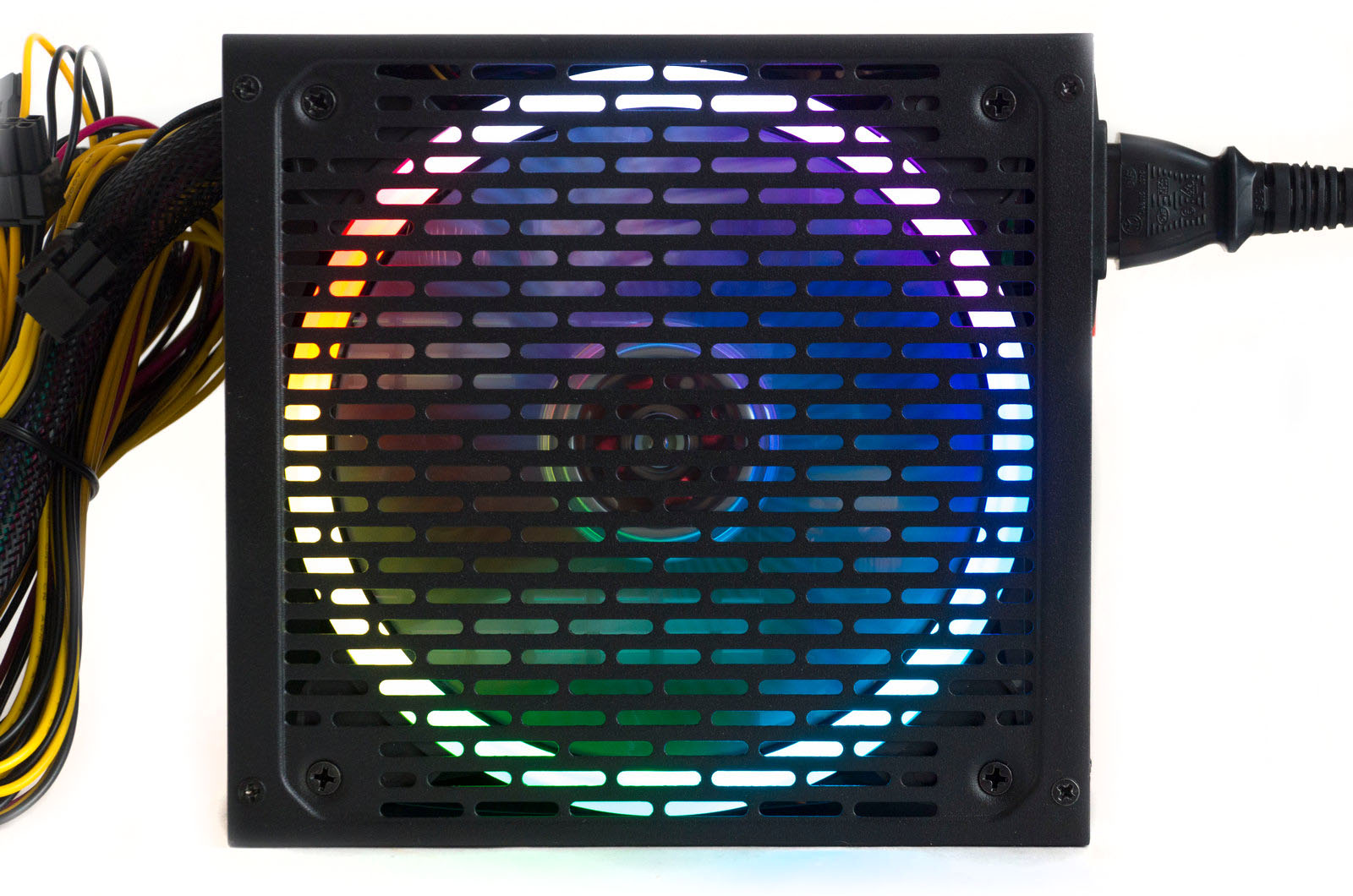

В последние годы модным стало оснащать БП вентиляторами с подсветкой RGB. Естественно, это никак не влияет на качество самого БП, но столь привлекательный элемент оформления может выдаваться производителем за некое преимущество, а на самом деле быть просто маскировкой прочих недостатков.

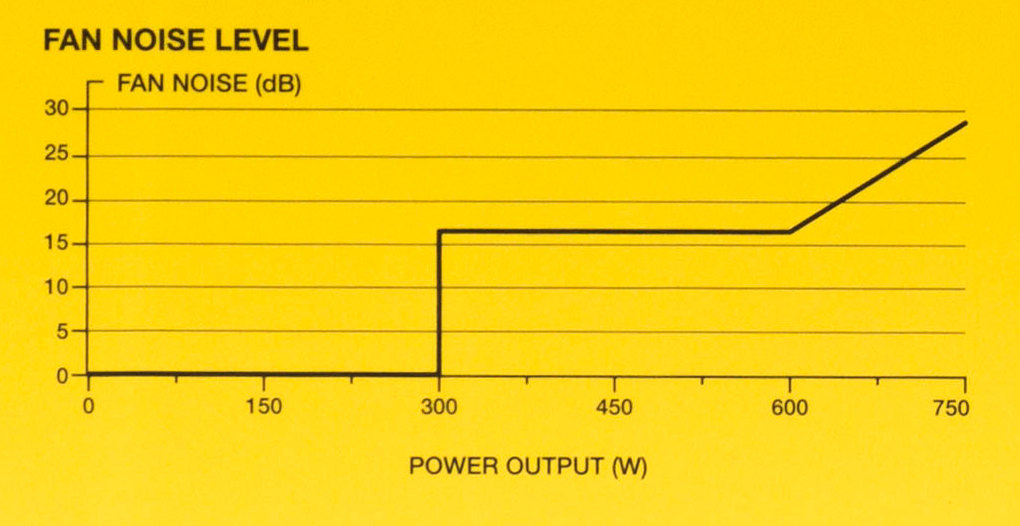

Шумовые характеристики, приводимые в виде графиков на упаковке, не всегда совпадают с реальным уровнем шума. Более правдоподобные децибелы можно увидеть в тестах БП на независимых ресурсах, на них и нужно ориентироваться.

Еще один параметр, на который зачастую не обращают внимания, но он также может говорить о качестве изделия. Производитель, уверенный в качестве и надежности своего изделия, дает гарантию до 7 – 10 лет. Модель с сертификатом 80 Plus Bronze, красивым дизайном, но с гарантией 1- 2 года вызывает сомнения.

Информация из обзоров

Ряд важных параметров, влияющих на выбор качественного БП, не указывается ни на коробке, ни на сайте производителя. Возможно, только кратко и не детально в виде маркетинговой рекламы – «использование японского конденсатора».

Данные характеристики можно узнать только из подробных обзоров конкретных моделей в сети, в том числе и на нашем ресурсе.

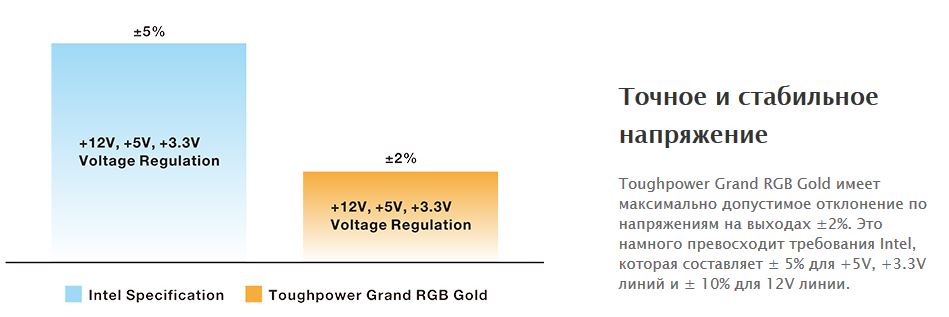

По требованиям стандарта ATX12V отклонение напряжений должно укладываться в 5%. Например, для линии +12 В стабильным считается напряжение при различных нагрузках в пределах от +11.4 до +12.6 В. У качественно выполненной схемотехники отклонения укладываются в 1-2%, и это значение иногда указывается на сайте производителя.

В последнее время даже в бюджетных БП отказываются от групповой стабилизации напряжений, применяя DC-DC преобразователи. Это положительно влияет на стабильность напряжений по всем линиям. Аббревиатура DC-DC на упаковке дает некую гарантию.

Схемотехника

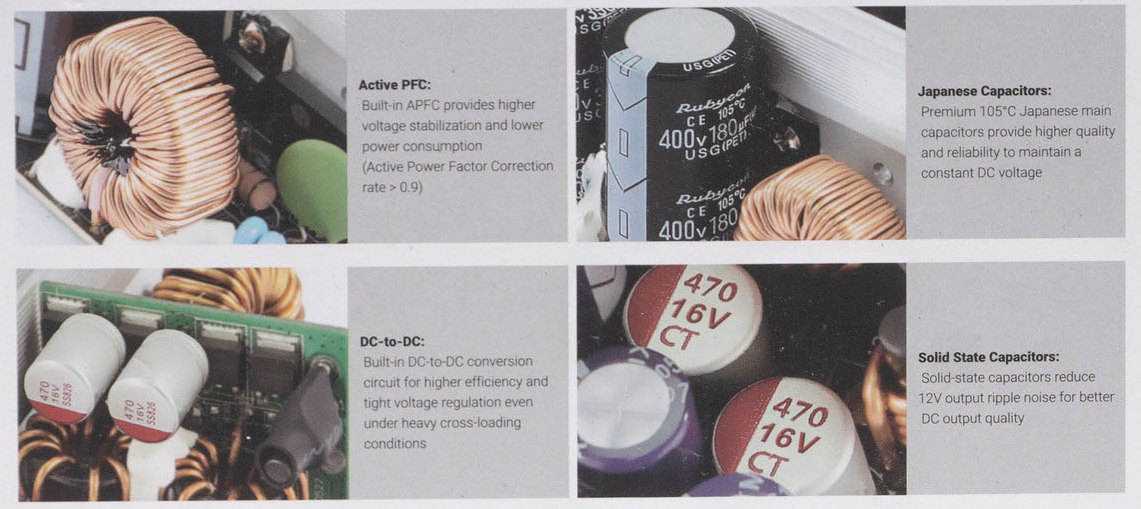

Фото вскрытого блока питания только в редких случаях можно увидеть на упаковке или на сайте производителя. В основном это фрагменты в виде упомянутой выше платы DC-DC преобразователя или японского конденсатора, который может быть единственным во всей схемотехнике.

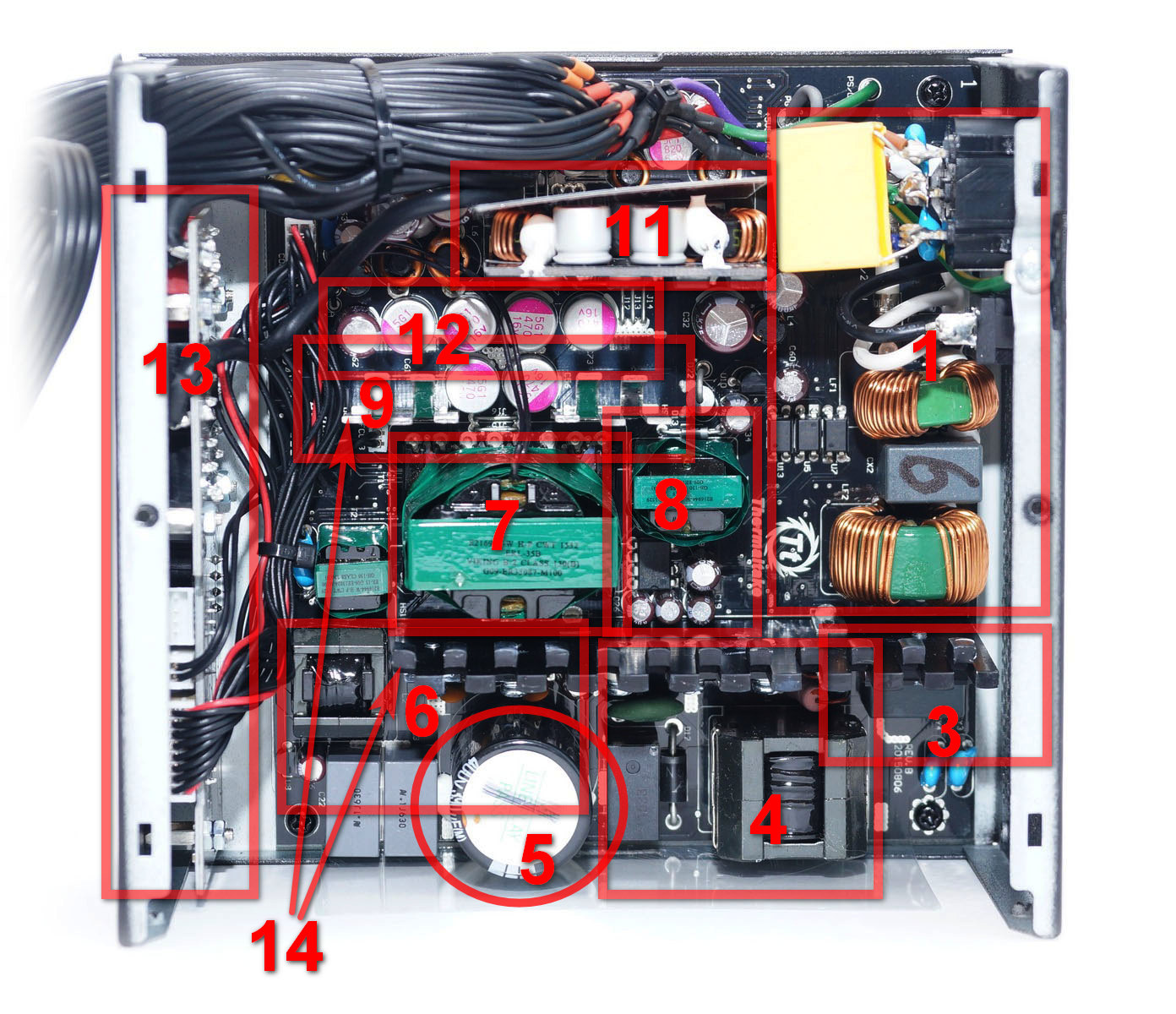

Давайте рассмотрим типичную схемотехнику:

1. Фильтр электромагнитных помех в виде конденсаторов и дросселей. Если он отсутствует, а такое возможно в очень бюджетных моделях, то такой БП не следует рассматривать к покупке. Часть фильтра распаивается непосредственно на розетке.

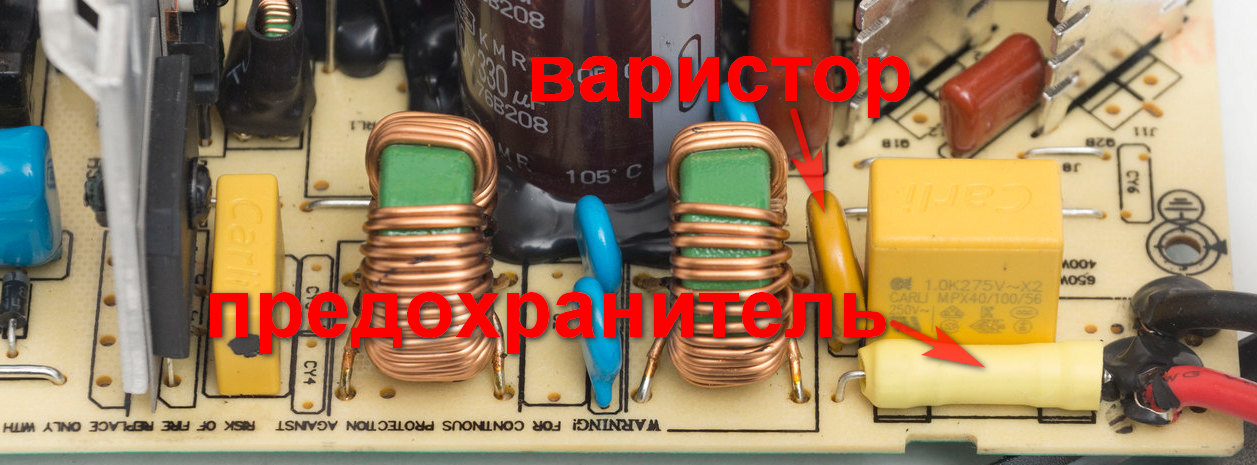

2. Для защиты БП от короткого замыкания или импульсов напряжения устанавливается варистор и плавкий предохранитель. Они также могут отсутствовать, часто экономят именно на варисторе.


3. Выпрямитель тока в виде одной или двух диодных сборок, могут быть на радиаторе или без.


4. Корректор мощности APFC присутствует во всех современных БП, его задача обеспечивать работу в широком диапазоне входных напряжений – от 100 до 250 В.


5. Высоковольтный конденсатор – именно его часто ставят японского производства, но это не столь важно, если прочие комплектующие низкого качества.


6. Главный преобразователь. Топологии различаются: это может быть прямоходовой преобразователь (Forward), мостовой преобразователь (Bridge). В более дорогих БП используется LLC-преобразователь, о чем производитель непременно указывает на упаковке. Его можно распознать по дополнительному дросселю и конденсатору колебательного контура.


7. Основной трансформатор. С него снимается напряжение +12 В. При групповой стабилизации также и +5 В.


8. Трансформатор дежурного питания. К дежурному питанию относиться ШИМ-контроллер и конденсаторы. К ним повышенные требования, так как они работают при выключенном ПК и вентилятор при этом не крутится.


9. Выпрямитель вторичной цепи. Может быть на основе диодов Шоттки в бюджетных вариантах или на основе синхронных выпрямителей в виде мосфетов, что предпочтительнее.

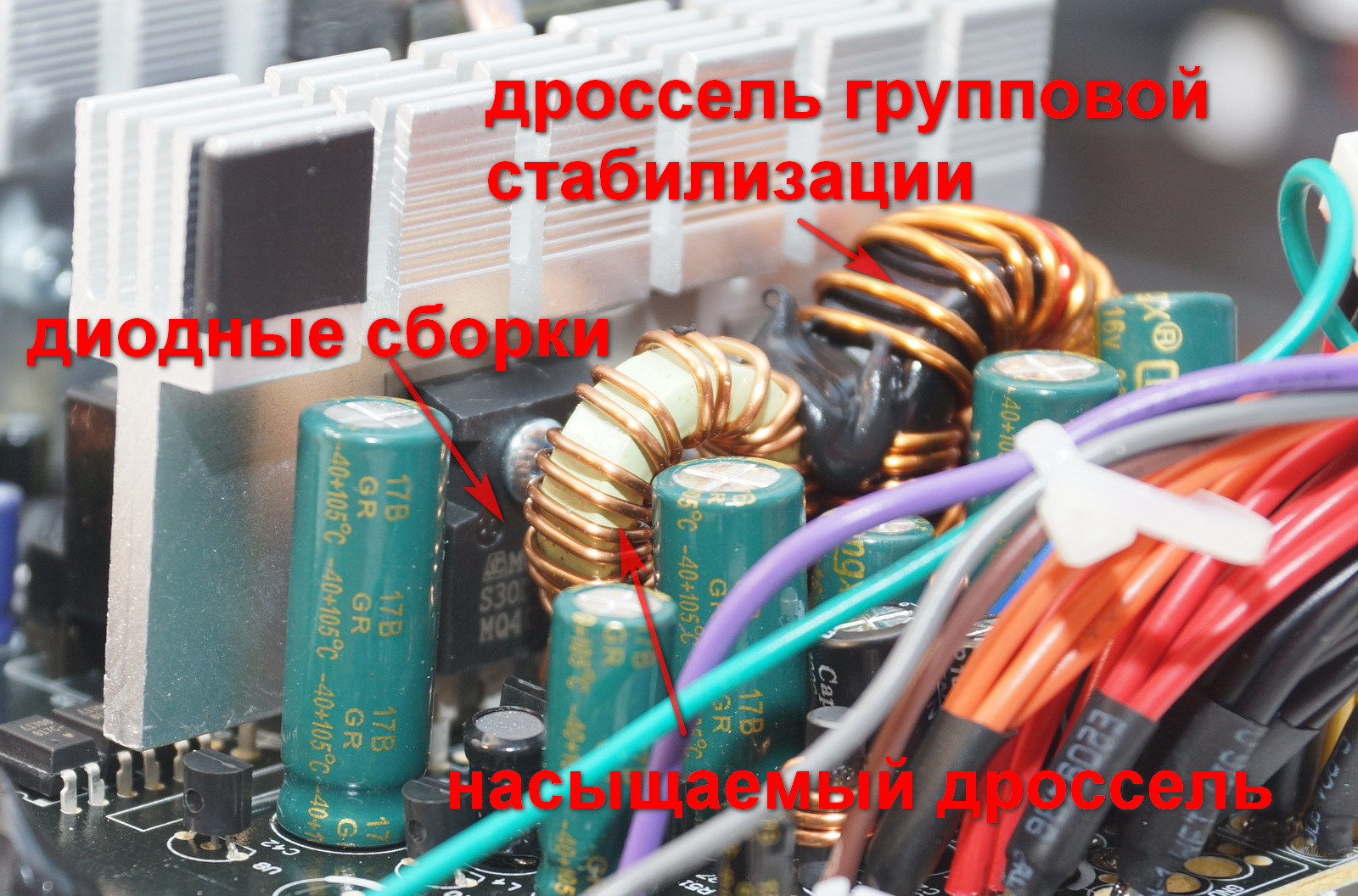

10. Групповую стабилизацию можно определить по двум дросселям – групповой стабилизации и насыщаемого дросселя.



11. Как мы говорили выше, все чаще используют преобразователь DC-DC. В этом случае трансформатор имеет единственную вторичную обмотку с напряжением +12 В, а напряжения +5 В и +3,3 В получают, уже преобразуя постоянный ток. Такой способ наиболее благоприятен для стабильности напряжений.


12. Выходной фильтр. Его задача сглаживать пульсации напряжений. В состав выходного фильтра входит дроссель и конденсаторы, в том числе и твердотельные. Экономия на данном фильтре, уменьшение количества конденсаторов и их емкости меньше 2000 мкФ приводит к большей амплитуде пульсаций, что сказывается на качестве напряжений.


13. В модульных БП также имеется вертикальная плата с разъемами. В современных моделях питание на нее подается по шине, в бюджетных вариантах - по проводам.


14. Для охлаждения силовых элементов используются металлические радиаторы. Комплектующие с большими тепловыми потерями требуют крупных радиаторов, более эффективные могут охлаждаться и небольшими радиаторами.

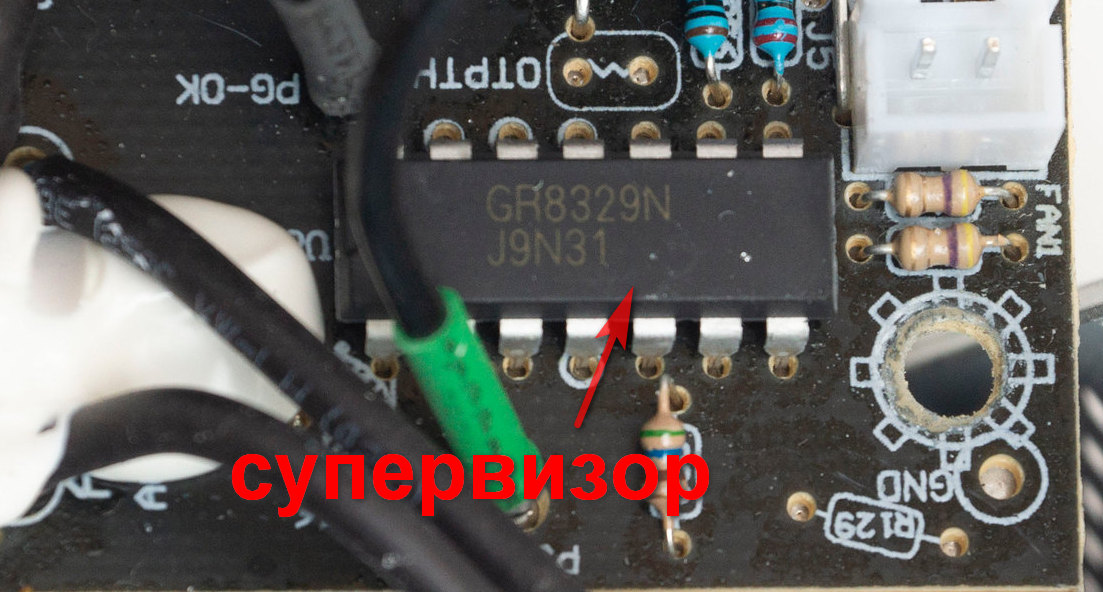

15. Защита БП. За нее отвечает специальный контроллер – супервизор. Стандарт ATX12V предусматривает основные виды защиты, но на практике они не всегда реализованы. Важно наличие защиты от короткого замыкания по всем линиям. По спецификации установленного супервизора можно определить, какие виды защиты он поддерживает.



Мифы

Заключение

Выбор блока питания на самом деле достаточно прост, даже с учетом всех описанных выше нюансов. Главное, чтобы он подходил вам по основным параметрам: мощность, размер, необходимые разъемы. Все остальные характеристики важны только, если бюджет позволяет.

В сборке все должно быть сбалансировано - блок питания должен соответствовать остальным комплектующим. Не рационально в бюджетную сборку ставить дорогущий БП только из-за сертификата или крутого бренда, также не целесообразно в топовую сборку ставить бюджетный БП, даже если он подходит по мощности. В среднем на покупку БП мы рекомендуем планировать до 10% бюджета, выделяемого на всю систему.

Современные модели блоков питания на российском рынке имеют достаточно хороший уровень качества. Найти откровенно опасные, которые смогут испортить ваши комплектующие при эксплуатации, практически невозможно. Но и не стоит забывать, что чем дороже покупка, тем больше внимания следует уделить различным параметрам, в том числе и изучая независимые обзоры.

Всем пожелаем удачного выбора и оптимальных покупок. И помните, что компьютер – это всего лишь инструмент, и не нужно его превращать в фетиш.
