Обзор и тестирование блока питания GIGABYTE P650B

Компания GIGABYTE пытается освоить весь рынок комплектующих, не ограничиваясь только материнскими платами и видеокартами, в производстве которых она и приобрела наибольшую известность. С выводом на рынок премиального геймерского бренда AORUS эта тенденция стала иметьмасштабы целого культа. Фанаты продукции с символом головы орла собирают системы на основе комплектующих от AORUS и дополняют все это такой же периферией.

Если корпус и система охлаждения CPU уже продаются под данным брендом на российском рынке, то блоки питания можно встретить лишь от торговой марки GIGABYTE, а выбор моделей у производителя очень разнообразен. Полагаем, что в ближайшее время некоторые премиальные модели БП мы увидим со знакомым логотипом в виде головы орла.

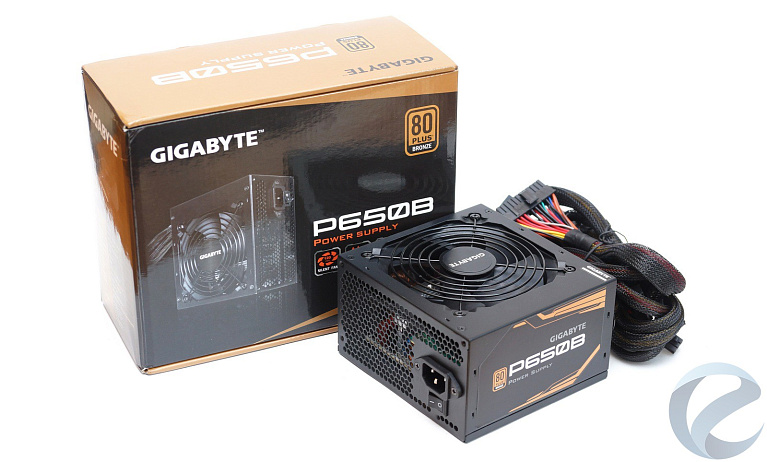

А пока давайте рассмотрим достойный экземпляр блока питания самой распространённой и востребованной мощности 650 Вт – GIGABYTE P650B с сертификатом 80 PLUS Bronze, примечательной стороной которого является использование японских конденсаторов и интересной, даже можно сказать необычной схемотехники, в которой соседствуют современные DC-DC преобразователи для каналов +5 и +3.3 В и выпрямитель канала +12 В на основе диодных сборок.

Технические характеристики

• Модель: GP-P650B;
• Номинальная мощность: 650 Вт;
• Максимальная эффективность: 89%;
• Полученный сертификат: 80 PLUS Bronze;
• Поддерживаемые стандарт: Intel ATX 12V 2.31, SSI EPS 12V;
• Диапазон рабочих напряжений: 100 – 240 В;
• Частота входного сигнала: 50 – 60 Гц;
• Входной ток: 9 A;
• Выходы: 3,3В - 18 А, 5В – 15 А, 12В – 54 А;
• Выходная мощность линии: +3,3В и 5В, - 108 Вт;
• Выходная мощность линии: +12В, - 648 Вт;
• PFC: Активный;
• Защиты: OVP, UVP, OPP, SCP, OCP;
• Диаметр используемого вентилятора: 120 мм;
• Тип подшипника: Hydraulic Bearing Fan;
• Среднее время наработки на отказ: 100 000 часов;
• Размеры: 140 × 150 × 86 мм;
• Гарантия: 3 года.

Нагрузочные характеристики:

Упаковка и комплектация

Блок питания поставляется в обычной коробке из плотного глянцевого картона. В оформлении используется черный фон и бронзовые вставки, символизирующие сертификат Bronze. На лицевой стороне расположено изображение самого блока питания, также здесь указано наименование модели, присутствует значок сертификата и три пиктограммы: тихий вентилятор, одиночная линия +12 Ви 100% японские конденсаторы.

На обратной стороне коробки перечислены остальные преимущества, в том числе и виды защиты. Здесь же находится таблица нагрузочных характеристик и перечисление количества кабелей и разъемов.

На торце коробки перечислены технические характеристики, а на дне дана краткая спецификация на нескольких языках, в том числе и на русском, который в ближайшем рассмотрении оказался вовсе и не русский. Еще здесь мы видим два графика: КПД и уровня шума в зависимости от нагрузки.

Блок питания бережно упакован в прокладки из вспененного полиуретана. В комплекте - краткое руководство пользователя, сетевой кабель питания и четыре винта крепления.

Кабели не съемные, из цветных проводов 18 AWG, собранных в шесть жгутов с нейлоновой оплеткой. Концы оплетки зафиксированы стяжками и закрыты термоусадкой. Все разборные штекеры на защелках.

Длина кабелей и количество коннекторов соответствует указанному на сайте.

Все SATA коннекторы прямые, отсутствие угловых вариантов подключения теоретически может вызвать проблемы при подключении накопителей в некоторых современных корпусах с поперечным расположением корзин HDD. В наличии четыре PCI-E коннектора, хватит для подключения пары видеокарт.

Внешний вид

Дизайн корпуса БП без новомодных изысков, все по стандарту – прямоугольная призма с решеткой «гриль» на вентиляторе, привычная сотовая перфорация. Но металл жесткий, покраска качественнаяв несколько слоев - цвет матовый черный.

В передней части - круглое отверстие с пластиковым кольцом для вывода кабелей, несколько стикеров об успешном тестировании. На боковых гранях - картонные наклейки с наименованием модели блока питания.

Задняя сторона полностью перфорирована, кнопка включения находится под сетевым разъемом.

Вентилятор закрыт решеткой, крепящейся на винты, по центру расположен логотип компании. На одном из винтов присутствует гарантийная наклейка. Снизу на корпусе имеется наклейка с таблицей нагрузочных характеристик.

Охлаждение

Электронные компоненты охлаждает семилопастной 120-мм вентилятор Yate Loon D12SH-12 на основе гидродинамического подшипника со сроком службы более 4-х лет. Подключается он двухконтактным разъемом. Вентилятор работает очень тихо, до половинной нагрузки его практически не слышно, при максимальной нагрузке уровень шума не превышает комфортных 40 дБ.

Схемотехника

OEM производителя блока питания определить не получилось, нам плата с такой маркировкой встречается впервые. Схемотехника, как мы и отметили в начале статьи, несколько необычная - DC-DC преобразователи соседствуют с выпрямителем линии +12 В на диодных сборках, которые чаще встречаются в бюджетных решениях на основе групповой стабилизации. Хотя такая схема в последнее время становится популярна – мы встречали ее в блоке питания Thermaltake Smart Pro RGB 650W. Чаще можно встретить DC-DC преобразователи в сочетании с синхронным выпрямителем для линии +12 В на основе транзисторов – такая схема применяется в более дорогих решениях.

На входе мы видим несколько звеньев фильтра электромагнитных помех. Непосредственно на розетке - первое звено. На дополнительной плате распаяны четыре Y-конденсатора, один Х-конденсатор, дроссель с парой резисторов и ИС CMD02X блокирующее ток и разряжающая Х-конденсаторы. Наличие такой схемы встречается в последнее время довольно часто в новых моделях БП. На краю платы второе звено фильтра: один X-конденсатор и дроссель. За ними мы видим варистор, защищающий от скачков напряжения.

Диодный мост GBU1006 обходится без собственного радиатора. Далее у нас APFC преобразователь. Его дроссель закрывает вид на транзистор и диод корректора, расположенные на алюминиевом радиаторе, здесь же парочка транзисторов преобразователя JCS18N50FH.

За дросселем расположен сглаживающий конденсатор японского производства Nippon Chemi-Con емкостью 390 мкФ, рассчитанный на напряжение до 400 В и температуру до 105 °C. Рядом с ним на вертикальной плате установлен контроллер преобразователя и корректора мощности на основе микросхемы CM6800TX.

Между двух радиаторов разместились два трансформатора: силовой и источника питания. Контроль дежурного питания возложен на микросхему без маркировки, распаянную с обратной стороны печатной платы.

За трансформаторами начинается вторичная цепь. Четыре диодные сборки 40V60CТ канала +12 В разместились на втором радиаторе с двух сторон. Здесь же мы видим крупный дроссель выпрямителя этого канала и конденсаторы, также японского производства. Перпендикулярно радиатору находятся две вертикальные платы с DC-DC преобразователями низковольтных каналов. На каждом канале по два транзистора IRLR8726, управляет их работой ШИМ-контроллер APW7073.

В выходном фильтре используются электролитические высокотемпературные конденсаторы и полимерные конденсаторы Chemi-Con.

За все виды защиты отвечает супервизор GR8313.На обратной стороне мы видим хорошее качество пайки. Широкие усиленные дорожки. Качество изготовления - на высоком уровне.

Тестирование

Тестовый стенд позволяет нагружать линию +12 В с шагом в 100 Вт. Линии +3.3 Ви +5 В подключались к постоянной нагрузке в 50 Вт, что является типичной нагрузкой на этих линиях в реальной системе.

По требованиям стандарта ATX отклонение не должно превышать 5%; таким образом, норма для линии +12 В лежит в пределах 11.4-12.6 В.

Как видим, тестируемый блок питания демонстрирует отличную стабильность напряжений. Изначально напряжения незначительно завышены – 2% на канале +12 В, 3% на канале +5 В и менее 1% на канале +3,3 В. На двух последних каналах напряжения практически не изменяются с ростом нагрузки, канал +12 В просаживается незначительно, всего на 0,7 В.

Максимальный КПД составил 89% в диапазоне нагрузки от 200 до 300 Вт. Это с запасом соответствует стандарту 80 PLUS Bronze.

Заключение

Блок питания GIGABYTE P650B нас очень порадовал своими характеристиками, схемотехникой и самое важное – стабильностью напряжений. Несомненный плюс – это тихая работа и большое количество коннекторов с возможностью подключения пары видеокарт и шести накопителей с интерфейсом SATA.

Отсутствие частично модульной системы с возможностью использования плоских кабелей может не всем понравится при укладке кабелей в компактных корпусах, но думаем это положительно скажется на цене изделия.

С ценой на момент публикации обзора ситуация пока неясная, в продаже данной модели еще нет. Если стоимостьбудет на уровне конкурентов с идентичной мощностью, то мы можем смело рекомендовать данный блок питания к покупке, значительных минусов у него просто нет, а плюсов достаточно много:

• Высокий уровень КПД, до 89% максимально;
• Качественная сборка;
• Современная схемотехника;
• Японские конденсаторы;
• Отклонение напряжений не превышает 3%;
• Достаточное количество разъемов;
• Возможность подключения двух графических адаптеров;
• Вентилятор на гидродинамическом подшипнике;
• Тихая работа;
• 3 года гарантии.
