Обзор и тестирование блока питания Thermaltake Smart Pro RGB 650W Bronze Fully Modular

Оригинальный дизайн корпуса блоков питания с фирменной кольцевой подсветкой так понравился представителям компании Thermaltake, что они решили не ограничиваться моделями с сертификатом Gold…
Обзор и тестирование блока питания Thermaltake Smart Pro RGB 650W Bronze Fully Modular

Оригинальный дизайн корпуса блоков питания с фирменной кольцевой подсветкой так понравился представителям компании Thermaltake, что онирешилине ограничиваться моделями с сертификатом Gold и Titaniumи применили его в серии Smart Pro RGB Bronze. Новые модели унаследовали не только внешний вид, но и полностью модульную систему кабелей, что встречается в этом ценовом диапазоне очень редко. Линейка представлена блоками питания мощностью 650, 750 и 850 Вт. К нам в редакцию на тестирование была представлена модель Thermaltake Smart Pro RGB 650W Bronze Fully Modular. Интересный дизайн, хорошая эффективность и семь лет гарантии делают данную модель хорошим вариантом дляпокупки.

Спецификации

  • Модель: SPR-650AH3FSB-R;
  • Номинальная мощность: 650 Вт;
  • Максимальная мощность: 780 Вт;
  • Максимальная эффективность: 85%;
  • Полученный сертификат: 80 PLUS Bronze;
  • Поддерживаемые стандарт: Intel ATX 12V 2.4, SSI EPS 12V 2.92;
  • Диапазон рабочих напряжений: 100 – 240 В;
  • Частота входного сигнала: 50 – 60 Гц;
  • Сигнал Power Good: 100-500 msec;
  • Время удержания: > 16msec at 75% of full load (230Vac input);
  • Входной ток: 10A;
  • Выходы: 3,3В - 22 А, 5В – 22 А, 12В – 54,2 А;
  • Выходная мощность линии: +3,3В и 5В, - 120 Вт;
  • Выходная мощность линии: +12В, - 650 Вт;
  • PFC: Активный;
  • Диаметр используемого вентилятора: 140 мм;
  • Тип подшипника: гидравлический;
  • Среднее время наработки на отказ: 100 000 часов;
  • Система кабелей: модульная;
  • Размеры: 170 × 150 × 86 мм;
  • Гарантия производителя: 7 лет;
  • Средняя стоимость: 6 000 руб.

Нагрузочные характеристики:

Упаковка и комплектация

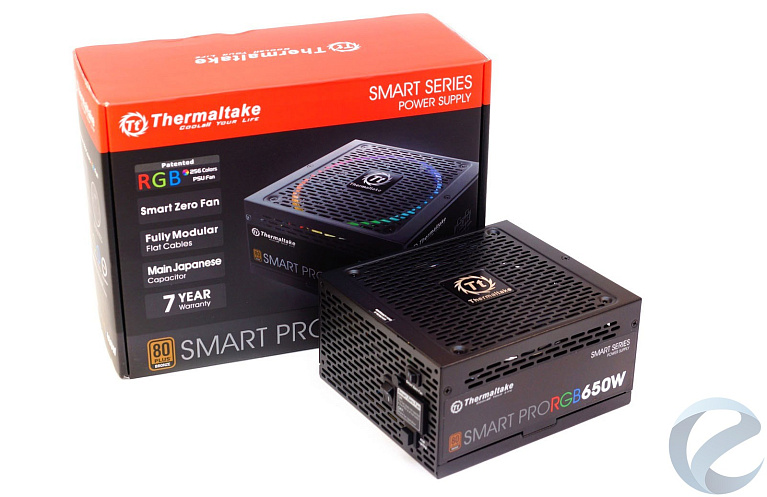

Блок питания поставляется в картонной коробке с цветной полиграфией. В оформлении традиционно используется черный цвет. Красная полоса сверху обозначает принадлежность к бронзовому сертификату.

На лицевой стороне изображен сам блок питания с радужной кольцевой подсветкой. На самом деле именно такой подсветки у данной модели нет. Обещанное RGB будет присутствовать только в одном режиме с изменяющейся цветовой гаммой. Блок питания без программного управления, поэтому имеются только предустановленные цветовые профили.

Дополнительно на лицевой стороне указаны основные преимущества модели Smart Pro RGB 650W: нулевой режим вращения вентилятора, полностью модульная конструкция кабелей, японский конденсатор и семь лет гарантии.

На обратной стороне кроме этого указано наличие одной линии +12В и использование DC-DC преобразователя в схемотехнике. Здесь же мы видим информацию о количестве разъемов и нагрузочные характеристики. В виде графиков представлена эффективность, уровень шума вентилятора в зависимости от оборотов и графики пульсаций и стабильности напряжений.

На боковых сторонах упаковки дана более подробная информация о переключении режимов подсветки, всего их пять и плюс режим полностью отключенной подсветки.

В коробке находится сам блок питания, упакованный в пупырчатую пленку и тканевая сумка с комплектом кабелей. На дне коробки находится полиуретановая прокладка. Для надежности транспортировки не лишнейтакая же прокладкабыла бы и сверху.

В комплекте находится краткое руководство пользователя на нескольких языках, гарантийный талон, четыре винта для крепления и несколько пластиковых одноразовых стяжек.

В сумке расположен весь комплект кабелей:

  • Основной кабель 24 пин, до системной платы – 60 см;
  • Кабель питания CPU 4+4 пин – 65 см;
  • Два кабеля питания PCI-E, с двумя коннекторами 6+2 пин – 50 + 15 см;
  • Два кабеля SATA с тремя коннекторами – 50+15+15 см;
  • Один кабельMOLEX на четыре коннектора 50+15+15+15 см;
  • Переходник с MOLEX на FDD 15 см;
  • Сетевой кабель – 150 см.

Все кабели плоские, довольно мягкие и окрашены в черный цвет; калибр - 18AWG и 16AWG. Коннектор основного кабеля не разборный, коннектор питания CPU 4+4 без защелок.

Внешний вид

Оригинальный дизайн новых блоков питания Thermaltake мы уже не раз описывали на страницах сайта. И не перестанем отмечать его отличие от традиционных блоков питания, которые мы тестировали еще чаще. Чего только стоит уход от традиционной сотовой перфорации и съемныхрешеток вентиляции. Можно, конечно, поспорить, что перфорация обеспечивает меньший приток воздуха, чемрешетка, но при полупассивном охлаждении и использовании менее нагревающихся комплектующих, это ужене столь и актуально. К тому же современные корпуса с нижним расположением БП не гоняют горячий воздух от компонентов через него, как было раньше в корпусах с верхним расположением БП.

На нижней поверхности имеется вставка с блестящим логотипом компании. На верхней находится наклейка с нагрузочными характеристиками.

На боковых гранях - наклейки с указанием модели и сертификата 80 PLUS.

На передней части кроме привычного сетевого гнезда и тумблера включения находятся две дополнительные кнопки: тумблер для переключения режима работы вентилятора(активный и полупассивный) икнопка, переключающая режимы работы подсветки вентилятора.

На тыльной стороне в два ряда разместились разъемы для подключения кабелей. Для 24-пин АТХ кабеля два разъема. Разъем для 8-пин кабеля CPU идентичен с разъемами для подключения PCI-e. Последние имеют красную расцветку, поэтому перепутать их сложно. Рядом с ними четыре 6-пин разъема для периферии. На картонной наклейке присутствует маркировка всех разъемов.

Металл корпуса окрашен качественно. Конструкция жесткая и прочная, съемная крышка фиксируется в паз и на шесть винтов под крестовую отвертку. На одном из винтов имеется гарантийная наклейка.

Охлаждение и подсветка

В блоке питания Smart Pro RGB используется все тот же 140-мм вентилятор ТТ-1425 с кольцевой подсветкой. В отличиеот модели Toughpower Grandздесь имеется пластиковая вставка, закрывающая четверть отверстия.

Режимы работы подсветки вентилятора переключаются кнопкой «RGB Lighting» на передней части БП. Всего шесть режимов: красный, зеленый, синий, белый, плавное изменение цветов и отключенная подсветка. Переключаются они по кругу. При включении компьютера будет работать последний установленный до отключения режим.

Тумблер, расположенный там же, переключает режимы работы вентилятора: в положении ZeroFan вентилятор начинает работать при нагрузке свыше 10%, постепенно увеличивая обороты с 600 об/мин до 1200 об/мин при максимальной нагрузке. При этом вентилятор остается очень тихим, уровень шума не превышает комфортные 40 дБ. При отключении данного режима вентилятор всегда будет работать активно, также регулируя обороты в зависимости именно от нагрузки, а не от температуры компонентов.

Настройки пассивного режима до 10% мощности смотрятся довольно странно, это всего 65 Вт. Как показало практическое подключение к тестовому стенду на основе i7 7700К, вентилятор крутится почти всегда, останавливаясь в редких случаях.

Схемотехника

Thermaltake Smart Pro RGB 650W основан на популярной схеме прямоходового преобразователя. Из особенностей схемотехники можно отметить DC-DC преобразователь во вторичной цепи для линий +3,3 В и +5 В. Для канала +12 В, используется выпрямитель на диодных сборках.

На входе распаян полноценный фильтр. Первое звено непосредственно на розетке: два Y-конденсатора, один Х-конденсатор на котором мы видим пару резисторов и микросхему CMD02X, блокирующую ток и разряжающую данный конденсатор. На краю печатной платы второе звено: плавкий предохранитель, варистор, Х-конденсатор и пара дросселей.

Далее на отдельном радиаторе разместился диодный мост GBU1506F.

На краю платы располагается APFC преобразователь, дроссель без кожуха или термоусадки. Корректор работает на основе двух транзисторов K16A60W и диода IDH06G65C5, расположенных с одной стороны радиатора. На другой стороне радиатора - пара транзисторов первичного преобразователя K16A60W. Микросхема CM6805BC, отвечающая за работу преобразователя и корректора, распаяна с обратной стороны печатной платы.

В углу платы разместился сглаживающий конденсатор японского производства Rubycon емкостью 470 мкФ, рассчитанный на напряжение до 400 В и температуру до 105 °C. Этой емкости достаточно для БП данной мощности.

За радиатором находятся два трансформатора: силовой и источника питания.

Возле меньшего находиться и источник дежурного напряжения на популярной микросхеме А6069H.

За трансформаторами начинается вторичная цепь. На мощном радиаторе разместились диодные сборки выпрямителя канала +12 В. Четыре диода 40V60CТ контактируют с радиатором через термопрокладки. На этом же радиаторе размещены три терморезистора: два - для информирования цепей защиты и один - для управления вентилятором.

Сверху радиатора прикручена небольшая плата, к которой подключаются кабели от вентилятора.

За радиатором находится дроссель 12 В канала и вертикальная плата с DC-DC преобразователями низковольтных каналов. На каждом канале - по паре транзисторов BSC0906NS, управляет их работой ШИМ-контроллер APW7159С.

В выходном фильтре используются электролитические высокотемпературные конденсаторы TEAPO и полимерные конденсаторы.

Еще несколько полимерных конденсаторов находятся на плате с разъемами, они дополнительно фильтруют пульсации. С обратной стороны мы видим дорожки, усиленные припоем, и защитный пластиковый экран.

За все виды защиты отвечает микросхема PS223. Заявлена защита от перенапряжения, от сверхтоков, от короткого замыкания и от превышения мощности.

Обратная сторона платы выполнена качественно. Силовые дорожки усилены припоем.

Тестирование

Тестовый стенд позволяет нагружать линию +12 В с шагом в 100 Вт. Линии +3.3 В, и +5 В подключались к постоянной нагрузке в 50 Вт, что является типичной нагрузкой на этих линиях в реальной системе.

По требованиям стандарта ATX отклонение не должно превышать 5%. Таким образомнорма для линии +12 В лежит в пределах 11.4-12.6 В. Производитель заявляет отклонения напряжений не более 3%.

В тестах мы видим стабильные напряжения, но на низкой нагрузке они значительно завышены относительно номинала, и напряжения по всем каналам превышают, хоть и не значительно, заявленные 3%. С увеличением нагрузки просадка напряжений минимальная и находится на уровне номинальных значений. Так падение напряжения на канале +12 В составило всего 0.2 В. В целом это хорошие показатели для блока питания.

Максимальный КПД составил 87% на уровне 300 Вт. Это с запасом соответствует стандарту 80 PLUS Bronze.

Заключение

Блок питания Thermaltake Smart Pro RGB 650W Bronze Fully Modular оставляет неоднозначное впечатление.

В целом - это очень качественный источник питанияс хорошей стабилизацией напряжений и надежными комплектующими. Важный момент – реализация DC-DC преобразователя во вторичной цепии японский высоковольтный сглаживающий конденсатор.

Оригинальный дизайн и эксклюзивная подсветкаплюс полностью модульная система кабелейделают данный блок питания вне конкуренции среди решений с сертификатом 80 PLUS Bronze.

Но имеется и несколько спорных моментов. Цена данного блока питания в 6000 рублей заставляет задуматься. Заэту цену вполне можно найти БП хоть и без подсветки, но соответствующего качества с сертификатом 80 PLUS Gold. А «бронзовые» модели с частично модульными кабелями стоят значительно меньше.

Аргумент в виде режима FanZeroтакже спорен. Дело в том, что данный режим настроен довольно странно. Вентилятор начинает вращаться с нагрузки в 10%от 650 Вт это всего 65 Вт. Многие современные компьютерные сборки столько потребляют в простое. На нашем тестовом стендедаже во время бездействиявентилятор останавливался очень редко и на короткие промежутки времени. Скорее всего вентилятор будет практически всегда в активном режиме. Будет лучшеподнять порог до 20% от нагрузки для модели мощностью 650 Вт.

Плюсы:

  • Оригинальный дизайн;
  • Наличие подсветки:
  • Стабильные напряжения;
  • Модульная конструкция кабелей;
  • Тихий вентилятор с пассивным режимом работы;
  • 7 лет гарантии;
  • Качественные комплектующие;
  • Высокая эффективность.

Минусы:

  • 10% порог нагрузки для режима FanZero;
  • Высокая цена;
  • Одинаковые разъемы для подключения CPU и PCI-Е;
  • Ограниченные возможности по настройке RGB подсветки.
