Обзор и тест корпуса Phanteks Eclipse P600s

Компания Phanteks известна в узких кругах как проектировщик и производитель высококачественных корпусов для персональных компьютеров и сопутствующих им компонентов. Нас заинтересовала модель Phanteks Eclipse P600s, которая заявлена как универсальное решение для high-end-сборок, сочетающая дополнительную шумоизоляцию и съёмные панели для увеличения эффективности воздушных потоков систем охлаждения. Комбинируя варианты установленных быстросъёмных панелей, можно балансировать между минимальным шумом от ПК и максимальной производительностью без перегрева. Производитель называет такой подход "гибридным".

Спецификация

Производитель	Phanteks
Модель	Eclipse P600s
Форм-фактор	Mid-tower
Форм-фактор БП	ATX PS/2, до 250 мм длиной (до 195 мм с корзинами для HDD)
Поддерживаемые форм-факторы материнских плат	E-ATX (шириной до 28 см), ATX, Micro-ATX, Mini-ITX
Фронтальная панель	USB 3.0 - 2 шт.; USB 3.1 Gen 2 Type-C - 1 шт.; Кнопка перезагрузки - 1 шт.; Гнездо для микрофона - 1 шт.; Гнездо для наушников - 1 шт.
Слоты расширения	7 горизонтальных + 3 вертикальных
Слоты для устройств	Отсеки 5,25 - нет; Слоты 3,5 / 2,5'' (макс.) - 10 шт.; Слоты 2,5'' - 3 шт.
Крепления для установки вентиляторов	Фронт - 3 x 140 / 120 мм (в комплекте - 2 х 140 мм); Тыл - 1 x 140 / 120 мм (в комплекте - 1 х 140 мм); Верх - 2 x 140 / 3 x 120 мм.
Крепления для установки радиаторов СЖО	Фронт - до 360 / 420 мм; Тыл - 120 / 140 мм; Верх - до 360 / 280 мм.
Максимальная высота устанавливаемых кулеров	190 мм
Максимальная длина устанавливаемых видеокарт	435 мм (294 мм при установленных корзинах для HDD)
Размеры корпуса (Ш x В x Г)	240 x 520 x 510 мм
Варианты цвета	Чёрный, белый, антрацит
Вес	13,5 кг
Гарантия	5 лет

Упаковка и комплектация

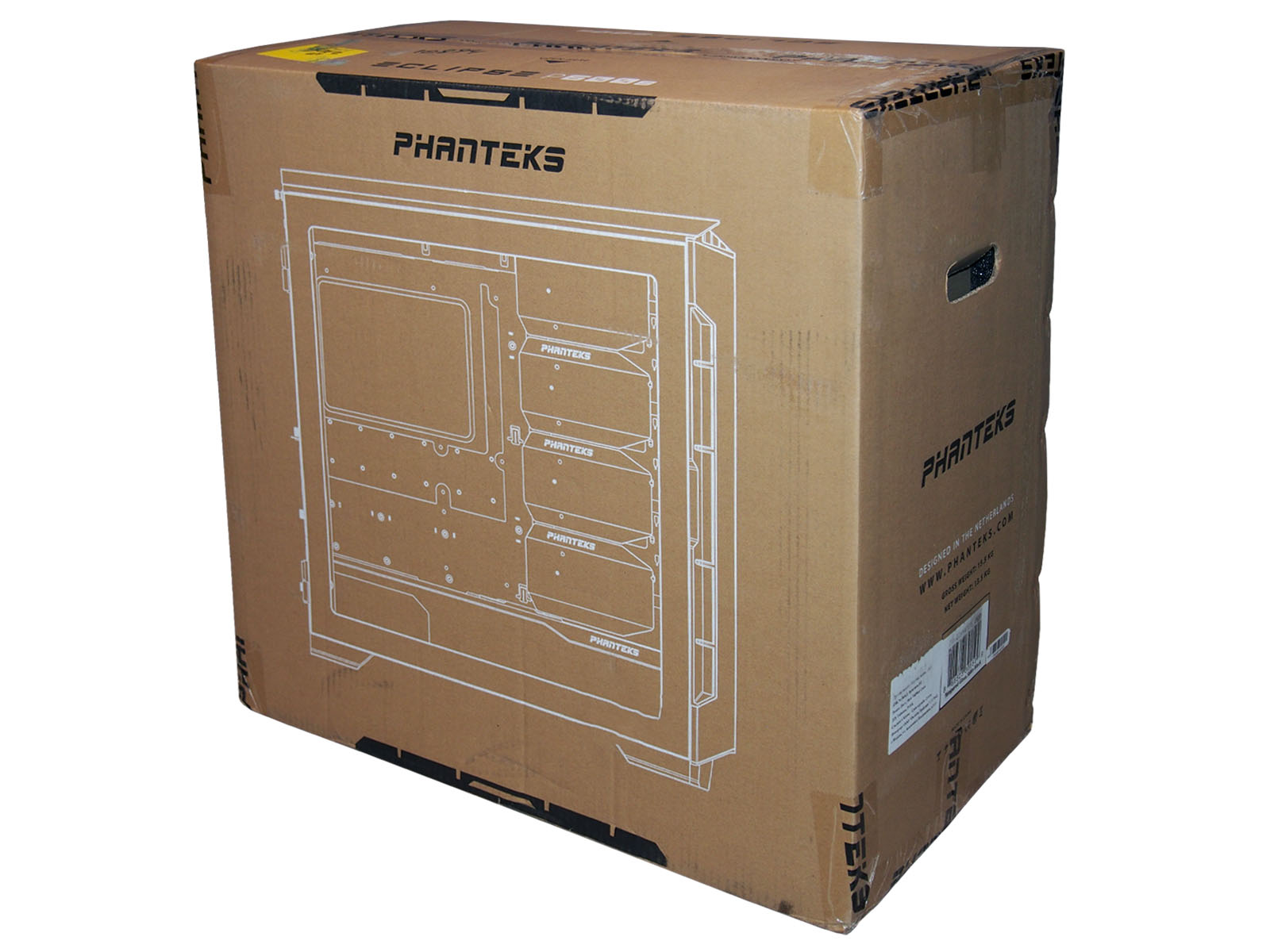

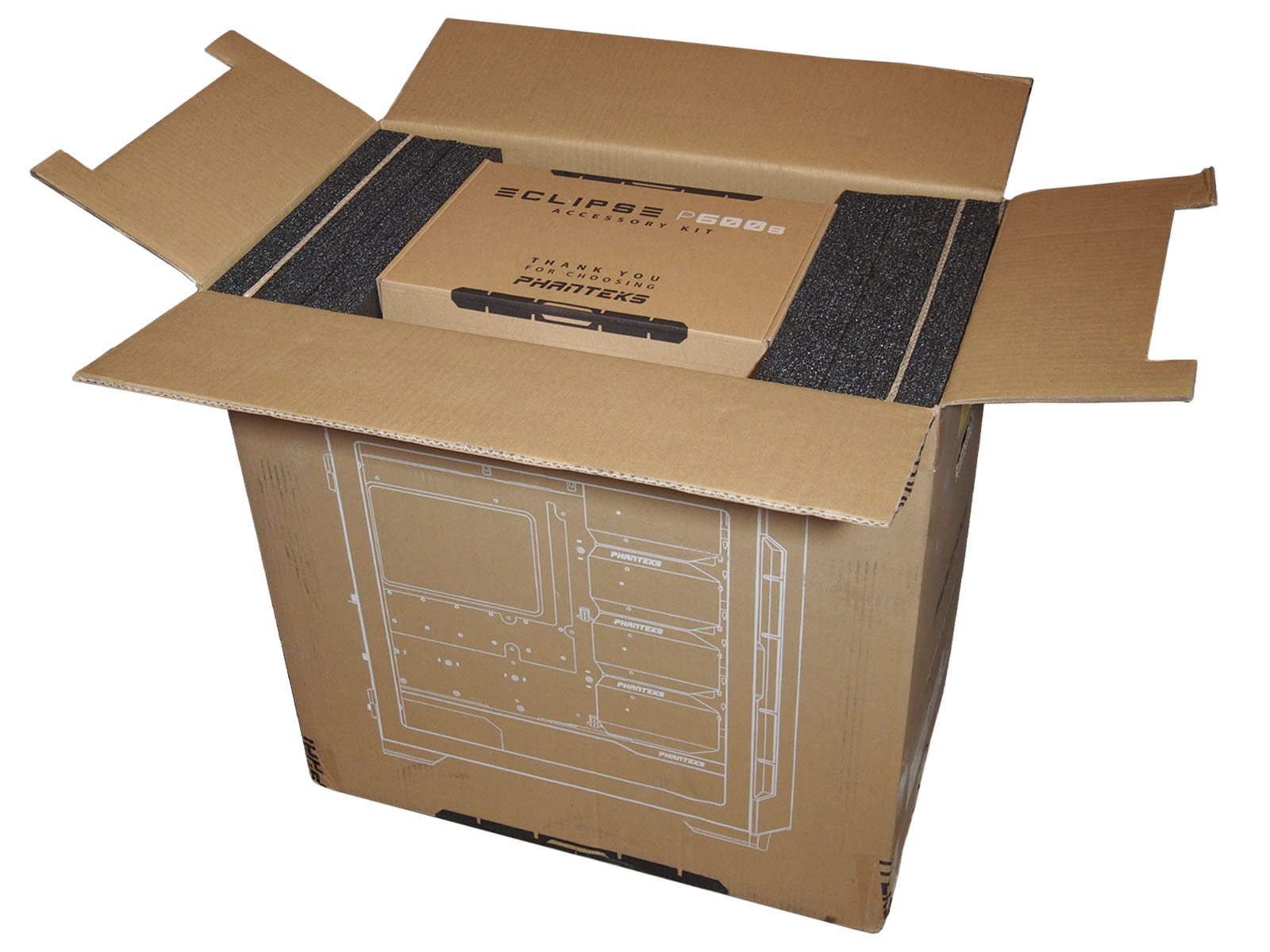

Картонная коробка, в которой продаётся корпус Phanteks Eclipse P600s, совсем немаленькая - 32,5 x 61 x 61 см. По бокам сделаны прорези - ручки. Вес также "солидный" - более 15 кг. Оформление лаконичное, кроме схематичного изображения контура корпуса и логотипа производителя глазу зацепиться не за что.



Внутри вложена еще одна коробка поменьше с комплектующими к корпусу. На ней нанесена благодарственная надпись за выбор продукции Phanteks.

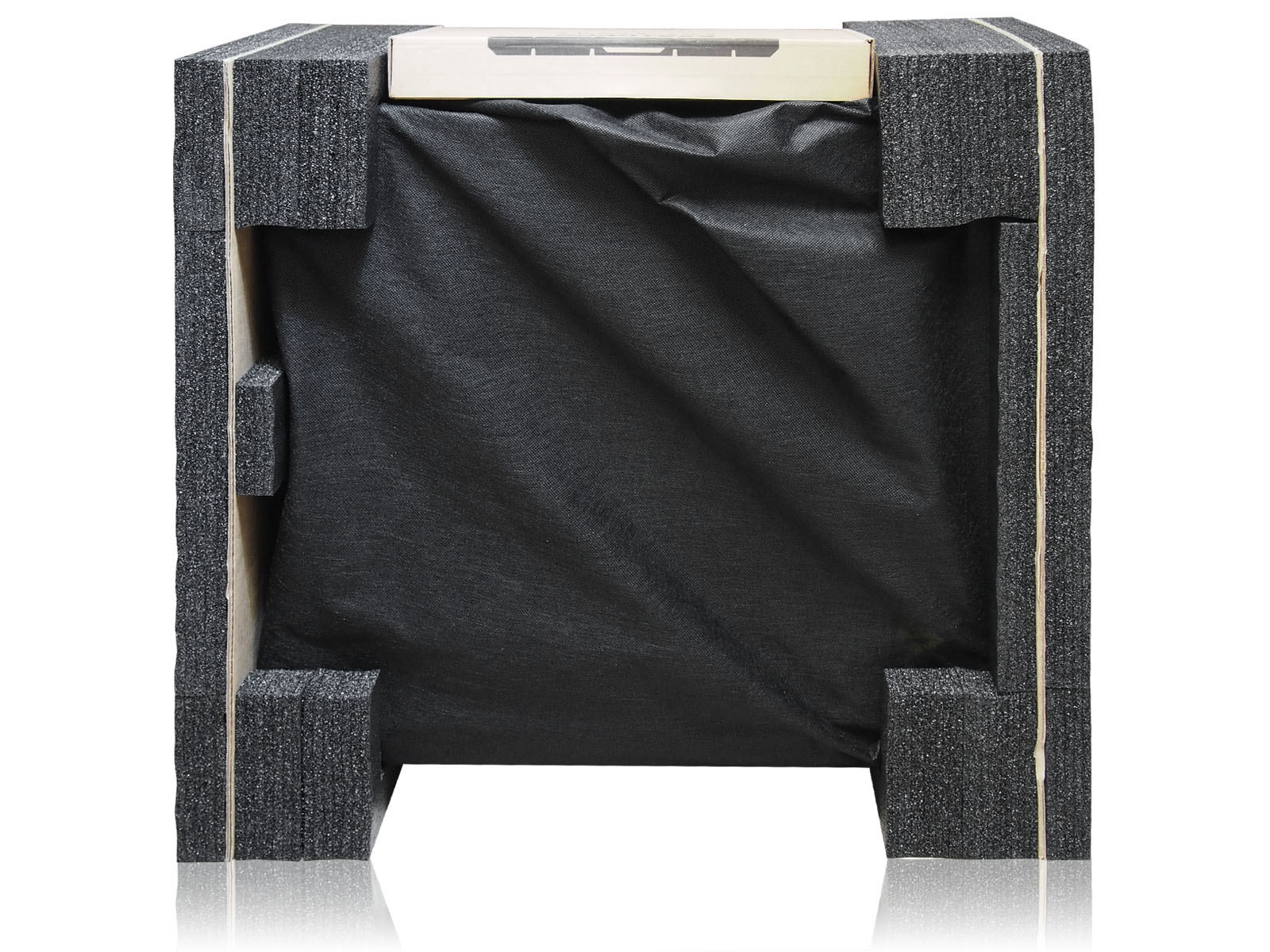

Используемая защита от повреждений во время транспортировки хорошая. Применены демпферы из многослойного вспененного наполнителя, усиленного слоем толстого картона. Такая защита уместна, учитывая, что одна из боковых стенок стеклянная.

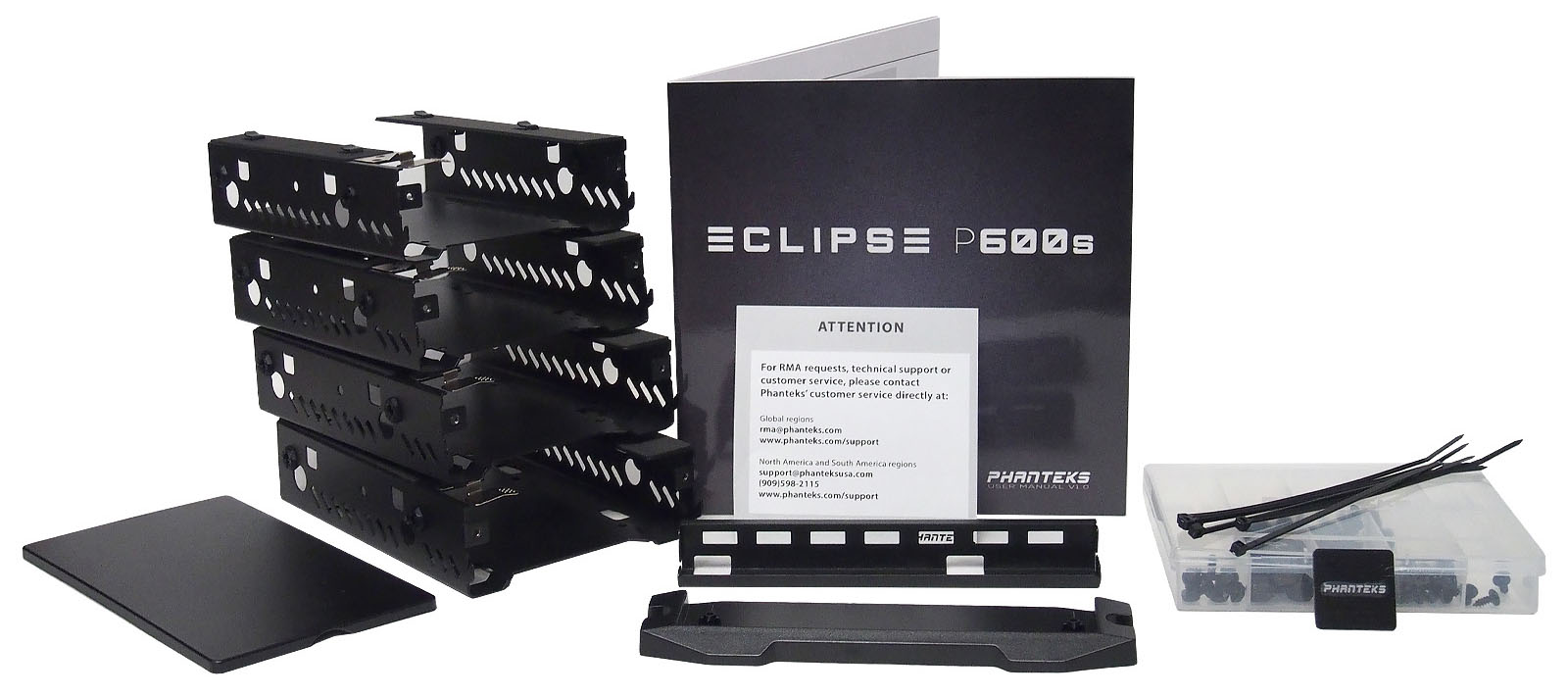

В коробке с дополнительными аксессуарами вложены:

• Корзины для 3,5'' накопителей информации - 4 шт.;

• Пластиковый бокс-органайзер с крепежными винтами - 1 шт.;
• Вертикальное крепление для видеоадаптеров - 1 шт.;
• Заглушка для верхнего отсека под СЖО - 1 шт.;
• Направляющая для устранения провисания длинных графических адаптеров - 1 шт.;
• Нейлоновые хомуты - 6 шт.;
• Металлизированная наклейка с логотипом Phanteks - 1 шт.

Солидный набор, под стать корпусу не среднего, а премиального сегмента. А удобный брендированный бокс с отсеками для хранения крепежных вообще редко встретишь в комплекте, так как обычно производители ограничиваются zip-пакетиками.

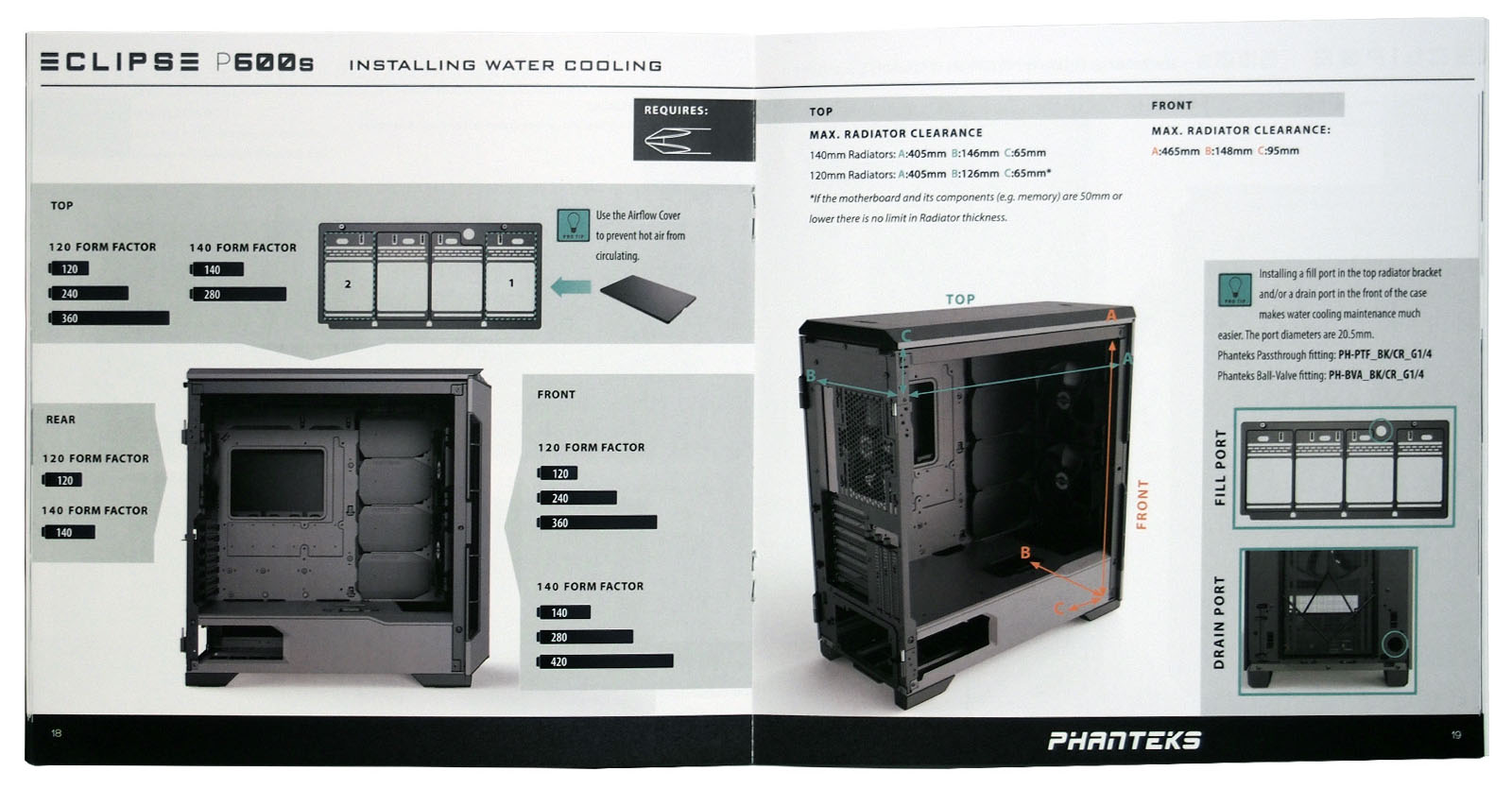

Инструкция также достойна похвалы. Небольшая книжечка напечатана на глянцевой бумаге и содержит подробные цветные схемы этапов сборки на английском языке.

Внешний вид

Серия Eclipse в линейке продукции Phanteks позиционируется как "средний" уровень, но по факту P600s лишь ненамного уступает старшим моделям, так как построен на шасси продвинутого корпуса ПК для энтузиастов Enthoo Evolv X с редизайном экстерьера. Корпус относится к сегменту "средних" башен (mid-tower), несмотря на достаточно крупные габариты - 240 x 520 x 510 мм. Каркас корпуса и одна из боковых панелей металлические, вторая боковая панель стеклянная, а верхняя и фронтальные - пластиковые.

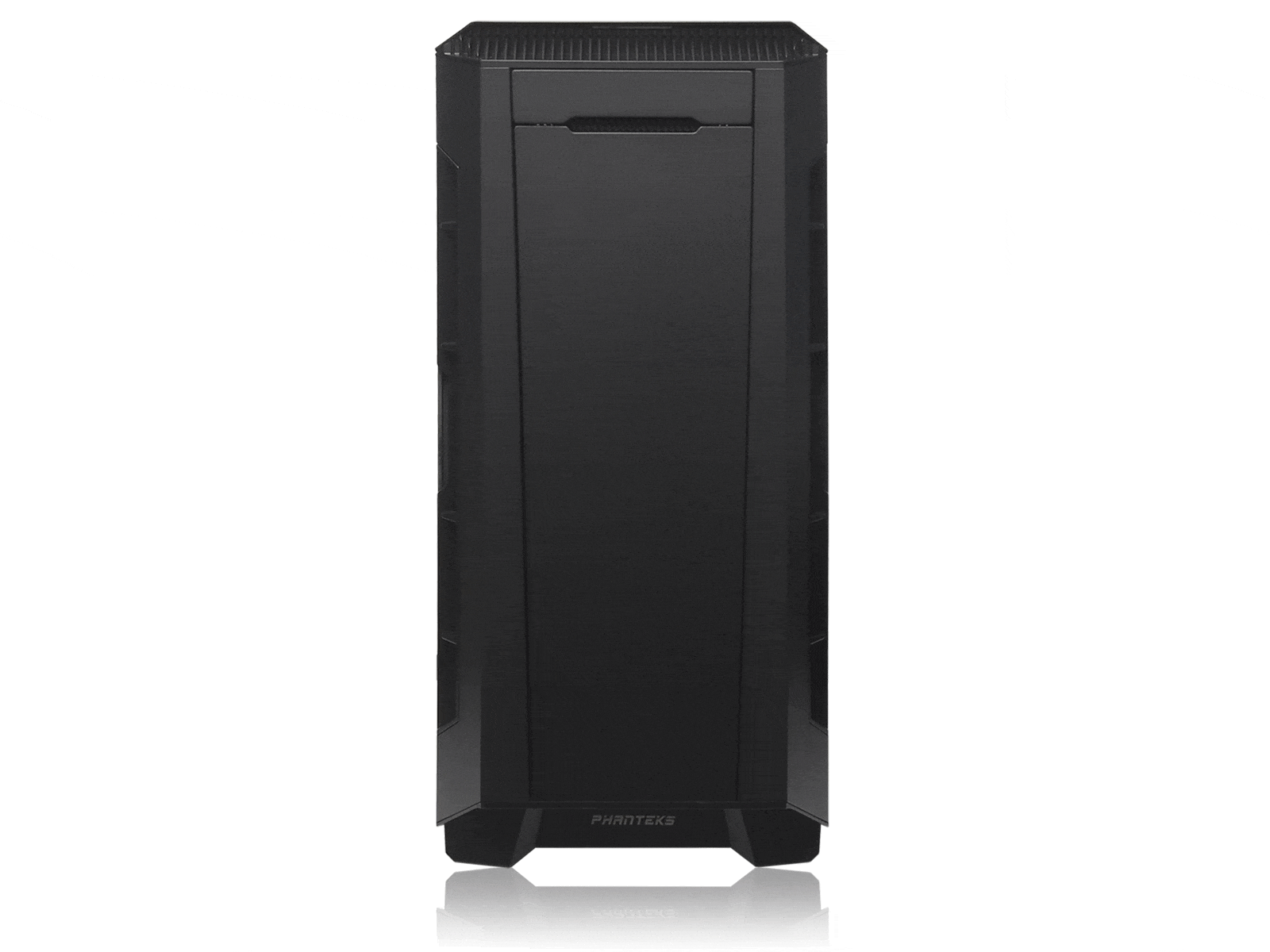

По линиям обвода панелей и характерным декоративным вырезам даже без инструкции можно понять, какие части фронтальной и верхней панелей являются быстросъемными. Крепление передней пластиковой вставки сделано на магнитах. Чтобы открыть доступ к нейлоновой сетчатой защите фронтальных вентиляторов достаточно потянуть её сверху слегка на себя, после чего аккуратно вытащить вверх из пазов снизу. Кроме того, в верхней части сделана откидная горизонтальная заглушка, закрывающая фронтальные разъемы и кнопки:

• Два порта USB 3.0 типа А;
• Один разъём USB 3.1 Gen2 Type-C;
• Кнопка перезагрузки;
• Аудиоразъемы типа 3,5 мм mini-jack для микрофона и наушников.

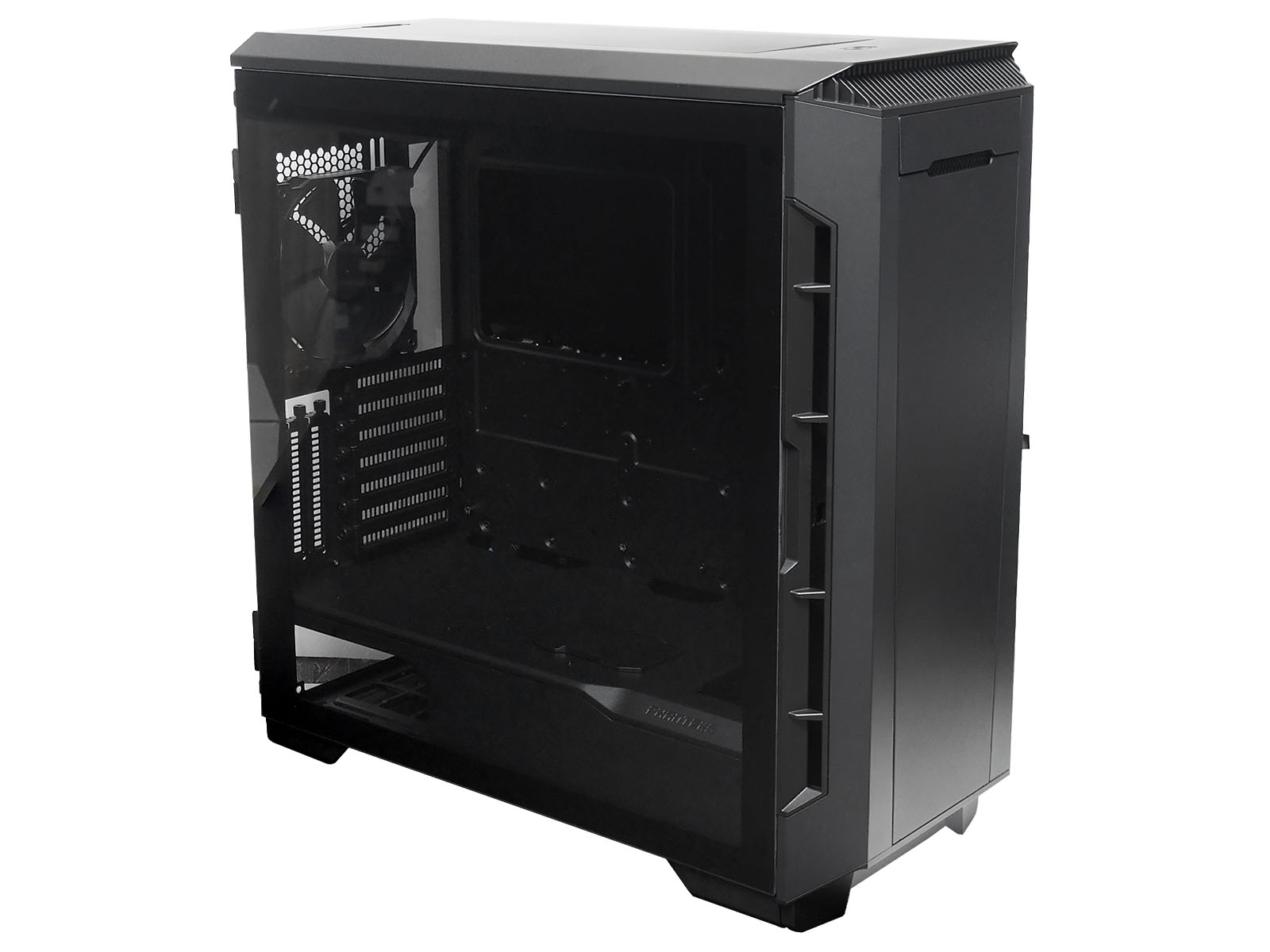

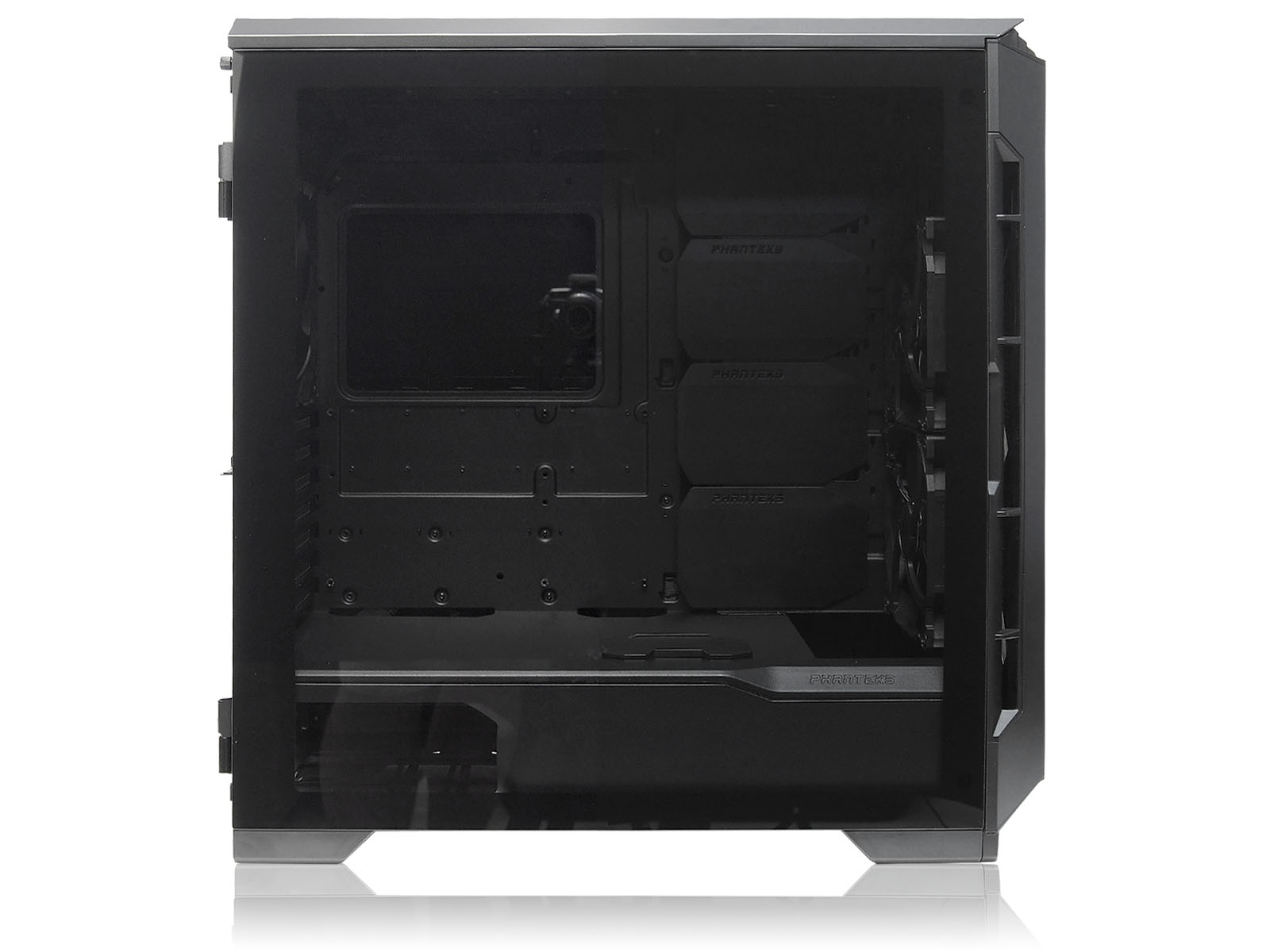

Левая боковая панель выполнена полностью из цельного куска закаленного стекла толщиной 3 мм с тонированным кантом по периметру. Дверца подвешена на петли сзади и открывается вбок. Спереди удерживается в закрытом состоянии магнитами. Чтобы её открыть, необходимо потянуть вбок, схватившись пальцами снизу чуть позади передней ножки. Не самое удобное решение, не хватает хоть какой-нибудь ручки, хотя, надо признать, смотрится красиво.

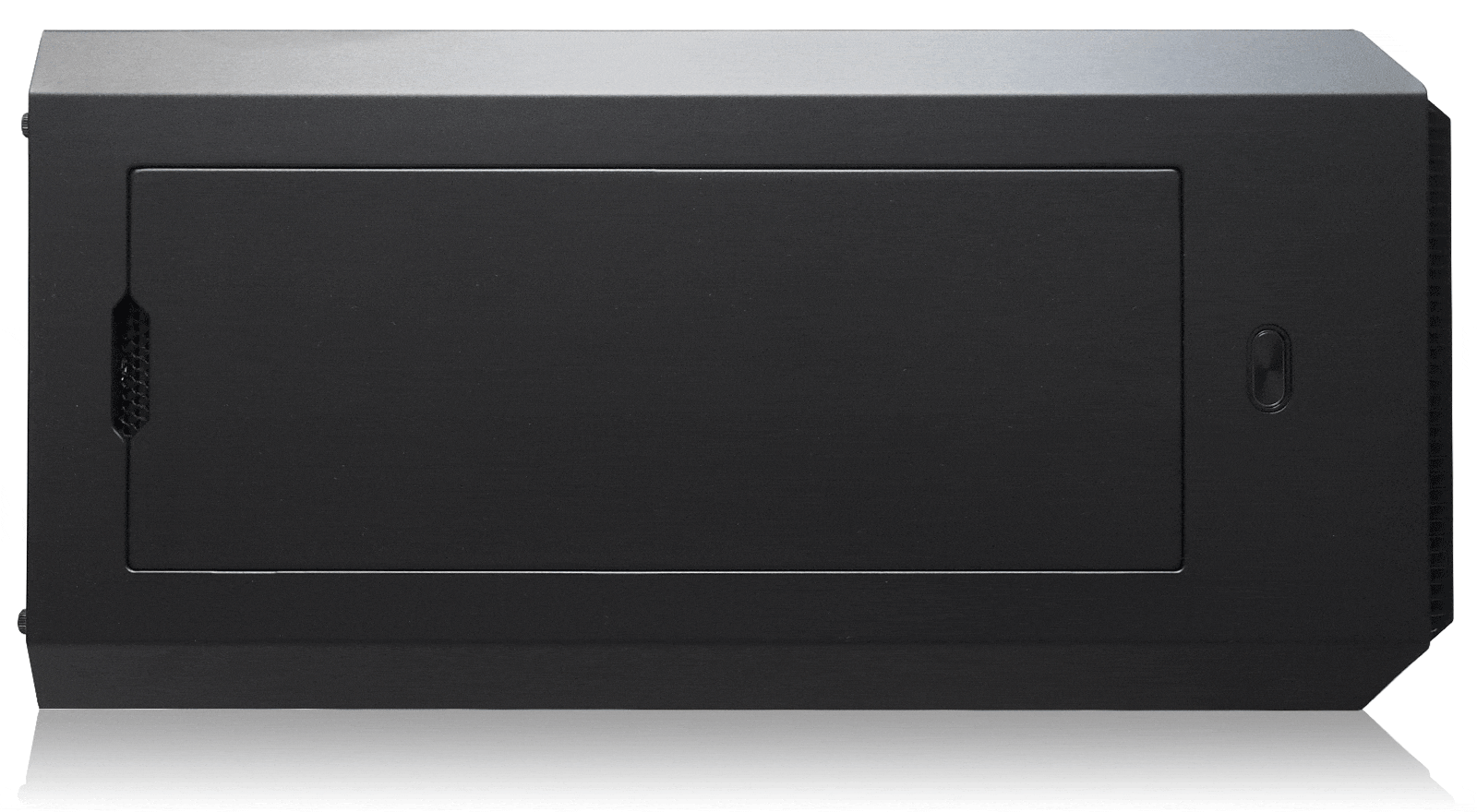

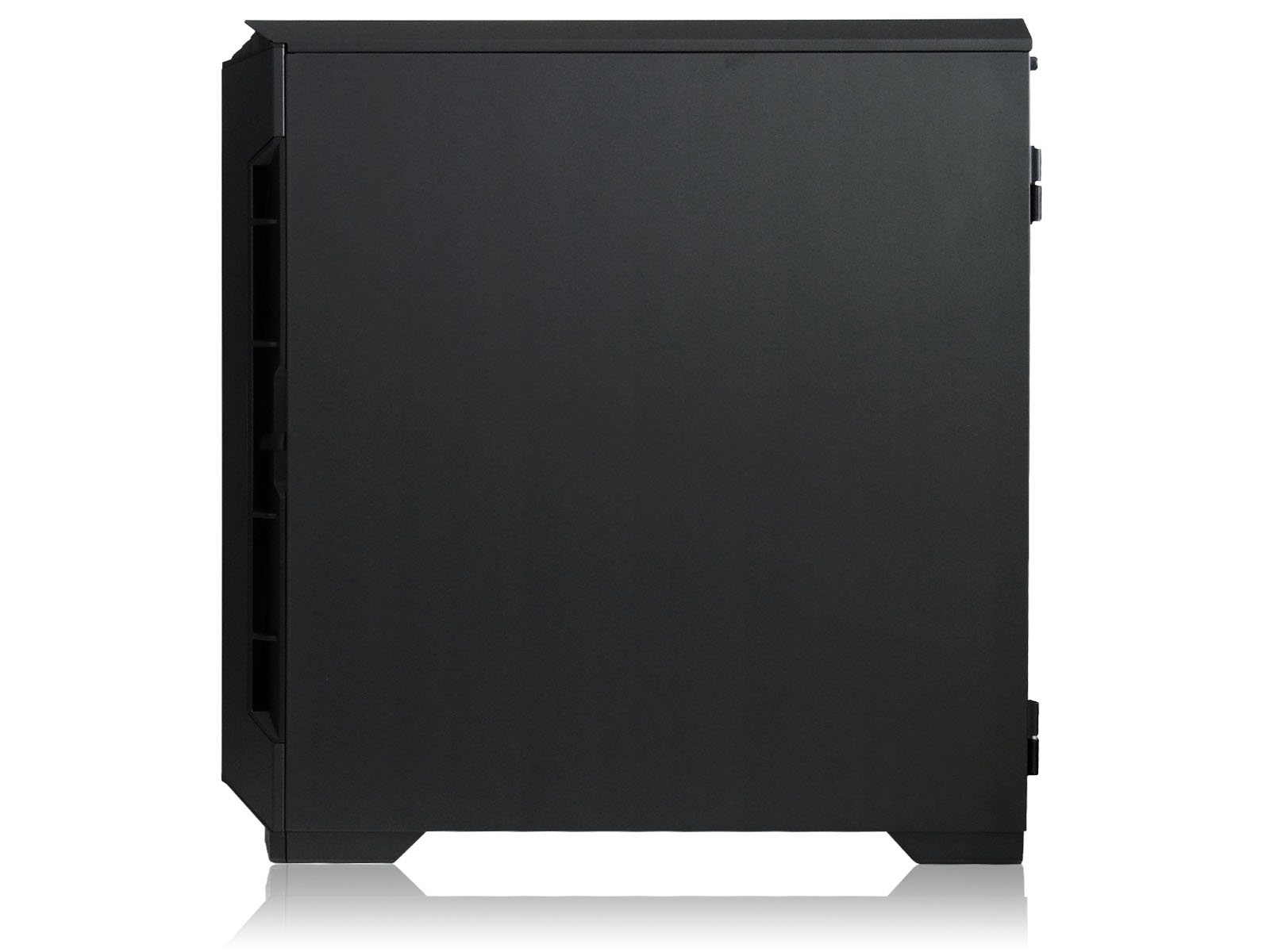

Правая боковая панель - ещё одна дверца, но уже полностью металлическая. Открывается удобнее, так как спереди на ней закрепили ленточку, исполняющую роль ручки.

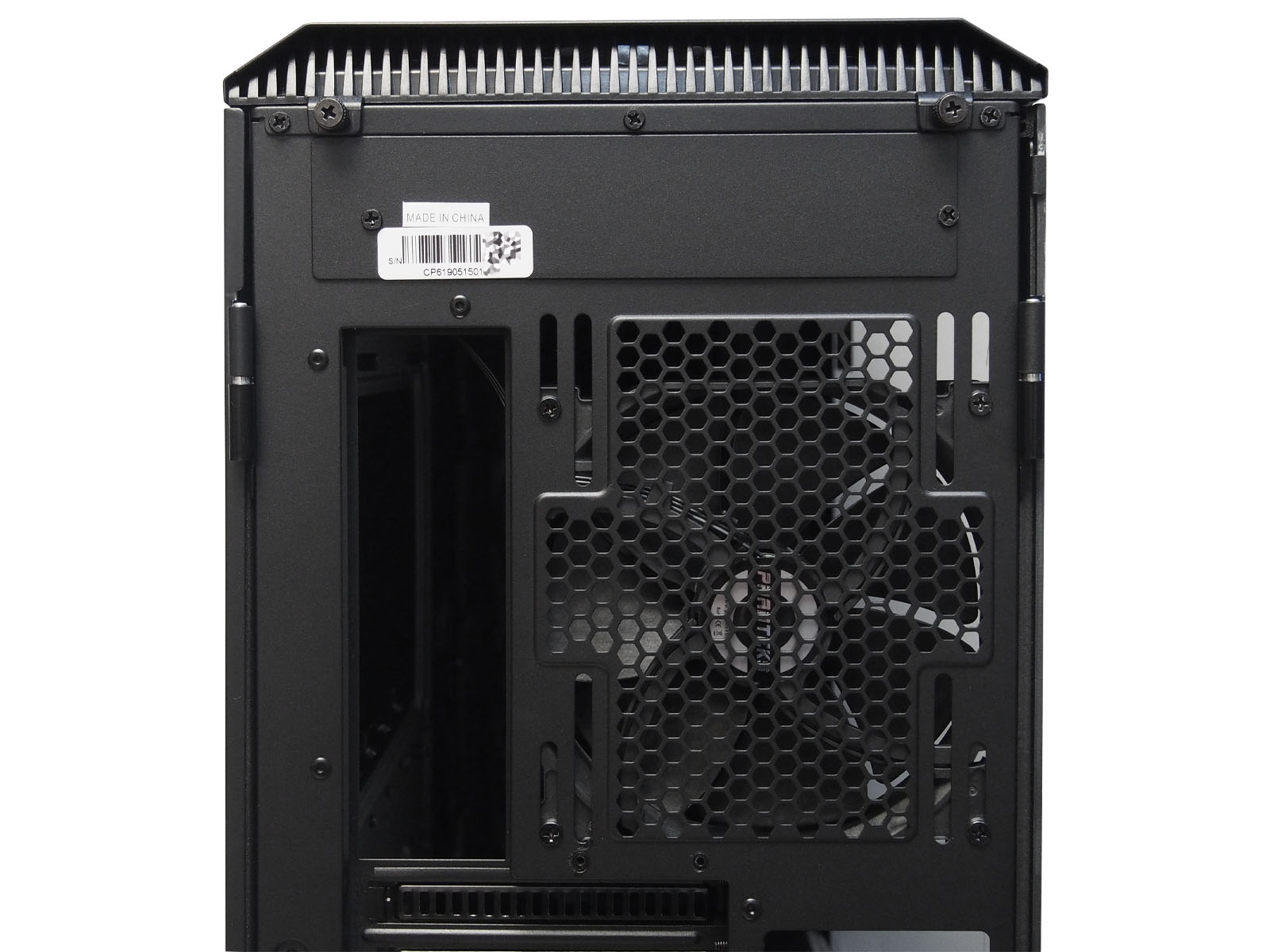

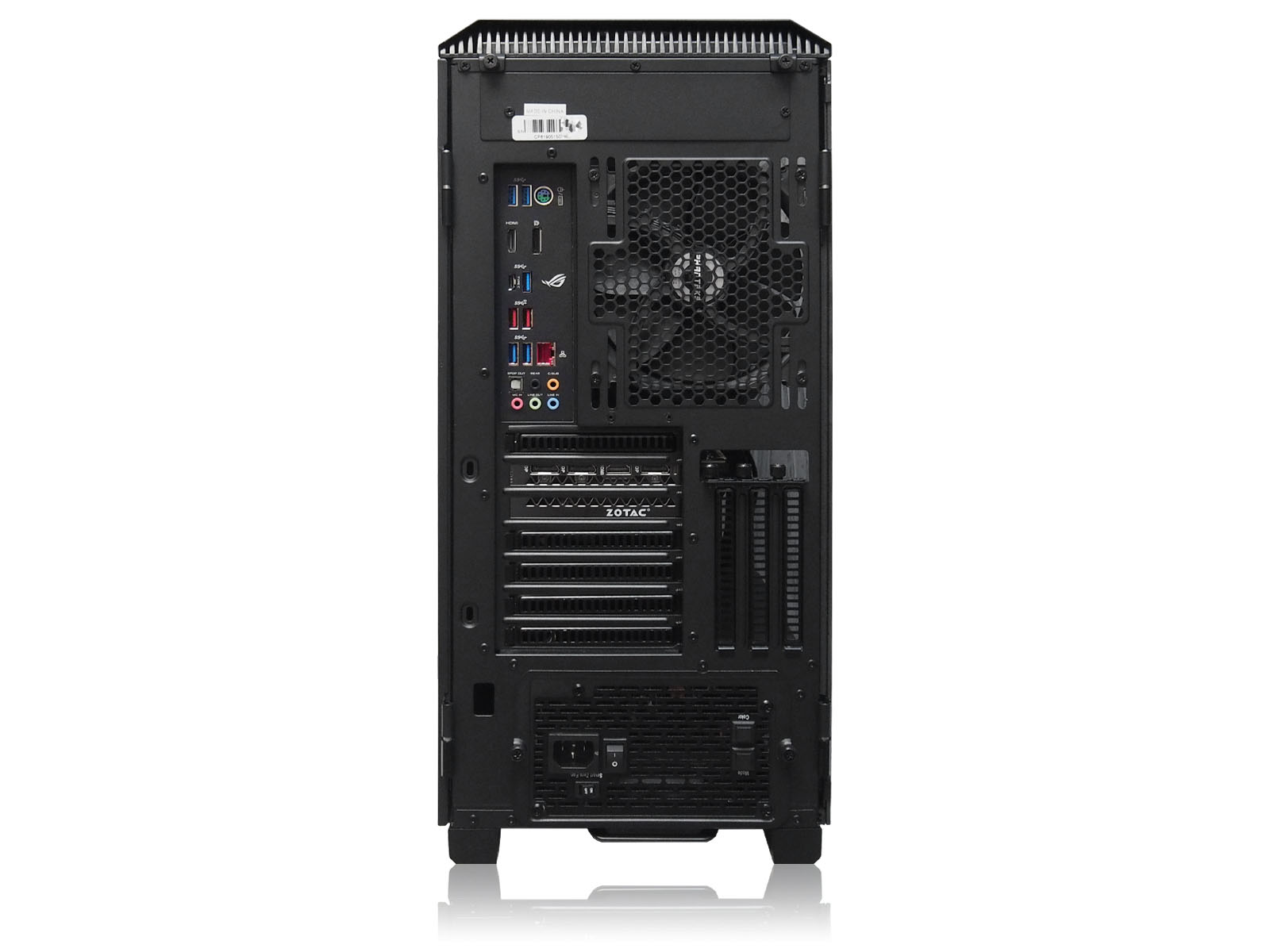

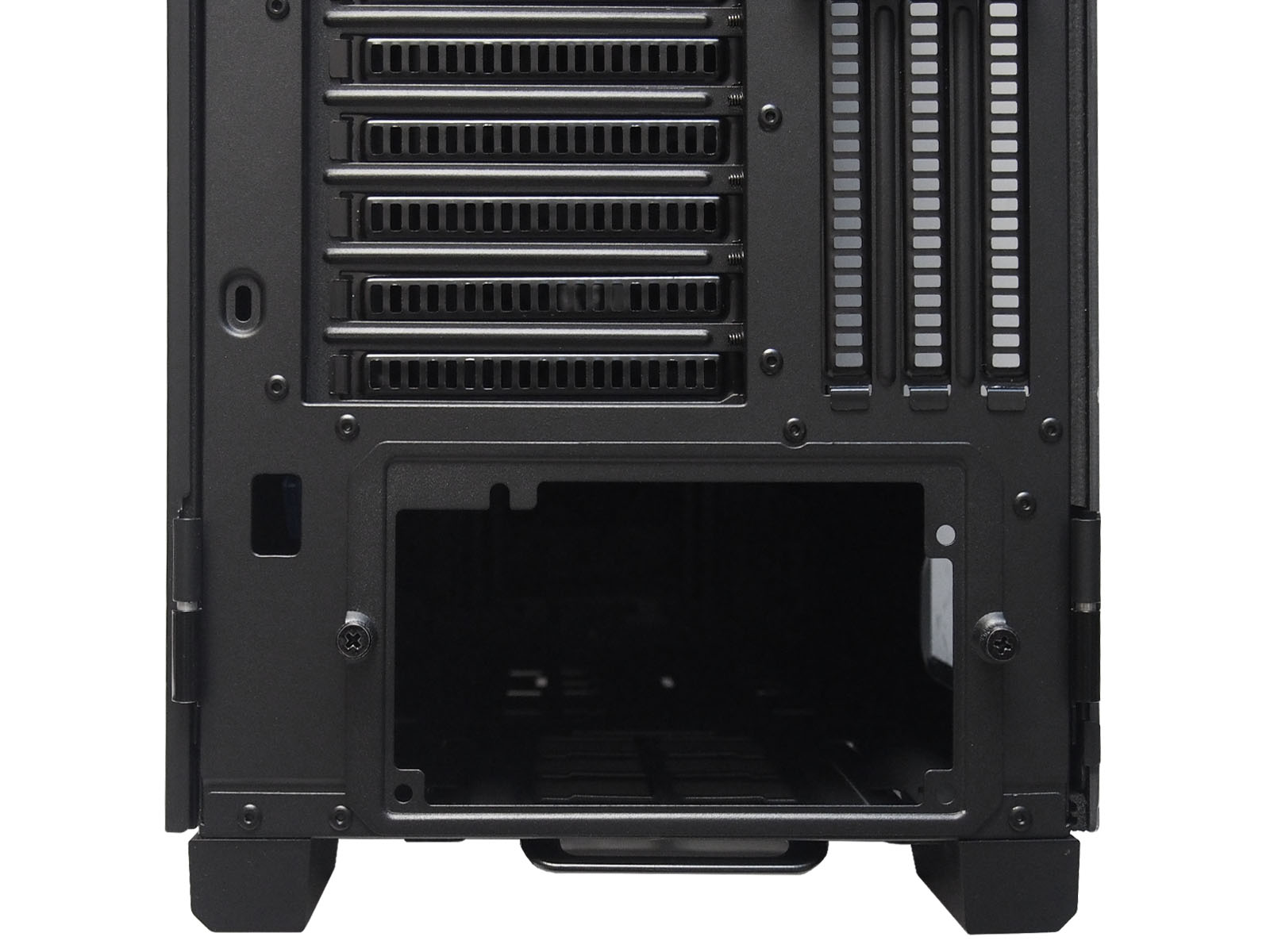

Сзади, на первый взгляд, корпус похож на многие другие с нижним расположением блока питания, но если присмотреться, то станут заметны два нюанса. Во-первых, три вертикальных слота расширения, а во-вторых, заглушка вытянутой формы в самом верху, о которой чуть подробнее напишем в разделе "Внутреннее устройство".



Верхняя панель, как и передняя, содержит съемную пластиковую вставку на магнитном креплении, за которой открывается закрытая нейлоновой сеткой область установки дополнительных систем охлаждения. Овальная кнопка включения также размещена на верхней части корпуса и во время работы подсвечивается белым цветом.

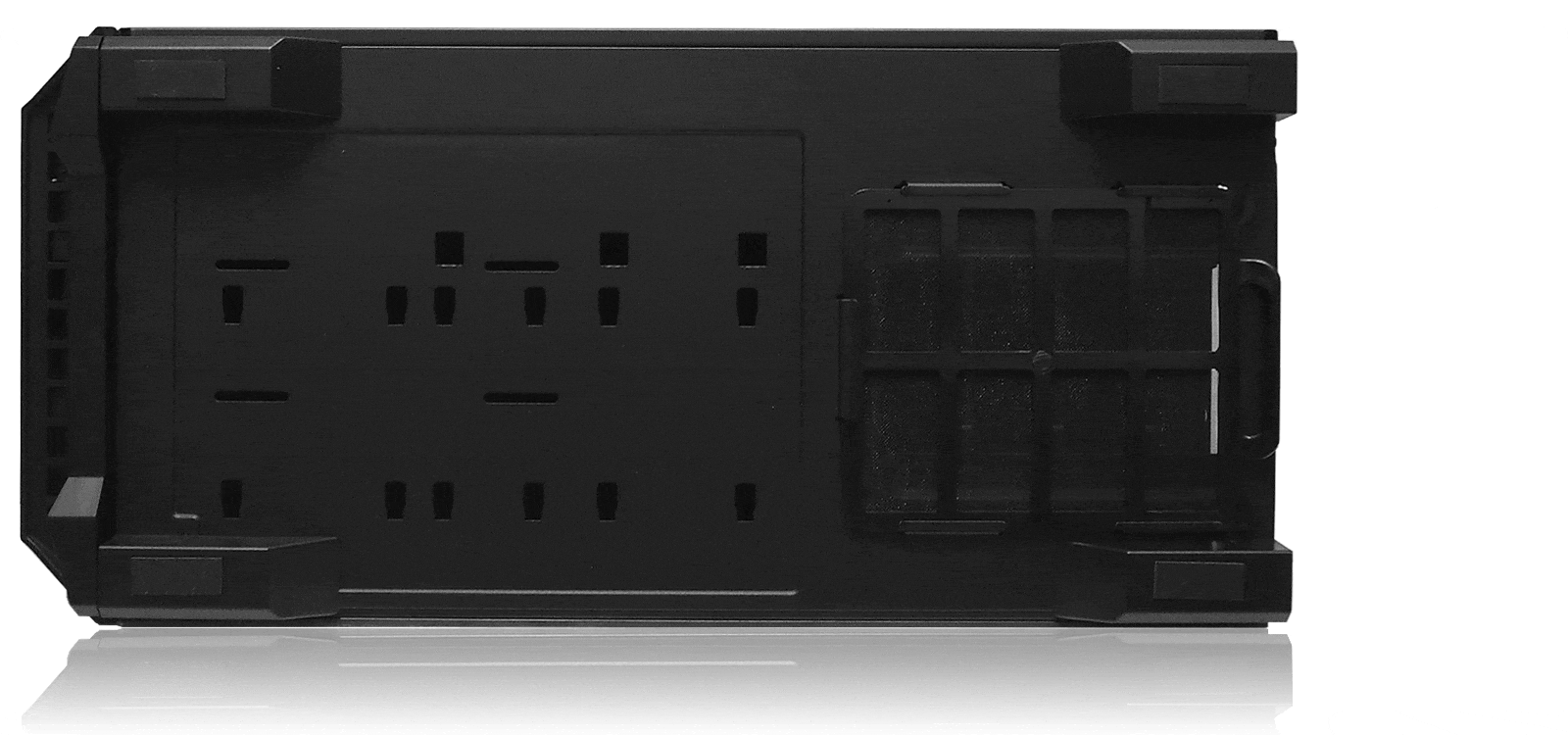

На дне корпуса примечательно только место вывода горячего воздуха с блока питания, закрытое съёмным мелкоячеистым фильтром с пластиковым каркасом. Вытаскивается он легко, но потребует наличие свободного пространства позади корпуса.

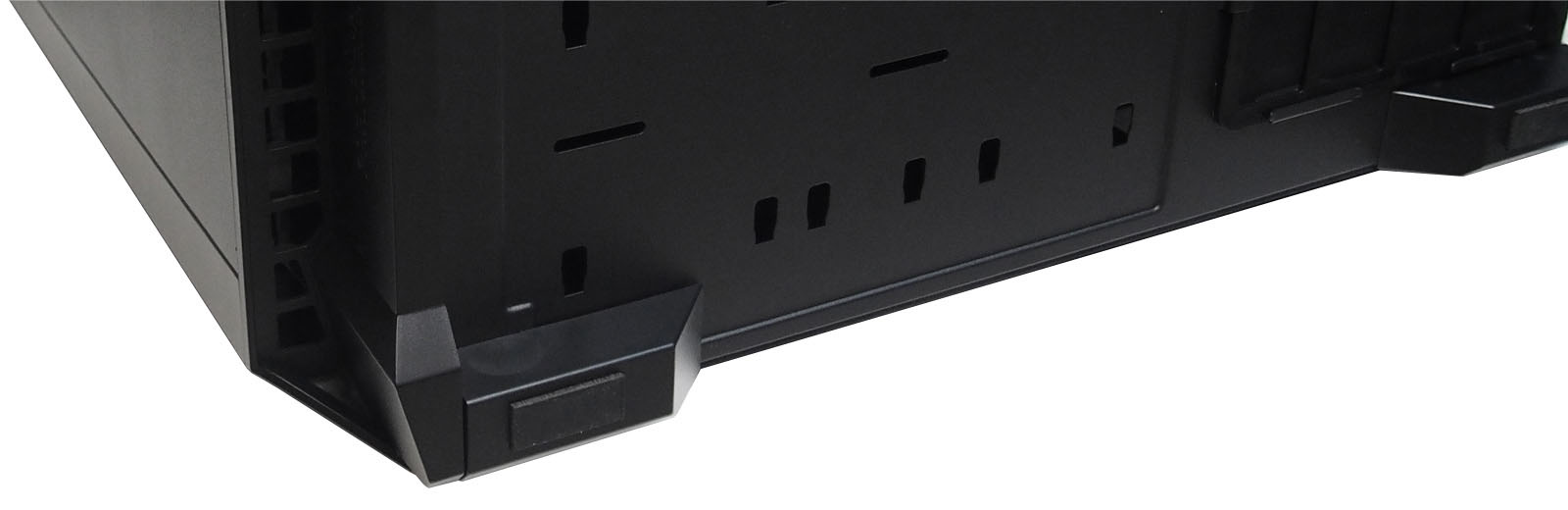

Устойчивое положение корпуса обеспечивают четыре пластиковых ножки по углам с прорезиненными вставками. Их высота - 2 см.

Внутреннее устройство

Шасси корпуса, как уже вкратце упоминалось, построено на базе модели Enthoo Evolv X, оптимизированной под любителей просторных и аккуратных сборок с быстрым доступом ко всем компонентами и презентабельным кабель-менеджментом.

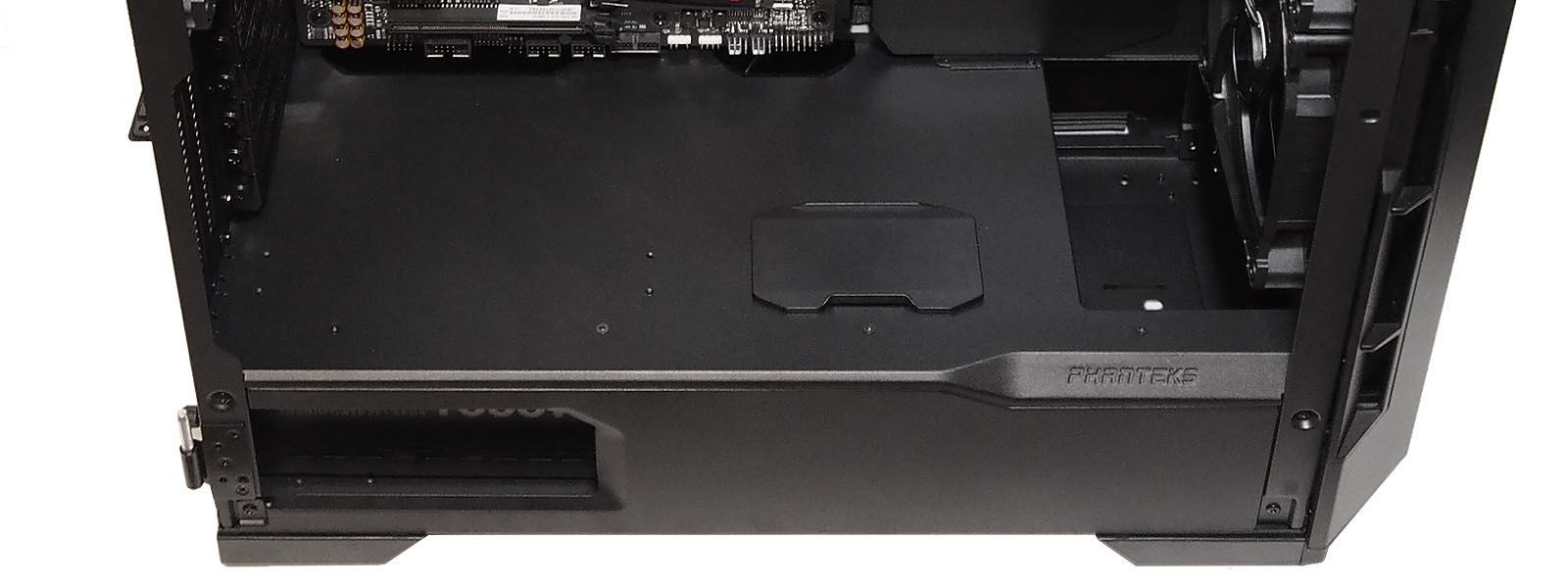

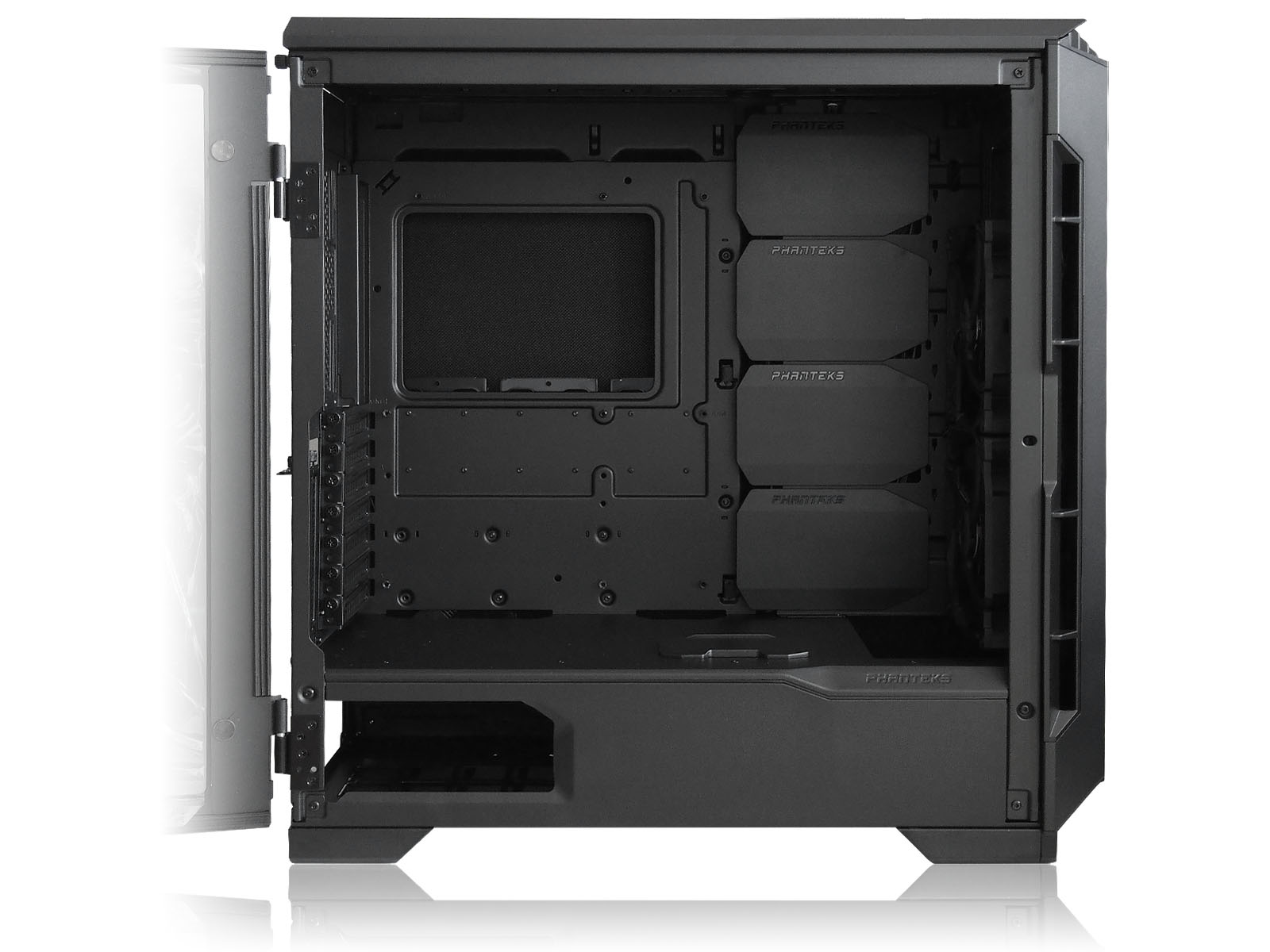

Зональное деление внутри достаточно распространенное. Горизонтальной перегородкой отделена нижняя часть корпуса, в которой устанавливается блок питания и несколько опциональных корзин для накопителей информации. В передней части сделан глубокий вырез для возможности установки длинных радиаторов систем жидкостного охлаждения, слева от него - сдвигающаяся пластиковая заглушка, прикрывающая удобное отверстие для подвода проводов питания к видеокарте. Сзади - окошко для видимости боковых наклеек или систем подсветки блоков питания.

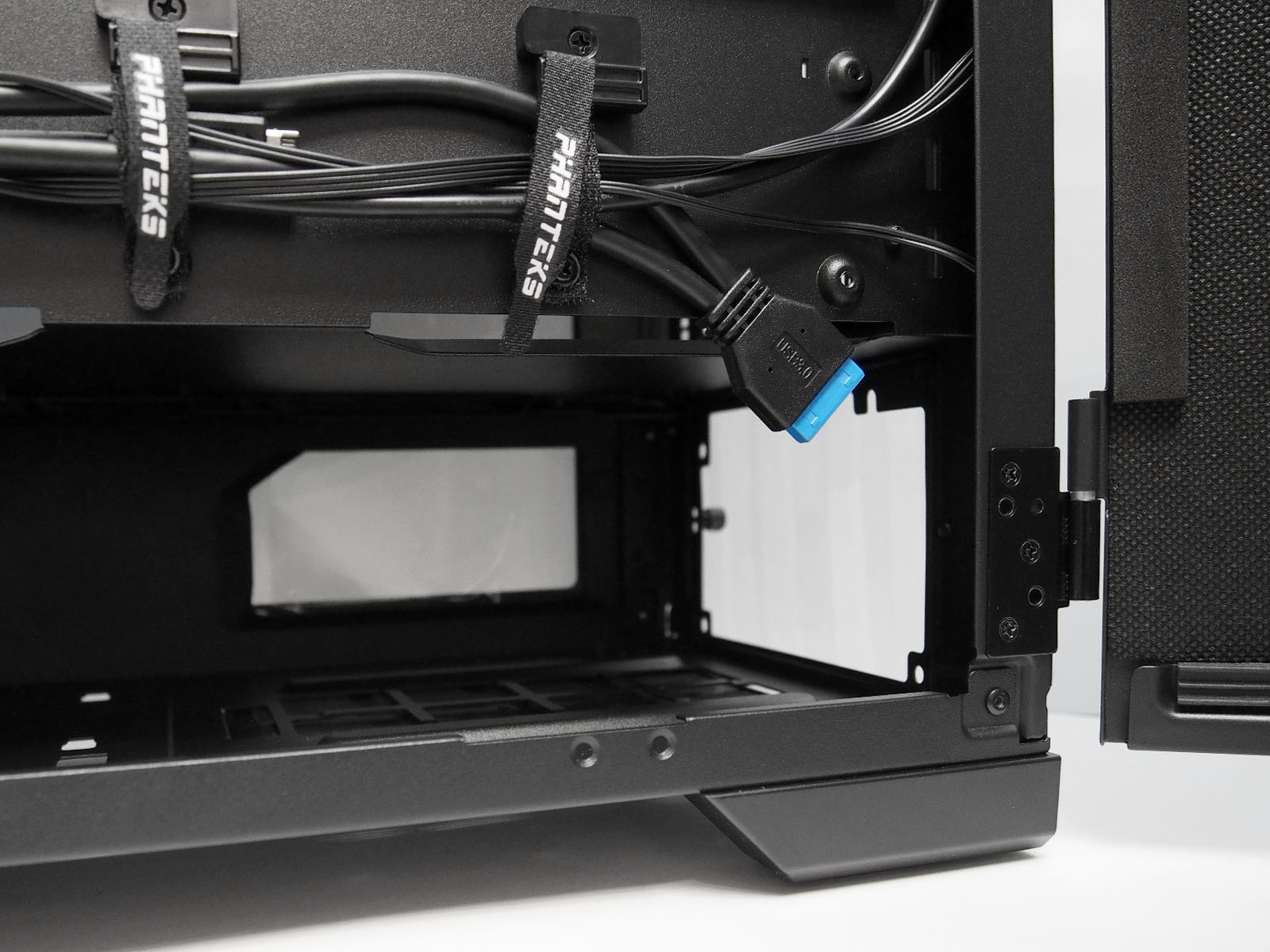

Место крепления блока питания оборудовано переходной рамкой, прикрученной двумя винтами с накатанной головкой. Такое решение упрощает периодическое обслуживание, позволяя быстрее вынимать из корпуса модульные БП с отстегивающимися проводами. Поддерживаются модели стандартных блоков ATX PS/2 длиной до 250 мм, если корзины для накопителей в нижней части не устанавливаются, и до 195 мм с ними.



Остальная часть корпуса выделена под оставшиеся компоненты типичного производительного ПК. Наличие немалого свободного объёма позволяет установить материнские платы вплоть до формата E-ATX, шириной до 28 см. В поддон уже установлены нужные металлические подставки. Часть из них сделана с выступающими бортиками, позволяя бегло подвесить на них материнскую плату вертикально, что сильно облегчает прикручивание. Отверстия справа от материнской платы закрыты сдвижными пластиковыми заглушками для сокрытия подводимых проводов. Благодаря съемным корзинам под 3,5'' накопители, которые в современных сборках практически не востребованы, удалось достичь совместимости с длинными видеоадаптерами. Ограничением для них будет 43,5 см без корзин и 29,4 см с оными.



Но это ещё не всё. Упомянутая раньше верхняя заглушка на задней панели может быть дооборудована приобретаемым отдельно специальным кронштейном с PCIe-райзером - ITX upgrade kit, в который устанавливается вторая материнская плата формата ITX и выносной видеоадаптер. Таким образом в одном корпусе фактически можно собрать два ПК: один производительный и второй вспомогательный, например, для стриминга. По-настоящему необычное, но очень интересное и практичное решение.



Для установки массивных воздушных суперкулеров для центральных процессоров особых ограничений нет, расстояние до стеклянной дверцы вмещает экземпляры до 190 мм высотой.

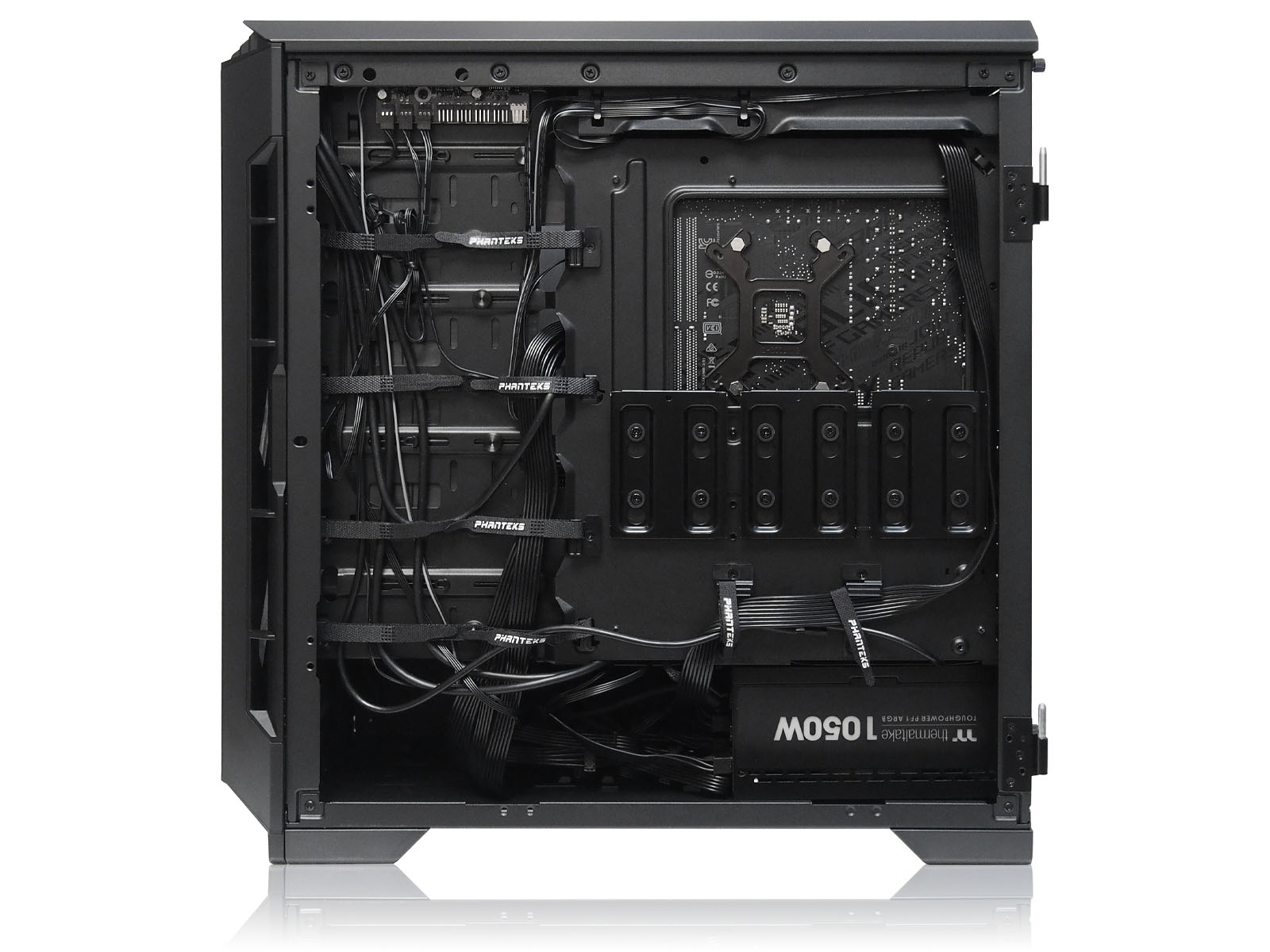

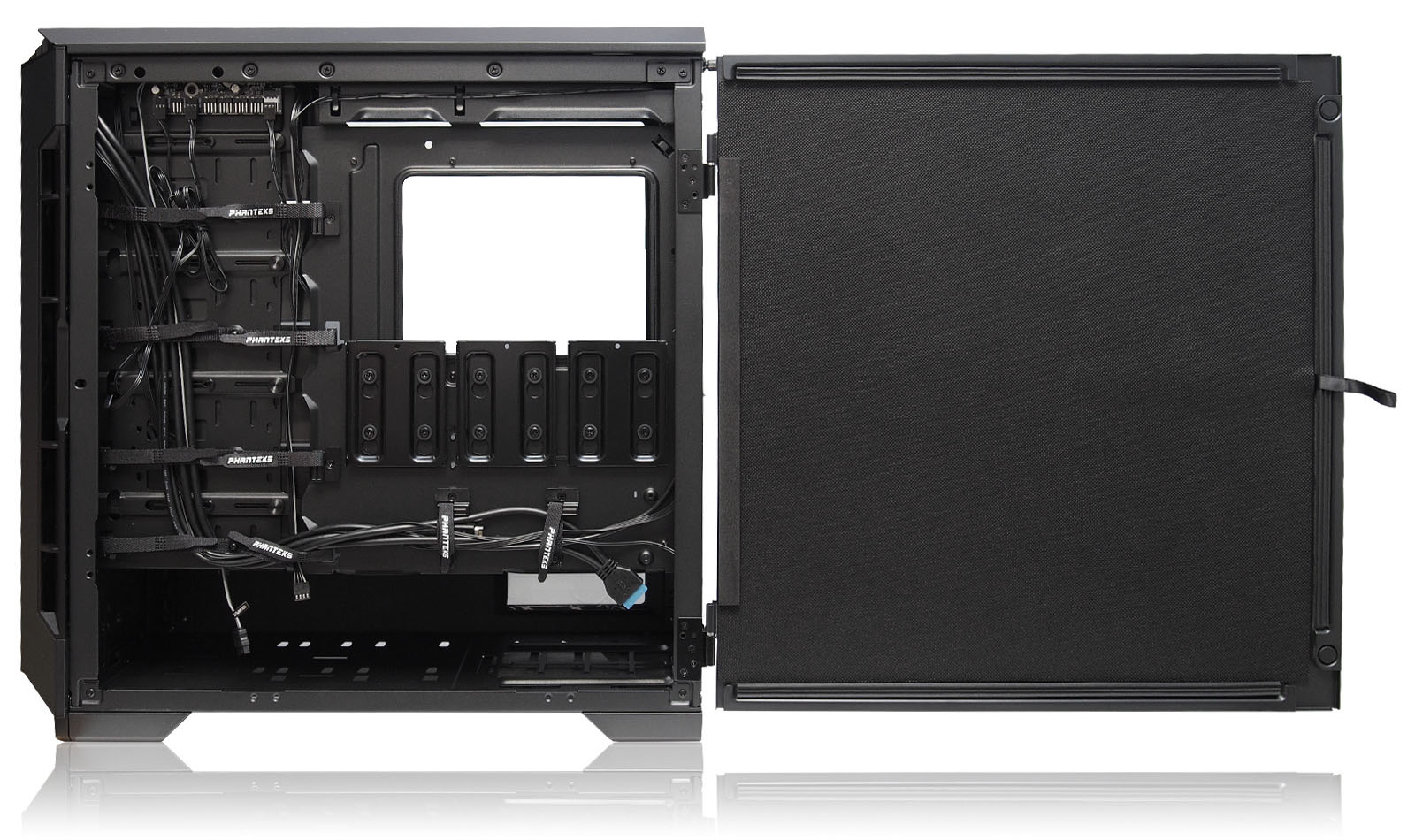

Внутренняя поверхность металлической правой дверцы корпуса, а также быстросъемных частей верхней и фронтальной панелей, оклеена звукопоглощающим материалом. Корпус удобно спроектирован с точки зрения кабель-менеджмента. Большое количество отверстий в нужных местах, заготовленные многоразовые брендированные хомуты по всей задней части и сдвигаемые заглушки позволяют сделать сборку проще и аккуратнее.

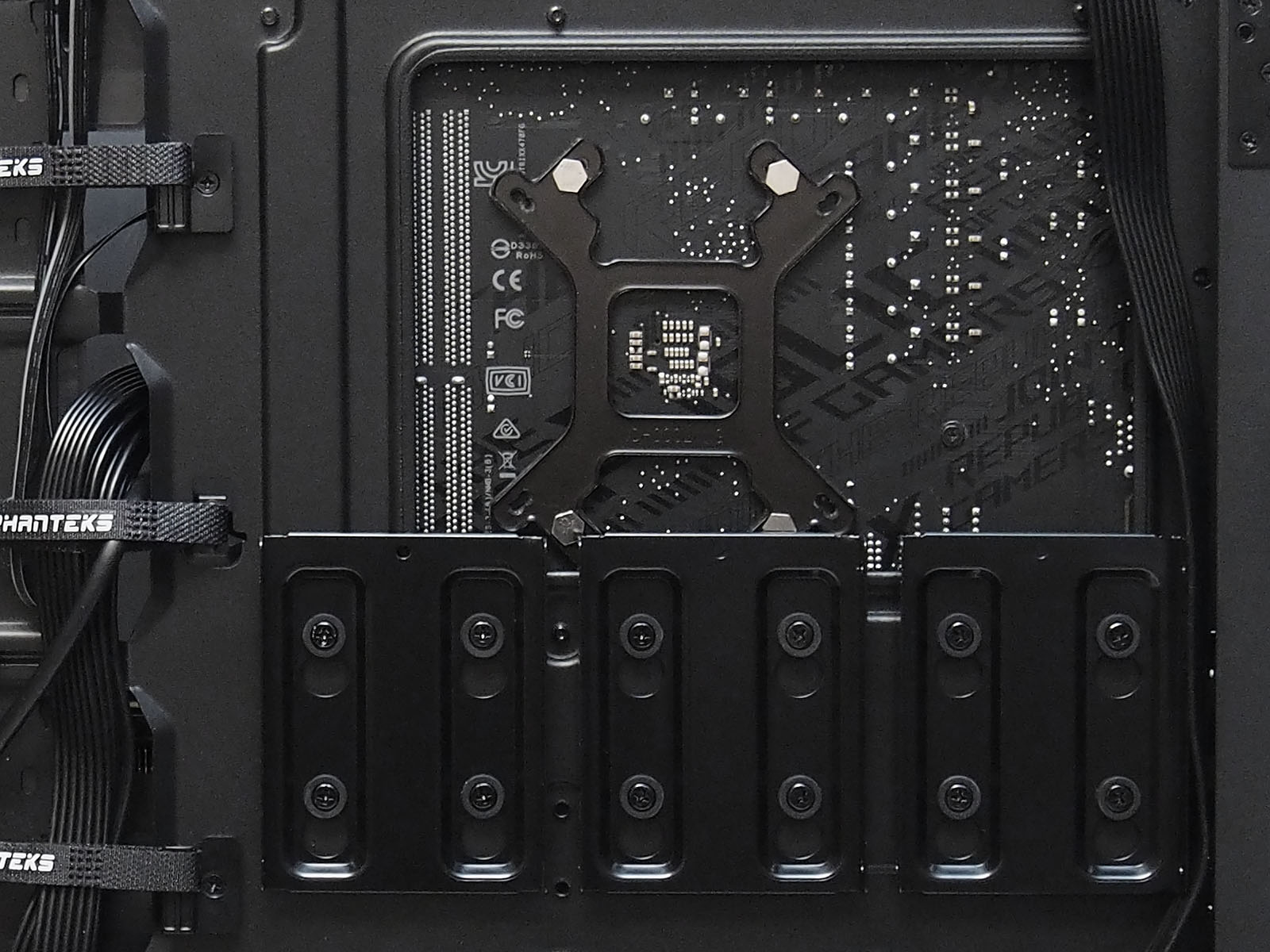

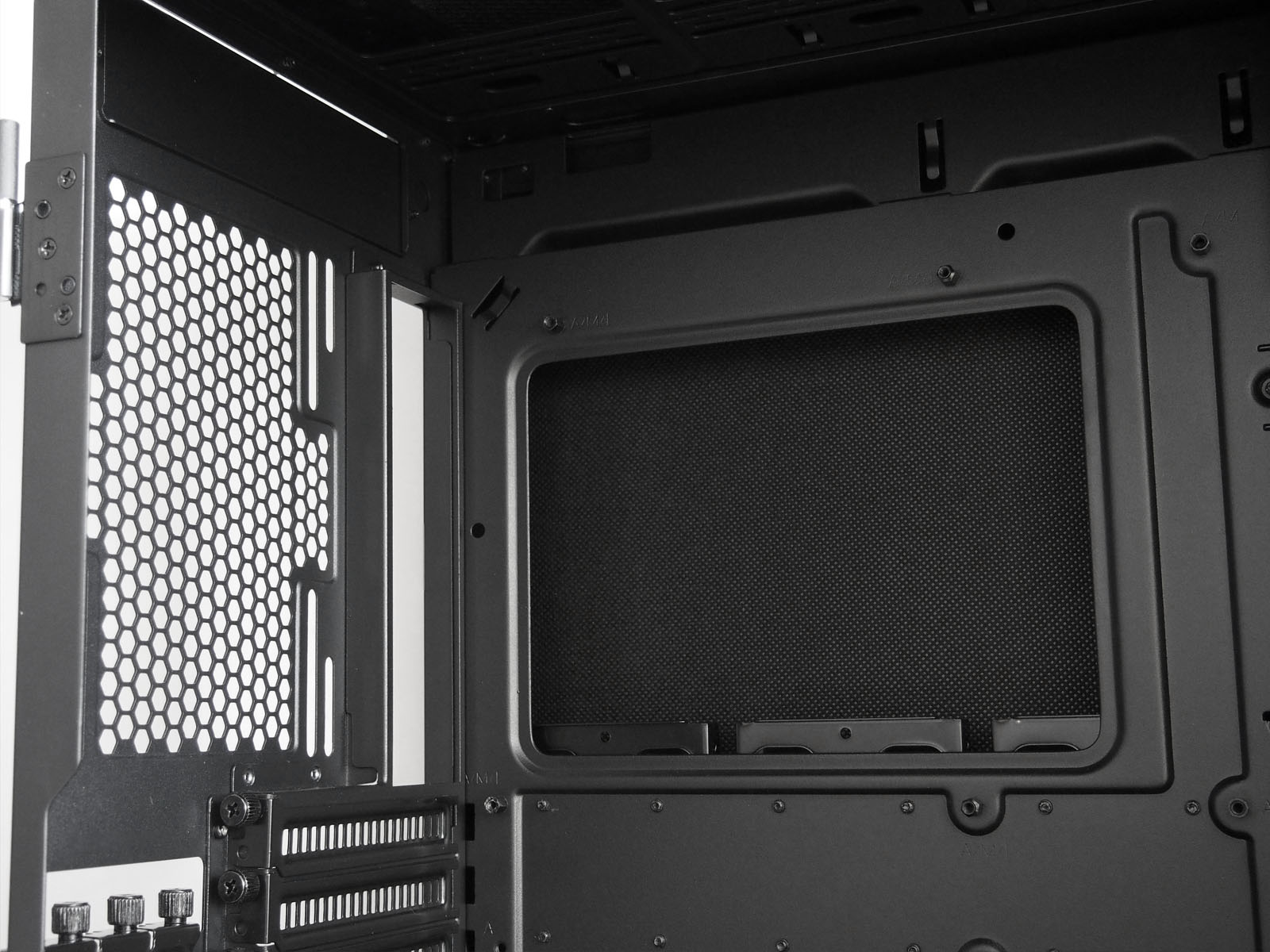

Вырез в задней стенке для доступа к обратной части сокетов центральных процессоров на материнской плате достаточно крупный для того, чтобы можно было устанавливать и снимать бэкплейты кулеров без извлечения из корпуса (но могут помешать слегка выступающие салазки для SSD).

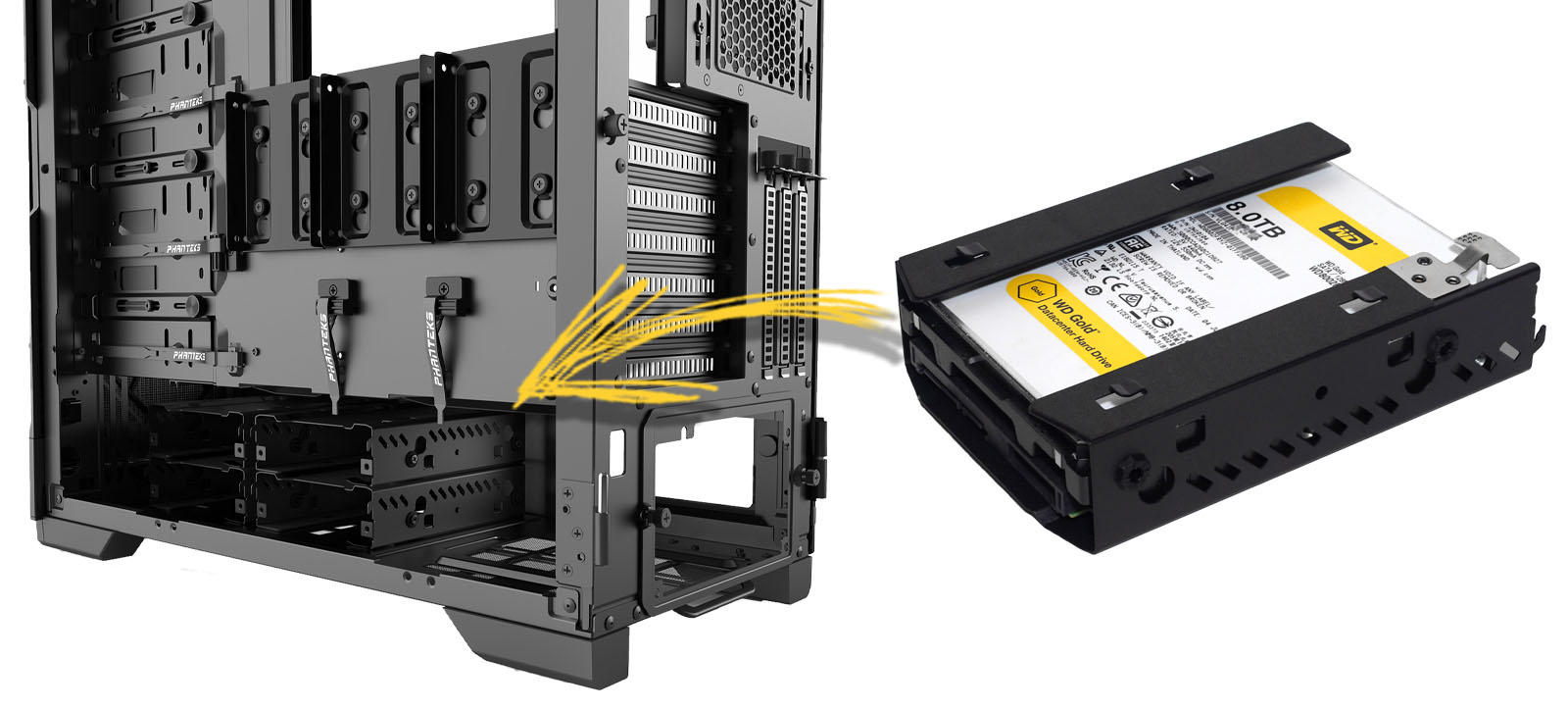

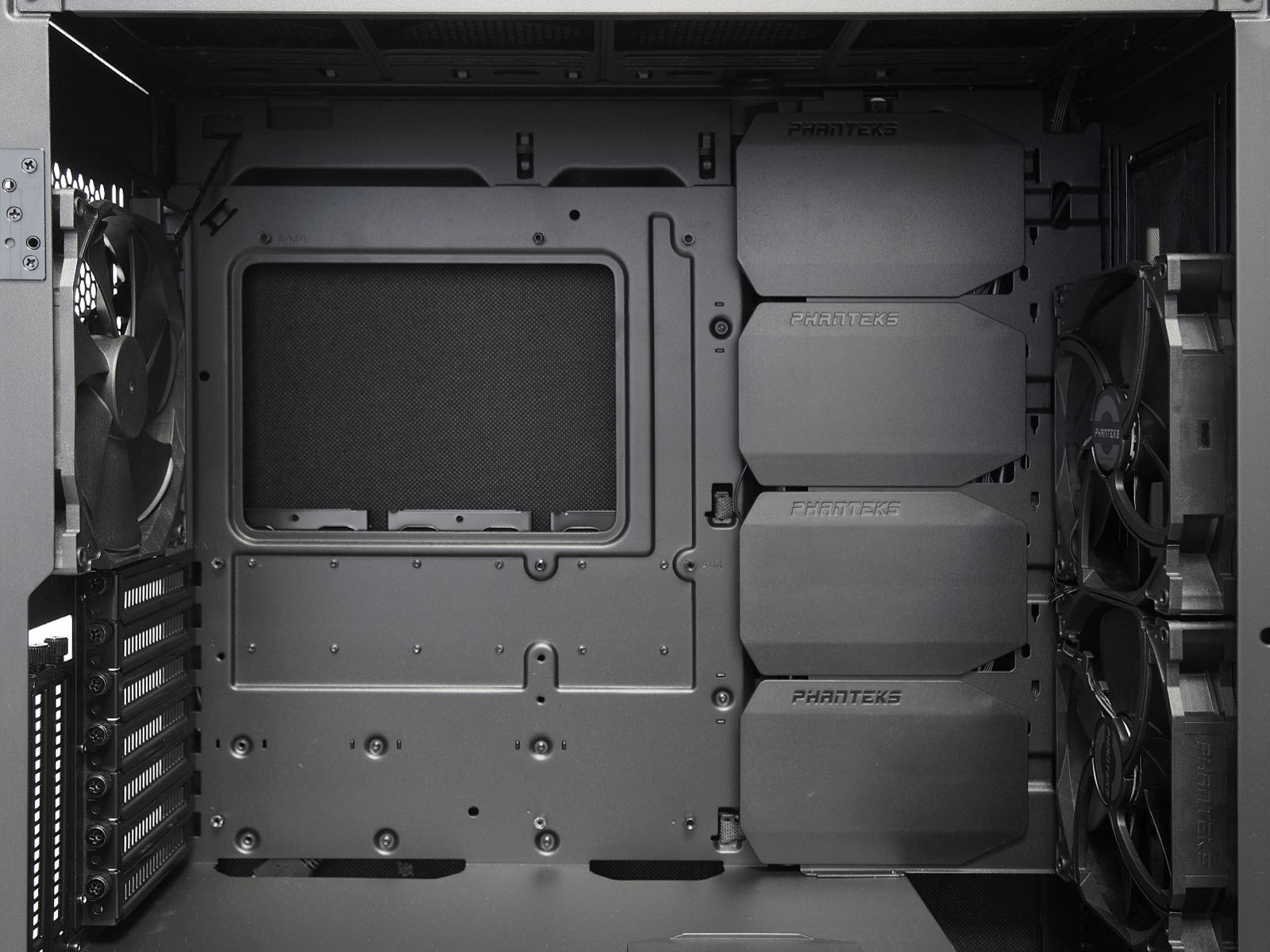

Точек установки накопителей информации много. За задней стенкой вертикально прикручены трое салазок для 2,5'', еще четыре корзины 3,5''/2,5'' можно установить в отсеке позади блока питания. Убрав пластиковые заглушки с надписью Phanteks в основном отсеке, справа от материнской платы возможно подвесить еще шесть универсальных корзин 3,5''/2,5''. В комплекте с корпусом идут четыре упомянутых съемных корзины для накопителей размером 3,5''/2,5''.

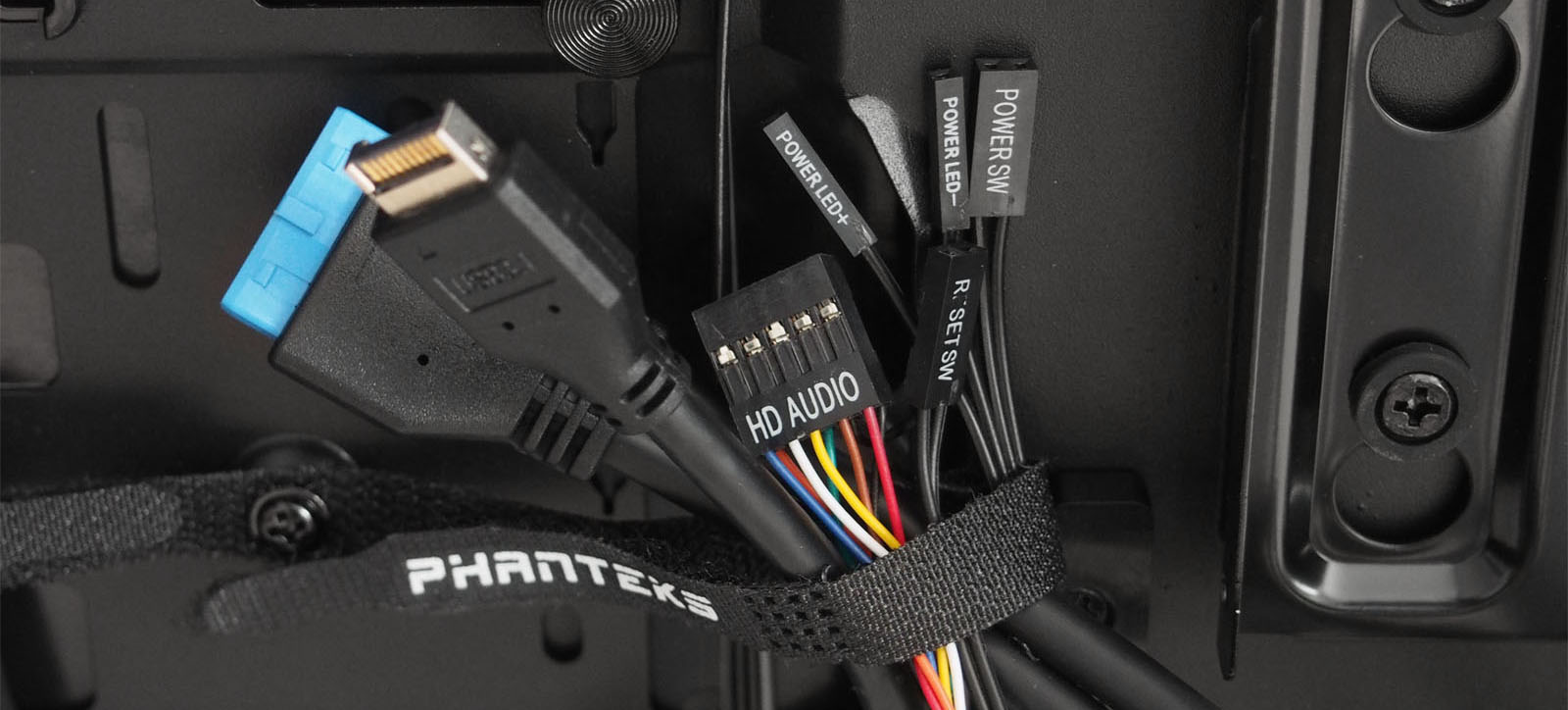

Провода от коннекторов и кнопок фронтальной панели достаточной длины и легко дотягиваются до нужных точек подключения на материнской плате с учетом скрытой укладки. Из непривычного - отсутствует светодиод индикации активности жестких дисков.

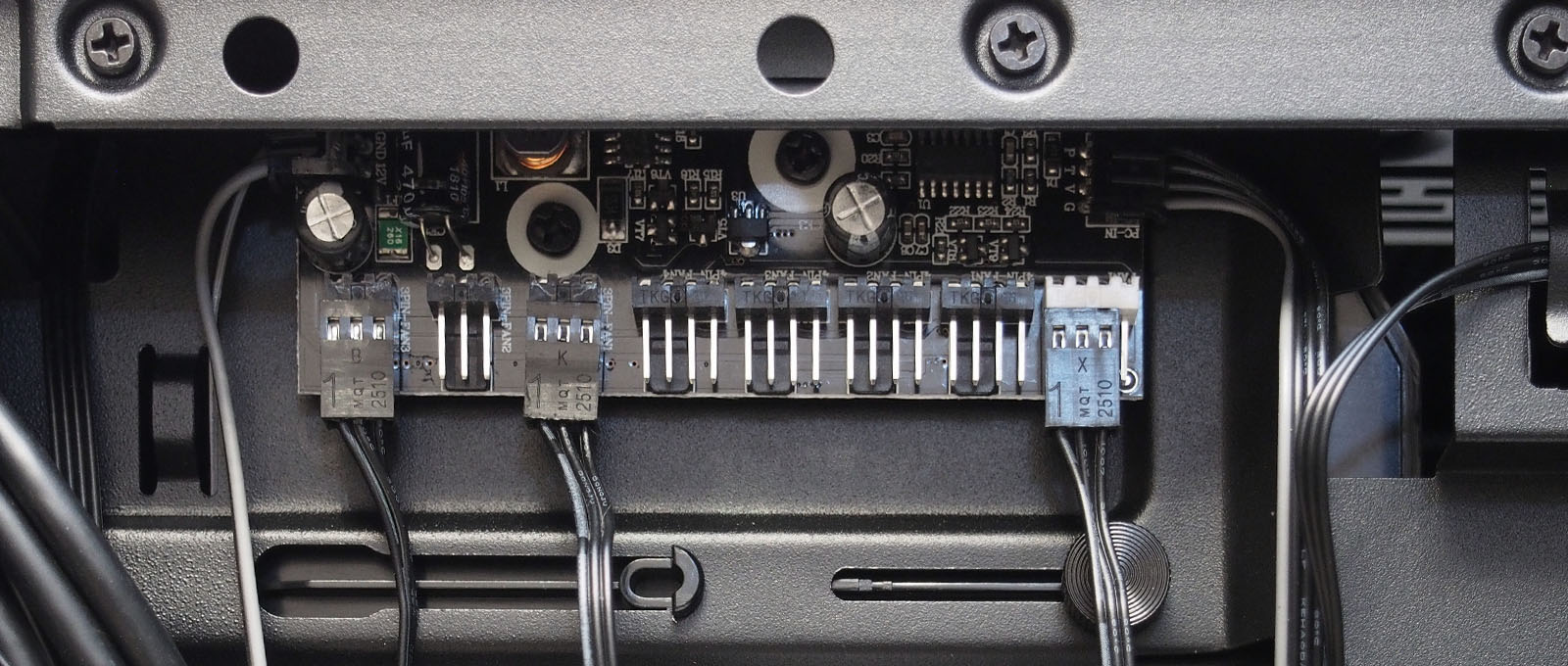

В задней верхней части корпуса закреплен концентратор для синхронного подключения вентиляторов. Он оснащен тремя точками подключения трёхконтактных штекеров и четырьмя четырехконтактными PWM-разъемами. Питание на него подаётся от SATA-коннектора, а подключение к материнской плате осуществляется через четырёхконтактный разъем с поддержкой PWM. К концентратору сразу подключены три комплектных 140-мм вентилятора. Для корректного мониторинга оборотов и управления скоростью с материнской платы один из вентиляторов должен обязательно быть подключен в первый PWM-коннектор, помеченный белым цветом.

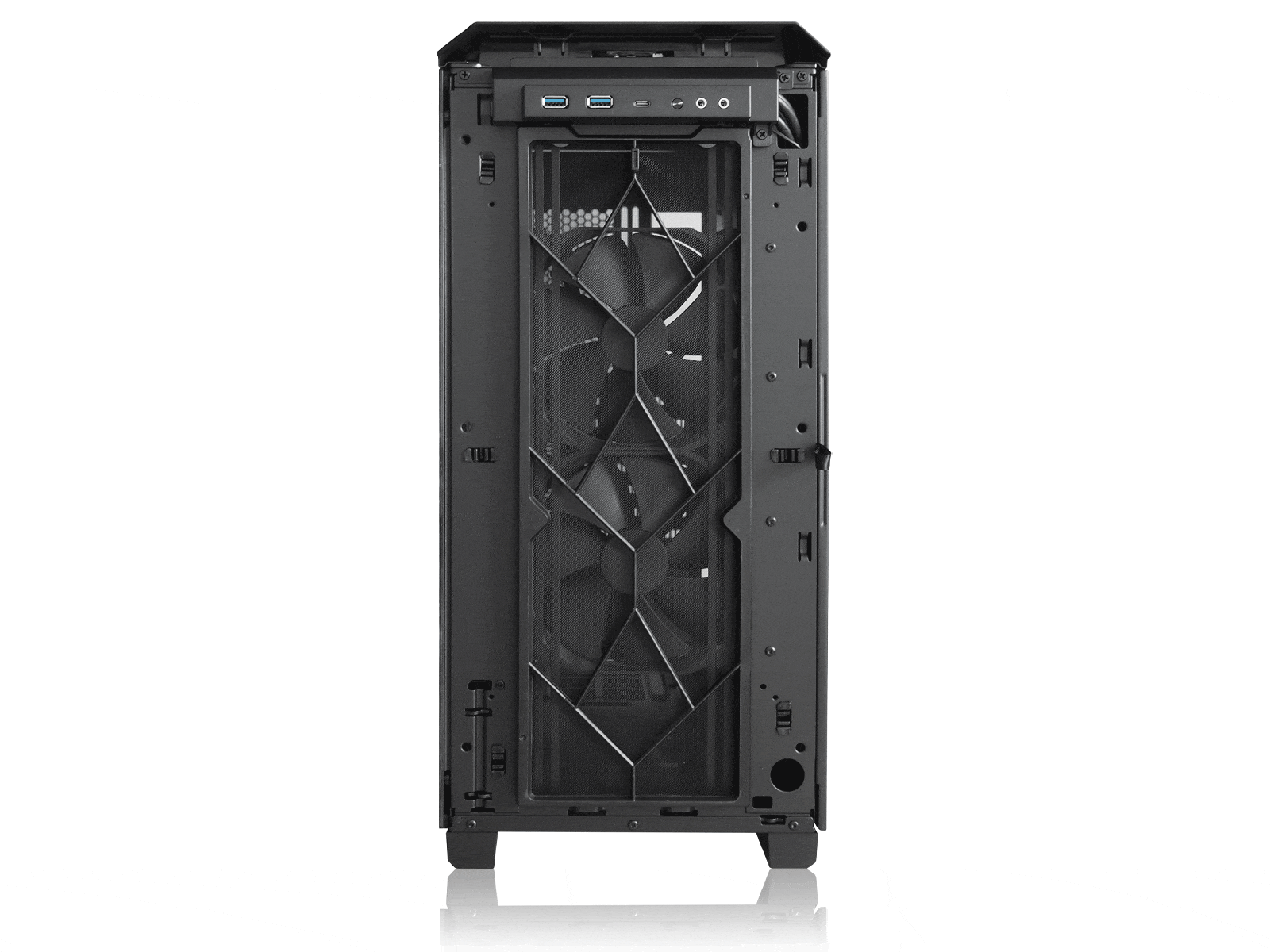

В передней части корпуса за лицевой панелью приготовлено место для установки трёх 140-мм или 120-мм вентиляторов. Два 140-мм экземпляра уже предустановлены и подключены на концентратор.

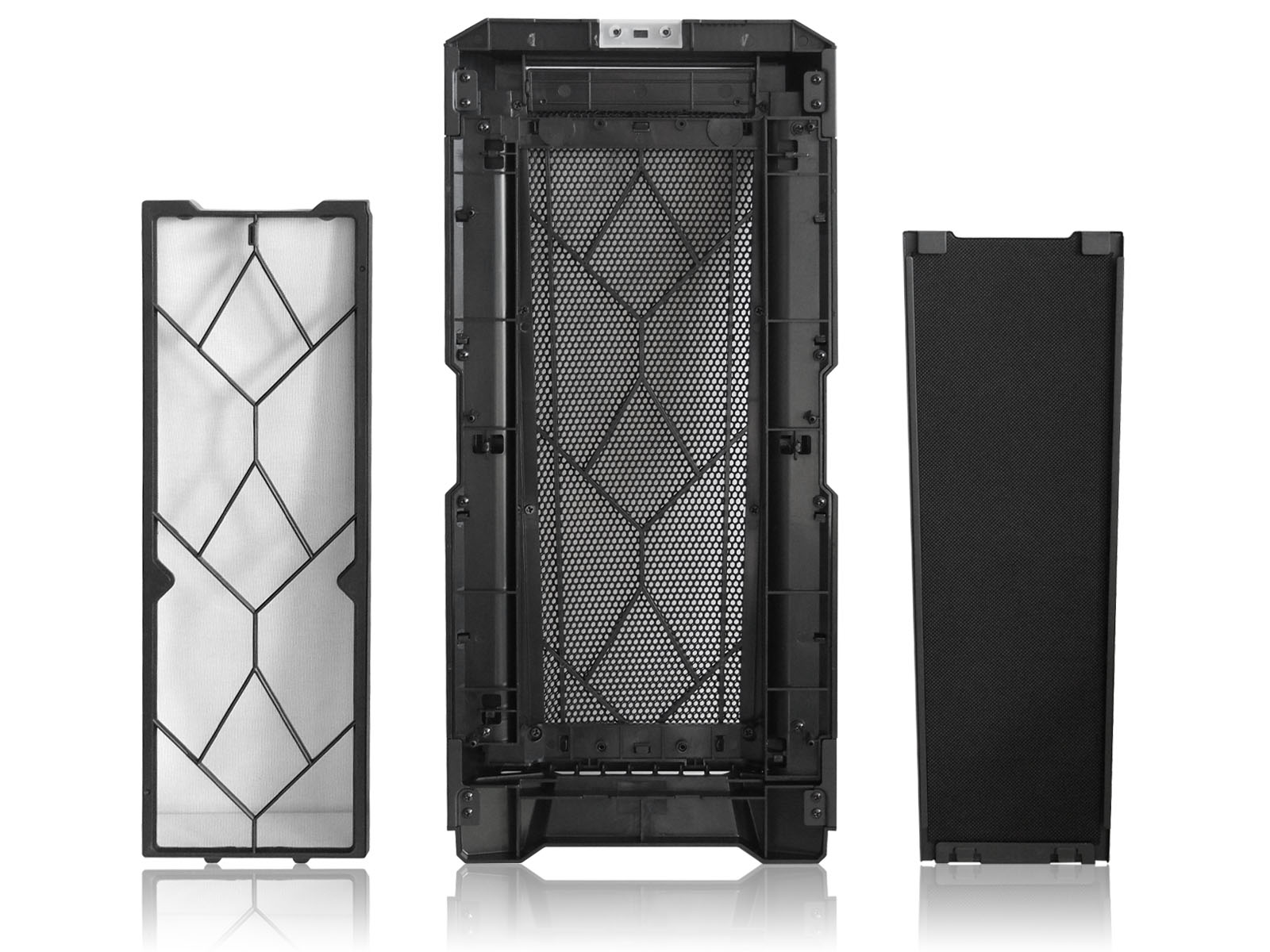

К мелкоячеистому фронтальному фильтру подбираться не очень удобно, так как предварительно необходимо полностью снимать пластиковую панель.

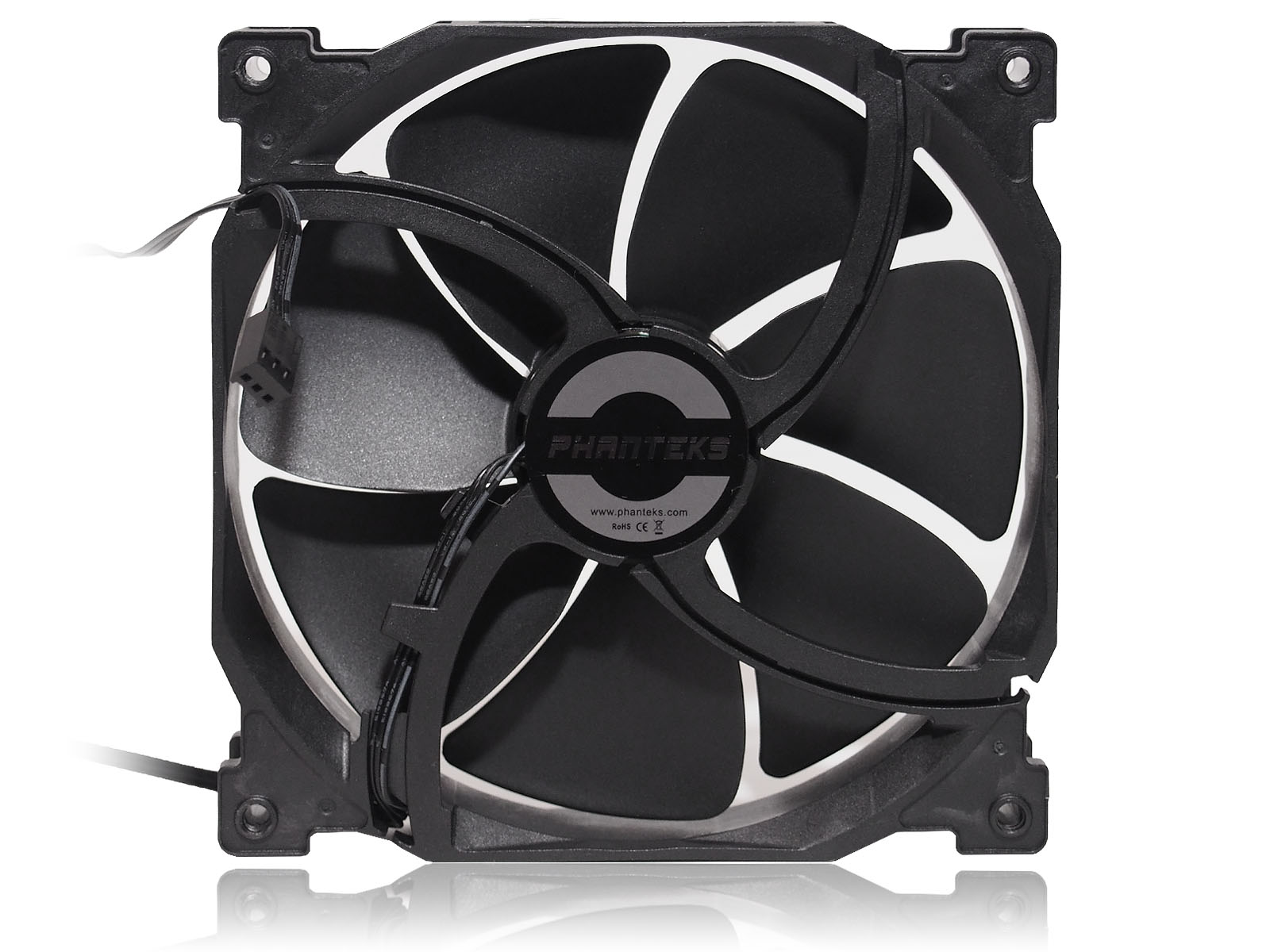

На задней стенке еще одно универсальное место 140/120-мм с предустановленным 140-мм вентилятором. На всех трёх вентиляторах Phanteks кроме логотипа нет никакой маркировки, равно как и в спецификации про их характеристики не упоминается. Подключаются трёхконтактными штекерами.

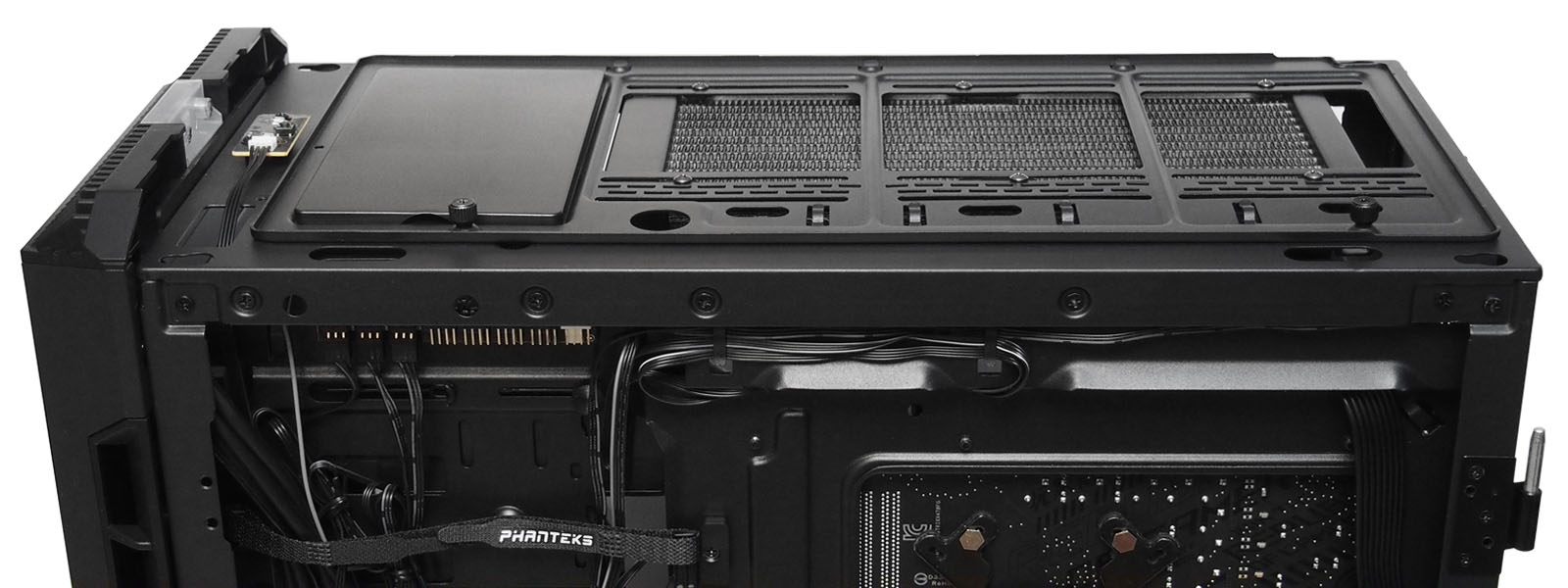

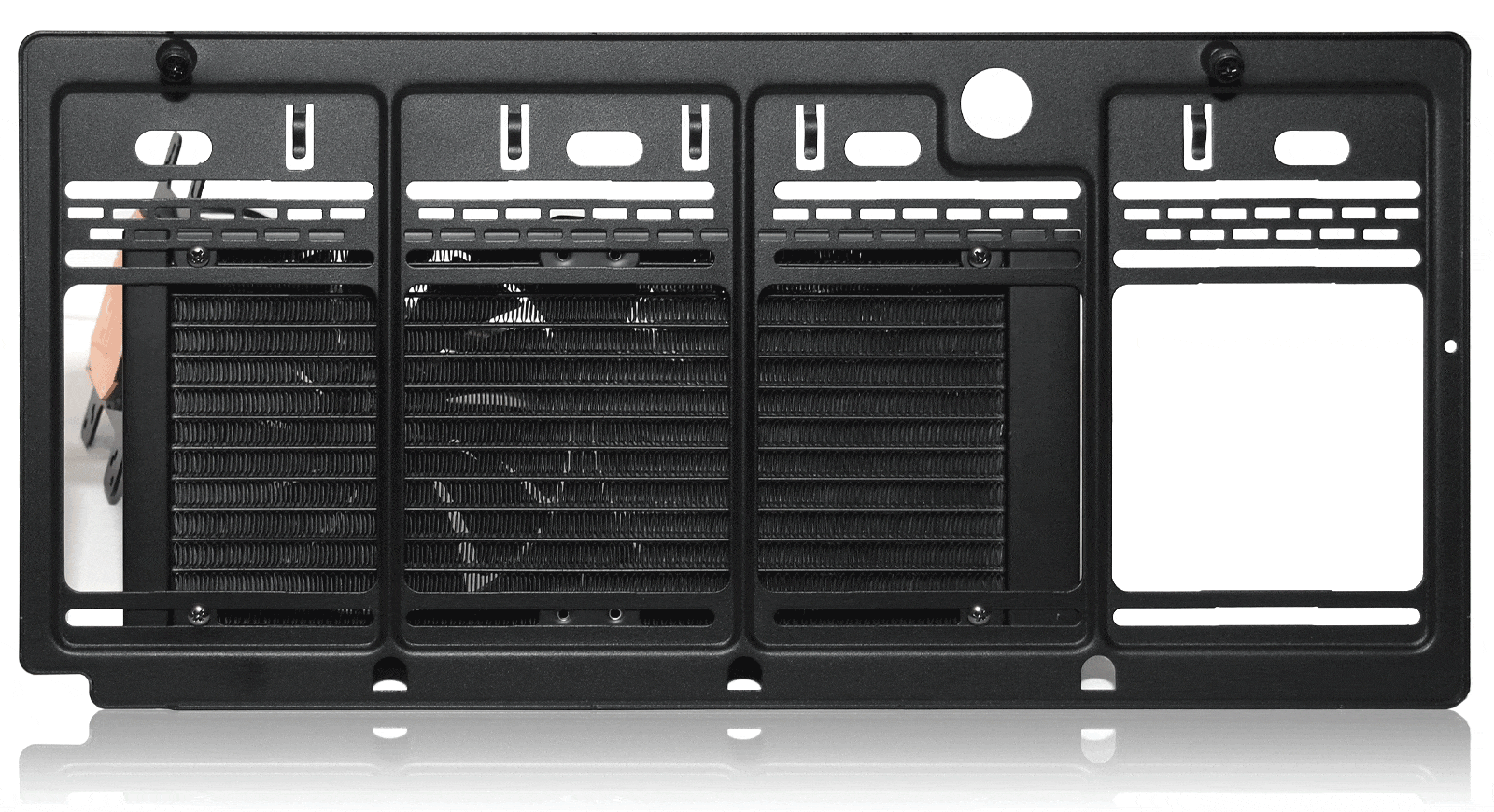

Верхняя панель корпуса легко снимается после откручивания сзади двух винтов с накатанной головкой, открывая доступ к быстросъемной рамке для установки еще трёх 120-мм или двух 140-мм вентиляторов.



Для систем жидкостного охлаждения места также предостаточно. Спереди заготовленных креплений должно хватить для радиаторов вплоть до 420-мм (465 x 148 x 95 мм). Сверху вместятся радиаторы типоразмеров до 360 мм (405 x 146 x 65 мм). Верхняя рамка имеет круглое отверстие для заливных шлангов или кранов СЖО. Аналогичное отверстие сделано в нижней правой фронтальной части корпуса, где удобно разместить сливной кран. В комплекте идёт удобная пластиковая заглушка на магнитном креплении, позволяющая закрыть один из отсеков для оптимизации воздушного потока.

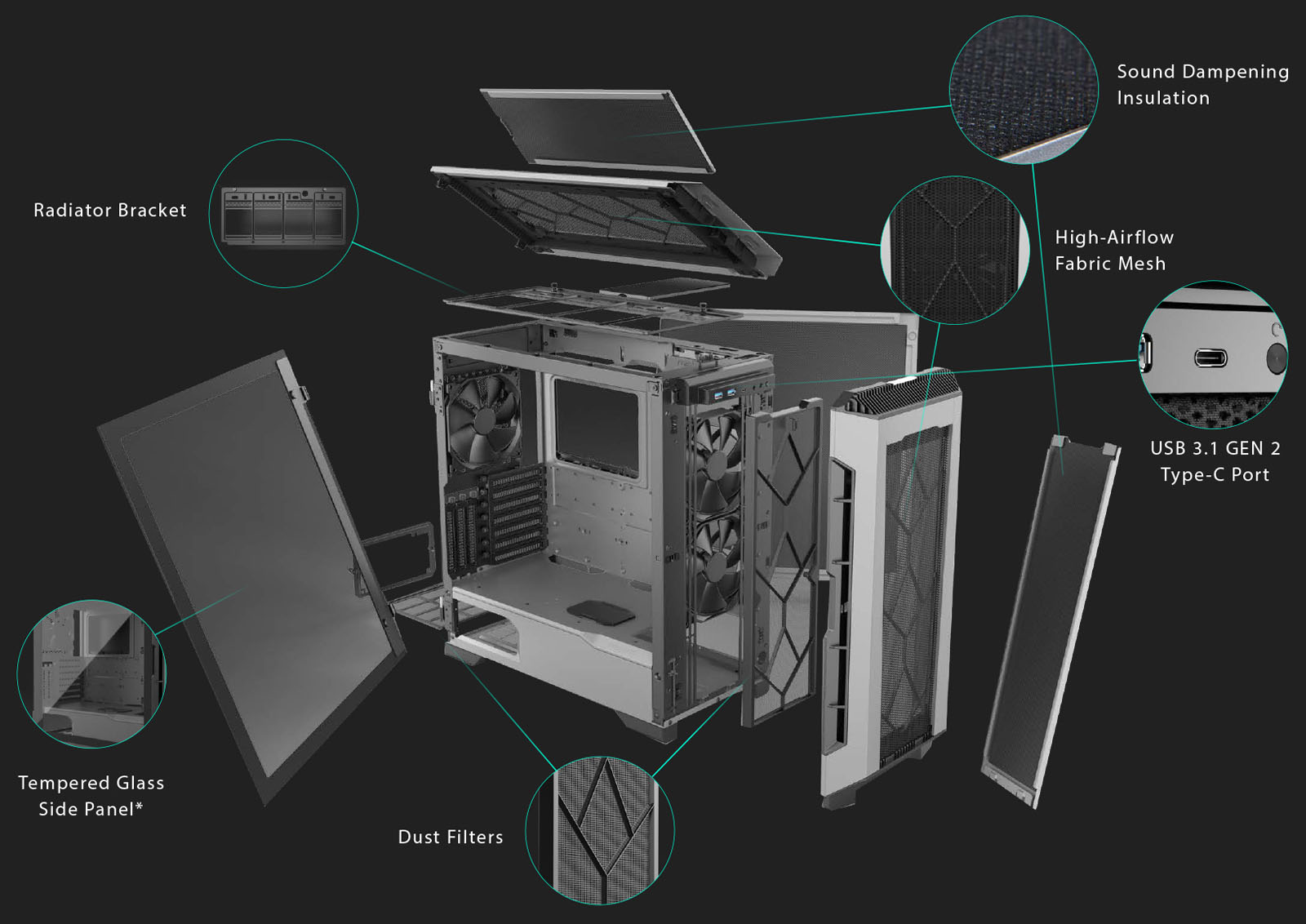

Итоговая схема корпуса от производителя:

Конфигурация тестового стенда

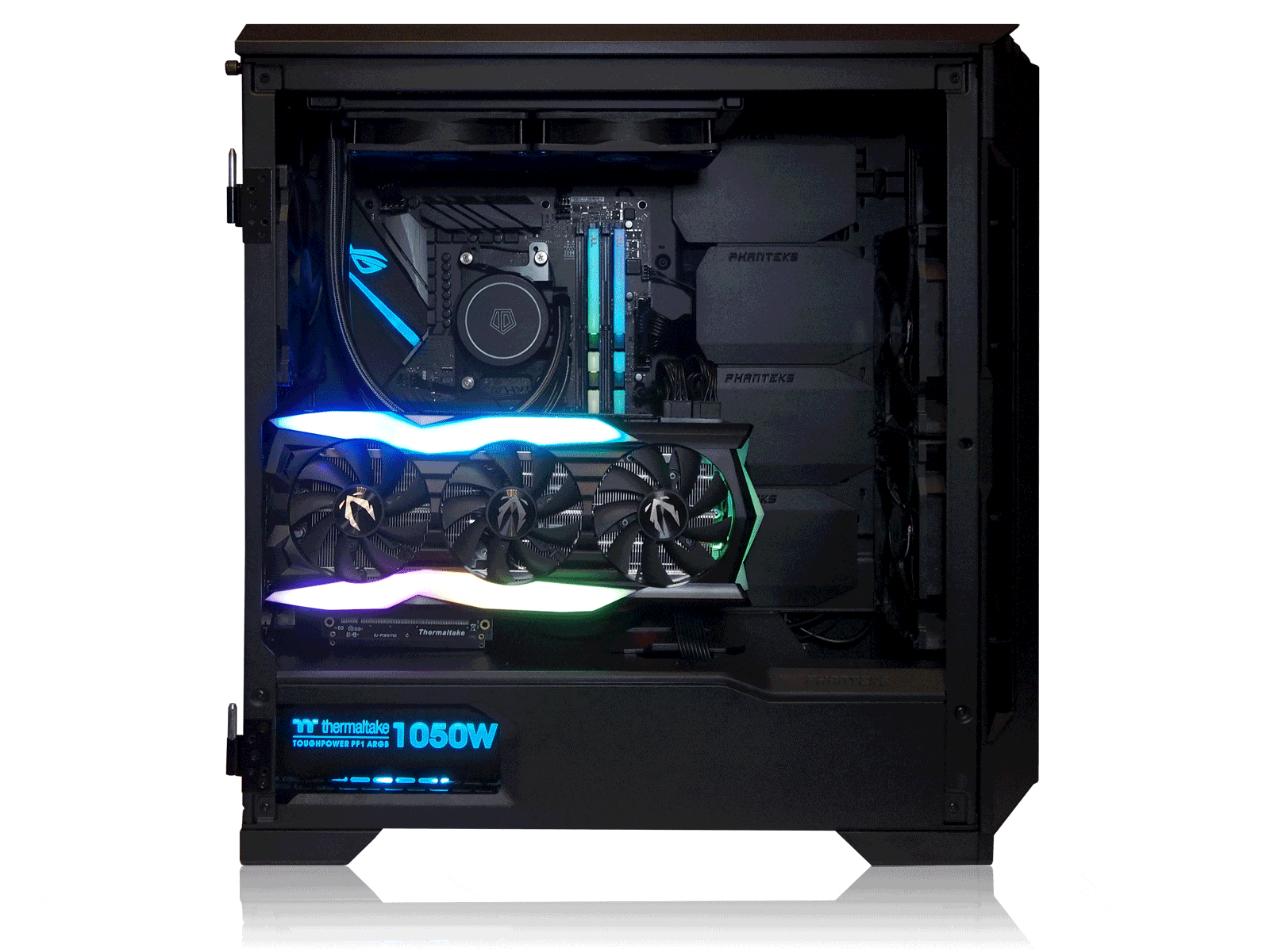

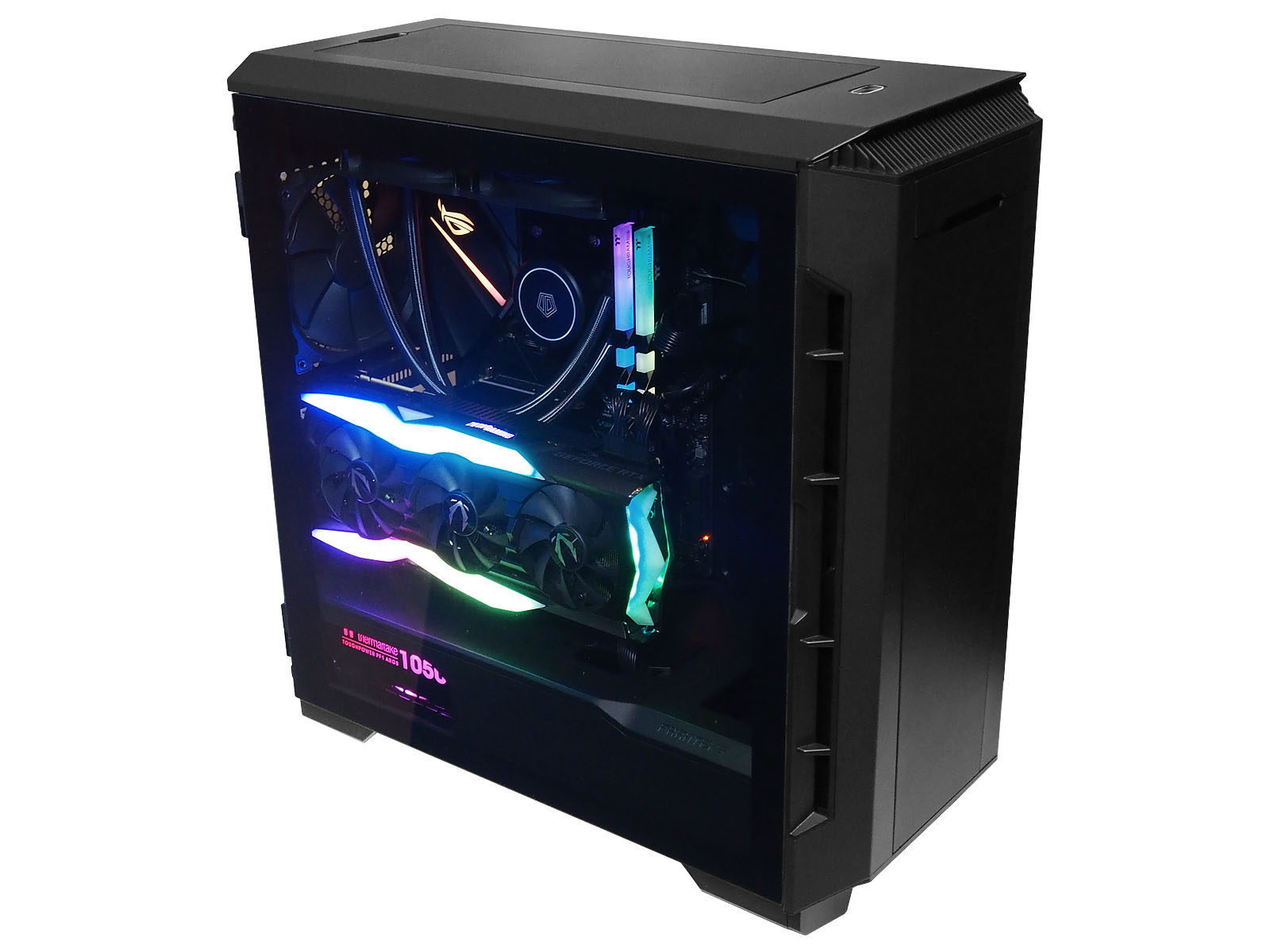

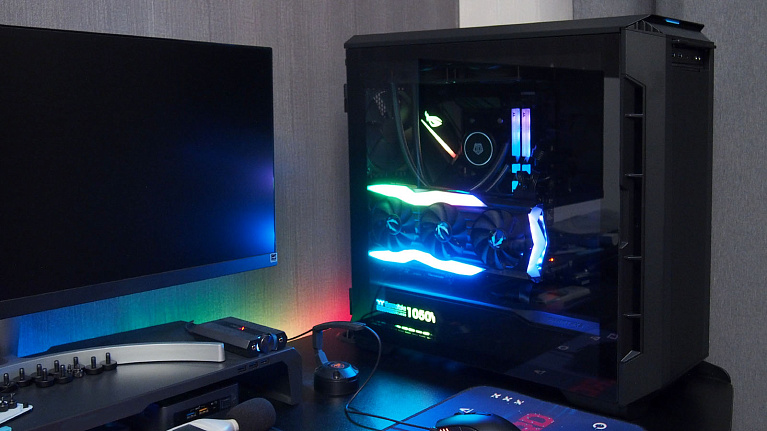

Пример готовой тестовой системы в корпусе Phanteks Eclipse P600s приведен ниже.

Тип комплектующих	Модель
Материнская плата	ASUS Strix X470-F Gaming (BIOS 5220 от 24.09.2019)
Процессор	AMD Ryzen 7 2700X
Система охлаждения	ID-Cooling Frost Flow X 240
Термоинтерфейс	Из комплекта системы охлаждения
Оперативная память	2 х Thermaltake ToughRAM RGB DDR4-3200 МГц 8 ГБ
Накопители	M.2 NVMe SSD ADATA XPG Gammix S5 512 ГБ M.2 NVMe SSD Seagate FireCuda 510 2 ТБ
Видеоадаптер	ZOTAC GAMING GeForce RTX 2080 SUPER AMP Extreme
Блок питания	Thermaltake Toughpower PF1 ARGB 1050W
Корпус	Phanteks Eclipse P600s
Операционная система	Microsoft Windows 10 Professional x64, версия 1903 со всеми обновлениями на 27.10.2019

Тестирование

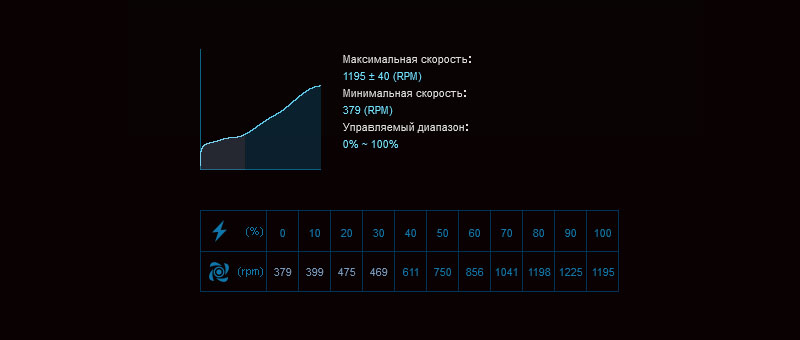

По замерам в программе ASUS Fan Xpert 4 рабочий диапазон комплектных вентиляторов составил от 400 до 1200 оборотов в минуту.



Мы измеряли их предельный уровень шума в обычном неподготовленном помещении прибором Актаком АТЕ-9015. С расстояния в один метр шумомер показал максимум 31,8 дБА. Если держать системный блок под столом и с закрытыми панелями, то звук их работы будет теряться на фоне других воздушных систем, например, видеокарты. В тихих сборках и при установке корпуса на столе рядом с пользователем можно средствами материнской платы ограничить их скорость в пределах 850 оборотов в минуту (~70%) и снизить таким образом звук воздушных потоков ниже 30 дБА. Естественно, что это повлияет на эффективность охлаждения, но в этом и суть данной модели корпуса - возможность быстро менять профиль использования по своим предпочтениям с малошумного на высокопроизводительный.

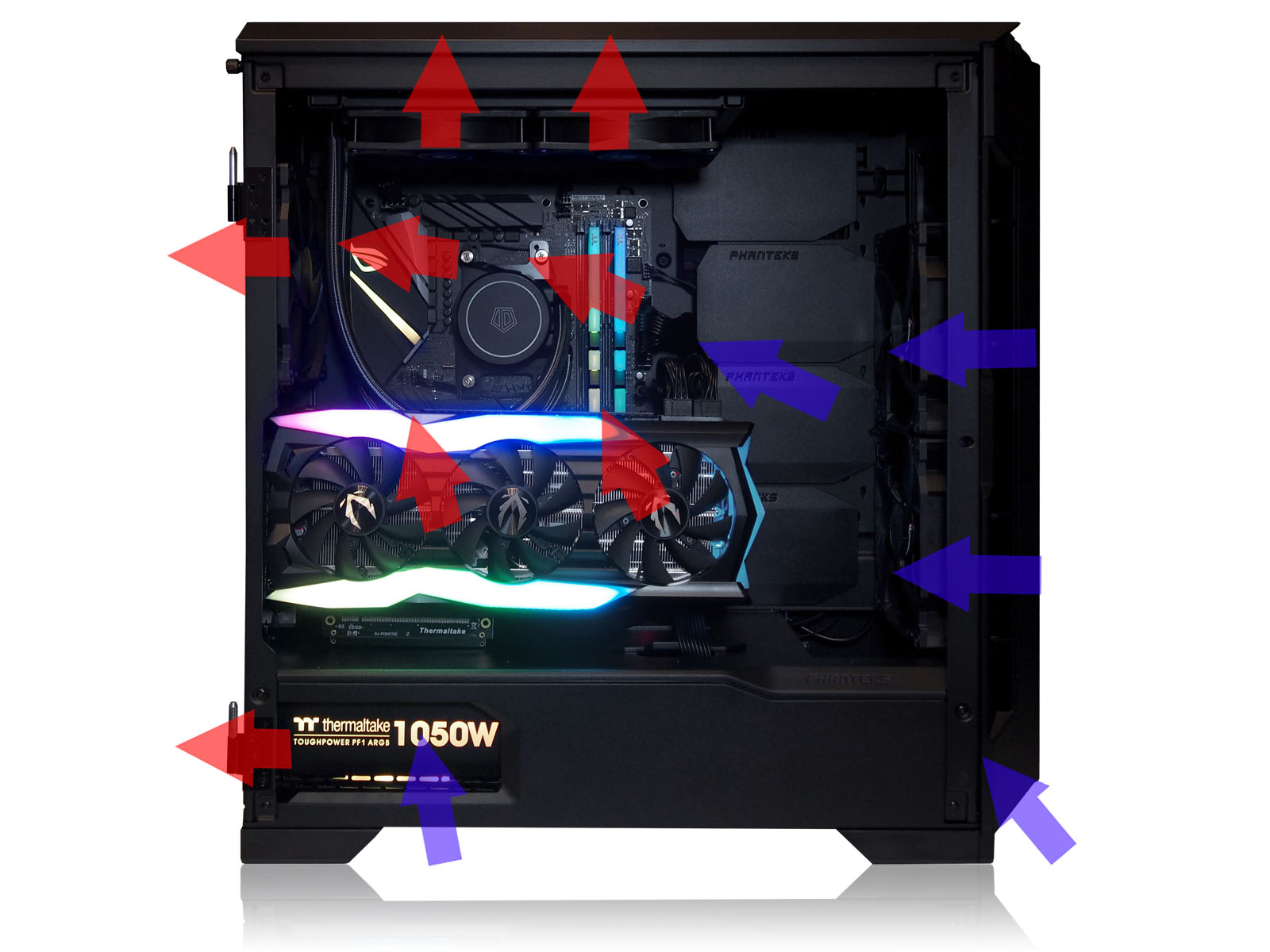

Приблизительная схема движения воздушных потоков в тестовом стенде:



В ходе оценки влияния съемных панелей на температуру компонентов внутри была использована утилита Furmark версии 1.20.8.0 и одновременно запущены модули CPU Burner и GPU Stress Test. Показания температурных датчиков комплектующих наблюдалась через программу HWiNFO64 6.12. Температура в помещении - 27 градусов Цельсия.

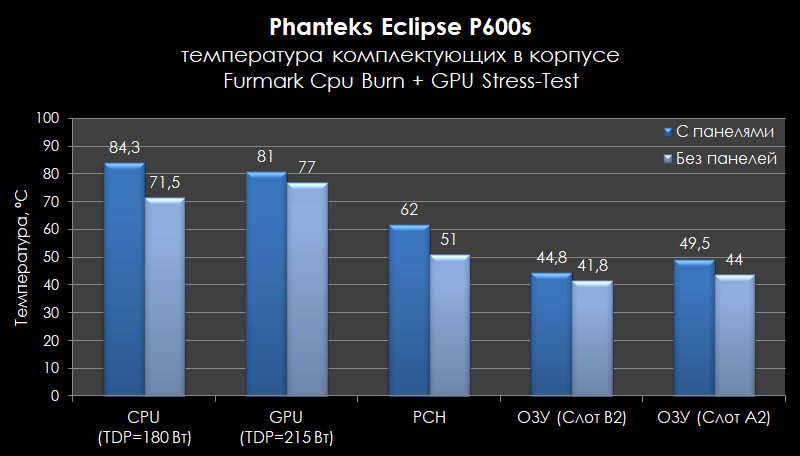

По диаграмме нагрева хорошо видно существенную разницу в максимальной температуре основных комплектующих ПК под нагрузкой при установленных и снятых быстросъемных панелях сверху и спереди корпуса. На процессоре разница достигает 12 °C, на видеокарте - 4 °C, а на PCH - 11 °C при одинаковом тепловыделении. Это - хороший результат.

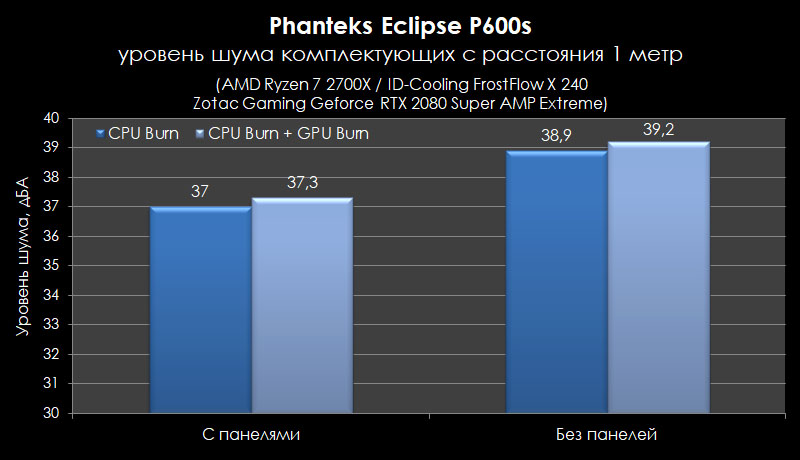

Заметна и положительная разница в уровне шума. В среднем закрытые панели скрадывают около 2-3 дБА и заметно меняют звуковой окрас издаваемого комплектующими шума, делая его более глухим и менее навязчивым.

Корпус действительно получился заявленным "гибридом", позволяющим балансировать между уровнем шума и температурным режимом простой установкой или снятием панелей в считанные секунды.

Заключение

Подбор корпуса с хорошим соотношением удобства доступа к комплектующим, невысокого уровня шума, малого сопротивления воздушным потокам и современного дизайна - задача непростая. Таких сбалансированных решений единицы, и, как правило, они все относятся к премиум сегменту. Выбранное за основу в Phanteks Eclipse P600s шасси от старшей модели, ориентированное на энтузиастов, удобно на этапе сборки и позволяет легко обслуживать или менять комплектующие в процессе эксплуатации. Корпус оборудован креплениями под серьезные системы охлаждения и пылевыми фильтрами, позволяя собрать высокопроизводительный ПК без значимых ограничений. Детище Phanteks обладает определенной харизмой и не смотрится излишне вычурно. Но в то же время позволяет собрать эффектный ПК с отличным обзором RGB-компонентов внутри. В любой момент быстрым снятием или установкой панелей на магнитных креплениях его легко превратить из малошумной рабочей станции во вполне удобный вариант для разгона и экспериментов. После нескольких недель тестов мы выделили лишь одно неудобство: для доступа к фронтальному пылевому фильтру необходимо снять лицевую панель полностью, а для извлечения заднего фильтра нужен запас места позади ПК. В остальном же корпус Phanteks Eclipse P600s считаем именно тем самым универсальным, или точнее "гибридным" вариантом, как его позиционирует производитель, по адекватной цене.

• Качественное исполнение;
• Звукоизолирующий материал на боковых и фронтальной панелях;
• Быстросъемные глухие панели, открывающие доступ для эффективного воздухозабора;
• Удобные боковые дверцы;
• Пылевые фильтры;
• Три комплектных 140-мм вентилятора;
• Удобное и современное шасси с зональным делением воздушных потоков;
• Возможность установить радиатор СЖО до 480-мм спереди;
• Съемная рама быстрого доступа для крепления радиатора СЖО сверху;
• Встроенный концентратор на семь вентиляторов;
• Переходная рамка, позволяющая легко вынимать модульные блоки питания для обслуживания;
• Все корзины для дисков съёмные;
• Большой запас места внутри и удобный кабель-менеджмент;
• Возможность установки второй mini-ITX системы через дополнительно приобретаемый адаптер.

• Доступ к пылевым фильтрам.

Особенности:

• Ограниченная совместимость со сторонними PCIe-райзерами для вертикальной установки видеокарты.
