В марте 2019 года компания Enermax представила новый модельный ряд необслуживаемых систем жидкостного охлаждения для центральных процессоров - AquaFusion. В него вошли две модели самых востребованных типоразмеров: 120-мм и 240 мм. В списке совместимости фигурируют все актуальные сокеты процессоров desktop-сегмента AMD, а также desktop- и HEDT-процессоров Intel. Новинки выделяются на фоне конкурентов необычным дизайном ARGB-подсветки в "прямоугольном" стиле. Заявлена синхронизация с системами подсветки основных производителей материнских плат, а также автономная работа через комплектный адаптер с десятью заложенными эффектами. Мы получили для изучения и тестирования старшую модификацию - Enermax AquaFusion 240 (ELC-AQF240-SQA).

Спецификация

Общая информация:

  • Модель: Enermax AquaFusion 240;
  • Модель по классификации производителя (P/N): ELC-AQF240-SQA;
  • Тип: необслуживаемая система жидкостного охлаждения "всё в одном" (AIO);
  • Размеры радиатора (Д x Ш x В): 274 x 120 x 27 мм;
  • Материал радиатора: алюминий;
  • Материал основания водоблока: медь;
  • Соединительные трубки: резиновые;
  • Термоинтерфейс: Dow Corning TC-5121 2 грамма;
  • Длина трубок: 40 см;
  • Вес упакованного устройства: 1,89 кг;
  • Гарантия: 1 год.

Совместимость с процессорными разъёмами:

  • Intel: LGA 2066, LGA 2011-v3, LGA 2011, LGA 1366, LGA 1151 v2, LGA 1151, LGA 1150, LGA 1156, LGA 1155;
  • AMD: AM4, FM2, FM1, AM3+, AM3, AM2+, AM2.

Вентиляторы:

  • Модель: SquA RGB;
  • Размеры: 120 х 120 х 26 мм;
  • Скорость вращения крыльчатки: 500 - 2000 оборотов в минуту;
  • Воздушный поток: 39~79.8 CFM;
  • Воздушное давление: 0.67~3.6 мм H2O;
  • Уровень шума: 17~32.6 дБА;
  • Коннектор: 4-pin PWM и 4-pin RGB;
  • Номинальное напряжение: вентилятор - 12 В, подсветка - 5 В;
  • Номинальная сила тока: вентилятор - 0,38 А, подсветка - 0,68 А;
  • Ресурс (MTBF): >100 000 часов.

Помпа:

  • Скорость работы помпы: не указано;
  • Коннектор: 4-pin;
  • Номинальное напряжение: 12 В;
  • Номинальная сила тока: 0,45 А;
  • Подшипник: керамический;
  • Ресурс (MTBF): 50 000 часов.

Подсветка:

  • Тип: адресные светодиоды;
  • Коннектор: 3-pin (+5V-D-GND или G-D-V);
  • Управление: ARGB-контроллер (в комплекте) или разъём ARGB (+5V) на материнской плате.

Официальная страничка: http://www.enermax.com.

Упаковка и комплектация

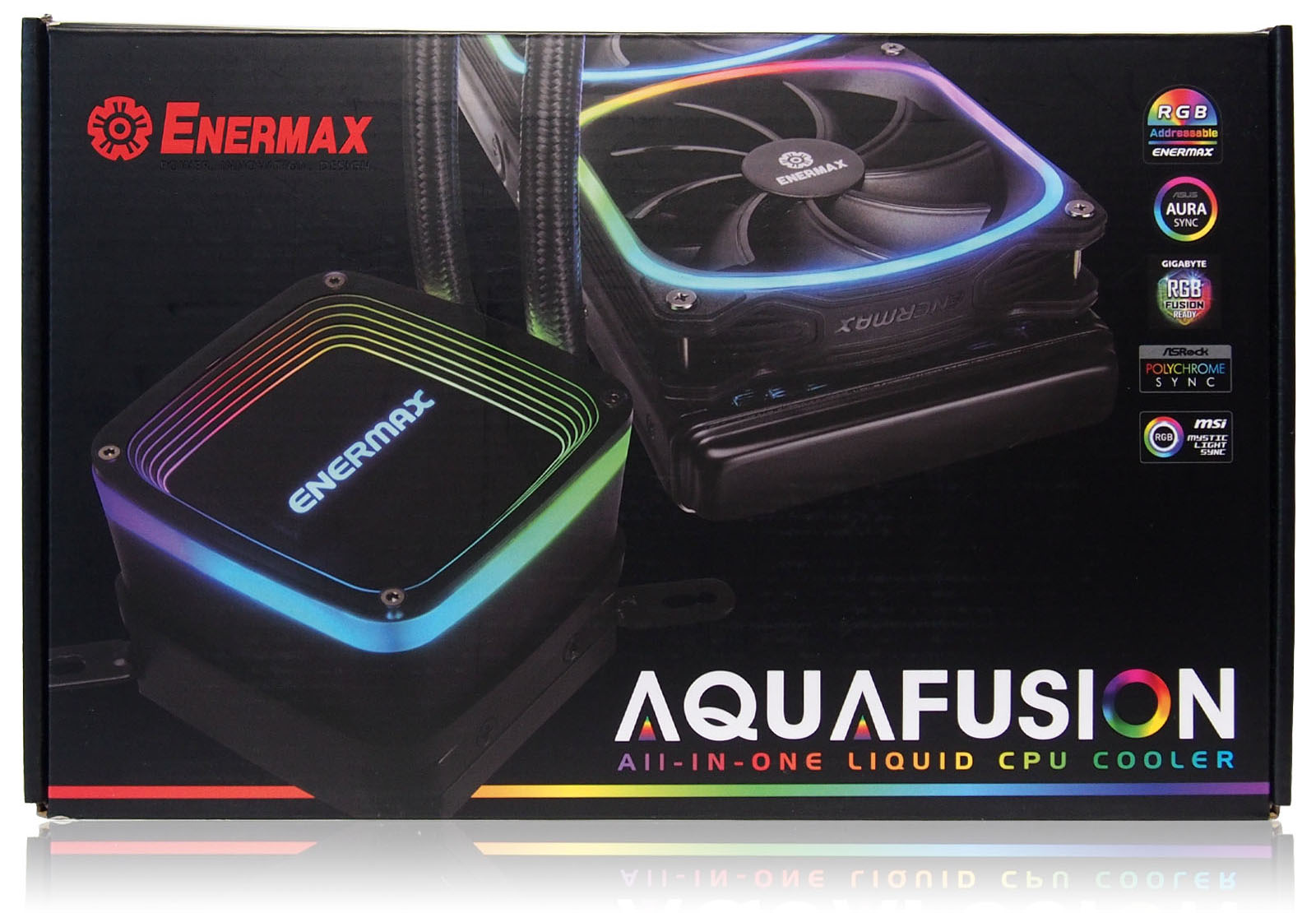

Картонная коробка с системой жидкостного охлаждения Enermax AquaFusion 240 достаточно ярко оформлена. На лицевой части сделано крупное изображение водоблока и радиатора в сборе с включенной подсветкой. Специальными значками в углу обозначены совместимые системы подсветки других производителей. Обратная сторона коробки насыщена подробным описанием устройства, спецификацией и изображениями ключевых особенностей конструкции.

Внутри коробки вложен вкладыш из гофрированного картона с отсеками для плотного удержания компонентов и исключения их повреждения при транспортировке.

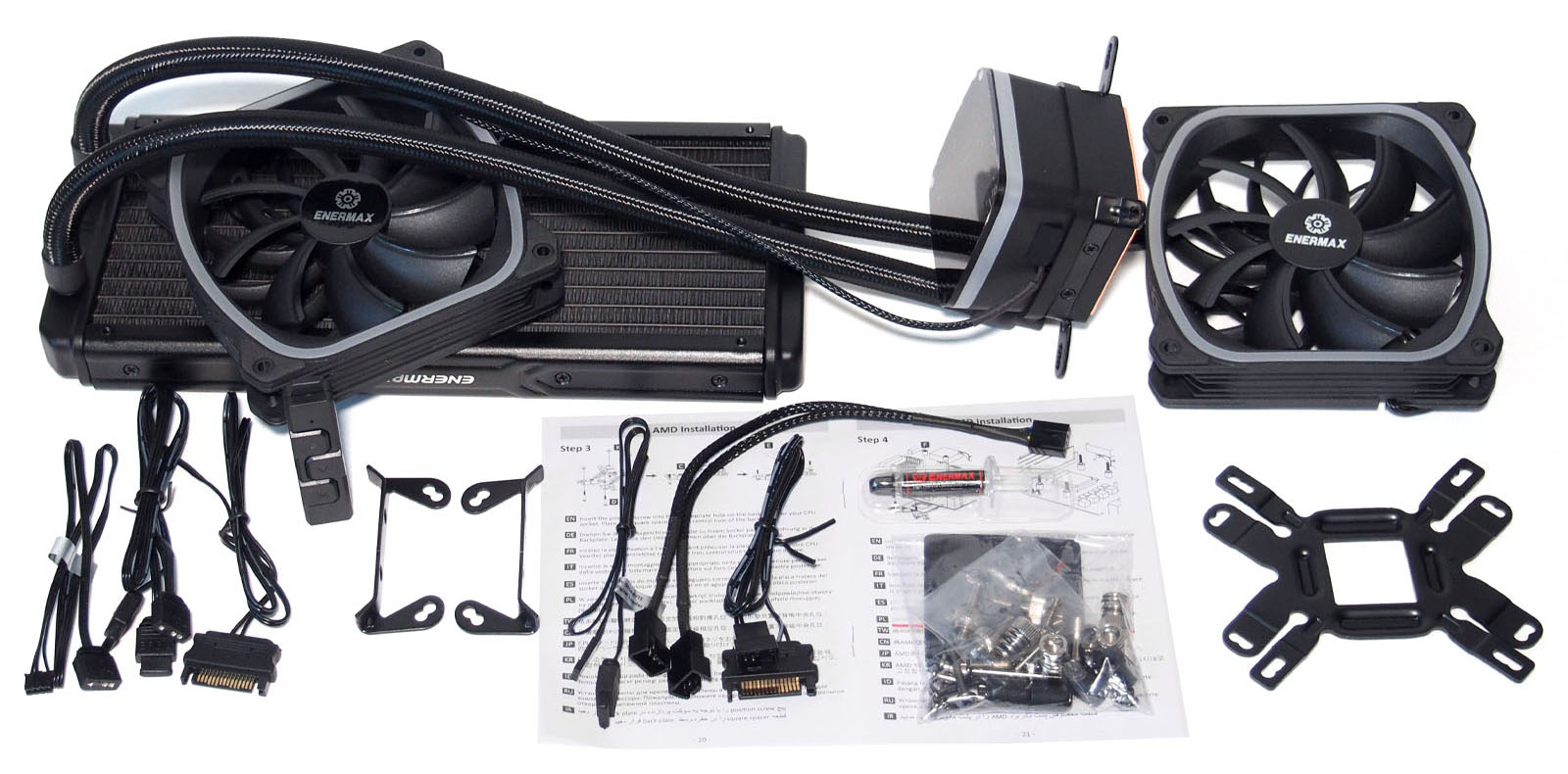

Покомпонентное содержимое упаковки:

  • Предзаправленный необслуживаемый контур охлаждения в сборе;
  • Два 120-мм вентилятора Enermax UCSQARGB12P-AQF;
  • Набор крепежа для сокетов совместимых процессоров;
  • Универсальный бэкплейт;
  • Прокладка под бэкплейт на самоклеящейся основе;
  • Пакет с крепежными винтами для вентиляторов и радиатора;
  • Шприц с 2 г термопасты;
  • Контроллер управления подсветкой;
  • SATA-адаптер для подключения вентиляторов;
  • SATA-адаптер для питания контроллера;
  • Кабель синхронизации подсветки помпы;
  • Y-разветвитель для подключения к ARGB системам подсветки (5V/D/-/G);
  • Адаптер подключения к системам подсветки Gigabyte RGB Fusion (V/D/G);
  • Y-разветвитель для синхронного подключения обоих вентиляторов к одному разъему 4-pin PWM;
  • Пользовательская инструкция.

Внешний вид и особенности конструкции

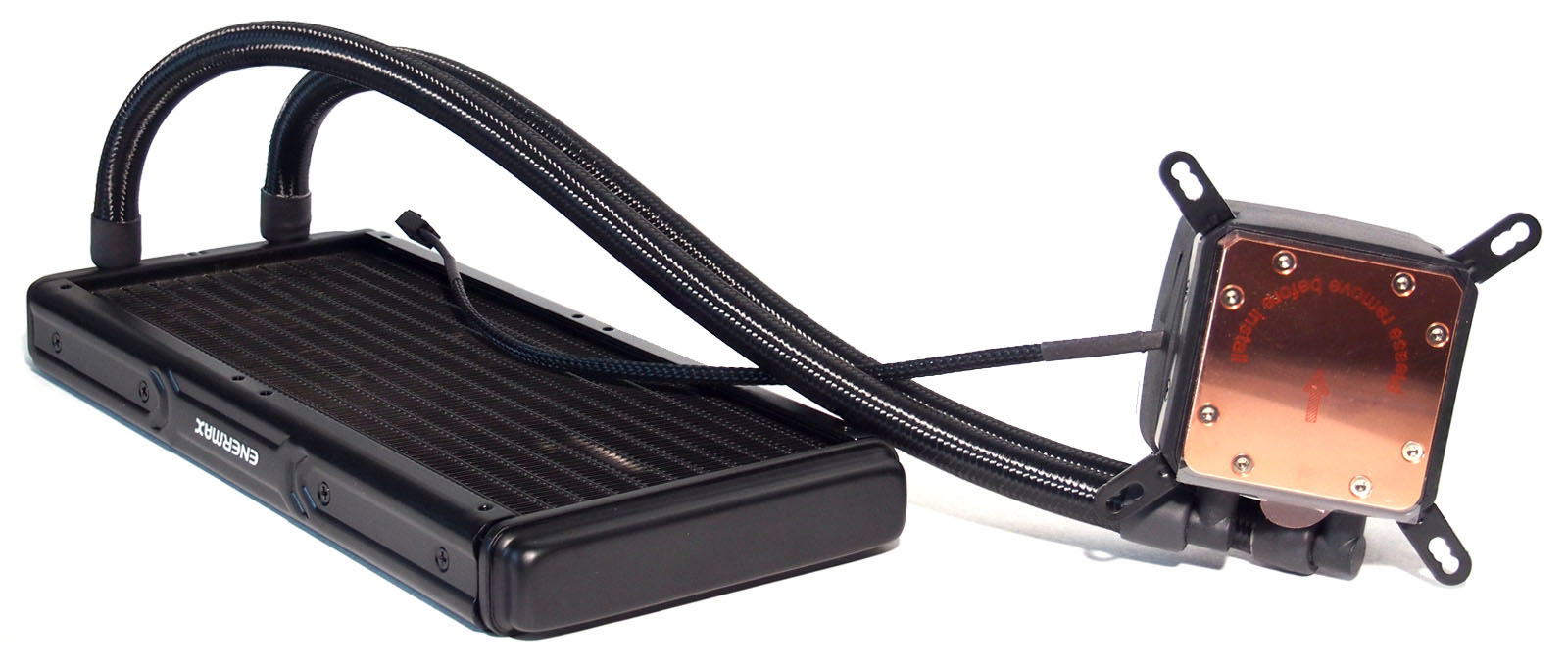

Конструкция современных AIO-систем жидкостного охлаждения для центральных процессоров схожа - это водоблок, совмещающий в одном корпусе теплосъёмник, насос и декоративные элементы подсветки плюс соединенный с ним гибкими шлангами радиатор, эффективно рассеивающий тепло комплектными вентиляторами.

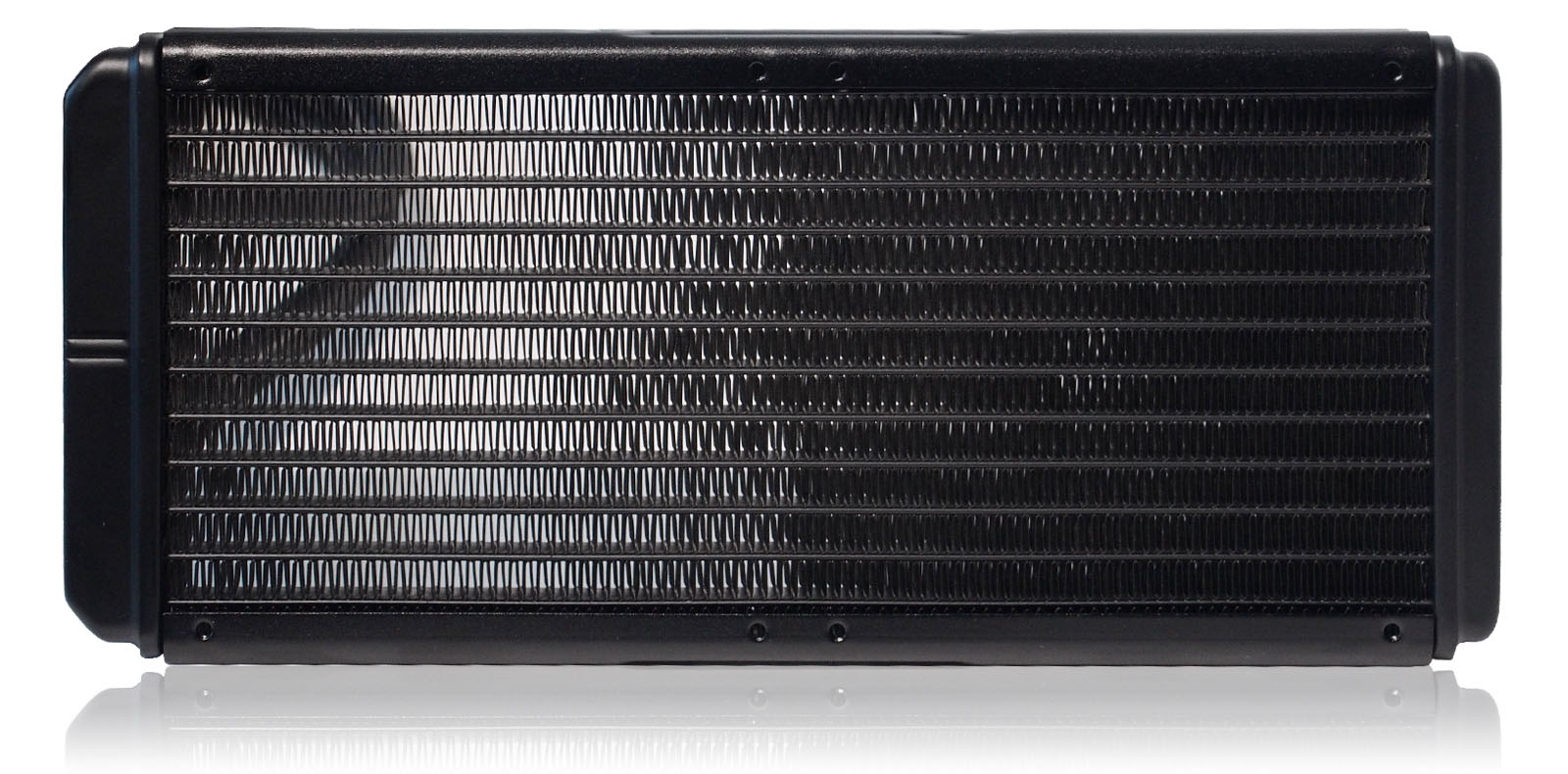

В составе Enermax AquaFusion 240 используется алюминиевый радиатор, размеры которого 274 x 120 x 27 мм. В данном случае речь идет о размерах каркаса. Полезное тело чуть меньше. Он набрано тринадцатью плоскими каналами толщиной 16 мм с плотным заполнением пространства гофролентой.

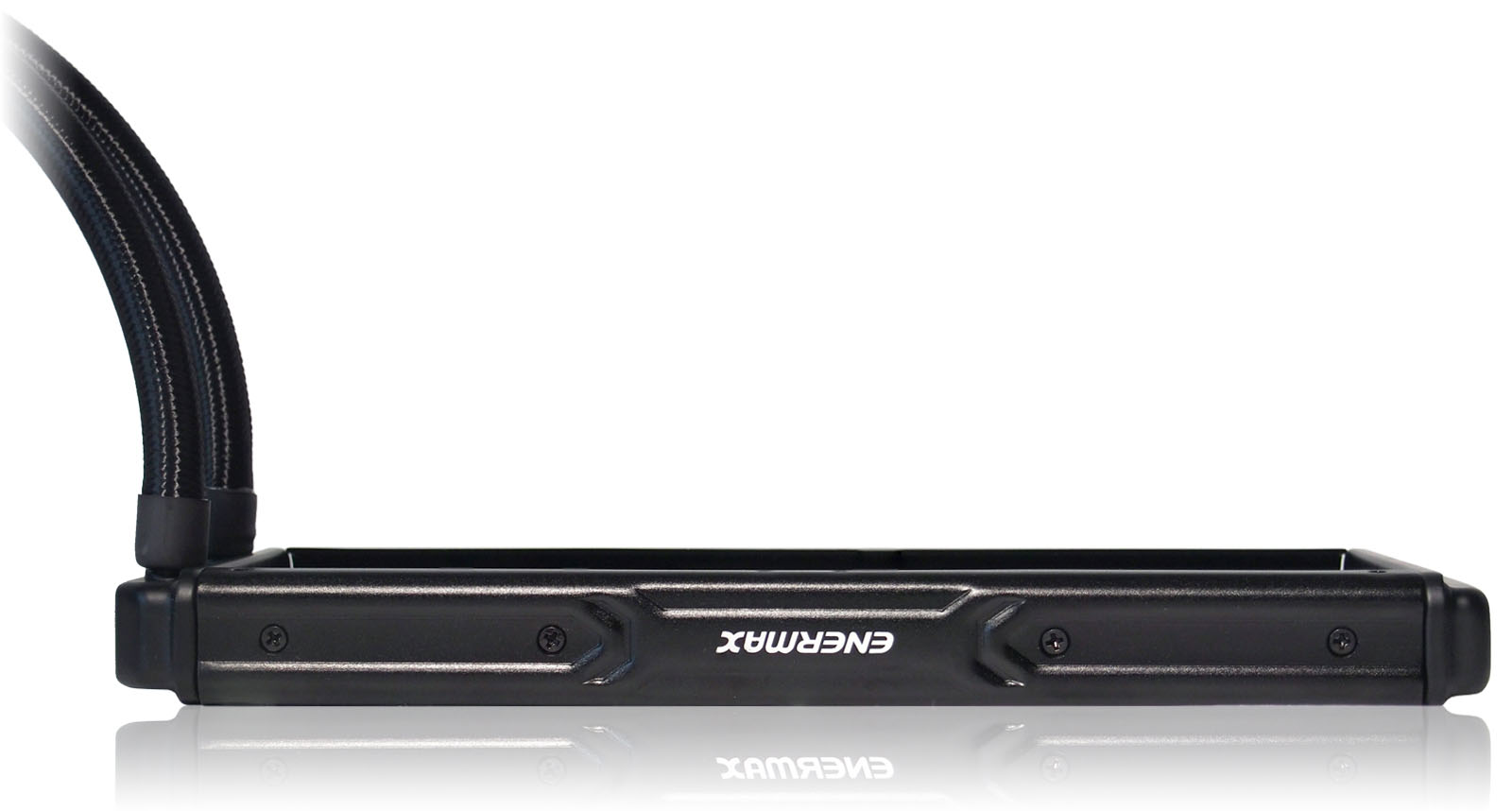

На каркасе радиатора на обеих длинных сторонах сделана надпись ENERMAX краской белого цвета.

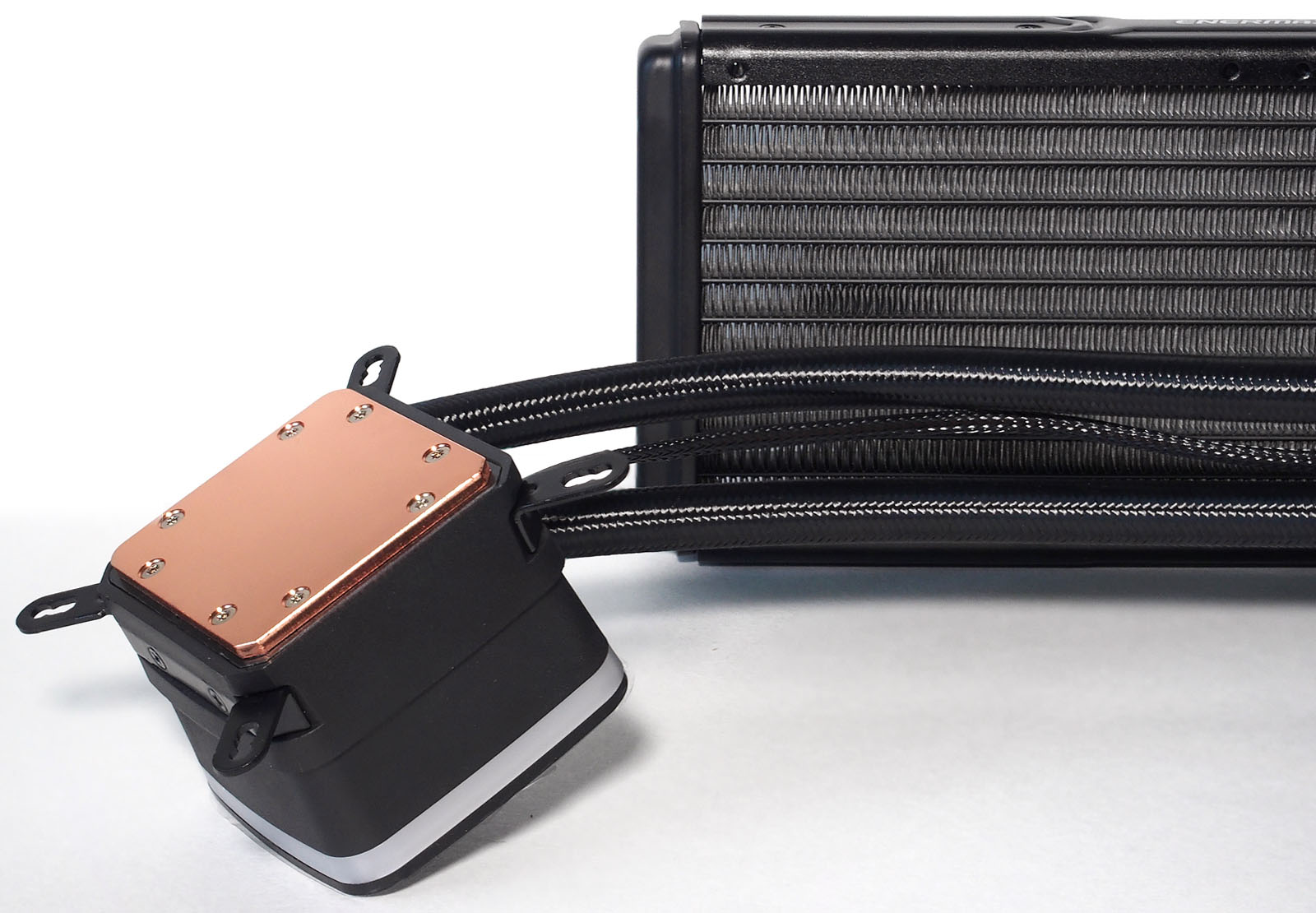

Радиатор соединён с водоблоком двумя гибкими армированными шлангами в защитной нейлоновой оплётке черного цвета. Их длина - 40 см, чего достаточно даже для крупных представителей семейства Middle-tower. В качестве теплосъемника в основании водоблока прикручена квадратная медная пластина 56 x 56 мм толщиной 3 мм. Входной поток жидкости с одного из фитингов направлен в центральную часть пластины, наиболее разогревающуюся во время работы. Также, по заявлению Enermax, c внутренней стороны у пластины имеется дополнительная микроканальная структура, организованная по технологии Shunt-Channel (SCT), для повышения эффективности отведения тепла циркулирующей жидкостью. Снаружи пластина ровная и отшлифованная до матового состояния.

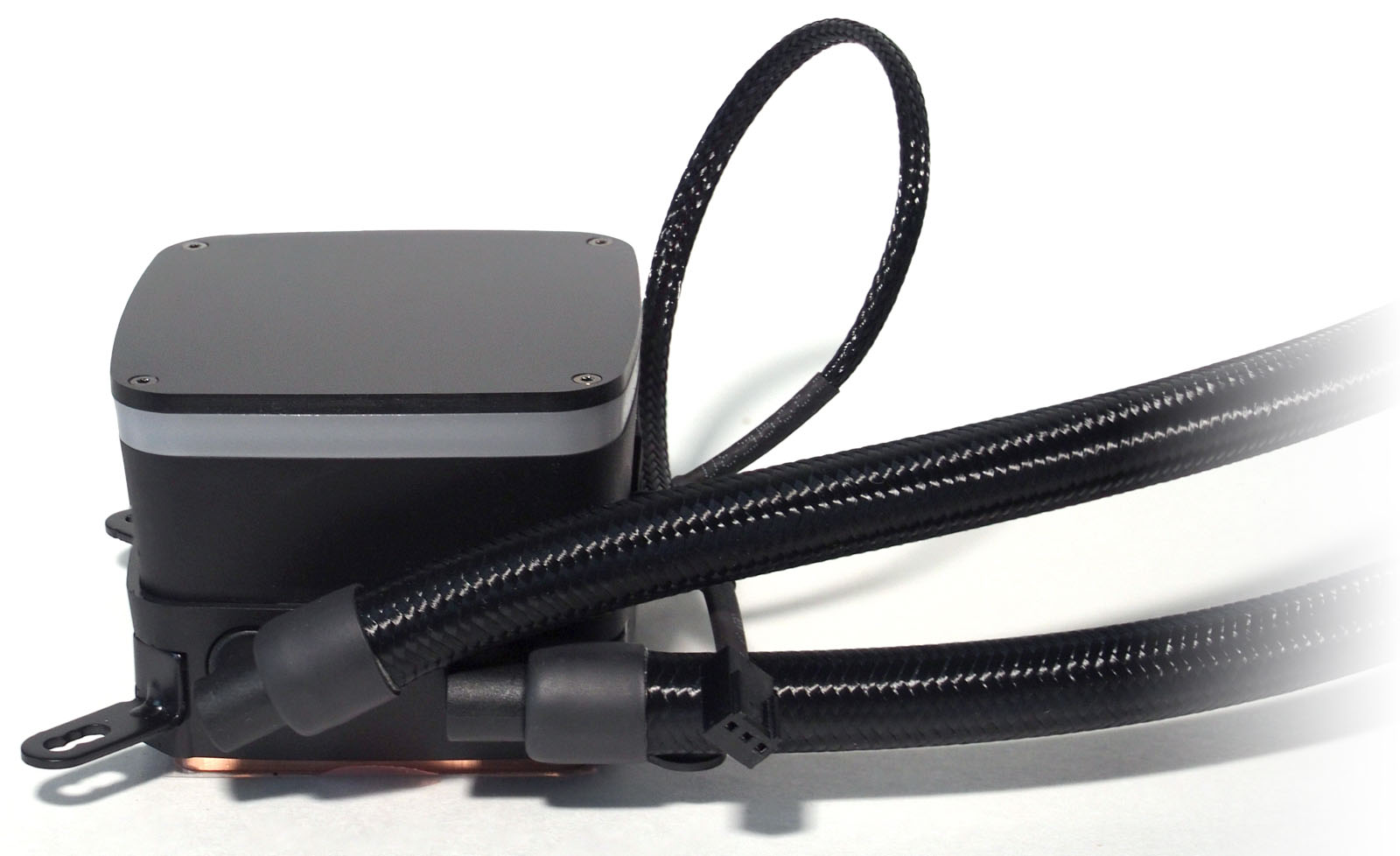

Водоблок совмещен с помпой и блоком подсветки в едином трапецеидальном корпусе высотой 54,5 мм. Применена запатентованная двухкамерная технология, с внутренней изоляцией помпы от теплосъемника, что снижает её нагрев и увеличивает срок службы. Периметр модуля подсветки похож на прямоугольник 69,5 x 68,5 мм со скругленными углами. При выключенной подсветке верхняя часть выглядит как глянцевая чёрная. От помпы выходит один несъемный кабель питания со стандартным трёхпиновым штекером, как у вентиляторов. На одной из боковых граней также расположен закрытый резиновой заглушкой разъем для подключения кабеля питания ARGB-подсветки.

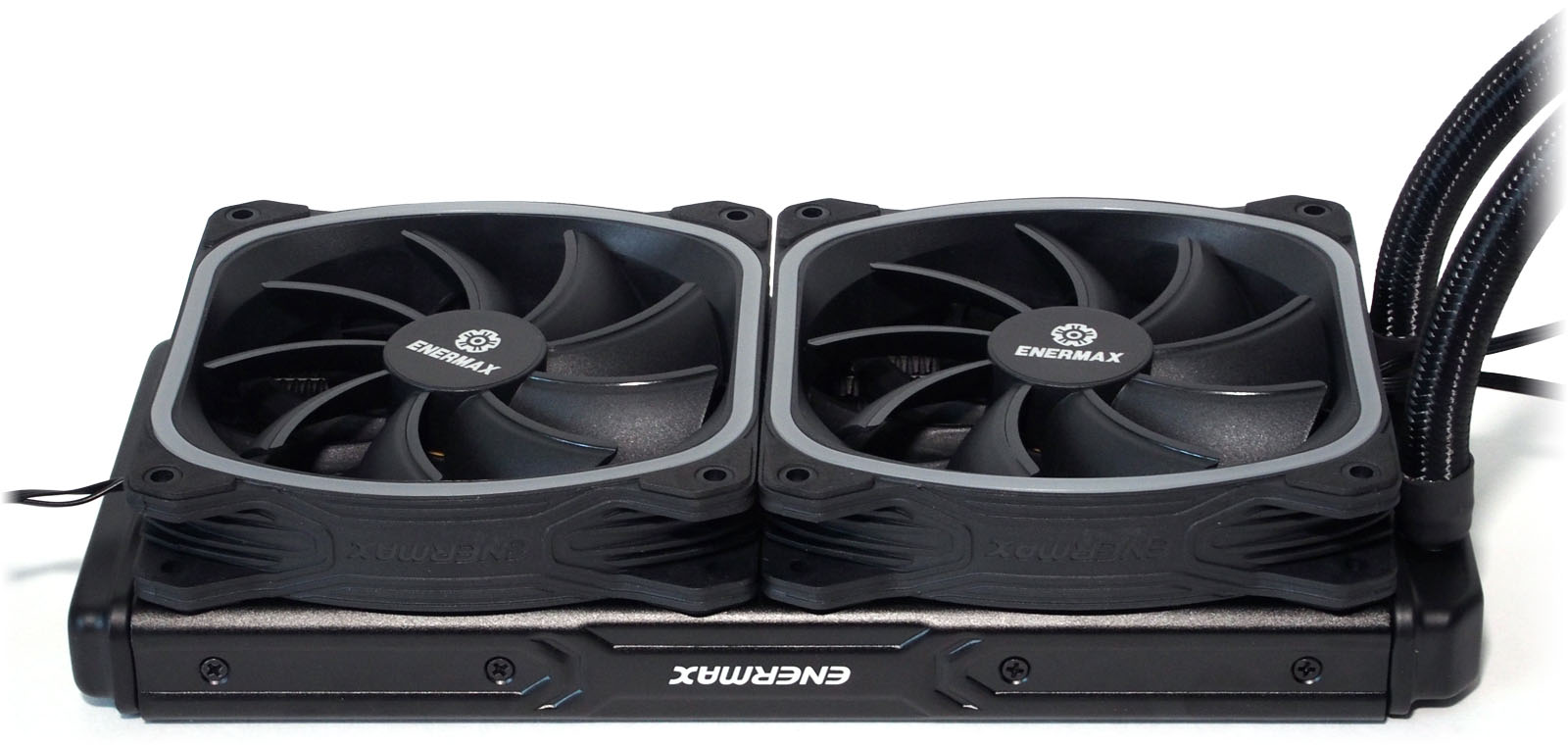

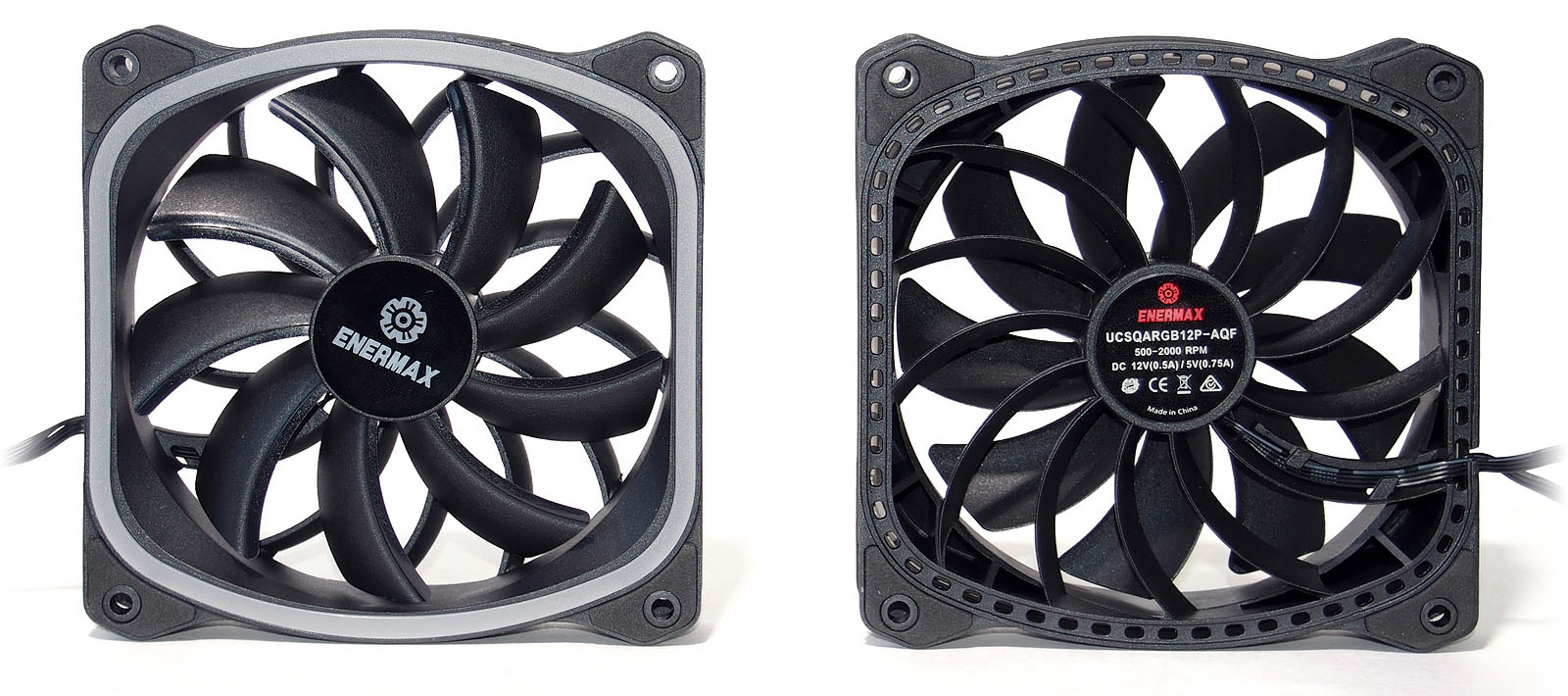

На радиатор устанавливаются два 120-мм вентилятора Squa RGB, которые весьма необычно выглядят. Кожух максимально приближен к прямоугольной форме, что позволило увеличить длину лопастей крыльчатки с обычных 32 мм до 36 мм. Также с обратной стороны вентилятора сделаны специальные ламели и перфорация по контуру для дополнительного завихрения, создающего направленный воздушный поток. Вентиляторы чуть толще привычного - 26 мм. В местах крепления сделаны мягкие резиновые противовибрационные вставки. На боковой части выплавлена надпись Enermax. Точная модель приведена на наклейке с обратной стороны мотора - это UCSQARGB12P-AQF. От каждого из вентиляторов выходит два несъемных провода: один - длиной 46 см с четырехпиновым PWM-коннектором вентилятора и второй - длиной 46+10 см с разветвленным штекером подключения ARGB-подсветки.

Пример установки

Инструкция по установке системы охлаждения на процессорные разъёмы разных моделей подробна, все основные этапы имеют описание на русском языке. Используемый для подготовки стенд работает c процессором AMD Ryzen 2700X, поэтому приведенный пример установки показывает монтаж креплений для сокета AM4. Единственное примечание: в стенде установлена материнская плата ASUS Prime X470-Pro, но чтобы постоянно её не демонтировать из корпуса, фотографии были сделаны со второй тестовой материнской платой - ASUS Strix X470-F Gaming.

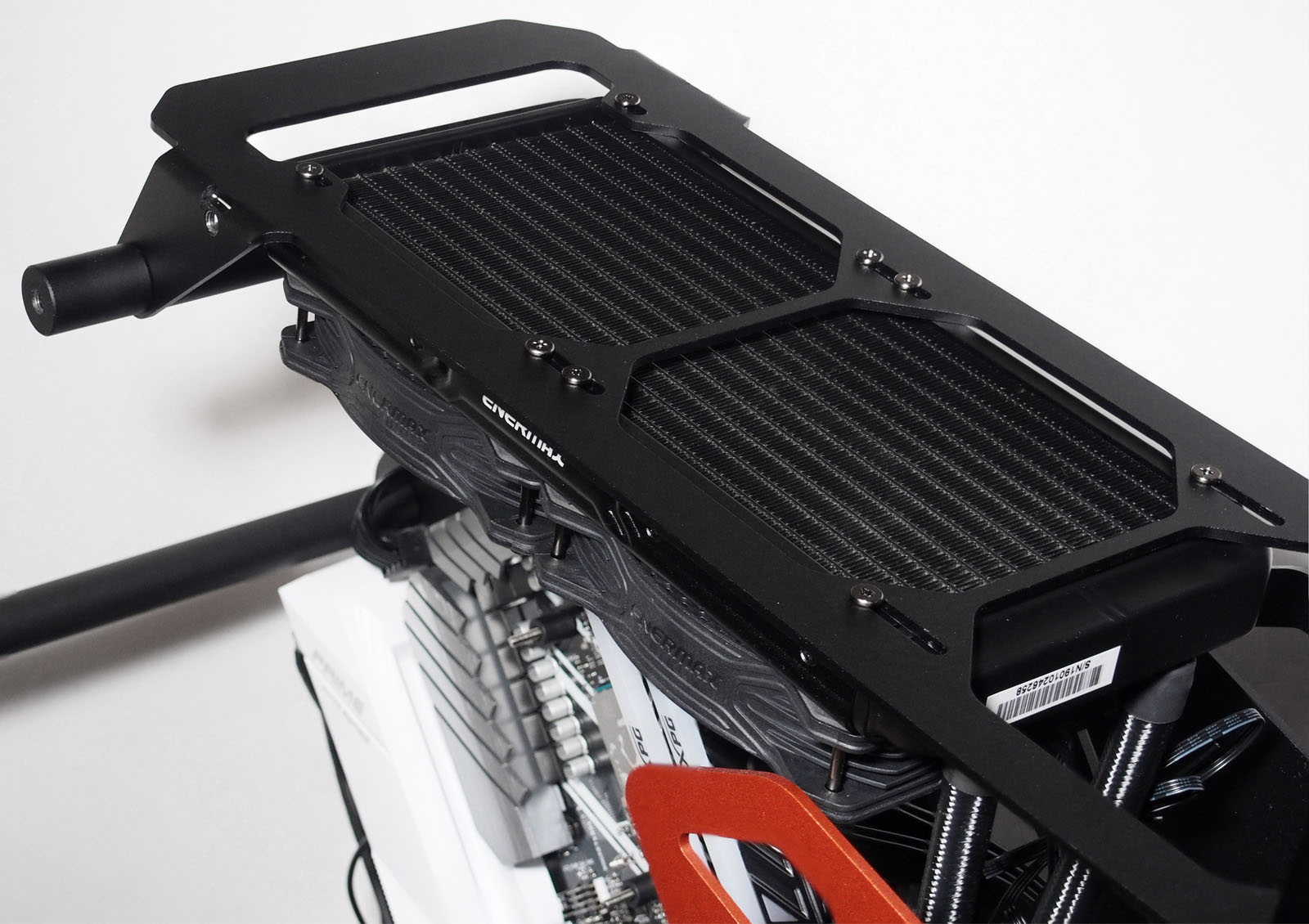

Перед креплением радиатора СЖО необходимо прикрутить к нему комплектными удлиненными винтами вентиляторы. Внутри компьютерных корпусов выполнять это действие, как правило, неудобно. Перед фиксацией желательно примериться к месту установки, чтобы выбрать правильное направление воздушных потоков и учесть, нет ли коллизий с другими комплектующими. В нашем случае использовался корпус полуоткрытого типа с местом под 360-мм радиаторы, поэтому никаких проблем с установкой радиатора Enermax Fusion 240, имеющего длину 274 мм, не возникло.


На водоблоке СЖО изначально прикручены направляющие для сокетов Intel, поэтому следующим шагом является их замена на комплектный универсальный набор скоб для сокетов AMD.

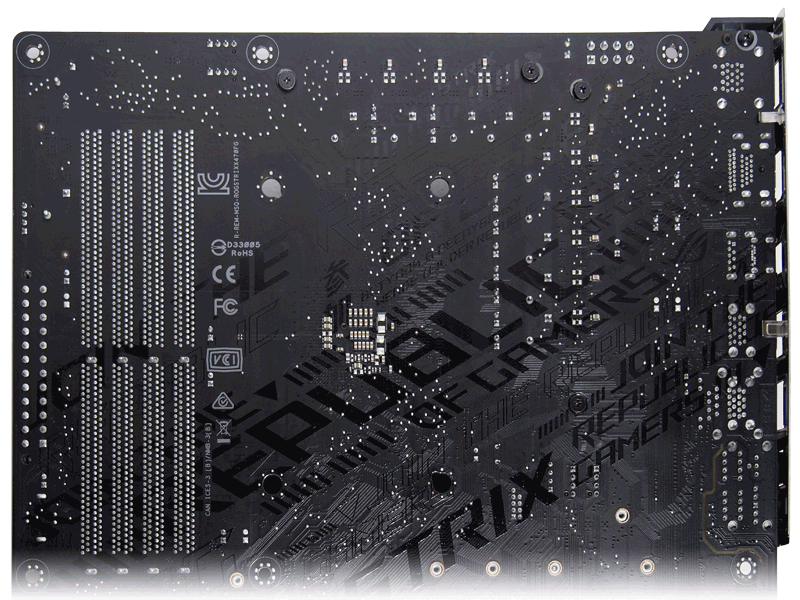

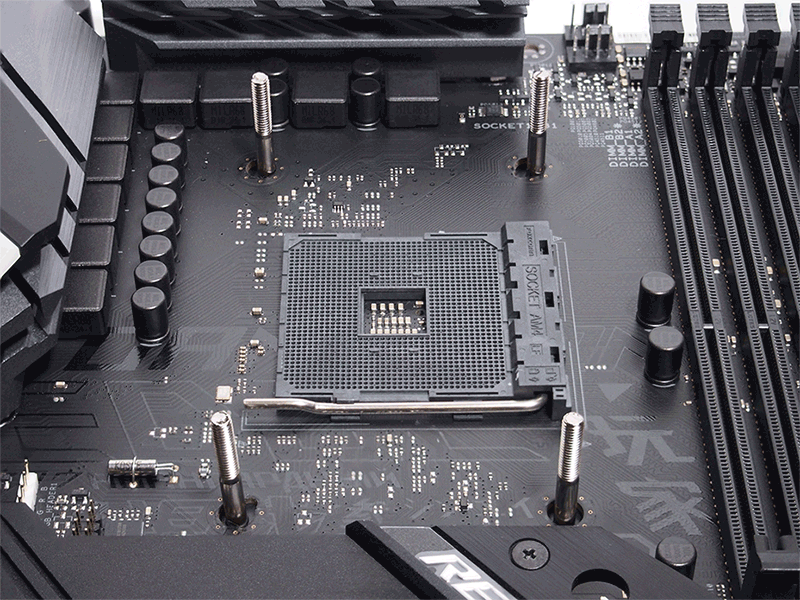

Подготовка материнской платы начинается со снятия штатного бэкплейта и пластиковых защелок сокета AM4 и замены их на универсальный металлический бэкплейт из комплекта СЖО. По инструкции это делается с предварительной защитой мест соприкосновения специальной наклейкой и с использованием пластиковых шайб.

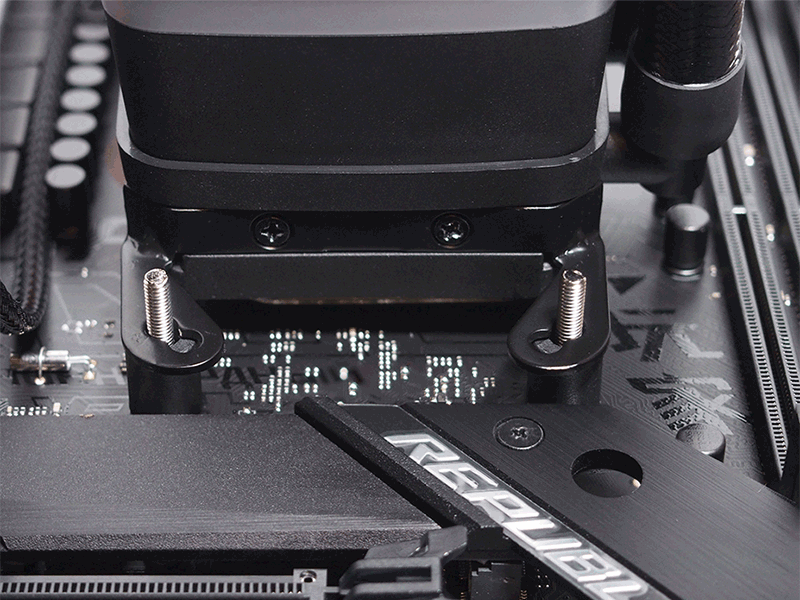

С лицевой стороны платы на удлиненные винты бэкплейта надеваются специальные пластиковые подставки. Внутри они имеют утолщение с одной стороны, за счет чего плотно садятся на винты, не давая им выскочить назад под собственным весом.

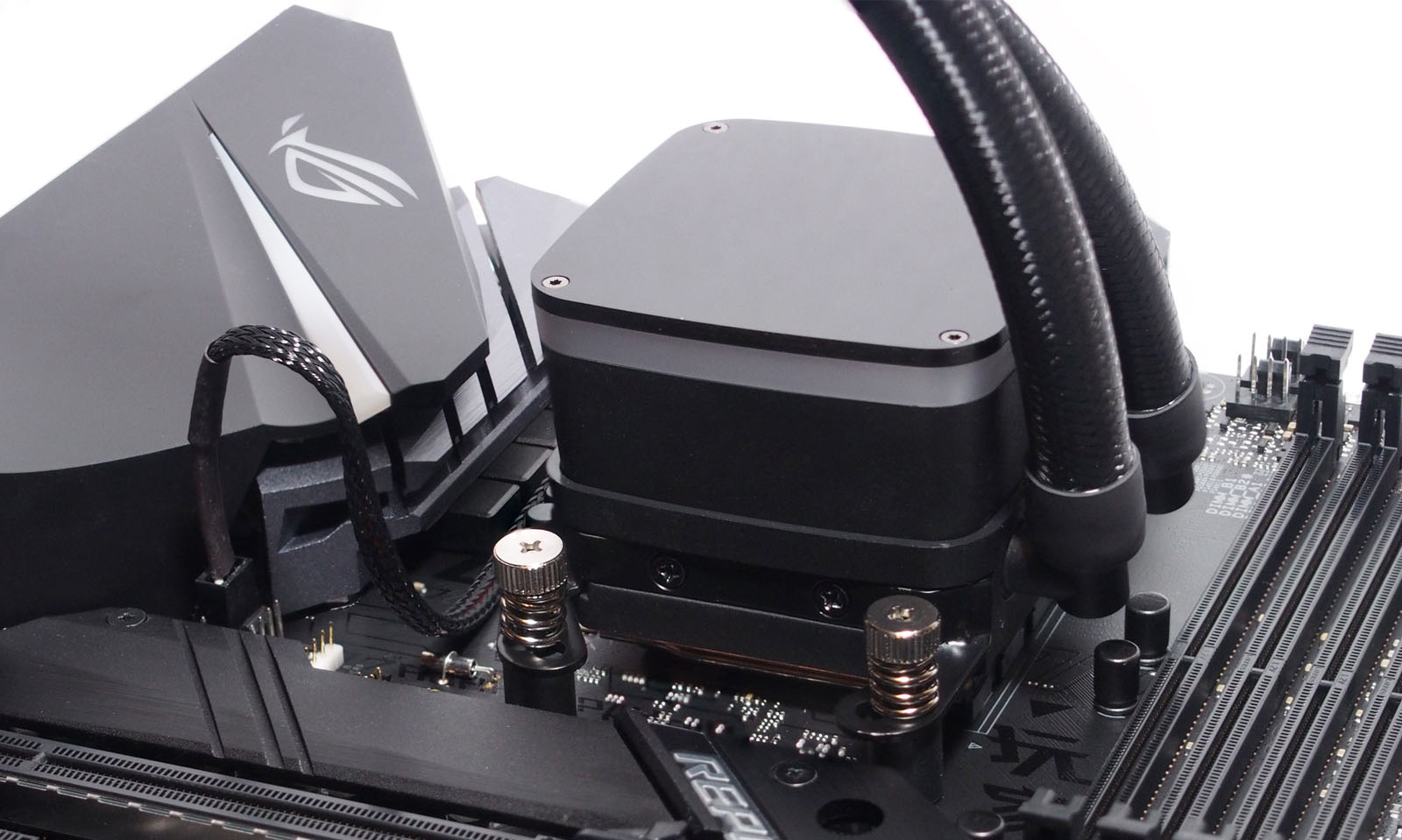

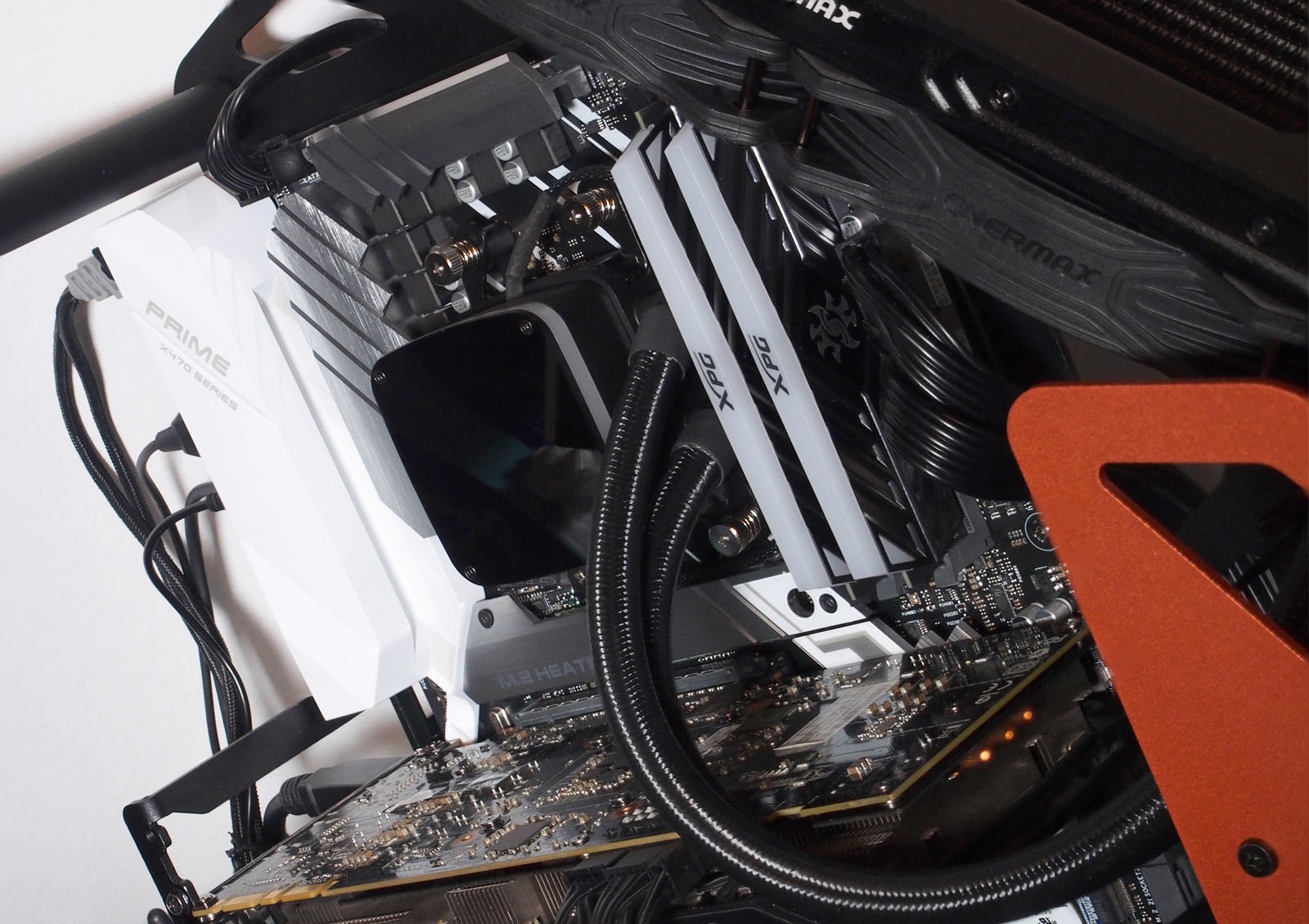

После нанесения термопасты на крышку процессора, на получившуюся конструкцию устанавливается водоблок, прикручиваемый четырьмя подпружиненными винтами с накатанной головкой и шлицем под крестовую отвёртку.


Остаётся только подключить провод питания помпы к одному из разъемов на материнской плате. Желательно для этих целей использовать специально выделенные контакты с припиской PUMP в названии.


Подсветка

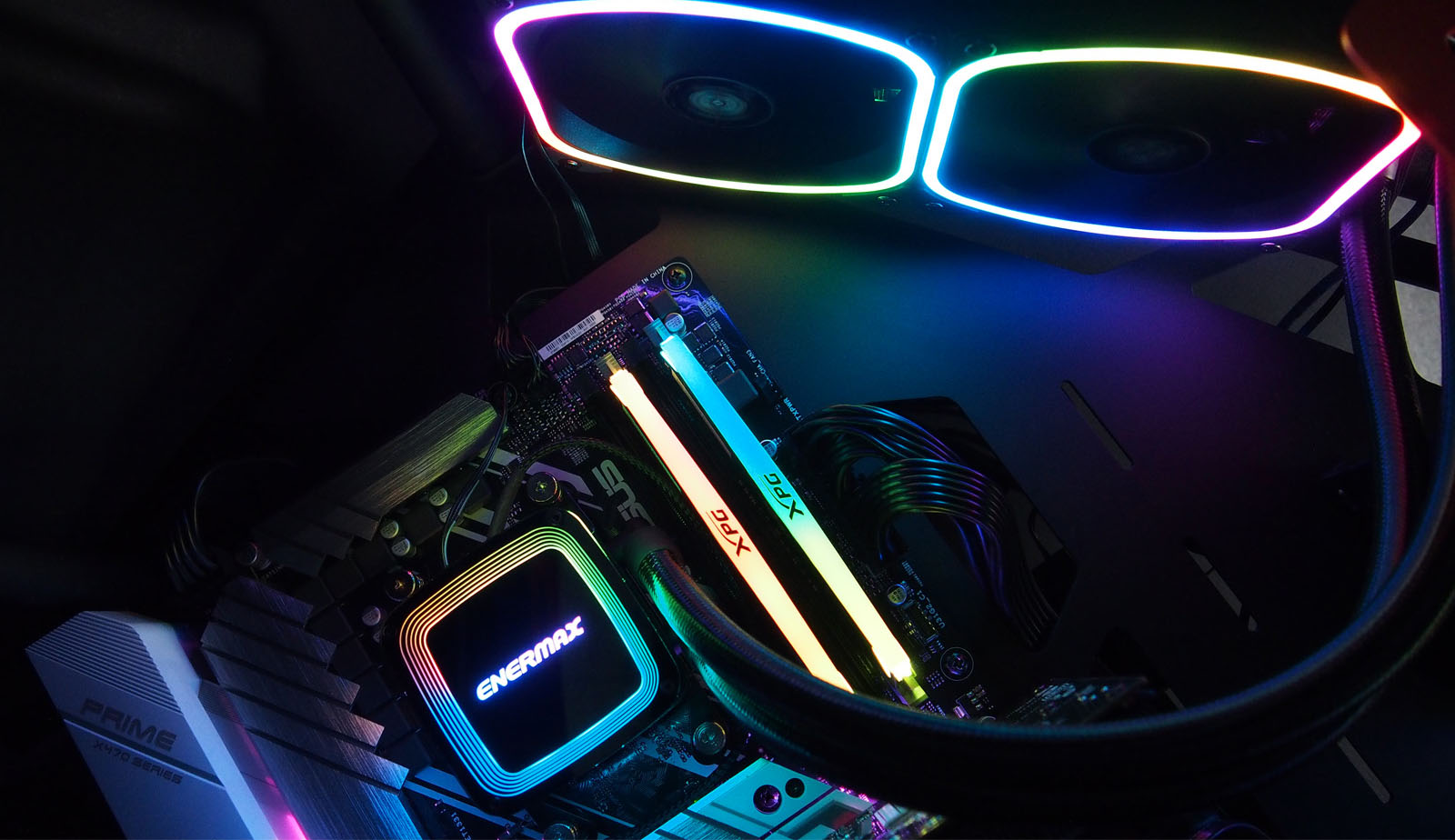

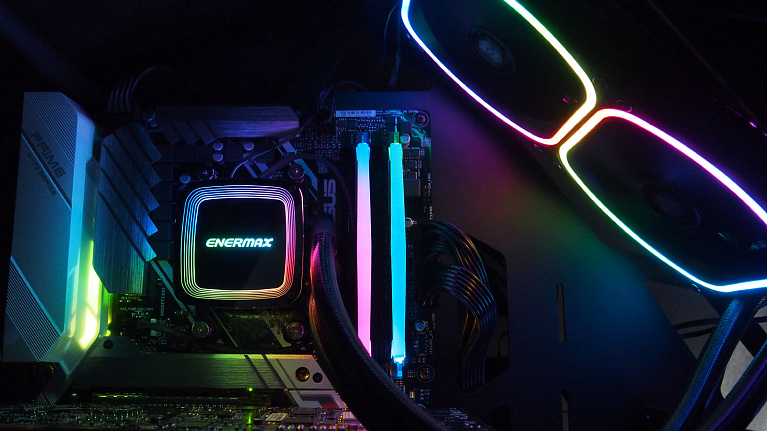

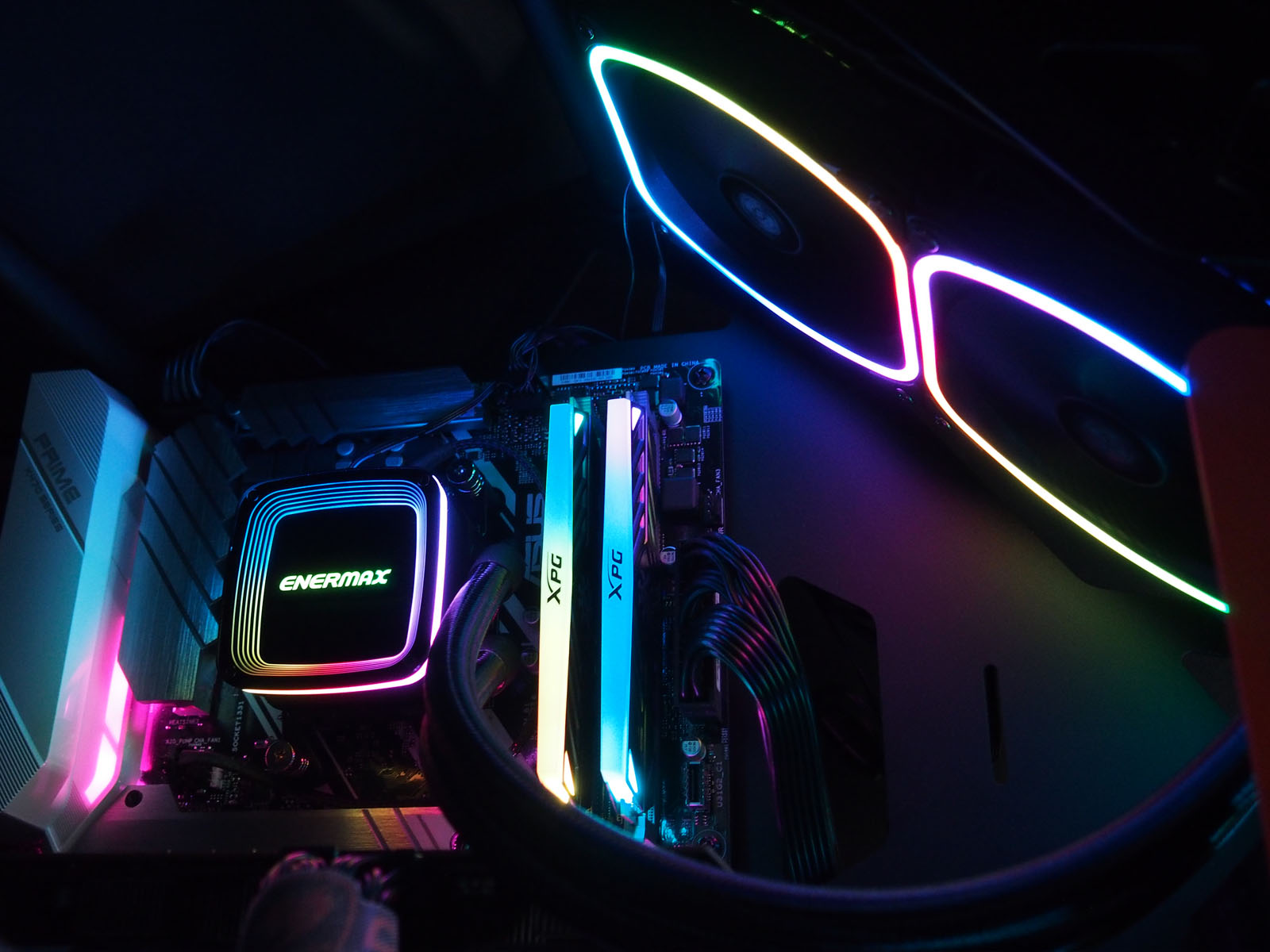

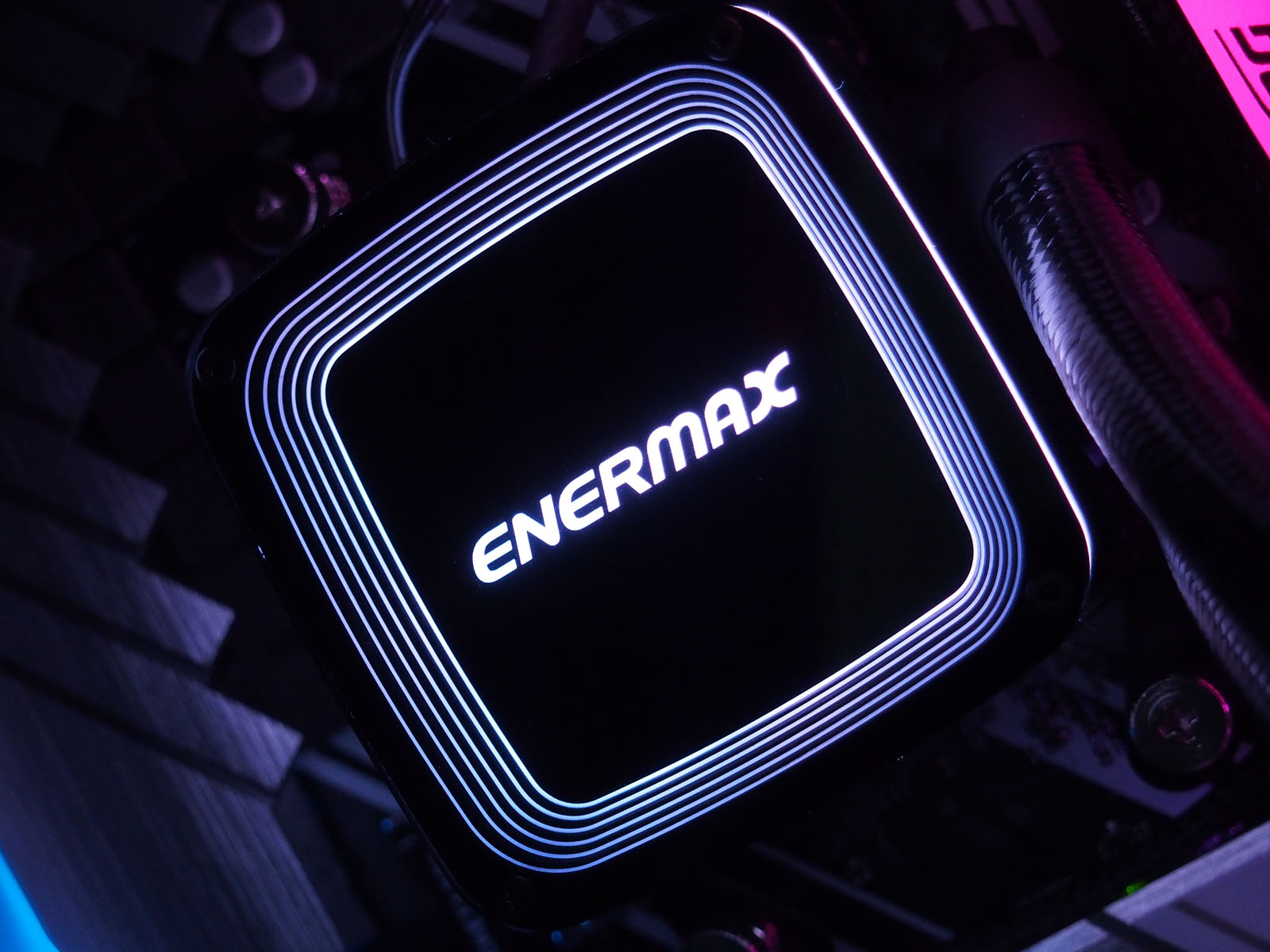

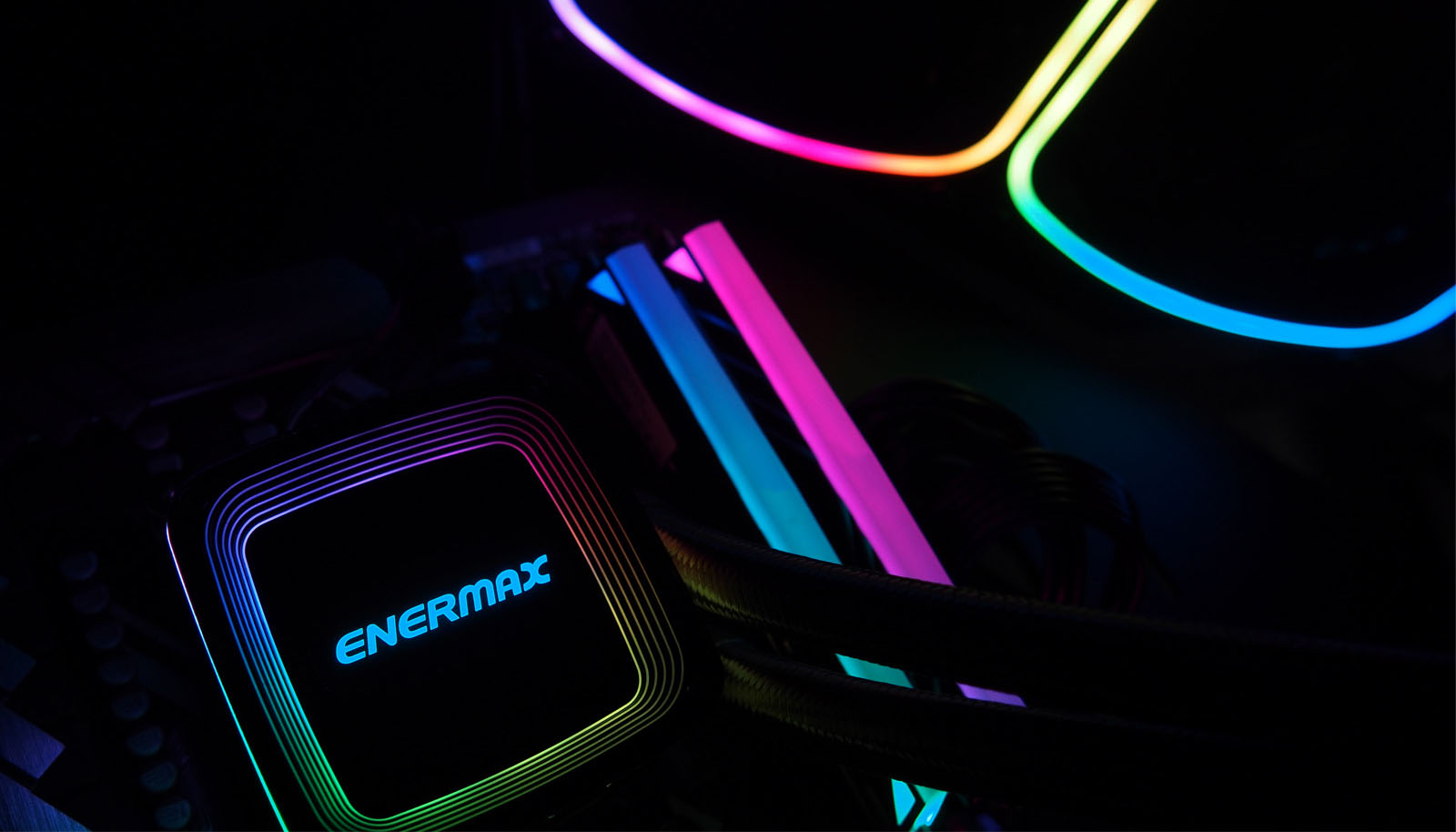

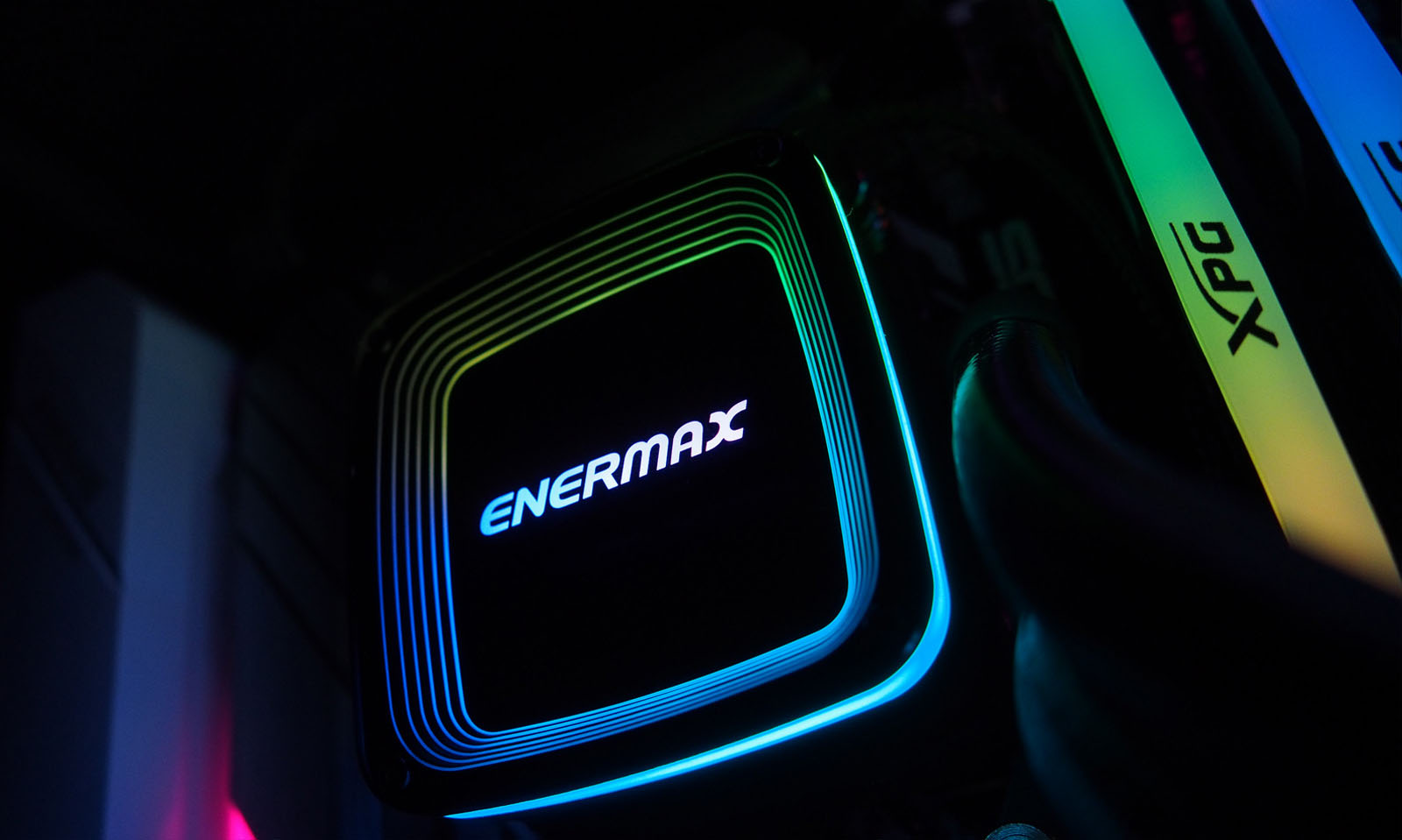

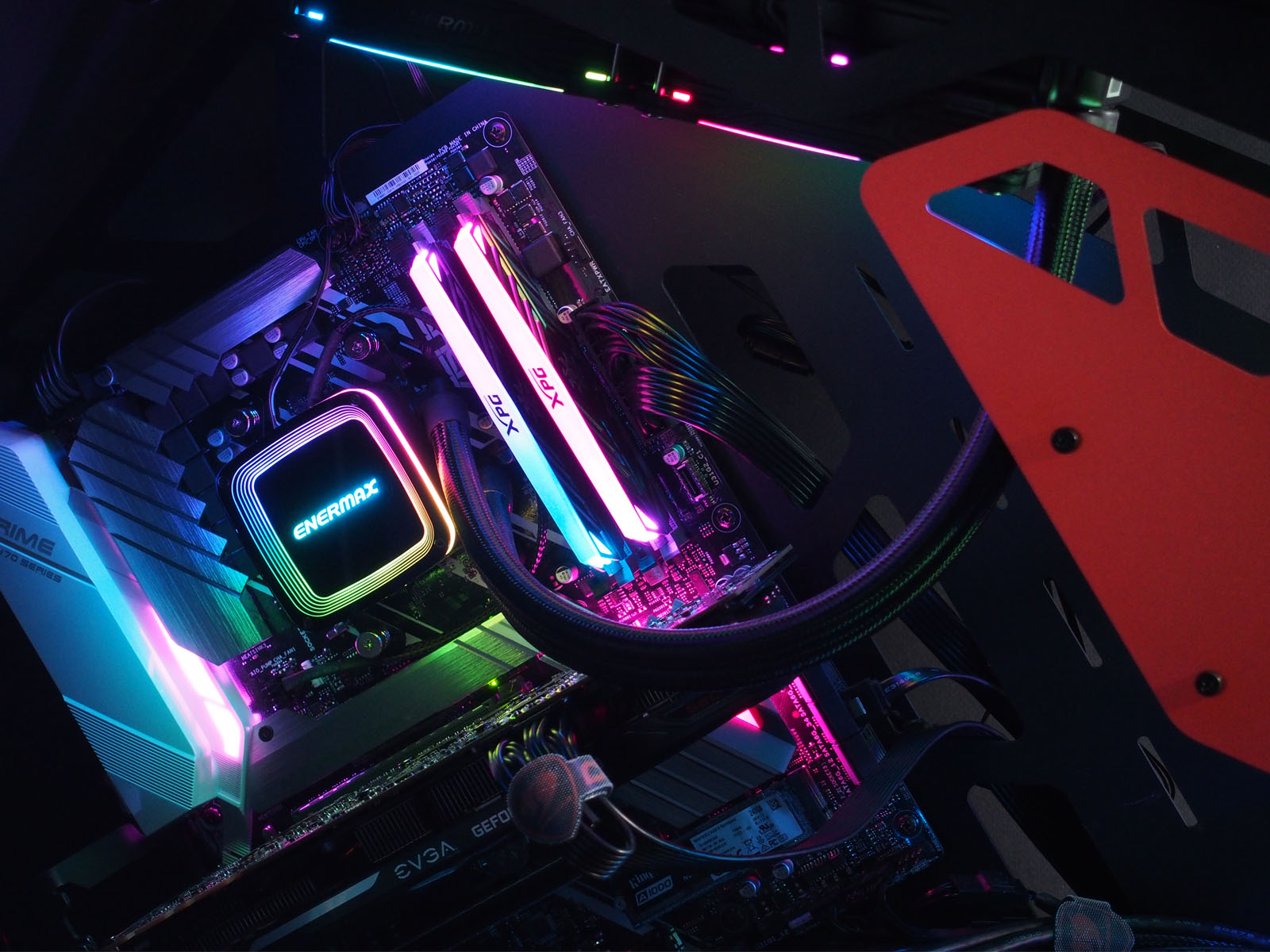

Подсветка системы охлаждения Enermax AquaFusion 240 получила название "Luminous Aurabelt". На фоне засилья вентиляторов с кольцевыми и заполняющими крыльчатку подсветками угловатый "прямоугольный" контур у вентиляторов и объемный трапецеидальный модуль подсветки водоблока смотрится весьма оригинально и необычно.



Так как подсветка базируется на ARGB-светодиодах, то для работы она требует подключения к Addressable RGB Header разъемам с питанием +5 В. Тенденция к переходу на такие системы подсветки проявилась в последние несколько лет, но стоит признать, что во многих ПК пока еще установлены материнские плат с разъемами, использующими питание +12 В. Они не взаимозаменяемы. Заявлена совместимость с: ASUS Aura Sync, GIGABYTE RGB Fusion, ASRock PolyChrome Sync и MSI Mystic Light Sync.

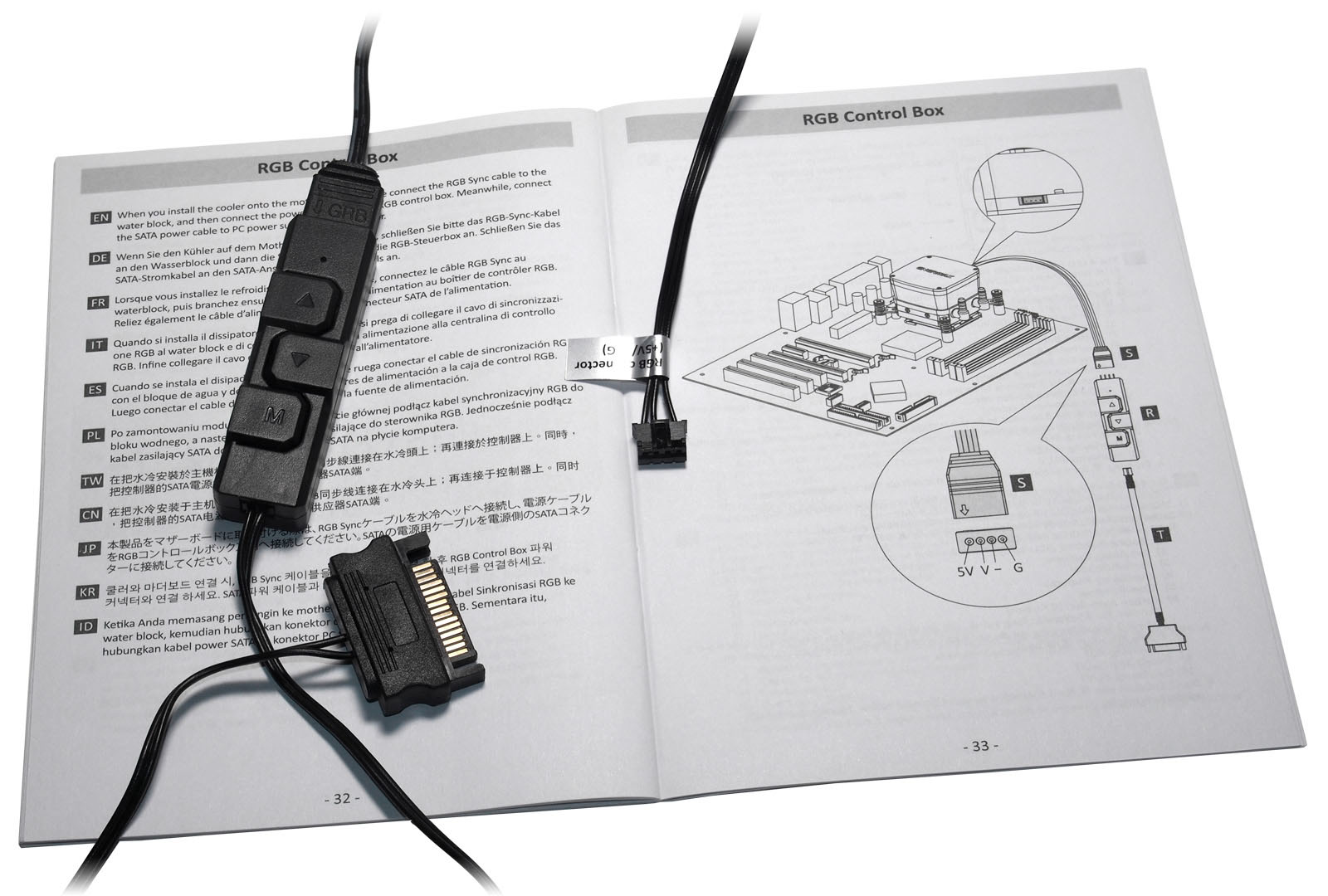

В случае отсутствия управляющих ARGB-разъемов на материнской плате подключить подсветку СЖО возможно через автономный комплектный контроллер. Внешне он напоминает небольшой (58 x 14 x 12 мм) пульт управления с тремя кнопками и двумя разъемами: один двухконтактный для собственного питания и один трёхконтактный для управления подключаемыми модулями подсветки. Питание контроллера осуществляется через адаптер, подключаемый к SATA-штекеру блока питания ПК. Почему-то в инструкции именно раздел описания подсветки и контроллера забыли перевести на русский язык.



Материнская плата ASUS Prime X470-Pro не имеет ARGB-Header разъемов, поэтому был задействован этот контроллер. Подключение модулей подсветки к нему осуществляется последовательно по цепочке с использованием Y-разветвителя 5V/D/-/G, к одному из штекеров которого подключается помпа, ко второму - вентиляторы.



С помощью кнопки "М" на контроллере меняются четыре режима управления, включение которых сопровождается изменением цвета светодиода на корпусе:
  • Зеленый - изменение эффекта;
  • Красный - скорость эффекта;
  • Синий - яркость подсветки;
  • Жёлтый - автоматический показ всех режимов по очереди.


Эффектов заложено десять:
  • Racing Rainbow - циркулирующая по периметру радуга;
  • Breathing Rainbow - радуга, пульсирующая в стиле "дыхание";
  • Flash Rainbow - мигающая радуга;
  • Overlaying Rainbow - градиентная заливка со сменой цветов;
  • Flow Rainbow - плавная смена цветов;
  • Colors auto-run - цикличная смена восьми цветов. При зажатии кнопки "вверх" на 3 секунды смена цвета остановится, повторное трёхсекундное нажатие запустит процесс снова;
  • Ripple auto-run - быстрое заполнение контура по часовой стрелке с автоматической сменой цветов;
  • Overlaying RED - постепенное заполнение контура, а затем надписи Enermax красным цветом;
  • Overlaying Green - то же, что и предыдущий пункт, только зеленым цветом;
  • Overlaying Blue - аналогично предыдущему, только синим цветом.

Зажатие на 3 секунды кнопки "Вниз" сбрасывает настройки на режим "по умолчанию" - Racing Rainbow. Длительное нажатие "M" выключает подсветку, короткое повторное нажатие - включает. При выключении ПК последний режим работы запоминается.


Тестирование

Конфигурация тестового стенда

Тип комплектующих Модель
Материнская плата ASUS Prime X470-Pro (BIOS: 5007 от 21.06.2019)
Процессор AMD Ryzen 7 2700X
Система охлаждения Enermax AquaFusion 240
Термоинтерфейс Arctic Cooling MX-4
Оперативная память 2 х ADATA XPG Spectrix D41 DDR4-3200 8 ГБ (AX4U320038G16-ST41)
Системный накопитель Kingston A1000 480 ГБ NVMe M.2 SSD
Видеоадаптер EVGA GeForce GTX 970 SSC GAMING ACX 2.0+ 4 ГБ
Блок питания Thermaltake Toughpower iRGB PLUS 850W Platinum (850 Вт)
Корпус Cougar Conquer
Операционная система Microsoft Windows 10 Pro x64 (версия 1809, с обновлениями на 24.06.2019)
Температура в помещении 26 °C


Оценка основания водоблока

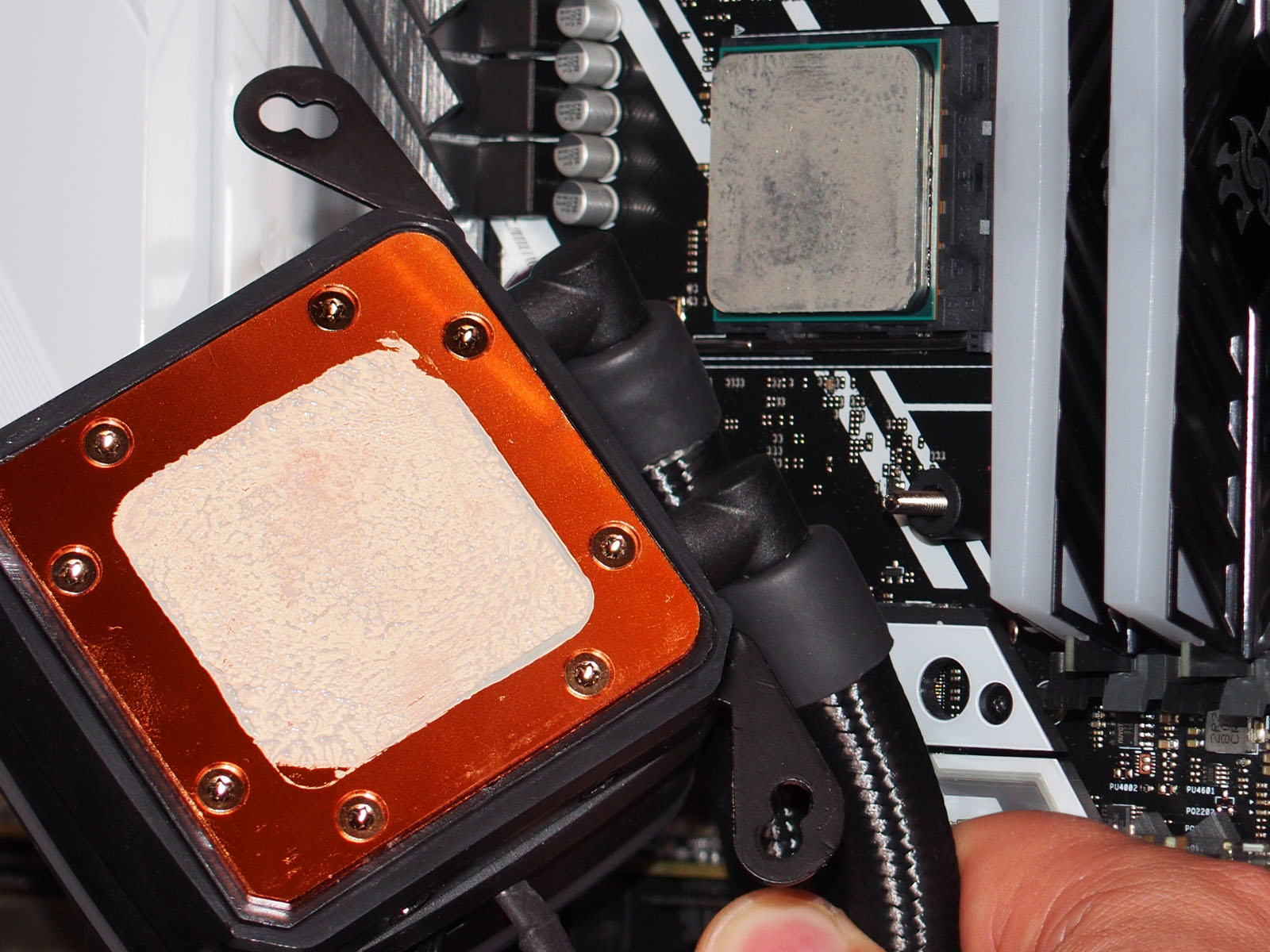

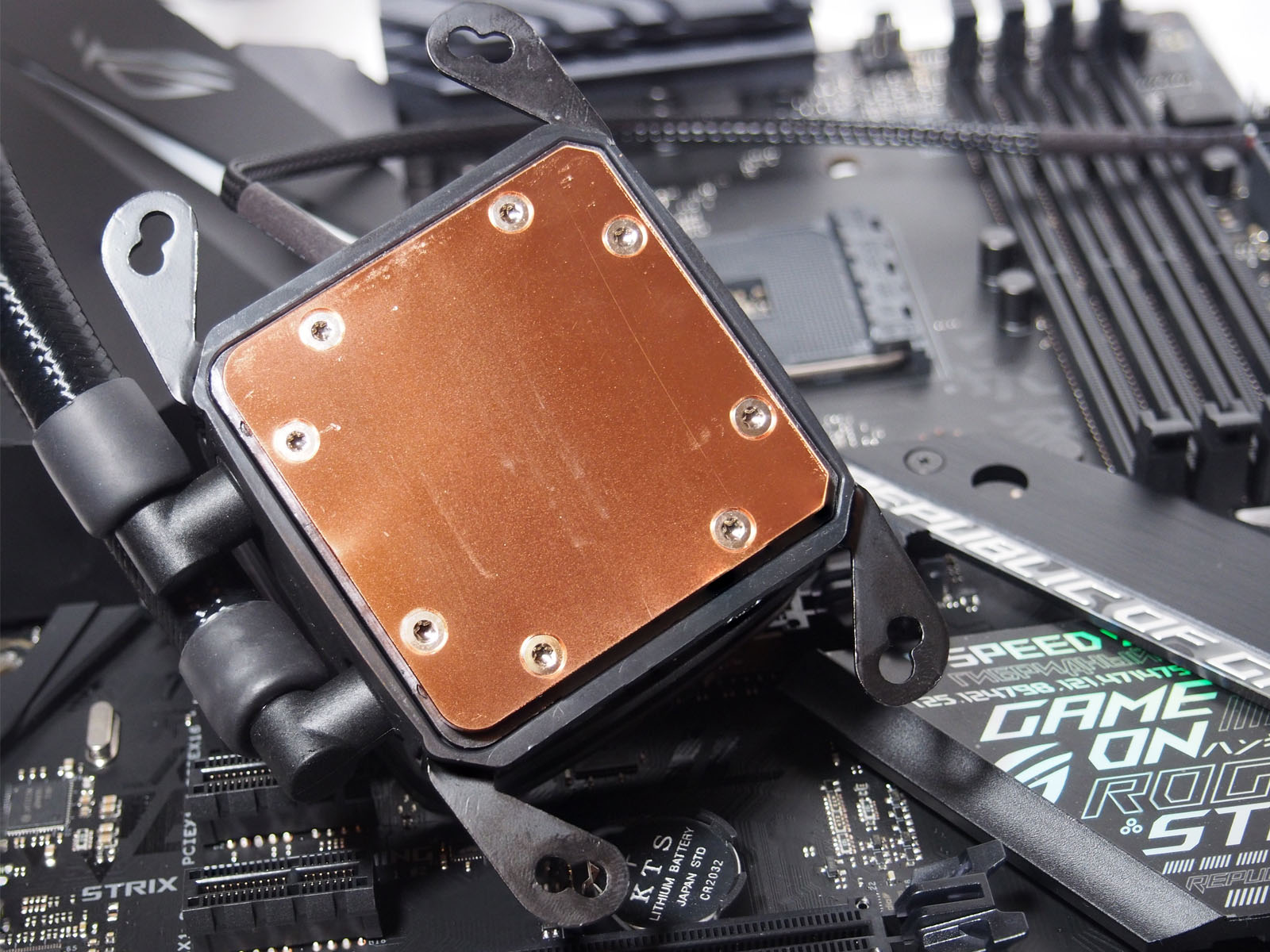

Медное основание теплообменника хорошо выровнено. Отпечаток показал отсутствие зон с плохим контактом. Комплектная термопаста Dow Corning TC-5121 - хороший вариант термоинтерфейса, сопоставимый по эффективности с Arctic Cooling MX-4. Единственный нюанс - более вязкая консистенция, из-за чего труднее разравнивается при нанесении.

Скорость и шум помпы

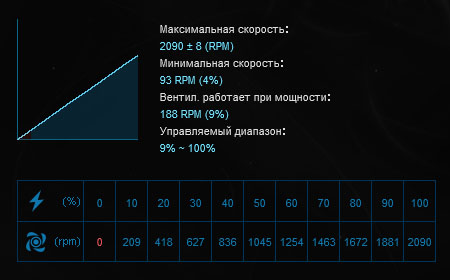

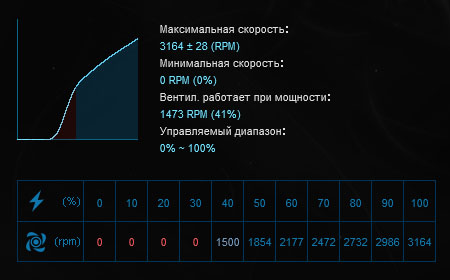

По измерениям в программе ASUS Fan Xpert 4 максимальная скорость помпы - около 3100 оборотов в минуту. В целом её можно охарактеризовать как тихую. Даже на пределе шум укладывается в 30,9 дБА с близкого расстояния в 15 см, поэтому можно подключать её к неуправляемым разъемам для вентиляторов. Требуемая сила тока по спецификации равна 0,45 А, поэтому не обязательно использовать "мощные" разъемы с припиской PUMP, подойдёт любой трёх- или четырёхпиновый.


Скорость и шум вентиляторов

Комплектные вентиляторы Enermax UCSQARGB12P-AQF - весьма производительные экземпляры со скоростью вращения крыльчатки от 500 до 2000 оборотов в минуту. Они создают воздушный поток до 79,8 CFM и воздушное давление до 3.6 мм H2O. На практике вентиляторы стабильно работают при скорости от 350 оборотов и выше.

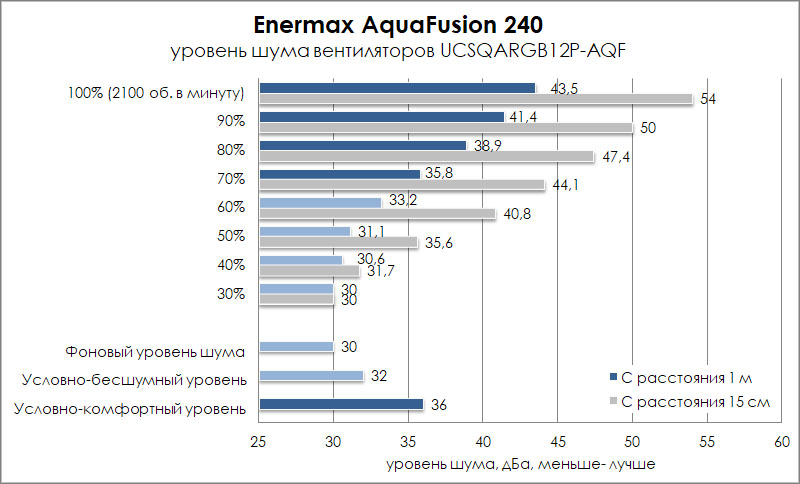

Обратной стороной производительности является приличный уровень шума на высоких скоростях. Не будем ставить под сомнение лабораторные цифры из спецификации, полученные на профессиональном оборудовании и заявленные на уровне "до 32,6 дБ". Просто приведем результаты собственных замеров прибором Актаком АТЕ-9015 в неподготовленном помещении на нашем тестовом ПК.

Комфортным можно назвать звук работы вентиляторов на скорости до 1100 оборотов в минуту. Выше они сильно выделяются на общем фоне. Любителям тихих ПК, особенно при размещении системного блока на столе, без ограничения скорости вращения средствами материнской платы или включения через реобас не обойтись.

Стресс-тестирование

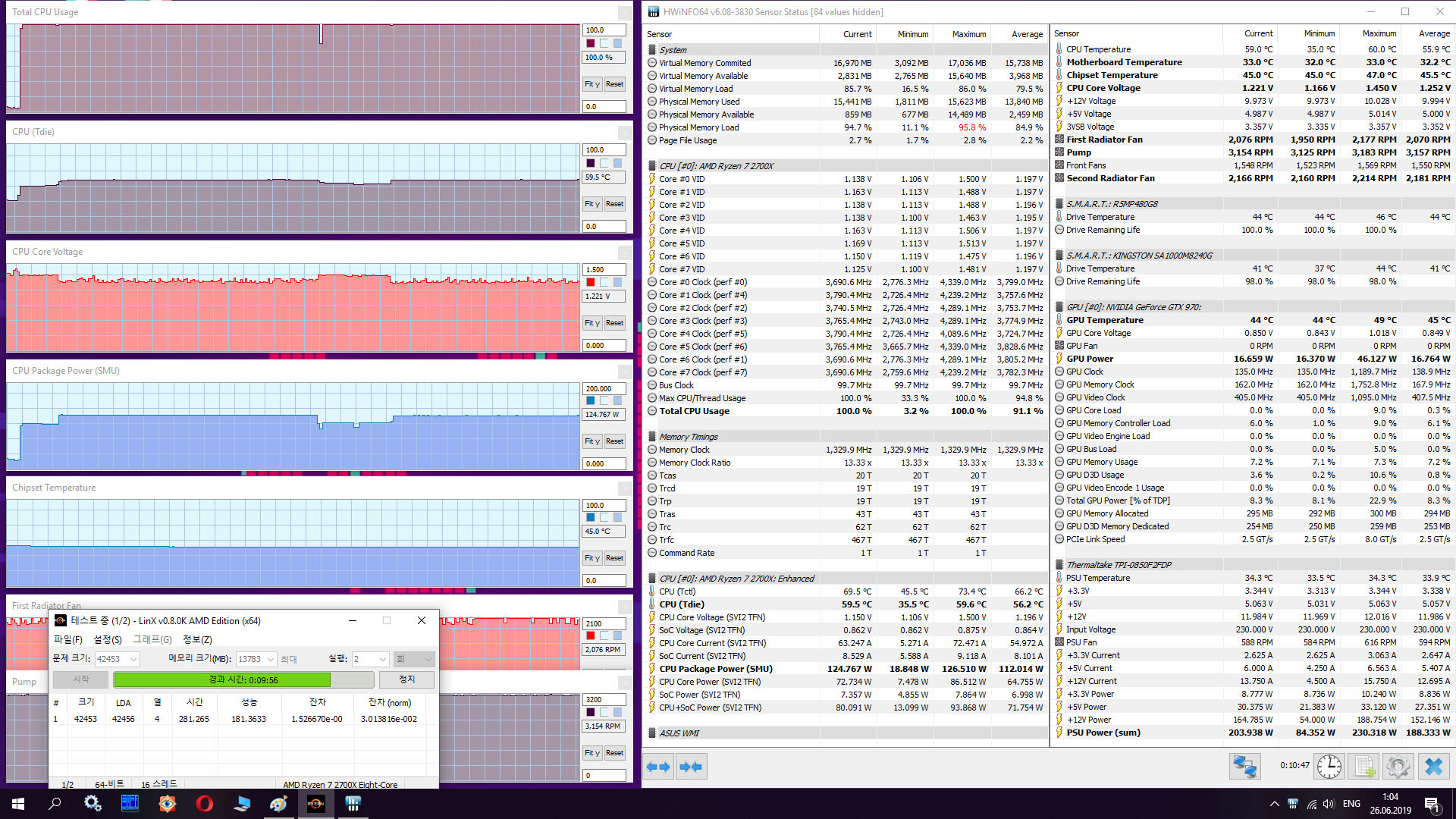

Как и в случае с ранее протестированными на этом же стенде системами охлаждения, для оценки температуры центрального процессора при высокой нагрузке использовалась утилита LinX 0.8.0K AMD Edition. На скриншоте ниже показан пример замера с включенными на полную мощность вентиляторами и помпой системы жидкостного охлаждения.

Эффективность охлаждения проверялась в два этапа: при автоматическом ШИМ-управлении скоростью вентиляторов и помпы, а также при вручную выставленной максимальной скорости их вращения.Зафиксированные с помощью программы HWiNFO64 версии 6.08 показания датчиков, встроенных в используемые комплектующие, сведены в единую диаграмму совместно с ранее полученными результатами.

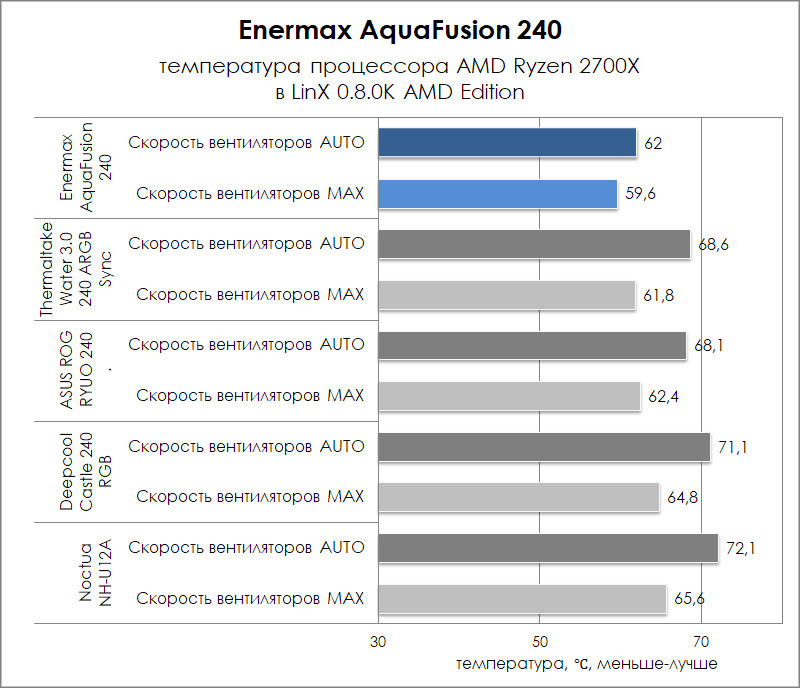

При автоматическом управлении вентиляторами температура под нагрузкой держалась около отметки в 62 градуса Цельсия при TDP процессора 126 Вт, что сопоставимо с результатами конкурентов в лице Thermaltake Water 3.0 240 ARGB Sync и ASUS ROG Ryuo 240. При этом шум системы охлаждения достигал 34 дБА (с расстояния 1 м), так как вентиляторы разгонялись до ~1400 оборотов в минуту.

При максимальной скорости вентиляторов и помпы Enermax AquaFusion 240 показывает результаты на 1,5 - 2 градуса лучше вышеназванных конкурентов, благодаря высокооборотистым "вертушкам" с оптимизированным воздушным потоком. При том же TDP процессора в 126 Вт температура плавает около отметки в 60 градусов Цельсия. Это очень хороший результат для AIO-системы жидкостного охлаждения, побочным эффектом которого является высокий уровень шума.

Ради интереса был проведен и третий тест, при котором Ryzen 2700X был разогнан до 4150 МГц с принудительным завышением напряжения до 1,38 В, чтобы поднять его TDP до 180 Вт. В этом случае температура процессора удерживалась системой охлаждения на уровне 73,5 градусов Цельсия при полной скорости вентиляторов и на уровне 75,1 градус Цельсия при PWM-управлении. Фактически можно говорить о запасе и на более горячие процессоры.

Заключение

Тестируя, казалось бы, одинаковые по своей структуре AIO-системы жидкостного охлаждения всегда вызывает удивление, на сколько развита фантазия дизайнеров, и как инженерам удаётся находить всё новые технические решения, чтобы выжать из устройств максимум. Как показало тестирование, эффективность СЖО Enermax AquaFusion 240 находится на высоком уровне и она успешно может конкурировать с другими представителями типоразмера 240 мм. В её арсенале отличный список совместимости с современными процессорами от AMD и Intel, и системами подсветки всех основных производителей материнских плат для ПК. К недостаткам можно отнести достаточно шумные вентиляторы, что характерно для многих экземпляров, которые нам довелось обозревать. И здесь производителей можно понять. При рассуждениях, что лучше - "максимум охлаждения" или "тихая работа",  выбор в сторону скоростных производительных вентиляторов имеет больше потенциальных преимуществ. Высокую скорость вращения пользователь сможет в дальнейшем ограничить регулировками, выровняв акустический комфорт, а вот медленные и тихие вентиляторы разогнать для увеличения воздушного потока уже не получится. Правда стоит заметить, что с массовым распространением AIO-СЖО, не требующих обслуживания, выбор сместился от гонки за лишний градус к подбору красивой "обертки" в виде эффектной системы подсветки. В этом плане AquaFusion полностью в тренде. Использование ARGB, интересной реализации декоративного модуля у водоблока и необычный дизайн контуров вентиляторов Squa RGB отлично сочетаются и прекрасно смотрятся в современных ПК с прозрачными боковыми стенками. Как итог, Enermax AquaFusion 240 можно рекомендовать к покупке любителям эффективных и эффектных RGB-девайсов, не зацикленных на бесшумных ПК.


Преимущества Enermax AquaFusion 240:

  • Эффективность контура охлаждения;
  • Красивая ARGB-подсветка;
  • Длинные армированные шланги;
  • Тихая работа вентиляторов на малых скоростях (до 1100 оборотов в минуту);
  • Комплектный контроллер с пультом управления и интересными эффектами;
  • Отсутствие необходимости в обслуживании замкнутого жидкостного контура;
  • Поворотные фитинги шлангов на водоблоке;
  • Хорошая термопаста Dow Corning TC-5121 в комплекте;
  • Синхронизация подсветки с другими устройствами.

Недостатки:

  • На скорости выше 1300 оборотов в минуту вентиляторы работают шумно.
