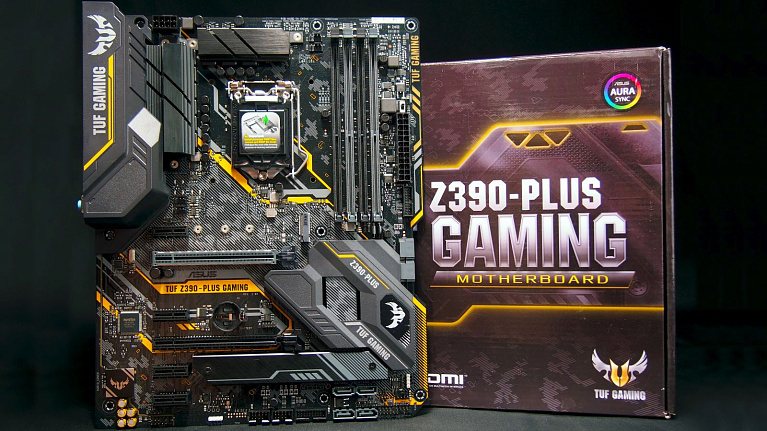

Обзор и тест материнской платы ASUS TUF Z390-Plus Gaming

Игровая и надежная. Знакомство с материнской платой ASUS TUF Z390-Plus Gaming, созданной для процессоров Intel Coffee Lake.
Обзор и тест материнской платы ASUS TUF Z390-Plus Gaming
Устали от материнских плат, функционал которых сильно заточенпод разгон, а цена неприлично шокирует? Нужна просто надежная и современная плата для процессоров Intel Coffee Lake последнего поколения, но с добротным функционалом и более доступной стоимостью? На роль такого варианта вполне может претендовать ASUS TUF Z390-Plus Gaming, рассказать про которую пришло время. Эта материнская плата, как понятно из названия, основана на базе чипсета Intel Z390. И не только в этом особенности данного продукта, но обо всем по порядку.

Технические характеристики

  • Модель- TUF Z390-Plus Gaming
  • Socket- 1151 v2
  • Чипсет- Intel Z390
  • Тип памяти- DDR-4
  • Количество слотов памяти- 4
  • Оперативная память: 4 x DIMM, Max. 64Гб, DDR4 4266(O.C) - 2800(O.C.), 2666, 2400, 2133 МГц
  • Слоты расширения- 2 x PCI-E 3.0 x16, 4 x PCI-E x1, 2 x M.2
  • Тип слотов M.2: type 2242/2260/2280 (SATA & PCIE 3.0 x 4 mode), type 2242/2260/2280/22110 (SATA & PCIE 3.0 x 4 mode)
  • Звук- 8-канальный (7.1) Realtek ALC S1200A
  • Сетевой интерфейс- Gigabit Ethernet Intel I219V (10/100/1000 Мбит/с)
  • Разъёмы на задней панели- 2 x PS/2, 6 x USB 3.1, HDMI, DisplayPort, RJ-45
  • Форм-фактор- ATX (305 ммx 244 мм)

Упаковка и комплектация

Материнские платы серии TUF компании ASUS легко узнаваемы по фирменному оформлению упаковки и самих устройств. В этом отношении TUF Z390-Plus Gaming - не исключение: коробка устройства иллюстрирована в желто-черные тонах. Название модели выделено большими белыми буквами. Отдельным логотипом обозначена поддержка технологии ASUS AURA Sync.
Технические характеристики, изображение и карта разъемов тыльной панели платы указаны на оборотной стороне коробки. Ключевые особенности TUF Z390-Plus Gaming производитель выделил с помощью отдельных блоков информации.
Внутри коробки с материнской платой TUF Z390-Plus Gaming пользователь обнаружит:
  • руководство пользователя и другую документацию;
  • купон на 20% скидку в магазине CableMod;
  • набор фирменных наклеек TUF Gaming;
  • заглушку разъемов тыльной панели;
  • диск с драйверами и фирменным ПО;
  • два кабеля SATA-3 6 Гбит/с;
  • набор винтов для двух М.2 накопителей.

Внешний вид и особенности

Материнская плата TUF Z390-Plus Gaming выполнена в форм-факторе АТХ с габаритами 305х244 мм. Нодизайн и форма печатной платы этой модели весьма индивидуальны. Срезанные углы и характерный вырез на правом торце интересно смотрятся. Дополняют внешний вид TUF Z390-Plus Gaming множественные желтые и серые линии на фоне черной PCB.
Вследствие того, что материнская плата имеет вырез на правом торце, TUF Z390-Plus Gaming монтируется в корпус ПК посредством 8-ми точек крепления. На тыльной стороне печатной платы в области надписи TUF Gaming присутствует ряд светодиодов RGB. Сама PCB с тыльной стороны с легкой руки дизайнеров ASUS также украшена множеством серых линий.
Тыльная панель разъемов TUF Z390-Plus Gaming содержит:
  • два разъема PC/2 для клавиатуры и мыши;
  • один DisplayPort;
  • один HDMI порт;
  • два разъема USB 3.1 Gen1;
  • четыре разъема USB 3.1 Gen2;
  • один гигабитный LAN RJ-45;
  • три аудиоразъема 3.5 miniJack.

Для придания внешнему виду материнской платы большей эстетики колодки разъемов закрыты декоративной пластиковой накладкой с логотипом и надписью TUF Gaming.
Система питания процессора на TUF Z390-Plus Gaming расположена по Г-образной форме вокруг сокета. Охлаждение элементов силовой обвязки возложено на два алюминиевых радиатора, которые контактируют через термопрокладки.
Свой радиатор охлаждения получил и чипсет материнской платы Intel Z390. Небольшой брусок алюминия крепится к печатной плате с помощью двух пластиковых фиксаторов с пружинами.
Из двух М.2 слотов, которые присутствуют на плате TUF Z390-Plus Gaming, один снабжен алюминиевой пластиной для охлаждения накопителя.
Демонтировав все декоративные элементы и радиаторы охлаждения, можно более подробно рассмотреть устройство материнской платы TUF Z390-Plus Gaming.
Материнская плата располагает 5-ю разъемами 4-pin PWM для подключения вентиляторов и помп жидкостного охлаждения. Четыре разъема располагаются в околосокетном пространстве и еще один в правом нижнем углу печатной платы.

Система питания процессора на TUF Z390-Plus Gaming построена по 6+3 фазной схеме с использованием транзисторов производства On Semiconductor.
Управление питанием процессора возложено на ШИМ-контроллер Digi+VRM ASP1400CTB.
Питание на TUF Z390-Plus Gaming заводится по 24+8-пин коннекторам. Рядом с 24-пин колодкой находится 19-пин разъем для вывода USB 3.1 Gen1 на фронтальную часть корпуса ПК. Для установки оперативной памяти предусмотрены четыре разъема DIMM DDR4 с поддержкой модулей памяти объемом до 16 Гб. Как итог, на TUF Z390-Plus Gaming может быть установлено до 64 Гб оперативной памяти, поддерживаются модули с частотой от 2133 до 4266 МГц.
Диагностические возможности TUF Z390-Plus Gaming реализованы минимальнои представлены только светодиодом Mem_LED.
Для установки плат расширения материнская плата TUF Z390-Plus Gaming предлагает пользователю два слота PCI-E 3.0 x16, которые могут работать по схеме х16+х4 линий PCIe. Поддерживается технология AMD CrossfireX. Также плата располагает четырьмя слотами PCI-E 3.0 x1, работающими с некоторыми особенностями. Последние слоты PCI-E x1_3 и PCI-E x1_4 делят линии PCIe со слотом PCI-E x16_2. Поэтому последний получит только 2 линии PCIe, в случаеесли задействованы PCI-E x1_3 и PCI-E x1_4. Только первый слот PCI-E 3.0 x16 имеет усиленный металлический корпус, рассчитанный на установку тяжелых видеокарт.
Для накопителей М.2 на плате TUF Z390-Plus Gaming предусмотрено два соответствующих разъема. Верхний М.2_1 может принять на борт накопители типоразмером 2242/2260/2280 с интерфейсом передачи данных PCIe 3.0 x4 и SATA. Радиатора охлаждения для этого разъема М.2 не предусмотрено производителем материнской платы.
Разъем же М.2_2, напротив, оборудован алюминиевым радиатором охлаждения. Сюда можно установить накопители типоразмерами 2242/2260/2280/22110 с интерфейсом передачи данных PCIe 3.0 x4 и SATA.
Для классических устройств, подключаемых по SATA разъему, на плате распаяно шесть соответствующих коннекторов. Два из них располагаются горизонтально и установлены сбоку материнской платы, а еще четыре размещены вертикально в нижнем правом углу TUF Z390-Plus Gaming.
Звук TUF Z390-Plus Gaming представлен аудиосистемой на базе 8-канального кодека Realtek S1200A.
Любители RGB-подсветки обнаружат на плате TUF Z390-Plus Gaming два коннектора для подключения светодиодных лент. Также на нижней грани материнской платы можно увидеть две колодки USB 2.0 и одну USB 3.1 Gen1 для вывода разъемов на фронтальную или тыльную панели корпуса ПК.
За работу проводной сети отвечает гигабитный сетевой контроллер Intel WGI219V. На защите разъема от помех и грозы стоит комплекс защиты TUF LANGuard.
Мониторинговые возможности материнской платы TUF Z390-Plus Gaming реализует микросхема Nuvoton NCT6798D.

Возможности UEFI BIOS

Графическое оформление оболочки BIOS материнской платы TUF Z390-Plus Gaming можно охарактеризовать как спокойное, поскольку использован относительно нейтральный бирюзовый и черный цвет. Материнская плата не позиционируется, как созданная для оверклокинга, но разгонные функции здесь присутствуют. Интерфейс представлен двумя режимами: EZ Mode - доступ к основным настройкам, Advanced Mode - полный доступ ко всем настройкам.
Для удобства поиска последних изменений реализована вкладка "My Favorites", а общая информация о системе собрана на страничке "Main".
Раздел "Ai Tweaker" содержит настройки для оверклокинга процессора и оперативной памяти. Перечень возможностей включает в себя не только изменение частот, напряжений и таймингов, но и управление лимитами энергопотребления.
Вкладка "Advanced" в большей степени представляет собой комплекс управления периферийными устройствами и портами материнской платы.
Раздел "Monitor", как это следует из названия, содержит инструменты для мониторинга температур, напряжений и скоростей вращения подключенных вентиляторов. Присутствует возможность управления вентиляторами по DC и PWM.
Загрузочные настройки материнской платы сосредоточены во вкладке "Boot".
Раздел "Tool" сочетает в себе диагностическую, сервисную и мониторинговую функцию. Здесь присутствует возможность обновления прошивки BIOS, работа с профилями настроек BIOS, чтение информации модулей памяти и многое другое.
Для сохранения настроек, сброса на заводские или выхода из настроек BIOS предназначен раздел "Exit".

Тестовый стенд

Процессор Intel Core i7-9700k
Видеокарта
Palit GeForce GTX 1070 Ti JetStream
Система охлаждения ID-Cooling ZoomFlow 240
Термоинтерфейс Arctic MX-2
Оперативная память Corsair Vengeance RGB Pro DDR4-3600 8Gb*4
Накопитель SSD 64 Gb, HDD WD 3 Tb
Блок питания Corsair RM850x мощностью 850 Вт
Корпус Corsair 540 Air
Монитор ASUS PB298Q, 29", 2560x1080, IPS
Операционная система Windows 10 Pro 64-bit
Драйвера GeForce 425.31
Для тестирования материнской платы TUF Z390-Plus Gaming мы использовали 8-ядерный процессор Intel Core i7-9700k. Было интересно посмотреть, сможет ли этоттребовательный к системе питанияпроцессор работать на относительно бюджетной материнской плате с чипсетом Intel Z390. Перед началом тестирования мы обновили BIOS на TUF Z390-Plus Gaming до самой свежей версии 2411 от 10/04/2019.
Благодаря форм-фактору АТХ материнская плата TUF Z390-Plus Gaming гармонично вписалась в наш тестовый корпус Corsair 540 Air.
Богатого оформления RGB-подсветкой у материнской платы TUF Z390-Plus Gaming ожидать не стоит. Но выделить в ее оформлении у нас есть что. Прежде всего, это элементы с подсветкой: радиатор чипсета с логотипом TUF, а также надпись TUF Gaming в правом верхнем углу. Накладка на колодки разъемов материнской платы, хоть и не получила RGB-подсветку, но тоже неплохо выделяется за счет других устройств RGB.

Результаты производительности

Первым делом при тестировании TUF Z390-Plus Gaming мы хотели выяснить, как будет работать эта материнская плата с настройками BIOS по умолчанию при условии, что в систему установлен мощный 8-ядерный процессор. Практика показала, что плата строго придерживается TDP процессора в 95 Вти не позволяет ему потреблять больше этого значения при постоянной нагрузке на все ядра Core i7-9700k. В этих условиях процессор, удерживаемый в жестких рамках лимита энергопотребления, функционировал на частоте 3500-3600 МГц. Разумеется, что это значительно ниже штатных возможностей Core i7-9700k, которые для него заявляет компания Intel.
Отключив все лимиты через настройки BIOS материнской платы, мы вновь вернулись к вопросу рабочей частоты 8-ядерного Core i7-9700k при полной нагрузке на все ядра. Согласно техническим характеристикам этого процессора, при нагрузке всех 8 ядер рабочая частота каждого ядра должна составлять 4600 МГц. Но в случае с TUF Z390-Plus Gaming это оказалось недостижимо на практике. Используя то же программное обеспечение Prime95 для нагрузки, мы смогли зафиксировать максимально стабильные лишь 4300 МГц для каждого из ядер Core i7-9700k. Ни на уровне 4400 МГц, ни на 4500 МГц, ни тем более на 4600 МГц процессор Core i7-9700k на материнской плате TUF Z390-Plus Gaming работать не смог. Опытным путем был определен тот порог энергопотребления, который для VRM материнской платы оказался максимально возможным без потери частот и стабильности - это были 170 Вт. С такими возможностями ни о каком разгоне Core i7-9700k не могло быть и речи, если процессор не смог функционировать даже на своей штатной турбо-частоте в 4600 МГц. Зато мы смогли разогнать на материнской плате TUF Z390-Plus Gaming оперативную память до 3800 МГц.
Получив то, что есть, мы оценили производительность нашей системы с материнской платой TUF Z390-Plus Gaming в двух режимах:
  • работа процессора Core i7-9700k при TDP 95 Вт;
  • стабильные 4300 МГц при отключении лимитов и разгон памяти до 3800 МГц.
В качестве сравнения были взяты результаты недавно протестированной нами материнской платы ASUS Prime Z390-A.


Большинство тестов показывает, что более дорогая Prime Z390-A с активным лимитом энергопотребления 95 Вт позволяет процессору Core i7-9700k демонстрировать тот же уровень производительности, что и TUF Z390-Plus Gaming с отключенным лимитом.

Заключение

В наше время очень сложно встретить продукт, который бы имел только преимущества. И протестированная нами ASUS TUF Z390-Plus Gaming - не исключение. Оснащенная неплохо технически и красиво оформленная внешне, эта материнская плата вызывает смешанные впечатления о себе. Благодаря чипсету Intel Z390, производителю удалось наделить этот продукт множеством современных разъемов и интерфейсов. Это по достоинству оценят те, кому важны порты USB 3.1 Gen1 и USB 3.1 Gen2, два разъема M.2 с поддержкой PCIe и SATA накопителей, а также дизайн и форма печатной платы.
Наше же внимание при тестировании ASUS TUF Z390-Plus Gaming больше привлекла особенность материнской платы работать с новыми 8-ядерными процессорами Intel Coffee Lake Refresh. И вот как раз здесьвсе оказалось не столь оптимистично. Возможно, кого-то устроит тот факт, что его новый 8-ядерный Core i7-9700k или Core i9-9900k будет работать ниже штатных возможностей. Но это явно не то, что будет ожидать покупатель современного высокопроизводительного процессора Intel. Избежать компромисса возможно, используя 6-ядерный процессор с меньшим энергопотреблением при загрузке всех ядер. На такую задачу материнская плата ASUS TUF Z390-Plus Gaming вполне годится, и это - тот самый компромисс, который присутствует в данном продукте.
Плюсы:
  • стильное оформление и дизайн печатной платы;
  • USB 3.1 Gen1 и USB 3.1 Gen2 на тыльной панели разъемов;
  • радиатор для одного из M.2 накопителей;
  • поддержка высокочастотных модулей памяти и возможность разгона;
  • два разъема для лент подсветки RGB.
Минусы:
  • VRM материнской платы не рассчитан на высокое энергопотребление 8-ядерных процессоров;
  • при 100% нагрузке всех 8 ядер процессора частота ядер падает ниже значений TurboBoost;
  • только пять разъемов 4-pin PWM для подключения вентиляторов и помп СЖО.
