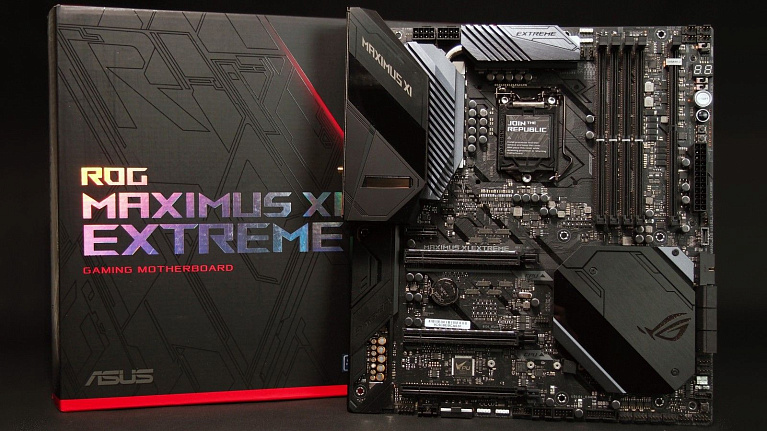

Обзор и тест материнской платы ASUS ROG Maximus XI Extreme

По-настоящему экстремальная плата для экстремального оверклокера. Все о ASUS ROG Maximus XI Extreme в этом обзоре.

То, что много экстрима не бывает, хорошо знает компания ASUS. Их новый продукт в лице ROG Maximus XI Extreme - яркий тому пример. Эта материнская плата на базе чипсета Intel Z390 для платформы LGA 1151v2 в буквальном смысле слова оснащена экстримально. По максимуму производитель оснастил ROG Maximus XI Extreme не только технически, но и отлично подготовил продукт для оверклокерских экспериментов. С таким набором опций эта материнская плата призвана стать основной для сборки мощного игрового компьютера, а потенциальными пользователями ASUS ROG Maximus XI Extreme производитель видит, конечно же, любителей разгона.

Технические характеристики

Модель - ROG Maximus XI Extreme
Socket - 1151 v2
Чипсет - Intel Z390
Тип памяти - DDR-4
Количество слотов памяти - 4
Оперативная память:

4 x DIMM, Max. 64Гб, 4400(O.C), 4266(O.C.), 4133(O.C.), 4000(O.C.), 3866(O.C.), 3733(O.C.), 3600(O.C.), 3466(O.C.), 3400(O.C.), 3333(O.C.), 3300(O.C.), 3200(O.C.)/3000(O.C.), 2800(O.C.), 2666, 2400, 2133 МГц;

Слоты расширения - 3 x PCI-E 3.0 x16, PCI-E x1, 2 x PCI-E M.2
Тип слотов M.2:

1 x M.2 Socket 3, with M key, type 2242/2260/2280 (both SATA & PCIE mode)
1 x M.2 Socket 3, with M key, type 2242/2260/2280/22110 (PCIE 3.0 x 4 mode)

Поддерживаемые режимы PCI-Express:

2 x PCIe 3.0 x16 (x16/x0 or x8/x8);
1 x PCIe 3.0 x16 (max at x4 mode)
1 x PCIe 3.0 x1 (max at x1 mode)

Звук- 8-канальный (7.1) SupremeFX S1220 + ЦАП ESS ES9023P
Сетевой интерфейс- Gigabit Ethernet Intel I219V, 5 Gigabit Ethernet Aquantia AQC111C, Intel® Wireless-AC 9560 Wi-Fi 802.11 a/b/g/n/ac
Разъёмы на задней панели- 9 x USB 3.1, USB 3.1 Type-C, HDMI, 2 x RJ-45, S/PDIF (оптический)
Форм-фактор - E-ATX (305 мм x 277 мм).

Упаковка и комплектация

Большая темно-красная коробка из плотного картона - именно так упаковывается ROG Maximus XI Extreme для конечного потребителя. Название модели на лицевой стороне упаковки переливается на свету. Неотъемлемой частью является и логотип серии "Republic of Gamers".

Технические характеристики ROG Maximus XI Extreme и ключевые фирменные особенности платы указываются на тыльной стороне коробки. Здесь же присутствует фотография материнской платы с картой разъемов тыльной панели.

На время транспортировки материнская плата сверху накрыта пластиковой чехлом-крышкой, что дает возможность рассмотреть ROG Maximus XI Extreme, не доставая ее из упаковки.

В комплектацию ROG Maximus XI Extreme входит:

руководство пользователя;
набор наклеек ROG;
купон на скидку в магазине CableMod;
накопитель Flash с драйверами и фирменным ПО;
картонная подставка под кружку;
четыре кабеля SATA;
два кабеля SATA в оплетке;
два кабеля для светодиодной подсветки;
два термощупа;
винты для фиксации М.2 накопителей;
панель FAN_HUB с кабелем подключения;
логотип ROG;
мостик 2-Way SLI;
переходник Q-connectors;
антенна Wi-Fi.

Плата FAN_HUB позволяет подключить четыре дополнительных вентилятора 4-пин PWM и три термодатчика.

Также в комплекте поставки присутствует и DIMM M.2 адаптер с алюминиевыми радиаторами.

Он позволяет установить на ROG Maximus XI Extreme два накопителя М.2 с интерфейсом передачи данных PCI-E x4. Поддерживаются устройства с типоразмером 2242/2260/2280 и 22110. Отвод тепла на алюминиевые радиаторы реализован через термопрокладки.

Внешний вид и особенности

Материнская плата ROG Maximus XI Extreme получилась не просто большой, она оказалось огромной. Сделанная в форм-факторе Е-АТХ, плата получила габариты 305х277 мм. Поэтому установить ROG Maximus XI Extreme получится не во все корпуса, но и владелец такой особенной платы должен обладать соответствующим корпусом. Габаритов плате добавила система питания, слот DIMM M.2 для твердотельных накопителей, а также оверклокерский инструментарий.

Тыльную сторону печатной платы ROG Maximus XI Extreme частично закрывает металлический бэкплейт, защищающий PCB от перегиба.

Тыльная панель разъемов ROG Maximus XI Extreme содержит:

кнопки сброса настроек и обновления BIOS;
один порт HDMI;
девять портов USB 3.1;
один порт USB 3.1 Type-C;
один гигабитный LAN RJ-45;
один 5-гигабитный LAN RJ-45;
два гнезда для антенн Wi-Fi;
один оптический S/PDIF Out;
пять аудиоразъемов 3.5 mm miniJack.

Сверху тыльная панель разъемов платы прикрыта пластиковой накладкой, в корпус которого встроен небольшой дисплей. Он может показывать частоту и температуру процессора, а также другие данные в зависимости от настройки пользователя.

В области чипсета материнской платы находится массивный алюминиевый радиатор, который служит для охлаждения накопителей М.2. Под радиатором присутствует модуль RGB-подсветки.

За охлаждение чипсета Intel Z390 отвечает радиатор размерами поменьше. Он контактирует с кристаллом чипсета через термопрокладку.

Пластиковый элемент оформления получила и аудиосистема ROG Maximus XI Extreme. Небольшая панель с надписью SupremeFX прикрывает аудиообвязку материнской платы.

Панель, которая прикрывает тыльные колодки разъемов платы ROG Maximus XI Extreme, оснащается двумя модулями. Первый, как мы уже говорили ранее, представляет из себя встроенный дисплей. А второй элемент является модулем RGB-подсветки, который с лицевой стороны подчеркивает надпись Maximus XI.

Металлический бэкплейт на ROG Maximus XI Extreme выполняет защитную функцию, поскольку с такими габаритами печатной платы этот элемент предотвращает перегиб PCB.

Небольшой радиатор в левом верхнем углу, которой можно обнаружить при разборе ROG Maximus XI Extreme, предусмотрен для охлаждения сетевого 5-гигабитного контроллера Aquantia AQC111C.

Последним съемным элементом платы ROG Maximus XI Extreme является массивный радиатор с тепловой трубкой, который служит для охлаждения системы питания процессора.

12-фазная система питания ROG Maximus XI Extreme располагается Г-образно возле процессорного разъема. Управление питанием здесь возложено на ШИМ-контроллер Digi+ ASP1405I.

В правом верхнем углу ROG Maximus XI Extreme присутствуют 5 слотов DIMM, четыре их которых предназначены для установки памяти DDR4 и еще один - для фирменной М.2 платы-переходника. Питание материнской платы организовано по трем разъемам: одному 24-пин и двум 8-пин для системы питания процессора.

Большая часть правого верхнего угла печатной платы ROG Maximus XI Extreme отведена под инструментарий оверклокера. Здесь находятся кнопки "Start", "Reset", "Safe_boot", "Retry_boot", переключатели "Rsvd_mode", "Slow_mode","Mem_OK!", информационные светодиоды CPU/DRAM/VGA/BOOT и двухсимвольный дисплей POST-кодов. Также присутствует и ряд точек для замера напряжений.

Для плат расширения ROG Maximus XI Extreme предлагает четыре разъема PCI-E:

два PCI-E 3.0 x16 с металлизированным корпусом, которые могут работать по схеме х16+х0 или х8+х8 линий PCIe;
один PCI-E 3.0 x16, который может работать на скорости х4 линий PCIe или х2, если используются порты SATA6G_5 и SATA6G_6;
один PCI-E 3.0 x1.

Такая схема работы PCI-E слотов требует управления и распределения линий PCIe. Это задача на плате ROG Maximus XI Extreme возложена на ряд мультиплексоров ASMedia ASM1480, распаянных между слотов PCI-E x16.

Материнская плата ROG Maximus XI Extreme может принять на борт до четырех накопителей с М.2 разъемом, порты для двух из которых находятся возле чипсета. В располагающийся вертикально разъем могут быть установлены накопители с интерфейсом передачи данных PCIe x4 с размерами 2242/2260/2280. А нижний разъем М.2 совместим, как с накопителями PCIe x4, так и SATA. Он рассчитан на устройства с типоразмерами 2242/2260/2280 и 22110.

На правом торце ROG Maximus XI Extreme пользователь обнаружит шесть портов SATA 6 Гбит/с. Здесь же находятся 19-пин колодка для вывода разъемов USB 3.1 Gen 1 и колодка для внешнего USB 3.1 Gen 2 Type-C.

Звук на ROG Maximus XI Extreme представлен аудиосистемой SupremeFX с 7.1-канальным звучанием. Ее основу составляет кодек SupremeFX S1220 и ЦАП ESS ES9023P. Производитель использует в этой обвязке качественные японские конденсаторы, а от помех остальных компонентов платы применяет изолирующий аудиотракт.

На нижней грани ROG Maximus XI Extreme можно обнаружить разъем дополнительного питания molex, подключение которого необходимо в случае установки двух мощных видеокарт. Здесь же находятся колодки для подключения RGB-лент подсветки c +5 и +12 В питанием.

Также в правой нижней части ROG Maximus XI Extreme можно найти и разъемы для вывода USB 2.0 и USB 3.1 Gen 1 для передней или тыльной панелей корпуса.

Проводные сетевые возможности ROG Maximus XI Extreme реализованы с помощью гигабитного контроллера Intel I219V и 5-гигабитного Aquantia AQC111C. Для обоих разъемов LAN реализована защита LANGuard.

Контроллер ASMedia ASM1074, распаянный возле SATA разъемов материнской платы, отвечает за реализацию USB 3.1 Gen 2 Type-C для передней панели. А микросхема Nuvoton NCT6798D является контроллером, ответственным за ввод/вывод информации и мониторинг вентиляторов.

Возможности UEFI BIOS

Настройки BIOS у материнской платы ROG Maximus XI Extreme разделены на два интерфейса - EZ Mode и Advanced Mode. Для получения базовой информации о системе и главных компонентов пользователя будет достаточно EZ Mode. Но, чтобы получить доступ ко всем настройкам ROG Maximus XI Extreme, нужно будет переключить BIOS материнской платы клавишей F7 на Advanced Mode.

Перейдя в Advanced Mode, пользователю открывается UEFI BIOS, поделенный на несколько тематических страничек с настройками.

Представляющим наибольший интерес для владельца ROG Maximus XI Extreme является, конечно же, раздел "Extreme Tweaker". Из всей линейки материнских плат ASUS с чипсетом Intel Z390 модель ROG Maximus XI Extreme наиболее богата настройками оверклокерского характера. Здесь любители разгона найдут абсолютно все, что понадобится им для разгона системы.

Страничка "Advanced" по традиции содержит настройки для периферии, накопителей и портов.

Раздел "Monitor" отвечает за информирование пользователя по температурам компонентов, напряжениям и скоростям подключенных вентиляторов. Поддерживается мониторинг и управление системами охлаждения, включая помпы жидкостного охлаждения. Настройку можно выполнить как по температуре, так и задав скорость вращения вручную.

Для загрузки ОС, выбора загрузочного накопителя и условий загрузки реализован раздел настроек "Boot".

Перечень настроек в разделе "Tool" включает в себя обновление BIOS, чтение информации об установленных модулях памяти и плат расширений, работу с пользовательскими профилями, а также сервис для форматирования накопителей.

Вкладка "Exit" позволяет зафиксировать изменения в настройках, сбросить их на заводские или просто выйти из BIOS без сохранения настроек.

Тестовый стенд и подсветка платы

Материнская плата: ASUS ROG Maximus XI Extreme;
Процессор: Intel Core i5-9700k 8-core;
Система охлаждения: Corsair Hydro Series H150i PRO;
Термоинтерфейс: Arctic MX-2;
Оперативная память: Corsair Vengeance RGB Pro DDR4-3600 32 Гб (8Gb*4);
Видеокарта: Intel UHD Graphics 630;
Блок питания: Corsair RM850x Gold мощностью 850 Ватт;
Системный накопитель: Silicon Power SSD SATA-3 240 Гбайт;
Корпус: Corsair 540 Air;
Операционная система: Windows 10 x64 Pro.

Перед началом тестирования ROG Maximus XI Extreme было произведено обновление BIOS до версии 0802 от 04/01/2019.

Материнская плата ROG Maximus XI Extreme с составе тестовой системы в корпусе Corsair 540 Air приняла следующий вид.

Подсветка RGB на этой плате ярко выражена в трех областях: в левом верхнем углу на пластиковой накладке, на радиаторе М.2 накопителей снизу и с правого торца платы на тыльной стороне PCB.

Подсветка работает в автоматическом режиме, но ею можно управлять с помощью фирменного приложения ASUS Aura.

Точность установки напряжений и разгон процессора

Ожидая, что как и другие материнские платы, ROG Maximus XI Extreme будет завышать напряжение в штатном режиме под нагрузкой, мы были приятно удивлены. ROG Maximus XI Extreme - этой первая модель материнской платы от ASUS на чипсете Intel Z390, с которой у нас не возникло проблем при работе с 8-ядерными процессорами Intel Coffee Lake. Плата подает напряжение настолько точно, что не пришлось даже настраивать его вручную. Как итог, вполне штатное для i7-9700k потребление в 160 Вт под нагрузкой и нагрев процессора до 77 градусов Цельсия.

С разгоном процессора i7-9700k на плате ROG Maximus XI Extreme все было более явно. Зная, что с нашей системой охлаждения для центрального процессора мы ограничены разгоном i7-9700k, на плате ROG Maximus XI Extreme мы без проблем смогли повторить этот результат. Под нагрузкой процессор нагрелся до 95 градусов Цельсия, потребляя в пике до 225 Вт. С разгоном памяти на ROG Maximus XI Extreme нас также ожидал успех. Если на ROG Maximus XI Formula наш комплект памяти смог взять частоту 3950 МГц, то здесь плате ROG Maximus XI Extreme покорилась частота 4000 МГц. При этом система стартовала даже на частоте 4100 МГц, чего уже не наблюдалось на ROG Maximus XI Formula, но добиться стабильности на ROG Maximus XI Extreme на такой частоте нам не удалось. Как итог, отличный для наших условий результат по разгону процессора до 4900 МГц и оперативной памяти до 4000 МГц.

Результаты производительности

После оценки оверклокерских возможностей ROG Maximus XI Extreme пришло время оценить и прирост производительности от проделанных операций. Для этого мы прогнали систему с ROG Maximus XI Extreme в двух выбранных нами режимах:

дефолтные значения BIOS, процессор i7-9700k в режиме Auto, оперативная память Corsair Vengeance RGB Pro на частоте 2133 МГц с таймингами 15-15-15-36-2Т;
разгон через BIOS, процессор i7-9700k на частоте 4.9 ГГц, оперативная память Corsair Vengeance RGB Pro на частоте 4000 МГц с таймингами 18-19-19-39-2Т.

После разгона оперативной памяти и процессора на материнской плате ROG Maximus XI Extreme можно было отметить небольшое, но заметное увеличение производительности.

Заключение

Еще совсем недавно мы давали высокие оценки протестированной нами ROG MAXIMUS XI Formula, но оказалось, что ASUS ROG Maximus XI Extreme может быть еще лучше. Эта плата практически создана для разгона, и для этого производитель реализован много того, что облегчило бы оверклокинг. В основе такого успеха лежит качественная система питания, которая на ROG Maximus XI Extreme не перегревается даже во время разгона. А также большой запас по питанию, благодаря наличию двух 8-пин разъемов на материнской плате. Весь правый верхний угол устройства практически полностью переделан под уголок оверклокера, что даст много удобства при работе на открытом стенде. Другой положительный момент касается количества устанавливаемых накопителей. Плата ROG Maximus XI Extreme способна принять на борт четыре М.2 устройства, и для каждого из них в конструкции предусмотрено охлаждение. В остальных вопросах герой сегодняшнего обзора укомплектован не менее добротно. Чего только стоят три сетевых подключения, среди которых присутствует 5-гигабитный проводной LAN и беспроводные варианты Wi-Fi/Bluetooth. Совершенно очевидно, что с таким набором вооружения эта материнская плата не может стоить дешево, но за ультимативное решение в виде ASUS ROG Maximus XI Extreme цена в районе 30000 рублей видится нам наиболее вероятной. Эта модель платы еще только начинает появляться на российском рынке, и какой у нее будет успех и популярность, нам еще только предстоит увидеть. Но, на наш взгляд, у ASUS ROG Maximus XI Extreme есть все для этого.

Плюсы:

отличная подготовленность платы к разгону 8-ядерных процессоров Intel 9700к/9900к;
эффективная система охлаждения обвязки питания, отсутствие перегрева при разгоне;
богатый оверклокерский инструментарий для работы на открытом стенде;
обширные возможности BIOS для разгона компонентов;
продвинутая система мониторинга, плата FAN_HUB для увеличения количества разъемов 4-пин PWM в комплекте;
четыре разъема М.2 для твердотельных накопителей, для всех реализованы радиаторы охлаждения;
несколько зон RGB-подсветки и широкие возможности подключения лент подсветки, включая кабели для них в комплекте;
встроенный информационный дисплей в пластиковую панель платы в верхнем левом углу;
все разъемы USB 3.1 Gen 1/USB 3.1 Gen 2 на тыльной панели, отсутствие USB 2.0;
три сетевых соединения, включая проводной 5-гигабитный контроллер и беспроводной Wi-Fi.

Минусы:

значимых не выявлено.

Особенности:

максимальные габариты для Е-АТХ форм-фактора, плата поместится только в очень просторные корпуса;
с таким техническим оснащением не стоит ожидать стоимость ниже 30000 рублей.
