Обзор видеокарты MSI GeForce RTX 2080 DUKE 8G OC
Среди видеокарт на чипах NVidia, производимых компанией MSI, в последнее время набирает популярностьсерия DUKE, в которой представлены производительные платы с нереференсным дизайном систем охлаждения и заводским разгоном. Пополнение всего модельного ряда в связи с выходом на рынок новых чипов NVidia RTX 20 Series ожидаемо привело и к появлению новинок в серии DUKE. К ноябрю 2018 года неизбежно прозвучали исообщения об окончании отгрузки компанией NVidia флагманских чипов предыдущего поколения GTX 1080ti, поэтому желающим обзавестись видеоадаптером сопоставимой производительности имеет смысл перенаправить своё внимание на новые адаптеры MSI GeForce RTX 2080 DUKE 8G OC.

Спецификация

Видеокарта получила не только фирменную систему охлаждения Tripple TORX Fan 2.0 от MSI, но и возможность работать с небольшим заводским разгоном. В режиме BOOST графическое ядро работает на максимальной частоте 1845 МГц, что на 8% выше эталонных плат. В остальном её выделяет лишь существенный общий вес, побудивший MSI расширить комплектацию дополнительной опорной планкой.

Производитель MSI
Модель GeForce RTX 2080 DUKE 8G OC
Интерфейс PCI Express x16 3.0
Графический процессор TuringTU104-400A-A1
Техпроцесс 12 нм
Количество ядер 2944
Частота GPU 1515 МГц
Частота GPUBoost в играх 1845 МГц
Объём памяти 8 ГБ GDDR6
Интерфейс памяти 256 бит
Частота памяти 14 Гб/с
Разъемы DisplayPort v. 1.4 x 3 шт.
HDMI 2.0b x 1шт.
USB Type-C x 1шт.
Технология Multi-GPU NVIDIA® NVLink™ (SLI-Ready), 2-way
Максимальное разрешение 7680 x 4320 точек
Подключение дисплеев до 4 шт.
Поддержка HDCP 2.2
Поддержка DirectX 12
Поддержка OpenGL 4.5
Поддержка трассировки лучей да
Поддержка VR да
Технология G-SYNC да
Потребляемая мощность 245 Вт
Коннекторы питания 8-pin + 6-pin
Рекомендуемая мощность источника питания 650 Вт
Размеры(Д х В х Т) 314x 120 x 46 мм
Вес 1082 грамма

Домашняя страничка продукта:https://ru.msi.com.

Видеопрезентация серии:https://youtu.be/VKzuIM6C_kQ.

Упаковка и комплектация

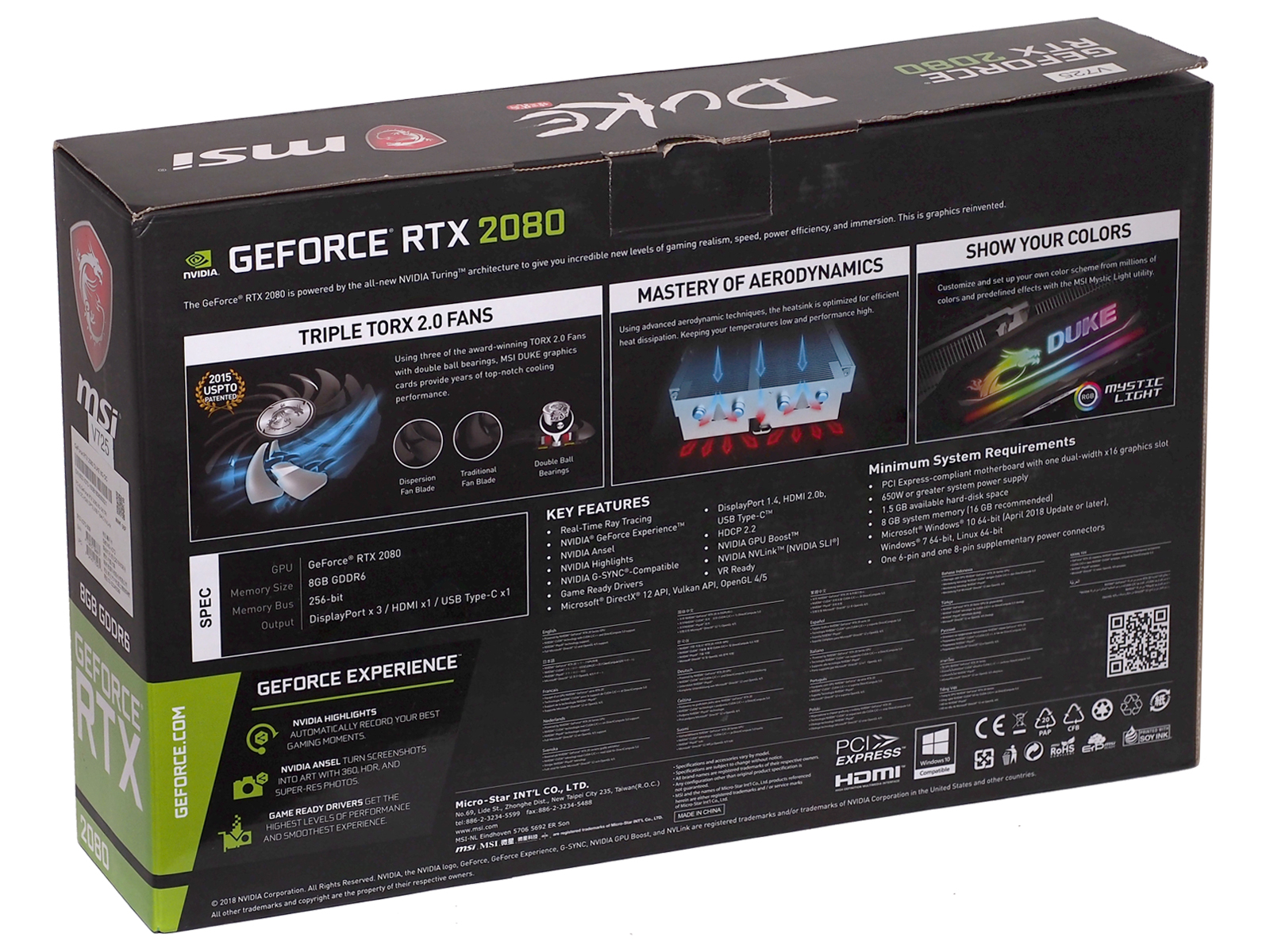

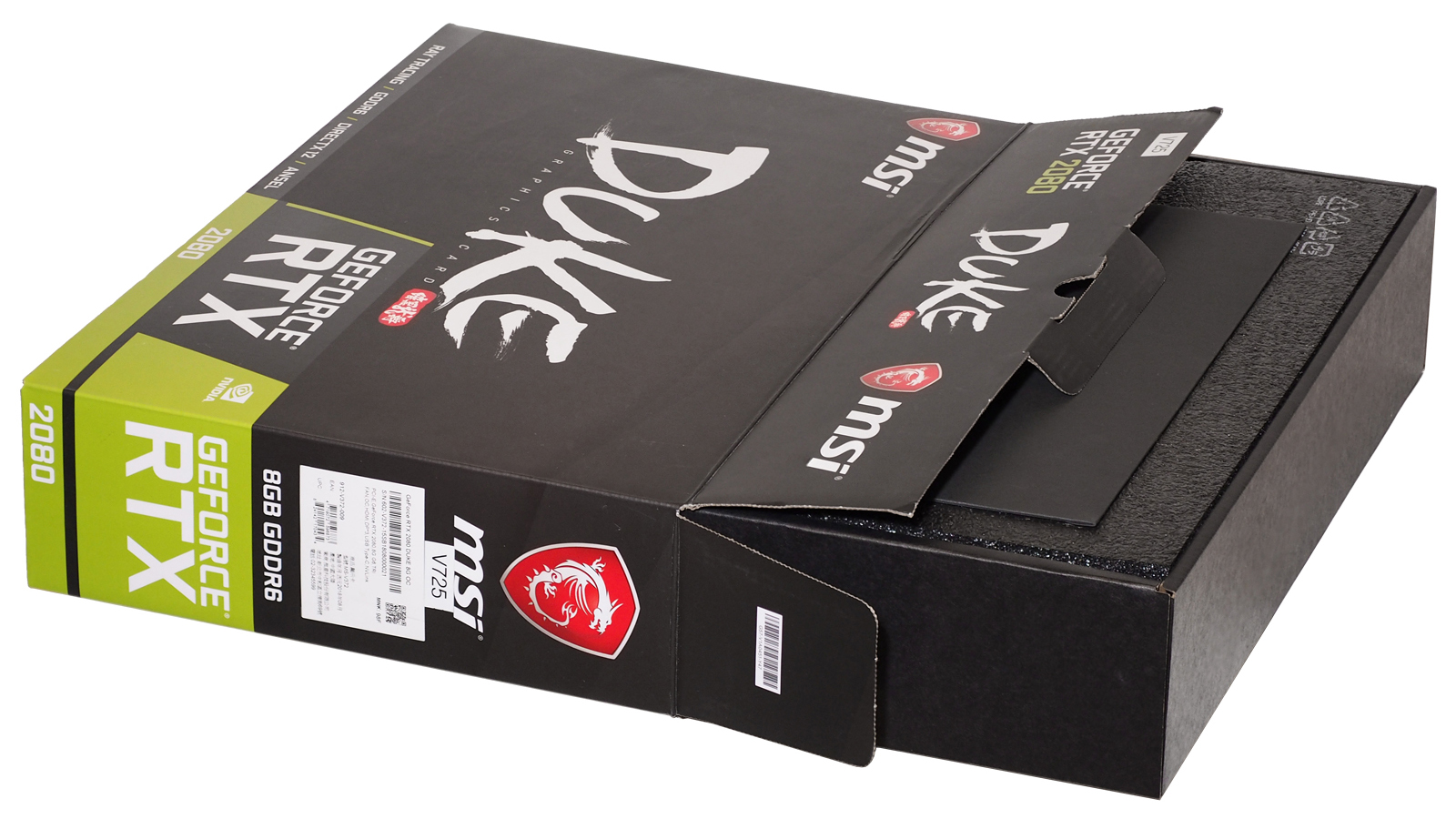

Упаковка видеокарты получилась достаточно спокойной по оформлению. MSI отказалась от кричащих резких цветов и красочных иллюстраций. Боковая вставка с упоминаниемнового чипа семейства GeForce RTX по высоте шрифта почти догоняет название серии DUKE. В определенной степени осталась и отсылка к изначальному позиционированию на китайский рынок, по крайней мере, иероглифы встречаются на лицевой части коробки. С обратной стороны внимание покупателя привлекает описание системы охлаждения и упоминание подсветки, совместимой с MysticLight.

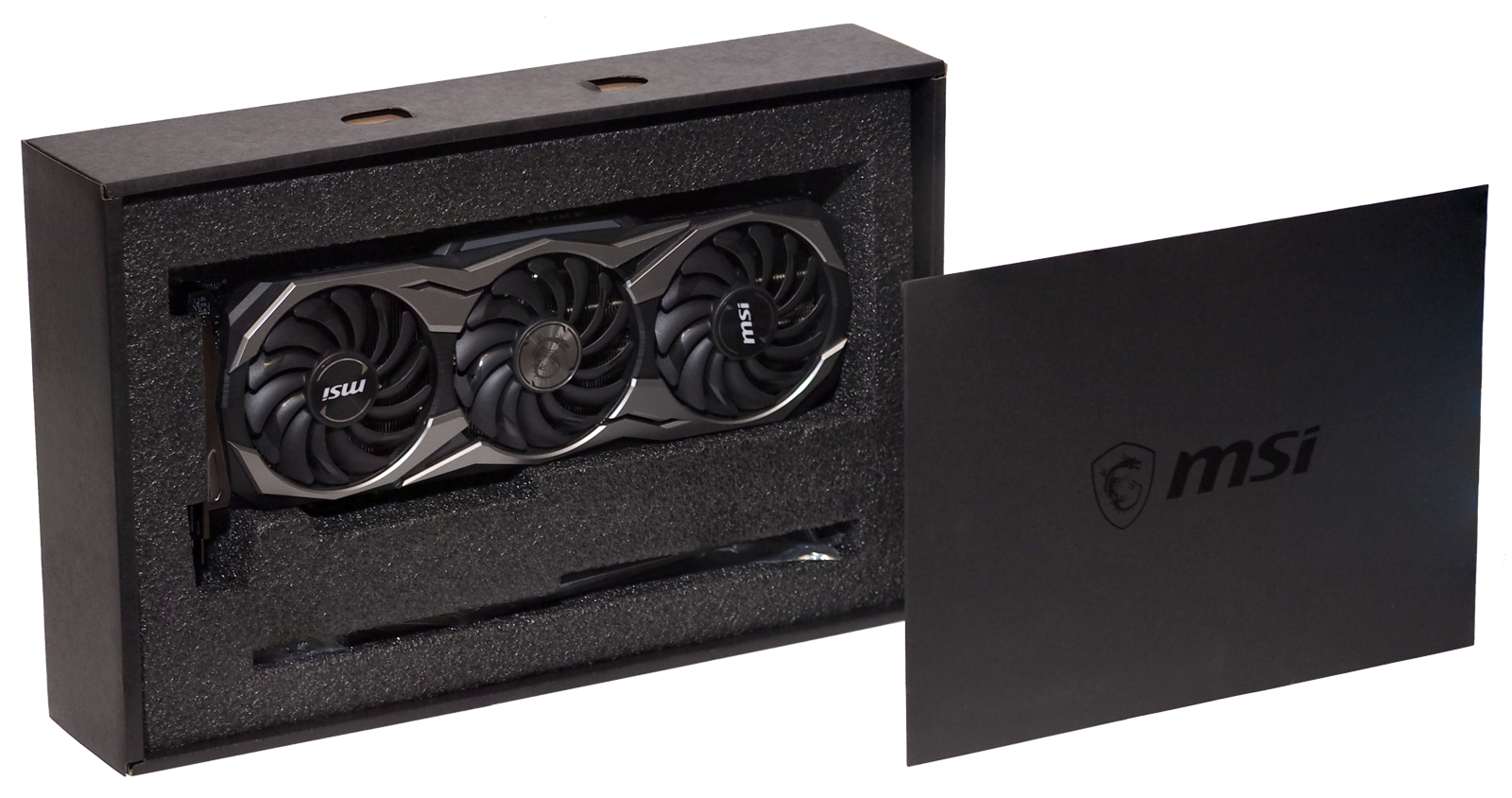

Наружная коробка из тонкого картона - лишь обертка, скрывающая под собой более прочную коробку с мягким уплотнителем, в которой и покоится видеоадаптер.

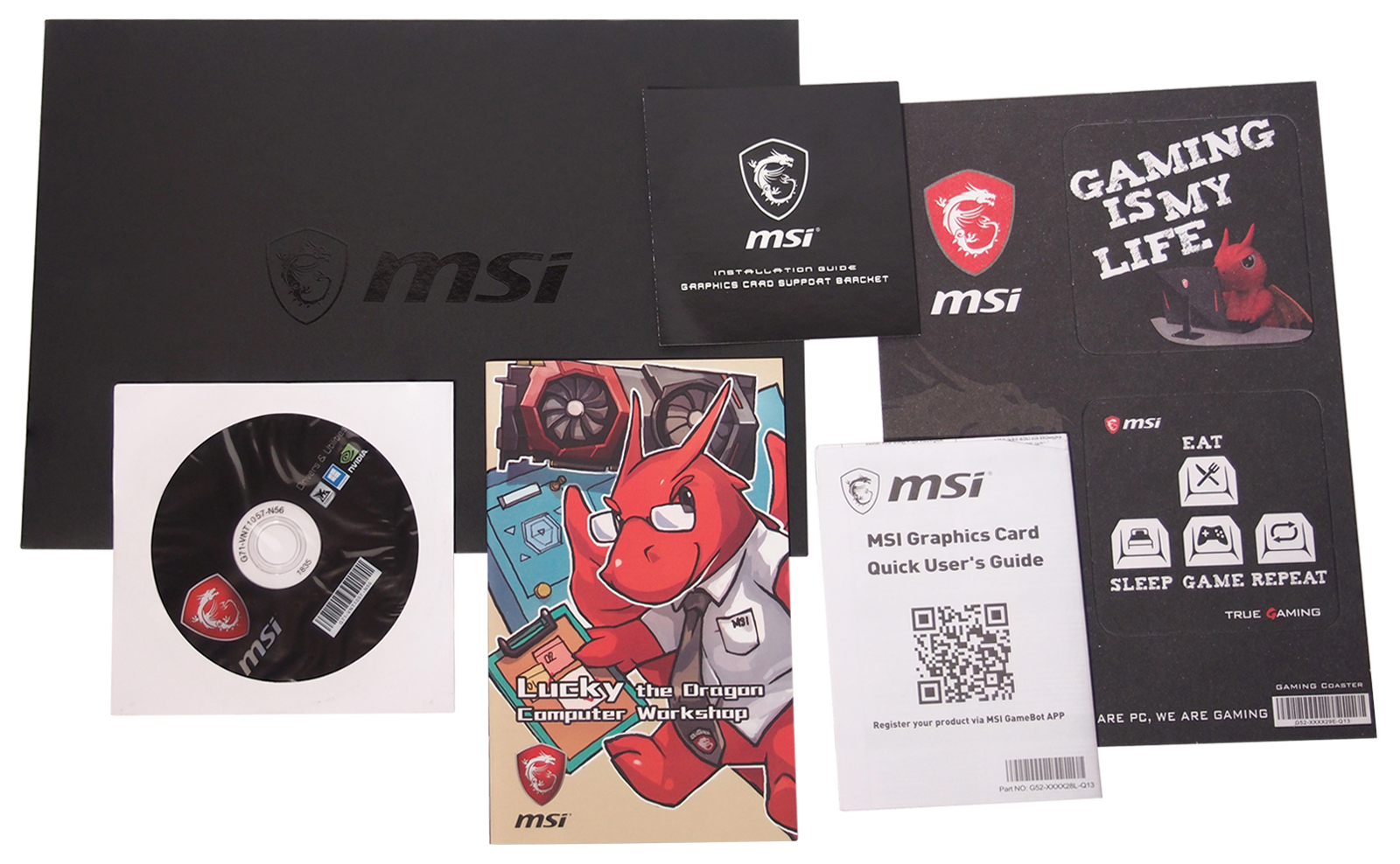

Кроме того, внутри найдётся и стильный черный конверт с логотипом MSI, в который вложили инструкции и несколько приятных мелочей.



Кроме классического официозного руководства пользователя, компания MSI разработала и интересную инструкцию для неопытных пользователей наподобие комикса с дракончиком MSI в главной роли. Несмотря на "мультяшность", полистать её интересно и взрослым, и можно точно сказать, что она неплохо раскрывает процесс установки видеокарты и её запуска в работу. В комплекте также есть две картонные подставки под кружку и DVD с драйверами.

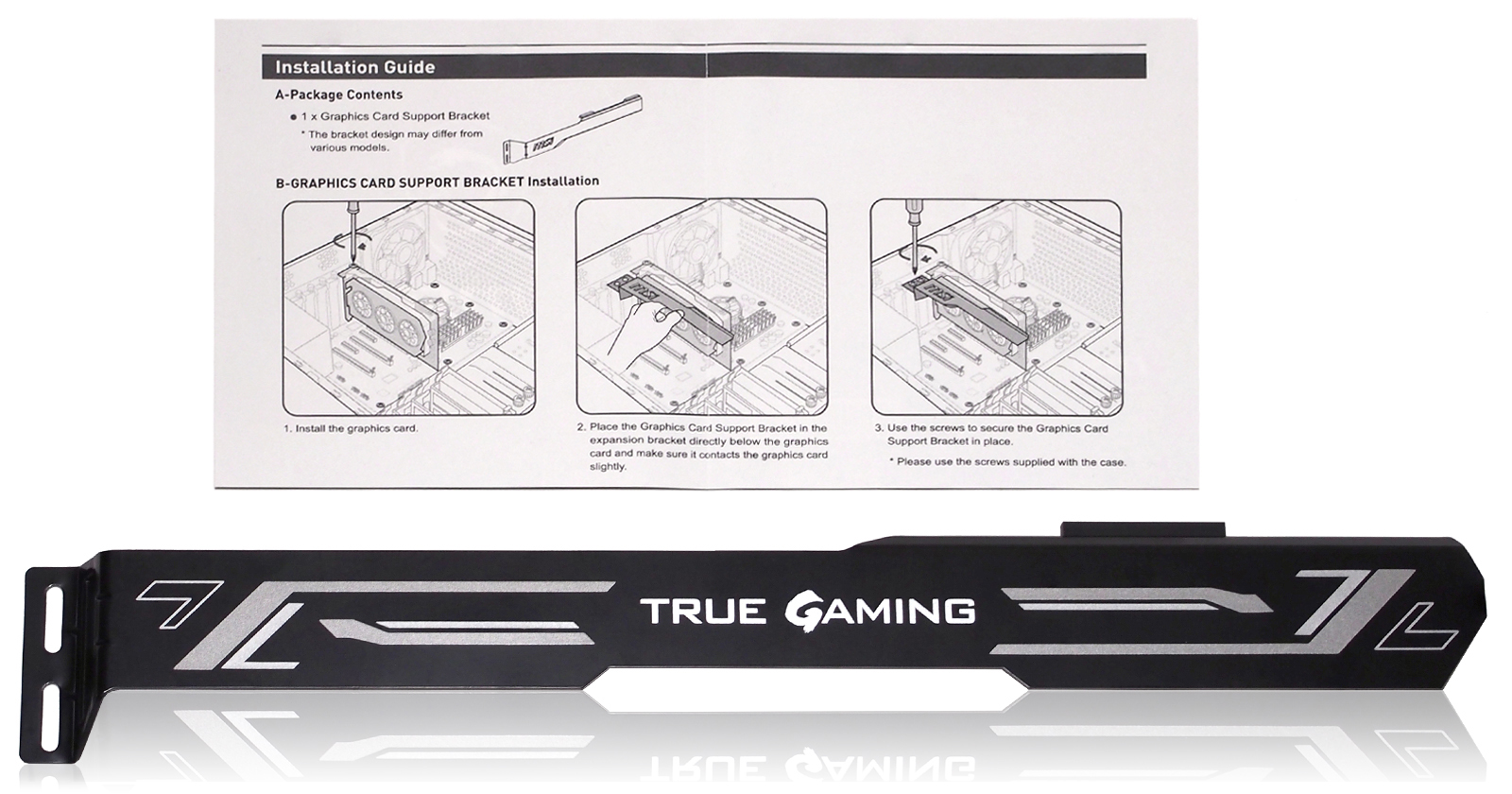

В основном отсеке коробки также вложенаподдерживающая скоба, выполненная в общей стилистике. Всё-таки вес видеокарты более 1 кг может быть критичен для слотов PCI-E 3.0 x16 без усиления. К скобе также приложен лист, иллюстрирующий процесс установки в слот.



Внешний вид и дизайн

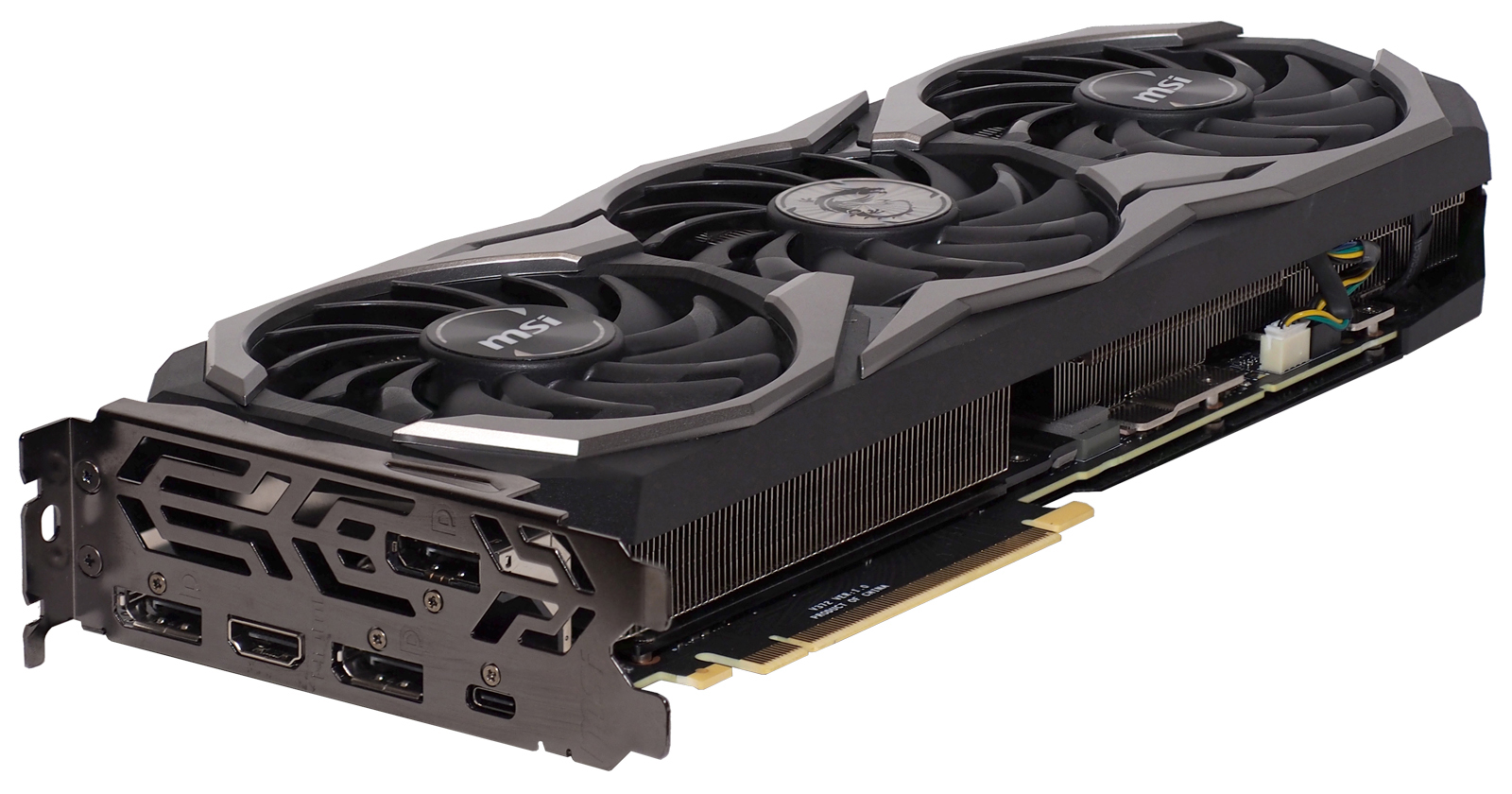

Первый взгляд на видеокарту сразу отмечает смену привычной (для игровых устройств от MSI) комбинации красного и черного цветовболее модным сочетаниемчерного с серым. ДизайнMSI GeForce RTX 2080 DUKE 8G OC выдержан в стиле серии на 10-ом поколении чипов NVidia, которая уже успела примелькаться на моделях предыдущего поколения, но визуальные отличия в деталях дизайна присутствуют. Агрессивные рубленые формы декоративного кожуха сохранили свои очертания. Зато аляповатые вставки под карбон убрали, от чего внешний вид видеокарты только выиграл.Наклейки на вентиляторах с лёгким эффектом металлического глянца стали более тёмными и неплохо дополняют строгий дизайнв целом.

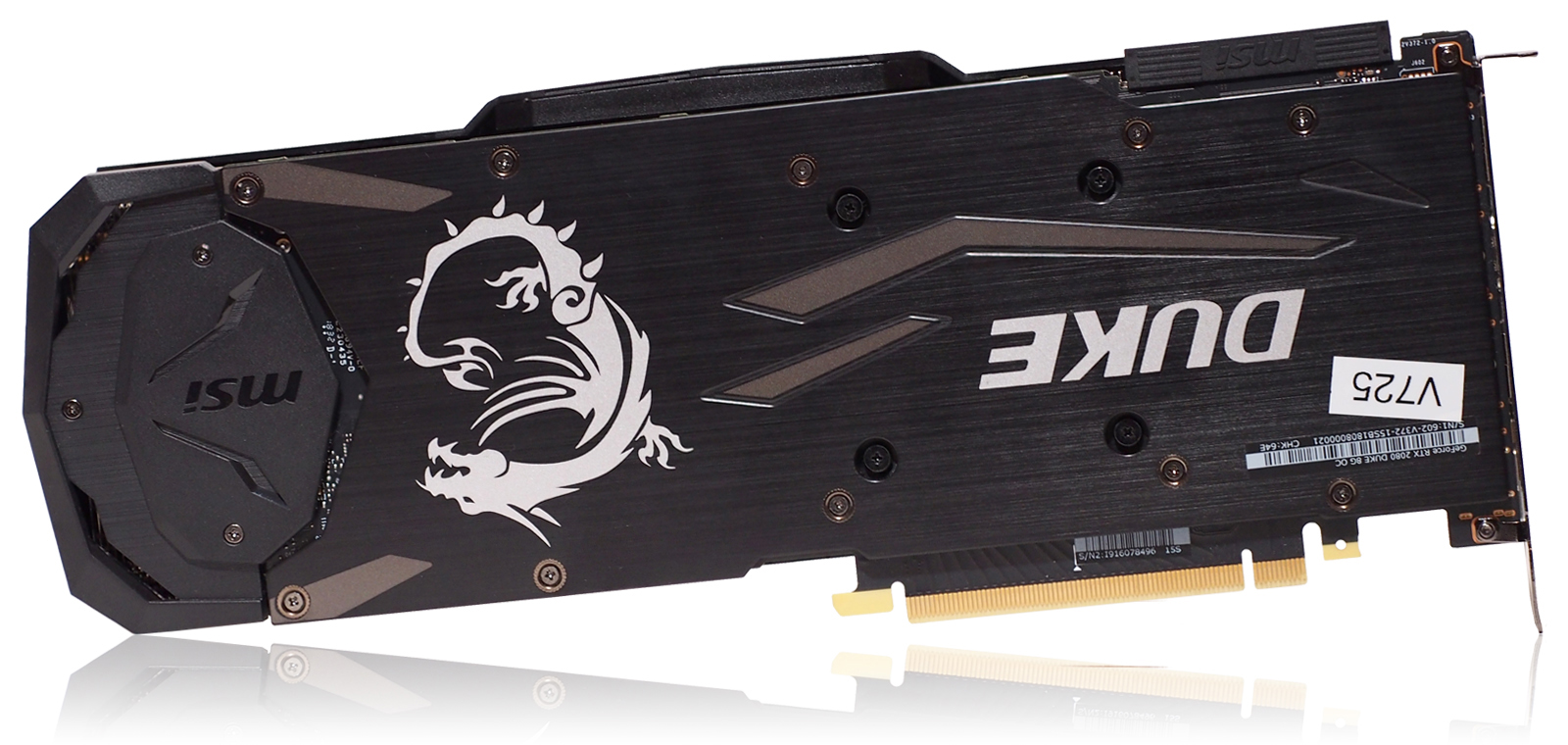

Обратная сторона видеокарты практически на всю длину закрыта металлической пластиной фигурной формы с выдавленным орнаментом из ломаных линий и нанесеннымбелой краскойлоготипом серии и изображением дракона. В углу также приклеена информация о серийном номереи модификации устройства.

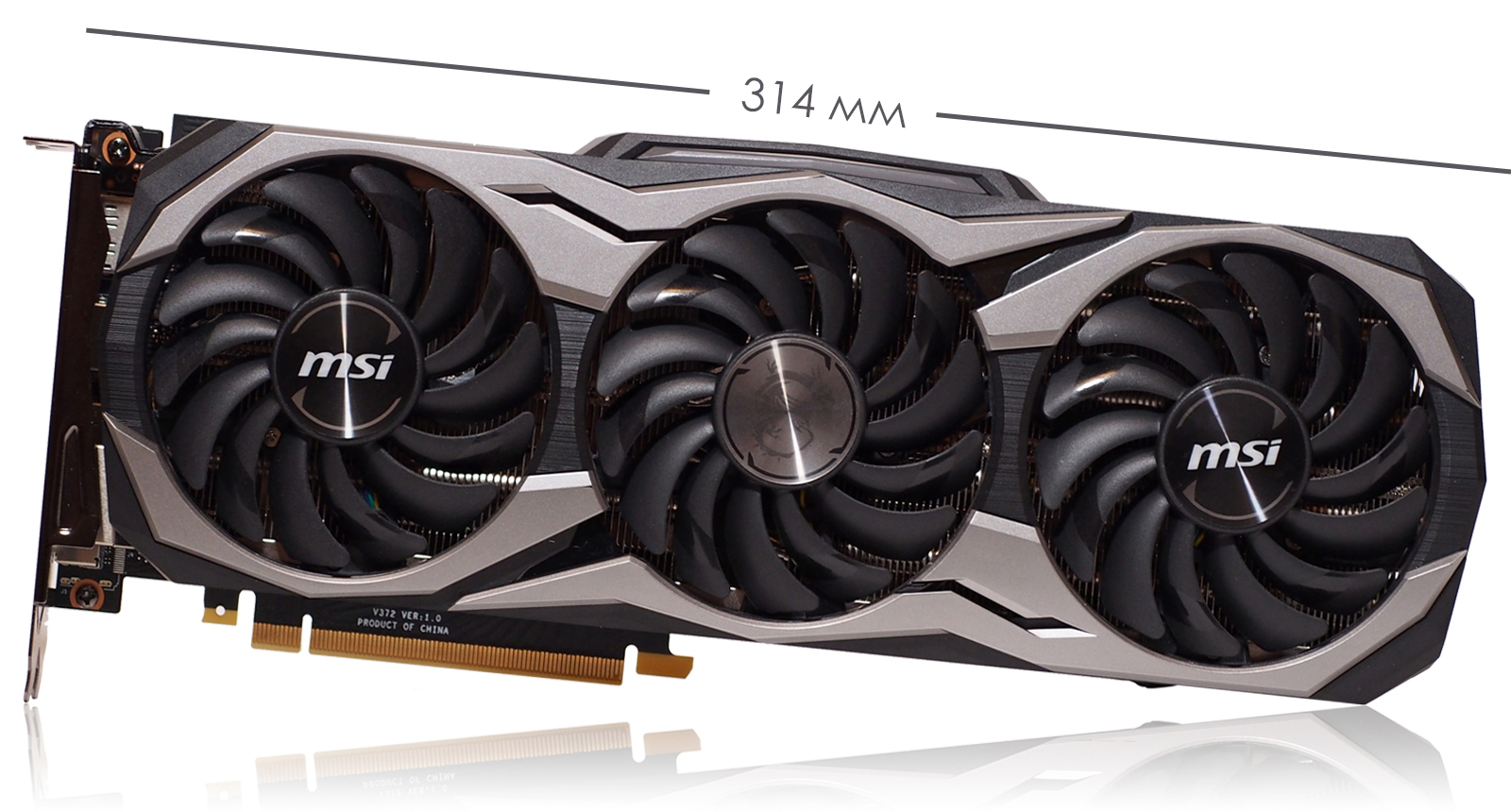

Вся плата вместе с системой охлаждения,задней пластиной и пластиковыми кожухами вентиляторов занимает два слота. Общие габариты выдеокарты: 31,4 х 12 х 4,6 см.

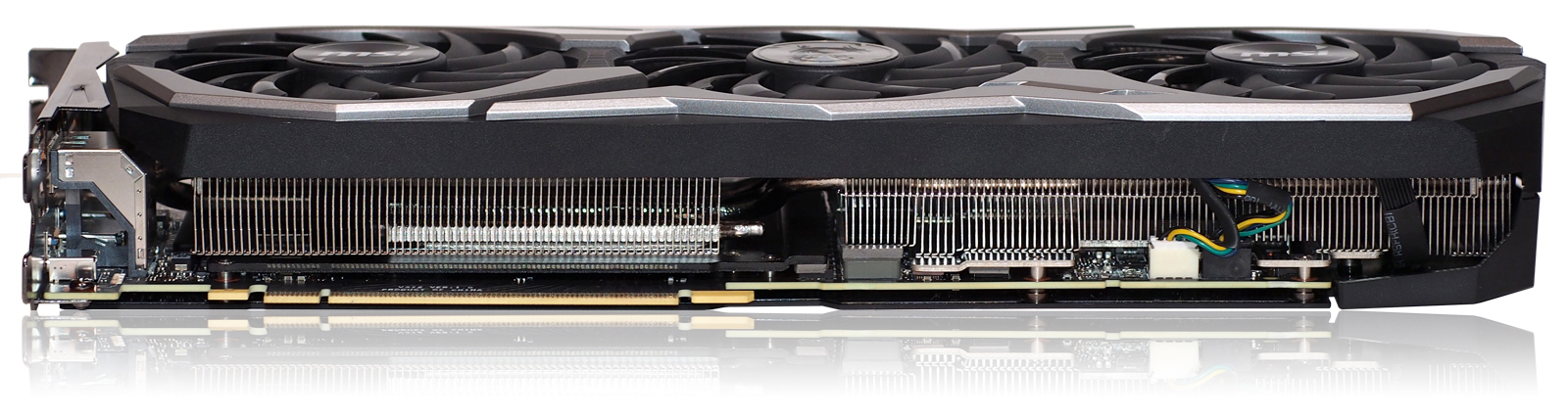

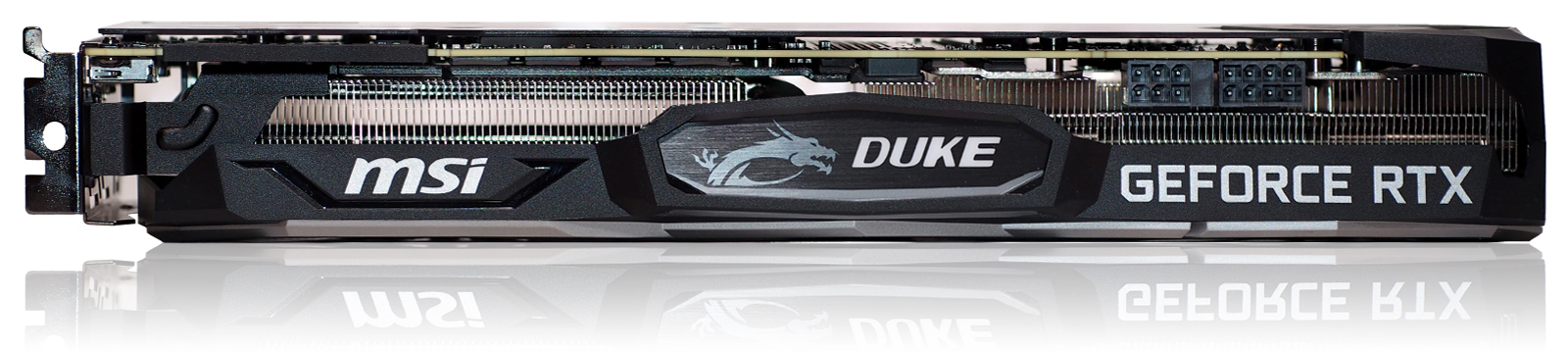

Верхняя часть кожуха украшена надписями MSI, GEFORCE RTX и подсвечиваемым логотипом в виде дракона и надписи DUKE.



Видеокарта MSI GeForce RTX 2080 DUKE 8G OC оснащена пятью разъемами для подключения устройств вывода изображения: тремя DisplayPort версии 1.4, одним HDMI 2.0b и одним USB Type-C. Расстояния между ними достаточно, чтобы даже габаритные штекеры не мешалидруг другу.

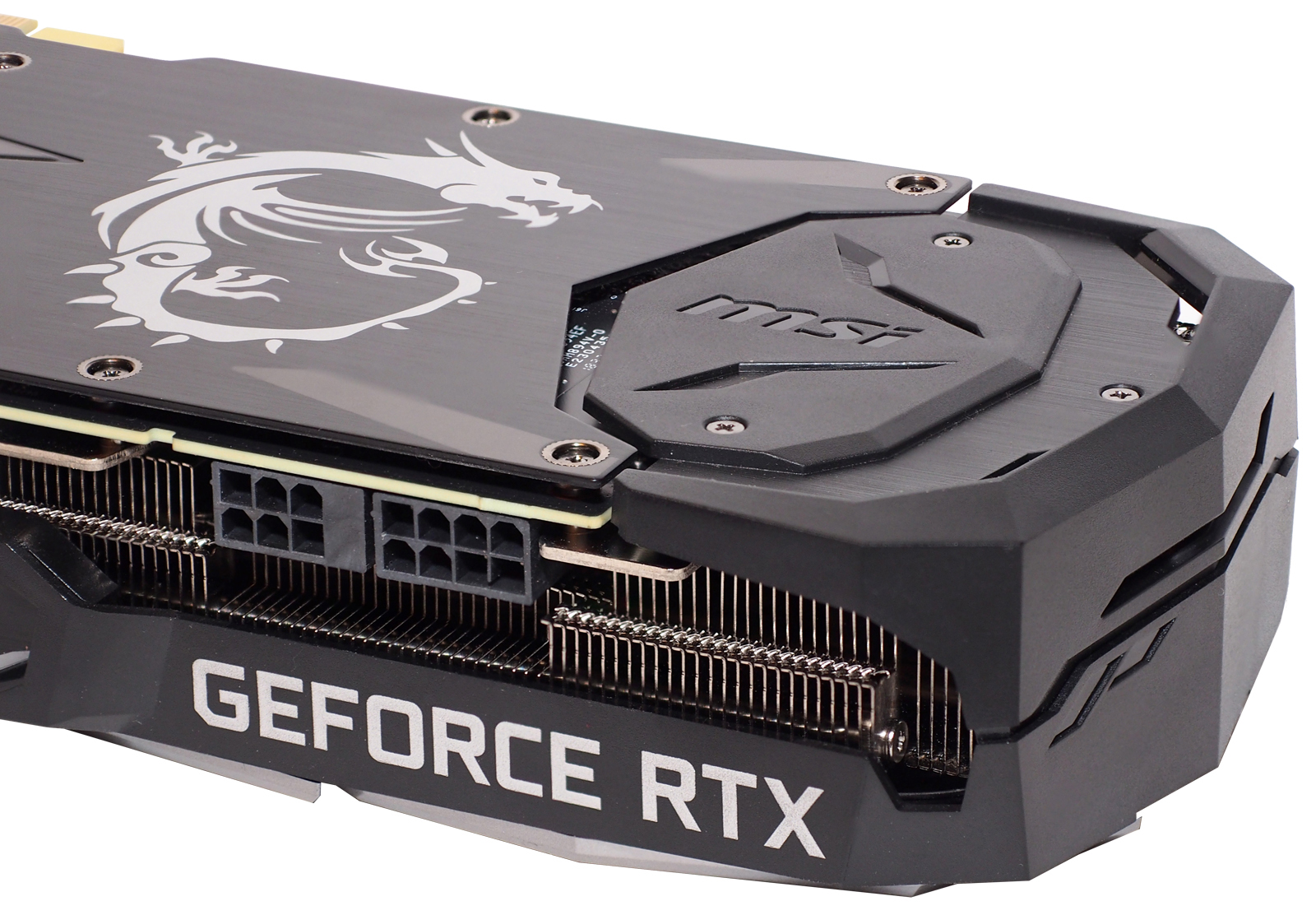

Питание видеокарты осуществляется от двух разъемов (восьмиконтактного и шестиконтактного), размещенных сверхуближе к правому краю платы. Для удобства работы с защёлками штекеров в радиаторе охлаждения сделана специальная выемка.

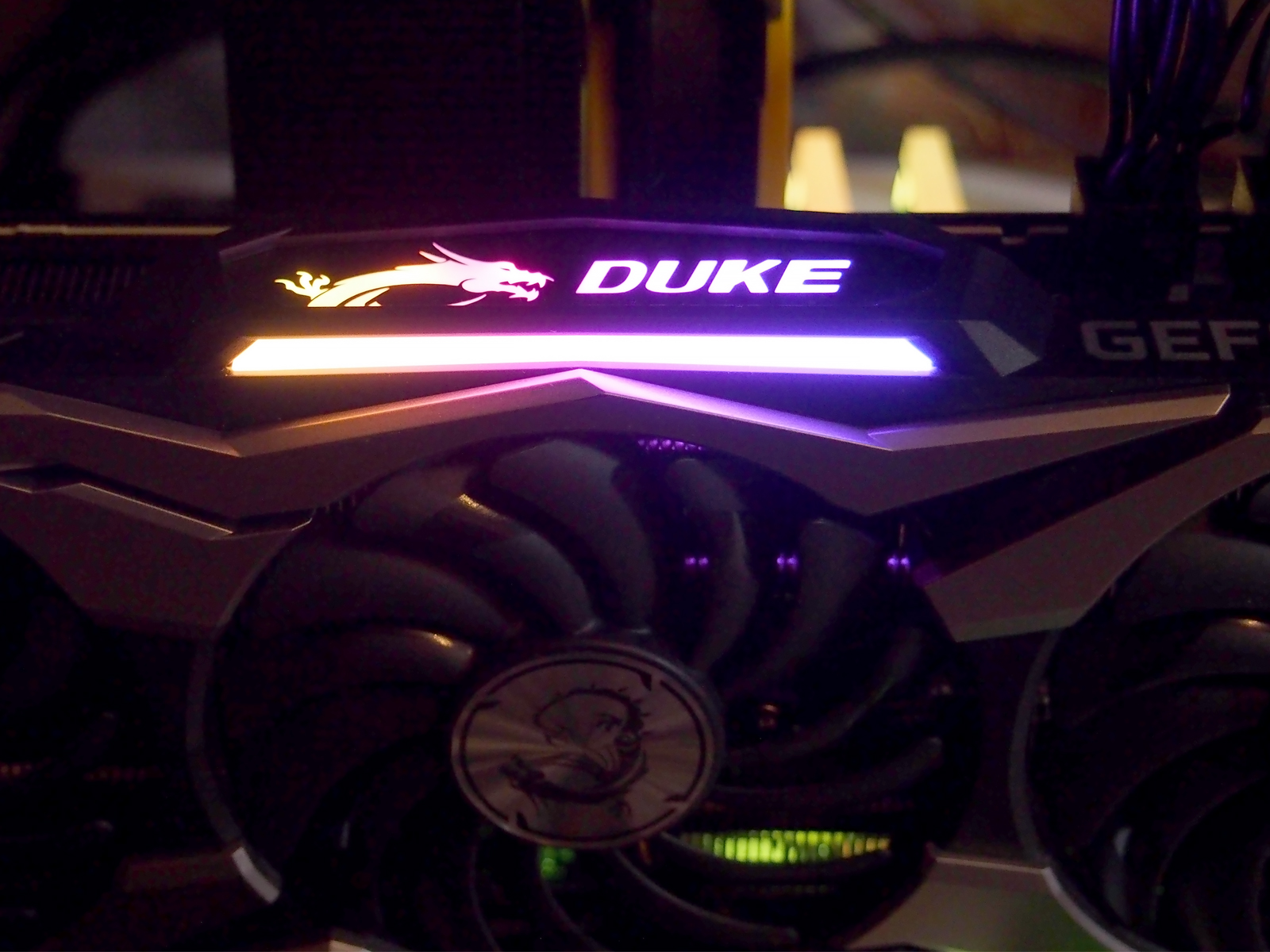

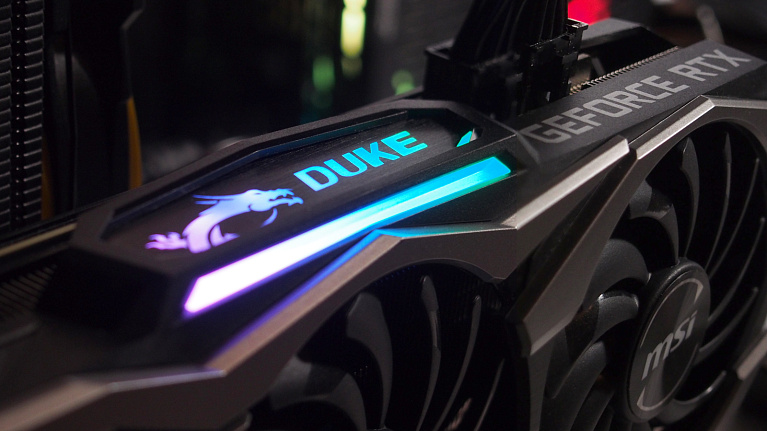

Во время работы верхняя центральная часть пластикового кожуха с логотипом DUKE симпатично подсвечивается.

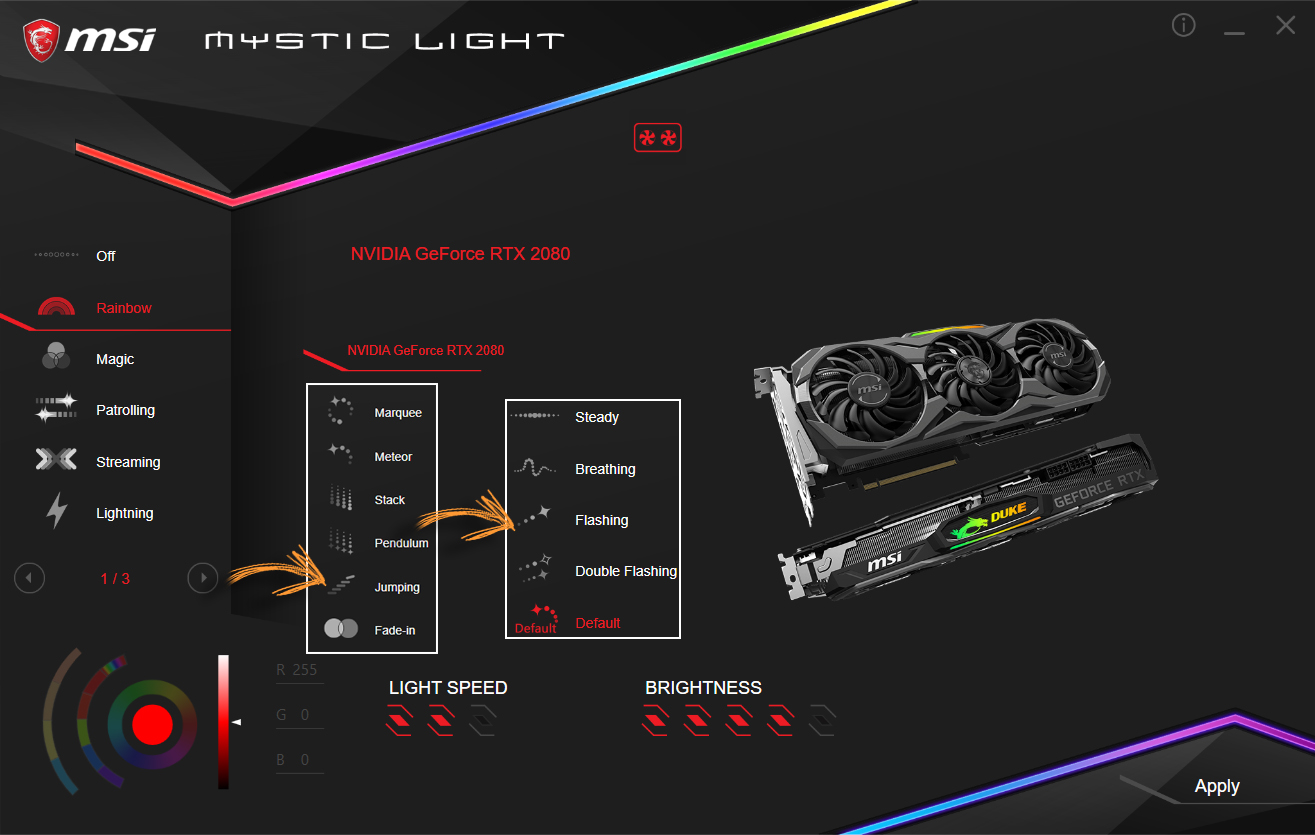

Адресная RGB-подсветка - динамическая, c набором из шестнадцати эффектов. Управляется через фирменную утилиту MSI MysticLight Sync и может быть синхронизирована с другими комплектующими.


Система охлаждения

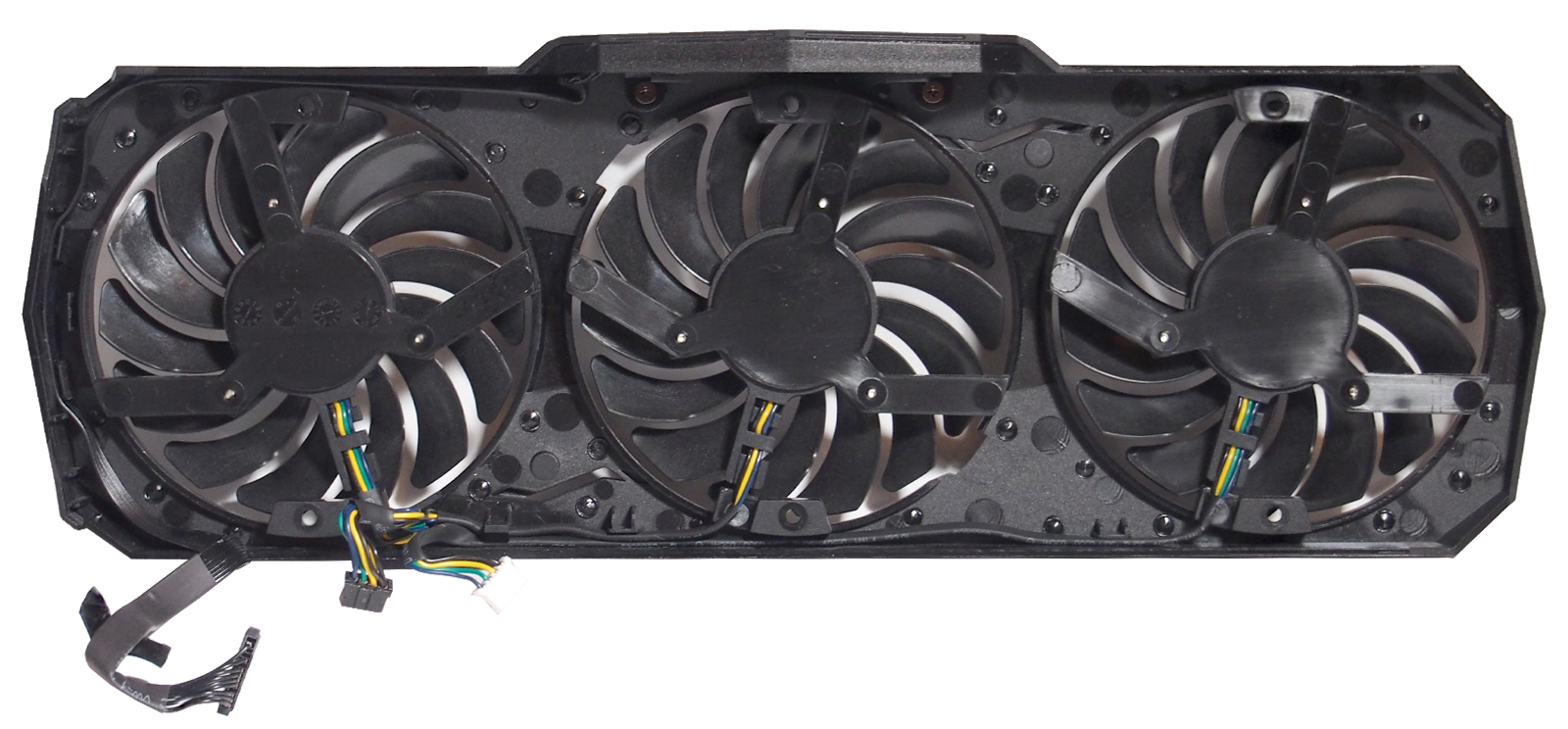

За охлаждение видеокарты отвечает система Tripple TORX Fan 2.0, базирующаяся на массивном радиаторе с тепловыми трубками и тремя вентиляторами охлаждения. Декоративный пластиковый кожух с ними держится на шести винтах, доступных с лицевой стороны между лопастями.

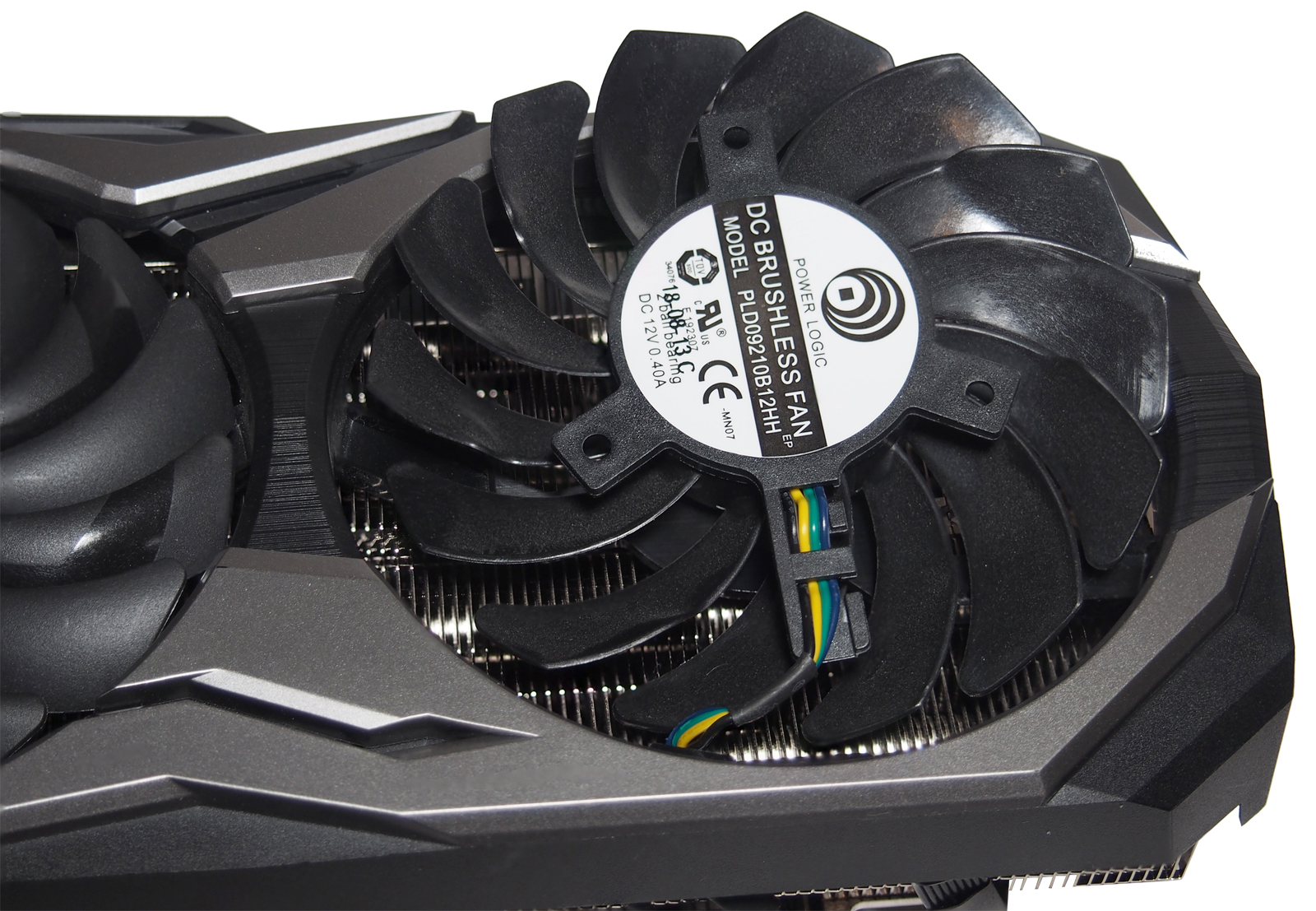

Применены вентиляторы Power Logic PLD09210B12HH c двойными шарикоподшипниками и лопастями переменного угла атаки. Дисперсионные лопасти крыльчатки, помеченные глянцевыми вставками, за счет увеличенного угла изгиба обеспечиваютускоренный воздушный поток. Они чередуются с традиционнымилопастями, направляющими воздух вниз к радиатору. Вентиляторы работают по определенному алгоритму: до 56 градусов они находятся в состоянии покоя, от 56 до 60 градусов включаются правые два, свыше 60 градусов работают все три одновременно.

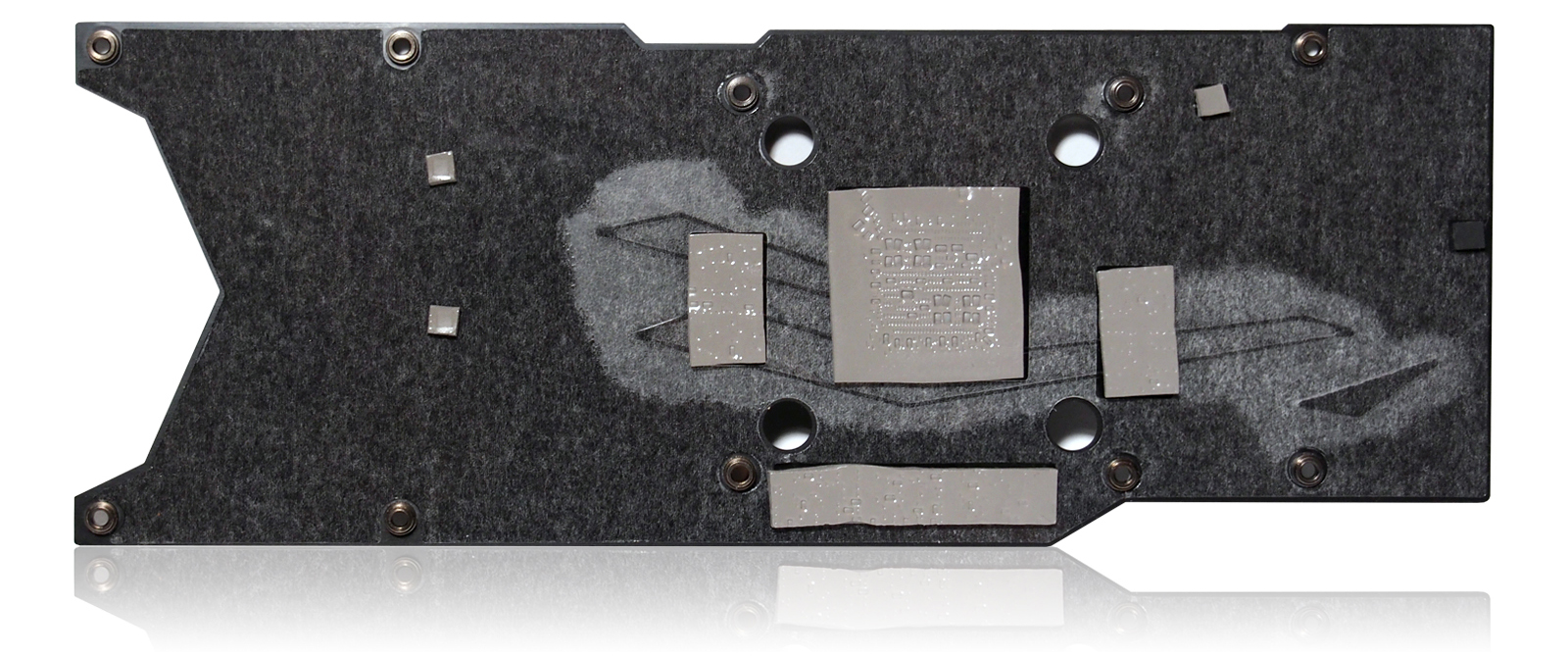

Металлическая пластина, закрывающая заднюю часть платы, кроме декоративнойиграет также роль усиливающей (для защиты от прогиба под весом системы охлаждения) и теплоотвода. Контакт с наиболее разогревающимися в процессе работы зонами осуществляется через термопрокладки.

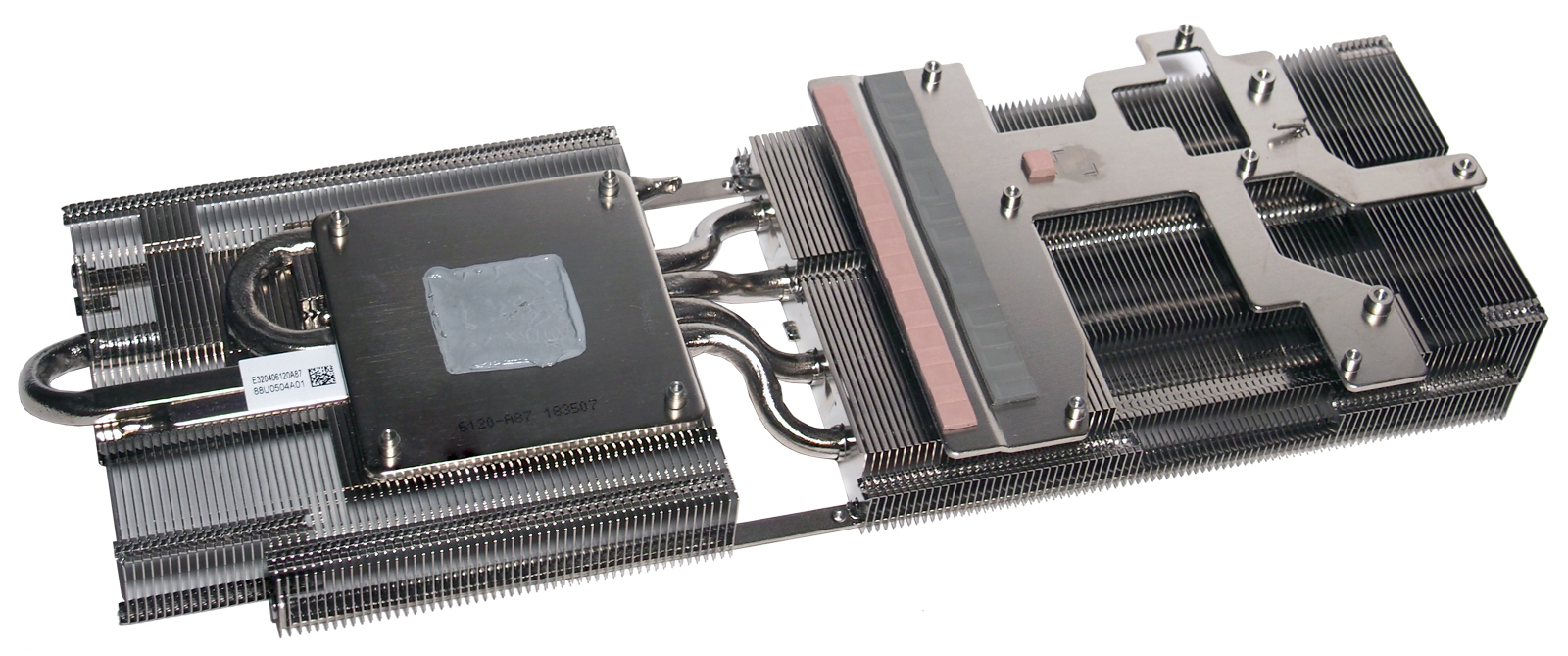

Радиатор охлаждения имеет сложную форму и фактически состоит из нескольких массивов металлических пластин, соединенных никелированными четырьмя тепловыми трубками. Правая часть радиатора соприкасается с силовыми элементами на платечерез термопрокладки. Часть, контактирующая непосредственно с GPU, представляет собой гладкую поверхность, спаянную с плоскими тепловыми трубками, что теоретически улучшает теплоотведение. Для улучшения пятна контакта, по заявлению MSI, используется высококачественная термопаста. По внешнему виду и консистенции она напоминает MX-4.

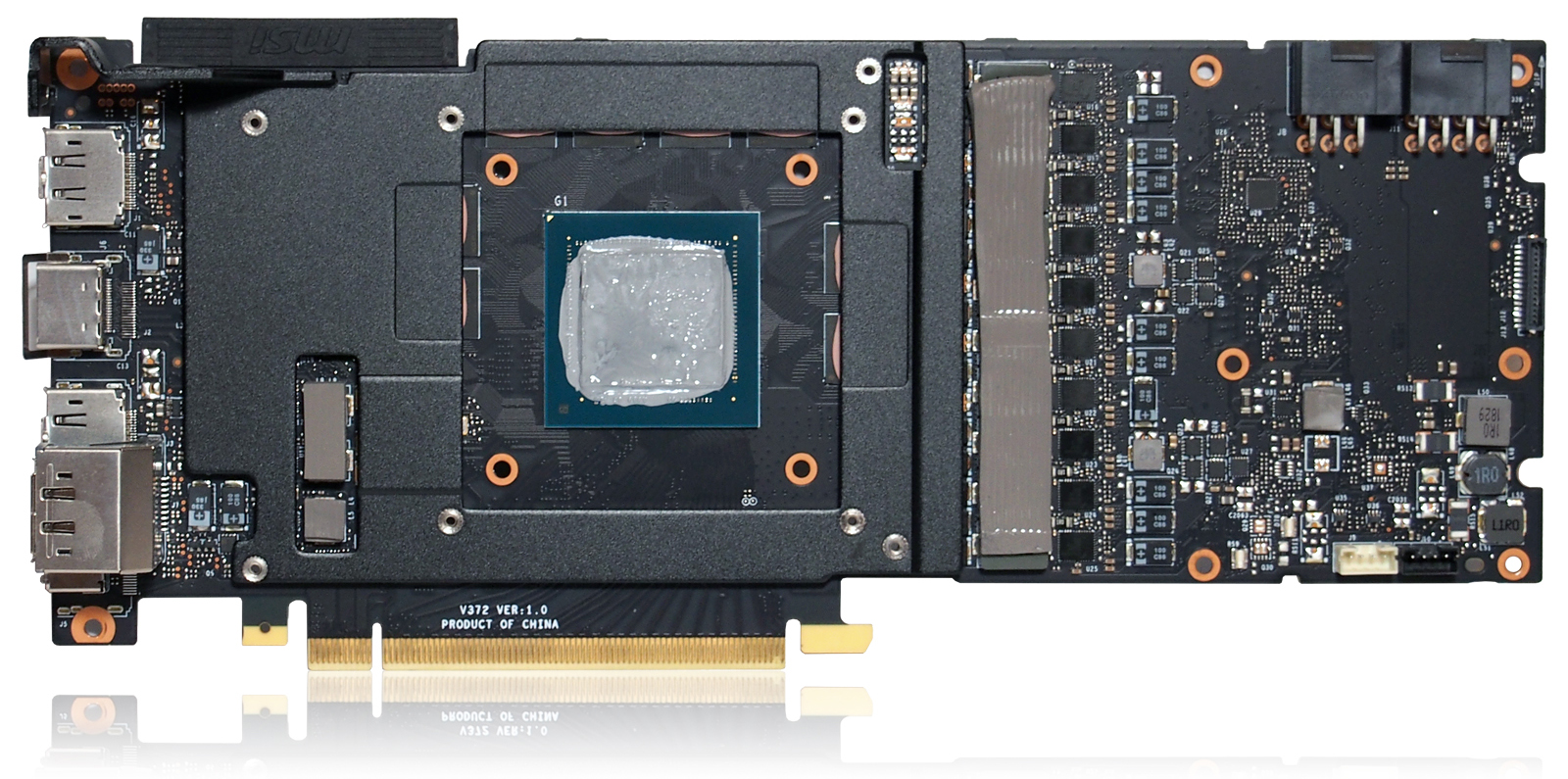

Микросхемы памяти,части подсистемы питанияи дроссели VRM в частностиохлаждаются отдельной секцией системы охлаждения, представляющей собой металлическую рамку вокруг графического процессора.


Печатная плата

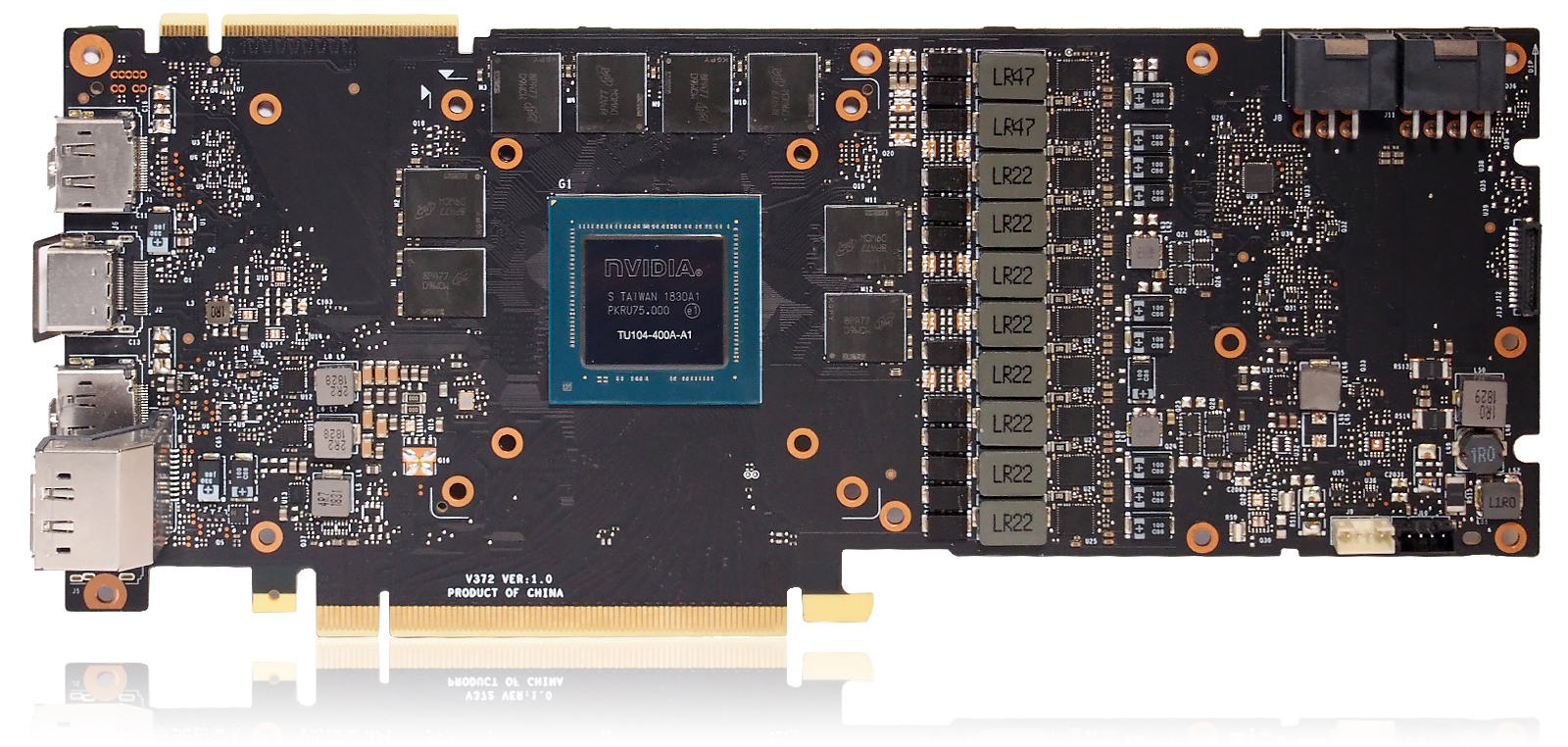

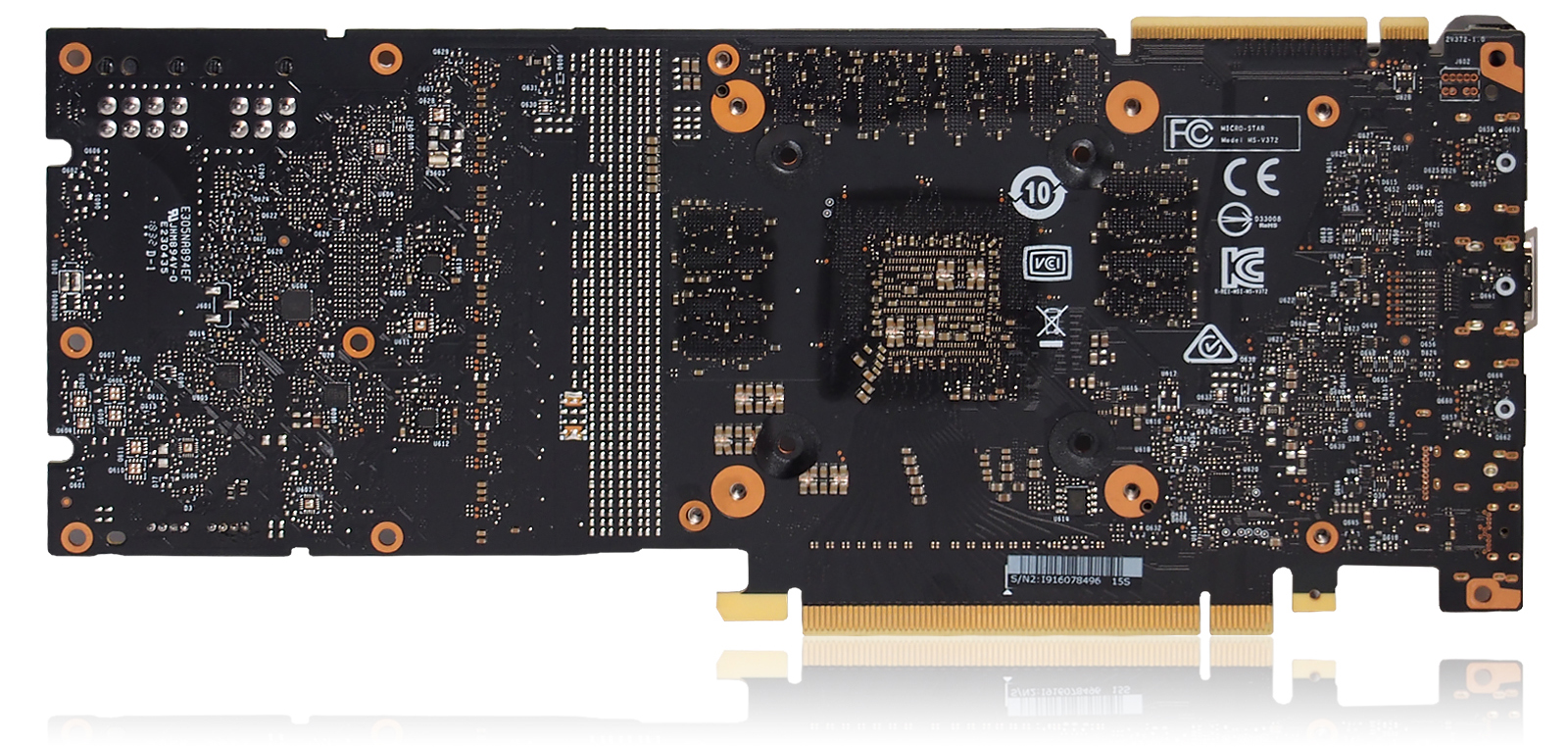

В основе MSI GeForce RTX 2080 DUKE 8G OC используется оригинальная печатная плата от MSI с улучшенным дизайном и подсистемой питания.

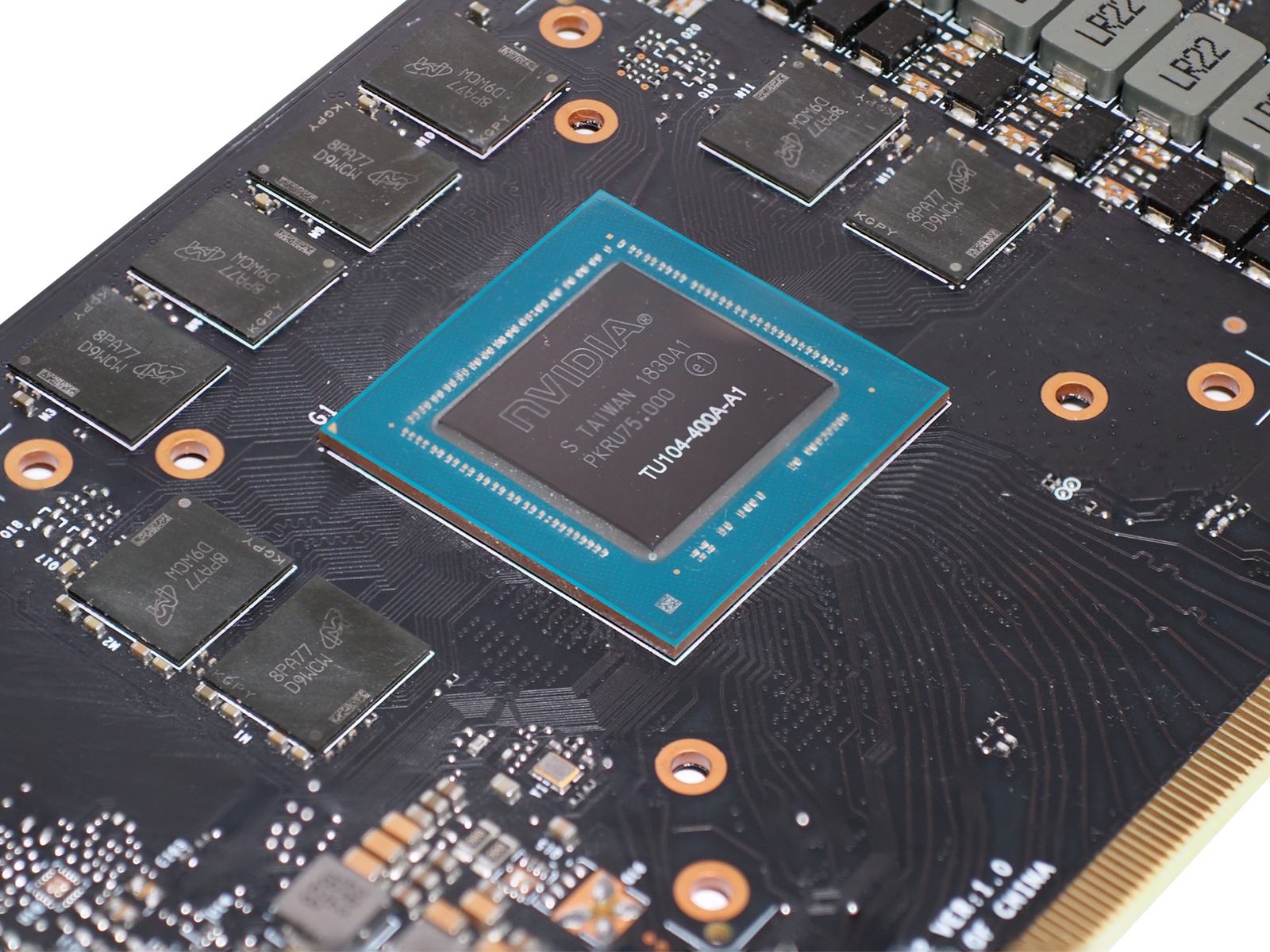

Главнаяроль отведенаодной из модификаций графическихпроцессоров семейства Turing -TU104-400A-A1. Онпроизведенпо 12-нм техпроцессу на 30-й неделе 2018 года. Процессор состоит из 2944 унифицированных шейдерныхблоков (CUDA Cores), 184 текстурных блоков и 64 блоковрастеризации.

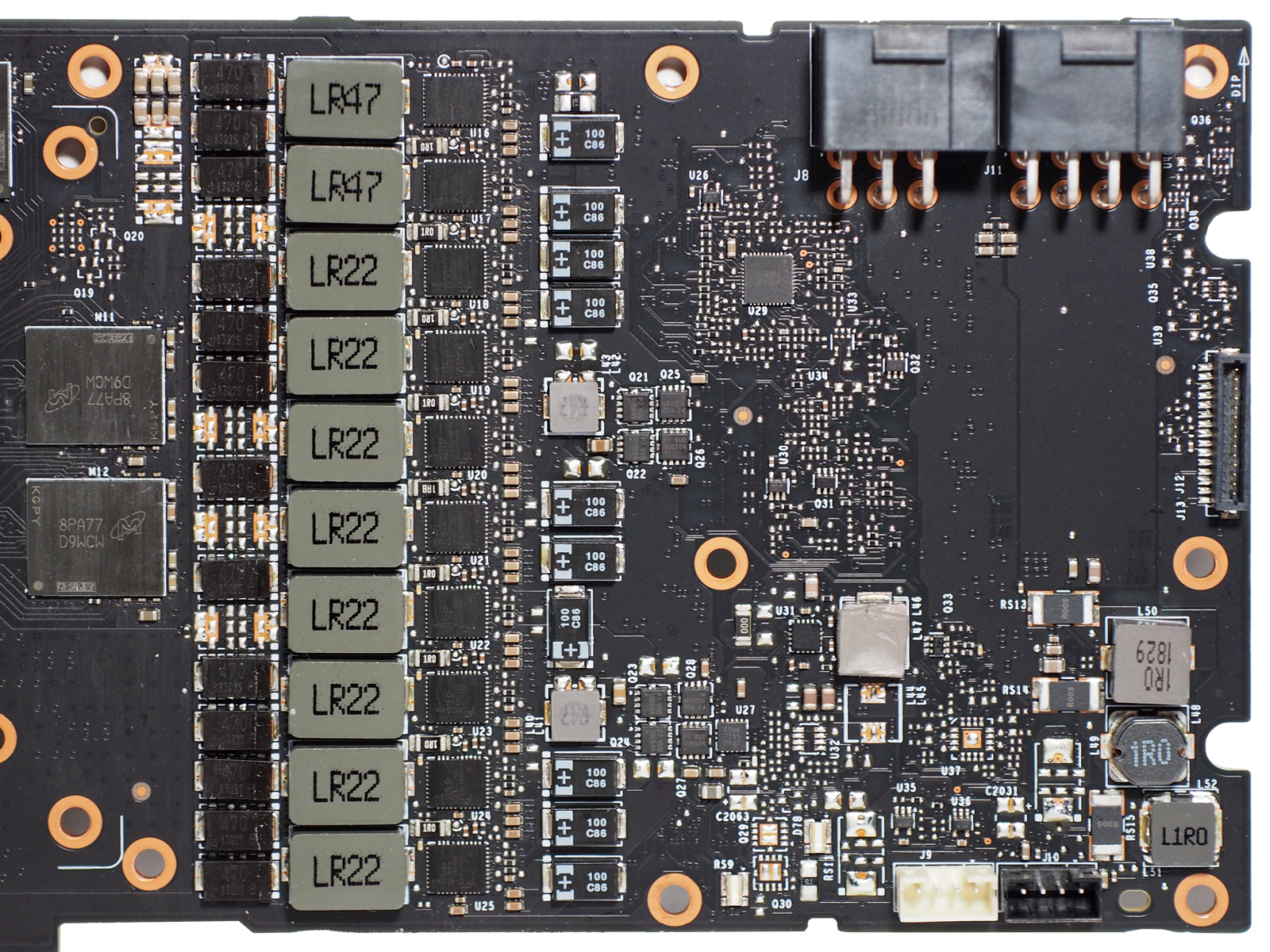

Подсистема питания VRM базируется на десятифазной схеме. Используются DrMOS-транзисторы, которые обеспечивают более стабильное питание по сравнению с "обычными" MOSFET-транзисторами. Также применены твердотельные конденсаторы нового типа - Hi-c CAP с предельно малыми токами утечки и слабой подверженностью влияниювысокойтемпературы.



Объем видеопамяти в 8 ГБ набран микросхемамишестого поколения DDR SDRAM - GDDR6 производства Micron. Точная маркировка -D9WCW 8PA77. Они работают на тактовойчастоте1750 МГц (эффективная частота -14 000 МГц) при номинальномнапряжении питания 1,35 В. Согласно спецификации рабочая температура – до 95 градусов Цельсия.


Тестирование

Конфигурация тестового стенда

Тип комплектующих Модель
Материнская плата ASUS Prime X470-PRO (BIOS: 4024)
Процессор AMD Ryzen 7 2700X
Система охлаждения Arctic Cooling Freezer 33 One
Термоинтерфейс Arctic Cooling MX-4
Оперативная память 2 хADATA XPG Spectrix D41 DDR4-3200 8 GB(AX4U320038G16-ST41)
Системный накопитель Kingston A1000 480 GB NVMe M.2 SSD
Устройство хранения данных AMD Radeon R5 NVMe SSD 480 GB
Видеоадаптер MSI GeForce RTX 2080 DUKE 8G OC
Блок питания Thermaltake Toughpower iRGB PLUS 850W Platinum (850 Вт)
Корпус Открытый стенд
Операционная система Microsoft Windows 10 Professional (версия 1803)
Графический драйвер 416.81 от 08.11.2018 г.

Работа на заводских частотах

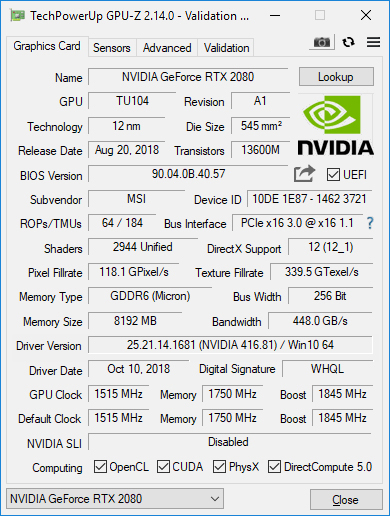

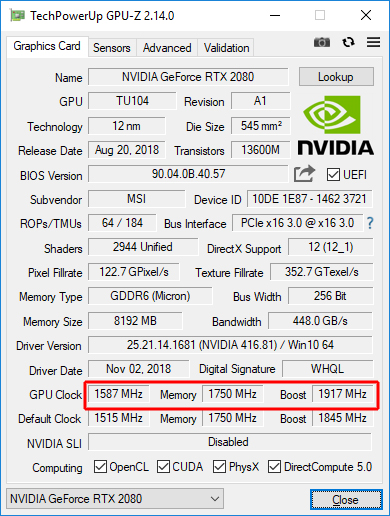

Как уже показал разбор, в основе видеоадаптера используется чип Turing TU104 ревизии А1, выполненный по 12 нм технологии. Штатная частота графического процессора при обычной нагрузке поднимается до значений 1515 МГц, при максимальном "бусте" - до 1845 МГц. Фактически - +85 МГц GPU Core и +800 МГц GPU Memory, или разгон в 8% по сравнению с базовыми версиями RTX 2080. По информации из GPU-Z температурные ограничения установлены на значении 83 градусов Цельсия для троттлинга и88 градусов Цельсия для аварийного отключения.

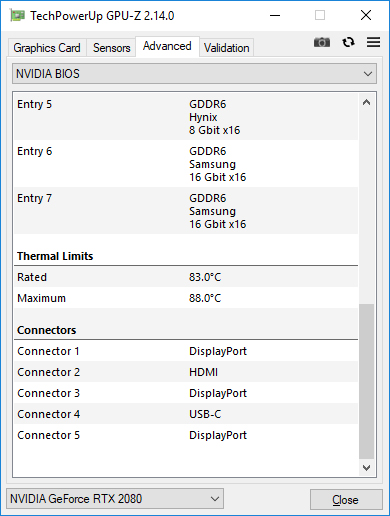

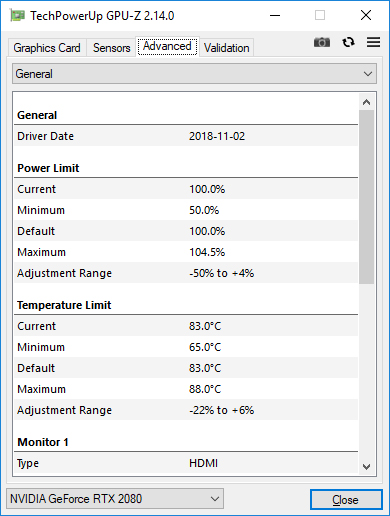

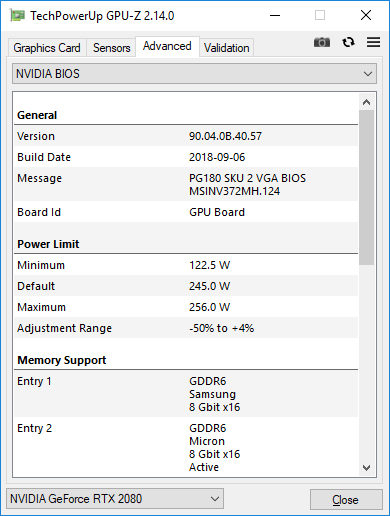

Версия BIOS видеокарты - 90.04.0B.40.57 от 06.09.2018. Лимиты потребления ограничены значением 245 Втс возможным увеличением до256 Вт, что на 4% выше номинальных значений референсных плат в 215 Вт.

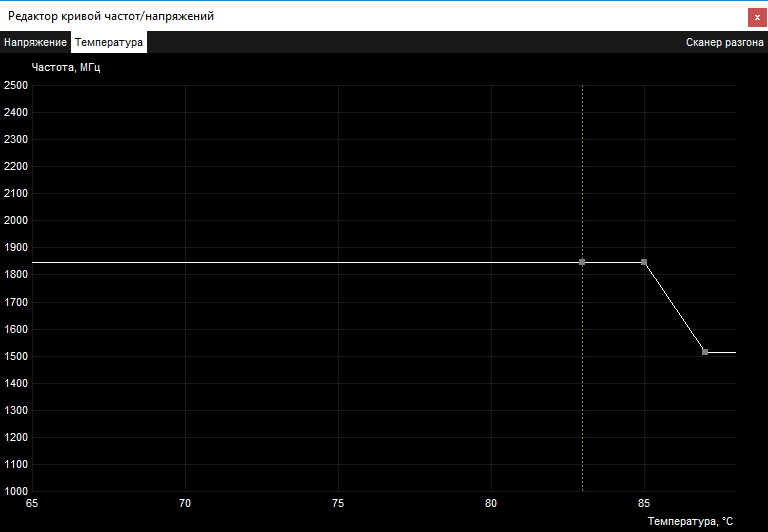

По информации из утилиты MSI Afterburner версии 4.6.0 beta 9 графики зависимости напряжения питания,температуры ичастоты GPU выглядят следующим образом:

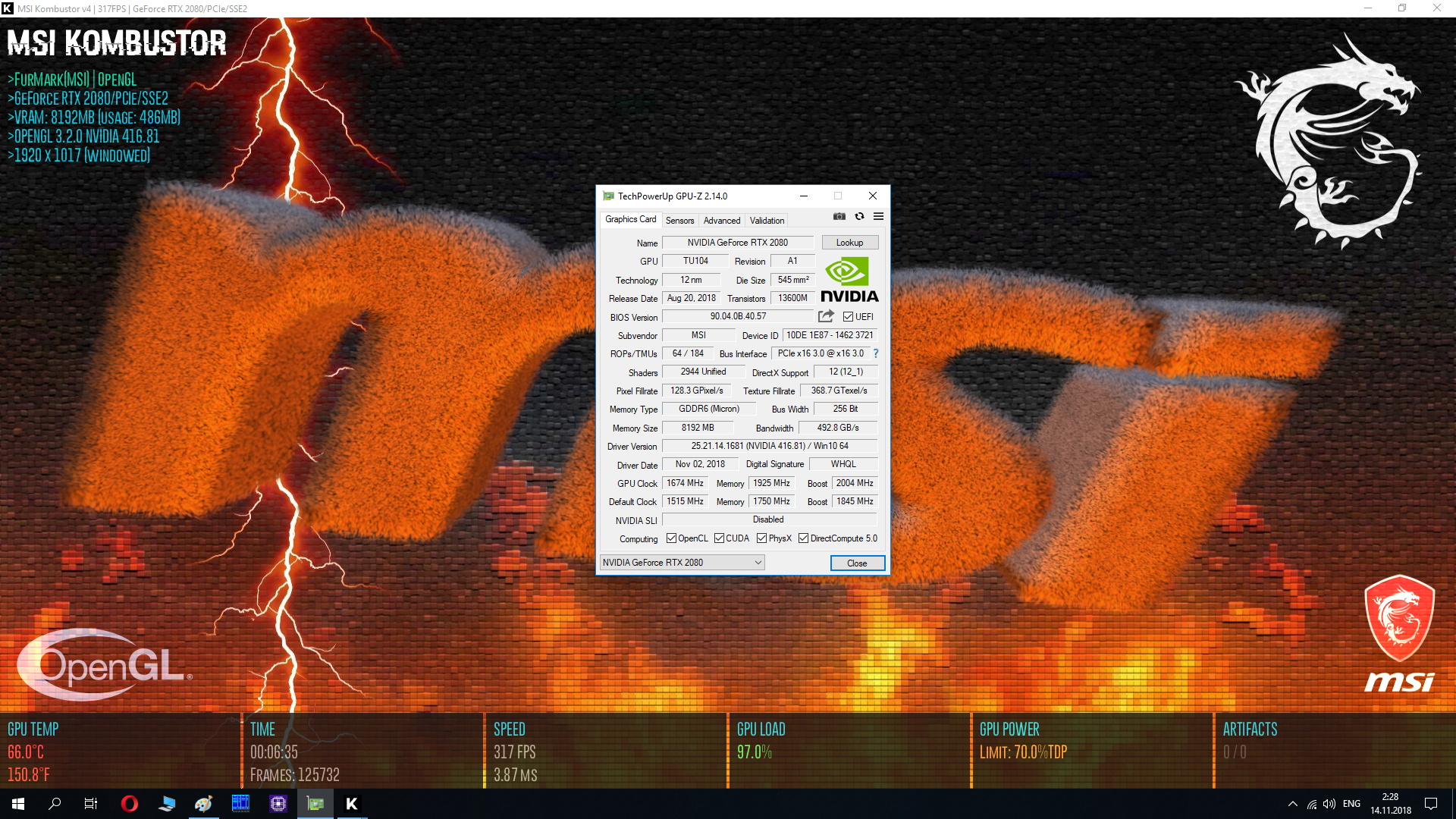

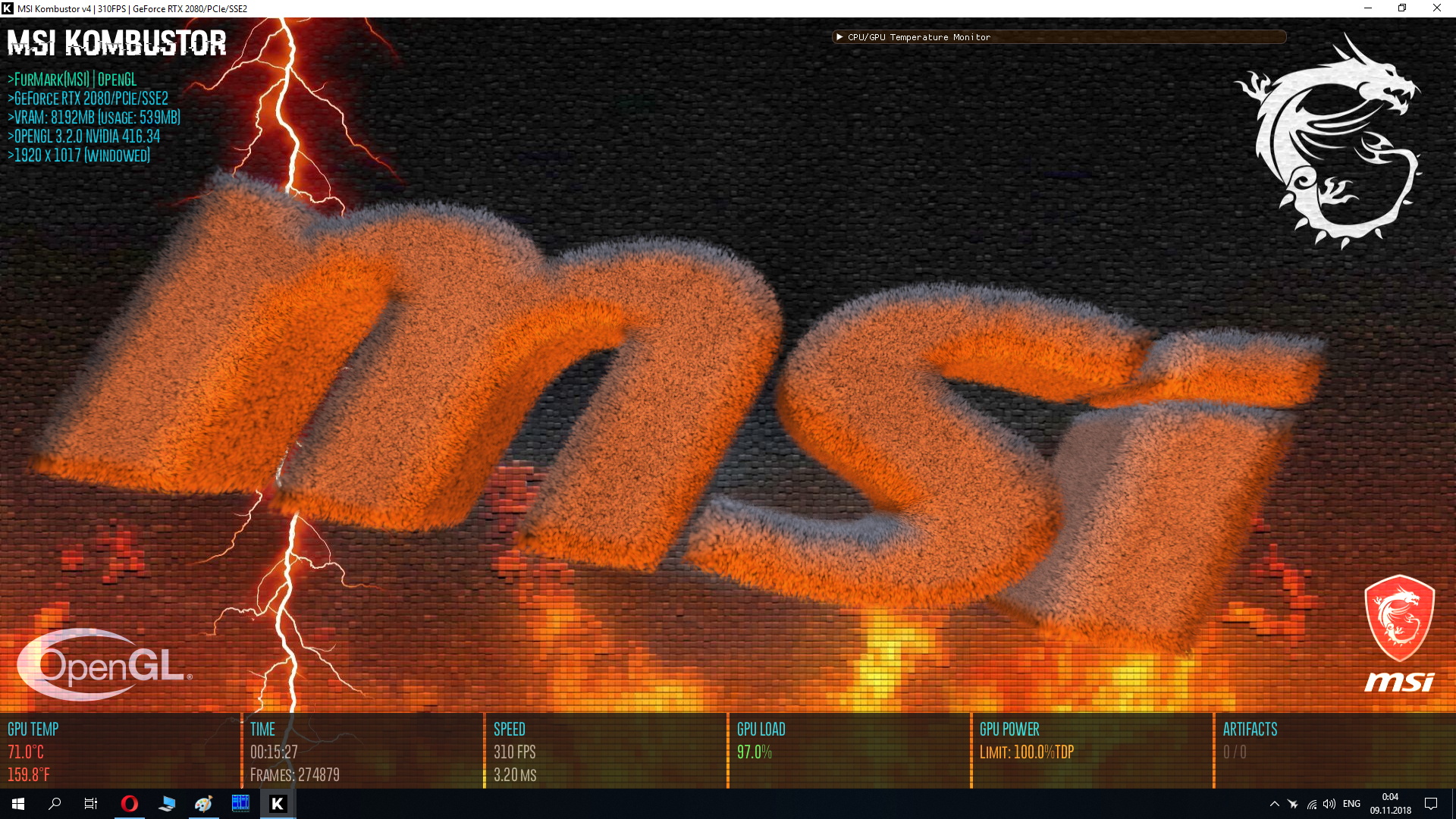

При таких параметрах базовых настроек карта демонстрирует отличную работу системы охлаждения, которая удерживает температуру GPU в пределах 71 градуса Цельсия под нагрузкой MSI Kombuster версии 4.

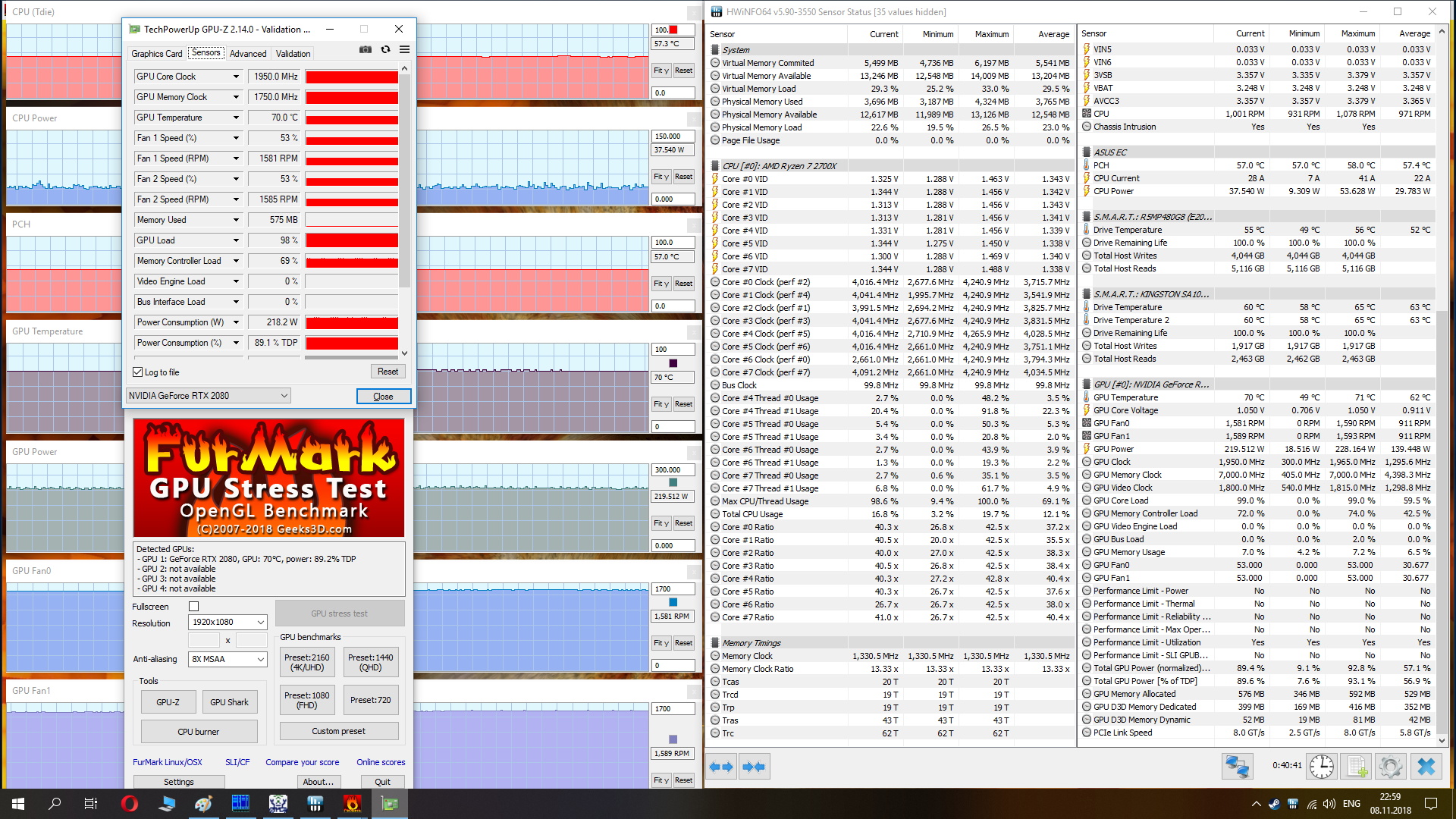

Схожая картина и в Furmark 1.20.1.0: стабильная работа при GPU Video Clock=1815 МГц и напряжении питания 1,050 В. Скорость вентиляторов при этом достигала 1590 оборотов в минуту, что уже хорошо заметно на слух на фоне работы систем воздушного охлаждения процессора и блока питания.

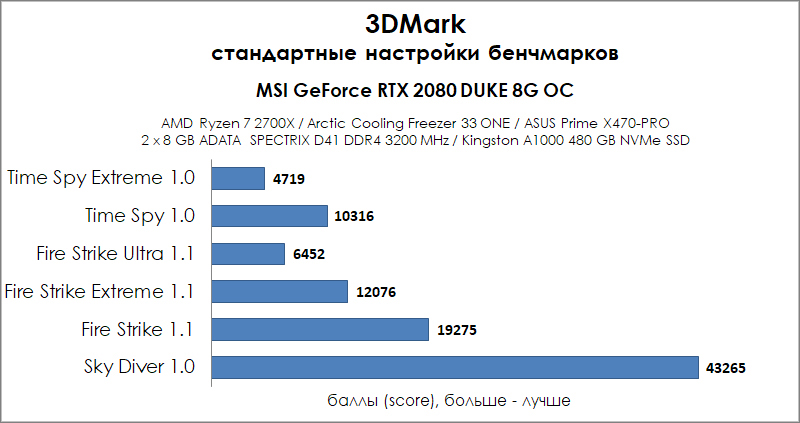

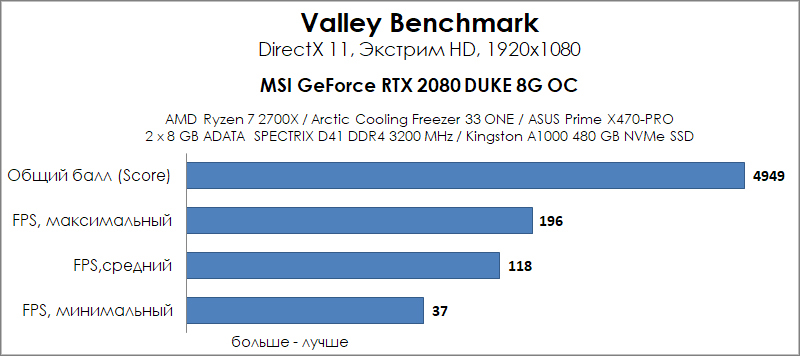

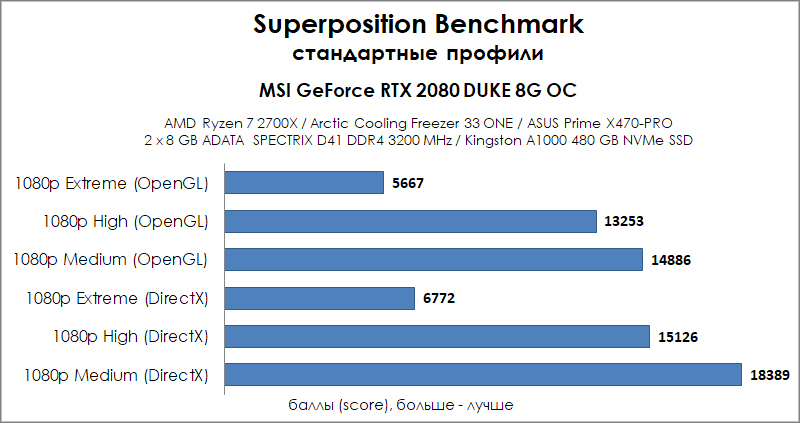

Результаты втестовых пакетах 3DMark, Superposition Benchmark и Unigine Valley:






Разгон

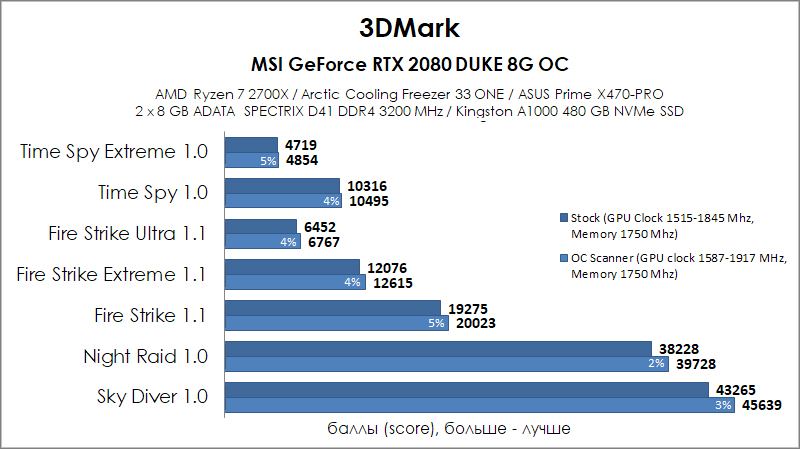

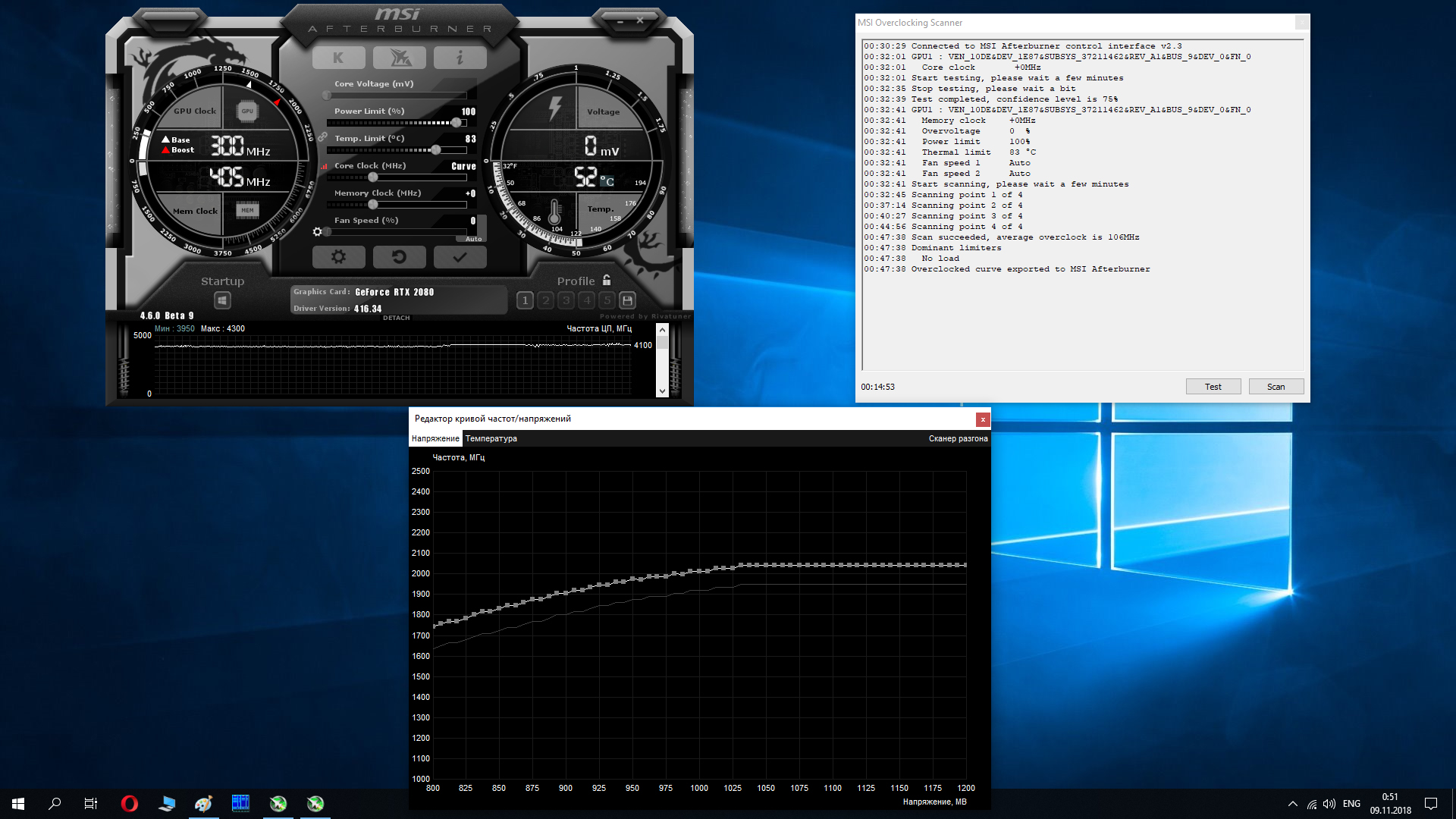

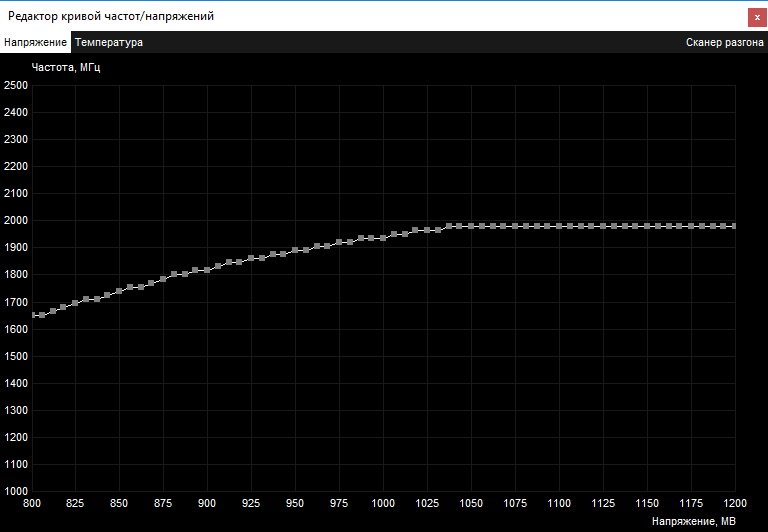

В части разгона графического процессора видеокарты на чипах NVida RTX 20 Series стали намного дружелюбнее. С помощью популярной утилиты MSI Afterburner версии 4.6.0 доступен режим автоматического подбора оптимальной кривой зависимости частоты GPU от напряжения питания, получивший название "Сканер разгона" (OC Scanner). Интеллектуальный алгоритм MSI Overclocking Scanner за 20 минут тестирования подбирает стабильные показатели для конкретного экземпляра графического адаптера.



В нашем случае утилита подняла планку заводского разгона видеокарты ещё на 3,8% без изменения максимальной температуры под нагрузкой.



Прирост производительности в бенчмарках и играх при этом получился от 2 до 5%, что нельзя назвать впечатляющим результатом. Но это одновременно говорито хорошей настройке видеокарты с завода и о том, что производителем подобраны параметры работы, близкие к оптимальным.



Учитывая результат выше, более интересным для владельцев видеокарт будет эксперимент со снижением TDP без ущерба производительности. В ручном режиме MSI GeForce RTX 2080 DUKE 8G OC показала стабильную работу при ограничении Power Limit на 70%, изменении частоты GPU на +140 МГц (частота в "бусте" - 2004 МГц) и частоты памяти на эффективные +600 МГц (частота памяти 1925 МГц), что выше автоматически подобранных OC Scanner параметров.



В таком режиме получился не только выигрыш в производительности, но и снизилась максимальная температура под нагрузкой с 72 до 66 градусов Цельсия. И это уже заметно интереснее штатного режима работы.

Уровень шума

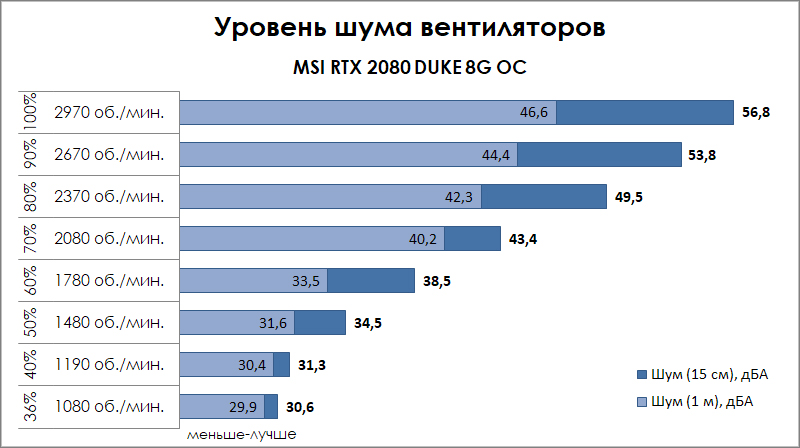

Измерение уровня шума системы охлаждения видеокарты MSI GeForce RTX 2080 DUKE 8G OC проводилось с помощью прибора Актаком АТЕ-9015. Замеры проведены с расстояния 15 см и 1 м. При небольшой нагрузке и температуре графического чипа до 65 градусов Цельсия вентиляторы не вращаются. При заводских настройках видеокарта нагревается до 72 градусов максимум, при этом вентиляторы работают в среднем в диапазоне до 1600 оборотов в минуту, что чуть больше половины от максимальновозможных 3000 оборотовв минуту.



В целом вентиляторы работают негромко до 55% скорости, чего не скажешь про дроссели подсистемы питания. Под нагрузкой и при больших значениях FPS их навязчивый писк хорошо слышен.

Потребление энергии

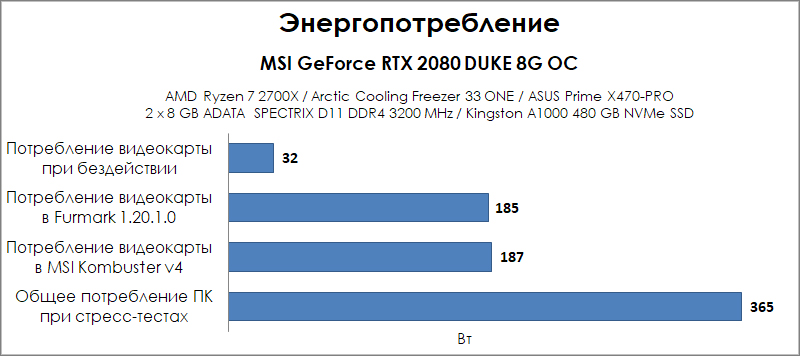

По показания HWiNFO64 потребление видеокарты в простое составило около 32 Вт, при стресс-тестировании с помощью MSI Kombustor v4 - 187 Вт, в Furmark 1.20.1.0 - 185 Вт. Для справки: общее потребление ПК по измерениям средствами мониторингаблока питания Thermaltake Toughpower iRGB PLUS 850W Platinumпри этом было: в простое - 102 Вт, под нагрузкой процессора и видеокарты одновременно - 356 Вт. Требования NVidia о рекомендуемом блоке питания мощностью 650 Вт даны с приличным запасом.



Тесты в играх

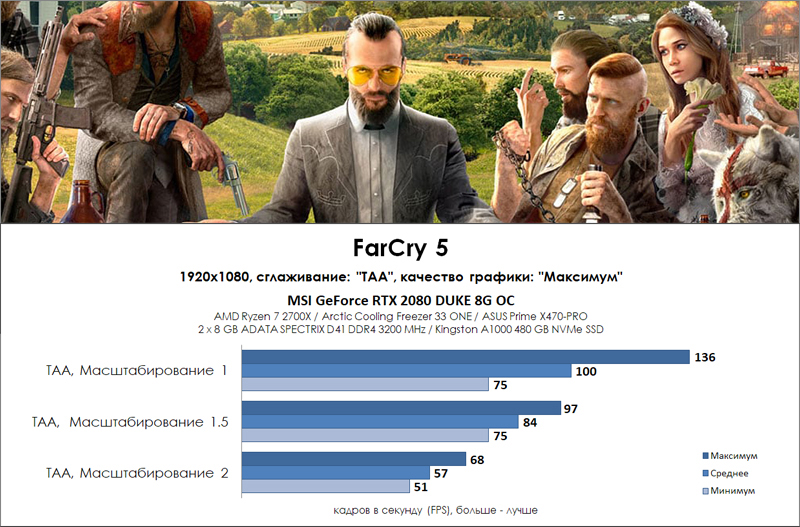

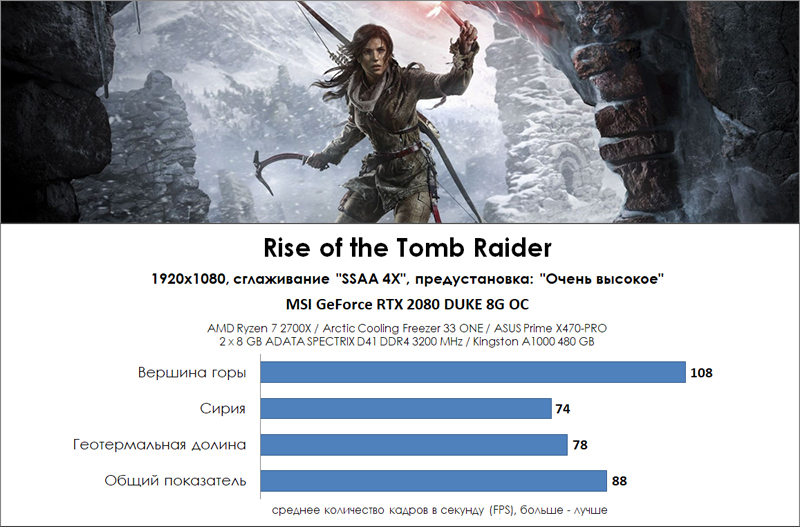

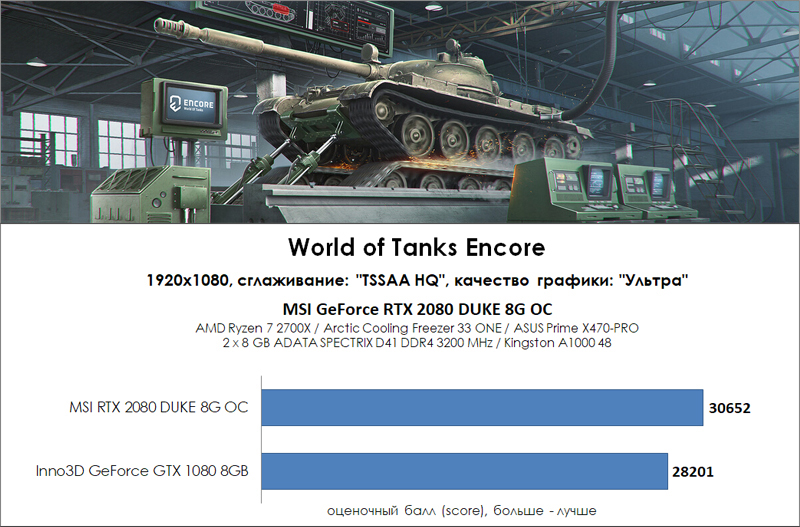

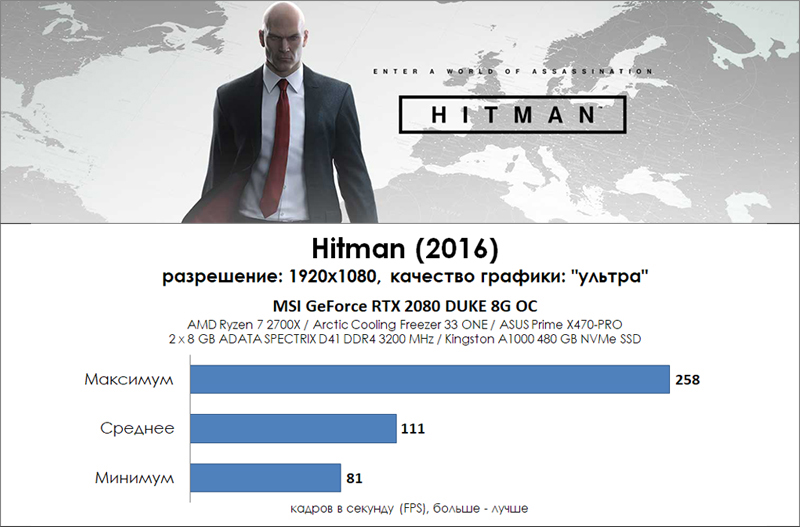

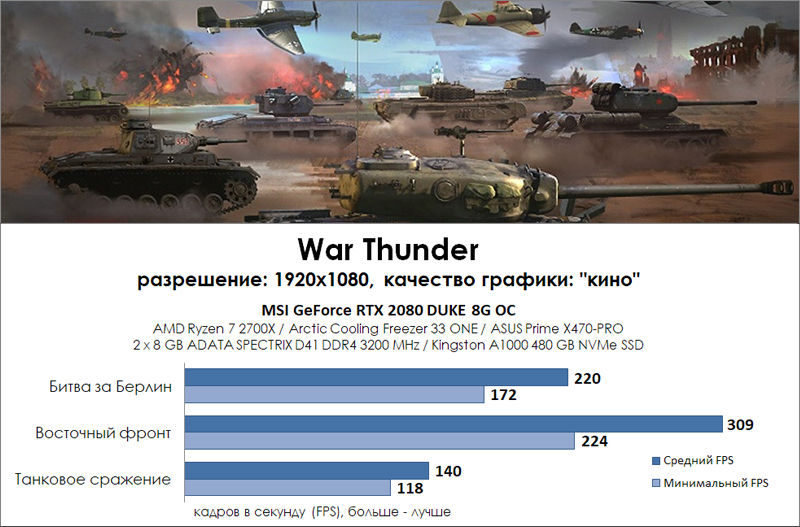

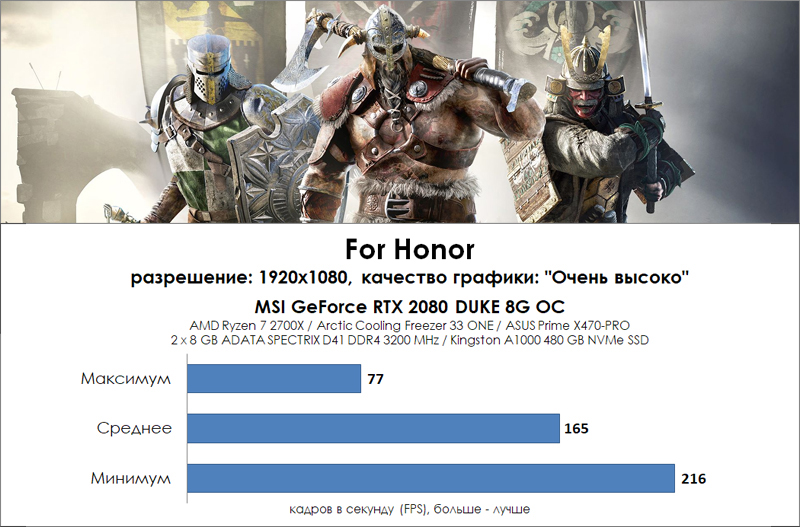

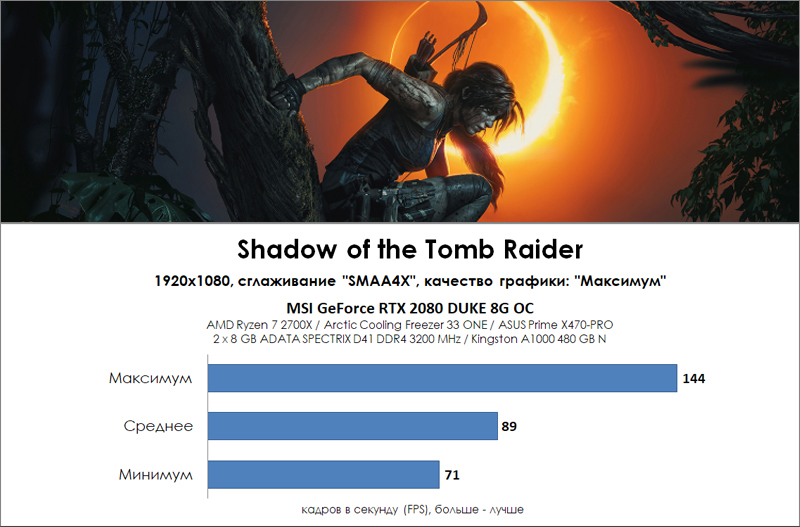

Синтетика показательна, но реальные цифры производительности в играх имеют немалый разброс, в том числе из-за оптимизаций под комплектующие конкретных производителей. Ниже приведены результаты тестового стенда (конфигурация приведена выше) с MSI GeForce RTX 2080 DUKE 8G OC в нескольких популярных играх разных жанров со встроенными бенчмарками. Так как использовалось наиболее распространенное на сегодня разрешение FullHD, во всех случаях настройки графики, и сглаживания в особенности, выставлялись на самые качественные предустановки.














Потенциал в майнинге

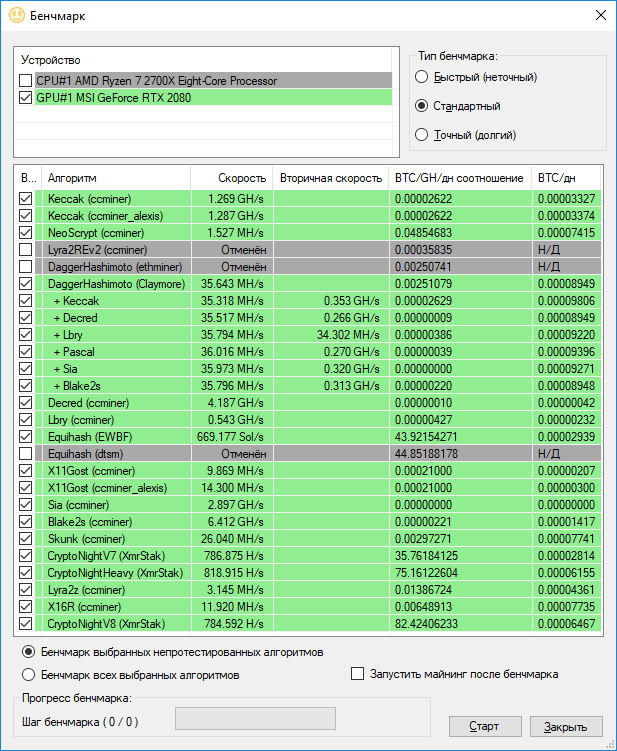

Ниже приведены результаты измерения производительности видеокарты в майнинге при использовании различных алгоритмов и криптовалют, полученные спомощью бенчмарка в программе NiceHashMiner Legacy версии 1.9.0.7.


Заключение

Новое поколение графических процессоров NVidia RTX 2080 вышло на рынок с целью привнести новую технологию трассировки лучейв массы, но пока, к сожалению, игровая индустрия только пытается подхватить это направление. До конца 2018 года выйдут проекты с заявленной поддержкой Ray Tracing, общее количество которых можно пересчитать по пальцам одной руки.Что касается непосредственно видеокарты MSI GeForce RTX 2080 DUKE 8G OC, то она демонстрирует отличную производительность в играх, полностью закрывая потребности игроков в Full HD разрешении при ультравысоких настройках графики, без компромиссов и ограничений по типамсглаживания и качеству текстур. В большинстве современных игр у неё хороший запас производительности, чтобысправиться и с большим разрешением при комфортном уровне FPS. К сильным сторонам видеокарты отнесём эффективную систему охлаждения с тремя вентиляторамиTripple TORX Fan 2.0 и неплохую подсистему питания, недостатком которой, к сожалению, являются паразитные звуки дросселей привысокой нагрузке и частоте кадров. Как и подобает современной игровой плате, она не обошлась без применения декоративной подсветки, синхронизируемой с Mystic Light и органично вписывающейся в общий дизайн видеокарты. В условиях прекращения отгрузки чипов GTX 1080ti новинки на RTX 2080 постепенно вытеснят остатки старых партий видеокарт, став достойной заменой им.

Преимущества MSI GeForce RTX 2080 DUKE 8G OC:
  • Высокая производительность;
  • Заводской разгон;
  • Эффективная система охлаждения;
  • Подсветка, совместимая с MysticLight;
  • Комплектация с дополнительной удерживающей скобой.
Недостатки MSI GeForce RTX 2080 DUKE 8G OC:
  • Паразитные звуки дросселей подсистемы питания под нагрузкой.
Особенности:
  • Вес видеокарты более 1 кг (компенсируется комплектной подпоркой).
