Обзор и тестирование блока питания Thermaltake Smart Pro RGB 850W Bronze Fully Modular

Качество - в массы! Кто еще, каккомпания Thermaltake, способен на такой шаг? Блоки питания с сертификатом 80PLUS Bronze рассчитаны, как правило, на массовый рынок – хорошее качество по доступной цене. Для снижения стоимости многие производители идут на различные компромиссы:частично модульные кабели, сглаживающий конденсатор тайваньского производства, в крайнем случае, даже групповая стабилизация вторичных каналов.

Но в рассматриваемом сегодня блоке питания Thermaltake Smart Pro RGB 850W Bronze Fully Modular нет явных компромиссов, и даже больше – имеются некоторые особенности, свойственные только более дорогим решениям. Это - полностью модульная система кабелей, наличие полупассивной работы вентилятора, RGB-подсветка, использование японских конденсаторов.

Ранее мы уже рассматривали младшую модель в линейке Smart Pro RGBна 650 Вт. Для сборок, где такой мощности будет недостаточно(а это система с двумя или тремя видеокартами)может потребоваться БП на 850 Вт, и это вполне может быть герой нашего обзора. Тем более, что цена на него не сильно выше модели на 650 Вт – в среднем блок можно приобрести за 7.5-8 тысяч рублей.

Спецификации

• Модель: SPR-0850F-R;
• Номинальная мощность: 850 Вт;
• Максимальная мощность: 1020 Вт;
• Максимальная эффективность: 85%;
• Полученный сертификат: 80 PLUS Bronze;
• Поддерживаемые стандарты: Intel ATX 12V 2.4, SSI EPS 12V 2.92;
• Диапазон рабочих напряжений: 100 – 240 В;
• Частота входного сигнала: 50 – 60 Гц;
• Сигнал Power Good: 100-500 msec;
• Время удержания: > 16msec at 75% of full load (230Vac input);
• Входной ток: 10A;
• Выходы: 3,3В - 22 А, 5В – 22 А, 12В – 70,5 А;
• Выходная мощность линии: +3,3В и 5В, - 140 Вт;
• Выходная мощность линии: +12В, - 846 Вт;
• PFC: активный;
• Диаметр используемого вентилятора: 140 мм;
• Тип подшипника: гидравлический;
• Среднее время наработки на отказ: 100 000 часов;
• Система кабелей: модульная;
• Размеры: 170 × 150 × 86 мм;
• Гарантия производителя: 7 лет;
• Средняя стоимость: 8 000 руб.

Нагрузочные характеристики:

Упаковка и комплектация

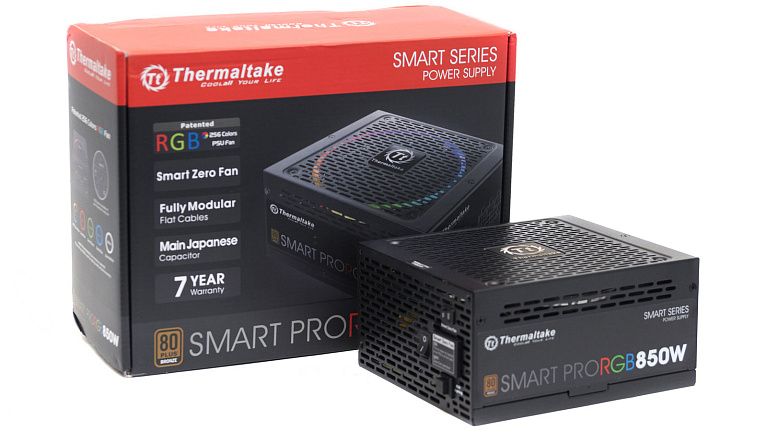

Блок питания поставляется в картонной коробке. Черный фон, сверху красная полоса – отличительная черта упаковки БП с «бронзовым» сертификатом. На лицевой стороне имеетсяизображение внешнего вида блока питания с включенной подсветкой. Слева перечислены основные особенности модели.

На тыльной сторонекоробки расположена подробная информация о возможностях данной модели:КПД, работа вентилятора, возможные изменения нагрузки. Перечислены кабели и разъемы,входящие в комплект. Представлена таблица с нагрузочными характеристиками.

На торцах коробки информация о настройке RGB-подсветки с помощью кнопки на передней панели.

На дне коробке информация о ключевых особенностях изделия на нескольких языках, в том числе и русском.

Весь комплект хорошо упакован, блок питания в пупырчатом пакетезафиксирован вставками из вспененного полиуретана. Комплект кабелей хранится в матерчатом кейсе с крышкой на липучках.

В комплекте находится краткое руководство пользователя на нескольких языках, гарантийный талон, четыре винта для крепления и несколько пластиковых одноразовых стяжек.

Комплект кабелей:

• Основной кабель 24 пин, до системной платы – 60 см;
• Кабель питания CPU 4+4 пин – 65 см;
• Два кабеля питания PCI-E, с двумя коннекторами 6+2 пин – 50 + 15 см;
• Три кабеля SATA с тремя коннекторами – 50+15+15 см;
• Два кабель MOLEX на три коннектора 50+15+15 см;
• Переходник с MOLEX на FDD 15 см;
• Сетевой кабель – 150 см.

Все кабели плоские, довольно мягкие и окрашены в черный цвет; калибр - 16AWG. Шлейф кабеля на 24-пин разделен на пять лентдля удобства укладки.

Коннектор основного кабеля неразборный, коннектор питания CPU 4+4 без защелок.

Внешний вид

Мы уже не раз описывалиставший уже традиционным и узнаваемымдизайн блоков питания Thermaltake с оригинальной перфорацией, отличающейся от принятого большинством производителей сотового варианта. У нас он ассоциируется с кирпичной кладкой. Прорези узкие, что даже при размещении БП вентилятором кверхуне допустит попадания внутрь различных винтов. А наличие подсветки подразумевает такое расположение блока питания в корпусе.

На нижней поверхности наклеена вставка с блестящим металлическим логотипом компании.

На верхней грани находится наклейка с нагрузочными характеристиками.

На боковых гранях - картонные наклейки с указанием модели, мощностии яркой цветной аббревиатурой RGB. Над наклейкой имеются дополнительные вентиляционные прорези, которыебольше нужны не для охлаждения, а для эффектной подсветки.

На передней части кроме привычного сетевого гнезда и тумблера включения находятся две дополнительные кнопки: тумблер для переключения режима работы вентилятора (активный и полупассивный) и кнопка, переключающая режимы работы подсветки вентилятора. Все режимы представлены на упаковке: циклическая смена цветов, красный, зеленый, синий, белый, и полное отключение подсветки. Розетка заклеена наклейкой с предупреждающей надписью о Zero Fan режиме и значениях положения ON/OFF кнопки переключения режимов.

На тыльной стороне в два ряда разместились разъемы для подключения кабелей. Для 24-пин АТХ кабеля два разъема, на 10-пин и на 18-пин. Разъем для 8-пин кабеля CPU идентичен с разъемами для подключения PCI-e. Последние имеют красную расцветку, поэтому перепутать их сложно, разъемы находятся в разных рядах и подписаны. Рядом с ними - пять разъемов на6-пиндля подключения кабелей SATA и MOLEX. На картонной наклейке присутствует маркировка всех разъемов.

Металл корпуса окрашен черной порошковой краской. Конструкция жесткая и прочная, съемная крышка фиксируется в паз и на шесть винтов под крестовую отвертку. Снизуна одном из винтов имеется гарантийная наклейка.

Охлаждение и подсветка

Вентилятор Thermaltake TT-1425 A1425L12S серии Riing RGB, установленный в блоке питания Smart Pro RGB, выполняет две функции:охлаждение и подсветка. Размер вентилятора - 140 мм, на углах встроены резиновые демпферы, снижающие уровень вибрации. Применяется гидравлический подшипник, закрытый специальными сальниками – это наиболее оптимальный вариант для тишины и долговечности.

Вентилятор работает в двух режимах. Вположении переключателя ZeroFan вентилятор начинает работать при нагрузке свыше 10%, постепенно увеличивая обороты с 600 об/мин до 1200 об/мин при максимальной нагрузке. При этом вентилятор остается очень тихим, уровень шума не превышает комфортные 40 дБ. При отключении данного режима вентилятор всегда будет работать активно, также регулируя обороты в зависимости от нагрузки.

С порогом в 10% режим ZeroFan является скорее маркетинговым ходом. Это менее 100 Вт. Всистеме, где потребуется источник питания данной мощности, ПК будет столько потреблять в режиме полного простоя. Все остальное время вентилятор будет крутиться, хотя особой разницы нет -что в пассиве, что на минимальных оборотах он полностью бесшумен.

Подсветка реализована вполне приемлемо для БП с отсутствием возможности программного управления. Можно выставить один из нескольких моноцветов, наиболее подходящих вашей системе или настроению, или поставить режим со сменой цветов. Единожды выбранный режим навряд ли будет часто переключаться, кнопка находится в труднодоступном месте, выбранный режим сохраняется после отключения питания.

Схемотехника

Thermaltake Smart Pro RGB 850W основан на популярной топологии Double Forward. Из особенностей схемотехники можно отметить DC-DC преобразователь во вторичной цепи для линий +3,3 В и +5 В. Для канала +12 В используется синхронный выпрямитель на мосфетах. ОЕМ производителем является компания Sitrec.

На входной розетке распаяно первое звено фильтра высокочастотных помех. Два Y-конденсатора, один Х-конденсатор, непосредственно на которомраспаяна пара резисторов и микросхема CMD02X, блокирующая ток и разряжающая данный конденсатор.

На печатной плате размещено второе звено фильтра - Х-конденсатор и пара дросселей. Присутствует и варистор с плавким предохранителем. Далее, на Г-образном радиаторе с двух сторон закреплены два диодных моста выпрямителя.

На краю платы находится массивный черный радиатор с силовыми элементами APFC - корректор работает на основе двух транзисторов Infineon SPW20N60C3 и диода. Возле них находится дроссель без кожуха, все обильно закреплено на термоклей.

В углу платы разместился сглаживающий конденсатор японского производства Rubycon емкостью 680 мкФ, рассчитанный на напряжение до 400 В и температуру до 105 °C.

За конденсатором - второй массивный радиатор с тремя мосфетами Toshiba K20A60W первичного преобразователя.

Управляют преобразователем и корректором мощности две микросхемы, распаянные на отдельной вертикальной плате возле дросселя корректора.

За радиатором находятся два трансформатора: силовой и источника питания. Над последним прикручена плата со схемой управления вентилятора.

Плата прикручена к радиатору с четырьмя транзисторами Infineon Technologies IPP052NE7N3, выпрямителемканала +12 Ви одним идентичным транзистором для канала +5VSB. У младших моделей на 650 и 750 Втвыпрямитель собран на диодных сборках.

На этом же радиаторе размещены три терморезистора: два - для информирования цепей защиты и один - для управления вентилятором.

За радиатором в ряд разместились дроссель канала +12 В и вертикальная плата с DC-DC преобразователем низковольтных каналов.

На каждом канале - по четыре транзистора Infineon IPD060N03L, управляет их работой ШИМ-контроллер APW7159С.

В выходном фильтре используются электролитические высокотемпературные конденсаторы TEAPO и полимерные конденсаторы. На плате с разъемами еще несколько полимерных конденсаторов. Плата подключается посредством проводов.

Обратная сторона платы выполнена качественно, пайка аккуратная. Силовые дорожки усилены припоем.

За все виды защиты отвечает микросхема PS224. Заявлена защита от перенапряжения,сверхтоков,короткого замыкания ипревышения мощности.

Тестирование

Тестовый стенд позволяет нагружать линию +12 В с шагом в 100 Вт. Линии +3.3 Ви +5 В подключались к постоянной нагрузке в 50 Вт, что является типичной нагрузкой на нихв реальной системе.

По требованиям стандарта ATX отклонение не должно превышать 5%. Таким образом, норма для линии +12 В лежит в пределах 11.4-12.6 В. Производитель заявляет отклонения напряжений не более 3%.

В тестах мы видим стабильные напряжения, но на низкой нагрузке они незначительно завышены относительно номинала, но не превышают заявленные 3%. С увеличением нагрузки просадка напряжений минимальная и находится на уровне 1% на вторичных каналах. Падение напряжения на канале +12 В составило всего 0.2 В. В целом, это очень хорошие показатели для блока питания с «бронзовым» сертификатом.

Максимальный КПД составил 90% на уровне 400 Вт. Это с запасом соответствует стандарту 80 PLUS Bronze.

Также была проверена защита от короткого замыкания - при замыкании на любой из линий блок питания благополучно отключался.

Заключение

Блок питания Thermaltake Smart Pro RGB 850W Bronze Fully Modular показал хорошие результаты в тестах. Подойдет для сборок на основе двух видеокарт и производительного процессора, иначе такая мощность видится излишней. При этом планируется собирать не просто обычный ПК, а именно с подсветкой,прозрачным окном и прочим моддингом.Привлекательный дизайн и подсветку уж точно не стоит закрывать специальным кожухом.

В целом,это очень качественный источник питания с хорошей стабилизацией напряжений и надежными комплектующими. Важный момент – реализация DC-DC преобразователей во вторичной цепи, эффективный выпрямитель канала +12 В на мосфетахи японский высоковольтный сглаживающий конденсатор.

Оригинальный дизайн и эксклюзивная подсветка плюс полностью модульная система кабелей делают данный блок питания вне конкуренции среди решений с сертификатом 80 PLUS Bronze. Способствует этому и семилетняя гарантия от производителя.

Цена, конечно, достаточно высокая, но конкурентов с подобными характеристиками практически нет, особенно учитывая подсветку и пассивный режим работы вентилятора. Вы или не получите полную модульность кабелей, или мощность будет ниже, ацена еще выше.

Плюсы:

• Оригинальный дизайн;
• Наличие RGB-подсветки;
• Стабильные напряжения;
• Полностью модульная конструкция кабелей;
• Тихий вентилятор с пассивным режимом работы;
• 7 лет гарантии;
• Качественные комплектующие;
• Высокая эффективность;
• Приемлемая цена.

Минусы:

• 10% порог нагрузки для режима FanZero;
• Ограниченные возможности по настройке RGB-подсветки.
