Обзор и тестирование блока питания Thermaltake Toughpower Grand RGB 650W Gold Fully Modular

Компания Thermaltake вполне успешно стремится к созданию идеальных блоков питания. В модели Toughpower Grand RGB 650W Gold Fully Modular имеется все, что нужно современному пользователю:полностью модульная система кабелей, модная RGB-подсветка, полупассивный режим работы вентилятора, надежные комплектующие и качественное изготовление. На все это имеется сертификат 80 PLUS Gold и десятилетняя гарантия от производителя. И цена при этом остается вполне приемлемой для подобногорешения.

Технические характеристики

  • Модель: TPG-650AH3FSG-R;
  • Номинальная мощность: 650 Вт;
  • Максимальная мощность: 780 Вт;
  • Максимальная эффективность: 91%;
  • Полученный сертификат: 80 PLUS Gold;
  • Поддерживаемые стандарты: Intel ATX 12V 2.4, SSI EPS 12V 2.92;
  • Диапазон рабочих напряжений: 100 – 240 В;
  • Частота входного сигнала: 50 – 60 Гц;
  • Сигнал Power Good: 100-500 msec;
  • Время удержания: > 16msec at 100% of full load (230Vac input);
  • Входной ток: 10A;
  • Выходы: 3,3В - 22 А, 5В – 22 А, 12В – 54,2 А;
  • Выходная мощность линии: +3,3В и 5В, - 120 Вт;
  • Выходная мощность линии: +12В, - 650 Вт;
  • PFC: Активный;
  • Диаметр используемого вентилятора: 140 мм;
  • Тип подшипника: гидравлический;
  • Среднее время наработки на отказ: 120 000 часов;
  • Система кабелей: модульная;
  • Размеры: 160 × 150 × 86 мм;
  • Гарантия производителя: 10 лет;
  • Средняя стоимость: 7 000 руб.

Упаковка и комплектация

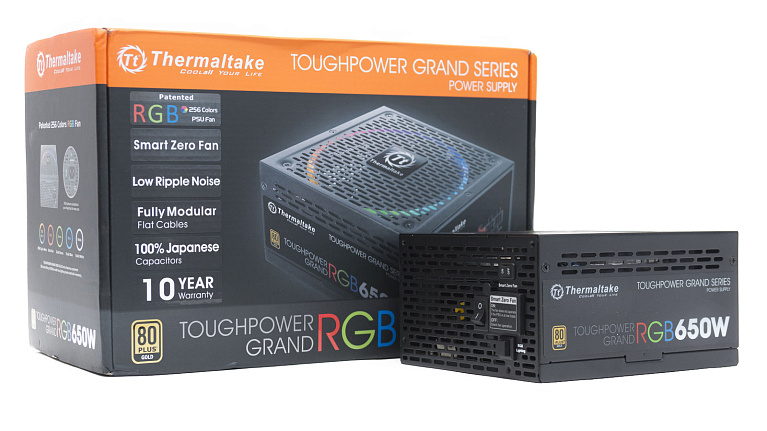

Блок питания поставляется в картонной коробке с цветной полиграфией,оформление выполнено в традиционных черных тонах с глянцевыми вставками, оранжевая полоса наверху указывает на сертификат 80PLUS Gold. Упаковка запаяна в полиэтилен.

На лицевой стороне присутствует изображение самого блока питания с активной подсветкой, указана модель и сертификат. Также перечислены основные достоинства модели: наличие RGB-подсветки вентилятора, технология Smart Zero Fan, низкий уровень шума, полностью модульная конструкция кабелей, японские конденсаторы и 10 лет гарантии.

На обратной стороне разместилась информация о коннекторах и нагрузочных характеристиках. Приведены графики КПД, шумовые характеристики вентилятора, графики низкого уровня пульсаций и стабильного напряжения на уровне ±2%.

На боках коробки дана информация об управлении режимами подсветки с помощью переключателя на корпусе блока питания.

В коробке блок питания надежно зафиксирован вставками из пенополиуретана и завернут в ткань. В пакете сложена вся документация: руководство пользователя и гарантийный талон.

В матерчатой сумке находится весь прочий комплект:

  • Сетевой кабель;
  • Четыре винта крепления;
  • Четыре пластиковыеодноразовыестяжки;
  • Модульные кабели.

Все кабели плоские, довольно мягкие и окрашены в черный цвет; калибр - 18AWG. Коннектор основного кабеля неразборный, коннектор питания CPU 4+4 - на защелках. Основной кабель разделен на пять шлейфов, что облегчает его укладку.

В комплекте восемь съемных кабелей питания и переходник с MOLEX на FDD.

  • Основной кабель 24 пин, до системной платы – 60 см;
  • Кабель питания CPU 4+4 пин – 65 см;
  • Два кабеля питания PCI-E, каждый с двумя коннекторами 6+2 пин – 50 + 15 см;
  • Три кабеля SATA с тремя коннекторами – 50+15+15 см;
  • Один кабель MOLEX на четыре коннектора 50+15+15+15 см;
  • Сетевой кабель – 150 см.

Внешний вид

Дизайн стал уже традиционным и узнаваемым для серии Toughpower Grand. Выглядит блок питания специфически, что делает его отличным внешне от моделей прочих производителей. Корпус собран из двух половинок, скрепленных в паз и зафиксированных на шесть винтов с трех сторон.

Строгая призма корпуса выполнена из металла с качественной окраской в черный цвет. Вентиляционная перфорация выполнена в виде штрихов по схеме кирпичной кладки. Вентиляция при этом занимает большую площадь, отверстия маленького размера, и на жесткость корпуса это не влияет.

Перфорация выполнена на нижней, передней поверхностии на боковых гранях в виде узкой полосы напротив вентилятора.

По центру нижней поверхности расположена квадратная вставка с рельефным блестящим логотипом компании. Вставка посажена на клей, от нагрева может отклеиться, что однажды былоу нас на подобном тестовом БП. На одном из винтов мы видим гарантийную наклейку.

На верхней поверхности находится наклейка с нагрузочными характеристиками. Здесь же расположены стикеры, свидетельствующие об успешном заводском тестировании.

На боковых гранях - наклейки с указанием модели,сертификата 80 PLUSияркими буквами RGB.

На передней части кроме привычного сетевого гнезда и тумблера включения находятся две дополнительные кнопки: тумблер для переключения режима работы вентилятора(активный и полупассивный) икнопка, переключающая последовательно пять режимов работы подсветки вентилятора, а также полностью отключающая подсветку.

На тыльной стороне в два ряда разместились разъемы для подключения кабелей. Для 24-пин АТХ кабеля - два разъема. Разъем для 8-пин кабеля CPU идентичен с разъемами для подключения PCI-e. Последние имеют красную расцветку, поэтому перепутать их сложно. Рядом с ними расположеночетыре 6-пин разъема для периферии. На картонной наклейке присутствует обозначение всех разъемов -перепутать их будет сложно.

Охлаждение и подсветка

В корпусе данной модели БП установлен 140-мм вентилятор TT-1425 с запатентованной кольцевой RGB-подсветкой. Лопасти вентилятора особой формы с изгибом хорошо разгоняют воздух по краям. На четверть отверстия установлена пластиковая вставка, распределяющая потоки воздуха.

По периметру вентилятора идет акриловая прозрачная вставка со светодиодами. На углах корпуса вентилятора находятся прорезиненные антивибрационные вставки. Вентилятор подключается двумя отдельными кабелями: один 2-пин для питанияи один на 4-пин для подключения подсветки. С такой реализацией вполне можно вывести кабель подсветки наружу и синхронизировать ее с общей подсветкой ПК – простор для моддинга.

Тумблер переключает режимы работы вентилятора: в положении ZeroFan вентилятор начинает работать при нагрузке свыше 20%, постепенно увеличивая обороты с 600 об/мин до 1200 об/мин при максимальной нагрузке. При этом вентилятор остается очень тихим, уровень шума не превышает комфортные 40 дБ. При отключении данного режима вентилятор всегда будет работать активно, также регулируя обороты в зависимости от нагрузки.

Режимы работы подсветки вентилятора переключаются кнопкой «RGB Lighting». Всего пять режимов: смена цветов, красный, зеленый, синий и белый. Подсветку можно и полностью отключить.

Схемотехника

Блок питания Toughpower Grand RGB 650W Gold Fully Modular основан на ОЕМ платформе Sirfa. В основе схемотехники лежит современная резонансная топология LLC-преобразователя, синхронный выпрямитель для одной мощной линии +12 В. Линии вторичной цепи +3,3 В и +5 В рассчитываются DC-DC преобразователем.

Данная схемотехника наиболее благоприятна для стабильности напряжений и высокого КПД. Также в блоке питания используется активная схема коррекции коэффициента мощности.

По сравнению с ранее рассмотренным БП Thermaltake Toughpower Grand RGB 750W Gold Full Modular, мы видим значительные изменения:провода, идущие к плате с разъемами отсутствуют. Теперь питание подается по шине, что, несомненно, более эффективно и современно.

На входе мы видим несколько звеньев фильтра электромагнитных помех. Непосредственно на розетке распаяно первое звено - дополнительная плата не используется. Распаяны два Y-конденсатора и один Х-конденсатор в термоусадке, на его корпусе пара резисторов и ИС CMD02X, блокирующая ток и разряжающая Х-конденсаторы.

На краю платы - второе звено фильтра: два Y-конденсатора и один X-конденсатор, двадросселя в термоусадке. Здесь же мы видим варистор рядом с выпрямительным мостом, имеется и плавкий предохранитель.

На отдельном радиаторе с загнутым профилем расположены два диодных моста GBJ1506L.

Далее идет APFC преобразователь. Корректор работает на основе двух транзисторов и диода Шоттки UJD06506TS, которые расположеныс одной стороны отдельного радиатора на краю платы. На параллельном крупном радиаторе размещены транзисторы первичного преобразователя.

На краю основной платы разместилась вертикальная плата. На ней установлены контроллеры: PFC - Infineon ICE3PCS01, управления работой вентилятора - STC15W408AS, а также микросхема PS224, отвечающая за все виды защиты.

Между радиаторами находится сглаживающий конденсатор японского производства Rubycon емкостью 560 мкФ, рассчитанный на напряжение до 400 В и температуру до 105 °C. Рядом мы видим свободное размеченное место под еще один такой конденсатор.

На противоположном краю платы мы видим два трансформатора: силовой и источника питания.

Здесь же находится пара Х-конденсаторов синего цвета и дроссель колебательного контура первичного преобразователя -неотъемлемая часть резонансной топологии. Контроль дежурного питания возложен на микросхему Sanken STR-A6069H.

За основным трансформатором идут два небольших блестящих радиатора. Ониотводят тепло от двух пар транзисторовInfineon BSC027N04LS вторичного преобразователя канала +12В, которые расположены с обратной стороны печатной платы. Возле одного из этих радиаторов находится и термистор для схемы управления вентилятором.

Рядом с ними мы видим посадочные места еще под две пары транзисторов. С обратной же стороны находится и микросхема основного преобразователя CM6901X. Еще пара транзисторов 0906NSотносится к выпрямителю канала 5VSB.

Рядом находится вертикальная плата DC-DC преобразователя низковольтных каналов.

С одной стороны платы - дроссели, с другой - управляющая микросхема ШИМ-контроллера APW7159Си по три транзистора Infineon BSC0906NS на каждый канал.

В выходном фильтре используются электролитические высокотемпературные японские конденсаторы Nippon Chemi-Con.

Еще несколько полимерных конденсаторов находятся на плате с разъемами, они дополнительно фильтруют пульсации.

Схемотехника надежная, качество изготовления - на высоте, все сделано аккуратно и добросовестно.

Тестирование

Тестовый стенд позволяет нагружать линию +12 В с шагом в 100 Вт. Линии +3.3 В, и +5 В подключались к постоянной нагрузке в 50 Вт, что является типичной нагрузкой на них в реальной системе.

По требованиям стандарта ATX отклонение не должно превышать 5%, таким образом, норма для линии +12 В лежит в пределах 11.4-12.6 В. Производитель заявляет отклонения напряжений не более 2%.

Блок питания Toughpower Grand RGB 650W Gold показывает в тестах высокую стабильность напряжений, действительно не превышая по всем линиям отклонение в +2%. Изначально напряжения немного завышеныи под нагрузкой снижаются до номинальных значений, не проседая в минус по всем линиям.

Максимальный КПД составил 93% при нагрузке в 300 Вт, что полностью соответствует требованиям стандарта 80 PLUS Gold.

Также были проверены все линии на защиту от короткого замыкания, все срабатывало без проблем. И мы проверили работу БП при перегрузке -он уверенно справлялся с нагрузкой в 700 Вт на линии+12В, на мощности 800 Вт срабатывала защита от перегрузки.

Заключение

Можно ли действительно назвать блок питания Thermaltake Toughpower Grand RGB 650W Gold Fully Modular идеальным вариантом для покупки? Пожалуй, да. Его стоимость вполне оправдана, современная схемотехника на основе надежных комплектующих позволяет демонстрировать отличную стабильность напряжений. Все модные тенденции присутствуют:полностью модульная система кабелей, наличие RGB-подсветки, полупассивная работа вентилятора, оригинальный дизайн. Не хватает разве что возможности программного управления и мониторинга, но это реализовано в линейке Smart.

Данный блок питания подойдет для производительной сборки, его мощности в 650 Вт вполне достаточно для любой системы, а 10 лет гарантии вселяют уверенность.

Плюсы:

  • Внешний вид;
  • Качественные компоненты и сборка;
  • Японские конденсаторы;
  • Стабильные выходные напряжения;
  • Эффективный КПД;
  • Тихая работа;
  • Наличие полупассивного режима работы вентилятора;
  • Настраиваемая RGB-подсветка;
  • 10 лет гарантии от производителя;
  • Достаточный комплект разъемов;
  • Плоские, полностью модульные кабеля.

Минусы:

  • Не выявлены.
