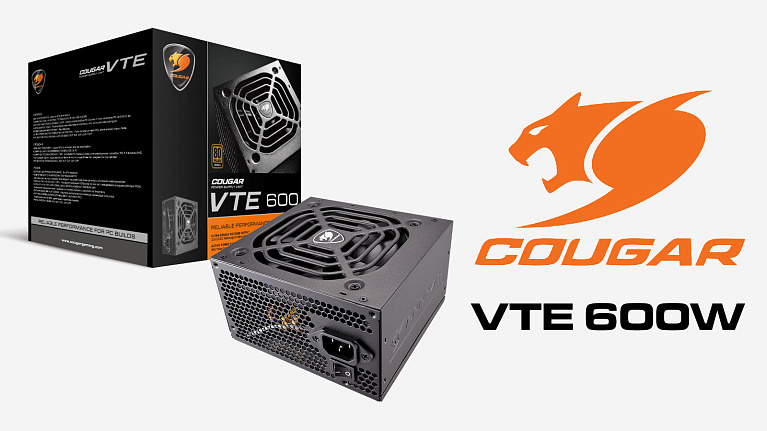

Обзор и тест блока питания Cougar VTE 600W

В нашей редакции на тестировании побывало уже несколько блоков питания разных моделей производства фирмы Cougar. Не так давно были рассмотрены бюджетные представители серий STE и STX, теперь подошла пора протестировать блоки питания этого производителя другого ценового сегмента. К таковым относится тройка "среднебюджетников" на 400, 500 и 600 Вт из серии VTE. Основное отличие этих моделейв более современной элементной базе с одной мощной линией +12 В, от которой уже с помощью DC-DC преобразователя формируются остальные ключевые напряжения, а также вналичиисертификата эффективности по стандарту 80PLUS Bronze. Для изучения особенностей обновленной платформы БП и тестирования к нам поступила модель Cougar VTE 600W, давайте рассмотрим, что же она собой представляет.

Спецификация

При взгляде на сухие цифры спецификации создается впечатление, что VTE 600W принципиально отличается от серий STE и STX только наличием "бронзового" сертификата 80PLUS, нона самом делев схемотехническом плане изменения существенные.

• P/N: CGR BS-600;
• Модель: VTE 600W;
• Номинальная мощность: 600 Вт;
• Цвет: черный;
• PFC: Active;
• Модульная система кабелей: нет;
• Коннекторы: 24-pin - 1 шт., CPU 8-pin - 1 шт., MOLEX4-pin - 2 шт., SATA - 6 шт., PCI-E 8-pin - 2 шт.;
• Входной ток: до 10 / 6 А;
• Входное напряжение: 100 В - 240 В переменного тока с частотой 50/60 Гц;
• Эффективность: 80PLUS Bronze;
• Защита: OVP, UVP, SCP, OCP, OPP;
• Система охлаждения: тихий 120-мм вентилятор с контролем оборотов в зависимости от температуры;
• Рабочая температура окружающей среды: от +10 до +40 градусов Цельсия при относительной влажности до 85%;
• Размеры без кабелей (Ш / В / Д): 150 мм x 140 мм x 86 мм;
• Срок гарантии: 1 год.

Официальная страничка: http://www.cougar-gaming.ru/.

Таблица с информацией о максимально допустимой нагрузке по основным линиям питания:

Максимальная мощность Cougar VTE 600W - 600 Вт, при этом заявлено, что блок питания способен выдать мощность по линии +12 В до 540 Вт, а в совокупности по +3,3 В и +5 В - до 150 Вт.

В детализации по предельному току нагрузки:

• по линии +12 В до 45 А;
• по линии +5 В до 20 А;
• по линии +3,3 В до 16 А;
• по линии +5vsb до 2,5 А;
• по линии -12 В до 0,3 А.

Упаковка и комплектация

Упаковка серии VTE выдержана в примелькавшемся по STE и STX виде. Отличие в более темной гамме цветового оформления и наличии значка 80PLUS Bronze на лицевой части.

Как и ранее, спецификация на задней грани коробки расписана сразу на всю линейку, а мощность конкретного экземпляра блока питания указана цифровой наклейкой на лицевой стороне и заводским кодом на крышке.

Внутренняя компоновка не изменилась, сам блока питания в воздушно-пузырчатой пленке покоится на дне коробки, а сверху на картонной перегородке уложены кабели.

В сравнении с более дешевыми моделями комплектация отличается только набором из четырех нейлоновых стяжек черного цвета и по-прежнему включает в себя краткую инструкцию, крепежные винты и сетевой кабель длиной 1,2 метра с прямой евровилкой (16 А, 250 В, сечение проводов 0,75 мм2).

Внешний вид

Если пристально разглядывать блоки питания серий STE, STX и VTE, то их несложно перепутать, отличия в небольших деталях, не бросающихся в глаза. Стандартный параллелепипедный корпус размером 150 мм x 140 мм x 86 мм вписывается в требования ATX Design Guide и един для всего модельного ряда от 400 до 600 Вт, разным будет только количество кабелей для подключения устройств к БП.

Дизайн воздухозаборной решетки узнаваем и стал визитной карточкой блоков питания Cougar, и, конечно же, в центре приклеен симпатичный шильдик с пумой. Боковые стороны отведены под наклейку со спецификацией и крупный выдавленный в металле логотип производителя. Качество сборки и материалы корпуса - без нареканий. Отличная подгонка деталей, равномерная окраска в матовый черный цвет и хорошая толщина металла дают первичное ощущение, что в руках качественное изделие.

Сторона блока питания, через которую происходит выброс нагретого воздуха, практически полностью перфорирована для минимального сопротивления воздушному потоку. Здесь же находится стандартный разъем подключения сетевого кабеля и тумблер принудительного выключения.

Вывод кабелей с тыльной стороны ничем не примечателен. Пластиковое обрамление отверстия, минимизирующее излом и перетирание проводов, установлено.

Кабельная система

Внутренний пучок проводов у блока питания Cougar VTE 600W несъемный. По аналогии с серией STE основные провода до материнской платы, а это 24-pin и 8-pin, обтянуты защитной и одновременно декоративной черной нейлоновой оплеткой, остальные - без этого элемента дизайна. Длину проводов и набор коннекторов можно назвать типичным для "шестисотваттника".

По нашим измерениям:

• Основной разъем питания ATX 24 (20+4) pin: 1 шт., 450 мм;
• CPU 12 В 8 (4+4) pin: 1 шт., 610 мм;
• PCI-E 8 (6+2) pin - PCI-E 8 (6+2) pin: 1 шт., 460 мм + 110 мм;
• SATA x3 - MOLEX 4-pin: 2 шт., 460 мм + 110 мм + 110 мм + 110 мм.

Разъема питания FDD, изредка еще встречающегося в контроллерах подсветки и реобасах,нет. Переходника с обычного molex разъема также не вложили. Не сильно важный момент для современного ПК, но учесть стоит. Провод от 24-pin разъема коротковат, всего 45 см, в крупных корпусах при скрытой прокладке его длины может не хватить.

Разбор и внутреннее устройство

Важное замечание: перед разбором блока питания нужно учесть, что это автоматически лишает гарантийного обслуживания, да и риск поражения электрическим током велик (на высоковольтных конденсаторах заряд может достаточно долго сохраняться после отключения от сети электропитания), поэтому самостоятельно лучше не лезть внутрьи в случае поломок или профилактических чисток от пыли обращаться в специализированные сервисные центры.

Две половинки корпуса блока питания Cougar VTE 600W соединены без хитростейс помощью специальных пазов и четырех винтов. Заводской стикер приклеен на один из винтов, как гарантийная пломба производителя. По внешнему виду платы и размещению компонентовпредположительно блок собран на заводах крупного ОЕМ-сборщика - компании HEC.

Внутри блока питания относительно свободное размещение силовых компонентов. В глаза бросаются два достаточно крупных радиаторас увеличенной площадью оребрения в верхней части, вокруг которых и сгруппированы большинство транзисторов и диодных сборок.

Фильтр электромагнитных помех и плавкий предохранитель размещенна отдельной достаточно крупной плате, которая жестко припаяна к внутренней стороне разъема сетевого кабеля 230 В. К основной плате провода питания подходят также через соединение пайкой.

Общая схема блока питания выглядит следующим образом:

1. Ввод питания после фильтра;
2. Выпрямитель;
3. Высоковольтный конденсатор CapXon серии LS;
4. Плата контроллера APFC;
5. Радиатор и компоненты преобразователя и активного корректора мощности (APFC);
6. Основной трансформатор;
7. Источник дежурного питания;
8. Радиатор преобразователя;
9. Фильтрующие конденсаторы выходных линий питания;
10. Разъем подключения вентилятора.

В качестве выпрямительного диодного моста используется GBU1506, прикрученный к одному из радиаторов охлаждения через прослойку из термопасты белого цвета. На этом же радиаторе элементы APFC преобразователя и корректора.

В качестве сглаживающего высоковольтного конденсатора используется CapXon LS VENT ёмкостью 270 мкФ на 420 В, рассчитанный на работу при температуре до 85 градусов Цельсия.

Контроллер преобразователя и корректора мощности на основе микросхемы CM6800TX вынесен рядом на отдельную вертикальную плату. На ней же микросхема CM03X, которая размыкает некоторые цепи при отключении APFC, чтобы уменьшить разрядный ток высоковольтного электролитического конденсатора, что облегчает повторный запуск БП при небольших простоях. Это особенно актуально на новых материнских платах с чипсетами Intel, где первичная инициализация UEFI BIOS при смене комплектующих или при определенных этапах настройки происходит в два этапа.

Источник дежурного напряжения построен на распространенной микросхеме TNY288PG, рядом в цепи используются электролитические конденсаторы Asia'X, рассчитанные на температуру до 105 градусов Цельсия, что немаловажно для работы в "stand-by" режиме, когда охлаждения вентилятором нет.

DC-DC преобразователь вторичной цепи собран на сборках диодов Шоттки MOSPEC S40M60C, S30M60C и еще нескольких элементах, маркировка которых закрыта крупным дросселем.

Фильтрующие конденсаторы выходных напряжений - CapXon серии KF с рабочей температурой до 105 градусов Цельсия. В нескольких частях платывстречаются и твердотельные конденсаторы.

Подключение вентилятора сделано через двухконтактный разъем, соединение усилено каплей черного герметика.

Обратная сторона платы хорошо пропаяна, силовые дорожки усилены слоем припоя. Сюда также вынесенонесколько управляющих микросхемс затертой маркировкой.

Общее впечатление от внутреннего осмотра блока питания положительное. Используемая элементная база среднего ценового диапазона, качество пайки и компоновки хорошее.

Система охлаждения

Для активного охлаждения в блоке питания Cougar VTE 600W используется один малошумный семилопастный вентилятор типоразмера 120 х 120 х 25 мм. Модель EJA 12025J12SEHN с питанием 12 В и потреблением до 0,32 А.

Информации по нему найти не удалось. Часть вентилятора закрыта с внутренней стороны накладкой из непрозрачного материала, направляющей воздушный поток оптимальным образом.

Тестирование

Тестовые замеры контрольных напряжений при разных уровнях нагрузки проводился на самодельном стенде, позволяющем подключить непрецизионную нагрузку (12 В лампы) до 700 Вт на линию 12 В с шагом 50 Вт. Типичная нагрузка современных ПК по линиям питания 3.3 В и 5 В, как правило, небольшая (до 30-60 Вт), поэтому для ее имитации использовались мощные резисторы в керамическом корпусе. Измерение токов и напряжений осуществлялось с помощью цифрового мультиметра MASTECH MAS830L. Замеры мощности произведены Даджет Энергомером.

Заявленный список поддерживаемых блоком питания Cougar STE 600W технологий защиты:

• OCP (защита от перегрузки по току);
• OVP (защита от подачи повышенного напряжения);
• UVP (защита от подачи пониженного напряжения);
• SCP (защита от короткого замыкания);
• OPP (защита от перегрузки).

Короткое замыкание линий питания (проверка SCP) прошла успешно, блок мгновенно прекращал работу до переподключения разъема 24-pin. Попытка холодного старта с мгновенной нагрузкой на линию +12 В больше 320 Вт не удастся, блок уйдет в защиту.

Без подключенной нагрузки основные напряжения держатся на уровне чуть выше номинала -12,2 В, 5,07 В и 3,37 В соответственно. Завышения в 1.5-2% абсолютно нормальны (по стандарту ATX допускается 5%)и сделаны специально для компенсации падения напряжения под нагрузкой.

Значение основных напряжений под нагрузкой

При различных значениях нагрузки измеренное напряжение составило:

• по линии +12 В - от 11,97 В до 12,26 (отклонение менее 1%);
• по линии +5 В - от 5,04 В до 5,14 (отклонение менее 2,8% в положительную сторону с ростом нагрузки вызвано вероятнее всего слабой нагрузкой на линию +5 В в ходе тестирования);
• по линии +3,3 В - от 3,35 В до 3,37 В (отклонение на уровне погрешности измерений);

Хороший результат, как следствие современной схемотехнической основы блока питания.

КПД

Согласно значку на упаковке, блок питания Cougar STE 600W был проверен на соответствие стандарту энергоэффективности 80PLUS Bronze. Однако на сайте Plug Load Solutions, где выкладываются результаты сертификации, упоминания об этом нет в сводной таблице. По собственным замерам в ходе тестов средний КПД составил около 83%, а пик достиг значения 86% при общей нагрузке в районе 40% мощности.

В дежурном режиме Cougar STЕ 600W по замерам потребляет около 0,15 Вт.

Уровень шума

Линейка блоков питания Cougar VTE достаточно тихо работает. Врежиме простоя ПК без нагрузки шум вентилятора охлаждения едва заметен на слух, а в период высокой нагрузки теряется на фоне воздушных систем охлаждения видеокарты и центрального процессора большинства конфигураций.

Заключение

Блок питания Cougar VTE 600W хорошо показал себя в процессе подготовки обзора. Его результаты в тесте зависимости напряжения основных линий питания от нагрузкивыглядят весьма достойно. Отличная стабилизация линии +3,3 В, не проседающее ниже номинала напряжение линии +5 Ви хорошее удержание линии +12 Вс отклонением менее 1% - хороший результат. Блок питания по праву носит отметку энергоэффективности 80PLUS Bronze, показывая высокий КПД при 40-50% мощности. Опасения вызывает только примененный вентилятор малоизвестного бренда, но здесь всё расставит на свои места только проверка временем. Учитывая достаточно агрессивную (по отношению к конкурентам, а не к покупателю) ценовую политику компании Cougar, на отечественном рынке блок питания потенциально может выйти в топ продаж в сегменте цен около 3 000 рублей. Ближайшие по стоимости конкуренты с сертификатом 80PLUS Bronzeв виде Aerocool KCAS 600W, Deepcool DA 600W, Chieftec Force 650W, Xilence Performance A+ XN062 630W выходят чуть дороже и/или технологически немного уступают Cougar VTE 600W.

Преимущества Cougar VTE 600W:

• Низкая стоимость;
• Неплохой внешний вид;
• Оптимальная мощность;
• Хорошая стабильность напряжения основных линий под нагрузкой;
• Негромкая работа вентилятора;
• Поддержка технологий защиты: OCP, OVP, UVP, SCP, OPP.

Недостатки:

• Информация о сертификации 80PLUS Bronze не подтверждается на сайте Plug Solutions.
