Обзор и тест материнской платы ASUS Prime X399-A

Ситуация с материнскими платами для процессоров AMD Ryzen Threadripper до сих пор остается для общественности загадкой. Только четыре ведущих производителя представили для пользователей Ryzen Threadripper общими усилиями всего 10 моделей материнских плат. По три модели выпустили компания ASUS и ASRockи еще по две модели - MSI и Gigabyte. Шире всего охватить рынок в этом смысле удалось компании ASUS с ее тремя моделями, подходящими под сегменты "дорого", "еще дороже" и "очень дорого". Почему, спросите вы, начальный сегмент начинается с "дорого"? Да потому что дешевых материнских плат для AMD Ryzen Threadripper, как процессоров премиального сегмента, попросту не бывает. И в этом отношении цена от 18700 рублей, а именно столько на территории России сейчас просят за младшую ASUS Prime X399-A, кому-то покажется даже сладкой.

Технологически ASUS Prime X399-A построена по аналогии со старшими решениями ASUS STRIX X399-E GAMING и ASUS ROG ZENITH EXTREME, однако многие изменения в модели направлены на удешевление продукта. В распоряжении нашей редакции оказались и материнская плата ASUS Prime X399-A, и соответствующий для нее процессор. А это как раз тот повод, чтобы оценить по достоинству одно из начальных решений для AMD Ryzen Threadripper.

Технические характеристики

• Модель - PRIME X399-A
• Socket - TR4
• Чипсет - AMD X399
• Тип памяти - DDR-4
• Количество слотов памяти - 8
• Оперативная память:
  • 8 x DIMM, Max. 128Гб, DDR4 3600(O.C.)/3466(O.C.)/3333(O.C.)/3200(O.C.)/3000(O.C.)/2800(O.C.)/2666/2400/2133 MHz
• Слоты расширения - 4 x PCI-E 3.0 x16, PCI-E x4, PCI-E x1, 2 x PCI-E M.2
• Тип слотов M.2:
  • Key M, 2242/2260/2280;
  • Key M, 2242/2260/2280/22110
• Поддерживаемые режимы PCI-Express:
  • 4 x PCIe 3.0 x16 (x16/x8/x16/x8)
  • 1 x PCIe 3.0 x4 (max at x4 mode)
  • 1 x PCIe 3.0 x1
• Звук - 8-канальный (7.1) Realtek ALC S1220A
• Сетевой интерфейс - Gigabit EthernetIntel I211AT (10/100/1000 Мбит/с)
• Разъёмы на задней панели - 8 x USB 3.1 Gen 1; 1 x USB 3.1 Gen 2 Type-A; 1 х USB 3.1 Gen 2 Type-C; RJ-45; S/PDIF (оптический); 5 х 3.5 mm MiniJack
• Форм-фактор - ATX (30.5 см x 26.9 см).

Упаковка и комплектация

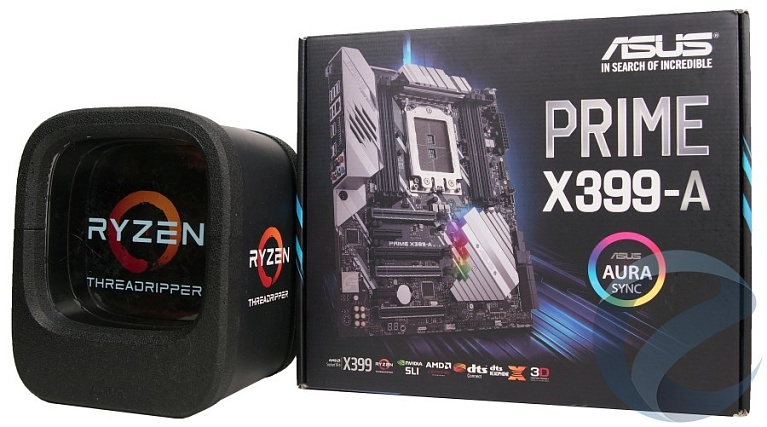

Дизайн коробки Prime X399-A не кричит яркими красками, внешнее оформление выполнено преимущественно с использованием черного цвета. На лицевой грани коробки представлена фотография самой материнской платы, указан производитель и модель изделия. В виде отдельных логотипов упомянуты используемые в материнской плате технологии и фирменные особенности. Отдельным крупным лейблом обозначена ASUS AURA Sync - платформа для синхронизации светодиодной подсветки сразу несколькими совместимыми с AURA Sync устройствами.

На оборотной стороне упаковки часть информации представляет собой графическую карту разъемов материнской платы и ее технические характеристики. Также производитель указывает на фирменные особенности Prime X399-Aи ключевые, по его мнению, технологические преимущества.

Внутри картонной коробки плата Prime X399-A упакована в защитный антистатический пакет. Какая-либо дополнительная защита в виде пластиковой формованной крышки, как это можно было встретить в других продуктах этого производителя, здесь отсутствует.

Комплектация Prime X399-A включает в себя следующий набор компонентов:

• руководство пользователя;
• руководство по установке;
• руководство по безопасности;
• диск с драйверами и фирменным программным обеспечением;
• купон на 20% скидку в магазине CableMod;
• заглушка на тыльную панель разъемов;
• четыре кабеля SATA;
• мостик SLI;
• металлическая стойка для вертикальной установки М.2 накопителя;
• винты для фиксации М.2 накопителя;
• переходник Q-connectors.

Внешний вид и особенности

ASUS Prime X399-A выполнена в форм-факторе Е-АТХ. Габариты материнской платы составляют 30.5х26.9 см, для установки в корпус ПК девайсимеет девять точек крепления. Кремовая декоративная накладка и серебристые радиаторы охлаждения вместе с печатной платой черного цвета создают достаточно стильный дизайн Prime X399-A. Для подключения систем воздушного и жидкостного охлаждения материнская плата Prime X399-A оснащена восемью разъемами 4-пин. Кроме этого на плате присутствует разъем EXT_FAN для подключения дополнительной платы (сама плата в комплект поставки Prime X399-A не входит), расширяющей количество 4-пин разъемов.

На тыльной стороне печатной платы Prime X399-A можно увидеть бэкплейт сокета и металлическую пластину, охлаждающую мосфеты питания.

Тыльная панель изобилует разъемами USB, поскольку системами процессоров AMD Ryzen Threadripper сюда выводятся сразу восемь портов USB 3.1 Gen 1. Полный перечень разъемов данной панели, которыми располагает Prime X399-A, выглядит следующим образом:

• кнопка обновления BIOS;
• восемь портов USB 3.1 Gen 1;
• один порт USB 3.1 Gen 2 Type-A:
• один порт USB 3.1 Gen 2 Type-C;
• один гигабитный LAN RJ-45;
• один оптический S/PDIF Out;
• пять аудиоразъемов 3.5 miniJack.

Система питания процессора на материнских платах для AMD Ryzen Threadripper состоит из двух групп - основной и дополнительной. Основная группа из восьми фаз находится под массивным алюминиевым радиатором сразу над сокетом TR4 платы Prime X399-A.

С тыльной стороны печатной платы перегреву силовых компонентов противостоит металлическая пластина, контактирующая через термопрокладку.

Управление питанием основной группы возложено на ШИМ-контроллер Digi+VRM ASP1405I. Он находится справа от 8-фазной обвязкив непосредственной близости от разъемов питания процессора.

Дополнительная группа питания находится ниже процессорного разъемаи состоит из трех фаз, работающих под управлением другого ШИМ-контроллераDigi+VRM ASP1405I.

Для увеличения эффективности охлаждения силовой обвязки процессора на Prime X399-A инженеры компании ASUS использовали два радиатора, объединенных между собой тепловой трубкой. На второй радиатор охлаждения, являющийся вспомогательным, установлен вентилятор 40х40 мм. Часть конструкции охлаждения, включая вентилятор, прикрыта декоративной пластиковой накладкой. Для оптимизации воздушного потока в теле декоративной накладки сделанысоответствующие посадочному месту вентиляторапрорези.

Система питания слотов оперативной памяти на Prime X399-A четырехфазная -по одной фазе на каждый из каналов памяти. На каждую из двух фаз питания выделен свой ШИМ-контроллер Digi+ ASP1103.

Питание на Prime X399-A поступает по трем разъемам: основному 24-пин материнской платы,8-пин и 4-пин для питания процессора. Все они сосредоточены в правом верхнем углу печатной платы. Здесь же можно увидеть набор из четырех диагностических светодиодов BOOT/VGA/CPU/DRAM, которые позволяют быстро диагностировать причину отказа старта системы.

Материнская плата Prime X399-A готова предложить пользователю четыре слота расширения PCI-E x16 3.0, один PCI-E x4 3.0 и один PCI-E x1 3.0. В теории платой поддерживается установка четырех графических адаптеров по схеме х16+х8+х16+х8. Однако практически этого можно достичь лишь в случае использования однослотовых видеокарт. Поэтому при построении мультиграфических конфигураций в случае с Prime X399-A стоит ориентироваться максимум на 3-way SLI или 3-way CrossFireX. Словно соглашаясь с этим, инженеры компании ASUS оснастили металлическим корпусом SafeSlot только три слота PCI-E x16 3.0.

Для накопителей М.2 у Prime X399-A предусмотрено два разъема. Но обо всем по порядку. Первыйи, если так можно выразиться, основной разъем М.2 находится под радиатором охлаждения чипсета AMD X399. Сам разъем распаян горизонтальнои способен принять на борт накопители с типоразмерами 2242/2260/2280. Поддерживается PCI-E x4 и SATA интерфейс передачи данных.

Радиатор для данного М.2 слота отделяется от основного радиатора чипсета AMD X399. Для установки М.2 накопителя необходимо открутить три небольших винта, чтобы получить доступ посадочному месту.

И теперь второй разъем М.2. Вы готовы? Да, теперь вы видели все! Гнездо второго разъема М.2 для накопителей распаяно вертикально, и соответственно установка накопителя в данный разъем предусмотрена тоже вертикально. Для этого даже специальное металлическое усиливающее крепление идет в комплекте. Сказать, что мы были озадачены данным моментом в случае с Prime X399-A, значит не сказать ничего. И защитники этого инженерного ноу-хау могут сколько угодно оправдывать данный момент частой нехваткой свободного пространства на PCB платформы TR4, но у нас на тестировании это уже не первая материнская плата на чипсете Х399 для процессоров AMD Ryzen Threadripper, и мы знаем, как другой производитель может запросто разместить на плате три горизонтально распаянных слота М.2! Три, но не один, как мы можем это видеть в случае с ASUS Prime X399-A. Честно не знаем, насколько часто используемым будет владельцами Prime X399-A этот разъем, распаянный вертикально, но в него можно установить накопители с типоразмером 2242/2260/2280/22110 с интерфейсом передачи данных PCI-E x4 и SATA.

В нижней части материнской платы можно обнаружить дисплей POST-кодов и кнопку включения. Это, безусловно, хорошая затея и только плюс. А вот отсутствие рядом кнопки Reset, для которой более чем достаточно пустующего места, уже печалит картину. Рядом с этой областью присутствует коннектор для подключения светодиодной ленты RGB. Всего таких разъемов у Prime X399-A два, второй находится в верхней части печатной платы.

Для вывода портов USB на фронтальную и тыльную части корпуса ПК в нижней части платы предусмотрены две колодки USB 2.0 и одна 19-пин колодка USB 3.1 Gen 1.

Еще одна 19-пин колодка USB 3.1 Gen 1 находится в правой части Prime X399-A. Здесь же присутствует и коннектор для подключения USB 3.1 Gen 2 Type-C фронтального разъема корпуса ПК. Для накопителей, подключаемых по интерфейсу SATA, на Prime X399-A предусмотрено 6 соответствующих разъемов.

Архитектура процессоров AMD Ryzen Threadripper позволяет производителям материнских плат реализовывать до трех разъемов для накопителей с помощью 12 линий PCIe процессора. В случае с Prime X399-A выбор был сделан в пользу двух М.2 и одного U.2 разъема. Именно он распаян на боковой грани материнской платы и поддерживает скорость до 32 Гбит/с, используя четыре линии PCIe процессора.

Аудиосистема Crystal Sound материнской платы Prime X399-A отделена от остальных компонентов платы изолирующим аудиотрактом.

Сердцем аудиосистемы Crystal Sound является кодек Realtek S1220A с отличным соотношением сигнал-шум 120 дБ для линейного стереовыхода и 113 дБ для линейного входа. В звуковой обвязке используются качественные японские аудиоконденсаторы Nichicon.

Как мы помним, на тыльной панели разъемов Prime X399-A присутствуют USB 3.1 Gen2 Type-A и USB 3.1 Gen2 Type-С. Их работа обеспечивается контроллером ASMedia ASM3142. За работу гигабитной проводной сети отвечает контроллер Intel WGI211AT.

Мониторинг и управление вентиляторами возложенона контроллер iTE IT8665E.

Возможности UEFI BIOS

Графическое оформление оболочки BIOS материнской платы Prime X399-A выполнено в бирюзово-черных тонах. Настройки поделены на два интерфейса: простой - EZ Modeи продвинутый - Advanced Mode.

EZ Mode представляет собой информационную панель с общими данными о системе. Здесь сосредоточена информация об установленных устройствах и параметрах их работы. В этом же меню BIOS можно настроить приоритет загрузки ОС, выбрать параметры работы вентиляторов и активировать профиль XMP. Одно несоответствие EZ Mode с самого начала бросилось нам в глаза - это отсутствие информации о скорости вращения W_PUMP+. Ведь помпа водяного охлаждения у нас была подключена, да и в продвинутом режиме Advanced Mode скорость ее вращения отображалась.

Продвинутый интерфейс Advanced Mode поделен на несколько тематических разделов, в каждом из которых сгруппированысоответствующие разделам настройки. Первая вкладка "My Favorites" не имеет постоянного наполнения, а лишь запоминает наиболее часто используемые и последние настройки BIOS.

Раздел "Main" содержит информацию о материнской плате и версии BIOS, установленном процессоре, модели и объеме оперативной памяти. В этом разделе доступна настройка языка интерфейса. BIOS Prime X399-A переведен на 9 языков, включая русский.

Настройки для тонкого тюнинга системы и разгона компонентов находятся во вкладке "Extreme Tweaker". Данный раздел BIOS содержит множество возможностей по изменению параметров работы процессора, оперативной памяти и чипсета, направленных на увеличение производительности системы. Во вкладке "Extreme Tweaker" присутствует и готовый профиль разгона процессоров до 4 ГГц.

Раздел "Advanced" содержит пункты меню для настройки периферии, накопителей и графических ускорителей.

Вкладка "Monitor" отвечает за отслеживание таких оперативных показателей как температура, напряжениеи скоростьвращения систем охлаждения. Через данный раздел пользователь может настроить алгоритм работы корпусных вентиляторов и системы охлаждения процессора.

С помощью раздела "Boot" можно выбрать приоритетный загрузочный накопитель и настроить условия загрузки системы.

Вкладка "Tool" предназначена для диагностики системы, проверки подключенных устройств, форматирования накопителей, обновления прошивки BIOS и импорта/экспорта профилей настроек.

С помощью последнего раздела "Exit" пользователь может сохранить изменения в настройках BIOS, сбросить настройки на заводскиеили же выйти из BIOS без сохранения настроек.

Конфигурация тестового стенда и условия тестирования

Для более полного тестирования Prime X399-A мы использовали графический тандем из двух видеокарт MSI GeForce GTX 1070 Ti Gaming, установленных в слоты PCI-E x16 и объединенных мостиком SLI. Материнская плата Prime X399-A с ее четырьмя слотами PCI-E x16 может работать по схеме х16+х8+х16+х8. Поэтому видеокарты были установлены, как и полагается, в первый и третий слоты PCI-E для работы по схеме х16+х16. С этим у нас не возникло никаких проблем.

Однако в случае использования двух графических адаптеров на материнской плате Prime X399-A есть слабое звено. И кроется оно в особенности распайки PCI-E слотов на материнской плате. Дело в том, что первый и третий слот PCI-E x16 на Prime X399-A находятся настолько близко, что при объединении двух видеокарт в SLI между графическими ускорителями остается очень маленькое свободное пространство. Это вынуждает верхнюю видеокарту греться заметно сильнее нижней, что в конечном итоге создает разницу в температурах между двумя GeForce GTX 1070 Ti до 8 градусов Цельсия. Если оглянуться на конкурентов, то там с этим вопросом ситуация выглядит более щадящей для той же пары видеокарт.

У Prime X399-A присутствует встроенная подсветка с поддержкой технологии Aura Sync. Подсветка охватывает околочипсетное пространство материнской платы. Говорить о каких-либо красотах подсветки в рамках Prime X399-A не приходится, она здесь для галочки. Скорее всего, ставка в этом вопросе делается на подключение двух светодиодных RGB-лент. Сами они в комплект поставки, как и кабели подключения, не входят, но два разъема для них у Prime X399-A есть.

В автоматическом режиме подсветка Prime X399-A меняет свои цвета, переливаясь всеми цветами радуги.

Для теста Prime X399-A мы взяли флагманский 16-ядерный процессор AMD Ryzen Threadripper 1950X. В отсутствии нагрузки при автоматических настройках материнская плата сильно завышала напряжение на процессор, которое в пике могло доходить до 1.5 В. При полной нагрузке на все 16 ядер напряжение стабилизировалось на 1.264 В. При этом частота всех ядер за счет технологии XFR поднималась до 3.7 ГГц, но по мере нагрева процессора опускалась до 3.5 ГГц.

Перед началом тестирования BIOS платы Prime X399-A был обновлен до последней версии 0503. У комплекта оперативной памяти Corsair Vengeance LPX DDR4-2666 через меню BIOS был активирован профиль XMP, после чего тайминги памяти составили значения 16-18-18-35-1Т.

Важным моментом в тестировании Prime X399-A было понять, как ведет себя материнская плата при стресс-нагрузках. Для решения этой задачи мы прибегнули к использованию эффективного бенчмарка Prime95, который способен серьезно нагрузить вычислениями все 32 потока 16-ядерного процессора. После продолжительного стресс-теста мы получили следующие значения:

• напряжение CPU ~ 1.171-1.212 В;
• частота CPU ~ 3.5-3.53 ГГц;
• температура CPU - 66 °С;
• температура чипсета материнской платы - 59 °С;
• температура системы питания процессора - 72 °С;
• потребляемая пиковая мощность основной системы питания процессора - 178.6 Вт;
• потребляемая пиковая мощность вспомогательной системы питания процессора - 34.6 Вт;
• скорость кулера системы охлаждения Prime X399-A ~ 5220-5430 об/мин.

Стоит отметить, что температурные показатели PCH и VRM материнской платы Prime X399-A в номинальном режиме работы довольно серьезные, и маленький кулер 40х40 мм установлен не зря. Что касается шума самого кулера, то на ~5000 об/мин его слышно, но не настолько, чтобы он начинал сильно выделяться из общего фона тестовой системы.

Разгон оперативной памяти

Увеличение напряжения до 1.4 В на модули памяти позволило нам разогнать комплект оперативной памяти Corsair Vengeance LPX DDR4-2666 до частоты 2800 МГц при таймингах 16-18-18-36-1Т.

Разгон процессора и температуры CPU, PCH, VRM1, VRM2

А вот с разгоном процессора на AMD Ryzen Threadripper 1950X на материнской плате Prime X399-A не так все гладко. Система достаточно бодро взяла 3.8 ГГц, 3.85 ГГц, но рубеж в 3.9 ГГц был последним в рамках стабильности системы. При попытке штурмовать более высокие частоты мы столкнулись с перегревом системы питания процессора, и при температурах VRM в 100°С и выше был риск спалить плату. Поэтому итоговым разгоном стала отметка в 3.9 ГГц, и то с некоторыми нюансами, о которых - ниже.

На частоте 3.9 ГГц процессор AMD Ryzen Threadripper 1950X со всеми 32 нагруженными потоками в программе Prime95 стабильно функционировал, а мы зарегистрировали следующие показатели:

• напряжение CPU ~ 1.320-1.327 В;
• частота CPU ~ 3.89 ГГц;
• температура CPU - 82 °С;
• температура чипсета материнской платы - 64 °С;
• температура системы питания процессора - 86 °С;
• потребляемая пиковая мощность основной системы питания процессора - 285.6 Вт;
• потребляемая пиковая мощность вспомогательной системы питания процессора - 35.0 Вт;
• скорость кулера системы охлаждения Prime X399-A ~ 6660-7490 об/мин.

И здесь настало время поговорить о тех нюансах, которые были выявлены в работе Prime X399-A при эксплуатации разогнанного процессора AMD Ryzen Threadripper 1950X. Первый момент, который бросился нам в глаза, был уровень потребления основной системы питания процессора под нагрузкой. Дело в том, что на протяжении первых 5-6 минут стресс-теста значения могли составлять ожидаемые 230-235 Вт, но при более длительной нагрузке потребление системы питания процессора резко возрастало до 285 Вти оставалось на этом уровне на всем протяжении нагрузки. Такое поведение приводило к резкому скачку температуры VRM платы Prime X399-A и с экстренной работы 40х40 мм кулера на 7500 об/мин! При этом шум кулера уже был ощутим настолько, что перекрывал с легкостью все остальные компоненты системы. Температура VRM при этом доходила до 86 °С, что также является небезопасным уровнем при длительной эксплуатации под нагрузкой.

Результаты производительности

Производительность материнской платы Prime X399-A вместе с процессором AMD Ryzen Threadripper 1950X была оценена в следующем наборе тестовых приложений:

• Aida64 (Memory Benchmark);
• 3D Mark TimeSpy Extreme;
• CPU-Z Benchmark;
• Cinebench R15;
• x.265 Benchmark.

В конкуренты плате из данного обзора мы взяли MSI X399 Gaming Pro Carbon AC, которая была протестирована с тем же набором тестовых комплектующих и с соответствующим разгоном процессора AMD Ryzen Threadripper 1950X.

Aida64 Memory Benchmark

3D Mark TimeSpy Extreme

CPU-Z Benchmark

Cinebench R15

x.265 Benchmark

Результаты бенчмарков говорят о паритете протестированных решений, поэтому выделить явного фаворита в производительности не представляется возможным. Гораздо более важными являются особенности эксплуатации Prime X399-A, и тут есть, о чем поговорить, но уже в заключении данного обзора.

Заключение

ASUS Prime X399-A представляет собой полноценное решение для сборки высокопроизводительной системы на базе процессоров AMD Ryzen Threadripper. Ключевымпреимуществомданной модели является разнообразие современных разъемов и, конечно же, доступная цена материнской платы. Вместе с этим пользователи данной модели должны учитывать, что ASUS Prime X399-A не является лучшим инструментом для разгона AMD Ryzen Threadripper, поскольку система питания процессора склонна к сильному нагреву компонентов во время оверклокинга, что является небезопасным при длительной эксплуатации материнской платы.

Свои ограничения на мульти-GPU сборки накладывает и не самая удачная распайка PCI-E x16 разъемов ASUS Prime X399-A, когда при использовании двух видеокарт оптимальным решением будут модели с турбинным или жидкостным охлаждением. Если же в вашем распоряжении пара видеокарт с системой охлаждения, подобной MSI GeForce GTX 1070 Ti Gaming, то на материнской плате ASUS Prime X399-A одна из видеокарт всегда будет нагреваться ощутимо сильнее другой. Также в ходе нашего тестирования были замечены мелкие недочеты BIOS материнской платы ASUS Prime X399-A, однако они не критичны и решаемы обновлением BIOS.

Что касается именно рекомендаций по ASUS Prime X399-A, то учитывая бюджетное позиционирование данной платы среди других моделей для процессоров AMD Ryzen Threadripper, мы советуем рассматривать данную модель с прицелом на эксплуатацию на штатных частотах процессора, либо с незначительным его разгоном. Тот, для кого важна цена, по достоинству оценит ASUS Prime X399-A, а, возможно, и выберет еев качестве оптимальной покупки.

Плюсы:

• качественная элементная база;
• наличие портов USB 3.1 Gen 2 на тыльной панели разъемов;
• порт USB 3.1 Gen 2 Type-C для передней панели корпуса;
• наличие U.2 разъема;
• дисплей POST-кодов, кнопка включения;
• достаточное количество разъемов для подключения вентиляторов и систем жидкостного охлаждения;
• одна из самых недорогих моделей среди плат для AMD Ryzen Threadripper.

Минусы:

• первый и третий PCI-E x16 слоты слишком близко друг к другу, что не оптимально для температурного режима одной двух видеокарт;
• только один из разъемов М.2 распаян горизонтально и имеет радиатор охлаждения;второй, распаянный вертикально, крайне неудобен для эксплуатации с твердотельными накопителями;
• сильный нагрев системы питания процессора при разгоне свыше 3.9 ГГц;
• шумный вентилятор 40х40 мм для охлаждения радиатора системы питания процессора в условиях разгона;
• нет кнопки Reset на печатной плате;
• скромный комплект поставки.
