Обзор и тест процессорной системы охлаждения Cryorig H7 Quad Lumi

Эпоха RGB-подсветки набирает полную силу. Компании уже не могут представить свою продукцию без цветной индикации,и разработчики внедряют LED везде -ими оснащаютматеринские платы,видеокарты, системы охлаждения и вентиляторы, корпуса, оперативнуюпамять и даже твердотельные накопители! Не за горами настанут те времена, когда и процессоры получат RGB-подсветку.

Модельный ряд тайваньской компании Cryorig всегда отличали строгий дизайн, проработка деталей и ориентирование на топовый сегмент. Инженеры старались отличиться качеством продукции и завоевать доверие не только пользователей, но и более избалованной аудитории – оверклокеров.

Год назад на крупнейшем мероприятии ComputeX 2016 была анонсирована процессорная система охлаждения Cryorig H7 Quad Lumi, и только с недавнего времени новинка стала появляться в магазинах. Она повторяет прошлую разработку, но в отличииот предыдущей модели Cryorig H7 разработчики, объединившись с компанией NZXT и заручившись поддержкой коллег,внедрили несколько улучшений в оригинальную систему охлаждения. О них и пойдет речь.

Спецификация

  • Бренд: Cryorig;
  • Модель: H7 Quad Lumi;
  • Тип: Воздушный кулер;
  • Совместимые сокеты:
    • IntelLGA2011 (-v3), 1150, 1151, 1155, 1156;
    • AMD AM4, AM3/+, AM2/+, FM2/+, FM1;
  • Размеры кулера: 123 х 98 х 145 мм;
  • Масса: 713 г (585 г радиатор);
  • Количество тепловых трубок: 4 х 6мм;
  • Количество пластин радиатора: 40;
  • Модель вентилятора:Cryorig QF120;
  • Размеры вентилятора: 120х 120х 25 мм;
  • Скорость вращения: 330-1600 об/мин;
  • Гарантия: 1 год;
  • Стоимость: 3 200 руб.

Упаковка и комплектация

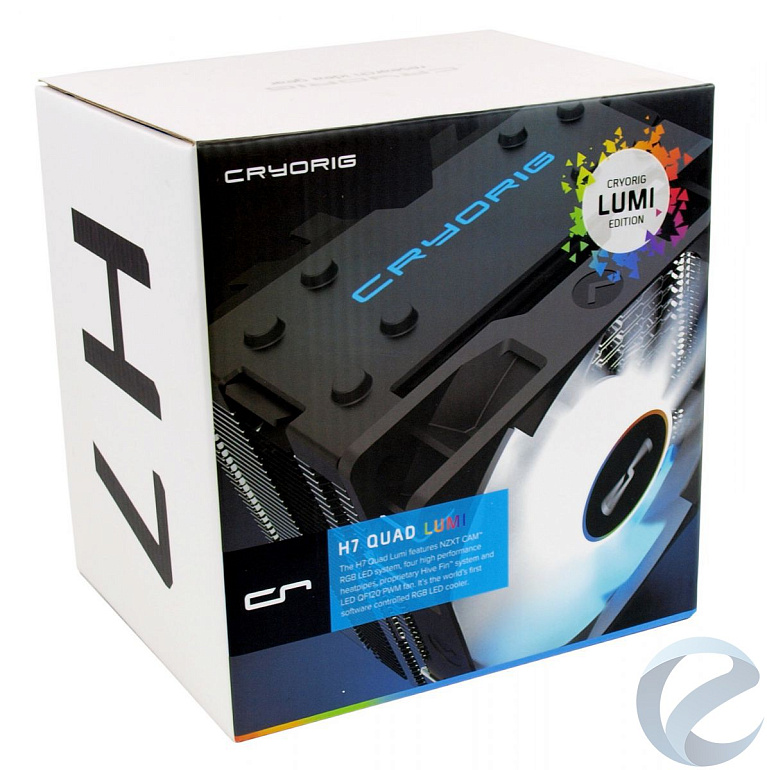

Процессорный кулер Cryorig H7 Quad Lumi поставляется в небольшой, но яркой и запоминающей упаковке. На лицевой стороне размещено изображение процессорной системы охлаждения во всей красе, а главная «изюминка» охладителя кроется в наименовании и отмечена отдельным стикером с надписью «LUMI Edition». Новинка разработана совместно с компанией NZXT, обладает настраиваемой подсветкой RGB и поддерживается фирменной утилитой NZXT CAM.

Если одна грань скромно разместила литеры серии «H7», то другие стороны упаковки блещут изобилием технической информации.

Разработчики из Cryorig приводят краткое описание модели H7 Quad Lumi, характеристики и скриншот из утилиты NZXT CAM. Нижний ряд занимают логотипы поддерживаемых процессорных сокетов, а торцы коробки отведены под достоинства и особенности продукта.

Упаковка открывается через верхнюю кромку и выполнена из картона. На обозрение появляется процессорный кулер с вентилятором, а комплект поставки прячется в нише под ним.

Комплектация достаточно богата и разнообразна. Внее входит руководство пользователя, карточка участника клуба Cryorig (после регистрацииувеличение гарантии до 3 лет), тюбик с термопастой CP7 (в иерархии компании средний представитель), крепления для второго вентилятора и радиатора на материнской плате.

Самый увесистый пакет включает бэкплейт, опорную рамку для процессоров AMD и пару рамок для Intel.

Внешний вид и конструкция

Cryorig H7 Quad Lumi представляет собой классический односекционный кулер башенного типа. Владельцы модели Cryorig H7 найдут в нем стопроцентное сходство, однако, отличия кроются в деталях, которые не заметныневооруженным взглядом.

Новинка имеет габариты 123 х 98 х 145 мм при общей массе кулера 713 г, из них на радиатор приходятся 585 г. Модель Cryorig H7 Quad Lumi, в отличииот предшественника, получила совместимость с платформой AMD AM4. Кроме нее поддерживаются процессоры на сокете LGA2011 (-v3),1150, 1151, 1155, 1156 от Intel и модельный ряд AMD AM3/+, AM2/+, FM2/+, FM1. Кулер рассчитан на CPU с тепловым пакетом до 160 Вт!

Характерной особенностью процессорных кулеровот Cryorig является технология Jet Fin Acceleration System, заключающаяся в сотовой структуре торцов рёбер на входе воздушного потока в радиатор.

Неотъемлемой частью продукта стала настраиваемая RGB-подсветка. Инженеры задействовали контроллер NZXT Hue+, две независимые зоны RGB-светодиодов и утилиту NZXT CAM для управления подсветкой из среды ОС Windows.

Металлическая часть конструкции состоит из медного никелированного основания, неравномерно расположенных по высоте четырех тепловых трубок диаметром 6 мм и напоминающего соты массива из 40 алюминиевых пластин толщиной 0,4 мм (межрёберное расстояние — 2,2 мм).

Штатный комплект Cryorig H7 Quad Lumi включает один предустановленный вентилятор QF120. Однако разработчики сохранили возможность для крепления второго «Карлсона», который необходимо приобрести отдельно. Толщина конструкции составляет 98 мм, без вентилятора – 72 мм.

«Подошва» кулера состоит из двух пластин, вставленныхв пазы без следов пайки. Верхняя, выступающая в роли низкопрофильного радиатора, является крепежной рамкой.

Для защиты основания Cryorig H7 Quad Lumi от небольших царапин нанесен прозрачный стикер.

Что касается контактной поверхности, то качество обработки не доведено до зеркального блеска и отмечается помутнее в центральной части.

Тест с линейкой показывает наличие горба в продольном измерении относительно тепловых трубок, который занимает примерно три пятых всей длины основания. При измерении вдоль теплотрубок неровностей не выявлено.

Первая зона подсветки размещена на верхнем торце процессорного кулера, что начинает получатьвсеобщую поддержку среди производителей, однако, разместить подсветку на основании охладителя пока догадались немногие. В этом плане инженеры из Cryorig продолжают экспериментировать с дизайном и функциональностью своих решений. Здесь размещена светодиодная лента, крепящаяся к нижней пластине. От нее отходит длинный USB-провод для подключения к разъему на материнской плате.

На кулере Cryorig H7 Quad Lumi используется фирменный вентилятор QF120 LED. Он выполнен в типоразмере 120 × 120 × 25 мм. Вентилятор работает в режиме 330–1600 ±10 % об/мин, создавая статическое давление 1,65 мм вод. ст. и прокачивая около 83,3 кубических метра воздуха в час. Паспортный уровень шума невелик — от 10 до 25 дБА.

Программное обеспечение

Каждая компания считает своим долгом выпустить программное обеспечение по отслеживанию параметров комплектующих и разгона. Чаще всего упоминается утилита MSI Afterburner. Но разработчики из NZXT решили объединить инструментарий и сосредоточить все возможности в едином удобном интерфейсе, рассчитанного не только на конечного покупателя, но и оверклокера. Программа, которая вышла под общим названием CAM,претендует на звание самого универсального инструмента. "Какое отношение имеет компания NZXT с нашей тестируемой моделью", - спросите вы? На мероприятии ComputeX в том же 2016 году разработчики заявили об альянсе и совместной разработке.

Программа позволяет отслеживать и записывать все необходимые данные: сетевую активность, нагрузки, температуры, напряжения, «здоровье» жесткого диска (SMART), а также регулировать скорость вращения вентиляторов. То есть утилита NZXT CAM старается перенять на себя все полезные обязанности и функции.

Помимо детальной информации по температурным показателям и сборе статистики, программа отображает подробную информацию об используемых компонентах.

Кроме этого NZXT CAM может заменить Fraps и RTSS по выводу на экран счетчика ФПС и другой полезной информации.

Особняком стоят вкладки с разгоном графического ускорителя (на данный момент регулировка напряжения недоступна) и настройка зон подсветок подключенной периферии. В нашем случае доступна регулировка свечения логотипа и нижнего торца кулера Cryorig H7 Quad Lumi. На выбор пользователя поддерживаются 8 режимов, в каждом из которых можно задать скорость срабатывания и цветовой профиль.

Конфигурация тестового стенда

  • Процессор: Intel Core i7-7700K;
  • Материнская плата: ASUS ROG STRIX Z270E;
  • Термоинтерфейс: Arctic Cooling MX-2;
  • Память: G.Skill Trident Z RGB 3000 МГц 16 ГБ (2x8 ГБ);
  • Видеокарта:XFX Кadeon RX 580 GTR-S Black Edition 8G;
  • Блок питания: Corsair RM750x;
  • Корпус: AeroCool P7-C1 Tempered Glass White;
  • Монитор: BenQ GW2460HM;
  • Операционная система: Windows 10 64-bit.

В ходе тестирования частота процессора и напряжения были зафиксированы в следующих режимах:

  • 4500 МГц и 1.14 В – минимальное стабильное напряжение;
  • 4500 МГц и 1.2 В – базовые значения среднестатестической системы;
  • 4800 МГц и 1.25 В – максимально достигнутый стабильный разгон.

Опции управления оборотами вентиляторов отключены.

Стоит отметить, что сэмпл нашего процессора не подвергался скальпированию, что позволит продемонстрировать реальные показателии сравнить с результатами пользователей. Все режимы продемонстрированы в графиках, зависящихот скорости вращения вентиляторов, частоты и напряжения процессора. Показатели снимались утилитами AIDA64 и HWInfo64, уровень шума регистрировался прибором TM-102, а комнатная температура составляла 26°С. В качестве Burn-теста выступала программа LinX 0.7.2 с объемом задачи 6144 Мб в режиме 10 прогонов.

Тестирование

Основная особенность кулераCryorig H7 Quad Lumi - это, конечно же, подсветка! В паре с материнской платой ASUS ROG STRIX Z270E и оперативной памятью G.Skill Trident Z RGBудалось преобразить игровую систему!

В качестве соперника была выбрана жидкостная система охлаждения ID-Cooling Icekimo 120W, которая по производительности и стоимости равнанашей модели.

Переходим к результатам тестирования.

С пониженным напряжением оба участника идут вровень, но, несмотря на это, в стресс-тесте с максимальной нагрузкойтемпературы подоборались к отметке 90°С.

При базовом напряжении нашего процессора VID = 1.201 Vпальмапервенства отданамодели СЖО. Понижение скорости вращения вентилятора сказалось на критической отметке и троттлингу процессора, поэтому тест считался непройденным.

Дальнейшее тестирование было остановлено, так как участники не справились с нагревом разогнанного процессора Intel i7-7700K.

Одним из плюсов системы охлажденияCryorig H7 Quad Lumi является невысокий уровень шума. Вентилятор можно считать очень тихим до 600 об/мин, тихим - до ~1100 об/мин и средним, комфортным для продолжительной работы - до 1300 об/мин.

Заключение

Модель Cryorig H7 Quad Lumi является логическим продолжением своего предшественника. В конструкции процессорного кулера инженеры увеличили общее число тепловых трубок до четырех, изменили крепление, сделав его более удобным, заменили вентилятор на обновленную версиюи, соответствуя тренду, наделили новинку настраиваемой RGB-подсветкой, которую получили верхня кромка радиатора и его основание, что очень оригинально и выделяет его среди многих.

Наше тестирование показало, что процессорный кулер обладает не самой высокой эффективность и выступает в паритете с недорогой СЖО. Однако качество изготовления, запоминающийся дизайн, компактные размеры и совместимость с актульными платформами делают покупку Cryorig H7 Quad Lumi хорошим выбором и оригинальной заменой Box-решениям и комбинацией с платами mini-ITX.

Достоинства:

  • Дизайн и внешний вид;
  • Качество изготовления;
  • Достаточно тихий вентилятор;
  • Совместимость со всеми актуальными платформами;
  • Хорошая комплектация;
  • Расширение гарантии до 3 лет после регистрации.

Недостатки:

  • Новинка не рассчитана на разгон и экстремальные тесты.

Особенности:

  • Настраиваемая подсветка верхней крышки и основания кулера.
