Обзор и тест системы жидкостного охлаждения Cooler Master MasterLiquid Pro 240

Друзья, не так давно мы вам рассказывали о системе жидкостного охлаждения от компании Cooler Master-MasterLiquid Pro 120. Сегоднямыпокажем и расскажем вам об иноймодели из вышеуказанной линейки, отличающейся от младшей версии размером радиатора - 240-мм против 120-мм. Задача перед нами стоит следующая: найти и перечислить все отличия между моделями, а также узнать разницу в плане эффективности между ними. Также крайне интересно узнать, как будут работать комплектные вентиляторы. В случае со 120-мм версиеймы наблюдали плохуюбалансировку крыльчатки, в связи с которой вентиляторы сильно шумели и неприятно потрескивали. Будем надеяться, что с этой проблемой мы уже не встретимся. Давайте же посмотрим наCooler Master MasterLiquid Pro 240 поближе.

Технические характеристики

• Совместимость с платформами:
  • Intel: LGA 2011-3/2011/1366/1156/1155/1151/1150/775;
  • AMD: AM4*/FM2+/FM2/FM1/AM3+/AM3/AM2+/AM2;
• Размеры водоблока/помпы: 94,8 х 68 х 56,9 мм;
• Размеры радиатора: 275 x 118.5 x 27 мм;
• Длина соединительных трубок: 358± 5 мм;
• Диаметр трубок: 8 мм;
• Материалы: алюминий (радиатор), медь (водоблок), FEP (трубки);
• Вентиляторы:
  • Размеры: 120 х 120 х 25 мм;
  • Скорость вращения крыльчатки: 650 - 2500 об/мин;
  • Воздушный поток: 42,7 ± 10 %- 83,1 CFM± 10 %;
  • Воздушное давление: 0,96 мм H2O± 10 % - 3,63 мм H2O± 10 %;
  • Заявленный срок службы: > 160000 часов;
  • Уровень шума: 6 - 20 dBA в режиме Silent, до 30 dBA в режиме Quiet, до 36 dBA в режиме Perfomance;
  • Тип подшипника:усовершенствованный подшипник скольжения (подшипник с полиоксиметиленом);
  • Коннектор: 4-pin;
  • Номинальное напряжение: 12 В;
  • Номинальный ток: режим Silent 0,07 А, режимQuiet 0,15 А,режимPerfomance 0,23 А;
  • Энергопотребление:в режиме Silent 0,84 Вт,в режиме Quiet 1,8 Вт,в режиме Perfomance 2,76 Вт;
  • Вес: 164 г;
• Помпа:
  • Заявленный срок службы: > 70 000 часов;
  • Уровень шума: 12 dBA;
  • Номинальное напряжение: 12 В;
  • Номинальныйток: 0,5 А;
  • Энергопотребление: 6 Вт;
• Гарантия: 5лет.

* ПотребуетсяAMD AM4 upgrade kit.

Упаковка и комплектация

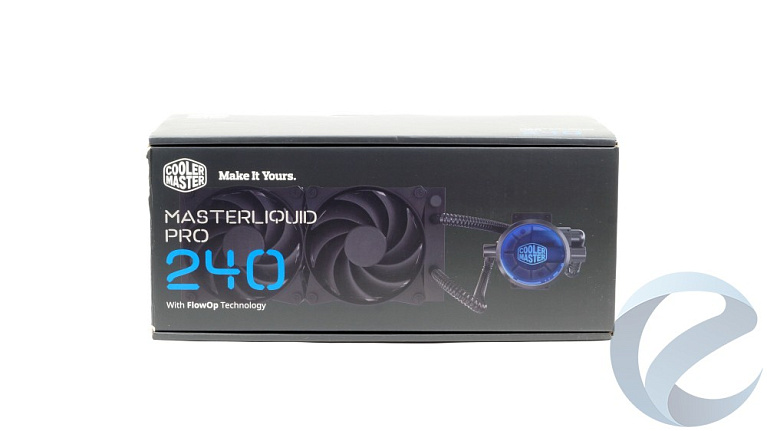

ПоставляетсяMasterLiquid Pro 240 в точно такой же коробке, как иMasterLiquid Pro 120. Отличие только одно - цифра, указывающая на размер радиатора и незначительные отличия в описании технических характеристик.

Комплектация внутри также аккуратно расфасована по отдельным отсекам, которых три -радиатор и вентиляторы в одном, водоблок/помпа зафиксированво втором и остальная комплектация в третьем.

Комплект поставки этой модели отличается от MasterLiquid Pro 120лишь 4 дополнительными винтами, используемыми при креплении радиатора к корпусу. Состоит он из:документации, набора креплений для установки СЖО на платформы Intel и AMD, резиновой антивибрационной прокладкидля вентиляторов, Y-образногопереходника для подключения двух вентиляторов к одному каналу, шприца с фирменным термоинтерфейсом. Повторно выражаем благодарность компанииCooler Master за образцовый подход к упаковке продукта и его комплектации.

Внешний вид и особенности

Главное отличие между ранее рассмотренной моделью и данной - это радиатор, который уMasterLiquid Pro 240 соответственно больше. Радиатор обозреваемой модели имеет увеличенную до 275 мм длину, но при этом не может похвастаться толщиной - перед нами стандартная 27-мм модель, аналоги которой часто используются и другими производителями. Напомним, что уMasterLiquid Pro 120 толщина радиатора составляла 38 мм.

Алюминиевый радиатор, окрашенный в черный цвет,имеетформу правильного параллелепипеда. Плоских каналов, по которым циркулирует жидкость в системе - 18. Между каналами зафиксирована алюминиевая гофролента. Касательно метода крепления ленты к каналам - производитель говорит нам о том, что используемый метод с большей площадью контакта оказывает положительное влияние на эффективность охлаждения, но особой разницы между пятном контакта в сравнении с СЖО других производителей нами отмечено не было. Да, форма полученных "ячеек" немного отличается, больше походя на прямоугольник, но на этом всё. Как мы уже выяснили ранее, эффект от подобной схемы фиксации гофроленты если и имеется, то он крайне незначителен.

Как и уMasterLiquid Pro 120, на радиаторе 240-мм модели имеется запечатанное гарантийным стикером отверстие, через которое проводилось наполнениеконтура жидкостью. Соединительные трубкификсируютсяметодом опрессовки.

На одной из сторон по центру располагается логотип компании-производителя.

Сами трубки, сделанные из FEP-материала, имеют защиту от перегиба, что облегчит вам монтаж системы в корпус. Длина их составляет ~358 мм.

Водоблок/помпа точно такой же, как и уMasterLiquid Pro 120, что совсем неудивительно. Массивная двухэтажная конструкцияс разнесенной по двум камерам "начинкой". В верхней камере находится помпа, в нижней медный микроканальныйводоблок. Согласно заявлениям производителя, такая схема обеспечивает водоблоку/помпе более долгий срок жизни, а также, в совокупности с усовершенствованием водоблока, повышает эффективность теплоотвода. Помпа подключается к мат. плате при помощи стандартного 4-pin коннектора.

Как уже говорилось выше - водоблок выполнен из меди. Основание может похвастаться своей ровностью, которая близкак идеальной, что было подтверждено тестом отпечатка. Обработка основания не доведена до зеркального отражения, но при этом назвать её плохой тоже нельзя.

О комплектных вентиляторах MasterFan Pro120 Air Balance мы много говорили в обзореMasterLiquid Pro 120. Один только вид этих вентиляторов внушал нам надежду на тихую работу и высокую эффективность, но как впоследствии выяснилось, тишина - это не их конек, похвастаться этим они не могут. Если по существу:MasterFan Pro120 Air Balance - это стандартные 120-мм вентиляторы с ШИМ регулировкой скорости вращения крыльчатки, базирующиеся наусовершенствованномподшипнике скольжения (подшипник с полиоксиметиленом). На полупрозрачных лопастях имеются небольшие насечки, сделанные для оптимизации воздушного потока. Съемные "ушки" сделаны из прорезиненного материала, что должно снизить негативное влияние вибрации, создаваемой вентиляторами при работе. На обратной стороне имеется специальный переключатель, при помощи которого можно задать диапазон скорости работы вентиляторов. Режима работы 3:Silence (650 - 1300 об/мин), Quiet (650 - 2000 об/мин) и Perfomance (650 - 2500 об/мин). Подключаются к мат. плате они при помощи стандартного 4-pin коннектора. В случае, если количество разъемов на мат. плате ограничено - вы можете воспользоваться комплектным Y-образным разветвителем, что позволит подключить оба вентилятора к одному каналу.

Тестовый стенд и установка

• Корпус: конфигурация была протестированана открытом стенде, для фото была установлена в корпус be quiet! Pure Base 600;
• Процессор: Intel i7-3930K (Socket LGA2011), 4 GHz, напряжение зафиксировано на 1,215 В;
• Видеокарта: Sapphire R9 290X Vapor-X 4GB;
• Мат. плата: ASUS P9X79 Pro;
• Оперативная память: Corsair Dominator Platinum, 4 x 8GB, 1866 MHz;
• Накопители: Corsair Neutron GTX 240GB + Seagate ST1000DM003;
• Блок питания: Corsair AX760i.

Повторяем уже знакомый процесс монтажа системы охлаждения.В случае с платформой 2011 - процесс не осложняется фиксацией бэкплейта. Достаточно вкрутить 4 двусторонних болта в околосокетные монтажные отверстия.

Фиксируем вентиляторы на радиаторе, предварительно проложив между ними комплектную резиновую прокладку. Затем крепим радиатор к верхней части корпуса.

Крепим две металлические пластины к водоблоку и фиксируем их 4 винтами. Наносим термопасту на крышку процессора и устанавливаем поверх водоблок, фиксируя его 4 гайками с накатанной головкой.

Результат проделанной работы выглядит следующим образом.

Тестирование

ПО LinX AVX 0.6.4 использовалось для нагрузки процессора, значение объема задачи — 25000, продолжительность нагрузки — 30 минут. Для фиксации температуры ядер использовалось программное обеспечение CoreTemp.

Тестирование проводилось в вышеуказанной тестовой конфигурации, в качестве термоинтерфейса была использована термопаста Arctic Cooling MX-2. Окружающая температура на момент тестирования составляла 24-25 °C. Раздел «тестирование» делится на два подхода. Первый подход заключается в выяснении максимальных возможностей тестируемых экземпляров, при этом на создаваемый системами охлаждения шум внимание не обращается. Второй подход заключается в поиске наиболее комфортных шумовых характеристик тестируемых экземпляров с последующим повторением нагрузки и фиксацией максимальной температуры ядер процессора. На диаграммах, которые представлены ниже, указаны минимальные/максимальные температуры (°C) ядер процессора в простое и нагрузке соответственно. В качестве оппонентов будут выступать трисистемы жидкостного охлаждения — Corsair H80i GT,Cooler Master MasterLiquid Pro 120, а также be quiet! Silent Loop 120. Помпы у всех СЖО работали в режиме максимальной производительности.

Подход №1

Результат получился предсказуемый. Увеличение площади рассеивания помоглоCooler Master MasterLiquid Pro 240 занять лидирующую позицию среди оппонентов. Проблем с помпой никаких - работает, а что самое главное - тихо. Снова не радуют вентиляторы: сильный гул и периодическое потрескивание. В плюс к вышесказанному проявился еще один отрицательный эффект - сильная вибрация, о котором мы отдельно расскажем ниже.

В режиме тишины мы также можем наблюдать превосходство данной СЖО над "укороченными" моделями. РазрывмеждуMasterLiquid Pro 120 и 240 увеличился до 8°C. Шум от потока воздуха при 1350 об/мин становится практически не различим на общем фоне работы ПК, но периодически возникающий треск, связанный с плохой балансировкой крыльчатки, может доставлять неудобства.

А теперь о вибрации вентиляторов. Наглядно все будет продемонстрировано на видео ниже. Не стоит отрицать, что виноват частично и корпус с его приподнятой и неплотно прилегающей верхней панелью. Но справедливости ради отметим, что все ранее протестированные модели тоже устанавливались в этот корпус и такого эффекта мы не наблюдали.

Заключение

Мы снова вынуждены повториться -у Cooler Master получилось выпустить на рынок очень интересный продукт, единственный минус которогокомплектные вентиляторы.MasterLiquid Pro 240 без сомнений справится с охлаждением горячих высокопроизводительных процессоров, даже в случае их адекватного разгона. Будем надеяться, что в последующих ревизиях производитель более детально подойдет к выбору вентиляторов, и мы уже не встретимся с подобным. Конечно же, стоит отметить и внешний вид устройства, отличающийся своейстрогостью и некоторой утонченностью.

Цена на момент написания статьи варьируется в диапазоне 7668 - 10090 руб. (согласно данным Яндекс.Маркет, Москва). Возьмем за пример ценник одного популярного магазина компьютерной техники в Москве, составляющий 8100 руб. Аналогов данной модели в схожем ценовом диапазоне очень много, не стоит отрицать тот факт, что есть и более эффективные модели, стоимость которых даже ниже MasterLiquid Pro 240.Например, Arctic Liquid Freezer 240 или Corsair H100i v2. И если перваяне может похвастаться таким же гарантийным сроком, то вторая имеет точно такие же 5 лет гарантии. И хотя вентиляторы уCorsair H100i v2 на максимальных оборотах по уровню шума сравнимы с пылесосом, они не создают такой дикой вибрации, которая мешает комфортно работать даже при низких оборотах вентиляторов. В общем-то, остается ждать новой ревизии, где эту проблему, как мы надеемся, "пофиксят".

Плюсы:

• Аккуратная упаковка товара и его комплектации, с которой нужно брать пример другим производителям;
• Высокая эффективность;
• 5 лет гарантии от производителя;
• Тихая работа помпы;
• Приятный глазу внешний вид.

Минусы:

• Очевидные проблемы с комплектными вентиляторами;
• Нет возможности изменять режим работы помпы;
• Неизменяемая и неотключаемая синяя подсветка водоблока/помпы.
