Обзор и тест блока питания SilverStone Strider Platinum ST85F-PT (850 Вт)

Время не стоит на месте, как и потенциальные покупатели, поэтому компании, с выпуском казалось бы удачных моделей устройств, не останавливаются на достигнутом.Не исключением является компания…
Обзор и тест блока питания SilverStone Strider Platinum ST85F-PT (850 Вт)

Время не стоит на месте, как и потенциальные покупатели, поэтому компании, с выпуском казалось бы удачных моделей устройств, не останавливаются на достигнутом.

Не исключением является компания SilverStone, которая продолжает совершенствовать свою серию ATX блоков питания под названием Strider, позиционируемая как «высокопроизводительные и доступные блоки питания». Серия расширяется как за счет появления блоков питания большей мощности, так и имеющих более высокий КПД, то есть соответствующих стандартам 80 PLUS Gold, 80 PLUS Platinum и 80 PLUS Titanium.

О серии Strider Gold мы уже писали в обзоре блока питания SilverStone Strider Gold S ST75F-GS V2. Теперь речь пойдет о Strider Platinum, позиционируемой как «самые малые полностью модульные блоки питания ATX с сертификатом 80 PLUS Platinum» (с точки зрения глубины) с мощностью 550–1200 Вт.

Мы рассмотрим модель мощностью 850 Вт SilverStone Strider Platinum ST85F-PT, имеющую глубину всего 140 мм!

Технические характеристики

  • Модель: SST-ST85F-PT;
  • Цвет: черный;
  • Размеры без кабелей (Ширина x Высота x Глубина), (мм): 150 x 86 x 140;
  • Вес (кг): 2,54;
  • Номинальная мощность (Вт): 850;
  • Плотность мощности (Вт/л): 471;
  • Сертификат: 80 PLUS Platinum (КПД при 20% нагрузке 91%, КПД при 50% нагрузке 93%, КПД при 100% нагрузке 91% в сети 230 В);
  • Модульная система кабелей: Есть;
  • Форм-фактор: ATX;
  • Среднее время работы (часов): 100000;
  • Температура эксплуатации (С): +0 – +40;
  • Размер вентилятора (мм): 120;
  • Уровень шума (дБ(А)): 0 – 28 дБ;
  • Системы защиты: OCP (защита от перегрузки по току), OPP (защита от перегрузки), OVP (защита от подачи повышенного напряжения), UVP (защита от подачи пониженного напряжения), OVP (защита от перегрева), SCP (защита от короткого замыкания);
  • Дополнительно: совместим со спецификацией ATX12V v2.4.

Входные параметры

  • Напряжение (В): 90–264;
  • Частотный диапазон (Гц): 47–63;
  • Коррекция мощности (PFC): Активная;
  • Коэффициент мощности при нагрузке 100%: >0.9.

Выходные параметры

  • Ток по линии +3.3 В (А): 22;
  • Ток по линии +5 В (А): 22;
  • Ток по линии +12 В (А): 70.9;
  • Ток по линии –12 В (А): 0.3;
  • Ток по линии +5Vsb (А): 3.0;
  • Стабилизация напряжения по линиям +3.3 В, +5 В, +12 В: ±3 %;
  • Стабилизация напряжения по линии –12 В: ±10 %;
  • Стабилизация напряжения по линии +5Vsb: ±5 %;
  • Максимальная суммарная мощность +3.3 В и +5 В (Вт): 120;
  • Максимальная суммарная мощность 12 В (Вт): 850.

Разъемы и длина кабелей

  • 1 x ATX Mainboard 20+4-пин: 55 см (1 кабель);
  • 1 x EPS/ATX 12V 4+4-пин: 75 см (1 кабель);
  • 1 x EPS/ATX 12V 4+4-пин: 55 см (1 кабель);
  • 1 x PCI-E 6+2-пин: 55 см (4 кабеля);
  • 4 x SATA: 60 см + 15 см + 15 см + 15 см (3 кабеля);
  • 3 x Molex: 60 см + 15 см + 15 см (1 кабель);
  • 1 x FDD: 10 см (1 кабель).

Упаковка и комплектация

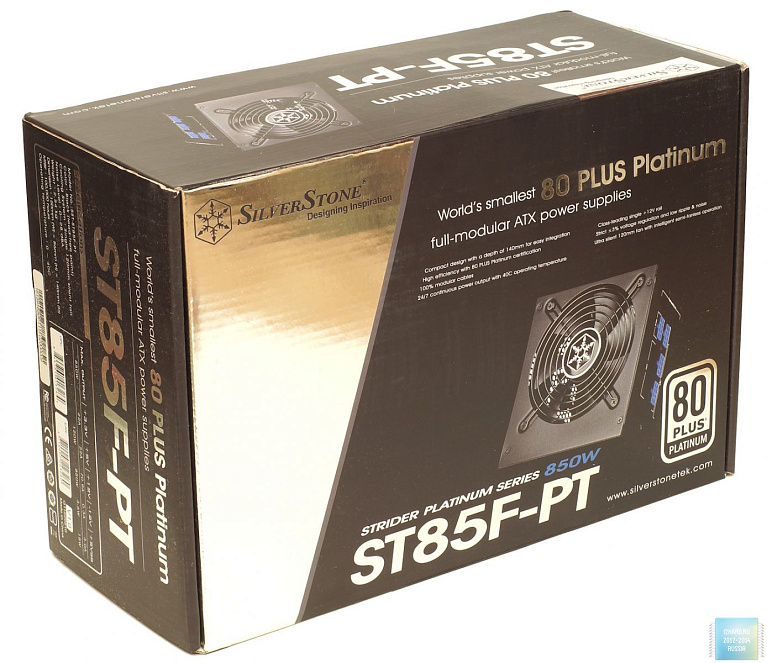

В дизайне коробки блока питания SilverStone Strider Platinum ST85F-PT (850 Вт) особое внимание уделено соответствию блока питания стандарту 80 PLUS Platinum, который гарантирует высокий КПД (>90% в сетях 220 В), его малым размерам с полностью модульной конструкцией кабелей. Оформление сделано с активным применением цвета платины, который переливается под различными углами.

Упаковка и комплектация блока питания SilverStone Strider Platinum ST85F-PT (850 Вт)

Обратная сторона содержит куда больше информации с ее кратким дублированием на множестве языков:

  • Глубина ATX блока питания составляет 140 мм.
  • Наличие сертификата 80 PLUS Platinum.
  • 100% модульные кабели.
  • Круглосуточная работа (режим 24/7).
  • Мощная одиночная линия +12 В.
  • Строгая стабилизация напряжений (не выше ±3 %), низкий уровень колебаний и шума.
  • Бесшумный 120 мм вентилятор с поддержкой режима полупассивного охлаждения.

Упаковка и комплектация блока питания SilverStone Strider Platinum ST85F-PT (850 Вт)

На узких торцах в несколько упрощенном виде приведена спецификация и набор разъемов с их количеством.

Упаковка и комплектация блока питания SilverStone Strider Platinum ST85F-PT (850 Вт)

Упаковка и комплектация блока питания SilverStone Strider Platinum ST85F-PT (850 Вт)

«Богатым» можно назвать комплектацию – два набора винтов (для его фиксации в корпусе с помощью отвертки или «вручную»), 4 кабеля-липучки для фиксации «лишнего» кабеля, 4 одноразовых стяжки, кабель питания, руководство пользователя по установке, руководство по блоку питания.

Упаковка и комплектация блока питания SilverStone Strider Platinum ST85F-PT (850 Вт)

Внутри коробки также находятся плоские гибкие кабели с минимальной длиной от 55 см (ATX 20+4-пин, EPS/ATX 12V, четыре кабеля PCI-E 6+2-пин). Интерфейсные с разъемами SATA и Molex имеют длину 60+ см. Из примечательного стоит отметить второй кабель EPS/ATX 12V длиной 75 см и Floppy, подключаемый к разъему Molex.

Упаковка и комплектация блока питания SilverStone Strider Platinum ST85F-PT (850 Вт)

Внешний вид

На первый взгляд перед нами типовой блок питания SilverStone Strider Platinum ST85F-PT с корпусом, окрашенным в черный цвет, но если вспомнить о его высокой мощности 850 Вт и его небольшой глубине, равной 140 мм, то он явно будет выделяться среди блоков питания аналогичной мощности других производителей. Такая глубина позволит владельцу не задумываться о том, не заблокирует ли он установку вентилятора/радиатора в области его размещения или влезет ли вообще в корпус – проблем с совместимостью с ним быть не должно. Он достаточно увесистый (2,54 кг).

Внешний вид блока питания SilverStone Strider Platinum ST85F-PT (850 Вт)Внешний вид блока питания SilverStone Strider Platinum ST85F-PT (850 Вт)

С точки зрения дизайна, то он «классический» для блоков питания SilverStone и фактически ничем не отличается от «золотой» серии Strider Gold – верхняя стенка содержит логотип и название производителя.

Внешний вид блока питания SilverStone Strider Platinum ST85F-PT (850 Вт)

С одного из широких боков разместились название модели SST-ST85F-PT, принадлежность к серии Strider Platinum (сертифика 80 PLUS Platinum) и электрические спецификации: мощность по линиям +3.3 В и +5 В до 120 Вт, по линии +12 В до 850 Вт.

Внешний вид блока питания SilverStone Strider Platinum ST85F-PT (850 Вт)

Задняя стенка содержит необходимый набор подписанных портов для подключения соответствующих кабелей. «Неосновные» из них закрыты заглушками. Из примечательного – блок питания имеет 4 разъема питания PCI-E (кабеля) и каждый из них подключается индивидуально, что, потенциально, при использовании максимально возможной конфигурации с двумя-тремя видеокартами, потребует дополнительного пространства за поддоном корпуса для их укладки.

Внешний вид блока питания SilverStone Strider Platinum ST85F-PT (850 Вт)

«Передняя» – привычную сотовую структуру решетки, с кнопкой включения на ней.

Внешний вид блока питания SilverStone Strider Platinum ST85F-PT (850 Вт)

Вид решетки-гриля также привычен с тем исключением, что по центру размещен логотип компании.

Внешний вид блока питания SilverStone Strider Platinum ST85F-PT (850 Вт)

Строение

Блок питания SilverStone Strider Platinum ST85F-PT оснащается типичным 120х120х25 мм вентилятором Globe Fan S1202512L. Согласно спецификациям он имеет максимальную скорость вращения 2000 rpm и уровень шума 34 дБ. Он не самый тихий, но напомним, что его скорость вращения регулируется самим блоком питания.

Строение блока питания SilverStone Strider Platinum ST85F-PT (850 Вт)

Некоторое дежавю мы испытали при осмотре внутренностей SilverStone Strider Platinum ST85F-PT. Его компоновка схожа с ранее рассмотренным SilverStone Strider Gold S ST75F-GS V2 с тем же высоким качеством изготовления, хорошей пайкой, но все-таки заметны некоторые изменения в компонентах, чтобы добиться более высокого КПД и соответствия стандарту 80 PLUS Platinum.

Так используются алюминиевые радиаторы с несколько большей степенью оребрения, что не будет лишним (напомним про полупассивный режим работы блока питания).

Строение блока питания SilverStone Strider Platinum ST85F-PT (850 Вт)

Большая часть элементов фильтра электромагнитных помех (EMI) реализована на отдельной плате. Для управления задействуется такой же ШИМ-контроллер Sanken A6069H.

Строение блока питания SilverStone Strider Platinum ST85F-PT (850 Вт)

Применением японских конденсаторов Nippon Chemi-Con в высоковольтной части в составе блока активной коррекции мощности (APFC) – 400v 680 мкФ (105 °С).

Строение блока питания SilverStone Strider Platinum ST85F-PT (850 Вт)

В качестве контроллера LLC используется хорошо знакомая микросхема Infineon ICE2HS01G, размещенная на вертикальной плате.

Строение блока питания SilverStone Strider Platinum ST85F-PT (850 Вт)

Еще одна плата – это набор DC-DC преобразователей для линий +3.3 В и +5 В. К сожалению различить маркировку управляющей микросхемы невозможно, но вероятнее всего это Anpec APW7159.

Строение блока питания SilverStone Strider Platinum ST85F-PT (850 Вт)

Не забыта и схема контроля/защиты (OVP/UVP, OCP), реализованная на базе Silicon Touch PS223, которая также температурный контроль.

Строение блока питания SilverStone Strider Platinum ST85F-PT (850 Вт)

Тестовый стенд

В качестве практической нагрузки использовался тестовый стенд в конфигурации:

  • Центральный процессор: Intel Core i5 6600K @ 4.5 Ггц (Vcore 1.35V);
  • Система охлаждения: Noctua NH-U14S;
  • Термоинтерфейс: ARCTIC MX-2;
  • Материнская плата: ASUS Z170 PRO GAMING;
  • Оперативная память: 4 x 8 Gb Kingston HyperX KHX3000C15D4/8GX;
  • Видеокарта: ASUS Radeon R9 390 8GB DirectCU II;
  • Накопители: SSD Kingston HyperX FURY 240 Gb (SHFS37A/240G);
  • Корпус: Thermaltake Armor Revo Gene;
  • Блок питания: SilverStone Strider Platinum ST85F-PT (850 Вт).

Злую шутку с нами сыграли корпус Thermaltake Armor Revo Gene и глубина (140 мм) блока питания SilverStone Strider Platinum ST85F-PT – отверстие в поддоне для укладки кабелей оказалось достаточно далеко расположено от края блока питания и не хватило 2-3 см к длине 55 см кабеля EPS/ATX 12V, чтобы успешно проложить его за поддоном. Поэтому был использован 75 см кабель EPS/ATX 12V.

Тестовый стенд с блоком питания SilverStone Strider Platinum ST85F-PT (850 Вт)

В остальном длины всех плоских кабелей хватает с запасом, а за счет высокой гибкости укладываются они очень легко. Блок питания не помешает установке дополнительных вентиляторов в нижней части корпуса.

Тестовый стенд с блоком питания SilverStone Strider Platinum ST85F-PT (850 Вт)

Еще что стоит учитывать, так это наличие только 3 разъемов Molex, чего может оказаться недостаточным и потребуются разветвители. Например все разъемы могут уйти на подключения корпусных вентиляторов, адаптеров в корпусе или контрольной панели, системы жидкостного охлаждения и floppy разъем так же требует Molex. Их нам хватило впритык для подключения корпусной док-станции, контрольной панели (через floppy) и дополнительной подсветки.

Режимы работы системы:

1. Простой системы (потребление 65 Вт). Система без нагрузки с активированными технологиями энергосбережения процессора Intel Core i5 6600K.

2. Нагрузка процессора (CPU) (потребление 199-202 Вт). Для нагрузки использовалась утилита LinX v0.6.5.

3. Нагрузка видеокарты (GPU) (потребление 368-375 Вт). Для нагрузки использовалась утилита FurMark v1.16.0.0, разрешение 1920x1080, сглаживание 4xMSAA.

4. Комбинированная нагрузка CPU+GPU (потребление 460-470 Вт). Тесты LinX и FurMark, запущенные одновременно.

Для измерения потребления системы и коэффициента мощности использовался тарификатор PEREL E305EM5-G. Цифровой мультиметр M890C+ использовался для контроля напряжений.

Тестирование

Выходные напряжения.

Результаты тестирования блока питания SilverStone Strider Platinum ST85F-PT (850 Вт)

С ростом нагрузки наблюдается снижение напряжений по всем линиям. Отклонения напряжений от номиналов для линий +3.3 В, +5 В и +12 В значений 1,22 %, 0,8 % и 1,25 % соответственно, что говорит об отличной стабилизации и с хорошим запасом укладывается в заявления производителя.

КПД. Значения КПД не измерялись, но учитывая соответствие блока питания стандарту 80 PLUS Platinum, то КПД в сети 220 В будет выше 90%.

Результаты тестирования блока питания SilverStone Strider Platinum ST85F-PT (850 Вт)

Фактор мощности.

Результаты тестирования блока питания SilverStone Strider Platinum ST85F-PT (850 Вт)

Полученный коэффициент мощности у блока питания также «с запасом» превышает указанное в спецификациях значение 0,9, достигая показателя 0,98.

Нагрев и уровень шума. Для блока питания SilverStone Strider Platinum ST85F-PT (850 Вт) производитель указал поддержку полупассивного режима работы, когда вентилятор не активен вплоть до 20% мощности.

Результаты тестирования блока питания SilverStone Strider Platinum ST85F-PT (850 Вт)

При тестировании наблюдалась следующая "картина":

1. Режим простоя (начало работы, 15 минут бездействия, потребление 65 Вт) – 120 мм вентилятор не крутится. С помощью пирометра была определена самое горячее место поверхности большого радиатора блока питания – 28,8 °С.

2. Нагрузка CPU (потребление 199-202 Вт) – вентилятор не крутится, температуры радиатора 31,7 °С.

3. Нагрузка GPU (потребление 368-375 Вт) – обороты вентилятора ~700 rpm (использовался бесконтактный тахометр), шум от его работы не незаметен. Температура радиатора 30,2 °С.

4. Нагрузка CPU+GPU (потребление 460-470 Вт) – увеличение оборотов до ~900 rpm, шум от работы заметен только при очень близком расположении к вентилятору (15 см) и перекрывается шумом работы других систем охлаждения. Нагрев радиатора 31,4 °С.

После снятия нагрузки вентилятор останавливается спустя несколько секунд и при этом продолжается рост температуры радиатора блока питания до 40,5 °С.

Заключение

Серия блоков питания SilverStone Strider Platinum не побила рекорда мощности, но имея модели с мощностью 550–1200 Вт, строгую стабилизацию напряжений (применяются высококачественные компоненты и современные схемотехнические решения), сертификацию 80 PLUS Platinum, а значит высокий КПД работы (выше 90% в сетях 220 В), модульную конструкцию кабелей, 120 мм вентилятор с полупассивным режимом работы и, обладая небольшой глубиной, по-сути она является оптимальным решением для сборки современного энергоэффективного ПК.

Ярким примером этого является блок питания SilverStone Strider Platinum ST85F-PT мощностью 850 Вт. С его глубиной 140(!) мм он поместится в любом корпусе, требующим установки ATX блока питания и в тоже время без проблем потянет конфигурацию с несколькими видеокартами имея необходимый набор кабелей (4 x PCI-E 6+2-пин). В составе стандартного ПК, при небольшой нагрузке (до ~190 Вт) он будет тихий, так как 120 мм вентилятор просто не будет работать, а при типовой обеспечит системе тихую работу.

Чего хотелось бы видеть в данном блоке питания, так это большего количества разъемов Molex (3 шт может оказаться недостаточным) и для своего номинала 850 Вт «расширенный» диапазон по мощности безвентиляторного режима работы.

Остается открытым вопрос стоимости блока питания SilverStone Strider Platinum ST85F-PT на российском рынке – на европейском рынке его можно найти по цене около 175 долларов.

Плюсы:

  • Высокая выходная мощность 850 Вт (в том числе и по линии +12 В);
  • Небольшая глубина 140 мм;
  • Высокое качество изготовления и использование высококачественных компонент;
  • Сертификат 80 PLUS Platinum;
  • Отличная стабильность выходных напряжений (менее 1,3 %);
  • Полностью модульная конструкция с гибкими плоскими кабелями;
  • Возможность сборки игровой системы с несколькими видеокартами (имеются 4 разъема PCI-E 6+2-пин);
  • Безвентиляторный режим работы до 20 % мощности;
  • Тихая работа 120 мм вентилятора при типовой нагрузке;
  • Хорошая комплектация.

Минусы:

  • Всего-лишь 3 разъема Molex.
