Обзор и тестирования системы охлаждения Fractal Design Kelvin S24

Недавно, на выставке Computex 2015, компания Fractal Design показала на своём стенде системы жидкостного охлаждения серии Kelvin. И они довольно сильно отличаются, хотя бы в плане внешнего вида, от продуктов других производителей. Но поверьте, отличий намного больше. Всего в модельном ряду систем охлаждения Kelvin присутствует три модели: T12, S24 и S36, что соответствует типоразмеру радиатора 120, 240 и 360 мм соответственно. Отличает Kelvin от других представителей готовых комплектов СЖО то, что контур у всех представителей расширяемый. В него можно добавить видеокарту или видеокарты, расширить дополнительным радиатором и не только. А ведь этого так не хватает конкурентам. Также хочу отметить, что радиатор у всех систем Fractal Design выполнен из меди, а не из алюминия, как это привычно делают остальные. Не буду более затягивать и представляю вашему вниманию систему жидкостного охлаждения Fractal Design Kelvin S24.

Упаковка и комплектация

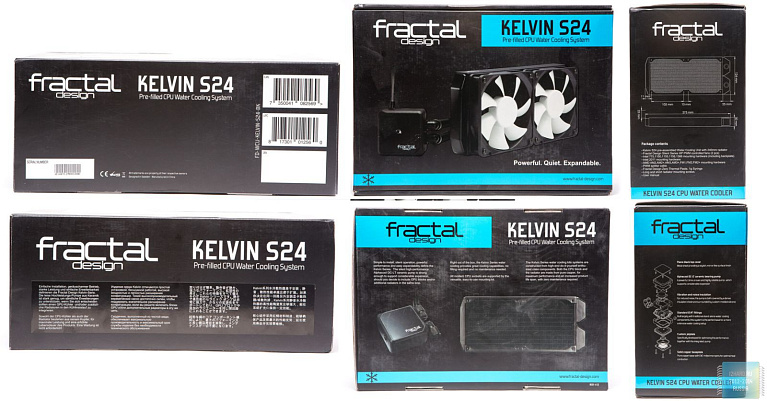

Коробка Fractal Design Kelvin S24 черного цвета с изображением самого продукта, голубыми вставками и текстом белого цвета. Информативность и описание продукта на упаковке выше всяких похвал.

В комплекте поставки помимо самой Fractal Design Kelvin S24, можно найти:

• Два ШИМ-управляемых вентилятора Fractal Design серии Dynamic GP-12 PWM;
• Набор для установки Intel 775,1150,1155,1156,1366 (включая заднюю пластину);
• Набор для установки Intel 2011, 2011-v3;
• Набор для установки AMD AM2,AM2+,AM3,AM3+,FM1,FM2,FM2+;
• ШИМ-сплиттер;
• Термопаста Fractal Design Zero™ Thermal Paste, 1 шприц;
• Длинные и коротки винты для крепления радиатора и вентиляторов;
• Инструкция.

Внешний вид

Система охлаждения имеет привычную конструкцию для замкнутой СЖО - радиатор,в котором находится помпа,соединён двумя трубками с водоблоком. Ниже приведены общие характеристики Fractal Design Kelvin S24:

• Габариты водоблока: 69*69*40 мм;
• Размеры трубок: длина – 320 мм, внешний диаметр – 11 мм, внутренний диаметр – 8 мм;
• Оборудованы пружинами от перегибания для надежного монтажа;
• Габариты радиатора Kelvin T24: 30*124*275 мм;
• Стандарт заправочного отверстия и всех трубных фитингов: G 1/4";
• Поддерживаемые сокеты: Intel: 775,1150,1155,1156,1366,2011; AMD: AM2,AM2+,AM3,AM3+,FM1,FM2,FM2+;
• Вентиляторы в комплекте: 2 шт;
• Термопаста Fractal Design Zero™ Thermal Paste ; 1 г. в шприце, достаточно для многократного монтажа;
• Доступные цвета: черный;
• Масса нетто (кг): 1.8 кг;
• Габариты упаковки - Ш x В x Г (мм): 350*250*151;
• Вес упаковки: 2,5 кг.

Длина шлангов составляет 315 мм, они защищены от перегибов, так как довольно мягкие. Внешний диаметр шланга равен 11 мм, а внутренний 8 мм.

Шланги присоединены к радиатору по средствам компрессионных фитингов с резьбой G1\4, да именно с резьбой G1\4, что делает возможным расширение контура CЖО Fractal Design Kelvin S24.

К водоблоку шланги присоединяются аналогичным способом, только используются уже 90 градусные поворотные компрессионные фитинги.

Радиатор выполнен из меди и стали. Состоит он из 12 медных каналов с пропаянной между ними перфорированной медной гофр лентой. Толщина рабочего тела равна 19мм, что шире на 2мм, если сравнивать с большинством противников. Толщина самого же радиатора равна 30 мм, а его общие размеры равны 275 × 124 × 30 мм, при внушительном весе 731 грамм.

Если посмотреть на радиатор при свете под углом, то можно наглядно убедится в том, что он выполнен из меди.

Водоблок квадратной формы, он имеет небольшие размеры 69 × 69 × 40 мм. На верхней крышке присутствует лого компании. В один из его боков вкручены два 90 градусных поворотных фитинга, также в водоблоке располагается дополнительное отверстие для дозаправки или перезаправки СЖО.

Внутри установлена помпа с керамическим подшипником, она имеет сравнительно небольшой ресурс 50000 часов. Производительность помпы находится на сравнительно невысоком уровне, она равна 72 л/час, высота подъёма воды может достигать одного метра. В сравнении даже с DCP 2.2 от ЕК выглядит довольно скромно.

Технические характеристики помпы:

• Керамический подшипник;
• 2400 об/мин;
• ШИМ-управление;
• Макс. расход воды: 72 л/ч;
• Макс. давление: 1,0 м водяного столба;
• Акустический шум: 25,0 дБ(А);
• Пост. ток 12 В, 0,27 А.

Основание водоблока полностью медное, оно гладкое и имеет хороший уровень обработки.

Тест отпечатка показывает, что основание не имеет неровностей.

Вентиляторы

Комплектуется Fractal Design Kelvin S24 парой фирменных 120 мм вентиляторов, которых, это я хочу отметить, не встретить в свободной продаже. Вентиляторы имеют черную рамку, внутри которой находится белая крыльчатка с широким ротором. На крыльчатке расположились на большом расстоянии друг от друга семь лопастей. Двигатель обладает поддержкой PWM. Подробные характеристики вентилятора представлены ниже:

• ШИМ-управляемые вентиляторы Fractal Design Dynamic GP-12 PWM;
• 500 - 2000 об/мин;
• Макс. воздушный поток: 87,6 куб фт/мин;
• Макс. давление: 2,30 мм водяного столба;
• Акустический шум: 32,2 дБ(А);
• пост. ток 12 В, 0,2 А.

С обратной стороны на роторе присутствует наклейка с логотипом и краткими техническими характеристиками.

Вентиляторы крепятся к радиаторам с помощью четырёх винтов, каждый из них.

Установка

Установка и сборка креплений Kelvin S24 довольно проста. Для начала нужно на водоблоке закрепить металлическую рамку, она вставляется в пазы и защёлкивается на замок.

Далее нужно вставить в отверстия винты, на которых должна быть пружина с шайбой, винты фиксируются гайкой. И система охлаждения Kelvin S24 готова к установке.

Тестирование

Тестовый стенд

• Процессор: Intel Core i7-4960Х@4,0 1,2v;
• Охлаждение процессора: Deepcool GamerStorm Assassin 2,Fractal Design Kelvin S24;
• Материнская плата: ASUS Rampage IV Gene, LGA 2011, X79;
• Видеокарта:ASUS ROG Poseidon GTX 980;
• Оперативная память: 4Gb Kingston HiperX Predator 2666Mhz;
• Жёсткий диск: SSD Kingston M.2 SM2280S3/120G 120GB;
• Блок питания: Corsair AX760i760W;

Методика тестирования

Противником Fractal Design Kelvin S24 станет протестированный недавно кулер Deepcool GameStorm Assasin 2.

Нагрузка и нагрев процессора выполнялся в стресс-тесте Linx 0.6.5 при объёме задач 10000 Мбайт, время выполнения 10 минут. Мониторинг осуществлялся с помощью программ: RealTemp 3.70, GPU-Z и HWMonitor. Температура окружающей среды равна 27-28 градусов. Измерение уровня шума происходило с помощью цифрового шумомера с диапазоном измерения 30-130дБ с расстояния 10см. Уровень шума в помещении 30-31,5 дБ.

Результаты тестирования

Помпа СЖО Fractal Design Kelvin S24 работала во всех режимах на скорости 2500 Об\Мин.

Весьма недурно, победа над воздушным кулером составляет от 5-10 градусов. Fractal Design Kelvin S24 показала очень хороший уровень производительности.

А вот если посмотреть на показатели шума, то картина становится не такой уж и радостной. В тихом режиме, когда вентиляторов не слышно, помпа выделяется из общей массы, довольно громким жужжанием и сильной вибрацией. Понижение скорости работы помпы конечно меняет положение, но не значительно, жужжание остаётся, но его уже слышно не так сильно. В работе вентиляторов очень много паразитных шумов (тресков).

Заключение

Знакомство с Fractal Design Kelvin S24 было интересным, хороший уровень качества, полностью медный контур СЖО, возможность расширения контура Kelvin S24 добавлением в него видеокарты и других компонентов делает систему охлаждения на голову выше аналогов. Но, к сожалению, есть это ужасное «но». Fractal Design Kelvin S24 обладатель шумной помпы, и шумных вентиляторов. Если вентиляторы можно заменить потратив дополнительные деньги, то вот с помпой придётся смириться, точнее сказать смириться с её жужжанием. Возможно это заводской брак, на что я надеюсь, но попавший к нам на тестирование экземпляр в данном аспекте показал себя не в лучшем свете.

Плюсы и минусы

Плюсы

• Высокий уровень производительности;
• Возможность расширения контура;
• Возможность перезаправки,;
• Модульность;
• Качество;
• Простота установки;
• Комплект поставки.

Минусы

• Шумная помпа;
• Шумные вентиляторы.
