Обзор материнской платы MAG X870E TOMAHAWK MAX WIFI PZ: тест сборки со скрытыми проводами

В обзорах материнских плат многие привыкли к оценке фаз питания, количества слотов M.2, наличия радиаторов, но когда почти все разъёмы переносятся на обратную сторону печатной платы, систему оценки приходится пересматривать заново. MSI MAG X870E TOMAHAWK MAX WIFI PZ — это как раз практическая реализация концепции MSI Project Zero на флагманской платформе AMD, и она пытается ответить на простой, но неудобный вопрос: что вообще останется видно внутри корпуса после сборки, кроме видеокарты? Расплата очевидна — придётся выбирать корпус с подходящей компоновкой и по-другому подходить к прокладке кабелей, зато взамен получится лицевая сторона без кабельных подключений. Стоит ли эта концепция того, чтобы возиться, или перед нами очередная красивая идея ради идеи — будем разбираться.

Технические характеристики

Упаковка

Коробка у MAG X870E TOMAHAWK MAX WIFI PZ— не просто транспортная тара, а первый намёк на то, что внутри лежит нечто нестандартное. Внешне это обычный картон в стилистике серии MAG: изображение платы, логотипы, перечисление ключевых фич вроде USB4 40 Гбит/с, 5G LAN, Wi-Fi 7, PCIe 5.0 и поддержки DDR5. Ничего вычурного, но информативно.

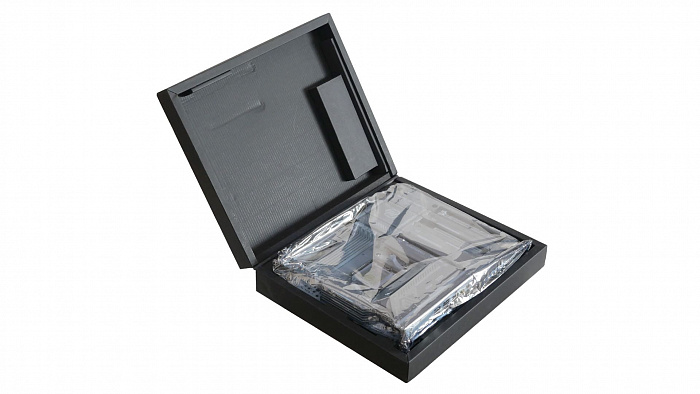

Под наружным слоем скрыта коробка в премиальном стиле. Внутри находится уложенная в отдельный ложемент плата, причём разъёмы Project Zero на обратной стороне требуют более сложной фиксации, чем у обычных плат. Именно поэтому внутренняя упаковка двухуровневая: сверху предмет обзора в антистатическом пакете, снизу по центру отсек с аксессуарами.

Комплектация

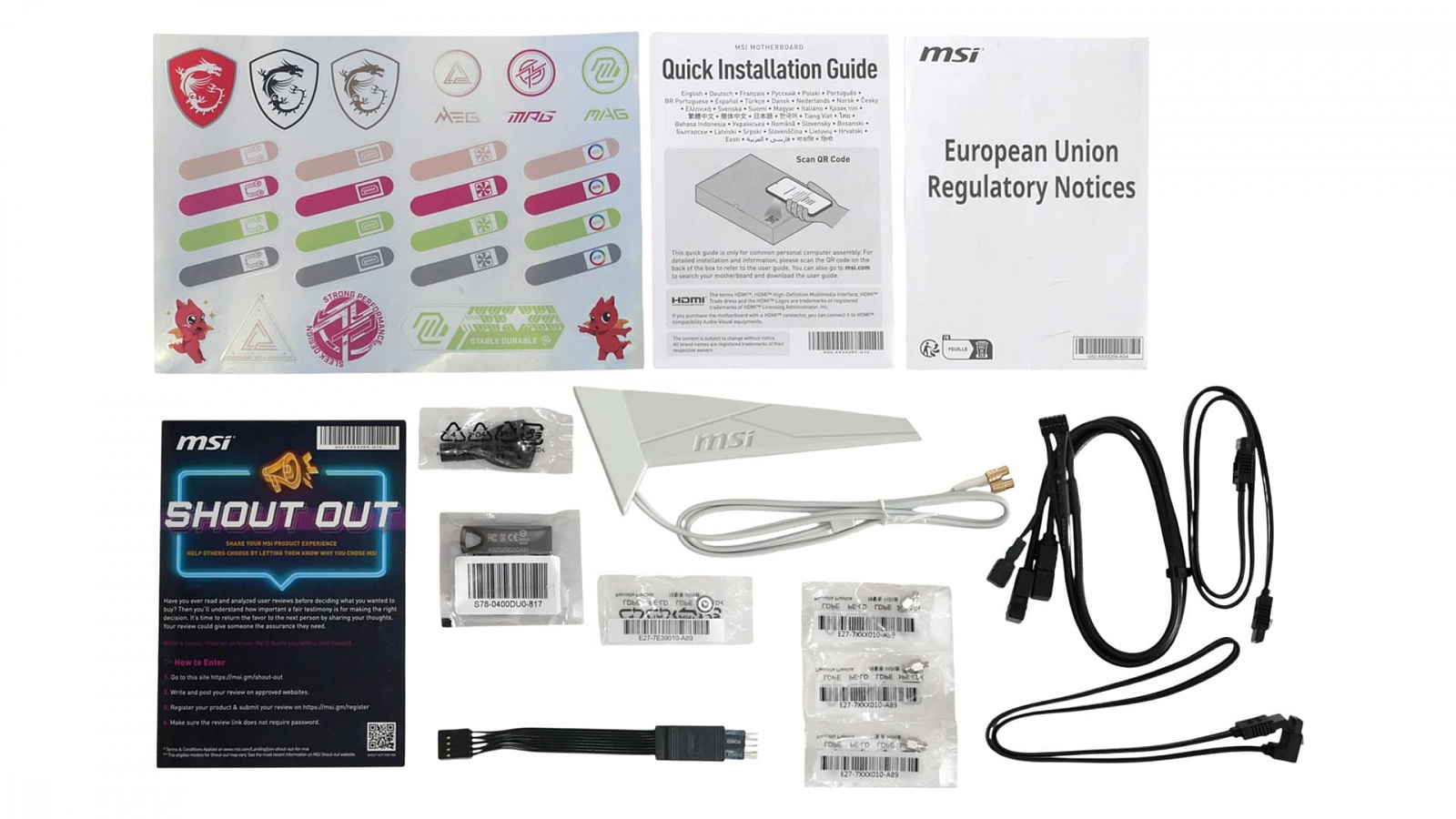

Комплект поставки MAG X870E TOMAHAWK MAX WIFI PZ закрывает базовые нужды:

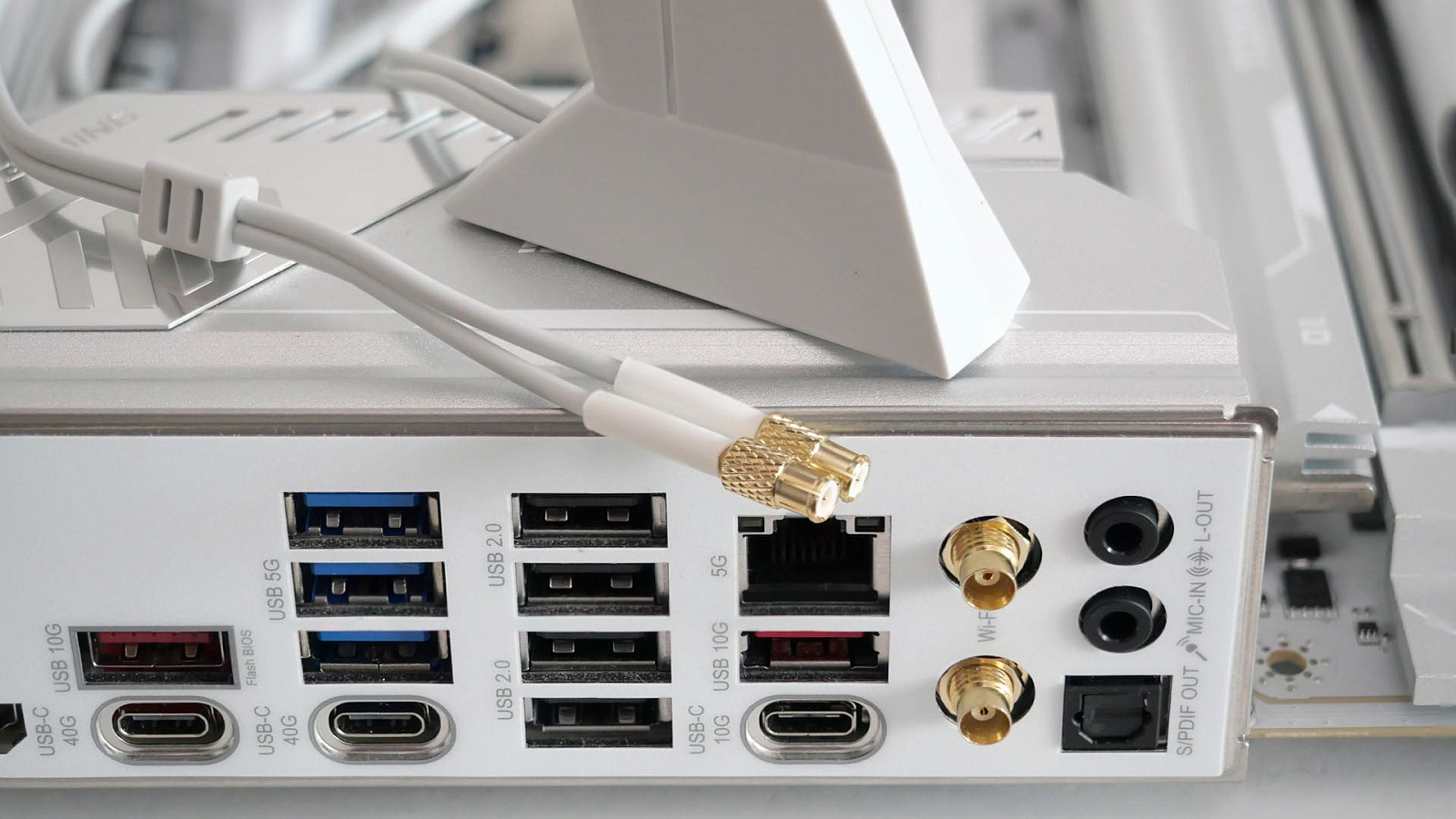

Вместе с платой поставляется антенна EZ Antenna — MSI отдельно подчёркивает, что её можно быстро подключить или снять в один клик, без накручивания и вращения разъёмов. В контексте Project Zero это мелочь, но логичная: когда сзади и так плотно набито разъёмов, отсутствие резьбового соединения для антенн реально упрощает сборку.

Внешний вид

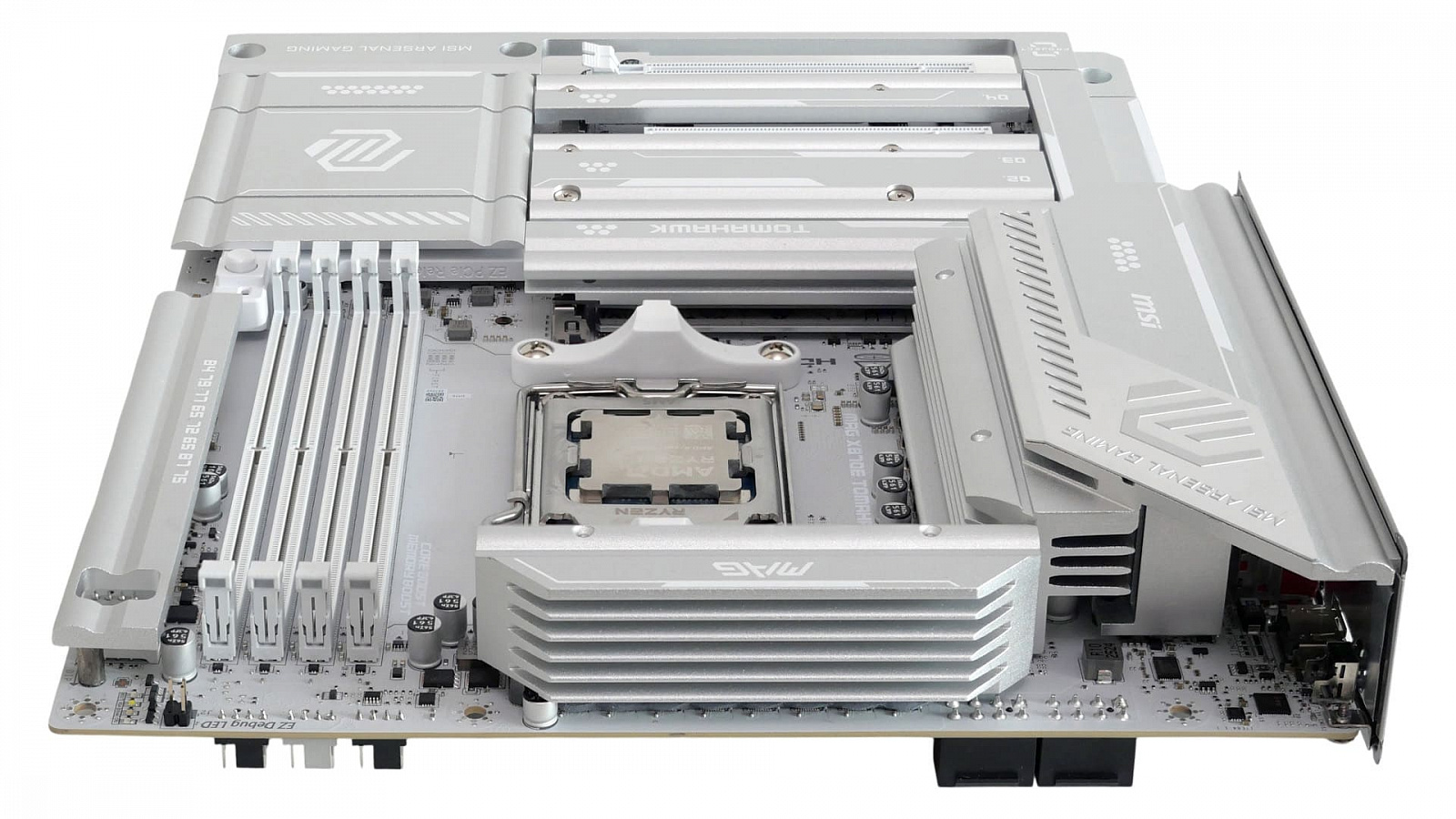

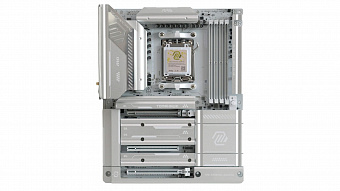

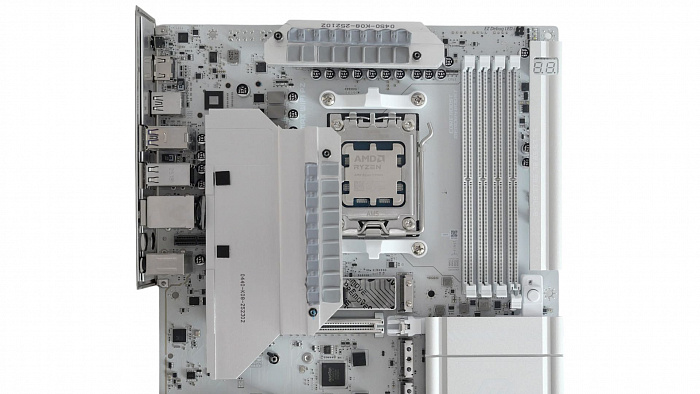

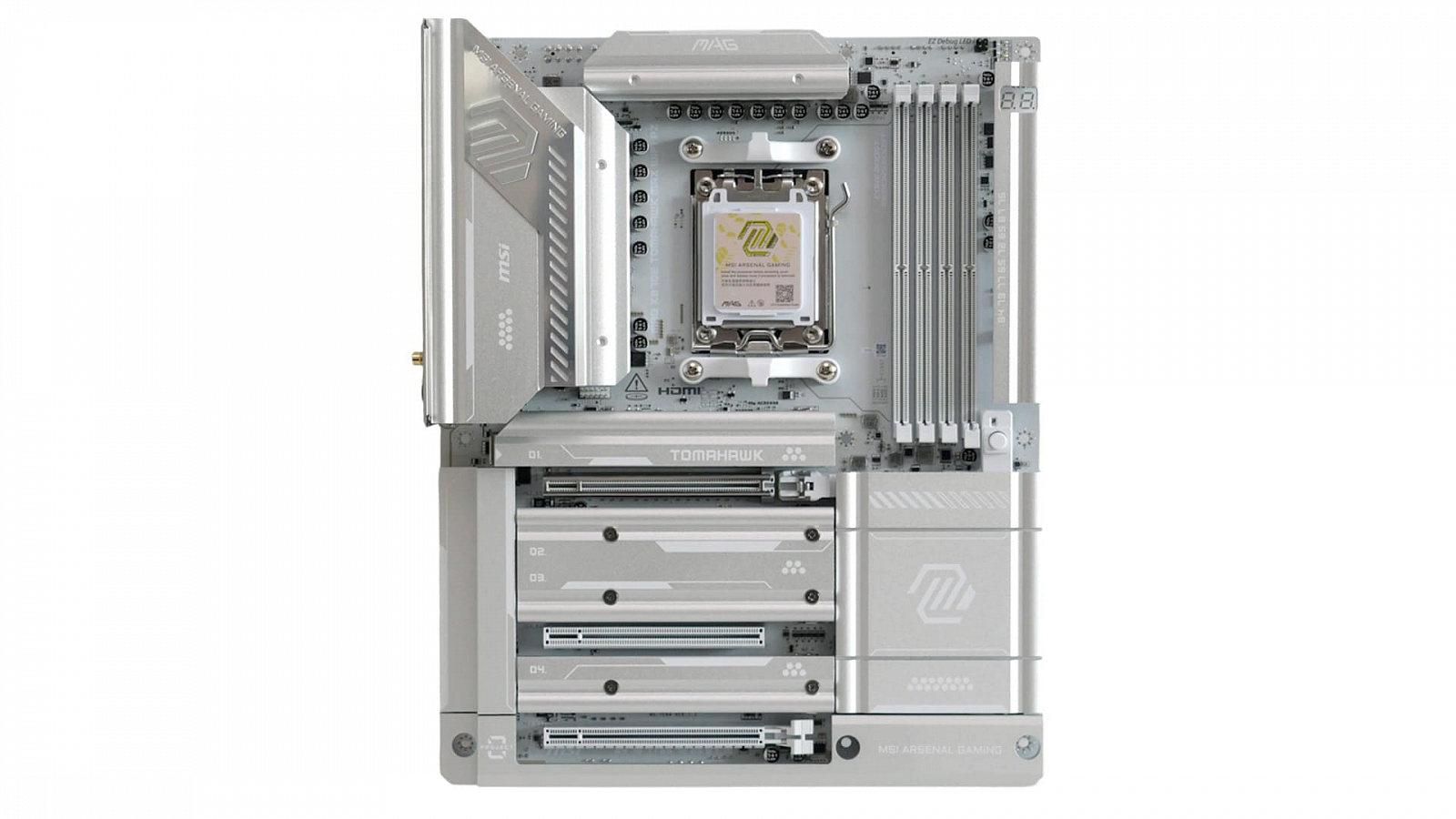

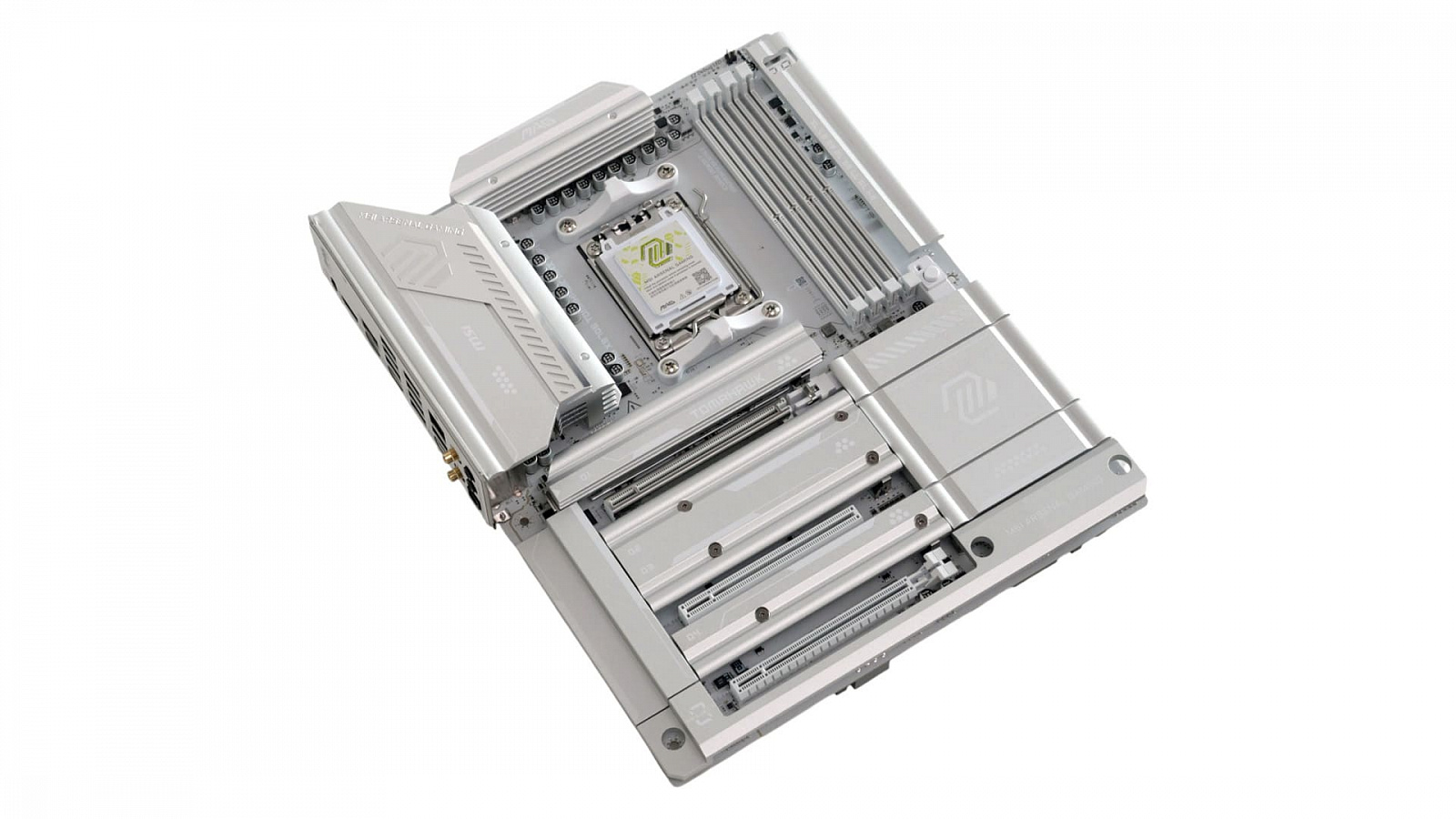

Дизайн материнской платы выдержан в светлой гамме: белый текстолит, белые слоты памяти и пластик слотов PCIe дополнены аккуратными серебристо-серыми радиаторами и декоративными накладками.

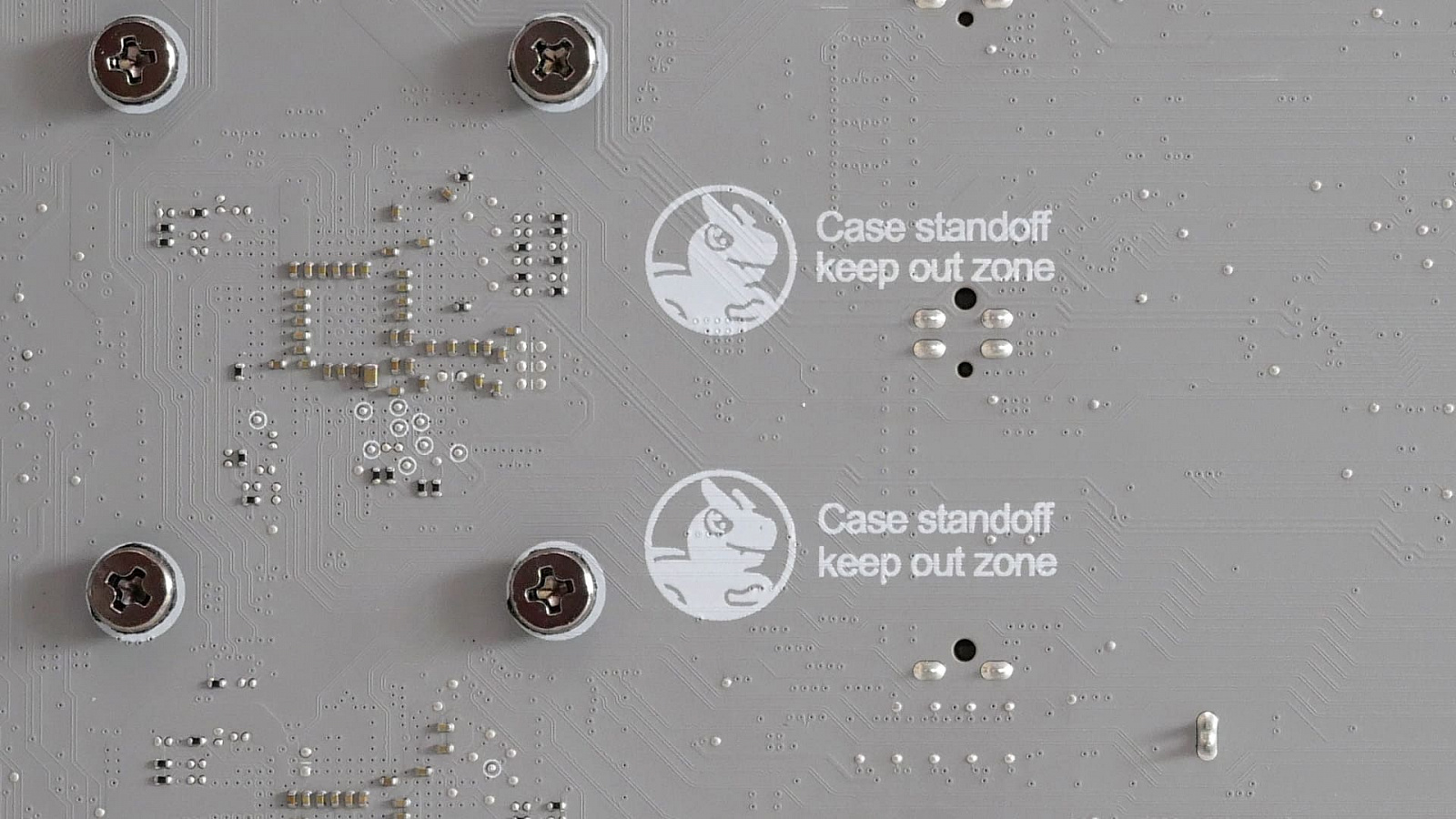

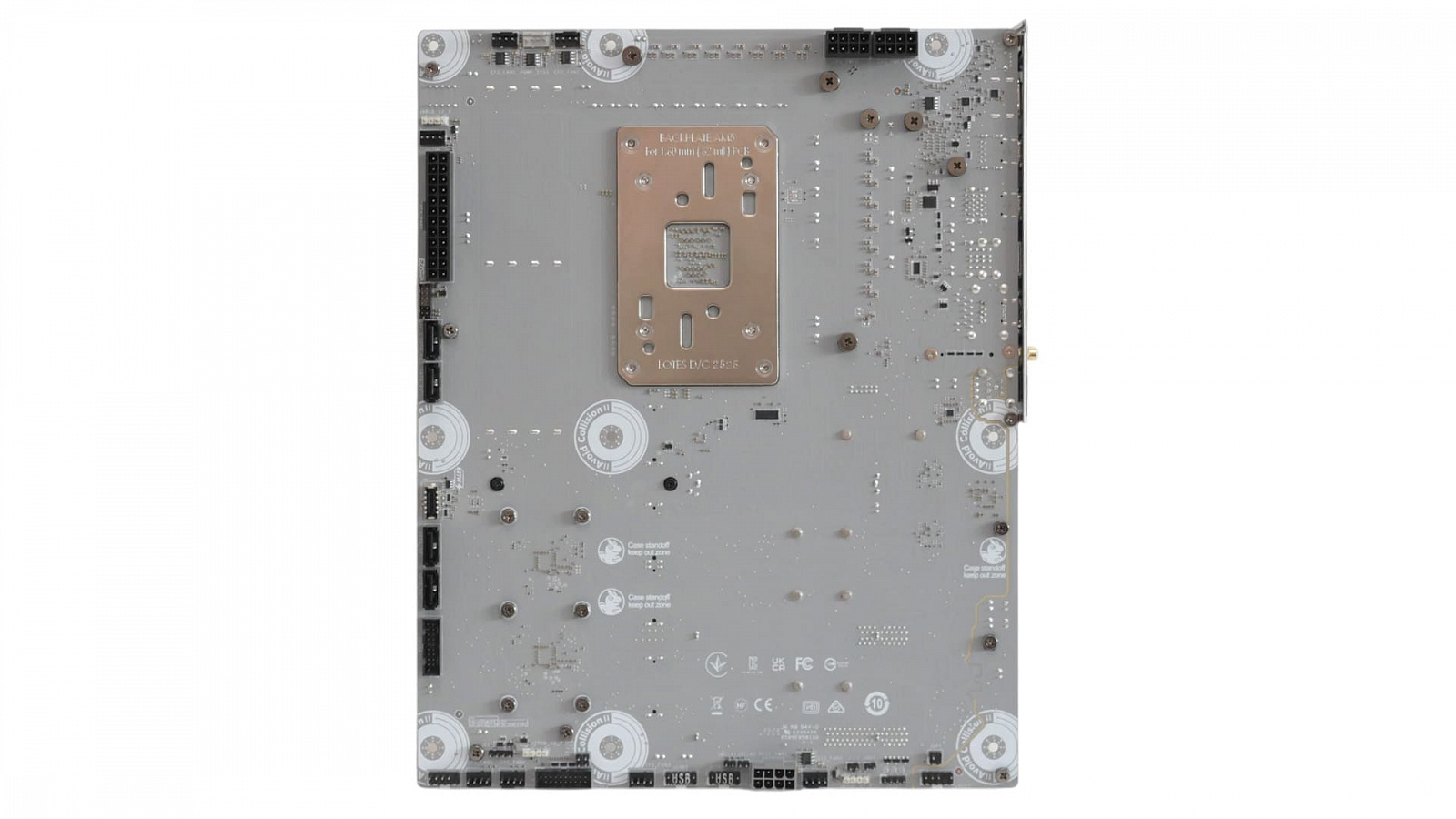

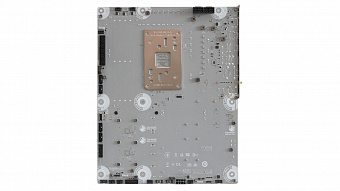

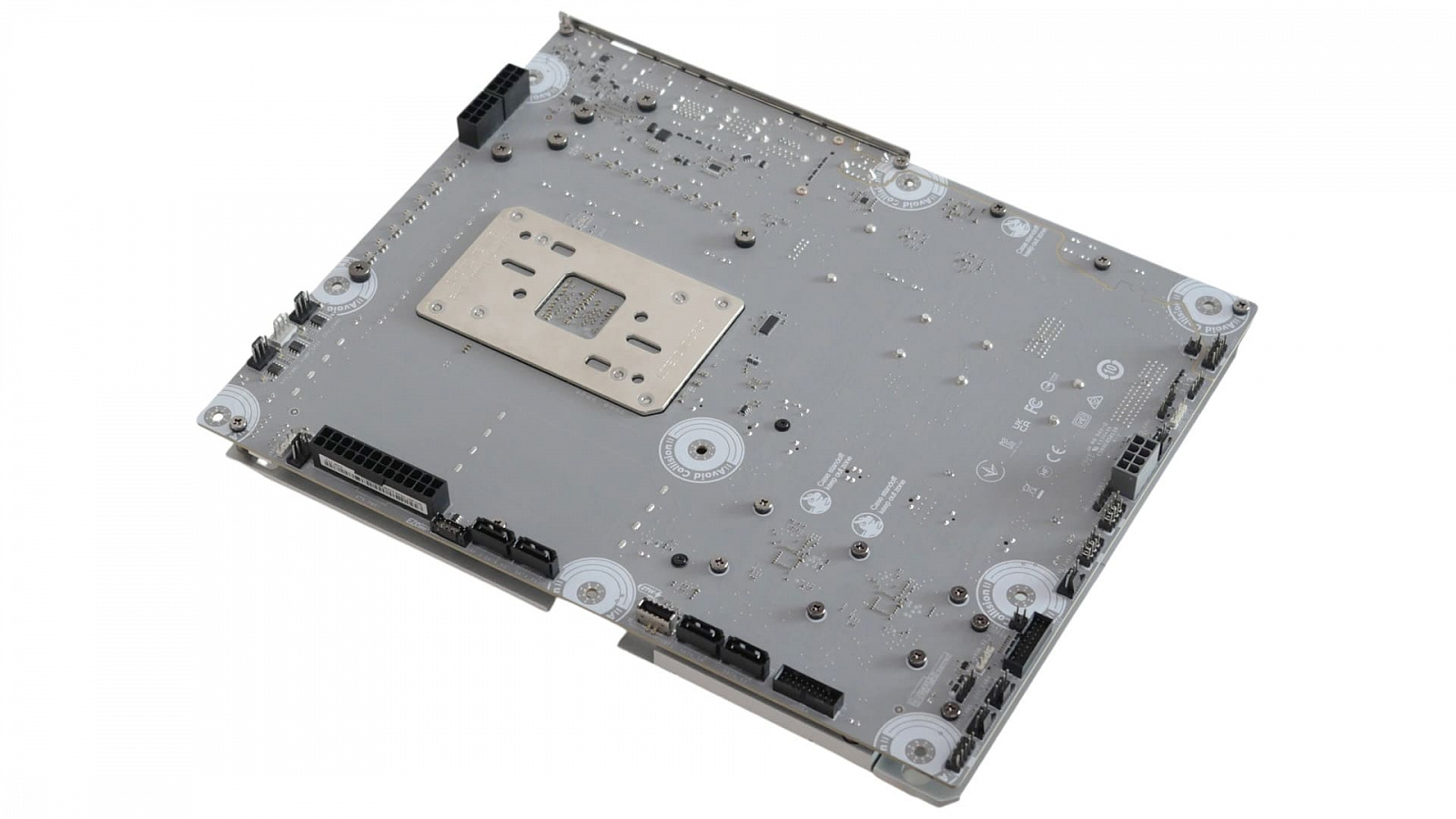

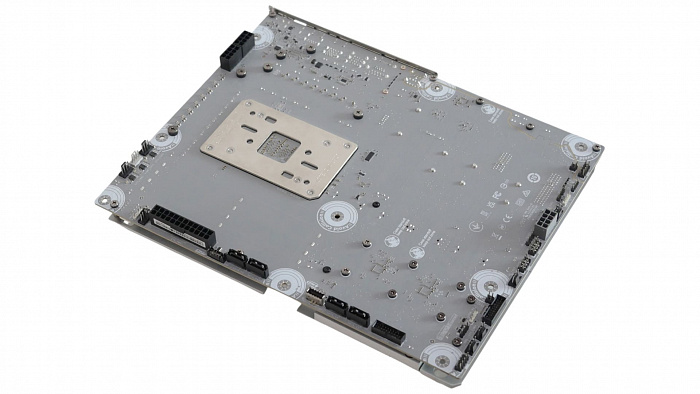

Главное, что даёт компоновка Project Zero — края платы, обычно усеянные разъёмами питания, SATA, подсветки и вентиляторов, здесь полностью освобождены. Вся коммутация уходит на обратную сторону и прячется за поддон корпуса.

В результате лицевая сторона остаётся свободна от кабелей — и именно ради этого эффекта такие материнские платы и покупают. Расплата за чистоту известна заранее: нужен совместимый корпус и другой подход к прокладке кабелей, но это осознанный выбор.

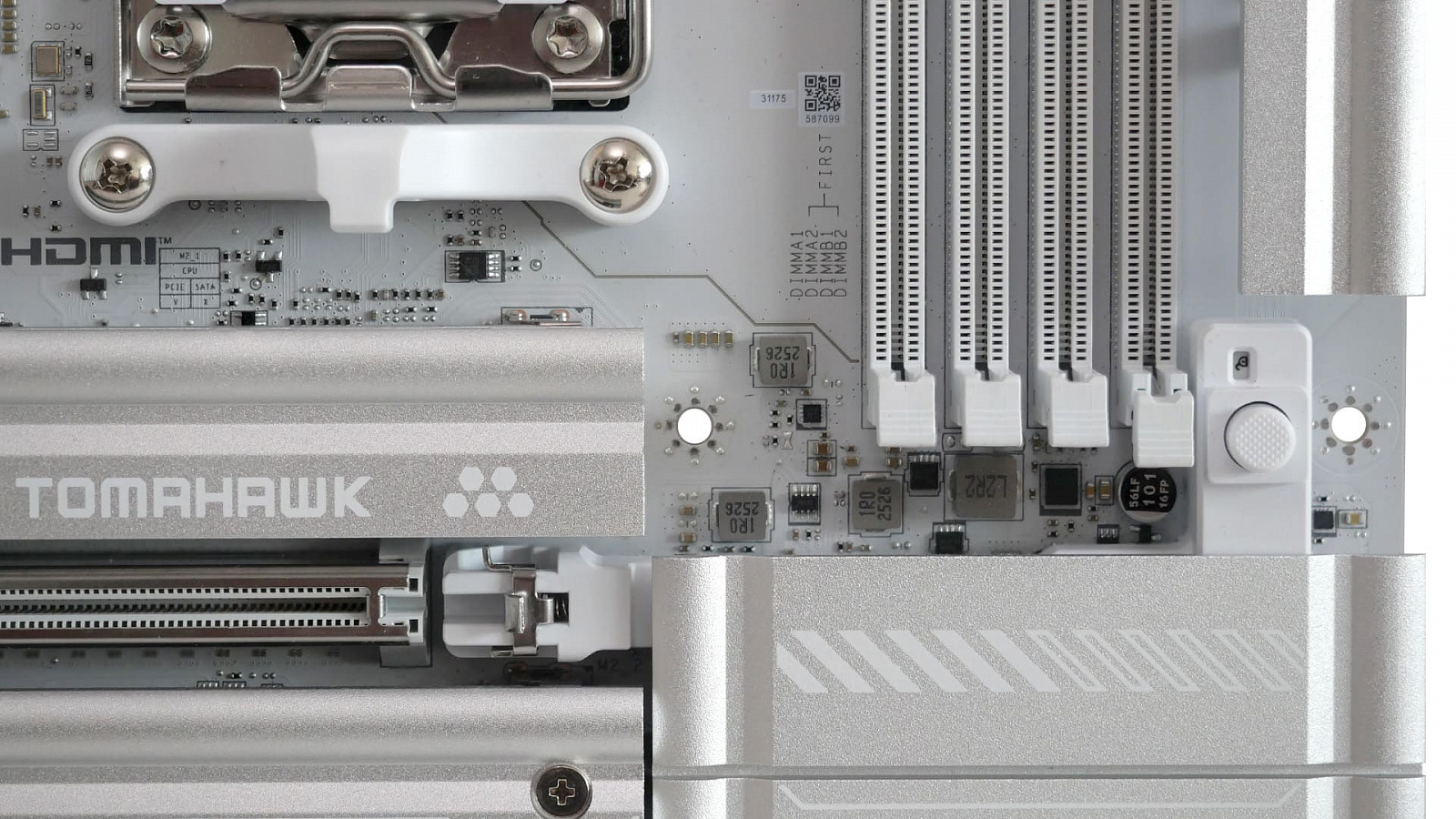

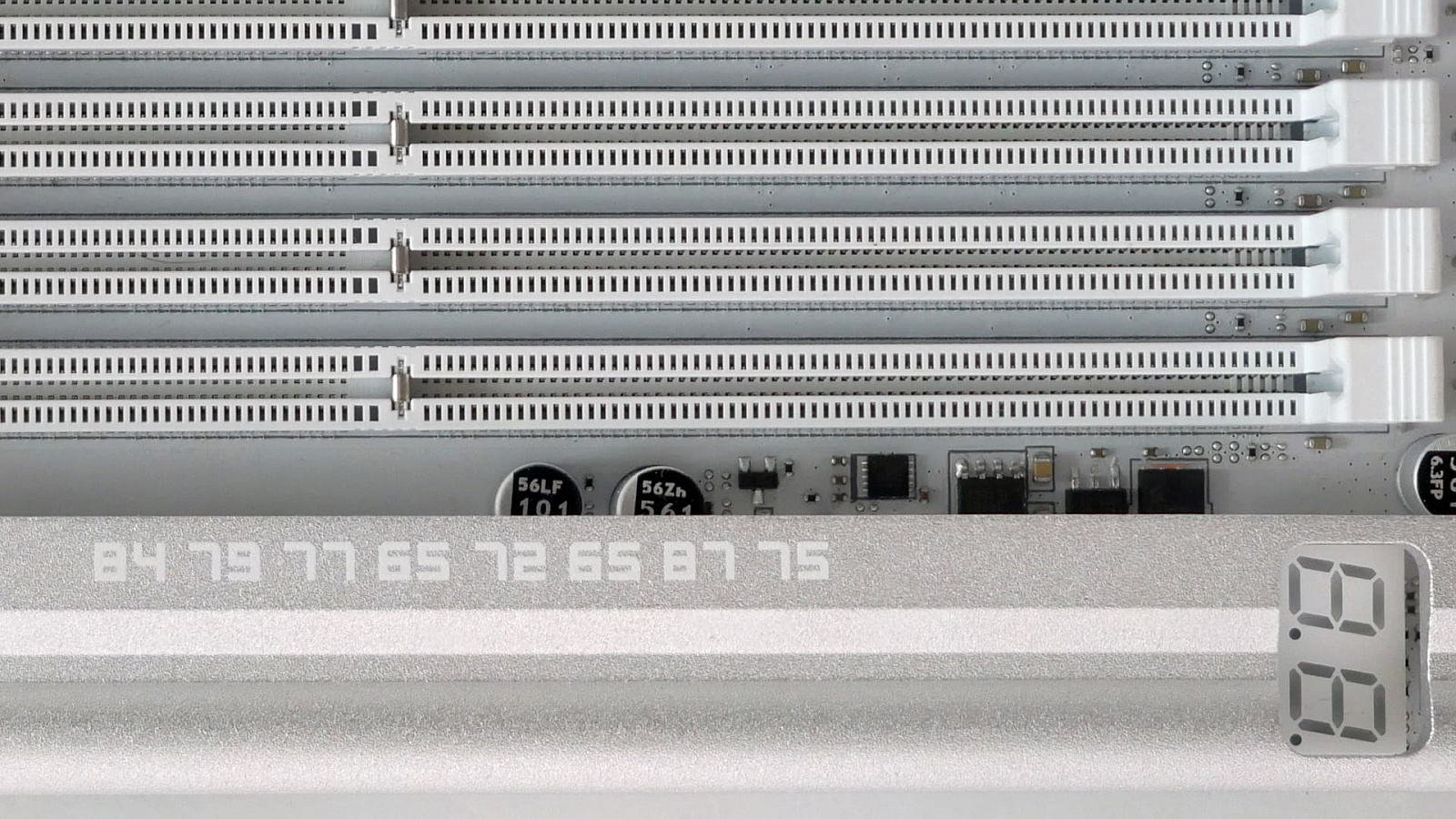

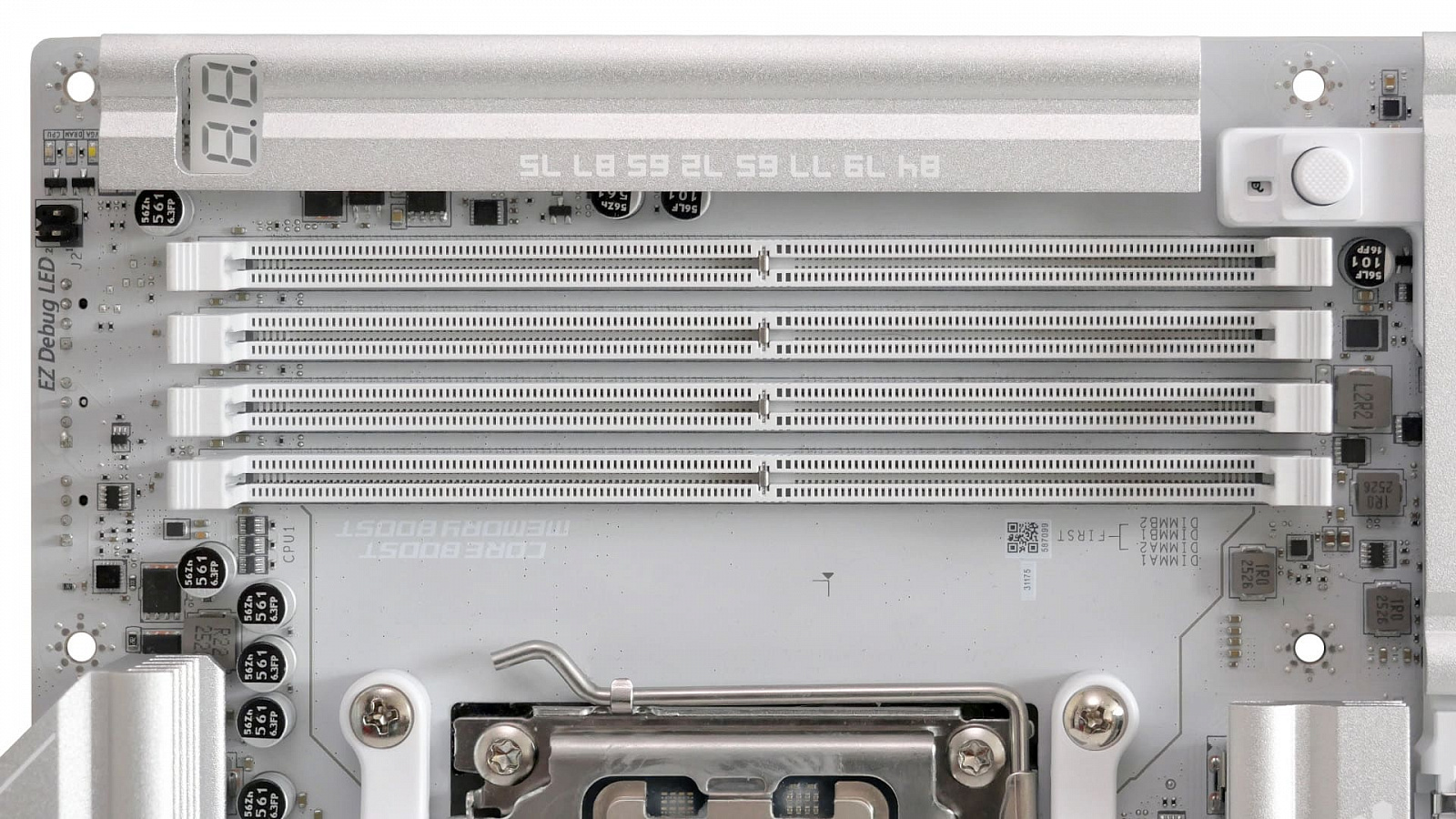

Забавные факты: рядом со слотами находится "пасхалка" — на алюминиевом декоративном элементе правее слотов оперативной памяти нанесена последовательность двузначных чисел. Это ASCII-коды символов в десятичной системе. Если расшифровать, то получается: 84=T, 79=O, 77=M, 65=A, 72=H, 65=A, 87=W, 75=K, всё вместе — TOMAHAWK. А с обратной стороны зоны возможных коллизий с подставками для материнских плат в корпусе ПК украшены изображениями дракончика MSI.

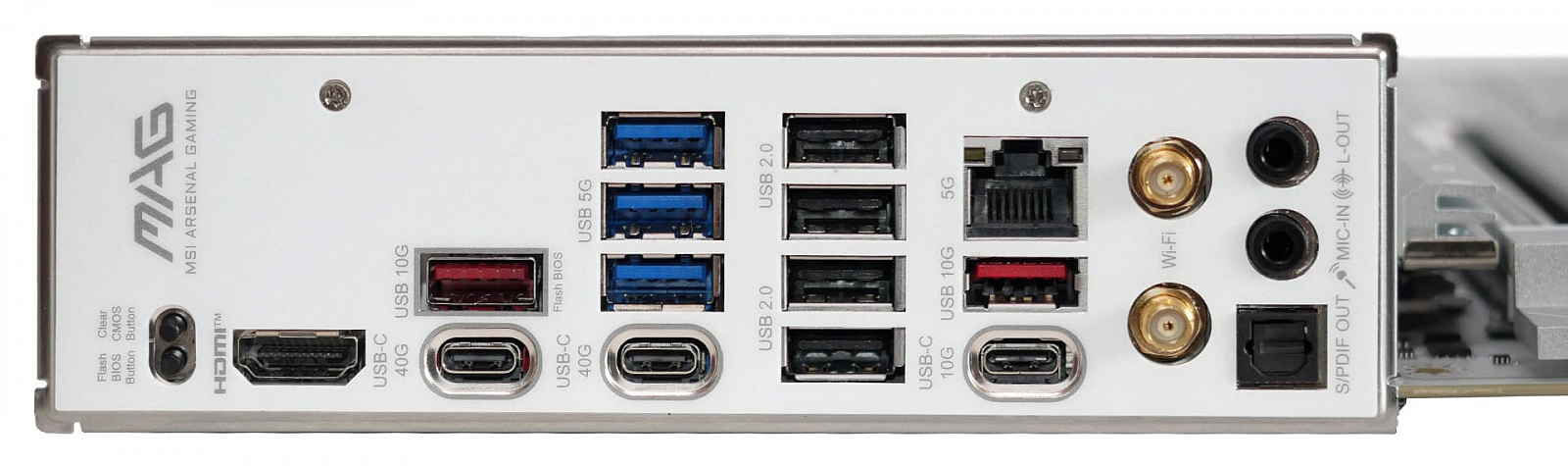

Задняя панель закрыта интегрированной заглушкой, белой — под стать остальной плате. Порты собраны без устаревших разъёмов и с упором на скоростную периферию:

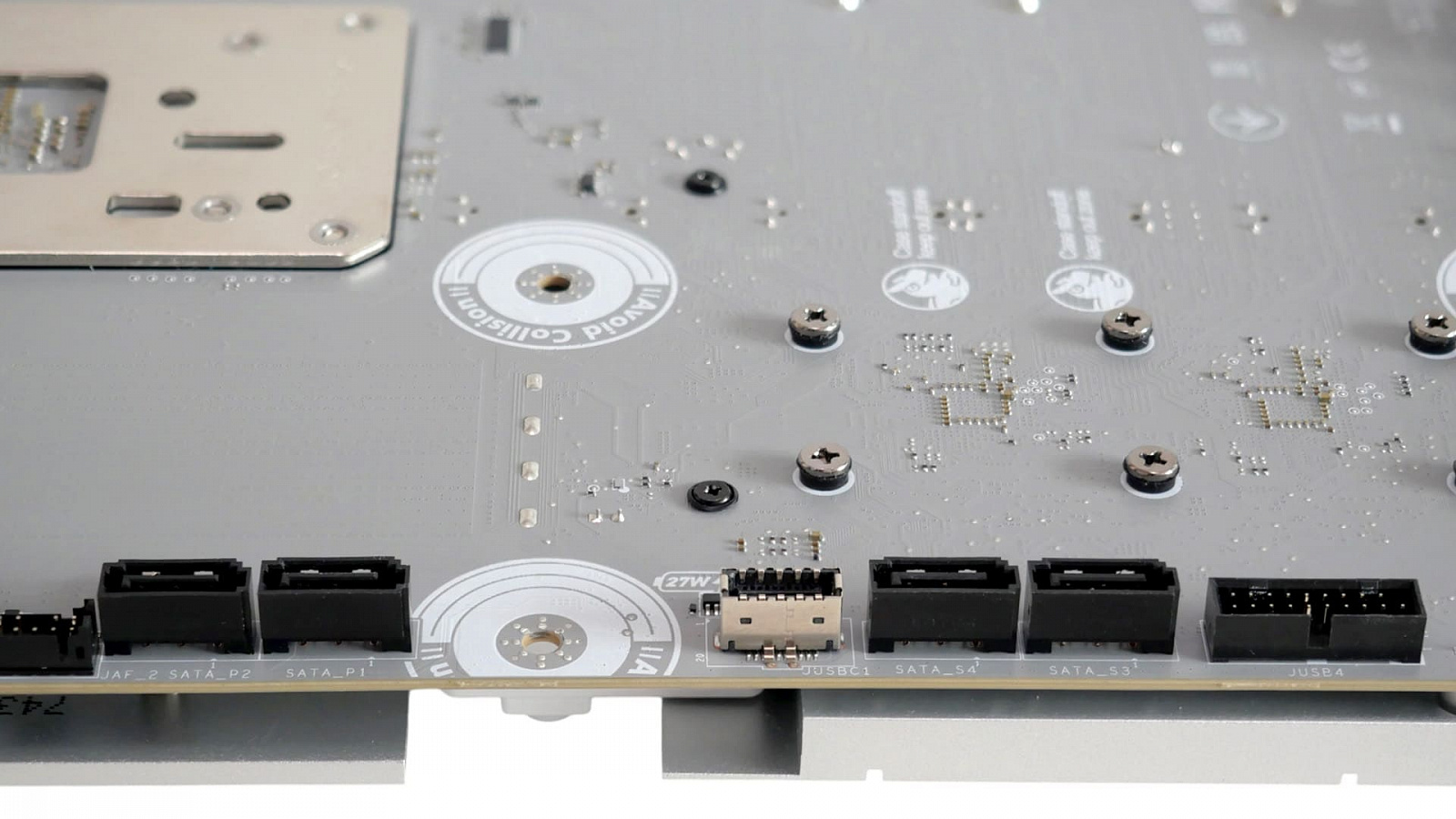

На этой плате установлено четыре порта SATA 6 Гбит/с, и по современным меркам это немало. В последнее время производители ограничиваются двумя портами, делая основную ставку на M.2. Все четыре порта выведены на обратную сторону печатной платы в рамках PZ-компоновки.

Рядом с ними сделаны коннекторы для фронтальных USB-портов корпуса ПК: один внутренний разъём USB Type-C с поддержкой зарядки до 27 Вт и один внутренний USB 3.0. Ещё один внутренний USB 3.0 и пара внутренних USB 2.0 размещены вдоль нижней кромки платы. Такой набор закрывает практически любой современный корпус: быстрый Type-C для передней панели, обычные USB-A для флешек и периферии, а USB 2.0 остаются востребованными для подсветки помп СЖО и их дисплеев.

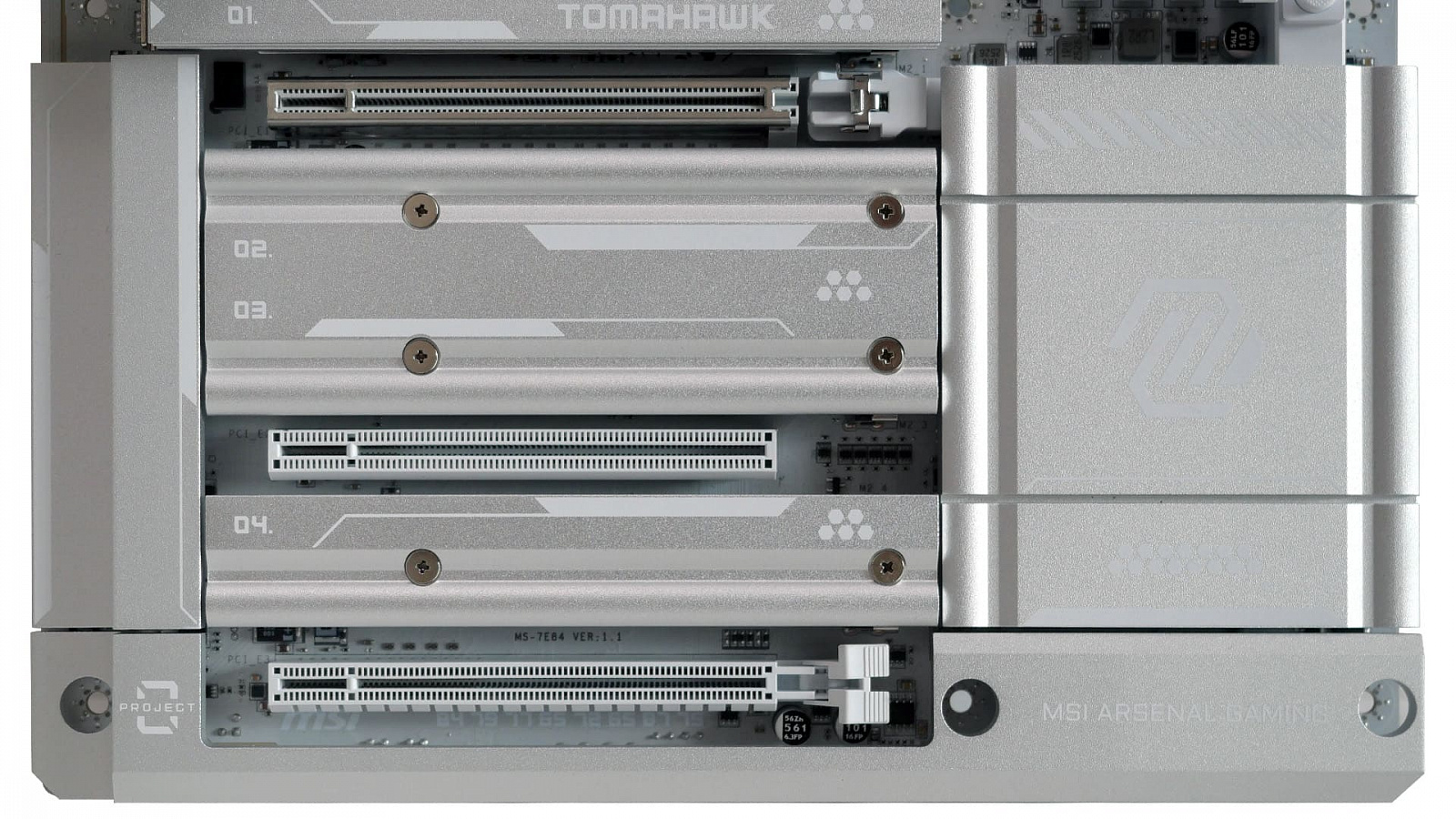

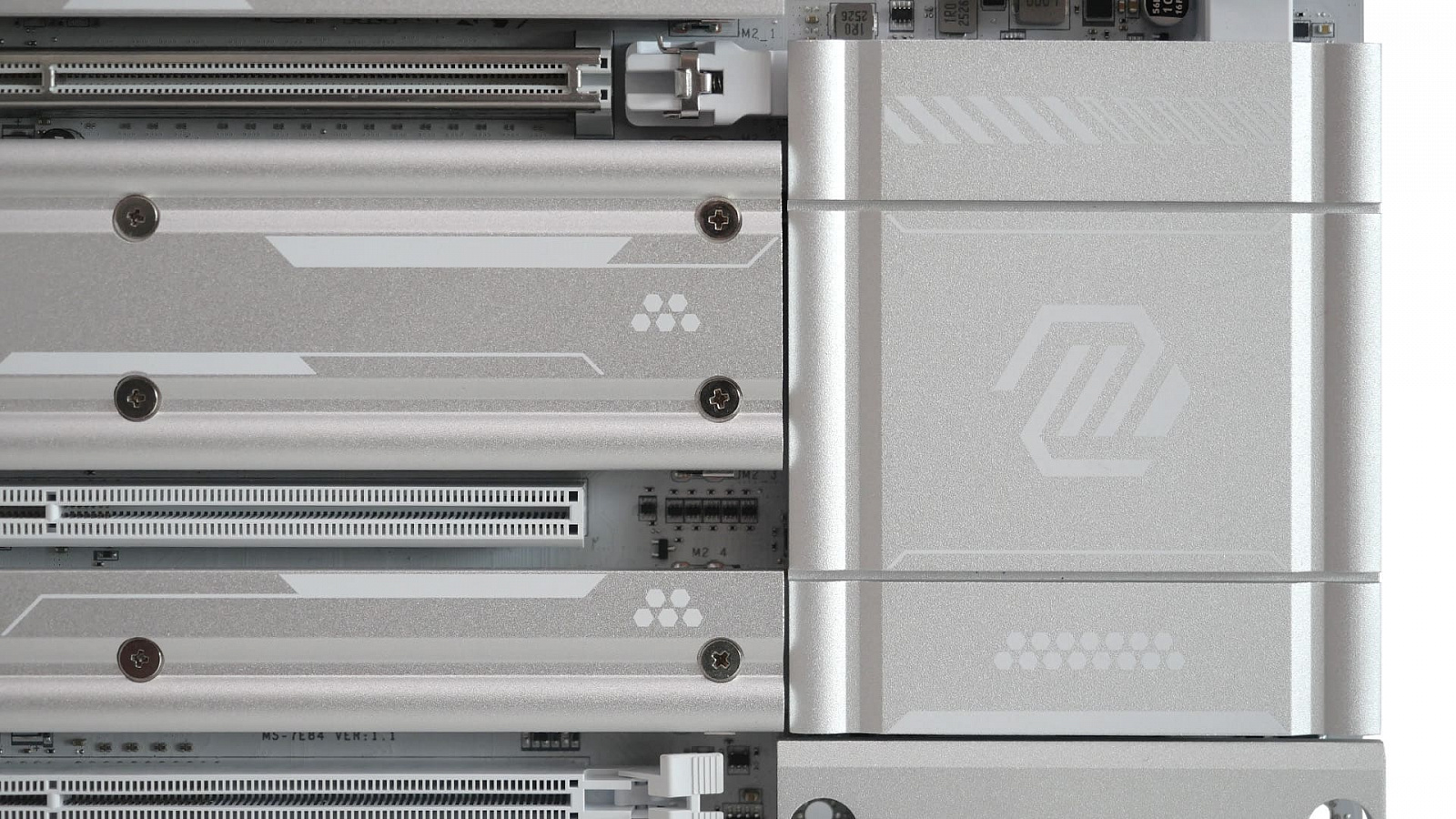

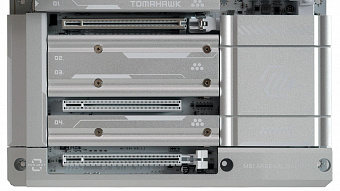

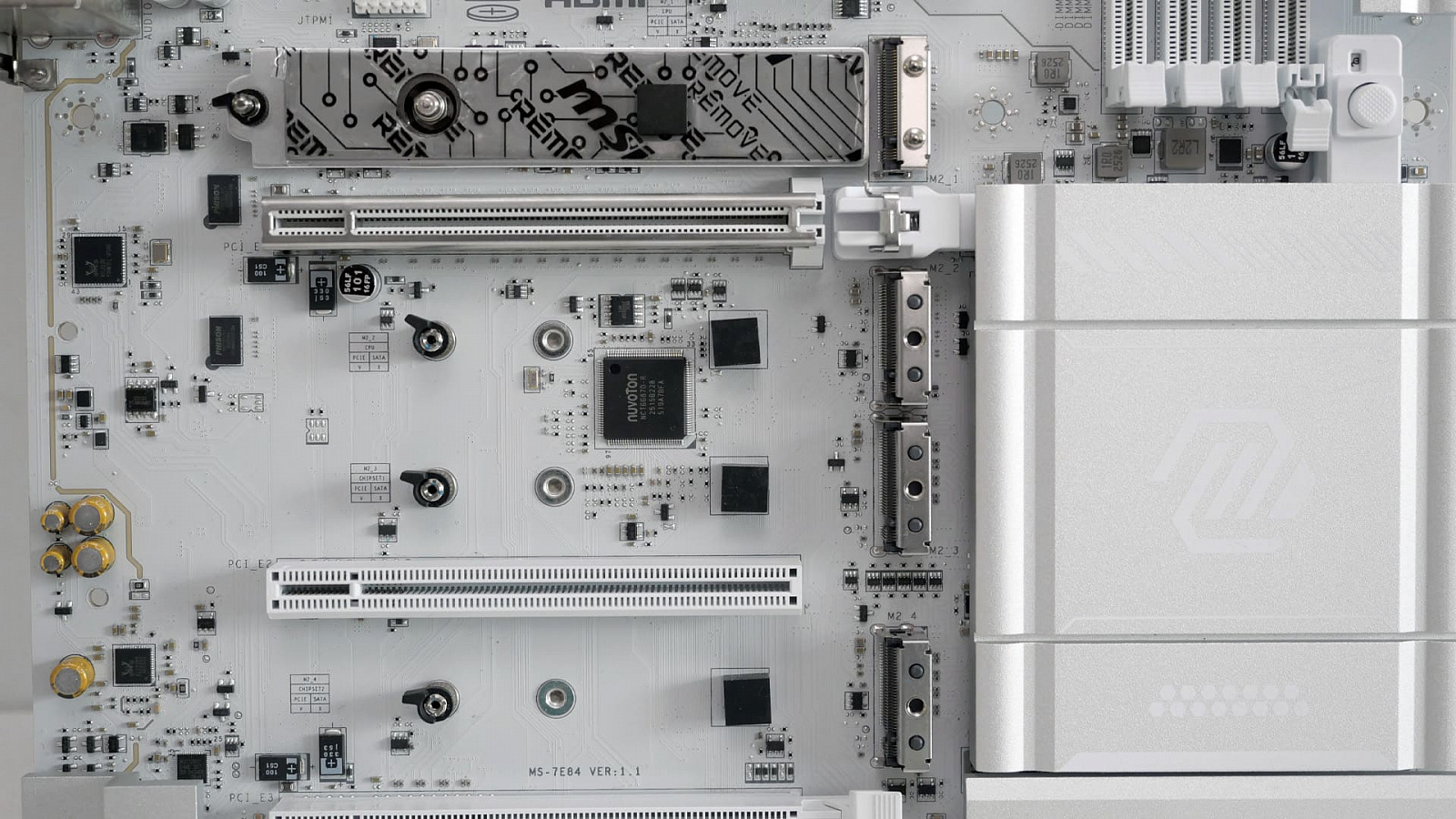

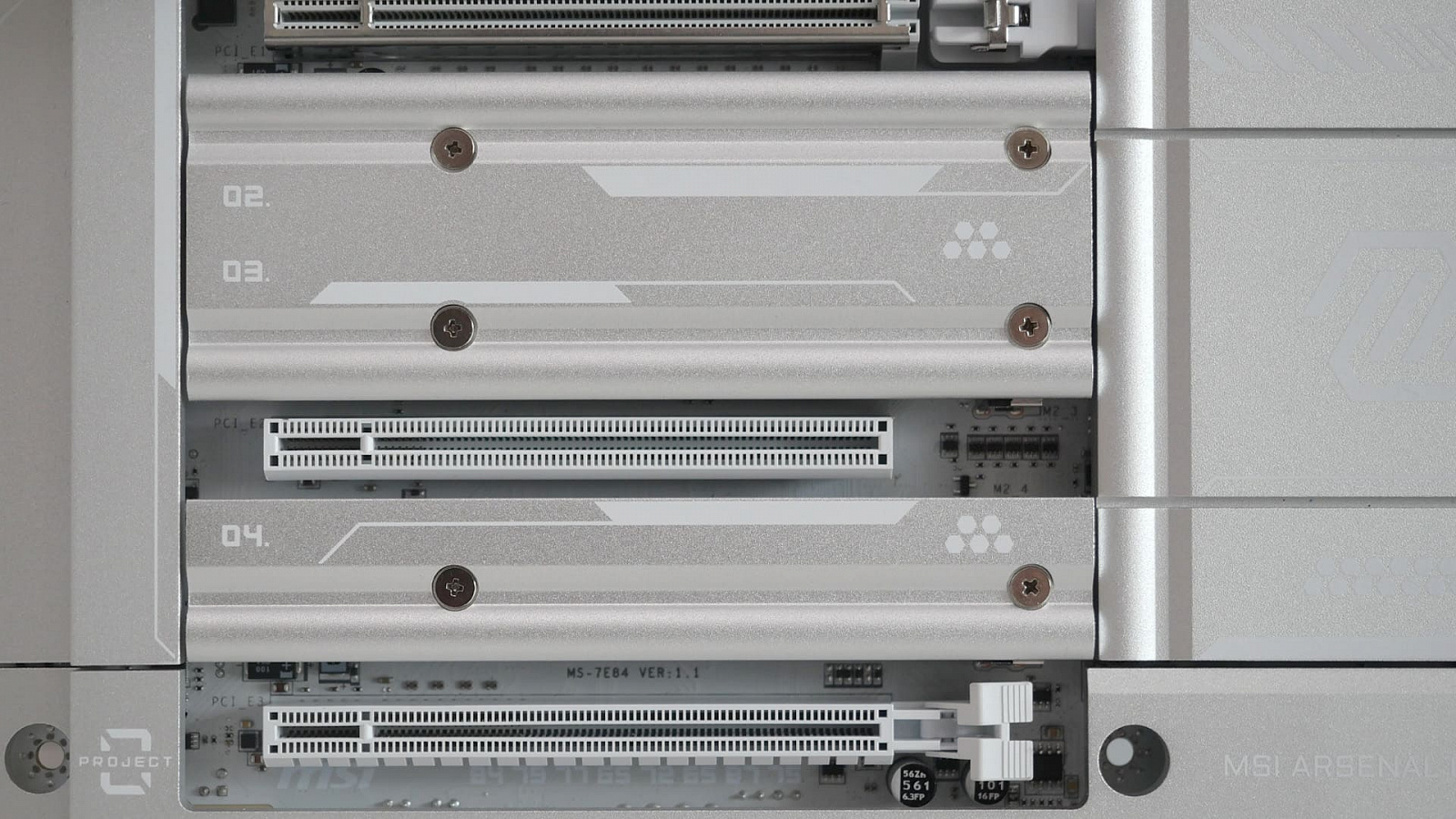

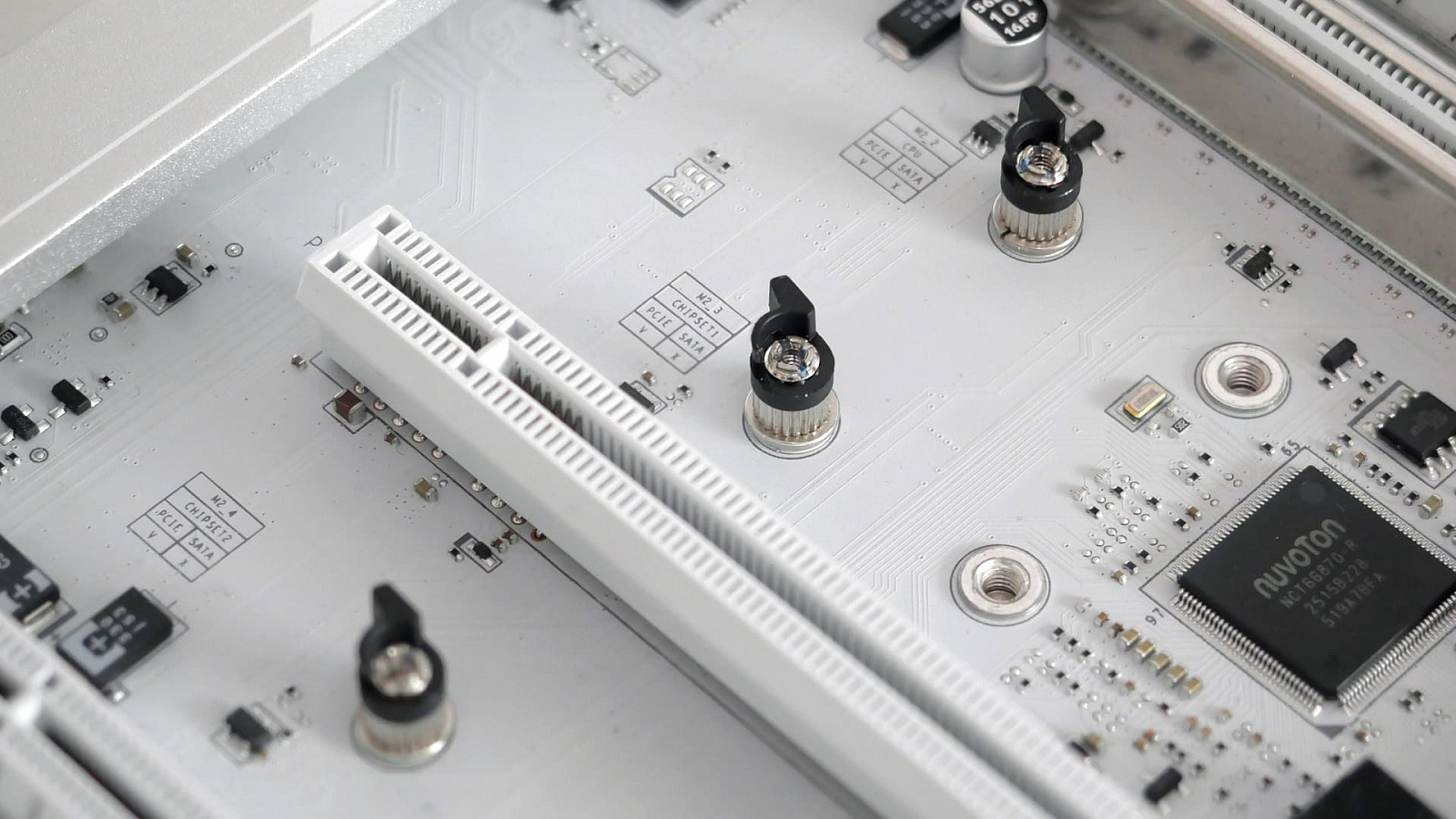

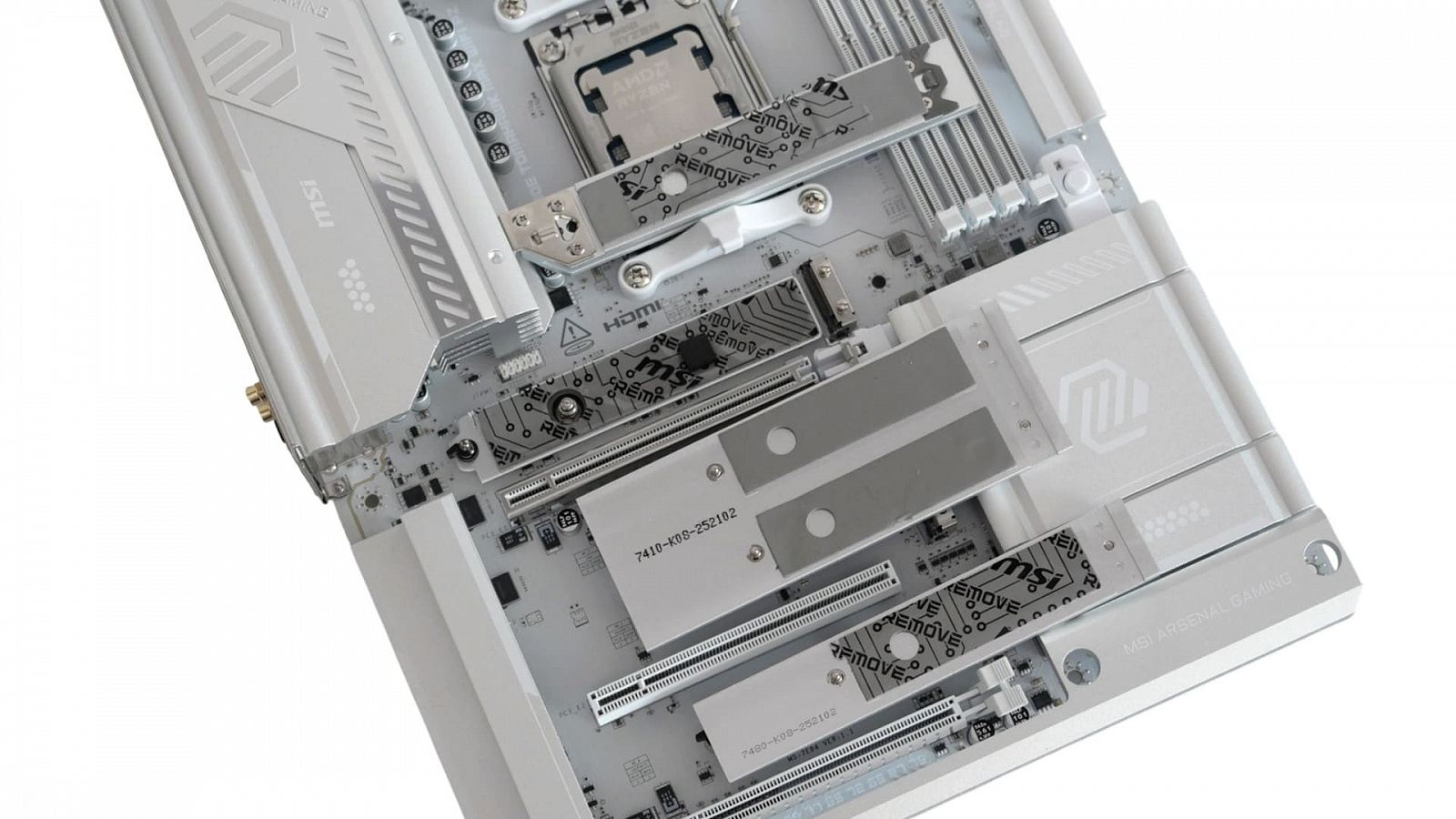

На плате распаяны четыре слота M.2 и все они выведены на лицевую сторону под радиаторы. Два верхних работают на PCIe 5.0 x4 от процессора, ещё два — на PCIe 4.0 x4 от чипсета. Крепления EZ M.2 Clip II позволяют ставить и снимать накопители без применения винтов.

Радиатор EZ M.2 Shield Frozr II у первого слота снимается вручную. У остальных радиаторов крепление винтовое.

На всех радиаторах применены термопрокладки для лучшего контакта с чипами на "горячих" накопителях M.2. У первого слота термопрокладка сделана и на самом текстолите платы для охлаждения накопителя с двусторонним размещением микросхем. В этот слот обычно ставят высокоскоростной накопитель PCIe 4.0/5.0 под операционную систему и основной софт.

Из нюансов стоит держать в голове распределение линий: порты USB4 на задней панели делят PCIe 5.0 x4 от процессора со слотом M.2_2. По умолчанию, если в M.2_2 установлен накопитель, обе стороны работают в режиме x2 — USB4 при этом остаются активными. Переключить M.2_2 в режим x4 можно в BIOS, но тогда порты USB4 будут отключены. Так что при планировании конфигурации с двумя быстрыми NVMe стоит заранее решить, что важнее.

В нижней правой части платы находится отдельный радиатор с логотипом, охлаждающий чипсет.

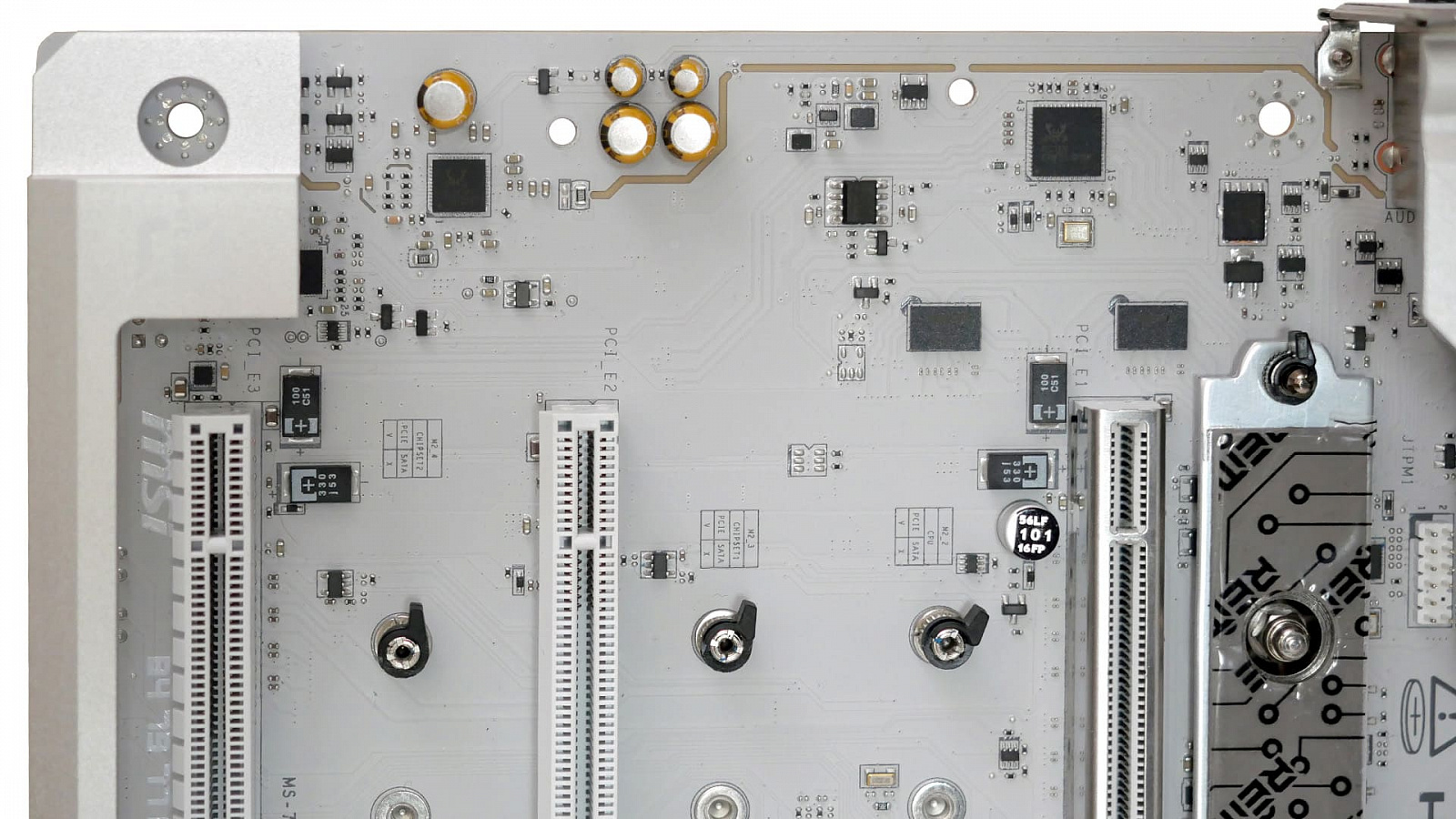

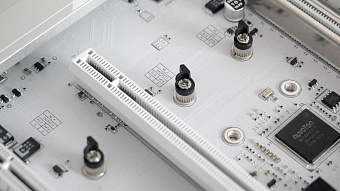

На плате три слота расширения, но, несмотря на полноразмерное исполнение, только верхний является полноценным x16. Остальные два, если присмотреться, имеют неполную контактную группу.

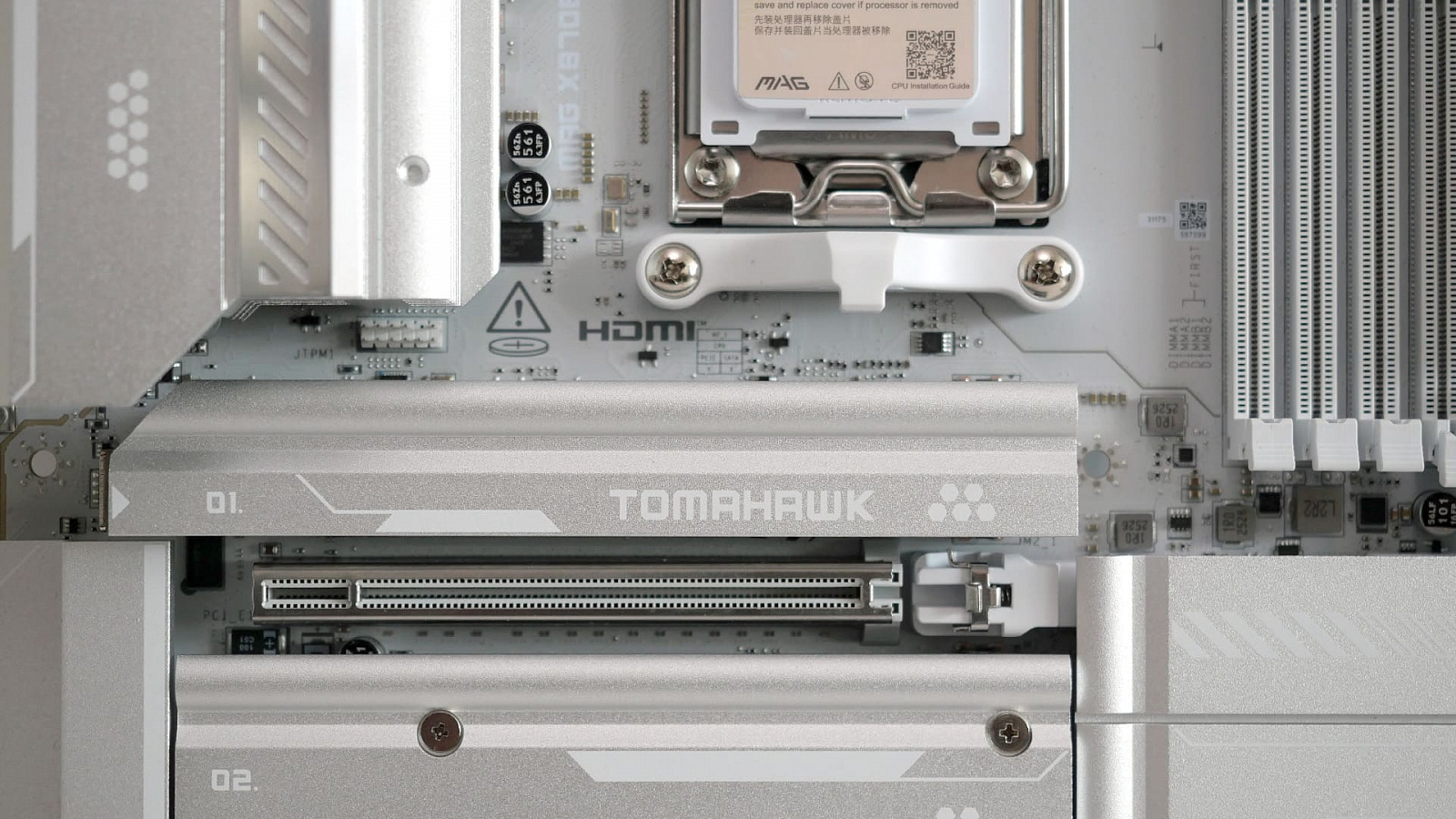

Верхний PCI_E1 подключён напрямую к процессору и работает на PCIe 5.0 x16 с процессорами Ryzen 9000 и 7000-й серий, но с Ryzen 8700/8600/8400 переключается в режим PCIe 4.0 x8, а с 8500/8300 — в PCIe 4.0 x4. Для него предусмотрены: усиление Steel Armor II с дополнительными точками пайки, чтобы тяжёлая видеокарта не вырывала разъём из текстолита, и кнопка EZ PCIe Release ближе к правому краю платы, чтобы освобождать защёлку слота с установленной видеокартой, не подлезая под крупный башенный кулер.

Оставшиеся два слота работают от чипсета. PCI_E3 — это PCIe 4.0 x4, а нижний PCI_E2 — PCIe 3.0 x1, что делает его пригодным разве что для звуковой карты или платы расширения с USB-портами.

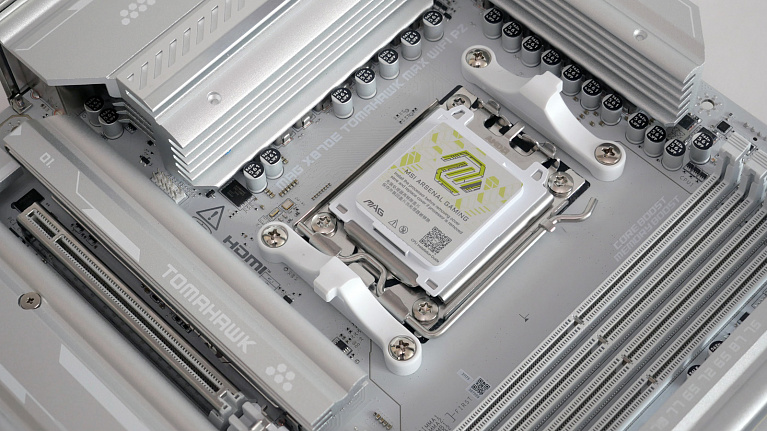

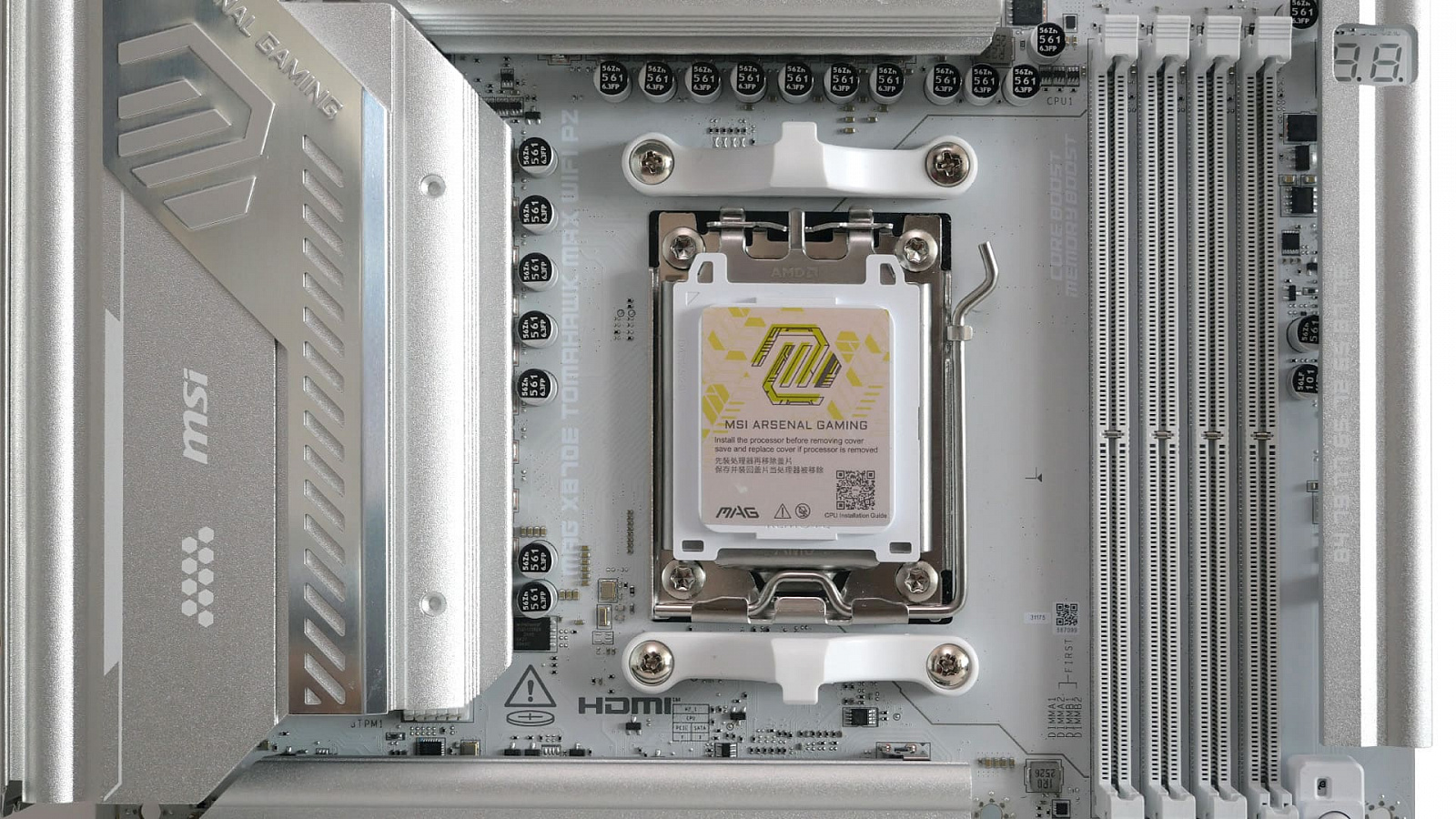

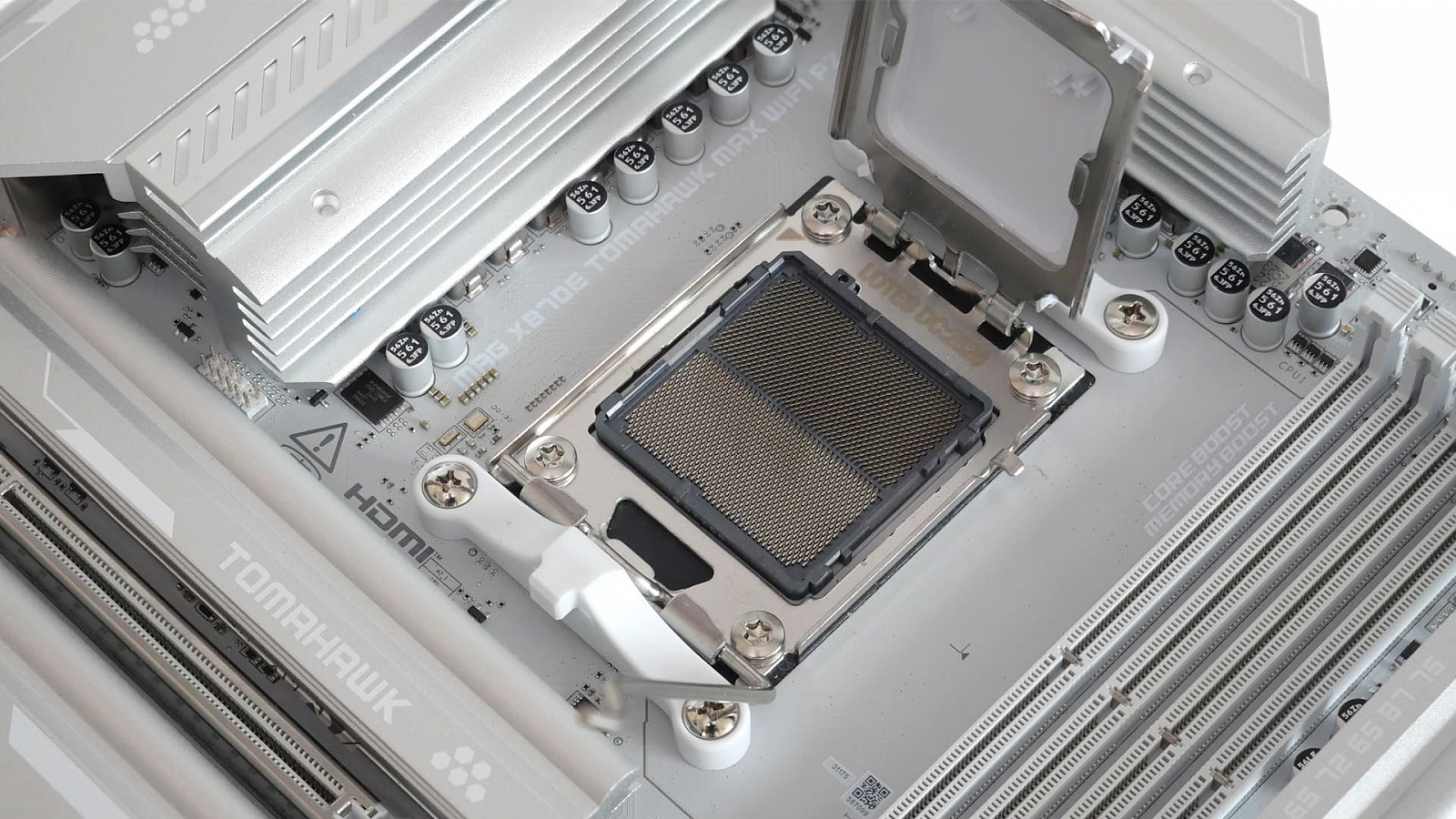

Сокет AM5 (LGA 1718) — это отправная точка всей платформы, и здесь MSI не стала ничего изобретать: стандартное гнездо для процессоров AMD Ryzen серий 9000, 8000 и 7000. Физически это 1718 контактов, рассчитанных на прижимную силу стандартного ILM-механизма AMD.

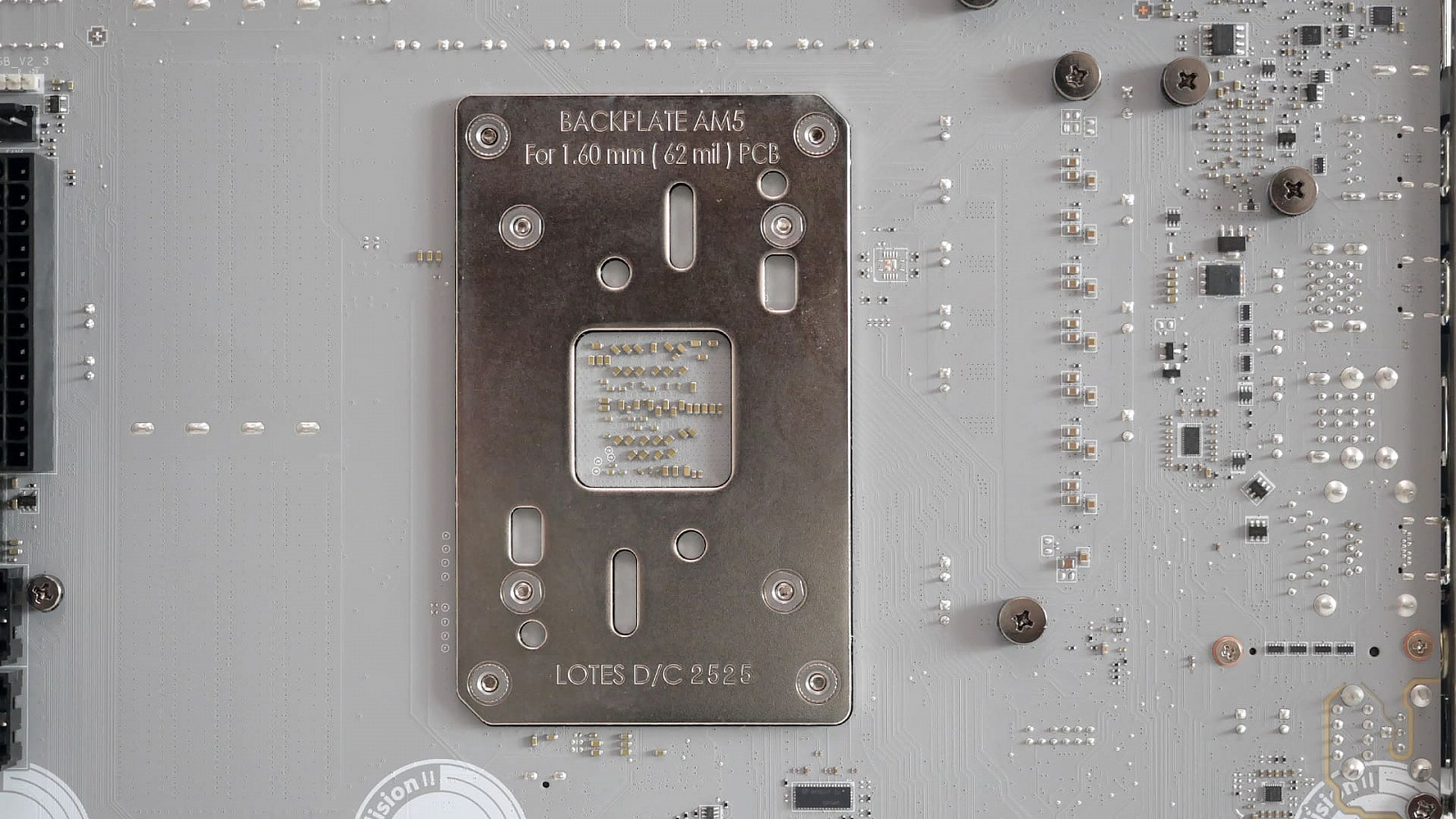

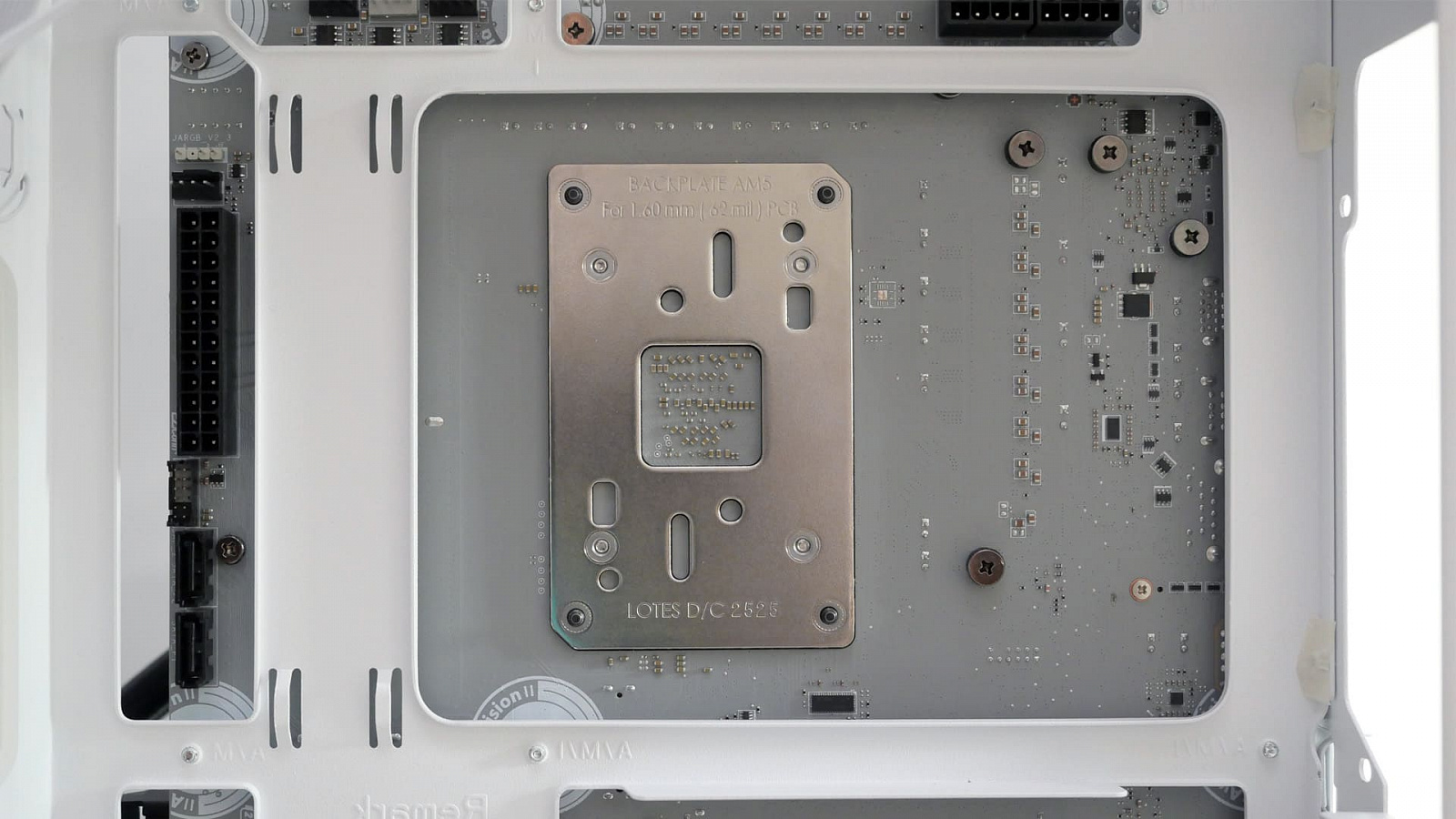

Бэкплейт сокета AM5 — это неотъемлемый элемент платформы, через который к процессорному гнезду прикручивается механизм фиксации. В отличие от AM4, здесь его нельзя просто снять или заменить произвольной пластиной, что напрямую влияет на совместимость с креплениями кулеров. Для большинства моделей охлаждения, совместимых с AM4, проблем не возникнет — отверстия и резьба совпадают.

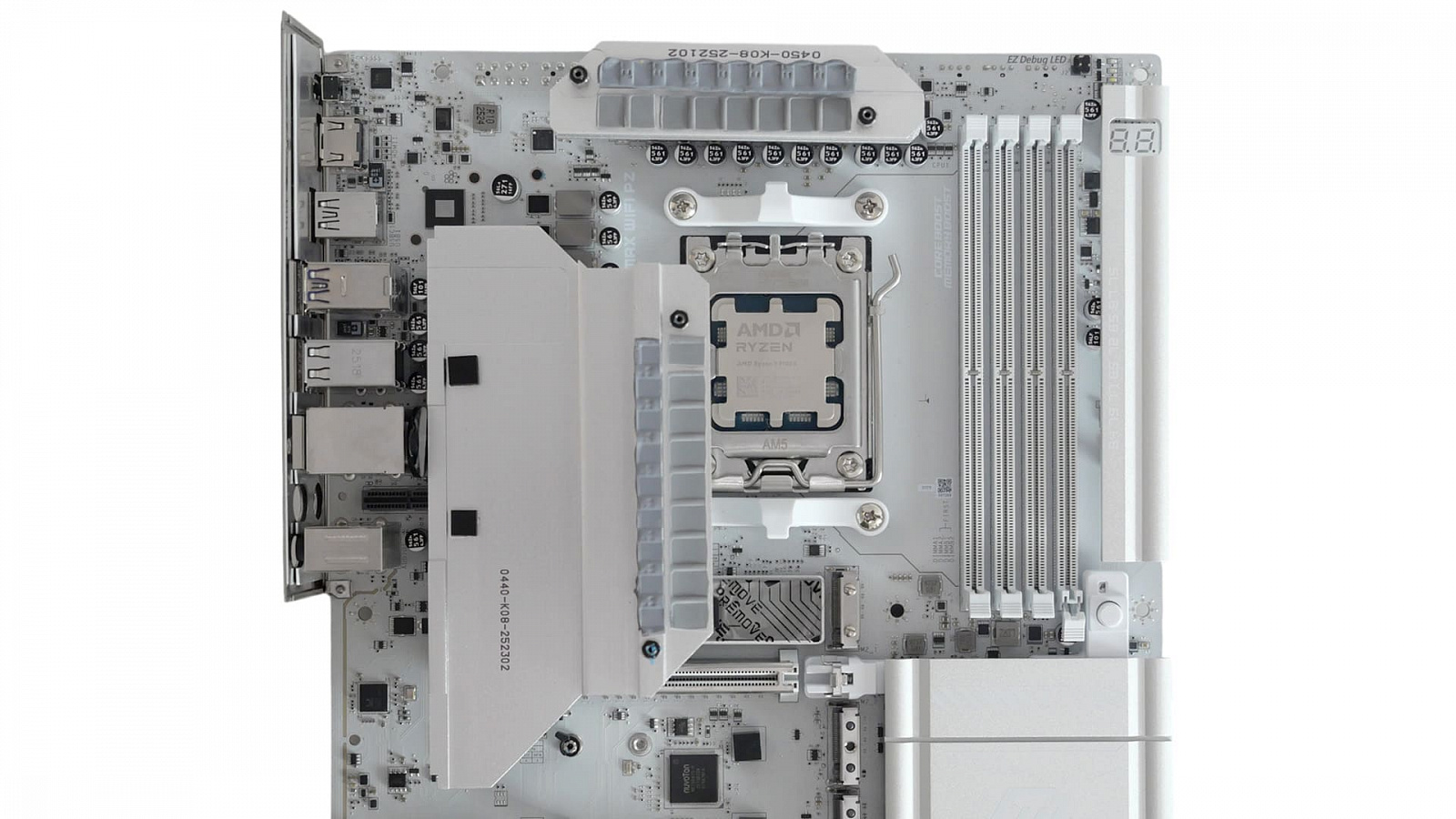

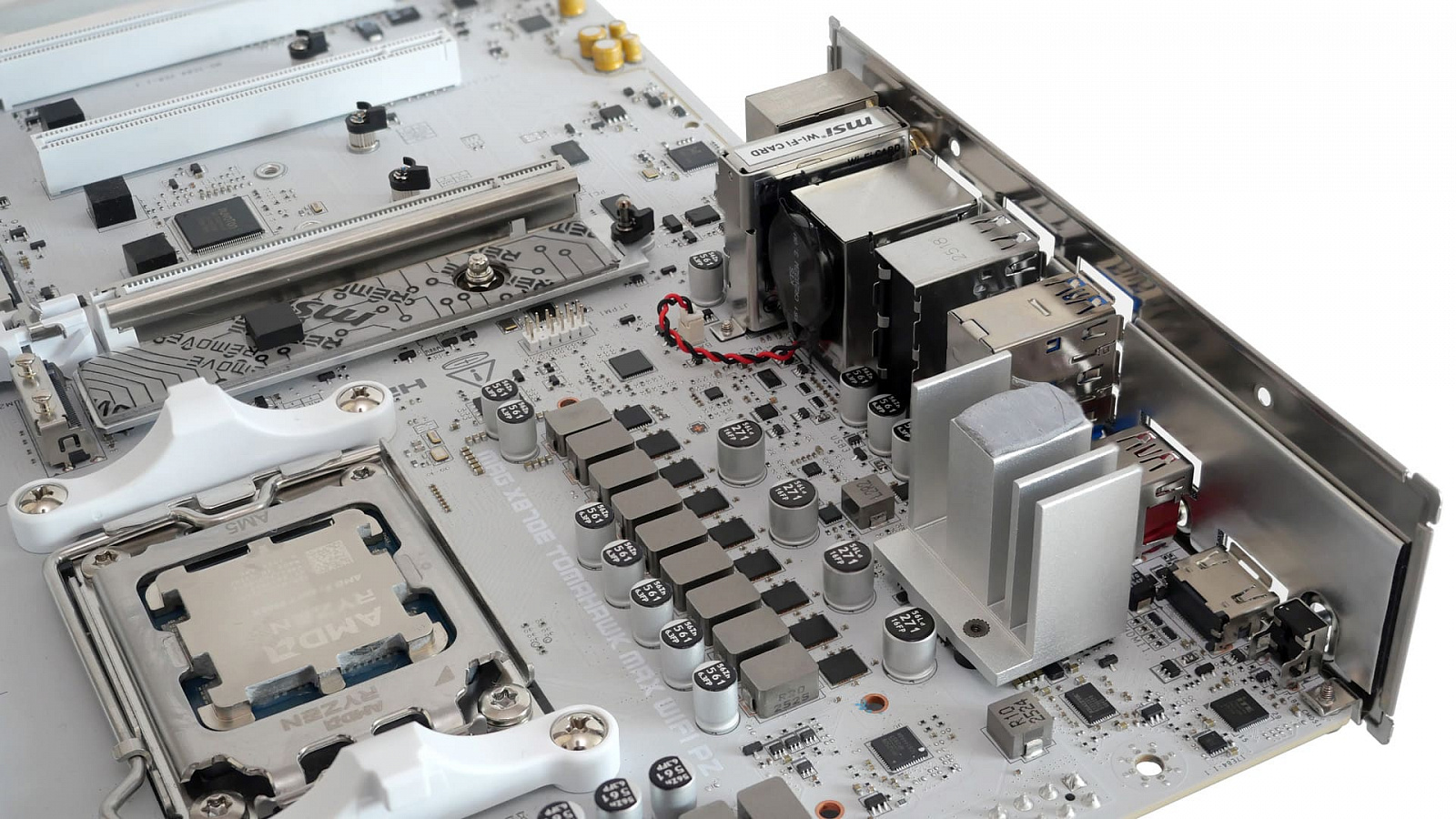

Зона VRM охлаждается двумя раздельными массивными радиаторами, установленными L-образно.

Под радиаторами для лучшего теплоотвода от прилично греющихся мосфетов и дросселей применены термопрокладки с проводимостью 7 Вт/(м·K). Отпечаток на них показывает хороший контакт с элементами подсистемы VRM.

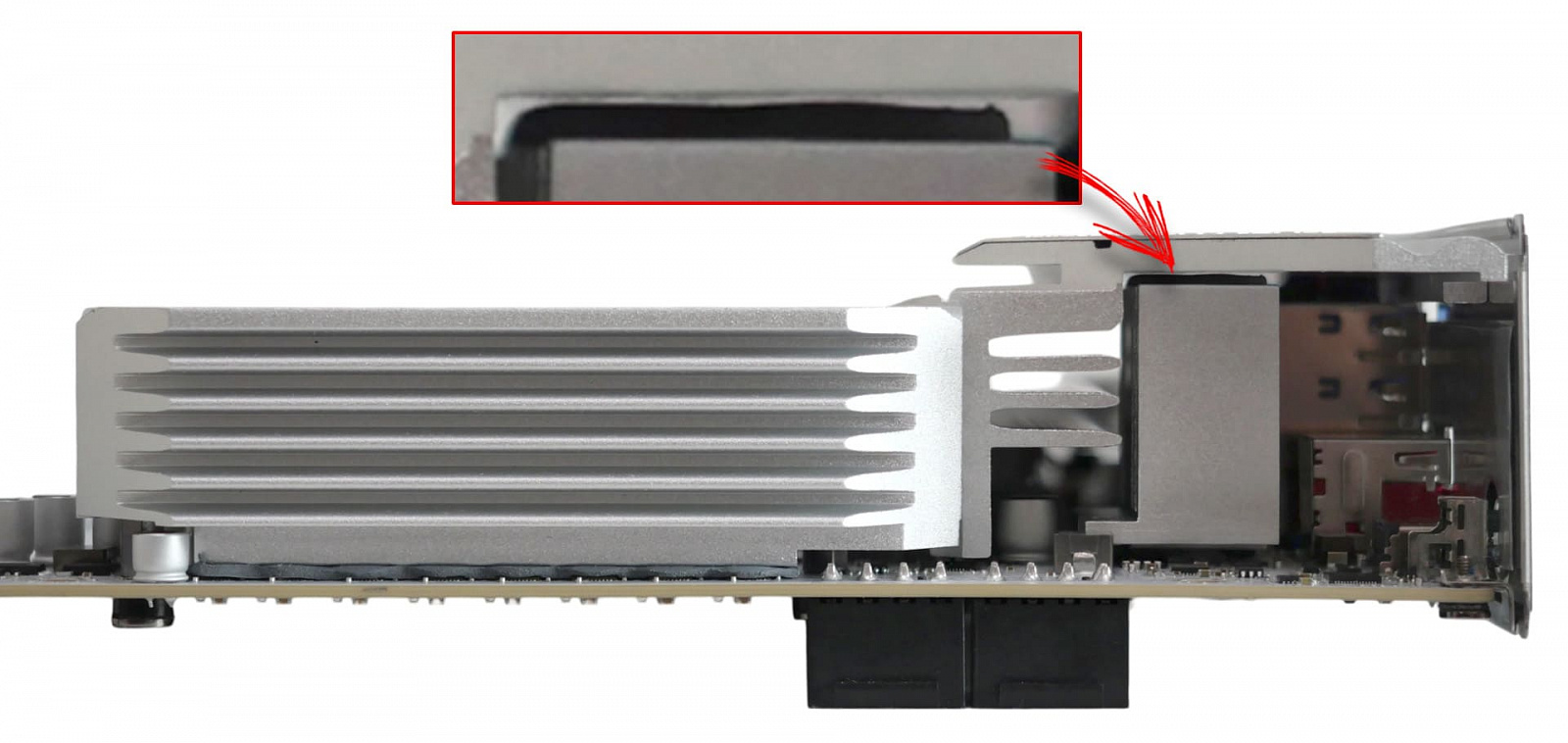

Чего не скажешь про соприкосновение дополнительного радиатора USB4-контроллера с одним из крупных радиаторов. Толщины термопрокладки недостаточно, остаётся зазор в доли миллиметров, что выглядит как технический просчёт.

А ведь под ним скрывается контроллер ASMedia ASM4242, который отвечает за два порта USB4 Type-C на задней панели и отдельное охлаждение здесь оправдано в силу заметного нагрева при активной скоростной передаче данных.

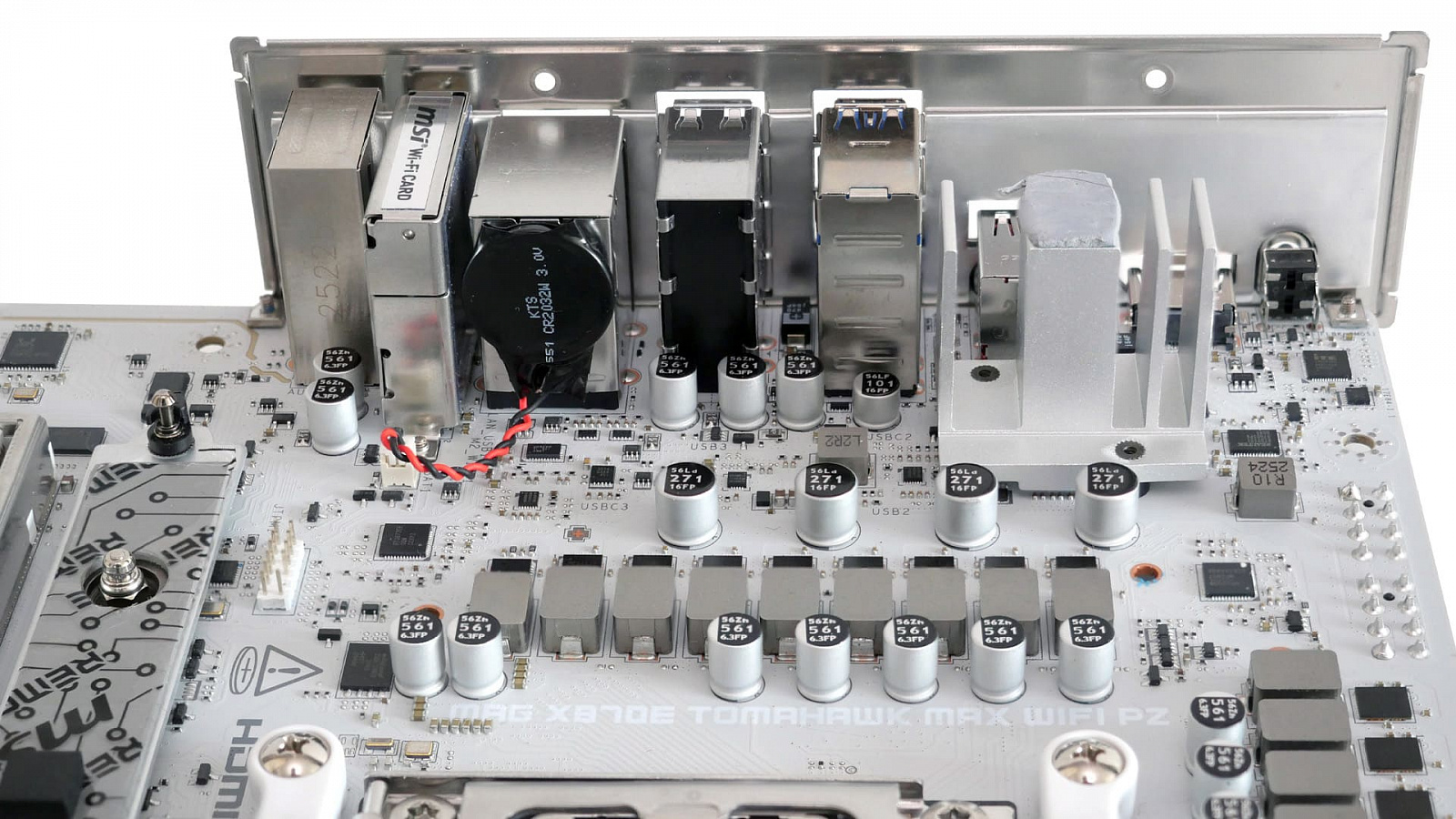

Батарейка CMOS на этой плате — тот случай, когда эстетика платы работает против практичности. Спрятана она под радиатором, накрывающим порты задней панели, и без его демонтажа до неё не добраться, а для этого придётся ещё и вытаскивать материнскую плату из корпуса. К тому же недостаток свободного места заставил MSI установить не классический слот для батарейки CR2032, которую можно купить в любом магазине, а «одетую» в термоусадку батарейку с припаянными проводами и разъёмом. Искать такую придётся в радиомагазине или заказывать отдельно.

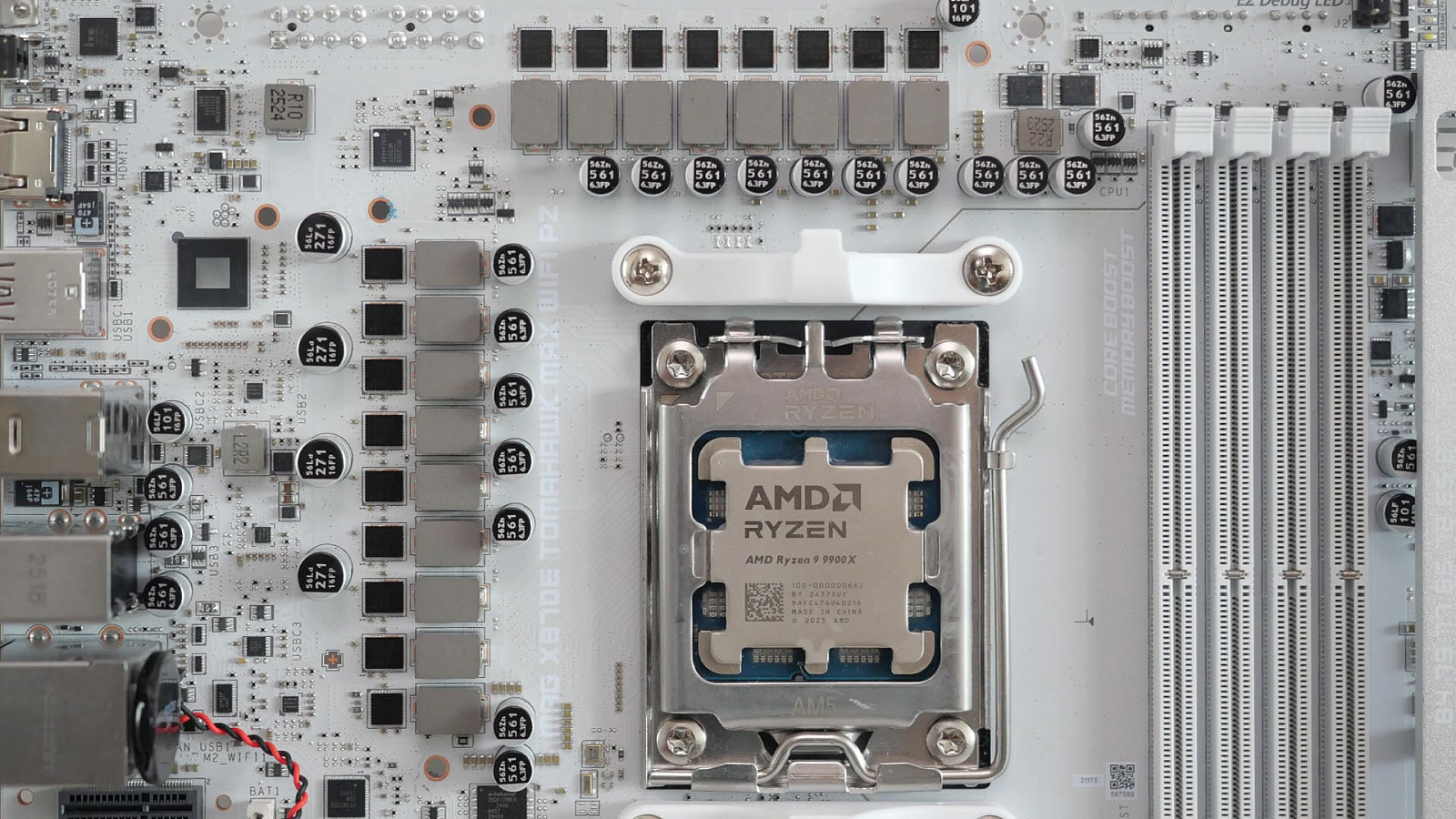

Питание процессора построено по схеме 14+2+1 Duet Rail: четырнадцать фаз отведено под ядро (VCore), две — под чипсет (SoC), ещё одна — под вспомогательные цепи (MISC). За распределение энергии отвечает цифровой ШИМ-контроллер Monolithic Power Systems MP2857, работающий в параллельном режиме 7×2. Силовая обвязка — это 80-амперные Smart Power Stage от MPS: четырнадцать сборок MP87670 на VCore и две такие же на SoC. Для линии MISC выделен отдельный силовой элемент AOZ5516QI на 55 А от Alpha and Omega Semiconductor. Суммарно такая конфигурация рассчитана на бесперебойную работу с флагманским Ryzen 9 9950X3D даже под длительной нагрузкой.

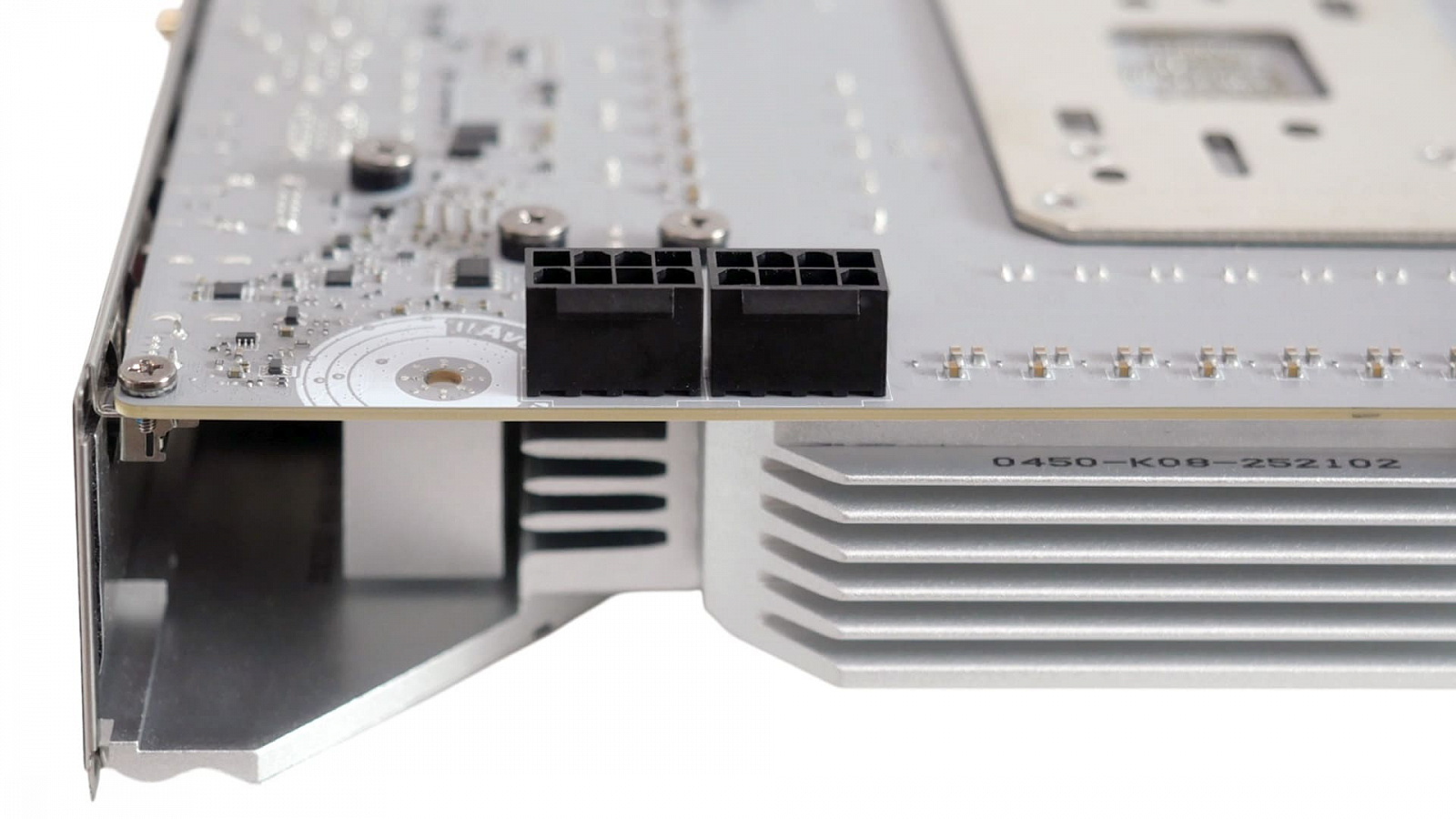

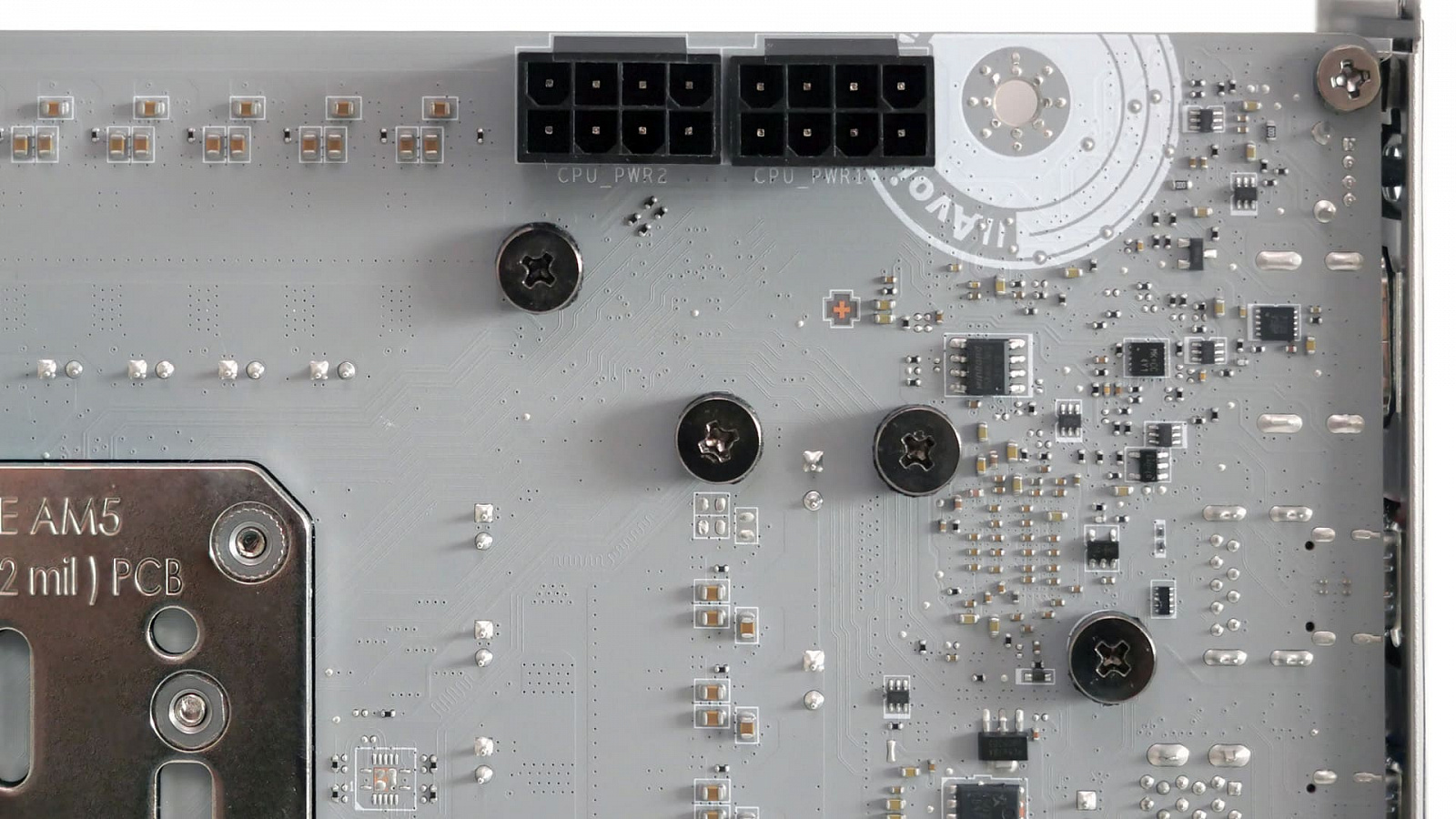

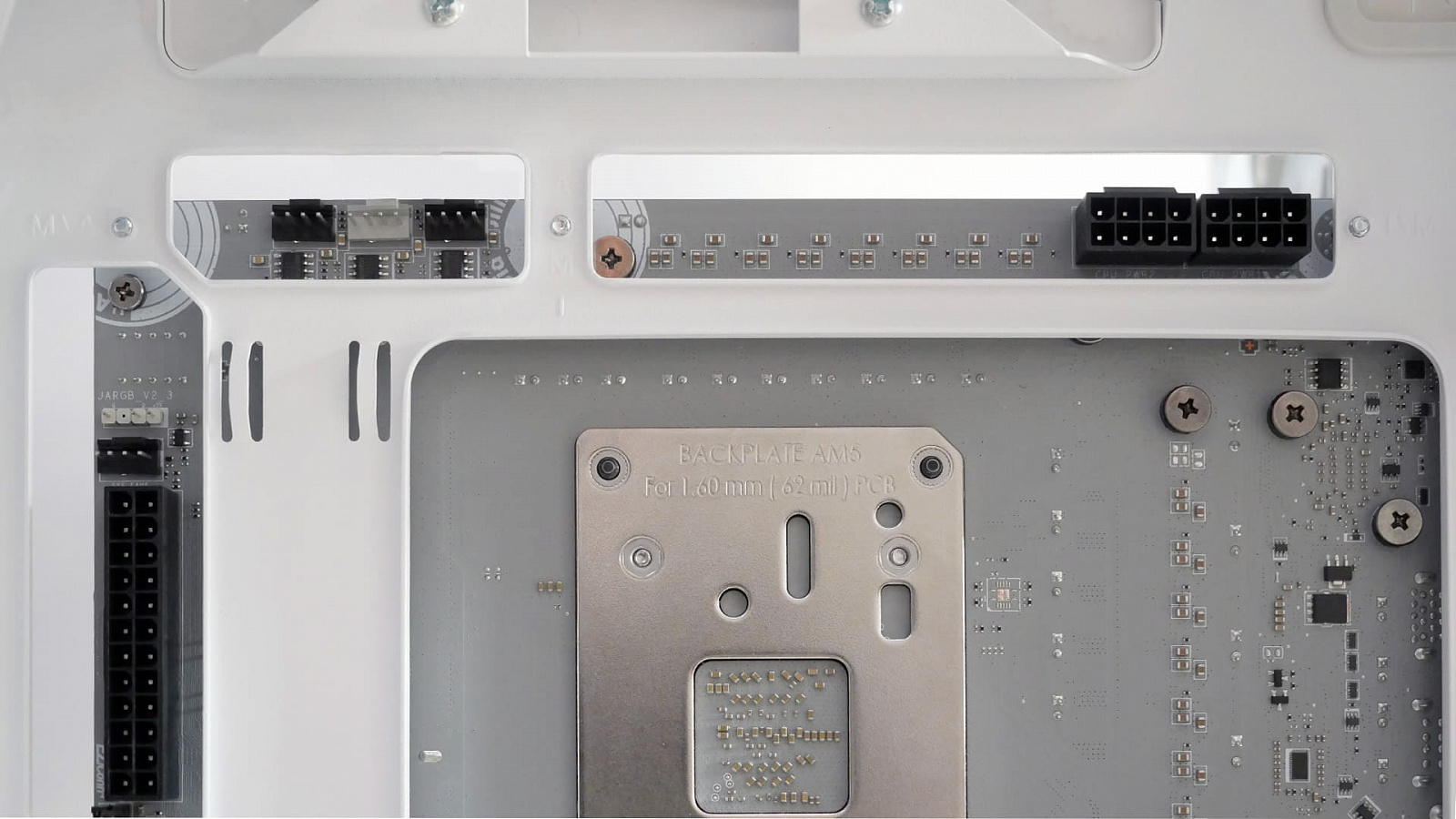

Питание процессора реализовано через два 8-контактных разъёма CPU_PWR — стандартная конфигурация для плат на X870E, рассчитанная на топовые Ryzen с высоким энергопотреблением. Оба разъёма выведены на обратную сторону платы в рамках компоновки Project Zero, так что на лицевой стороне кабели не видны. Заявленная схема питания как раз и рассчитана на то, чтобы подавать энергию через оба коннектора без просадок под длительной нагрузкой.

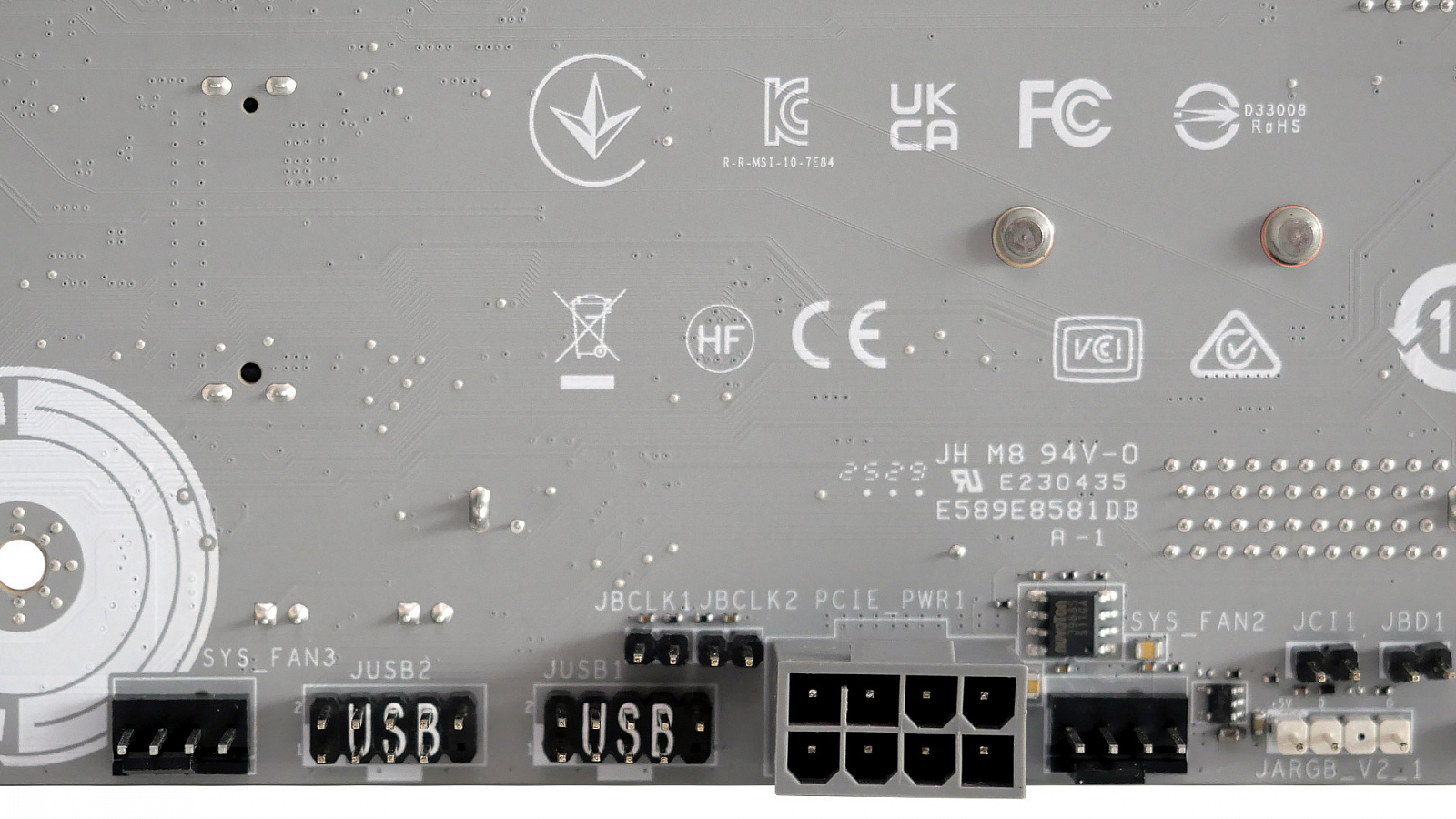

При этом дополнительный 8-контактный PCIE_PWR на плате тоже есть — он нужен не для процессора, а для стабильного питания слотов PCIe при установке нескольких энергоёмких карт расширения.

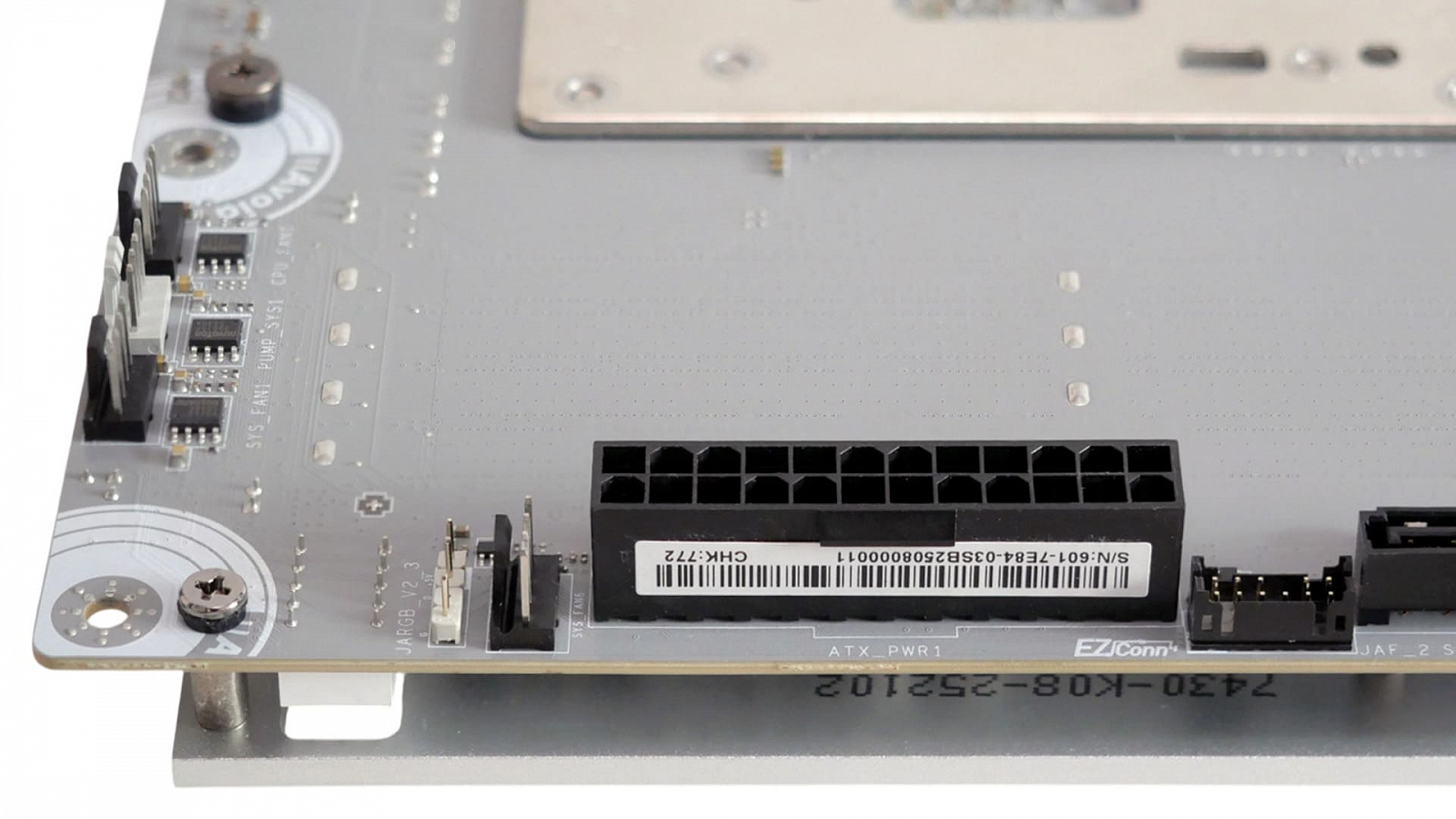

Питание самой платы подаётся через типовой 24-контактный разъём ATX, который также перенесён на обратную сторону печатной платы.

На плате распаяно четыре слота DDR5 UDIMM с максимальным объёмом до 256 ГБ и двухсторонними защёлками. Заявленный потолок разгона — 8400+ MT/s, но только в конфигурации 1DPC 1R; при двух модулях на канал частота опускается до 6400+ MT/s. Поддерживаются профили AMD EXPO и CUDIMM, правда последние только в режиме обхода тактового драйвера.

Звуковая подсистема построена на кодеке Realtek ALC4080 — это 7.1-канальное решение, способное выдавать до 32 бит / 384 кГц на передней панели. MSI дополнила его фирменным комплексом Audio Boost 5: аудиотракт физически изолирован от остальной платы, чтобы цифровые помехи не добирались до аналоговой части, а на выходе стоят японские конденсаторы и операционный усилитель для наушников.

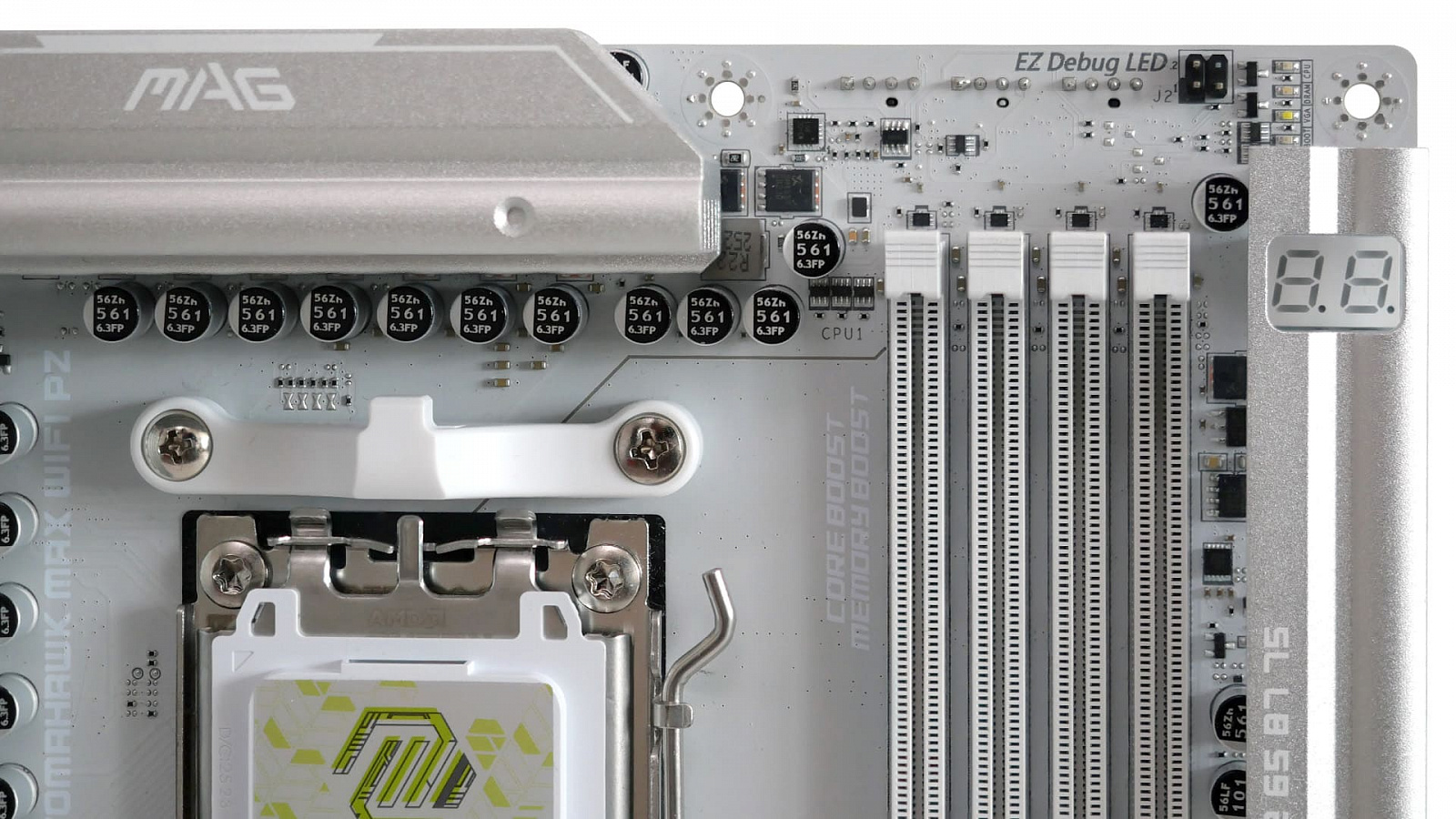

Набор диагностических опций реализован двухуровнево. В правом верхнем углу платы размещён сегментный индикатор POST-кодов, который в простое показывает температуру процессора, а при загрузке — числовой код ошибки. Чуть выше — четыре светодиода EZ Debug LED, поочерёдно подсвечивающих этапы инициализации: CPU, DRAM, VGA и Boot. Вместе они дают достаточно информации, чтобы понять, на каком именно шаге система остановилась, не прибегая к спикеру или дополнительным платам диагностики.

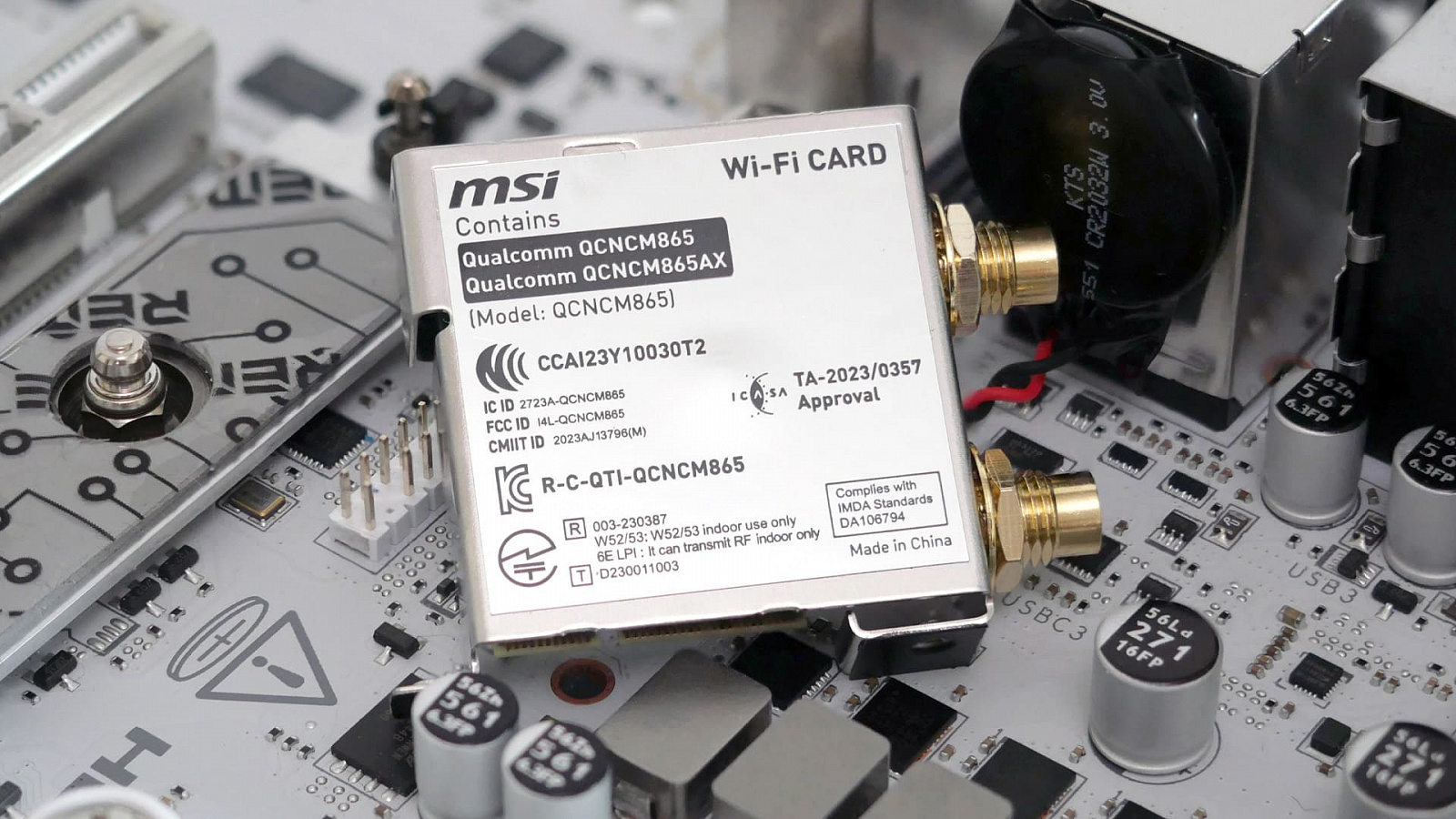

Проводная сеть управляется контроллером Realtek RTL8126, поддерживающим ethernet-соединения до 5 гигабит в секунду. За беспроводную связь отвечает модуль Qualcomm FastConnect 7800 (маркирован как QCNCM865), установленный в слот M.2 Key-E. Он поддерживает Wi-Fi 7 в трёх диапазонах — 2.4, 5 и 6 ГГц, ширину канала до 320 МГц, скорость до 5.8 Гбит/с и Bluetooth 5.4.

Подсветка

На MAG X870E TOMAHAWK MAX WIFI PZ нет декоративных элементов подсветки, но точки подключения внешних RGB-устройств, как и подобает современной плате, сделаны. Для управления внешней подсветкой предусмотрены четыре колодки: три ARGB (5 В) и одна RGB (12 В). Расположены они сзади в верхней правой и в нижней частях платы. Через них можно завести, например, управление подсветкой корпусных вентиляторов, лент или помпы. Все разъёмы управляются через фирменное программное обеспечение MSI Center и плагин Mystic Light в частности.

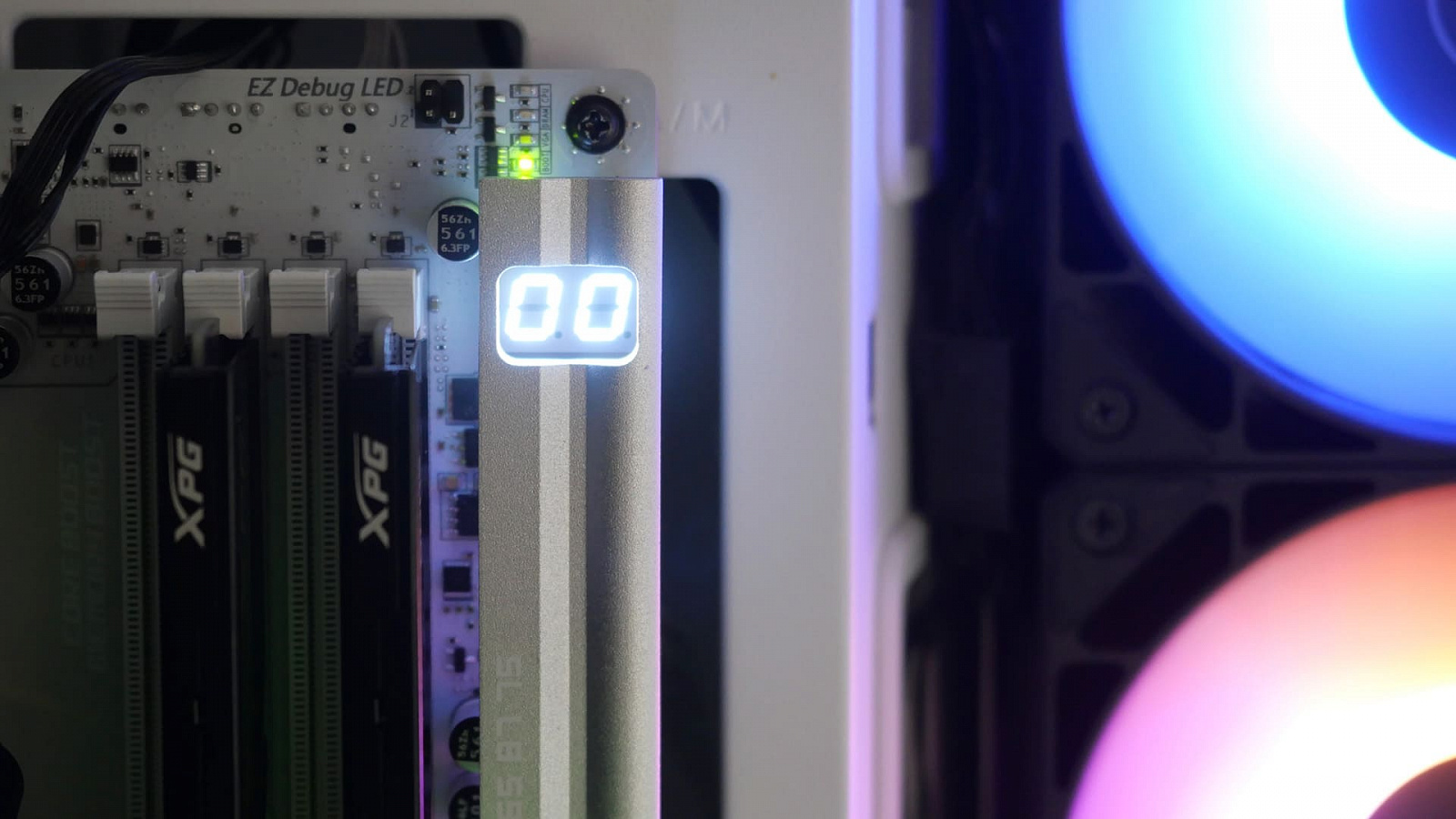

Единственное, что всё-таки светится на плате — диагностические светодиоды EZ Debug LED при загрузке и индикатор POST-кодов белого цвета, что в целом вписывается в общую светлую гамму платы.

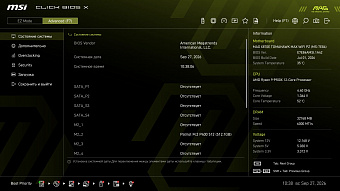

UEFI BIOS

Объём BIOS-чипа — 64 МБ, что оставляет запас под будущие обновления AGESA и поддержку новых процессоров. Микропрограмма платы построена на AMI BIOS с фирменной надстройкой Click BIOS X. MSI перешла к ней сразу с Click BIOS 5, минуя промежуточные версии. Оболочка заметно переработана в лучшую сторону: упрощенный EZ Mode и расширенный Advanced Mode теперь чётко разделены, а цветовая схема подстроена под серию MAG.

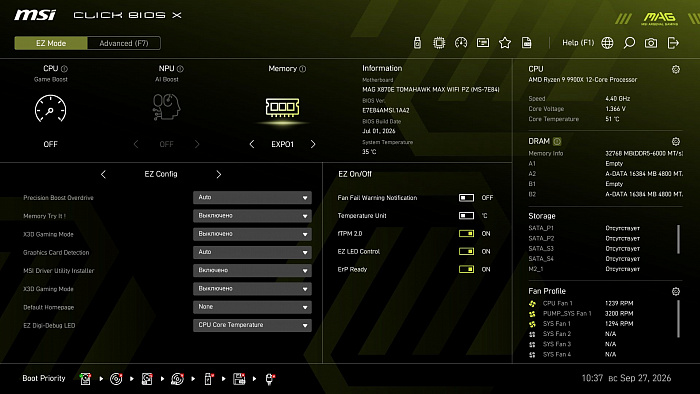

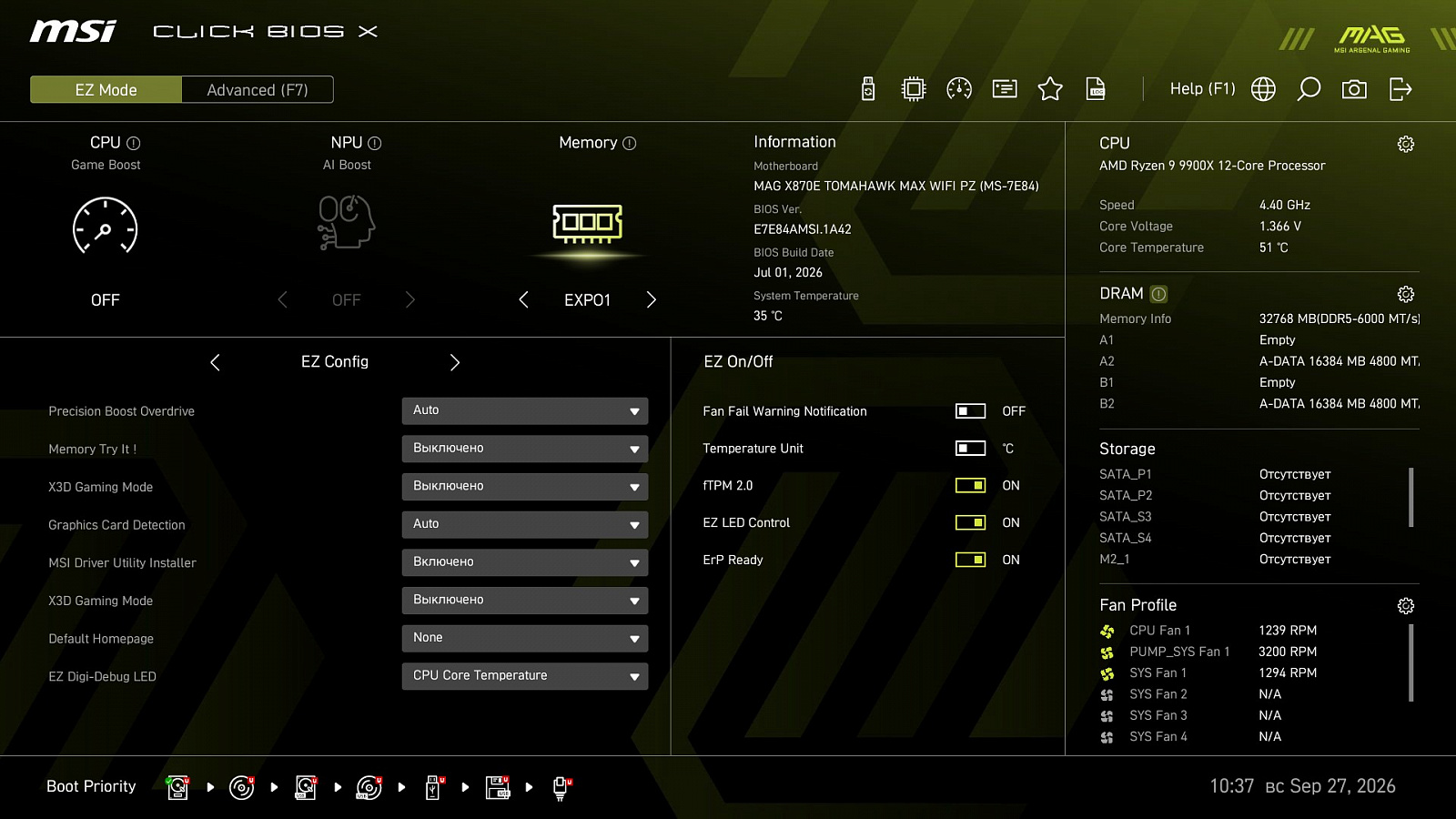

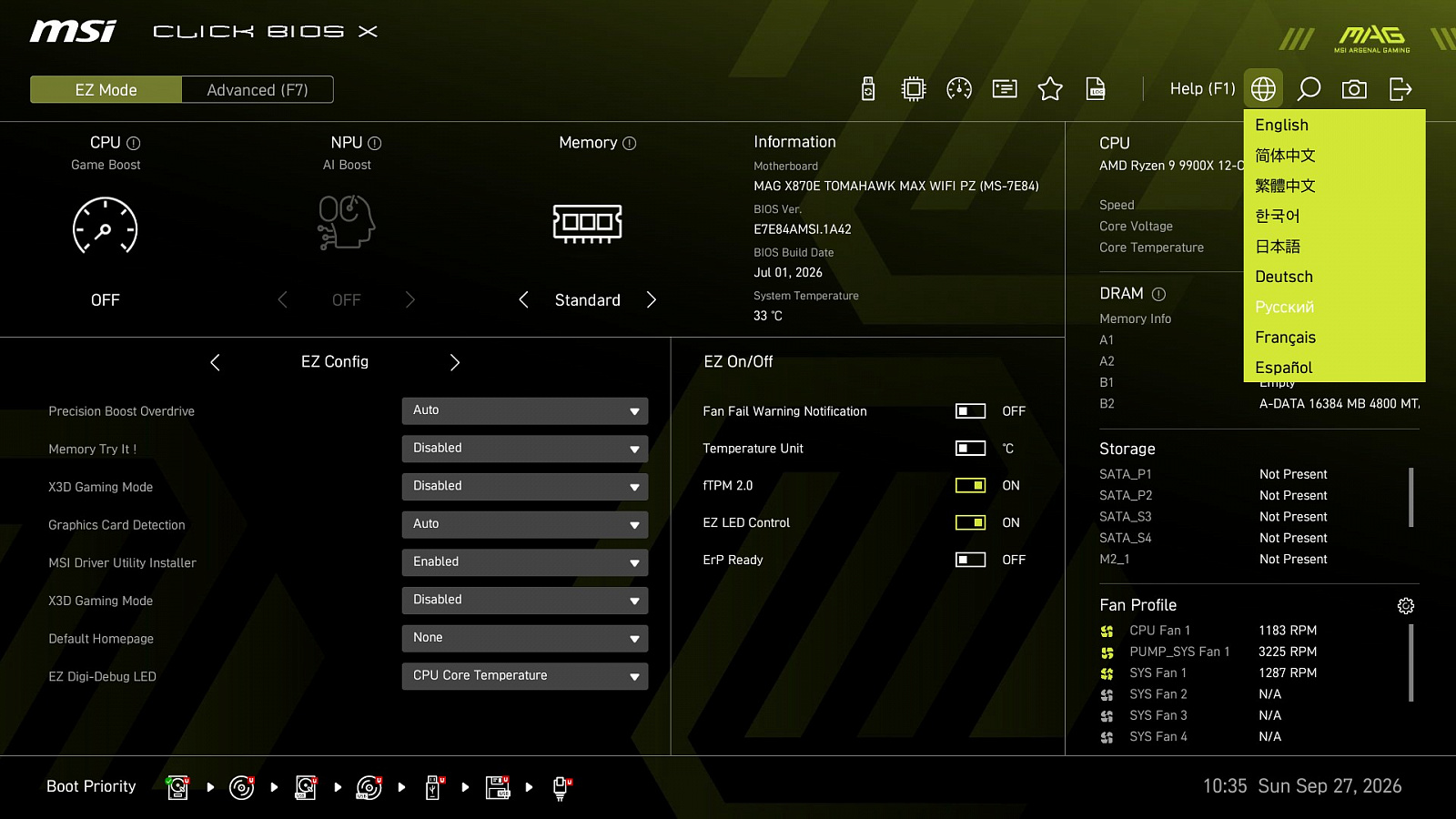

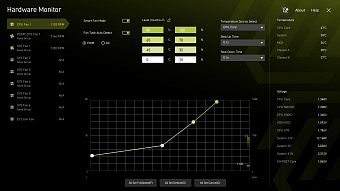

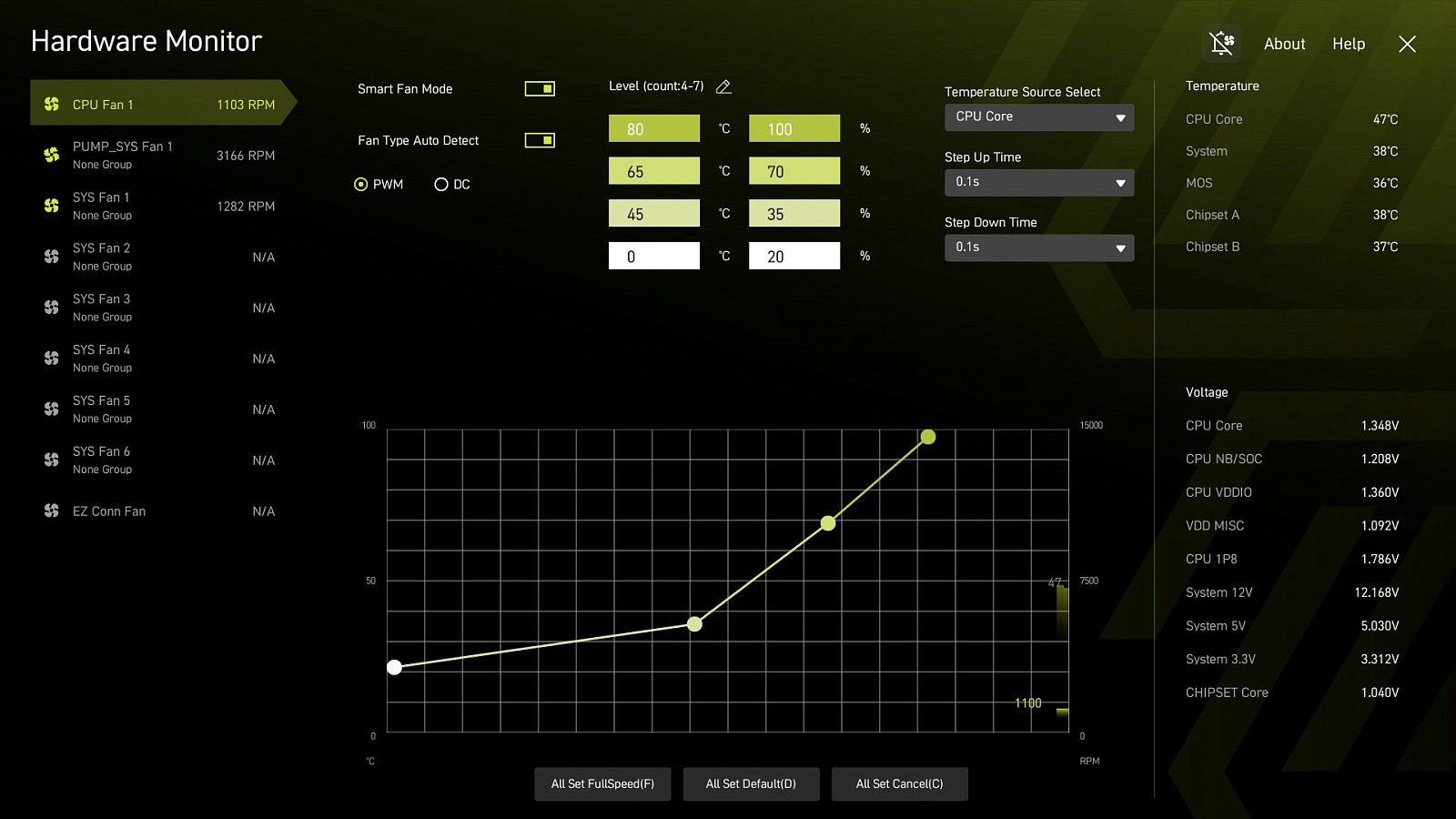

EZ Mode закрывает почти всё для быстрой настройки — порядок загрузки, профили EXPO, PBO, мониторинг вентиляторов и температур, переключатели fTPM и ErP.

Примечательно, что в основном интерфейсе BIOS сделан крупный переключатель AI Boost, однако работает он только с процессорами, имеющими интегрированный нейропроцессор (NPU). При использовании актуальных на октябрь 2026 года десктопных чипов серий Ryzen 7000 и Ryzen 9000 эта функция останется неактивной, так как в них NPU физически отсутствует. Воспользоваться этой кнопкой и разогнать ИИ-движок на платформе AM5 получится только при установке настольных процессоров серии Ryzen AI 400, которые оснащены встроенным блоком XDNA 2.

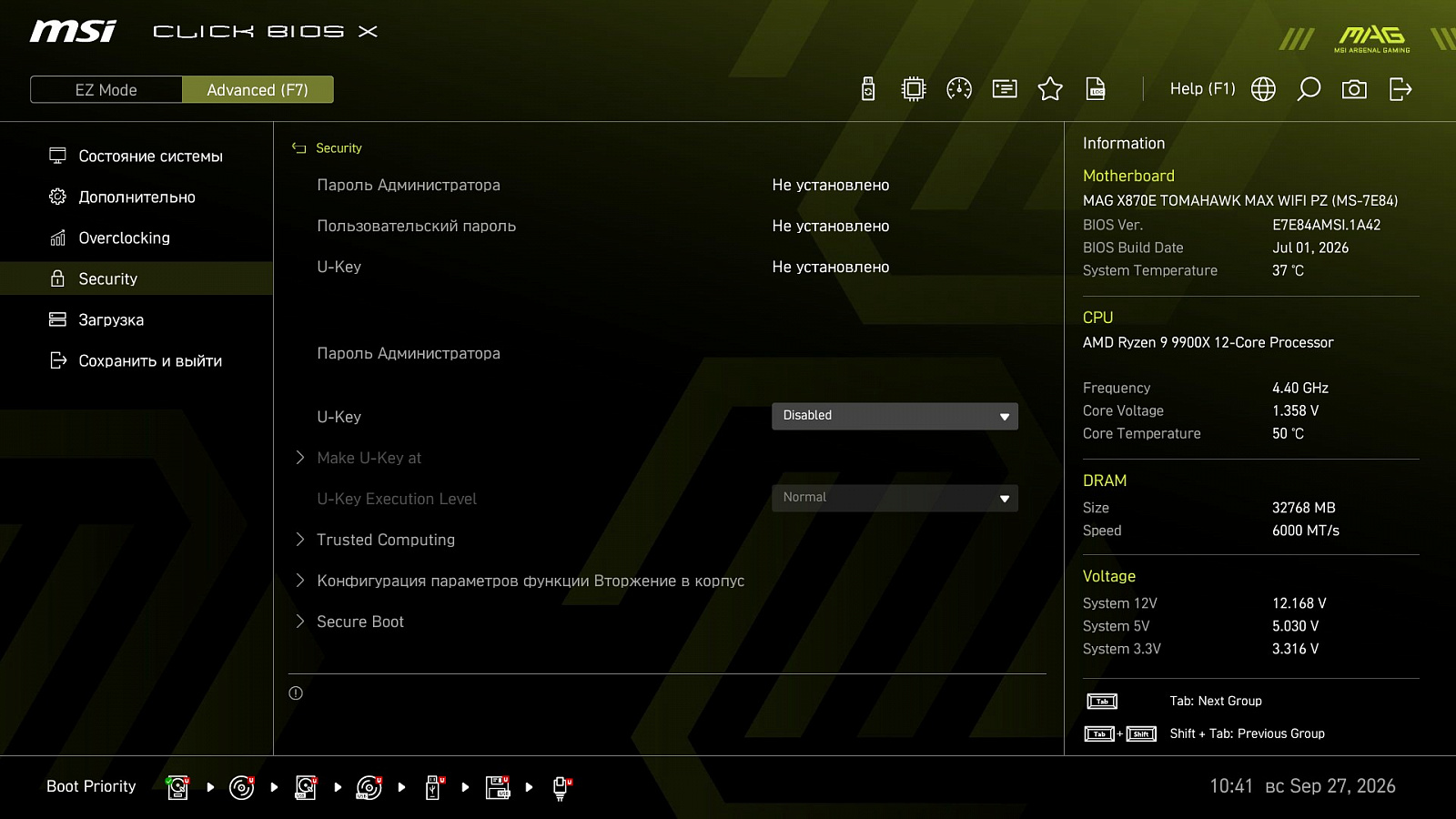

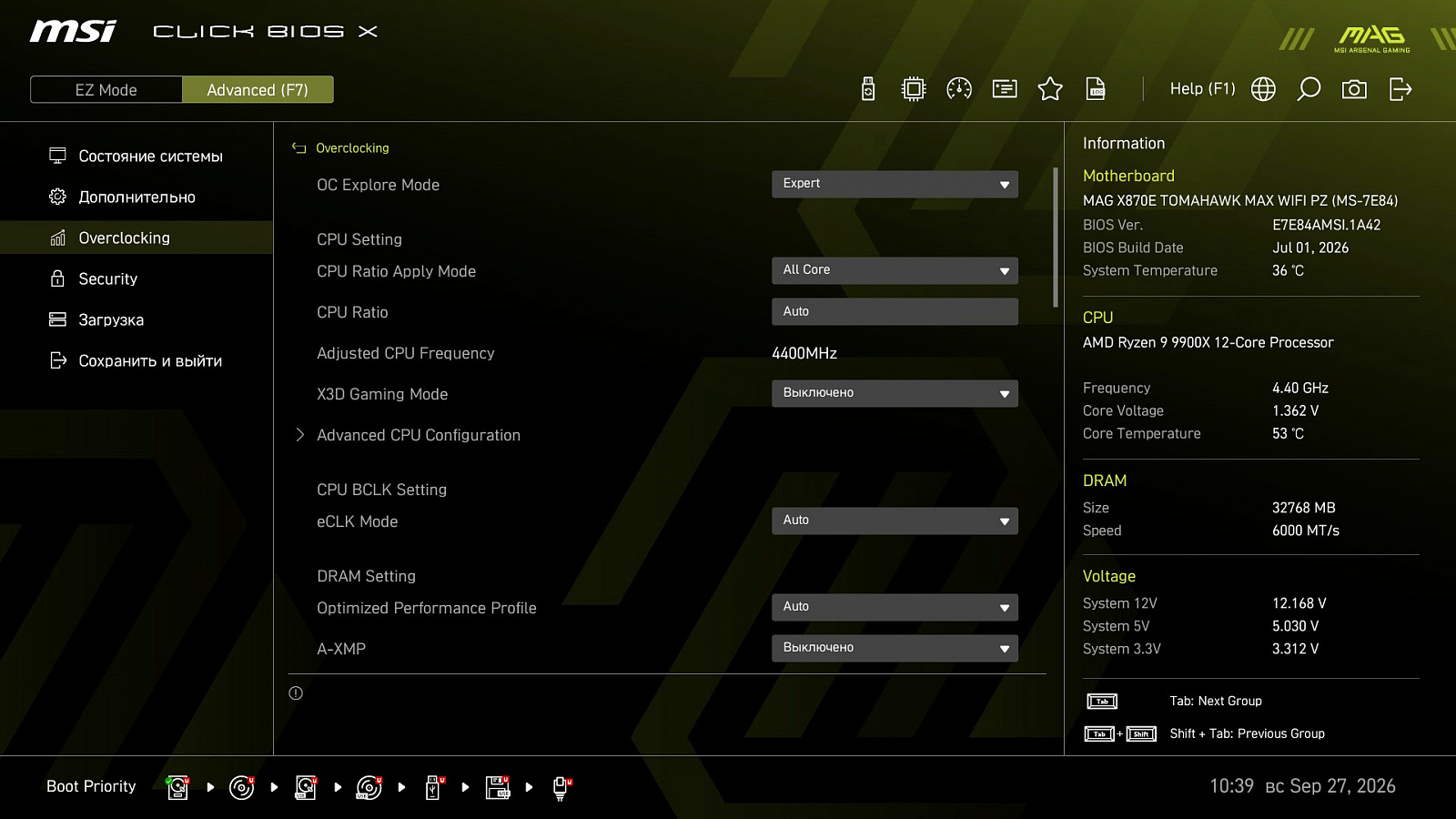

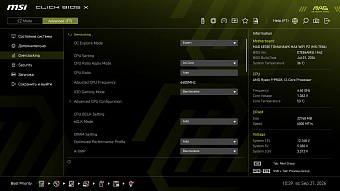

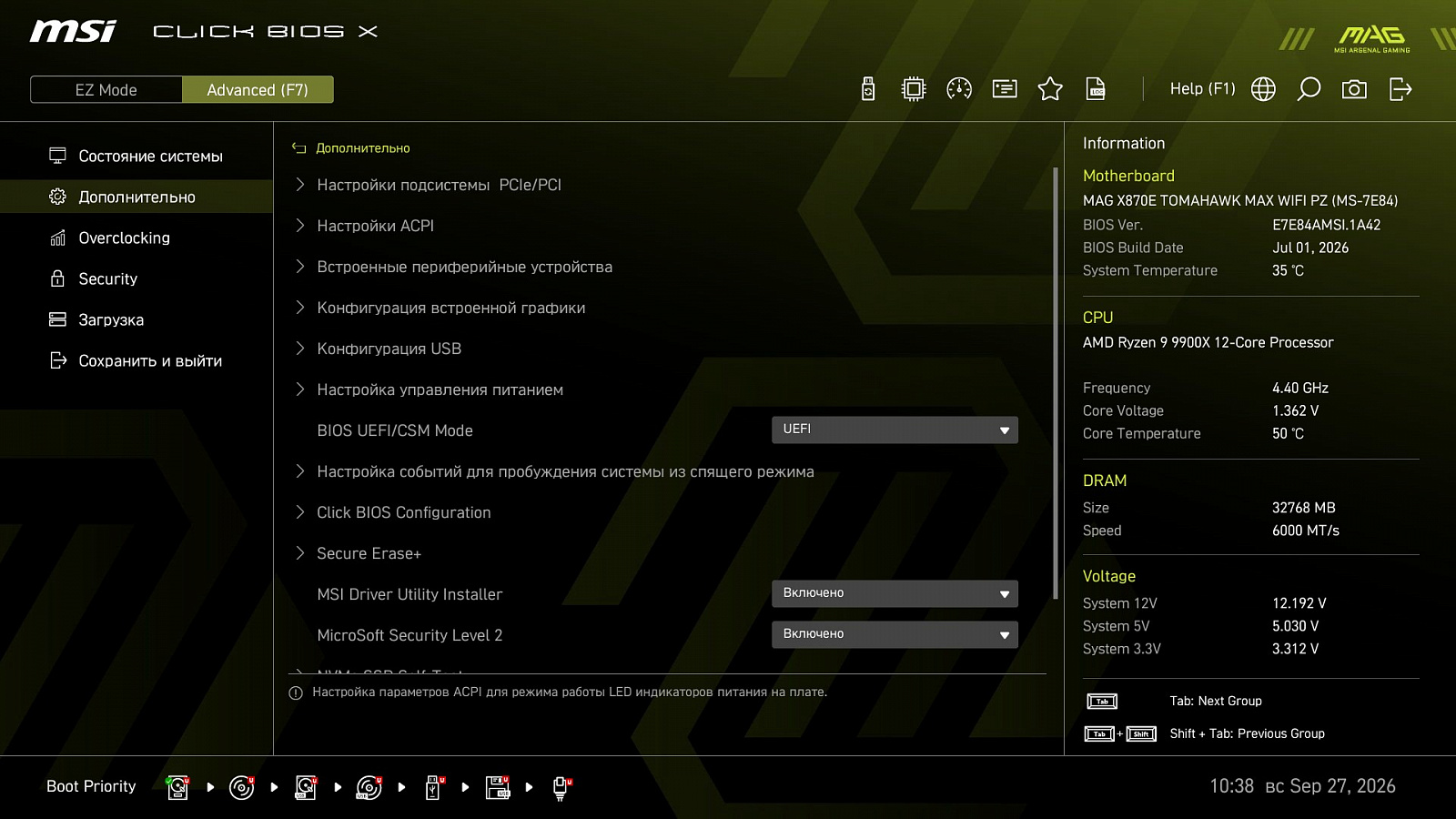

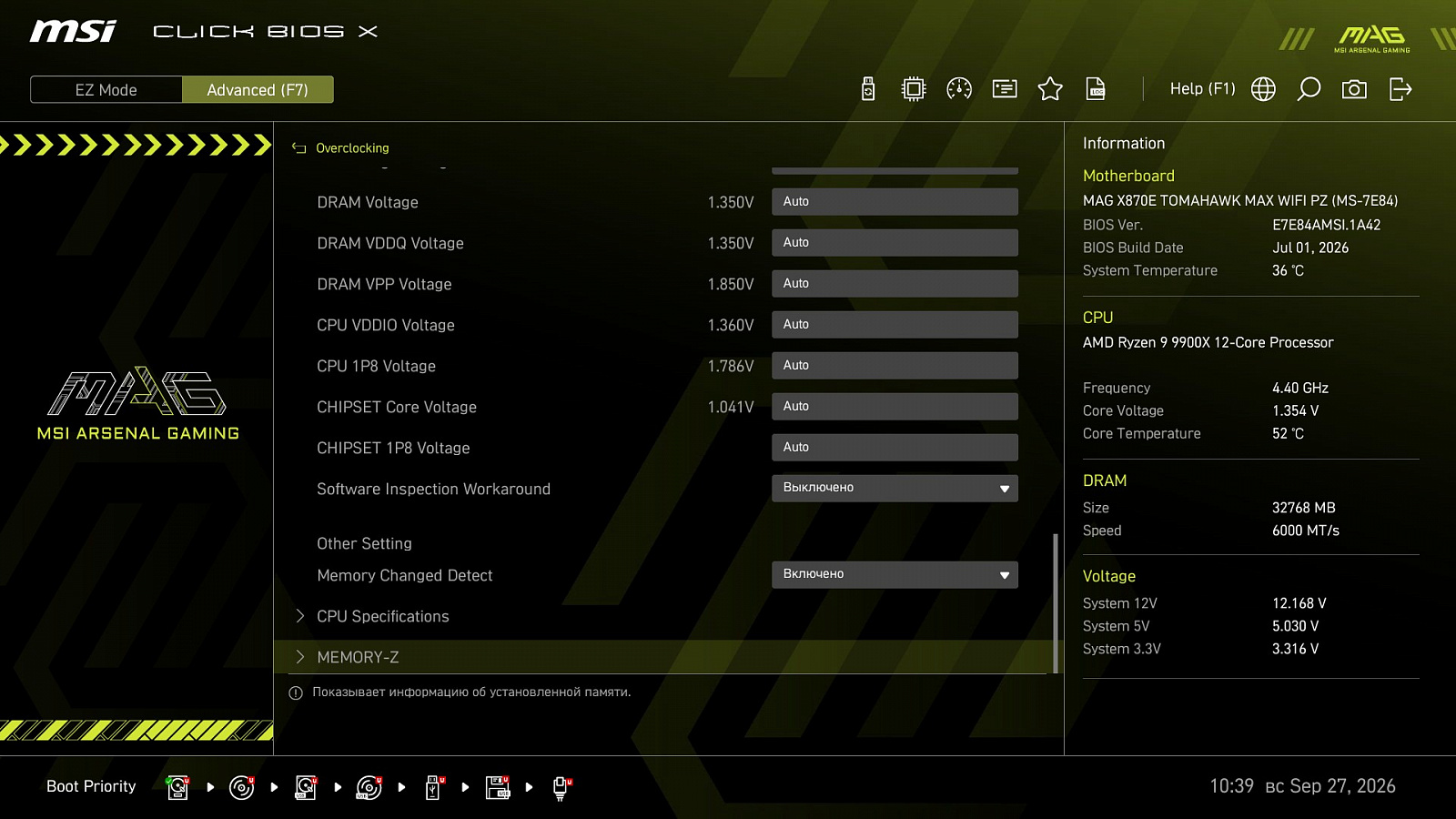

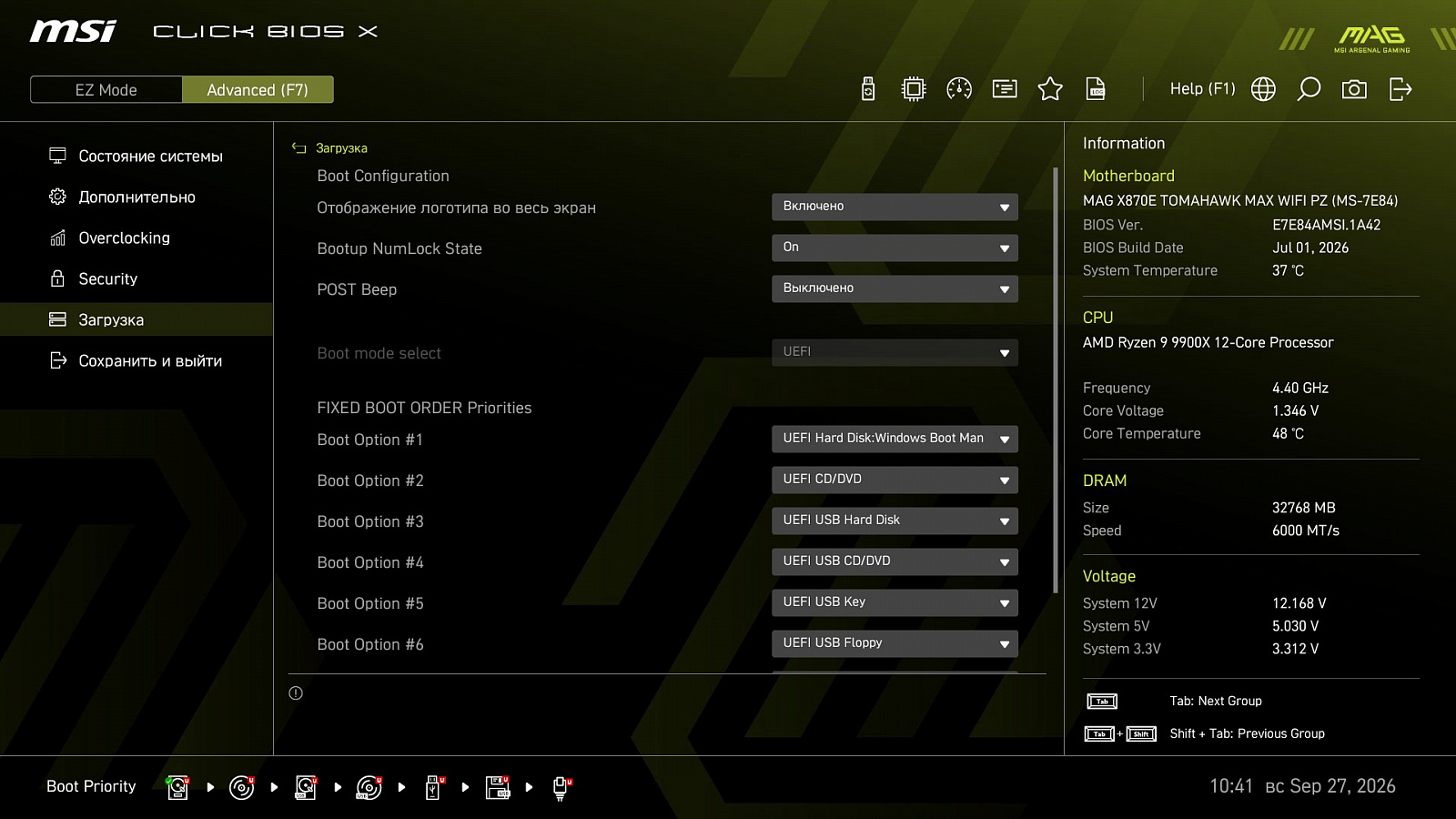

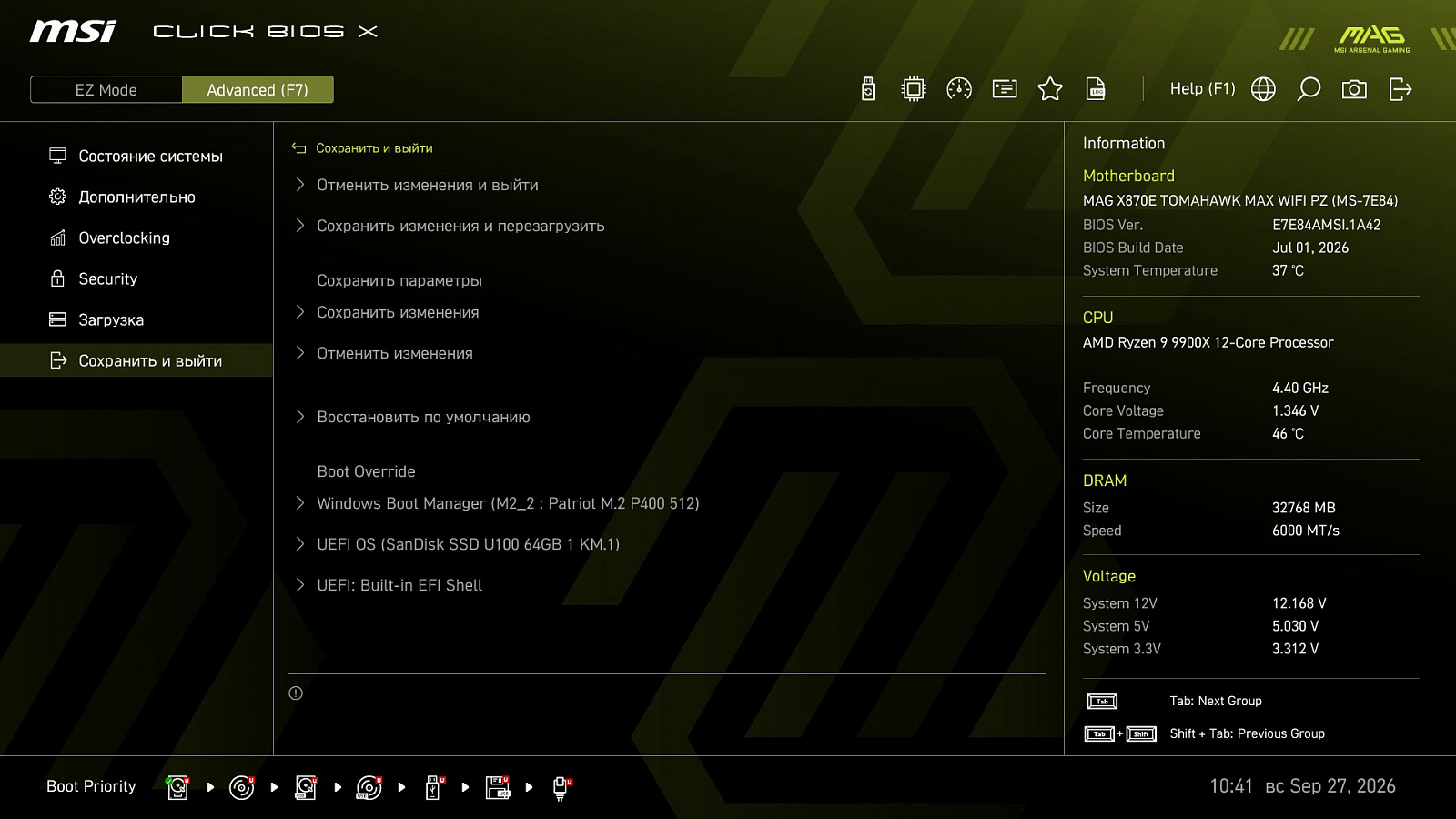

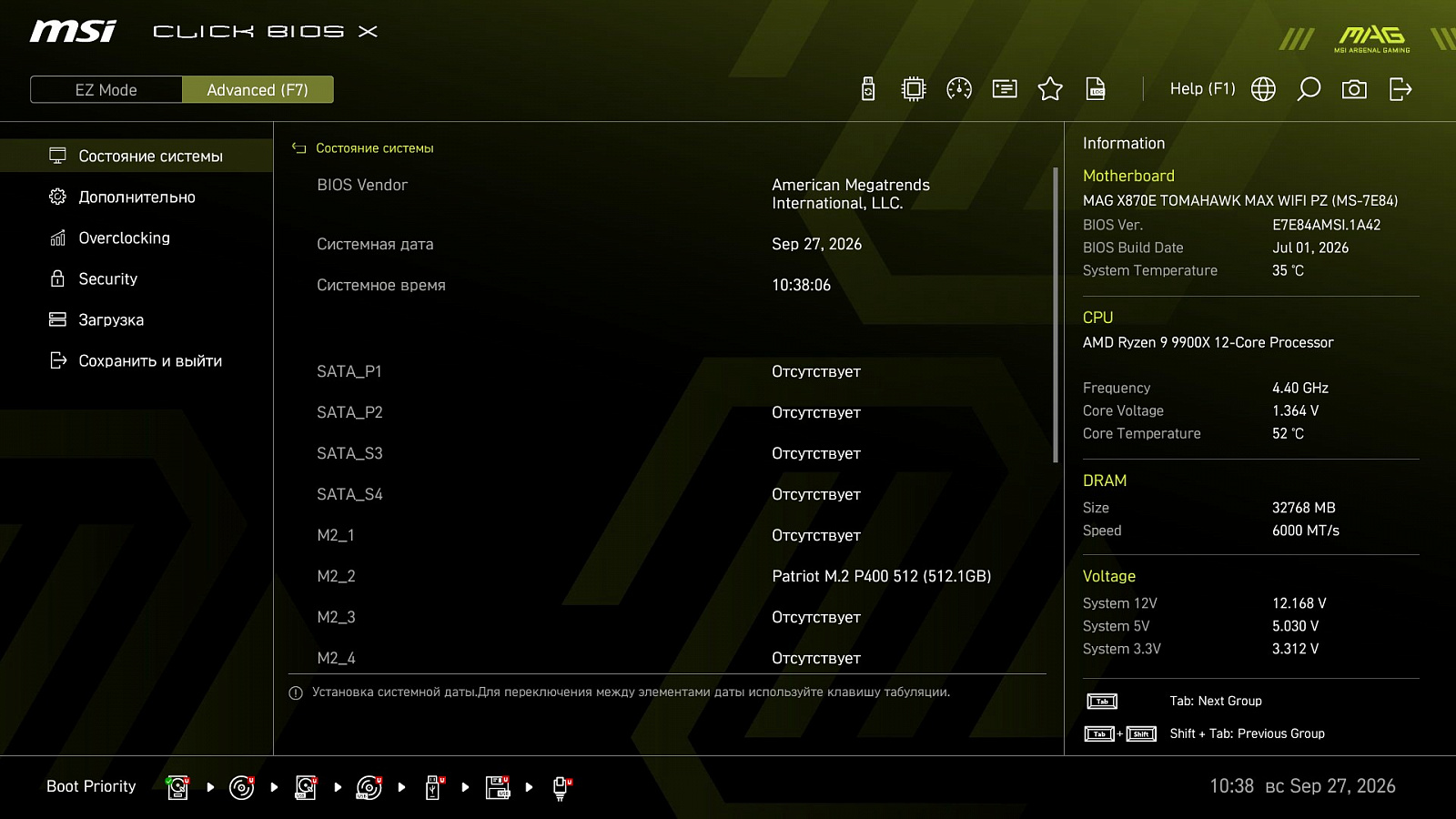

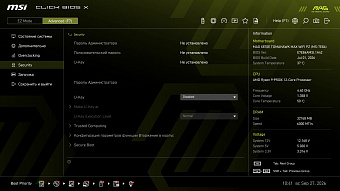

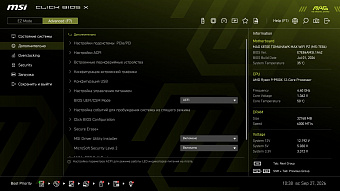

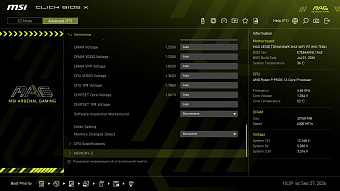

Advanced Mode даёт доступ к разгону процессора и памяти, настройкам PCIe и USB, а также к отдельному разделу Security с Secure Boot и TPM. Из фирменных функций — Memory Try It! с готовыми профилями таймингов, High-Efficiency Mode с четырьмя ступенями оптимизации задержек и Latency Killer.

Софт

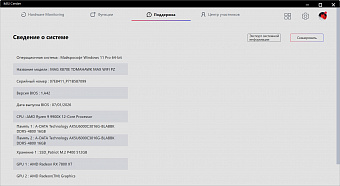

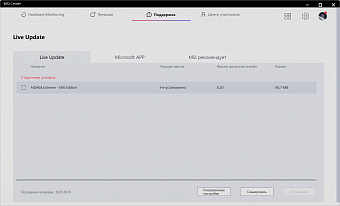

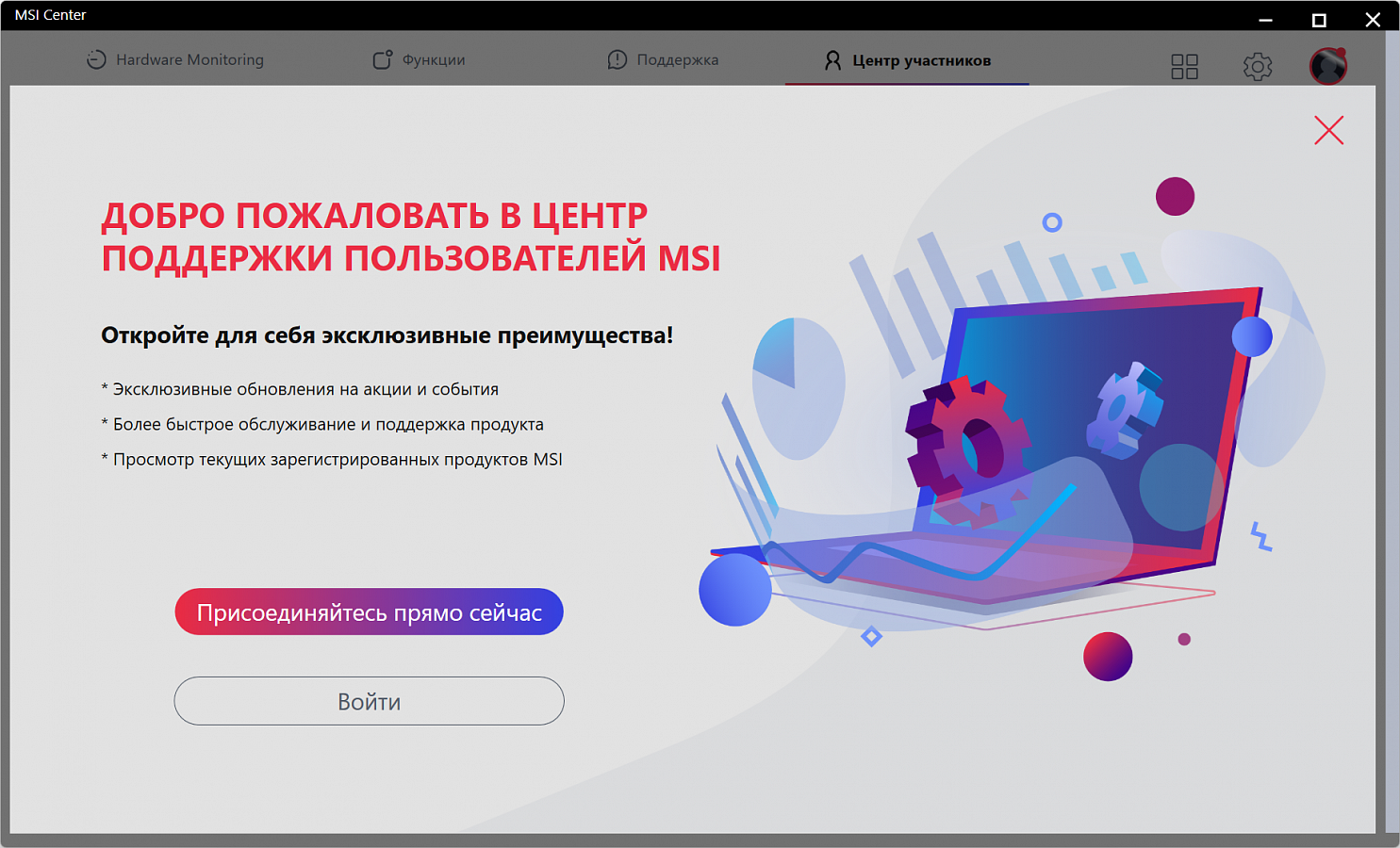

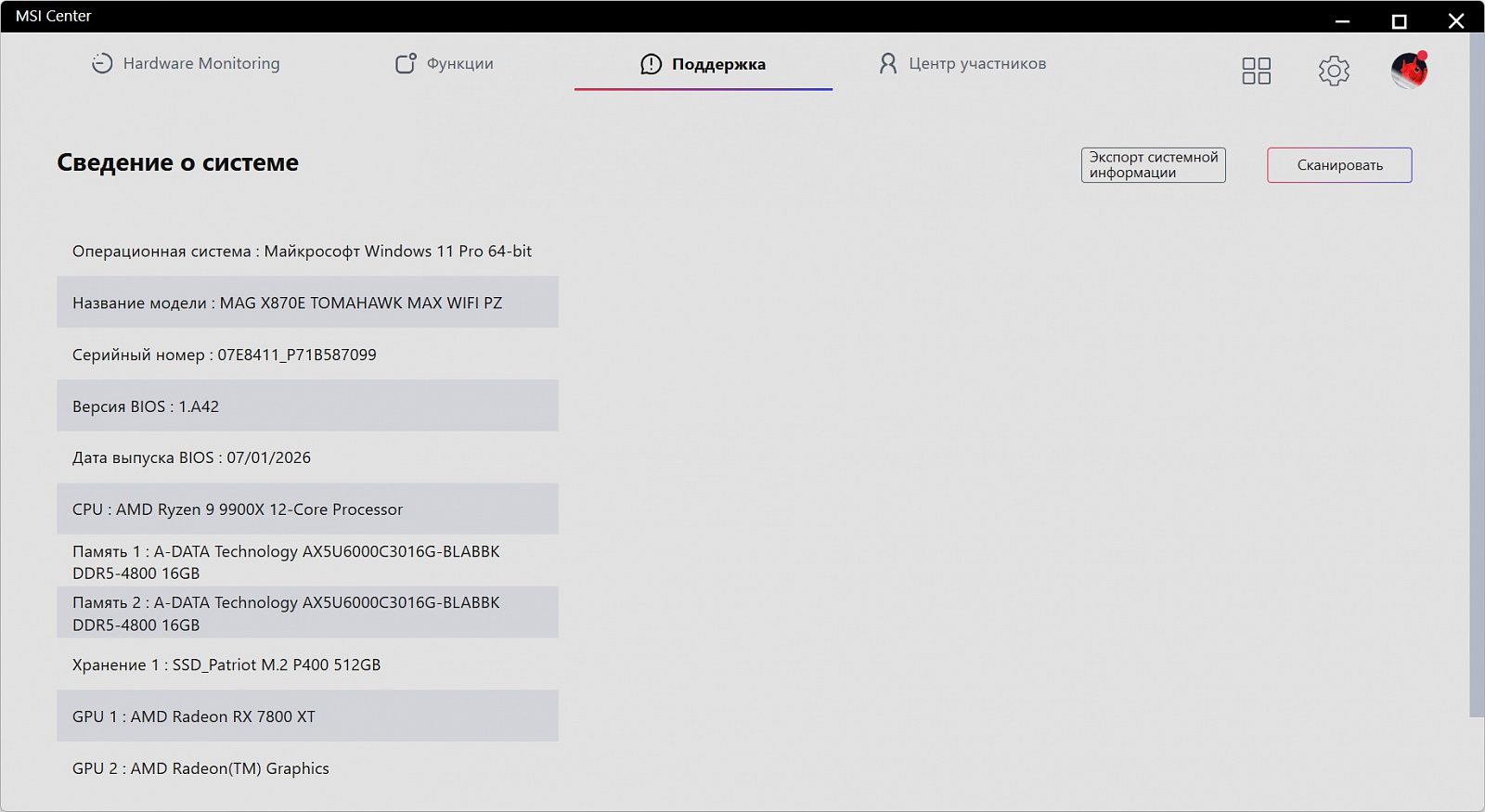

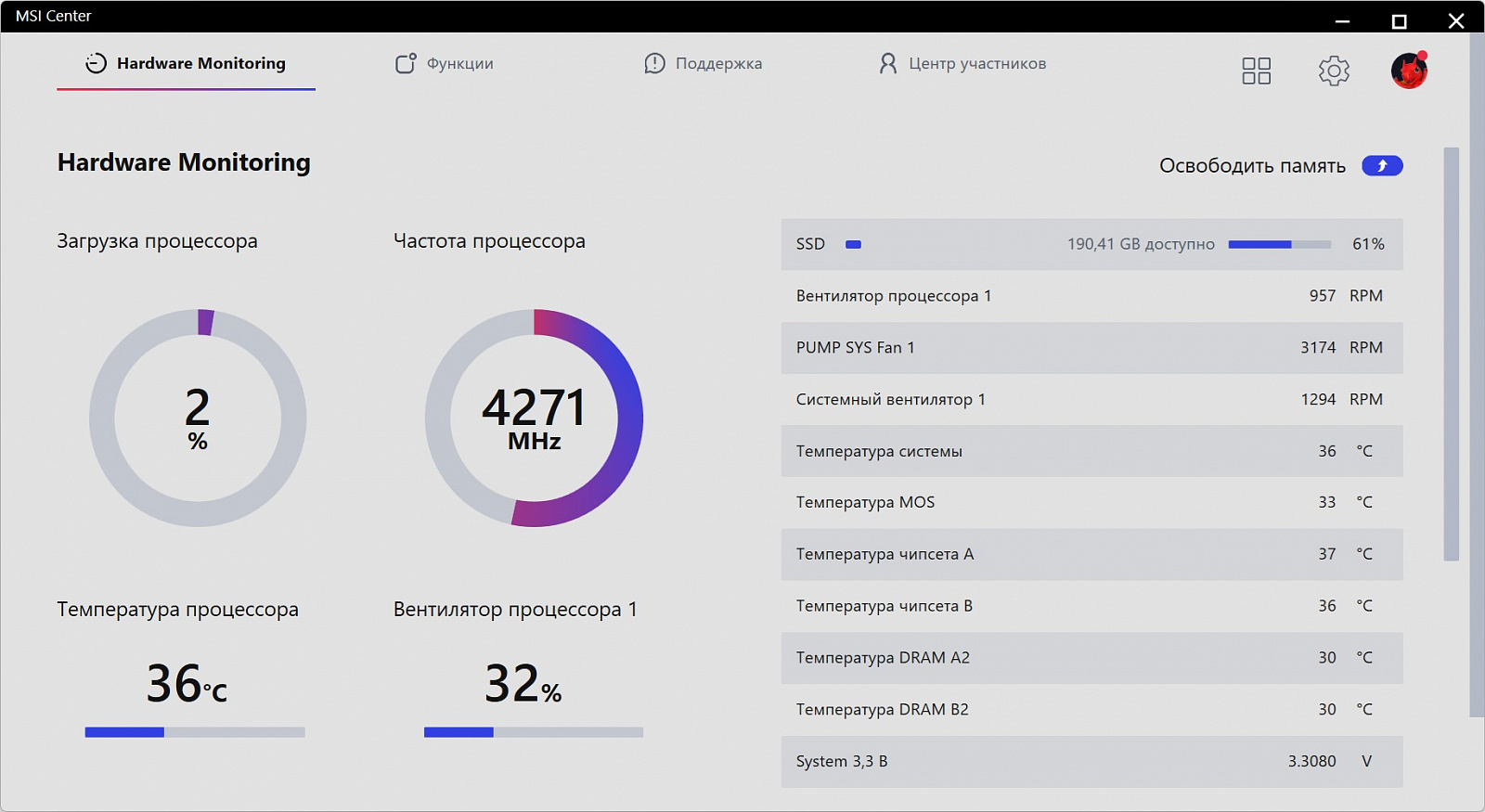

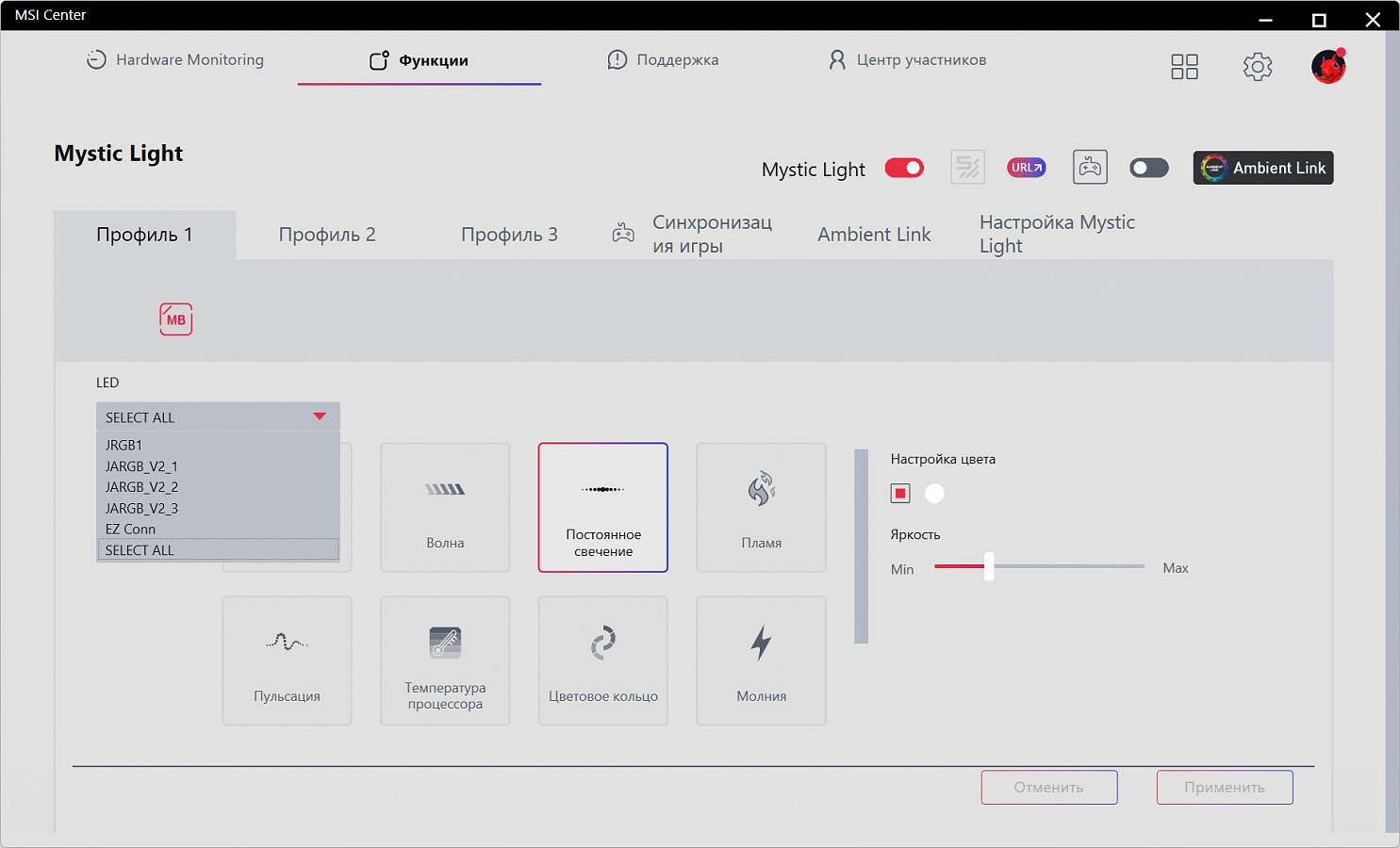

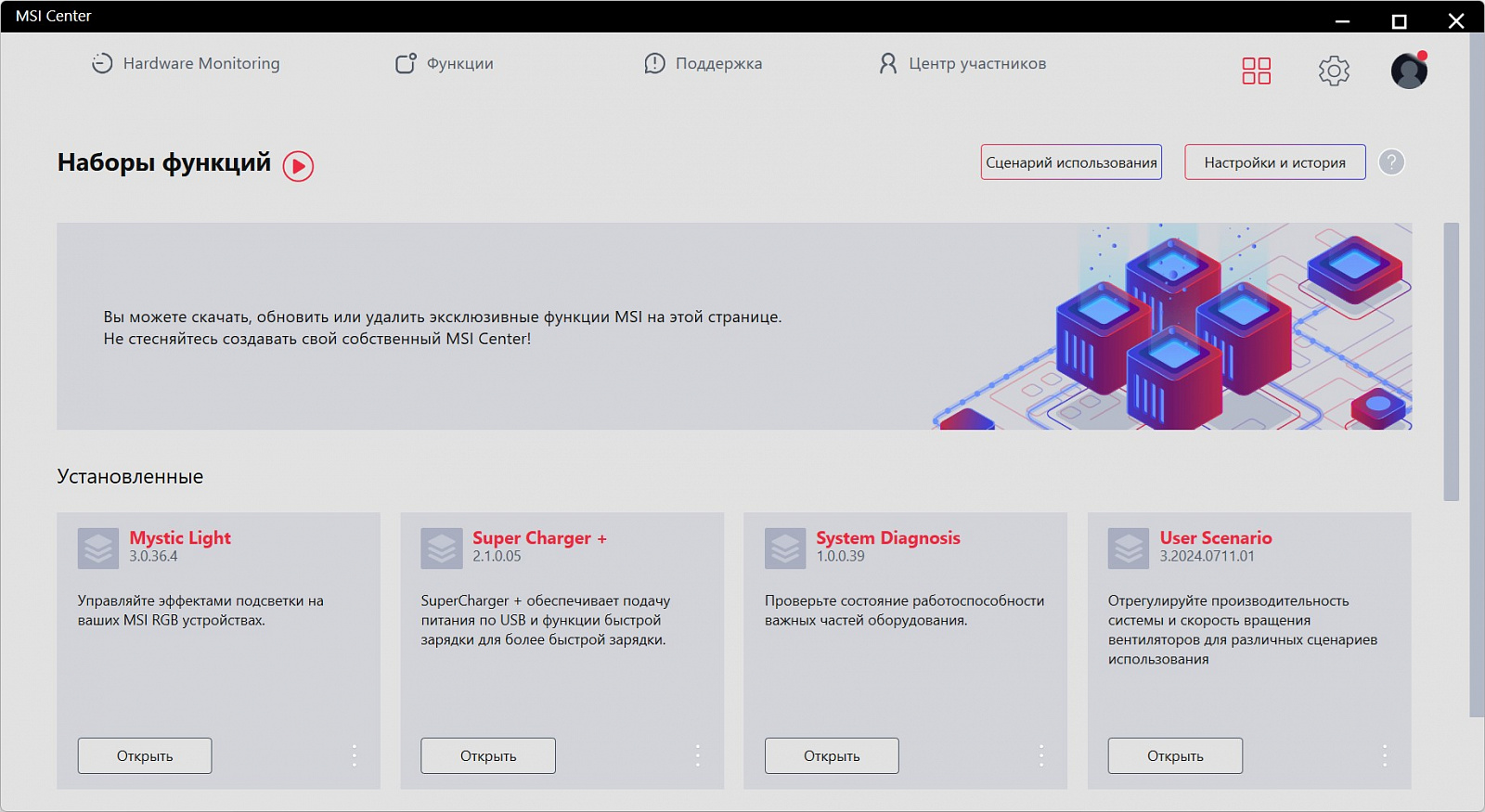

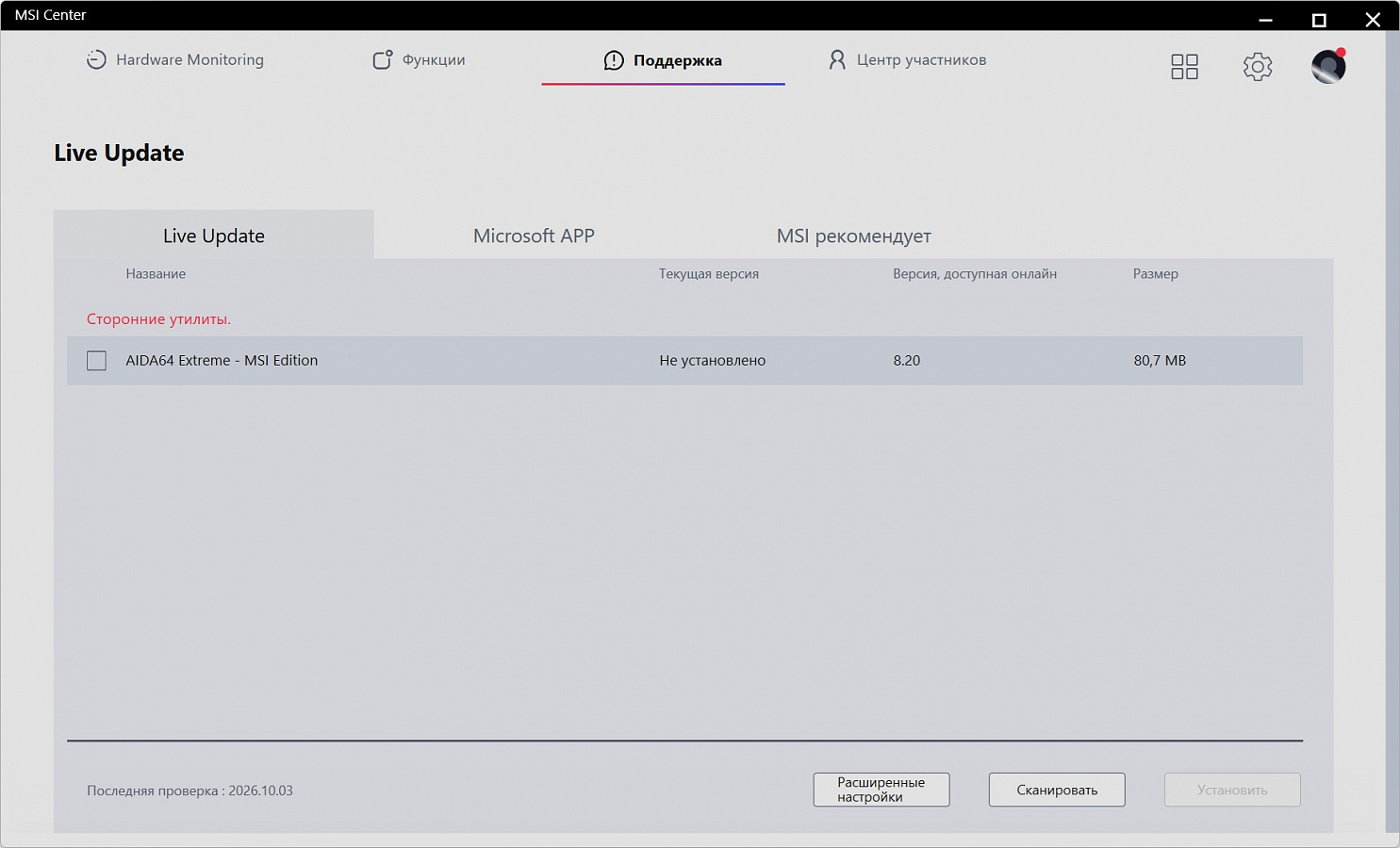

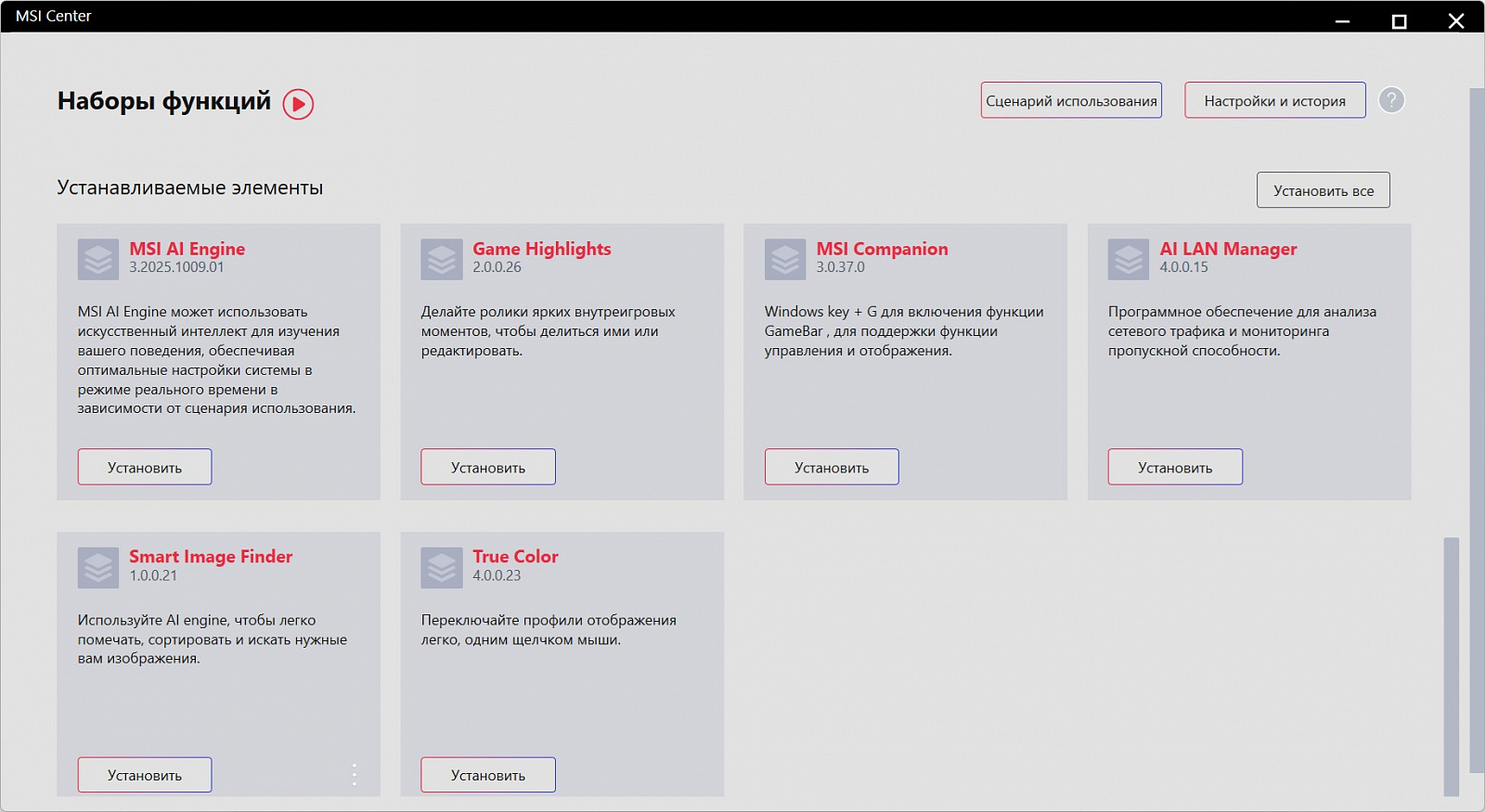

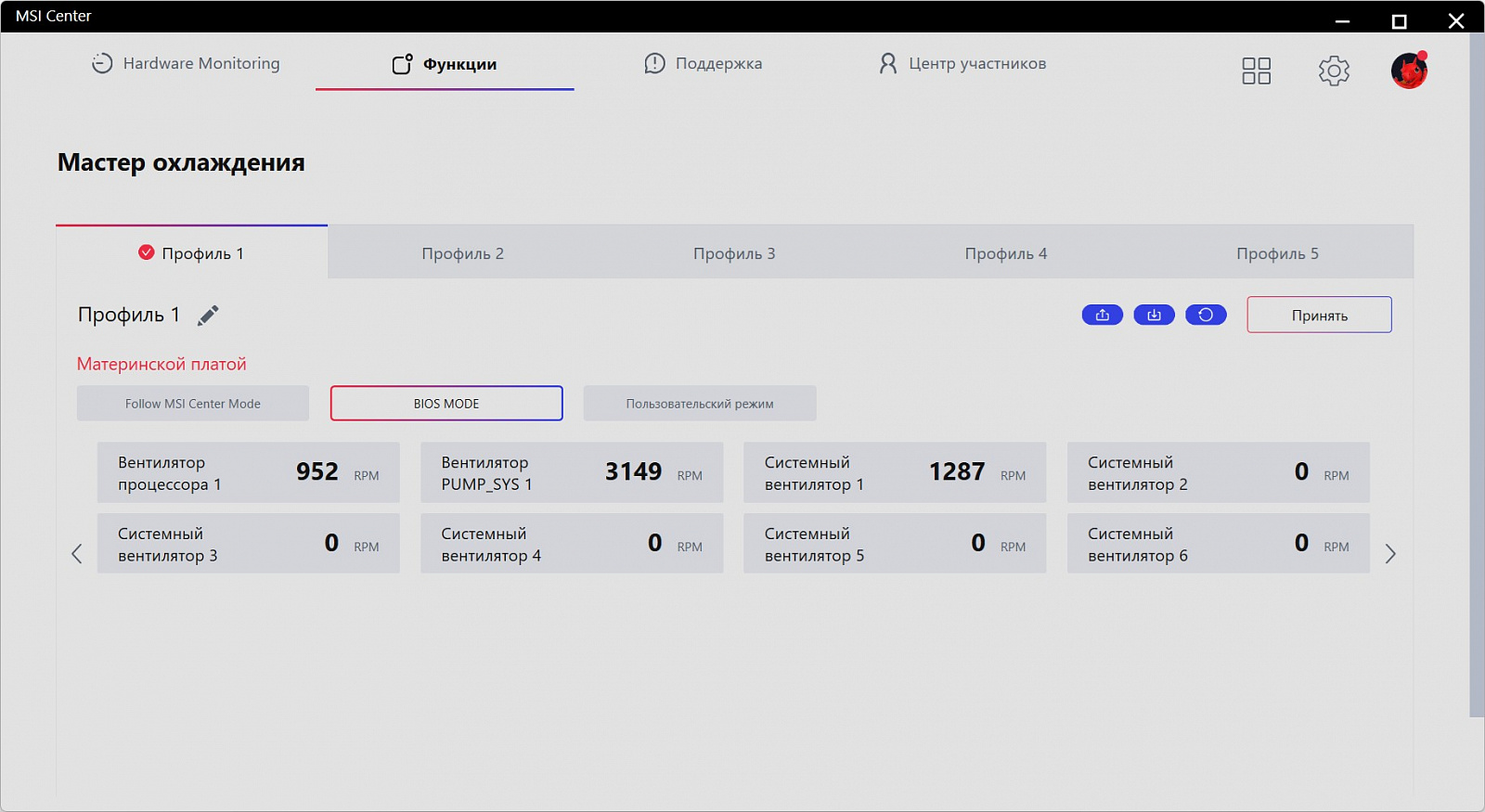

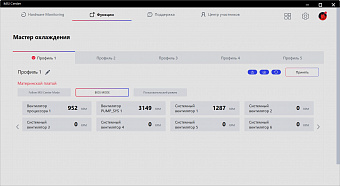

UEFI BIOS отвечает за базовые настройки, но большинство пользователей настраивает систему приложениями под Windows, и здесь всё завязано на MSI Center. Это модульное приложение, которое объединяет мониторинг, управление подсветкой, обновления и различные вспомогательные сервисы в одном интерфейсе. Пользователь сам решает, какие модули установить: базовый набор ограничивается датчиками температур и вентиляторами, а при необходимости к нему добавляются Mystic Light для управления ARGB-эффектами и синхронизации подсветки совместимых устройств, User Scenario для профилей производительности и Live Update для драйверов. Интерфейс центра управления визуально приятный и адаптированный под мониторы с высоким разрешением, но иногда кажется перегруженным лишними модулями вроде интеграции с облачными сервисами. Из полезного на практике — мониторинг работает корректно и позволяет следить за состоянием системы в реальном времени без сторонних утилит.

Тестирование

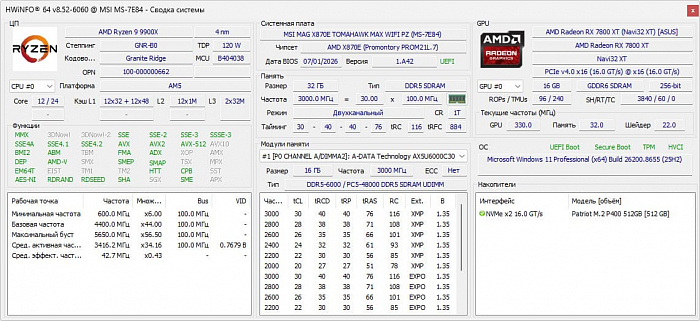

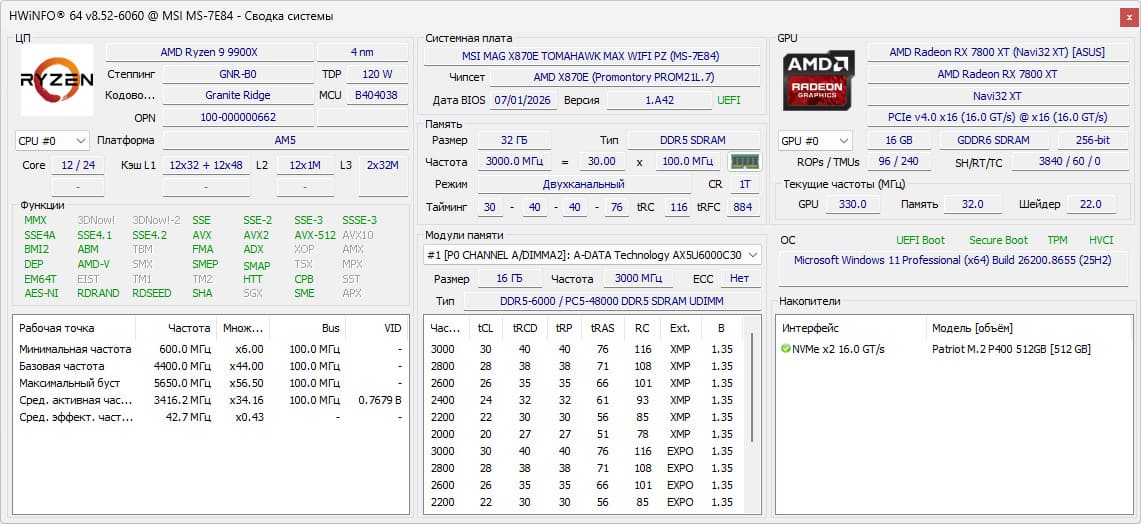

Конфигурация тестового стенда

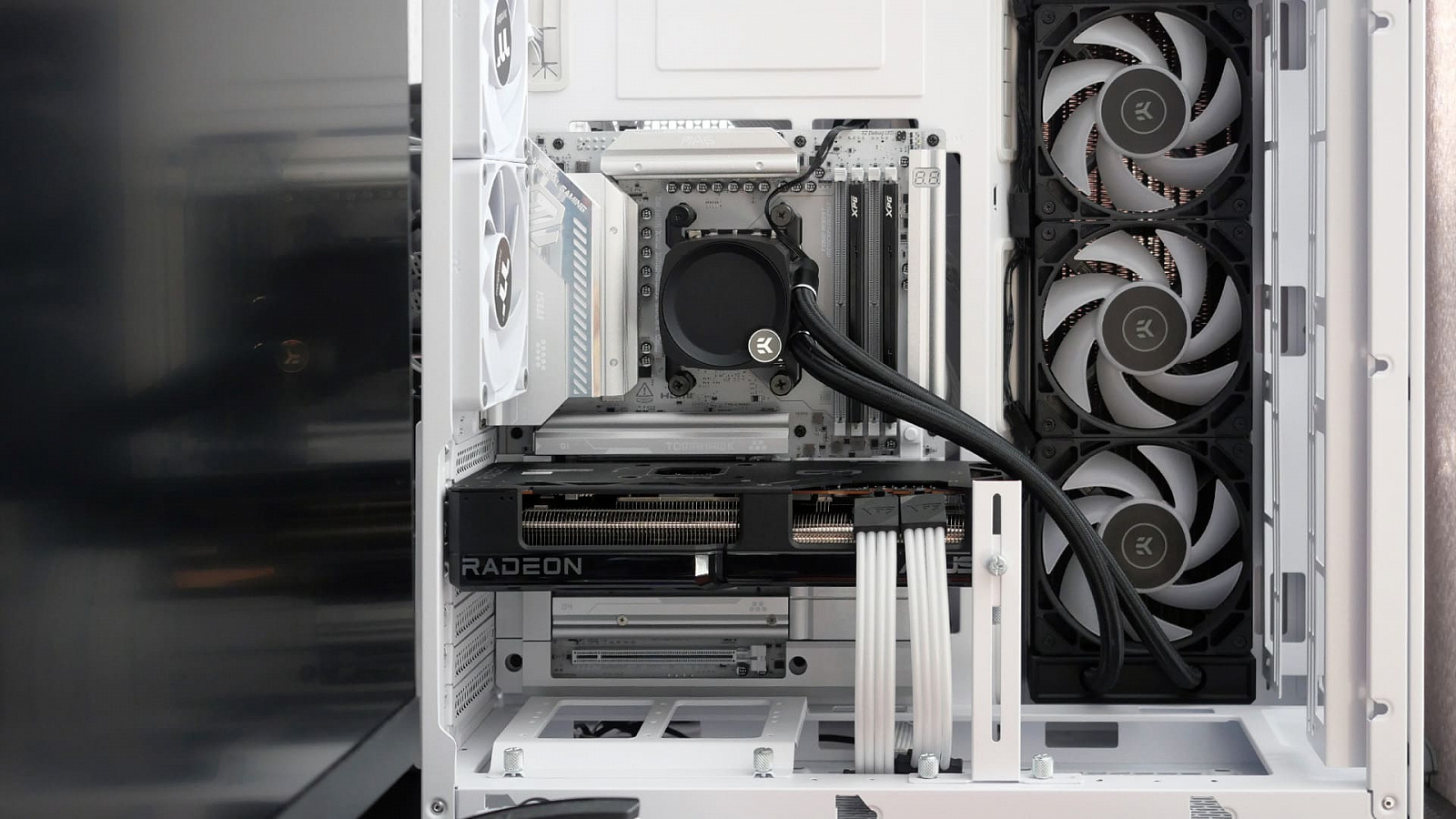

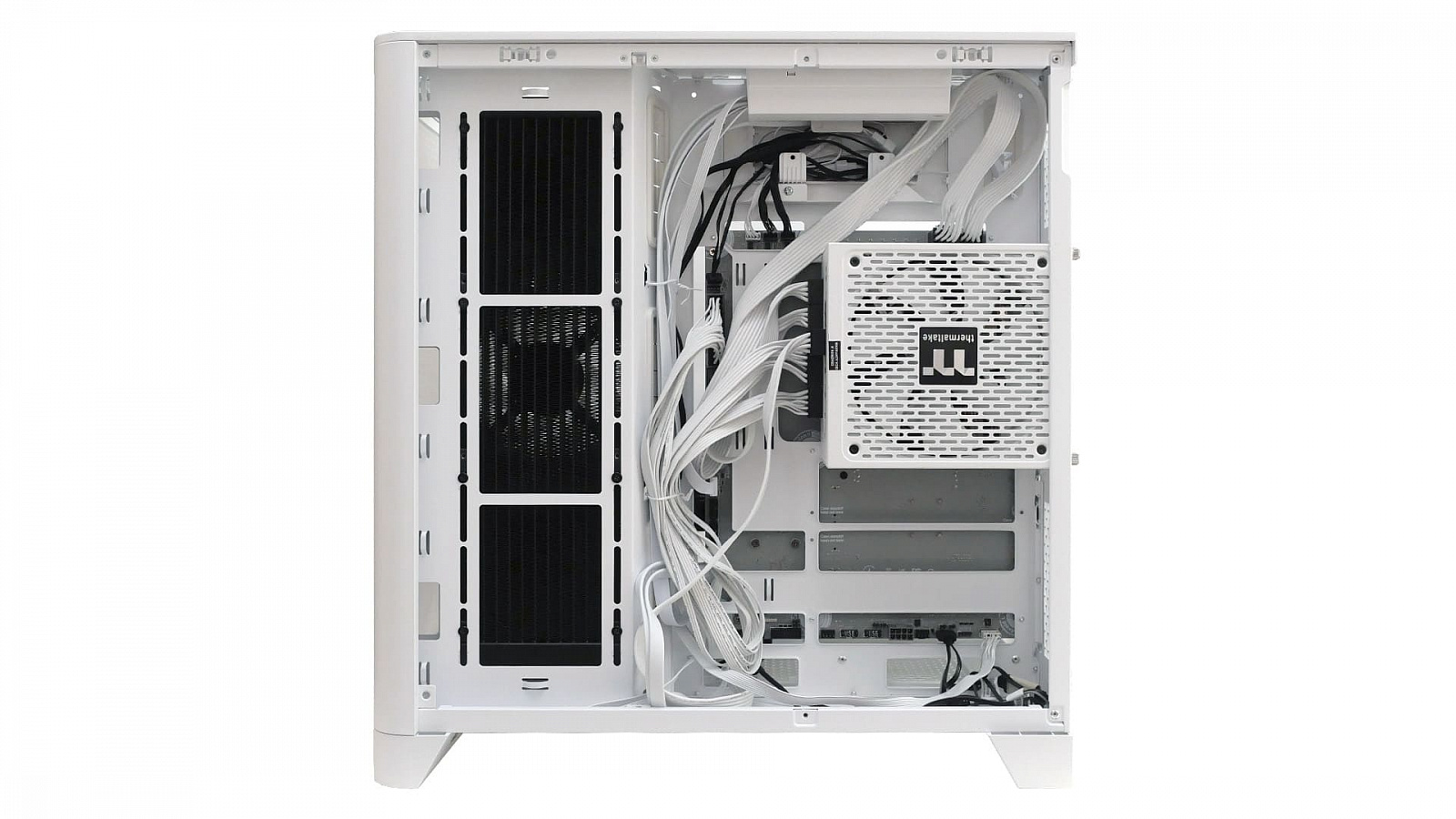

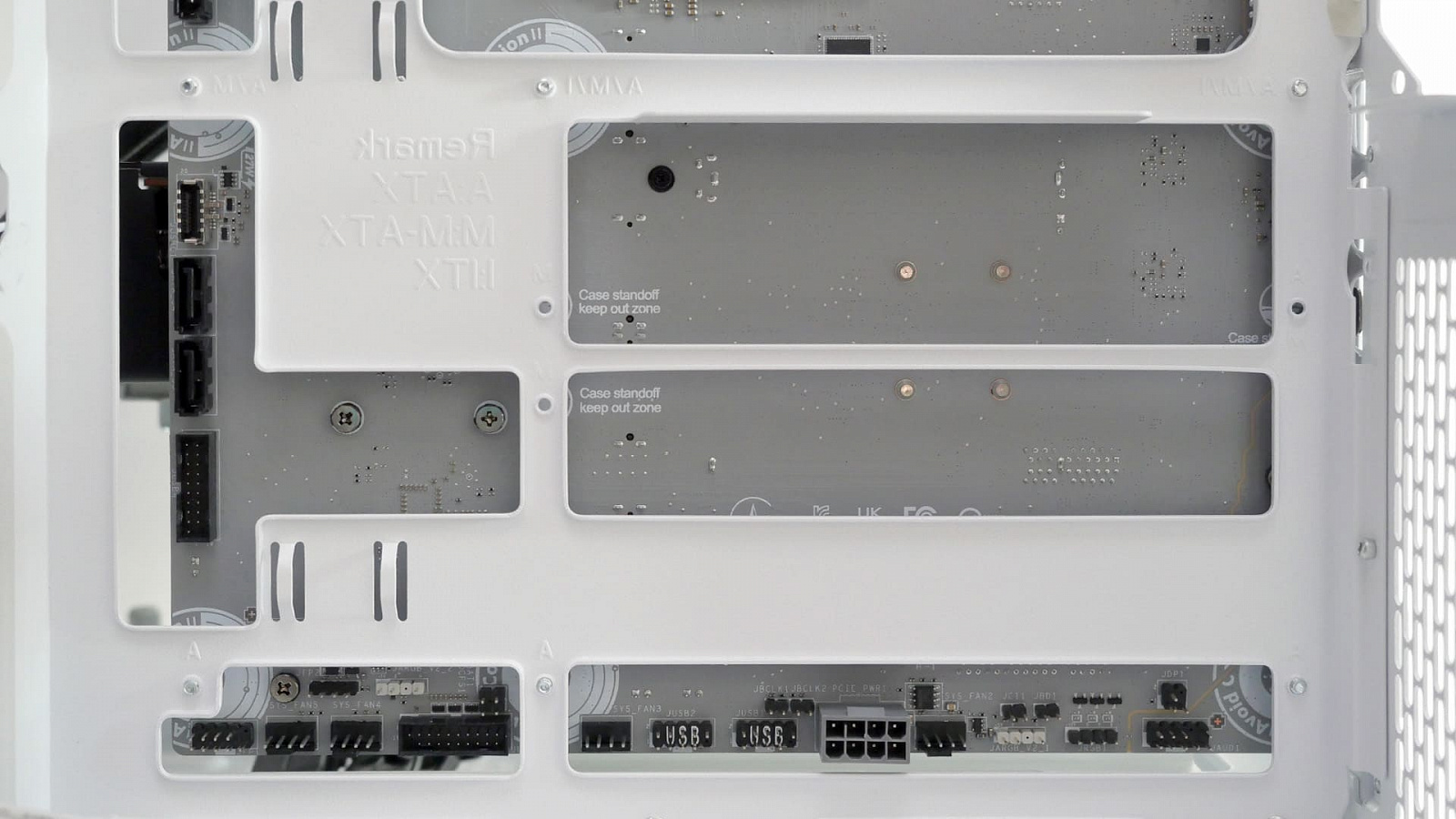

При установке материнской платы MSI MAG X870E TOMAHAWK MAX WIFI PZ в корпус Thermaltake View 390 Air Snow все тыльные разъемы нормально вписались в имеющиеся вырезы в поддоне. С подключением кабелей в таком варианте проблем даже меньше, чем при классическом расположении. Единственное - необходимо подбирать систему охлаждения процессора с поддержкой PZ, иначе провода от водоблока к разъемам вентиляторов будут портить эстетику платы.

Запуск при стандартных настройках

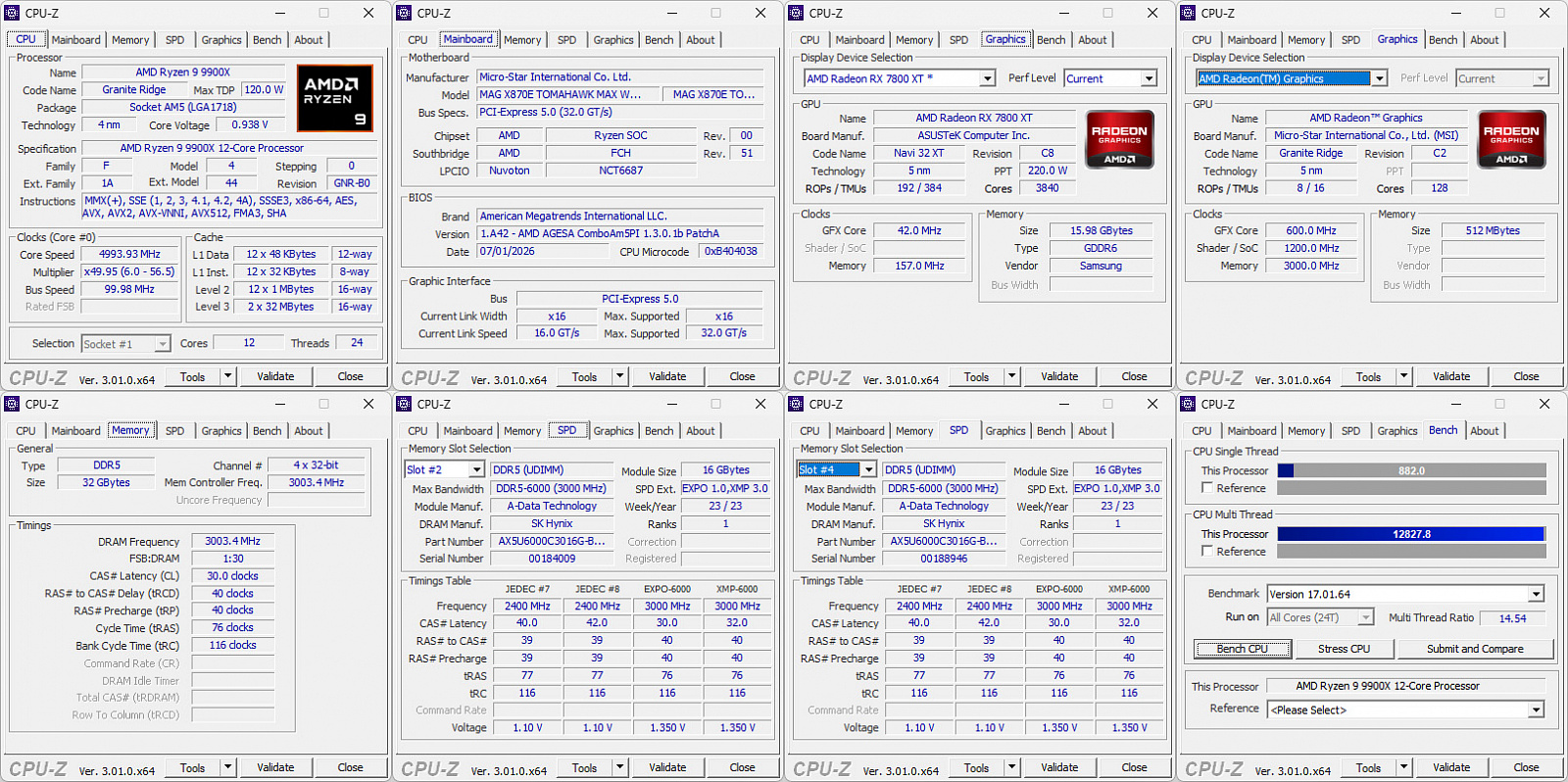

Первый запуск тестовой системы завершился успешно, хотя инициализация заняла довольно много времени, что вполне естественно, так как плата определяла установленный процессор и совместимые режимы памяти. Материнская плата автоматически выставила базовые параметры совместимости, из-за чего ОЗУ изначально заработала на профиле JEDEC с частотой 4800 МГц. Чтобы разогнать установленный комплект XPG Lancer Blade до паспортных 6000 МГц, потребовалось в UEFI BIOS самостоятельно включить соответствующий профиль разгона EXPO. Для актуальных платформ такой алгоритм настройки является стандартной процедурой.

Нагрев

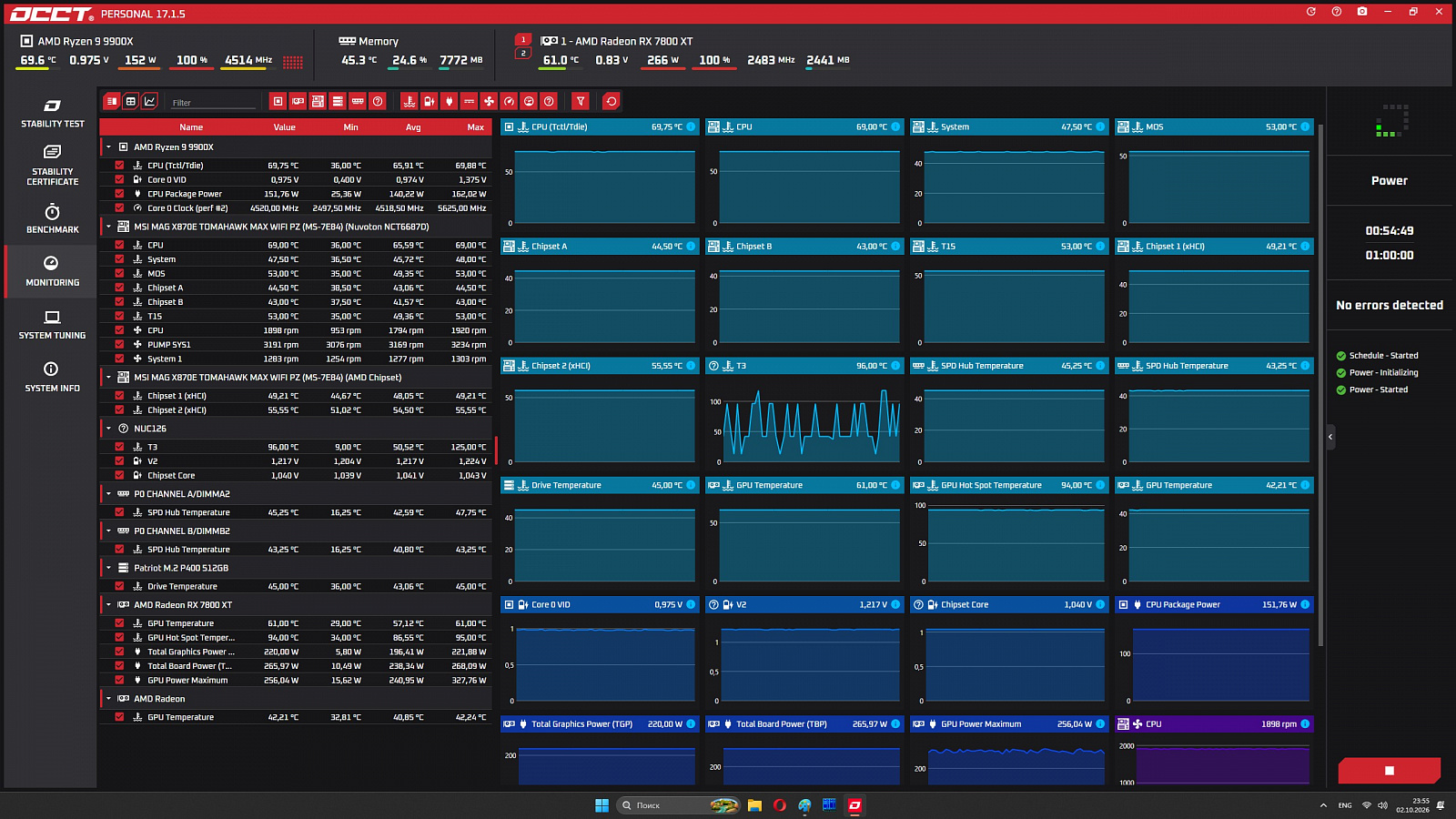

Стресс-тестирование программой OCCT 17.1.5 в режиме Power (максимальная нагрузка одновременно на процессор и видеокарту) внутри закрытого корпуса Thermaltake View 390 Air Snow показало, что за час непрерывной работы температура чипсета материнской платы достигла 56 °C по внутреннему датчику (45 °C по данным Nuvoton NCT6687D), а силовой узел VRM (MOS) разогрелся до 53 °C.

Производительность

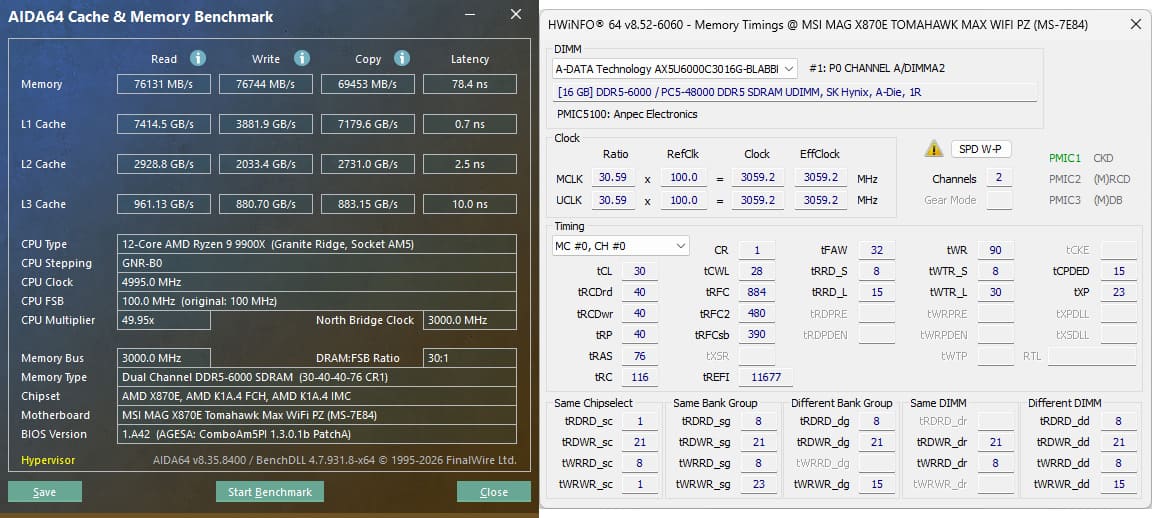

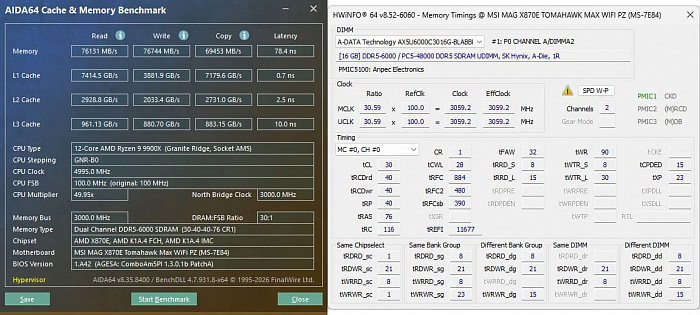

Результаты тестирования оперативной памяти в бенчмарке AIDA64:

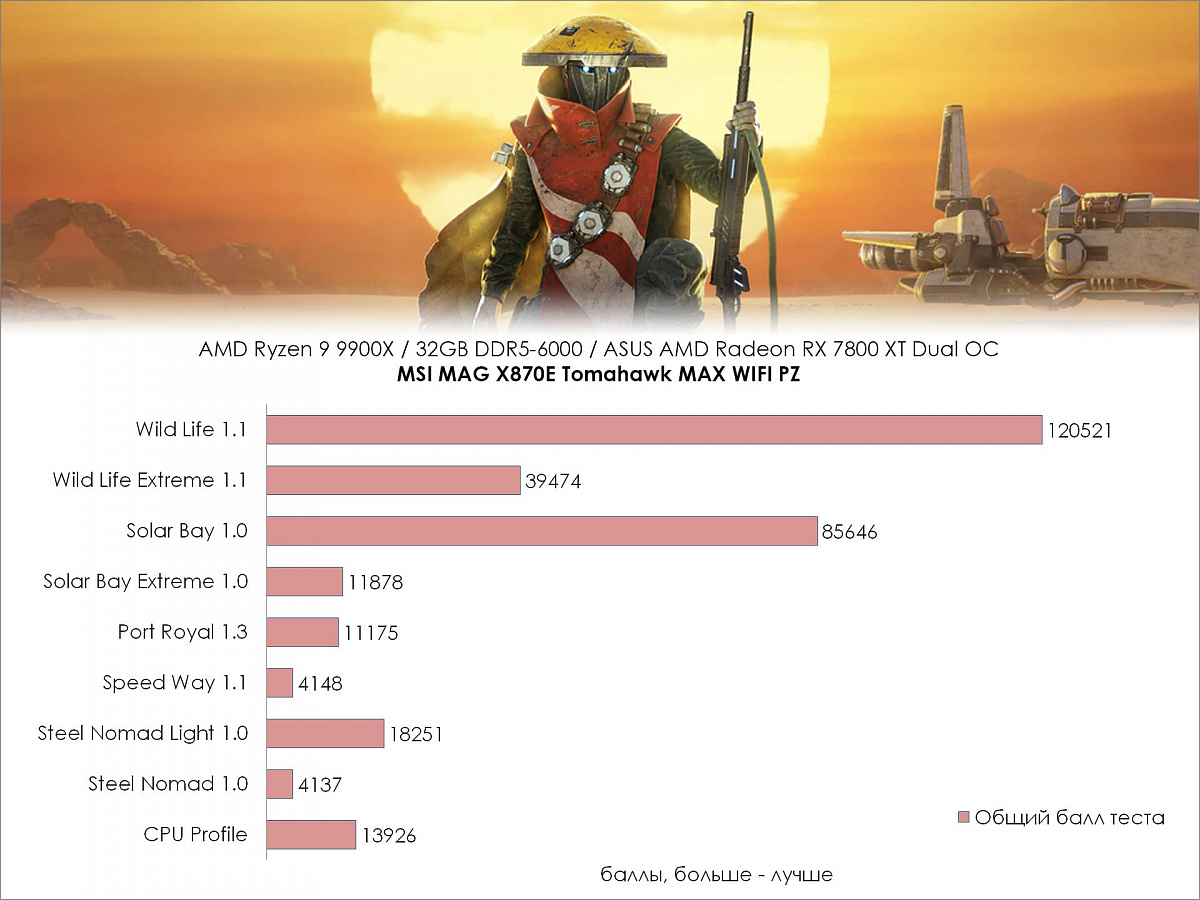

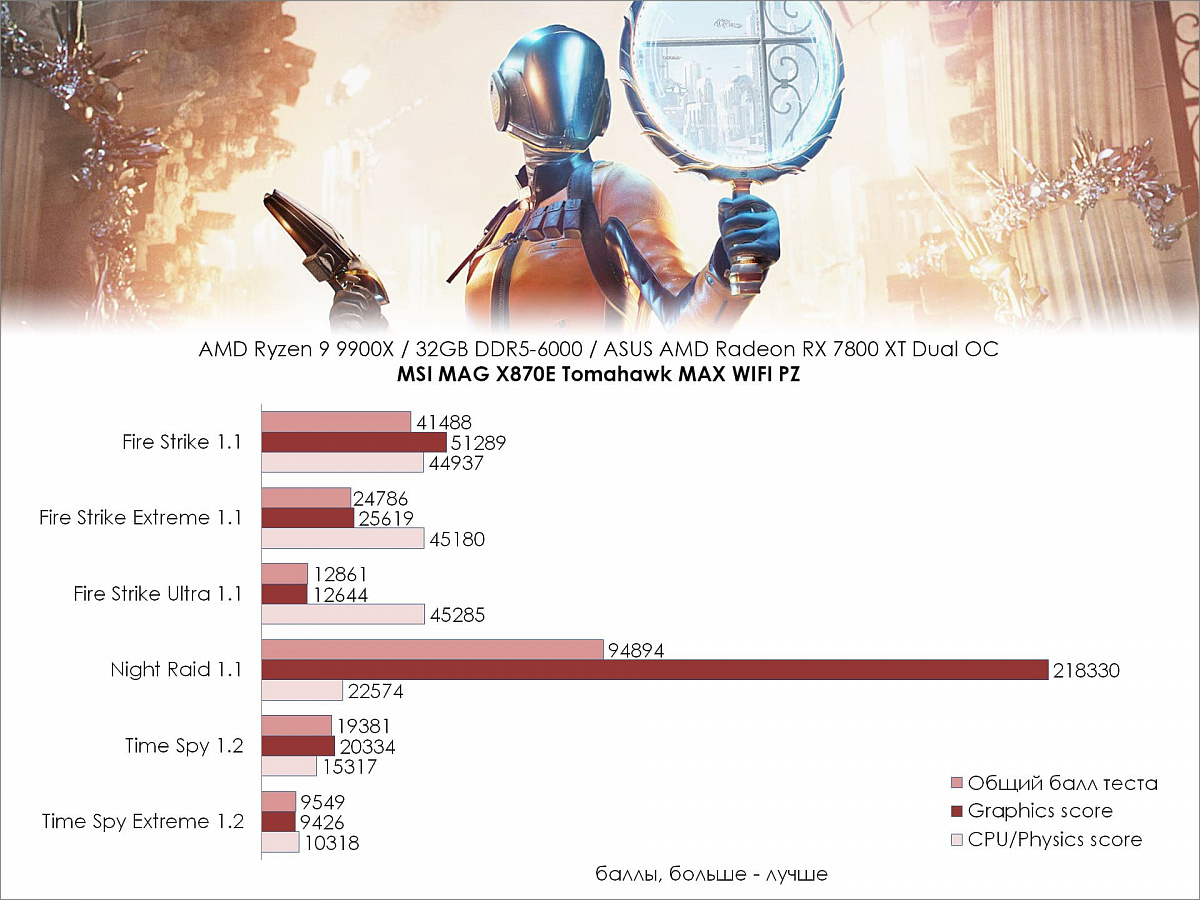

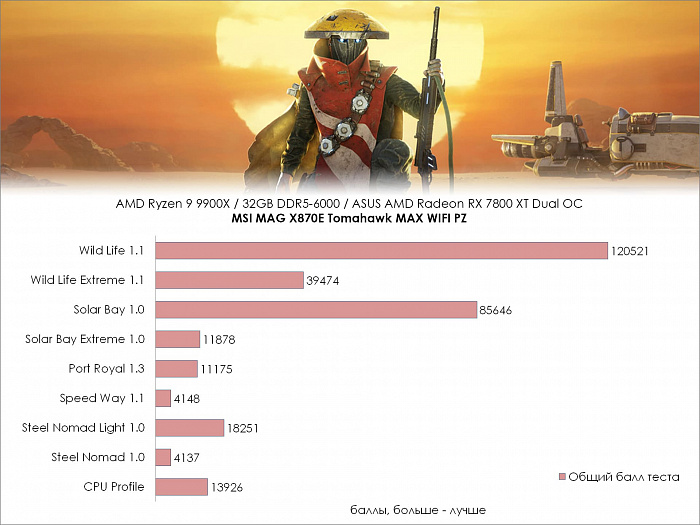

Оценка в тестах из состава 3DMark (версия для Steam):

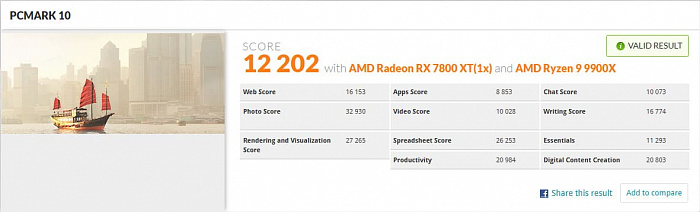

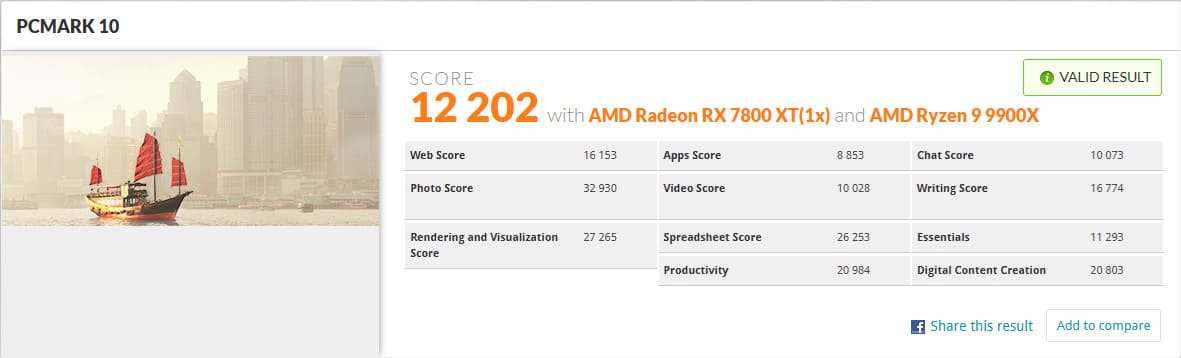

Тестовая конфигурация с видеокартой AMD Radeon RX 7800 XT показала итоговый результат в 12202 балла в пакете PCMark 10.

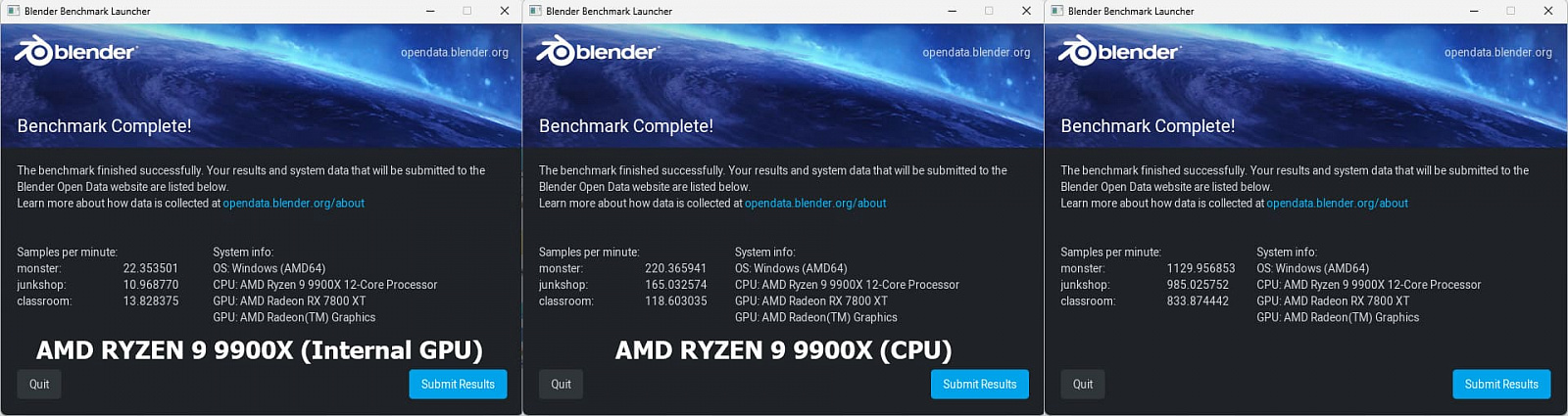

Производительность в 3D-рендере на процессоре, его встроенном графическом ядре и дискретной видеокарте в Blender Benchmark 5.2.0.

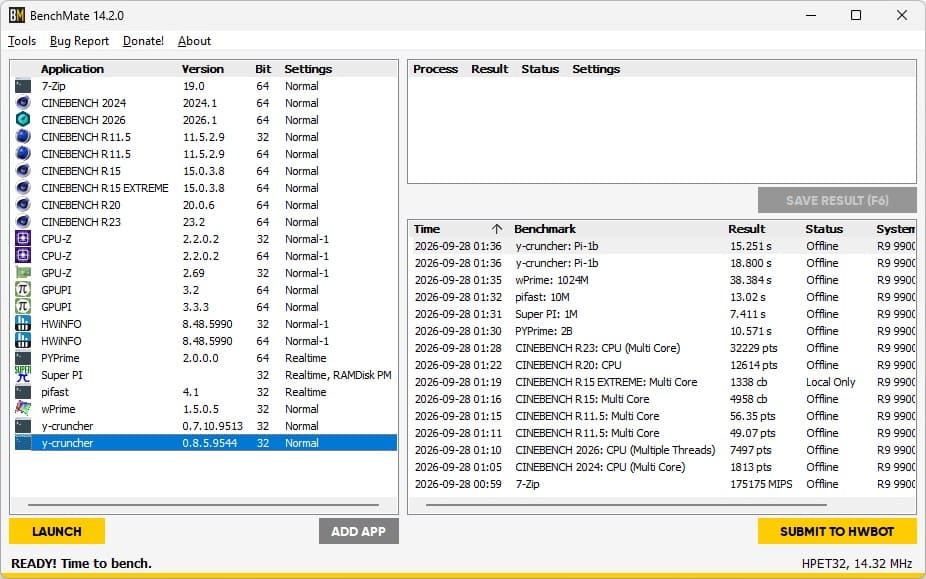

Результаты тестового пакета Bench Mate 14.2.0:

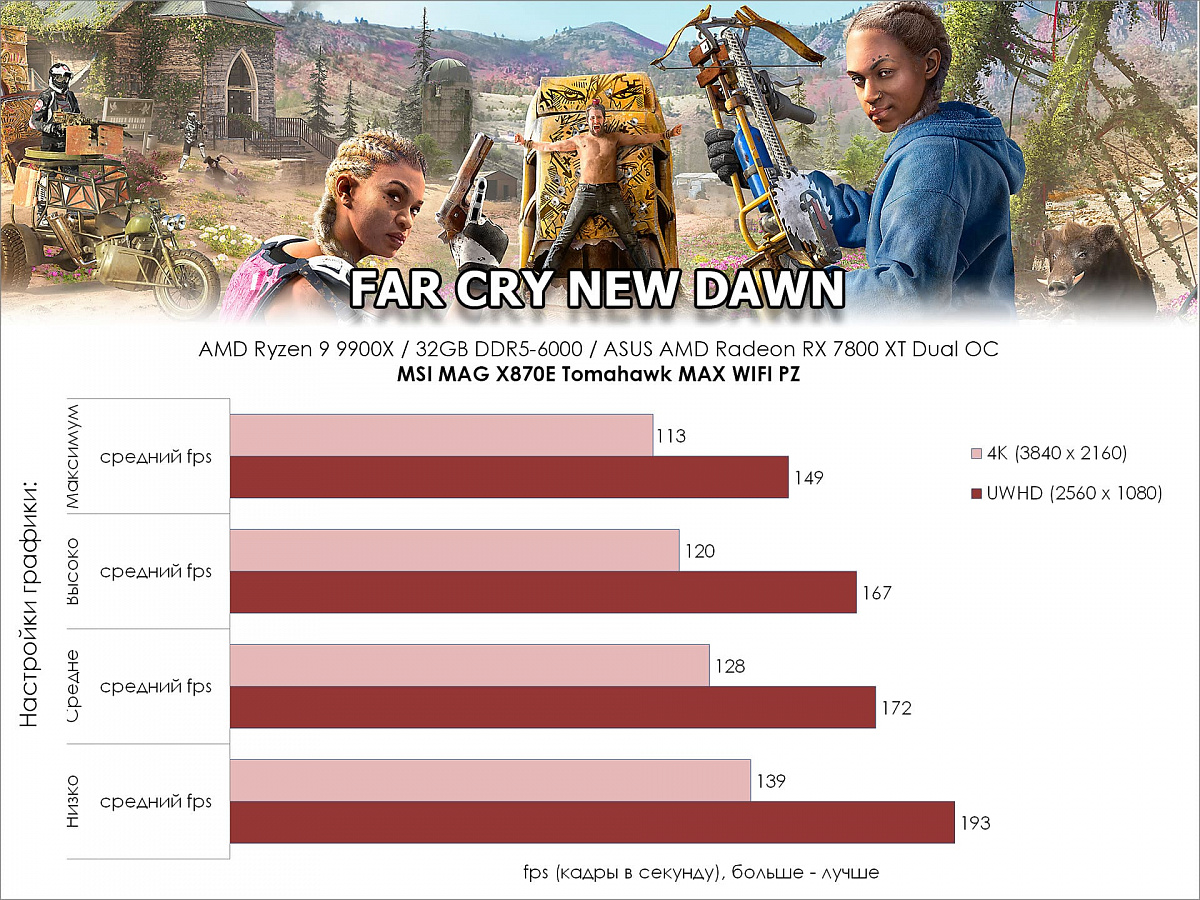

Во внутриигровом бенчмарке Far Cry New Dawn версии 1.0.8 при настройках графики "максимум" в разрешении 4K (3840×2160) средняя частота кадров — 113, а в разрешении UWHD (2560×1080), близком к 2К, средняя частота кадров — 149.

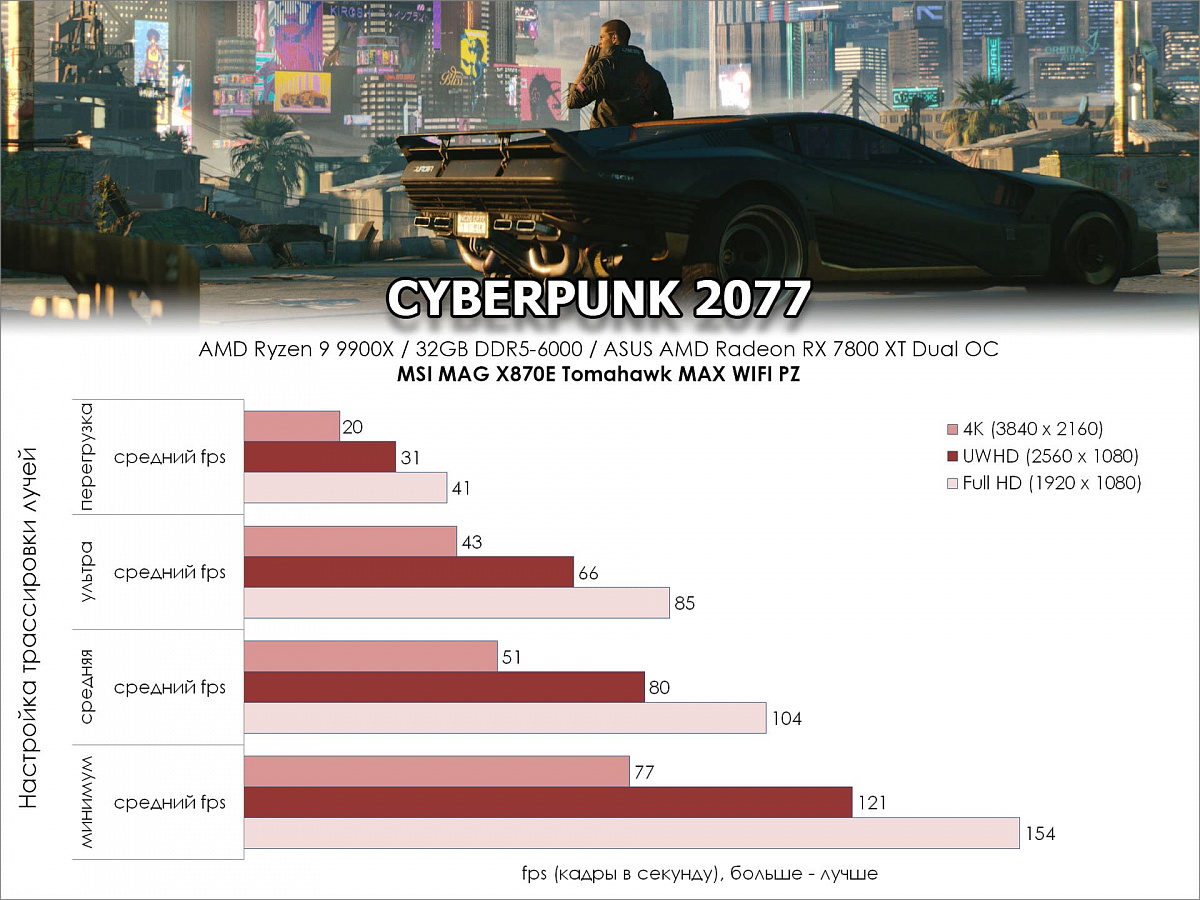

Тестирование во встроенном бенчмарке игры Cyberpunk 2077 версии 2.31 при настройках графики «Трассировка лучей: ультра» в 4K-разрешении (3840×2160) средняя частота кадров — 43 fps, в UWHD (2560×1080) — 66 fps, а в Full HD (1920×1080) — 85 fps.

Заключение

MSI MAG X870E TOMAHAWK MAX WIFI PZ — это не просто материнская плата с разъёмами на обратной стороне, а осознанный выбор под конкретный сценарий. Она создана для тех, кто хочет один раз аккуратно уложить кабели за поддоном совместимого корпуса и годами любоваться безупречной эстетикой сборки через стекло. Правда, выбор систем охлаждения и вентиляторов со схожей скрытой концепцией подключения пока невелик, поэтому собирать проект «без проводов» придется в рамках замкнутой экосистемы, и цена такого решения будет немаленькой.

Компромиссы платы обозначены производителем честно. Главное условие — покупка специального корпуса ПК с поддержкой плат Project Zero. Из эксплуатационных нюансов: батарейка CMOS спрятана под массивным радиатором и её замена через 3–5 лет потребует частичной разборки ПК. Кроме того, второй слот M.2 делит линии с портами USB4. Но для большинства потенциальных покупателей эти ограничения вряд ли перевесят преимущества и фишки платы.

Зато к аппаратной части платы нет претензий. Мощная подсистема питания по схеме 14+2+1 с 80-амперными смарт-каскадами MP87670 справится с флагманскими процессорами серии Ryzen 9000, удерживая нагрев VRM в разумных пределах. Конфигурация дисковой подсистемы из двух слотов M.2 PCIe 5.0 и двух M.2 PCIe 4.0 полностью закрывает потребности современного ПК, а квартет портов SATA позволит использовать массив на жёстких дисках, которые на фоне подорожания чипов памяти, похоже, ещё послужат. Сетевые возможности соответствуют современным трендам: на борту распаяны 5-гигабитный Ethernet-контроллер и беспроводной адаптер Qualcomm FastConnect 7800 с поддержкой Wi-Fi 7 и Bluetooth 5.4.

Если конечной целью является бескомпромиссно чистая сборка ПК на платформе AM5 без кабельного хаоса, то MSI MAG X870E TOMAHAWK MAX WIFI PZ — это решение, которое позволяет добиться идеального визуального результата без лишних «костылей» и ухищрений.

Преимущества MSI MAG X870E TOMAHAWK MAX WIFI PZ:

Недостатки:
