Обзор и тест системы жидкостного охлаждения Thermaltake TH360 V3 Ultra ARGB

Жидкостная система охлаждения Thermaltake TH360 V3 Ultra ARGB является третьим поколением СЖО в линейке TH360, развивающая идею не только обеспечения высокой производительности, но и расширения функциональности путем установки информационных цветных дисплеев на крышку водоблока. На месте осталась и ARGB-подсветка, а эффективность обновленных вентиляторов мы проверим в тестовой части обзора.

Спецификации

Вентиляторы

Упаковка и комплектация

Оформление упаковки СЖО Thermaltake TH360 V3 Ultra ARGB выполнено в фирменном дизайне производителя с преобладанием черных и серых цветов. С фронтальной части расположено крупное цветное изображение системы охлаждения, демонстрирующее подсветку вентиляторов и цветной дисплей, который находится на водоблоке.

С обратной стороны упаковки размещен подробный список технических характеристик.

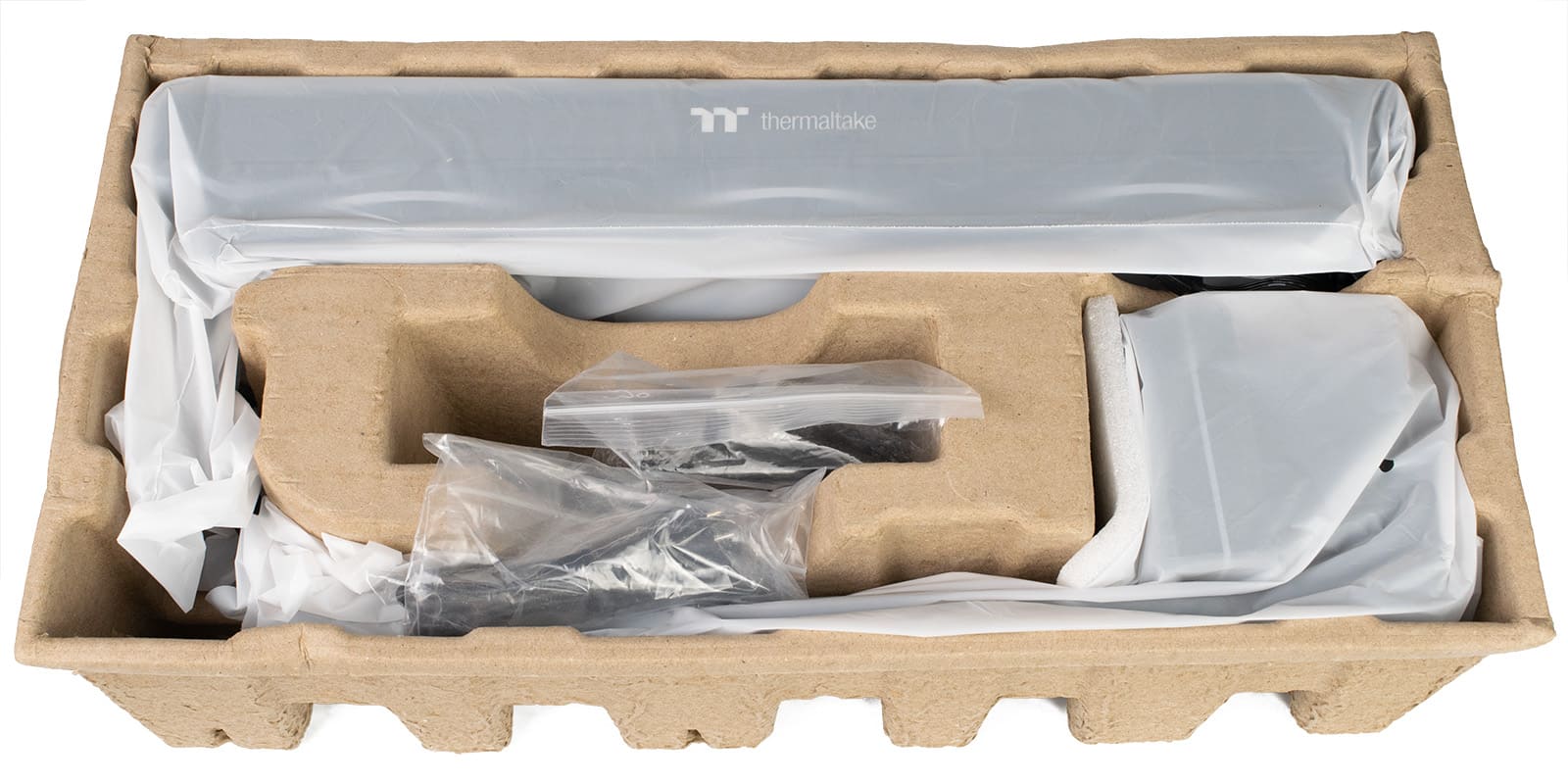

Внутри упаковки нас встречает система охлаждения, аккуратно уложенная в защитный лоток из прессованного картона, который защищает СЖО при транспортировке.

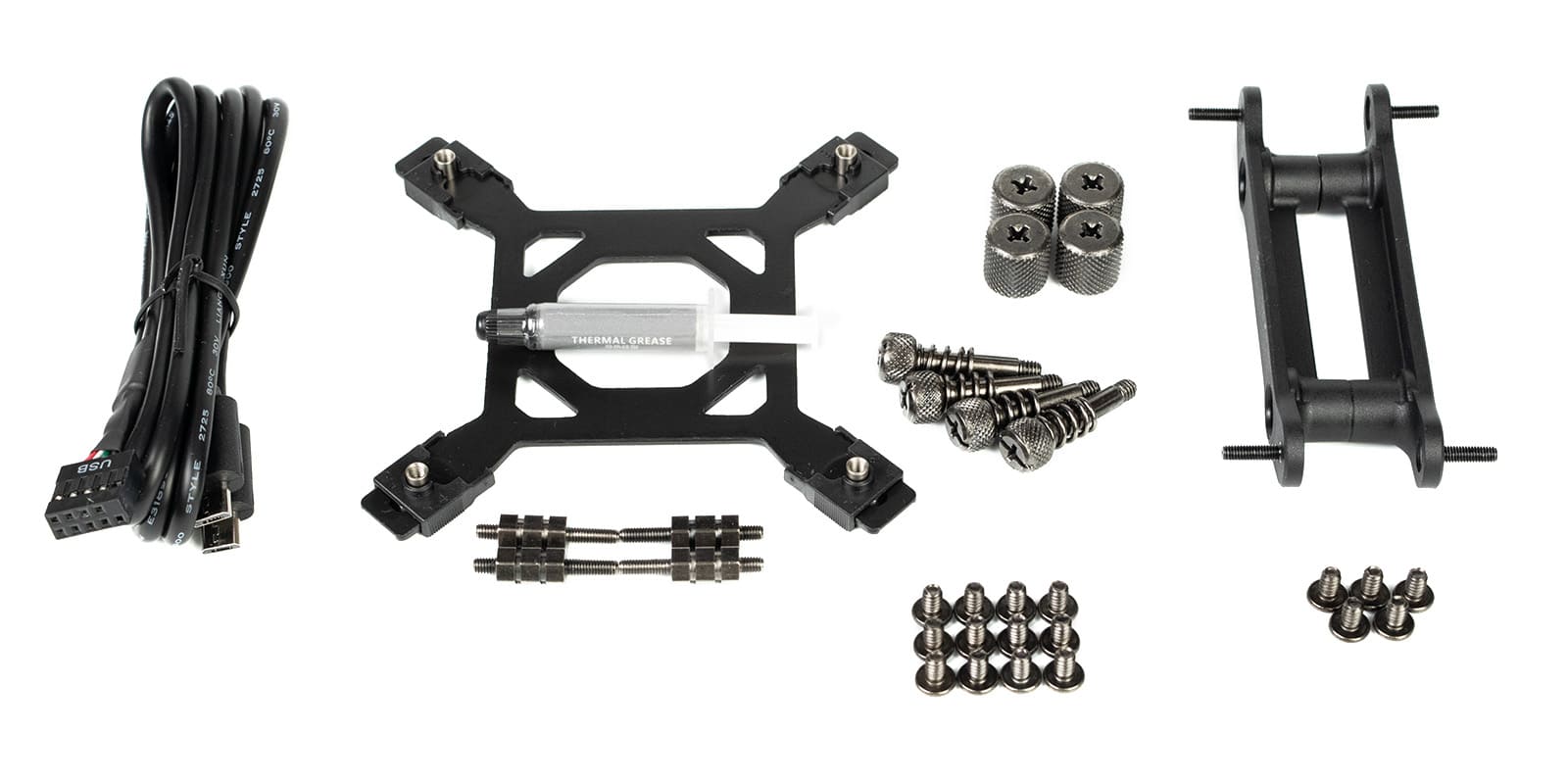

Набор креплений весьма лаконичный: последние годы большинство производителей пришли к общей идее о сокращении количества элементов, что позволяет произвести установку быстро и без обращения к подробной инструкции. Для всех сокетов Intel используется единый прочный металлический бэкплейт, а для AMD предусмотрено использование родного бэкплейта материнской платы, на который устанавливается пластиковый крепеж. Помимо этого в комплекте присутствуют наборы винтов для крепления радиатора в корпусе и удлинитель USB‑header - Micro USB длиной 65 см для подключения дисплея. Также вместо нанесения термопасты на основание водоблока производитель комплектует СЖО небольшим тюбиком, достаточным для 2-3 применений.

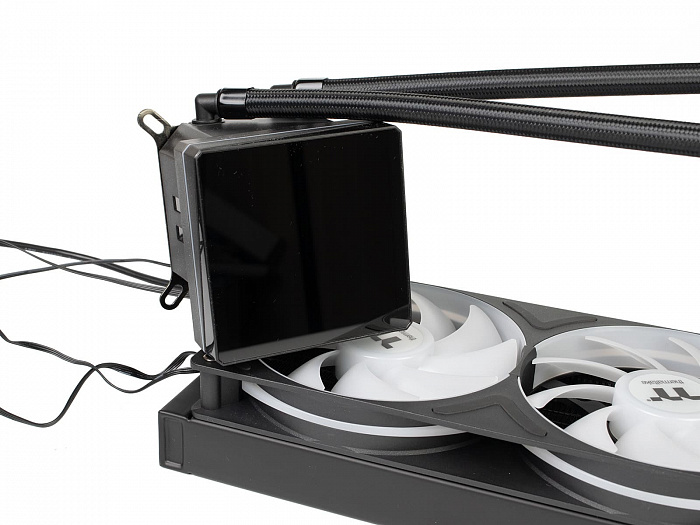

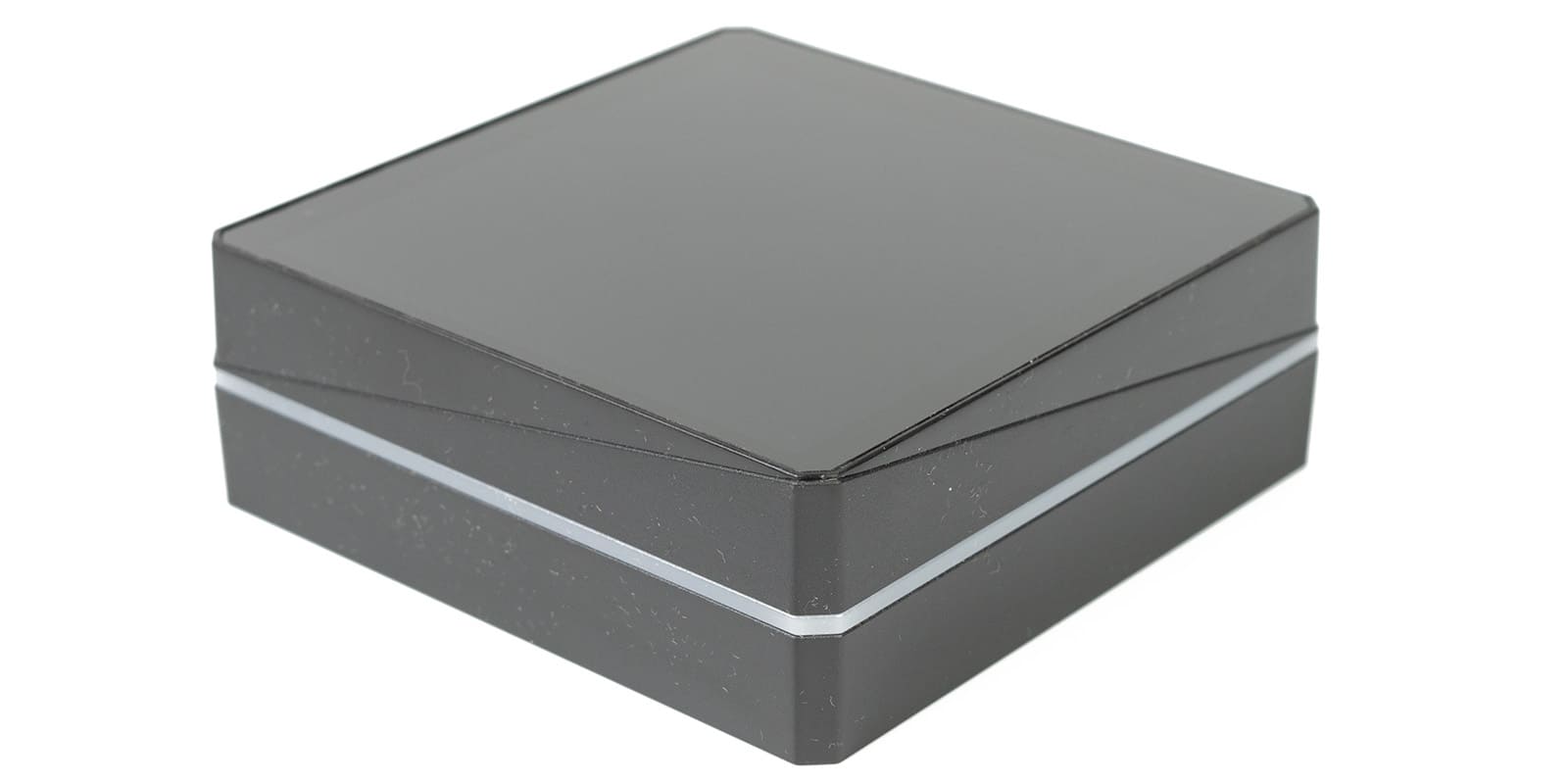

Одним из отличительных элементов Thermaltake TH360 V3 Ultra ARGB является TFT дисплей диагональю 3,95 дюйма и разрешением 720х720 пикселей. Корпус выполнен из пластика, а его размеры составляют 83 х 83 х 30 мм, при этом размеры непосредственно экрана составляют 71 х 71 мм. По периметру корпуса светорассеиватель ARGB-подсветки.

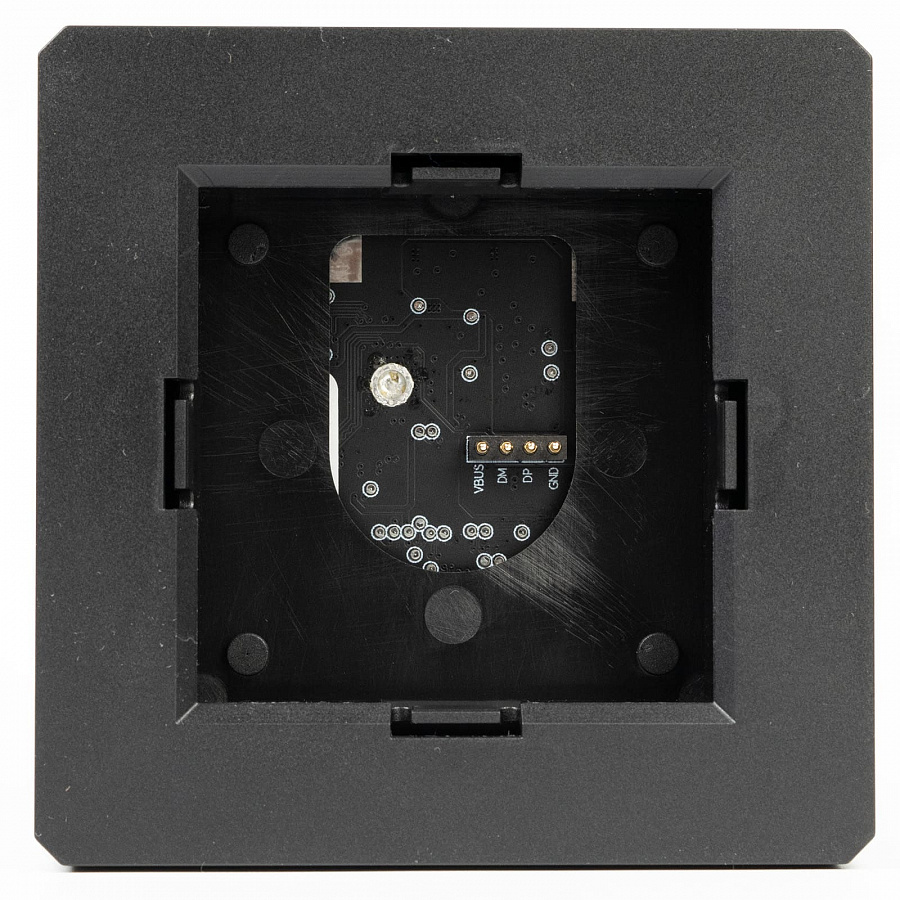

С обратной стороны корпуса расположены 4 контакта для питания и передачи информации на экран. Сам дисплей крепится к водоблоку при помощи пластиковых защелок, что не так удобно, как при использовании магнитов. Для корректной работоспособности требуется установить фирменное приложение, функциональность которого мы рассмотрим позднее.

Внешний вид

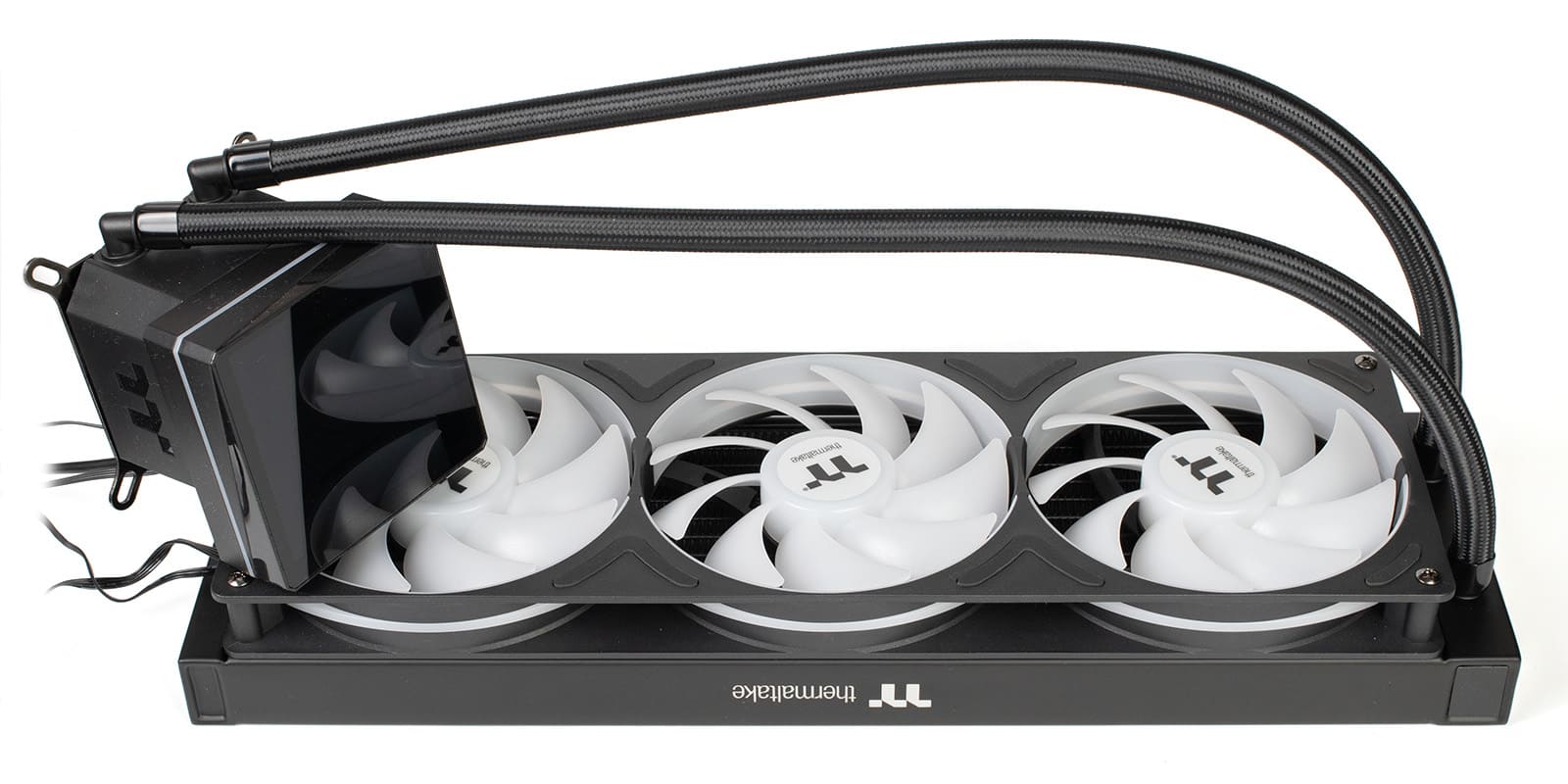

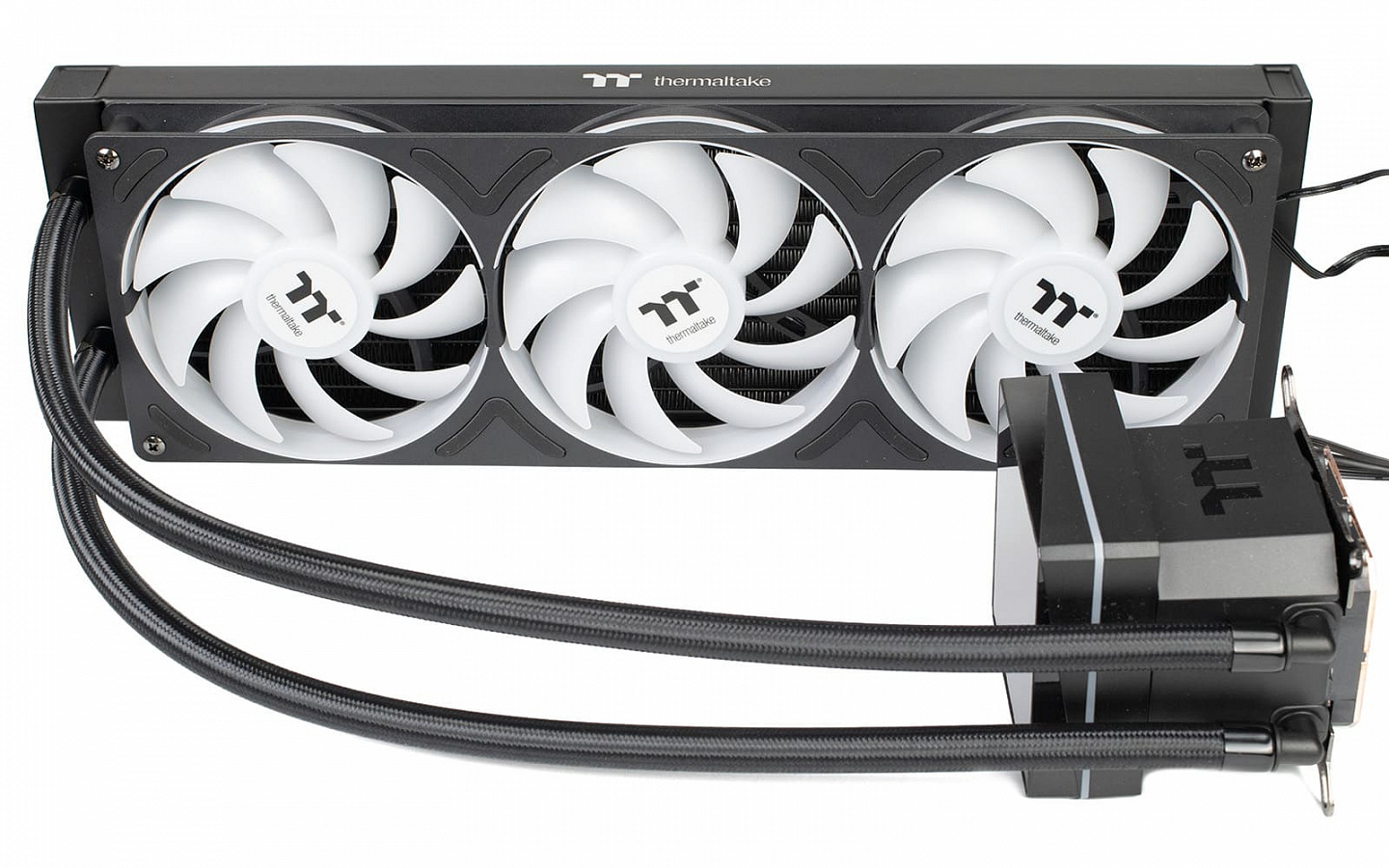

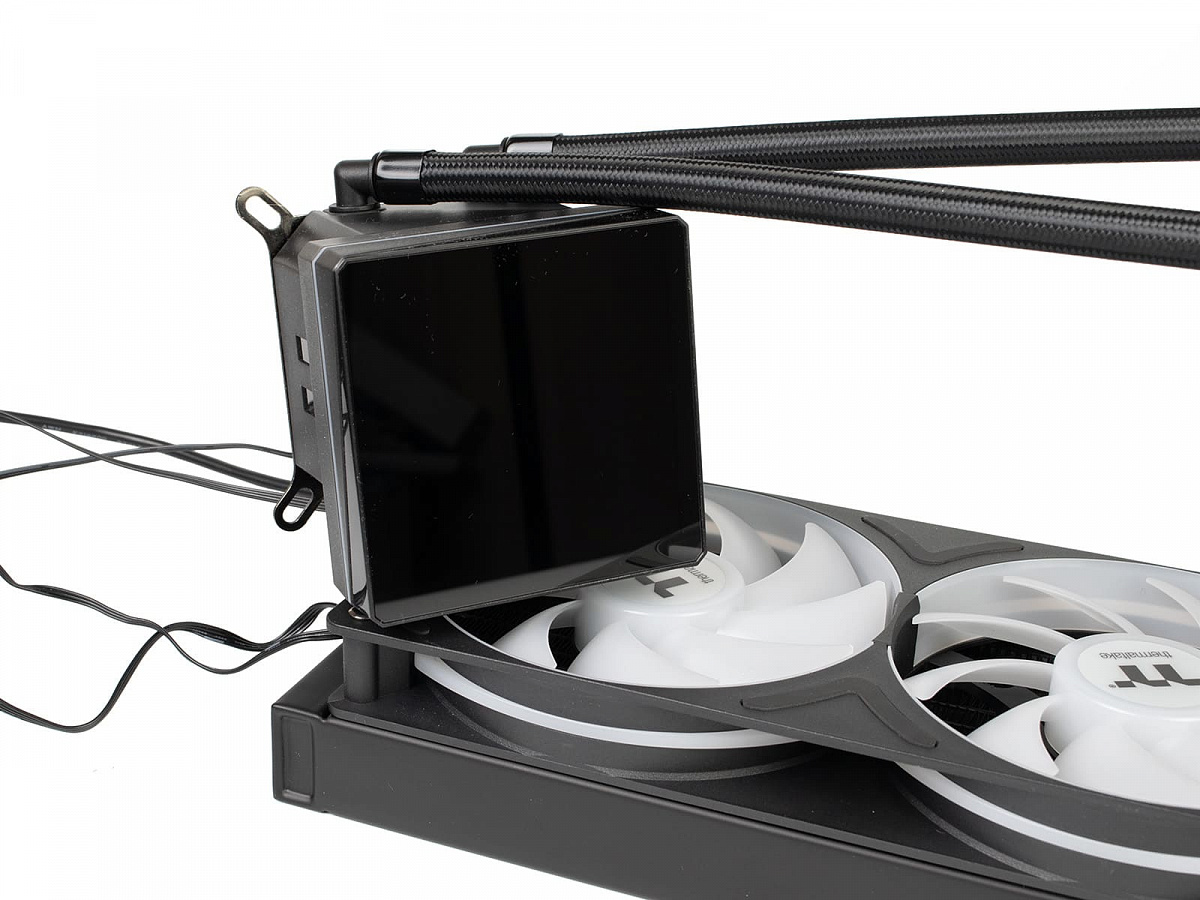

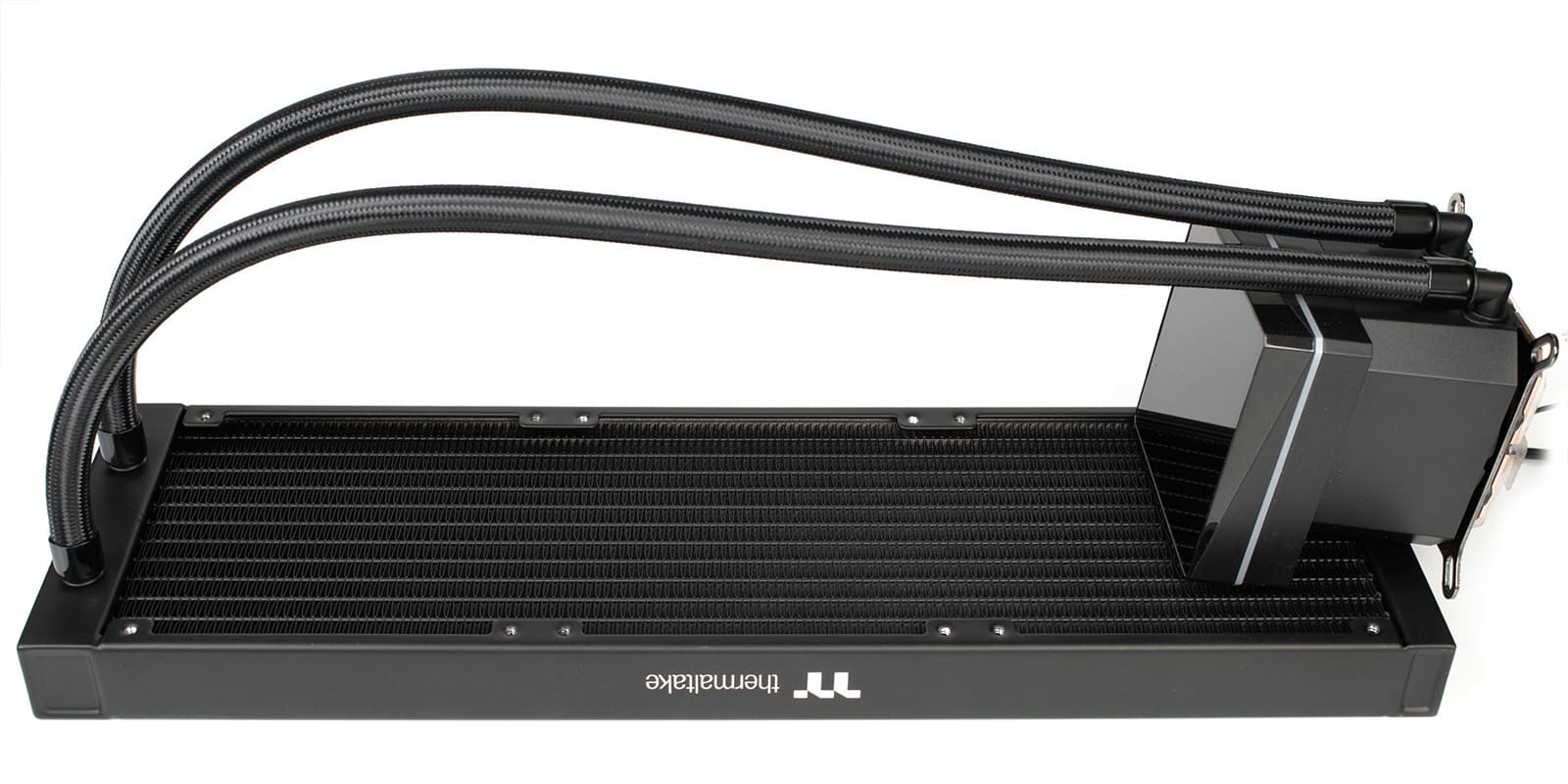

Thermaltake TH360 V3 Ultra ARGB представляет собой готовую необслуживаемую СЖО с водоблоком, объединенным в одном корпусе с помпой. Система охлаждения из коробки поставляется в собранном виде с предварительно установленными на радиатор вентиляторами.

К нам на обзор попала модель в черном цвете, оснащенная 360 мм алюминиевым радиатором. Также можно приобрести версию в белом исполнении.

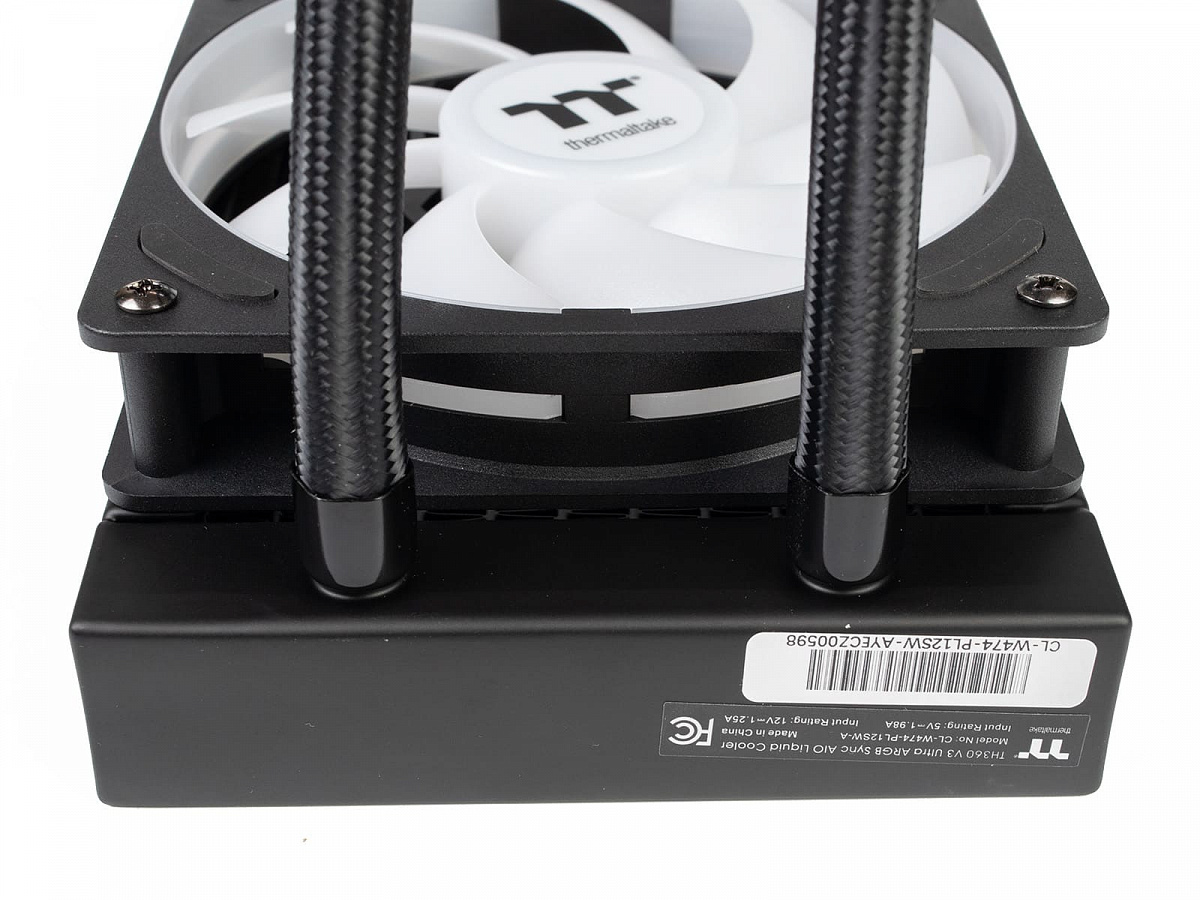

Фитинги, соединяющие трубки с радиатором, выполнены из металла. Отверстия для самостоятельного долива или замены жидкости в конструкции не предусмотрены.

Длина трубок составляет 460 мм, что является достаточным значением для комфортной установки в среднестатистическом корпусе. Шланги имеют диаметр 12 мм, что также является стандартным значением у СЖО, и выполнены в нейлоновой оплетке, а их жесткость находится на среднем уровне, что не создает проблем ни при установке системы охлаждения, ни при дальнейшей их укладке. Несмотря на немалую длину шлангов, производитель не предусмотрел наличие фиксаторов для их более аккуратной укладки в корпусе.

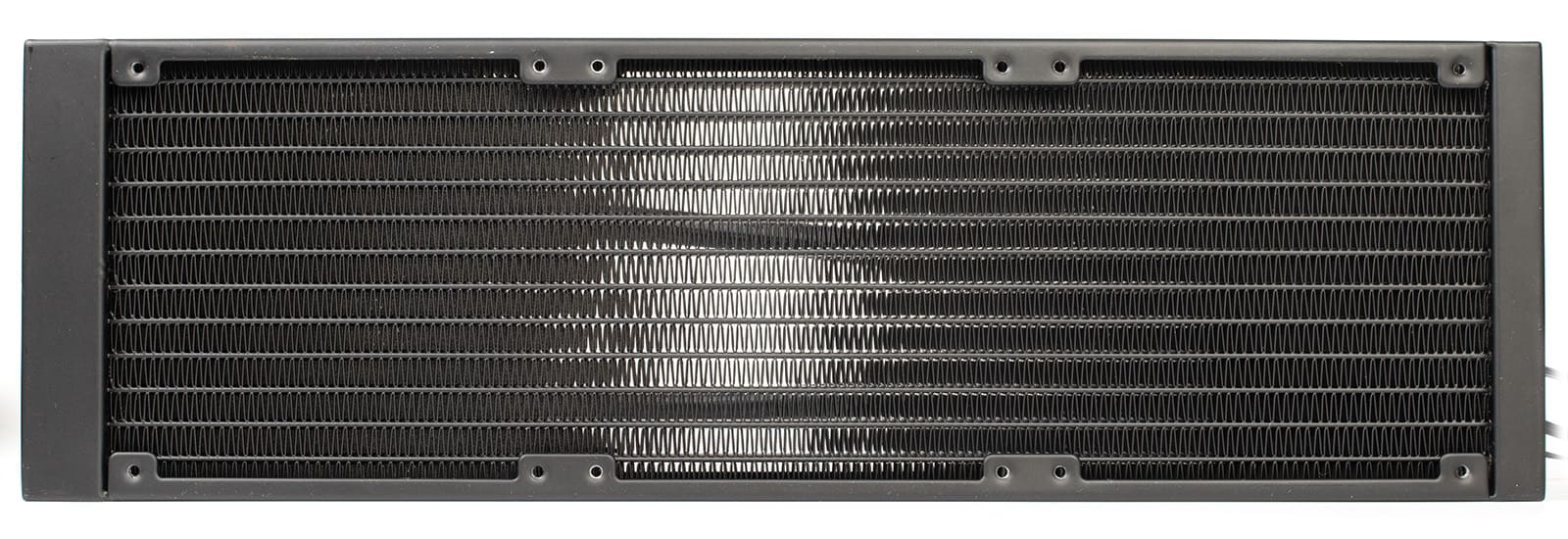

Вдоль радиатора проходят 12 каналов для циркуляции охлаждающей жидкости. Между собой они соединены при помощи гофрированной алюминиевой ленты, жесткость которой находится на среднем уровне, что исключает ее деформацию от небольшого физического воздействия.

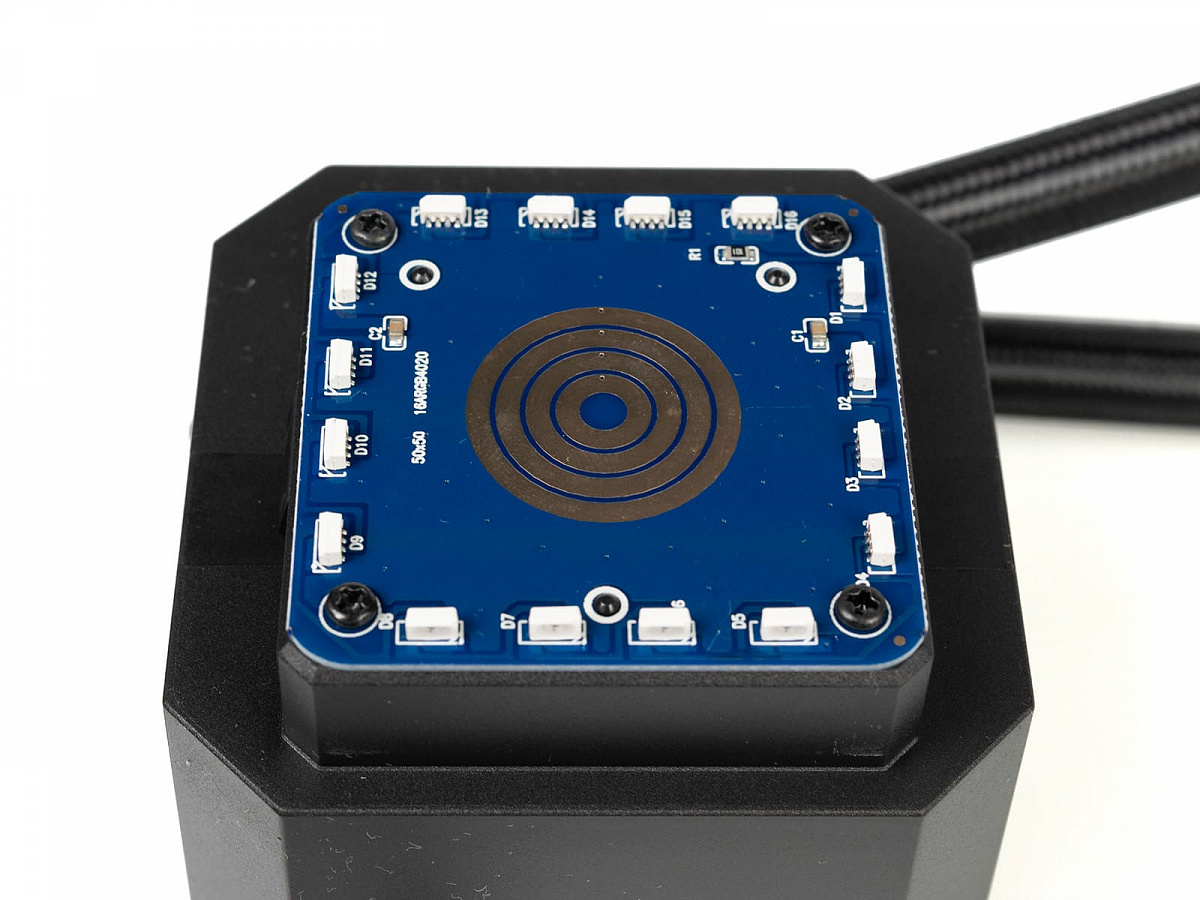

На верхней части водоблока расположена контактная площадка для подключения дисплея, а также 16 светодиодов, расположенных по периметру для реализации ARGB-подсветки.

Система крепления позволяет ориентировать дисплей на водоблоке с шагом в 90°, а ориентацию изображения можно настроить через фирменное ПО.

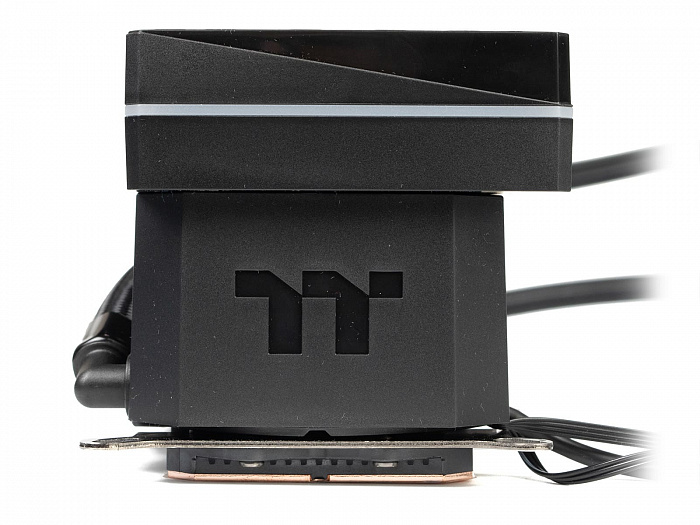

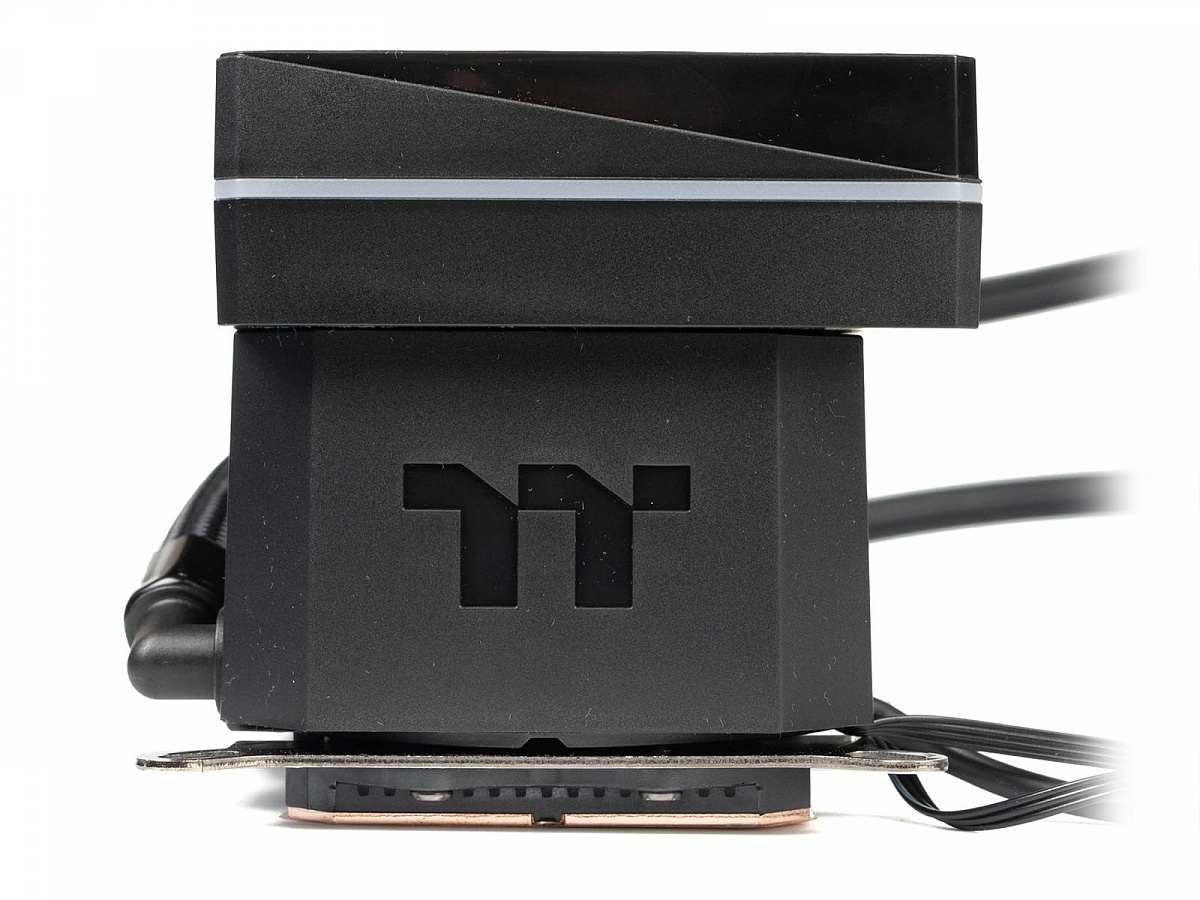

Как и во всех AIO решениях водоблок совмещен в одном корпусе с помпой. В спецификации не указывается ее название и поколение, производитель ограничивается лишь общими фразами об улучшении производительности относительно предыдущих решений. При этом насос поддерживает регулировку оборотов в диапазоне 800 - 2500 об/мин. Корпус водоблока, как и дисплей, выполнен из матового пластика с изображением логотипа производителя.

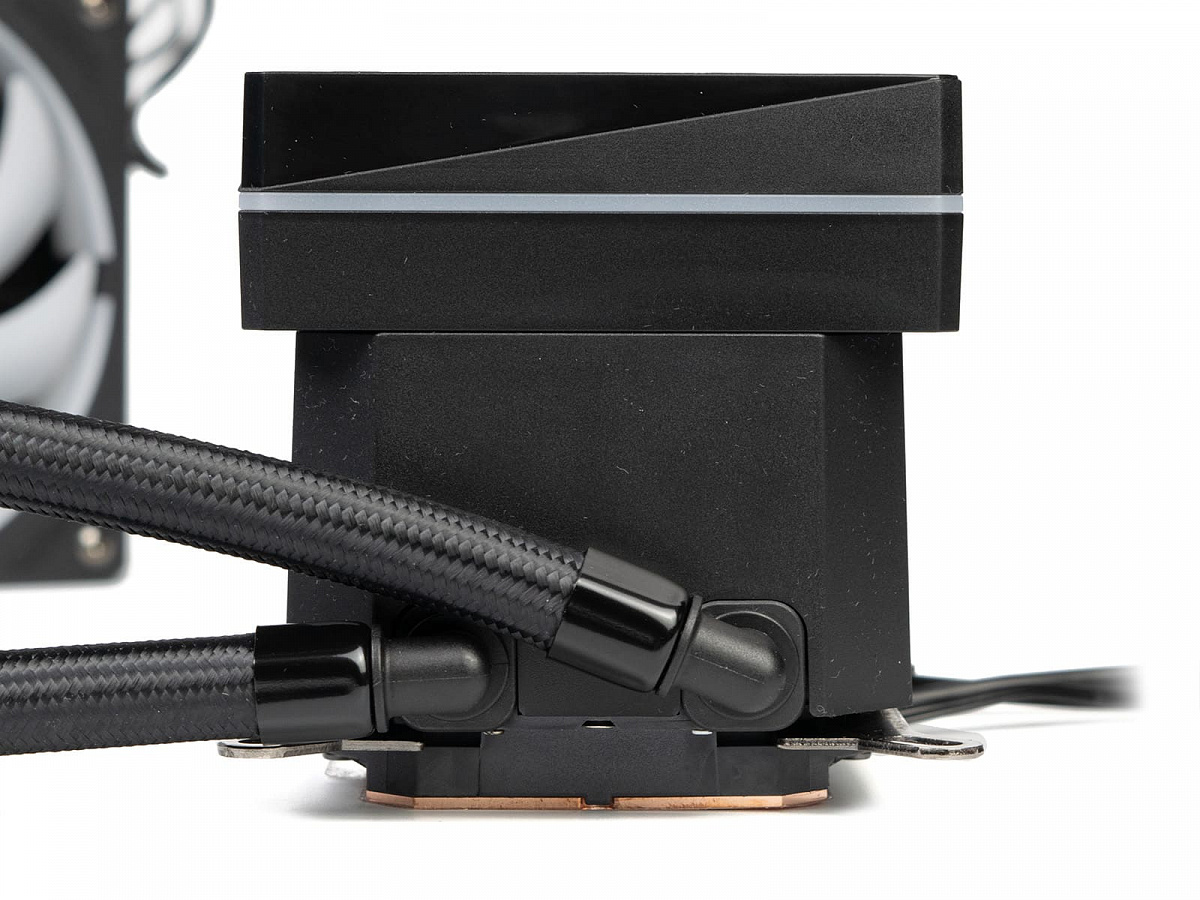

Пластиковые фитинги сделаны поворотными, что позволяет аккуратно ориентировать шланги в нужном направлении, при этом ограничителем угла выступает лишь их взаимное расположение. Их настройка не требует чрезмерного усилия, а ход плавный на всем диапазоне регулировок.

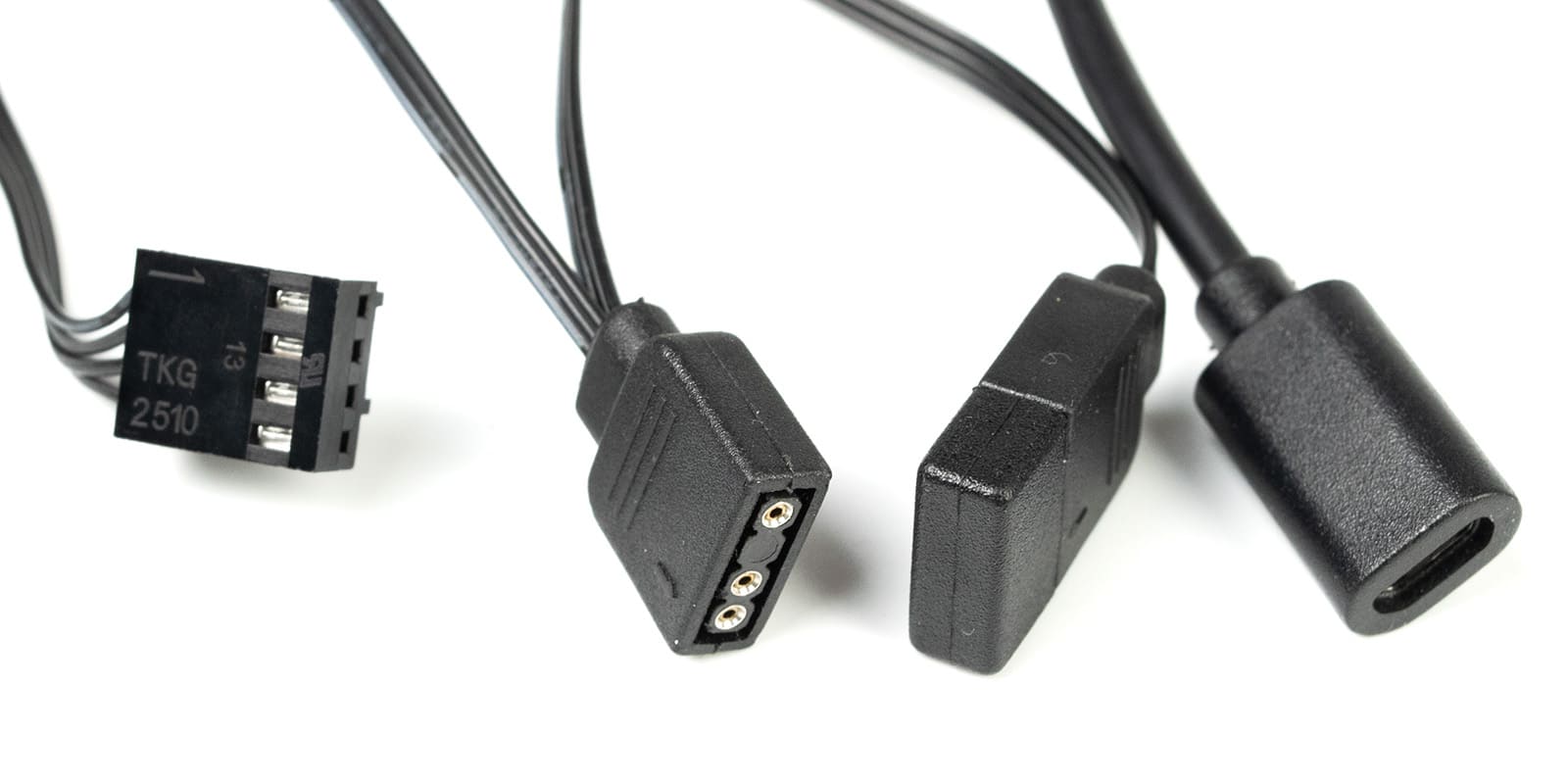

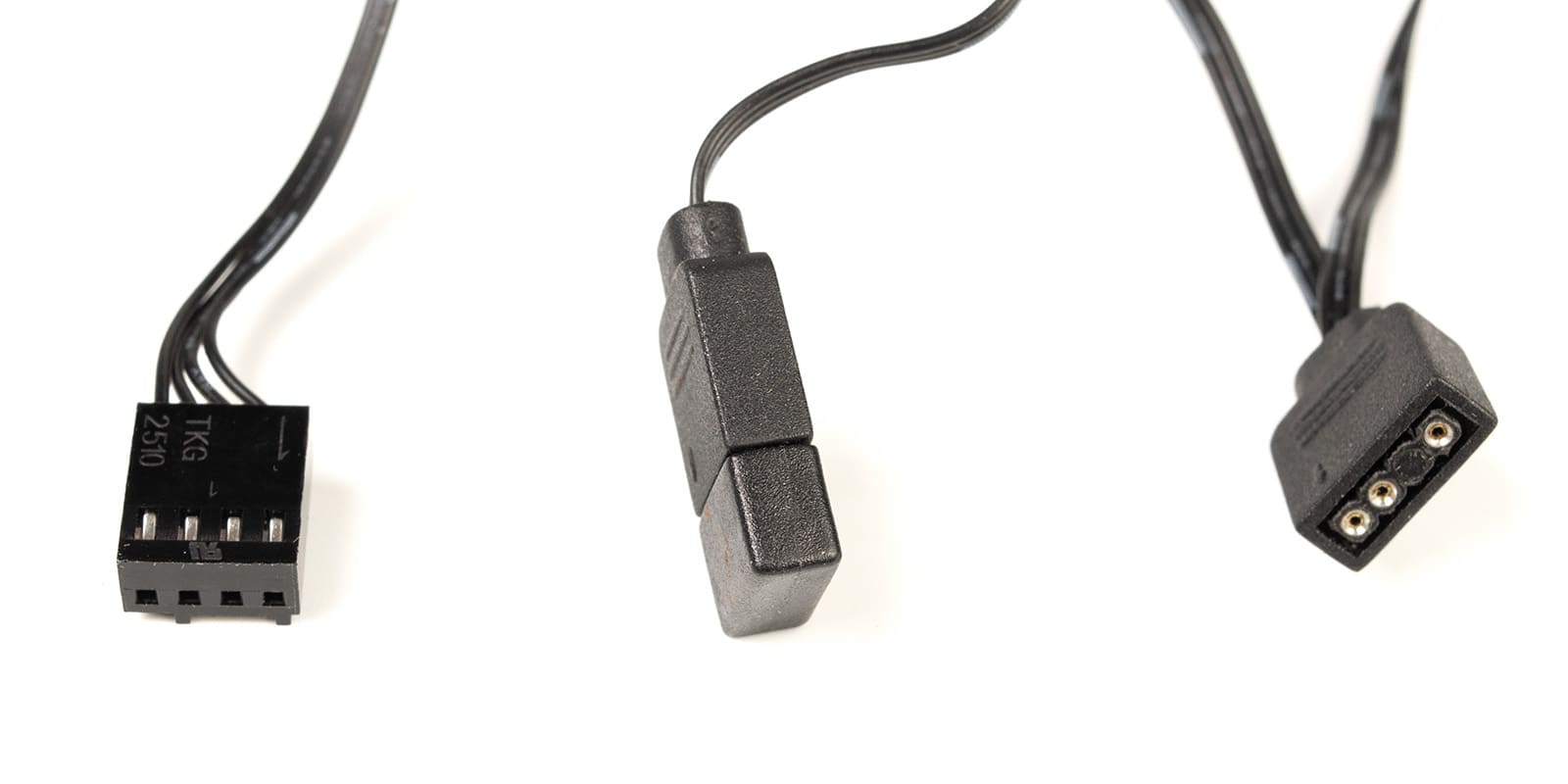

Питание помпы осуществляется при помощи 30 см кабеля с 4-пин разъемом на конце. Для адресной подсветки логотипа используется 3-пин кабель длиной 40 + 10 см, а дисплей подключается при помощи Micro USB длиной 28 см.

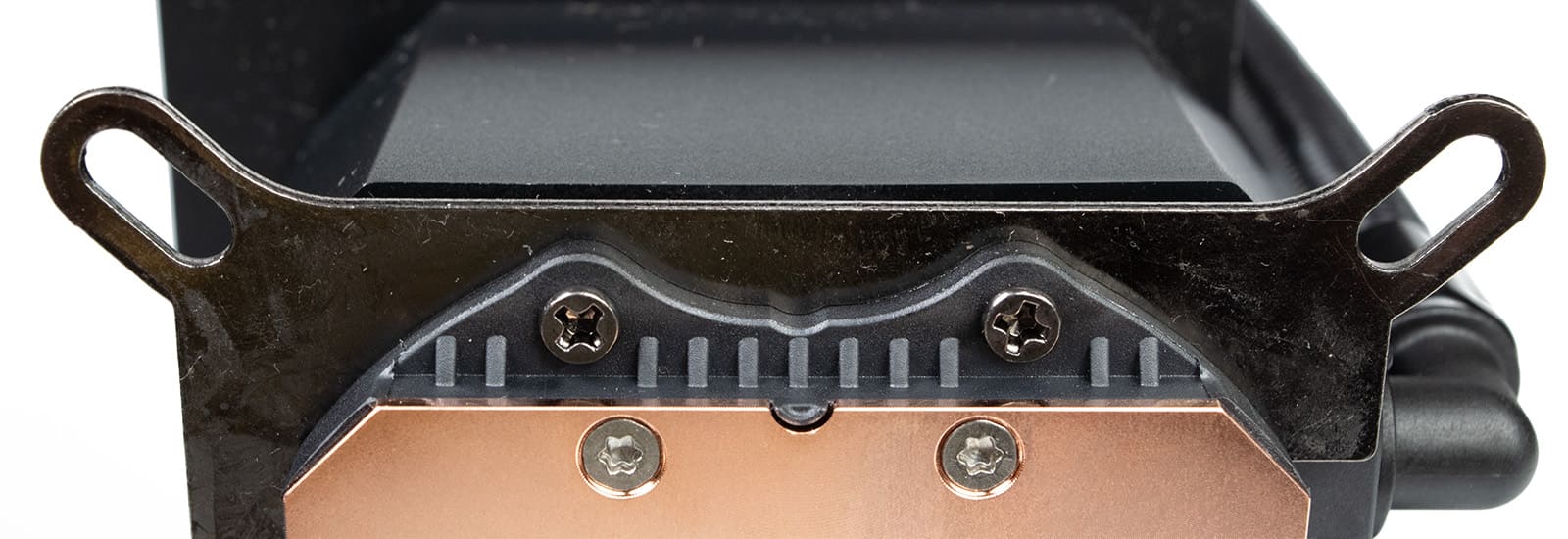

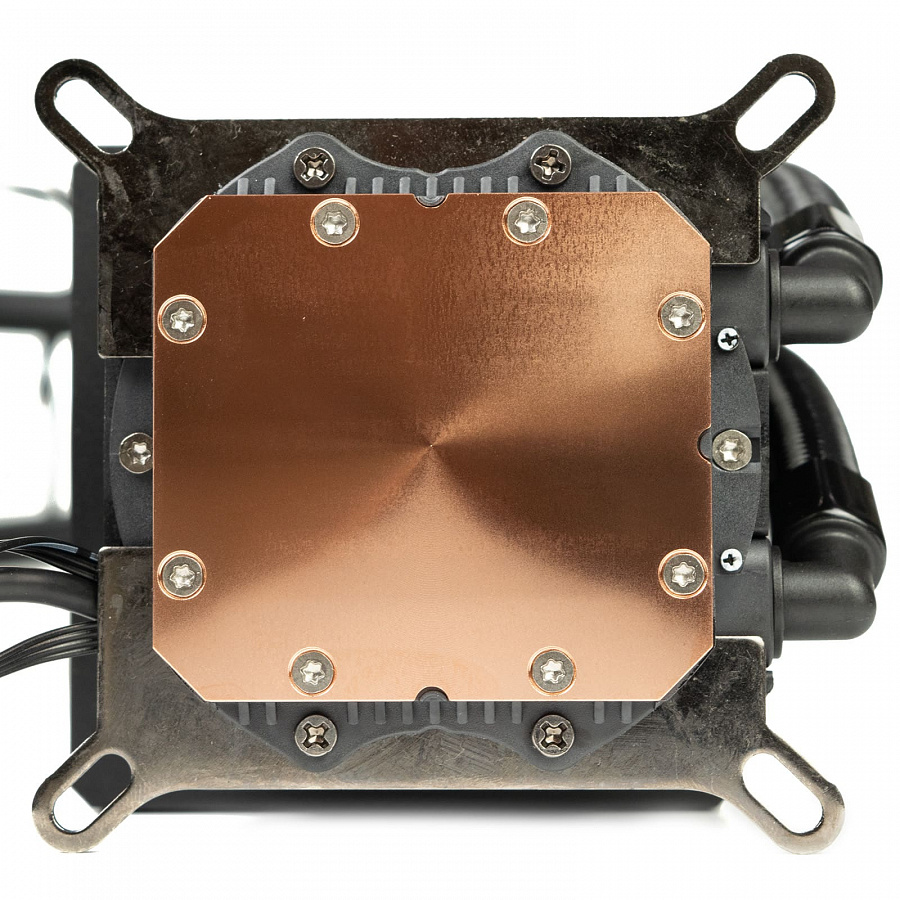

Основание выполнено в виде медной площадки с незначительной выпуклостью по центру. Полировки до зеркального блеска нет. Полные размеры пластины составляют 56 х 60 мм, а центральной части, ограниченной винтами - 44 х 49 мм, что будет достаточно для современных процессоров Intel и AMD.

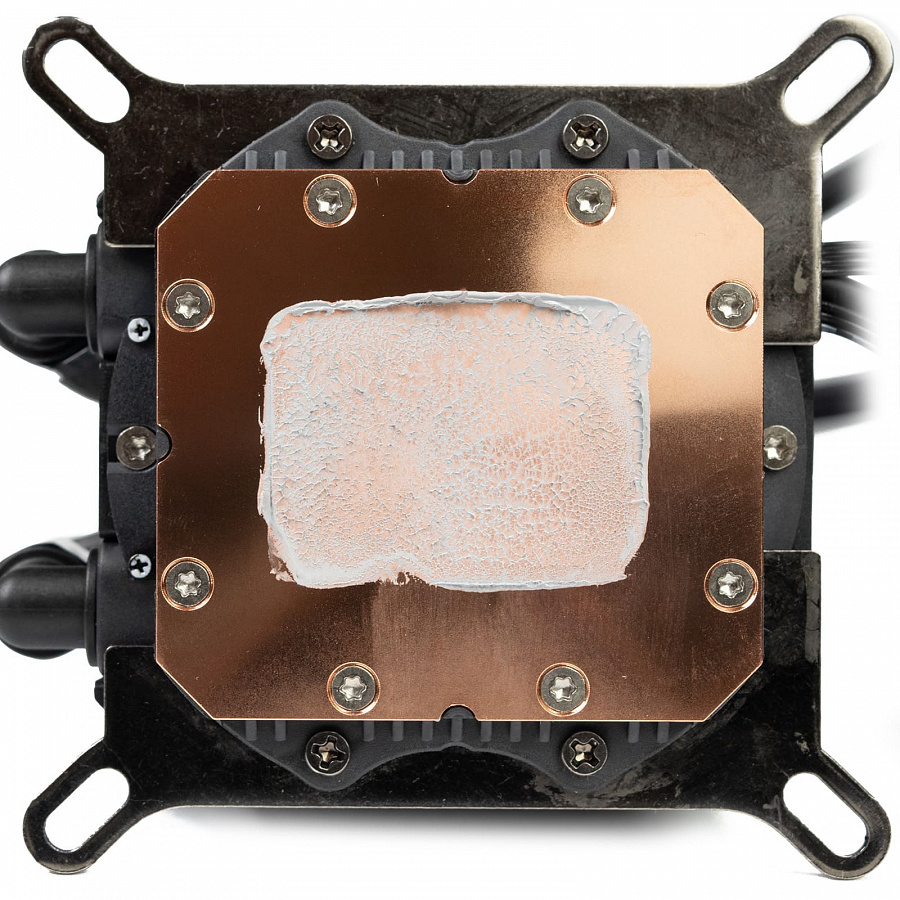

Контакт основания с крышкой процессора идеальный. Виден хороший прижим по всей площади процессора, а излишки термопасты выдавило за пределы пятна контакта.

Вентиляторы

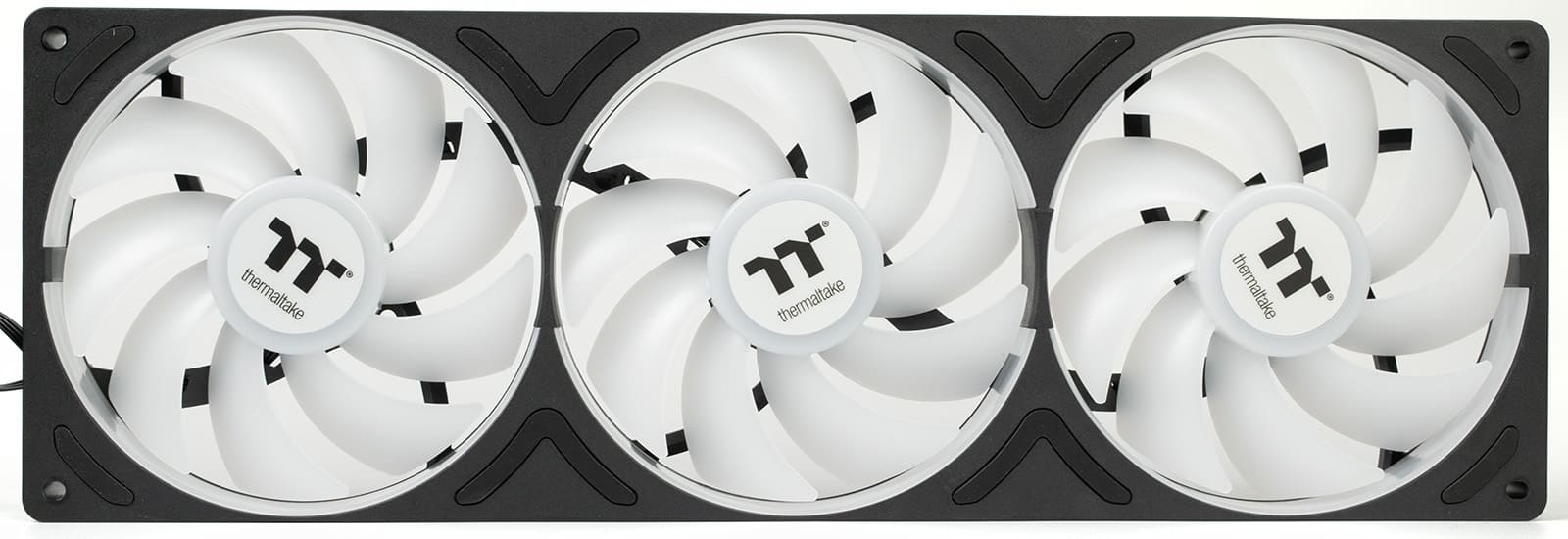

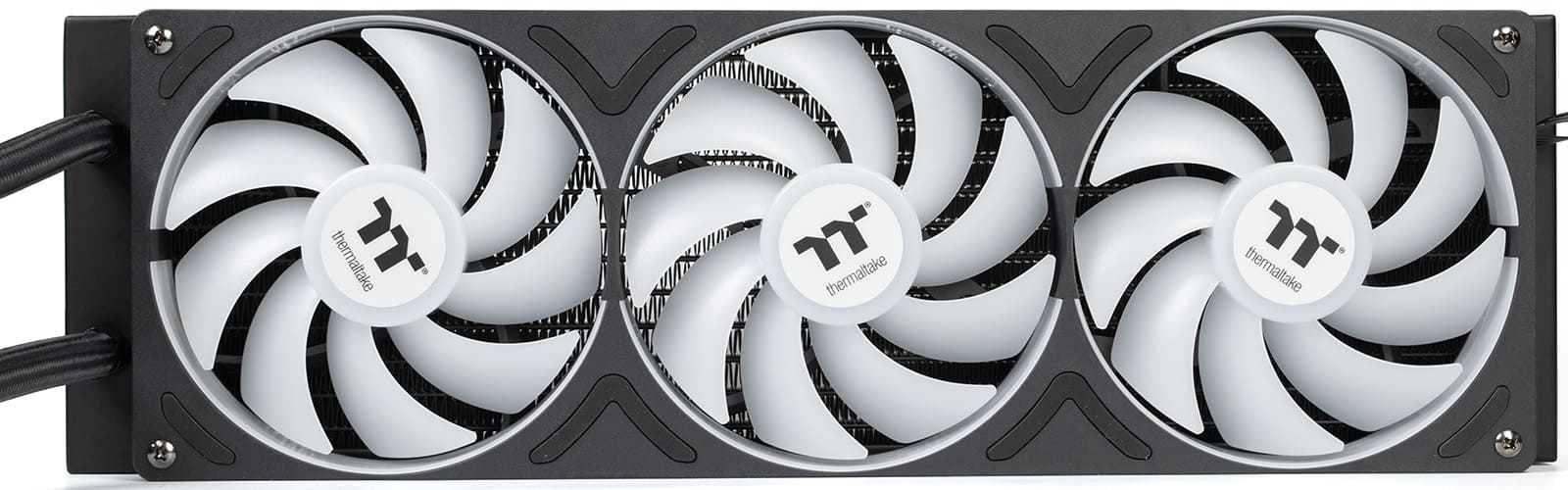

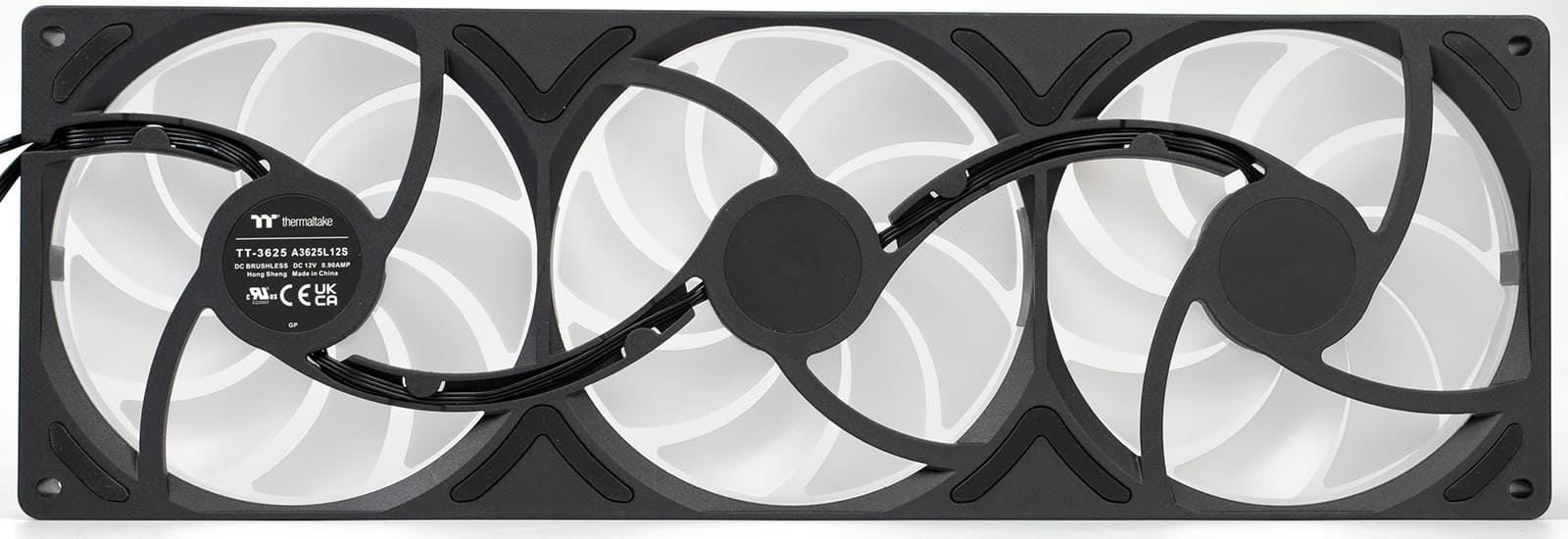

В комплекте поставляются три фирменных 120 мм вентилятора TT-3625, объединенных в один корпус и подключаемых единым кабелем. Такое решение хоть и является удобным с точки зрения опыта использования, однако может создать трудности в случае выхода одного из вентиляторов из строя.

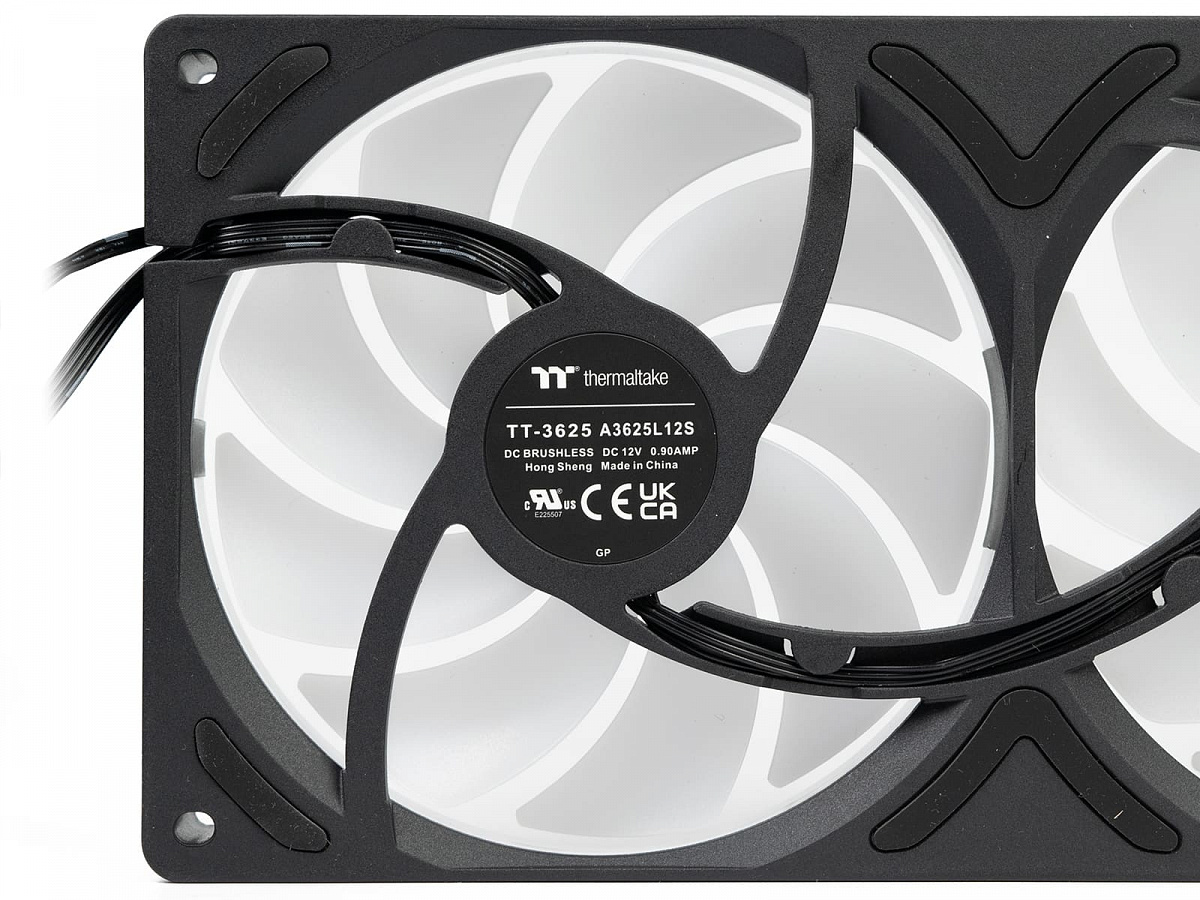

Модель имеет девять лопастей из матового полупрозрачного пластика белого цвета. Диаметр крыльчатки составляет 109 мм при диаметре статора 40 мм. Максимальный потребляемый этой сборкой ток составляет 0,9 А, что находится в рамках безопасных значений для большинства современных материнских плат, способных обеспечить до 1 А на каждый разъем подключения вентиляторов.

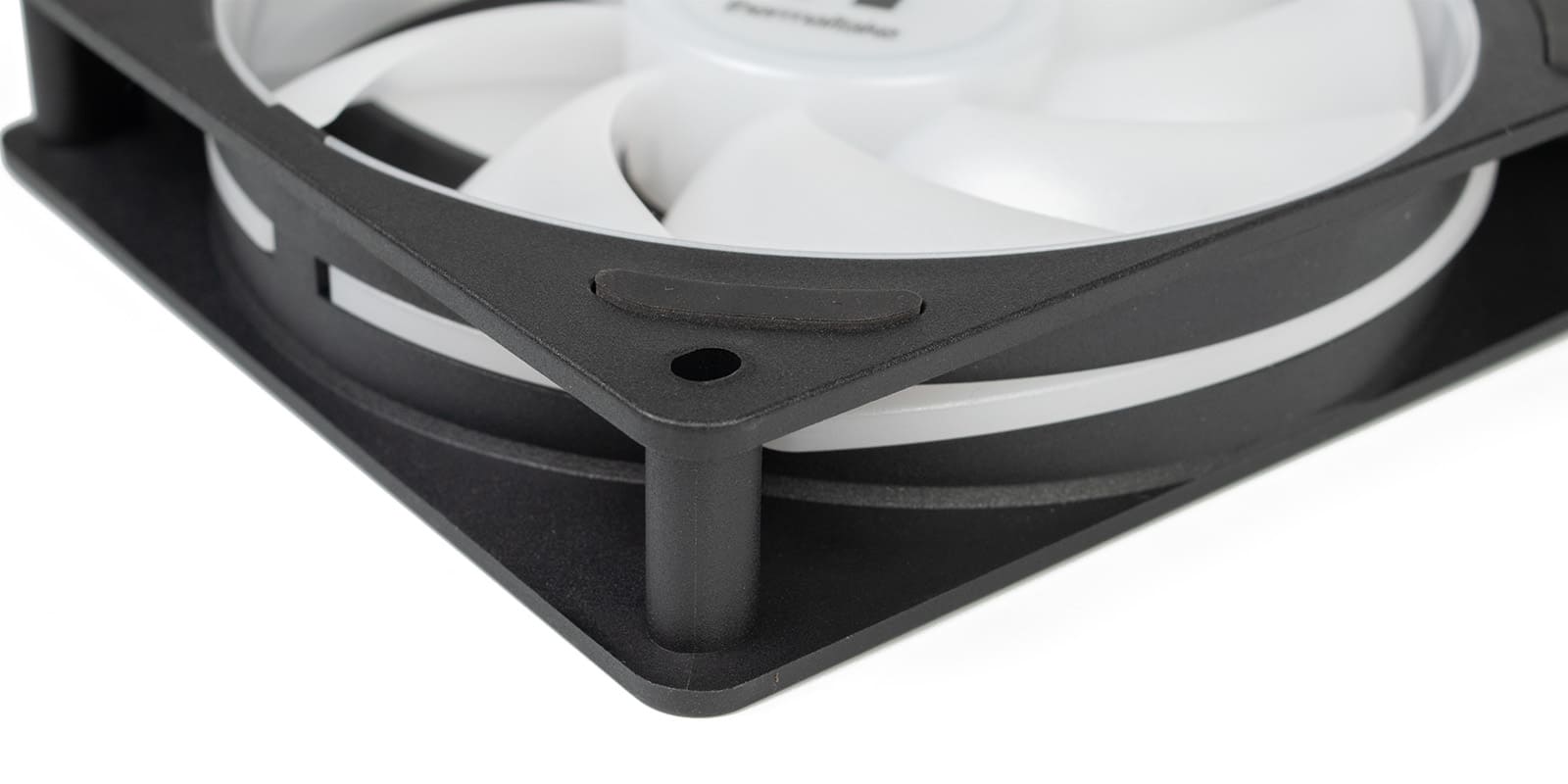

Восемь светодиодов ARGB-подсветки располагаются непосредственно в статоре. При этом в боковую часть корпуса также встроен светорассеиватель, а по углам каждого вентилятора находятся виброгасящие проставки.

К радиатору вентиляторы крепятся при помощи всего четырех длинных винтов, расположенных по углам.

Единый кабель питания имеет длину аж 90 см, что вдвое больше, чем принято у аналогов, и позволяет подключить группу вентиляторов к одному разъему. Для подключения подсветки используется кабель 90 + 10 см.

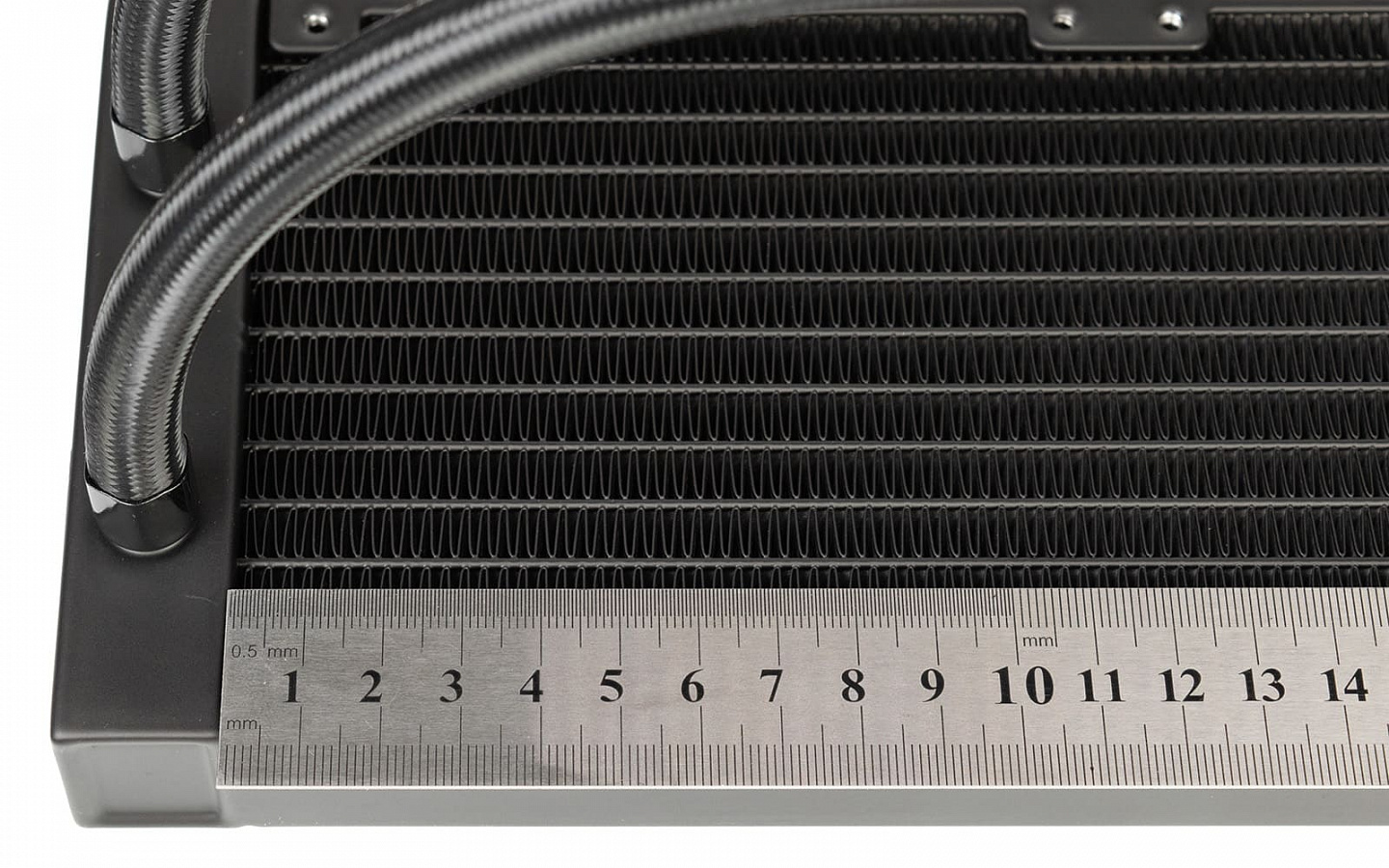

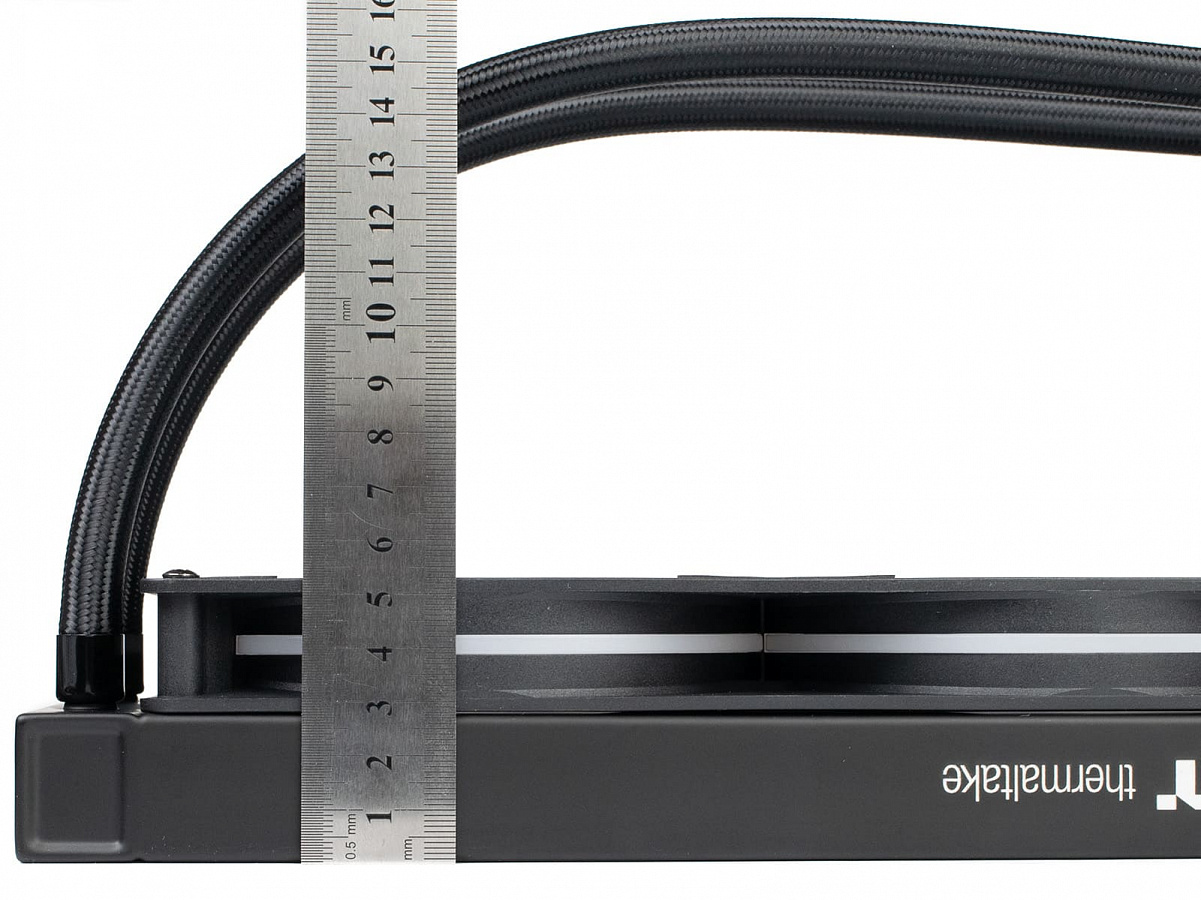

Толщина радиатора составляет стандартные 27 мм, что вместе с вентиляторами дает в сумме около 54 мм, обеспечивая высокую совместимость данной СЖО с материнскими платами и модулями оперативной памяти при установки на верх корпуса.

Подсветка и программное обеспечение

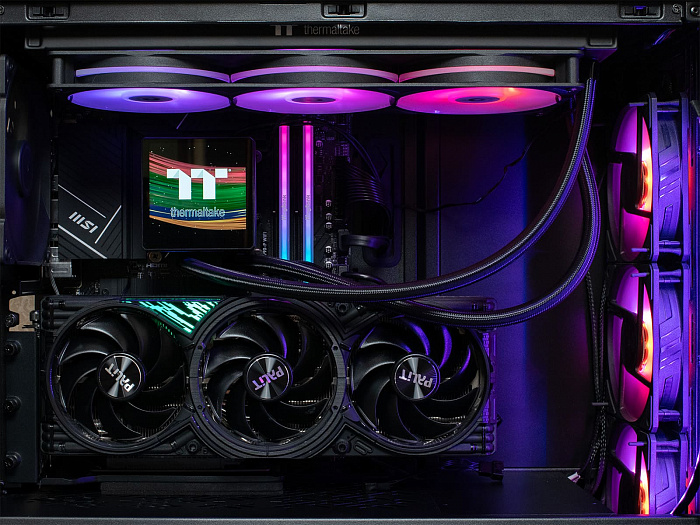

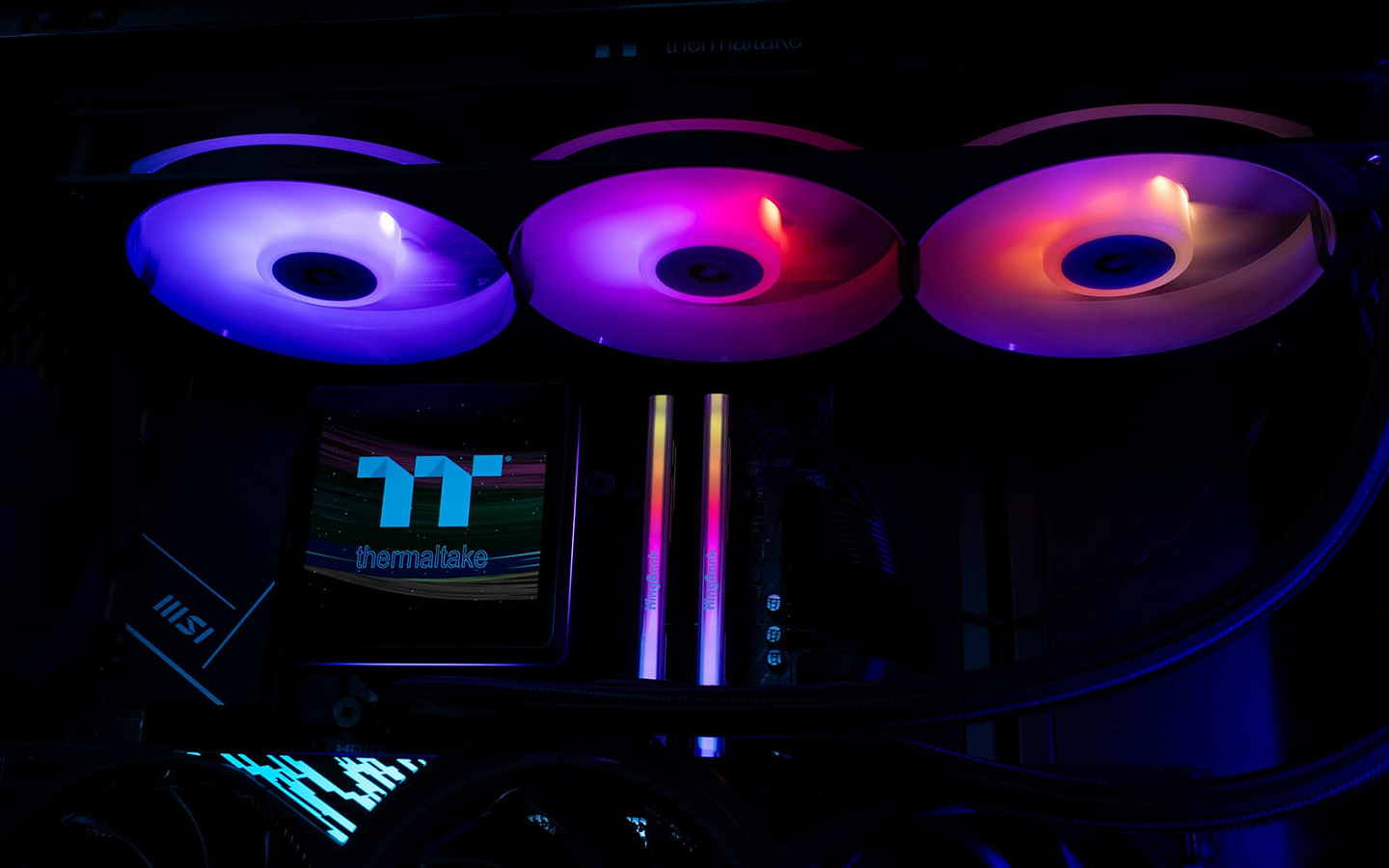

В тестируемом образце ARGB-подсветкой оснащены вентиляторы и водоблок, а управлять ей можно при помощи ПО материнской платы.

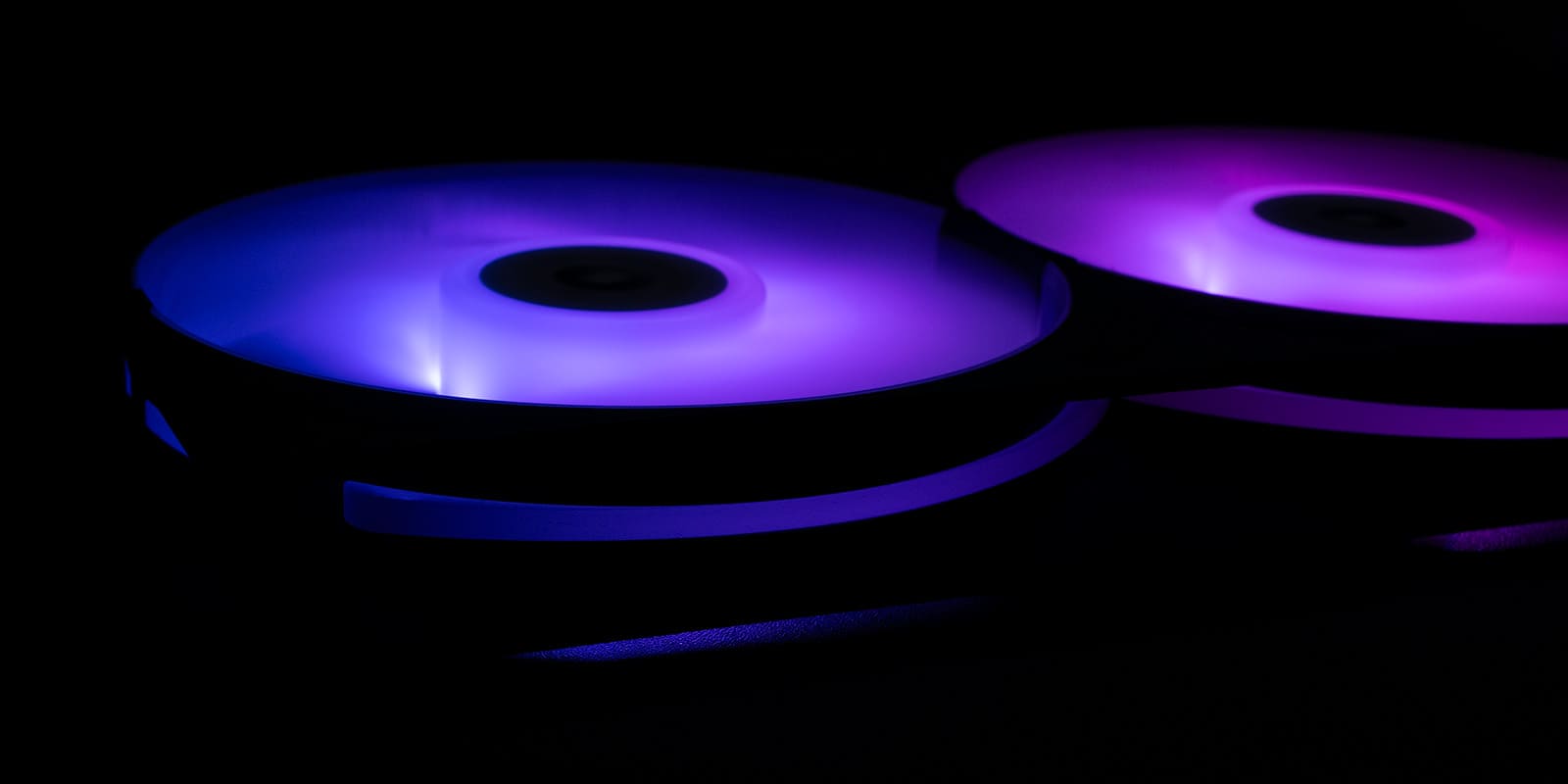

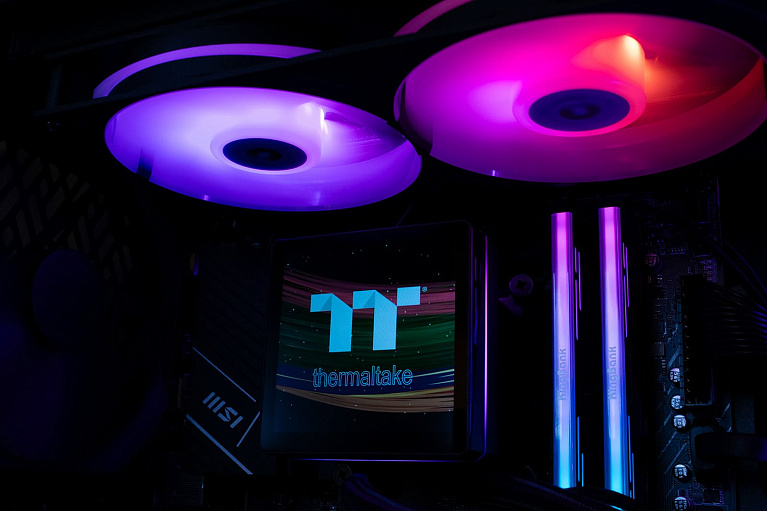

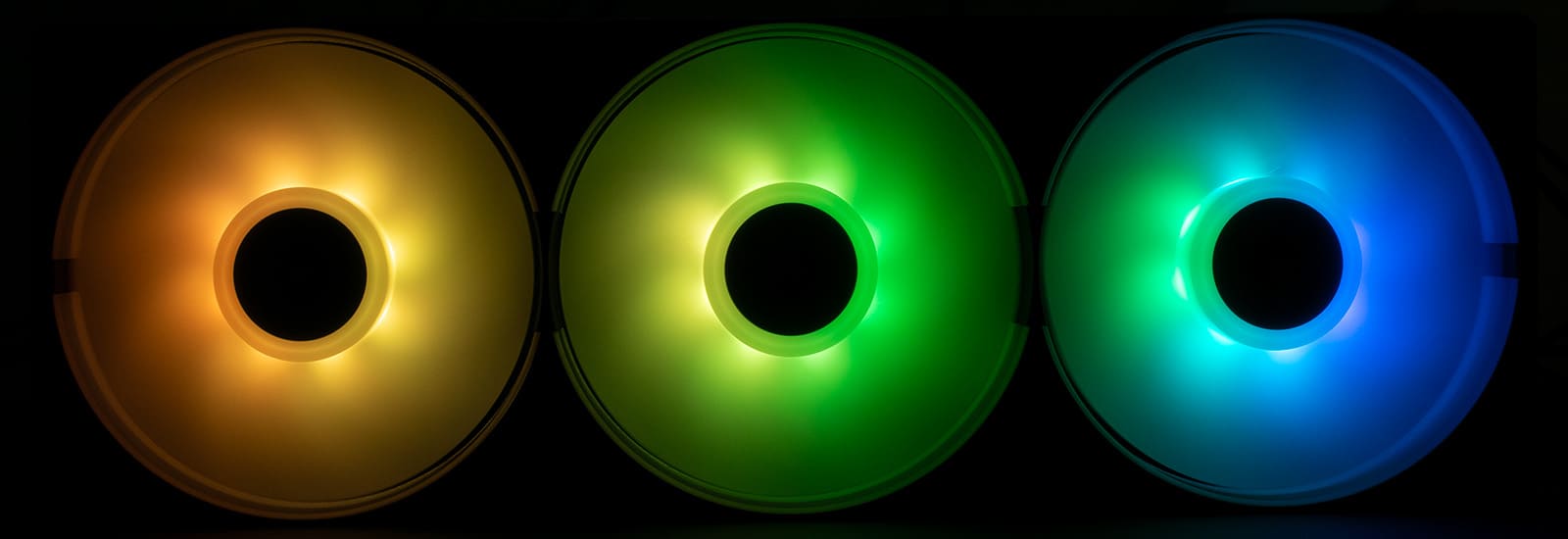

Несмотря на использование всего 24 светодиодов суммарно, благодаря своей яркости они все равно обеспечивают равномерное и насыщенное свечение.

Для работы дисплея необходимо обязательно установить фирменное приложение, доступное на официальном сайте Thermaltake, в противном случае на экран будет выводиться стандартная заставка с логотипом производителя. Время обновления отображаемой информации составляет одну секунду без возможности настройки. Несмотря на использование TFT дисплея, он имеет хорошие углы обзора: при взгляде под углом изображение не выцветает. Однако по ощущениям общий уровень контрастности является недостаточным, что делает изображение немного блеклым.

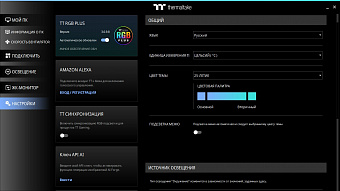

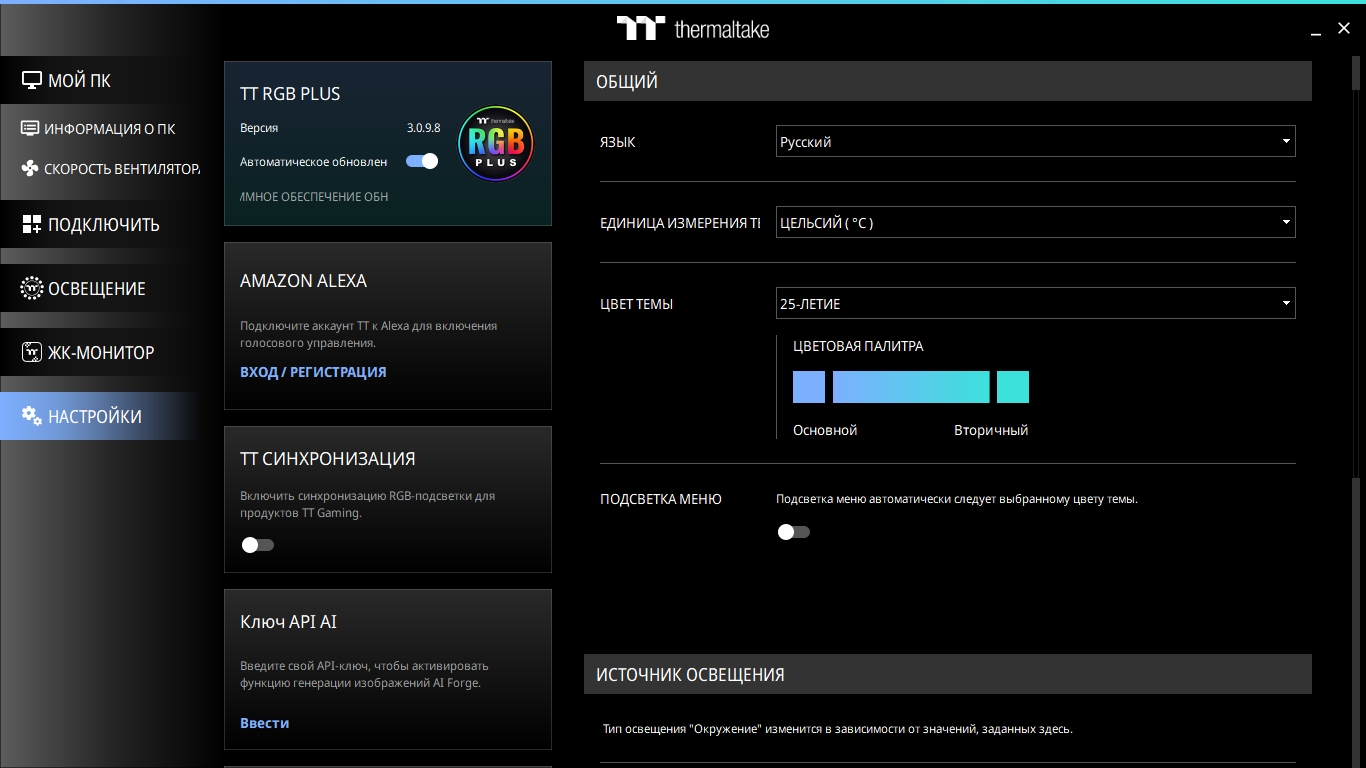

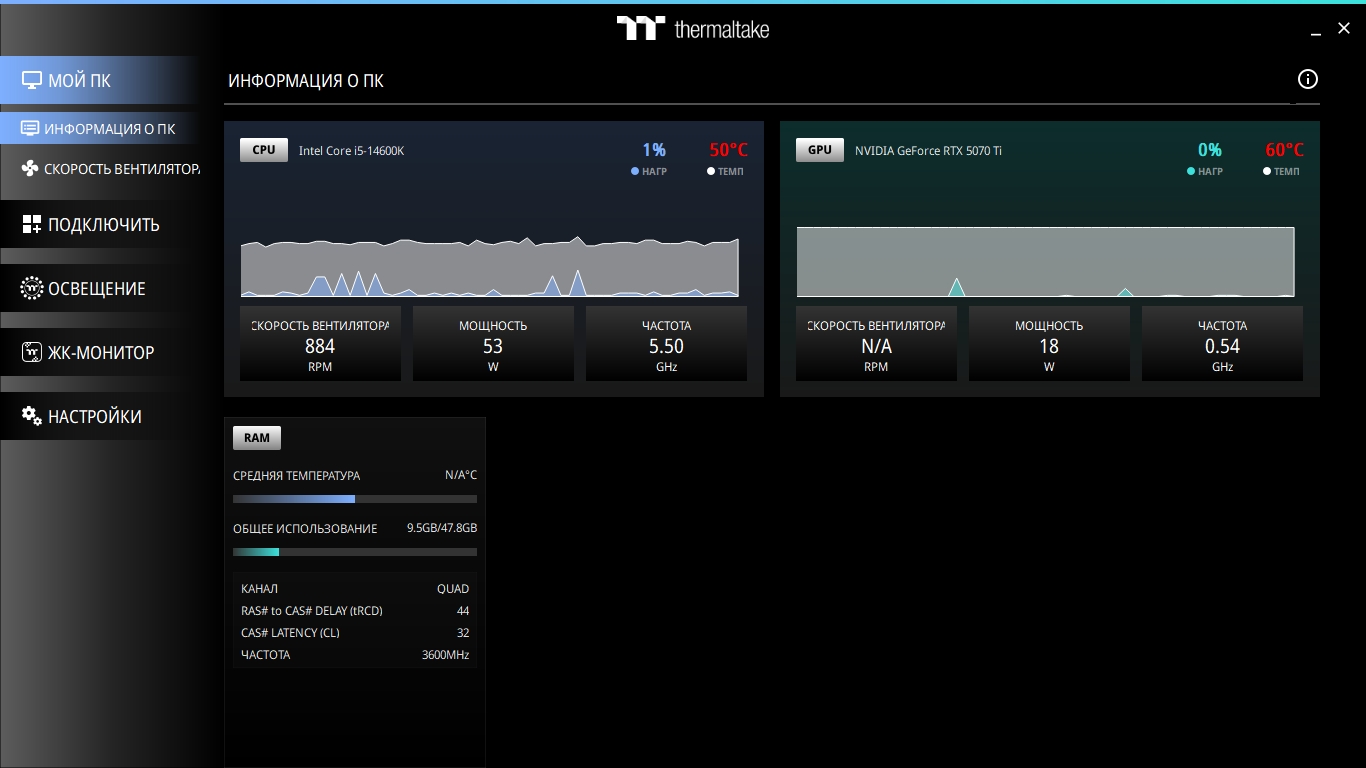

Приложение разделено на несколько разделов. В первых располагается мониторинг основных показателей системы, а также информация о конфигурации компьютера. На вкладке “настройки” можно поменять визуальный стиль приложения, а также установить русский язык для интерфейса, который тут, впрочем, не без изъянов.

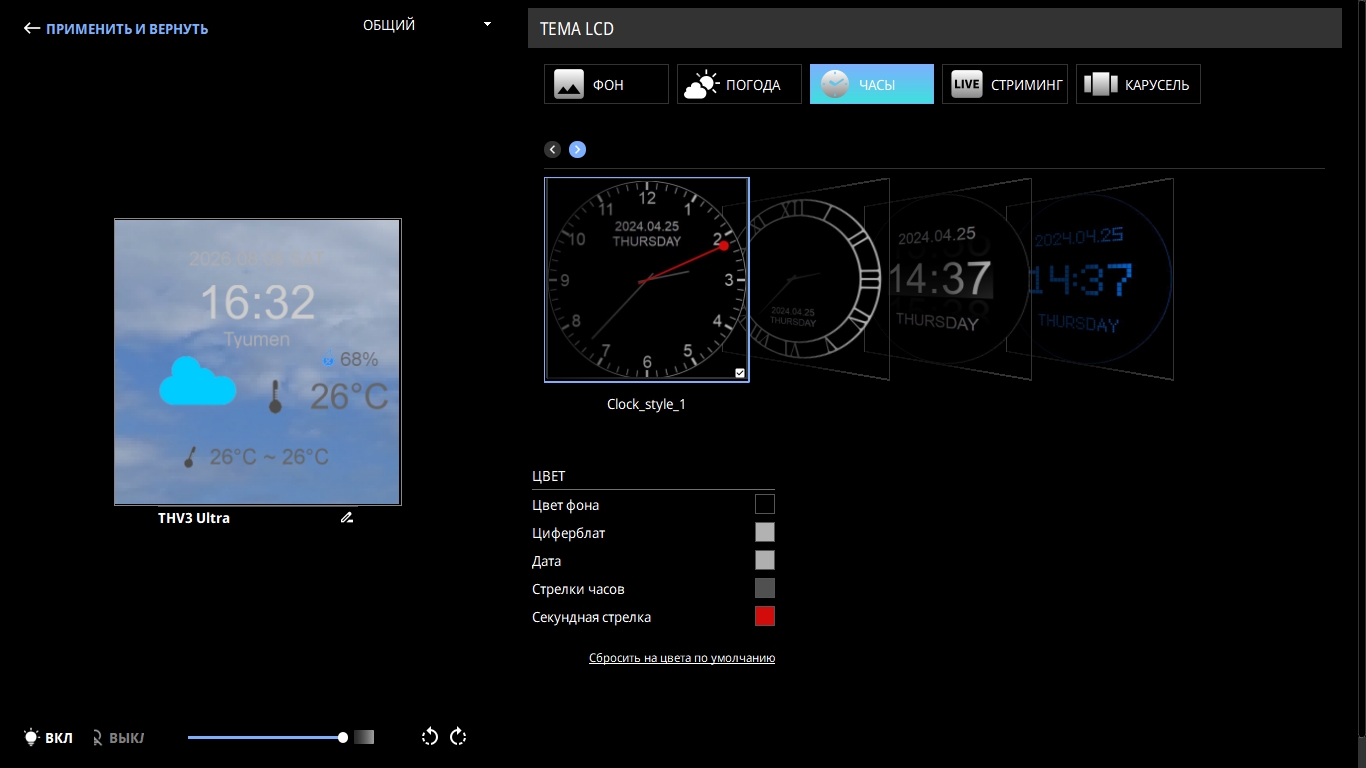

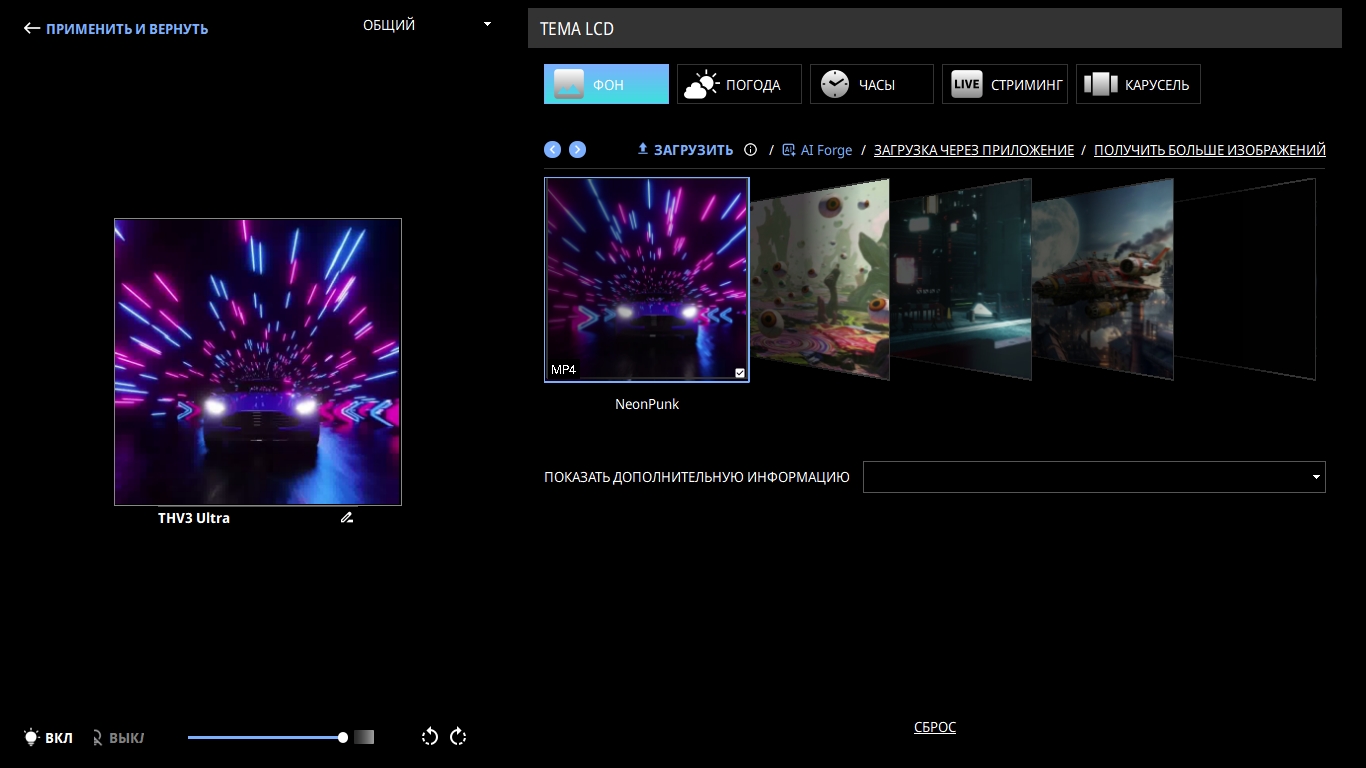

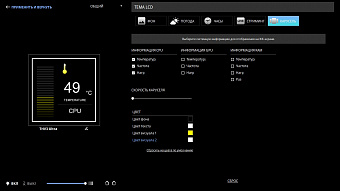

Основная часть функциональности приложения отдана под настройку дисплея. Пользователю доступна регулировка яркости, а также поворота изображения. Для использования доступен широкий перечень форматов, а на заставку можно установить как статичные картинки, так и анимированные изображения.

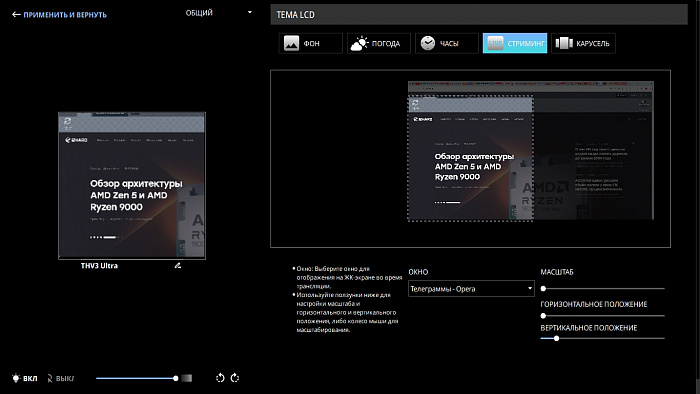

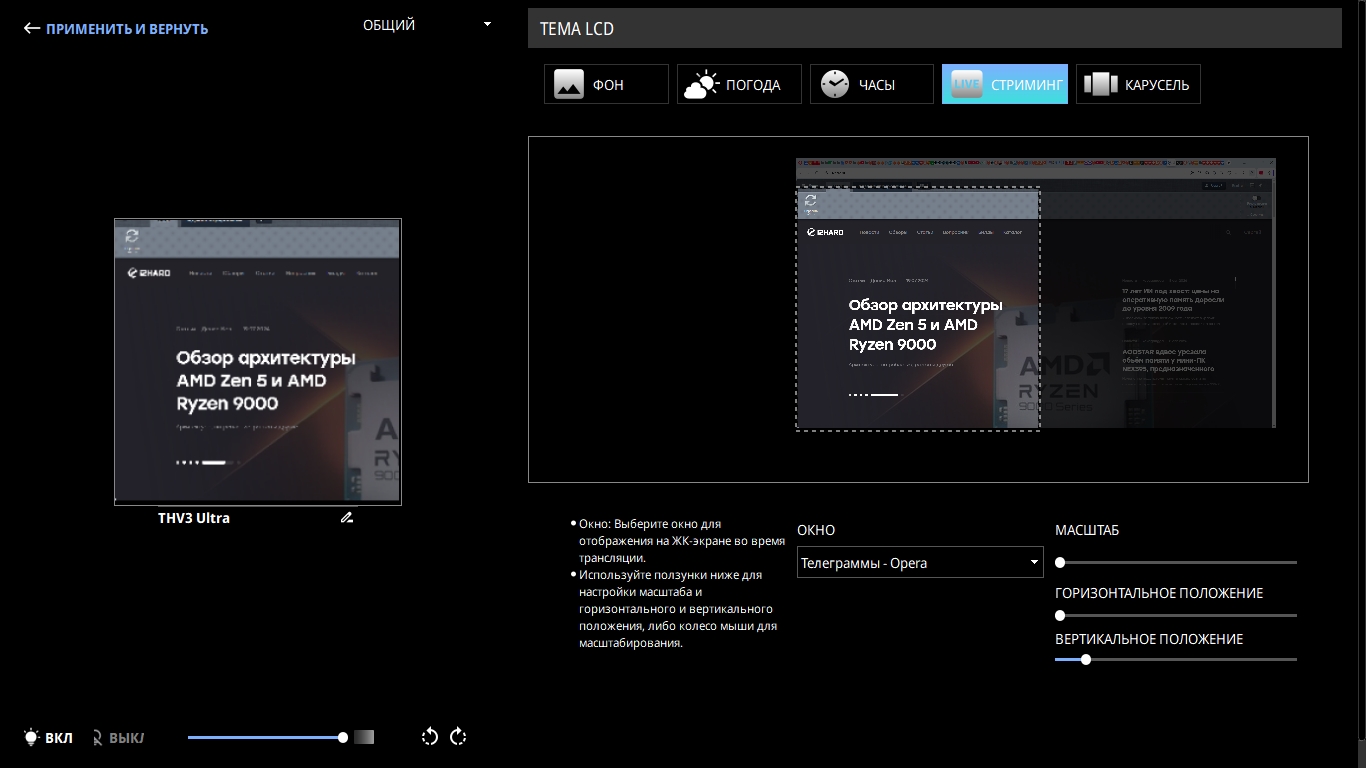

Приложение позволяет вывести на дисплей водоблока изображение с экрана вашего ПК, но нужно понимать, что это именно ретрансляция текущего изображения, а не возможность подключения дополнительного экрана. Сценарии использования такого решения являются весьма спорными, однако, возможно, кому-то это будет полезно.

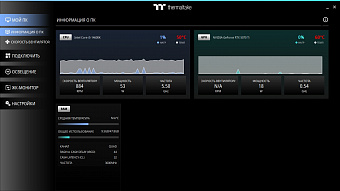

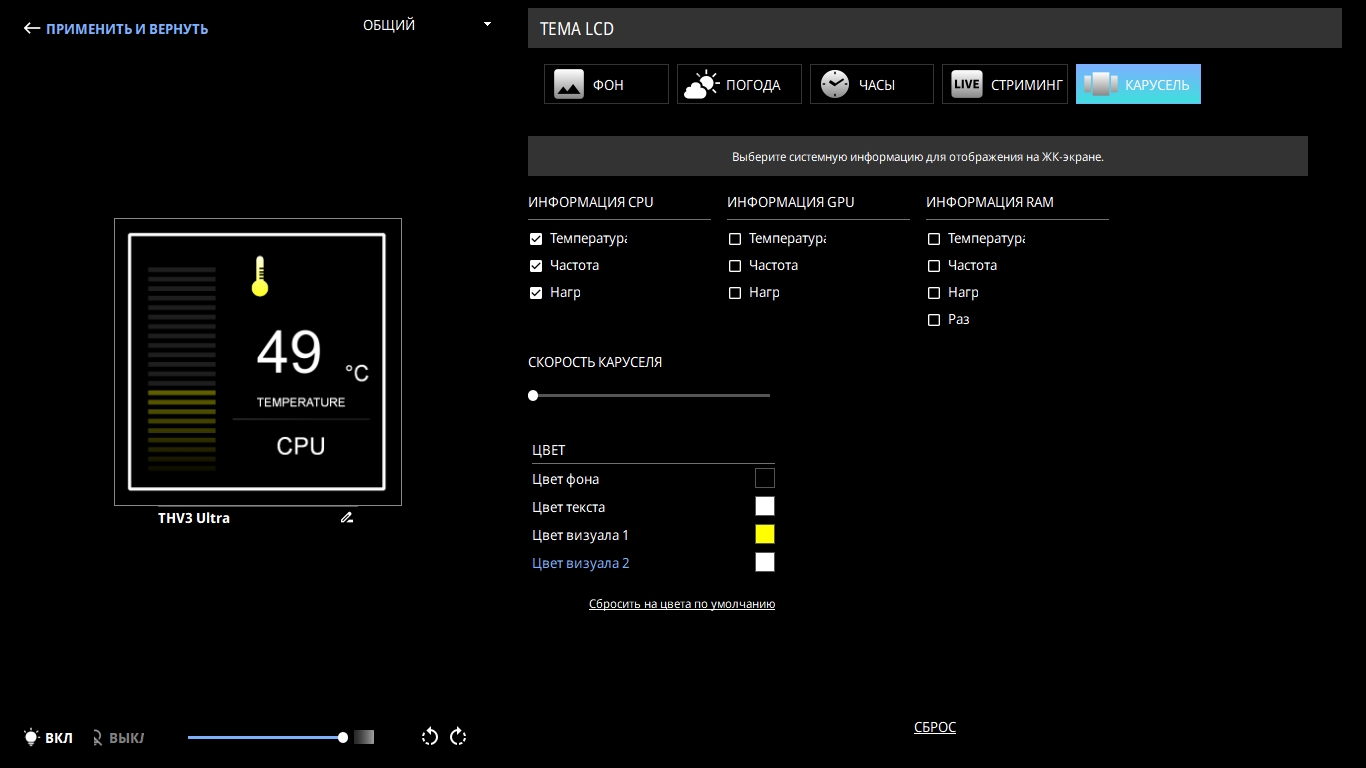

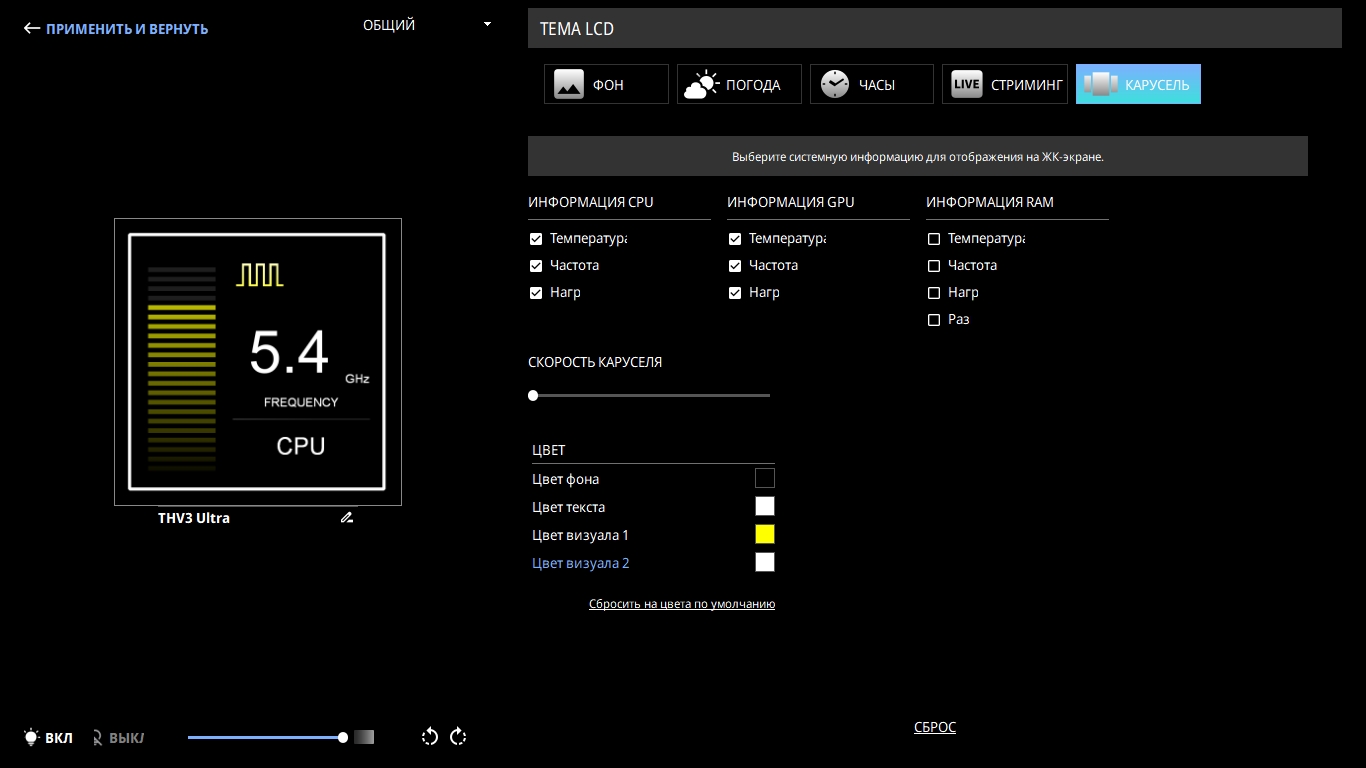

Мониторинг системы включает в себя всевозможные показатели работы CPU, GPU и оперативной памяти.

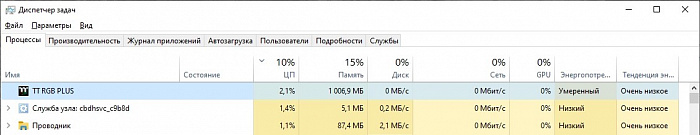

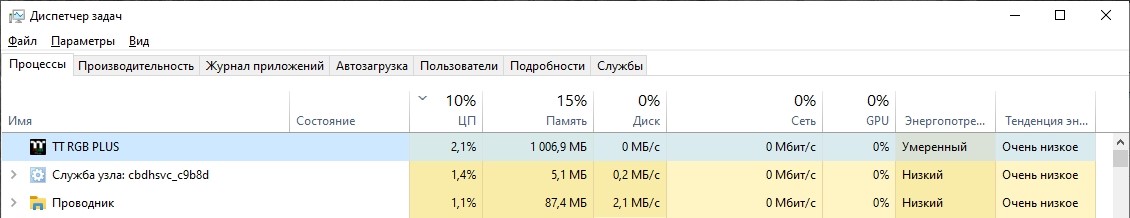

Удивительно, но даже при включенном виджете погоды, приложение в фоне расходует аж 1 Гб оперативной памяти и загружает процессор на 2%, что намекает на некоторые проблемы с оптимизацией.

Установка на LGA 1700

Универсальный монтажный кронштейн, предустановленный на водоблоке с завода, совместим как с сокетами Intel, так и AMD.

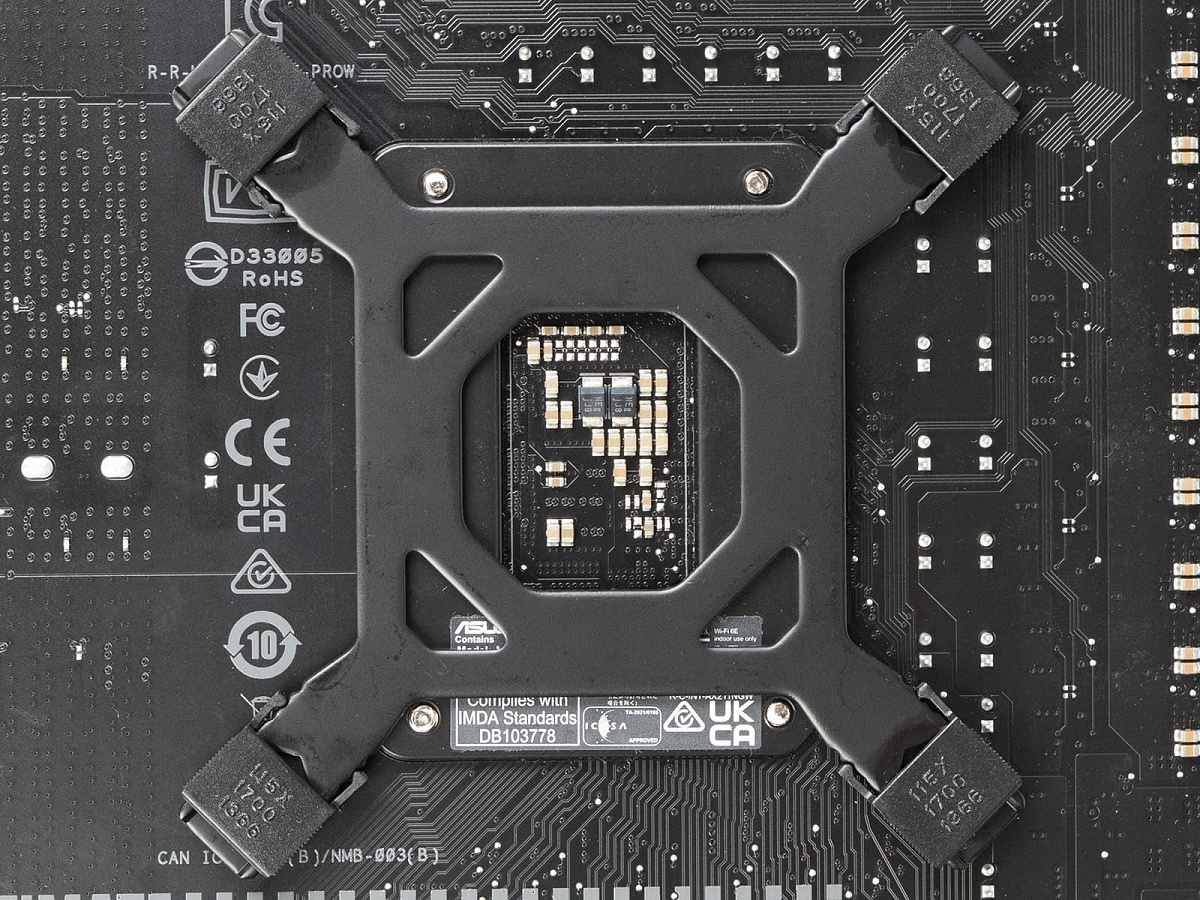

Далее с обратной стороны материнской платы устанавливается металлический бэкплейт, который самостоятельно не держится в посадочных отверстиях материнской платы, что создает дополнительные трудности в процессе установки. Обычно производители наносят на внутреннюю сторону клейкую двухстороннюю ленту, но не в этом случае.

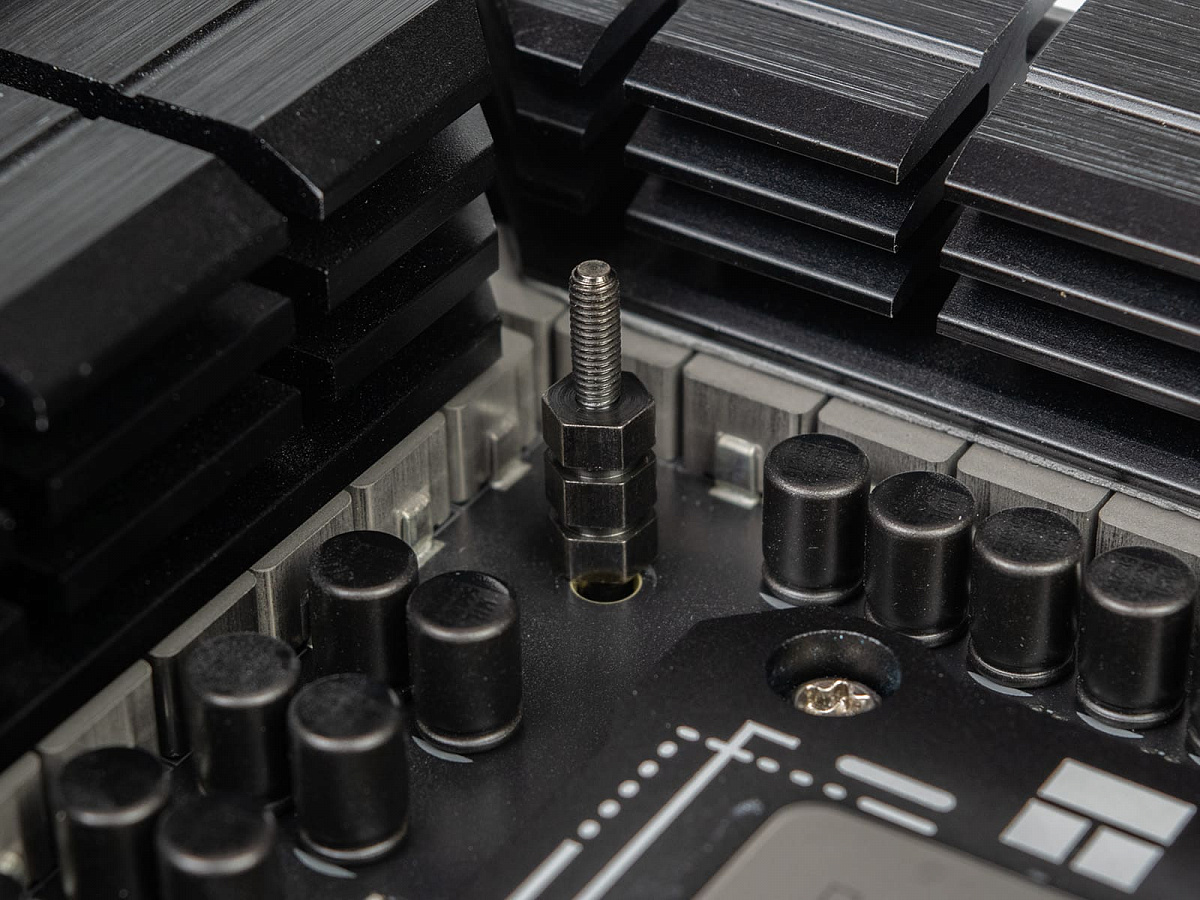

Далее в резьбовые втулки бекплейта необходимо вкрутить стойки. На этом этапе нужно быть внимательным: так как никаких резиновых или пластиковых шайб не предусмотрено, а значит есть шанс повредить текстолит материнской платы. Финальным этапом устанавливается водоблок и фиксируется четырьмя подпружиненными винтами.

Тестирование

Конфигурация тестового стенда LGA 1700:

• Материнская плата - MSI PRO Z790-P WIFI;
• Процессор - Intel Core i5–14600K;
• Оперативная память - KingBank DDR5 Dark Star Blade RGB 2х24 ГБ;
• Видеокарта - Palit GeForce RTX 5070 Ti GamingPro;
• Блок питания - Deepcool DQ750ST Quanta 750W;
• Корпус - открытый стенд.

Для тестирования использовалась программа OCCT. Температура отслеживалась с помощью программы HWiNFO64 v8.26-5730. Частота обновления показателей составляла 100 мс. Во всех тестах использовалась термопаста PCCooler EX90.

Скорость и шум

Все вентиляторы поддерживают ШИМ-управление и на максимальной скорости вращения достигают 2400 об/мин, как и заявлено производителем.

Тестирование проводилось в трёх режимах:

• Полностью беззвучный режим, когда шум от вентилятора не превышал фоновое значение ~32 дБ;
• Комфортный уровень, когда вентилятор был слышен, но шум был терпимый и не превышал 40 дБ;
• Максимальная скорость вентиляторов.

Уровень шума в помещении не превышал 32 дБ. Температура составляла ~24 °C. Шум от систем охлаждения измерялся в 15 см с торца радиатора.

Для наглядности в тестовую часть мы включили несколько систем охлаждения: ID-Cooling DashFlow 240 Basic Black - бюджетная и весьма производительная 240 мм СЖО, трехсекционная Deepcool Mystique 360, а в качестве представителя лагеря воздушных систем охлаждения был выбран PCCooler RZ620 BK. Также стоит отметить, что СЖО от Deepcool находится в той же ценовой категории, что и тестируемый образец от Thermaltake. Тогда как охлаждение от ID-Cooling стоит значительно дешевле.

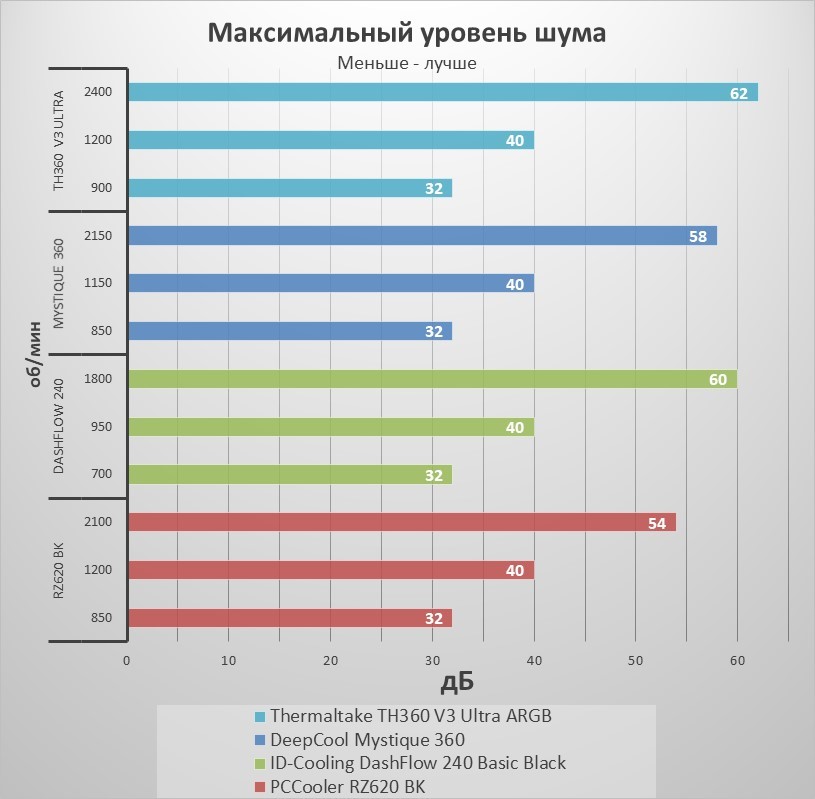

Сначала обратим внимание на уровень шума. Ожидаемо тестовый образец от Thermaltake оказался самым громким, генерируя шум на уровне 62 дБ, что неудивительно, так как у представленного образца самые скоростные вентиляторы в нашем тесте. На втором месте  СЖО от ID-Cooling, несмотря на самую низкую скорость вращения вентиляторов из всей тестовой четверки. Самой тихой оказалась система воздушного охлаждения от PCCooler.

Помпа у TH360 V3 Ultra ARGB работала на максимальных заявленных 2500 об/мин, оставаясь полностью бесшумной.

Тестирование на i5-14600K

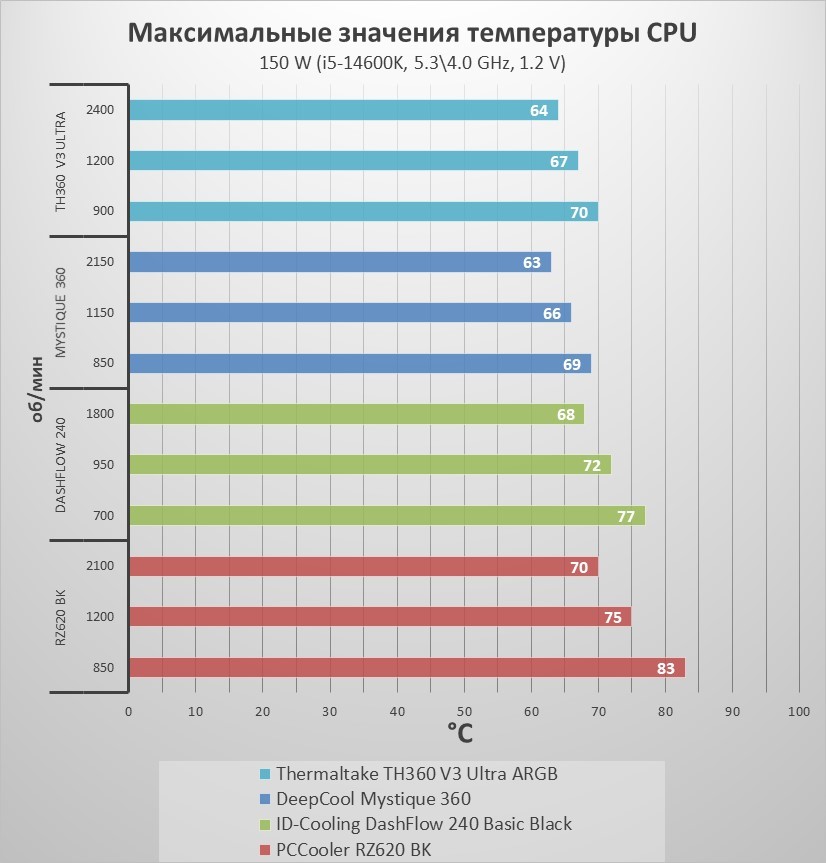

При замерах температуры тестовый процессор i5-14600K находился в стоковом состоянии при снятых лимитах. Во время тестирования частота равнялась 5,3 и 4,0 ГГц для P и E-ядер соответственно при напряжении 1,2 В, при этом максимальное энергопотребление составило 150 Вт.

СЖО от Thermaltake оказалась на 1 °C позади конкурента от Deepcool во всех трех режимах. Двухсекционное решение от ID-Cooling отстало еще на 4 °C при максимальных оборотах, на 5 °C при 40 дБ, а в бесшумном режиме разница уже 7 °C.

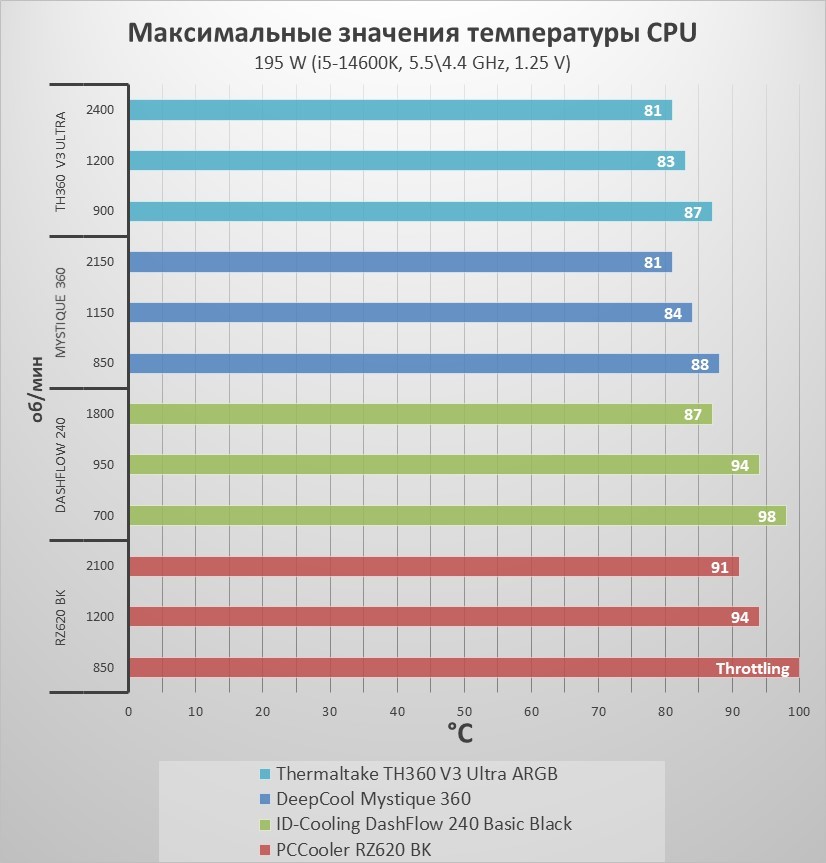

Для следующего теста напряжение процессора было увеличено до 1.25 В при частоте 5,5/4,4 ГГц, а энергопотребление было ограничено на уровне 195 Вт.

360 мм СЖО сравнялись, демонстрируя одинаковые температурные показатели в производительном режиме работы. Двухсекционная СЖО от ID-Cooling нарастила свое отставание, демонстрируя разницу в 6-10 °C от своих конкурентов. Система воздушного охлаждения стала испытывать видимые трудности, не справившись с тестом в бесшумном режиме работы.

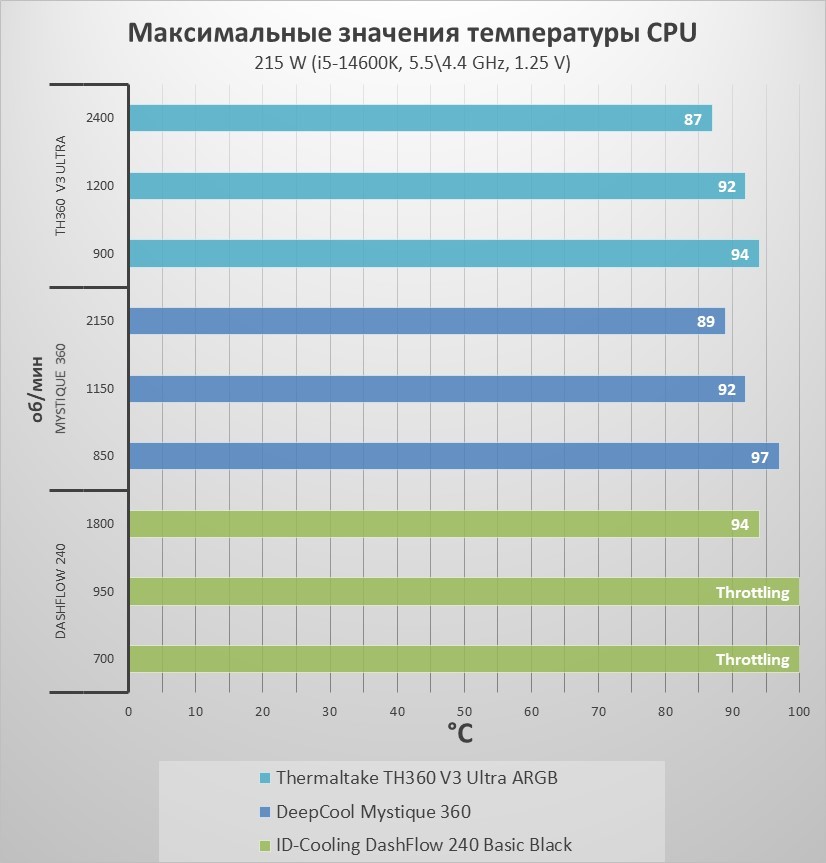

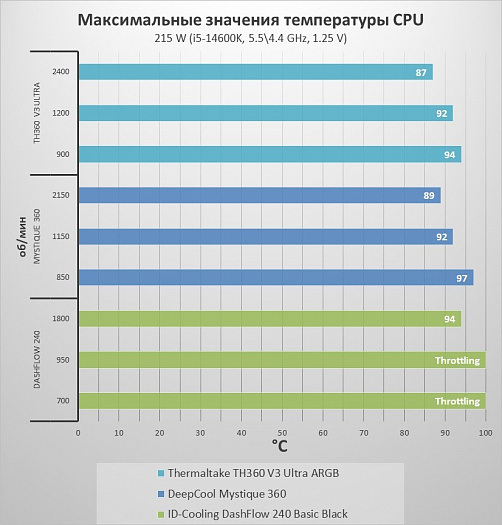

Увеличение потребления процессора до 215 Вт при сохранении остальных параметров процессора позволило Thermaltake TH360 V3 Ultra ARGB вырваться на первое место с разницей в 2-3 °C относительно DeepCool. При этом двухсекционная СЖО от ID-Cooling смогла завершить тестирование только при максимальных оборотах вентиляторов, а двухсекционная система воздушного охлаждения и вовсе выбыла из тестирования.

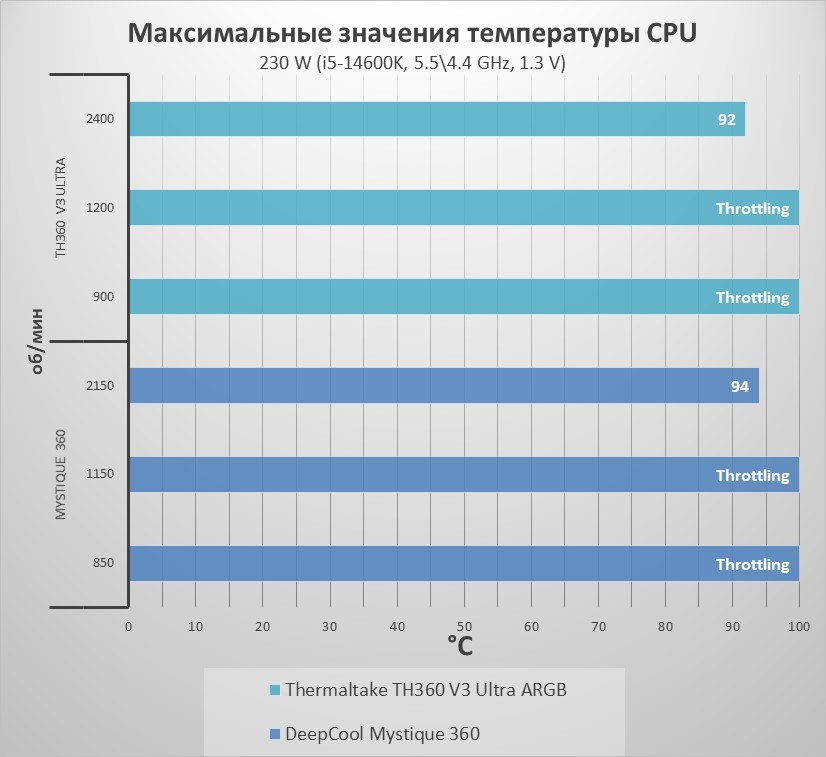

Дальнейшее повышение TDP до 230 Вт привело к тому, что с нагрузкой справились только трехсекционные системы охлаждения при максимальных оборотах вентиляторов.

Выводы

Система охлаждения Thermaltake TH360 V3 Ultra ARGB является закономерным развитием линейки TH360. Новое поколение оснащено более функциональным дисплеем и обновленными вентиляторами.

К плюсам Thermaltake TH360 V3 Ultra ARGB можно отнести отличную производительность: система охлаждения может без проблем справиться с производительными процессорами в разгоне. Широкие возможности кастомизации дисплея позволяют вывести показатели основных систем ПК для мониторинга в режиме реального времени, а красочная ARGB-подсветка станет украшением для любой сборки.

К небольшим минусам можно отнести не сильно дружелюбный процесс установки, а также фирменное ПО, требующее оптимизации и доработки логики интерфейса.

На фоне конкурентов TH360 V3 Ultra ARGB выглядит довольно привлекательно, производя хорошее впечатление как с точки зрения функциональности, так и производительности.

Плюсы

Минусы
