Обзор и тест корпуса Phanteks NV5s

Корпус Phanteks NV5 появился в продаже около трёх лет назад и оставил неоднозначное впечатление о себе. В основном из-за немалой цены на старте. Появление Phanteks NV5s стало результатом доработки исходного шасси. Появилась ARGB-подсветка по контуру переднего стекла, нижний отсек для блока питания избавился от наклонного исполнения, изменился набор портов и кнопок на верхней панели, заглушки слотов расширения, панель для накопителей в застенках и нижний пылевой фильтр. Также в стандартную комплектацию корпуса вошли четыре 120-мм ARGB-вентилятора: три реверсных на вдув и один со стандартной крыльчаткой на выдув. Внушительный набор нововведений, особенно с учетом того, что цена осталась на уровне предыдущей модификации.

Спецификация

Упаковка

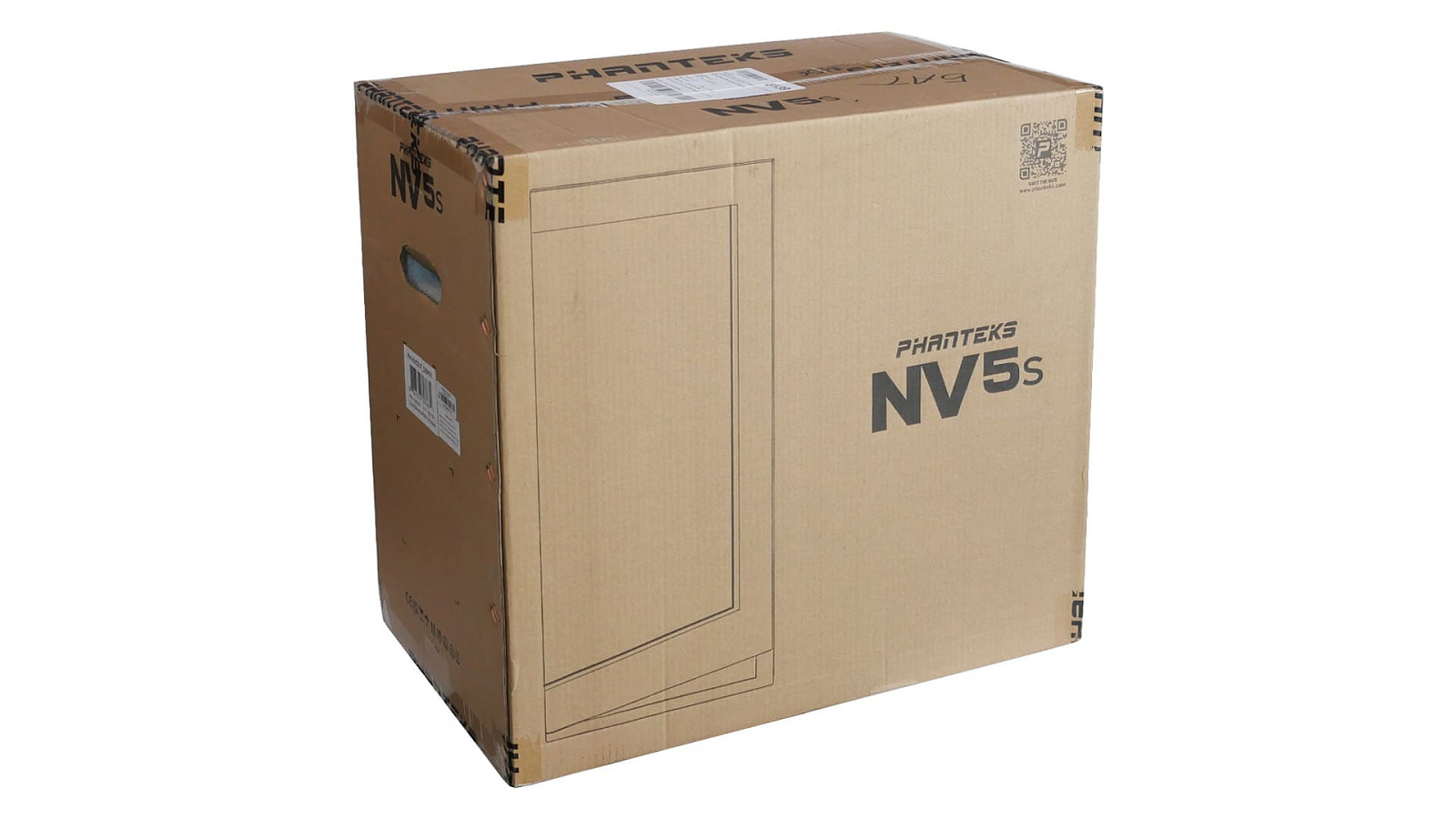

Phanteks NV5s продаётся в картонной коробке размером 585 x 550 x 318 мм в типичном для комплектующих аналогичного класса оформлении. На боковых сторонах полезной информации минимум - кроме размеров самого корпуса других технических характеристик не приведено. Вес умеренный — 10 кг. Прорези по бокам, играющие роль ручек для переноски, сделаны. Прочность упаковки достаточная для сохранения товарного вида корпуса в ходе транспортировки.

Комплектация

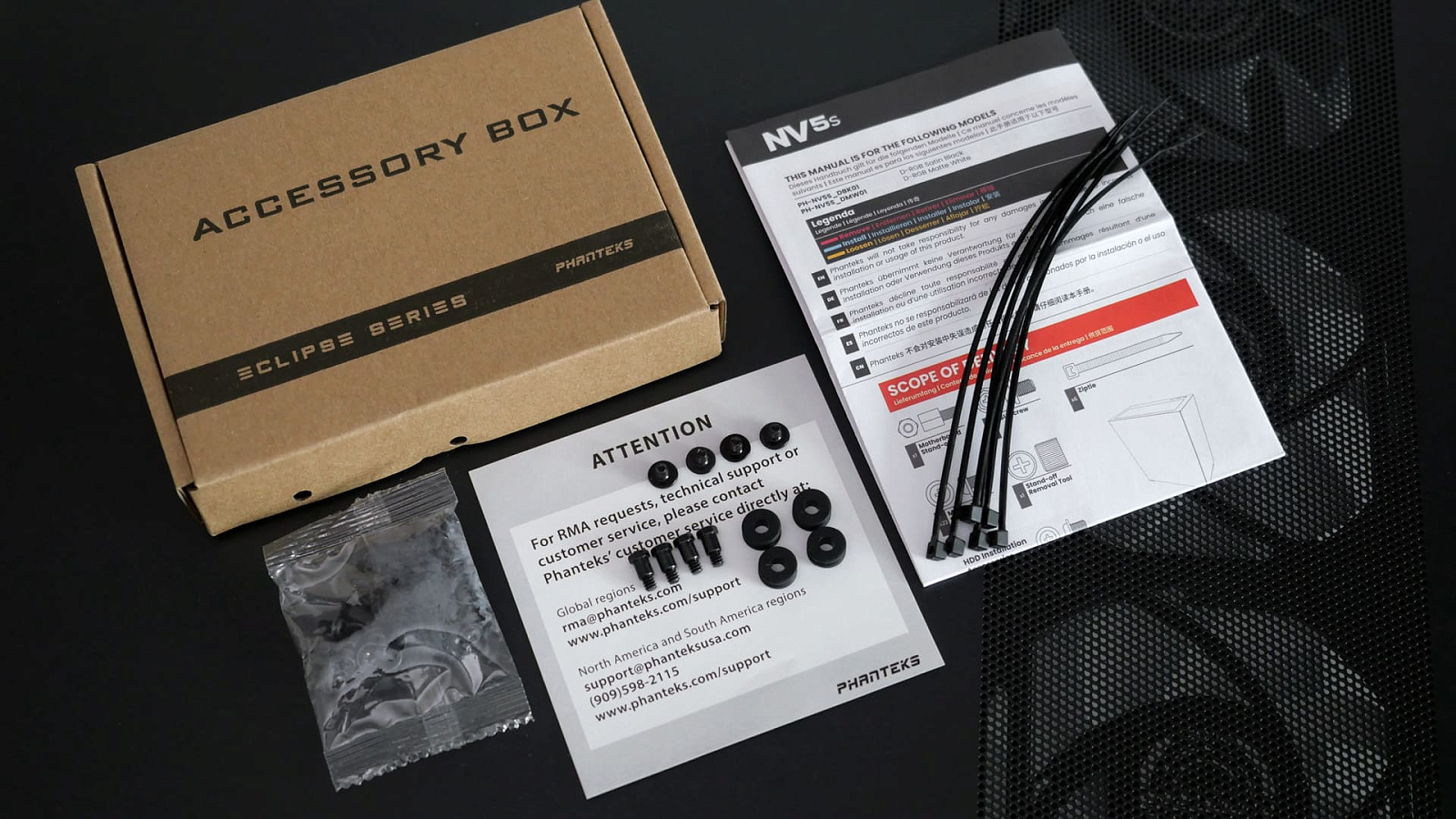

Вместе с Phanteks NV5s прилагается скромный набор аксессуаров, собранный в маленькую картонную коробочку (Accessory box), закрепленную внутри корпуса. В ней аккуратно сложена пользовательская инструкция, памятка по процедуре RMA, пакетик с крепежными винтами разных типов, винты и резиновые колечки для крепления накопителей информации и шесть одноразовых пластиковых хомутов чёрного цвета.

Экстерьер

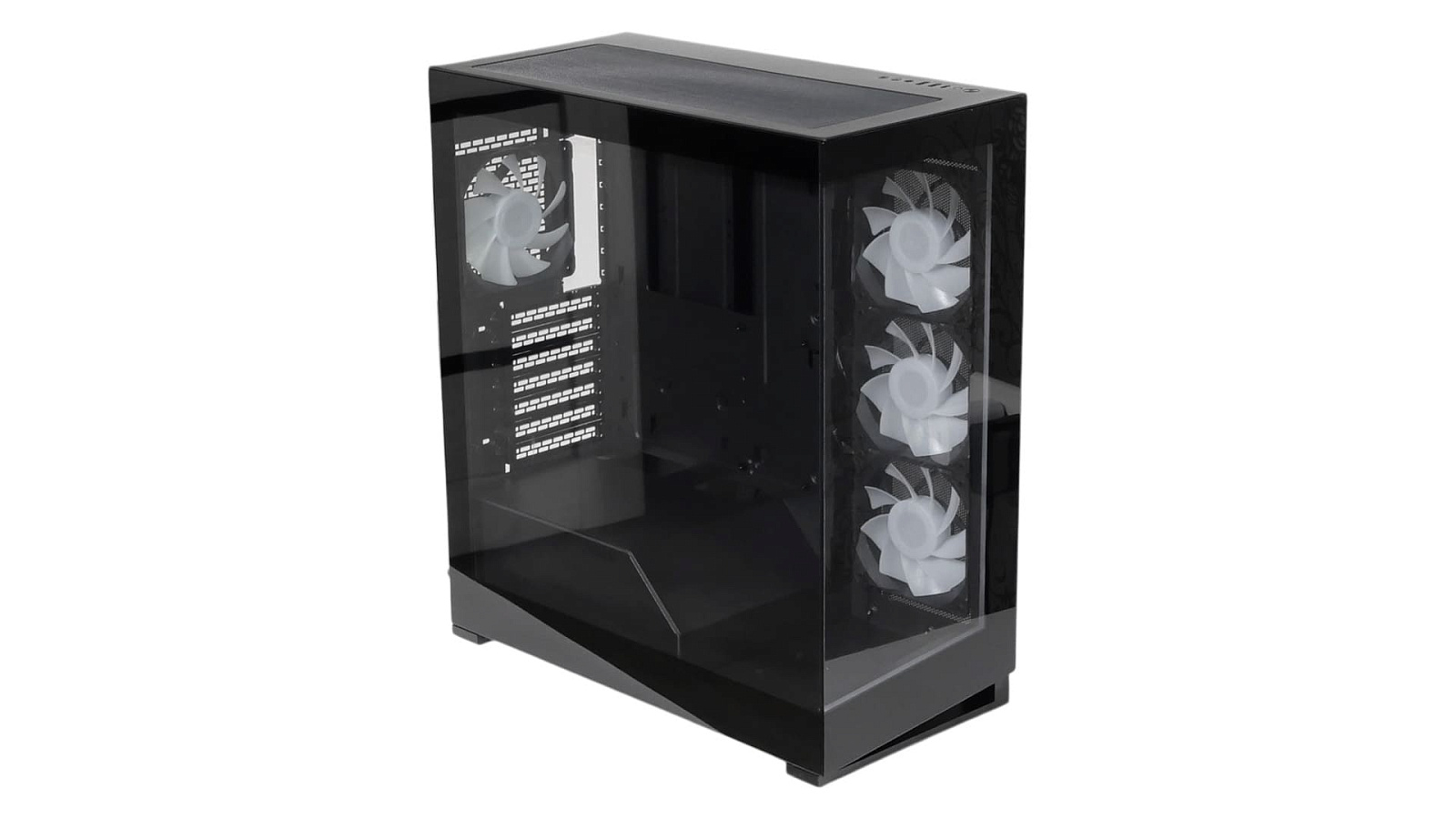

Внешний вид Phanteks NV5s не сильно изменился по сравнению с моделью NV5. Их легко спутать, даже если поставить рядом. Разве что проглядывающиеся через стекла боковых панелей комплектные вентиляторы и едва заметные в выключенном состоянии полоски подсветки по краям переднего стекла выдают обновленную модель при первом осмотре после распаковки.

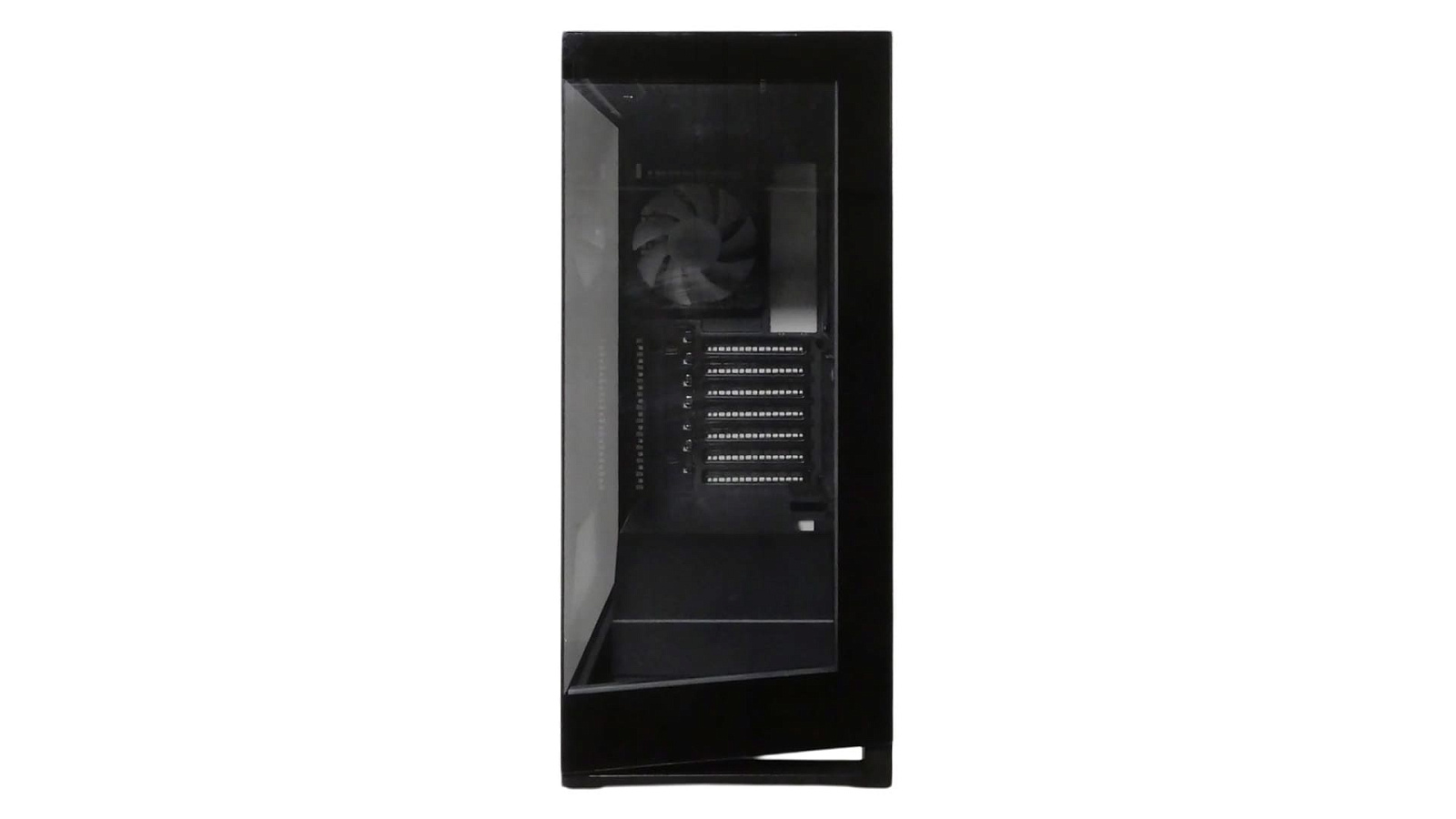

С фронтальной стороны всё выглядит как и раньше, даже наклон нижней кромки стекла и форма пластиковых ножек остались прежними.

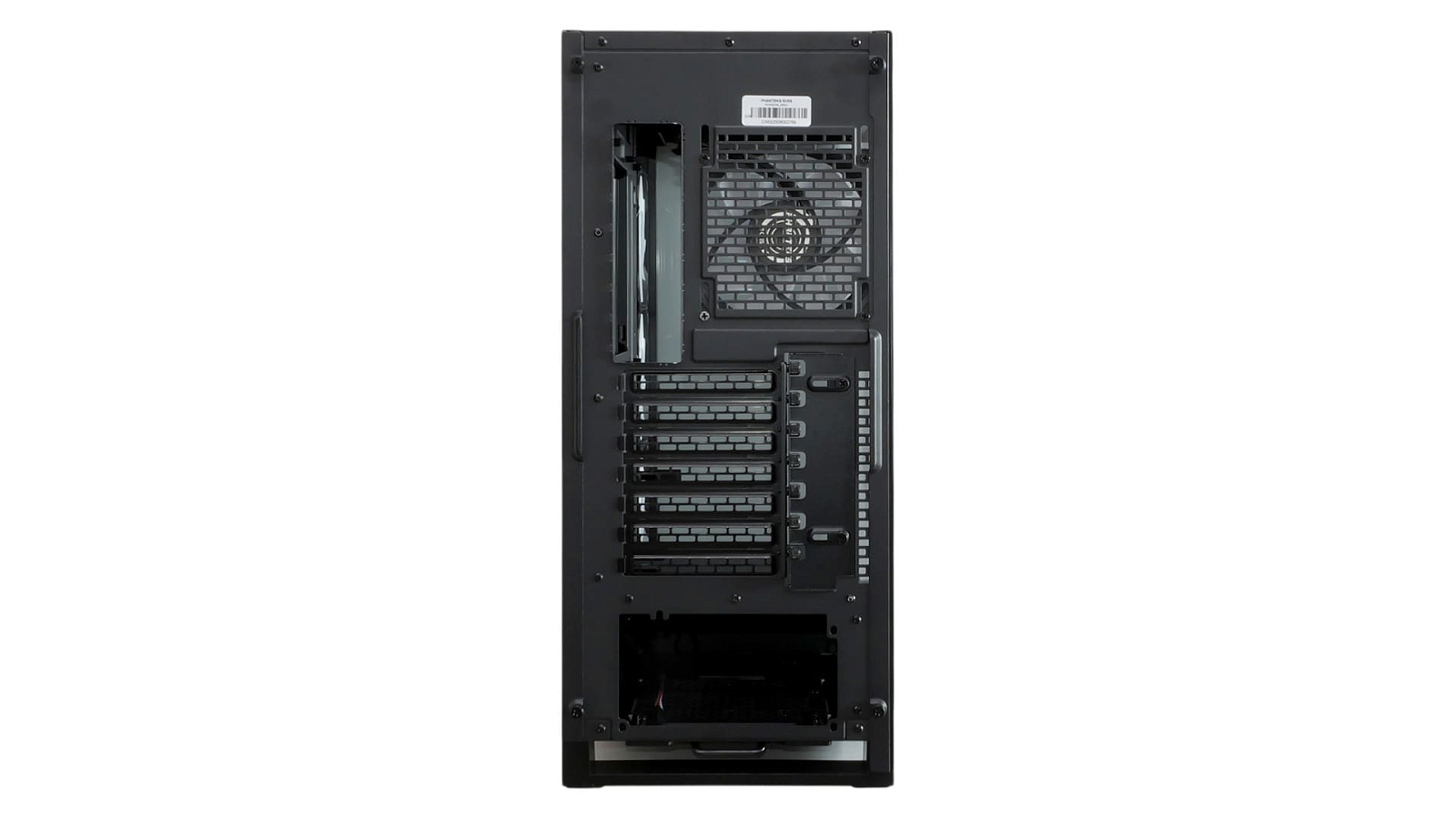

А вот сзади уже больше различий. Отсек блока питания избавился от наклона относительно горизонтали, заглушки нижних трёх слотов расширения стали отдельными, исчезли элементы наружного кабель-менеджмента и сама панель перестала быть немного утопленной внутрь. Из перечисленных трансформаций жаль лишь, что убрали по задней стенке многоразовые хомуты для кабелей.

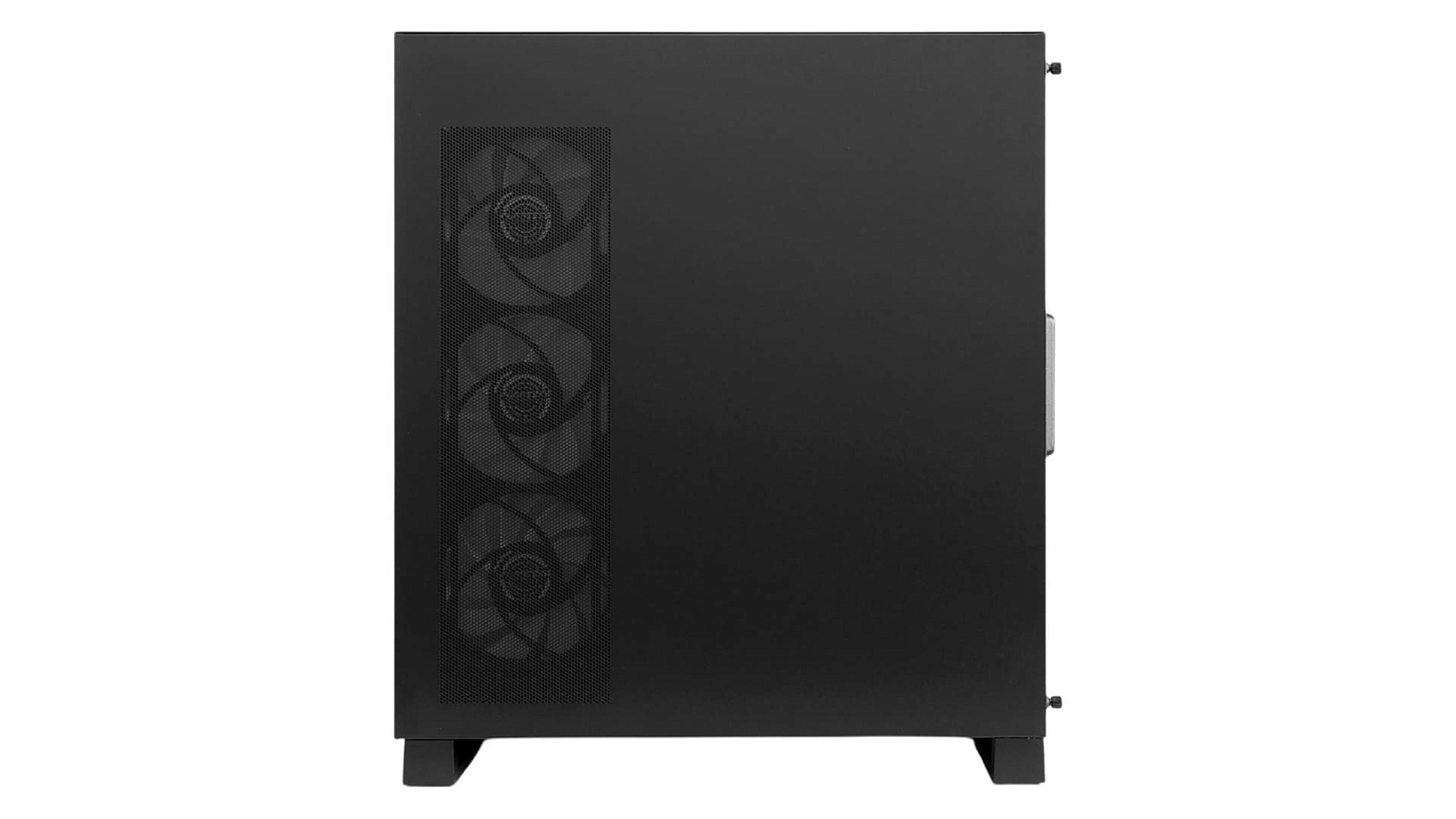

С боковой стороны, закрытой металлической съёмной панелью, у NV5s всё выглядит так же, как у родоначальника серии.

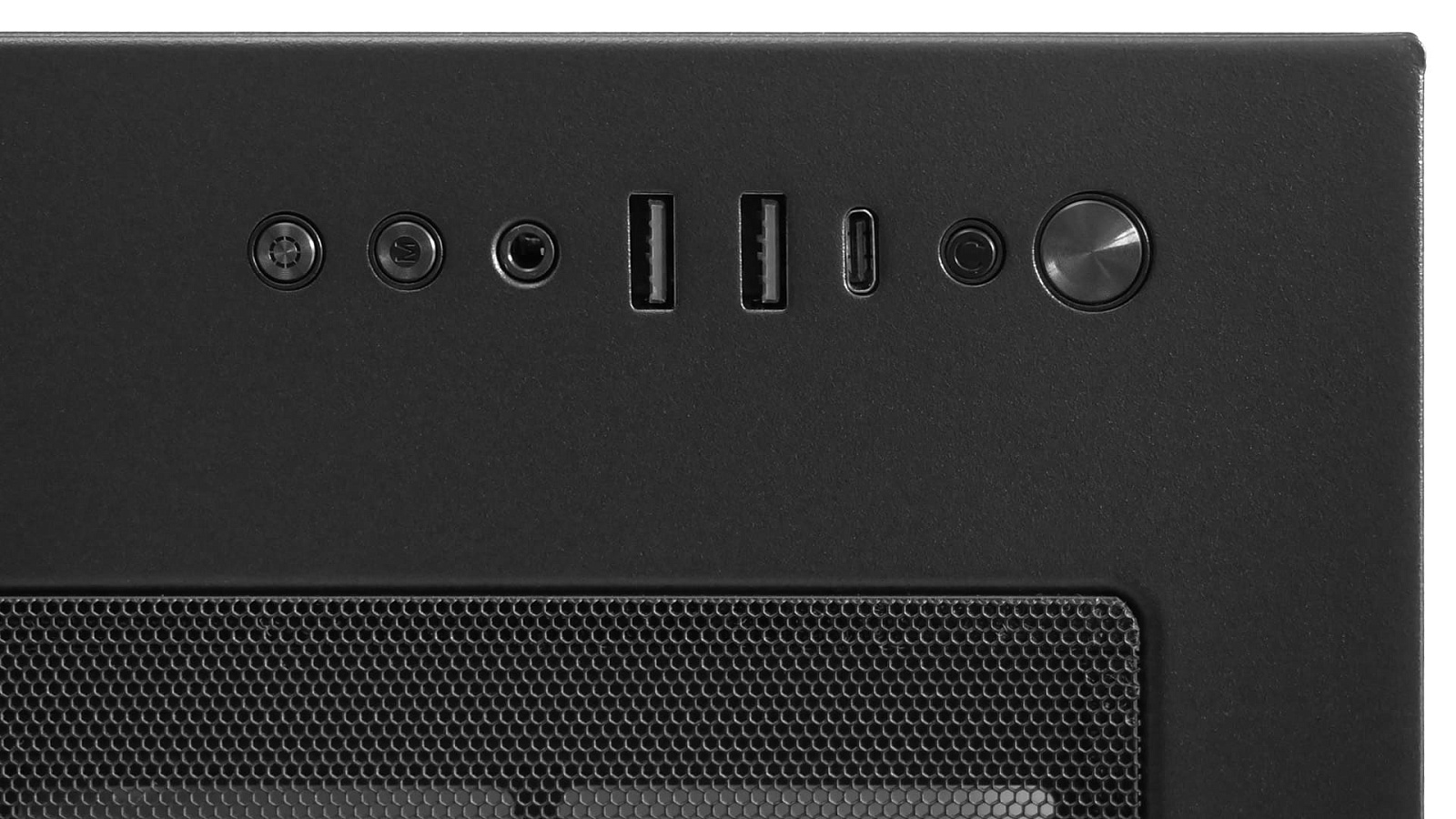

Изменения сверху корпуса затронули оформление "фронтальных" кнопок и разъёмов, поменявших порядок и принцип крепления. При этом набор интерфейсов изменился минимально: отдельные кнопки включения и перезагрузки, один порт USB-С, пара портов USB 3.0 Type A, комбинированное аудиогнездо для наушников, микрофона или гарнитуры и пара кнопок управления подсветкой.

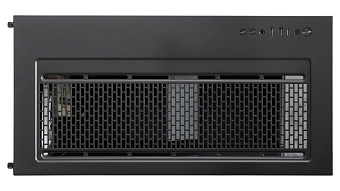

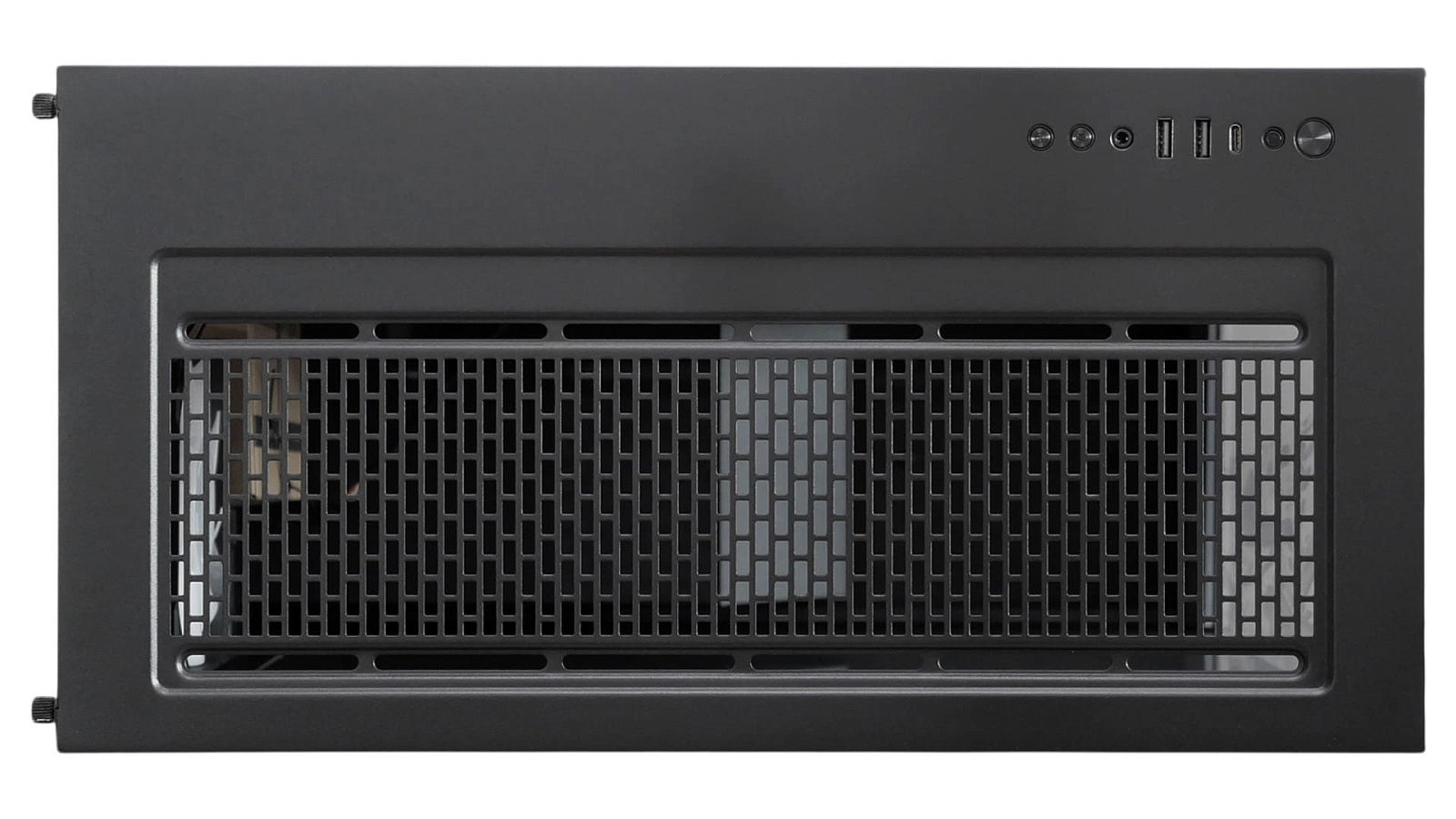

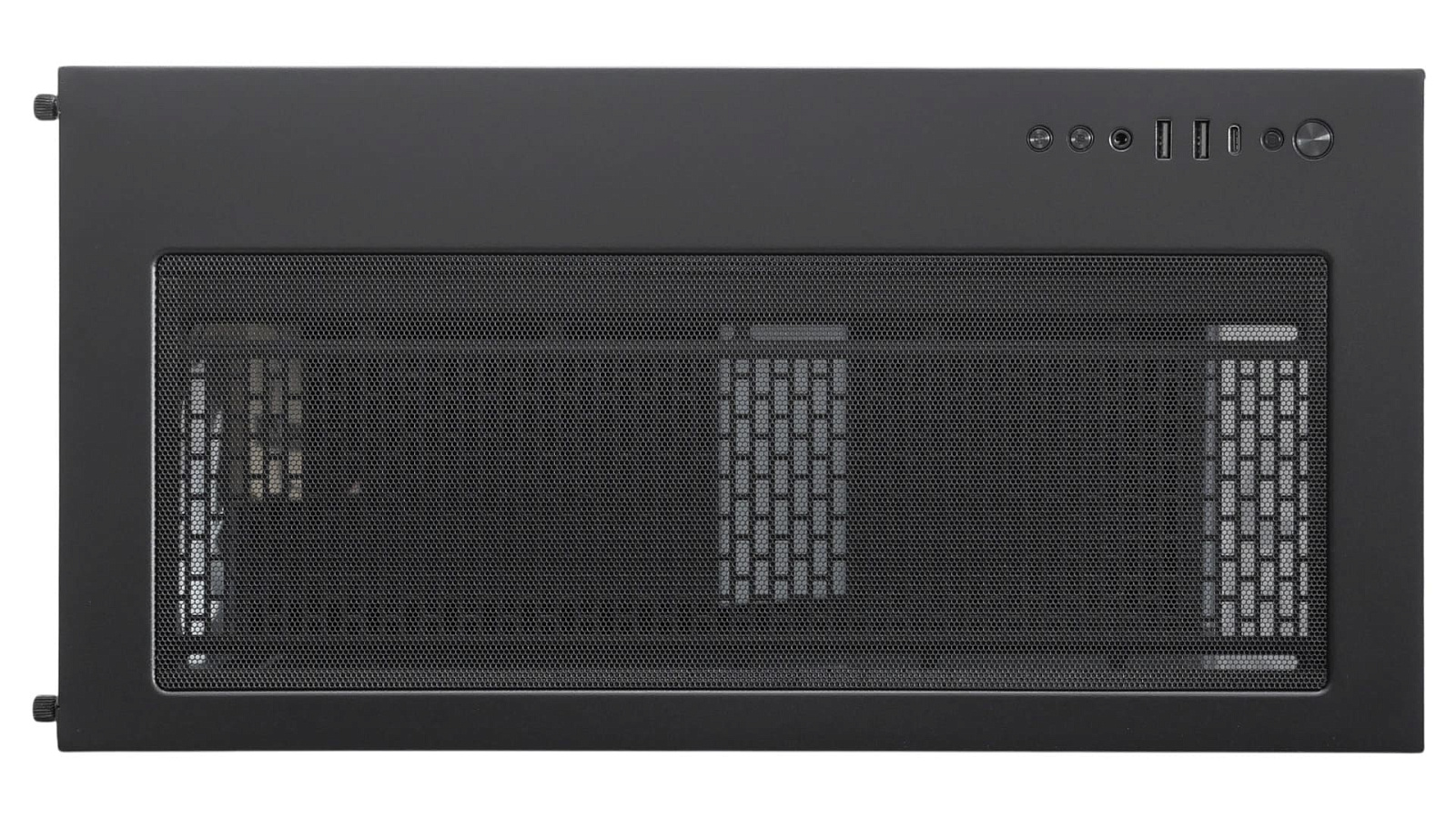

Верхняя панель у NV5s стала несъёмной и закреплена жёстко клёпками, а перфорация в зоне для систем охлаждения обзавелась быстросъёмным пылевым фильтром-змеевичком на магнитах.

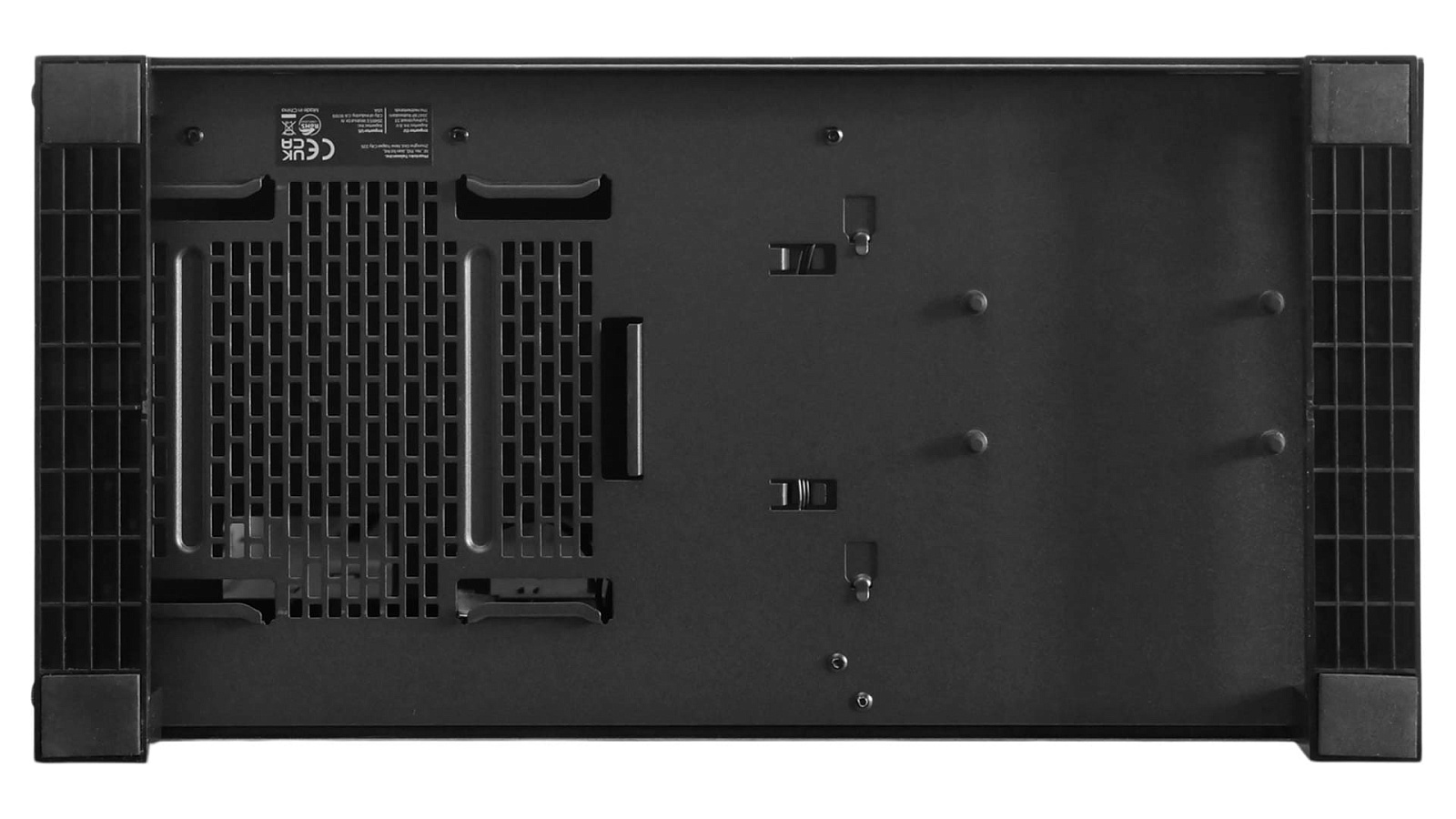

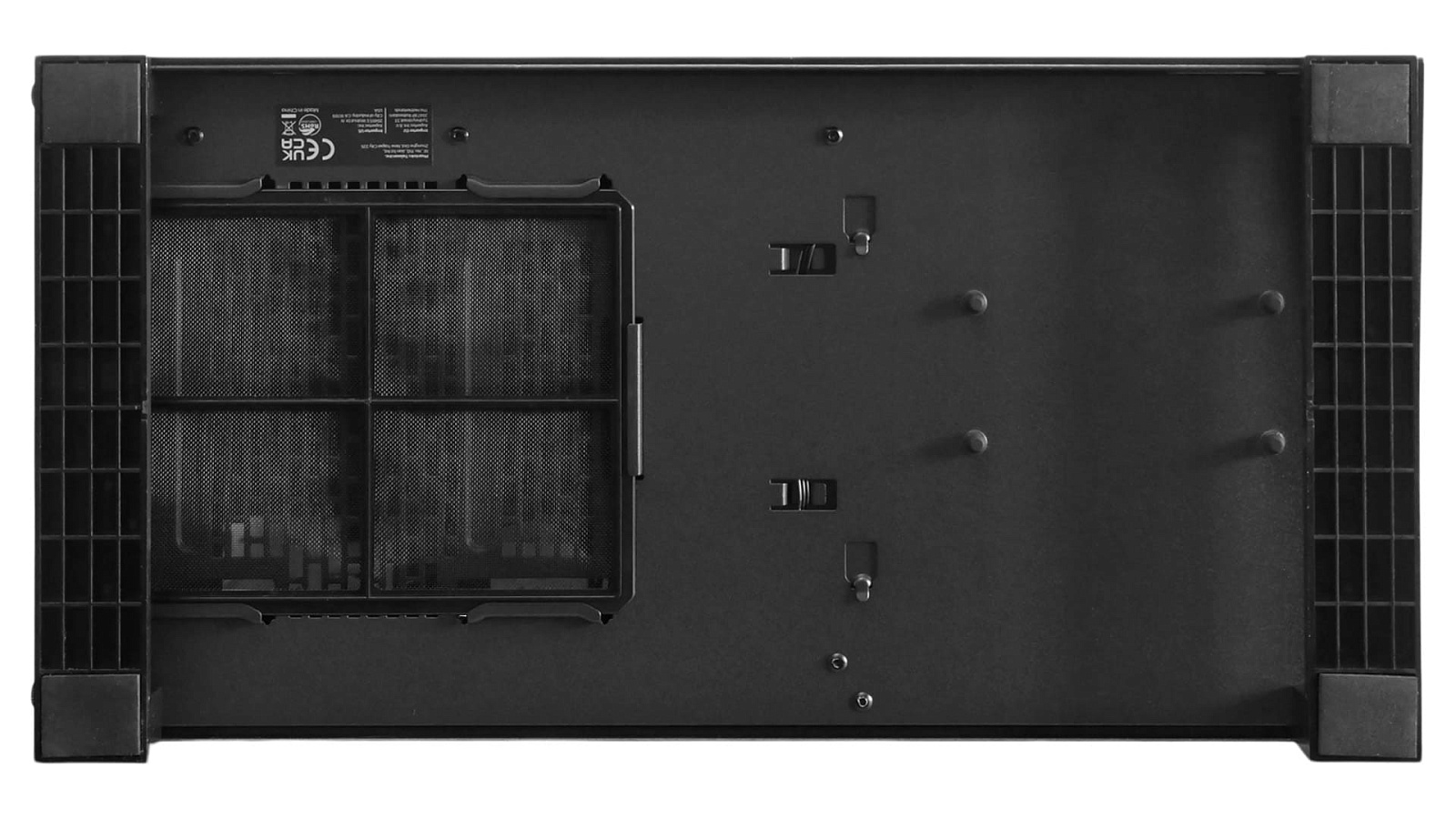

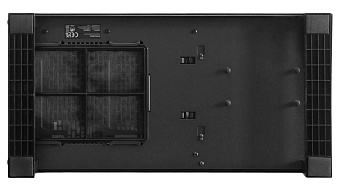

На дне корпуса также не обошлось без изменений. Корпус избавился от перфорации в передней части, остались лишь отверстия креплений для жесткого диска. Соответственно и каркасный фильтр укоротили до размеров зоны вентиляции для блока питания.

Высота ножек прежняя и для обеспечения нормального потока воздуха к блоку питания достаточная.

Интерьер

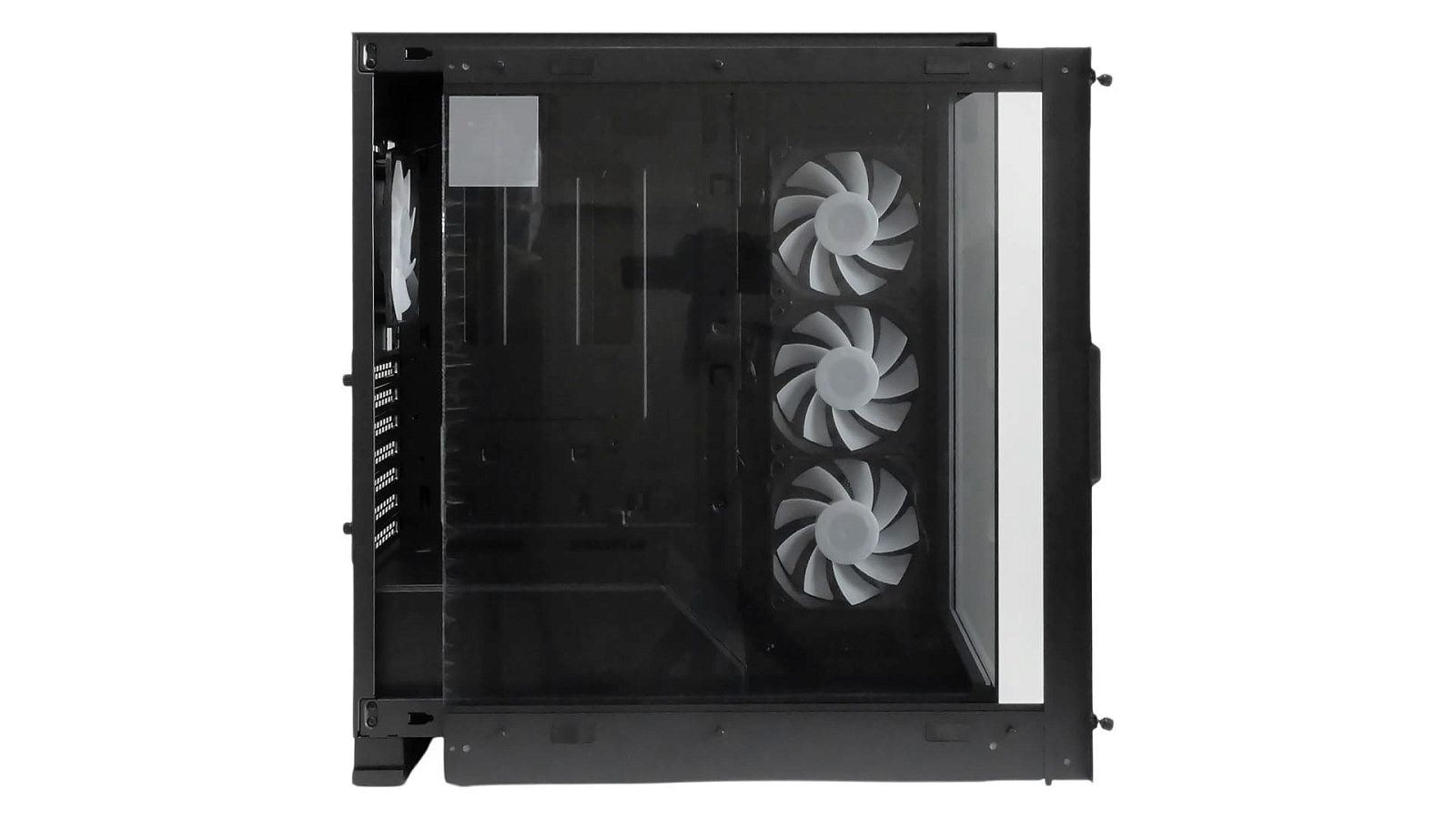

Крупная стеклянная боковая панель сделана в безрамочном стиле с парой направляющих с внутренней стороны вдоль верхней нижней кромки. Чтобы их было не видно, вдоль краёв сверху, сзади и снизу чёрной краской сделан широкий кант.

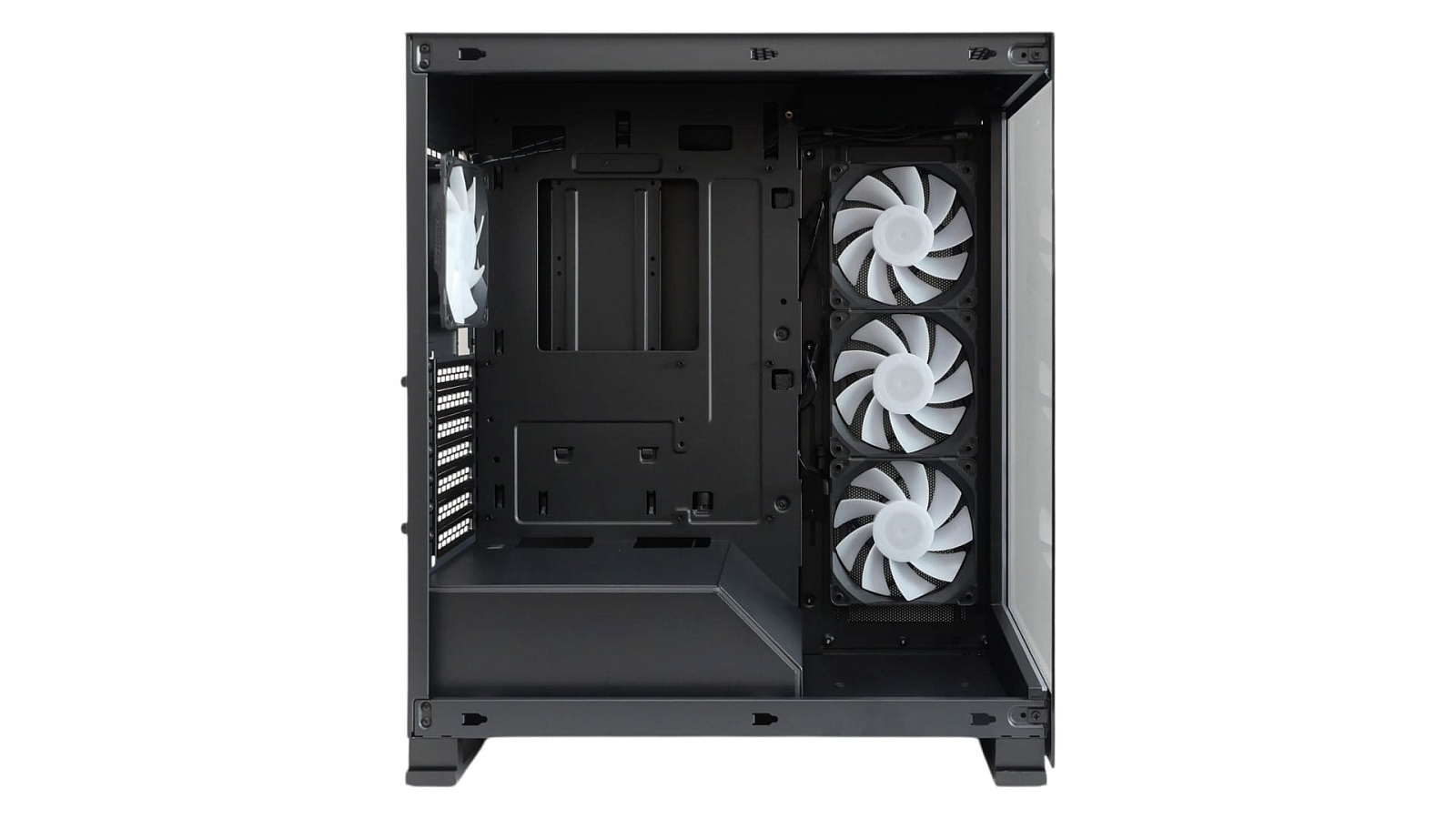

Основной отсек, как и у многих других панорамных корпусов, по максимуму освобожден от выступающих элементов. Это не только упрощает доступ к комплектующим, но и позволяет воздуху внутри беспрепятственно двигаться, подгоняемому вентиляторами.

Внутрь помещаются не только полноразмерные ATX-платы и более мелкие модификации Micro-ATX, Mini-ITX, но и крупные материнские платы E-ATX формата шириной до 280 мм.

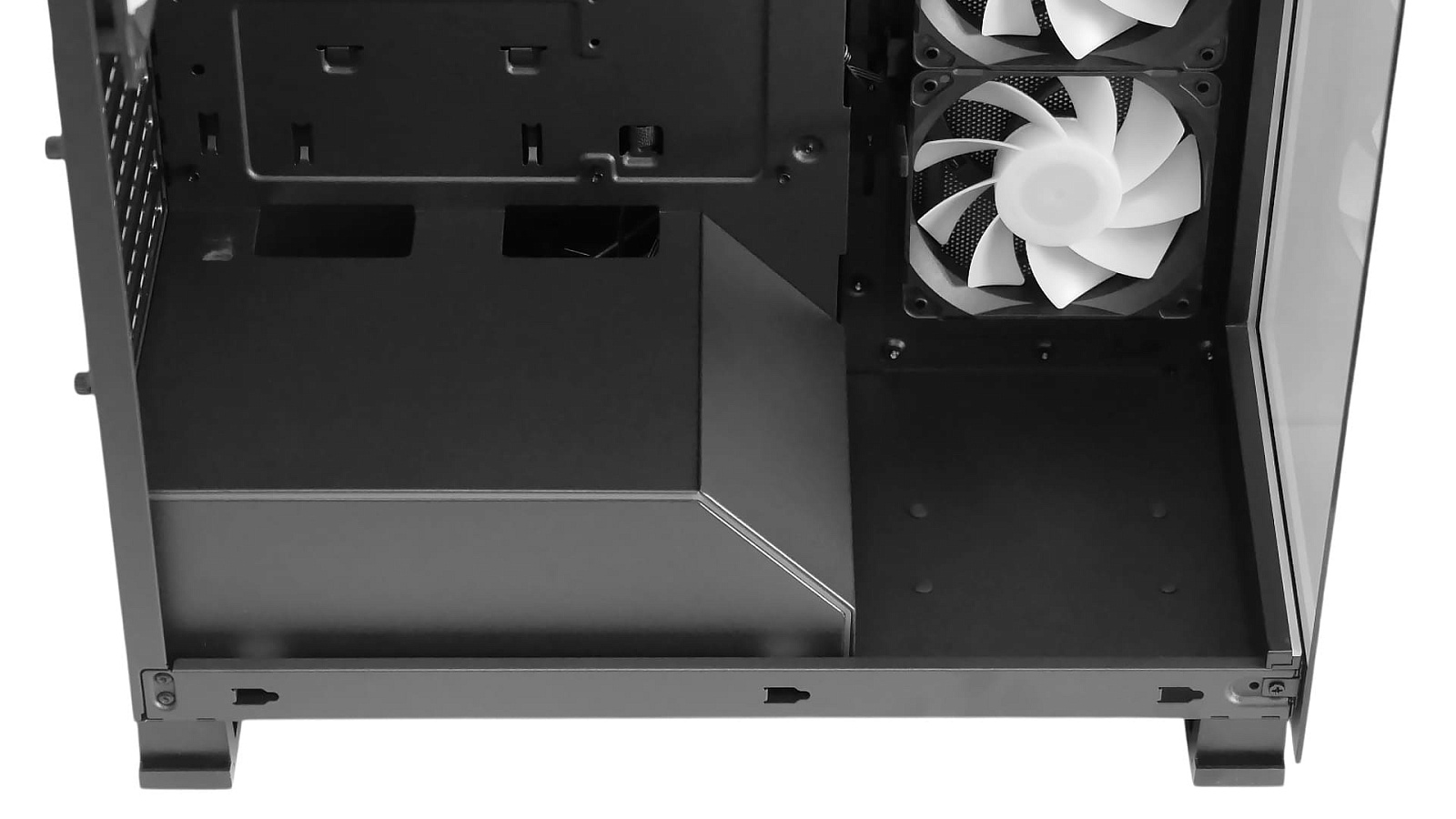

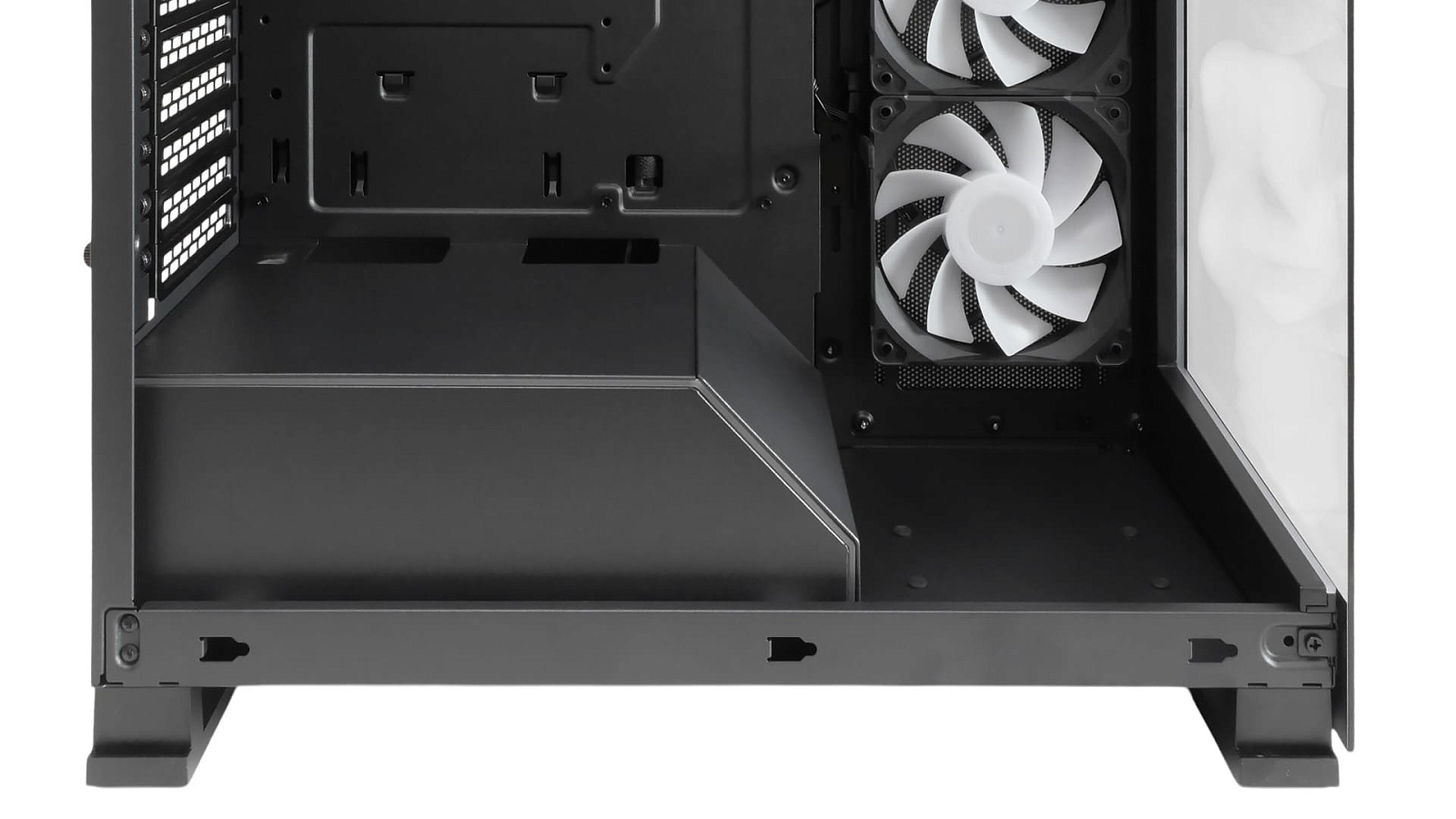

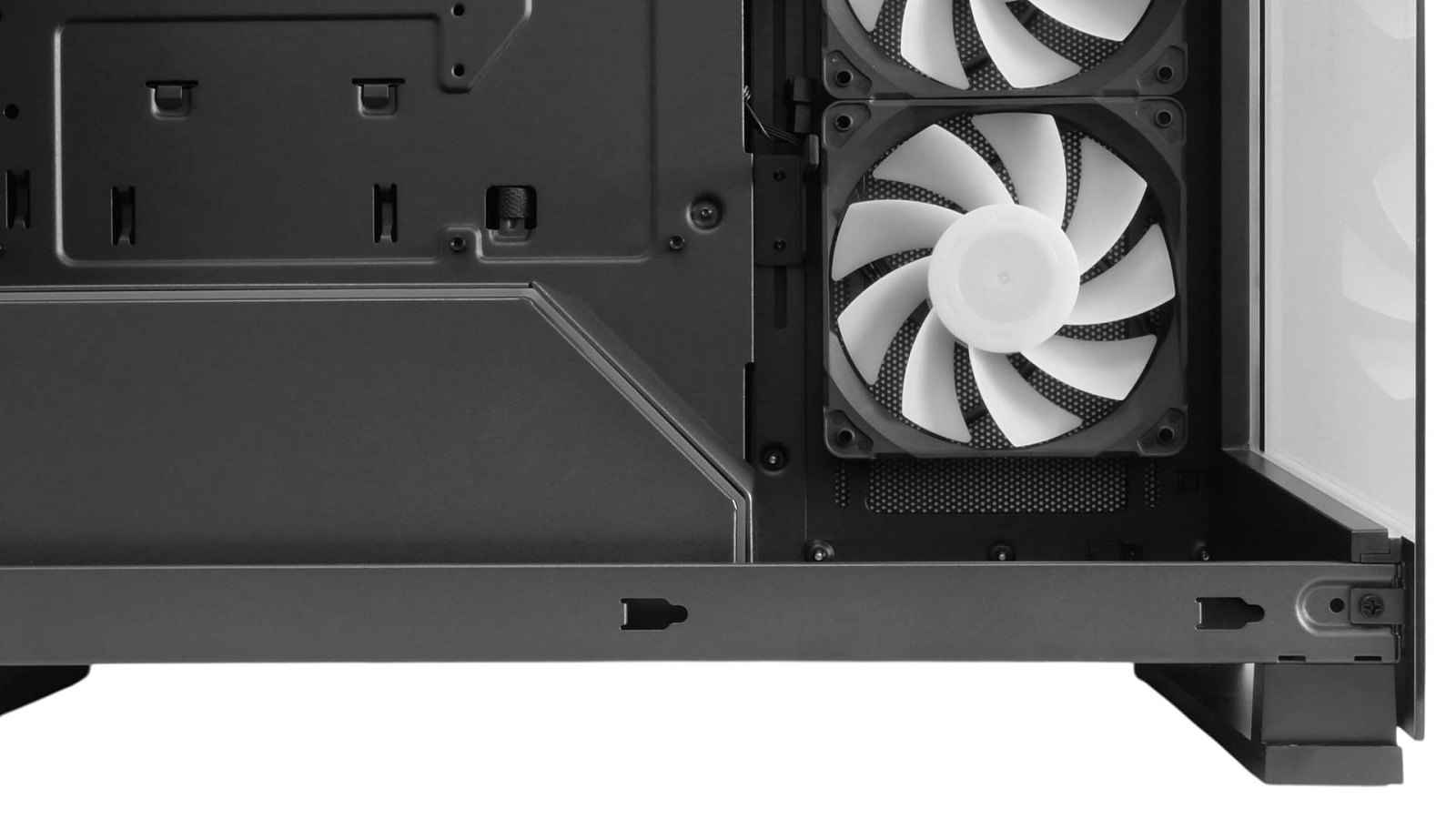

В нижней части корпуса сделан нетипичный элемент — кожух блока питания со скошенным углом. Изначально он появился на NV5 для поддержания общей стилистики со скошенными гранями, а в NV5S остался "в наследство". Перед ним на дне корпуса вставлены четыре точечные резиновые заглушки, закрывающие отверстия для крепления 3,5'' жёсткого диска.

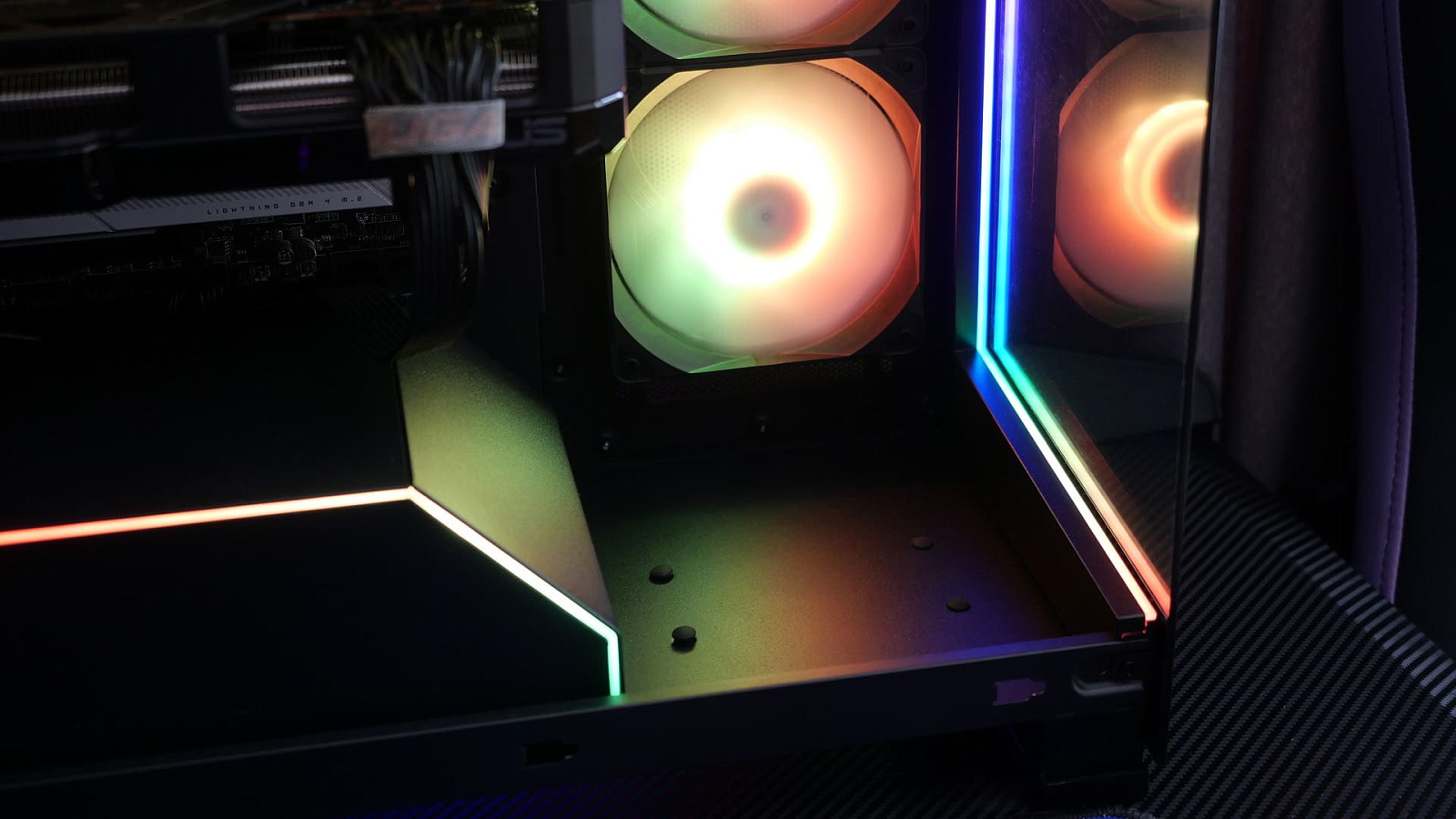

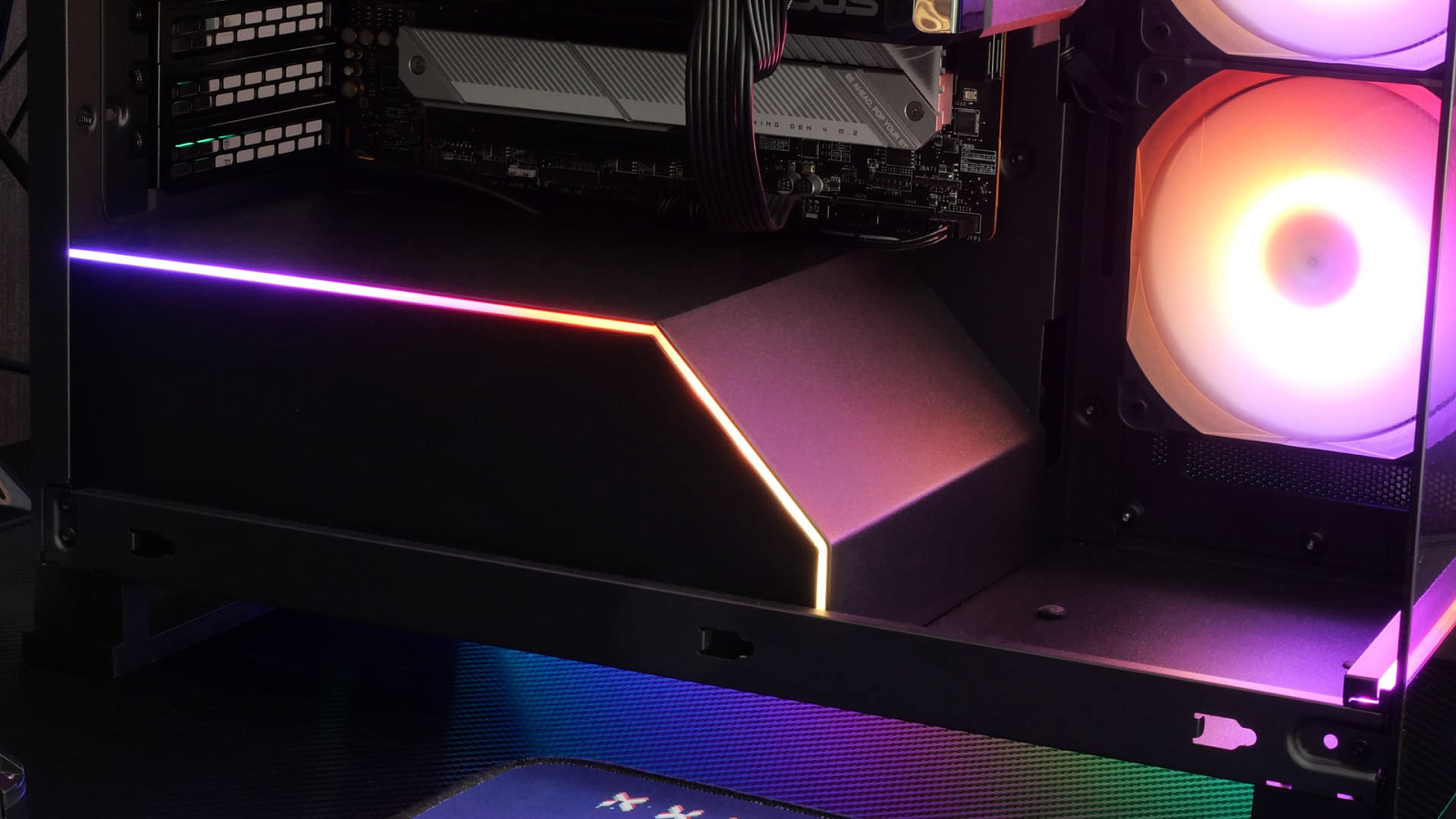

По линии стыка горизонтальной и вертикальной части этого кожуха сделана полоска ARGB-подсветки.

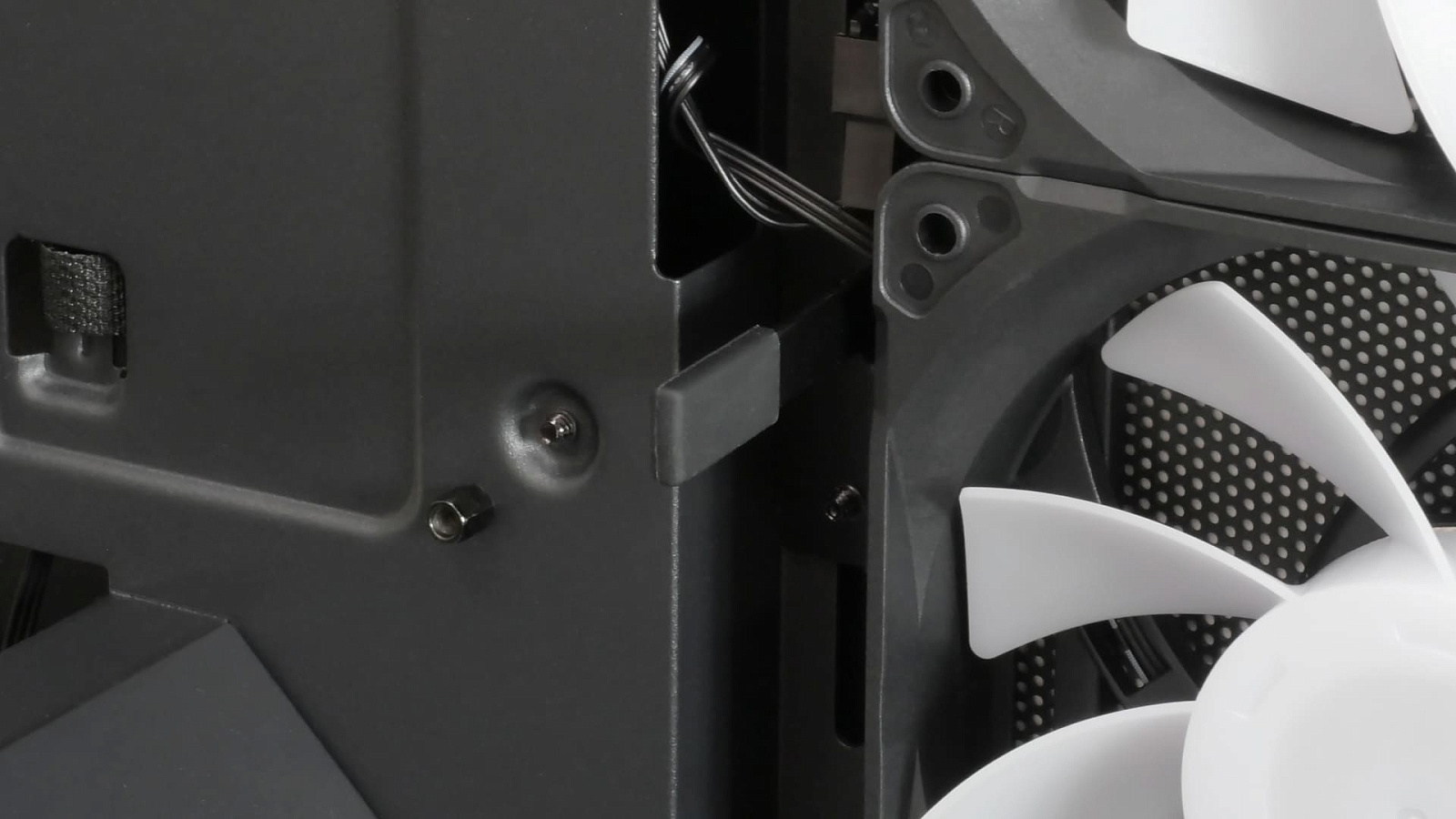

Размеры кожуха подобраны таким образом, чтобы не мешать установке в вертикальной нише правее материнской платы вентиляторов и радиатора СЖО с ними. Собственно три вентилятора с реверсными лопастями и установлены в этой нише в базовой комплектации корпуса.

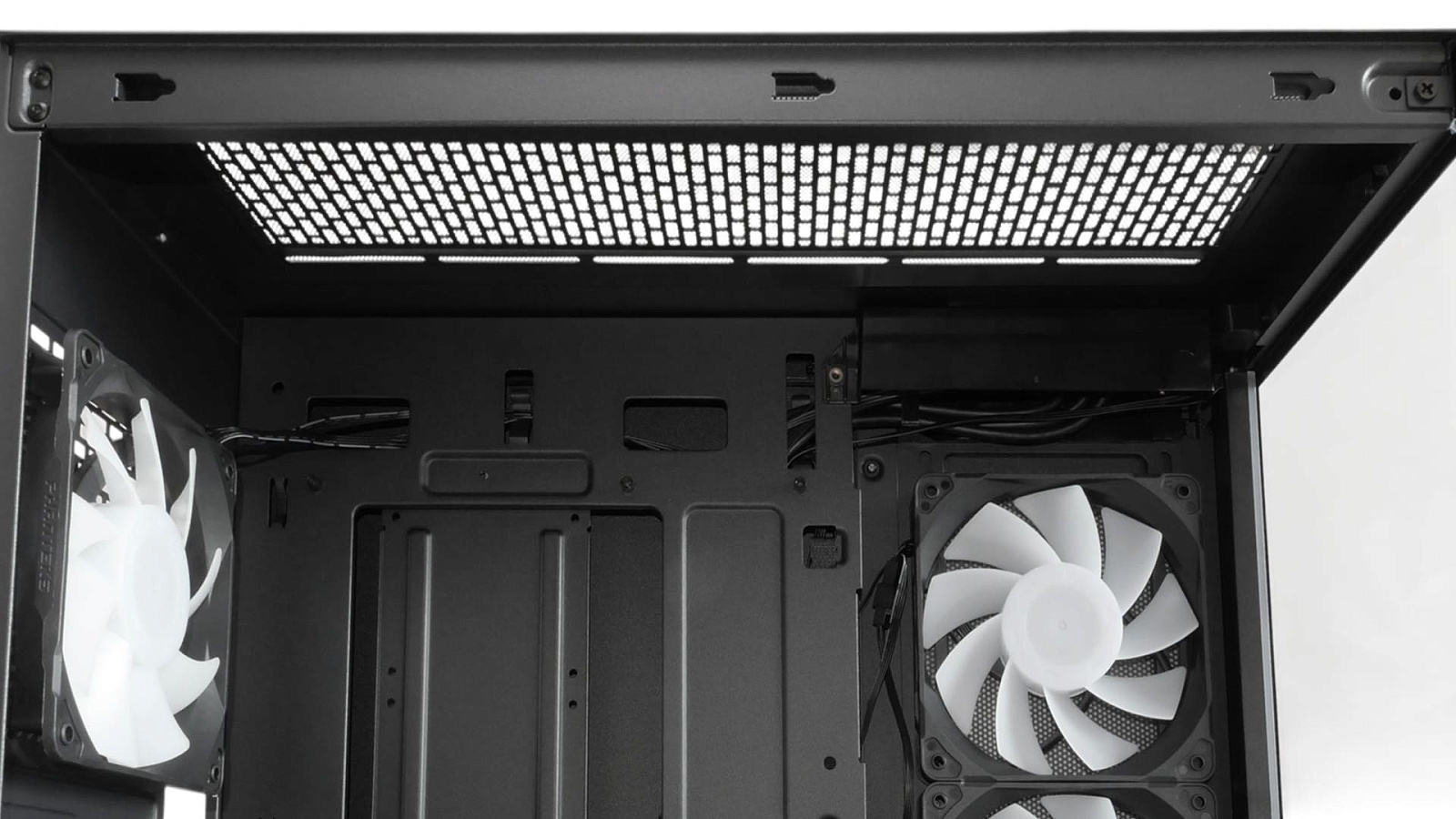

На верхней панели подготовлены крепёжные отверстия и перфорированная область для установки радиатора системы жидкостного охлаждения или вентиляторов.

В комплектацию корпуса вошла также подставка для длинных видеокарт. У неё достаточно простое исполнение в виде сдвигаемой вверх и вниз металлической направляющей с прорезиненной насадкой.

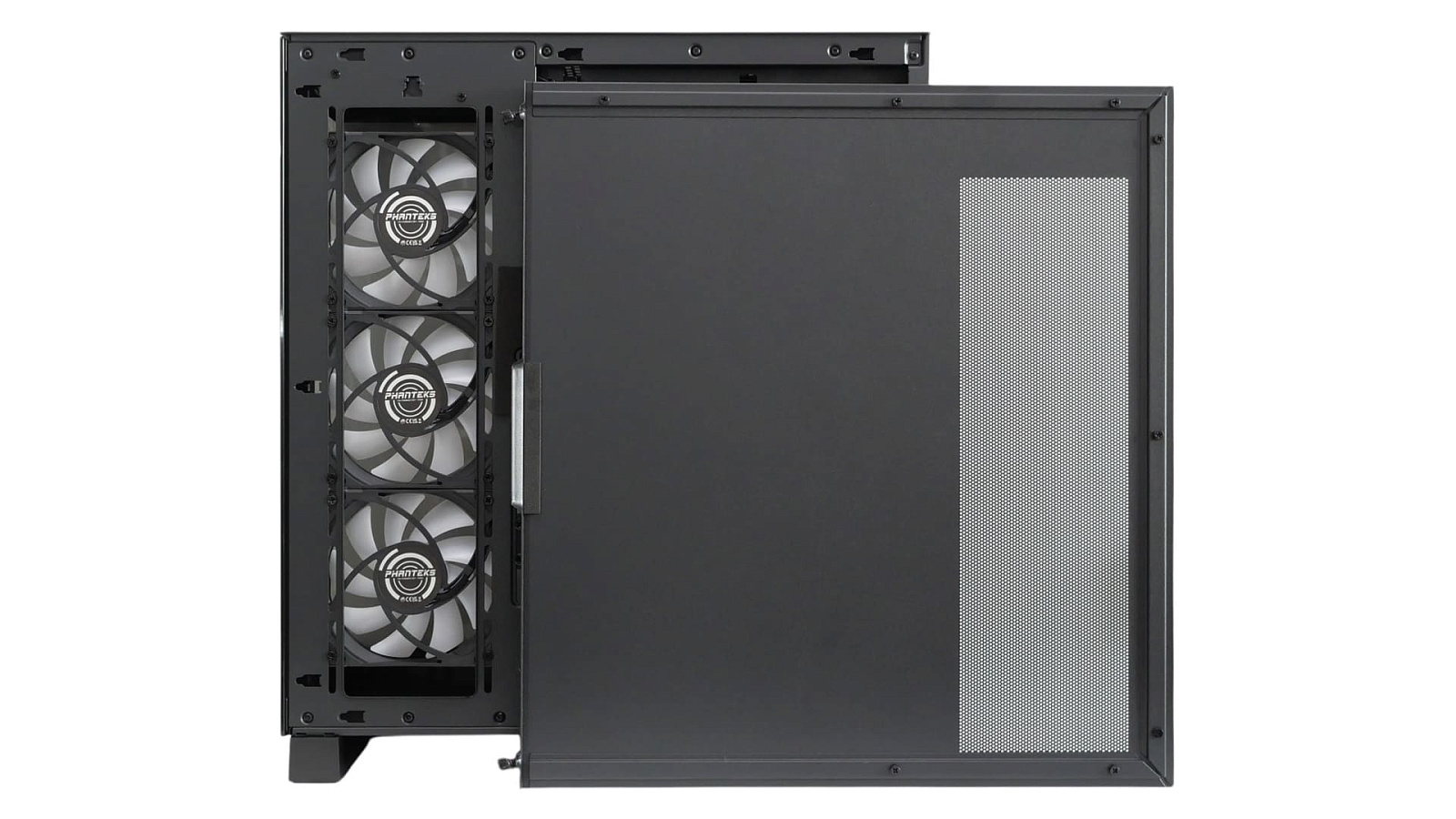

Крупная металлическая боковая панель снимается распространённым способом — сдвигом немного назад с последующим отведением вбок от корпуса.

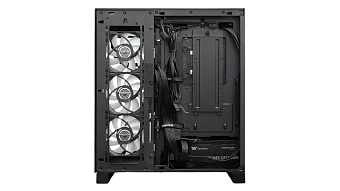

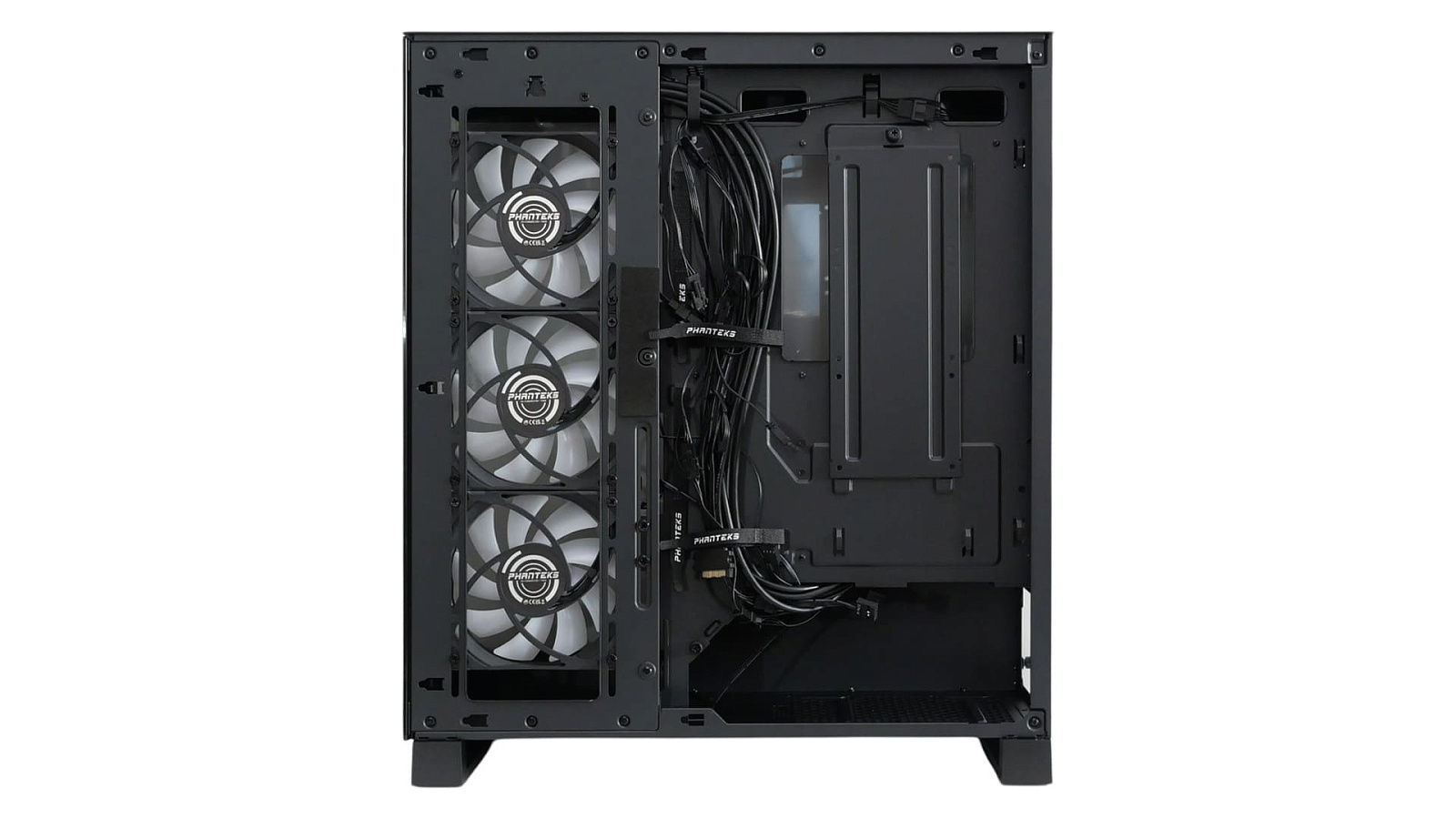

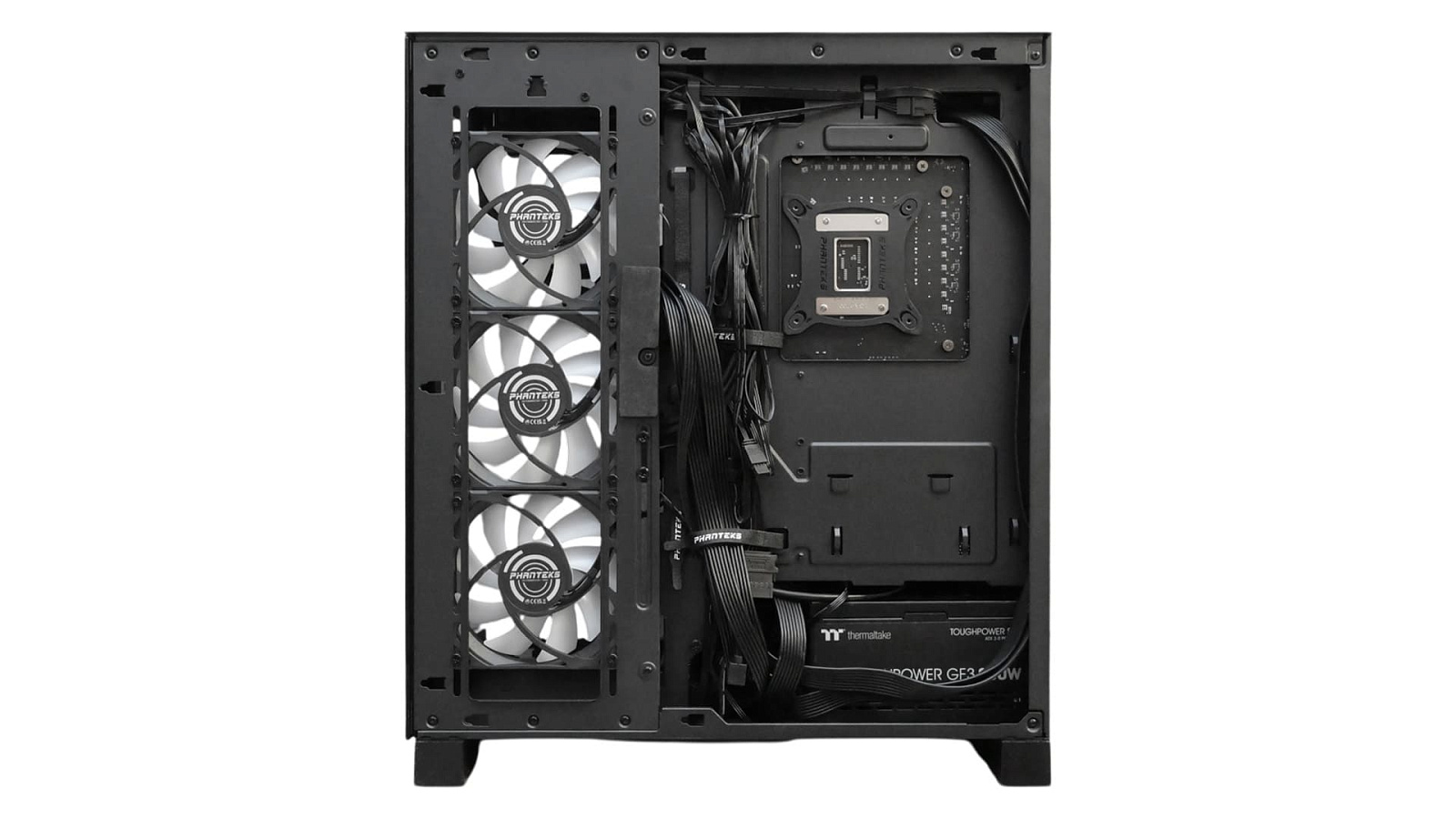

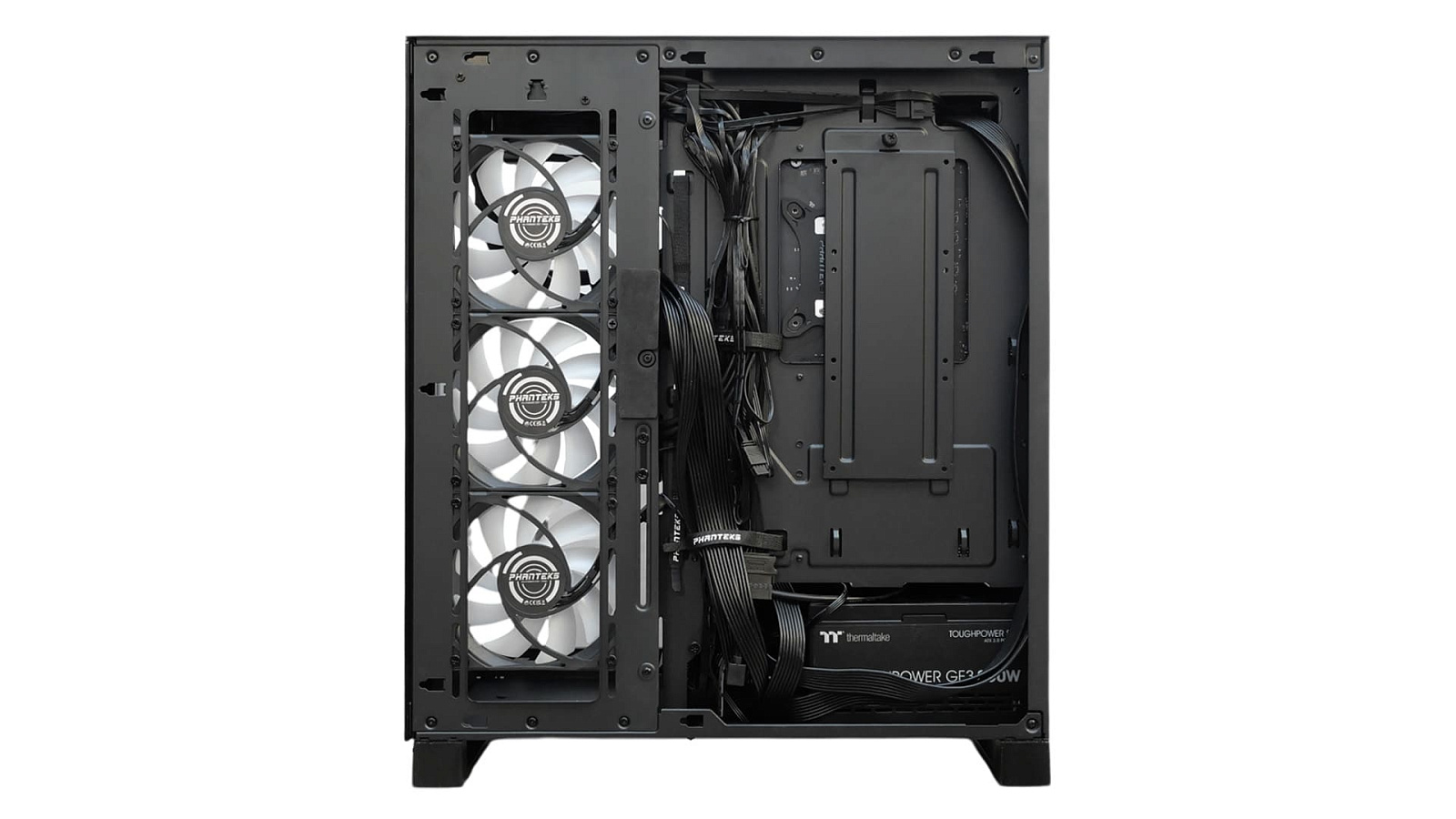

За ней открывается вид на достаточно просторное пространство за поддоном материнской платы и вертикальную зону крепления вентиляторов. Также хорошо заметно, что в NV5s изменилась панель для крепления накопителей информации. Теперь это быстросъёмная вертикальная пластина, перекрывающая окно для доступа к бэкплейту. На ней возможно закрепить пару 2,5'' накопителей.

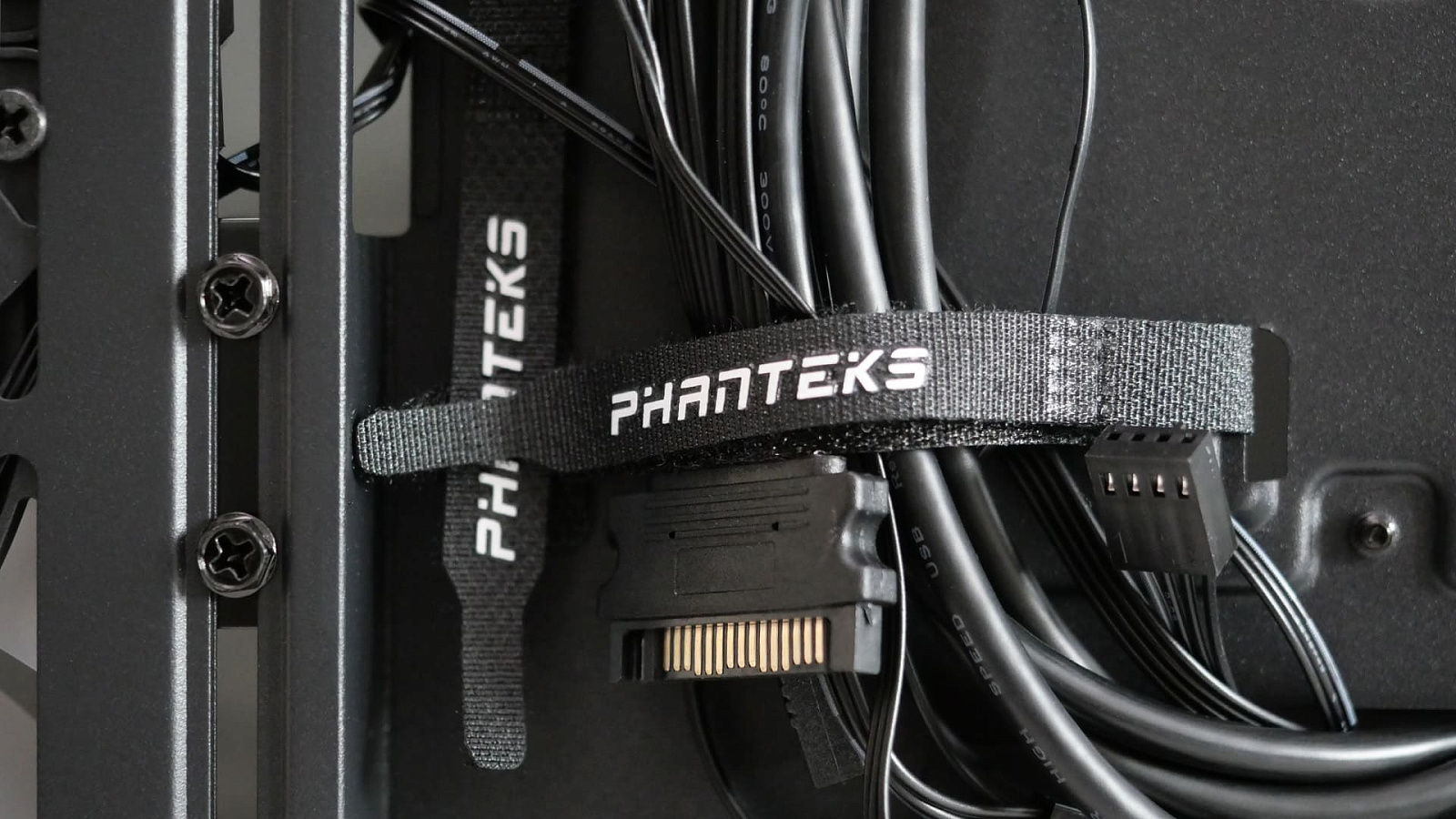

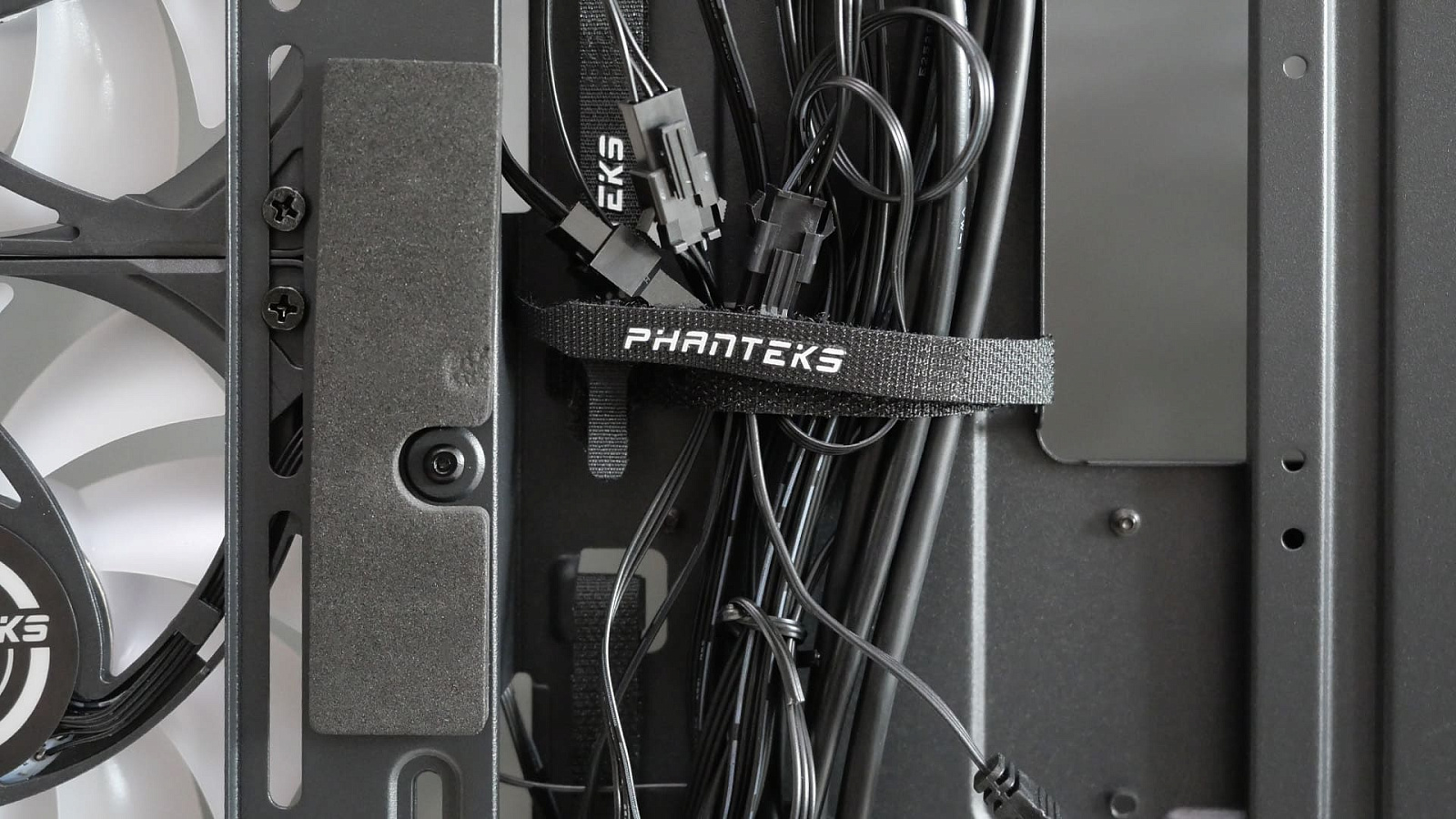

Для крепления кабелей за поддоном материнской платы заготовлены многоразовые брендированные хомуты.

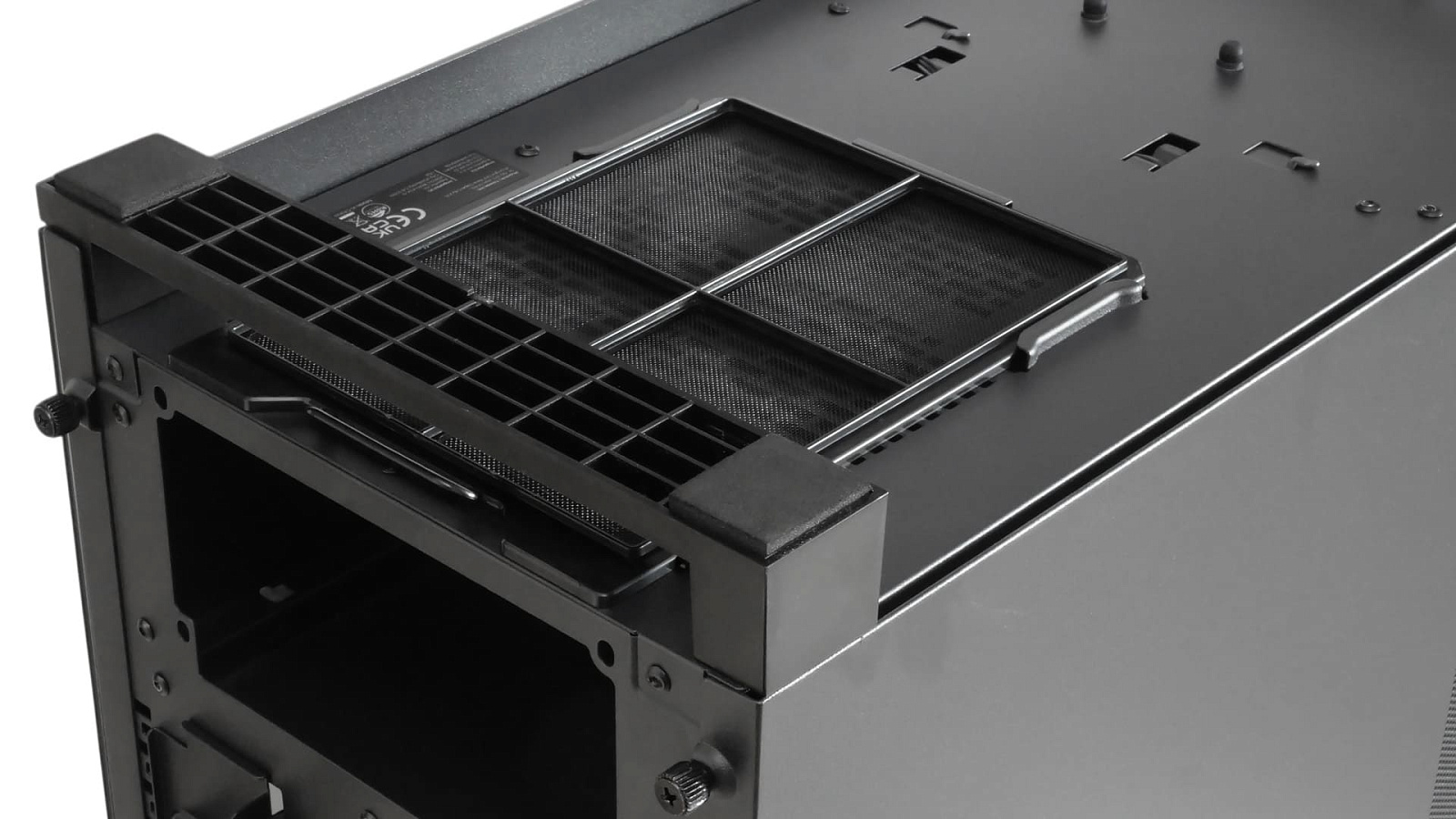

Отсек для блока питания сделан без переходной рамки сзади. Поддерживающие выступы на дне выполнены без резиновых прокладок, которые должны снижать риск дребезга металла о металл. Спорная экономия на полезных мелочах.

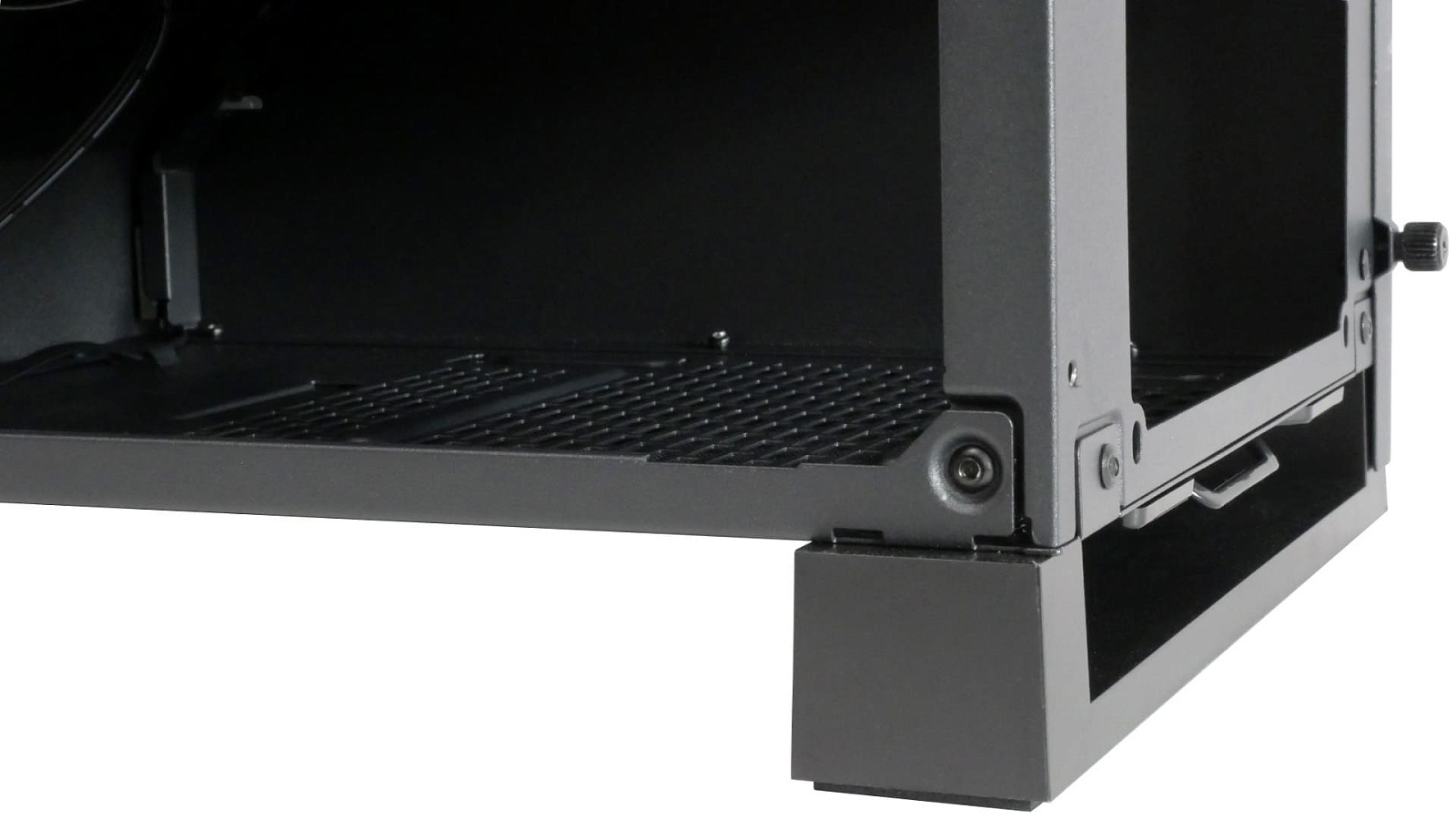

Ножки вдоль передней и задней части корпуса высокие и широкие. Через вырез в задней части за специальный язычок можно вытянуть пылевой фильтр при наличии свободного пространства позади корпуса.

Поддержка систем охлаждения

Возможные варианты размещения компонентов систем охлаждения в Phanteks NV5s:

Особенности сборки

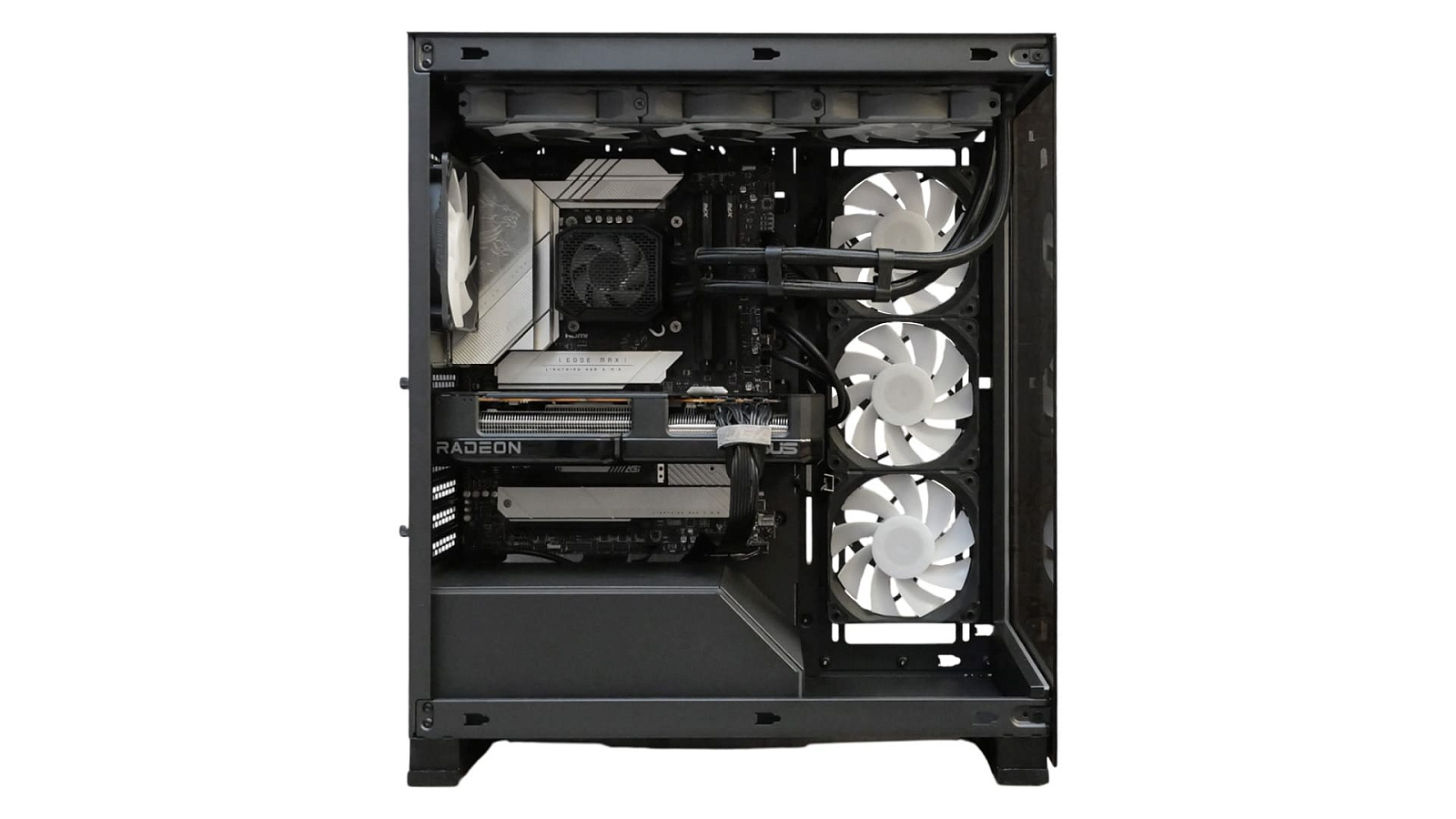

Немалые габариты и внутренний объём корпуса делают установку и обслуживание комплектующих в нём удобными. При сборке нет необходимости особо тщательно продумывать поэтапность. Доступ к разным компонентам сохраняется на всех шагах установки.

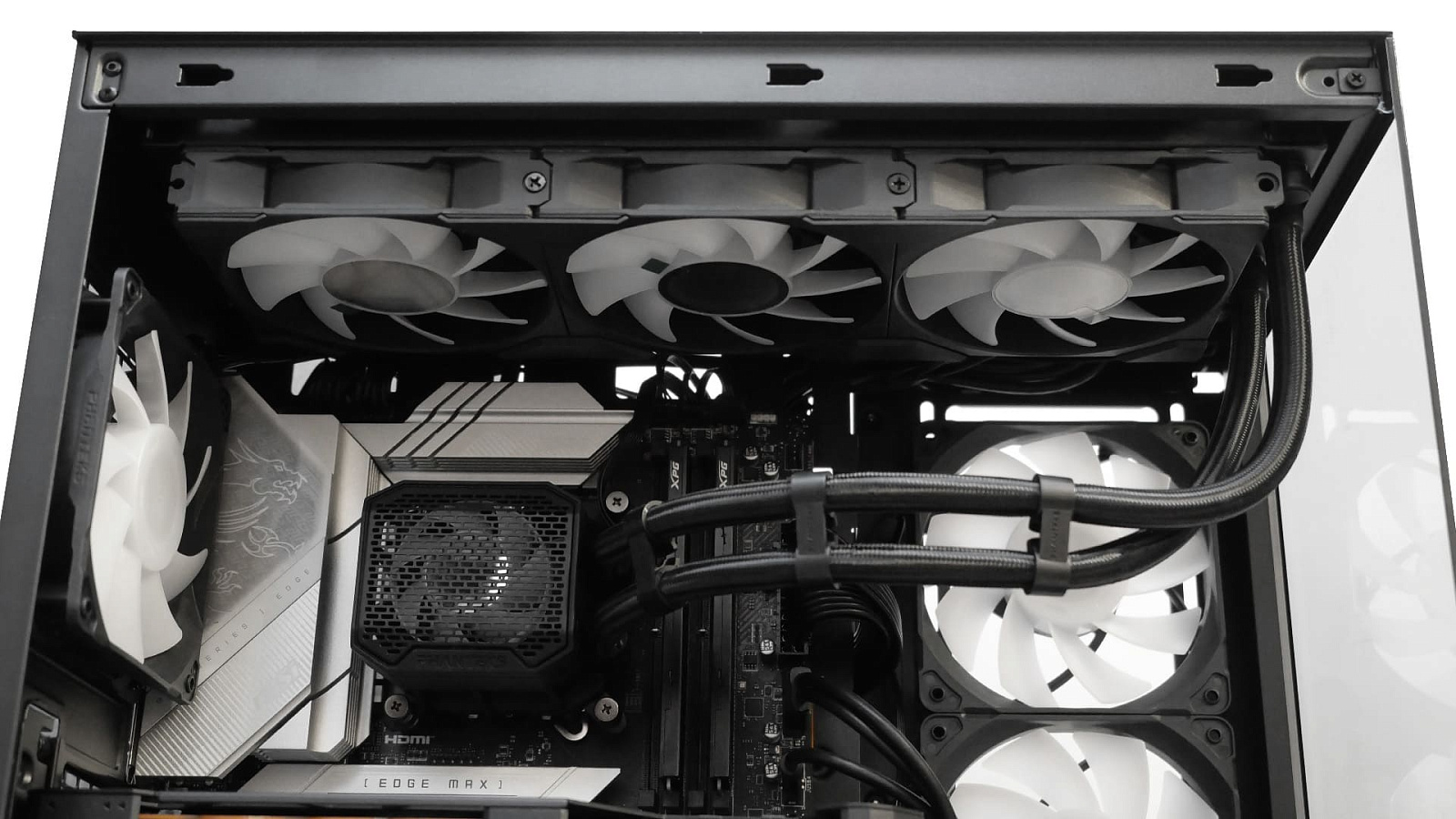

Корпус спроектирован из расчета поддержки как классических башенных кулеров высотой до 170 мм, так и для AIO-СЖО формата 240-мм или 360-мм. При размещении элементов СЖО под верхней панелью достаточно места, чтобы влезли стандартные связки из радиаторов толщиной 27 мм с вентиляторами толщиной 25 мм.

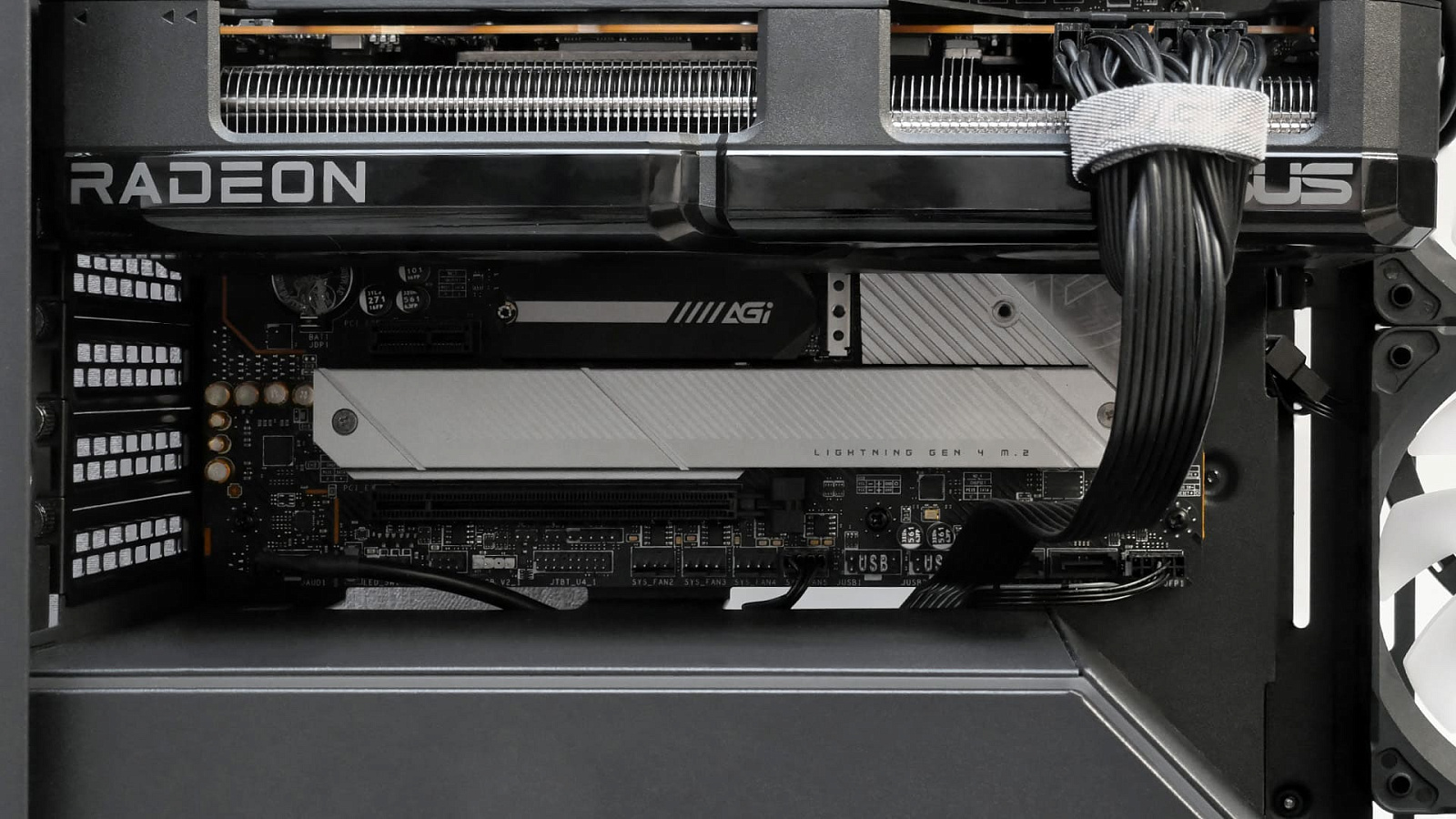

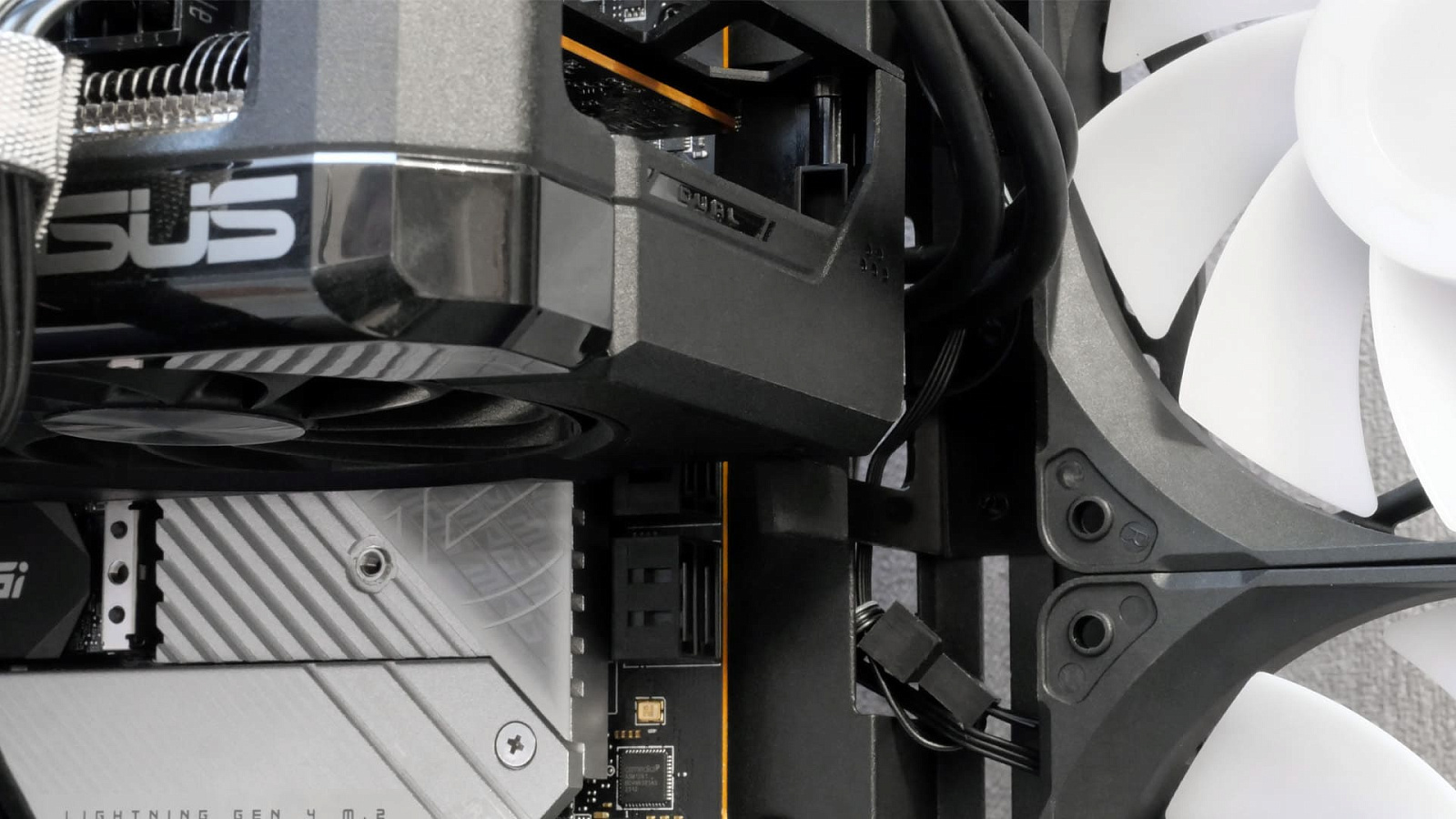

Для установки производительной видеокарты с массивной системой охлаждения места также достаточно. Вместятся длинные модели до 43 см длиной. Единственное, что провод PCI-E-питания подводить не очень удобно, так как отверстия, через которые это можно сделать на кожухе, находятся в дальней части. Странно, что на нём не предусмотрели окошко ближе к полоскам подсветки или на скошенной грани.

Комплектный кронштейн позволит обеспечить поддержку видеокартам не только большой длины (как правило — трёхвентиляторным экземплярам), но даже и двухвентиляторным моделям, если его прикрутить в штатные полозья, перевернув (как на фото ниже).

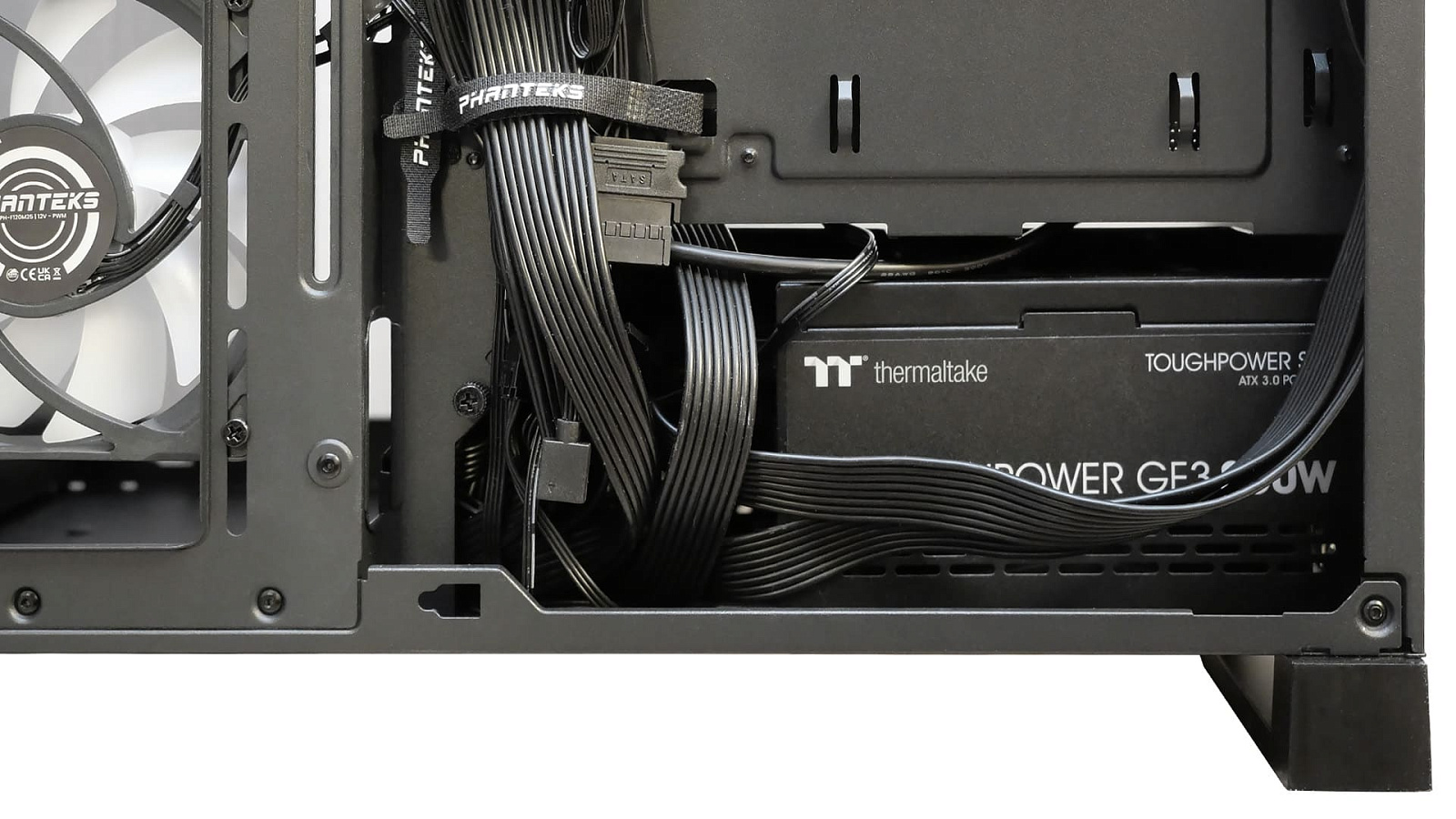

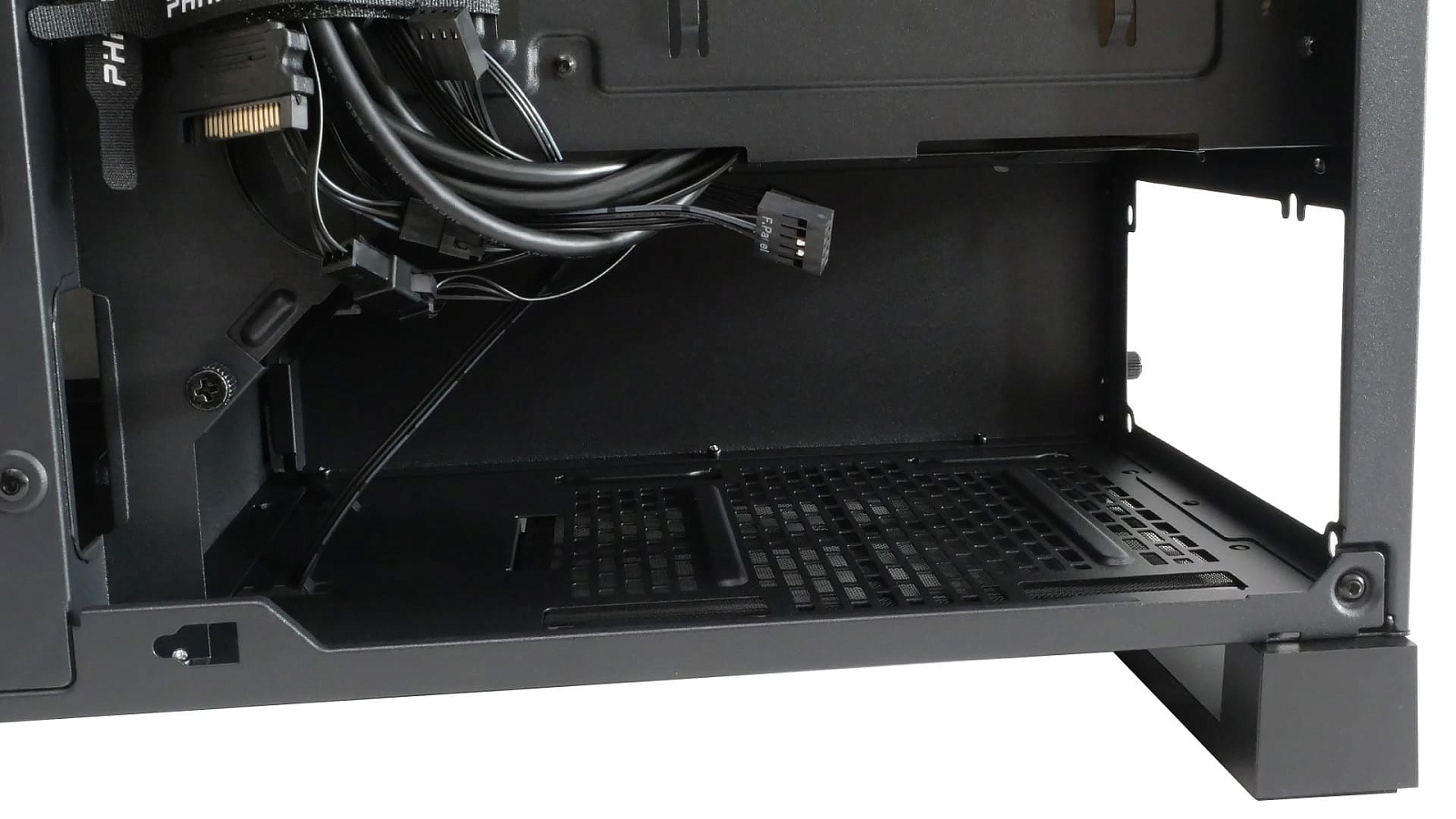

В отсеке для блока питания не так много места. Например, при установке модели длиной 160 мм для выводов кабелей остаётся совсем немного места, особенно с учетом скоса кожуха. Более крупные блоки лучше в данную модель не планировать. Наклонный элемент кожуха можно открутить для упрощения доступа к разъёмам модульного блока питания на этапе сборки.

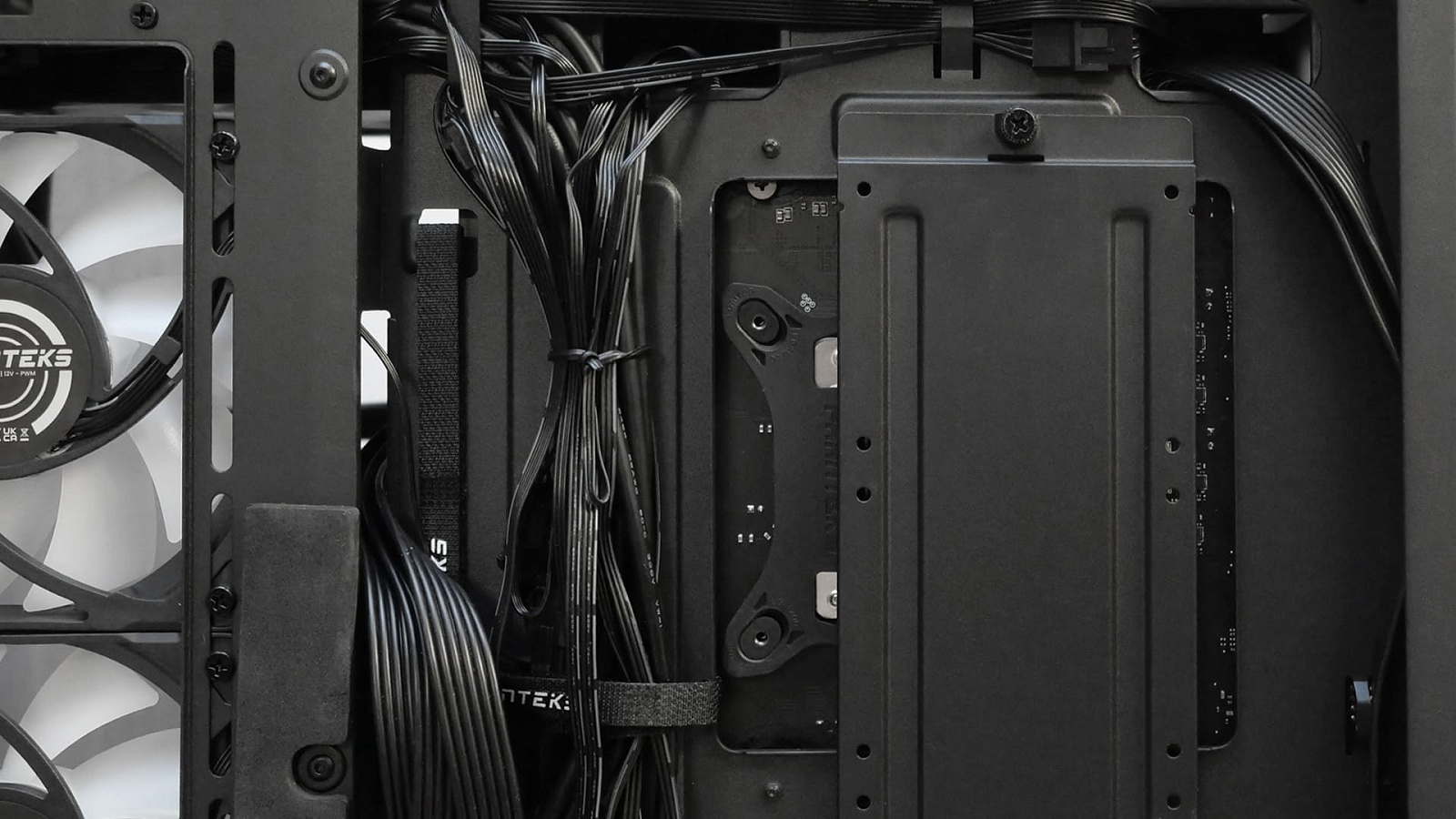

Пластина для крепления накопителей информации за поддоном материнской платы сделана не особо удобно, так как закрывает доступ к окну бэкплейта. Учитывая немалую высоту корпуса, вполне возможно было сделать две независимых пластины для дисков ниже окошка.

К кабель-менеджменту претензий нет. Места достаточно, а предусмотренные зажимы и многоразовые хомуты позволяют уложить провода достаточно аккуратно.

Крепление съёмных крупных панелей (стеклянной и металлической) неудобные. Попасть зацепами в нижние направляющие на весу тяжело, а металлическая панель ещё и "играет" от надавливаний. Корпус, конечно, не каждый день открываешь и закрываешь, но на многих других моделях крепления реализованы удачнее. В плюсы можно записать только наличие мягких подкладок на металлической панели и поддоне материнской платы, которые немного компенсируют гулкость.

Подсветка

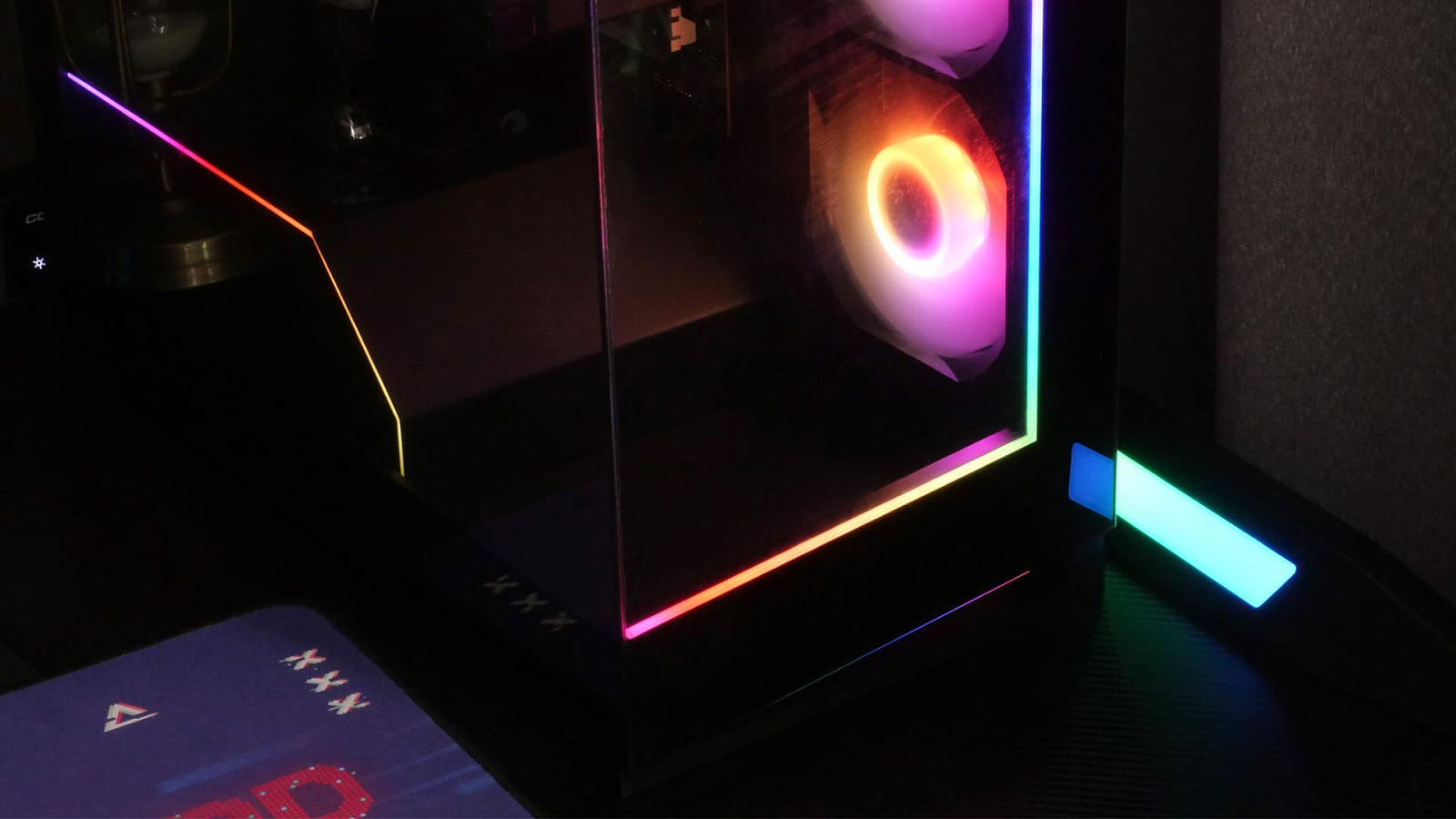

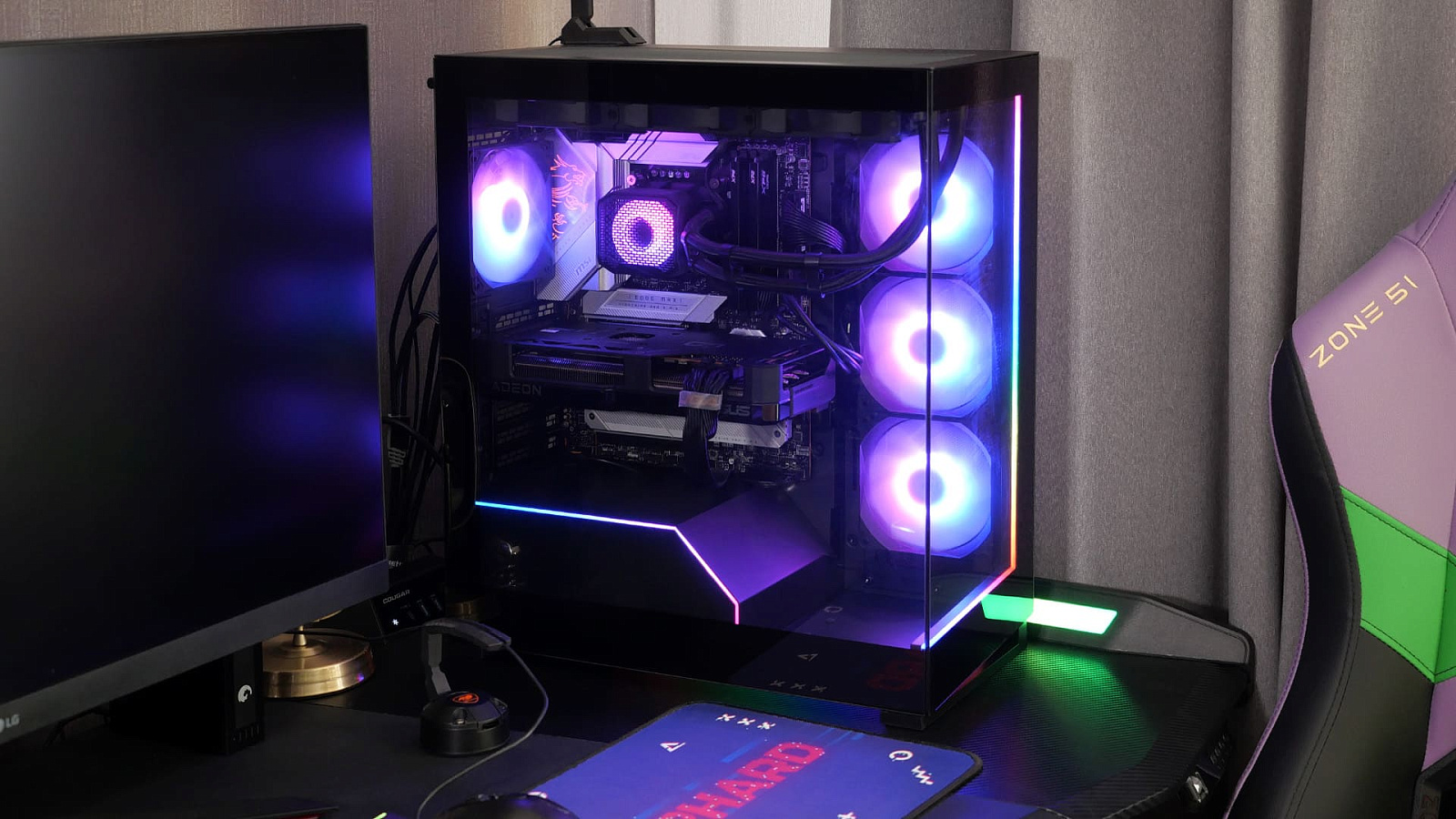

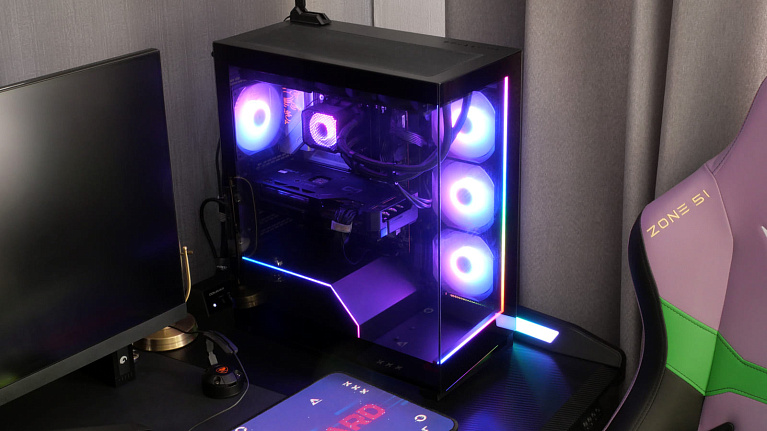

В корпусе Phanteks NV5s подсветка реализована за счёт сразу нескольких элементов: контур кожуха блока питания, полоски вдоль двух сторон переднего стекла и ARGB-вентиляторов.

Полоски подсветки уже подключены к встроенному контроллеру, а их динамические эффекты управляются двумя кнопками на верхней панели корпуса. В контроллере запрограммирован набор из пары десятков динамических ARGB-эффектов и нескольких заготовок их цветовых схем, равно как и реализована статическая подсветка одним цветом или её полное выключение.

Чтобы контроллер работал, необходимо подключить один из проводов от него к SATA-питанию.

При включении провода синхронизации от встроенного контроллера в материнскую плату управление полностью передаётся ей и кнопки управления на верхней панели корпуса перестают работать. Странно, что не реализован механизм переключения управления с материнской платы на встроенный контроллер и обратно. Даже в дешёвых вариантах контроллеров это как правило предусмотрено и переключается длинным удержанием кнопки управления. Здесь же такой функции нет.

Если подобрать в комплект к корпусу одну из AIO-СЖО Phanteks близкого по году появления поколения в схожем стиле, то в совокупности синхронизированная ARGB-подсветка смотрится отлично.

Тестирование

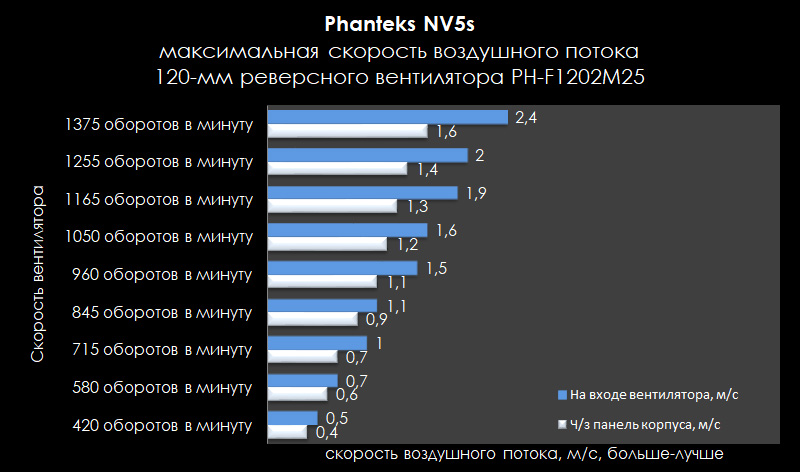

При тестировании Phanteks NV5s применялись утилиты: OCCT 14.2.6 и HWiNFO версии 8.42. Уровень шума измерен прибором Актаком АТЕ-9015 с расстояния 1 метр в помещении без специальной подготовки с фоновым шумом менее 30 дБА. Скорость воздушного потока от вентиляторов измерена цифровым анемометром BTMeter BT-100.

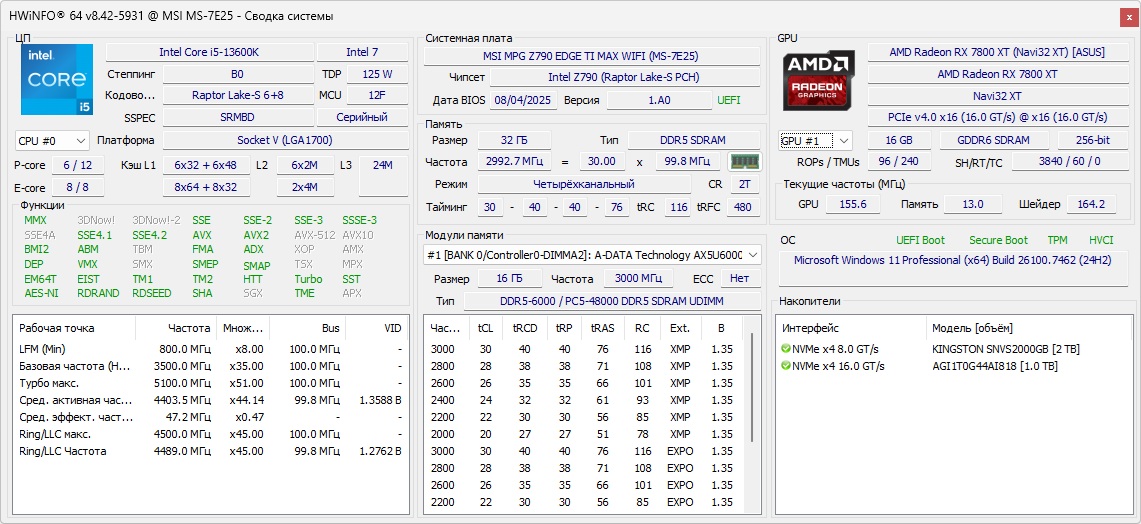

Конфигурация тестового стенда

Скорость и шум вентиляторов

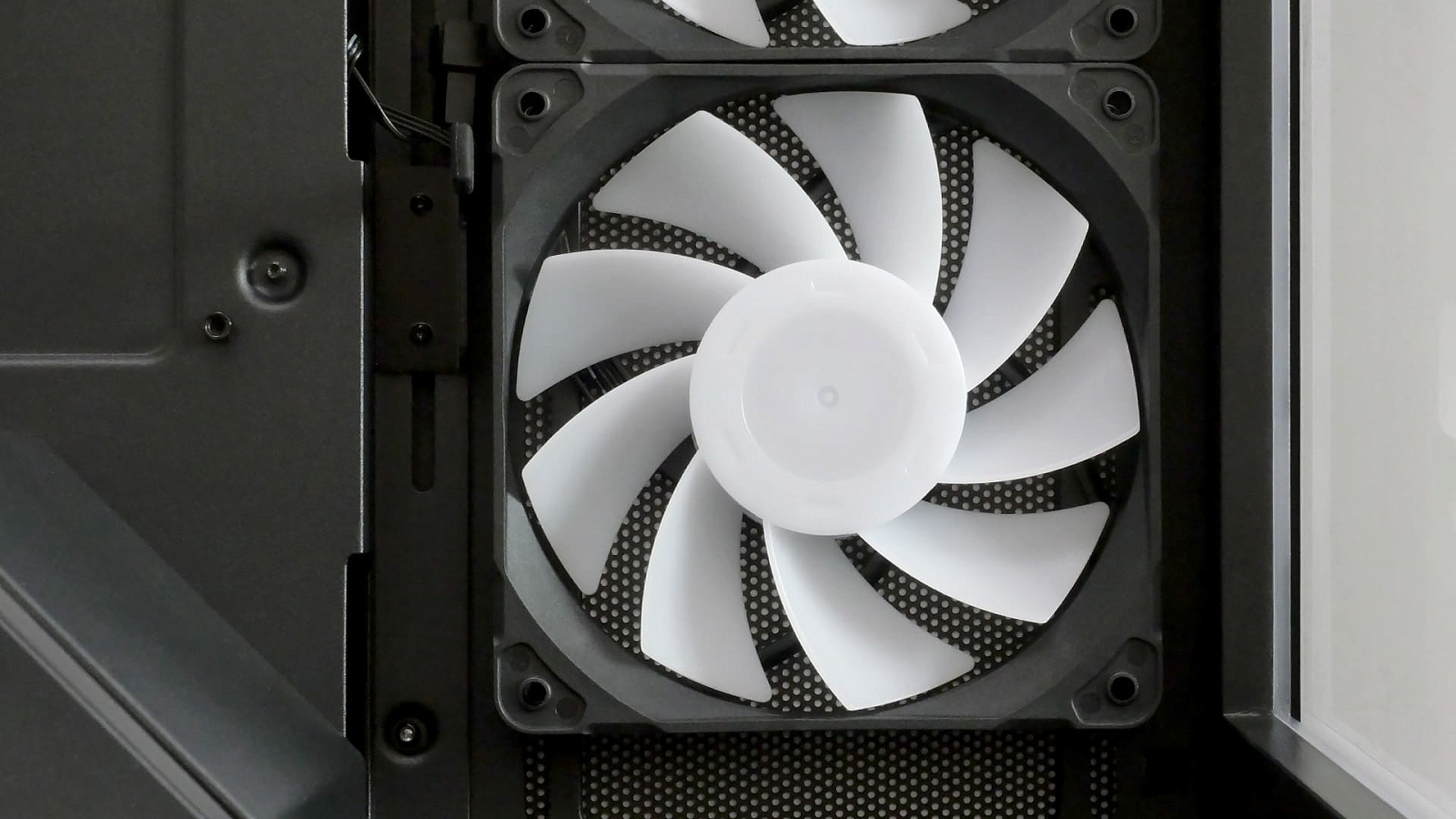

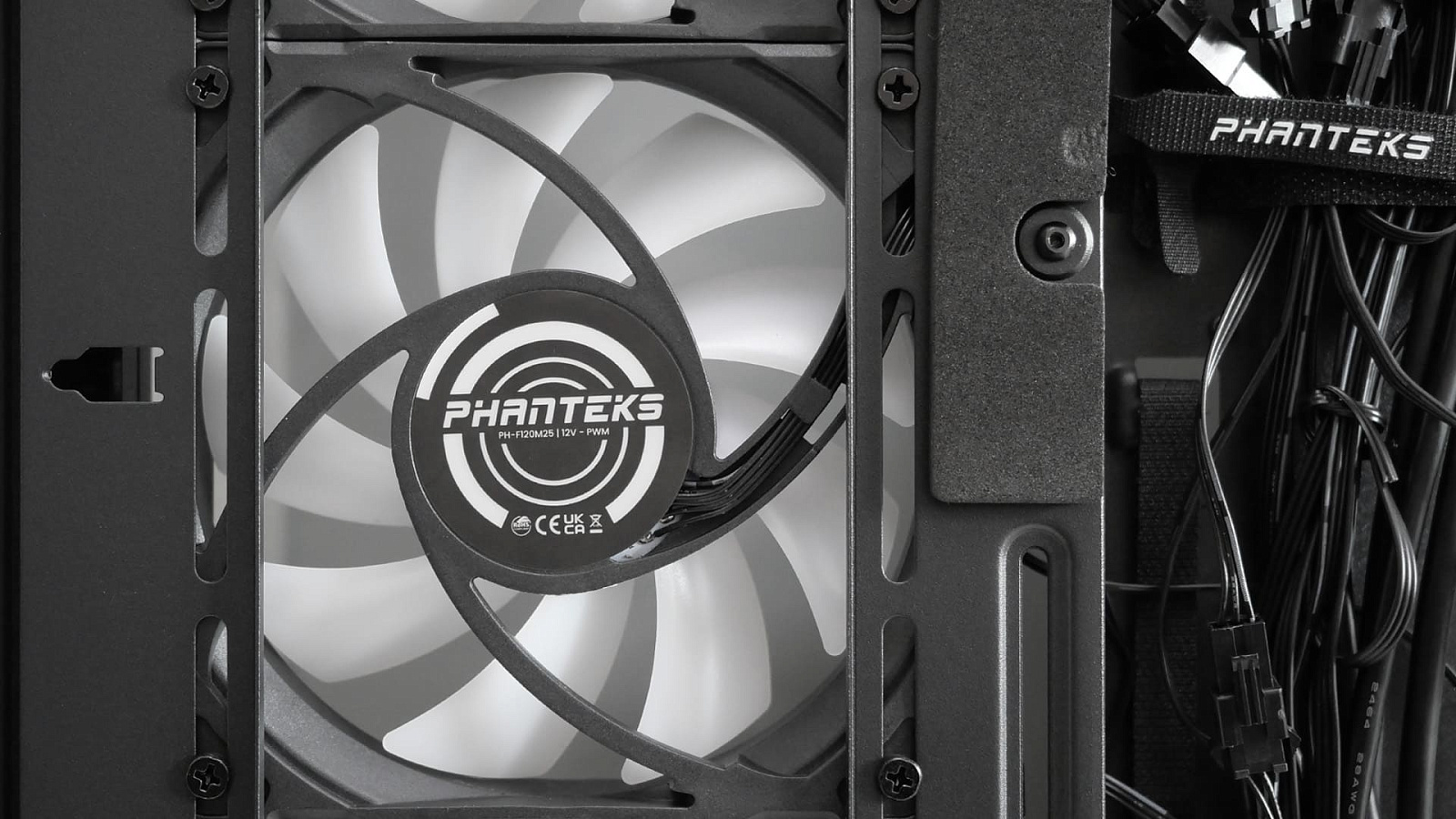

Предустановленная реверсная троица девятилопастных 120-мм вентиляторов PHANTEKS M25 DRGB Black (PH-F120M25) уже включена по цепочке и остаётся только подключить их к материнской плате стандартными коннекторами: 4-pin PWM (2510-4) для питания моторов и 3-pin ARGB (5V-D-G) для подсветки крыльчаток.

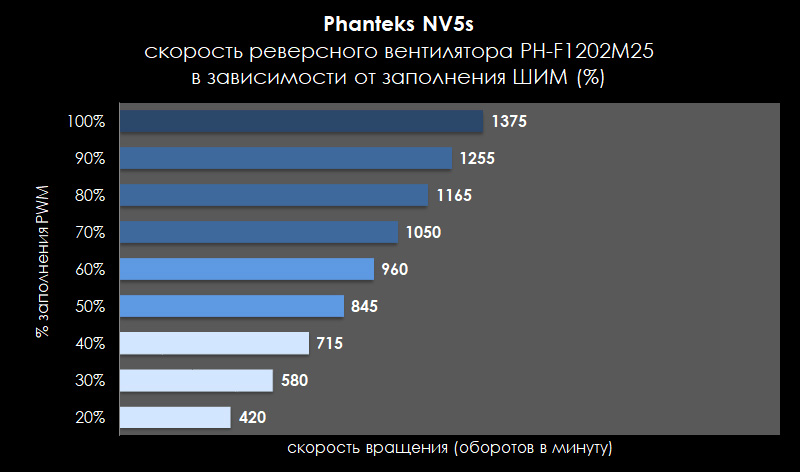

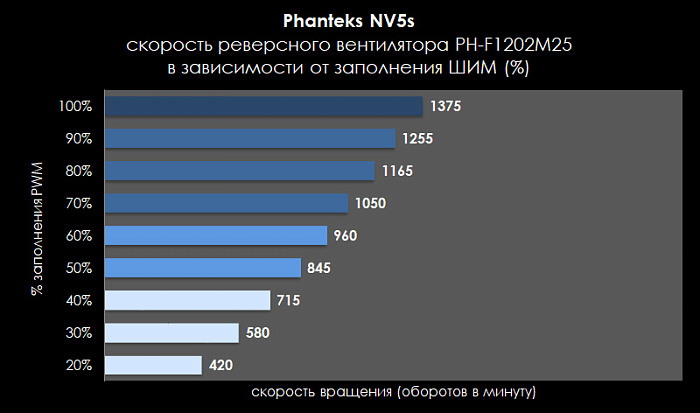

Измеренный диапазон скорости вращения крыльчатки от 400 до 1400 оборотов в минуту с погрешностью около 10%. При установке значения PWM на уровне 10% они продолжают вращаться, но скорость перестает считываться программами.

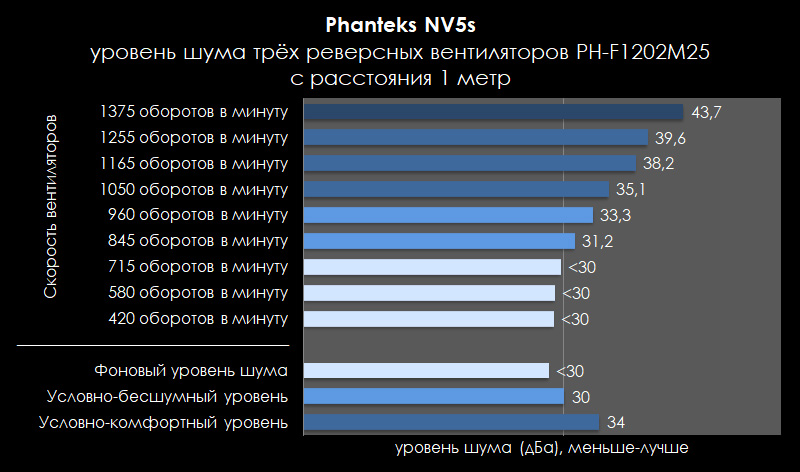

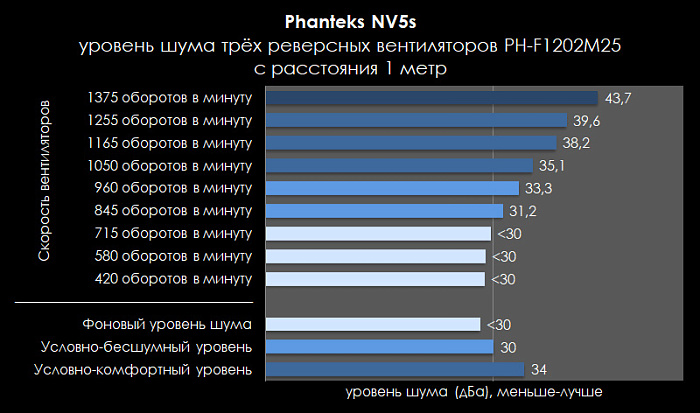

Вентиляторы шумноваты и в пике выходят за пределы условно-комфортного уровня для близкого расположения (пик ~43,7 дБА с расстояния 1 метр). Тихая работа обеспечивается при ограничении PWM на значениях в пределах 50-60% (до 1000 оборотов в минуту).

При этом с учетом, что эффективность реверсных моделей в принципе ниже, чем у вентиляторов с прямой крыльчаткой, сильно ограничивать скорость их вращения — не лучший вариант.

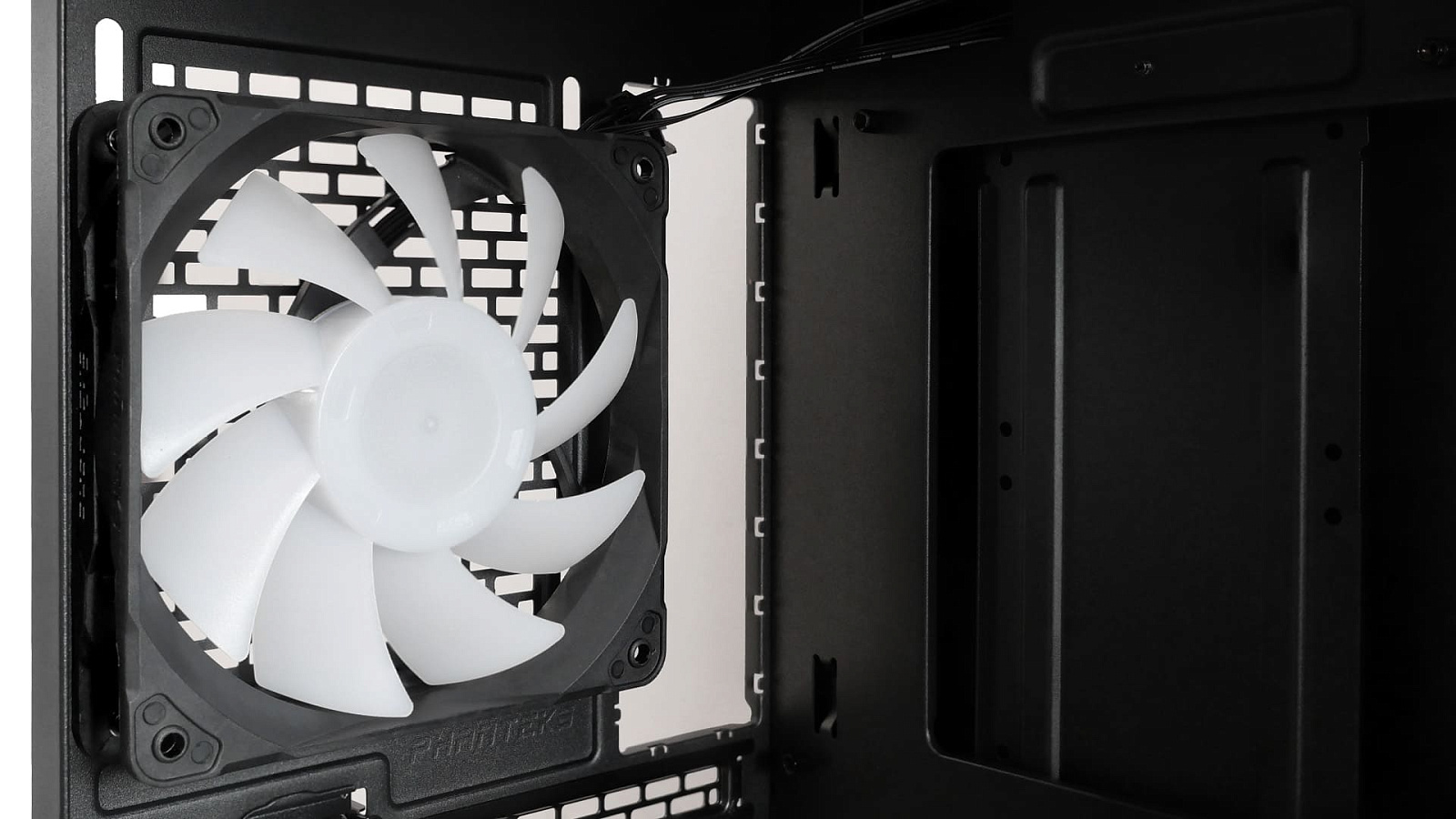

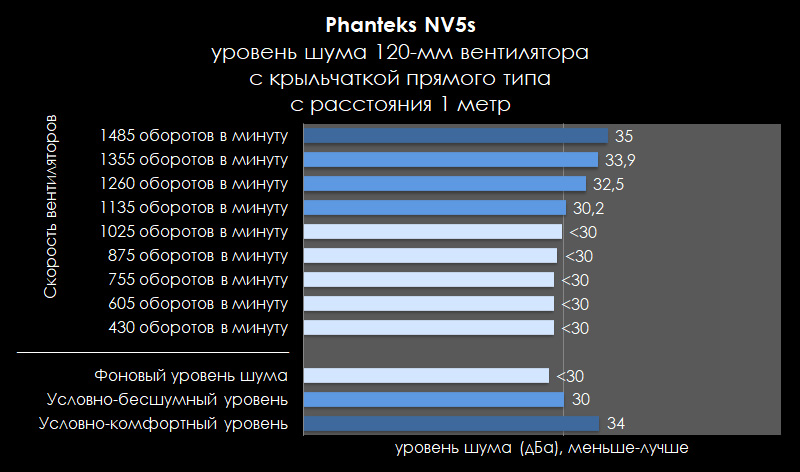

Установленный на задней панели 120-мм вентилятор с крыльчаткой прямого типа — пример бюджетной классики с ARGB-подсветкой.

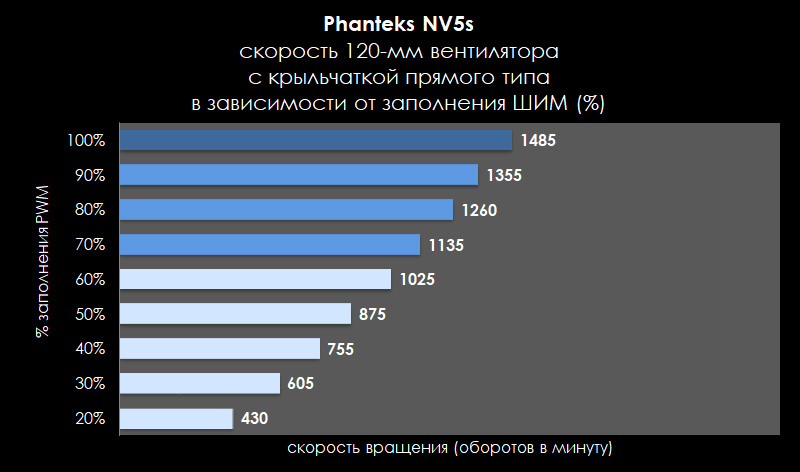

Измеренный диапазон скорости вращения крыльчатки этого экземпляра — от 400 до 1500 оборотов в минуту с погрешностью около 10%. Как и у реверсной модели, при значении PWM 10% они медленно вращаются, но не выдают отсчеты скорости.

Вентилятор менее шумный, чем реверсные, но в пике также слегка выходит за пределы условно-комфортного уровня, поэтому в угоду тихой работе можно рекомендовать замедлить и его в пределах 60% PWM.

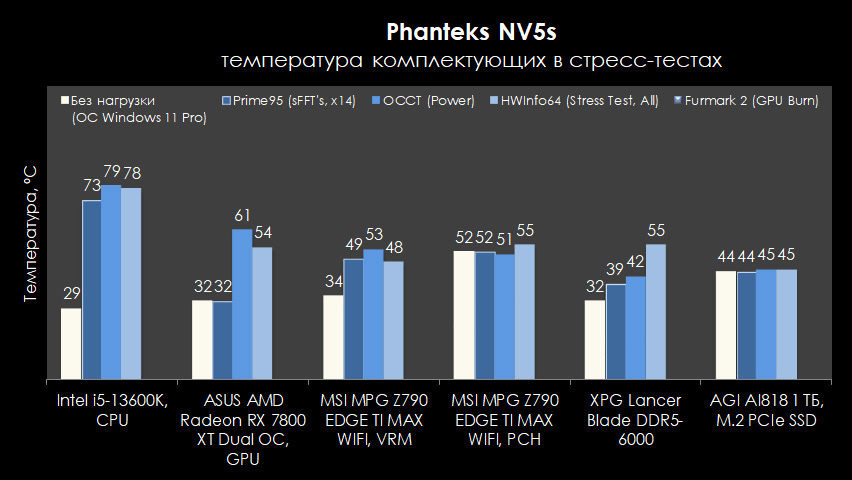

Температура компонентов под нагрузкой

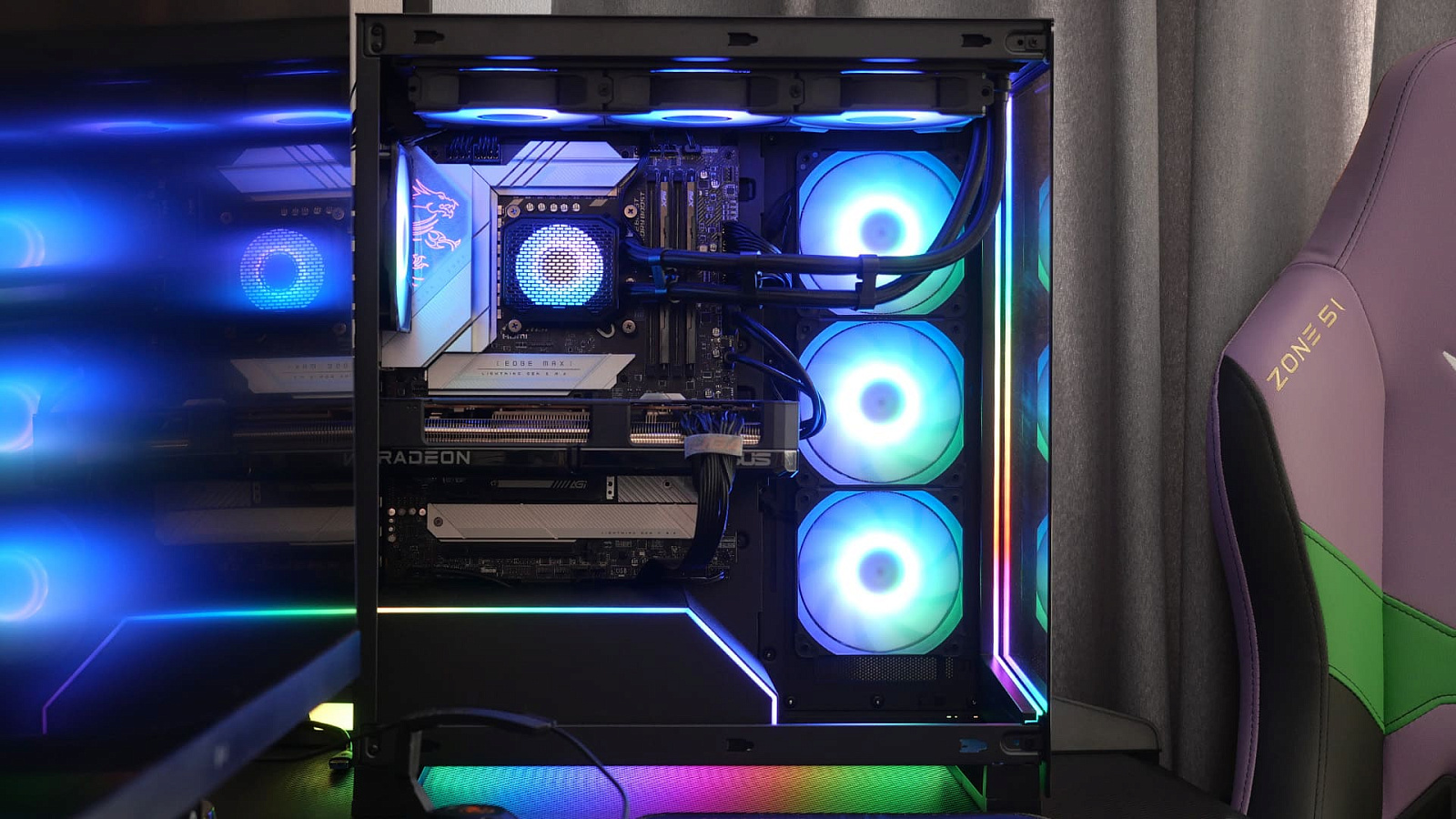

Благодаря вертикальной нише с тремя реверсными вентиляторами на вдув при установке 360-мм СЖО под верхней панелью внутри корпуса формируется правильный воздушный поток, вытягивающий тепло видеокарты и центрального процессора вверх. Поэтому обилие стекла на боковых панелях не сильно сказывается на возможность размещения в корпусе производительных компонентов. В тестовом стенде процессор Intel Core i5-13600K в стресс-тесте OCCT:Power при среднем потреблении 181 Вт за полчаса нагрелся до 79°C, а GPU на видеокарте с AMD Radeon RX 7800XT при среднем потреблении около 264 Вт прогрелся до 61°C.

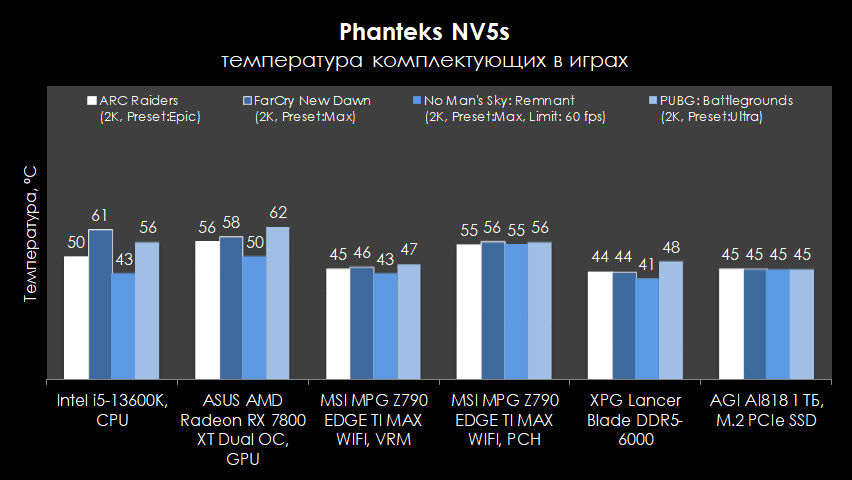

В реальном игровом применении на примере многопользовательского шутера от третьего лица ARC Raiders при настройках графики "Эпическое" в разрешении 2К средние значения за 25 минут матча составили: CPU — 90 Вт и 44°C, GPU — 105 Вт и 56°C.

Это нормальные значения без признаков перегрева или недостатка обдува компонентов в корпусе.

Заключение

Phanteks NV5s — не революция, но вдумчивая доработка исходной модели. Инженеры сохранили удачную панорамную архитектуру, исправили спорный наклон блока питания и укомплектовали корпус четырьмя вентиляторами с ARGB-подсветкой, фактически не повышая цену. В итоге получился просторный «аквариум» с отличной совместимостью с производительным железом и нормальным воздушным потоком (для своего класса), который не требует докупать что-то и готов к сборке сразу из коробки. Однако за обилие стекла и подсветки приходится расплачиваться не самой удобной установкой панелей и некоторыми компромиссами в эргономике, вроде расположения фильтра блока питания. Это сбалансированный выбор для сборки с производительными компонентами, где внешняя эффектность сочетается с предсказуемой эффективностью охлаждения.

Достоинства Phanteks NV5s:

Недостатки:
