Обзор и тестирование блока питания Lian Li BX 750B

Компания Lian Li выпустила оригинальную модель блока питания с кабель-менеджментом. Концепция позволяет укладывать провода не только за счет их фиксации в корпусе ПК, но и за счет ремней на липучках на боках самого БП. Это актуально для двухкамерных корпусов, где блок питания размещен вертикально, и при установке в таких корпусах материнских плат с разъемами на тыльной стороне.

Данный бренд любит внедрять различные новшества, но многие из них не приживаются и не подхватываются другими. Что ждет эту идею – признание или игнорирование, пока неизвестно. Пользователям будет более интересно, на что способен сам блок питания BX 750B.

Технические характеристики

Нагрузочные характеристики

Упаковка и комплектация

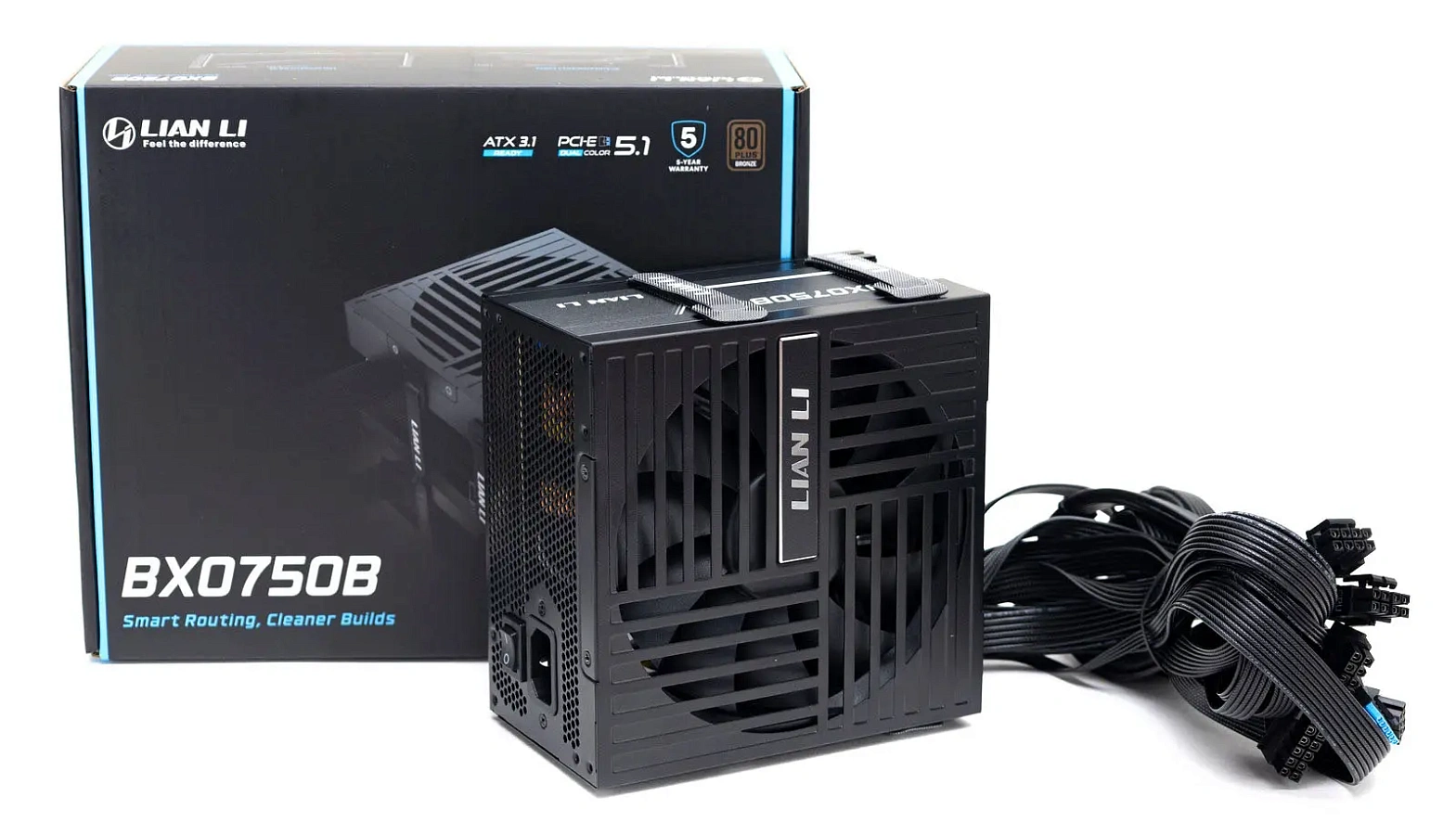

Блок питания поставляется в черной картонной коробке. С лицевой стороны находится изображение девайса, наименование модели, перечисление стандартов и указание сертификата.

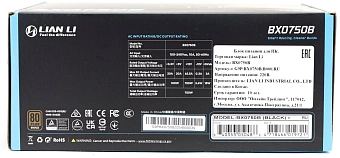

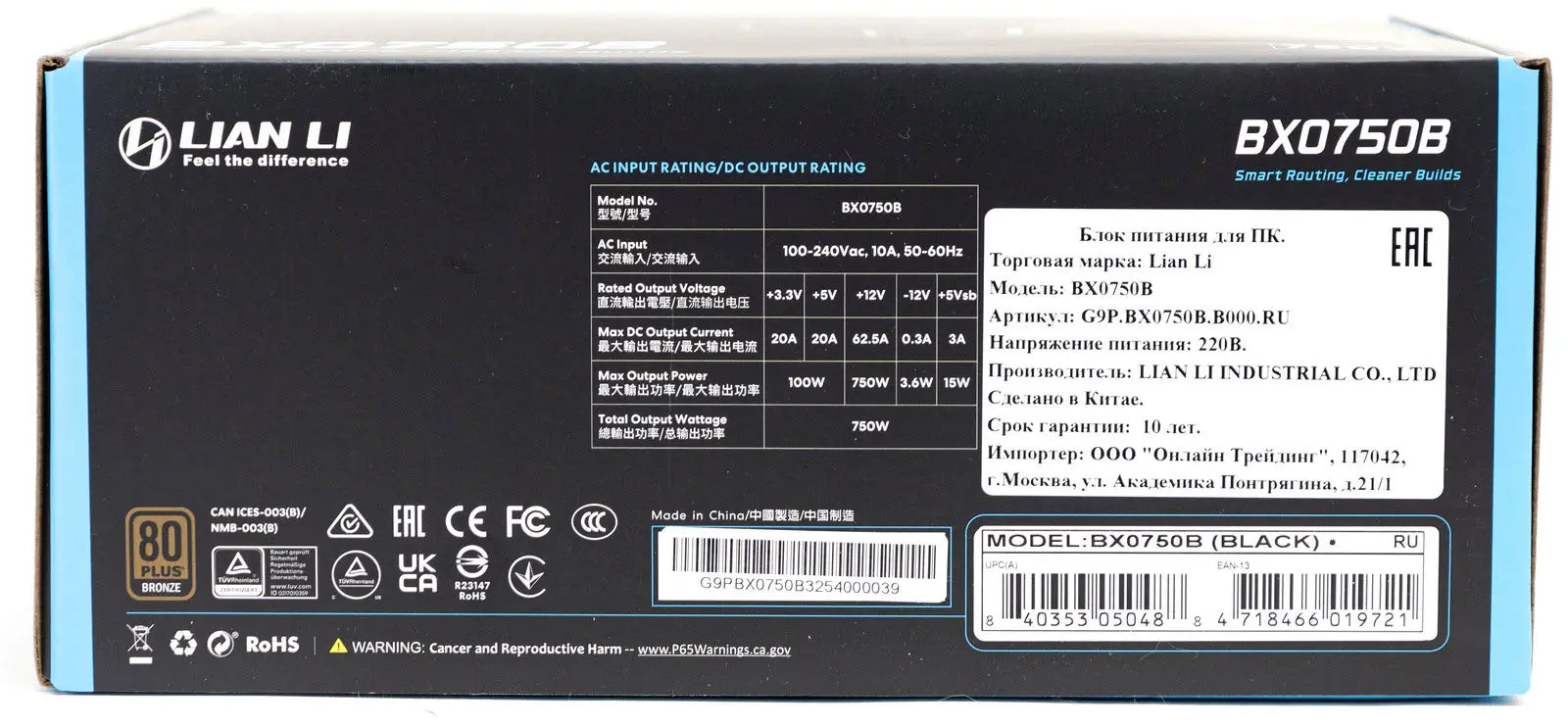

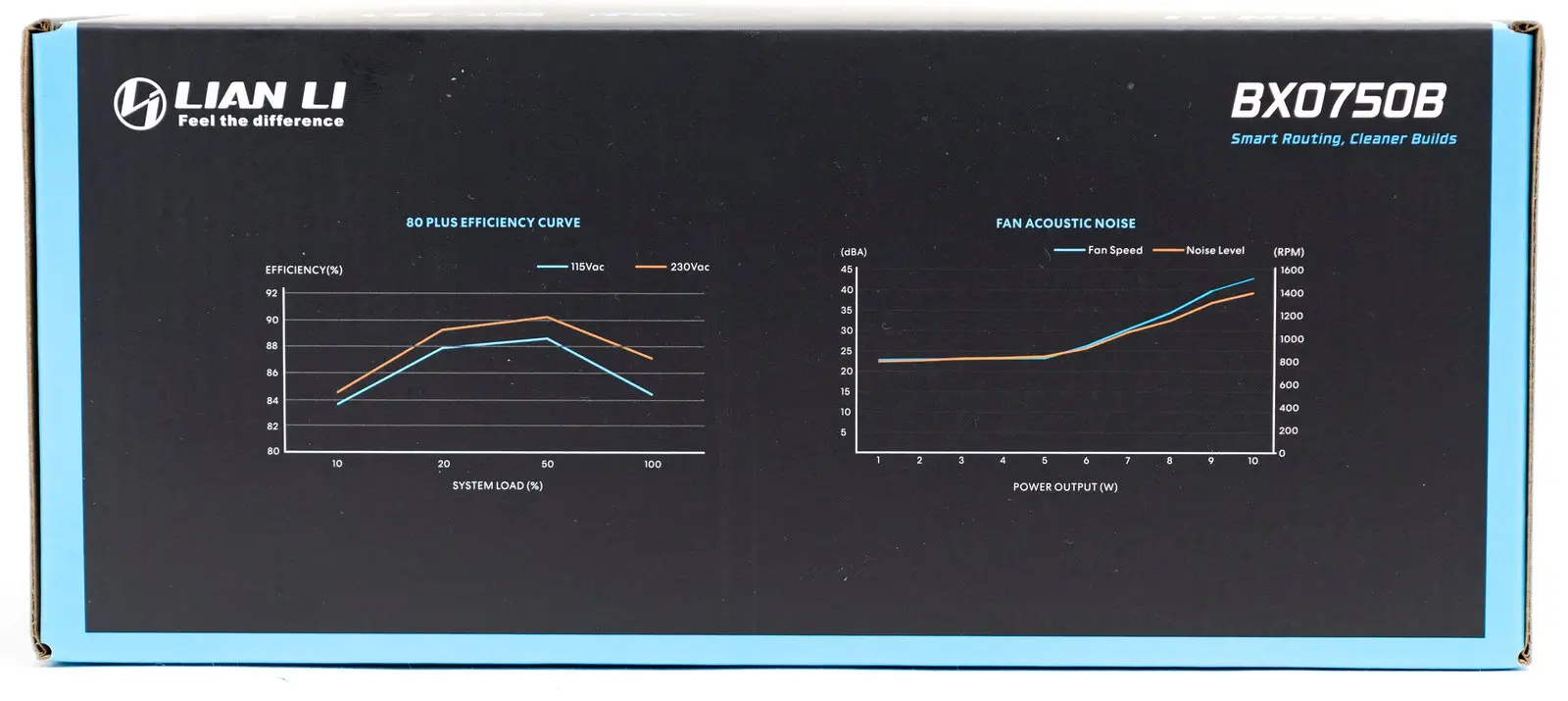

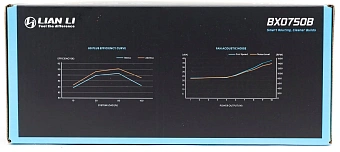

С тыльной стороны - краткое описание с иллюстрациями. С торцов - описание кабелей и коннекторов, таблица со спецификацией, графики и нагрузочные характеристики. Кстати, на наклейке указан срок гарантии 10 лет.

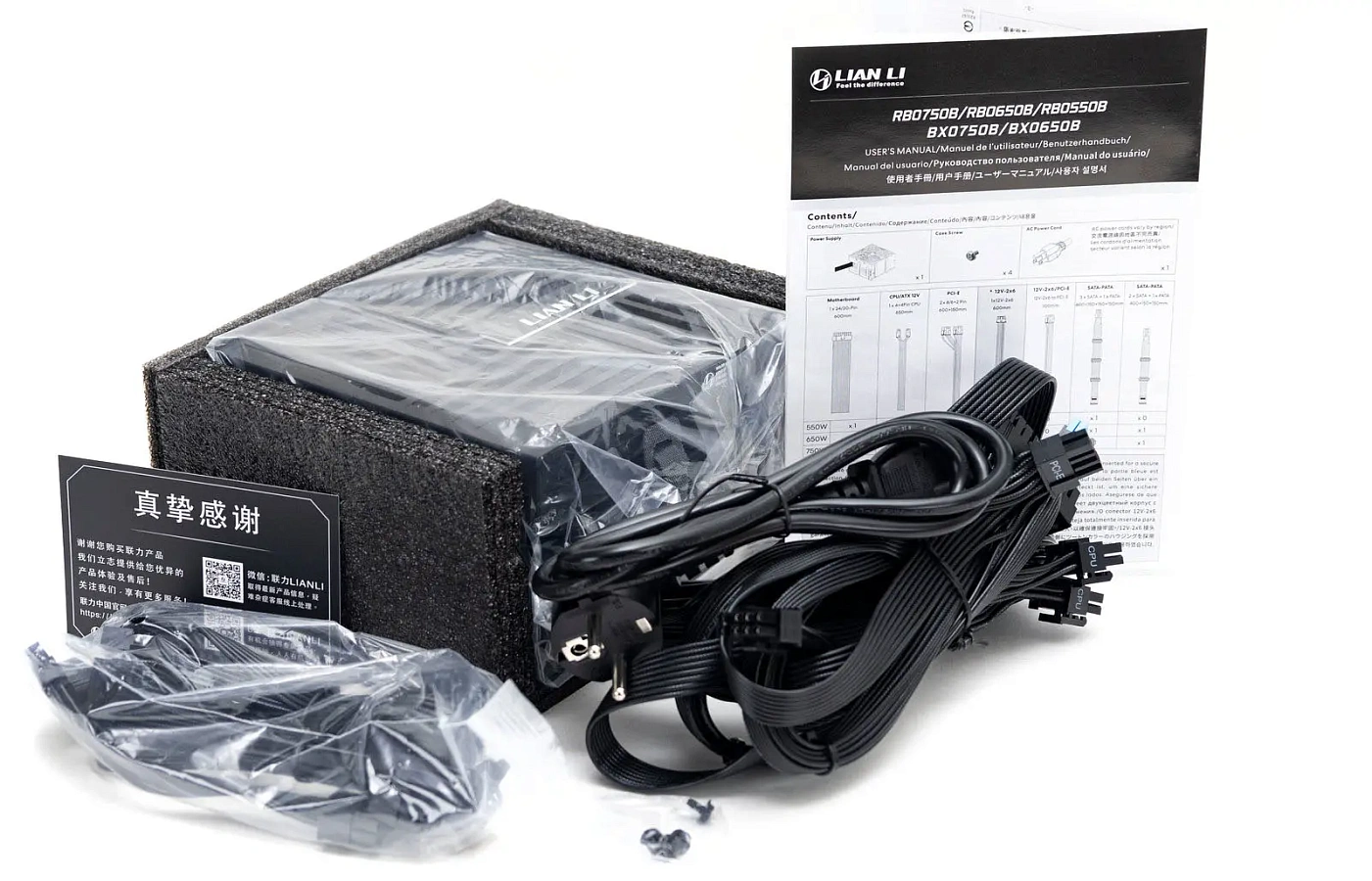

Блок питания зафиксирован демпфером из вспененного полиуретана. В комплекте сетевой кабель, три модульных кабеля, винты крепления и инструкция.

Внешний вид

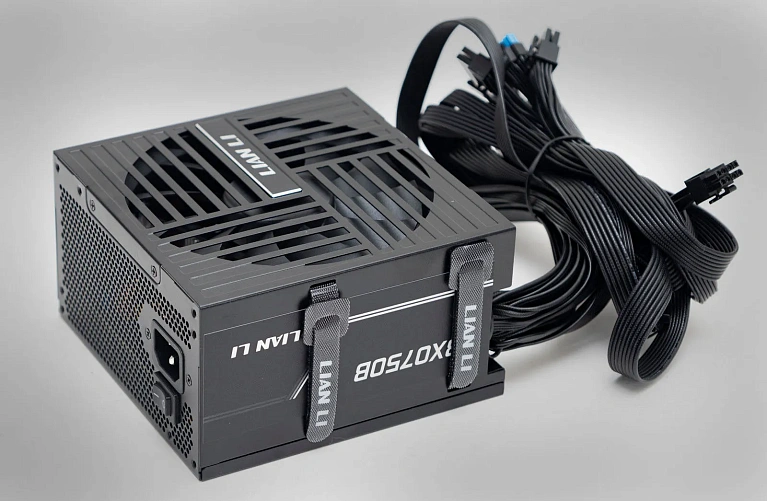

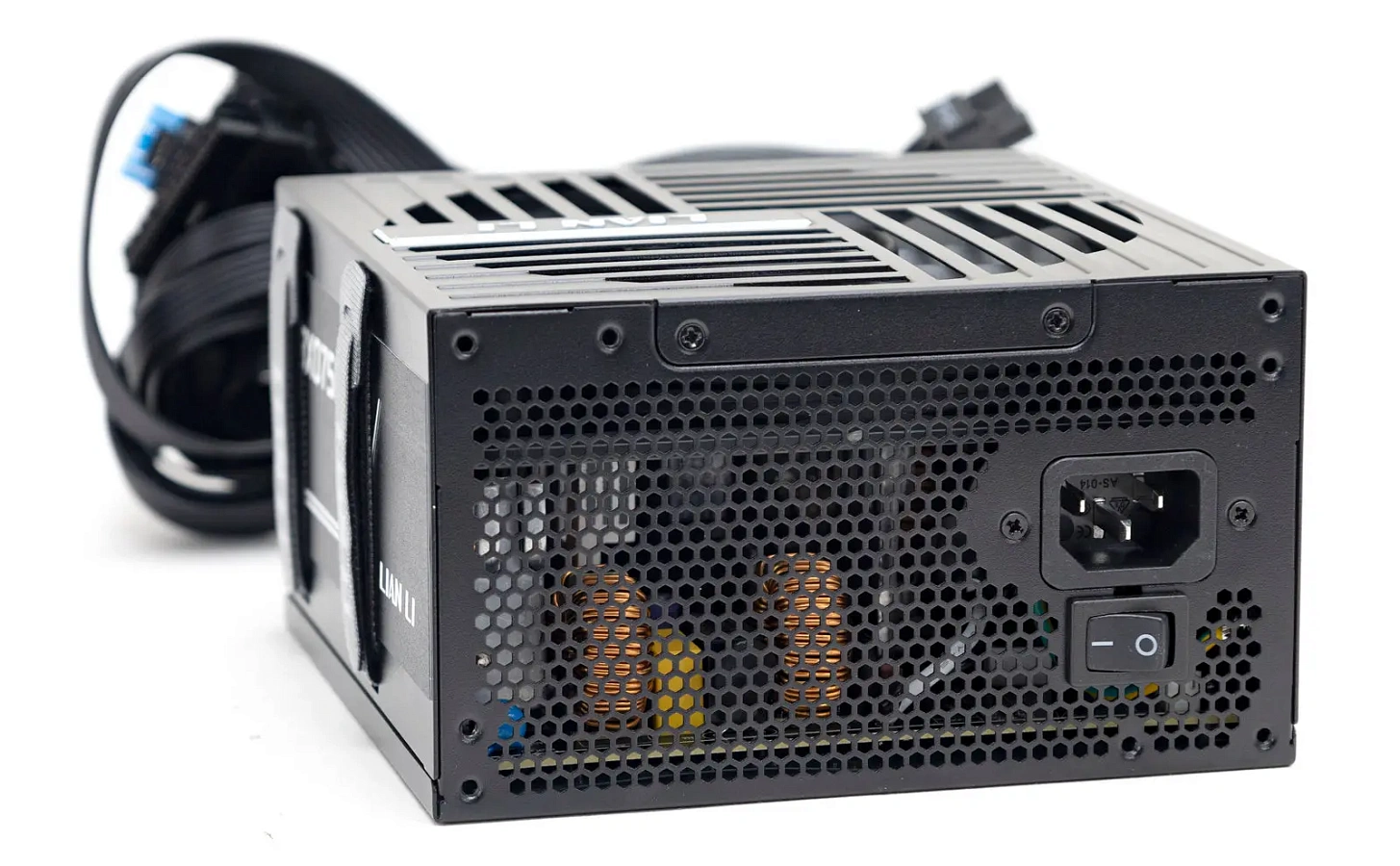

Дизайн отличается за счет ремней на липучках. Спереди обычная перфорация, тумблер включения и сетевая вилка.

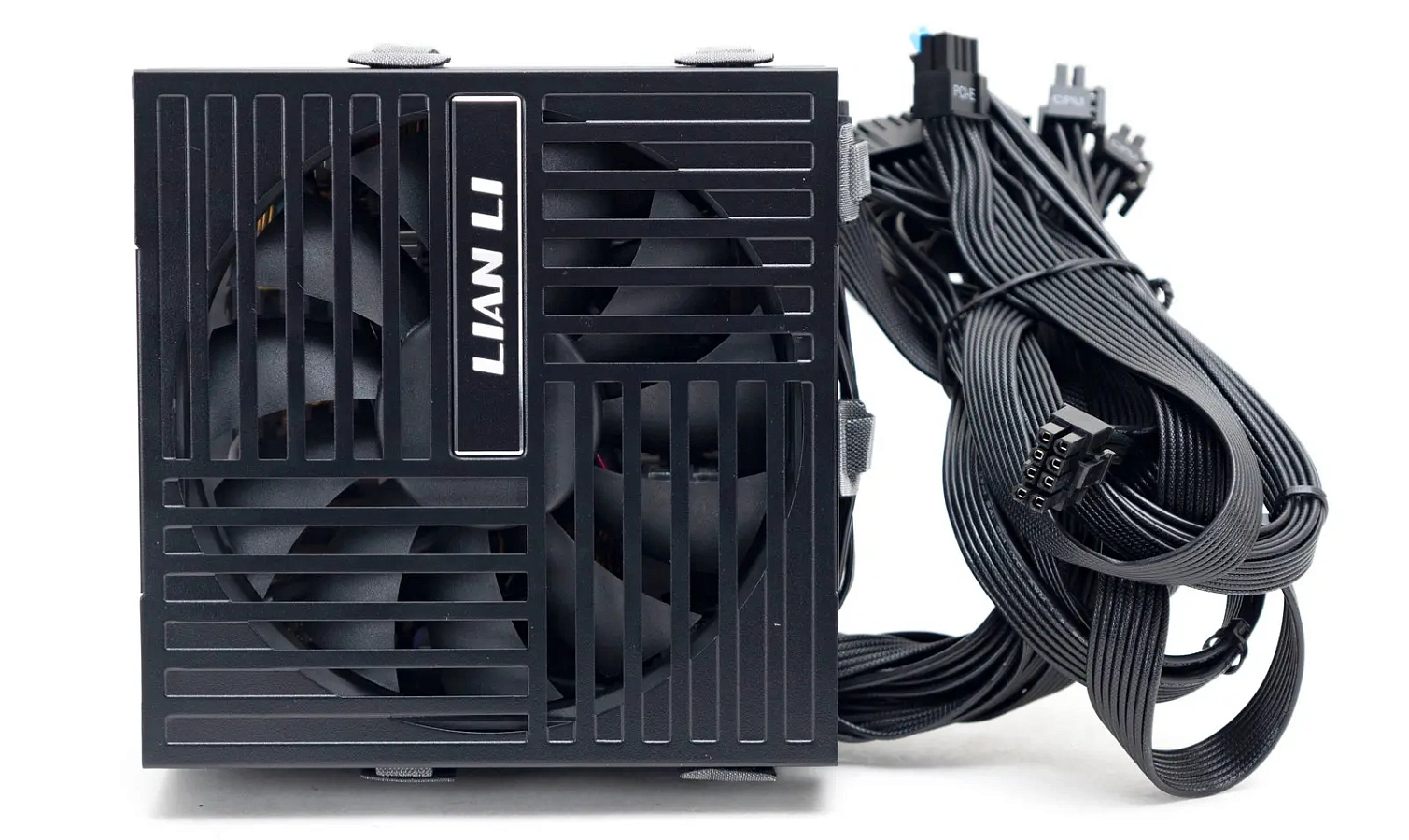

Снизу круглое окно с перфорированными в четырех направлениях прорезями и блестящим шильдиком с логотипом.

Сверху наклейка с нагрузочными характеристиками и серийным номером.

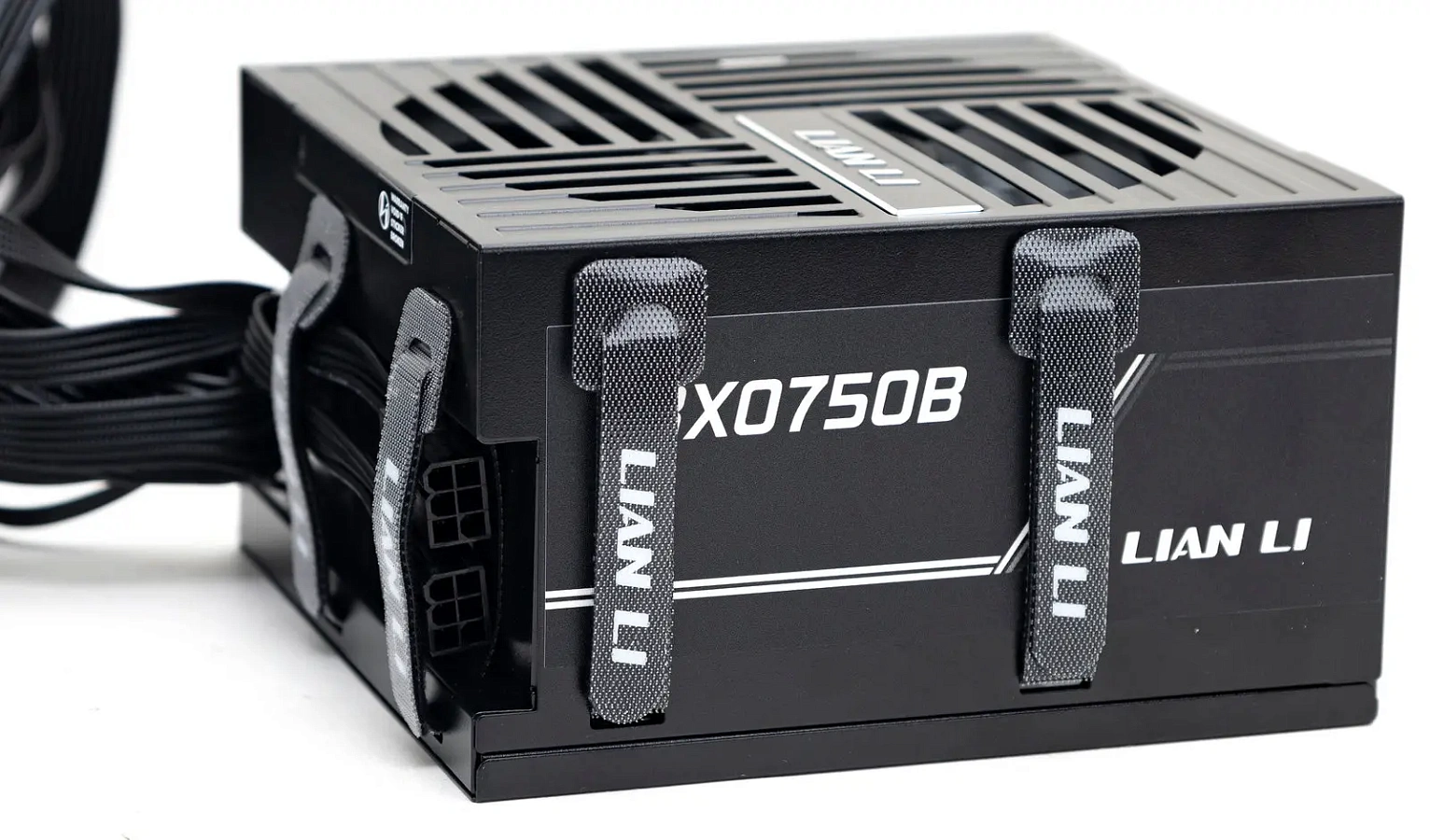

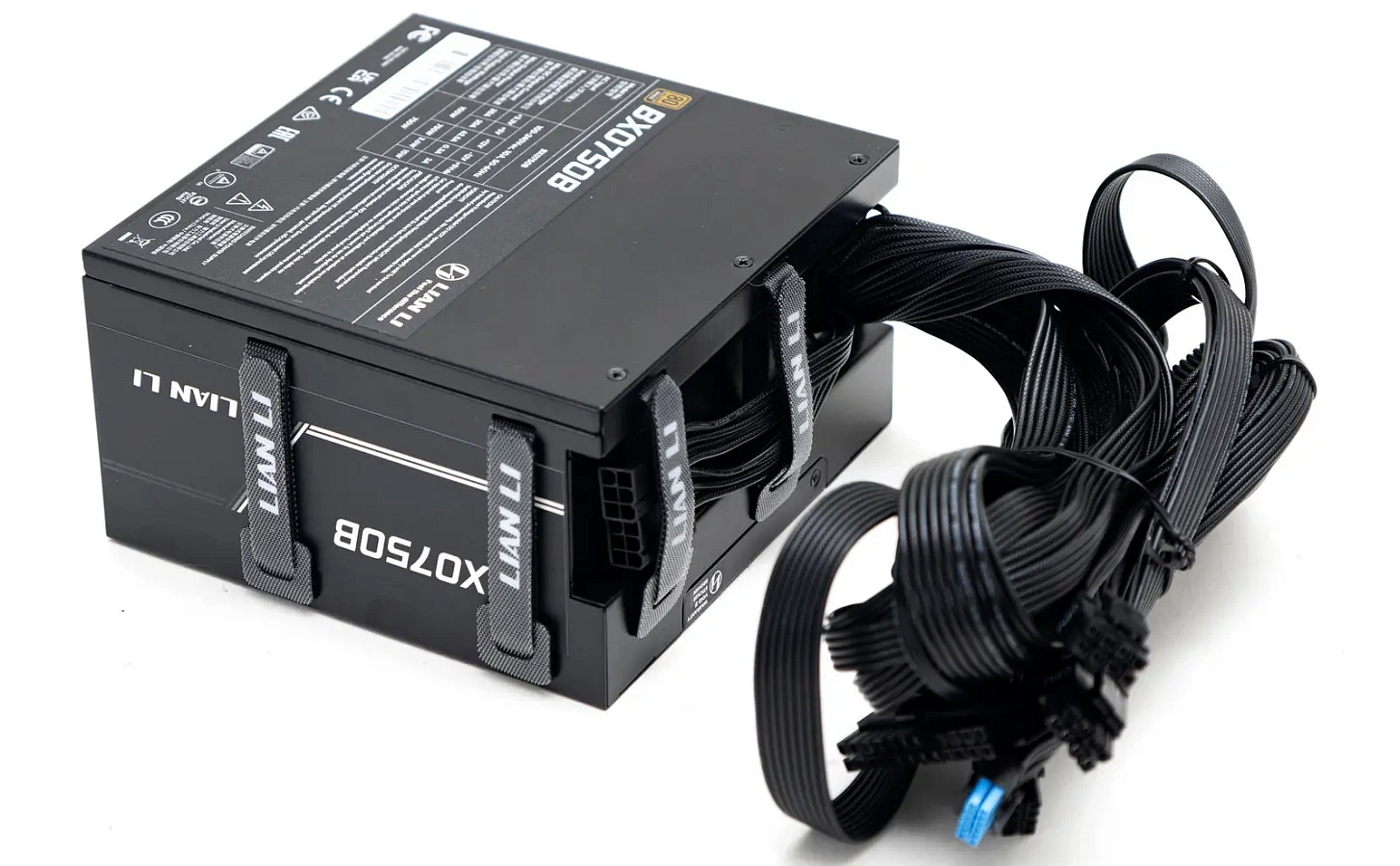

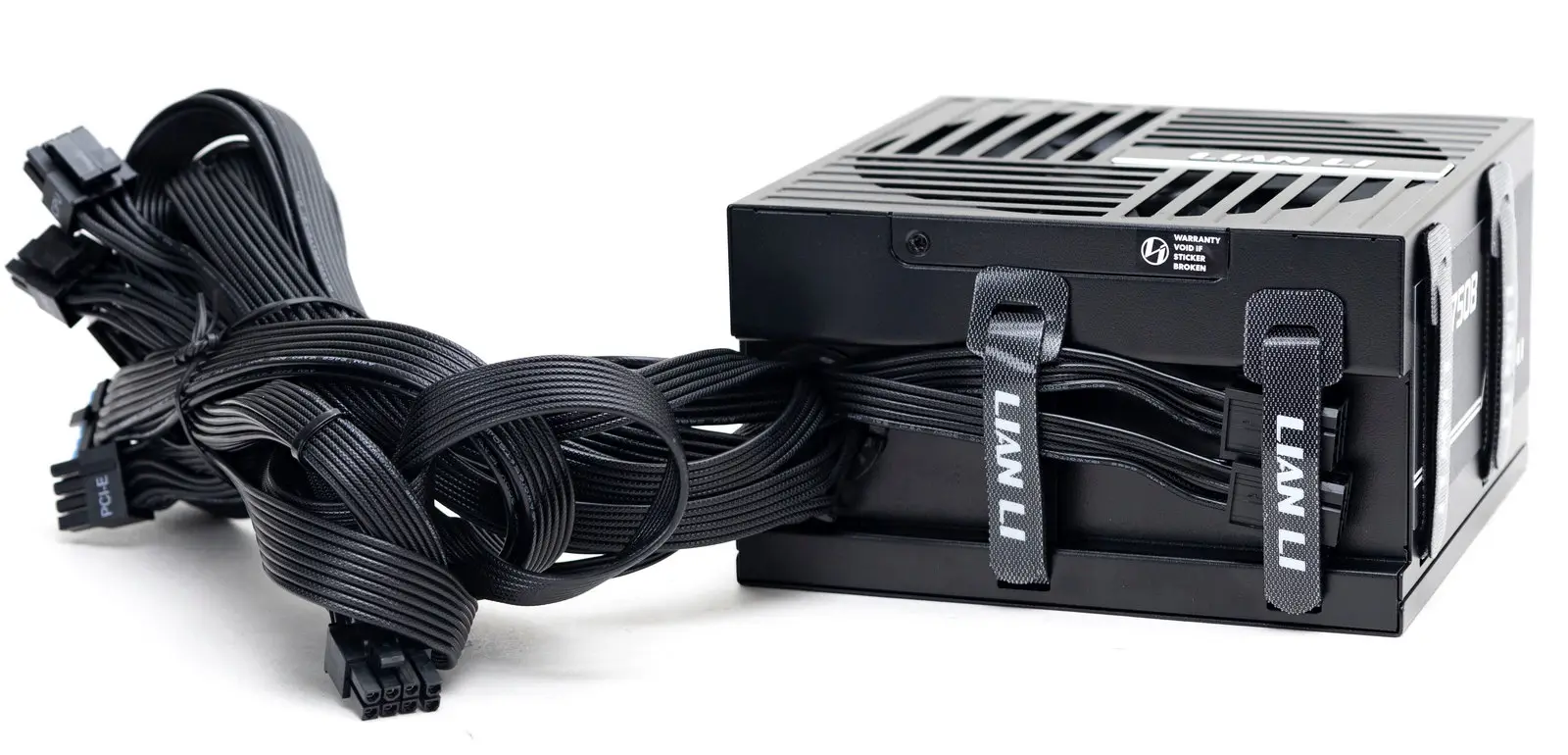

С боковых торцов наклейки с логотипом, под ними находятся винты для вскрытия корпуса. В прорезях в корпусе вставлены по два ремешка на липучках. Липучки лучше не извлекать из вырезов, потом вставить их туда будет сложно.

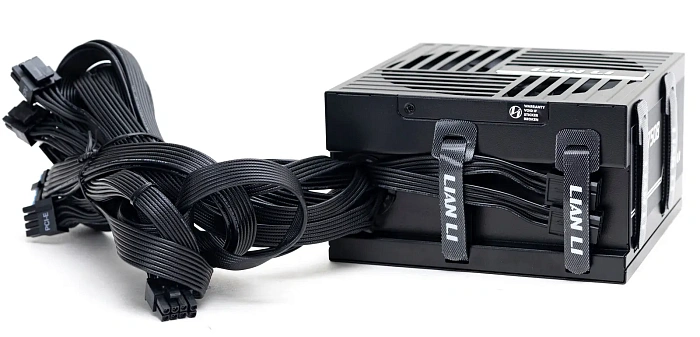

С тыльной стороны продольно сделана небольшая ниша. Ниша закрывается также двумя липучками. С края через окно выходят все кабели.

В нише находятся два коротких кабеля-переходника для подключения модульных кабелей с коннекторами SATA и Molex для питания периферии.

Кабели и коннекторы

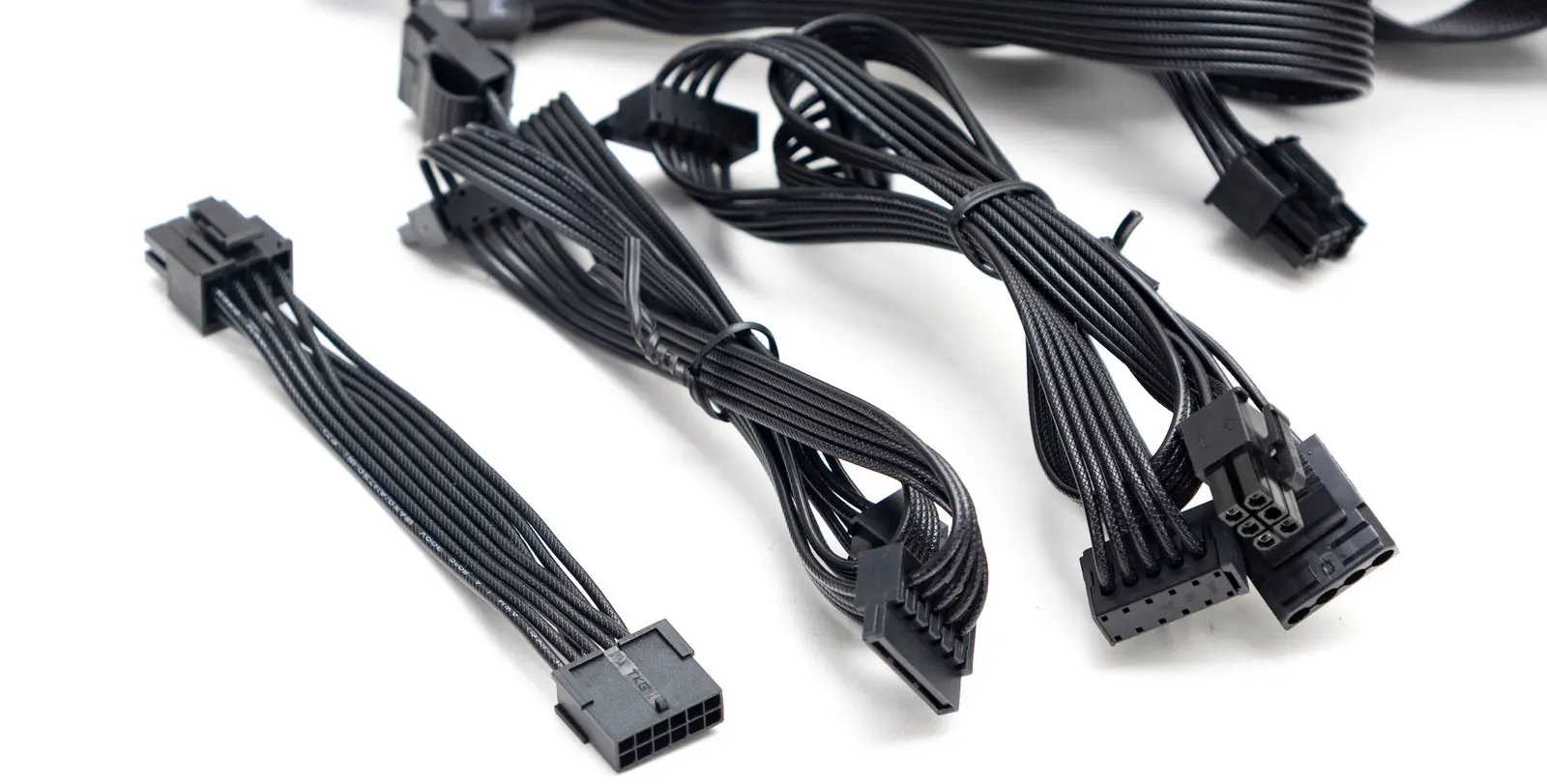

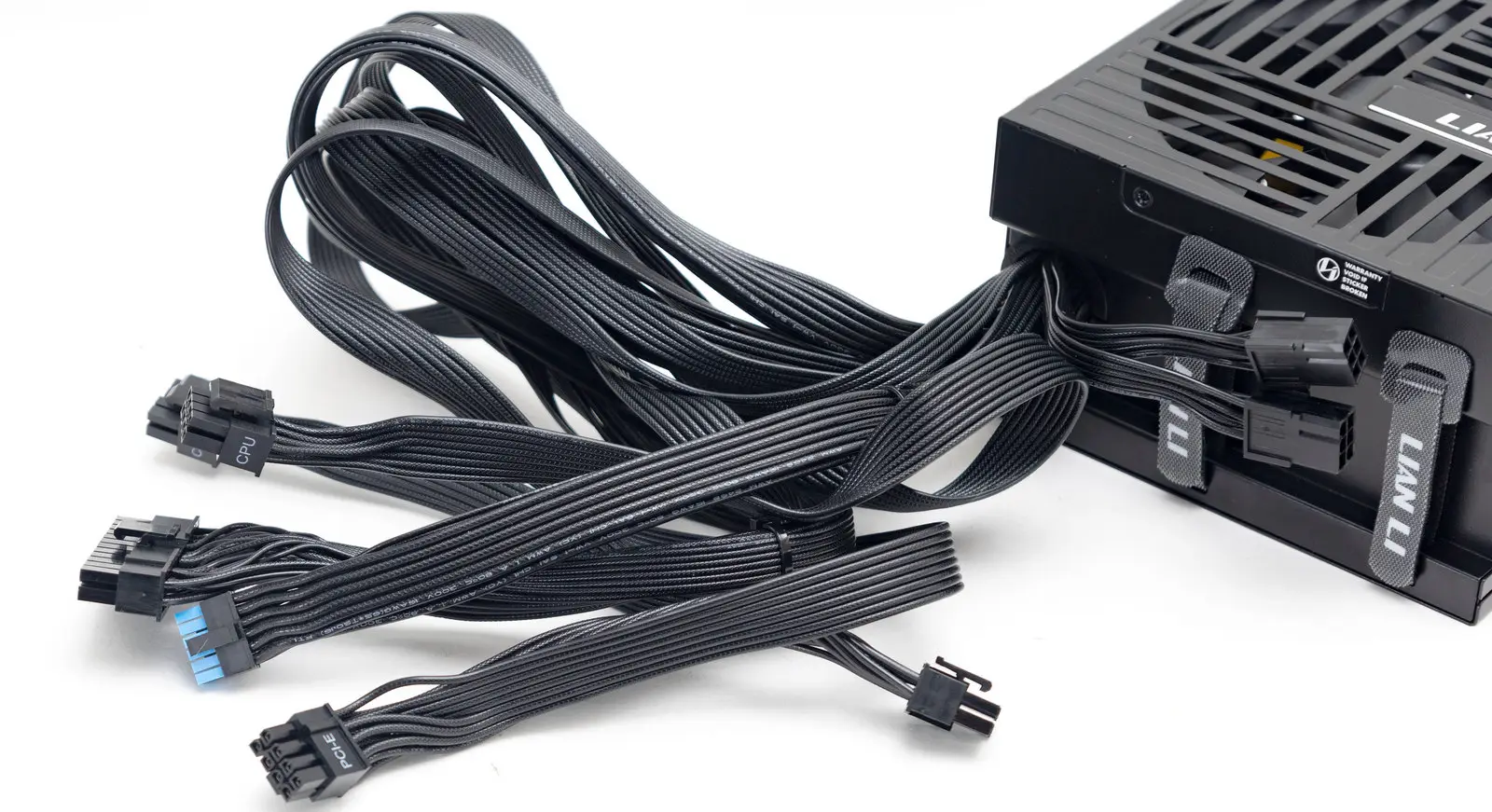

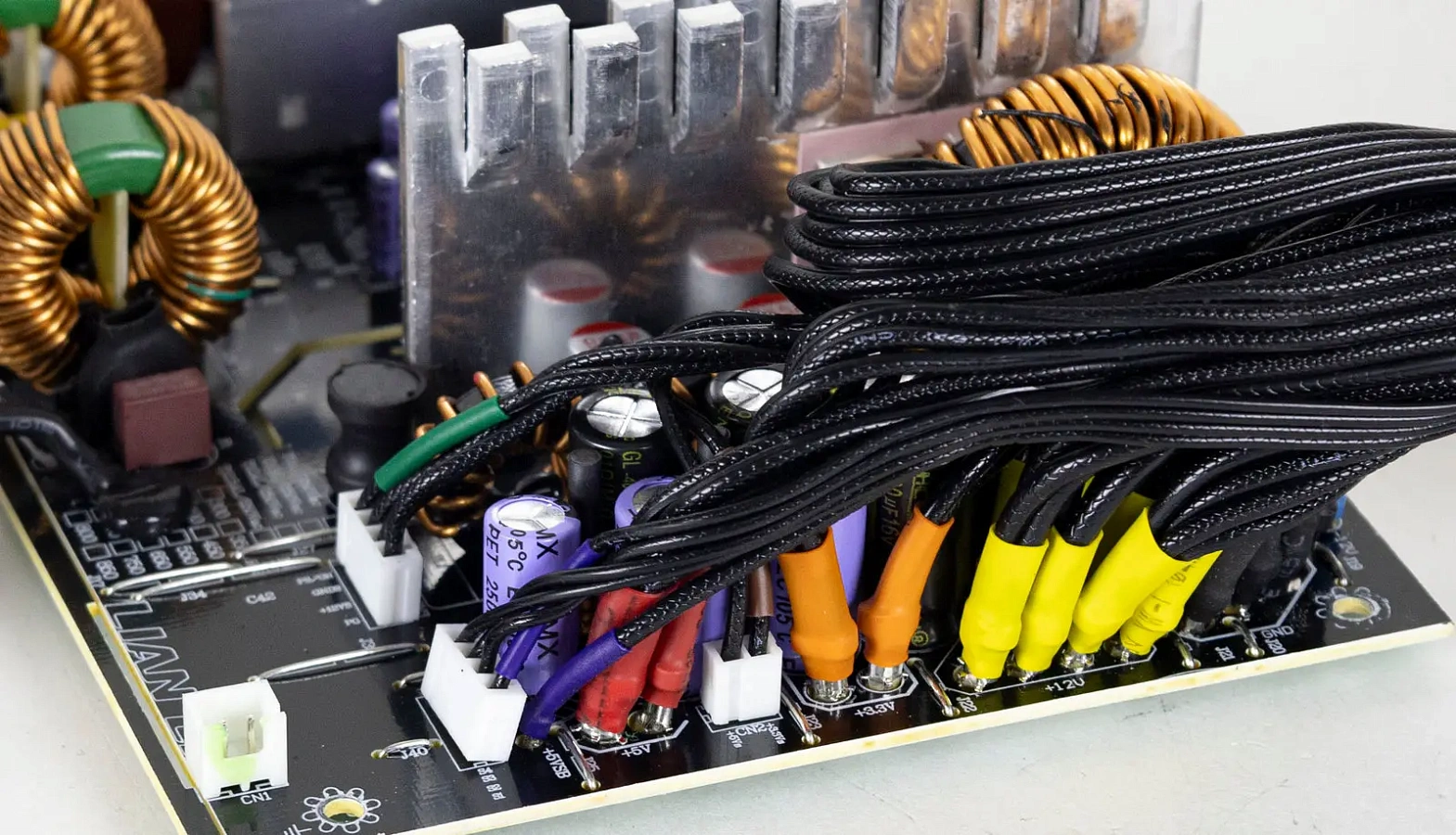

Все кабели выполнены в виде плоских шлейфов, оплетка на проводах имеет текстуру под тканевую оплетку.

Используются провода калибром от 16AWG до 22AWG в различных кабелях.

Коннектор 12+4 пин с синим пластиком, что позволяет визуально контролировать плотность его вставки в разъем. Промаркирован как 450W.

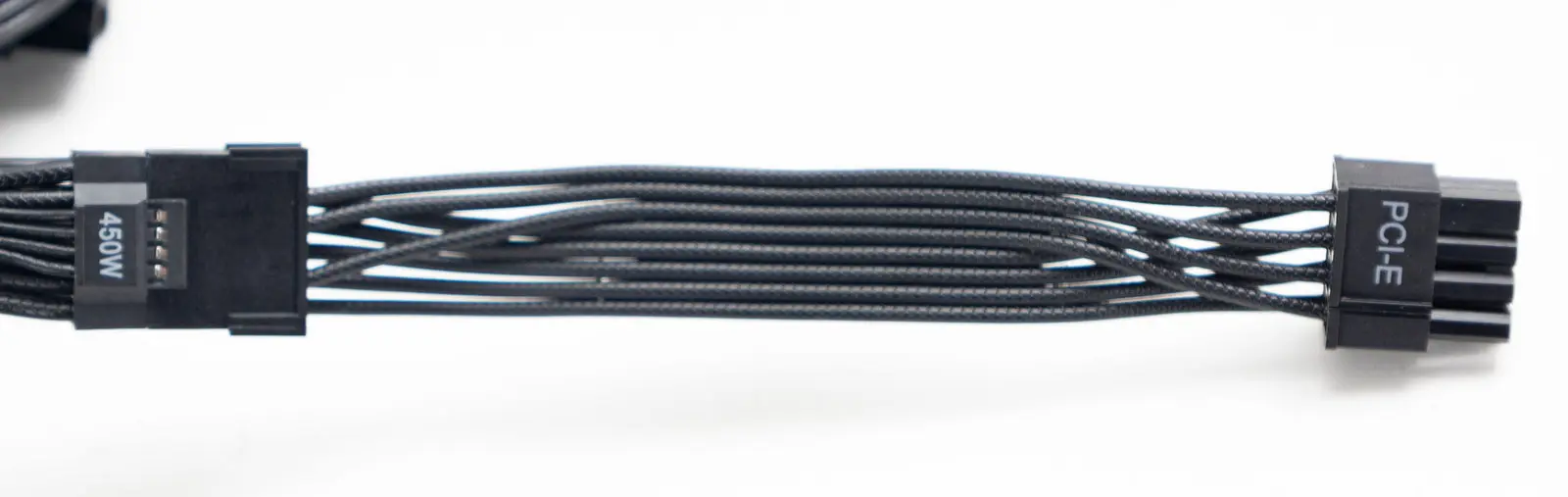

Для коннектора 12+4 пин в комплекте имеется переходник на обычный 8-пин коннектор для питания GPU.

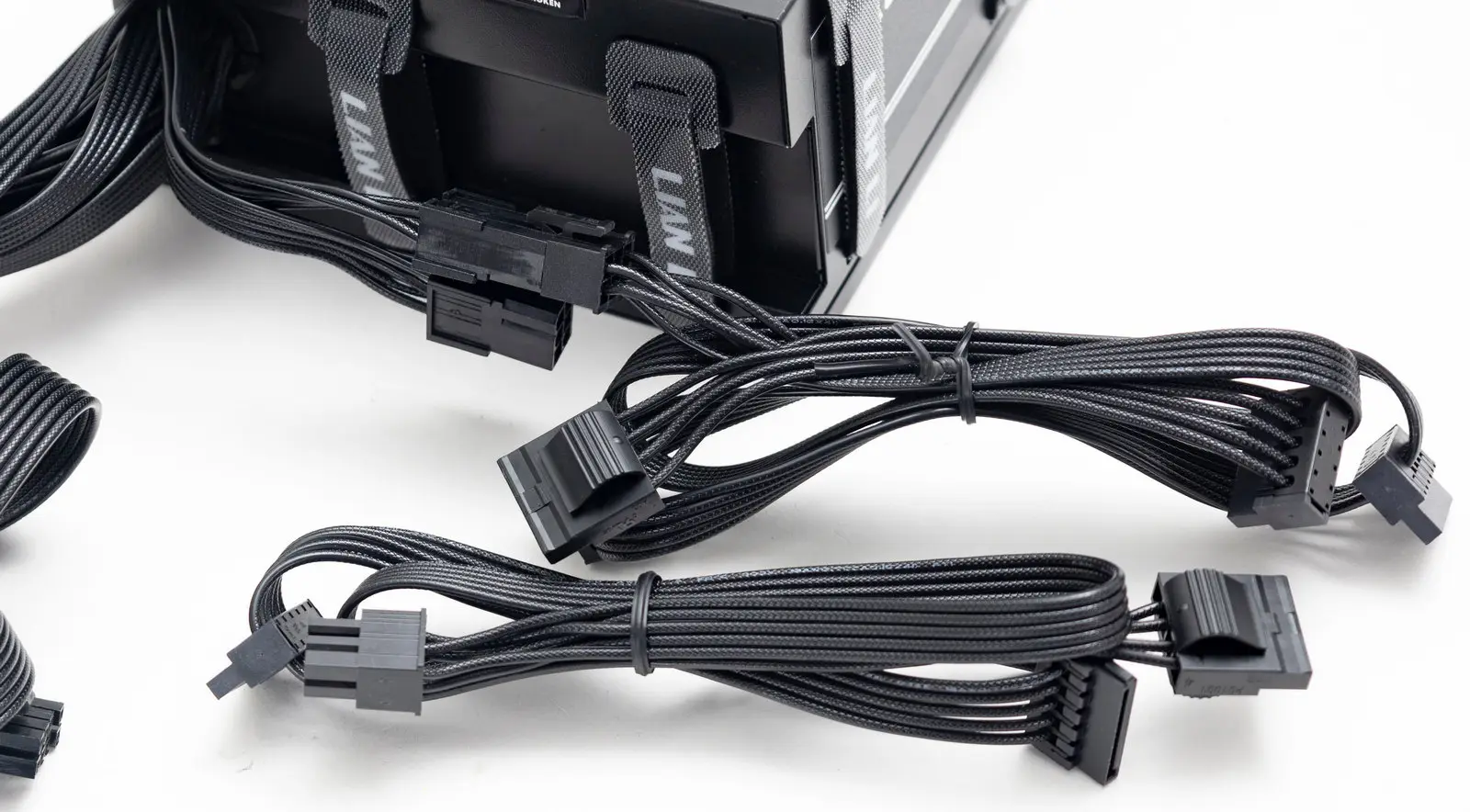

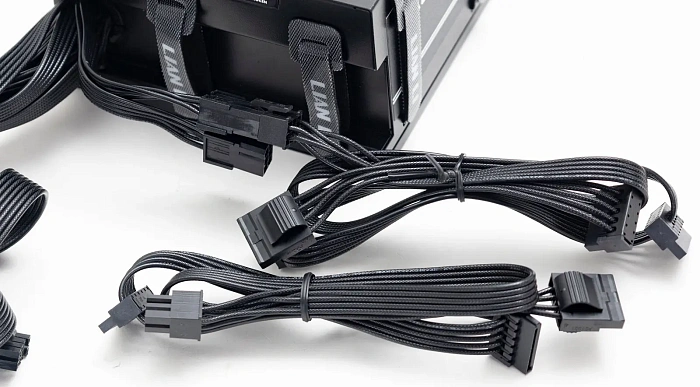

Модульные кабели с тремя коннекторами SATA и одним Molex на конце.

Конструкция корпуса и вентилятор

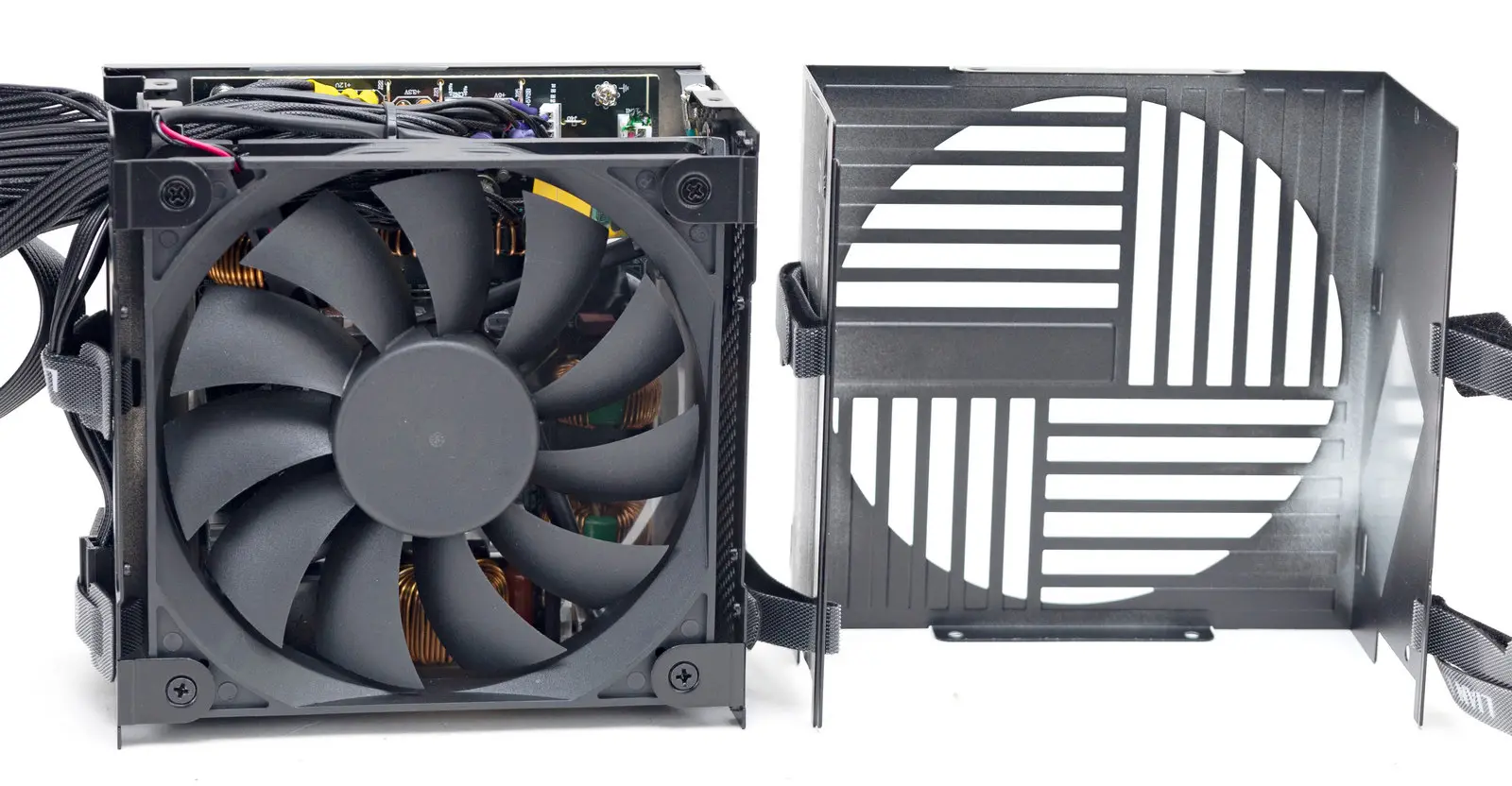

Корпус разбирается не вполне привычно. Сверху снимается П-образная крышка, но вентилятор к ней не прикручен. Он присоединен к основной части корпуса на винты к ушкам.

Разборка такого корпуса непростая задача: много винтов придется открутить, а часть из них находится под боковыми наклейками.

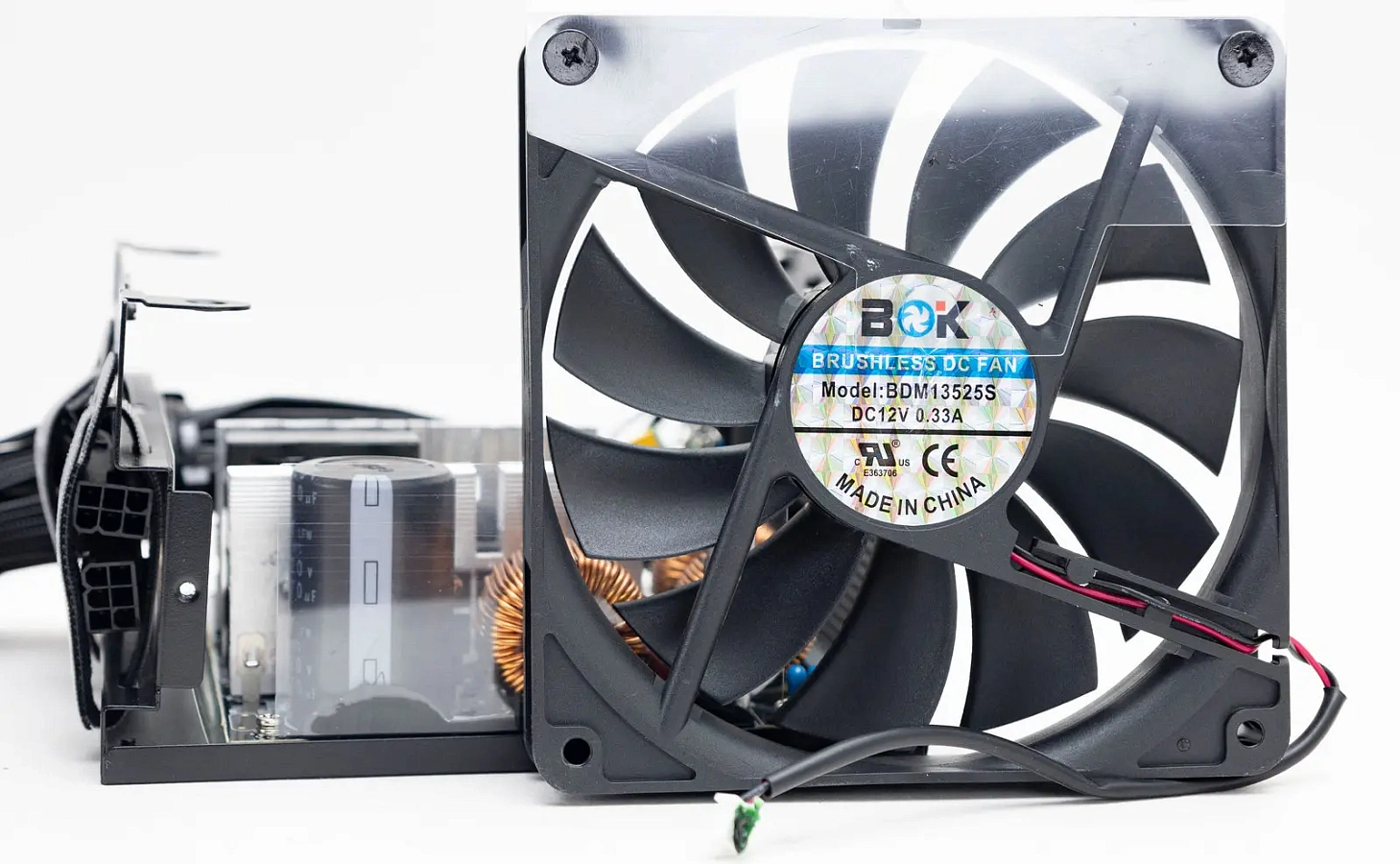

Вентилятор диаметром 135 мм на одиннадцать лопастей. Подключение 2-пин коннектором. Часть вентилятора закрыта пластиковой вставкой на двух винтах.

Модель вентилятора - BDM13525S, указан подшипник HYB, но, судя по маркировке, здесь обычный подшипник скольжения с винтовой нарезкой.

Вентилятор работает в активном режиме и, как показывают тесты, не отличается тихим нравом.

Схемотехника

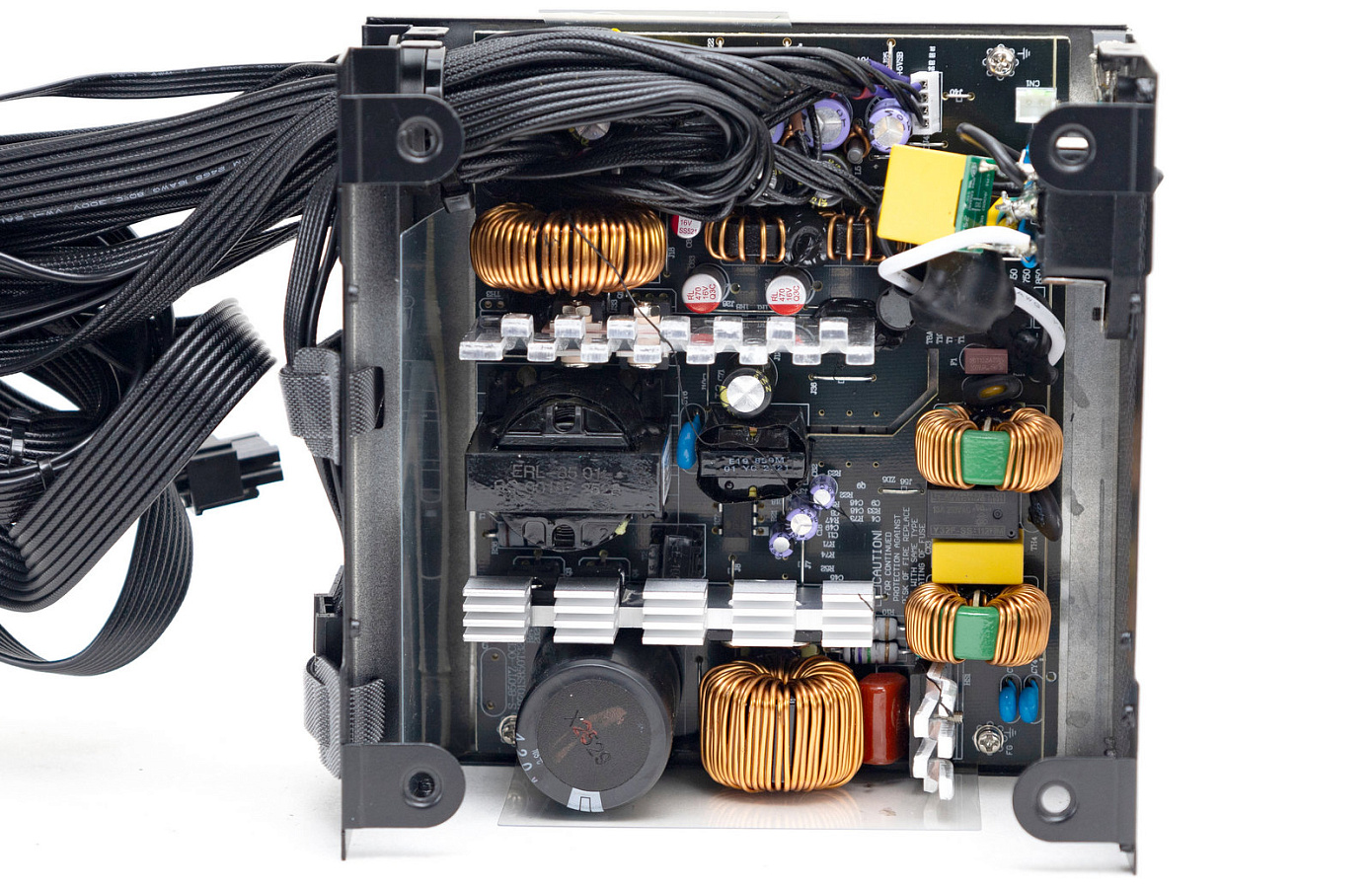

ОЕМ платформа SANR S-850TZ-OSP, о чем говорит маркировка на плате. Нам данная платформа встречается впервые, дата выпуска 2025.07.01. Топология прямоходового преобразователя, на канале +12В синхронный выпрямитель, вторичные каналы через DC-DC преобразователи.

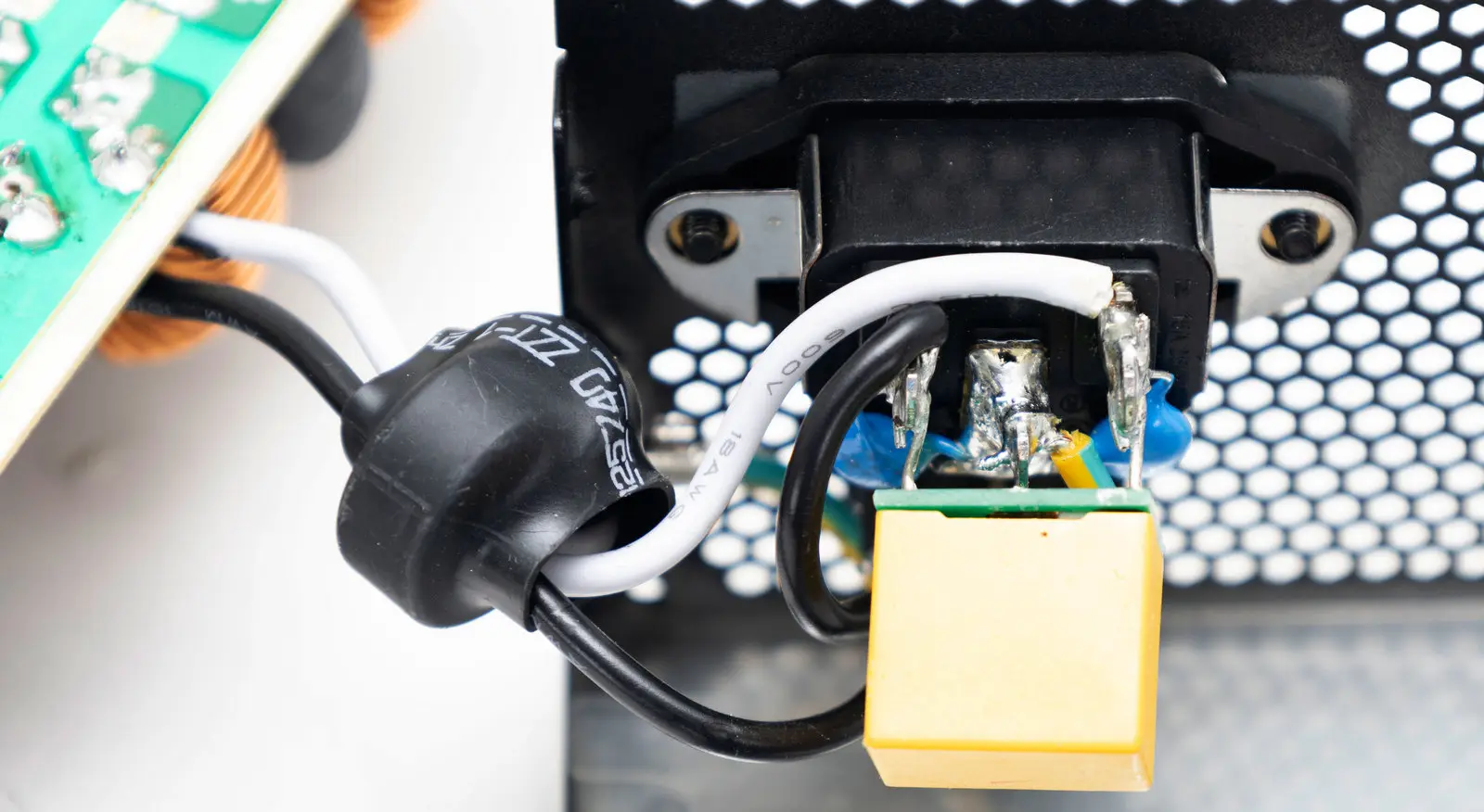

Первая часть фильтра подвешена на входной вилке, два Y-конденсатора и один Х-конденсатор.

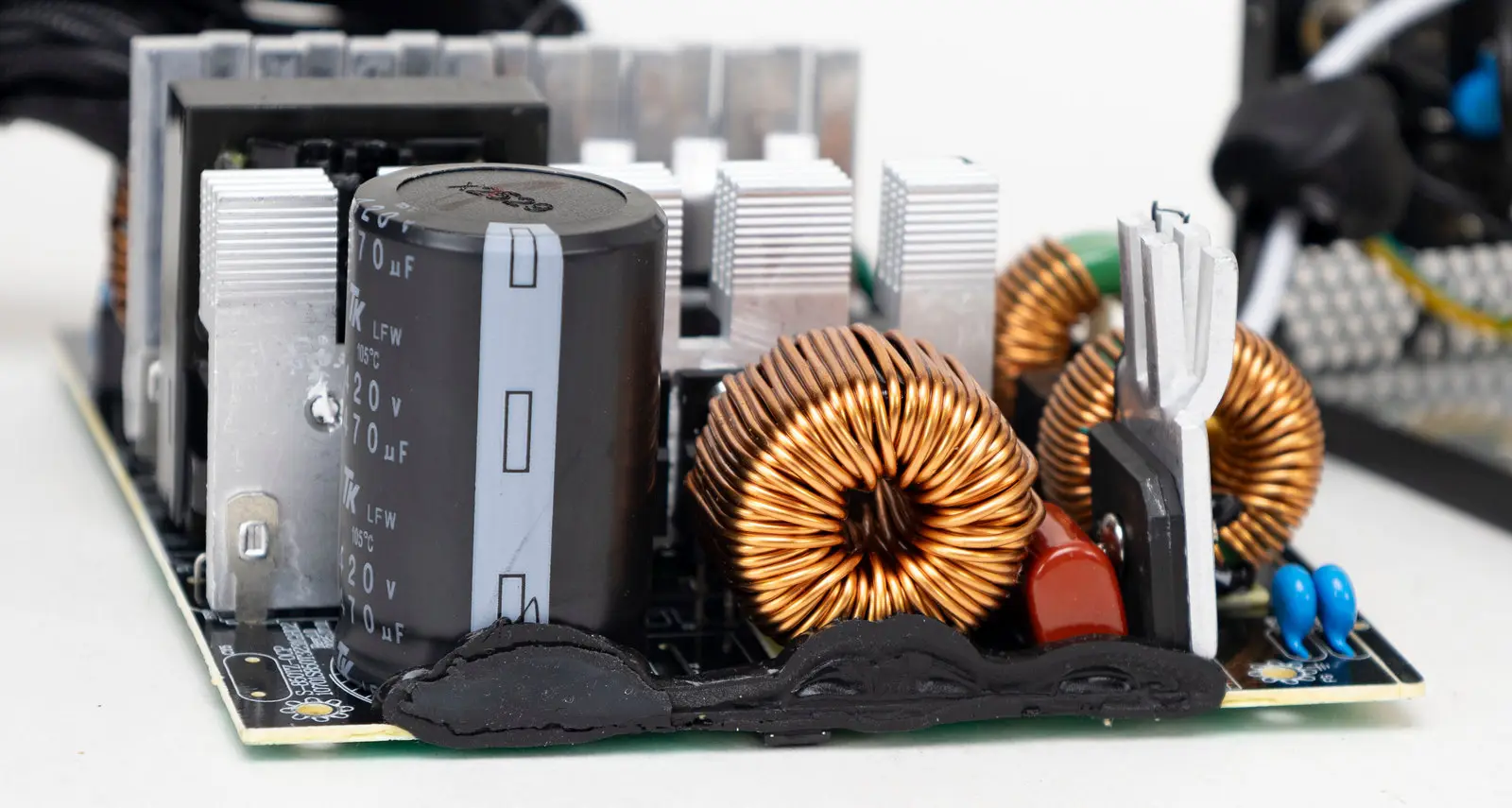

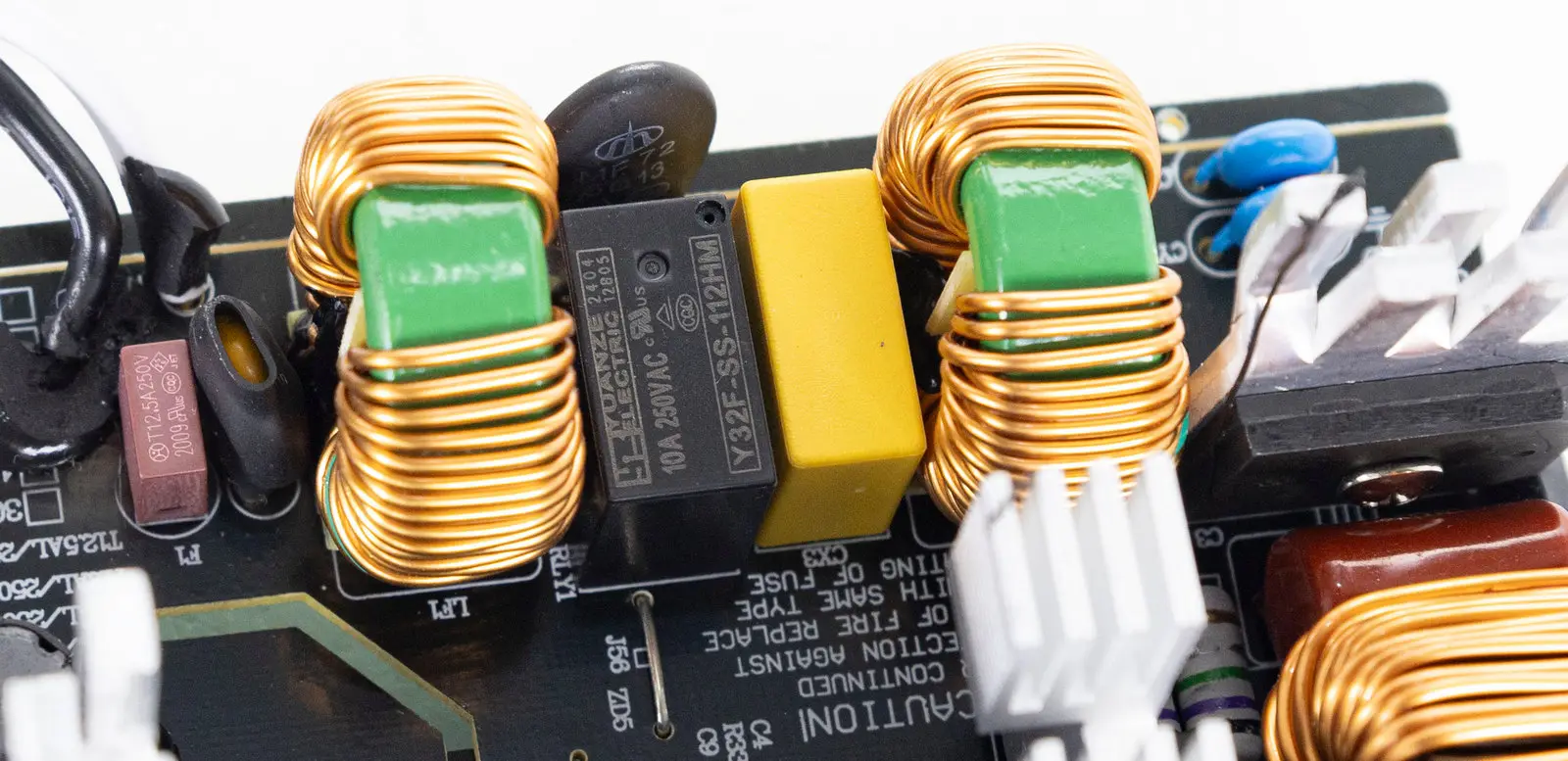

Вторая часть на основной плате – еще два Y и один Х конденсатор, плюс два дросселя.

Для защиты БП варистор в термоусадке, автоматический предохранитель на 2,5А, термистор с реле.

На отдельном радиаторе диодная сборка выпрямителя, маркировки нет.

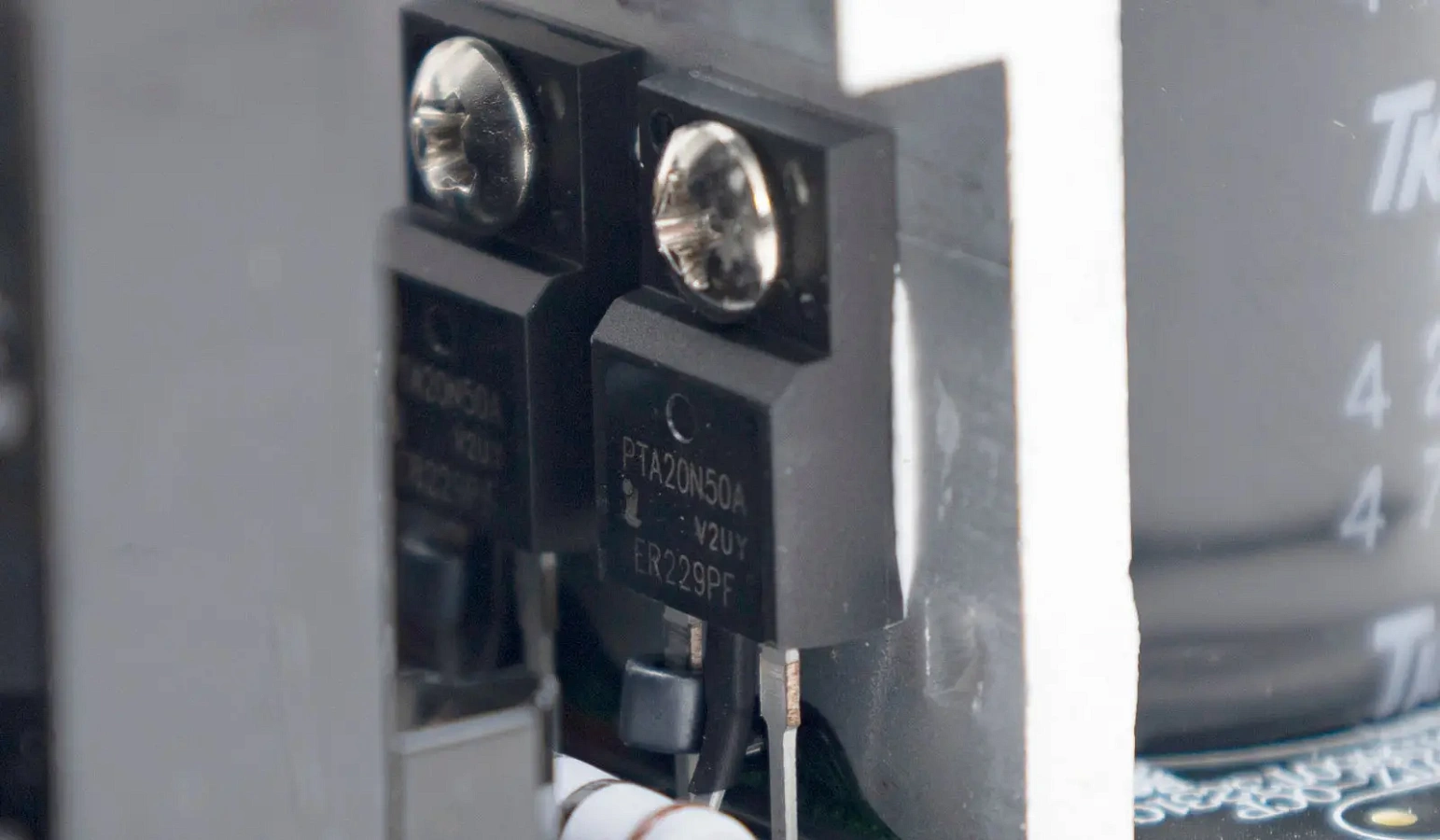

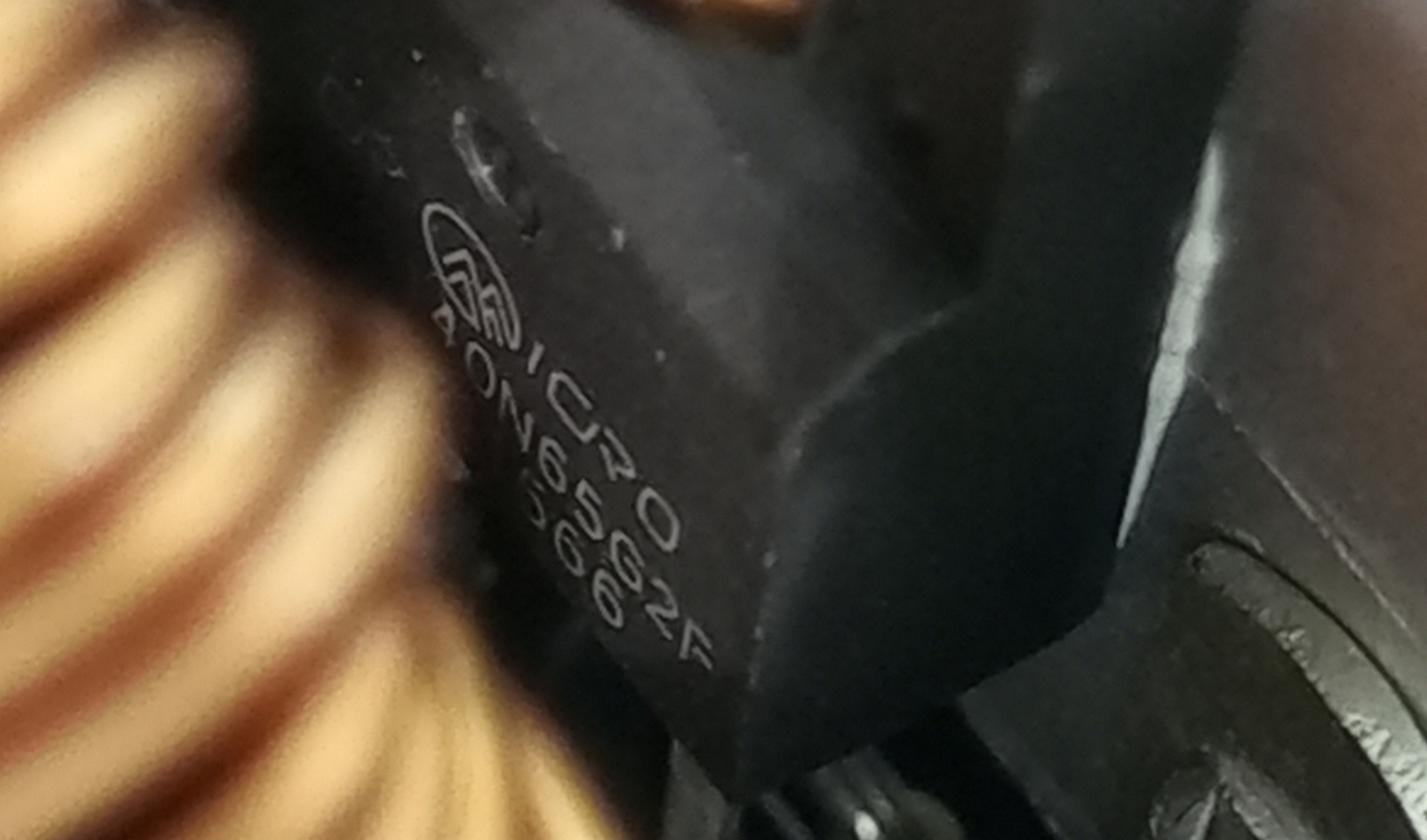

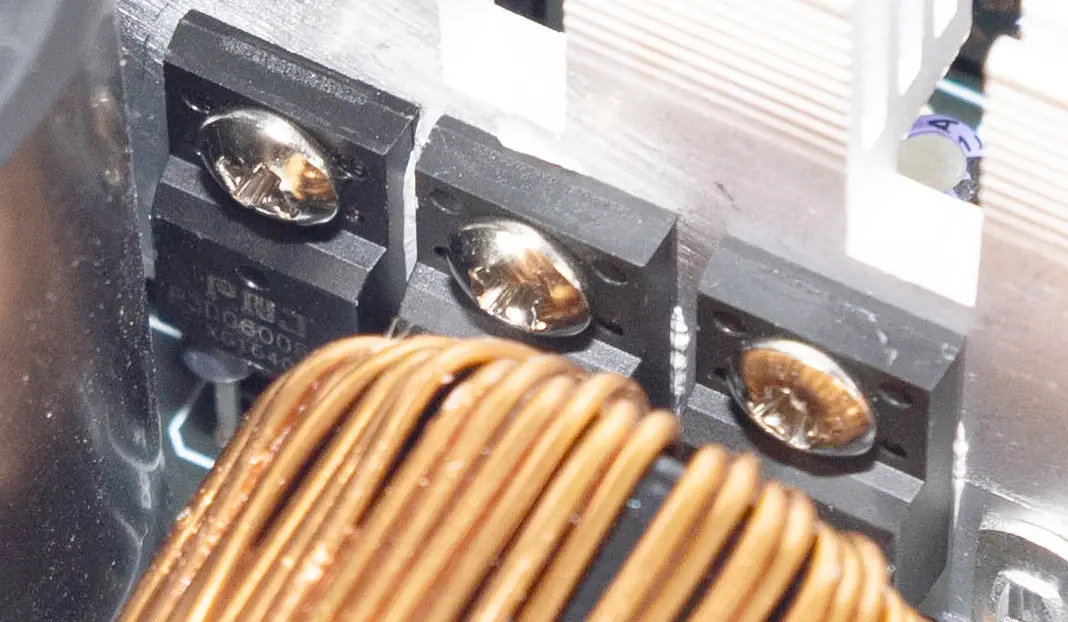

Крупный радиатор отводит тепло от силовых элементов APFC – диод PN Junction Semiconductor P3D06006 (650В, 15А) и два мосфета 40N65G2F (650В, 40А), и основного преобразователя – два мосфета PTA20N50A (500В, 20А).

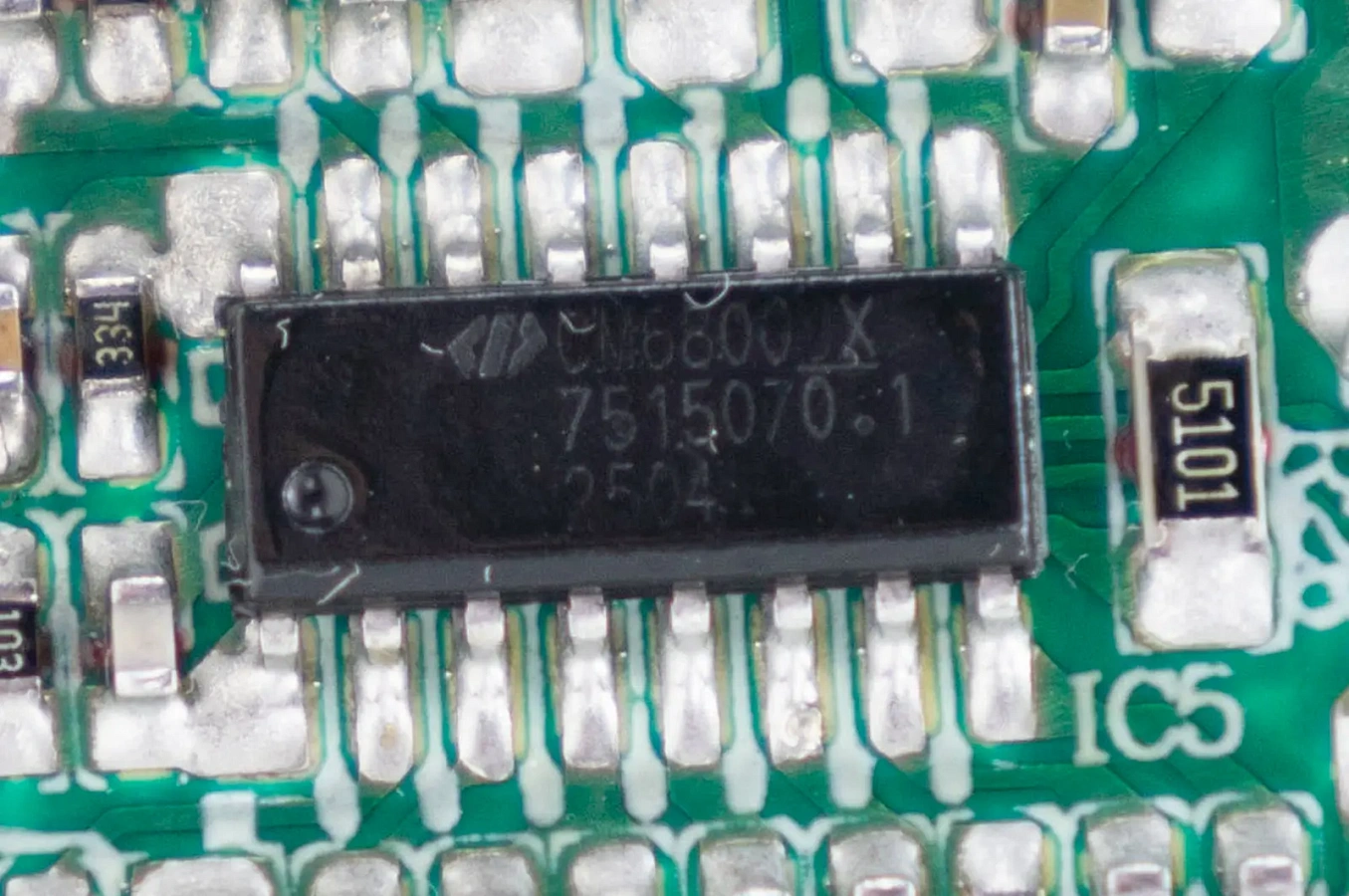

Контроллер CM6800UX распаян с обратной стороны платы.

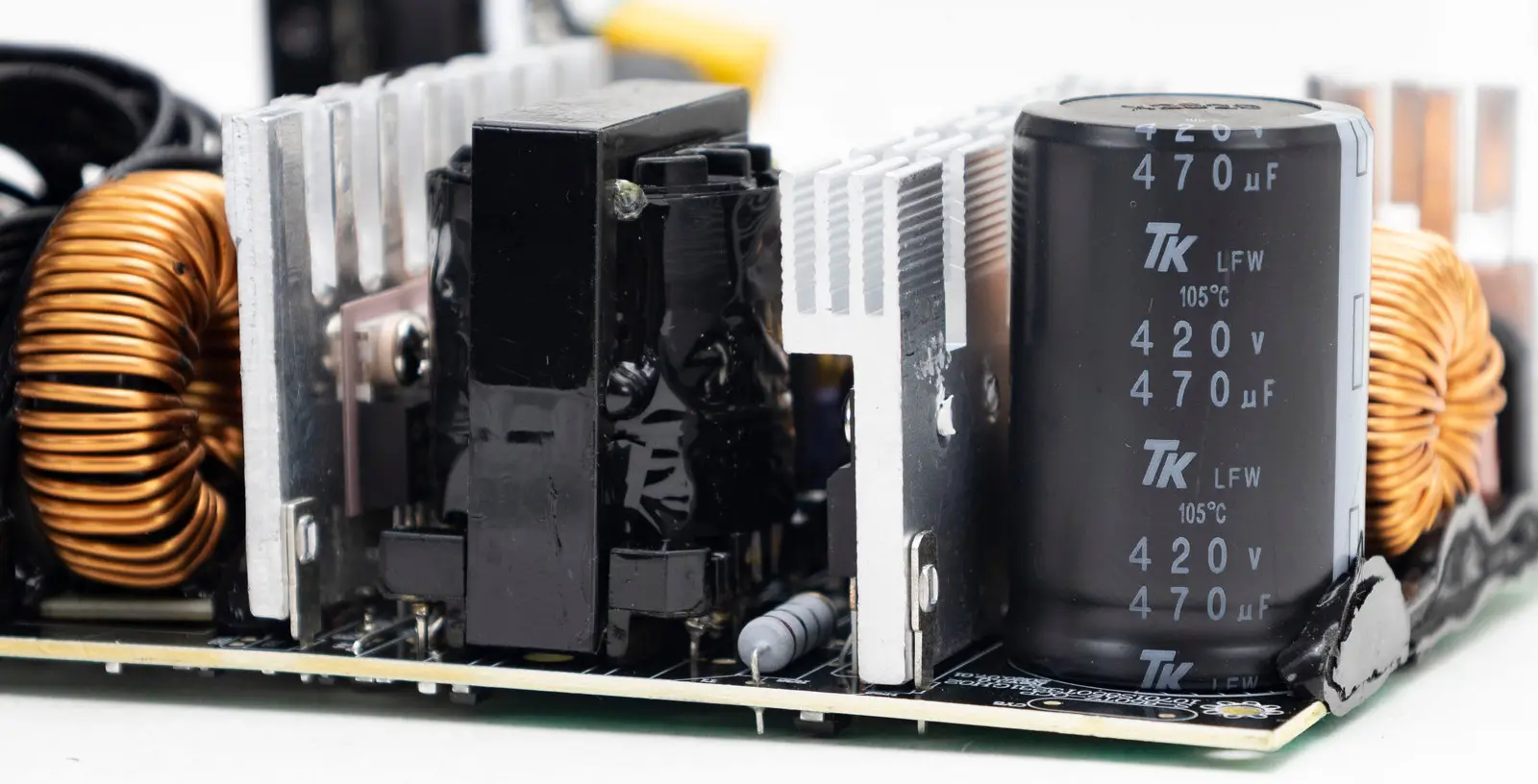

Высоковольтный конденсатор от бренда TK на 470 мкФ, напряжение - 420В, температурная серия - 105°С.

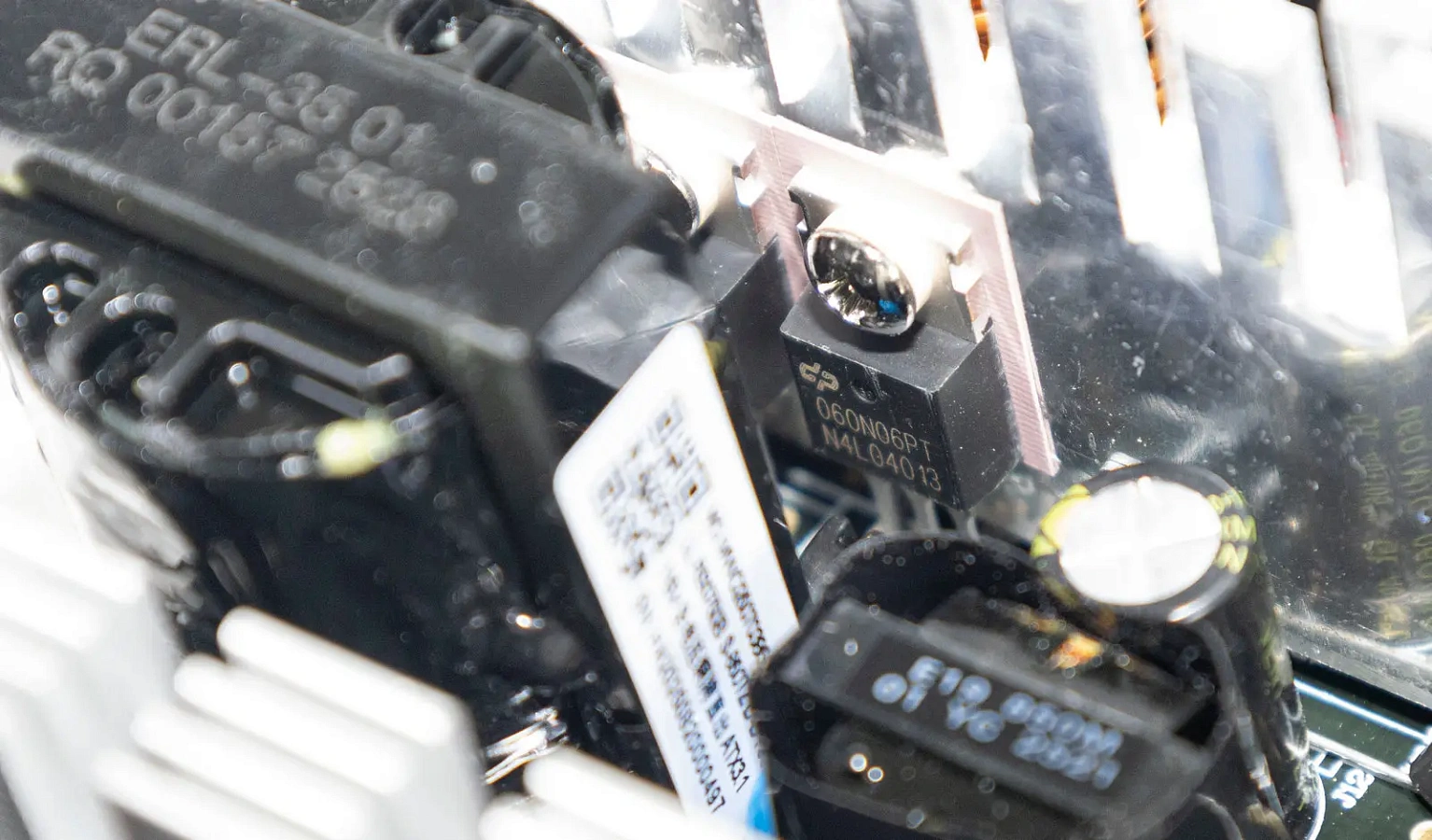

За основным трансформатором радиатор с четырьмя мосфетами выпрямителя 060N06PT (60В, 60А).

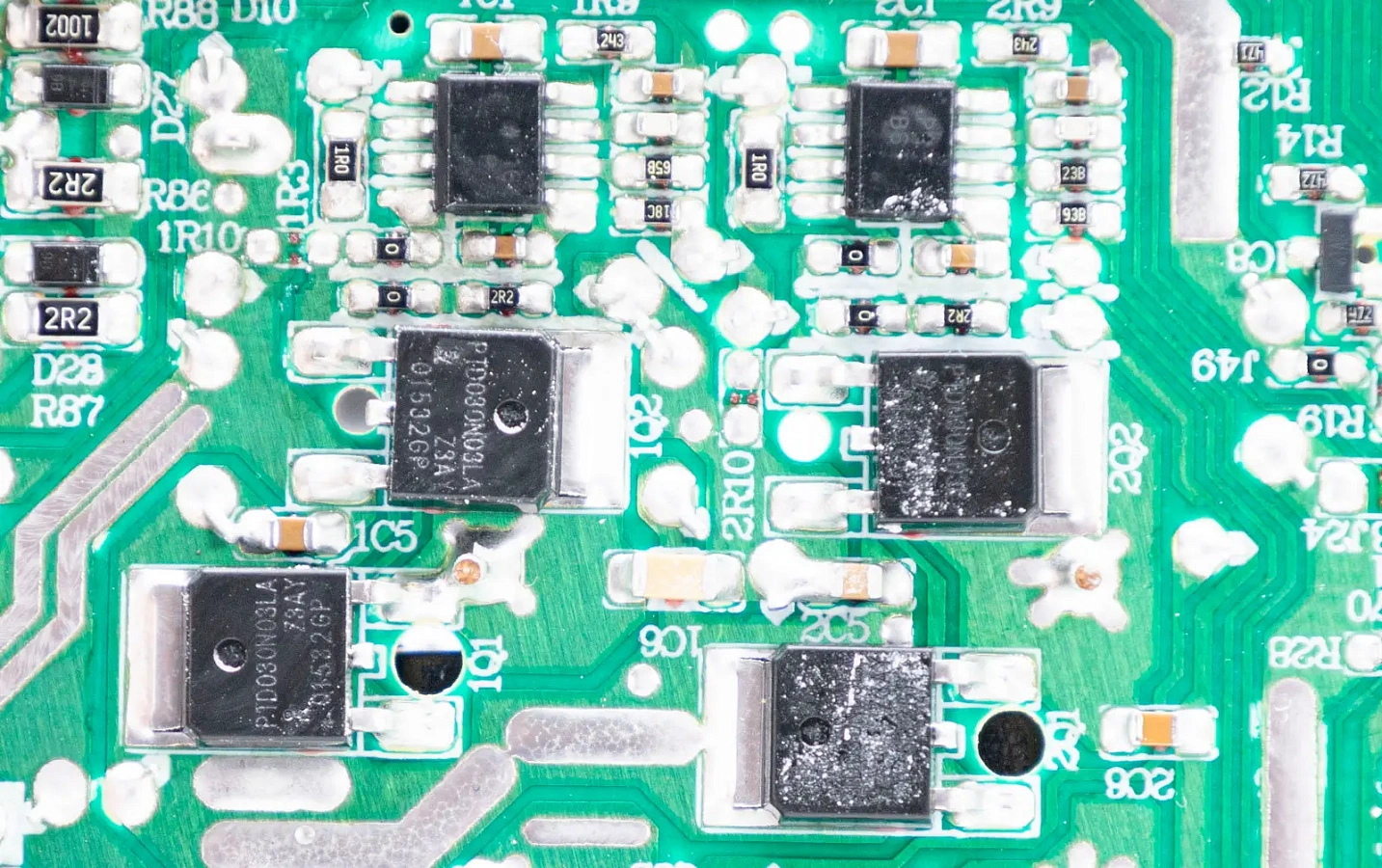

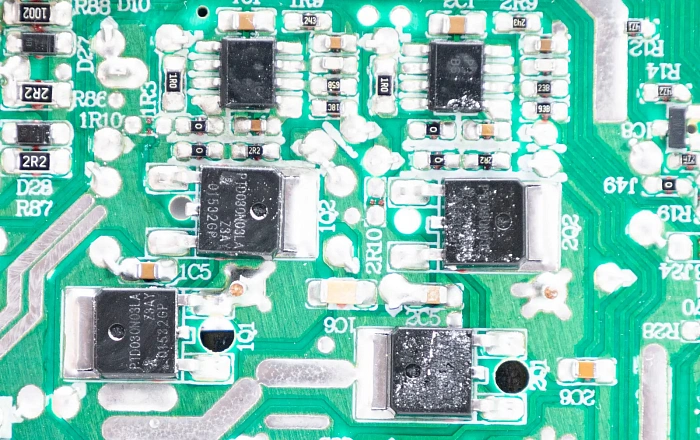

DC-DC преобразователи на основной плате: с лицевой стороны дроссели и конденсаторы, с тыльной - четыре транзистора PTD030N03LA (30В, 90А) и два контроллера uP3861P.

С транзисторов тепло отводится на корпус через термопрокладку.

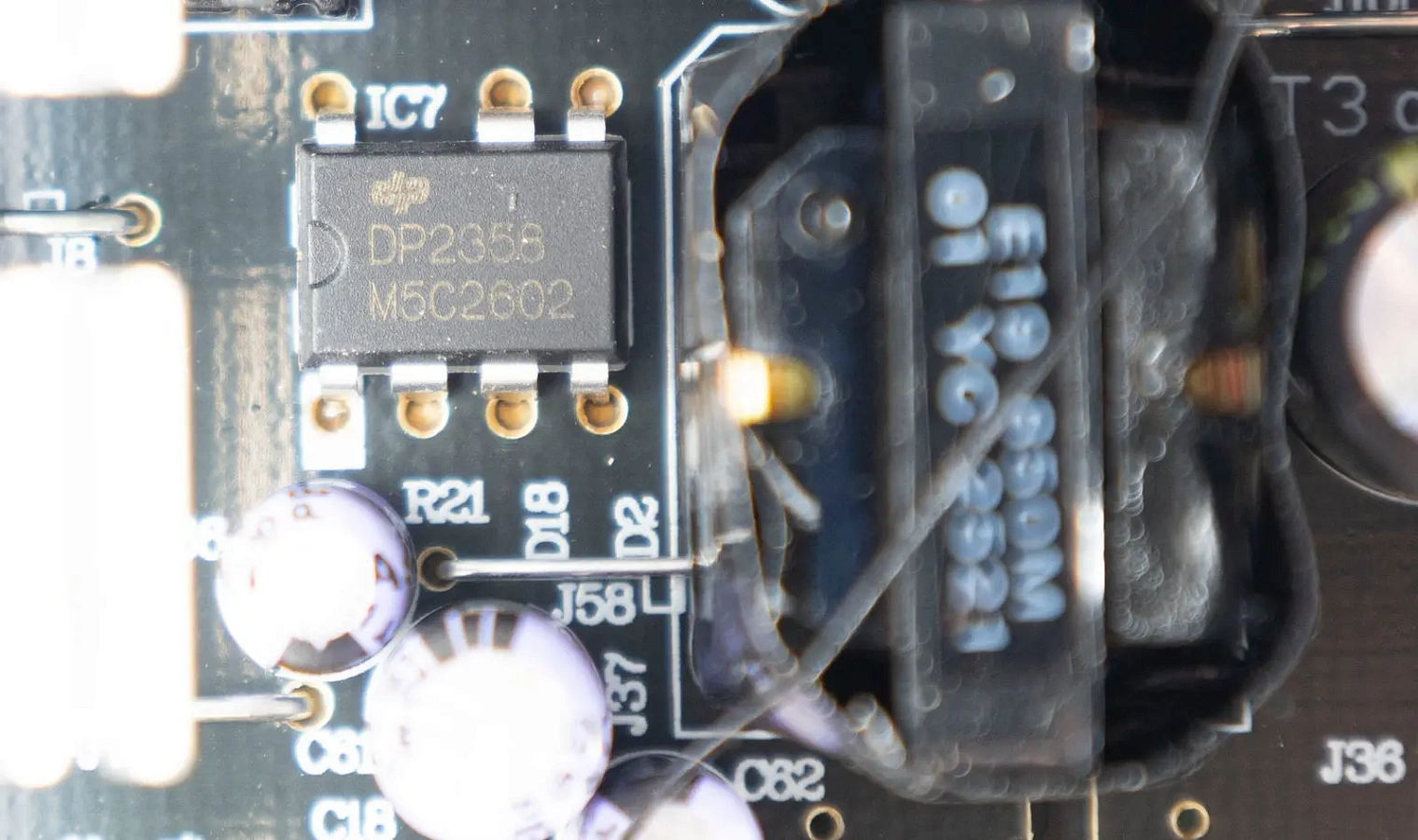

В дежурном питании ШИМ-контроллер DP2358.

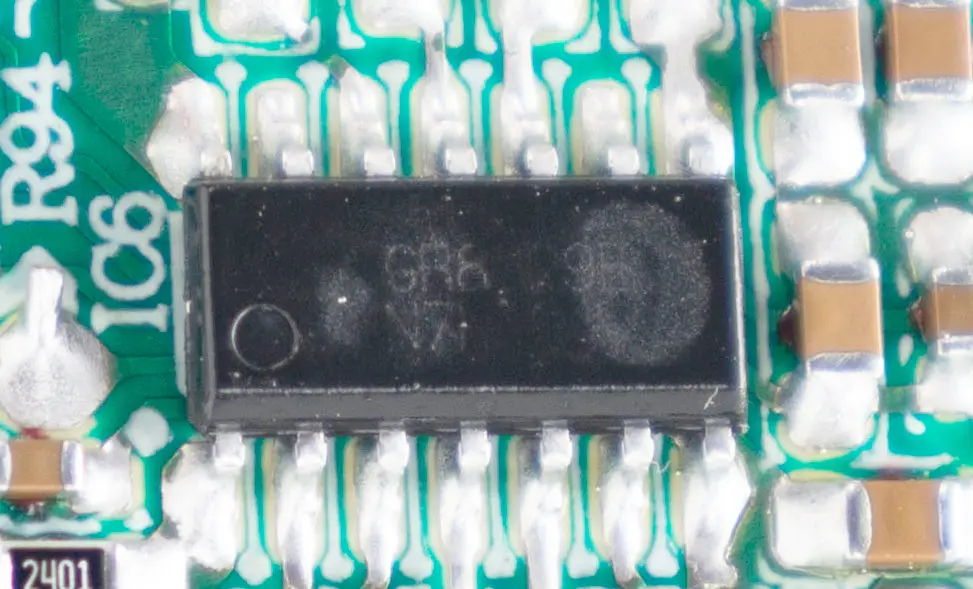

Супервизор с обратной стороны платы – GR8329E.

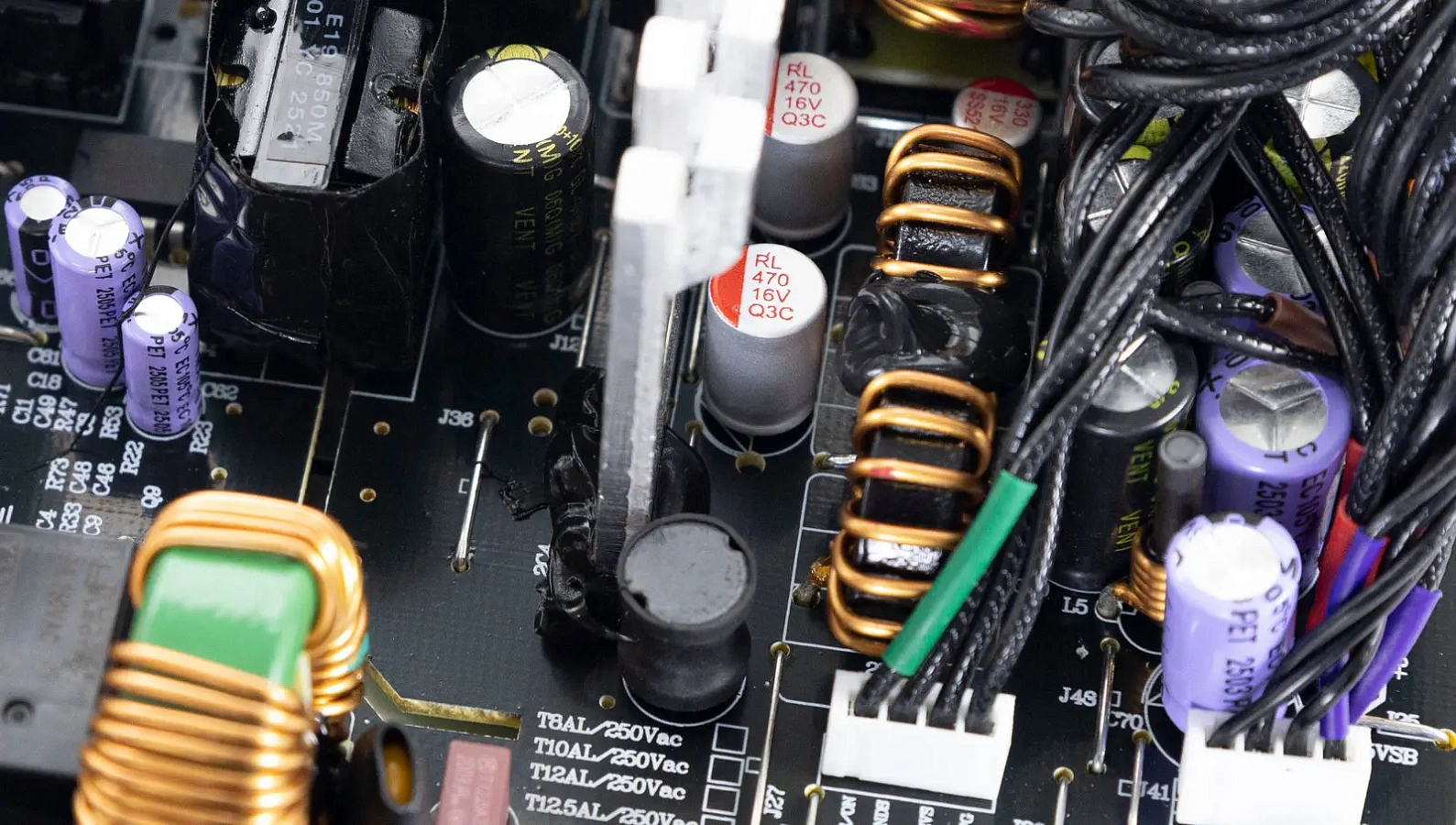

В фильтрах на выходе электролитические конденсаторы Asia’X и HCON.

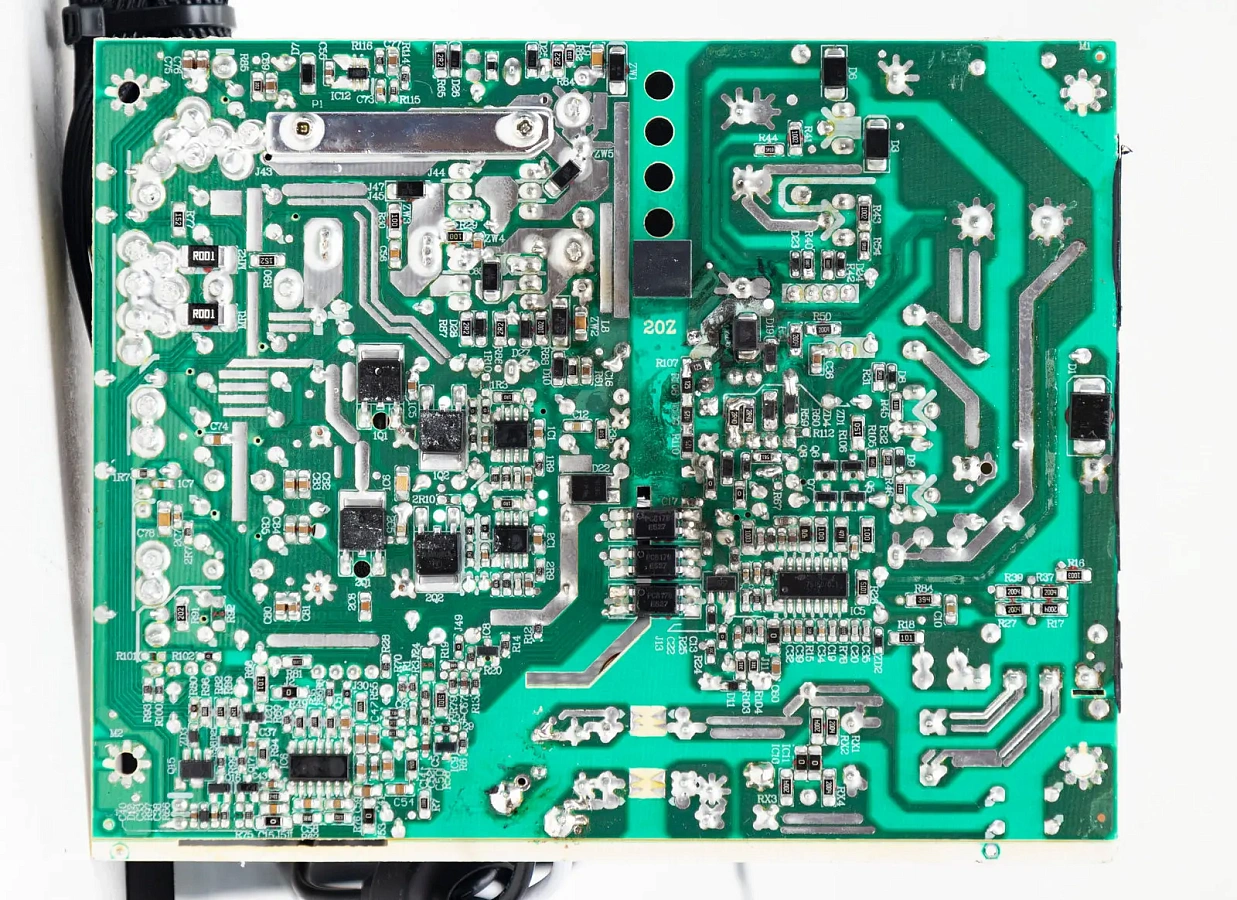

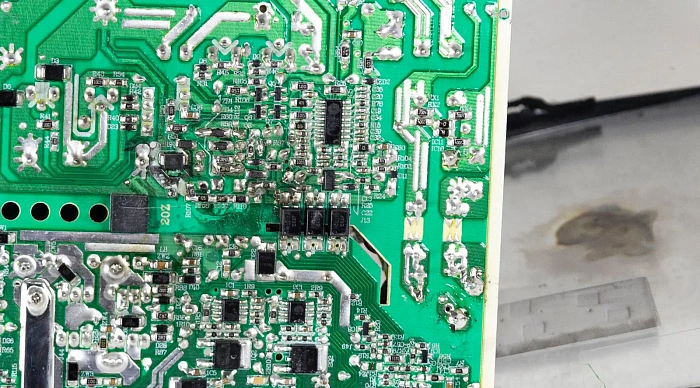

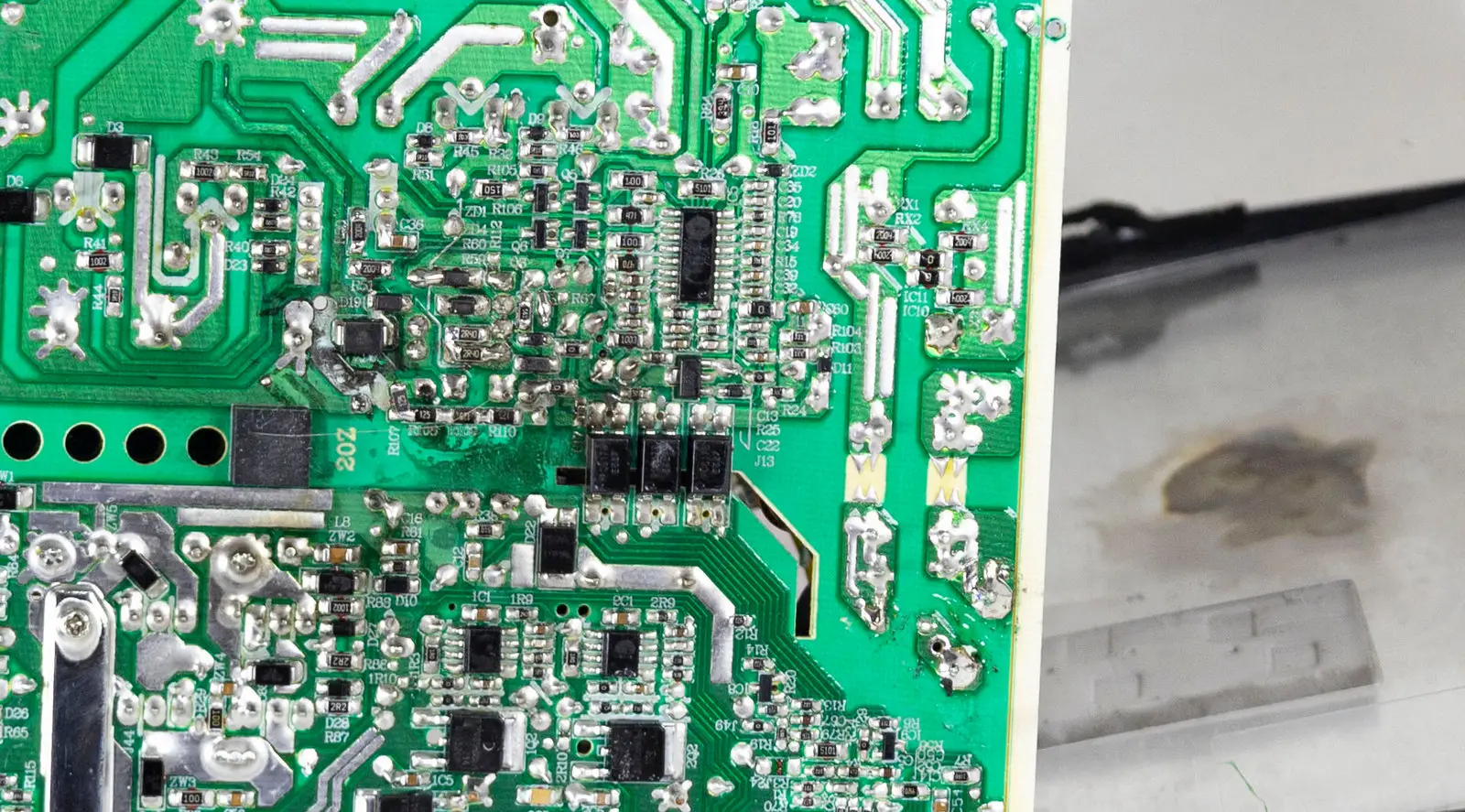

Обратная сторона платы у нашего экземпляра была со следами копоти, они присутствовали и на пластиковой подложке под платой.

Что это (грязь или следы короткого замыкания) не совсем понятно, фотографировались внутренности до первого включения. Сразу возникло опасение за исправность БП, но никаких проблем при его запуске не было.

Во всем остальном претензий нет – пайка и монтаж аккуратные, защитный диэлектрический лак, дорожки, усиленные припоем.

Тестирование

Методика

Тестовый стенд на основе четырех электронных нагрузок по 300 Вт для линии +12В, потребляемая мощность отображается на встроенных дисплеях. Линии +3.3 В и +5 В также присоединялись к электронным нагрузкам, но меньшей мощности. Блок питания подключается через специальную коммутационную плату, с которой и снимаются все показатели мультиметром Mastech MY62 и компактным осциллографом Fnirsy DSO152. Тестируемый блок питания подсоединялся к сети через ваттметр Intertek Cat 2.

Уровень шума измерялся с расстояния 20 см от вентилятора БП прибором Benetech GM-1352. Фоновый уровень шума фиксировался на 33 дБ, его можно считать бесшумным.

По требованиям стандарта ATX 3.1 отклонения по линии +12В должны укладываться в диапазон от +5% до -7% и ±5% по остальным линиям.

Уровень КПД, соответствующий сертификату 80 PLUS Bronze для сетей 230 В (EU Internal Non-Redundant), не должен быть менее 85%, 88% и 85% при нагрузке 20%, 50% и 100% от номинальной мощности БП.

Пульсации по стандарту ATX не должны превышать значения 120 мВ для линии +12 В и 50 мВ для линий +5 В и +3,3 В.

Результаты

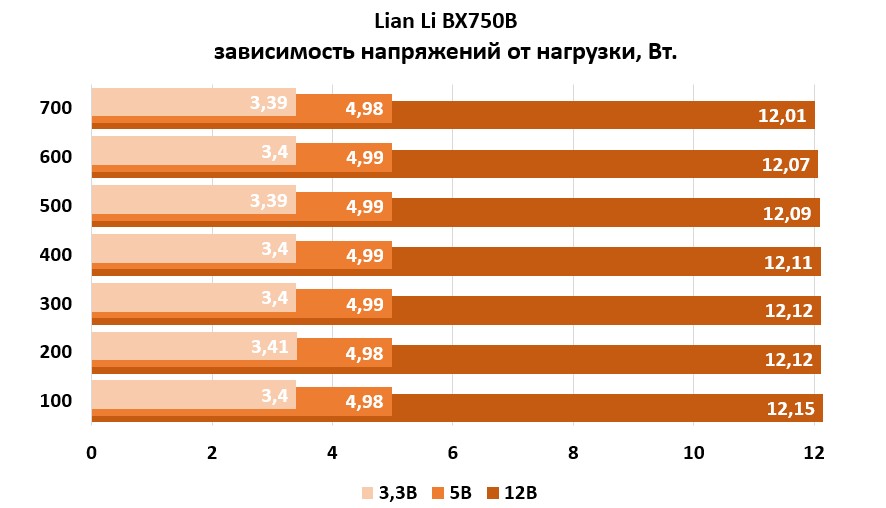

По линии +12В напряжение стабильное, завышено на 1% изначально и не проседает ниже номинального.

Линия +5В остается без изменений на всей нагрузке, колебания на 0,01В.

Линия +3,3В завышена на 3%, но её поведение стабильное, колебания на ±0,01В. Могли бы и более точно отрегулировать этот канал изначально.

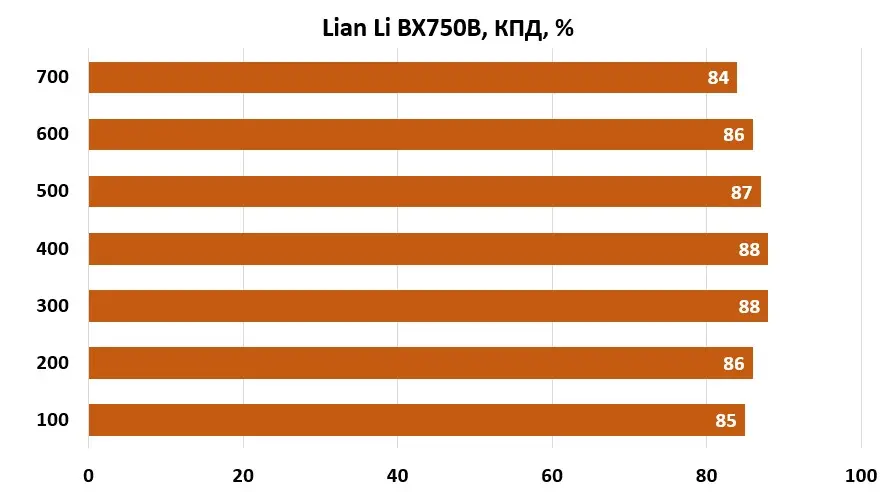

Уровень КПД вписывается в значения, предусмотренные сертификатом. Только на максимальной мощности значения немного ниже.

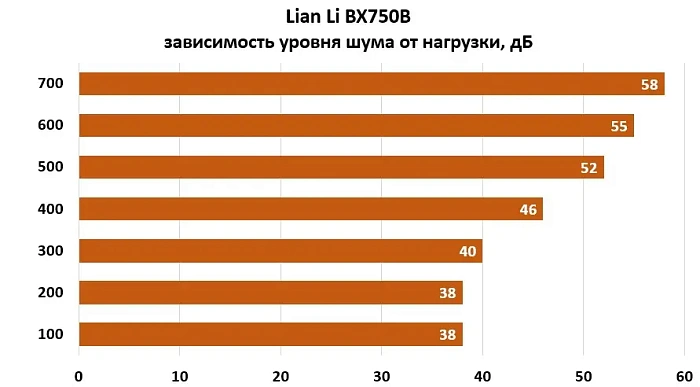

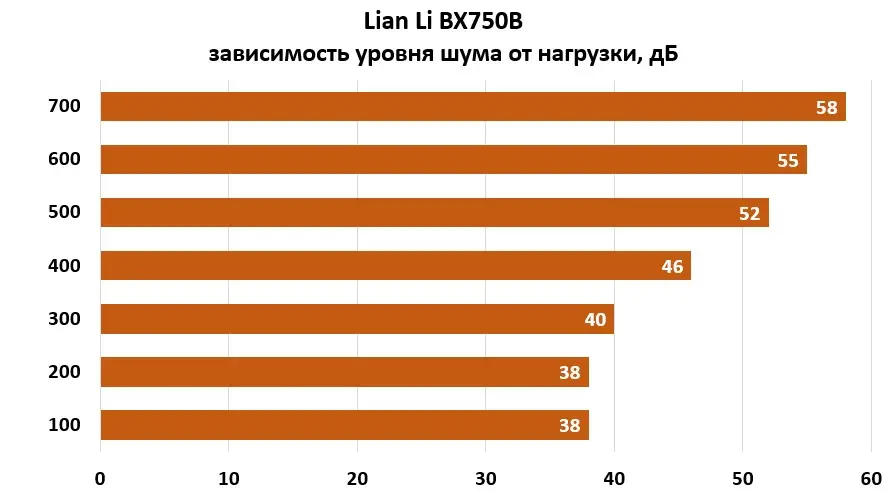

Вентилятор неприятно удивил, шумный на всем диапазоне нагрузок. На низкой нагрузке он еще находится в комфортных рамках, но на высокой нагрузке уровень шума излишне громкий.

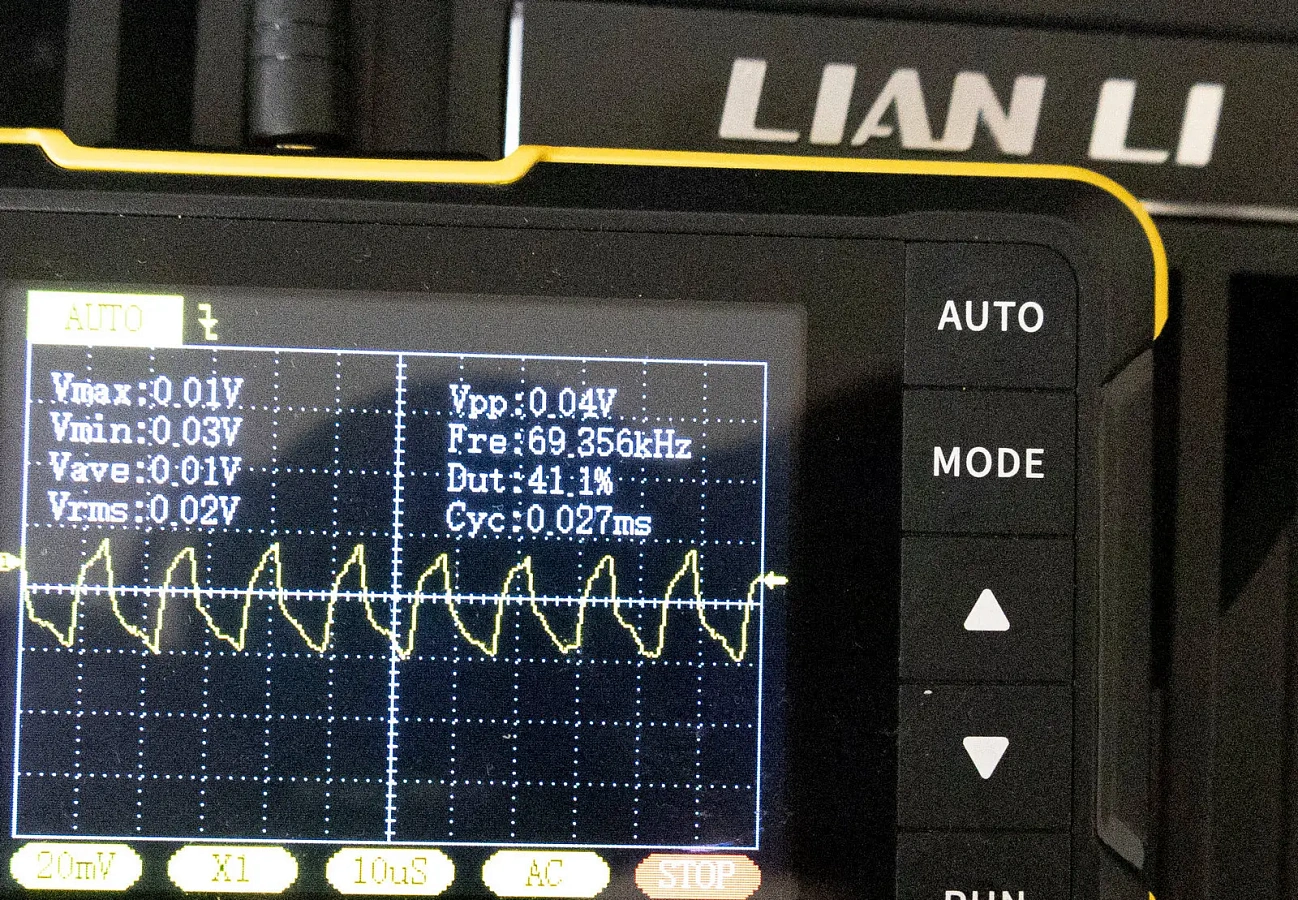

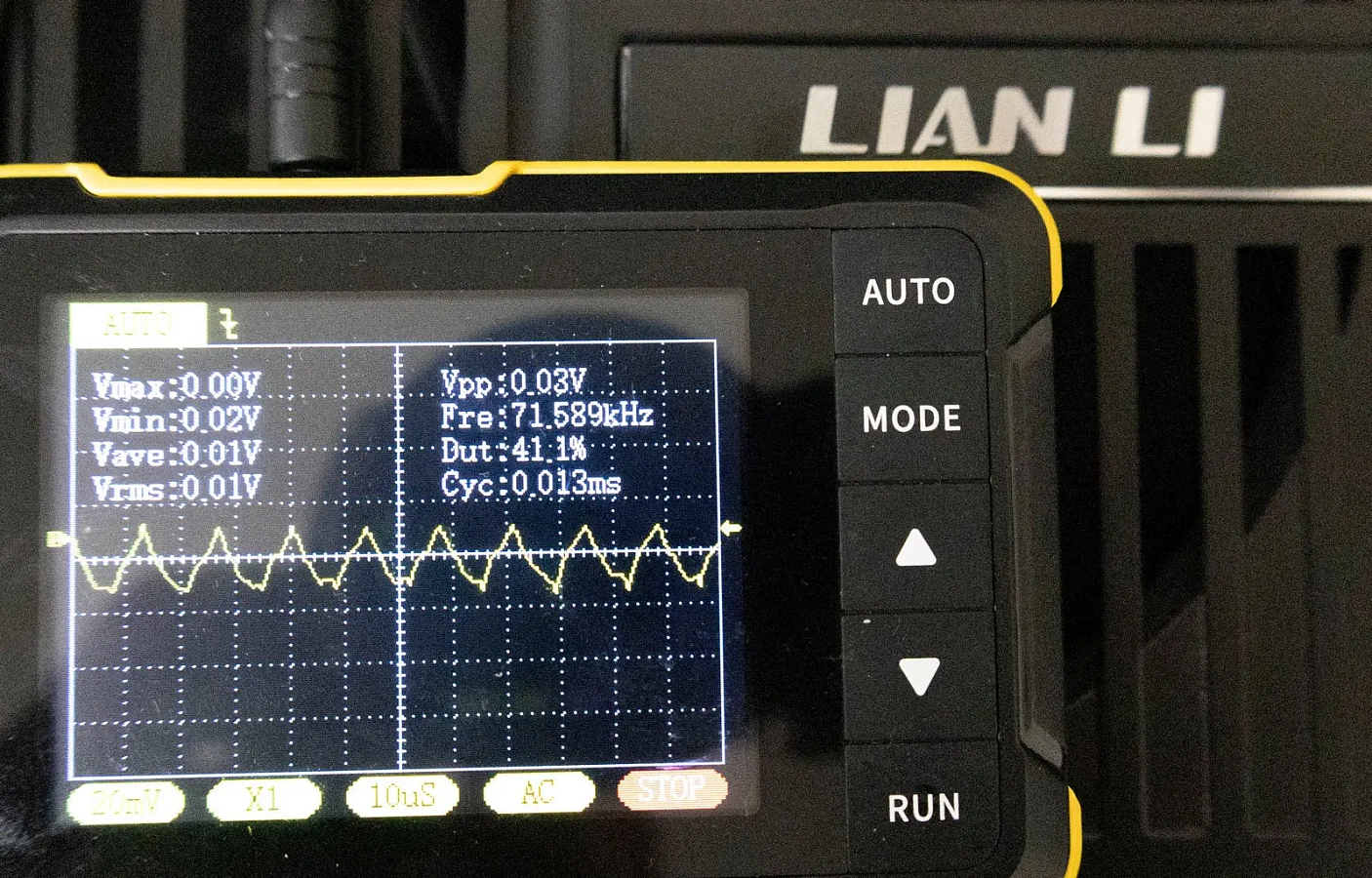

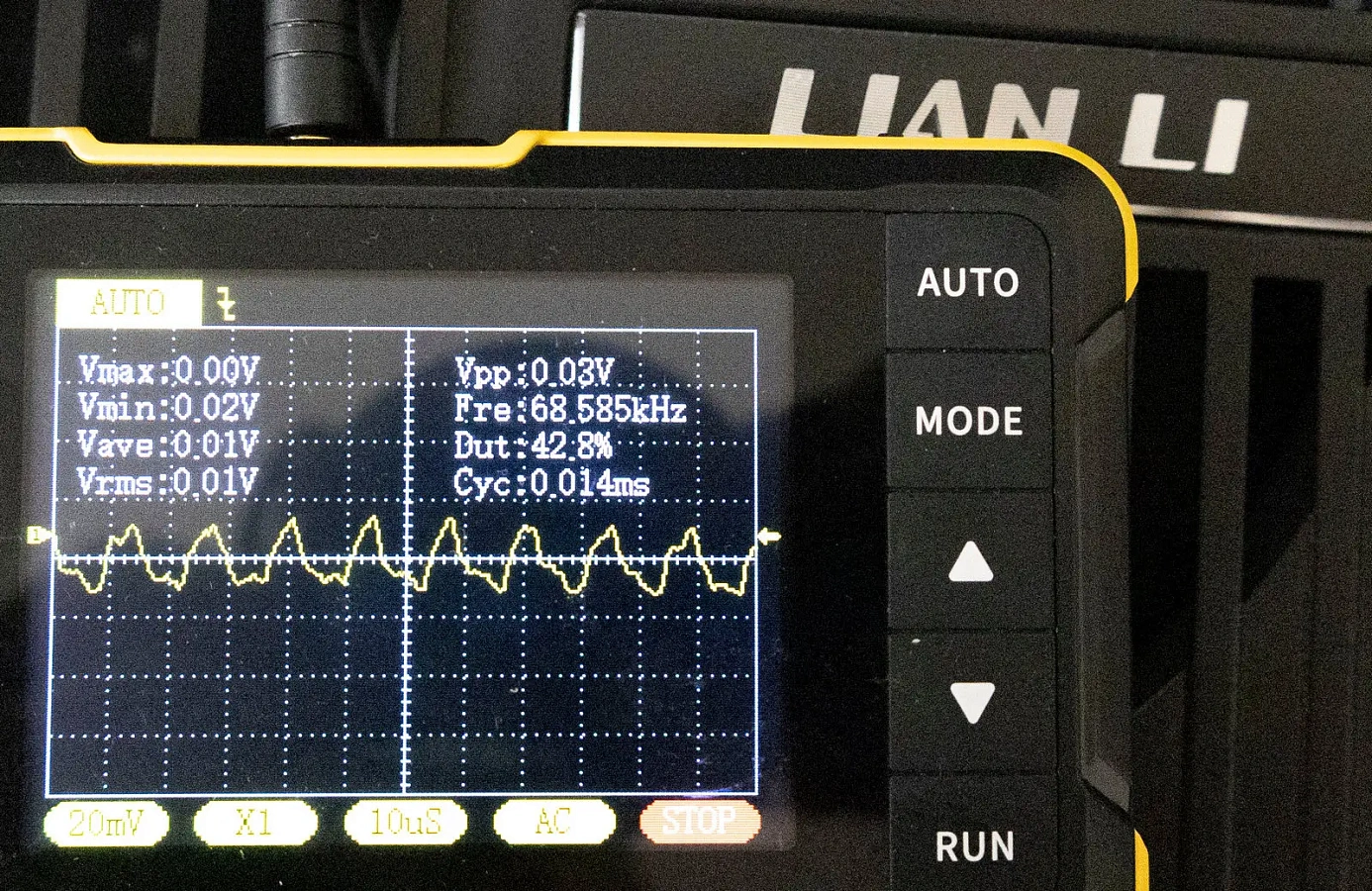

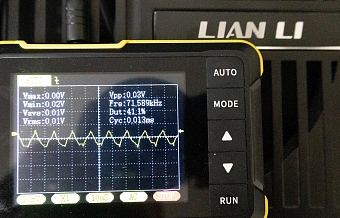

Уровень пульсаций в рамках стандарта, канал +12В «шумит» незначительно, до 30 мВ при максимальной нагрузке. А вот линия +5В «шумит» значительно, до 40 мВ, немного не доходя до максимально возможных значений. Все же качество конденсаторов в фильтрах оставляет желать лучшего.

Конкуренты

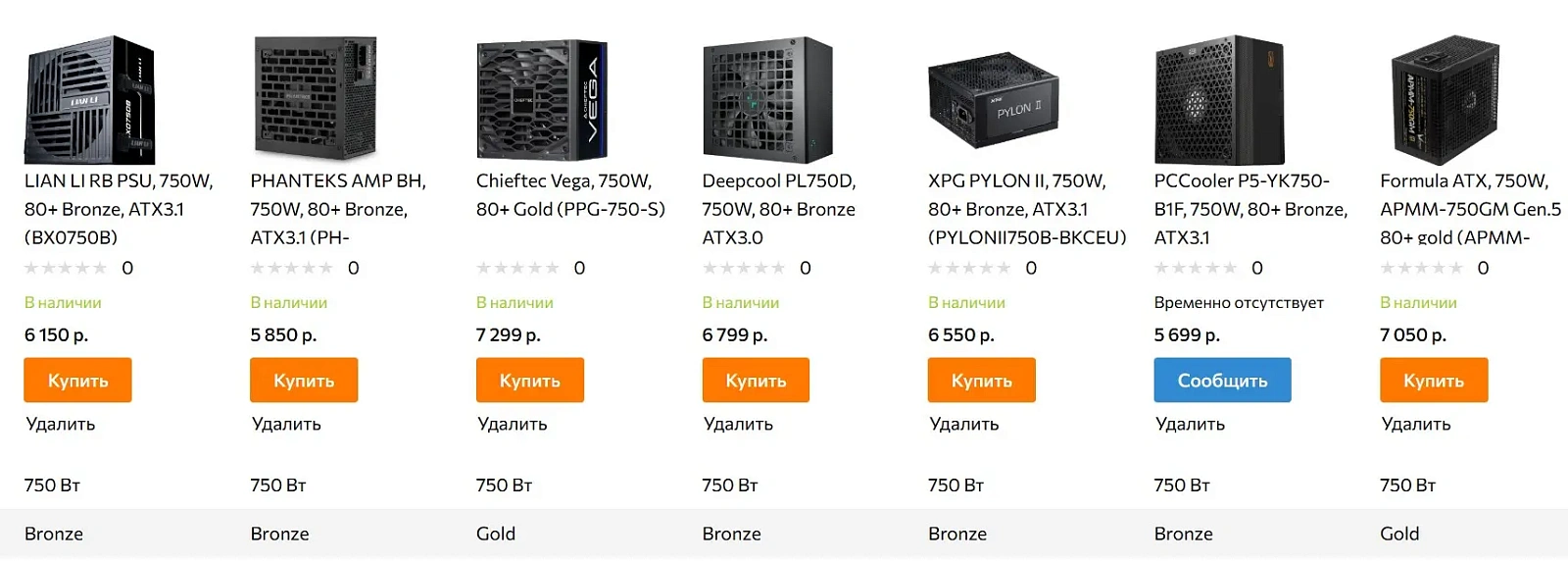

За блок питания BX750B разные площадки просят от 6000 до 8000 рублей. Для «Бронзовой» немодульной модели это достаточно много. В ту же цену можно найти модульный БП с «Золотым» сертификатом, LLC и японскими конденсаторами. Например, Formula FV 750 GM стоит 6000 рублей. Chieftec Vega 750W Gold - 7300 рублей.

И многие «Бронзовые» модели в эту цену имеют тихие вентиляторы и не менее стабильные напряжения с меньшими пульсациями: PHANTEKS AMP BH 750W, XPG PYLON II 750W, Deepcool PL750D.

Заключение

Блок питания Lian Li BX750B отличается от конкурентов наличием оригинальной возможности по укладке кабелей за счет ремней на липучках на своем корпусе. Насколько это пригодится при сборках в двухкамерных корпусах, остается под вопросом. Время покажет.

Во всем остальном это достаточно средненький по исполнению блок питания с сертификатом 80 PLUS Bronze с относительно высокой стоимостью.

Внешнее исполнение отличное, кабели качественные. Имеется коннектор 12V-2x6, рассчитанный на мощность 450 Вт. В схемотехнике используются DC-DC преобразователи, что дает очень высокую стабильность вторичных каналов под нагрузкой. Установлен высоковольтный конденсатор японского бренда.

Экономия на конденсаторах в выходных фильтрах дает относительно высокие пульсации, хотя они и в рамках стандарта.

Вентилятор разочаровал, несмотря на размер 135 мм, он работает шумно.
