Обзор и тестирование блока питания Formula FV 750 Gold Modular

Компания Formula V Line постоянно совершенствует и обновляет ассортимент блоков питания, выпускаемых под своим брендом. Под конец года была представлена обширная линейка FV.

В неё вошли несколько серий: White, Bronze, Gold, Gold Modular и Platinum Modular.

У нас на обзоре представитель серии Gold Modular мощностью 750 Вт. Это современное решение стандартов ATX 3.1 и PCI-E 5.1 с разъёмом 12v2x6.

Технические характеристики

Нагрузочные характеристики

Упаковка и комплектация

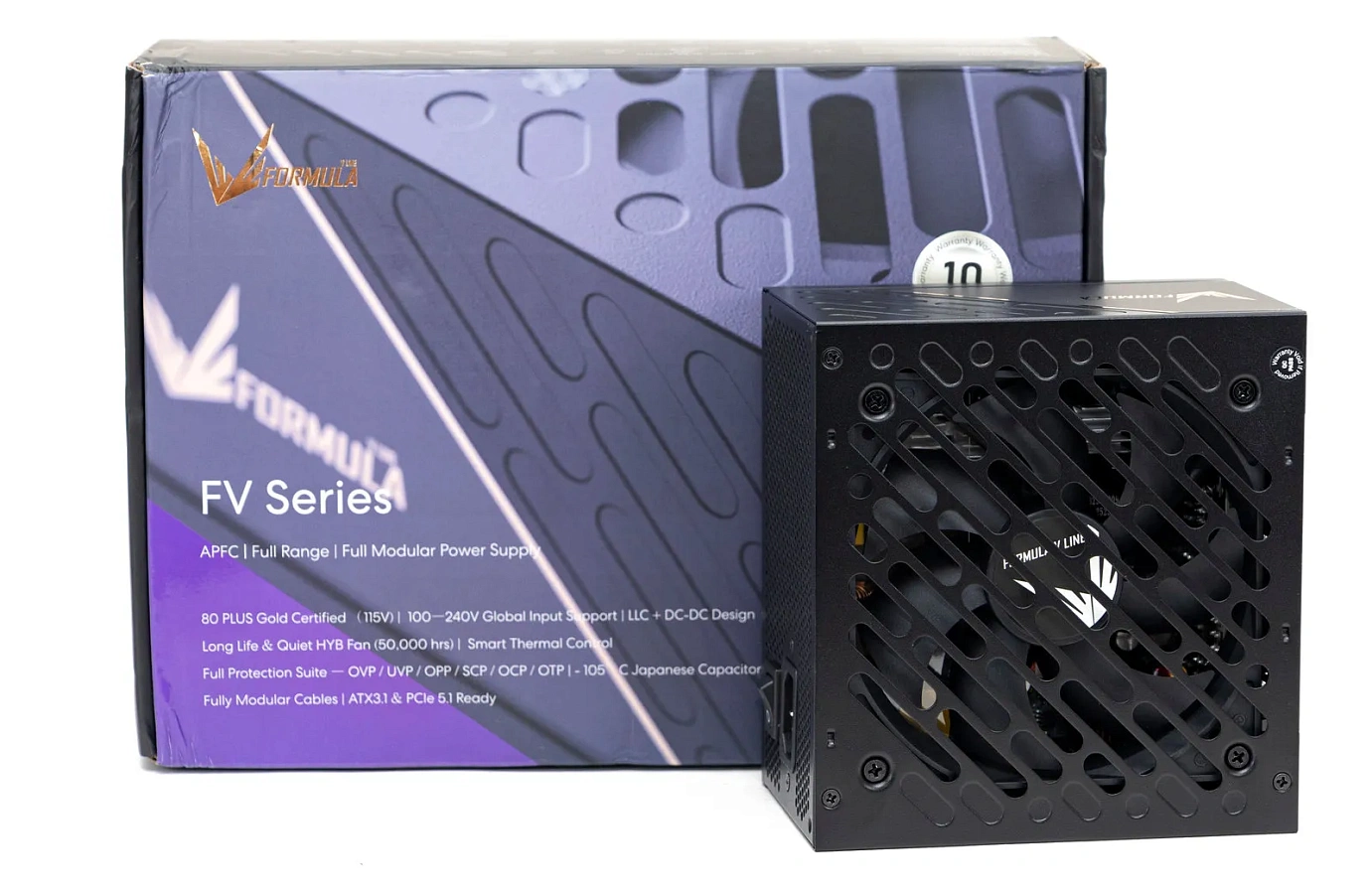

Блок питания поставляется в картонной коробке сиреневого цвета, универсальной для всей серии. С лицевой стороны описаны основные характеристики: сертификат, схемотехника, виды защит, стандарты, наличие японских конденсаторов.

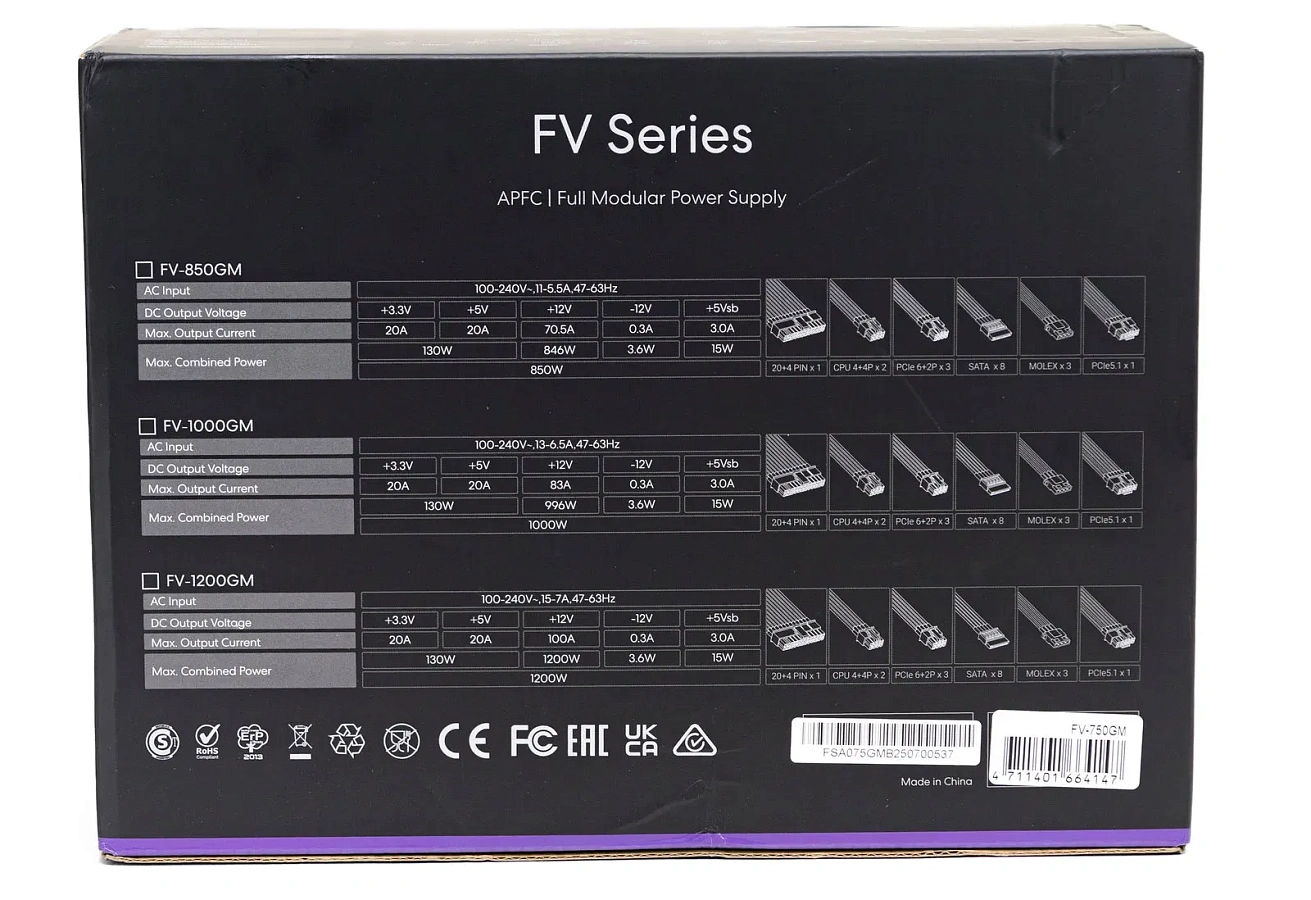

На тыльной и боковой гранях приводятся нагрузочные характеристики и описание кабелей для моделей всех мощностей.

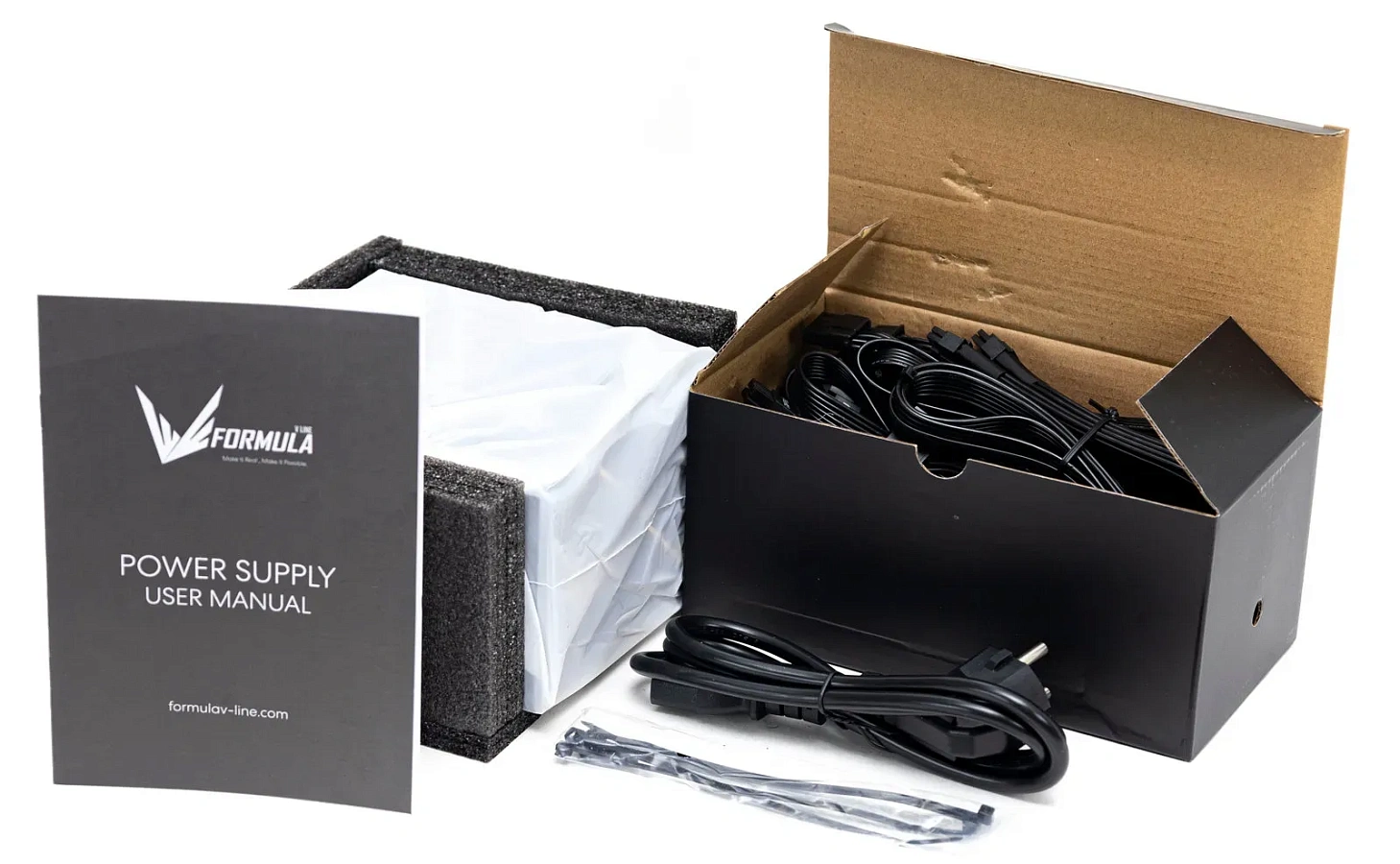

В коробке блок зафиксирован демпфером из вспененного полиуретана. В отдельной картонной коробке находятся модульные кабели, сетевой кабель, винты крепления и набор стяжек.

Кабели и коннекторы

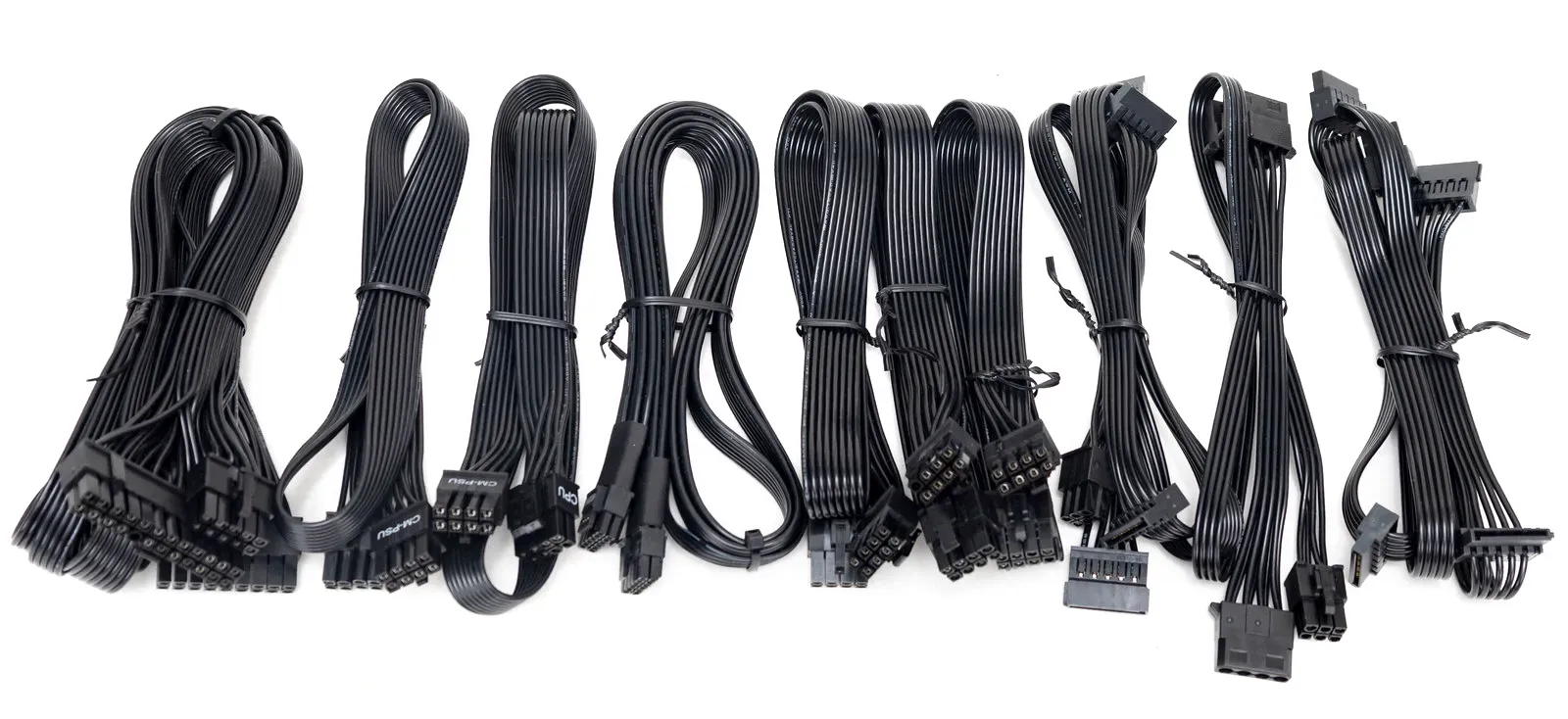

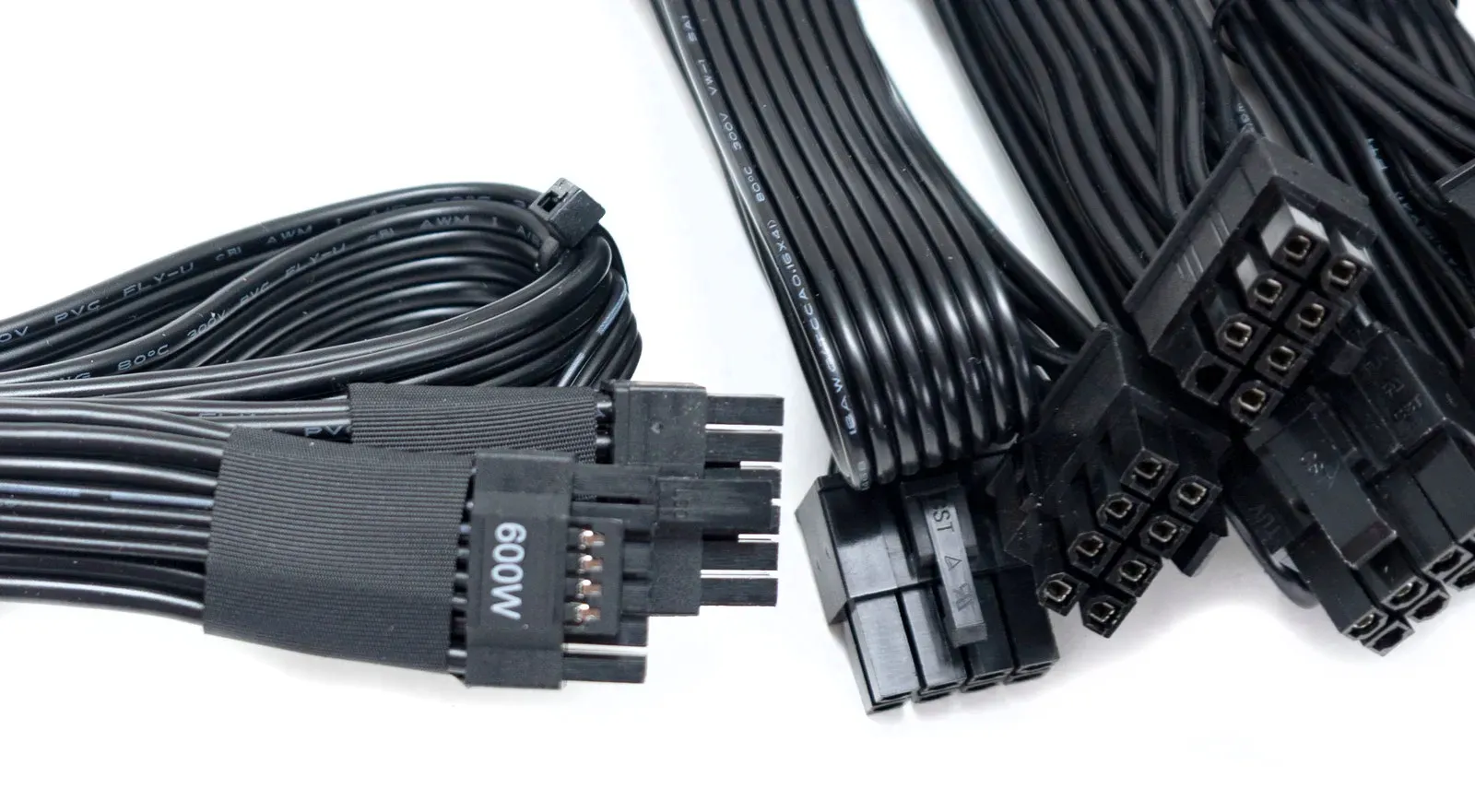

В наборе десять кабелей в виде плоских шлейфов.

Кабель PCI-E Gen5 набран проводами 16AWG. Все остальные - проводами 18AWG. Кабели мягкие, удобные при укладке.

Внешний вид

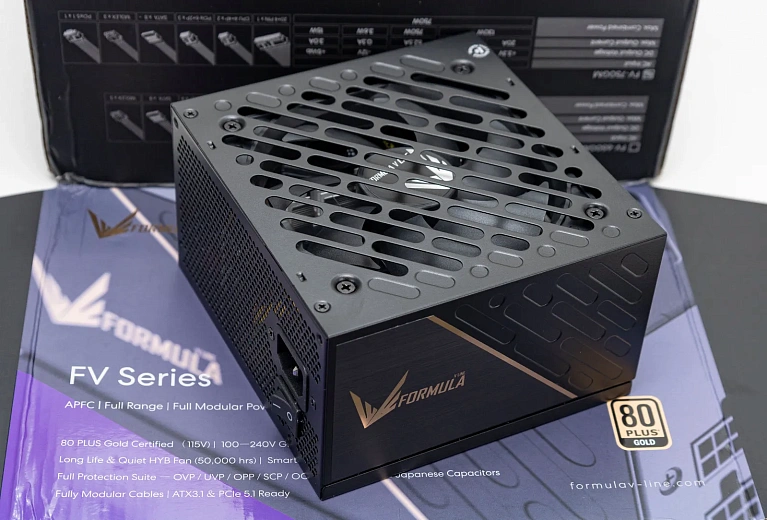

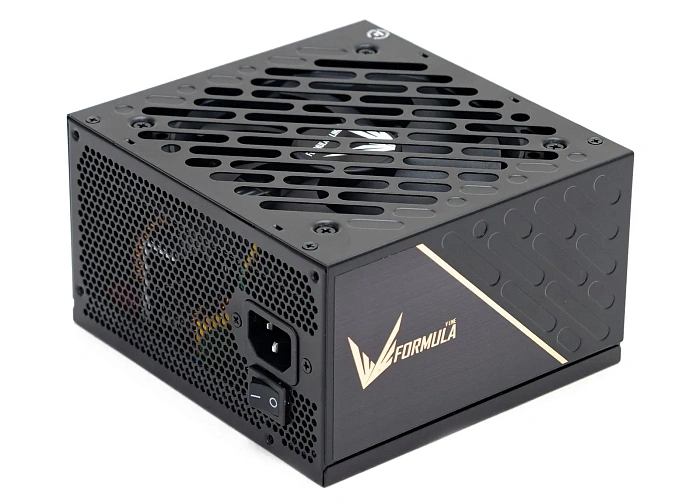

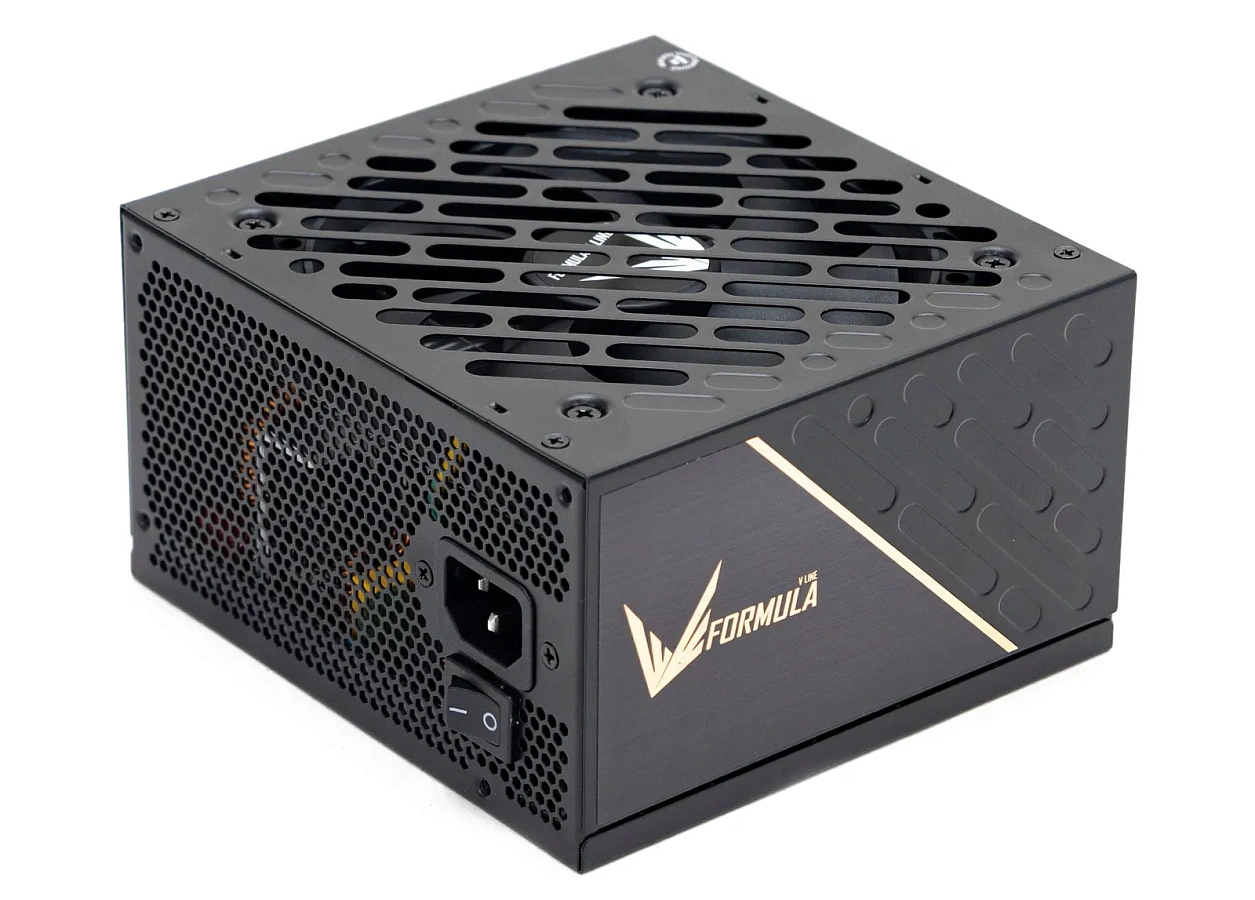

Корпус выполнен с оригинальным оформлением.

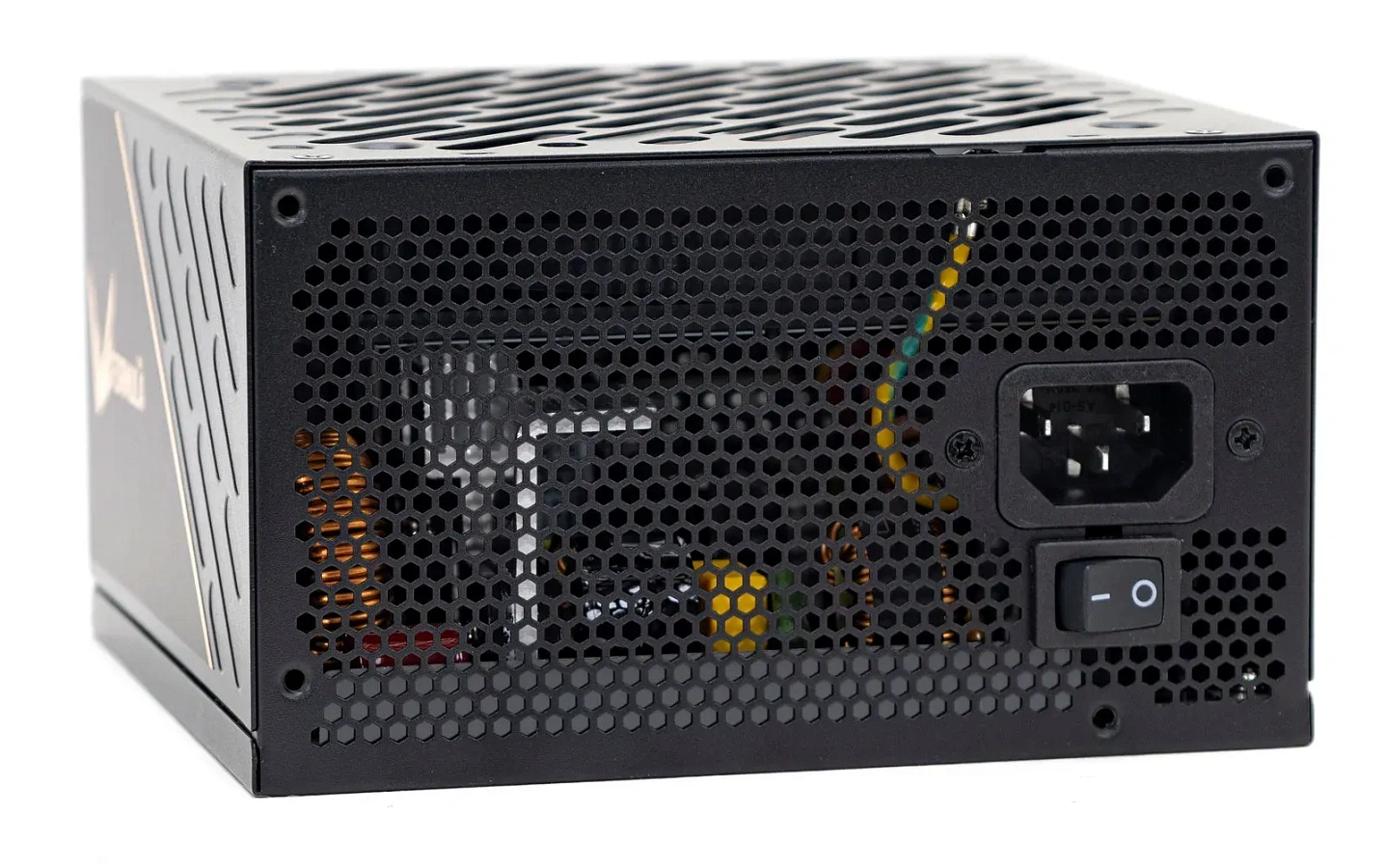

Спереди вилка для подключения питания и тумблер включения, вся панель имеет сотовую перфорацию.

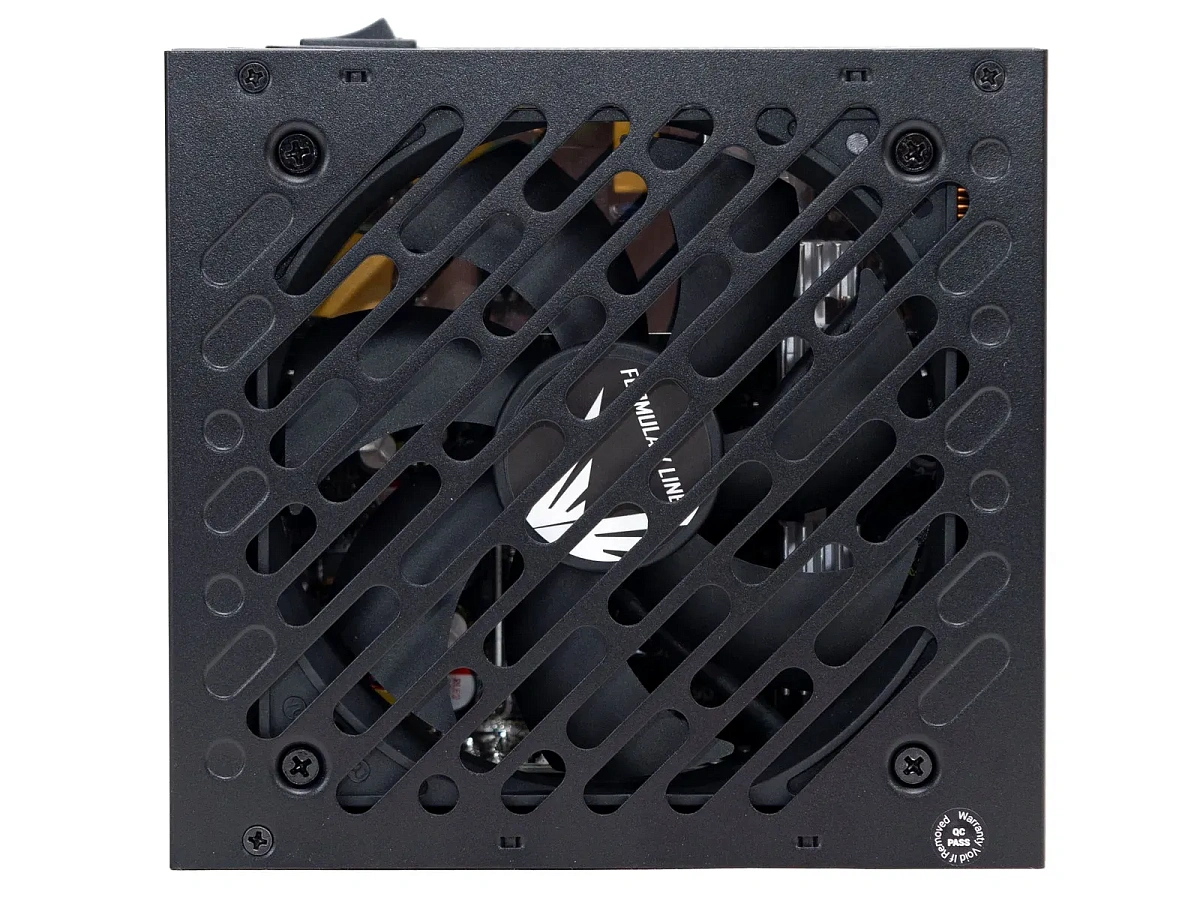

Нижняя панель с вентиляционными прорезями по диагонали.

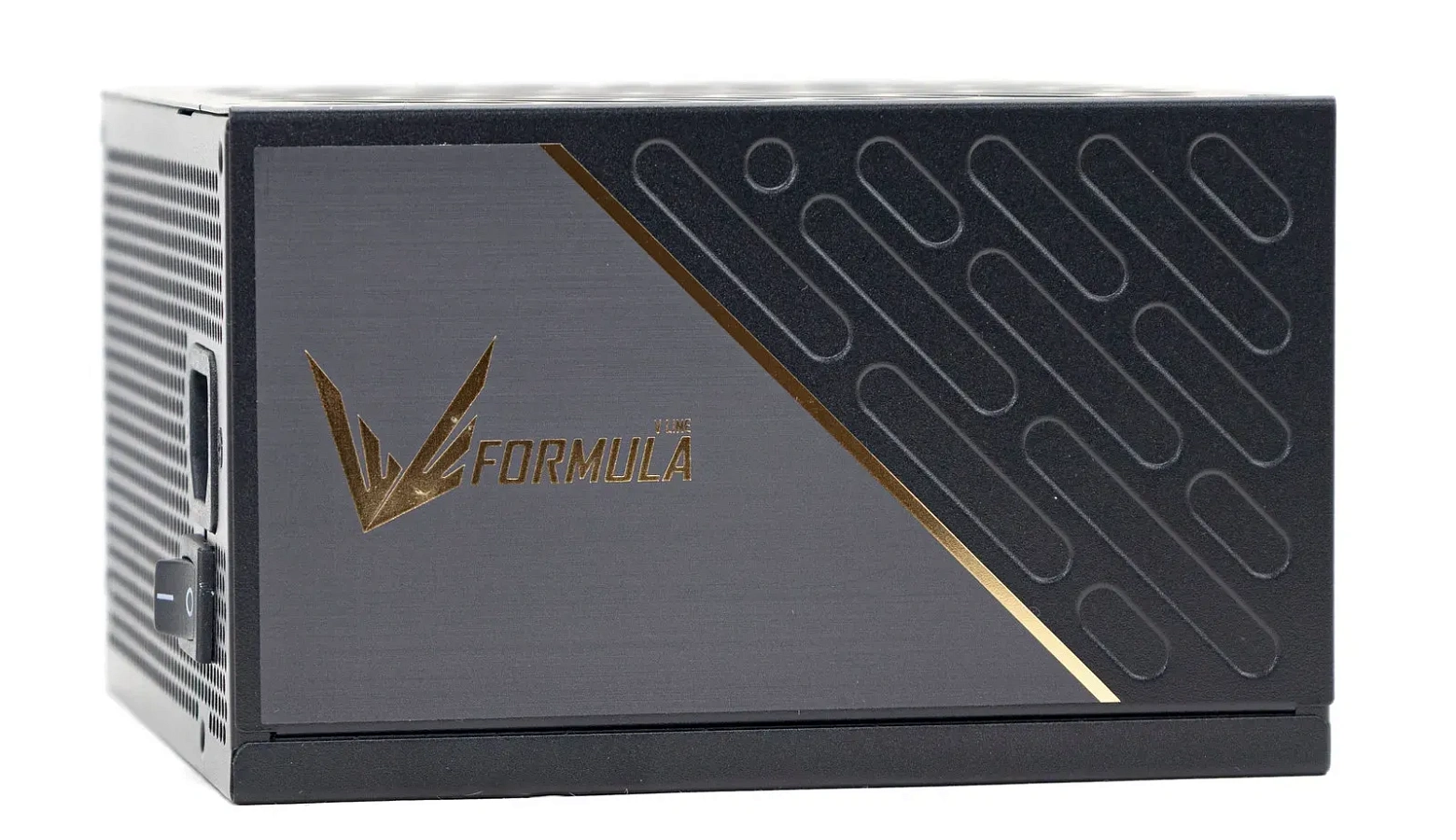

По бокам наклейка с логотипом бренда и штампованным узором.

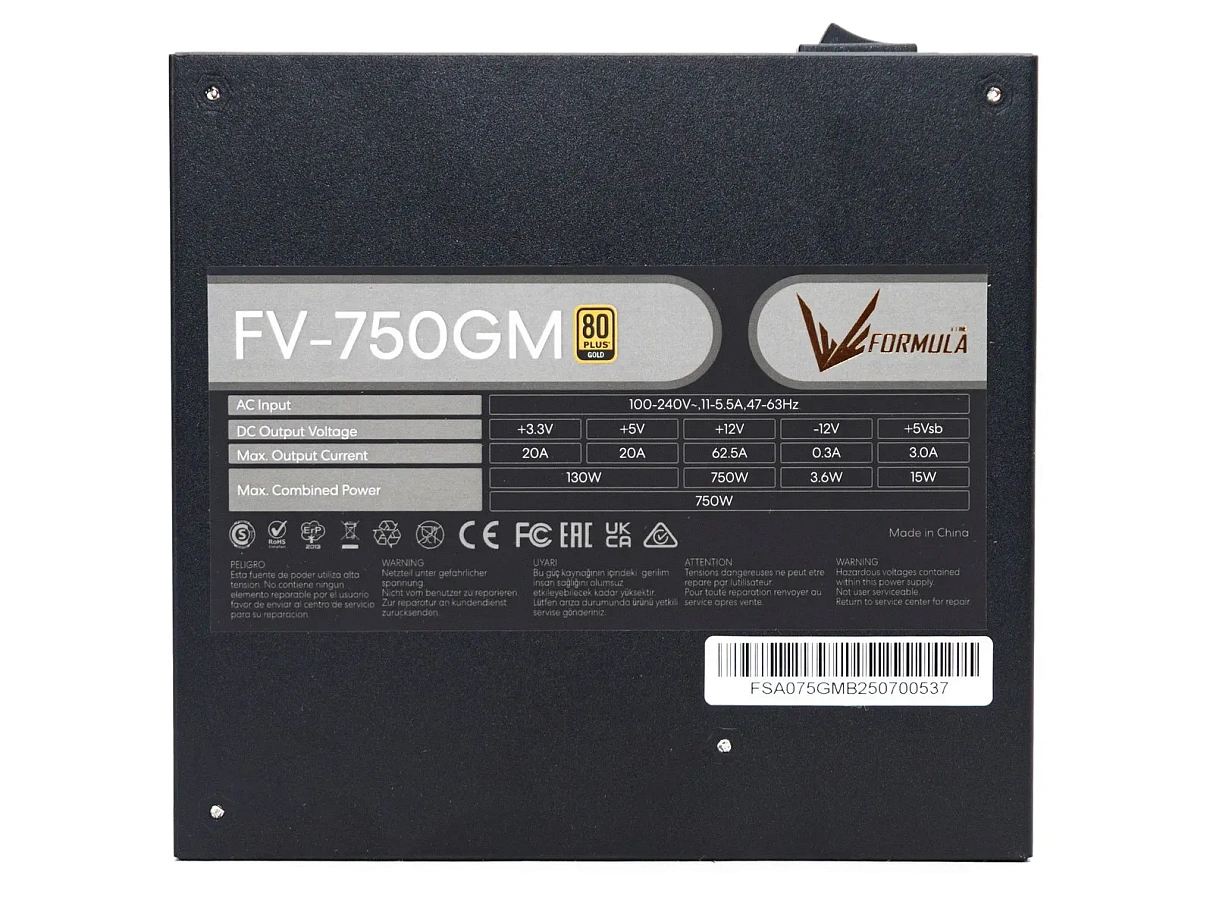

С нижней стороны наклейка с информацией, нагрузочные характеристики, серийный номер изделия.

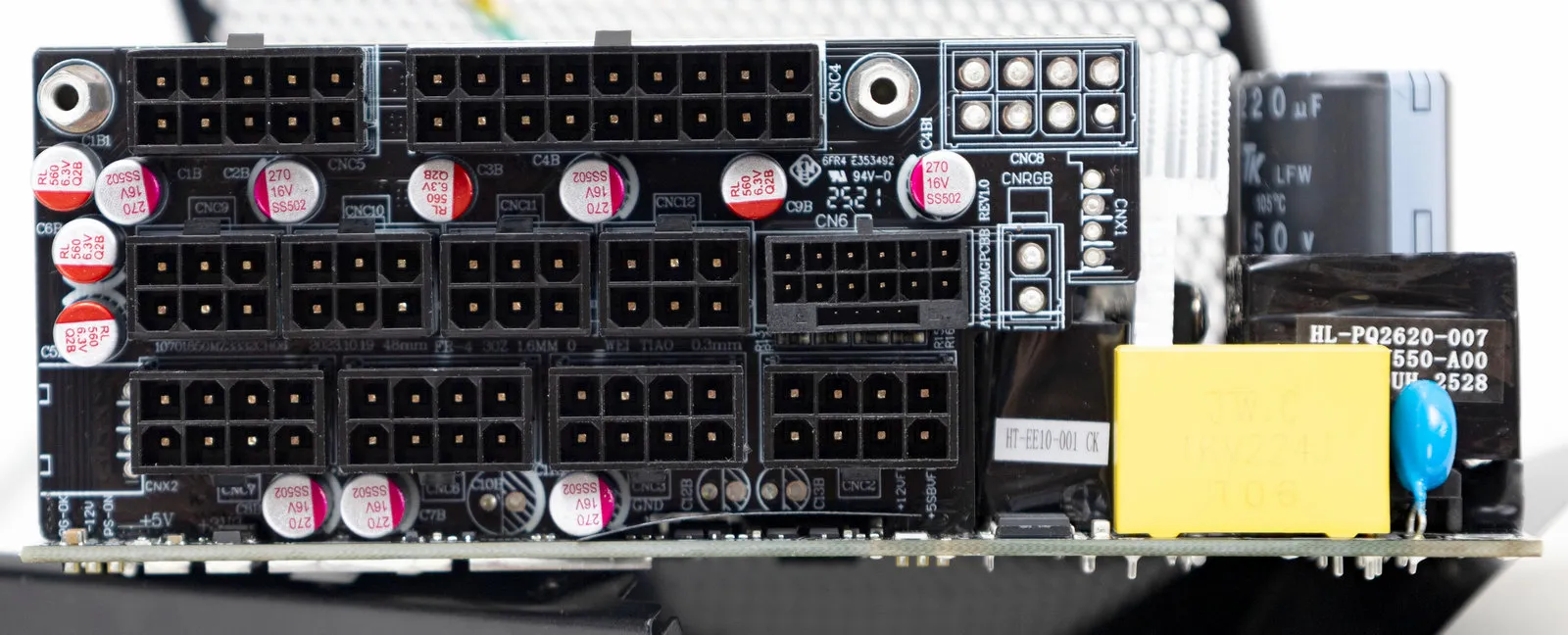

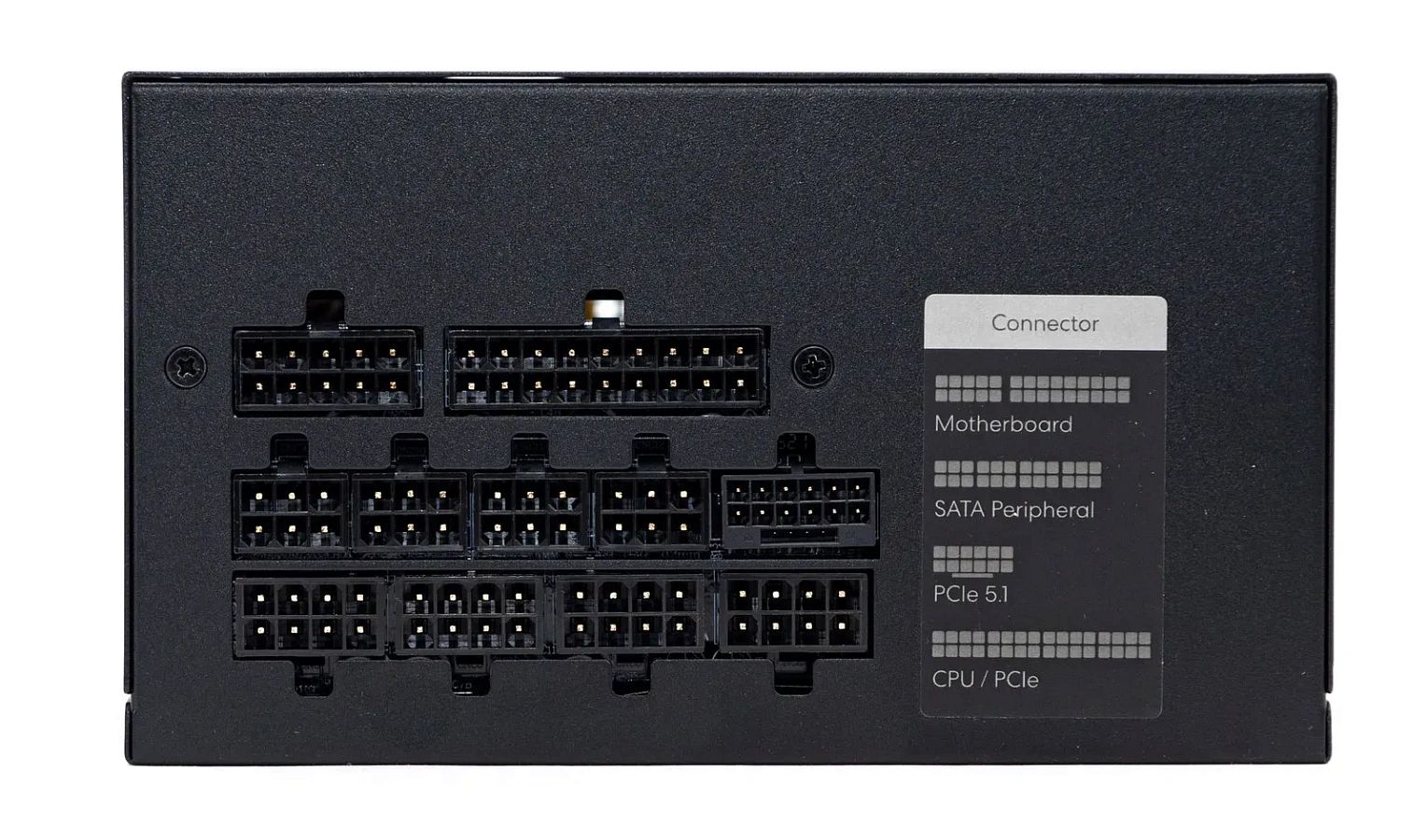

С тыльной стороны в три ряда расположились коннекторы для подключения модульных кабелей, рядом наклейка с описанием коннекторов.

Охлаждение

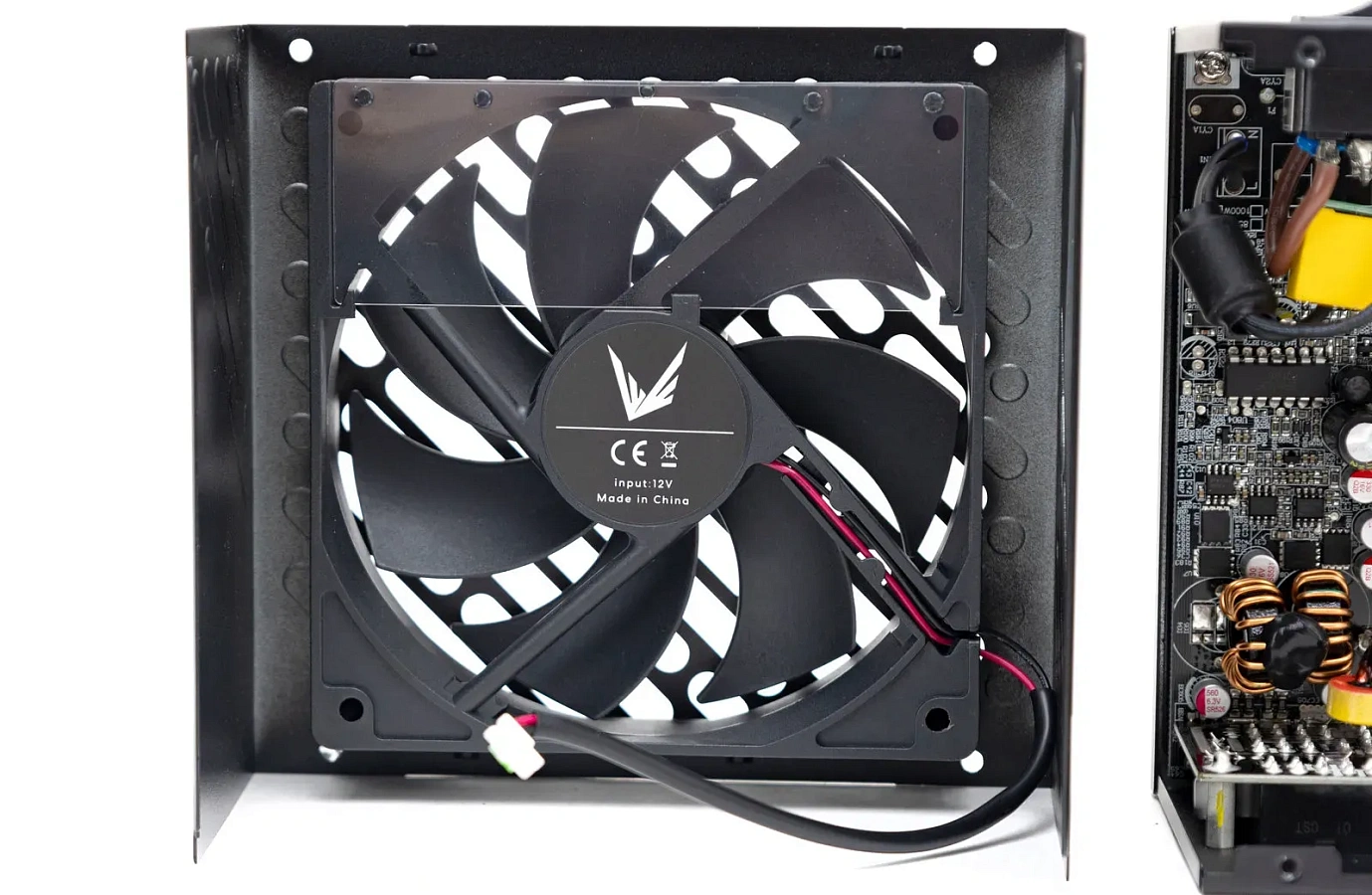

Вентилятор установлен без маркировки, с логотипом Formula. Из характеристик на коробке указано «Long life & Quiet HYB Fan», время наработки на отказ - 50 000 часов, умная регулировка оборотов на основе термодатчика.

У вентилятора полупассивный режим работы. В нашем тестовом стенде он запустился при нагрузке 600 Вт, но при повышении температуры комплектующих запуск может происходить раньше. При понижении нагрузки вентилятор еще длительное время продолжает вращаться на минимальных оборотах, оставаясь при этом бесшумным.

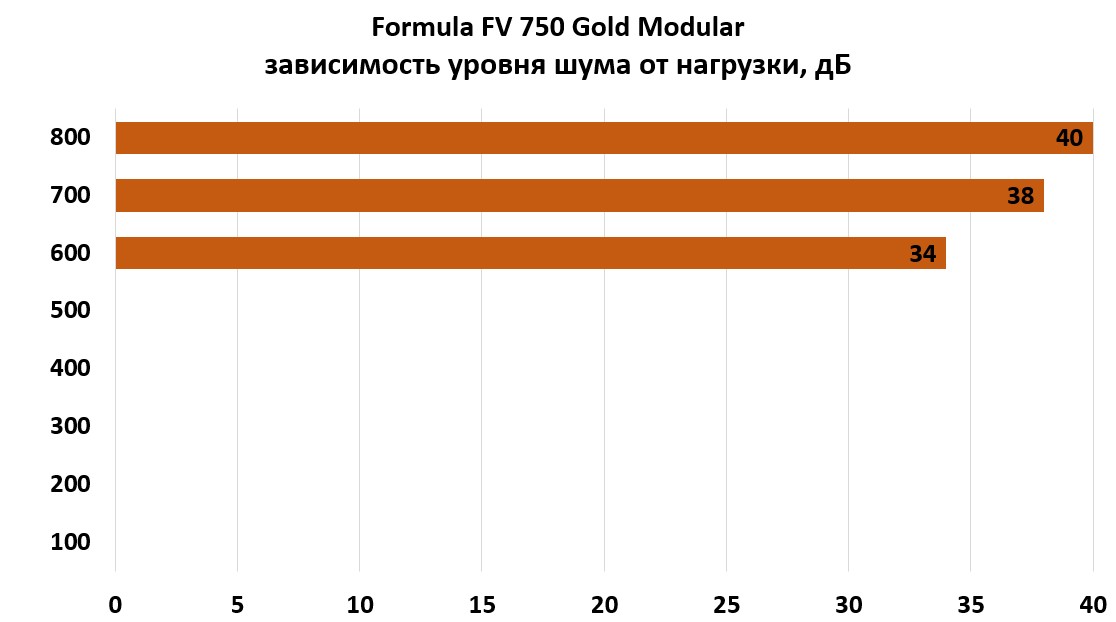

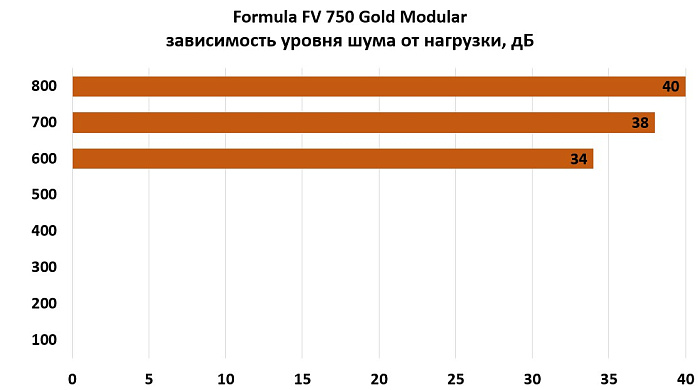

На максимальной нагрузке уровень шума в комфортных пределах 40 дБ.

Схемотехника

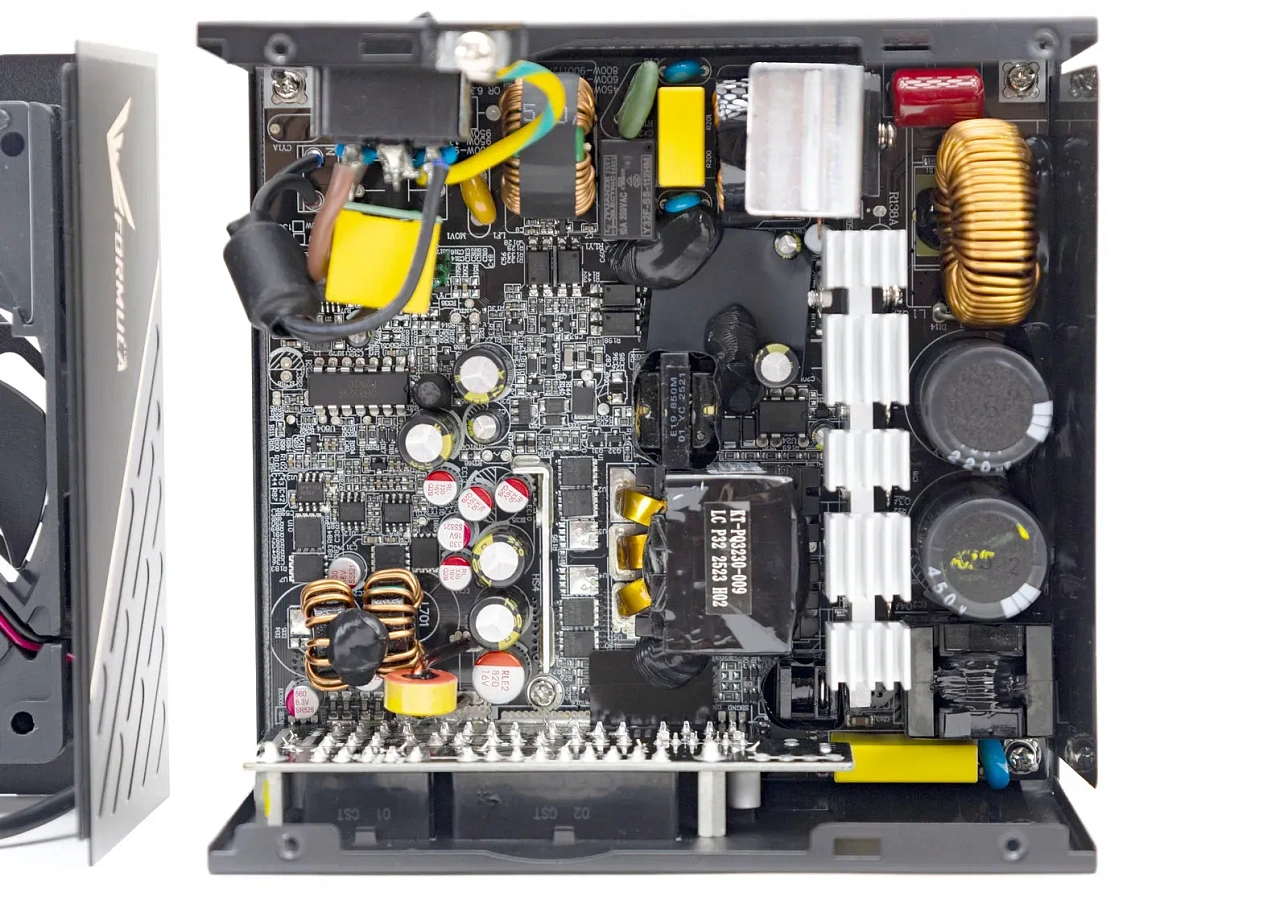

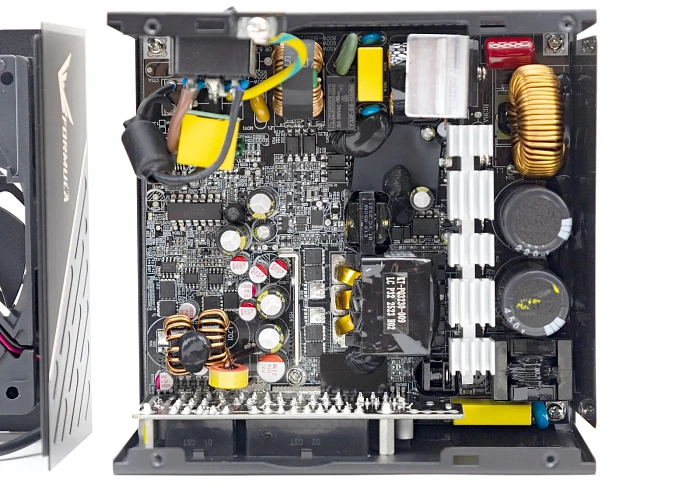

Данная модель БП основана на платформе Dongguan SANR Electronic Technology SR-850MZ. В последнее время она часто встречается в блоках питания - в наших обзорах, например, в модели AeroCool Integrator Gold 750W.

Топология привычная для Gold моделей: полумост с LLC-преобразователем, синхронный выпрямитель с DC-DC преобразователями.

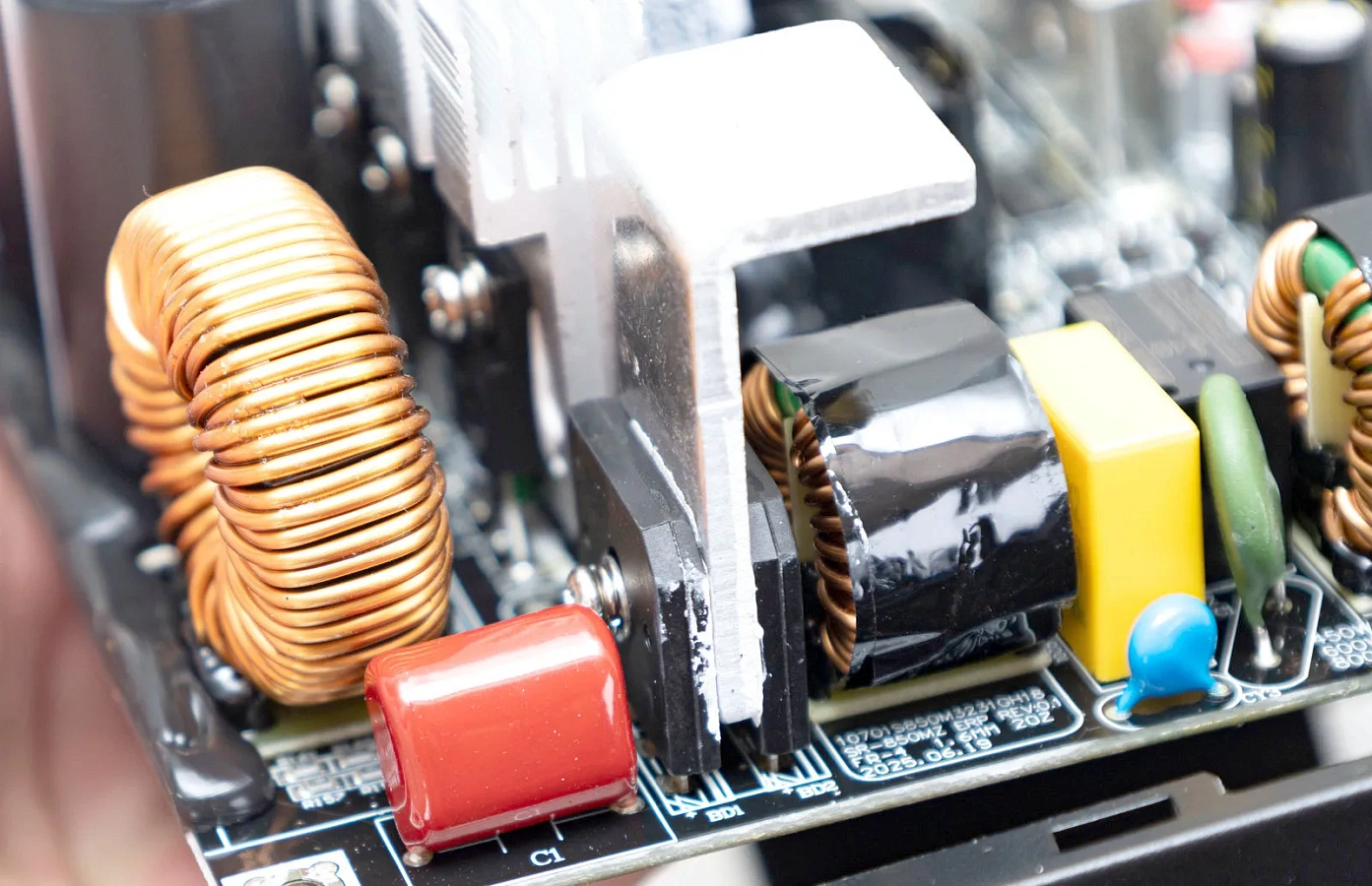

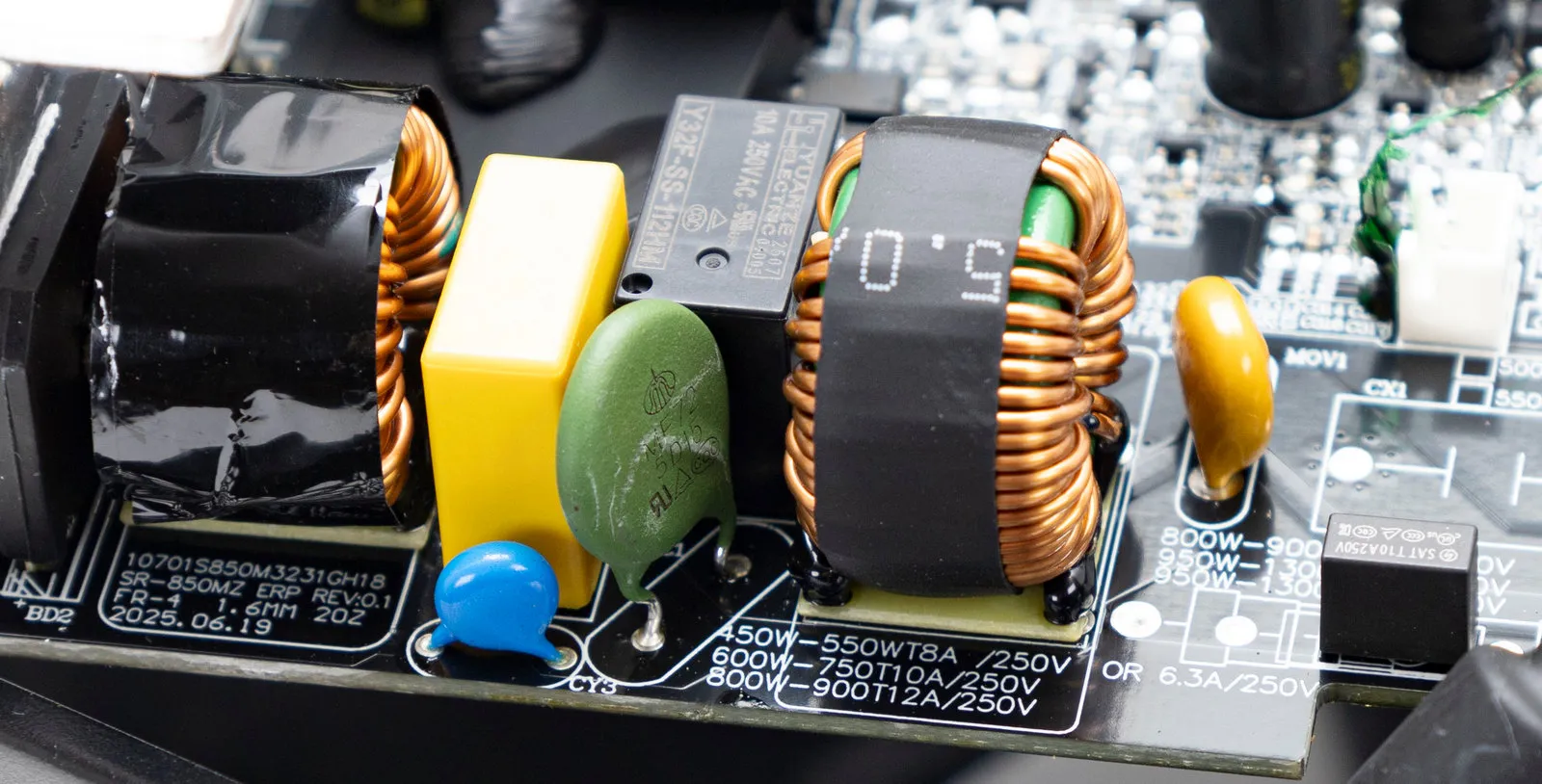

EMI-фильтр из двух частей: первая на входной вилке – два Y-конденсатора и один Х-конденсатор, второе звено на основной плате – еще два Y-конденсатора, один Х-конденсатор и два дросселя.

Для защиты самого БП имеется варистор, предохранитель на 10А, и NTC термистор с реле.

На отдельном Г-образном радиаторе две диодных сборки выпрямителя, маркировка не читается.

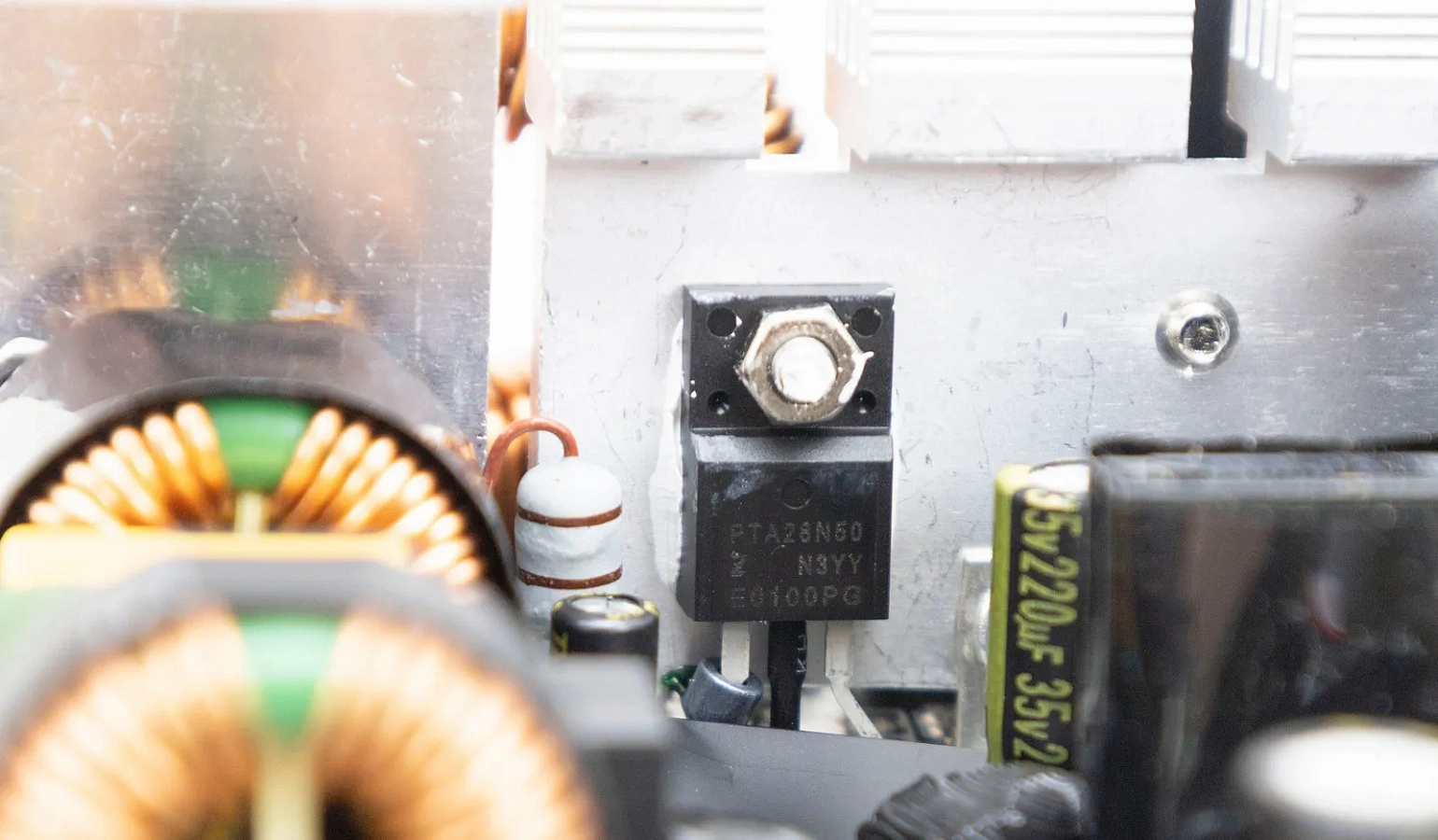

На большом радиаторе мосфеты PTA28N50 (28А, 500В) и диод 065G2 (650В, 10А) APFC, а ткже мосфеты преобразователя 190А60 (600В, 20А).

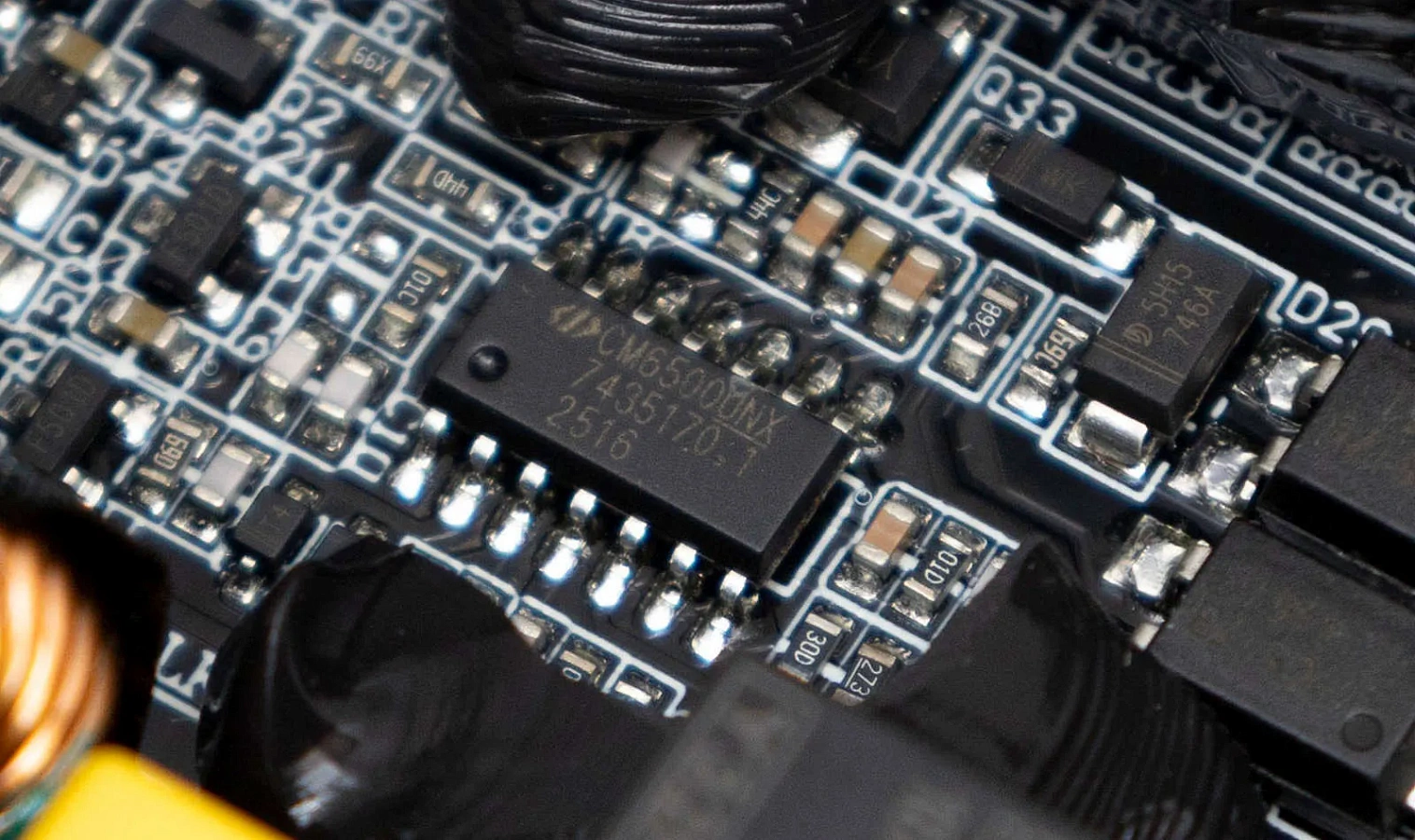

Управляет APFC контроллер CM6500UNX.

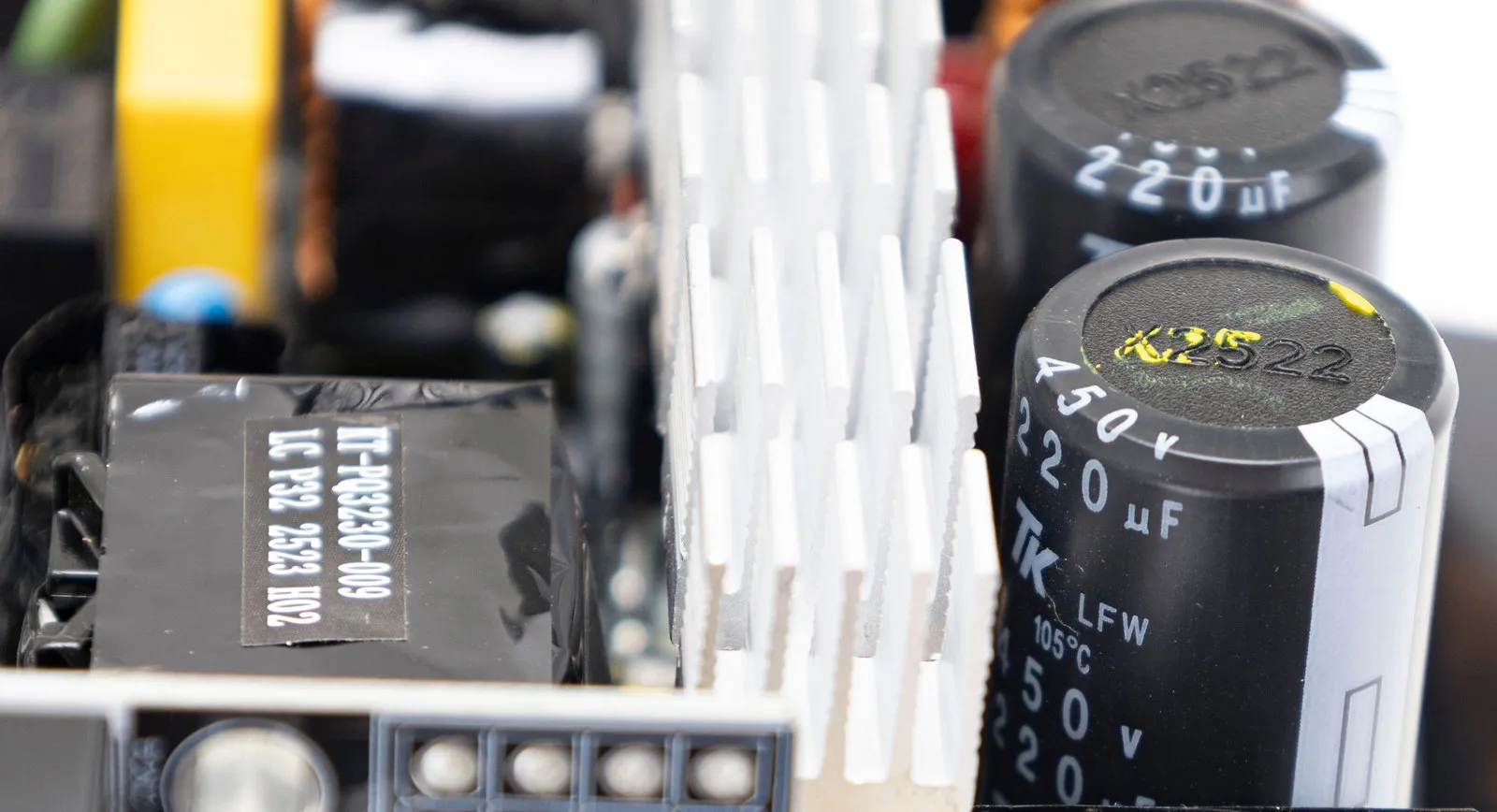

Высоковольтных конденсатора два, как и заявлено, японского бренда TK, емкостью по 220 мФ, напряжением - 450 В, из температурной серии 105°С.

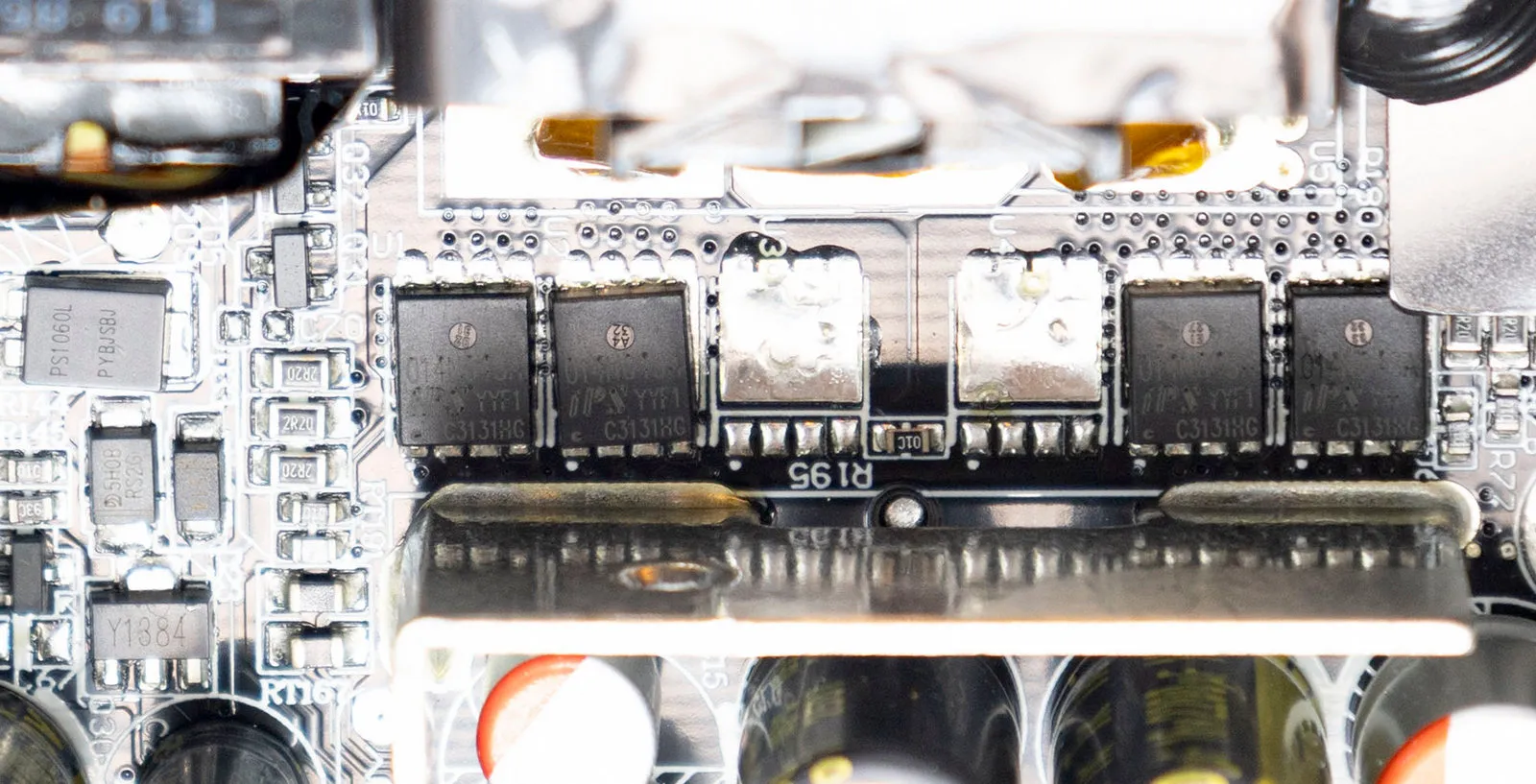

На плате перед основным трансформатором четыре мосфета Potens Semiconductor 014N04SA (40В, 198А) канала +12В, непосредственно с платы тепло отводит небольшой радиатор.

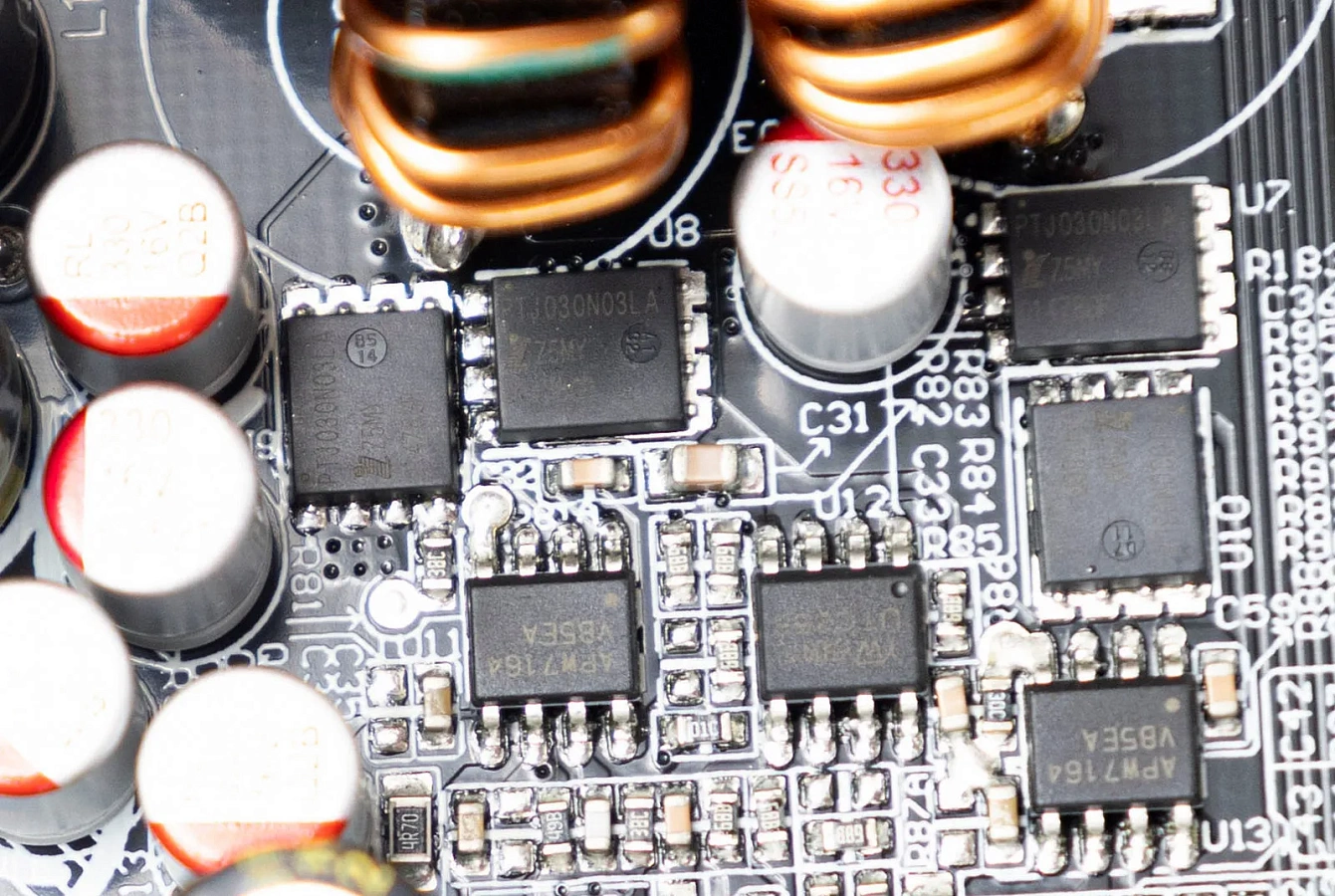

DC-DC преобразователи линий +5В и +3,3В также распаяны непосредственно на основной плате. Здесь четыре мосфета Potens Semiconductor J030N03LA (25В, 80А), два контроллеров APW7164 и двойной операционный усилитель UTC358.

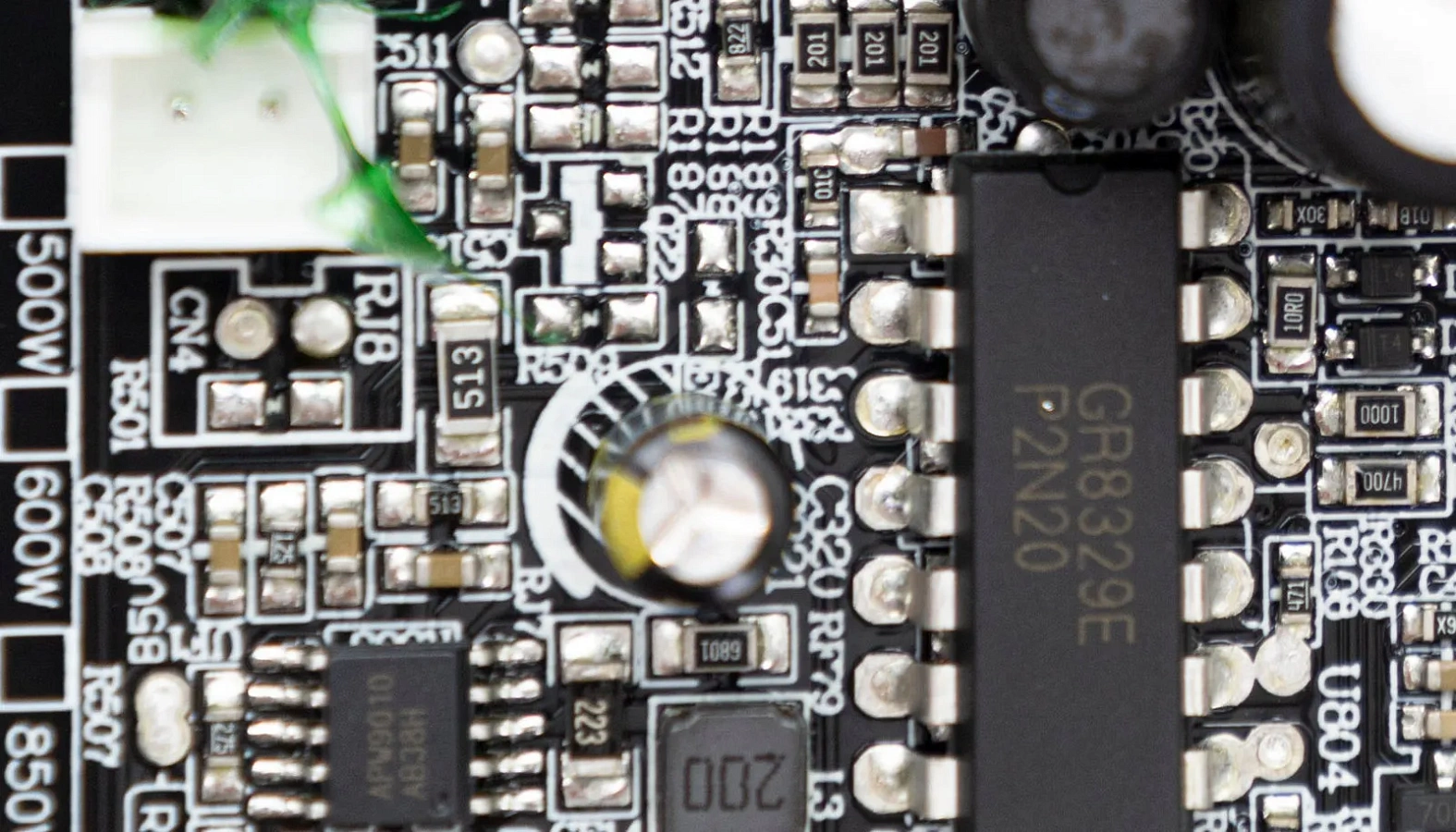

За защиту отвечает супервизор GR8329E. Управление оборотами вентилятора занимается микросхема APW9010.

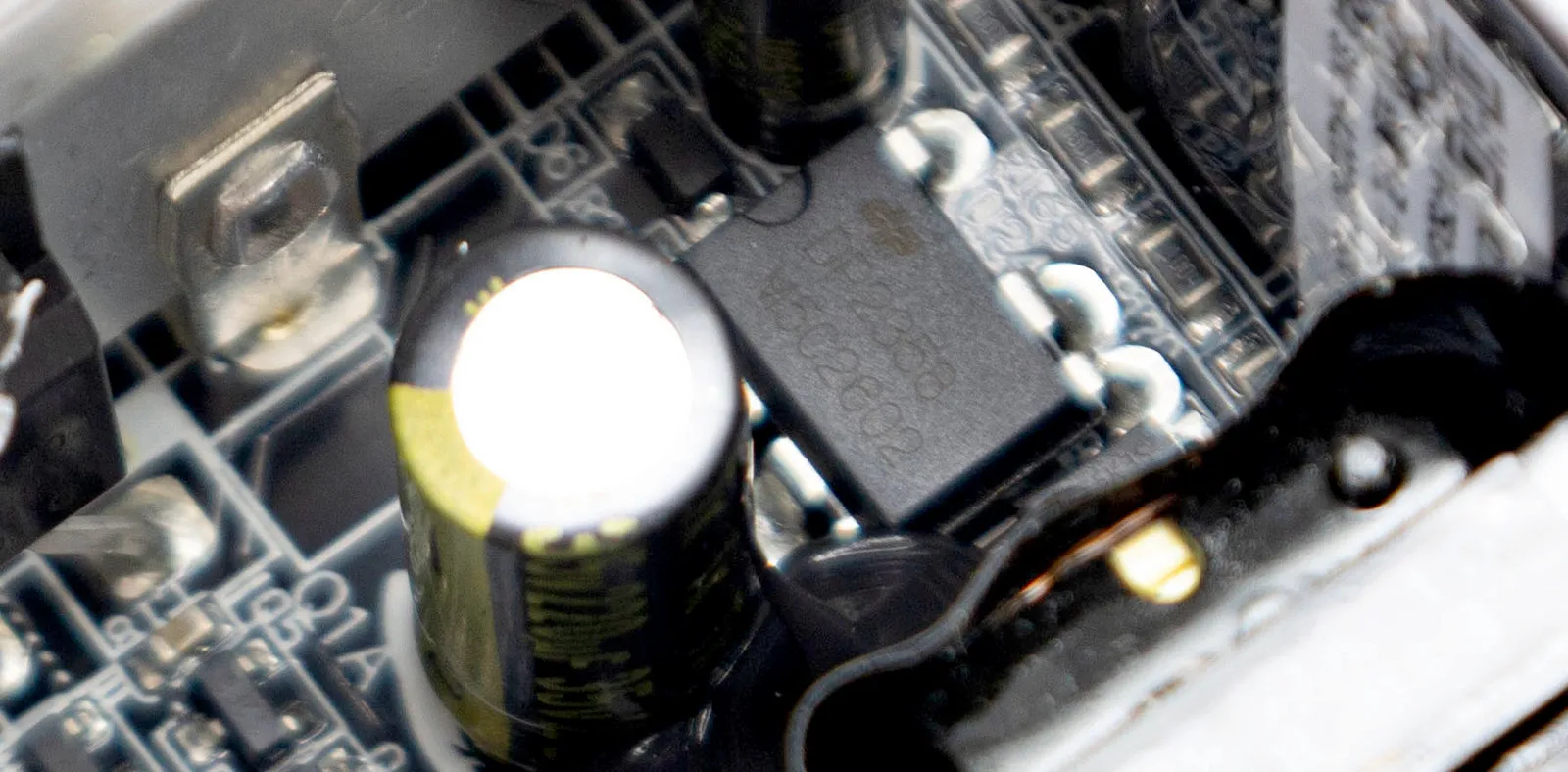

За дежурное питание отвечает ШИМ-контроллером DP2358.

В фильтрах все электролитические конденсаторы бренда TK и множество полимерных.

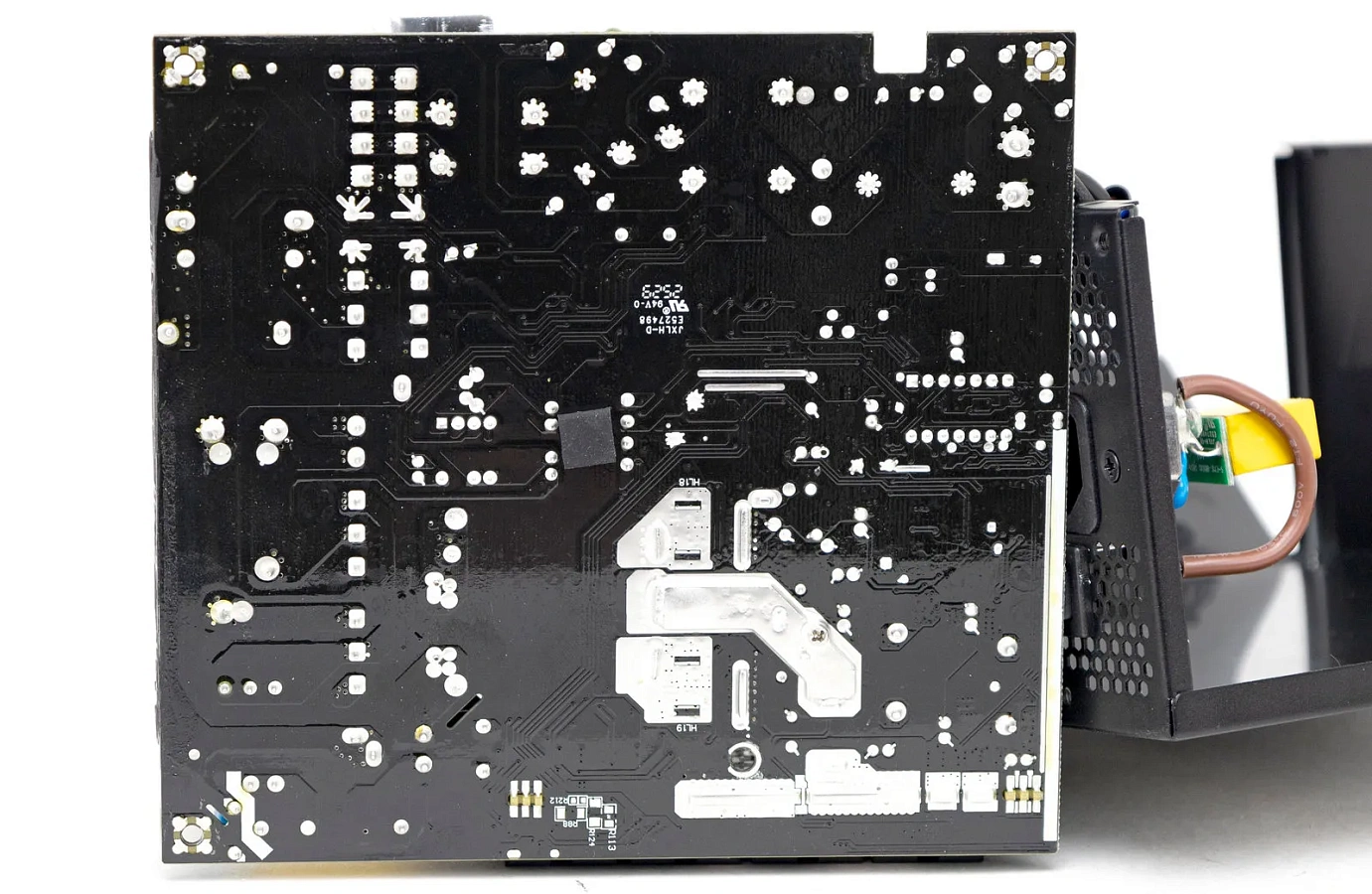

С обратной стороны печатной платы аккуратно выполненный монтаж, все покрыто лаком.

Тестирование

Методика

Тестовый стенд на основе четырех электронных нагрузок по 300 Вт для линии +12В, потребляемая мощность отображается на встроенных дисплеях. Линии +3.3 В и +5 В также присоединялись к электронным нагрузкам, но меньшей мощности. Блок питания подключается через специальную коммутационную плату, с которой и снимаются все показатели мультиметром Mastech MY62 и компактным осциллографом Fnirsy DSO152. Тестируемый блок питания подсоединялся к сети через ваттметр Intertek Cat 2.

Уровень шума измерялся с расстояния 20 см от вентилятора БП прибором Benetech GM-1352. Фоновый уровень шума фиксировался на 33 дБ - его можно считать бесшумным.

По требованиям стандарта ATX 3.1 отклонения по линии +12В должны укладываться в диапазон от +5% до -7% и ±5% по остальным линиям.

Уровень КПД, соответствующий сертификату 80 PLUS Gold для сетей 230 В (EU Internal Non-Redundant), не должен быть менее 90%, 92% и 89% при нагрузке 20%, 50% и 100% от номинальной мощности БП.

Пульсации по стандарту ATX не должны превышать значения 120 мВ для линии +12 В и 50 мВ для линий +5 В и +3,3 В.

Результаты

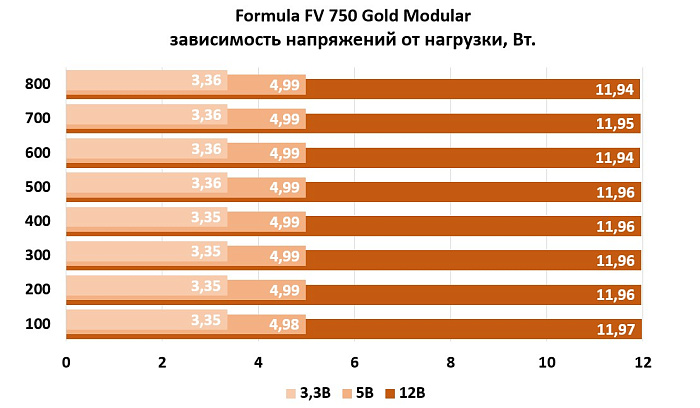

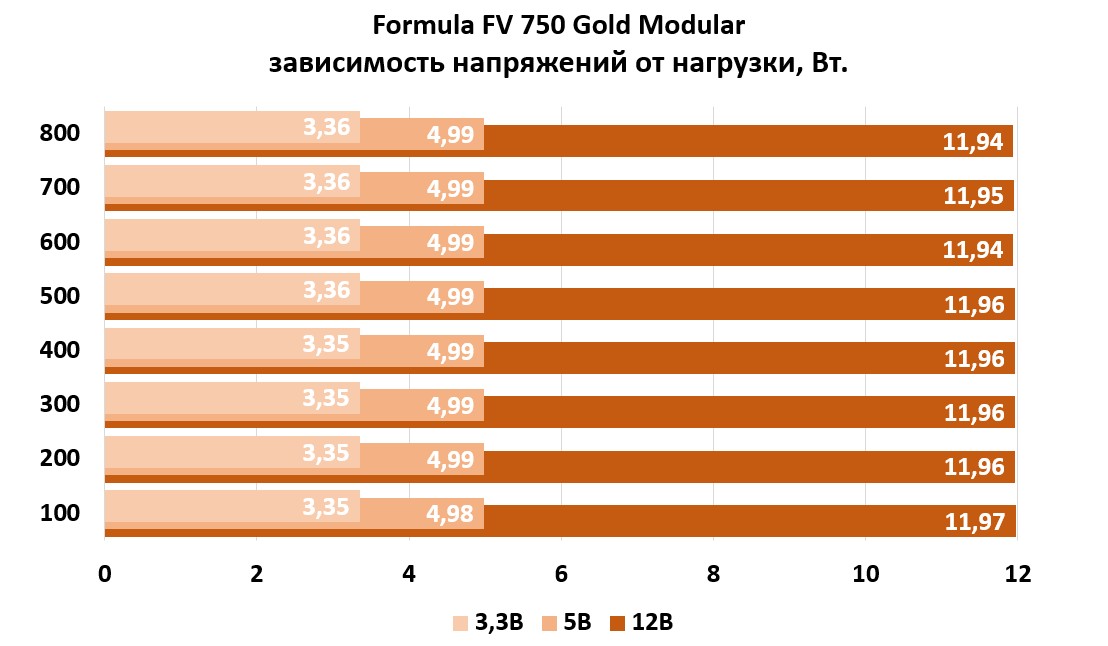

Линия +12В изначально занижена на 0,03В, под нагрузкой проседает всего на 0,5%.

Линия +5В занижена на 0,02В и под нагрузкой практически не меняется, остается стабильной.

Линия +3,3В завышена на 0,02В, также остается стабильной.

Напряжения стабильные, изменения под нагрузкой минимальные, в рамках 0,01-0,03В.

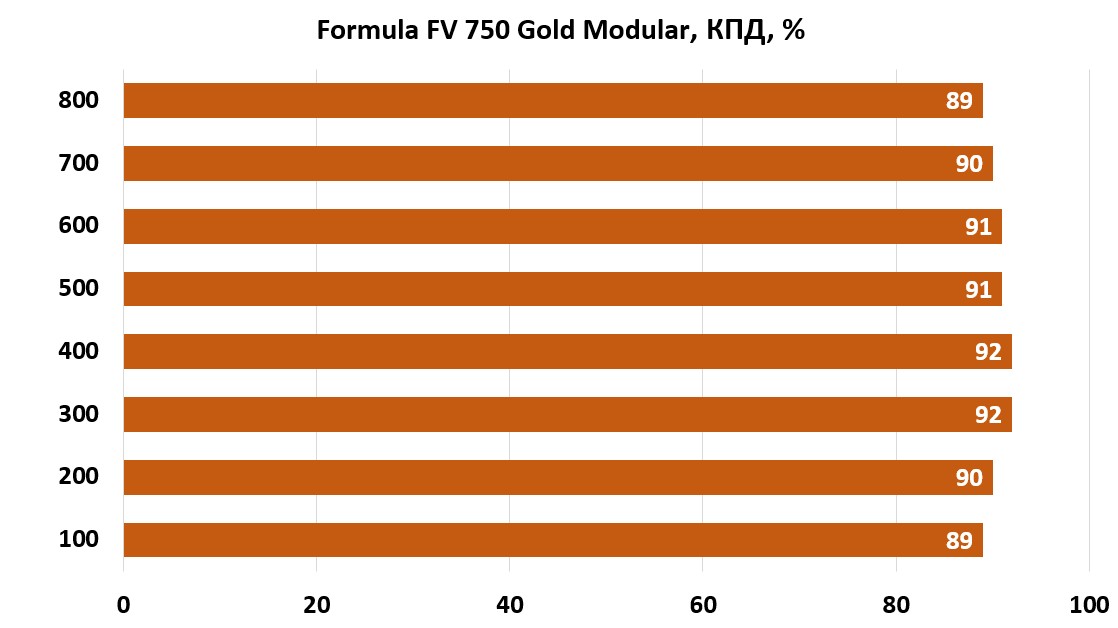

Уровень КПД вписывается в стандарт Gold, без запаса.

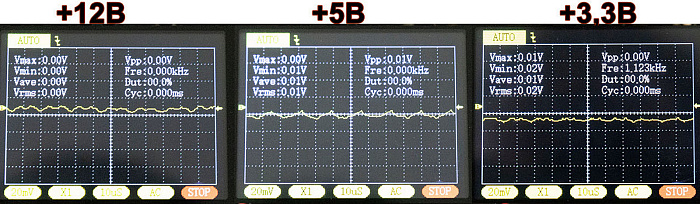

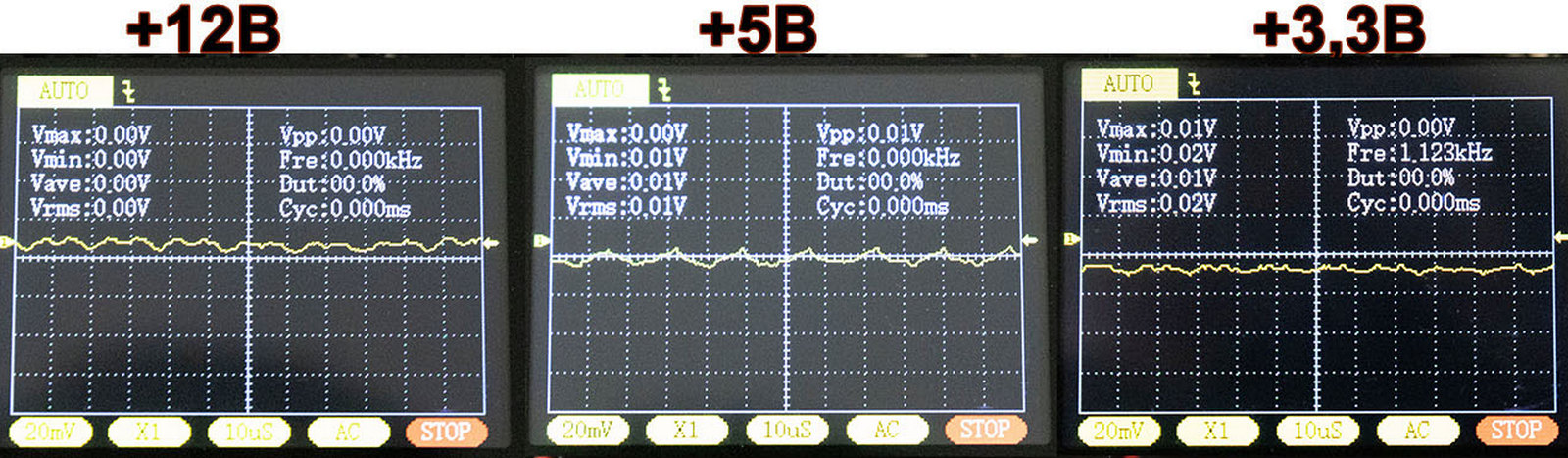

Пульсации низкие, при максимальной нагрузке по всем линиям до 10 мВ - отличные показатели.

Конкуренты

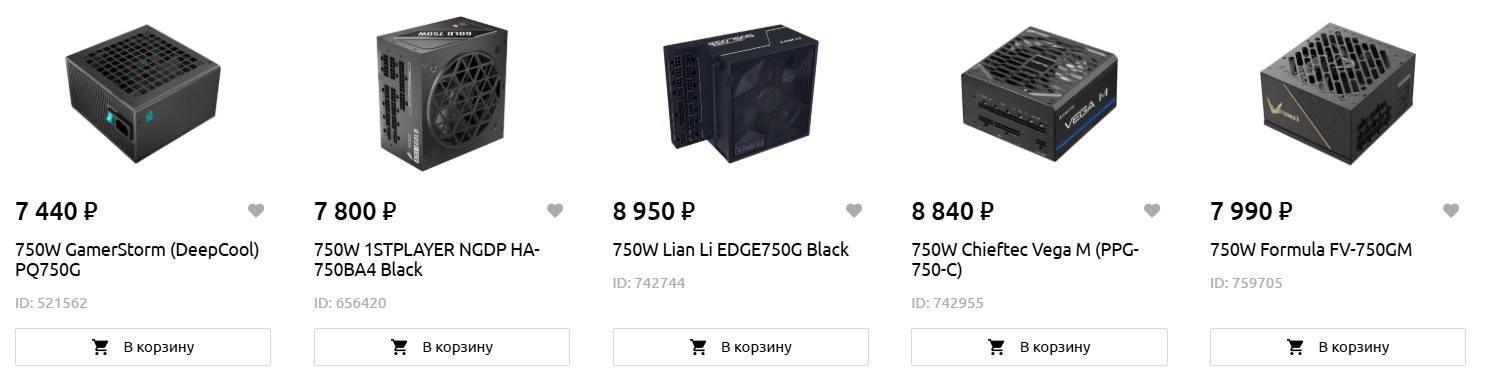

При стоимости блока Formula FV-750GM около 8 000 рублей основными конкурентами для него будут модульные модели с сертификатом Gold в этом же ценовом диапазоне.

ARDOR GAMING ORIGIN 750WGF (платформа SAMA/916, японские конденсаторы).

DEEPCOOL GamerStormPQ750G (платформа Helly, японские конденсаторы).

Chieftec Vega M (PPG-750-C) (платформа High Power, тайваньские конденсаторы).

На их фоне FV-750GM выглядит вполне достойно и может конкурировать на равных.

Заключение

Блок питания Formula FV 750 Gold Modular - очень достойная модель за свою стоимость. В тестах он показывает отличную стабильность напряжений, низкие пульсации, тихий вентилятор с адекватно настроенным полупассивным режимом работы. В комплекте хороший набор кабелей и коннекторов.

Сборка на качественной платформе, на основе хороших комплектующих.

Плюсы:

Минусы:
