Обзор и тестирование блока питания Chieftec VEGA 850W

Компания Chieftec представила еще одну линейку доступных по стоимости блоков питания с сертификатом 80+ Gold с поддержкой стандарта Intel ATX 12V 3.1. Серия VEGA представлена двумя моделями М на 850 и 750 Вт с модульными кабелями, и двумя моделями этой же мощности без отстегивающихся кабелей. Именно последний вариант мощностью 850 Вт у нас на обзоре.

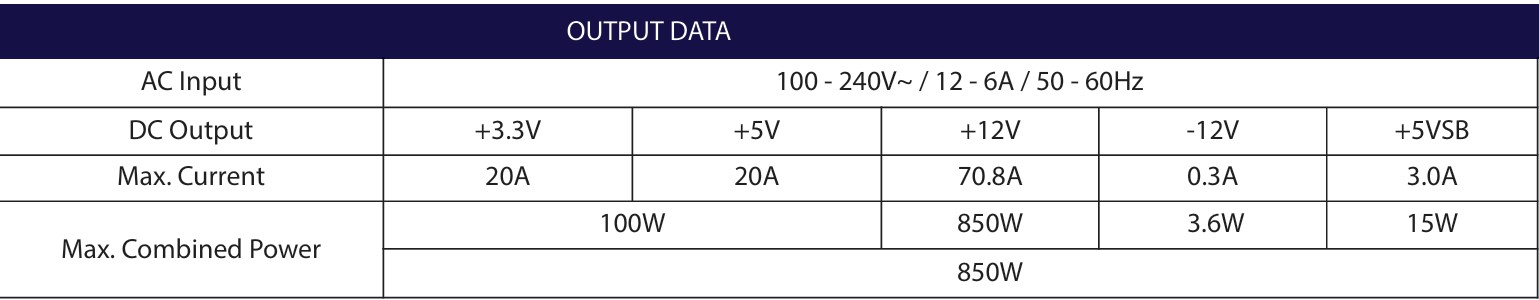

Технические характеристики

Нагрузочные характеристики

Упаковка и комплектация

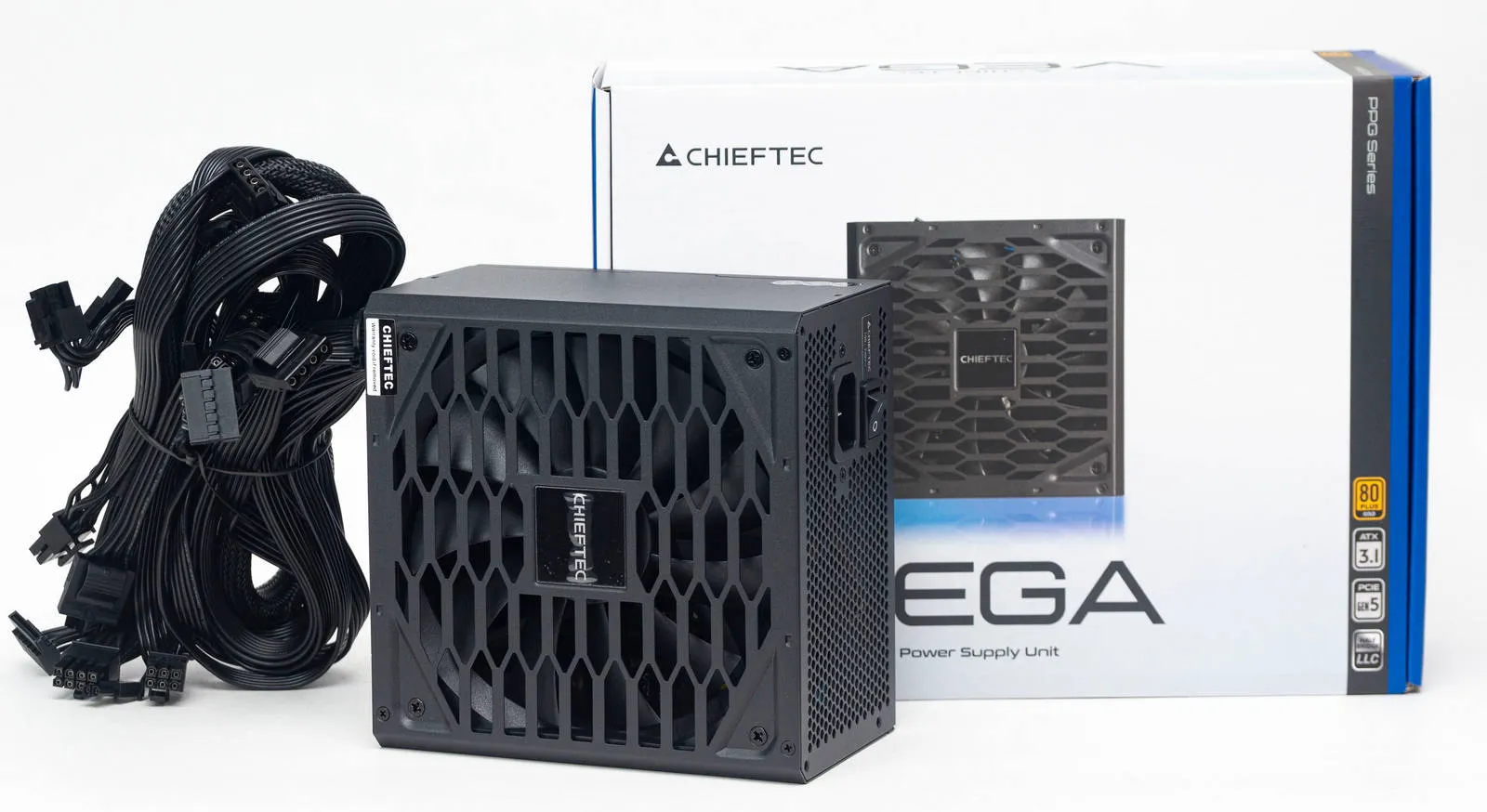

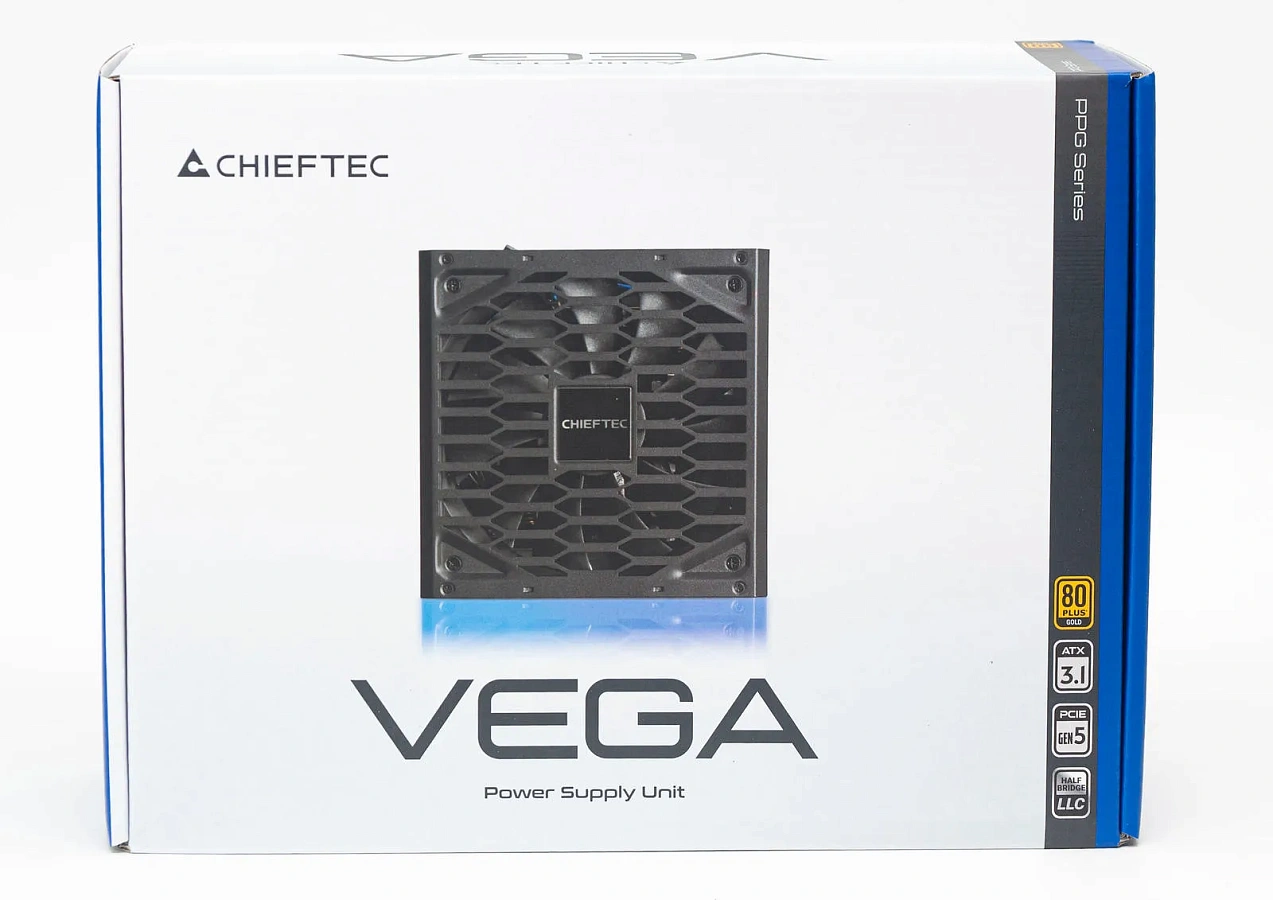

Белая коробка с синими торцами. На лицевой стороне фото блока, наименование серии и по краю пиктограммы с особенностями.

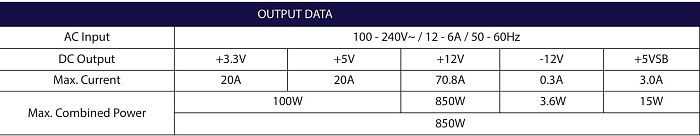

С обратной стороны коробки перечисление кабелей и коннекторов. Сбоку таблицы с нагрузочными характеристиками двух моделей. С другого бока отметка о мощности БП, упакованного в коробке.

В комплекте винты, инструкция, сетевой кабель и стяжки. Блок упакован только в целлофан и не зафиксирован в коробке демпферами.

Внешний вид

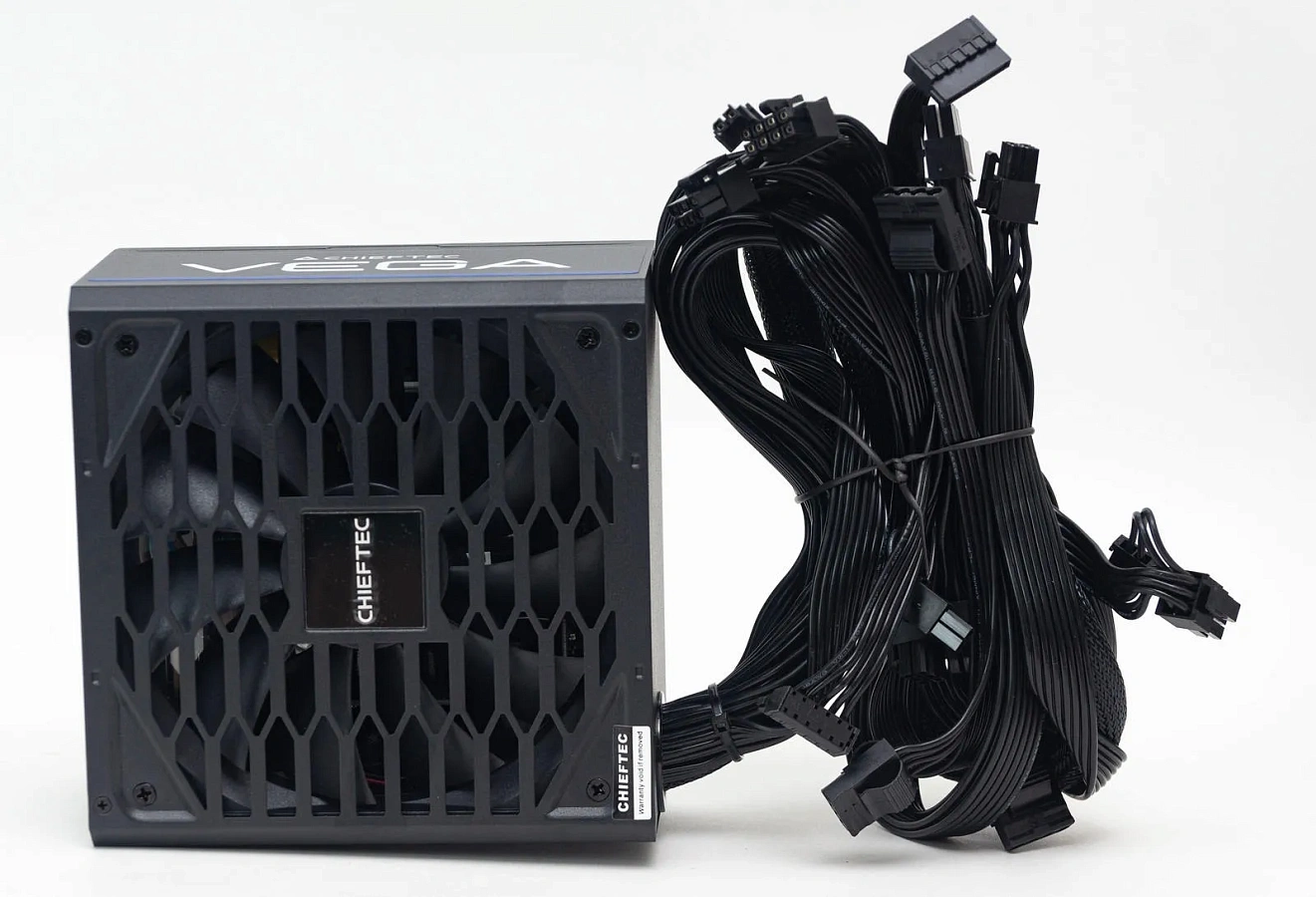

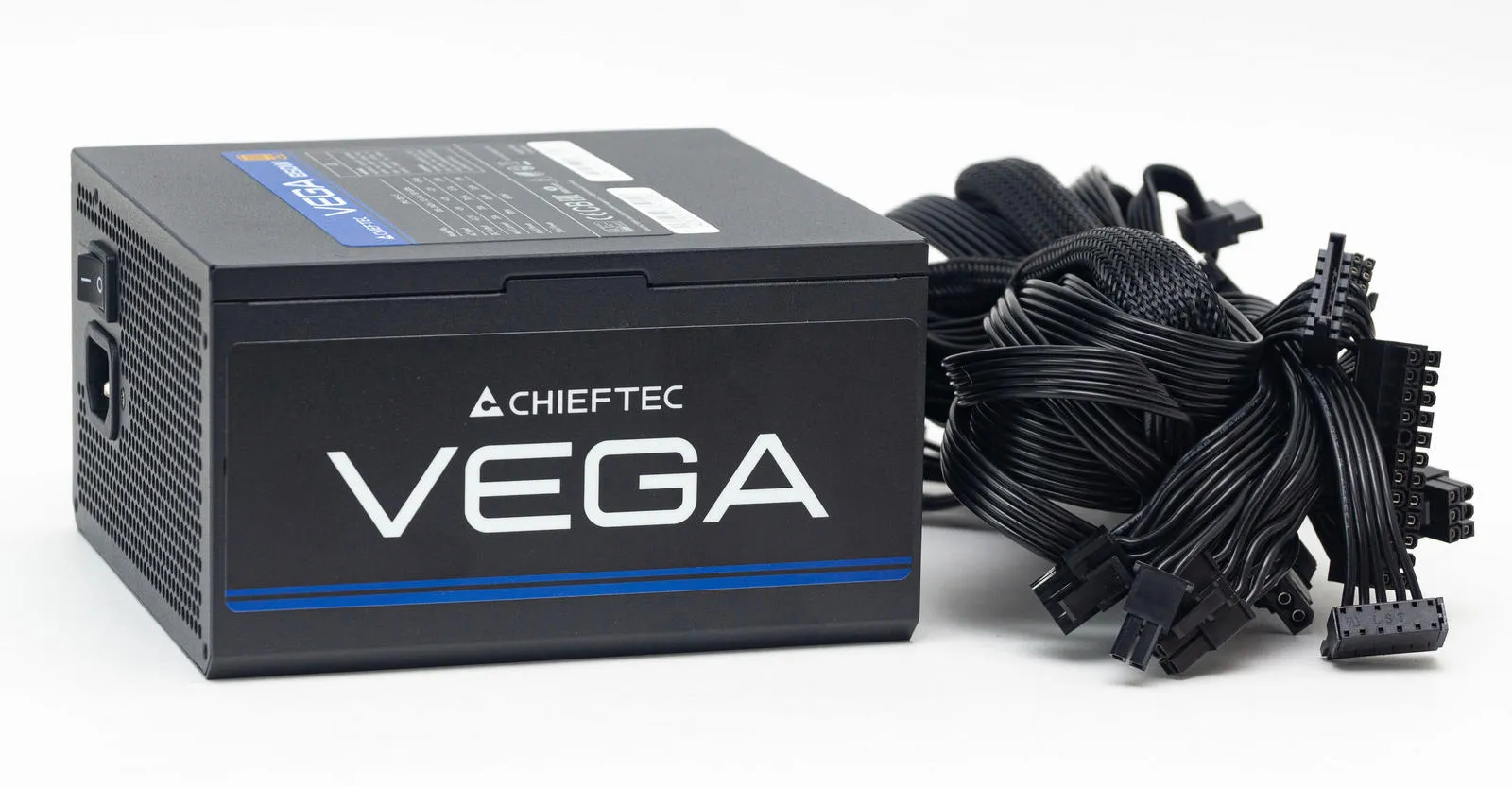

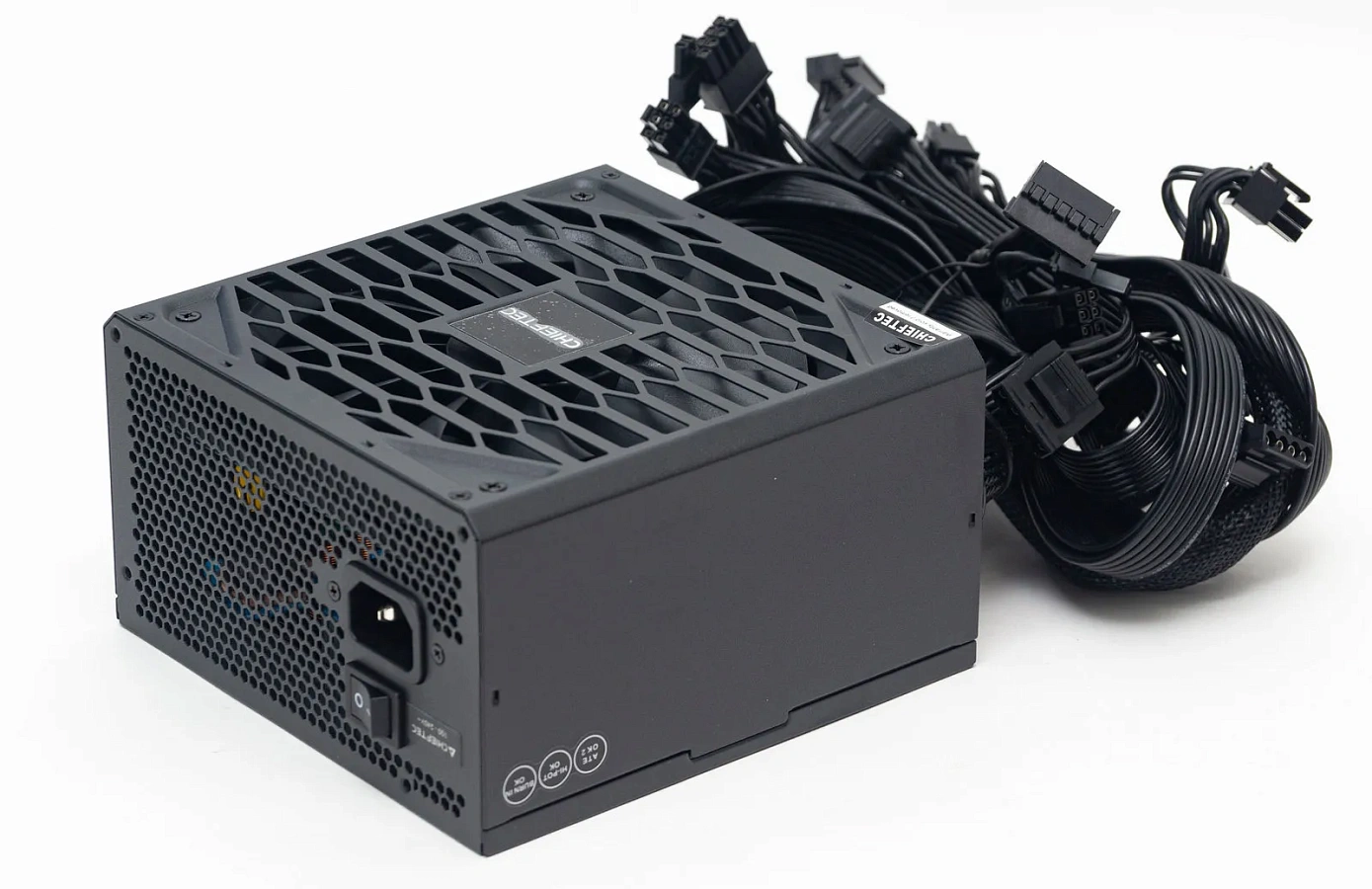

Призматический корпус, два нижних угла срезаны в виде фаски.

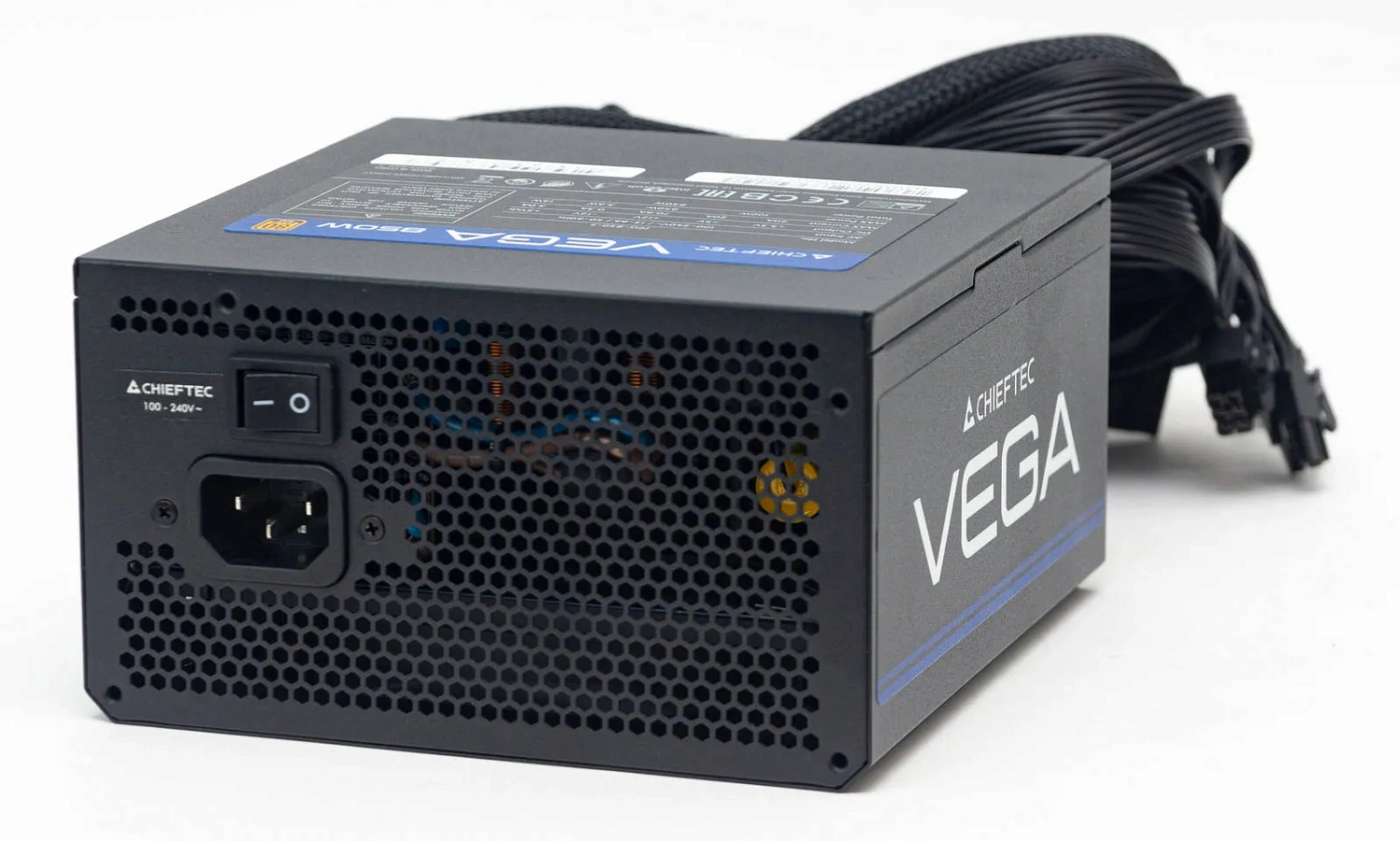

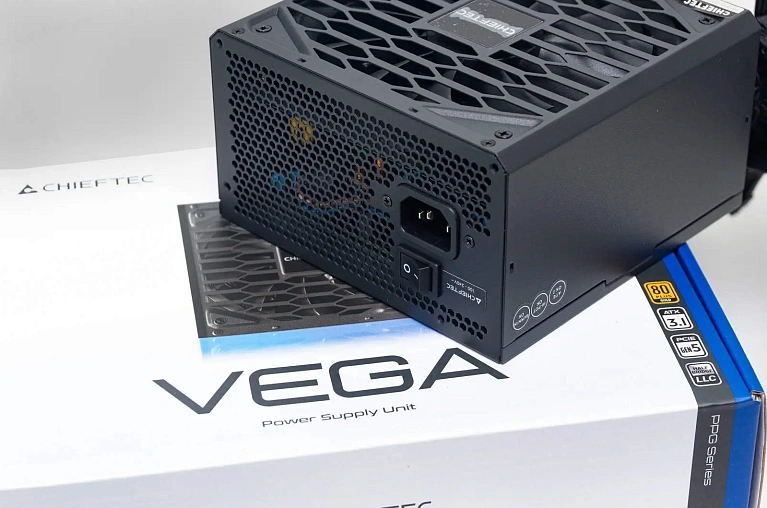

С лицевой стороны тумблер включения, сетевая вилка и наклейка с указанием диапазона входных напряжений 100-240 В.

С нижней стороны оригинальная перфорация в виде шестигранной нано-решетки, по центру блестящий логотип бренда.

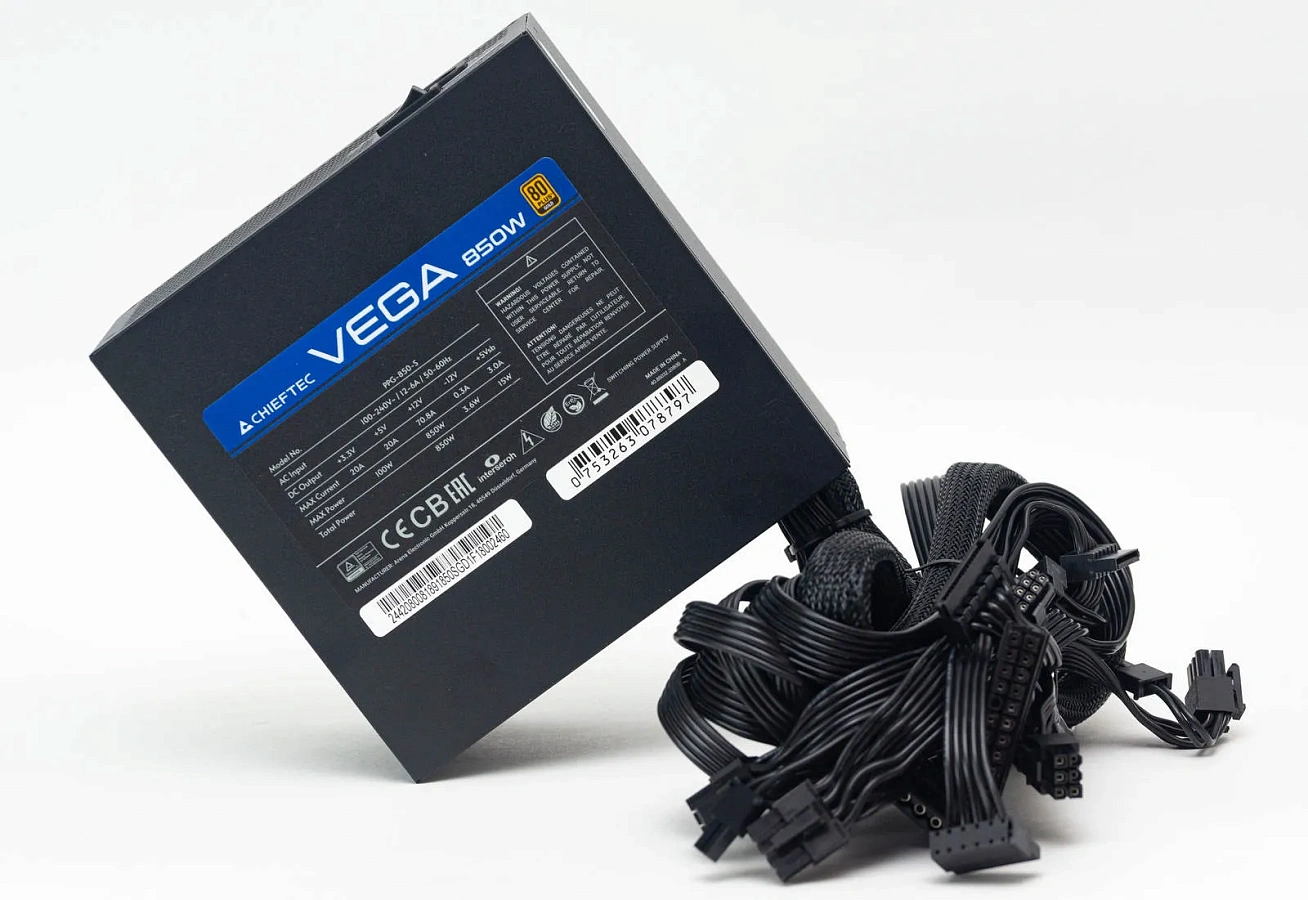

На одном боку наклейка с наименованием серии, на другом боку наклейки об успешном заводском тестировании данного экземпляра.

Сверху корпуса наклейка с нагрузочными характеристиками и серийным номером изделия.

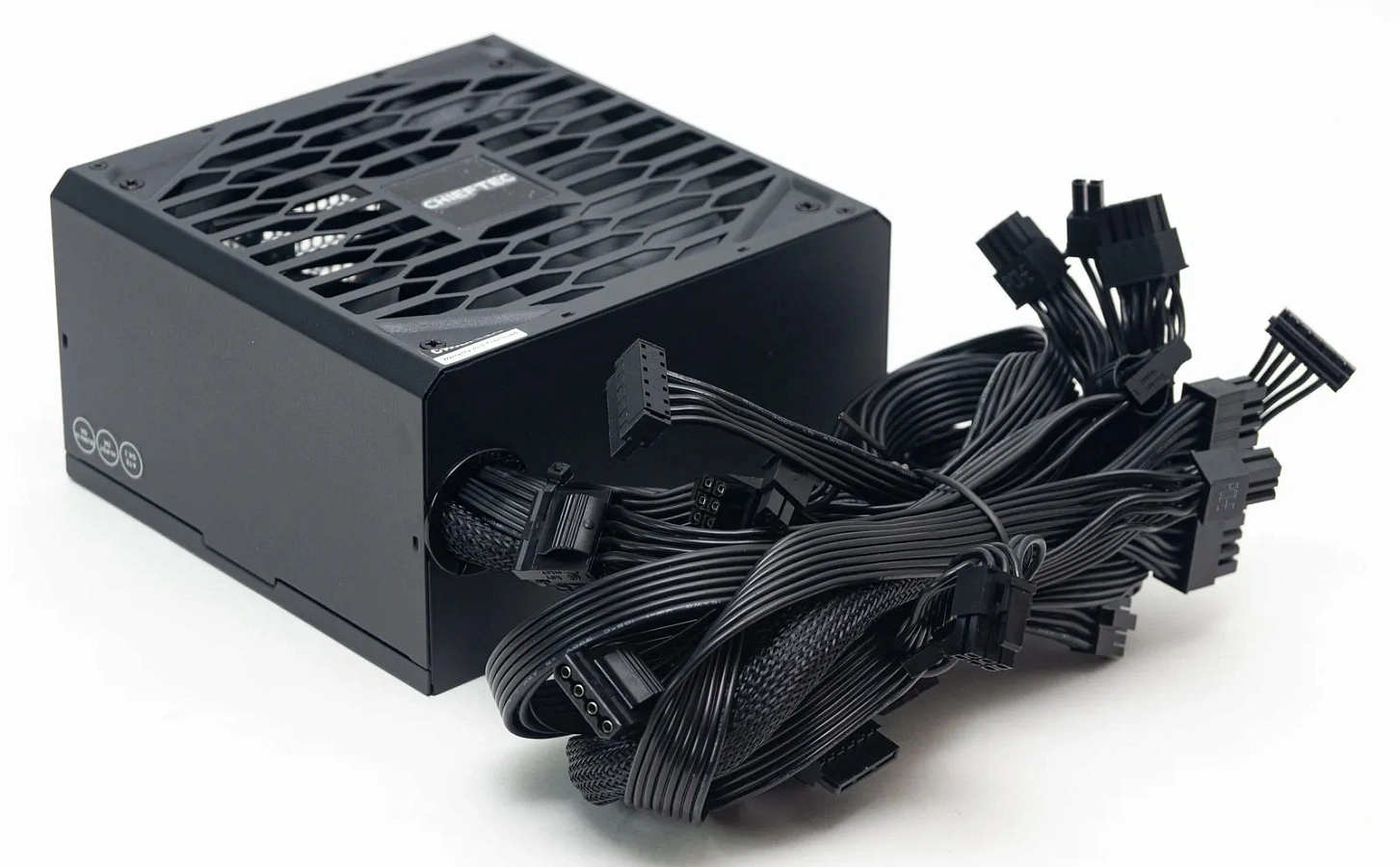

С тыльной стороны, через круглый вырез с пластиковой рамкой выведены кабеля.

Кабеля и коннекторы

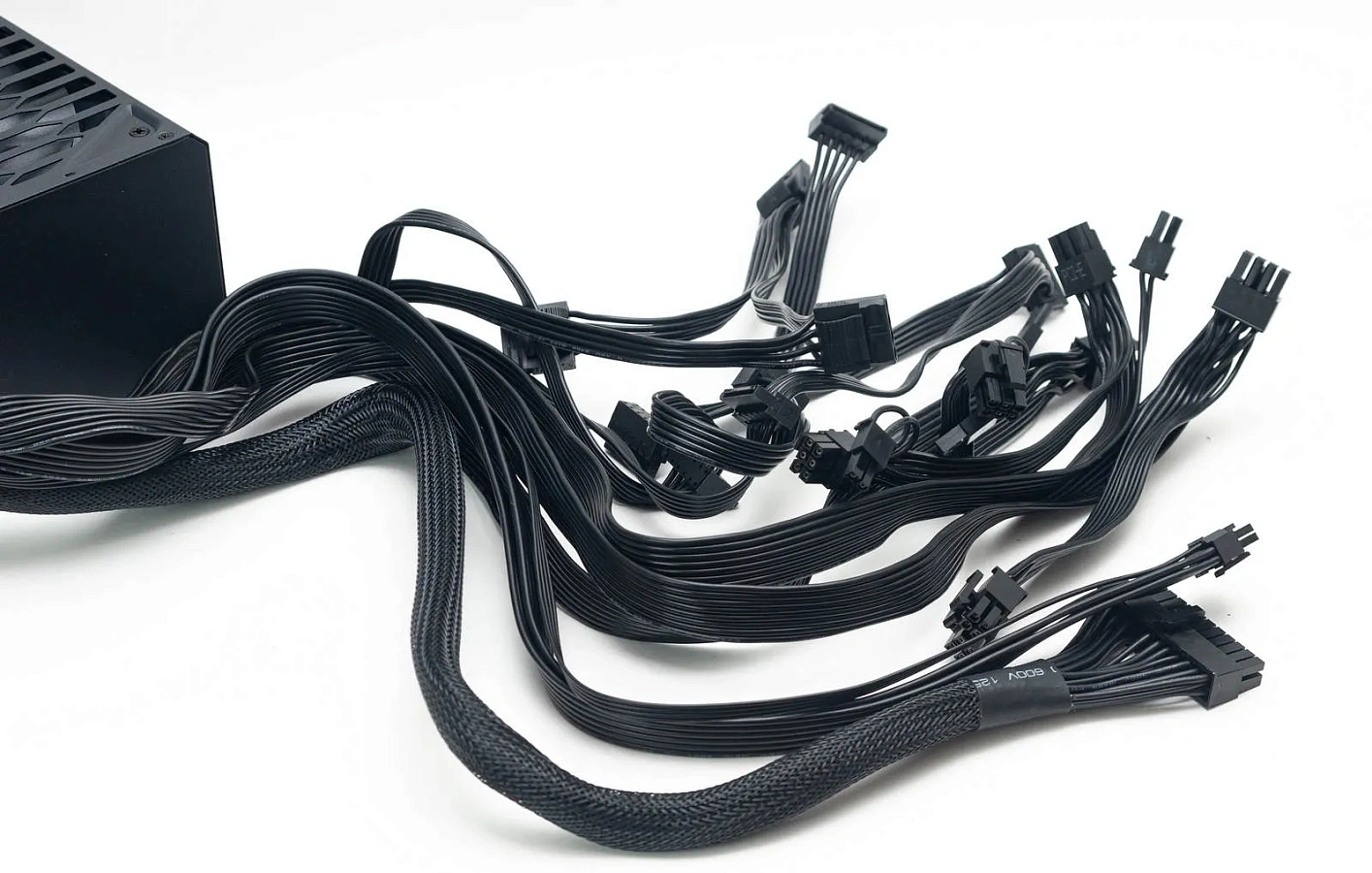

Кабель АТХ 24 пин в виде шлейфа в нейлоновой оплетке, остальные кабели в виде плоских шлейфов.

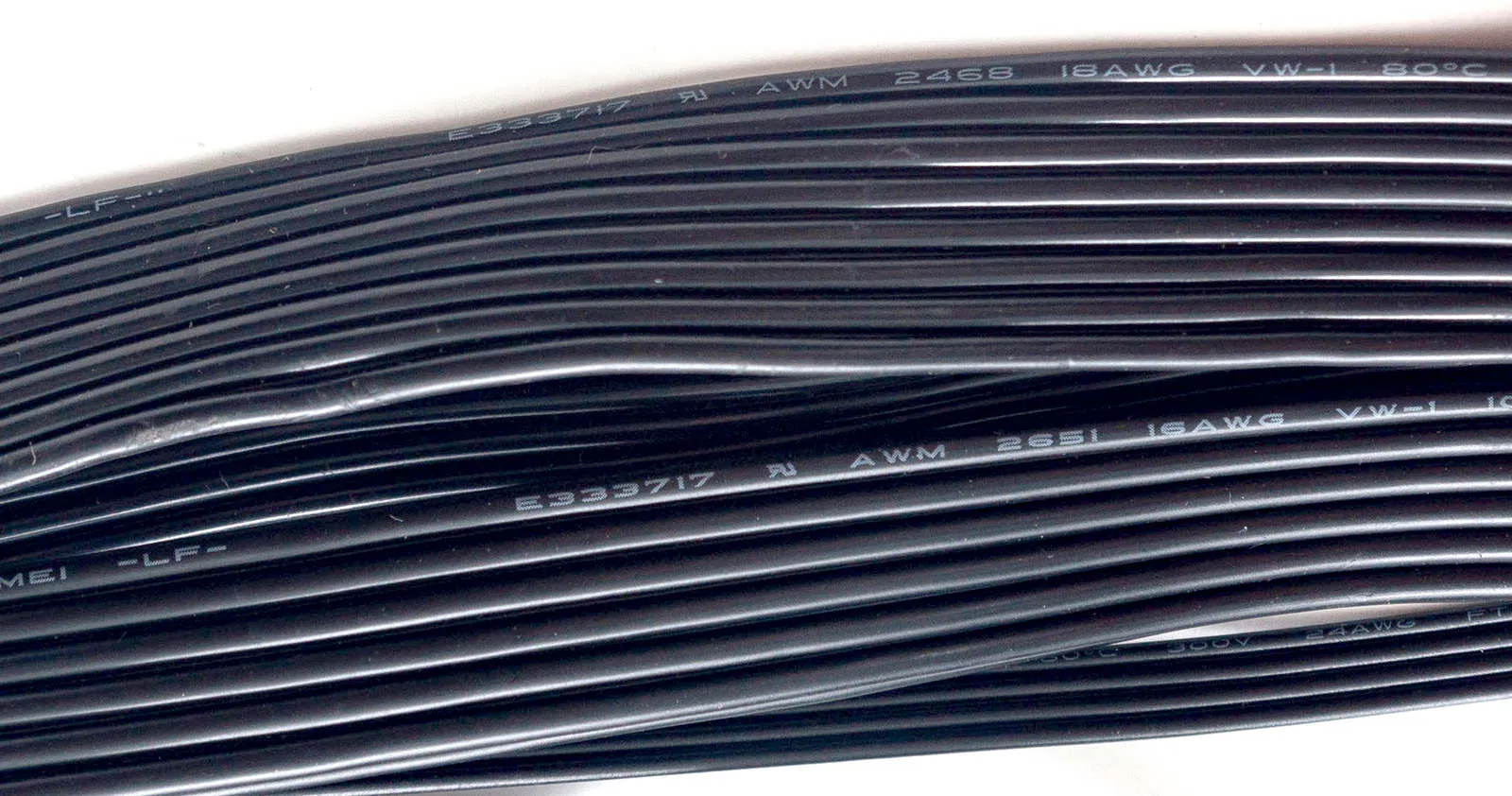

Провода кабеля с коннектором 12V-2x6 600W калибром 16AWG. Все остальные провода калибром 18AWG.

Охлаждение

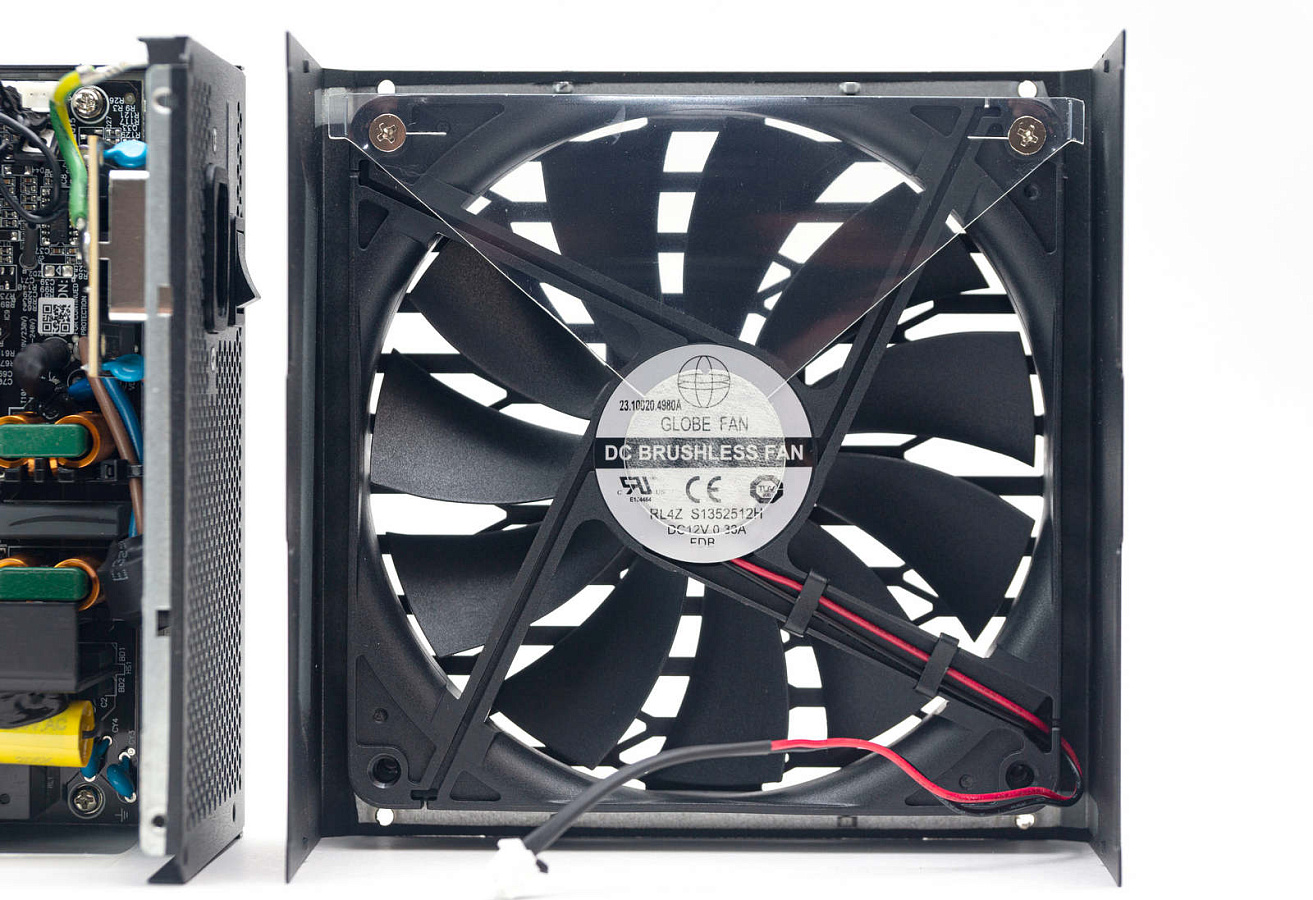

Вентилятор установлен RL4Z S1352512H, крыльчатка диаметром 135 мм на одиннадцать лопастей. В основе гидродинамический подшипник.

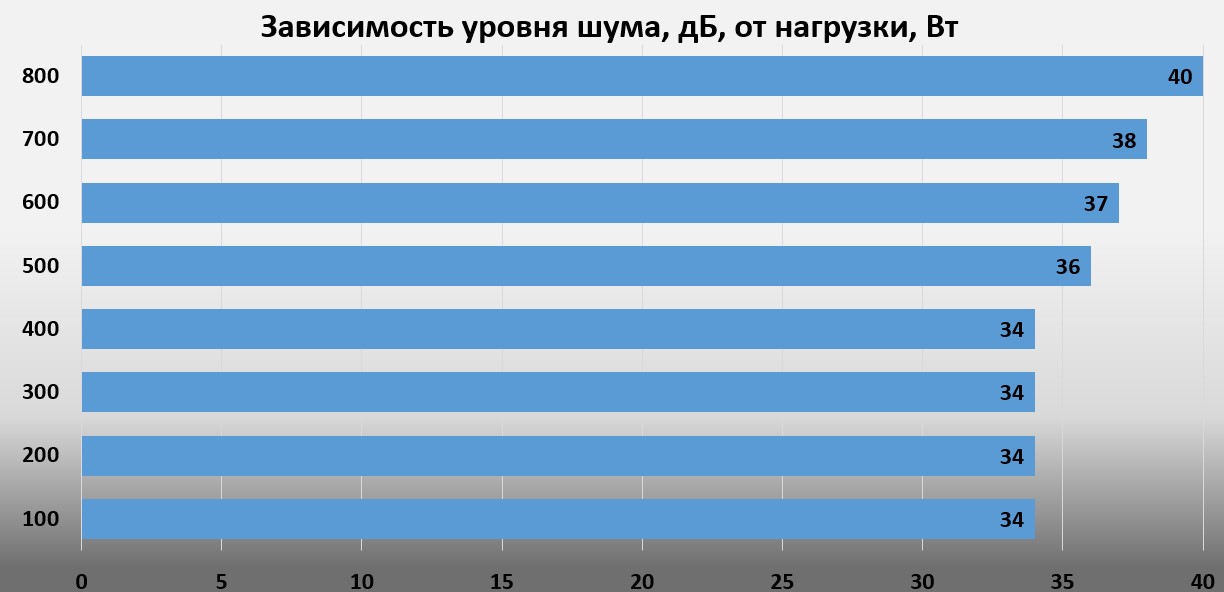

Вентилятор работает достаточно тихо на всем диапазоне нагрузки, но назвать его бесшумным нельзя.

Схемотехника

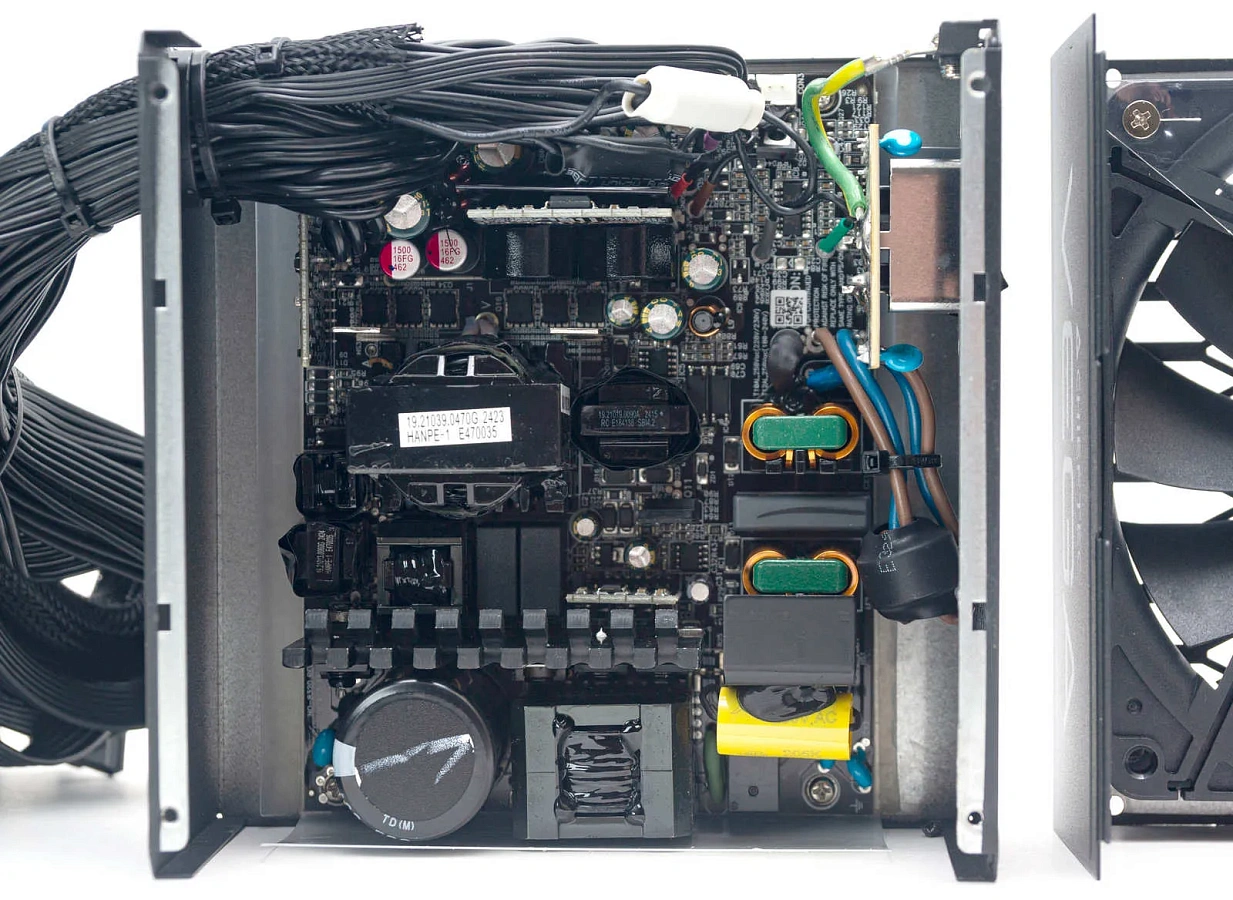

ОЕМ платформа используется High Power NO-832D. Топология полумост и LLC-преобразователь в первичной части и синхронный выпрямитель с DC-DC преобразователями во вторичной части.

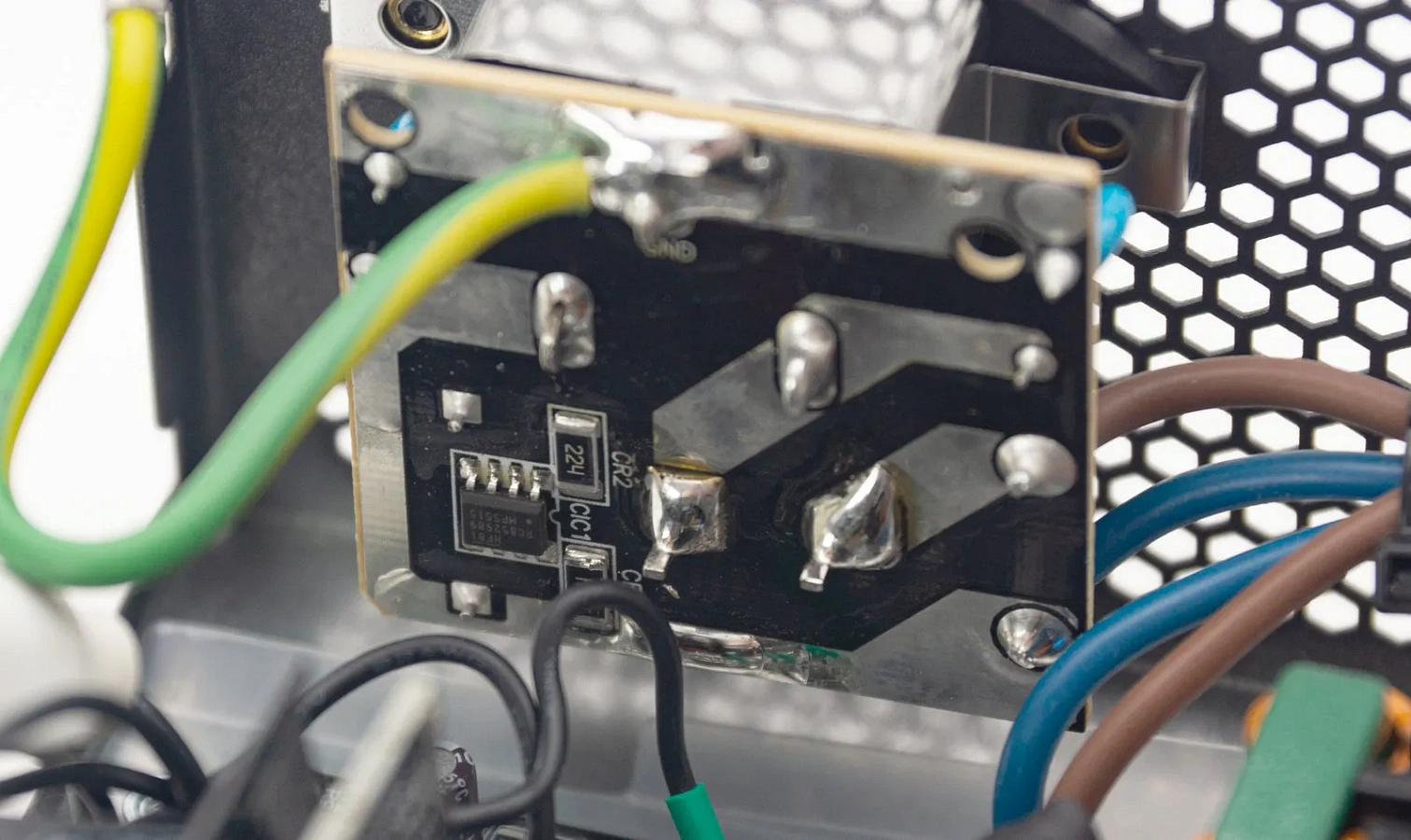

На входной вилке закреплена плата с первым звеном EMI-фильтра: два Y-конденсатора и Х-конденсатор. На плате находится схема из микросхемы MP5515 и резисторов, для разрядки конденсаторов.

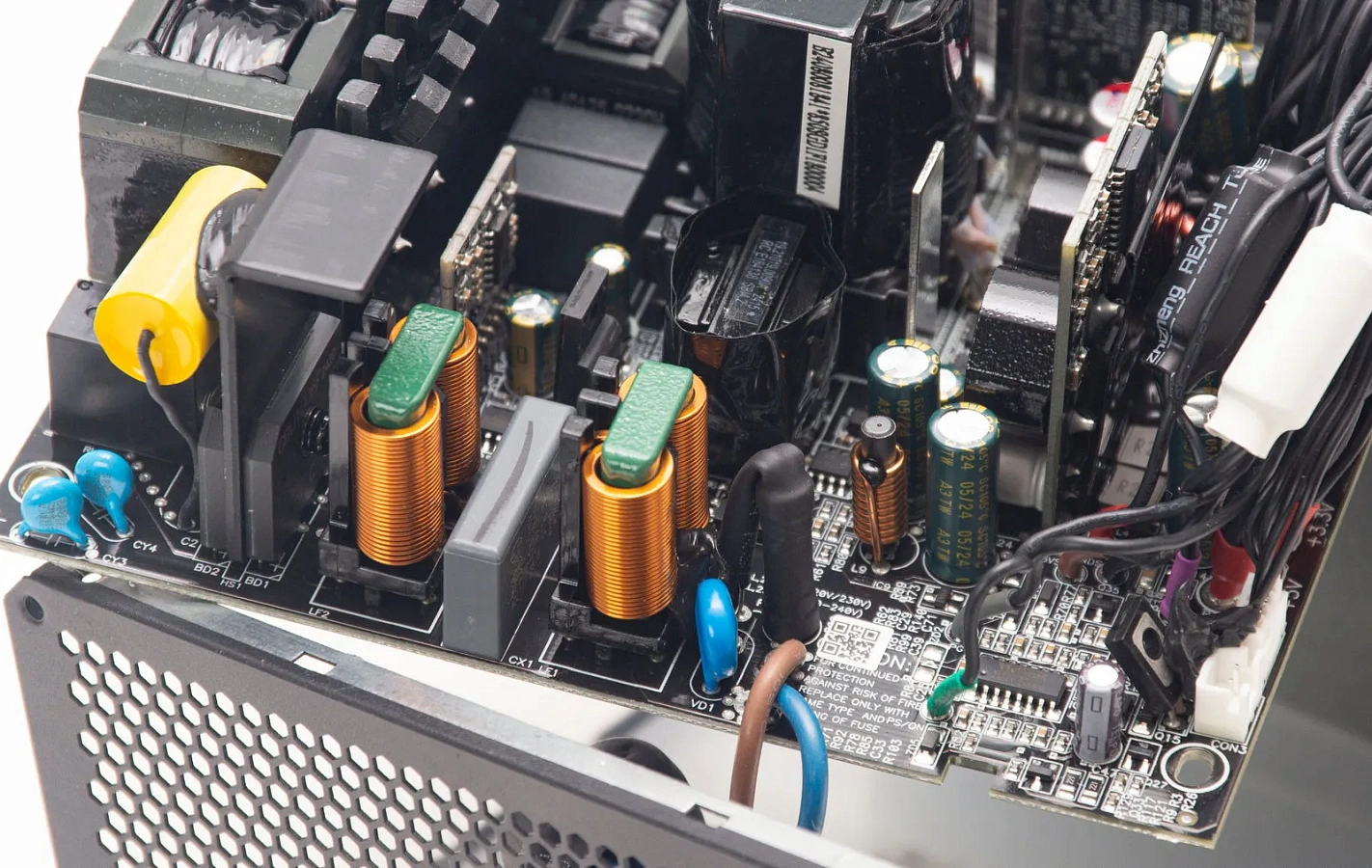

Второе звено фильтра включает два Y-конденсатор, Х-конденсатора и двух дросселей непривычной редко встречающейся формы. Для защиты БП установлен предохранитель, варистор, термистор с реле.

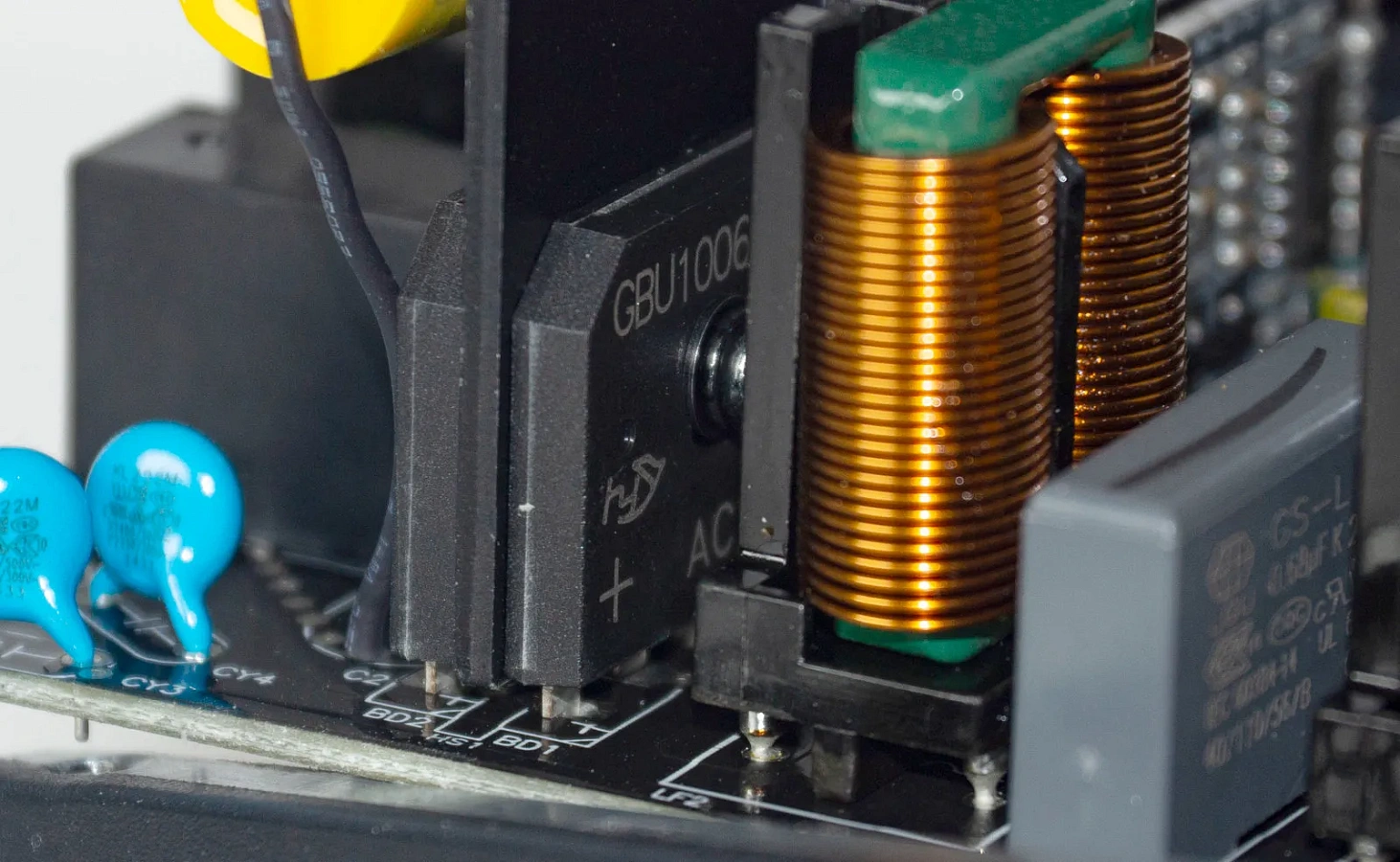

На первом Г-образном радиаторе два диодных моста GBU1006F (600 В, 10 А).

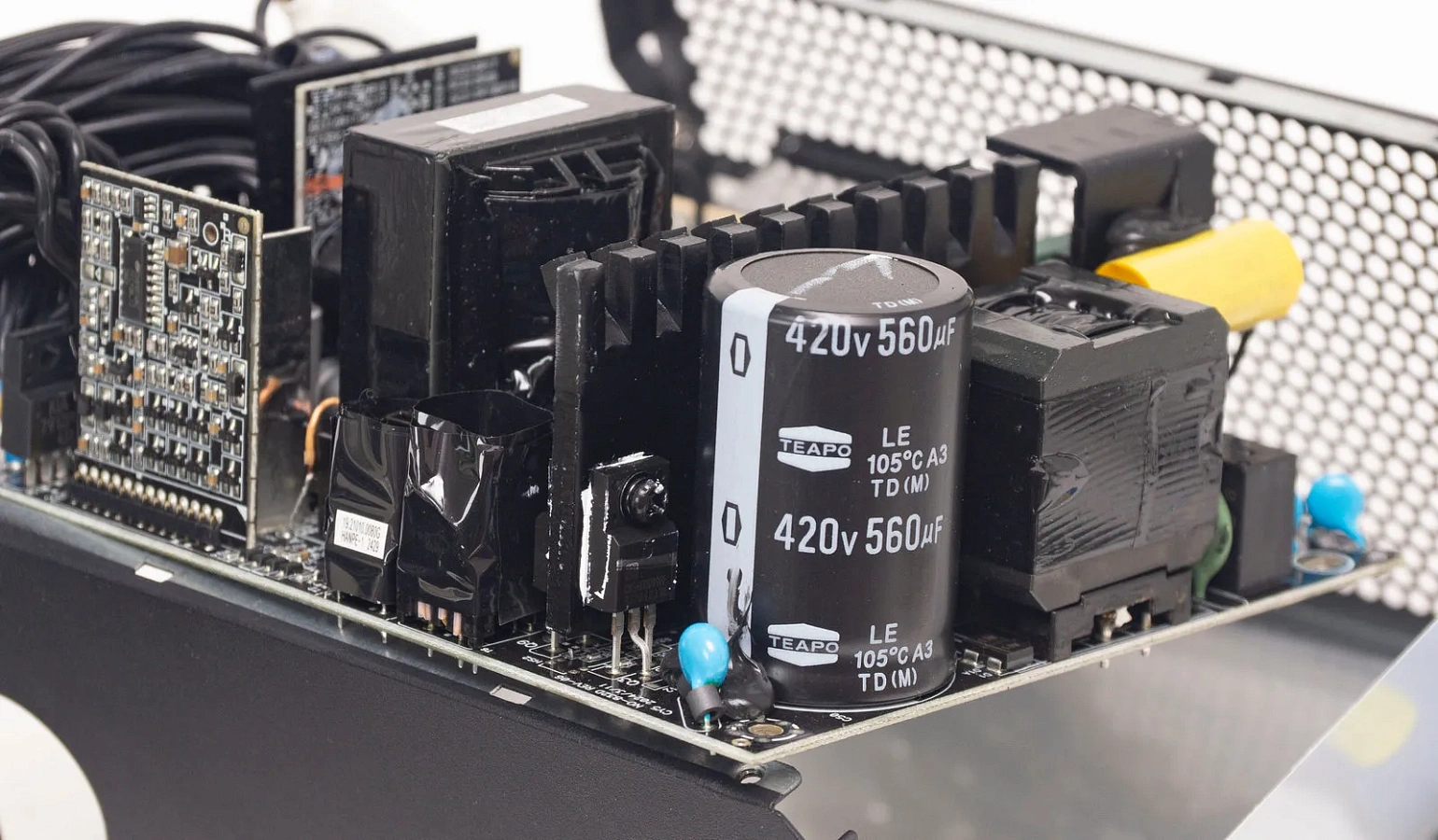

Силовые элементы APFC (два транзистора и диод) закрыты крупным дросселем, маркировку не рассмотреть. Высоковольтный конденсатор установлен Teapo на 560 мкФ, 420 В, 105°С.

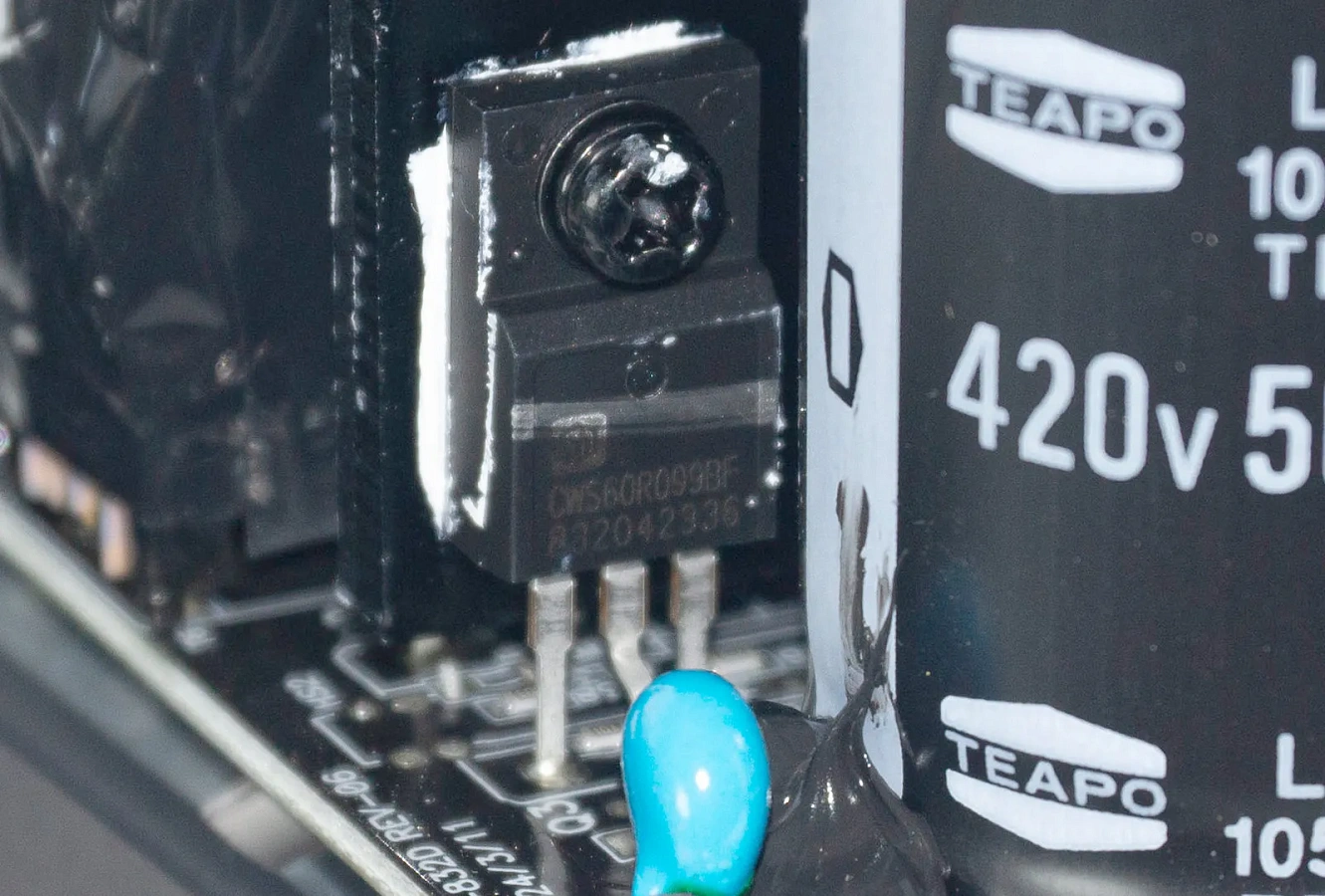

На этом же радиаторе. С двух сторон два транзистора преобразователя –Xinyuan Semiconductor CWS60R099BF (600 В, 40 А).

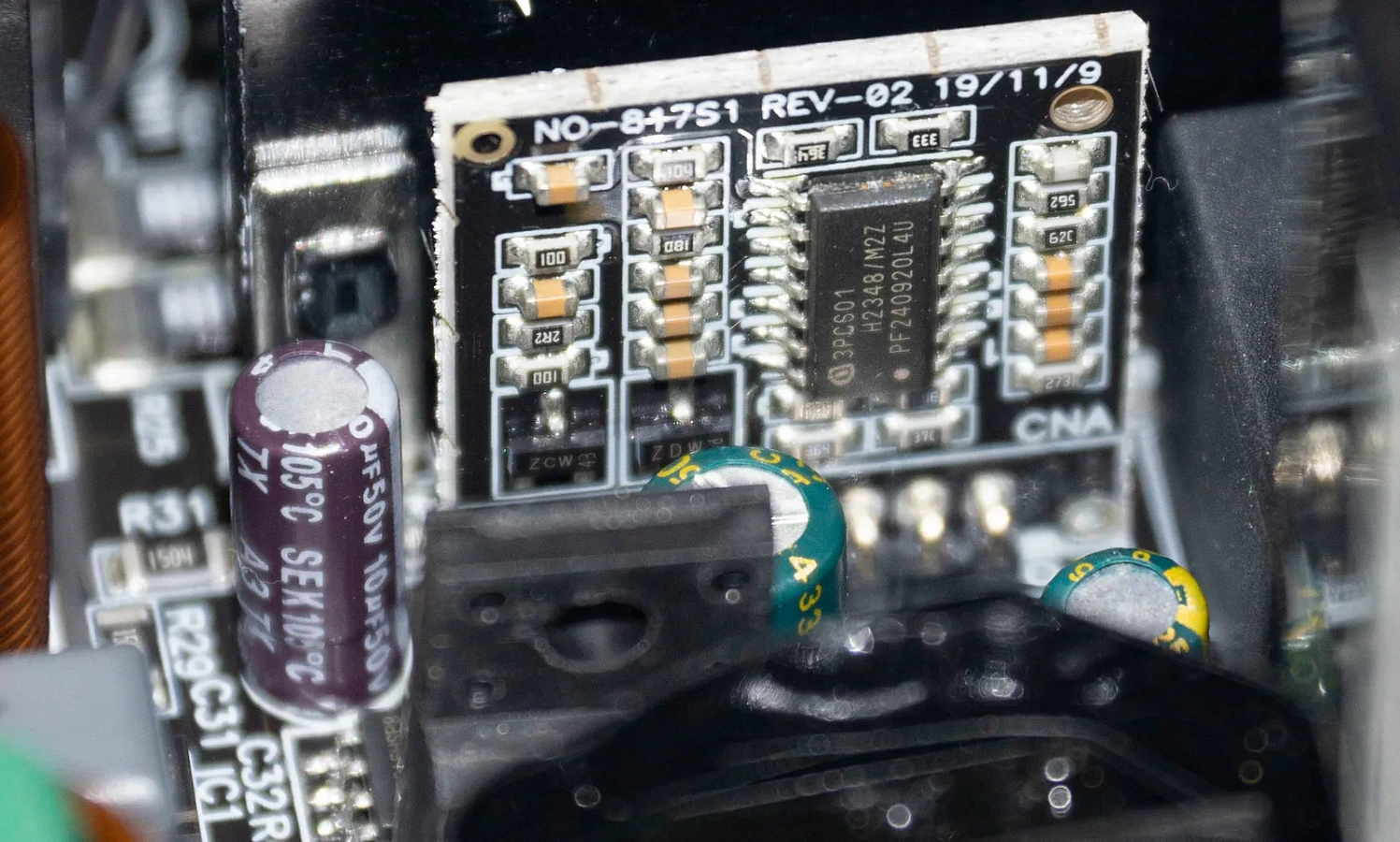

На вертикальной плате за радиатором контроллер infinion 3PCS01.

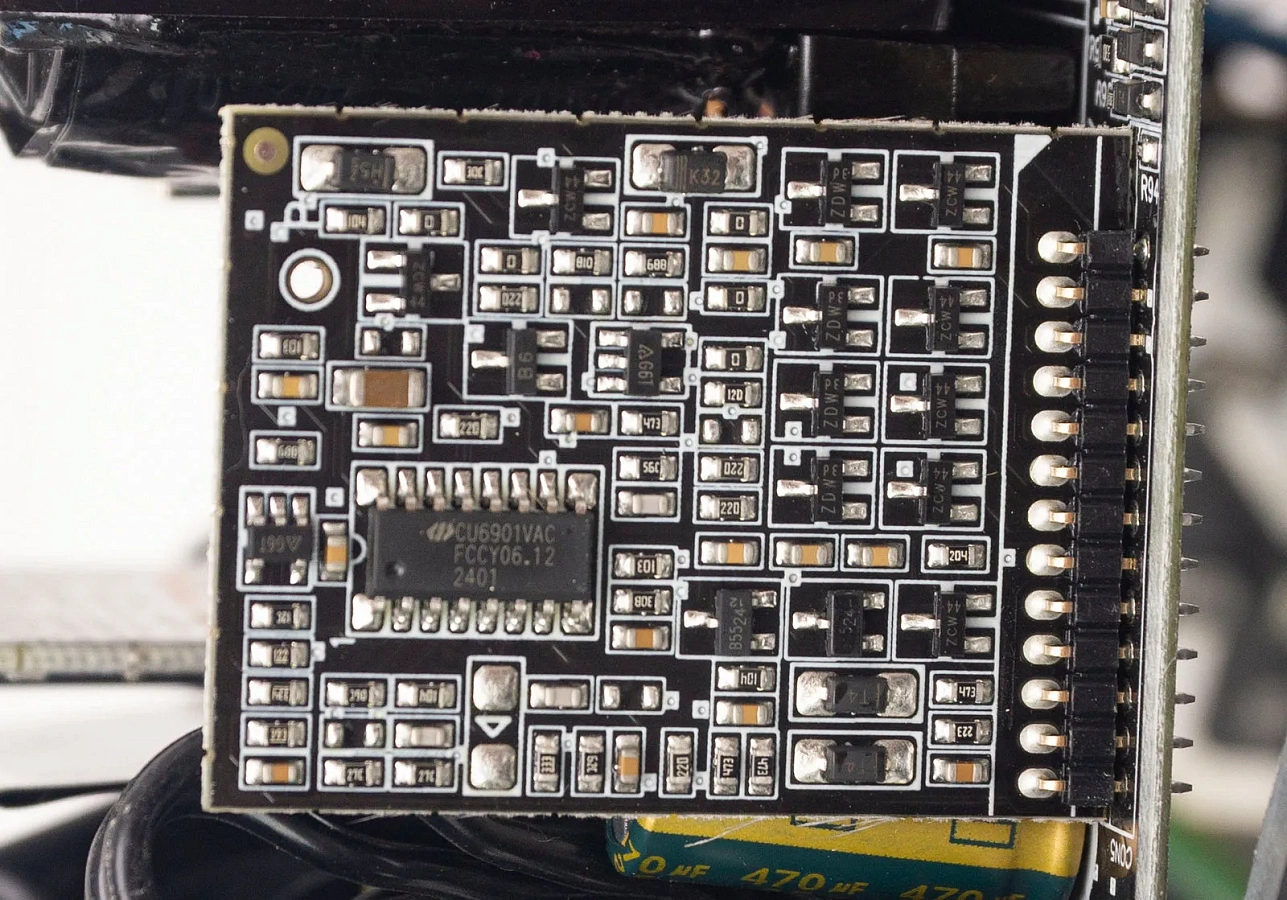

На краю вертикальная плата с контроллером преобразователя CU6901VAC.

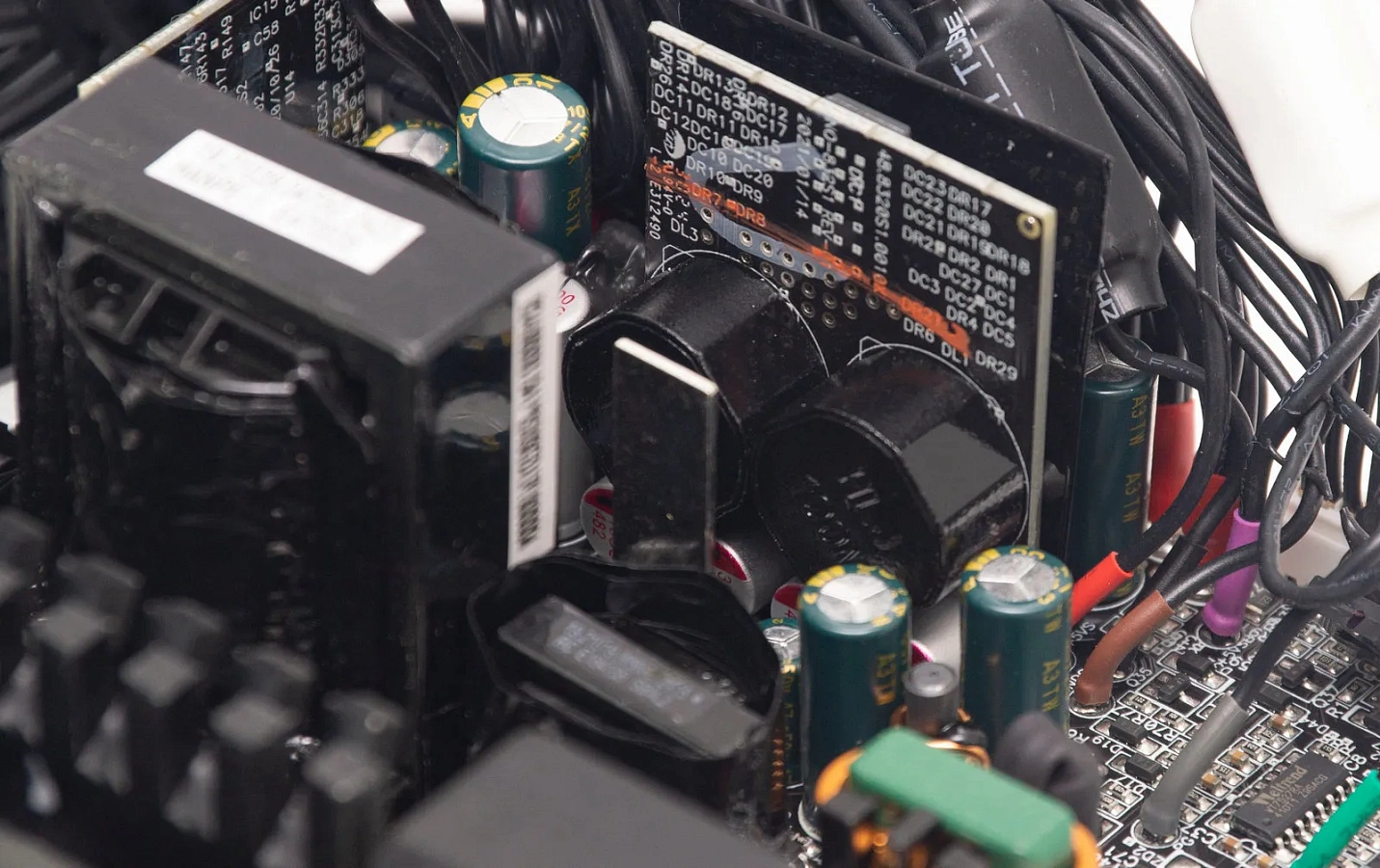

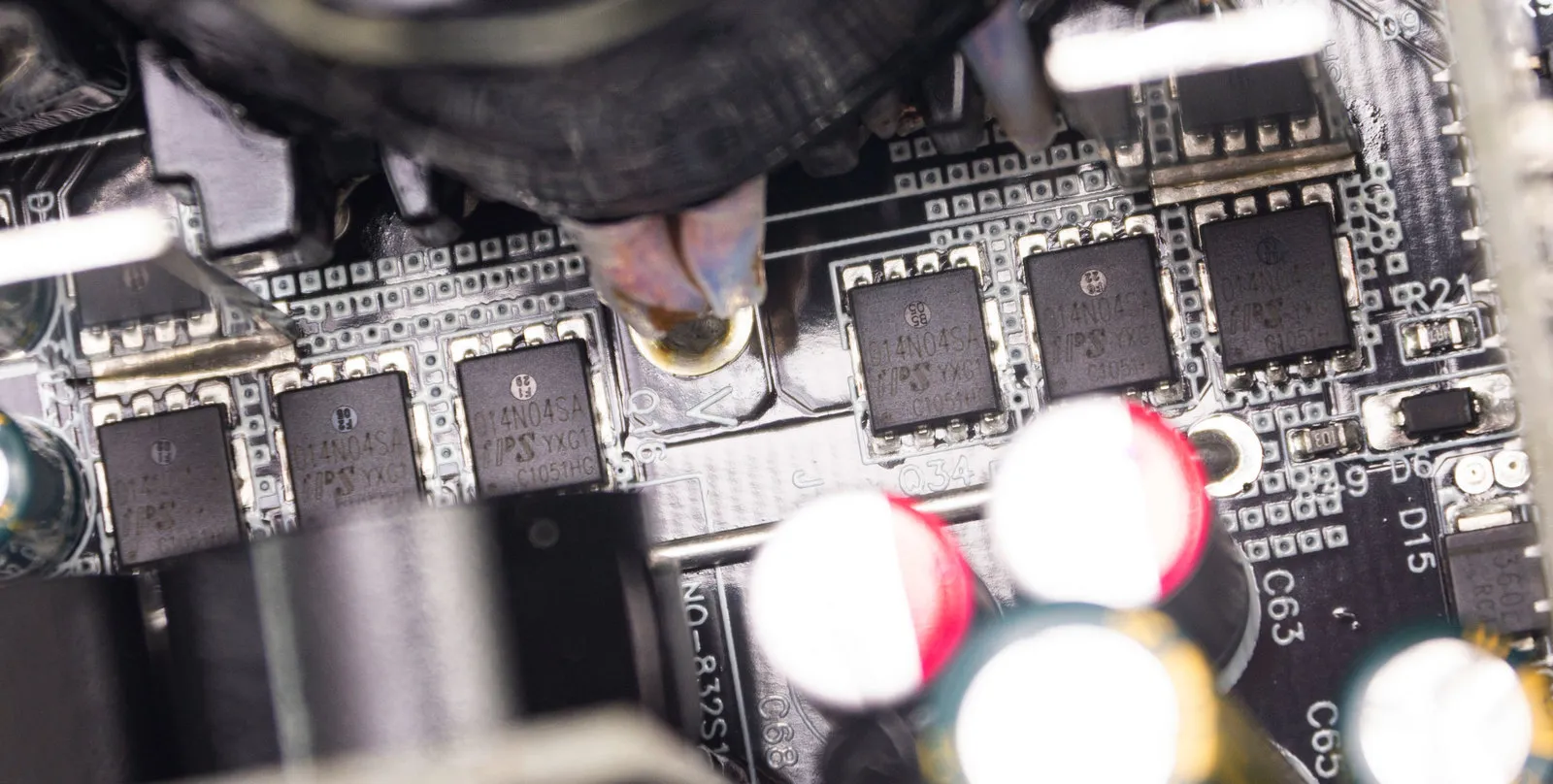

Далее идет крупный трансформатор, за ним два маленьких радиатора и шесть транзисторов линии +12В распаянных непосредственно на плате – BSC014N04SA (40 В, 100 А). Для управления синхронным выпрямителем установлена микросхема LP3510.

Перпендикулярно еще одна плата с DC-DC преобразователями.

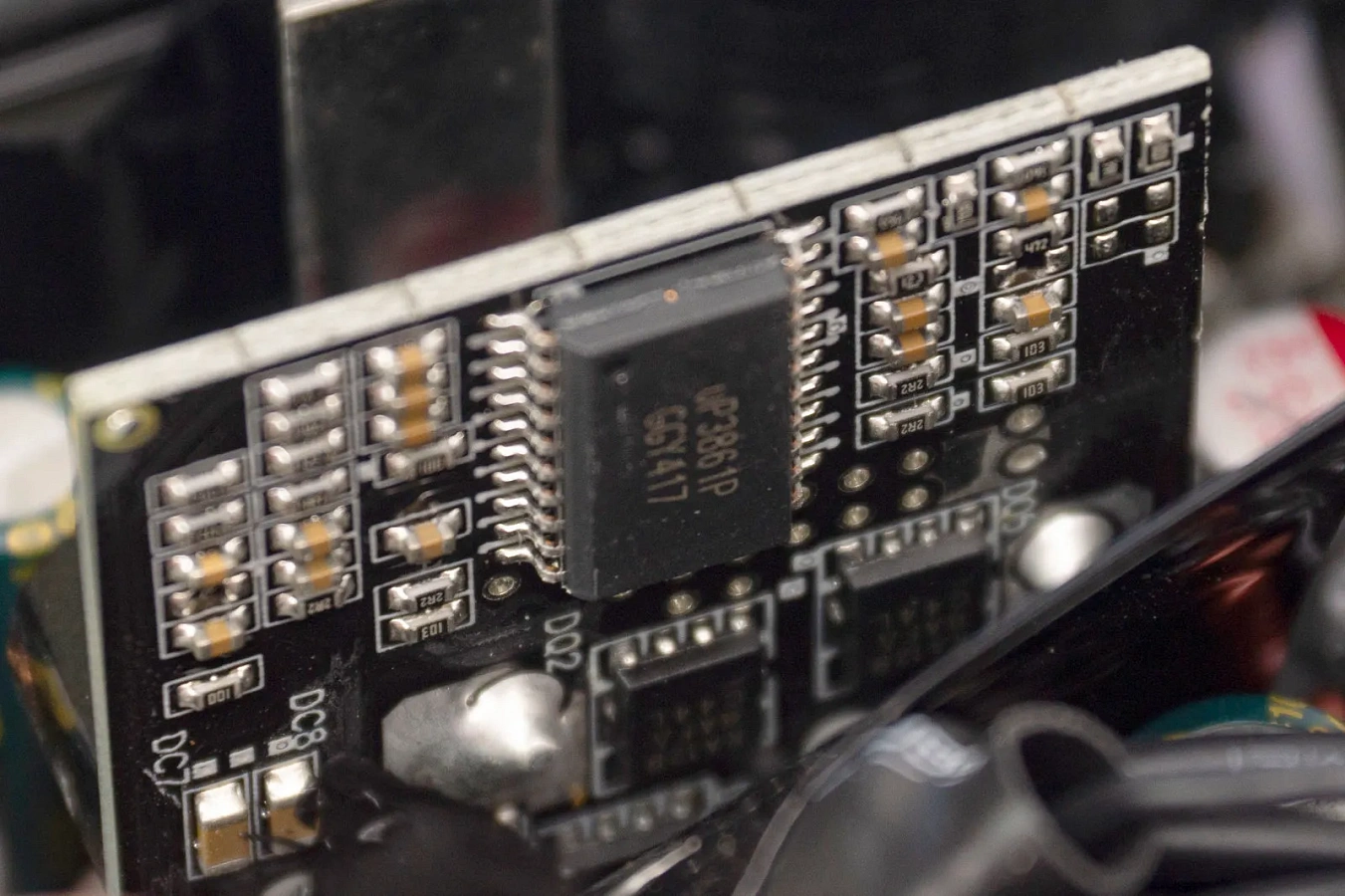

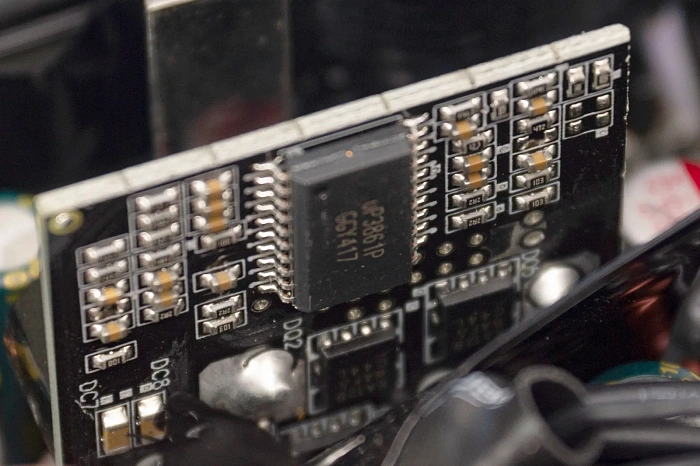

На ней четыре транзистора SiRA12B (30 В, 25 А) и контроллер uP3861P.

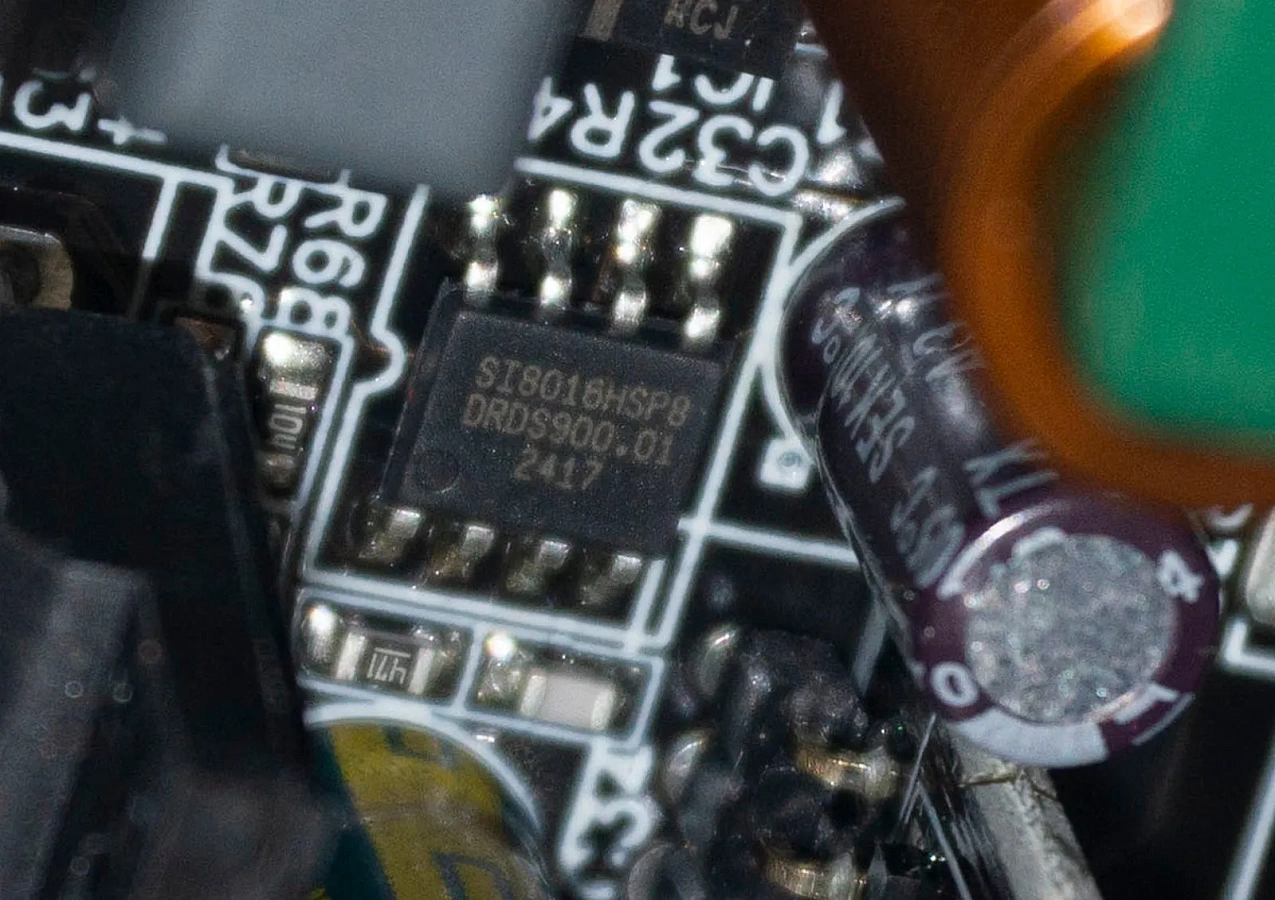

В дежурном питании установлен ШИМ-контроллер Si-Trend SI8016HSP8. Транзистор в дежурке 4N70S (700 В, 16А).

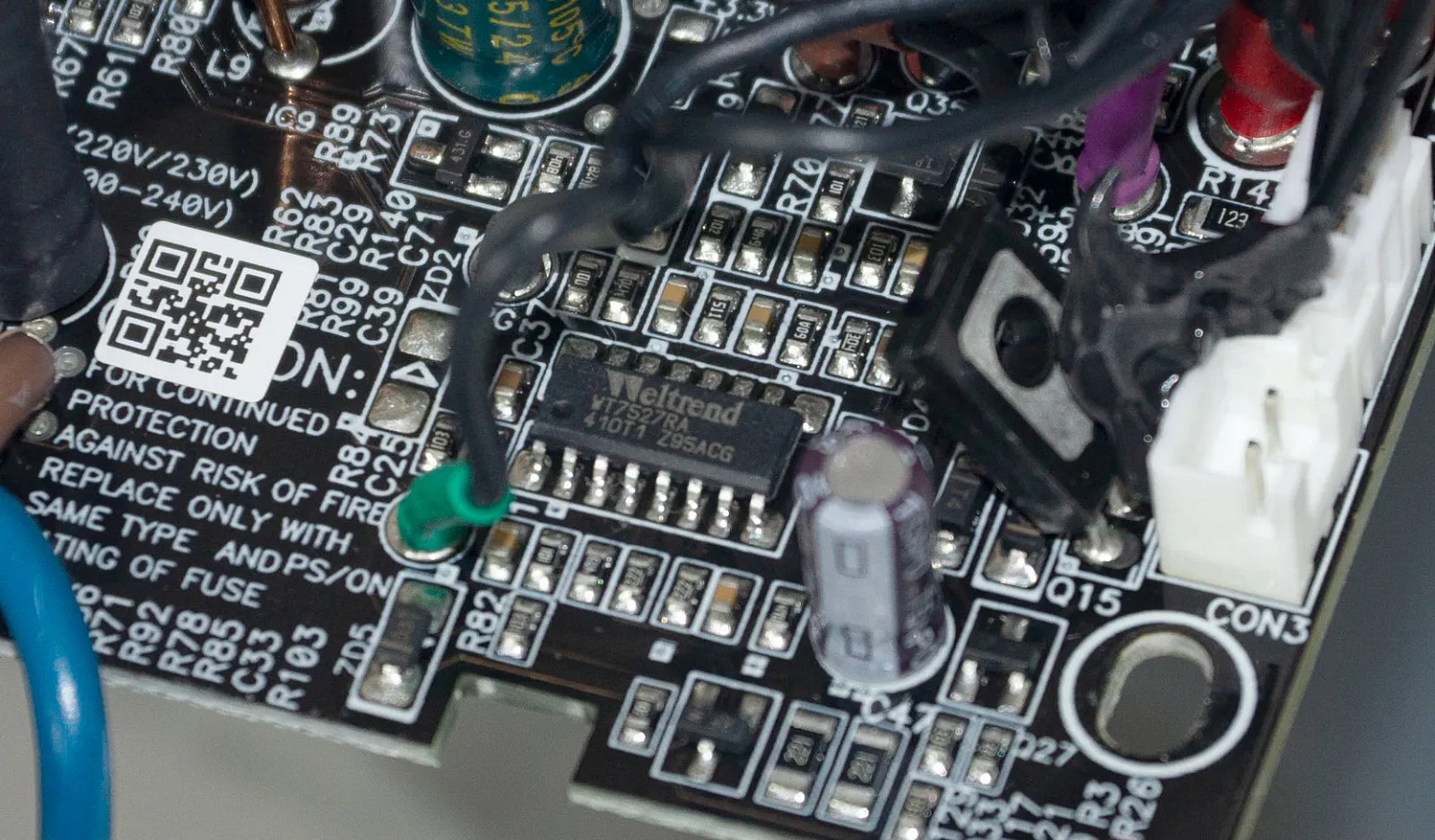

Супервизор установлен Weltrend WT7527RA.

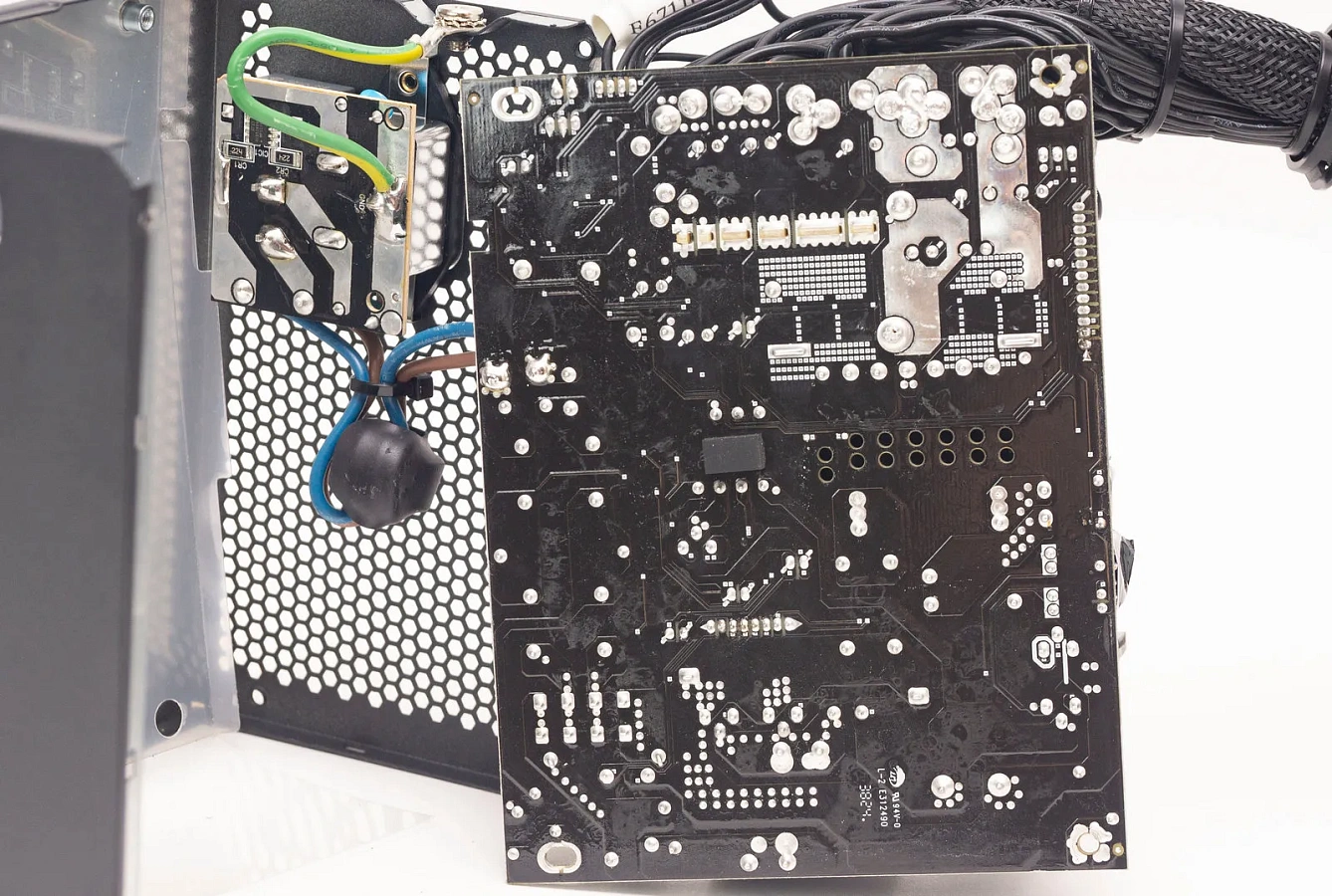

В фильтрах используются электролитические конденсаторы Teapo. С обратной стороны платы хорошее качество монтажа и пайки. Дорожки в низковольтной части усилены припоем.

Тестирование

Тестовый стенд на основе электронных нагрузок, позволяющий нагружать линию +12 В с плавным повышением мощности. Линии +3.3 В и +5 В подключались также к электронным нагрузкам, но меньшей мощности. Блок питания подключается через специальную коммутационную плату.

По требованиям стандарта ATX отклонения по всем линиям должны укладываться в диапазон от ±5%.

Современные блоки питания с сертификатом 80 PLUS Gold чаще всего укладываются по отклонениям на значение в 1-2%.

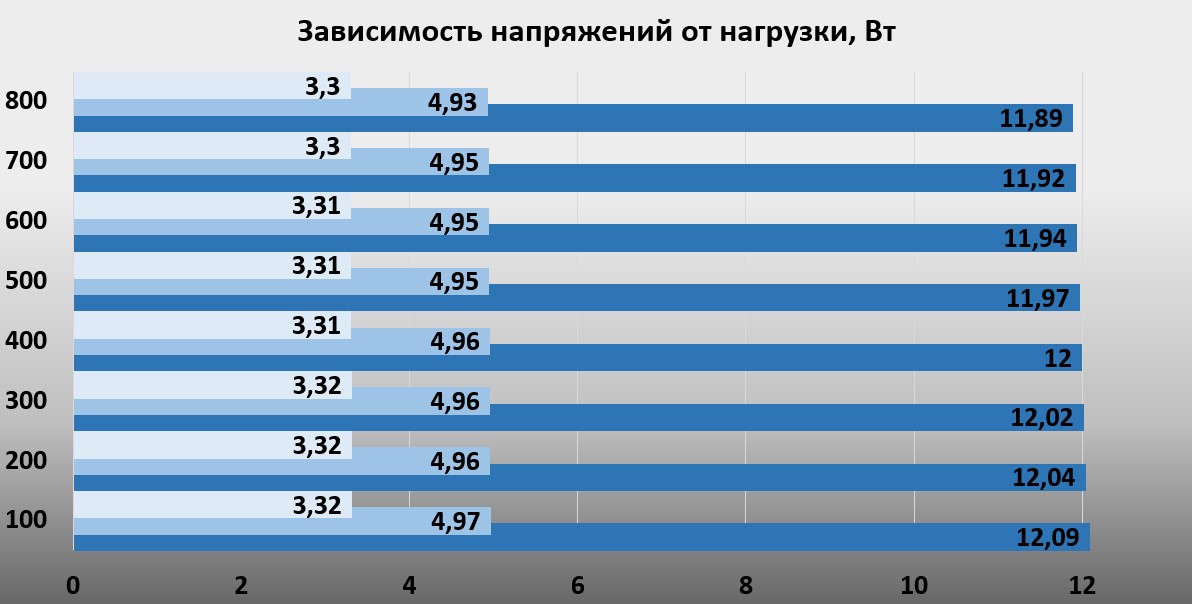

Напряжения стабильные, линия +12В изменяется на ±2% от номинального значения. Линия +5В снижается под нагрузкой не более 2%. Линия +3,3В остается близко к номинальным значениям, изменения незначительные, на 0,02В.

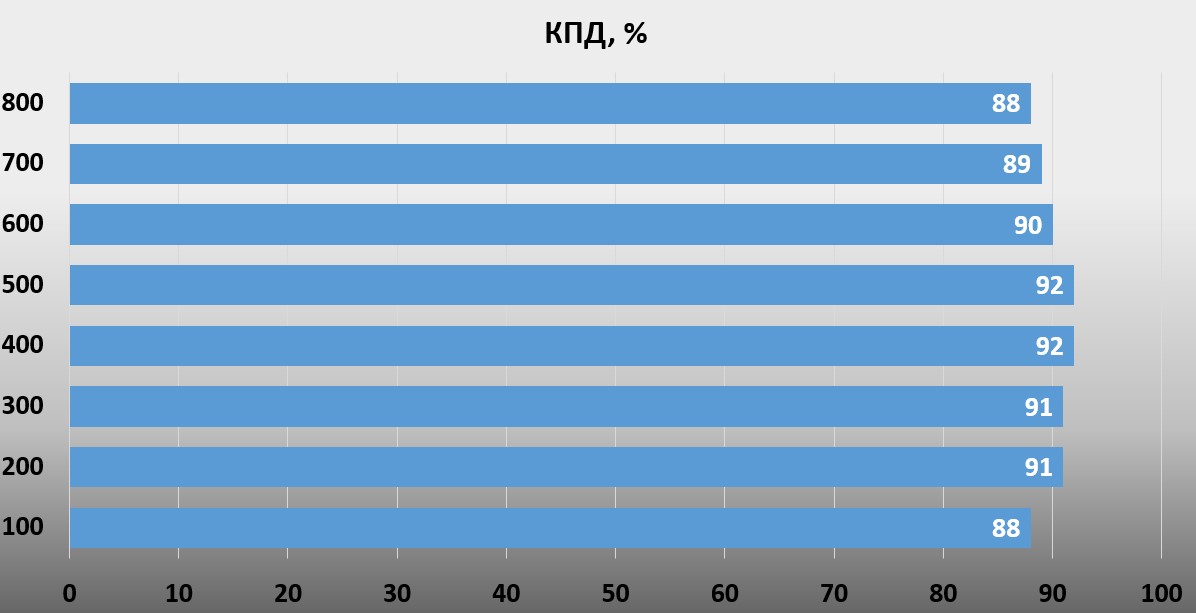

Значения КПД, соответствующие сертификату 80 PLUS Gold для сетей 230 В (EU Internal Non-Redundant), должны быть не менее 90%, 92% и 89% при нагрузке 20%, 50% и 100% от номинальной мощности БП. Наш экземпляр блока питания лишь немного не дотягивает до 89% при 100% нагрузке, один процент можно списать на погрешность измерений.

Пульсации по стандарту ATX не должны превышать значения 120 мВ для линии +12 В и 50 мВ для линий +5 В и +3,3 В.

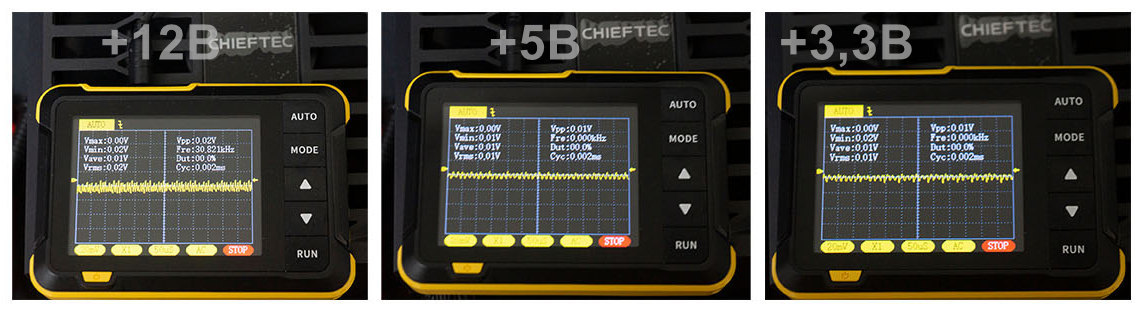

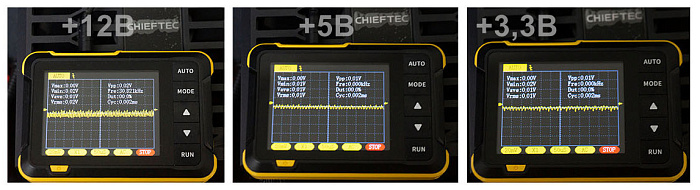

Пульсации минимальные, всего 20 мВ по каналу +12В и около 10 мВ по остальным линиям.

Конкуренты

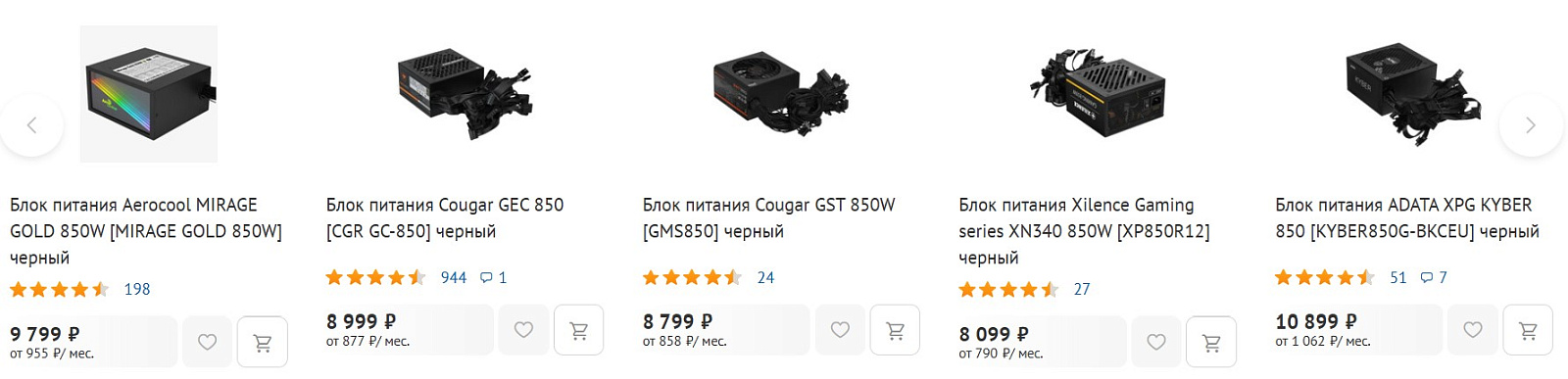

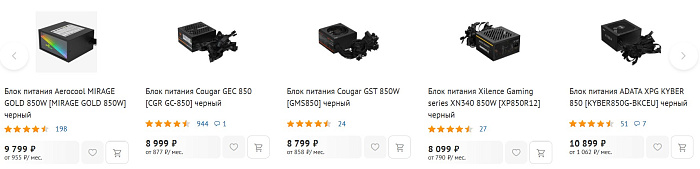

Очень много моделей мощностью 850 Вт с поддержкой свежего стандарта, сертифицированных 80+ Gold.

Основная конкуренция за счет стабильных напряжений, тихого вентилятора и качественной сборки. Японские конденсаторы здесь большая редкость, и Teapo смотрится в такой сборке очень выгодно.

При цене от 8000 до 9000 рублей, VEGA 850W смотрится хорошим вариантом.

Заключение

Модель Chieftec VEGA 850W хороший вариант для экономных пользователей. За цену немногим более 8000 рублей можно получить качественный современный блок питания с сертификатом Gold и тихим вентилятором.

Экономия вполне оправдана, несъемные кабели, конденсаторы Teapo, бюджетные мосфеты. Это не влияет отрицательно на электрические характеристики; напряжения стабильные, пульсации низкие, КПД высокий.

Если не нравится отсутствие модульности, можно найти эту же модель с модульным исполнением кабелей, в минусы это записать нельзя.
