Обзор и тестирование блока питания DeepCool PL750D
Соответствие стандарту ATX3.0 постепенно добирается до бюджетных и среднебюджетных моделей. Компания DeepCool обновила свою линейку немодульных блоков питания с сертификатом 80 PLUS Bronze, добавив кабель 12VHPWR и доработав их до требований нового стандарта.
Технические характеристики
- Модель: R-PL750D-FC0B-EU;
- Стандарт: ATX12V V3.0;
- Сертификат: 80 Plus Bronze;
- Топология: APFC + DC to DC;
- Габариты: 150×140×86 мм;
- Вентилятор: 120 мм, на гидродинамическом подшипнике;
- Защита: OPP, OVP, SCP, OTP, OCP, UVP, SIP, NLO;
- Гарантия: 5 лет.

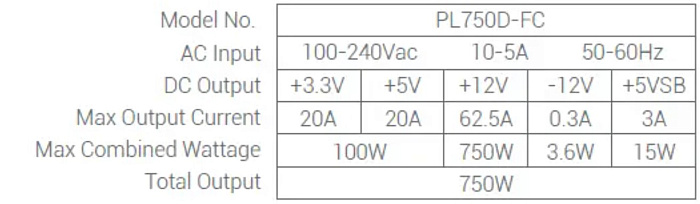

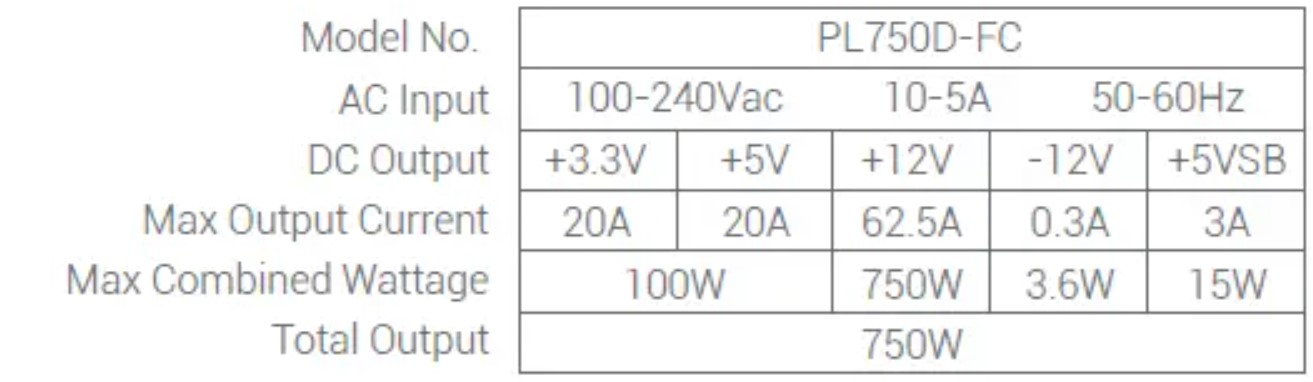

Нагрузочные характеристики:
Упаковка и комплектация

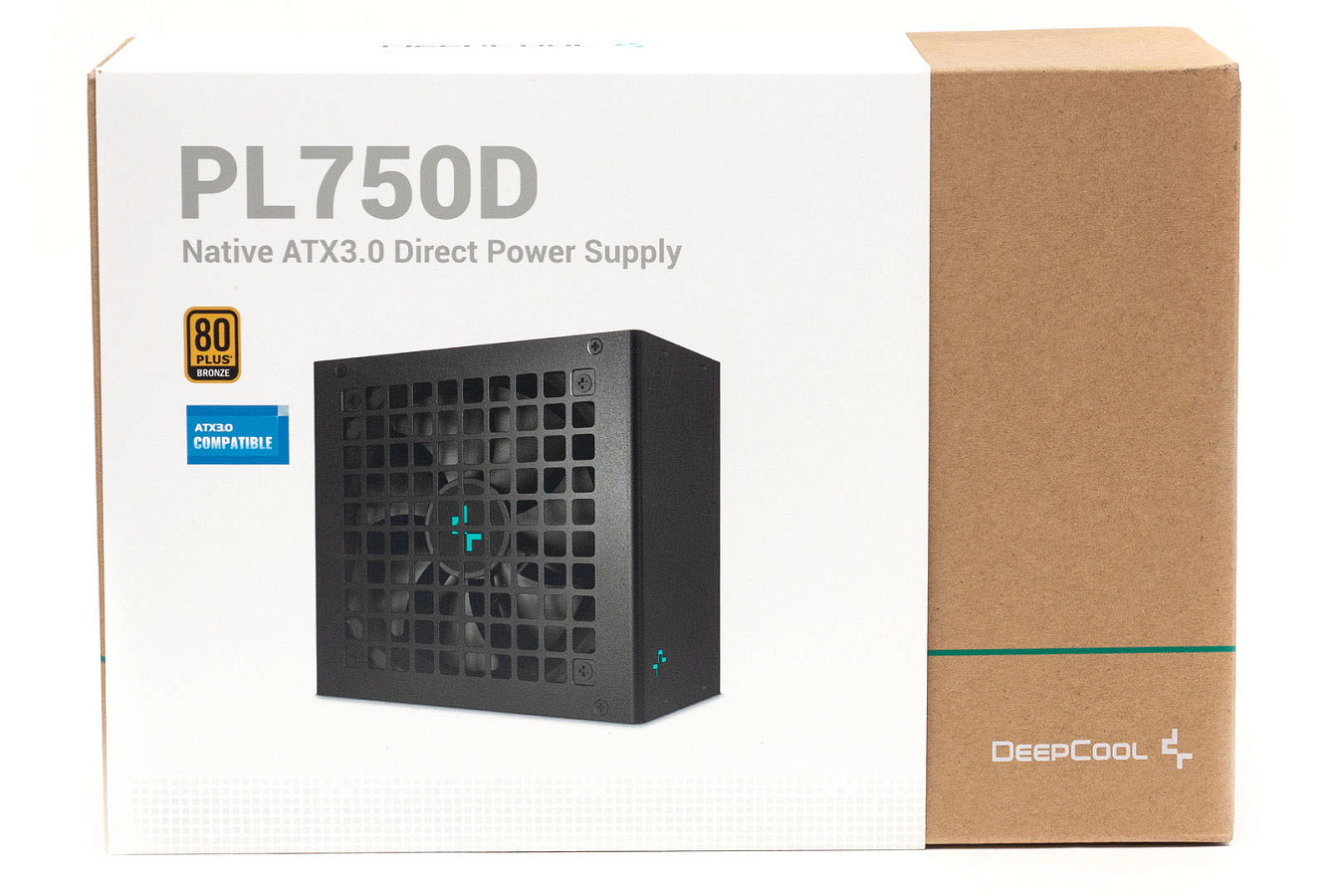

Картонная коробка с белой обложкой – традиционный вариант упаковки для продукции DeepCool. На лицевой стороне находится изображение самого блока питания, наименование модели, указание стандарта и сертификата энергоэффективности.

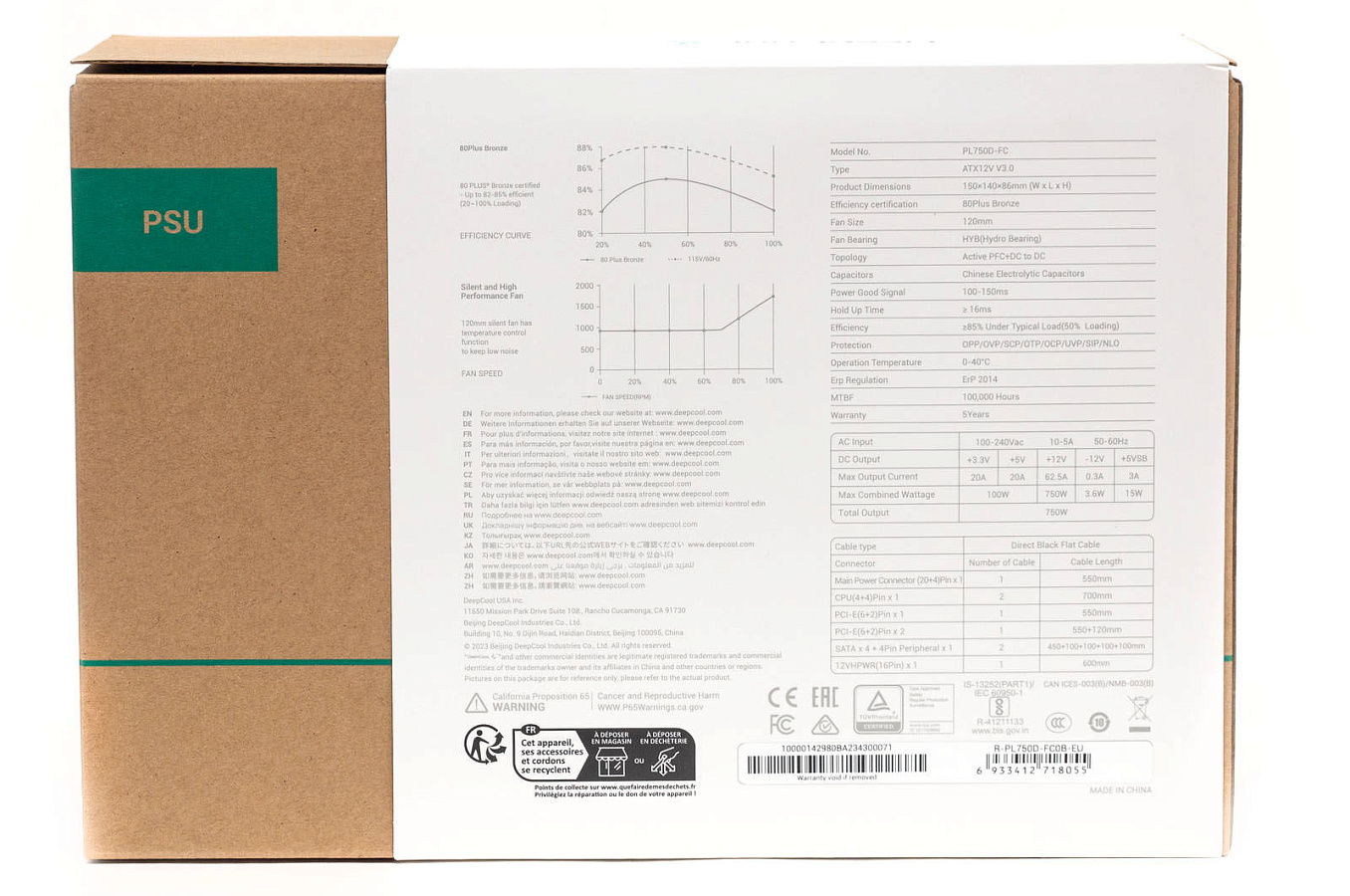

С обратной стороны - подробная информация с графиками и таблицами (работа вентилятора, КПД, нагрузочные характеристики).
Блок питания зафиксирован демпферами и помещен в целлофан.

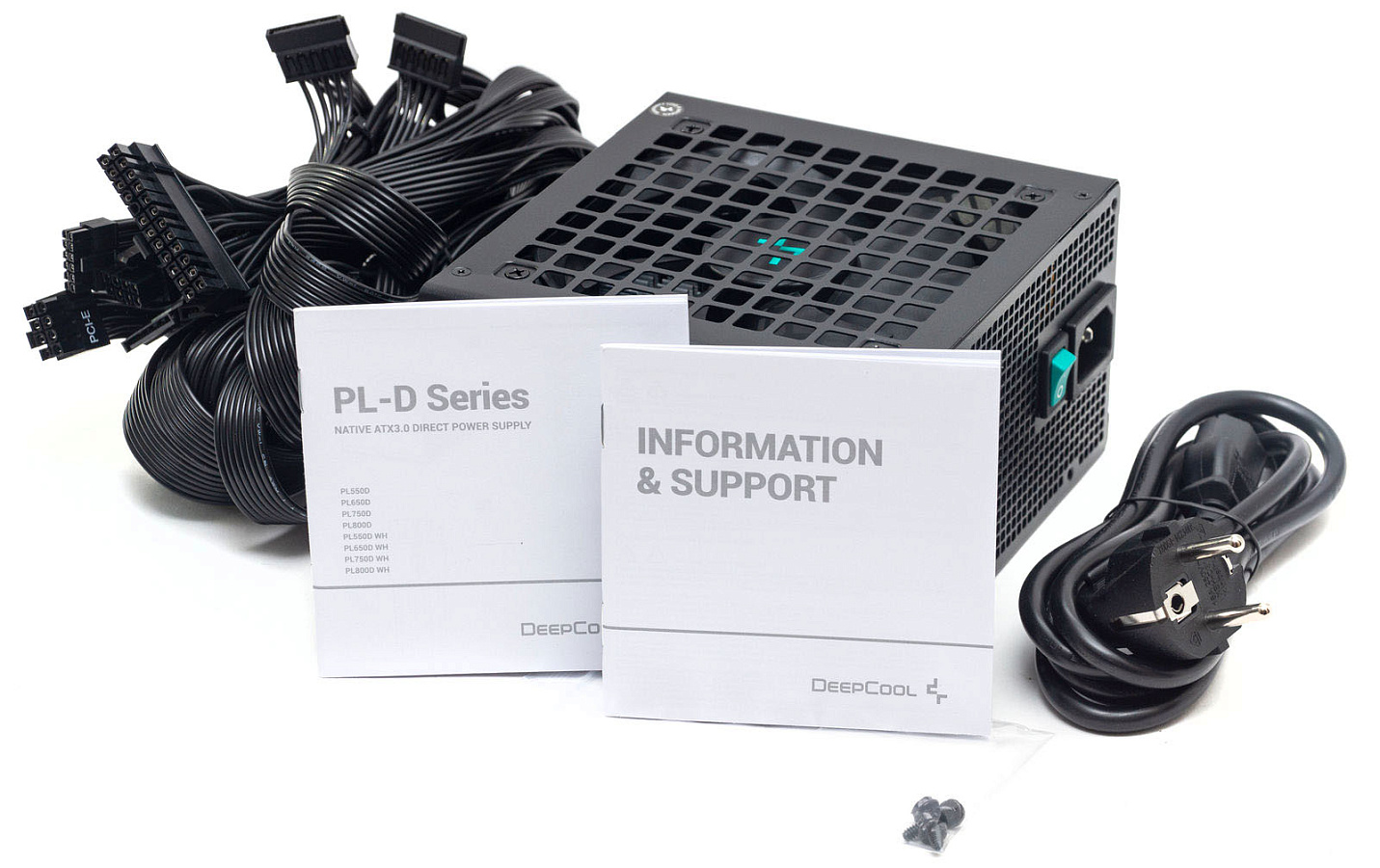

В комплект входят винты крепления, бумажная инструкция и сетевой кабель.
Кабели и коннекторы

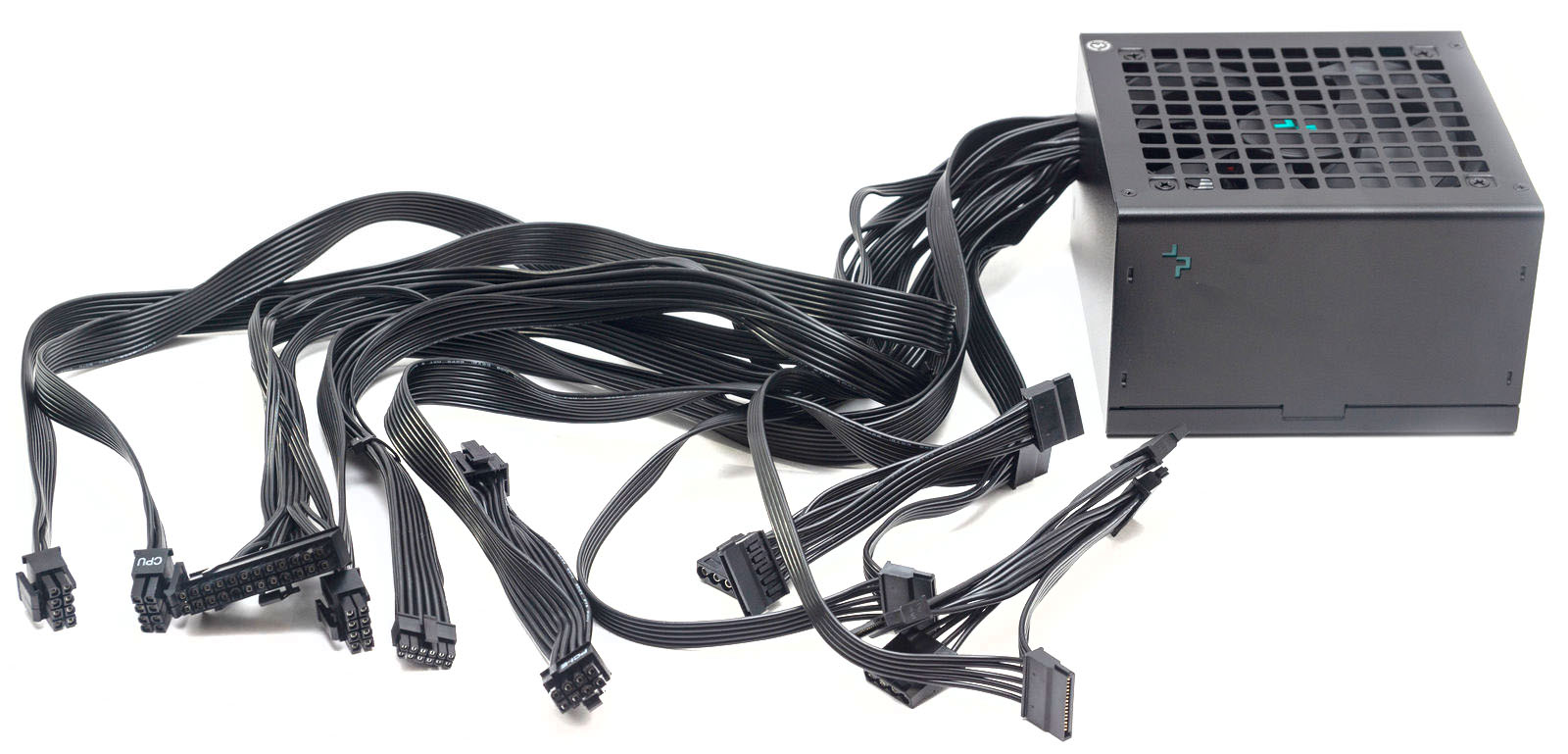

Все кабели плоские, достаточно мягкие, набраны проводами калибра 18AWG.
- ATX кабель 20+4 пин – 55 см;
- Два кабеля питания CPU, 4+4-пин – 70 см;
- Кабель PCI-E 12VHPWR 450 Вт, 12+2 пин – 60 см;
- Кабель PCI-E, на два коннектор 6+2 пин – 55 см;
- Кабель PCI-E, с одним коннектором 6+2 пин – 55 см;
- Два кабеля с четырьмя коннекторами SATA и одним Molex – 45+10+10+10+10 см.

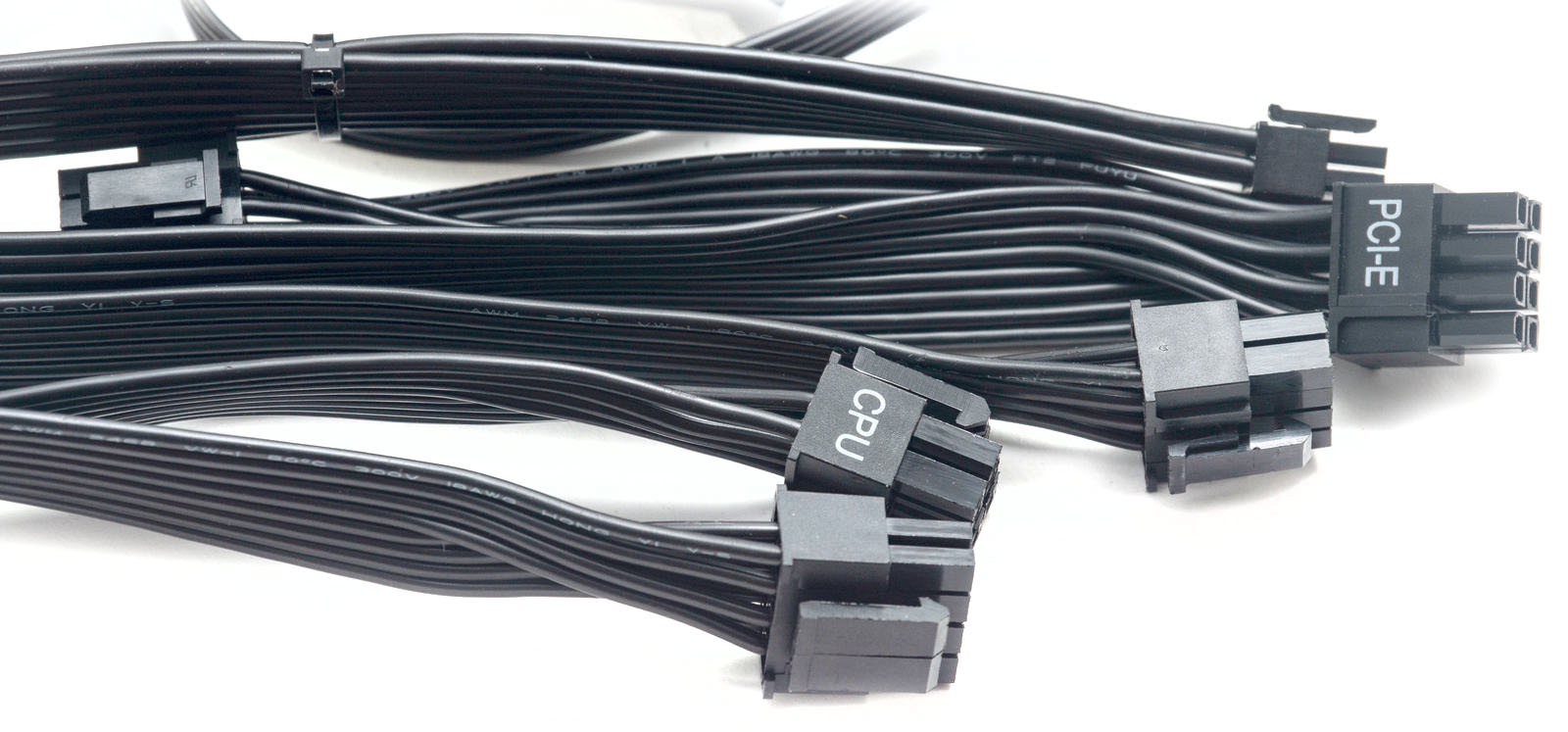

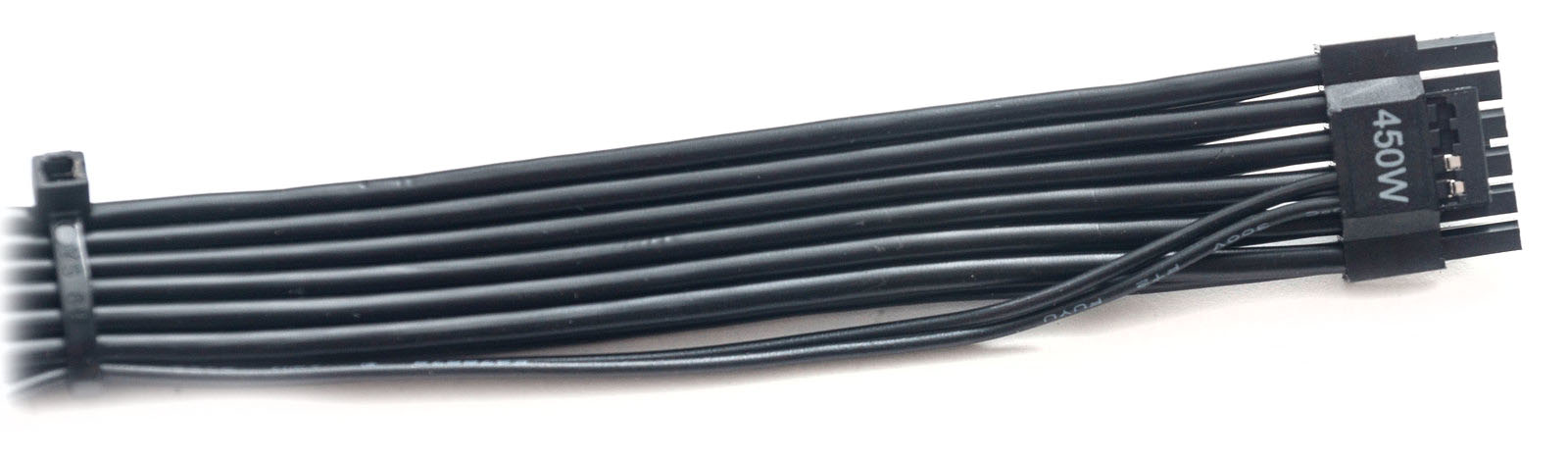

Кабель 12VHPWR с двумя отдельными от общего шлейфа сигнальными проводами, прихваченными на стяжку. Лимит энергопотребления - 450 Вт.
Внешний вид

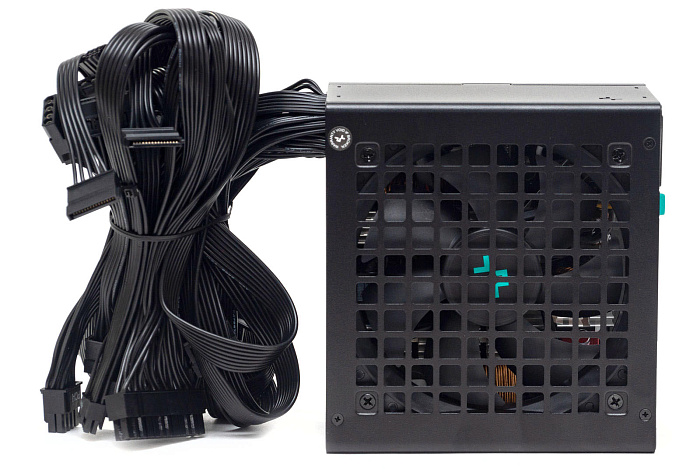

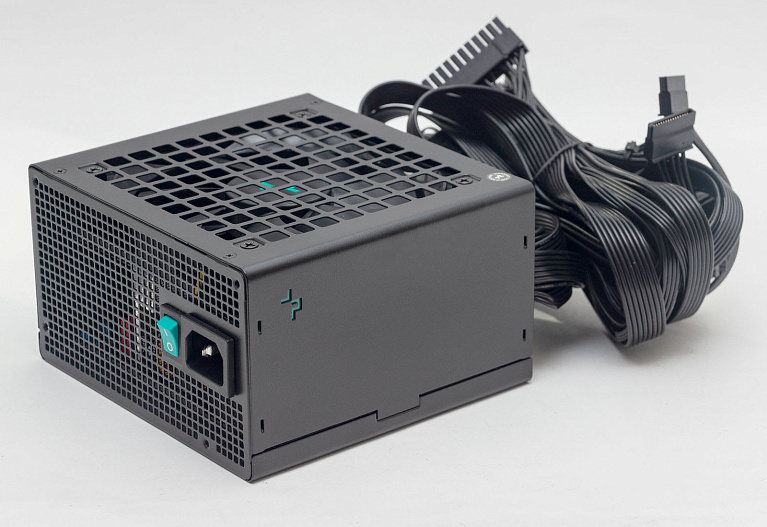

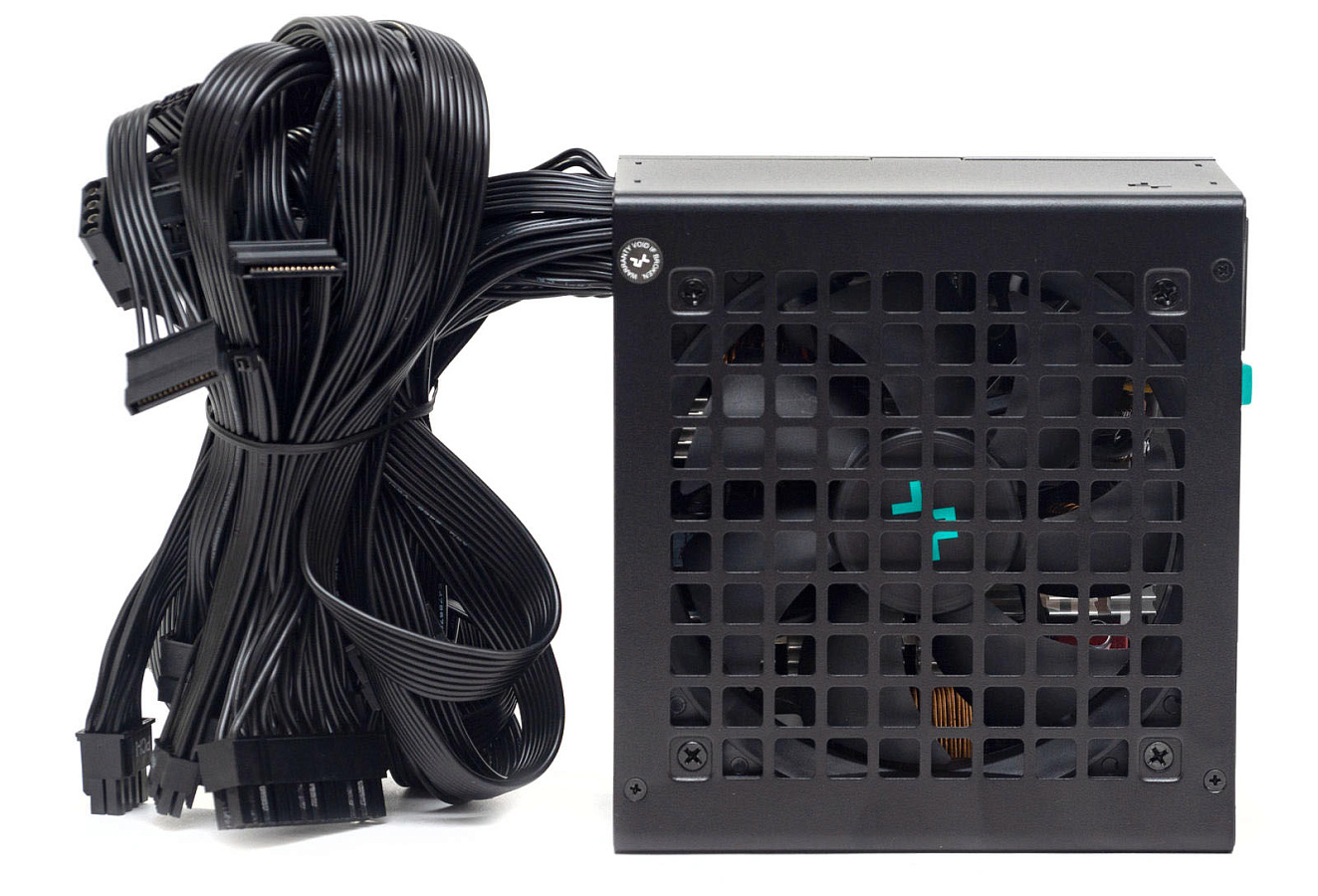

Конструкция корпуса у данного производителя стандартна для большинства моделей – отличительной чертой является штампованная перфорация в виде сетки из квадратов.
Корпус компактный, длина всего 140 мм.

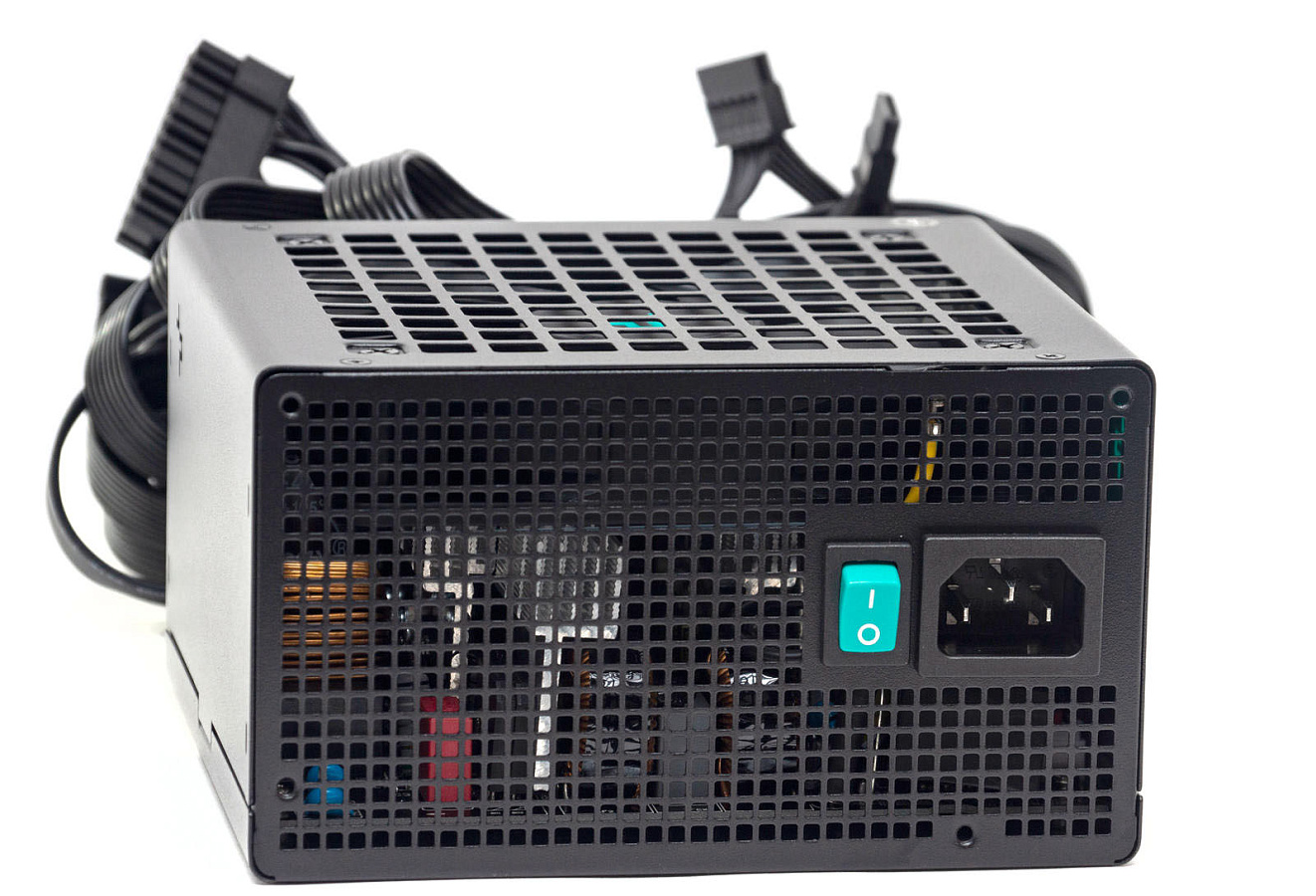

На лицевой стороне перфорация также в виде квадратиков, но меньшей площади. Тумблер включения бирюзового цвета.

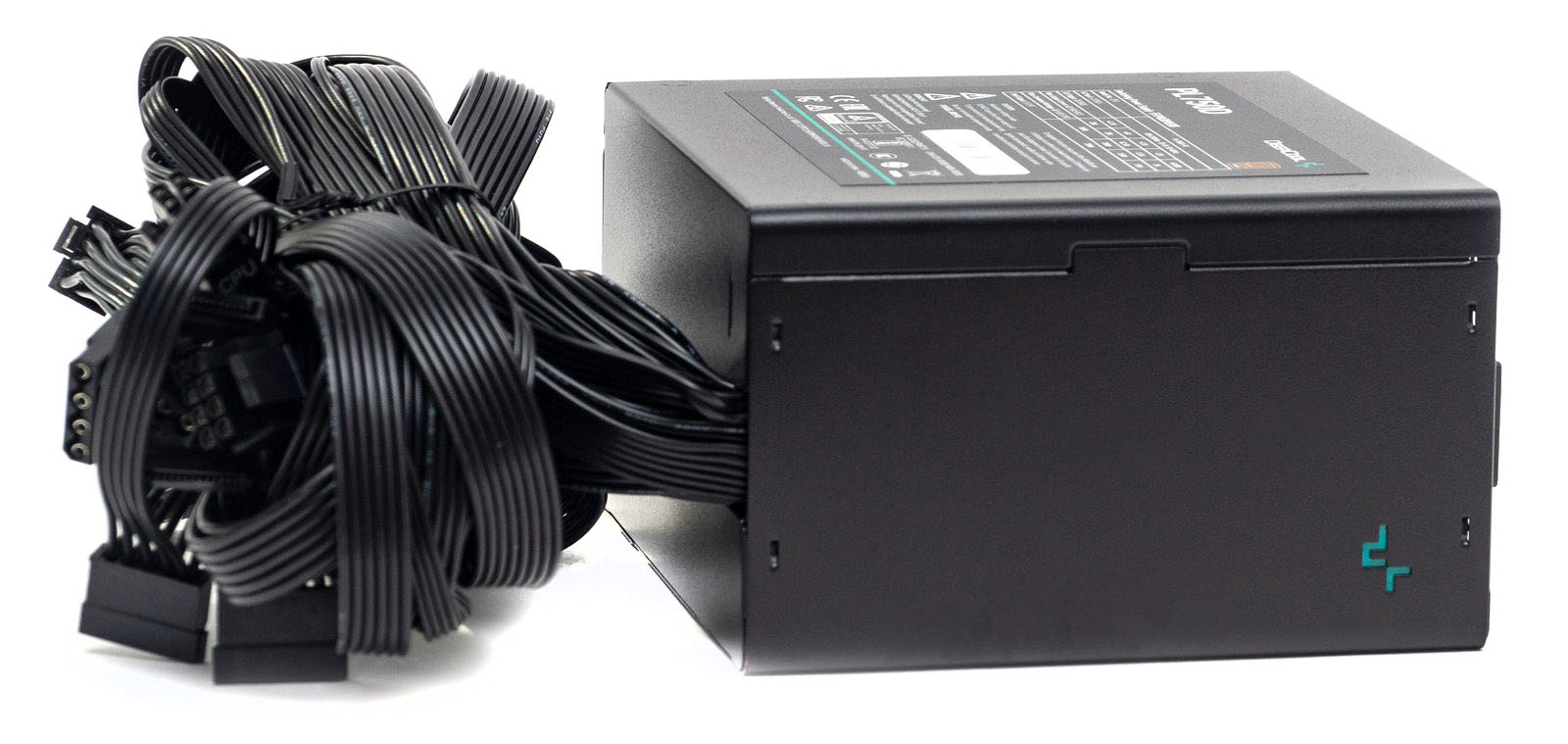

Бирюзовые вставки логотипа присутствуют и на обеих сторонах корпуса, под них в металле сделаны прорези.

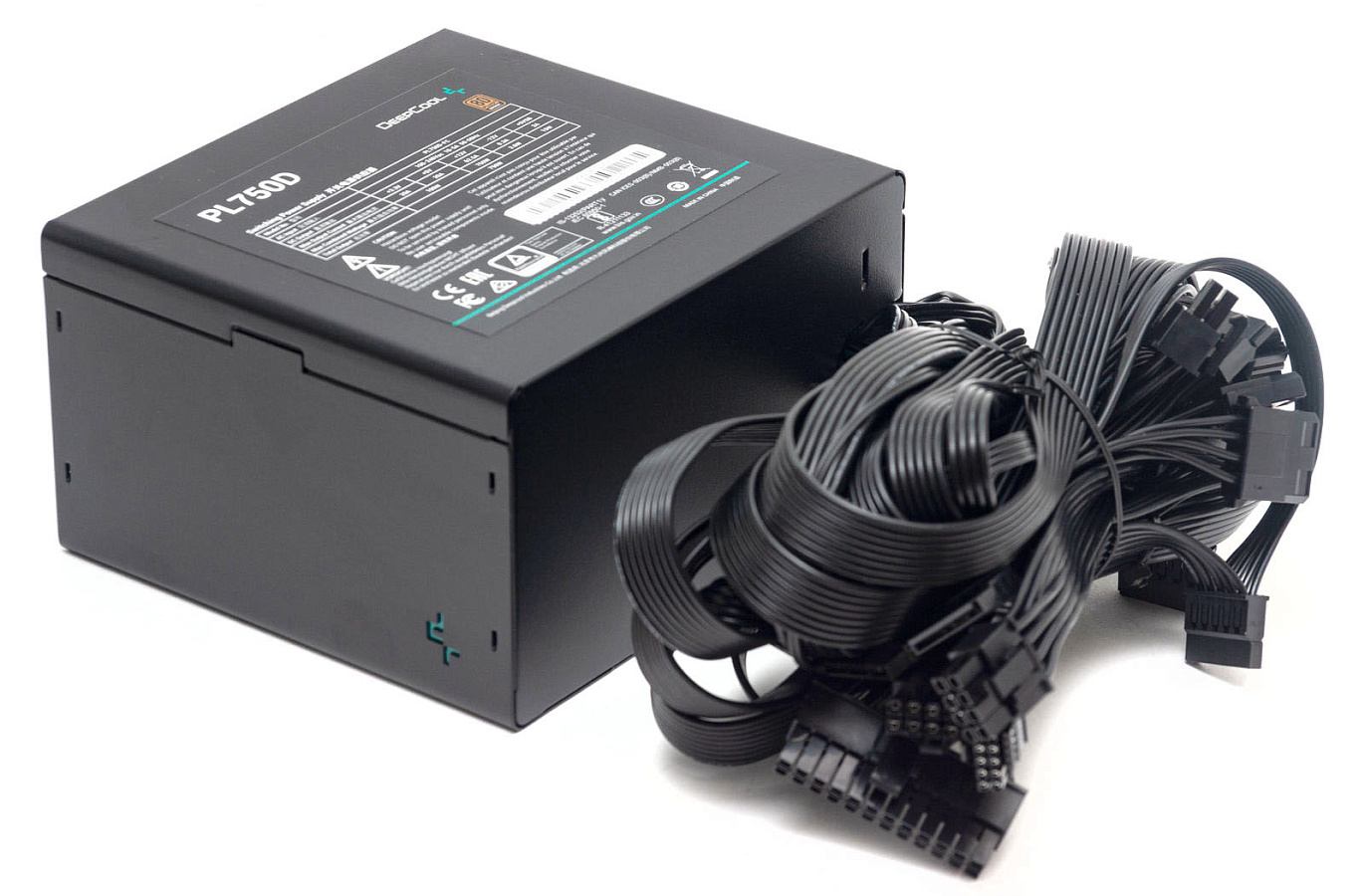

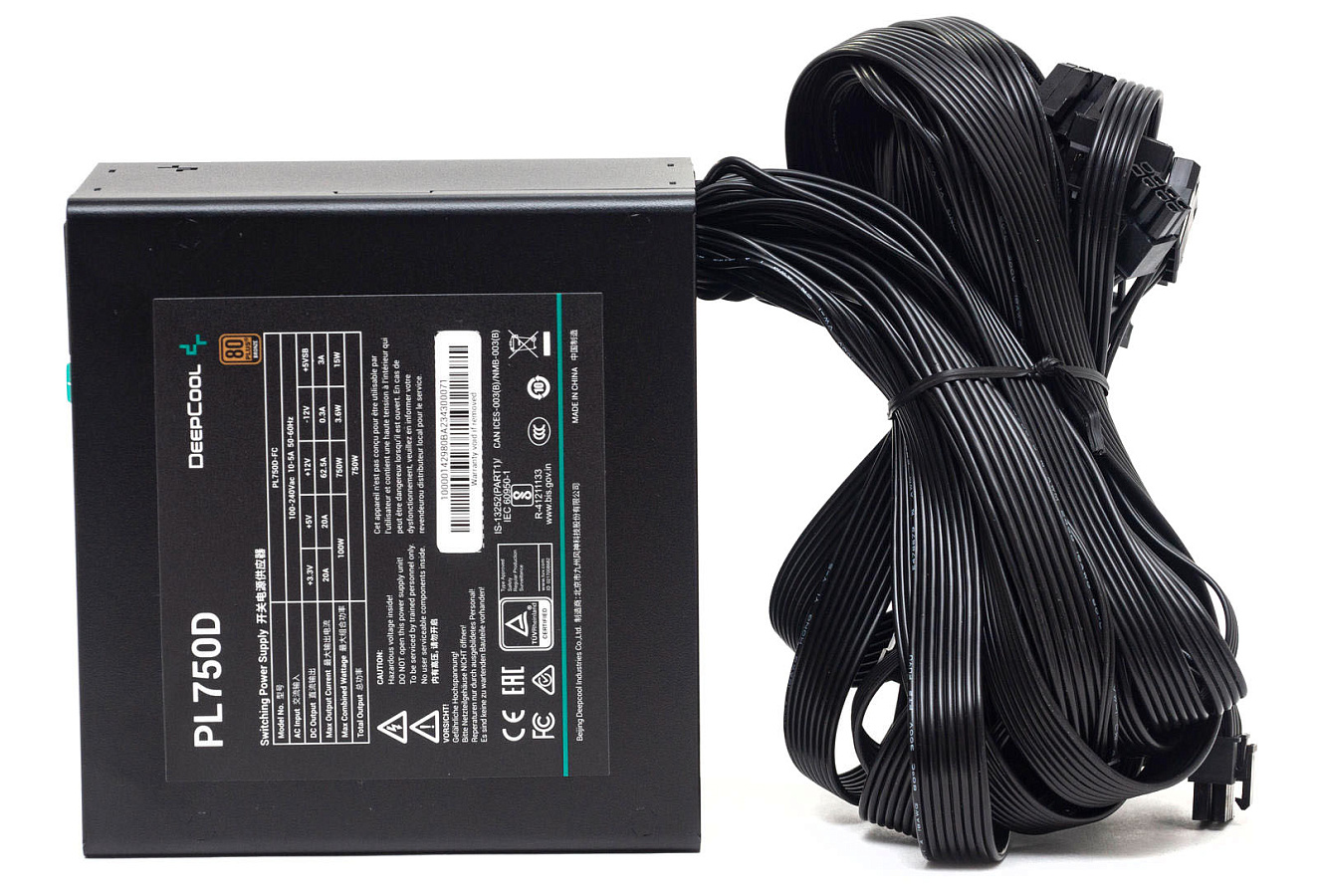

На верхней панели находится наклейка с нагрузочными характеристиками, серийным номером изделия.
На нижней панели через вентиляционные отверстия виден логотип на центральной части крыльчатки вентилятора.
С тыльной стороны через отверстие выведен общий пучок кабелей. Края выреза не закрыты пластиковой заглушкой, но кабели зафиксированы к корпусу на стяжку через ушко с внутренней стороны.
Охлаждение

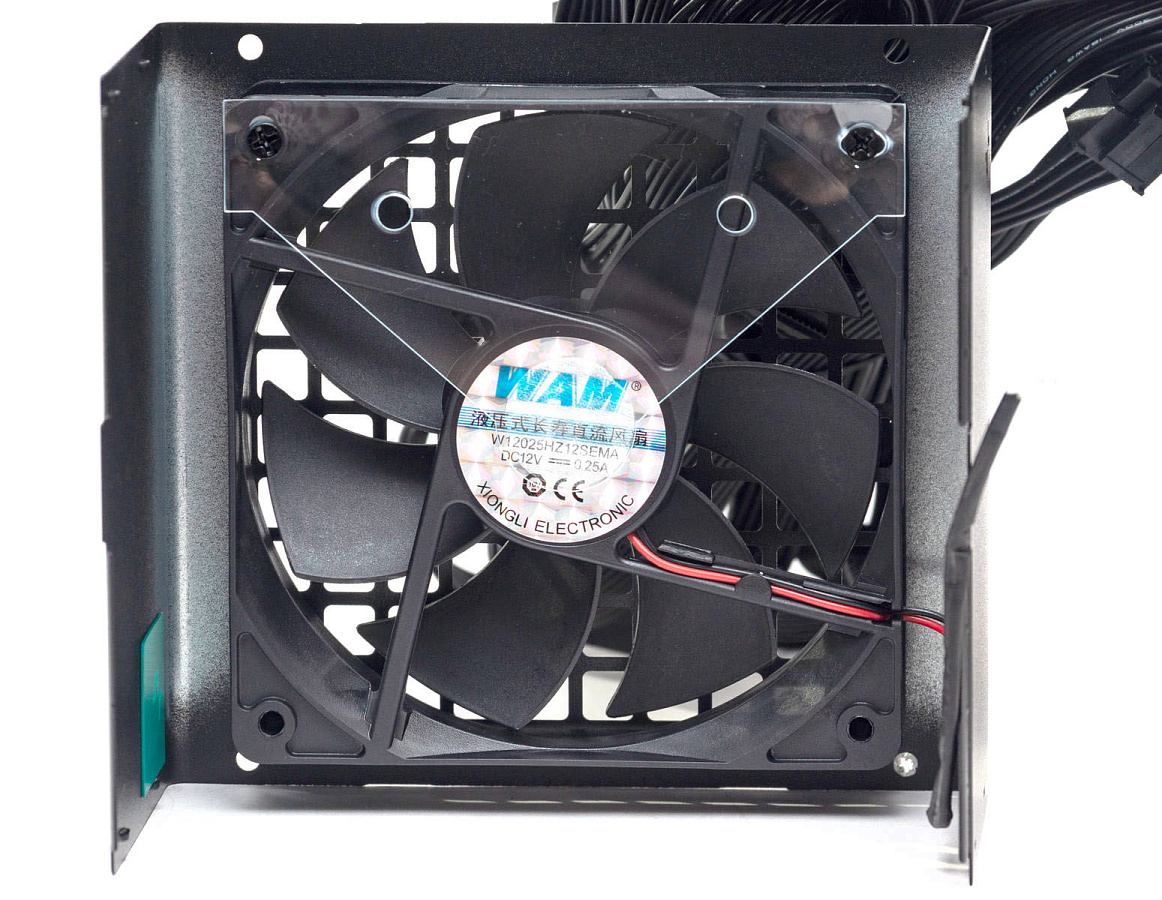

Здесь установлен вентилятор «WAM» с маркировкой W12025HZ12SEMA от Xiongli Electronic, основанный, по данным производителя, на подшипнике скольжения с винтовой нарезкой.

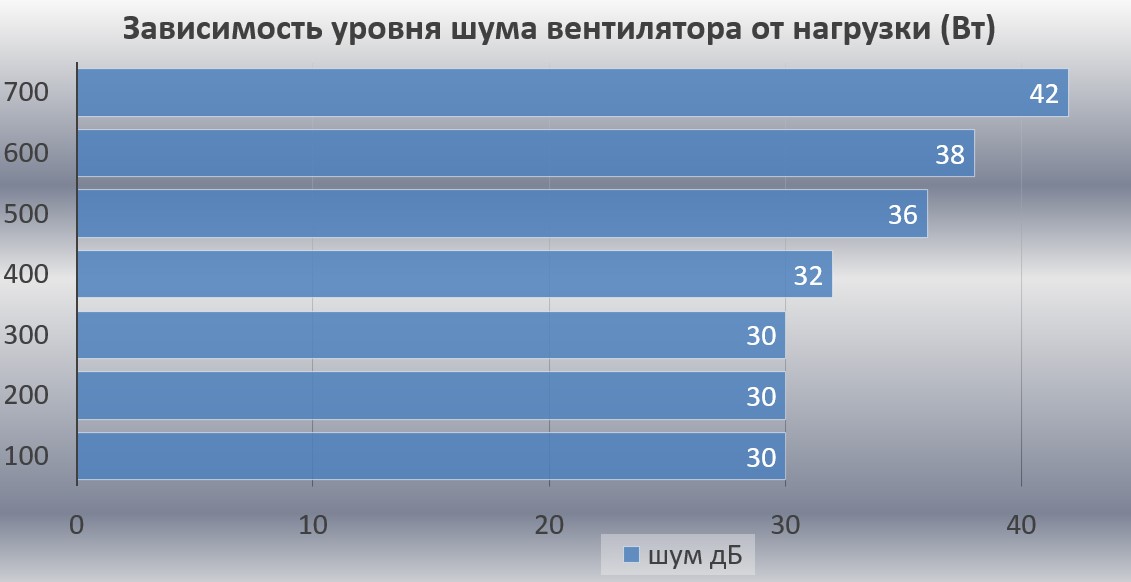

Обороты вентилятора зависят от температуры компонентов. При небольшой нагрузке, до 400 Вт, он работает на низких оборотах очень тихо, с ростом оборотов шум растет и выходит за комфортный уровень.
Схемотехника

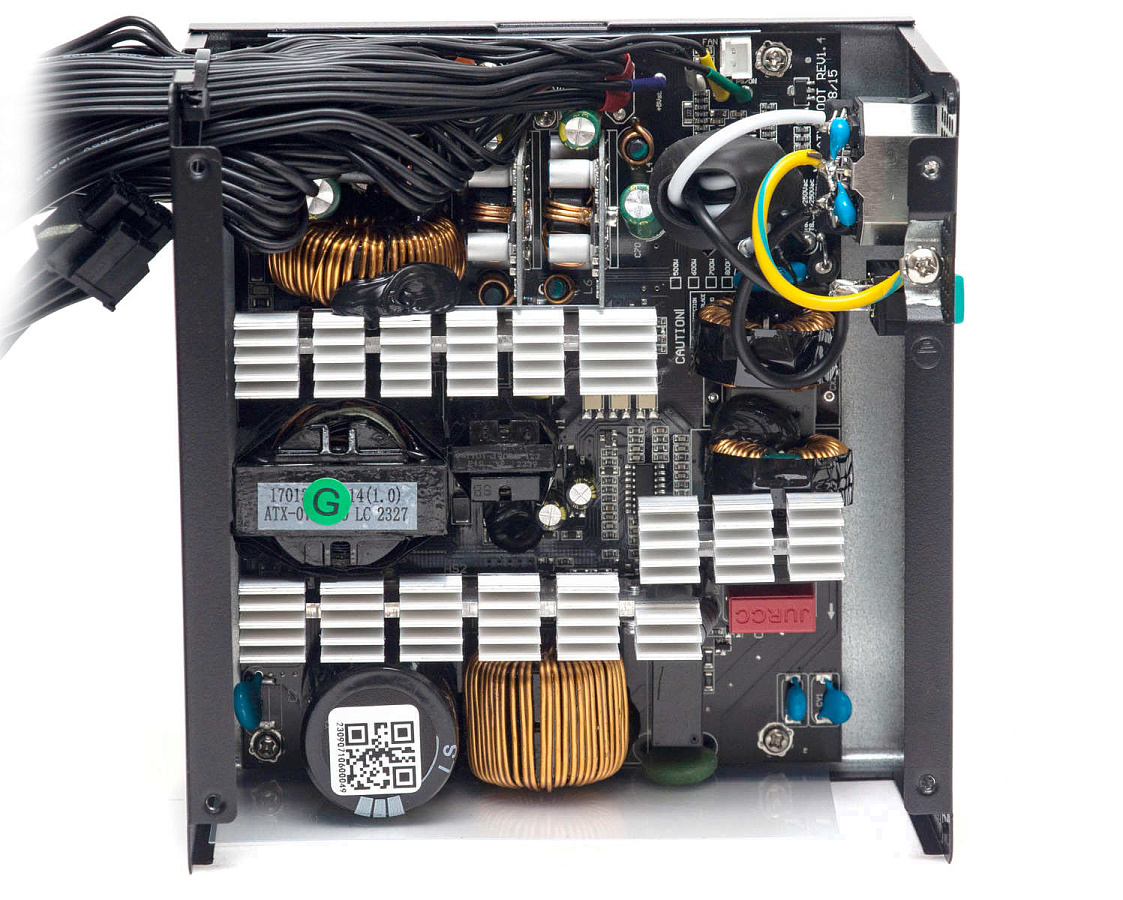

В схемотехнике используется топология Half-Bridge (полумост) на основе двух полевых транзисторов в основном преобразователе, синхронный выпрямитель и DC-DC преобразователи во вторичной цепи. ОЕМ-платформа от Helly Technology.

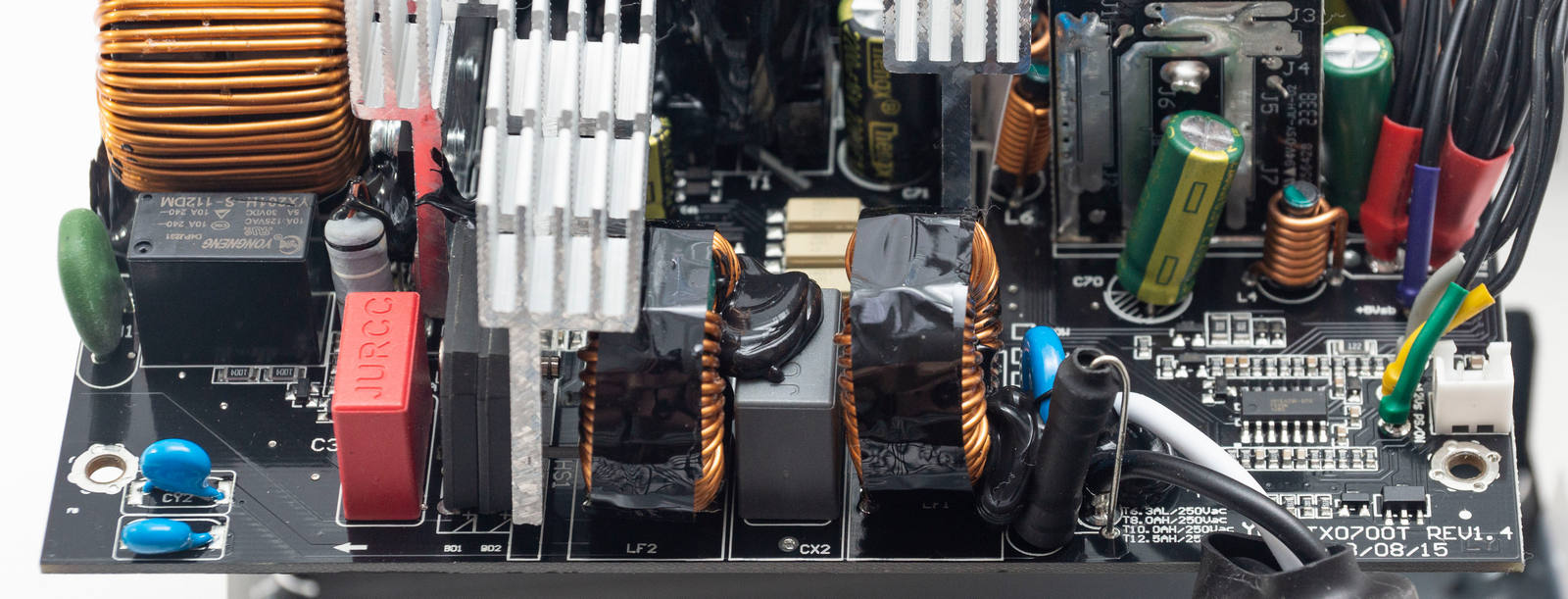

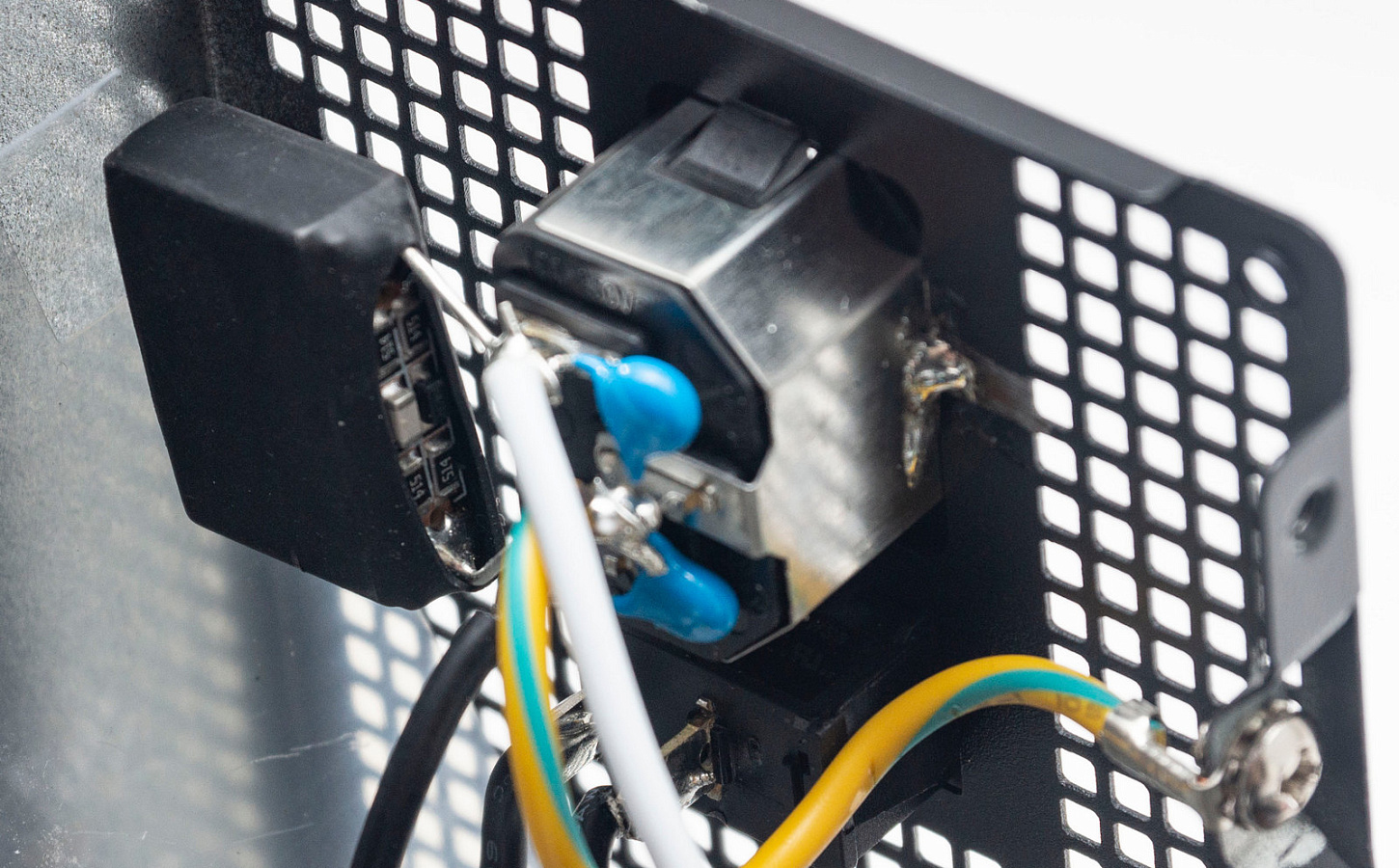

На входе полноценный фильтр электромагнитных помех, первичное звено из двух Y-конденсаторов и одного Х-конденсатора, на последнем распаяна схема для разрядки конденсаторов.

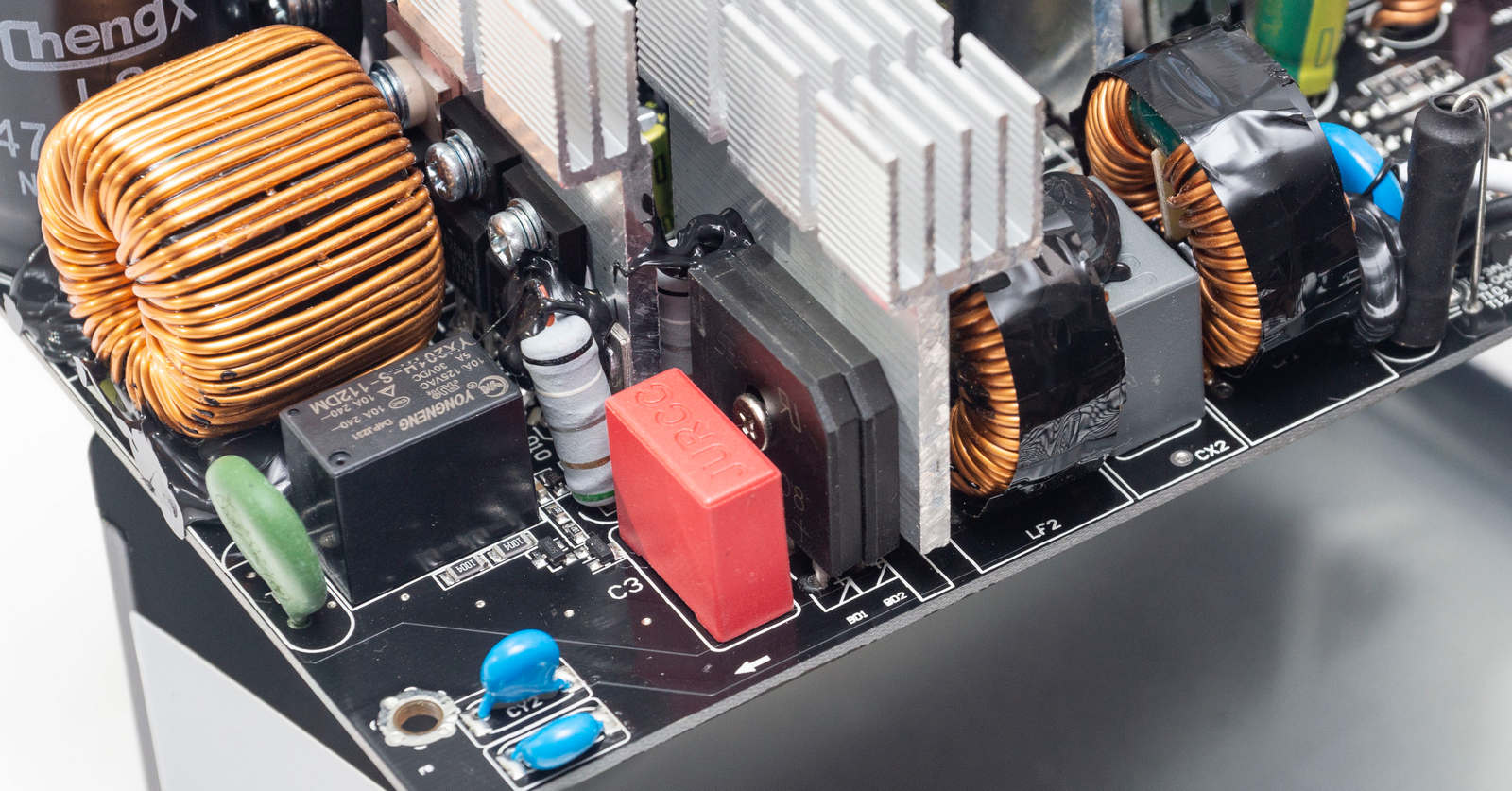

Второе звено фильтра включает еще один Х-конденсатор, два Y-конденсатора и два дросселя.
Для защиты блока питания имеется плавкий предохранитель в термоусадке и варистор. Также имеется термистор NTC с реле.

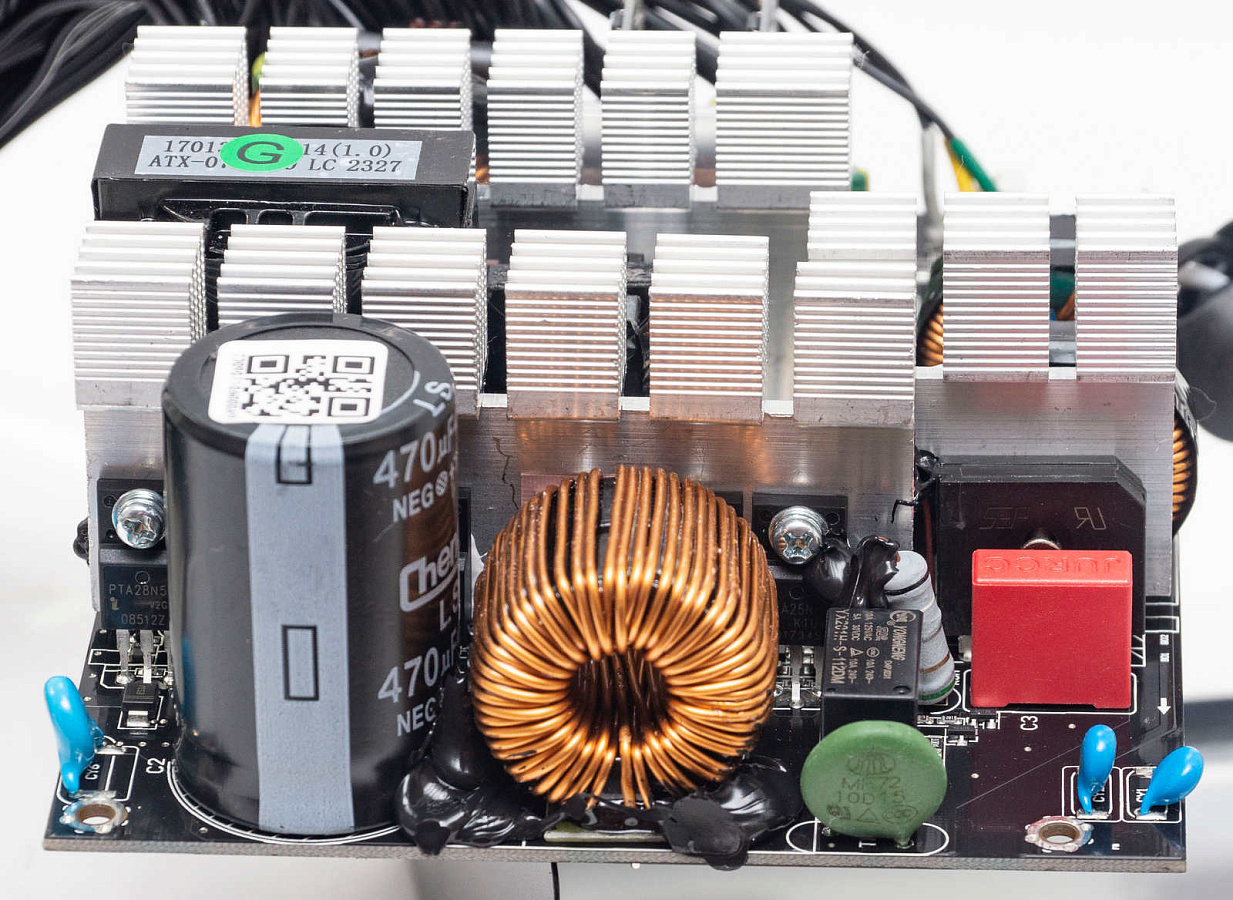

На отдельном радиаторе две диодные сборки выпрямителя GBU 08 (600 В, 8 А).

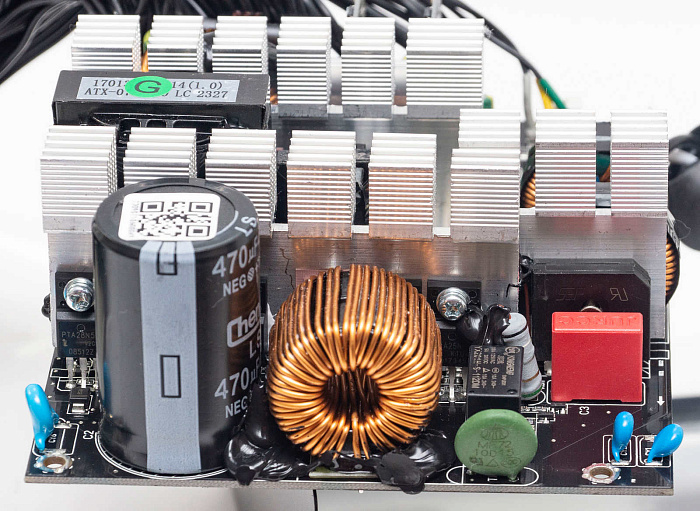

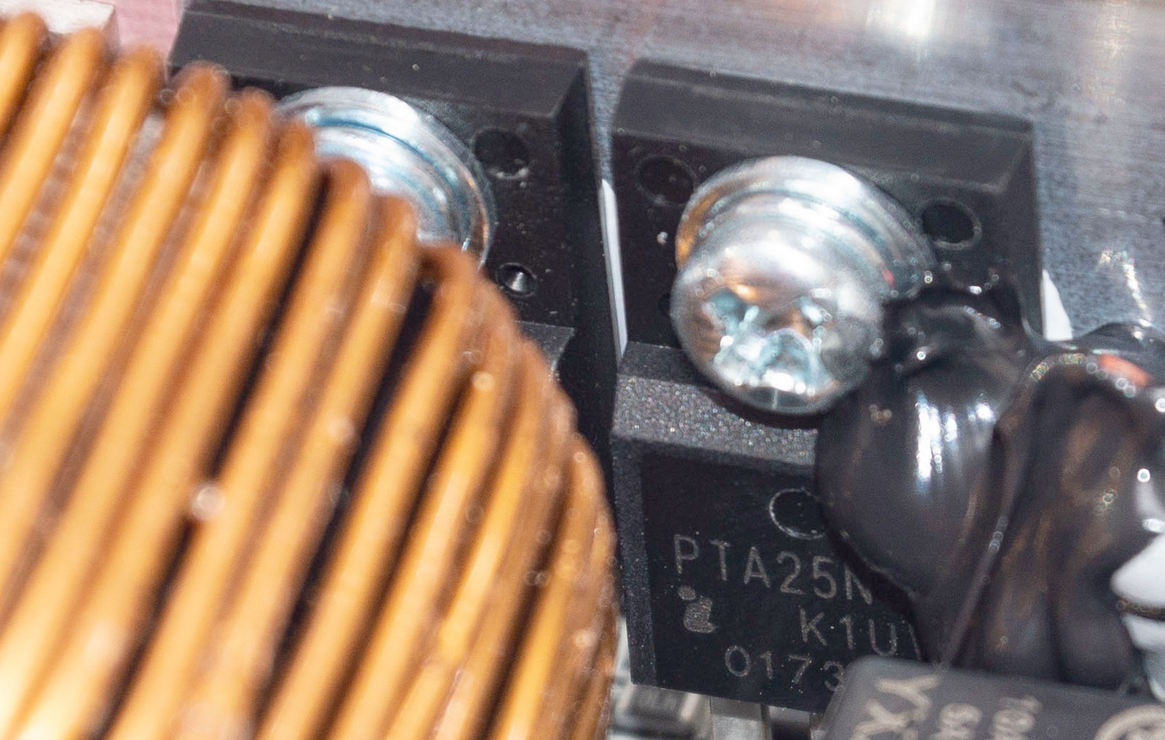

Следующий радиатор отводит тепло от силовых элементов APFC: два транзистора PIP Semiconductor PTA25N50 (500 В, 25 А) и одного диода.

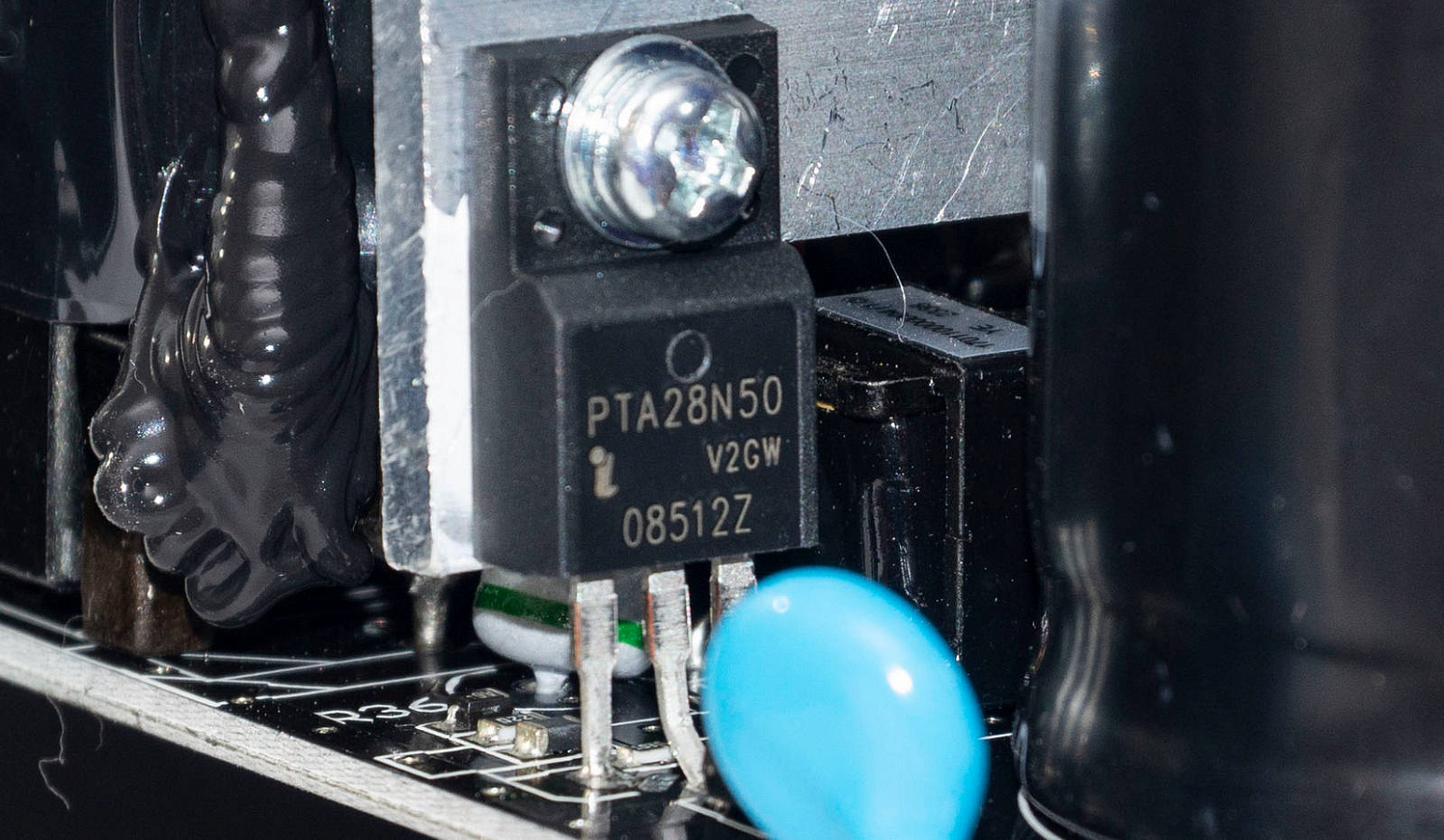

На этом же радиаторе два мосфета основного преобразователя: PIP Semiconductor PTA28N50 (500 В, 28 А).

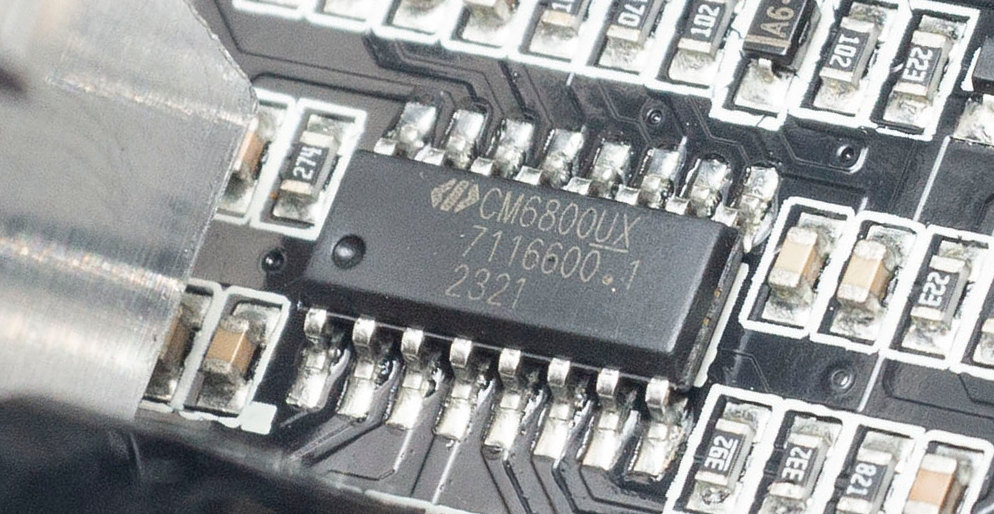

Управляет их работой ШИМ-контроллер APFC и PWM - CM6800UX.

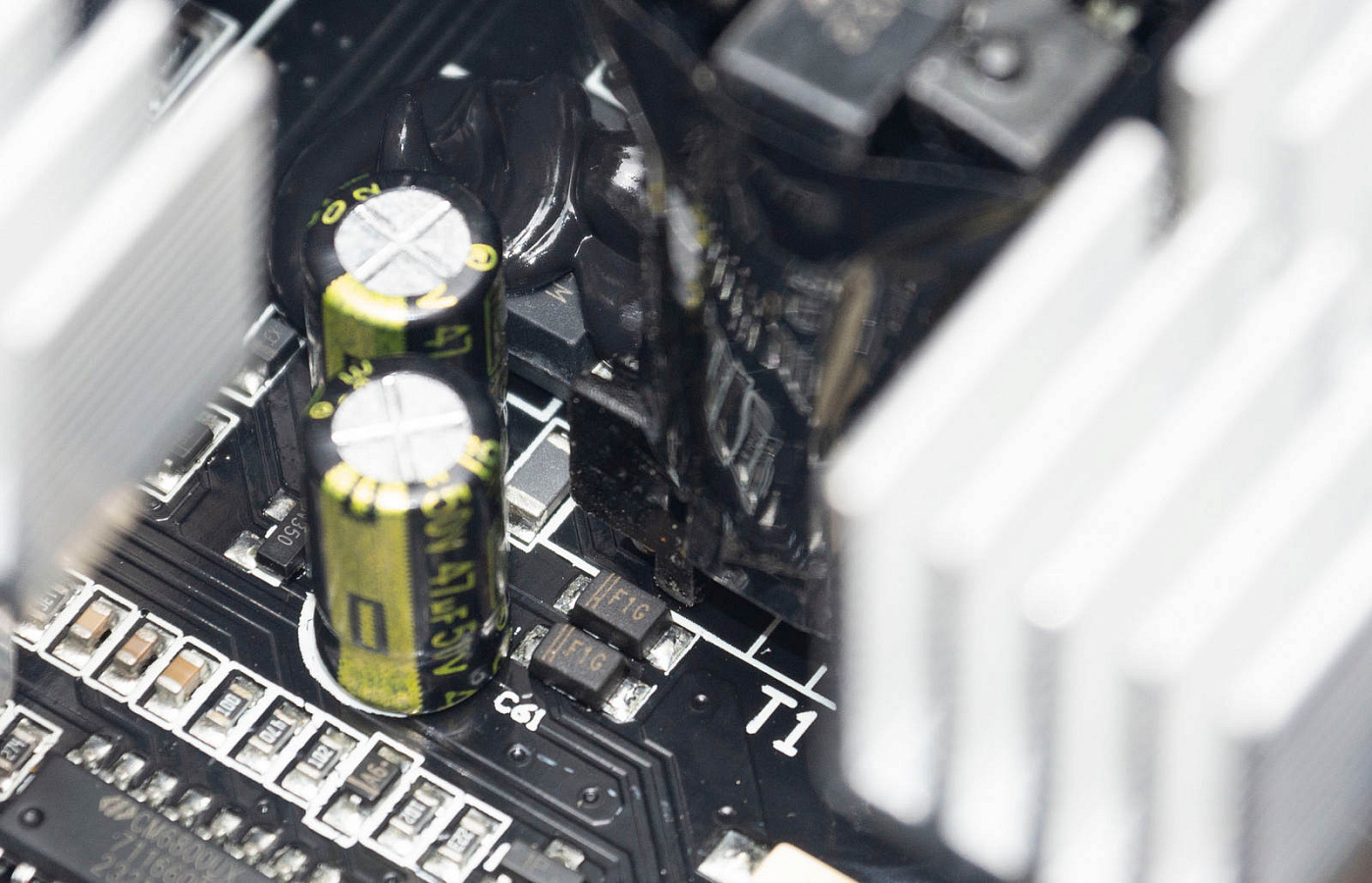

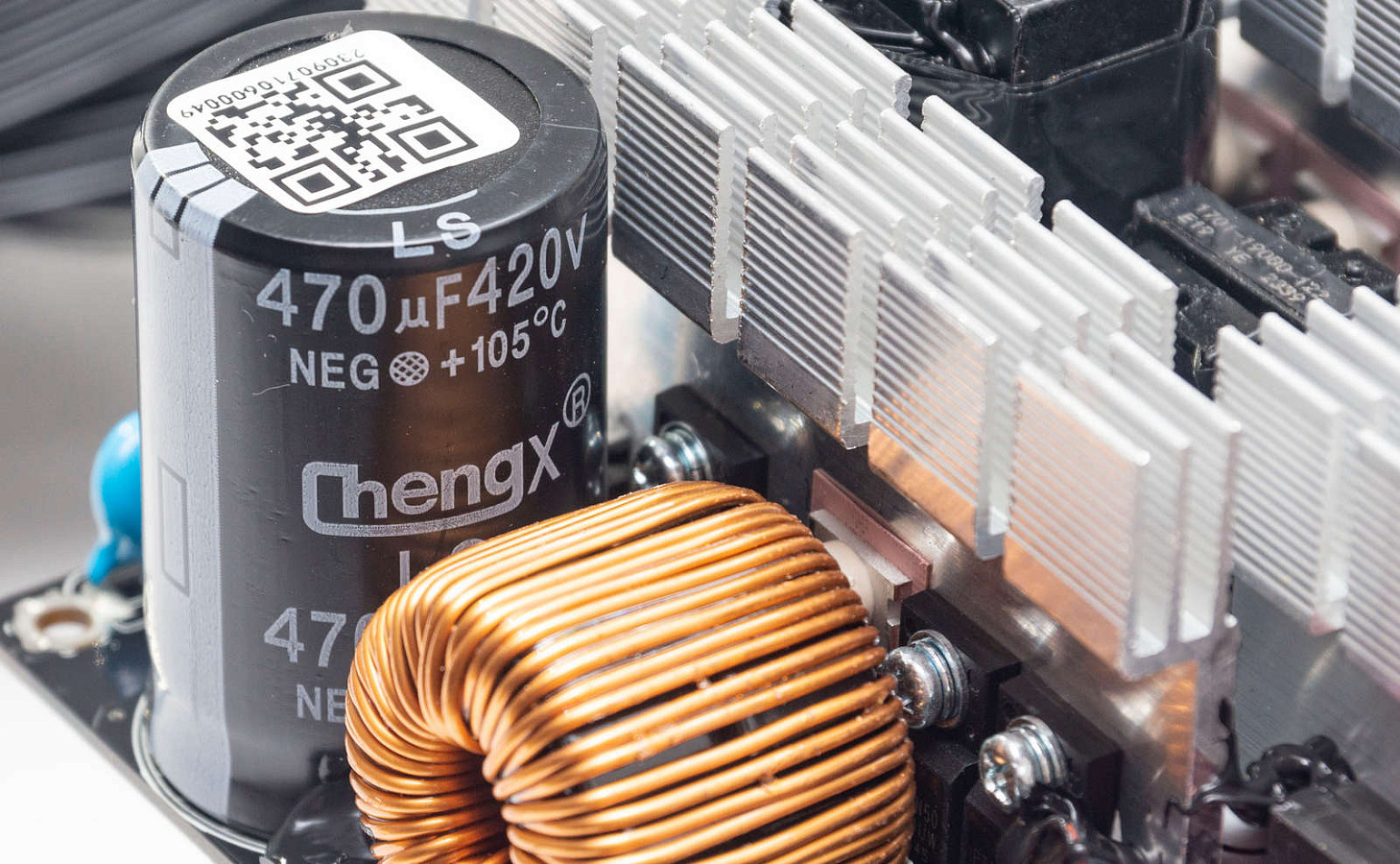

Высоковольтный сглаживающий конденсатор один – ChengX на 470 мФ, 420 В из высокотемпературной серии 105°С.
ШИМ-контроллер дежурного питания обильно залит термоклеем, видна только последняя буква «М» в маркировке. Конденсаторы в дежурке тоже ChengX.

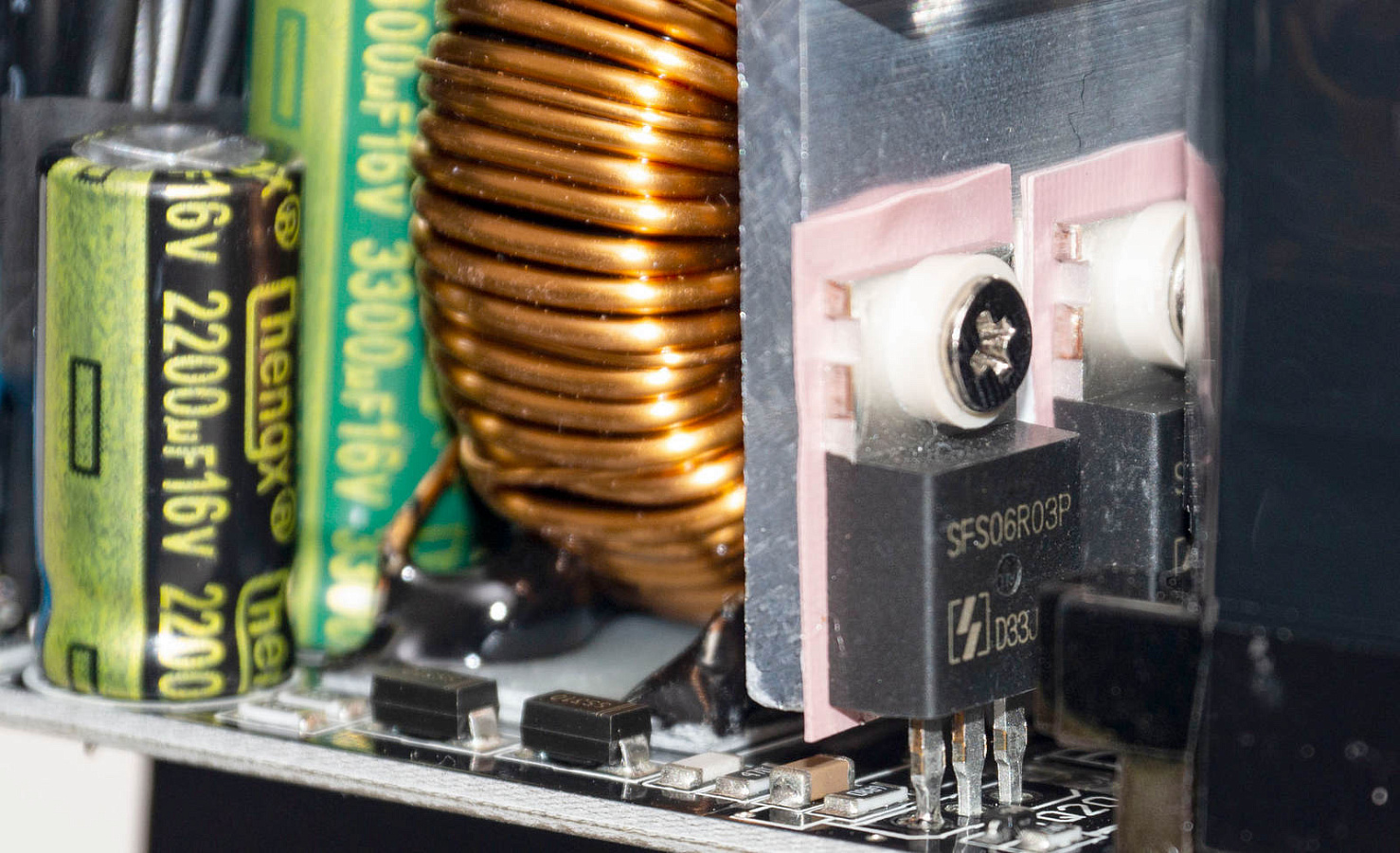

Следующий радиатор отводит тепло от трех транзисторов Oriental Semiconductor SFS06R03P (60 В, 480 А), формирующих линию +12В.

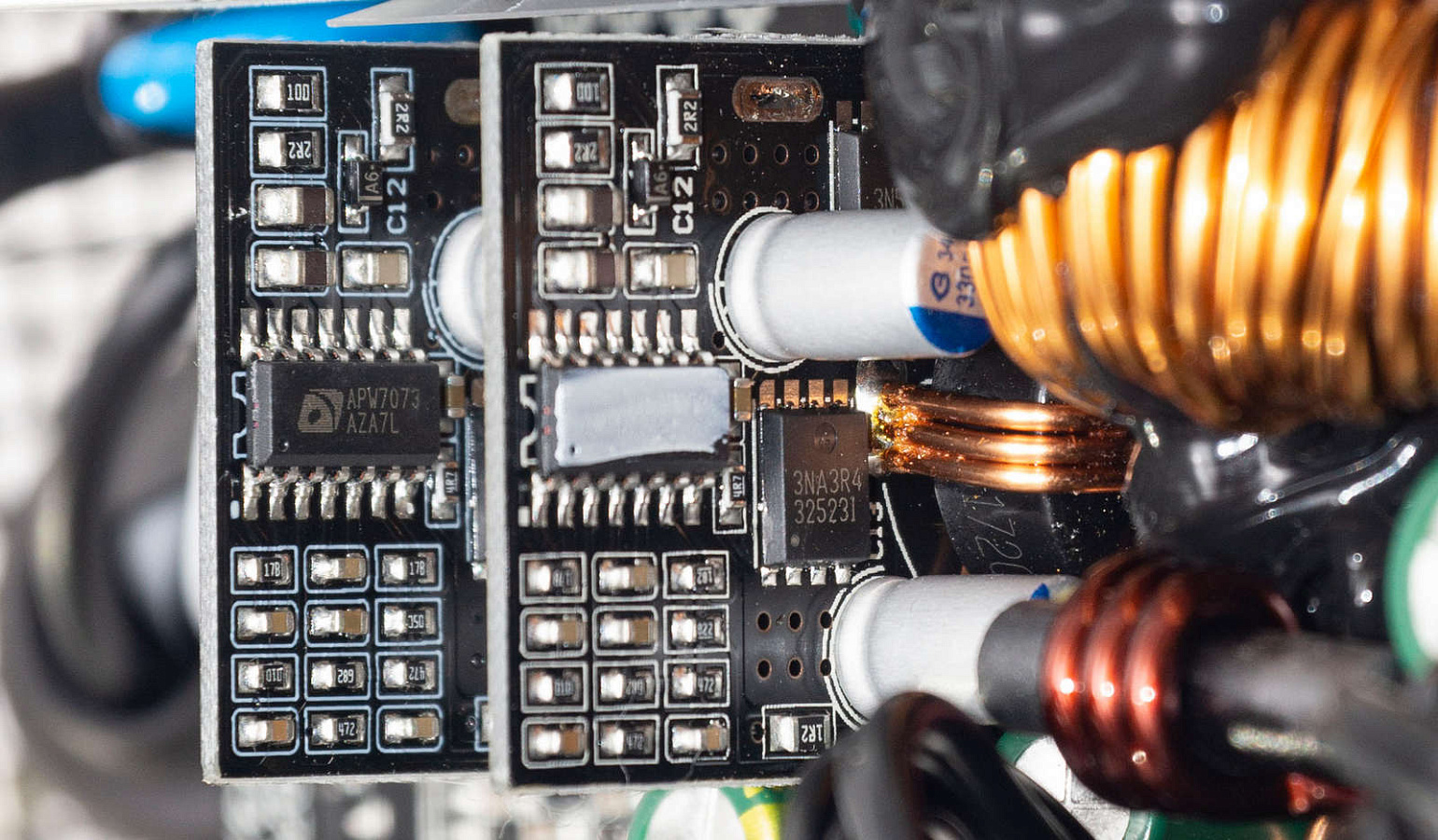

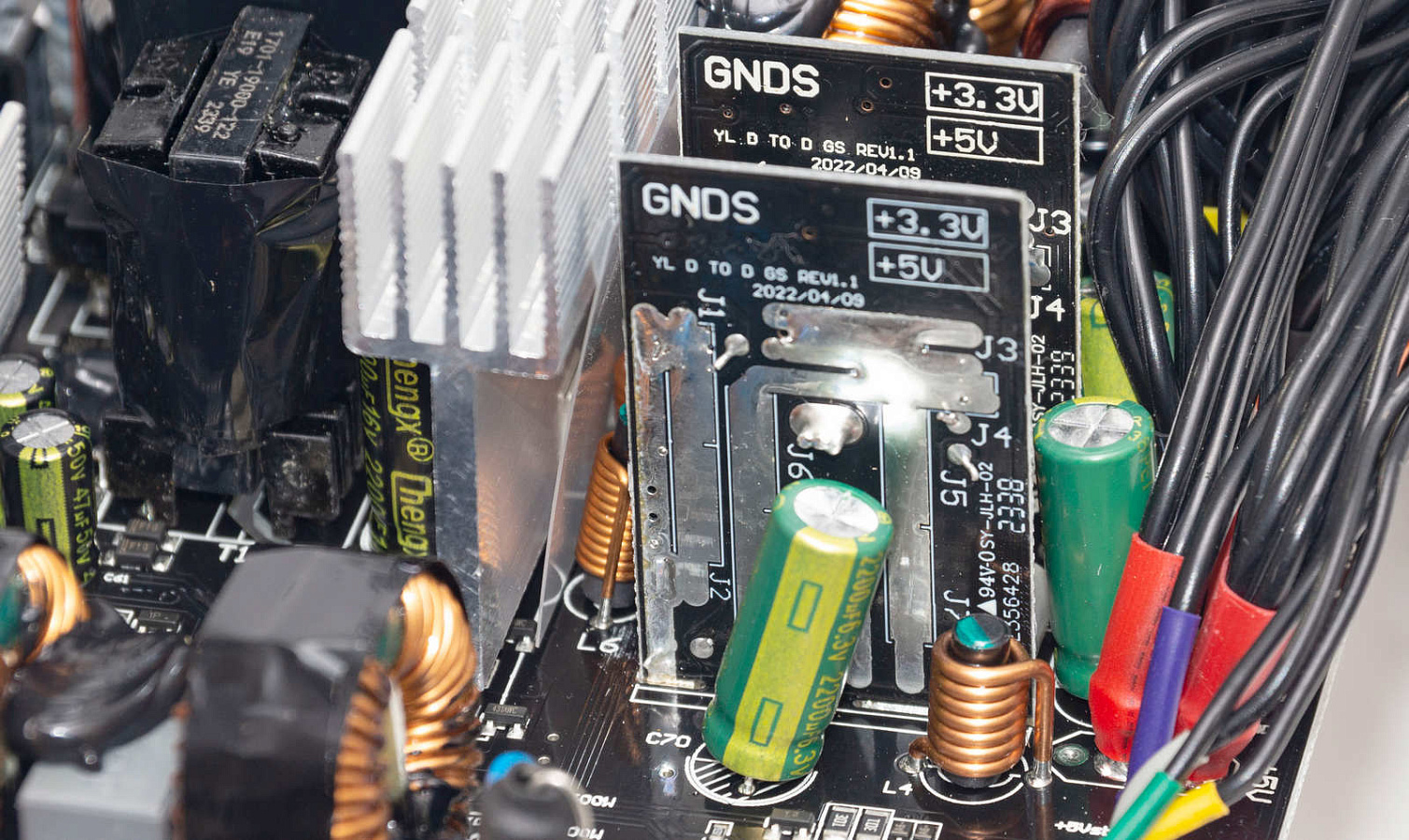

Перпендикулярно радиатору две платы DC-DC преобразователей линий +5В и +3,3В.
На каждой плате контроллер APW7073, транзистор 3NA3R4 и 3N5R0.

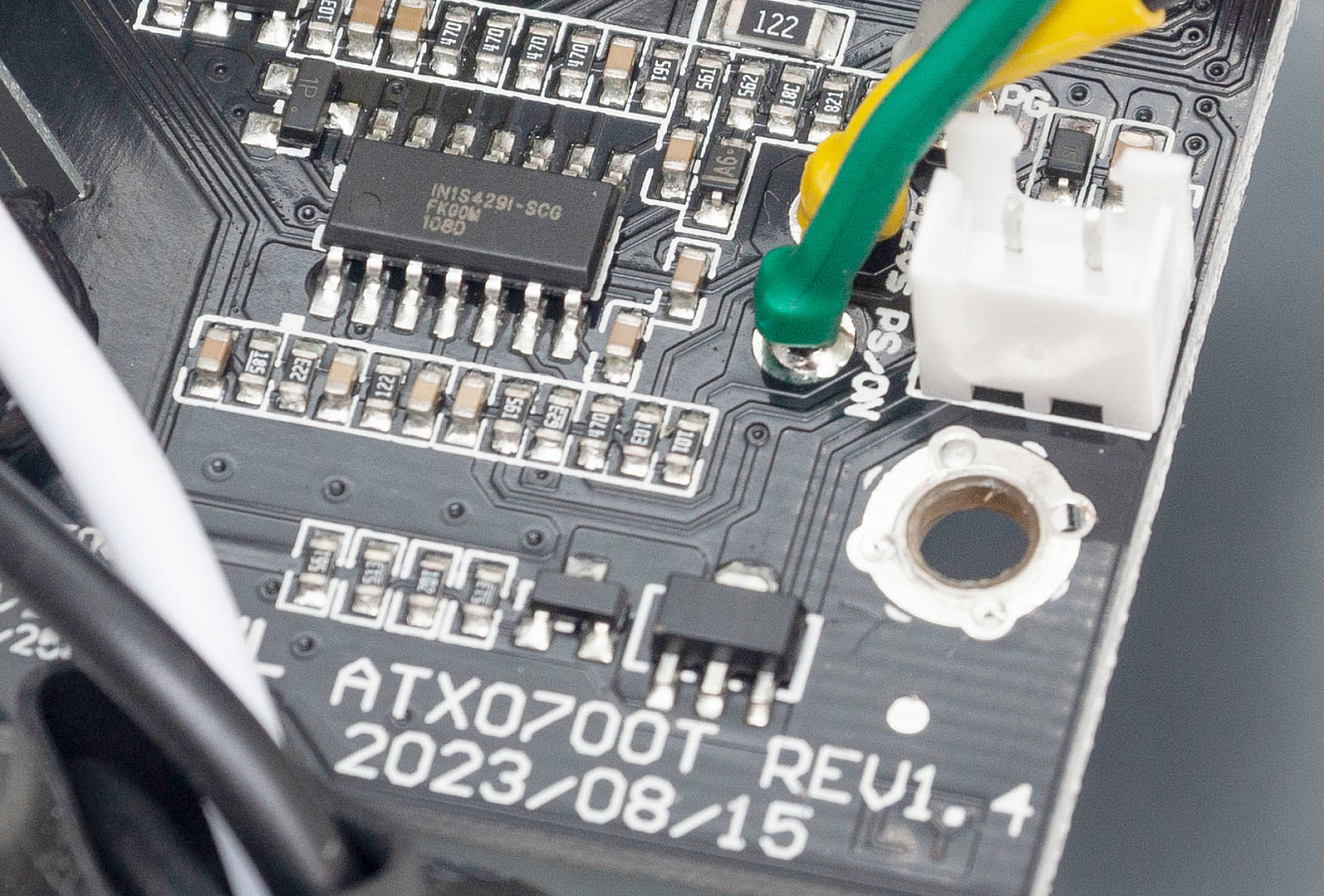

За все виды защиты отвечает супервизор IN1S429I-SCG.
На выходе фильтрующие электролитические конденсаторы ChengX.

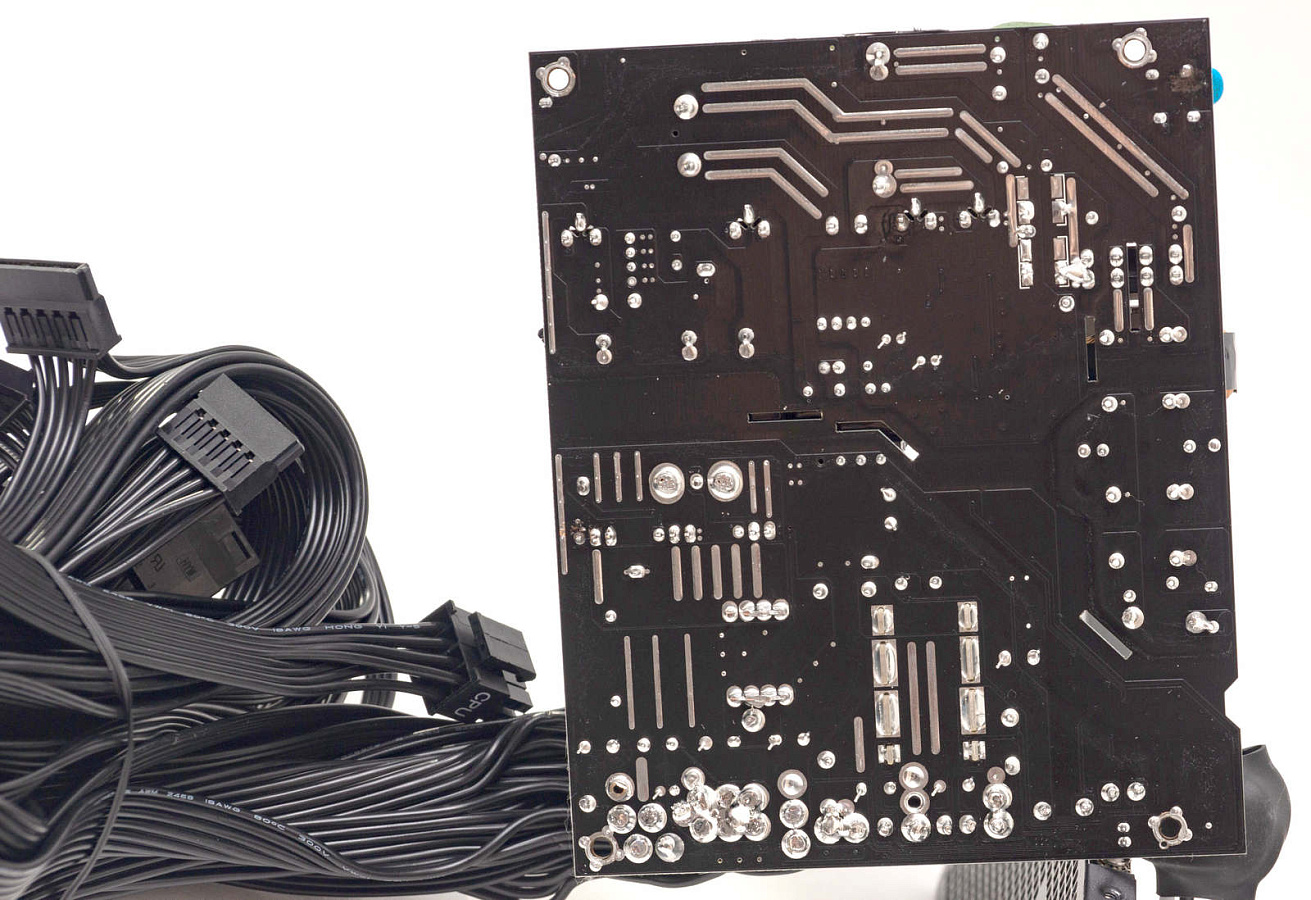

С обратной стороны платы мы видим хорошее качество пайки, дорожки усилены припоем, имеются прорезанные линии на текстолите для предотвращения замыкания.
Тестирование
Тестовый стенд на основе электронных нагрузок, позволяющий нагружать линию +12 В с плавным повышением мощности. Линии +3.3 В и +5 В подключались также к электронным нагрузкам, но меньшей мощности.
По требованиям стандарта ATX 3.0 отклонения должны укладываться в диапазон от +5% до -7%. Для линии +12 В это соответствует значениям от +11.16 до +12.6 В.
Современные блоки питания с сертификатом 80 PLUS Bronze чаще всего укладываются по отклонениям на значение в 1-3 %.

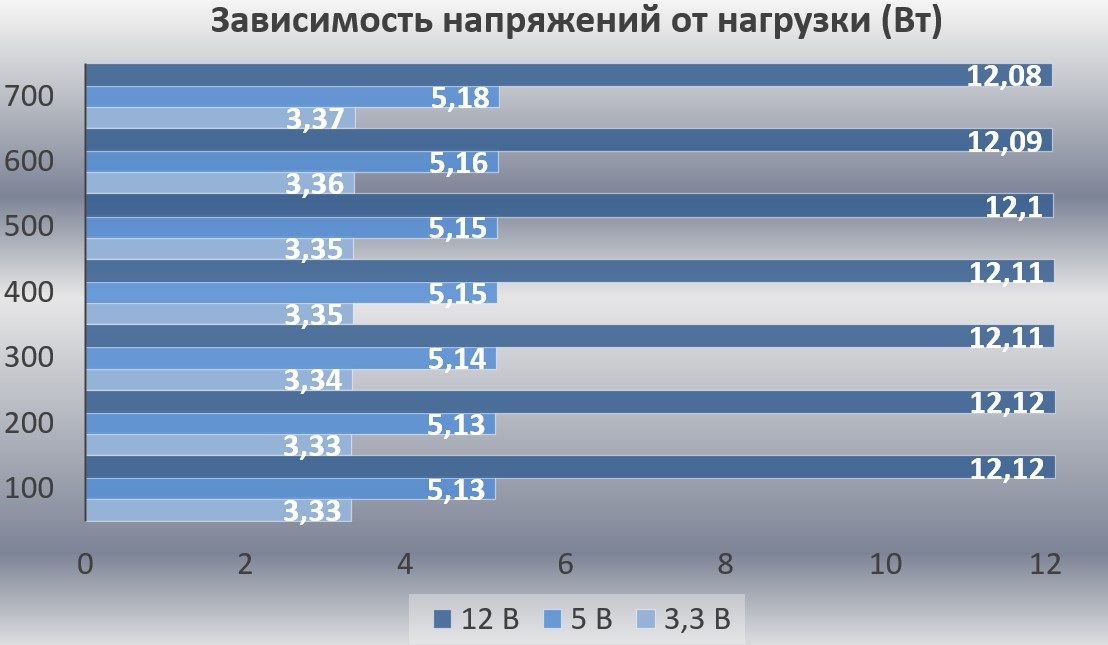

PL750D имеет стабилизацию в рамках стандарта. Линия +12В изначально завышена всего на 1% и не проседает значительно. Линия +5В завышена почти на 3% и с ростом нагрузки напряжение растет еще на 1%. Линия +3,3В завышена на 1% и напряжение растет до 3% с ростом нагрузки.

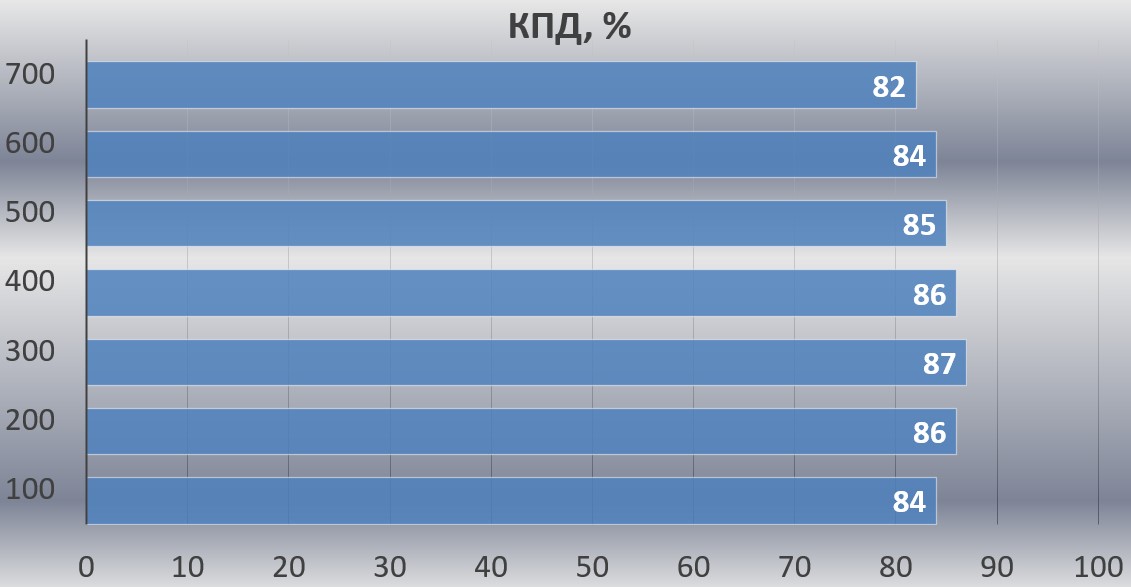

Уровень КПД блока питания вписывается в стандарт 80 PLUS Bronze для сетей 230 В.
По размеру пульсаций на выходе стандарт АТХ допускает 120 мВ для линии +12В и 50 мВ для линий +5В и +3,3В.

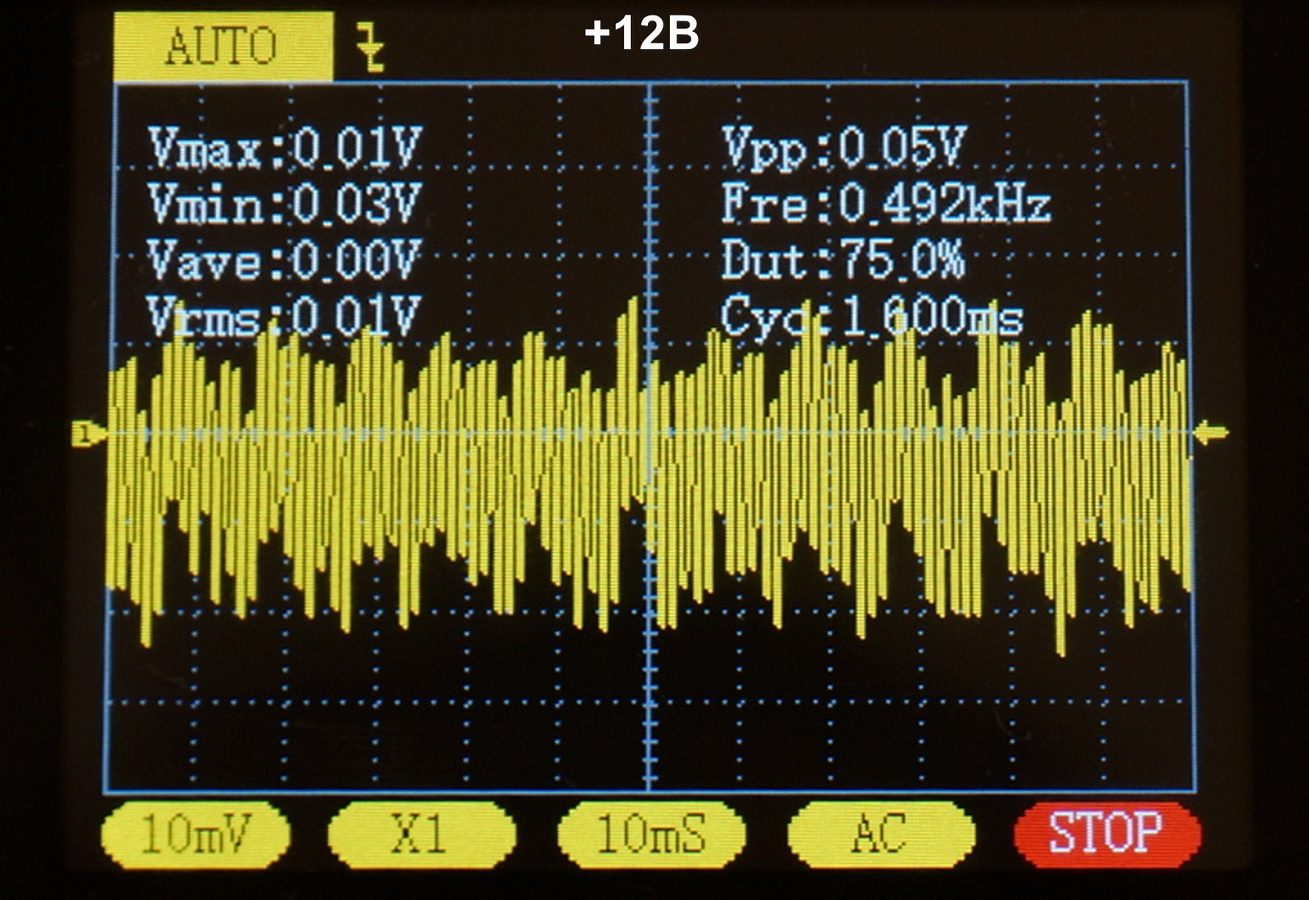

Пульсации мы измеряли портативным осциллографом Fnirsi DSO-150. Приводим значения, полученные на максимальной нагрузке.

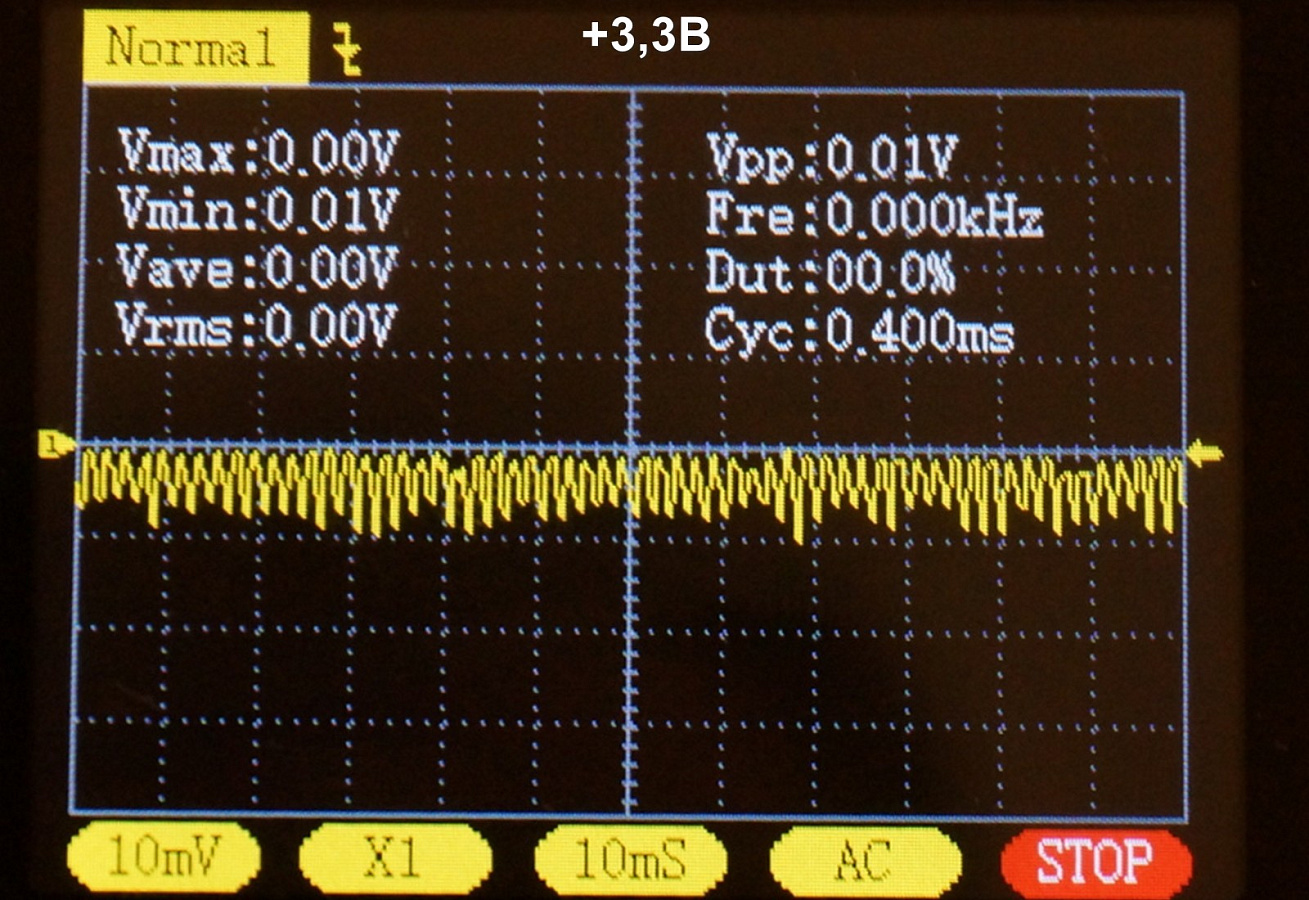

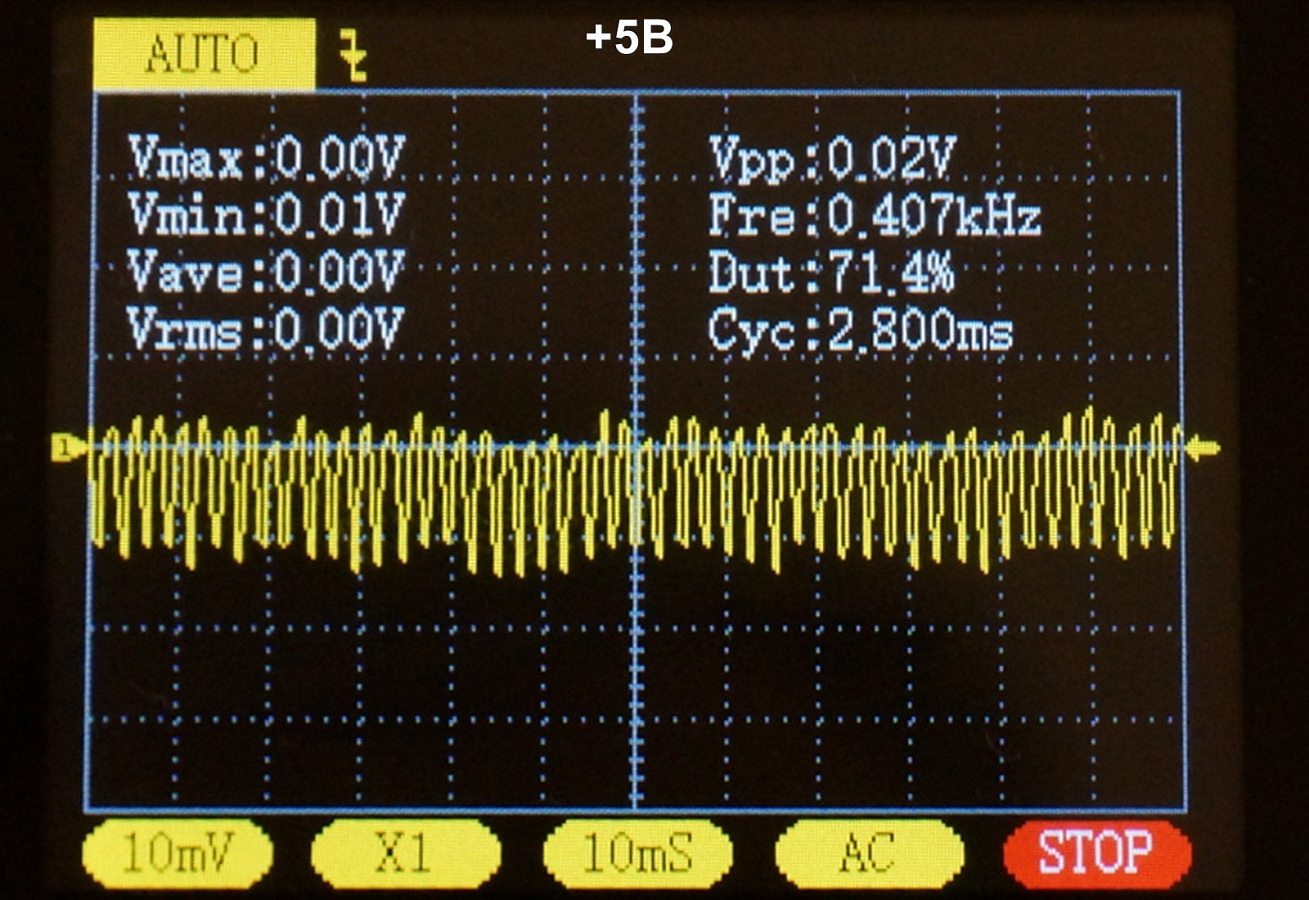

По линии +12В мы получили значение 50 мВ, по линии +5В - 20 мВ и по линии +3,3В было самое наименьшее значение – 10 мВ.
Конкуренты
В данном сегменте конкуренция всегда высокая, но на данный момент моделей с поддержкой ATX3.0 среди «Бронзовых» вариантов в продаже на российском рынке сложно найти; мы обнаружили только Segotep BN750W.
Поэтому PL750D практически не имеет конкурентов, ждем в продаже линейку Thermaltake Smart BX3.
Заключение
Компания DeepCool продумано осваивает российский рынок блоков питания. Все новые линейки с поддержкой стандарта АТХ3.0 составили ощутимую конкуренцию более именитым и традиционным брендам, ассоциирующимся у отечественного покупателя с «хорошими и качественными БП».
Линейка, состоящая из моделей PL550D, PL650D и PL750D, стала одной из первых с сертификатом 80 PLUS Bronze, которая оснащена кабелем 12VHPWR. Насколько данный разъем будет востребован в будущем для блоков питания из этого сегмента пока не ясно, но уж лучше пусть он будет на всякий случай, чем потом искать переходники или менять новый блок питания, тем более стоимость из-за него не увеличится.
На примере модели PL750D мы видим хорошо сбалансированного по цене и качеству «середнячка». Разумная экономия на конденсаторах и мосфетах позволяет получить на выходе вполне хорошие электрические показатели. Все необходимые элементы в схемотехнике присутствуют, платформа отвечает современным требованиям, установлен достаточно тихий вентилятор.
Плюсы:
- Поддержка АТХ 3.0 и PCI-E 5.0;
- Качественная сборка;
- Доступная стоимость;
- Тихая работа вентилятора на средних нагрузках;
- Длина корпуса - 140 см;
- Плоские кабели;
- Два кабеля питания CPU;
- Один из кабелей 6+2 пин для питания GPU с одним коннектором;
- Хорошая стабилизация канала +12В;
- Низкие пульсации;
- DC-DC преобразователи вторичных каналов;
- Гарантия 5 лет.
Минусы:
- Все конденсаторы бренда ChengX;
- Напряжения на вторичных каналах под нагрузкой до +4% от номинала.
