Обзор и тестирование блока питания Thermaltake Toughpower GT 850W Snow

Белоснежные сборки ПК стали так популярны, что большинство производителей блоков питания выпускает свои новые модели в двух расцветках. Toughpower GT 850W именно такой вариант – имеется классическая черная модель и белая Snow (именно она у нас на обзоре).

Современное исполнение в соответствии с актуальными стандартами, тихий вентилятор с полупассивным и активным режимами работы, плоские модульные кабели, обновленный дизайн вентиляционных перфораций.

Технические характеристики

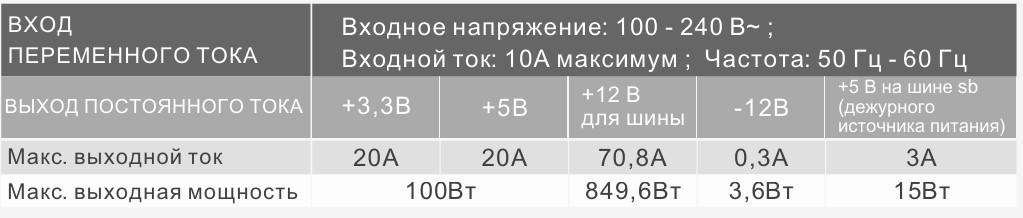

Нагрузочные характеристики

Упаковка и комплектация

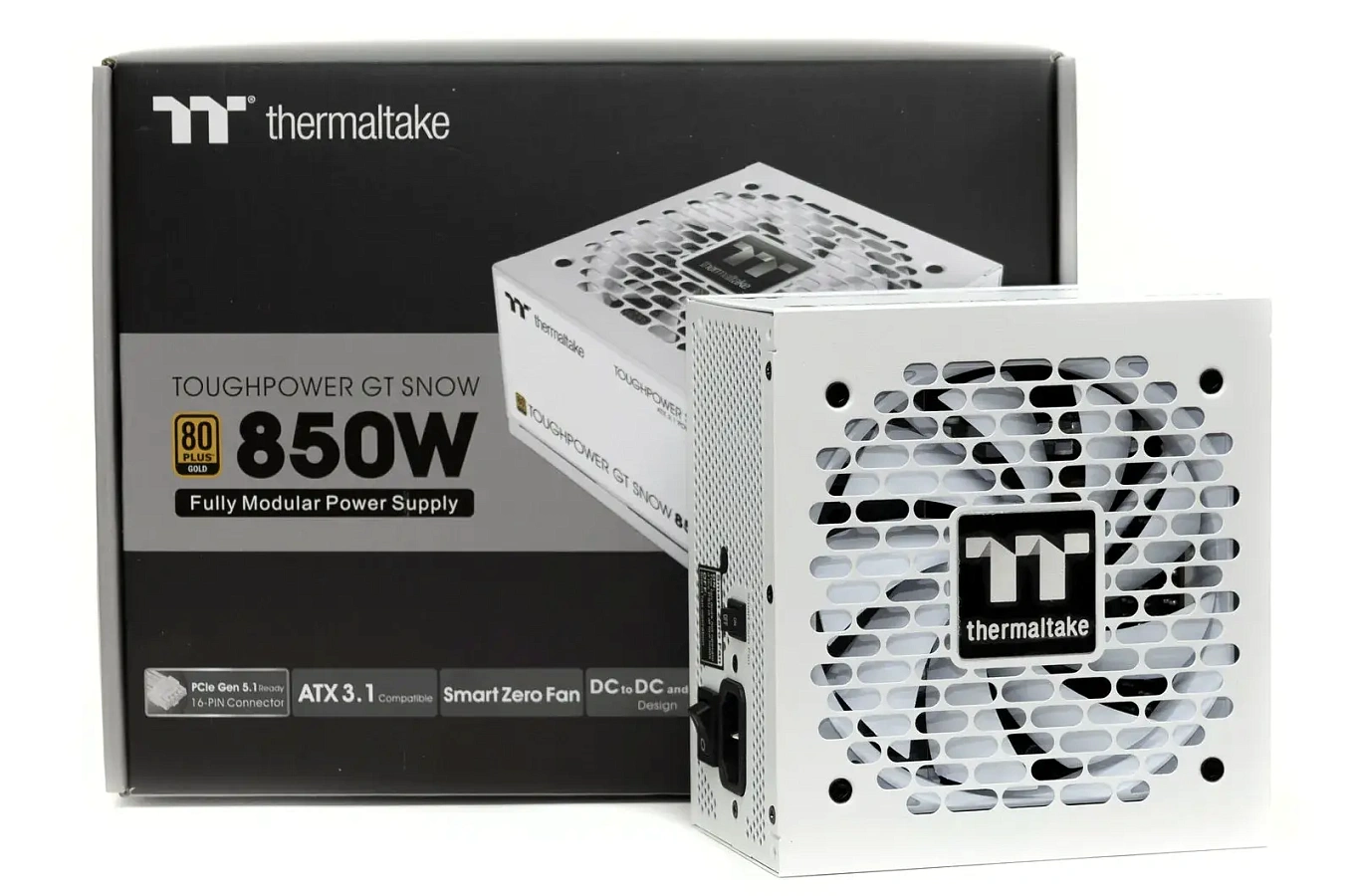

На коробке, оформленной традиционными для бренда цветами, с лицевой стороны располагается изображение БП, по нижнему краю идёт перечисление его достоинств, в том числе и 5 лет гарантии, которые смотрятся как-то не солидно - мы уже привыкли к 10 годам для моделей Gold.

На остальных гранях находятся подробные характеристики, графики, таблицы, наклейка с серийным номером изделия.

Блок питания зафиксирован демпферами и помещен в тканевый мешок, для хранения модульных кабелей также предусмотрен тканевый футляр. Кабели собраны стяжкой на липучке, в комплекте имеются пять белых пластиковых стяжек.

Внешний вид

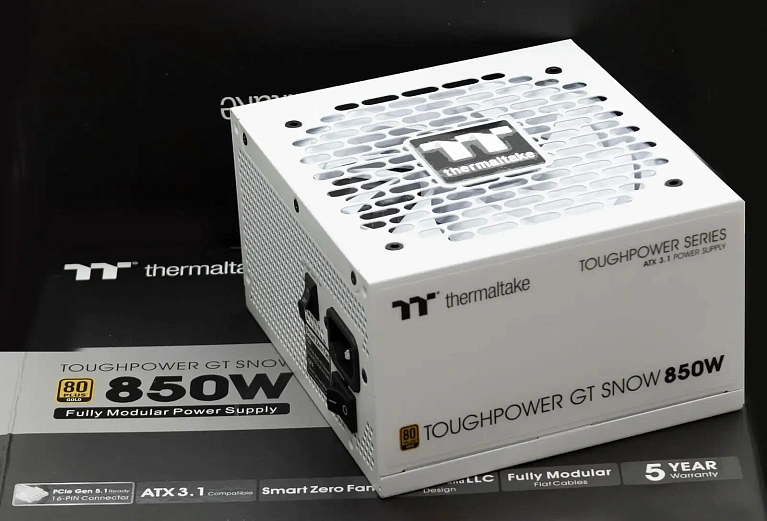

Стандартная призма, длина корпуса всего 140 мм.

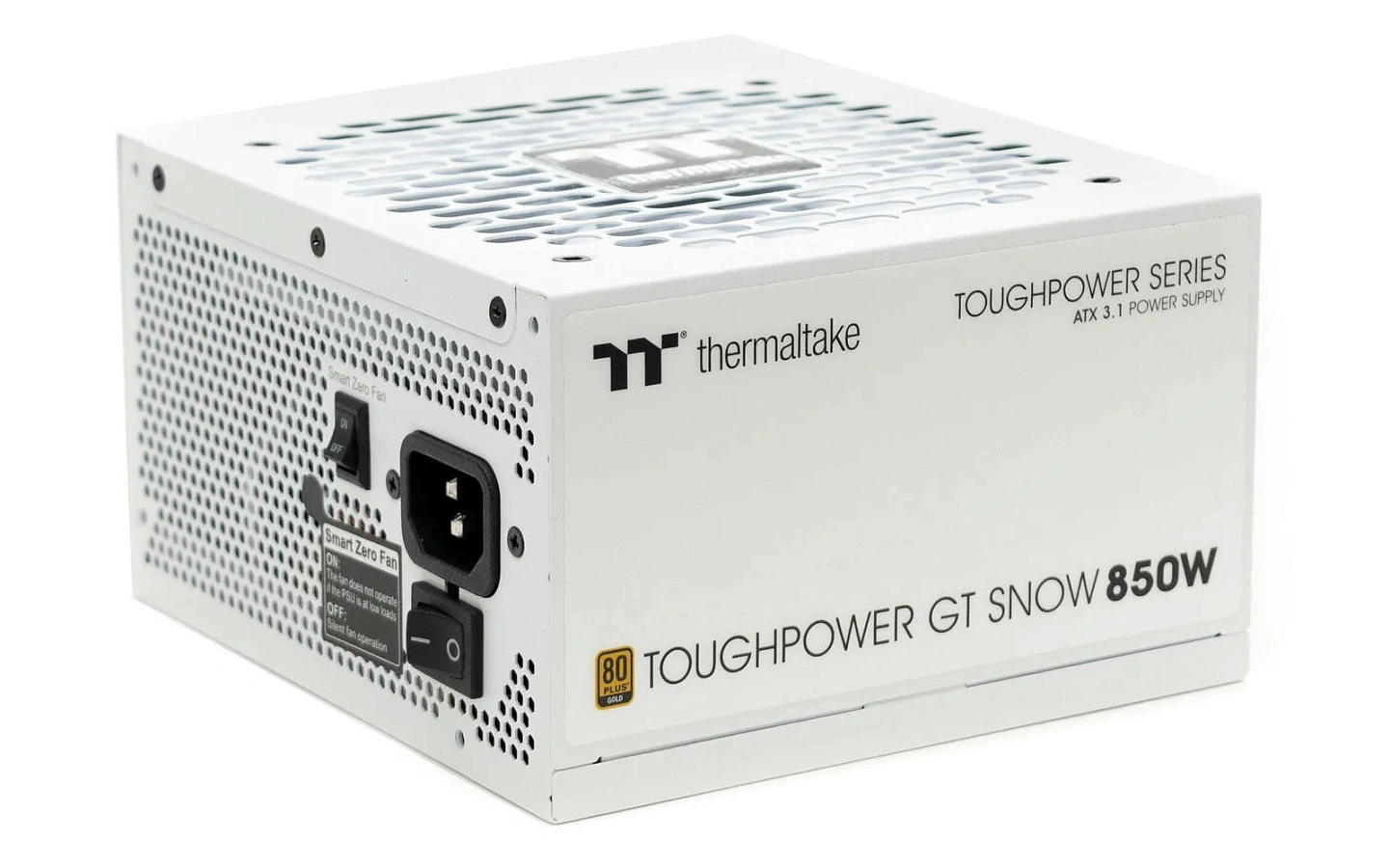

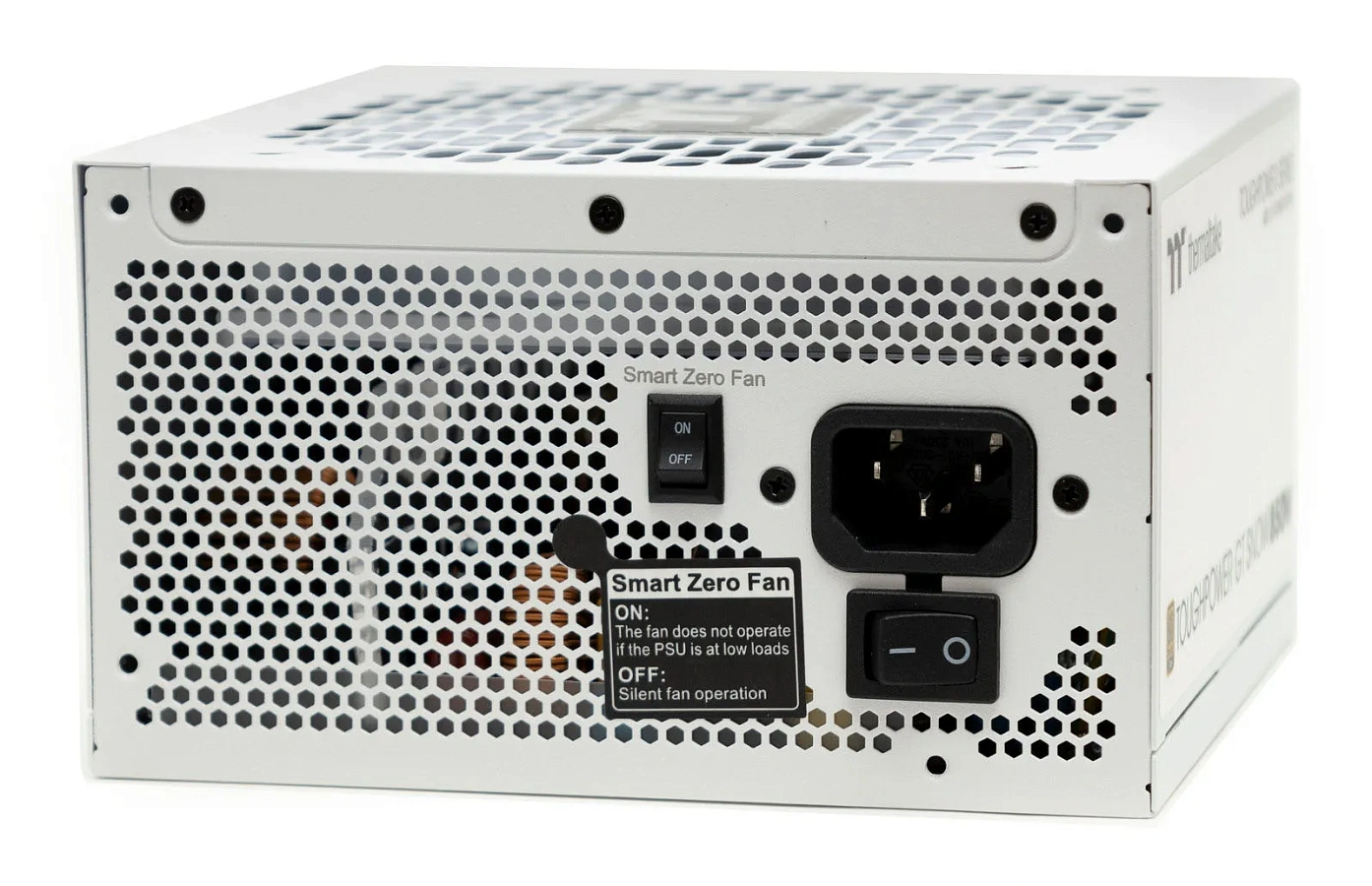

На лицевой панели кроме сетевой вилки и тумблера имеется кнопка переключения режимов работы вентилятора.

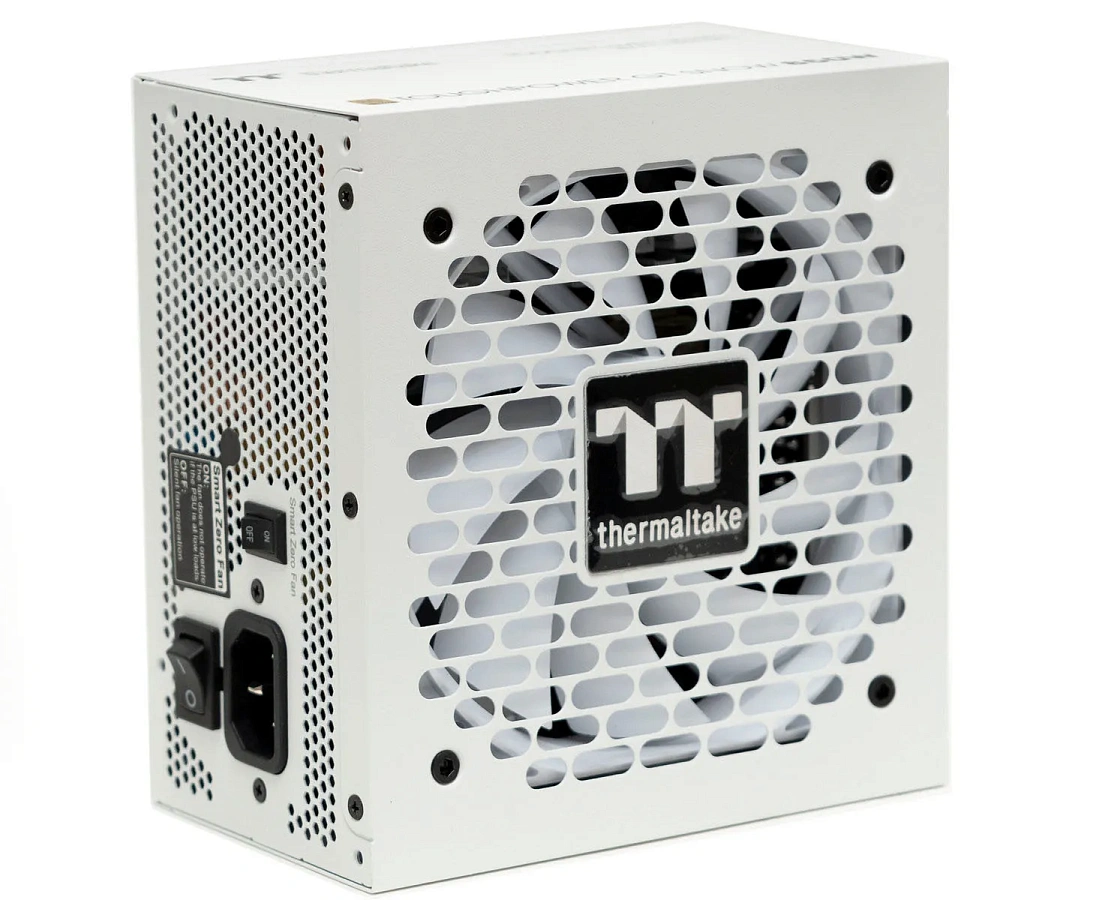

Нижняя грань над вентилятором имеет перфорации рядами овальных отверстий, по центру расположен шильдик с логотипом бренда.

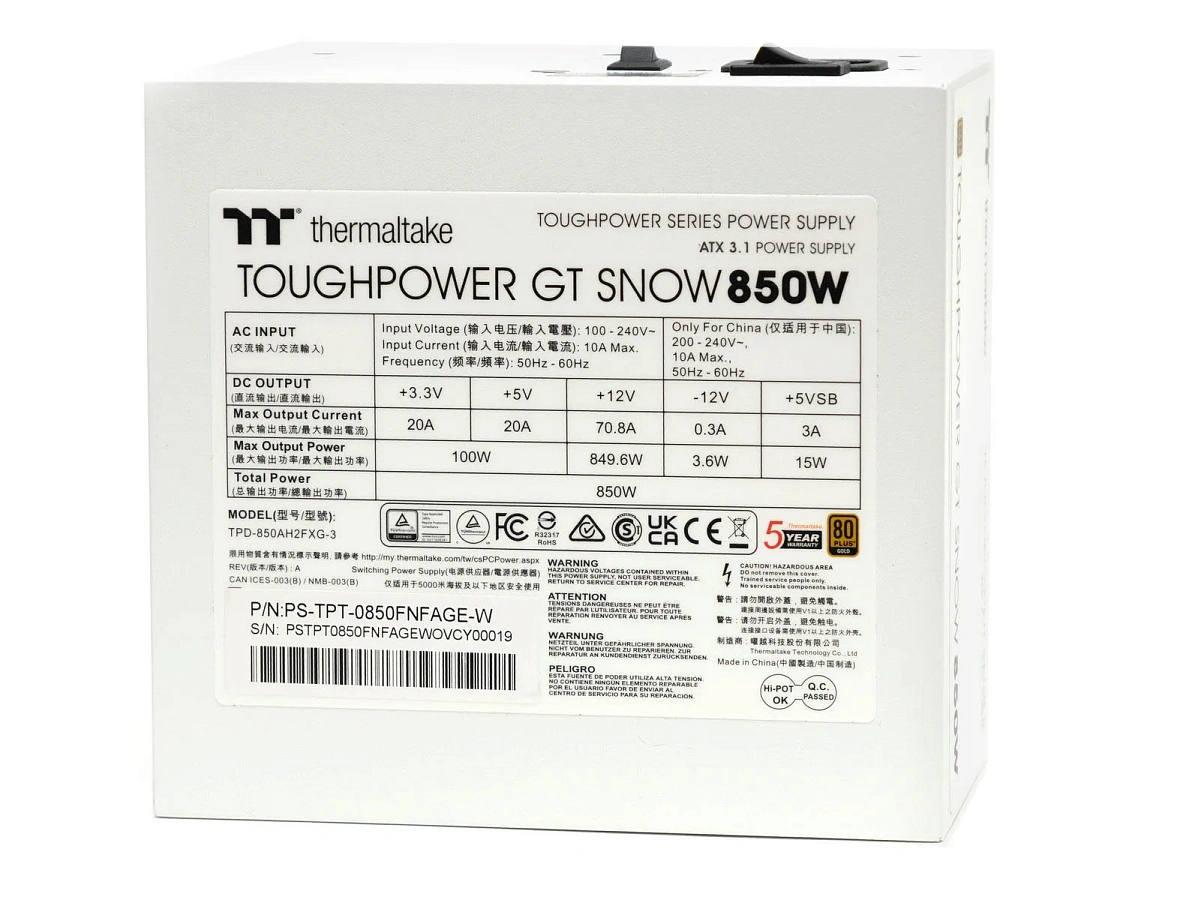

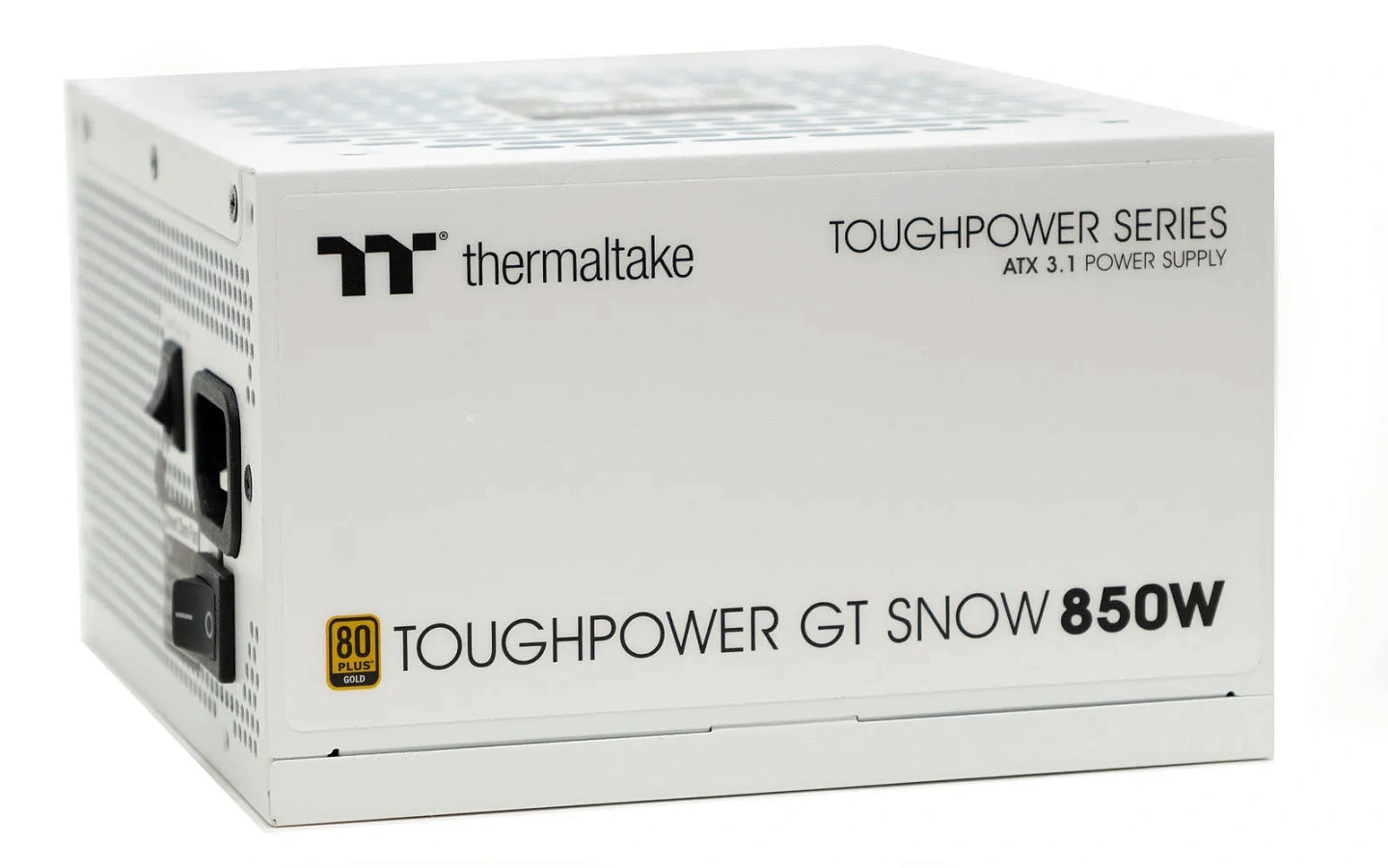

Боковые грани украшают наклейки с логотипами. Еще одна наклейка с электрическими характеристиками изделия находится на верхней грани.

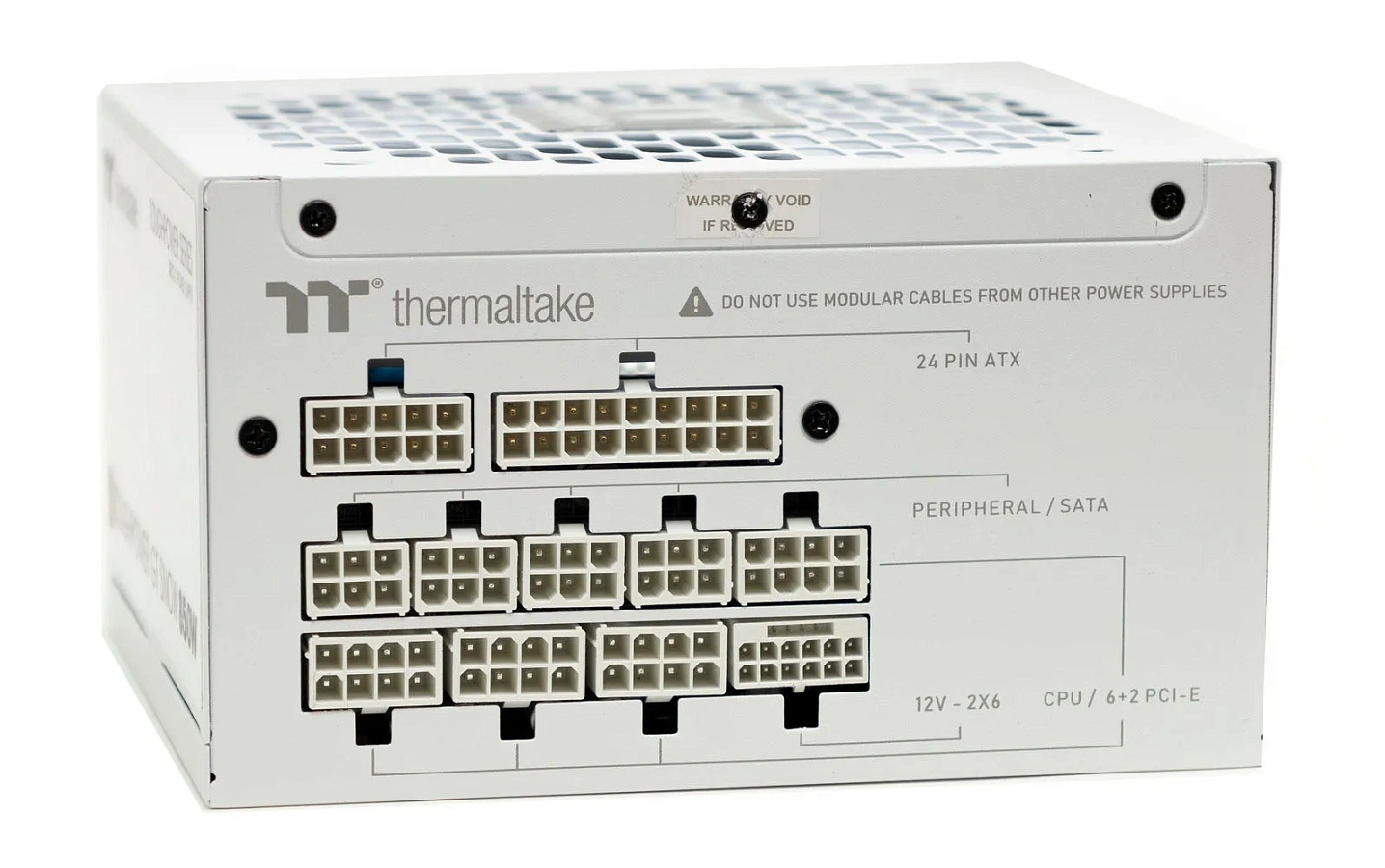

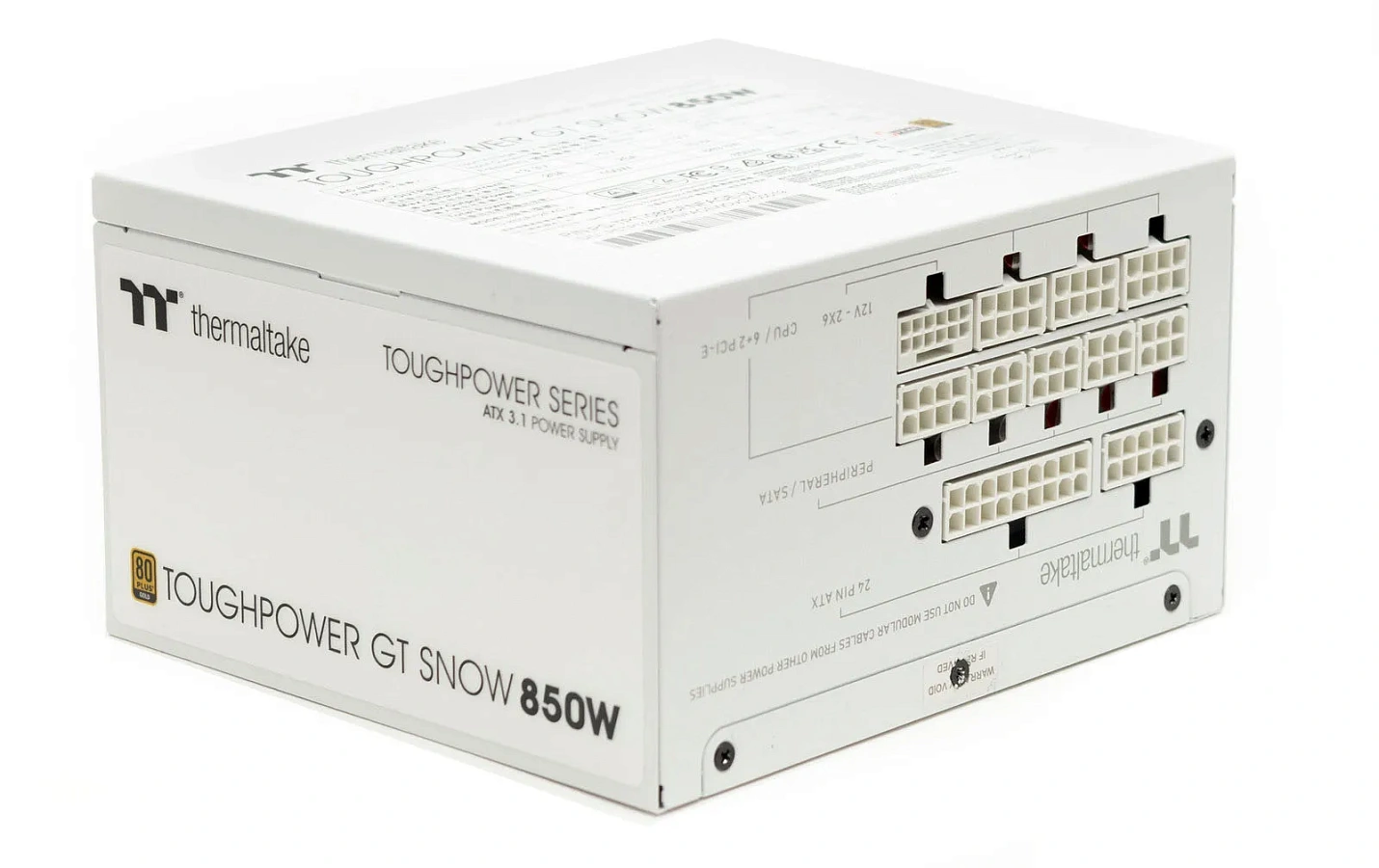

Разъемы для модульных кабелей собраны в один угол в три ряда, все подписаны.

Кабели и коннекторы

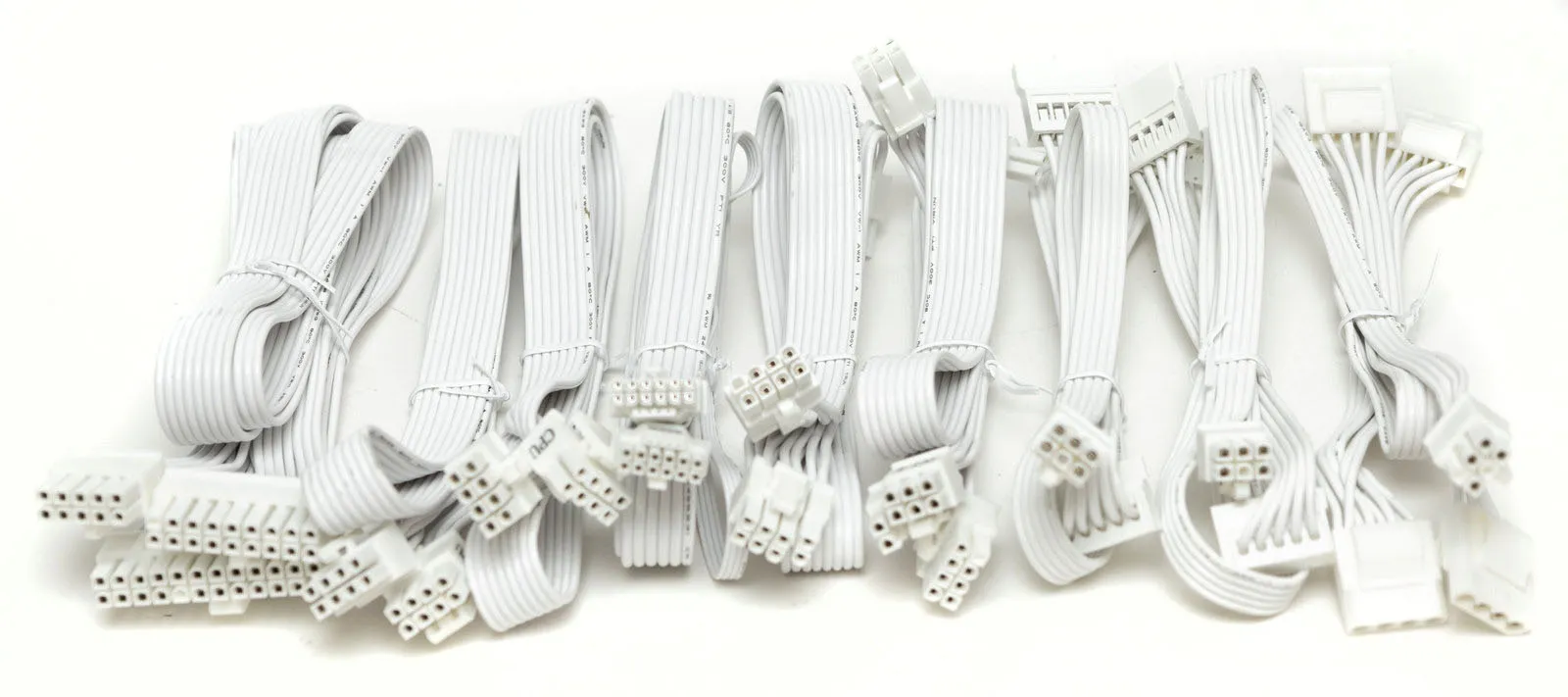

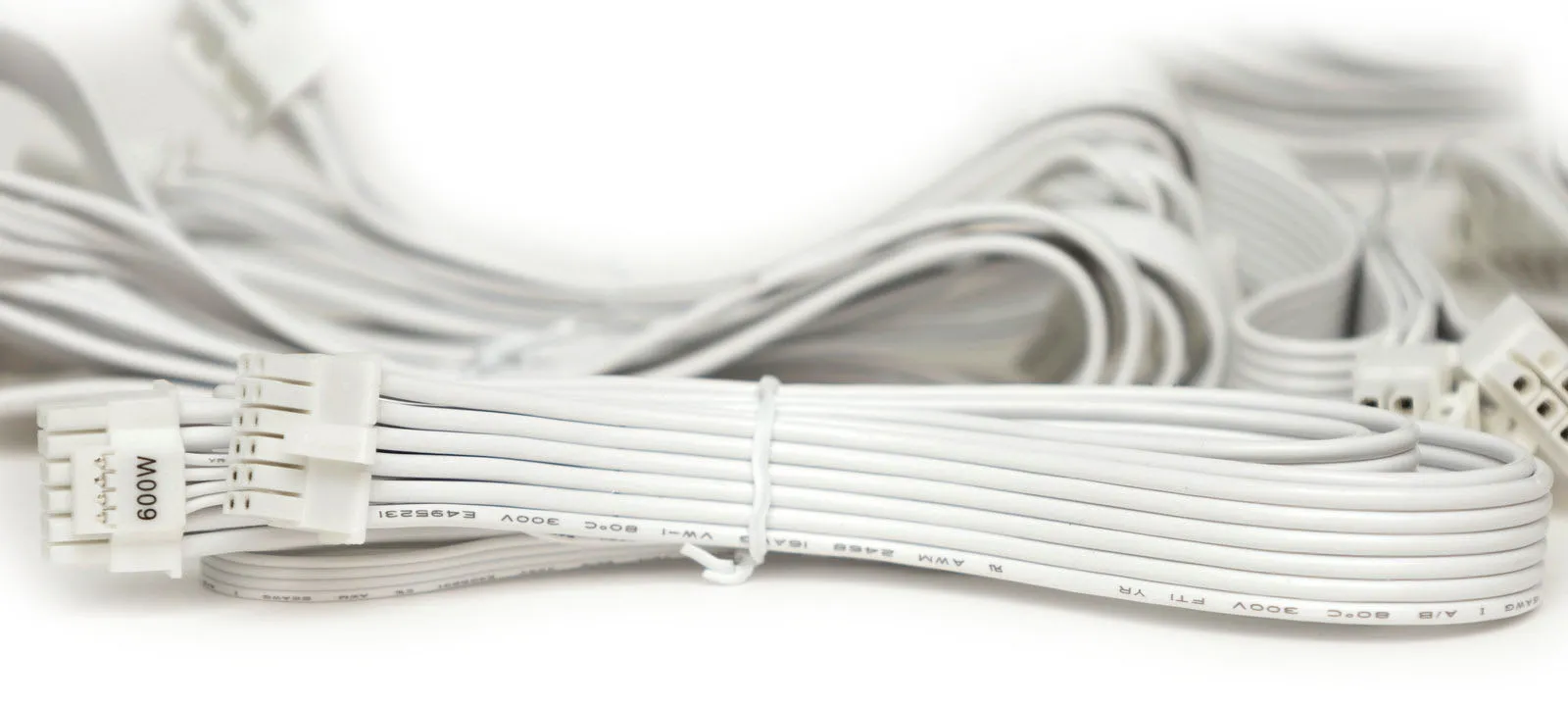

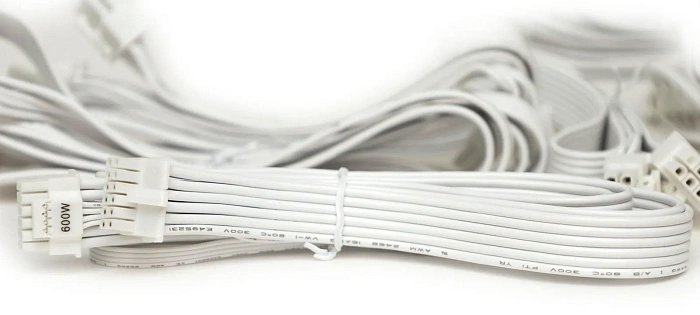

Все кабели в виде плоских шлейфов в белой оплетке. Провода калибром 18AWG, кроме кабеля с коннекторами 12V-2Х6, здесь провода калибром 16AWG.

Охлаждение

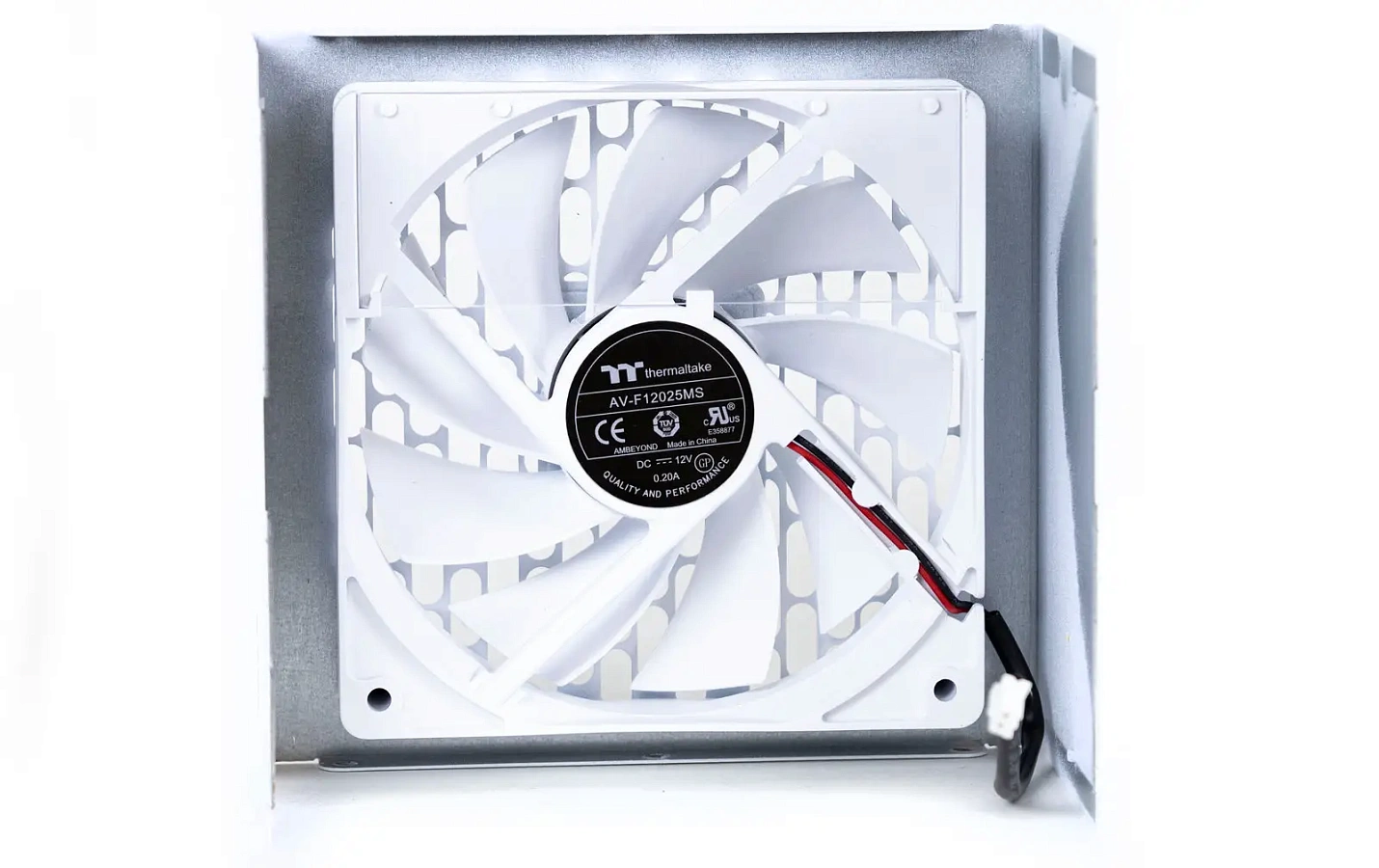

Охлаждение комплектующих возложено на вентилятор Ambeyond AV-F12025MS на основе подшипника скольжения.

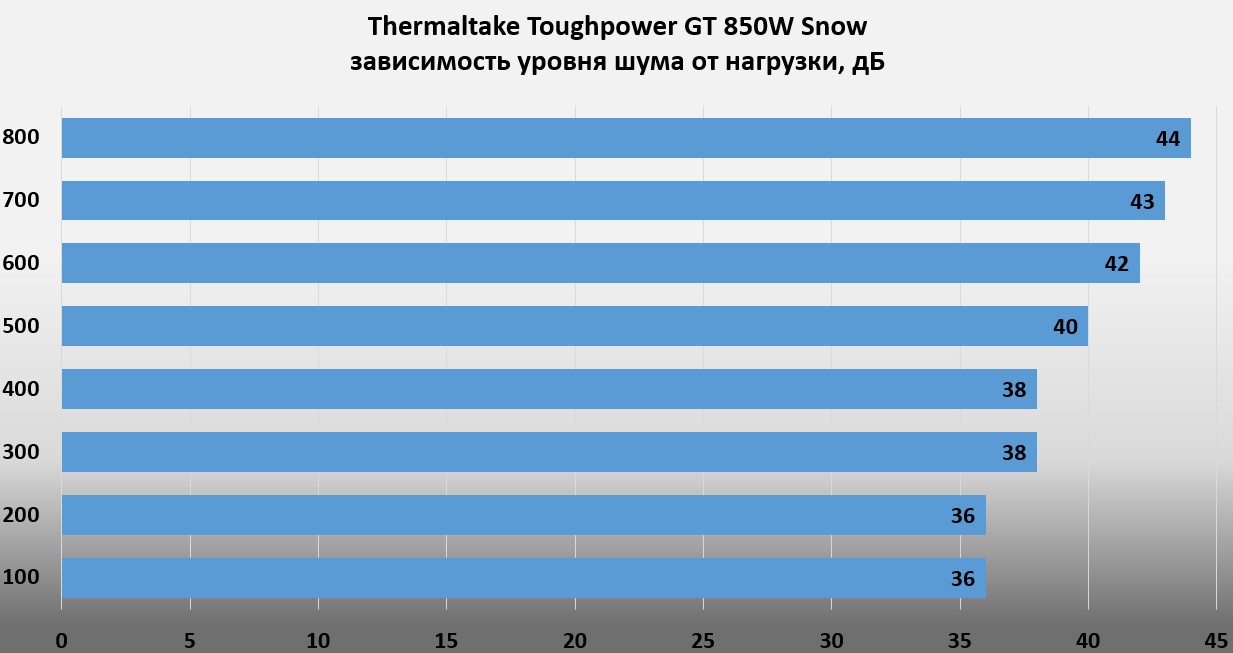

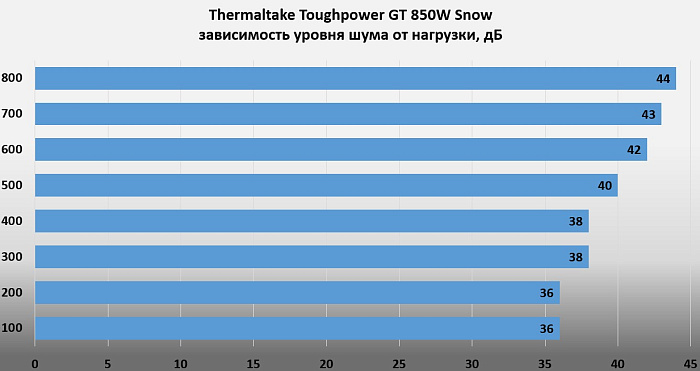

Для измерения уровня шума использовался прибор Benetech GM-1352, расстояние до вентилятора - 20 см.

В полупассивном режиме старт был при нагрузке свыше 400 Вт, снижение нагрузки не приводит к остановке вентилятора, он продолжает вращаться на низких оборотах.

Бесшумным вентилятор назвать нельзя даже на минимальных оборотах. Он остается тихим до нагрузки 500 Вт, выше его уже отчетливо слышно. В этой ситуации полупассивный режим актуален.

Схемотехника

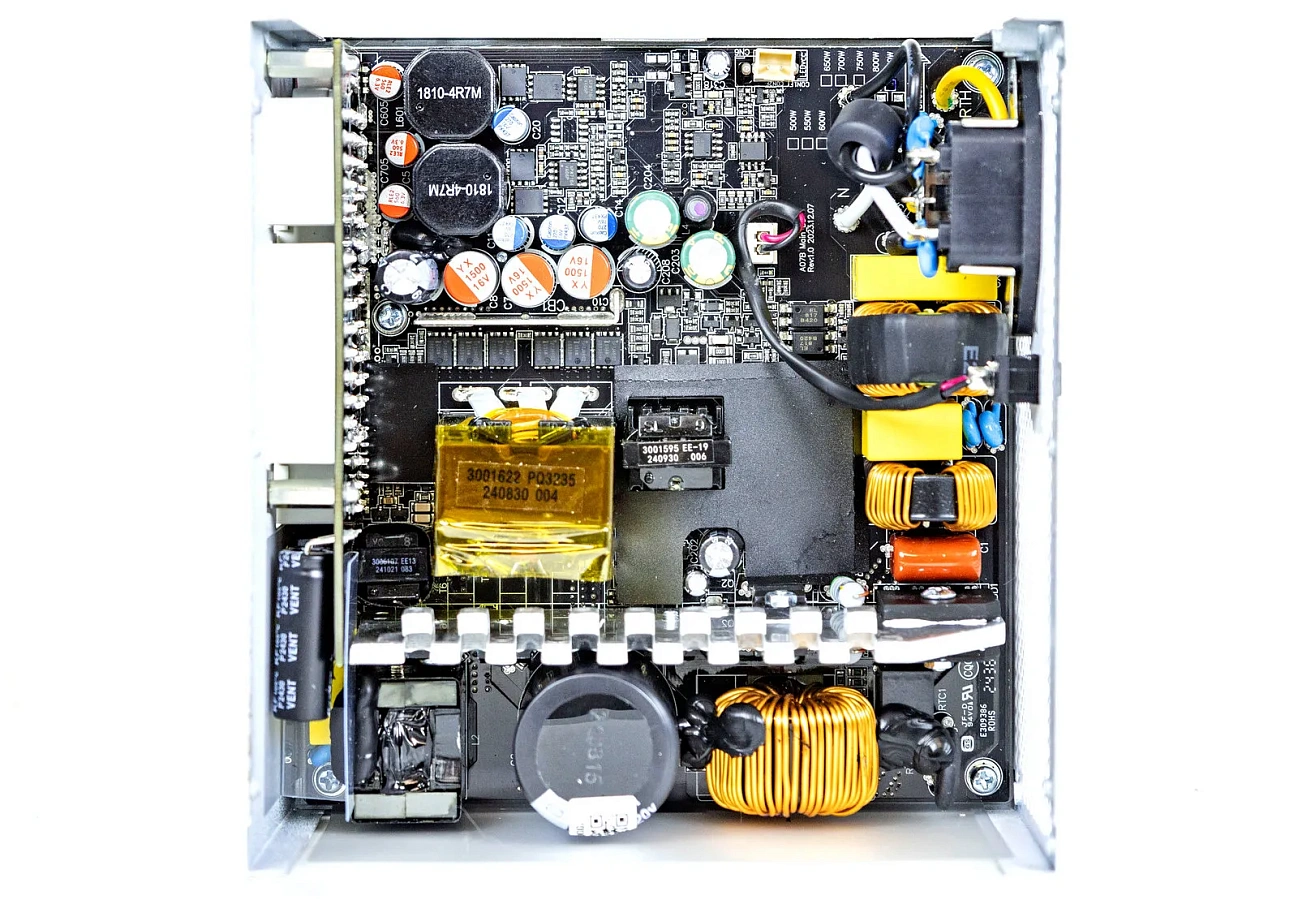

Thermaltake использовали нетипичную для себя платформу от ОЕМ-производителя XWY - A07B (XinWeiYe). Внешне она очень похожа на HKC ATX23 или SANR S-850MZ, видимо, имеются одни корни.

В основе лежит топология полумоста и LLC преобразователя, синхронный выпрямитель линии +12В и DC-DC преобразователи вторичных каналов.

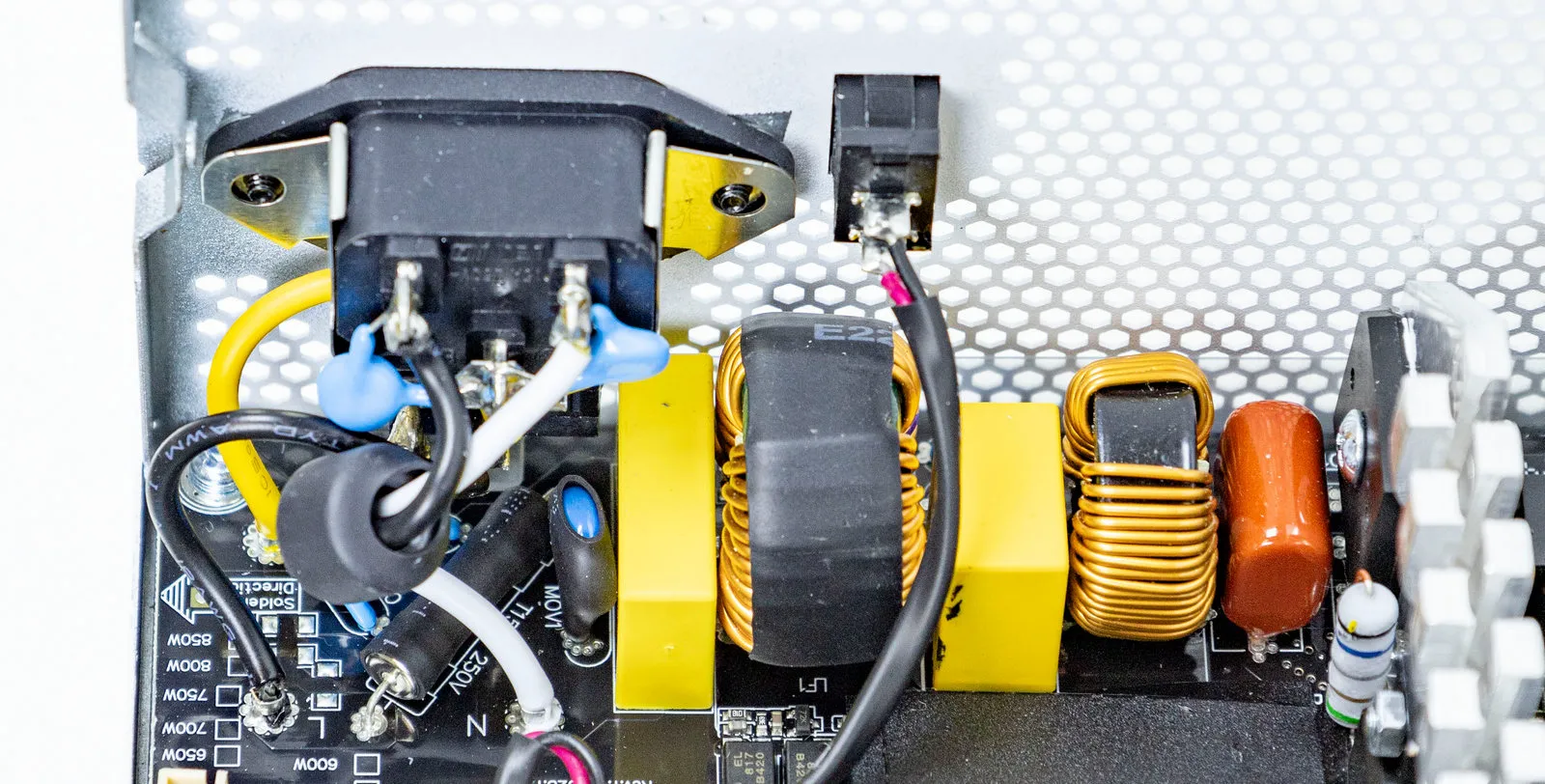

Фильтр электромагнитных помех разделен на два звена: на розетке два Y-конденсатора, на основной плате четыре Y-конденсатора, два Х-конденсатора, два массивных дросселя.

Защита за счет предохранителя, варистора и термистора с реле.

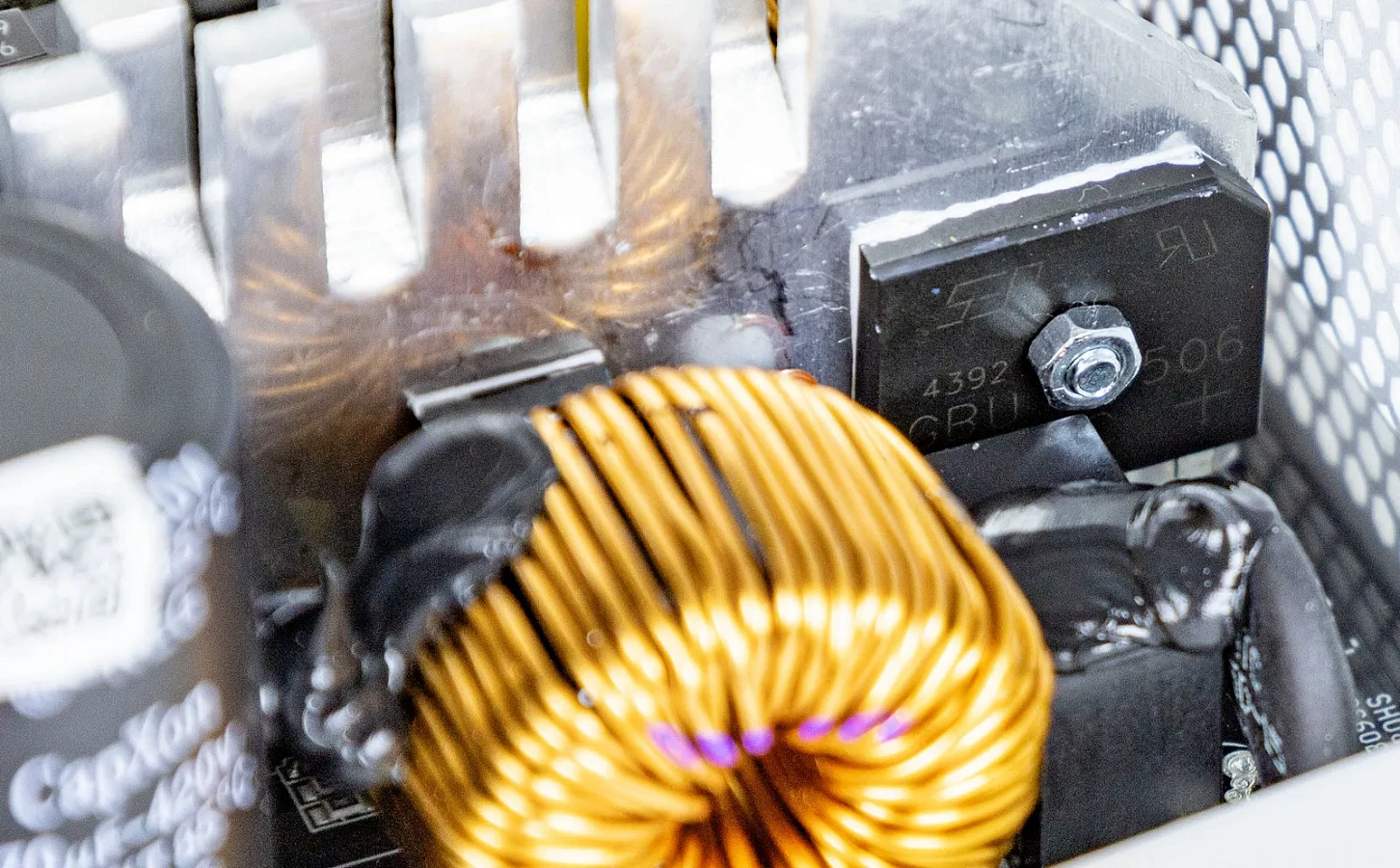

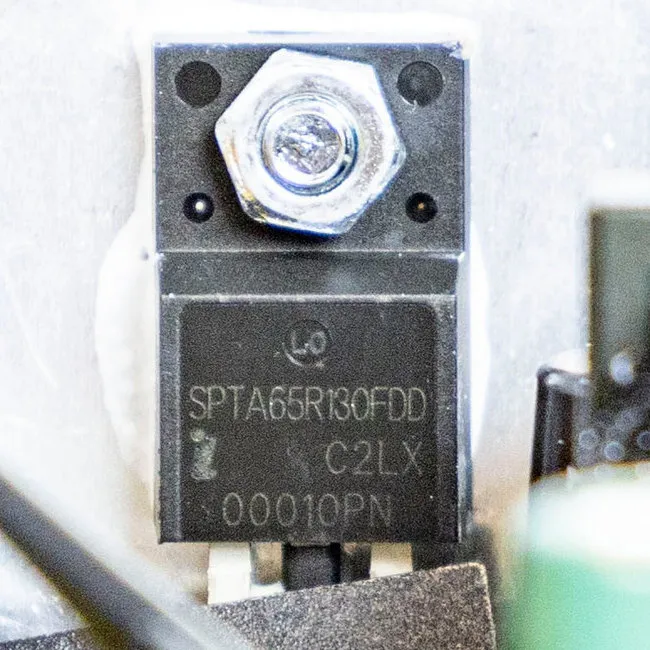

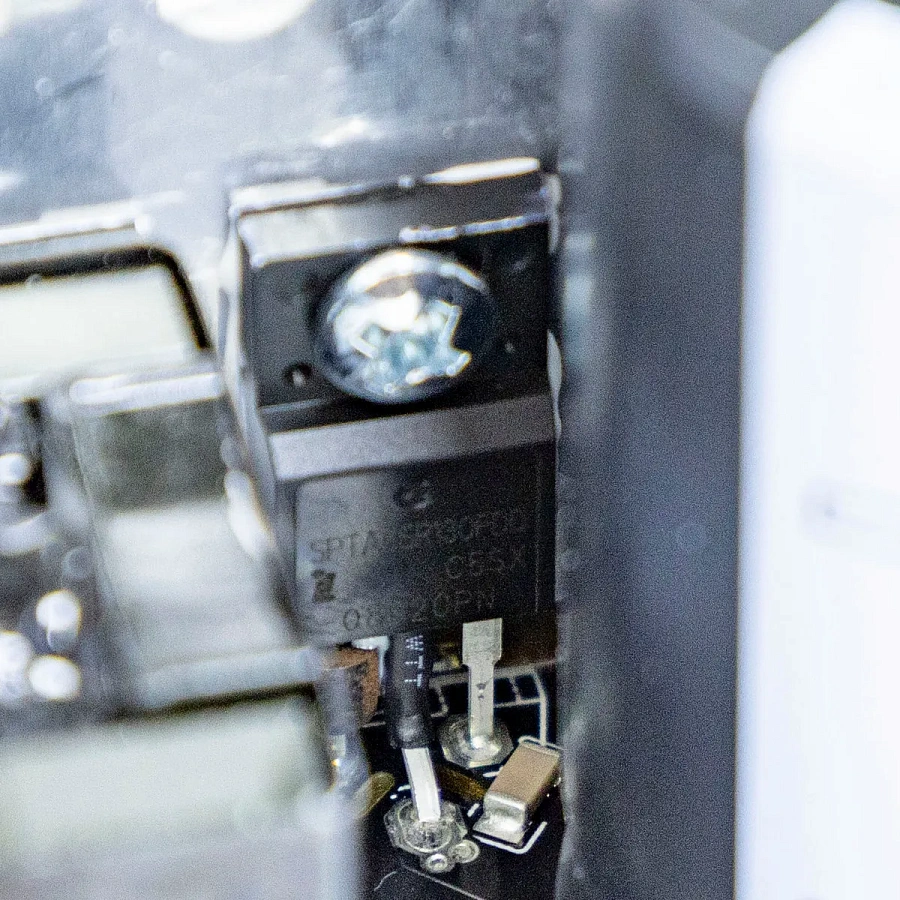

Единственный крупный радиатор отводит тепло от двух диодных сборок GBU1506 (600В, 15А), диода и двух транзисторов APFC SPTA65R130FDD (650В, 20А), а также двух транзисторов преобразователя - SPTA65R130FDD.

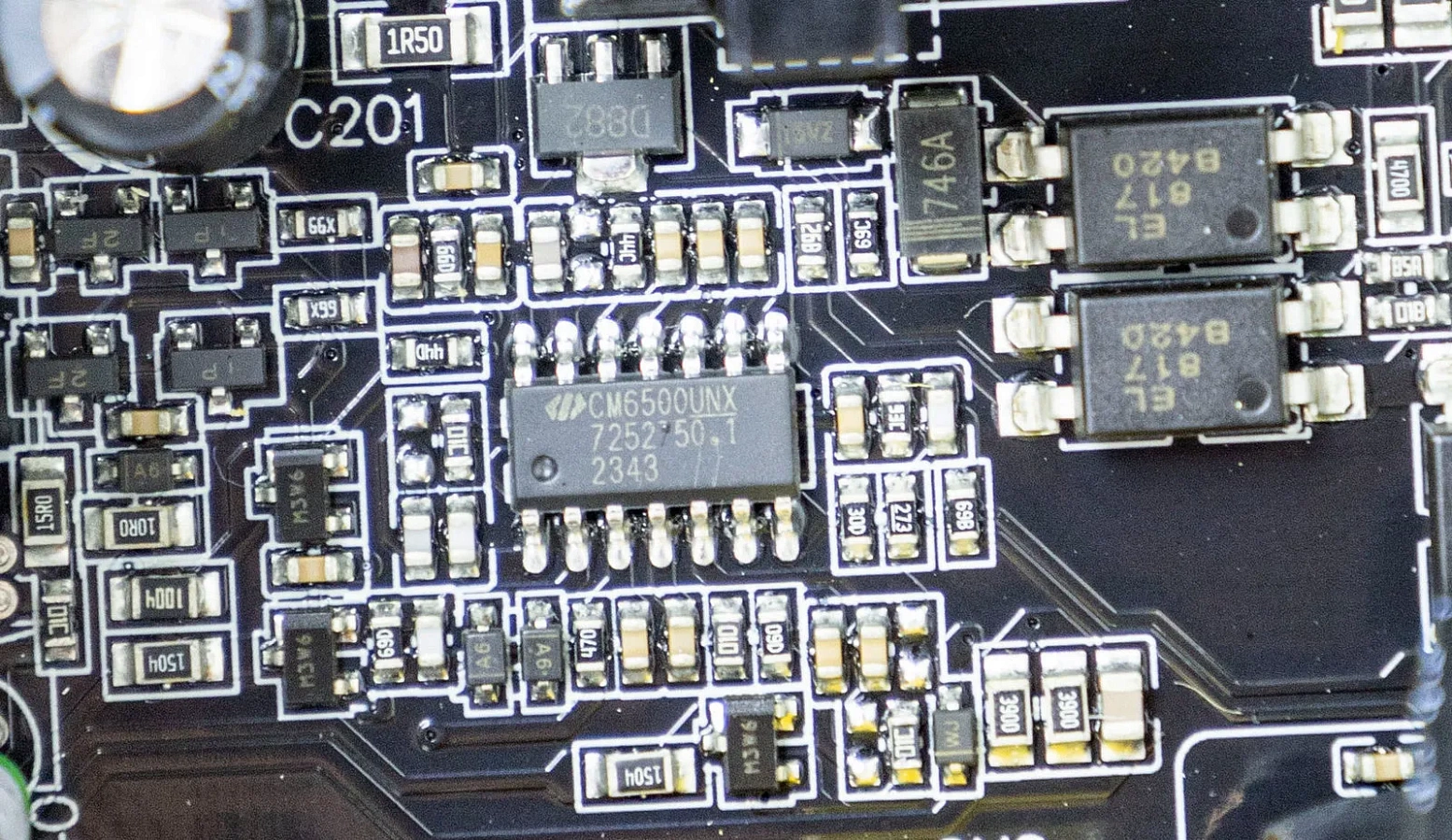

Под диэлектрической накладкой находится контроллер CM6500UNX.

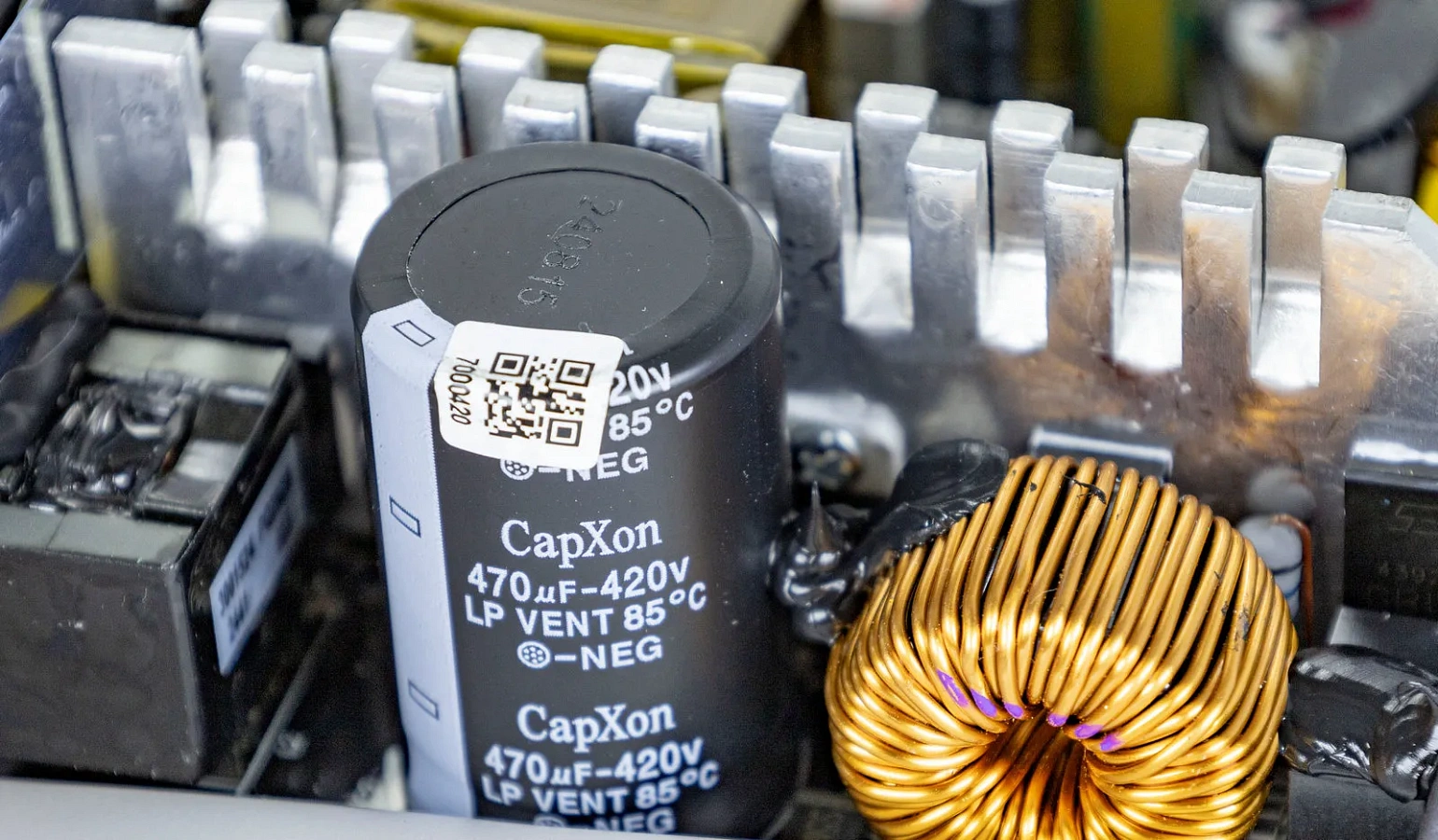

Рядом с крупным дросселем APFC - высоковольтный конденсатор CapXon на 470 мкФ, 420В, 85°С. Вот она экономия и причина пятилетнего гарантийного срока.

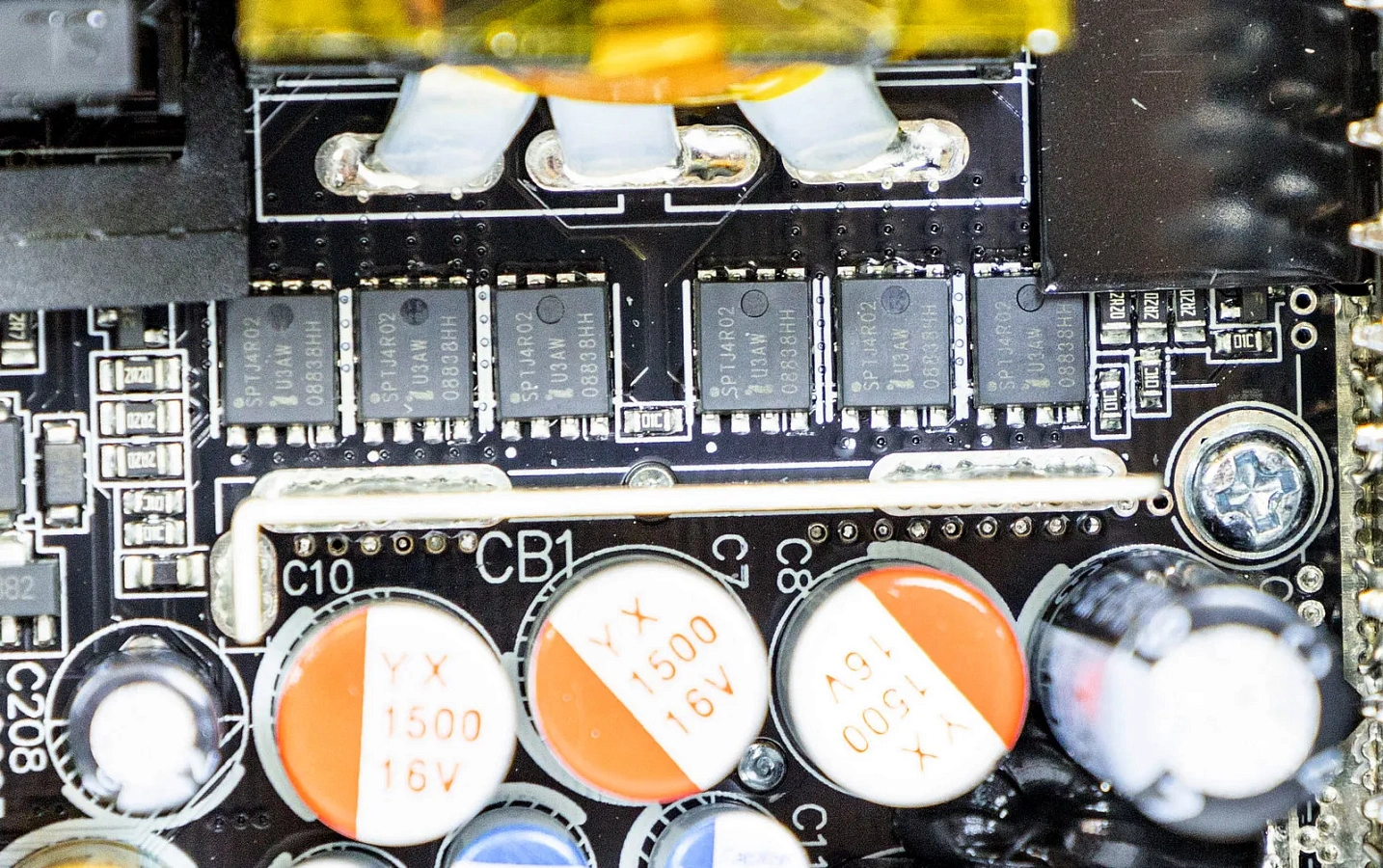

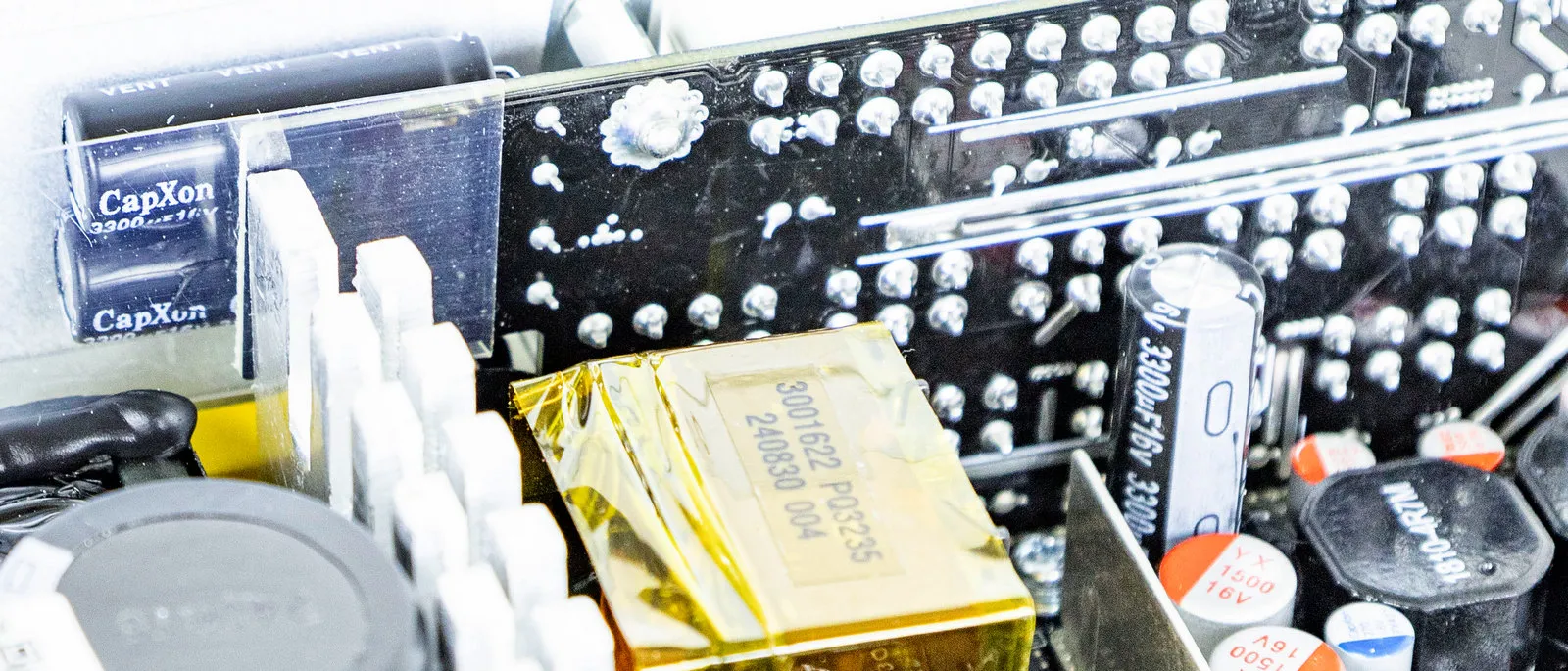

Мосфеты синхронного выпрямителя PIP Semiconductor SPTJ4R02 (45В, 180А) распаяны на плате за трансформатором, рядом находится небольшой Г-образный радиатор.

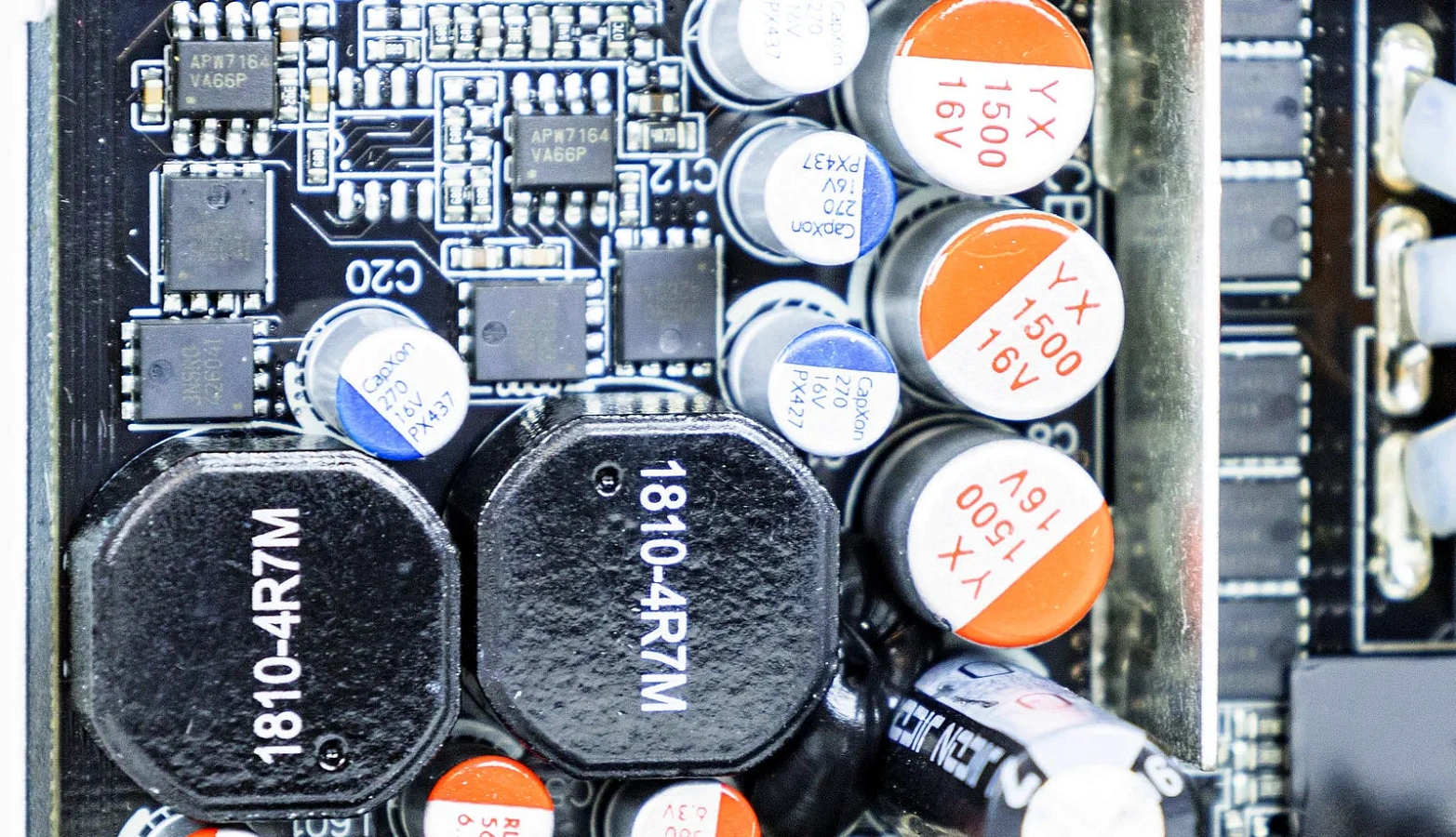

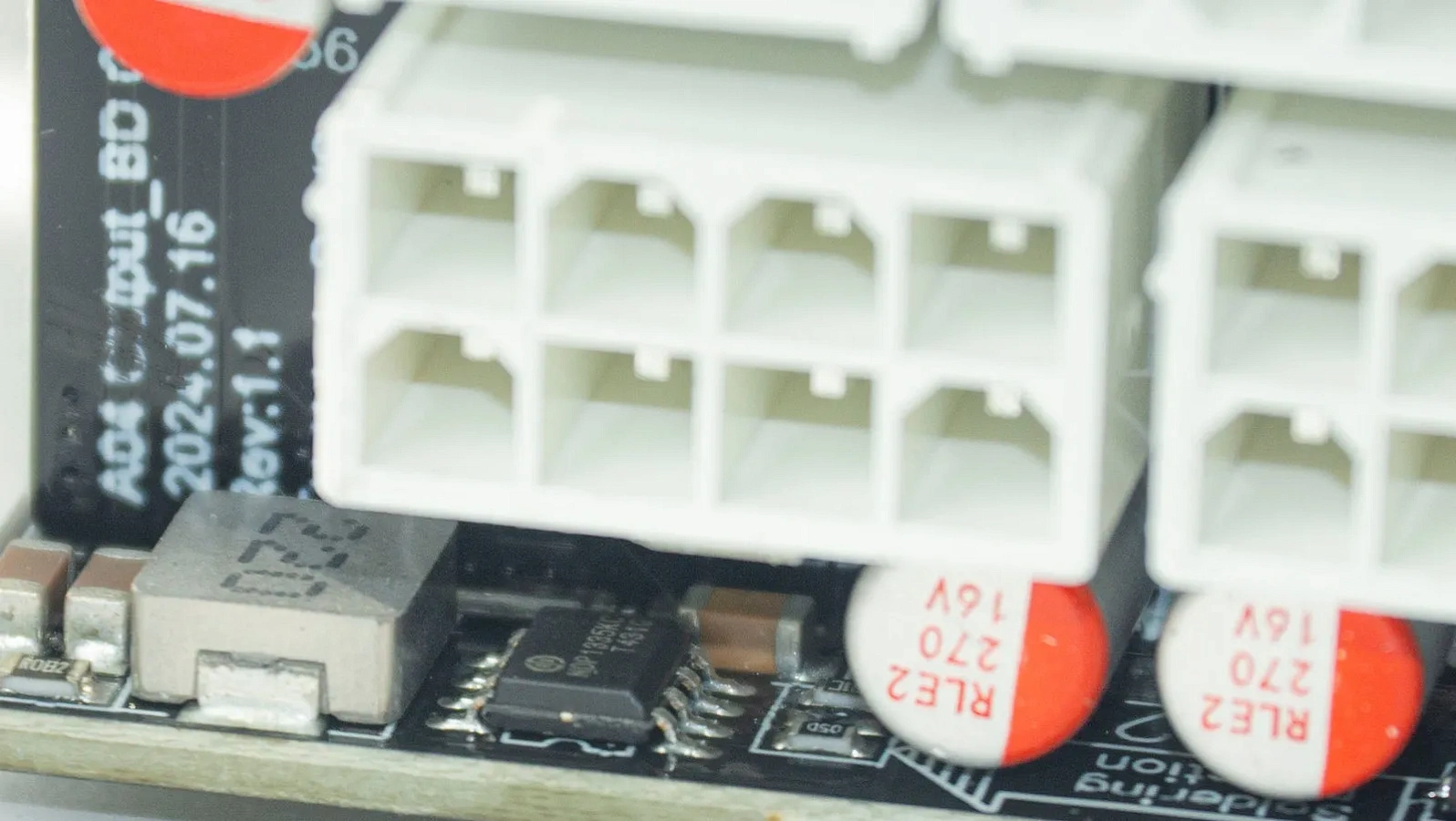

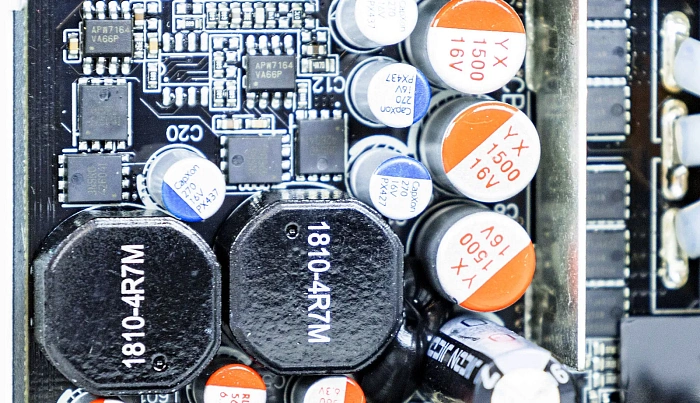

За ним ряды твердотельных CapXon и электролитических конденсаторов JiCon, а также силовые элементы DC-DC преобразователей: четыре транзистора 3N5R0 (30В, 40А), по два на каждую линию, и пара ШИМ-контроллеров APW7164.

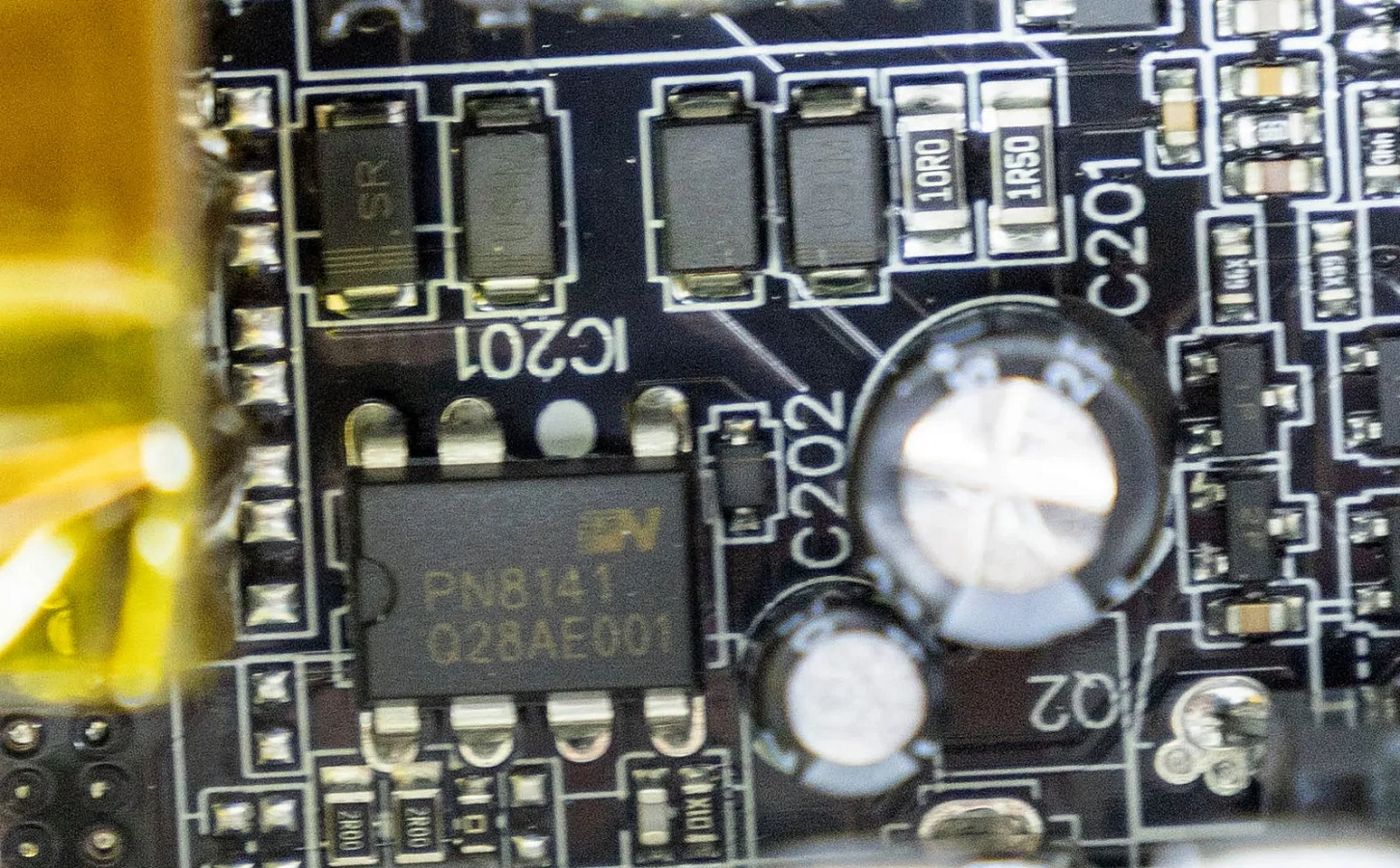

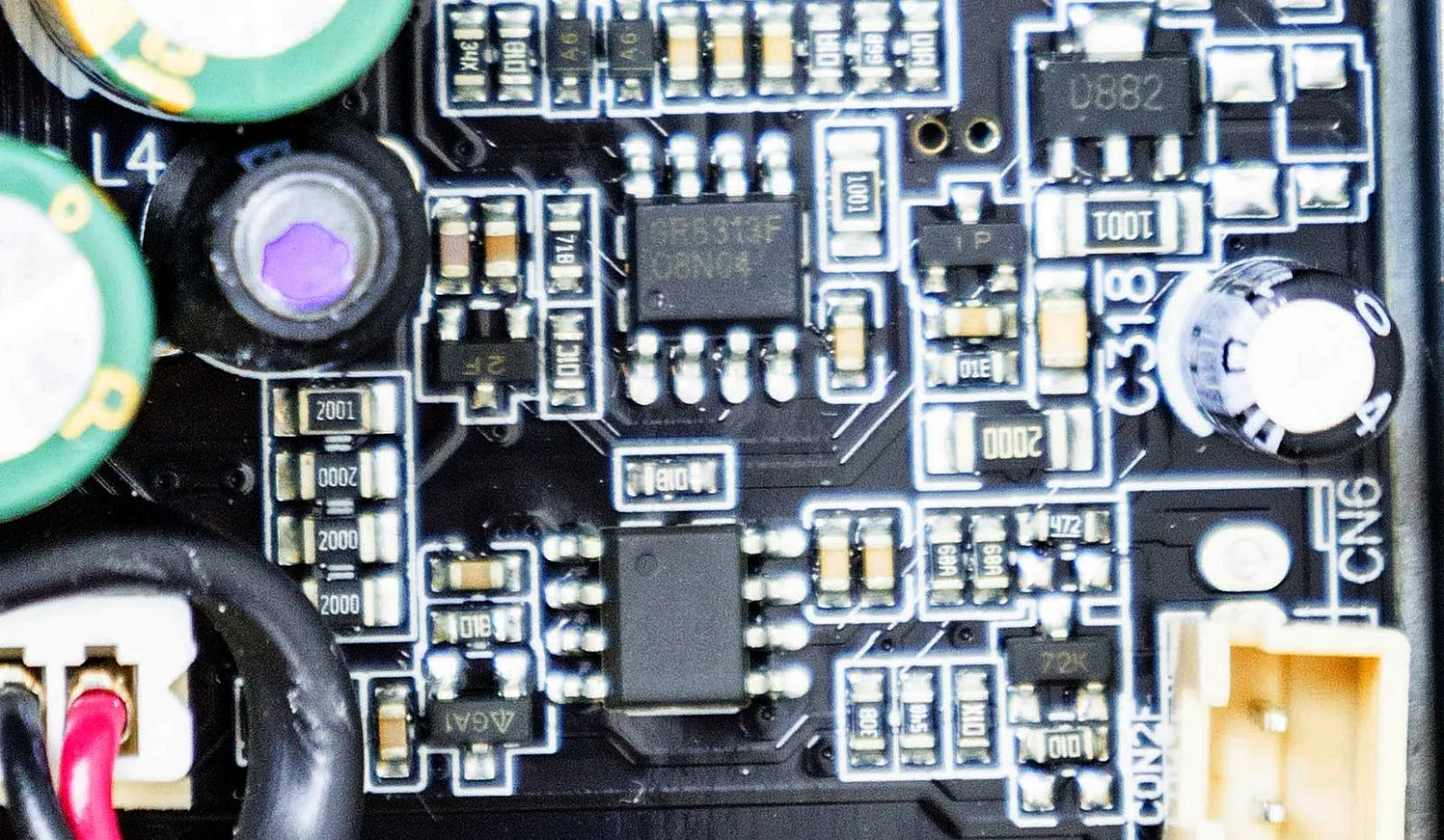

За дежурное питания отвечает ШИМ-контроллер PN8141. За все виды защиты супервизор GR8313F.

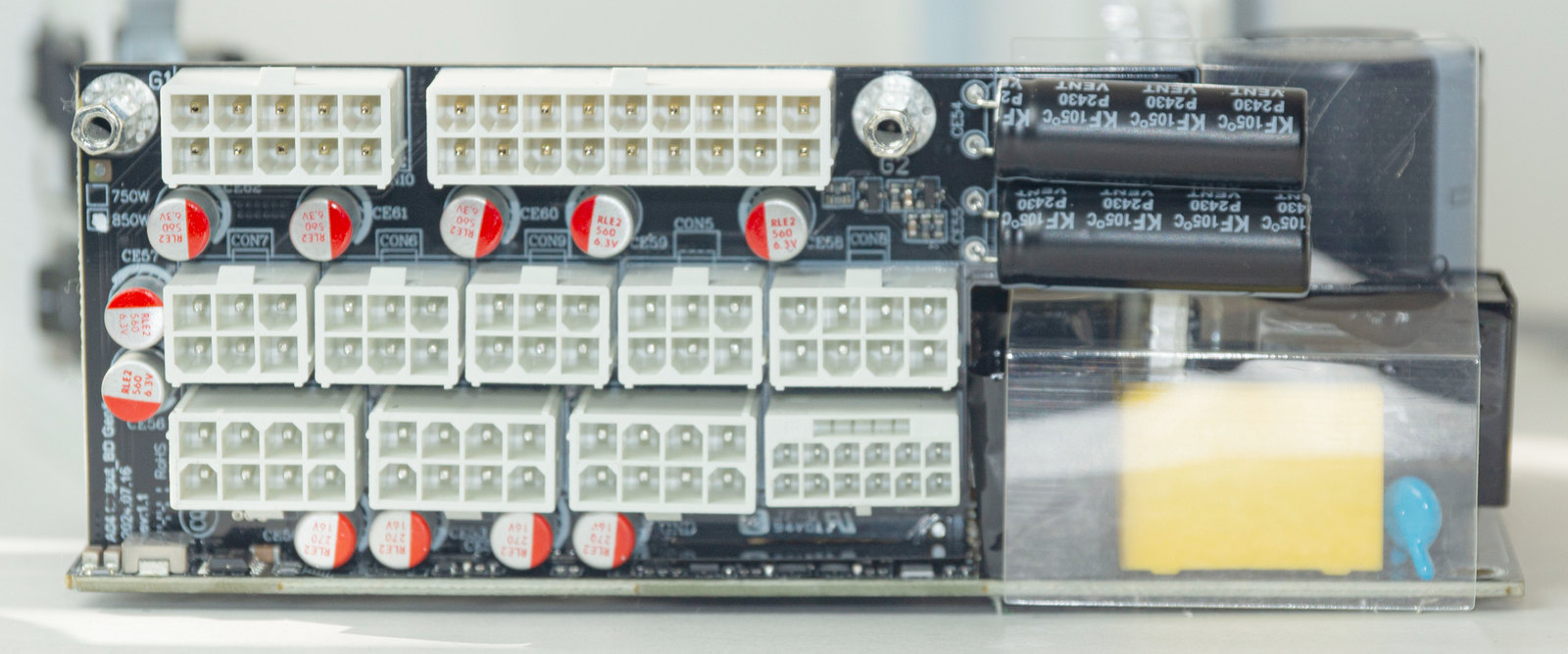

На модульной плате парочка электролитов CapXon и одиннадцать твердотельных конденсаторов.

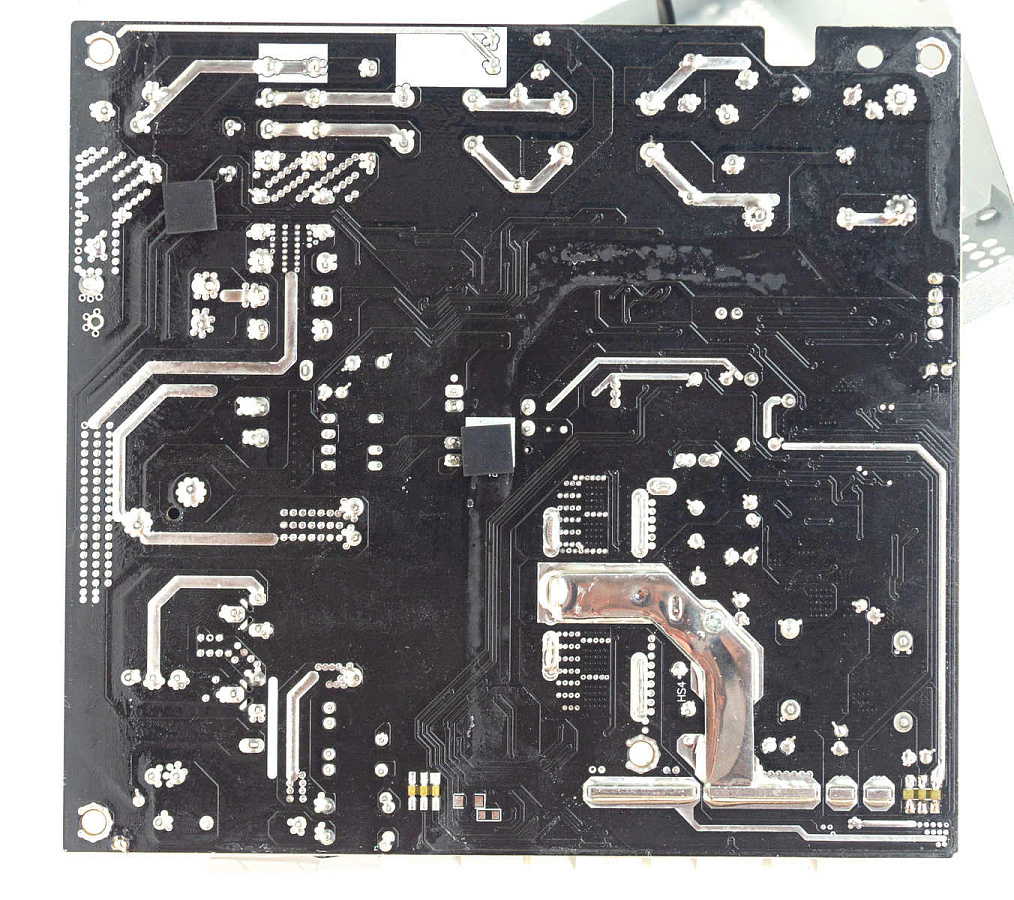

Снизу платы элементов нет, часть силовых дорожек усилена припоем, можно отметить относительно хорошее качество монтажа и пайки.

Тестирование

Тестовый стенд на основе электронных нагрузок, позволяющий нагружать линию +12 В с плавным повышением мощности. Линии +3.3 В и +5 В подключались также к электронным нагрузкам, но меньшей мощности. Блок питания подключается через специальную коммутационную плату.

По требованиям стандарта ATX 3.1 отклонения по линии +12В должны укладываться в диапазон от +5% до -7%.

Современные блоки питания с сертификатом 80 PLUS Gold чаще всего укладываются по отклонениям на значение в 1-2%.

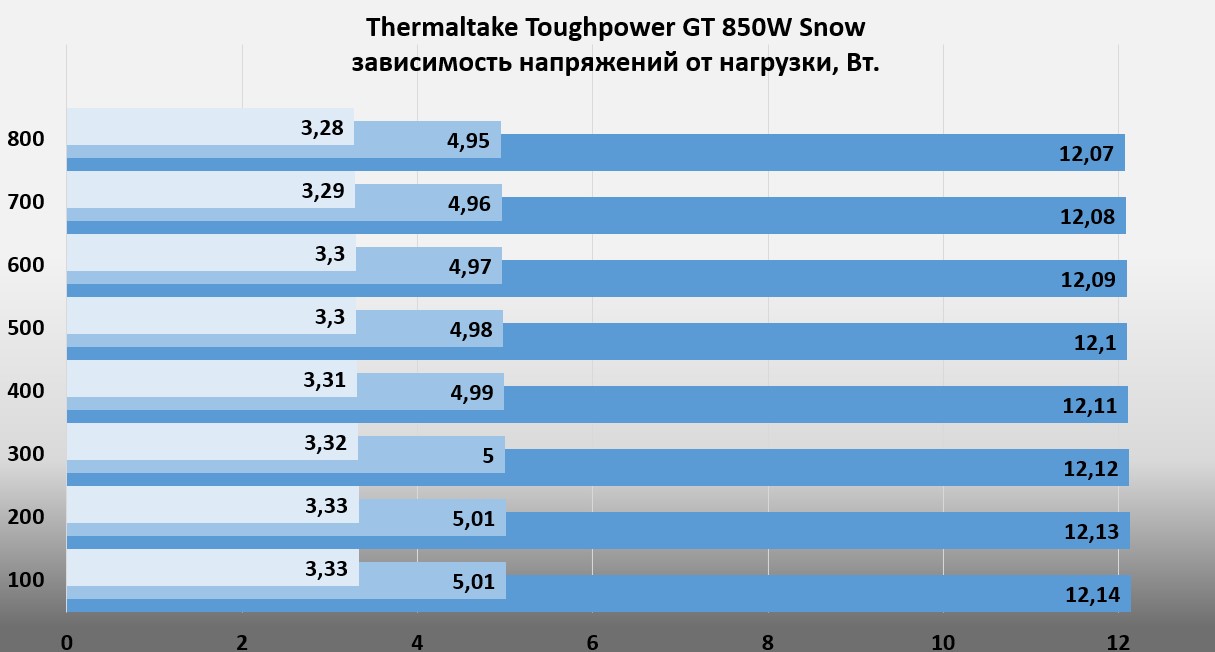

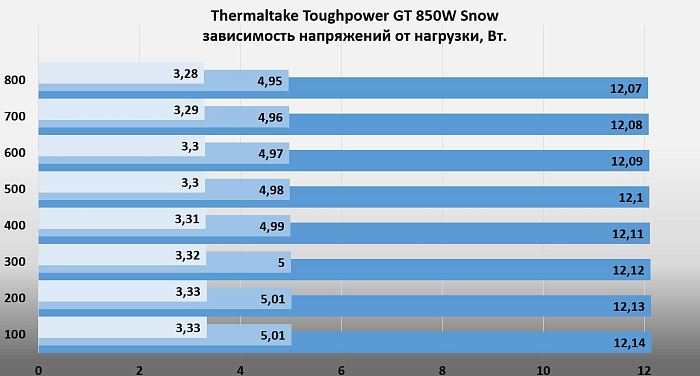

Блок питания демонстрирует стабильные напряжения.

По линии +12В напряжение завышено немного более 1% и проседает всего на 0,08В.

Линия +5В проседает от номинального значения всего на 1%.

Линия +3,3В изменяется на ±1% от номинального значения, демонстрируемого на средних нагрузках.

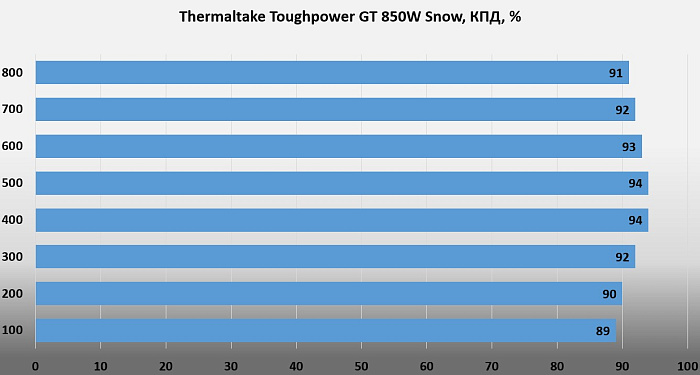

Уровень КПД, соответствующий сертификату 80 PLUS Gold для сетей 230 В (EU Internal Non-Redundant), не должен быть менее 90%, 92% и 89% при нагрузке 20%, 50% и 100% от номинальной мощности БП.

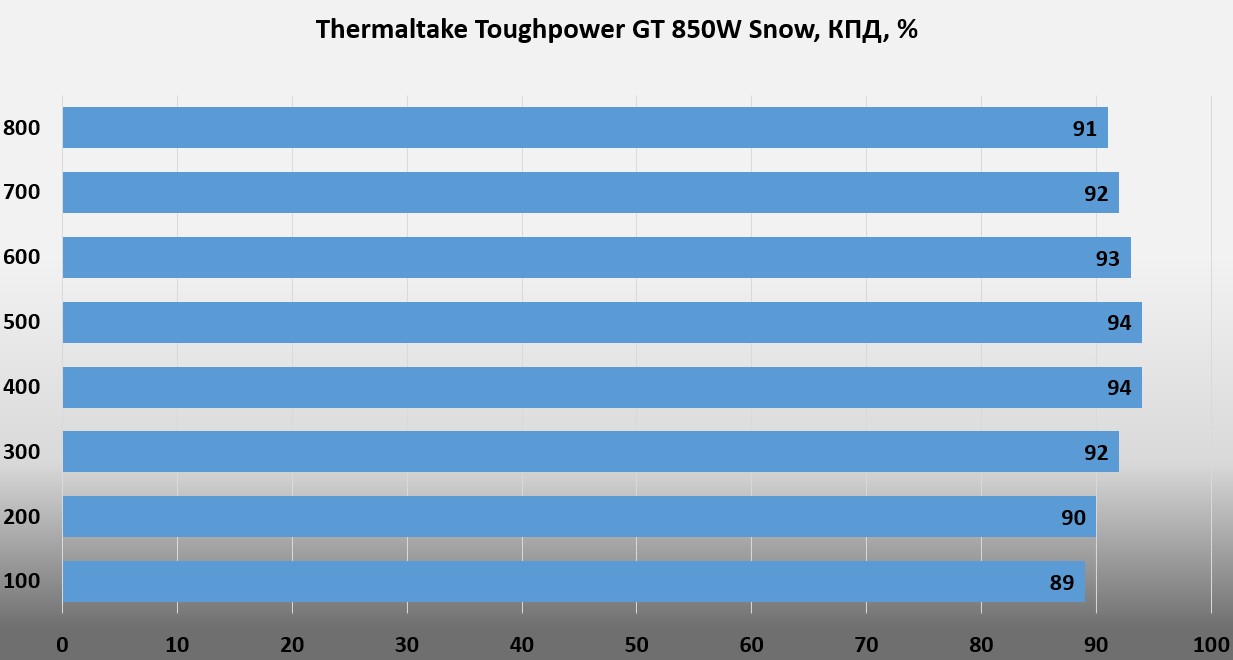

КПД вписывается в стандарт с небольшим запасом, максимальные 94% на нагрузке от 400 до 500 Вт.

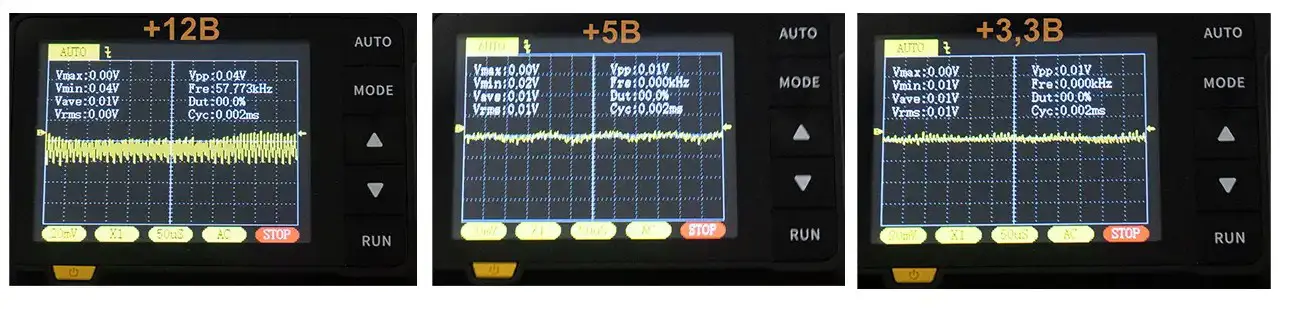

Пульсации по стандарту ATX не должны превышать значения 120 мВ для линии +12 В и 50 мВ для линий +5 В и +3,3 В.

На линии +12В пульсации составили 40 мВ, на остальных линиях в пределах 10 мВ.

Конкуренты

По цене и исполнению модель Toughpower GT скорее относится к бюджетным вариантам блоков питания с сертификатом 80 PLUS Gold.

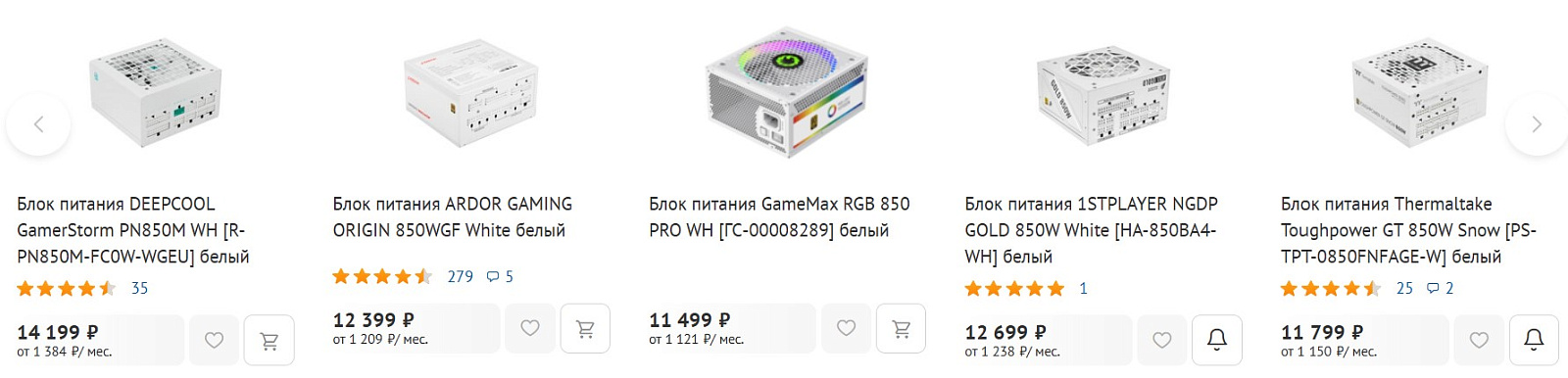

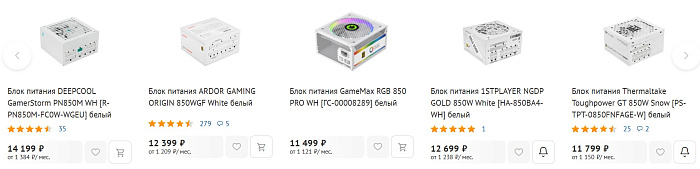

Если рассматривать только белые модели, то конкурентами могут выступать DEEPCOOL PN850M WH, 1STPLAER NGDP Gold 850W White и ARDOR Gaming Origin 850WGF. Более дорогие варианты предпочтительнее к покупке, несмотря на свою стоимость.

Заключение

Для экономных стильных белых сборок блок питания Thermaltake Toughpower GT 850W Snow будет хорошим вариантом. Относительно низкая стоимость обусловлена экономией на комплектующих, но это не влияет заметно на качестве питания – стабильные напряжения, высокая энергоэффективность, низкие пульсации.

Гарантийный срок составляет пять лет, что для данной стоимости и исполнения вполне приемлемо.

Вентилятор с полупассивным режимом работы и при низких нагрузках очень тихий, но на высоких нагрузках его будет хорошо слышно, хотя в игровых сборках при таком энергопотреблении и все остальные вентиляторы в системе будут работать ощутимо громко.

Плюсы:

Минусы:
