Обзор и тест корпуса 1STPLAYER RT7

Панорамные корпуса в последнее время всё чаще выбирают при сборке нового ПК, так как в них открывается отличный обзор на всю красоту ARGB-модулей подсветки, которая в современных комплектующих присутствует практически во всех компонентах. При желании и наличии бюджета можно собрать системный блок, в котором будет переливаться яркими эффектами каждый компонент, вплоть до блока питания и проводов. Несколько моделей "аквариумов" (быстро прилипшее к ним прозвище в компьютерной среде) от разных производителей мы уже рассматривали ранее, например, из относительно недавних: Geometric Future MODEL 5, Deepcool CH780 WH, 1STPLAYER UVIEW UV5 и UV6. В UV5 и UV6 от 1STPLAYER акцент был сделан на плавном переходе стекол с одной части корпуса на другую без стыков, но это касалось боковых частей. В модели 1STPLAYER RT7, которой посвящён обзор, дизайнерская мысль получила своё развитие, и к панорамной боковой панели добавился бесшовный стеклянный переходной элемент с фронтальной панели на верхнюю. При этом пришлось пожертвовать возможностью установить корпусные вентиляторы или радиатор AIO-СЖО за передней или под верхней панелями. Но не будем забегать вперёд и рассмотрим корпус подробно в привычном порядке: от распаковки до сборки тестовой системы с замерами температуры комплектующих.

Спецификация

Упаковка

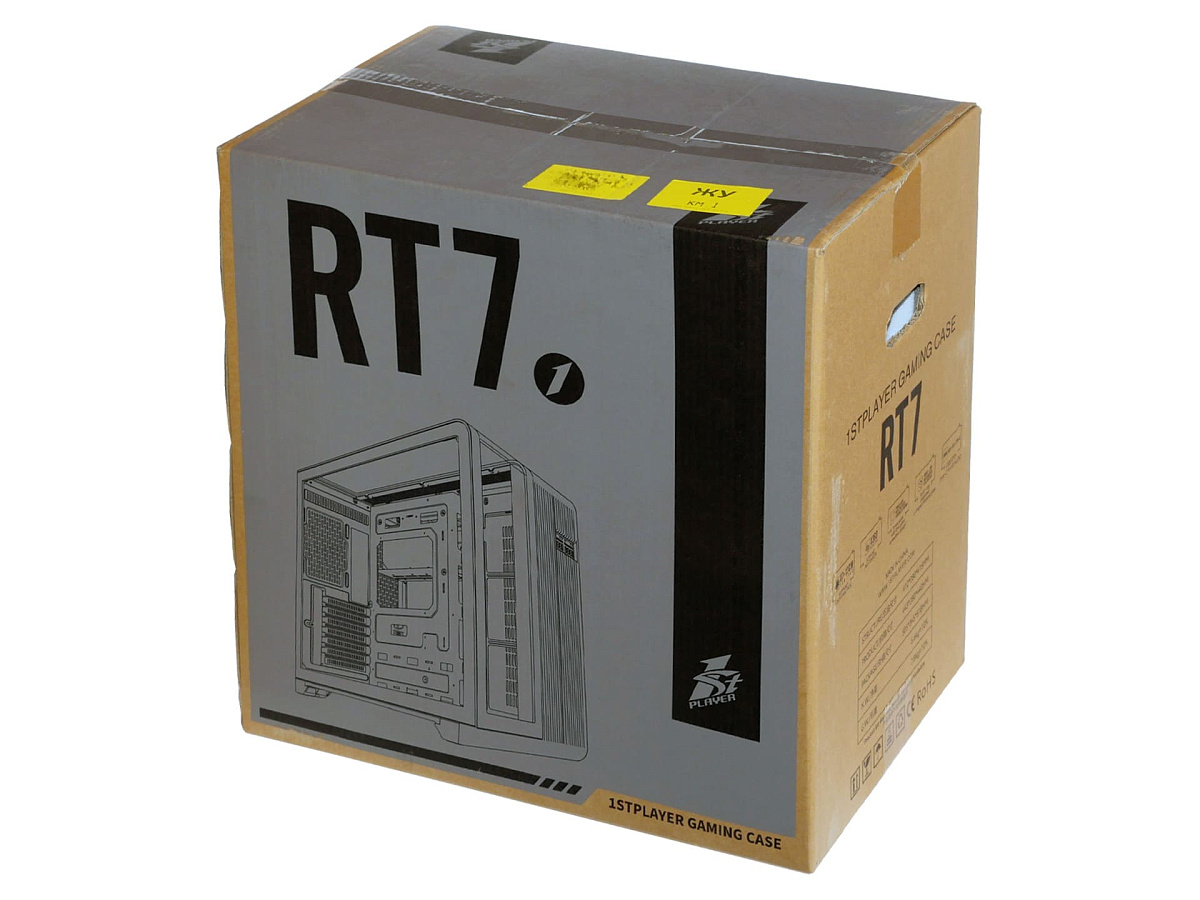

Коробка по меркам сегмента компьютерных корпусов оформлена неплохо. Обычно производители используют максимально упрощённые чёрные контурные надписи и узоры на фоне естественного желтоватого цвета картона. Для RT7 применили дополнительно светло-серый фон со схематичным изображением корпуса и бросающиеся в глаза на их фоне крупную надпись с названием модели и чёрную полосу с логотипом 1STPLAYER. Размеры коробки немного выделяются на фоне одноклассников в сегменте "средняя башня" по ширине, но — это обусловлено особенностями компоновки и габаритами самого корпуса.

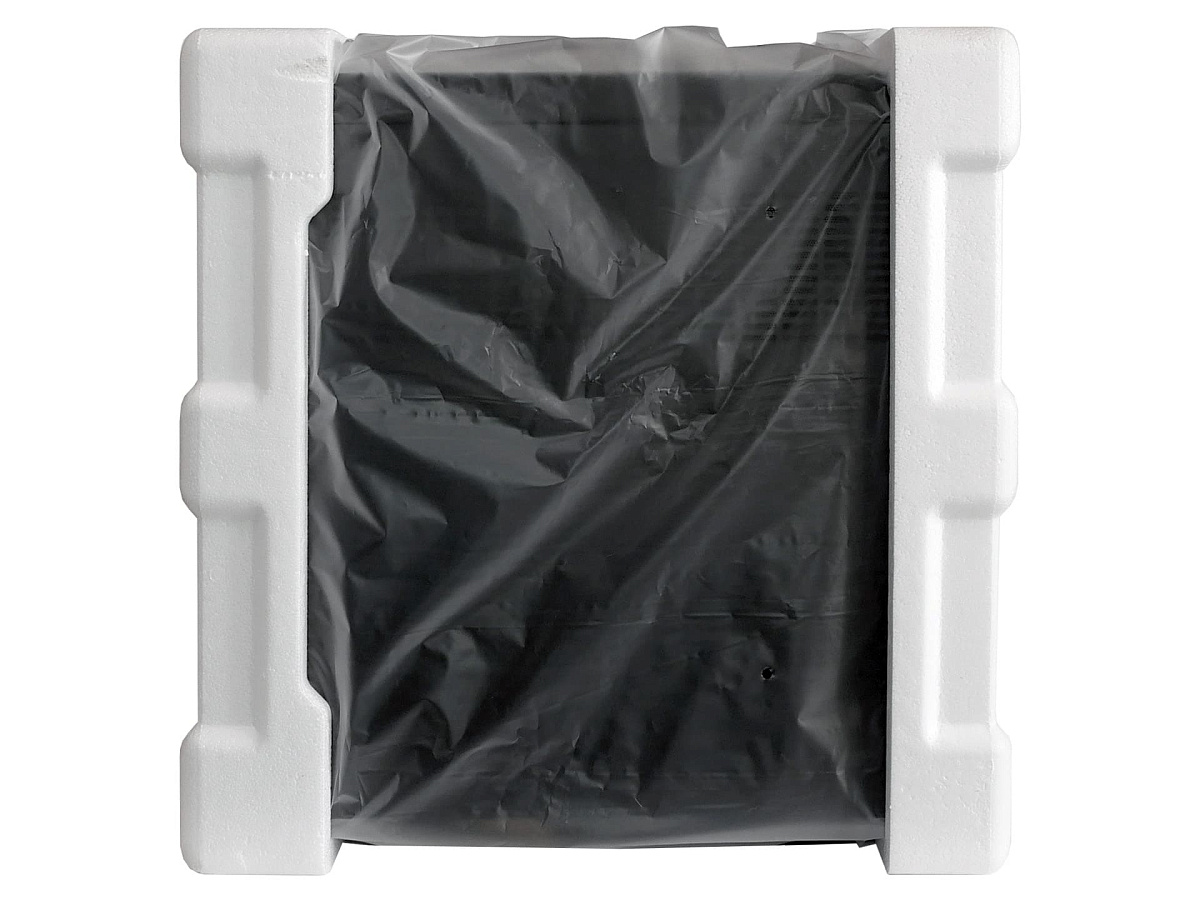

Вес брутто составляет ~7,8 кг, а размеры упаковки: длина — 505 мм, высота — 518 мм, ширина — 345 мм. Внутри сам корпус обёрнут в прозрачный полиэтилен и помещён в два пенопластовых элемента по бокам. Это типовое решение для комплектующих такого плана, которое при умеренной аккуратности нормально защищает на время транспортировки к покупателю.

Комплектация

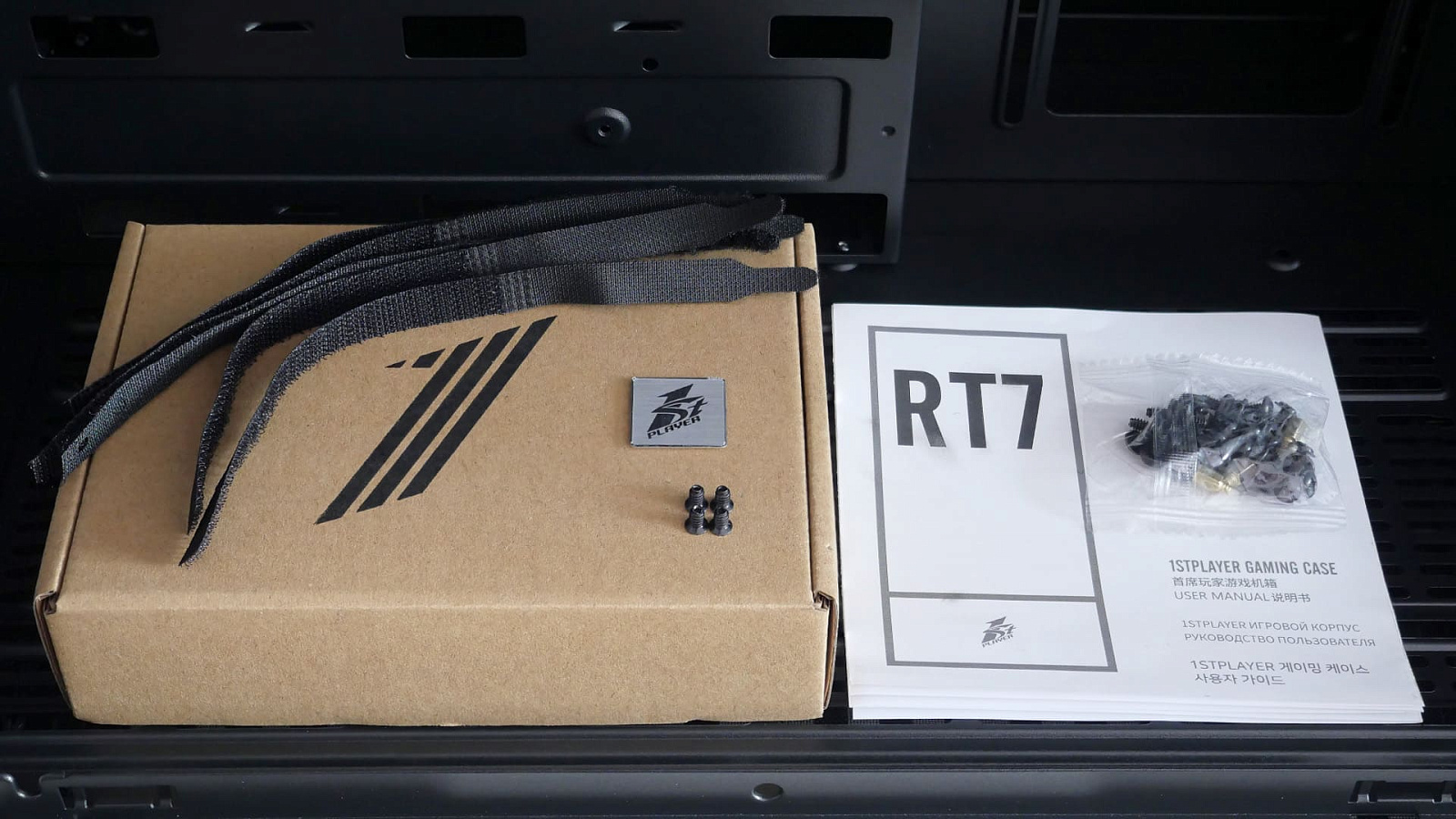

В комплекте прилагается скромный набор, упакованный в компактную коробочку, спрятанную внутри корпуса: пять многоразовых хомутов с велкро-застёжками, пакет с различными крепёжными винтами, металлический шильдик с логотипом 1STPLAYER и инструкция.

Из того, к чему можно придраться на этом этапе: запасные стойки под материнскую плату в пакете с винтами — бронзового цвета, а не чёрного. При этом в самом корпусе применены стойки чёрного цвета. Э — экономия.

Экстерьер

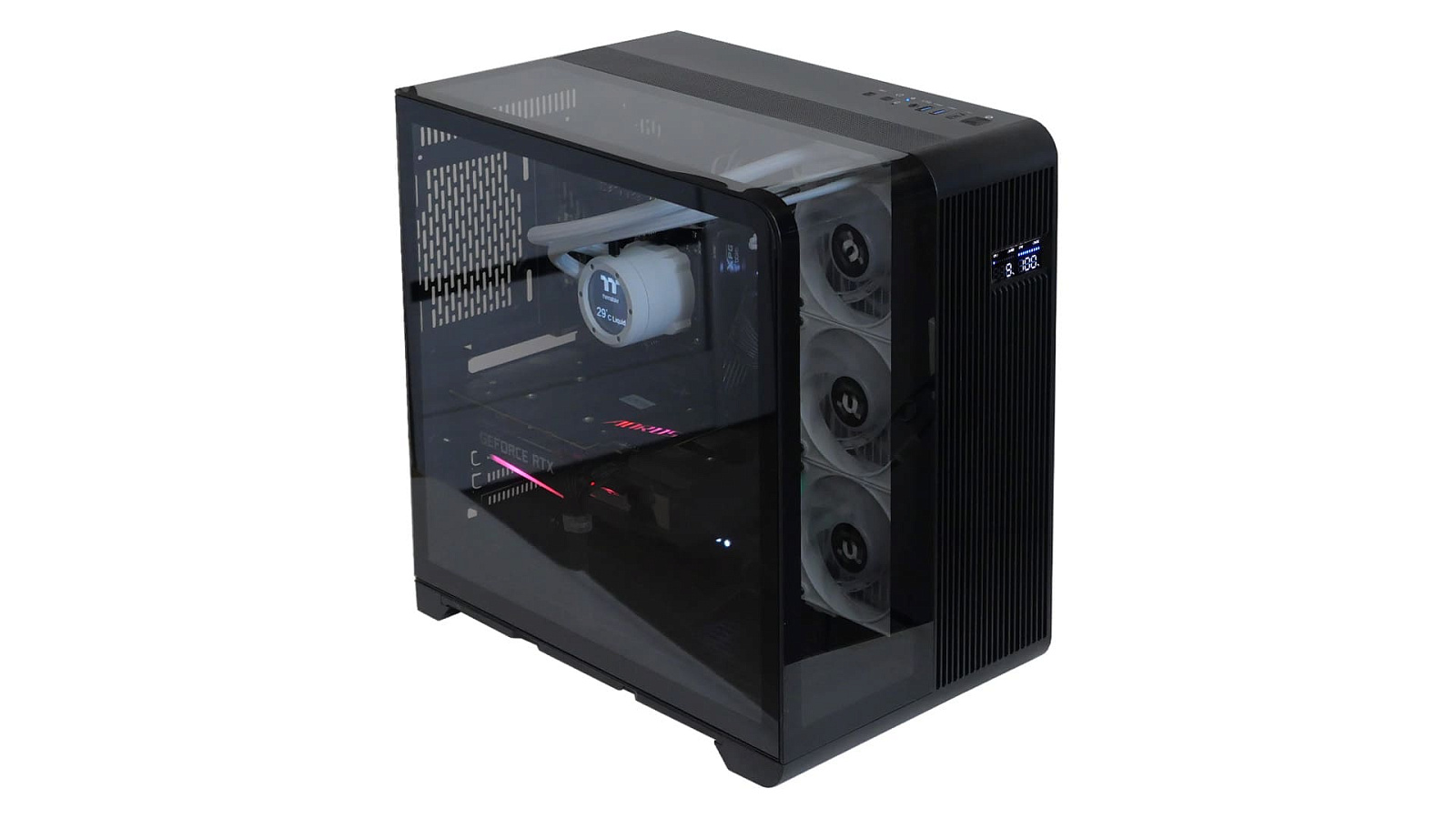

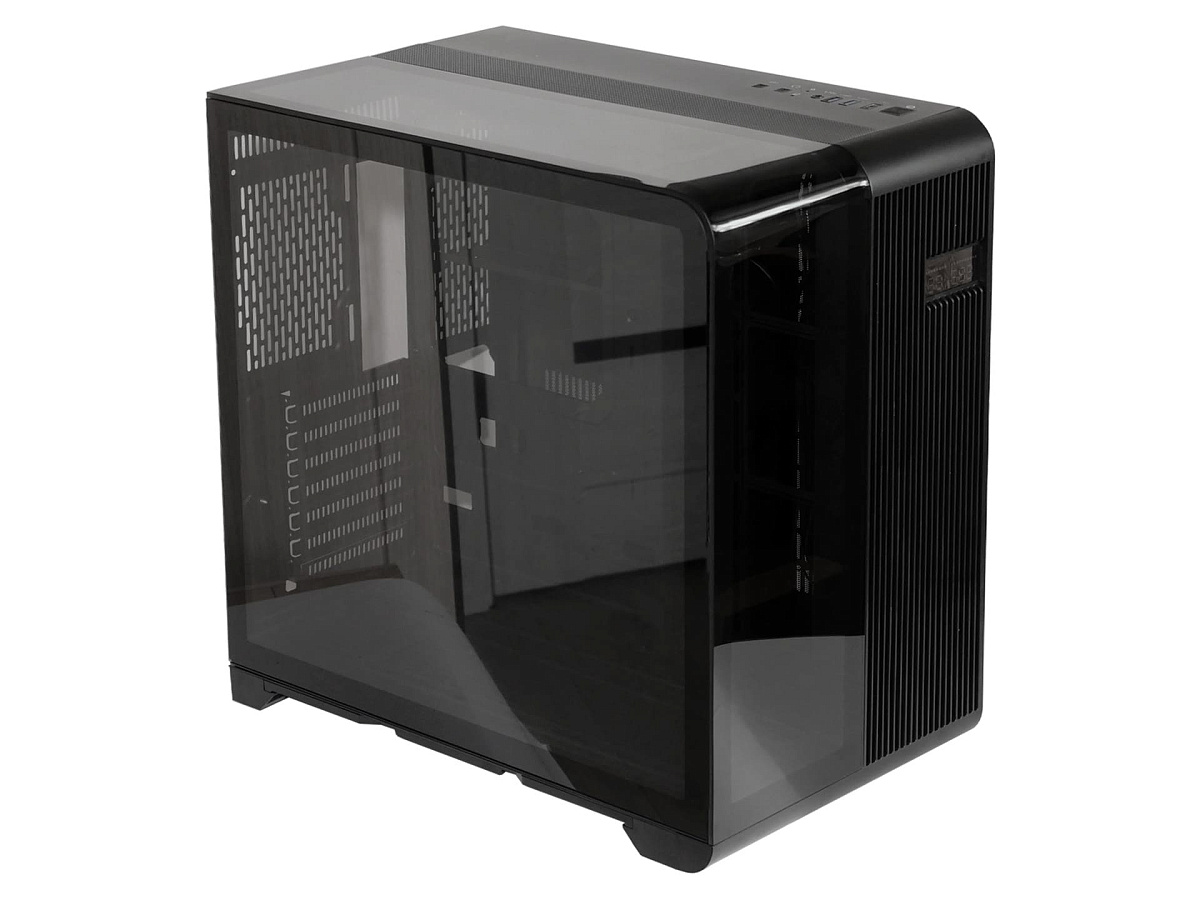

Над дизайном корпуса 1STPLAYER RT7 хорошо поработали. Тонированное скруглённое стекло с плавным переходом фронтальной части в верхнюю смотрится красиво. Комбинирование с металлическими чёрными элементами и стык с пластиковой решёткой в правой передней части сделаны аккуратно и визуально хорошо сочетаются.

Размеры корпуса: длина — 41,2 см, высота — 41,5 см, ширина — 28 см. Каркас и "задняя" съёмная панель выполнены из металла достаточной толщины, чтобы вся конструкция в целом не ощущалась хлипкой. В целом все детали хорошо подогнаны и качественно окрашены. Стыки стёкол равномерные, без явно выделяющихся визуально щелей. Края деталей и вырезов аккуратно отшлифованы и/или завальцованы, поэтому риск случайно порезаться или повредить провода при сборке — минимальный.

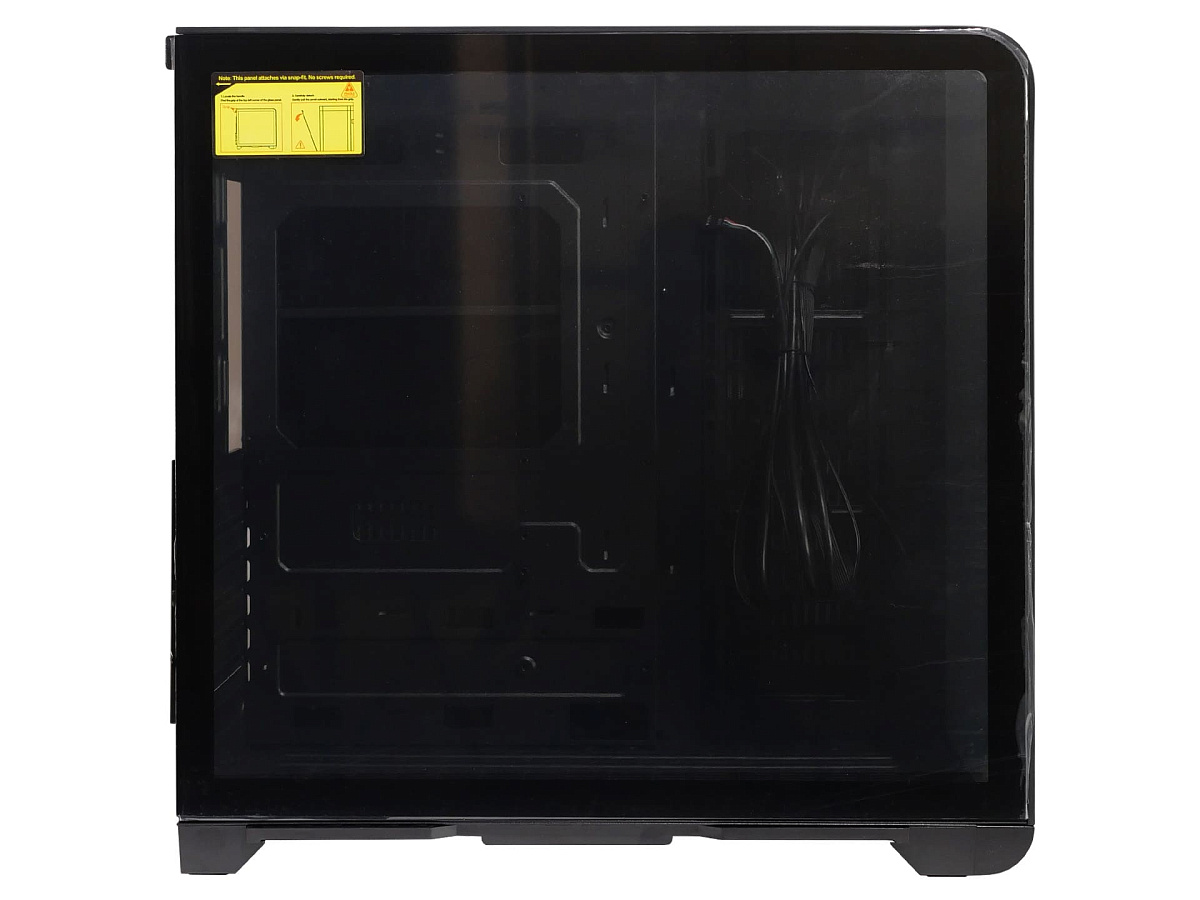

Боковая съёмная прозрачная панель сделана из закалённого стекла толщиной 4 мм. По периметру на нём с внутренней стороны чёрной краской нанесён кант шириной около 20 мм, чтобы скрыть приклеенные с внутренней стороны направляющие и крепления.

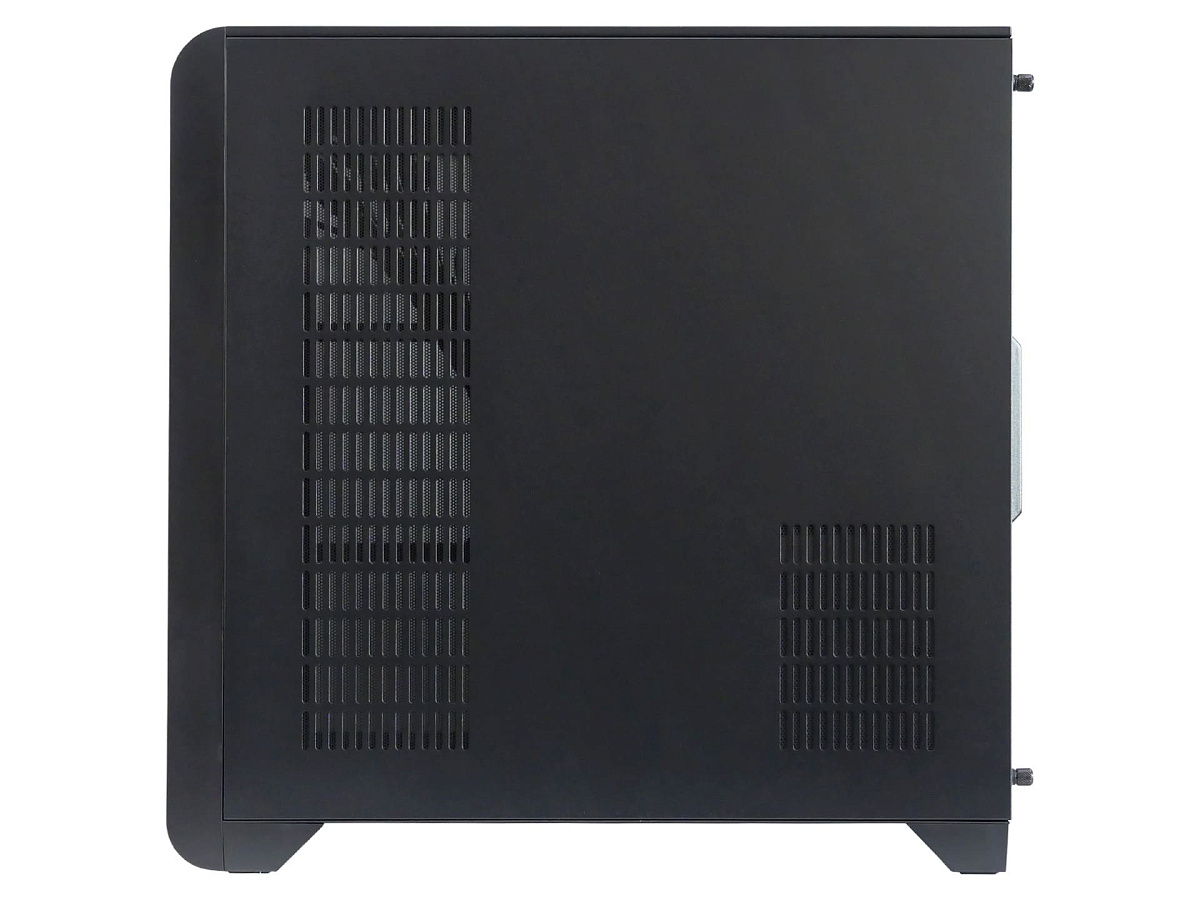

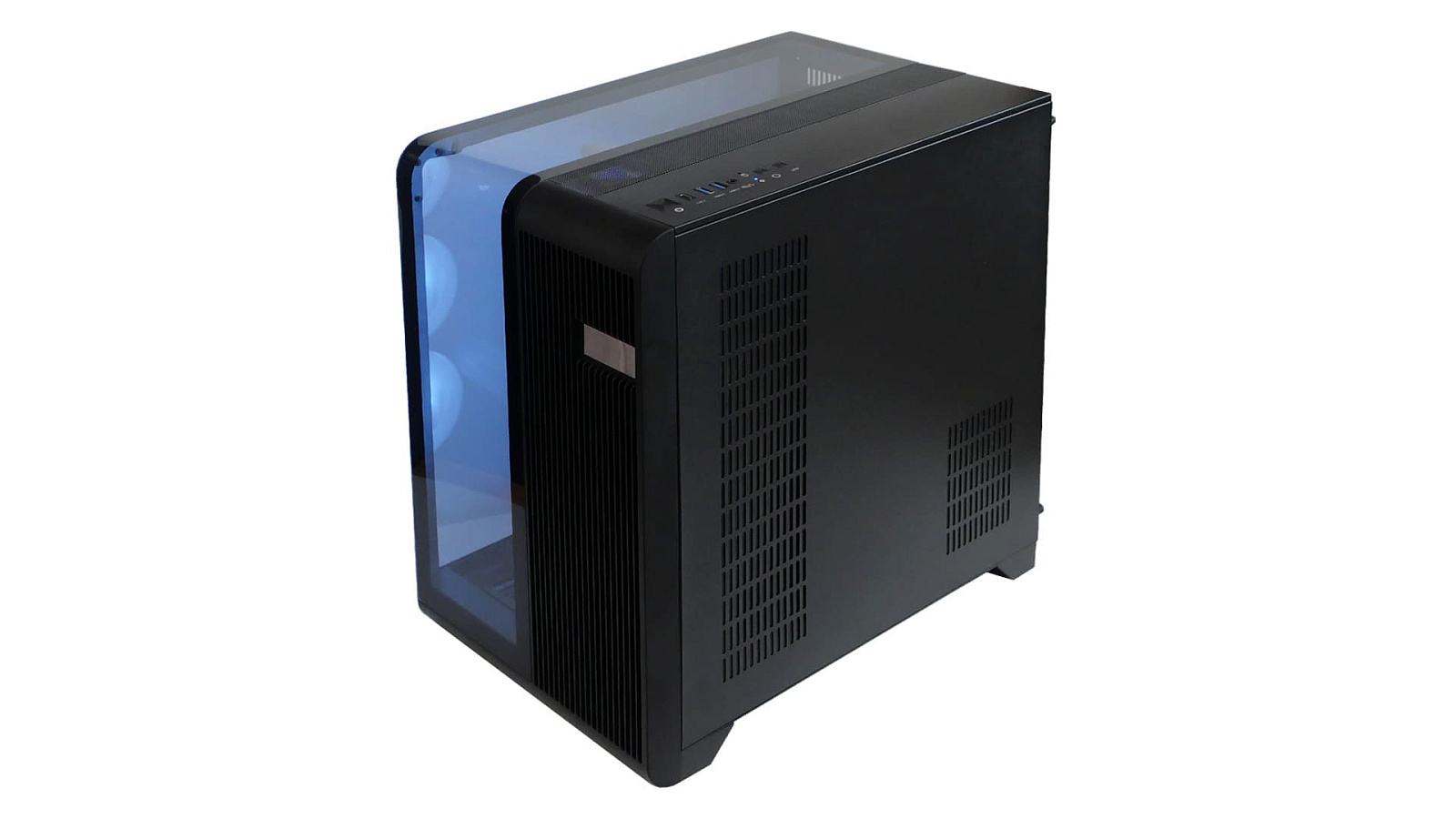

Вторая съёмная боковая панель полностью металлическая с набором продолговатых отверстий напротив зоны возможной установки радиатора AIO-СЖО и в районе места крепления блока питания. С внутренней стороны они закрыты приклеенными несъёмными пылевыми фильтрами.

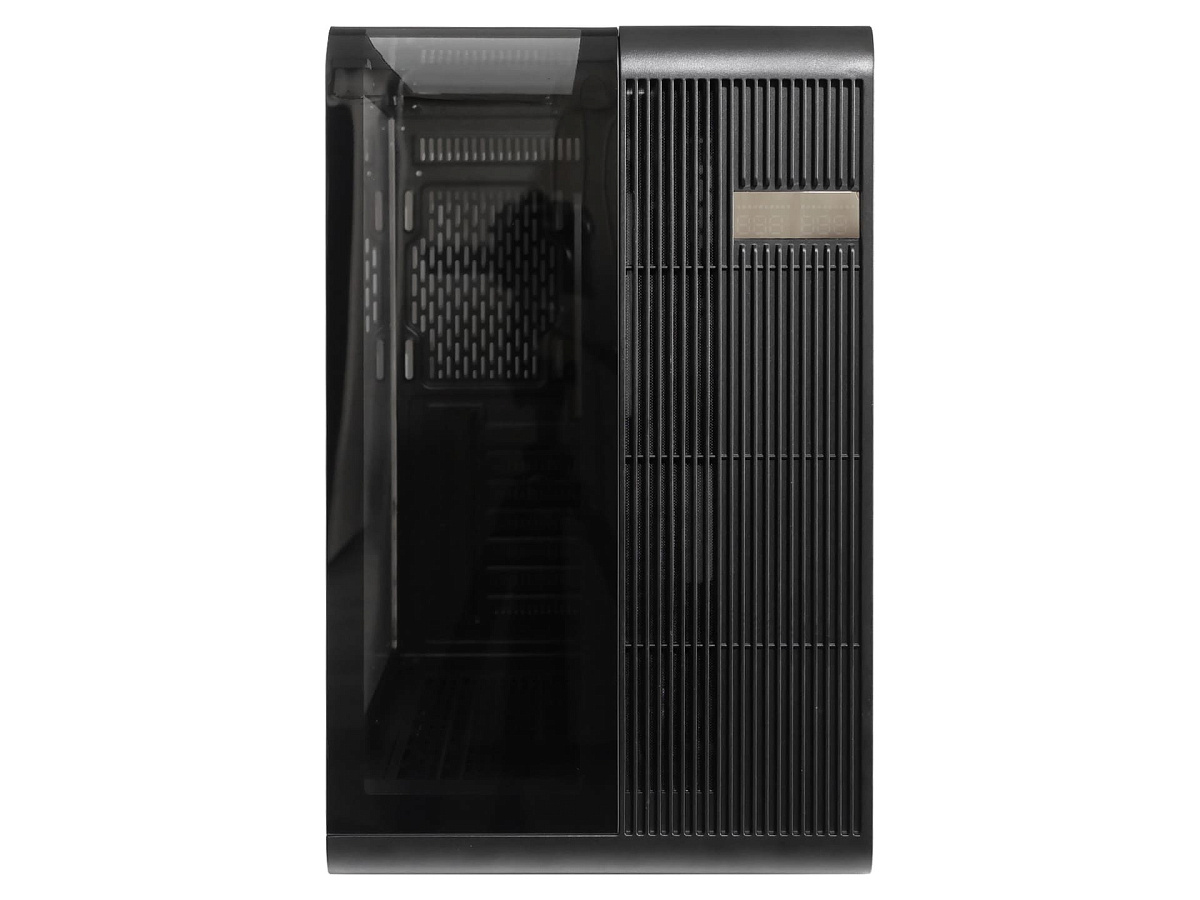

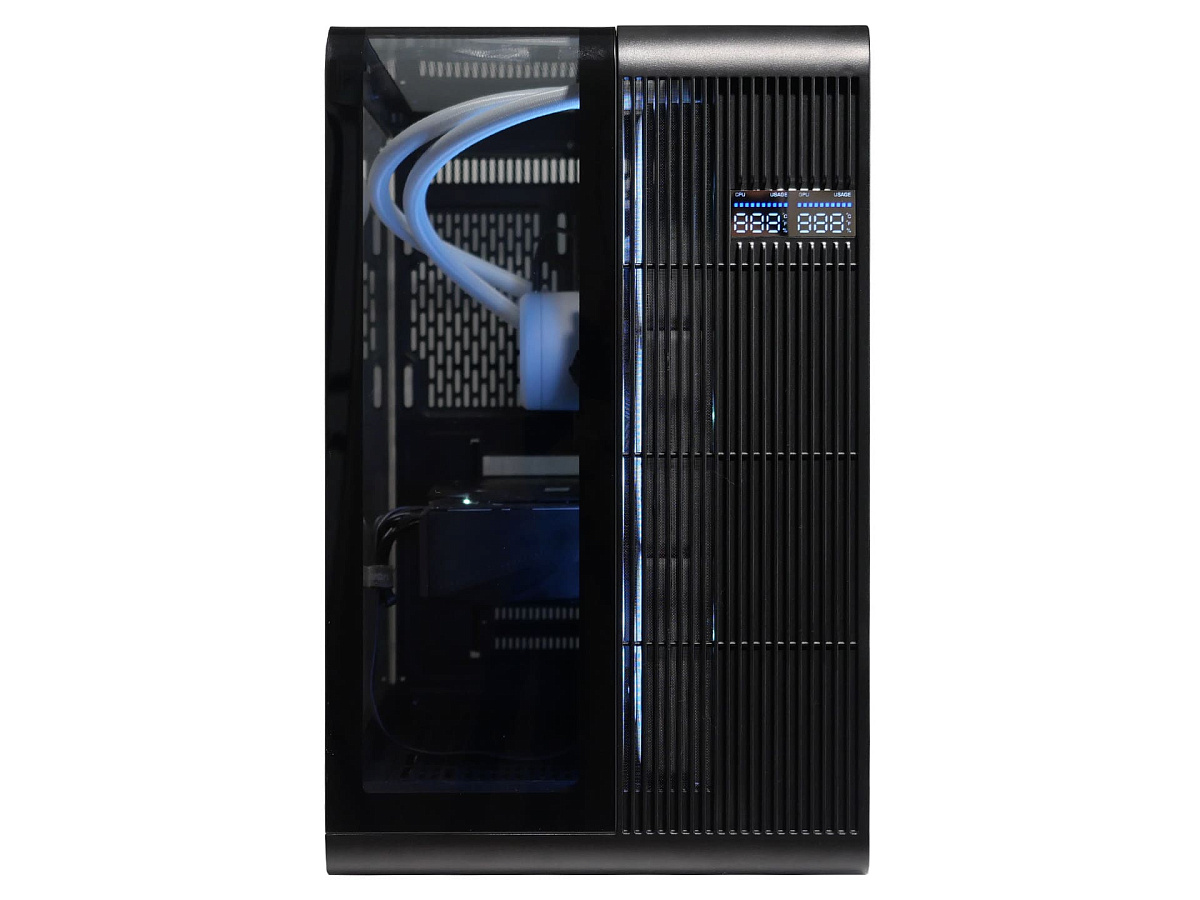

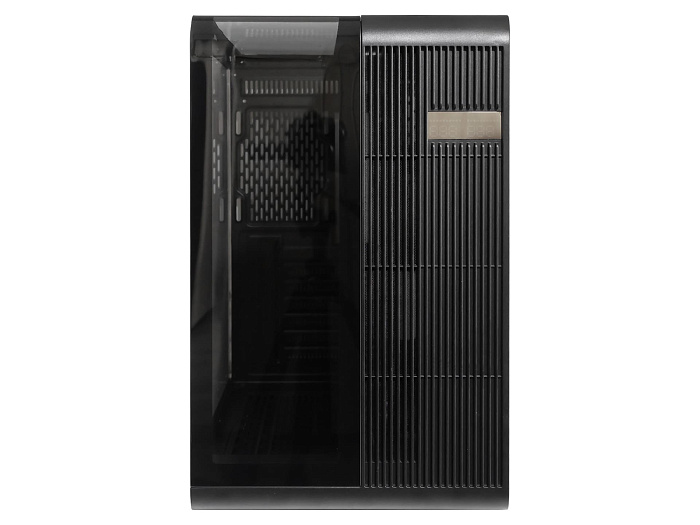

Фронтальная часть стеклянной панели занимает приблизительно половину ширины корпуса. Правее неё зона с вертикальной решёткой, за которой где-то треть служит для естественной вентиляции, а оставшиеся 2/3 — бутафория. В правой верхней части интегрирован символьный дисплей для отображения параметров нагрева и % загрузки основных "генераторов тепла": центрального процессора и видеокарты.

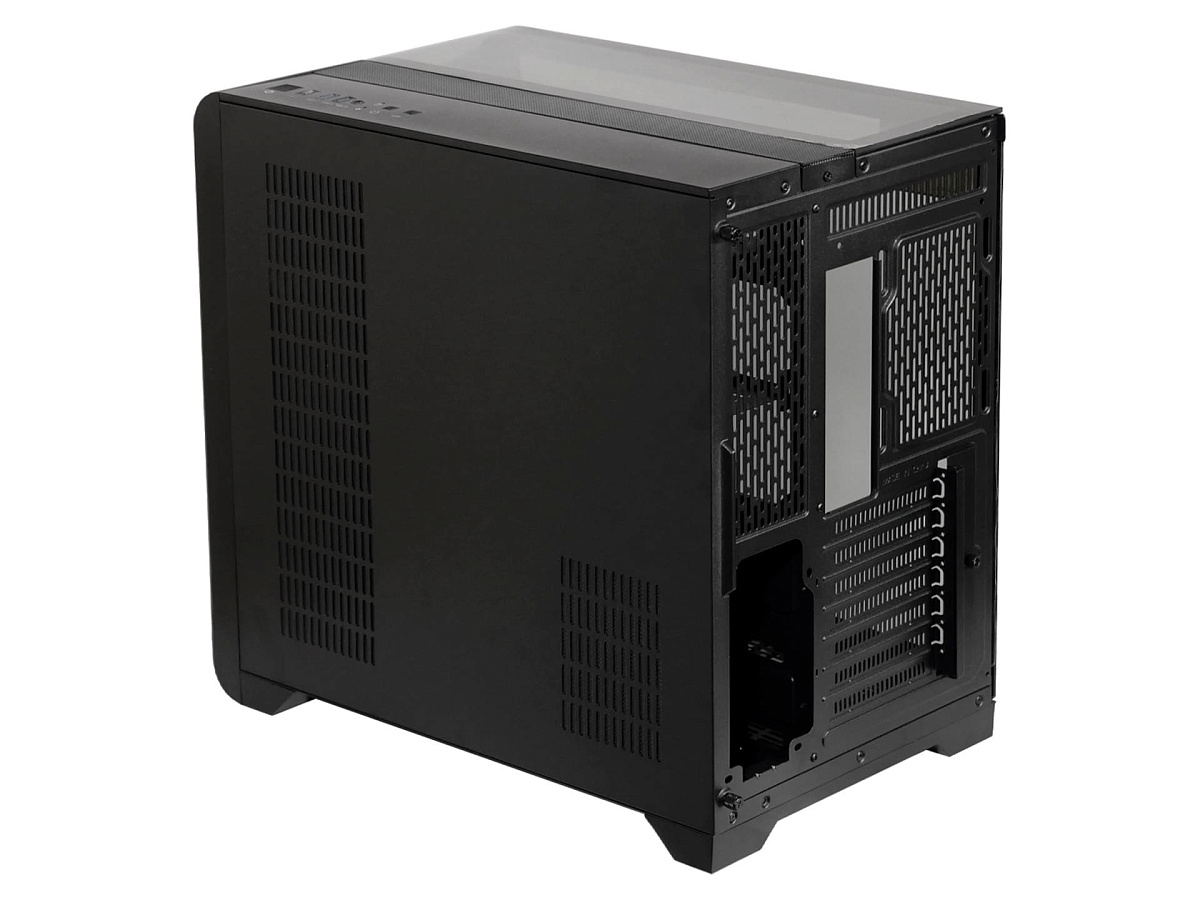

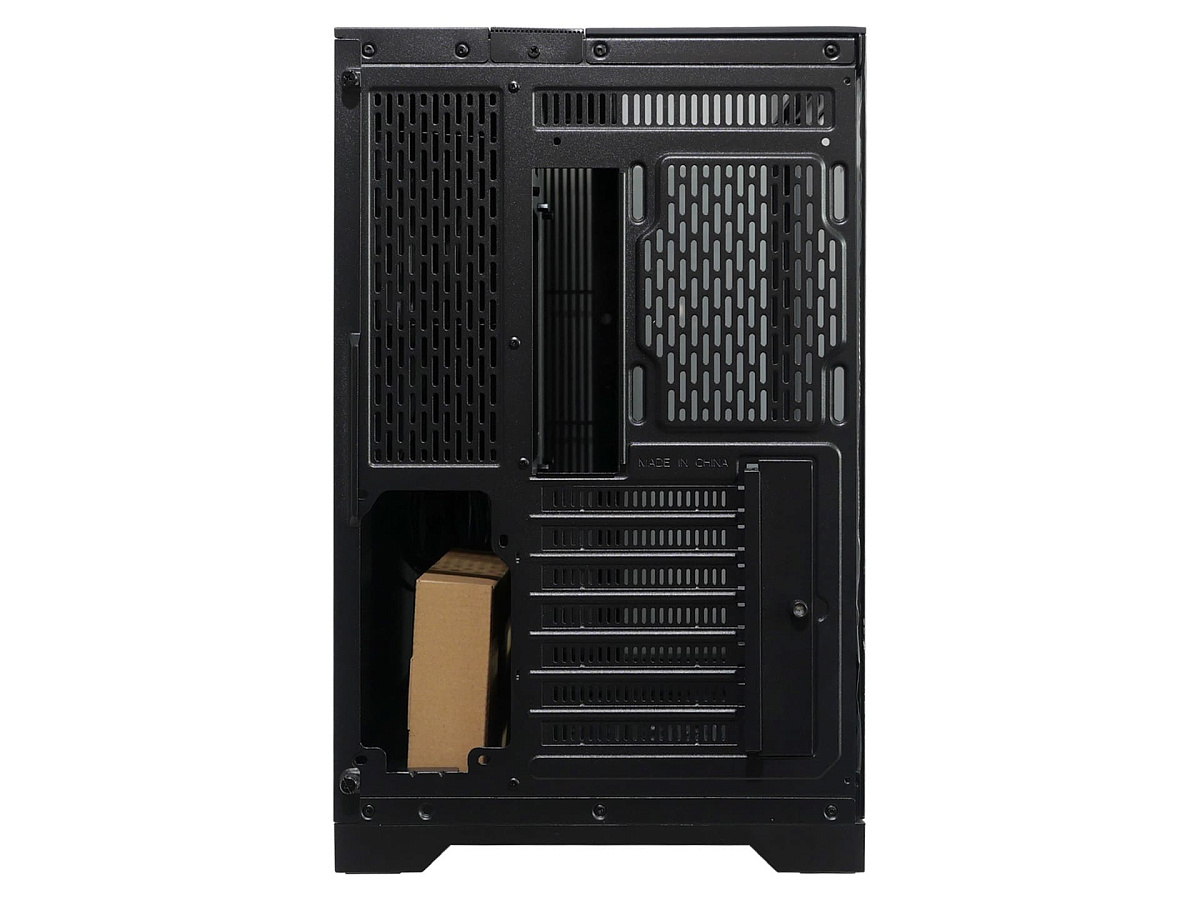

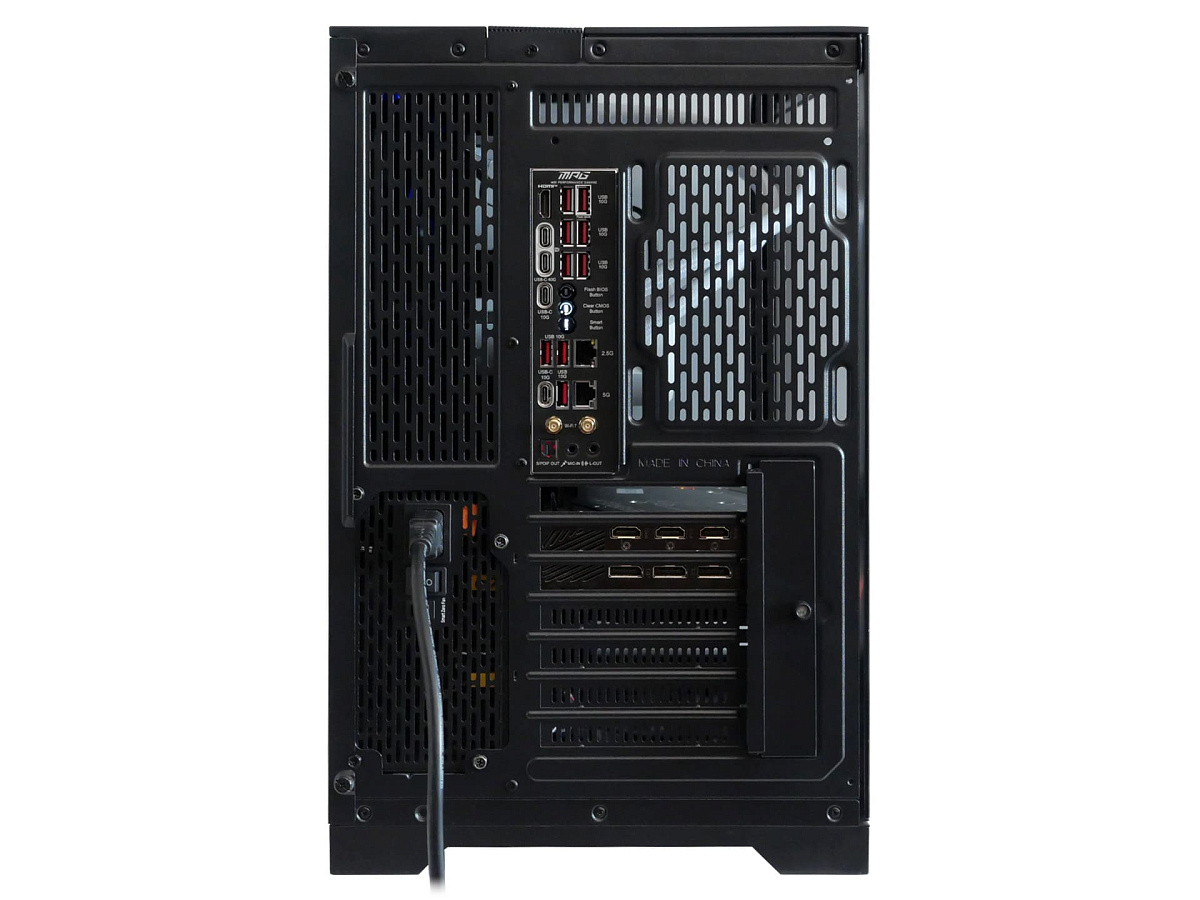

Корпус имеет нестандартную компоновку с боковым размещением блока питания за поддоном материнской платы, поэтому сзади он визуально немного выделяется на фоне "собратьев". Блок слотов расширения сделан в классическом исполнении с семью горизонтальными слотами без возможности вертикального крепления видеокарты.

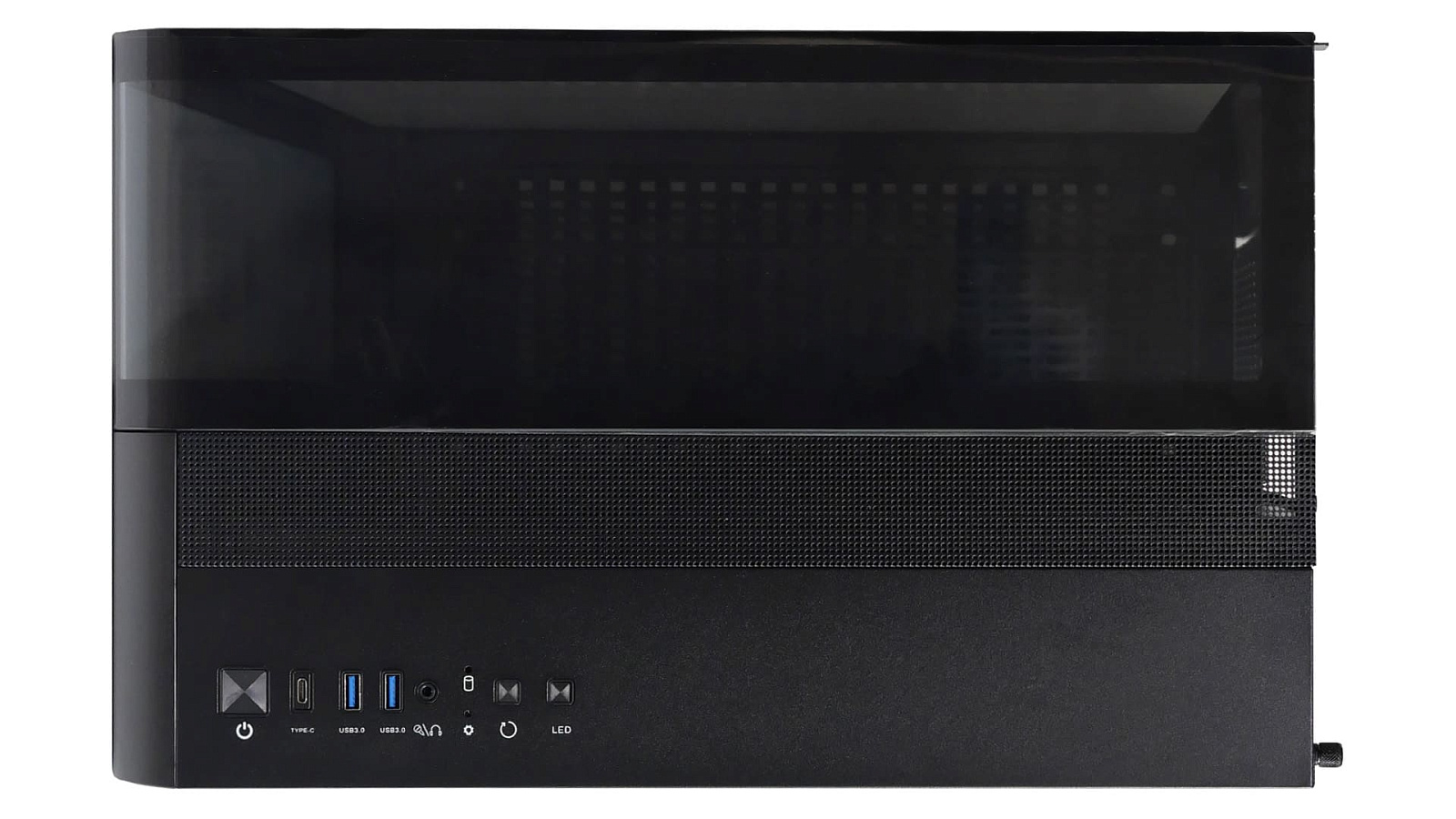

Верхняя часть выполнена по аналогии с передней, так как в части стеклянного компонента является её бесшовным продолжением. Однако здесь уже нет рядом пластиковых деталей, а используется перфорированная металлическая панель. Зона перфорации на этом элементе без пылевых фильтров.

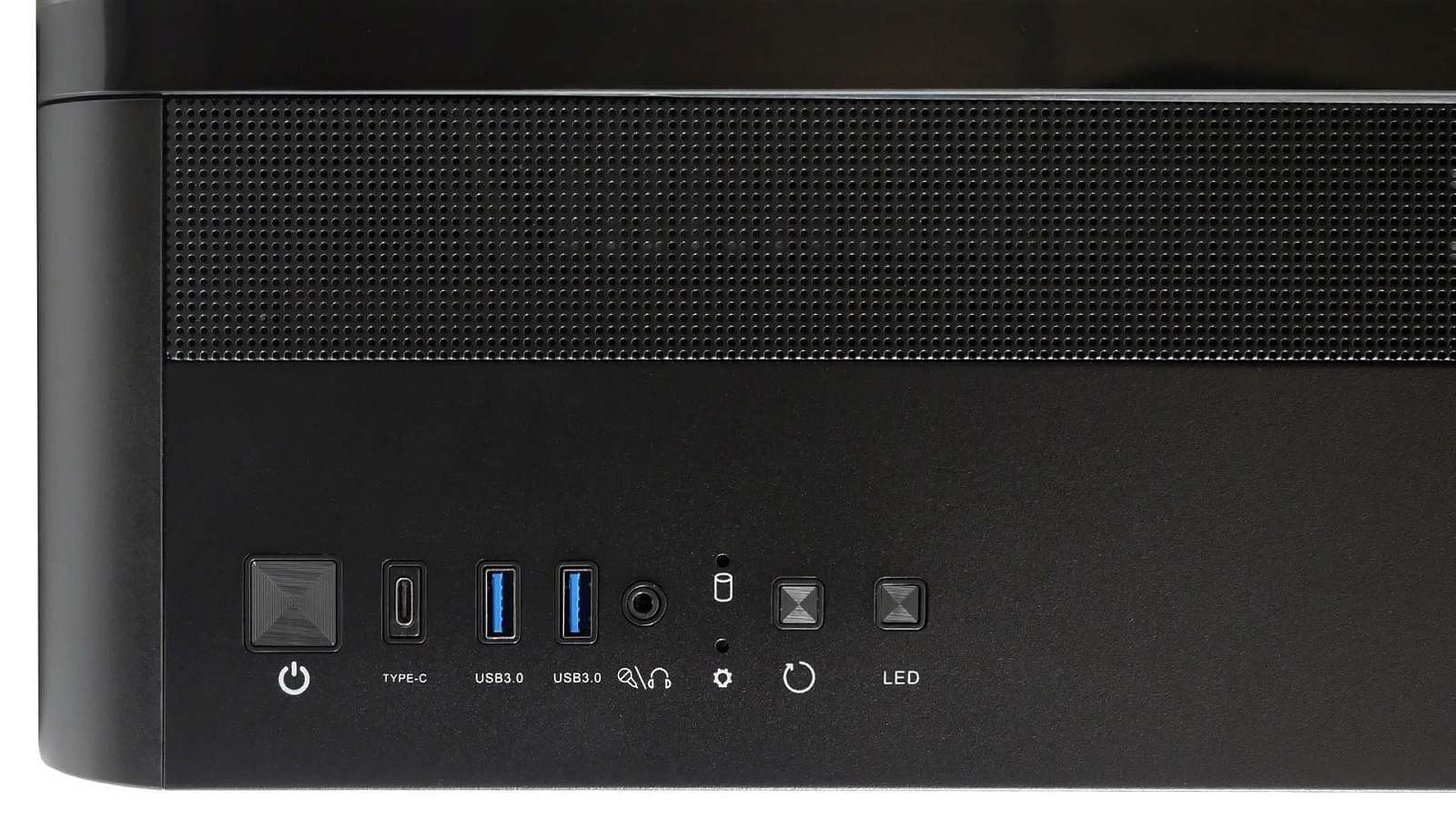

Фронтальные интерфейсы на верхней панели:

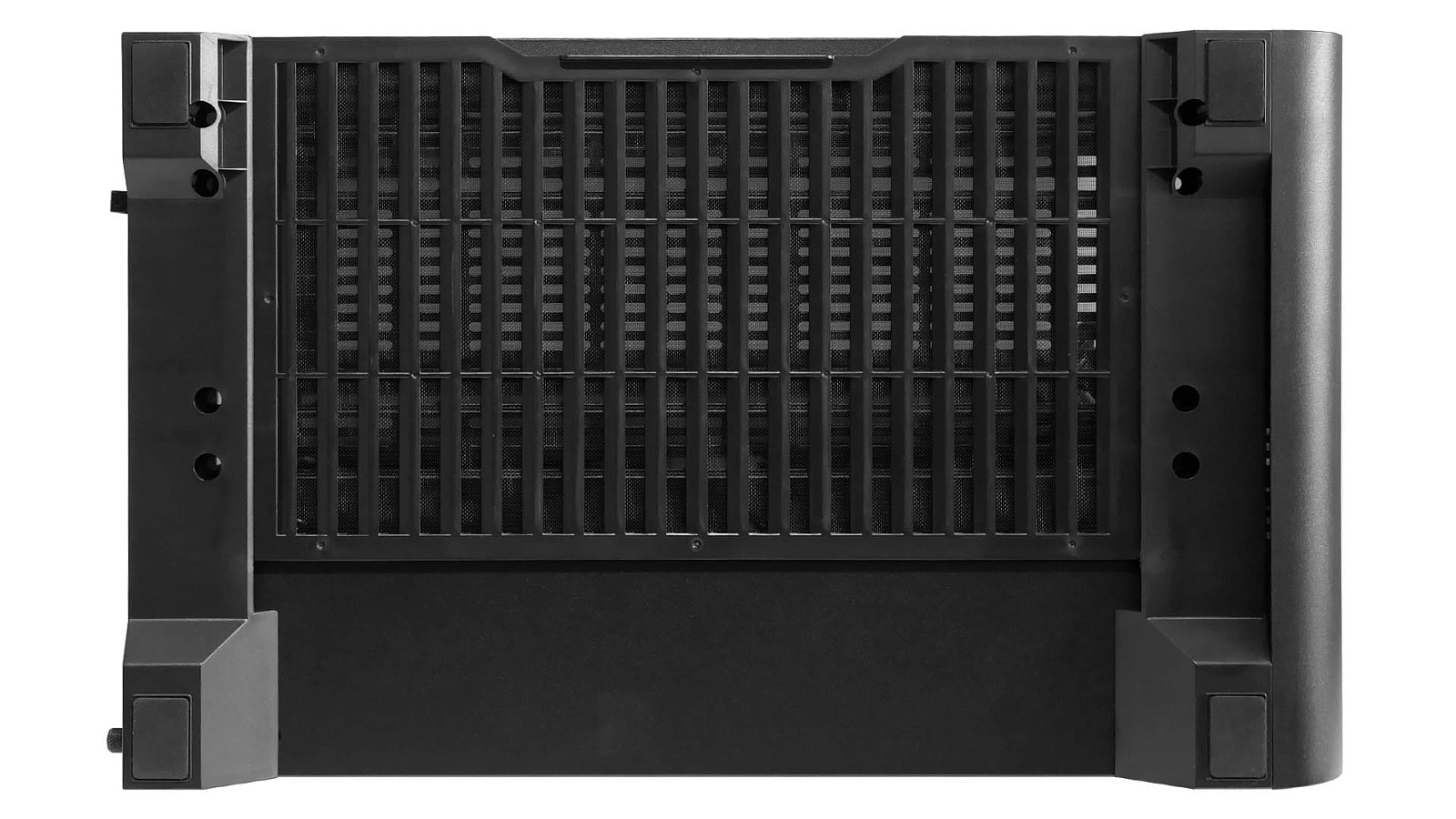

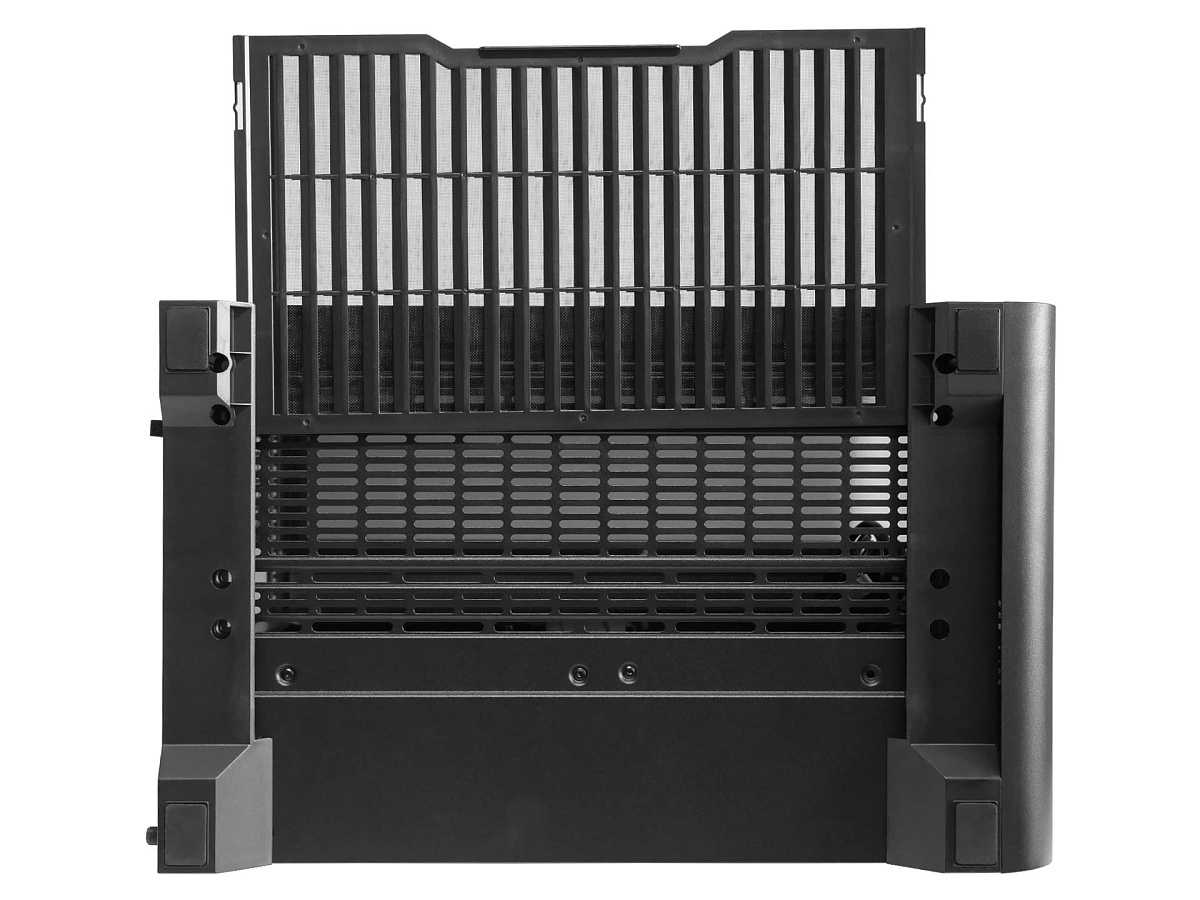

На дне корпуса находится крупная зона перфорации для обеспечения притока воздуха к месту возможной установки трёх вентиляторов внутри.

Здесь применён быстродоступный пылевой фильтр с пластиковым каркасом, снимающийся сдвигом вбок. Его будет удобно извлекать на собранном ПК, так как слева от него в большинстве случаев будет достаточно свободного места, ведь расположение стеклянных панелей диктует расположение корпуса на столе справа от пользователя, чтобы лицезреть всю красоту комплектующих внутри.

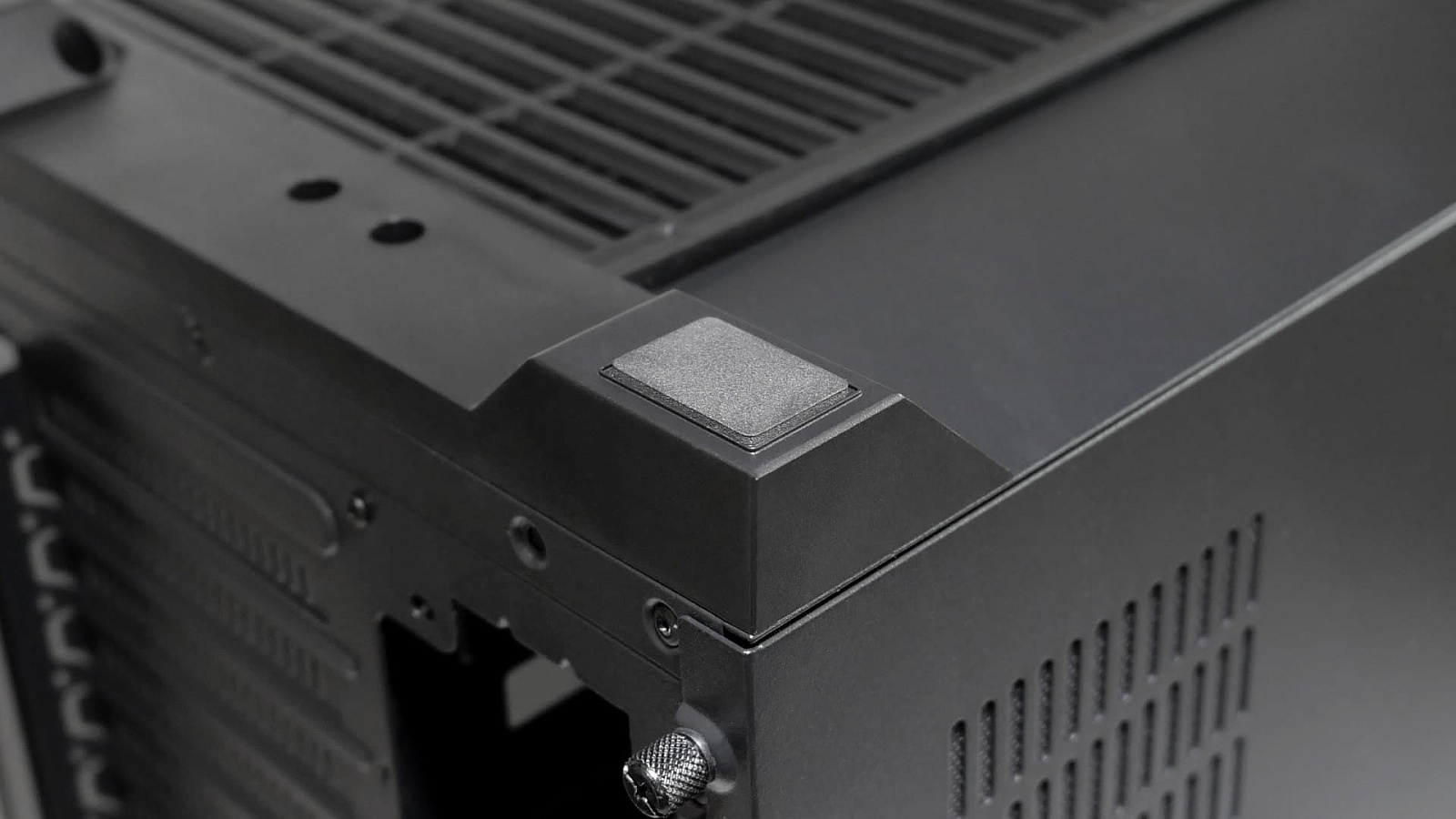

Для обеспечения притока воздуха снизу RT7 ставится на четыре пластиковые ножки с мягкими накладками. Ничего необычного — типовое решение. Высота от столешницы до фильтра в разных точках варьируется от 16 (в районе "ручки") до 20 мм. Этого достаточно для притока воздуха к корпусным вентиляторам, в случае их применения в нижней части корпуса.

Интерьер

Верхнее стекло, переходящее в переднее является несъёмным. Боковая стеклянная панель фиксируется на месте пазами снизу и пластиковыми защёлками сверху и по левой части каркаса. Стекло держится в креплениях достаточно плотно и не имеет склонности к самопроизвольному выпадению. В задней части стеклянной панели приклеена пластина, за которую удобно хвататься для снятия её с креплений.

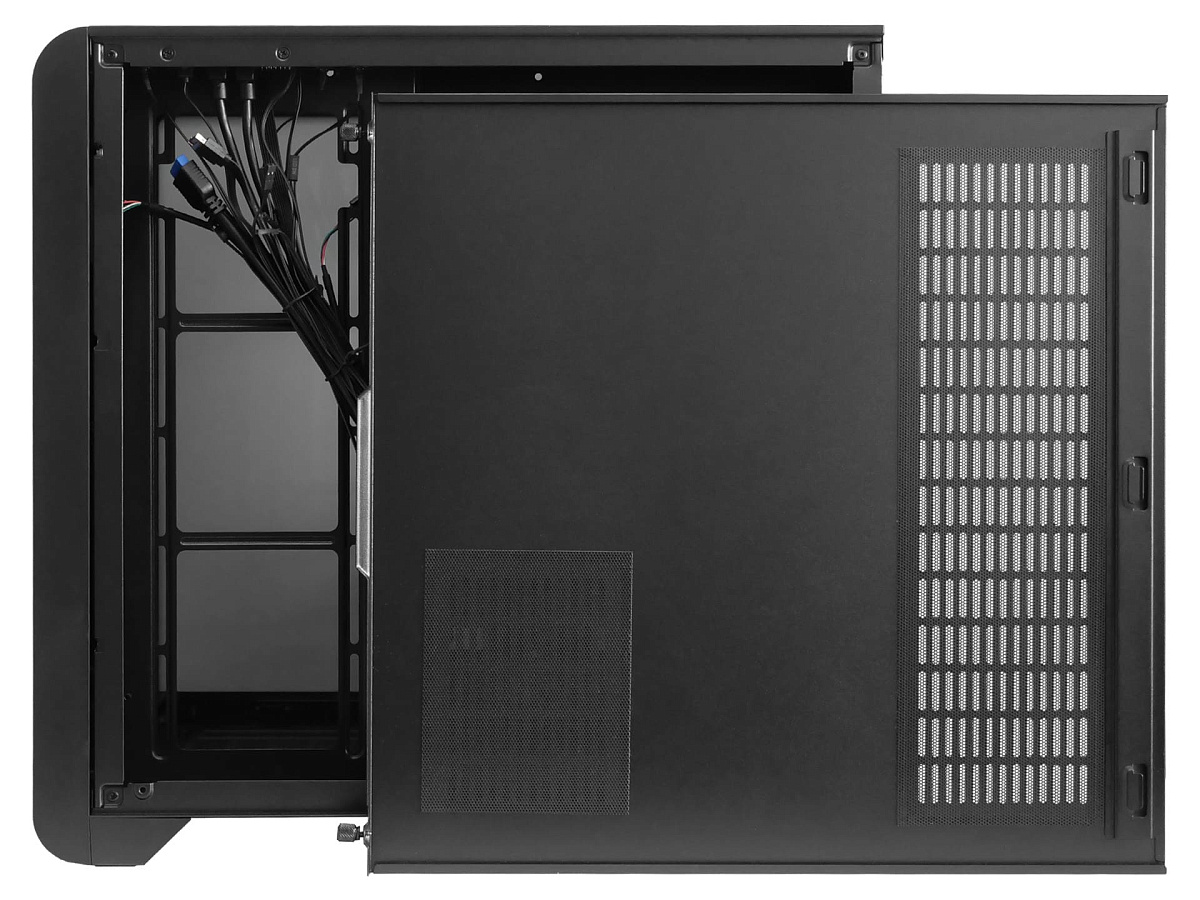

Вторая съёмная панель полностью металлическая и снимается классическим способом: сдвигом назад и последующим отведением вбок. Она удерживается от сдвига в пазах с помощью двух винтов с накатанной головкой на задней кромке.

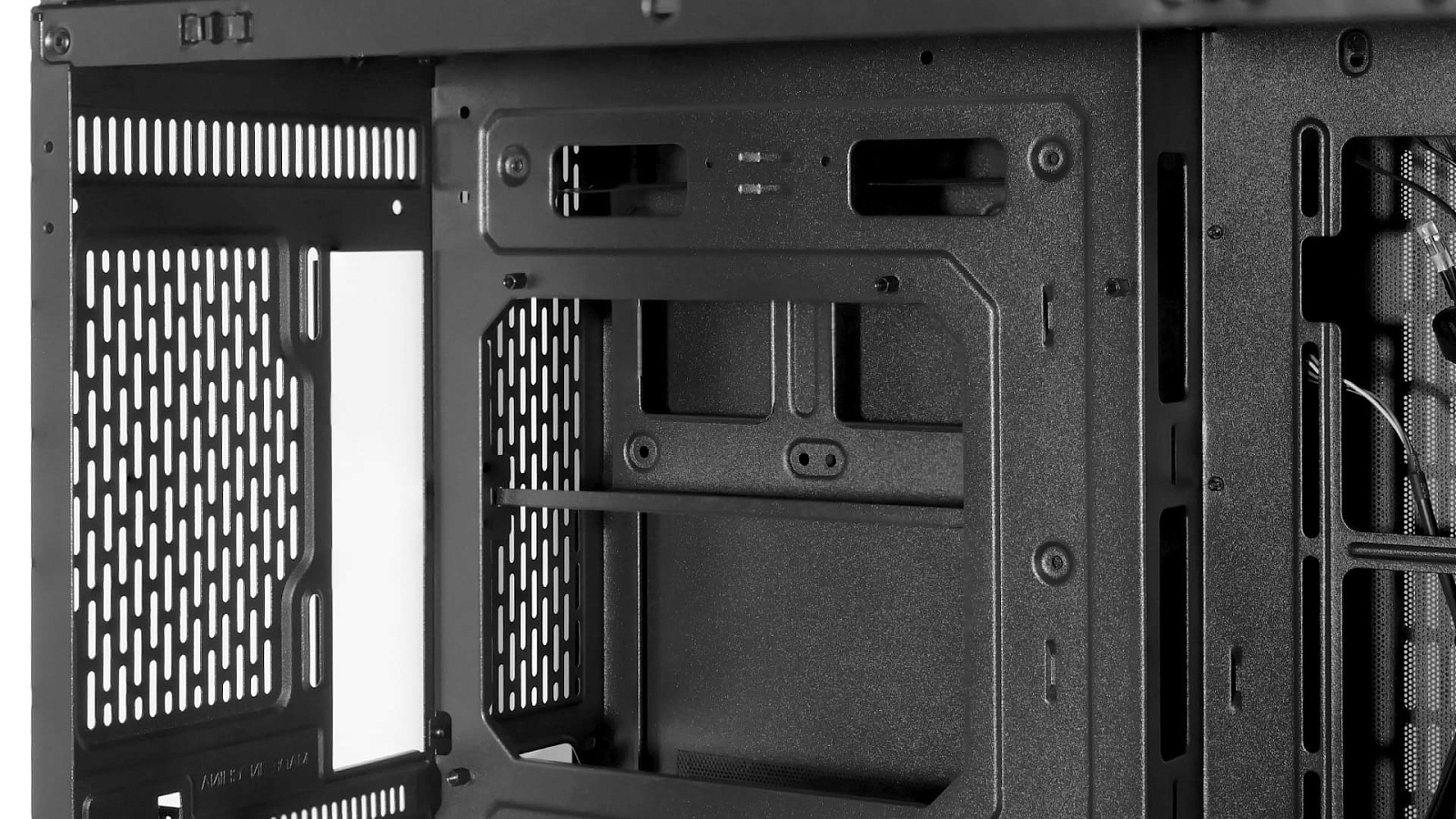

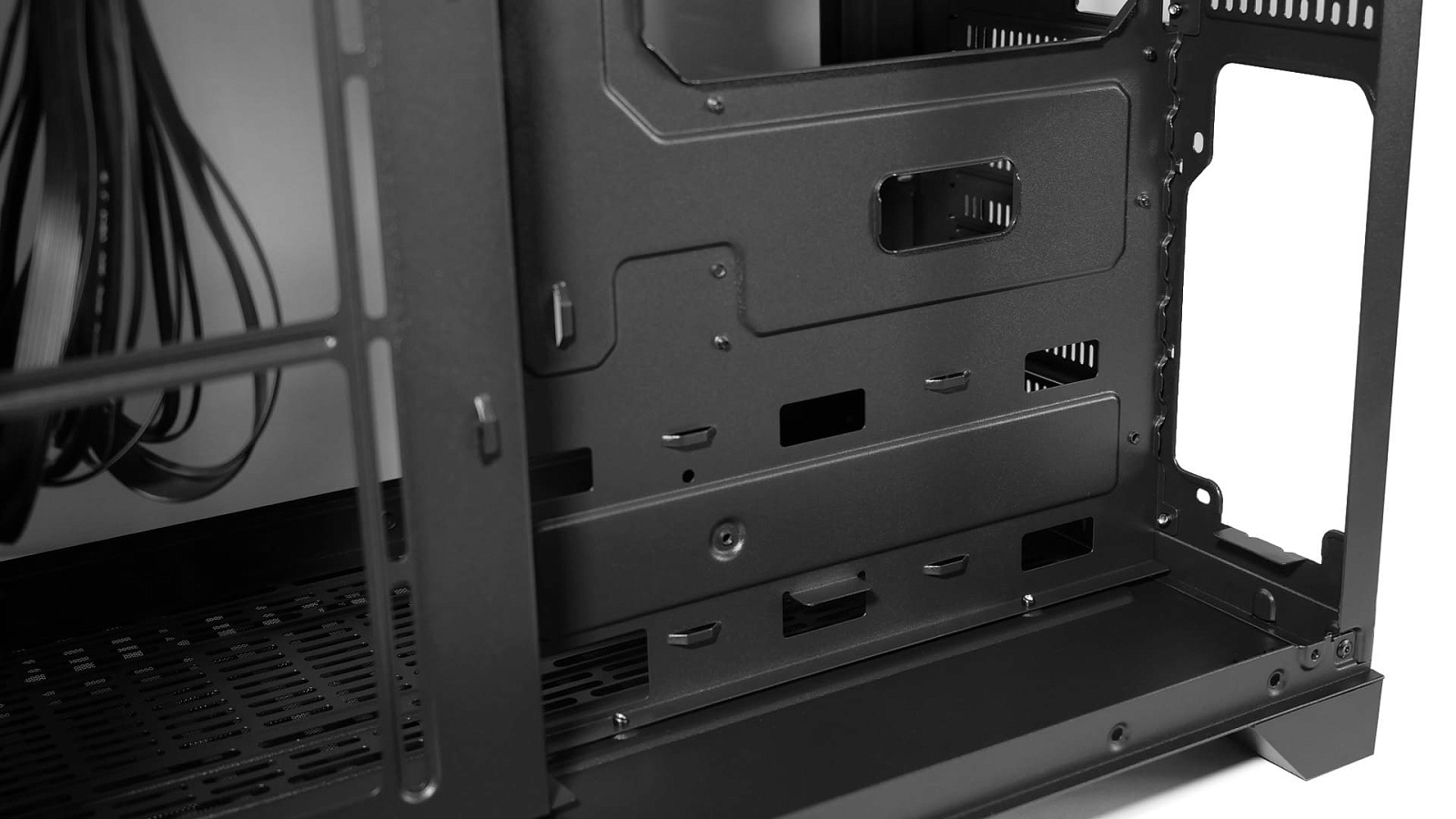

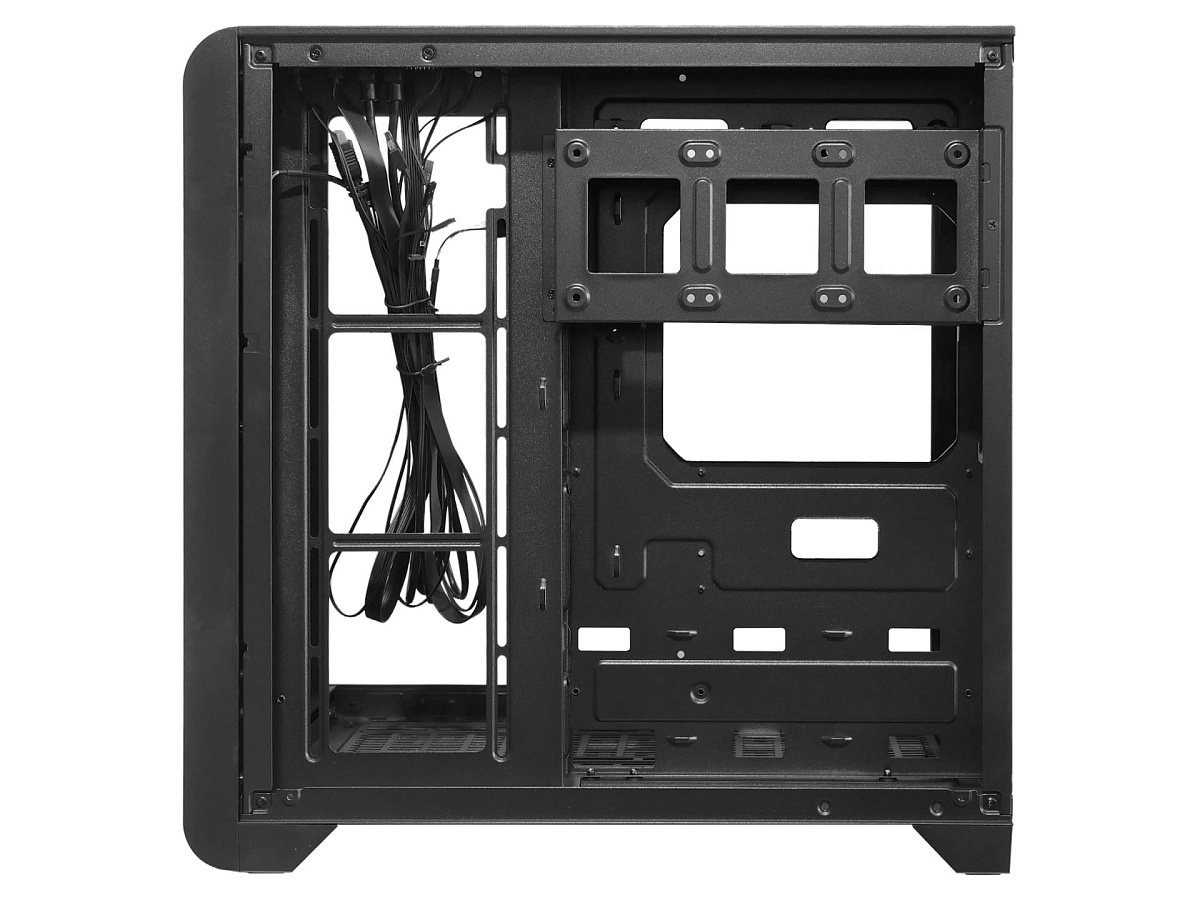

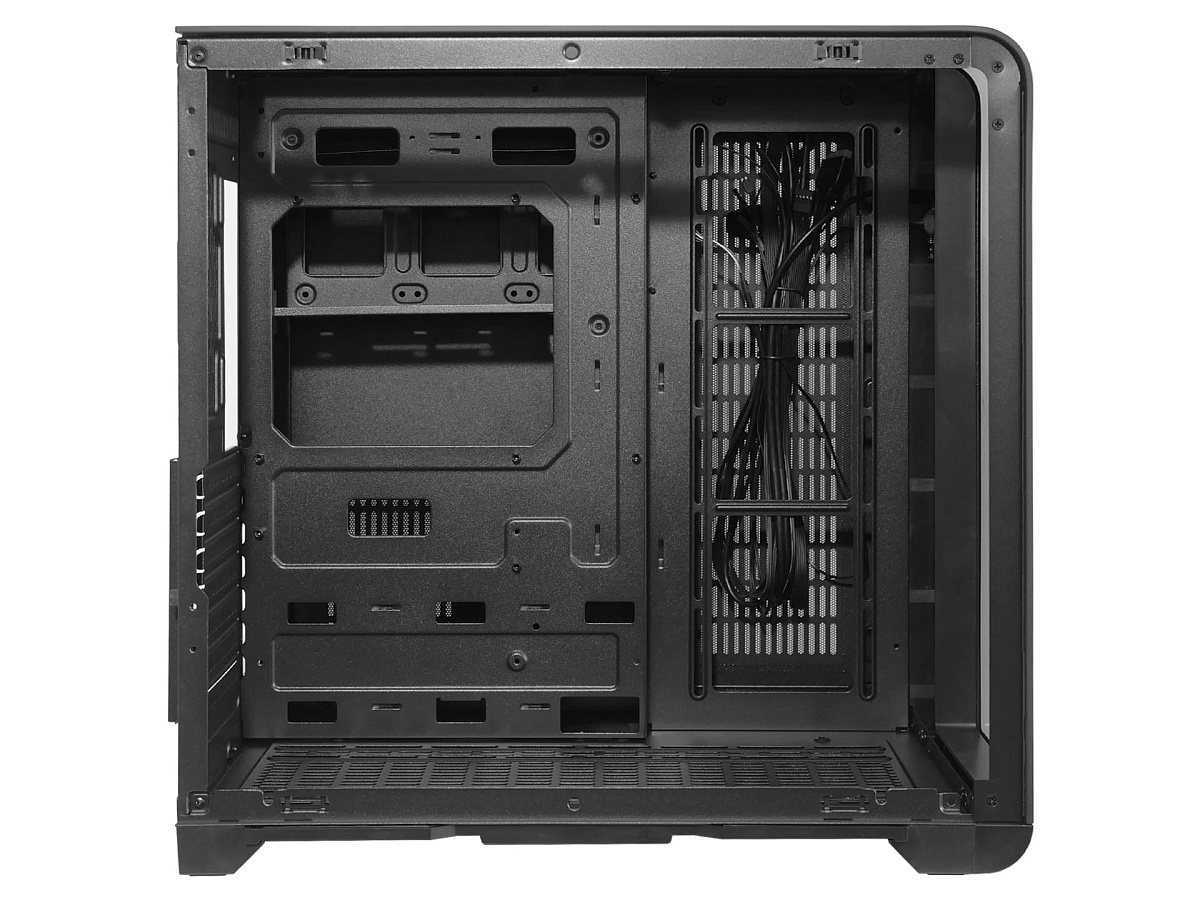

Пространство за поддоном материнской платы организовано с несколькими особенностями, продиктованными размещением блока питания боком в нижней части. Сам поддон отодвинут вглубь и крепления для накопителей информации сделаны перед ним в виде специальной металлической панели.

Блок питания прикручивается в посадочное место без переходных рамок и на небольшом расстоянии от дна корпуса. Поддержку ему обеспечивают пара выступов. Места в этой части корпуса относительно немного, длинные мощные модели БП могут не вместиться по длине с учетом выступающих проводов. Расстояние от задней стенки корпуса до перегородки вертикальной ниши для радиатора СЖО — приблизительно 238 мм.

В целом в застенках остаётся неплохой запас места для укладки кабелей — от 54 до 94 мм в разных частях корпуса. Ушек для фиксации хомутами также достаточно. С кабель-менеджментом проблем не будет.

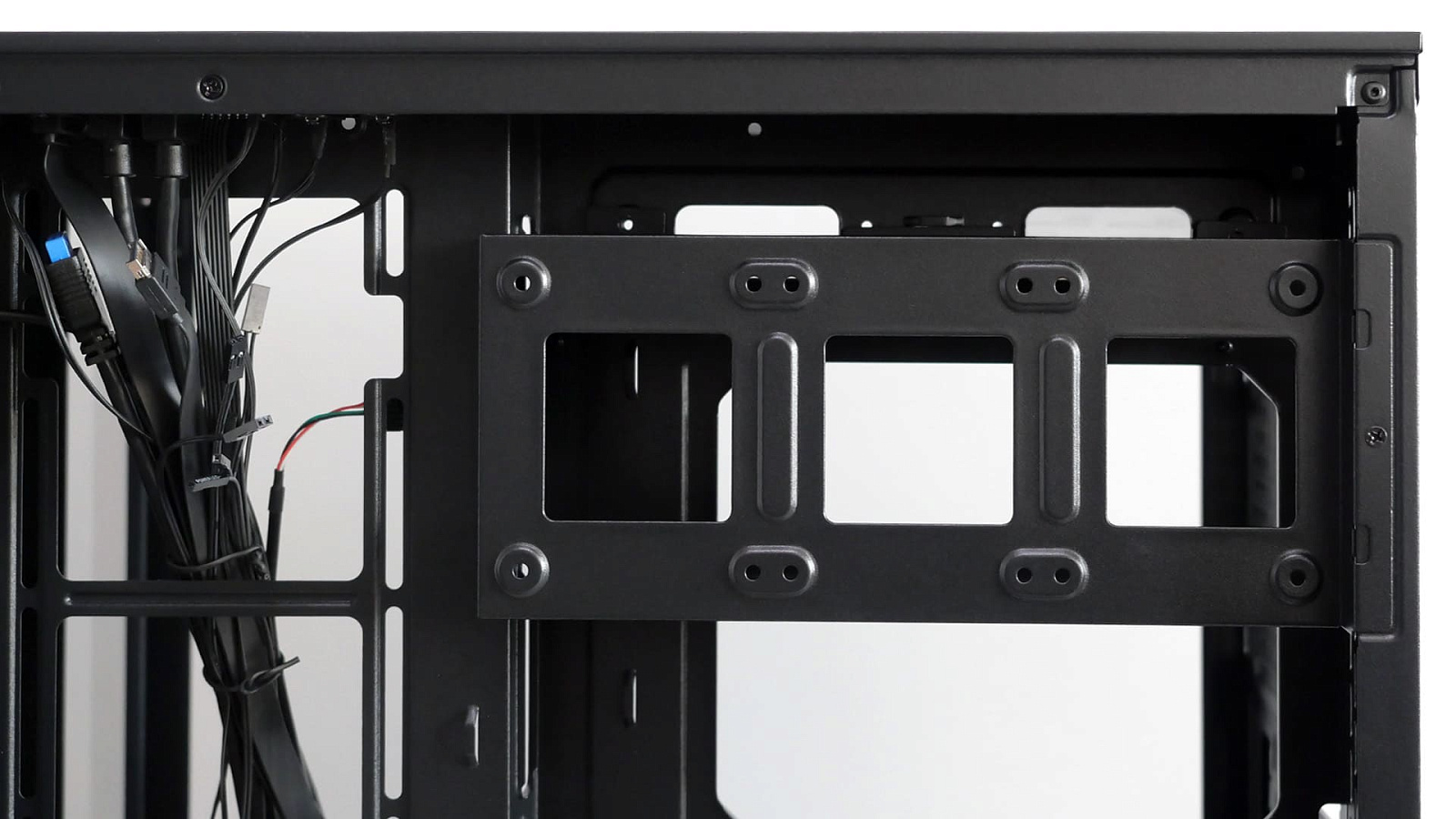

Крепление накопителей информации предусмотрено только на съёмной пластине в верхней части. В неё винтовым способом снаружи можно закрепить до трёх 2,5'' накопителей и до двух 3,5 HDD внутри одновременно.

Основной отсек 1STPLAYER RT7 по максимуму освобождён от выступающих элементов каркаса. В нём подготовлены крепления для установки материнских плат типоразмеров: Mini-ITX, microATX, ATX. Винтовые стойки чёрного цвета предустановлены под microATX-платы. Для остальных форматов стойки потребуется перекрутить на заготовленные производителем места. В комплекте нет шестигранной насадки для этих целей.

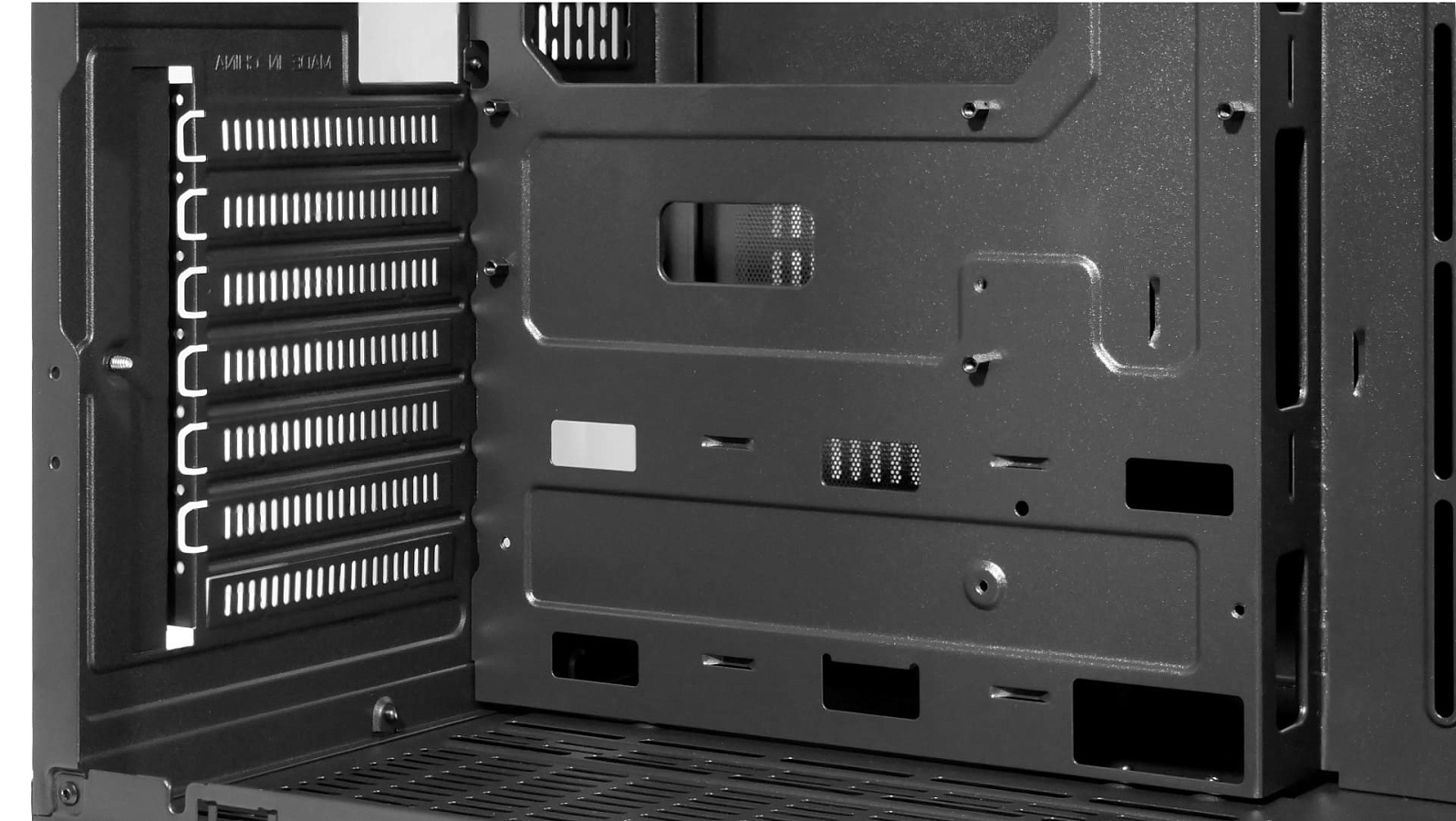

Слотов расширения сделано стандартное количество: 7 штук и только горизонтальных. Вертикальное крепление видеокарты не предусмотрено. Производитель сэкономил в части заглушек и сделал их одноразовыми выламываемыми. Ни одной запасной многоразовой в комплекте нет. Если не планируется периодически собирать разные конфигурации в корпусе с перестановкой PCIe-устройств в разные слоты, то на этот нюанс можно не обращать внимания.

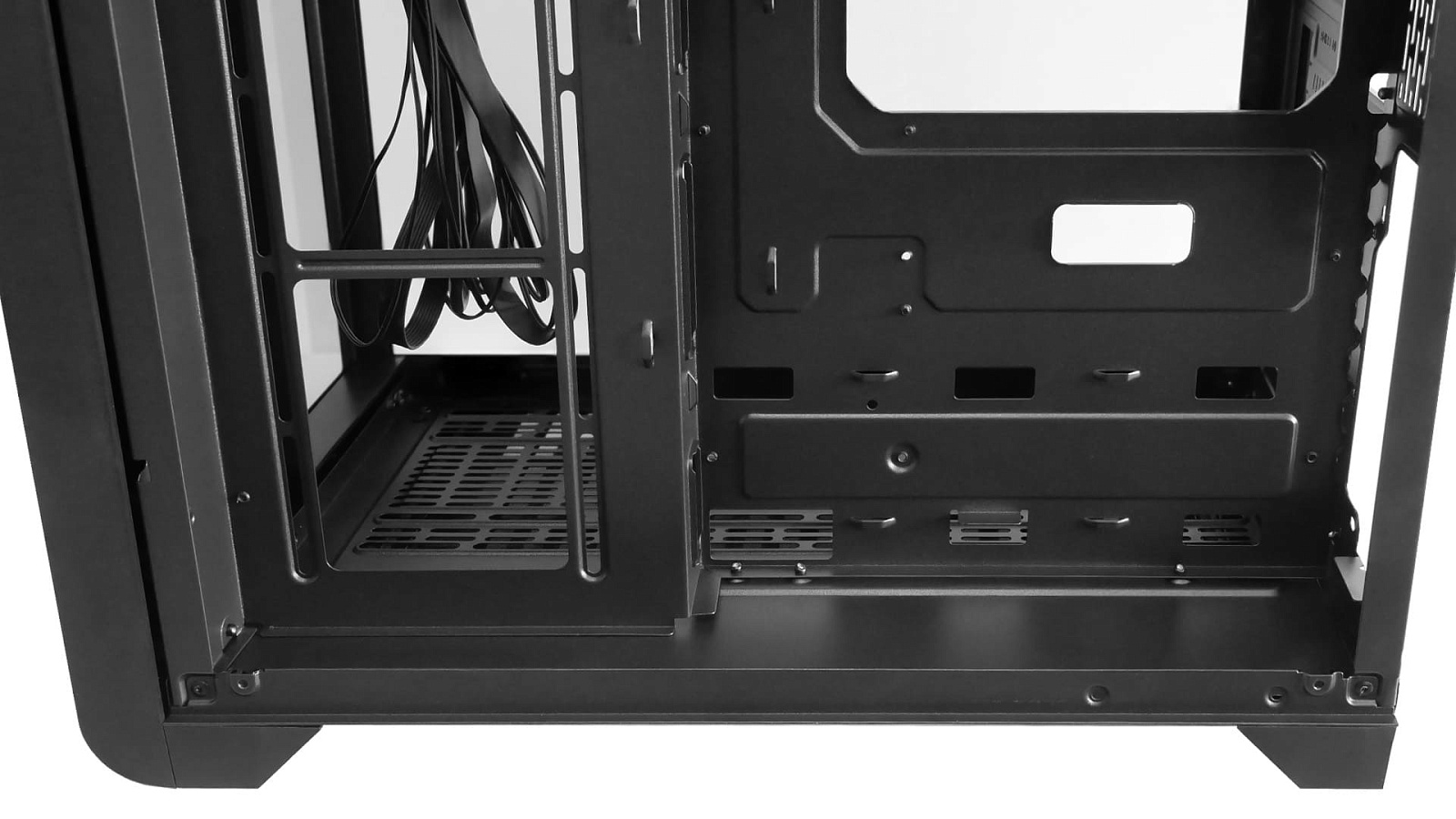

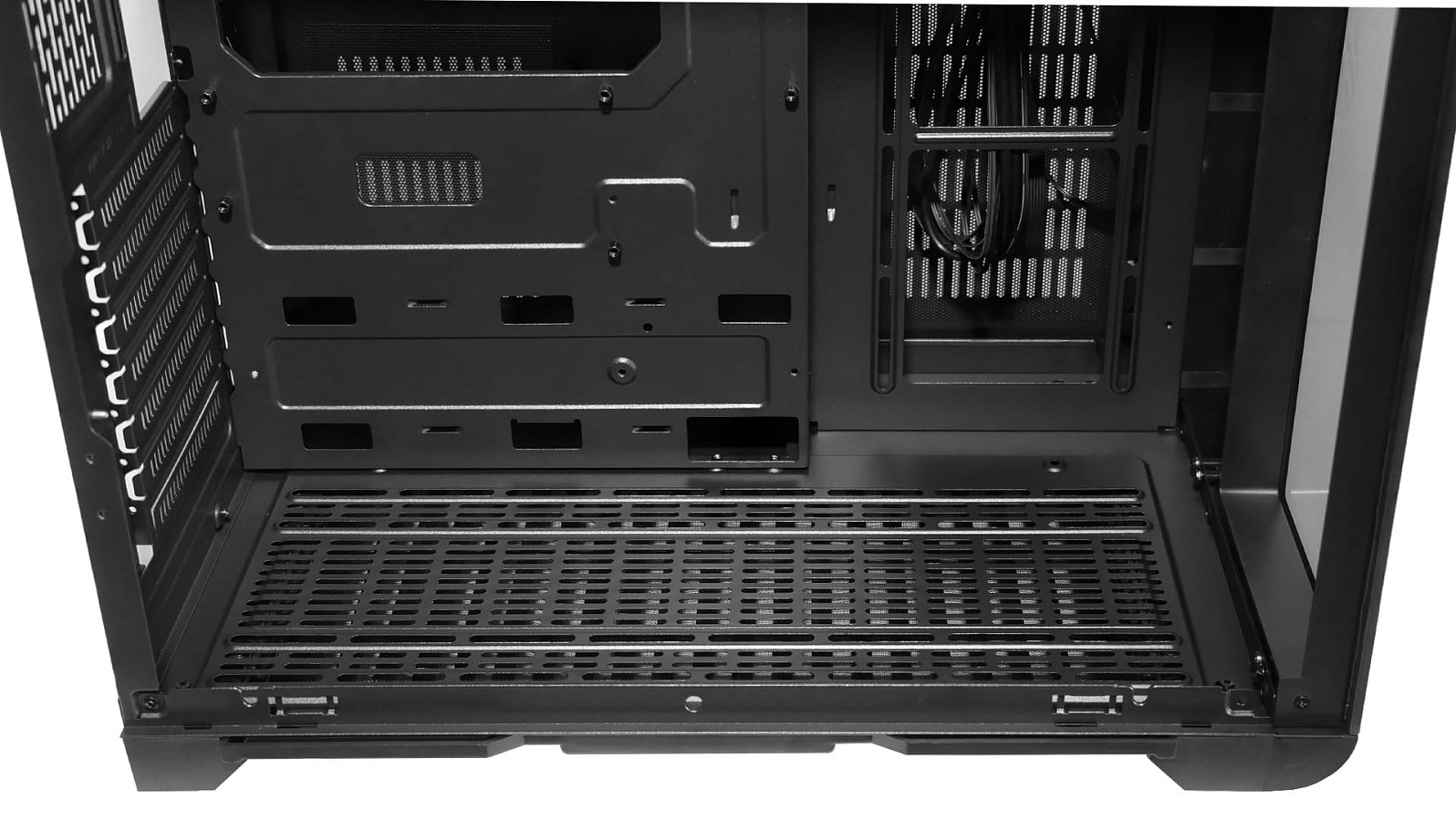

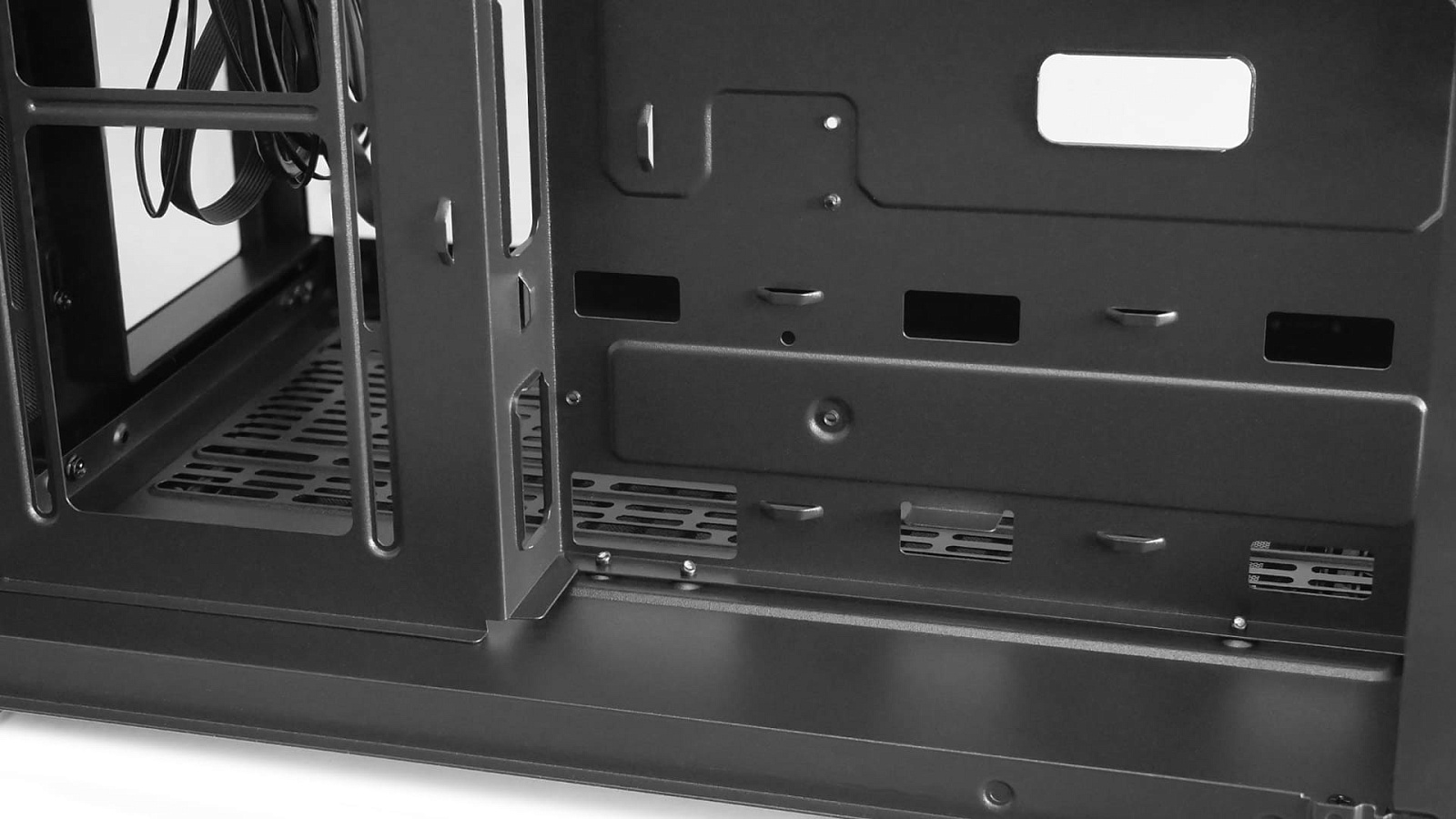

Дно корпуса перфорировано практически на всей доступной поверхности. Это обусловлено предусмотренными креплениями для трёх корпусных вентиляторов.

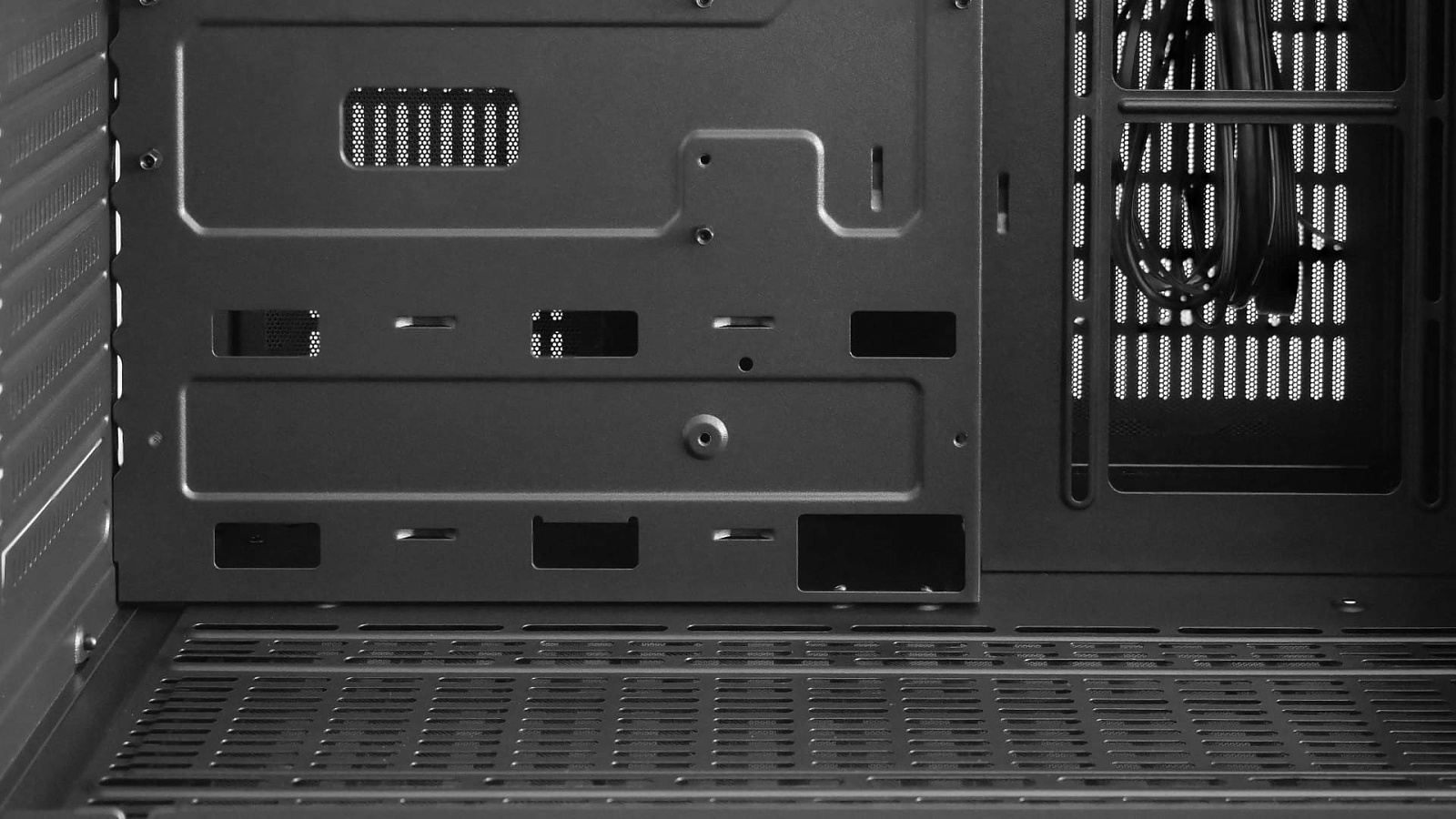

Вдоль предполагаемого края материнских плат разных форматов сделано достаточное количество продолговатых окошек для подведения коннекторов и протягивания проводов. В том числе одно из окошек укрупнено, чтобы через него пролезли штекеры питания PCI-E для видеокарт. При установленных снизу 140 мм вентиляторах доступ к этому окошку затрудняется.

На задней части корпуса в верхней части сделано ещё одно типовое место для возможной установки 120 мм вентилятора. Отступ между ним и прямоугольным окном под задние интерфейсы достаточен, чтобы не создавать коллизии каркаса вентилятора и высоких декоративных элементов на материнских платах.

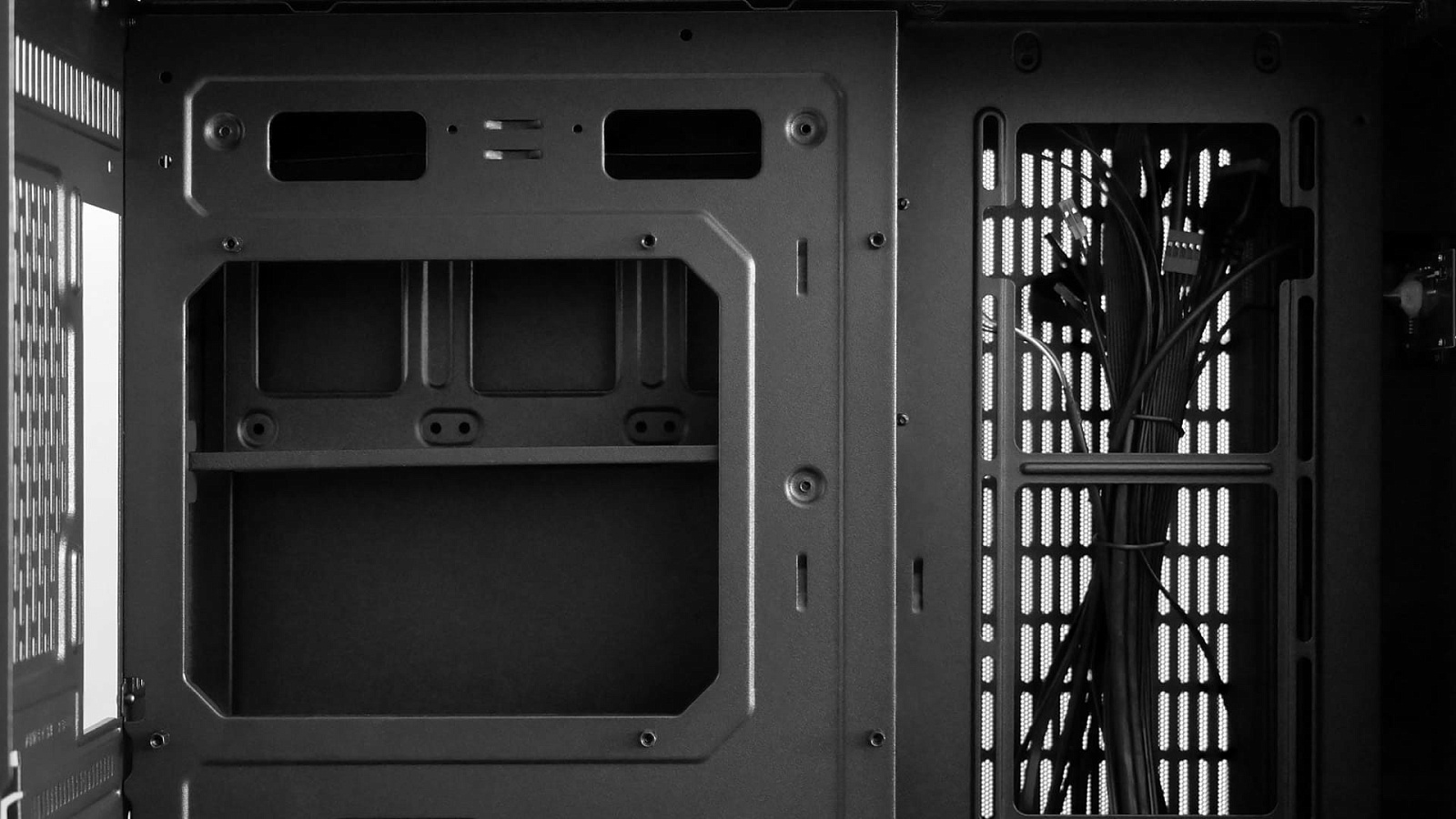

Окно для доступа к обратной стороне сокета центрального процессора на материнской плате большое — 170 мм х 145 мм.

Поддержка систем охлаждения

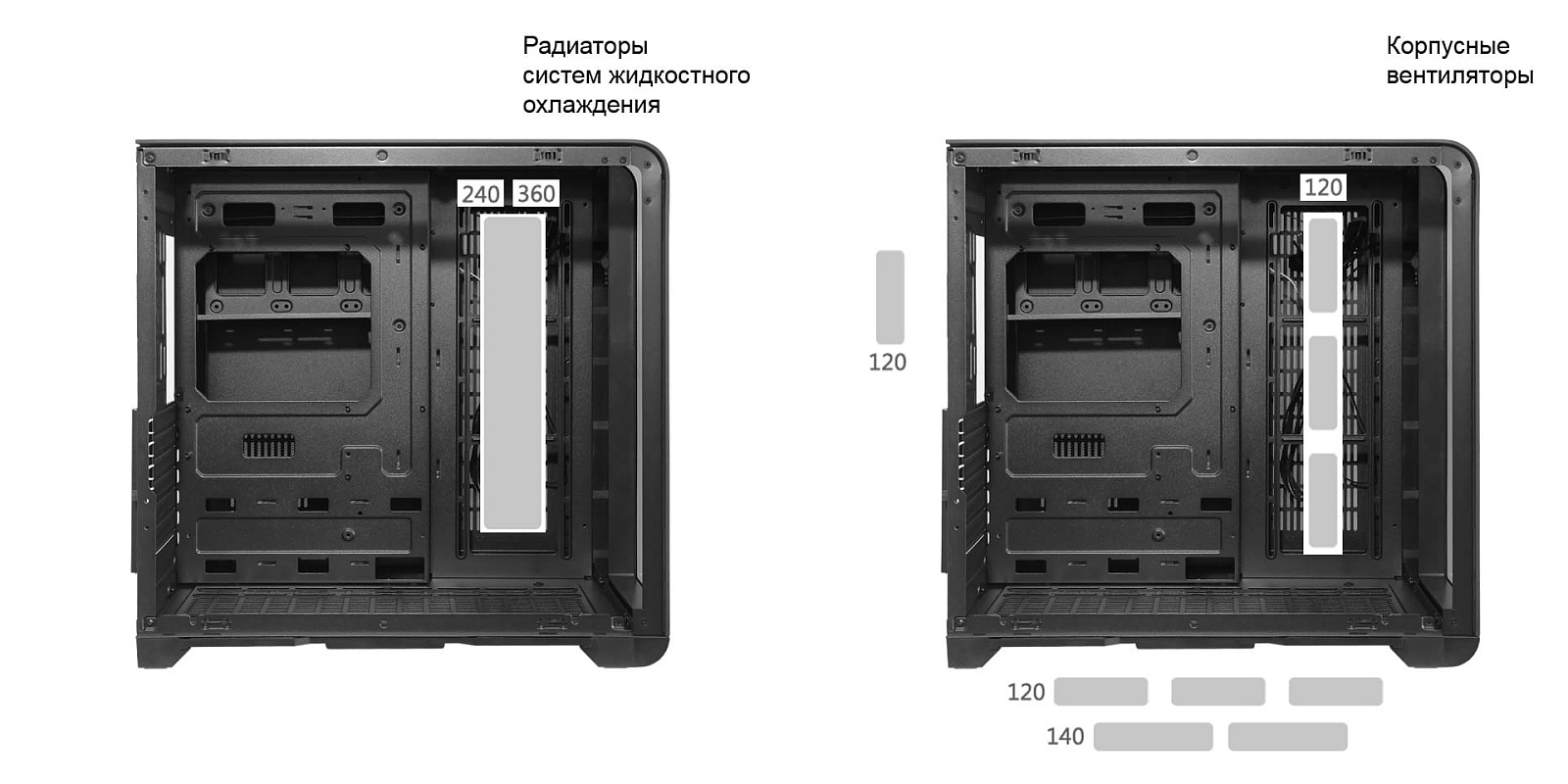

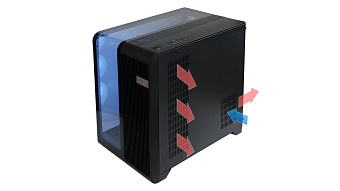

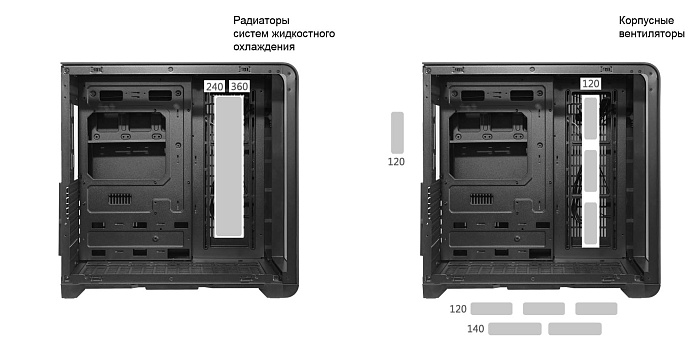

В корпусе 1STPLAYER RT7 возможна установка опционально до семи 120 мм или до двух 140 мм вентиляторов, либо одного радиатора системы жидкостного охлаждения класса "всё в одном" до 360 мм. Точки возможной установки:

Из особенностей хочется отметить только относительно небольшой запас места по высоте над материнской платой, из-за чего при установленном сверху радиаторе СЖО затрудняется доступ к коннекторам вдоль верхнего края платы.

Подсветка

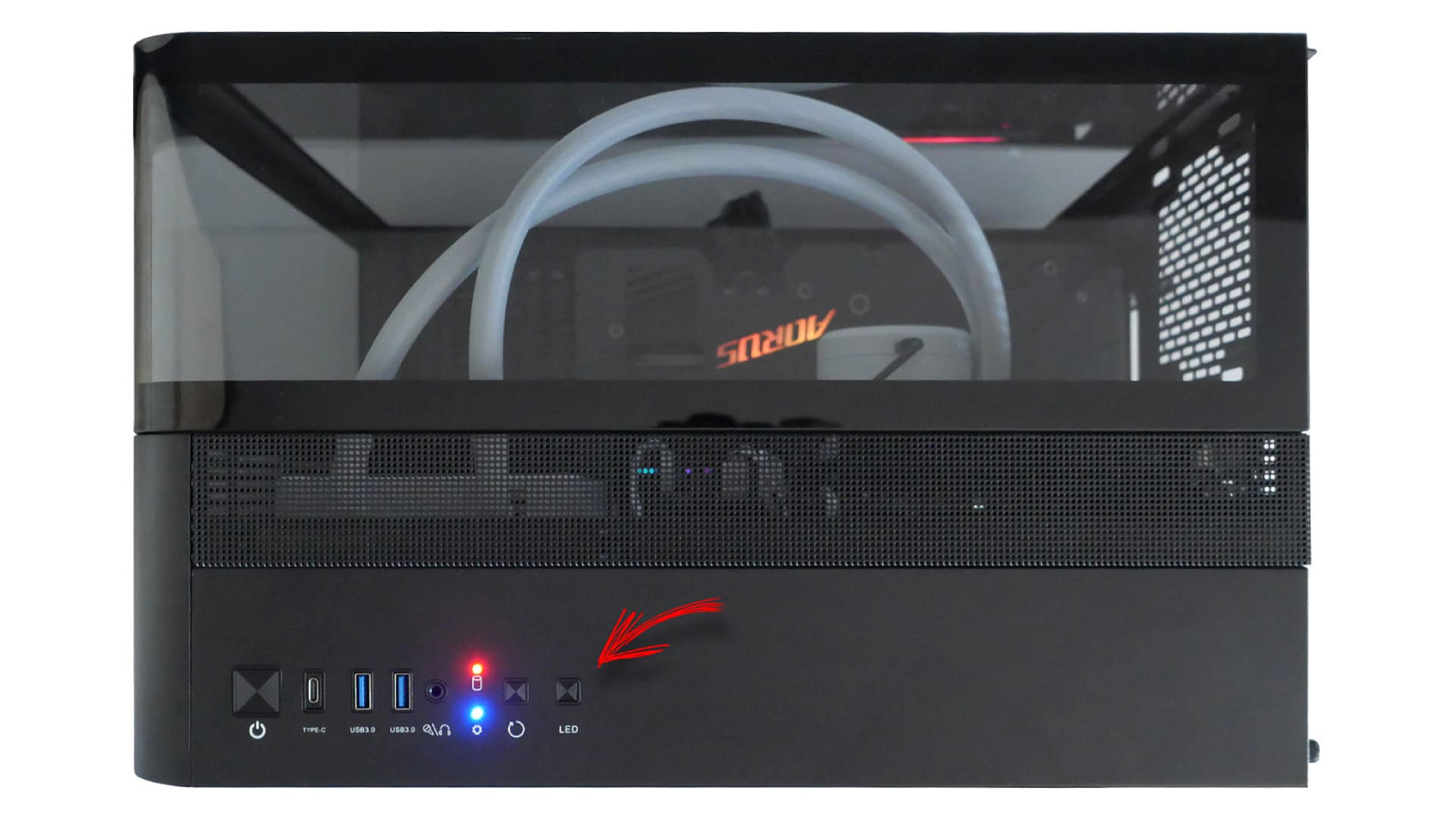

В корпусе не предусмотрены элементы подсветки, однако на верхней панели сделана кнопка управления опциональным контроллером, который может применяться внутри корпуса. Причём в отличие от большинства конкурирующих решений появление кнопки LED не привело к исчезновению кнопки перезагрузки. Вероятнее всего производителем планировалась установка платы контроллера в корпусе, но потом от этой идеи по какой-то причине отказались.

Дисплей

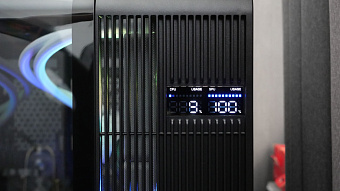

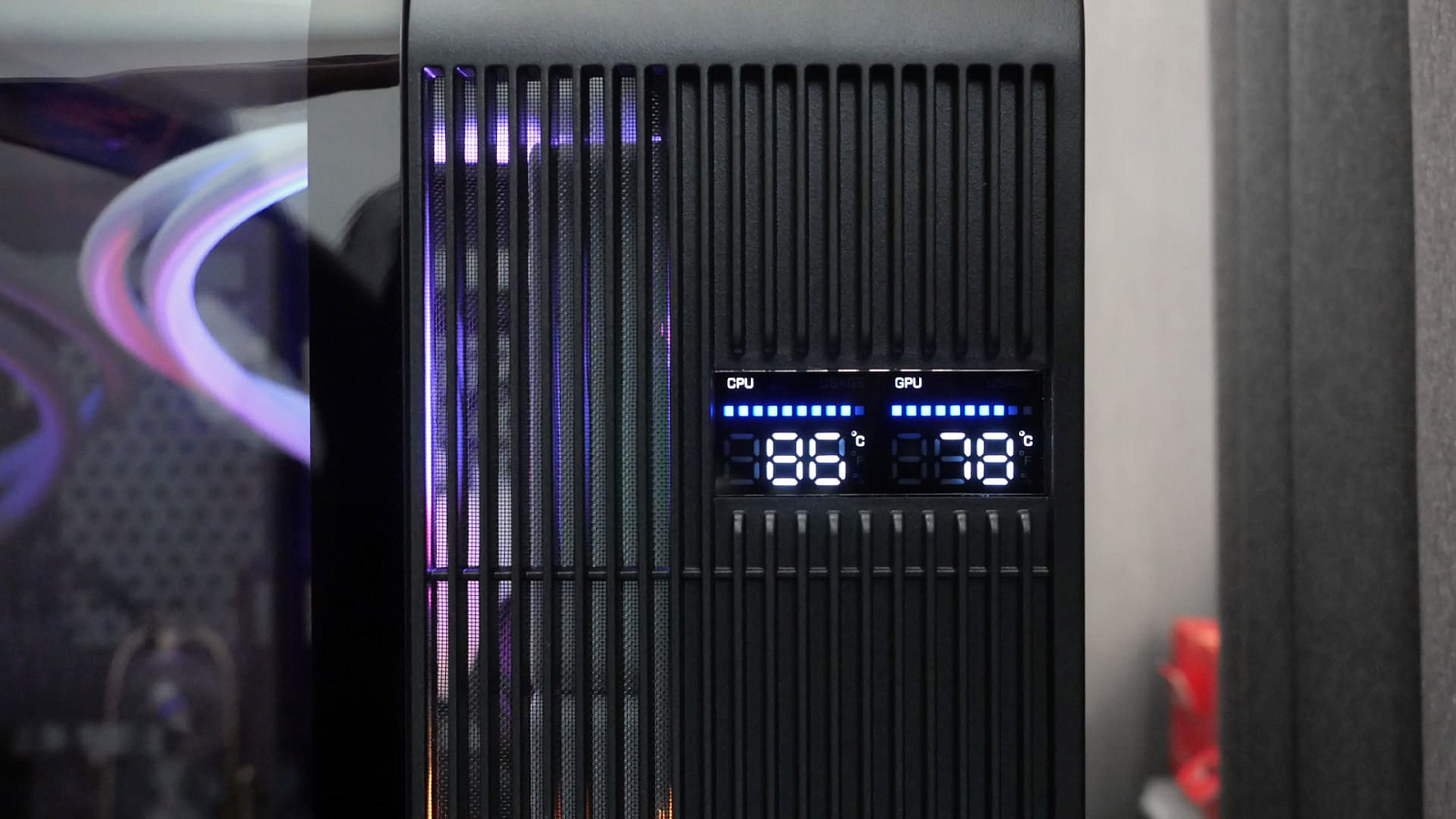

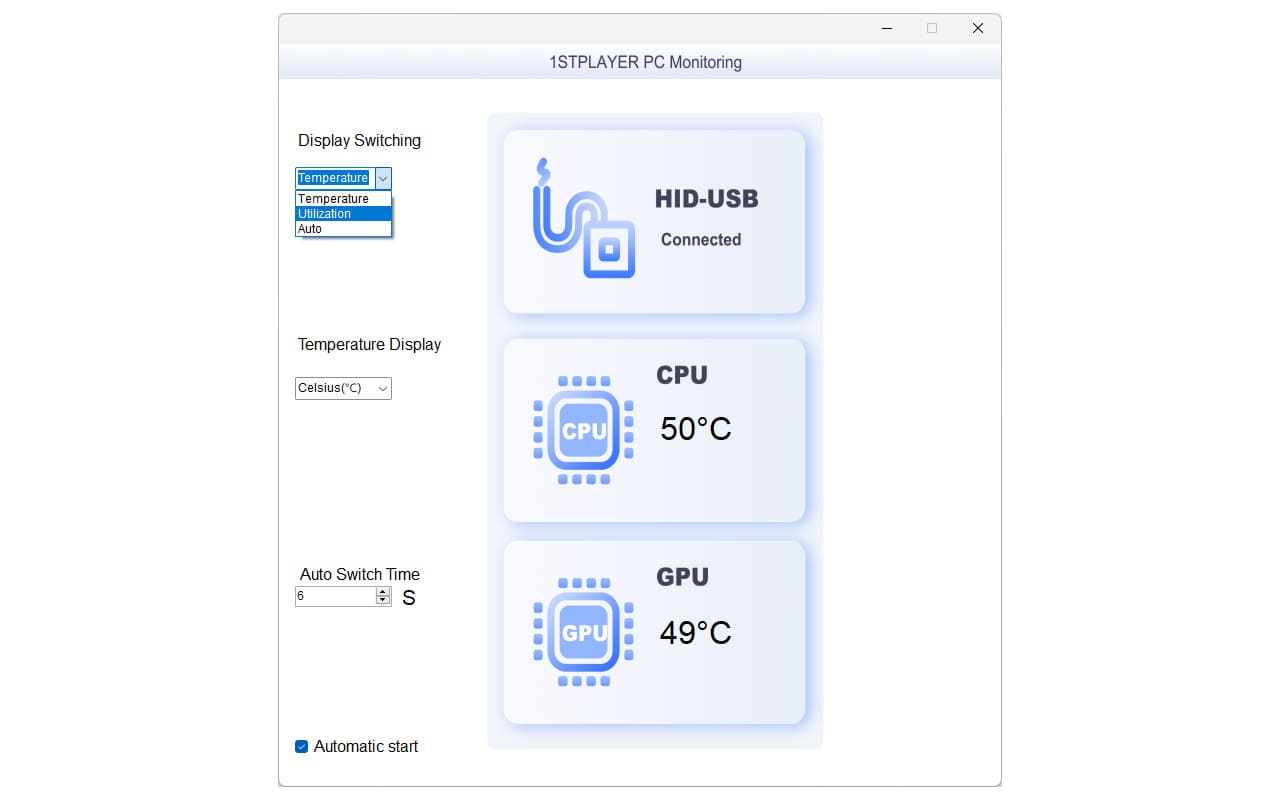

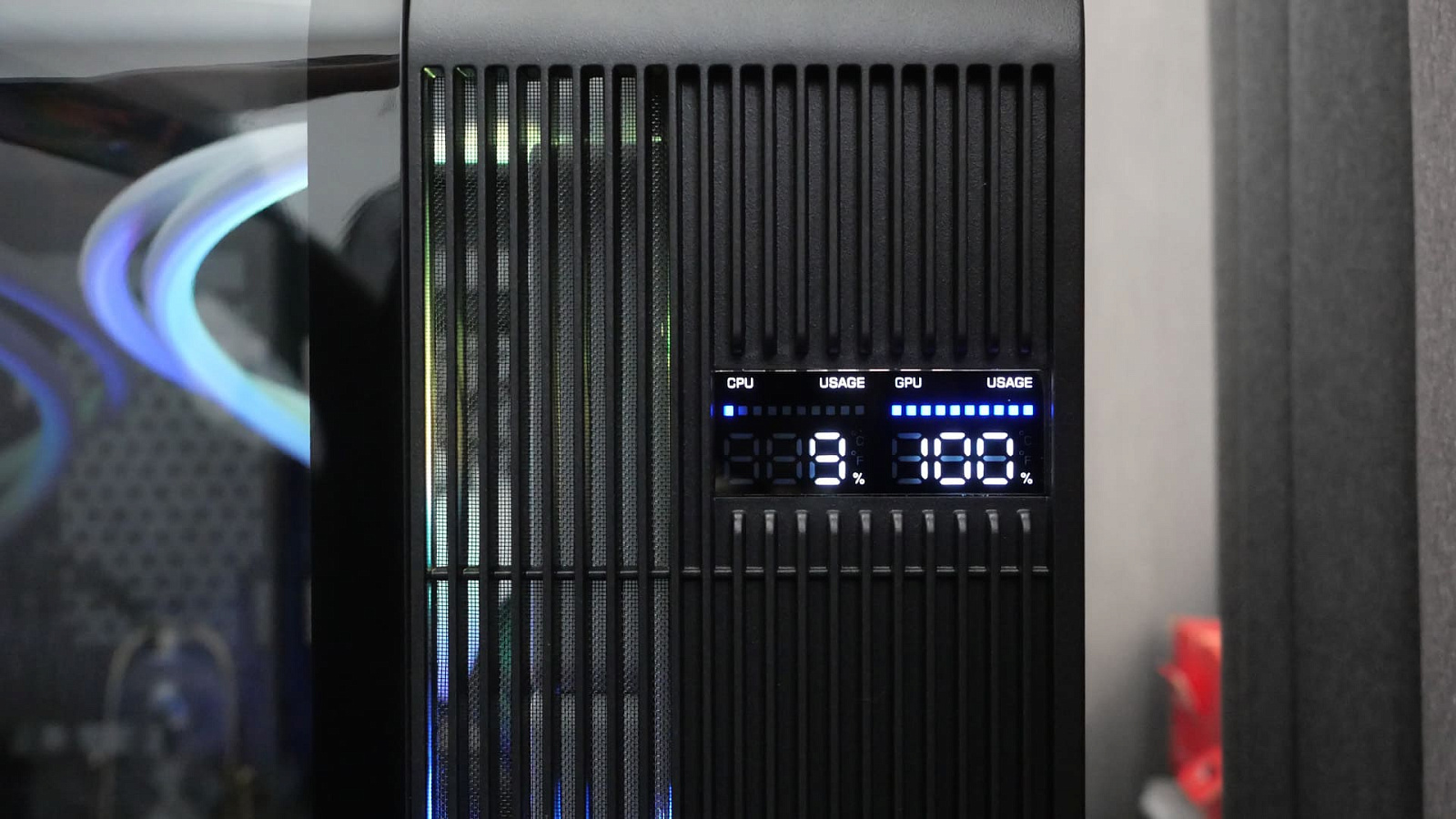

Установленный на фронтальной панели символьный дисплей настраивается с помощью бесплатной утилиты от производителя, которую можно скачать на официальном сайте в разделе Инструкции карточки товара (внутри единого архивного файла дистрибутив и инструкция). Важно не забыть подключить внутренний USB-кабель от фронтальной панели к материнской плате, по которому дисплей получает питание 5 В и управляется.

С помощью программы можно переключать отображаемые показания на дисплее между двумя режимами: температура (Temperature) процессора и видеокарты или процент загрузки (Utilization) практически в реальном времени. Также реализован вариант с переключением (Auto) между этими показаниями через заданный промежуток времени (Auto Switch Time) и переключение показаний с градусов Цельсия на Фаренгейты.

У программы есть два момента, к которым можно придраться: отсутствие перевода интерфейса на русский язык и постоянное появление диалогового окна операционной системы Microsoft Windows о предоставлении прав администратора при каждом автоматическом запуске после включения или перезагрузки ПК.

Особенности сборки

Учитывая отсутствие выступающих элементов в основной части корпуса сборка ПК и немалого внутреннего объёма установка комплектующих в RT7 несложная. Но с несколькими особенностями всё же пришлось столкнуться.

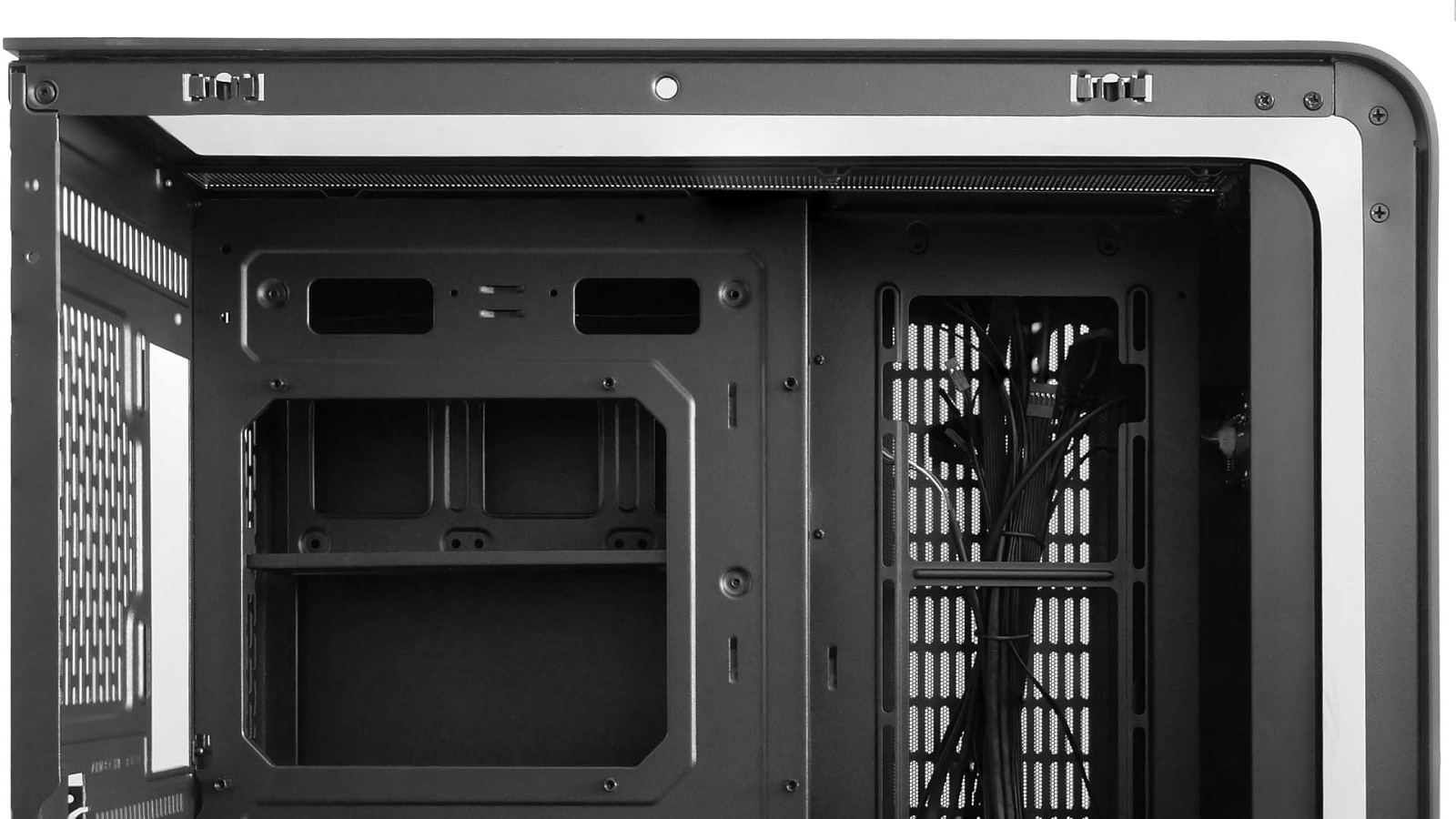

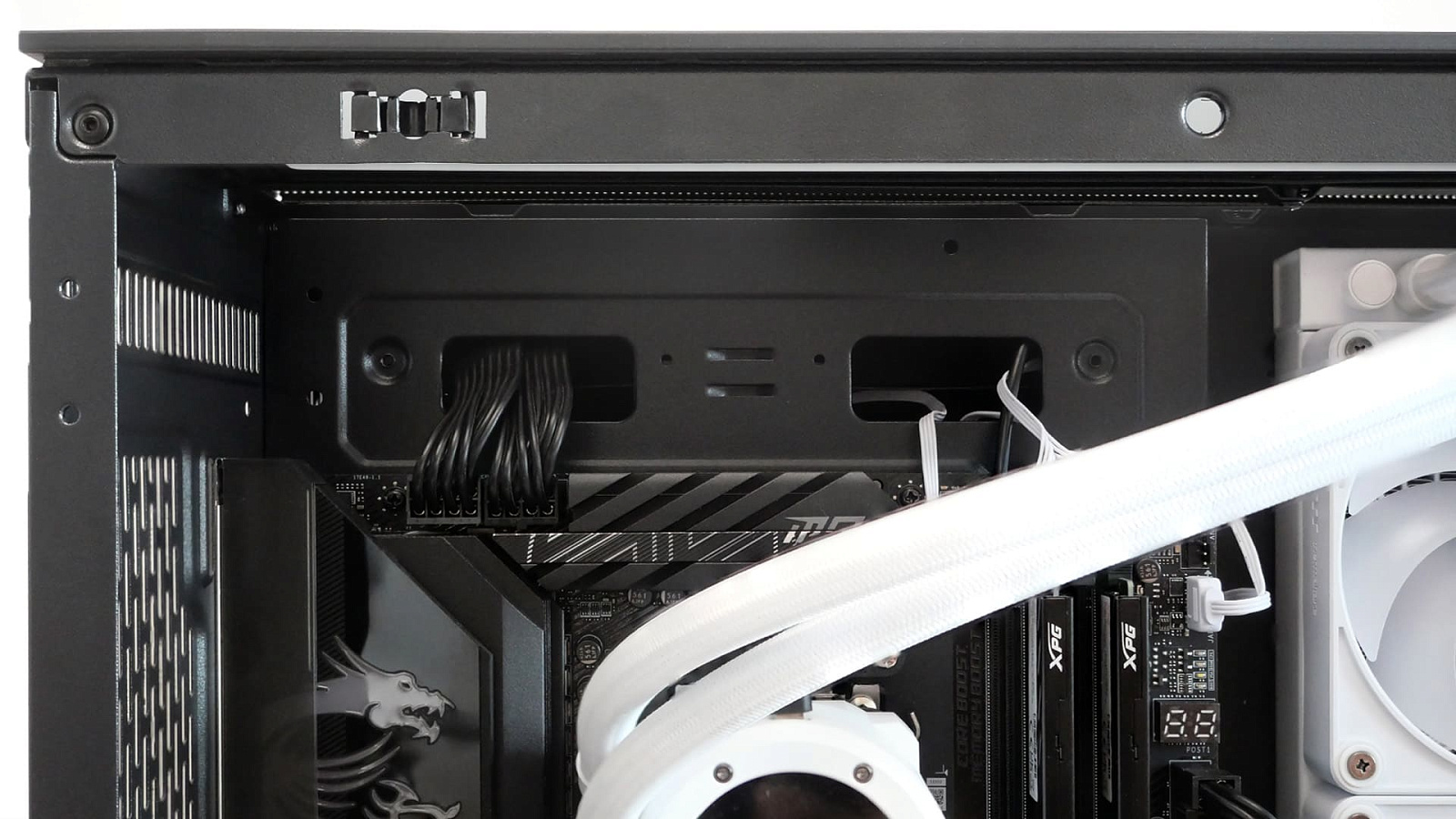

Благодаря несъёмной верхней части и отсутствию креплений для установки радиатора СЖО под верхней панелью образовался хороший запас места для доступа к окошкам для подведения проводов к коннекторам вдоль верхнего края материнской платы. Восьмиконтактные штекеры проводов дополнительного питания процессора спокойно проходят в имеющиеся отверстия.

Для видеокарты места предостаточно. Расстояние от переднего стекла до задней стенки 436 мм.

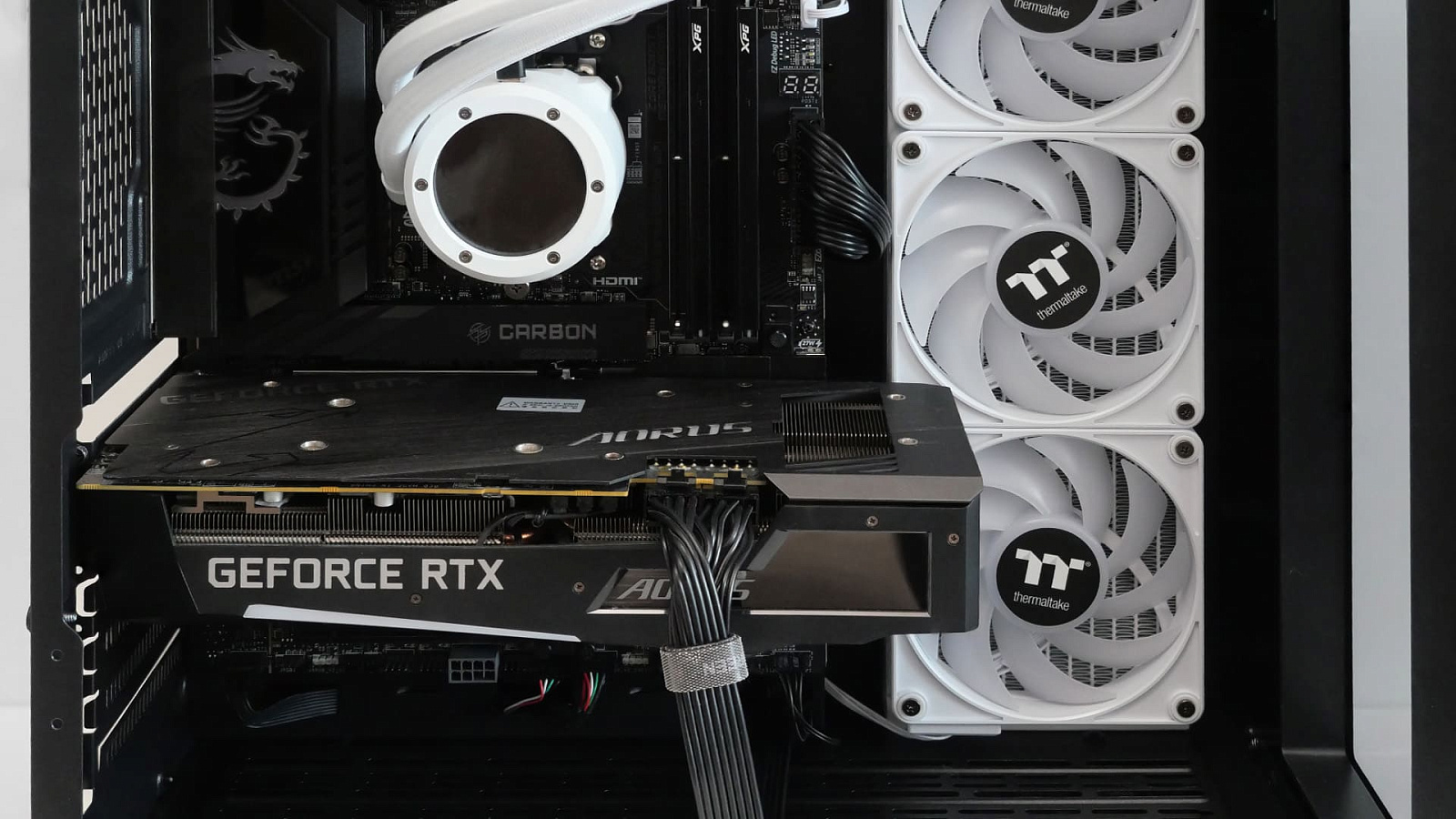

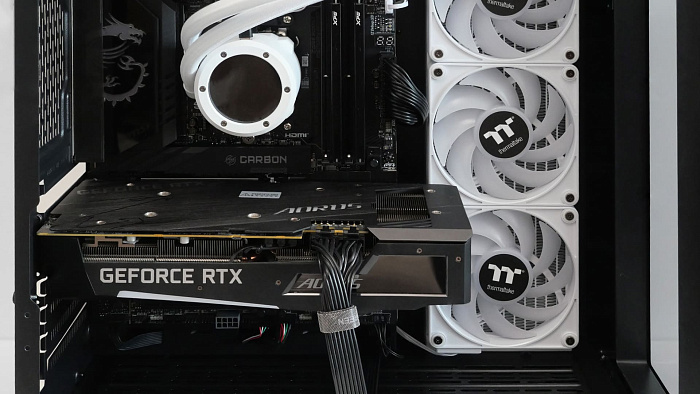

Ниша для вертикальной установки радиатора СЖО утоплена относительно поддона материнской платы. При стандартных значениях высоты вентиляторов 25 мм и толщине радиатора 27 мм коллизии с системой охлаждения длинной видеокарты не будет. На примере связки Gigabyte AORUS RTX 3070 Master 8G и Thermaltake TH360 V2 Ultra EX ARGB Sync Snow Edition между ними оставался зазор в несколько миллиметров.

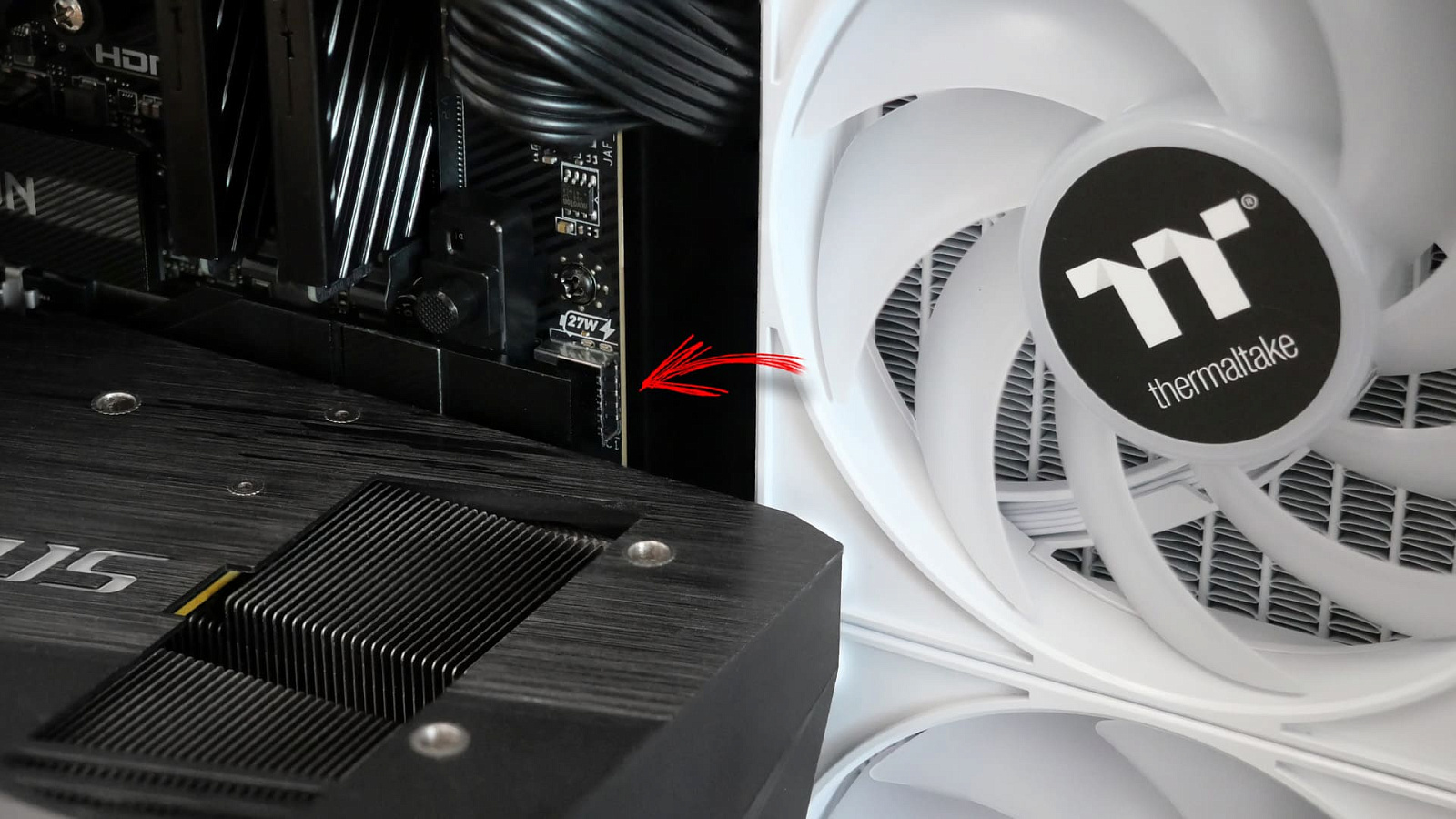

Совместимость с материнскими платами, имеющими повернутые вправо коннекторы фронтальных USB 3.0 и USB Type-C удлинителей, как оказалось на примере с MSI MPG X870E CARBON WIFI, отсутствует. Подключить в них провода без каких-нибудь угловых адаптеров при установленном радиаторе СЖО банально не хватает места. Однако такое размещение этих разъёмов на платах пока встречается редко, поэтому такая коллизия возникнет далеко не во всех конфигурациях.

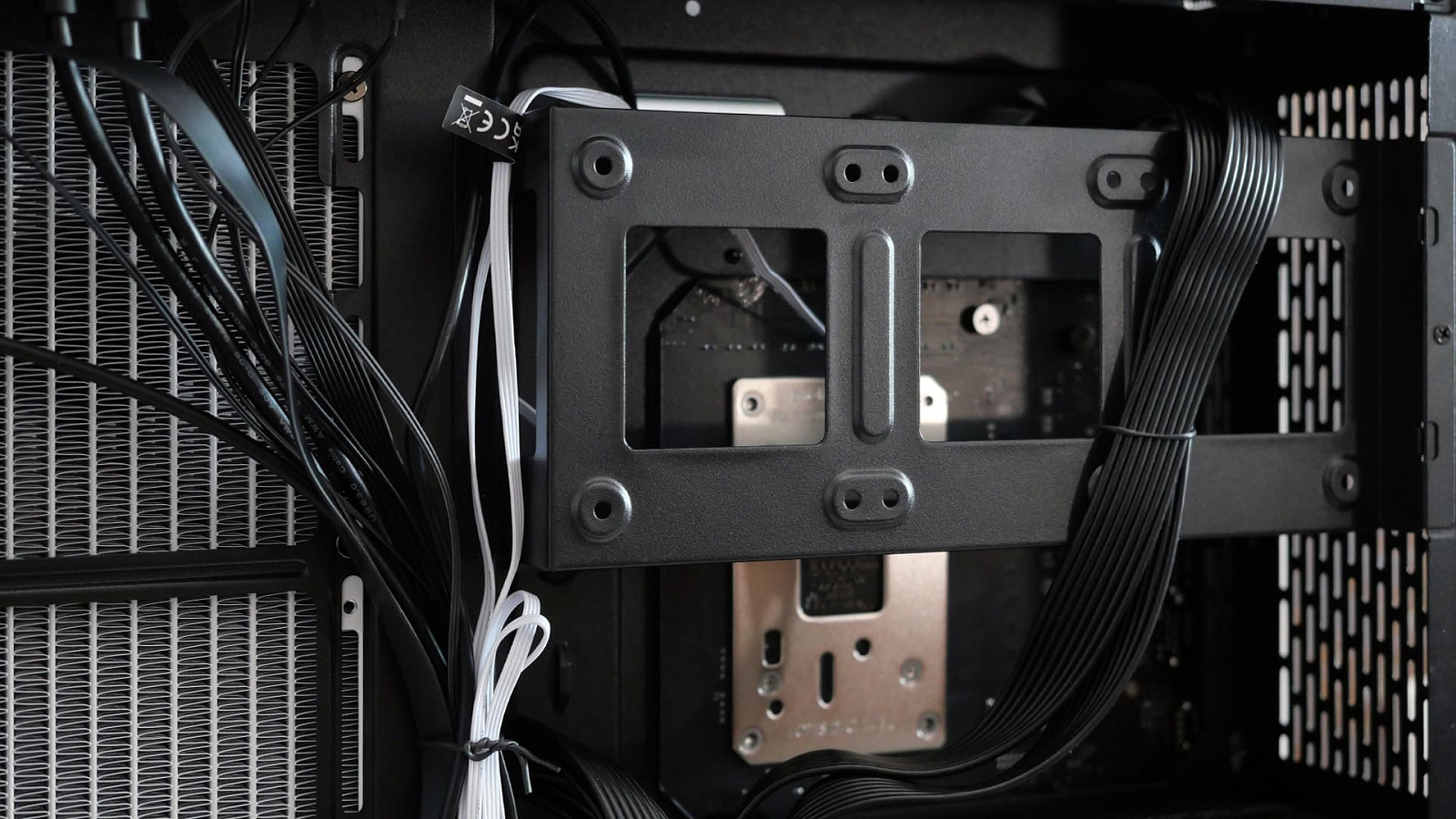

Окно доступа к бэкплейту сокета процессора хотя и крупное, но по умолчанию перекрывается съёмным элементом для крепления накопителей информации, который немного мешается при проведении кабелей от блока питания к разъёмам питания процессора на материнской плате.

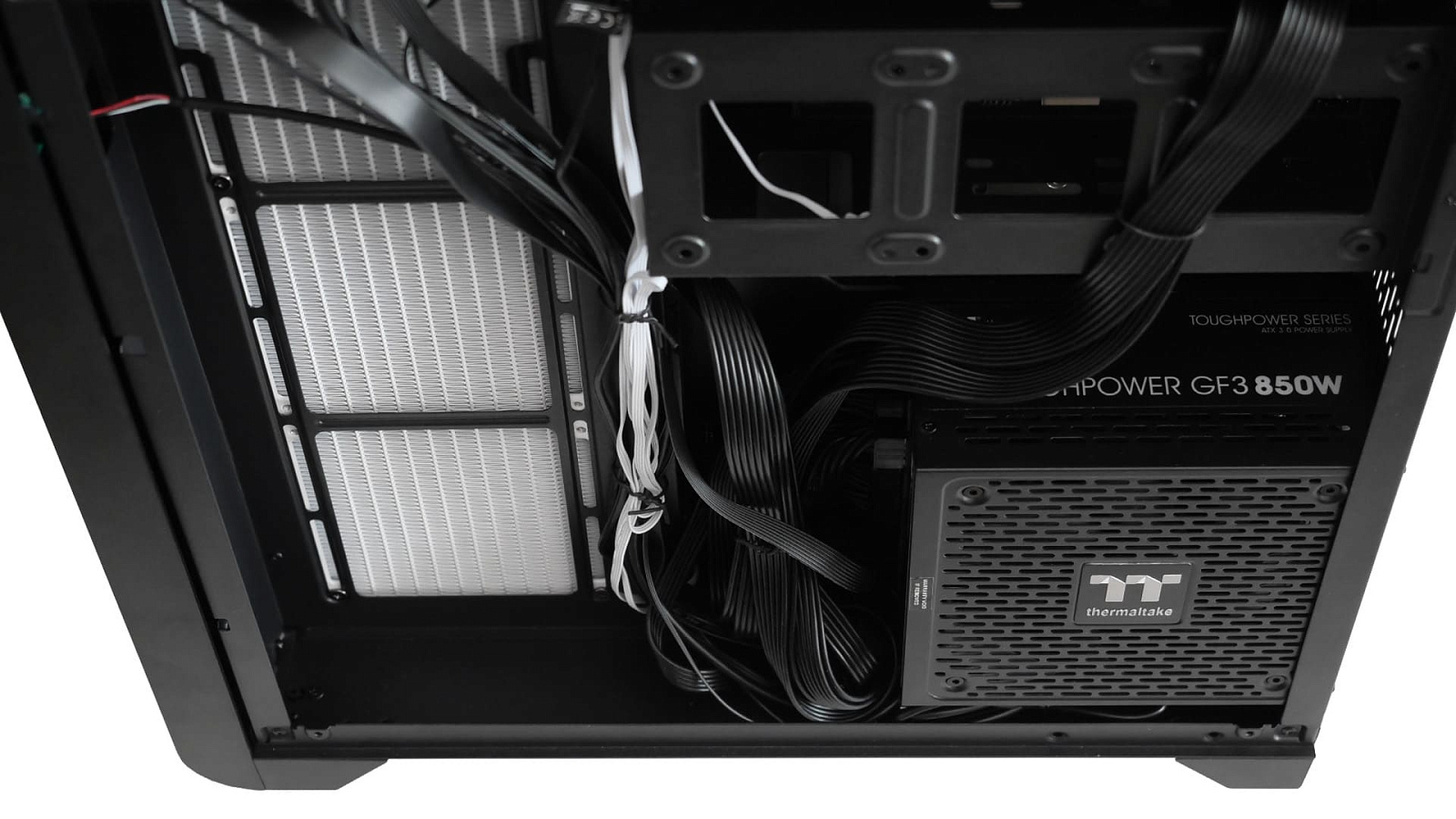

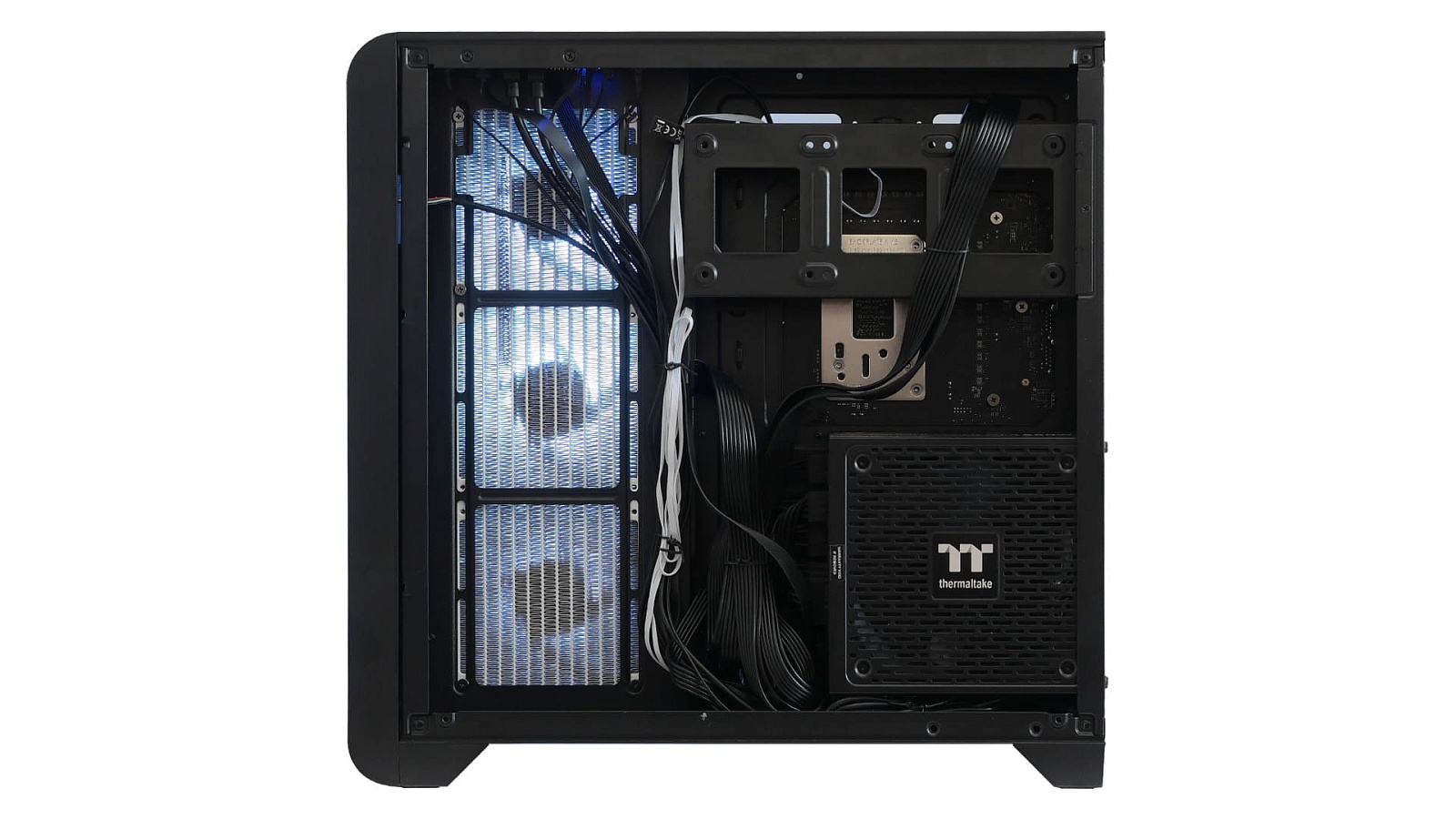

Для блока питания длиной до 160 мм места в задней части корпуса достаточно. А вот с моделями большой мощности и длинным корпусом могут быть проблемы. На фото ниже для примера показан вариант применения Thermaltake ToughPower GF3 850W и как видно с укладкой его проводов проблем не было. Всё вместилось. Можно предполагать, что с другими современными моделями до 850 Вт проблем также быть не должно.

Места в застенках достаточно для укладки кабелей. Проблем не должно быть ни с ленточными ни с классическими пучками проводов от блока питания.

Тестирование

При тестировании 1STPLAYER RT7 применялись популярные утилиты для стресс-нагрузки комплектующих: FurMark версии 2.6.0.0, Prime95 версии 30.5 build 1 и OCCT версии 13.1.14. Мониторинг показаний температурных датчиков устройств осуществлялся с помощью программы HWiNFO версии 8.22, в игровых тестах использовалась UPlay-версия FarCry 6.

Конфигурация тестового стенда

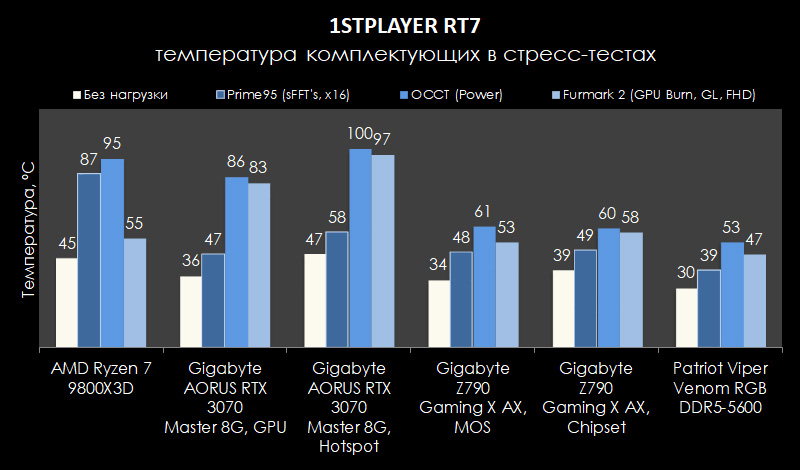

Температура компонентов под нагрузкой

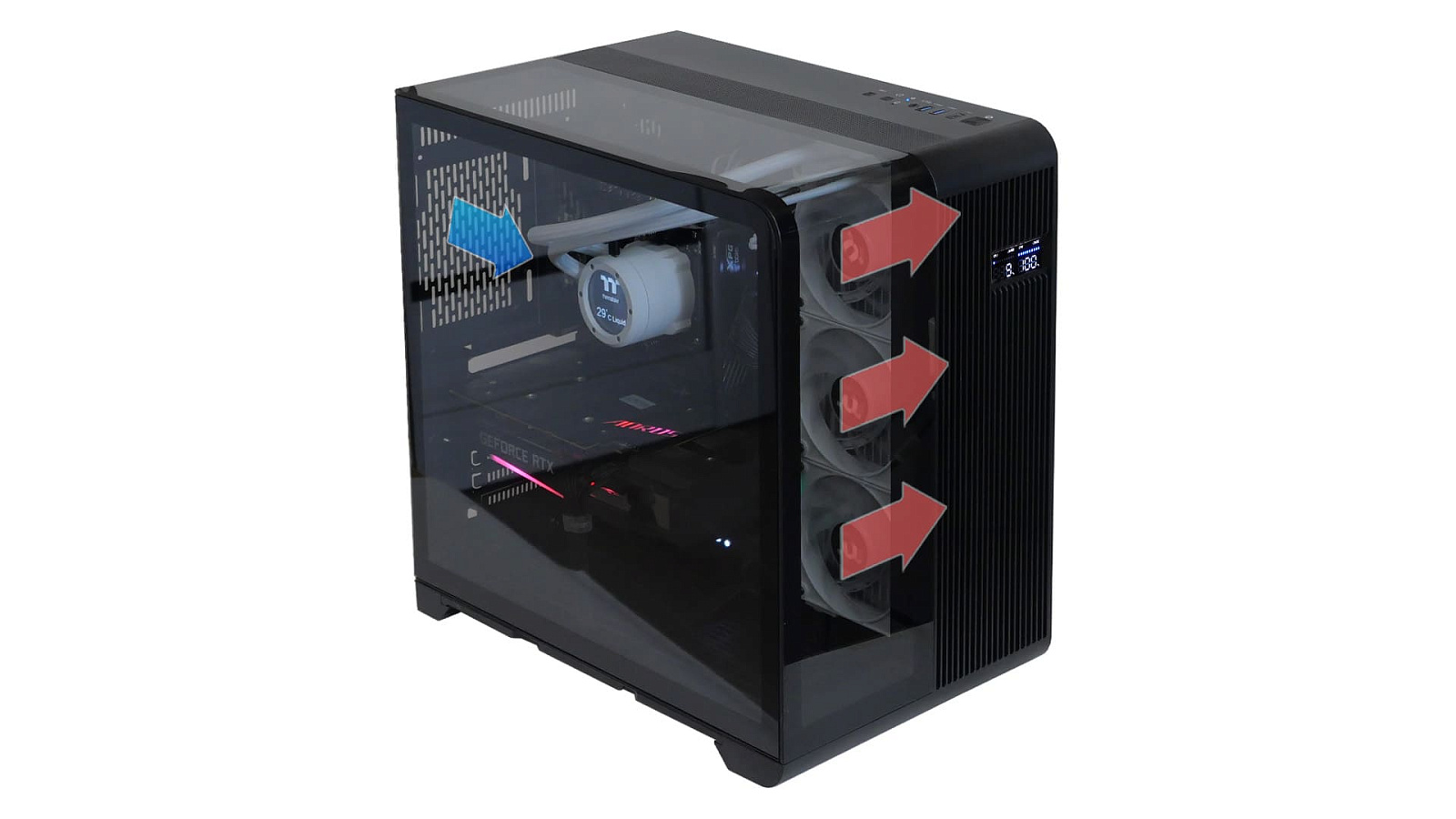

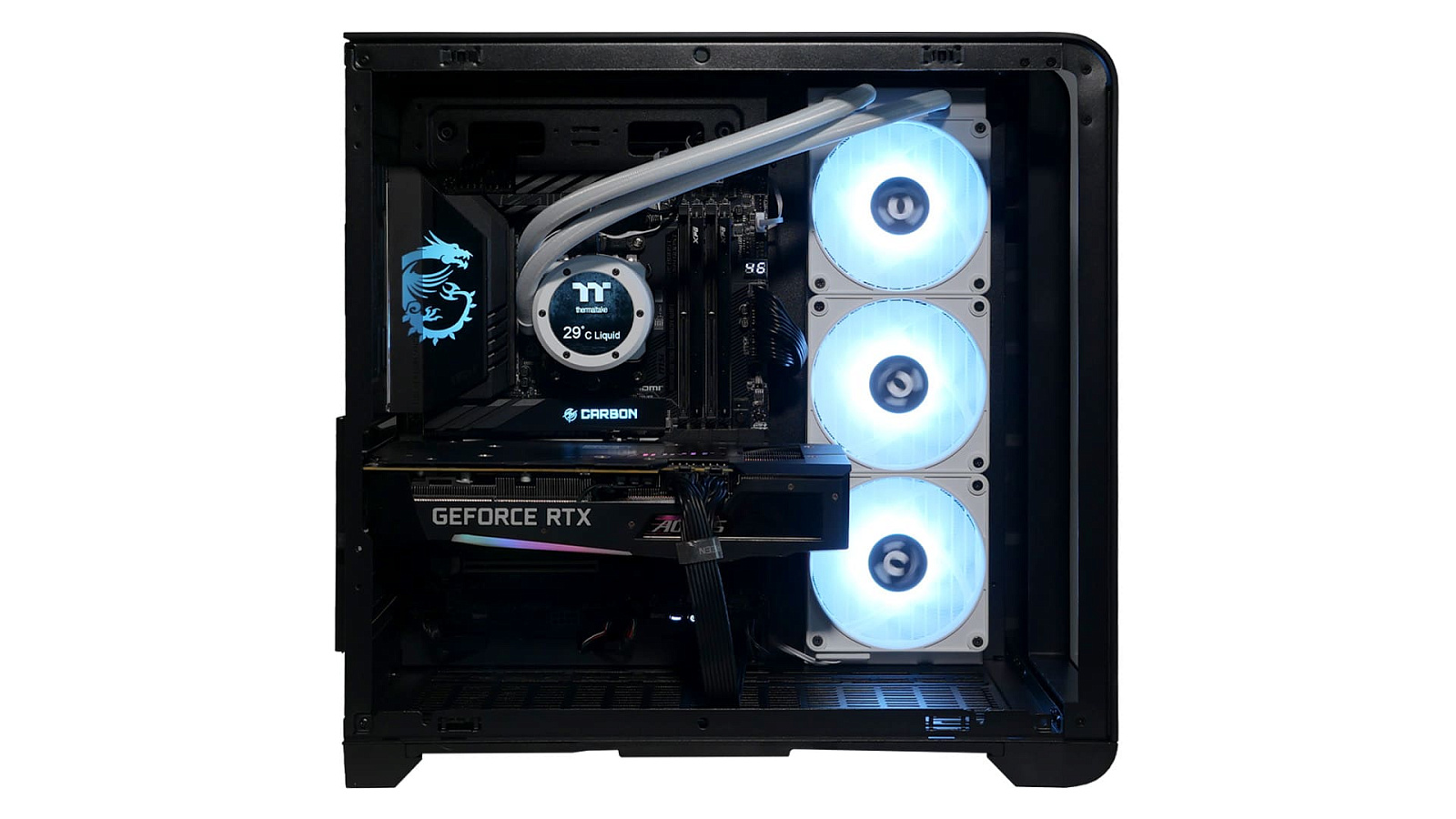

В корпусе в базовой комплектации в комплекте нет корпусных вентиляторов. Основной поток при таком раскладе формирует система охлаждения центрального процессора. По этой причине в тестовой конфигурации была применена система жидкостного охлаждения формата 360 мм с тремя вентиляторами, установленными навыдув нагретого воздуха за пределы корпуса. Приток воздуха в такой варианте происходит естественным путём преимущественно через предусмотренные отверстия в задней и нижней части корпуса. Приблизительная схема получившихся воздушных потоков показан на изображении ниже.

Для оценки нагрева комплектующих с такой конфигурацией систем охлаждения использовались распространённые утилиты, создающие высокую вычислительную нагрузку на комплектующие и вызывающие тепловыделение на уровне, близком к максимально возможному. Сценарии тестирования:

Во время стресс-тестирования в программе OCCT потребление AMD Ryzen 7 7800X3D при стандартных настройках достигало значения CPU Package=130 Вт, а потребление видеокарты Gigabyte AORUS RTX 3070 Master 8G — до 270 Вт по датчику GPU Power.

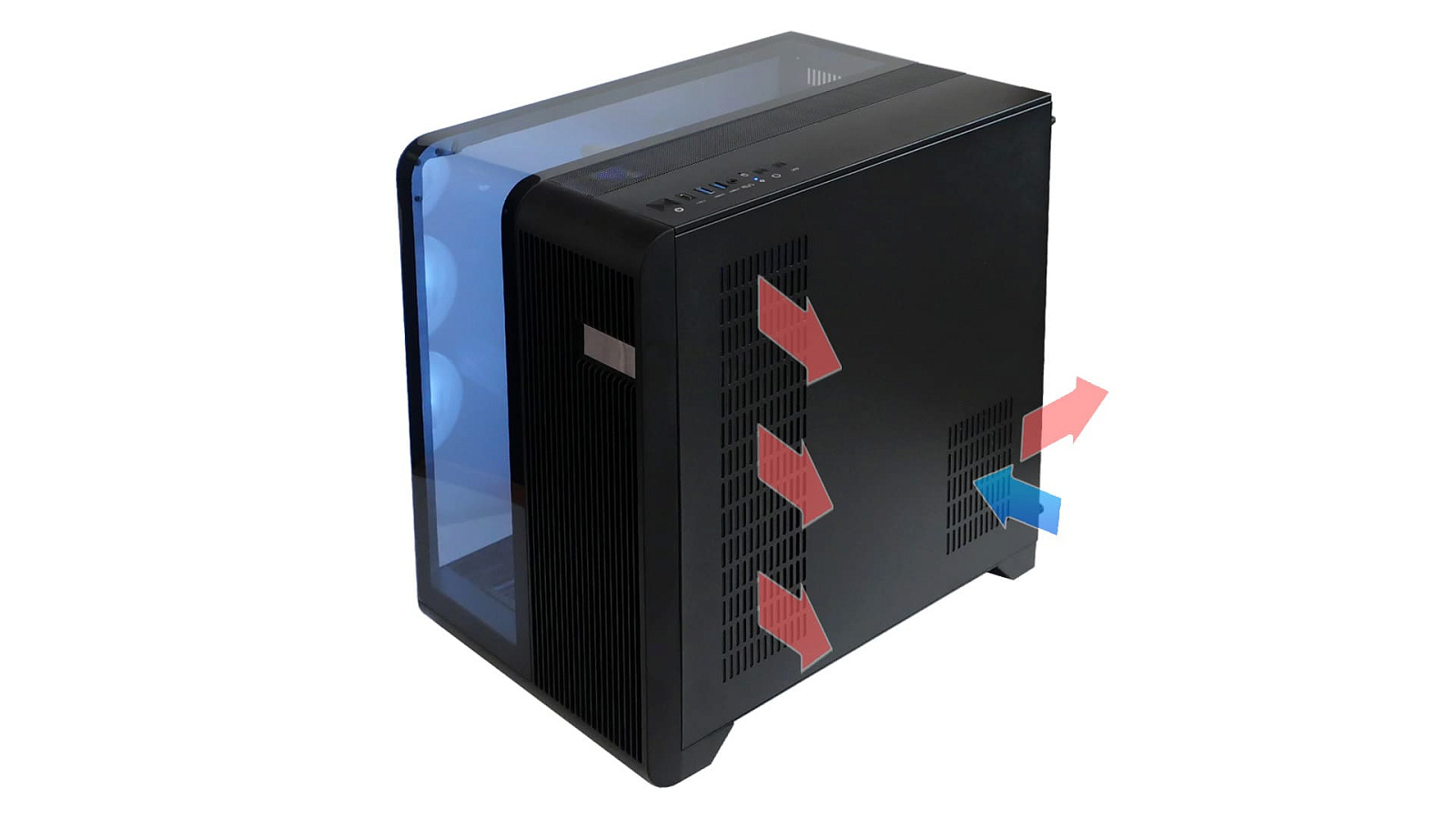

Без применения дополнительных вентиляторов мощность сквозного воздушного потока маловата и при предельных нагрузках возможен как троттлинг процессора около отметки 95°C, так и достижение Hotspot видеокарты до 100°C. Это типичная ситуация для корпусов-"аквариумов" из-за большой площади "глухих" поверхностей. Желательно в реальных конфигурациях применить три дополнительных вентилятора на дне корпуса для улучшения притока воздуха в корпус в район видеокарты. Причём с точки зрения визуальной эстетики здесь пригодятся модели вентиляторов с реверсными крыльчатками типа: APNX FP2 120, Thermaltake SWAFAN EX 12 RGB PC Cooling Fan TT Premium Edition, XPG Vento R 120 ARGB PWM.

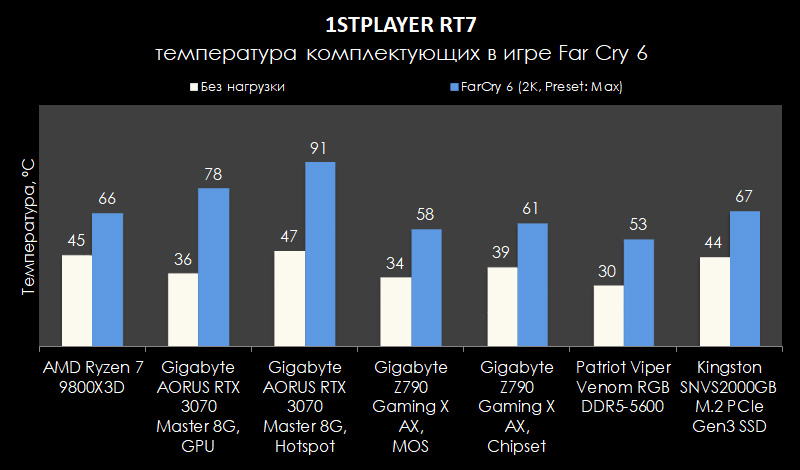

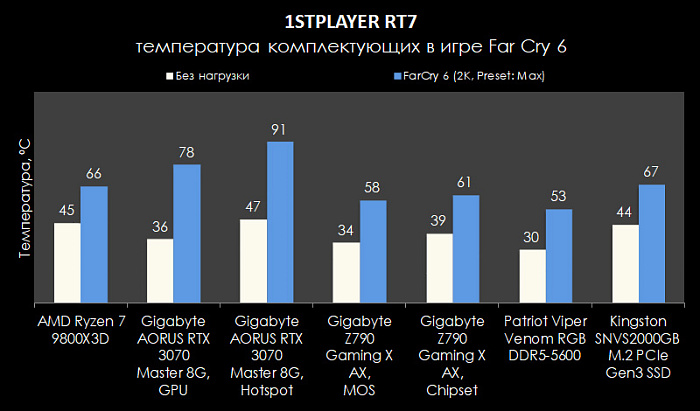

Даже без дополнительных вентиляторов в корпусе при игровом применении формируемых потоков воздуха хватает для удержания умеренного уровня нагрева комплектующих среднего класса производительности и тепловыделения.

Заключение

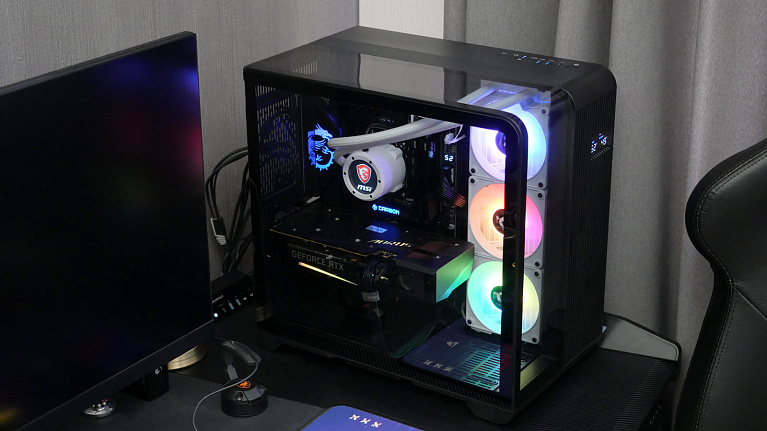

1STPLAYER RT7 — эффектный внешне корпус ПК с отличным обзором установленных комплектующих благодаря большому количеству стеклянных элементов. При желании получить производительную игровую сборку с максимальным акцентом на ARGB-феерию цветов и эффектов компонентов внутри — это хороший вариант с современной компоновкой внутреннего пространства. Однако при использовании видеокарты и процессора близких к топовому сегменту и обладающих высоким тепловыделением обязательно стоит уделить должное внимание дополнительному охлаждению и по максимуму использовать возможности RT7 по установке дополнительных вентиляторов на дне и задней стенке, чтобы обеспечить хороший приток воздуха внутрь.

Достоинства 1STPLAYER RT7:

Недостатки:
