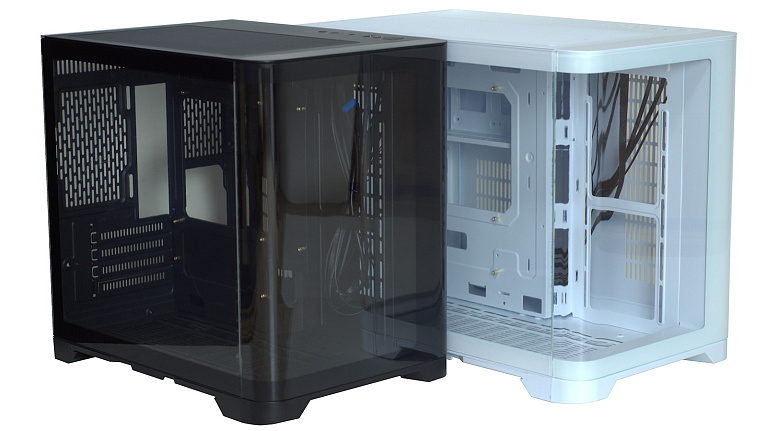

Обзор и тест корпусов 1STPLAYER UVIEW UV5 и UV6

Многие пользователи при покупке корпуса смотрят не только на его возможности, но и, конечно же, на оригинальный внешний вид. В этом плане производители «постарались» и предлагают в своих модельных рядах корпуса-аквариумы – модели, отличающиеся наличием минимум двух прозрачных стенок (обычно лицевая и левая боковые панели), что придает им не только выделяющийся внешний вид, но и меняет вид на внутренности системы.

В серии UVIEW компания 1STPLAYER предлагает несколько вариантов корпусов-аквариумов, отличающихся размерами – это сравнительно небольшой корпус 1STPLAYER UVIEW UV5 и модель покрупнее 1STPLAYER UVIEW UV6. Первый доступен по цене от 4700 рублей, а второй - от 5400 рублей.

Технические характеристики

Упаковка и комплектация

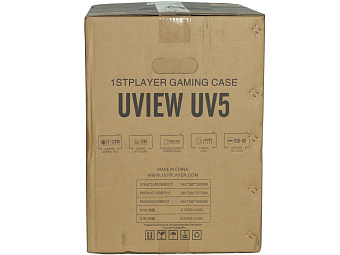

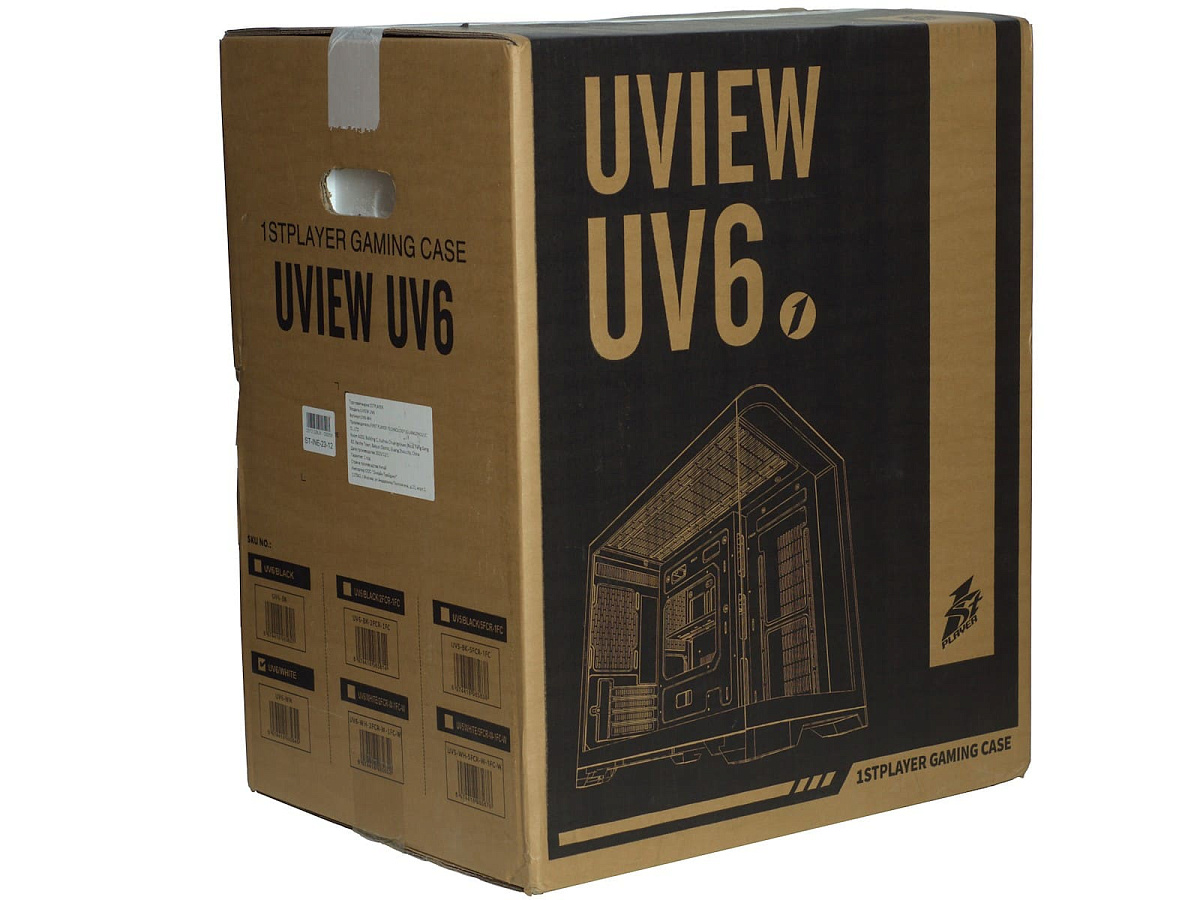

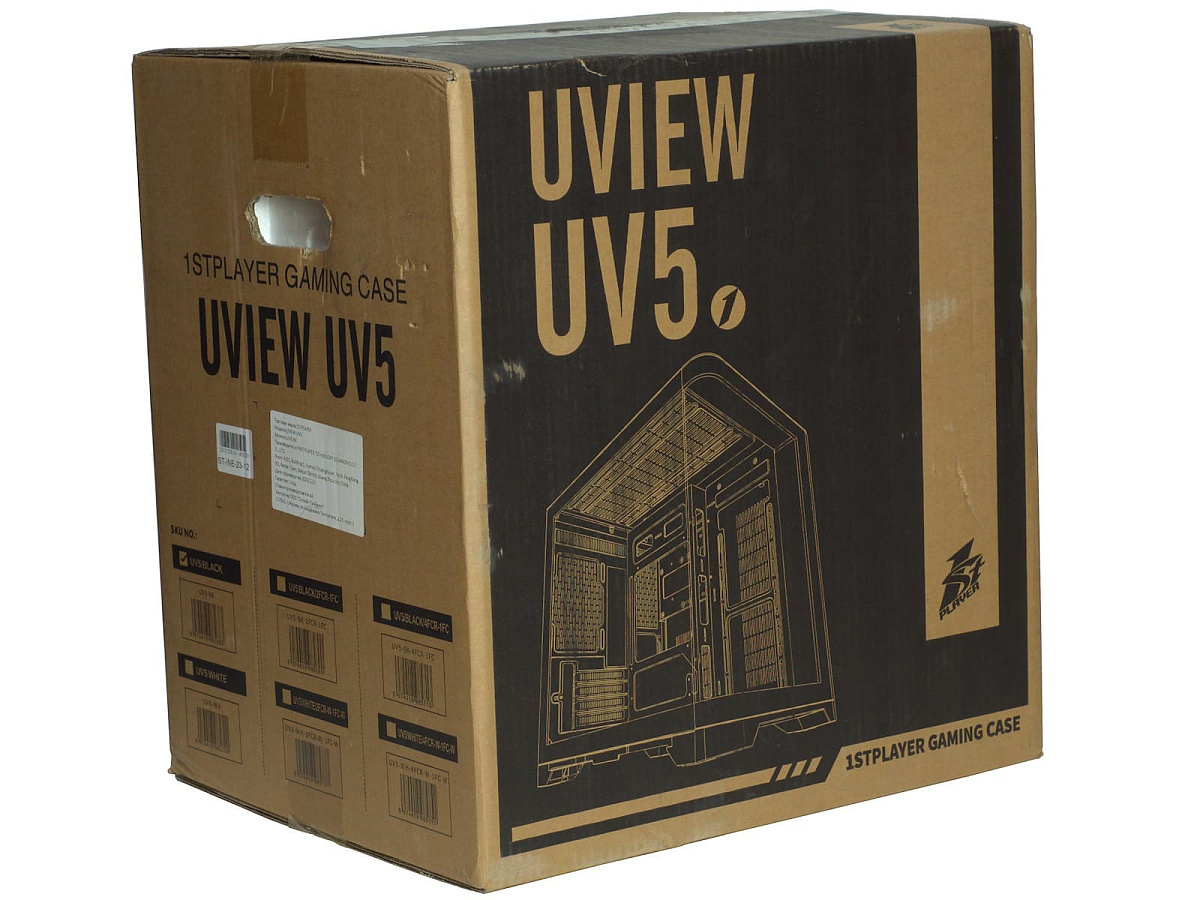

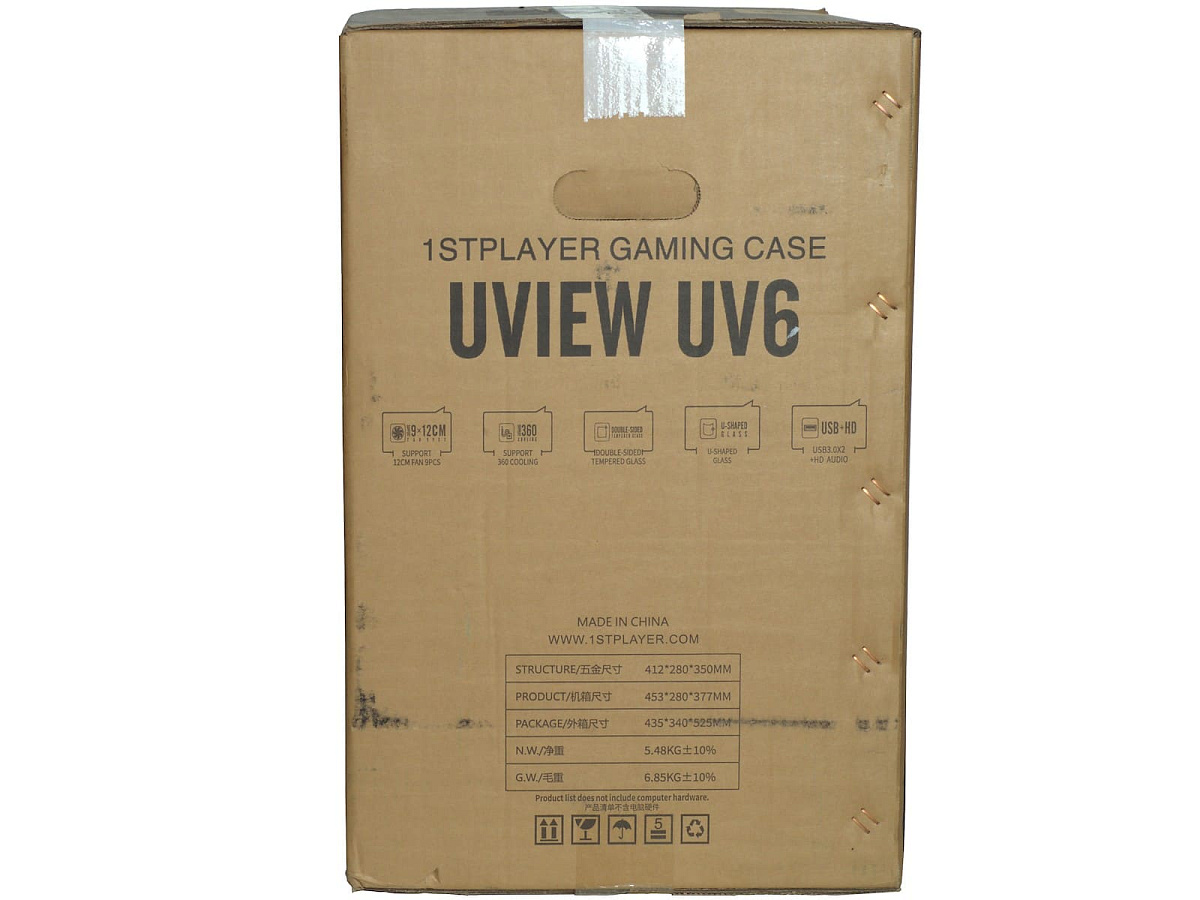

Вполне ожидаемо, что упаковки обоих корпусов 1STPLAYER UVIEW UV5 и 1STPLAYER UVIEW UV6 имеют одинаковый дизайн с изображением вида корпуса на широкой части и отличаются размерами (вторая крупнее) с описанием. На одном из торцов можно увидеть конкретную модификацию корпуса (по три вида в белом WHITE и черном BLACK цвете). Самый простой вариант – корпуса без предустановленных вентиляторов, есть две модификации с двумя 120 мм вентиляторами, а в «максимальной» конфигурации количеством вентиляторов для модели UV5 равно 4, а для UV6 – 5. В нашем случае корпуса поставляются без предустановленных вентиляторов. Модель UV5 - в черном цвете, Модель UV6 - в белом.

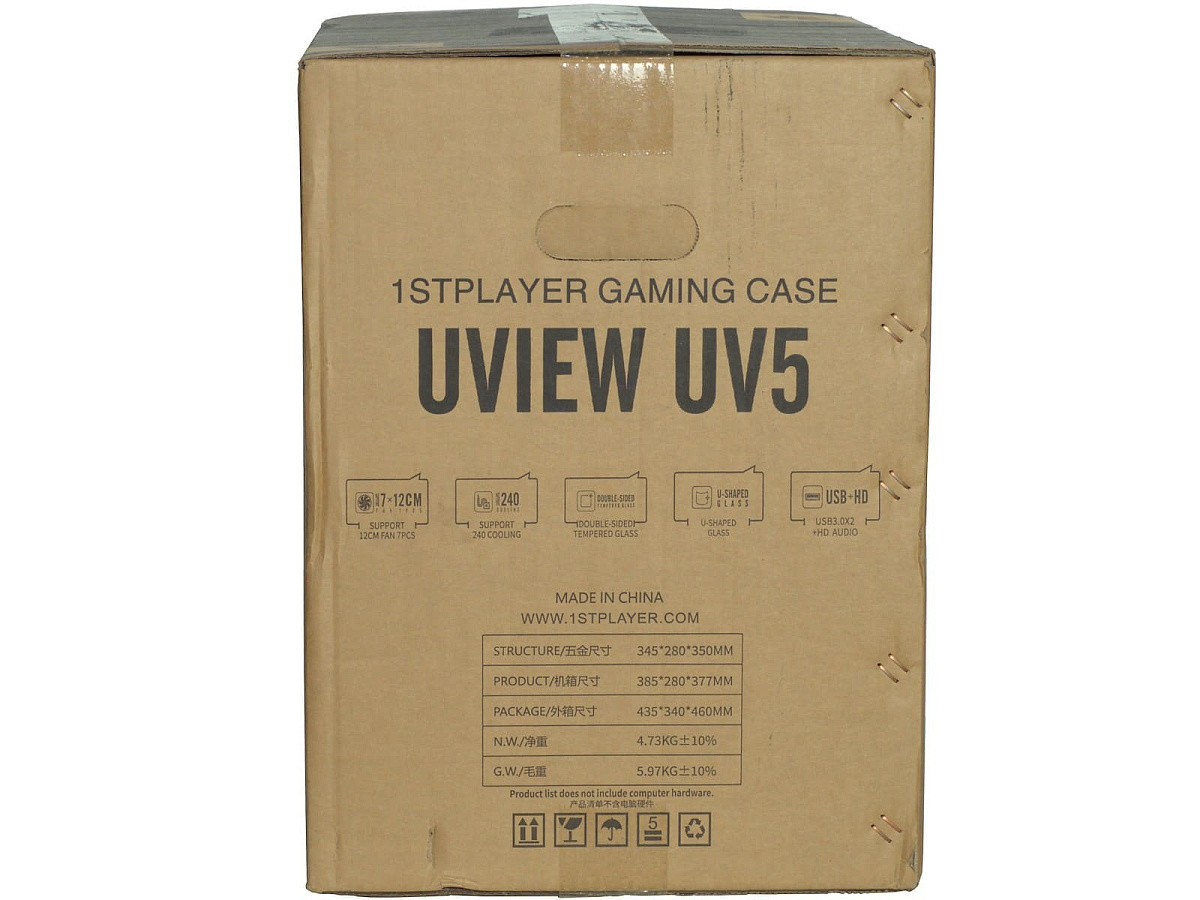

С противоположного торца отмечаются основные характеристики каждой из моделей. Так, в UV5 можно установить до 7 х 120 мм вентиляторов, 240 мм радиатор системы жидкостного охлаждения (СЖО), а в UV6 – до 9 х 120 мм вентиляторов и 240/360 мм радиатор СЖО.

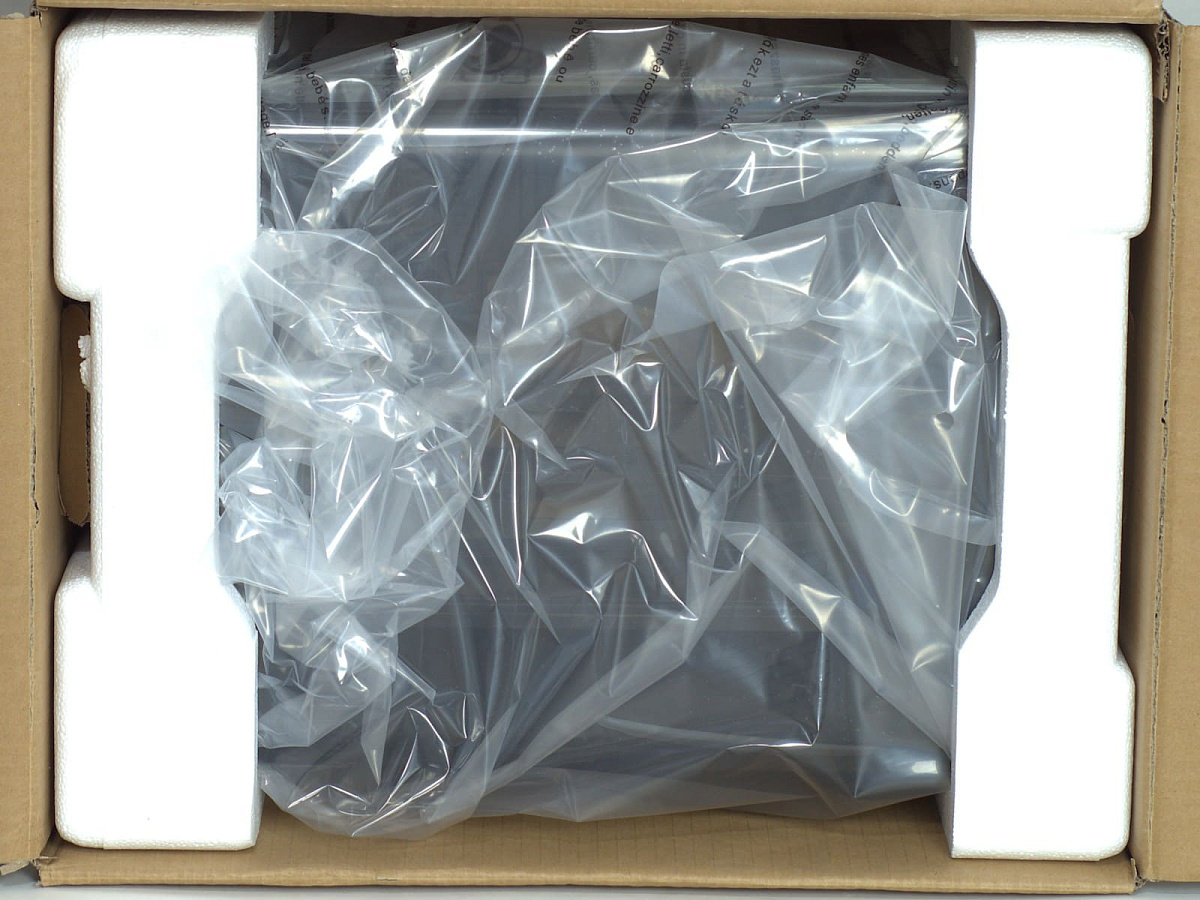

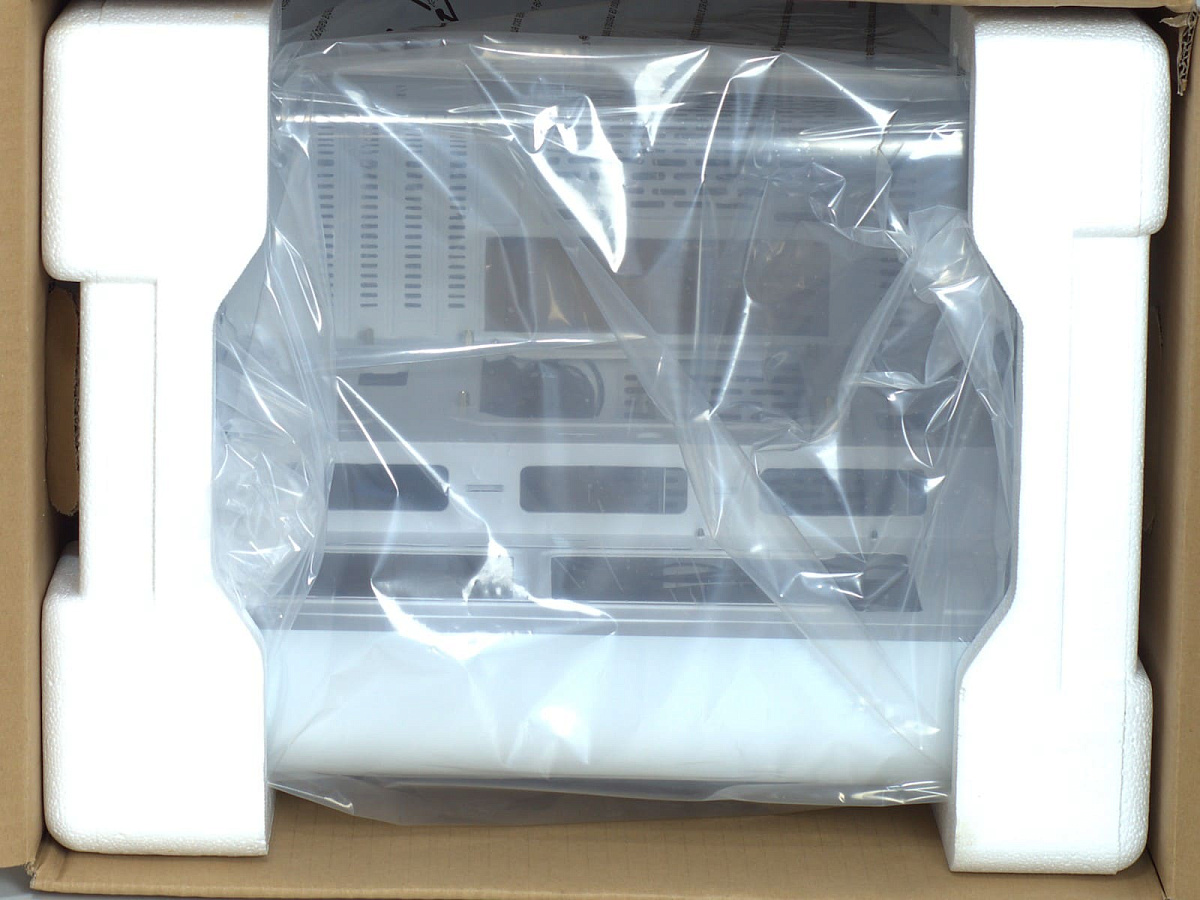

Несмотря на наличие у корпусов двух панелей из закаленного стекла, внутренняя защита простая – пенопласт с боков и целлофан.

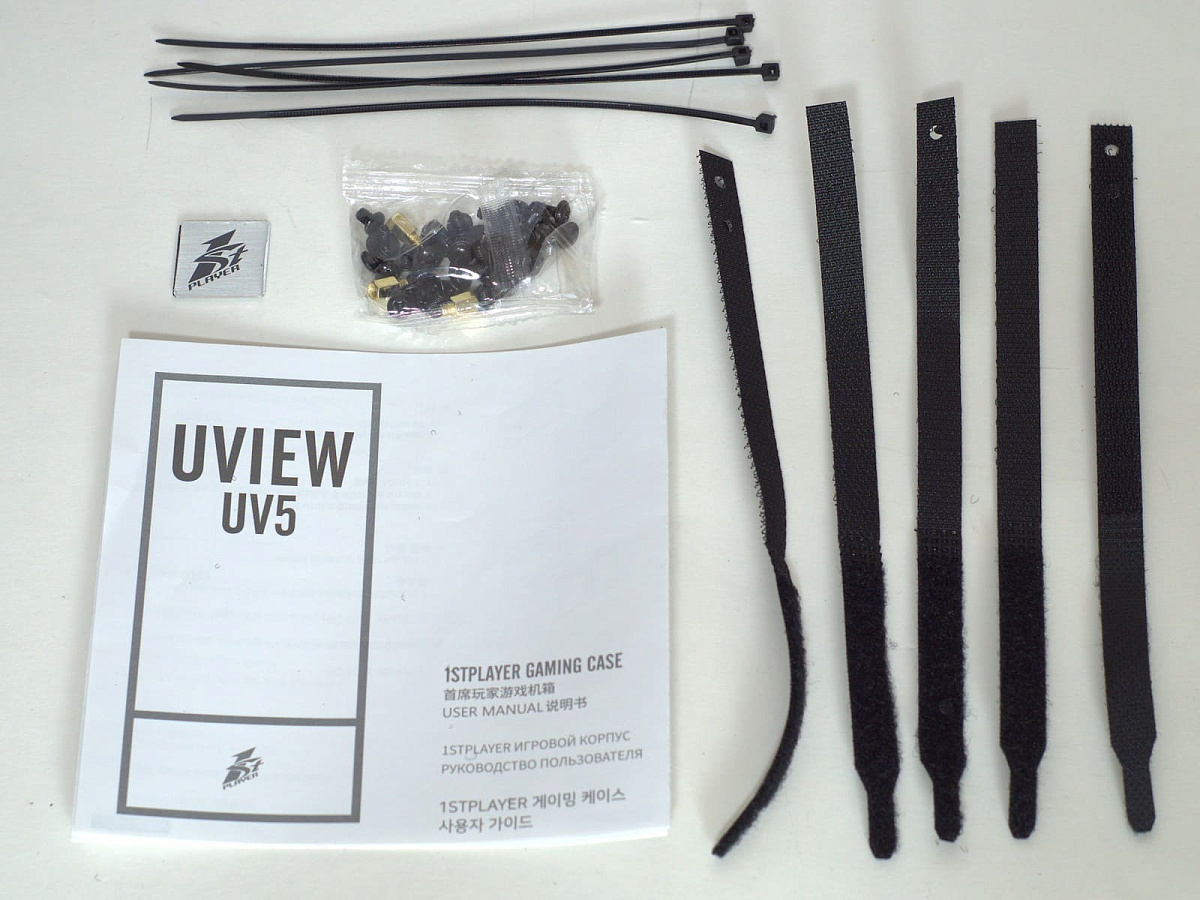

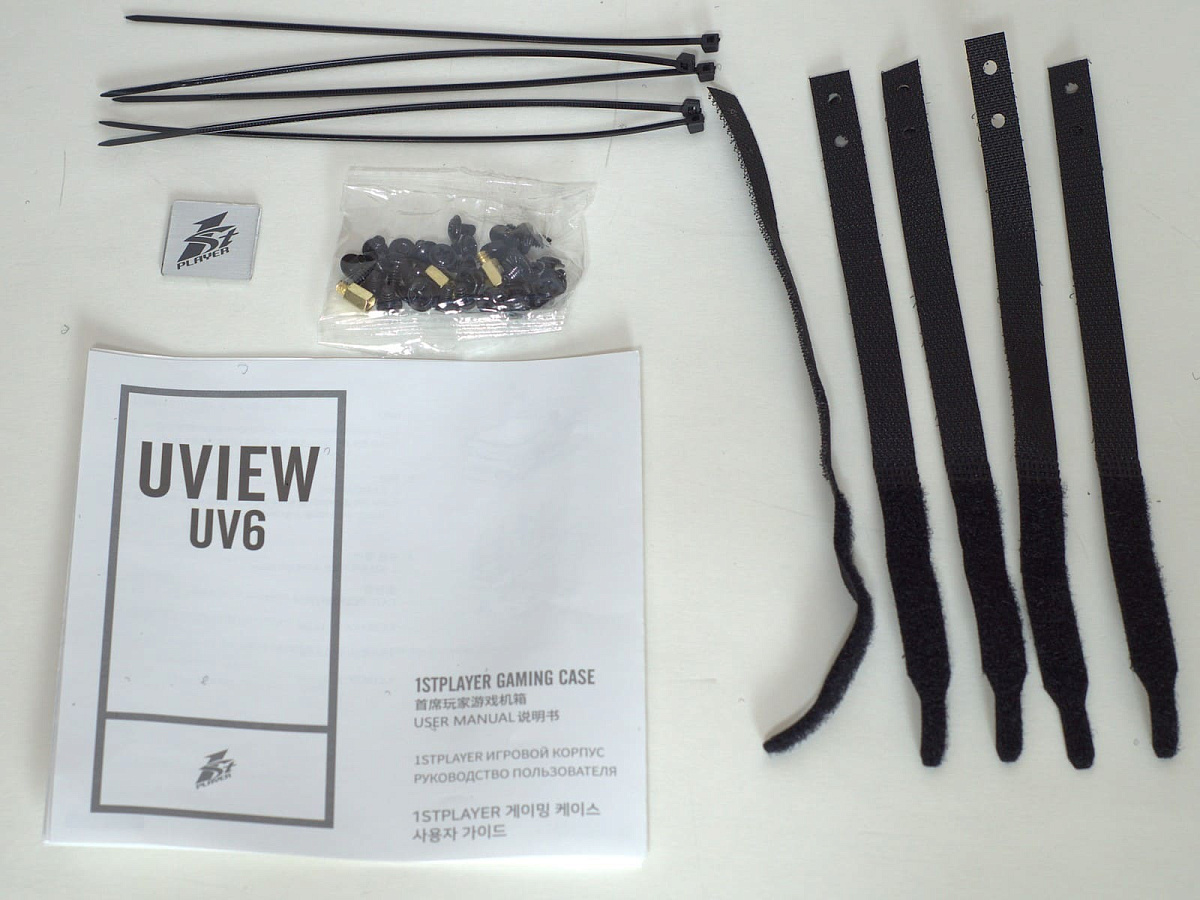

Трудно ожидать, что комплектация отличается, но набор неплохой – инструкция, по пять одноразовых и тканевых стяжек на липучках, набор винтов и наклейка с логотипом компании. Отметим, что в белой модификации также используются стяжки черного цвета, тем самым получается контраст.

Внешний вид

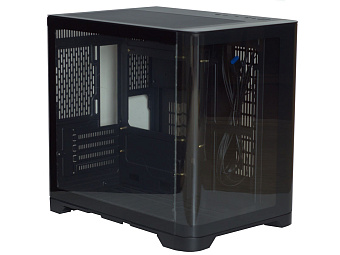

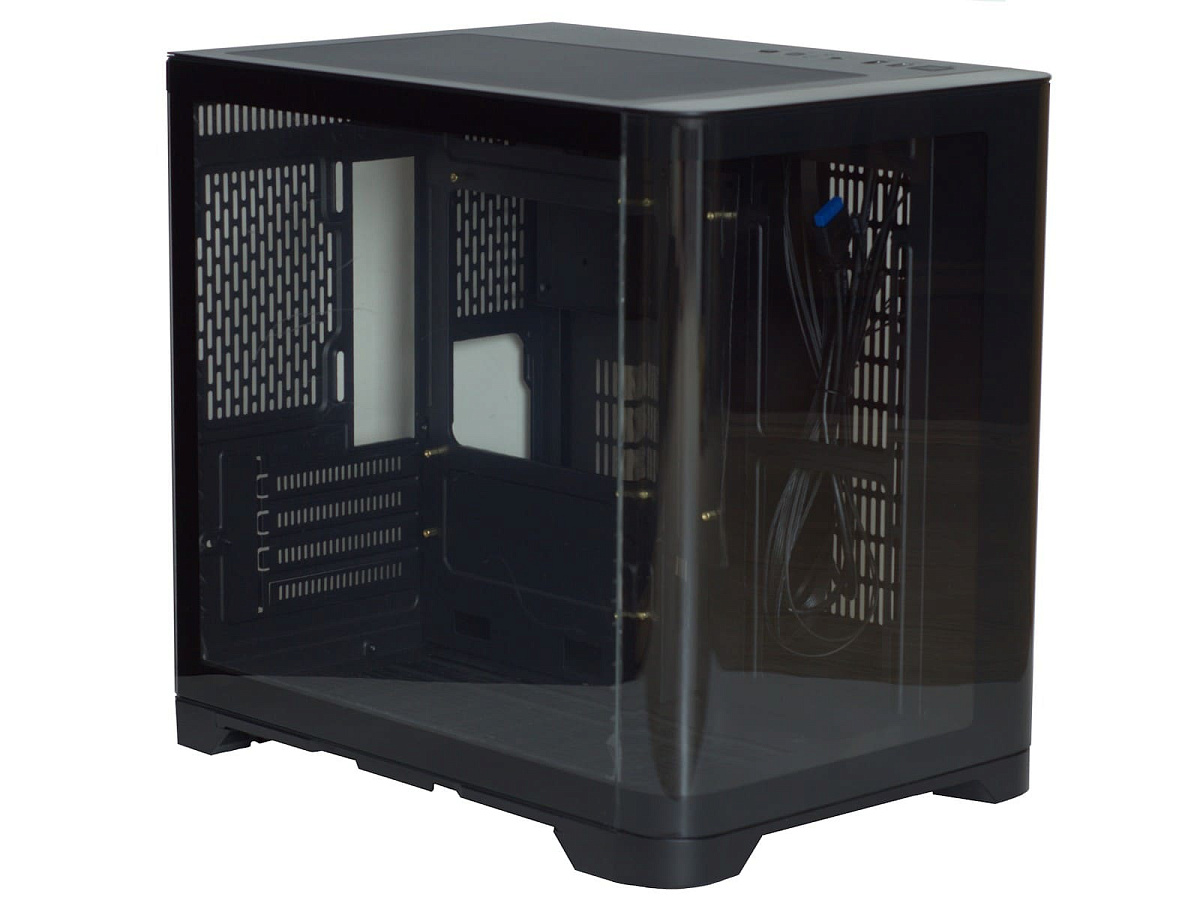

Внешне корпуса серии UVIEW очень схожи. Они имеют одинаковый дизайн со скругленными краями лицевой панели, причем нет металлической вставки-перехода от лицевой панели к левой боковой панели, что обеспечивает законченный внешний вид и полностью открывает вид на внутренности. Заметно, что визуально они отличаются размерами. Так, UVIEW UV5 представляет собой более компактный и легкий (4,73 кг) вариант, имея размеры 377 (Высота) х 280 (Ширина) х 385 (Глубина) мм. Модель UVIEW UV6 крупнее и тяжелее (5,48 кг) с размерами 377 (Высота) х 280 (Ширина) х 453 (Глубина) мм. Вместе с тем выполнены они из стали SPCC толщиной 0,6 мм и имеют две панели из закаленного стекла.

В обоих корпусах лицевая панель практически полностью состоит из закаленного стекла и имеет скругленные бока по краям.

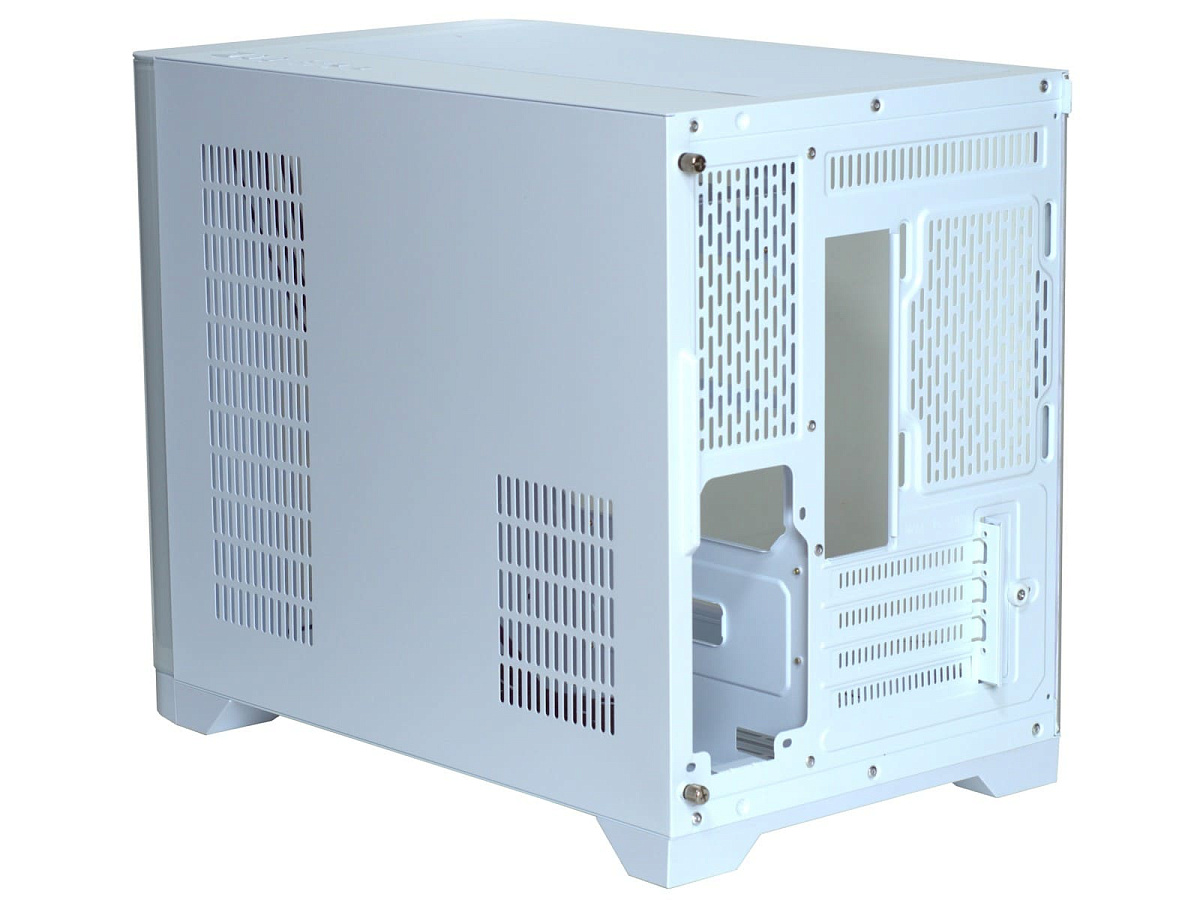

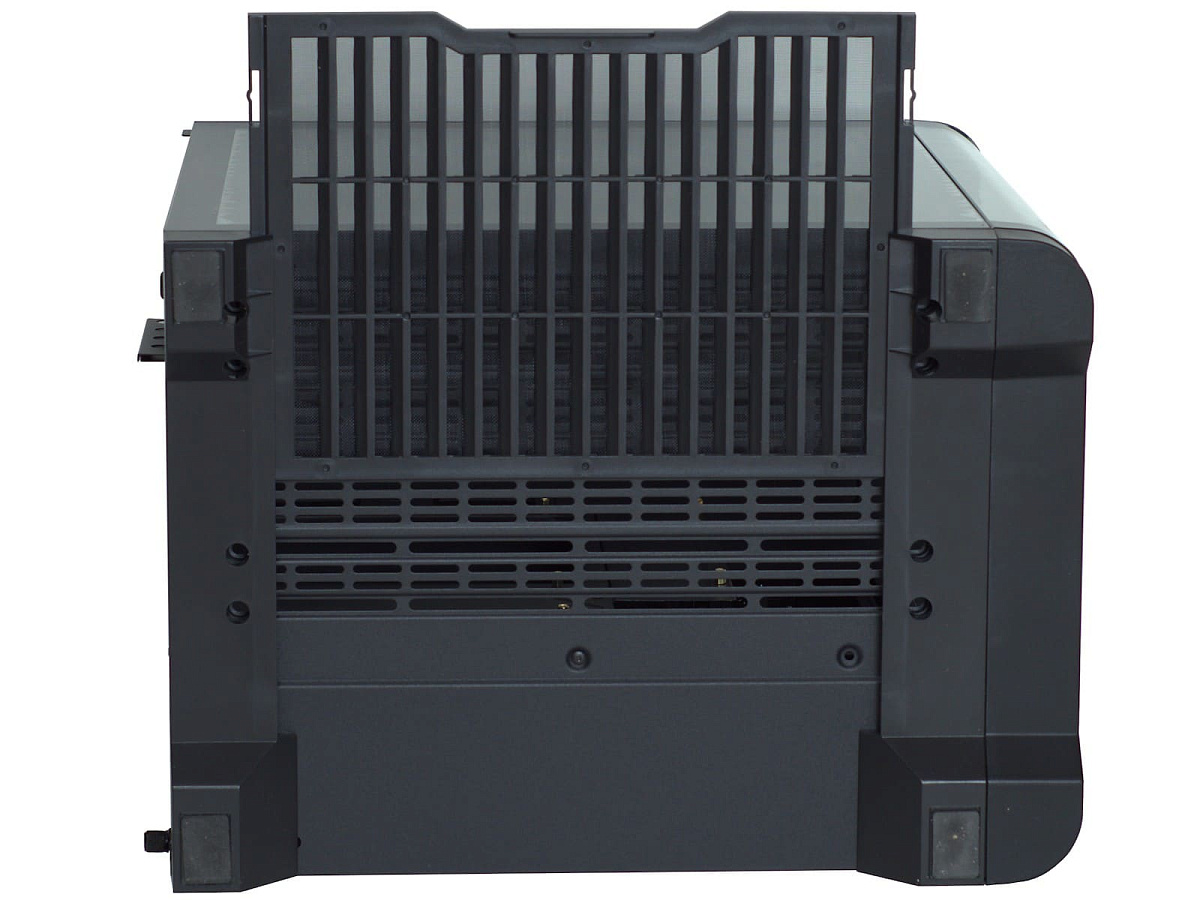

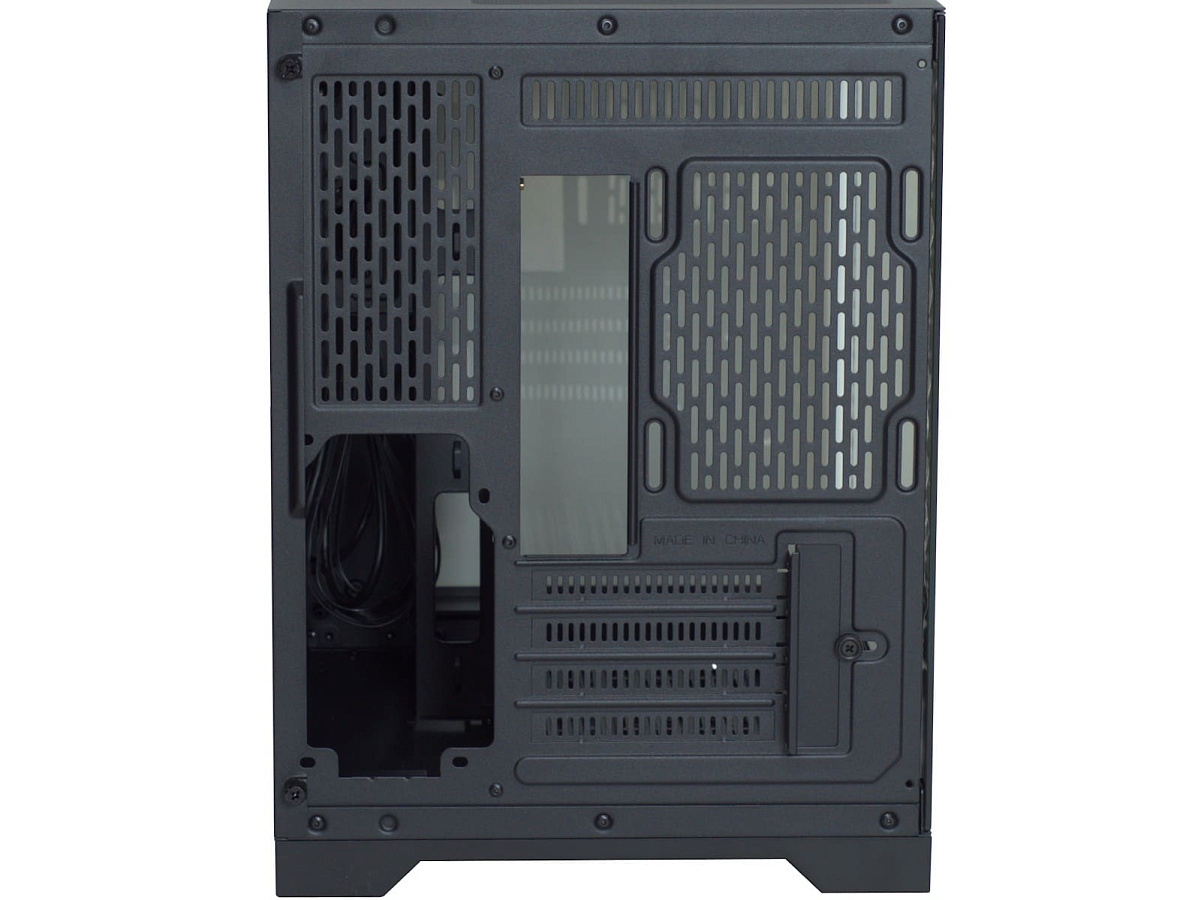

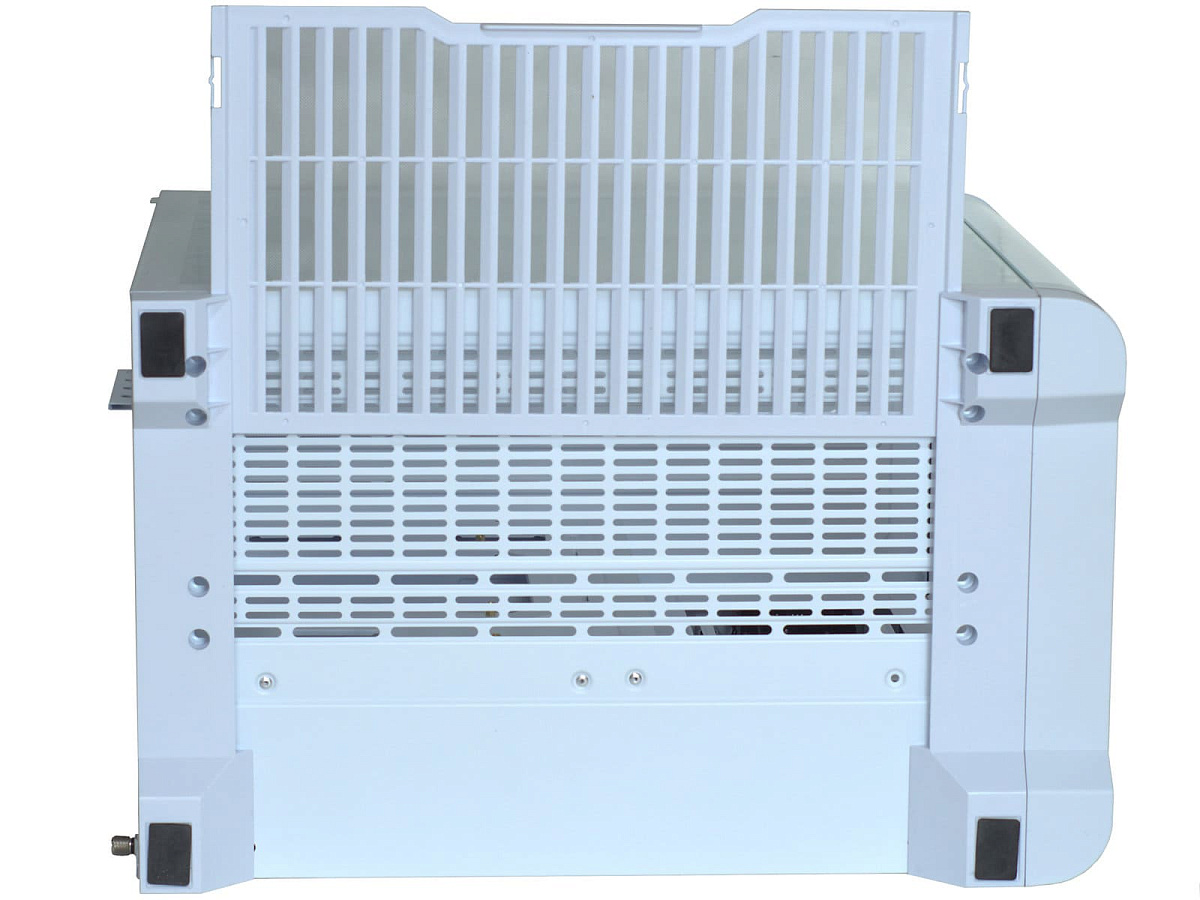

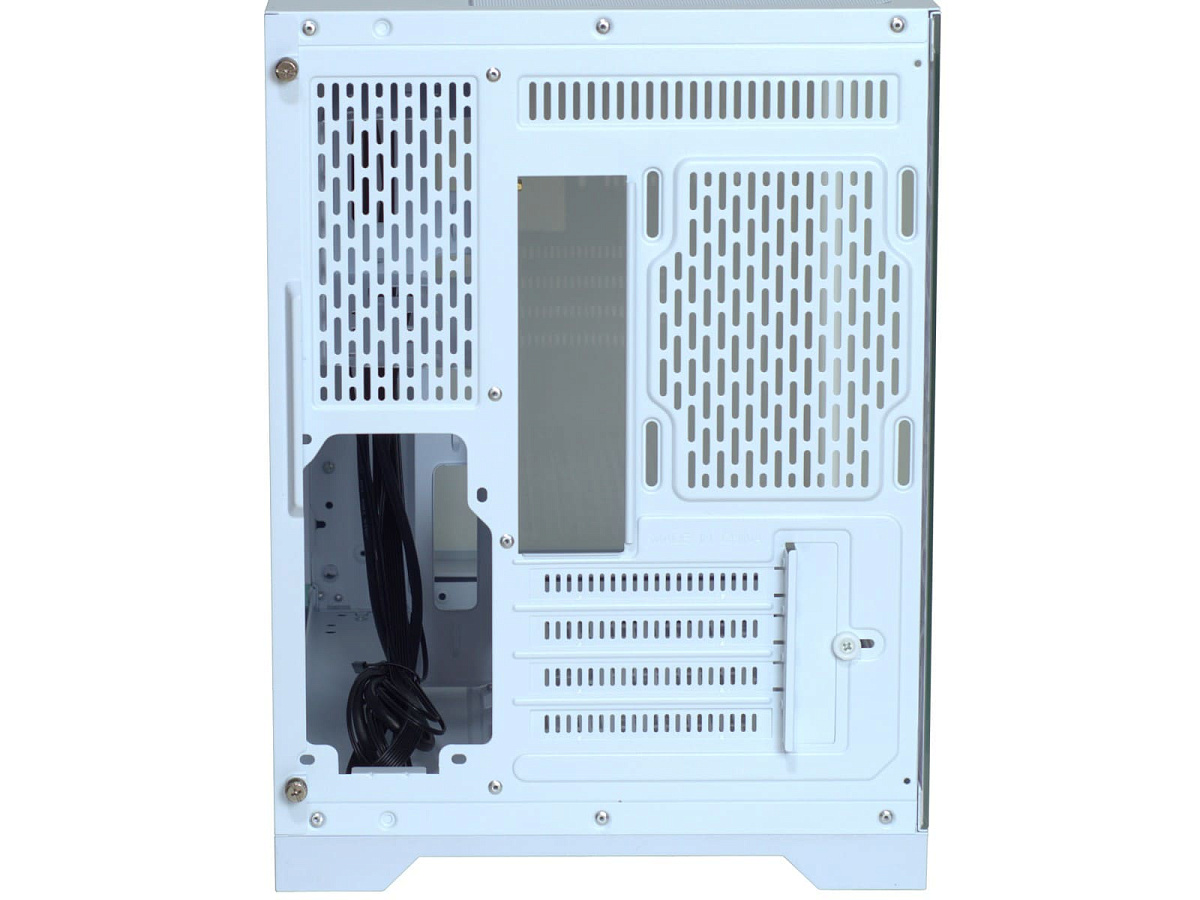

Так как рассматриваемые нами модели имеют сравнительно небольшую высоту и это корпуса-аквариумы, то компоновка задней стенки отличается от типичных Mid-Tower корпусов: в левой части вертикально размещается ATX блок питания, а в правой стороне находятся четыре слота для плат расширения и место установки 120 мм вентилятора. Обратим внимание, что задняя стенка имеет практически максимальную степень перфорации.

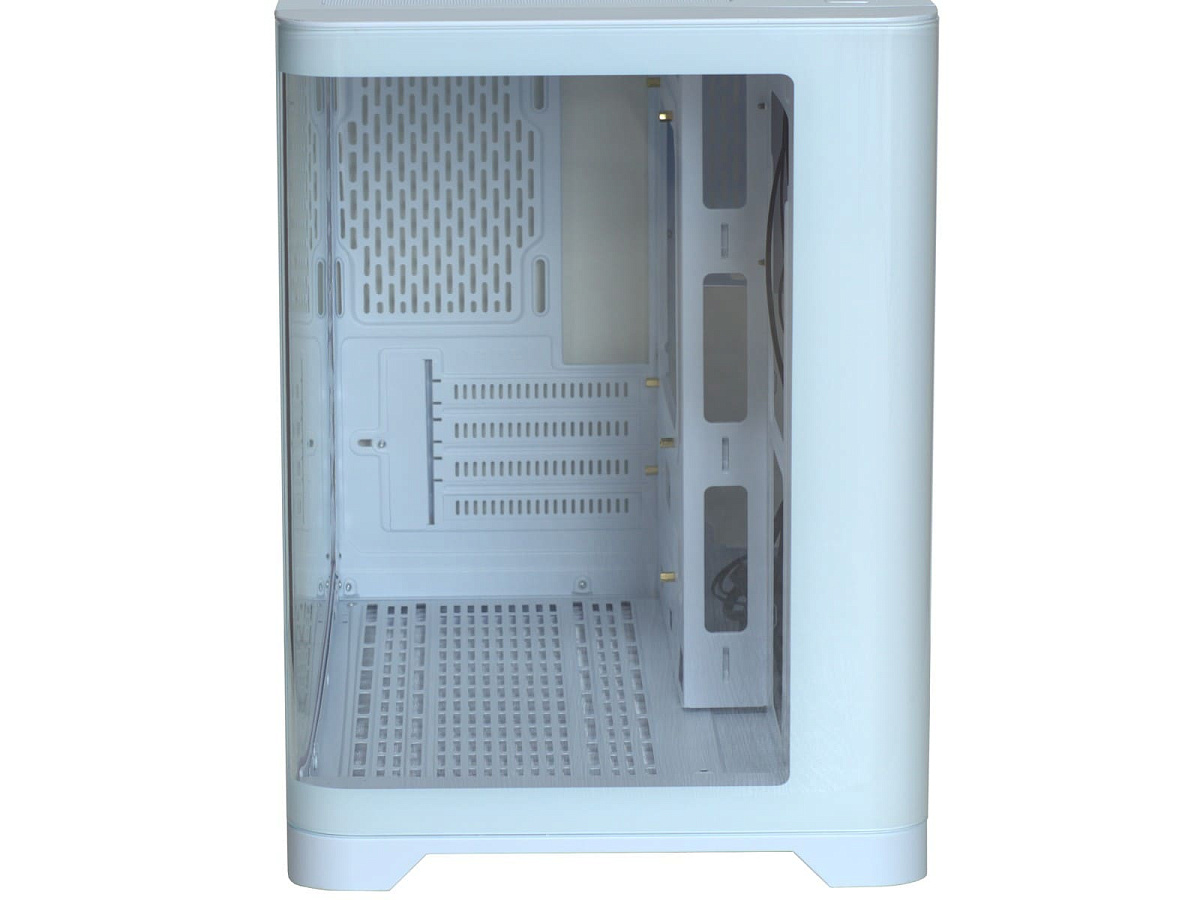

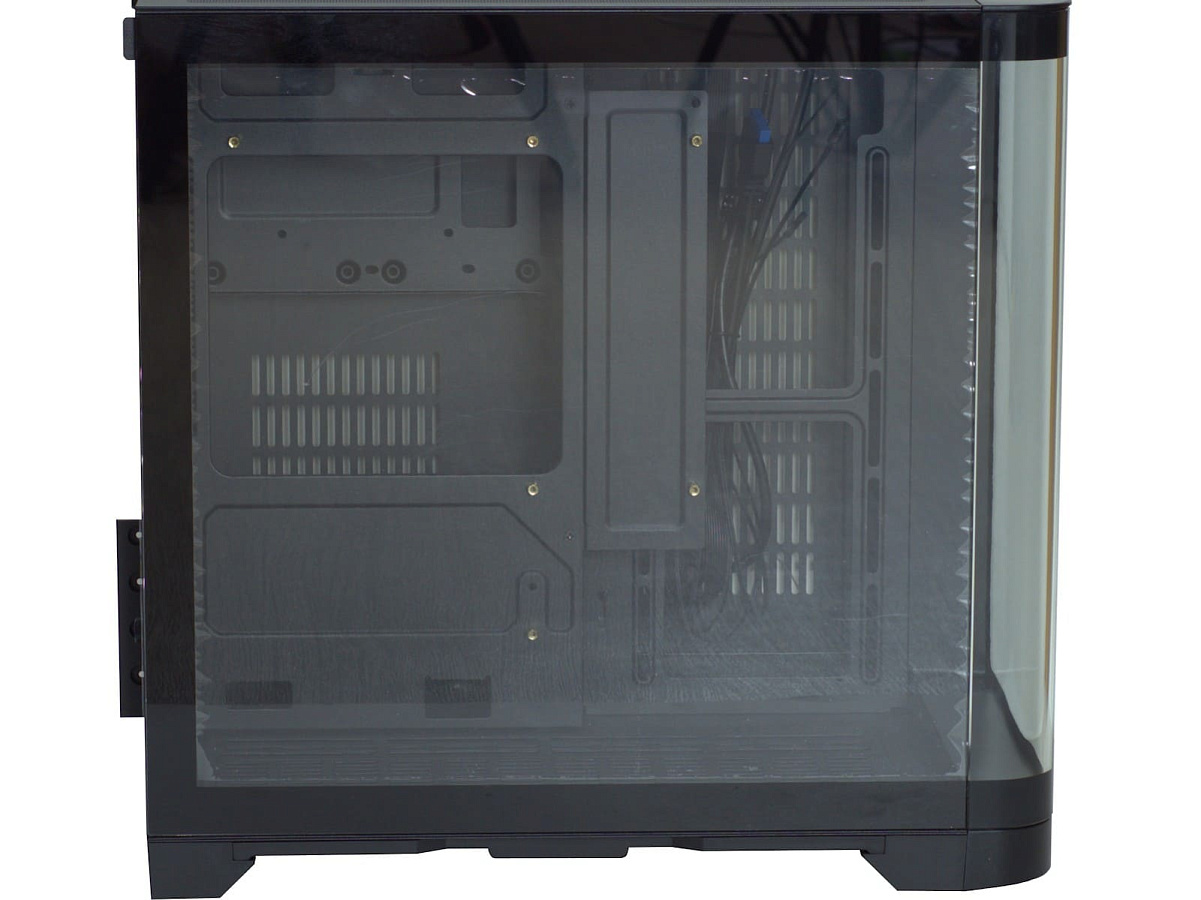

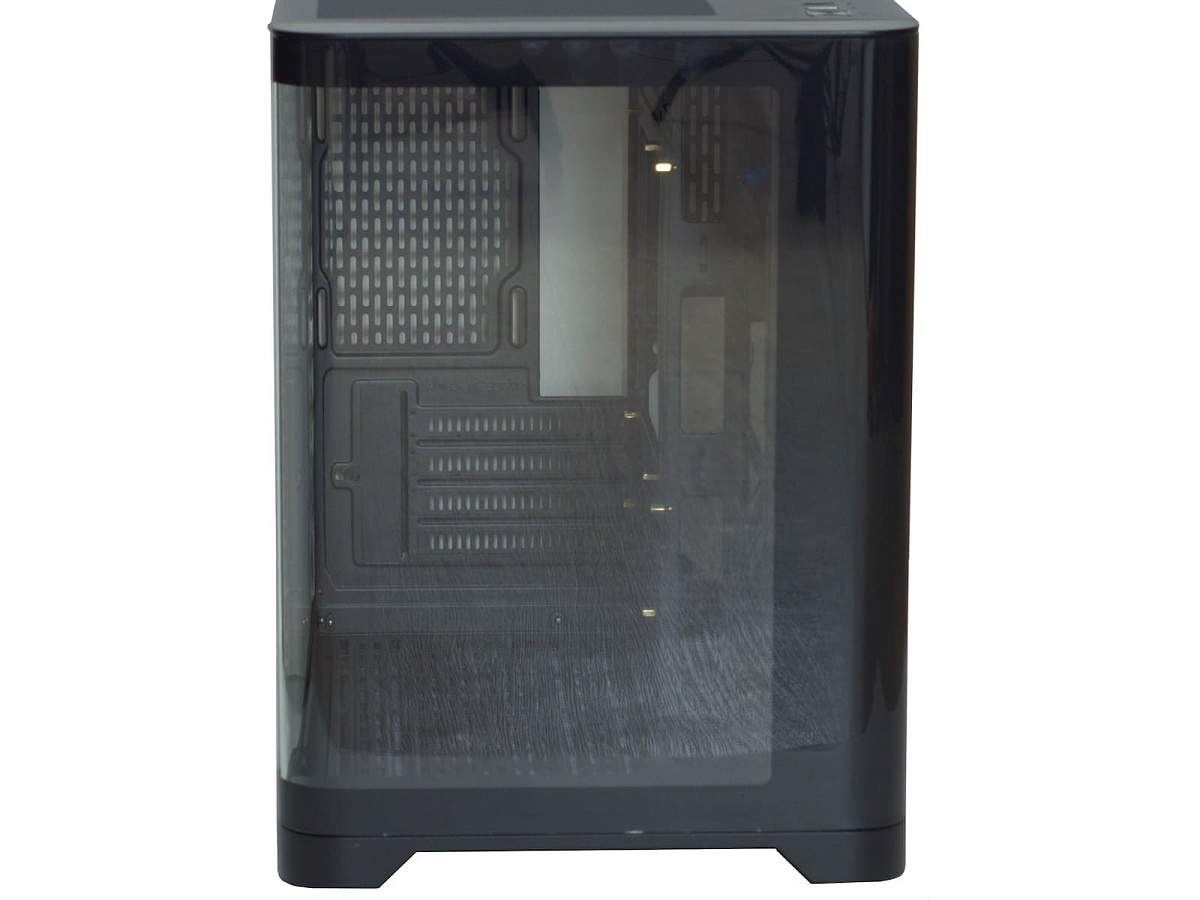

Левые боковые стенки выполнены из закаленного стекла, позволяя увидеть внутреннее содержимое.

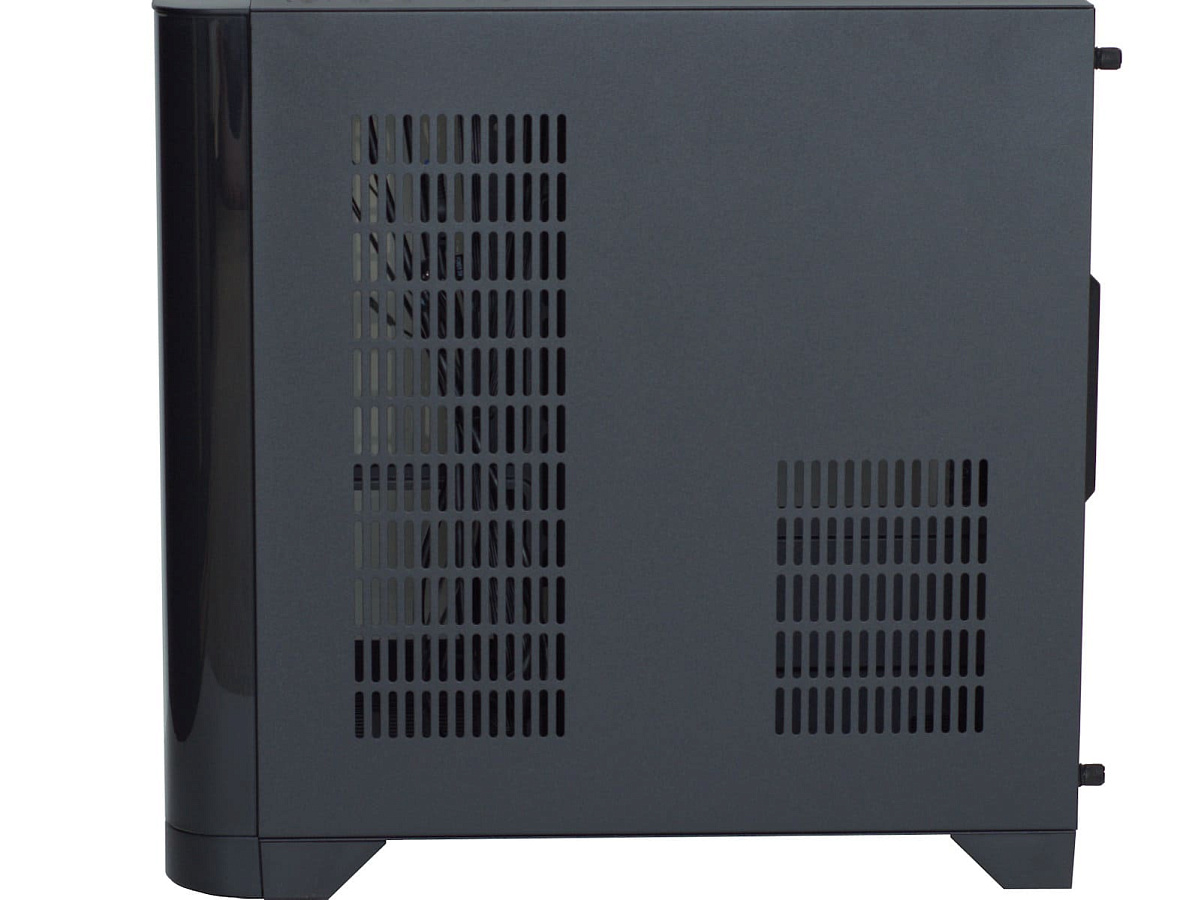

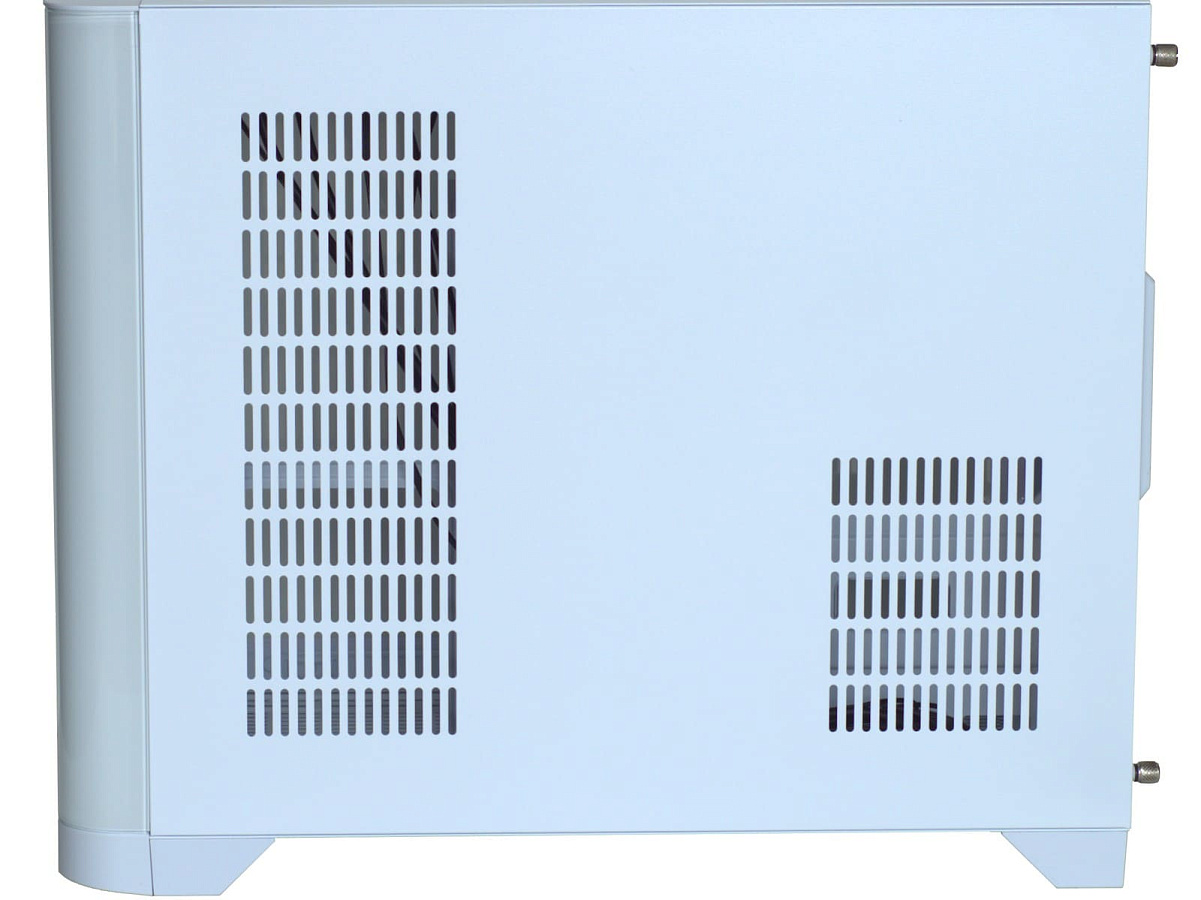

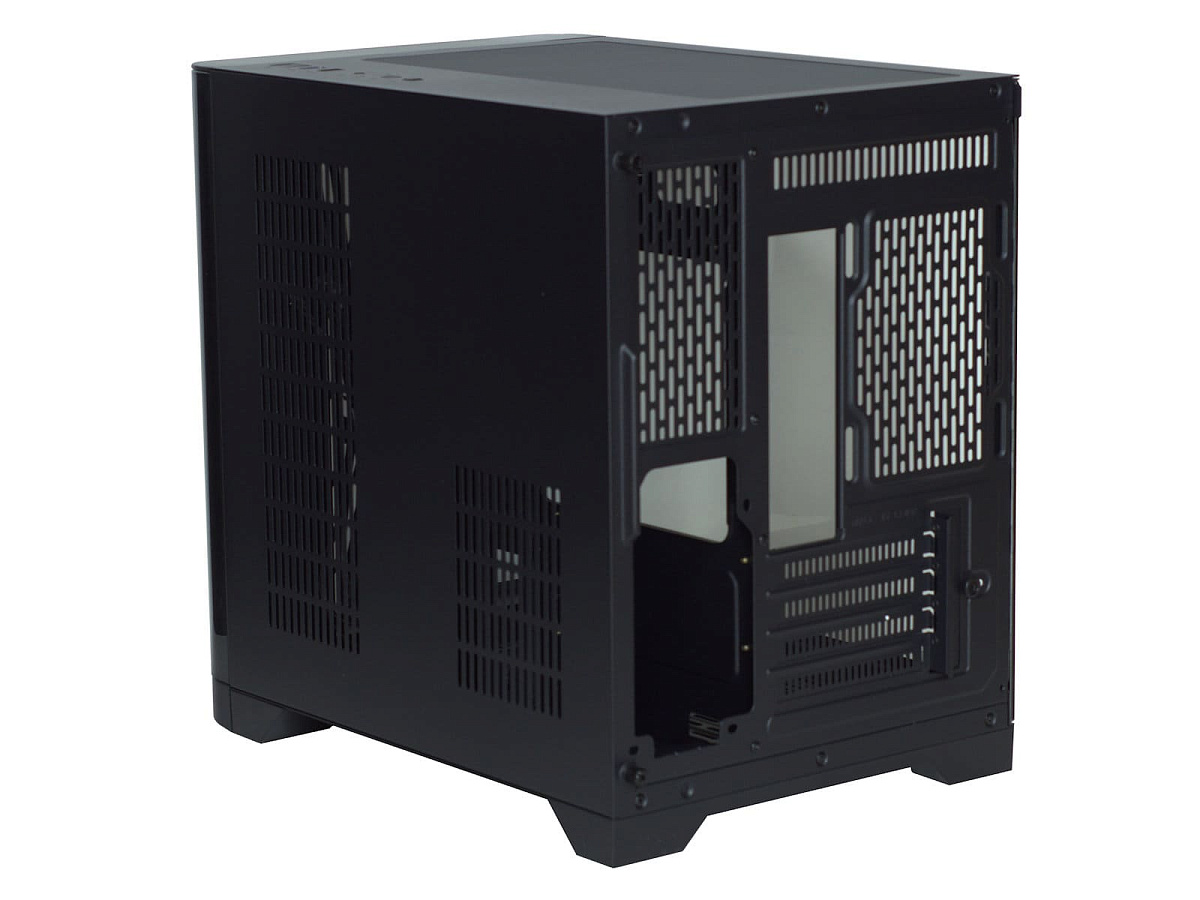

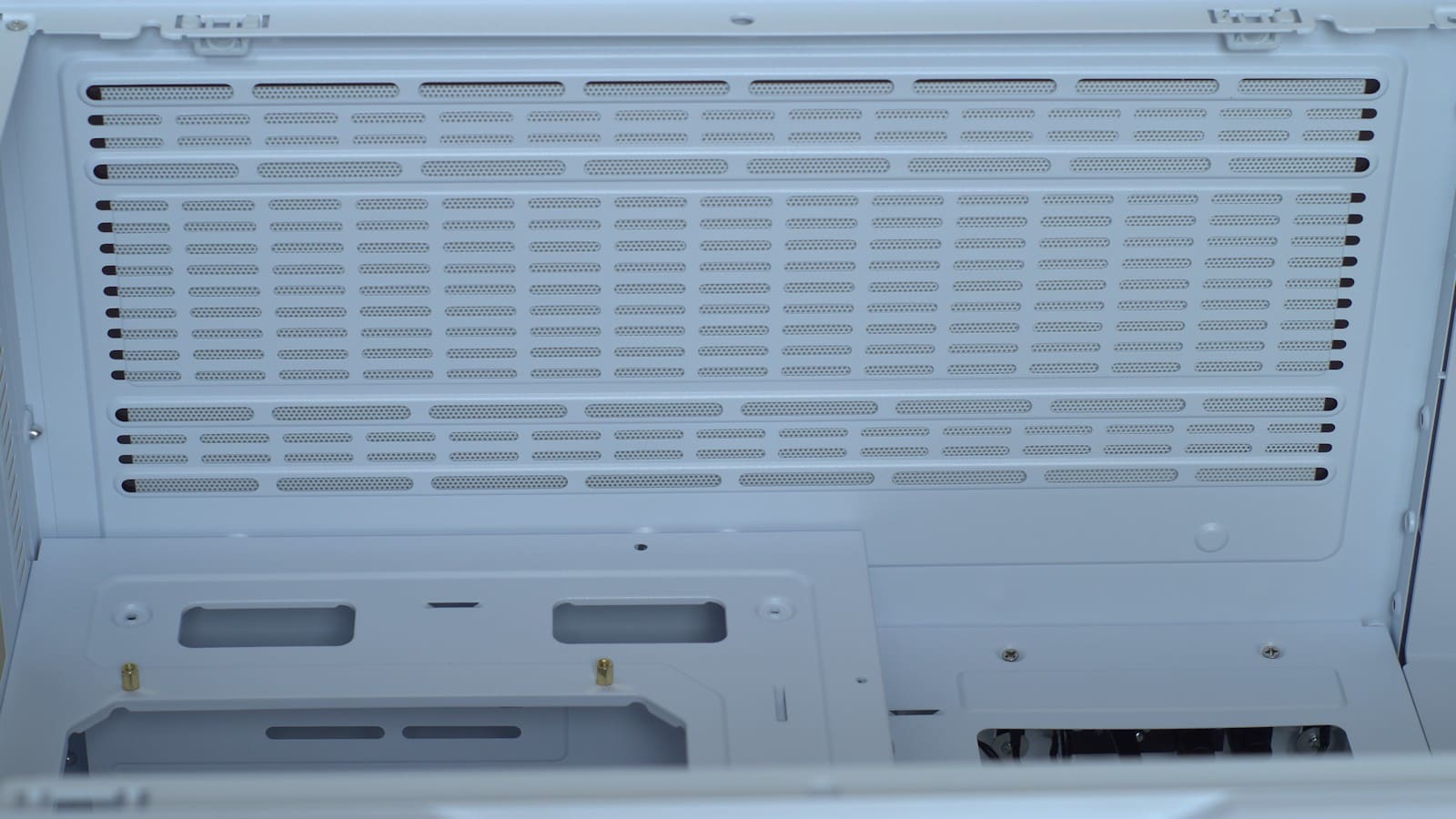

Правые боковые стенки из-за особенностей компоновки получили две зоны с перфорацией – одна большая призвана улучшить продуваемость за счет размещения на поддоне вентиляторов, а вторая предназначена для обеспечения эффективной работы вентилятора блока питания. И сразу же отметим, что для этих зон не предусмотрены противопылевые фильтры, а значит пыли в корпусе и блоке питания может быть много, особенно когда вентиляторы работают на вдув.

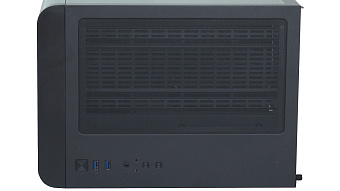

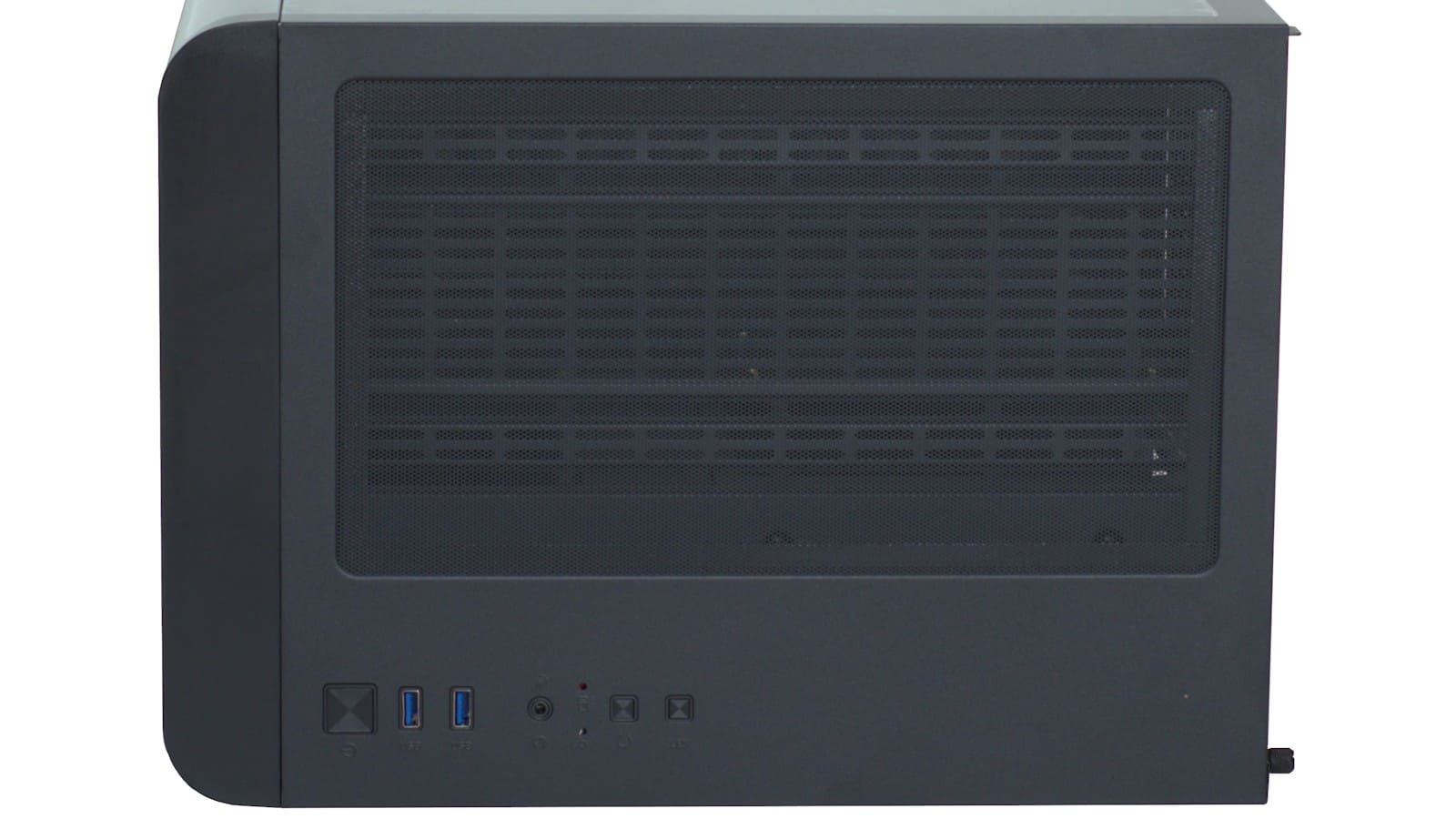

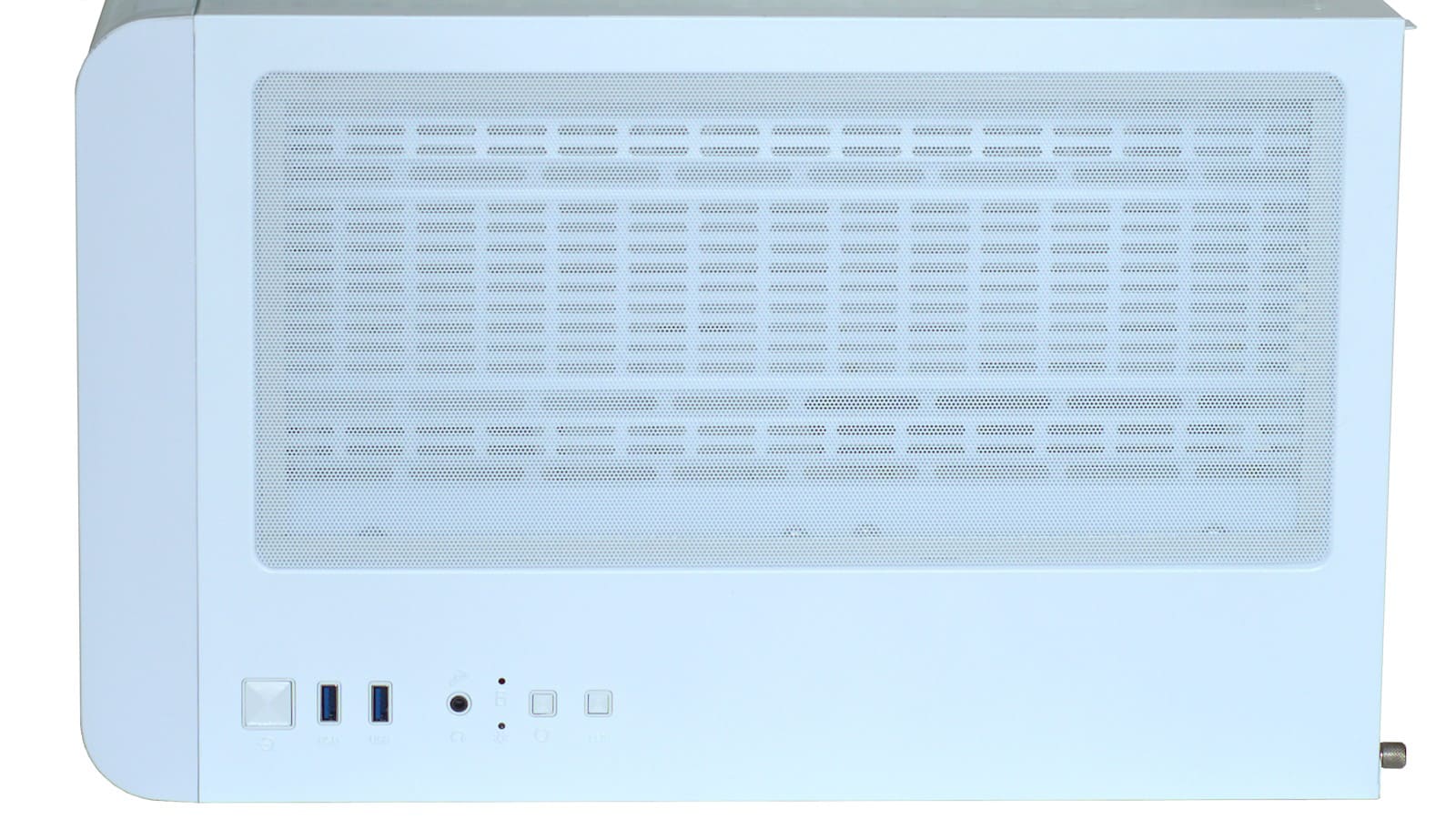

Верх корпусов также получил большую зону с перфорацией, скрытую легкосъемным противопылевым фильтром-сеткой на магнитах.

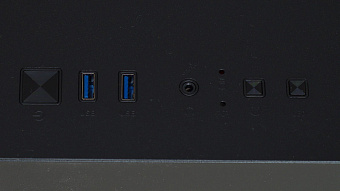

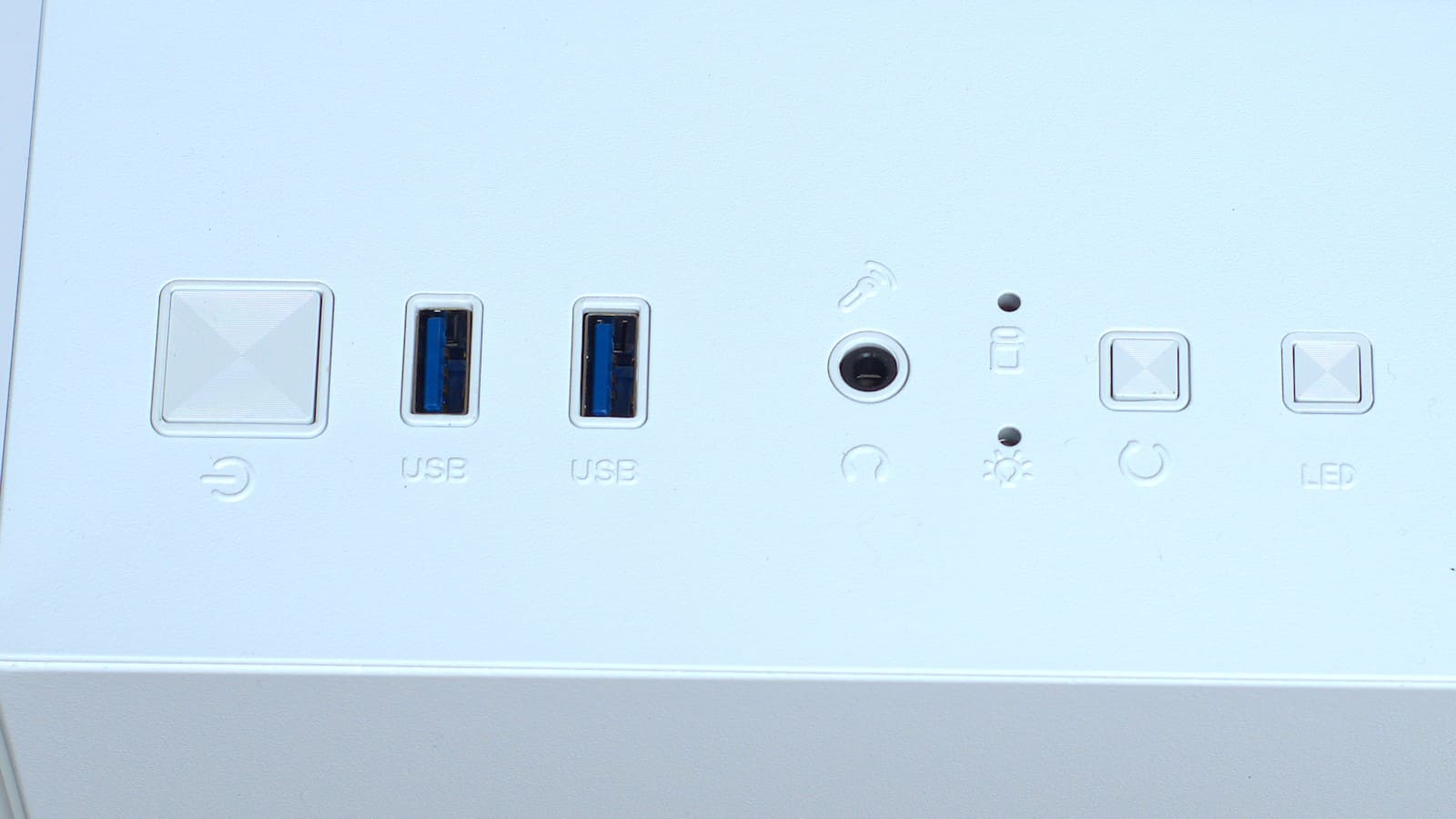

Компоновка, набор портов и кнопок у моделей UVIEW UV5 и UVIEW UV6 одинаковый и представляет собой два порта USB 3.0, один комбинированный разъем HD-аудио (наушники и микрофон), индикацию работы системы и накопителей, а также три кнопки (питание, сброс и управление подсветкой). Расположены они ближе к правой боковой стенке.

Из необычного выделим наличие противопылевого фильтра, выдвигаемого со стороны левой боковой стенки – он закрывает практически все дно корпуса.

Внутренняя конструкция

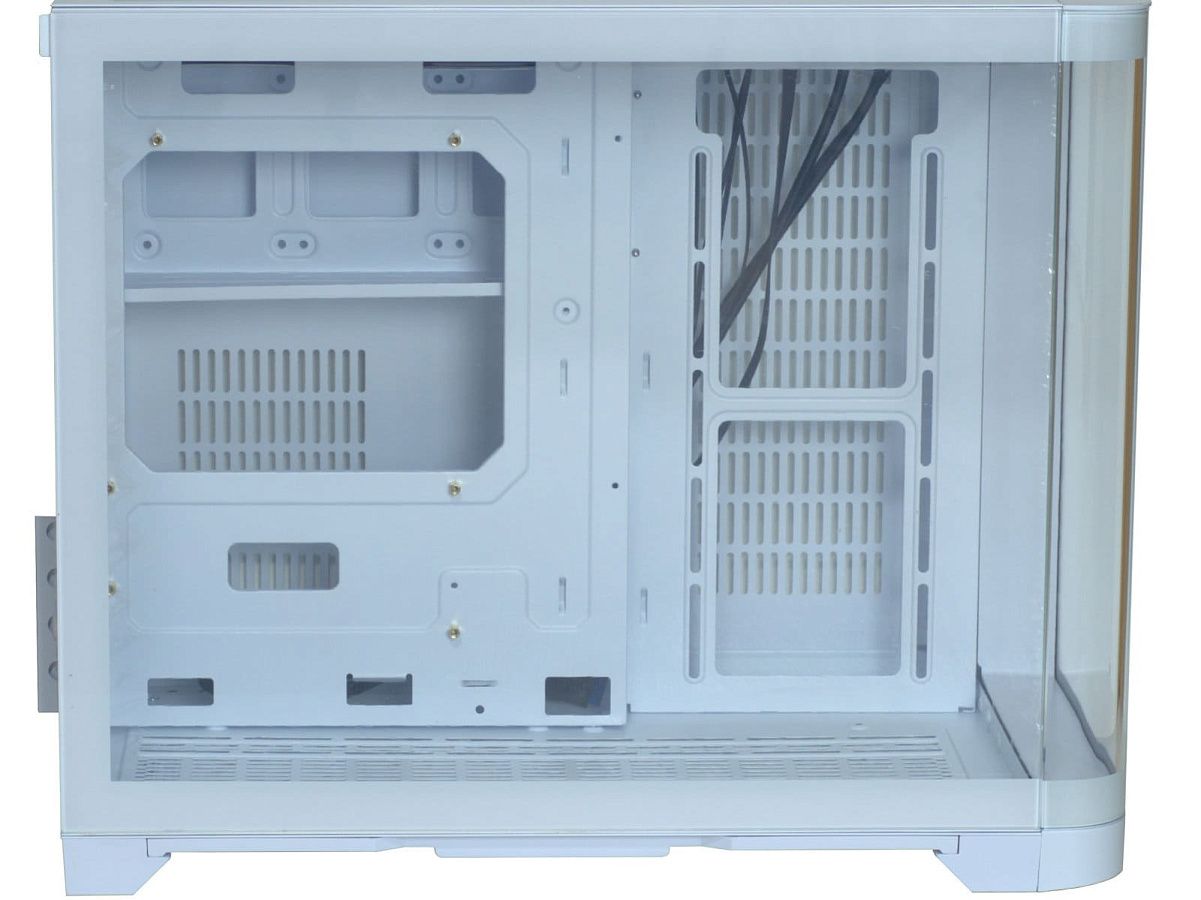

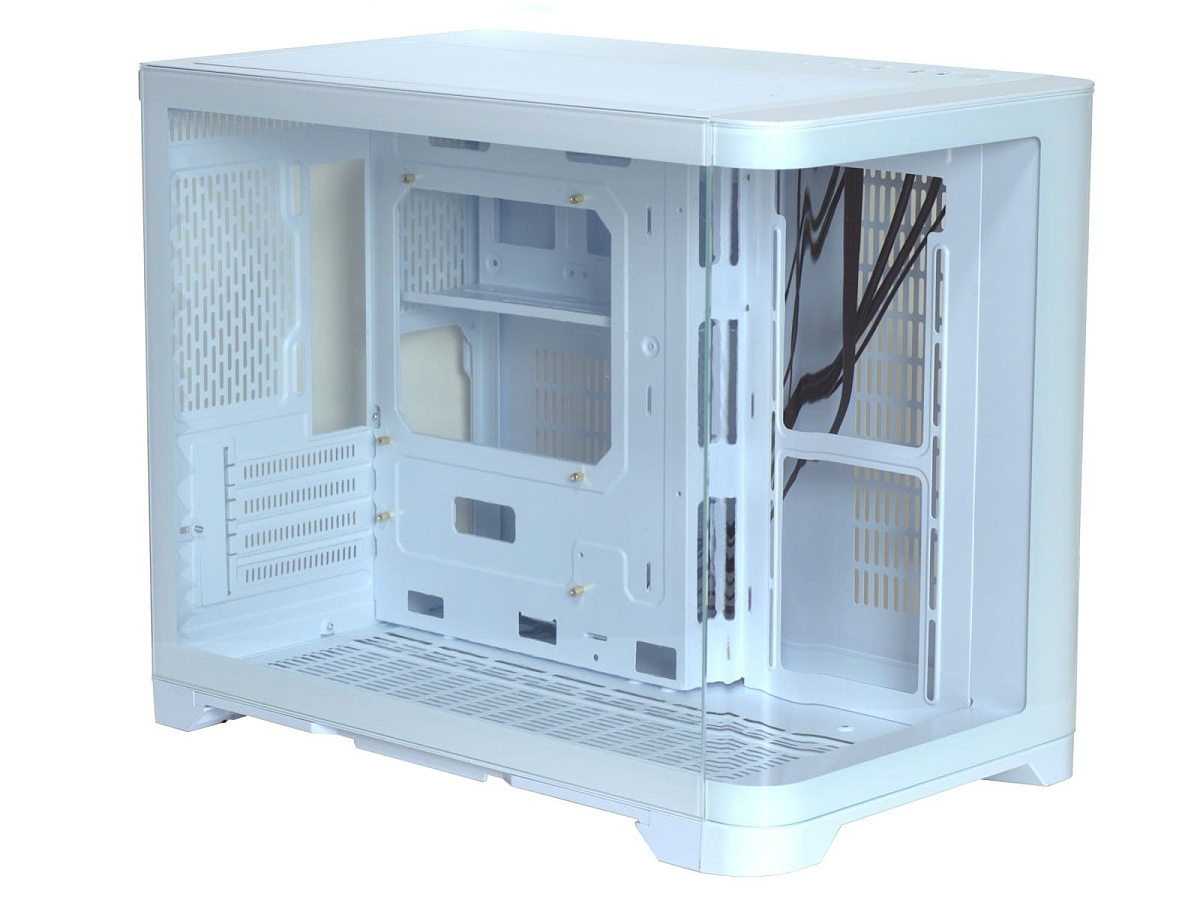

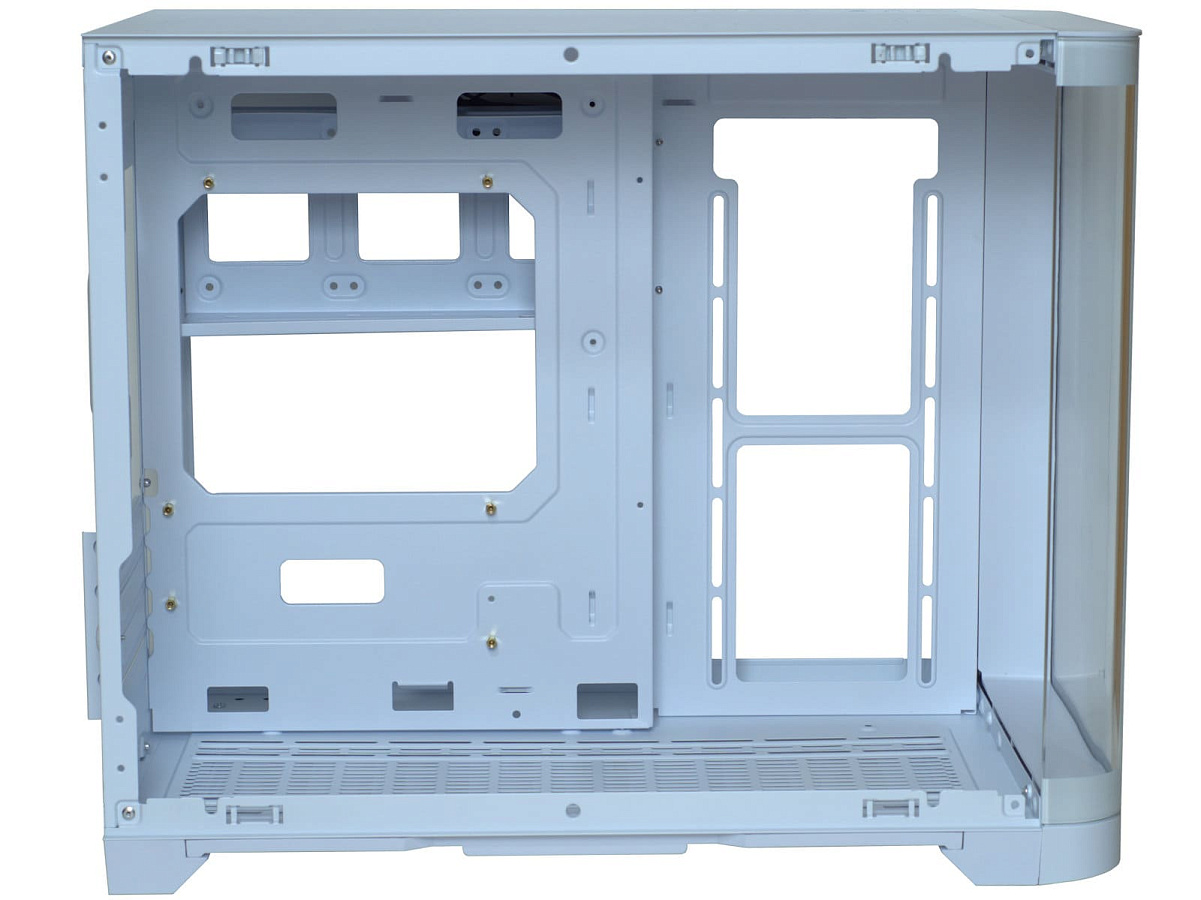

С одной стороны внутренняя компоновка в корпусах 1STPLAYER UVIEW UV5 и 1STPLAYER UVIEW UV6 схожая и допускает установку кулера высотой до 157 мм, но с другой стороны, из-за размеров заметны отличия.

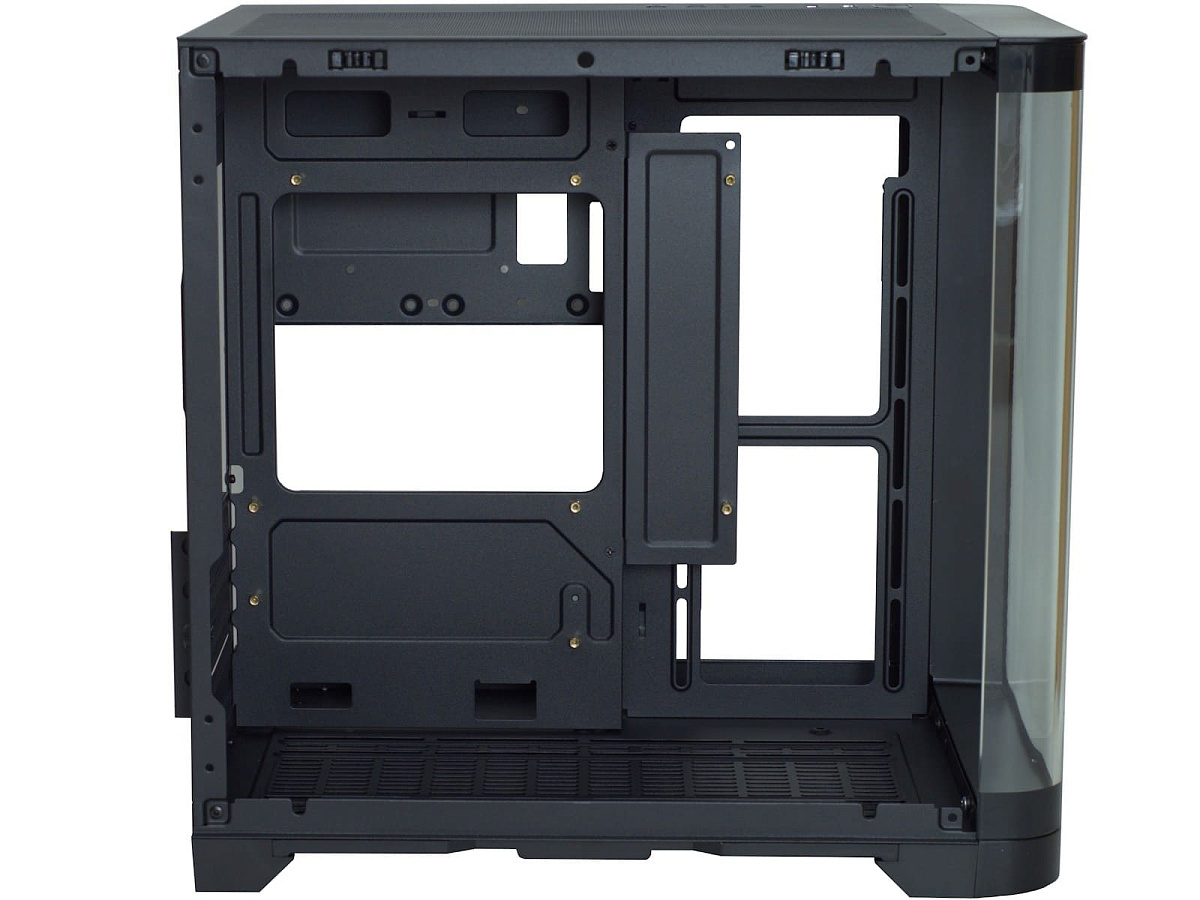

В модели UVIEW UV5 имеется поддержка материнских плат до micro ATX, но это сделано добавлением отдельной пластины (крепится одним винтом) и в случае использования платы максимальных габаритов (244 х 244 мм) ее правый нижний край будет провисать (фиксация винтом не предусмотрена). Частично эта пластина перекрывает место размещения двух 120 мм вентиляторов, которые можно установить на поддоне. О возможности установки 240 мм радиатора СЖО речь не идет (расстояние между пластиной и местом крепления не превышает 40 мм). В то же время небольшая глубина корпуса допускает установить видеокарту длиной до 330 мм и этого будет достаточно для сборки игровой системы.

Модель UVIEW UV6 более «просторная» за счет большей длины, поэтому поддон «монолитный» (не перекрывает зону размещения двух 120 мм вентиляторов), где также можно установить материнскую плату до форм-фактора micro ATX, но все равно правый нижний край при ширине платы 244 мм остается без фиксации. За счет большей глубины ограничение на длину видеокарты составляет внушительные 400 мм. При желании, если использовать короткую видеокарту, не выходящую за пределы материнской платы, на боковине можно разместить 240 мм радиатор СЖО - вопрос только в выводе кабелей к материнской плате.

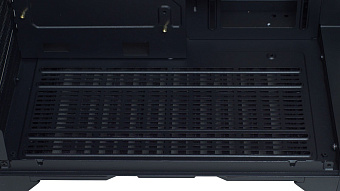

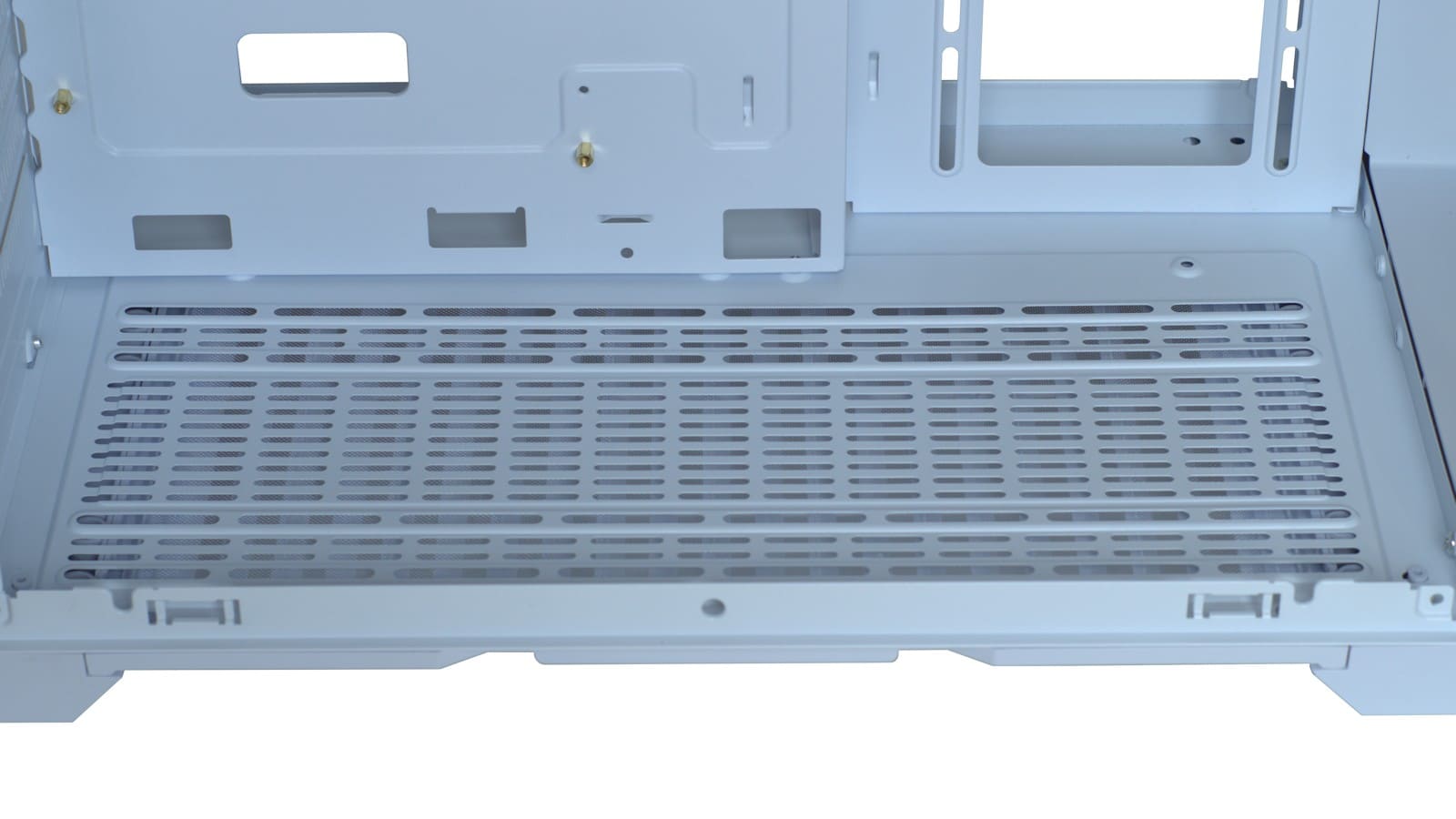

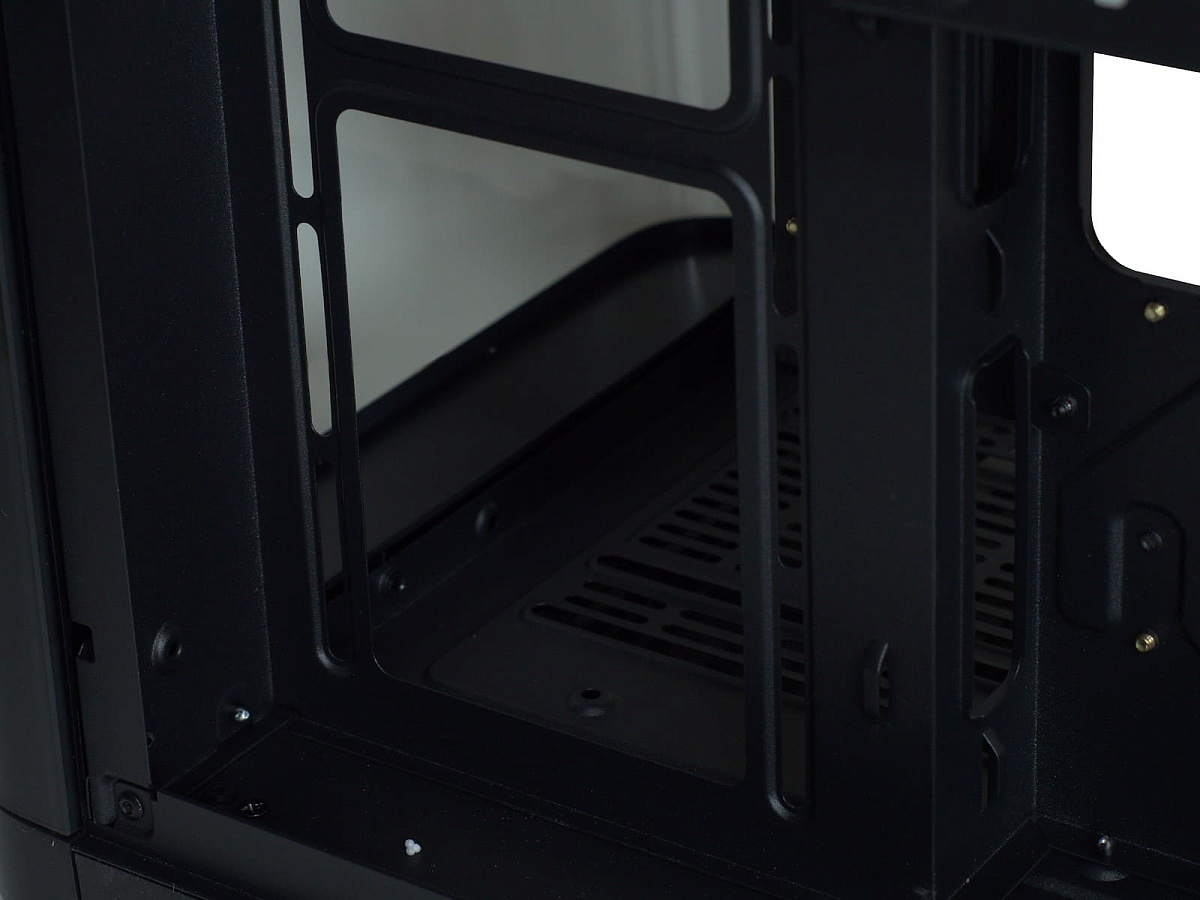

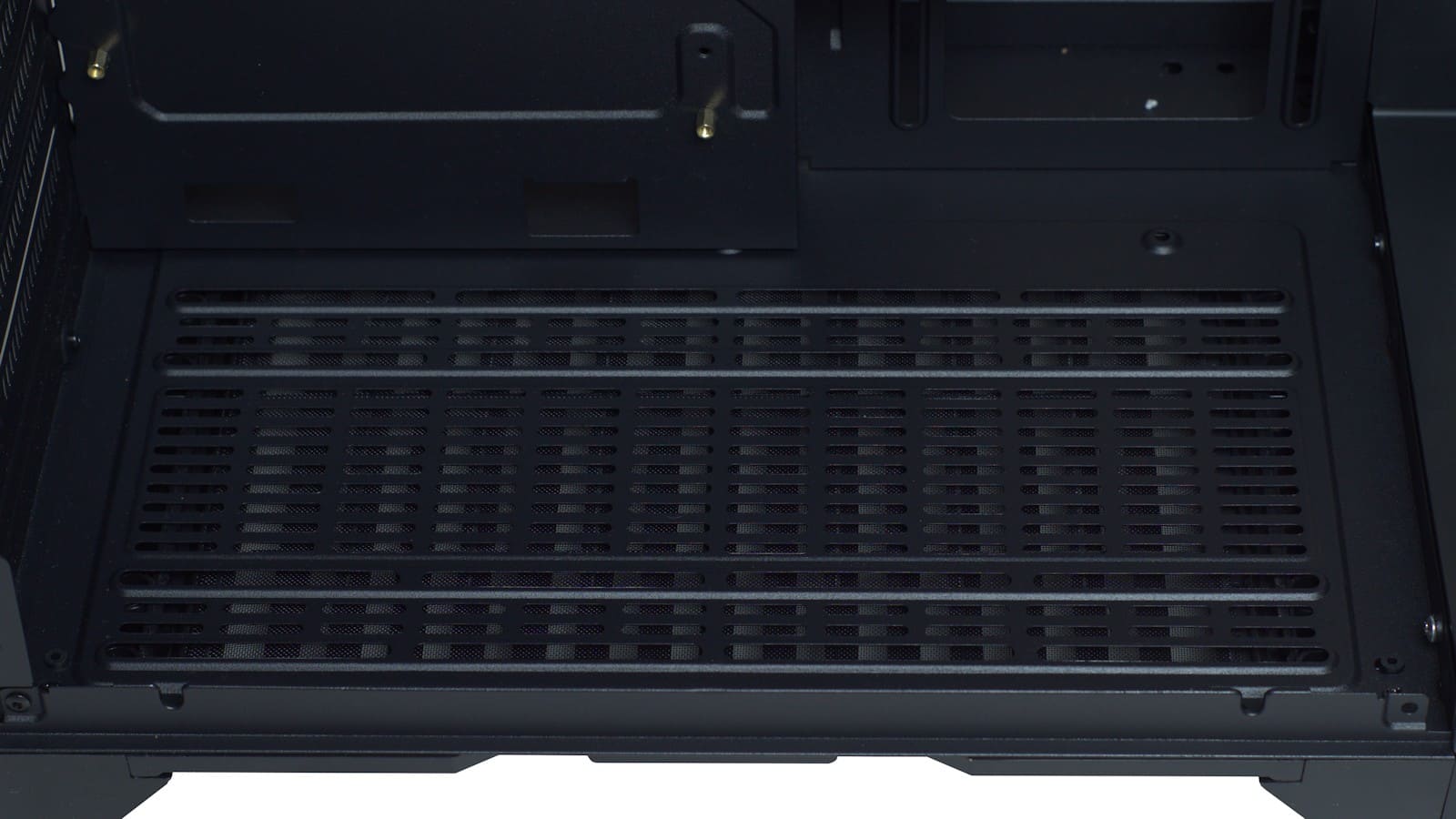

Из-за размеров по длине конфигурация нижней части корпуса отличается. В модели UV5 на дне корпуса можно установить только два 120 мм вентилятора, а UV6 поддерживает установку до трех 120 мм вентиляторов.

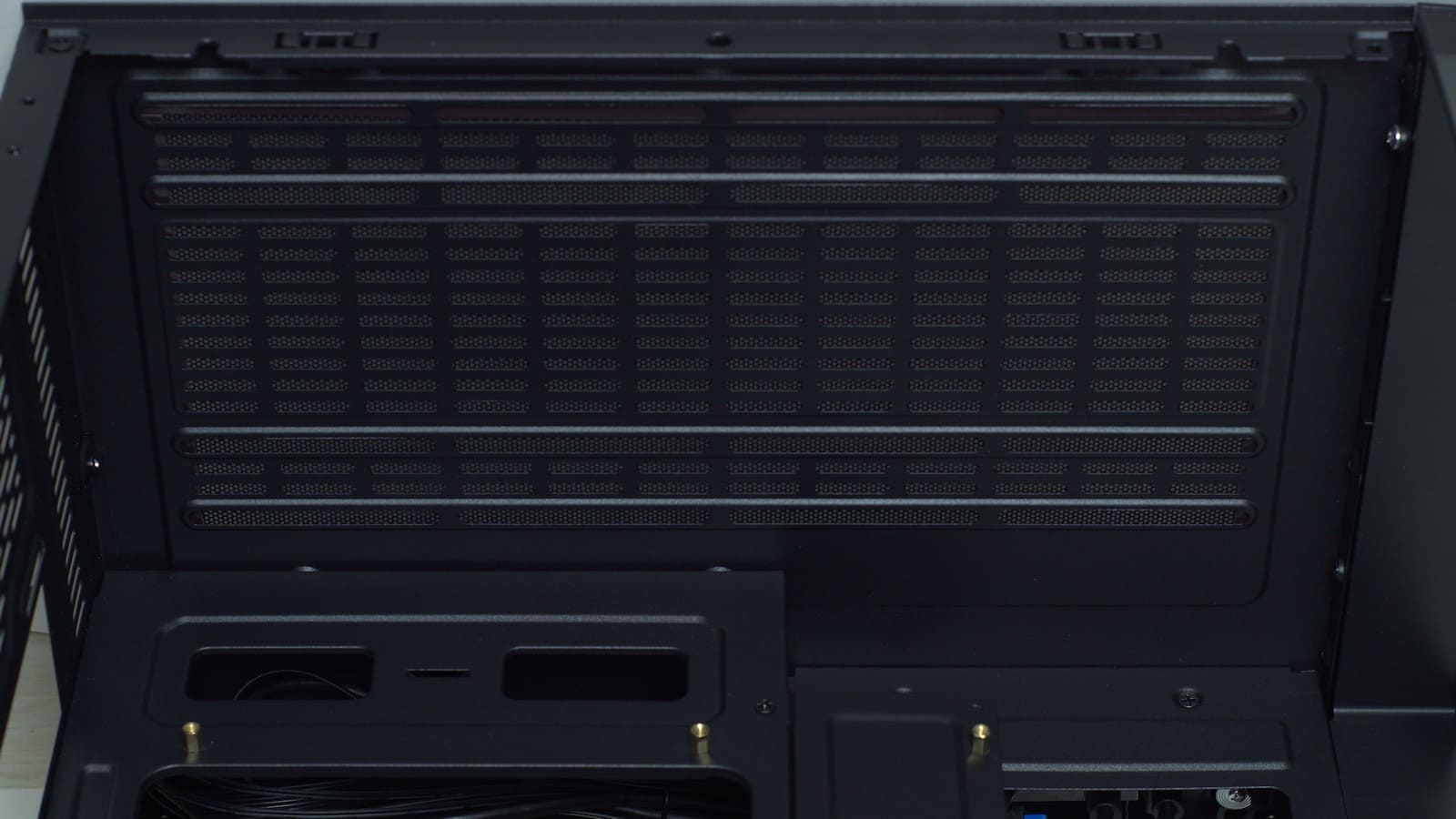

Такое же количество вентиляторов можно установить в верхней части корпуса – два или три 120 мм вентилятора или 240/360 мм радиатор СЖО для моделей UV5 и UV6 соответственно.

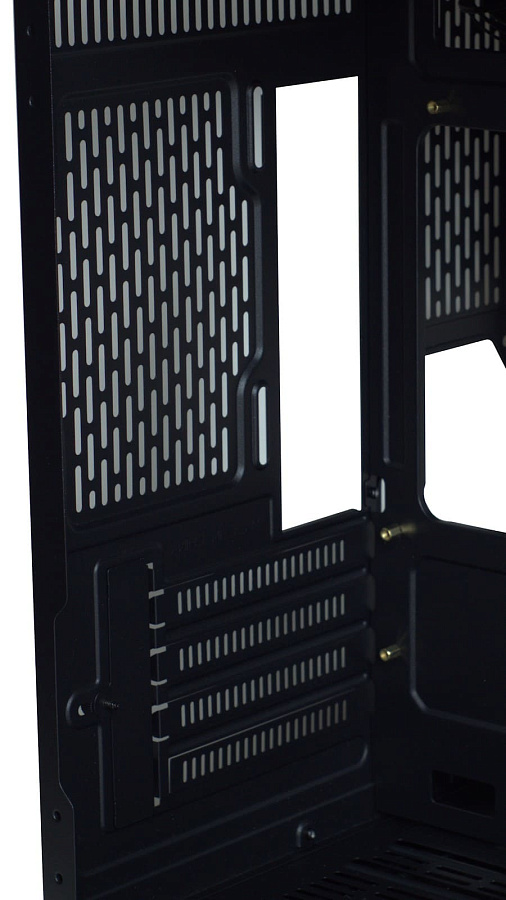

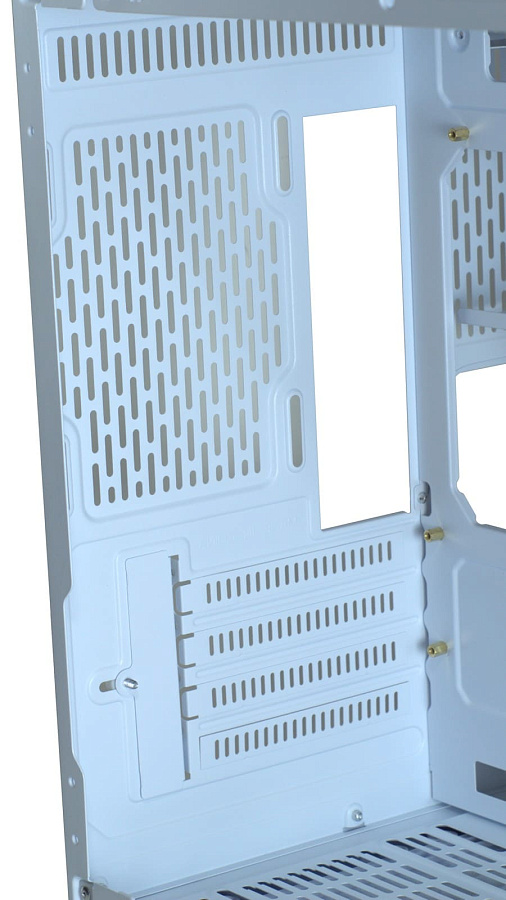

Что касается задней стенки, то тут все одинаково – место под размещение 120 мм вентилятора, четыре слота с выламываемыми заглушками.

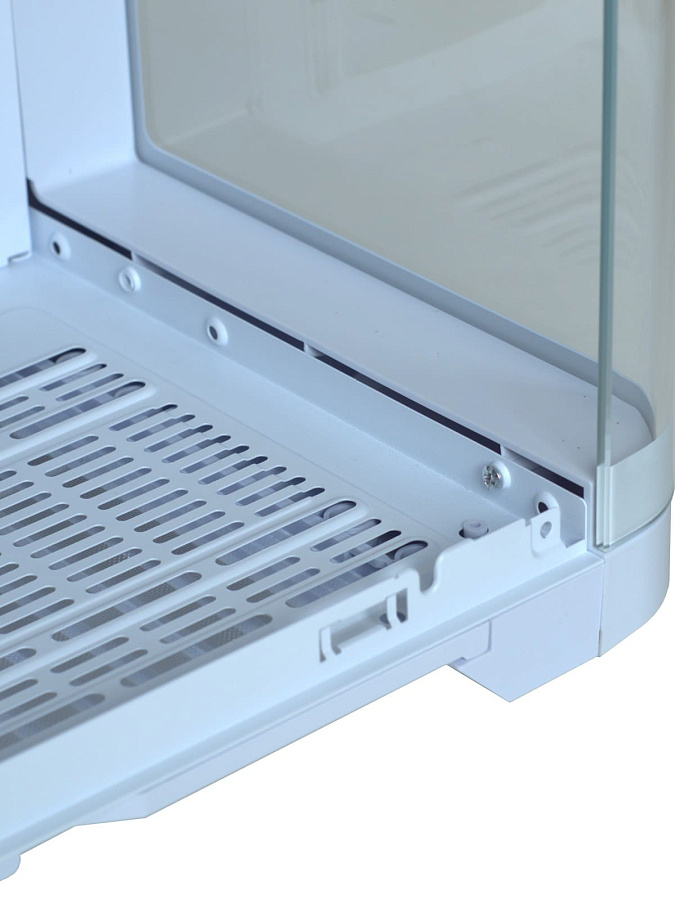

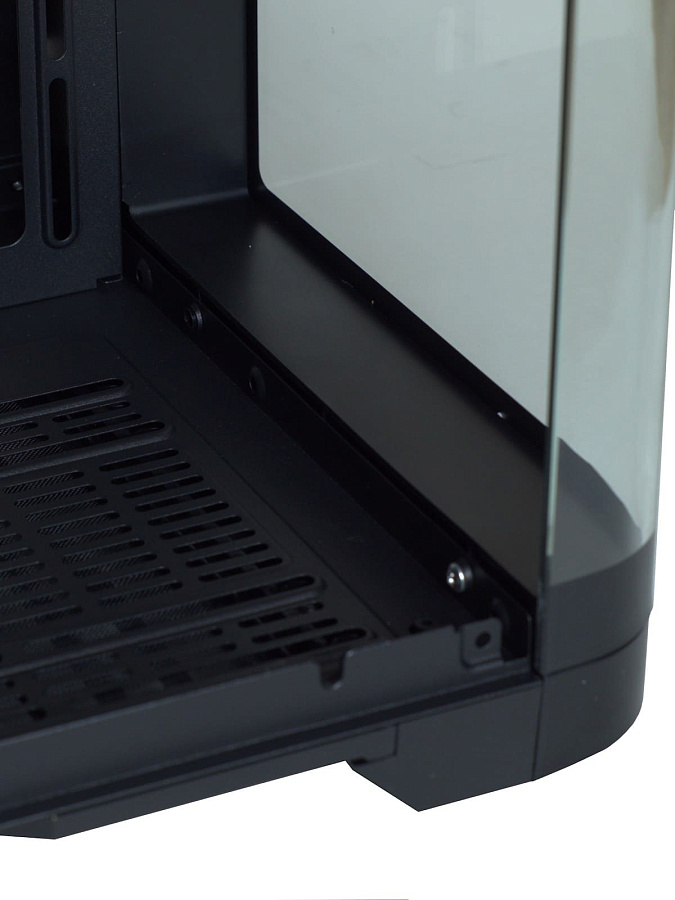

Как, впрочем, однотипная и лицевая панель с закругленными боками у закаленного стекла, которая зафиксирована винтом.

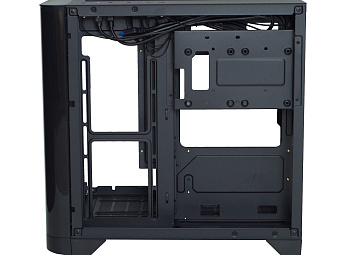

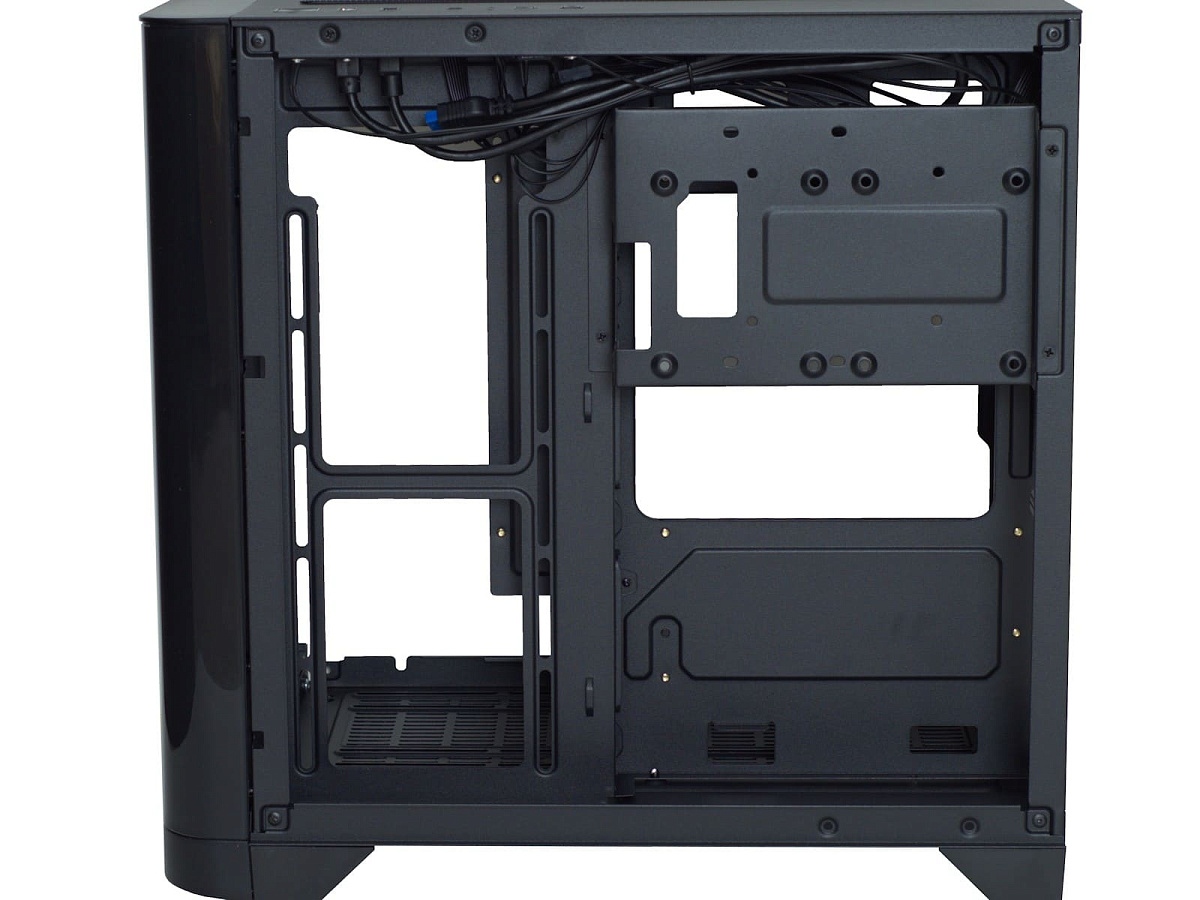

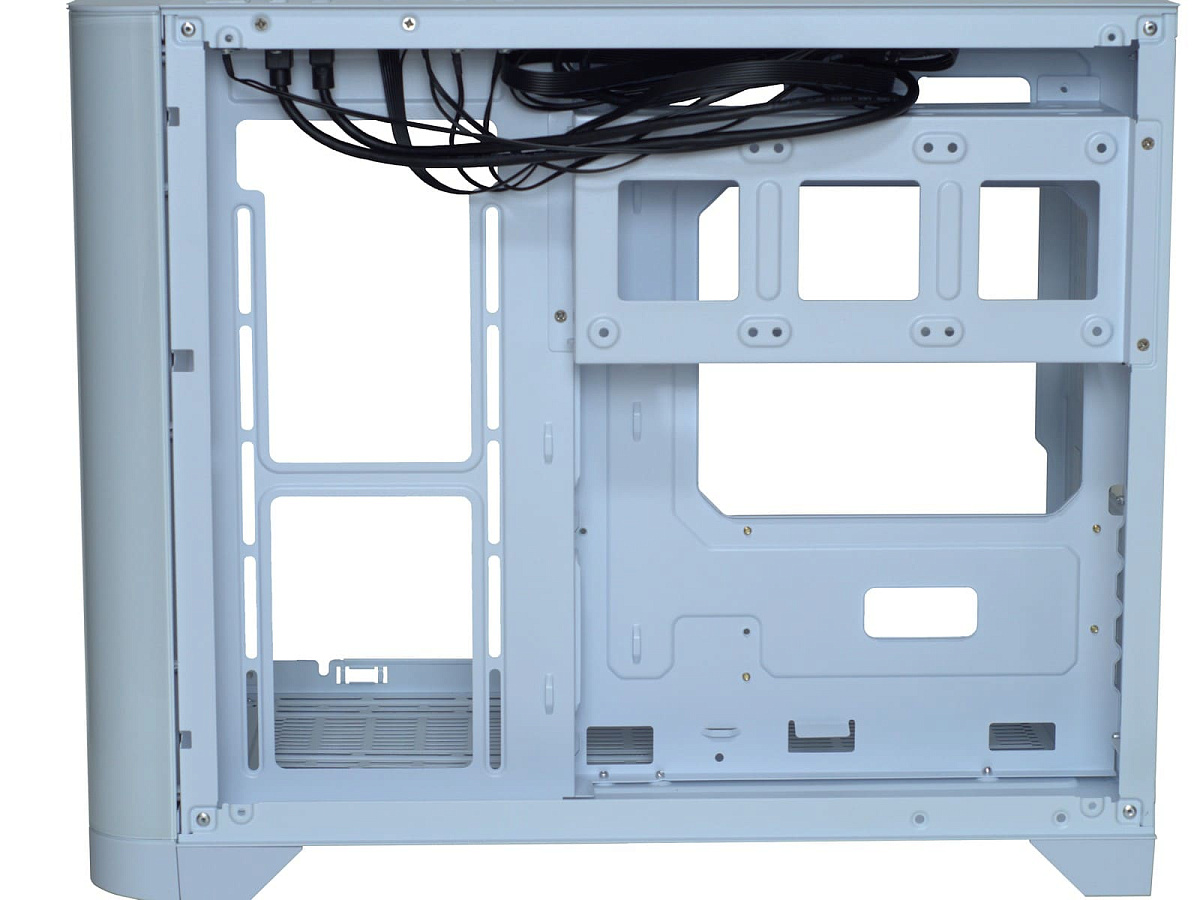

Компоновка за поддоном у обоих корпусов одинаковая, однако разная длина сказалась на возможностях корпусов в плане организации подсистемы хранения (количестве устанавливаемых накопителей).

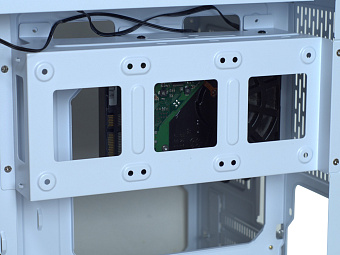

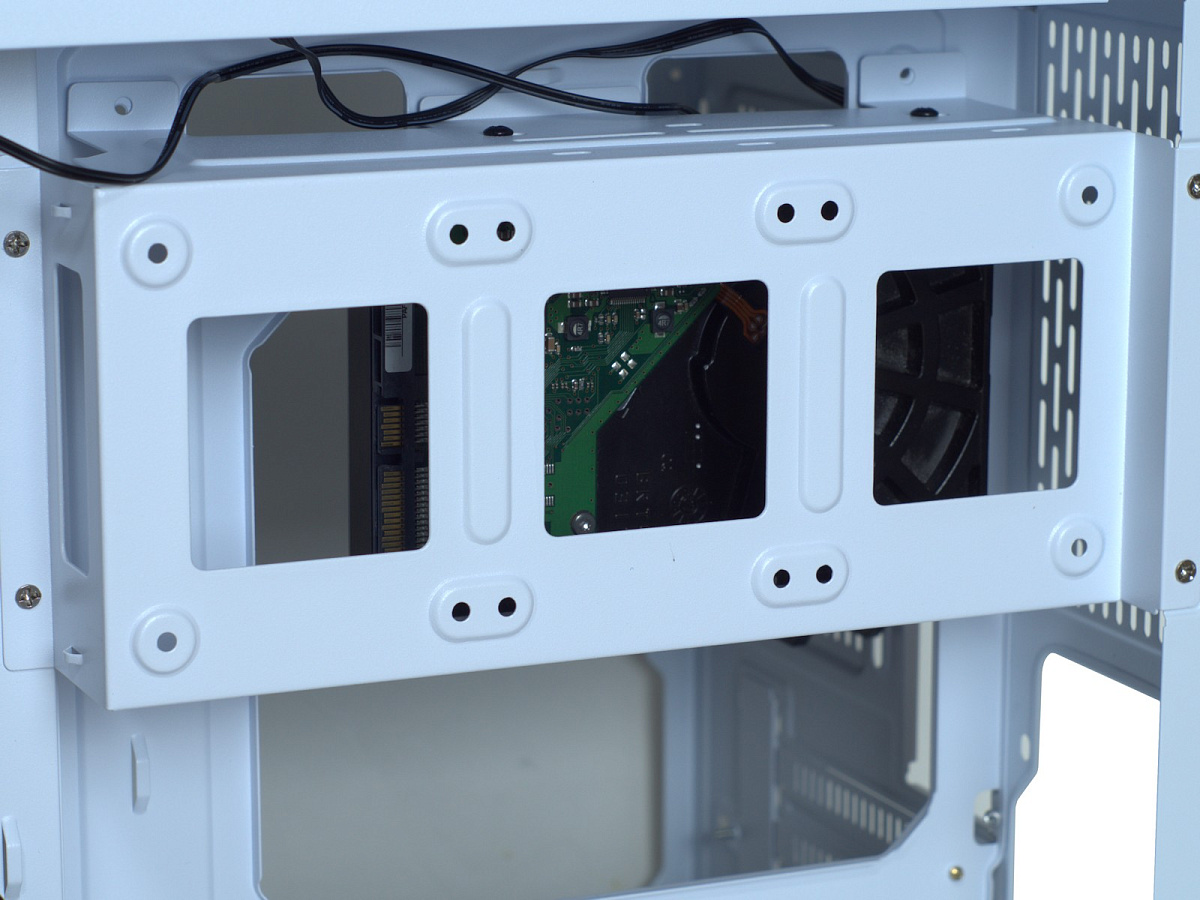

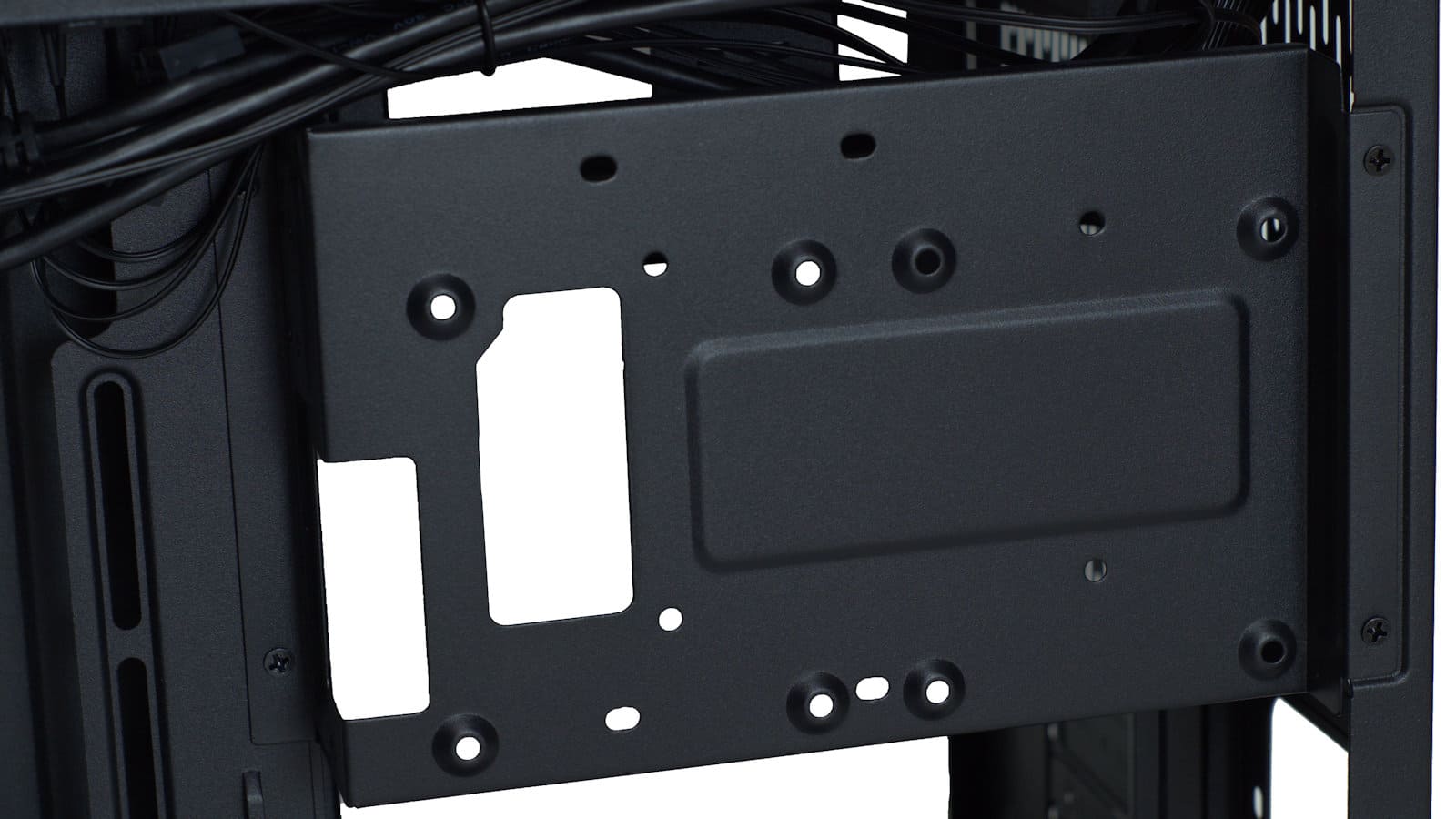

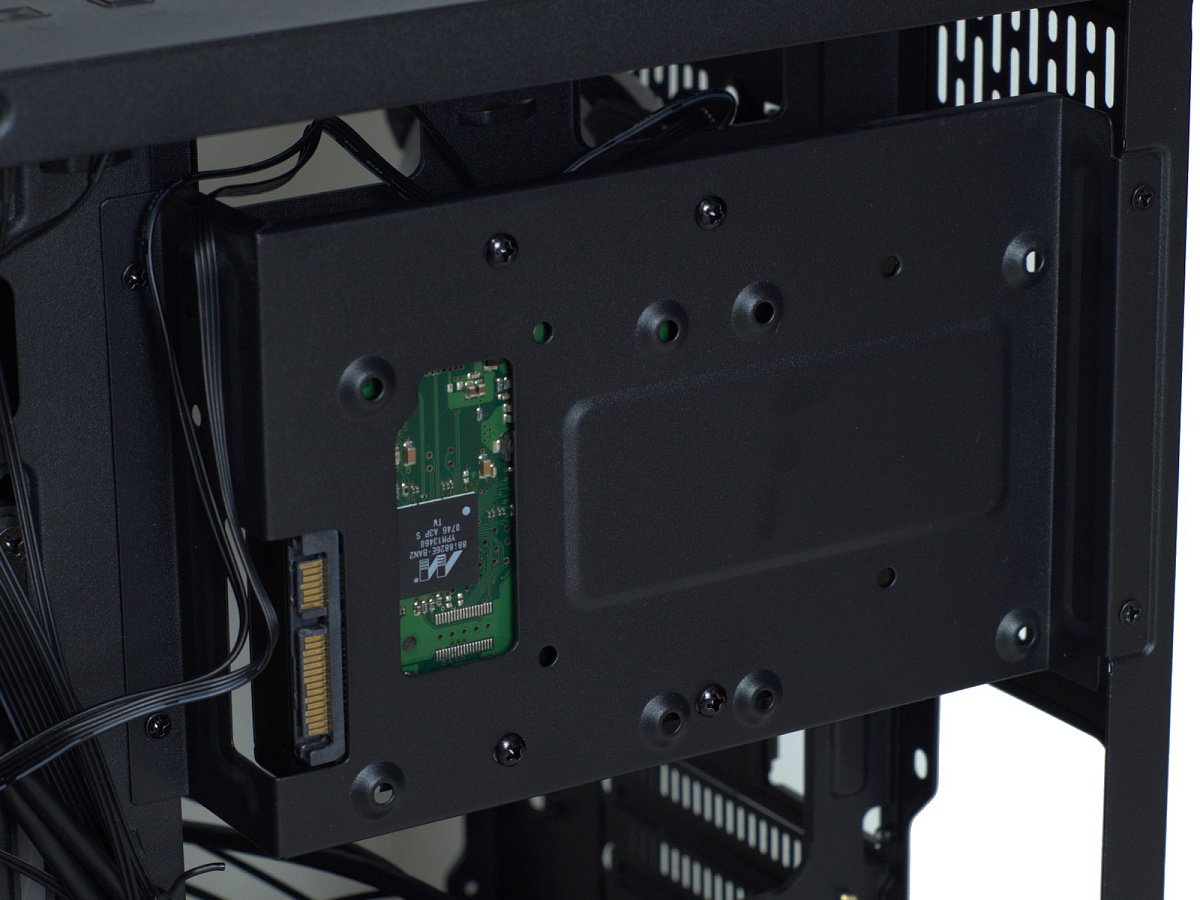

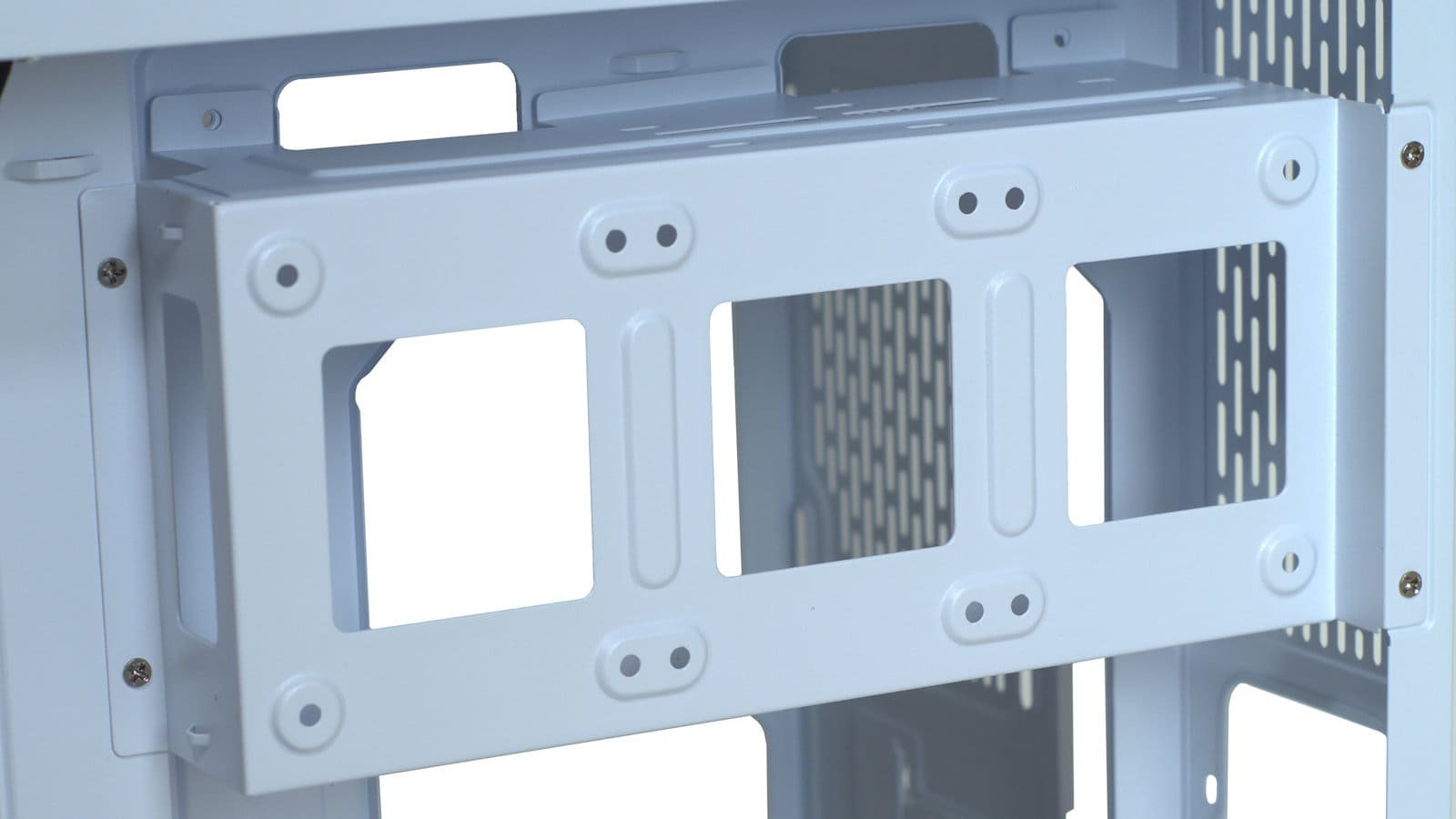

В модели UV5 корзина под накопители допускает установку одного 3.5" и двух 2.5" накопителей. Если отказаться от установки 3.5" накопителя, то тогда можно установить три 2.5" накопителя.

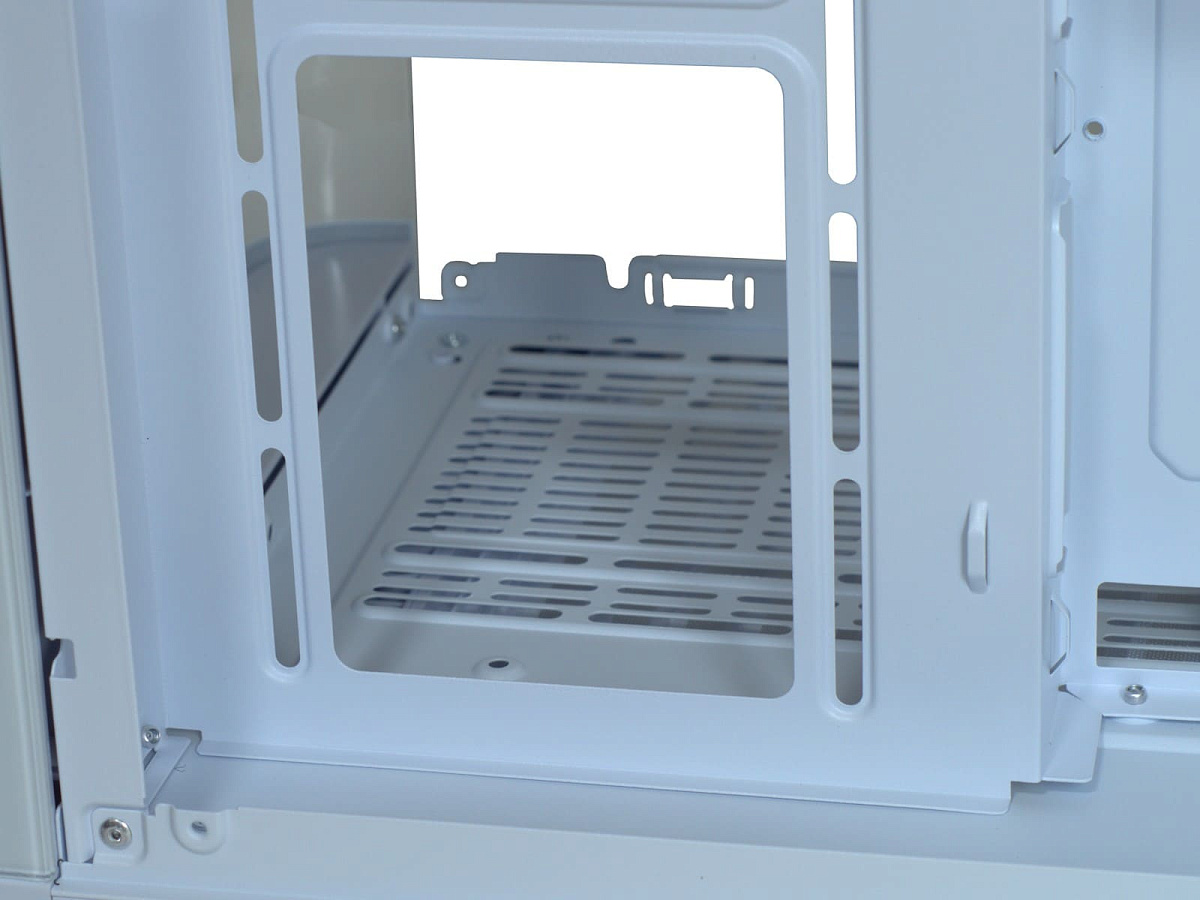

В модели UV6 возможности организации подсистемы хранения больше – в длинной корзине одновременно можно установить два 3.5" накопителя и три 2.5" накопителя. Только остается вопрос обеспечения активного охлаждения.

У корпусов предусмотрена система кабель-менеджмента – на поддоне в месте перехода от области крепления материнской платы к месту установки вентиляторов имеются окна для вывода кабелей и металлические выемки для их фиксации.

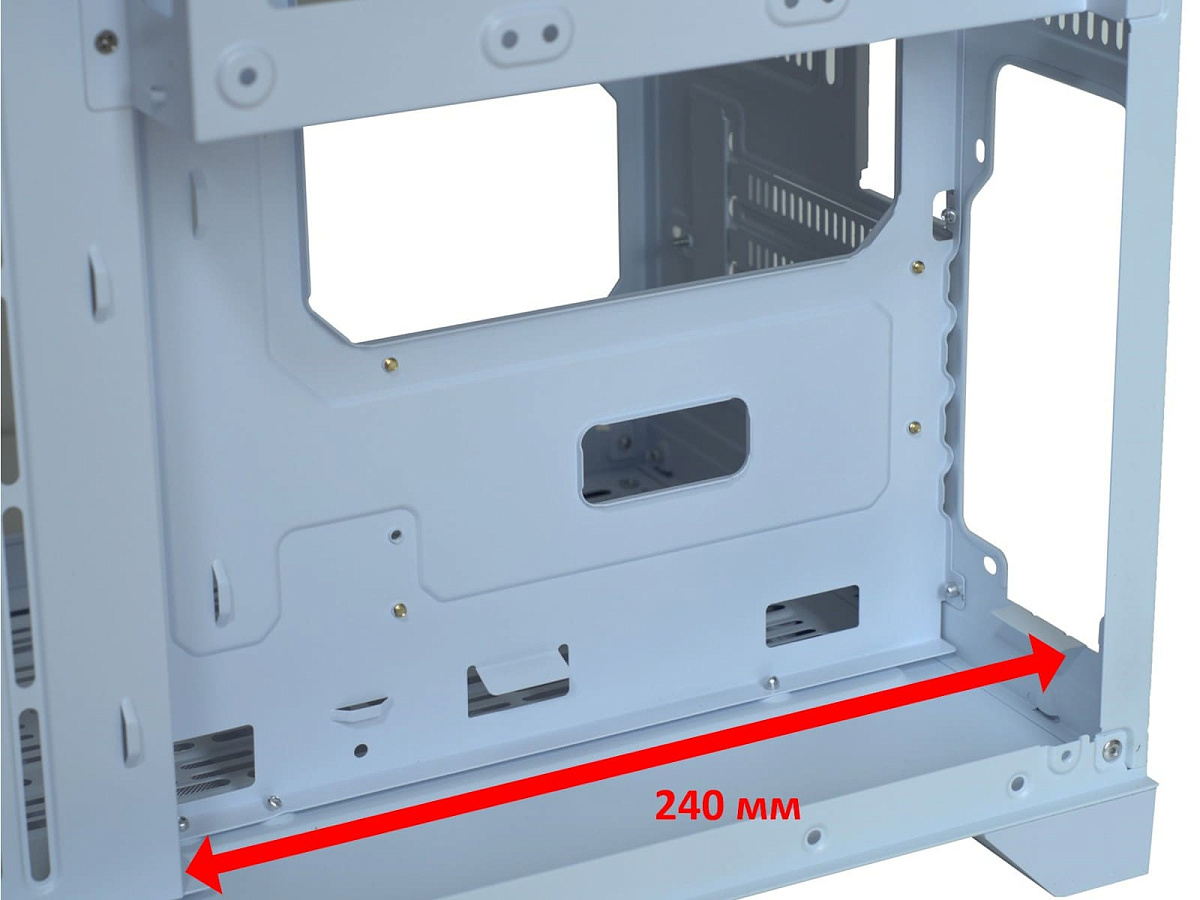

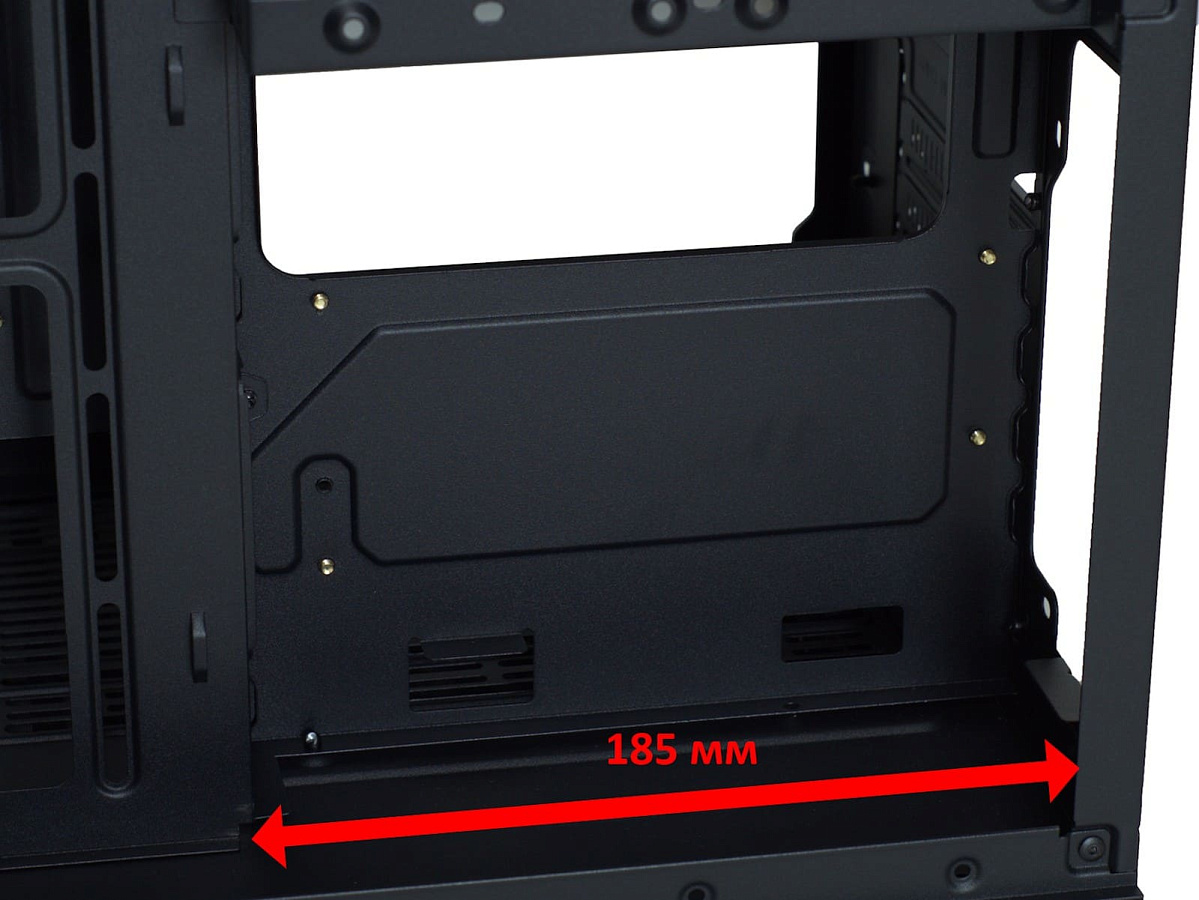

Что касается доступного пространства, то, конечно же, оно больше в модели UV6. Это обеспечивает более простую укладку кабелей и позволяет использовать ATX питания с большей длиной. Так, расстояние от задней стенки до выступа поддона в модели UV5 составляет 185 мм, а в UV6 – 240 мм.

Особенности сборки

Сборка в корпусе-аквариуме не сильно отличается от обычных Mid-Tower корпусов. Единственное, что может осложнить сборку – это малое доступное пространство за поддоном.

Последнее будет справедливо для корпуса 1STPLAYER UVIEW UV5, но никак не для 1STPLAYER UVIEW UV6.

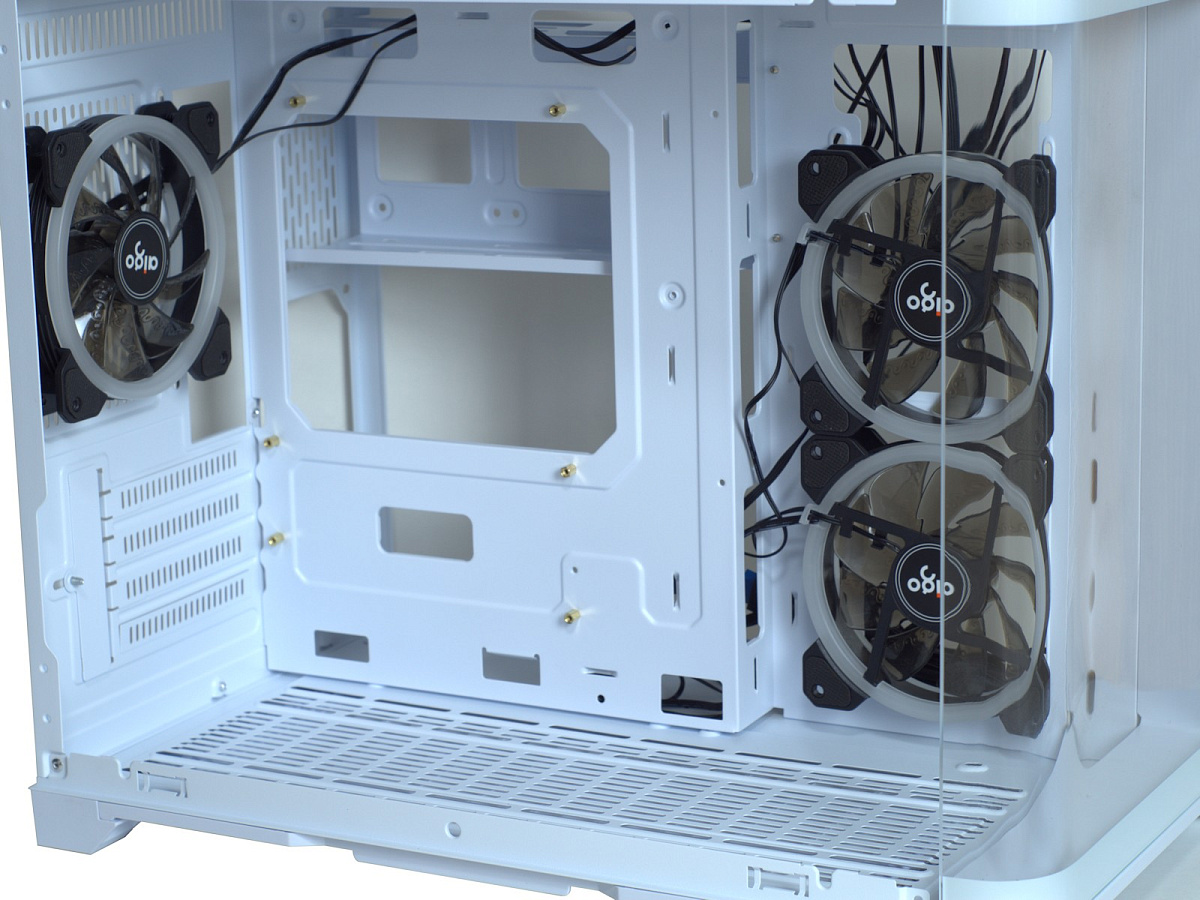

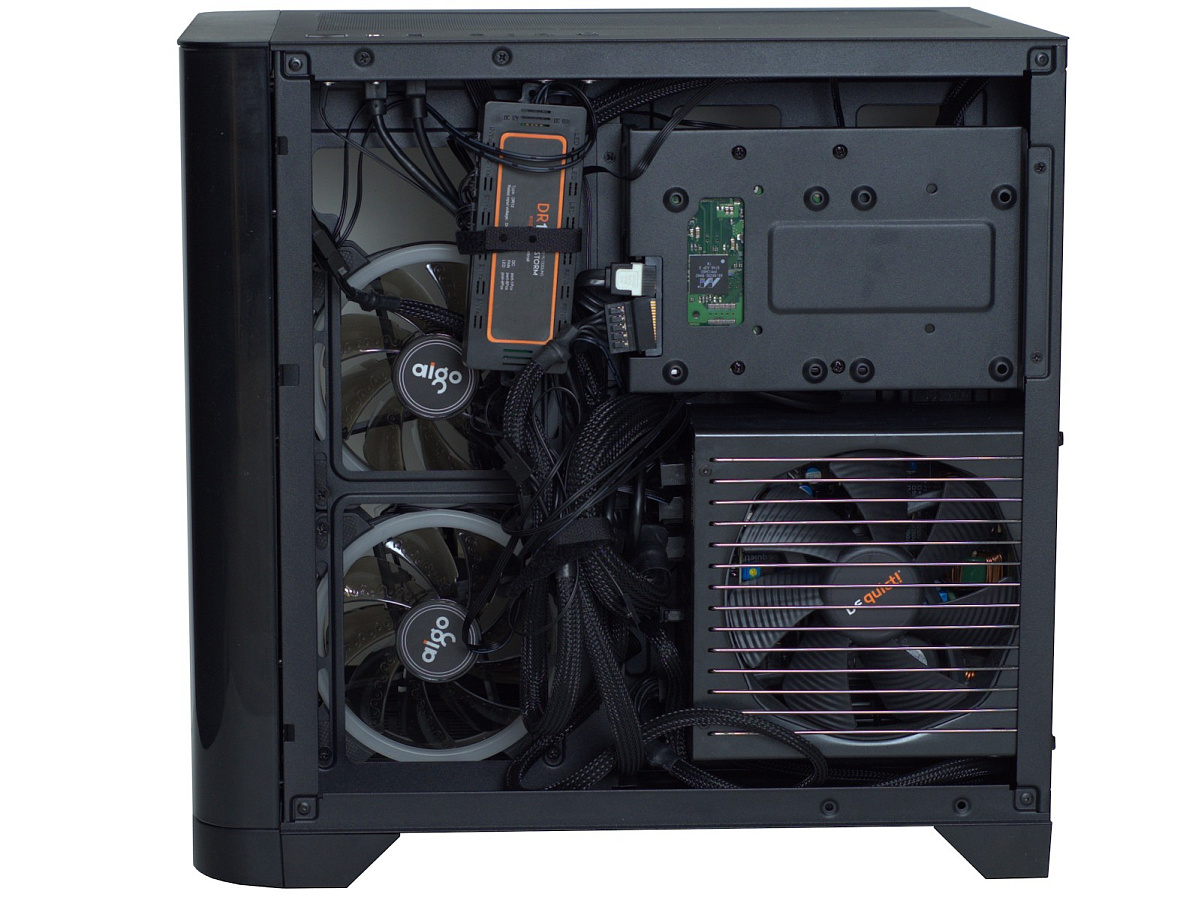

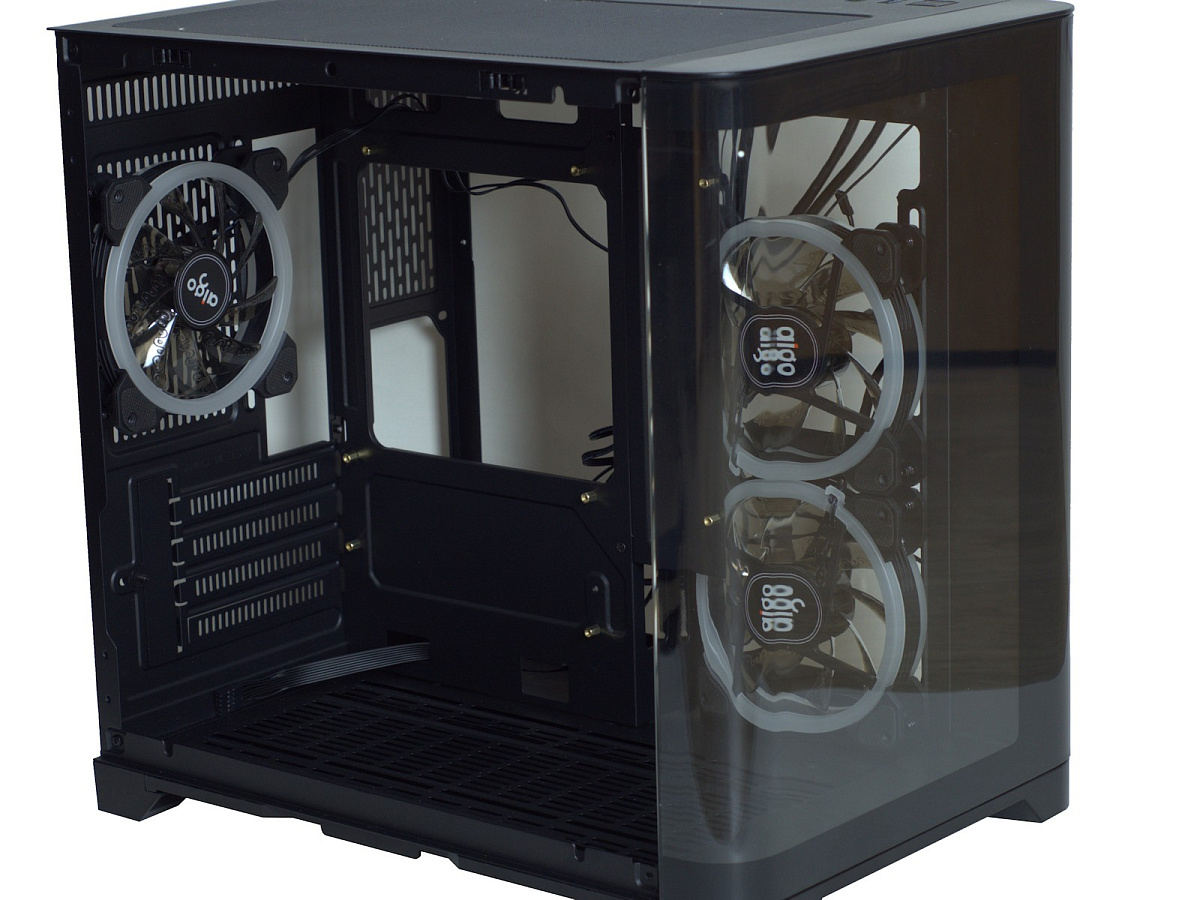

Так как наши модификации корпусов поставляются без вентиляторов, то в первую очередь стоит определиться с количеством и местом их установки. Мы использовали три 120 мм вентилятора Aigo DR12 Pro (1200 rpm), один из которых разместился на задней стенке, а два других на поддоне с работой на вдув.

Можно сразу же установить в корзину накопитель и зафиксировать ее.

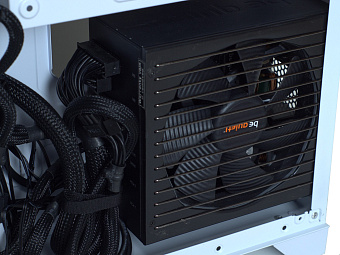

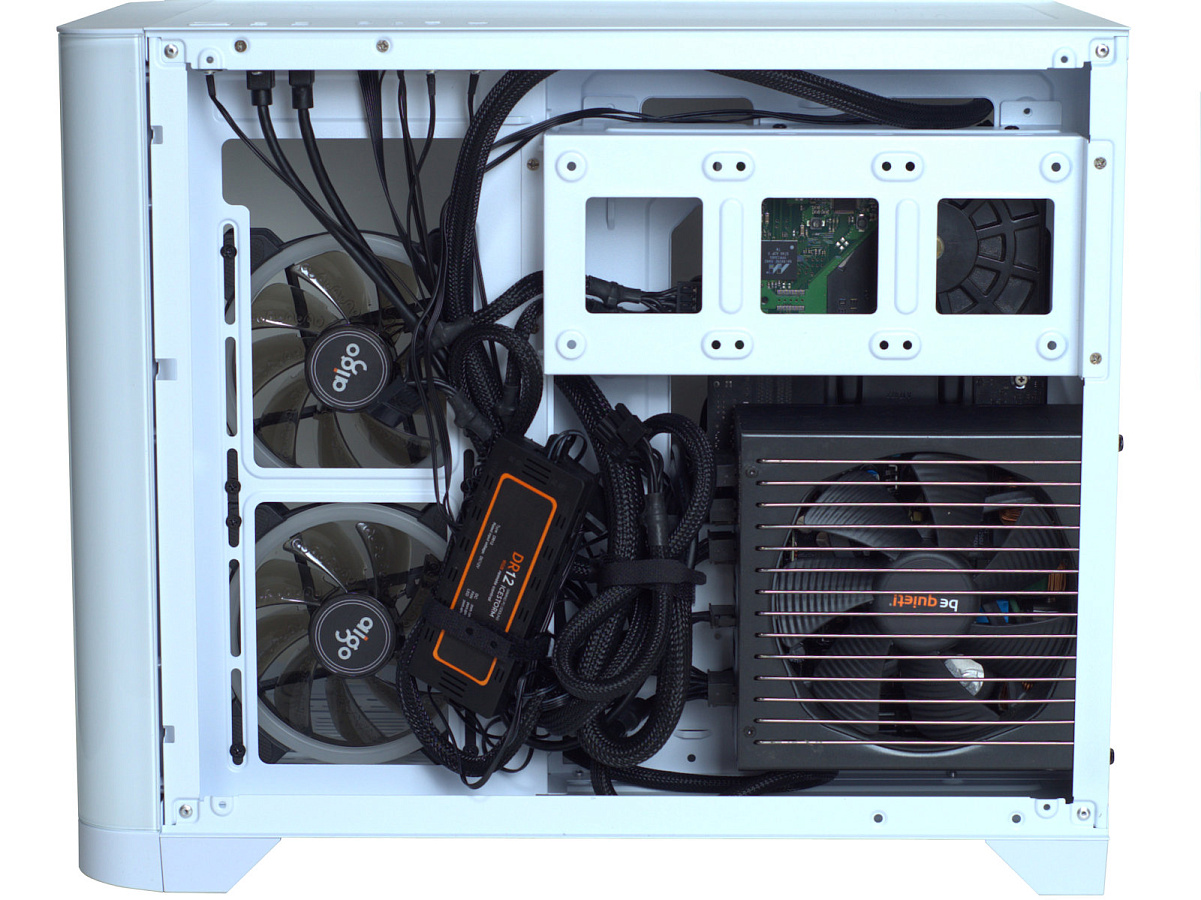

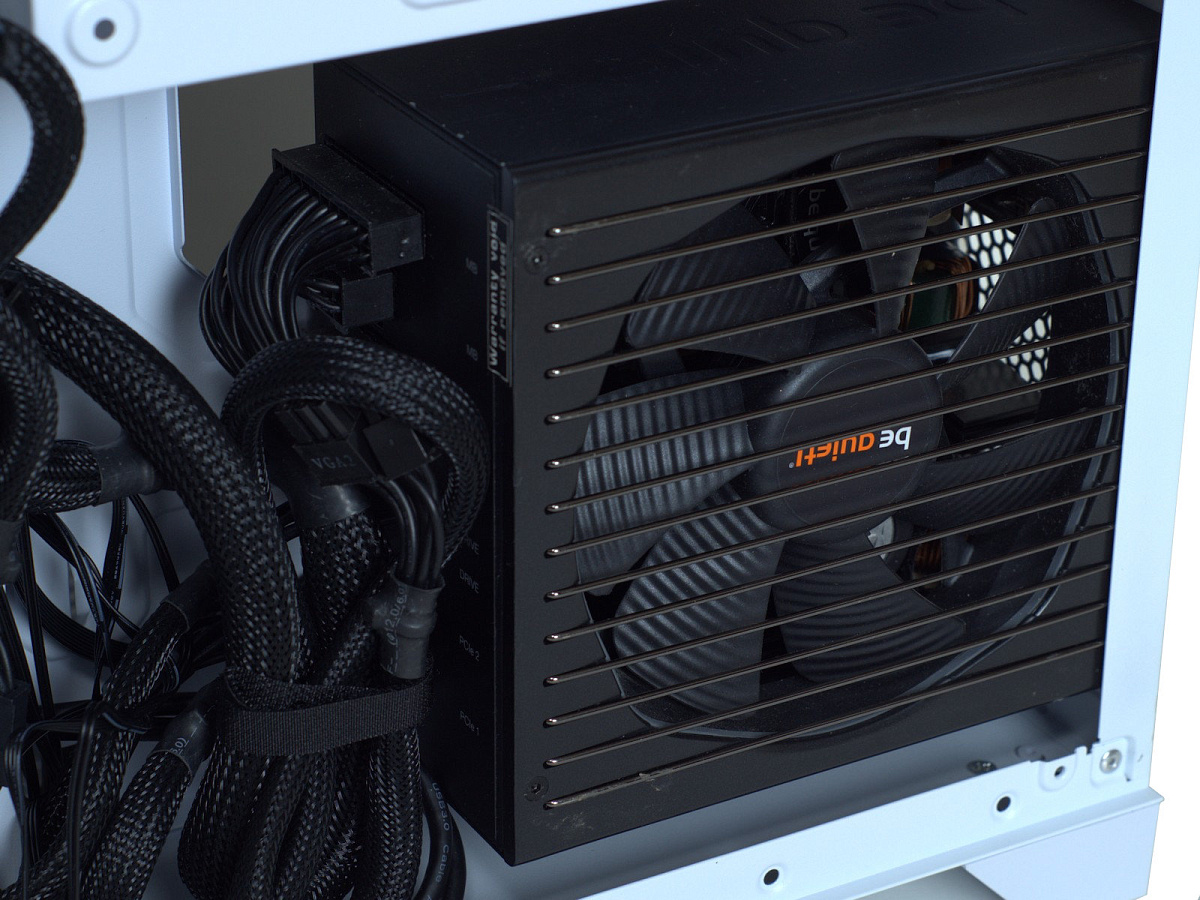

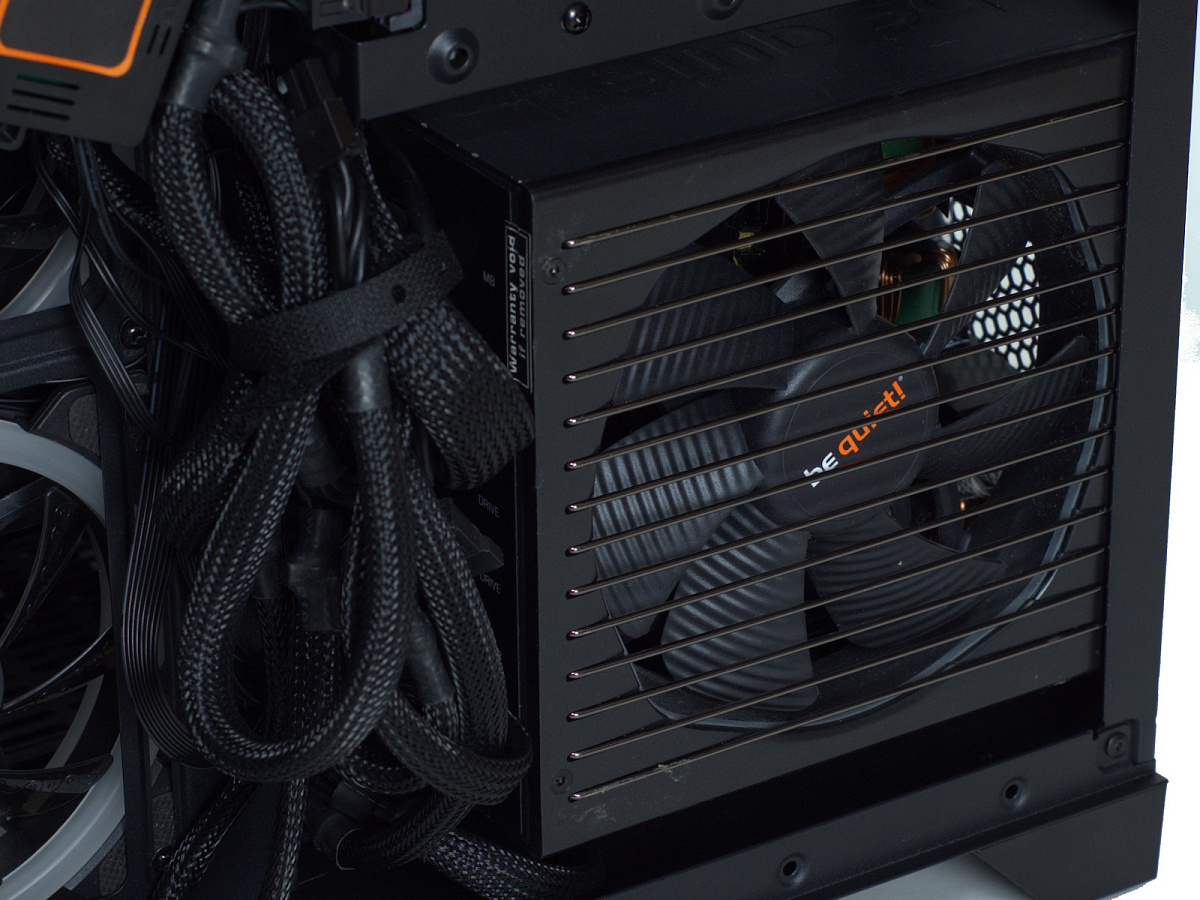

Следующим шагом идет монтаж ATX блока питания с выводом кабелей к материнской плате, особенно если используется mini ITX плата и вывод осуществляется через большое центральное окно. Заметно, что пределом для корпуса 1STPLAYER UVIEW UV5 является блок питания с длиной 160 мм (использовался be quiet! Straight Power 11 650W) – уже с ним практически не остается места для укладки «лишней» длины используемых кабелей. Конечно же, в обоих корпусах лучше использовать модульные блоки питания (со съемными кабелями).

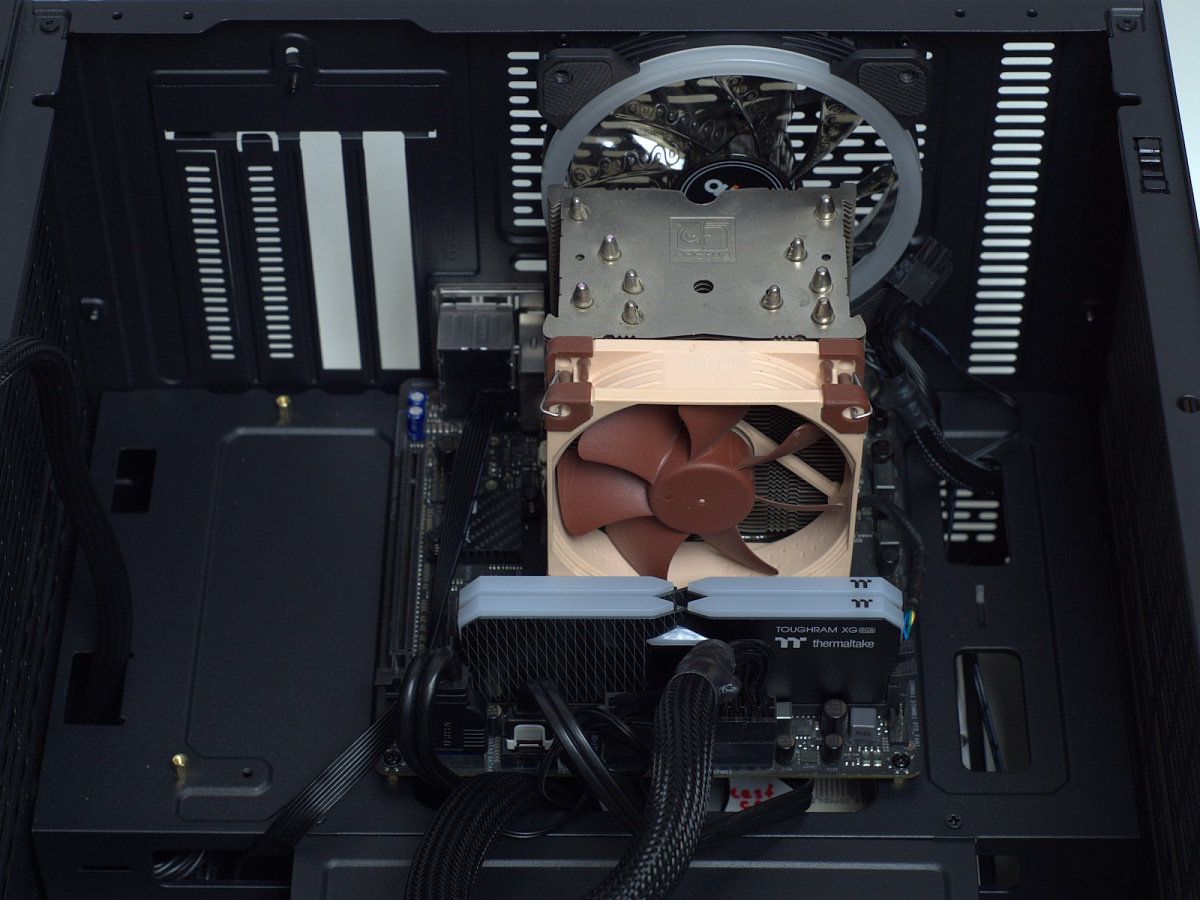

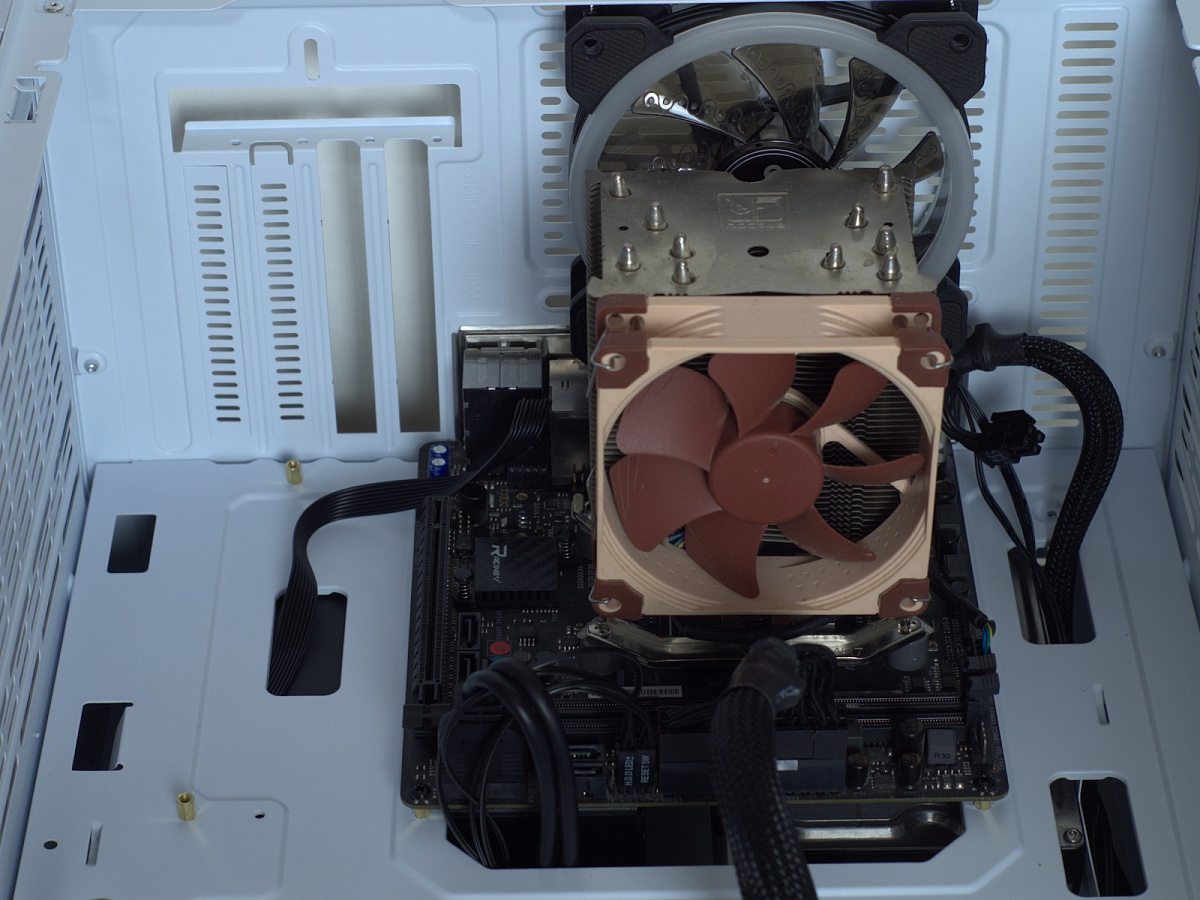

Далее идет монтаж материнской платы. Внутри корпусов mini ITX плата смотрится весьма компактно. Из удобств отметим наличие в корпусе 1STPLAYER UVIEW UV6 отдельного окна для вывода кабеля HD-аудио к mini ITX материнской плате. В модели UV5 его пришлось проводить через вертикальное окно и вдоль по материнской плате.

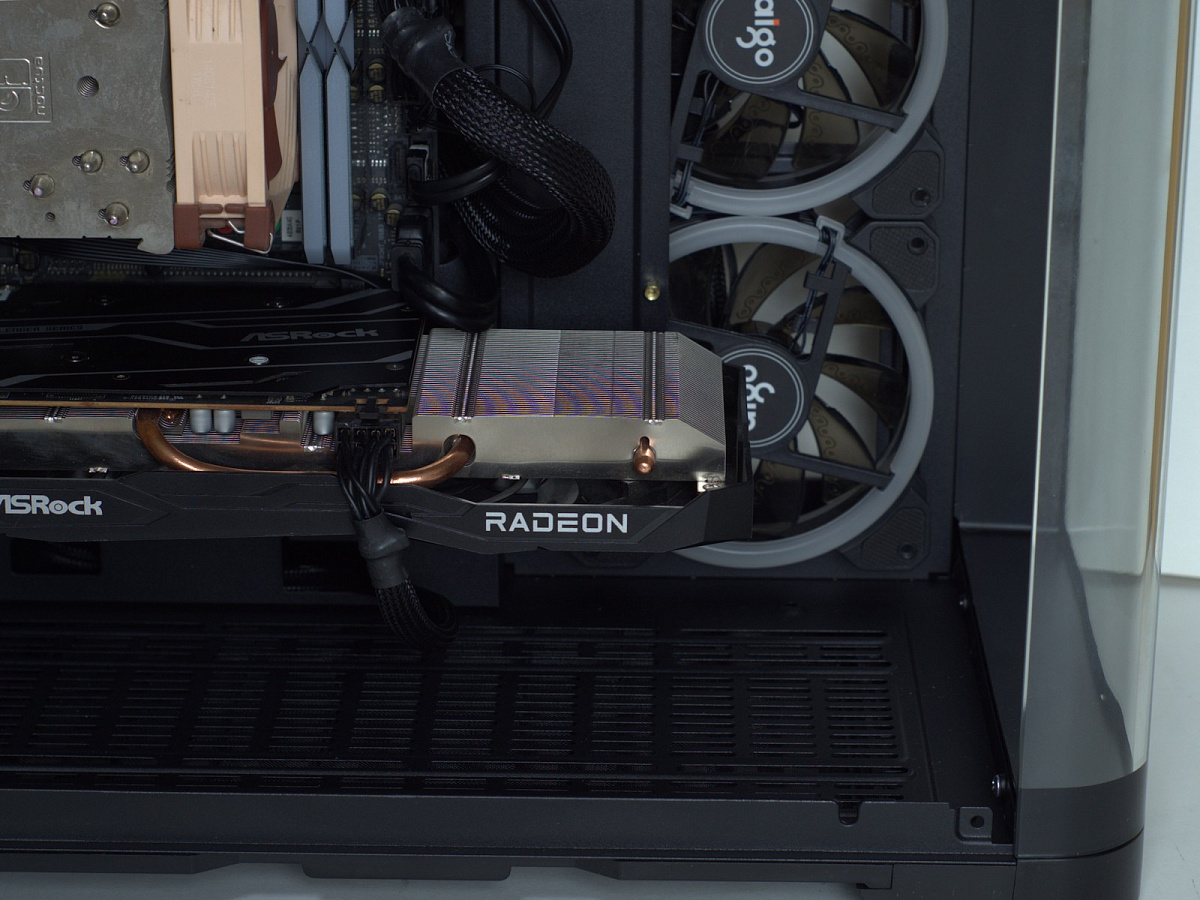

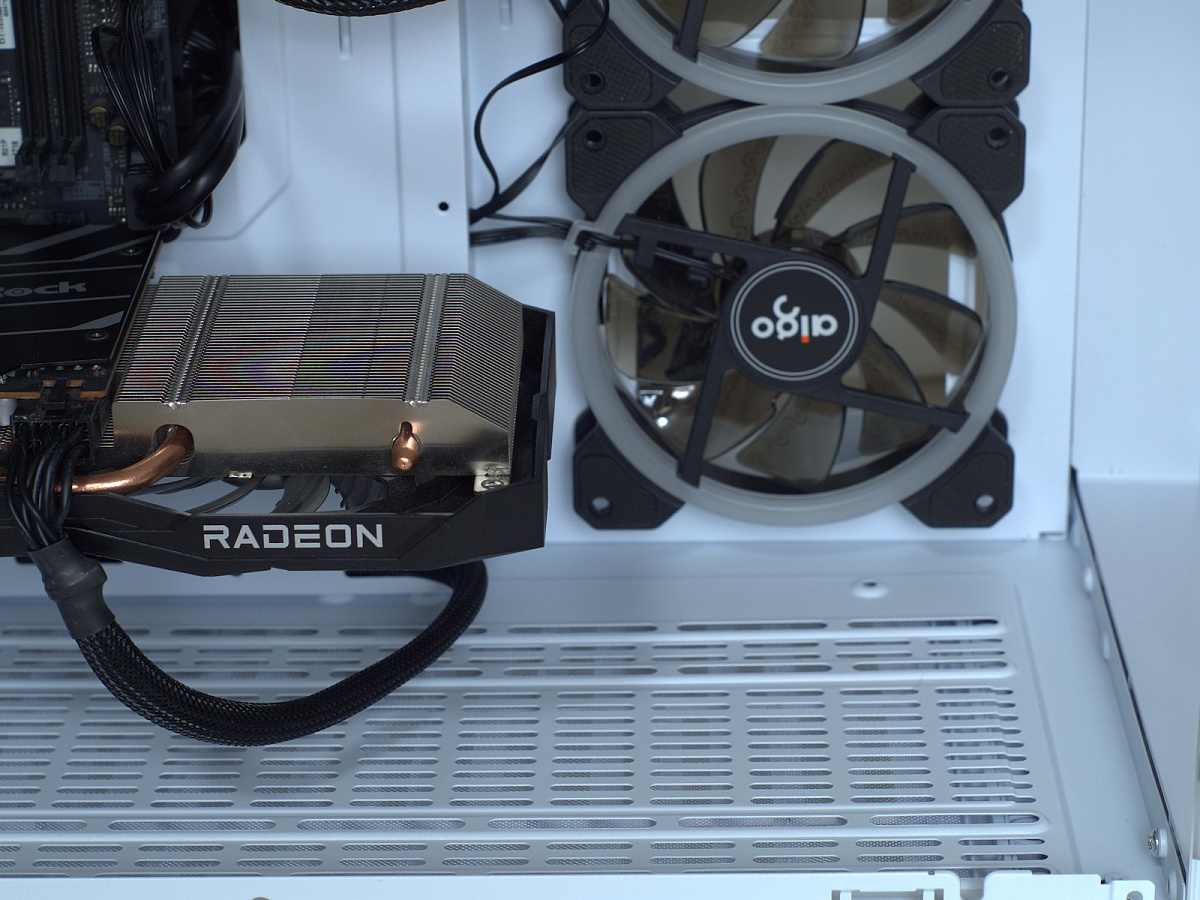

Финальный шаг - установка видеокарты. В корпусе 1STPLAYER UVIEW UV6 радиатор видеокарты ASRock Radeon RX 6600 Challenger D CLD 8GB частично обдувается боковыми вентиляторами.

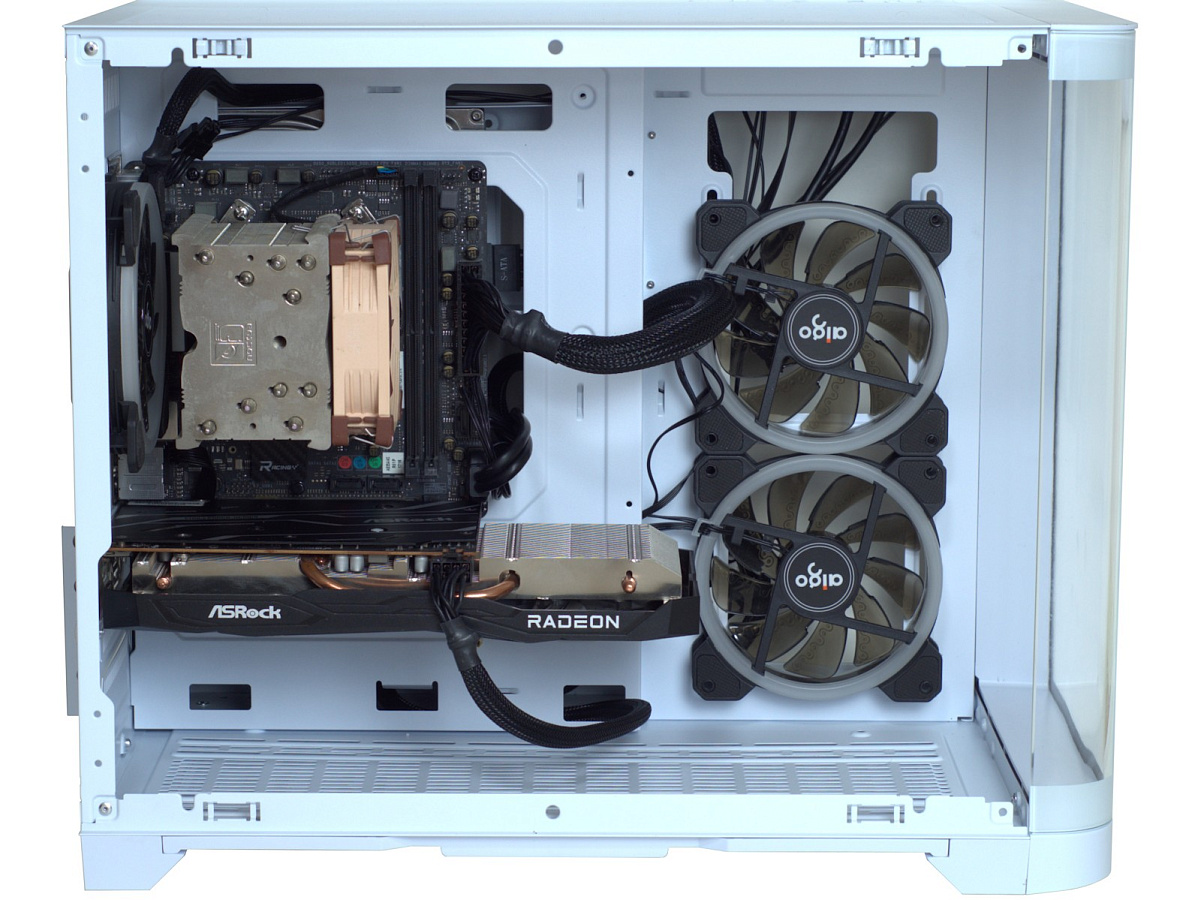

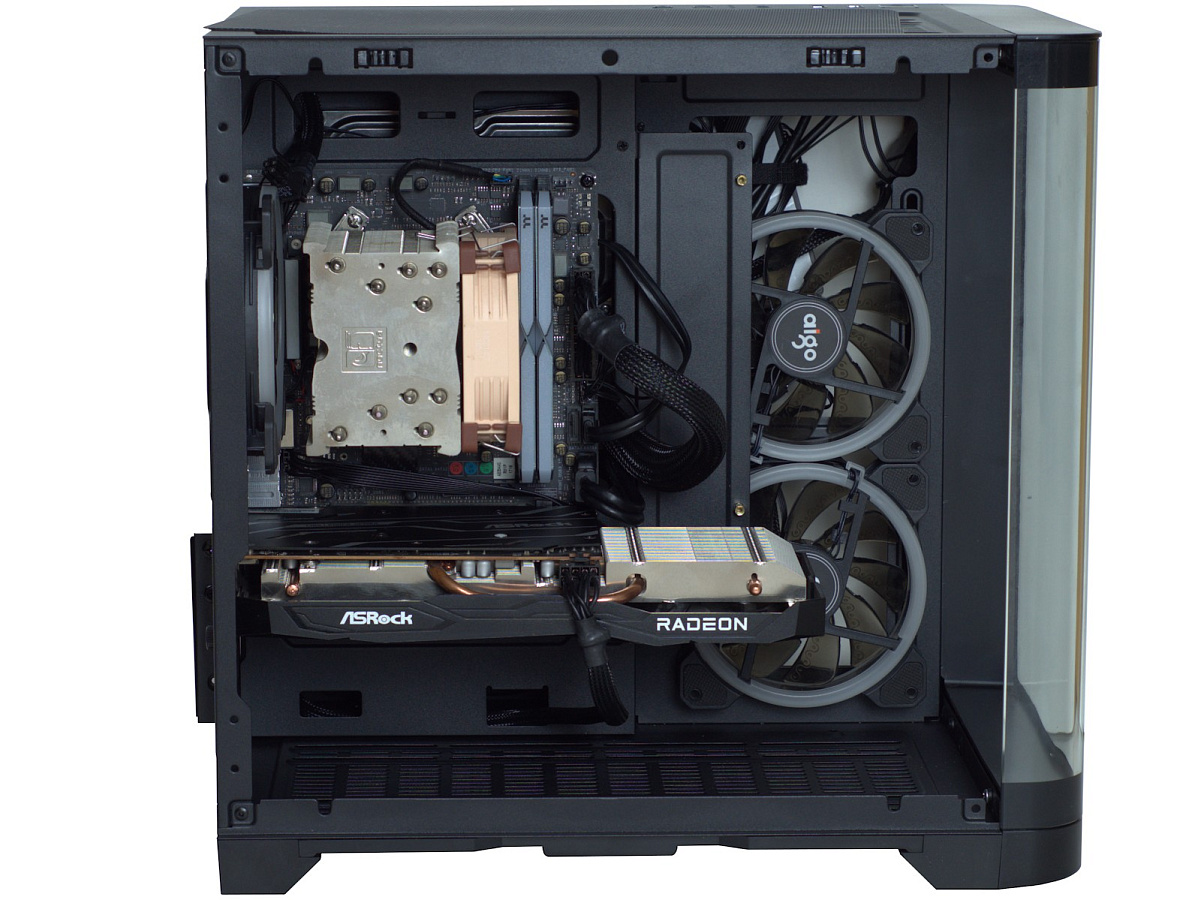

Результат сборки.

Тестовый стенд и методика тестирования

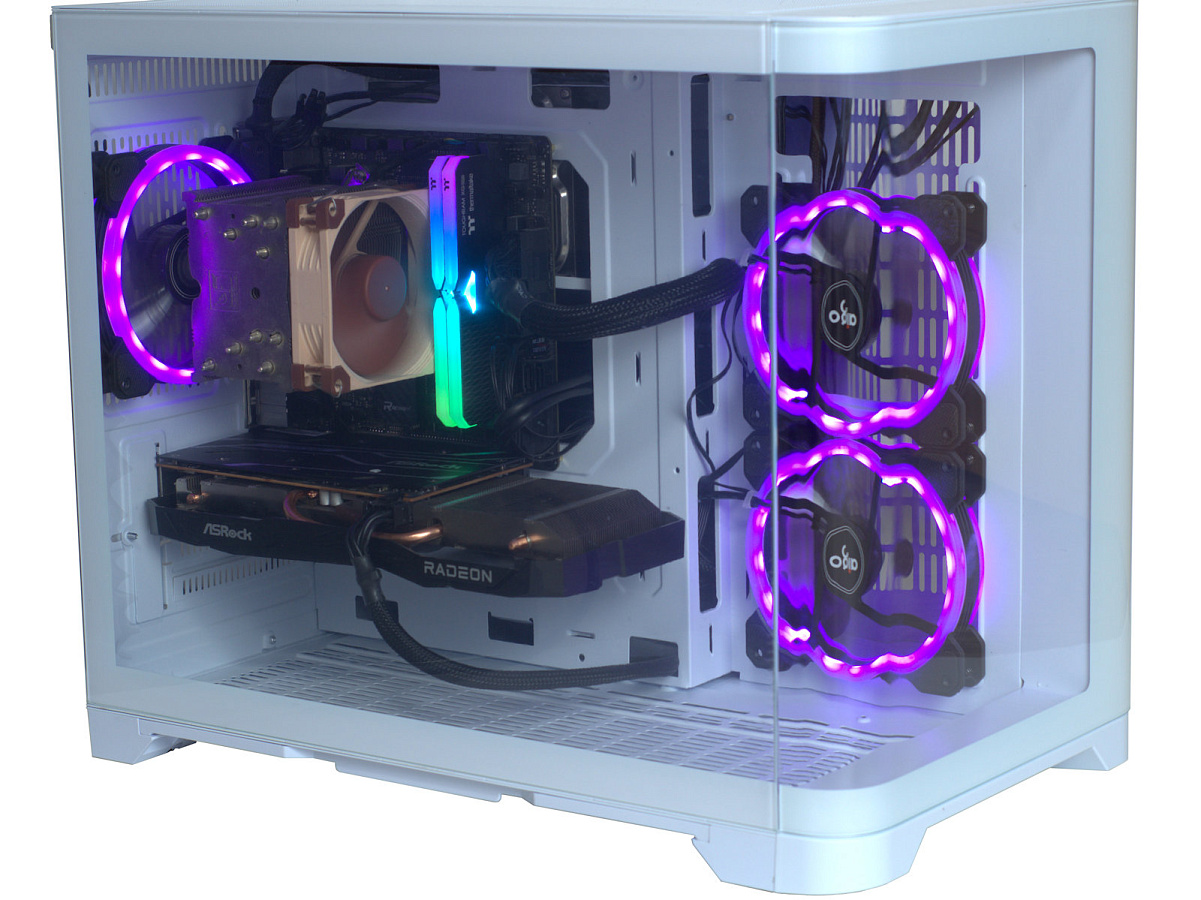

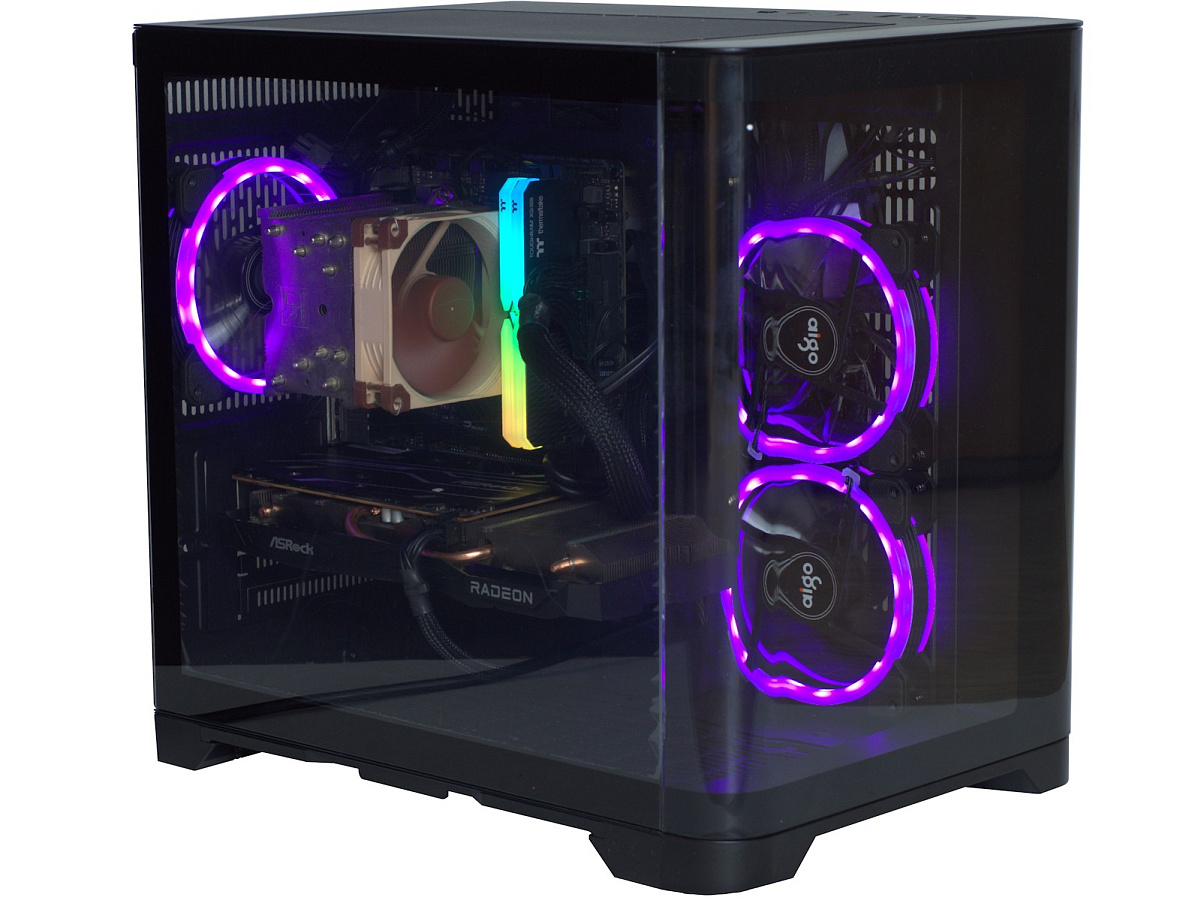

Использование лицевой и левой панелей из закаленного стекла обеспечивает эффектный внешний вид на внутренности, особенно если использовать вентиляторы с ARGB-подсветкой.

Проверка возможностей корпуса производилась путем одновременной загрузки процессора и видеокарты с помощью утилит Prime95 v30.19 (тест Small FFTs) и FurMark v1.38.1.0 (1920х1080, сглаживание 4xMSAA), время выполнения ~20 минут (до стабилизации температур). Нагрузка на жесткий диск осуществлялась с помощью утилиты Iometer 1.1.0, пресет Default, 20 минут. Данные температур процессора, видеокарты и накопителя брались из программы мониторинга CPUID HWMonitor v1.53.

Температура в помещении во время тестирования составляла 25,8-26,3 °С.

Тестирование корпусов производилось в варианте с закрытыми боковыми панелями и с демонтированными.

Используя шумомер китайского производства, был измерен уровень шума при работе корпуса с расстояния 1 метр от левой боковой стенки. Фоновый шум в комнате на момент тестирования составил 33,8 дБ.

Результаты тестирования

Нагрев компонентов

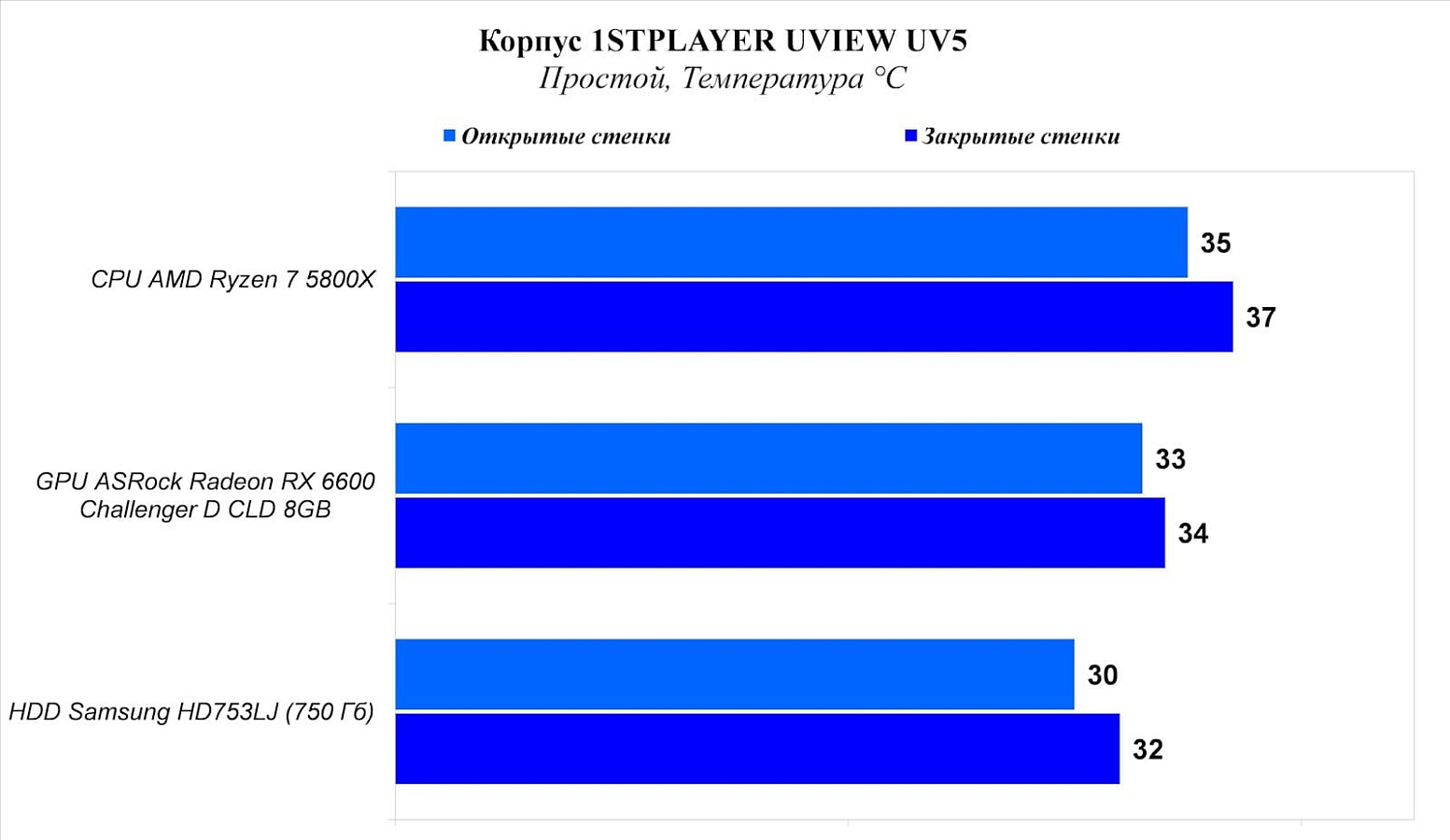

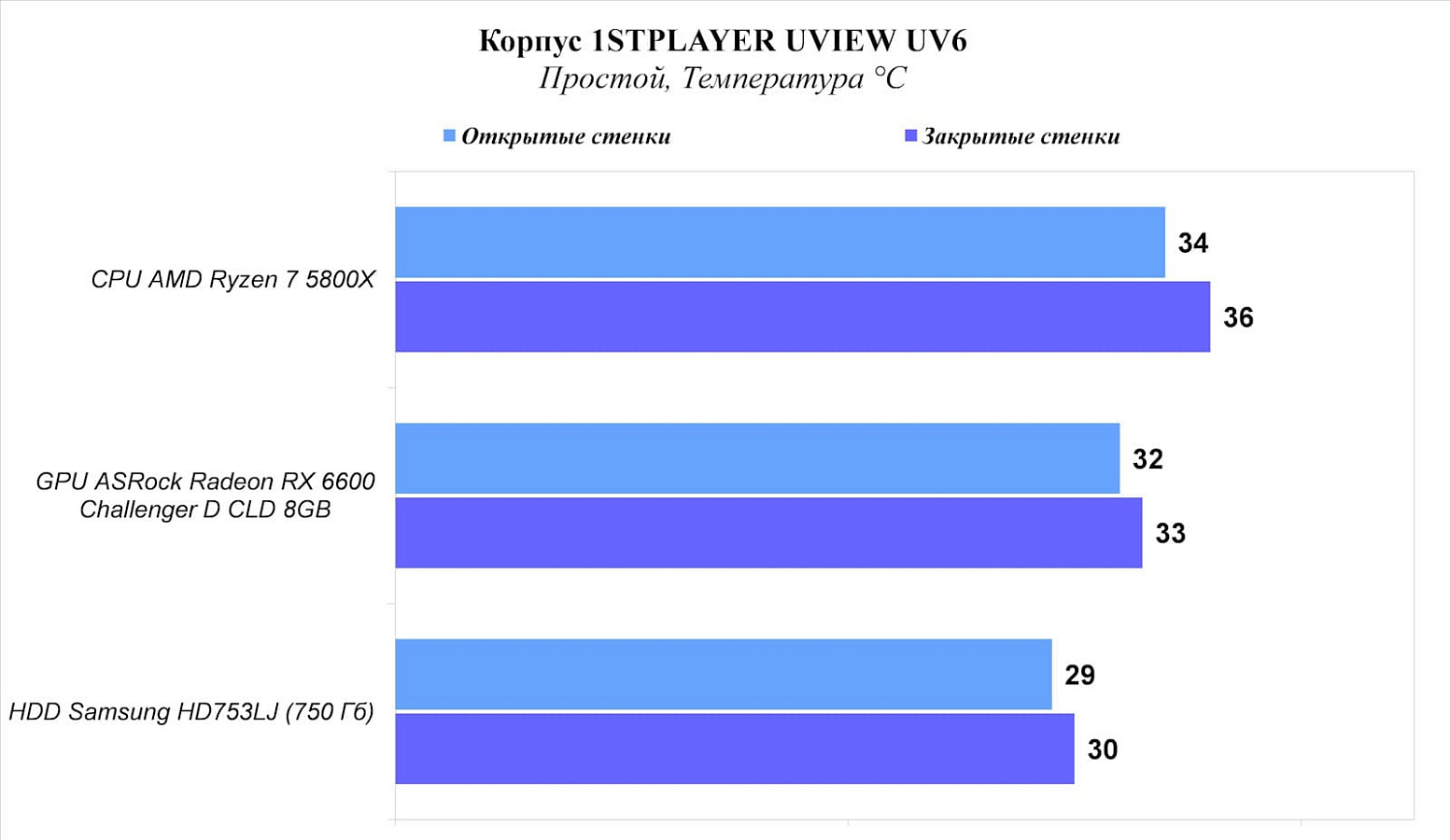

Простой системы.

Без нагрузки оба корпуса обеспечивают хороший уровень охлаждения установленных комплектующих. Если говорить о разнице в результатах охлаждения между самими корпусами, то модель 1STPLAYER UVIEW UV6 имеет незначительное преимущество – для процессора и видеокарты разница составляет 1 °С, а для накопителя доходит до 2 °С.

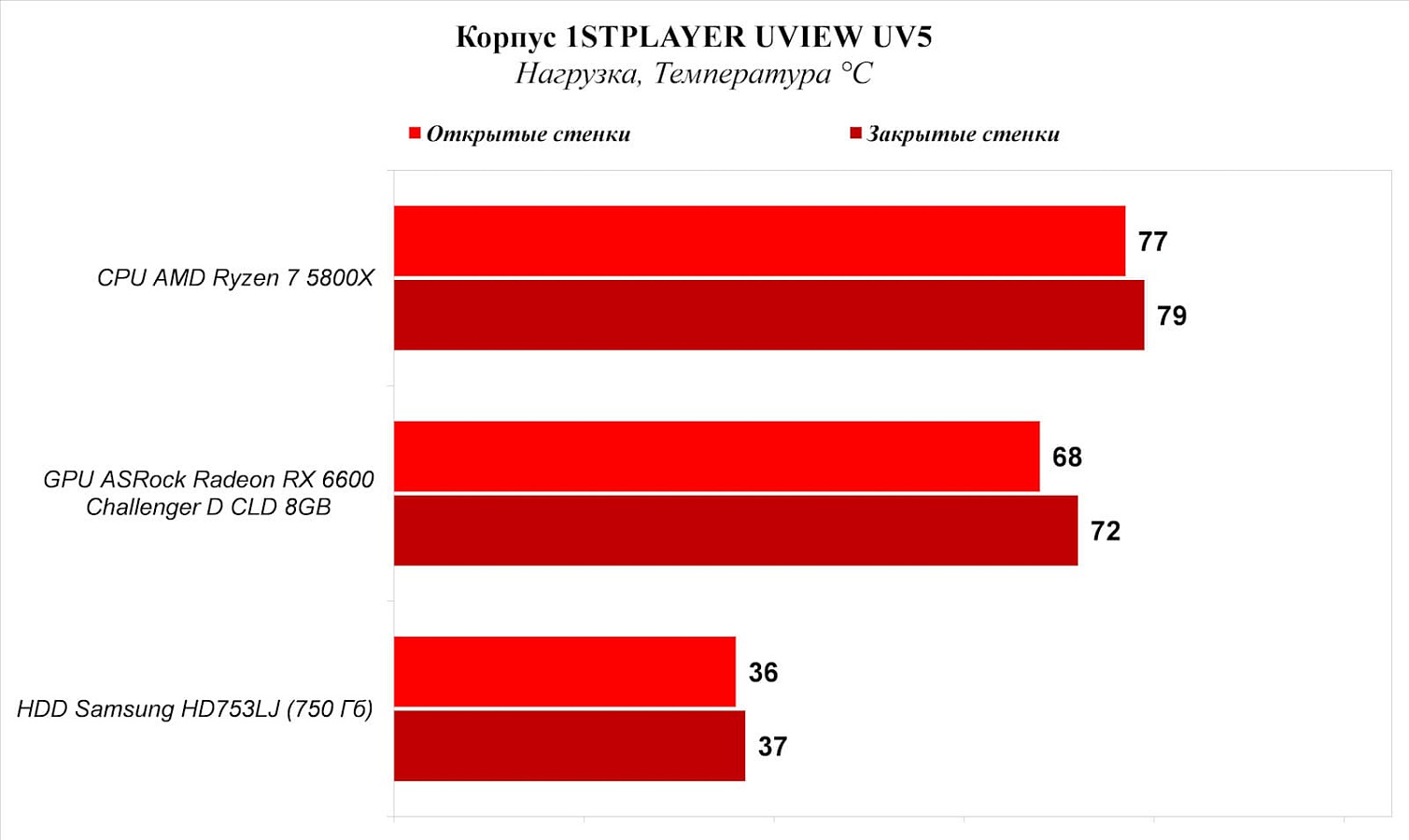

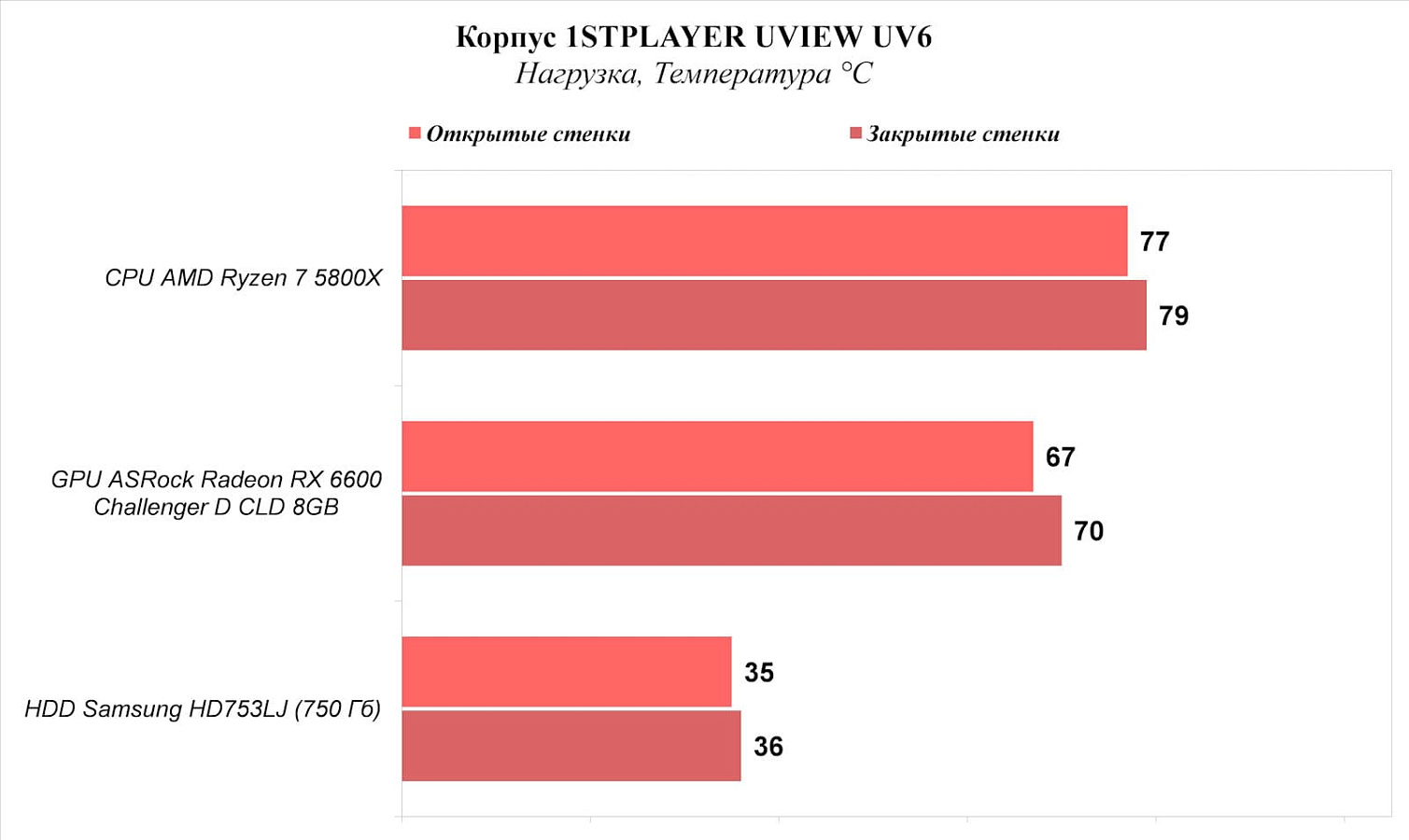

Нагрузка системы.

Под нагрузкой получаются схожие результаты с тем отличием, что температуры процессора AMD Ryzen 7 5800X в обоих корпусах получаются идентичными как с открытыми боковыми стенками, так и с установленными. Если говорить о нагреве видеокарты ASRock Radeon RX 6600 Challenger D CLD 8GB, то корпус 1STPLAYER UVIEW UV6 с закрытыми боковыми стенками обеспечивает несколько лучший температурный режим (разница 2 °С) относительно корпуса 1STPLAYER UVIEW UV5. Относительно жесткого диска: несмотря на отсутствие активного охлаждения, его нагрев в обоих корпусах получается сравнительно невысоким, а разница составляет 1 °С.

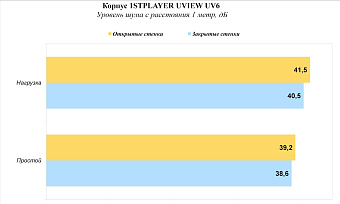

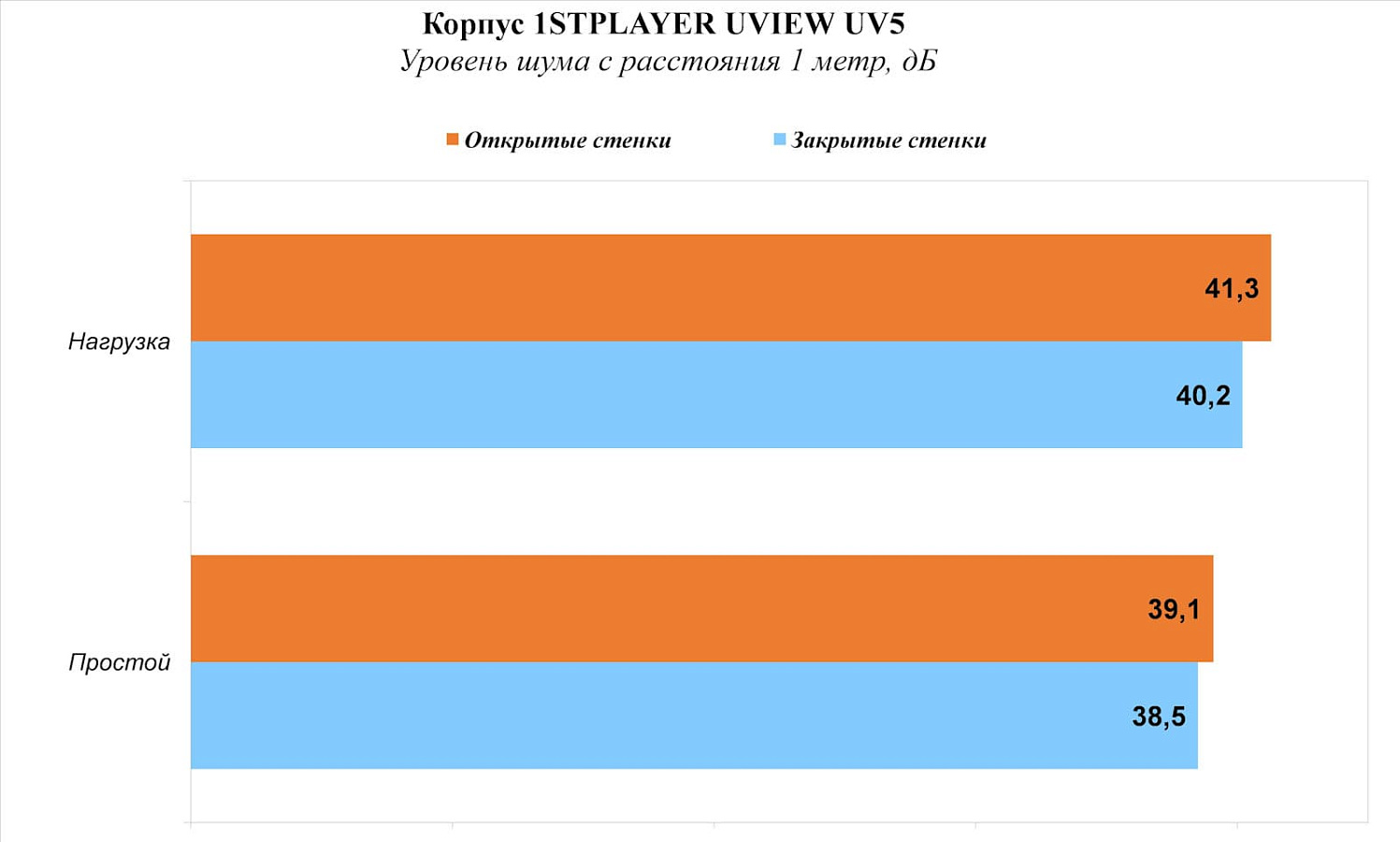

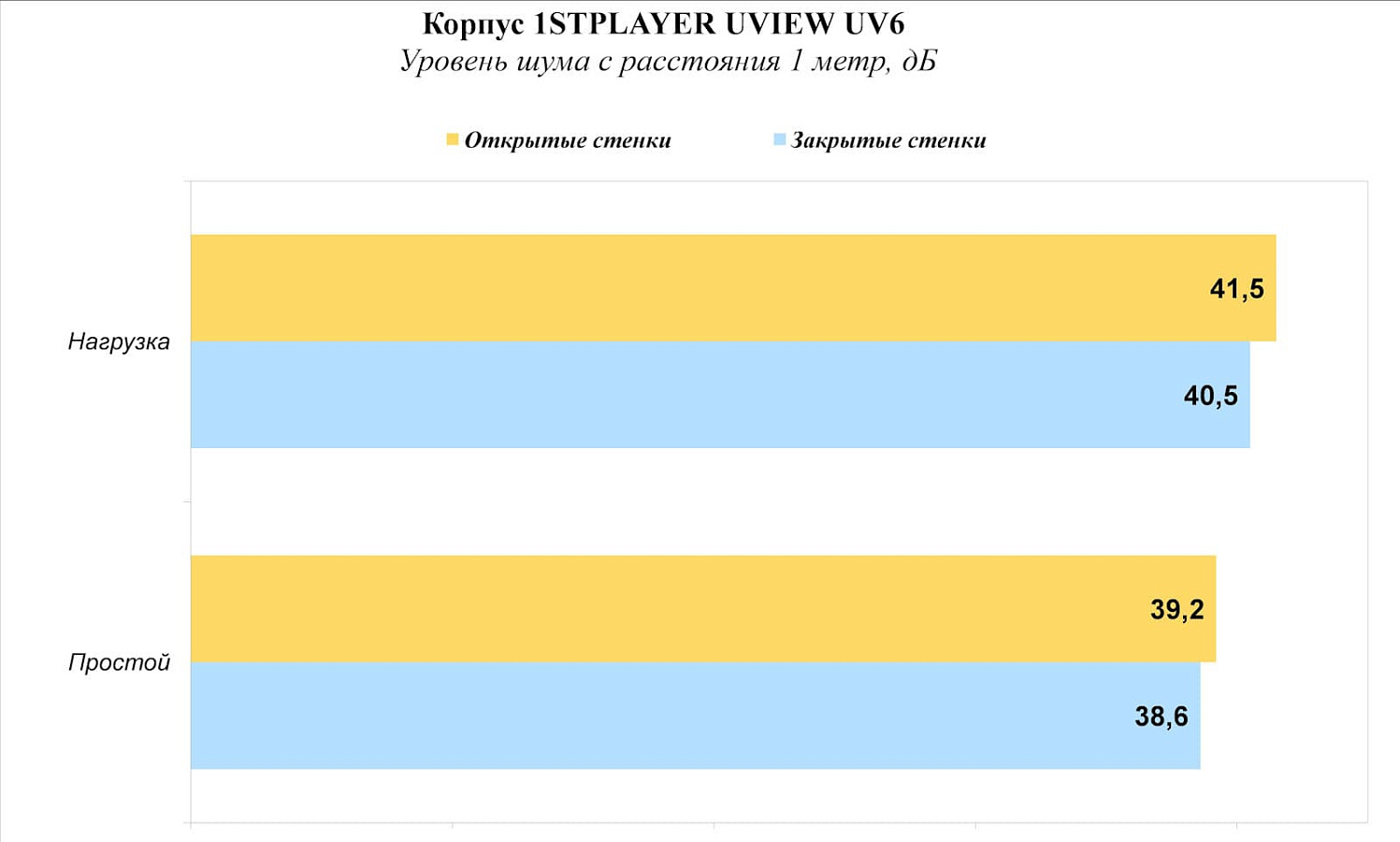

Уровень шума

Уровень шума, генерируемый обоими корпусами, также получился практически одинаковым, однако здесь по результатам измерений чуть лучше себя проявил корпус 1STPLAYER UVIEW UV5, хотя с точки зрения слуховых ощущений все одинаково – в простое заметна работа вентиляторов, установленных в корпусах, а под нагрузкой начинает преобладать не сильно раздражающий шум систем охлаждения процессора и видеокарты.

Выводы

Корпуса-аквариумы 1STPLAYER UVIEW UV5 и 1STPLAYER UVIEW UV6 являются однотипными моделями, имеющими стильный внешний вид и обеспечивающими эффектный вид на внутренности. Их возможности позволяют собрать игровую систему на базе Micro ATX/mini ITX платы с использованием кулеров высотой до 157 мм. Отличительной чертой корпусов являются их размеры, а в частности глубина, которая повлияла на их возможности.

Так, 1STPLAYER UVIEW UV5 с глубиной 385 мм компактнее, что отразилось на ограничении максимальной длины устанавливаемых видеокарт (до 330 мм), используемого сверху радиатора СЖО (до 240 мм), максимальном количестве устанавливаемых 120 мм вентиляторов (до 7 шт.) и, конечно же, количестве используемых накопителей (1х3.5" + 2х2.5" или 0х3.5" + 3х2.5").

В свою очередь, модель 1STPLAYER UVIEW UV6 имеет большую глубину (453 мм). В результате в данном корпусе можно использовать видеокарты длиной до 400 мм, сверху радиатор СЖО 240/360 мм, до 9х120 мм вентиляторов и накопители в конфигурации 2х2.5" и 2х3.5".

Как мы уже упоминали, корпуса могут поставляться в трех вариантах комплектации (без вентиляторов, с двумя или пятью 120 мм вентиляторами) и двух цветах (белый или черный), отличающиеся ценой, поэтому у пользователя есть возможность выбора подходящего варианта.

Плюсы 1STPLAYER UVIEW UV5:

Минусы 1STPLAYER UVIEW UV5:

Плюсы 1STPLAYER UVIEW UV6:

Минусы 1STPLAYER UVIEW UV6:
