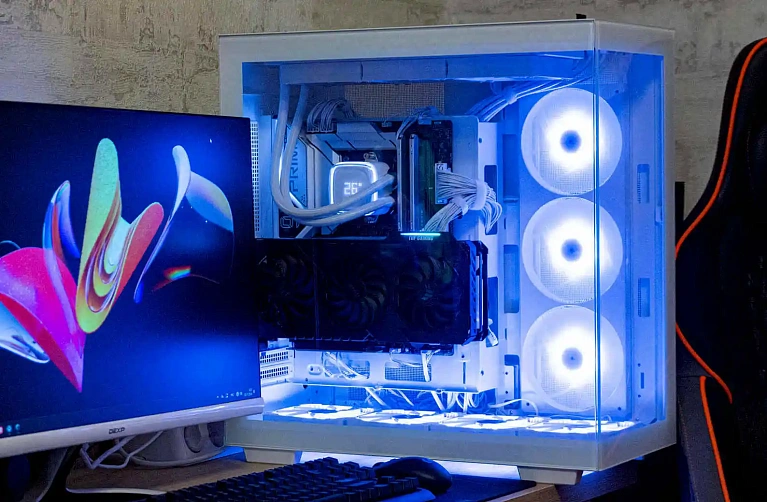

Обзор и тестирование корпуса Deepcool CH780 WH

Огромный вместительный корпус с панорамными окнами, в него могут вместится любые габаритные комплектующие и еще останется место. Отлично подойдет для демонстрации внешнего вида ваших комплектующих и для их охлаждения. Райзер для вертикальной установки видеокарты в комплекте, остается только прикупить дополнительные вентиляторы.

Технические характеристики

Упаковка и комплект поставки

Корпус поставляется в габаритной картонной коробке, по бокам ручки для переноски. На углу небольшая цветная наклейка с цветным изображением корпуса и техническими характеристиками.

Корпус упакован в целлофан и зафиксирован двумя формованными демпферами из вспененного полиуретана, все стеклянные панели обклеены пленкой.

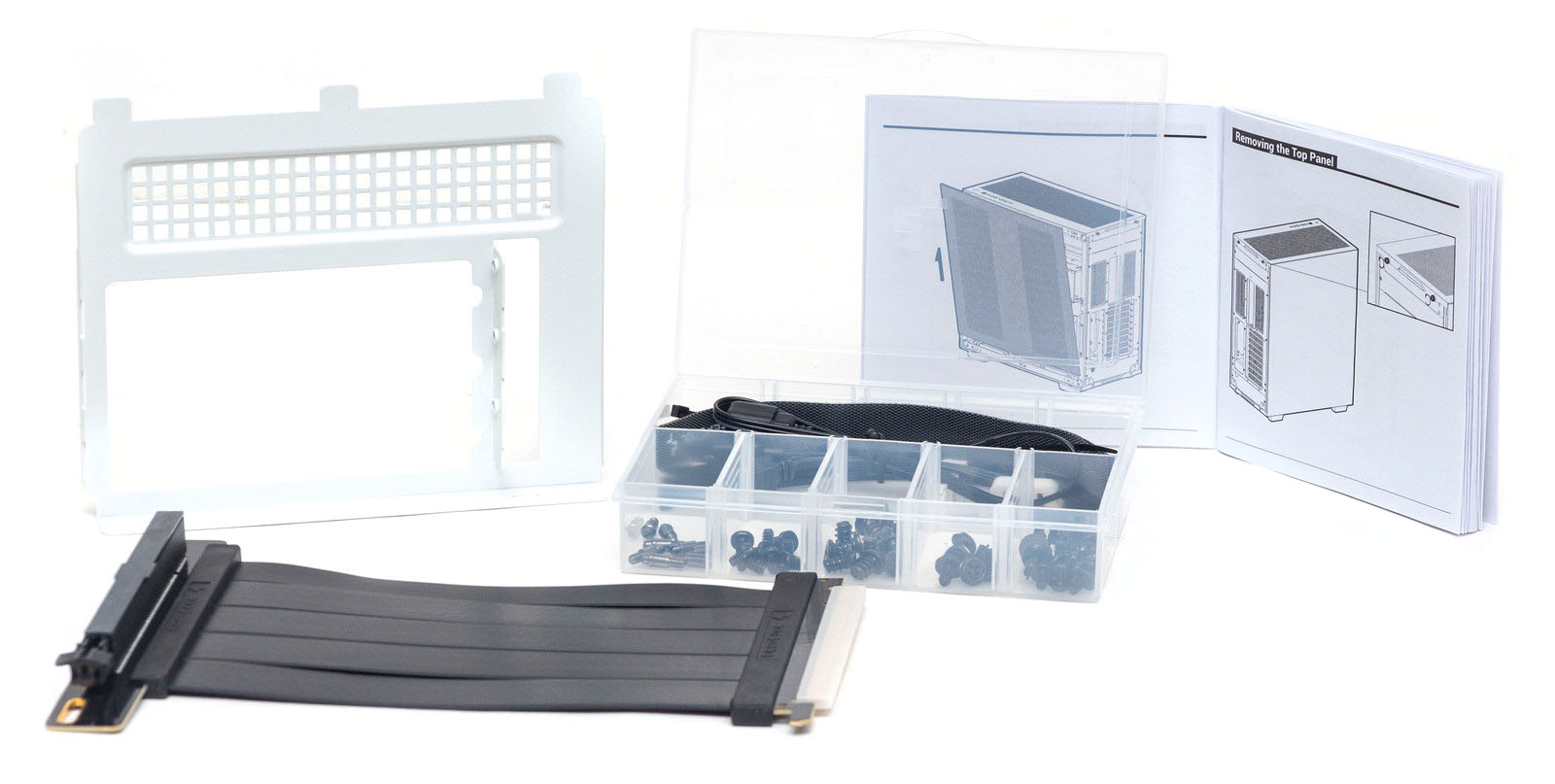

Внутри корпуса пластиковая коробочка-органайзер с набором винтов, стяжек и разветвителем для подключения подсветки.

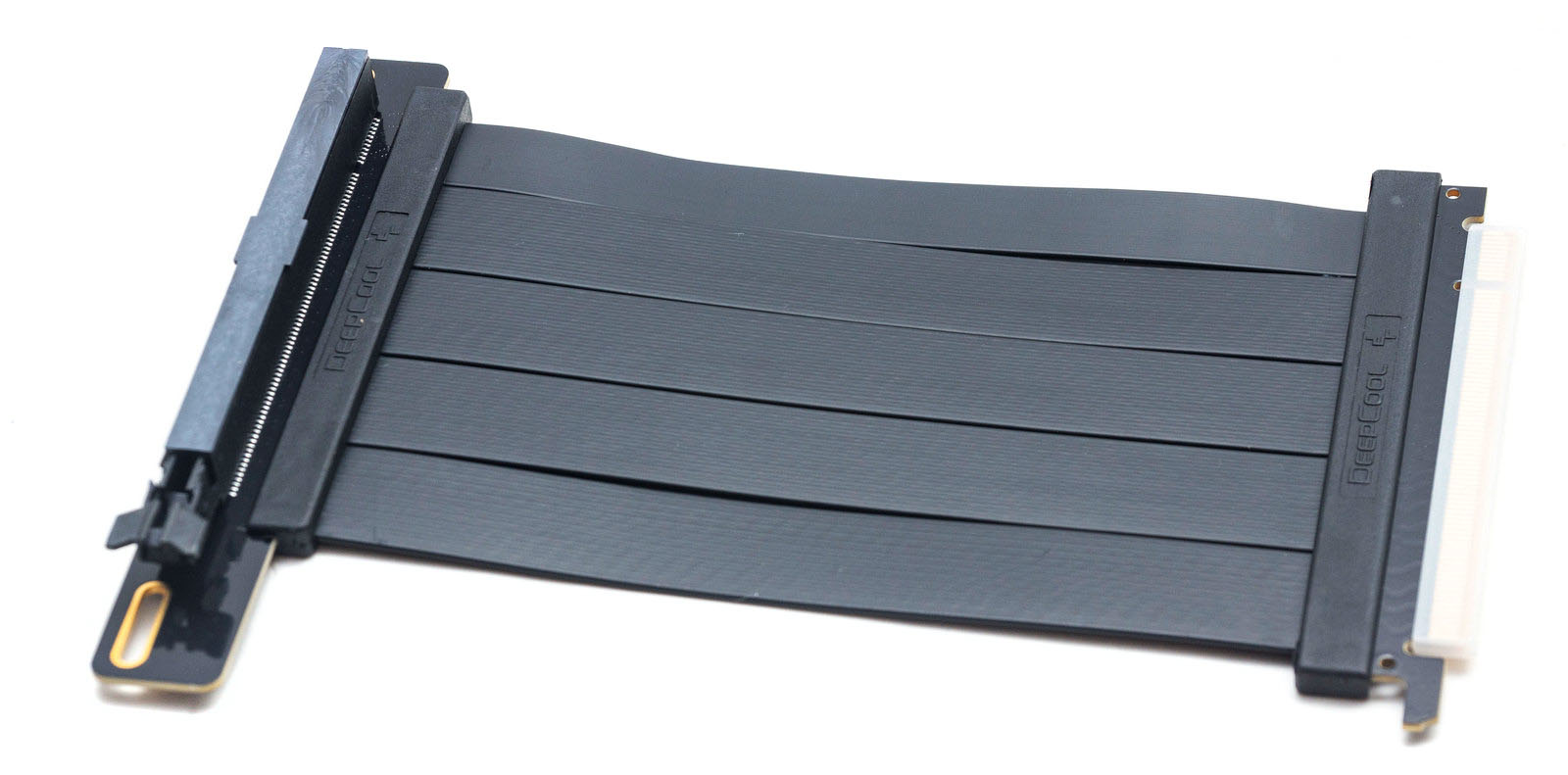

В отдельной картонной коробочке, также зафиксирован демпферами райзер версии PCI-E 4.0 и рамка для вертикальной установки видеокарты.

Белый корпус комплектуется черными аксессуарами, что смотрится не очень красиво. Причем, винты на самом корпусе серебристые, а в комплекте черные. Если сделать райзер белым сложно технически, то положить белые стяжки можно было без проблем.

Внешний вид

Корпус полностью из металла и двух стеклянных панелей. Из пластика только ножки в основании и рамка нижнего фильтра.

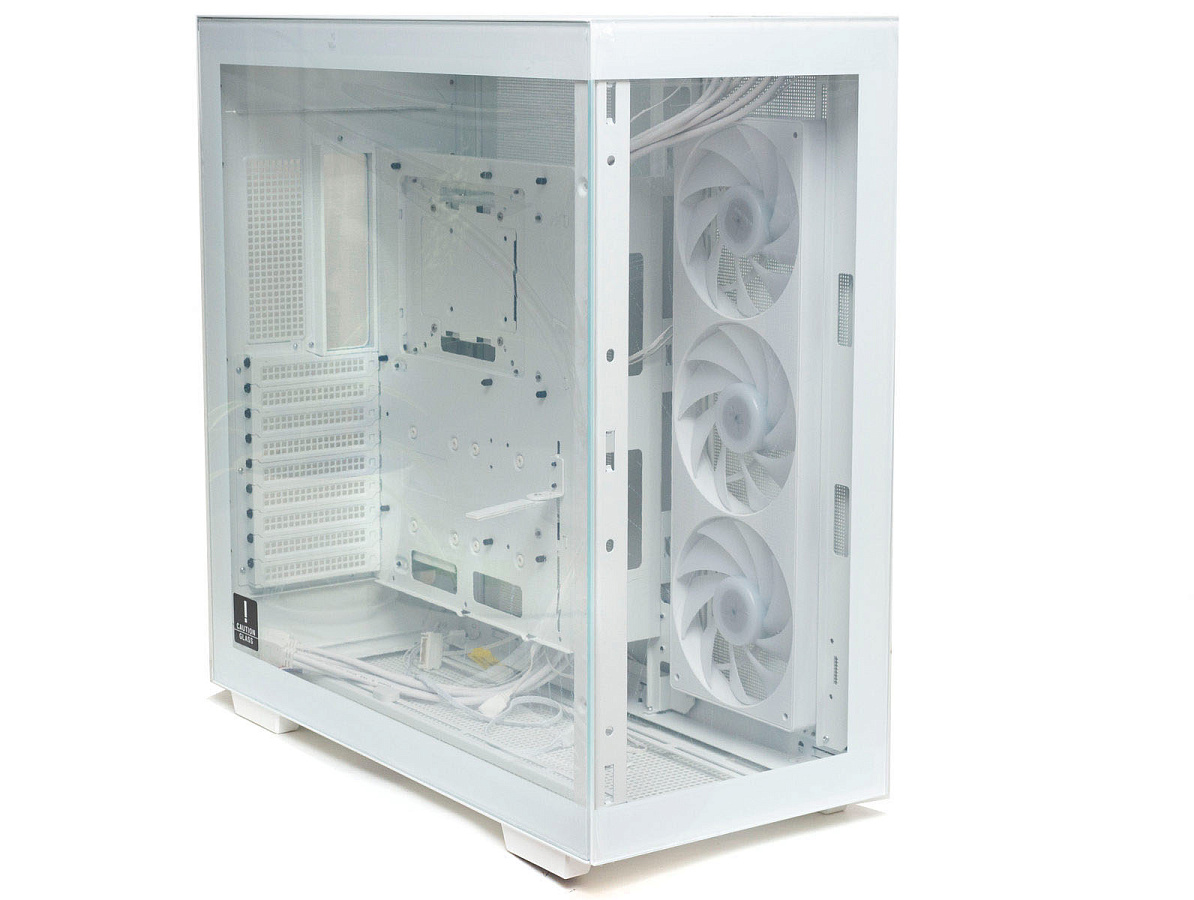

Боковая и фронтальная стеклянные панели не тонированные и дают возможность полного обзора внутреннего пространства.

По краям стекла широкие рамки, нанесенные краской изнутри. Только на стыке между панелями рамок нет, но имеется небольшая щель.

Изначально, на месте стыка, установлен металлический уголок, но он съемный, выполняет скорее защитную функцию при транспортировке.

Хотя, судя по имеющимся отверстиям, конструкцией предусмотрена замена фронтальной стеклянной панели на металлическую, скорее всего сетчатую панель. Имеется возможность прикрутить направляющие для установки в этом месте вентиляторов, также как сверху и снизу корпуса. В нашей комплектации такой сменной панели нет, но такую конструкцию мы встречали в корпусе Formula Crystal Z8 Floe.

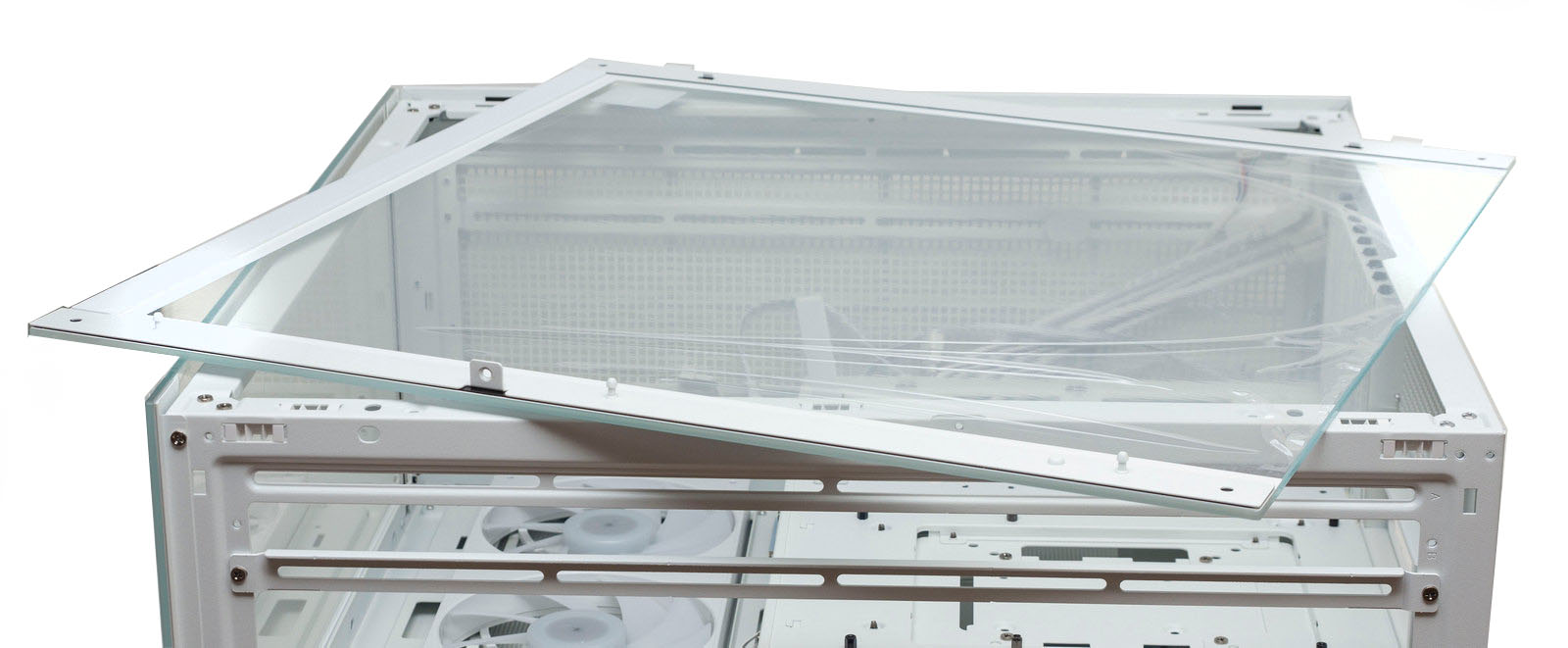

На боковой стеклянной панели изнутри наклеены металлические вставки с направляющими и ушками для крепления в зажимах. Такое крепление панелей на защелки часто встречается в последнее время. Таким же образом крепятся верхняя и правая боковая панели.

Снять боковую панель просто и быстро не получится, для этого нужно снять верхнюю панель, и уже под ней открутить винтик, фиксирующий стеклянную панель. Но если требуется часто открывать корпус, то этот винт можно не прикручивать.

Снизу верхней сетчатой панели вставлен съемный нейлоновый фильтр с магнитной рамкой. Интерфейсная панель остается на корпусе.

В корпусе сверху широкое окно, для установки вентиляторов или радиаторов СЖО здесь прикручены два направляющих уголка. Их можно перемещать левее или правее от центра, или расширять под 140 мм вентиляторы.

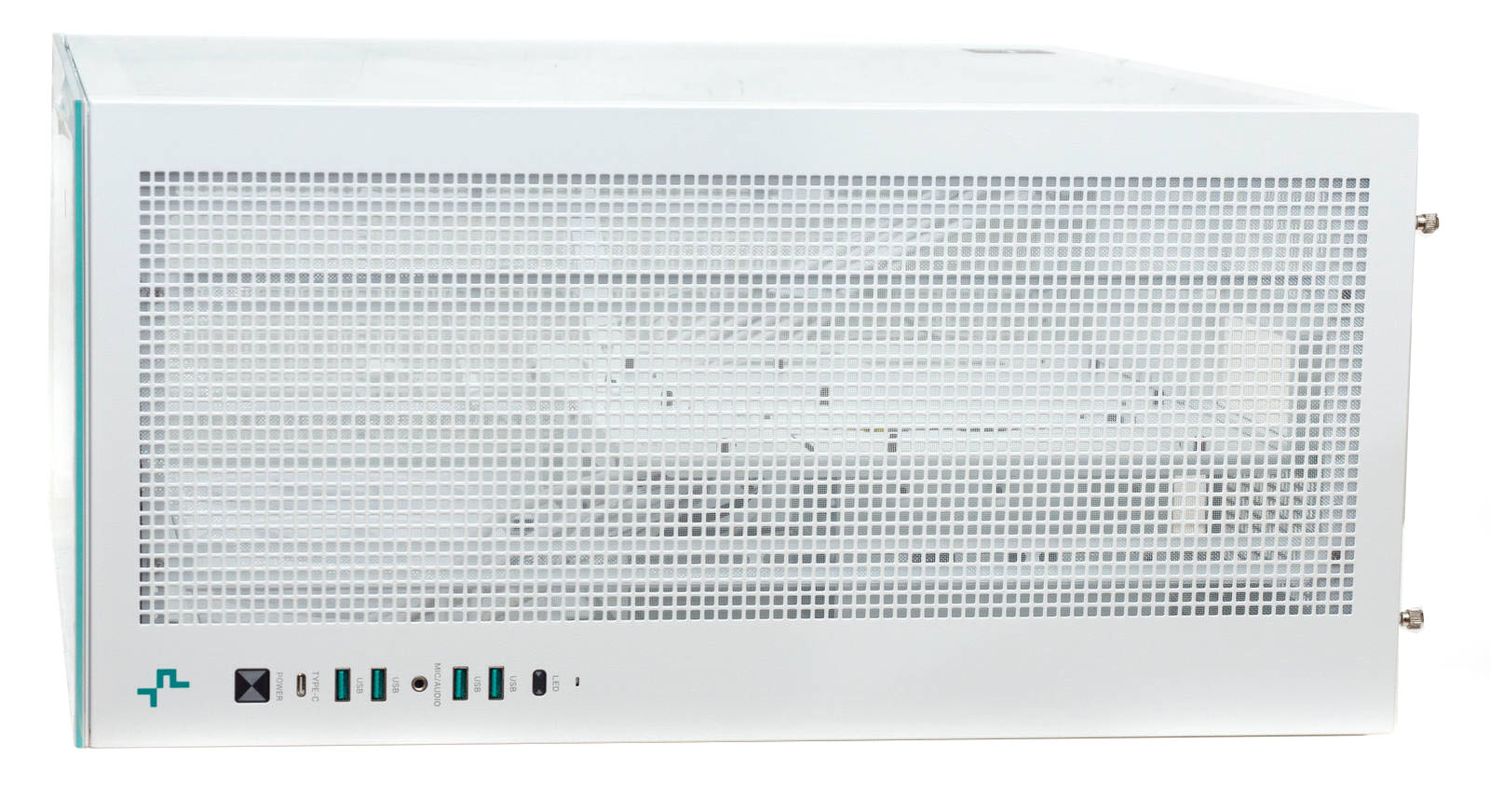

На интерфейсной панели квадратная кнопка включения, разъемы USB Type-C, четыре USB-A, один комбинированный аудио, и кнопка переключения RGB. Кнопки перезагрузки нет, но контакт от кнопки LED можно подключить именно для перезагрузки.

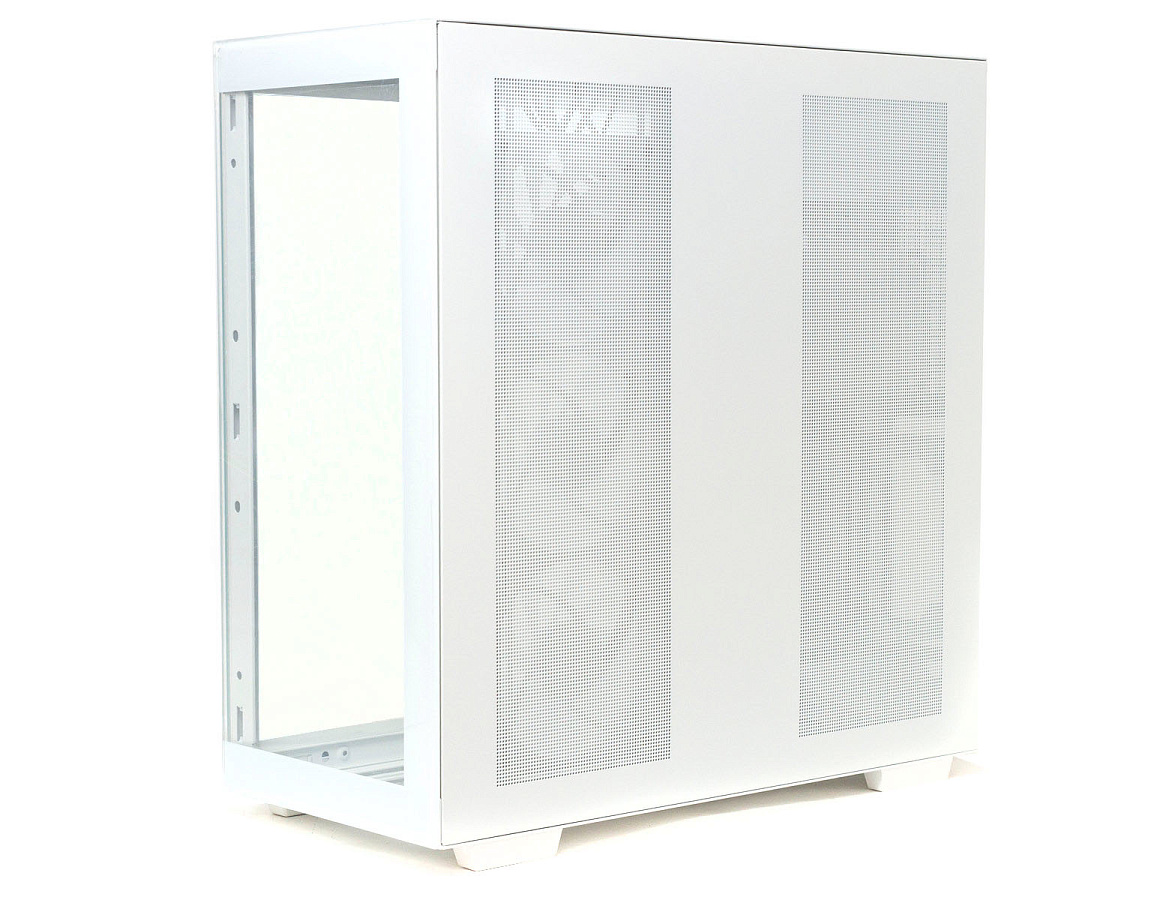

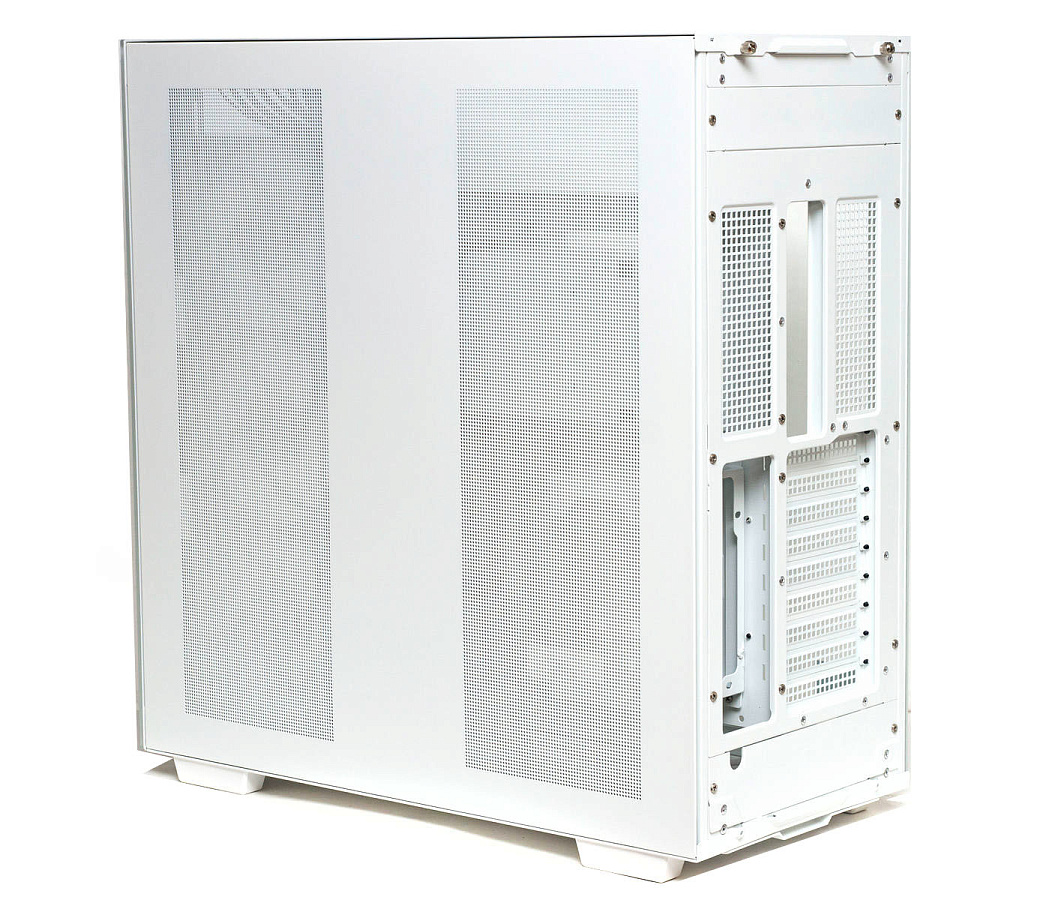

Правая панель имеет две вентиляционные зоны с мелкой перфорацией. Фильтров изнутри нет, поэтому устанавливать здесь вентилятор на вдув можно только переместив сюда фильтр сверху, если сверху устанавливать вентиляторы на выдув, то фильтр там не понадобится.

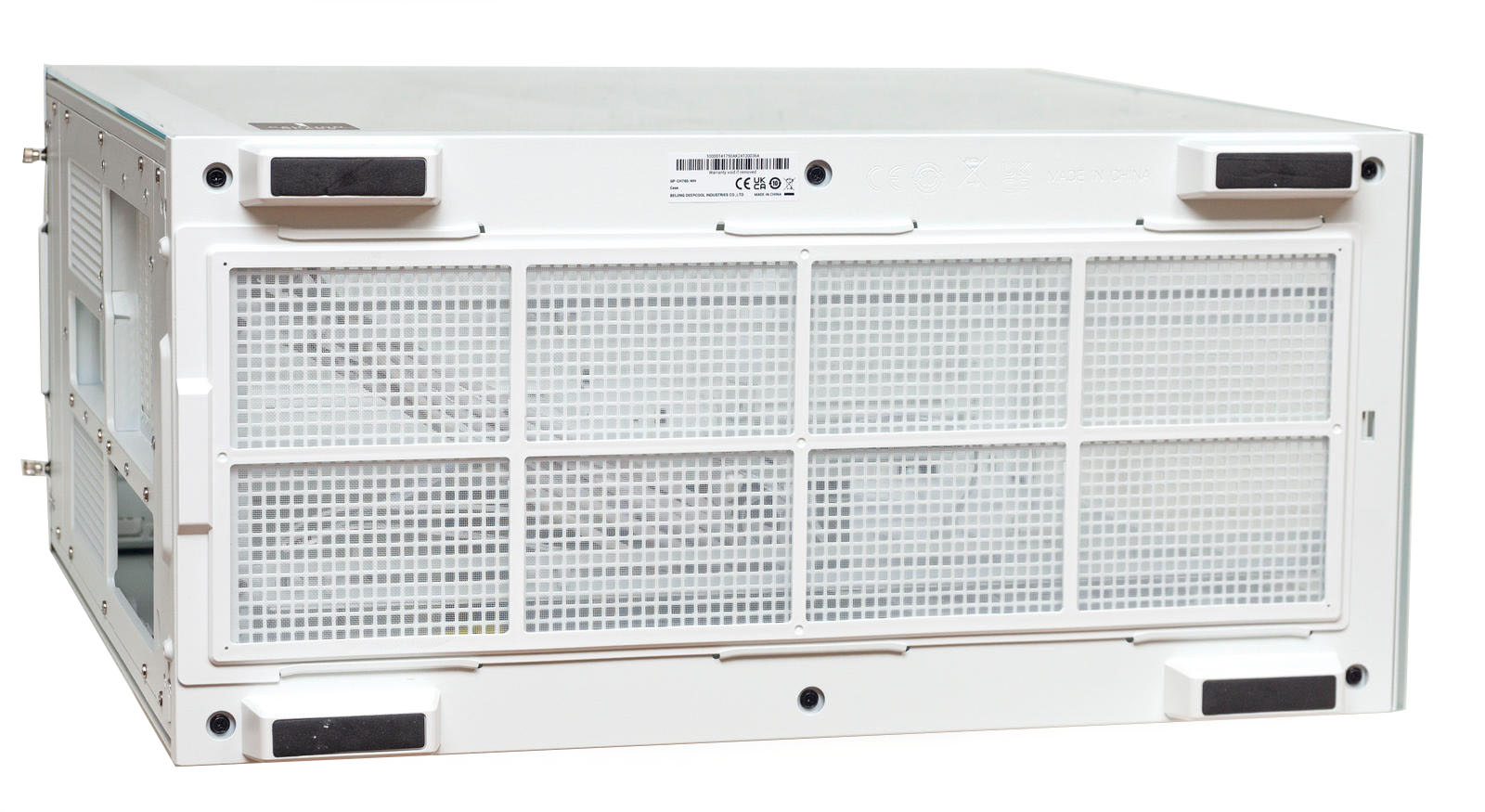

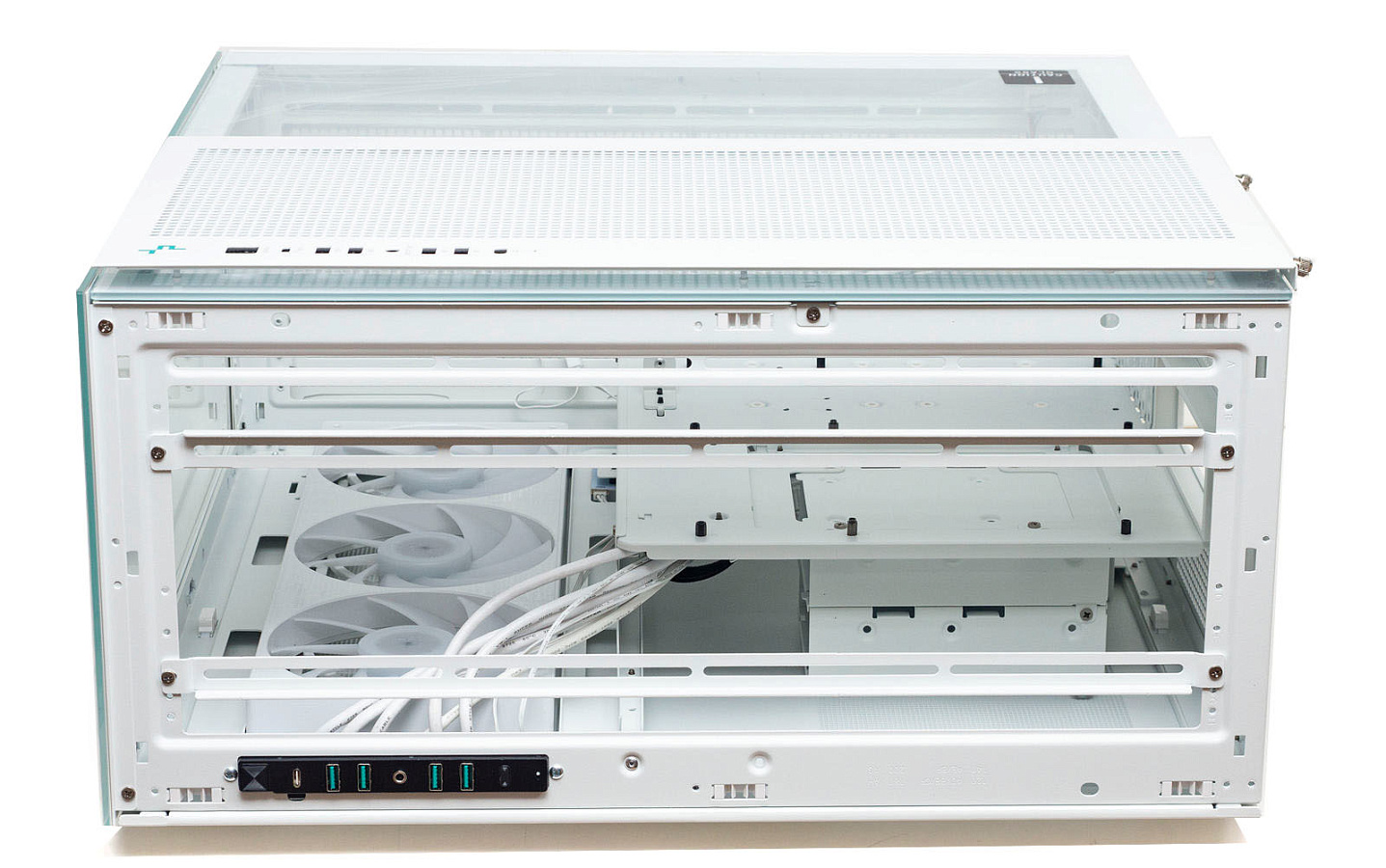

Нижняя панель съемная, на шести винтах. На всю поверхность установлен съемный фильтр с рамкой, вставляется в пазы. По углам трапециевидные пластиковые ножки.

Данную панель придется откручивать если снизу устанавливать вентиляторы. Они также прикручиваются к уголкам, которые прикручены снизу, система регулировок как сверху.

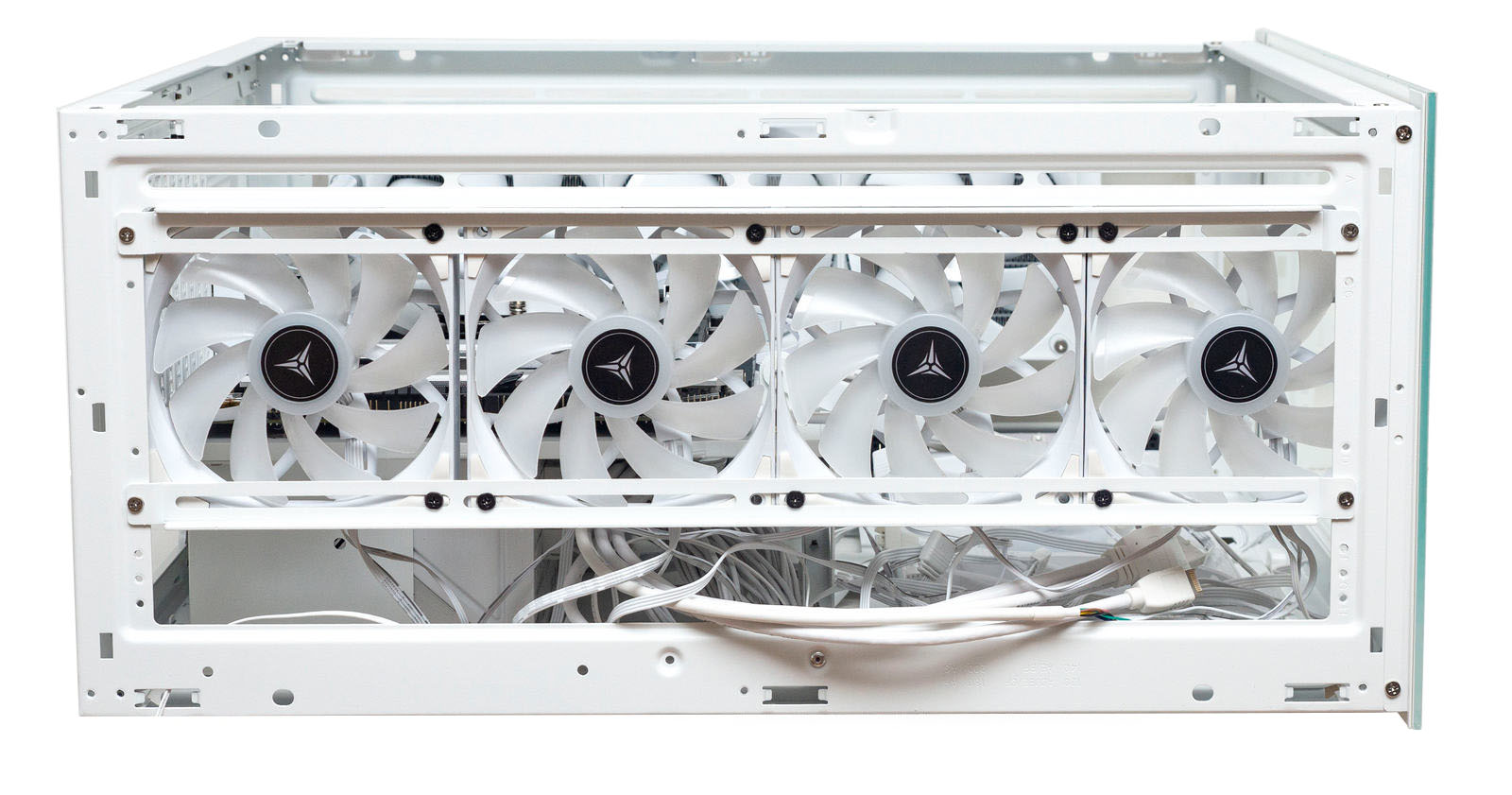

Нам удалось вместить здесь четыре 120-мм вентилятора. Желательно здесь их ставить на вдув, для эстетики внешнего вида они должны быть реверсные, но у нас таких не нашлось, поэтому перевернули обычные вентиляторы.

Если бы направляющие уголки для установки вентиляторов откручивались изнутри корпуса, то, возможно, не пришлось бы снимать нижнюю панель для монтажа вентиляторов, а так это крайне неудобно.

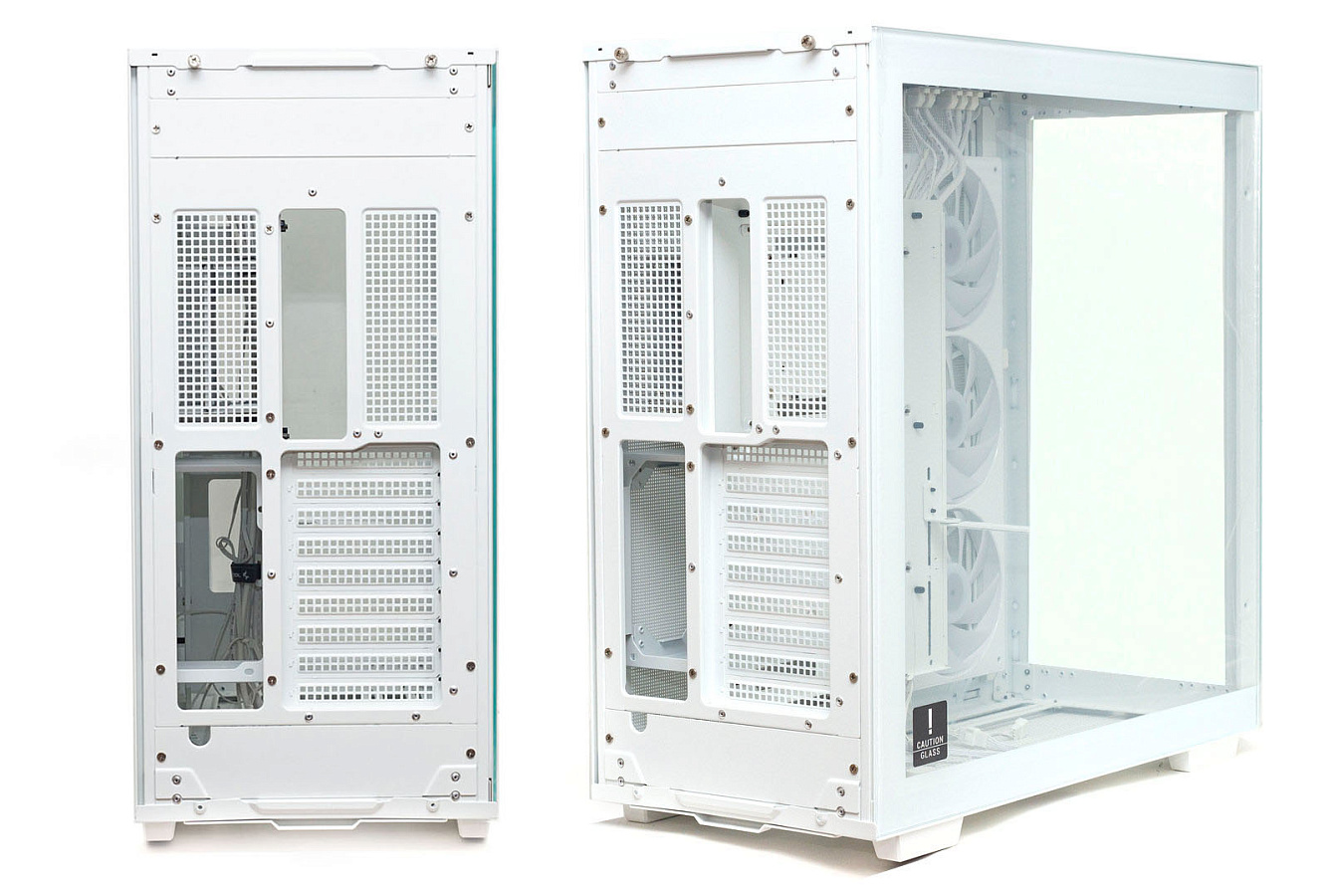

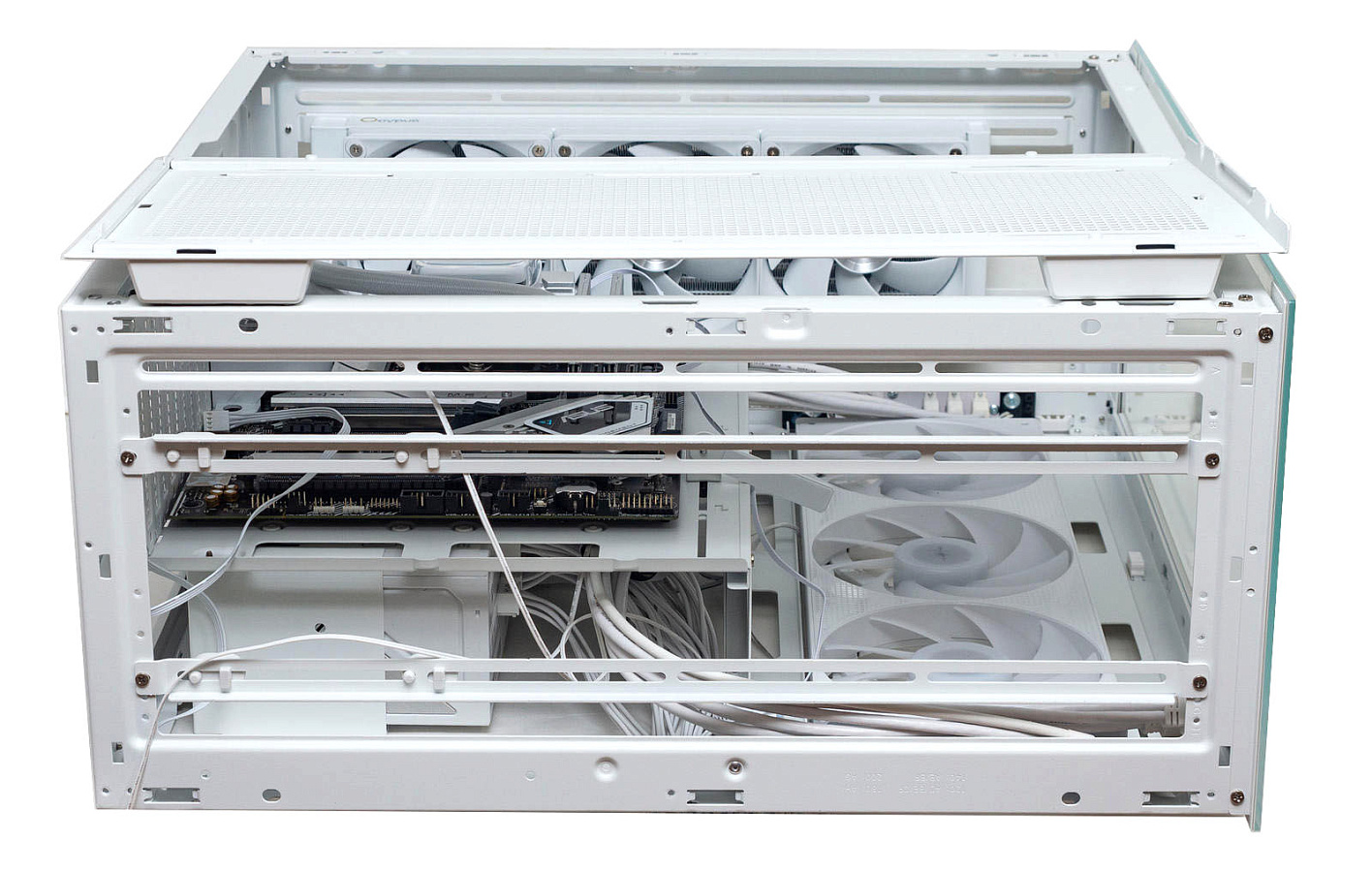

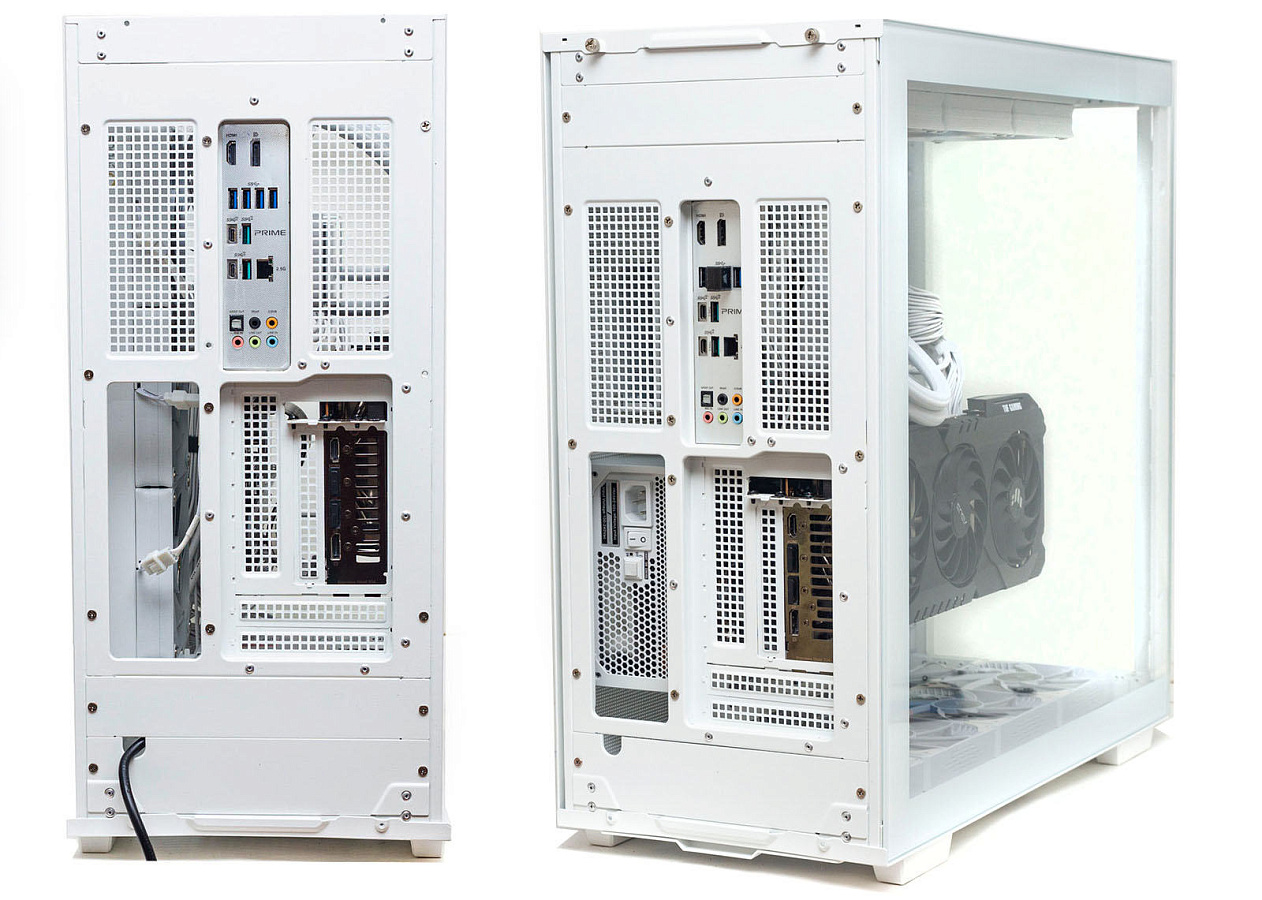

Тыльная панель выглядит очень интересно. Она прикручена на винты и её вместе с шасси материнской платы можно снять. Снизу и сверху находятся также съемные панельки на винтах, в нижней даже имеется отверстие под кабель.

В инструкции о модификациях ничего не сказано, но можно предположить, что тыльную панель вместе с шасси материнской платы можно сместить выше на 35 мм. И разместить снизу блок питания, выведя кабель питания от него в отверстие на планке, кстати, на нижних направляющих вставлены четыре резиновых антивибрационных прокладки. А на кронштейне для блока питания, снизу имеются крепежные отверстия. Но в комплекте нет никакой заглушки на отверстие для блока питания.

На тыльной панели нет места для установки вентилятора на выдув, расстояние от материнской платы до стекла небольшое, что накладывает ограничения на установку башенных кулеров, корпус более приспособлен для установки СЖО.

Интерьер

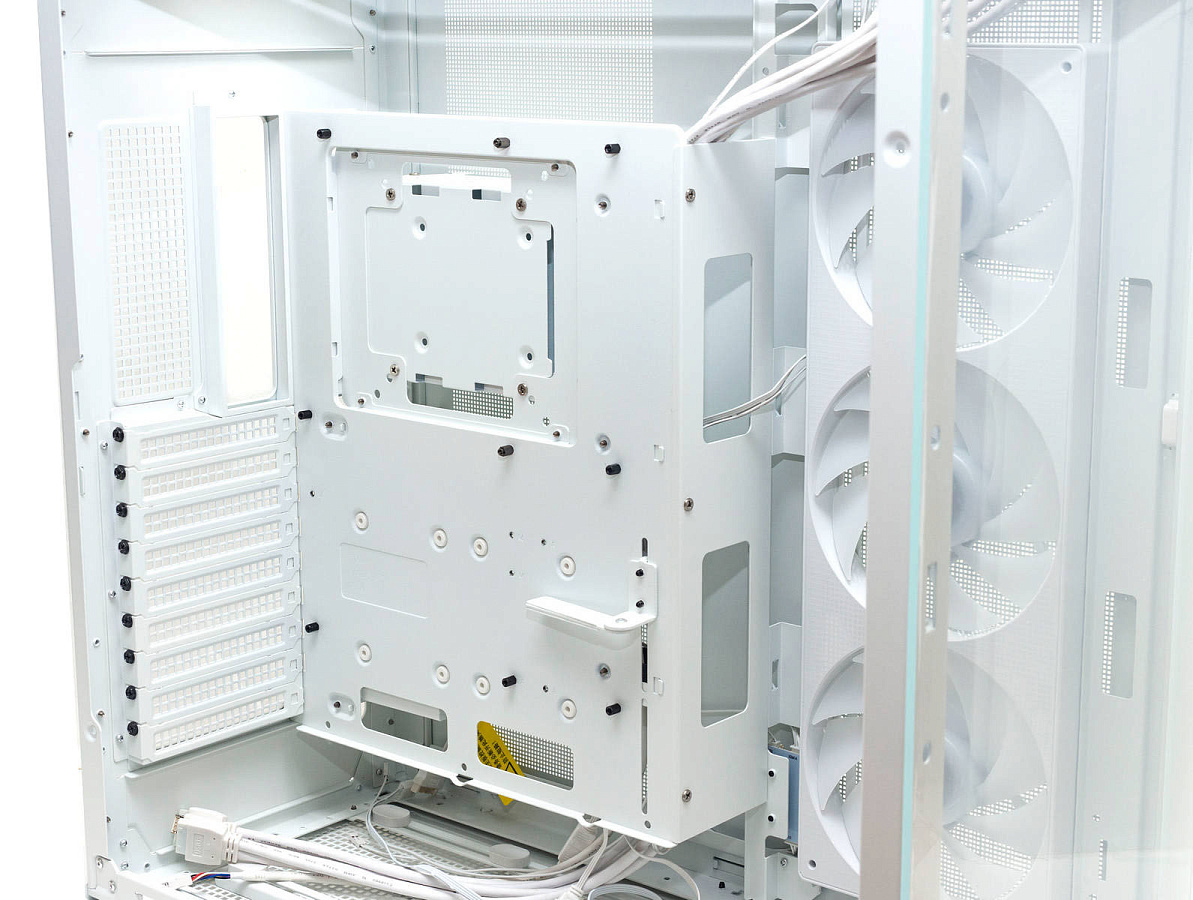

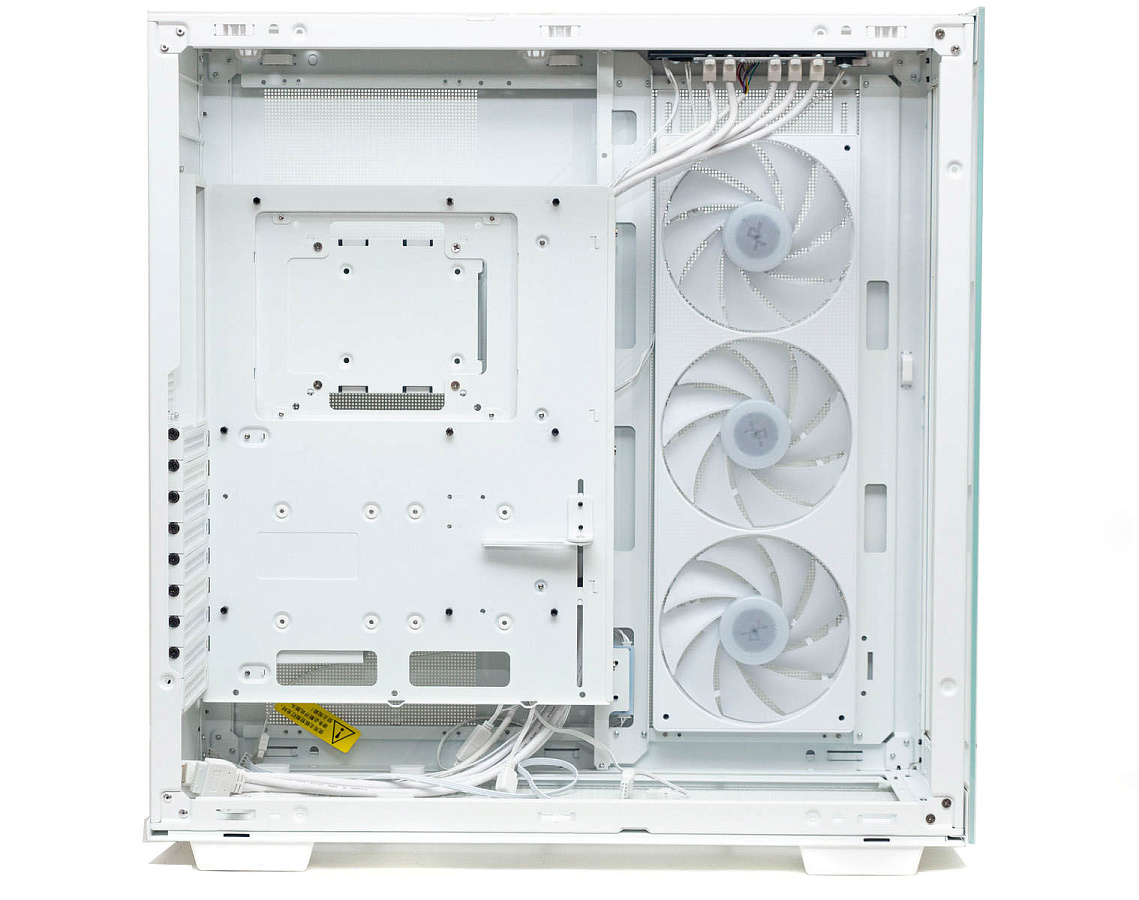

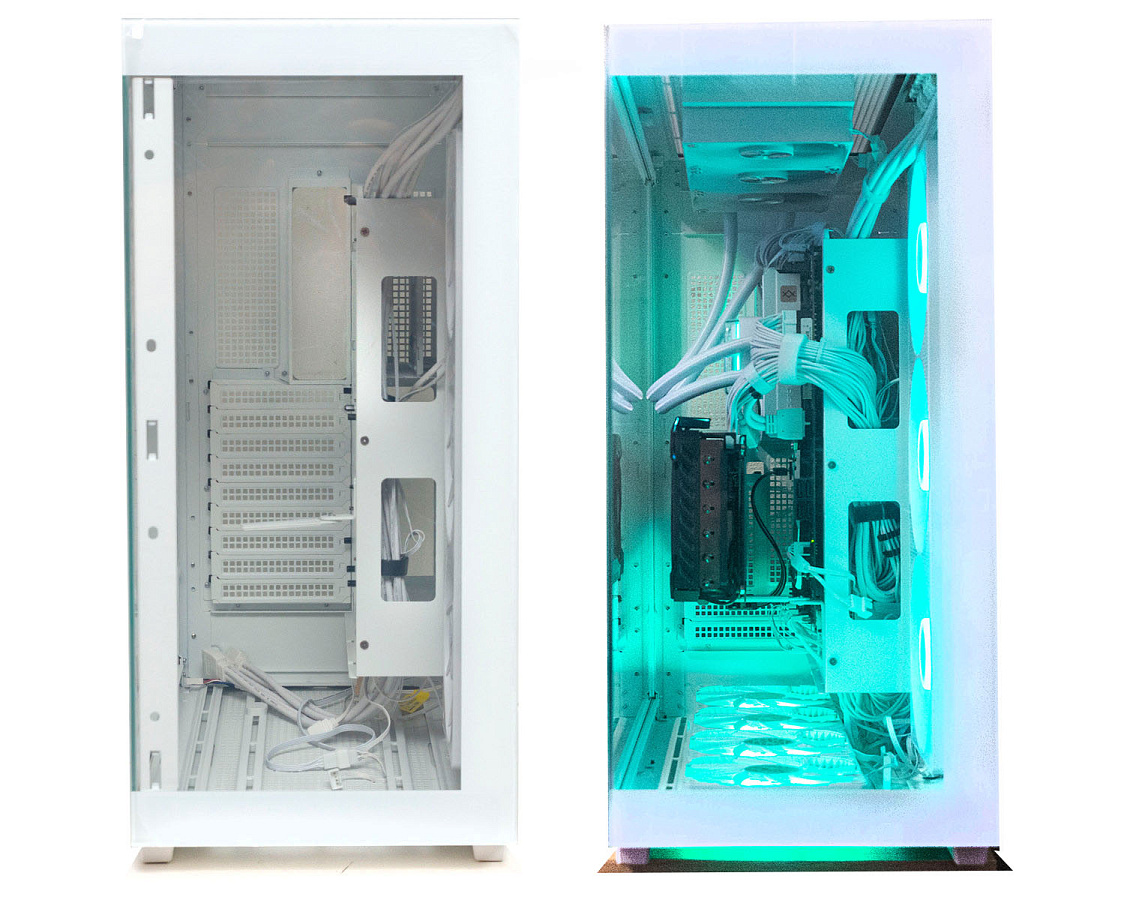

Внутренний объем корпуса просто огромный, даже шасси для материнской платы выглядит небольшой отдельной вставкой.

Шасси как будто висит или «парит» внутри корпуса. Она значительно выступает внутрь корпуса. Сверху и снизу достаточно много пространства.

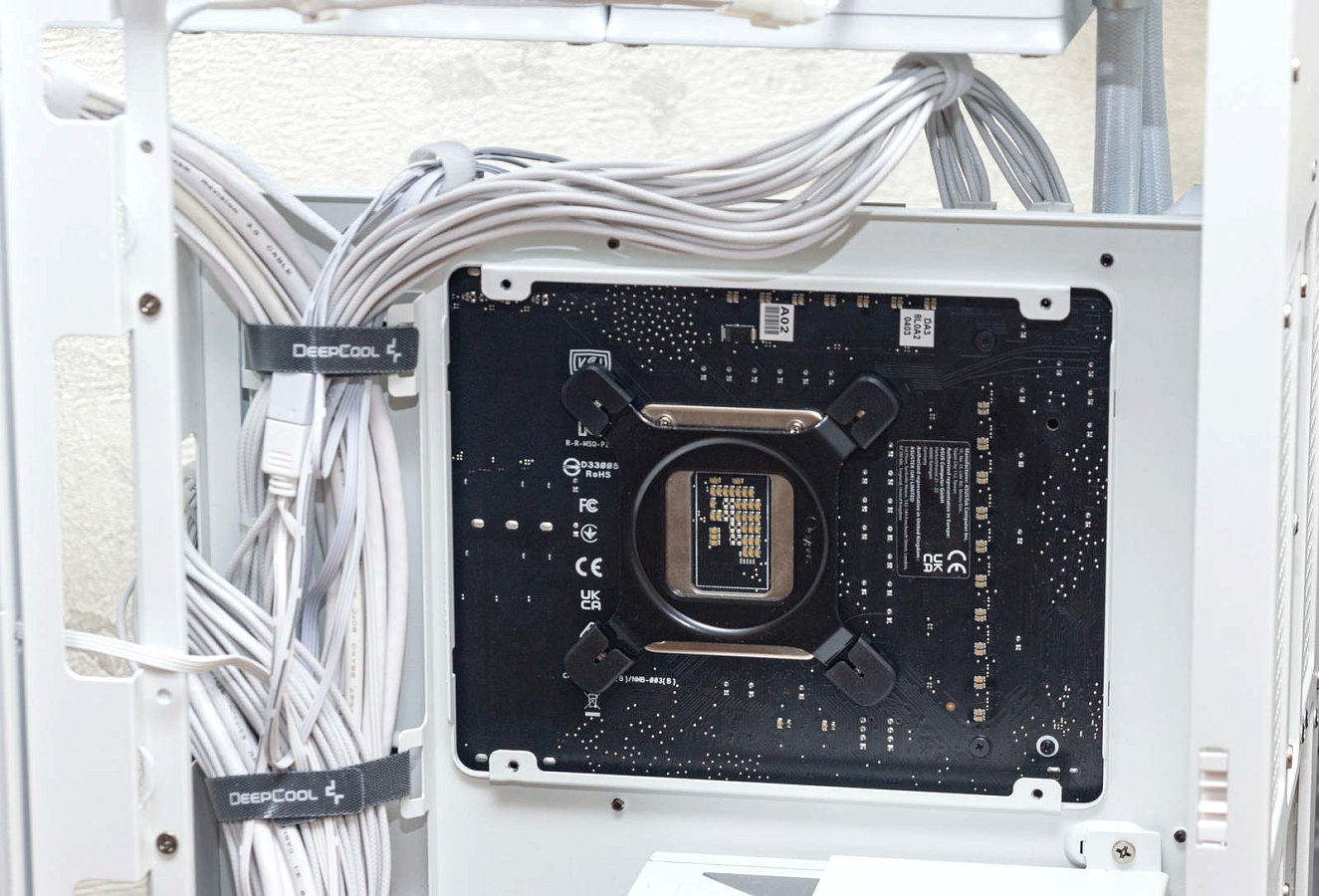

На нем большой вырез в районе сокета CPU. Снизу два окна для проводов. По правому краю прорезь с регулируемой поддержкой для видеокарт.

Для подвода кабелей два больших выреза сбоку на торце шасси. На сгибе угла еще пара вырезов.

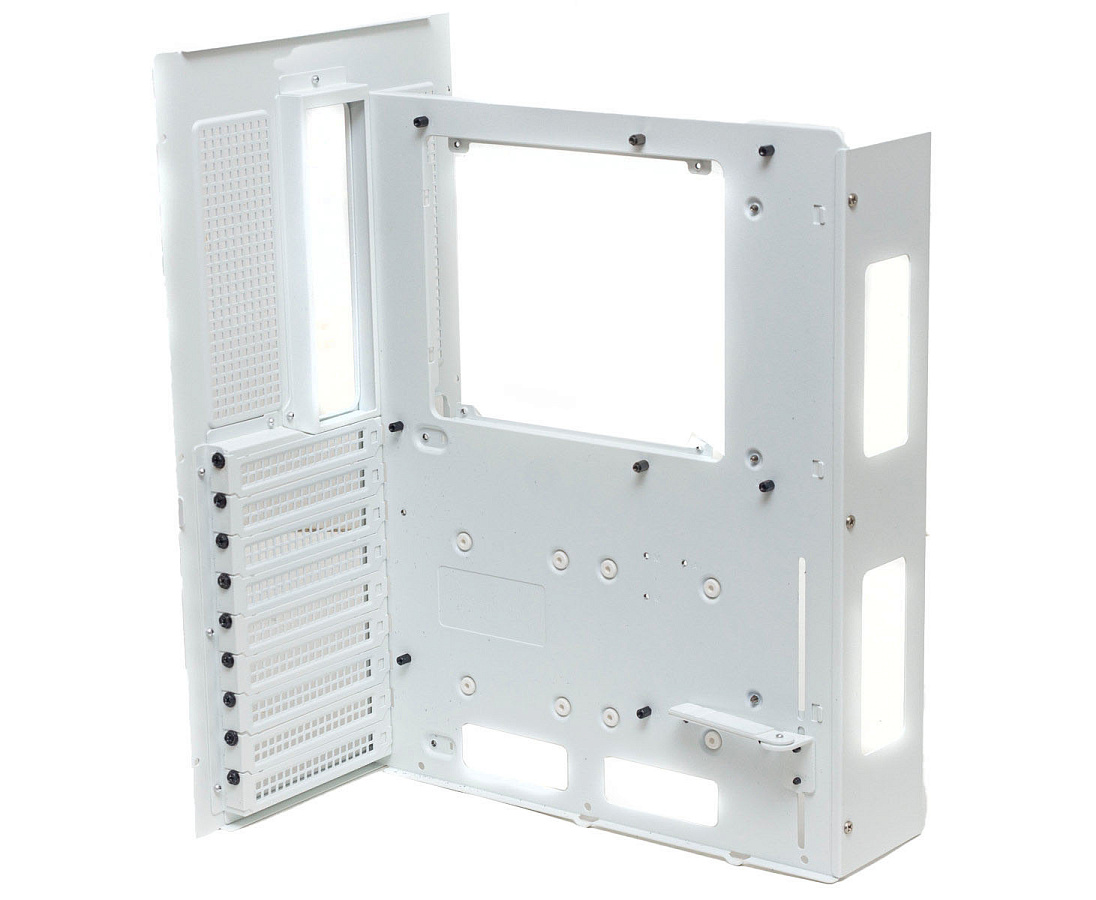

Шасси можно полностью открутить и вынуть из корпуса, все панели от него откручиваются. При желании можно придумать нерегламентированные модификации, например, перевернуть материнскую плату.

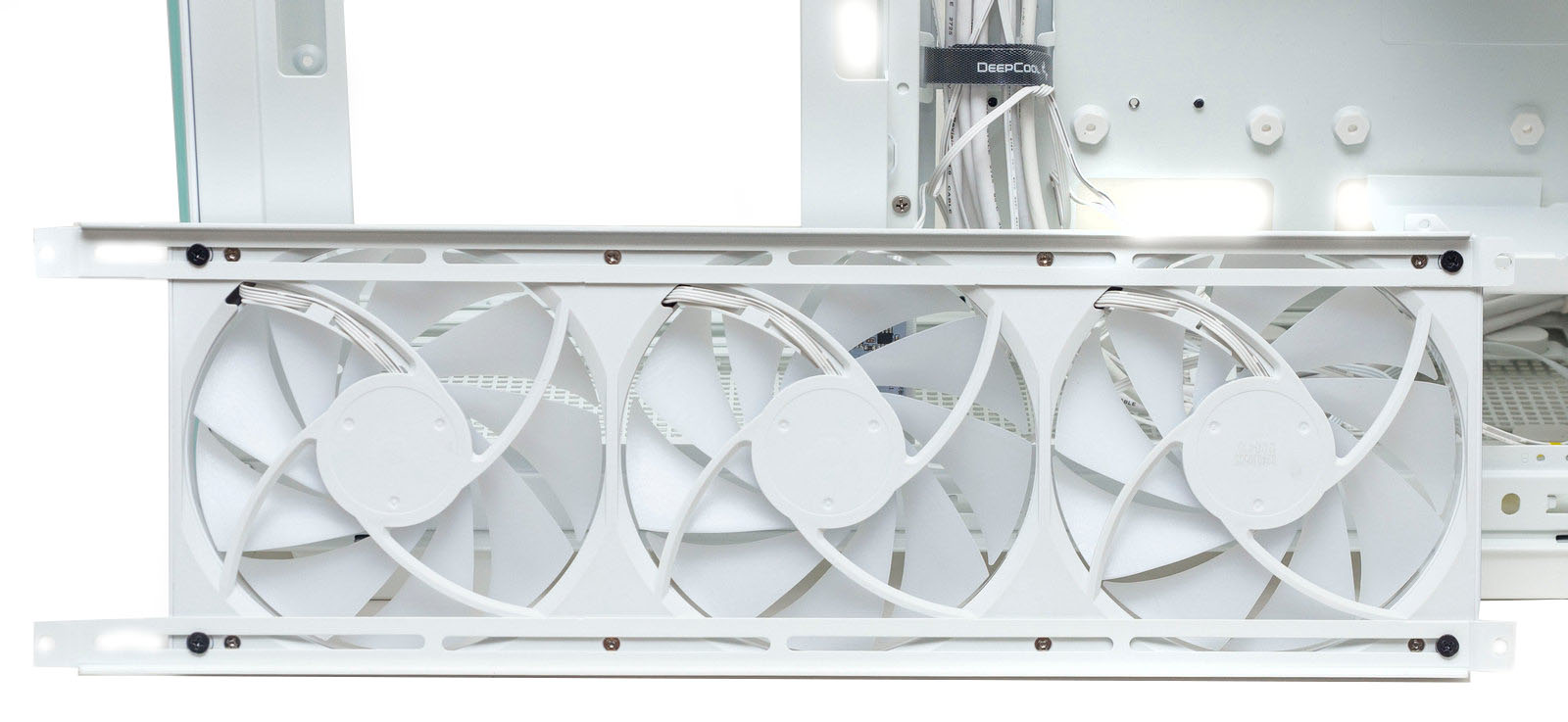

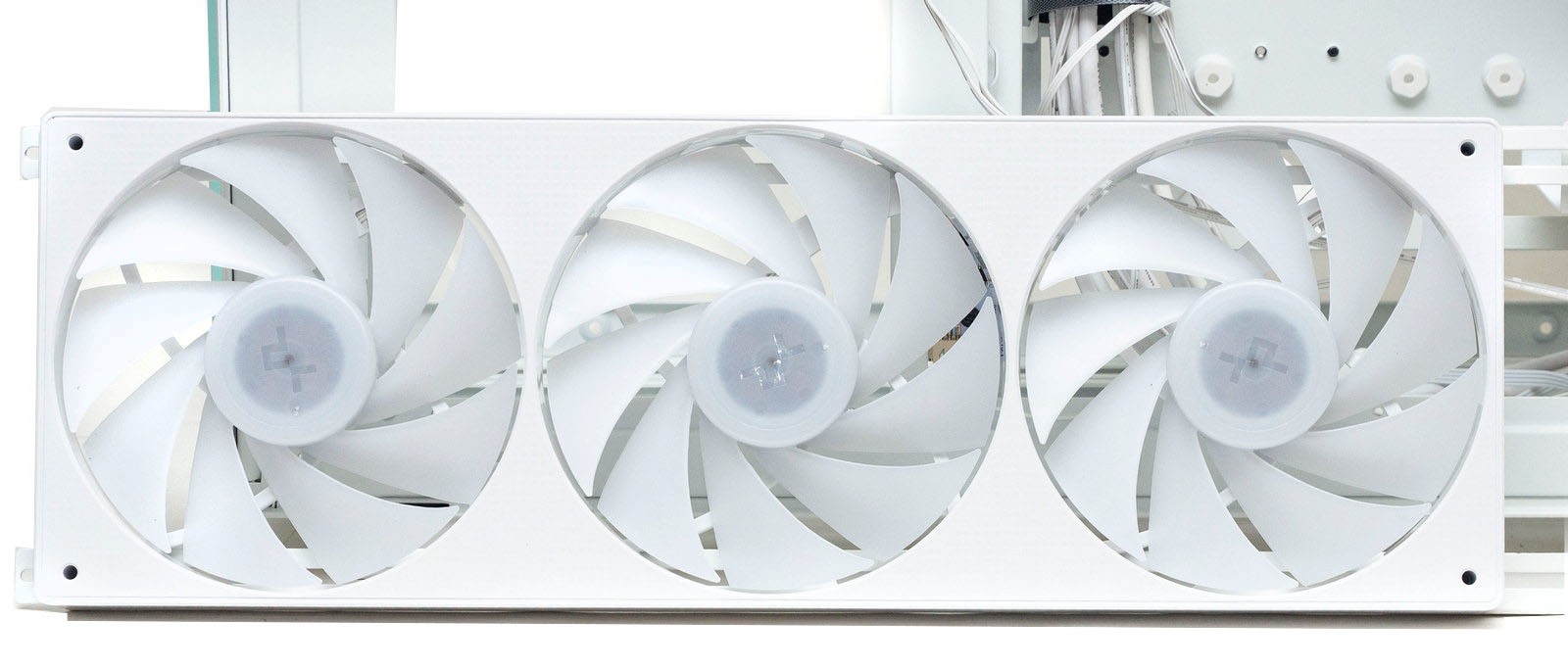

Справа от шасси установлена панель с вентиляторами. Выполнена в виде единого призматического корпуса с ровными поверхностями, в трех круглых отверстиях вставлены крыльчатки 140-мм вентиляторов.

От модуля отходят всего два провода – 4-пин ШИМ-управления и 3-пин ARGB, все коннекторы с разветвителем.

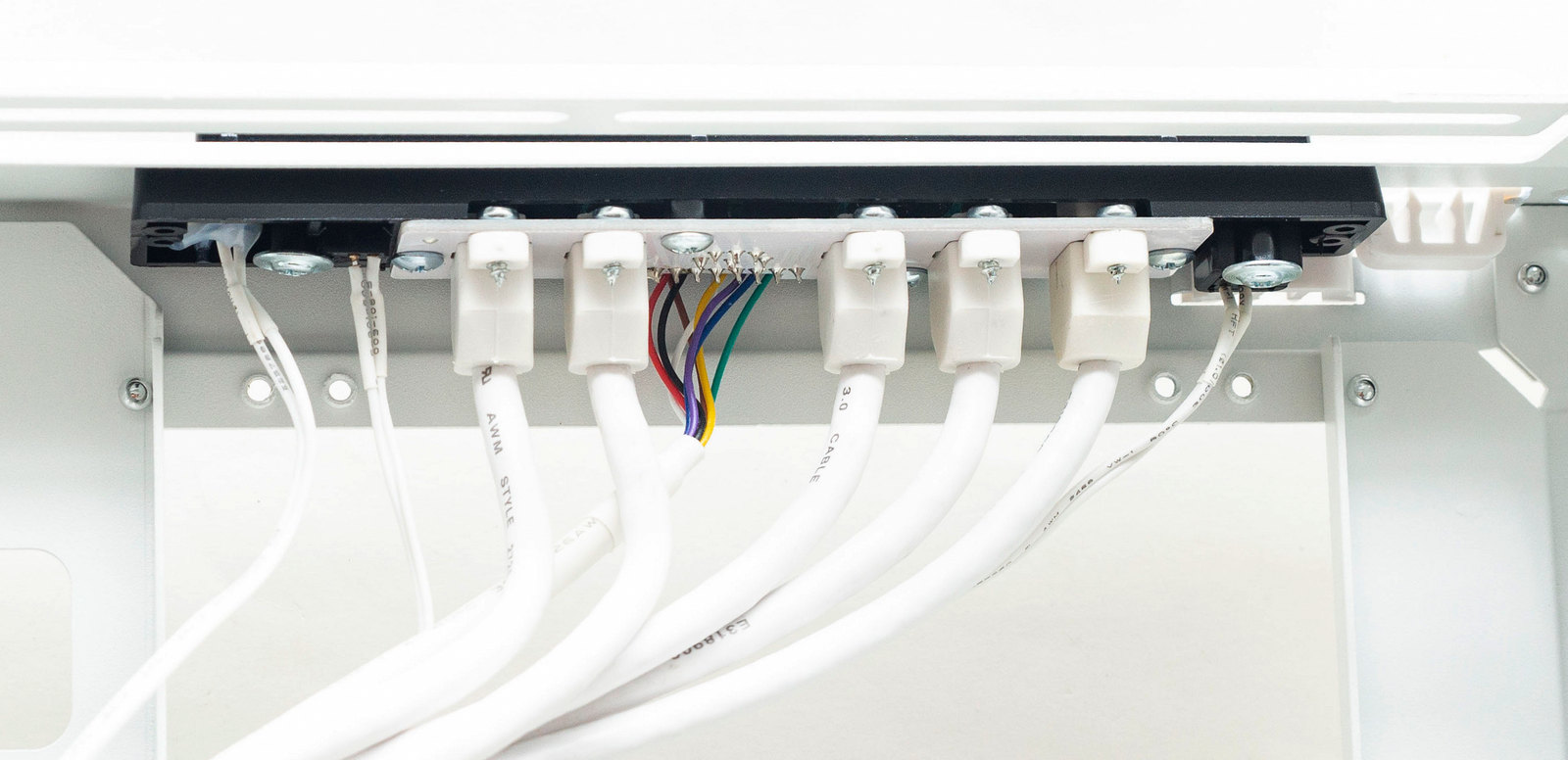

Выше панели с вентиляторами находятся выводы от интерфейсной панели, подключение белыми круглыми кабелями.

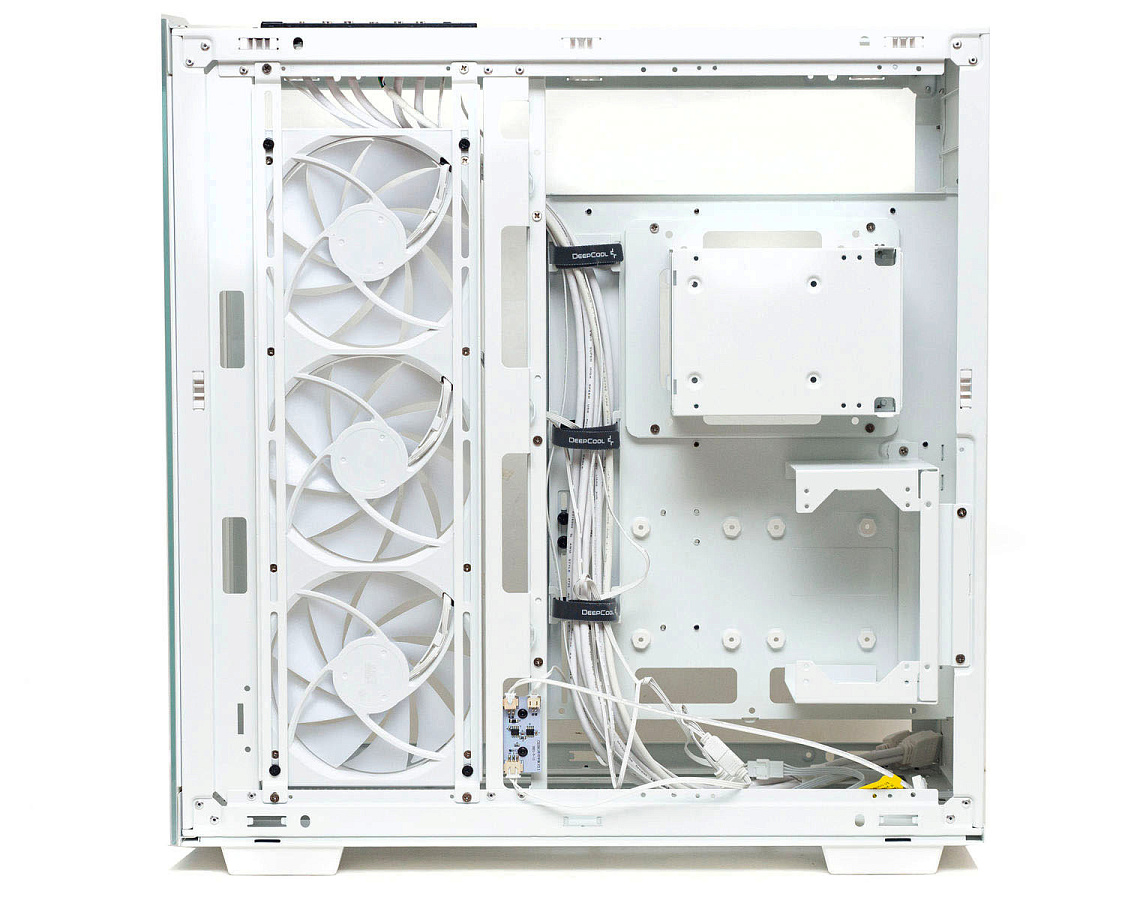

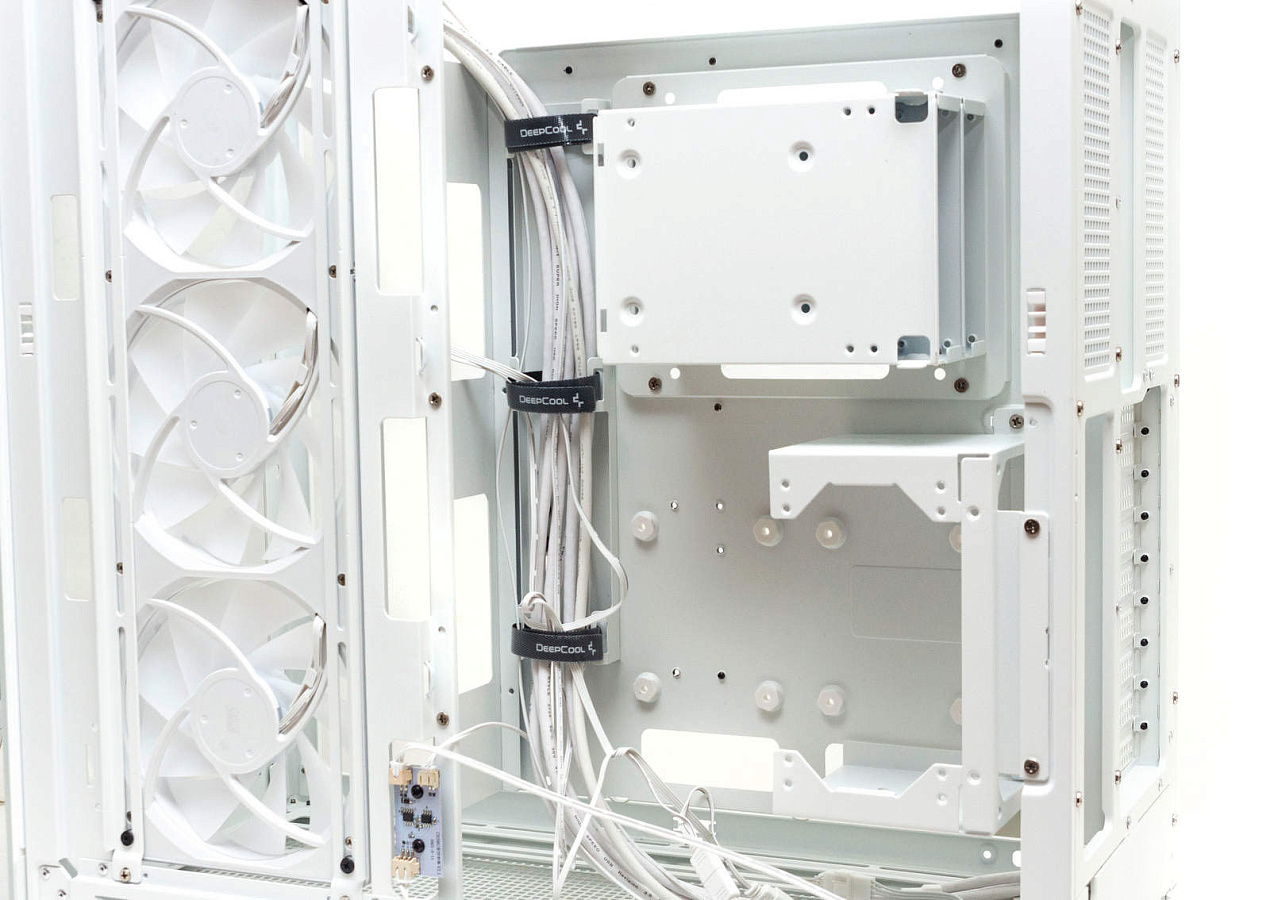

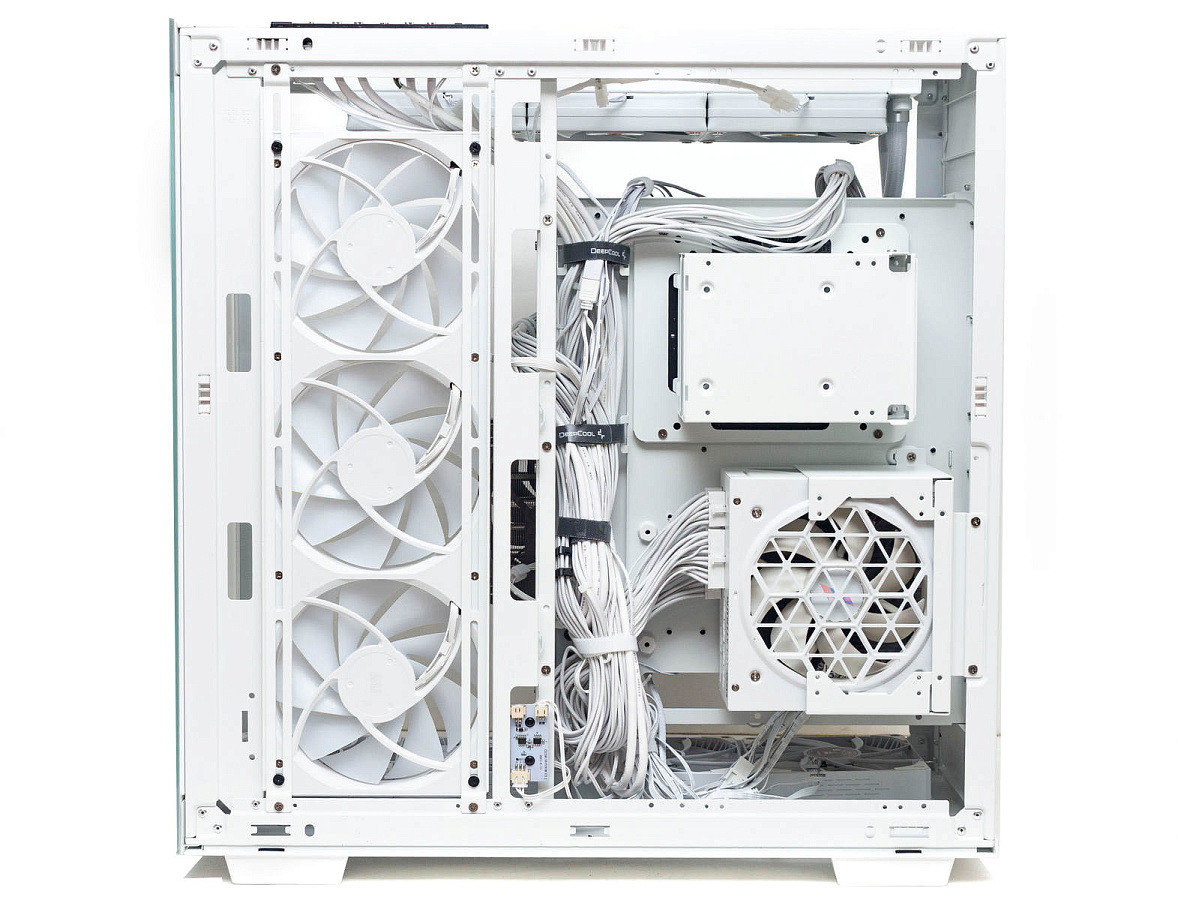

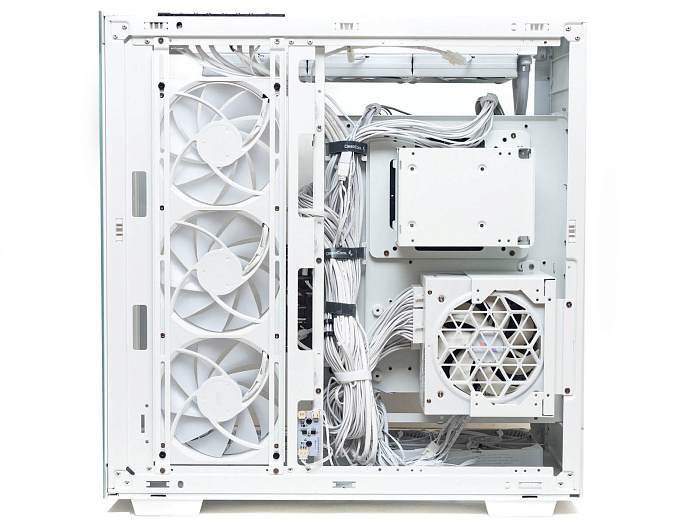

С обратной стороны поддона также очень много места. Здесь установлены два кронштейна – один для HDD, второй для блока питания.

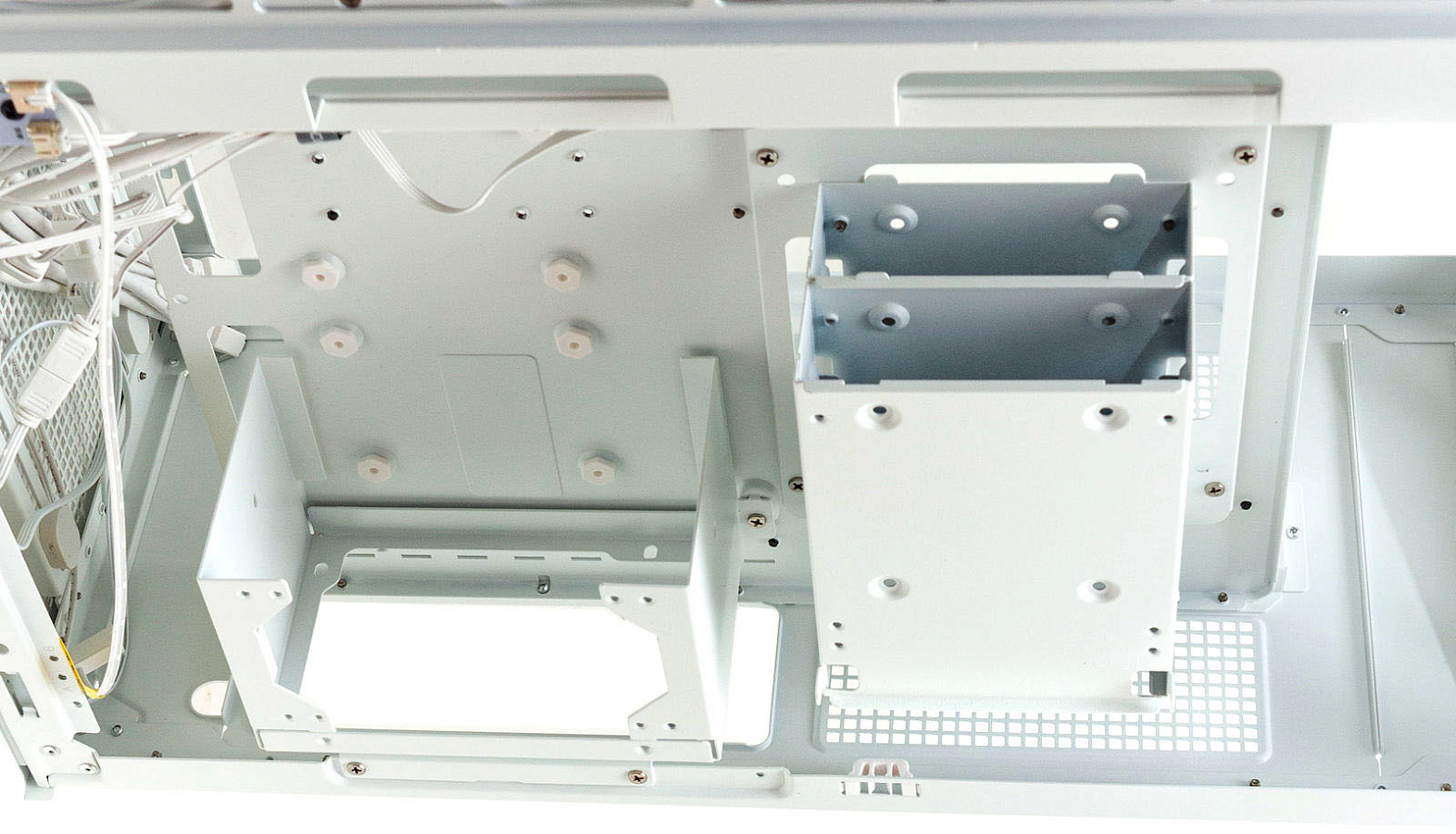

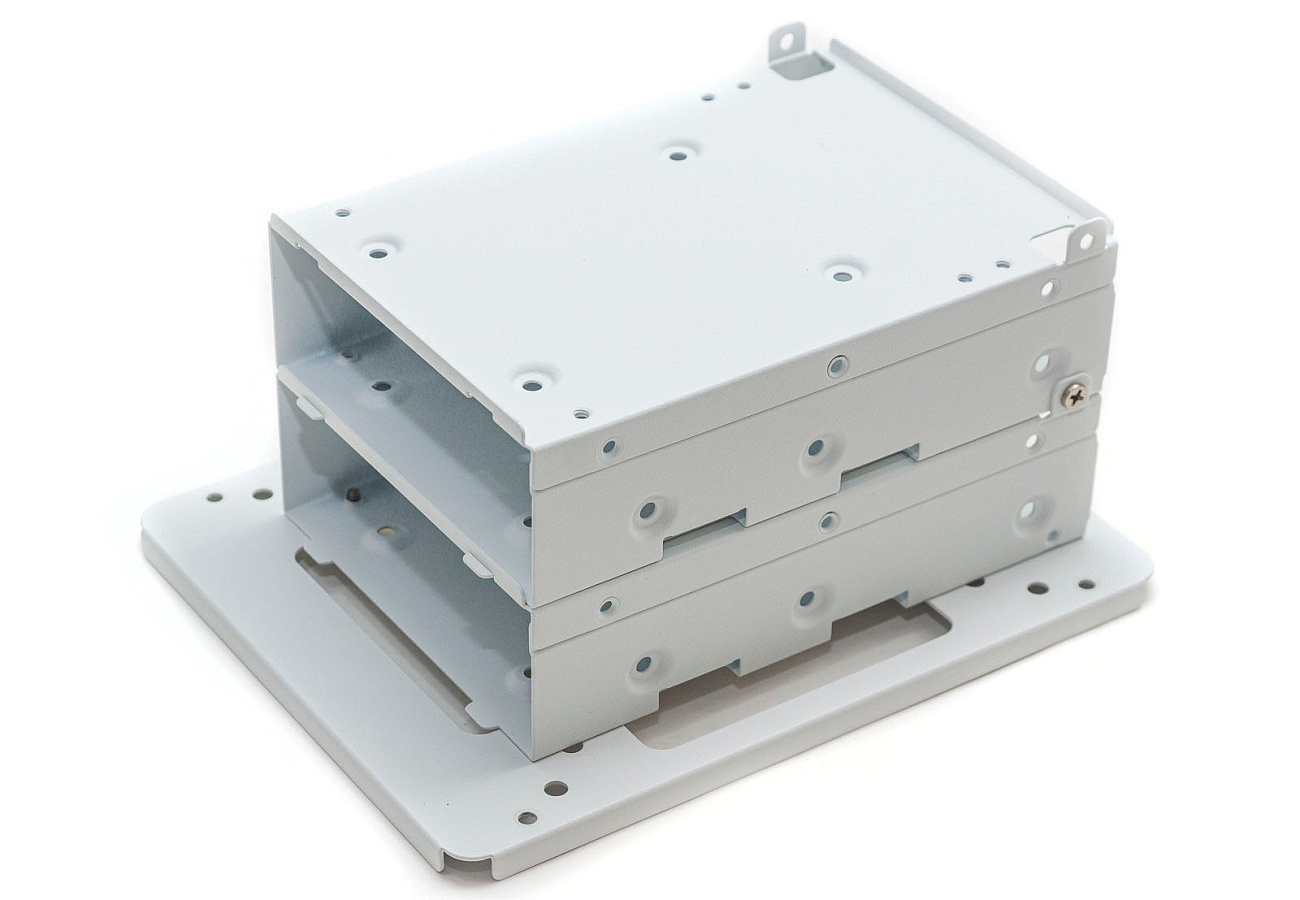

В корзину для накопителей можно установить два 3,5” устройства или три 2,5”. Еще два накопителя на 2,5” можно вставить под блоком питания на стенку шасси, вибрационные прокладки здесь уже установлены.

Корзина для HDD разборная, можно оставить один сектор или два, также они откручиваются от самого кронштейна в основании.

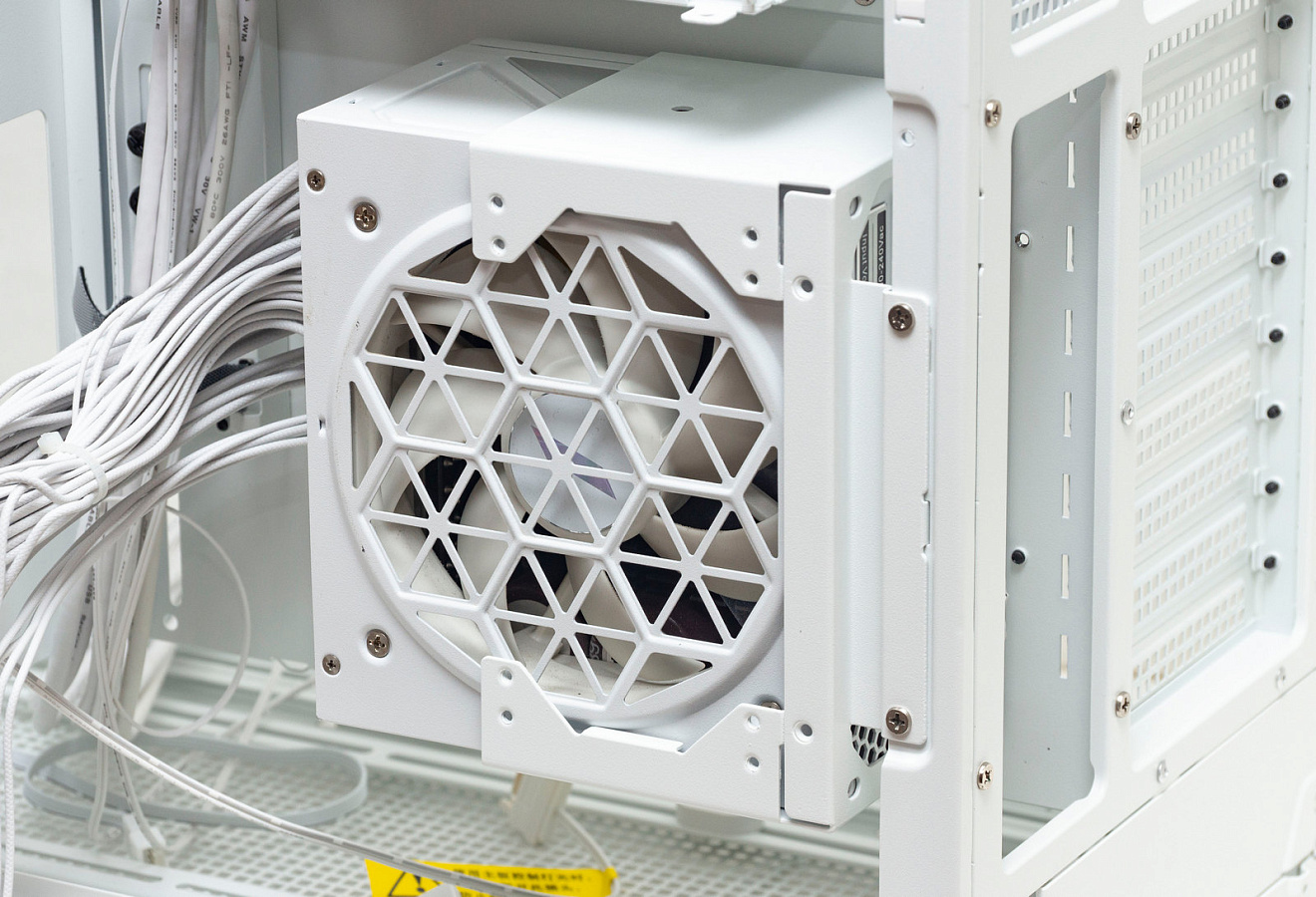

На вентиляционной перфорации, напротив вентилятора БП, фильтр отсутствует – это значительный минус, воздух здесь всасывается. Но фильтр можно поставить с верхней панели – если там вентиляторы работают на выдув, то фильтр не требуется.

По левой стороне поддона имеется кабель-канал с высокими ушками и тремя стяжками на липучках черного цвета. Изначально в него уложены комплектные провода. Сам кабель-канал в виде отдельной откручивающейся съемной вставки.

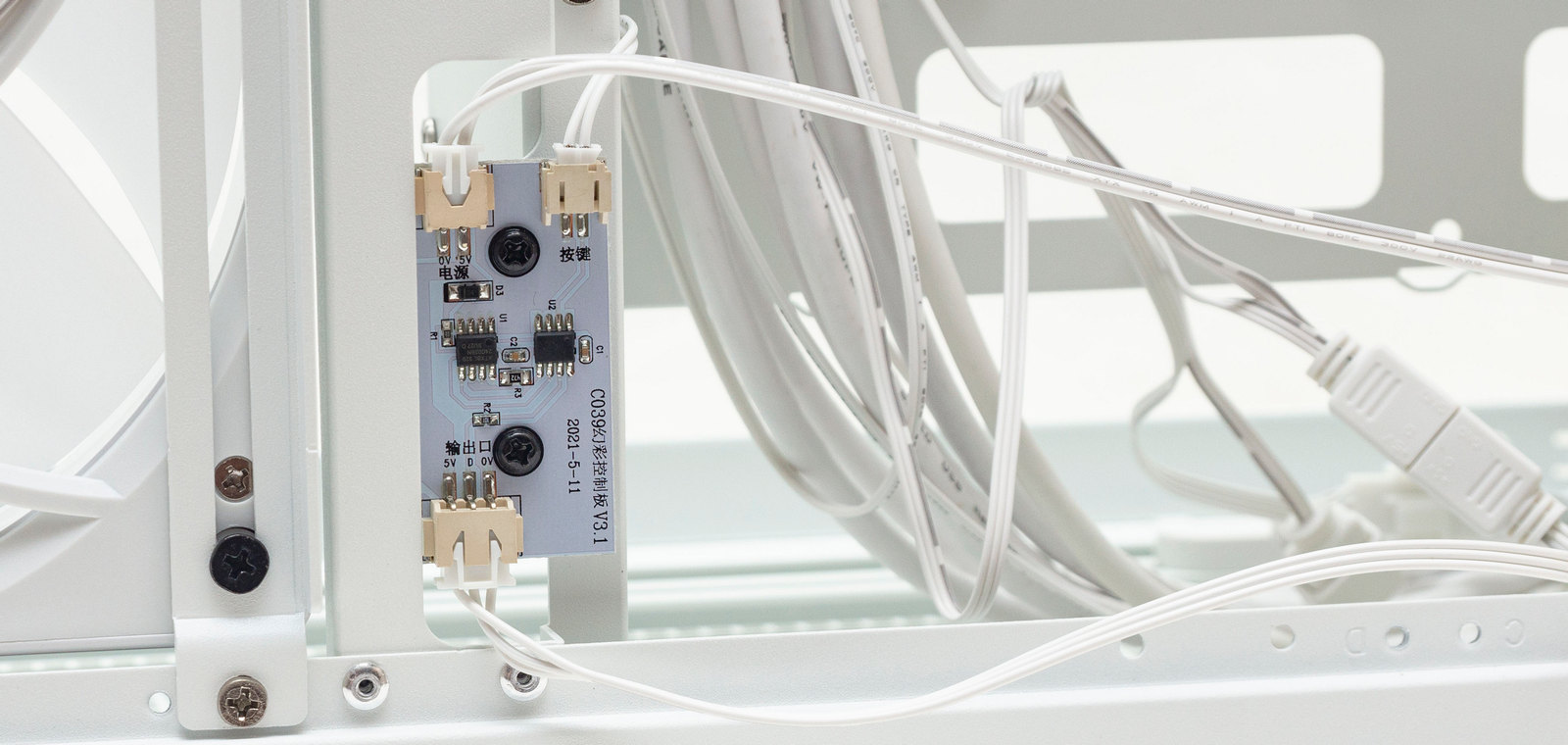

В нижней части находится контроллер RGB. Питание через кабель SATA. Вывод только на один коннектор, все остальное подключается через разветвитель. Контроллер дает возможность управлять подсветкой через кнопку на интерфейсной панели корпуса.

Сборка

У корпуса имеется ряд нюансов, которые нужно посмотреть в инструкции, что бы не пришлось перекручивать несколько раз.

Для эстетичного внешнего вида необходимо сразу убрать уголок на стыке стеклянных панелей.

Если планируется устанавливать вентиляторы снизу, то нужно будет откручивать нижнюю панель с ножками, легче это делать пока корпус не заполнен комплектующими.

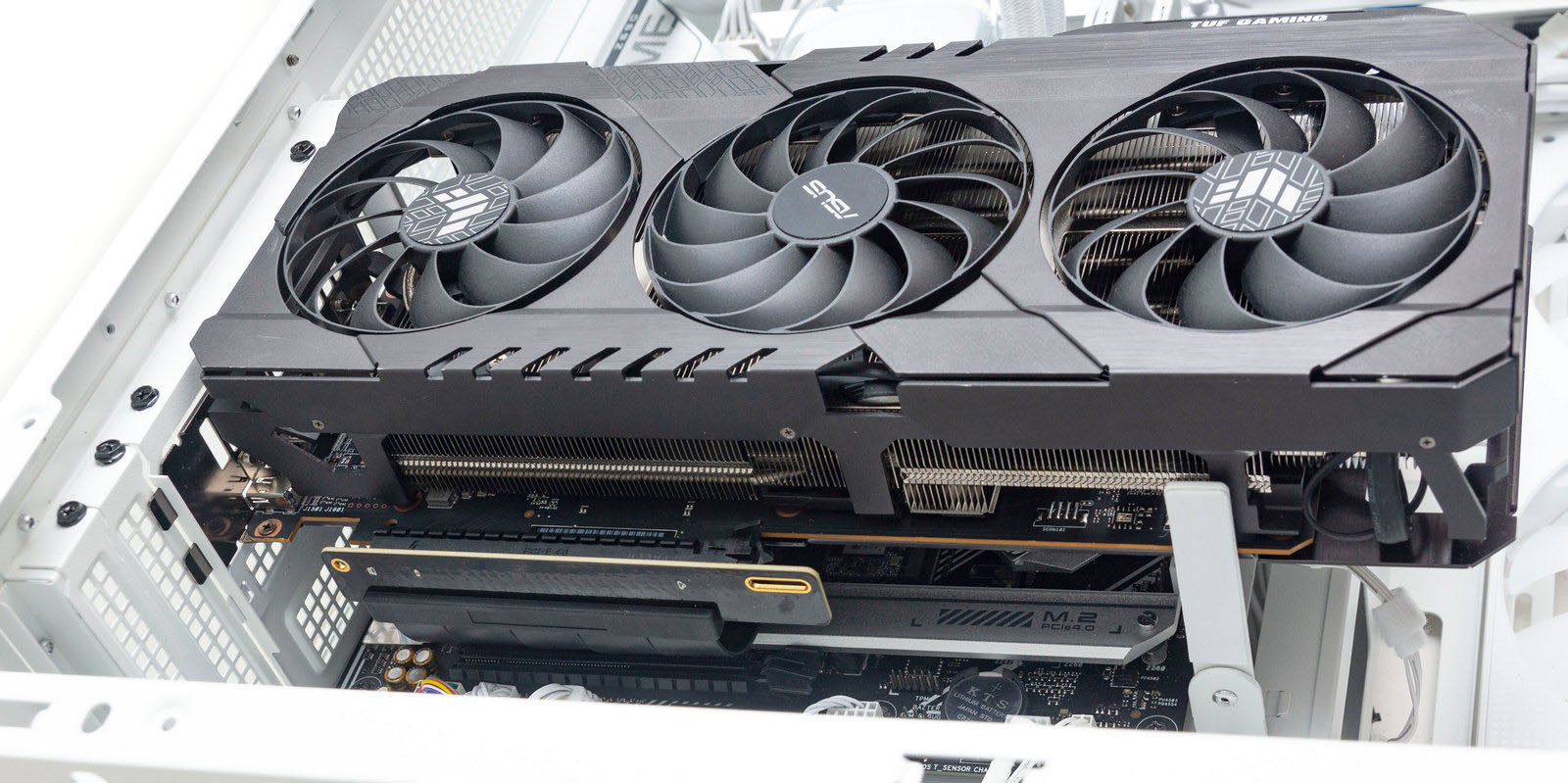

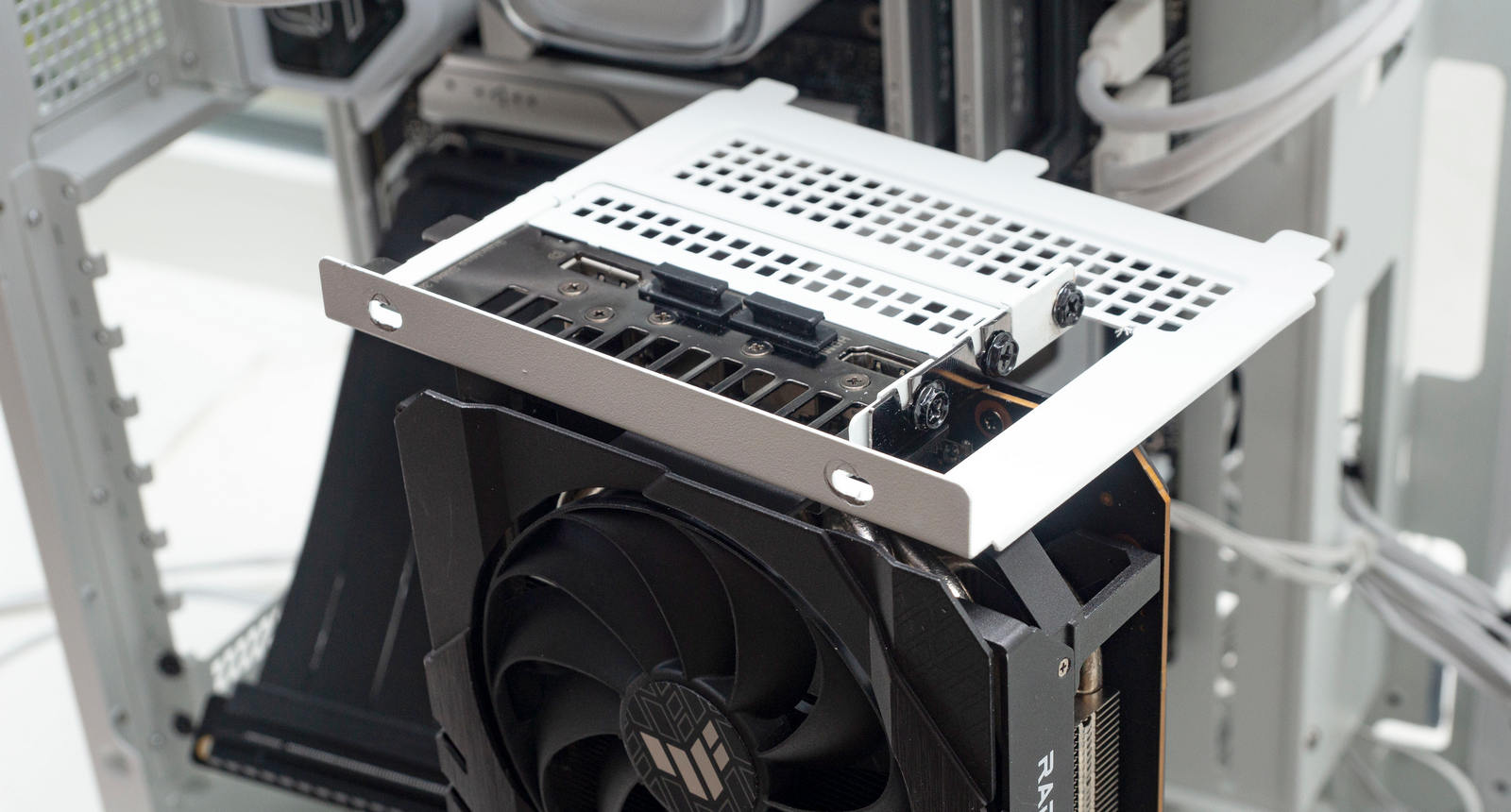

Если планируется вертикальная установка видеокарты через райзер, то её нужно прикручивать к рамке до её установки в корпус.

Рамку лучше вставлять в верхние слоты, иначе может не хватить длины райзера от верхнего PCI-E слота.

Доступ отверткой к заглушке в нижнем слоте затруднен.

Минус при вертикальной установке GPU один – при этом не получится вставить другие карты расширения в слоты PCI-E. Не помогут и дополнительные райзеры.

Извлечение нижнего фильтра назад очень неудобно при чистке, он на всю длину корпуса и придется разворачивать весь корпус, намного удобнее сделать это спереди, именно в такое положение мы его и вставили – ручкой вперед, это вполне возможно.

У корпуса имеется одна особенность по расположению комплектующих, не указанная в инструкции.

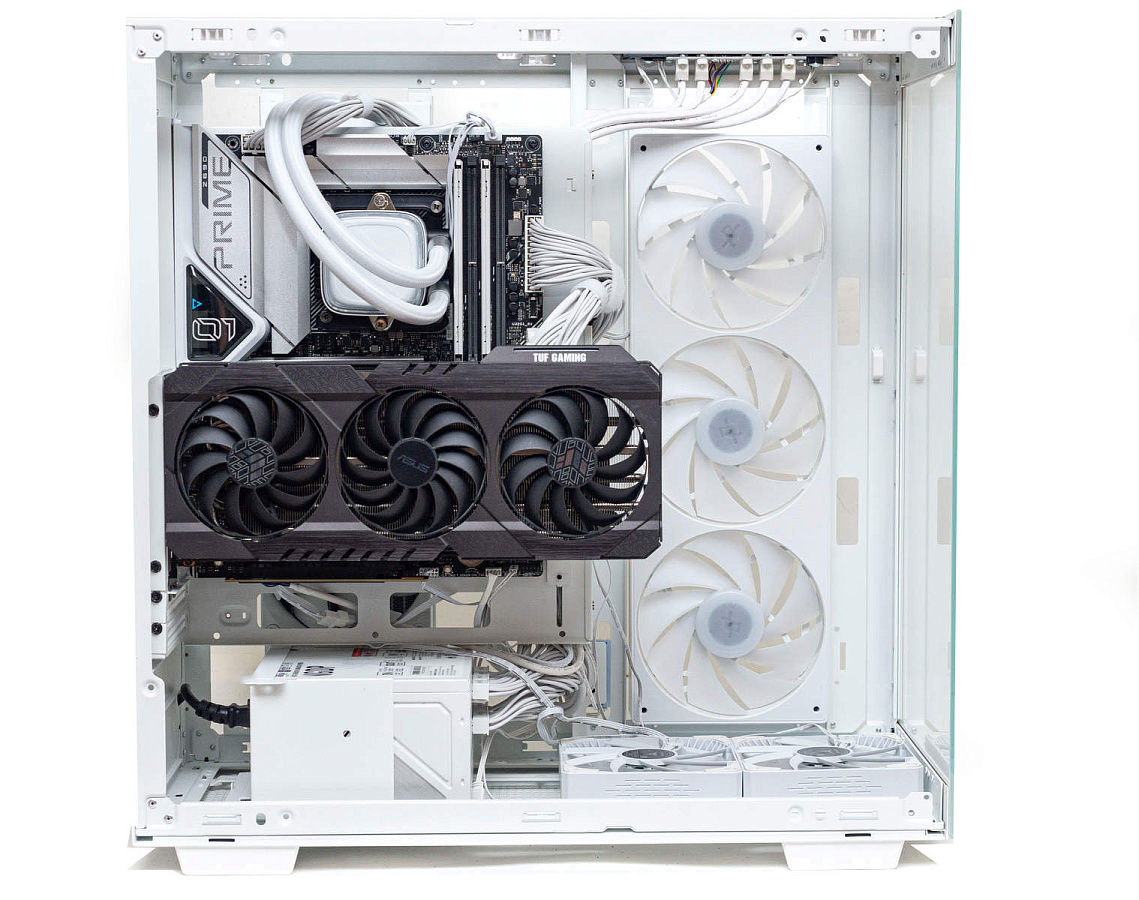

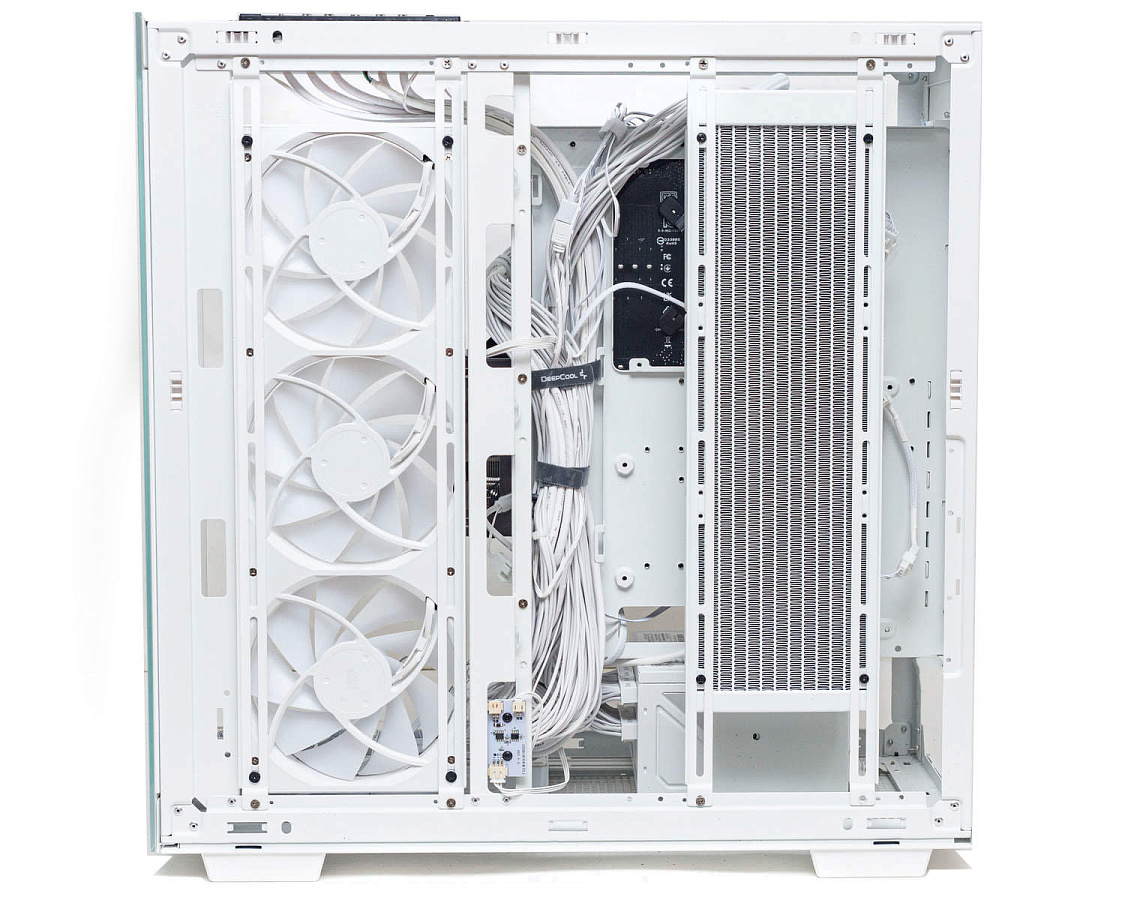

Поддон с материнской платой можно переместить выше, а с низу установить блок питания в своей корзине. Снять корзину для HDD, и радиатор СЖО закрепить на направляющих за материнской платой – резьбовые отверстия для этого на корпусе имеются.

Такое расположение радиатора исключит прокачку через него горячего воздуха от видеокарты. Направляющие для радиатора можно взять по одному сверху и снизу, там по краю корпуса находятся дополнительные отверстия для винтов.

Но окно для БП в этом случае остается открытым, заглушки для него нет.

Тестирование

Тестовый стенд

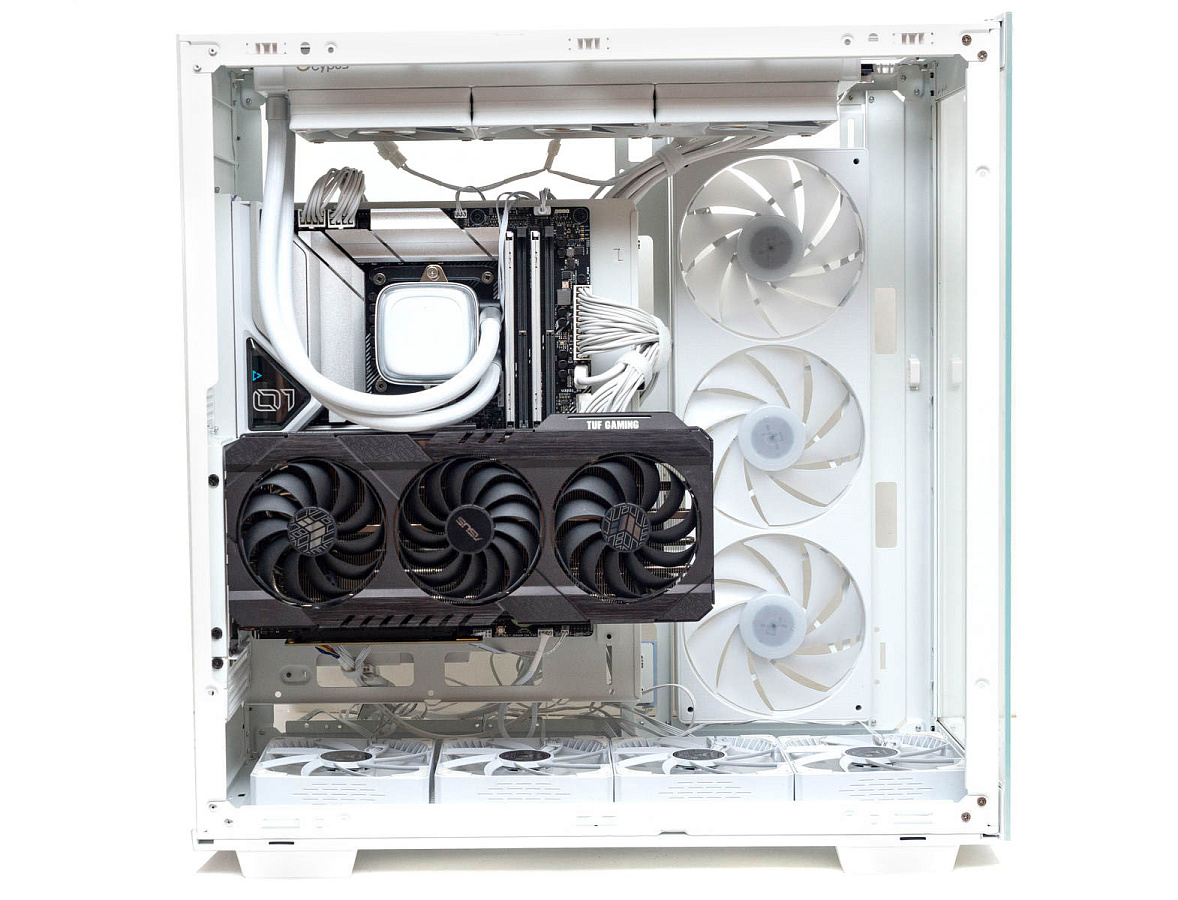

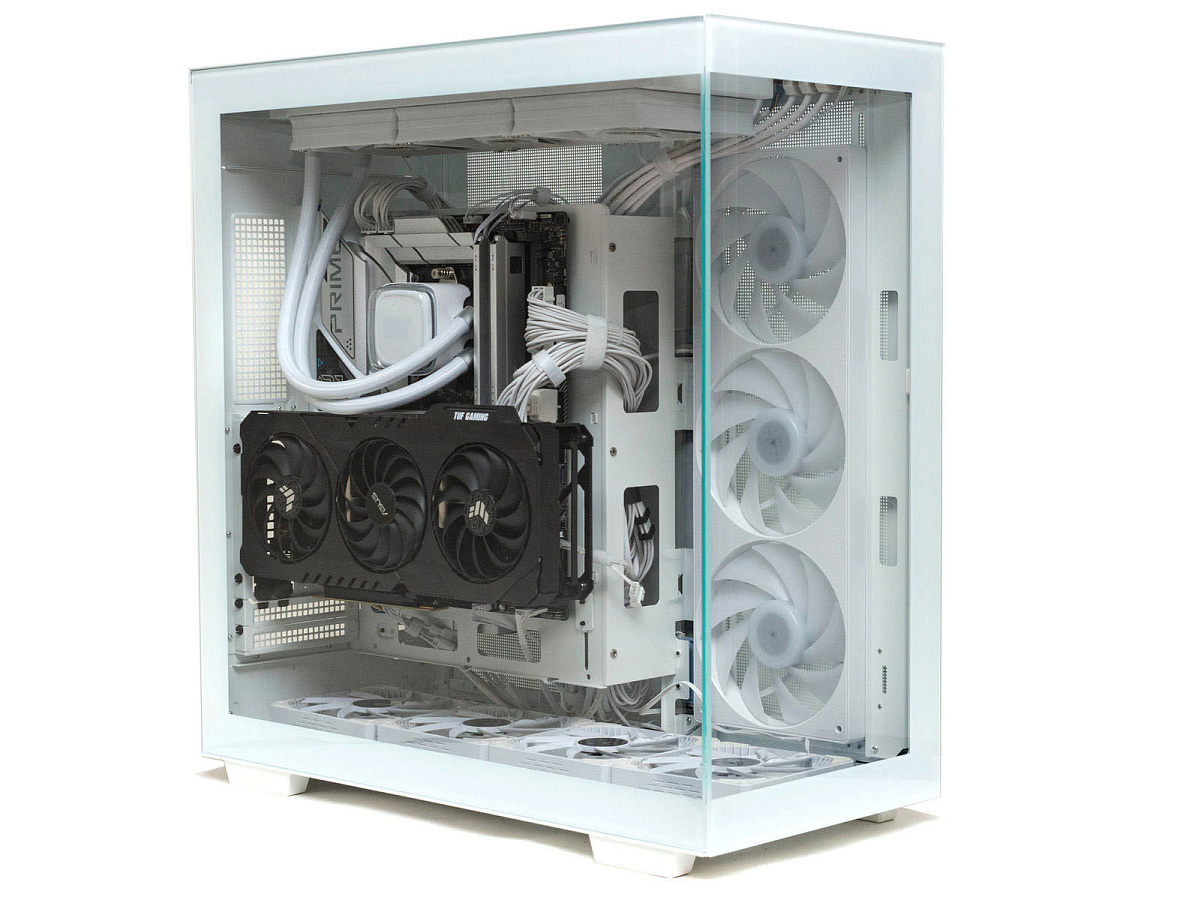

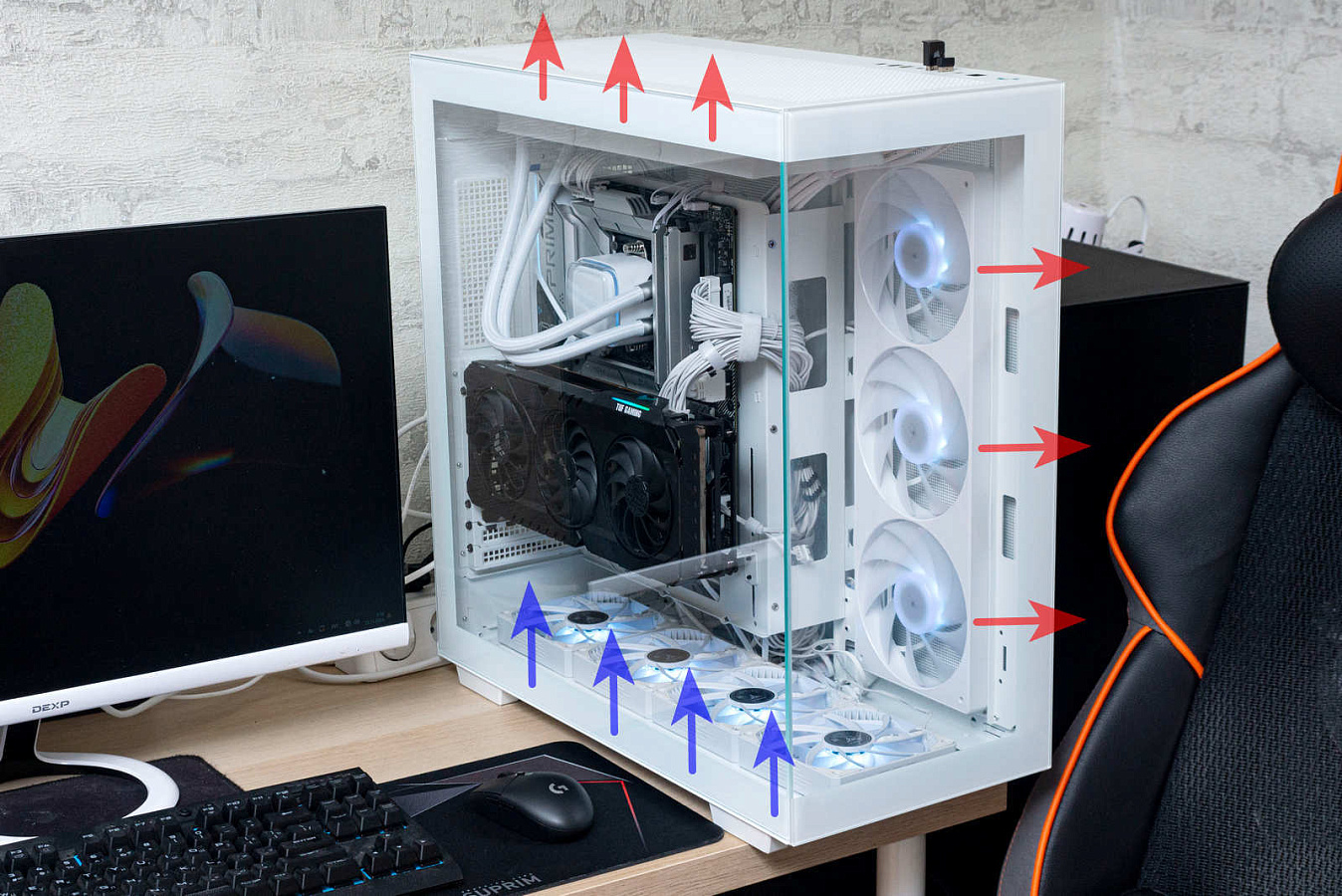

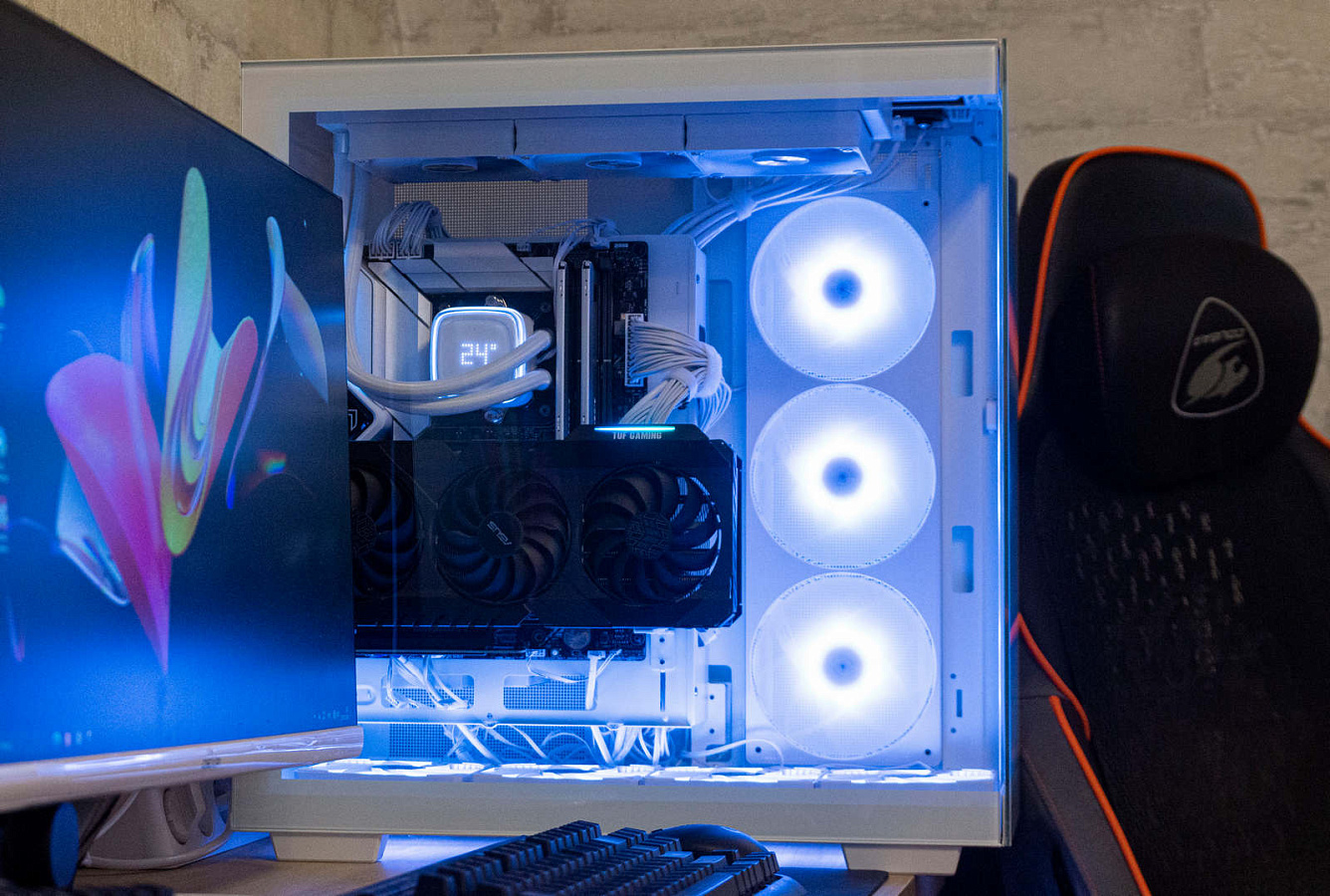

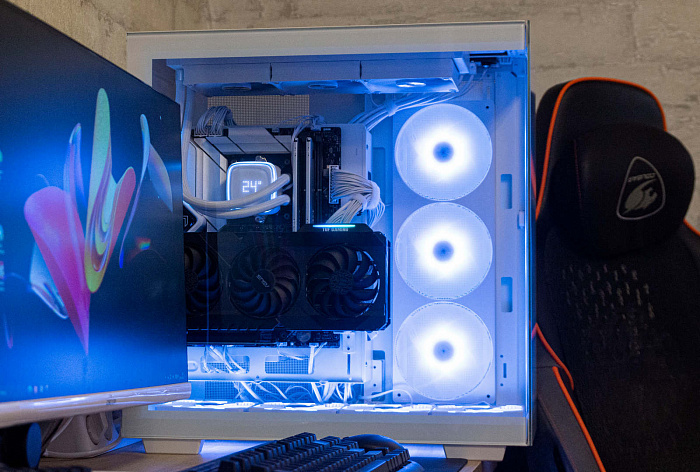

Комплектная панель с вентиляторами установлена на выдув, также на выдув работают три вентилятора на радиаторе СЖО. Снизу мы установили четыре 120-мм вентилятора на вдув.

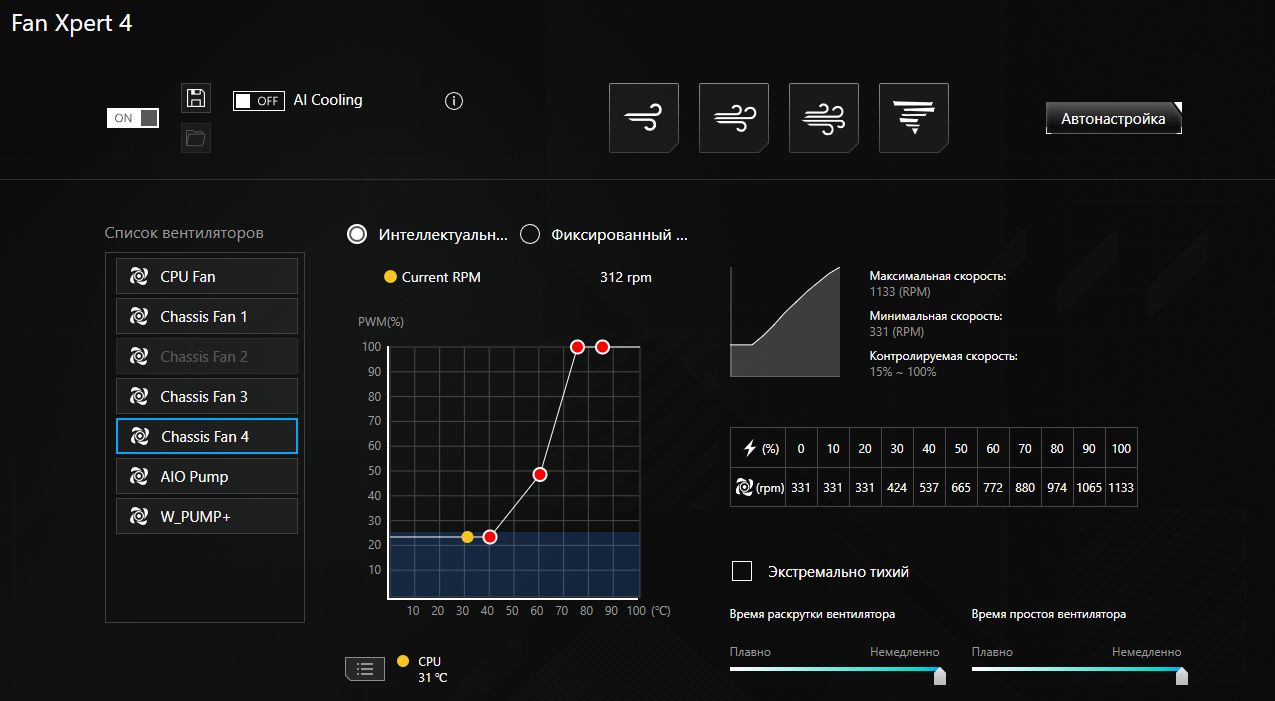

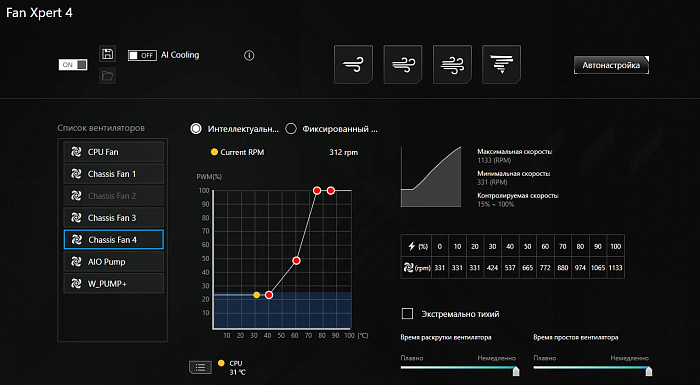

Обороты вентиляторов регулировались утилитой Armoury Crate.

Утилита определила обороты комплектных 140-мм вентиляторов в зависимости от ШИМ-заполнения от 331 при 10% до 1133 при 100%.

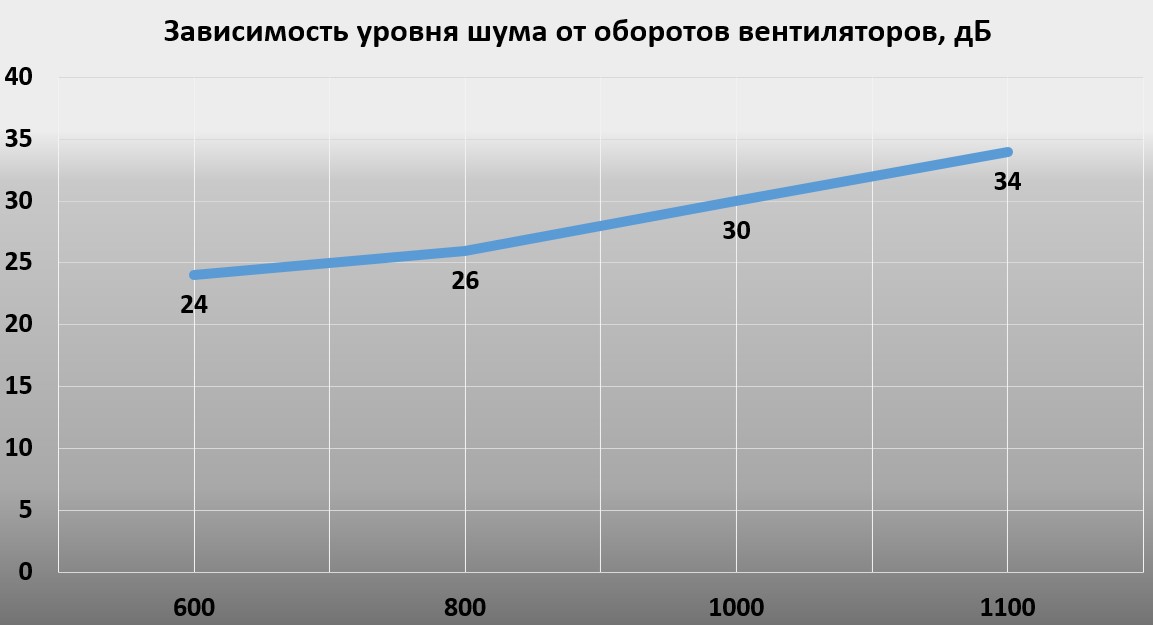

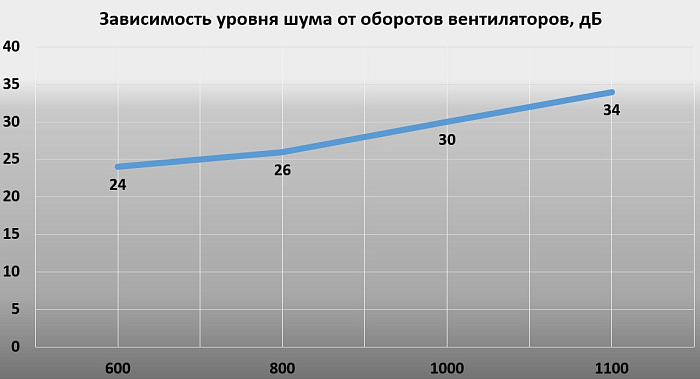

Комплектные вентиляторы на всем диапазоне оборотов остаются очень тихими, на троих уровень шума не превышает 34 дБ при максимальных оборотах.

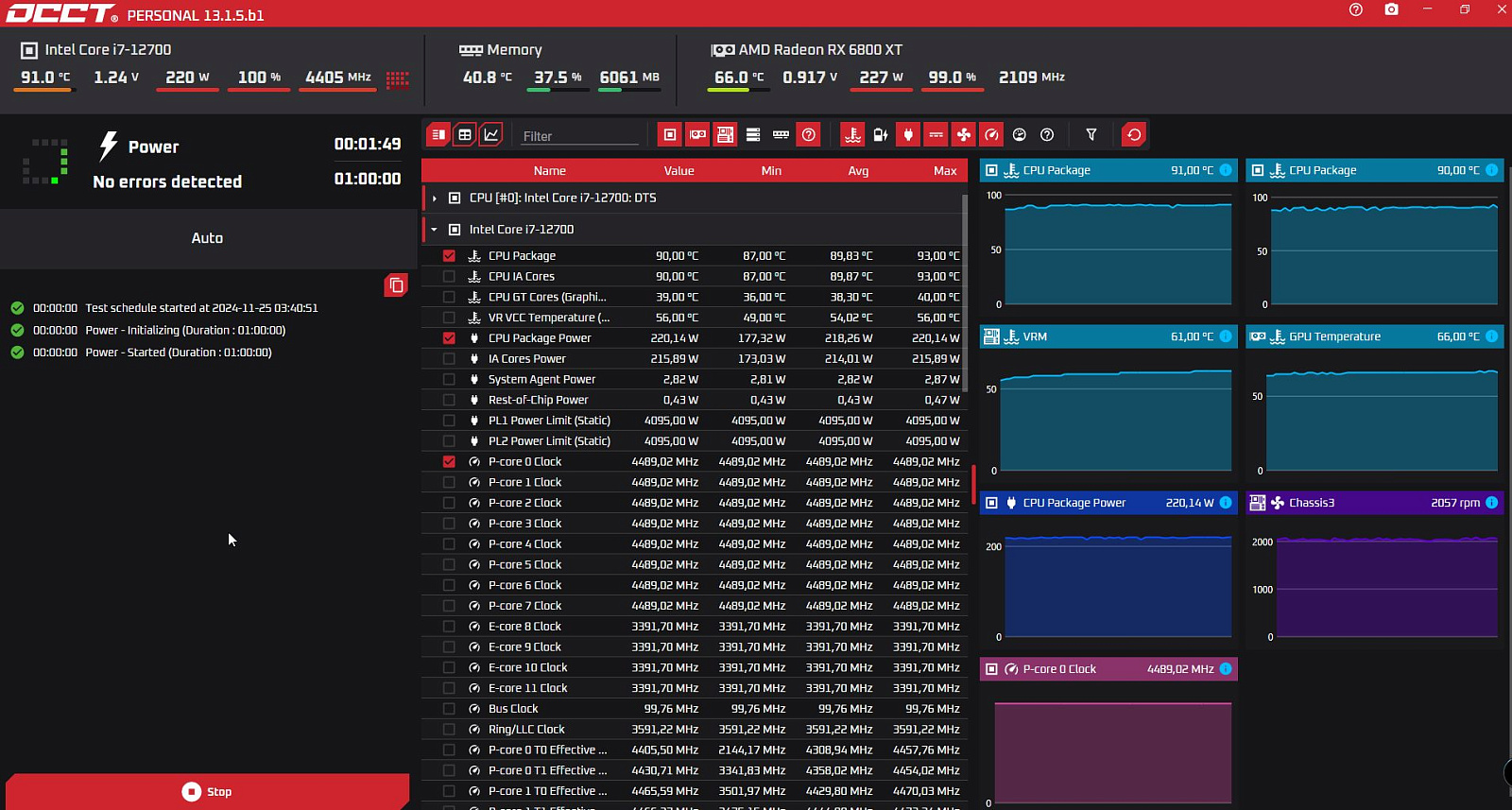

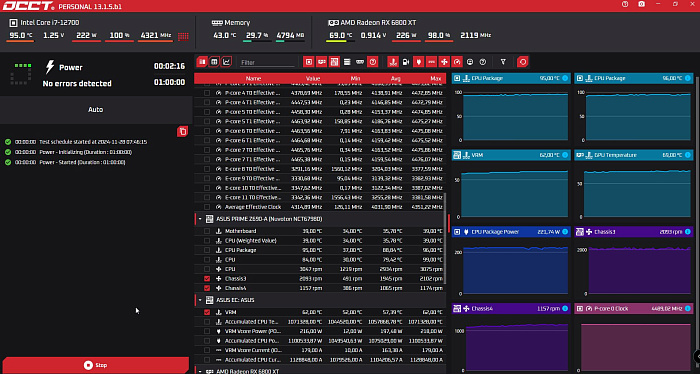

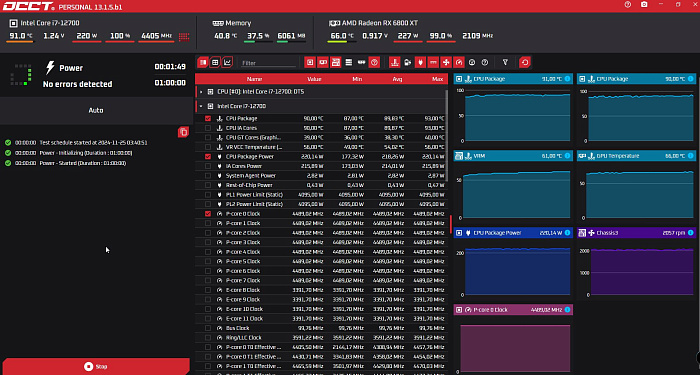

Для тестирования использовалась утилита OCCT v13.1.5.b1, тесты «CPU» и «Power».

А также утилита FurMark для нагрузки на GPU.

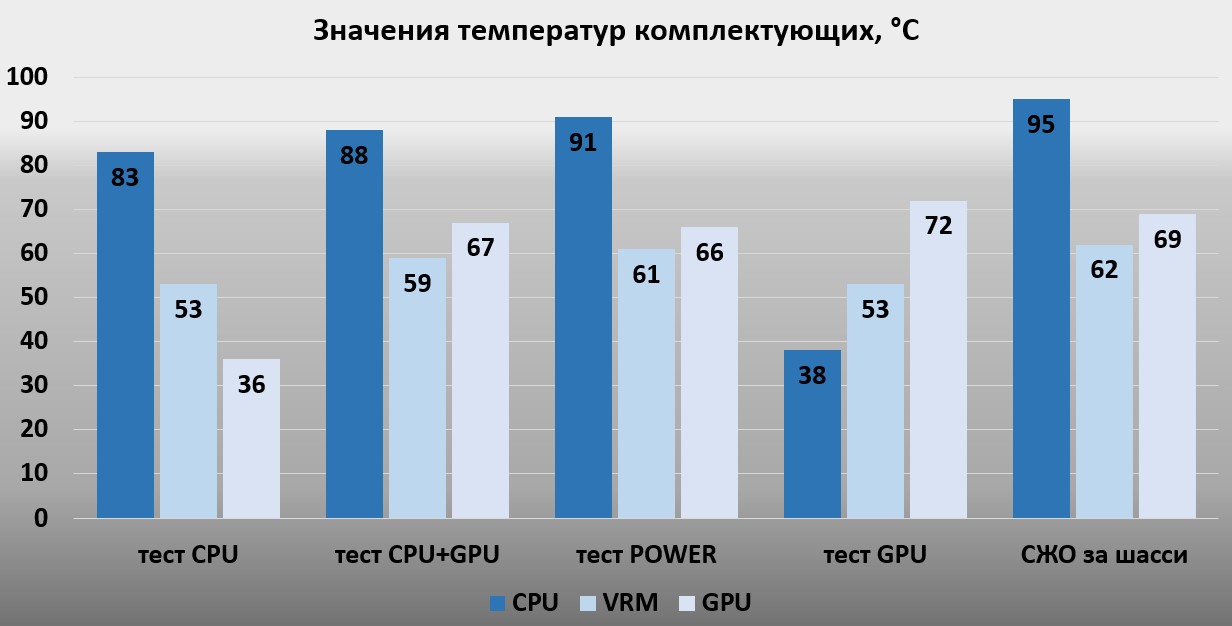

Процессор работал на частоте 4,5 ГГц. Энергопотребление процессора составило 220 Вт. Температура VRM изменялась от 53 до 61°С.

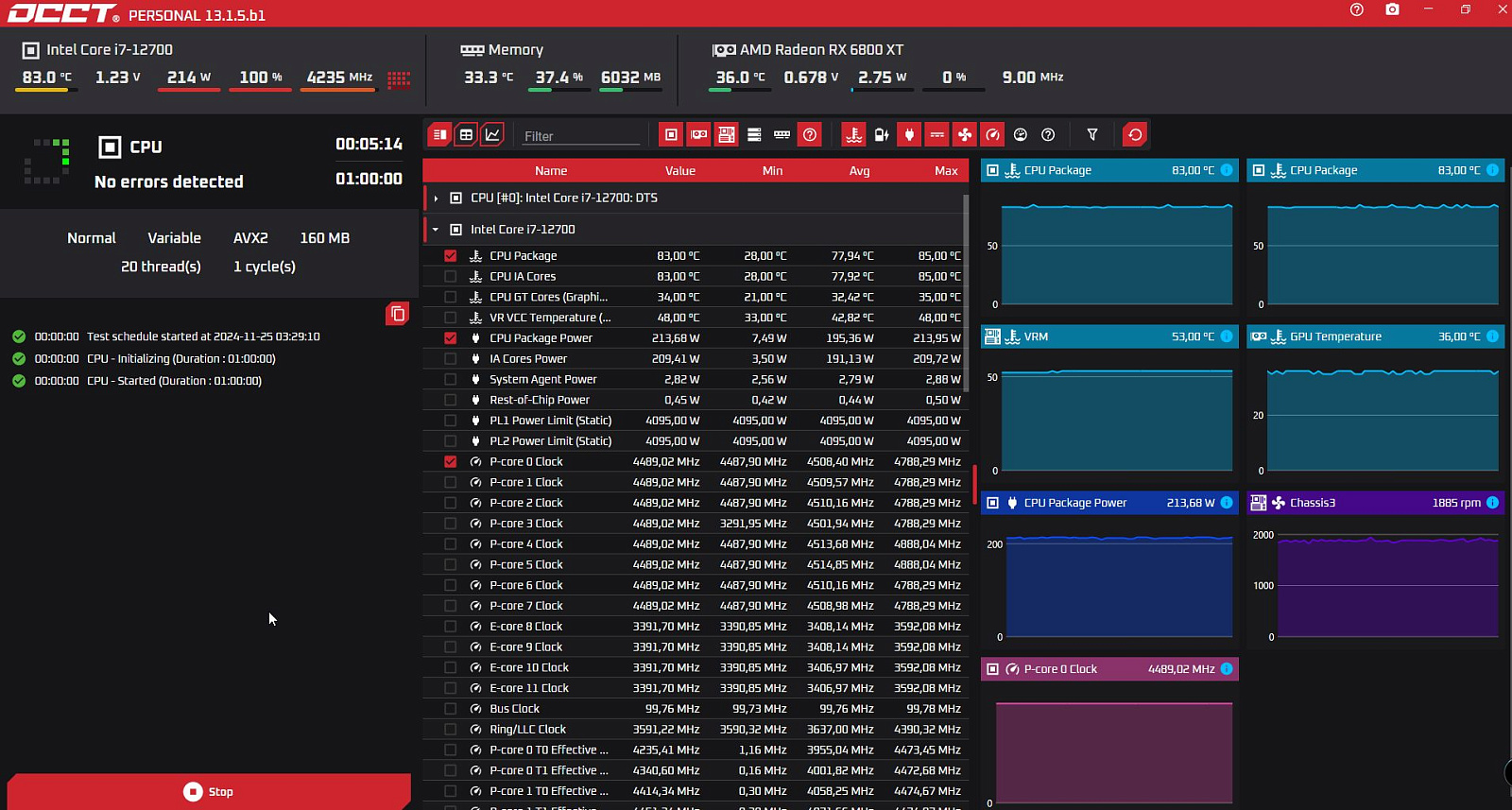

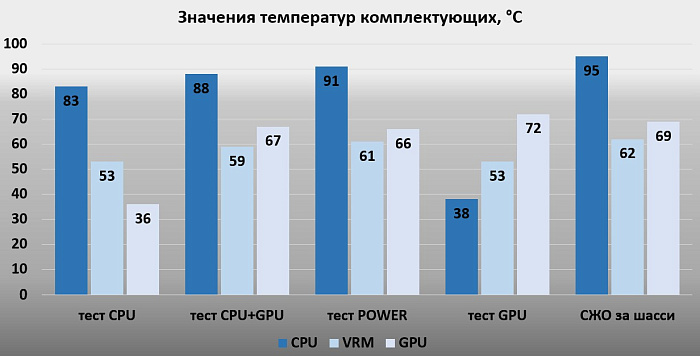

В тесте «CPU» температура процессора была 83°С, температура VRM 53°C. При добавлении нагрузки на видеокарту и её прогреве до 67°С температуры процессора и VRM поднялись до 88°С и 59°С соответственно, что говорит о значительном влиянии видеокарты на температуры комплектующих.

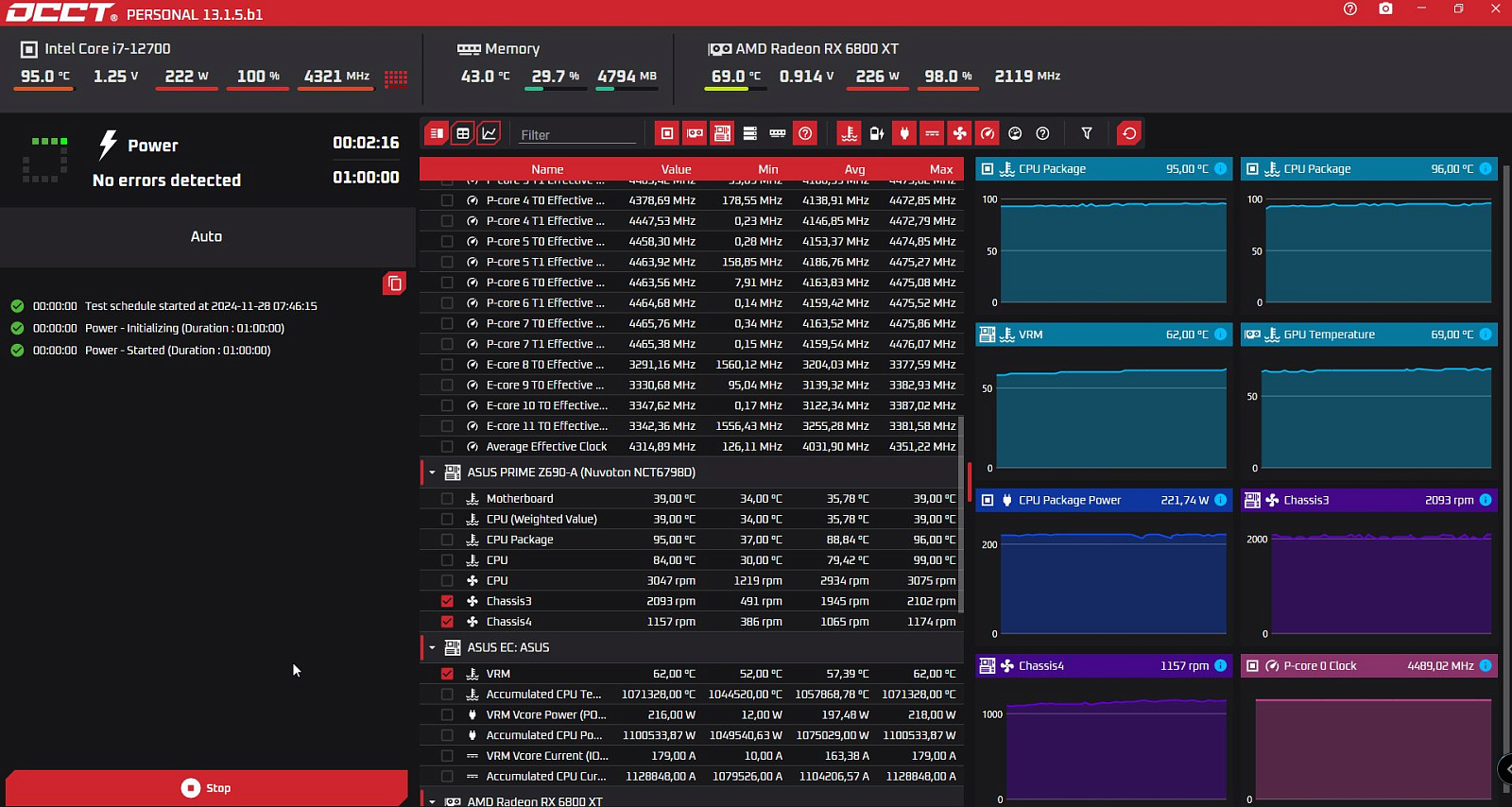

В тесте «Power» температуры поднялись еще выше температура процессора поднялась до 91°С, температура VRM до 61°C.

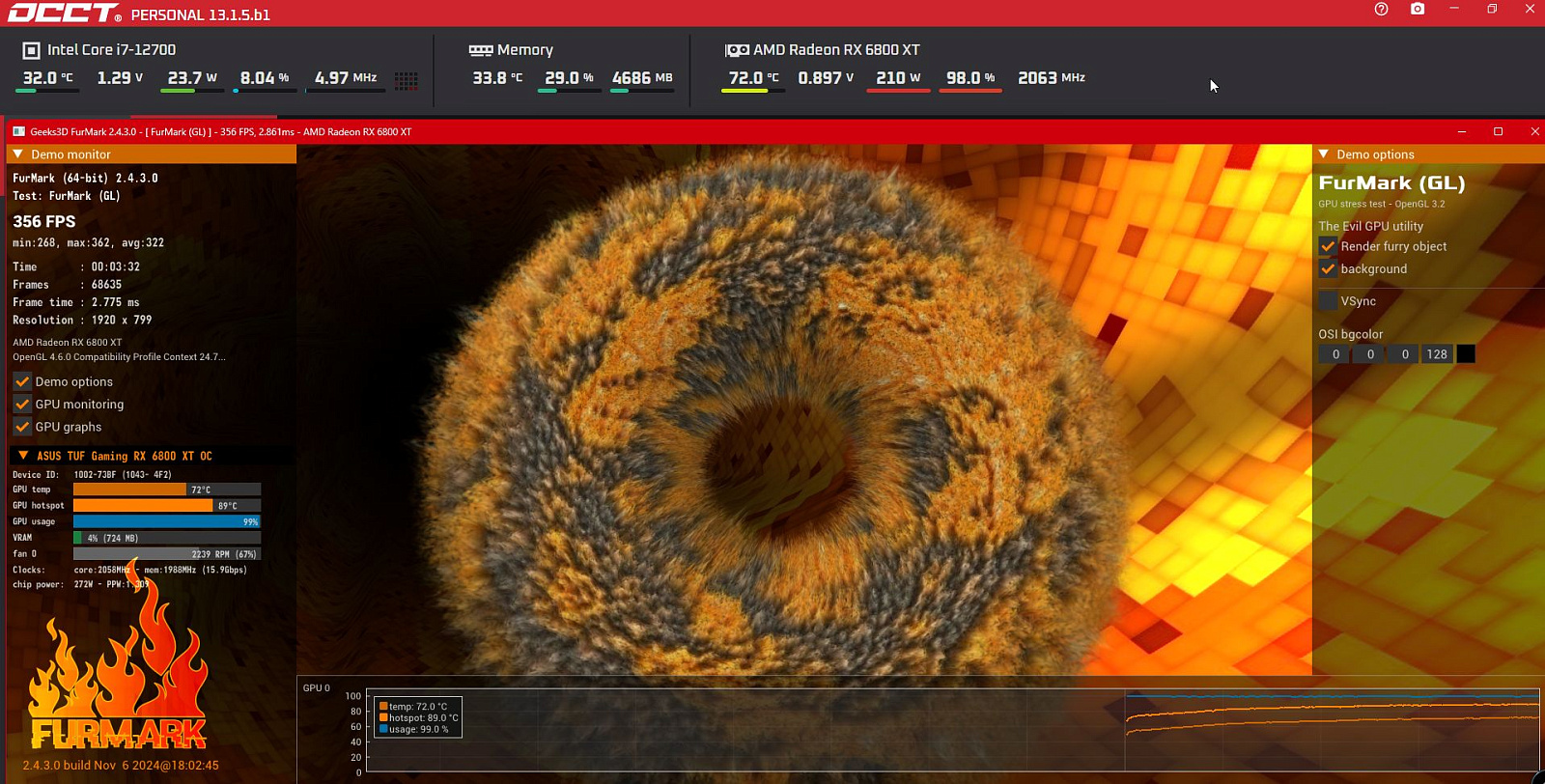

В отдельном тесте FurMark температура GPU была еще выше – 72°С.

Альтернативная установка радиатора за поддоном материнской платы и установка БП снизу не сказалась положительно на температурном режиме CPU. Конечно, при этом снизу пришлось убрать два вентилятора, а также сверху вентиляторы не были установлены, возможно и в этом причина повышения температур.

На температуры GPU это не сказалось, а вот CPU стал греться на 10°С выше в тесте «CPU».

Заключение

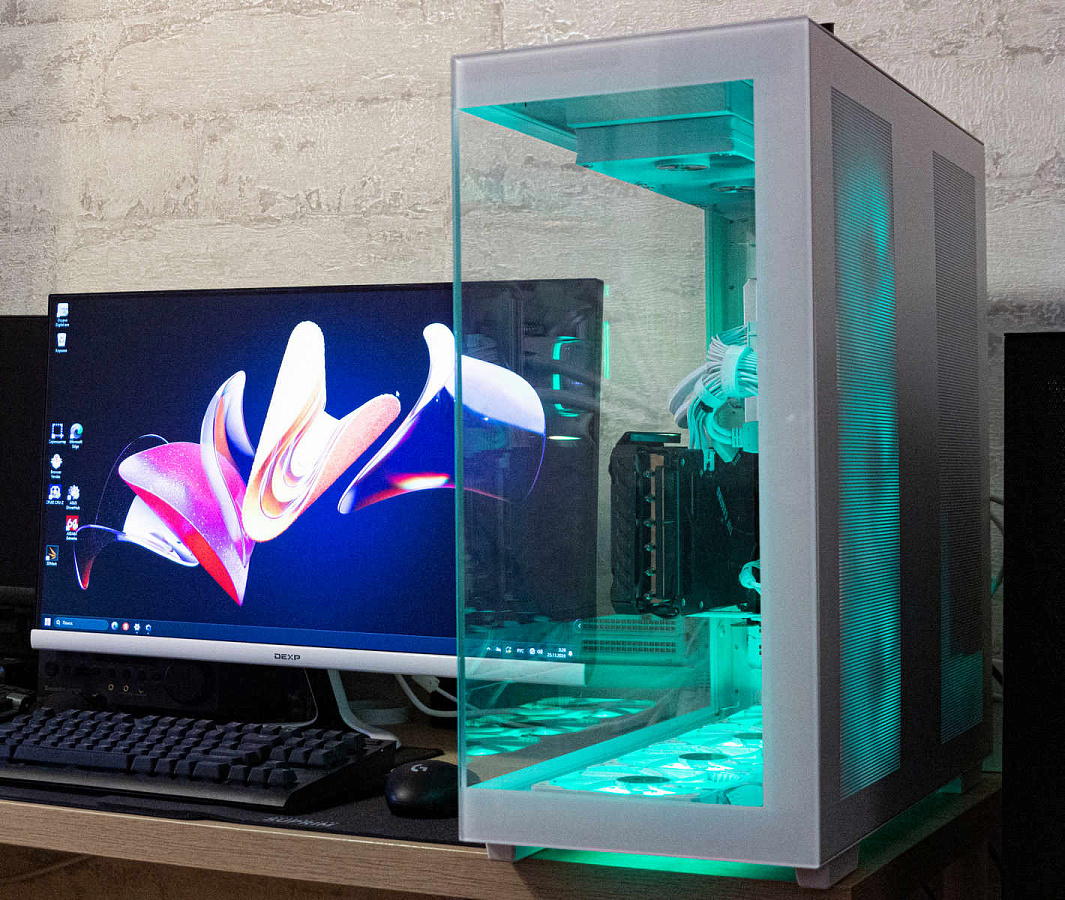

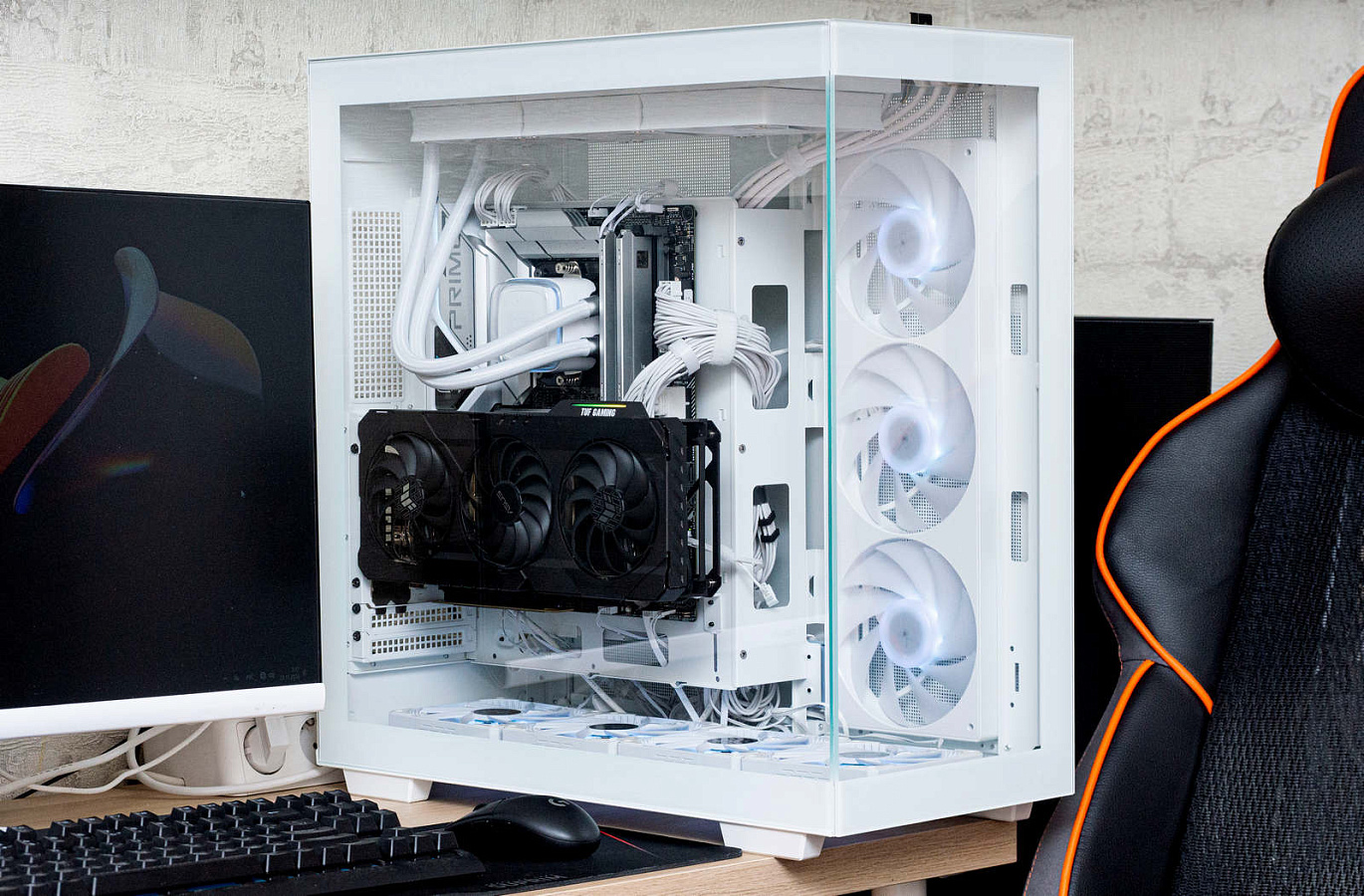

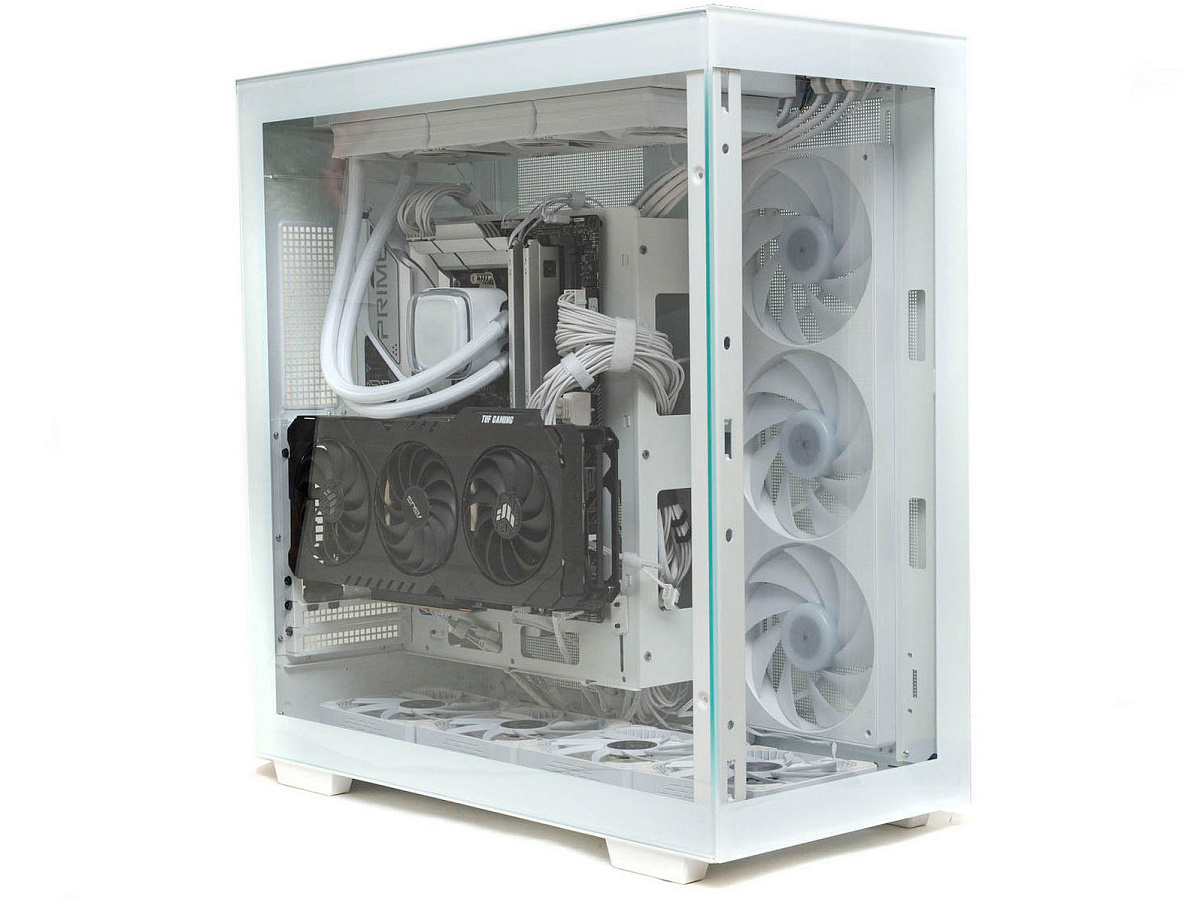

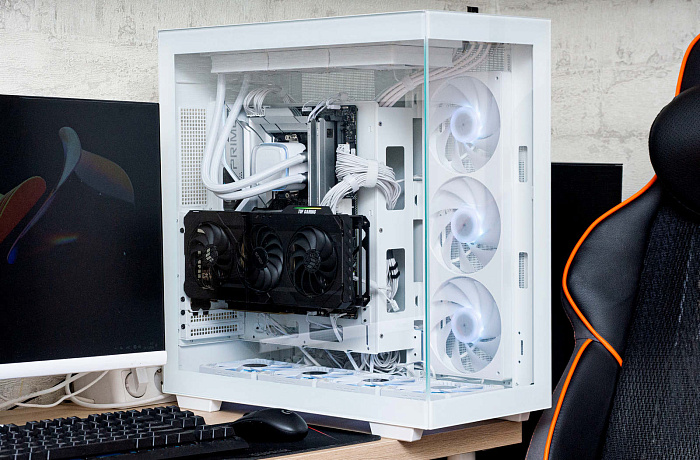

Для любителей корпусов максимально большого размера с отличным обзором установленных комплектующих Deepcool CH780 WH будет хорошим выбором. Это действительно просторный корпус, в котором может вместится кастомная СЖО, крупная видеокарта и множество вентиляторов.

Мало кто из производителей корпусов, комплектует свои модели с возможностью вертикальной установки видеокарты райзерами – здесь он имеется.

Также имеется и возможность небольшой кастомизации корпуса, многие его детали установлены на винты, а не на клепки. Жаль, что в комплект не входит фронтальная дополнительная сетчатая панель.

Из особенностей можно отметить ограничение по высоте башенных кулеров, но ставить их в такой корпус мало кто захочет.

Из явных недостатков для корпуса премиум-класса, как его позиционирует производитель, можно отметить черные аксессуары в комплекте для белого корпуса – черные стяжки, винты (хотя те, что уже вкручены в корпусе серебристые) и даже черный кабель-разветвитель (при этом все остальные провода в корпусе белые).

С черным райзером еще можно смирится – его не видно за видеокартой. Вначале возникла мысль что нам положили комплект от черной модели корпуса.

Также на отверстиях для подвода кабелей к материнской плате нет резиновых шторок-жалюзи, что немного портит эстетику сборки.

Приятным бонусом стал кейс-органайзер для винтиков.

Фильтров в комплекте всего два, что также можно выделить как недостаток.

При покупке корпуса нужно будет спланировать систему его охлаждения и закупить вентиляторы, с учетом потоков воздуха понадобятся реверсивные вентиляторы, и лучше всего, на 140-мм.

Плюсы:

Может не устроить:

Минусы:
