Обзор и тестирование блока питания Lian Li EDGE 1000W

Ранее мы уже отмечали инновационную деятельность компании Lian Li относительно компьютерных корпусов. Теперь дошла очередь и до блоков питания – дизайнеры решили изменить привычную форму корпуса на L-образную конструкцию с модульными коннекторами на отдельной «ступеньке». По задумке это должно упростить укладку кабелей и их подключение в двухкамерных корпусах с вертикальным расположением блока питания.

Насколько это действительно удобно, со временем скажут сборщики ПК, но конструкция действительно стала проще – теперь коннекторы можно распаивать на основной плате и соединять их дорожками на текстолите.

Кроме всего прочего, на блоке питания появился USB-хаб с внутренними разъемами USB 2.0.

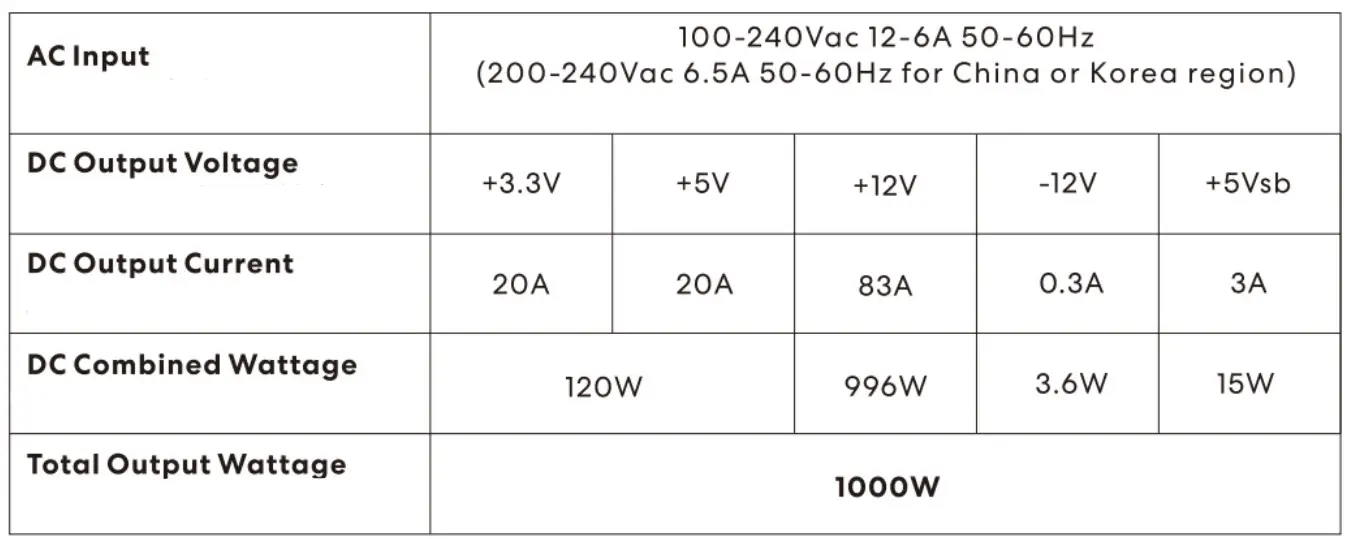

Технические характеристики

Нагрузочные характеристики

Упаковка и комплектация

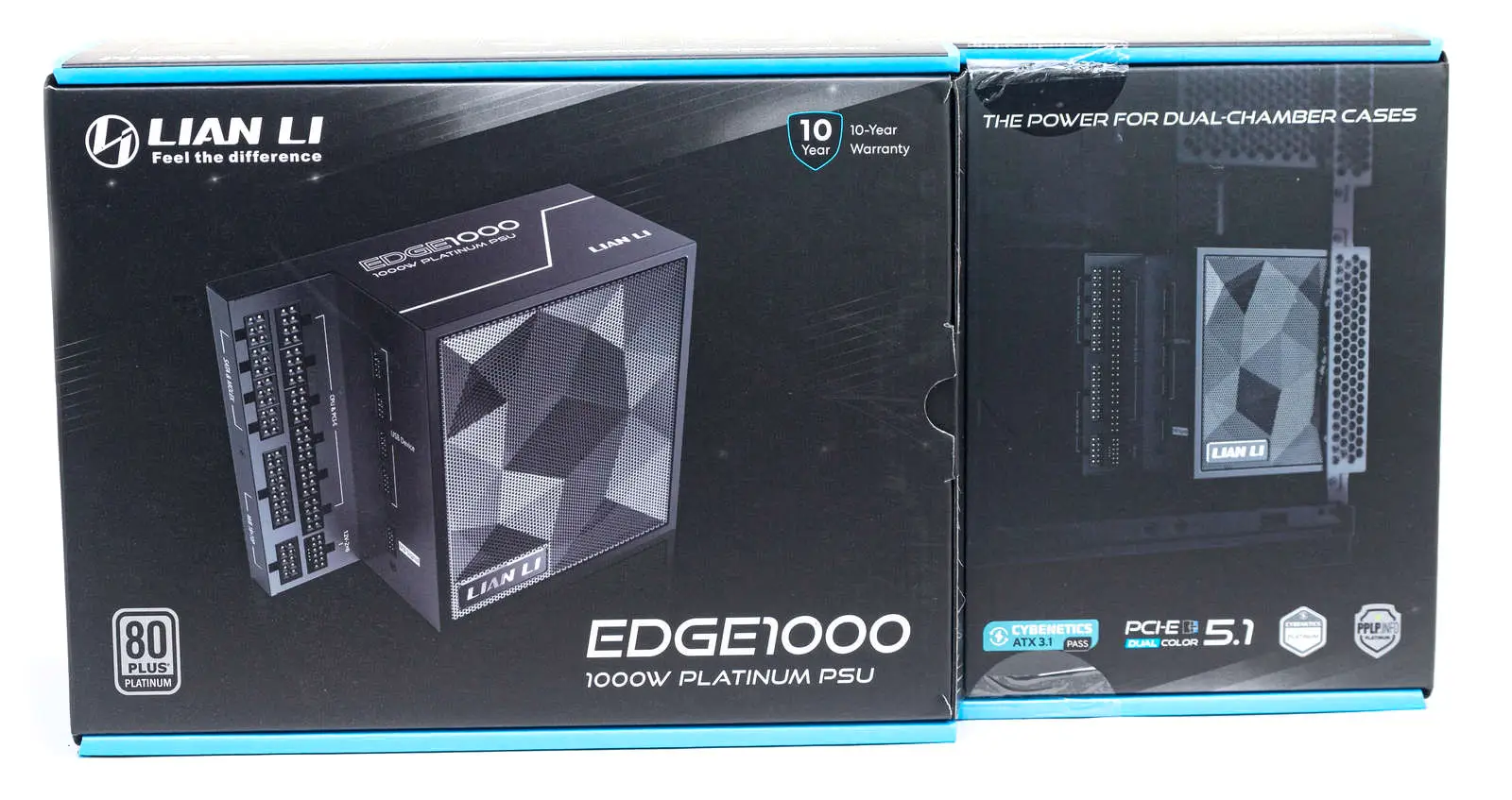

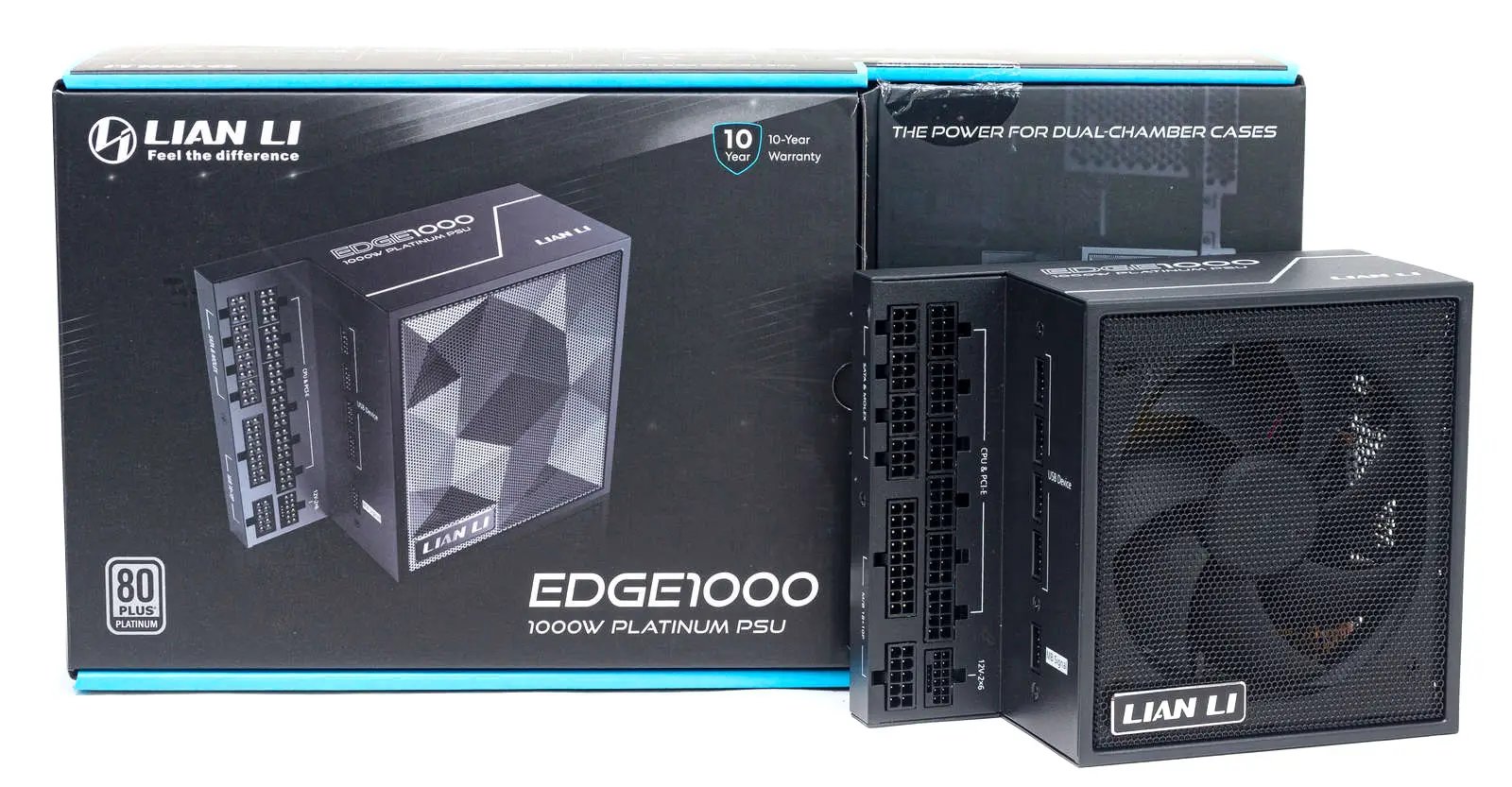

Блок питания поставляется в коробке, имеющей вид двухуровневой ступеньки. Такая форма скорее для обозначения инновационной формы самого блока питания, обычная призматическая будет удобнее.

На лицевой стороне два раскрывающихся клапана. На них находится изображение модели, а также указание наименования и основных технологий.

С обратной стороны и на боках коробки - подробное описание характеристик с иллюстрациями, графиками и таблицами.

В описании присутствует и русский язык.

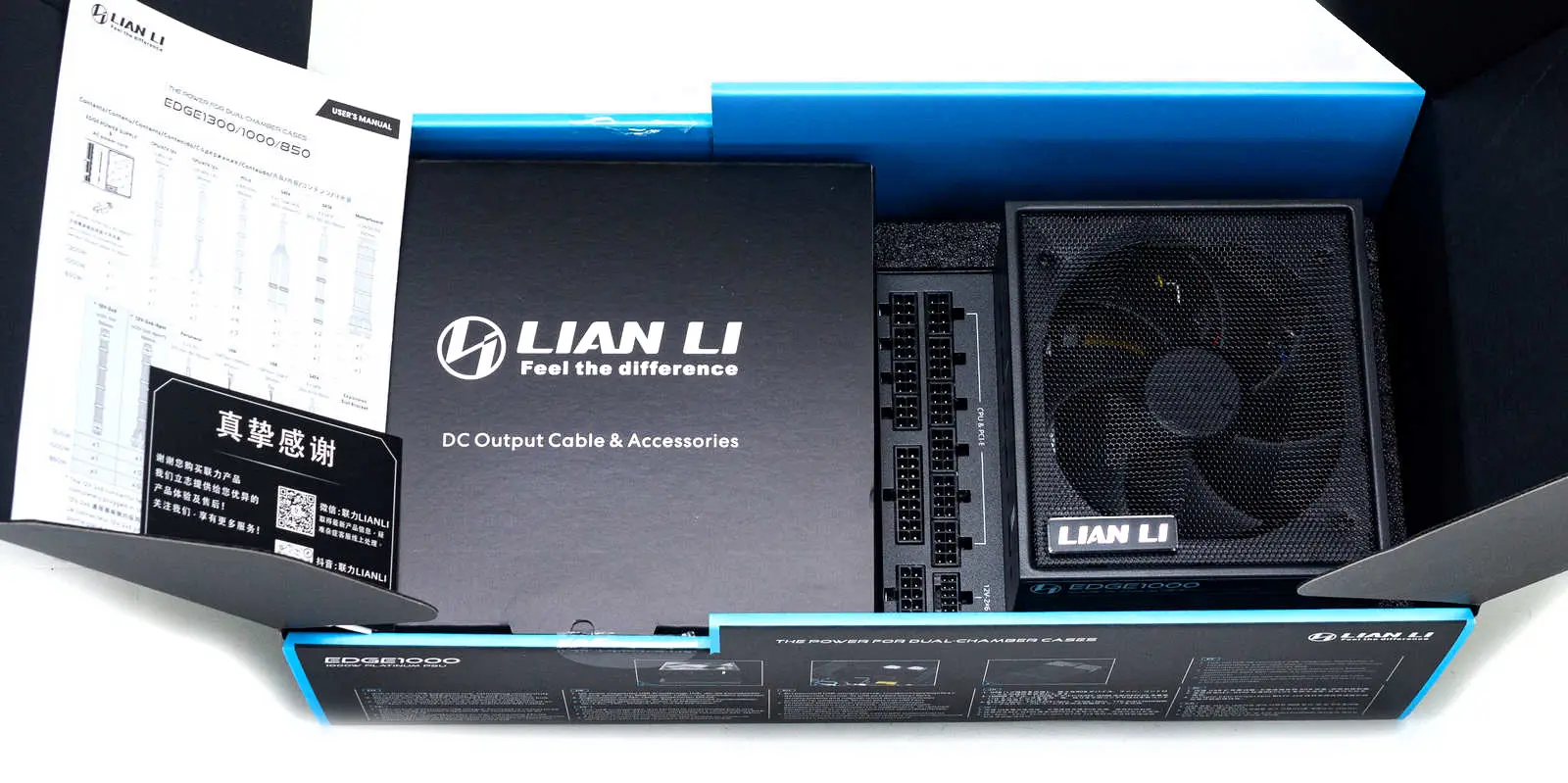

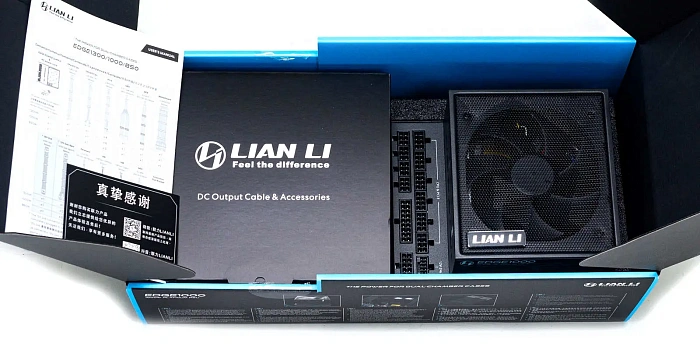

В коробке блок питания зафиксирован демпферами, в отдельной коробке все кабели и провода. Имеется инструкция и гарантийный талон.

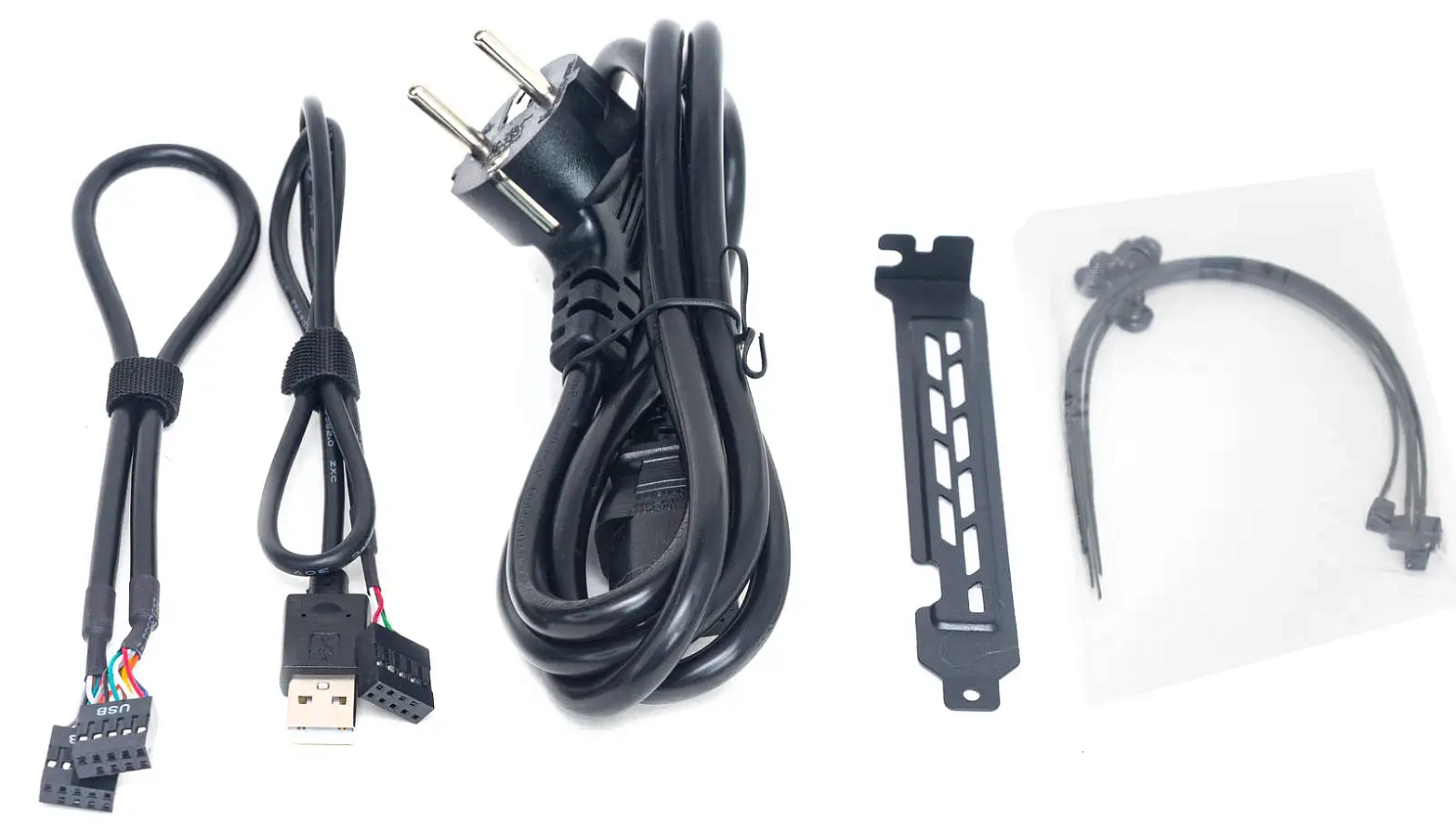

Из дополнительных аксессуаров имеется заглушка на интерфейсную панель корпуса с вырезом для вывода USB кабеля и два кабеля в комплекте.

Кабели

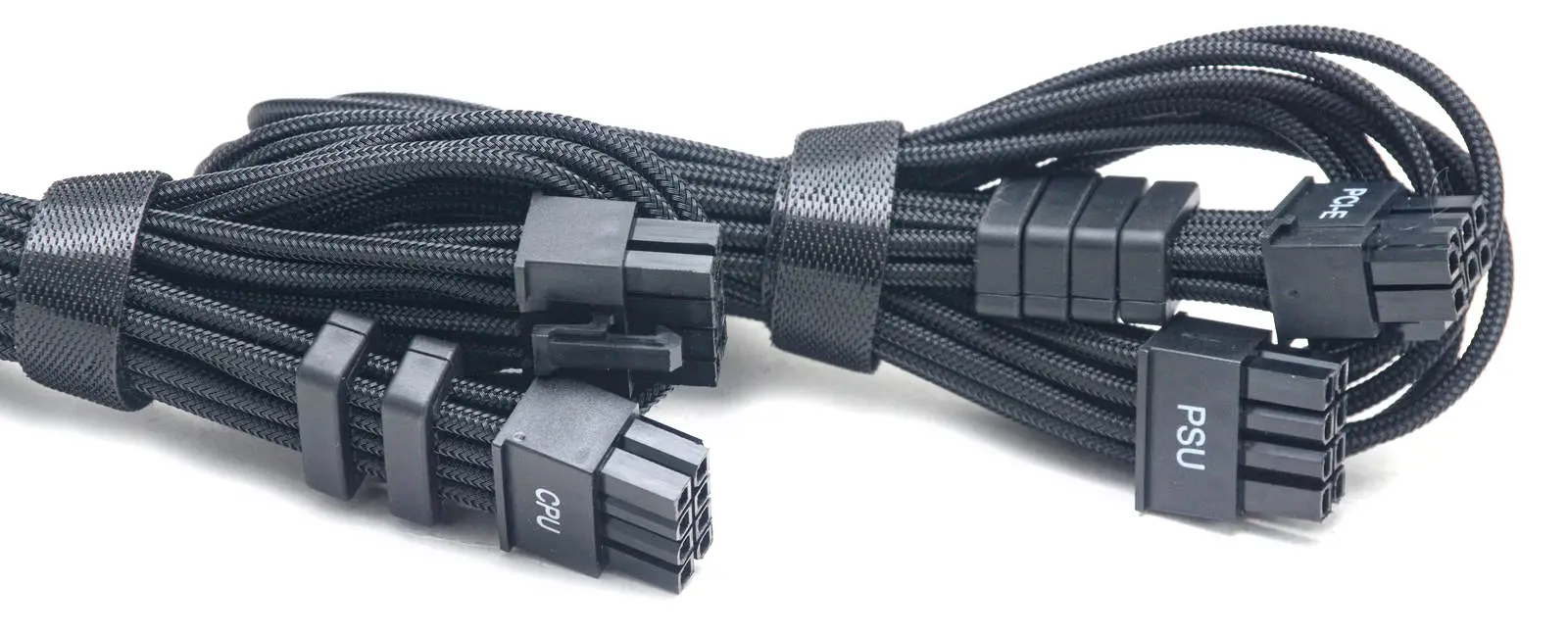

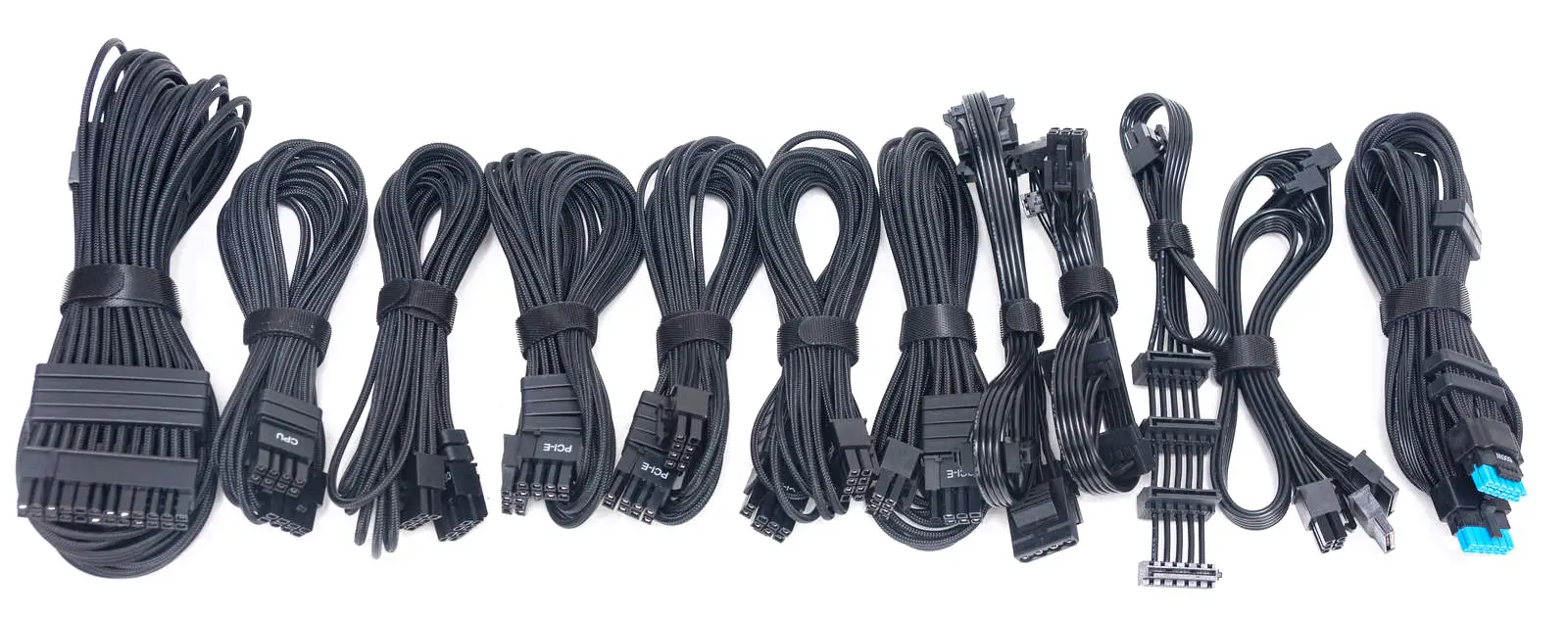

Для питания ATX, CPU и GPU кабели набраны проводами в индивидуальной тканевой оплетке. На каждом кабеле имеется несколько пластиковых холдеров, они смещаются вдоль проводов и позволяют эстетично уложить их в корпусе.

В комплекте четыре кабеля PCI-E по одному коннектору 6+2-пин. Все кабели, кроме 12V-2×6, набраны проводами калибром 18AWG.

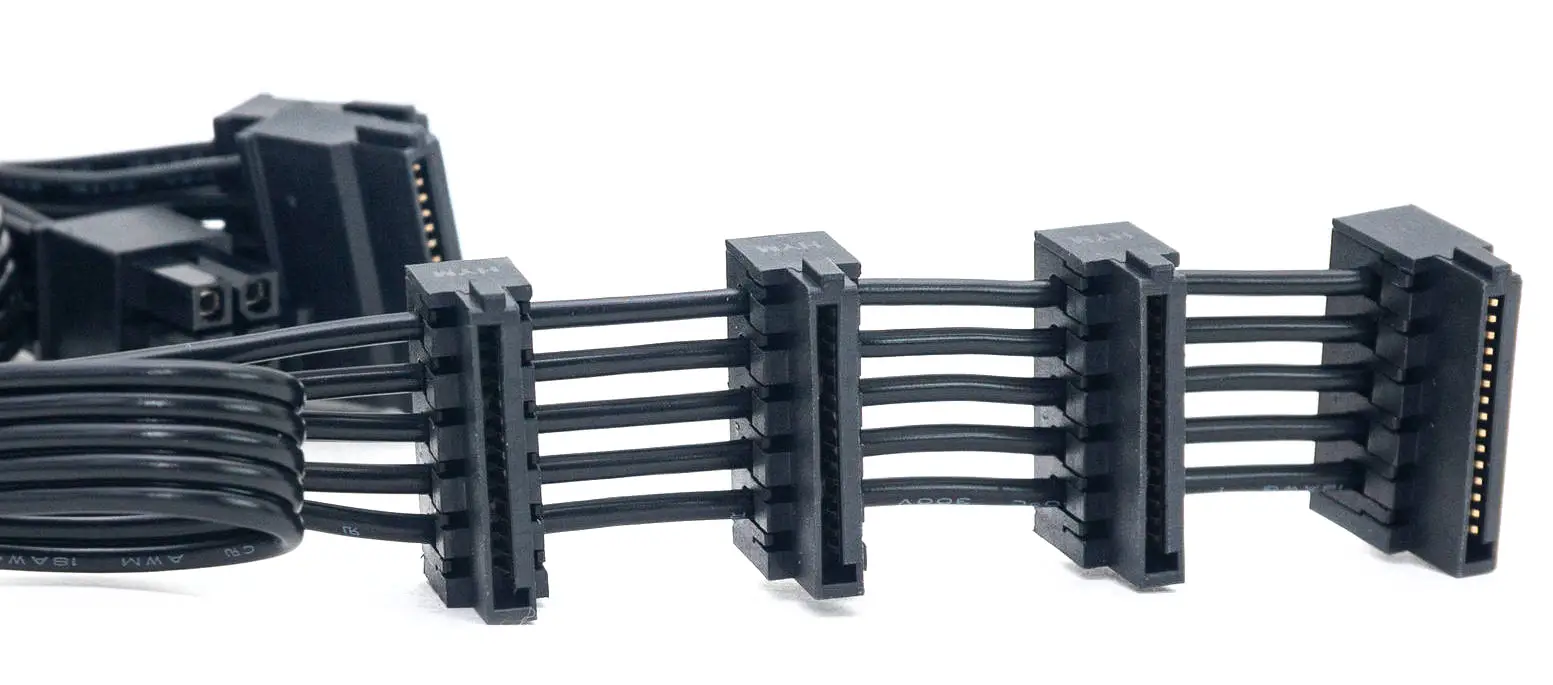

Кабели для питания периферии в виде плоских шлейфов. Один из проводов SATA выполнен в виде четырех рядом расположенных коннекторов - такой вариант удобен при подключении накопителей, находящихся в одной корзине.

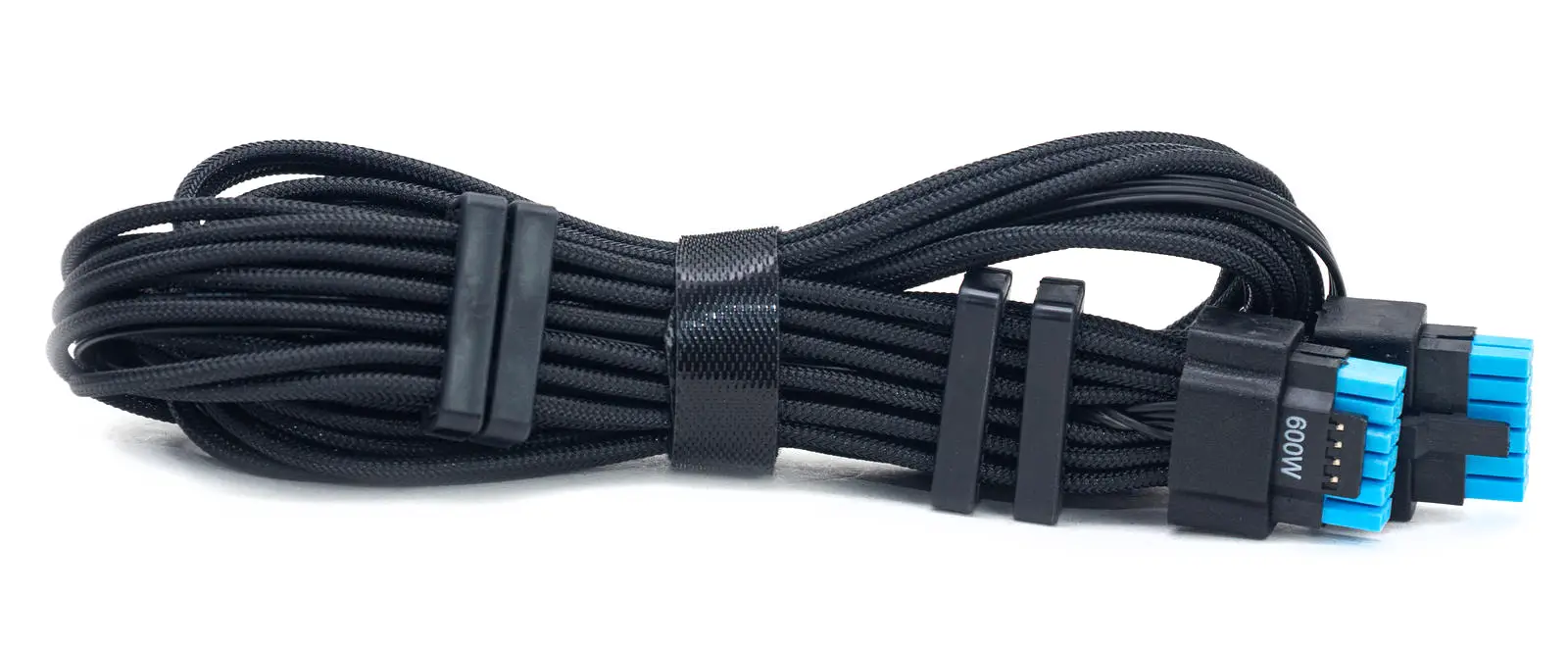

Кабель с разъемами 12V-2×6 имеет синий коннектор, что информативно при подключении на всю глубину. Четыре сигнальных провода спрятаны внутри жгута. Это и выглядит лучше, и отдельные провода не торчат наружу и не мешаются. Основные провода калибром 16AWG.

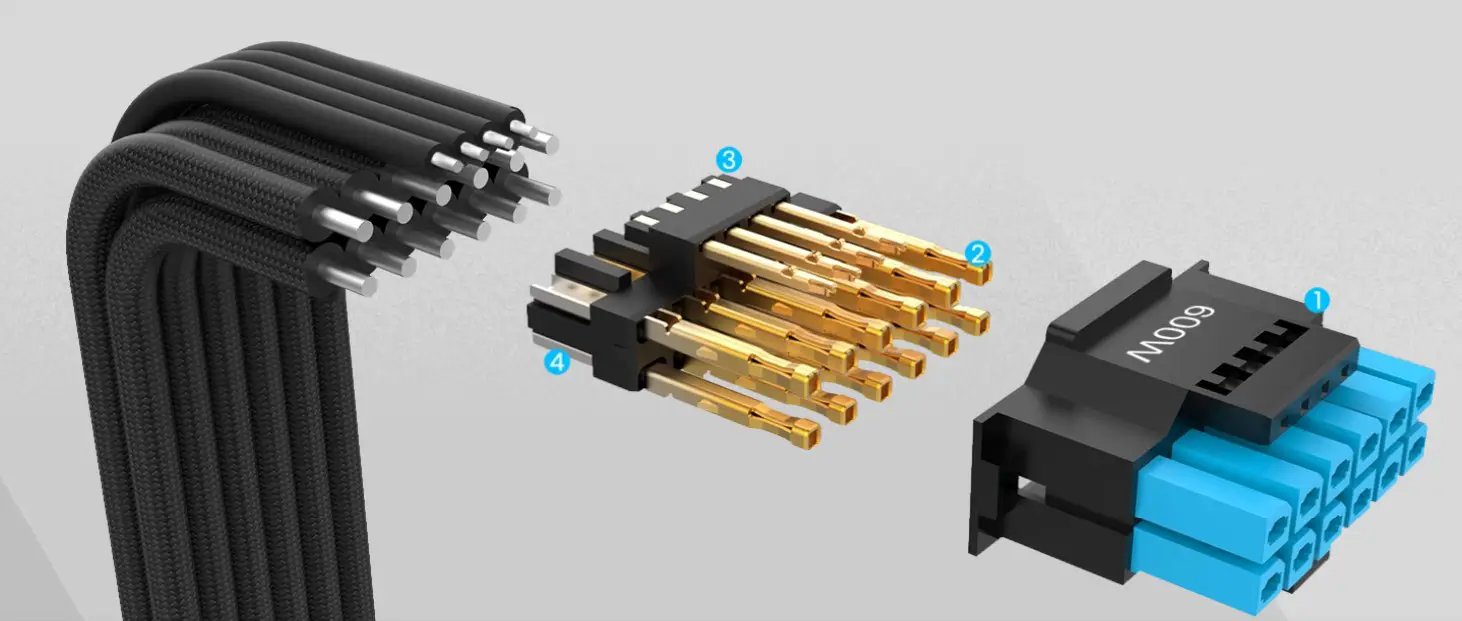

На сайте производителя проиллюстрирована конструкция данного коннектора.

Внешний вид

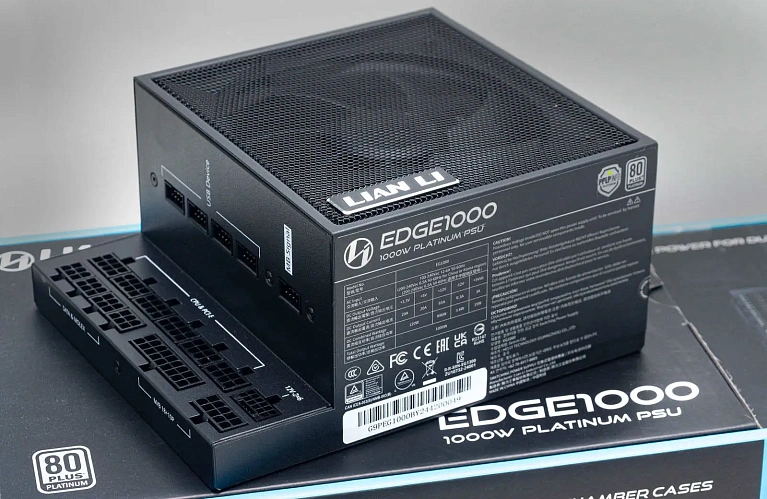

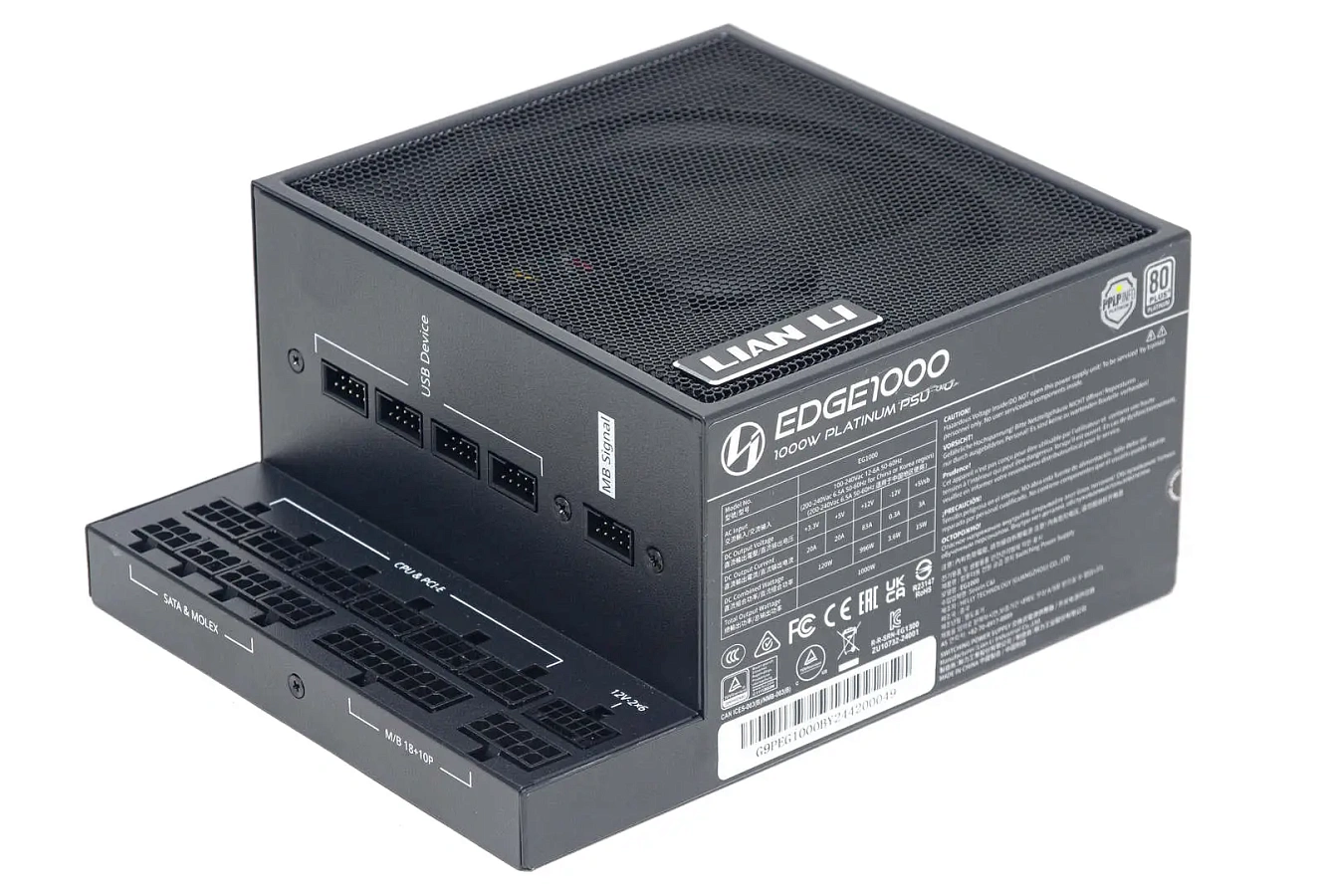

Корпус действительно необычный: к привычной призме пристроена ступенька с разъемами для подключения модульных кабелей.

На верхней панели нет никаких украшений. При размещении БП в обычном корпусе снизу выступ будет закрывать, как крышка, вывод кабелей.

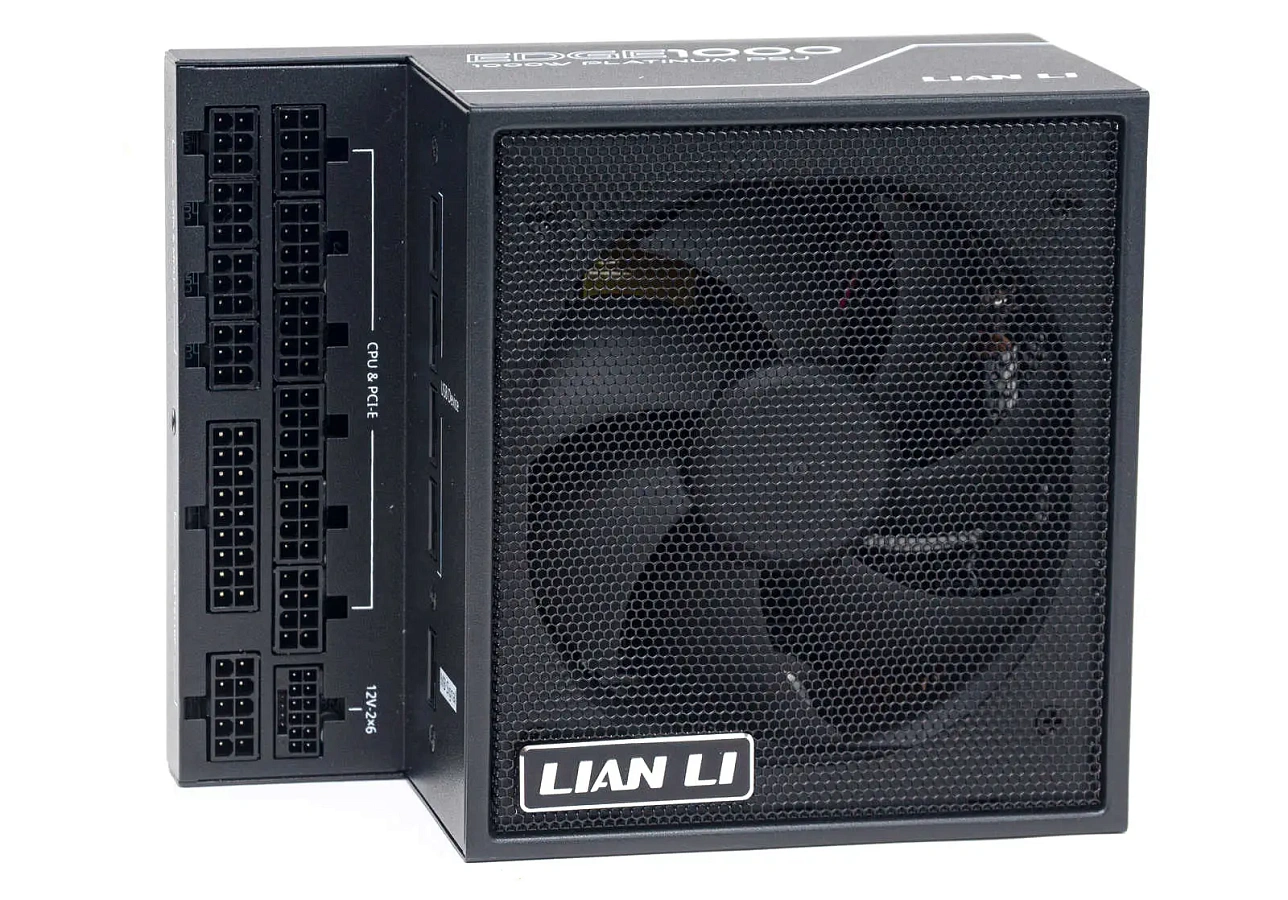

Еще одним необычным дизайнерским изыском является сетчатая панель, закрывающая вентилятор. Она имеет сложный геометрический рельеф и наклеенный шильдик с логотипом.

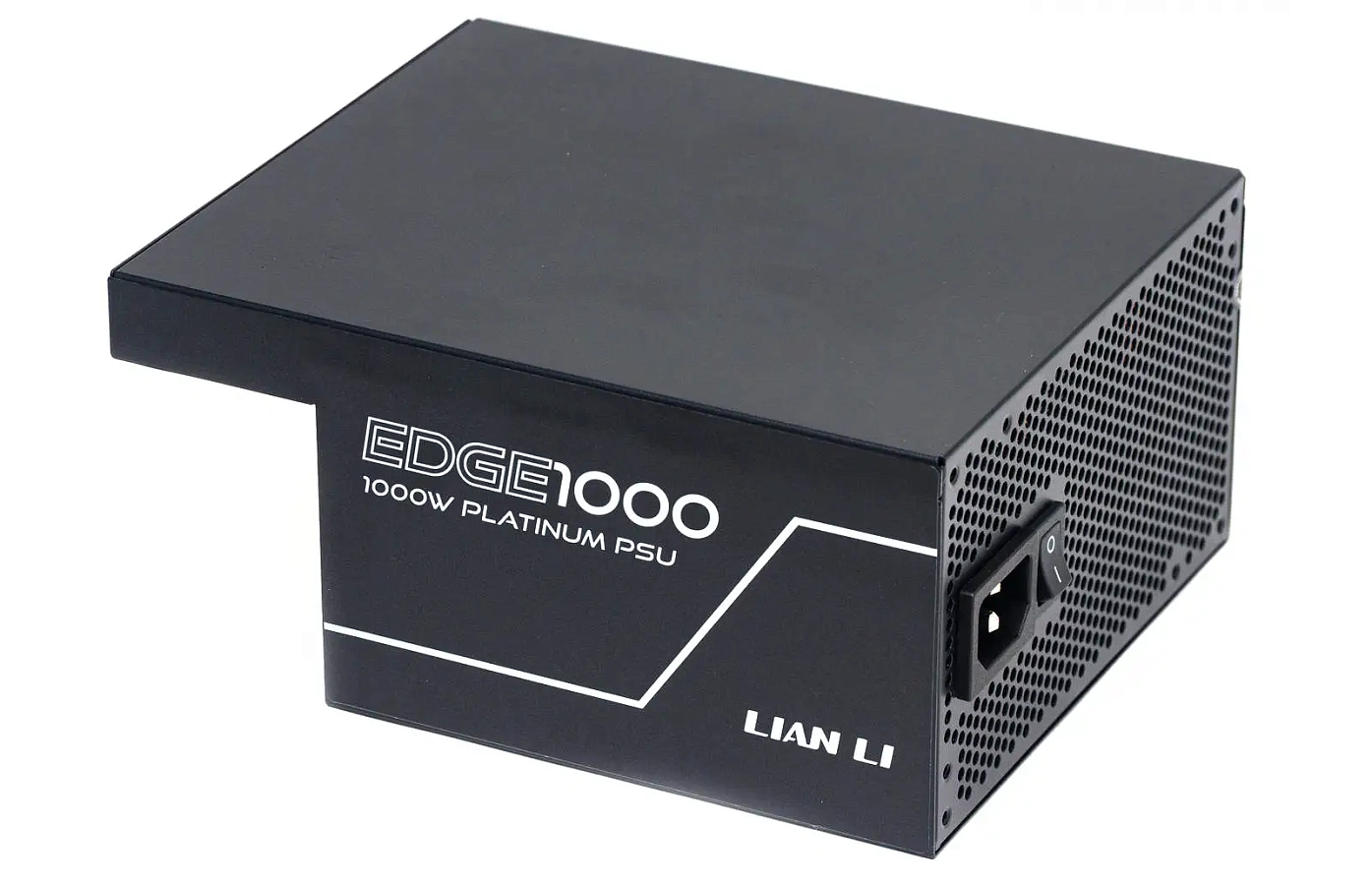

По бокам наклейки с наименованием модели и с нагрузочными характеристиками. Под ними находятся винты для разборки корпуса.

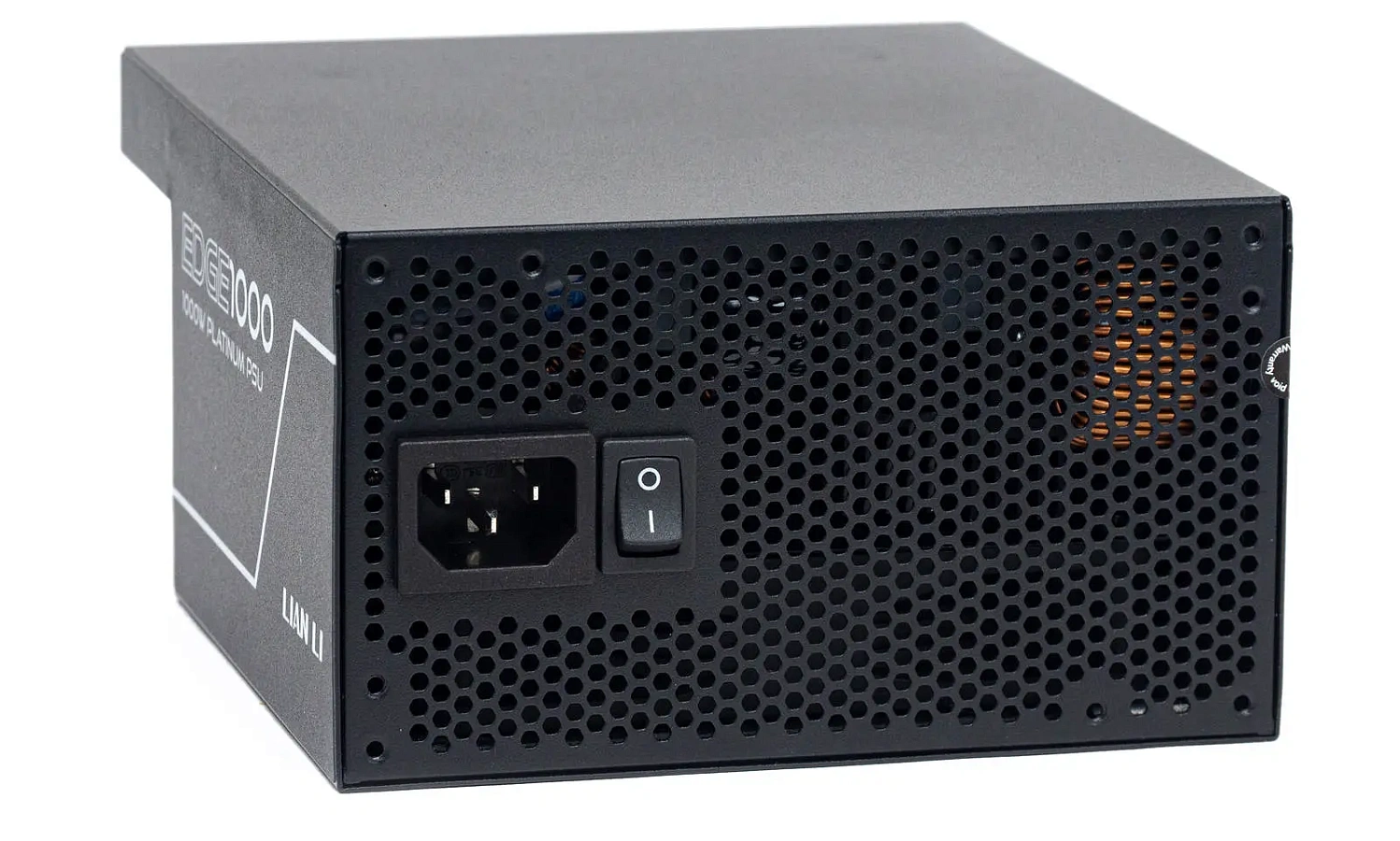

С лицевой стороны стандартная перфорация в виде сот, вилка для сетевого кабеля и тумблер включения.

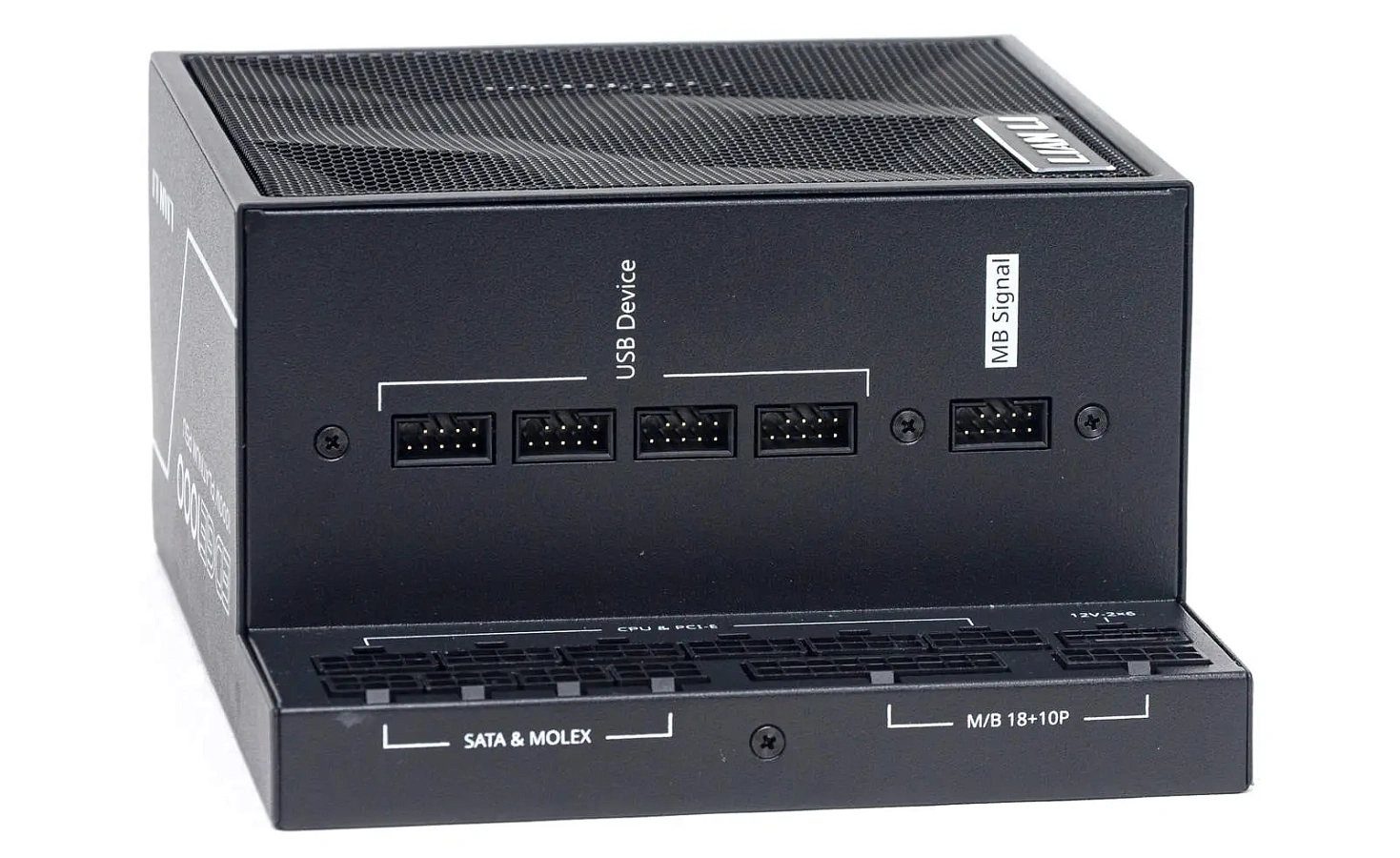

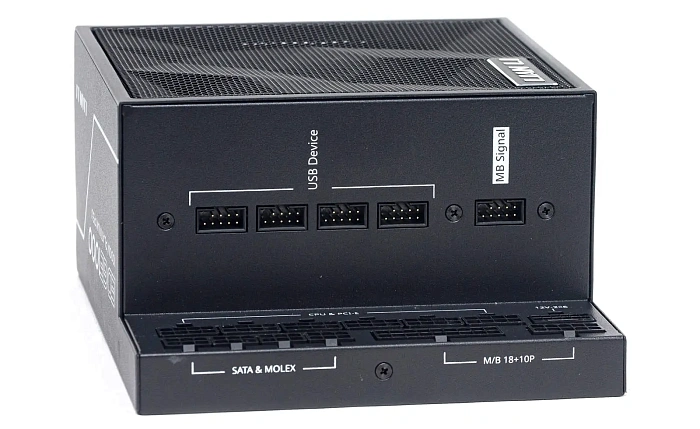

С тыльной стороны находятся пять внутренних USB 2.0 коннекторов на 9-пин. Один из них, расположенный отдельно, подключается к материнской плате, остальные – это хаб на четыре устройства.

На «ступеньке» в два ряда горизонтально разместились разъемы, подписан только верхний ряд для подключения питания CPU и GPU, нижний ряд для подключения питания ATX и периферийных устройств.

Охлаждение

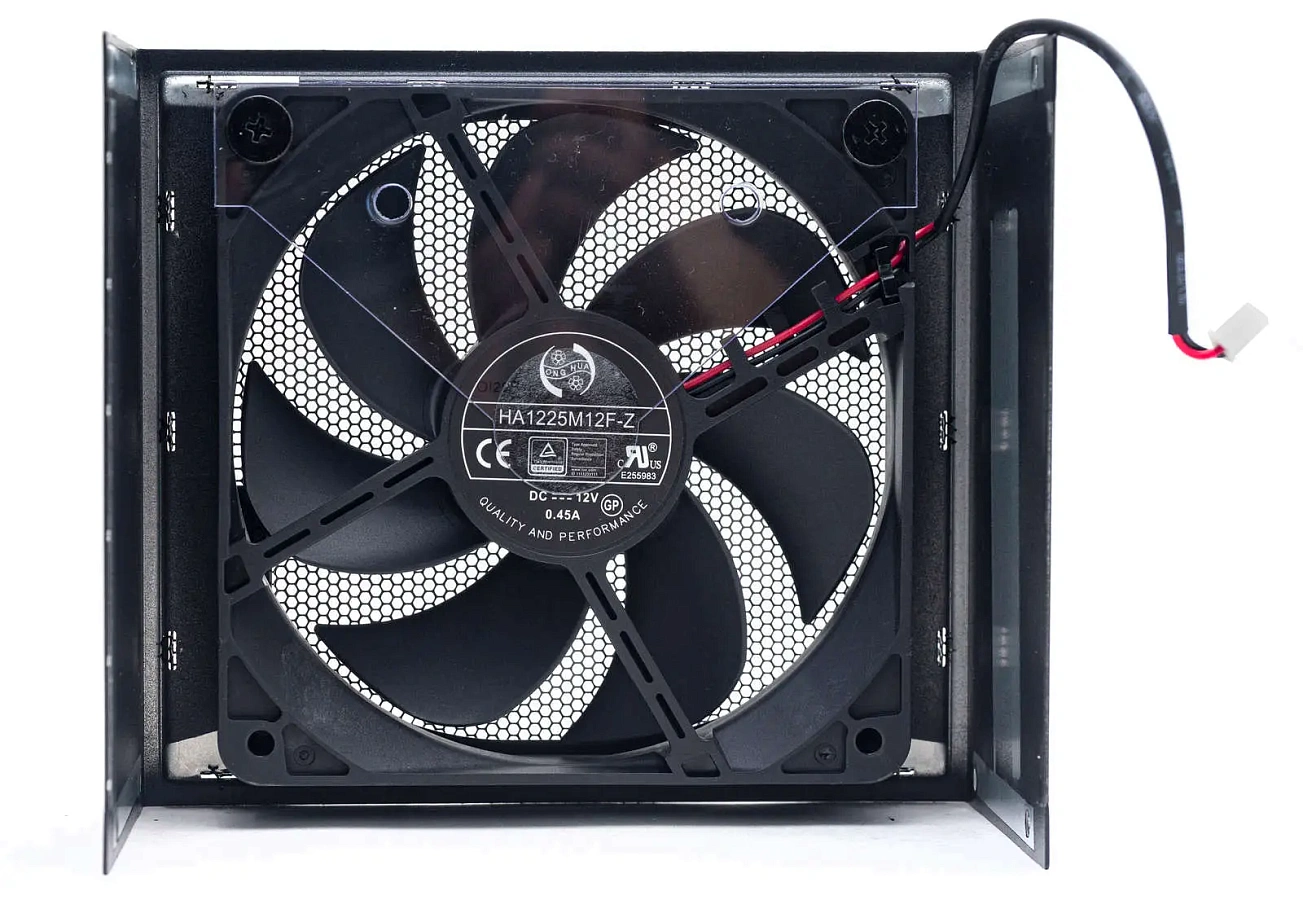

В корпусе установлен вентилятор HA1225M12F-Z на 2000 об/минуту, в основе которого гидродинамический подшипник.

У вентилятора имеется полупассивный режим работы. К сожалению, кнопки переключения на режим постоянного вращения нет.

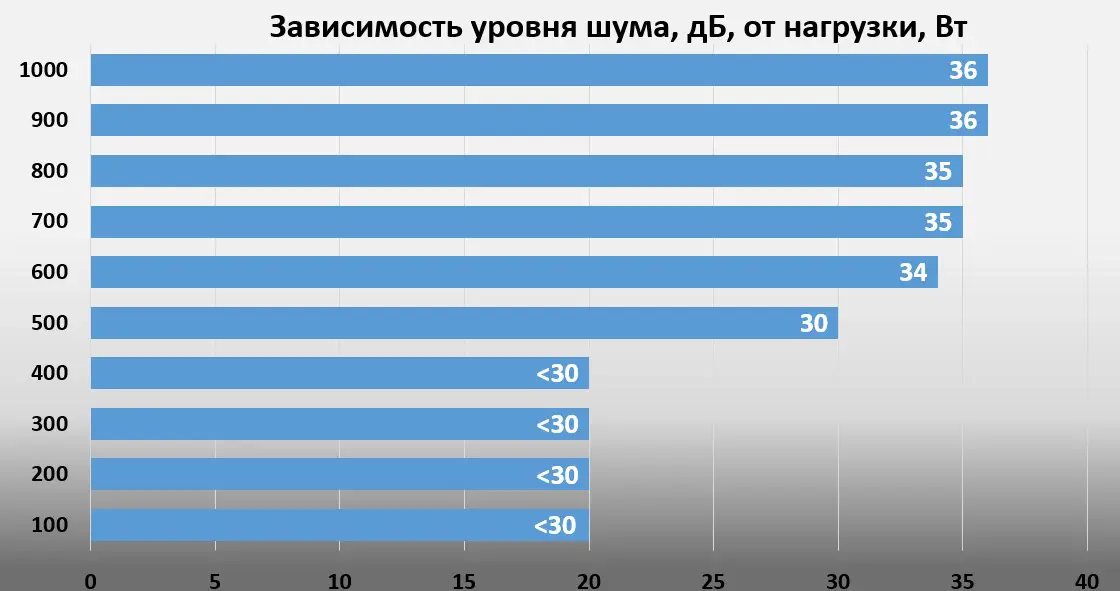

В таблице приводим уровень шума после старта вентилятора и последующего снижения нагрузки.

Старт вентилятора зависит от температурного режима. На нашем стенде вентилятор стартовал после нагрузки выше 600 Вт, но на прогретом БП старт происходит раньше – после 400 Вт нагрузки. При снижении нагрузки до минимума вентилятор продолжал вращаться длительное время на минимальных оборотах, при этом его не было слышно, его работу можно назвать бесшумной.

При высоких нагрузках вентилятор также оставался очень тихим, шум на комфортном уровне.

Схемотехника

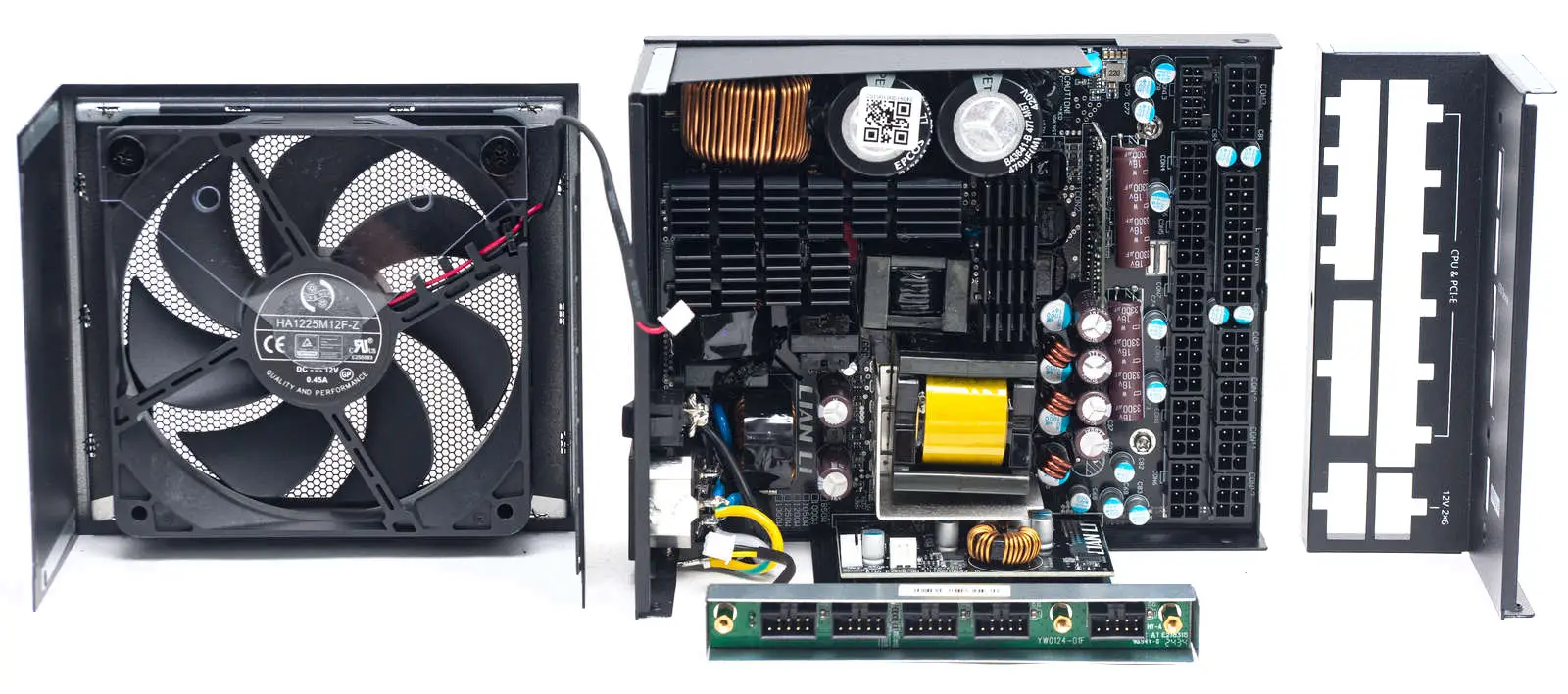

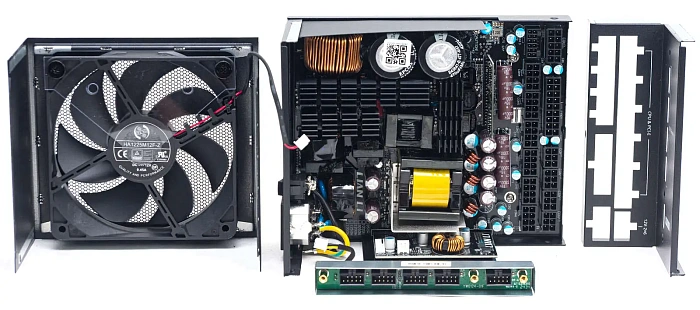

Для вскрытия корпуса необходимо снять боковые наклейки и отвинтить винты. Отдельно снимается крышка-ступенька с модульными коннекторами.

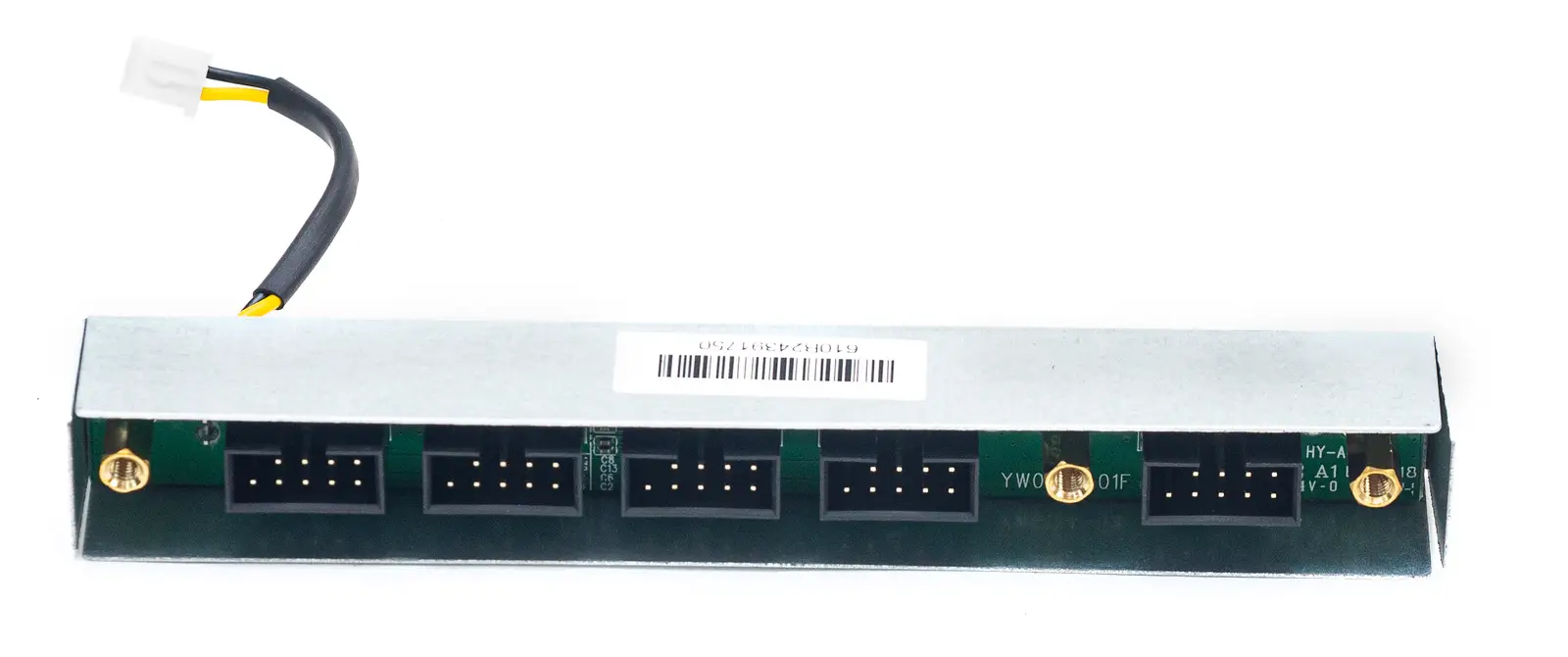

К крышке с вентилятором прикручивается USB-хаб, он подключен к питанию через провод. Сам вентилятор закрыт частично пластиковым сектором.

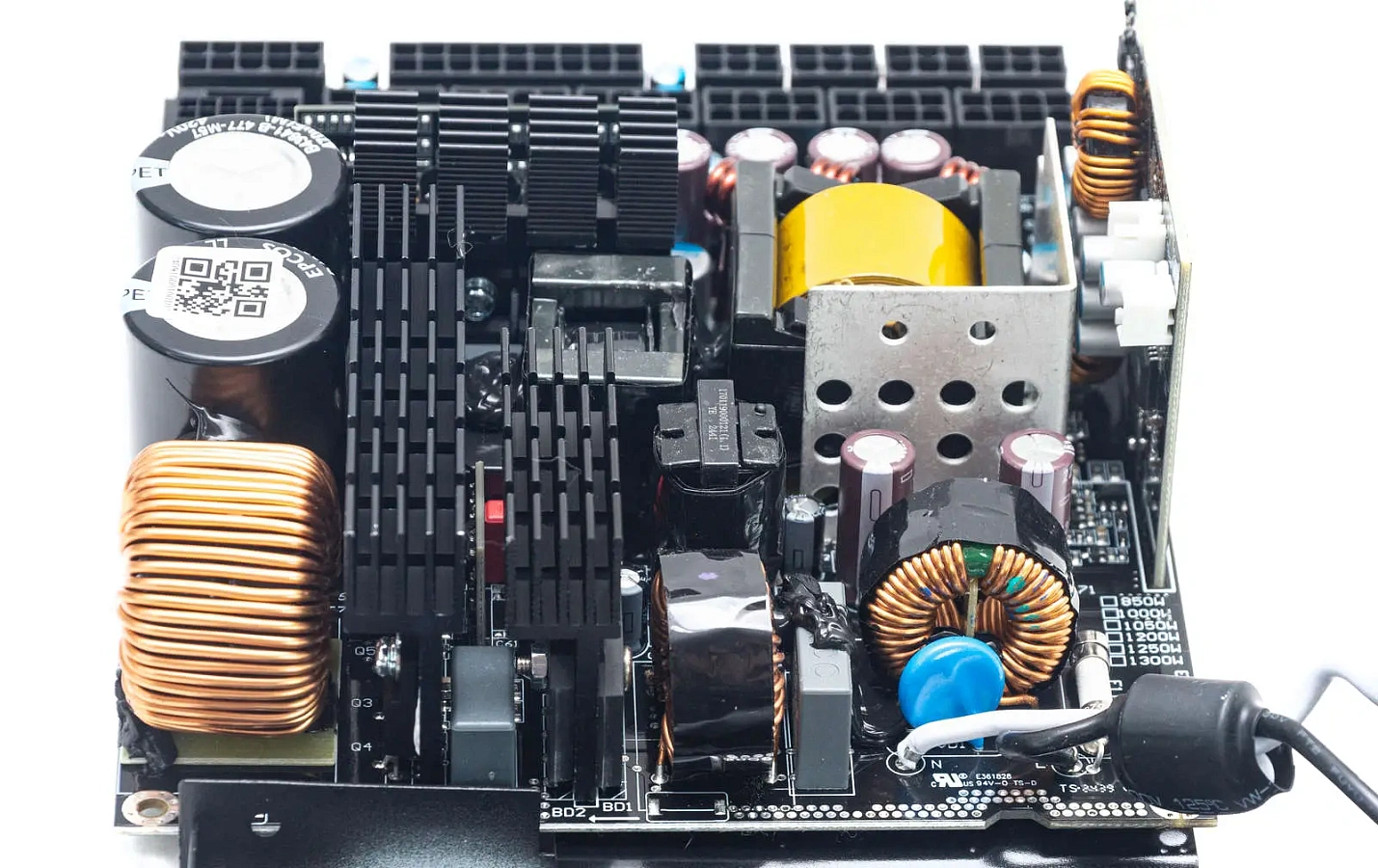

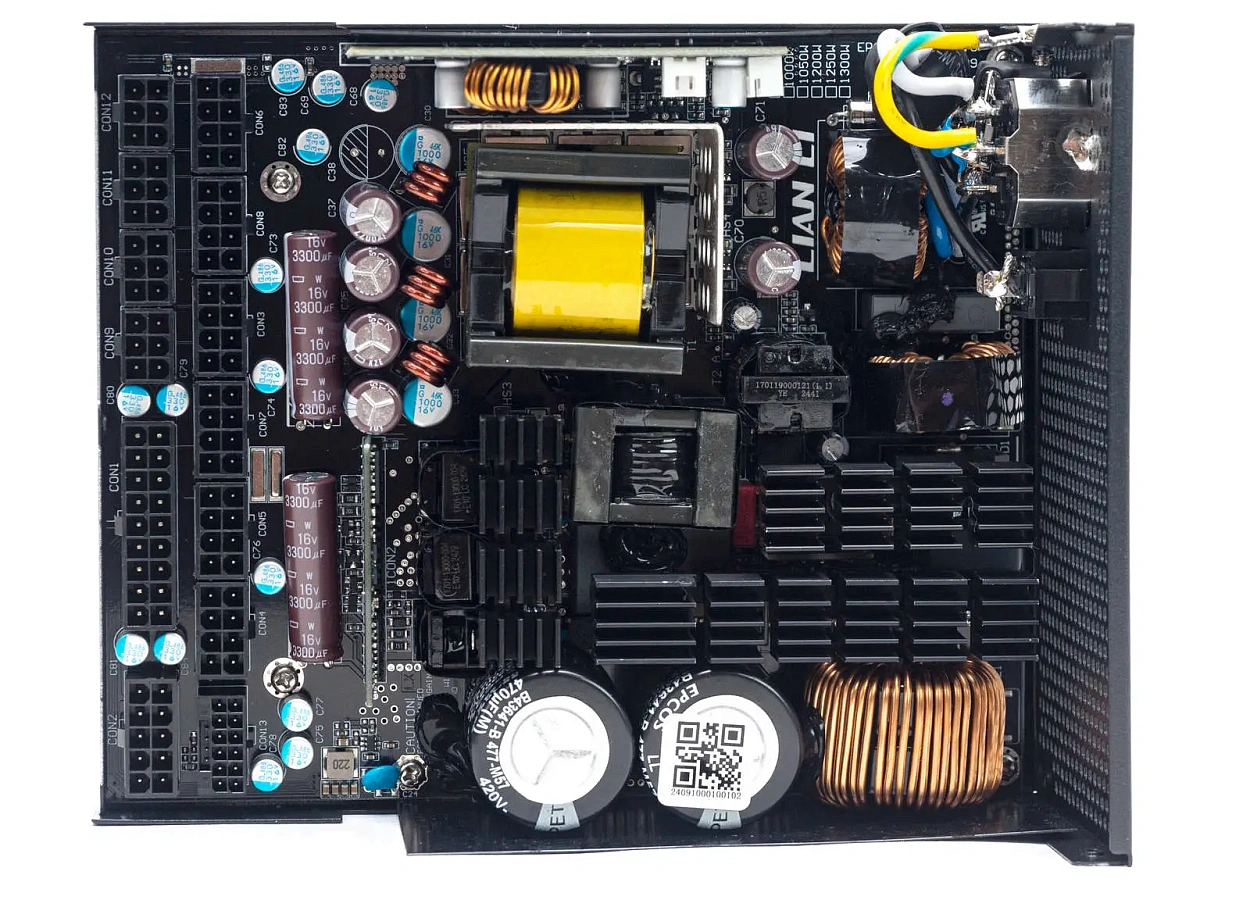

Внутри корпуса широкая плата, общая для комплектующих и разъемов. На ней парочка вертикальных дочерних плат. Соединение платы с входной вилкой на проводах без разъемов.

Блок питания основан на ОЕМ-платформе Helly EPS0100 v1.6, на плате имеется маркировка 2024/04/09.

Топология полного моста с LLC преобразователем в первичной части и синхронным выпрямителем и DC-DC преобразователями во вторичной части.

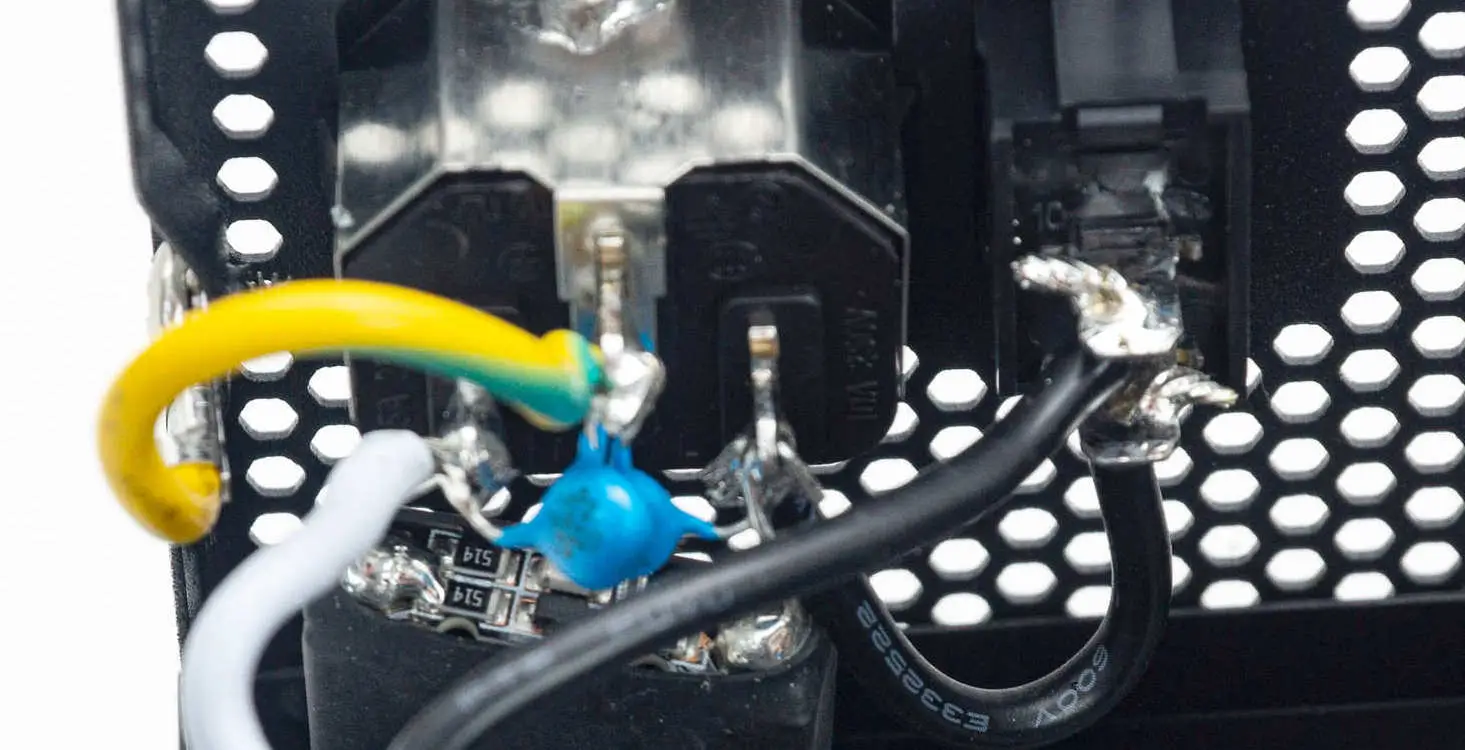

На входе полноценный фильтр, первое звено на входной вилке – два Y-конденсатора и один Х-конденсатор, на нем распаяна схема разрядки конденсаторов.

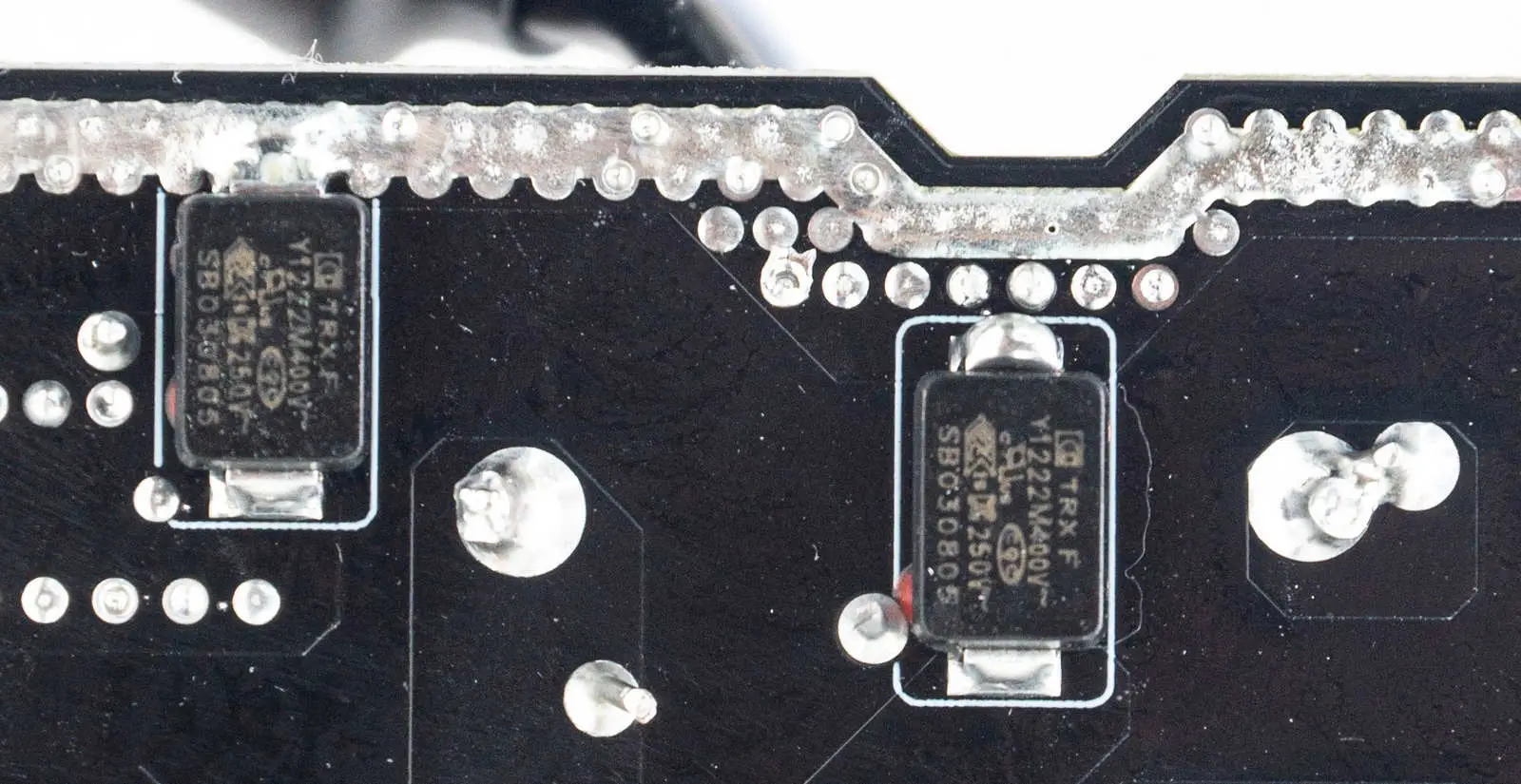

Второе звено на основной плате – еще один Х-конденсатор и два SMD Y-конденсатора с обратной стороны платы, а также два крупных дросселя.

Для защиты блока питания имеется варистор, термистор с реле и плавкий предохранитель.

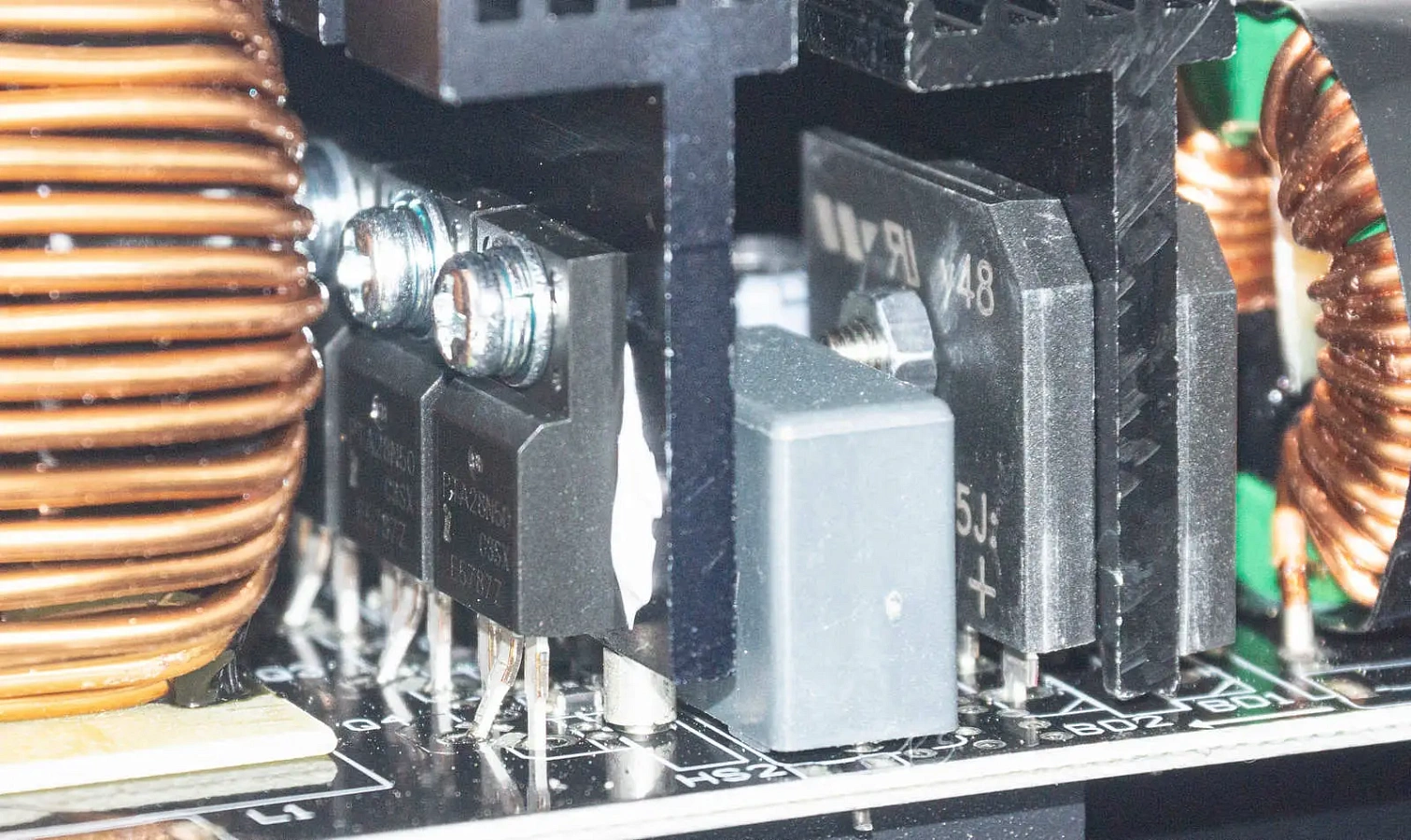

На первом радиаторе два диодных моста выпрямителя GBU15J (400В, 15А).

На втором радиаторе элементы APFC: три мосфета PIP Semiconductor PTA28N50 (500В, 28A) и диод (маркировку не видно). Контроллер APFC на вертикальной плате между радиаторов, маркировку не видно.

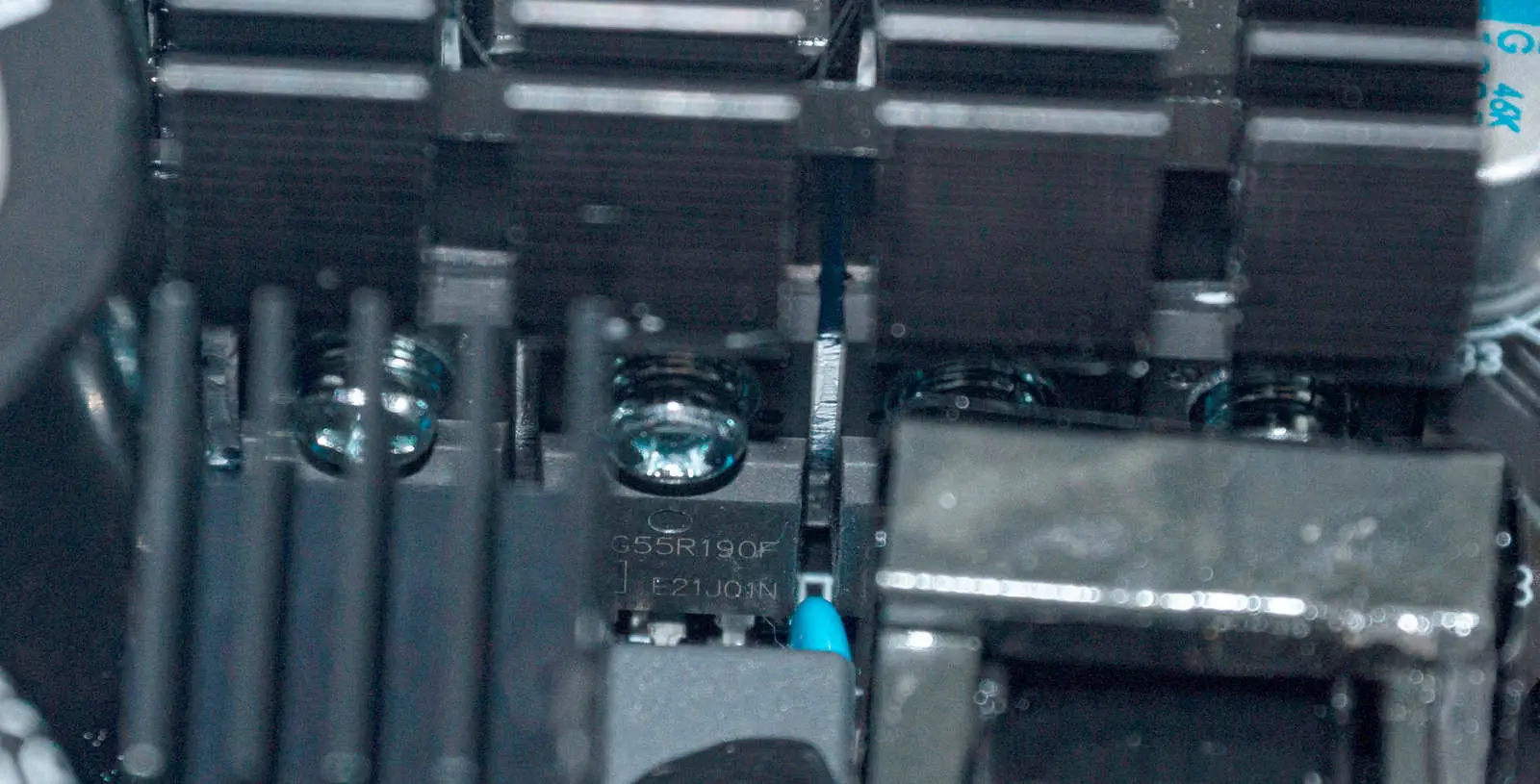

Третий радиатор, размещенный перпендикулярно, отводит тепло от четырех транзисторов основного преобразователя - Oriental Semiconductor OSG55R190F (600В, 60А).

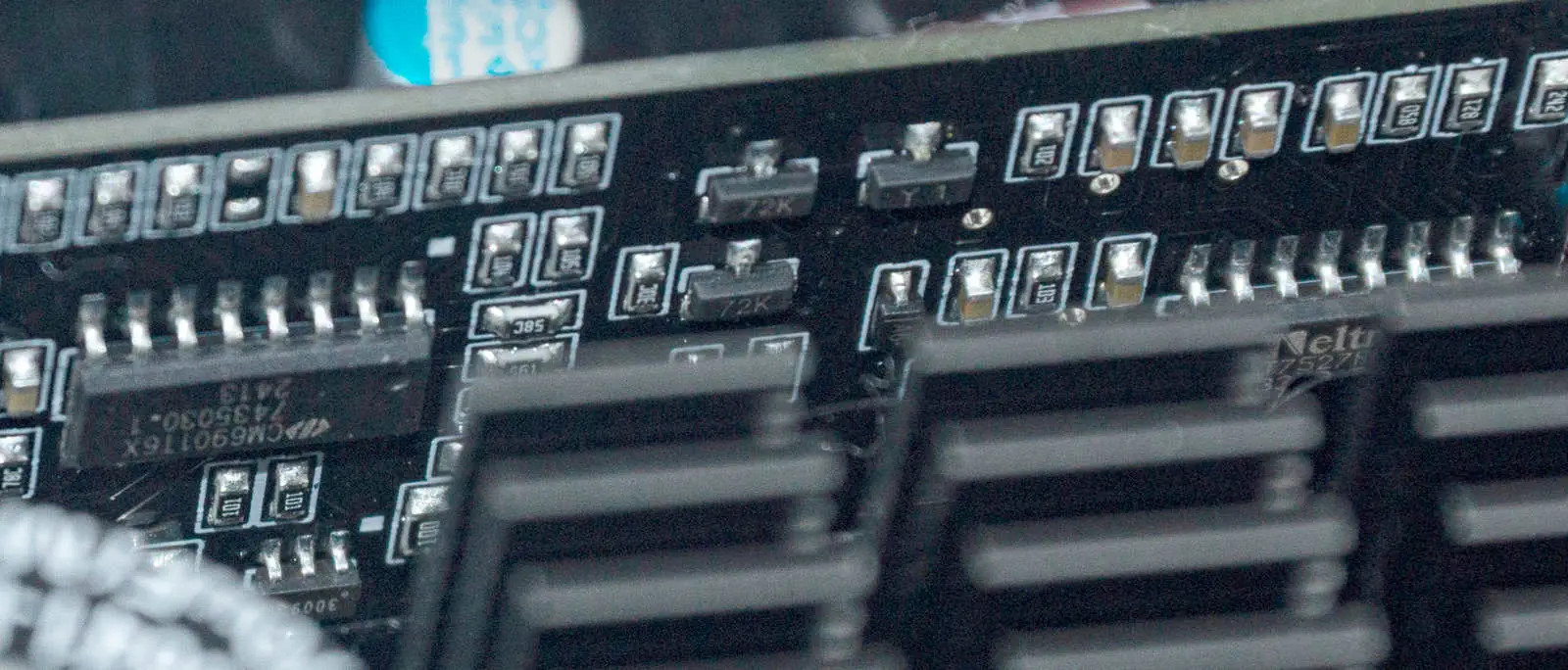

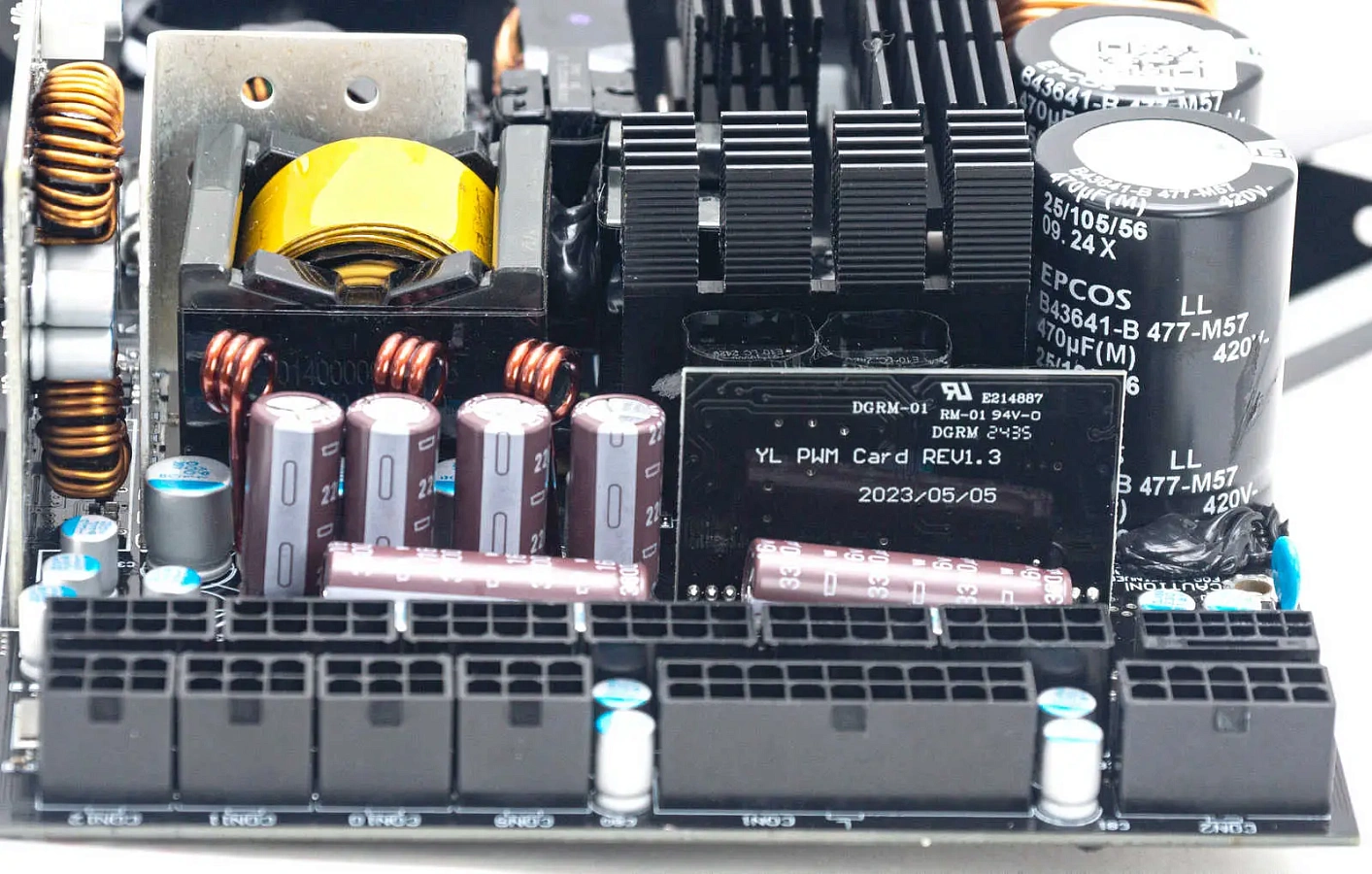

Контроллер резонансного преобразователя Champion CM6901T6X расположен на вертикальной плате. На ней же супервизор, отвечающий за защиту - Weltrend WT7527.

Высоковольтных конденсатора здесь два: немецкий бренд EPCOS, оба на 470 мкФ, 420 В, температурный режим на маркировке не указан.

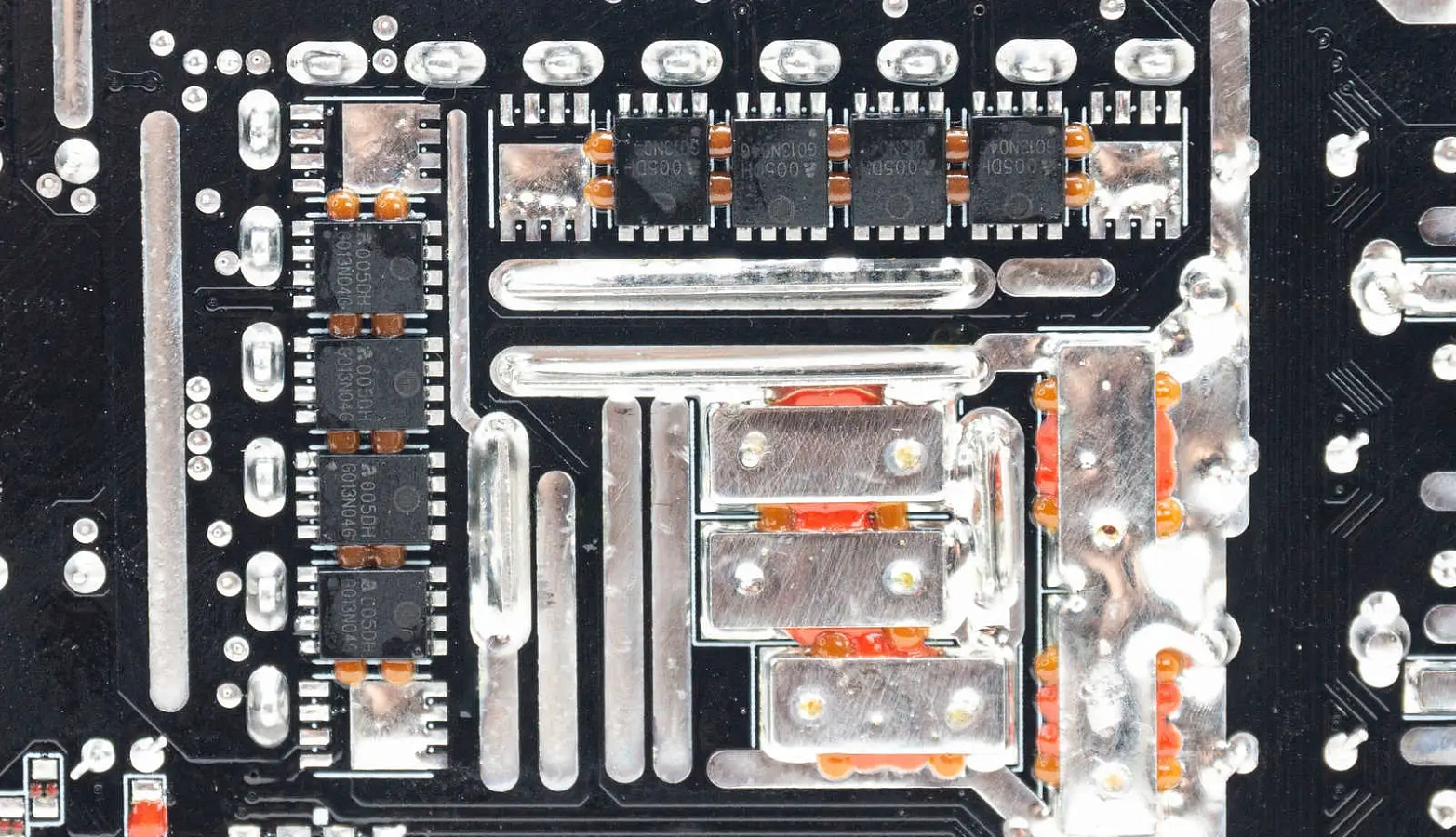

Далее идет трансформатор, окруженный радиаторами, отводящими тепло от мосфетов, формирующих линию +12В и распаянных с обратной стороны платы – восемь штук APG013N04G (40В, 160А).

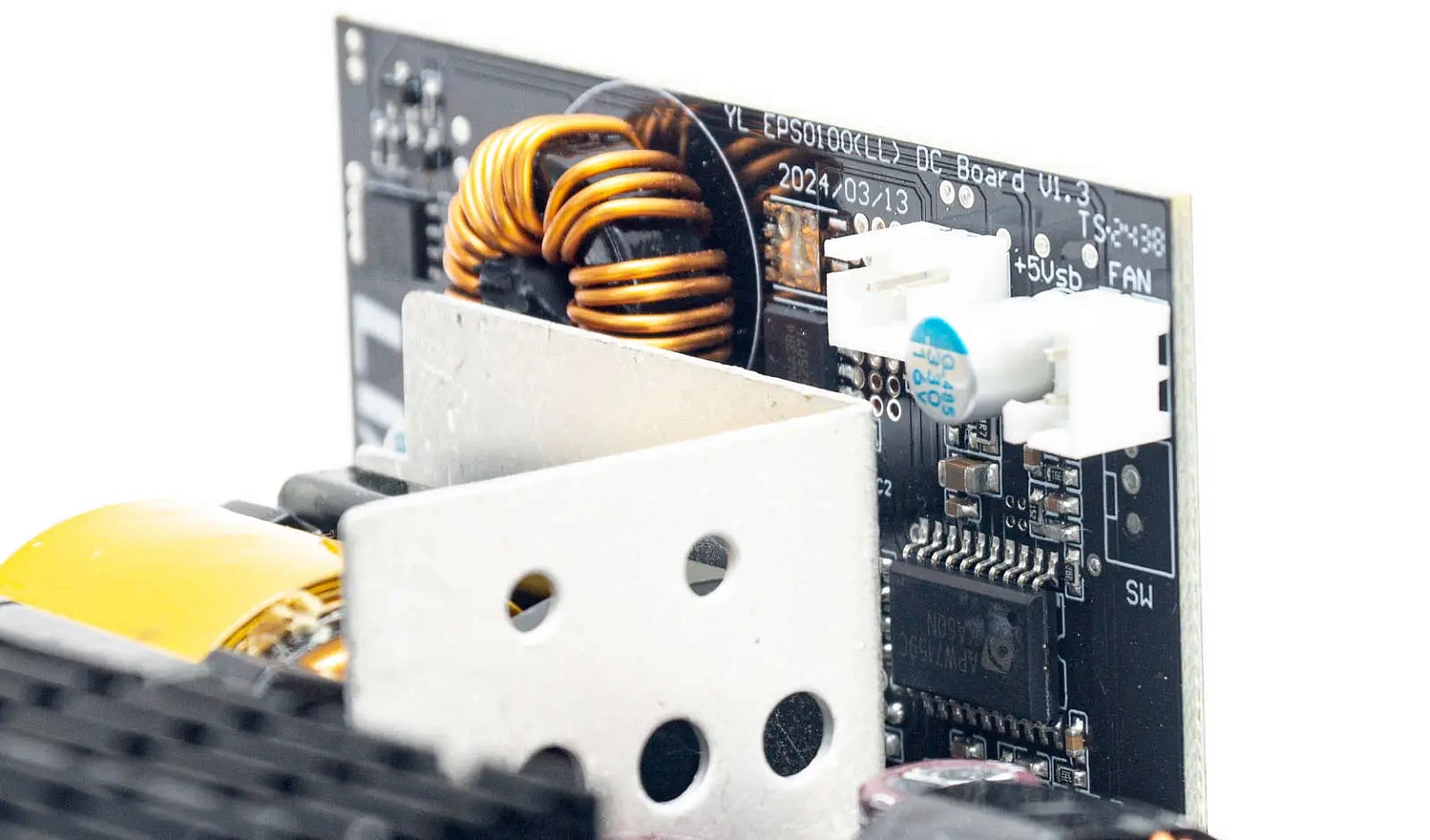

На вертикальной плате размещен DC-DC преобразователь, транзисторы: два XSEMI XP3NA3R4MT (30В, 46А) и три RMN3N5R0DF (30В, 19.7А) под управлением контроллера APW7159C.

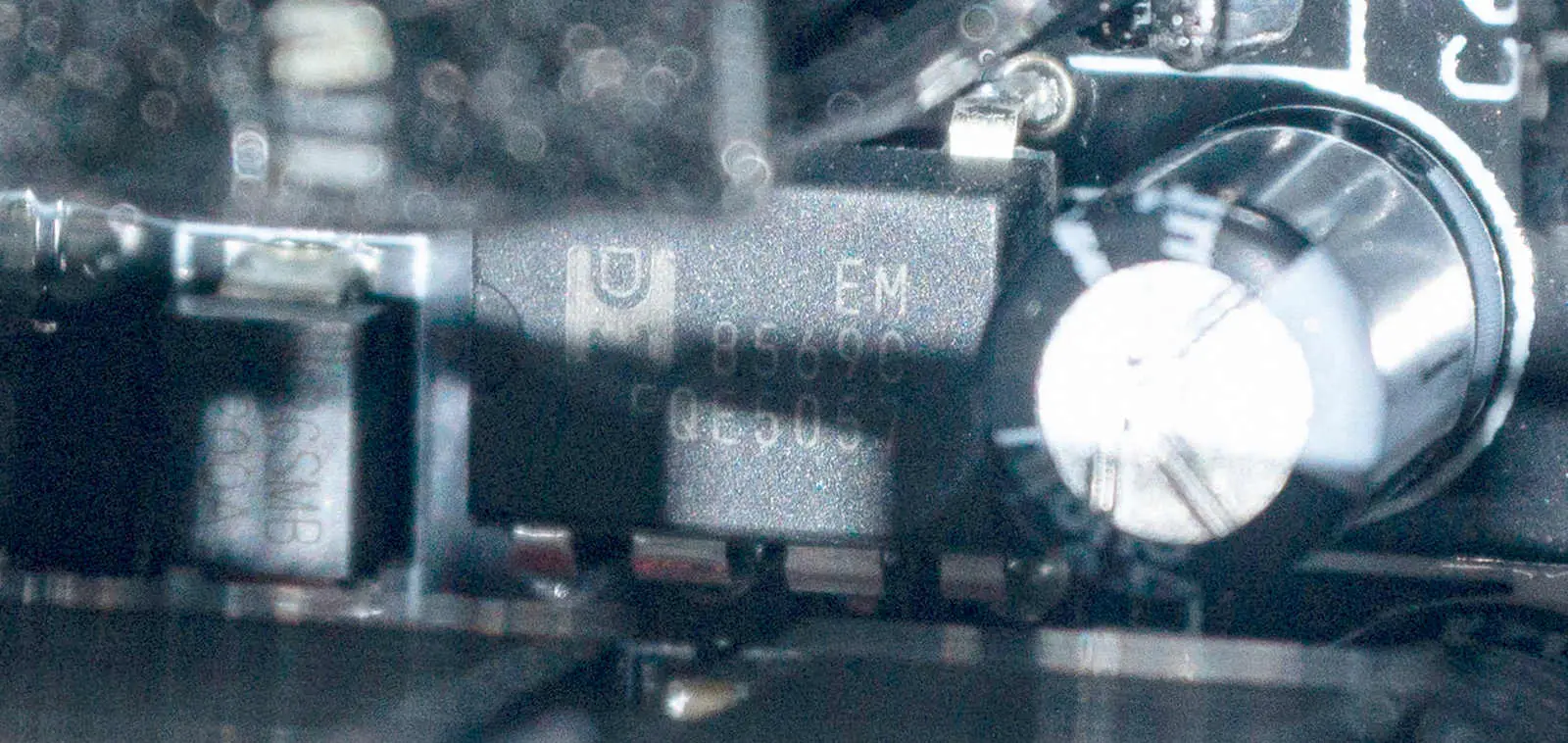

За дежурное питание отвечает ШИМ-контроллер EM8569C.

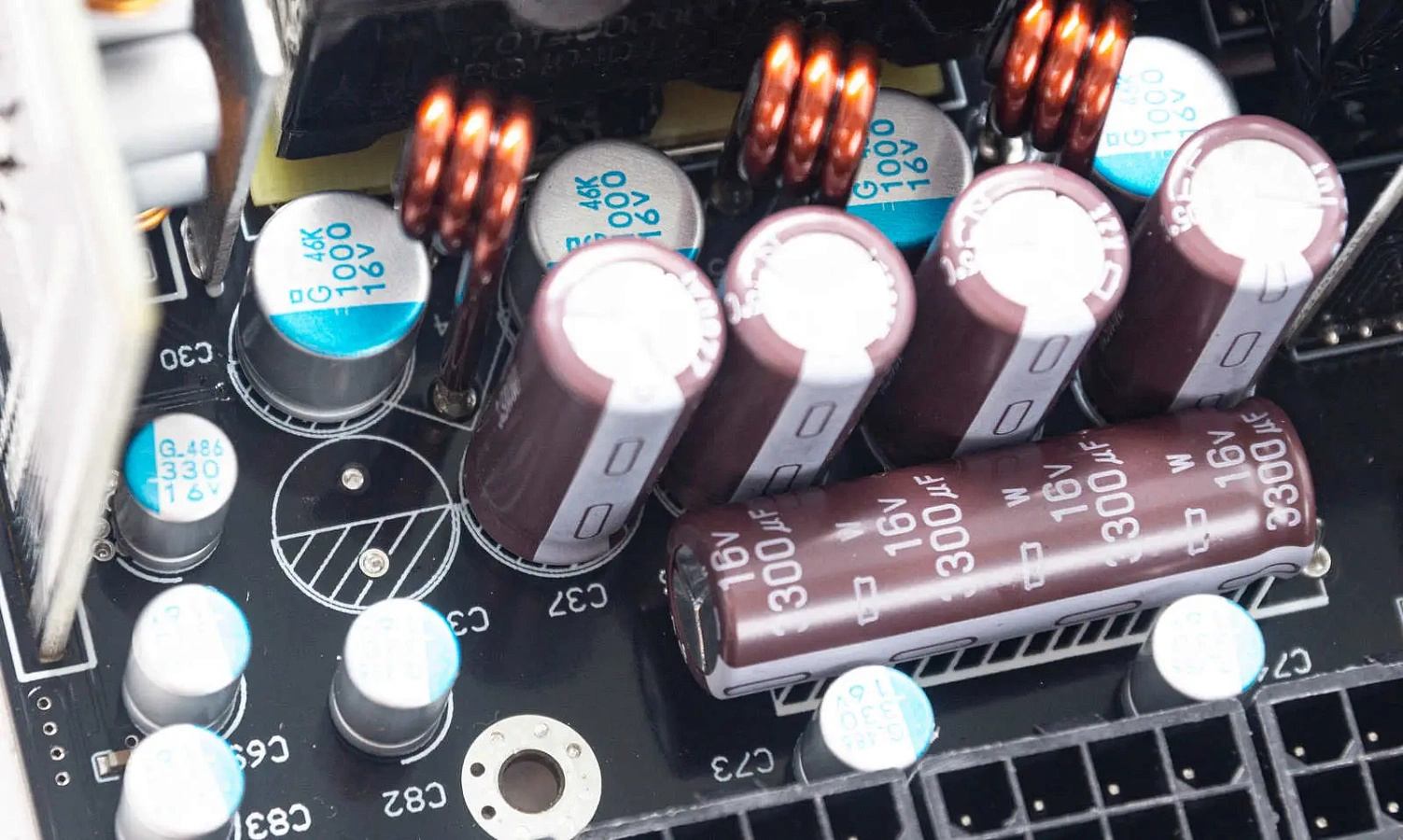

В фильтре установлены электролитические конденсаторы Nippon Chemi-Con и полимерные Chemi-Con.

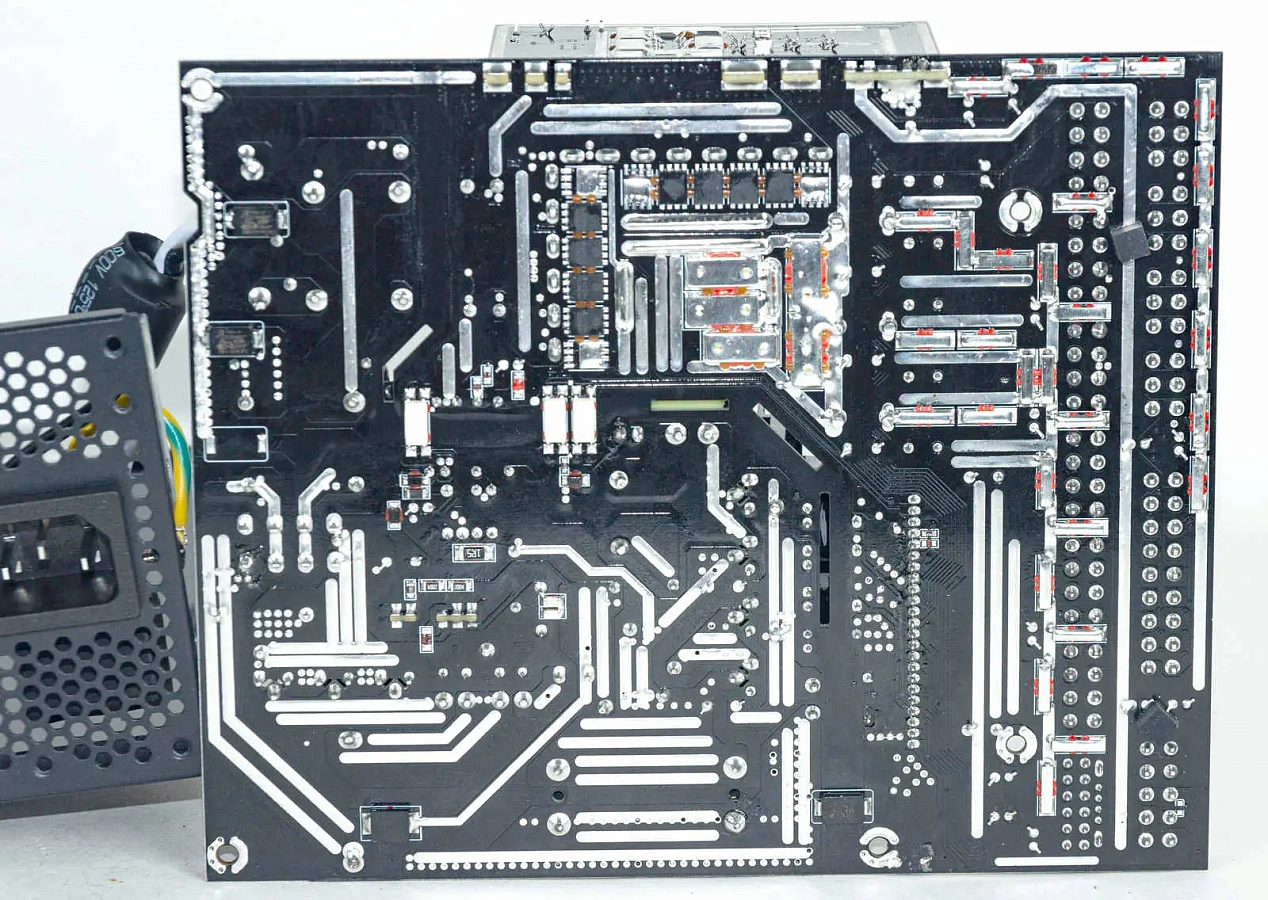

С обратной стороны платы хорошее, аккуратное качество пайки, дорожки усилены припоем.

Тестирование

Тестовый стенд на основе электронных нагрузок, позволяющий нагружать линию +12 В с плавным повышением мощности. Линии +3.3 В и +5 В подключались также к электронным нагрузкам, но меньшей мощности. Блок питания подключается через специальную коммутационную плату.

По требованиям стандарта ATX 3.1 отклонения по линии +12В должны укладываться в диапазон от +5% до -7%.

Современные блоки питания с сертификатом 80 PLUS Platinum чаще всего укладываются по отклонениям на значение в 1-2%.

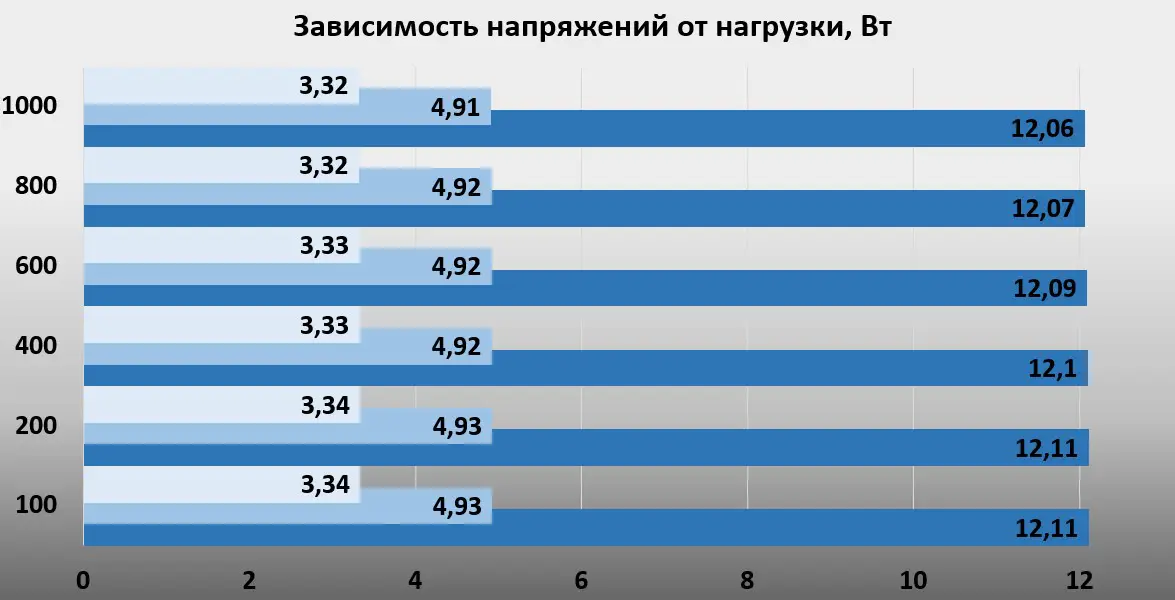

Линия +12В изначально завышена почти на 2%, проседает незначительно и остается выше номинального значения под нагрузкой.

Линия +5В занижена менее 1% и проседает под нагрузкой почти на 2%.

Линия +3,3В практически не меняется, стабильность на уровне ±0,01В от номинального значения.

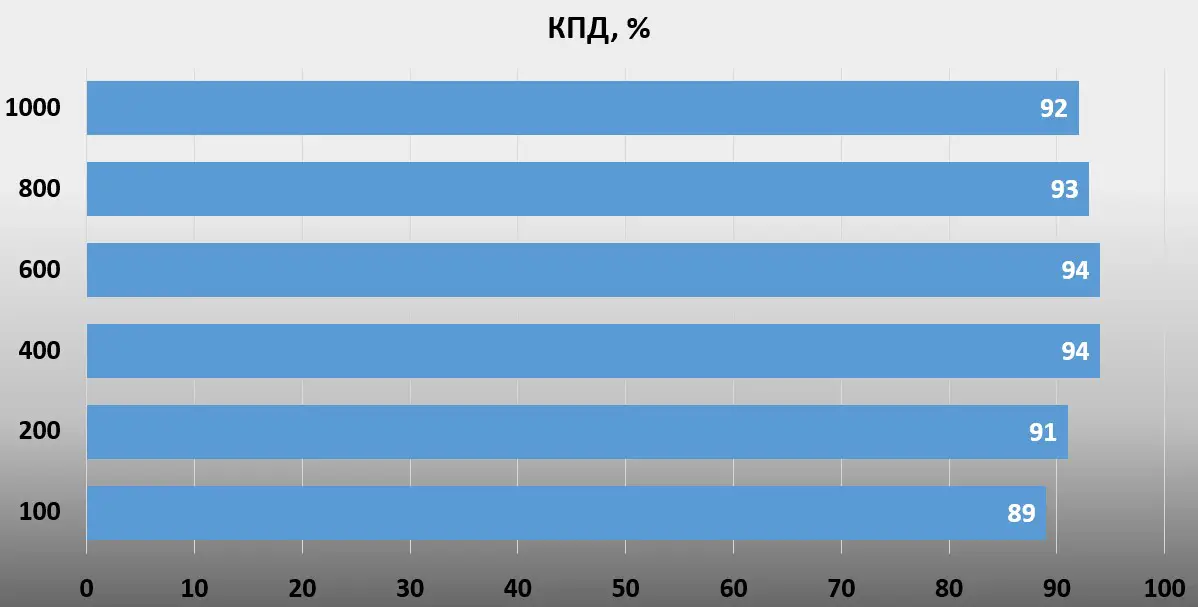

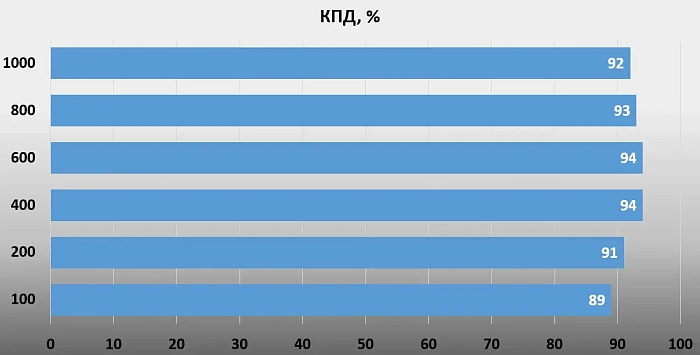

Значения КПД, соответствующие сертификату 80 PLUS Platinum для сетей 230 В (EU Internal Non-Redundant), должны быть не менее 92%, 94% и 90% при нагрузке 20%, 50% и 100% от номинальной мощности БП.

Блок питания демонстрирует высокий КПД, в рамках сертификата на средней и высокой нагрузке. На минимальных нагрузках энергоэффективность лишь немного ниже предусмотренного стандартом.

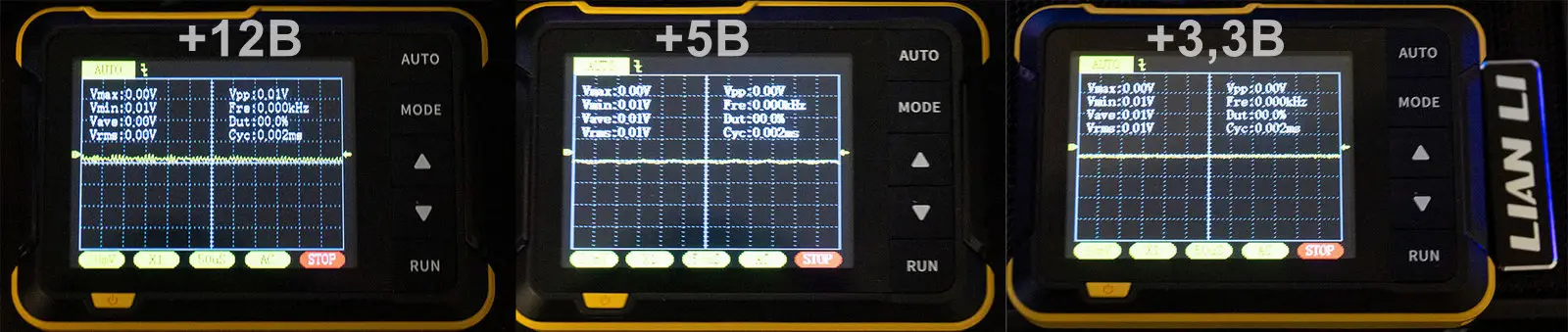

Пульсации по стандарту ATX не должны превышать значения 120 мВ для линии +12 В и 50 мВ для линий +5 В и +3,3 В.

Пульсации очень низкие, на уровне 10 мВ по +12В линии, и менее 10 мВ по вторичным линиям.

Конкуренты

С учетом дизайна корпуса, у EDGE1000W конкурентов на рынке пока нет. Если же рассматривать традиционные варианты, то моделей мощностью 1000 Вт с подобными характеристиками много, и это не только с сертификатом 80 PLUS Platinum, но и с сертификатом Gold и мощностью 1200 Вт.

Модульные кабели в индивидуальной оплетке стали достаточно популярны у многих производителей, а вот USB-хаб - большая редкость.

Средняя стоимость находится на уровне цен за модели с традиционным дизайном и подобными характеристиками.

С данной платформой, Helly EPS0100, мы уже встречались в моделях Phanteks AMP GH 1000W Platinum и 1STPLAYER NGDP 1000W Platinum - это относительно бюджетные киловаттные варианты стоимостью до 20 000 рублей.

Заключение

Блок питания Lian Li EDGE 1000W - интересный по дизайну вариант для сборок в двухкамерных корпусах, но опять же не во всех корпусах из-за своей длины в 182 мм. Во многих подобных корпусах, даже если он и вместится, то для укладки остальных проводов места может быть недостаточно – это нужно учитывать при покупке.

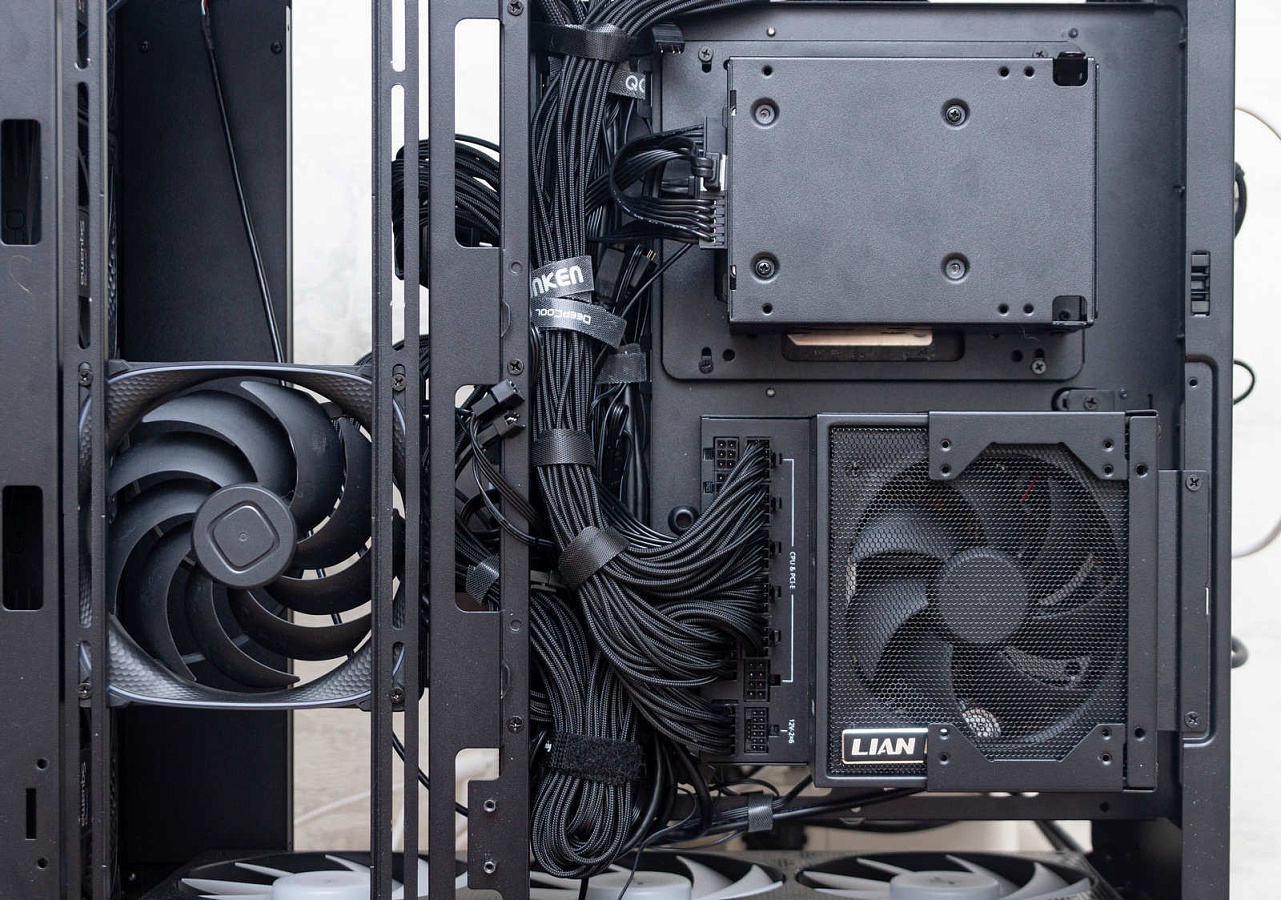

*На фото блок питания установлен в корпус DEEPCOOL MORPHEUS- крупный и просторный.

Также этот БП хорошо впишется и в корпусах с его нижним расположением – «ступенька» прикроет выводы кабелей, что будет смотреться более монолитно.

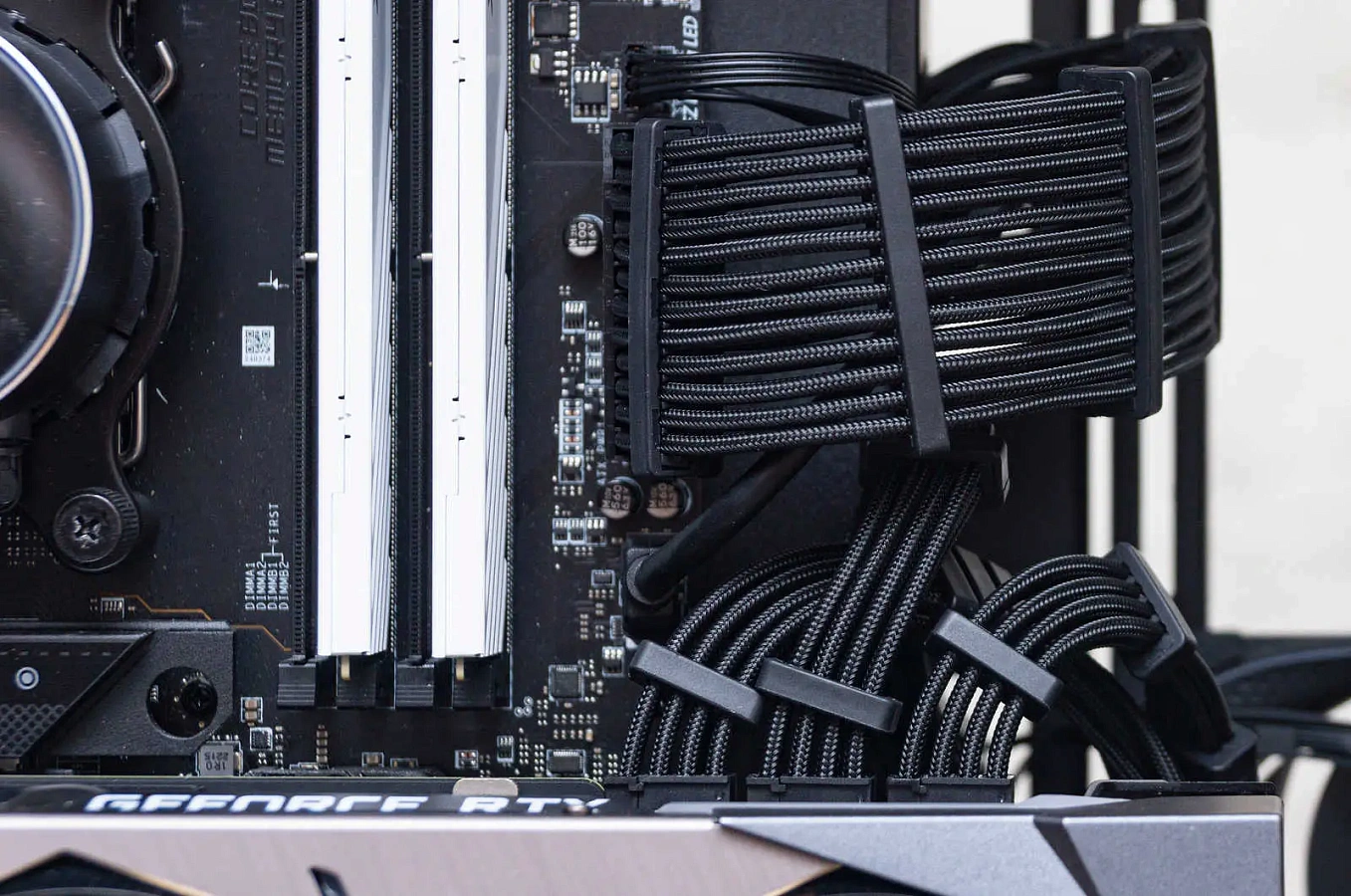

Кабели в индивидуальной оплетке и с холдерами для эстетичной укладки – это также отличное дизайнерское решение.

По начинке и нагрузочным характеристикам это обычный «середнячок» без продвинутых технологий, характерных для дорогих «Платиновых» решений.

Стабильность напряжений на высоком уровне, пульсации низкие, но уровень КПД при нагрузках 10-20% немного не дотягивает до сертификата.

Вентилятор установлен тихий, с полупассивным режимом, но нет возможности включить активный режим на постоянно.

Стоимость данной модели на фоне конкурентов вполне адекватная – за необычный новый дизайн нет значительной наценки. Но все же, эта модель не для массового рынка и её покупка требует подбора под неё корпуса.
