Обзор и тестирование блока питания Phanteks AMP GH 1000W Platinum

Да, мы не ошиблись, новинку от бренда Phanteks можно встретить в российских магазинах по цене от 15 до 20 тысяч рублей. Многие компании продают за эту сумму свои модели на 850 Вт с сертификатом Gold.

Данный бренд далеко не новичок на рынке блоков питания и уже зарекомендовал себя хорошим качеством. Сотрудничает он с Helly Technology, также известным ОЕМ-производителем платформ для блоков питания.

Серия AMP GH включает в себя модели на 750 и 850 Вт с сертификатом Gold и на 1000 Вт с сертификатом 80 PLUS Platinum (именно он у нас на обзоре). Все модели выпускаются в белом и черном исполнении, с модульными кабелями в индивидуальной оплетке проводов с текстурой под ткань.

Где-то мы это уже встречали? Конечно, постоянные читатели узнают в нем серию 1STPLAYER NGDP от того же производителя Helly, модель 1000W Platinum мы рассматривали и там был белый дизайн и оплетка проводов.

Технические характеристики

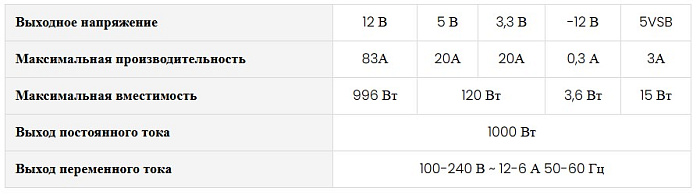

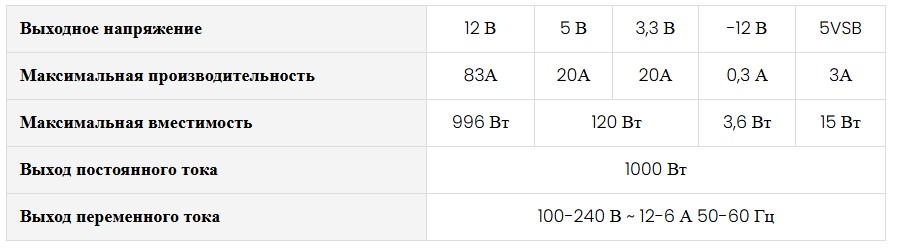

Нагрузочные характеристики:

Упаковка и комплектация

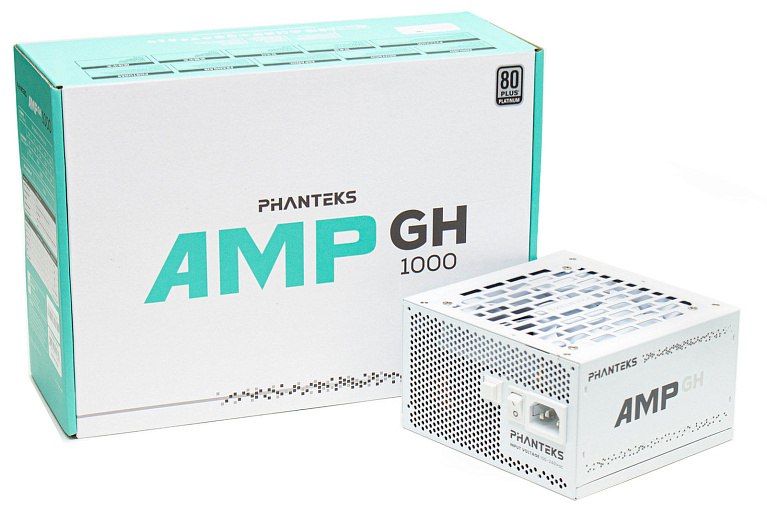

Блок питания поставляется в белой картонной коробке со светло-зелеными вставками.

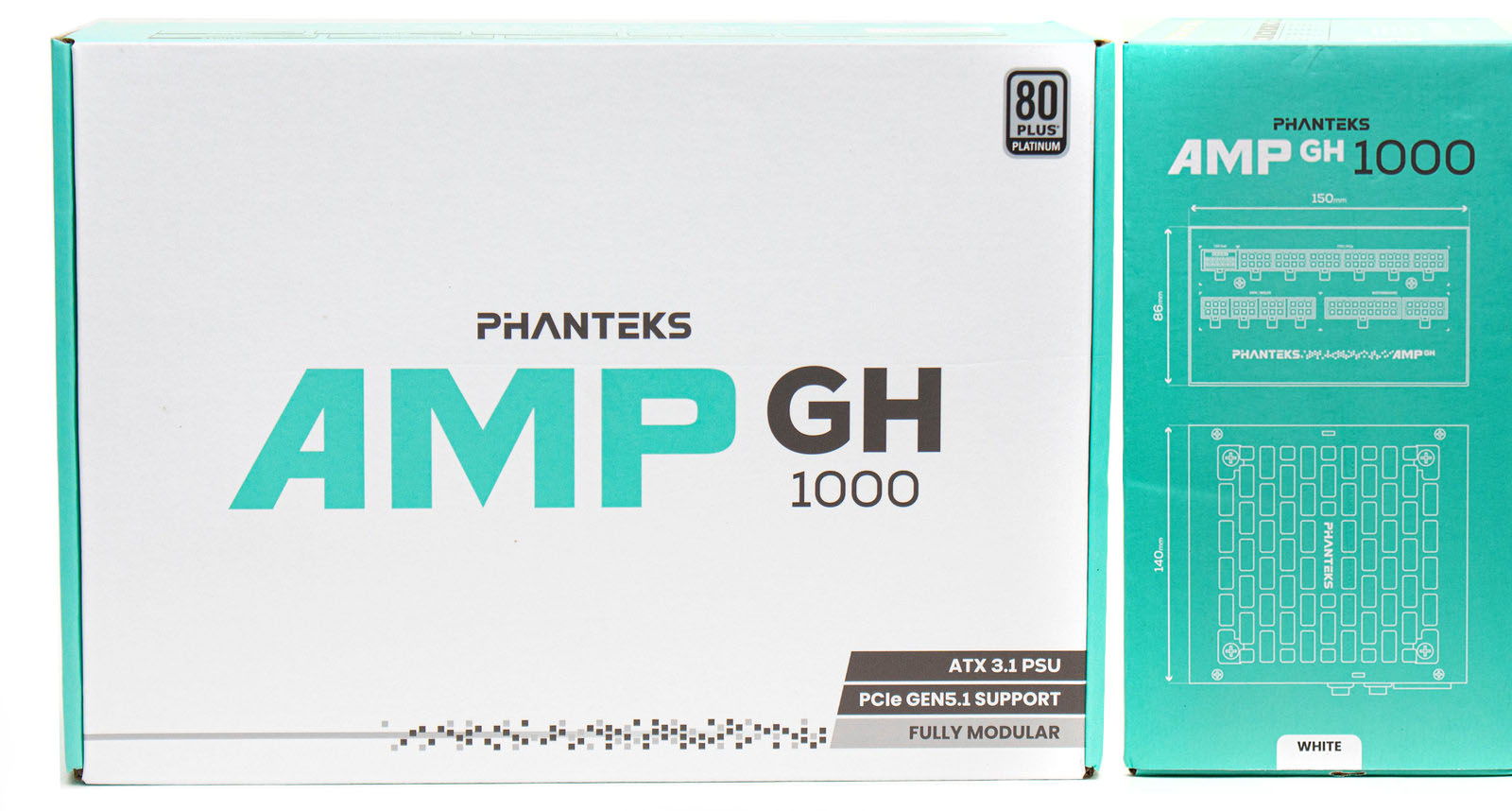

На лицевой стороне только наименование модели и обозначение основных преимуществ.

Более подробная информация на тыльной и боковых сторонах.

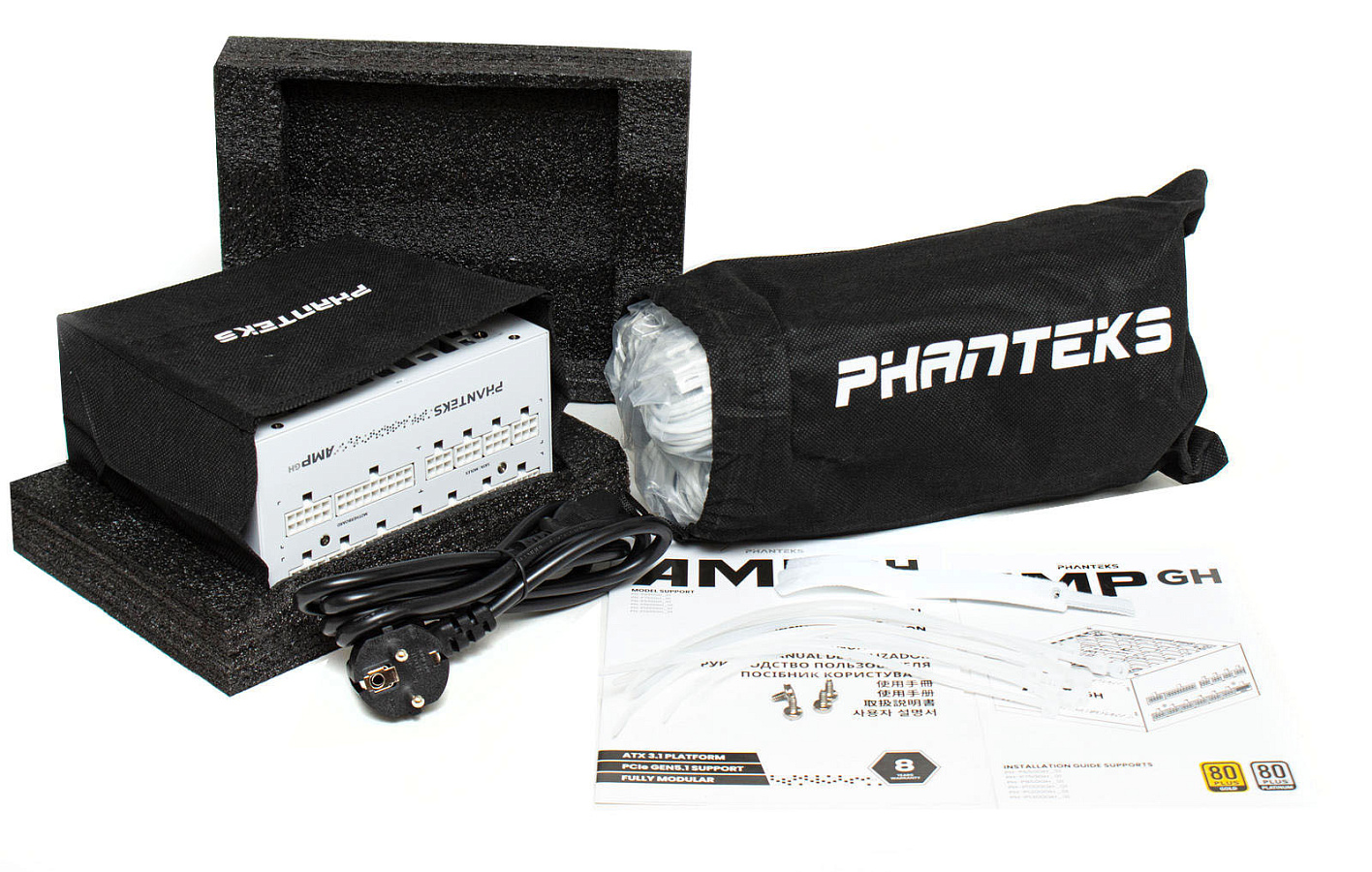

Блок питания упакован в тканевый футляр и зафиксирован демпферами из вспененного полиуретана. В отдельном тканевом мешке находятся модульные кабели, дополнительно упакованные в целлофановый пакет. В комплект входит сетевой кабель 1,5 м, десяток пластиковых стяжек, три стяжки на липучках, винты крепления, инструкция пользователя.

Внешний вид

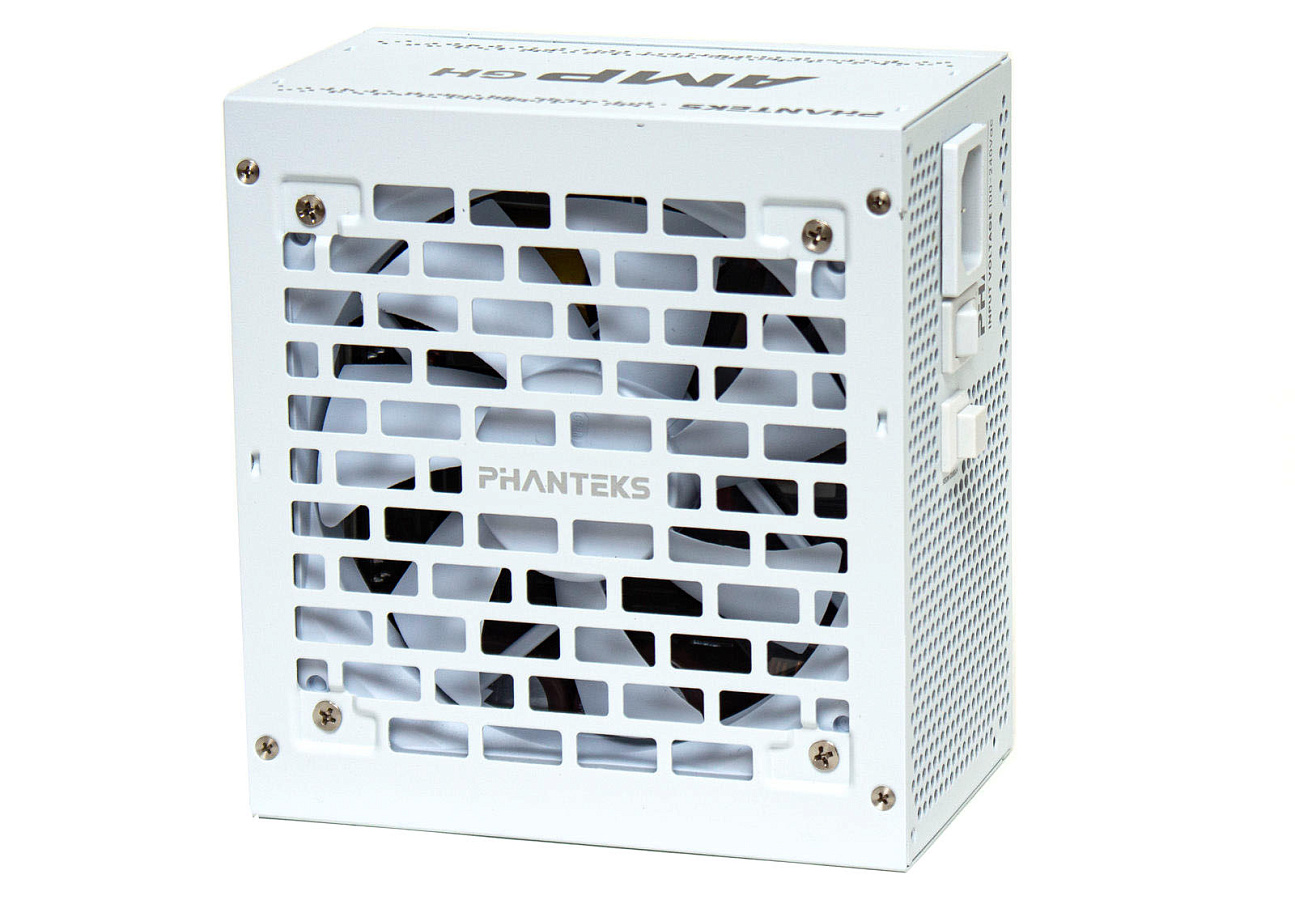

Вентиляционная перфорация над вентилятором в виде крупной кирпичной кладки, по центру - вставка с логотипом.

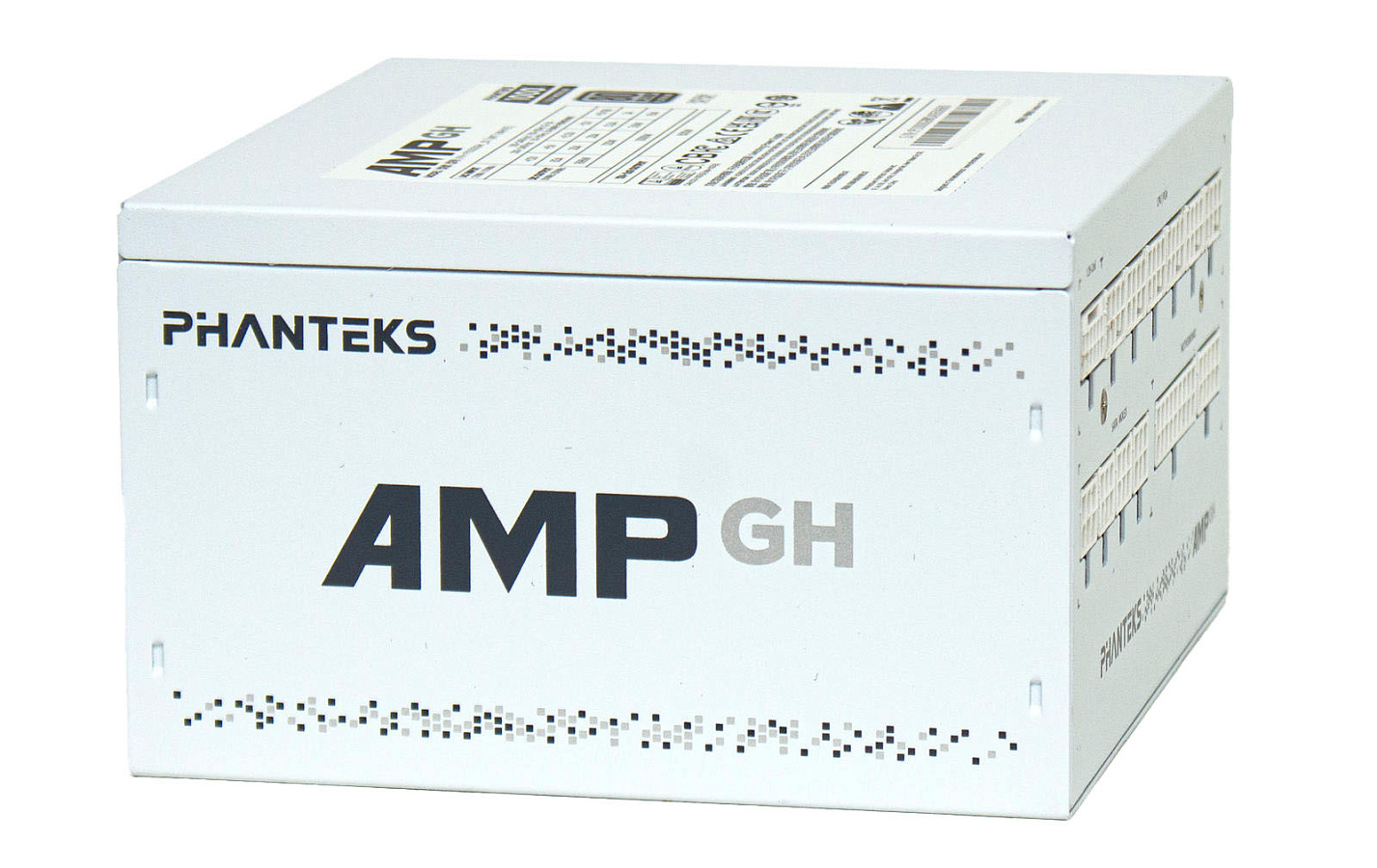

По бокам краской нанесен логотип серии и декоративные полосы.

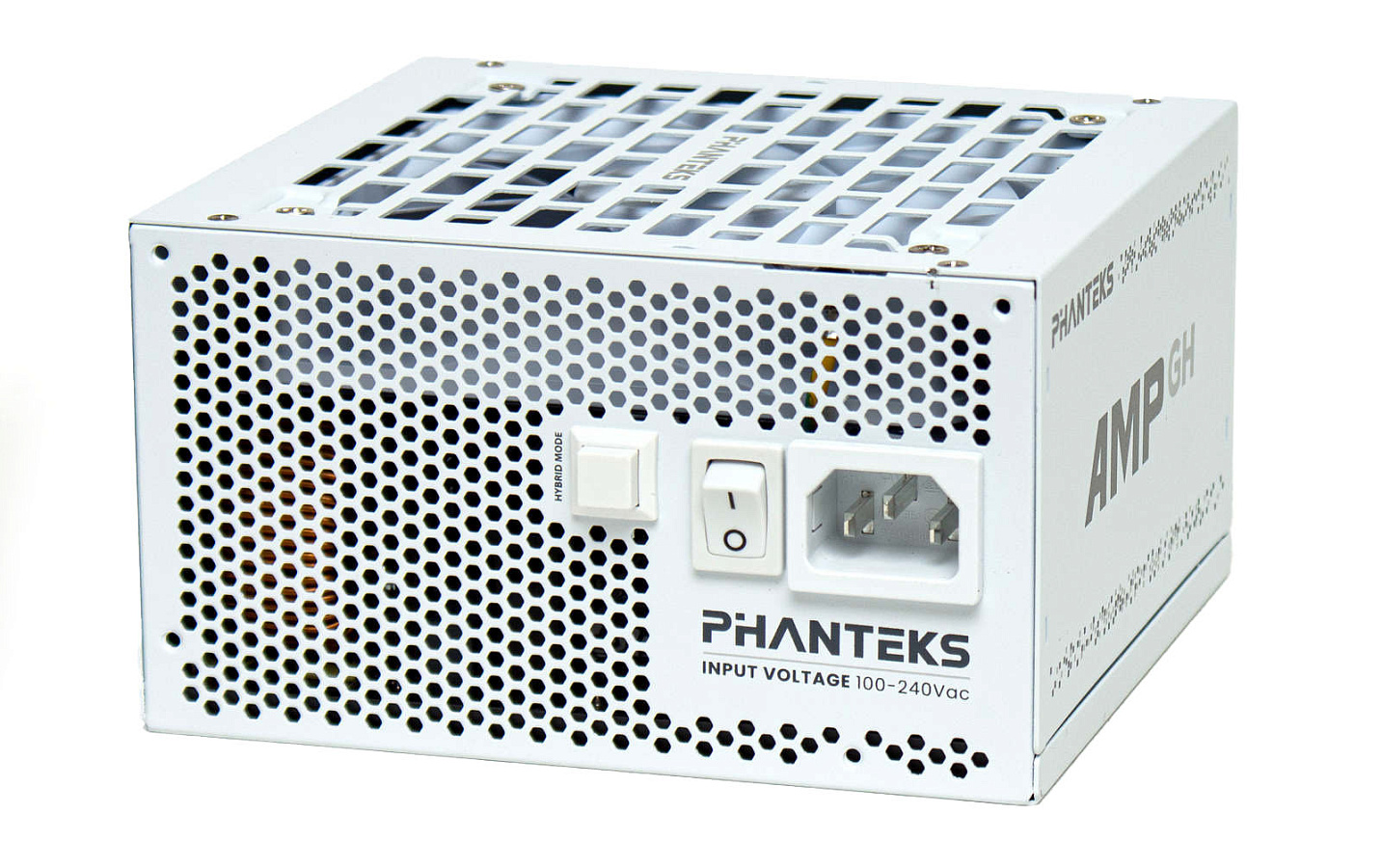

На лицевой стороне указаны входные напряжения под крупным логотипом. Кроме сетевой вилки и тумблера включения, имеется кнопка переключения режимов работы вентилятора.

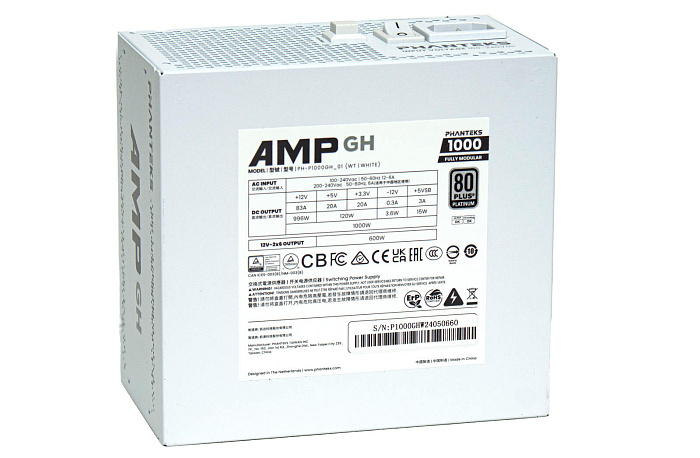

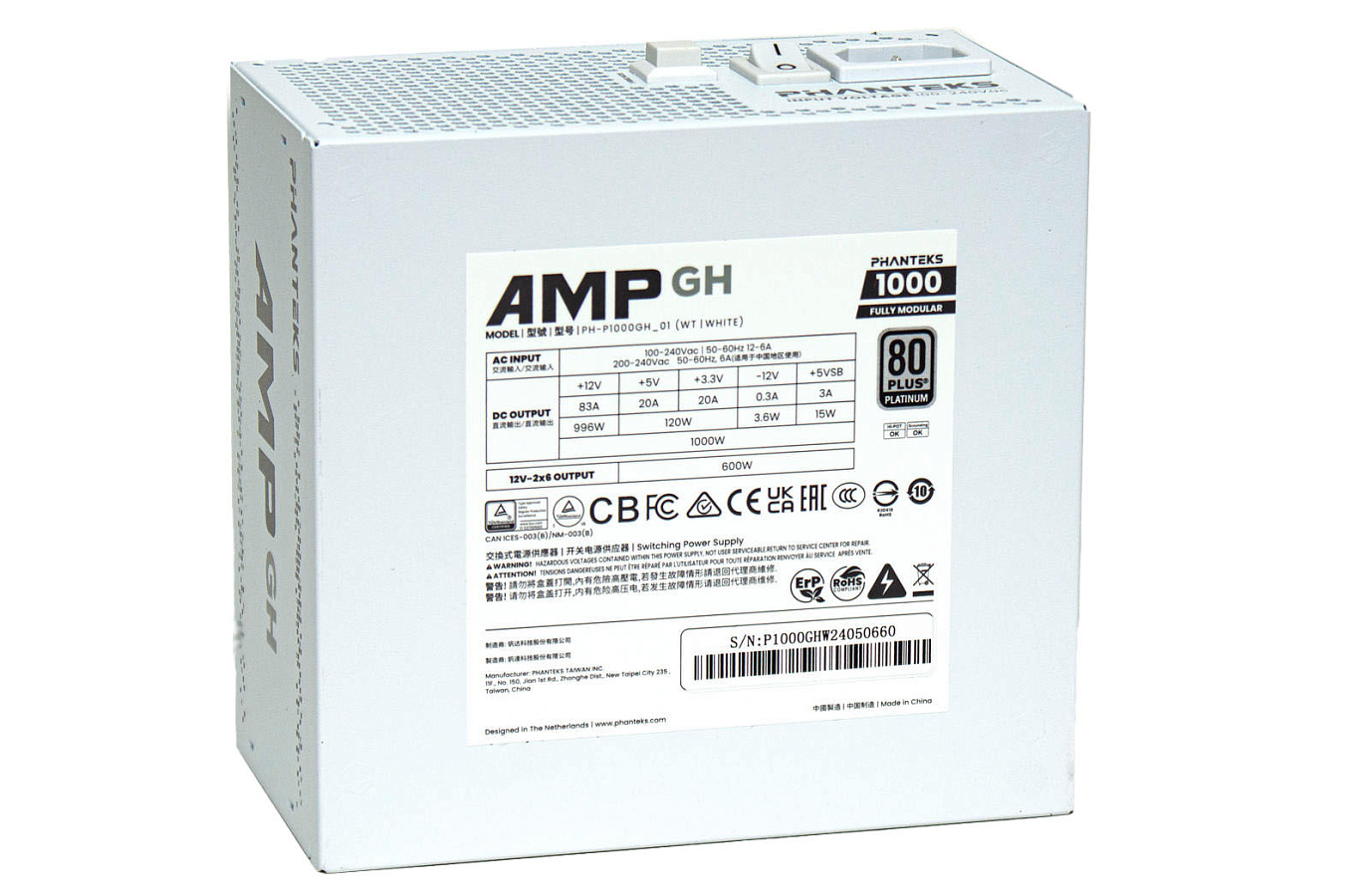

На верхней панели расположена наклейка с нагрузочными характеристиками и серийным номером изделия.

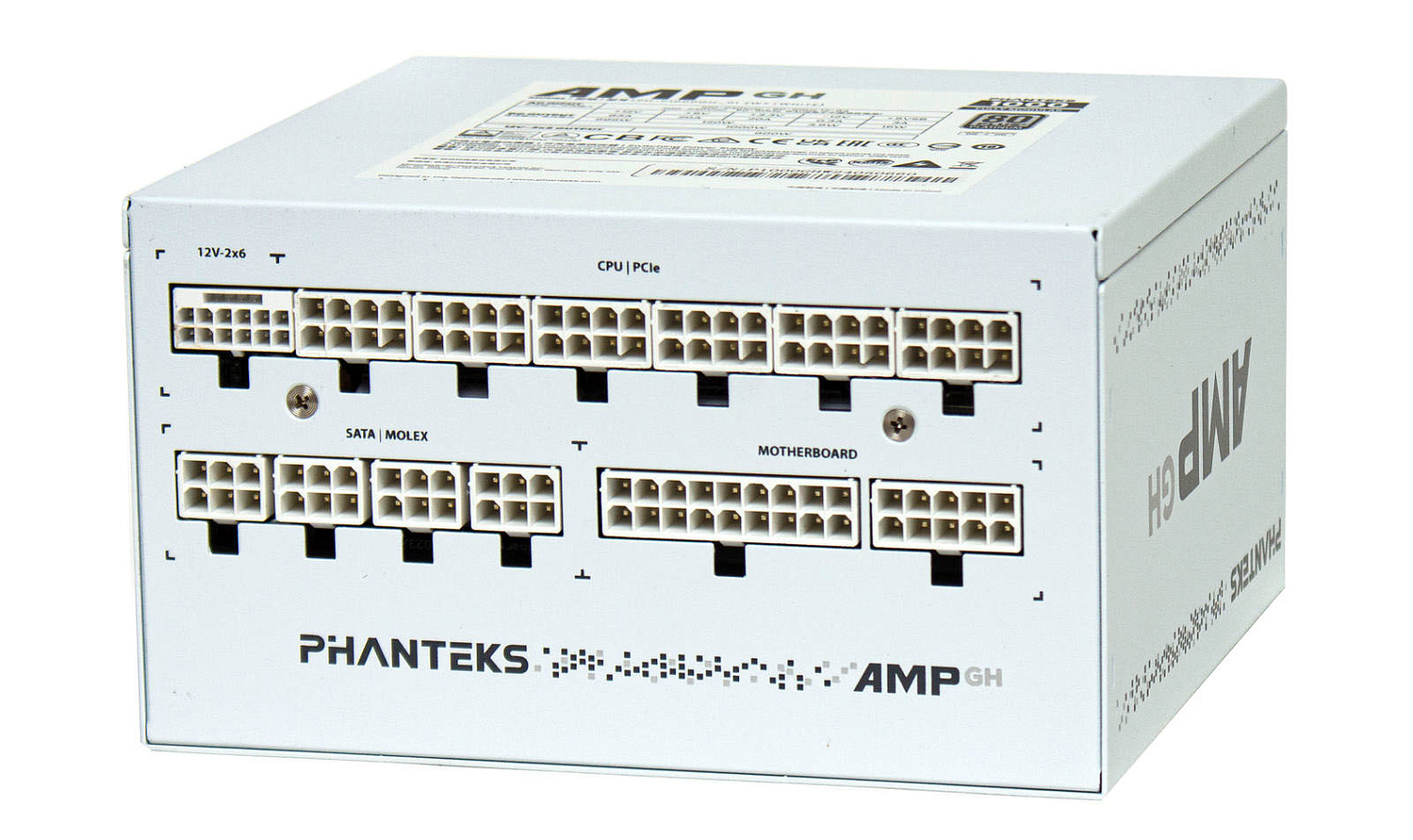

На тыльной панели в два горизонтальных ряда скомпонованы разъемы для модульных кабелей. Разъем 16-пин подписан как 12V-2x6.

Кабели и коннекторы

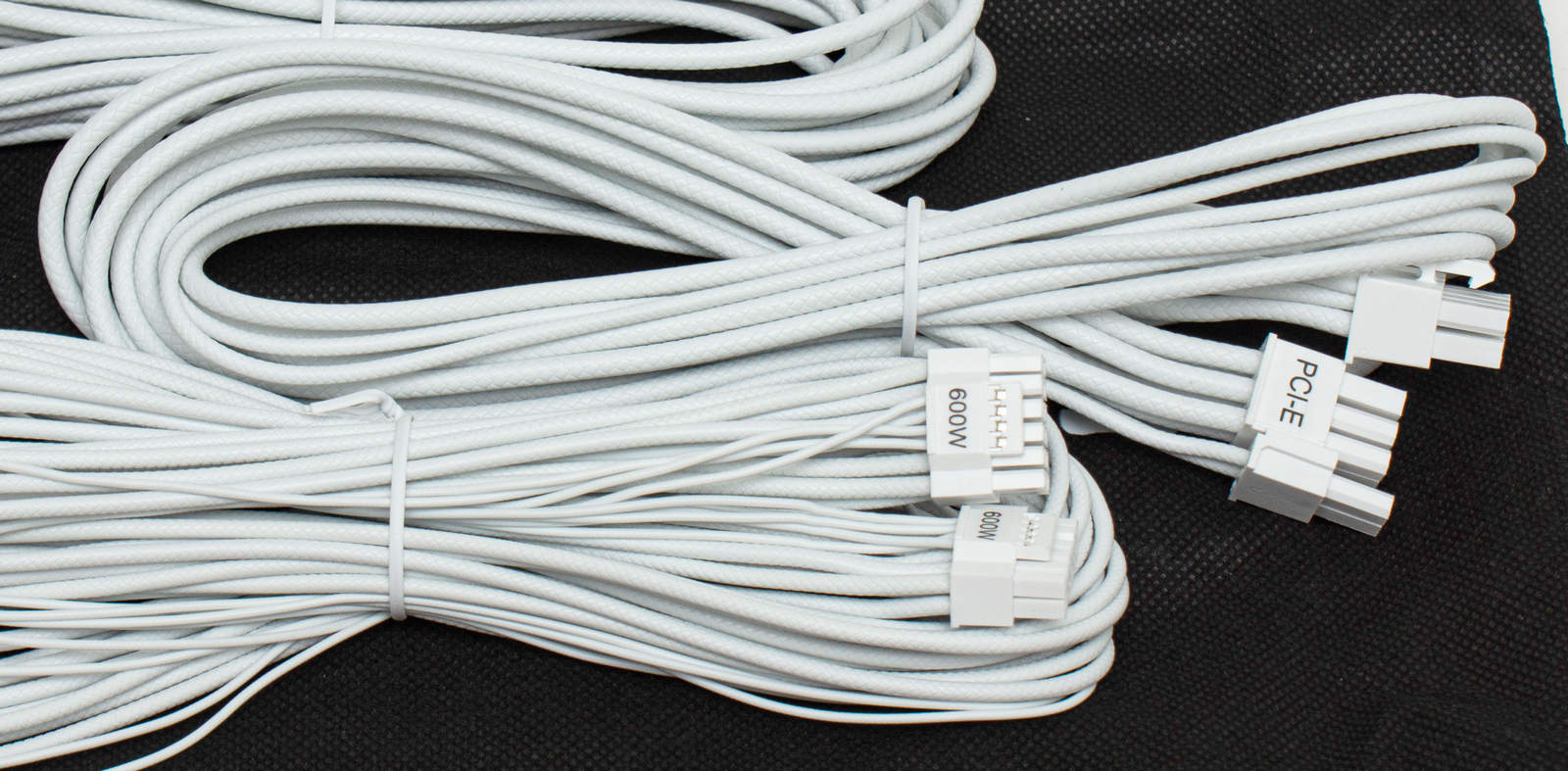

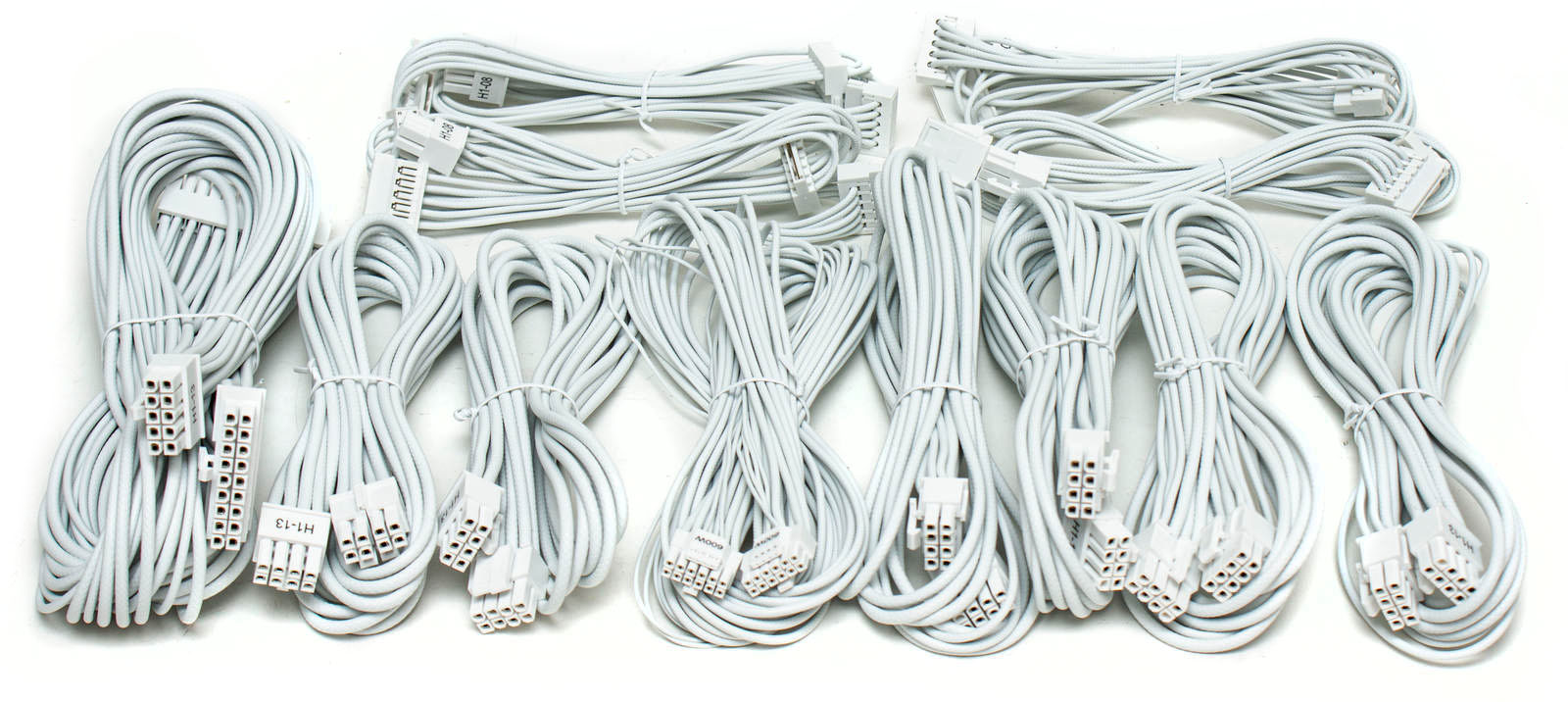

Все модульные кабели набраны пучками из проводов в белой пластиковой оплетке, имеющей структуру под тканевую оплетку. Колодки для подключения из белого пластика.

Кабели мягкие, укладывать пучки отдельных проводов даже удобнее, чем плоские шлейфы. Немного беспокоят только сигнальные тонкие провода на кабеле PCI-E 5.0, вот их можно было сделать общим шлейфом.

Охлаждение

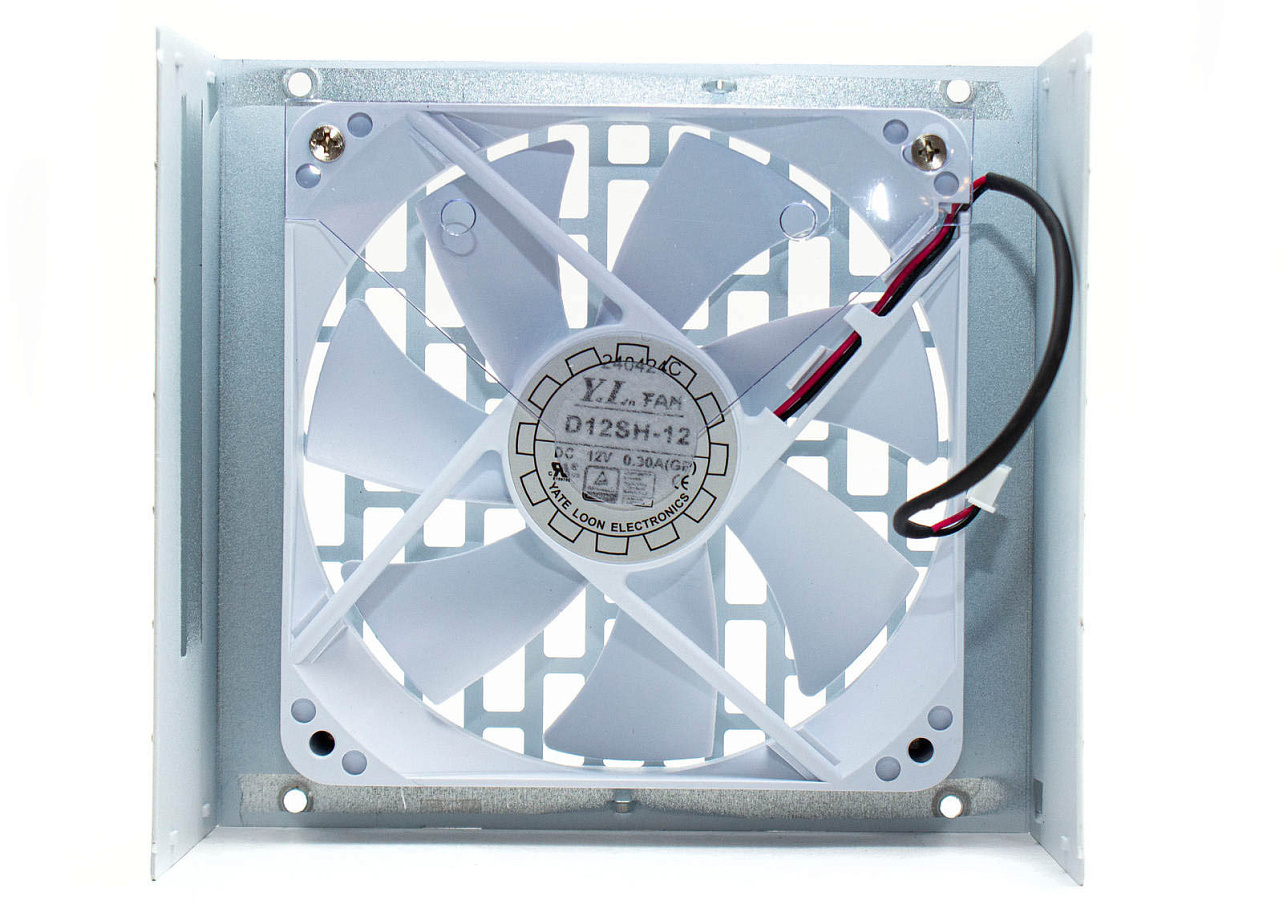

В блоке питания установлен вентилятор также с белым корпусом и крыльчаткой. Модель Yate Loon Electronics D12SH-12 на основе подшипника скольжения с винтовой нарезкой, хотя на сайте производителя указан гидродинамический подшипник; возможно, в каких-то моделях так и есть.

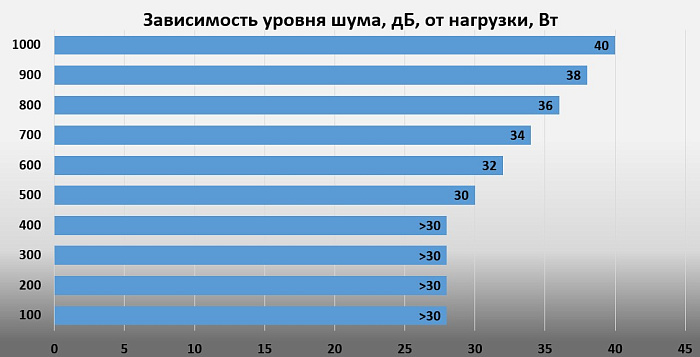

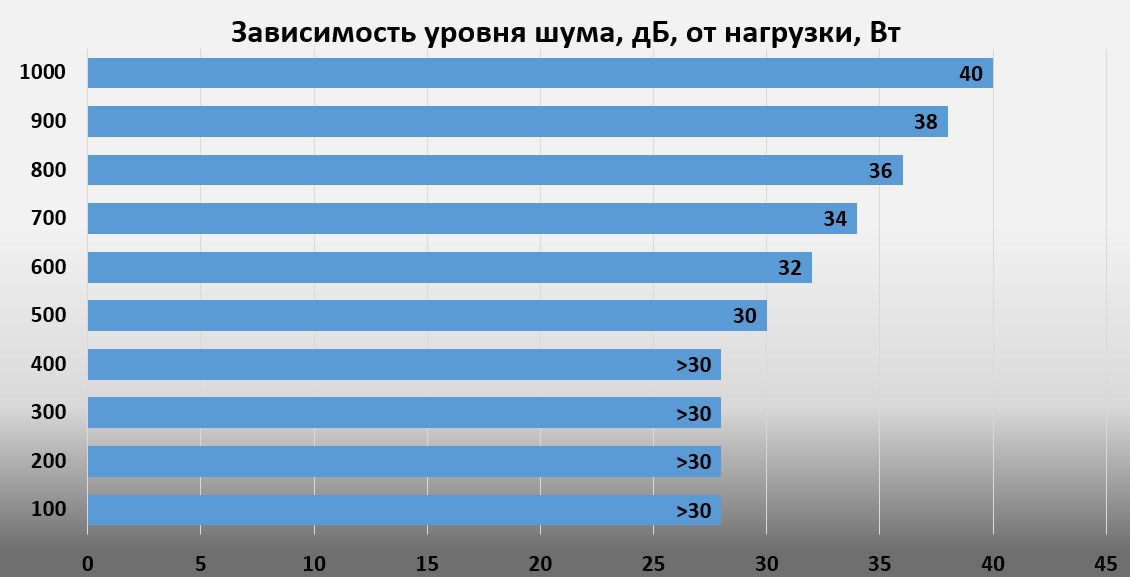

При нагрузке до 600 Вт работу вентилятора в активном режиме можно назвать бесшумной, менее 30 дБ. Далее уровень шума растет, но остается в рамках условно комфортного уровня в 40 дБ.

В полупассивном режиме вентилятор стартует при нагрузке от 600 Вт.

Схемотехника

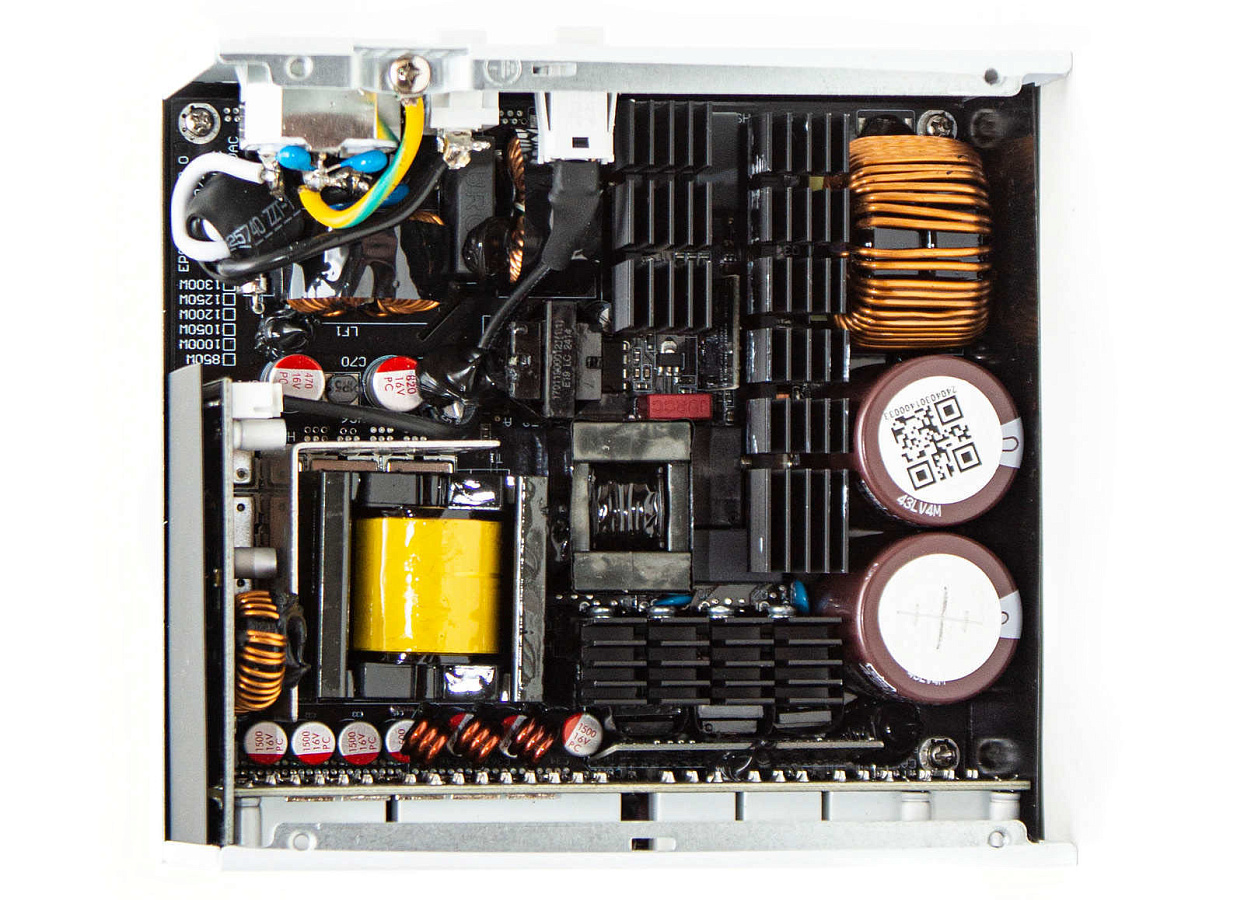

Блок питания основан на топологии полного моста с резонансным LLC преобразователем в первичной части и синхронным выпрямителем и DC-DC преобразователями во вторичной. Используется платформа Helly EPS-0100.

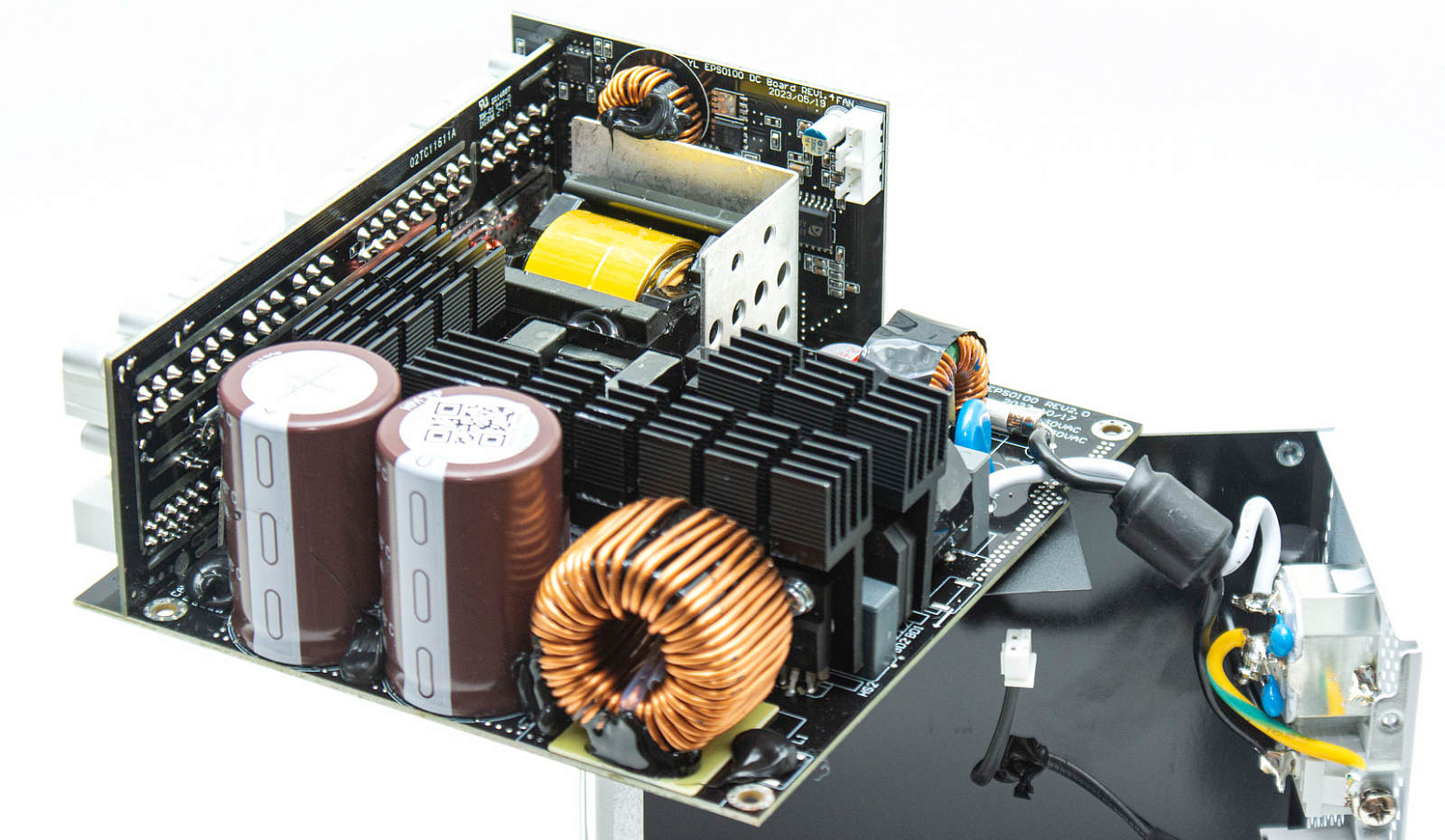

Компоновка плотная с крупными радиаторами в первичной части.

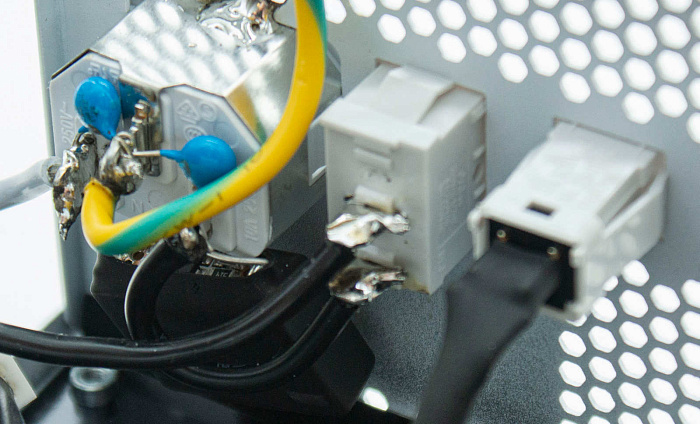

На входной вилке навешена первая часть фильтра: два Y-конденсатора и один Х-конденсатор, на последнем имеется схема для разрядки конденсаторов.

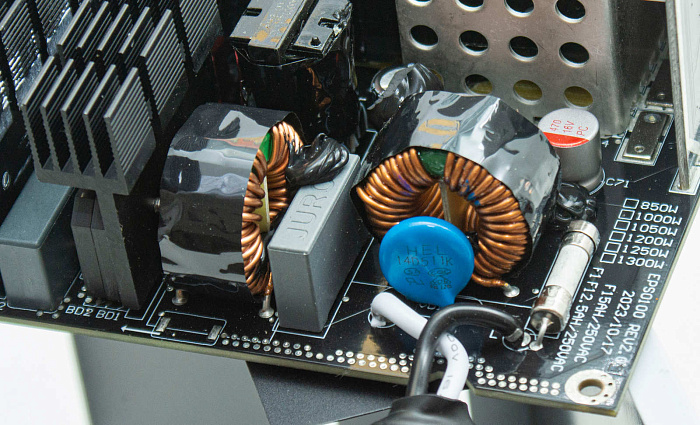

На основной плате вторая часть фильтра: один Х-конденсатор, два SMDY конденсатора с обратной стороны платы и два крупных дросселя.

Для защиты самого БП распаяны плавкий предохранитель и варистор. Имеется NTC-термистор и реле для защиты от пускового тока.

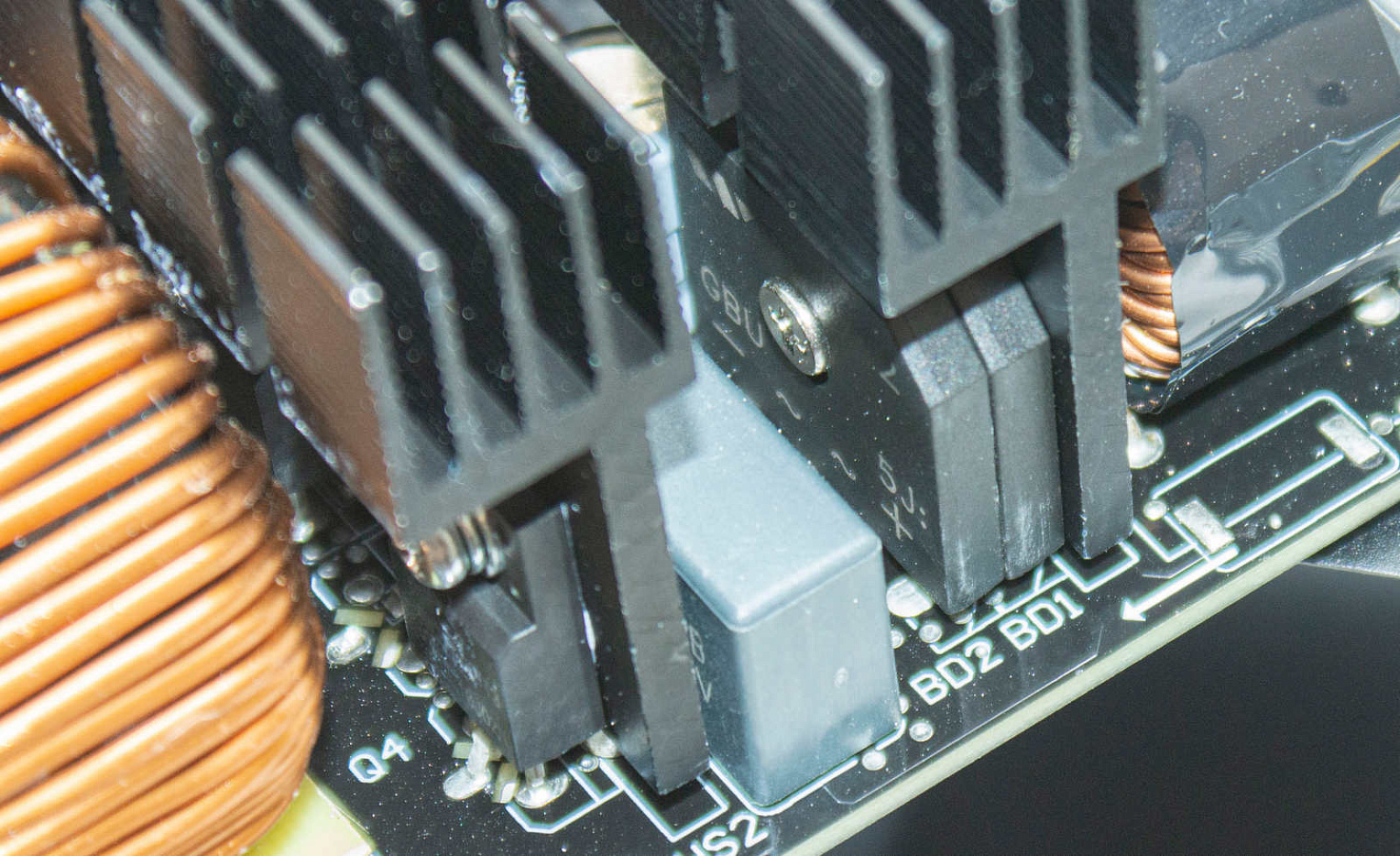

На коротком радиаторе два диодных моста GBU15J (600В, 15A).

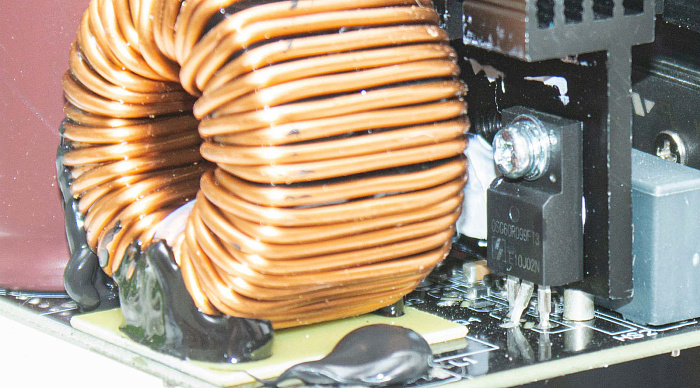

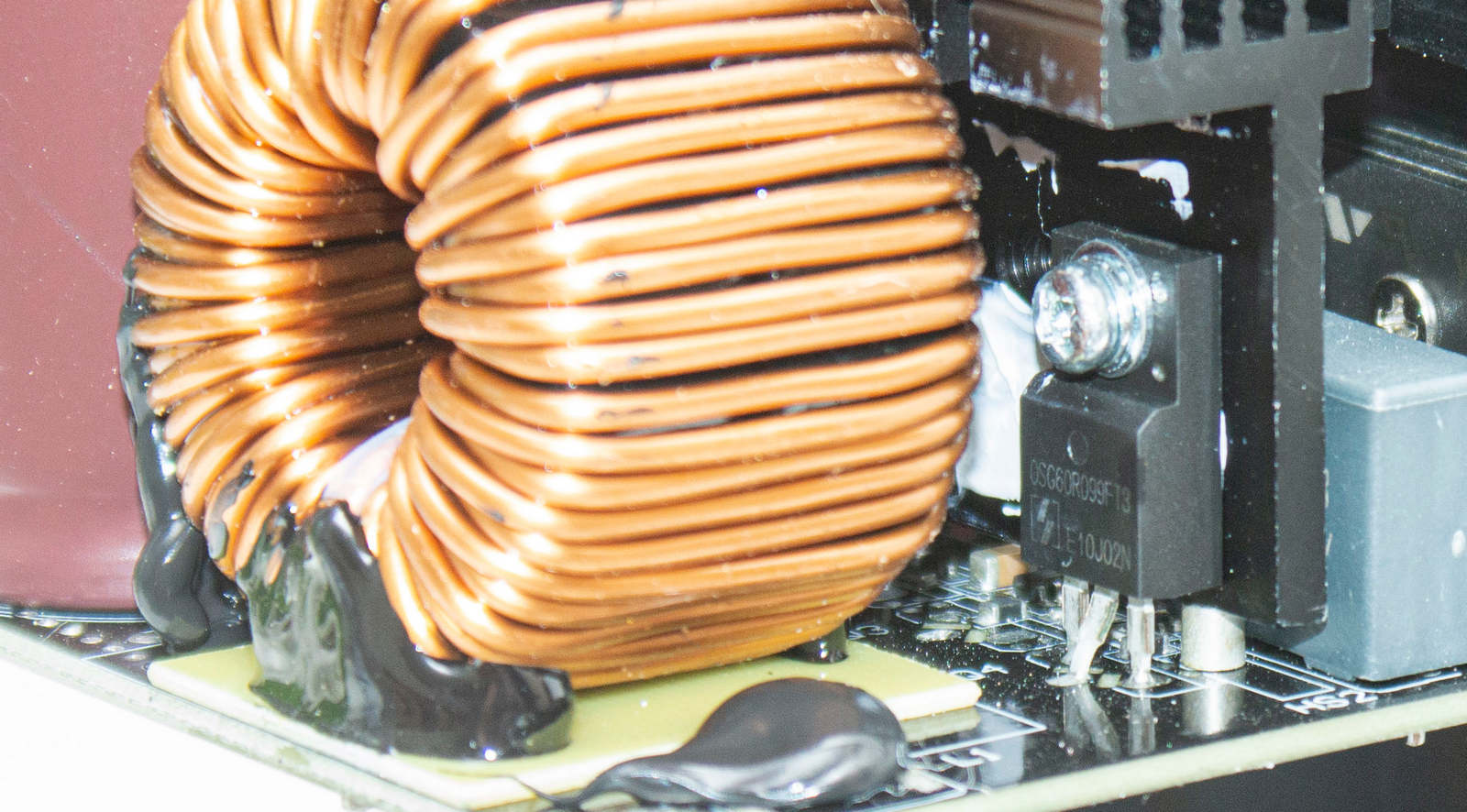

За ним длинный радиатор с элементами APFC, два транзистора Oriental Semiconductor OSG60R099F13 (600В, 36A) и диод (маркировку не видно).

За радиатором плата с контроллером APFC, маркировку не видно.

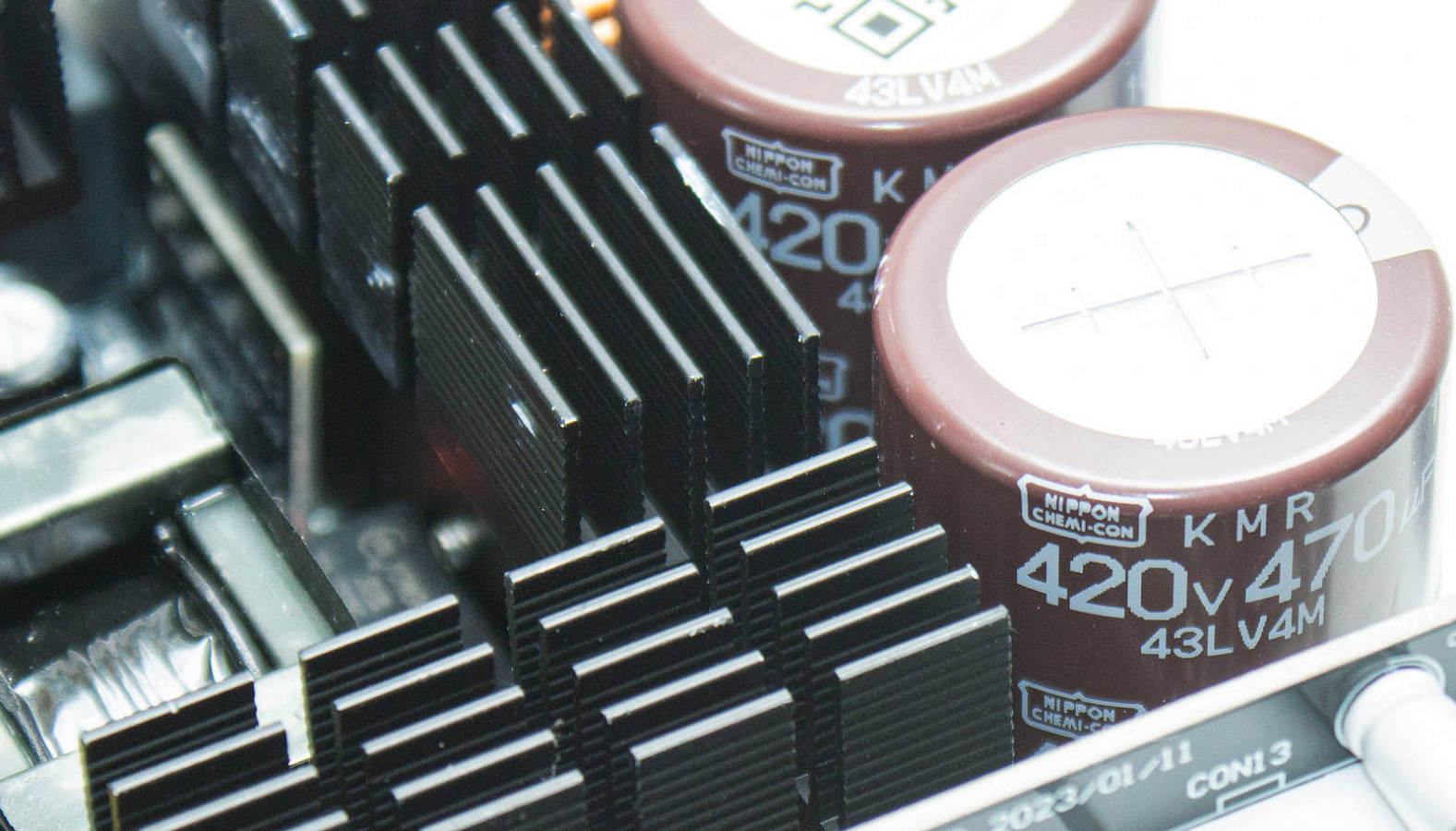

Высоковольтных конденсаторов два - японские Nippon Chemi-Con, оба ёмкостью 470 мФ, рассчитанные на напряжение до 420 В и температуру до 105 °C.

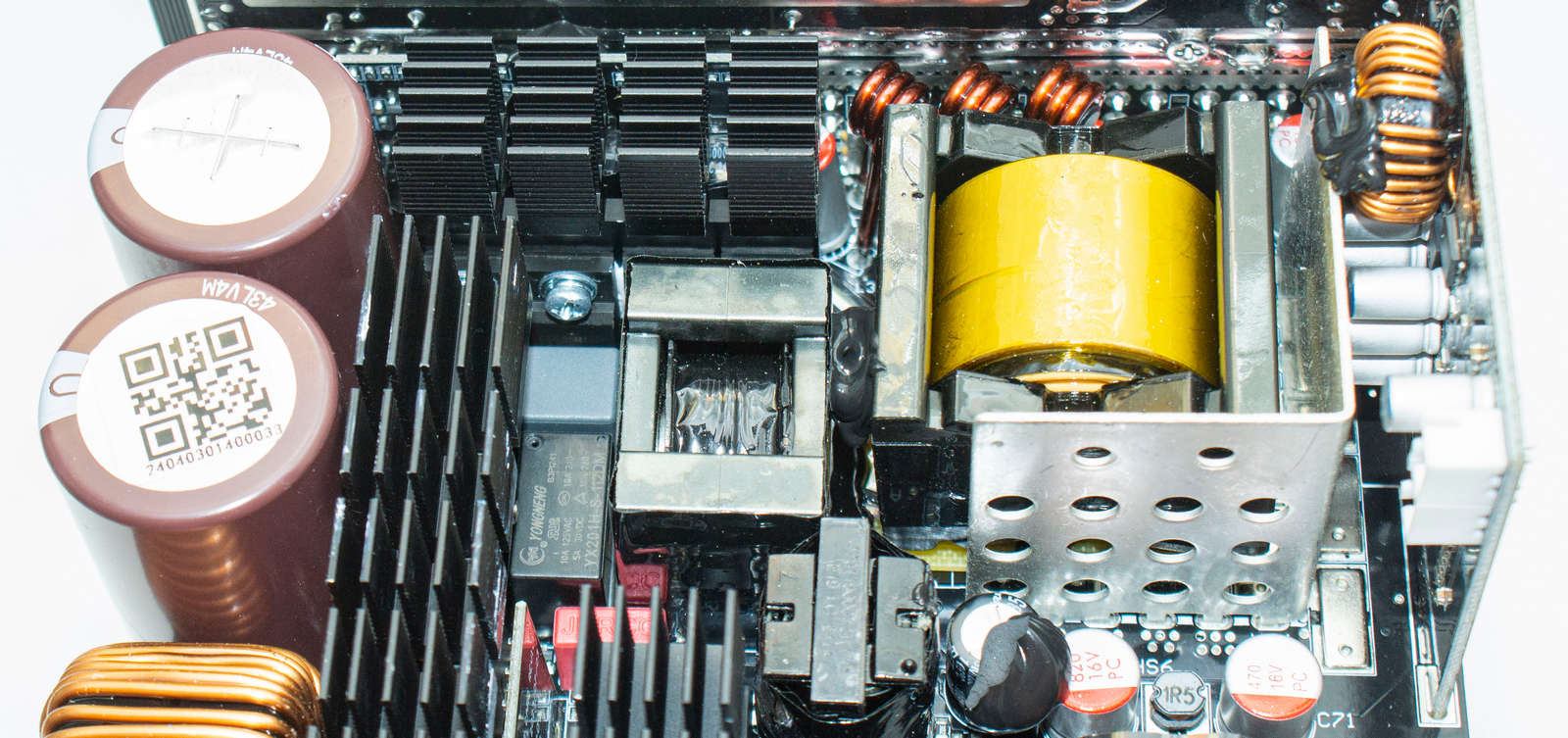

Следующий радиатор, расположенный перпендикулярно, отводит тепло от ключей преобразователя. Здесь находятся четыре мосфета Oriental Semiconductor OSG55R190F (550В, 12.5A). Между радиаторами - трансформатор и конденсатор, входящие в схему LLC-преобразователя.

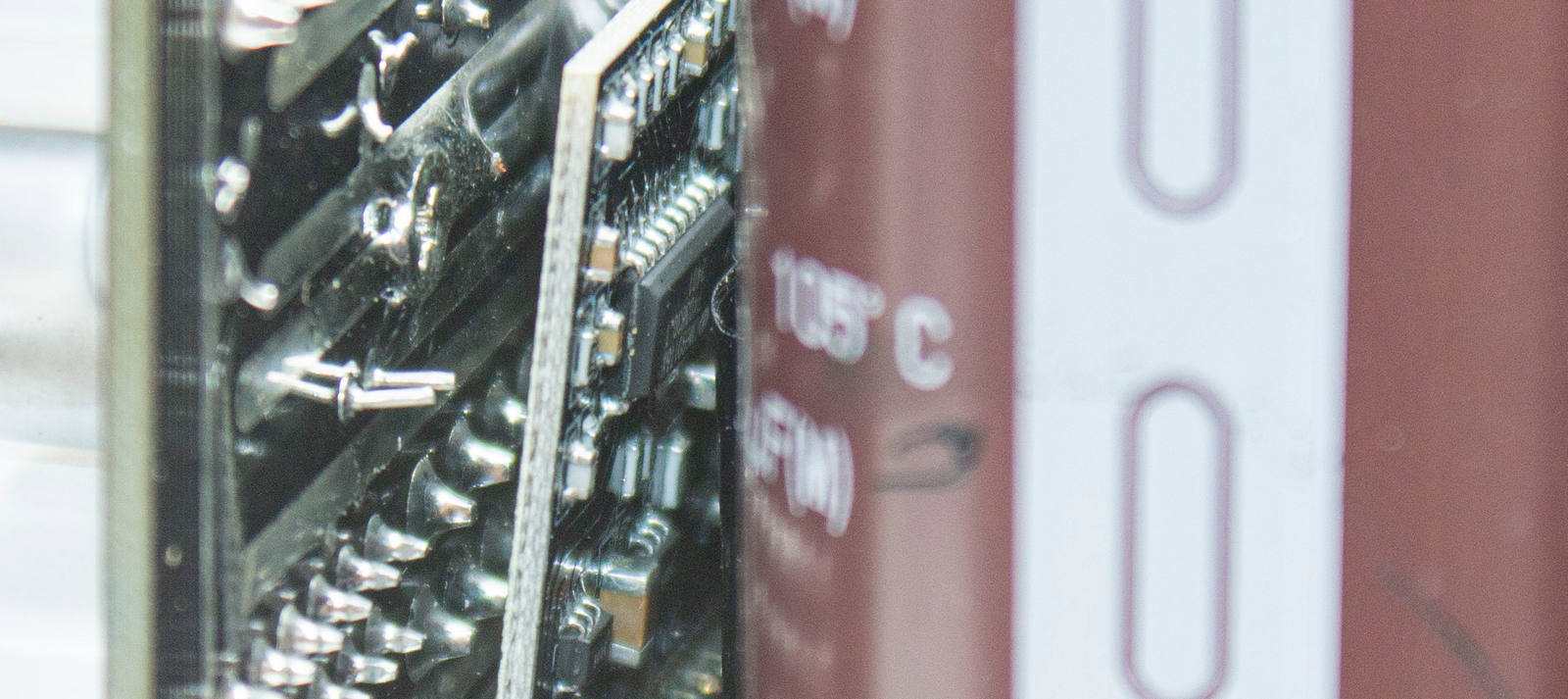

За радиатором прячутся две платы: на одной - контроллер преобразователя Champion CM6901T6X, на второй находится супервизор Weltrend WT7527.

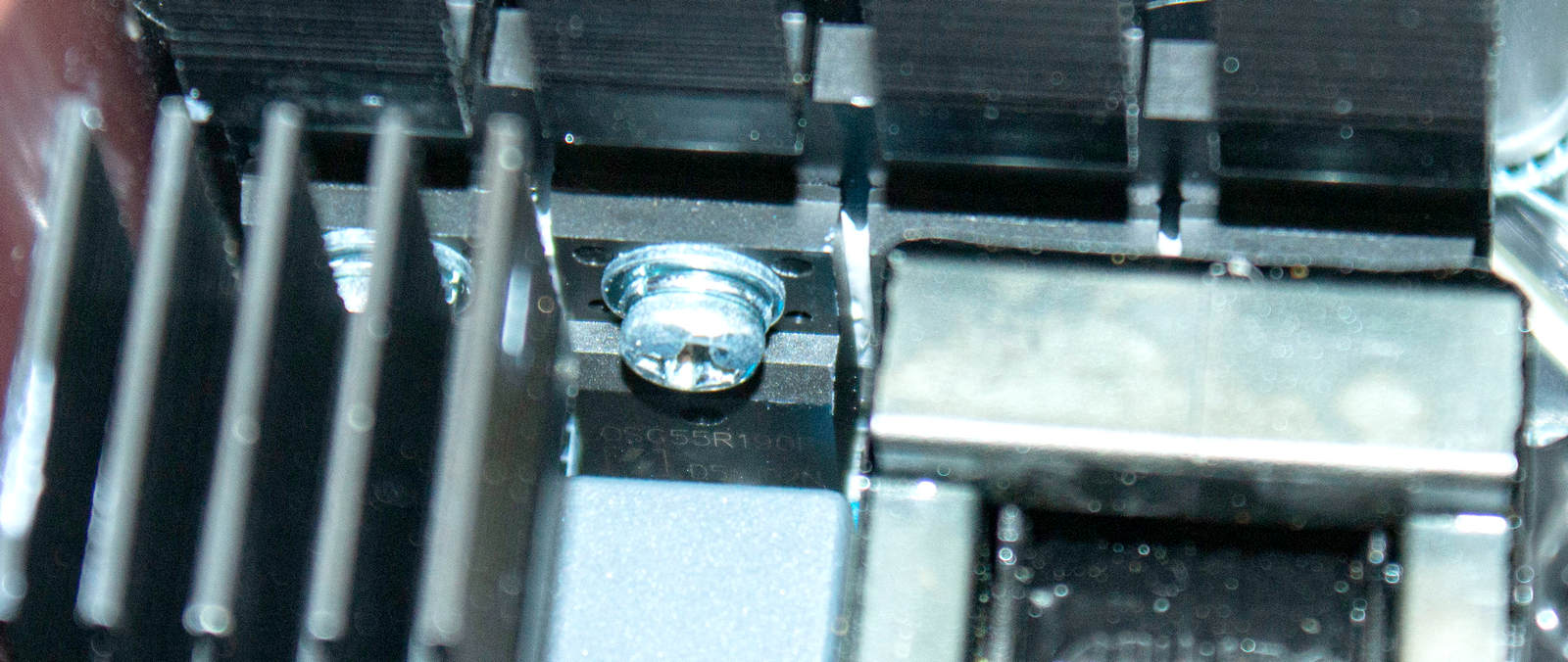

Вокруг основного трансформатора тонкий алюминиевый радиатор, охлаждающий транзисторы синхронного выпрямителя - восемь G013N04G (40В, 13А) находятся с обратной стороны платы.

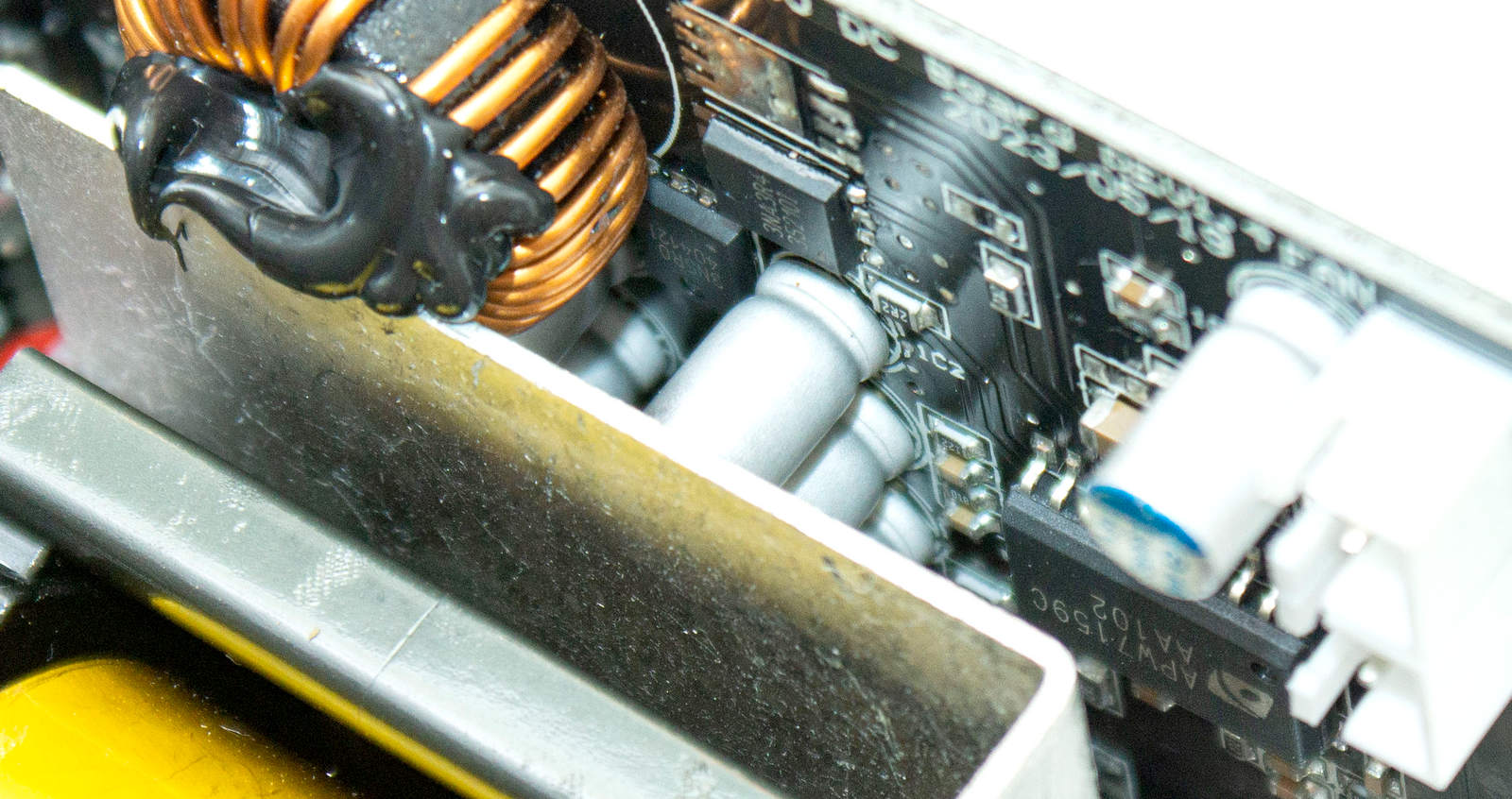

За трансформатором расположена вертикальная плата с DC-DC преобразователями. На ней - два транзистора XSEMI XP3NA3R4MT (30В, 46A) и три RMN3N5R0DF (30В, 19.7A). Управляет их работой контроллер APW7159C.

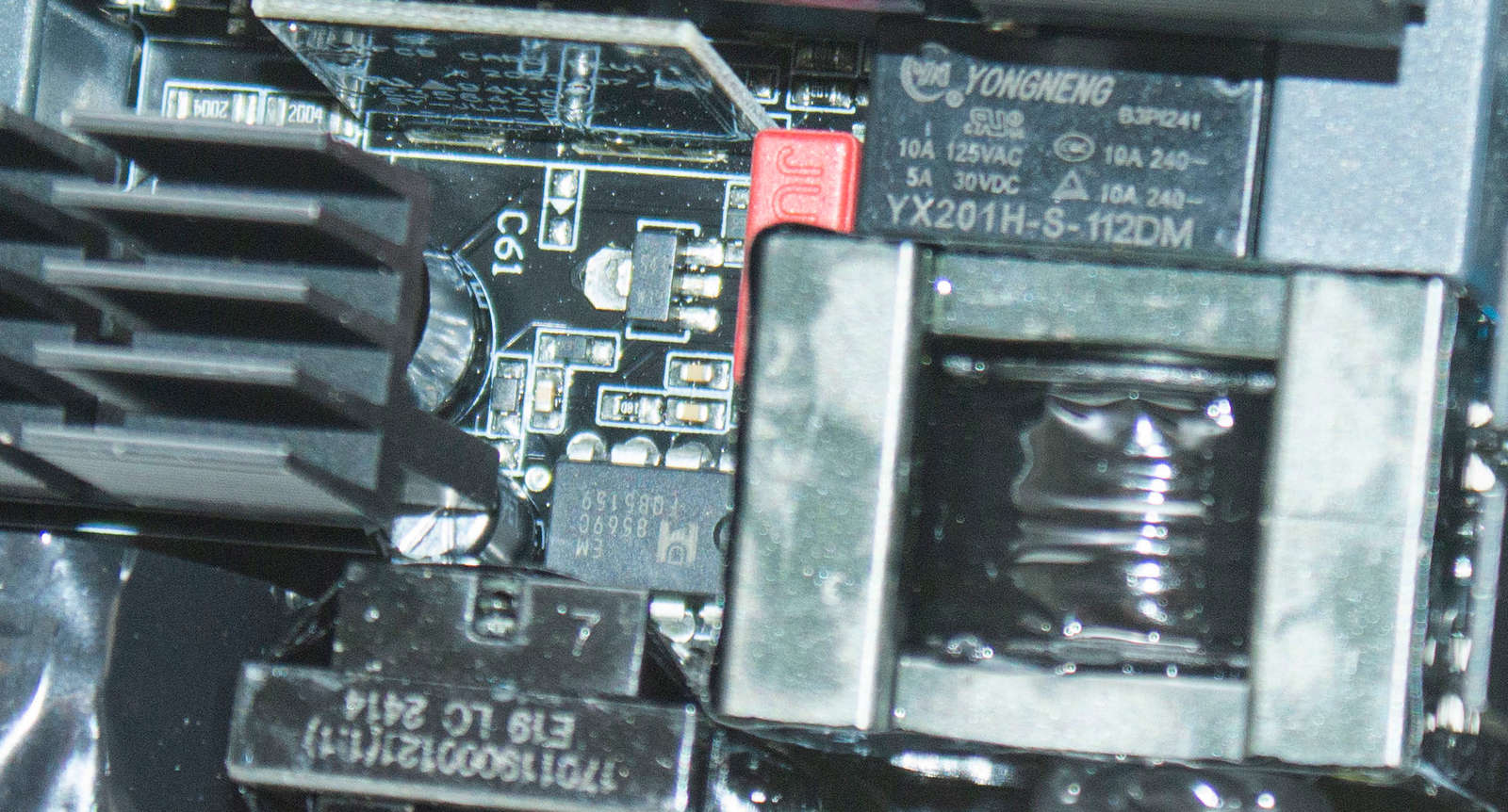

В дежурном питании установлен ШИМ-контроллер EM8569C.

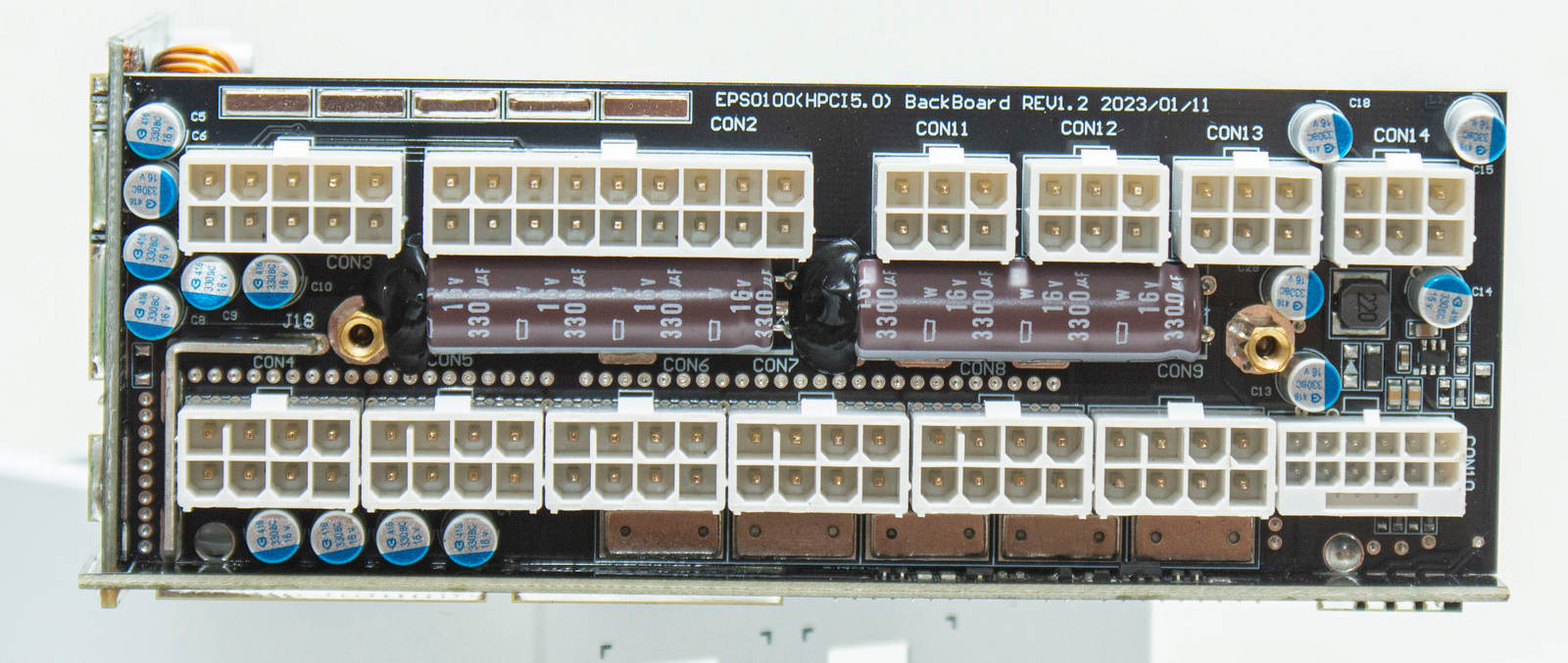

За фильтрацию помех на выходе отвечают полимерные конденсаторы, электролитических два - Nippon Chemi-Con на модульной плате.

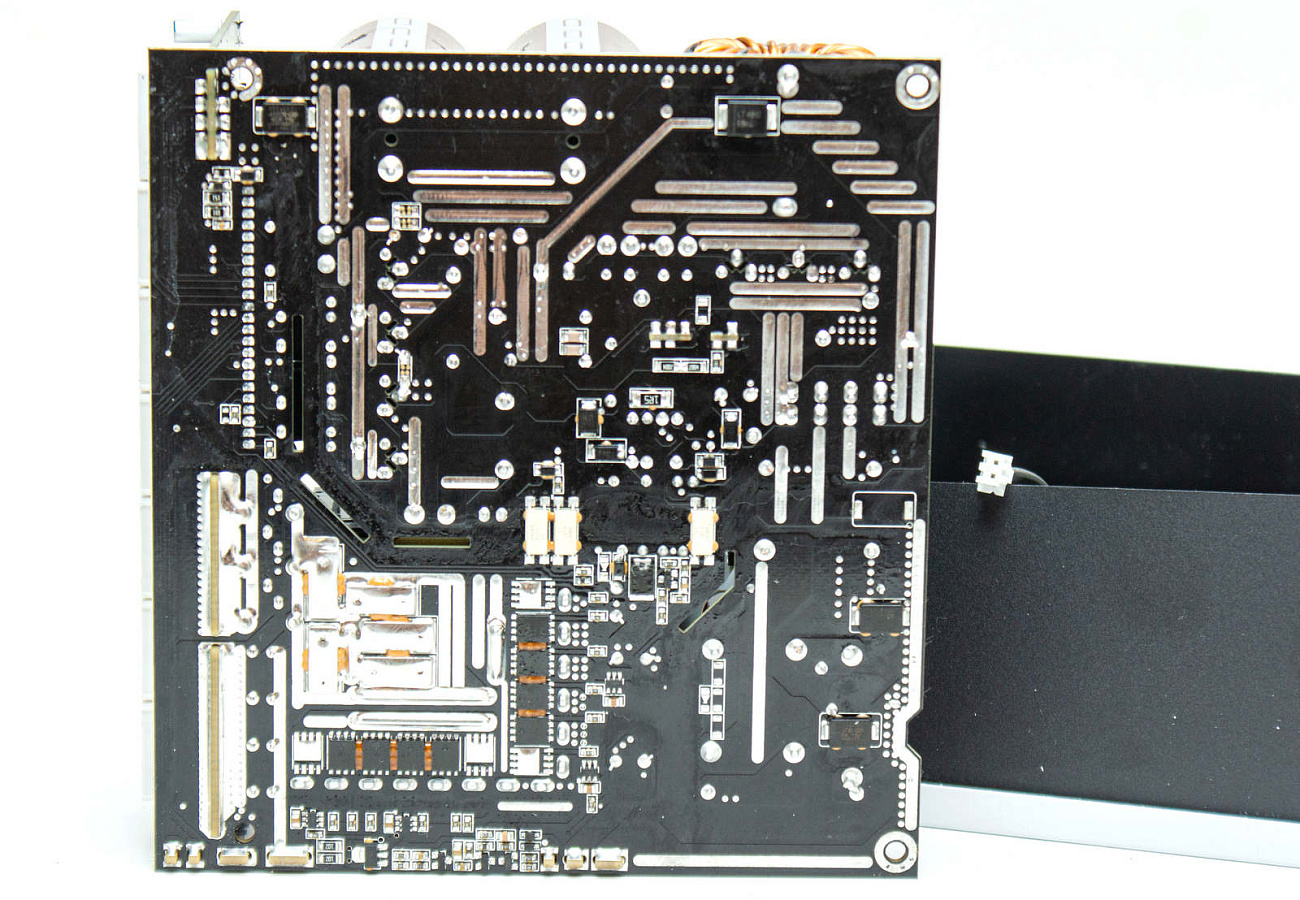

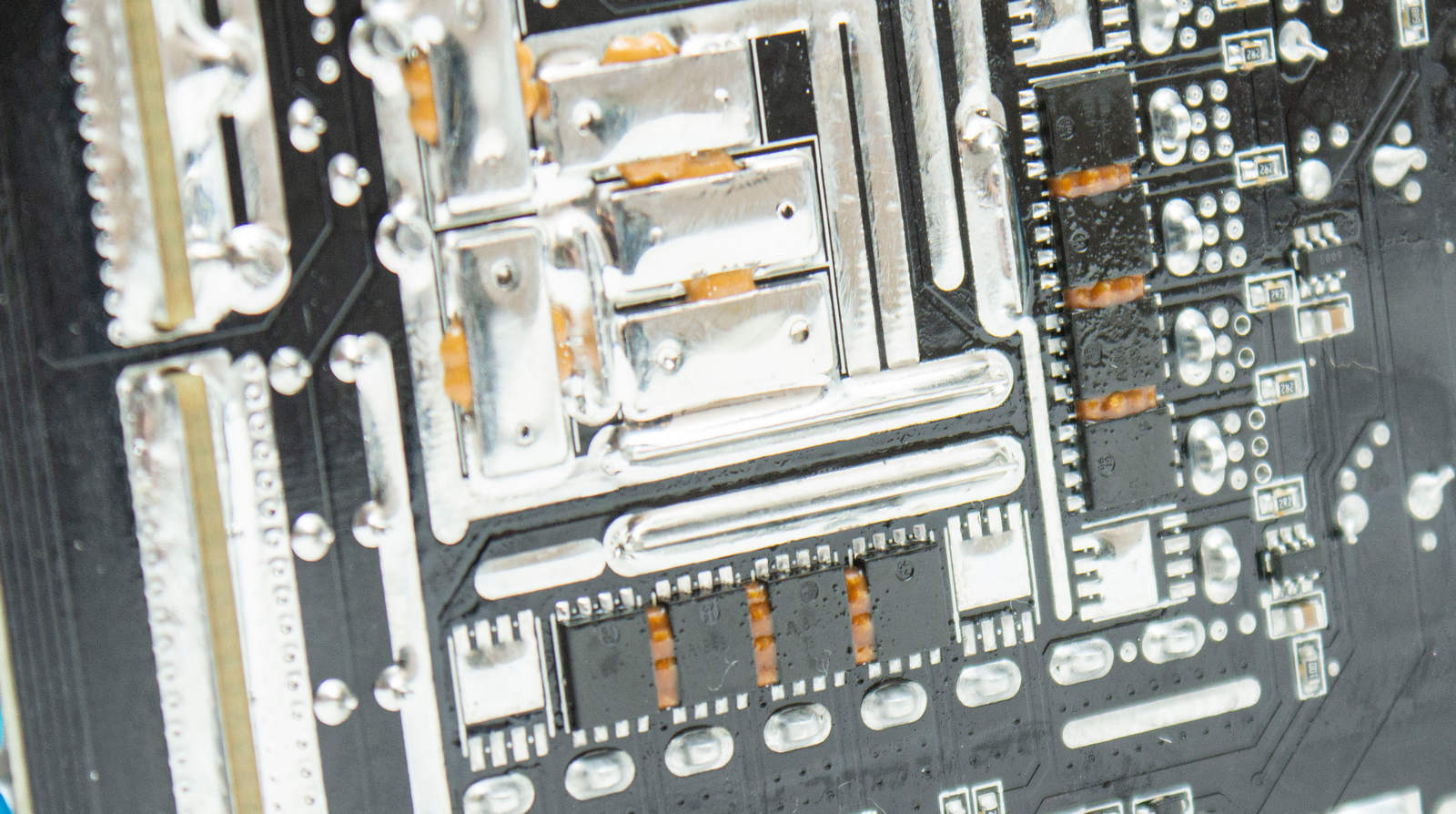

Обратная сторона платы выполнена аккуратно, дорожки усилены припоем, низковольтная часть отделена от высоковольтной несколькими сквозными прорезями. Сверху плата покрыта специальным лаком.

Тестирование

Тестовый стенд на основе электронных нагрузок, позволяющий нагружать линию +12 В с плавным повышением мощности. Линии +3.3 В и +5 В подключались также к электронным нагрузкам, но меньшей мощности.

По требованиям стандарта ATX 3.1 отклонения по линии +12 В должно укладываться в диапазон от +5% до -7%, что соответствует значениям от +11.16 до +12.6 В.

Современные блоки питания с сертификатом 80 PLUS Platinum чаще всего укладываются по отклонениям на значение в 1-2%.

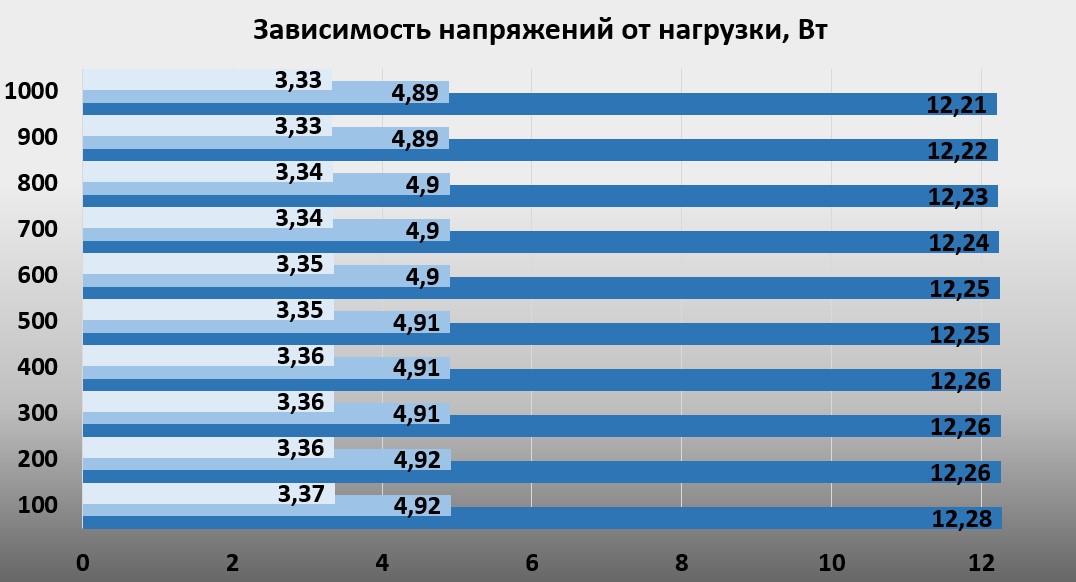

Стабильность напряжений на высоком уровне, а их просадка - на незначительные 0,07В. Но изначально они завышены более 2% на линиях +12В и +3,3В и под нагрузкой не проседают ниже номинальных значений. На линии +5В напряжение ниже номинального значения на 2%, но демонстрирует наилучшую стабильность – изменения 0,03В.

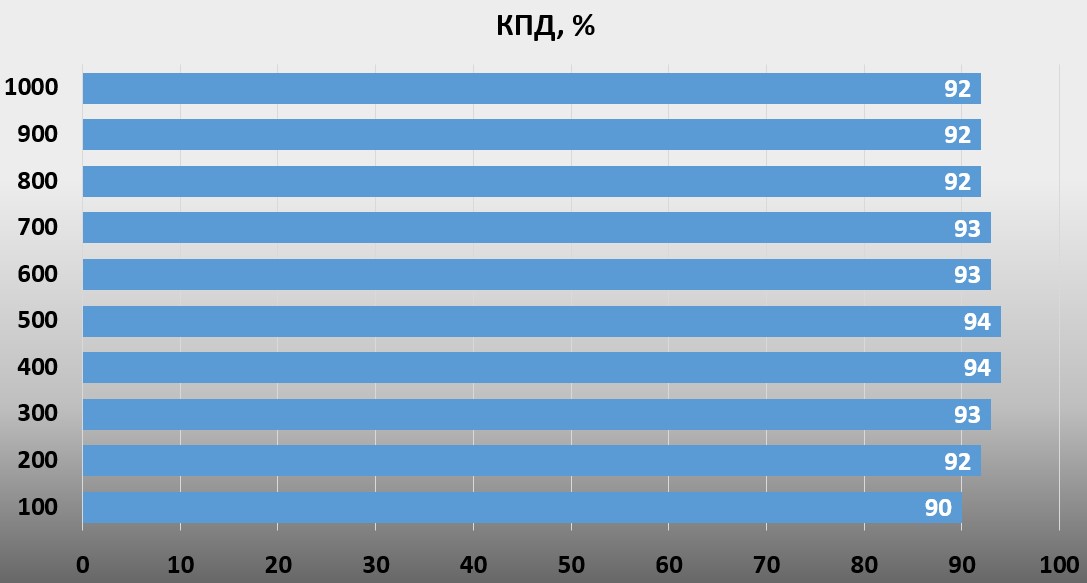

Уровень КПД соответствует стандарту 80 PLUS Platinum для сетей 230 В, максимальные 94% демонстрируются при нагрузке 400-500 Вт.

Пульсации по стандарту ATX не должны превышать значения 120 мВ для линии +12 В и 50 мВ для линий +5 В и +3,3 В.

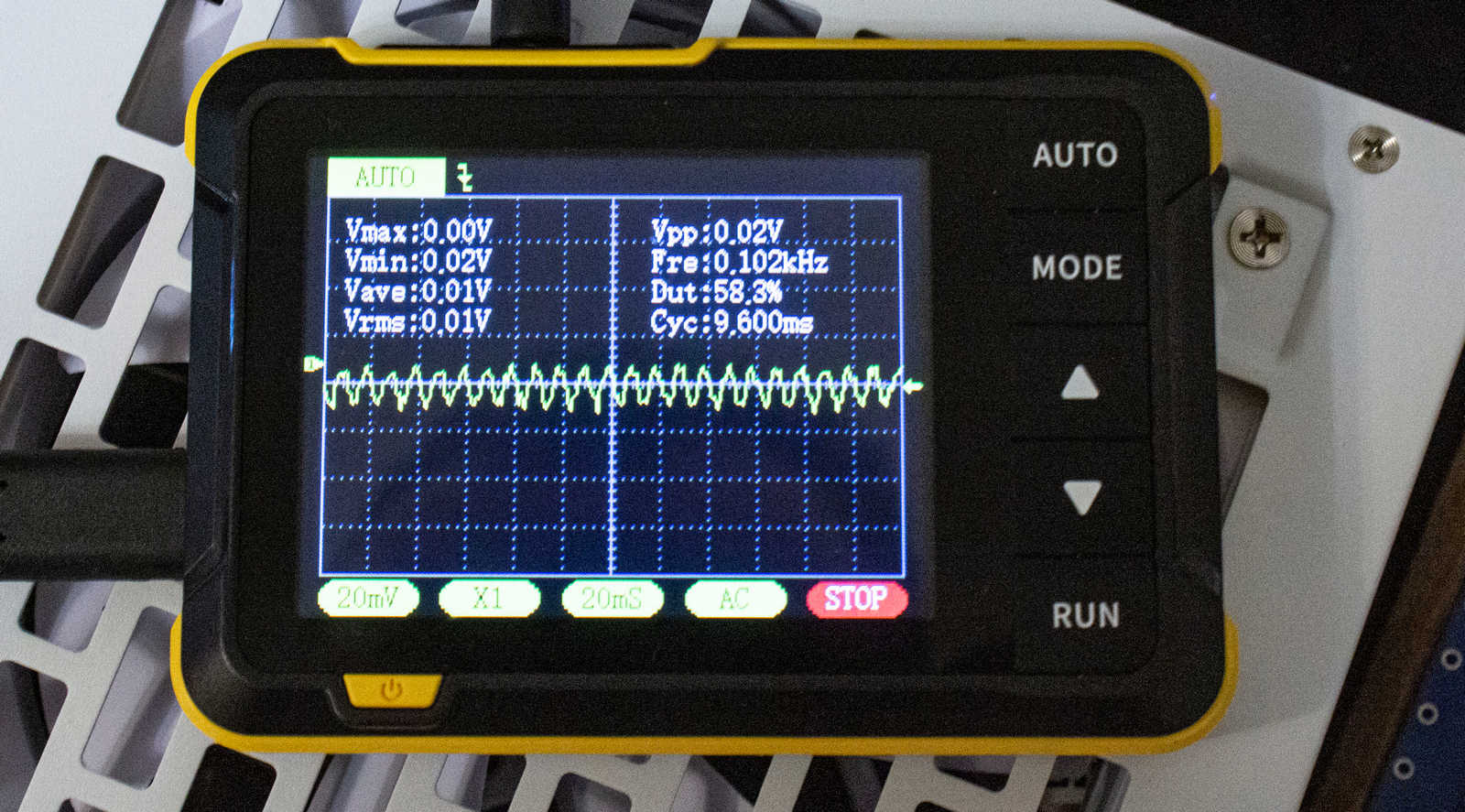

Уровень пульсаций очень низкий: на канале +12В - в районе 20 мВ при максимальной нагрузке, по остальным каналом пульсации менее 10 мВ.

Конкуренты

Основным конкурентом является блок питания 1STPLAYER NGDP 1000W Platinum, выполненный на идентичной платформе с похожим дизайном кабелей и имеющий сопоставимую стоимость. Кроме этого, он прошел тестирование на рейтинг Cybenetics Platinum. Плюс еще пара конкурентов: Cougar POLAR X2 и Thermaltake Toughpower PF3.

У недорогих решений с сертификатом 80 PLUS Platinum модель Phanteks AMP GH выигрывает прежде всего своей стоимостью, сравнимой с блоками питания мощностью 1000 Вт, но с сертификатом Gold. Именно они могут конкурировать на равных с AMP GH, как по схемотехнике, комплектующим, так и по качеству исполнения, а порой и по уровню КПД: Deepcool PX1000G, XPG Core Reactor II 1000W, MSI MPG A1000G PCIE5.

Заключение

Даже учитывая высокую конкуренцию в этом ценовом диапазоне, блок питания Phanteks AMP GH 1000W Platinum найдет своего покупателя. Отличный вариант для белых сборок, кабели в индивидуальной оплетке, хорошая стабилизация напряжений, высокий КПД и низкие пульсации.

Стоимость более чем приемлемая для модели с платиновым сертификатом, но не нужно его сравнивать с более дорогими вариантами 80 PLUS Platinum. Здесь дело не только в цене, но и в более продвинутых технологиях и дорогих комплектующих. Более актуально сравнение с продвинутыми моделями 80 PLUS Gold, поддерживающими формат ATX 3.0.

Плюсы:

Минусы:
