Обзор и тестирование корпуса DEEPCOOL MORPHEUS

С корпусом Morfeus пользователю доступна возможность самостоятельно конфигурировать его внутреннее пространство под свои предпочтения, комплектующие и системы охлаждения.

Можно выбрать один вместительный отсек с двумя вариантами размещения блока питания и корзины накопителей, а можно разделить корпус на два отсека и расположить видеокарту вертикально – райзер для этого входит в комплект.

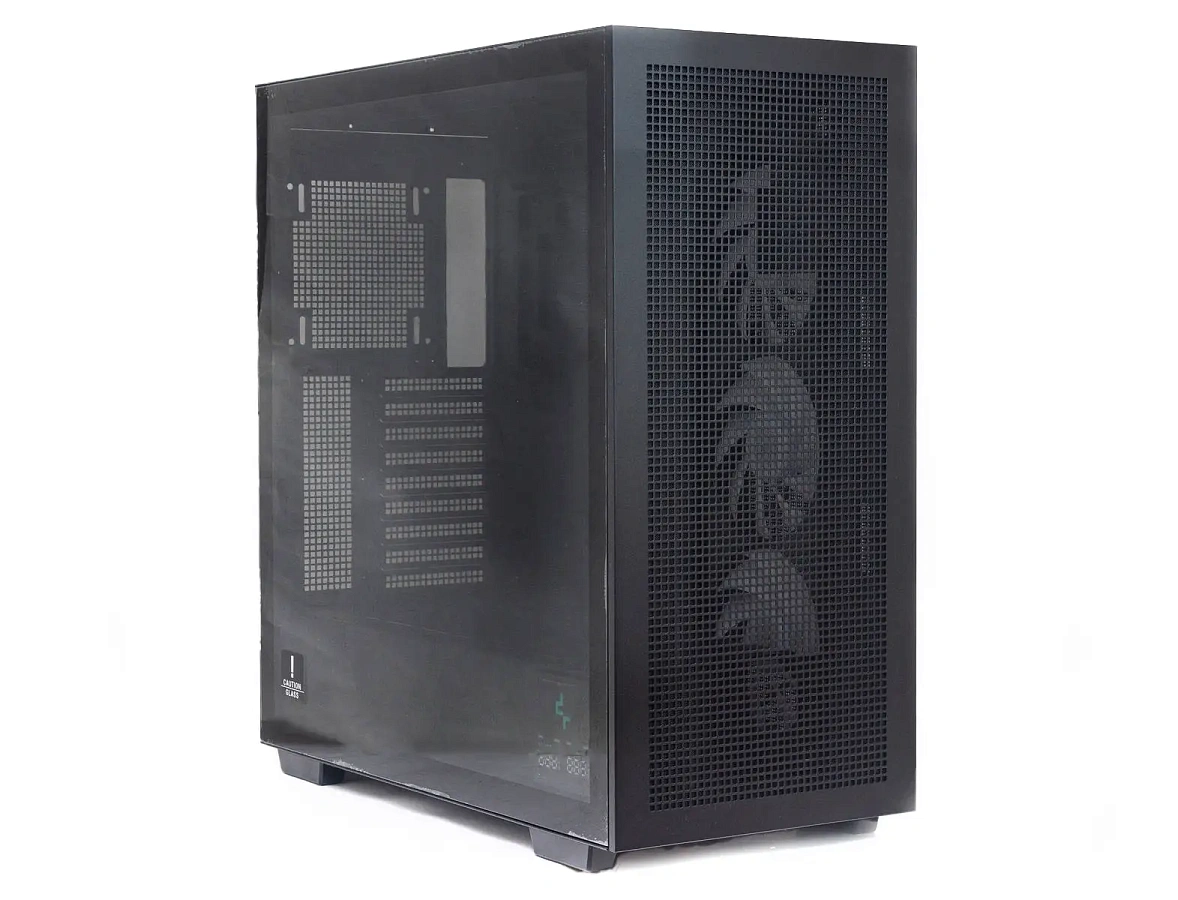

Внешне это обычный классический корпус, доступный в белом и черном исполнении, с сетчатыми панелями и боковым обзорным стеклом. Но даже его внешний вид можно преобразить – в комплекте силиконовые мозаичные вставки для сетчатых панелей.

Технические характеристики

Упаковка и комплект поставки

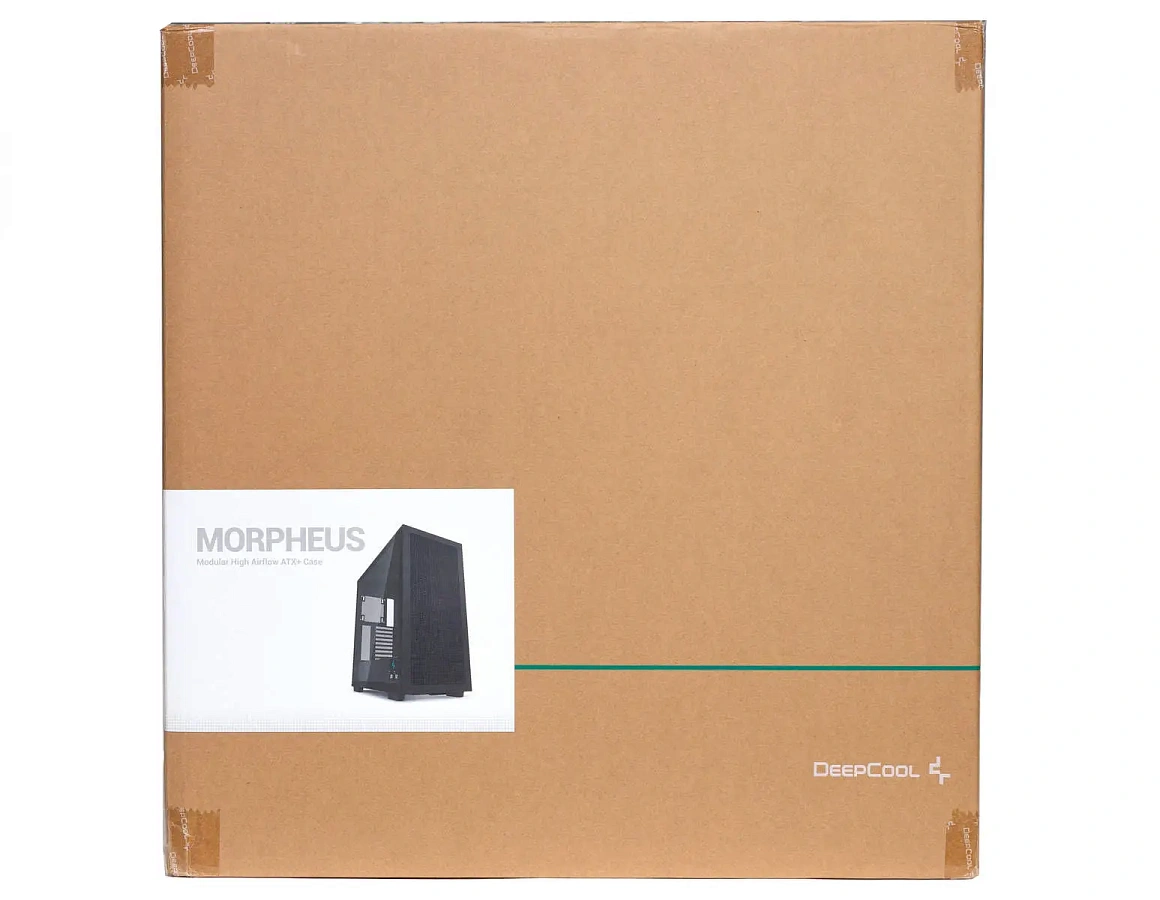

Корпус поставляется в картонной коробке, по бокам которой прорезаны ручки для переноски. На коробке указана модель корпуса и имеется наклейка с изображением корпуса.

Корпус упакован в целлофан и зафиксирован двумя демпферами из вспененного полиуретана.

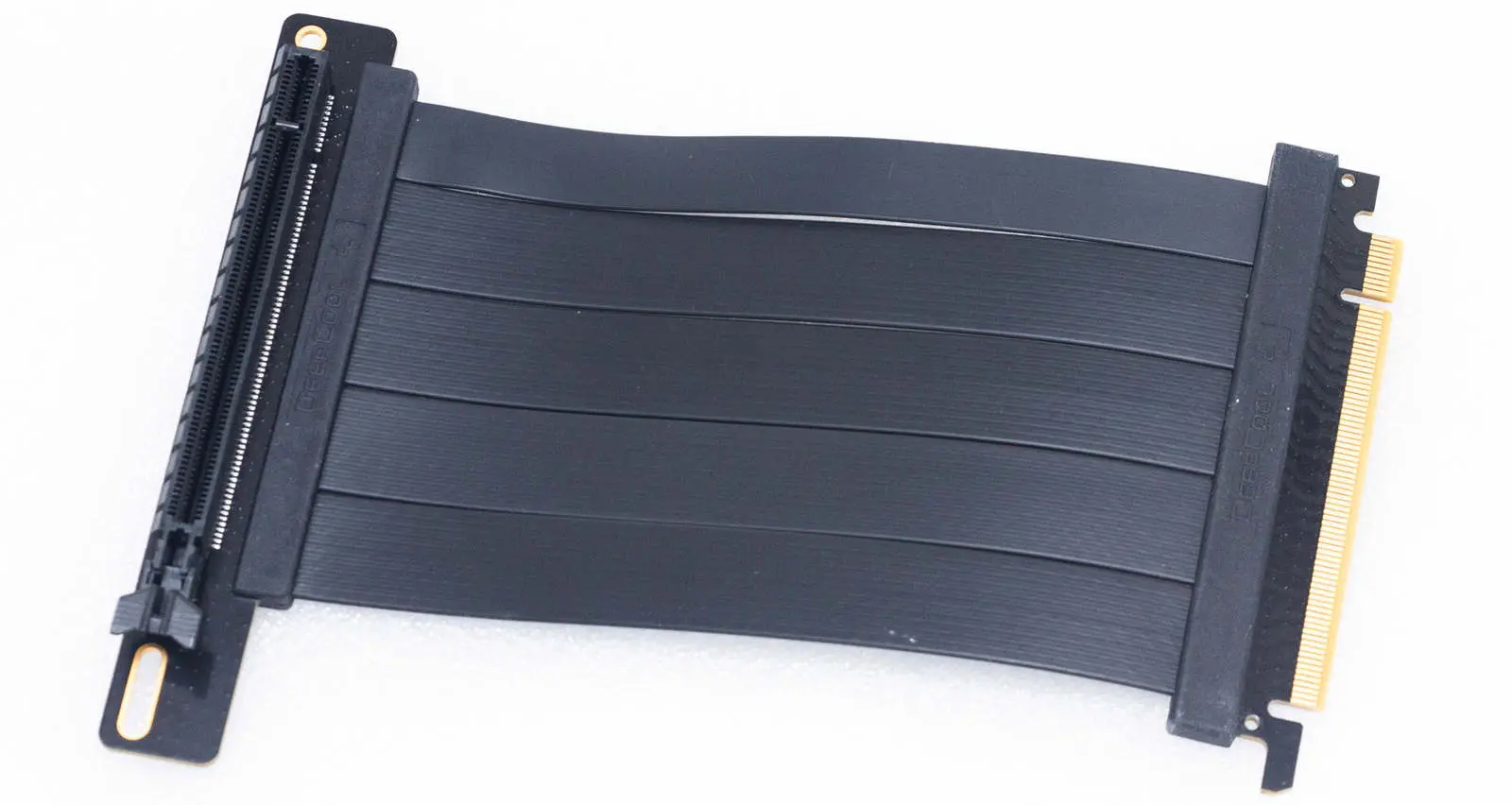

В отдельной картонной коробочке, также с демпфером, упакованы дополнительные металлические панели, райзер и пластиковая коробка-органайзер с аксессуарами.

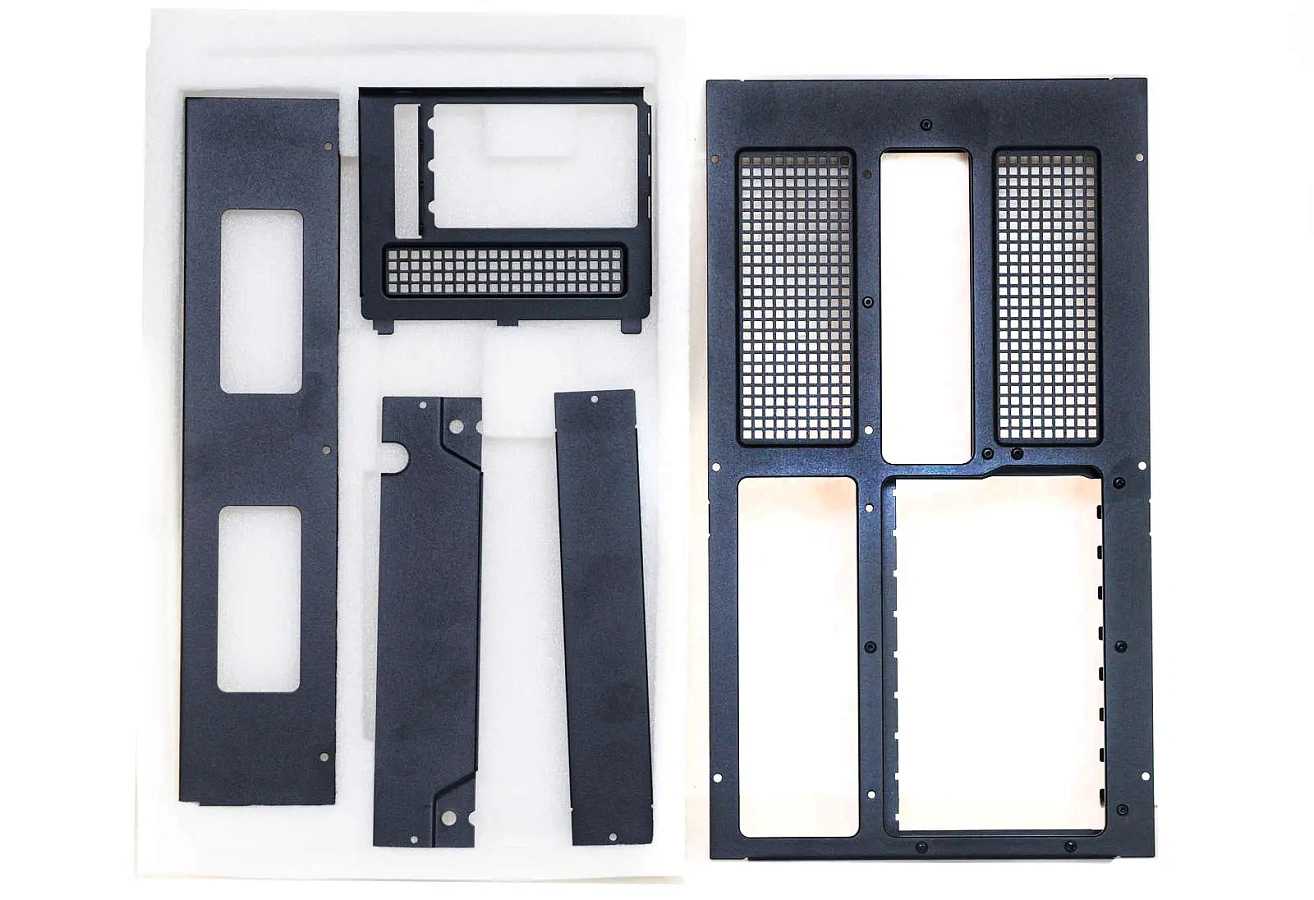

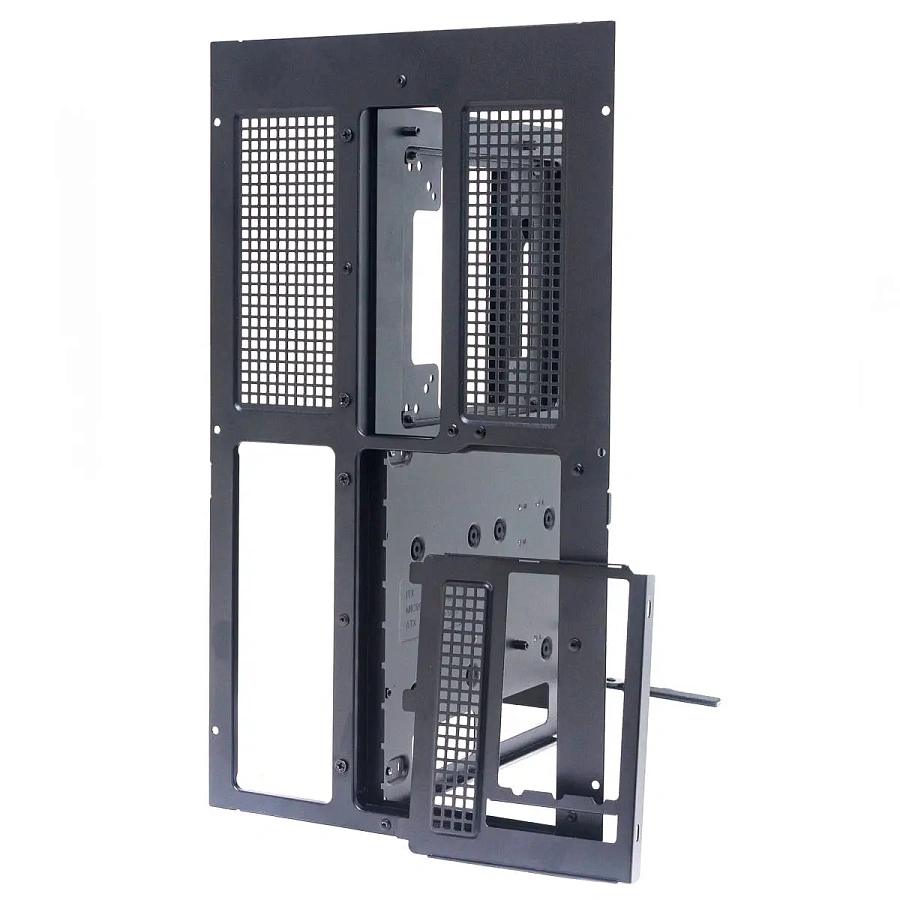

Панели в комплекте для двухсекционной компоновки корпуса: тыльная панель, панель для крепления шасси материнской платы изнутри, две планки, закрывающие тыльную панель, и рамка для вертикального крепления видеокарты.

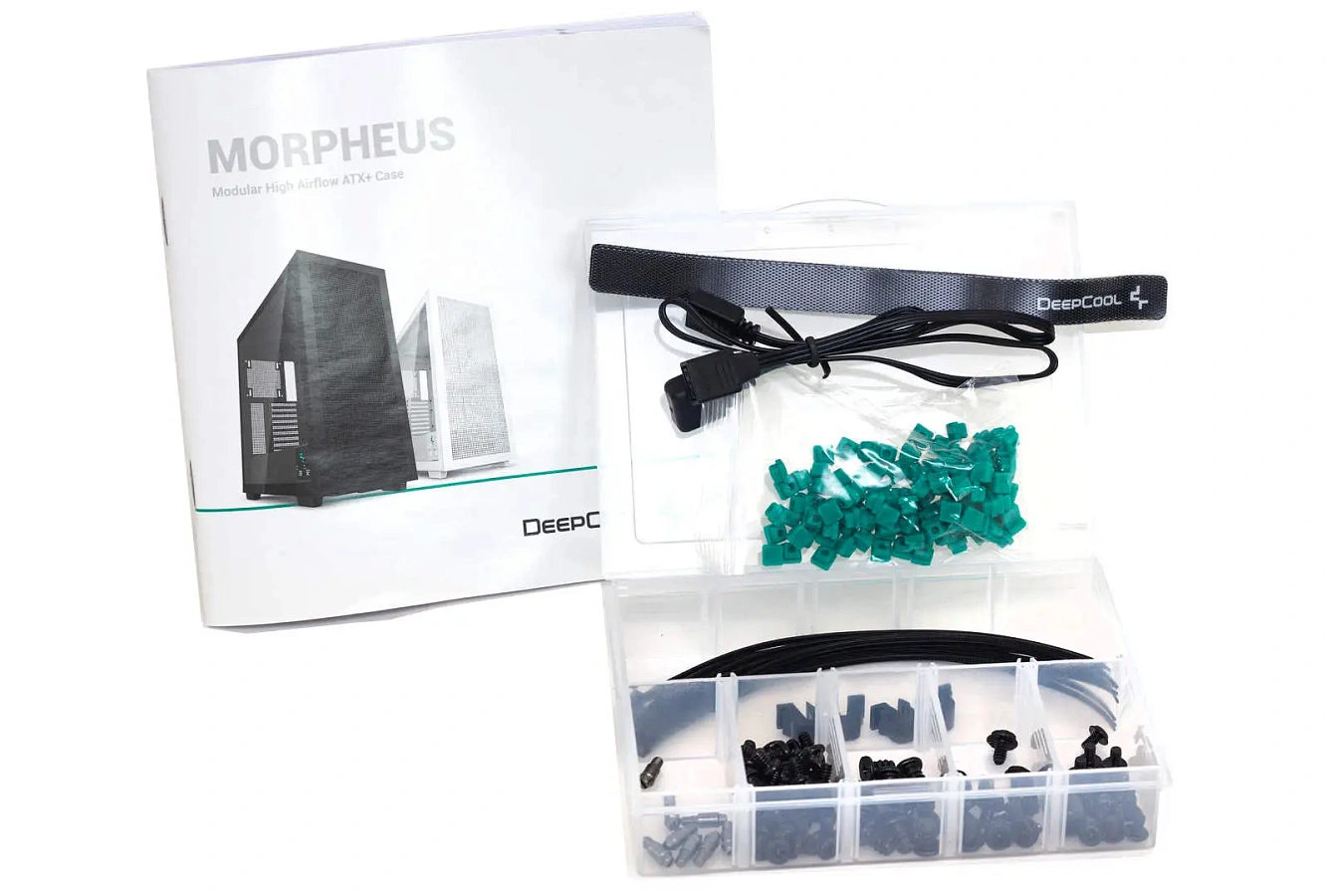

В коробочке винты отсортированы по типу, отдельно стойки для 2,5” накопителей. Имеются стяжки пластиковые и на липучках. В комплекте парочка запасных фиксаторов для съемных панелей, кабель-удлинитель для подсветки.

В пакетике силиконовые бирюзовые вставки. Из них, как из мозаики, можно собрать рисунок или надпись на сетчатой панели.

С корпусом поставляется подробная иллюстрированная инструкция по всем видам сборок данного корпуса.

Все остальные детали закреплены в самом корпусе.

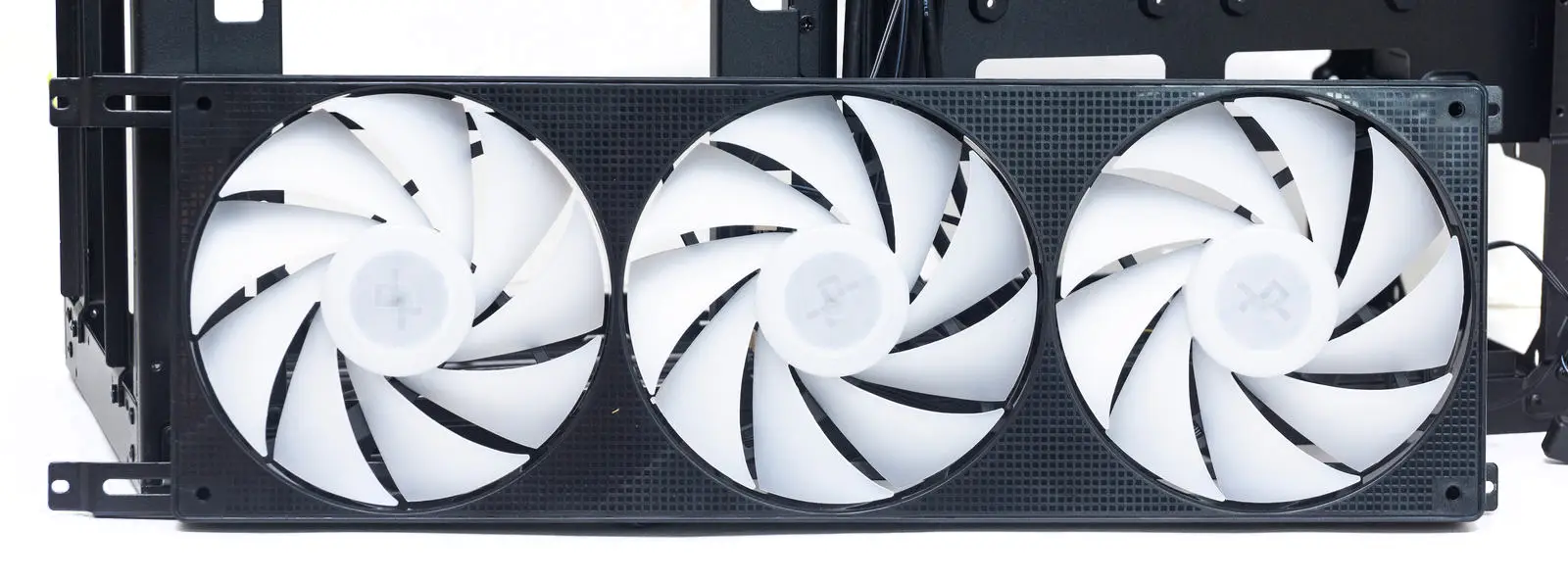

Это панель с тремя вентиляторами на 140 мм, крыльчатки собраны в едином корпусе с двумя кабелями на выходе – 4-пин ШИМ-питания и 3-пин ARGB.

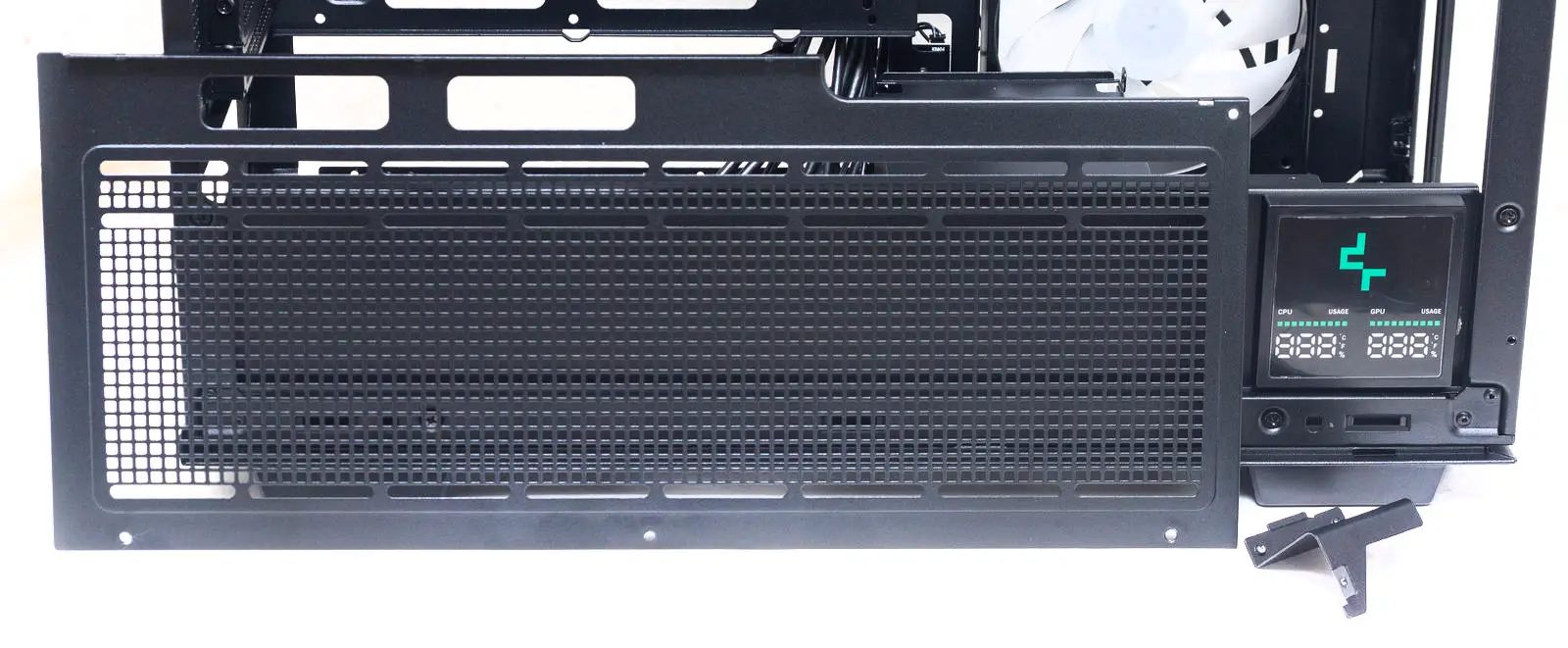

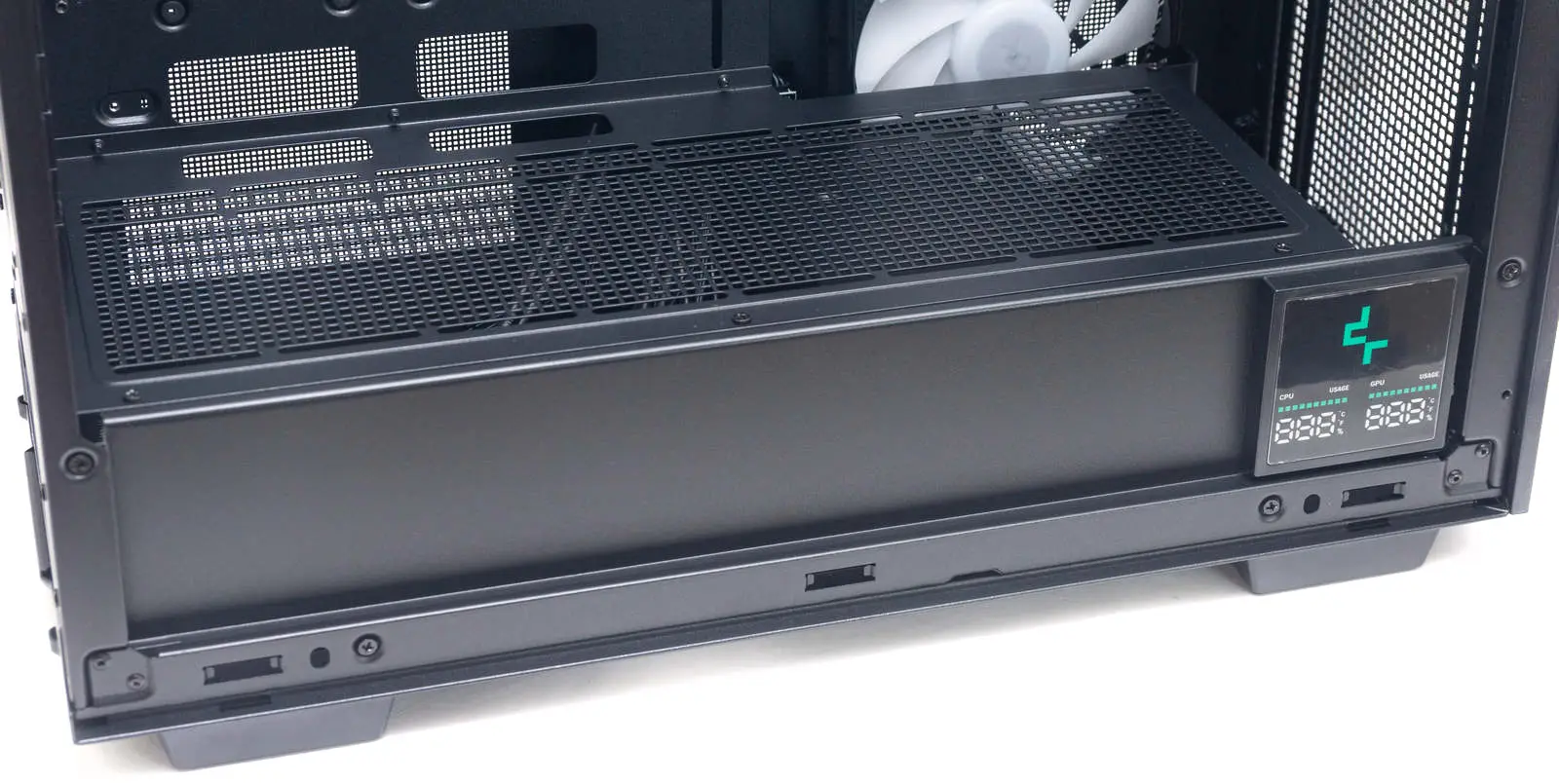

Также в корпусе собран кожух для нижнего отсека с блоком питания и накопителями. Состоит он из двух панелей и одного углового кронштейна. На лицевой панели установлен дисплей; если эту панель устанавливать вертикально, дисплей можно перекрутить для изменения ориентации.

Под кожухом прикручена корзина для двух накопителей и на направляющих вставлены четыре антивибрационные прокладки для блока питания.

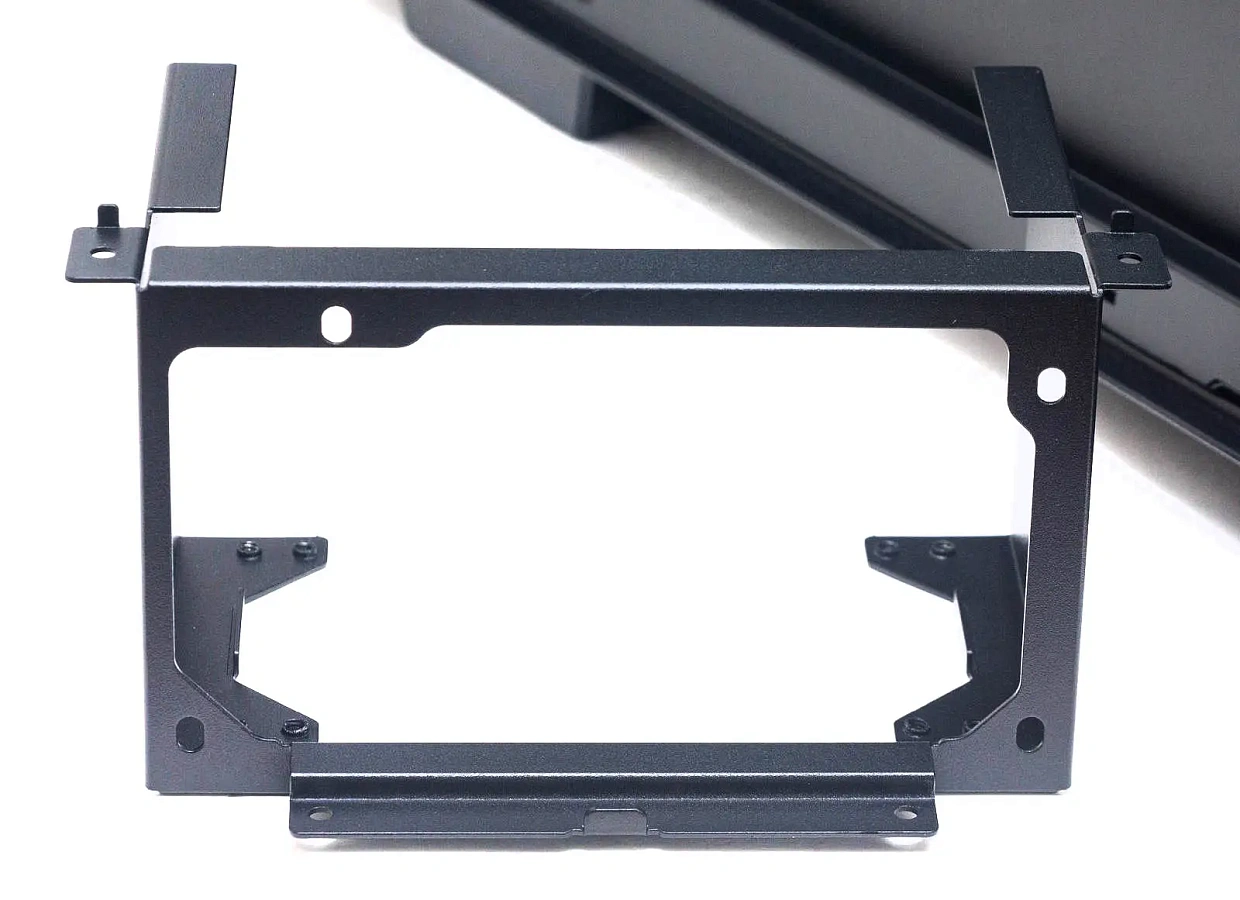

За фронтальной панелью на направляющих прикручена корзина для блока питания.

Дополнительно в корпусе находится контроллер ARGB-подсветки с питанием через SATA, переключение режимов кнопкой на интерфейсной панели.

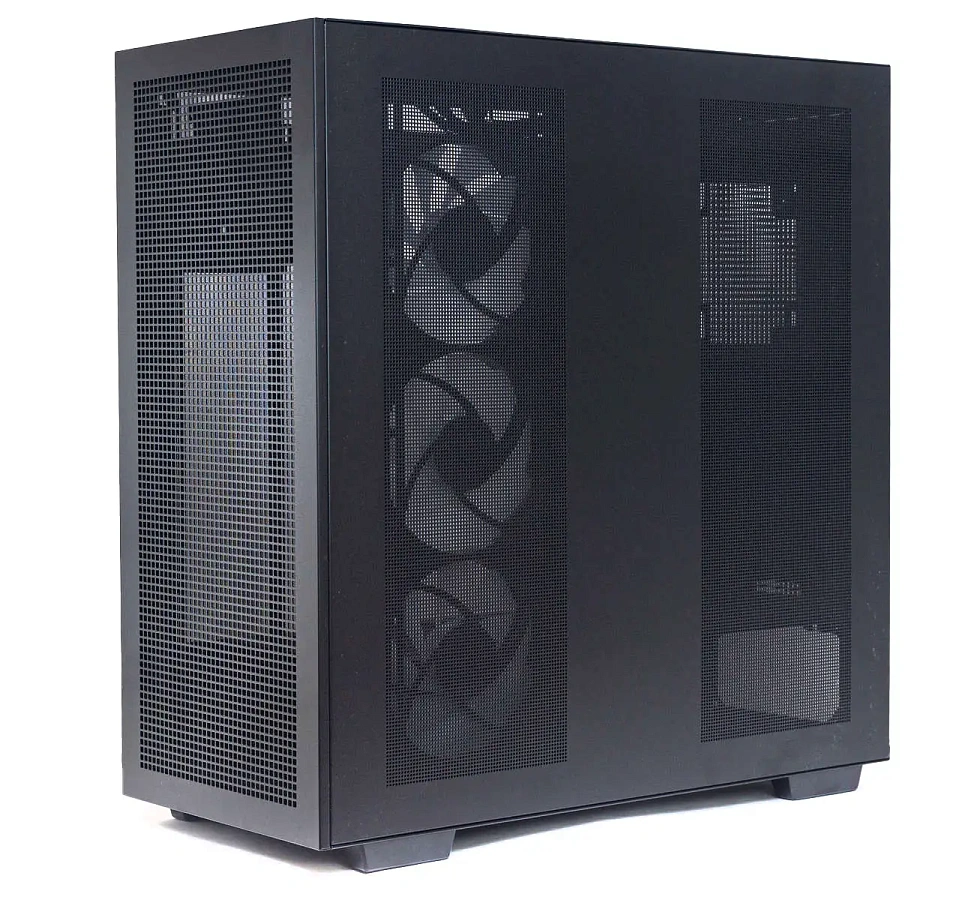

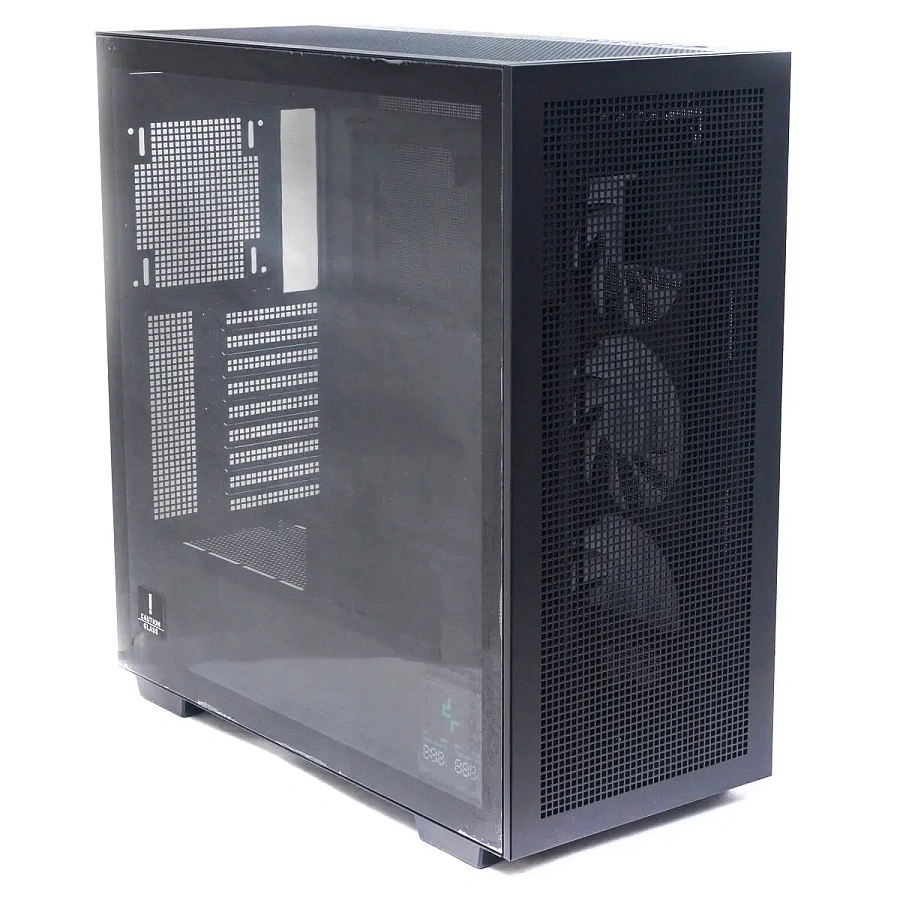

Внешний вид

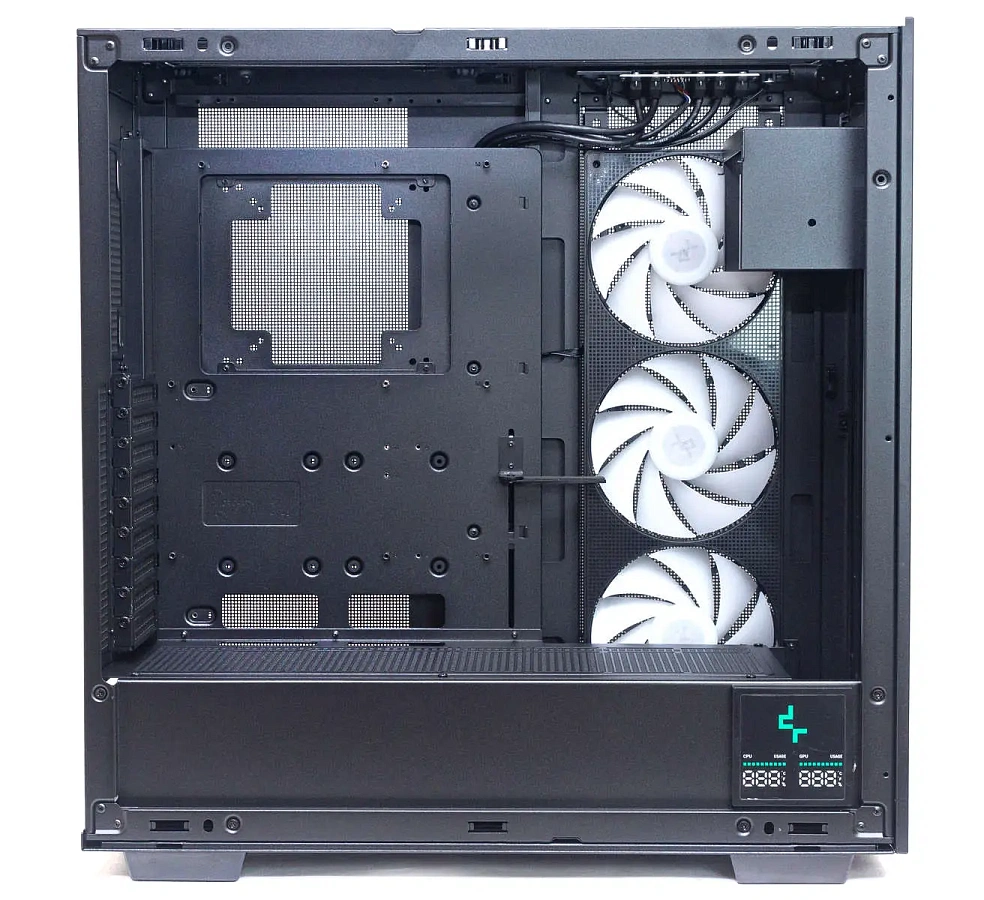

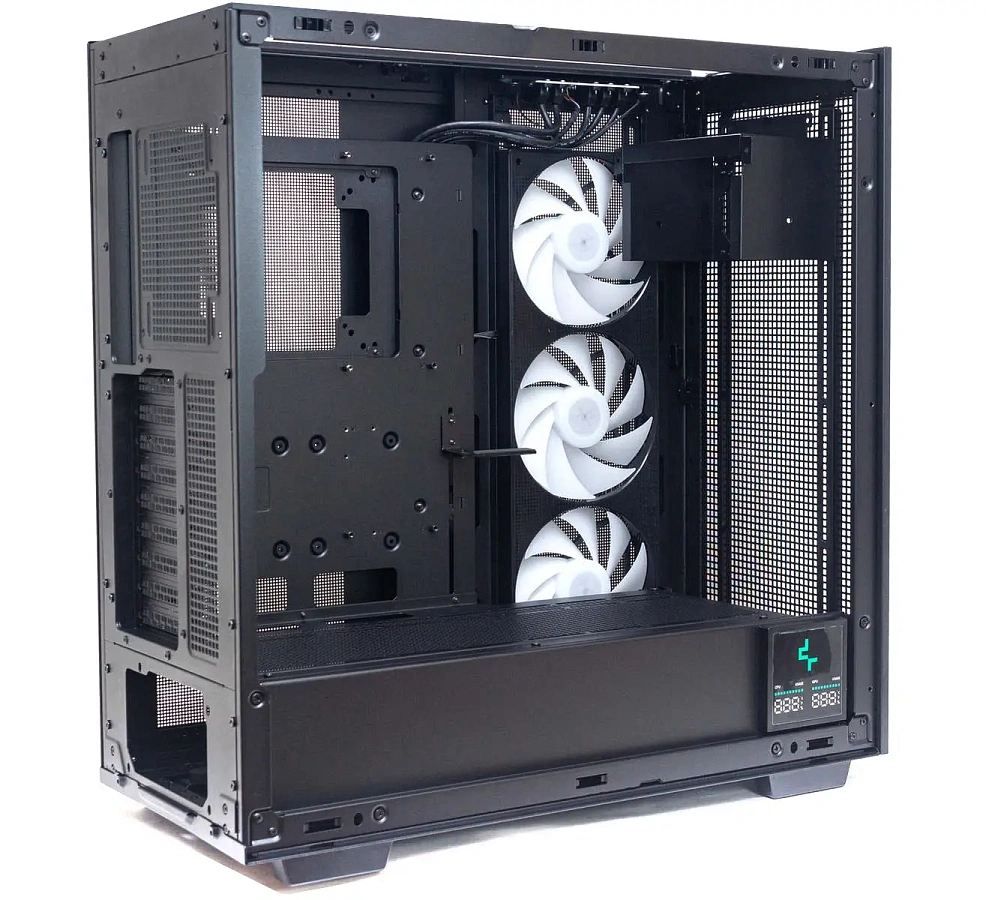

Поставляется корпус в классической сборке, с одним большим отсеком, зоной за шасси для укладки кабелей и отсеком снизу для блока питания и корзины с накопителями, отделенным кожухом.

Стеклянная панель одна - на левом боку корпуса. Но у этой модели можно поставить стеклянную панель и с фронтальной стороны (в комплект не входит, но на модели CH780 стекло установлено, а основа у этих корпусов одна).

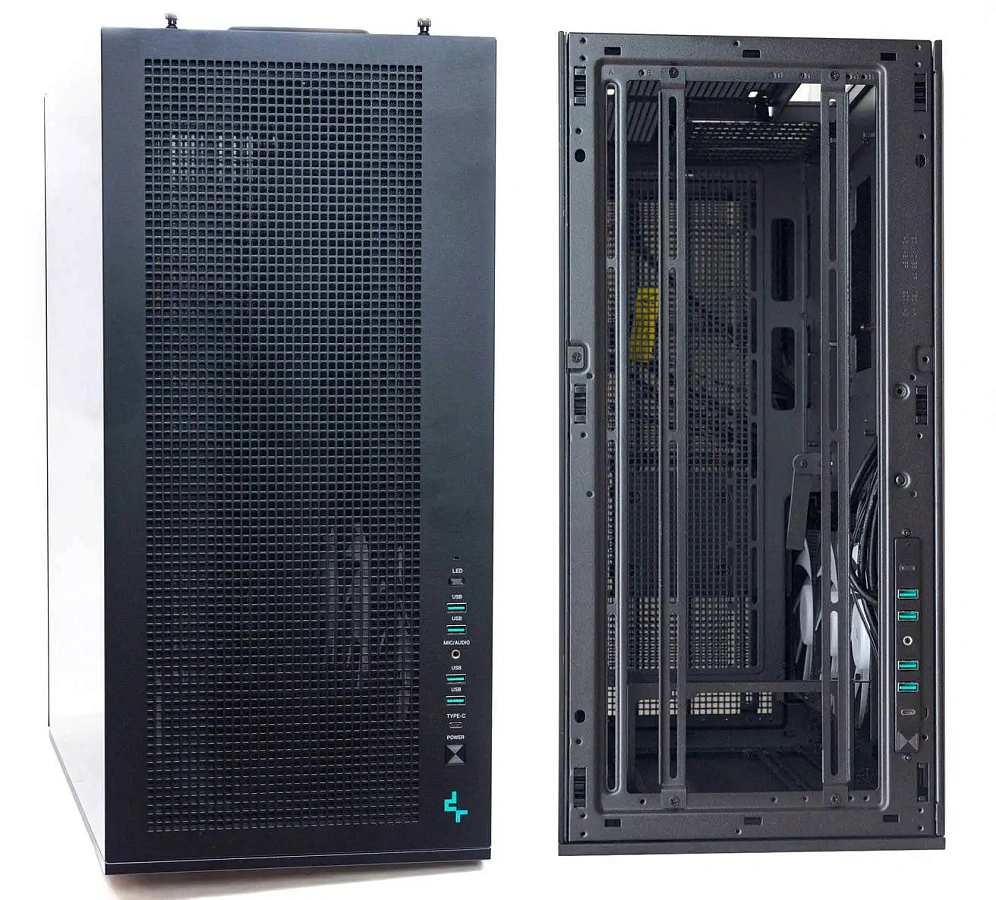

У корпуса Morpheus спереди съемная панель с мелкой сетчатой перфорацией, изнутри на ней закреплен нейлоновый фильтр на магнитах.

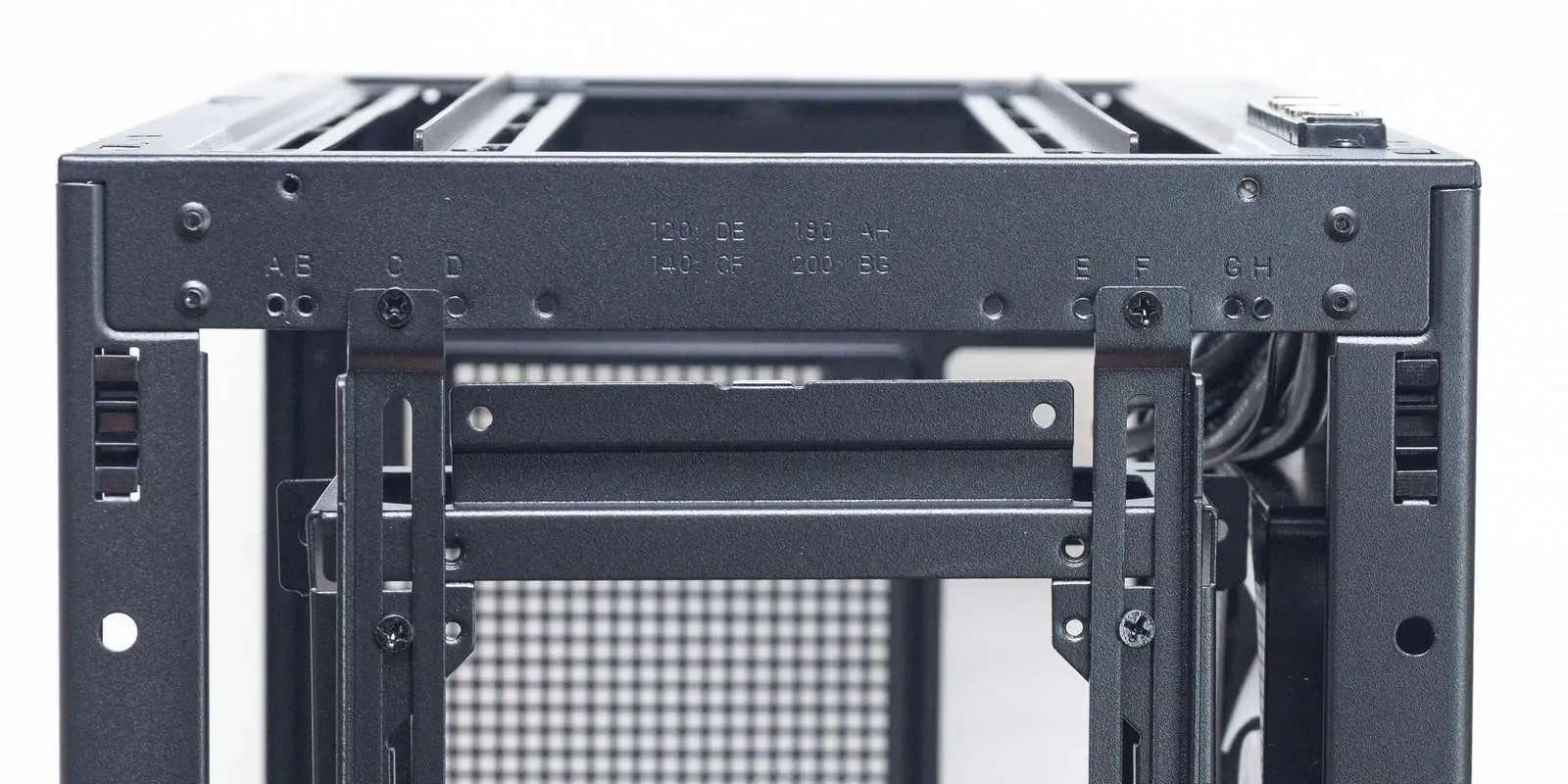

Панель крепится на защелки и направляющие. Под ней сплошной вырез с закрепленными двумя уголками-кронштейнами для крепления вентиляторов или радиаторов СЖО, которые регулируются по ширине под разные размеры.

Также к ним крепится корзина для БП и корзина для накопителей, как вариант организации внутреннего пространства, Уголки закрываются кожухом в вертикальном положении.

Вторая съемная сетчатая панель находится сверху, под ней также находится фильтр на магнитах. Все крепления съемных панелей на защелках и направляющих выступах.

Здесь также два уголка-кронштейна и дополнительно по левому краю прорезь под винты, то есть, один уголок можно вовсе открутить и вентиляторы или радиатор крепить к этой прорези и второму уголку, сместив их максимально влево, или устанавливать 200 мм вентиляторы.

В верхней панели сделаны прорези под интерфейсы, сама интерфейсная панель вмонтирована в корпус.

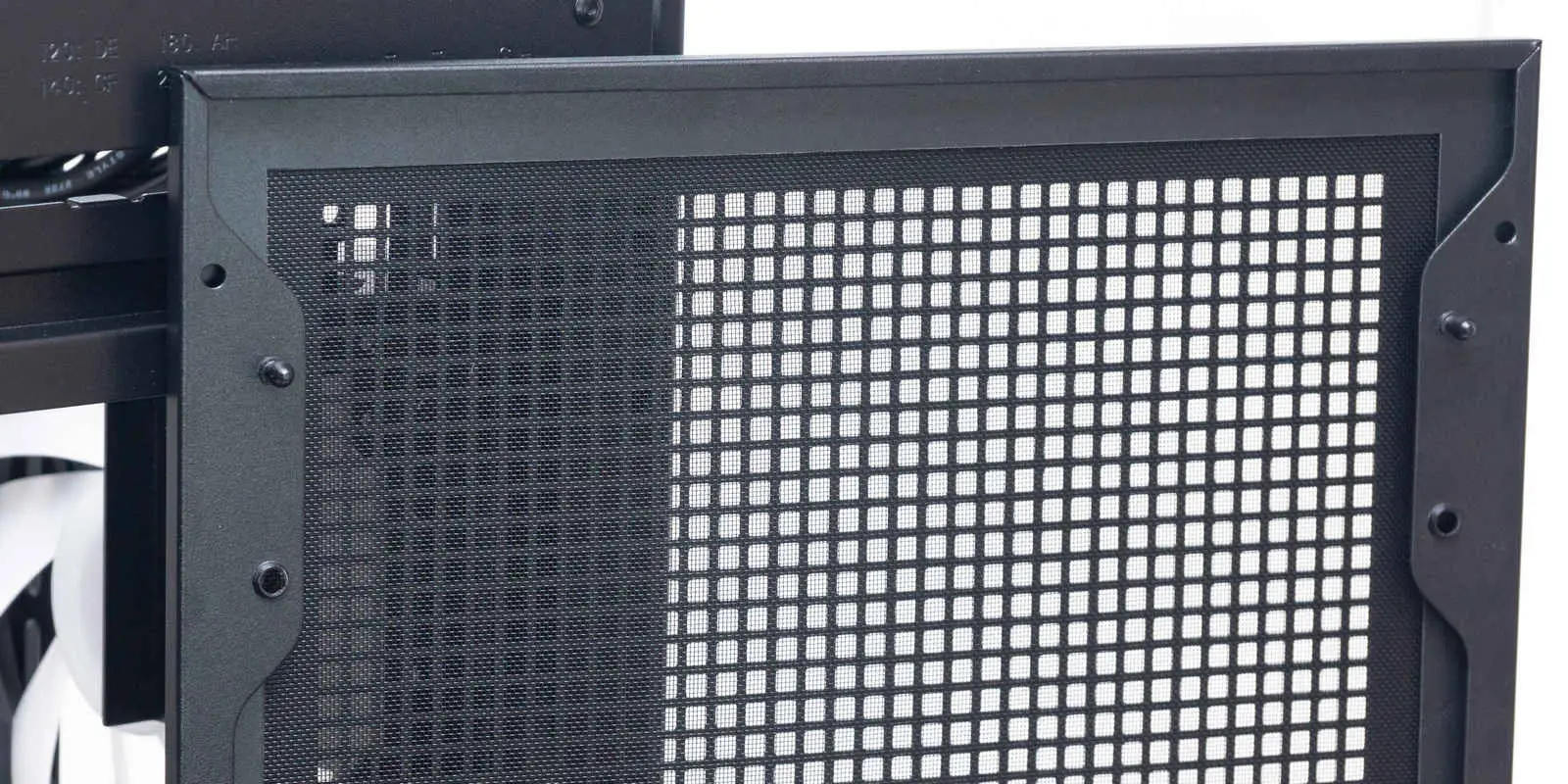

С правого бока на съемной панели две вентиляционные перфорированные зоны, которые не комплектуются фильтрами на магнитах. За первой находятся боковые вентиляторы, за второй будет установлен блок питания при двухсекционной планировке корпуса. Логично было бы и здесь установить фильтр для него.

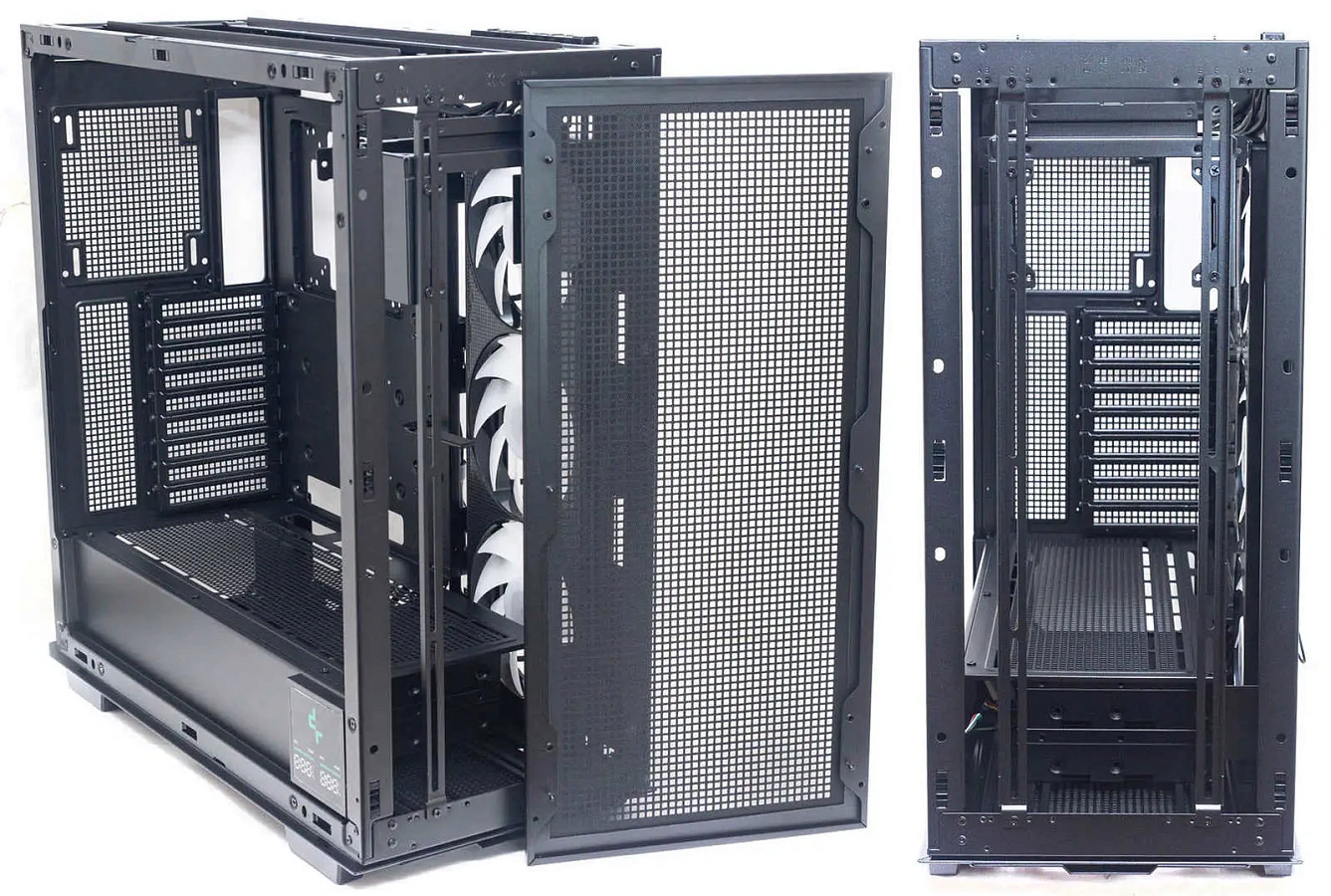

За второй перфорированной зоной с правого бока также можно установить вентиляторы. Сюда можно перенести вентиляторный комплектный блок с уголками, либо перекрутить два других уголка и прикрутить к ним вентиляторы, резьбовые отверстия для их крепления в корпусе имеются.

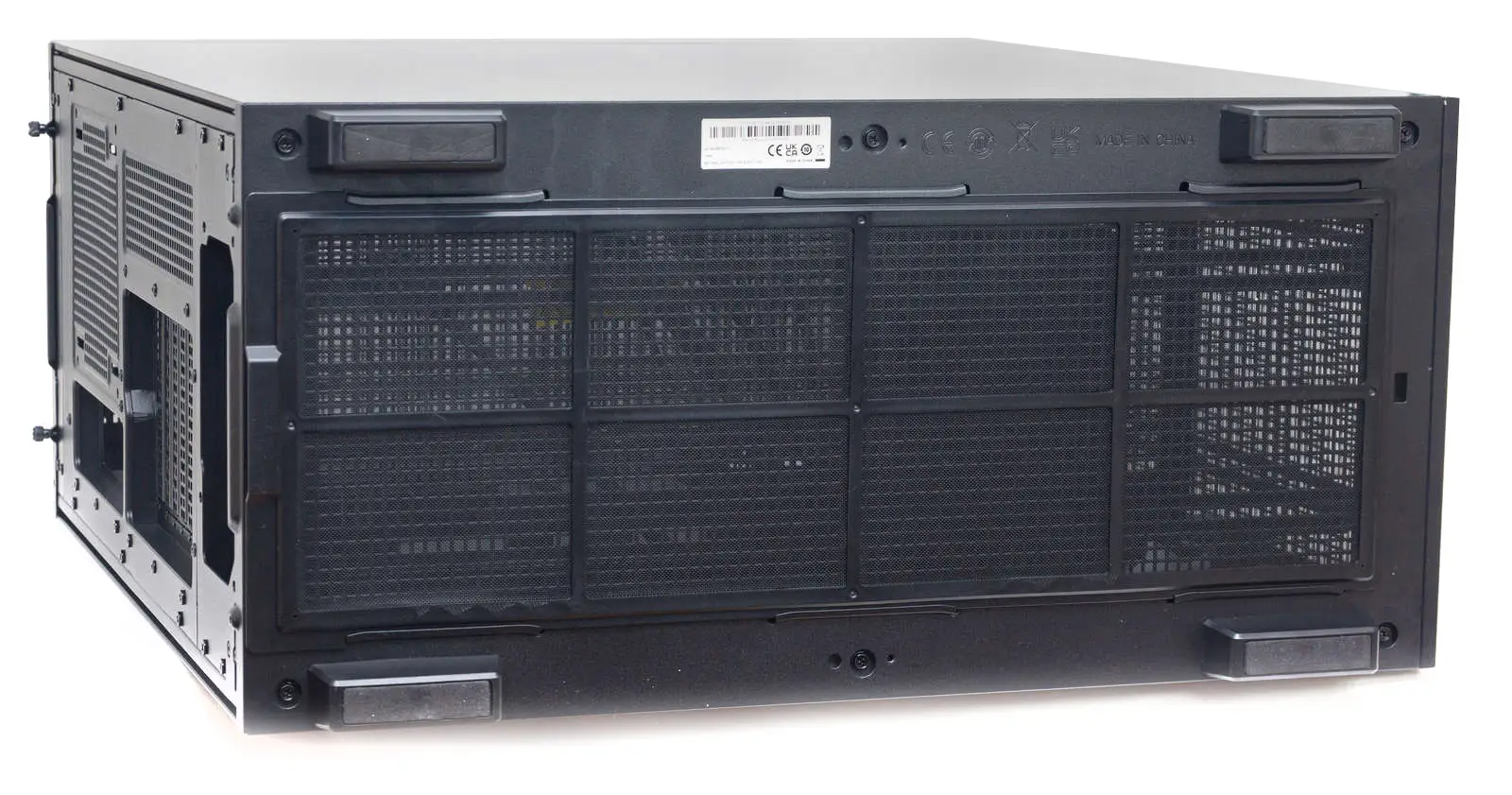

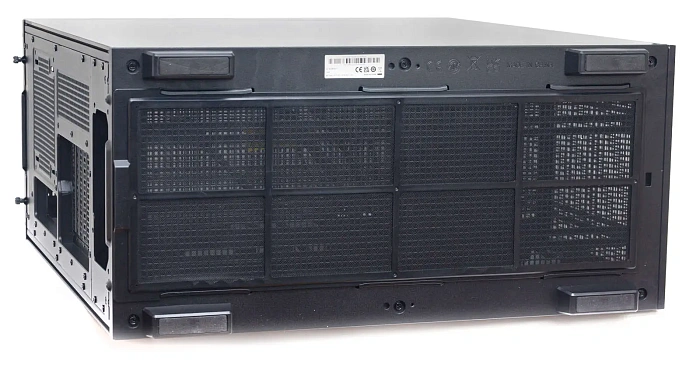

Нижняя панель с ножками съемная. В ней на направляющих установлен фильтр с пластиковой рамкой. Его можно вставлять как сзади корпуса, так и спереди корпуса, что немного удобнее для чистки от пыли.

Снизу также прикручены уголки для крепления вентиляторов или радиатора и, как и сверху, есть прорезь для винтов по ближнему краю.

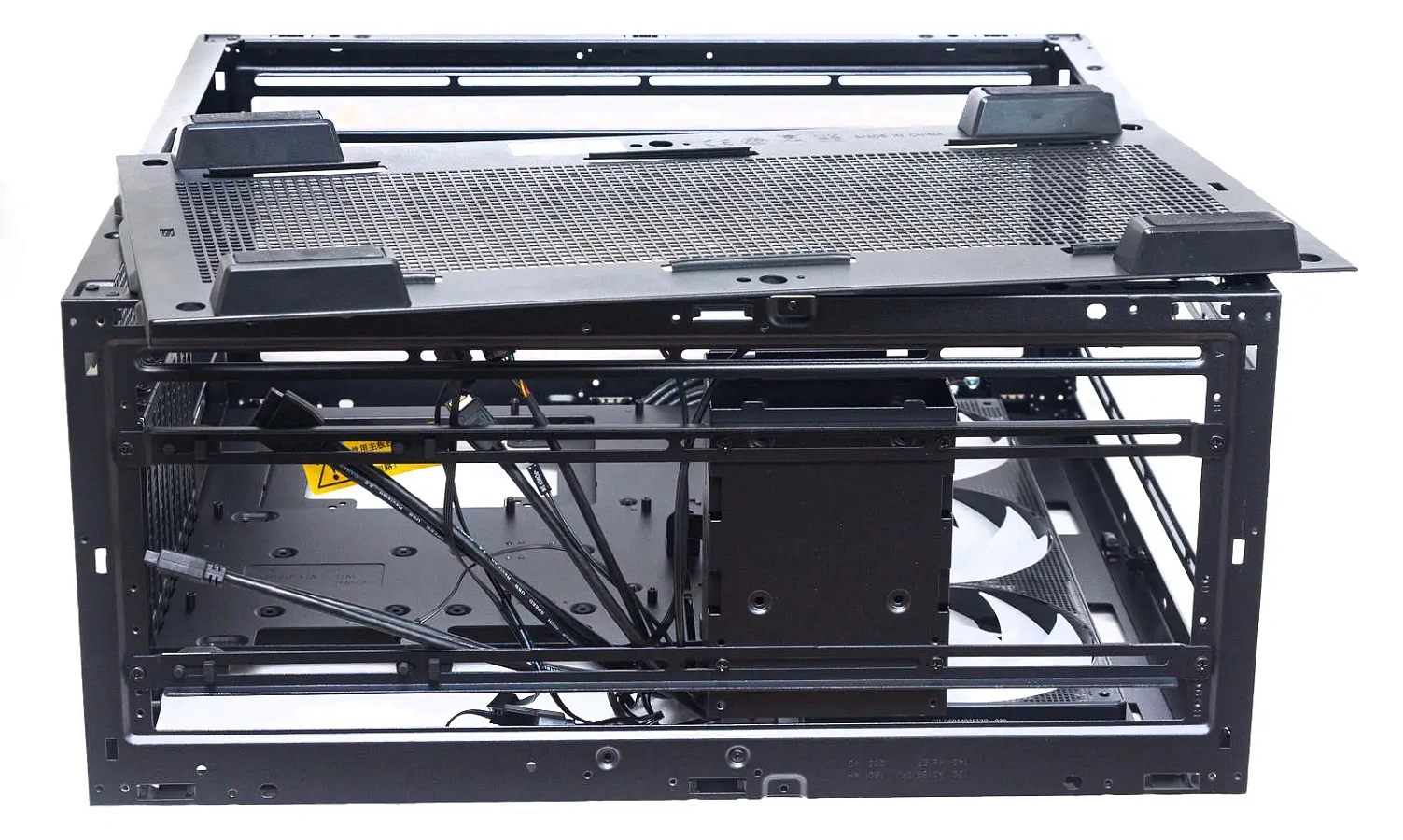

Направляющие уголки прикручены снизу, но для удобства их можно прикрутить и сверху, изнутри корпуса, при этом к ним можно прикручивать вентиляторы, не снимая нижнюю панель.

Если же снизу установлен кожух, то вентиляторы можно прикручивать непосредственно к нему. Его панель перфорированная.

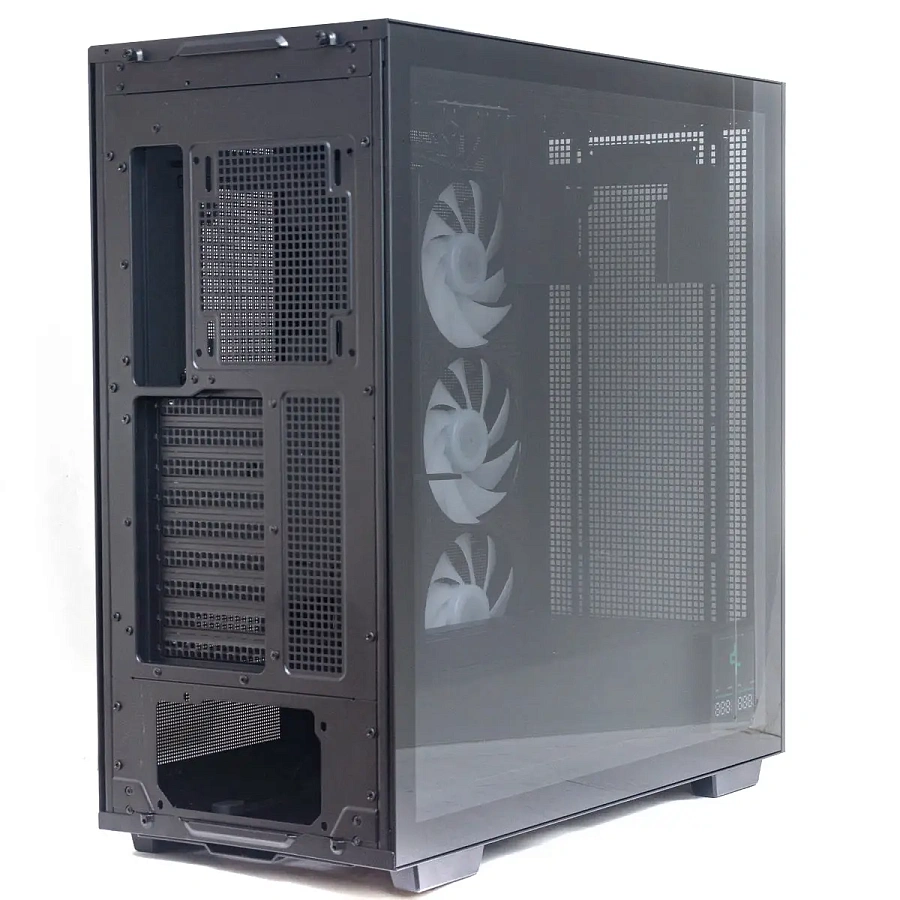

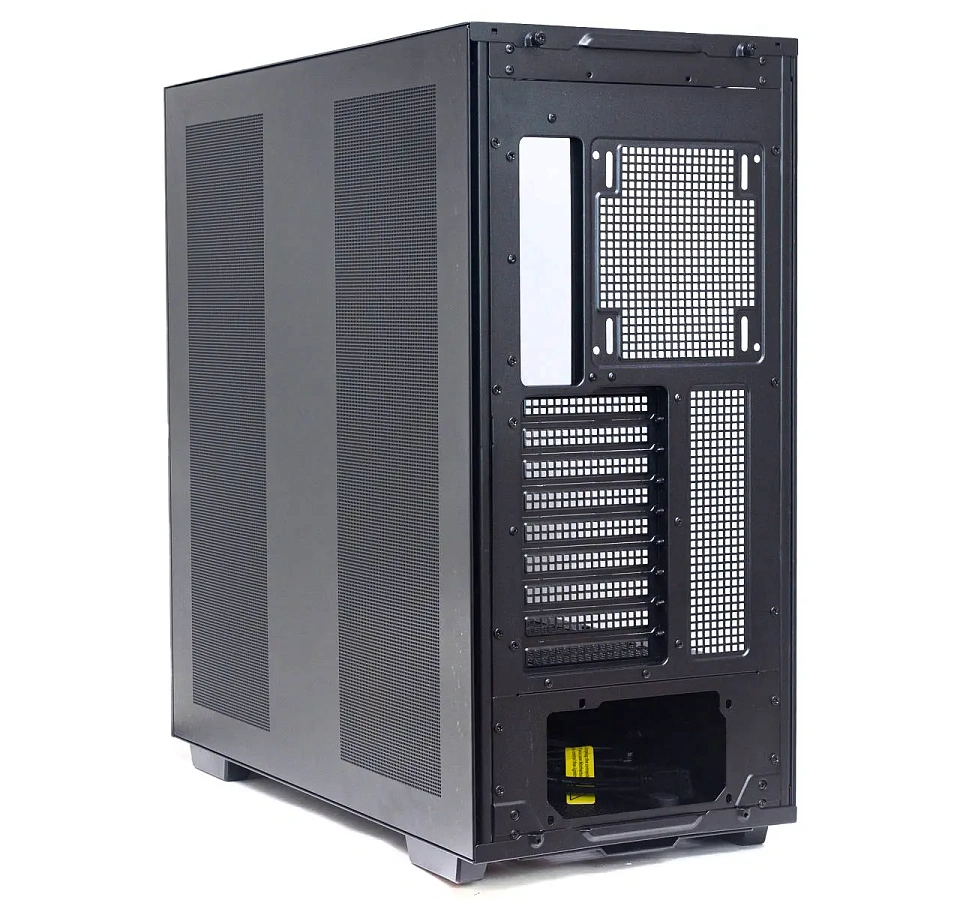

Тыльной панели у корпуса две: одна изначально установлена на корпус, вторая идет в комплекте.

У первой все по классике: снизу блок питания, сверху место под вентилятор на 120 или 140 мм, горизонтальные слоты расширения.

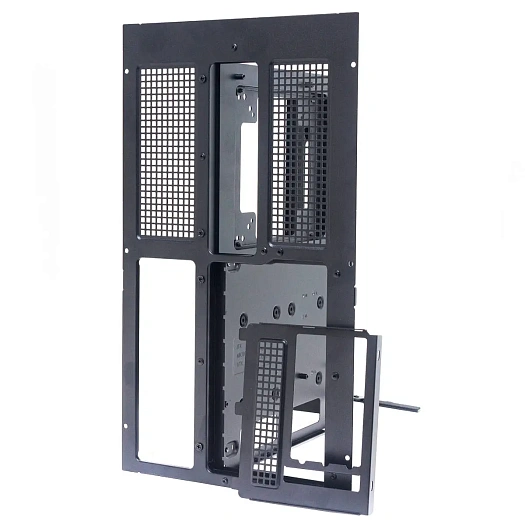

У второй панели вырез под блок питания вертикальный, мест под вентиляторы нет, слоты расширения горизонтальные, но можно установить рамку для вертикальной установки видеокарты.

Интерьер

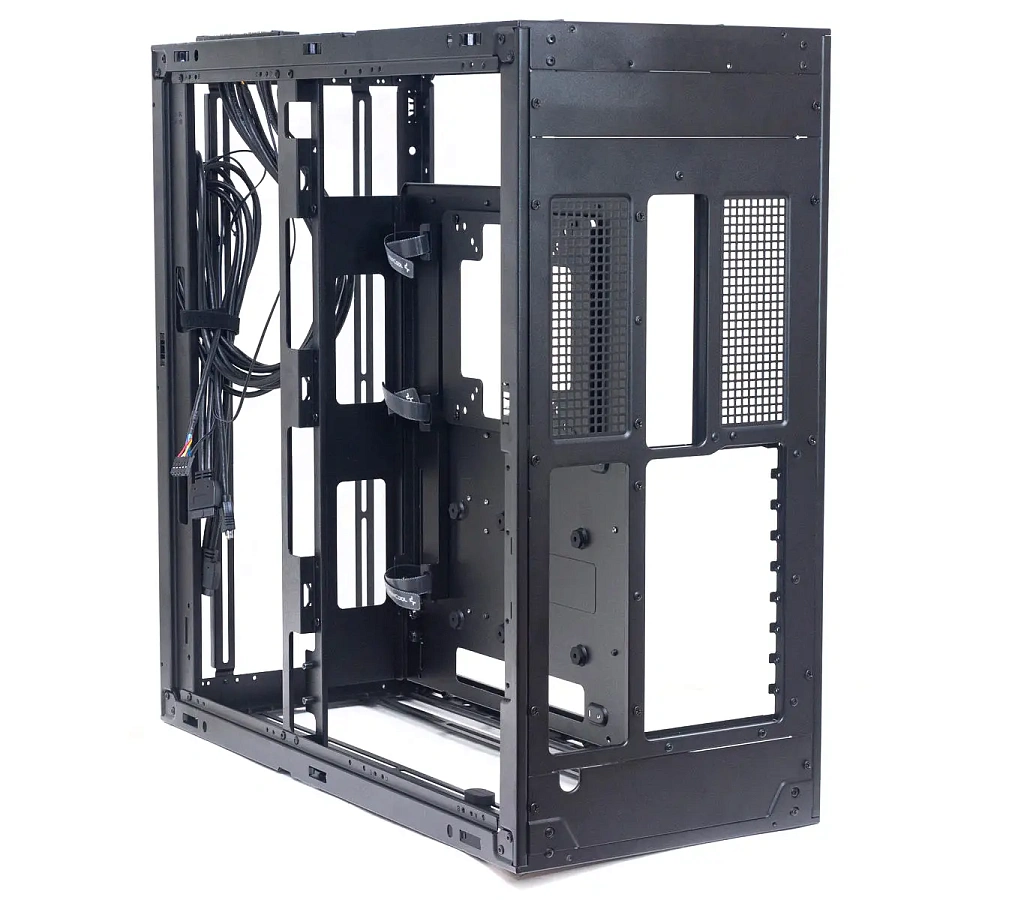

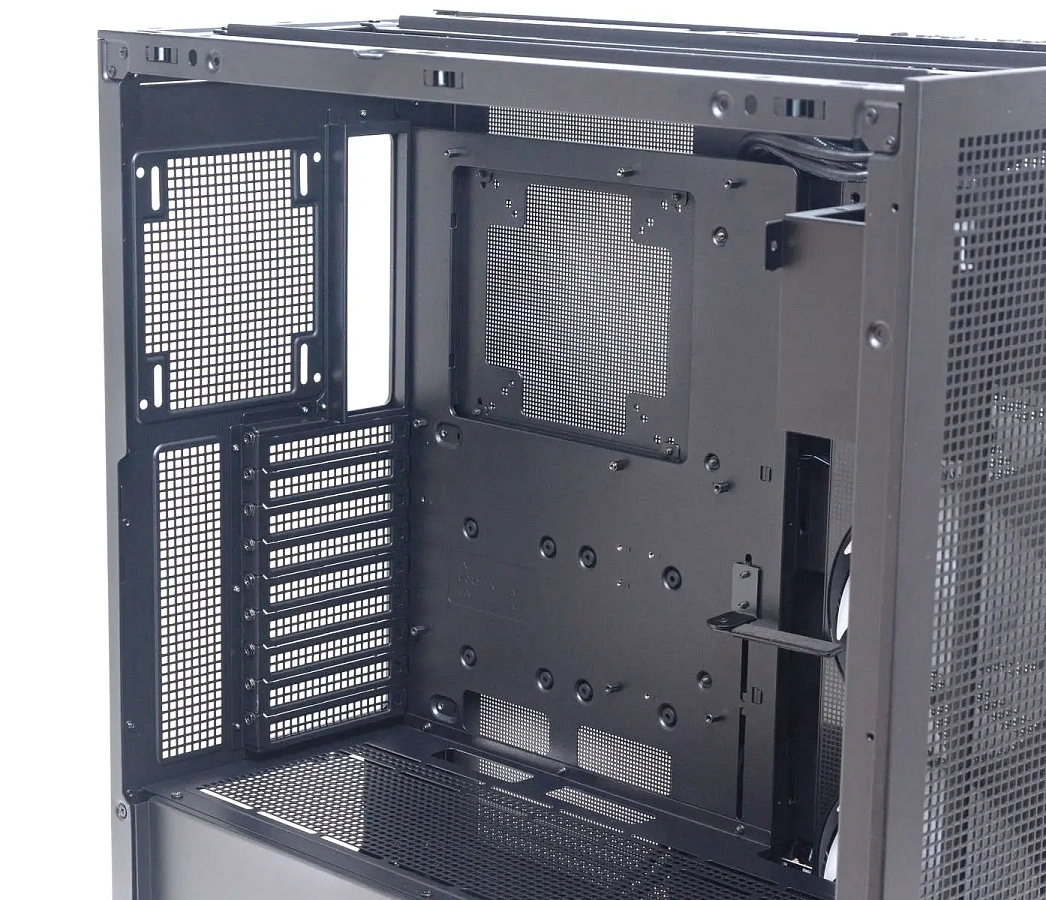

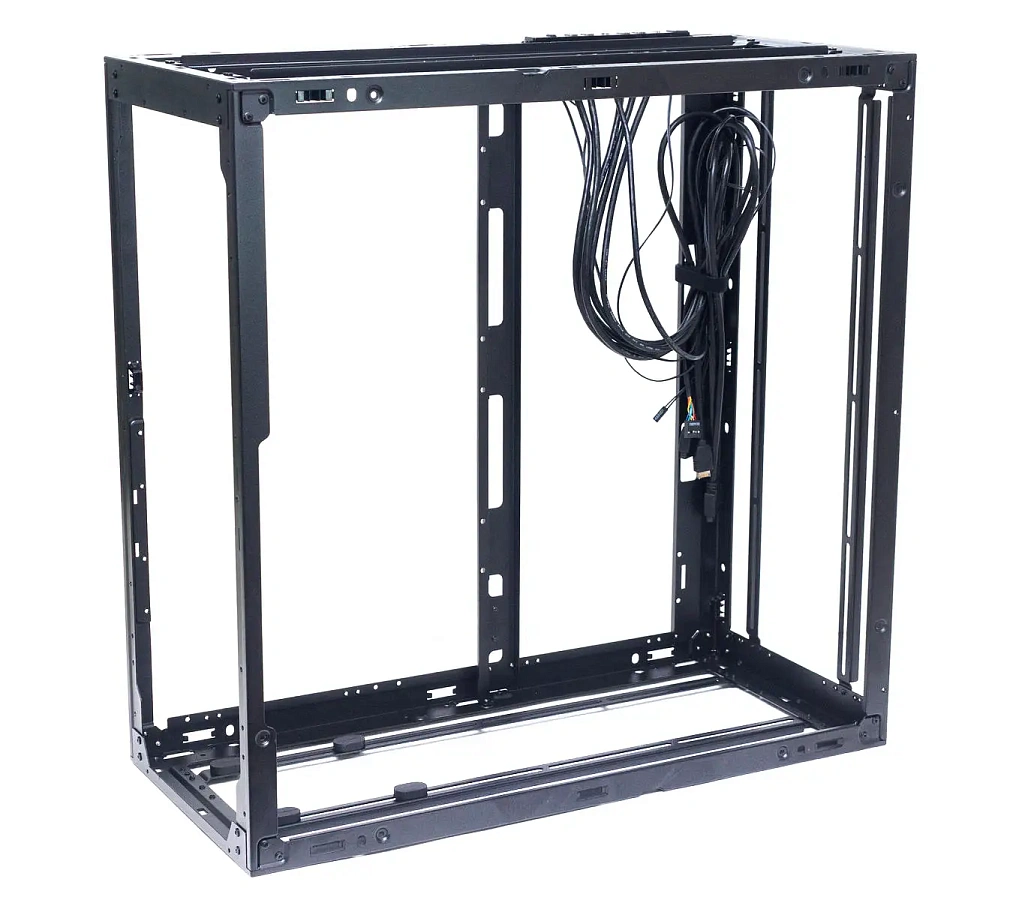

Внутреннего пространства здесь с избытком под самые габаритные комплектующие. Корпус полностью разборный, после откручивания всех деталей остается «голый» остов, на основе которого пользователь может собрать свой конструктор под свои нужды.

Причем при должной фантазии и сноровке можно собрать вариант, отличающийся от трех приведенных в инструкции. Например, в двухсекционной сборке установить блок питания снизу в корзину, приподняв шасси выше, и вывести кабель от БП через отверстие в панели, а сзади материнской платы (вместо БП и корзины накопителей) поставить радиатор СЖО.

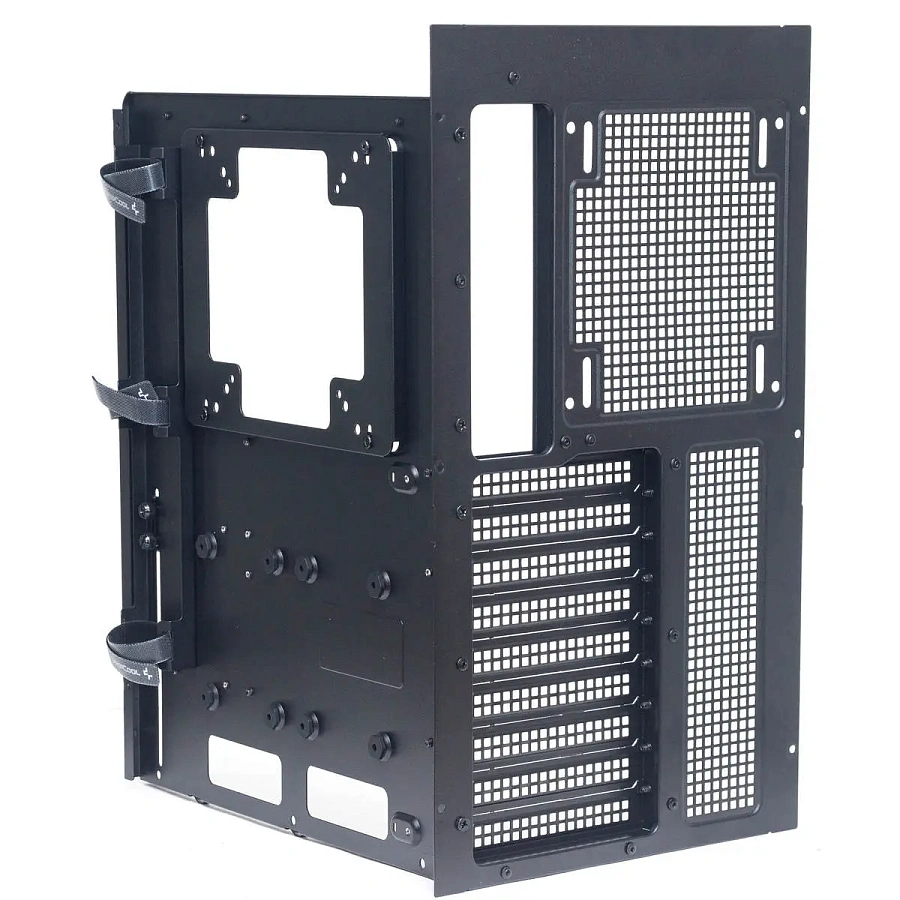

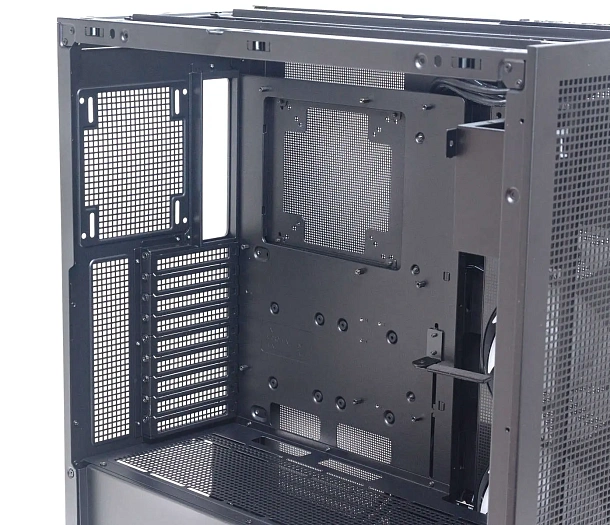

Само шасси для материнской платы имеет крупный вырез в районе сокета и два выреза снизу для кабелей. Установка материнской платы со скрытым подключением коннекторов не предусмотрена.

На шасси прикручен кронштейн для поддержки видеокарты, он регулируется по высоте в пазах.

В нижнем кожухе имеются посадочные места для вентиляторов и окна для вывода кабелей.

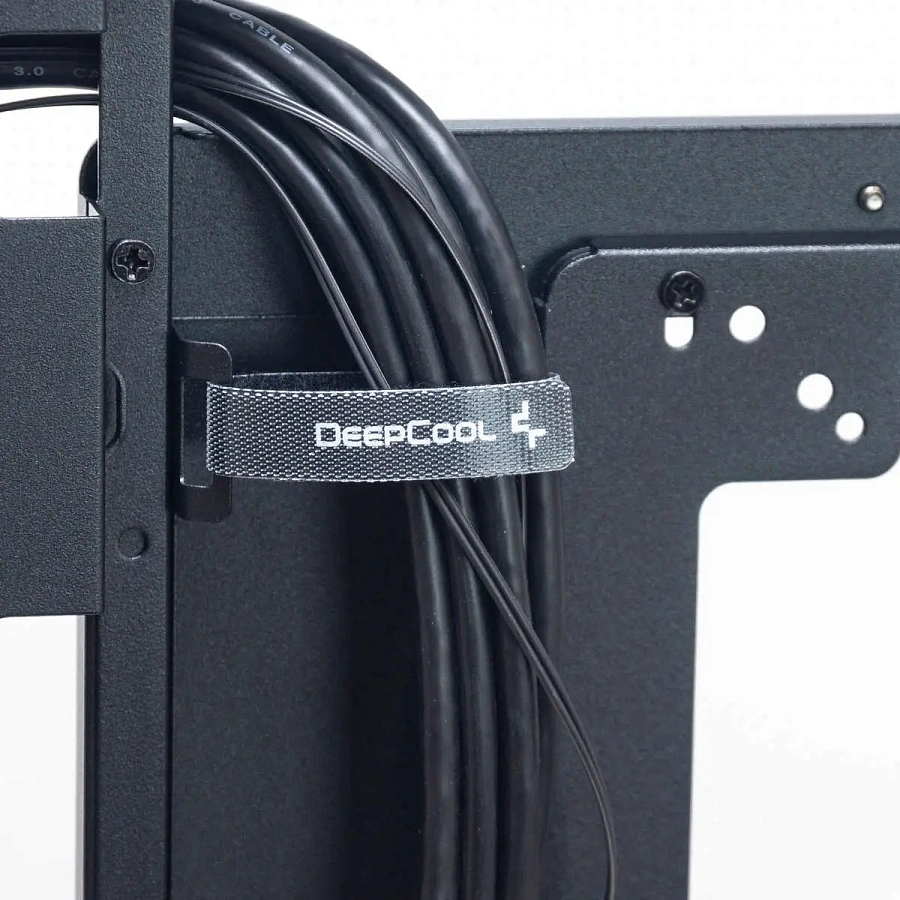

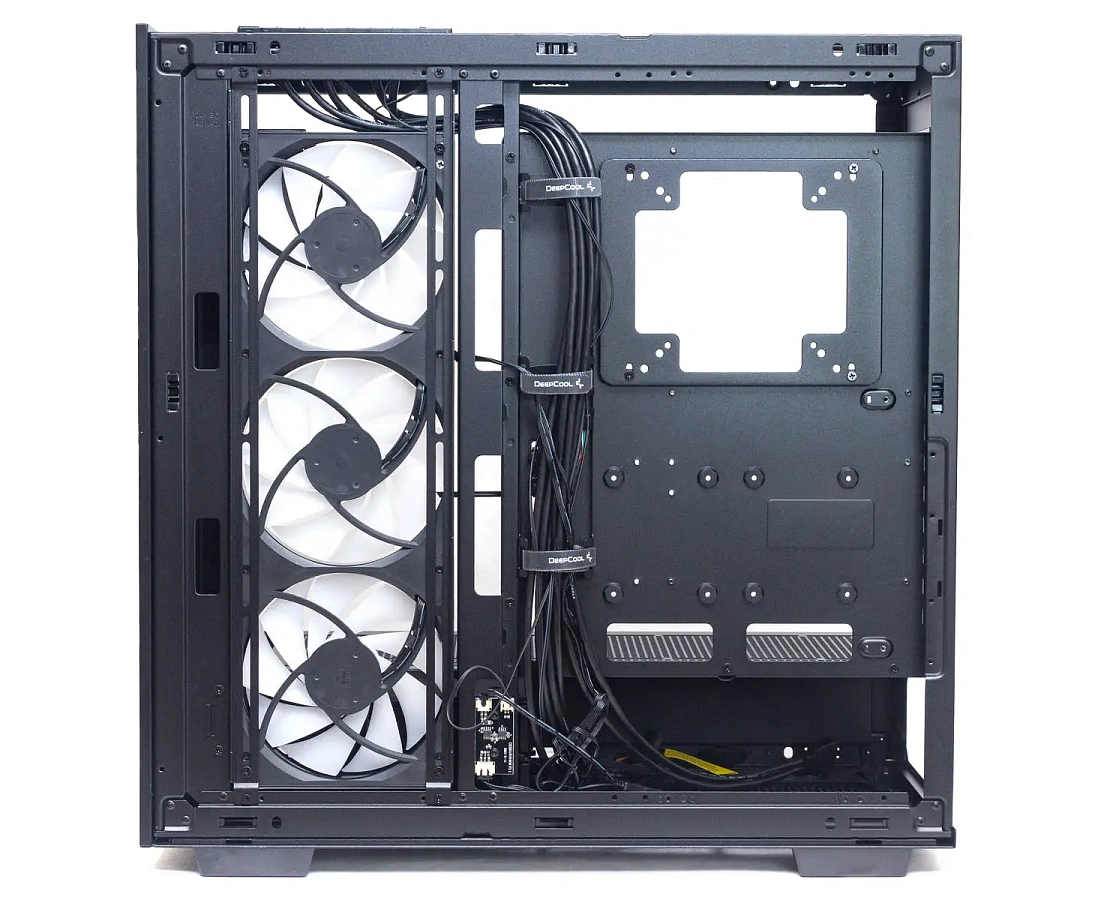

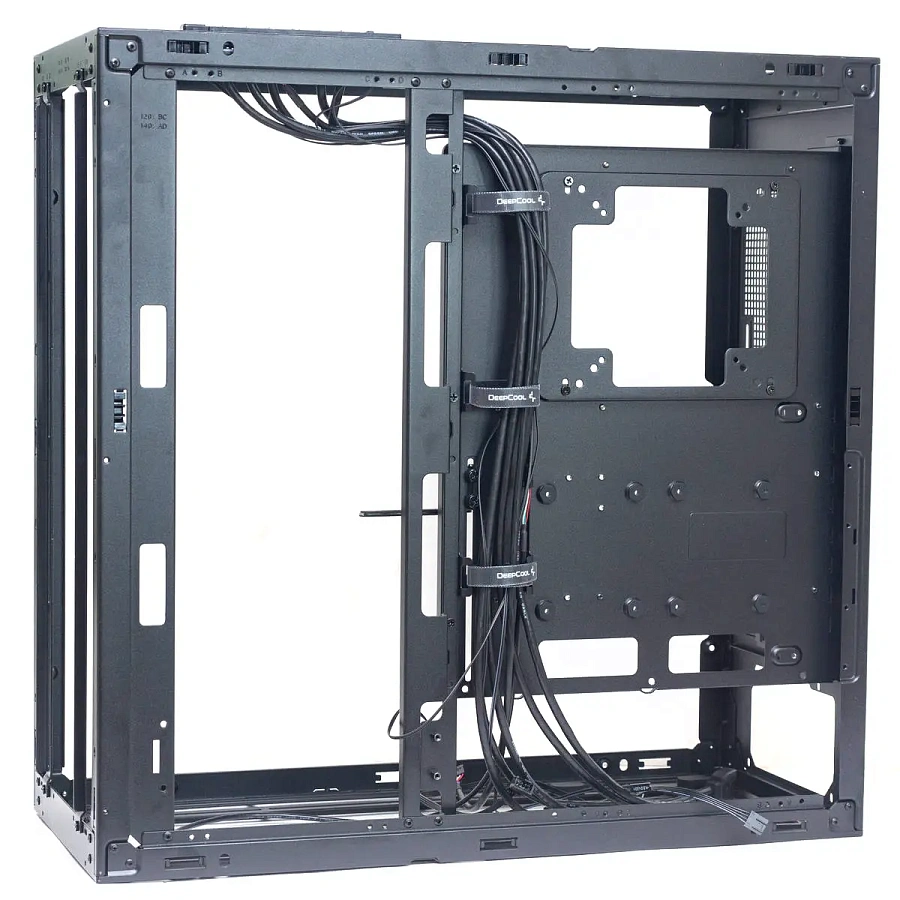

С обратной стороны к шасси прикручен отдельный кабель-канал с тремя стяжками на липучках, вставленных в ушки.

Также здесь имеются два посадочных места для размещения накопителей 2,5”.

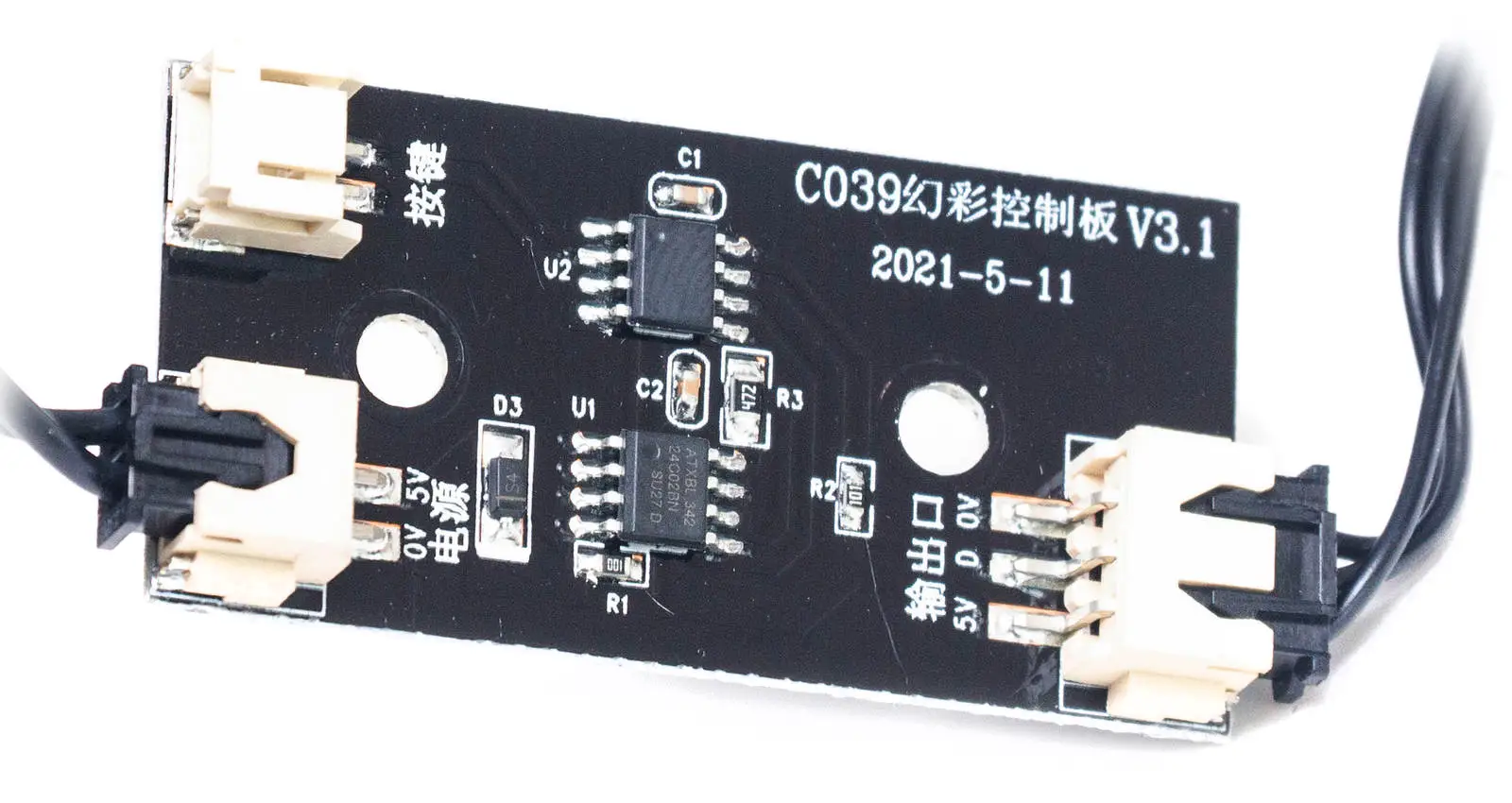

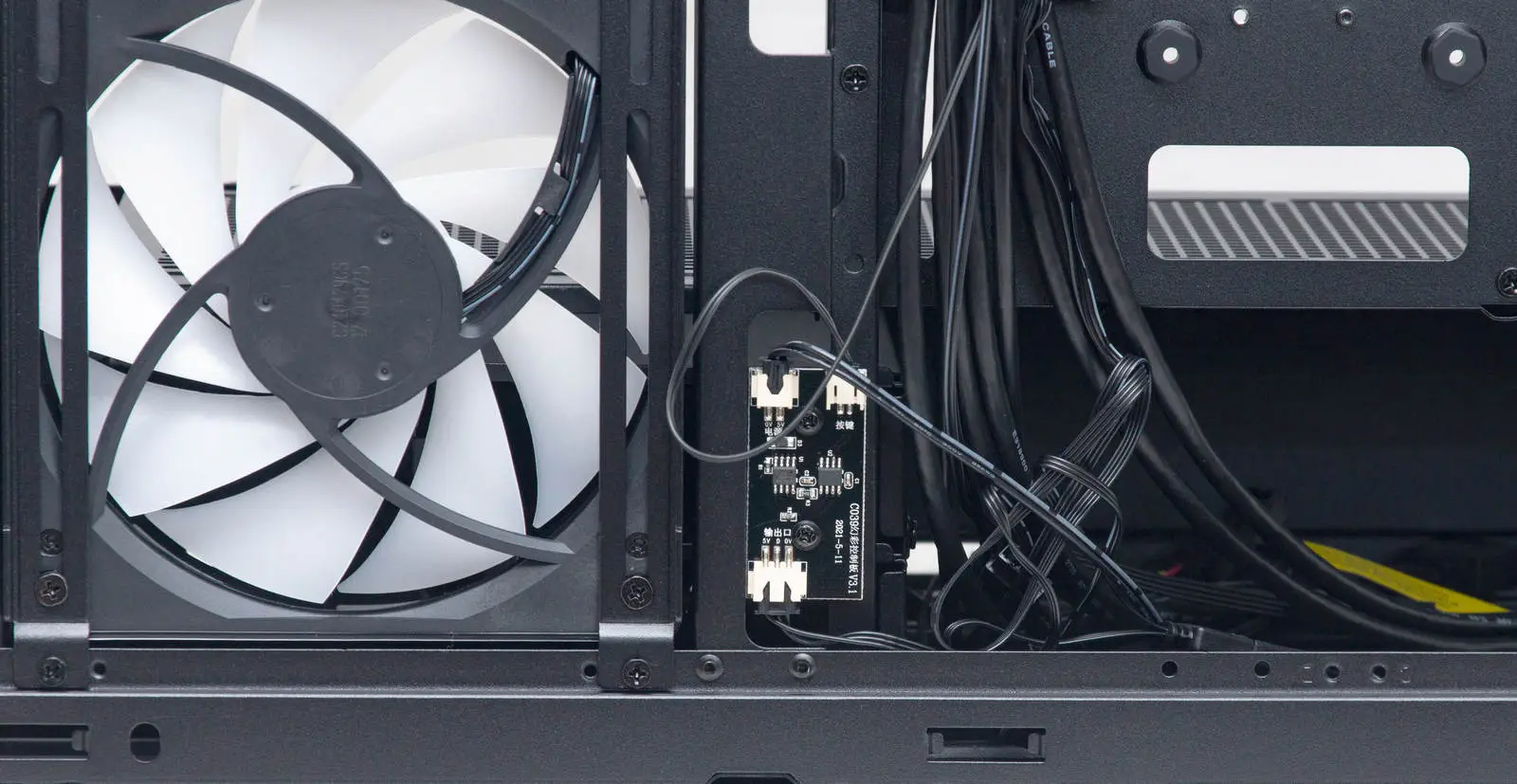

В нижней части прикручена плата-контроллер подсветки.

Сборка

Тестовый стенд

В традиционном варианте размещения комплектующих данный корпус использовать особого смысла нет, для этого имеются и более простые модели, а вот собрать в двухсекционном варианте будет интересно.

Монтируем в корпус шасси из комплекта по центру, оставив сверху и снизу планки на тыльной панели. Также его можно прикрутить выше - так, чтобы эти планки обе были снизу. В нижней планке имеется отверстие для ввода кабеля к блоку питания, если его размещать снизу или спереди корпуса.

При такой установке шасси сверху и снизу остается много места.

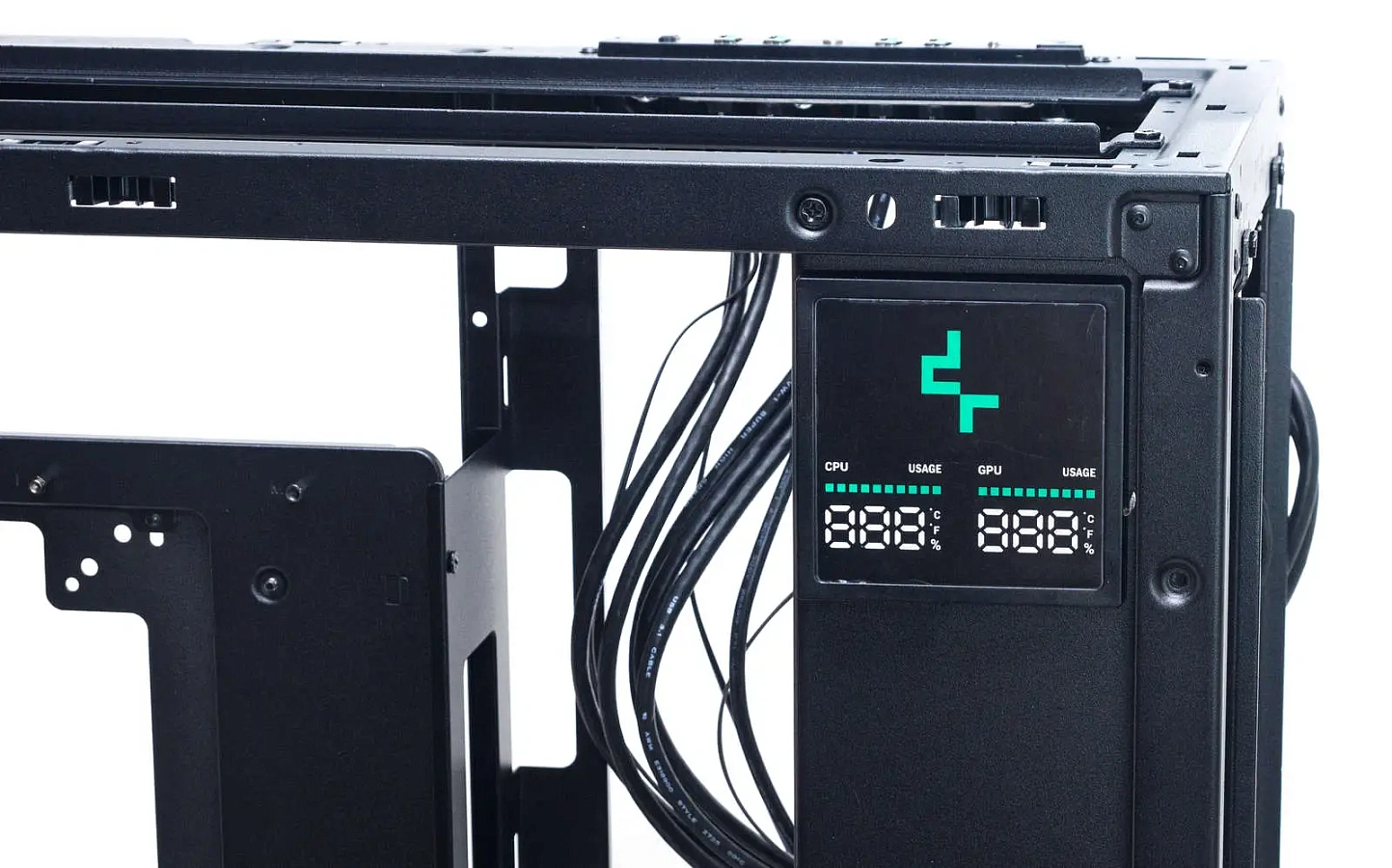

С левого бока в вертикальном положении устанавливаем планку с дисплеем, предварительно прикрутив его в правильной ориентации. Дисплей можно установить только сверху, а провод к нему достаточно короткий, скрытно не уложить, будет висеть в корпусе.

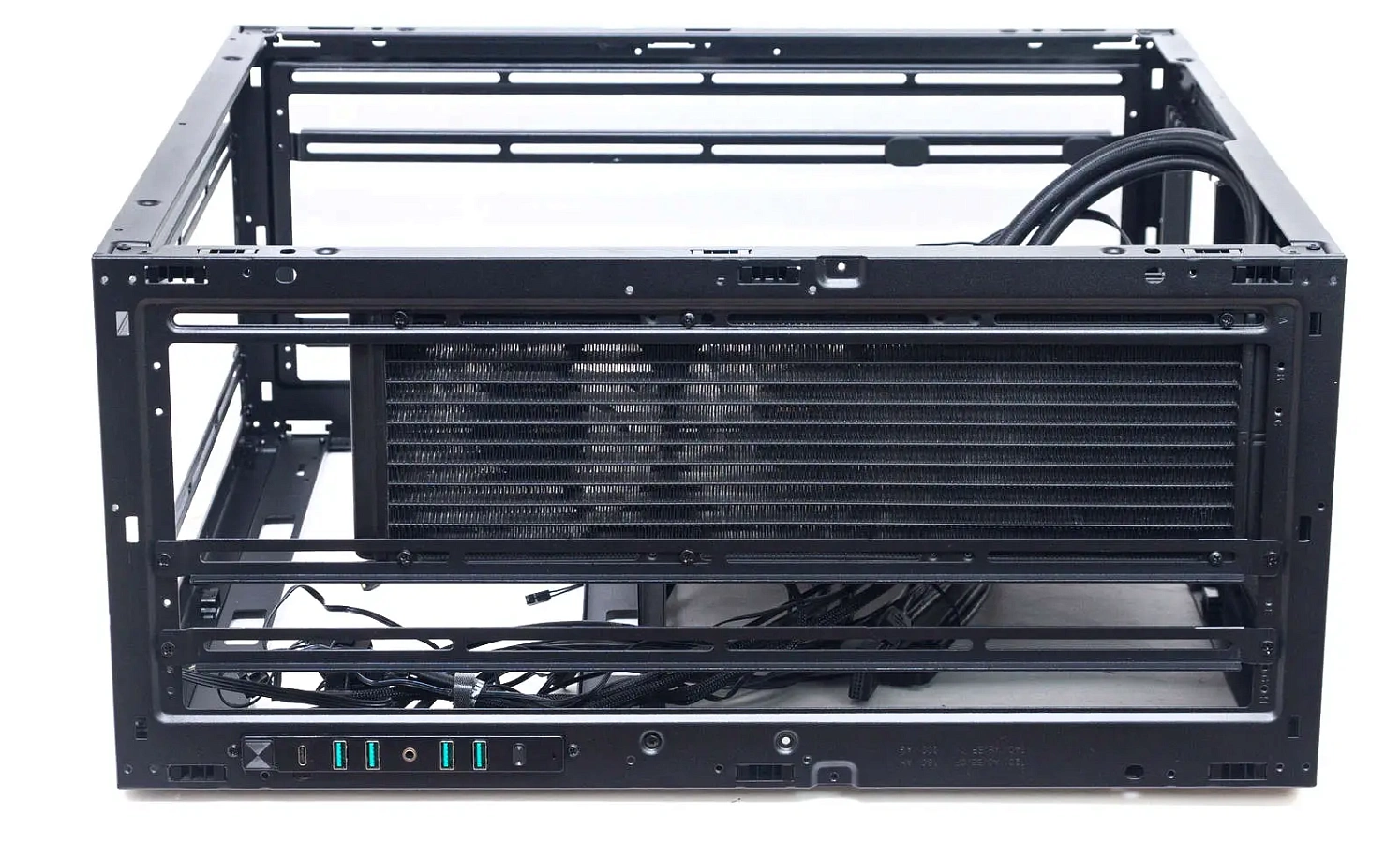

Сверху устанавливаем радиатор СЖО, прикрутив его ближе к левому боку.

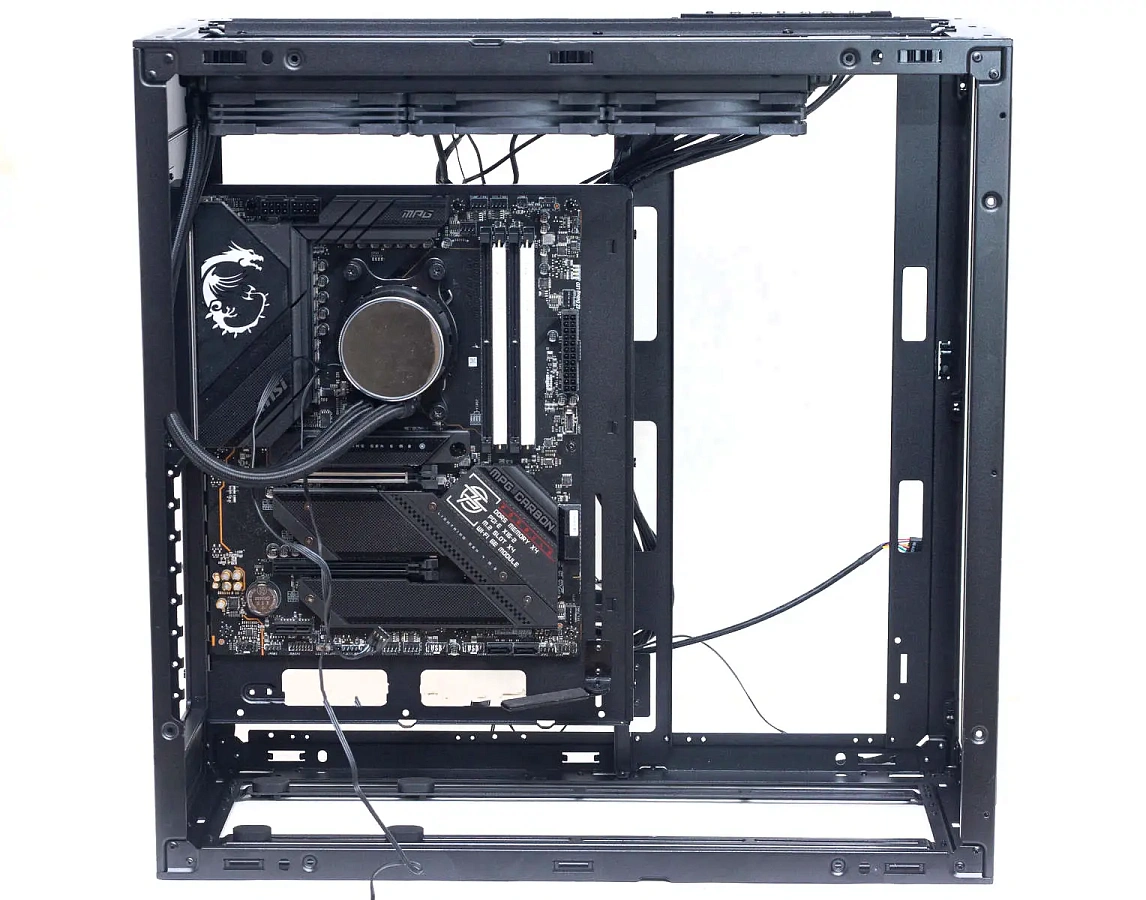

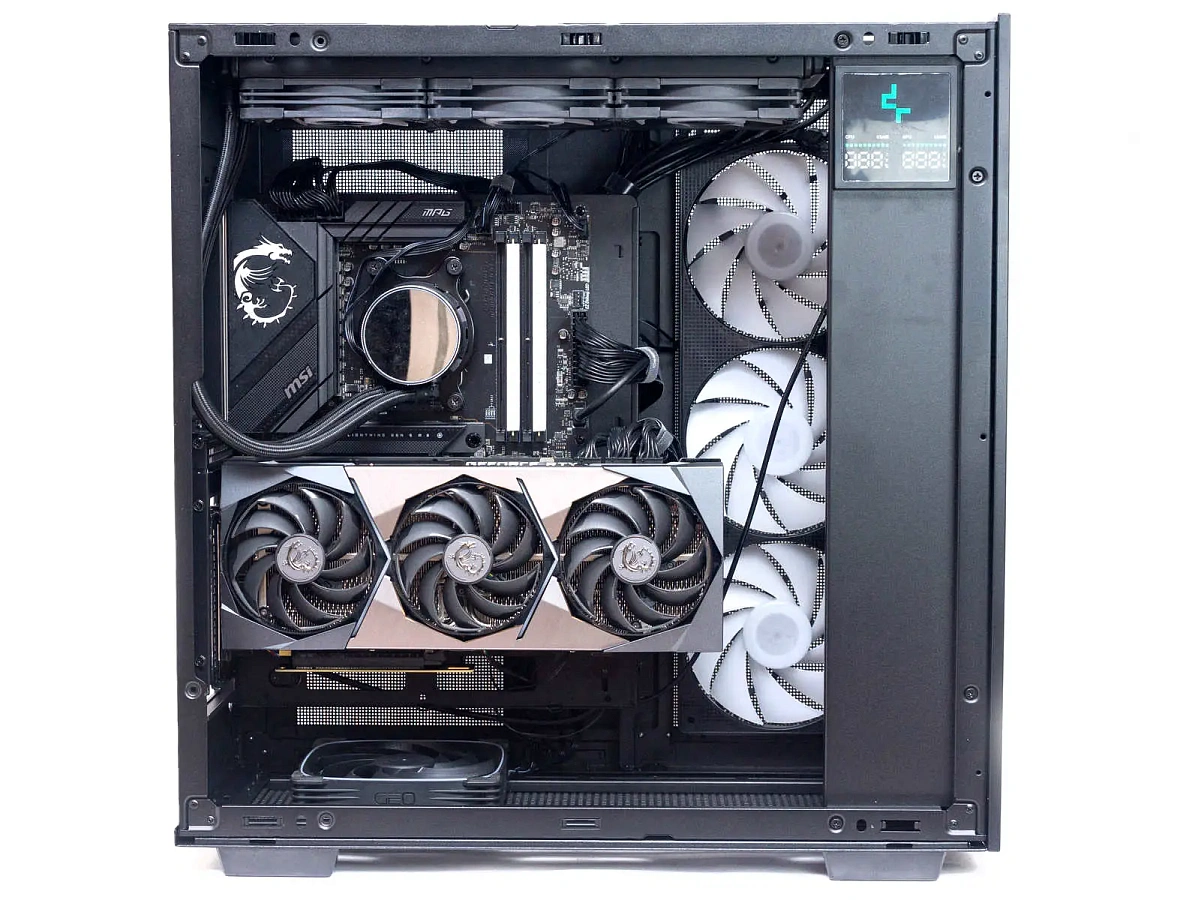

Монтируем материнскую плату.

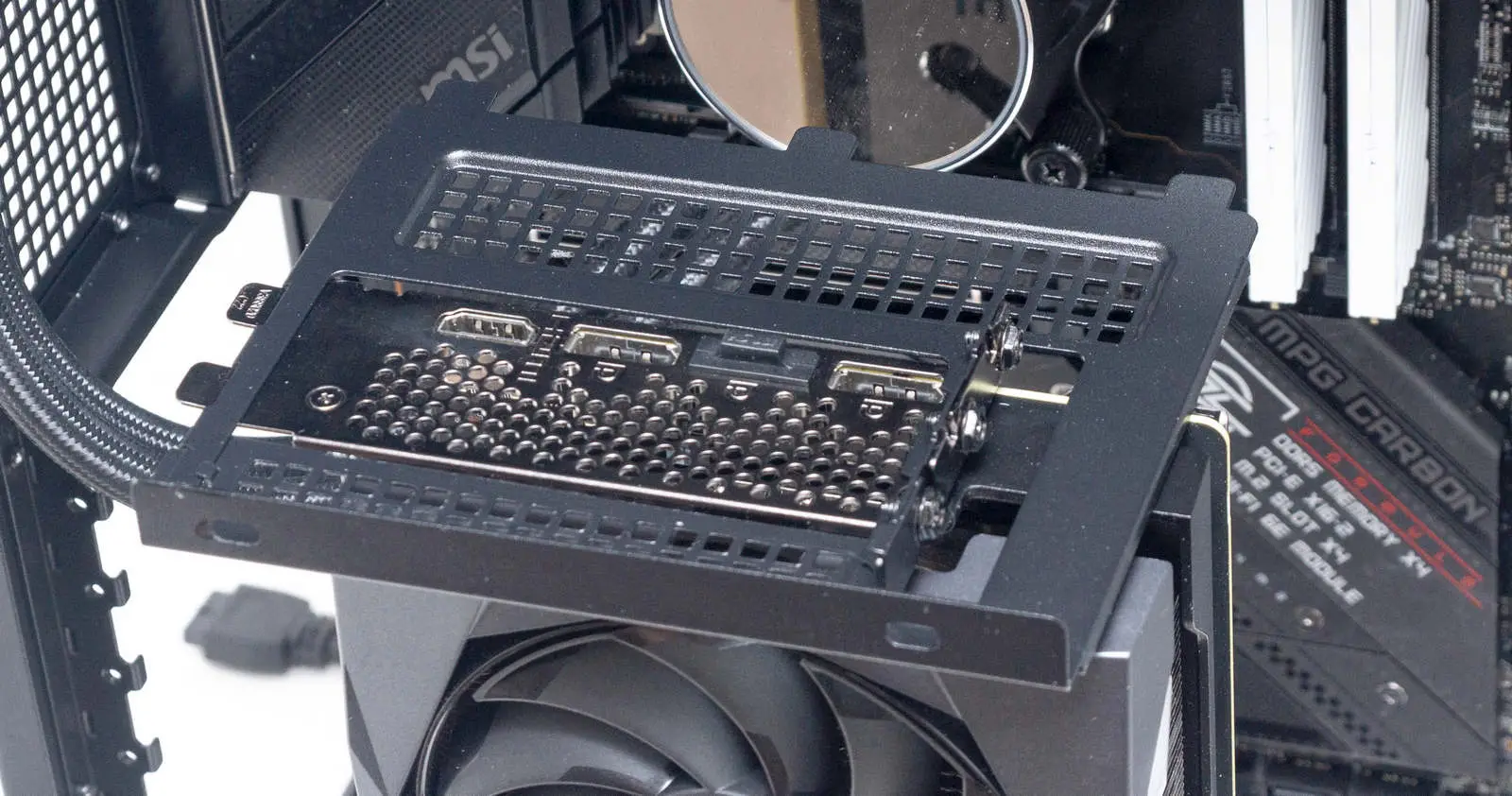

Видеокарту вначале прикручиваем к рамке, затем вставляем в слоты расширения.

Необходимо примерить, на какой высоте её устанавливать, чтобы хватало длины райзера - он достаточно короткий. Поддержка для видеокарты обязательна.

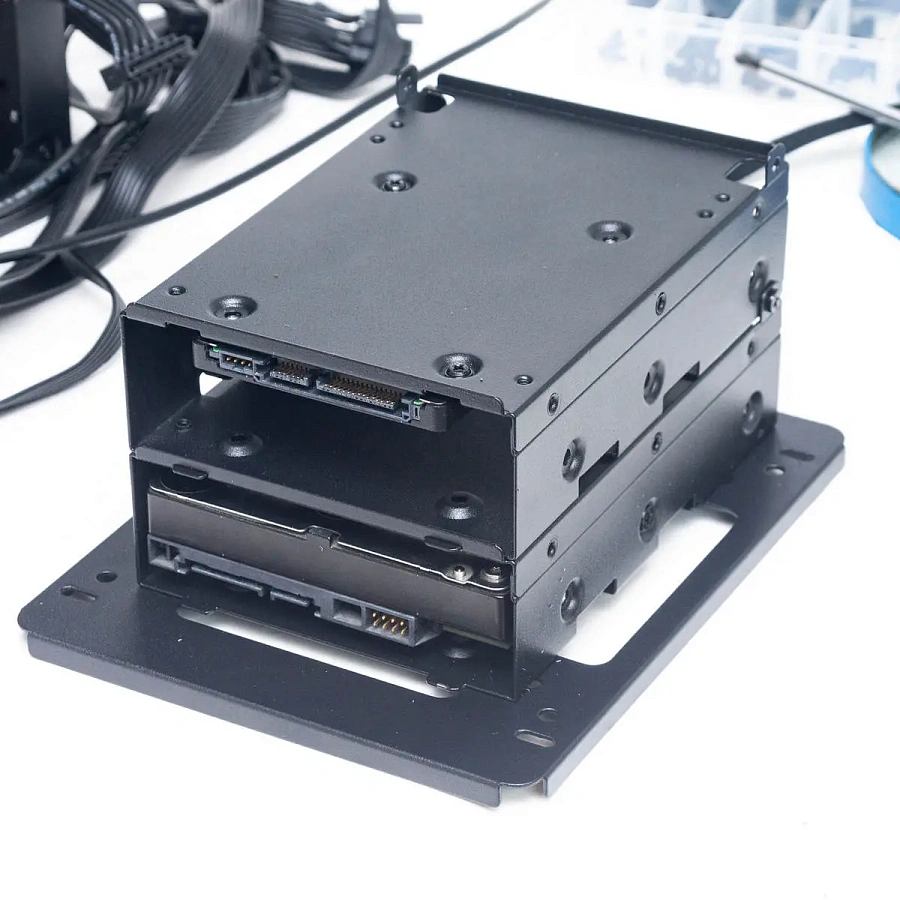

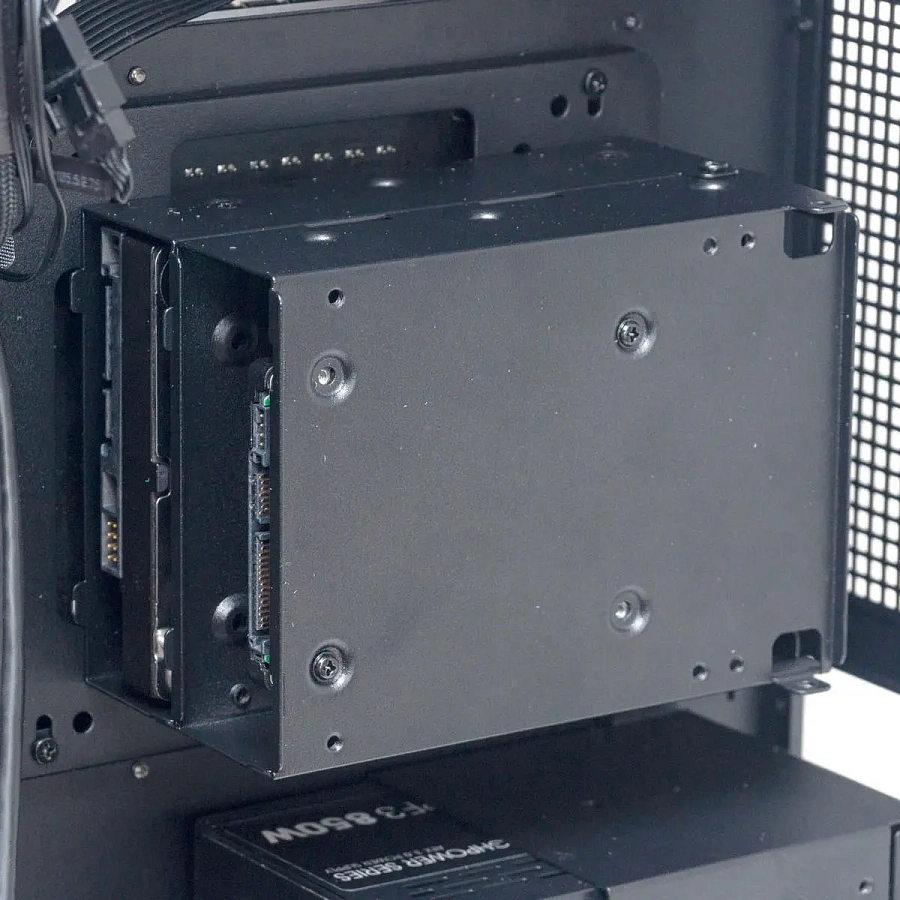

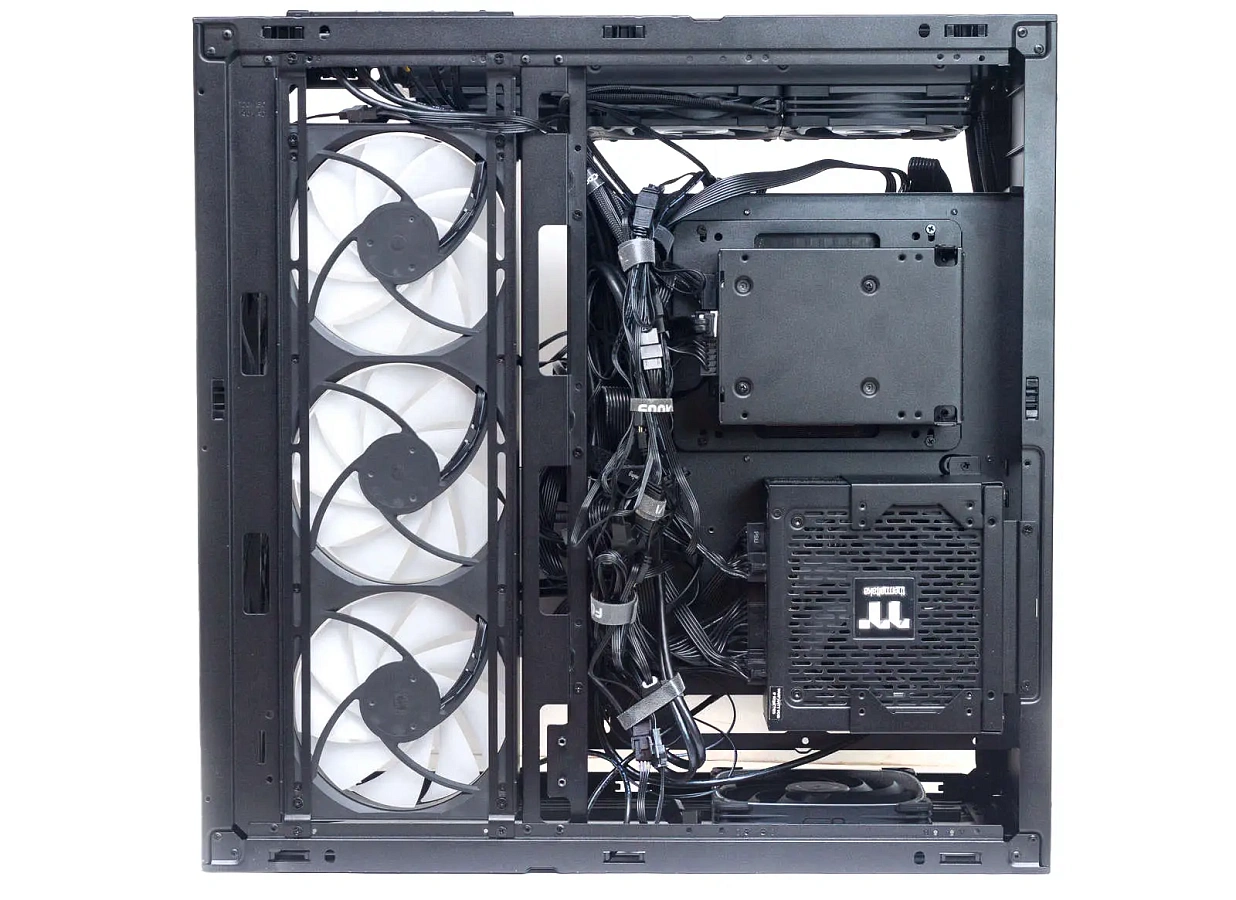

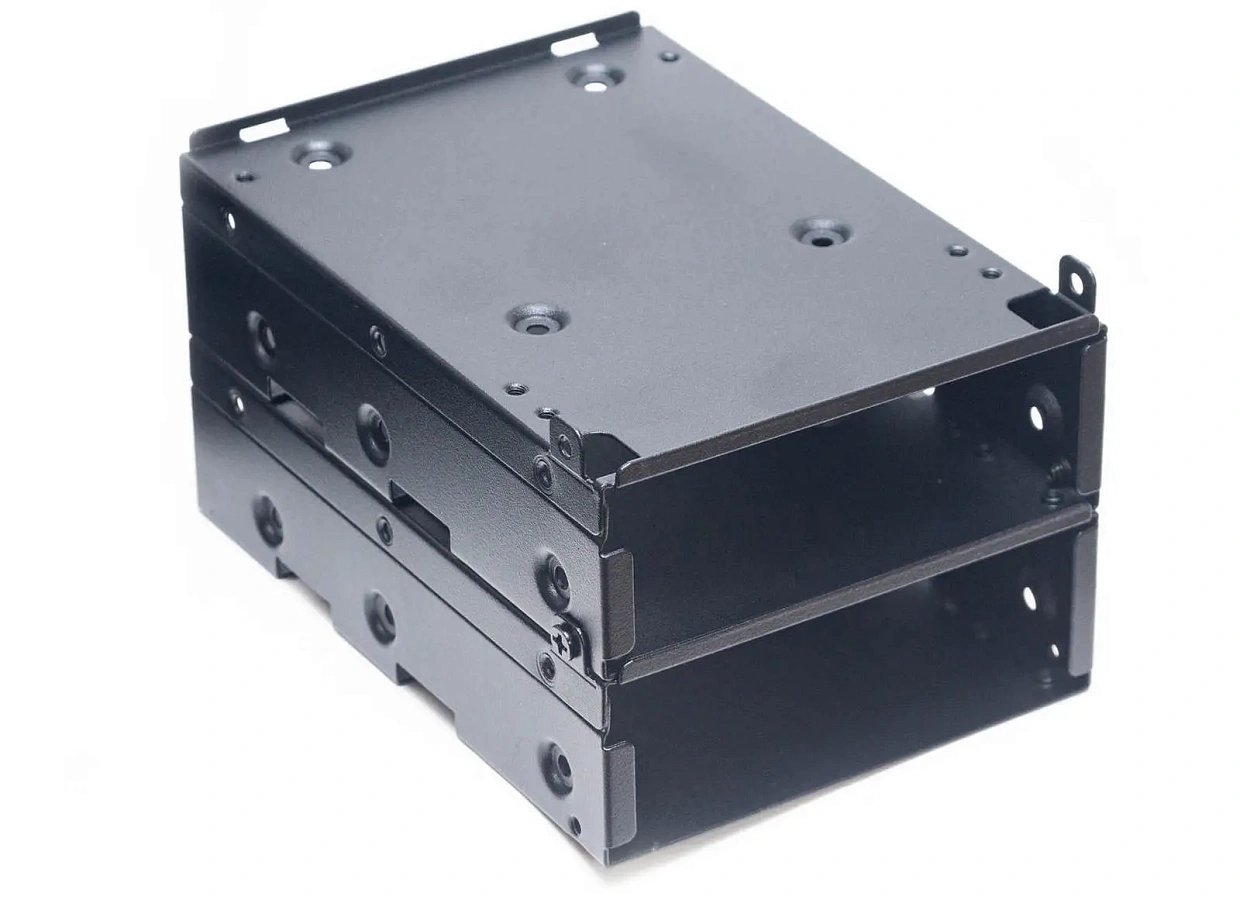

С обратной стороны прикручиваем корзины для HDD, предварительно закрепив сами накопители. Корзина разборная, можно прикрутить или одну, или две.

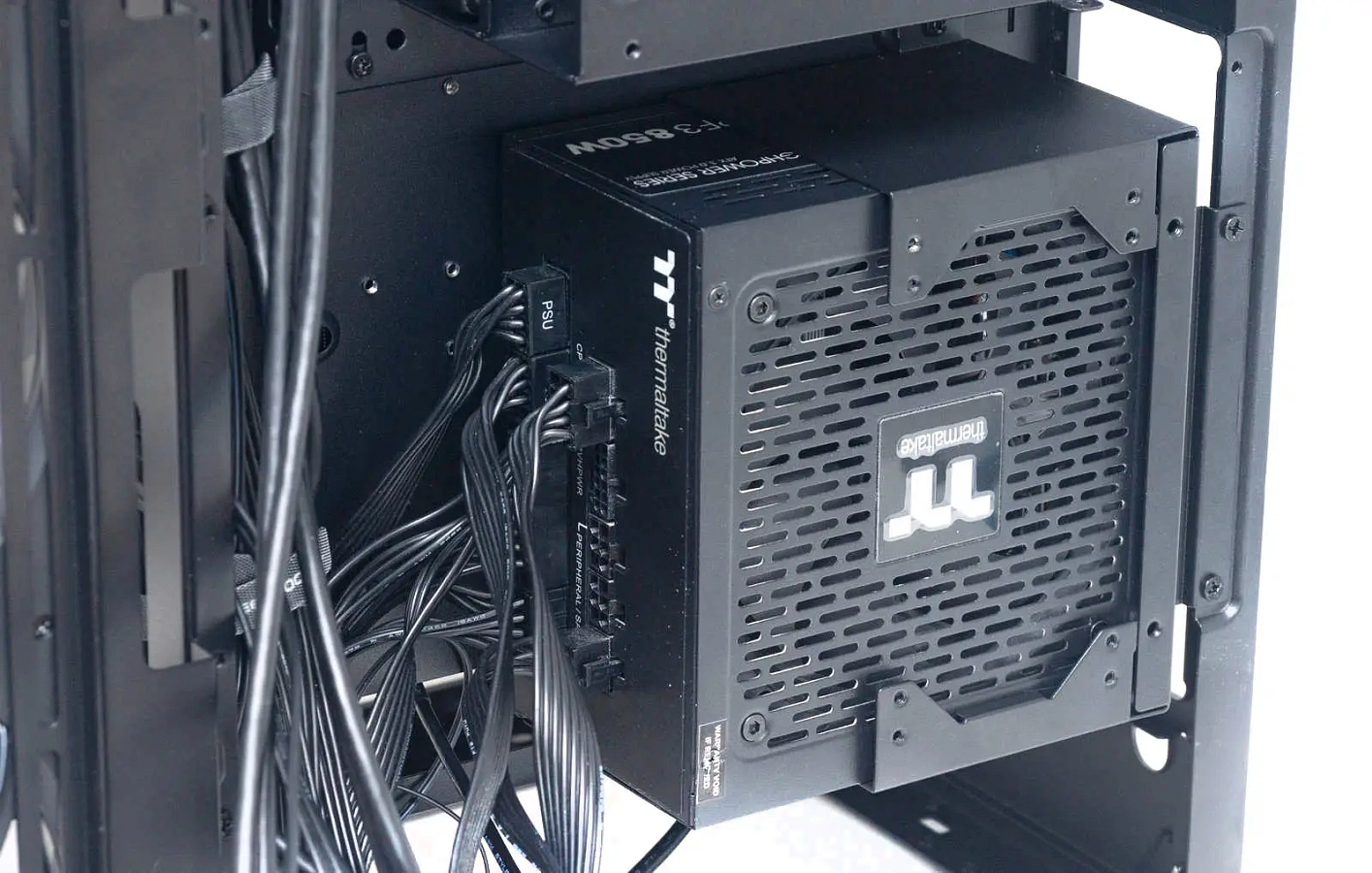

Блок питания вставляем в корзину и прикручиваем к тыльной стенке и к шасси.

На корпусе напротив блока питания на вентиляционных перфорациях нет фильтра. Мы установим сюда верхний фильтр, там вентиляторы будут работать на выдув.

Кабелей и проводов здесь очень много (с учетом вентиляторов). Все они не вмещаются в кабель-канал, поэтому уложить их эстетично трудная задача.

Сбоку устанавливаем комплектную панель с вентиляторами, они будут работать на выдув.

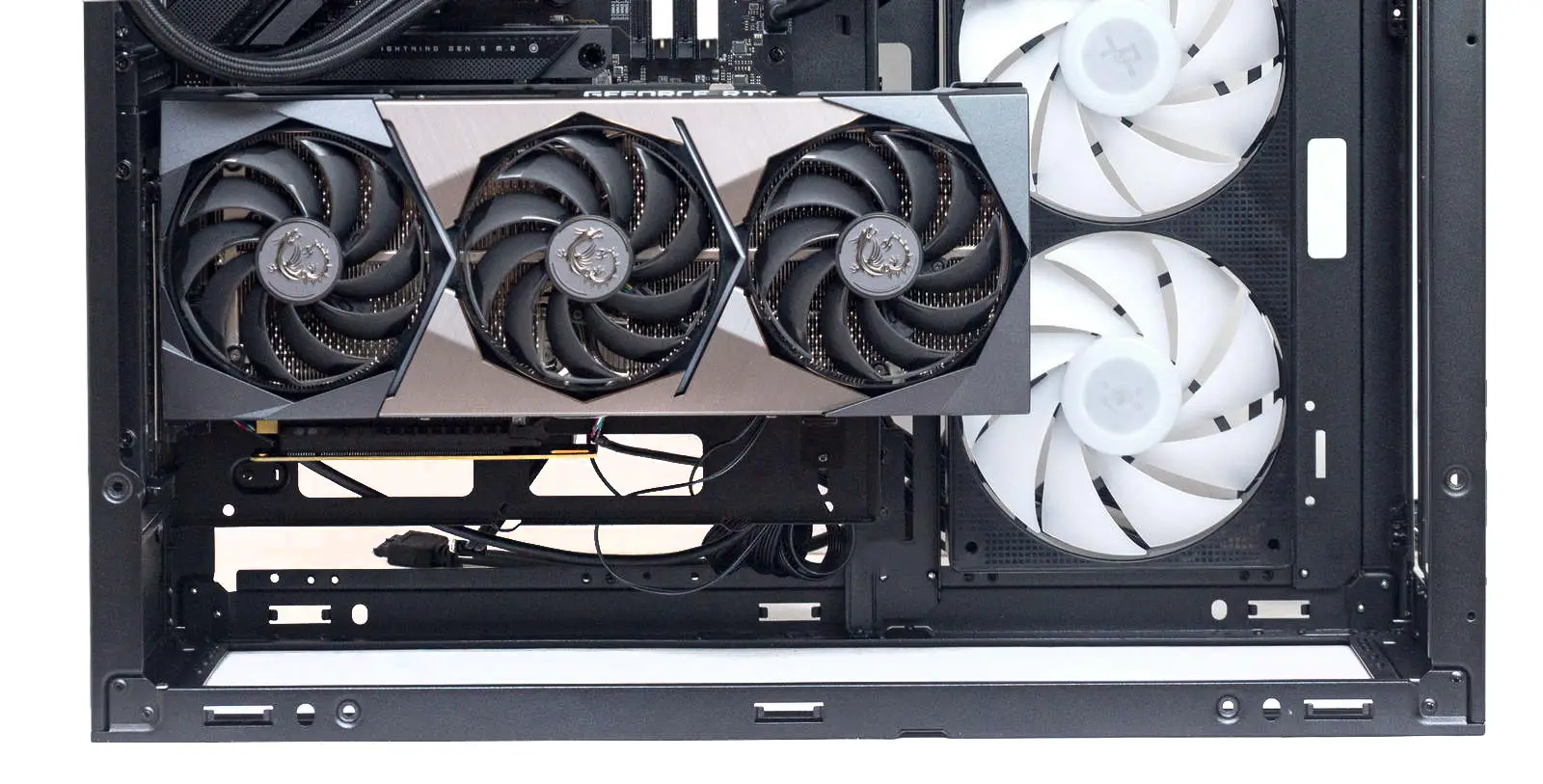

На фронтальной панели у нас вместилось четыре 120-мм вентилятора. Снизу под видеокарту поставим один 140-мм вентилятор.

Тестирование.

Процессор Ryzen 9 7900X всегда прогревается до 95-100 °С, вне зависимости от условий тестов или используемых систем охлаждения, поэтому на его температуры корпус и организация охлаждения в нем практически не влияют.

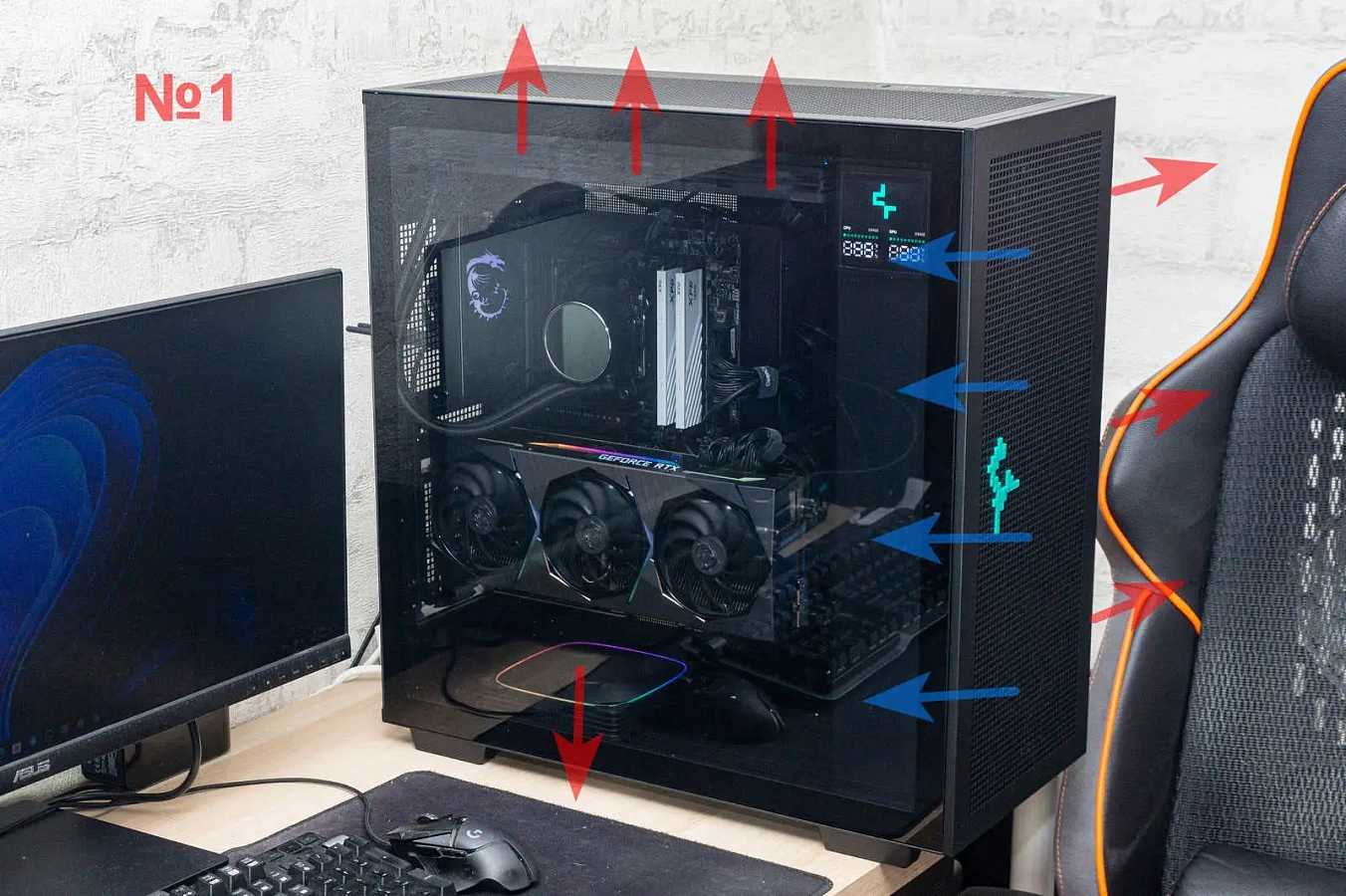

Первый вариант тестов: спереди на вдув, все остальные на выдув, панель с комплектными вентиляторами сбоку.

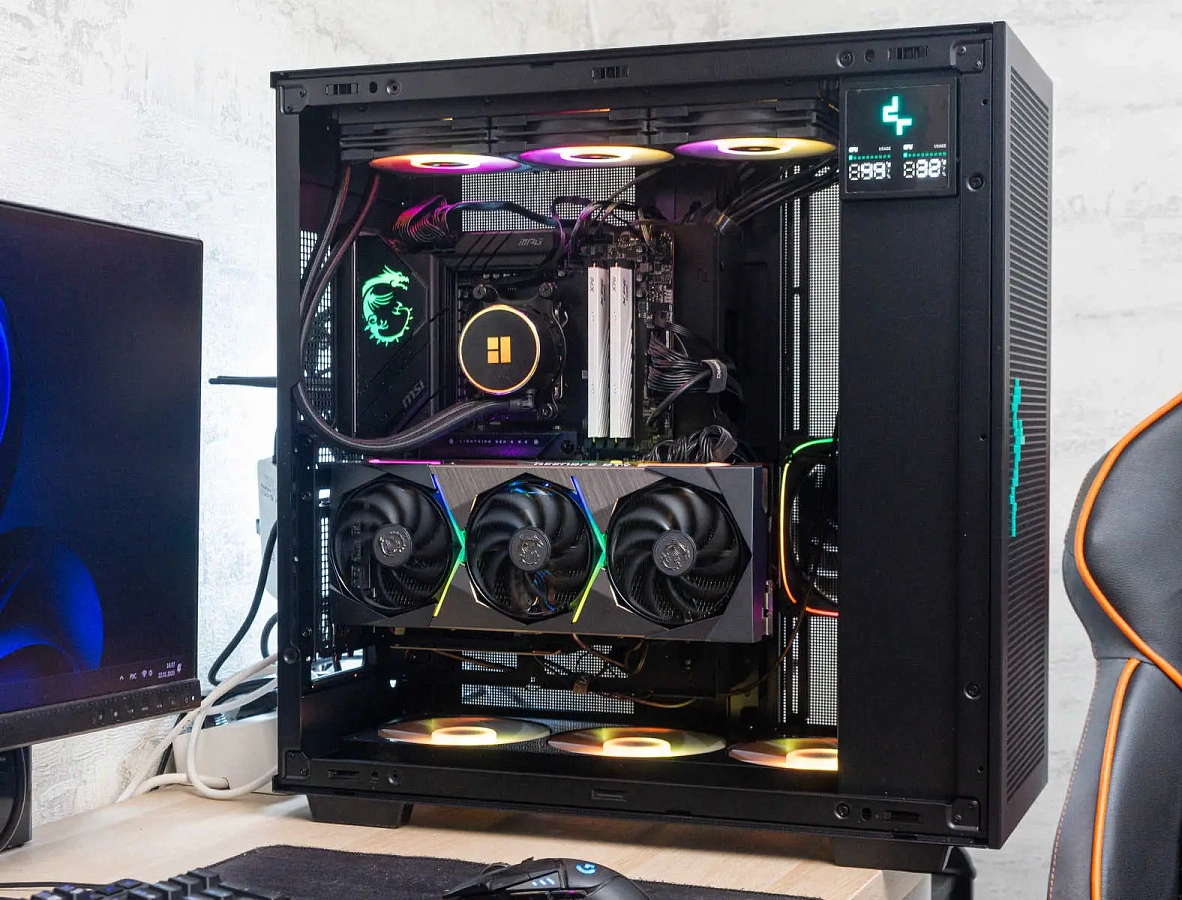

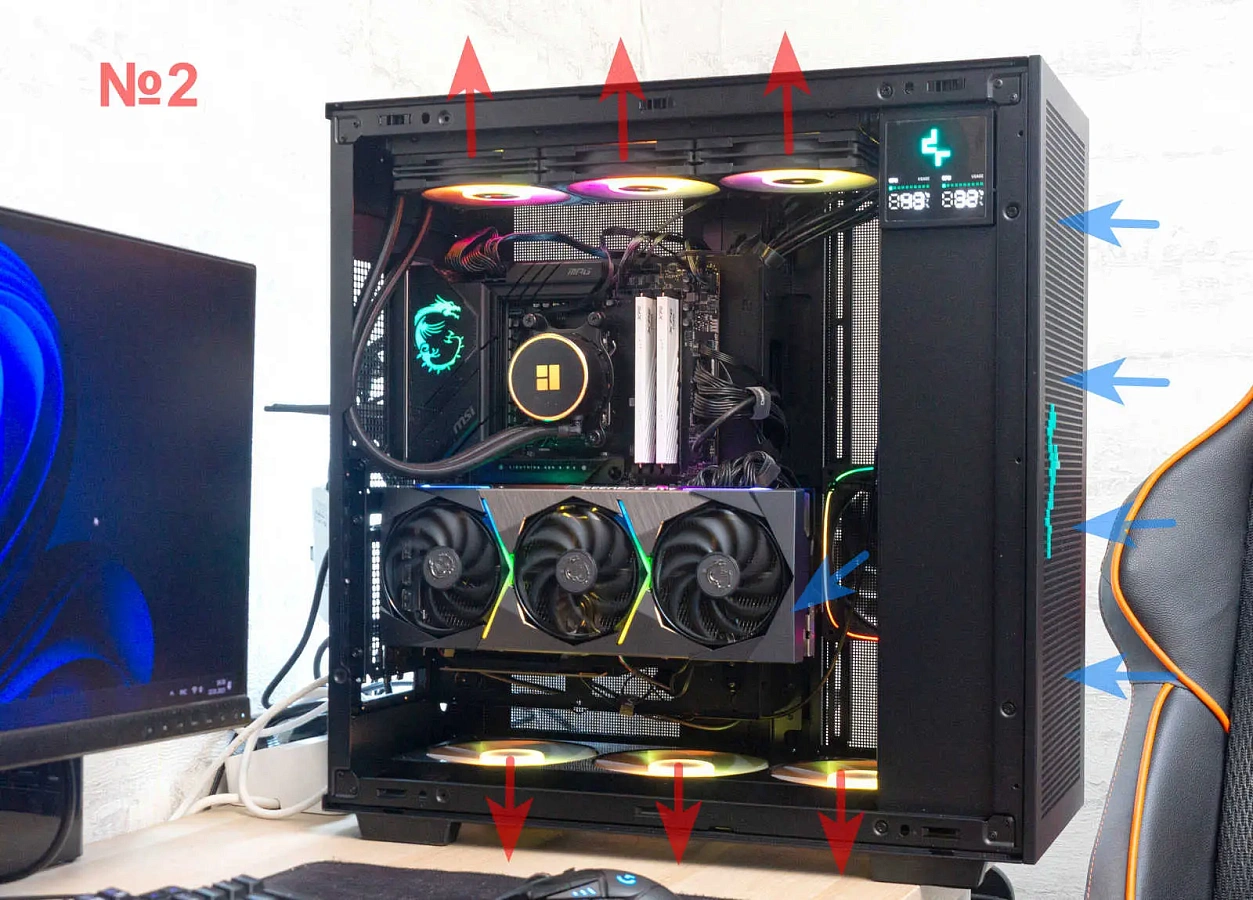

Второй вариант: спереди на вдув, сбоку на вдув, комплектная панель с вентиляторами снизу под видеокартой.

В обеих вариантах дополнительный тест без стеклянной панели.

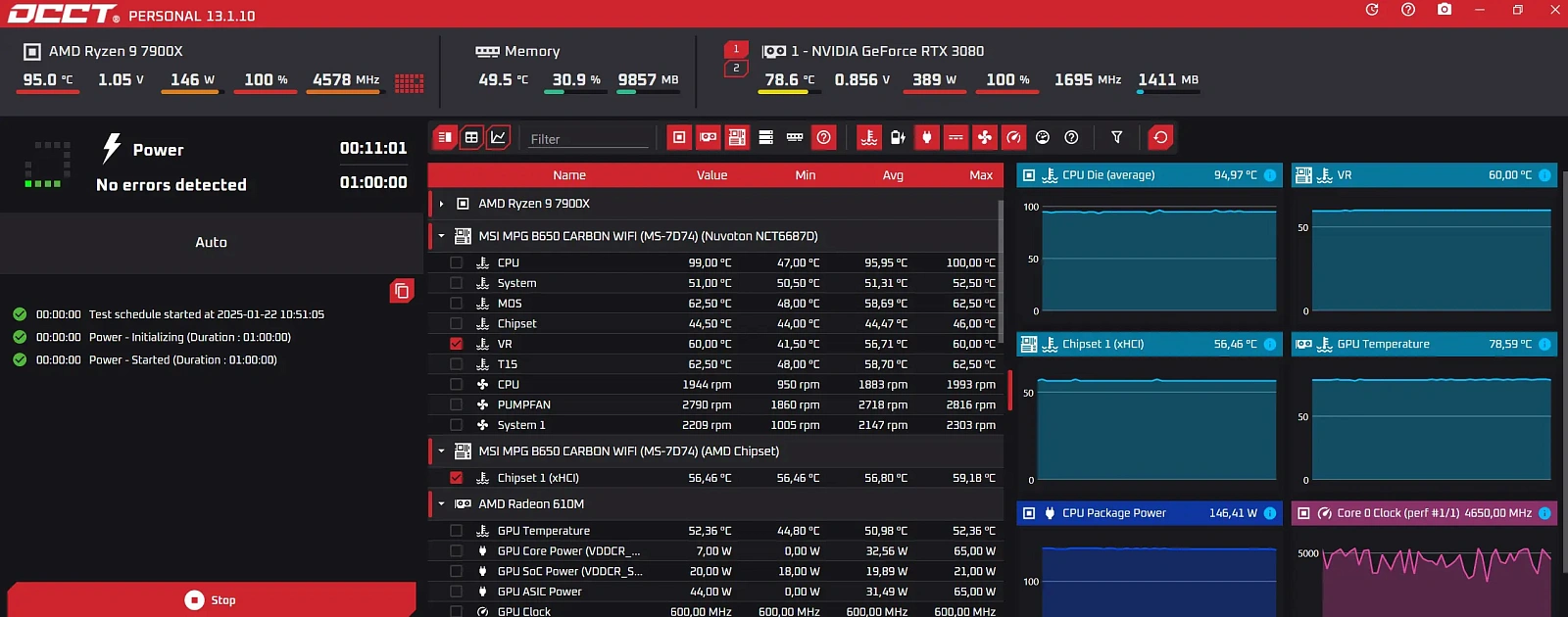

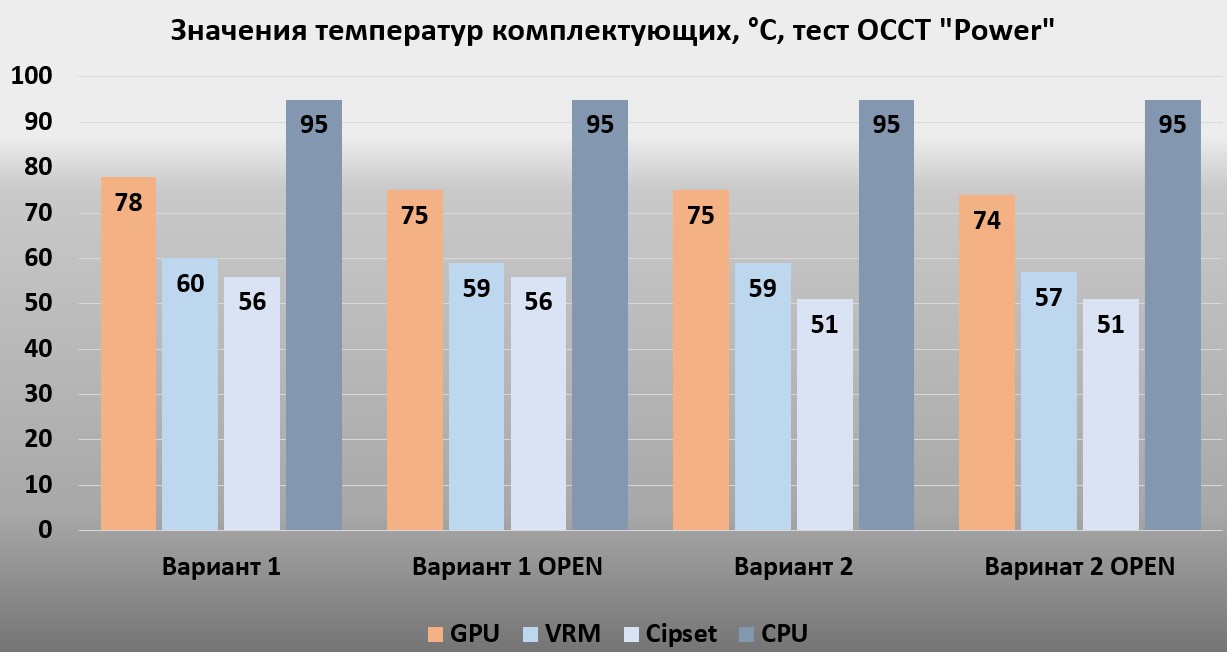

Тестирование в программе OCCT 13.1.10, тест Power. Вентиляторы раскручиваются на 100% при максимальной температуре CPU.

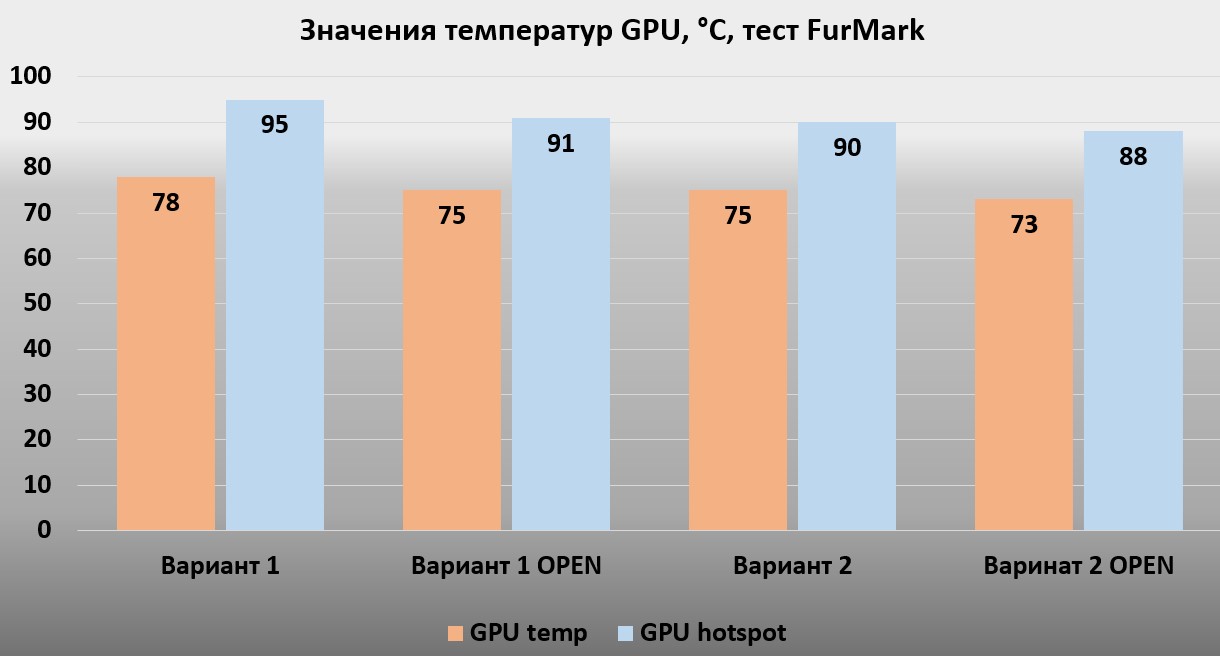

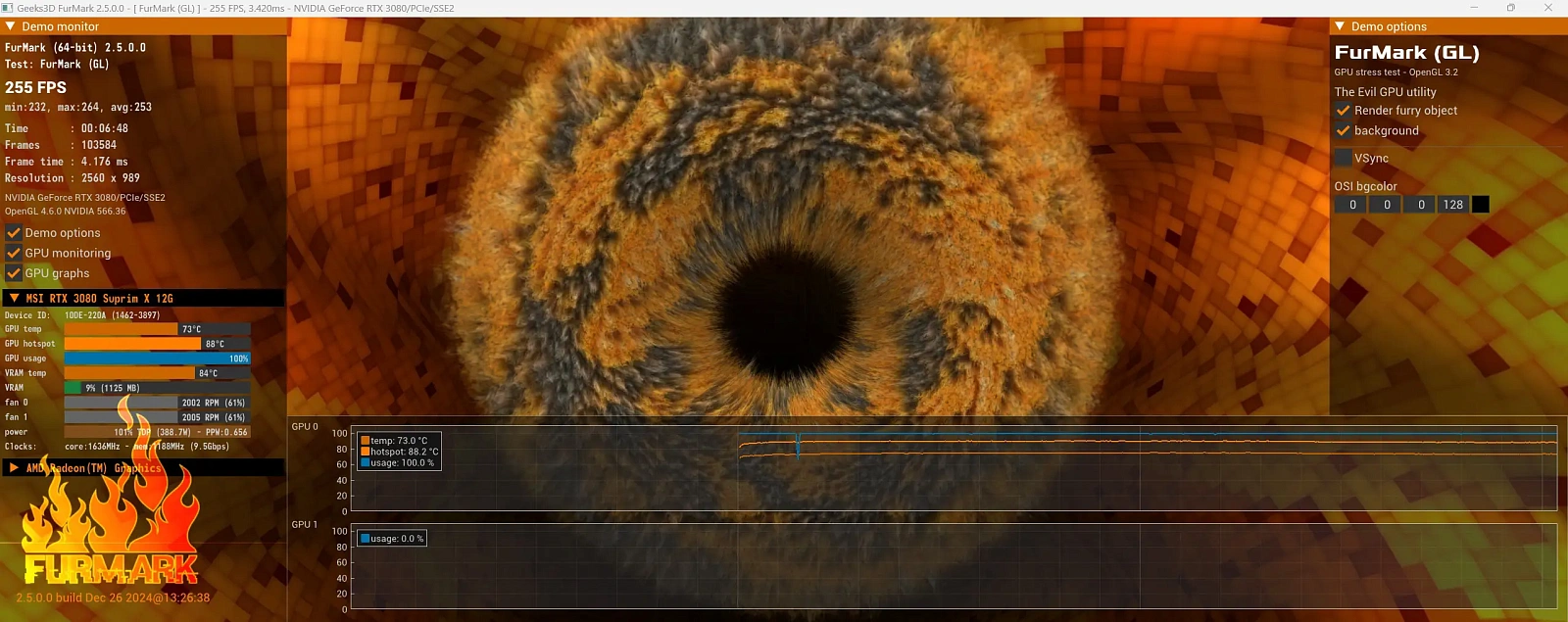

Второй тест в программе FurMark 2.5.0.0.

Самое сложное для любого корпуса - отвести тепло от видеокарты. С данной системой охлаждения при её вертикальном размещении горячий воздух выбрасывается вниз под карту. Как показывает опыт, нижние вентиляторы при этом лучше устанавливать на выдув, а не традиционно на вдув. Да, логичным видится организовать поток воздуха снизу вверх, но не для такого крупного корпуса. Здесь оптимальнее вентиляторы на вдув ставить спереди и сбоку, а снизу и сверху на выдув – так воздух будет распределятся на два потока, горячий воздух от видеокарты не будет прокачиваться через верхний радиатор и прогревать зону VRM.

Как видим, три 140 мм вентилятора снизу отлично справляются с отведением горячего воздуха от видеокарты, что хорошо сказывается на всех температурных режимах. При вертикальном размещении видеокарты это более выгодно, чем ставить вентиляторы на выдув на боковую панель.

Обороты комплектных 140-мм вентиляторов в зависимости от ШИМ-заполнения изменяются от 300 при 10% до 1100 при 100%.

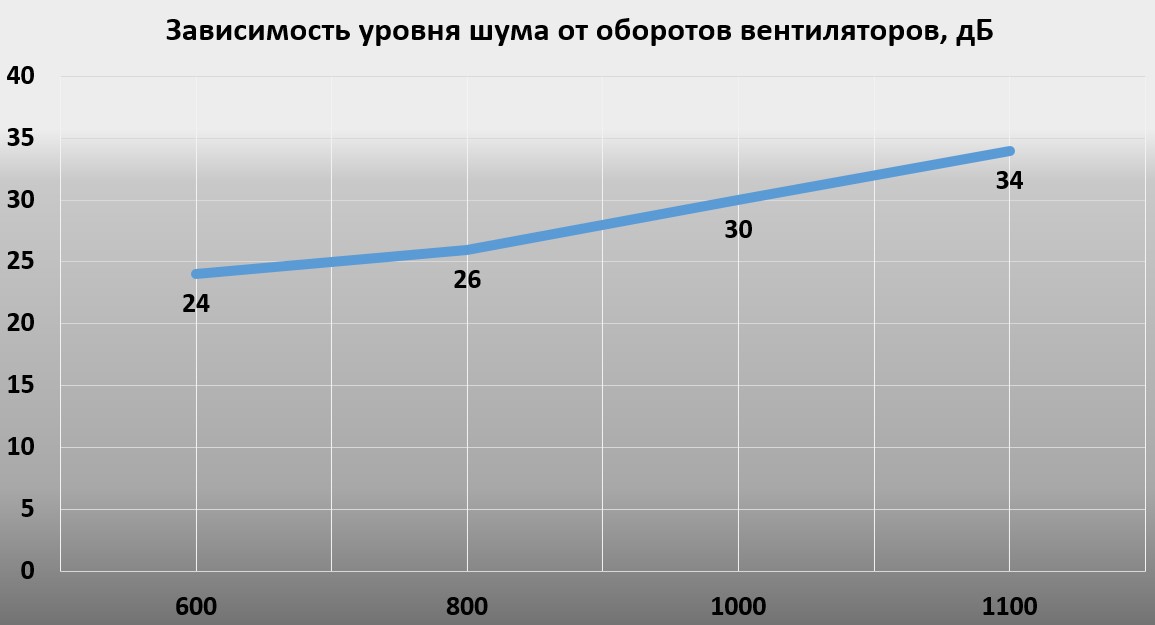

Работают они очень тихо на всем диапазоне оборотов, на троих уровень шума не превышает 34 дБ при максимальных оборотах.

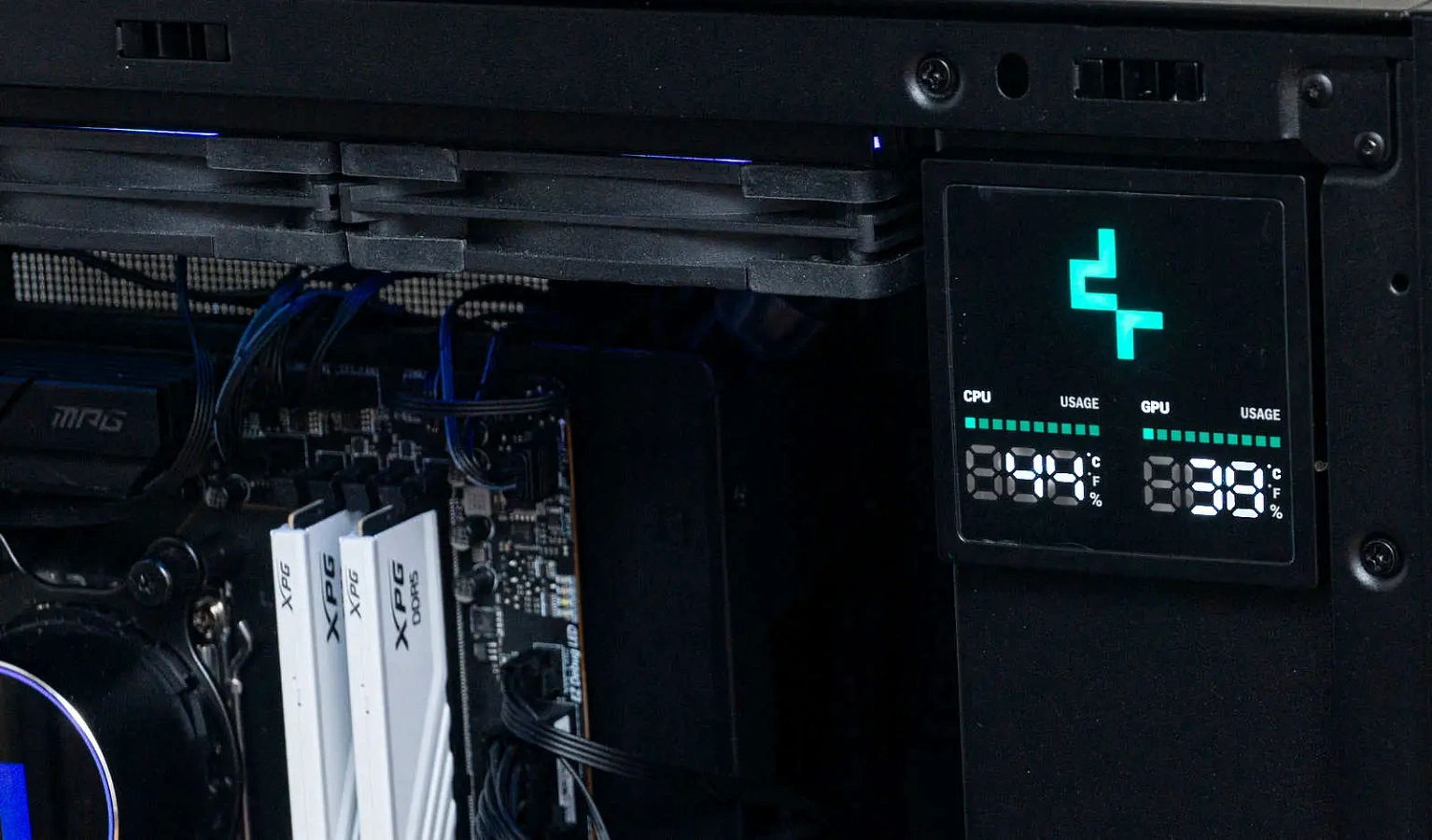

Информационный дисплей с точностью демонстрирует температуры, идентичные тем, что показывают тестовые утилиты.

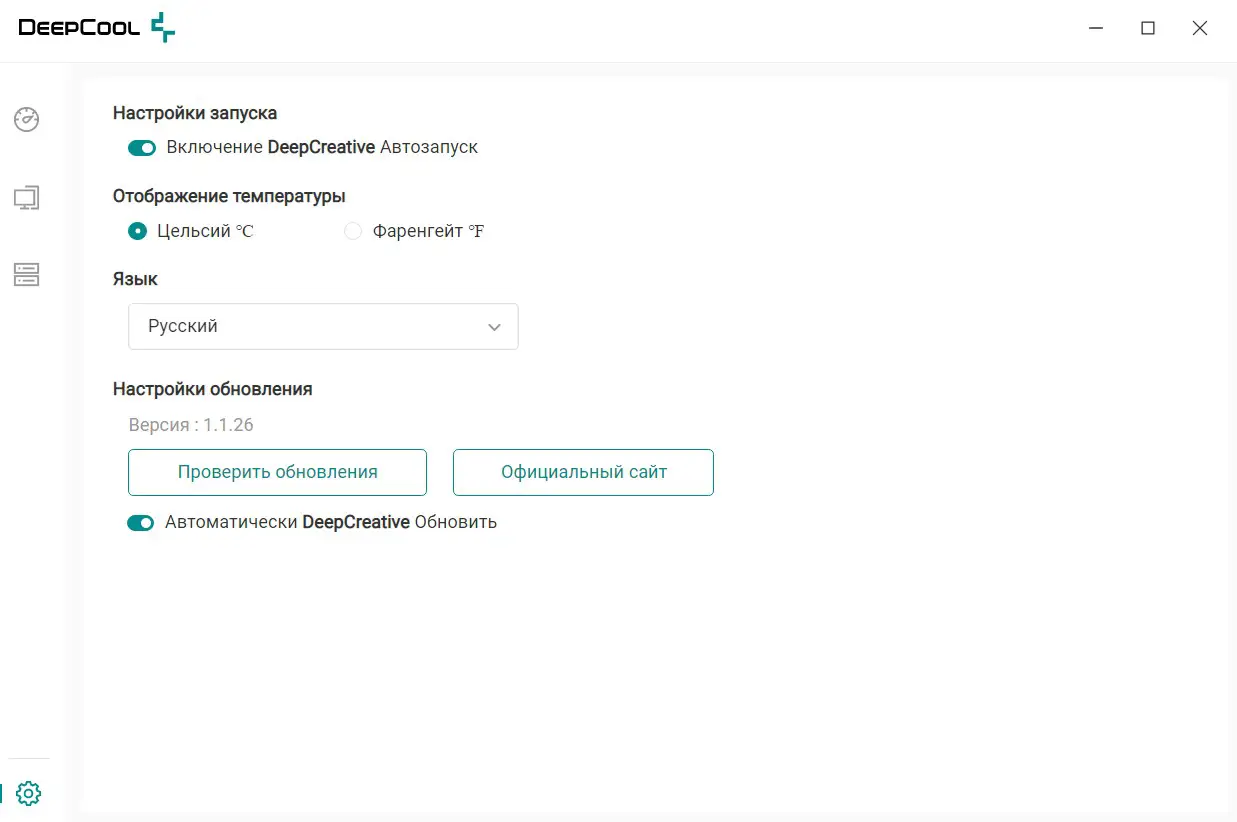

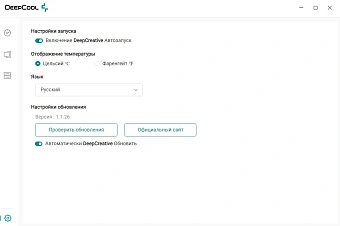

Для вывода информации необходимо установить утилиту DeepCool Creative. Без неё светится только логотип.

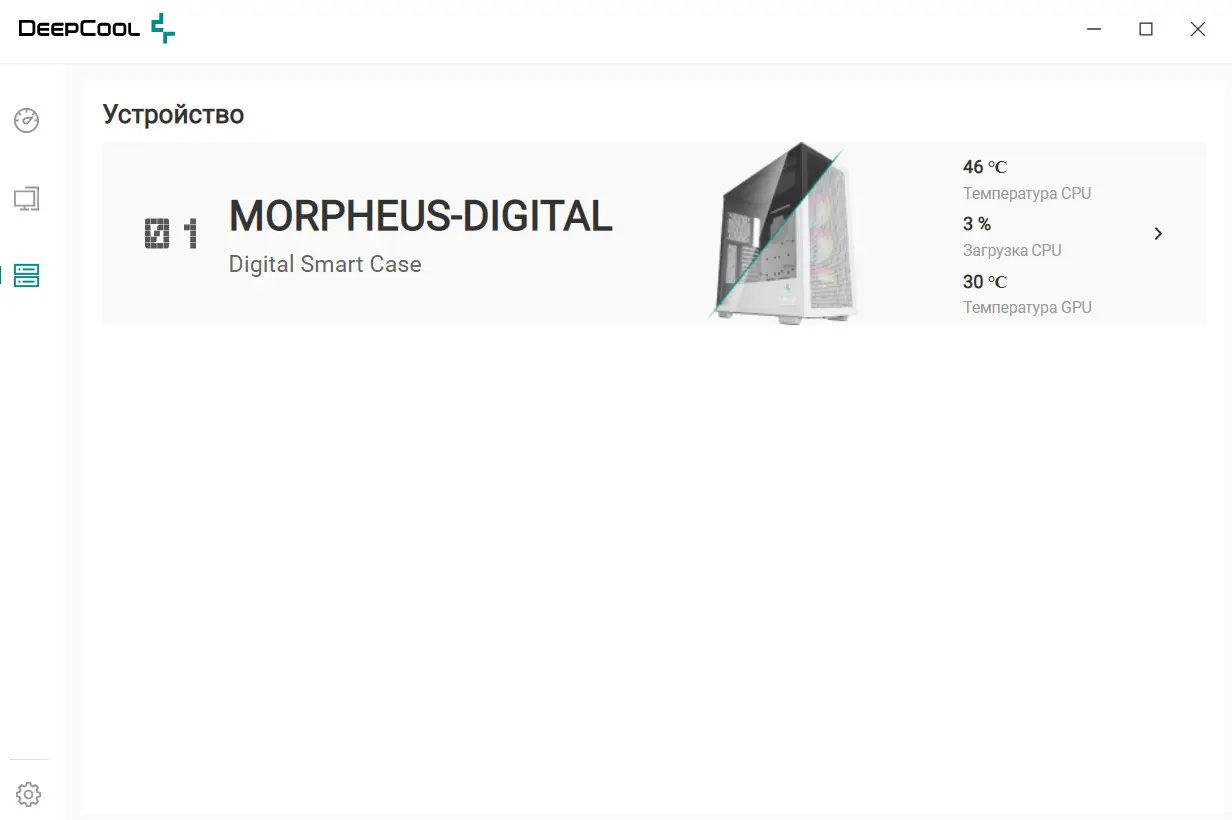

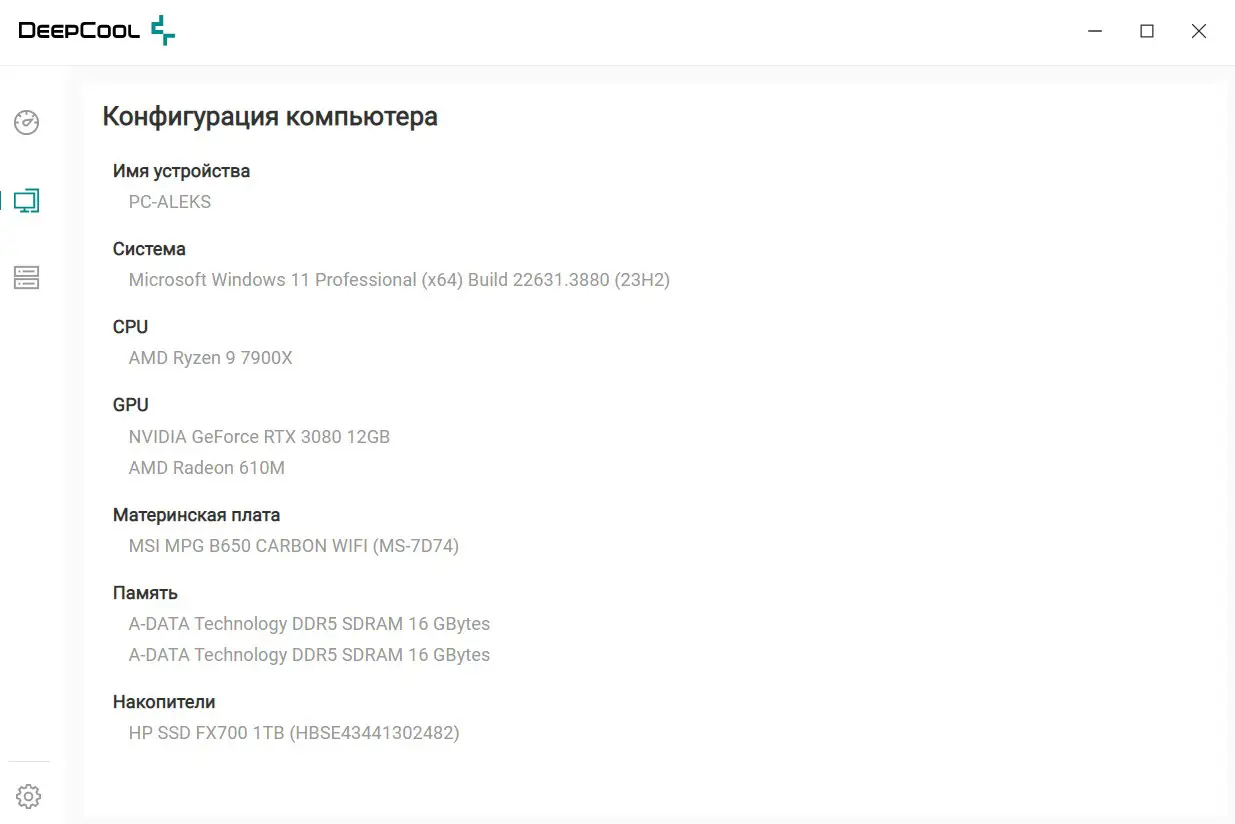

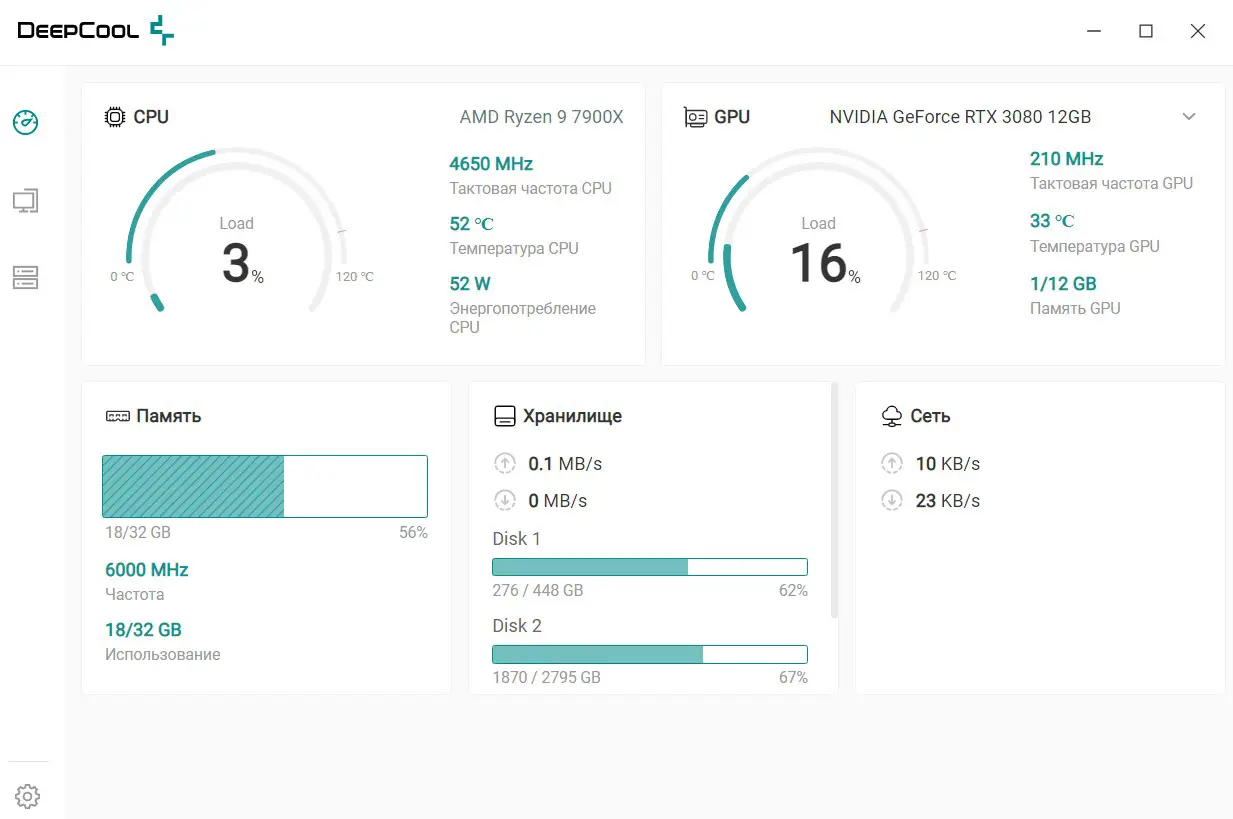

Утилита показывает информацию о системе, выводит данные о работе комплектующих.

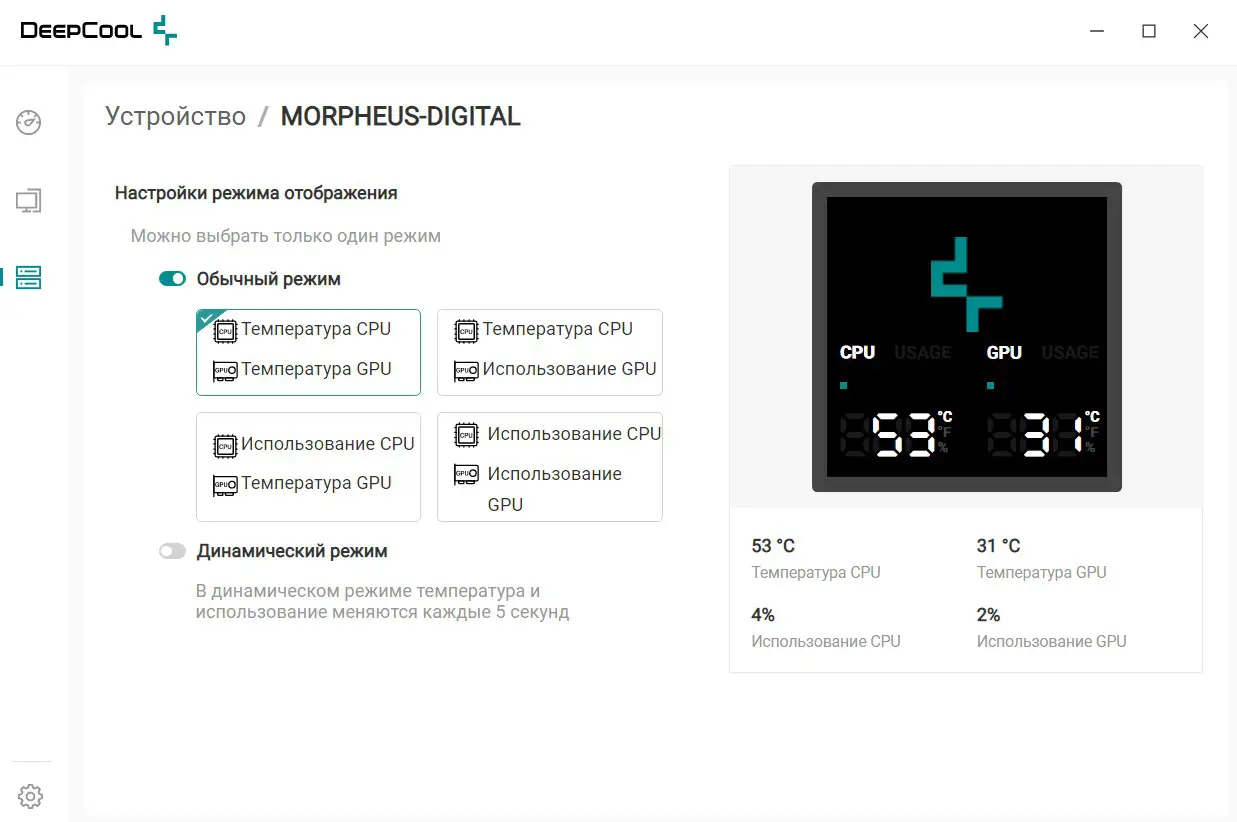

Режимов отображения четыре варианта и динамический режим. Но выводится только температура CPU и GPU или их загруженность.

В корпусе не хватает фильтров. Мы переставили верхний фильтр вбок (перед блоком питания). А вот если ставить боковые вентиляторы на вдув, то здесь фильтр будет крайне необходим. Дизайнеры не учли возможные варианты модификаций системы охлаждения корпуса в плане оснащения фильтрами.

Заключение

У компании DeepCool получился очень удачный корпус для модификаций. Ранее мы рассматривали корпус Deepcool CH780 TG RGB White на этом же каркасе, но не оснащенный дополнительными аксессуарами для столь глобальных изменений пространства.

В модели Morpheus вариантов значительно больше и даже не все перечислены в инструкции. Наиболее выгодно и современно смотрится корпус с организацией двух крупных отсеков при использовании СЖО и установке GPU вертикально.

Логичным было бы пойти ещё дальше и добавить в комплект стеклянную съемную фронтальную панель, а также возможность прикручивать дисплей на кронштейн без металлической широкой планки. Предлагать к продаже варианты с двумя или тремя вентиляционными панелями в комплекте, расширить набор мозаики за счет цветных элементов.

Из явных недостатков можно отметить нехватку фильтров на боковой панели. Шасси материнской платы не отвечает современным трендам – нет возможности установить материнскую плату с коннекторами на тыльной стороне.

Нет возможности кнопку переключения ARGB подключить к коннектору Reset.

Для установки блока питания внутри корпуса в комплекте нет кабеля-удлинителя.

При наличии четырех USB 3.0 на интерфейсной панели будут задействованы только два, материнские платы с двумя внутренними коннекторами относятся к топовым дорогим решениям, и на них мало кто собирает, в комплект можно было бы положить переходник для подключения одной пары разъемов к внутреннему порту USB 2.0.

Возможностей по организации интерьера у корпуса немного больше, чем указано в инструкции, но не все варианты можно реализовать из-за ограничений по комплекту аксессуаров.

Плюсы:

Минусы:
