Обзор и тестирование блока питания MSI MAG A1250GL PCIE5

Линейка MAG (MSI Arsenal Gaming) относится к доступным по цене решениям с высоким качеством, обеспечивающим надежность и долговечность.

При такой высокой мощности модели A1250GL, надежность ей потребуется. Другой вопрос – в каких сборках будет востребована данная мощность? Даже для топовой GeForce RTX 5090 требуется всего 575 Вт, с пиковой мощностью до 900 Вт длительностью до 1 мс. При этом стандарт АТХ 3.1 предусматривает трехкратные скачки мощности для GPU, так что и здесь большой запас.

Но если все же Вы убедили себя в необходимости приобретения блока питания на 1250 Вт, то давайте рассмотрим модель MSI MAG A1250GL PCIE5, возможно это именно то, что Вы ищете.

Технические характеристики

Упаковка и комплектация

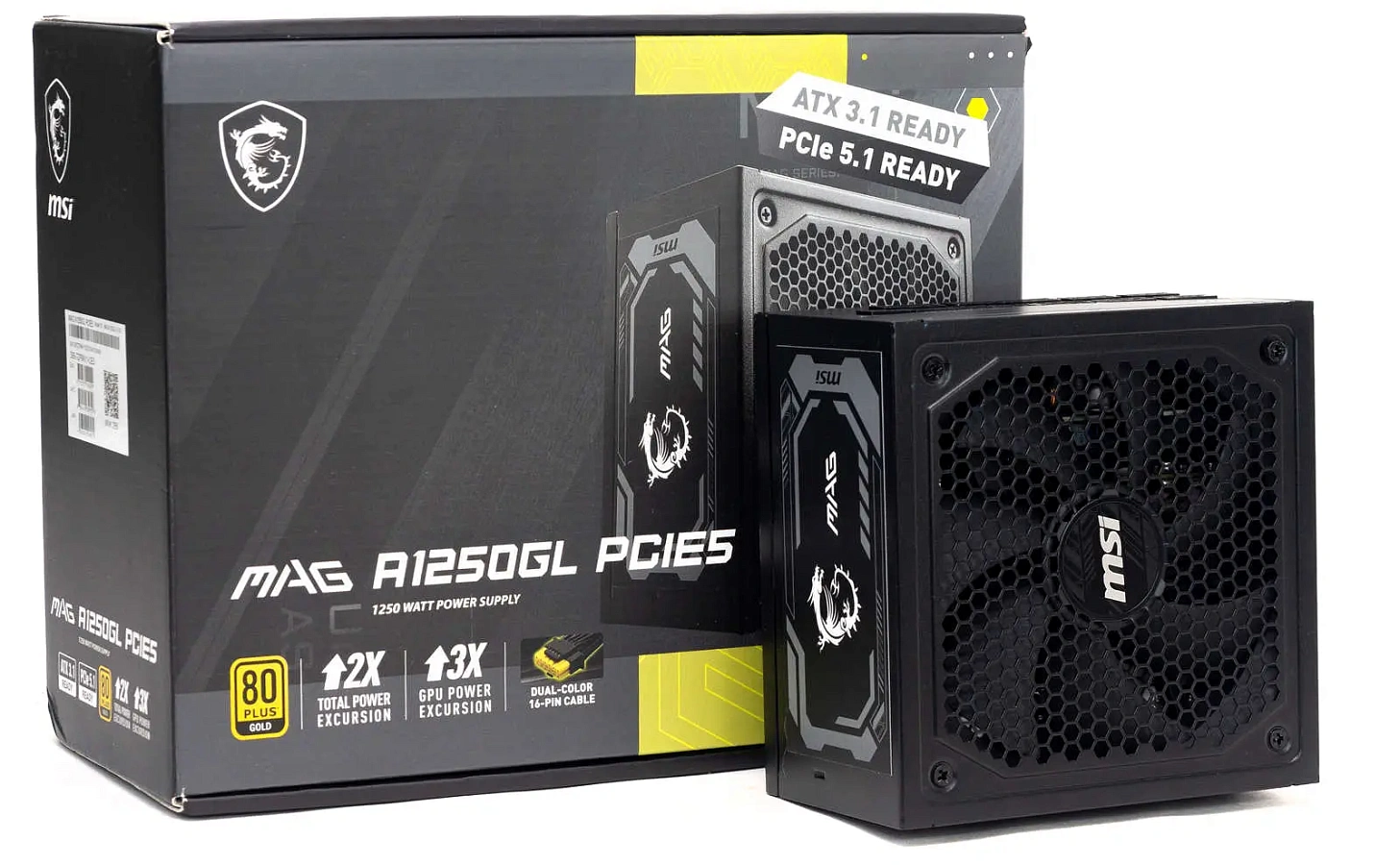

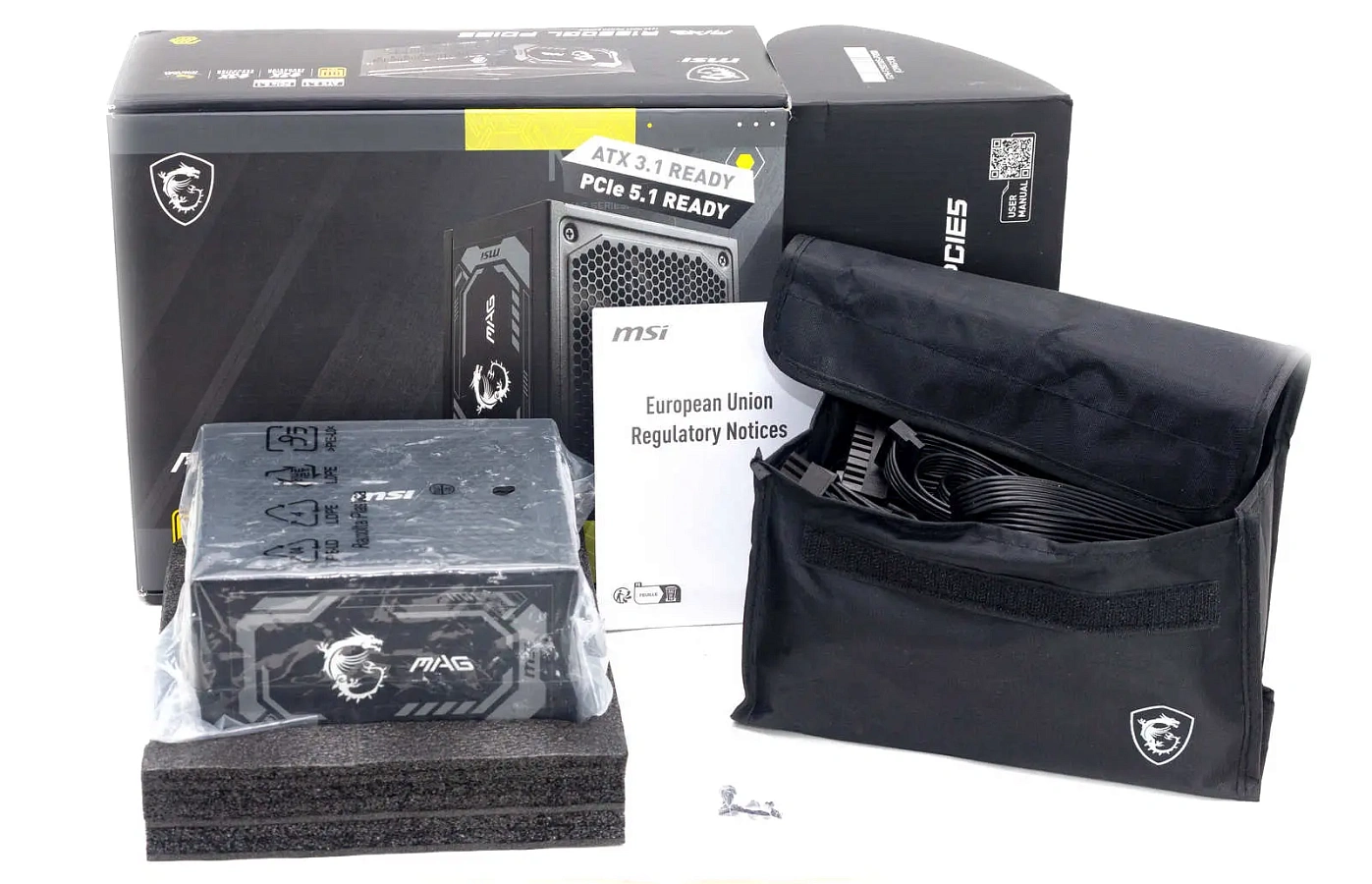

Блок питания поставляется в черной картонной коробке с цветным оформлением. На лицевой стороне изображение дизайна корпуса БП, перечисление ключевых технологий.

С тыльной стороны расписаны нагрузочные характеристики, кабели и коннекторы.

Блок питания упакован в целлофан и зафиксирован демпферами. В комплекте винты крепления, сетевой кабель и инструкция.

В отдельном тканевом кейсе с клапаном на липучке весь набор кабелей.

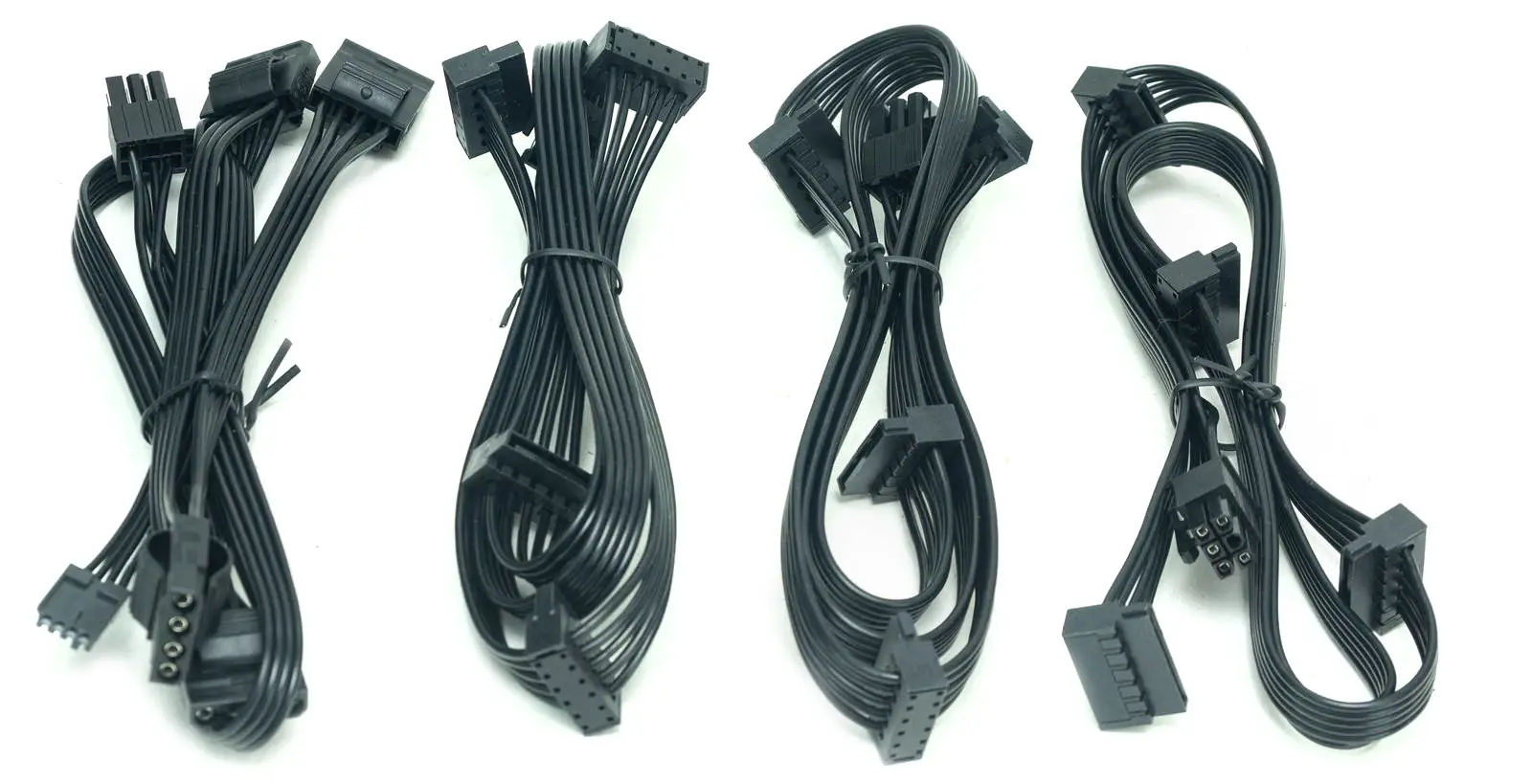

Кабели

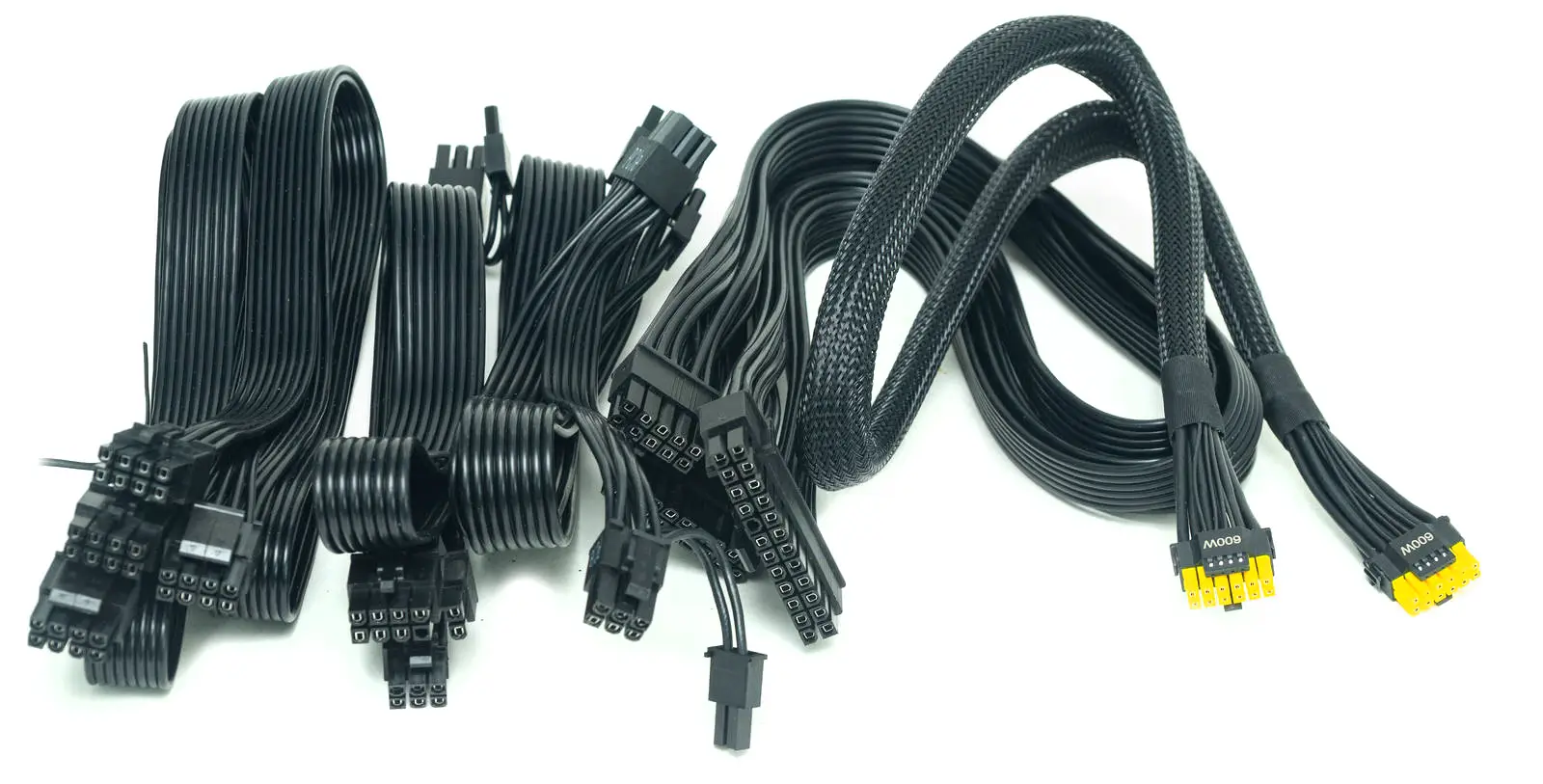

Кабели в виде плоских шлейфов, только кабель питания PCI-E 5.1 (16 пин) в нейлоновой оплетке и с желтыми коннекторами. Коннектор 12V-2×6 подписан 600 Вт.

Внешний вид

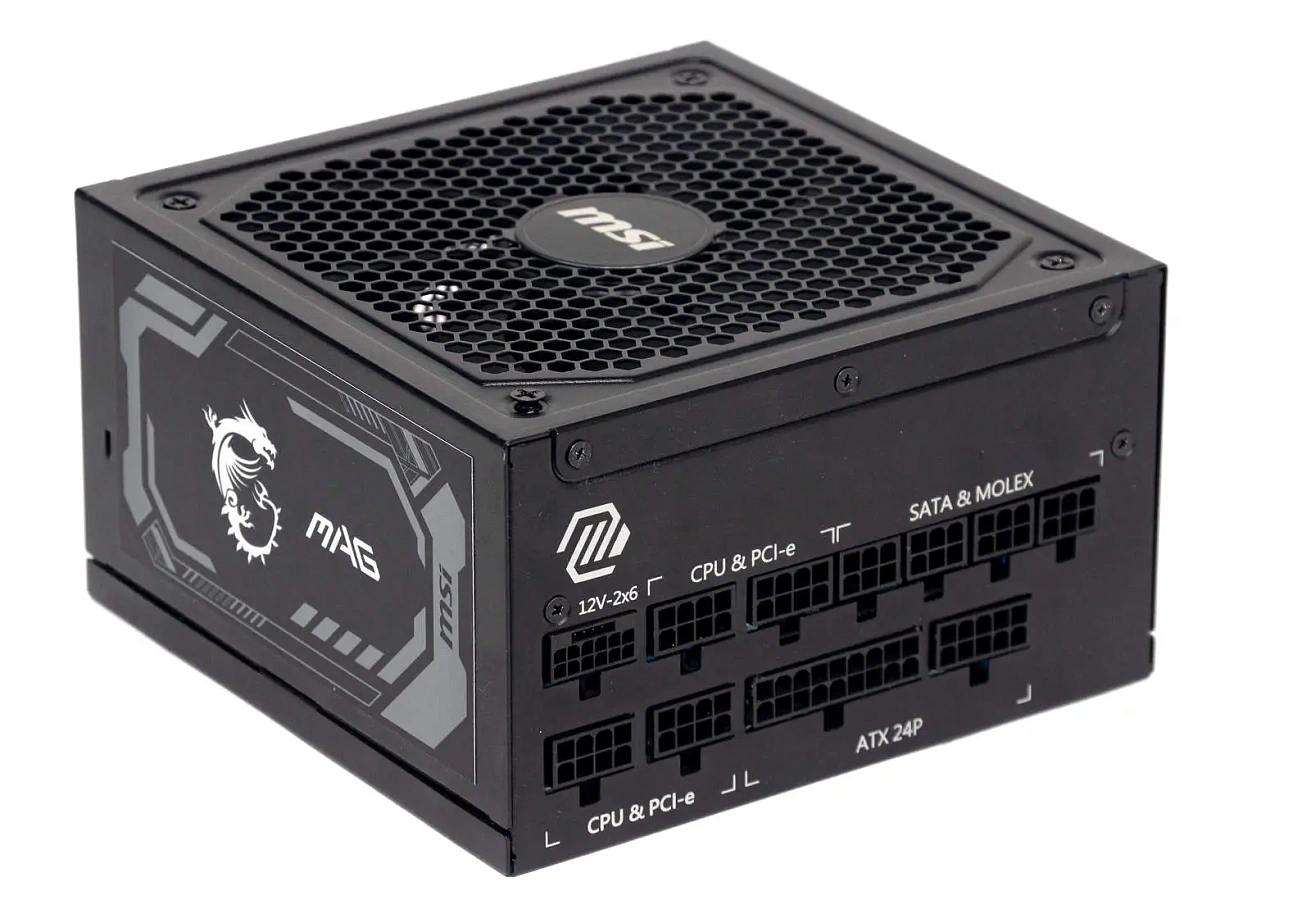

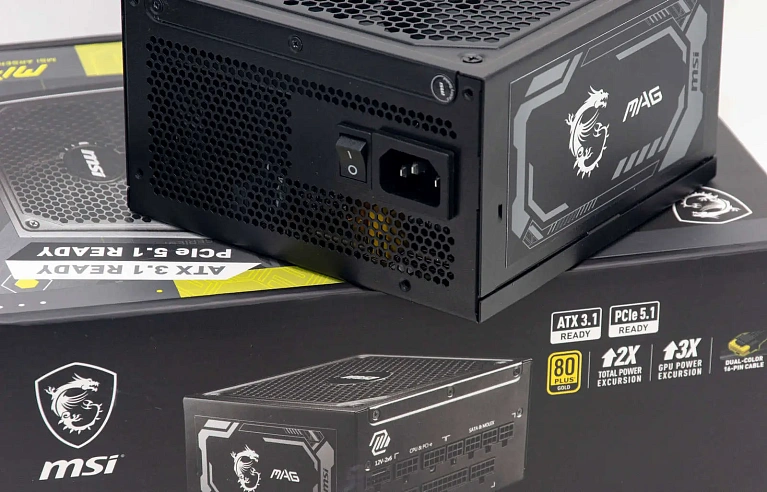

Корпус черного цвета, по бокам украшен наклейками с логотипом бренда и наименованием линейки.

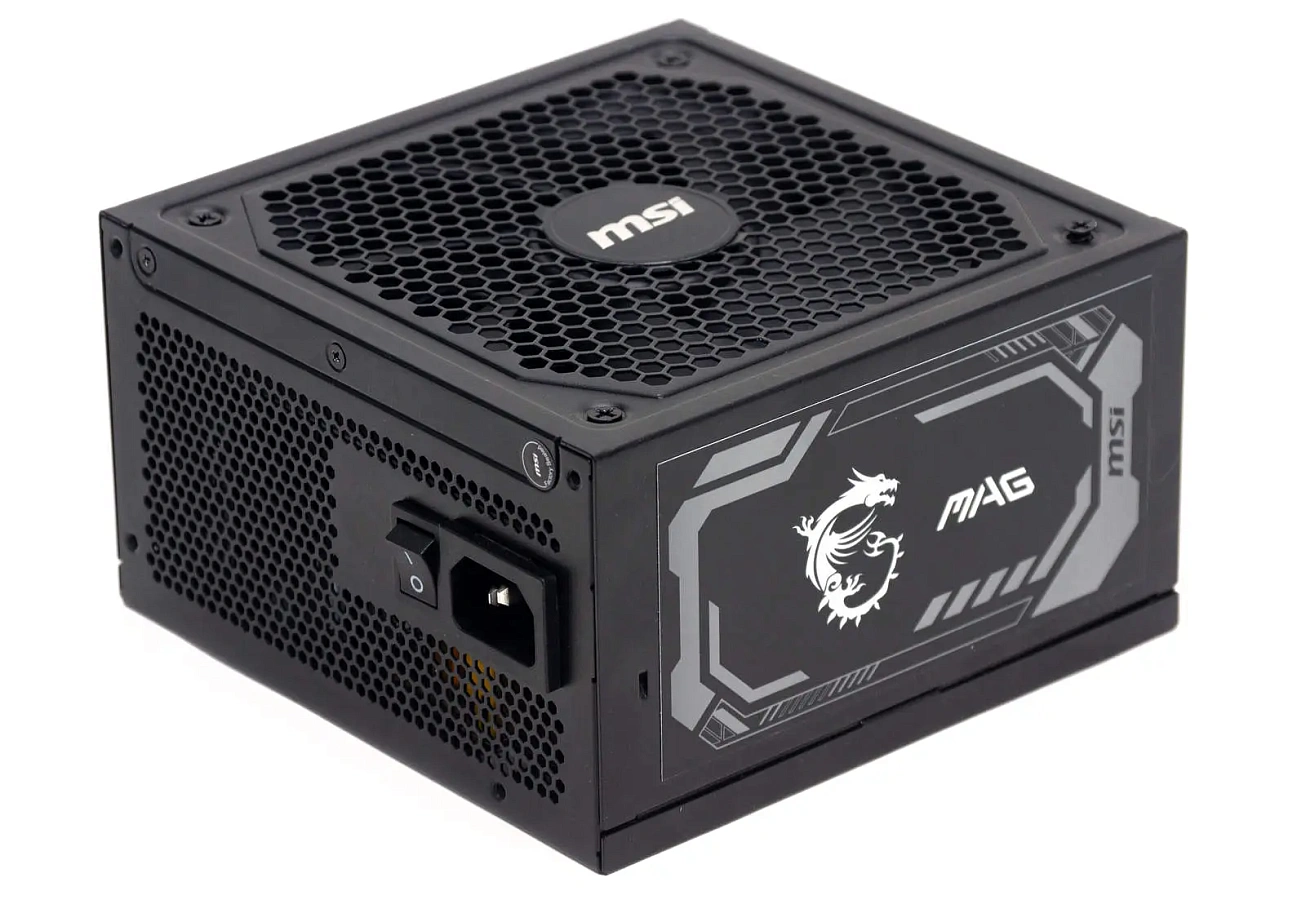

С лицевой стороны тумблер включения и сетевая вилка, сотовая перфорация, на одном из винтов гарантийная наклейка.

С нижней стороны также перфорация в виде сот, по центру шильдик с логотипом.

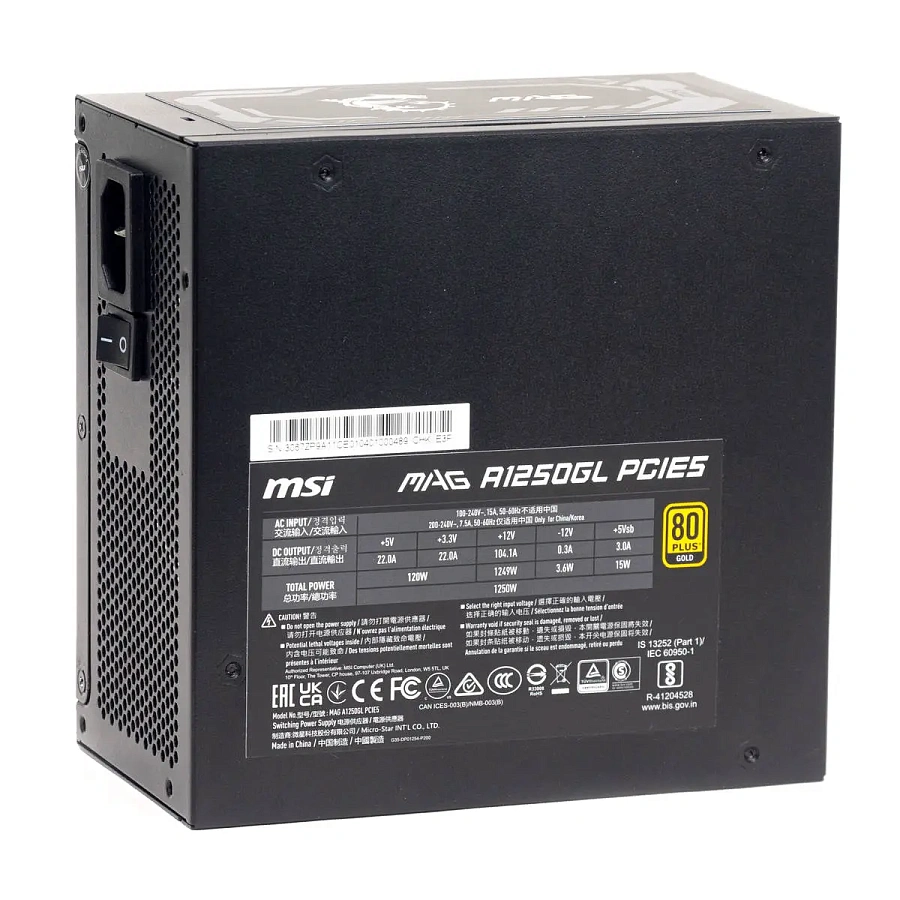

Сверху наклеена таблица с нагрузочными характеристиками, указанием различных сертификатов и серийным номером изделия.

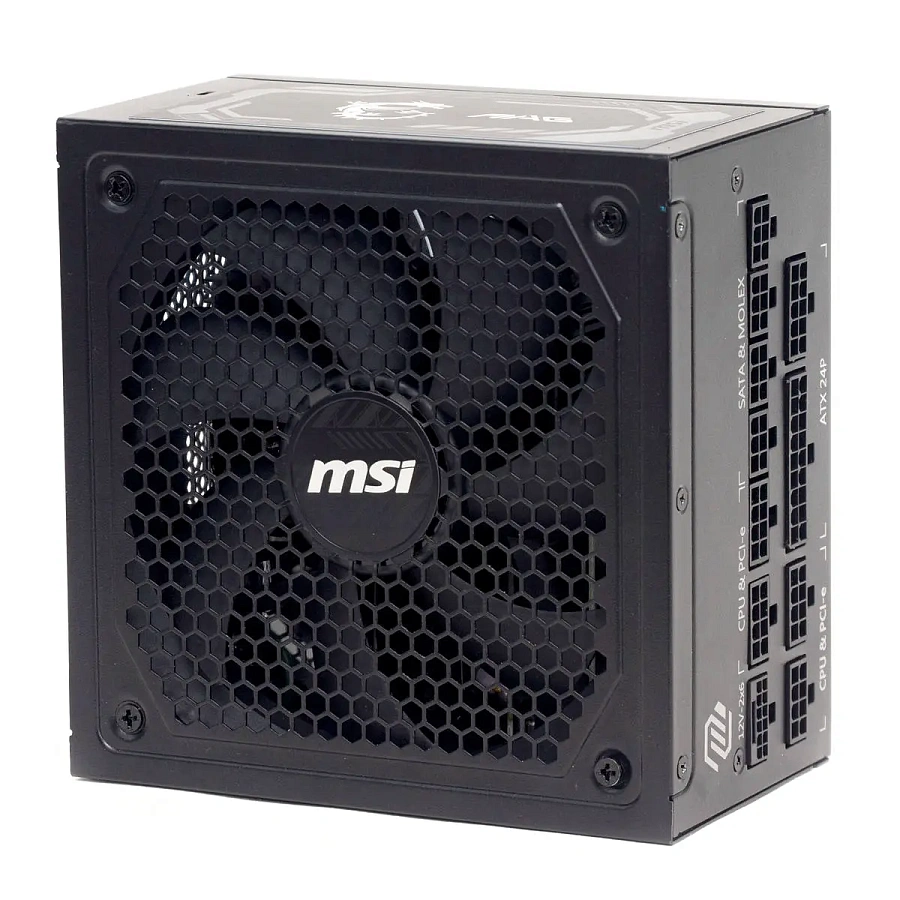

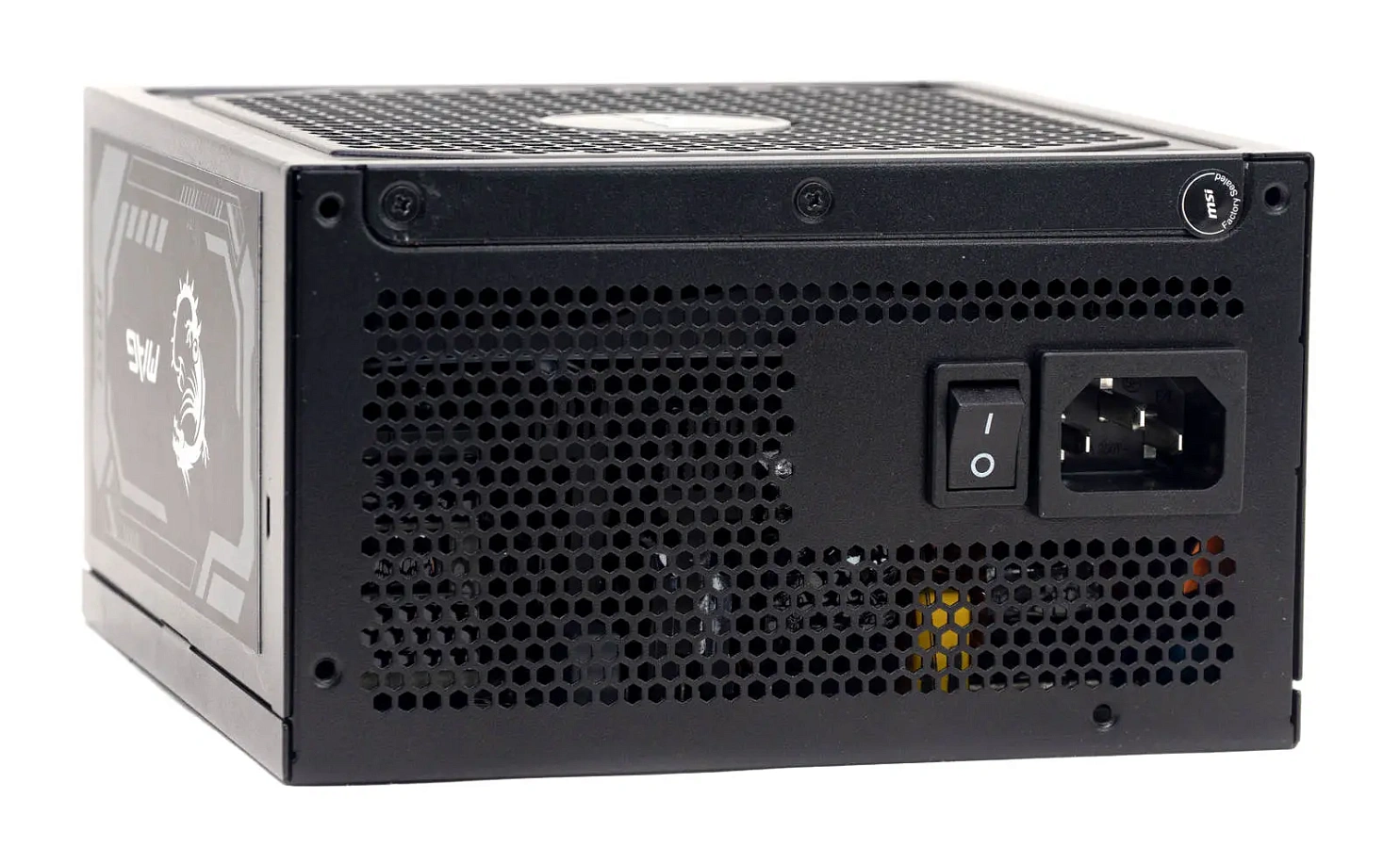

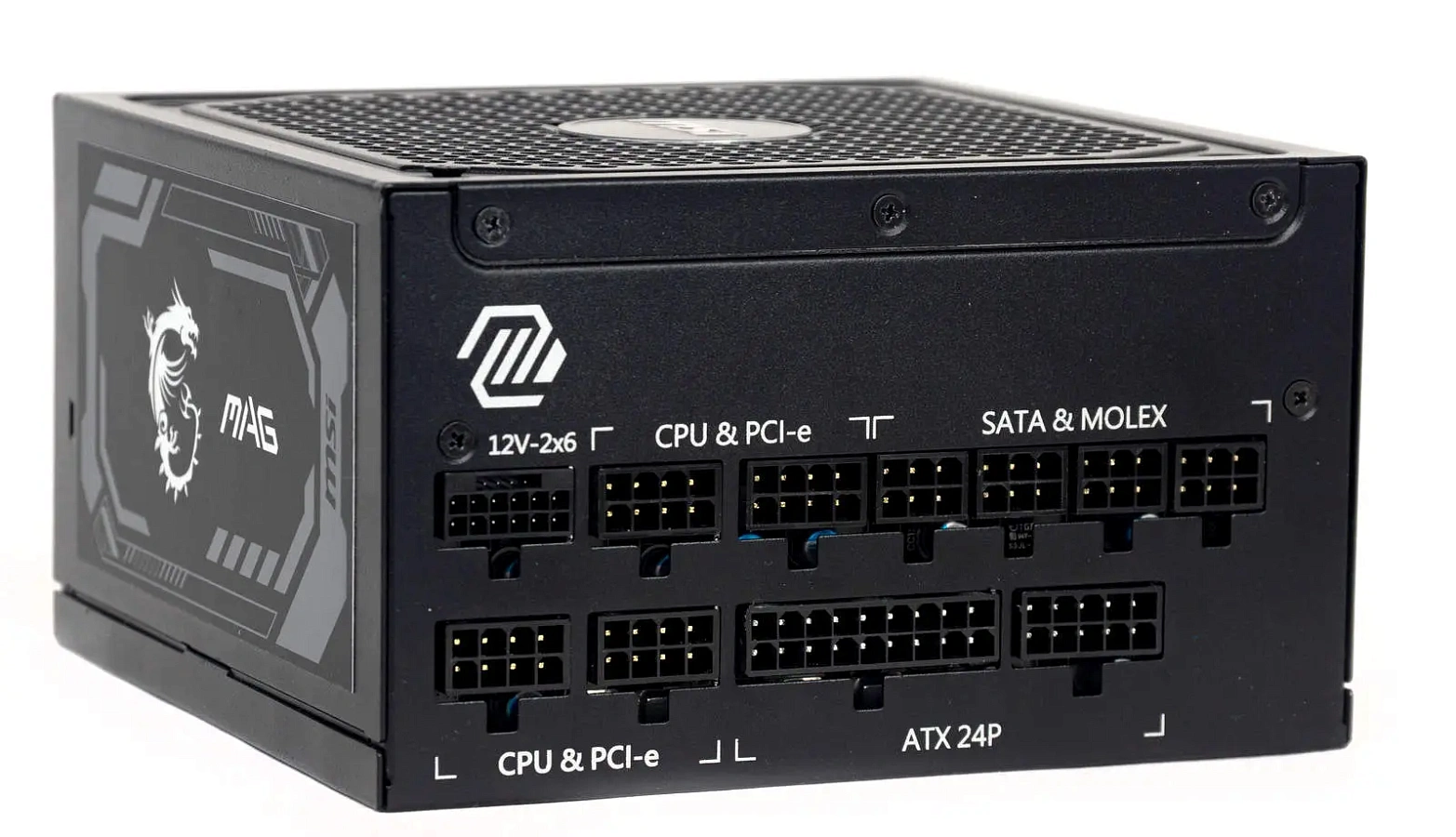

С тыльной стороны в два ряда коннекторы для подключения модульных кабелей. Все разъемы сгруппированы и подписаны.

Вентилятор

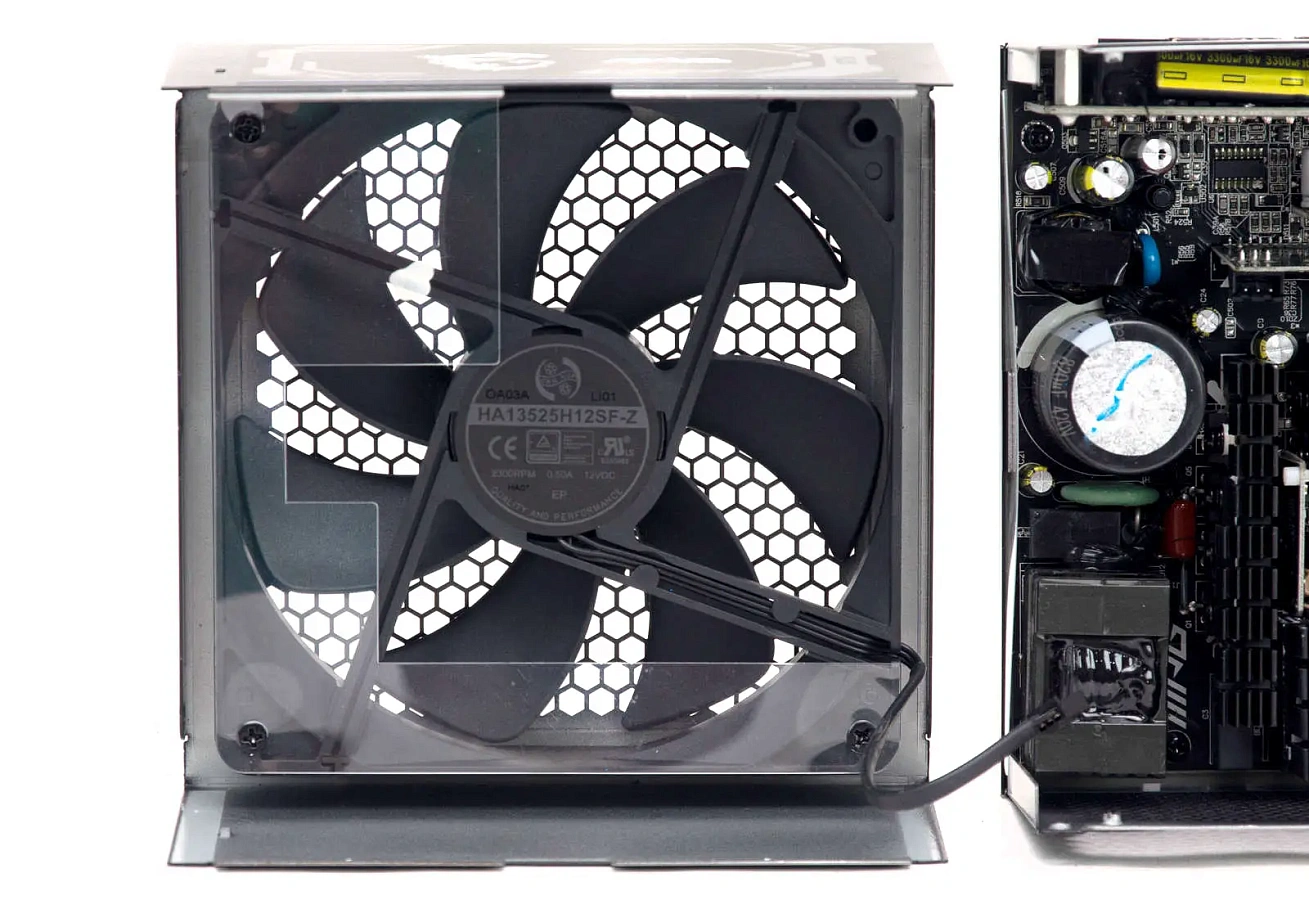

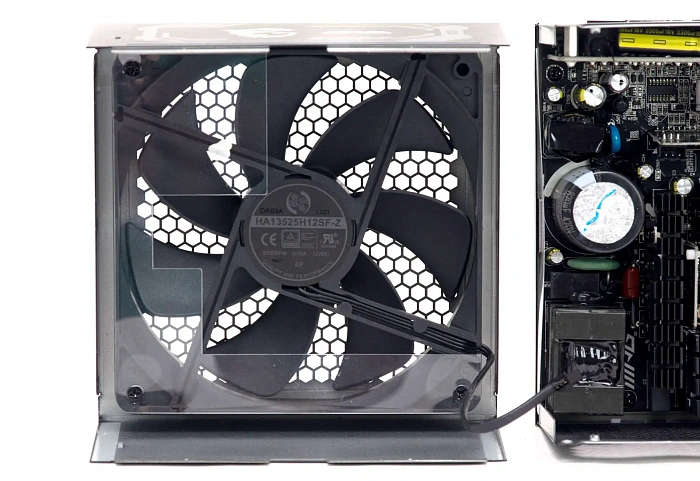

В корпусе установлена модель вентилятора HONG HUA HA13525H12SF-Z на гидродинамическом подшипнике. Семилопастная крыльчатка с максимальными оборотами 2300 RPM. Часть вентилятора закрыта пластиковой вставкой со сложным по геометрии вырезом.

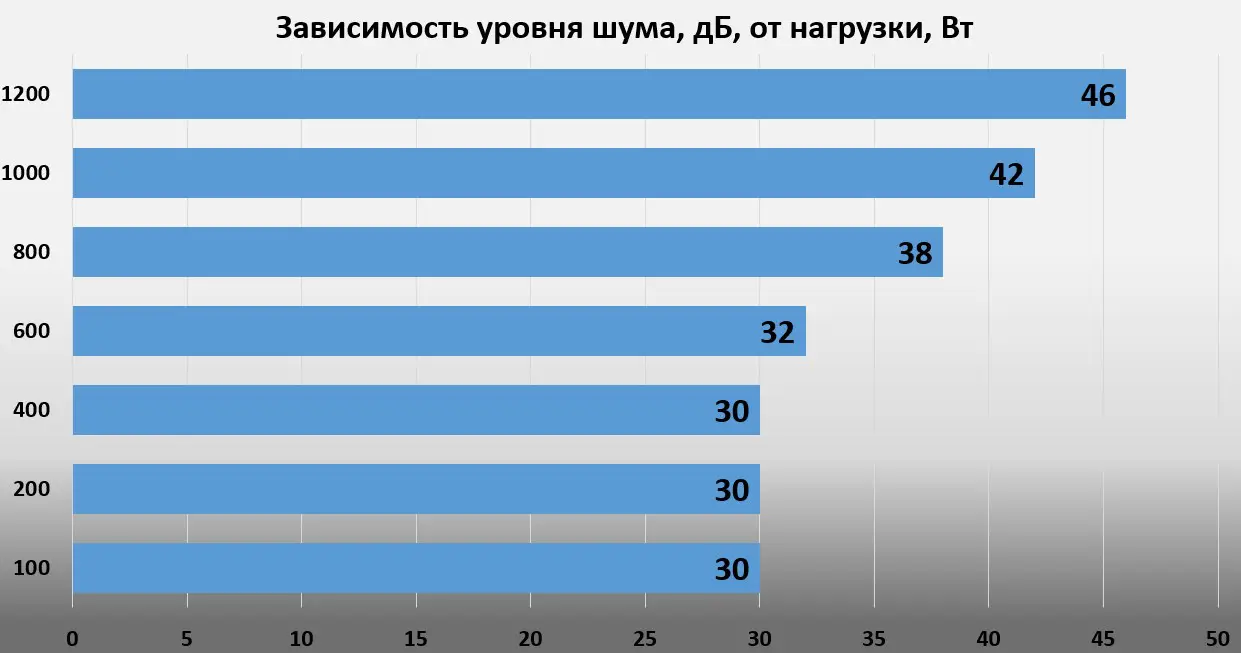

Гибридного режима работы вентилятора нет, он всегда крутится, до нагрузки 600 Вт оставался полностью бесшумным, до нагрузки 900 Вт его работу можно назвать тихой, и только на максимальной нагрузке вентилятор уже хорошо слышно.

Схемотехника

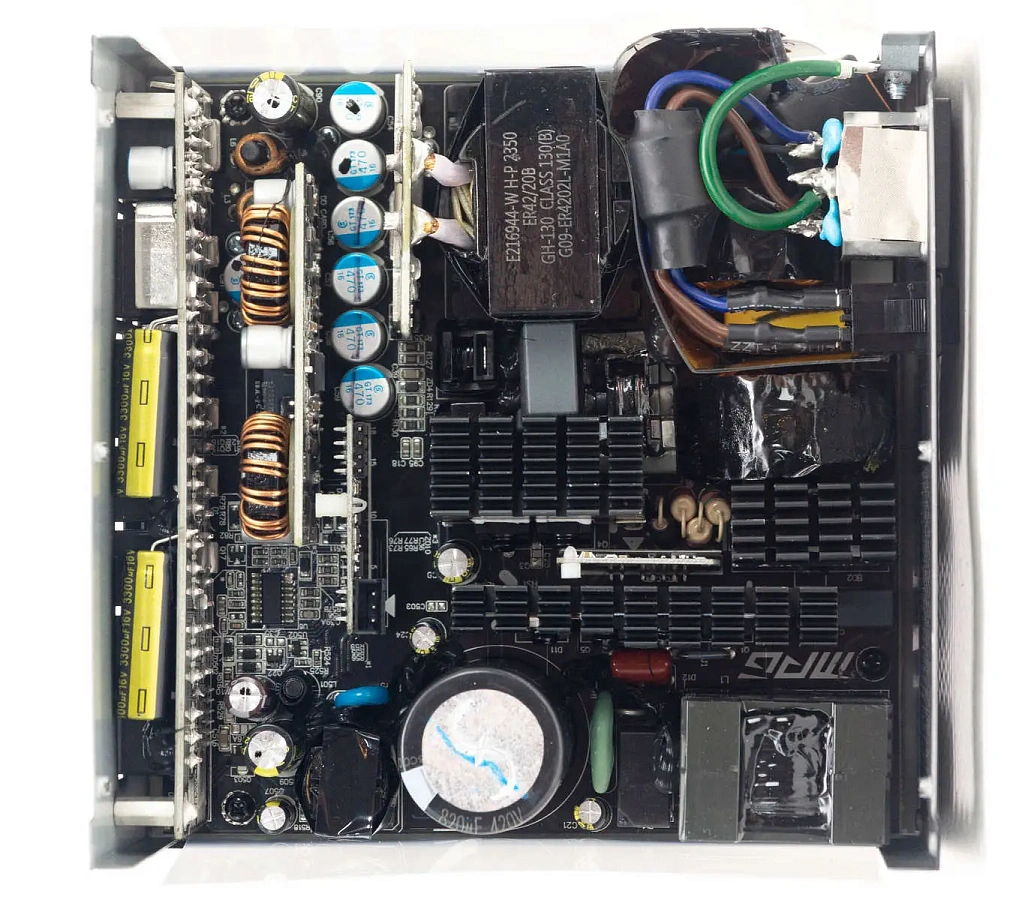

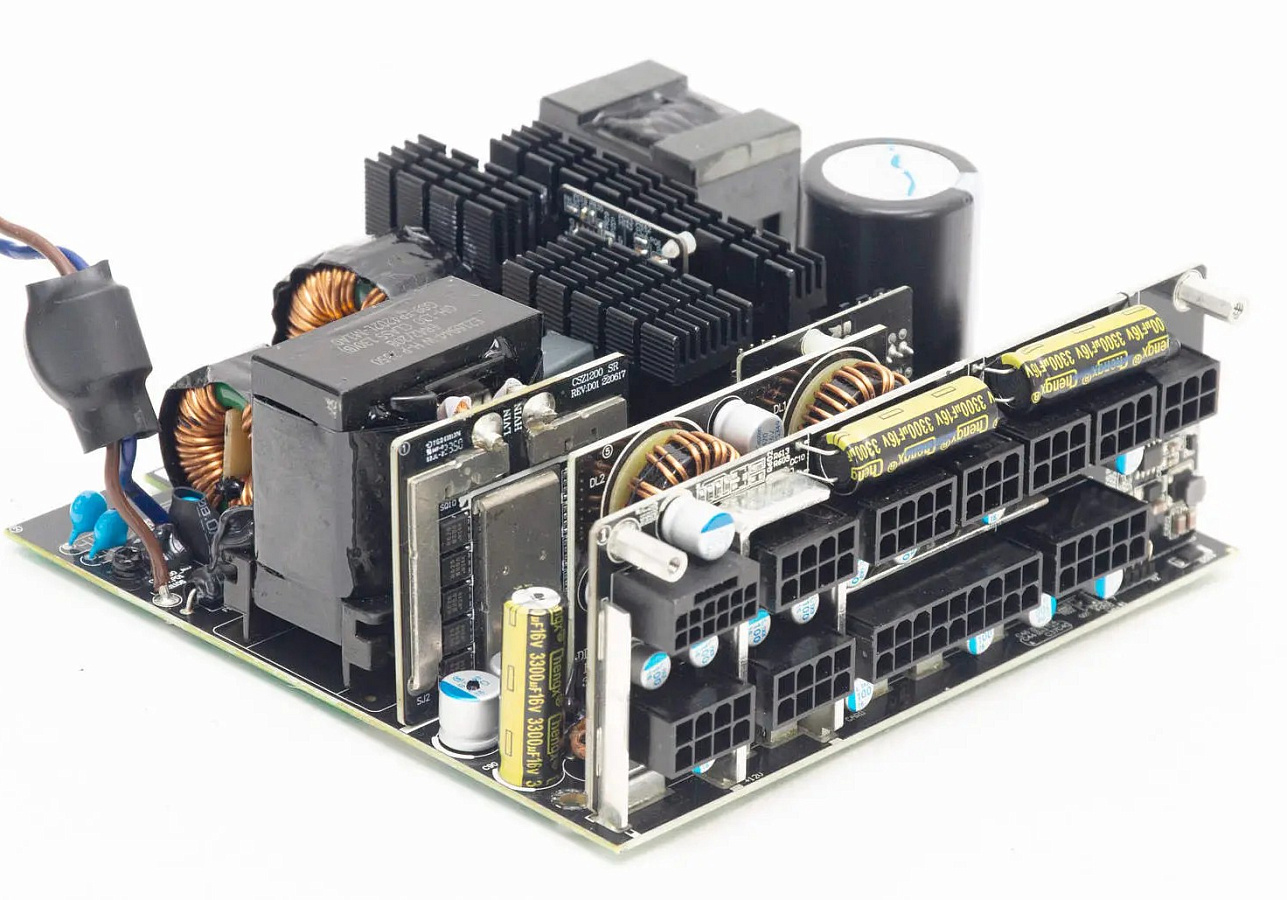

В основе используется ОЕМ-платформа CWT CSZ, хорошо известная и часто встречающаяся в топовых блоках питания с поддержкой АТХ 3.1 и сертификатом Gold у многих брендов.

Используется топология полумоста с LLC преобразователем в первичной части и синхронным выпрямителем с DC-DC преобразователями во вторичной цепи.

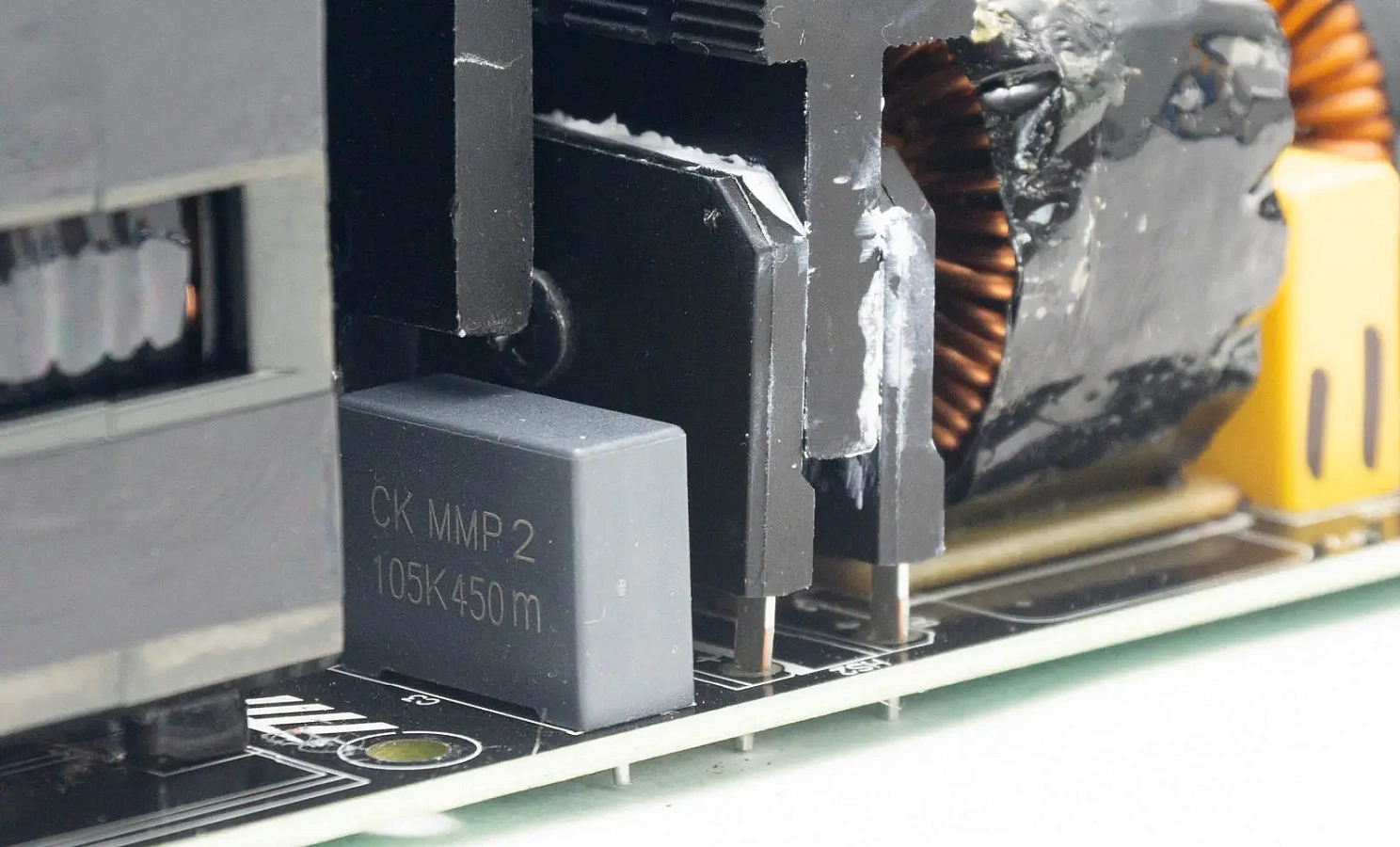

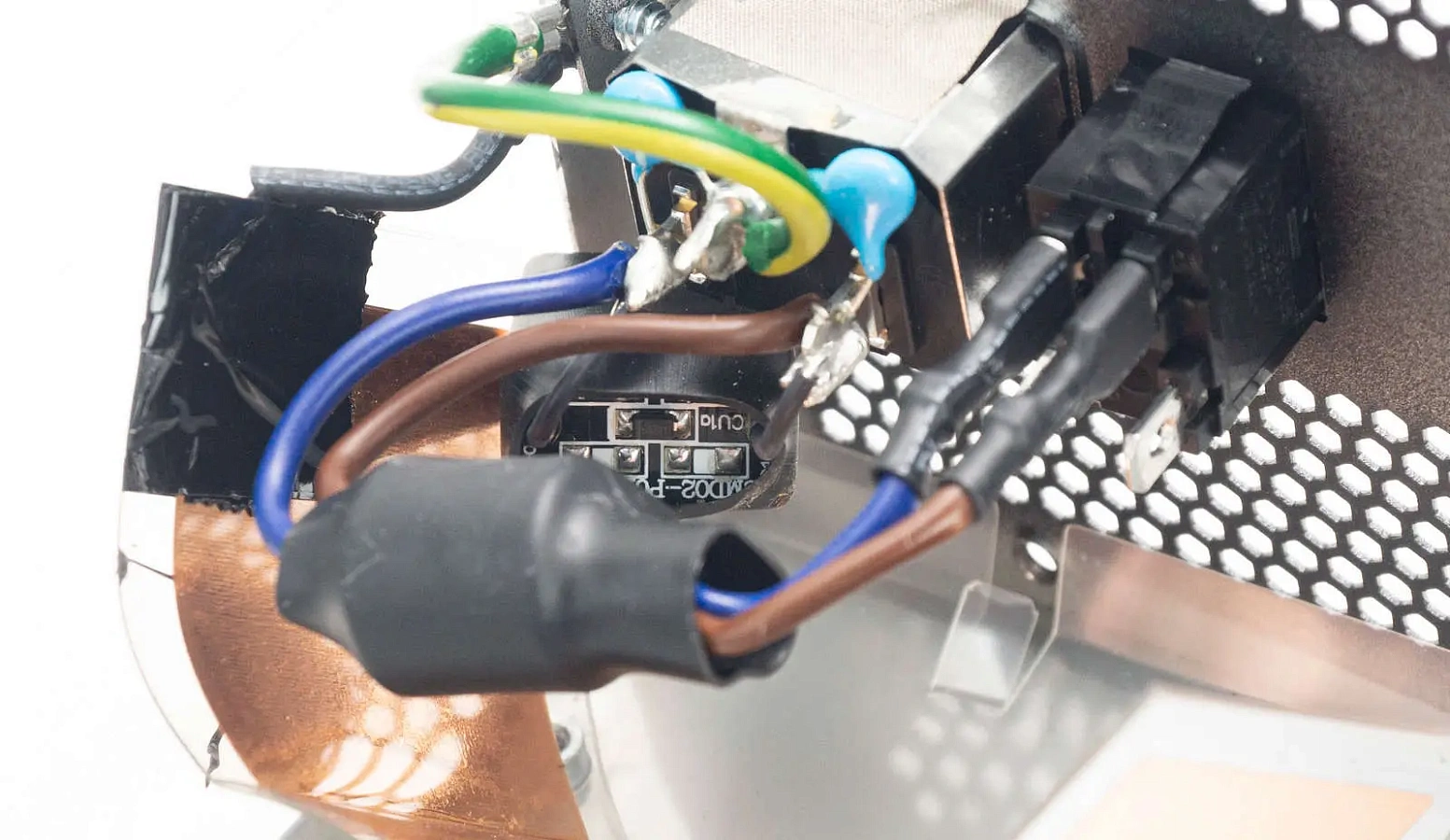

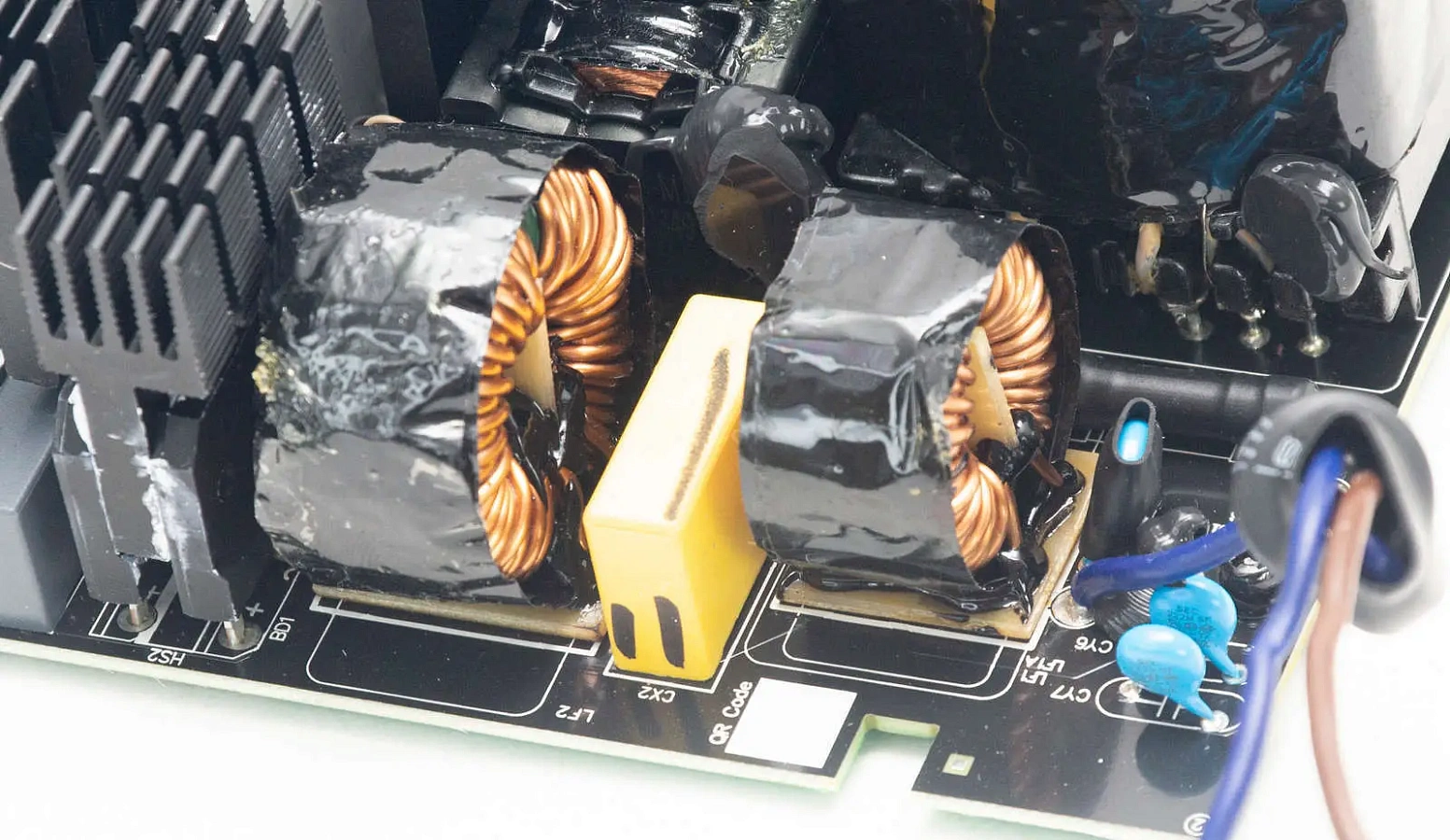

На входе полноценный EMI фильтр: четыре Y-конденсатора, два Х-конденсатор (на том, что подвешен на входной вилке, распаяна схема для разрядки конденсаторов), два крупных дросселя.

Для защиты самого БП установлен плавкий предохранитель, варистор, NTC-термистор с реле.

На отдельном радиаторе две диодных сборки выпрямителя GBJL2506 (600В, 25А).

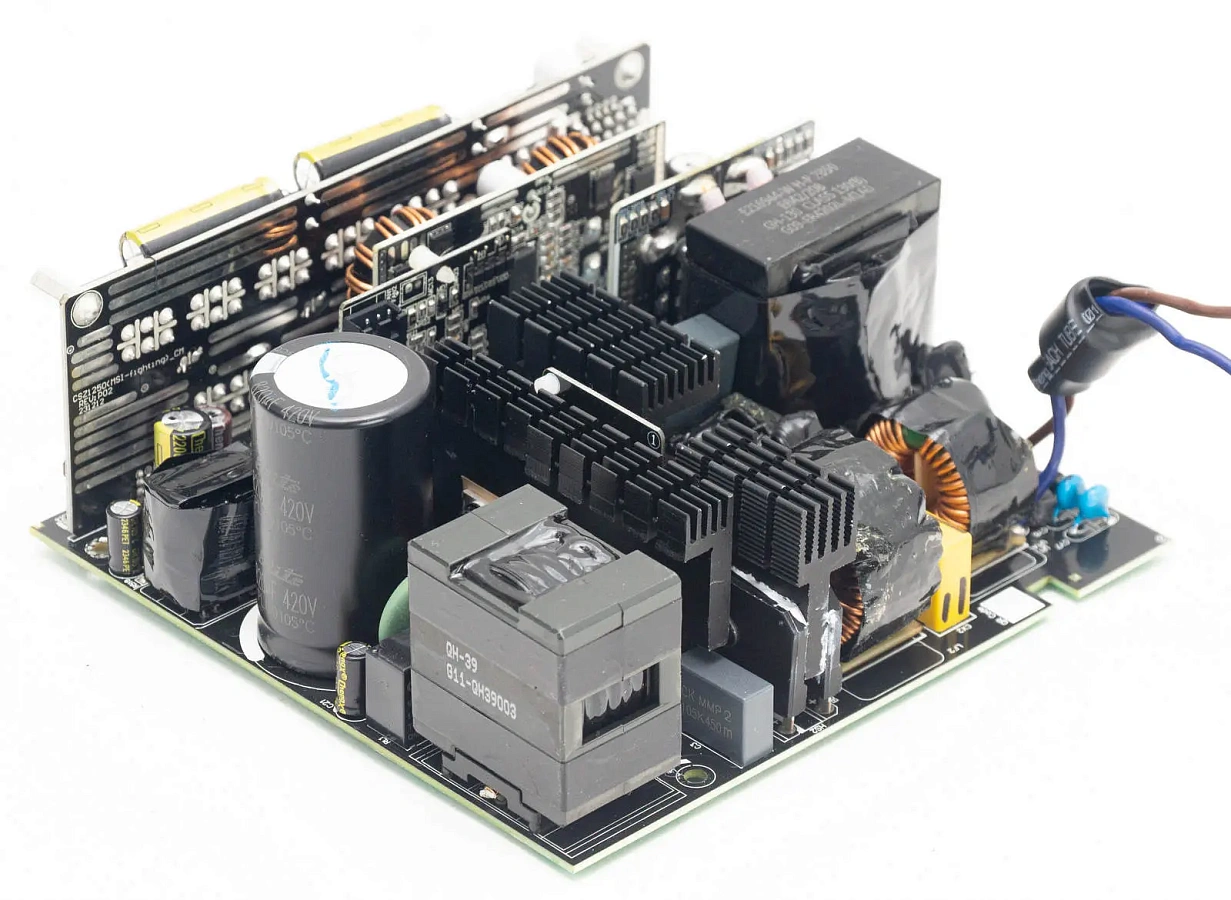

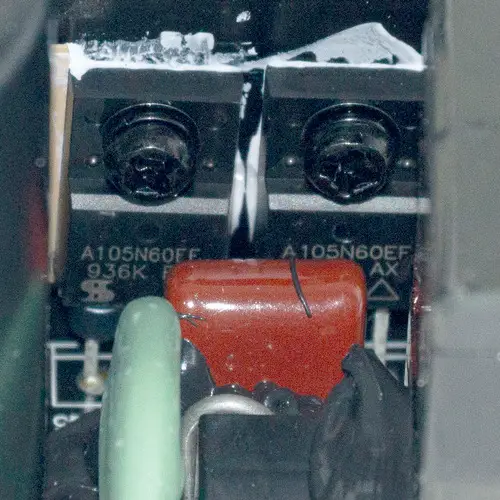

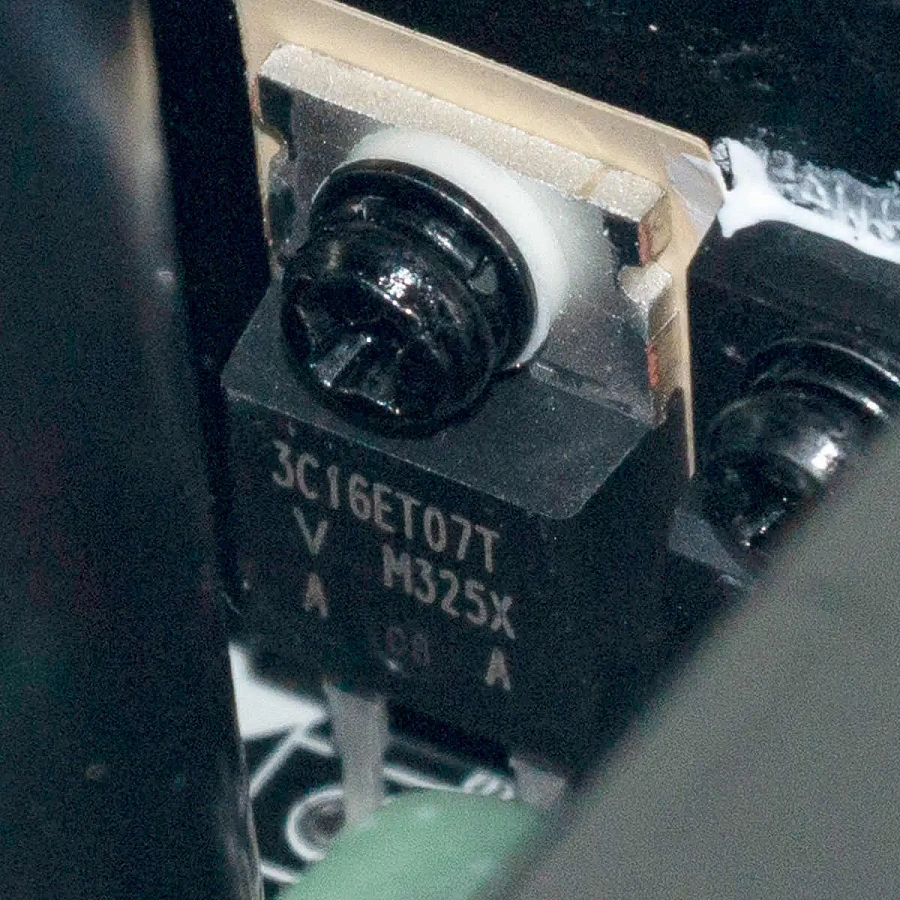

Следующий радиатор с элементами APFC: три мосфета Vishay SIHA105N60EF (600В, 12А) и диод Vishay 3C16ET07T (650В, 16А).

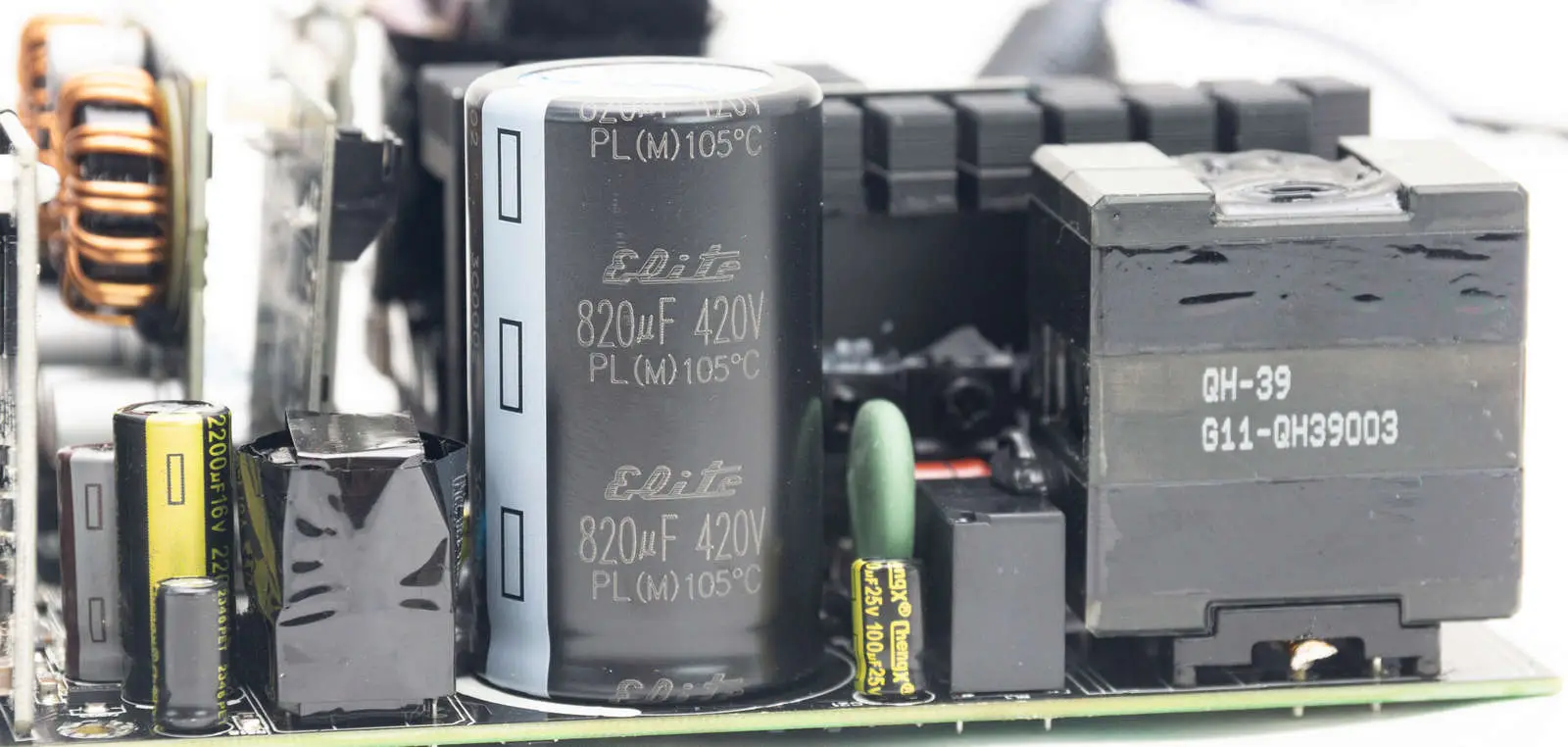

Высоковольтный конденсатор установлен Elite (420В, 820мкФ, 105°C). Мы ожидали увидеть хотя бы Teapo (в других обзорах он фигурирует), но в нашем экземпляре именно Elite.

На следующем радиаторе два мосфета преобразователя, маркировка не видна, но скорее всего те же Vishay, что и в APFC.

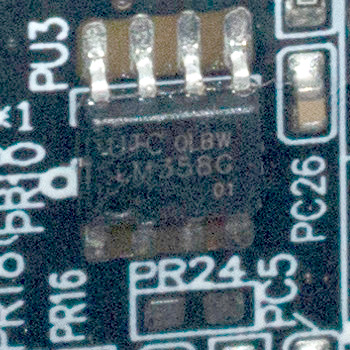

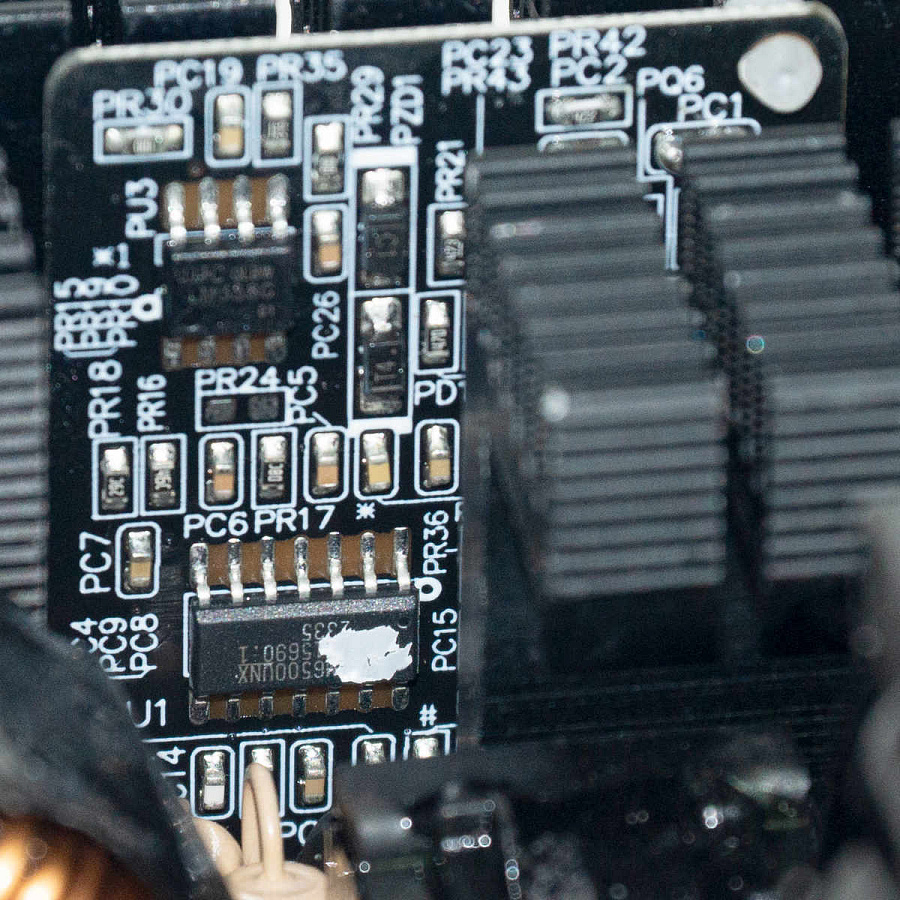

Между радиаторами вертикальная плата, закрытая пластиковой вставкой. На ней контроллер APFC - Champion CM6500UNX, двухканальный операционный усилитель LM358G, и мосфет SPN500, отвечающий за коррекцию питания в дежурном режиме в обход APFC.

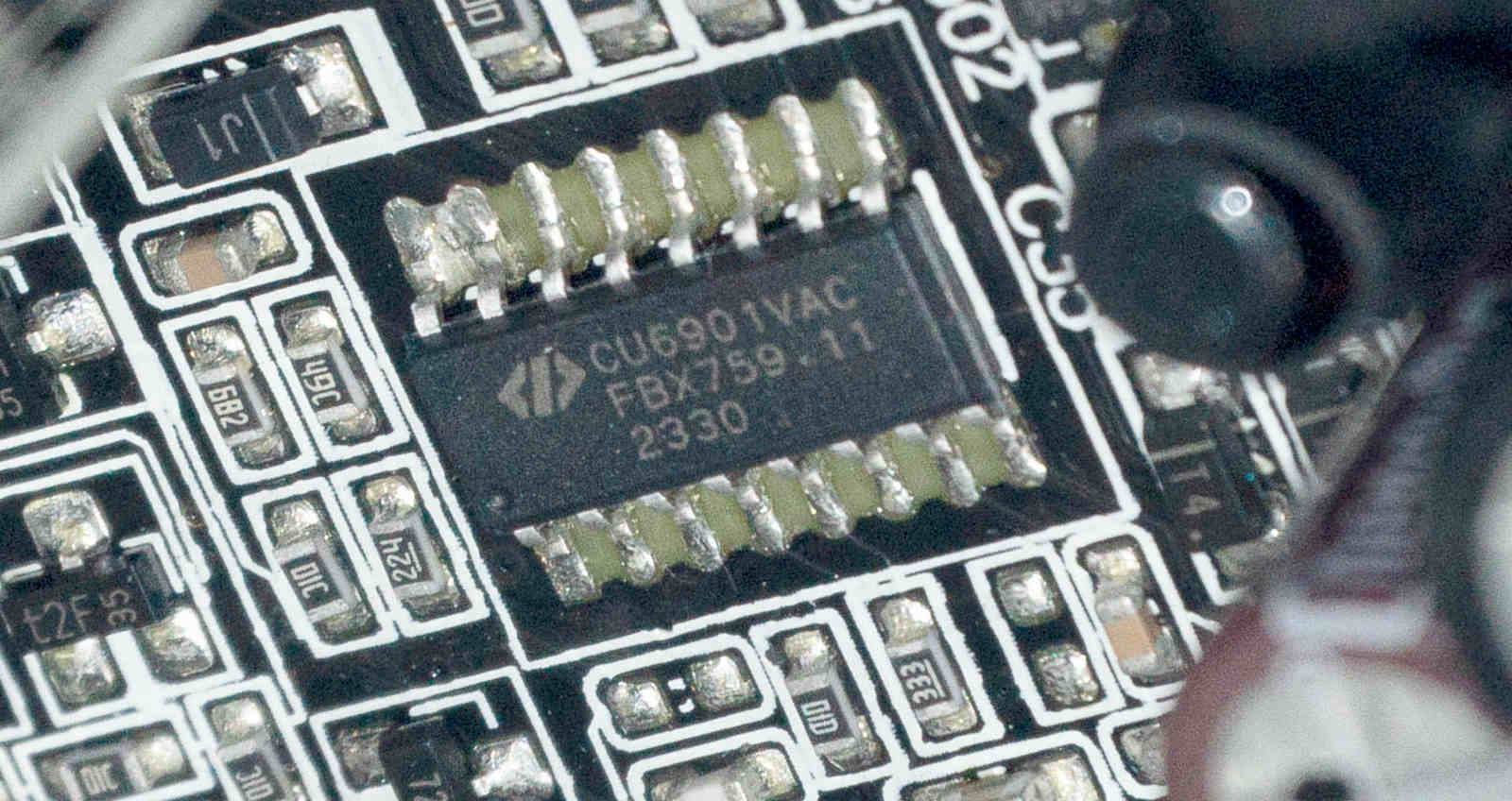

Контроллер преобразователя CU6901VAC расположен на основной плате.

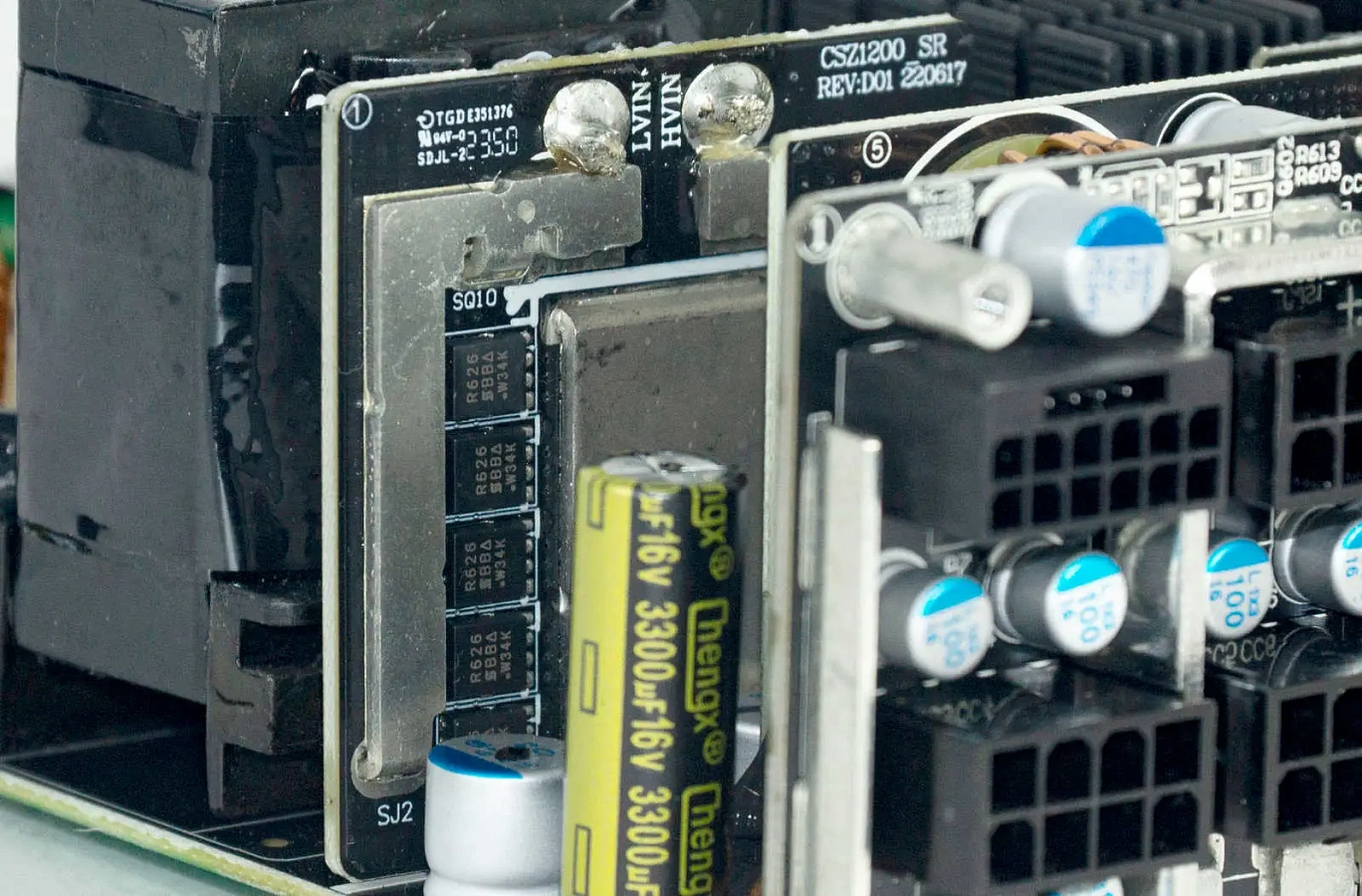

Питание от основного трансформатора напрямую идет на вертикальную плату с десятью мосфетами Vishay R626 (60В, 100А). Тепло от них отводится через текстолит радиаторами на самой плате.

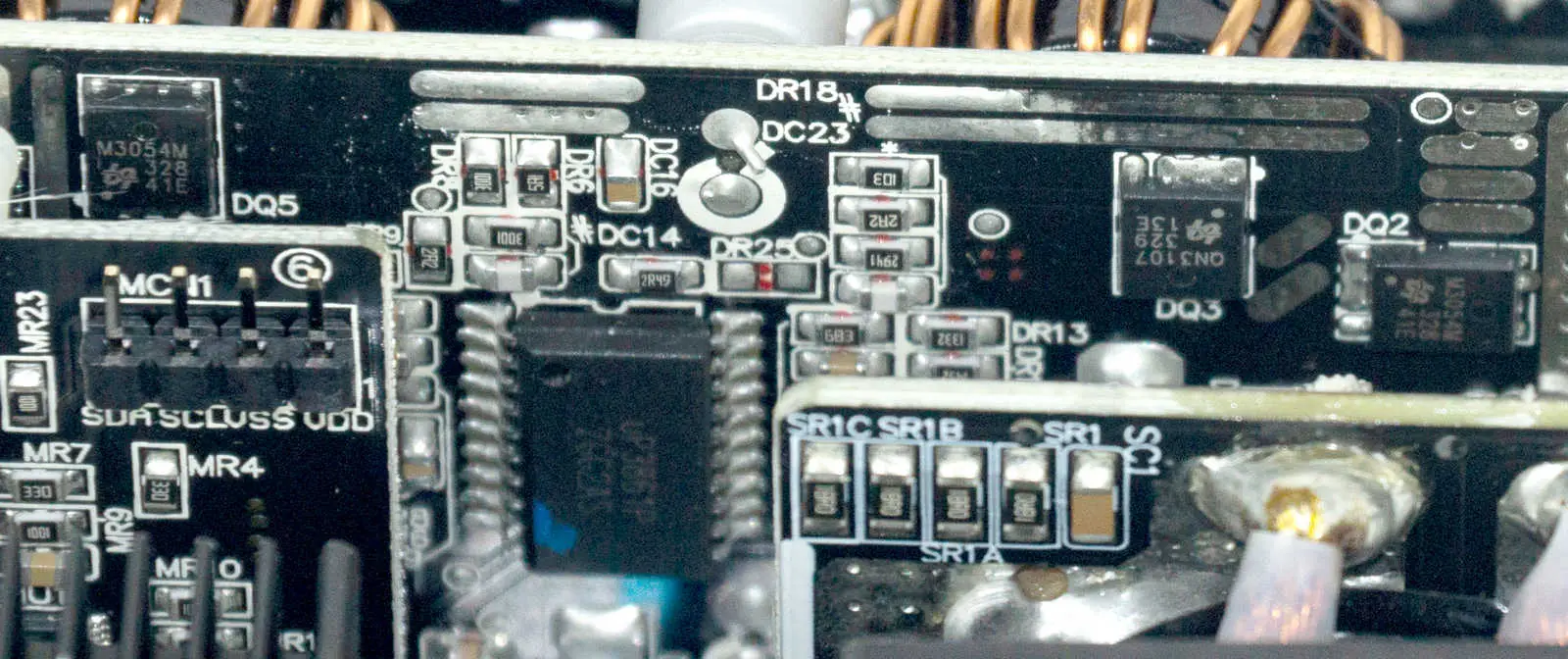

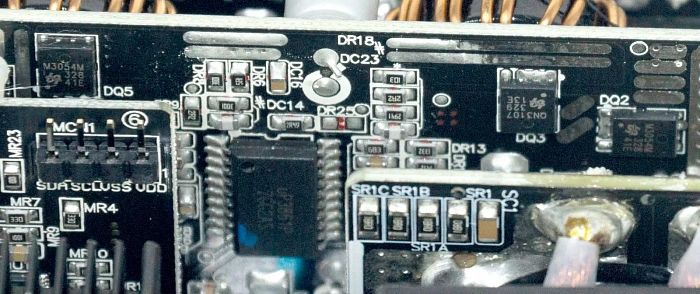

За ней ещё одна вертикальная плата с DC-DC преобразователями. На ней два мосфета UBIQ QM3054M6 (30В, 75А), два UBIQ QN3107M6N (30В, 118А) и контроллер uP3861P.

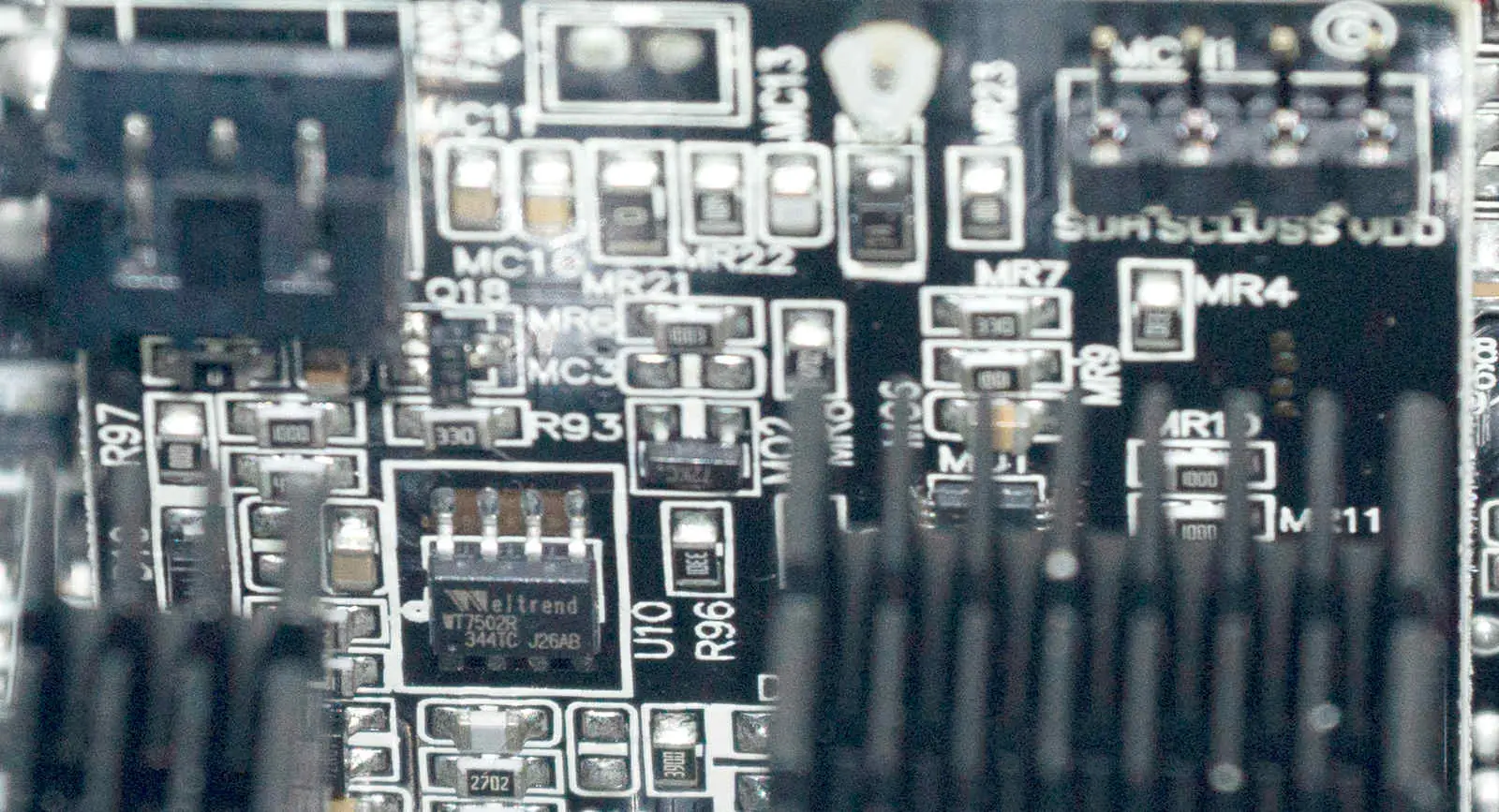

На вертикальной плате, к которой подключается вентилятор, находится супервизор Weltrend WT7502R, отвечающий за защиту БП.

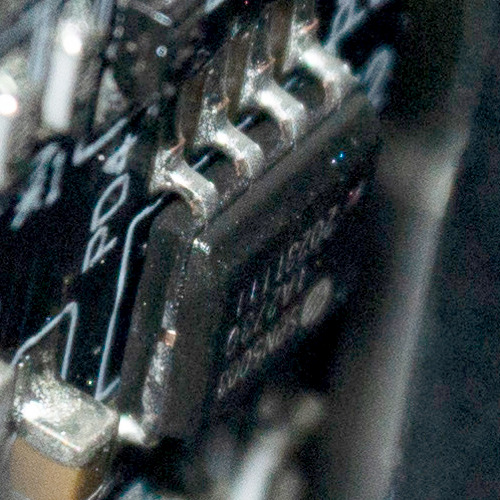

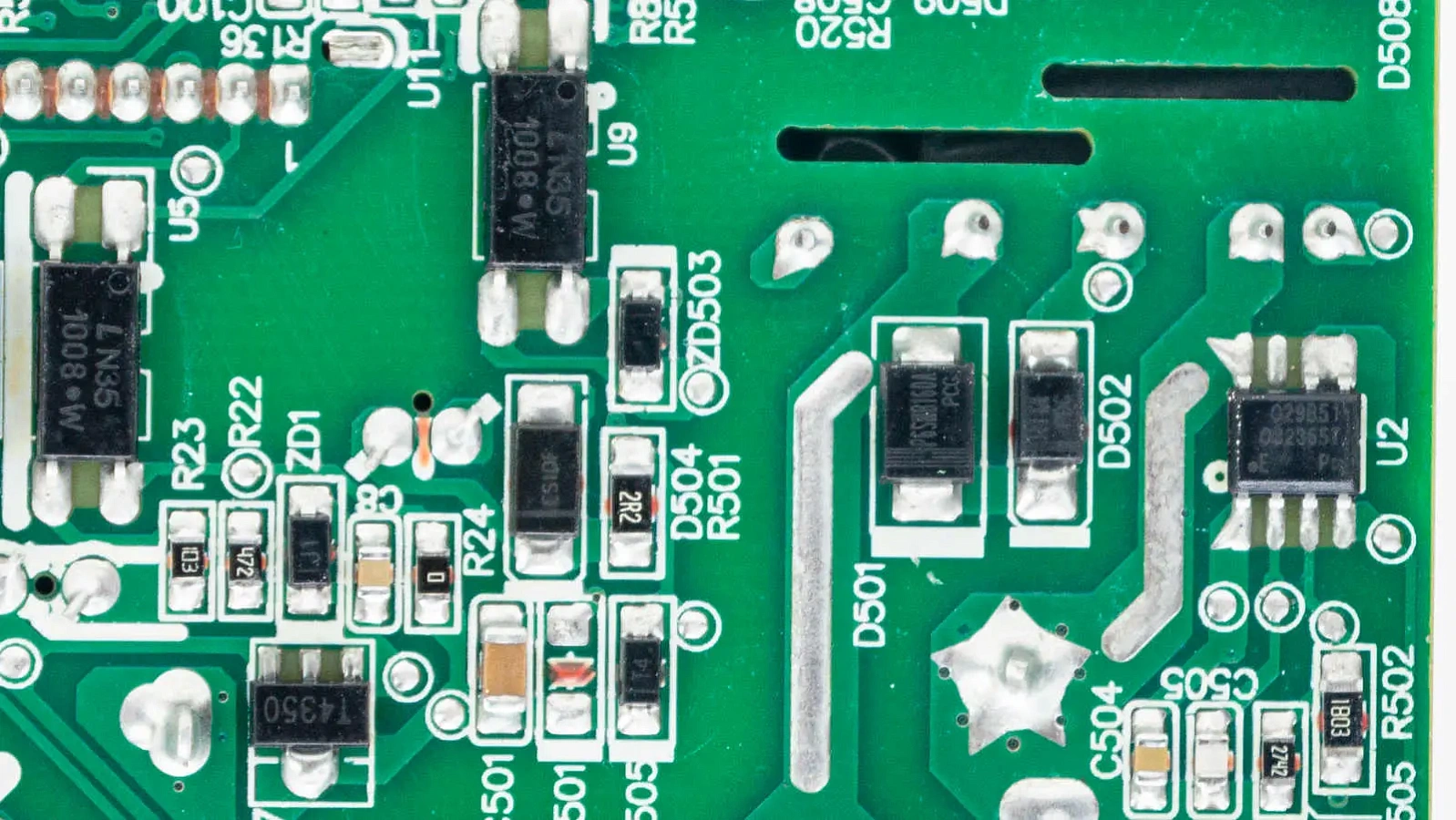

ШИМ-контроллер дежурного питания распаян с обратной стороны платы, маркировка OB2365T

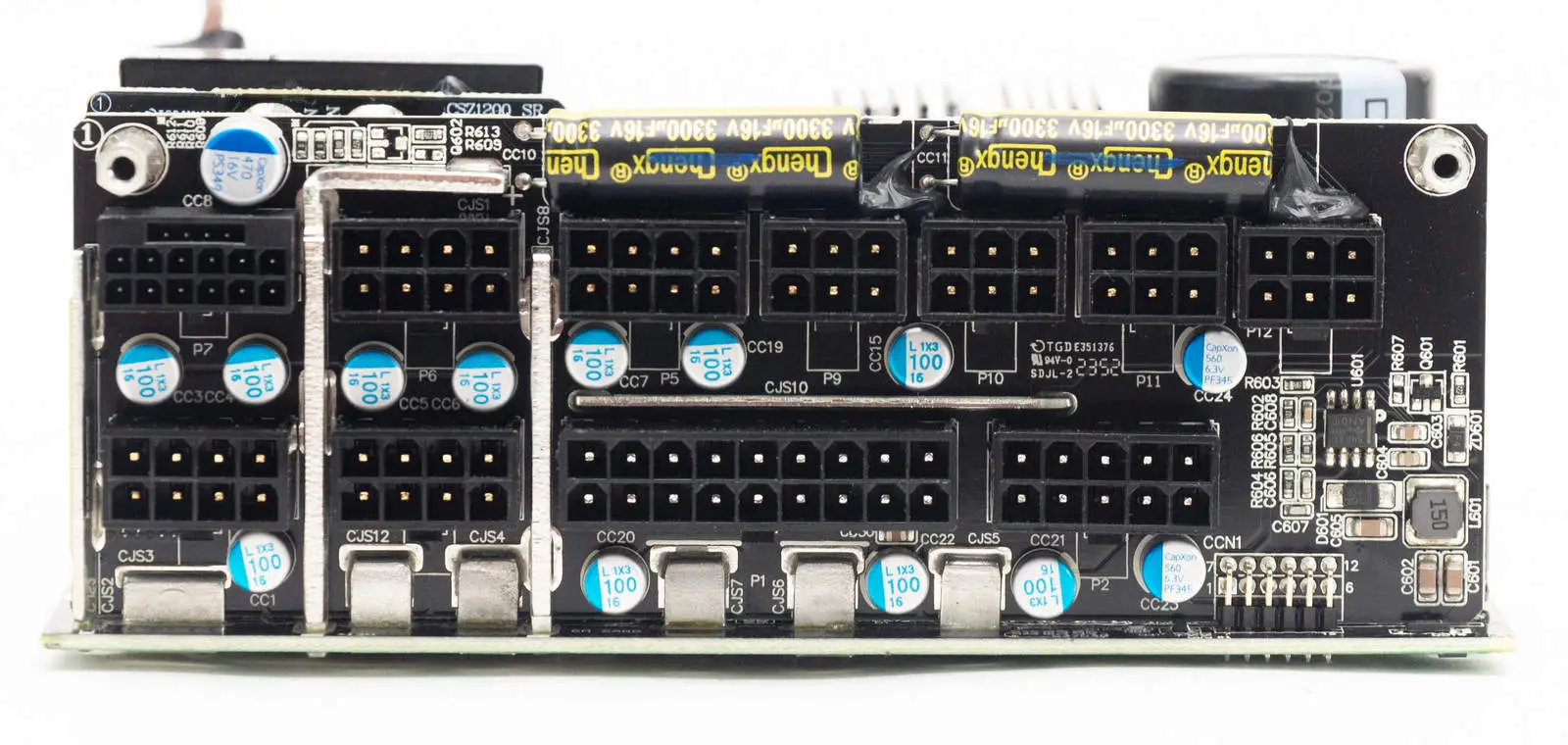

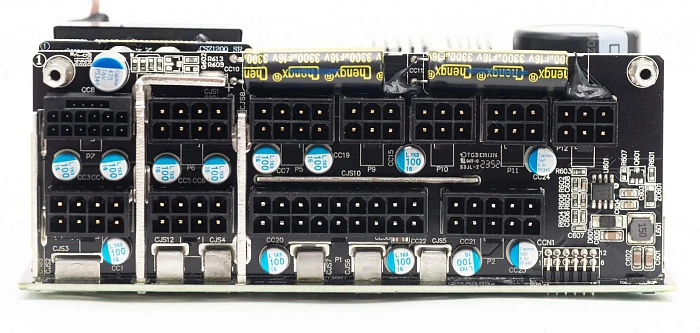

В фильтрах на выходе полимерные CapXon и электролитические конденсаторы ChengX, большая часть на модульной плате. Также на плате микросхема TPS54231 отвечающая за канал 5VSB.

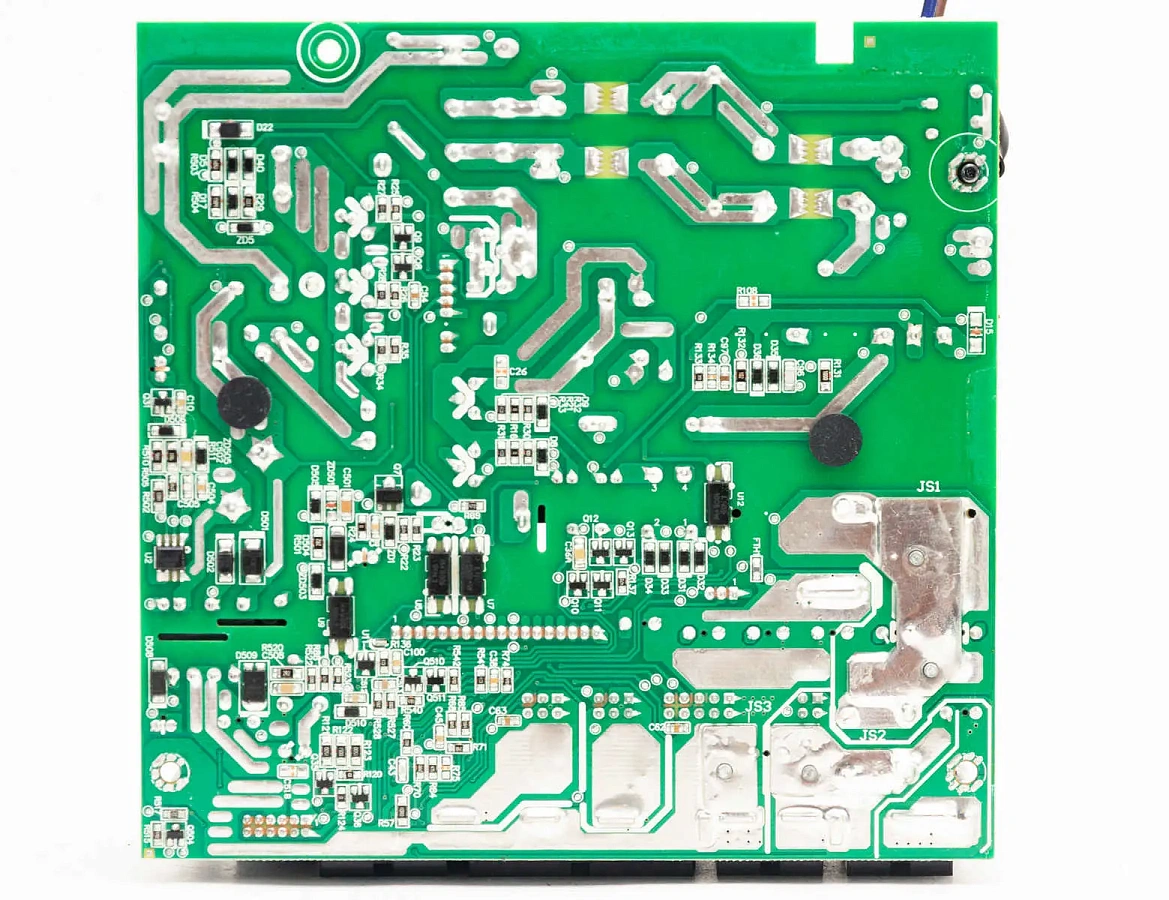

С обратной стороны платы множество SMD элементов, дорожки усилены припоем. Качество монтажа и пайки хорошее.

Тестирование

Тестовый стенд на основе электронных нагрузок, позволяющий нагружать линию +12 В с плавным повышением мощности. Линии +3.3 В и +5 В подключались также к электронным нагрузкам, но меньшей мощности.

По требованиям стандарта ATX 3.1 отклонения по линии +12 В должно укладываться в диапазон от +5% до -7%, что соответствует значениям от +11.16 до +12.6 В.

Современные блоки питания с сертификатом 80 PLUS Gold чаще всего укладываются по отклонениям на значение в 1-2 %, но чем выше мощность, тем отклонения могут быть больше, до 3%.

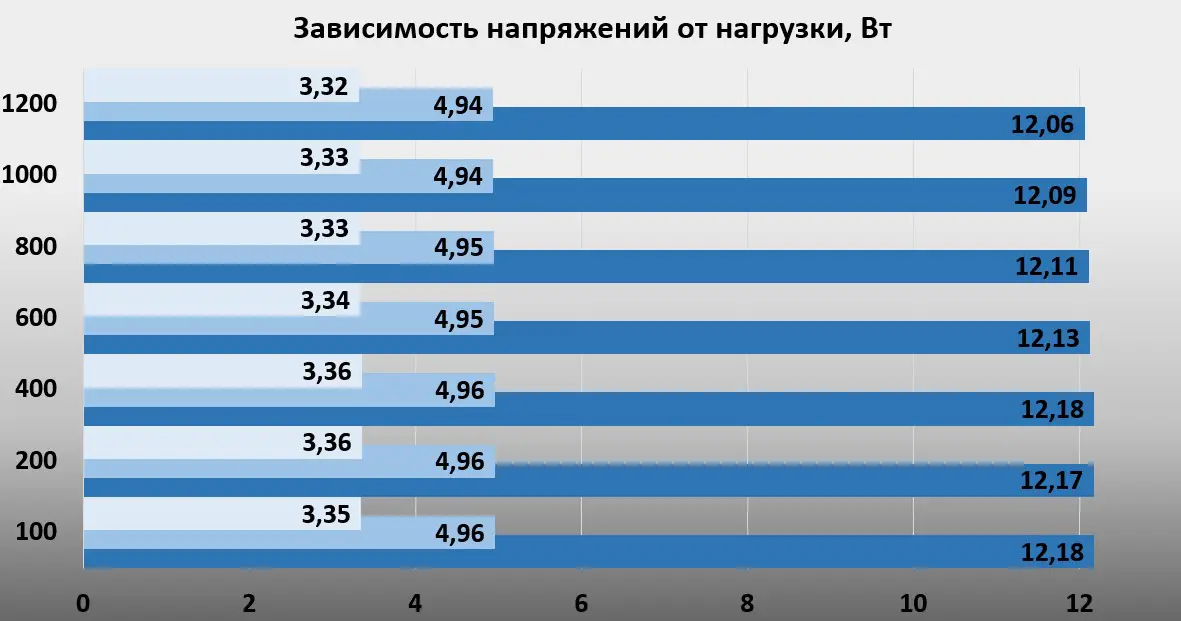

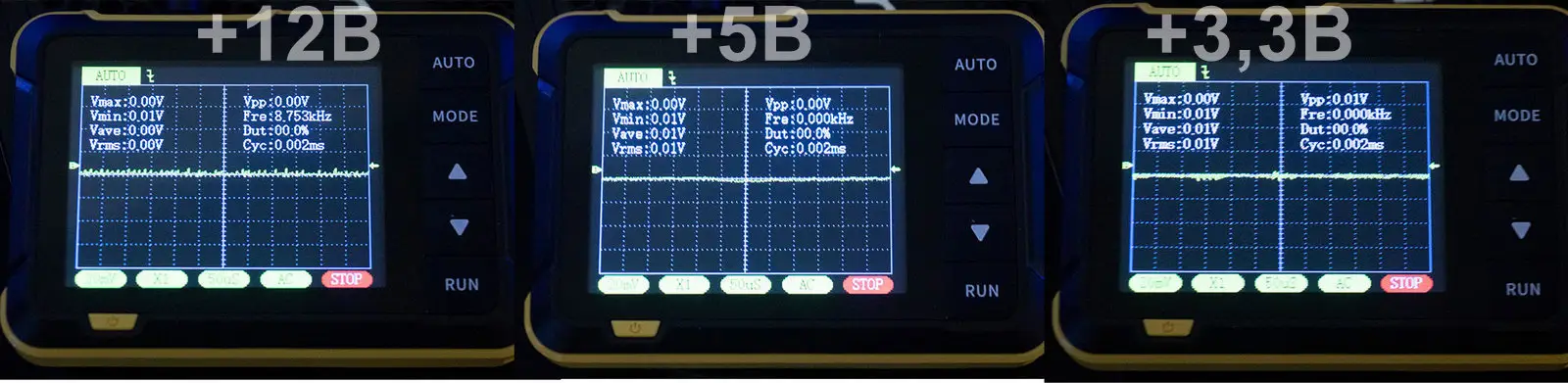

Линия +12В изначально завышена немногим более 2% и не проседает ниже номинала.

Линия +5В занижена менее 1% и проседает незначительно, всего на 0,02В.

Линия +3,3В изменяется также всего в пределах ±1%.

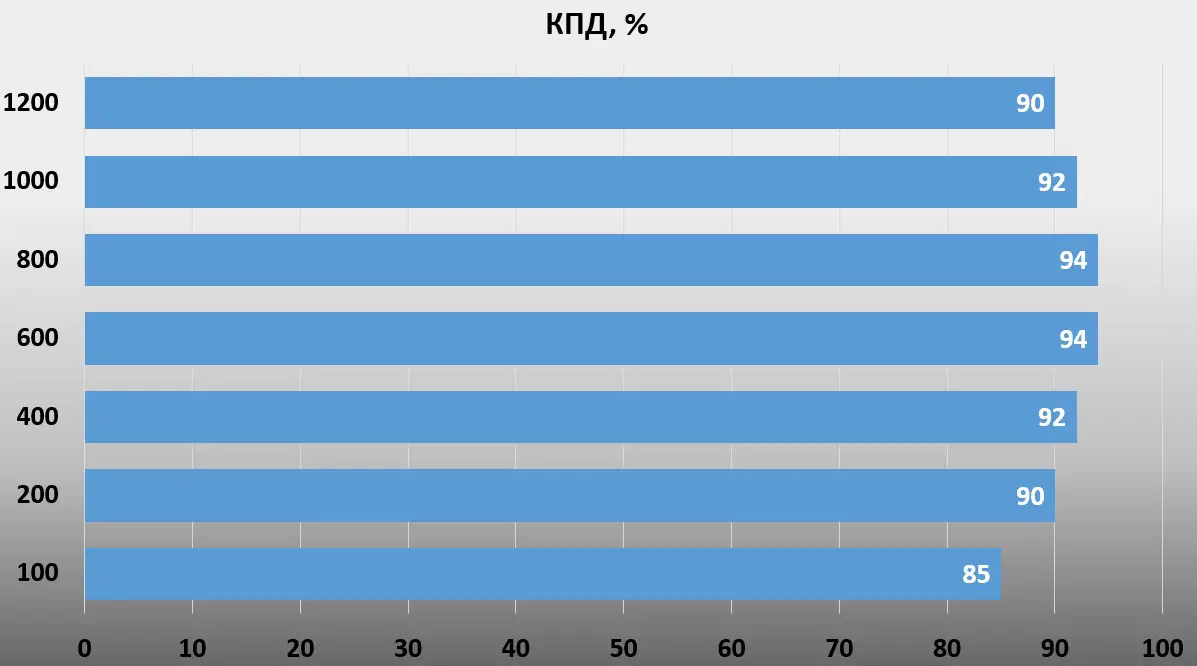

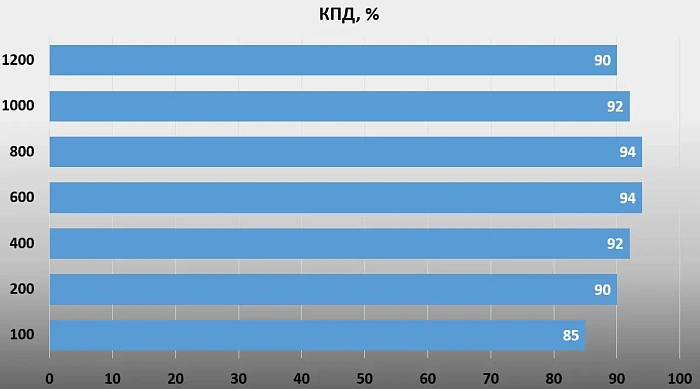

Значения КПД, соответствующие сертификату 80 PLUS Gold для сетей 230 В (EU Internal Non-Redundant), должны быть не менее 90%, 92% и 89% при нагрузке 20%, 50% и 100% от номинальной мощности БП.

По уровню энергоэффективности блок питания полностью вписывается в стандарт, даже с небольшим запасом.

Пульсации по стандарту ATX не должны превышать значения 120 мВ для линии +12 В и 50 мВ для линий +5 В и +3,3 В.

По линиям +12В и +5В пульсации ниже 10 мВ, и только линия +3,3В демонстрирует 10 мВ.

Конкуренты

Модели блоков питания этой мощности имеются практически у всех брендов, и большинство вариантов также базируются на платформе CWT CSZ:

• ADATA XPG CORE REACTOR II 1200 GOLD
• DEEPCOOL PX1200G
• MONTECH TITAN GOLD 1200
• Thermaltake Toughpower GF3 1200W

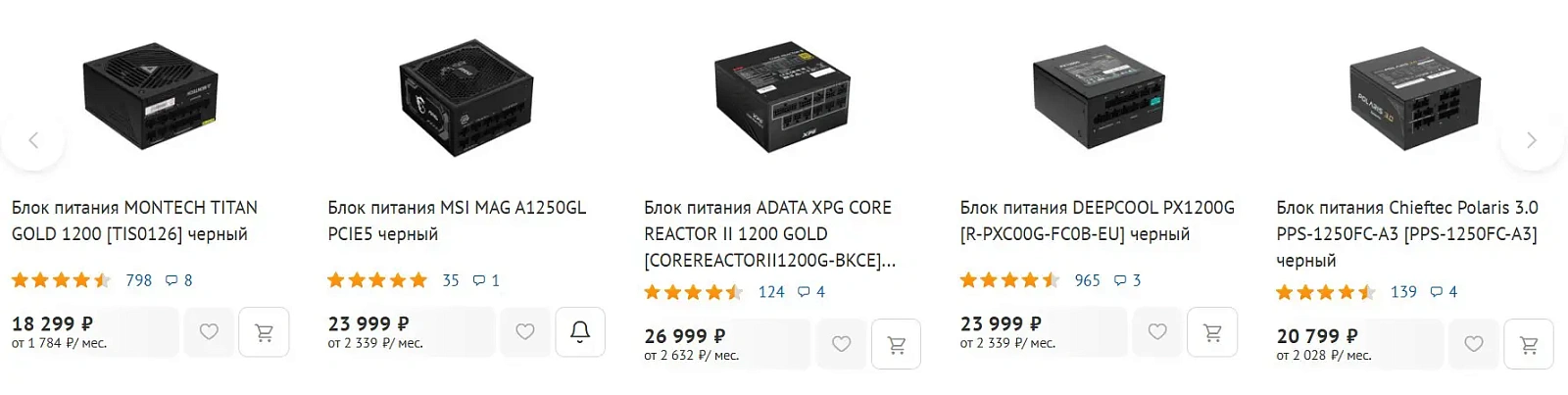

Но даже у более дешевого MONTECH TITAN GOLD 1200 установлены японские конденсаторы.

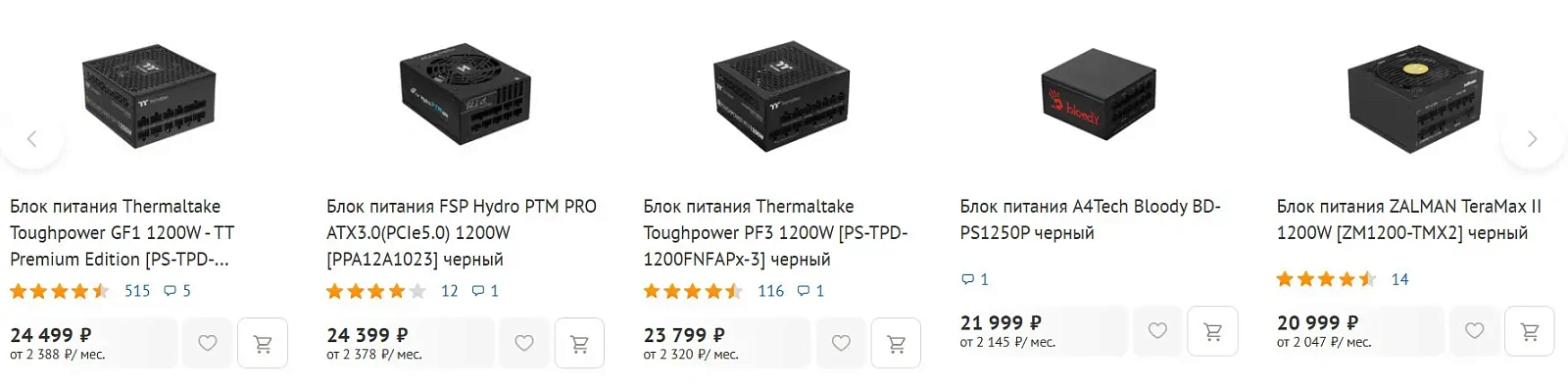

Именно из-за конденсаторов конкурировать с моделями одного ценового диапазона будет проблематично, скорее MAG A1250GL является конкурентом для моделей стоимостью ±20 000 рублей.

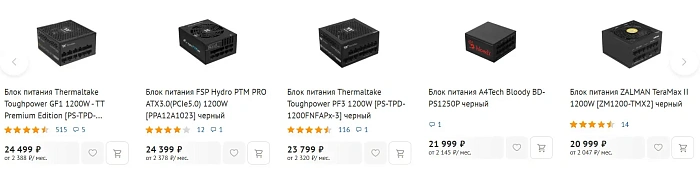

Chieftec Polaris 3.0 1200W

ZALMAN TeraMax II 1200W.

Заключение

Блок питания MSI MAG A1250GL PCIE5 собран на известной и проверенной платформе, имеет отличные нагрузочные характеристики, стабильные напряжения, высокую энергоэффективность, и низкие пульсации.

Имеется поддержка разъема 12V-2x6, в комплекте соответствующий кабель с яркими коннекторами для визуализации плотного подключения на 600 Вт. Вентилятор почти на всем диапазоне нагрузки можно назвать тихим, кроме работы на максимальной мощности.

Для удешевления стоимости продукта, производитель сэкономил на конденсаторах и мосфетах, но в реальности этой самой низкой стоимости мы не видим, в продаже данная модель появилась по цене идентичной с конкурентами собранными на точно такой же платформе, но без экономии на конденсаторах и с транзисторами  Infineon. В разных партиях A1250GL комплектуется или конденсаторами Teapo, что более предпочтительно, или Elite, как в нашем экземпляре.

Поэтому соотношение цены и качества у данной модели видится не оптимальным, при этой стоимости и при наличии более интересных моделей у конкурентов, мы не можем рекомендовать его к покупке, а вот значительное снижение стоимости делает эту модель уже более привлекательной.
