Обзор и тест системы охлаждения MSI MAG CoreLiquid I240 White

В линейке комплектующих под брендом MSI уже не первый год прочно закрепились системы жидкостного охлаждения. Они доступны в различных вариантах исполнения во всех линейках от производительных и игровых до премиум решений. В рамках обзора рассмотрим одного из представителей серии MAG, разработанной для тех, кто ценит удобство исполнения, простоту подключения, а также дизайн, подходящий под разные стили рабочих мест — систему жидкостного охлаждения типа "всё в одном" MSI CoreLiquid I240 в модном белом цвете.

Спецификация

Упаковка и комплектация

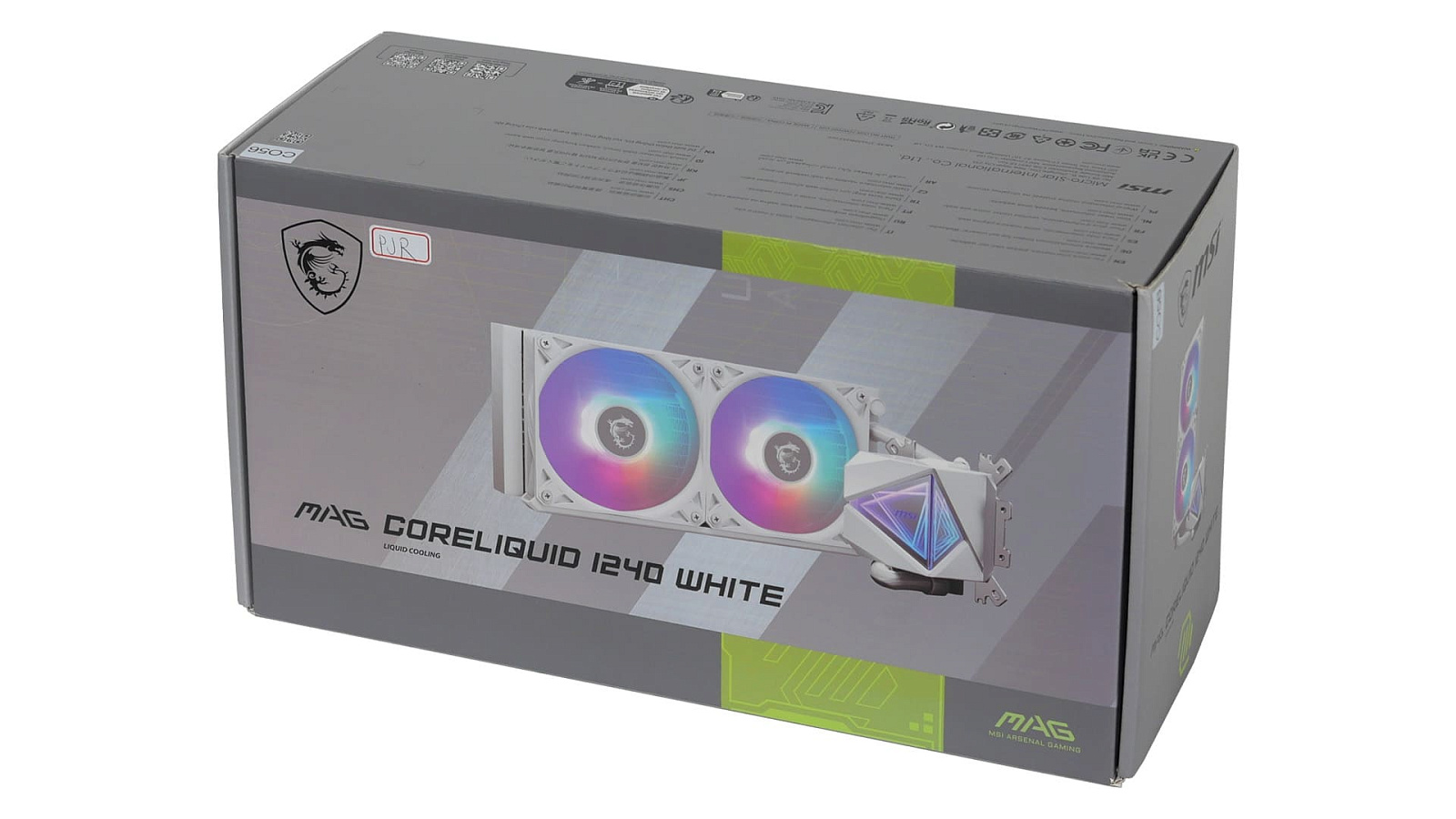

Система охлаждения MSI MAG CoreLiquid I240 продаётся в относительно небольшой картонной коробке серого цвета с привлекающим внимание фотореалистичным изображением компонентов с включенной подсветкой. Боковые грани упаковки традиционно отведены под описание технических характеристик, схемы с габаритами отдельных блоков и служебную информацию.

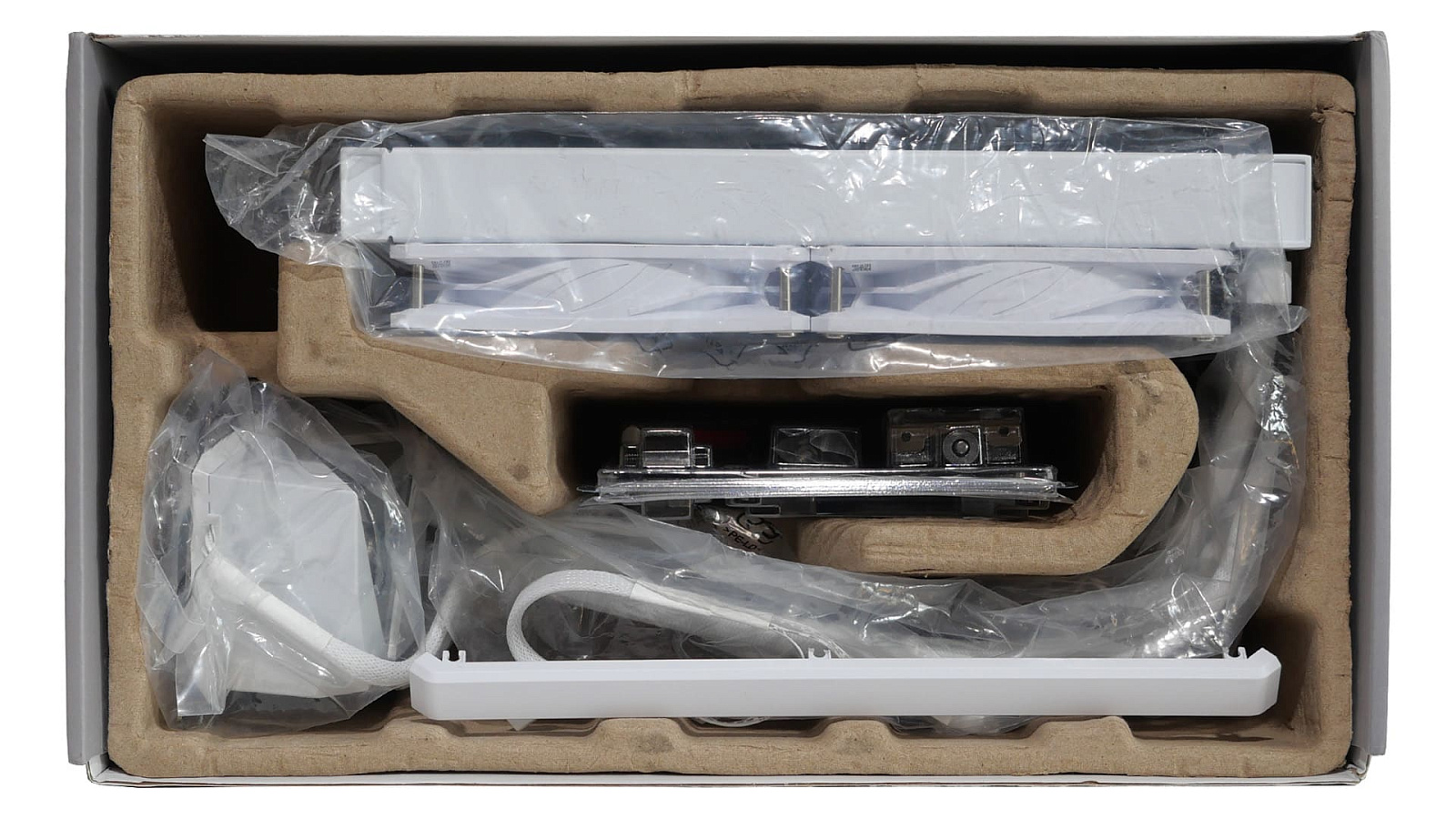

Внутри коробки вложен поддон с формованными отсеками, в которых отдельные блоки системы охлаждения защищены от повреждений на время транспортировки. Как показывает многолетний опыт, такой защиты достаточно для сохранения товарного вида даже при международных перевозках при Интернет-заказах из маркетплейсов разных стран.

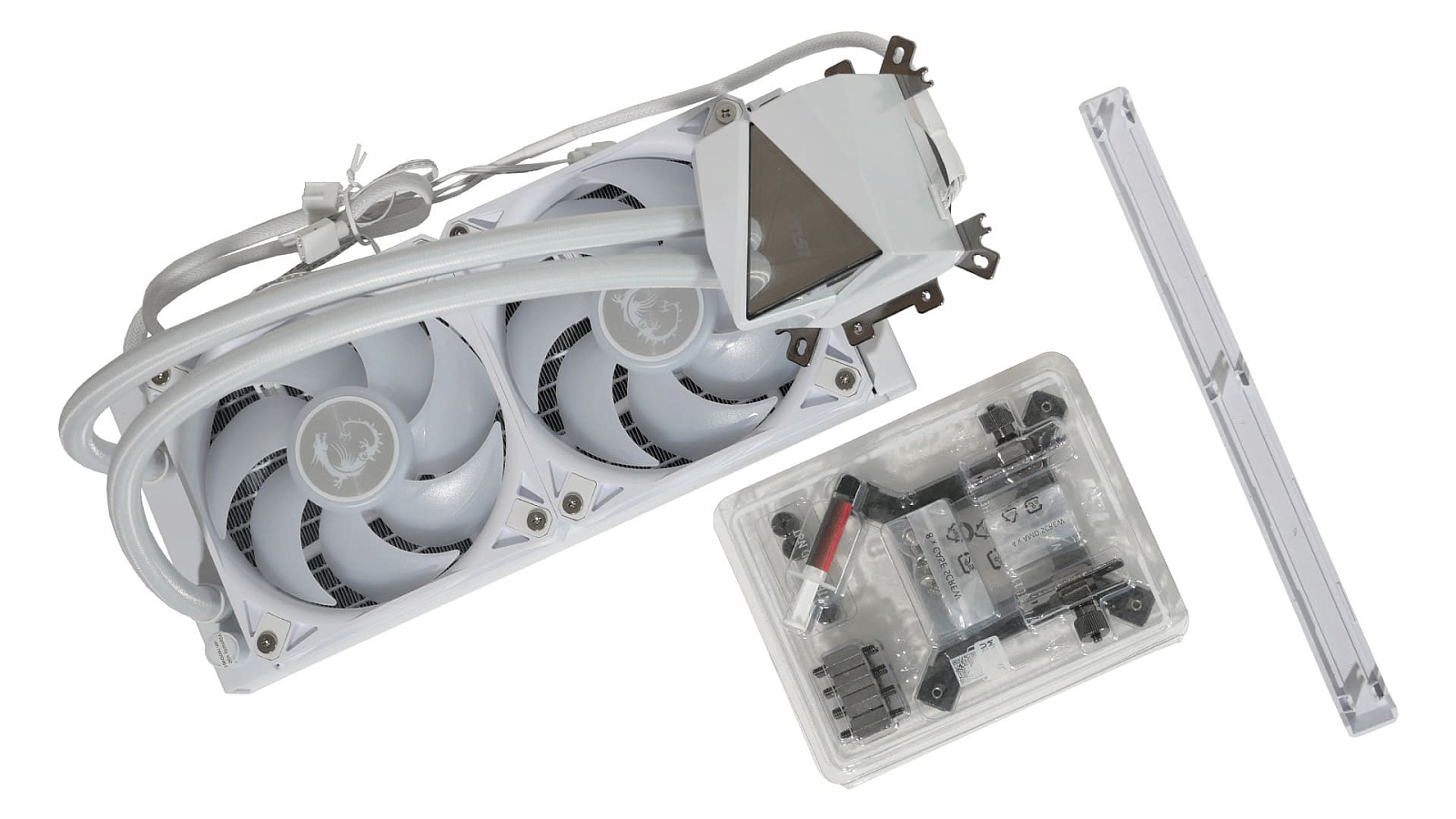

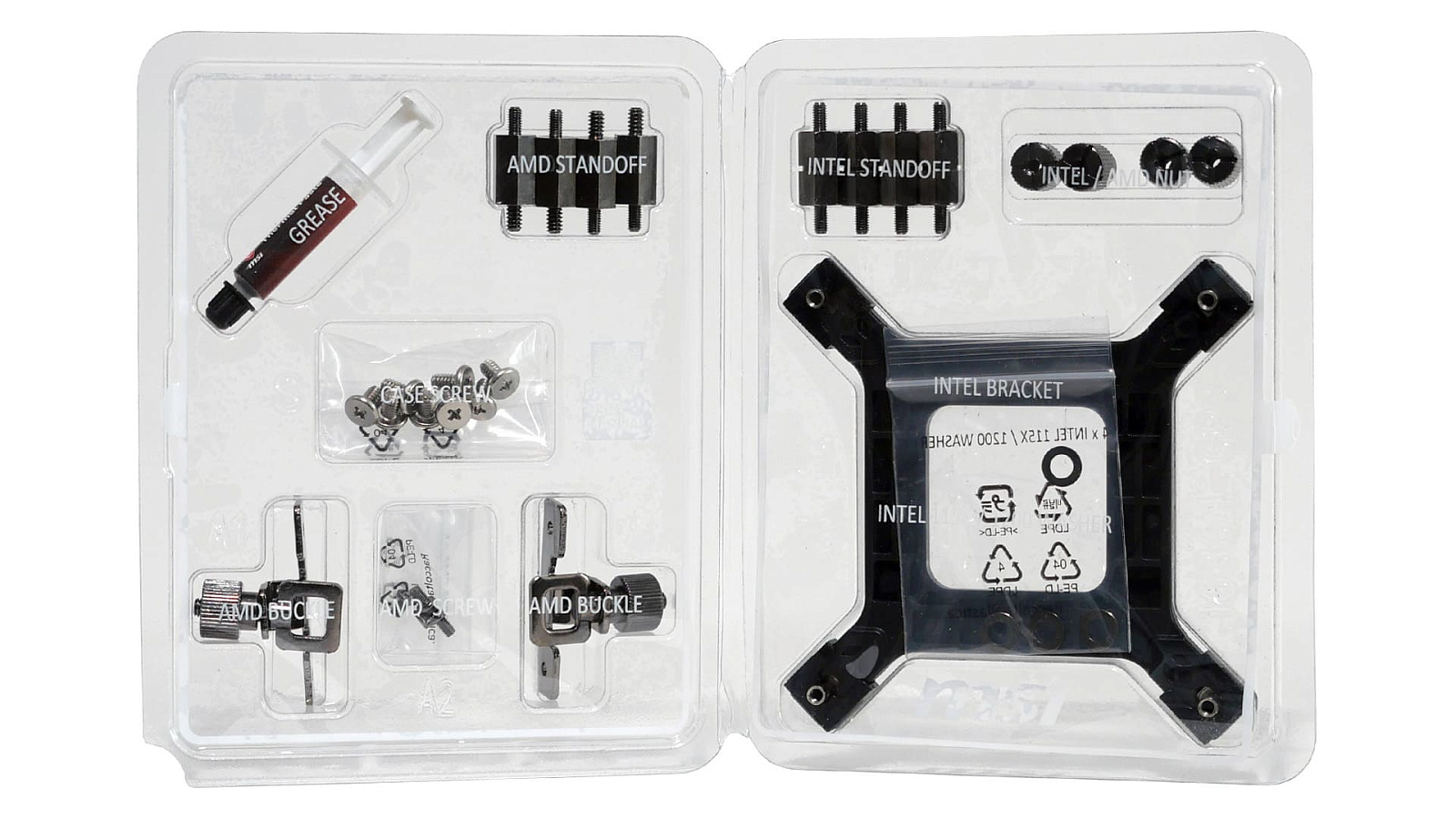

Система охлаждения идёт в уже предварительно собранном виде и в отличие от большинства конкурентов требует минимум усилий по сборке, так как вентиляторы уже прикручены к радиатору и на водоблоке стоит одна из рамок для сокетов. Комплектный крепёж и аксессуары собраны в удобный блистер, состоящий из двух половинок, раскрываемых как книжка. В каждой из них собраны необходимые крепления для сокетов AMD или Intel. Также с MSI MAG CoreLiquid I240 прилагается боковая пластиковая планка для создания более аккуратного вида собранной системы.

Полный список компонентов в комплекте MSI MAG CoreLiquid I240:

Внешний вид и особенности конструкции

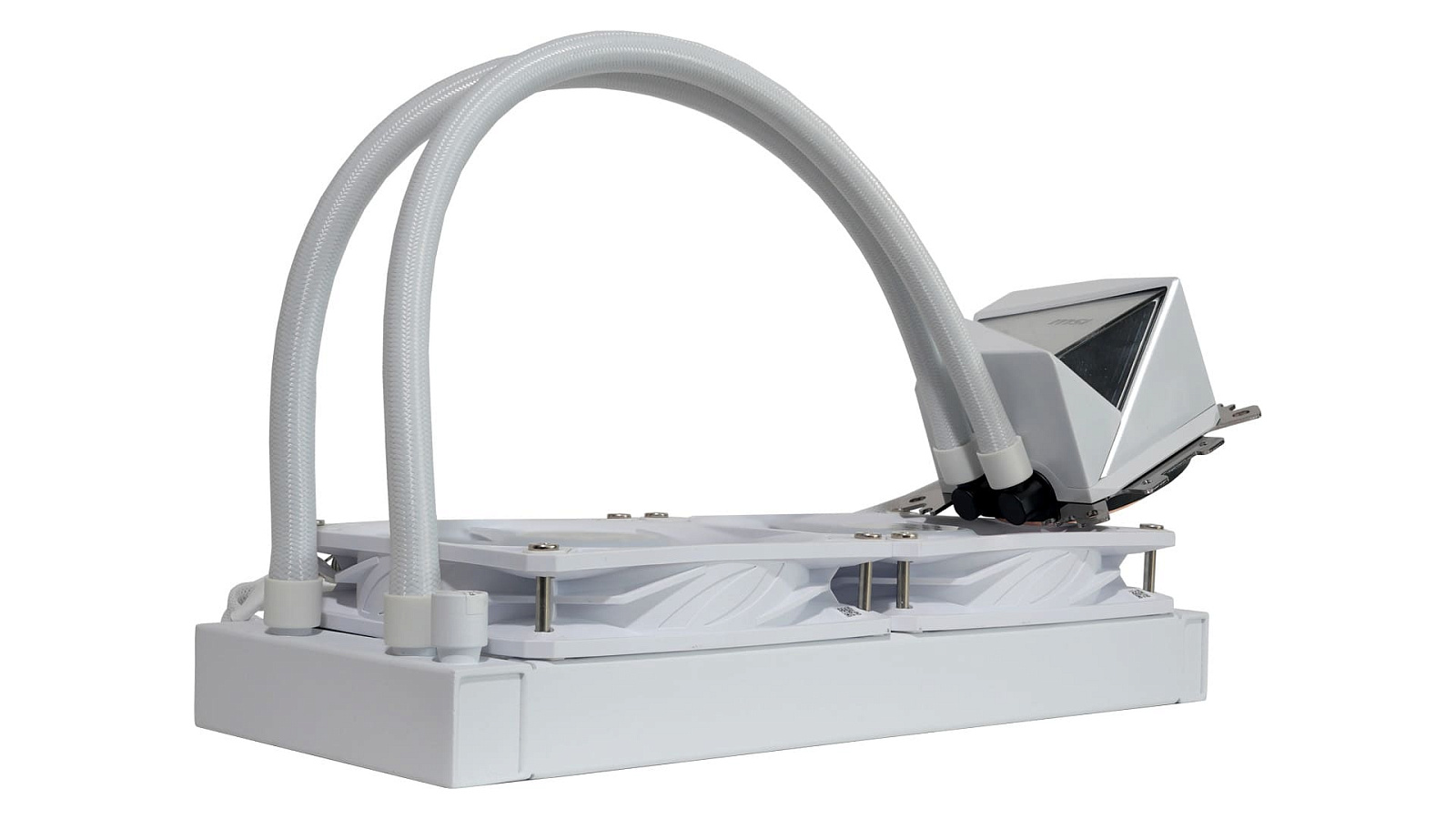

Конструктивно MSI MAG CoreLiquid I240 выполнена по распространённой схеме с размещением насоса в водоблоке и выносным радиатором, соединёнными гибкими резиновыми трубками. Все компоненты СЖО окрашены в белый цвет и смотрятся гармонично.

Система охлаждения отнесена к классу "всё в одном" необслуживаемого типа, что подразумевает отсутствие необходимости каким-то образом задаваться вопросом замены или долива жидкости в контуре. Однако заливной клапан на радиаторе всё же сделан и позволит обслужить систему охлаждения спустя несколько лет работы по истечении гарантии производителя.

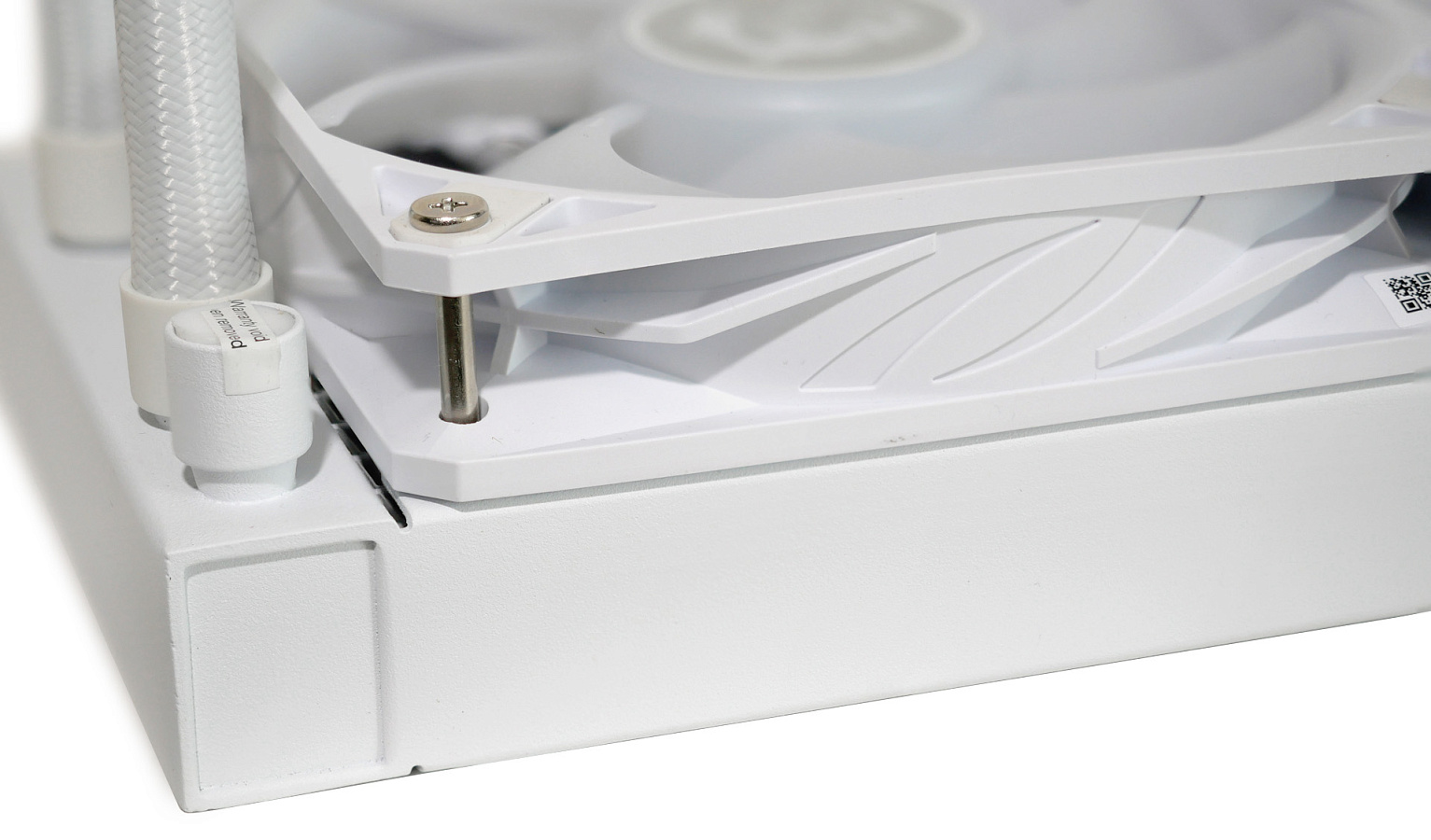

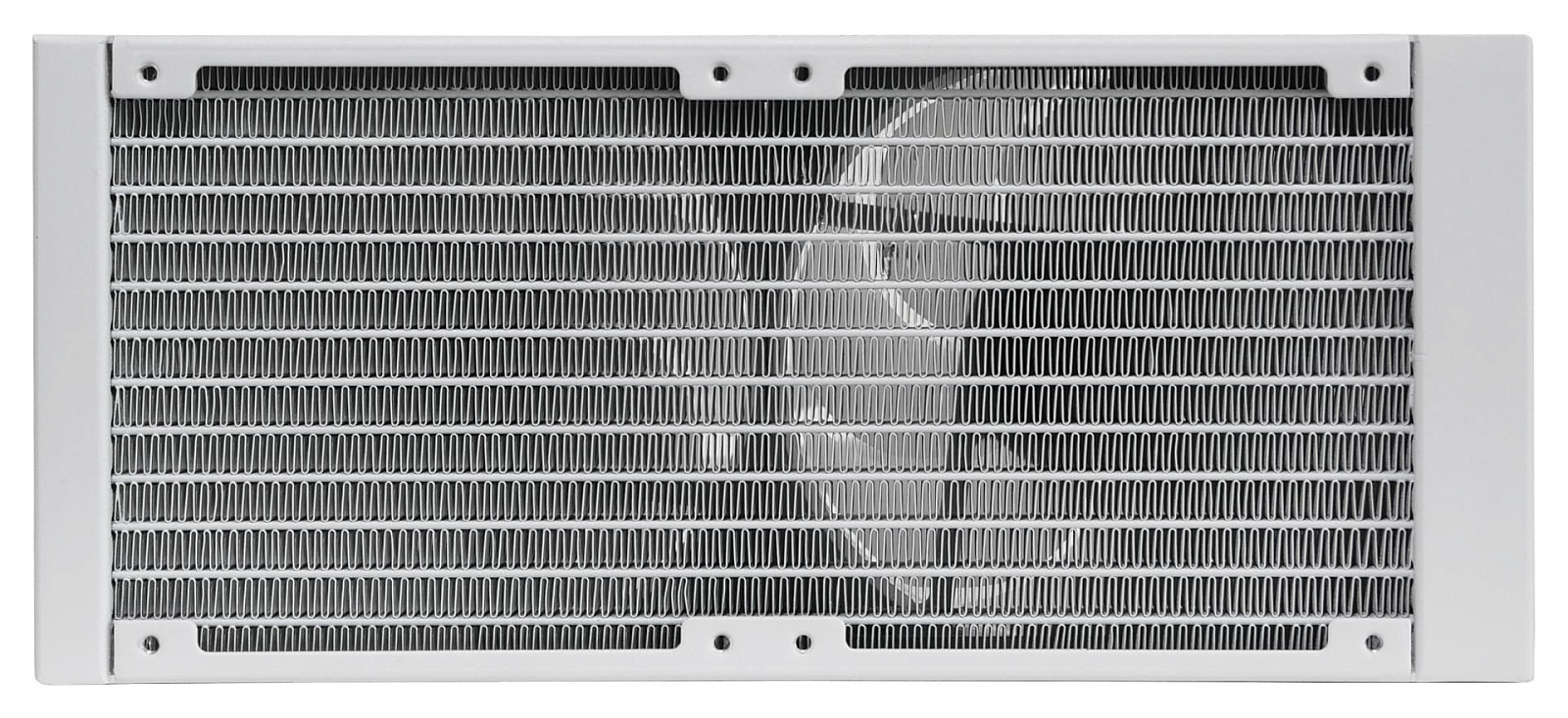

Радиатор MSI MAG CoreLiquid I240 относится к формату "240 мм", а следовательно предназначен для работы в паре с двумя вентиляторами формата 120 мм. Для их крепления предусмотрены площадки с заготовленными отверстиями с двух сторон радиатора, что позволяет переставить их на другую сторону, если это потребуется в конкретной конфигурации. Данные же отверстия используются для крепления в корпусах ПК. Радиатор алюминиевый, качественно окрашенный со всех сторон. Его рабочее тело набрано двенадцатью каналами с заполнением пространства между ними плотными зигзагами алюминиевой ленты для увеличения обдуваемой площади. Общая длина каркаса радиатора с учетом служебных зон по бокам — 277 мм.

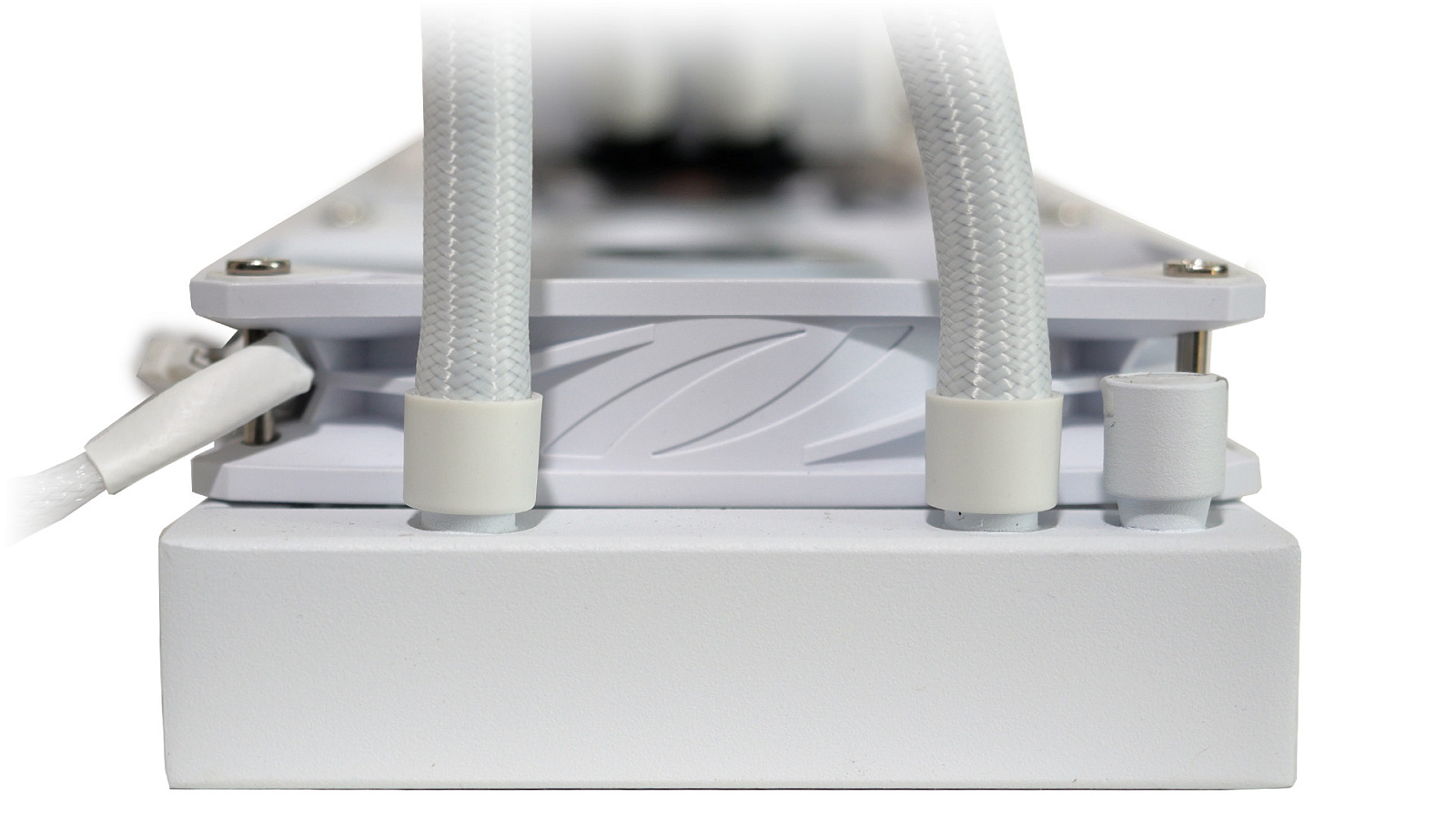

Выводы шлангов на радиаторе сделаны с применением неповоротных фитингов прямого типа.

Заливное отверстие находится рядом с одним из них и закрыто резиновой пробкой, опечатанной гарантийным стикером с напоминанием на английском языке, что его нарушение ведёт к утрате гарантии.

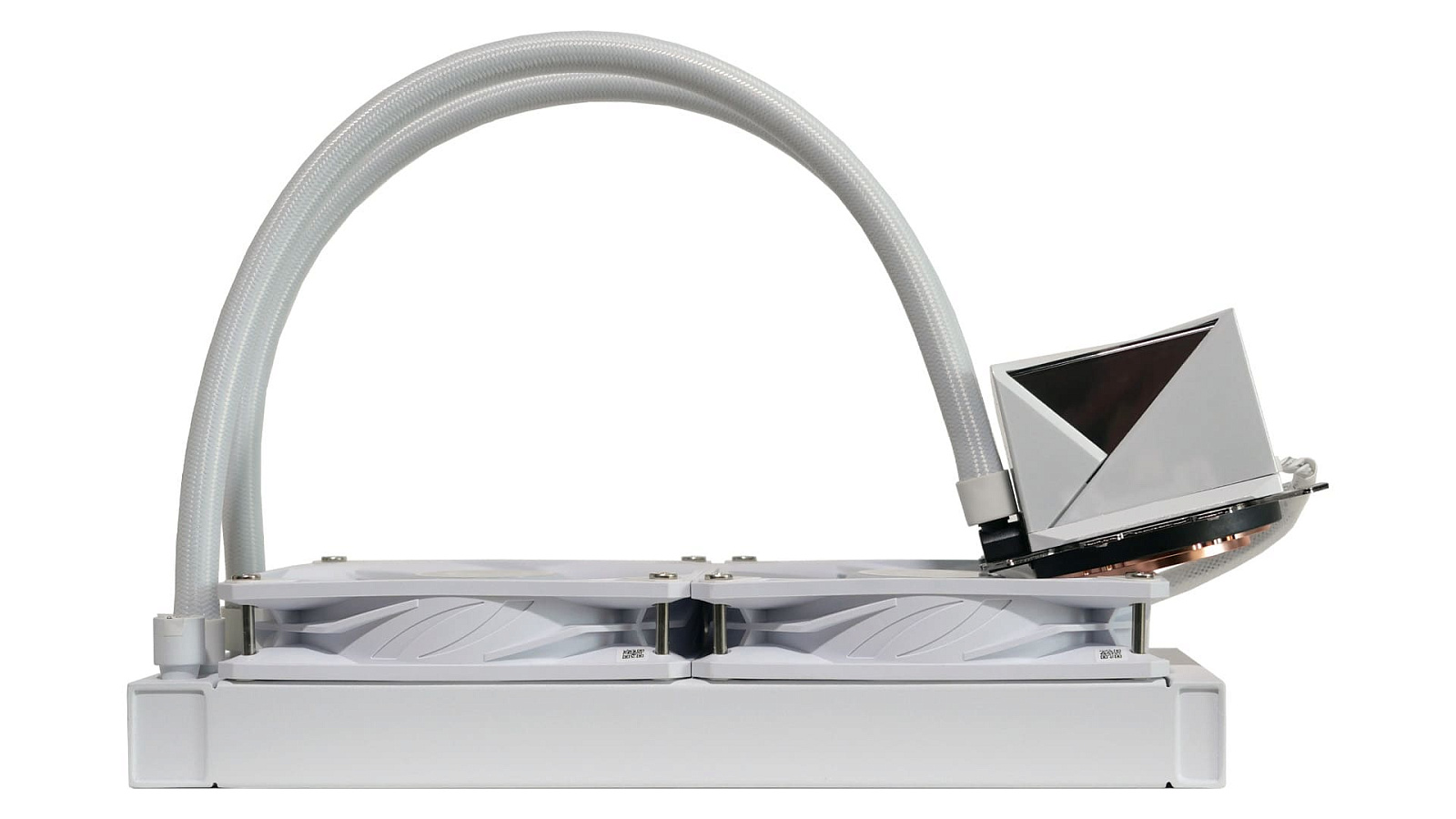

Гибкие трубки, соединяющие радиатор и водоблок, имеют дополнительную защиту в виде оплётки в цвет системы. Длина трубок с учетом фитингов — приблизительно 380 мм.

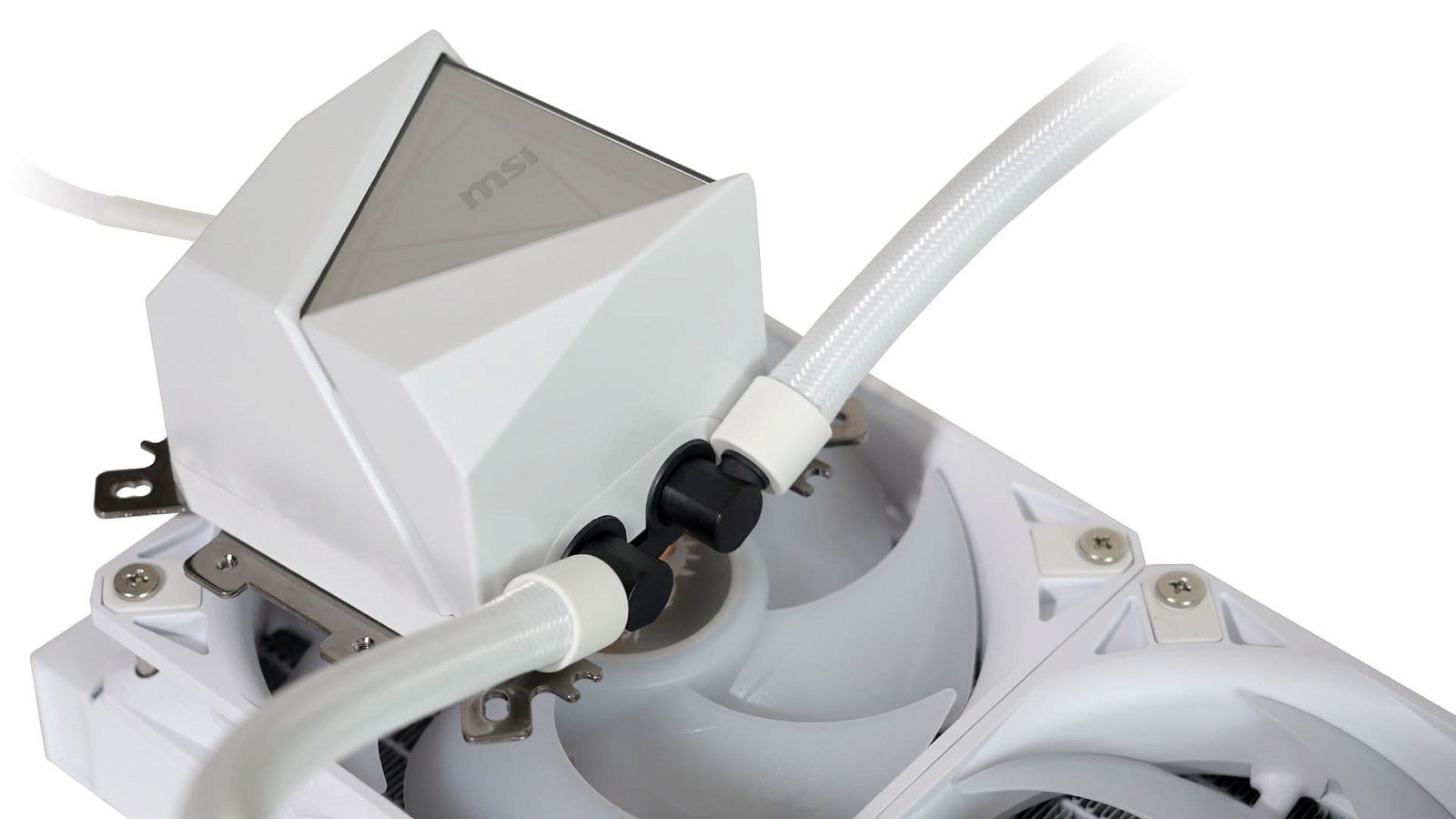

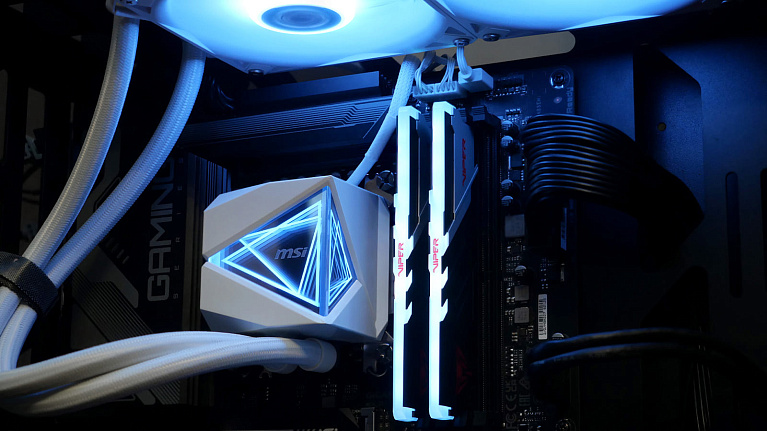

Центральным элементом дизайна системы охлаждения несомненно является водоблок. Декоративный модуль на нём сделан с заходом подсвечиваемых зеркальных элементов, напоминающих огранку драгоценных камней, с верхней части на одну из боковых граней. Выглядит эффектно и превосходно сочетается с белой подсветкой всей системы и ARGB-подсветки по умолчанию.

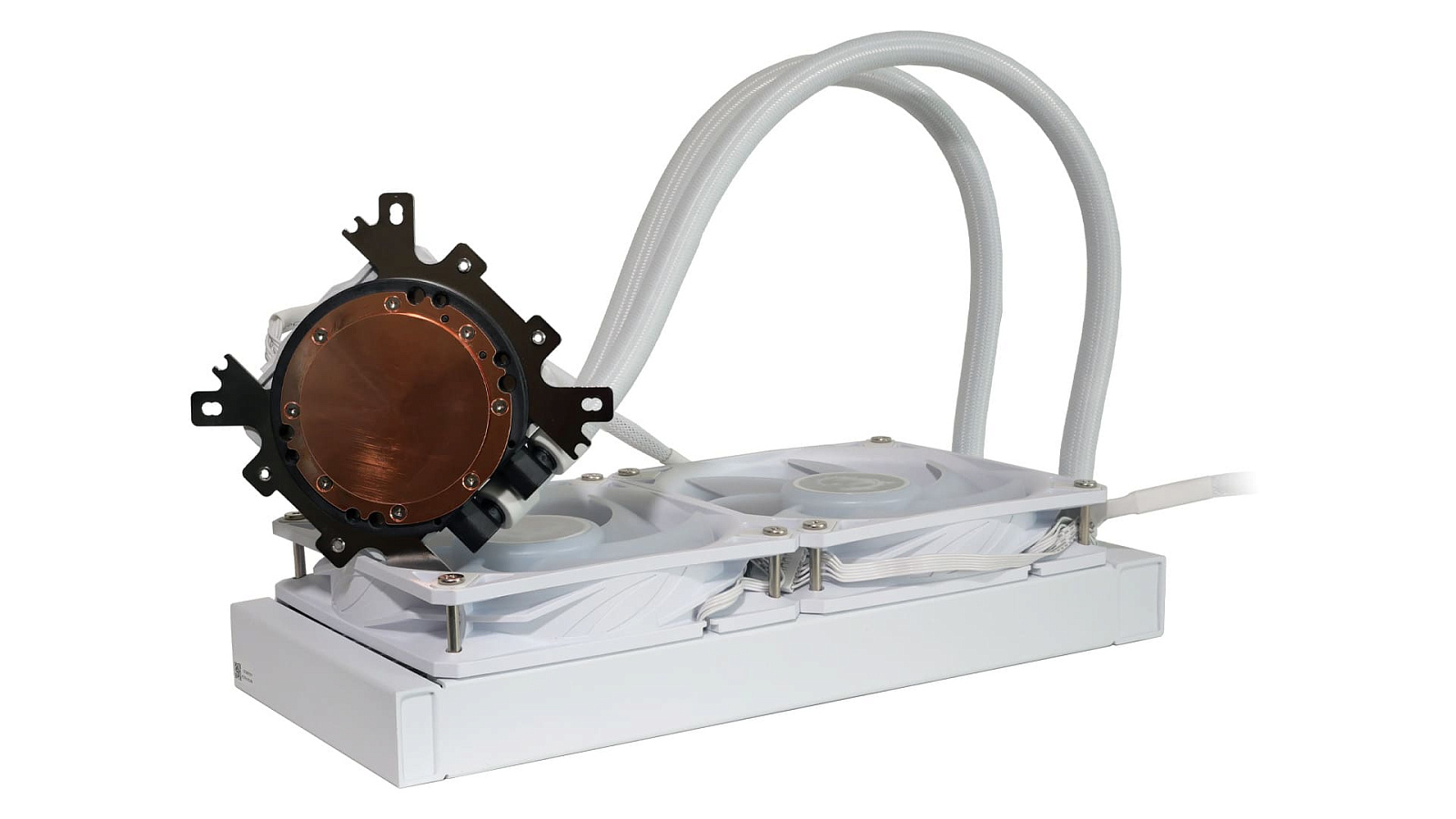

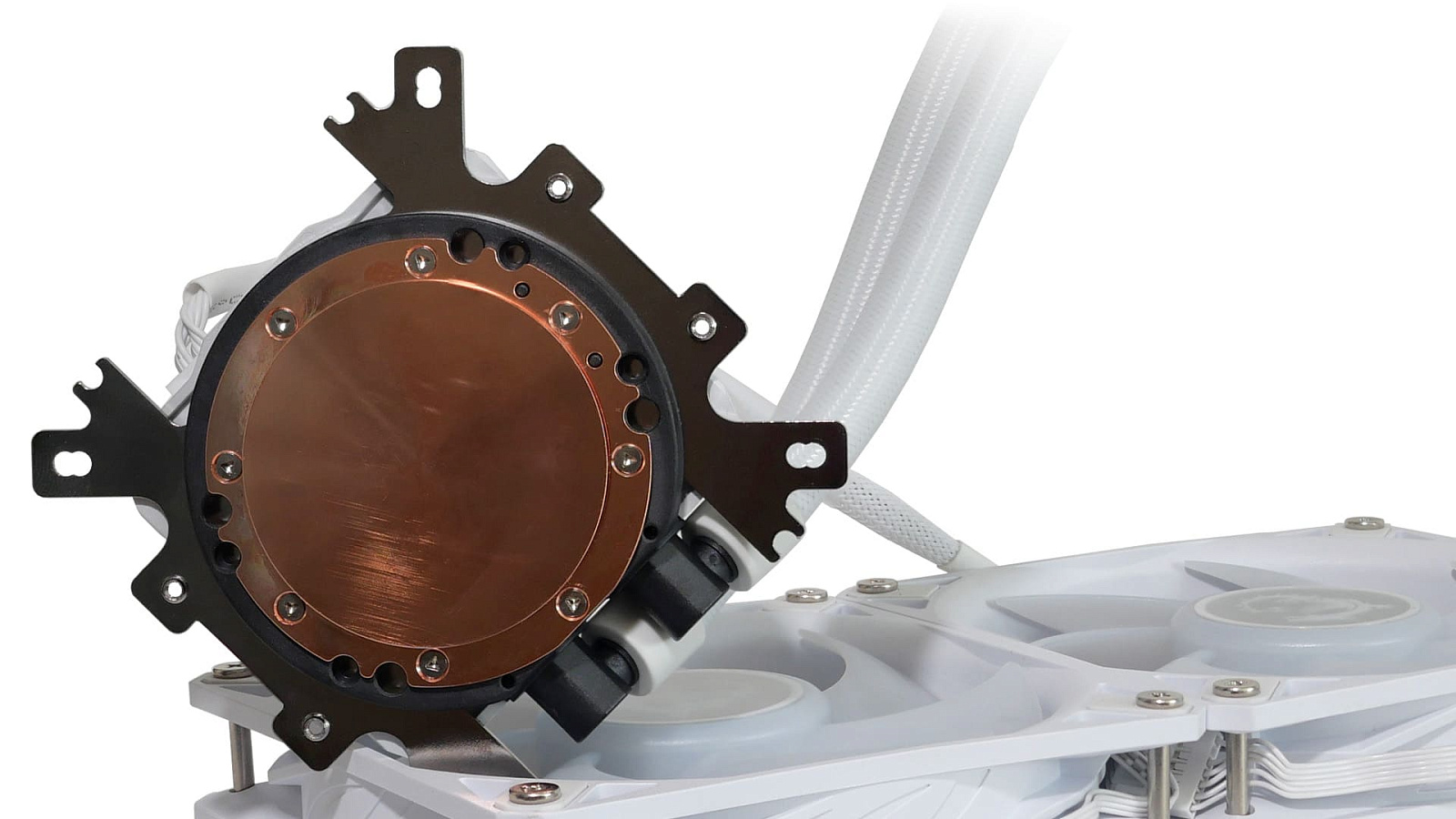

В основании применена достаточно толстая медная пластина с диаметром контактной площадки 50 мм и выступом относительно области с креплениями на 3 мм. Это обеспечивает повышенную теплоемкость и отведение тепла. Пластина удерживается восемью винтами с редким шлицем треугольного профиля.

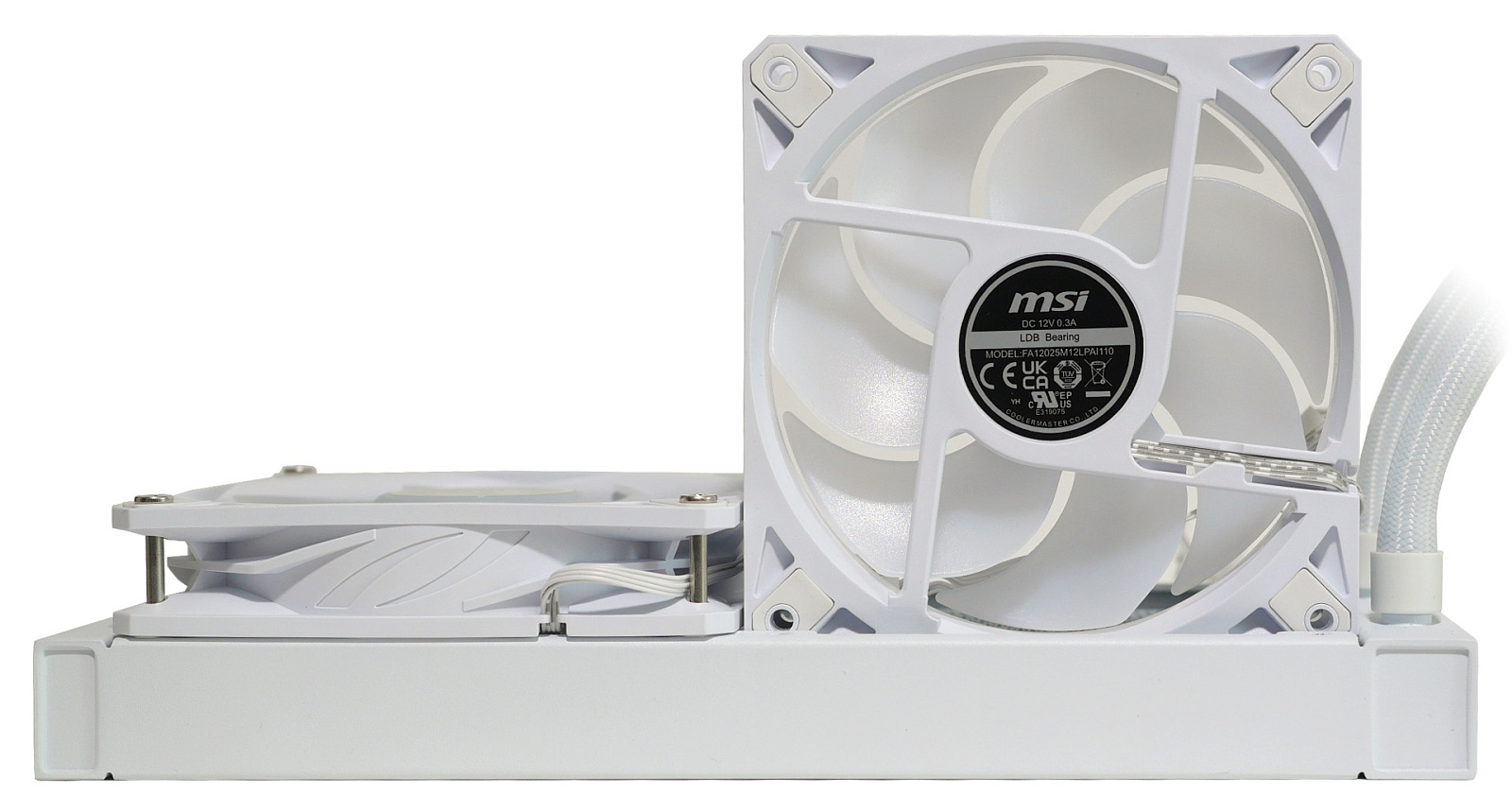

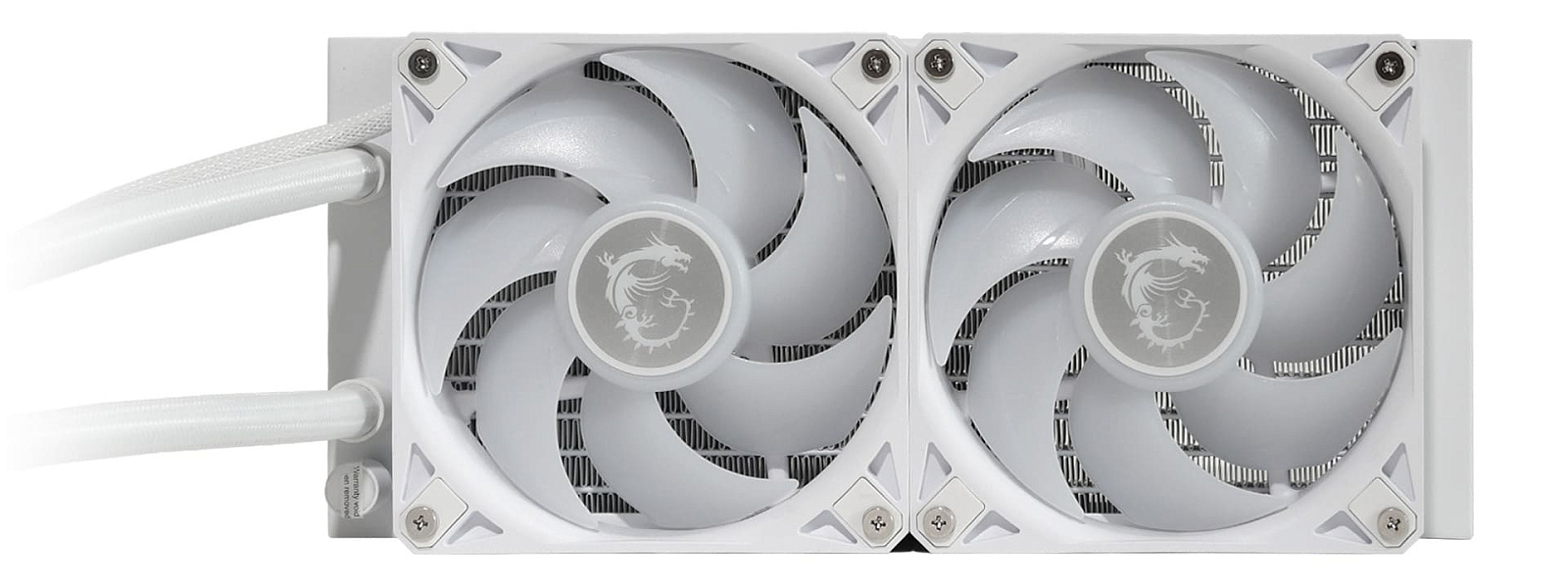

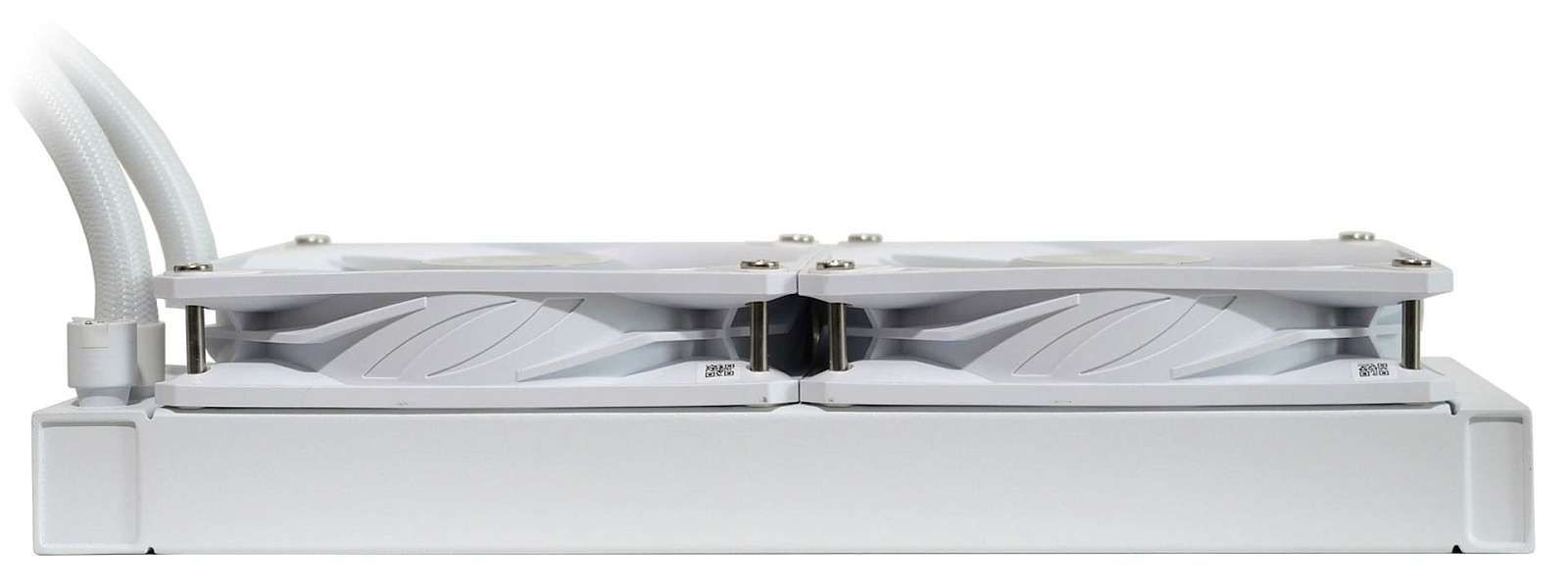

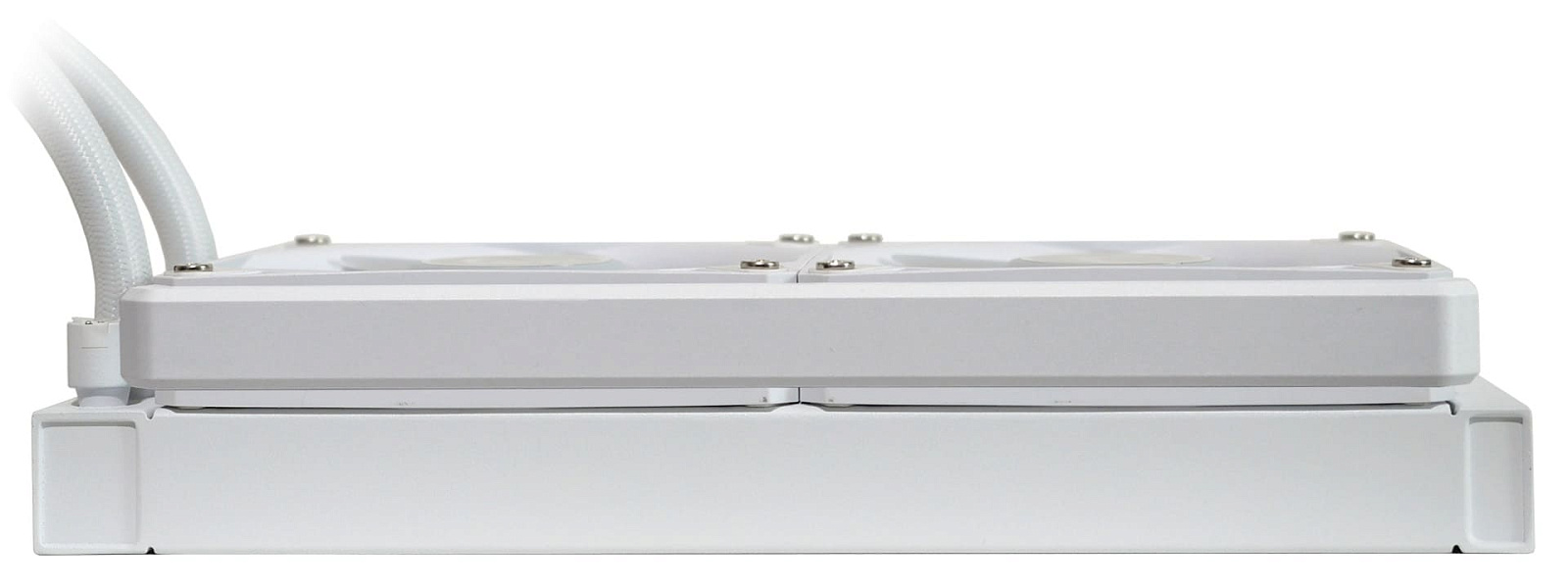

Для упрощения подготовки СЖО к работе и установки новичками вентиляторы "из коробки" уже прикручены на радиаторе. Стандартная высота каркасов вентиляторов в 25 мм в комбинации с типовой высотой радиатора в 27 мм дает стандартное для AIO-систем значения суммарной высоты в 52 мм, что гарантирует максимальную совместимость с большинством корпусов ПК, в которых предусмотрено место для СЖО форматов от 240-мм и более.

Для обеспечения аккуратного вида собранной системы производитель вложил в комплект к MSI MAG CoreLiquid I240 аккуратную пластиковую панельку, которая крепится защёлками за крепёжные винты вентиляторов. Простое и удобное решение, которое значительно преображает внешний вид системы охлаждения в лучшую сторону.

Пример установки на сокет LGA 1700

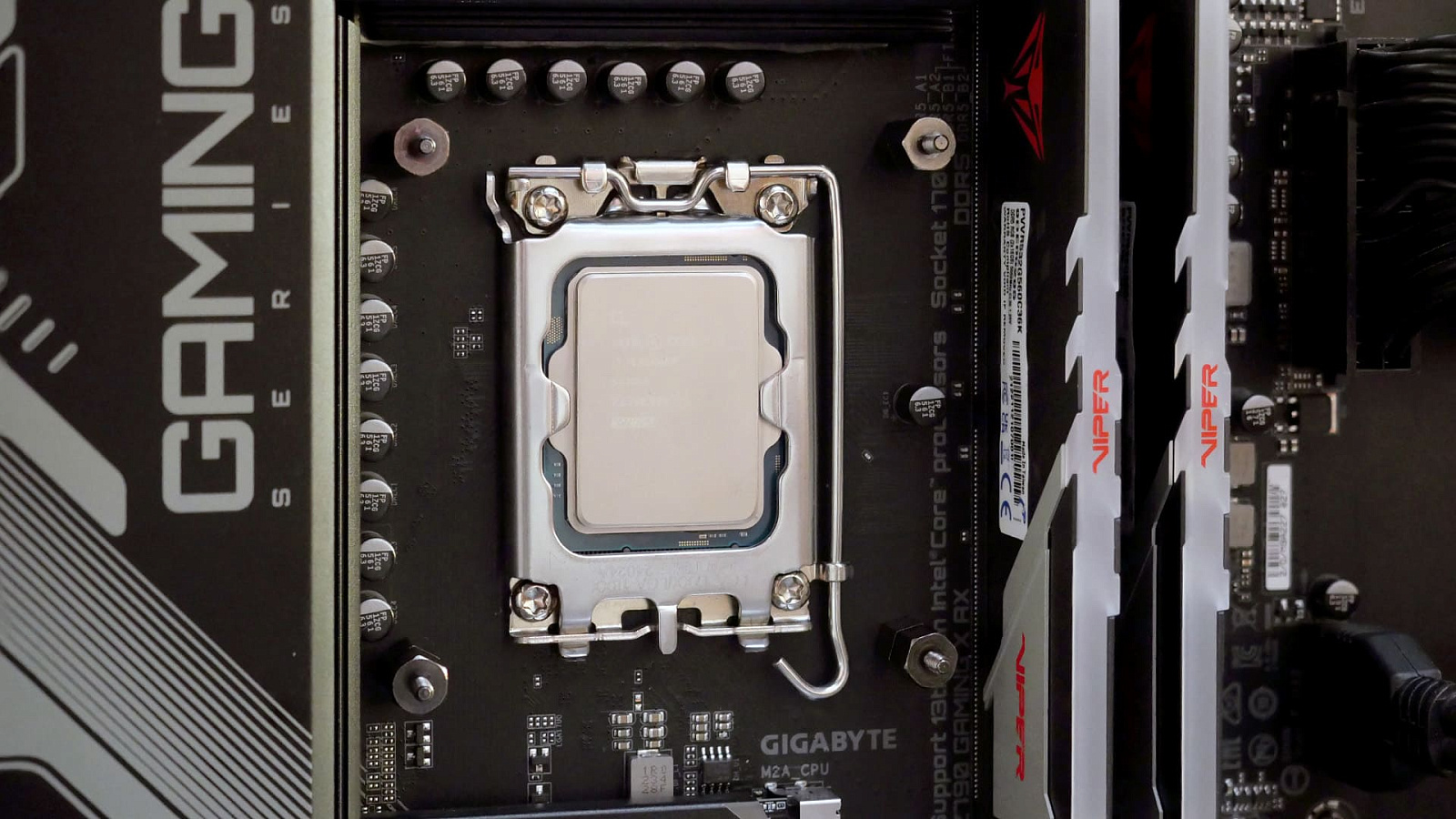

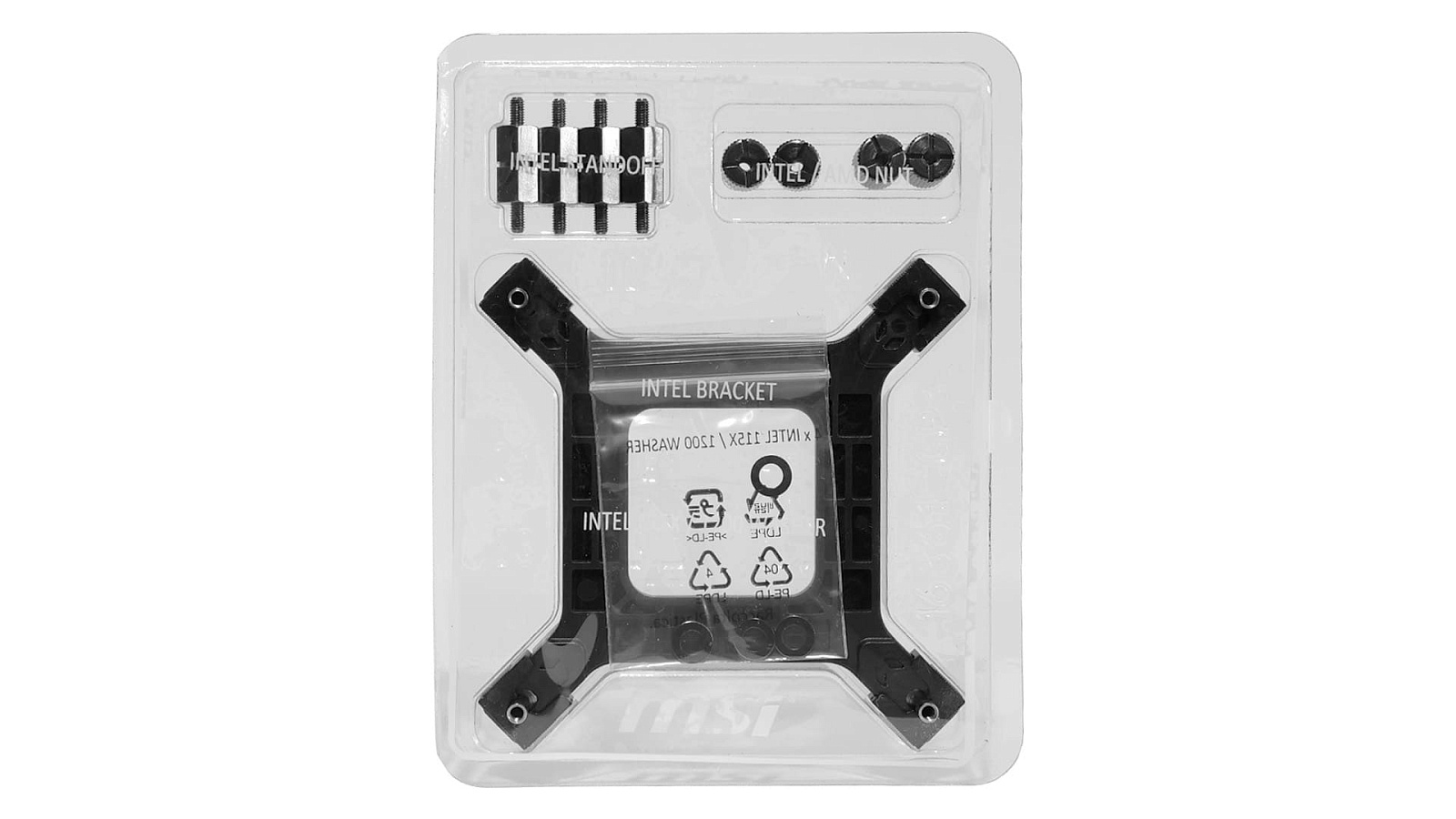

В рамках подготовки обзора тестирование MSI MAG CoreLiquid I240 происходило на тестовом стенде с процессором Intel Core i5-13600KF и материнской платой Gigabyte Z790 Gaming X AX, поэтому пример установки системы охлаждения рассмотрен для креплений на сокет LGA 1700. Большая часть необходимых аксессуаров для этого сосредоточена в правой части блистера с крепежом. Понадобятся: бэкплейт, четыре проставки для сокетов Intel, четыре металлические гайки с накатанной головкой и шприц с термопастой. Шайбы, которые лежат в пакетике вместе с бэкплейтом, не пригодятся, так как они нужны для более старых сокетов 115X и 1200.

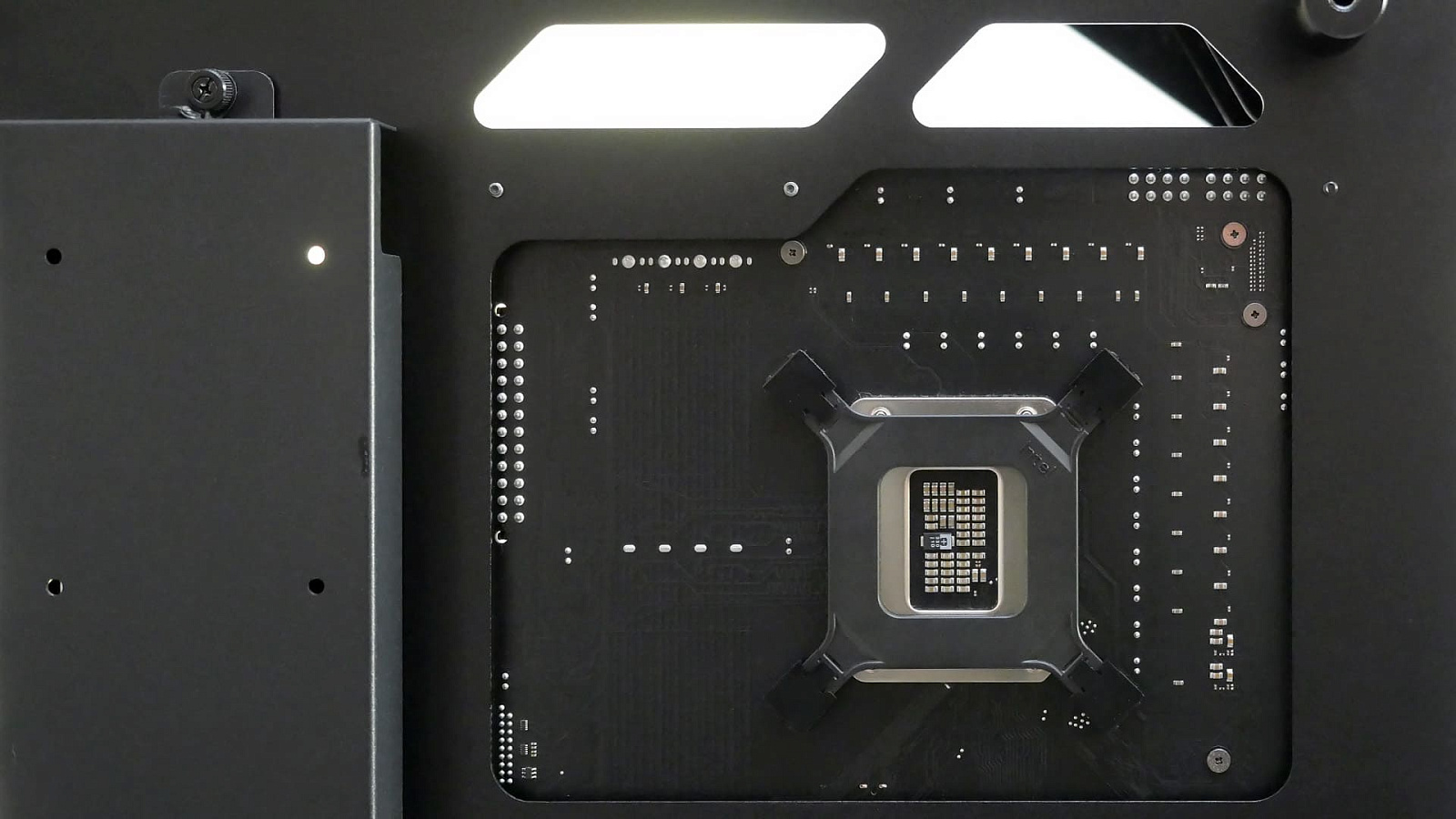

Универсальный бэкплейт пластиковый, но не хлипкий. У него регулируемые ножки, на которых пластиковые опоры необходимо раздвинуть в нужное положение. Бэкплейт до прикручивания ничем на обратной стороне сокета не удерживается, поэтому его нужно придерживать рукой при установке. Обычно производители используют на внутренней стороне бэкплейта тонкий двусторонний скотч, чтобы временно прихватить его к плате и упростить сборку в вертикальном положении, но MSI почему-то так решили не делать.

С лицевой стороны материнской платы бэкплейт фиксируется четырьмя металлическими винтовыми подставками. Их необходимо закрутить руками до упора без особого усилия.

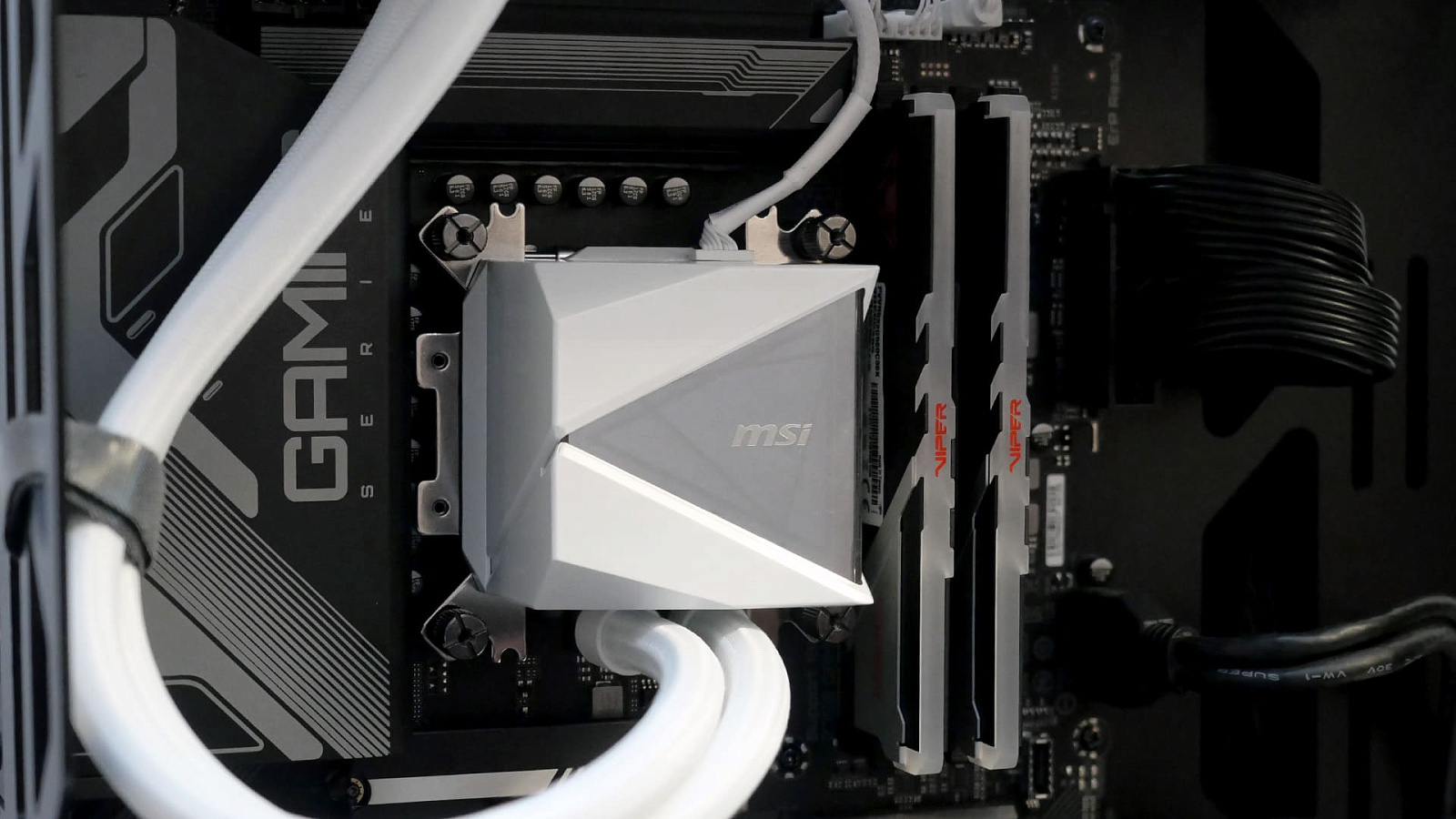

На подставки прикручивается водоблок с предустановленной универсальной крепёжной пластиной. Для этого применяются четыре крупные гайки с накатанной головкой. Их желательно затянуть по диагональной схеме, чтобы обеспечить равномерное прилегание теплосъёмной пластины в основании к крышке процессора. Естественно, что предварительно между последними наносится тонкий слой термопасты. Расположение надписи MSI на зеркальной поверхности диктует единственное правильное положение водоблока фитингами в сторону нижней части сокета. В корпусах с развернутой на бок материнской платой с оптимальной позицией нужно будет поэкспериментировать.

Так как габариты радиатора относительно небольшие в силу форм-фактора 240 мм, ему найдётся место во многих современных корпусах. Крепежные отверстия на раме выполнены точно, поэтому трудностей с его креплением не возникает.

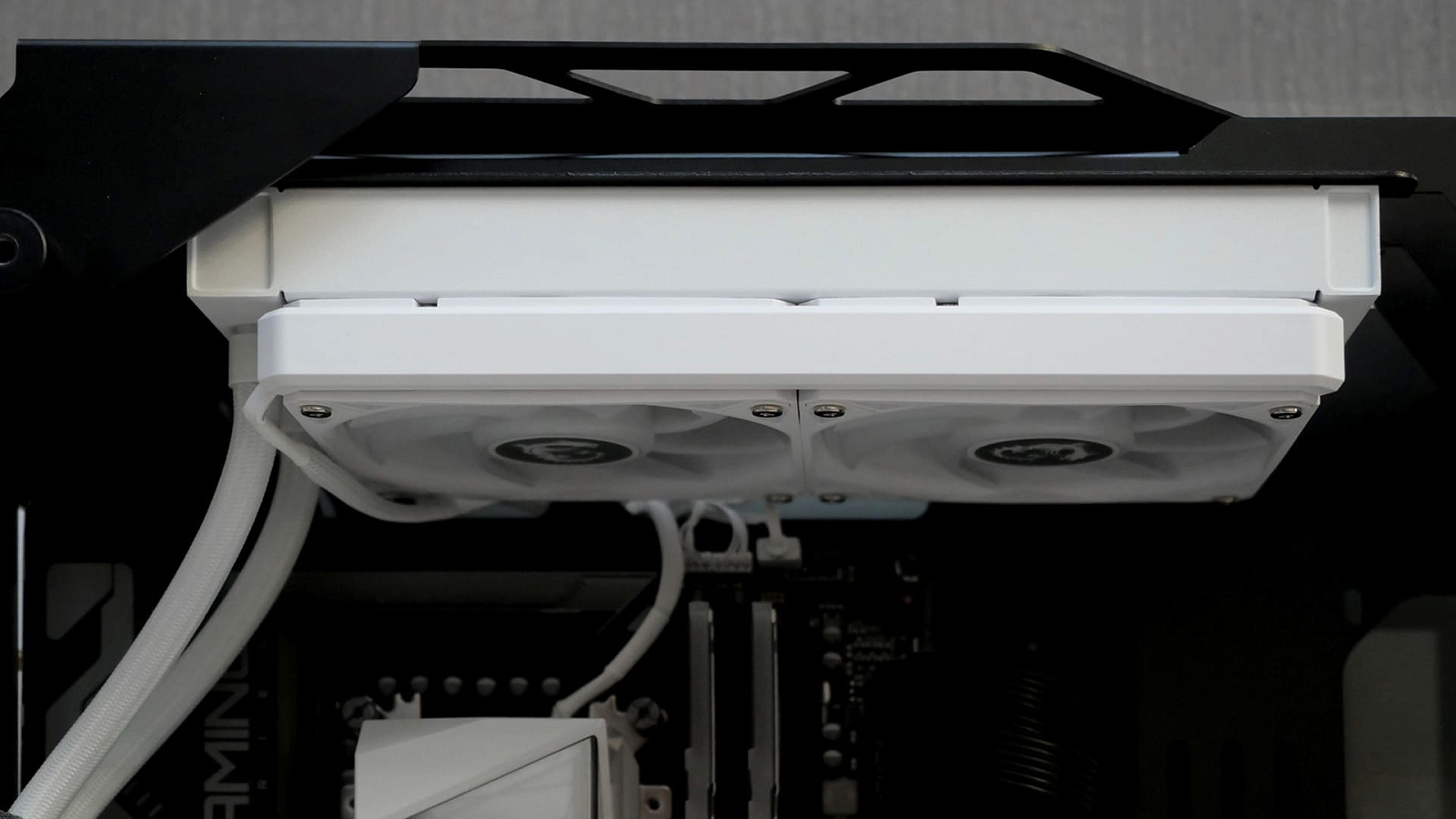

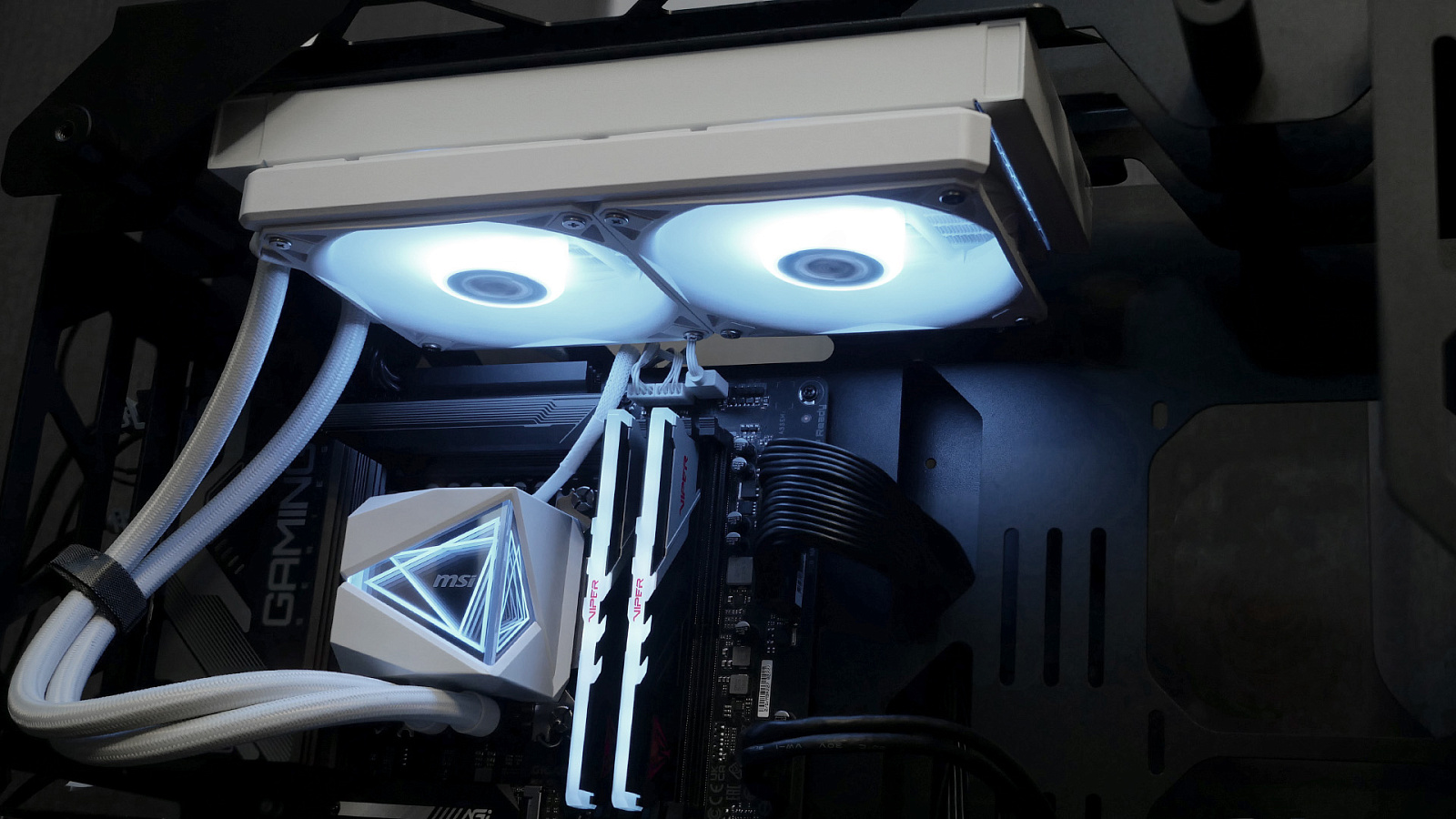

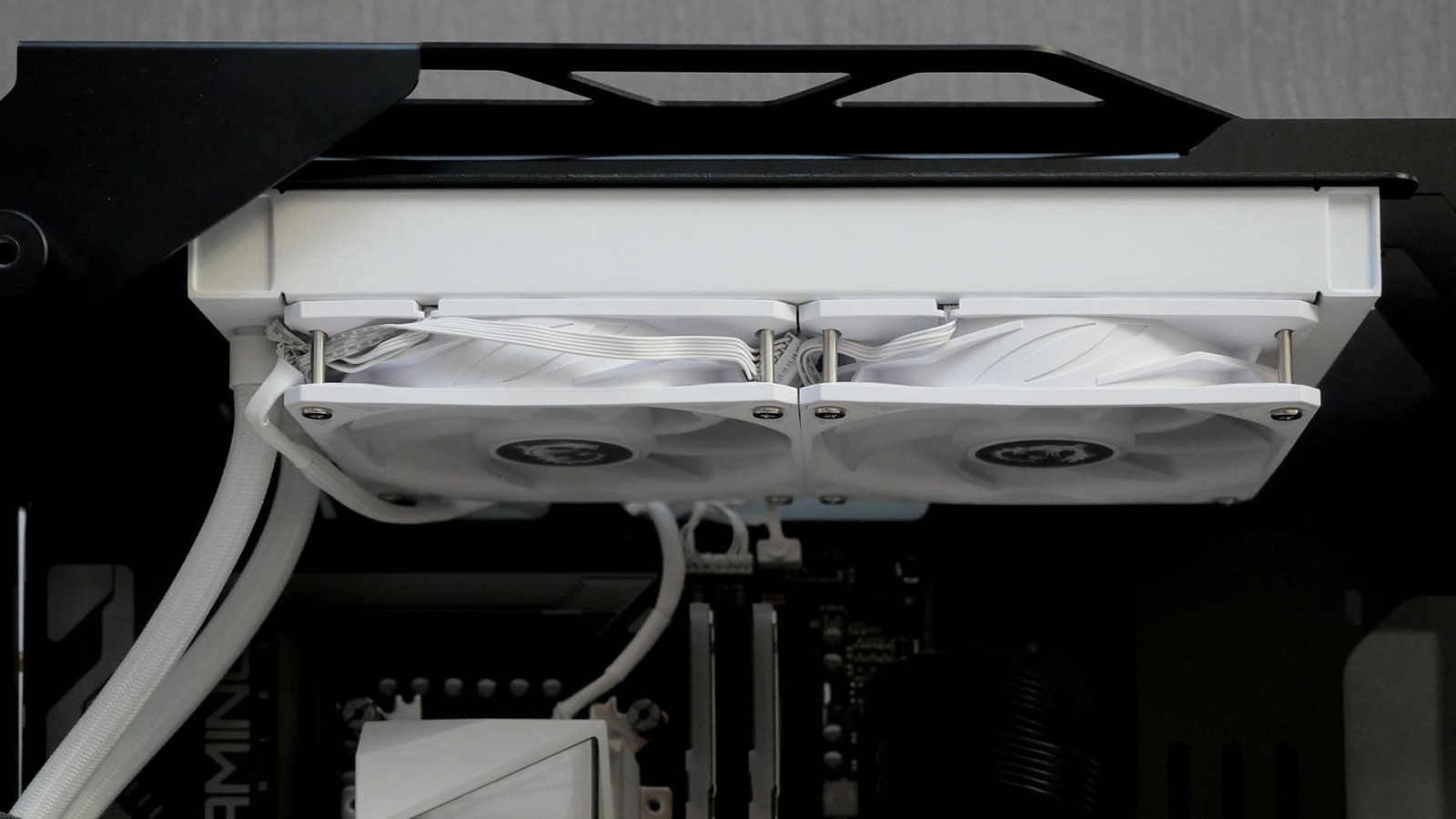

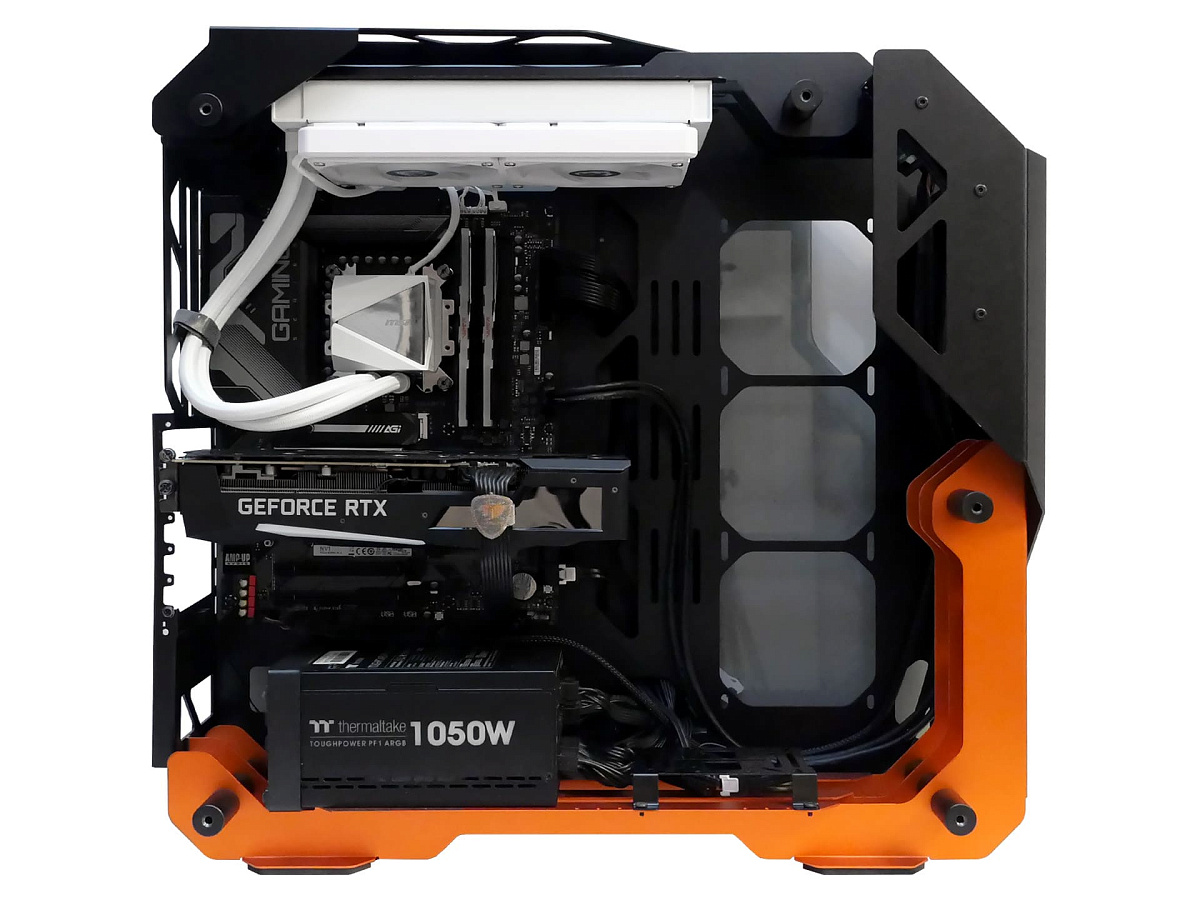

В тестовом стенде на базе корпуса Cougar Blazer удобнее всего было прикрепить радиатор горизонтально в верхней части. Здесь как нельзя кстати пришлась декоративная планка, скрывающая боковые части вентиляторов и провода между ними.

Подсветка

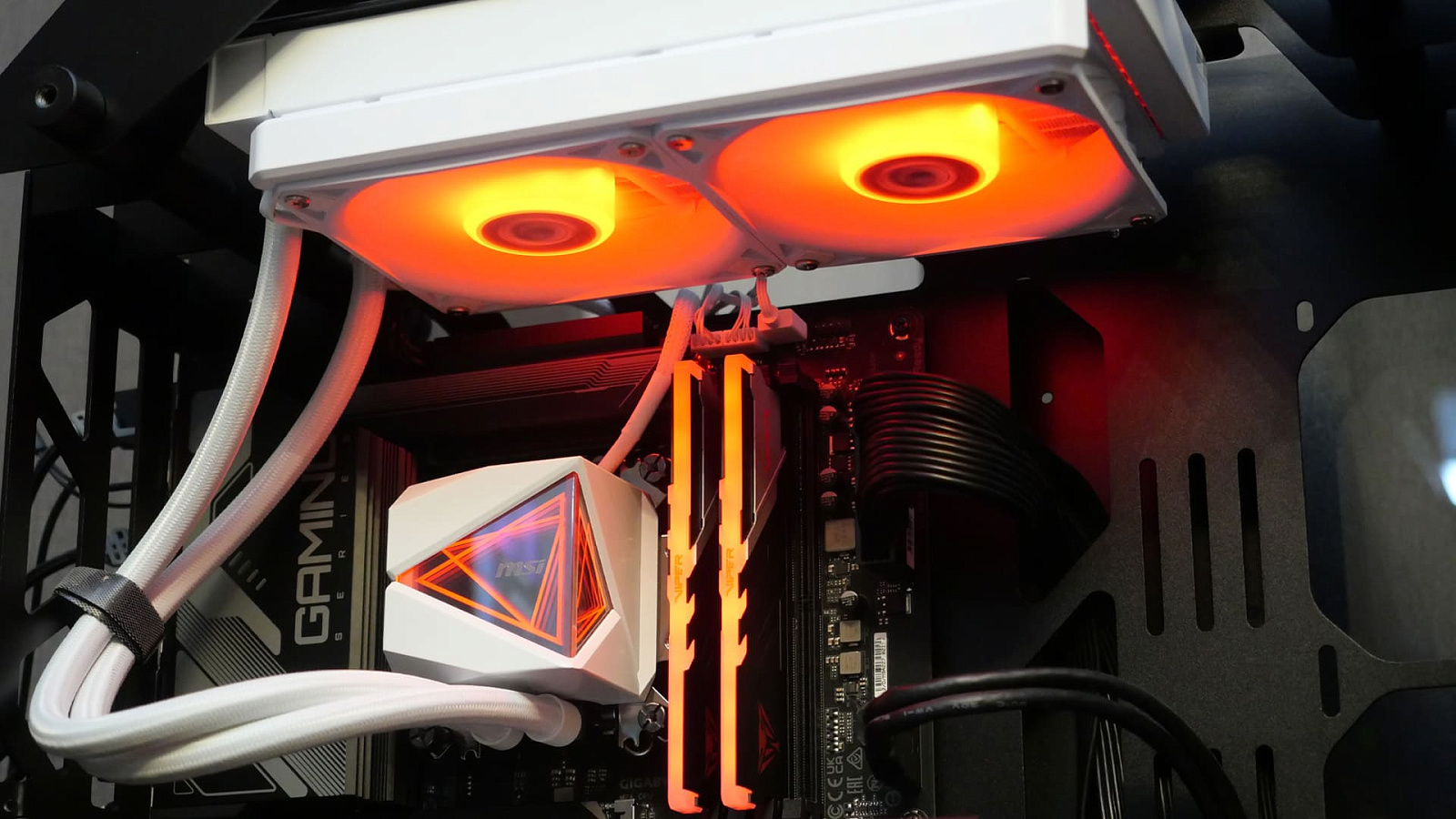

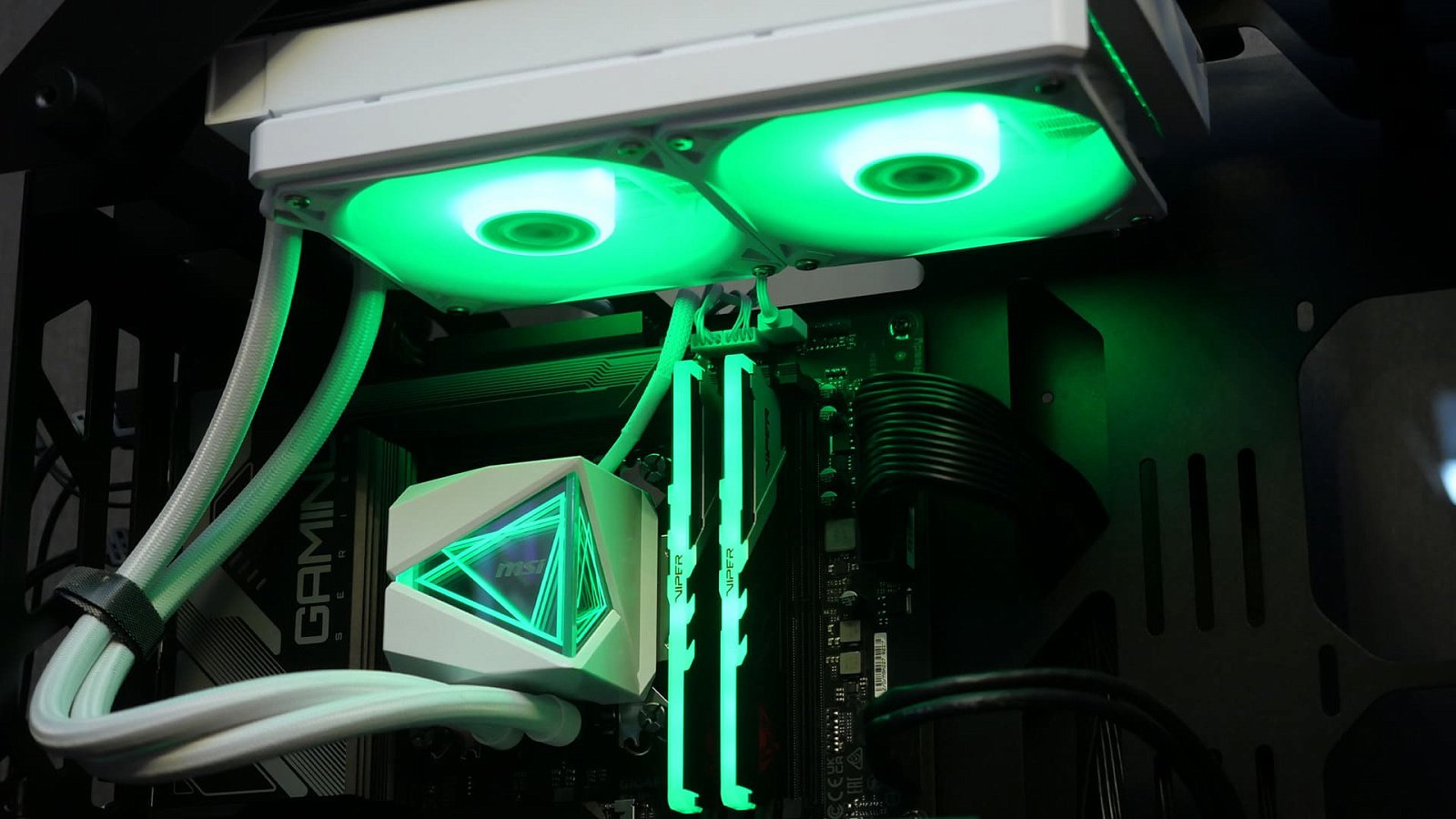

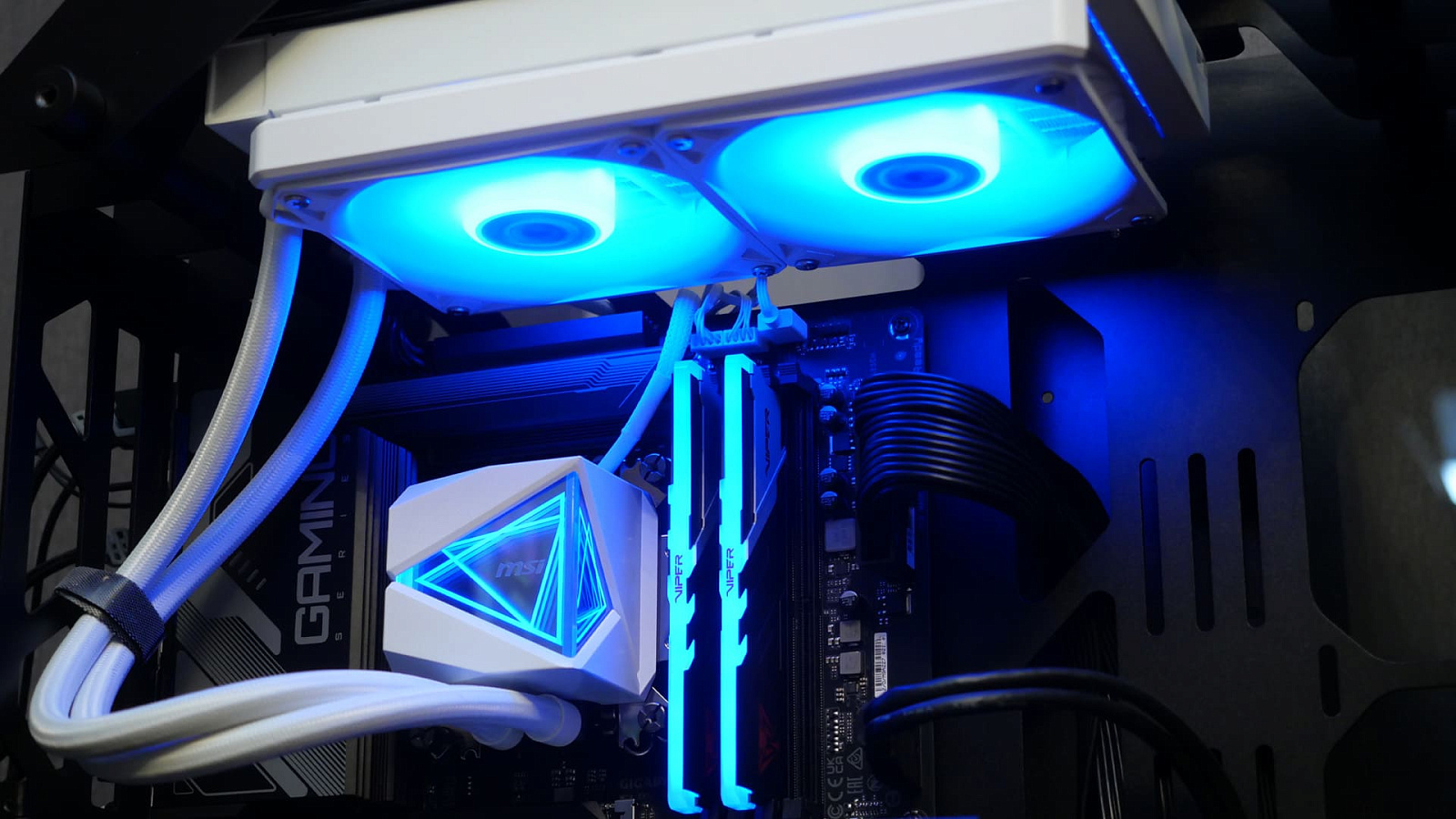

Как и многие другие современные AIO-системы жидкостного охлаждения, MSI MAG CoreLiquid I240 — условно с "двухзонной" ARGB-подсветкой. Она состоит из подсвечиваемого зеркального модуля с эффектом бесконечной глубины на водоблоке и заполняющей подсветки матовых полупрозрачных лопастей вентиляторов.

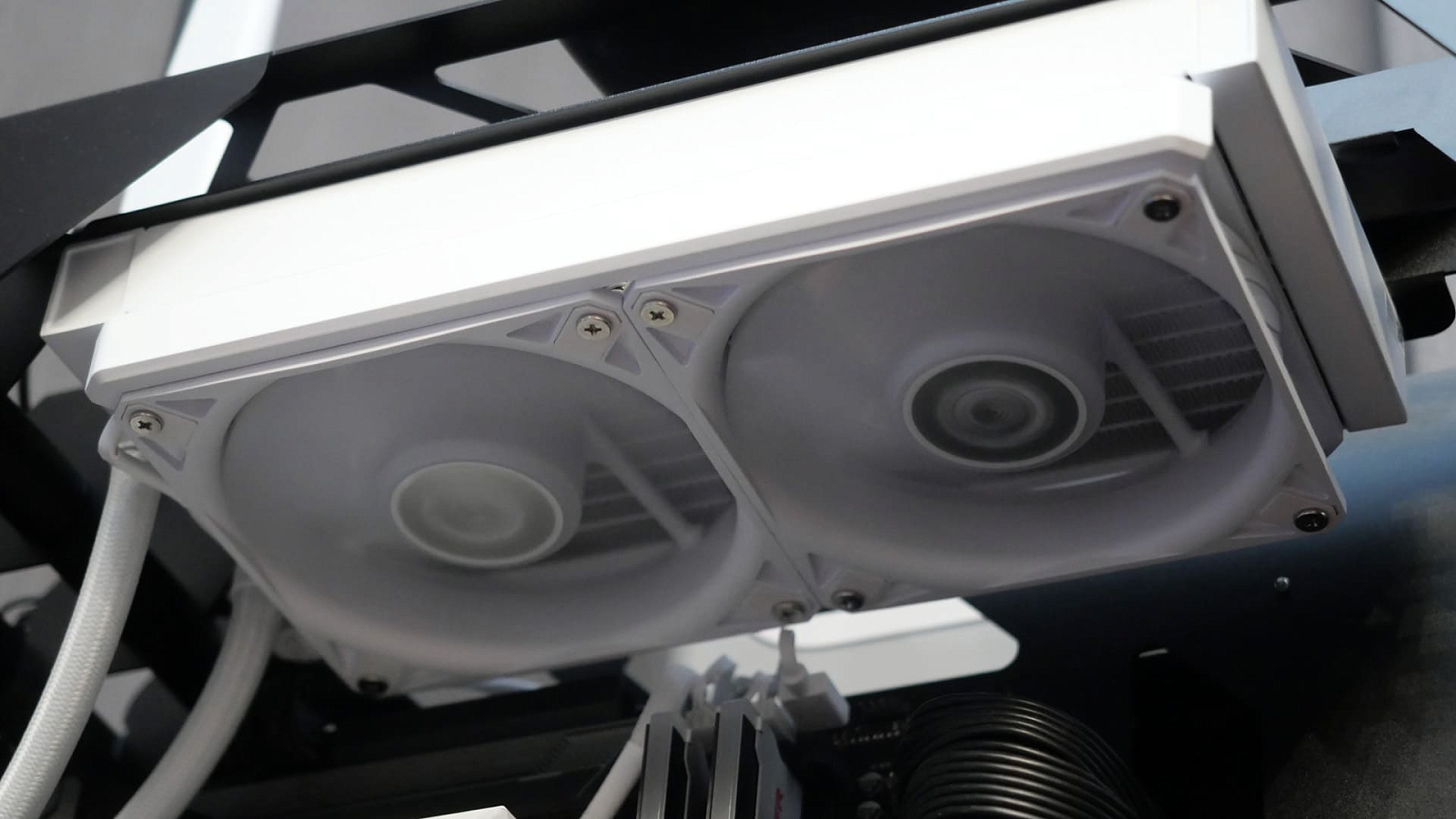

На каждом из вентиляторов сделаны четыре радиальных щелевых рассеивателя на каркасах, которые не только светятся сами, но и создают заполняющую подсветки под непрозрачными лопастями крыльчатки. При автономном включении подсветка по умолчанию светится белым цветом и это, пожалуй, один из самых лучших вариантов для системы охлаждения в белом исполнении.

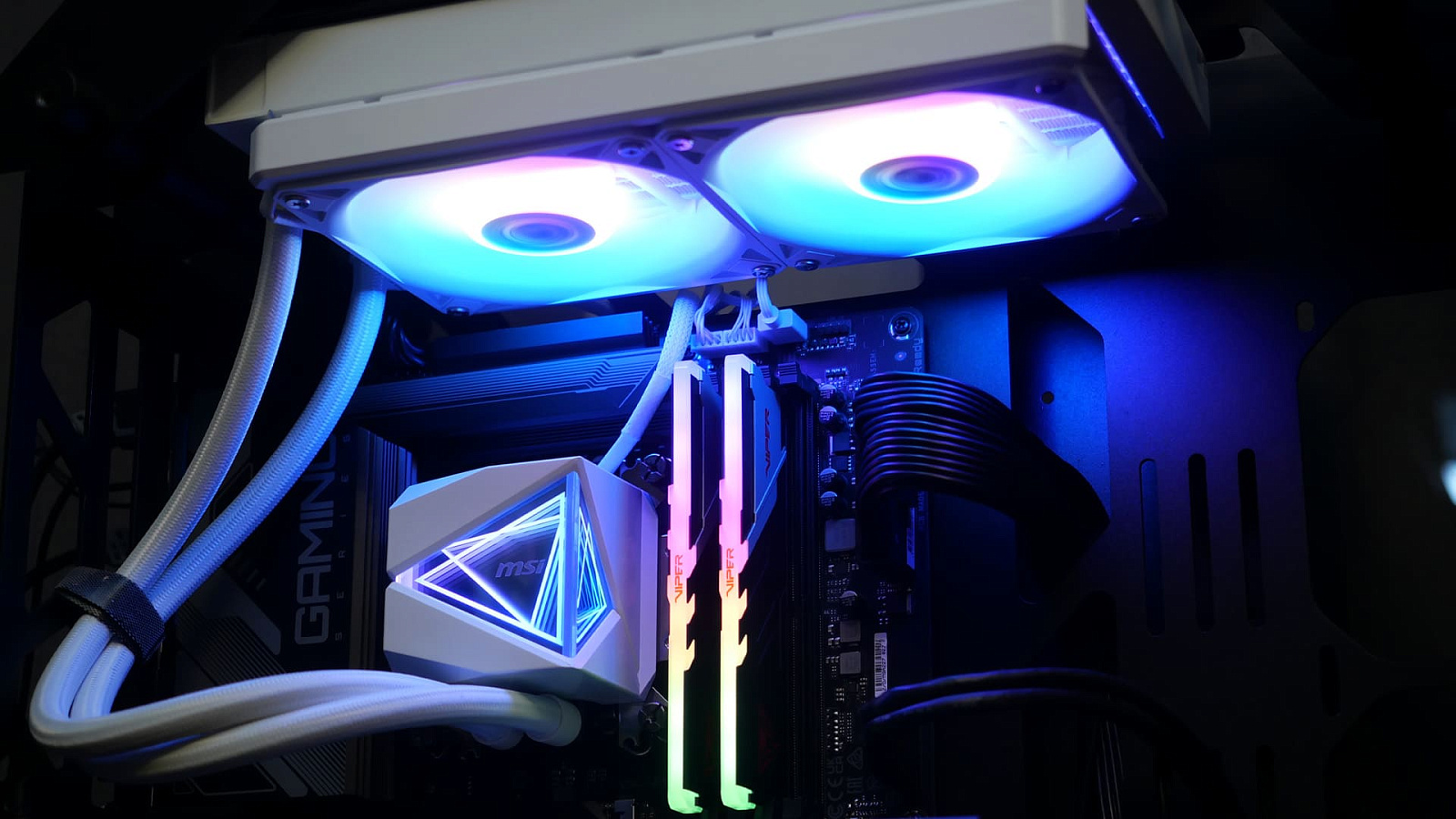

Если же ARGB-кабели соединить с соответствующими им разъёмами на материнской плате или контроллере подсветка, то цвет и эффекты будут синхронизироваться этими устройствами управления. Как правило, все настройки осуществляются через софт контроллеров. Например, с материнскими платами от MSI для этих целей потребуется установить бесплатную утилиту MSI Dragon Center с сайта производителя и использовать встроенный в неё модуль Mystic Light.

Тестирование

MSI MAG CoreLiquid I240 White протестирована на самосборном стенде с конфигурацией, приведённой в таблице ниже. Температура компонентов контролировалась по встроенным датчикам с помощью утилиты HWiNFO64 версии 8.12. Для стресс-тестирования применялись утилиты: AIDA64 7.30.6900 (System Stability Test, CPU+FPU), Furmark 1.38.1.0 (CPU Burner 0.1.0, 20 потоков), OCCT 13.1.10 (Linpack 2019, 16384 МБ), Prime95 30.5 build 1 (Small FFT's, 14 потоков). Дополнительно наблюдалась средняя температура процессора (Enhanced: CPU Package) за 30 минут игры в разрешении 2560x1440 точек в: FarCry New Dawn (UPlay) при максимальных настройках графики и PUBG: Battlegrounds (STEAM), также в 2К, но с настройками графики "Ультра". Уровень шума измерен с расстояния 1 метр прибором Актаком АТЕ-9015 в помещении без специальной подготовки и с фоном менее 30 дБА. Скорость воздушного потока вентиляторов измерена цифровым анемометром BTMeter BT-100 (нижний порог чувствительности - 0,1 м/с).

Термоинтерфейс

В комплекте с MSI MAG CoreLiquid I240 White прилагается небольшой шприц с термопастой без указания точного названия. В спецификации на официальном сайте также нет информации о примененном составе и его теплопроводности. Визуально пластичный термоинтерфейс представляет собой тёмно-серую пасту средней густоты, которая достаточно легко наносится как на никелированные, так и на медные металлические поверхности.

Оценка основания водоблока

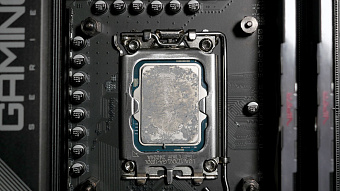

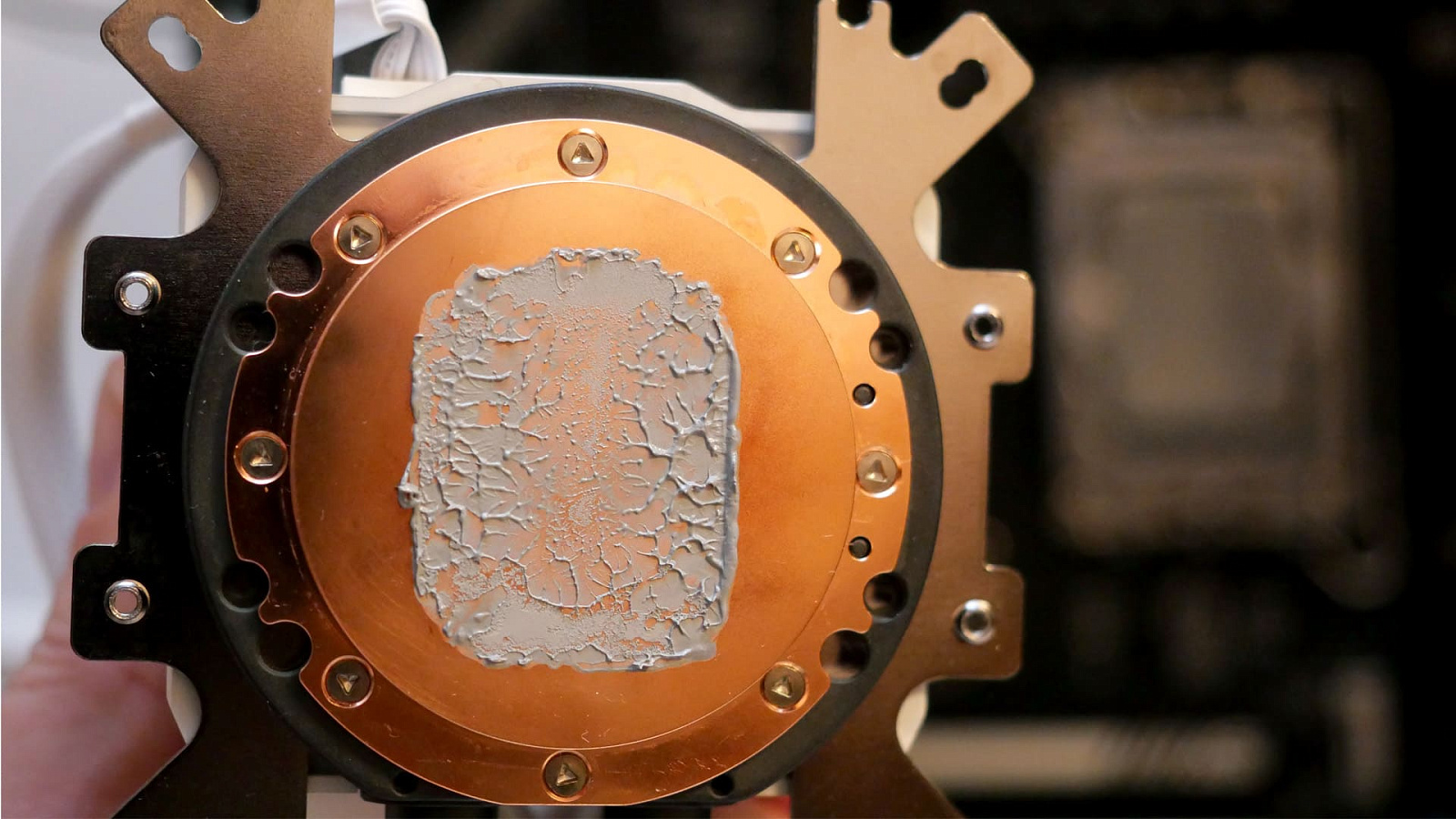

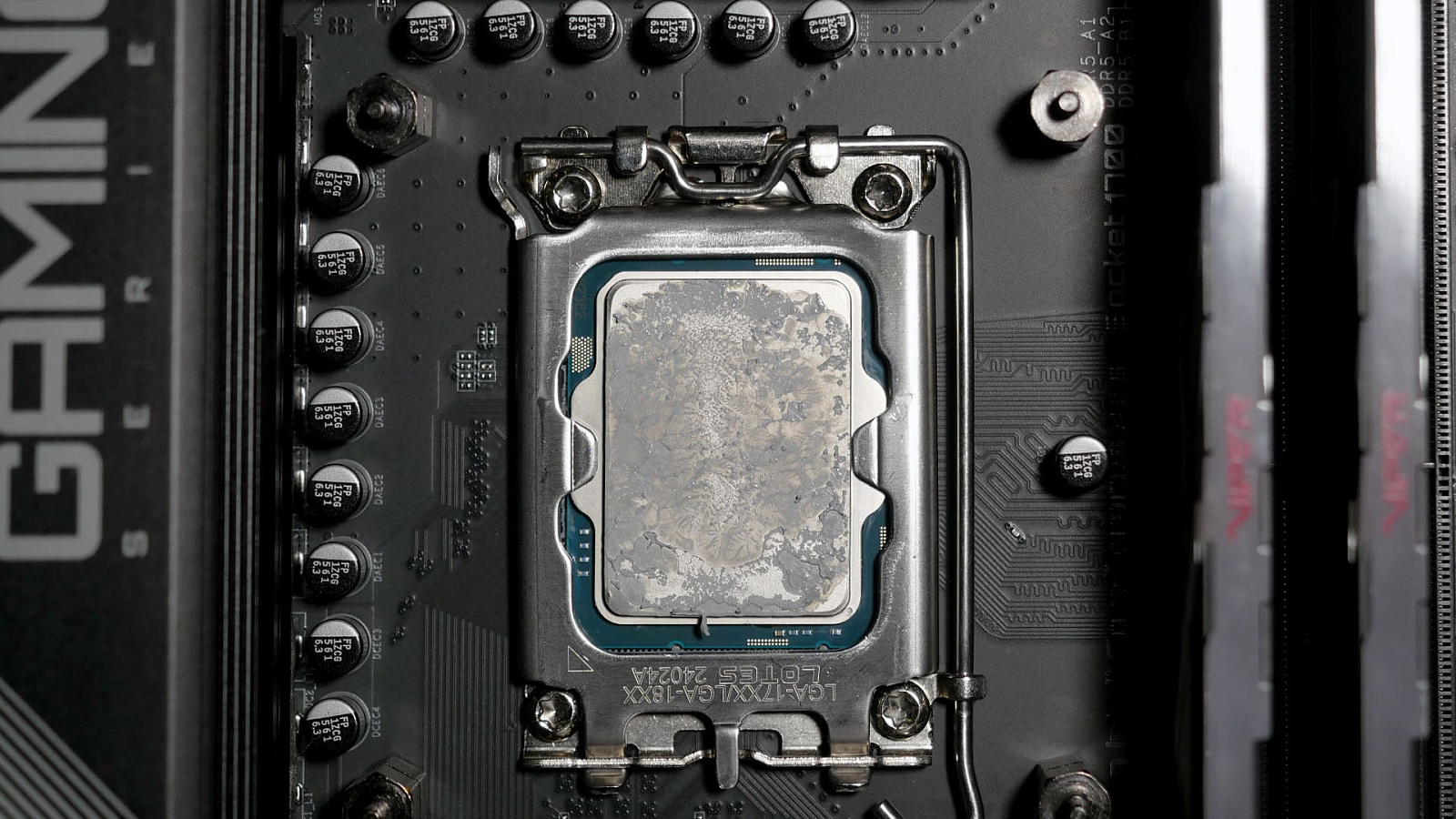

Четырёхточечные крепления водоблока на сокете Intel LGA 1700 обеспечивают хорошее равномерное прилегание медного основания к крышке процессора с акцентом на прижим в середине. Термопаста достаточно пластичная и хорошо распределяется равномерным слоем между прижатыми поверхностями. Пятно контакта на тестовом стенде получилось достаточным для нормальной работы системы охлаждения в связке с процессором Intel i5-13600KF.

Скорость и шум помпы

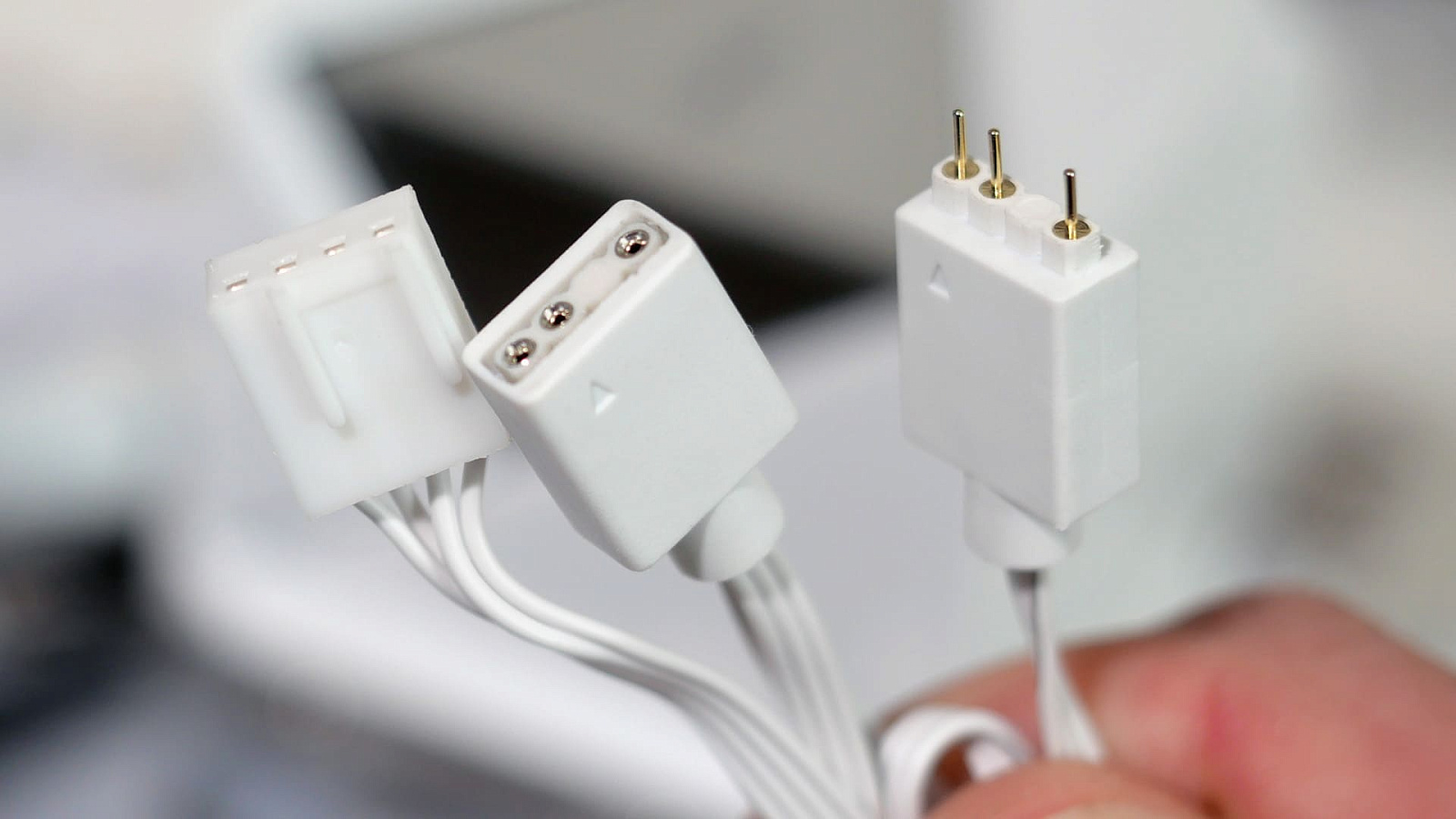

Для подключения водоблока используется провод, разветвляющийся на конце. Один "хвост" обеспечивает питание и управление ARGB-подсветкой с возможностью гирляндного включения с другими устройствами по цепочке для синхронизации, другой питает ротор (4-pin PWM). Корпус коннекторов и провода сделаны белыми в цвет системы охлаждения.

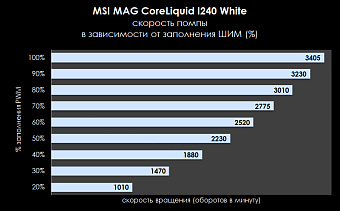

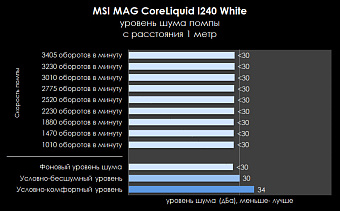

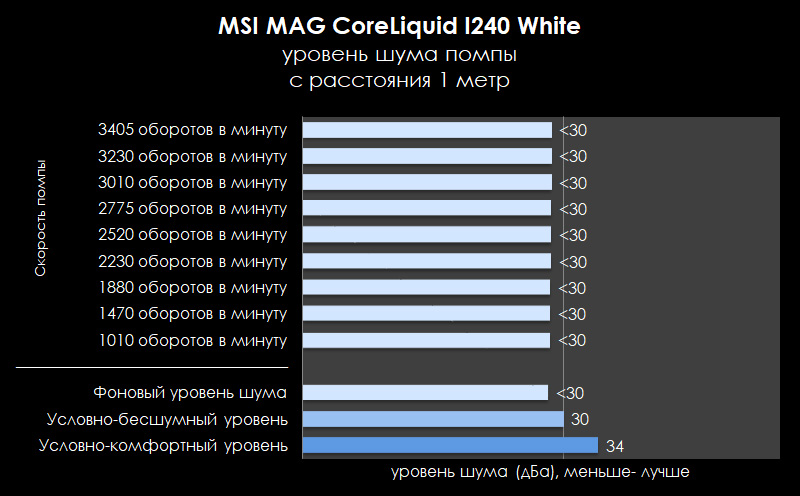

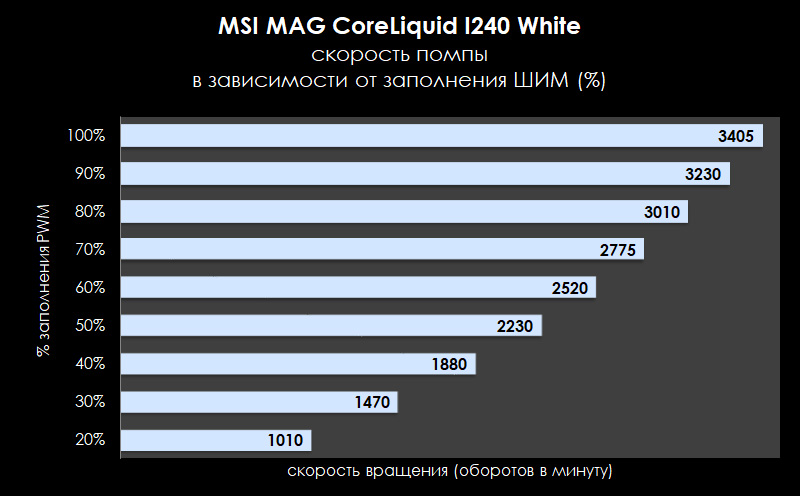

Измеренная скорость помпы — приблизительно от 1000 (20% PWM) до 3400 (100% PWM) оборотов в минуту. Уровень шума во время работы низкий. Помпу можно спокойно включать в разъёмы с постоянным питанием без управления оборотами и наслаждаться её практически бесшумной работой.

Скорость и шум вентиляторов

Пара 120 мм вентиляторов предустановлена на радиаторе "из коробки". Применены производительные семилопастные MSI FA12025M12LPAI110 на LDB-подшипнике с потребляемым во время работы током до 0,3 А. По углам каркасов с двух сторон находятся противовибрационные резиновые вставки. В местах вывода кабелей от моторов на пластиковых каркасах вентиляторов также сделаны аккуратные канавки для заведения проводов снаружи в полости конструкции и последующего скрытия их накладной пластиковой панелью.

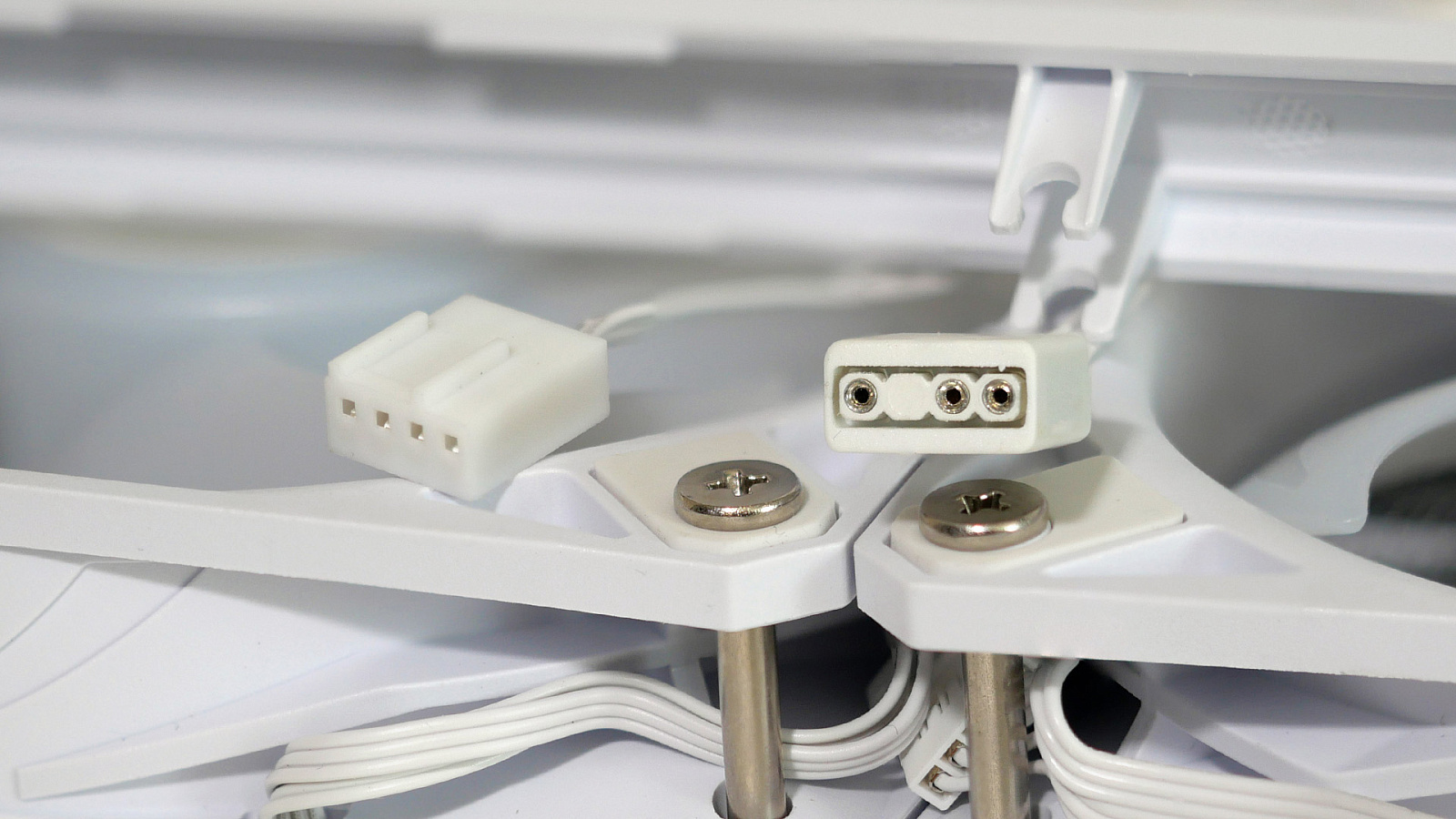

Вентиляторы соединяются между собой нестандартными штекерами, а к материнской плате или внешнему контроллеру от них выходит переходной кабель длиной 50 см со стандартным 4-pin PWM коннектором питания моторов и 3-pin ARGB коннектором для питания и управления подсветкой.

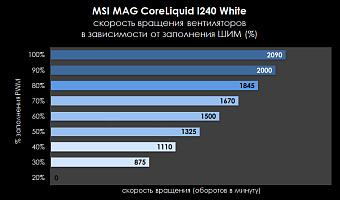

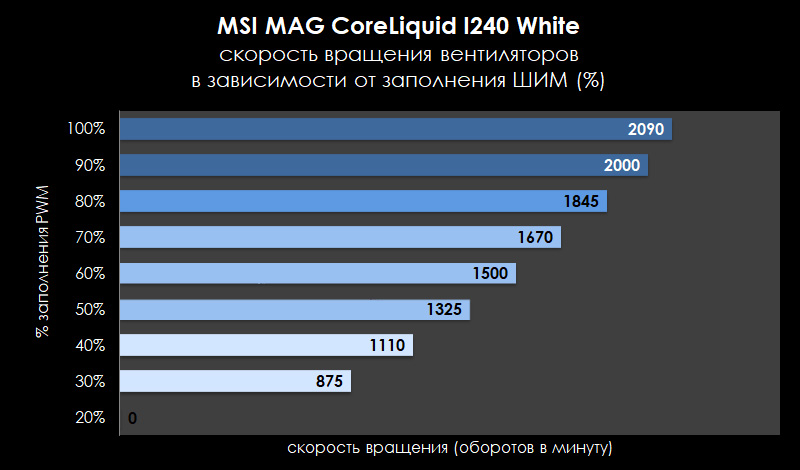

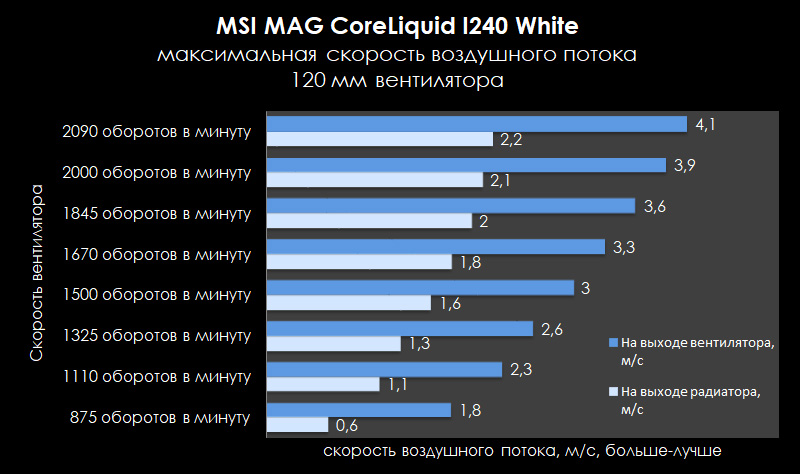

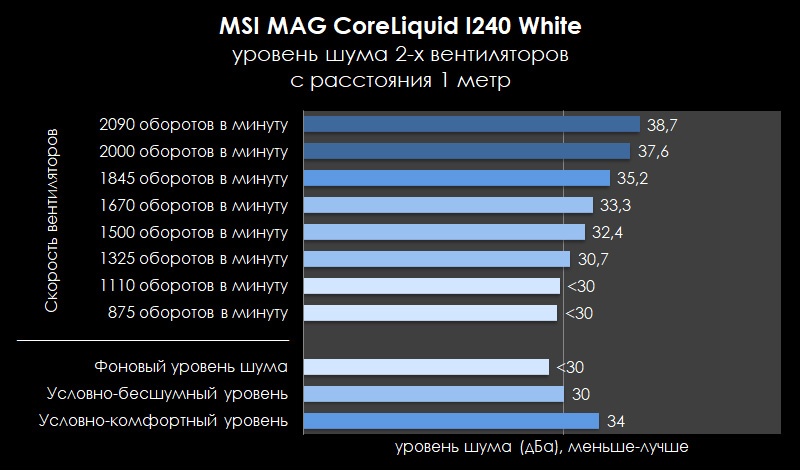

Подключенные к разъёму CPU FAN на материнской плате Gigabyte Z790 Gaming X AX вентиляторы работали в диапазоне скорости вращения крыльчатки приблизительно от 850 до 2100 оборотов в минуту. При максимальной скорости вращения пара вентиляторов генерирует уровень шума немного выше комфортного при расположении рядом с пользователем в настольном корпусе ПК. Тихий режим работы достигается при ограничении скорости вращения на 50% PWM, что соответствует приблизительно 1300-1400 оборотов в минуту. Нижний порог старта достаточно высокий и при PWM в значениях ниже 30% вентиляторы останавливались из-за нехватки питания, поэтому сильно усердствовать с их "зажиманием" не стоит. Скорость создаваемого воздушного потока даже через радиатор СЖО хорошая для своего класса.

Температура под нагрузкой

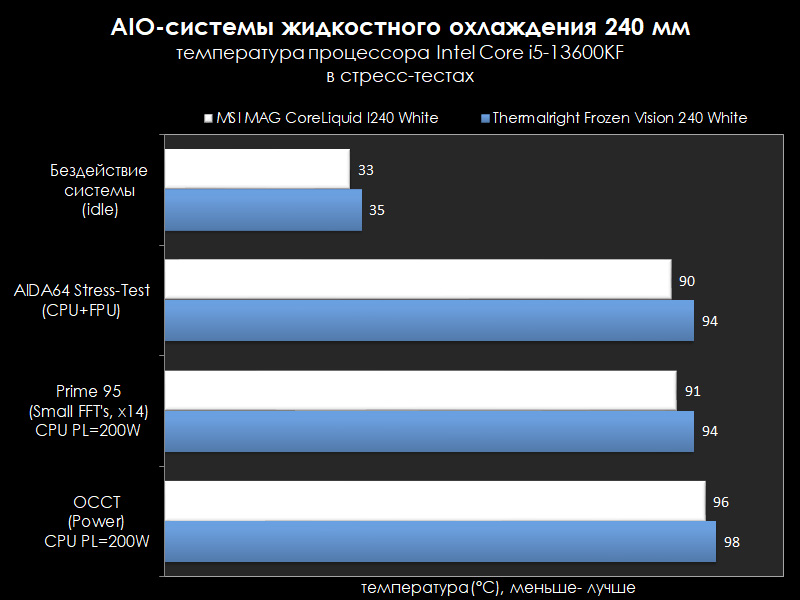

В стресс-тесте OCCT Power работающий на штатных параметрах Intel Core i5-13600KF потреблял до 230 Вт (CPU Package Power) в начале теста, что естественным образом приводит к уходу процессора в режим температурного троттлинга из-за высокой температуры. Даже трёхсекционным (360 мм) системам жидкостного охлаждения типа AIO такое тепловыделение процессоров Intel 13-го поколения — стресс-условия функционирования. При ограничении потребления на уровне 200 Вт средняя температура за получасовой тест составила 96°C и это хороший результат для AIO-системы формата 240 мм, особенно с оглядкой на уровень шума, который не сильно превышает комфортные значения в пике. По крайней мере конкуренцию топовым двухбашенным двух- и трёхвентиляторным кулерам с шестью и более тепловыми трубками система легко составит.

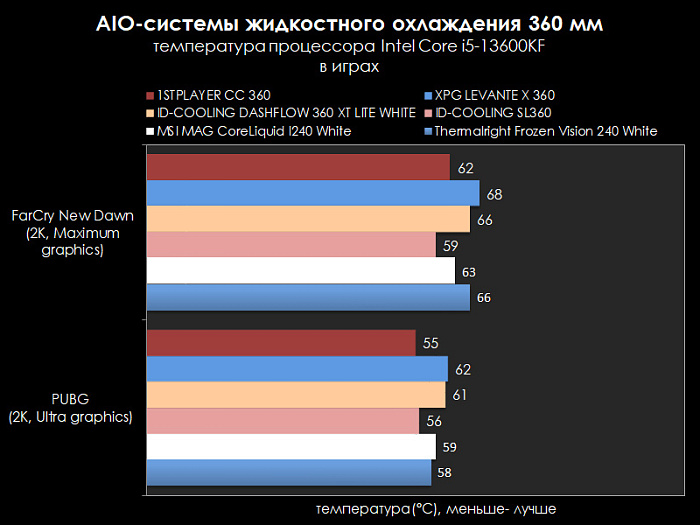

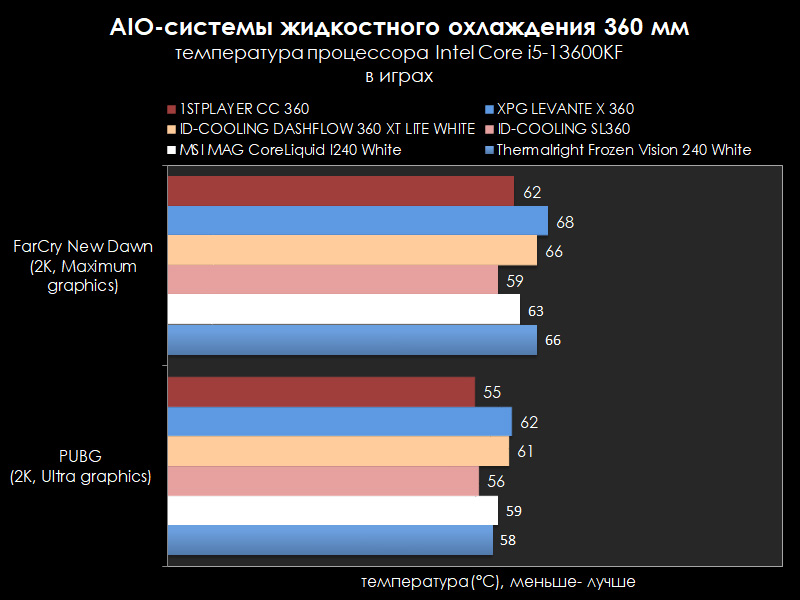

В современных играх ААА-класса загрузка и потребление центрального процессора значительно ниже пиковых значений, а следовательно и температурная нагрузка относительно невысокая. На примере игры PUBG:Battlegrounds в разрешении 2К при настройках графики "Ультра" потребление процессора было ~80-85 Вт и средняя температура колебалась у отметки ~59°C. При тех же 2К и максимальных настройках графики в FarCry New Dawn среднее потребление процессора ~85 Вт и средняя температура процессора ~63°C, а в FarCry 6 ~72 Вт и ~54°C соответственно.

Это хорошие результаты. Как показывает практика, в играх разброс производительных систем 240 мм и 360 мм начального уровня не всегда в пользу последних. Поэтому если не гнаться за разгоном и предельными нагрузками, то в игровых ПК система с радиатором 240 мм зачастую предпочтительнее в силу более компактных габаритов и возможности сборки в корпусах меньшего размера.

Заключение

На момент подготовки обзора MSI MAG CoreLiquid I240 White не была широко представлена в розничных магазинах и маркетплейсах. Потенциальных конкурентов в сегменте 240 мм систем охлаждения очень много и популярность данной системы жидкостного охлаждения в первую очередь будет зависеть не столько от цены, сколько от привязанности потенциальных покупателей к бренду MSI в случае монобрендовых сборок и симпатии к достаточно эффектному дизайну. А учитывая, что эффективность системы находится на хорошем уровне и тот факт, что MSI MAG CoreLiquid I240 White может потягаться с некоторыми 360 мм AIO-СЖО бюджетного сегмента при высоких параметрах совместимости и относительно небольшом уровне шума, своё место в игровых сборках с акцентом на белый цвет комплектующих и ARGB-подсветку она наверняка найдёт.

Преимущества MSI MAG CoreLiquid I240 White:

Недостатки:

Особенности
