Обзор и тестирование системы жидкостного охлаждения Gelid Liquid 360

СЖО с интересным RGB-оформлением и датчиком температуры на панели водоблока.
Обзор и тестирование системы жидкостного охлаждения Gelid Liquid 360

В современных сборках система жидкостного охлаждения - это не только устройство для отведения тепла от CPU, но и элемент оформления. Поэтому среди множества однотипных решений в одной ценовой категории пользователи выбирают интересный дизайн, а в СЖО это, прежде всего, подсветка.

Модель Liquid 360 сочетает в себе и отличное ARGB-оформление, и высокую эффективность. Но, возможно, мы обнаружим и отличия от более дорогих моделей.

Технические характеристики

Помпа

Габариты

75×75×56 мм

Скорость

2600 об/мин

Коннекторы

3-пин, 3-пин +5В ARGB

Радиатор

Материал

Алюминий

Габариты

120×393×27 мм

Трубки

FEP 400 мм

TDP

300 Вт

Гарантия

5 лет

Вентиляторы

Габариты

120×120×25 мм

Скорость

1800 об/мин

Уровень шума

34 дБ

Воздушный поток

61,9 CFM

Воздушное давление

1,67 мм Н2O

Подшипник

Гидродинамический

Коннекторы

4-пин PWM, 3-пин +5В ARGB.

Упаковка и комплект поставки

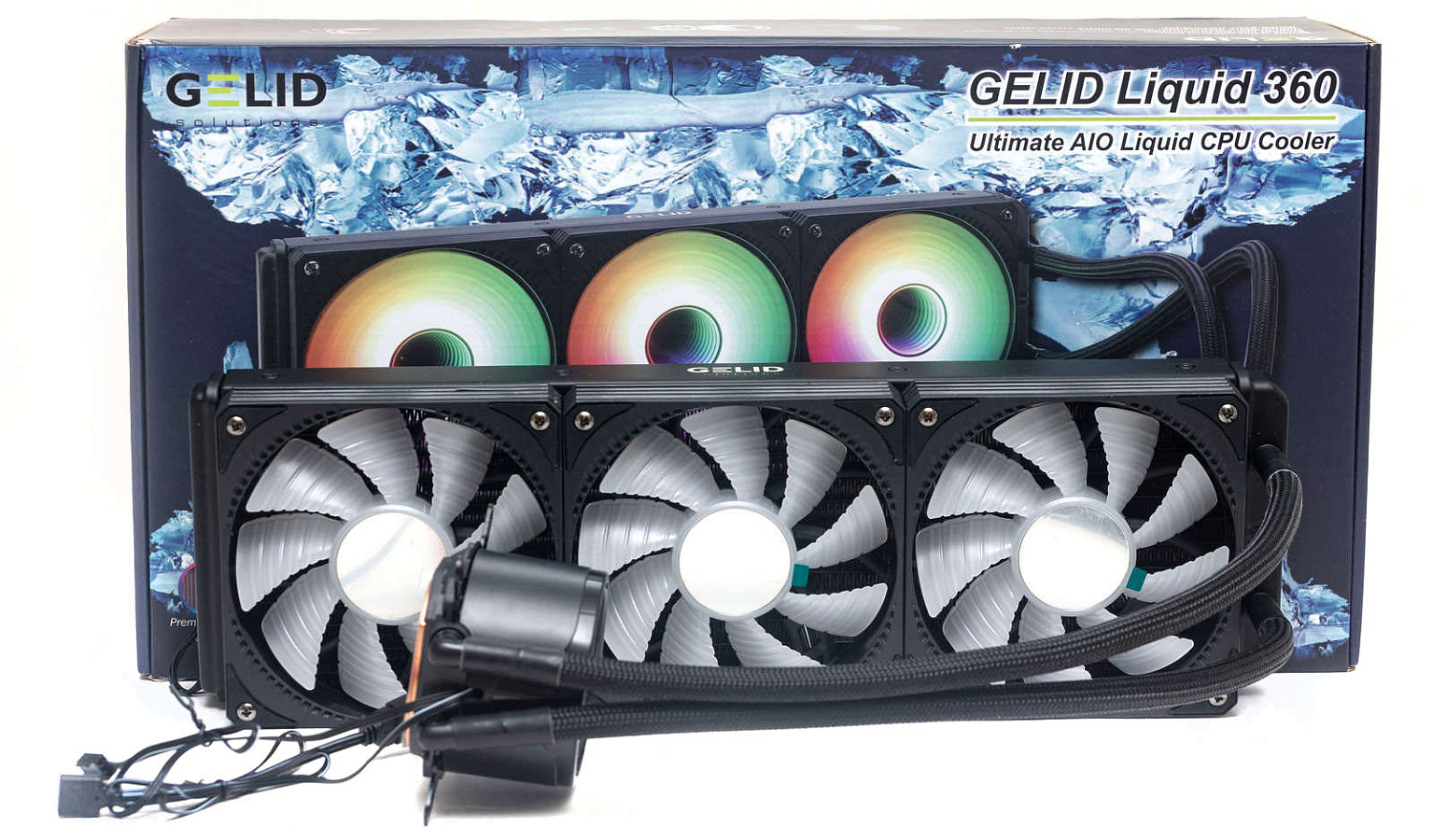

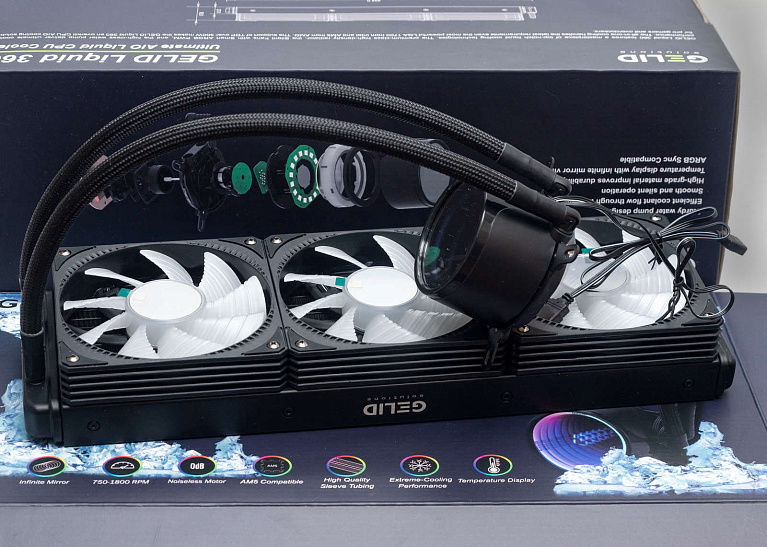

Красочная коробка с изображением льда намекает на не просто охлаждение, а заморозку. С лицевой стороны по нижнему краю располагаются пиктограммы основных характеристик.

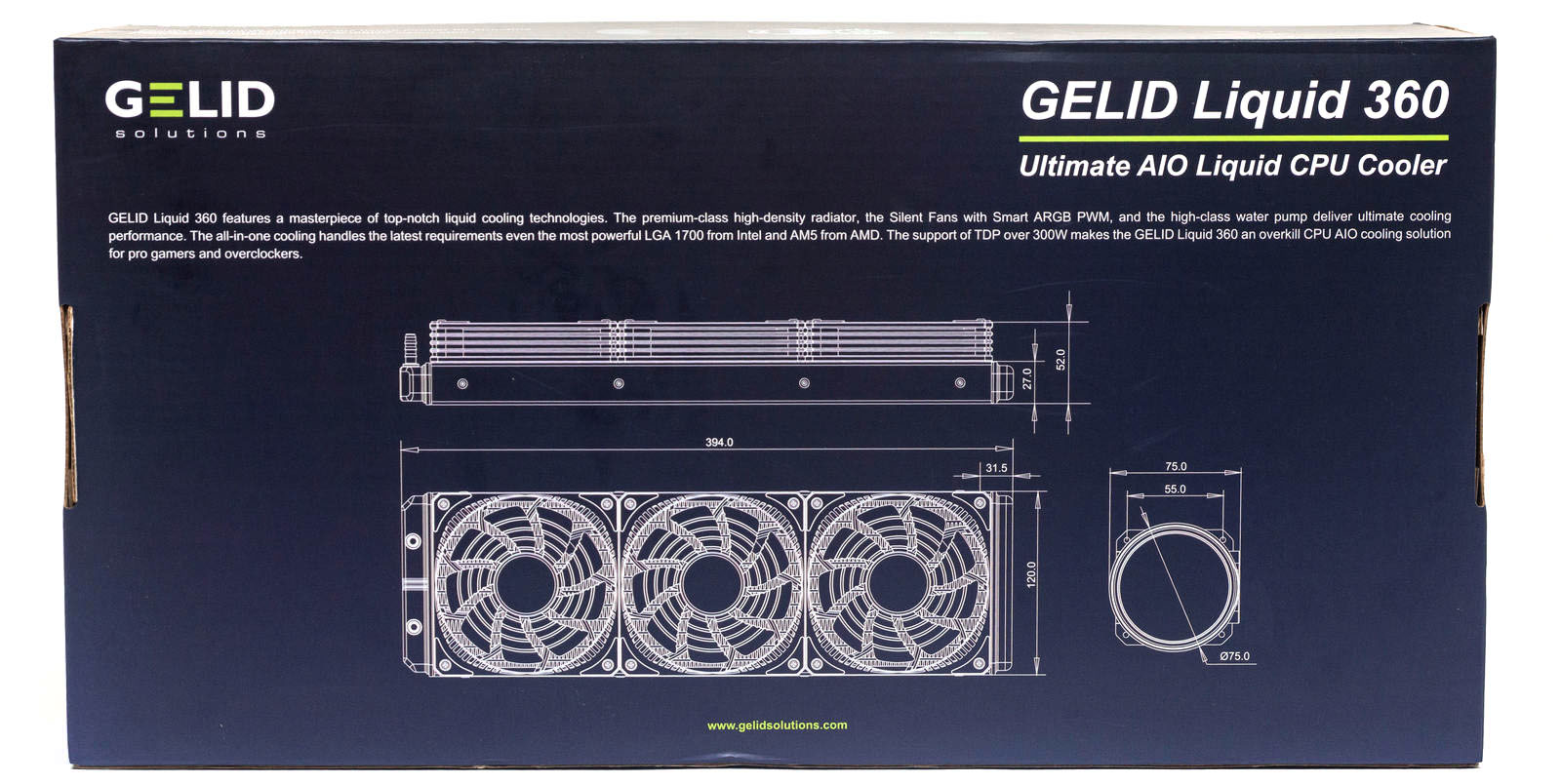

С тыльной стороны - чертеж изделия и его описание.

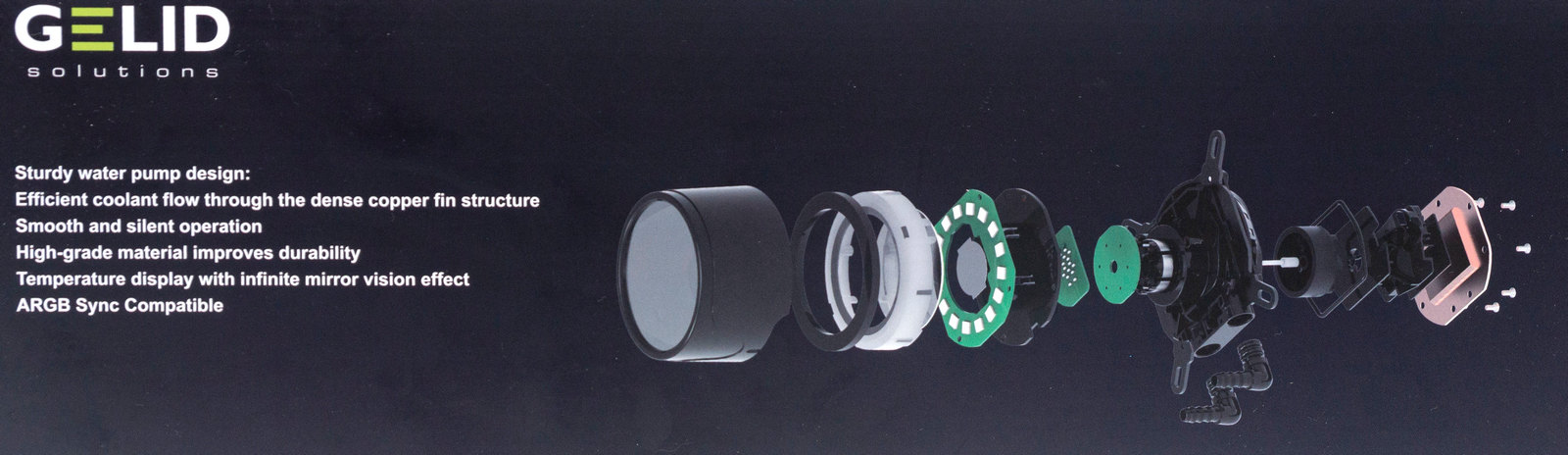

На торце - изображение конструкции помпы, совмещенной с водоблоком.

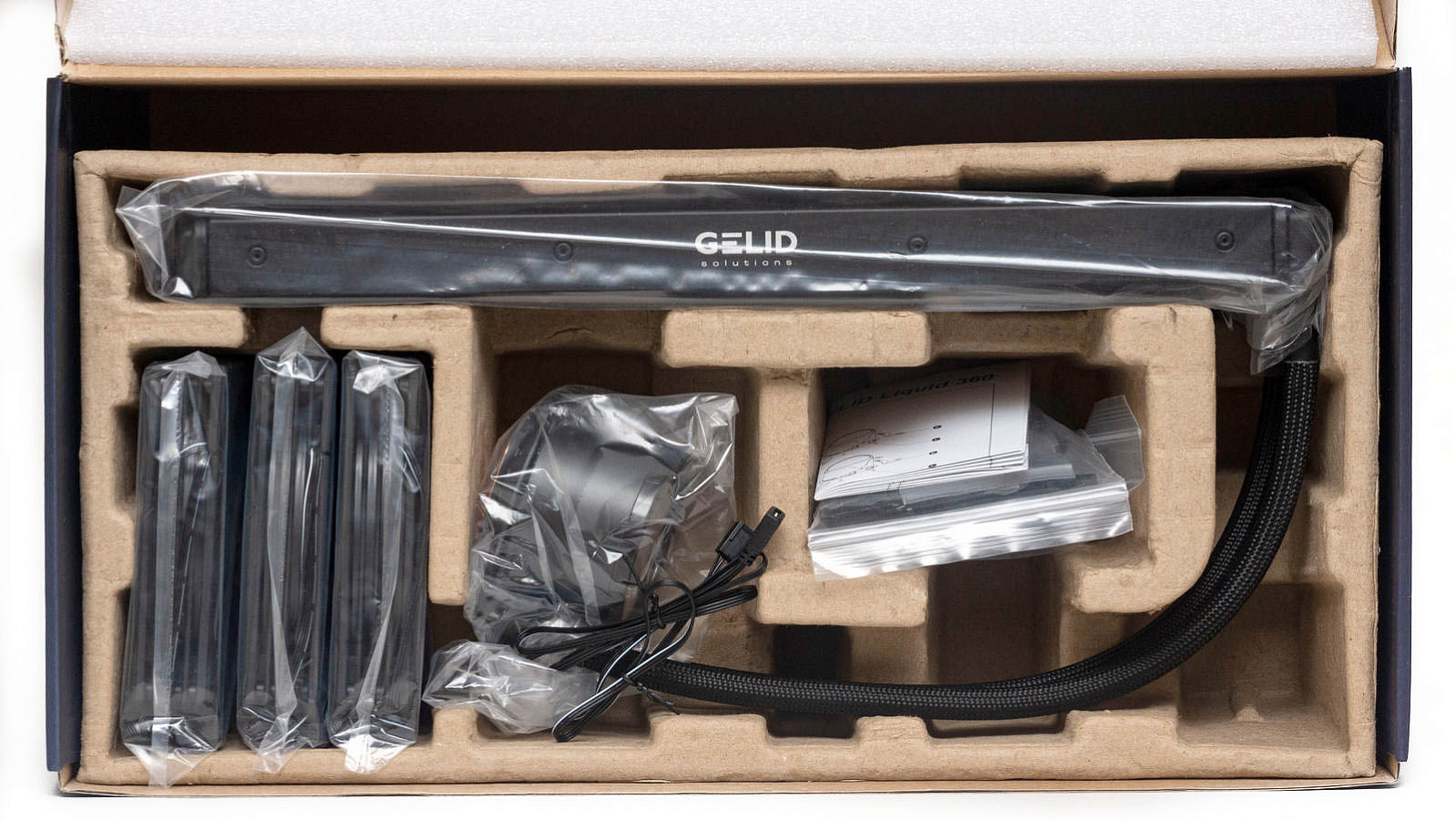

В коробке - форма из прессованного картона. Всё, кроме шлангов, упаковано в полиэтилен. Вентиляторы отдельно, аксессуары в другой коробке.

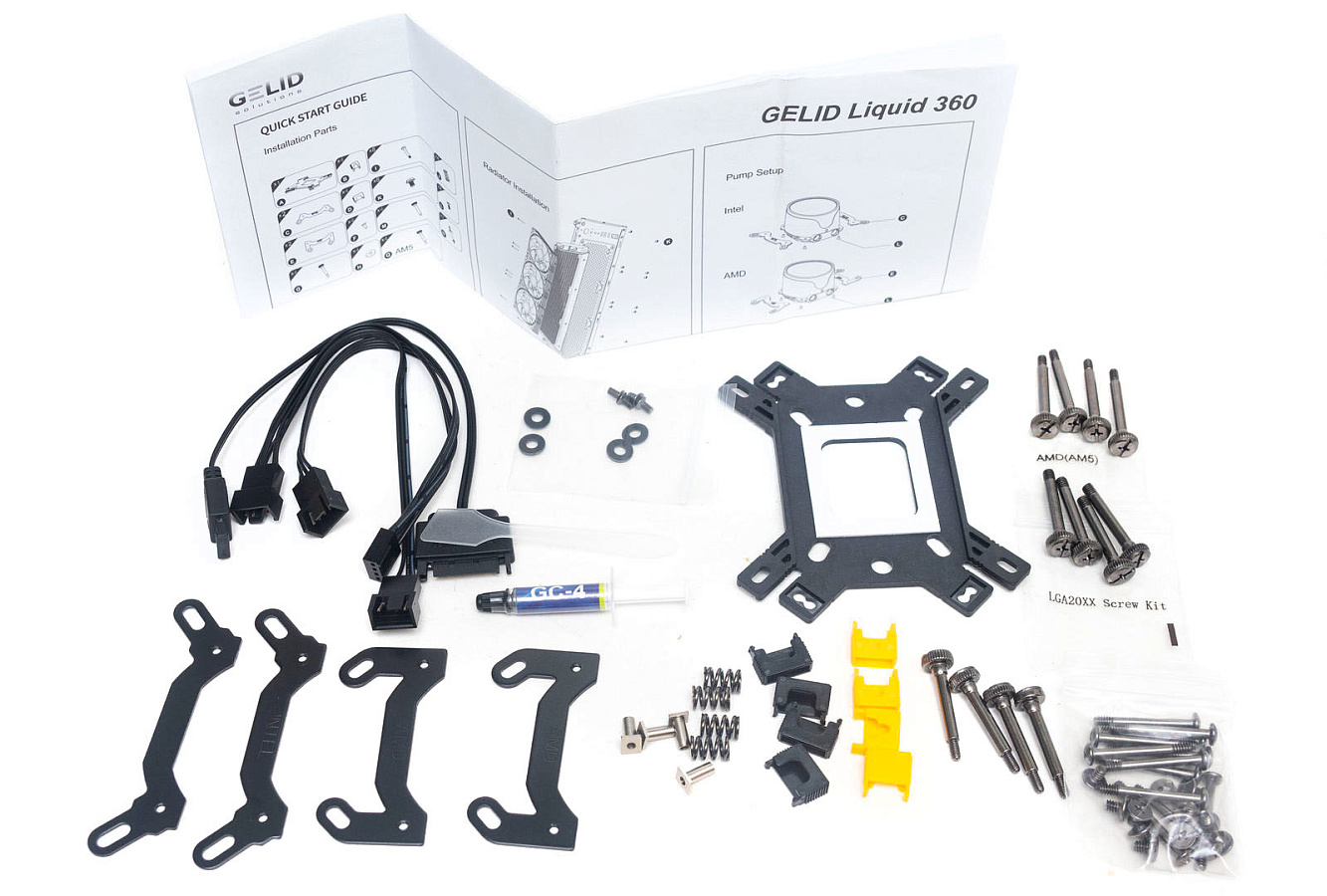

В комплекте инструкция с иллюстрациями, набор винтов для крепления вентиляторов и радиатора, тюбик с термопастой GC-4 и шпателем, кабель разветвитель для вентиляторов, кабель для питания подсветки через SATA и набор креплений для сокетов intel и AMD.

В набор креплений входят:

  • Универсальный металлический бэкплейт с пластиковыми зажимами и стойками;
  • Парные прижимные пластины для сокетов intel и AMD с винтами;
  • Винты креплений под разные сокеты, пружины и шайбы к ним.

Вентиляторы

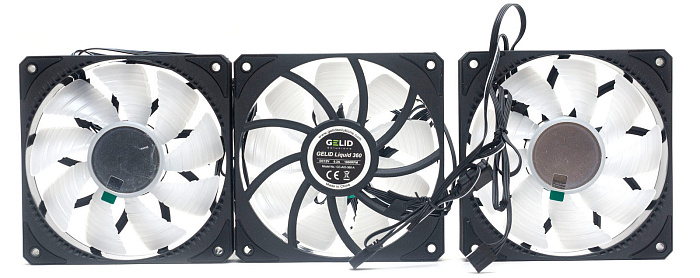

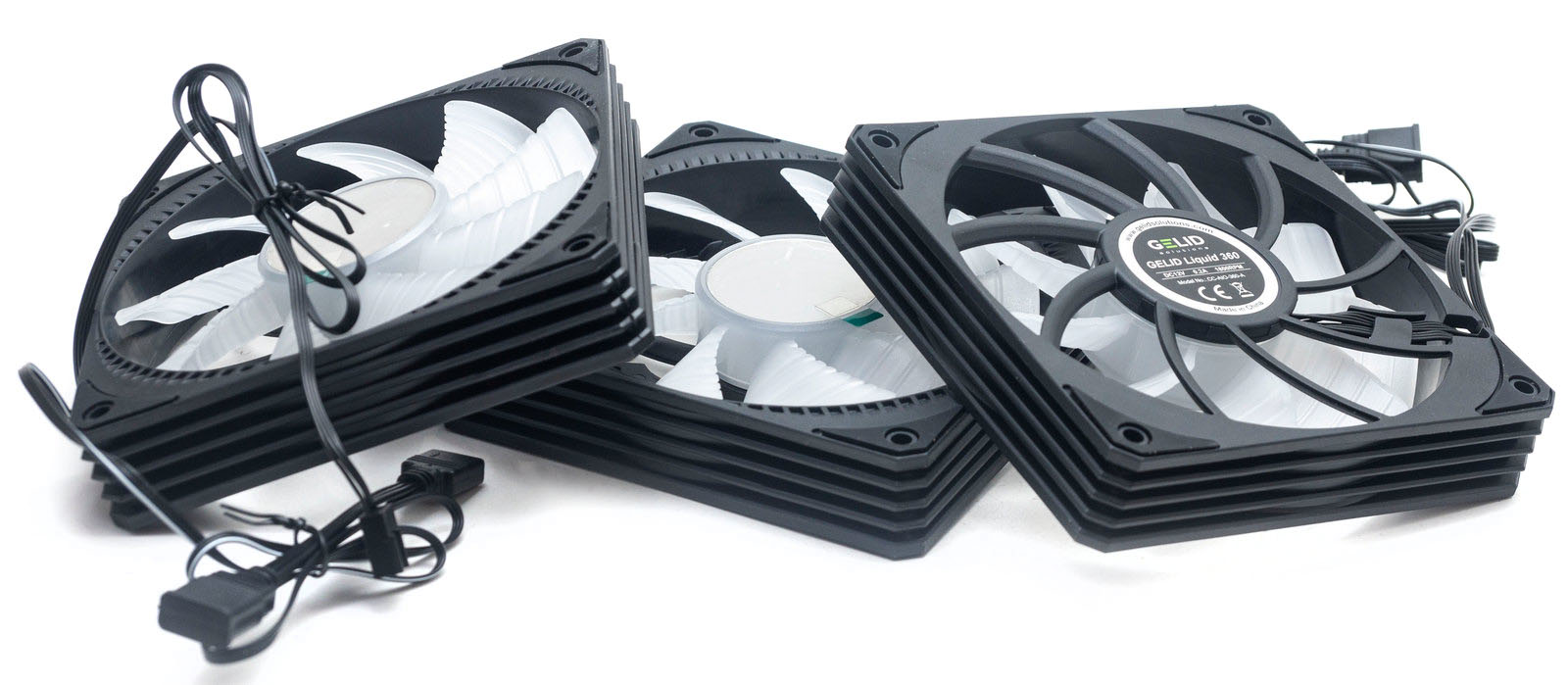

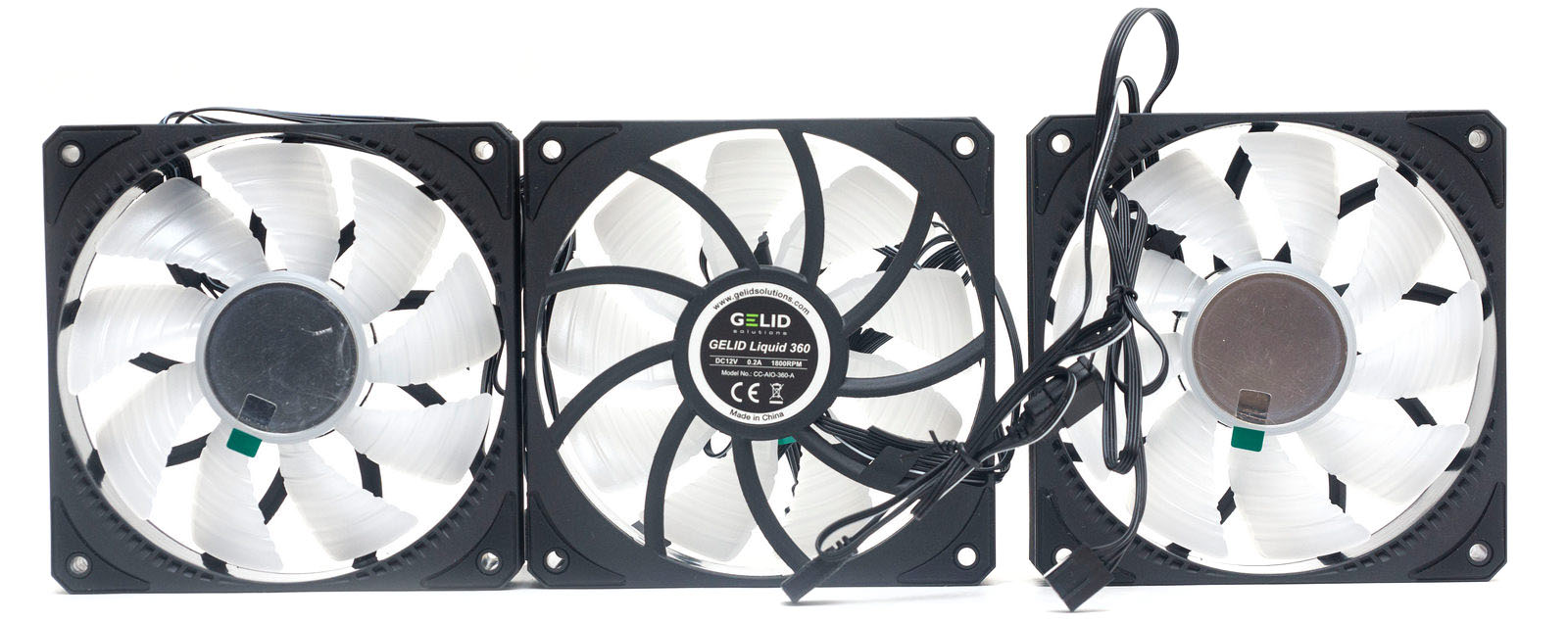

Комплектные вентиляторы имеют маркировку Gelid CC-AIO-360-A с максимальной скоростью 1800 об/мин.

Крыльчатка из белого полупрозрачного пластика, по центру имеется вставка с зеркальной поверхностью и подсветкой с эффектом бесконечности.

Рамка из черного пластика, на торцах - ребристая поверхность, на ушках - резиновые антивибрационные вставки.

Подключение двумя кабелями: 4-пин ШИМ-управление питанием и 3-пин +5В ARGB с разветвителем для последовательного подключения.

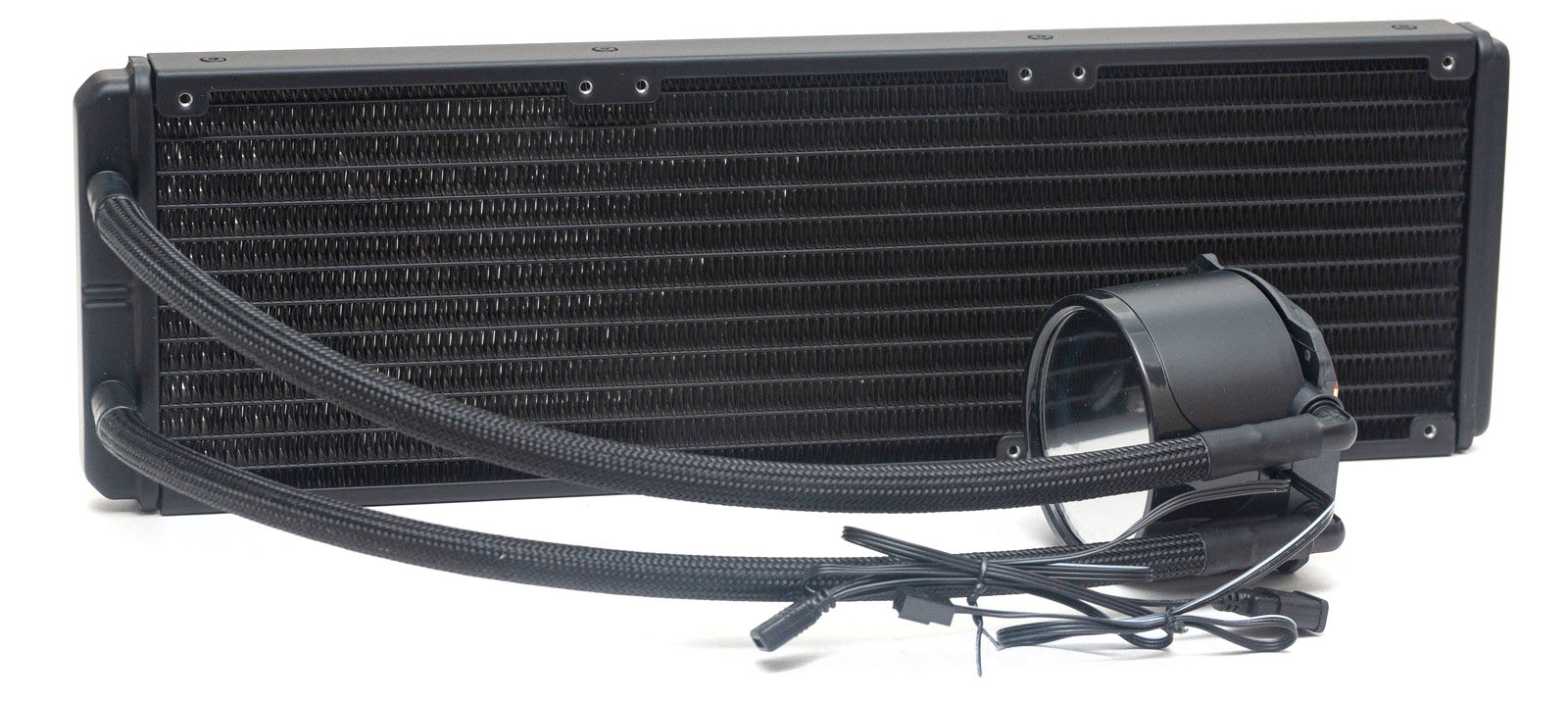

Радиатор и помпа

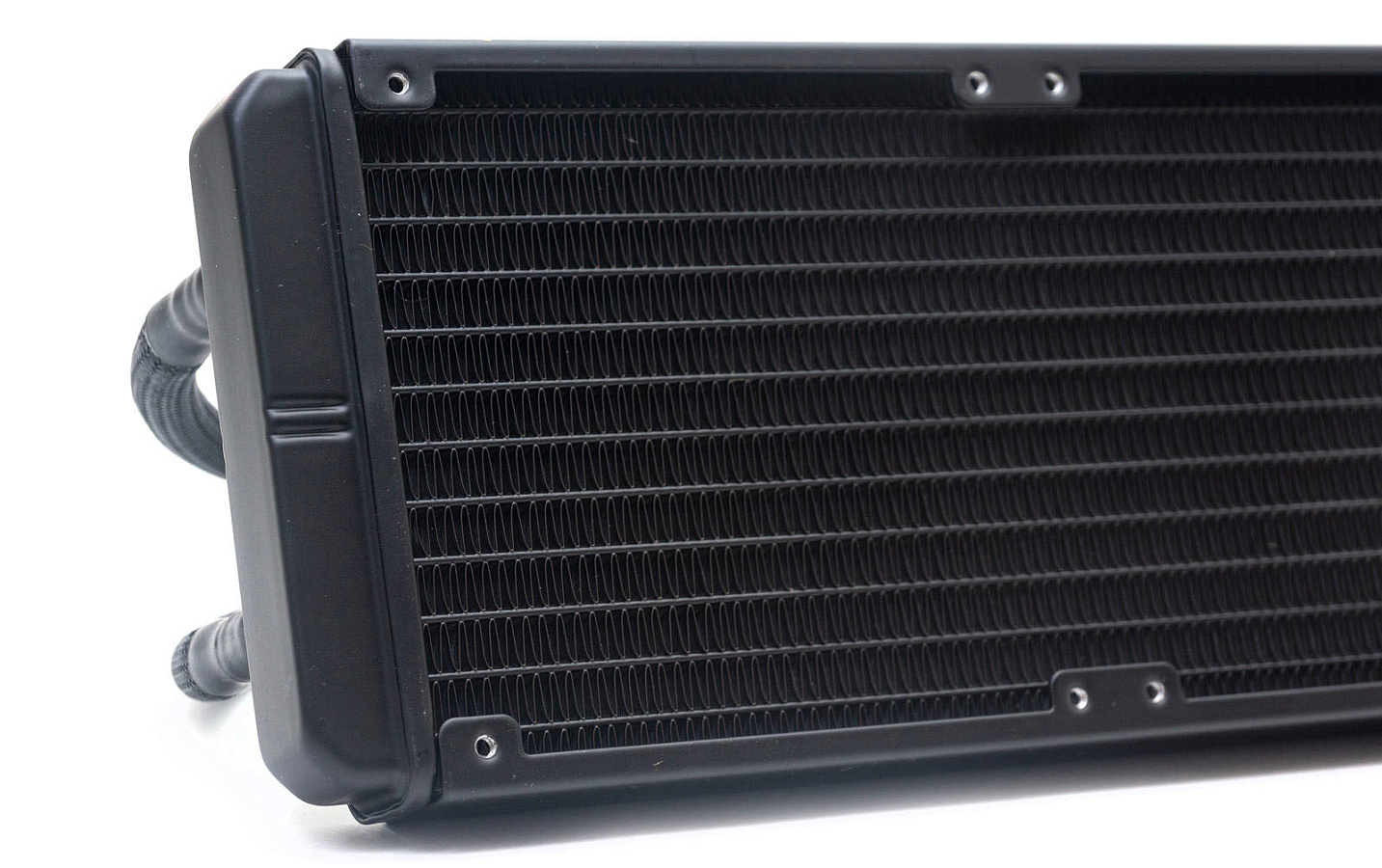

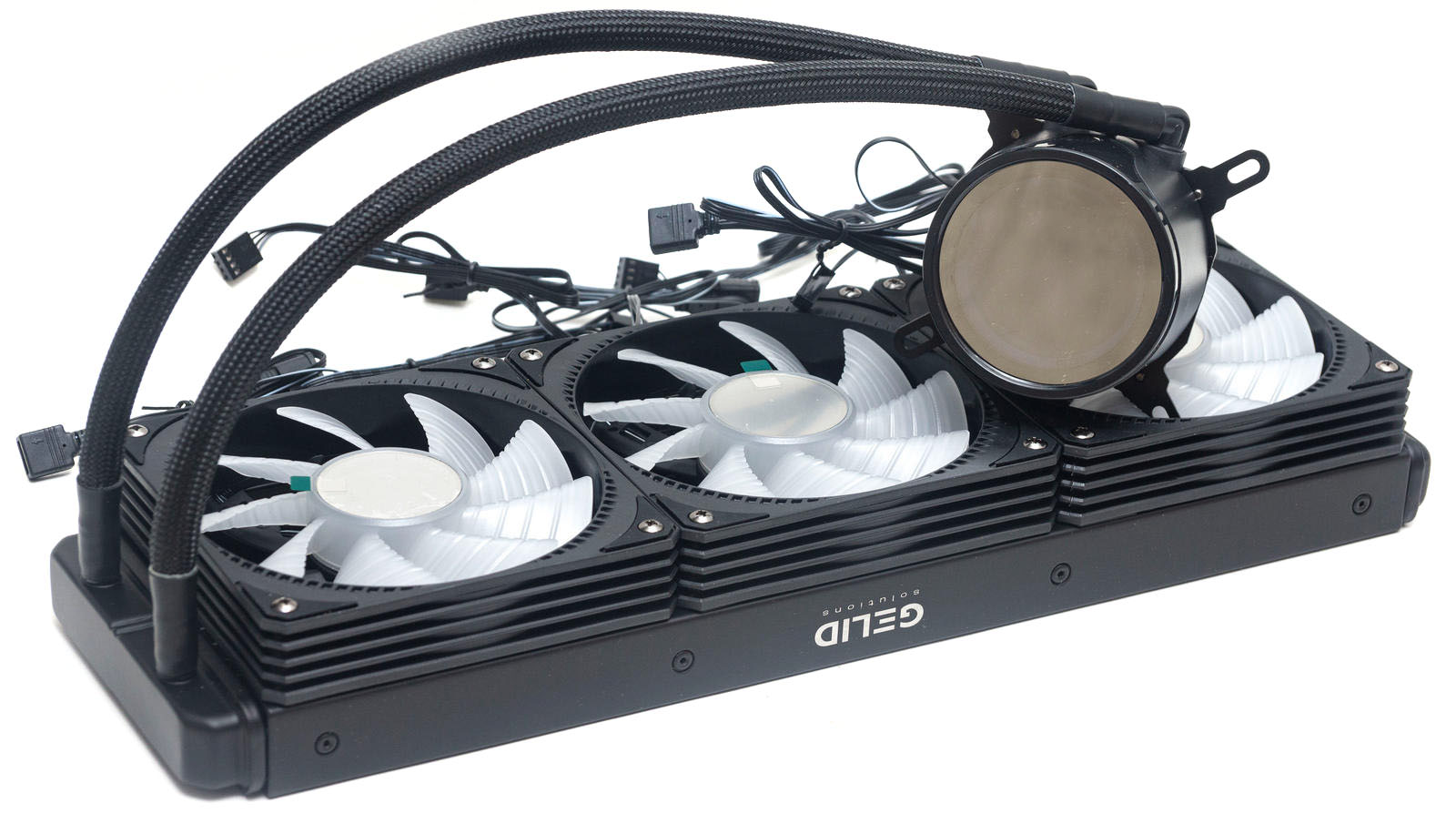

Радиатор стандартный: две емкости по краям, между ними рабочее тело из двенадцати каналов, соединенных гофрлентой, и боковые рамки с крепежными ушками.

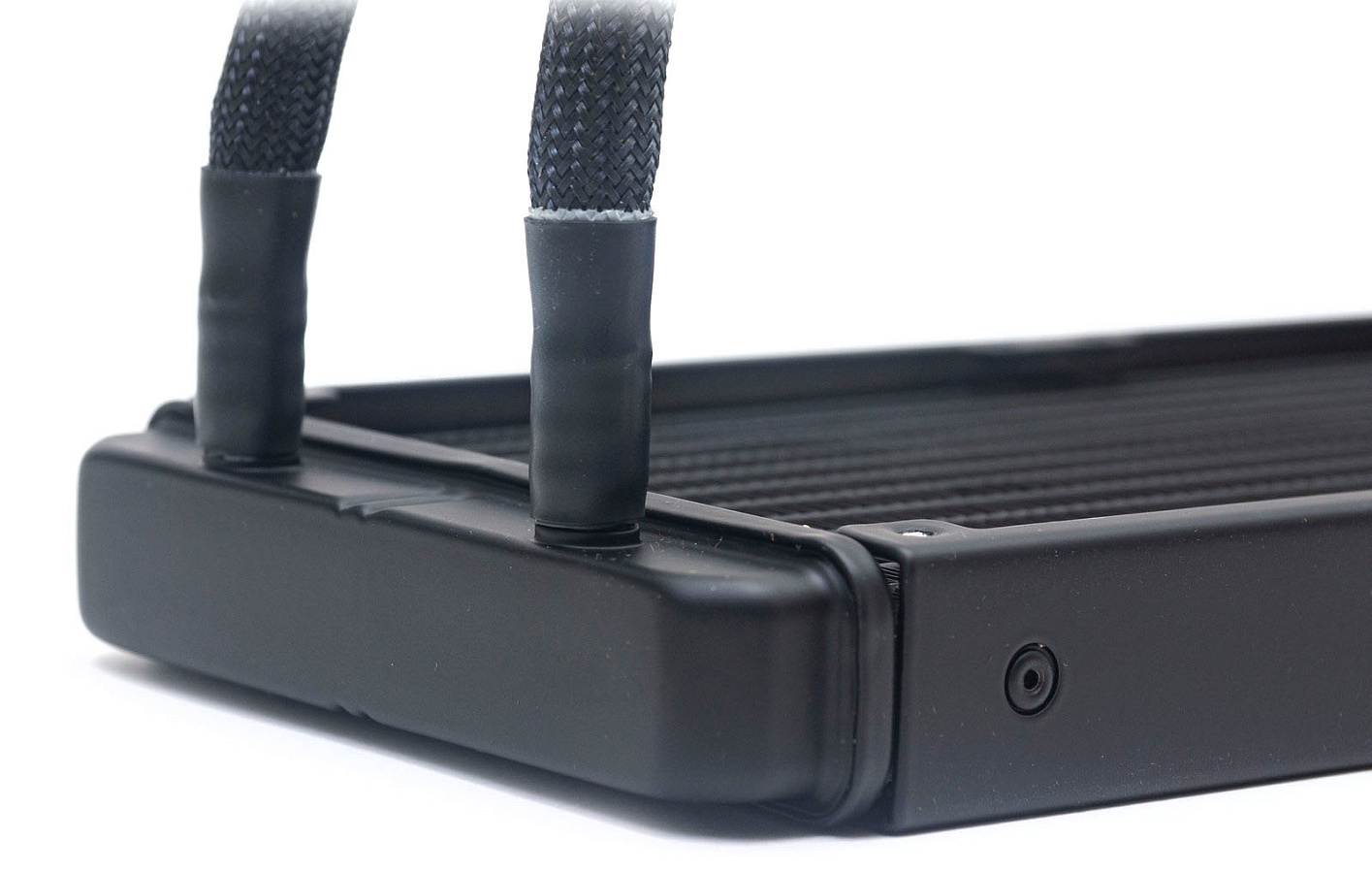

Шланги крепятся к бачку на неповоротные фитинги, сверху зафиксированы на термоусадку.

Шланги из FEP пластика, сверху нейлоновая оплетка, которая сидит на трубках неплотно. Длина шлангов - 40 см, чего может быть мало с учетом радиатора на 360 мм.

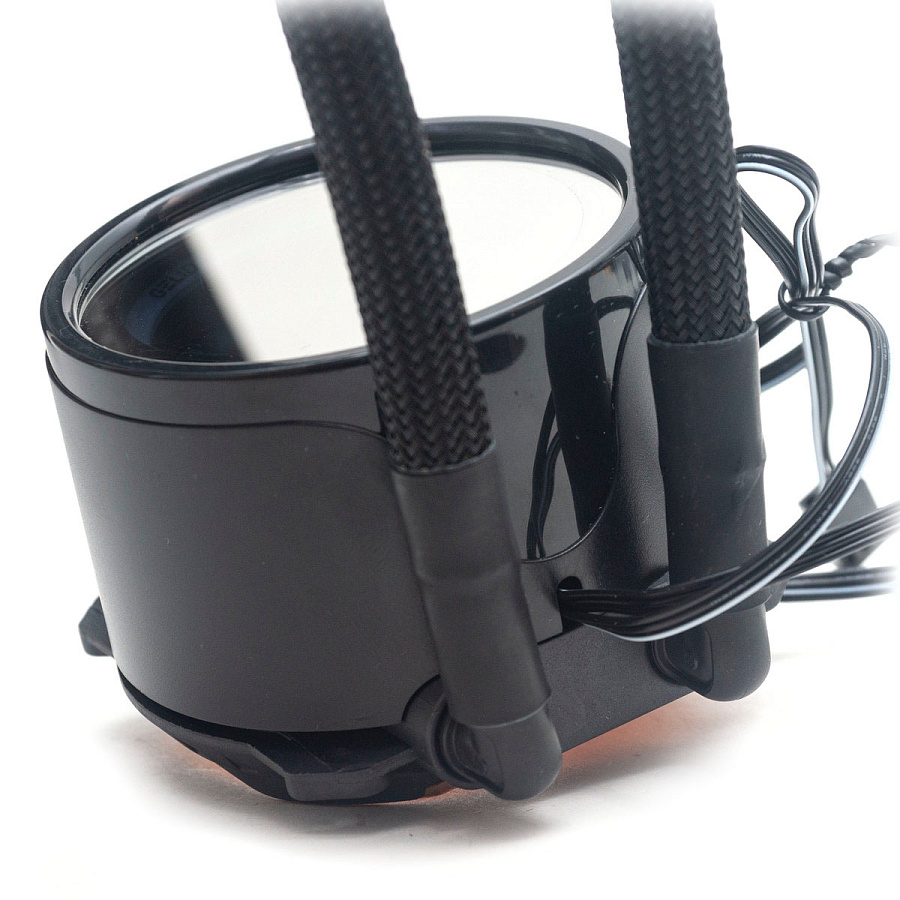

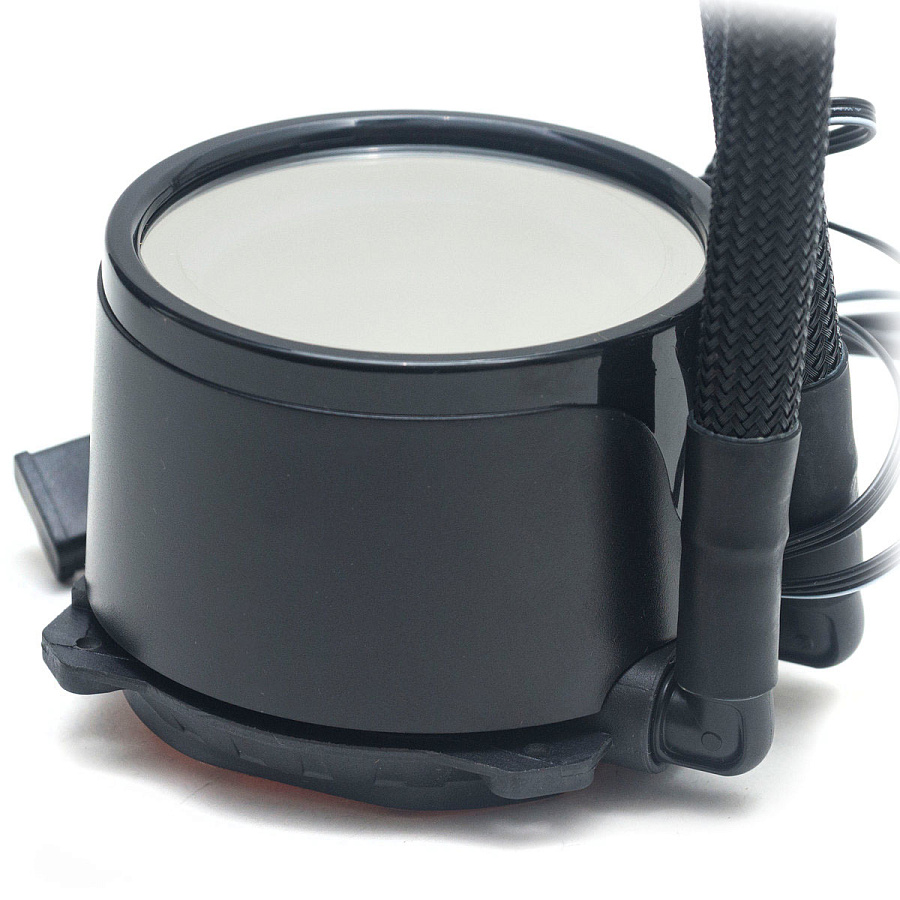

К помпе крепление шлангов на поворотные фитинги, также фиксация на термоусадку. Между шлангов выведено два кабеля: 3-пин для питания и 3-пин +5В ARGB с разветвителем.

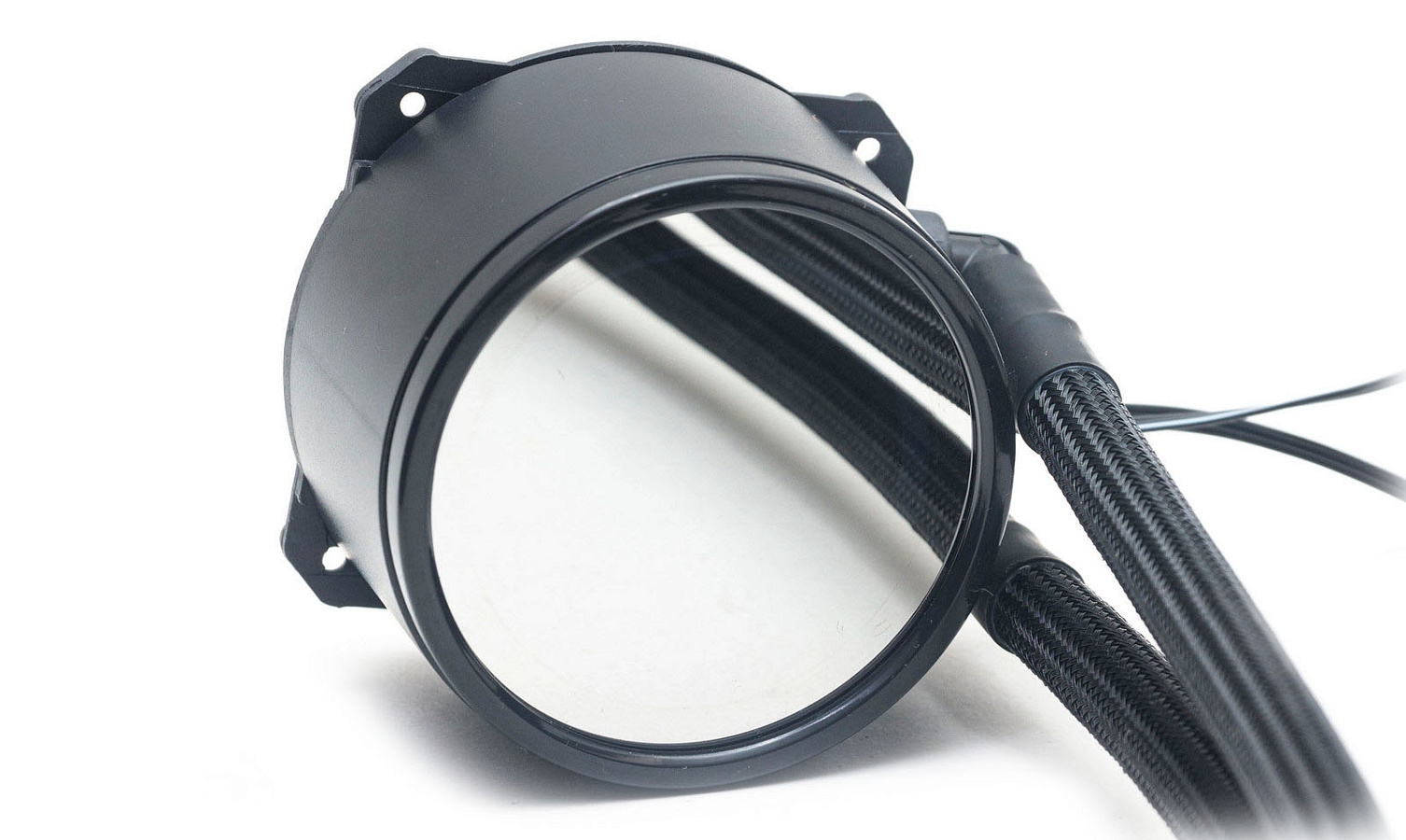

Водоблок цилиндрической формы, лицевая поверхность закрыта зеркальной вставкой.

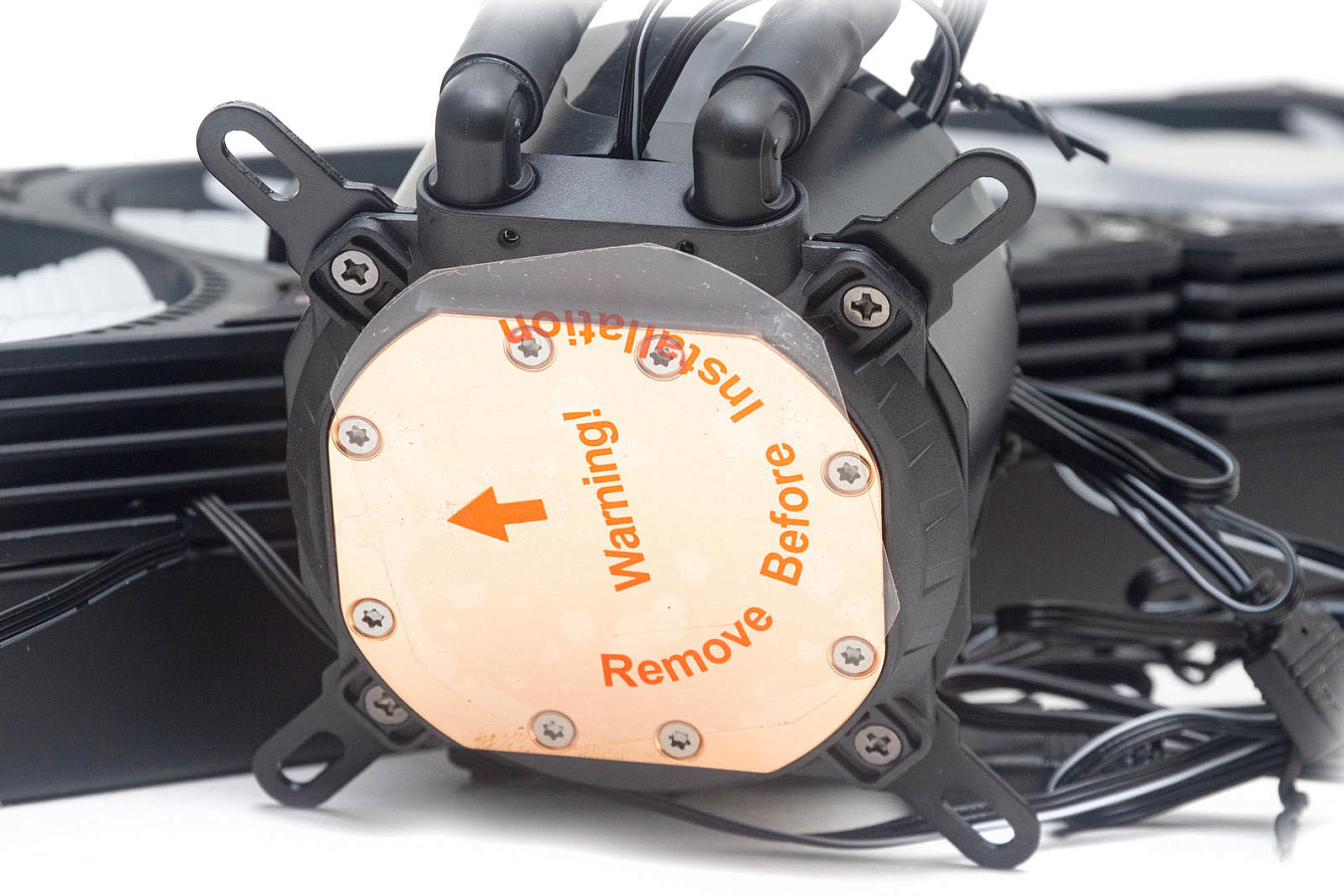

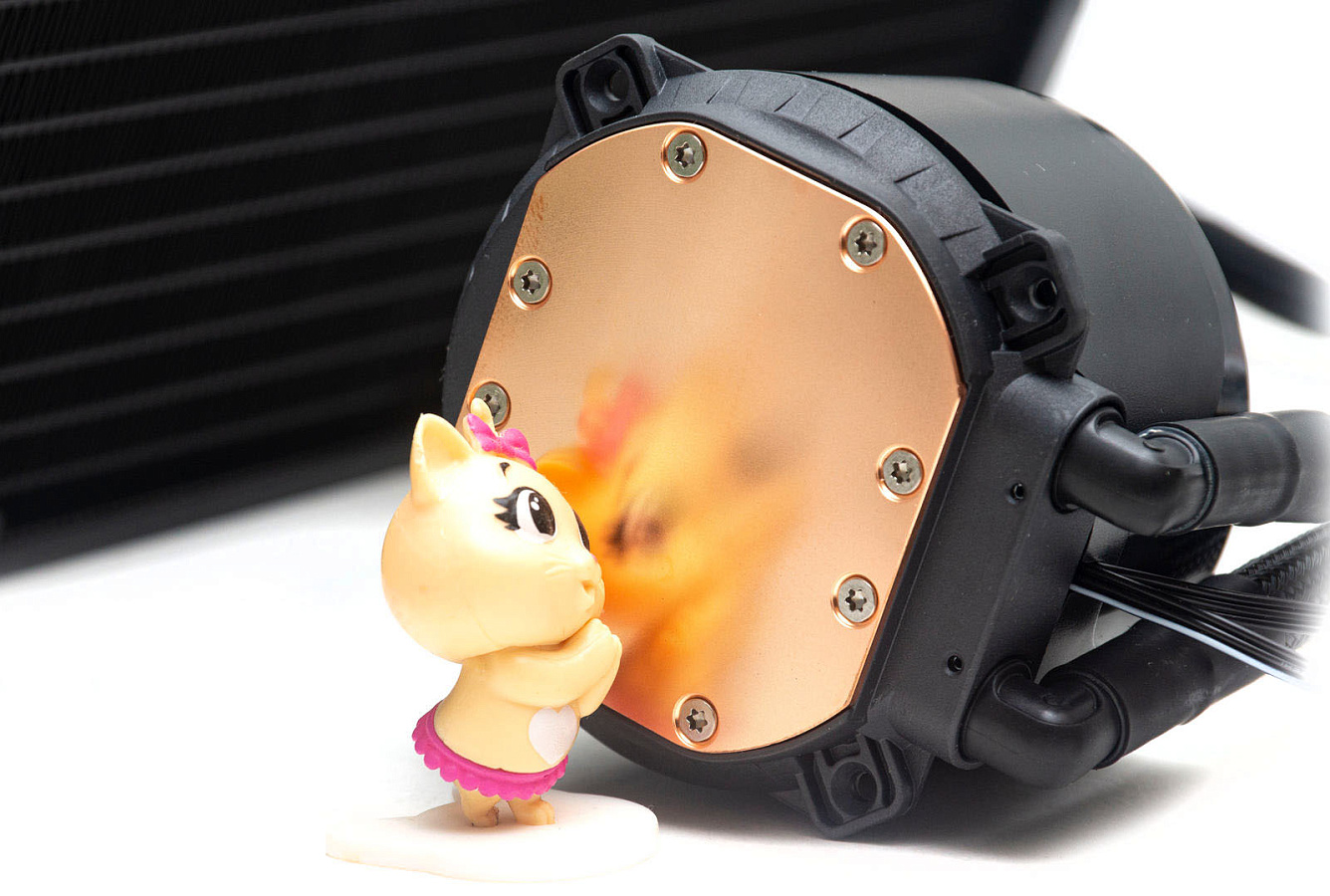

На подошве прикручена медная пластина со шлифованной поверхностью.

Внешний вид

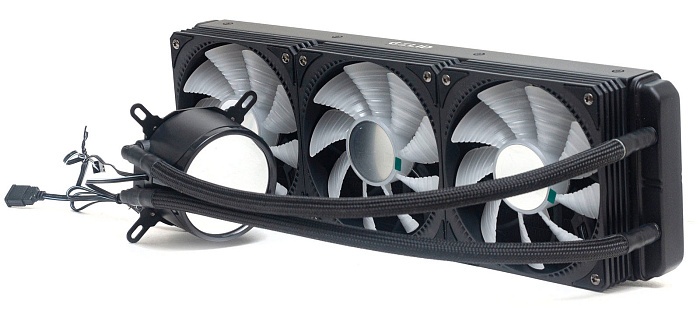

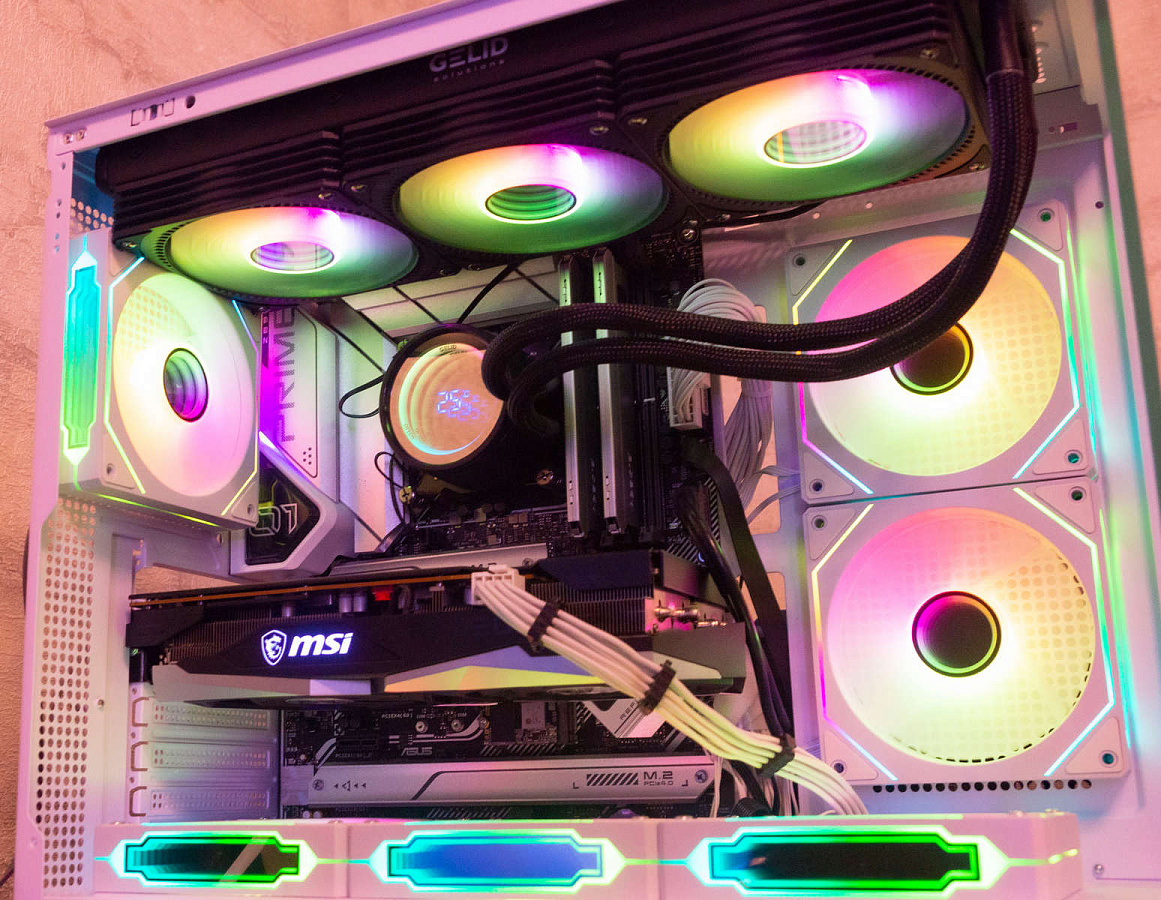

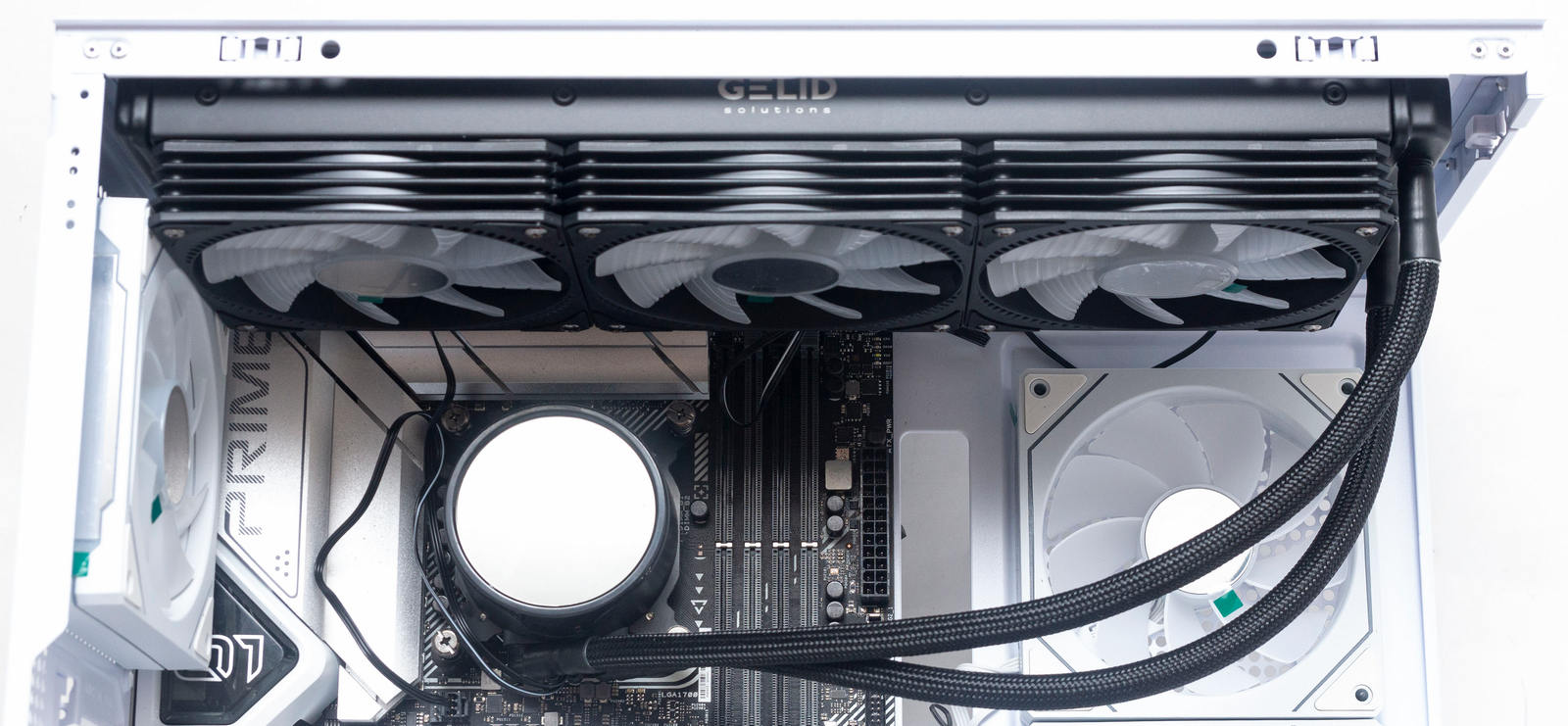

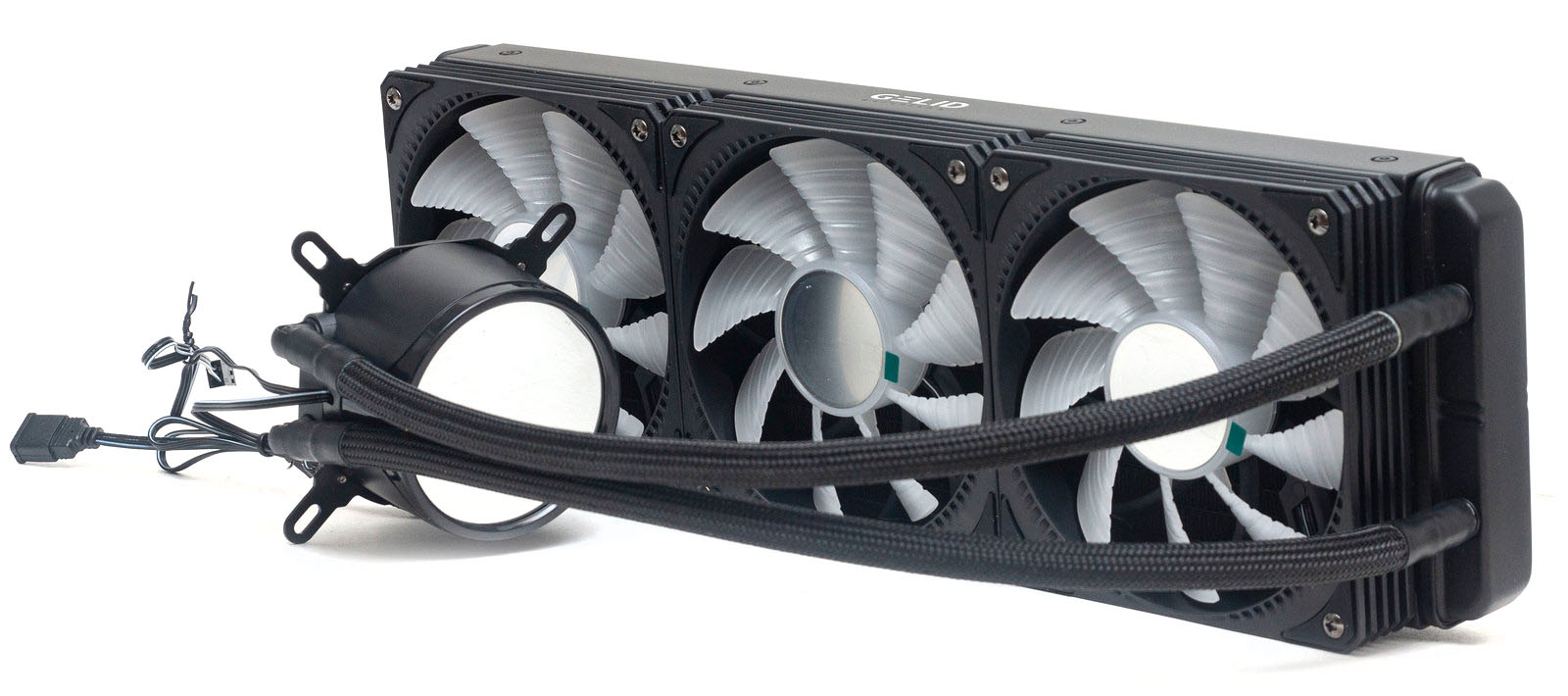

В сборке СЖО выглядит цельной конструкцией, вентиляторы сочетаются с радиатором. Немного эстетику портит неплотная оплетка на шлангах, на сгибах она скукоживается и выглядит мятой.

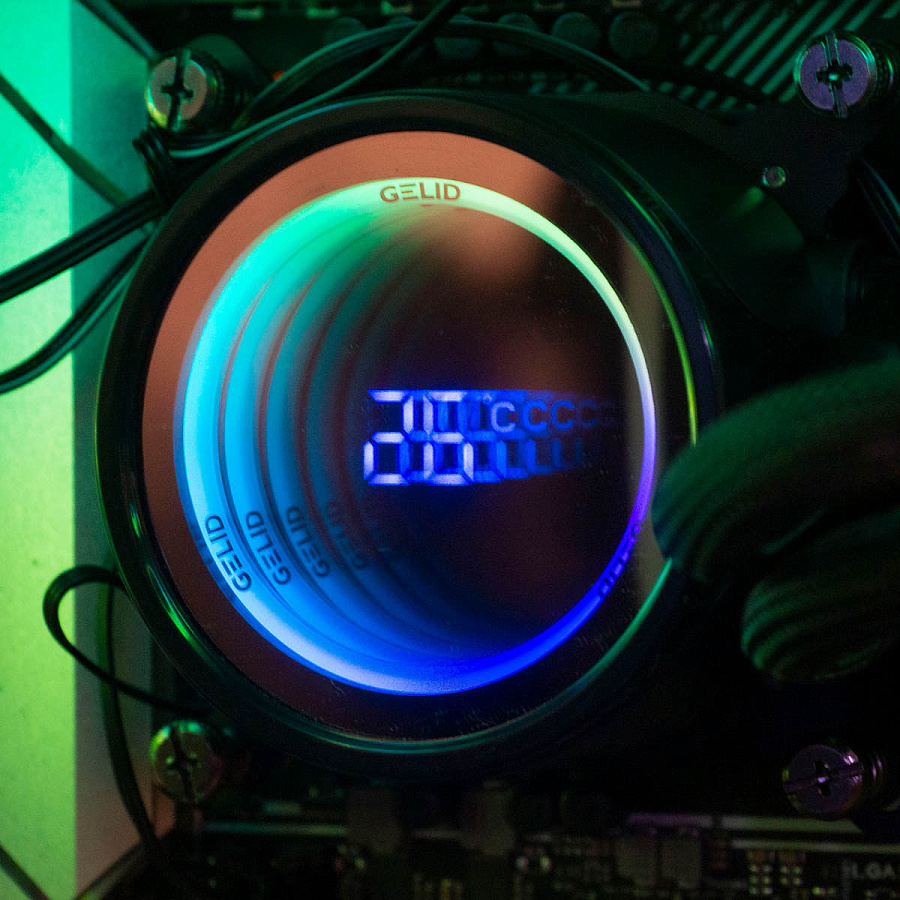

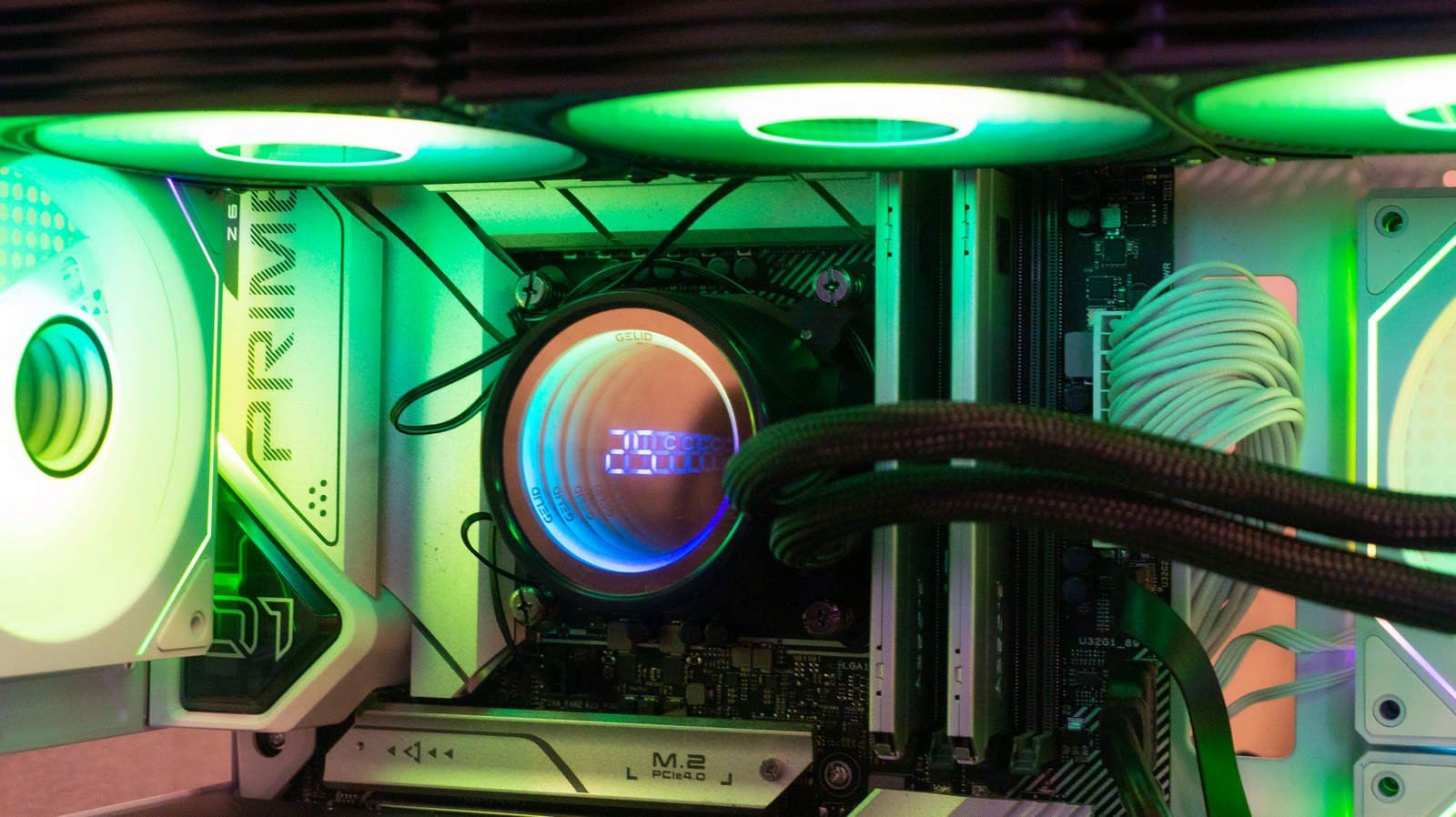

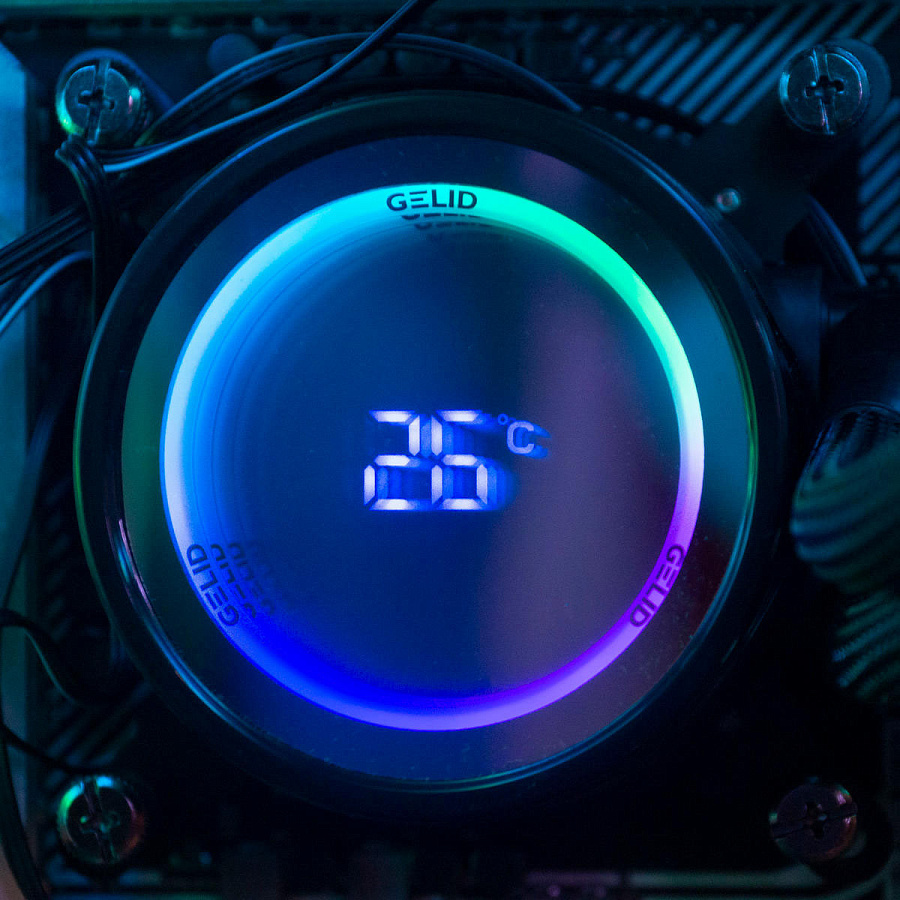

Интересно выглядит подсветка на помпе: кроме колец по контуру с эффектом бесконечности, по центру высвечивается температура в °С. На кольцах подсветки мелким шрифтом нанесен логотип Gelid.

Поверхность с подсветкой не поворотная, поэтому для правильной ориентации цифр её нужно располагать только шлангами к оперативной памяти, что не всегда удобно в сборках. Да и шланги при этом будут загораживать цифры при взгляде спереди корпуса.

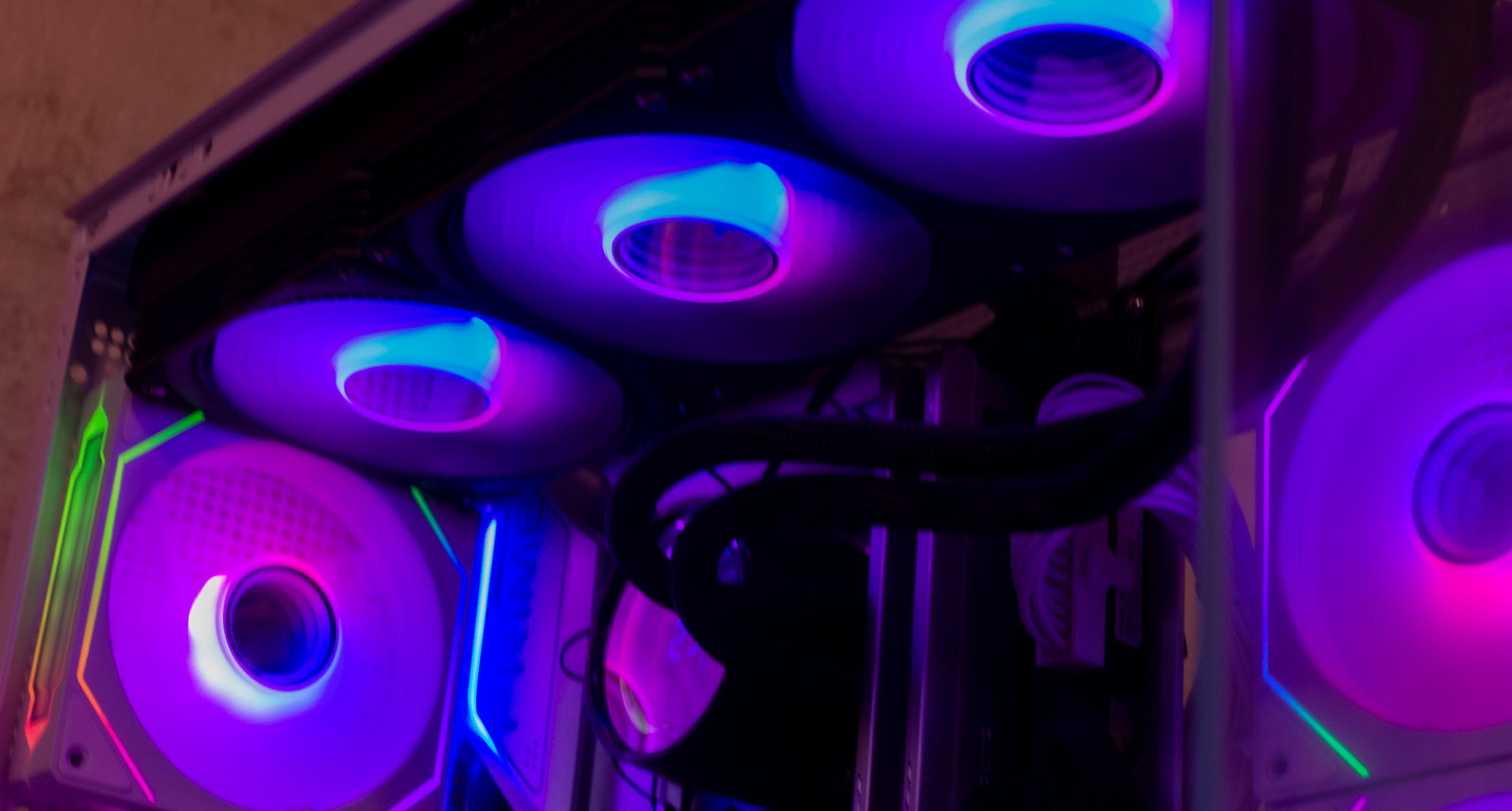

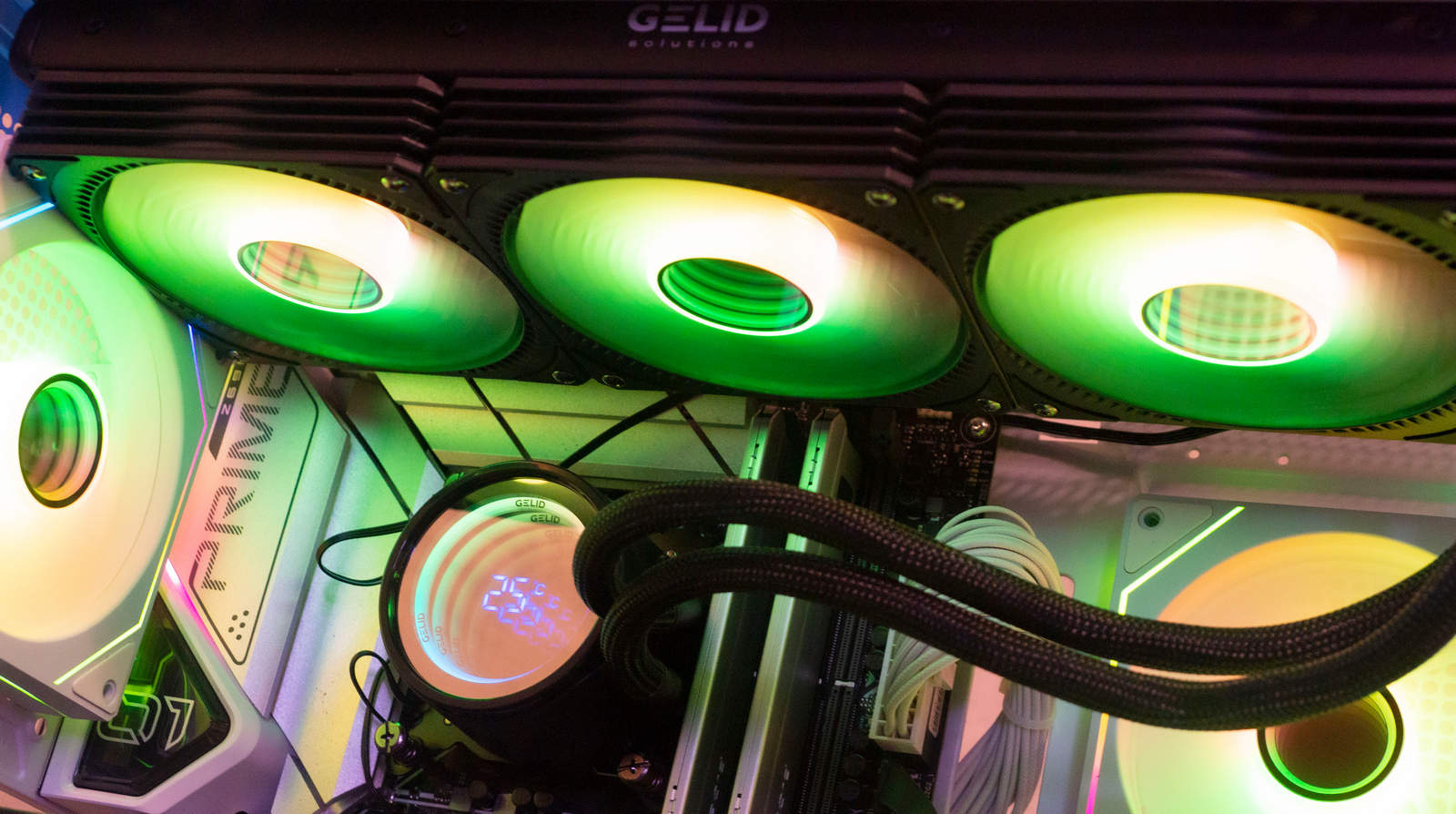

Вентиляторы дают достаточно яркую подсветку с равномерным свечением по всей поверхности крыльчатки.

По центру зеркальная вставка с эффектом бесконечности. Но обычно радиатор размещают сверху корпуса и данный эффект будет не заметным.

Сборка

Крепление не из самых простых, что нам встречались, придется немного повозиться.

К основанию водоблока необходимо закрепить прижимные пластины, они вставляются в пазы и фиксируются снизу на винты.

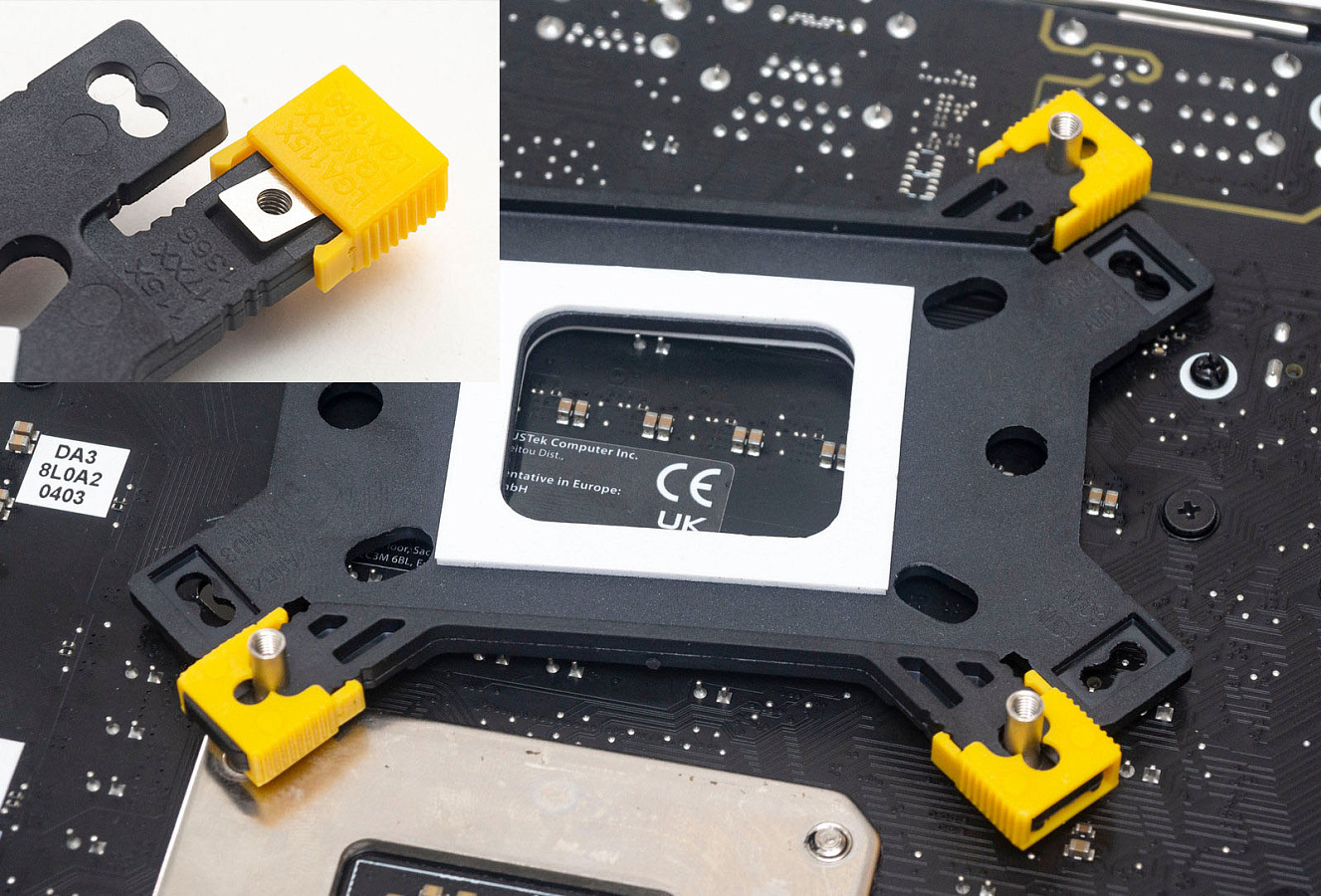

В углы бэкплейта вставляются стойки с резьбой под винты и закрепляются пластиковыми защелками.

Бэкплейт крепится к материнке на двухсторонний скотч, но его лучше все равно придерживать при сборке – нанизывая винты в стойки, его можно выдавить и он отклеится.

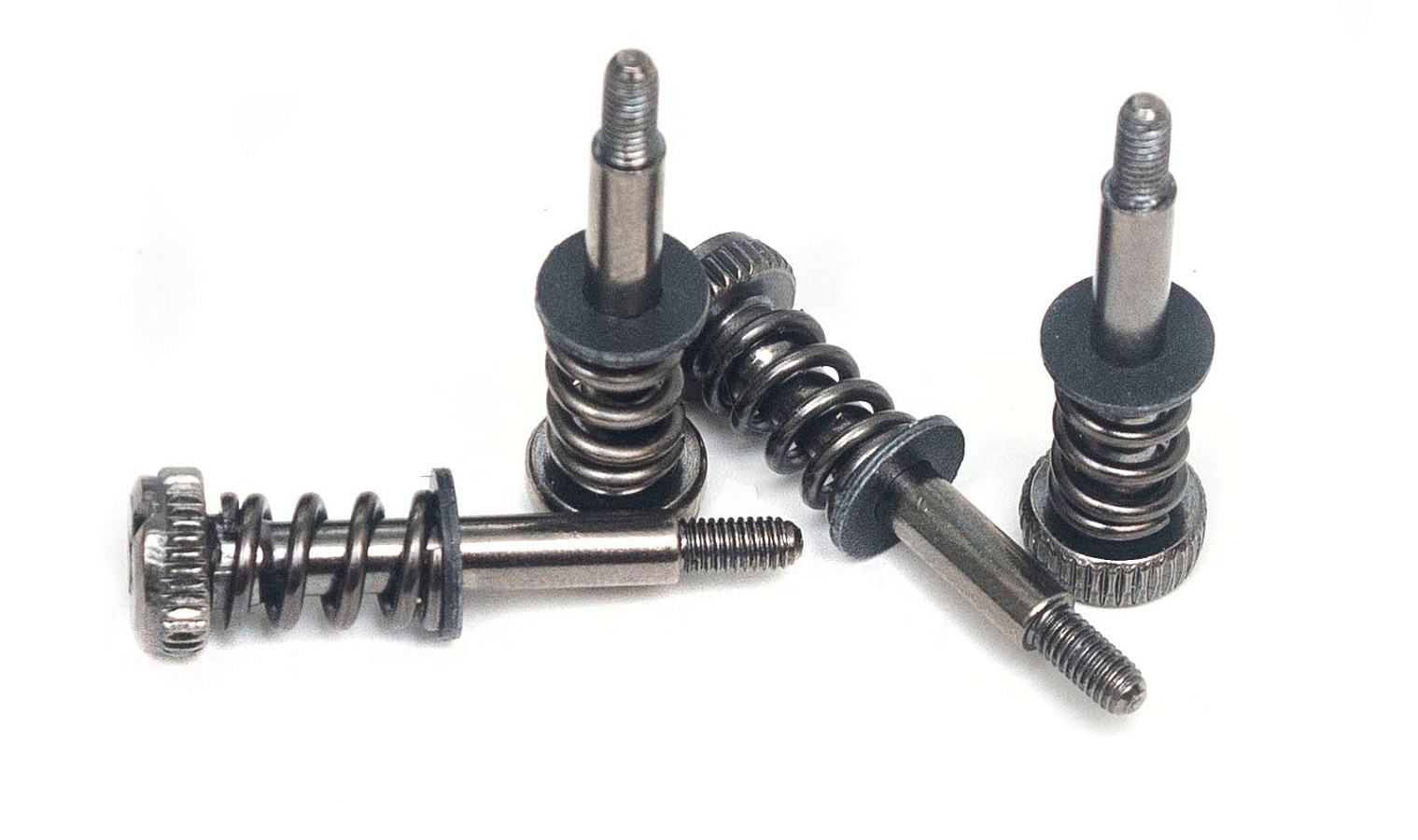

На прижимные винты (их три вида – для AMD, LGA20xx и LGA1700) одеваем пружины и фиксируем их шайбами.

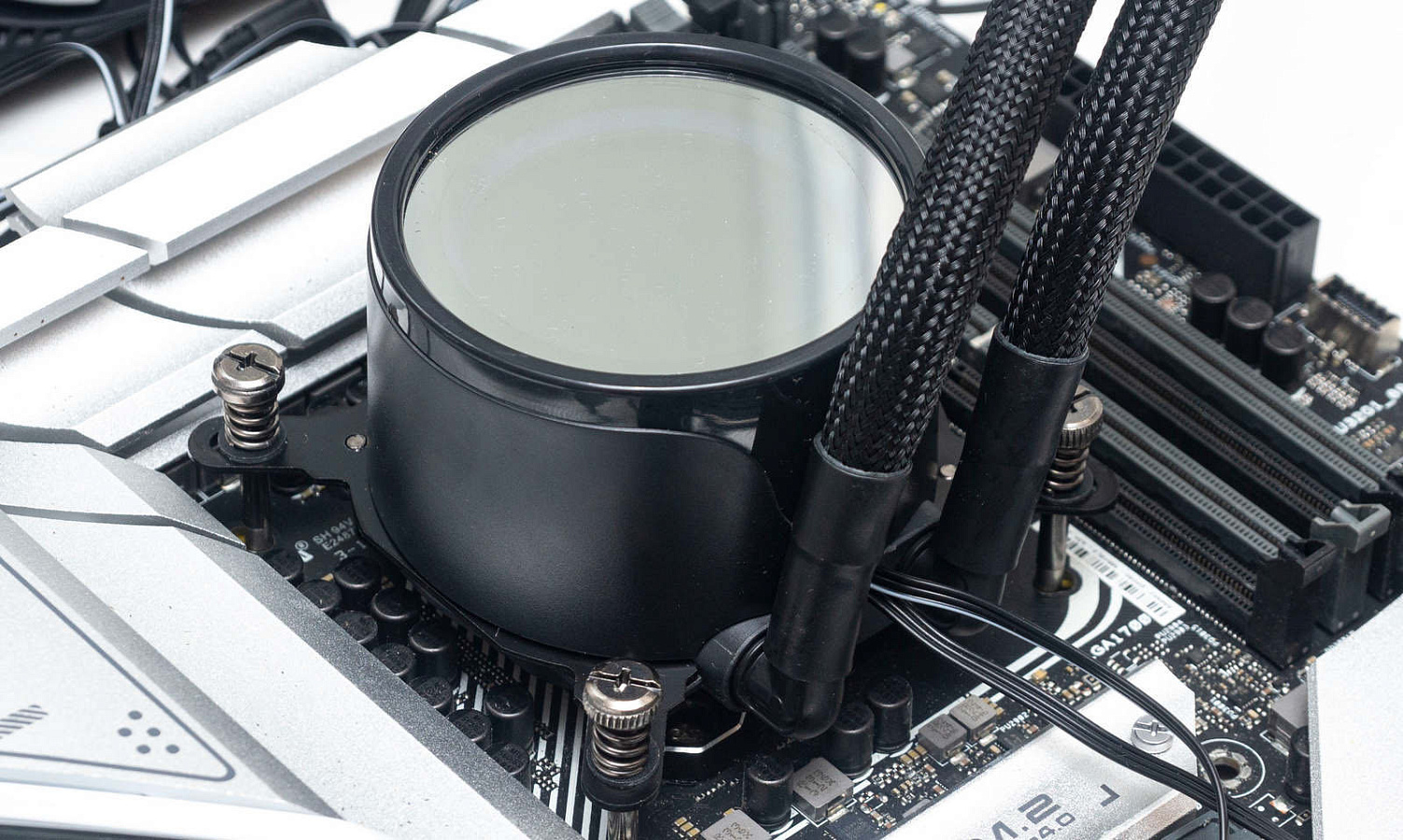

После нанесения термопасты остается только совместить ушки прижимных пластин и зафиксировать их к бэкплейту на винты с пружинами.

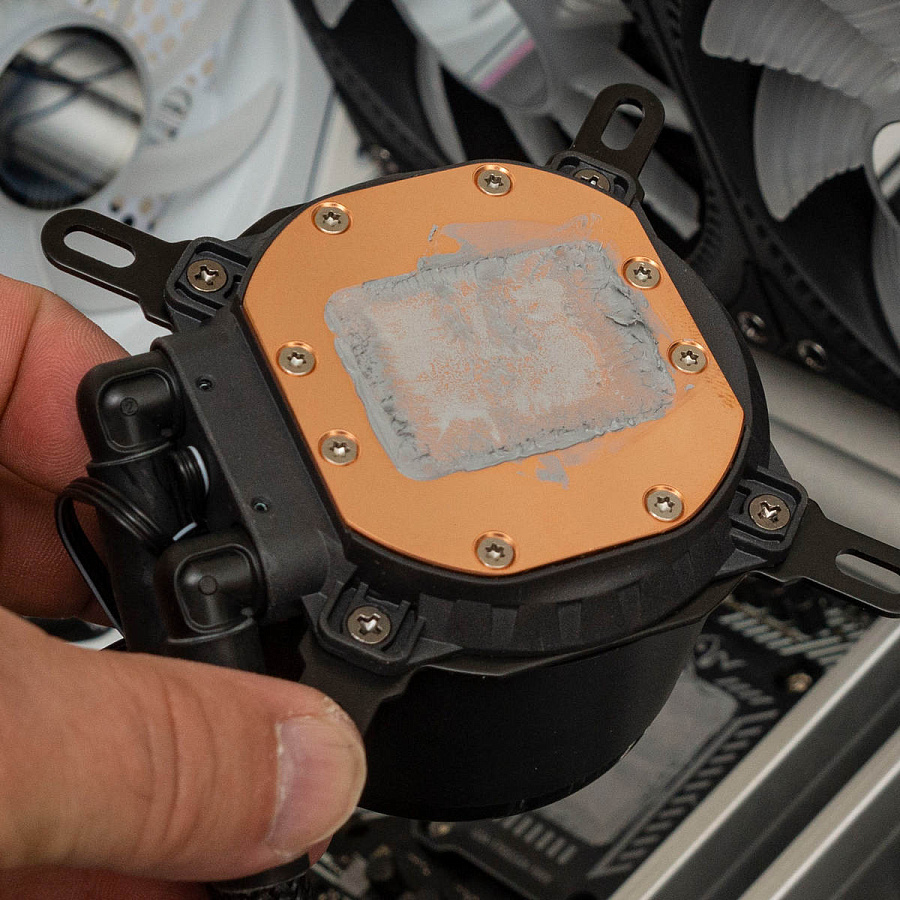

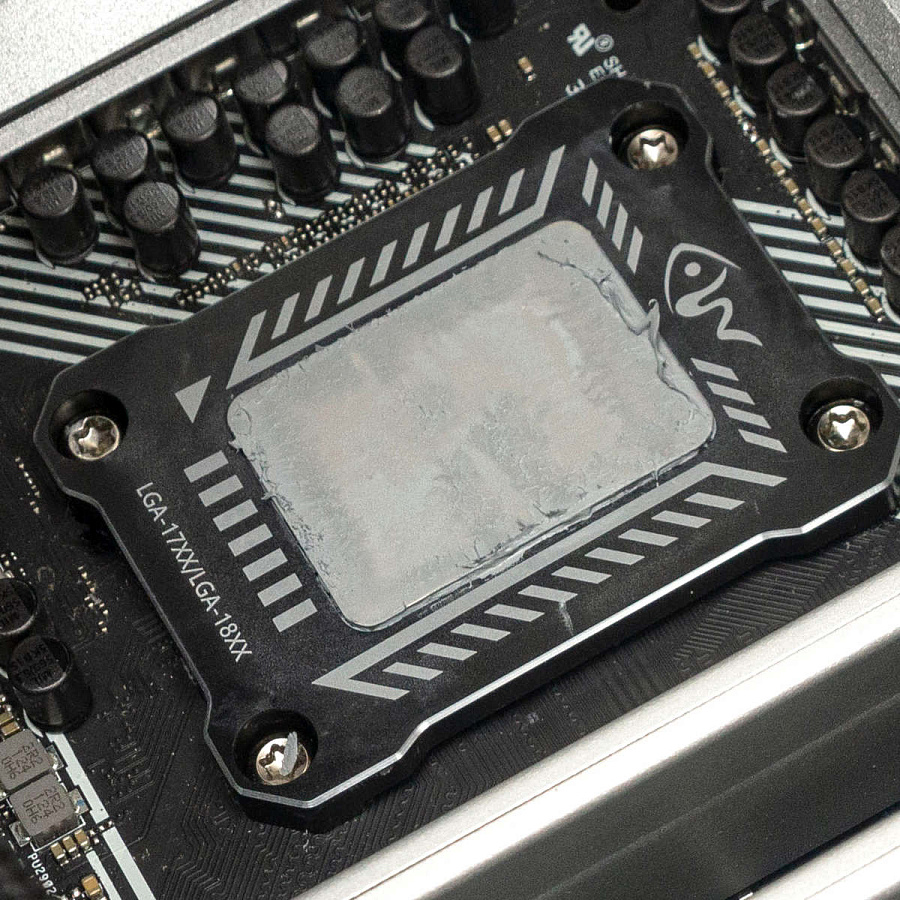

Прижим достаточно сильный, излишки термопасты выдавливаются наружу, поверхность ровная, прижим равномерный по всей площади крышки CPU.

Тестирование

Тестовая конфигурация

  • Процессор - intel Core i7 12700;
  • Материнская плата – Asus Prime Z690;
  • Оперативная память - Asgard DDR5-5200, 2×8 ГБ;
  • Видеокарта – MSI RX 6600 XT.
  • Термопаста – комплектная;
  • Операционная система - Windows 11 Pro 64-bit, версия 23H2.

Уровень шума

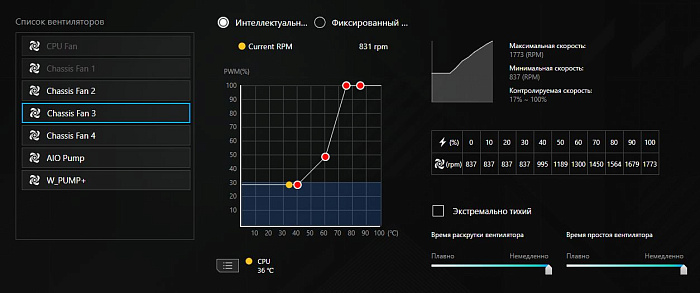

Обороты вентиляторов регулировались утилитой Armoury Crate. Вентиляторы подключены через разветвитель.

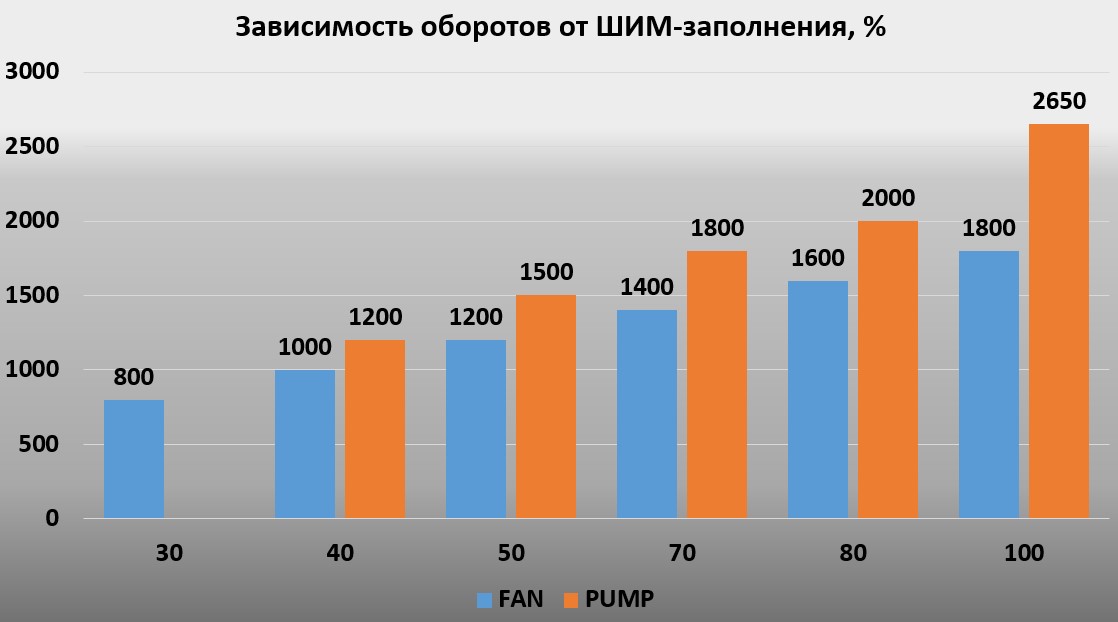

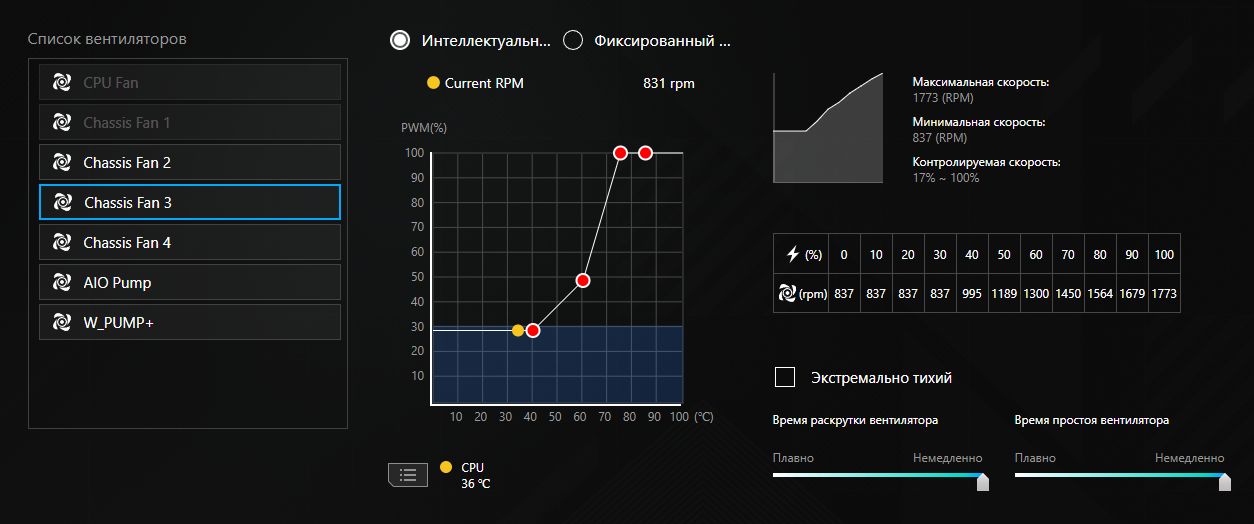

Утилита определила обороты вентиляторов в зависимости от ШИМ-заполнения от 837 при 20% до 1773 при 100%.

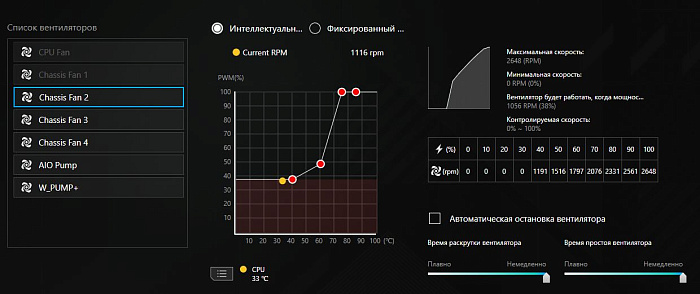

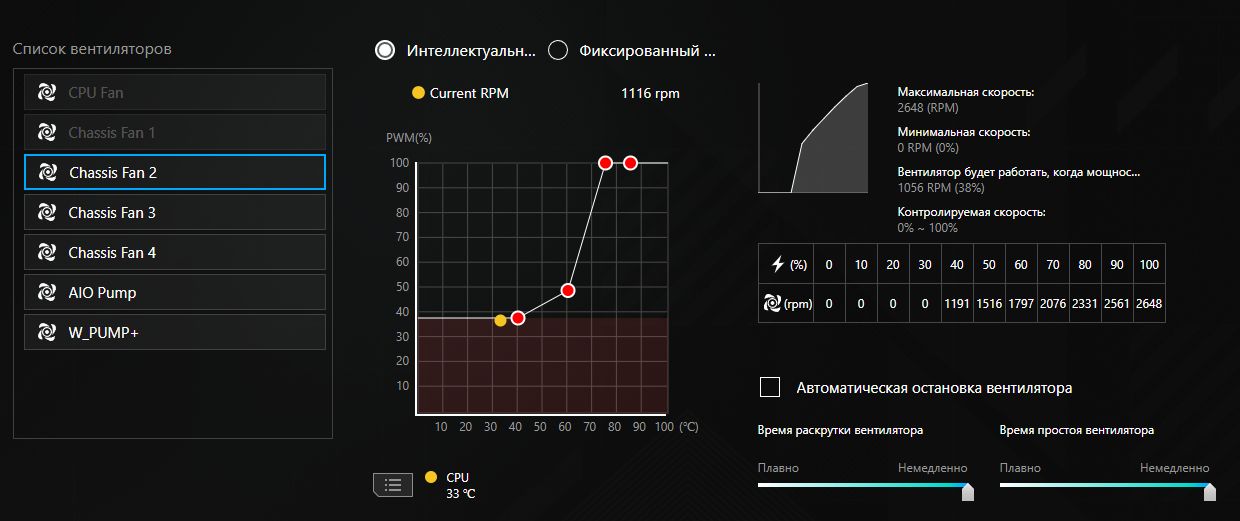

Обороты помпы составили от 1200 до 2650 об/минуту.

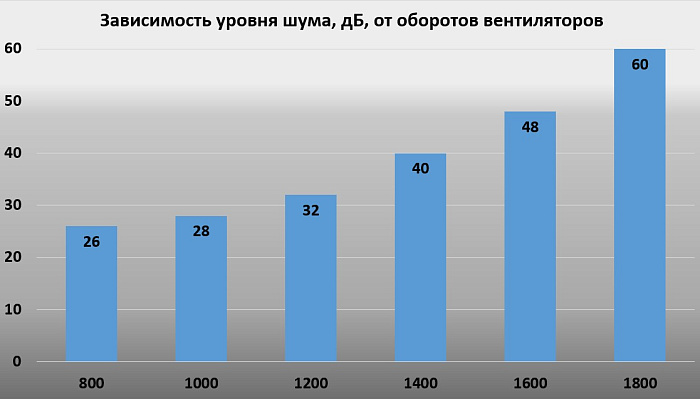

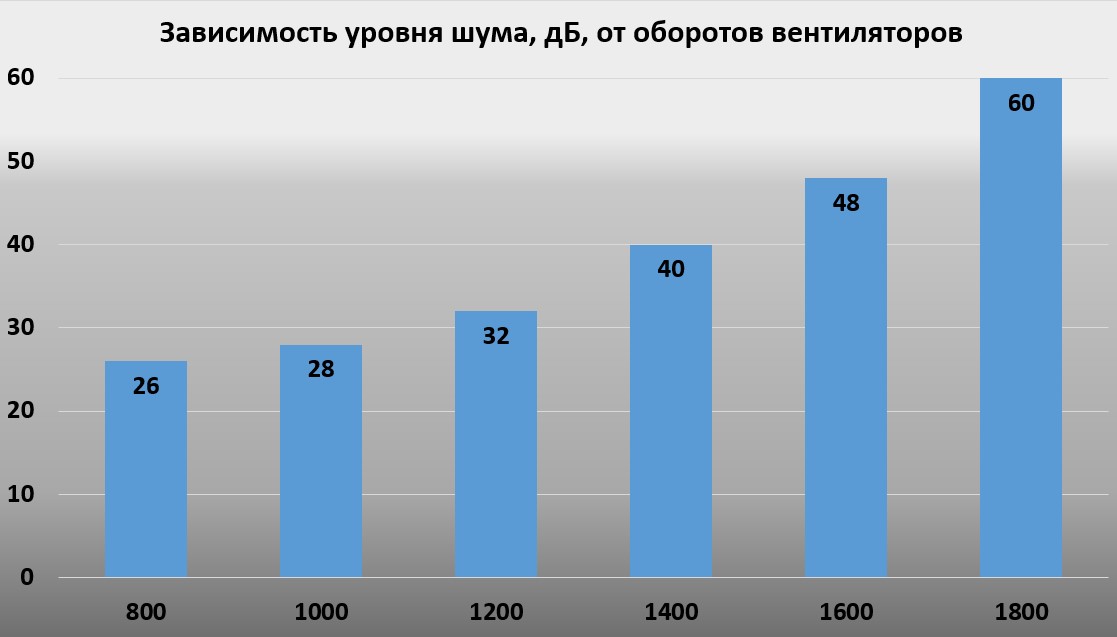

Уровень шума измерялся с дистанции 50 см в открытом корпусе, все корпусные вентиляторы были остановлены.

До 1000 оборотов вентиляторы практически бесшумные, до 1300 оборотов их можно еще назвать тихими. Далее с ростом оборотов шум растет и уже с 1500 оборотов три вентилятора становятся очень громкими. На высоких оборотах добавляется посторонний шум в виде дребезжания крыльчатки, резонанс может передаваться на корпус.

Помпа работает тихо на всем диапазоне оборотов, никакого низкочастотного стрекота или писка не замечено.

Обычно на радиаторы ставят более производительные вентиляторы до 2000-2200 об/мин с большим давлением. Возможно, установка таких вентиляторов смогла бы увеличить и эффективность работы СЖО.

Эффективность

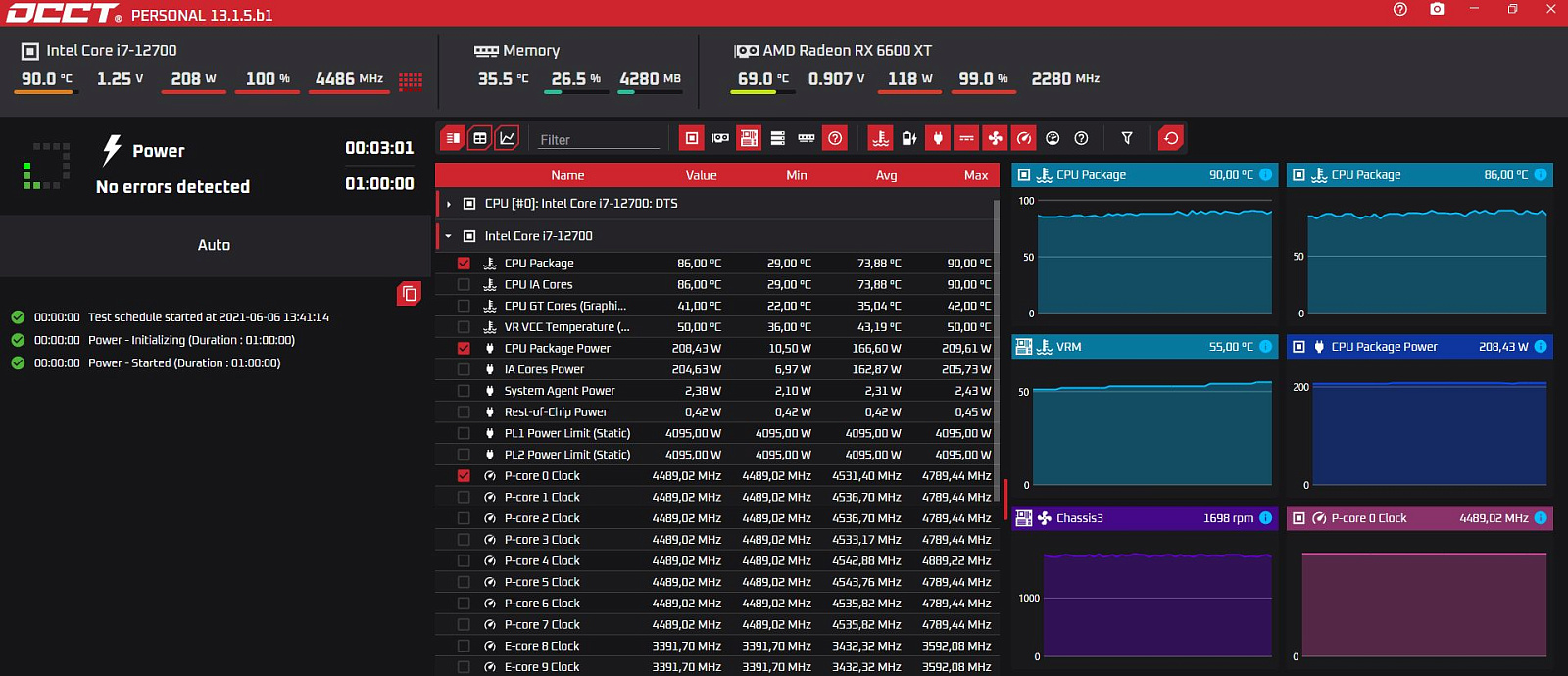

Для тестирования использовалась утилита OCCT v13.1.5.b1, тест «Power» прогонялся до 10 минут на каждом значении оборотов вентилятора. Температура отслеживалась по текущим стабильным значениям. Корпус закрытый.

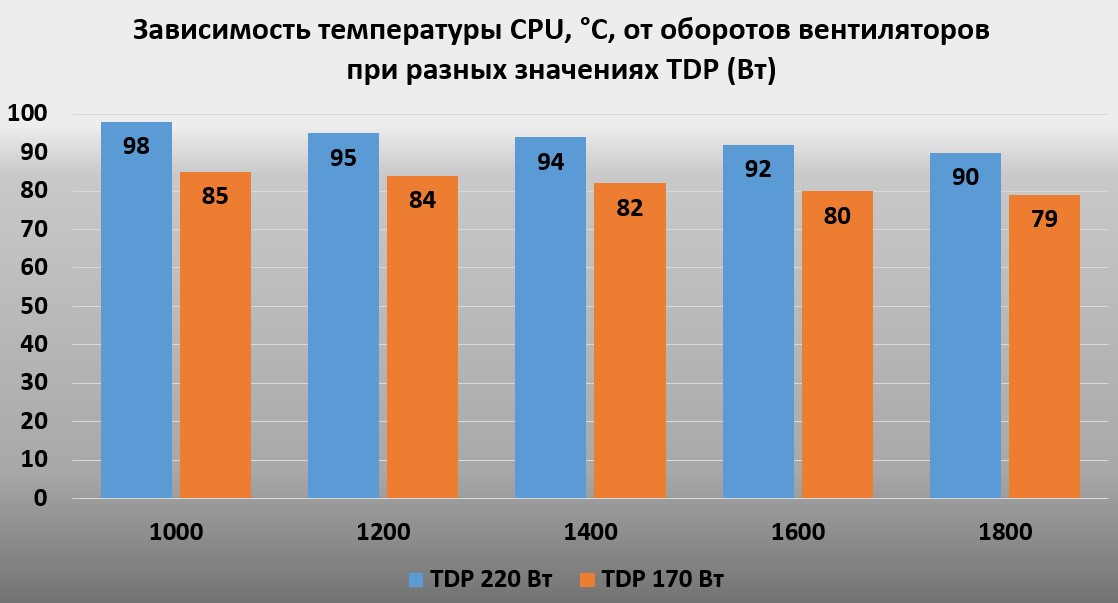

С отведением тепла от CPU система охлаждения справляется успешно, на максимальных оборотах температура остается до 90°С. Процессор работал на частоте 4,5 ГГц. Энергопотребление процессора составило от 209 до 212 Вт.

При понижении энергопотребления до 170 Вт система охлаждения работает более эффективно, температуры понижаются в среднем на 10 градусов.

Температура VRM изменялась от 59 до 63°С.

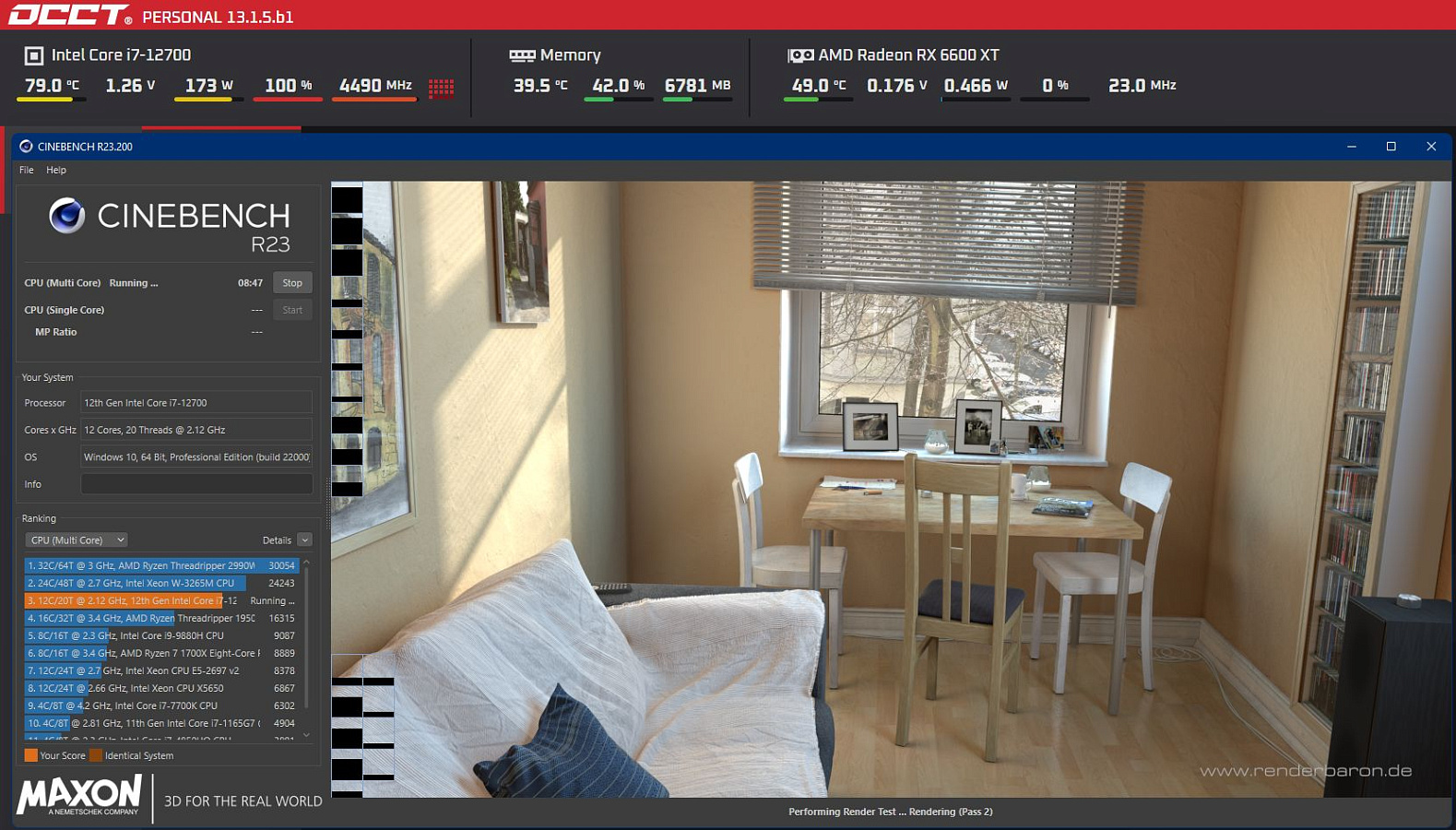

В тесте Cinebench R23 процессор прогрелся до 79° с энергопотреблением 173 Вт при автоматической регулировке оборотов вентилятора. Примерно такие же показатели температуры мы наблюдаем во время игрового процесса.

Сравнение с конкурентами

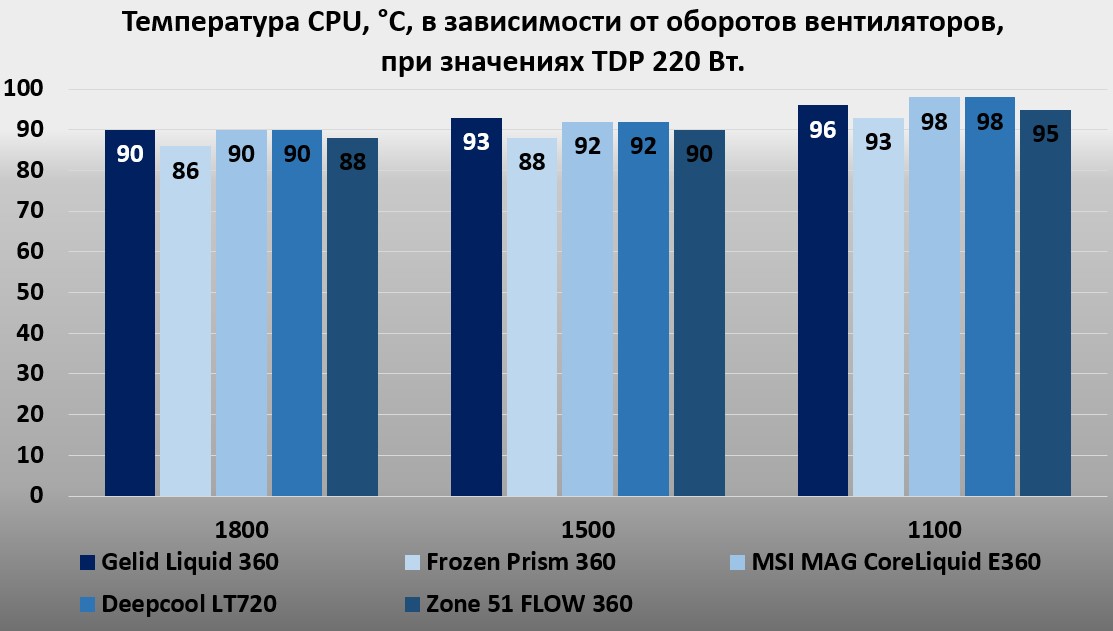

На этой же платформе мы ранее тестировали модели СЖО с радиатором на 360 мм примерно в этом же ценовом сегменте. Сравним их эффективность на одинаковых оборотах вентиляторов при энергопотреблении процессора 220 Вт.

Мы наблюдаем примерно равную эффективность с большинством моделей из этого ценового диапазона, но имеются и более эффективные в плане охлаждения варианты.

Во время тестирования был проверен датчик температур, выводящий показания на внешнюю панель помпы. По задумке он должен демонстрировать температуру процессора, но его данные не совпадают ни с одним значением во время тестов. Если без нагрузки его показатели еще как-то совпадают с реальными градусами, то под нагрузкой он демонстрировал 40°С, тогда как в реальности они были 90°С. Скорее это просто декоративное оформление и ориентироваться на эти показатели не нужно.

Заключение

Система жидкостного охлаждения Gelid Liquid 360 - вполне типичный представитель данного ценового сегмента. Модель не отличается особенностями конструкции или эффективностью от конкурентов.

Основной упор производитель сделал на дизайн подсветки. Отлично смотрится зеркальный эффект бесконечности на вентиляторах и помпе. Из особенностей выделяется функция демонстрации температуры на помпе, но как показали испытания – это просто декоративное оформление, не имеющее практической пользы.

В комплекте надежное крепление, обеспечивающее хороший прижим, имеется универсальный металлический бэкплейт. Производитель добавил в комплект шприц-тюбик с качественной термопастой, кабель разветвитель для подключения вентиляторов.

Из недостатков можно отметить длину шлангов с неплотной оплеткой, шумные вентиляторы на высоких оборотах и невозможность изменения ориентации лицевой панели водоблока.

Плюсы:

  • Интересный дизайн ARGB-подсветки;
  • Показатели температуры на лицевой панели водоблока;
  • Эффективность сравнимая с конкурентами;
  • Поддержка актуальных сокетов;
  • Универсальный металлический бэкплейт в комплекте;
  • Наличие шприц-тюбика с качественной термопастой;
  • Хороший прижим водоблока к теплораспределительной крышке CPU;
  • ШИМ-управление оборотами помпы;
  • Тихая работа помпы на высоких оборотах.

Минусы:

  • Относительно короткая длина шлангов;
  • Вентиляторы шумные на высоких оборотах;
  • Некорректные показатели температуры на водоблоке;
  • Нет возможности менять ориентацию лицевой панели водоблока с цифрами.
