Обзор и тестирование системы жидкостного охлаждения Thermalright Frozen Prism 360 Black ARGB

У компании Thermalright выпускается обширная линейка систем необслуживаемого жидкостного охлаждения Frozen Prism. В неё входят модели с радиаторами на 240 и 360 мм в белом и черном исполнении, а также в комплекте с вентиляторами с ARGB-подсветкой и без неё.

Сегодня у нас на обзоре модель Frozen Prism 360 Black ARGB – высокоэффективная система с доступной стоимостью и интересным дизайном.

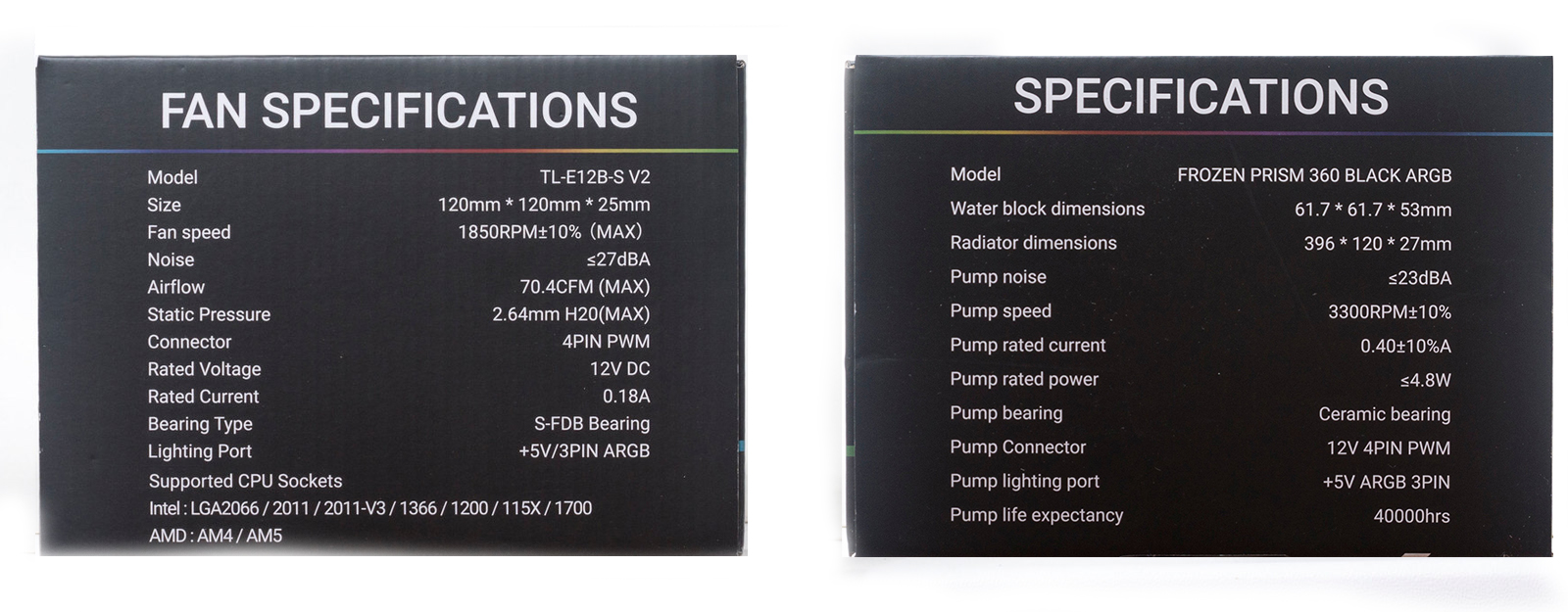

Технические характеристики

Упаковка и комплектация

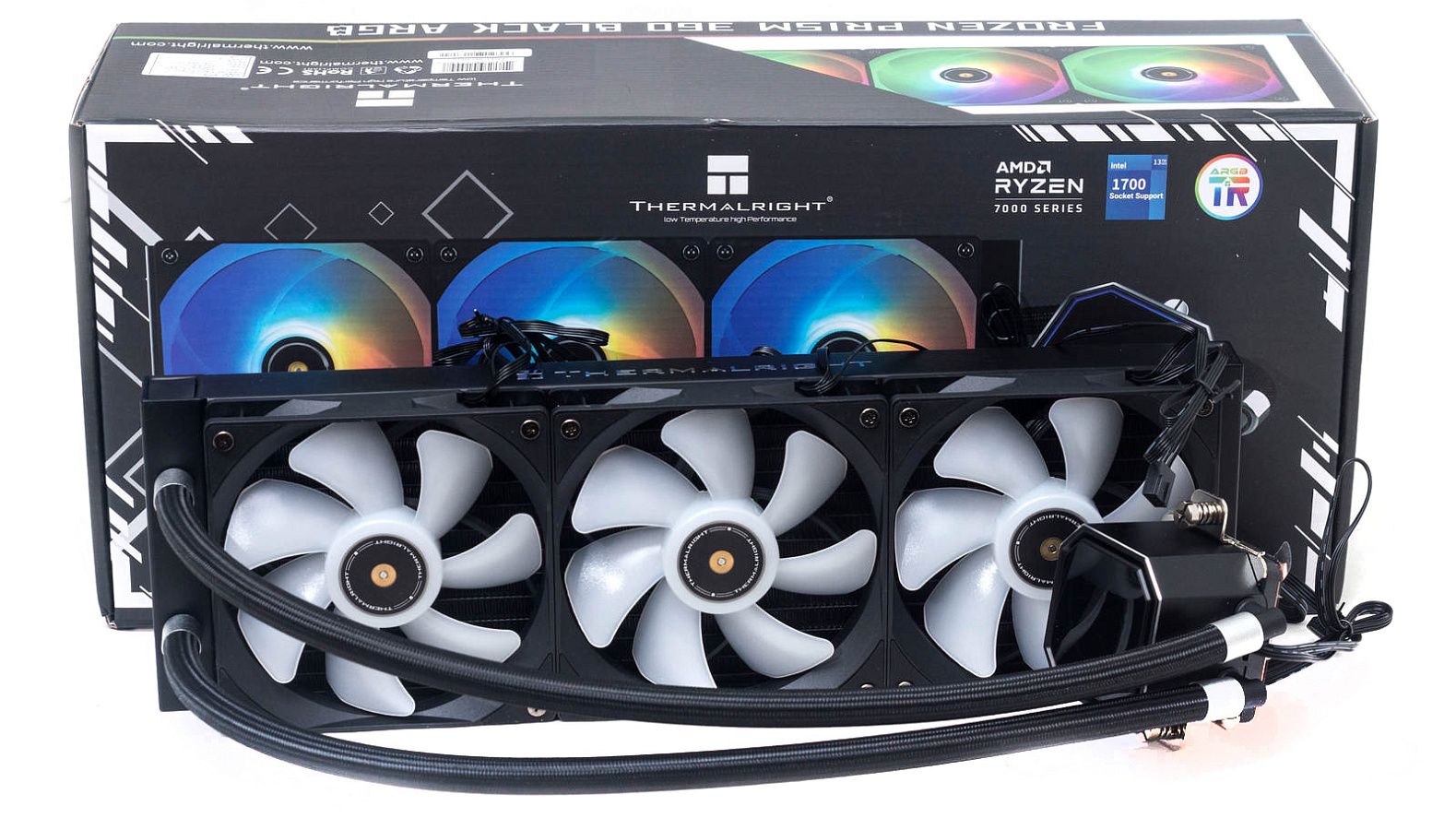

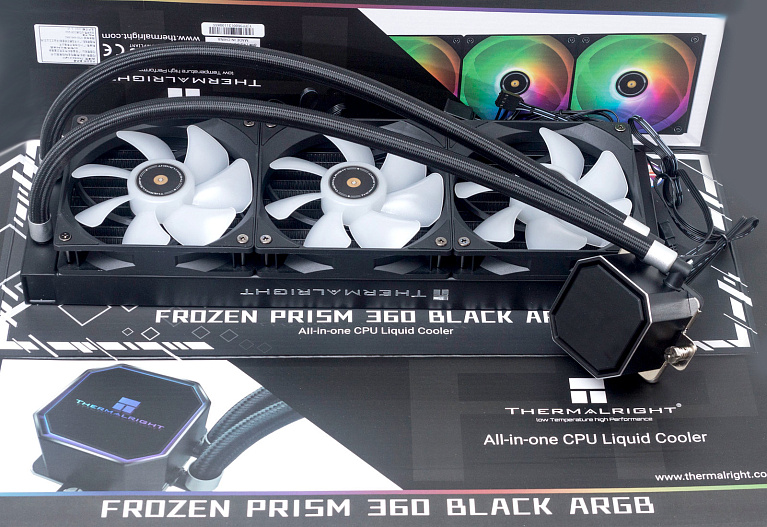

Система жидкостного охлаждения поставляется в картонной коробке с цветной полиграфией. На лицевой стороне на черном фоне расположено изображение СЖО с подсветкой, наименование модели, указание совместимости с актуальными процессорами intel и AMD.

На остальных гранях упаковки более подробная информация об изделии и описание её ключевых особенностей.

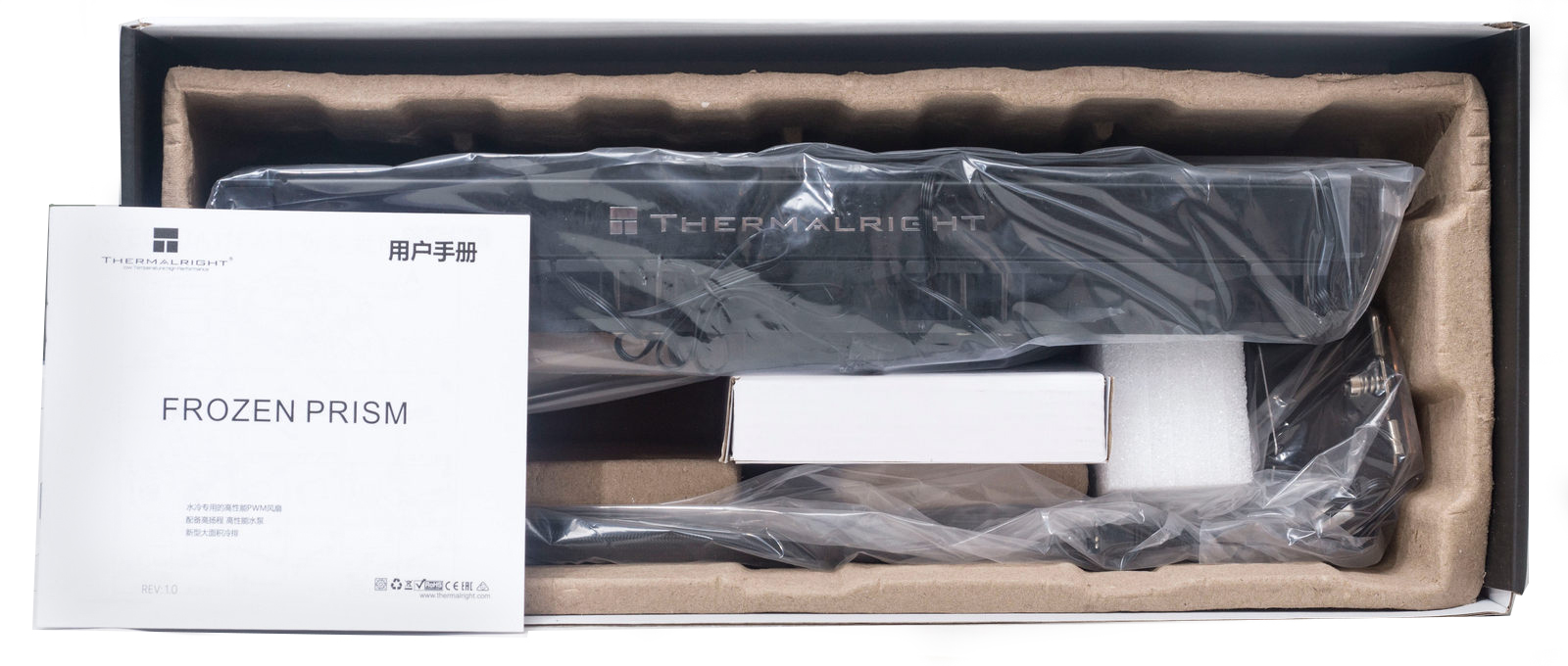

В коробке находится формованная ячейка из прессованного картона, в которой зафиксирована сама система охлаждения и коробка с комплектом креплений. Также в комплекте имеется иллюстрированная инструкция. Все пакетики промаркированы буквами и в инструкции подробно расписаны.

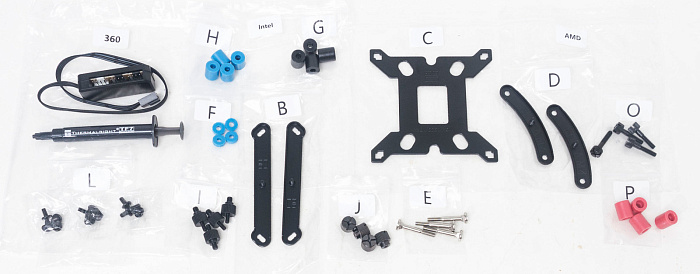

В комплект входит:

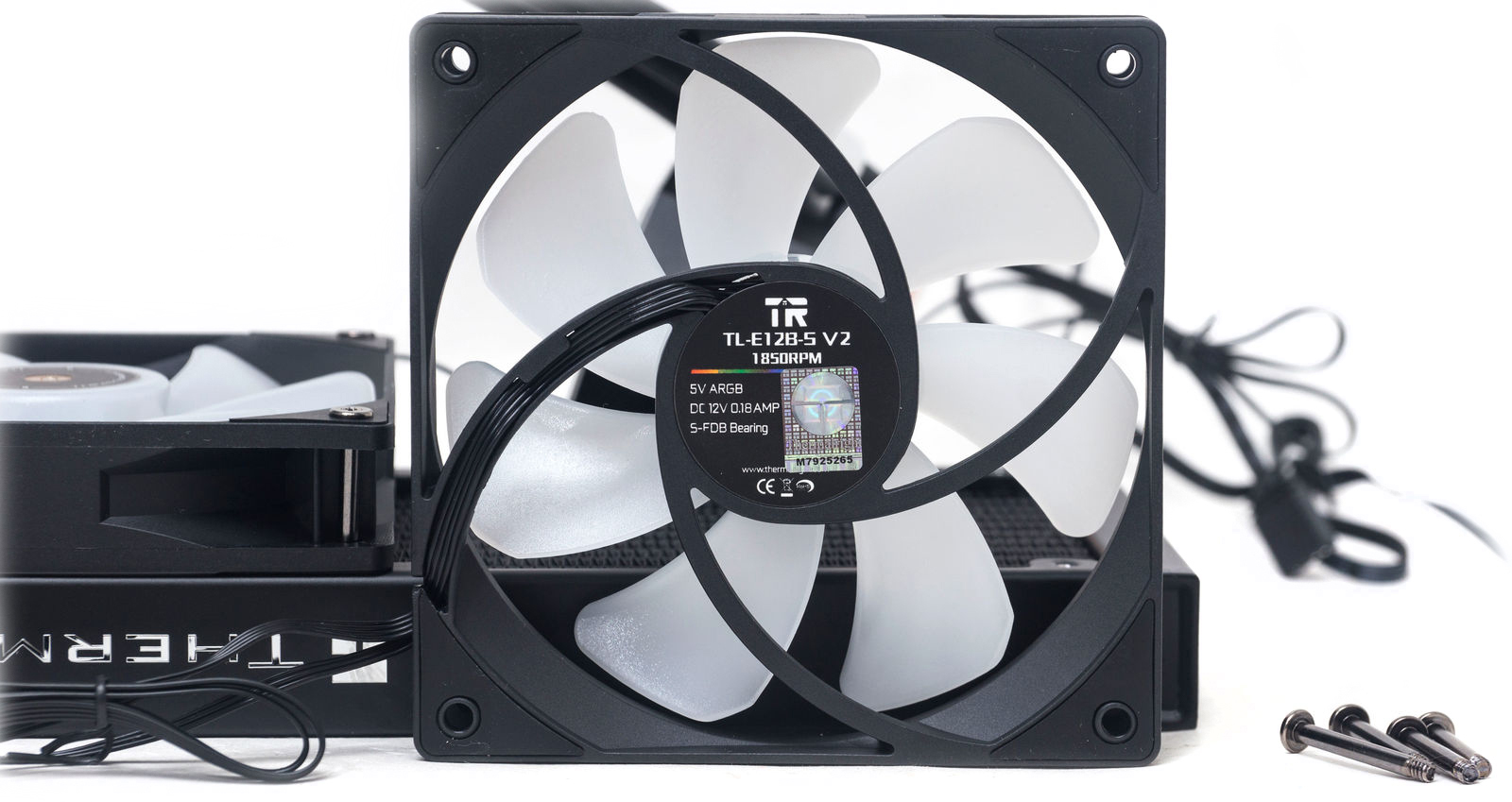

Три комплектных вентилятора TL-E12-S V2 прикручены к радиатору никелированными винтами. На ушках рамки вентилятора имеются резиновые антивибрационные накладки.

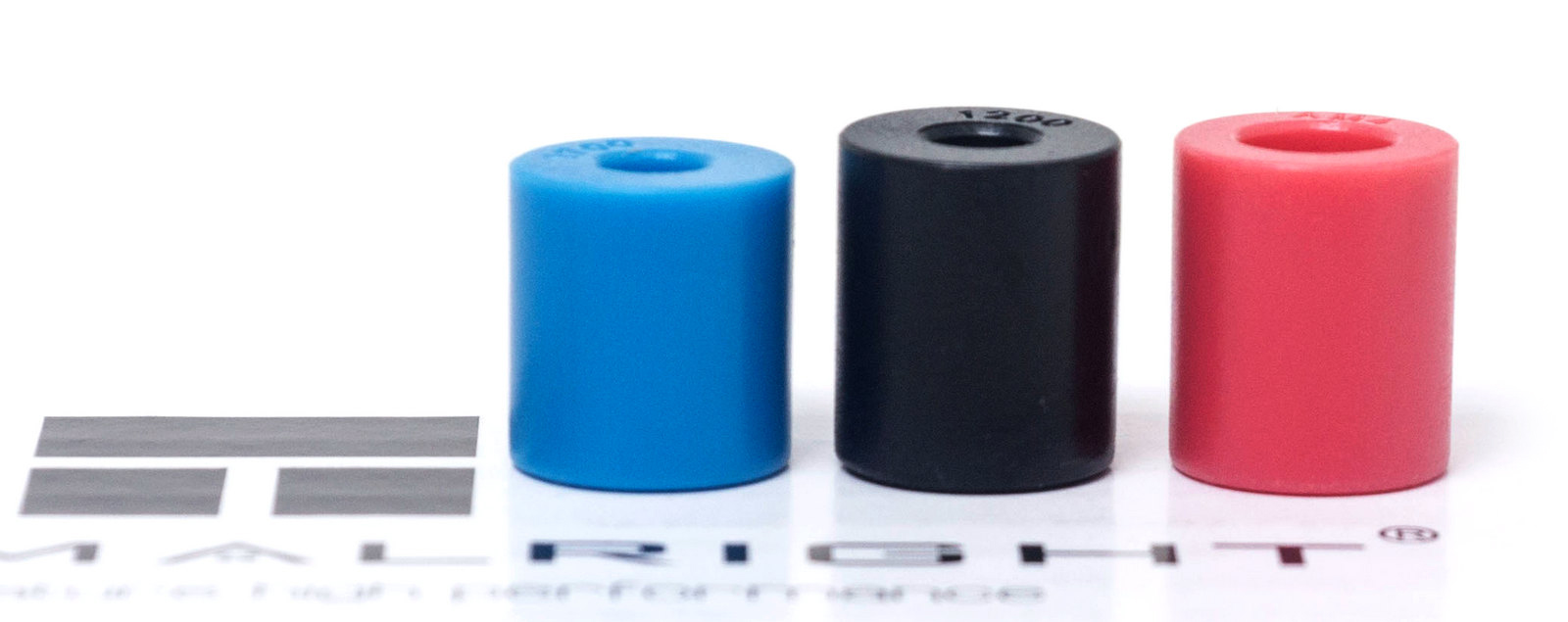

Пластиковые стойки для LGA1700 синего цвета. По высоте они меньше, чем стойки для AM4/AM5 (красные) и стойки под сокеты intel прошлых поколений (черные).

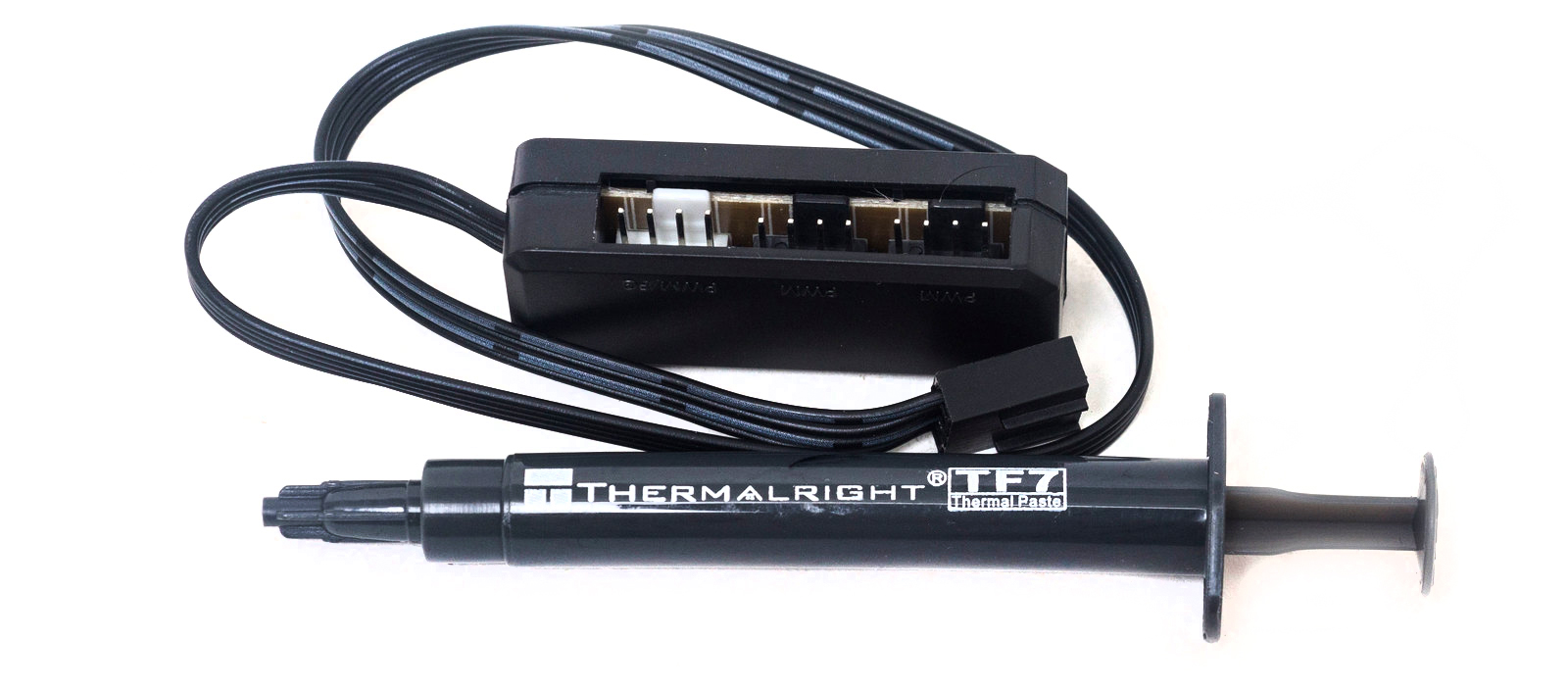

Комплектная термопаста TF7 пластичной консистенции, хорошо намазывается, не скатывается. Плотность - 2,8 г/см3, теплопроводность - 12,8 Вт/(м⋅К).

Внешний вид

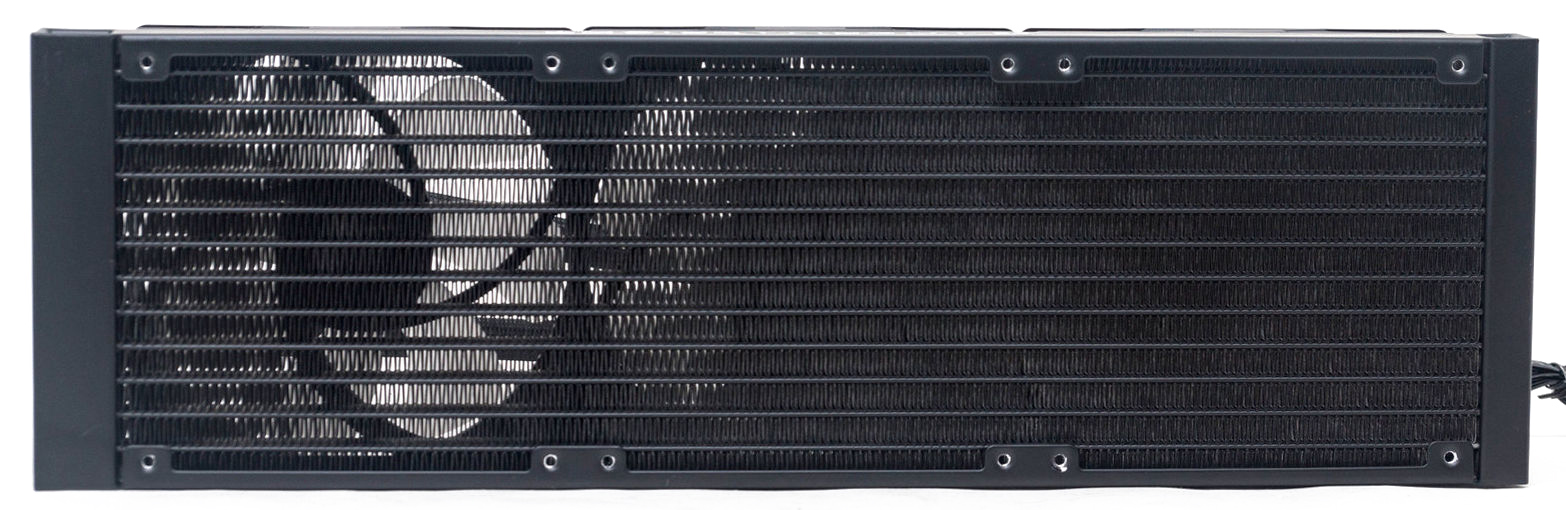

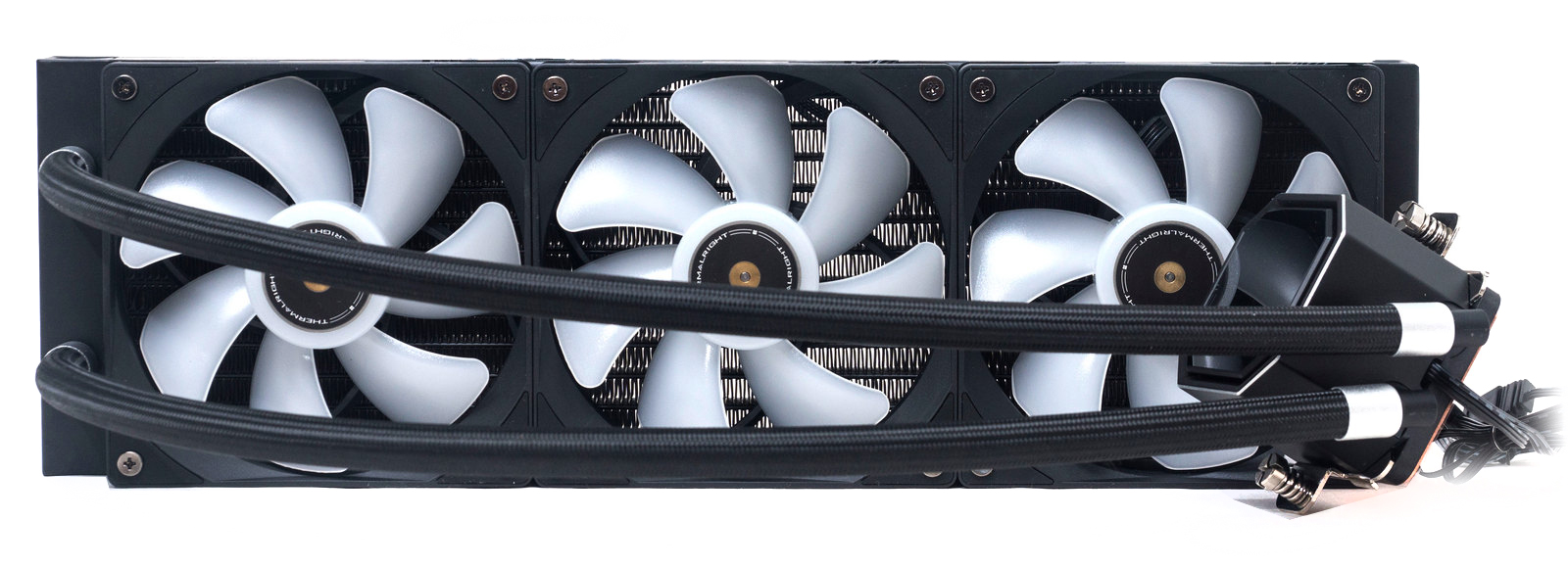

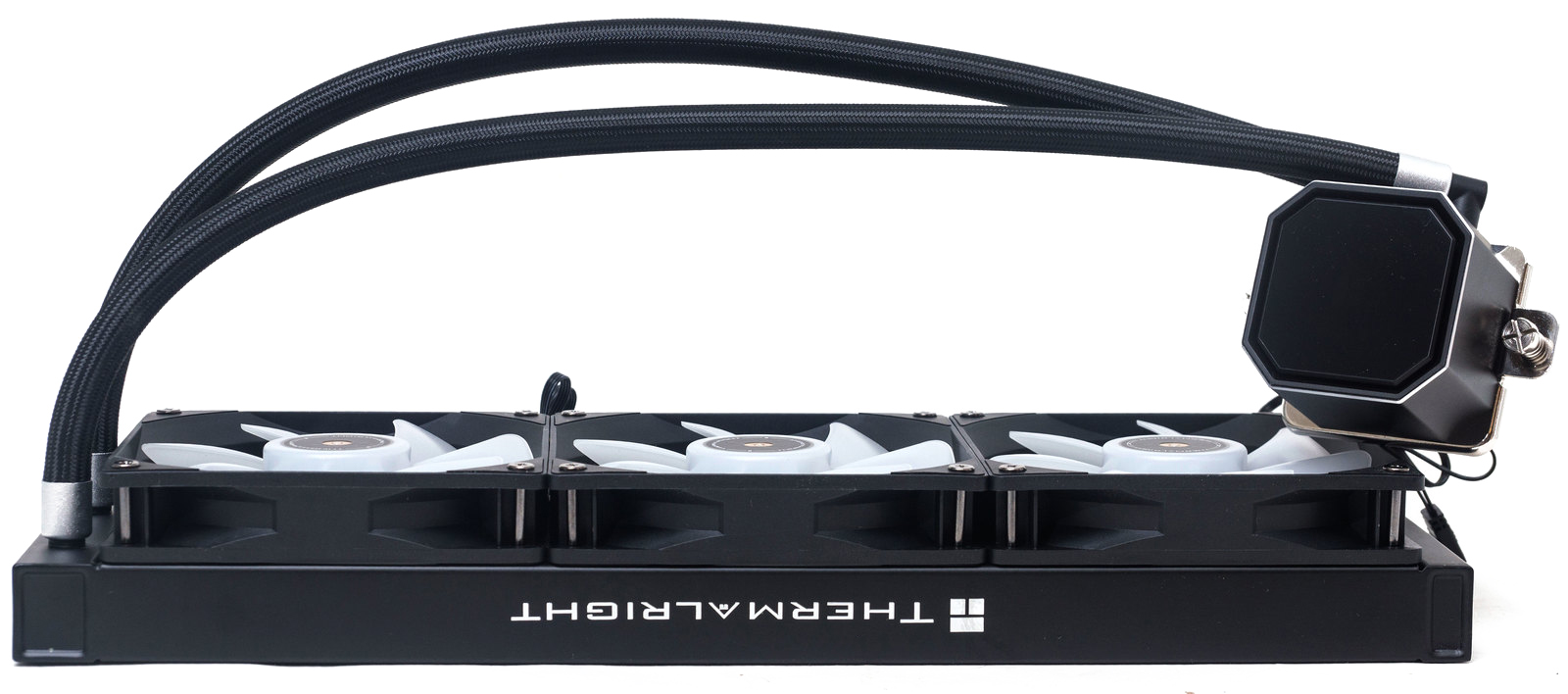

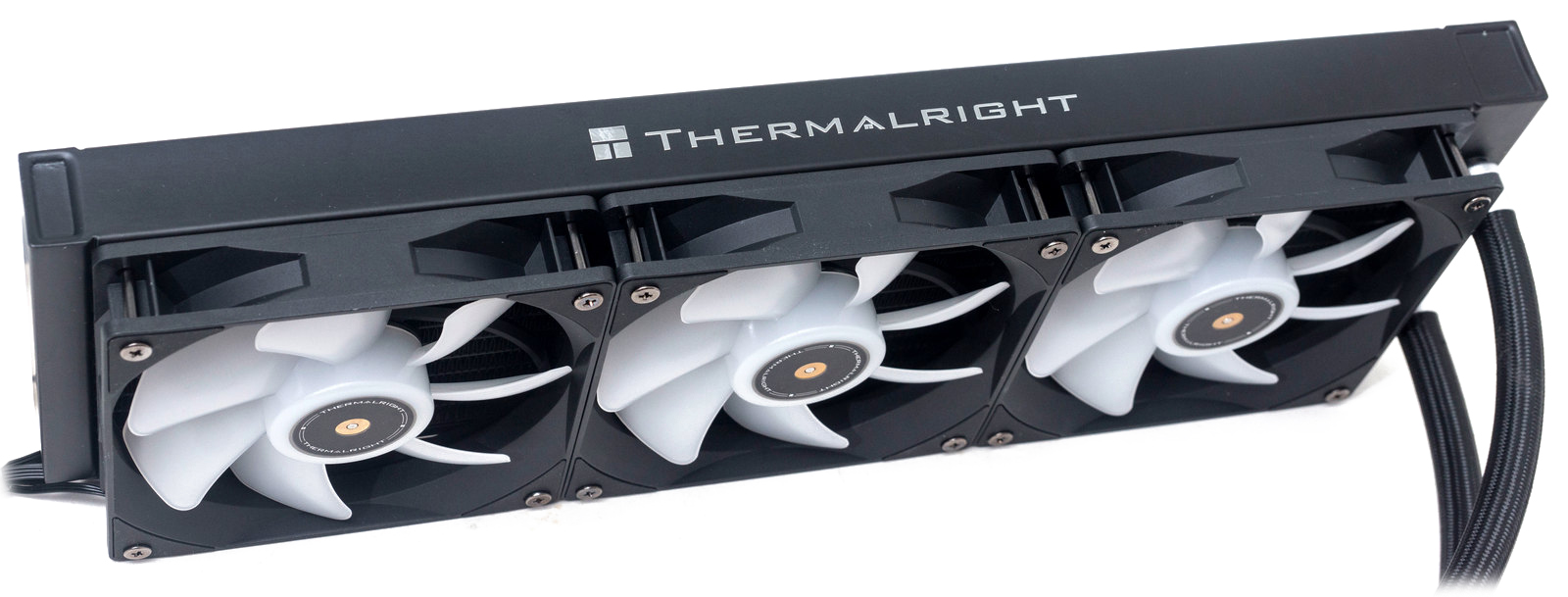

Радиатор призматической формы длиной 396 мм.

Между двух резервуаров находится рабочее тело из двенадцати каналов, соединенных гофрированной лентой. Расстояние между каналами 8,5 мм, плотность рёбер – 20 FPI.

Клапана на резервуарах нет (который многие производители используют для уравновешивания давления внутри контура, что исключает протечки).

По бокам имеется рельефный серебристый логотип компании. Рамка у вентиляторов с углов имеет вырезы между крепежными ушками. Такая конструкция не дает монолитного с радиатором внешнего вида. В таком исполнении лучше смотрится цельная рамка.

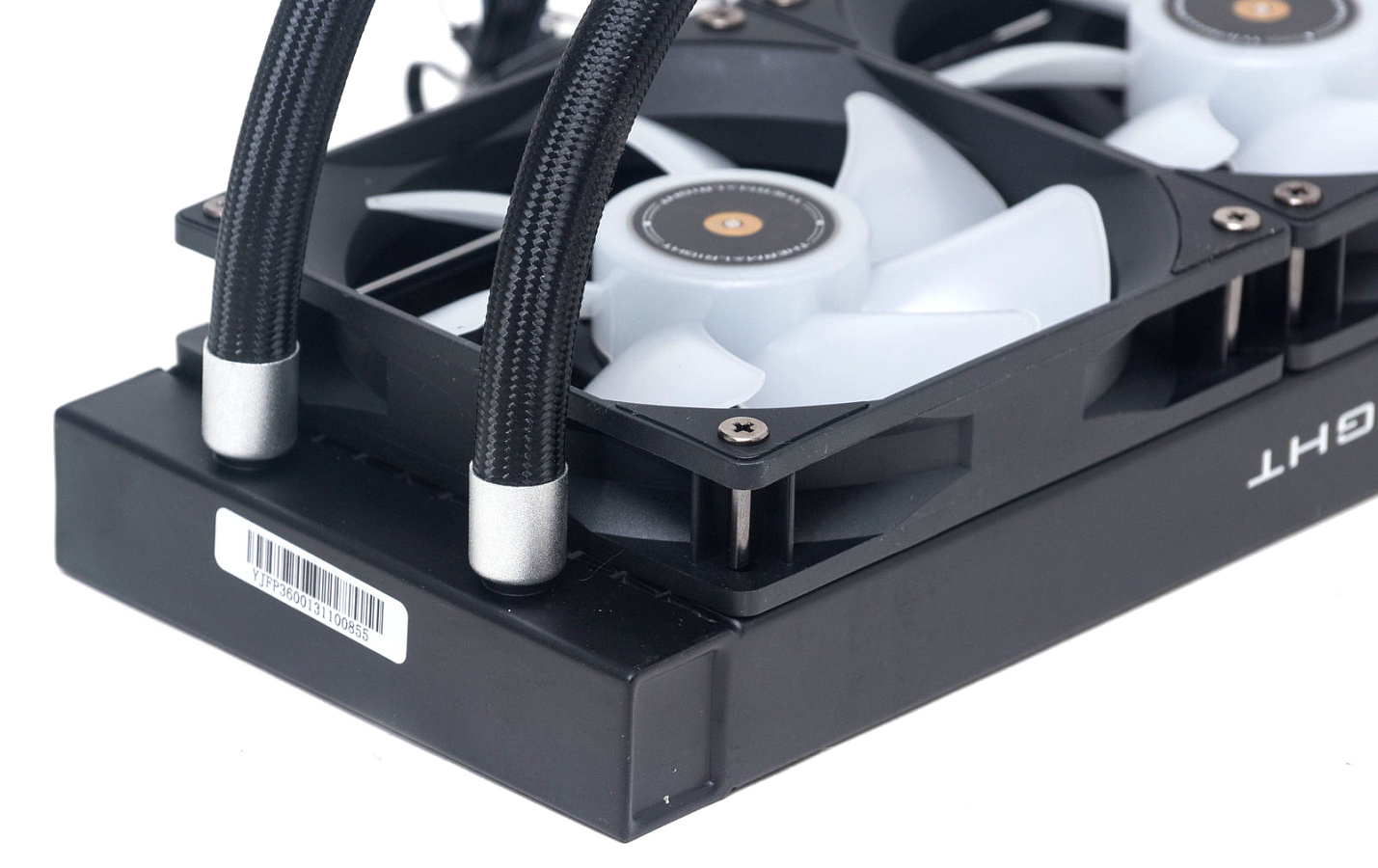

Шланги длиной 44 см выполнены из плотной резины в нейлоновой оплетке, крепятся к резервуару под углом 90° на неповоротные фитинги. Шланги достаточно мягкие для удобной укладки, в модели Frozen Prism 240 они были более жесткие.

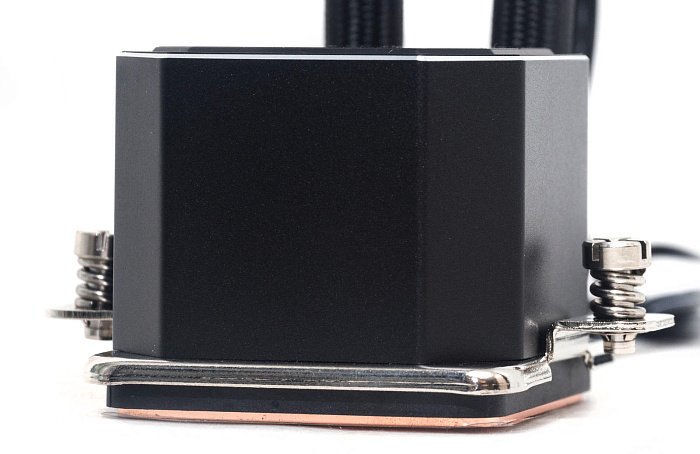

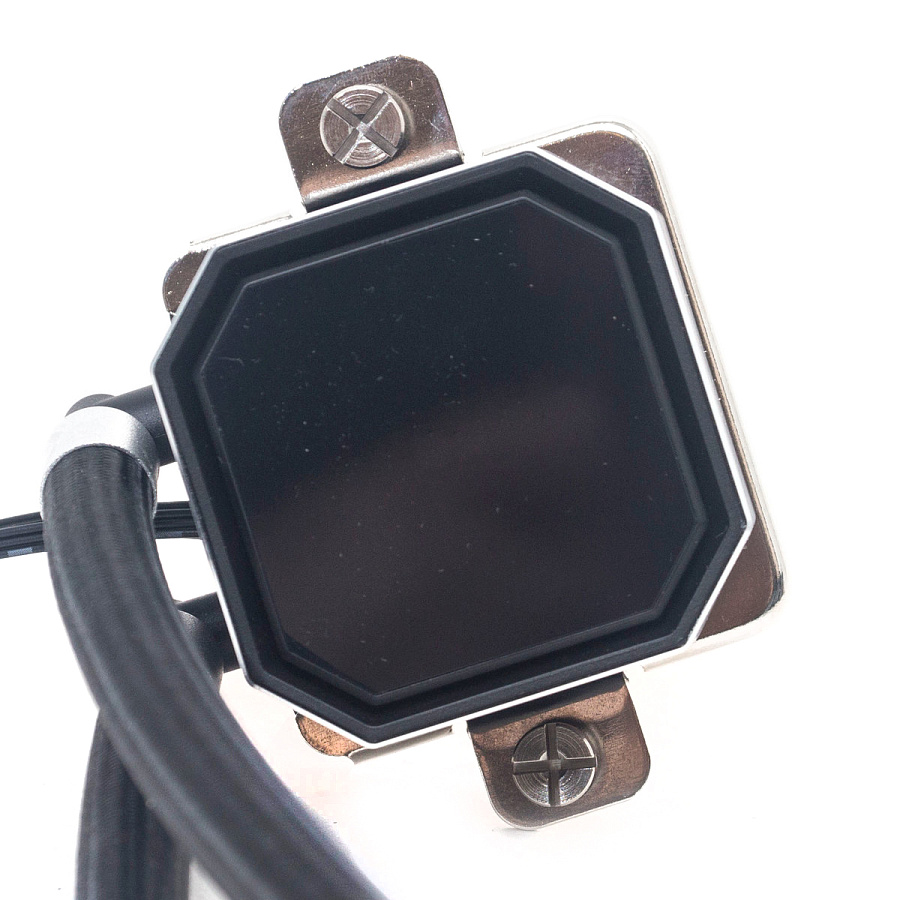

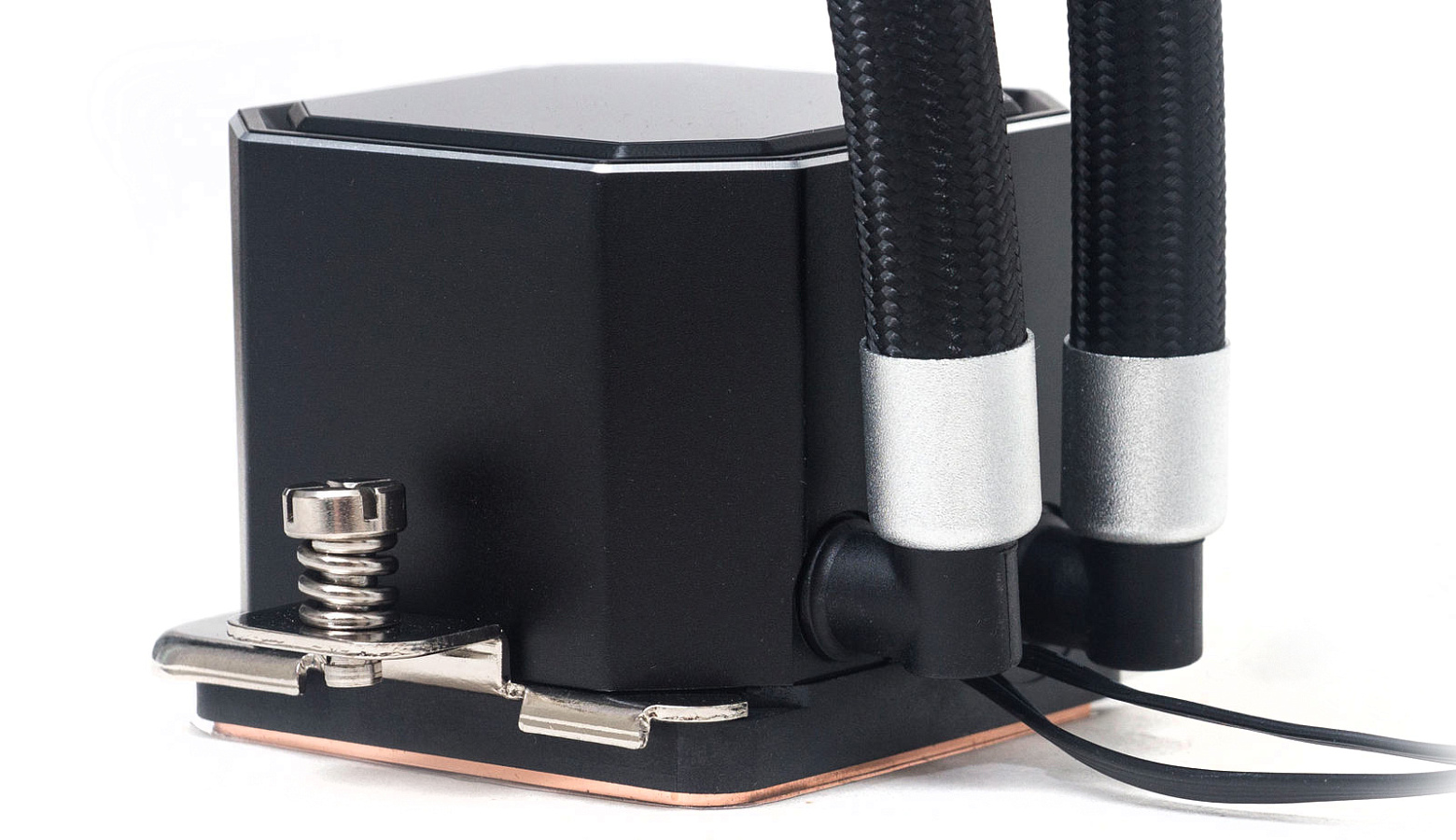

Водоблок совмещен с помпой, корпус выполнен из черного пластика в виде восьмигранной призмы.

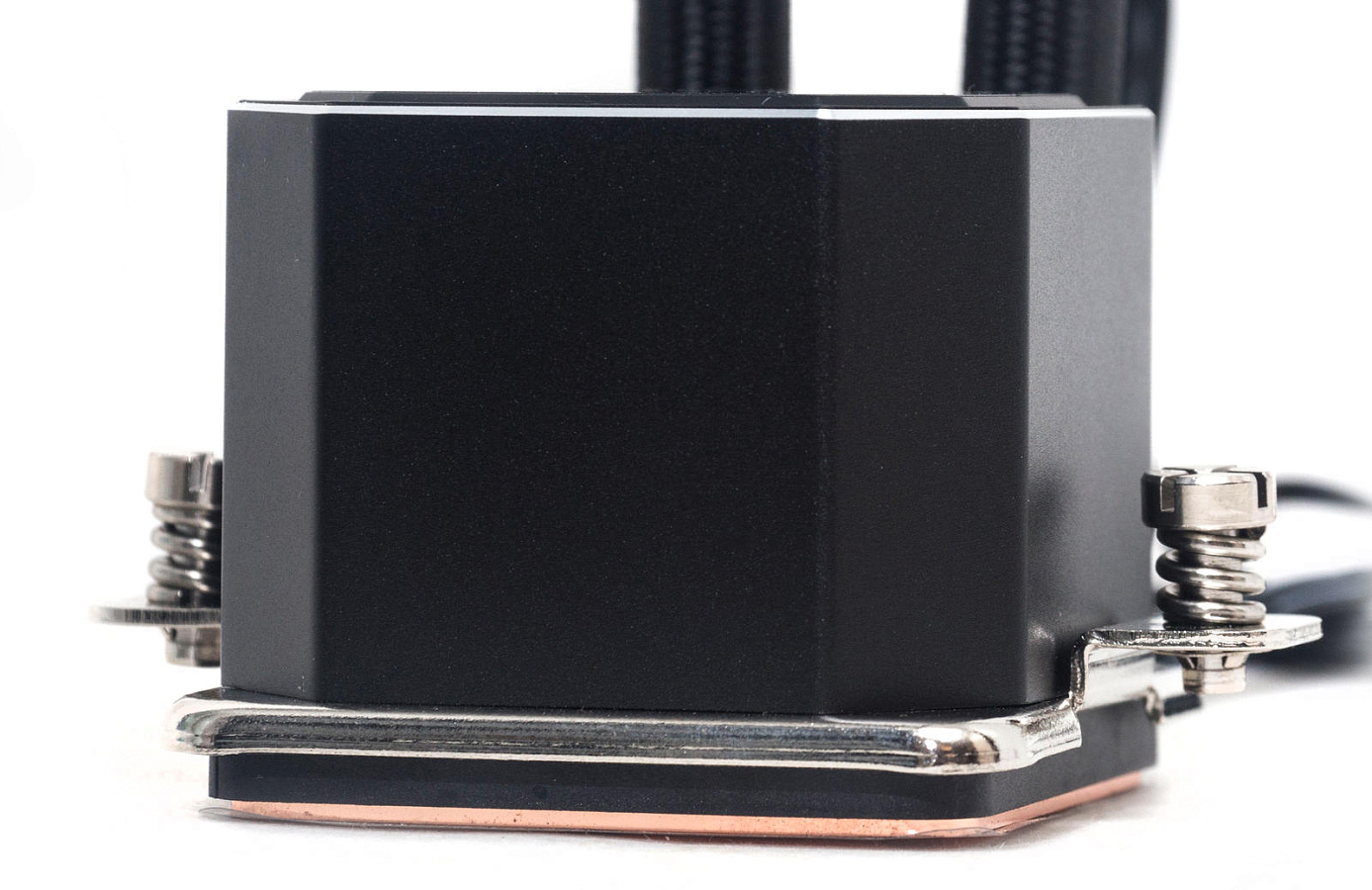

С двух сторон водоблока две проушины с рамкой по всему периметру, на них закреплены два подпружиненных винта. Крупные головки выполнены под крестовую отвертку, с обратной стороны винтов резьбовые отверстия для крепления на комплектные пластины.

Угловые фитинги закреплены сбоку, имеются шарниры для поворота на угол вплоть до 90°.

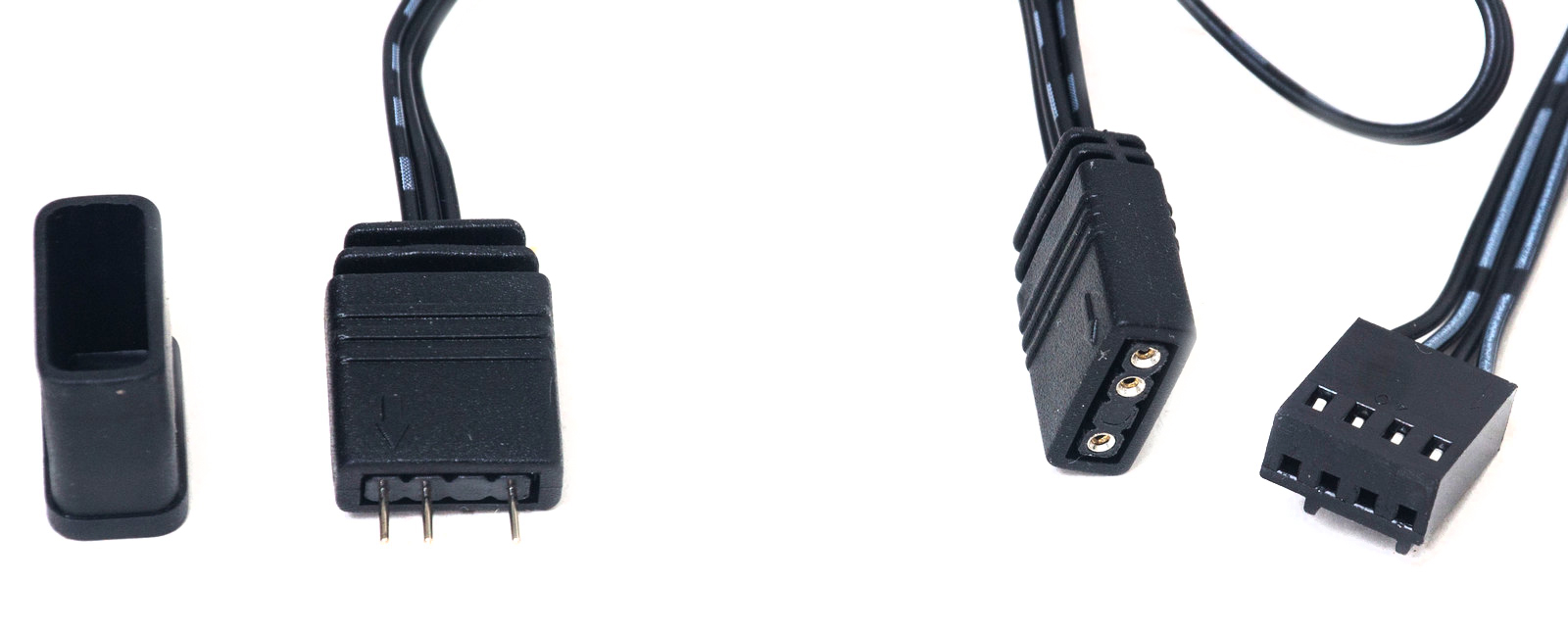

Здесь же выходят два плоских шлейфа без оплетки: 4-пин ШИМ-управление вращением помпы и 3-пин 5В ARGB-подсветка с переходником на 3-пин.

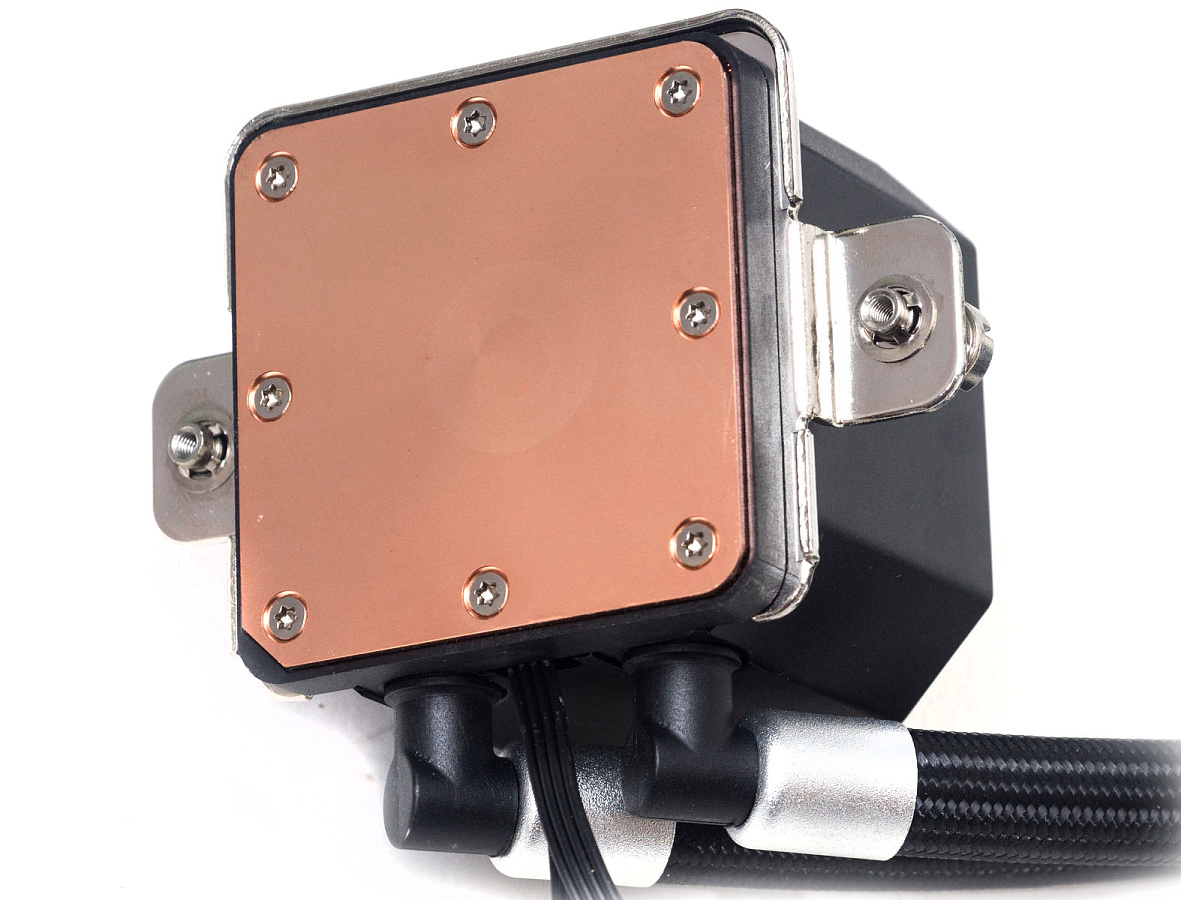

В основании на восемь винтов закреплена медная теплораспределительная пластина. Поверхность ровная, видны следы фрезеровки, зеркальной шлифовки нет.

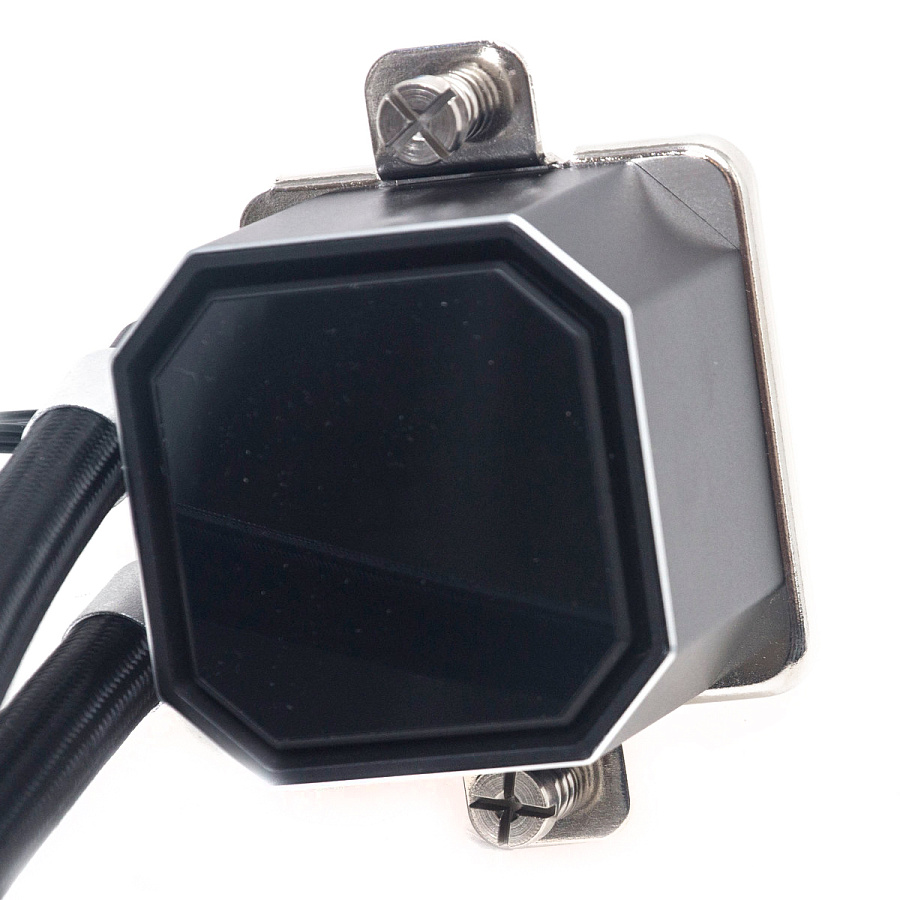

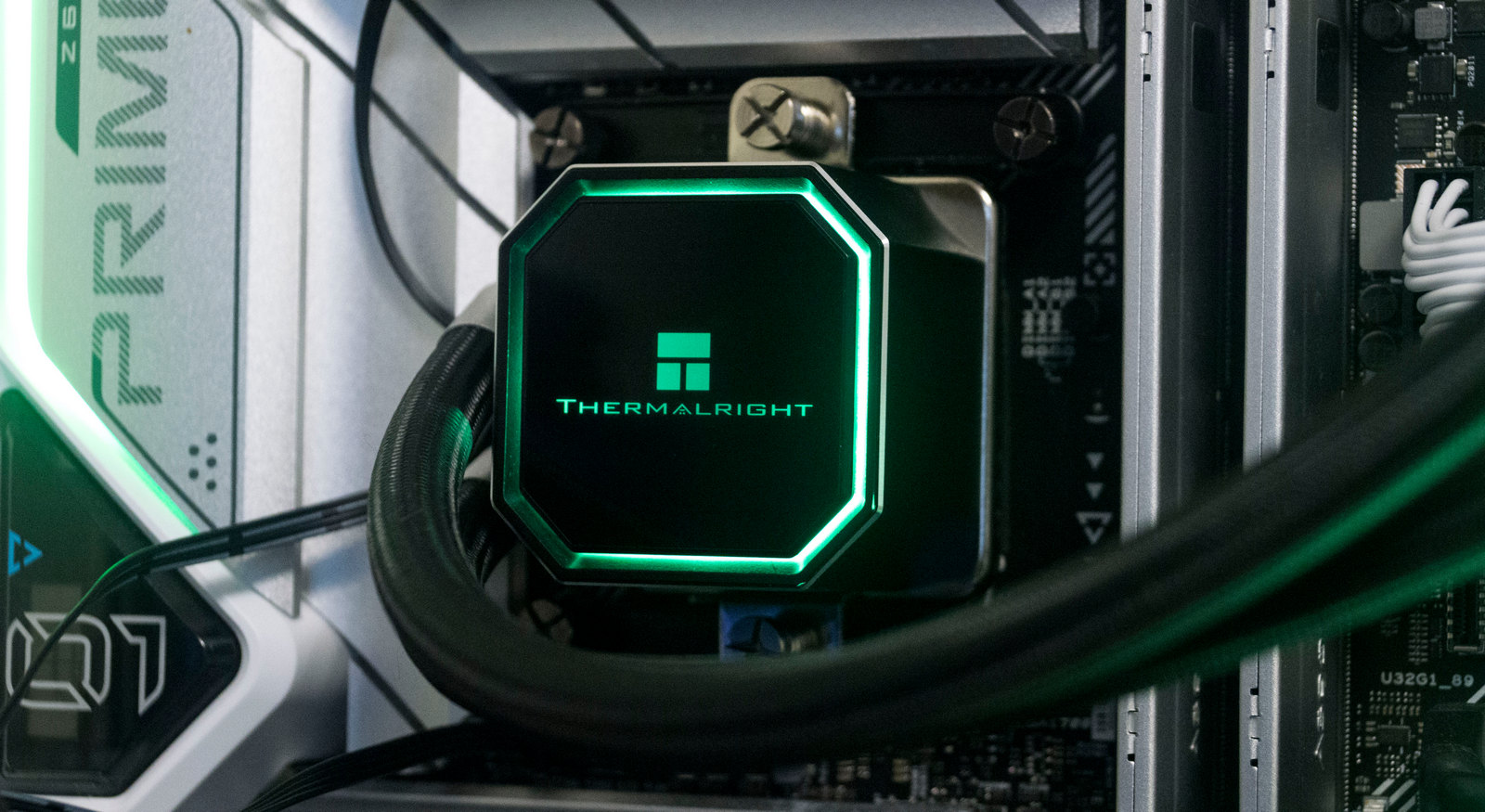

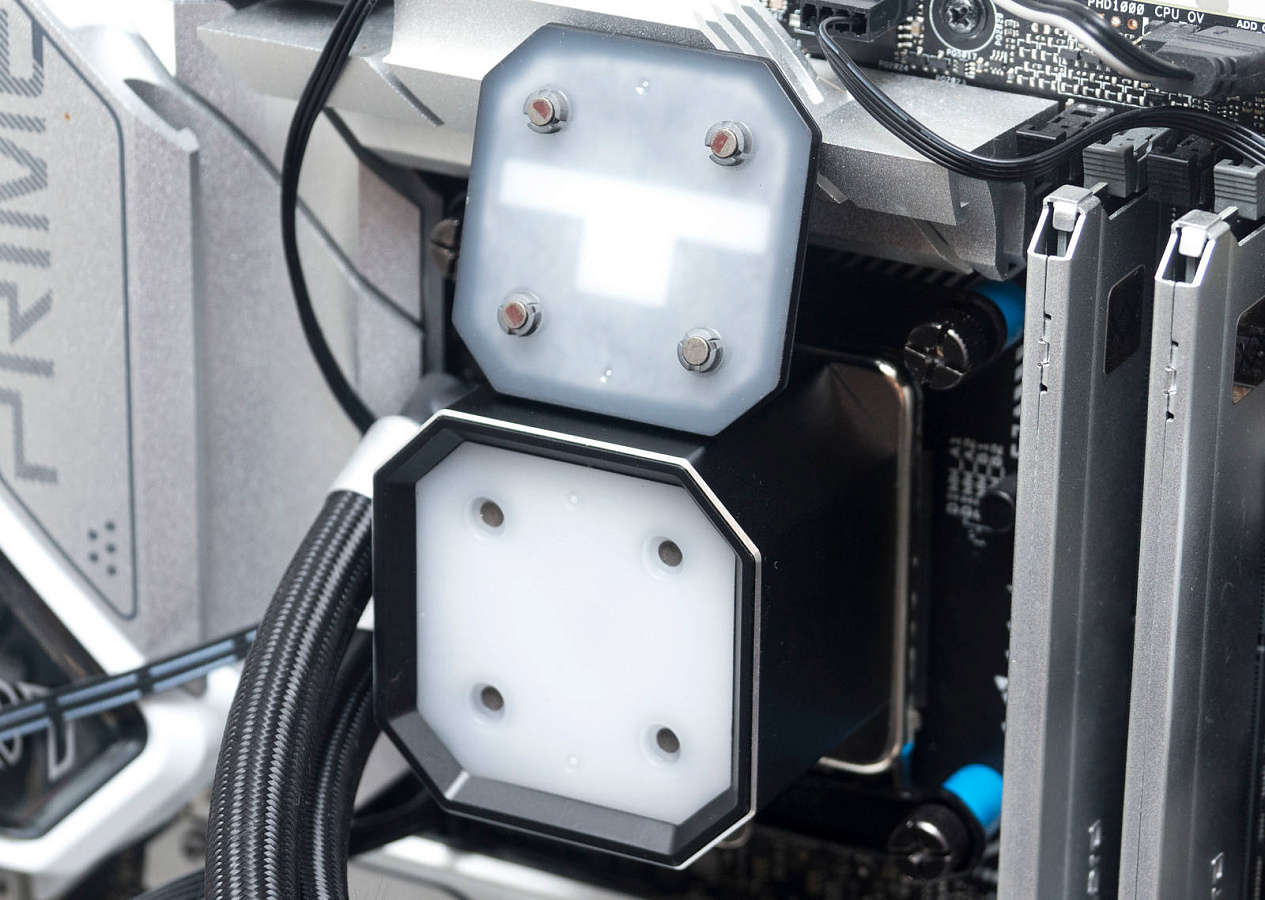

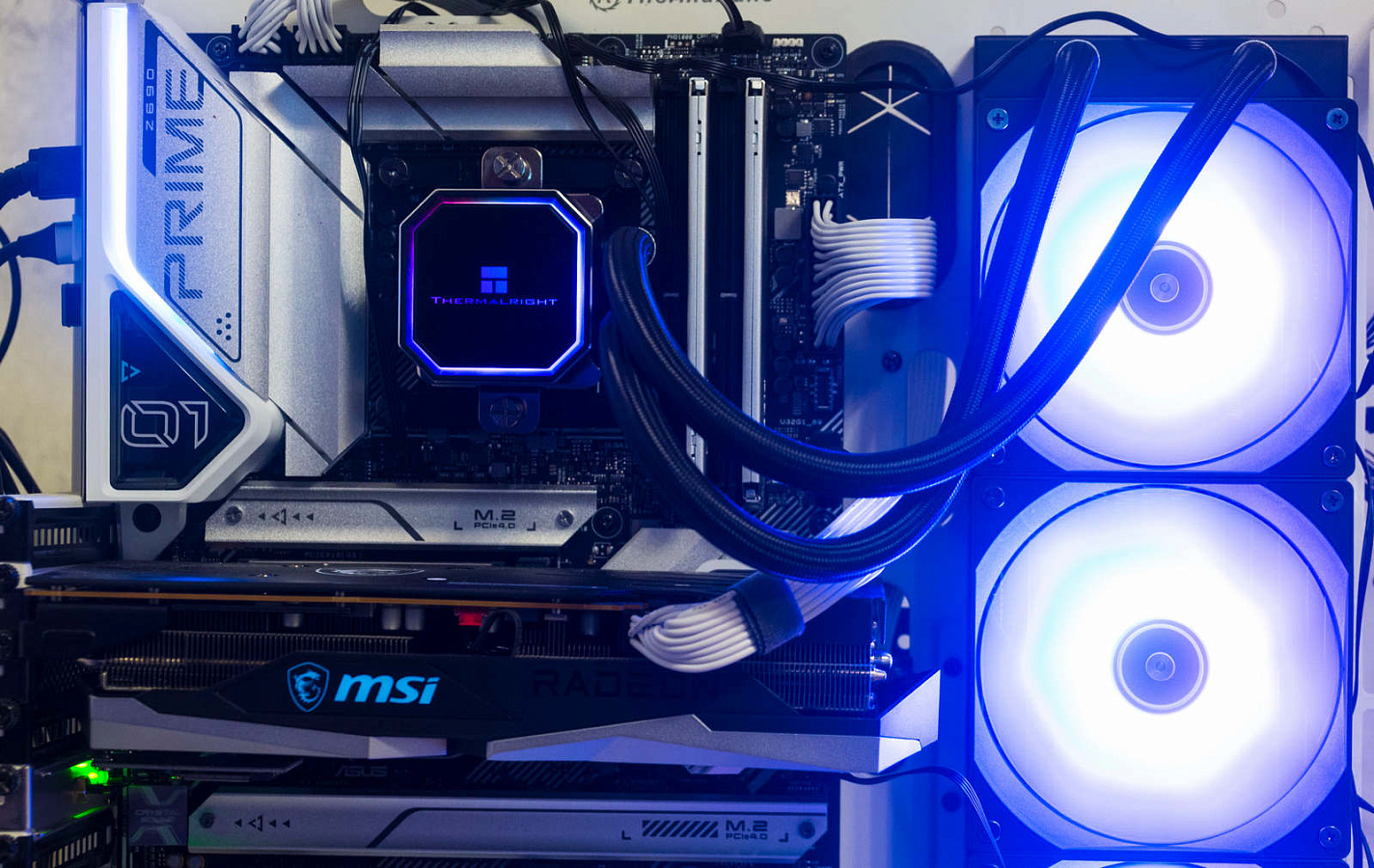

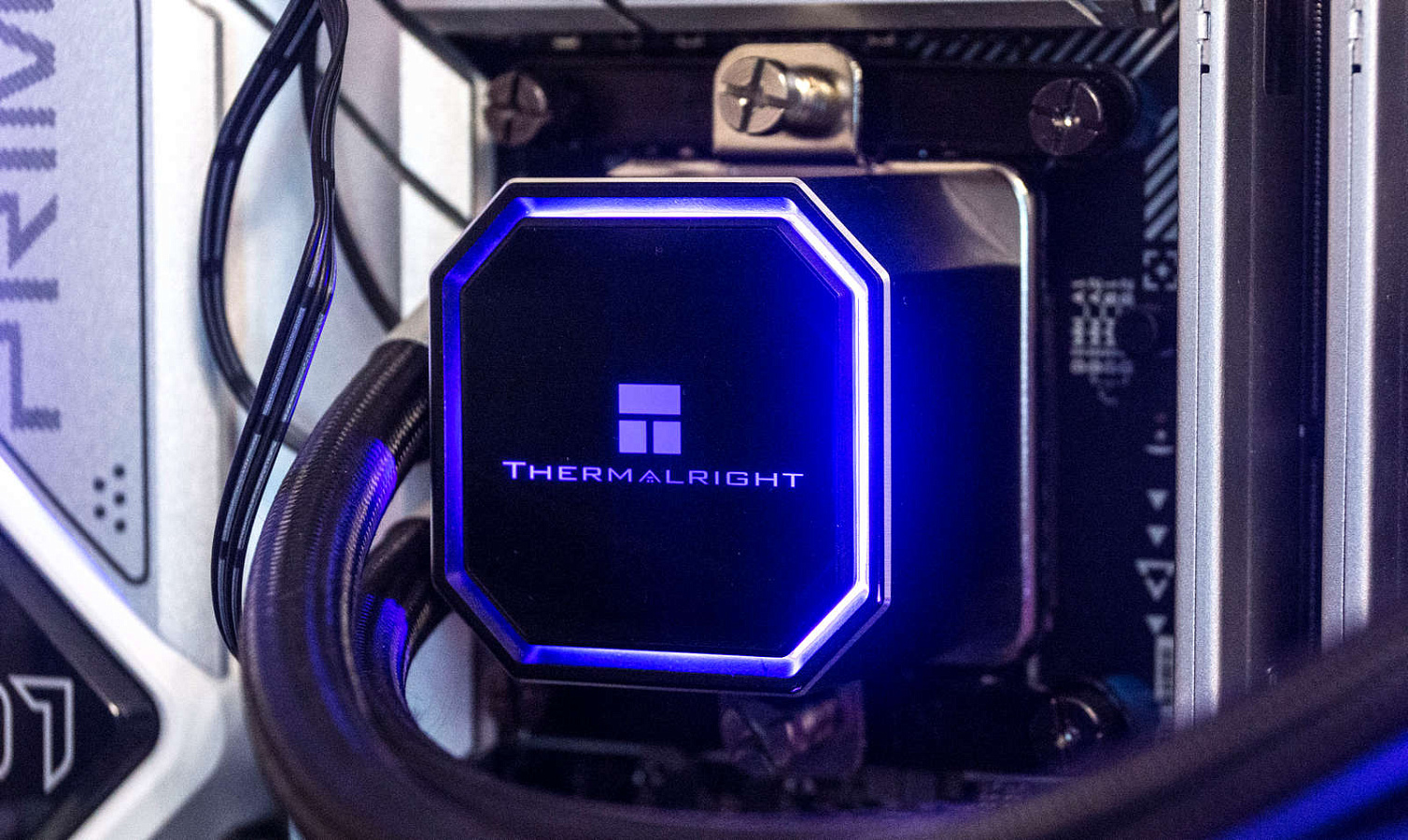

На лицевой стороне съемная акриловая панель с логотипом. Она рассеивает подсветку по боковой фаске и самому логотипу, вся остальная поверхность закрашена черным.

Панель крепится на четыре магнита по направляющим, снимается легко.

Жаль, что производитель не положил в комплект еще парочку сменных панелей с нейтральными рисунками, возможность подобной кастомизации могла бы привлечь пользователей и не сильно бы повлияла на конечную стоимость.

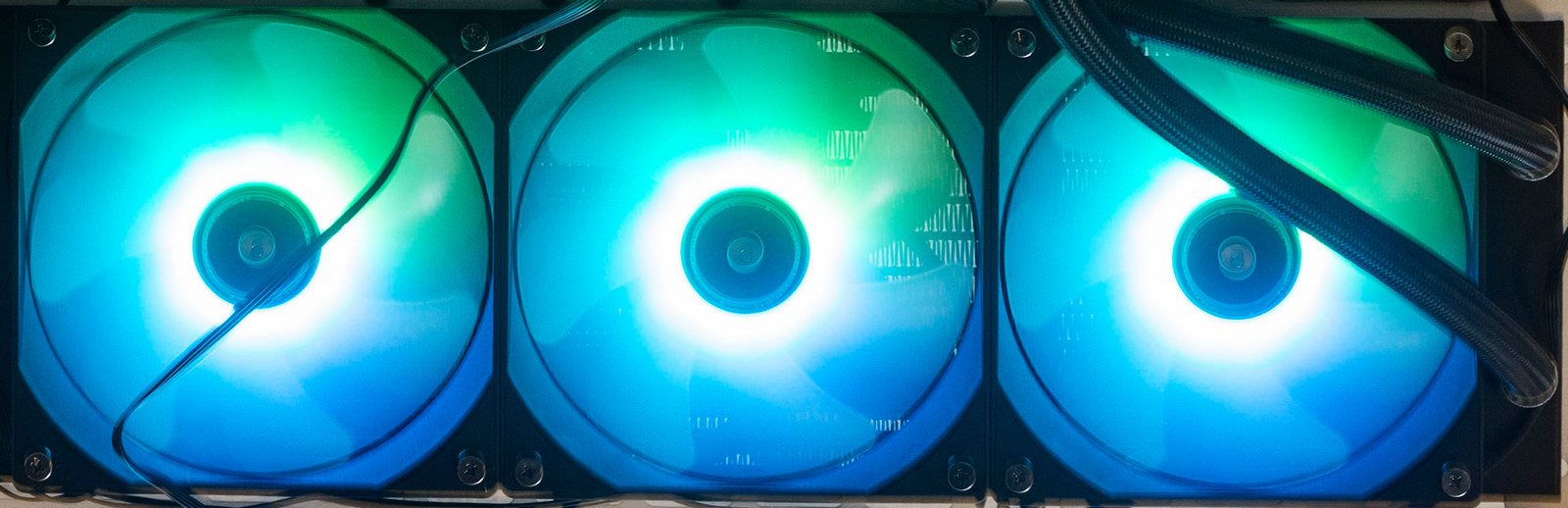

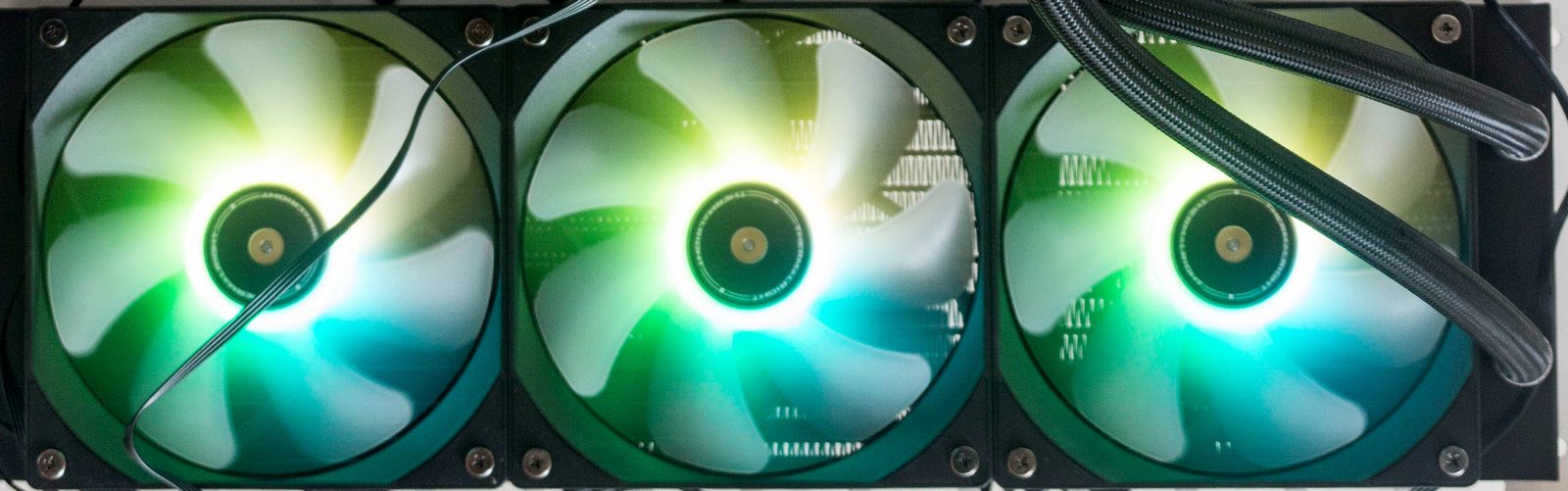

Вентилятор TL-E12-S V2 оснащен крыльчаткой из полупрозрачного акрила.

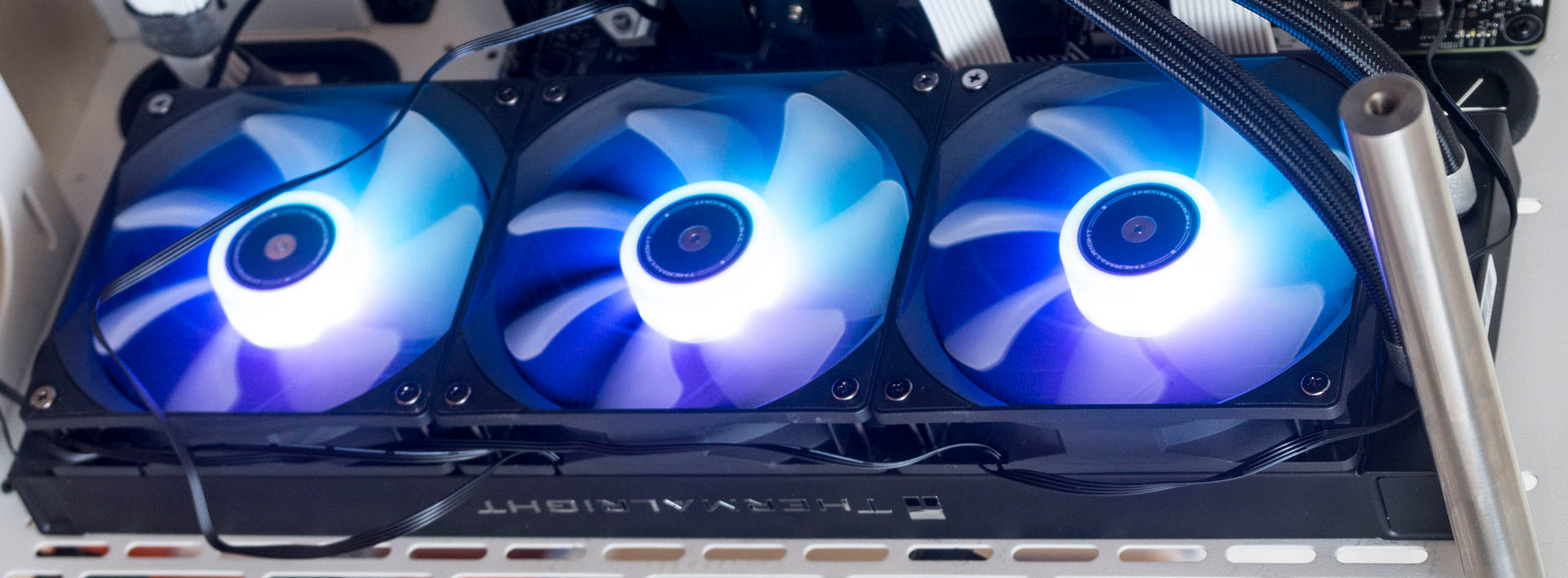

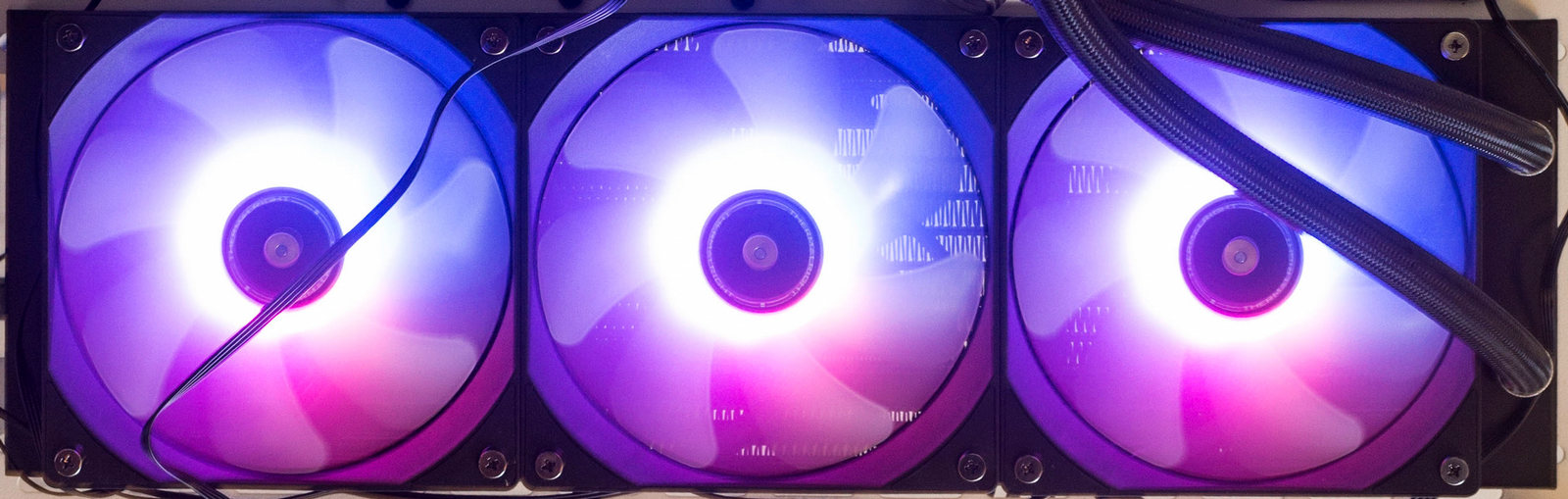

В основании крыльчатки находятся светодиоды. Свет рассеивается равномерно по самой крыльчатке и по внутренней фаске рамки вентилятора, она специально выполнена широкой и под углом – это улучшает забор воздуха и повышает площадь подсветки.

Сборка

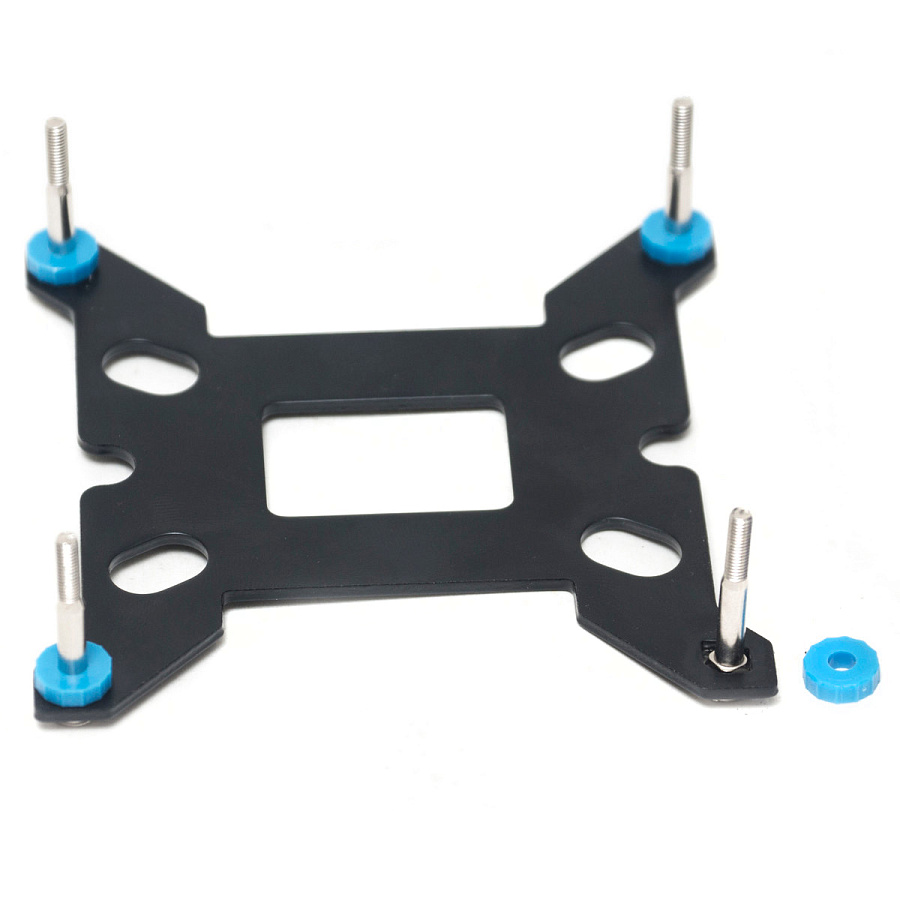

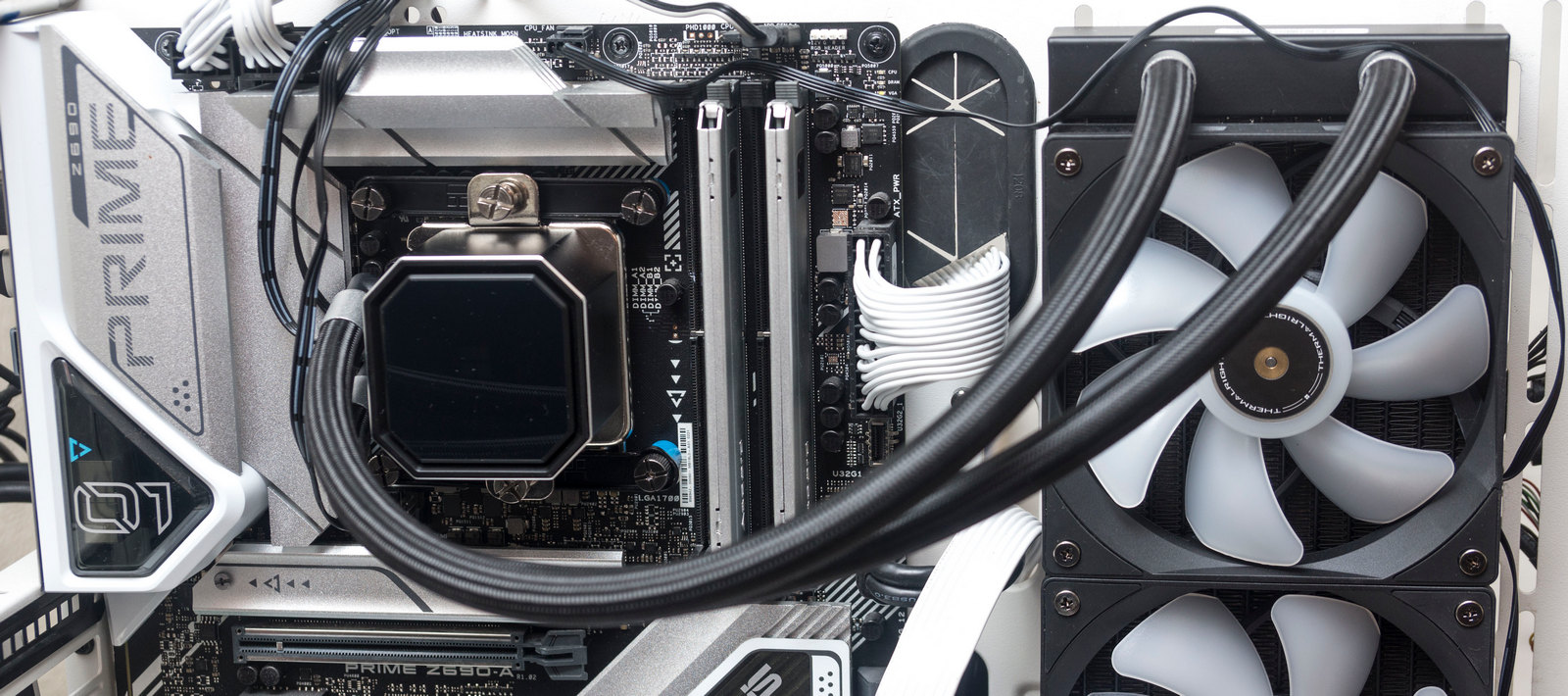

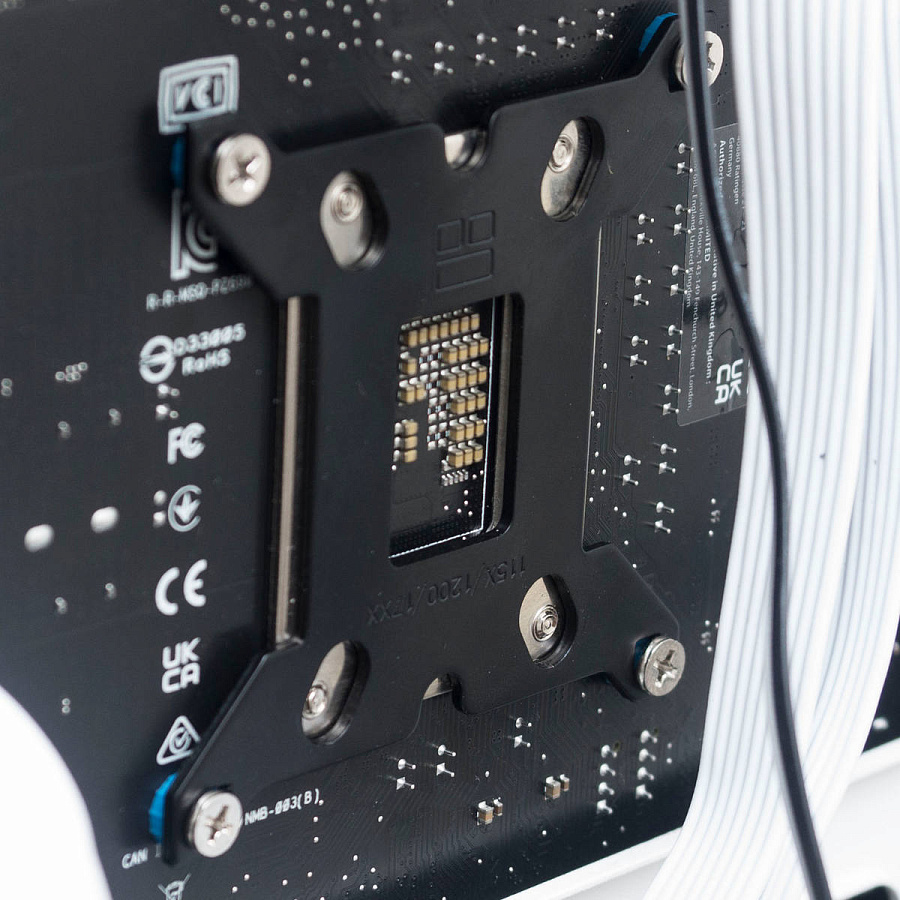

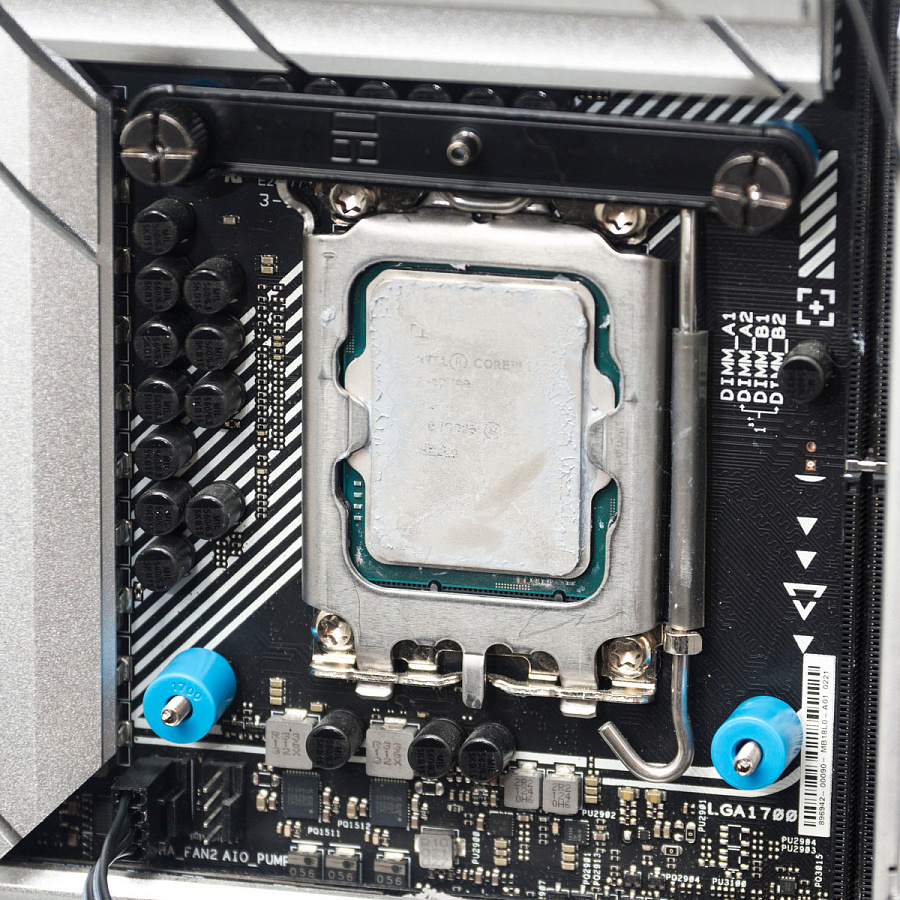

Устанавливать СЖО будем на сокет LGA1700. С обратной стороны материнской платы ставим металлический бэкплейт, в соответствующие квадратные отверстия вставляем винты и с другой стороны фиксируем их пластиковыми шайбами.

На винты с лицевой стороны нанизываем пластиковые стойки, крепежные пластины и прикручиваем гайки. Пластины можно ориентировать как горизонтально, так и вертикально, в зависимости от удобства размещения помпы и радиатора в корпусе.

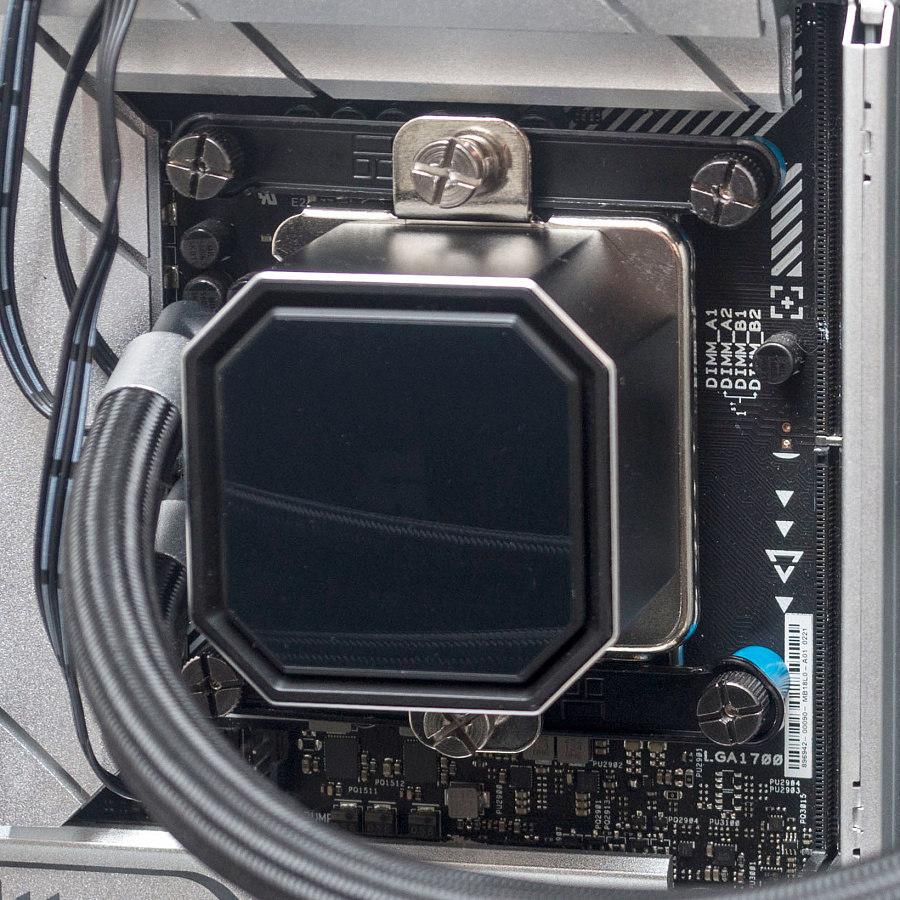

После нанесения термопасты накручиваем саму помпу. Возникли небольшие сложности с совмещением штырей на пластинах с резьбовыми отверстиями на подпружиненных винтах креплений помпы, у них нет никаких зазоров для регулировки смещения винтов.

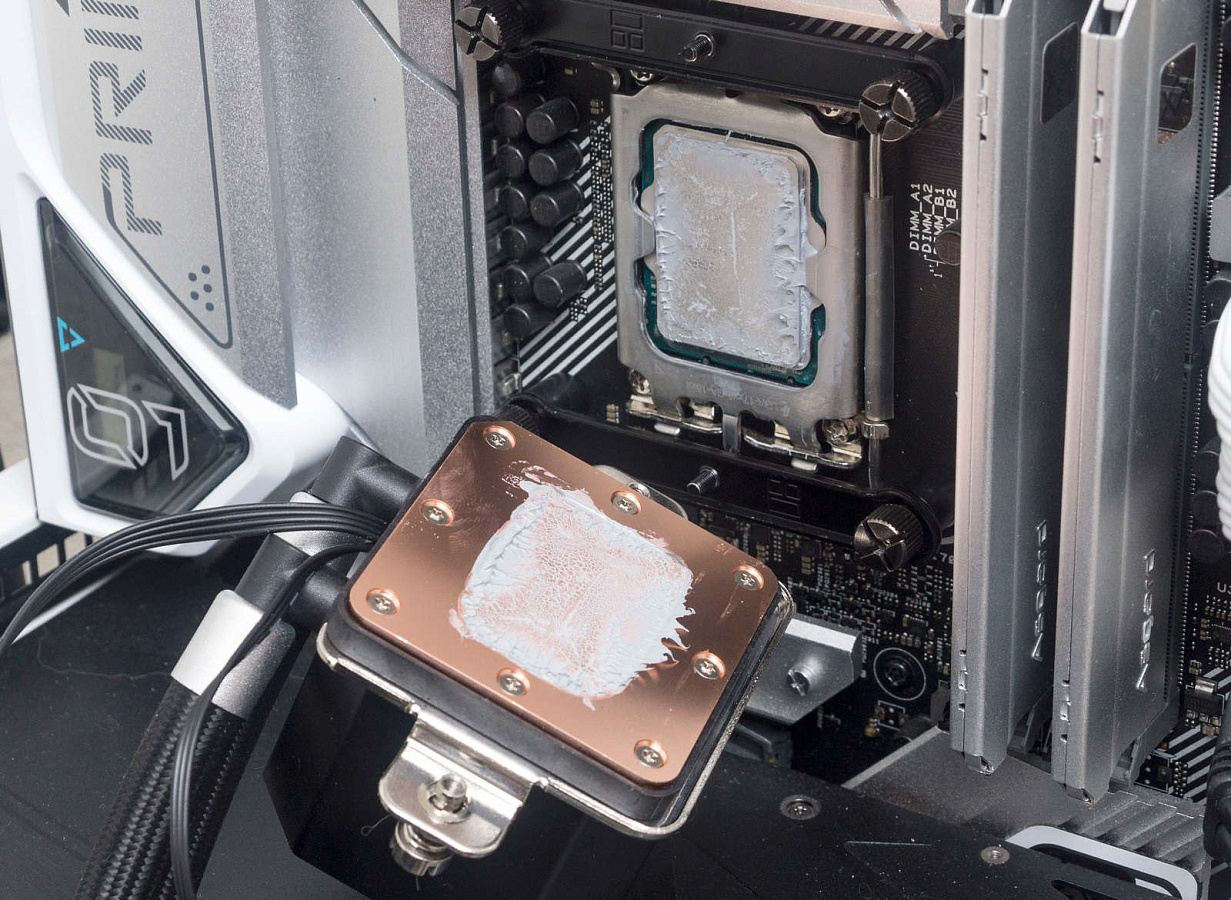

Зато это дает жесткую фиксацию, хороший прижим к теплораспределительной крышке CPU. Отпечаток термопасты равномерный, рисунок характерный для данного процессора и сокета.

Тестирование

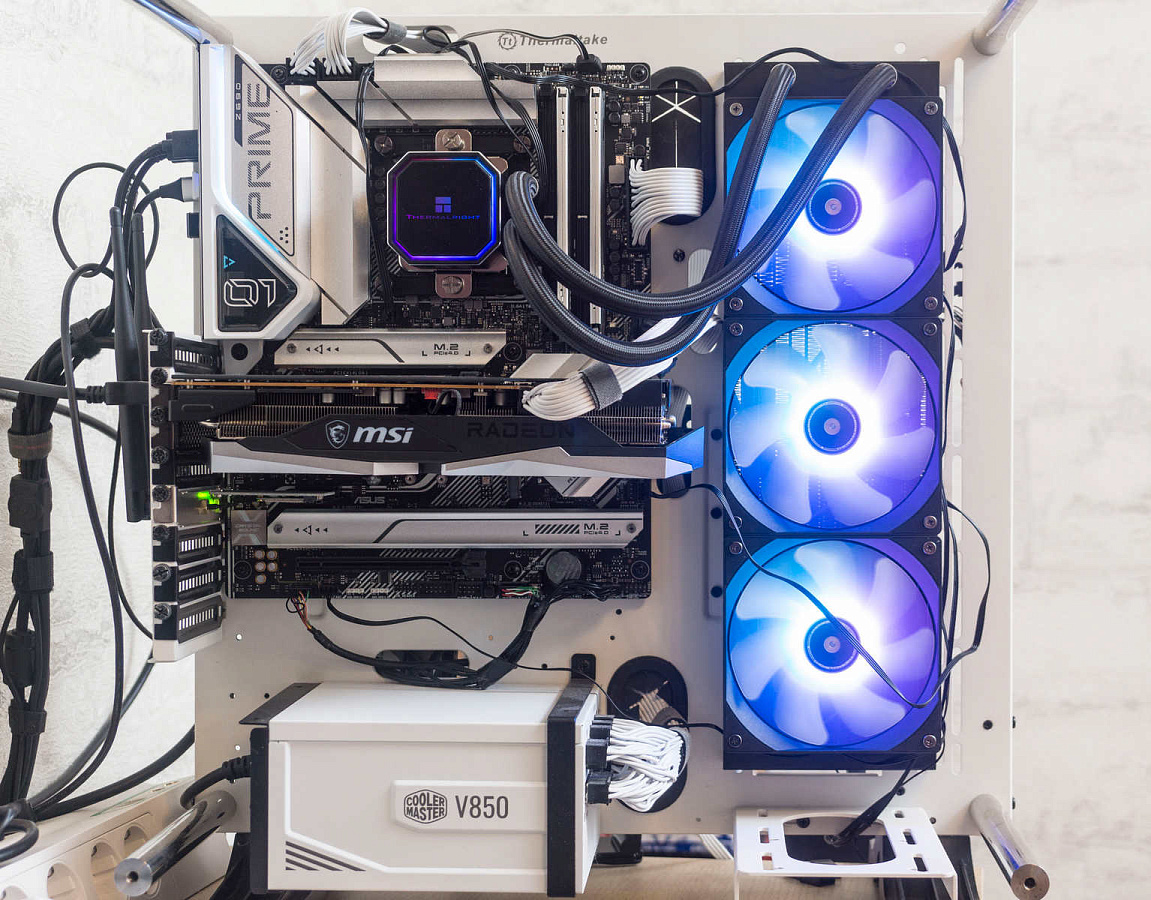

Тестовая конфигурация:

• Процессор - intel Core i7 12700;
• Материнская плата – Asus Prime Z690;
• Оперативная память - Asgard DDR5-5200, 2×8 ГБ;
• Видеокарта – MSI RX 6600 XT;
• Накопитель - Digma Mega S3 1000GB;
• Блок питания - Cooler Master V850 Gold-V2;
• Корпус - Thermaltake Core P3 Snow Edition;
• Термопаста – комплектная;
• Операционная система - Windows 11 Pro 64-bit, версия 21H2.

Уровень шума

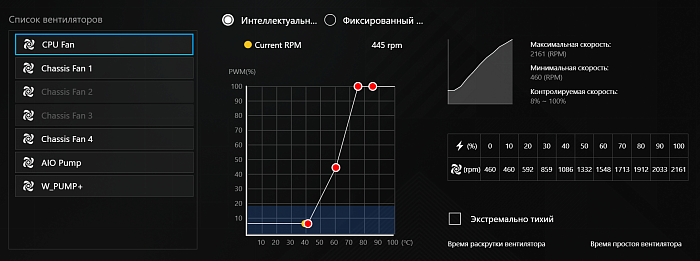

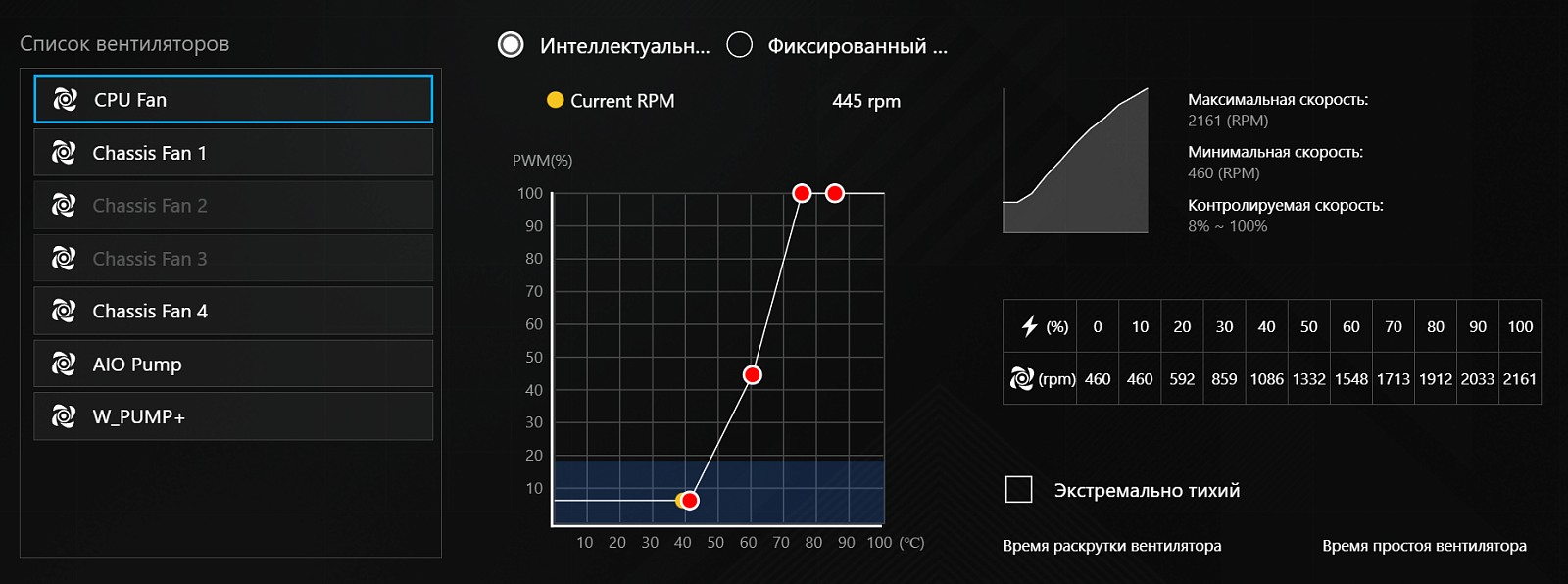

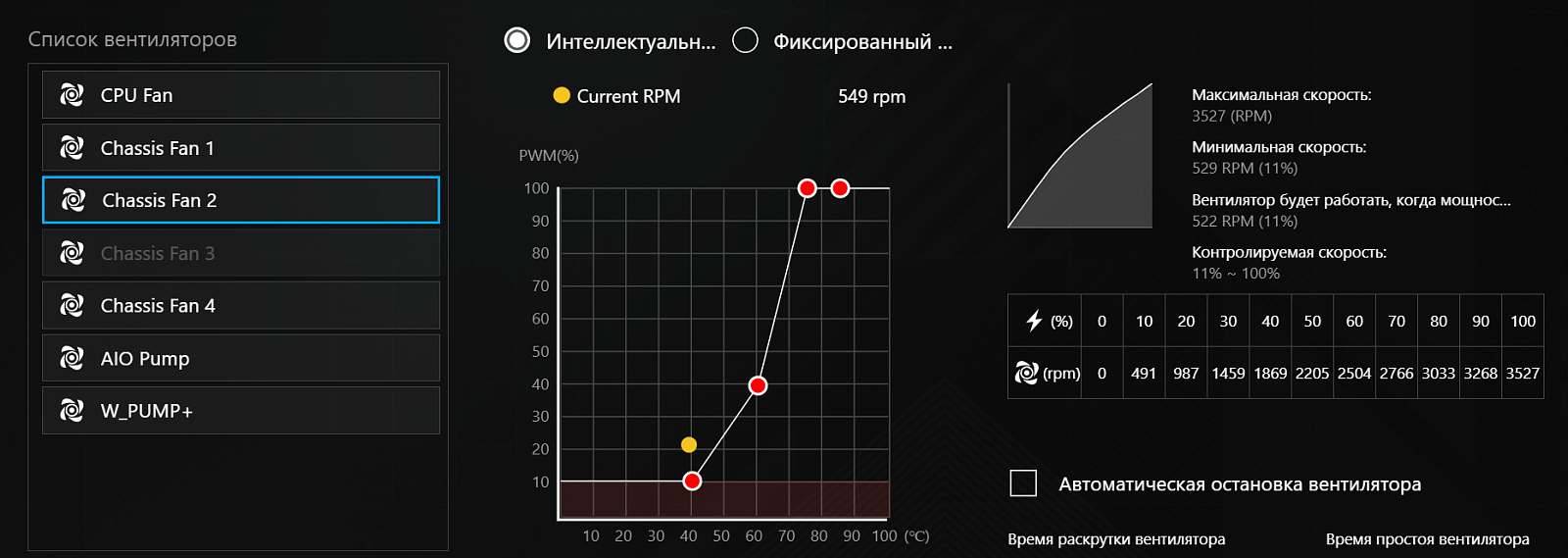

Обороты вентиляторов регулировались утилитой Armoury Crate. Максимальные обороты составили 2161 об/мин, минимальные - 460 об/мин.

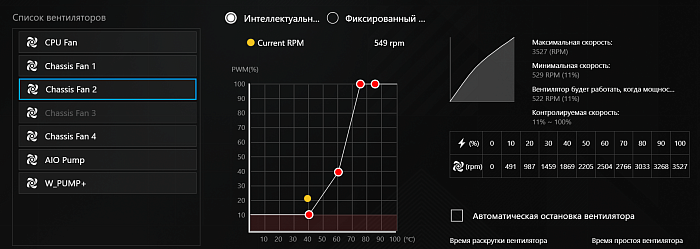

Помпа работала на скорости от 3527 об/мин до 491 об/мин. При подключении к коннектору «Chassis Fan» можно включить интеллектуальный режим регулировки оборотов, при подключении в специальный коннектор «Pump» возможен только фиксированный режим настроек оборотов.

Уровень шума измерялся с расстояния 50 см. Другие источника шума в виде вентиляторов отсутствовали, вентилятор БП в пассивном режиме, стенд открытый.

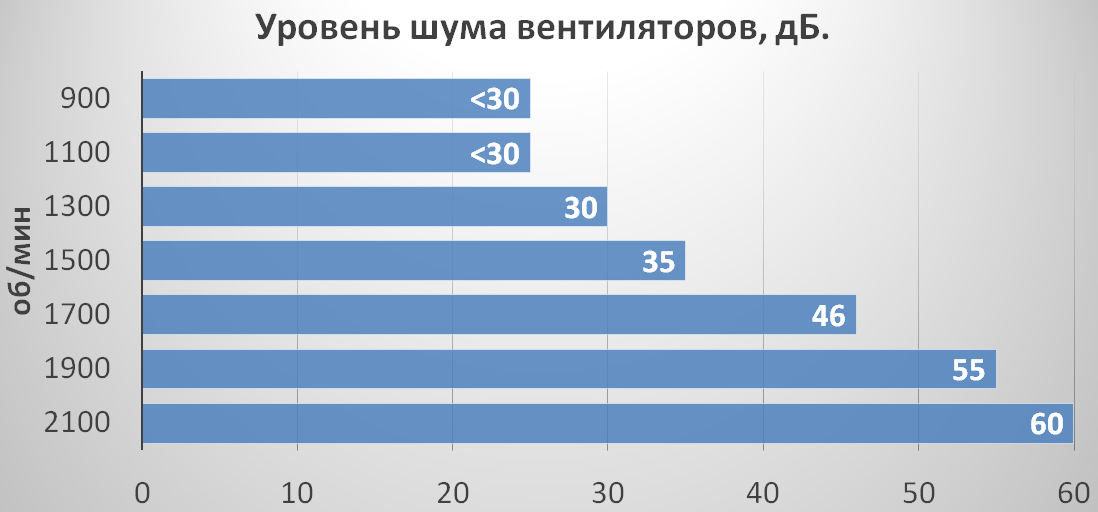

На максимальных оборотах вентиляторы шумные, вплоть до 60 дБ. Но понижение оборотов менее 1700 дает комфортный уровень от 40-42 дБ.

При понижении оборотов менее 1300 вентиляторы можно назвать бесшумными, уровень не превышает 30 дБ.

Шум от помпы, работающей на максимальных оборотах, значительный, в виде назойливого стрекота.

У модели Frozen Prism 240 помпа работала максимум на 3200 об/мин и оставалась бесшумной. 3500 об/мин для этой помпы, видимо, очень много, при понижении оборотов до 3000 она также становится бесшумной.

Такой запас по скорости оправдан большими размерами радиатора и может быть востребован при охлаждении «горячих» процессоров, но при повседневном использовании лучше все же ограничить обороты на значениях 3000-3100.

Совместная работа трех вентиляторов на высоких максимальных оборотах очень шумная, но это оправдано высокой эффективностью по охлаждению радиатора, и как покажут дальнейшие тесты, необходимости выставлять такие обороты в большинстве случаев нет, система вполне эффективна и на комфортных по уровню шума оборотах.

Эффективность

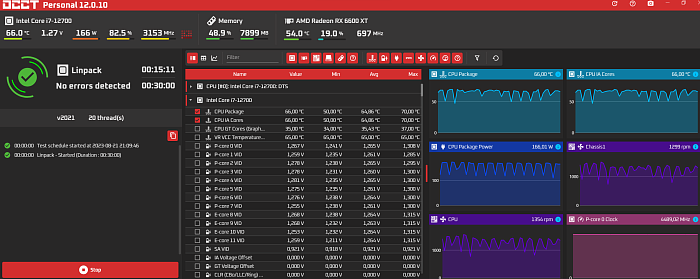

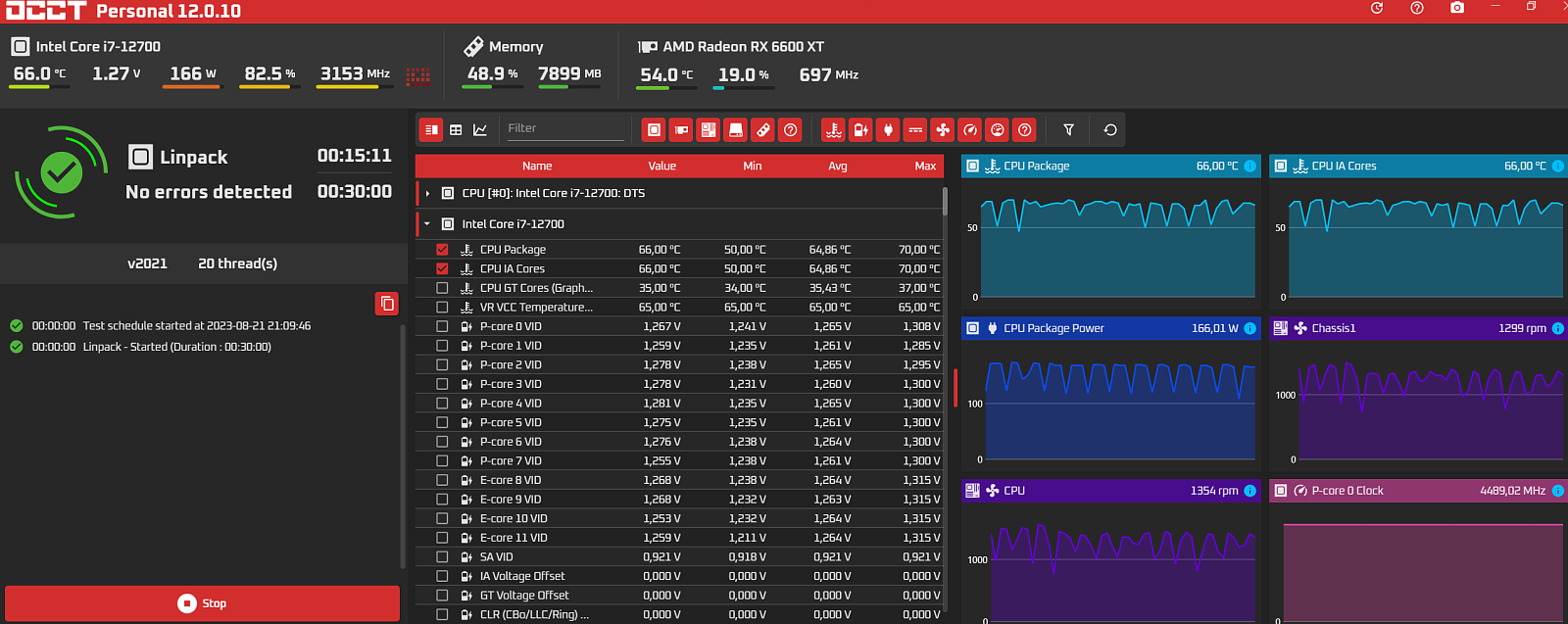

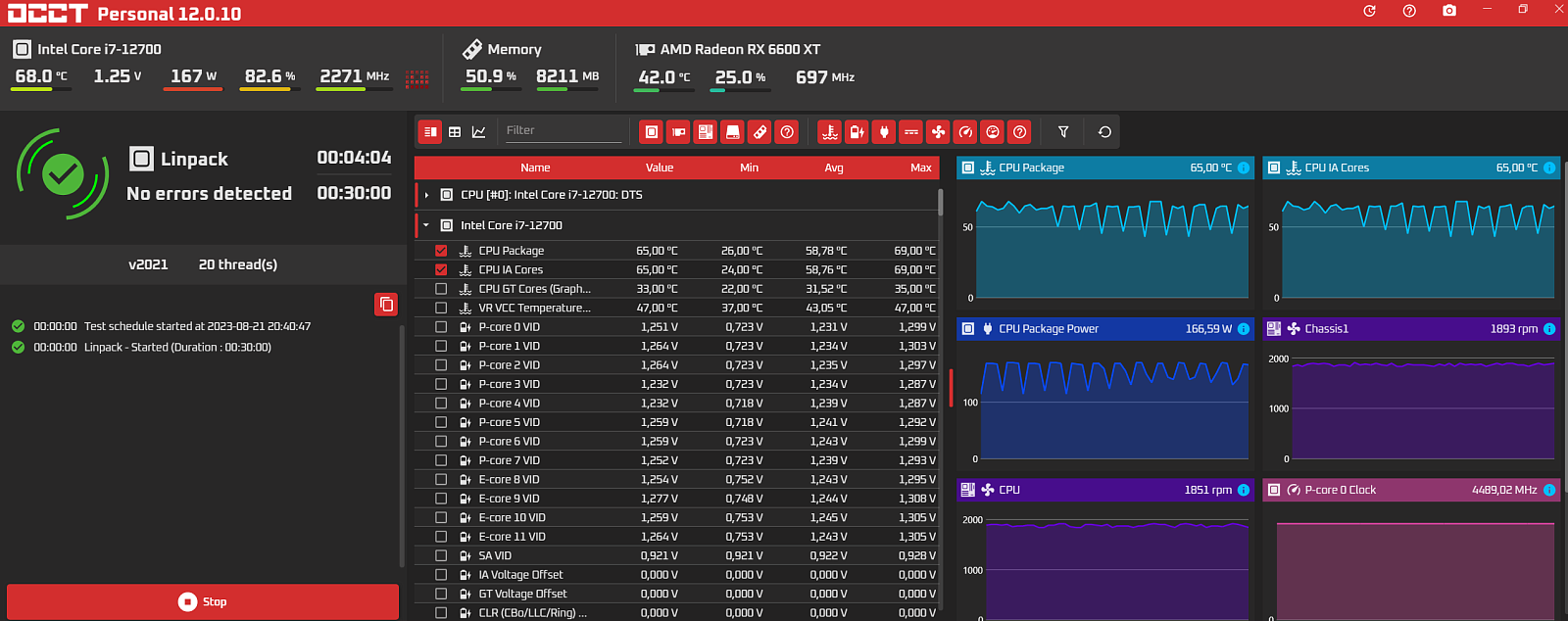

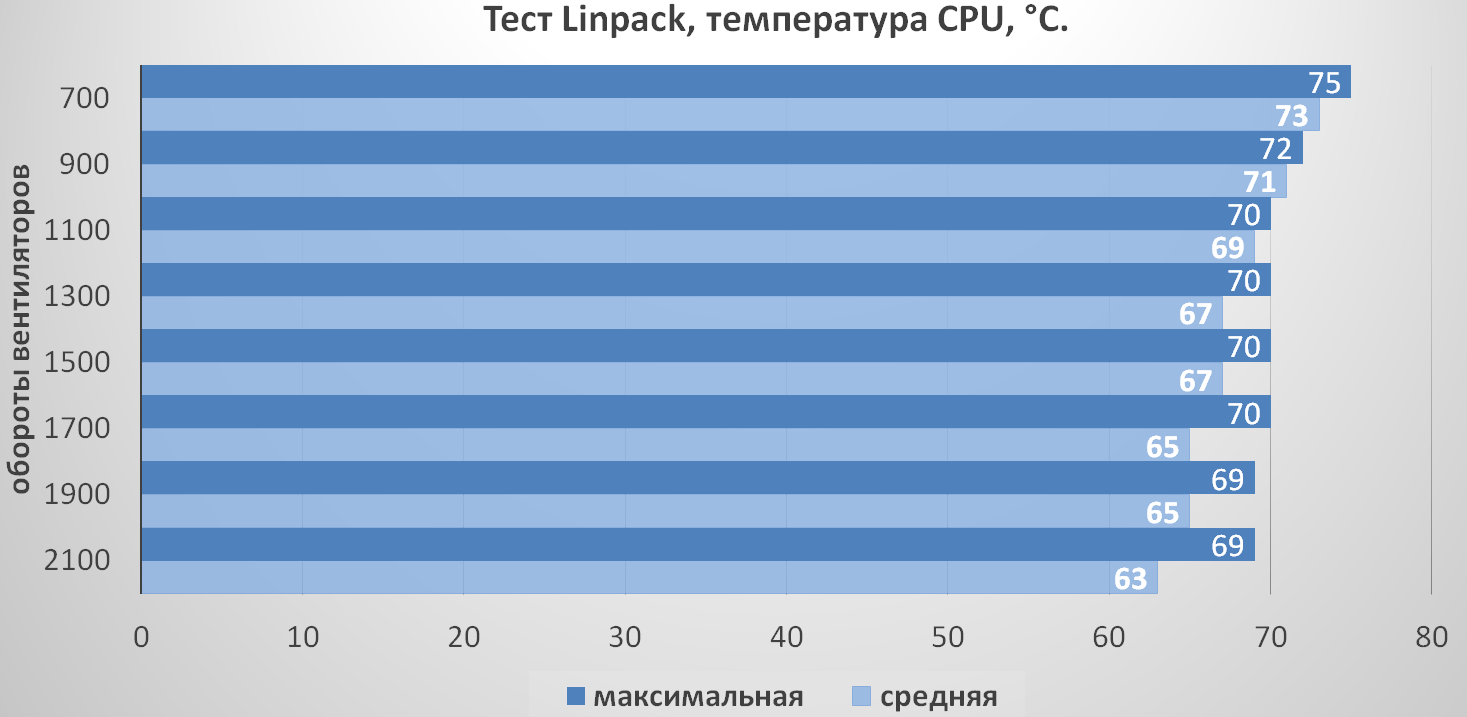

Для тестирования использовалась утилита OCCT v12.0.10, тест Linpack прогонялся до 10 минут на каждом значении оборотов вентилятора. Температура мониторилась по средним текущим значениям и по максимальным показателям.

Процессор работал на частоте 4,49 ГГц по производительным ядрам, энергопотребление поднималось до 170 Вт. Напряжение по ядрам было от 1,26 до 1,29 В.

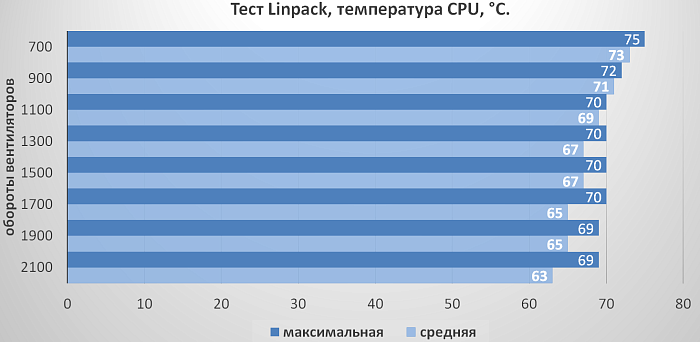

Благодаря большим оборотам помпы и вентиляторов, система жидкостного охлаждения демонстрирует высокую эффективность. Все это, конечно, за счет столь же высокого уровня шума. Но и на средних оборотах от 1700 до 1300 система справляется с отводом тепла от CPU, оставаясь при этом в комфортных рамках по уровню шума.

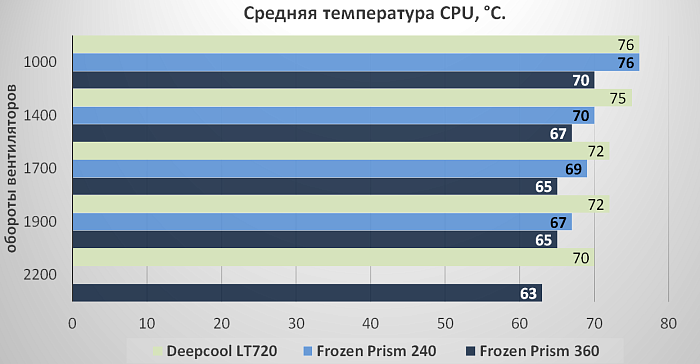

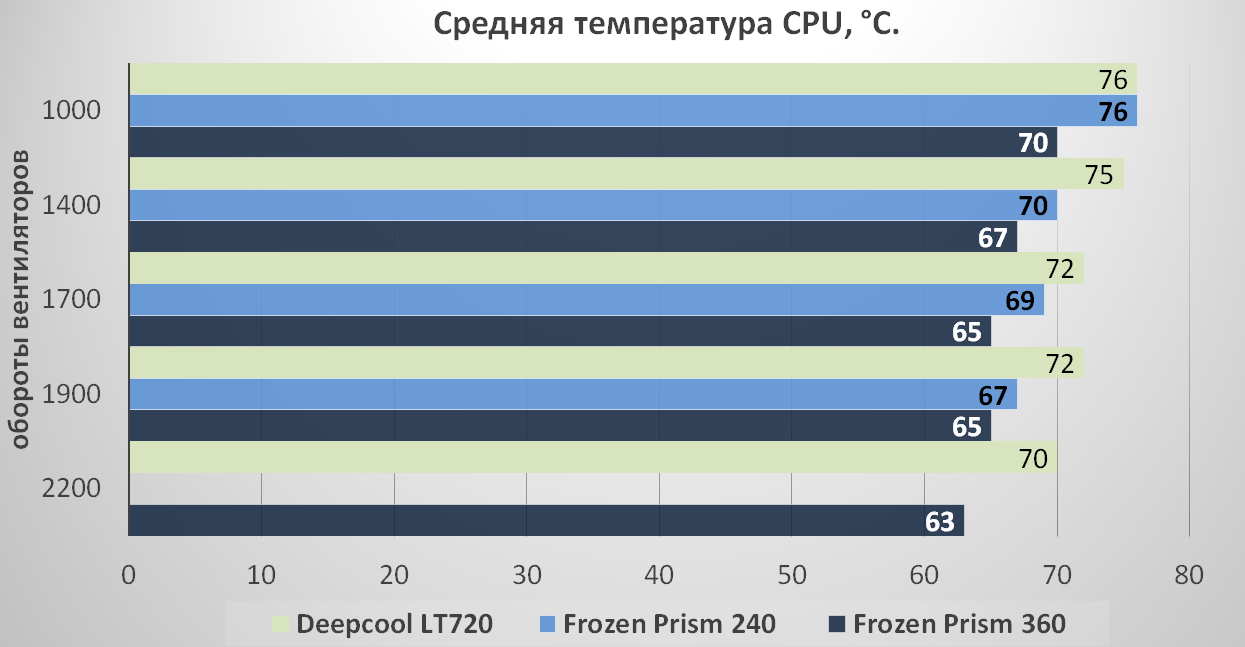

Так же мы можем сравнить эффективность с моделью Frozen Prism 240 и Deepcool LT720 с радиатором на 360.

Как видим, Frozen Prism 360 успешно лидирует по сравнению и с младшим представителем в линейке, и с более дорогой и популярной моделью от конкурирующего производителя. Но необходимо иметь в виду, что при тестировании Deepcool LT720 использовалась другая термопаста, что, несомненно, влияет на результат, а это в свою очередь может говорить о качестве комплектной пасты TF7.

В режиме интеллектуального управления оборотами вентиляторов, установленного утилитой Armoury Crate на основе автоматического тестирования, система охлаждения справляется с охлаждением тестового CPU при оборотах вентиляторов от 1300 до 1400 и оборотах помпы 2800. Средняя температура при этом была от 64 до 66°С, с пиковым значением 70°С.

Заключение

Система жидкостного охлаждения Thermalright Frozen Prism 360 BLACK ARGB привлекательная для покупки модель – приемлемая цена и высокая эффективность. При средней стоимости около 8000 рублей (на момент написания статьи) это один из лучших вариантов СЖО на основе 360 мм радиатора, с учетом производительности и оформления.

Да, при максимальных оборотах и помпа, и вентиляторы шумные, но такой режим будет актуален только для процессоров с разгоном и высоким TDP при нагрузке близкой к 100%. Во всех остальных случаях система охлаждения успешно справляется с отводом тепла от CPU на комфортных по уровню шума оборотах.

ARGB-оформление выглядит достойно, единственный момент - логотип на помпе смотрится неуместно. Логично было бы добавить в комплект еще пару сменных панелей с другим нейтральным оформлением, раз уж она сделана съемной.

Плюсы:

Минусы:
