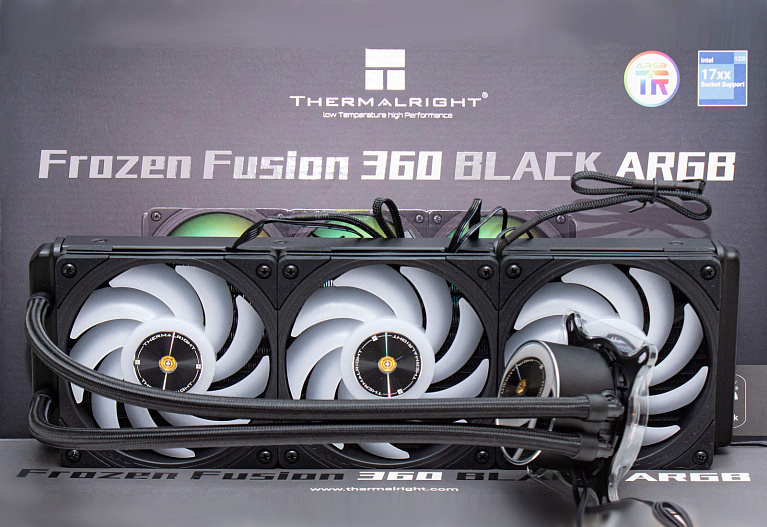

Обзор и тестирование системы жидкостного охлаждения Thermalright Frozen Fusion 360 Black ARGB

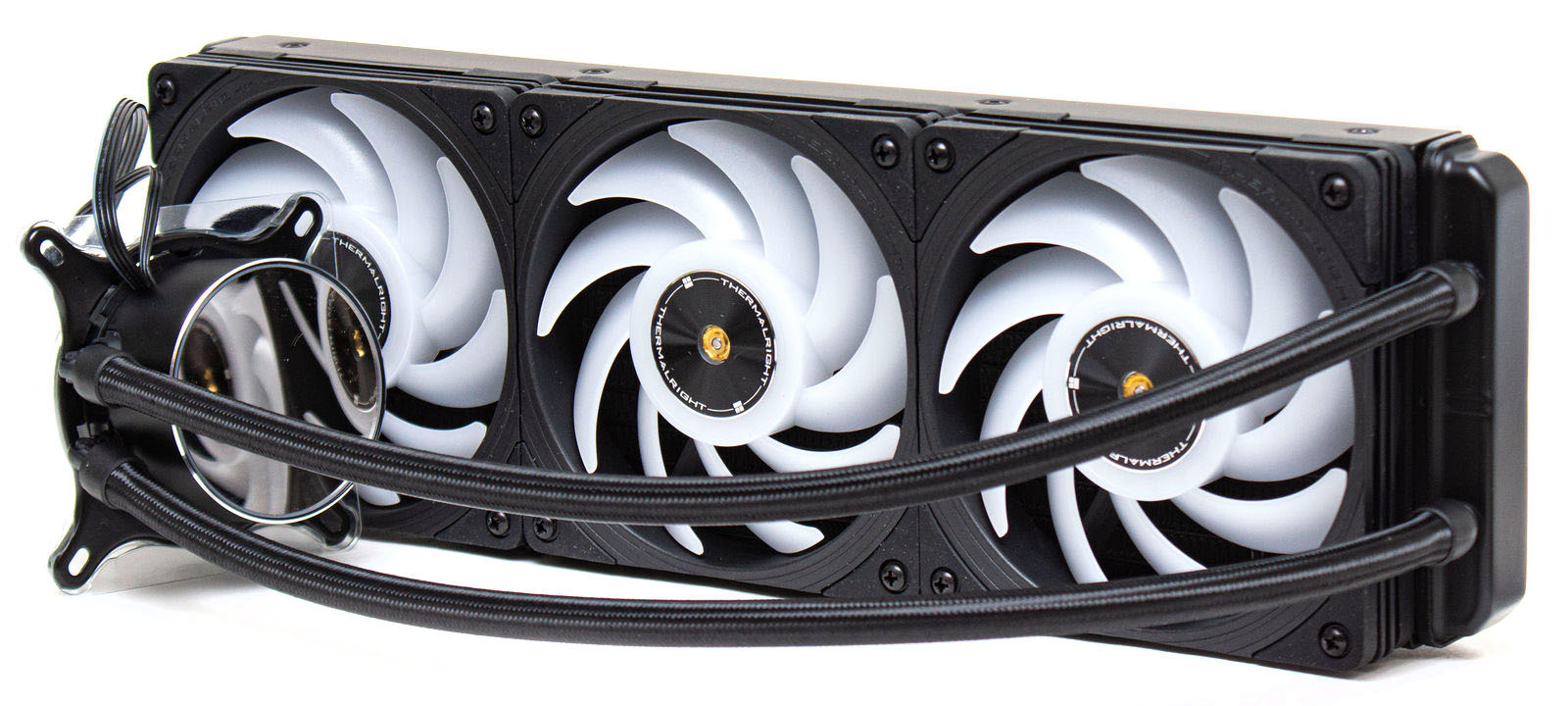

Топовая система жидкостного охлаждения от компании Thermalright, созданная в сотрудничестве с Asetek. Радиатор типоразмера 360 с производительной помпой и тремя вентиляторами, рассчитаными на отведение большого количества тепла от современных процессоров intel и AMD.

Технические характеристики

Упаковка и комплект поставки

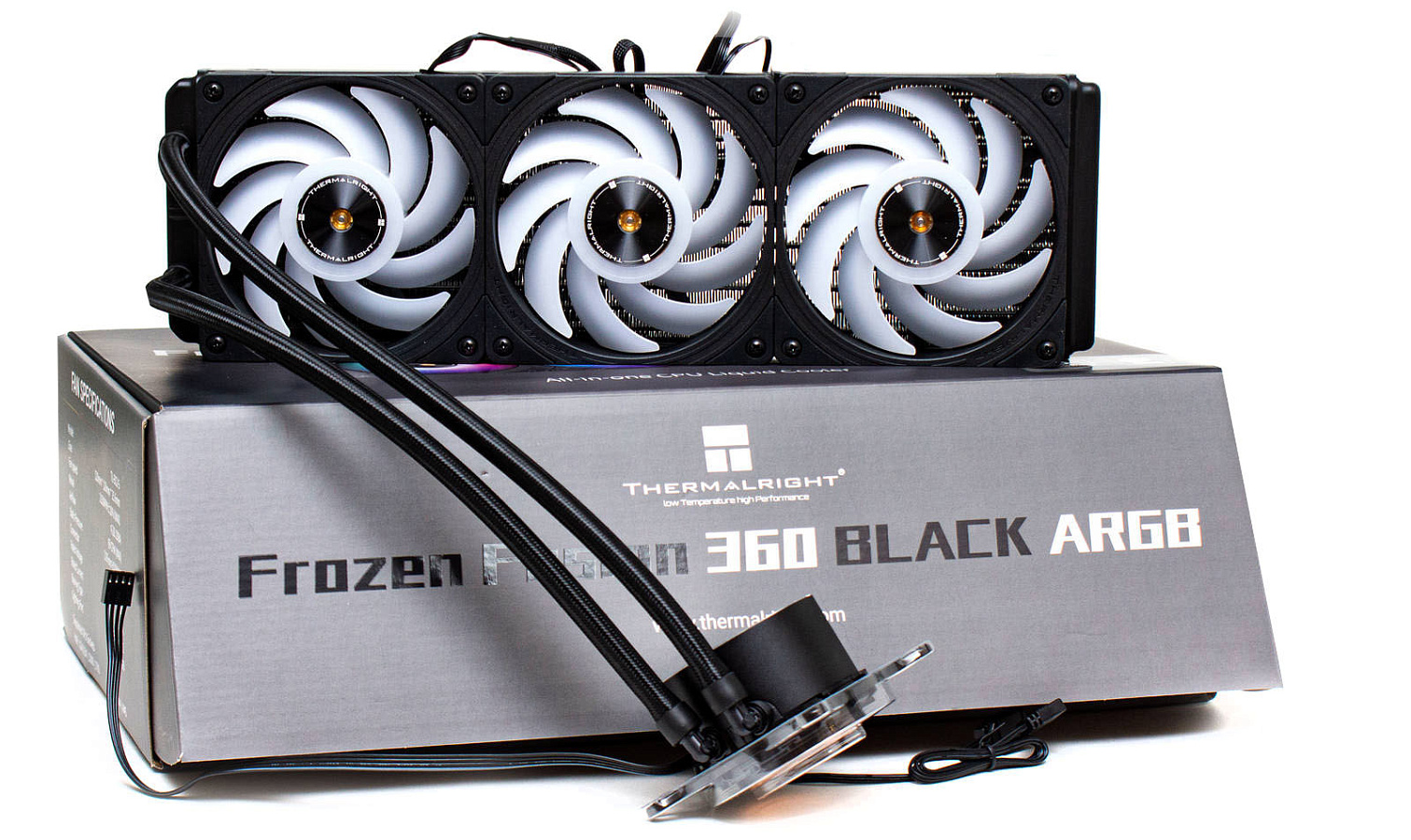

Коробка темная, с цветной полиграфией. На лицевой стороне находится наименование модели и фотография изделия с включенной подсветкой. Выделены пиктограммы с логотипом Asetek и шестилетним гарантийным сроком.

С обратной стороны описаны ключевые особенности конструкции помпы, радиатора и вентиляторов с иллюстрациями.

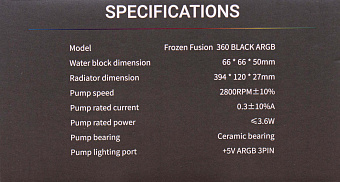

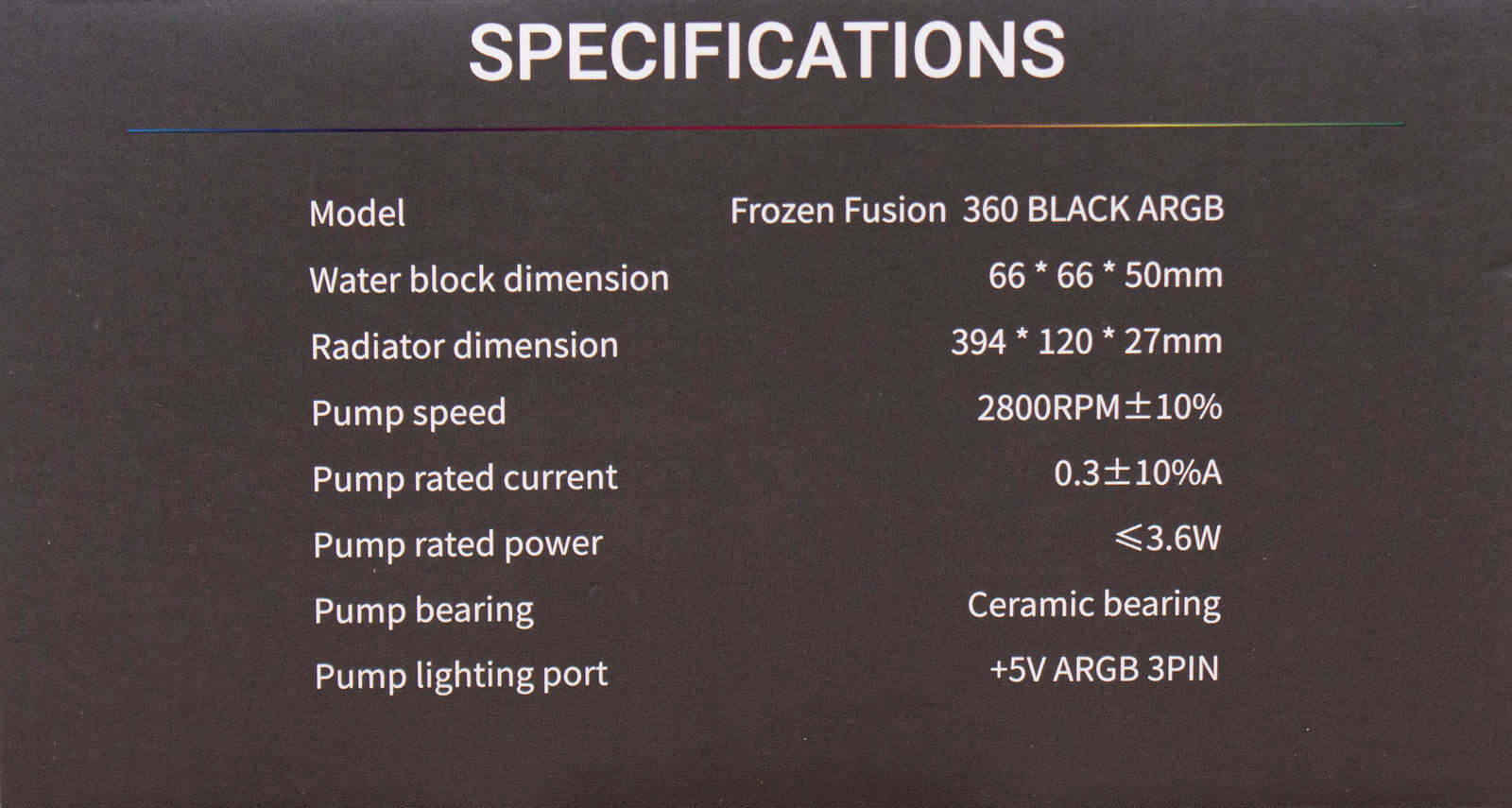

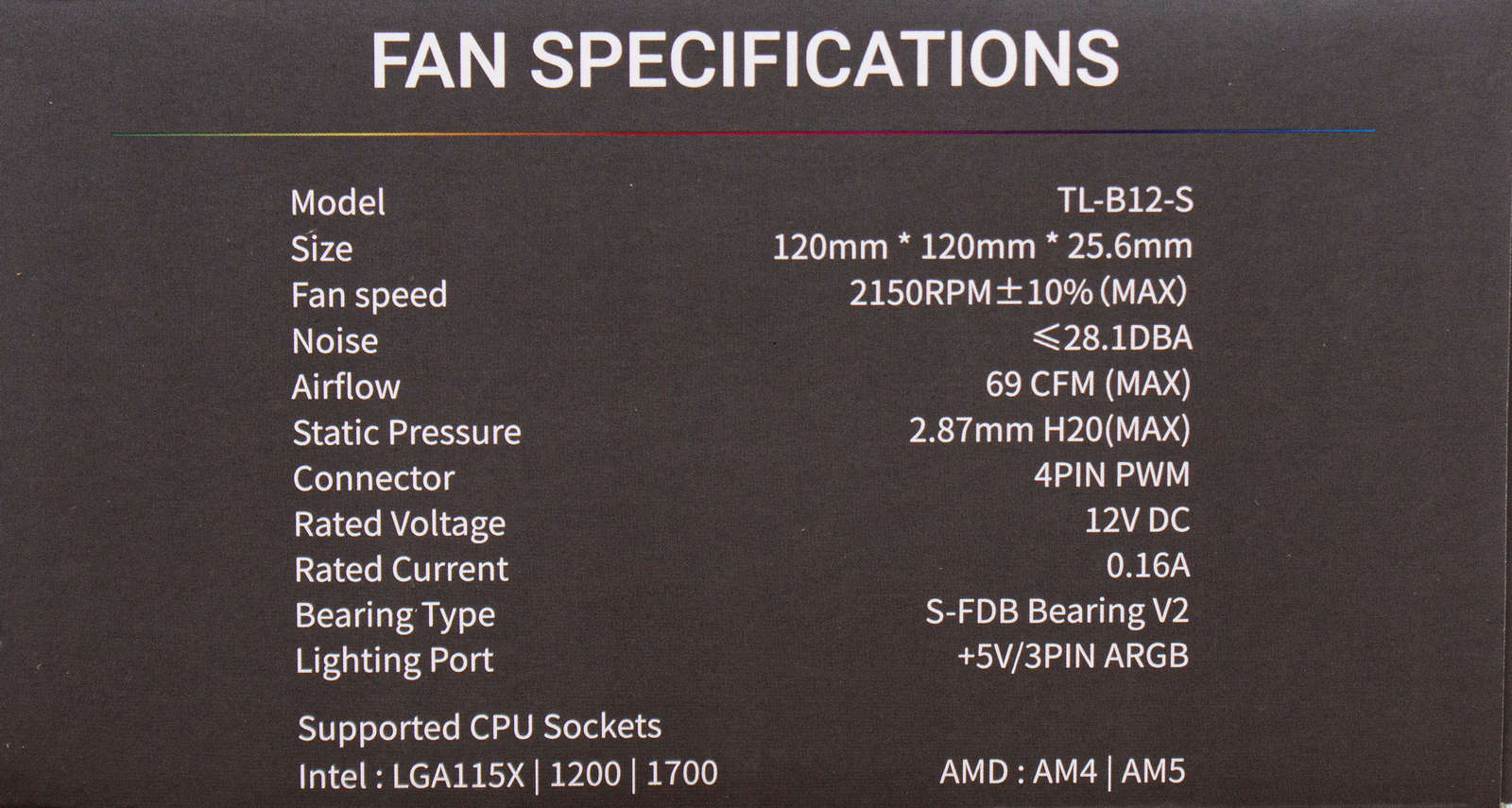

На торцах коробки приводится спецификация системы охлаждения.

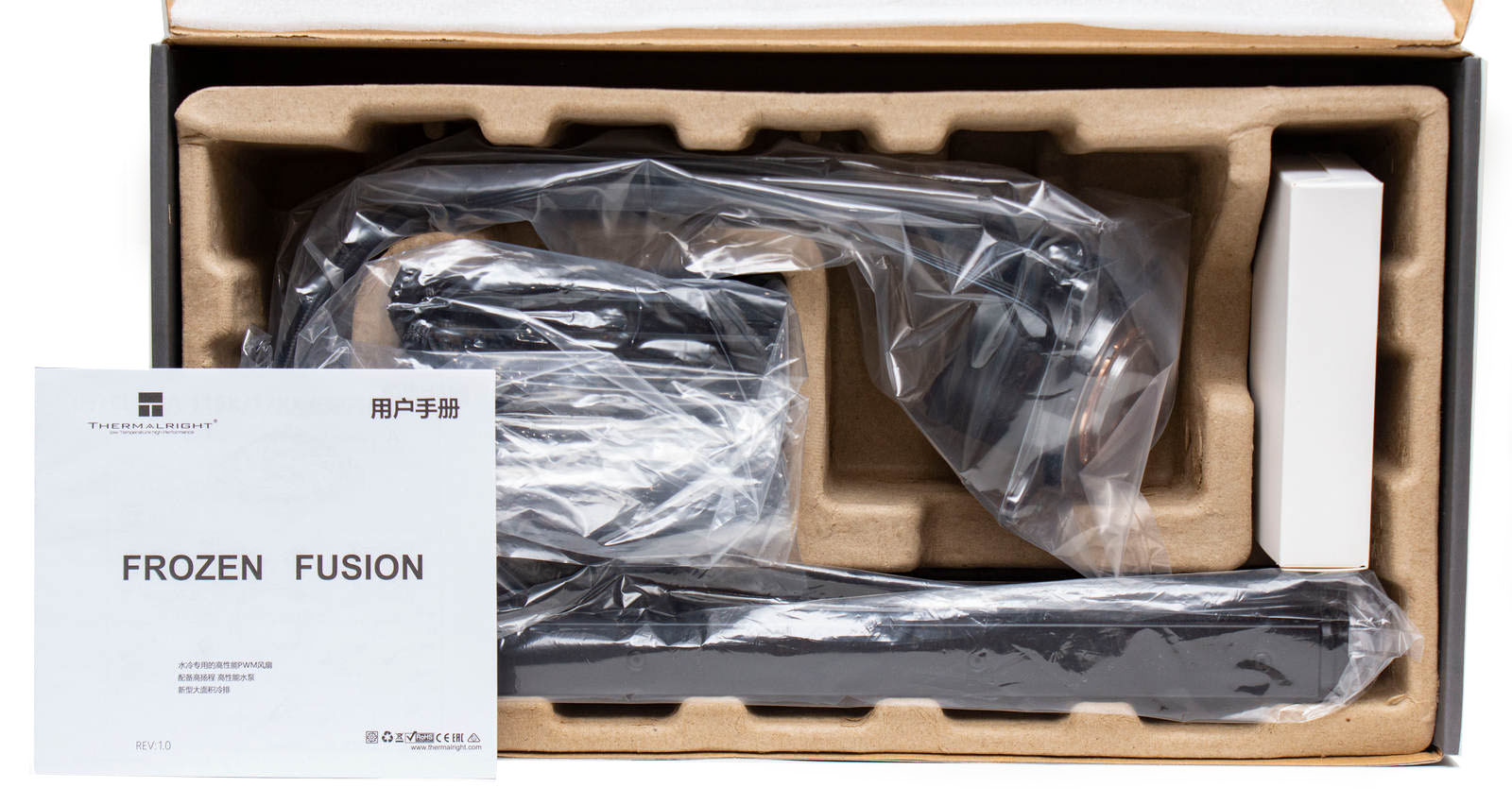

В коробке ячейка из прессованного картона. Весь комплект упакован в целлофан, вентиляторы размещены отдельно от радиатора. В другой коробке находится набор креплений. Имеется инструкция по монтажу.

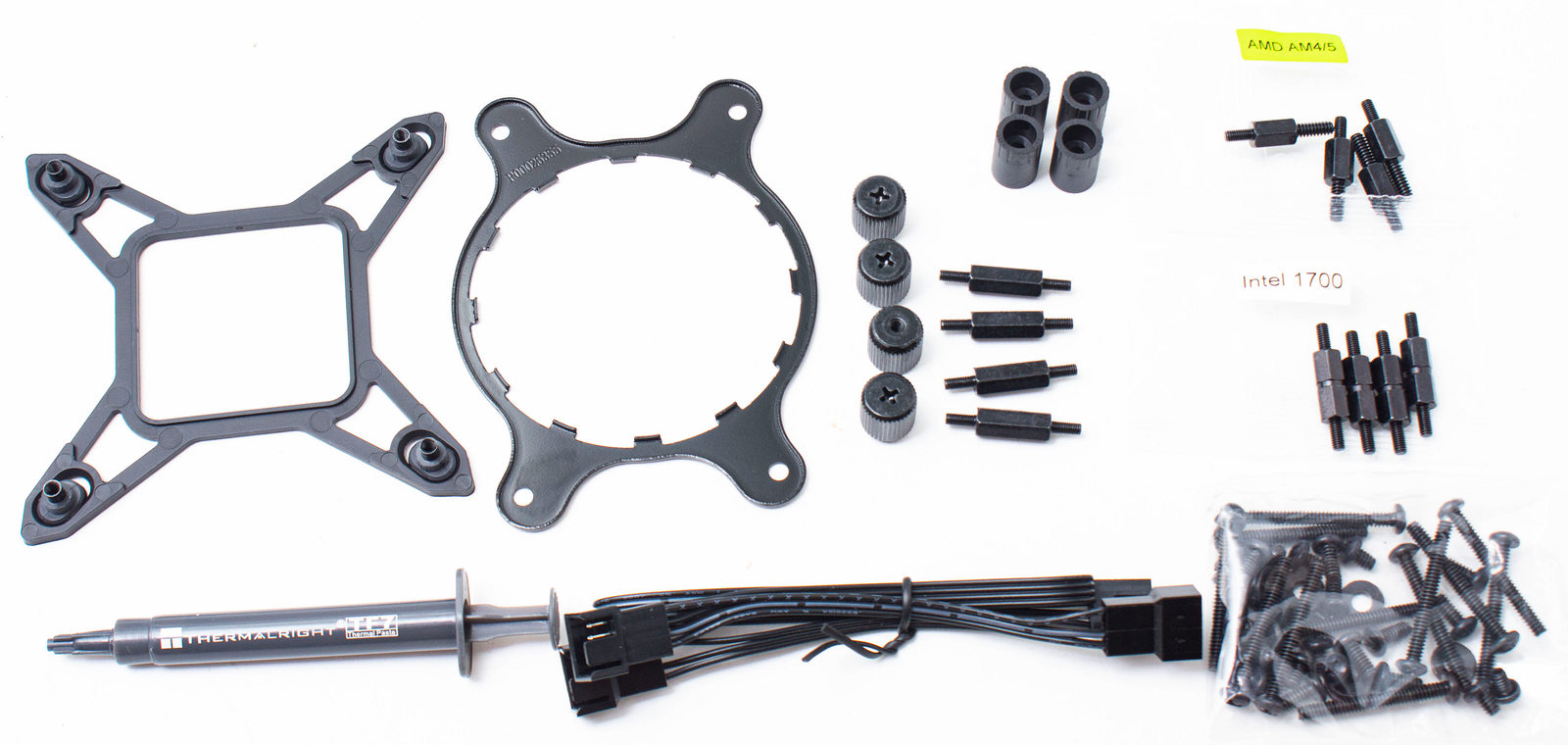

В комплекте две металлические рамки для водоблока – под intel и AMD сокеты. Для платформы intel пластиковый бэкплейт. В подписанных пакетах стойки для разных сокетов, отдельно для LGA1700, четыре гайки для прижима рамки с накатанной головкой.

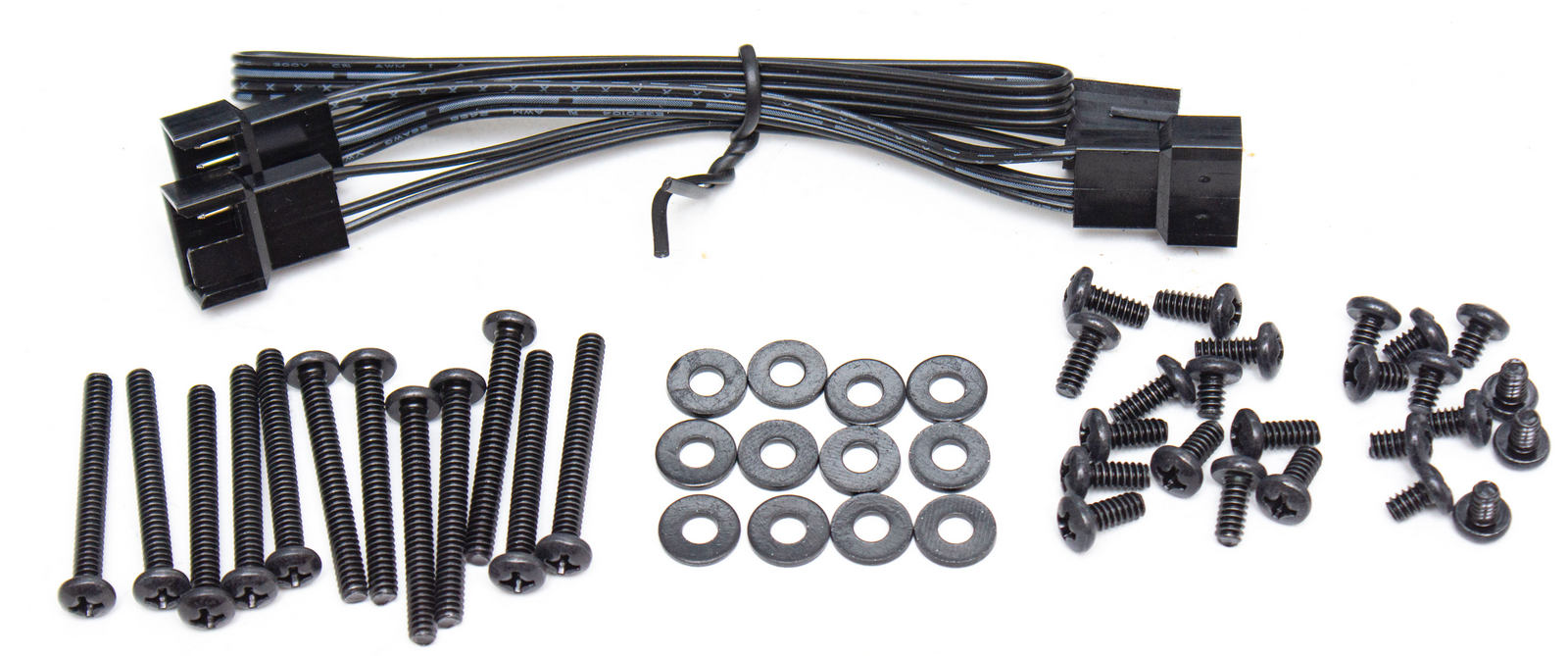

Для подключения вентиляторов имеется разветвитель на три 4-пин коннектора. В комплекте шприц с термопастой TF7, также термопаста уже нанесена на основание водоблока.

Вентиляторы

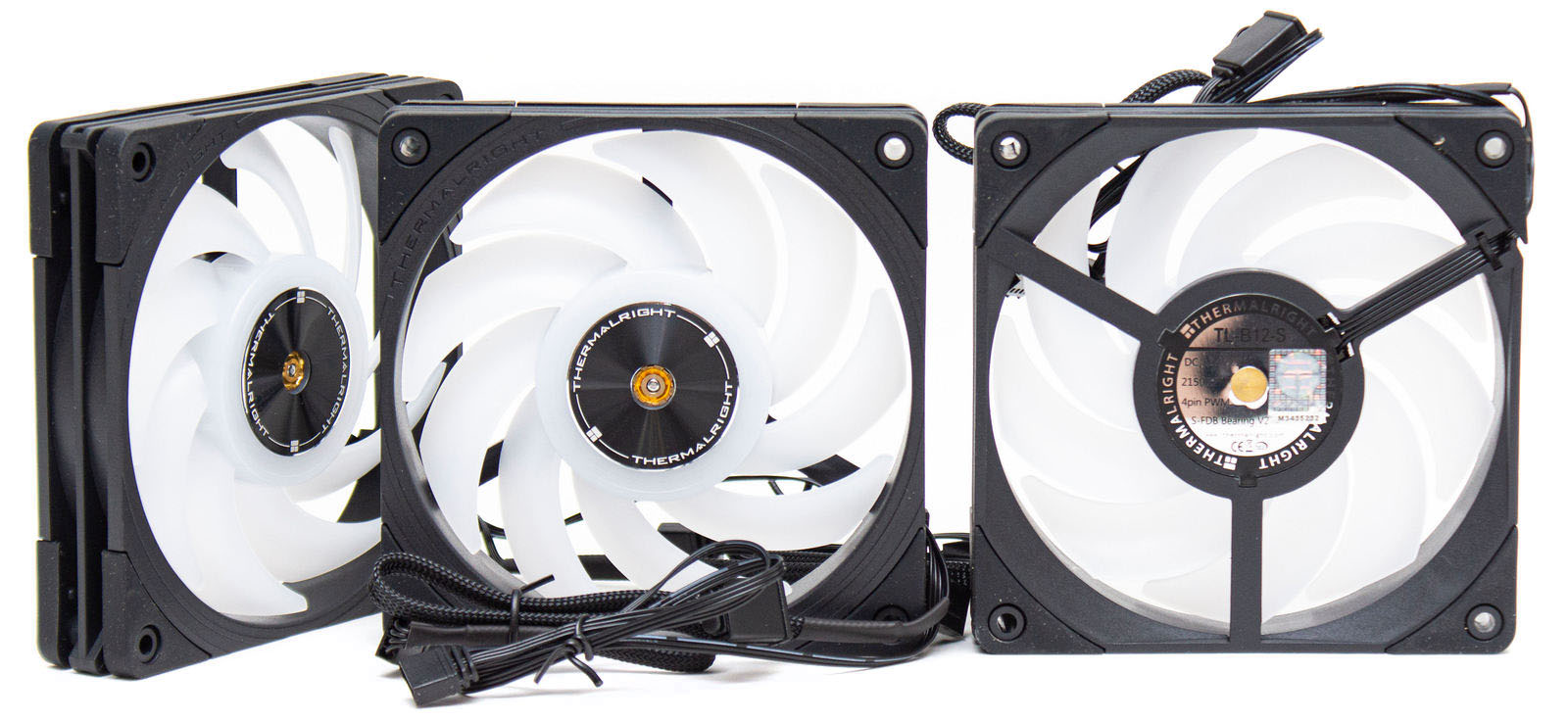

СЖО комплектуется тремя вентиляторами TL-B12-S. Корпус призматический из черного пластика, по углам резиновые вставки. Крыльчатка из белого матового полупрозрачного пластика, девять лопастей со значительным изгибом, светодиоды подсветки встроены в основании крыльчатки.

Подшипник в основании гидродинамический. Подключение двумя кабелями: 4-пин ШИМ управление кабель в оплетке, 3-пин подключения ARGB в виде плоского шлейфа, на последнем разветвитель-переходник для последовательного подключения.

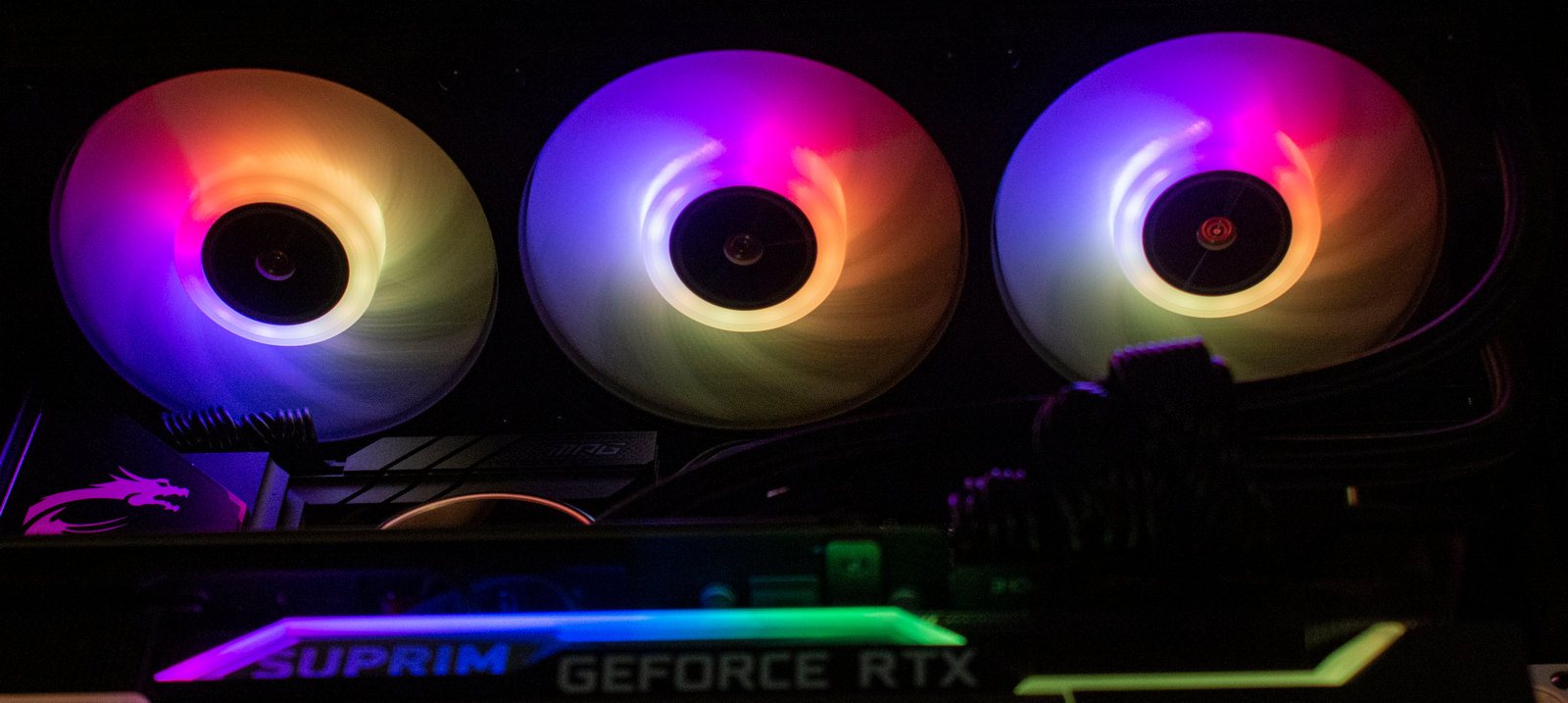

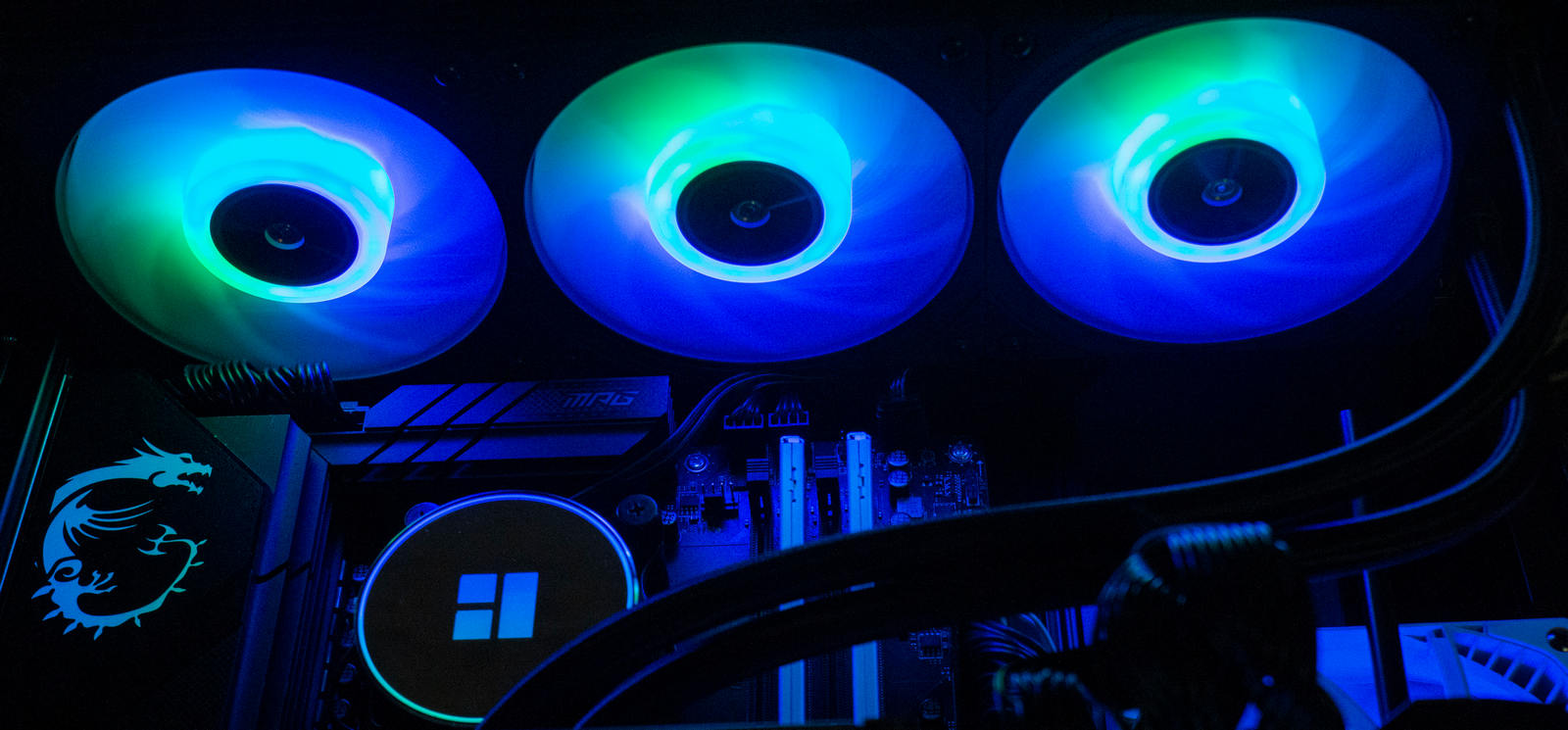

Подсветка подключается к материнской плате или контроллеру корпуса и синхронизируется с прочей подсветкой в сборке.

Радиатор и шланги

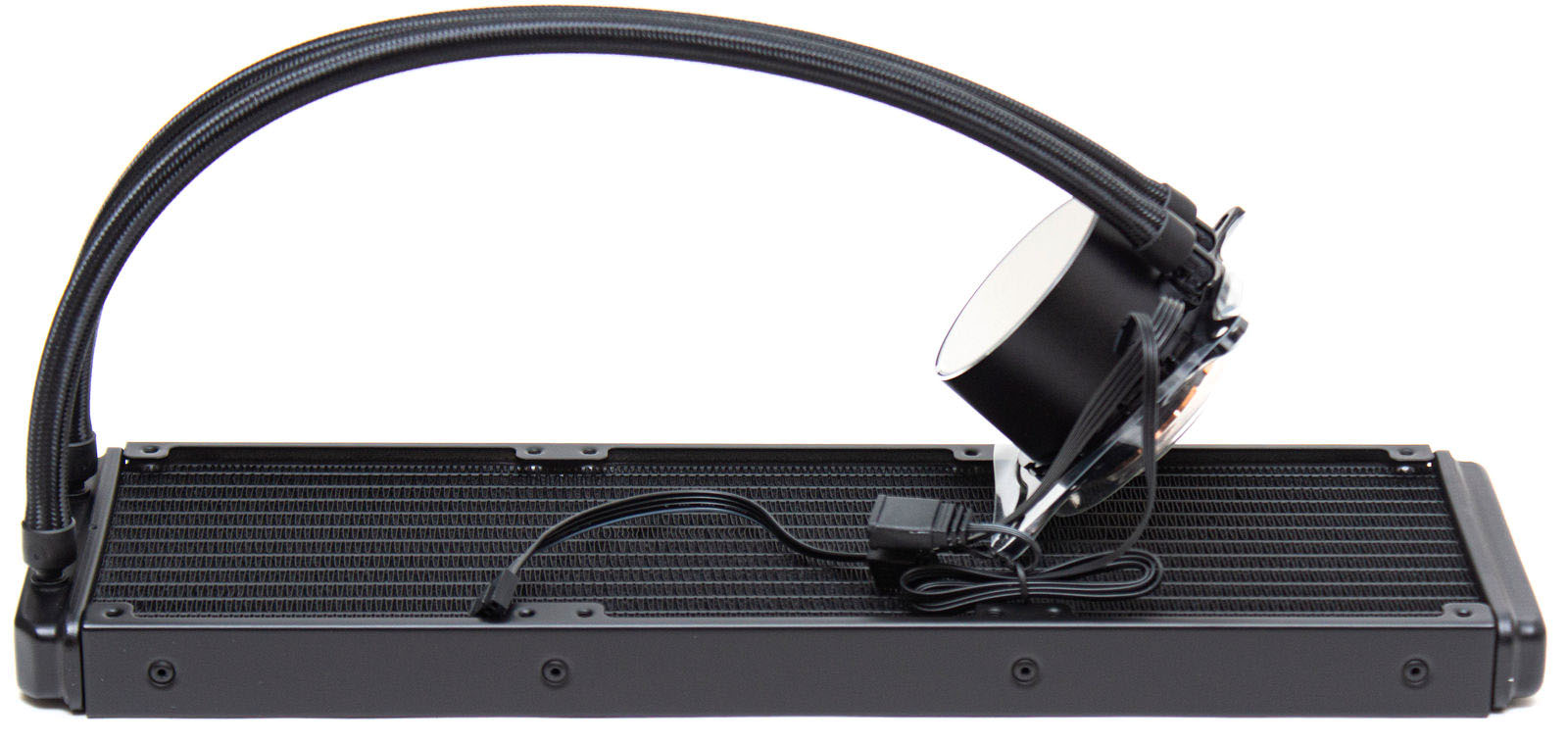

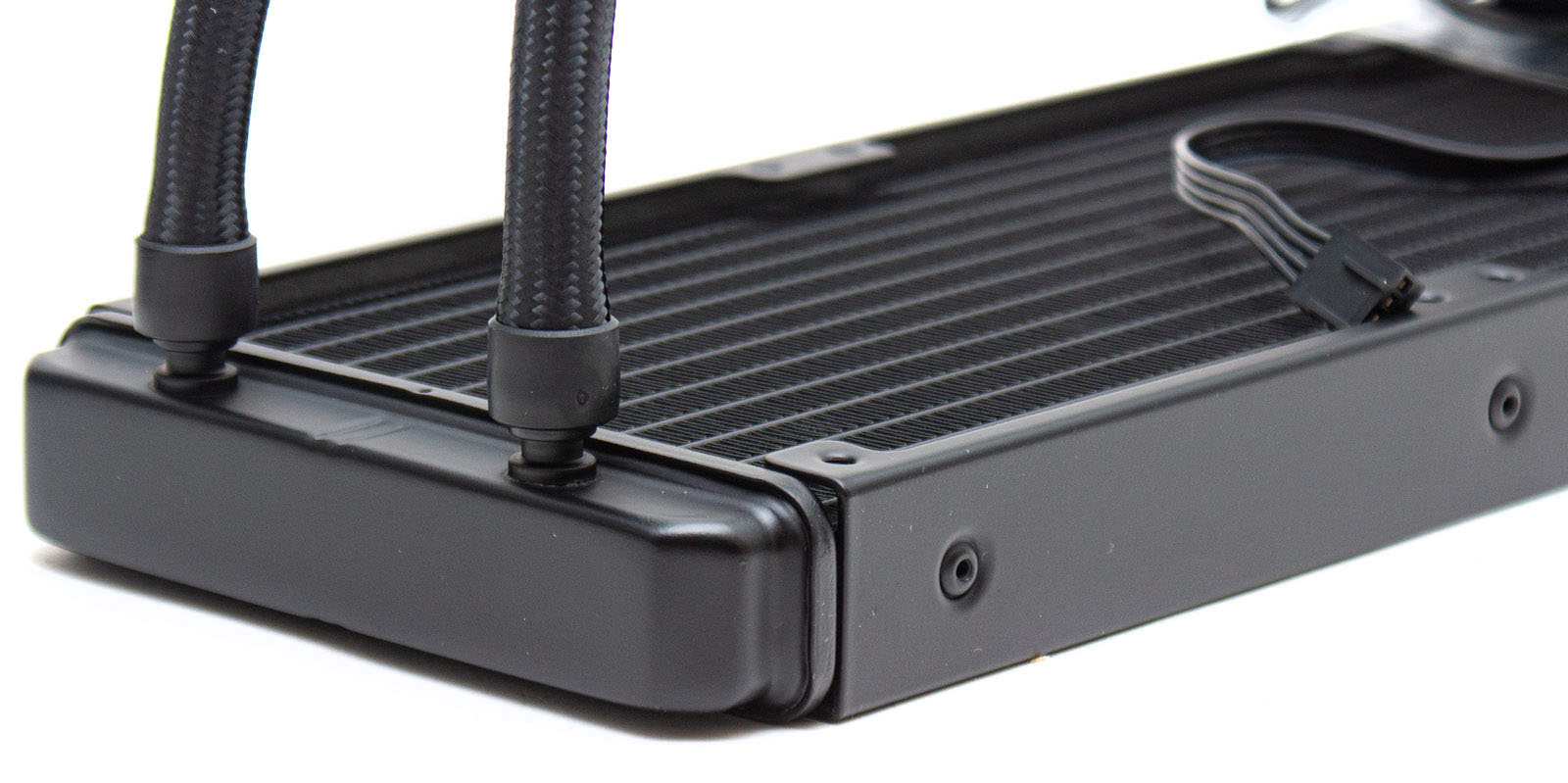

Алюминиевый радиатор стандартный, два резервуара по бокам соединяются рабочим телом на основе 12 каналов, собранных гофролентой в один ряд.

На рамке ушки с крепежными отверстиями. Заправочный клапан отсутствует.

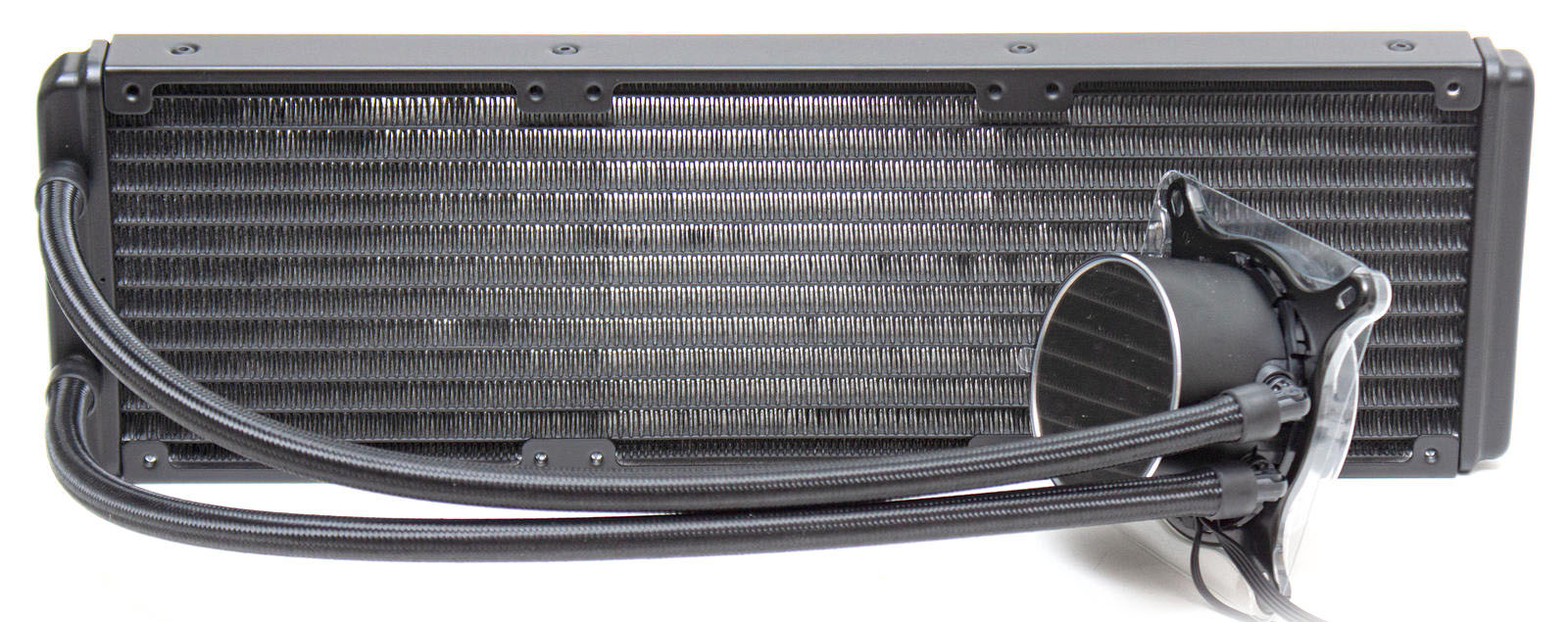

Шланг подсоединен к резервуару на неповоротные фитинги. Нейлоновая оплетка на резиновом шланге сидит плотно, длина шлангов всего 400 мм, чего может быть мало для некоторых корпусов.

Водоблок

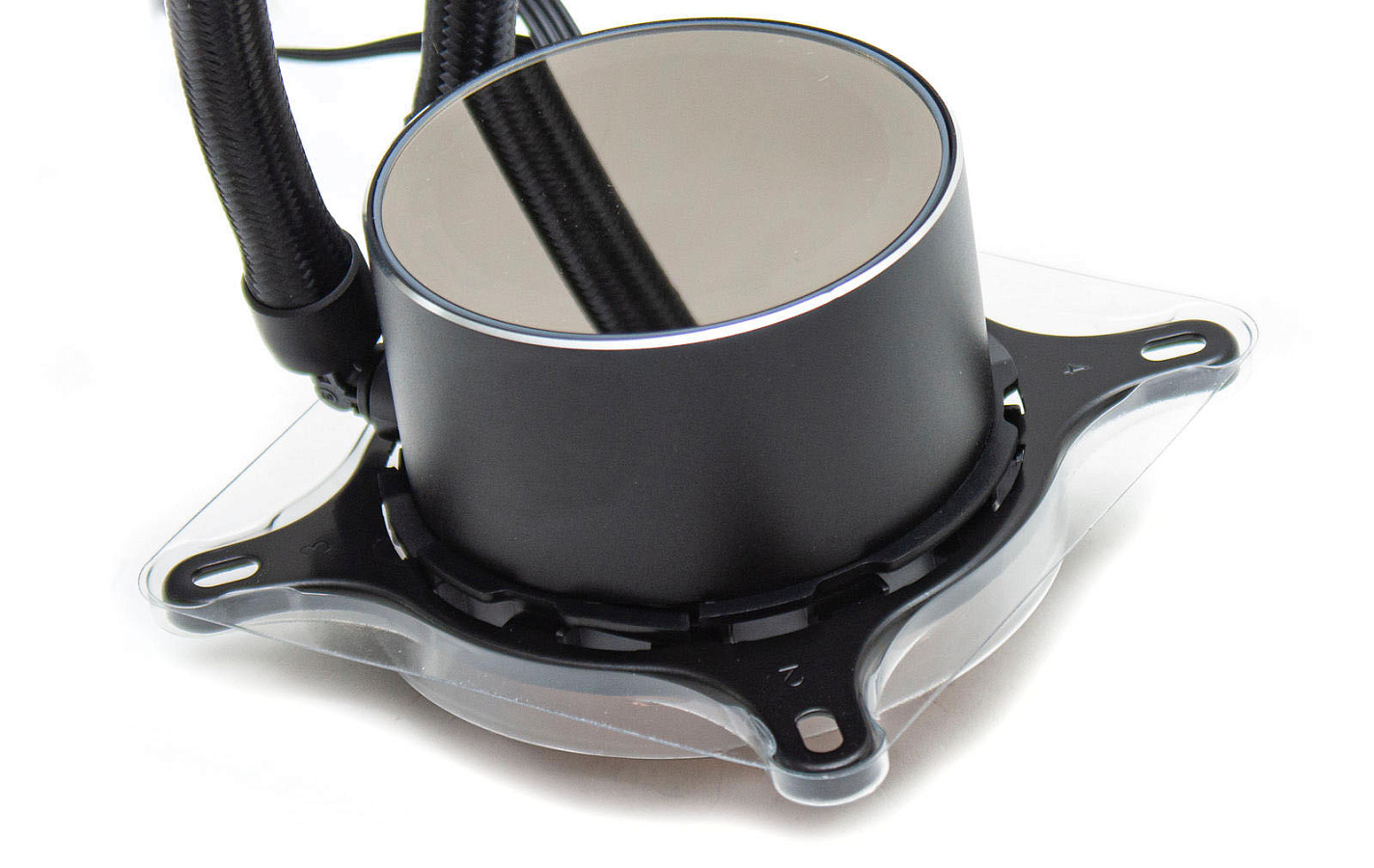

Помпа совмещена с водоблоком, корпус правильной цилиндрической формы и выполнен из пластика.

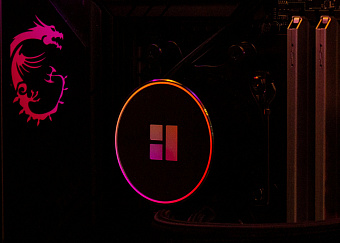

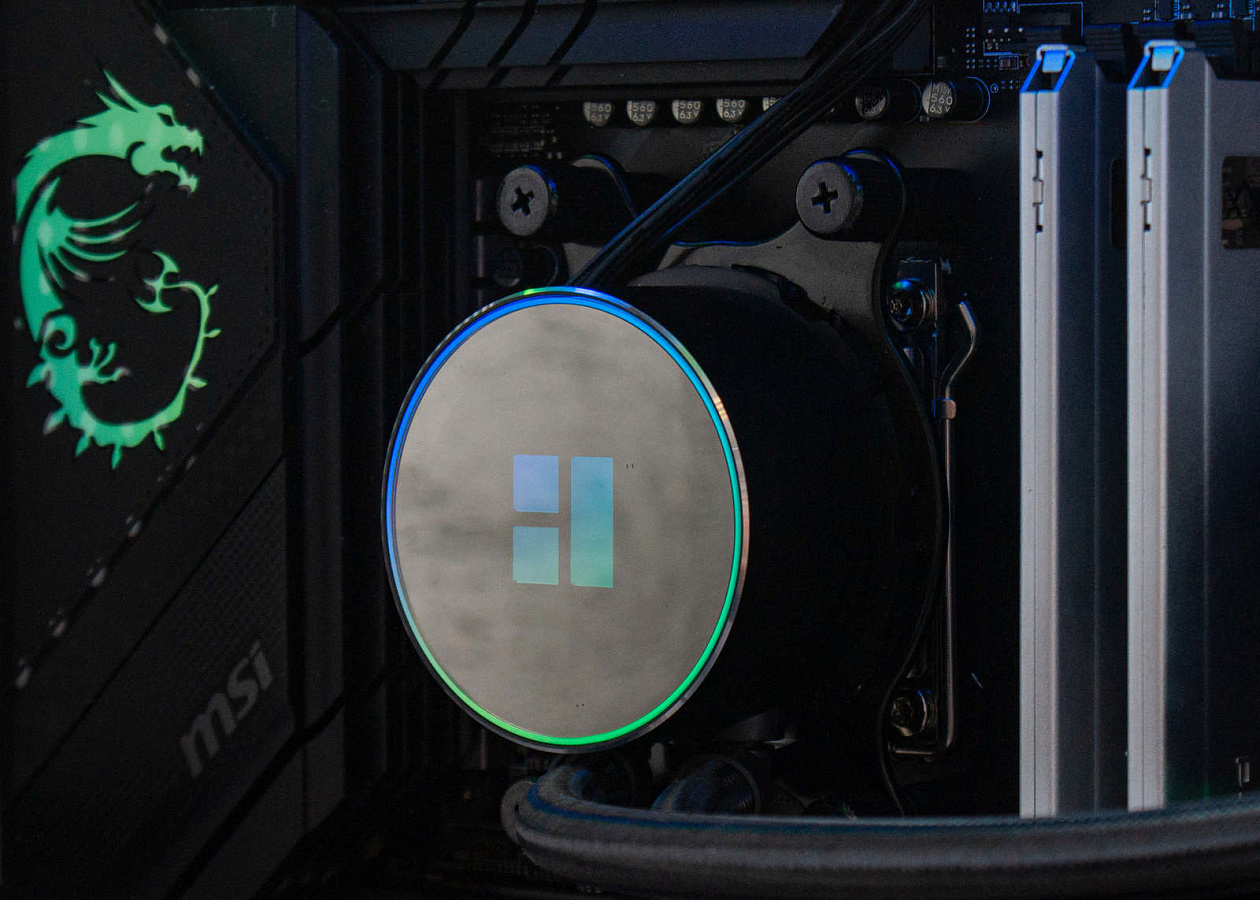

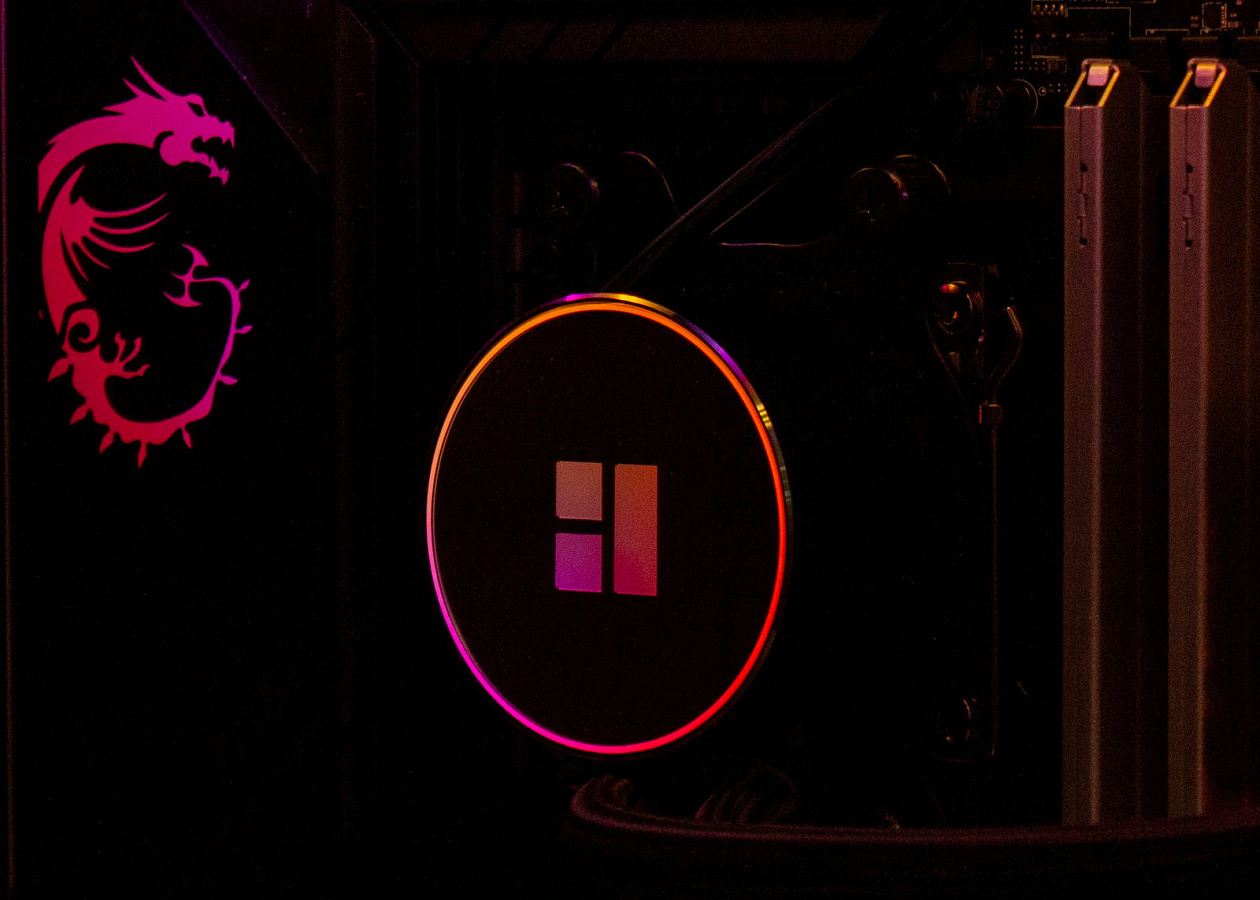

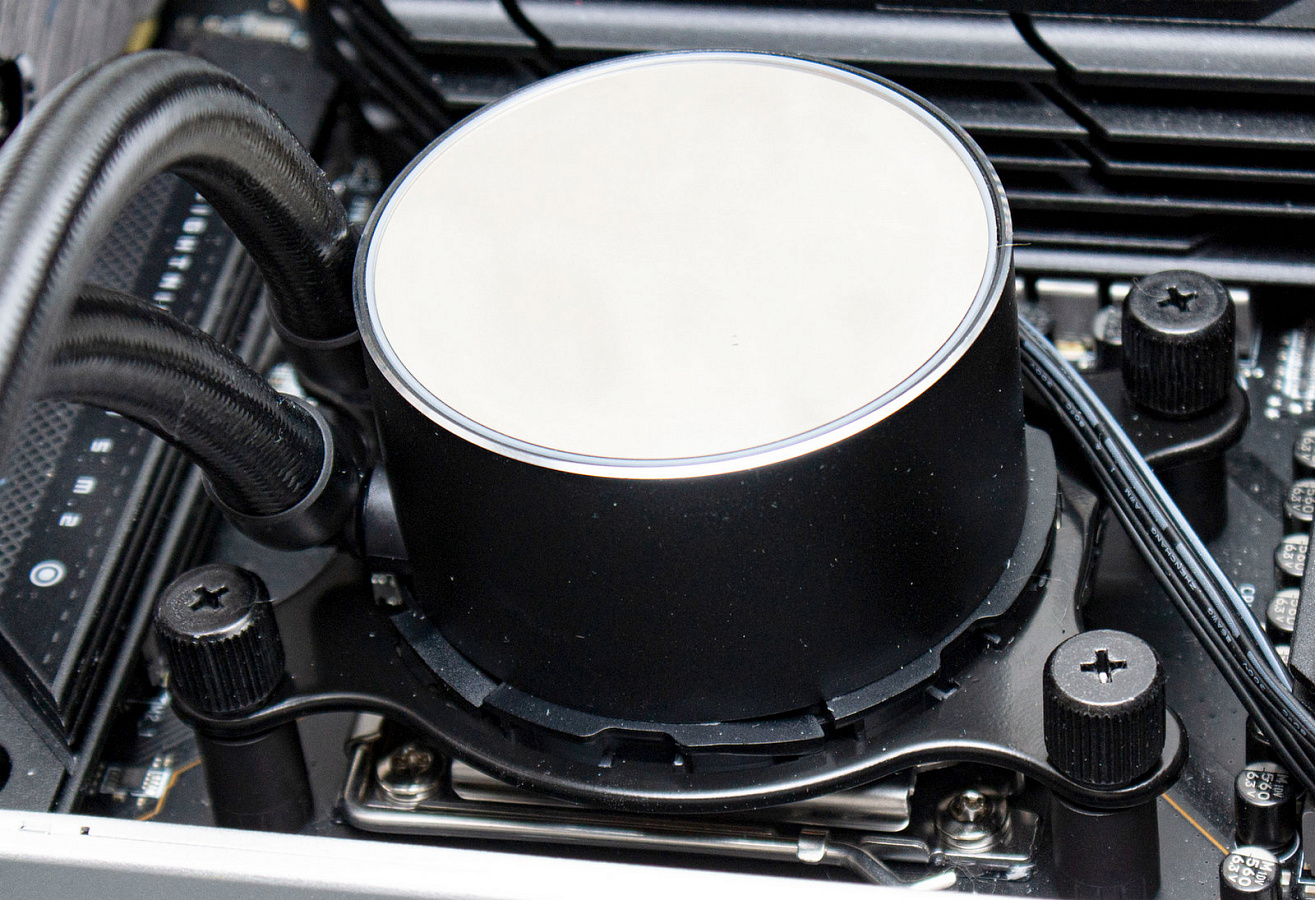

Верхняя панель закрыта зеркальной поверхностью с подсветкой. Светится кольцо по контуру и логотип по центру. Панель не поворачивается для правильной ориентации логотипа.

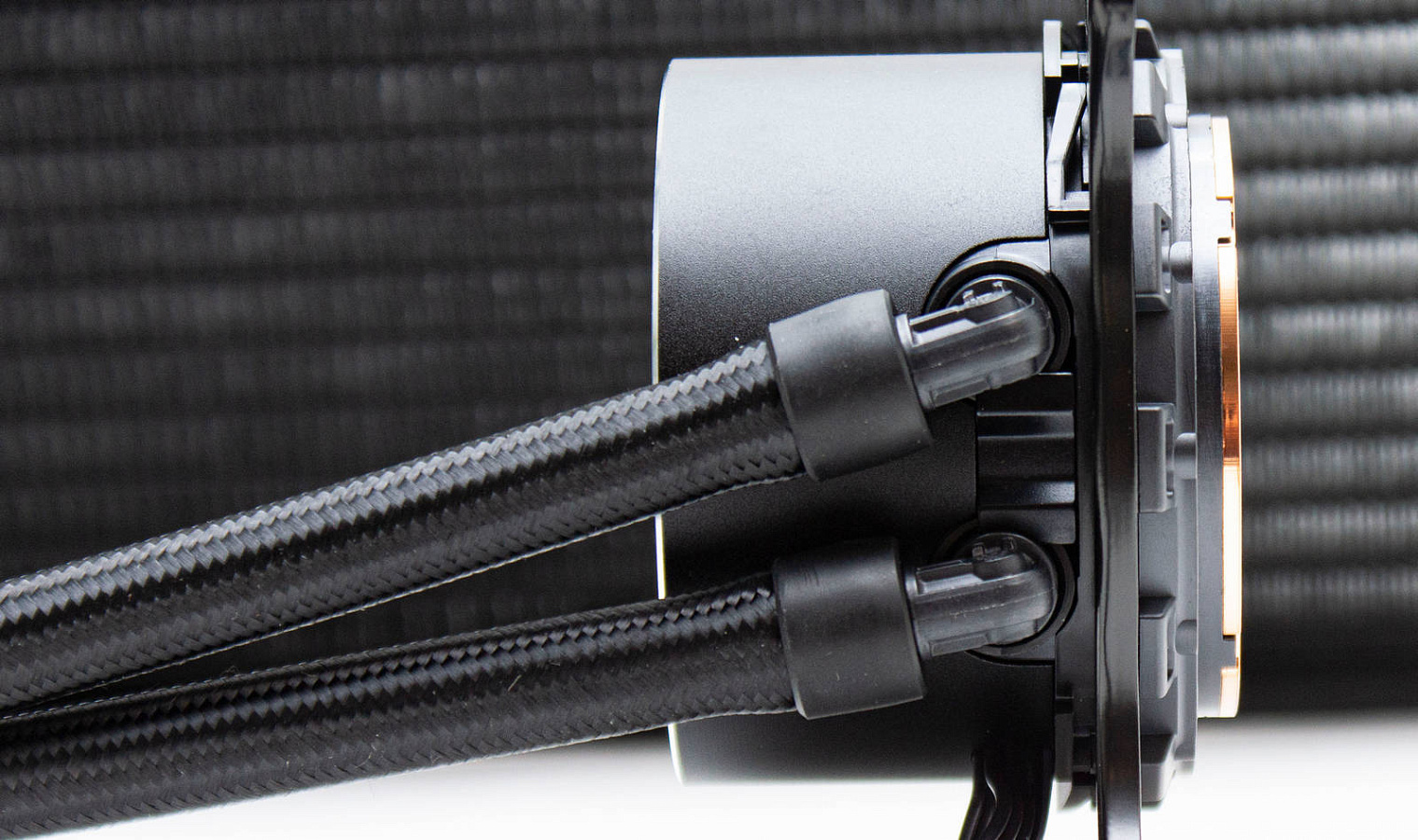

Шланги подключены сбоку на поворотные фитинги угловой формы.

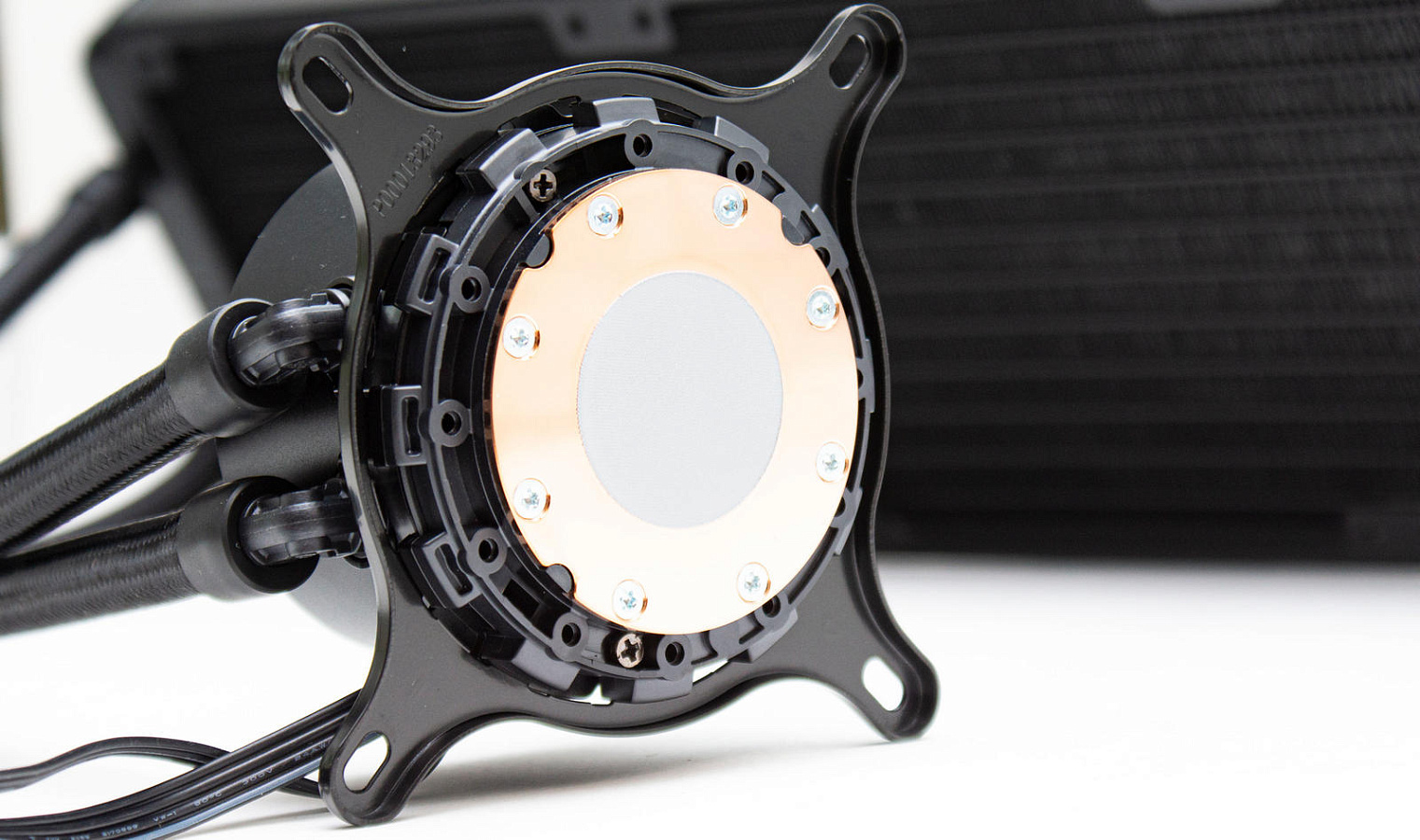

Основание водоблока круглое, по периметру выступы для фиксации прижимных пластин. Теплосъёмная пластина медная, ровная, не отшлифованная до зеркального состояния, имеются характерные следы круглой фрезеровки.

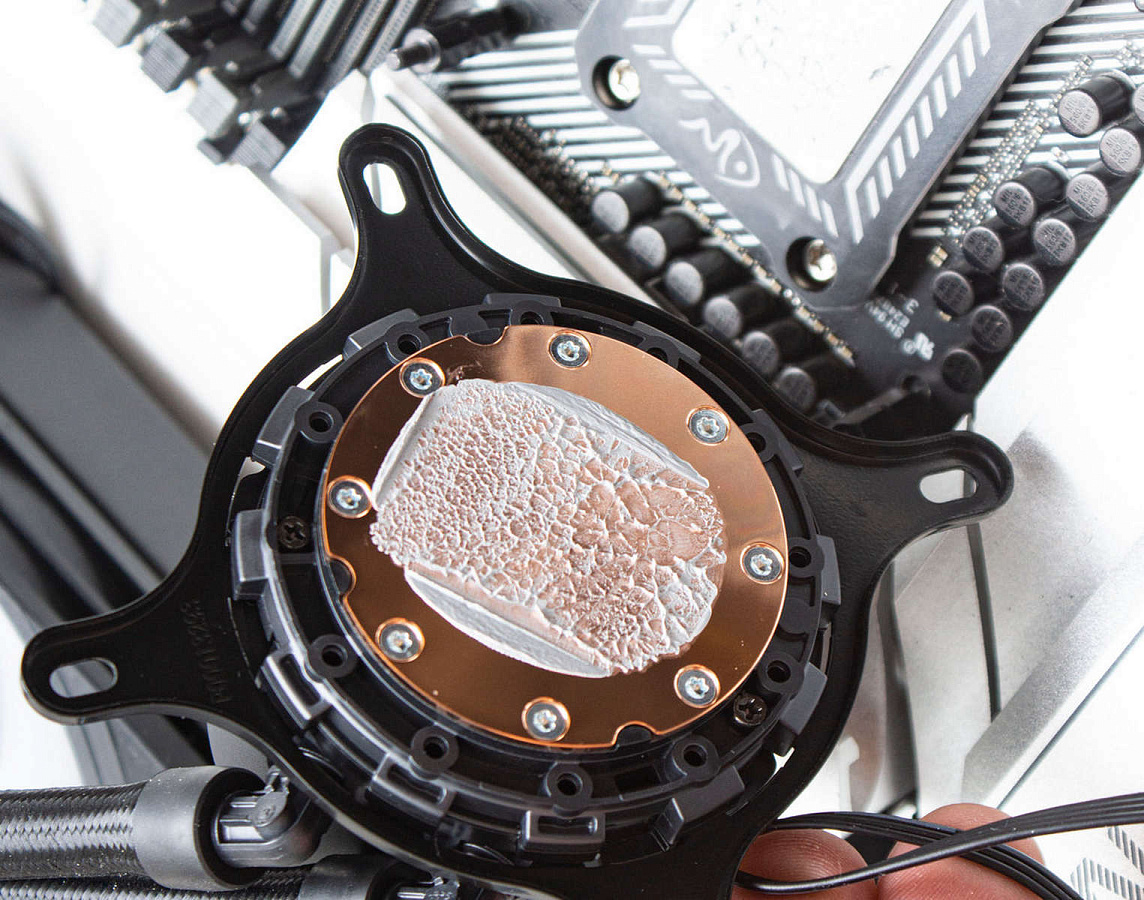

Отпечаток термопасты равномерный, прижим сильный, излишки термопасты выдавились наружу.

Для подключения мотора помпы и подсветки сбоку выведены два плоских кабеля: 4-пин ШИМ контроллера и 3-пин ARGB подсветки.

Сборка

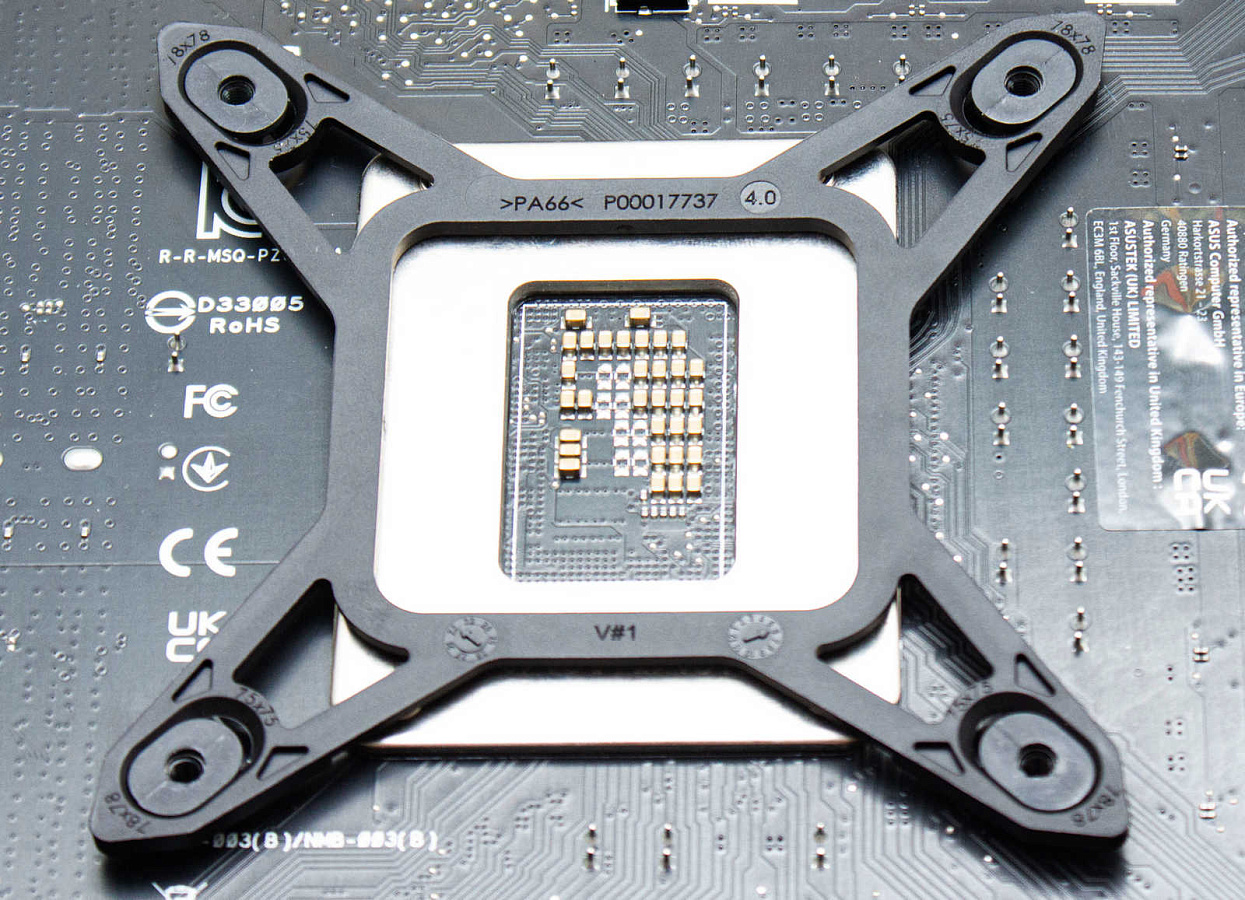

Для платформы intel имеется пластиковый бэкплейт с впрессованными по углам гайками, которые смещаются в пазах под разные сокеты.

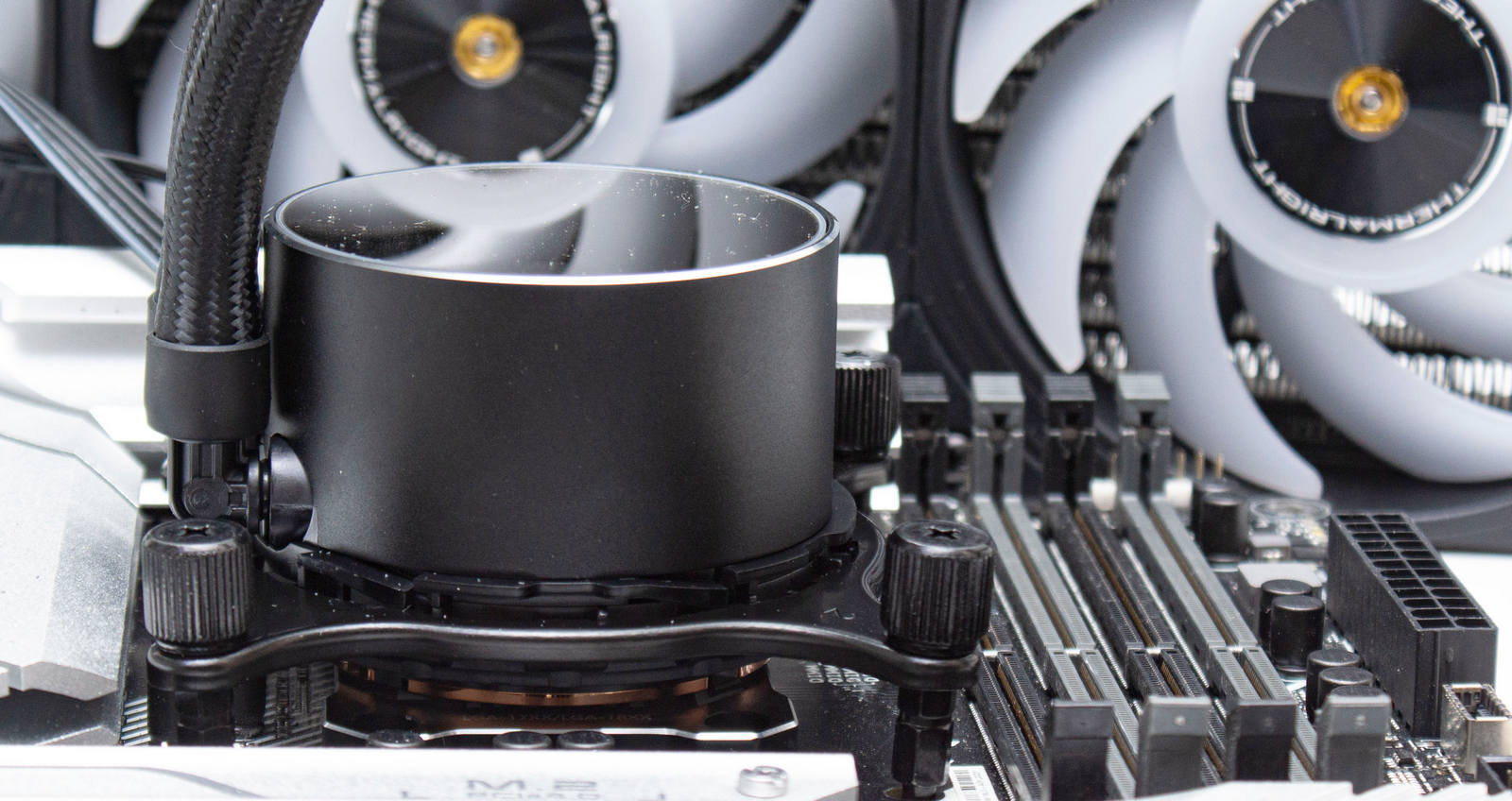

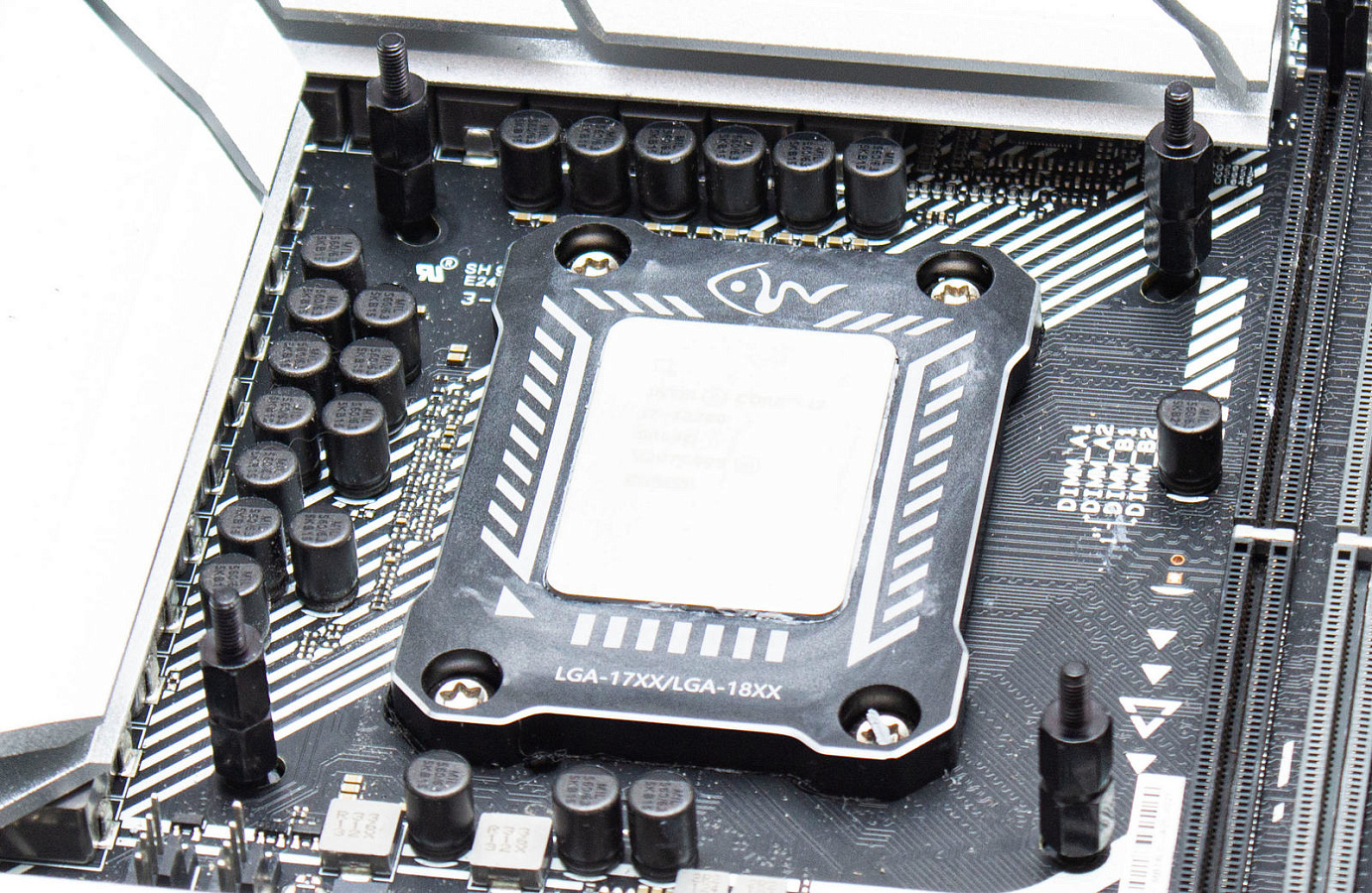

В них вкручиваются стойки, на которые фиксируем гайками помпу посредством прижимной рамки.

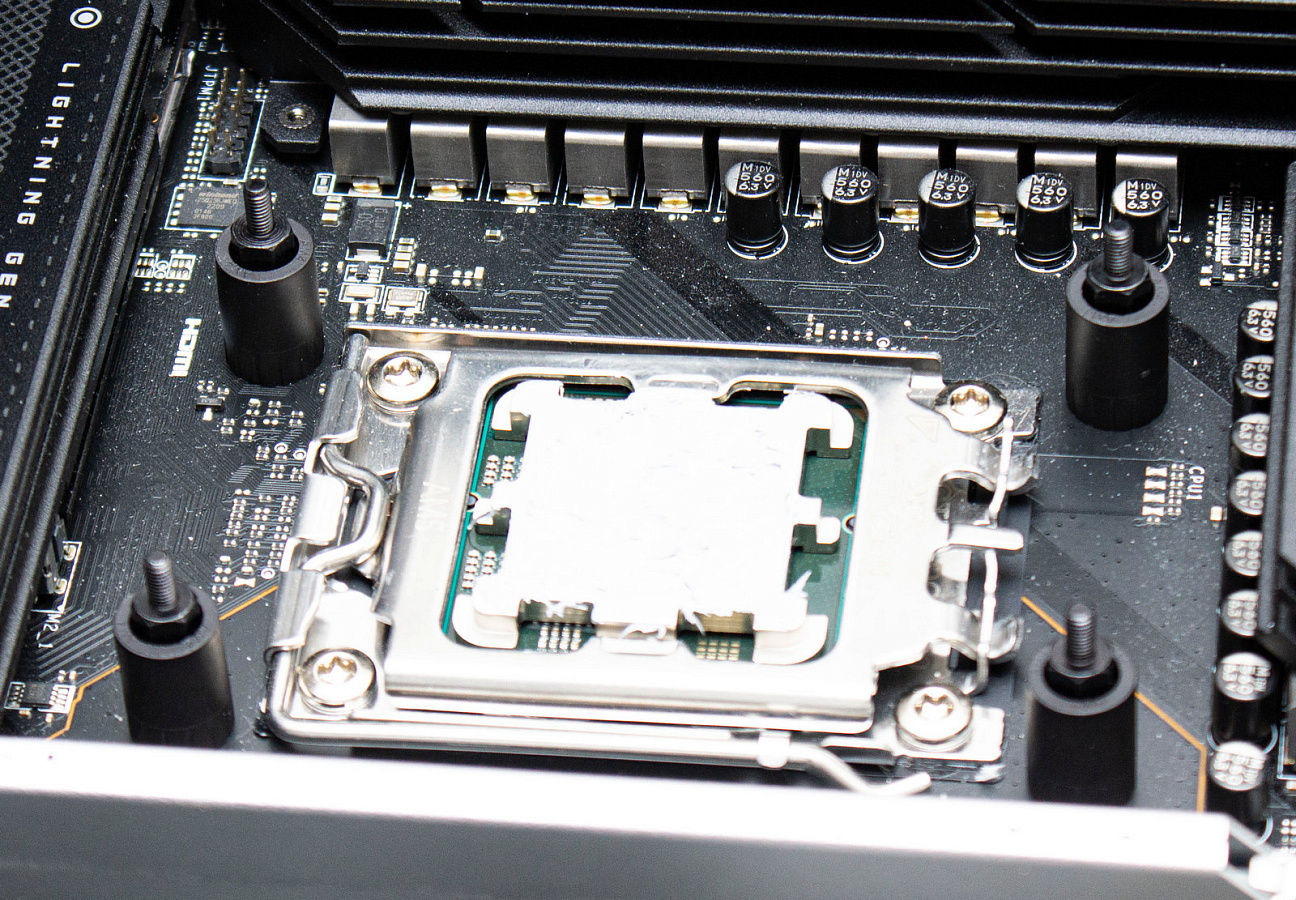

Для платформы AMD используется комплектный бэкплейт материнской платы, в него вкручиваются стойки с пластиковыми цилиндрическими вставками.

Применяется вторая прижимная рамка из комплекта, рамки меняются поворотом относительно основания водоблока.

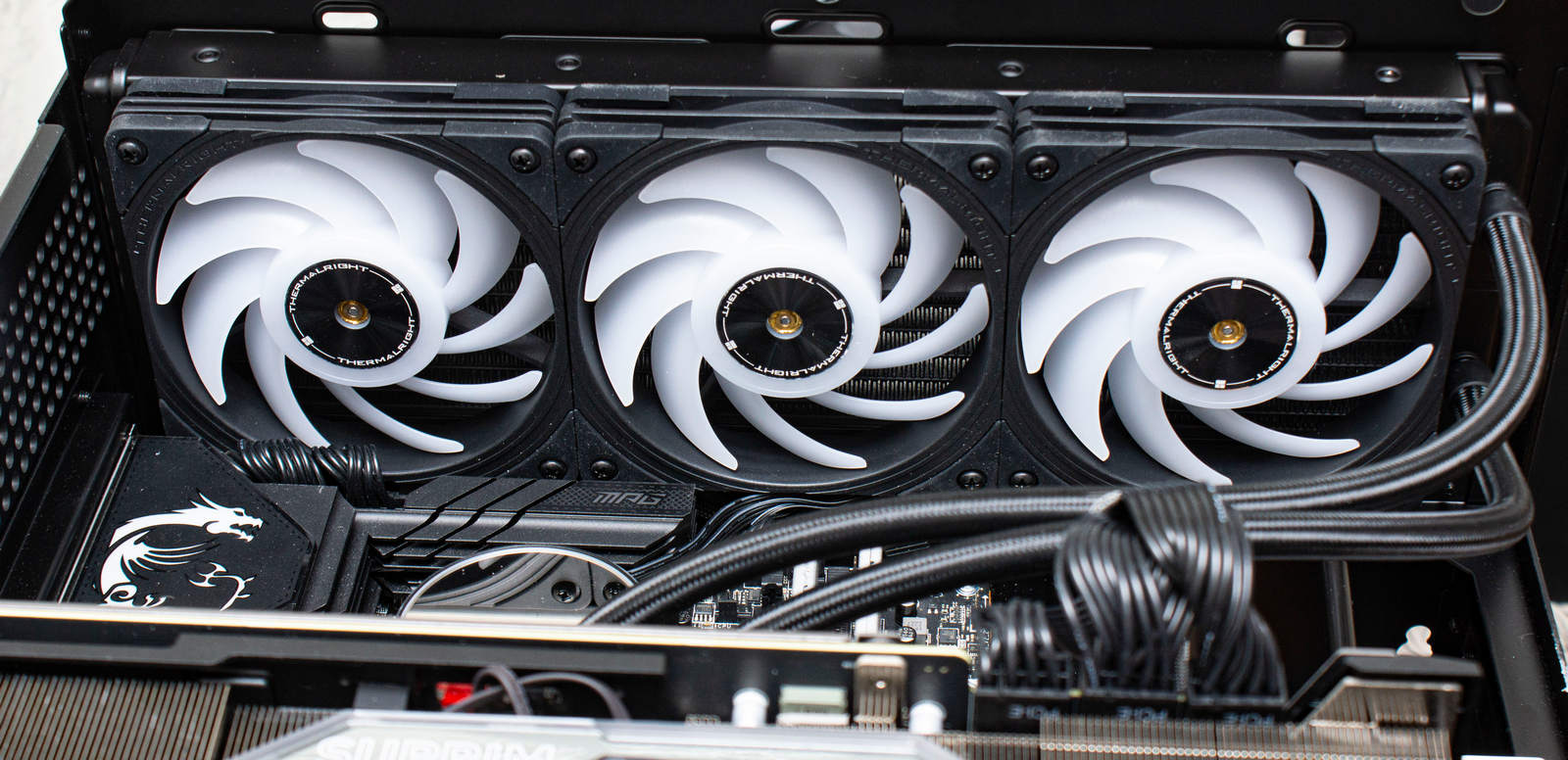

Единственным неудобным моментом при сборке оказалась длина шлангов. При верхней установке радиатора помпу пришлось крепить со шлангами снизу. Если шланги ориентировать с левого бока, как нарисовано в инструкции, то он будет излишне натягиваться.

Тестирование

Тестовая конфигурация:

Платформа intel:

• Процессор - intel Core i7 12700;
• Материнская плата – Asus Prime Z690;
• Оперативная память - Asgard DDR5-5200, 2×8 ГБ;
• Видеокарта – MSI RX 6600 XT.

Платформа AMD:

• Процессор: Ryzen 9 7900X;
• Материнская плата: MSI MPG B650 Carbon WiFi;

Термопаста комплектная;

Операционная система - Windows 11 Pro 64-bit, версия 23H2.

Уровень шума

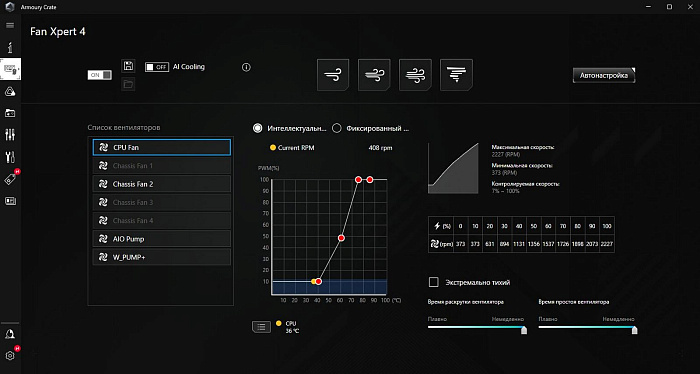

Обороты вентиляторов регулировались утилитой Armoury Crate. Вентиляторы подключены через разветвитель.

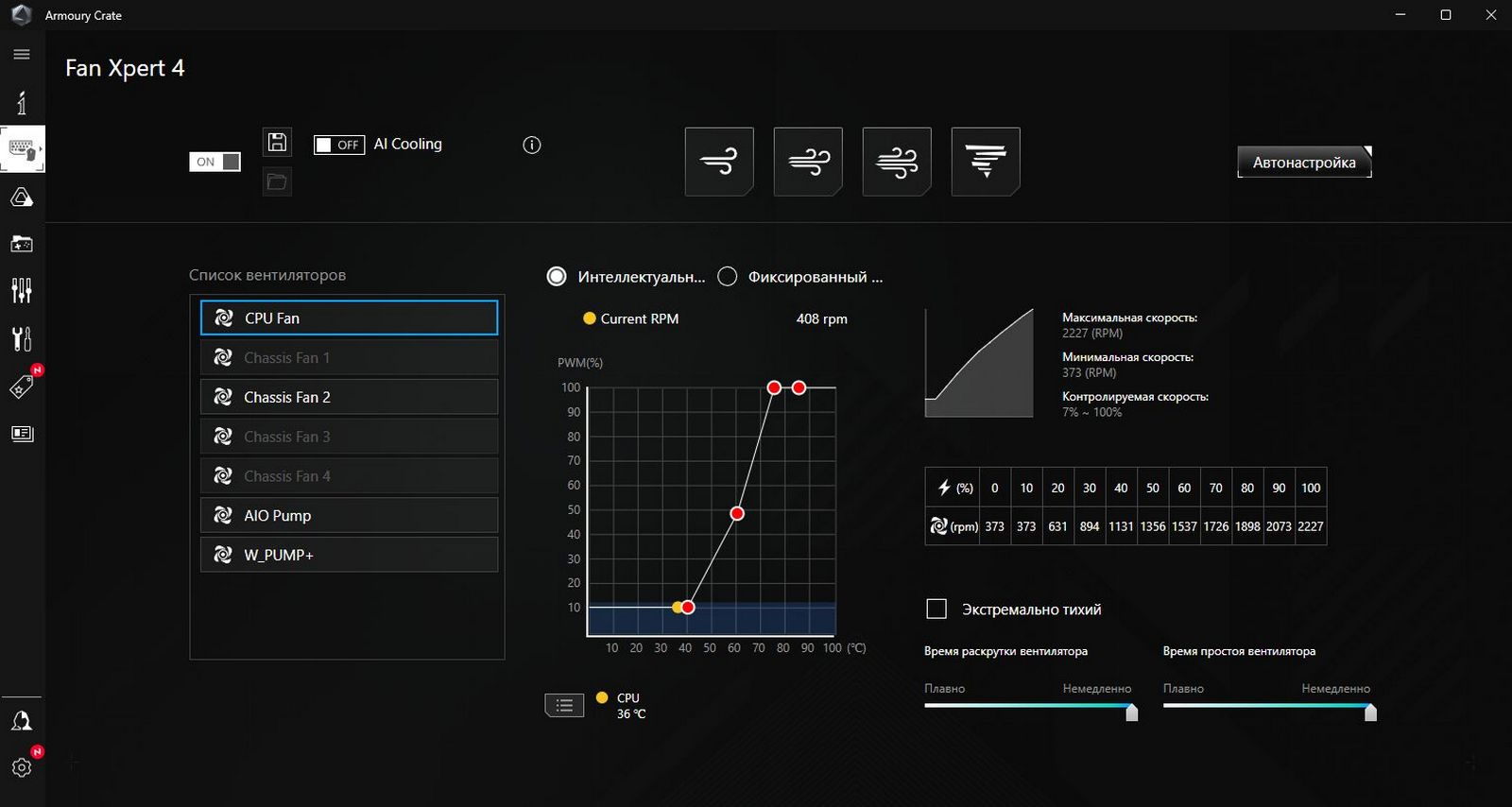

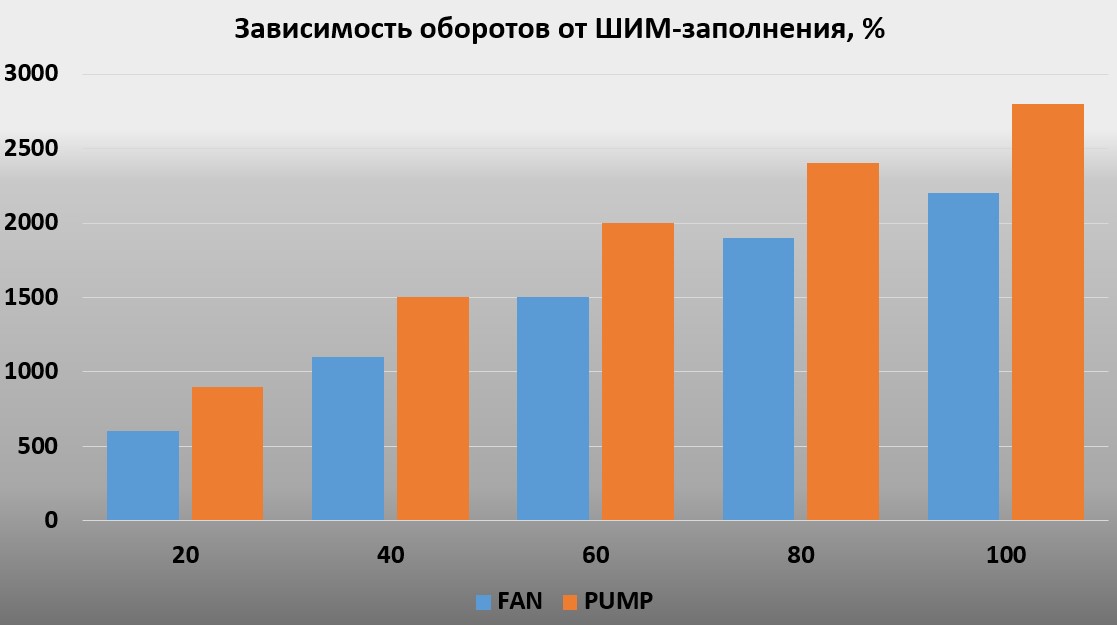

Утилита определила обороты вентиляторов в зависимости от ШИМ-заполнения от 373 при 10% до 2227 при 100%.

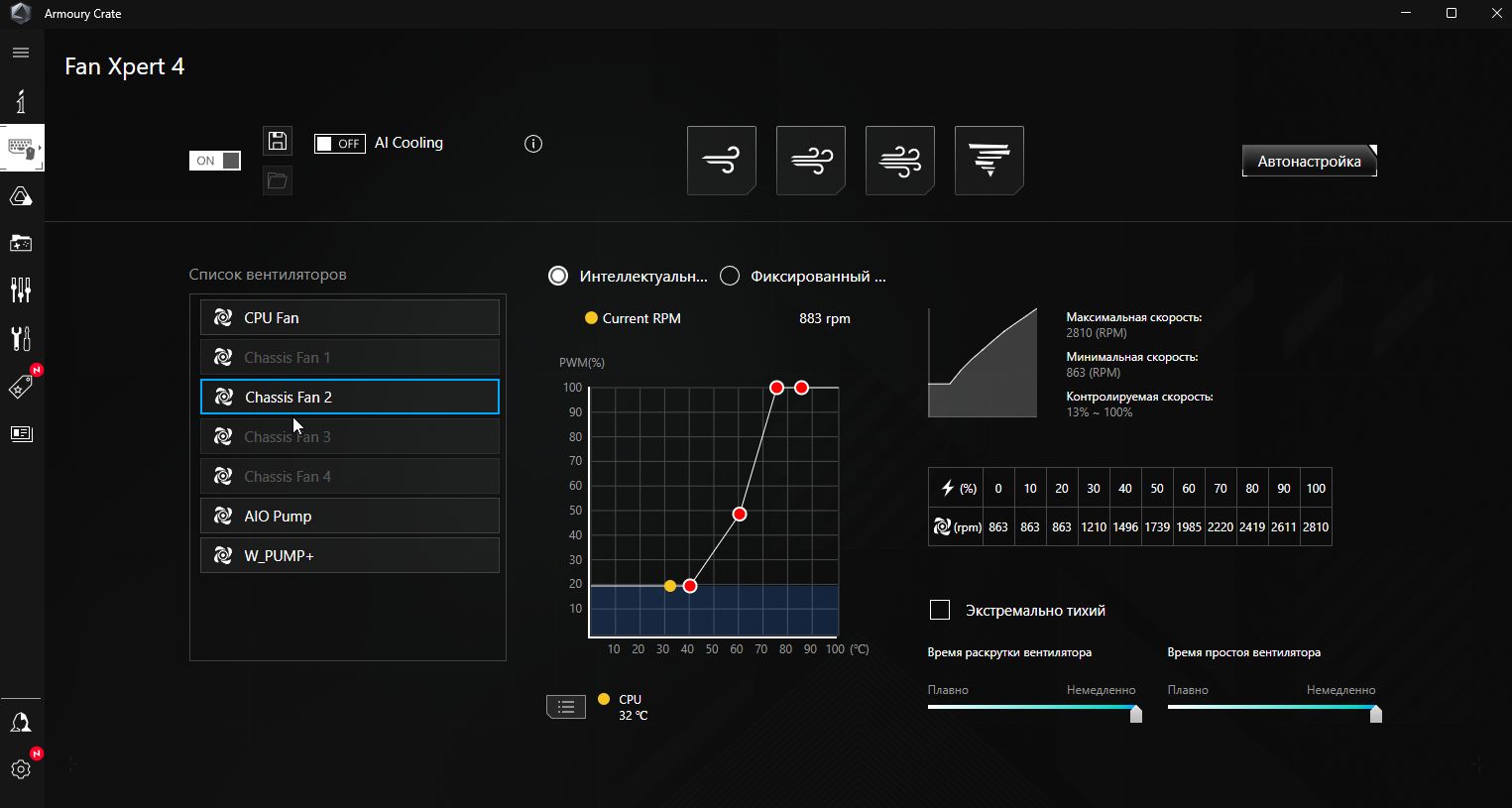

Обороты помпы составили от 863 до 2810 об/минуту.

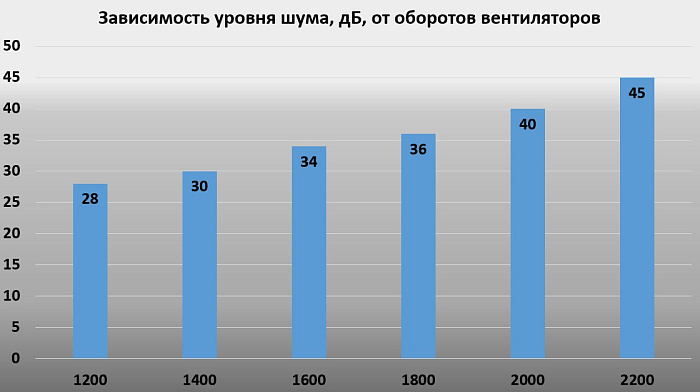

Уровень шума измерялся с дистанции 50 см в открытом корпусе, все корпусные вентиляторы были остановлены.

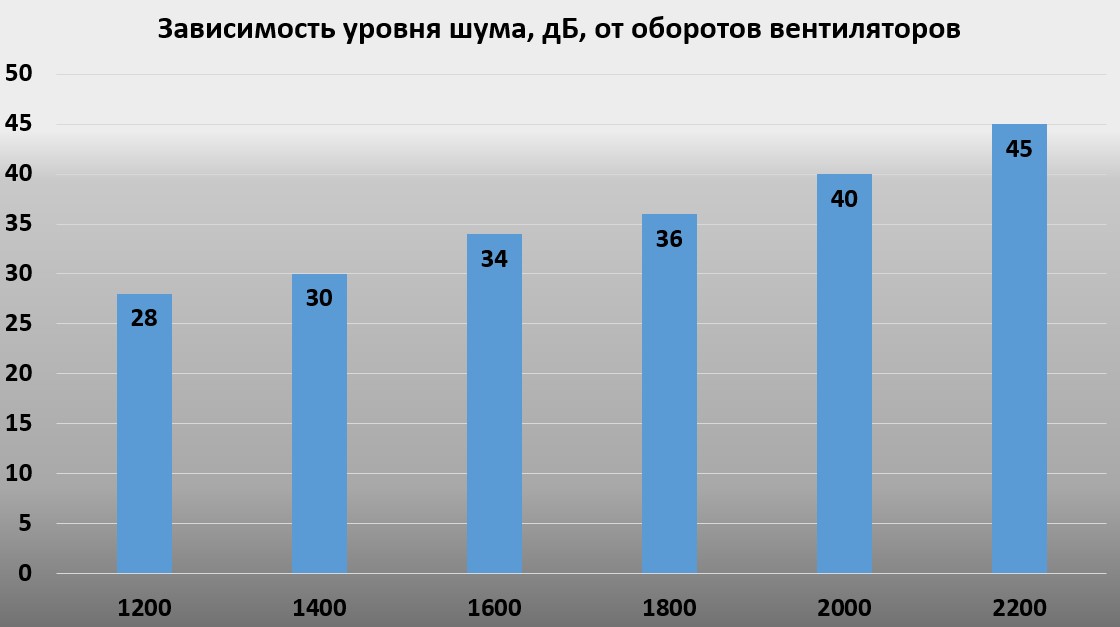

До 1200 оборотов вентиляторы можно назвать бесшумными, до 1600 оборотов уровень шума очень тихий. Далее с ростом оборотов шум растет, и только на максимальных оборотах три вентилятора становятся очень громкими.

Эффективность

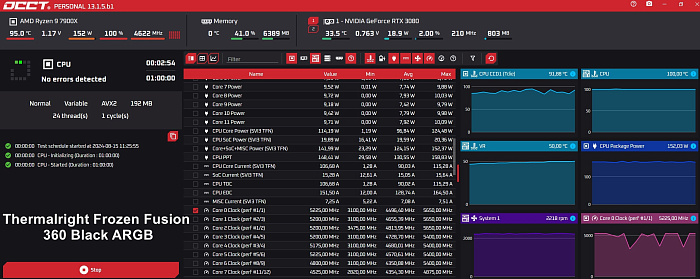

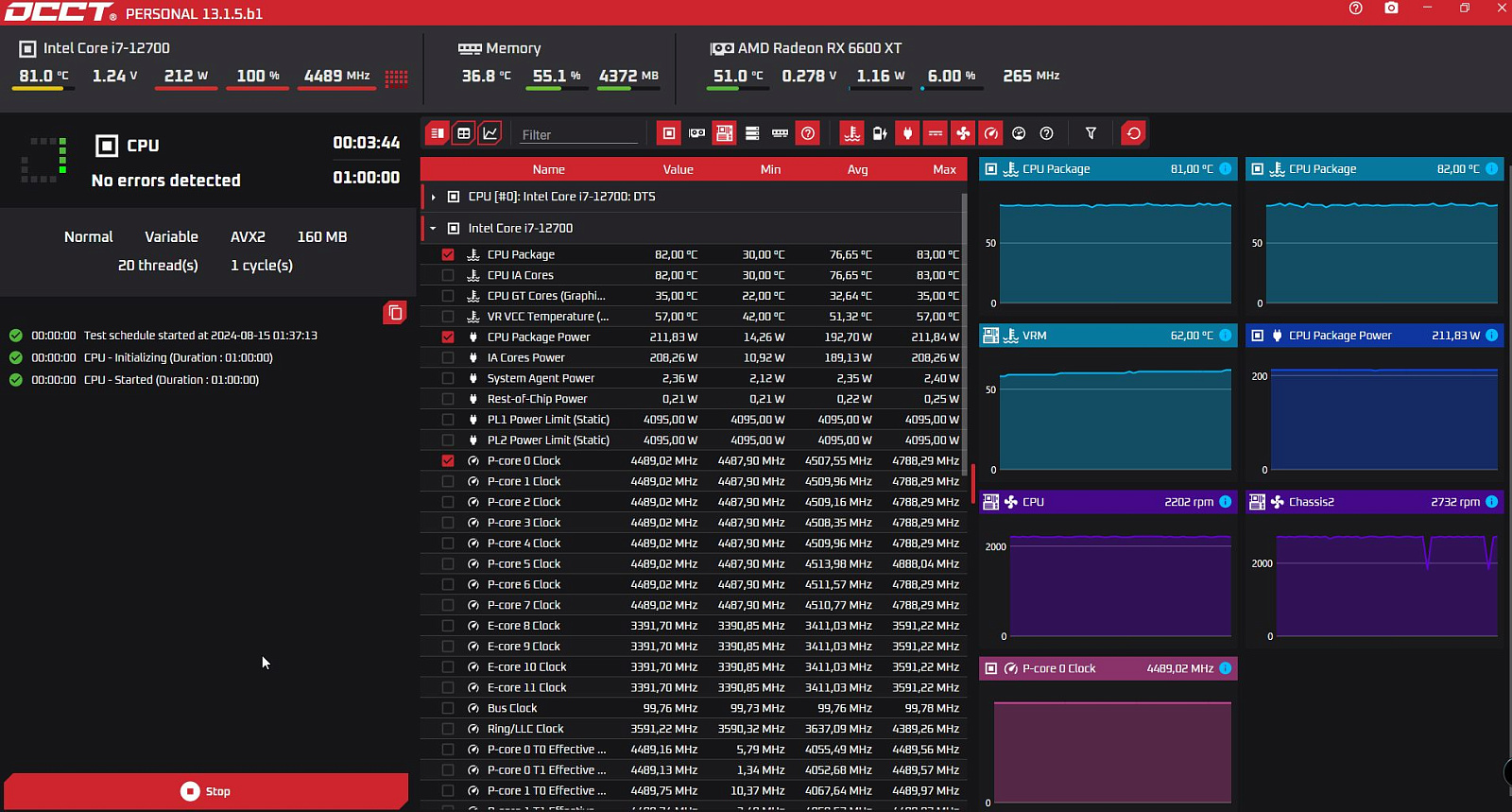

Для тестирования использовалась утилита OCCT v13.1.5.b1, тест «CPU» в тяжелом режиме с постоянной нагрузкой с AVX2 прогонялся до 10 минут на каждом значении оборотов вентилятора. Температура отслеживалась по текущим стабильным значениям. Корпус открытый - для исключения его влияния на охлаждение.

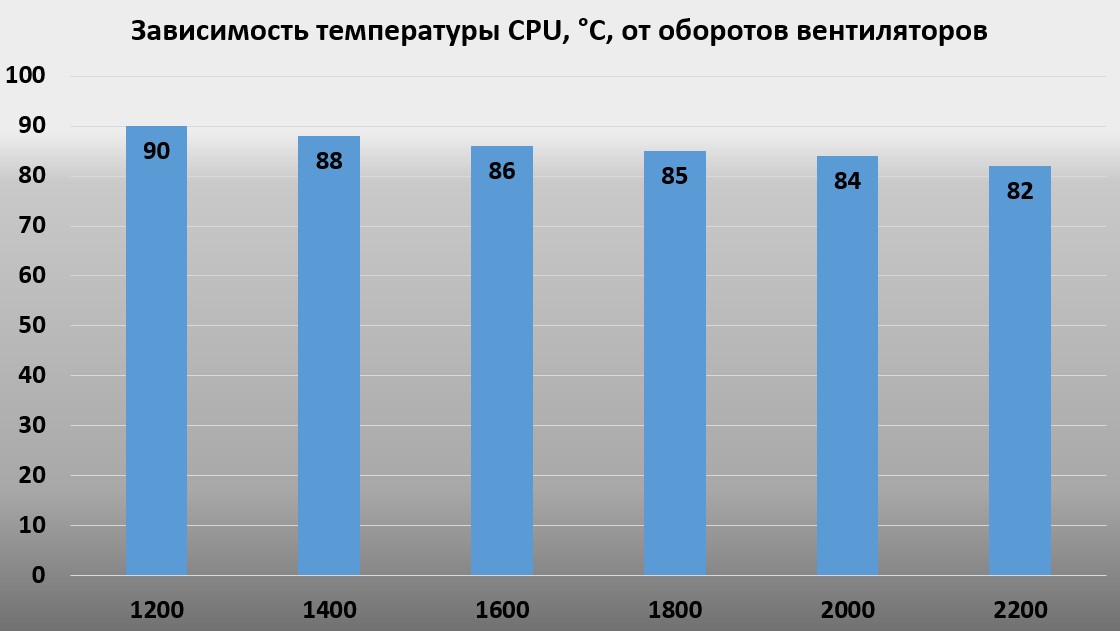

На платформе intel максимальная температура CPU под нагрузкой зависит от оборотов вентиляторов, но незначительно; даже на средних оборотах остается в приемлемых пределах - до 90°С. Процессор работал на частоте 4,5 ГГц. Энергопотребление процессора составило от 212 до 217 Вт. Температура VRM изменялась от 62 до 68°С.

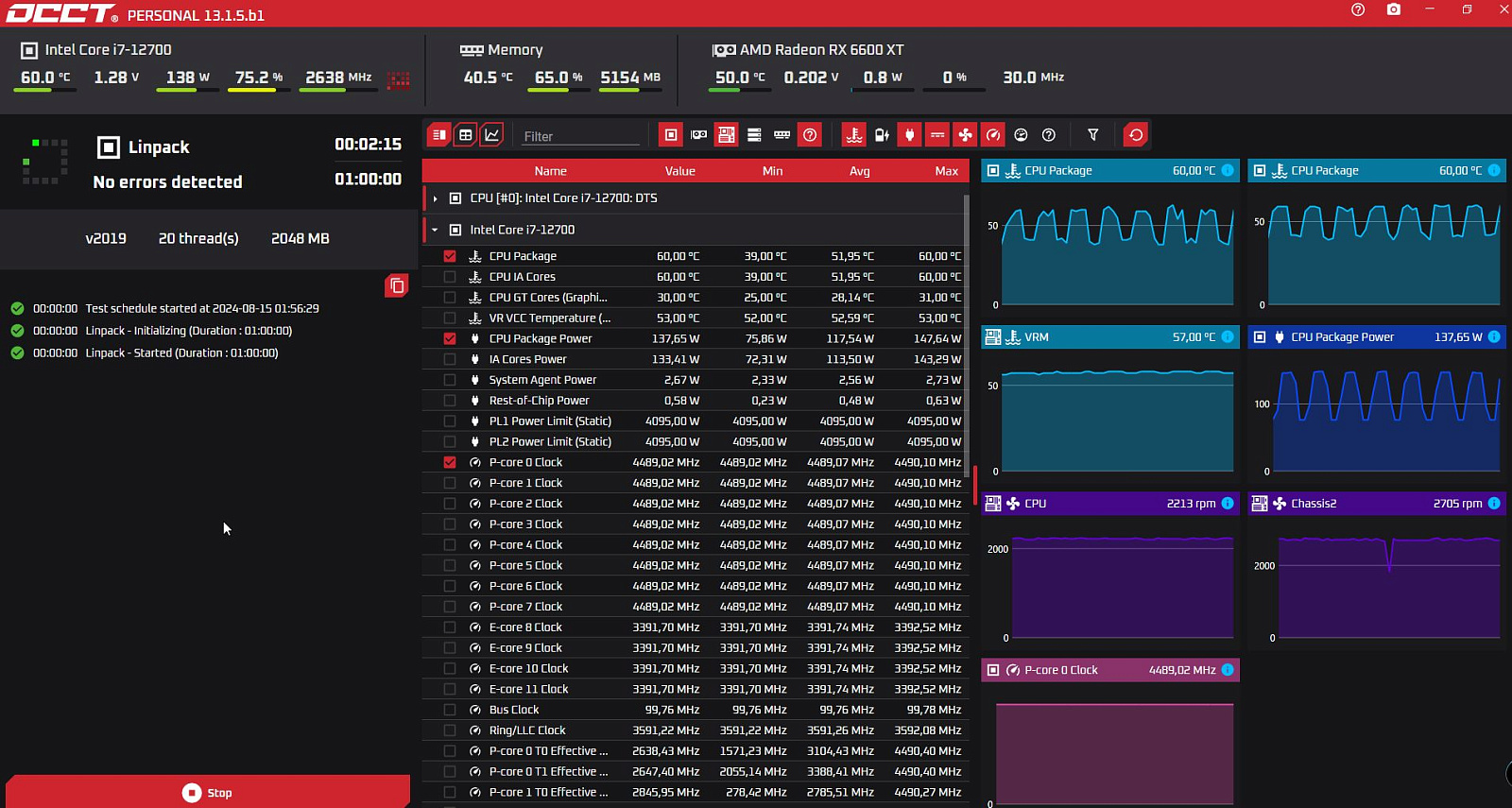

В тесте Linpack процессор потреблял до 140 Вт и средняя температура при этом составила 60°С. VRM грелась всего до 57°С. Данный тест характерен ступенчатой нагрузкой и такие же графики температур и энергопотребления.

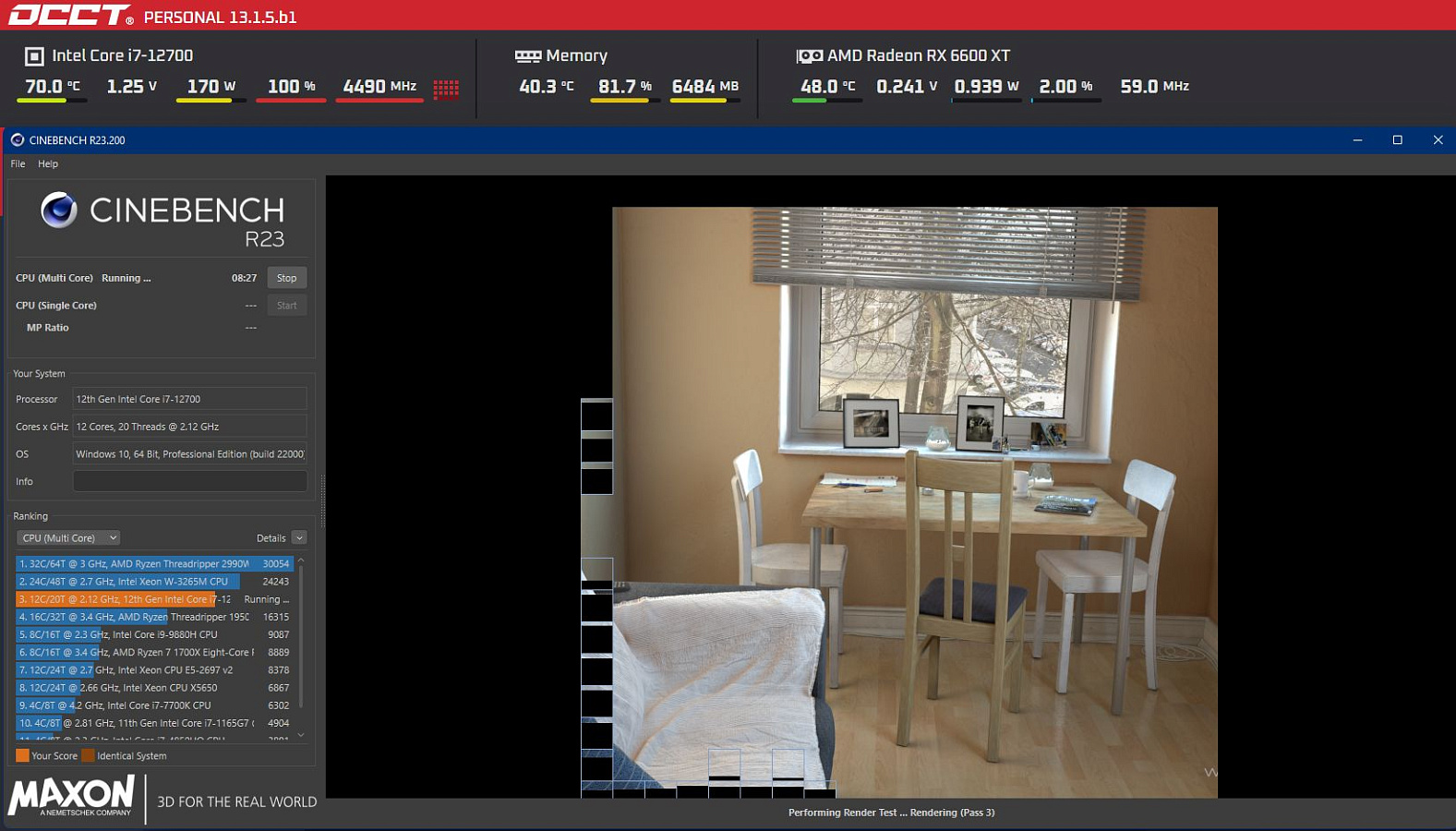

В тесте Cinebench R23 процессор прогрелся до 70° с энергопотреблением 170 Вт при автоматической регулировке оборотов вентилятора. Примерно такие же показатели температуры во время игрового процесса.

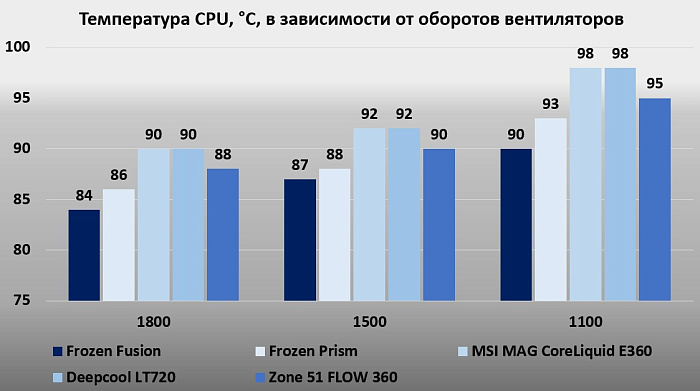

На этой же платформе мы ранее тестировали более бюджетные модели СЖО. Сравним их эффективность на одинаковых оборотах вентиляторов при энергопотреблении процессора 220 Вт.

Наблюдаем явное преимущество Frozen Fusion на средних оборотах (для некоторых моделей это максимальные об/мин их комплектных вентиляторов). Если же учитывать работу данного СЖО на своих максимальных оборотах (взять для сравнения % заполнения ШИМ), то преимущество будет еще больше, также мы наблюдаем более эффективное охлаждение на низких, комфортных по шуму, оборотах вентиляторов.

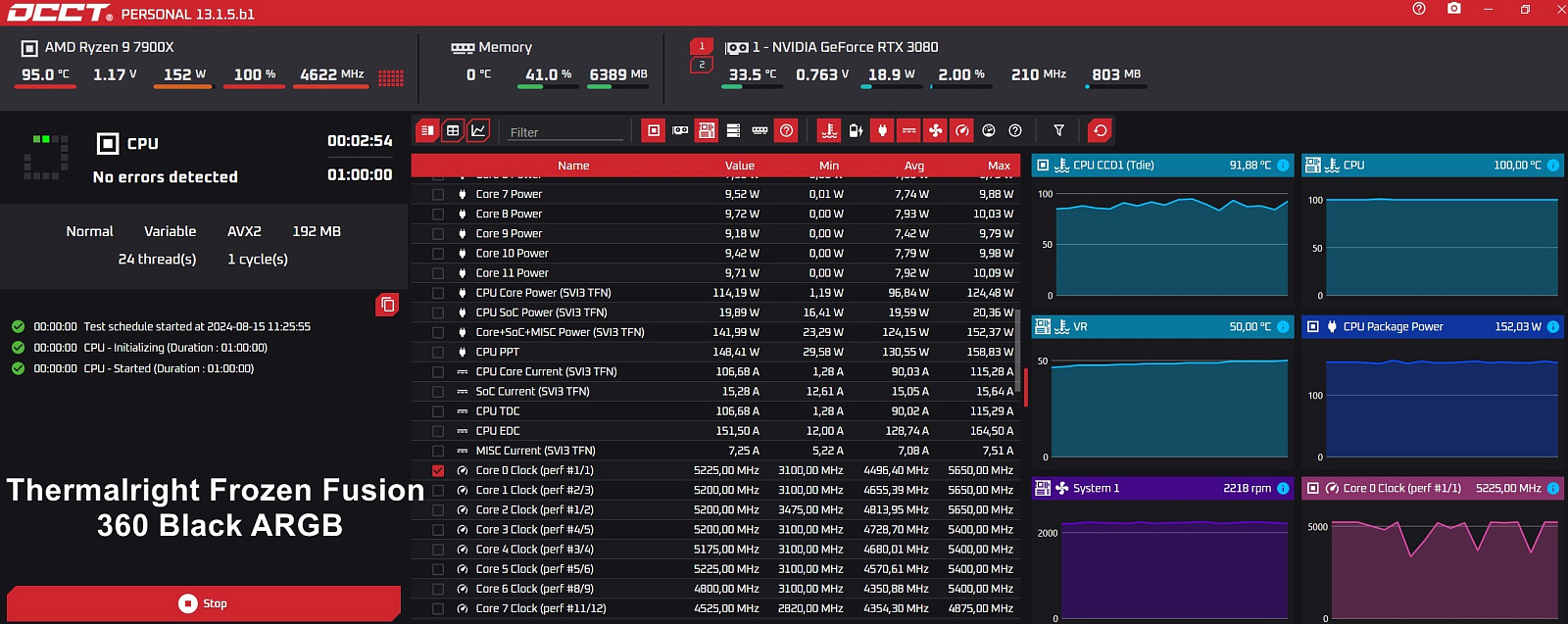

На платформе AMD сложно говорить об эффективности системы охлаждения, процессор Ryzen 9 7900X всегда прогревается до 95°С.

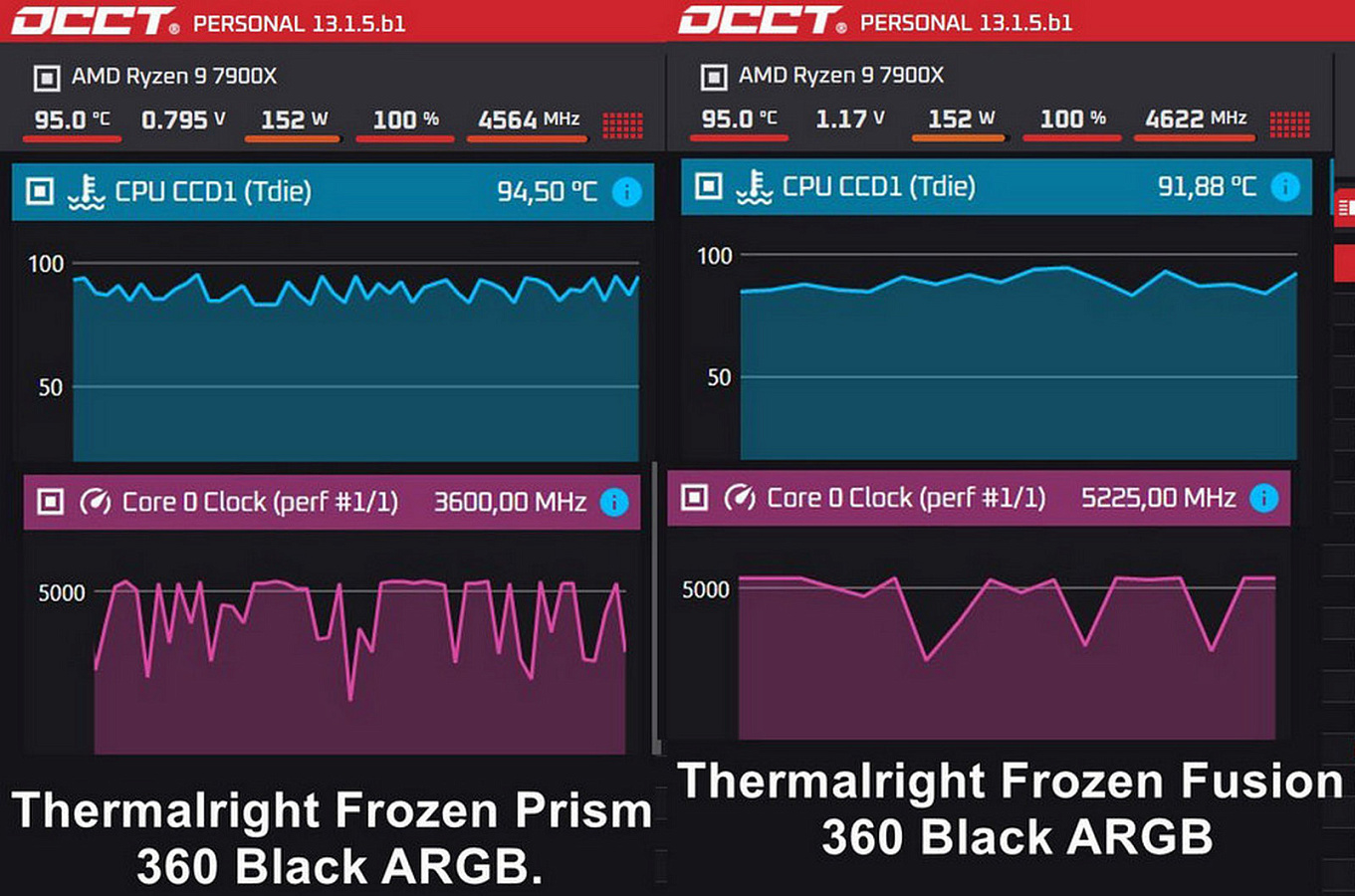

Здесь мы сравнили эффективность с моделью Thermalright Frozen Prism 360 Black ARGB.

Мы видим одинаковые температуры и уровень энергопотребления, но графики все равно отличаются: температуры более стабильные и по среднему значению немного меньше, и максимальные частоты процессор удерживает дольше с меньшими просадками, что говорит о большей эффективности Frozen Fusion.

Заключение

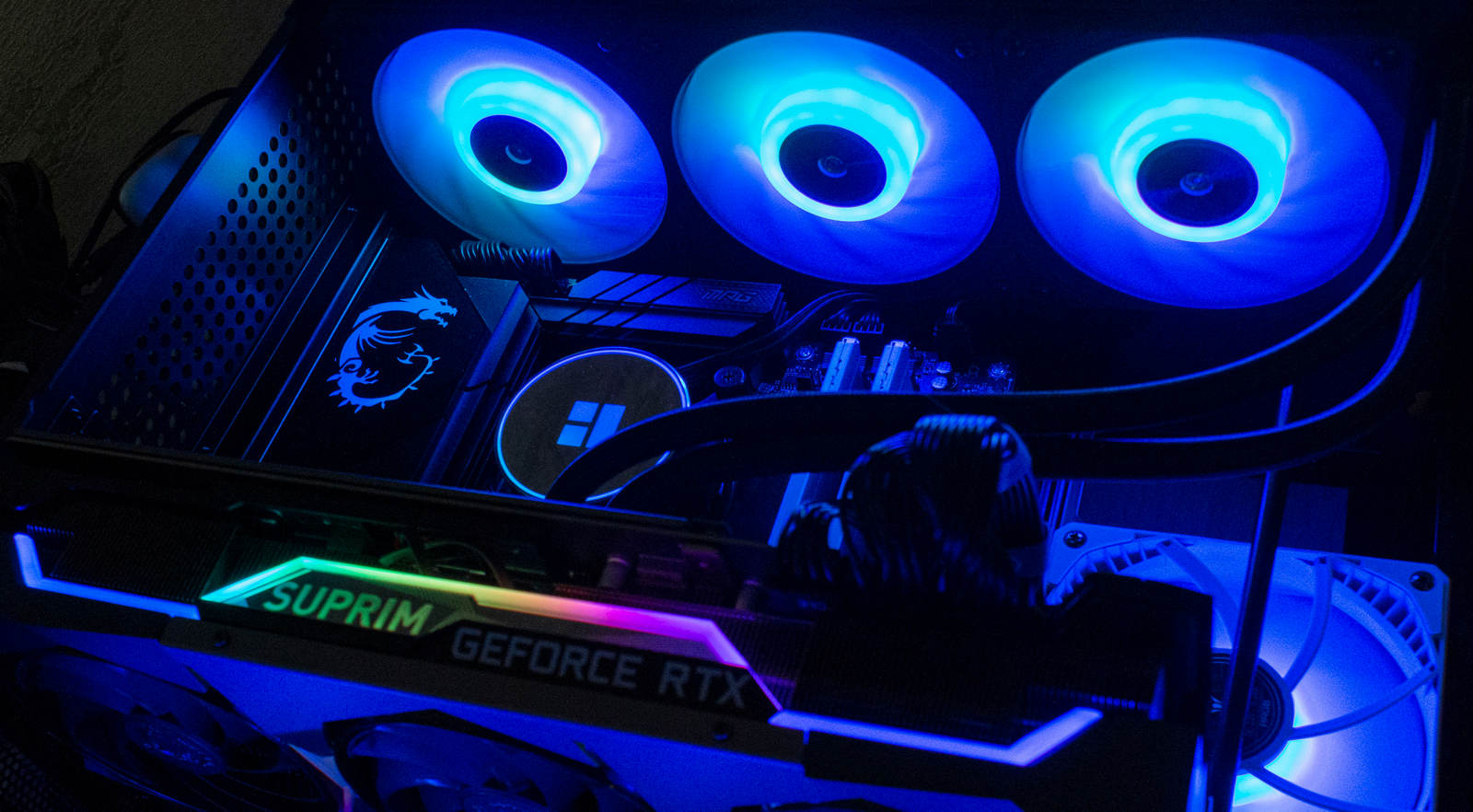

Система жидкостного охлаждения Thermalright Frozen Fusion 360 Black ARGB демонстрирует высокую производительность, имеет привлекательный дизайн и RGB-оформление. В основе лежит современная платформа Asetek седьмого поколения.

На данной платформе многие производители выпустили свои топовые модели СЖО, часть из них у нас были на обзорах.

• ADATA XPG Levante 360
• ID-COOLING FX360 PRO
• ASUS ROG Strix LC III 360 ARGB
• MSI MEG CORELIQUID S360

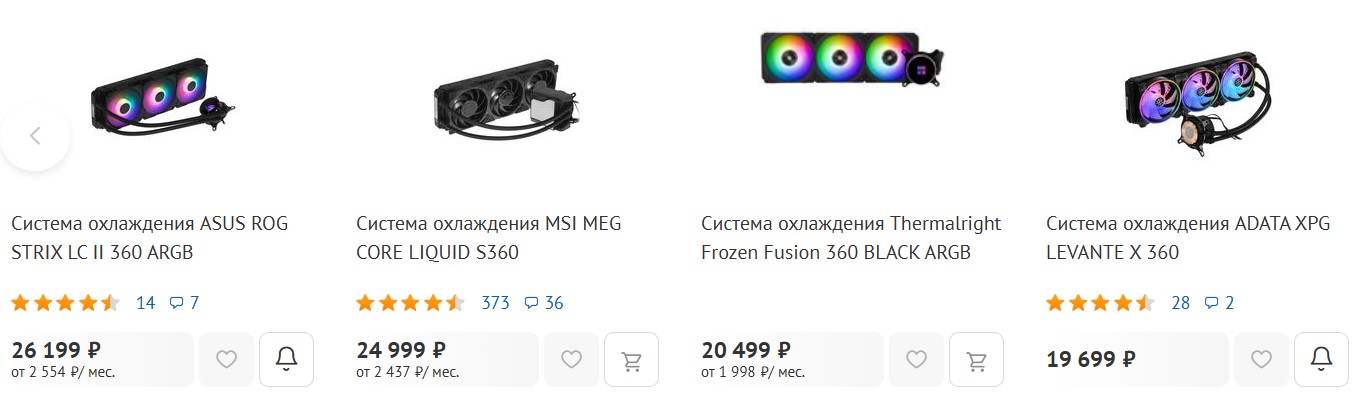

Если сравнивать их по стоимости, то Frozen Fusion - не самое дорогое решение на этой платформе, поэтому цену мы не стали записывать в минусы. Тесты демонстрируют явное преимущество над более дешевыми моделями СЖО.

Удобство сборки, подключения, комплектация – все на высоком уровне. В комплекте производительные высокоскоростные вентиляторы с относительно низким уровнем шума.

Из недостатков можно отметить только недостаточную длину шлангов для модели с радиатором на 360 мм и невозможность поворота лицевой панели с логотипом, но этот нюанс не заметен из-за отсутствия надписи, как на Frozen Prism.
