Обзор и тест системы охлаждения Thermalright Frozen Vision 240 White

Стильная белая система жидкостного охлаждения для современных процессоров AMD и Intel с настраиваемым LCD-дисплеем на водоблоке и ARGB-подсветкой вентиляторов.
Обзор и тест системы охлаждения Thermalright Frozen Vision 240 White

Использование различных элементов подсветки абсолютно во всех типах комплектующих ПК стало настолько привычным, что уже не вызывает должного вау-эффекта. Те варианты, что совсем недавно были прерогативой топового сегмента, постепенно стали обыденностью. Однако очередной виток гонки кастомизации внешнего вида задаёт использование LCD-дисплеев, ведь с ними открывается гораздо более широкий простор для украшения ПК по индивидуальным предпочтениям. Если раньше основная гонка в этом направлении шла между Thermaltake и ASUS, которые одними из первых установили на водоблоки AIO-систем жидкостного охлаждения дисплейные модули и добавили программную возможность загрузки в них собственных изображений, то сейчас список игроков значительно расширился. Трендом последнего времени стала возможность не только выводить анимации для красоты, но и в реальном времени совмещать изображения и видео с показаниями основных датчиков в системе. Новинка Thermalright Frozen Vision 240 White объединяет визуальные преимущества дисплея на водоблоке и ARGB-подсветки вентиляторов и выполнена в популярном формате AIO-СЖО 240 мм, который выступает основным конкурентом классическим башенным суперкулерам. В рамках обзора рассмотрим её возможности подробнее.

Содержание:

Спецификация

Модель (P/N)

Thermalright Frozen Vision 240 White (F-VISION-240-WH)

Тип

Необслуживаемая система жидкостного охлаждения типа "всё в одном" (AIO)

Совместимость с процессорными разъёмами AMD

AM5, AM4

Совместимость с процессорными разъёмами Intel

LGA 1700, 1200, 1156, 1155, 1151, 1150, 2066, 2011

Радиатор:

Размеры (Д x Ш x В)

277 x 120 x 27 мм

Материал

Алюминий

Вентиляторы для радиатора:

Количество и размер

2 шт; 120 х 120 х 25 мм

Скорость вращения крыльчатки

PWM, до 2150 RPM ± 10%

Тип подшипника

Гидродинамический (S-FDB V2)

Воздушный поток

69 CFM

Воздушное давление

2,87 мм H2O

Уровень шума

До 27 дБ(А)

Водоблок:

Размеры

67,5 x 67 x 58 мм

Материал основания

Медь

Скорость вращения

3000 RPM ± 10%

Тип подшипника

Не указано

Уровень шума

До 23 дБ(А)

Потребляемый ток

0,28 А ± 10%

Упаковка и комплектация

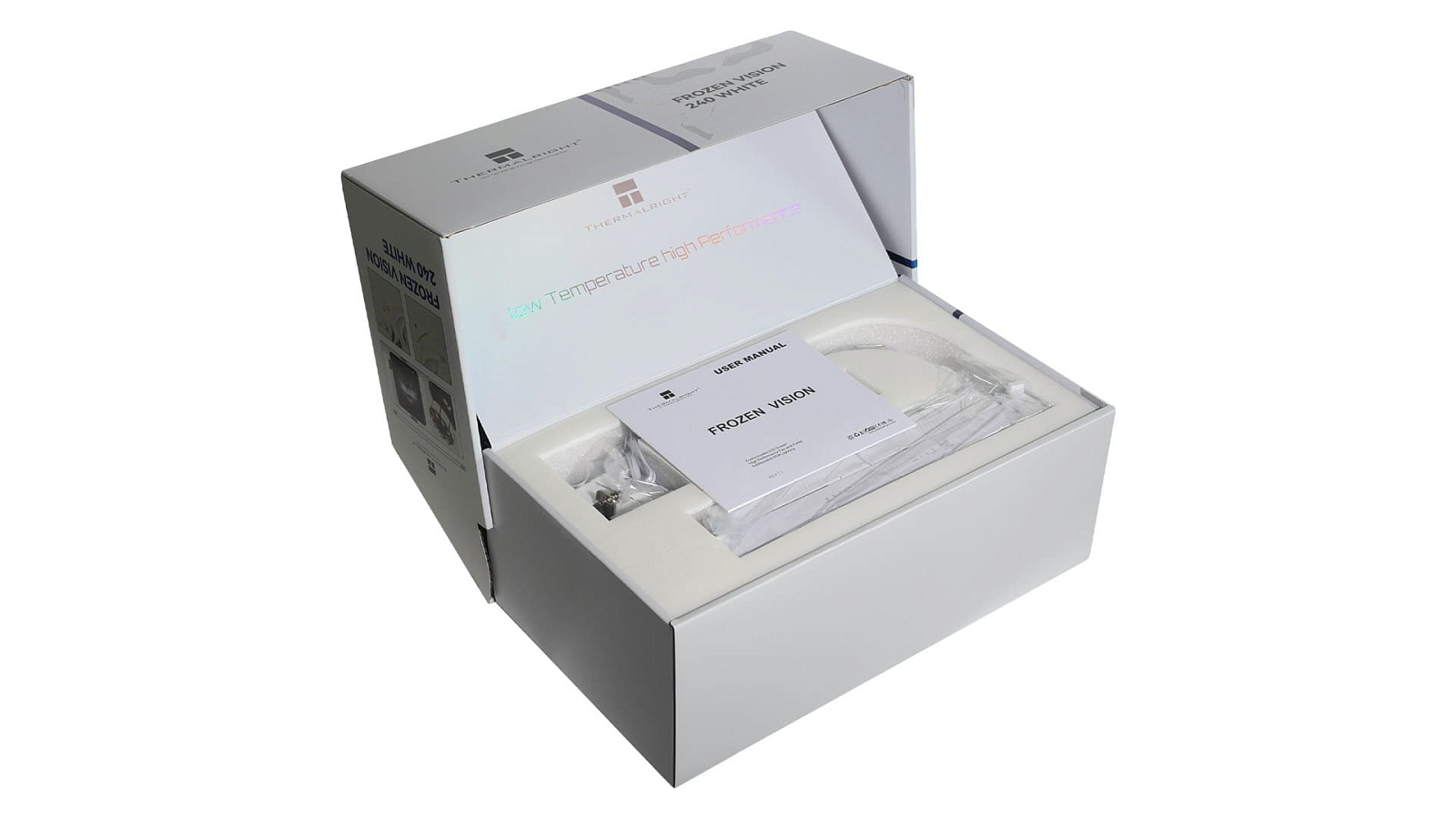

Заводская упаковка Thermalright Frozen Vision 240 White предусматривает запайку в прозрачный полиэтилен. Картонная коробка оформлена презентабельно. Её размеры - 392 x 223 x 145 мм. Стильный светлый дизайн дополнен голографическими узорами и текстурой картона, играющей на свету. Для проверки подлинности продукта на коробке приклеен скретч стикер, скрывающий под собой уникальный код для проверки в специальном разделе на сайте производителя, ссылка на который указана на QR-коде. Открывается коробка поднятием импровизированной крышки, которая имеет картонный упор стилизованный играющим на свету логотипом производителя и надписью "низкая температура, высокая производительность" на английском языке.

Внутри применено ложе из вспененного материала высокой плотности для защиты компонентов системы охлаждения на время транспортировки.

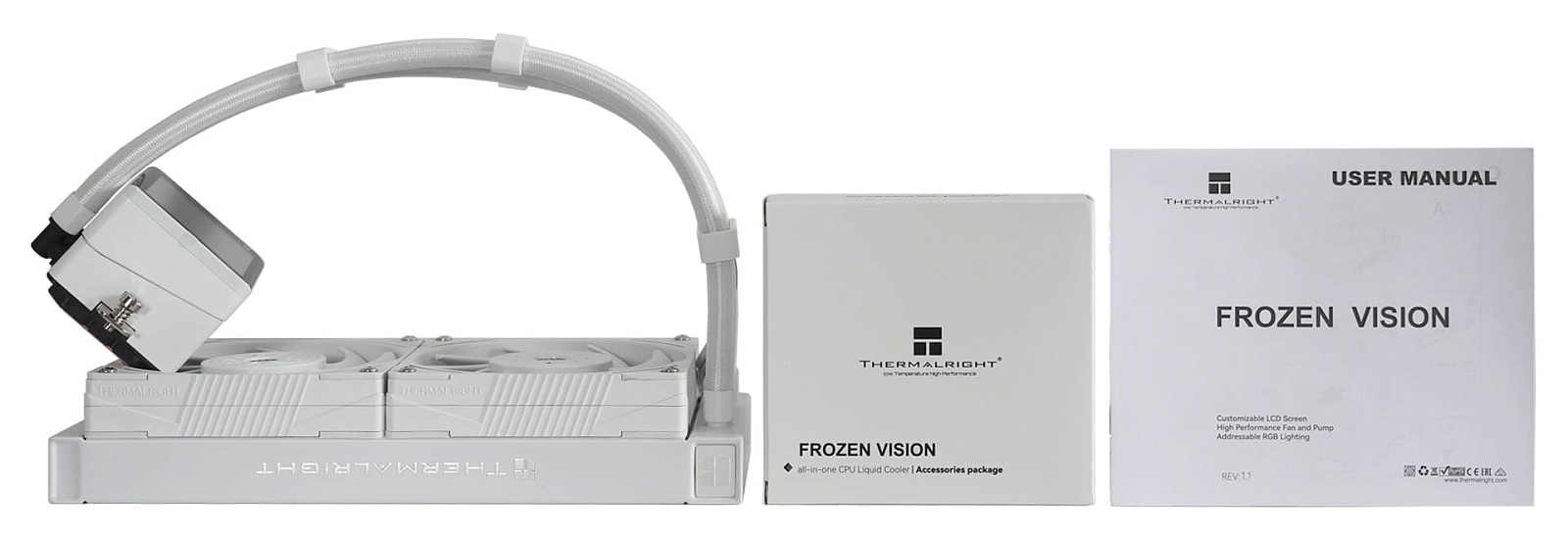

Система уложена уже в собранном виде, а аксессуары собраны в отдельную небольшую коробочку белого цвета.

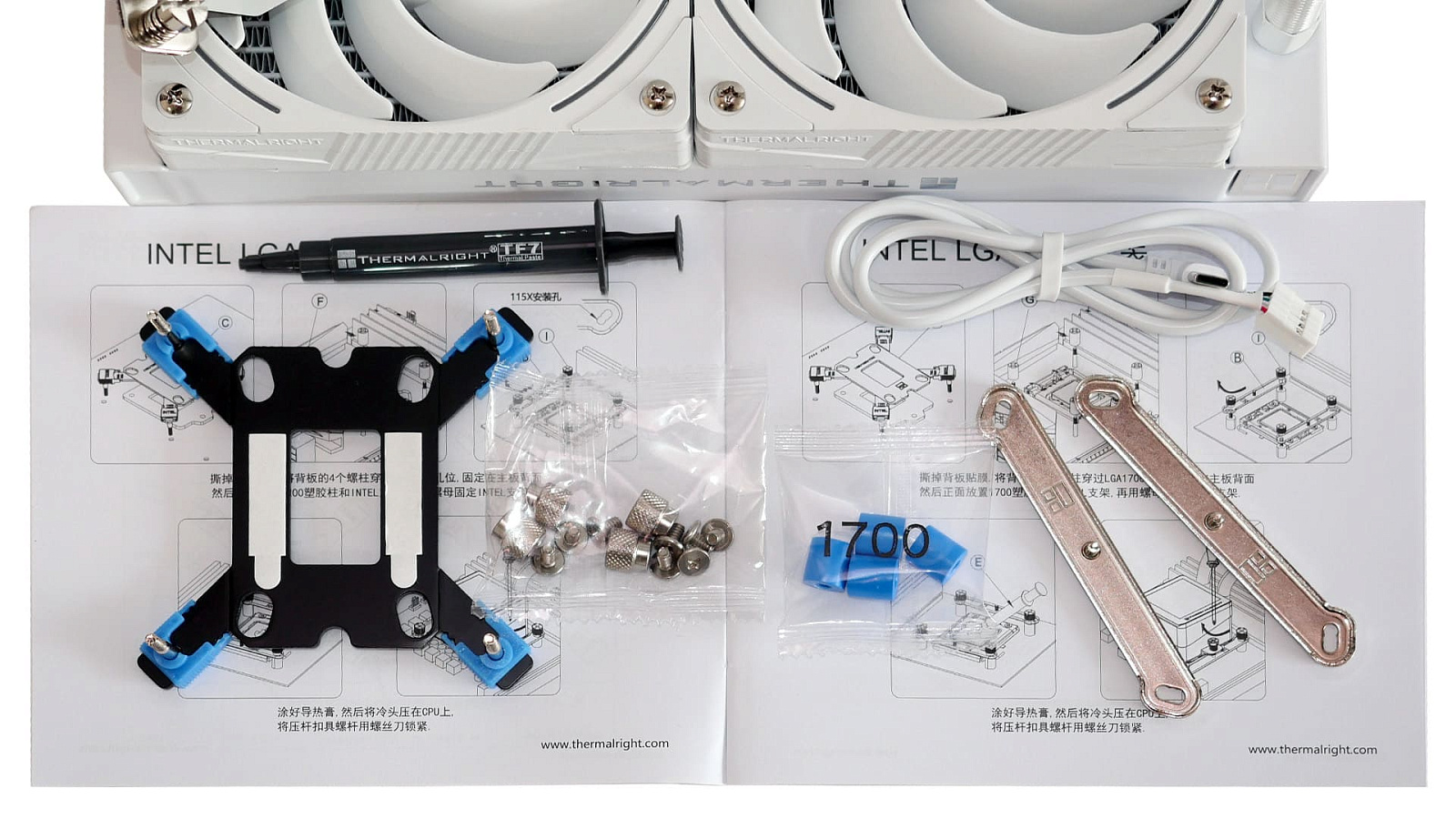

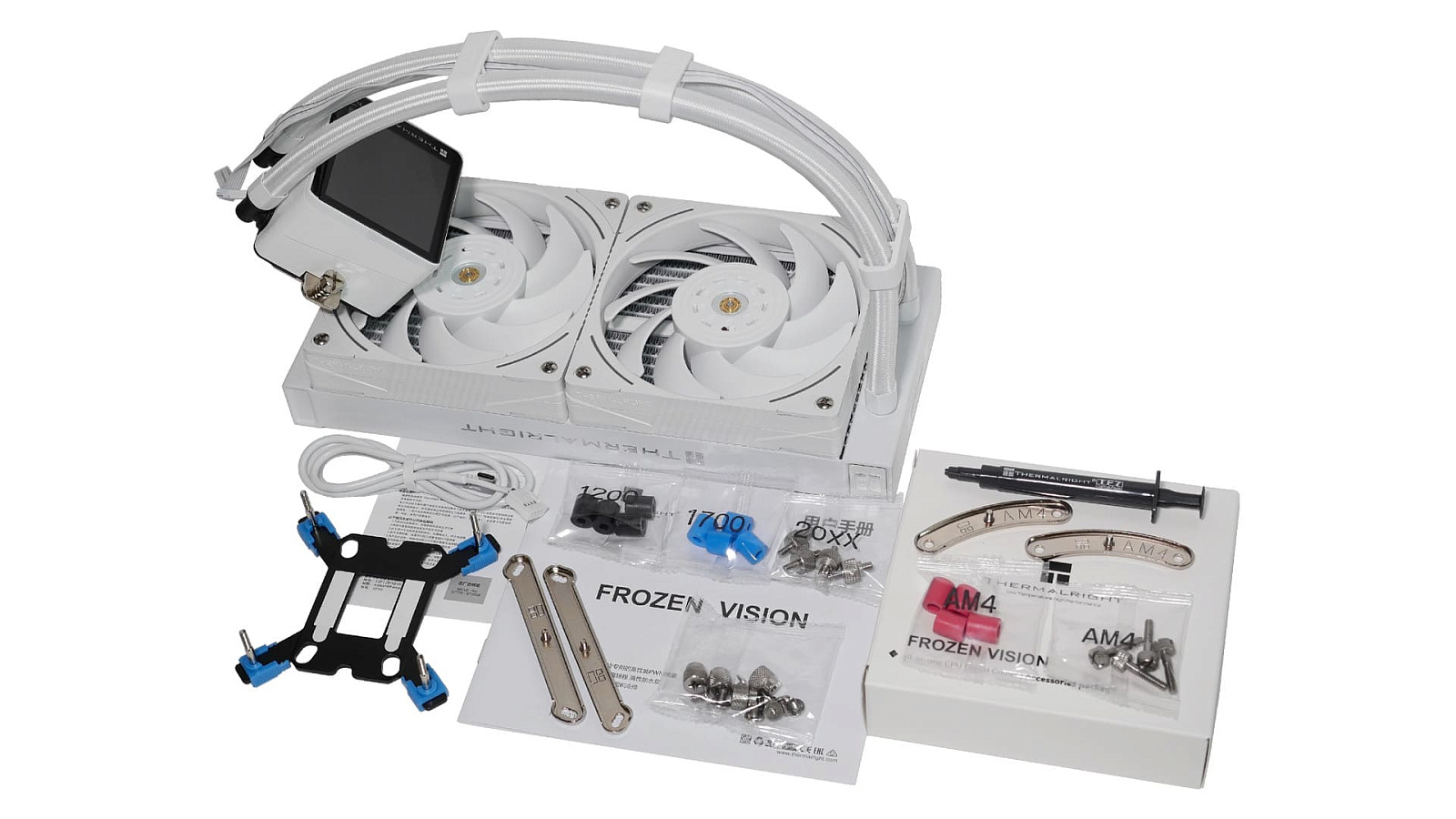

Комплектация Thermalright Frozen Vision 240 White:

  • Универсальный металлический бэкплейт для сокетов Intel;
  • Две металлические пластины креплений для сокетов Intel;
  • Четыре пластиковые подставки голубого цвета для сокета Intel LGA 1700;
  • Четыре пластиковые подставки чёрного цвета для сокета Intel LGA 1200;
  • Четыре металлические подставки для сокетов Intel LGA 20XX;
  • Две металлические пластины креплений для сокетов AMD;
  • Четыре пластиковые подставки красного цвета для сокетов AMD AM4 и AM5;
  • Четыре длинные винта для сокетов AMD AM5 и AM4;
  • Четыре металлические гайки с накатанной головкой для фиксации водоблока на сокетных креплениях;
  • Восемь винтов для крепления радиатора системы охлаждения в корпусе ПК;
  • Шприц с термопастой Thermalright TF7;
  • Белый кабель USB-C — USB 9-pin (внутренний USB) длиной 84 см;
  • Инструкция по установке и гарантийный талон.

Внешний вид и особенности конструкции

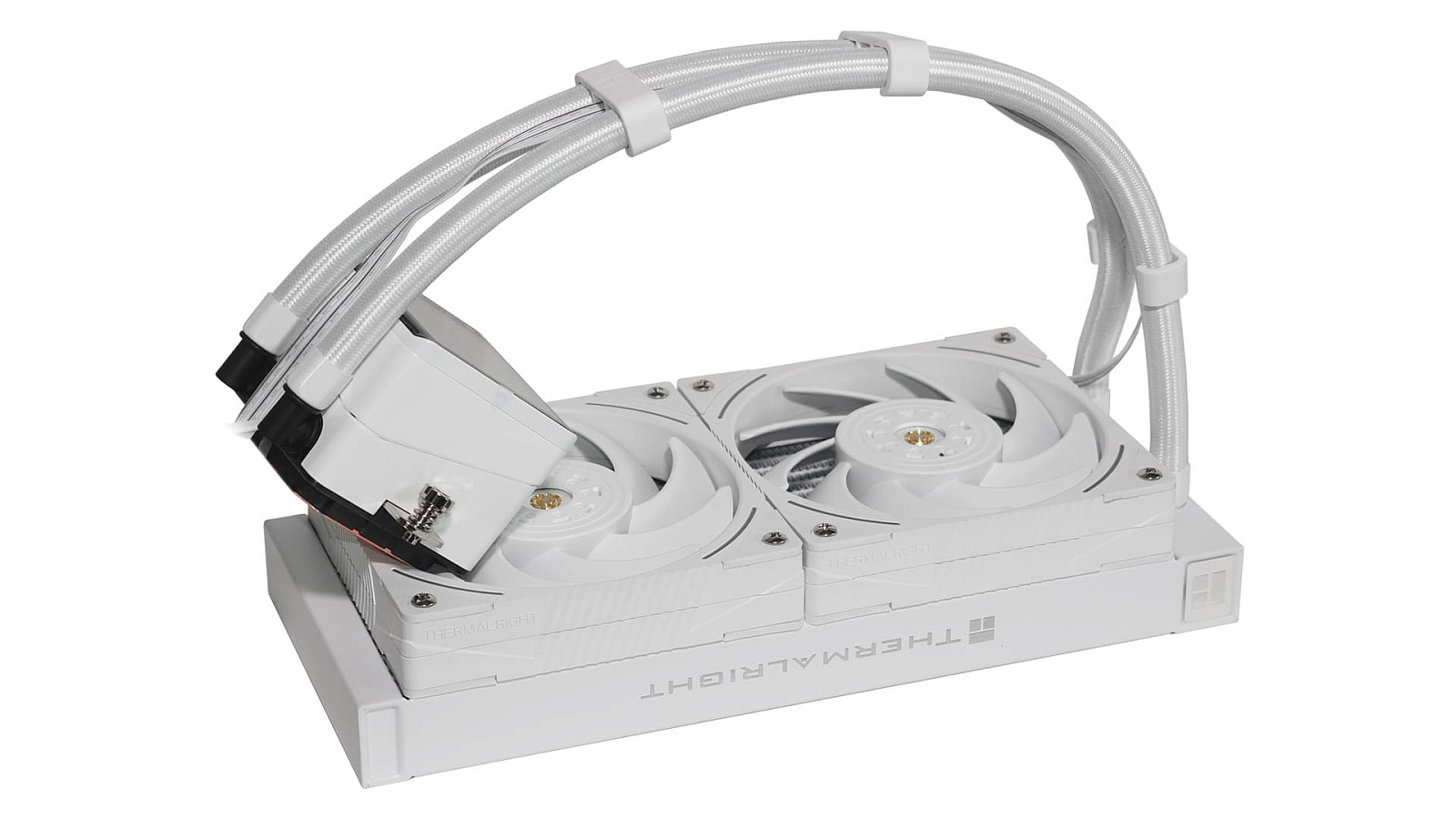

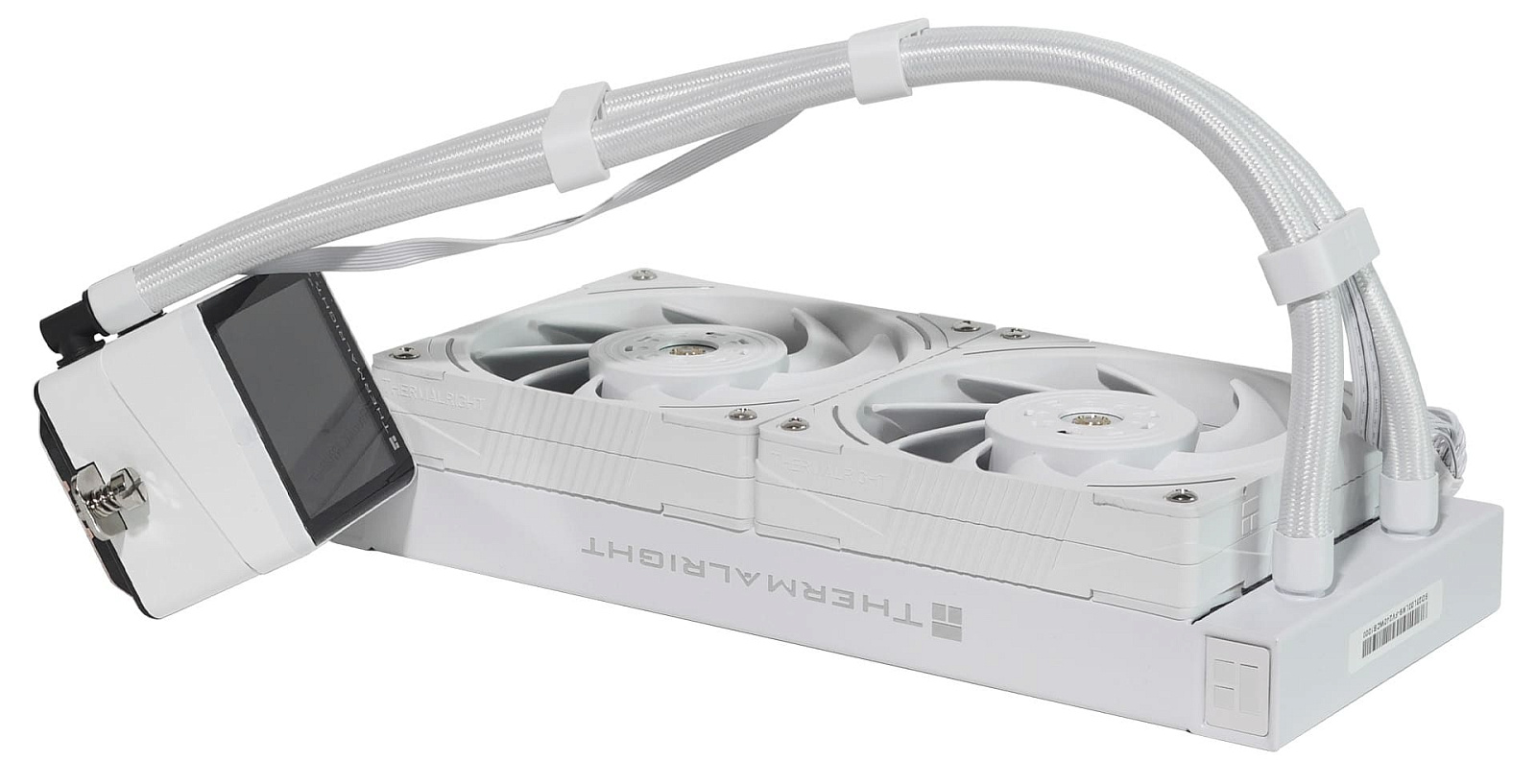

Thermalright Frozen Vision 240 White построена на ставшей классической схеме с двухкомпонентной структурой, когда в водоблоке объединены теплосъёмная пластина, насос и декоративный элемент, радиатор с вентиляторами вместе вынесены отдельно и всё это объединено в единый жидкостных контур посредством гибких резиновых трубок. В совокупности получается система охлаждения типа "всё в одном", предварительно заправленная на заводе специальной жидкостью и не требующая обслуживания жидкостного контура в процессе использования и гарантийного периода. Рассмотренный экземпляр Thermalright Frozen Vision относится к классу "240 мм", а следовательно в своём составе использует два 120 мм вентилятора. Все модули протестированной СЖО выполнены в белой расцветке, но в продаже можно найти и классический чёрный вариант.

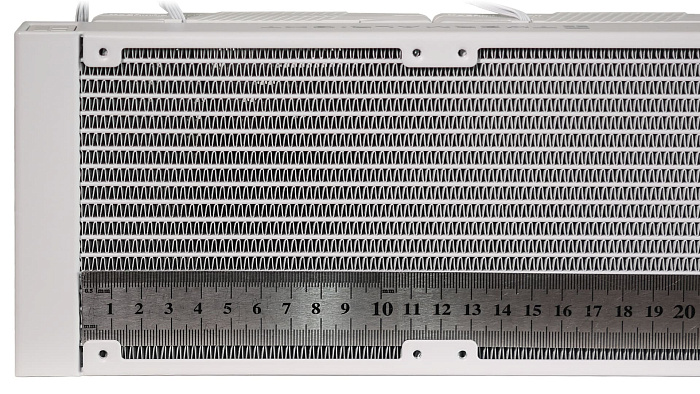

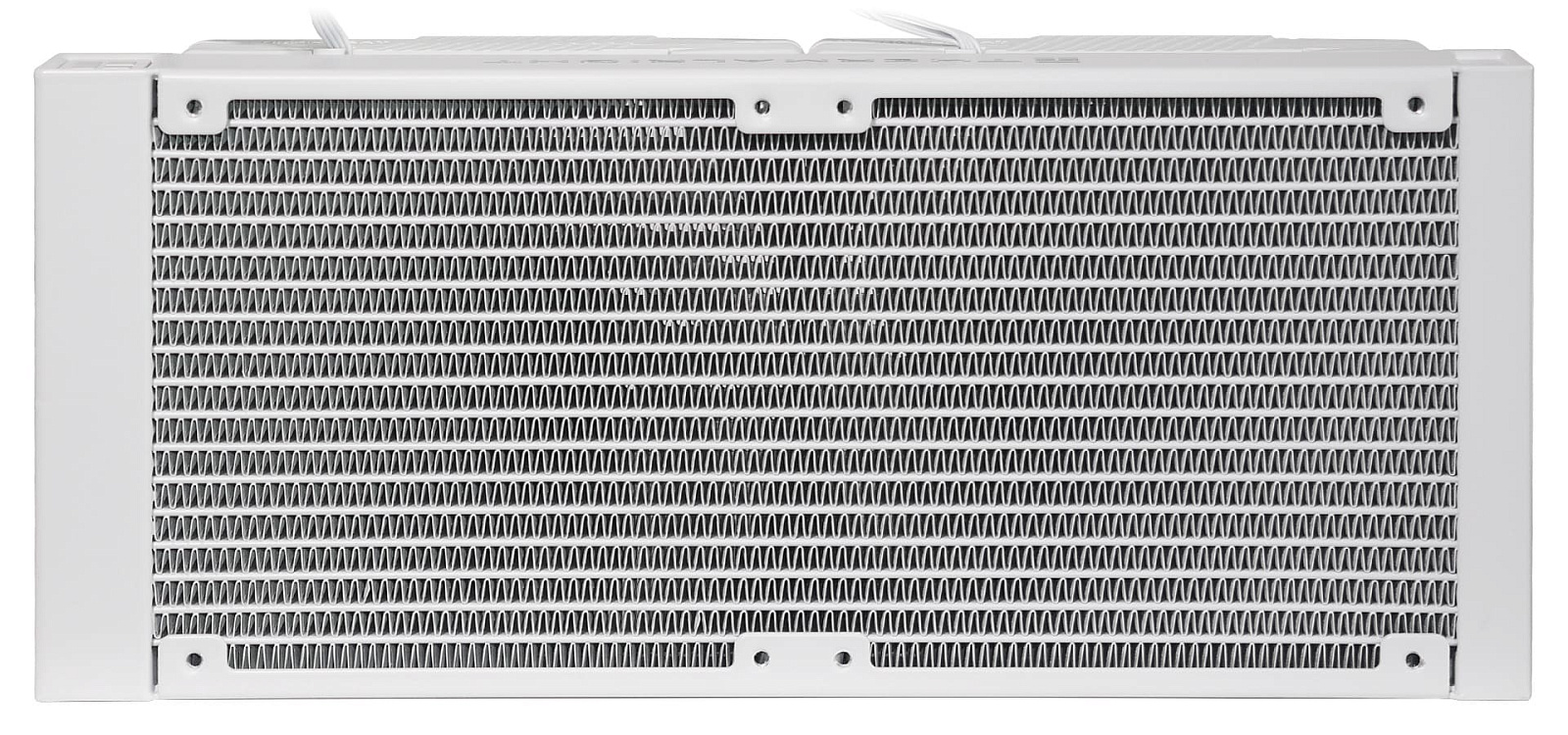

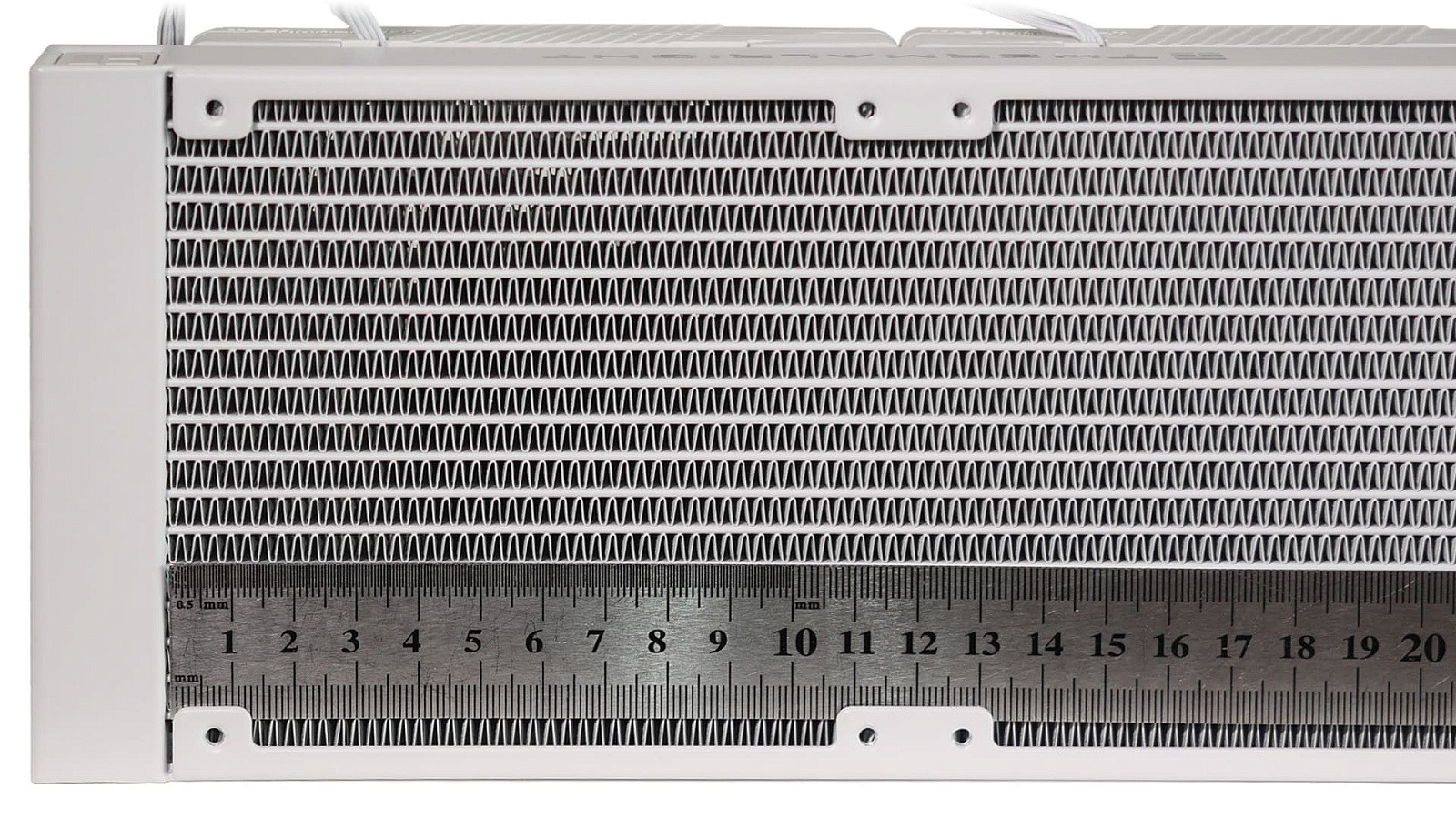

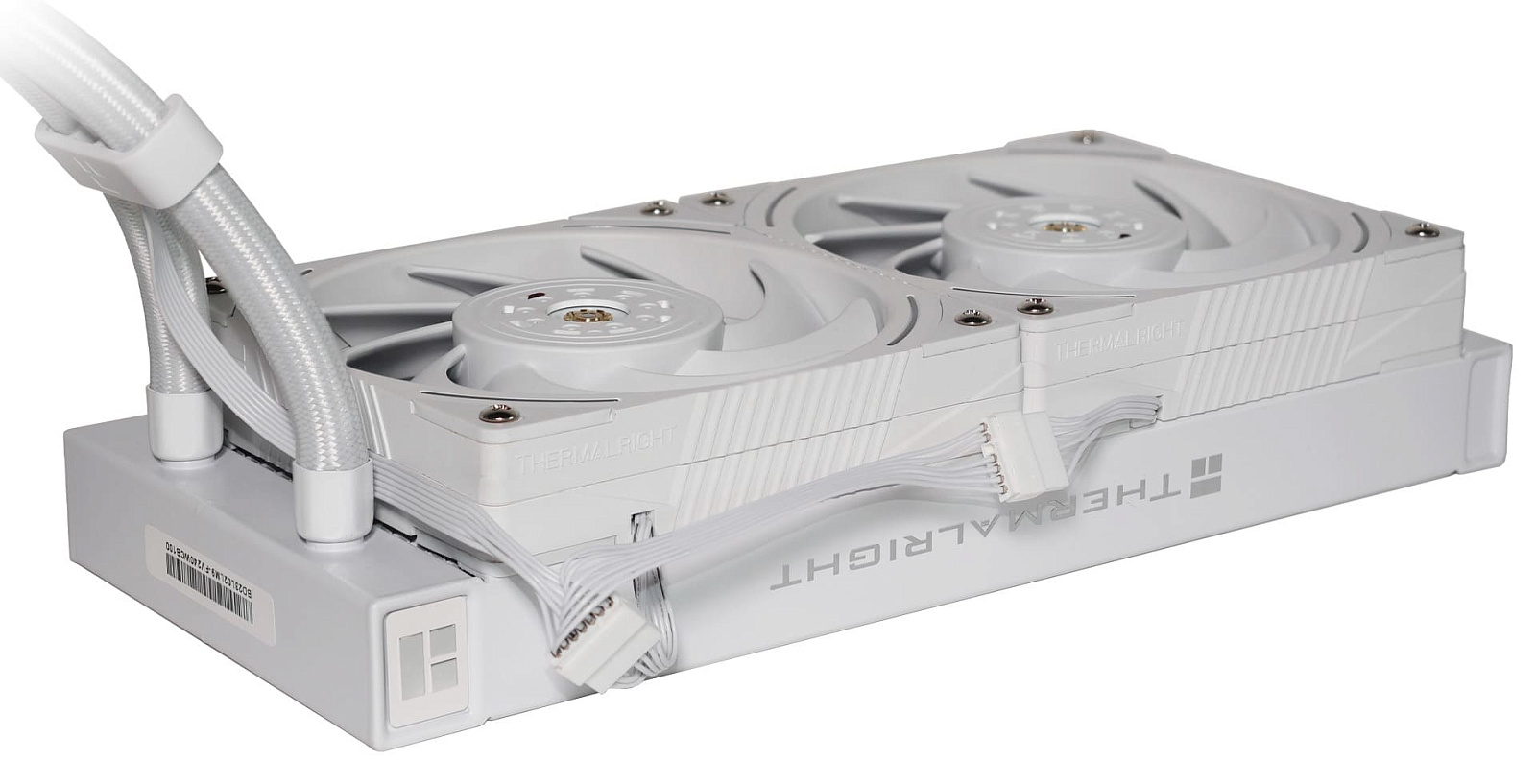

Радиатор у Thermalright Frozen Vision 240 White алюминиевый. Окрашен качественно со всех сторон. Рабочее тело набрано семнадцатью тонкими каналами, между которыми для увеличения площади рассеивания тепла применена алюминиевая гофролента. Общая длина каркаса радиатора с учетом служебных зон — 277 мм.

На нём с обеих сторон заготовлены выступы с резьбовыми отверстиями под 120 мм вентиляторы и подвес самого радиатора в корпусе ПК.

Гибкие трубки, применённые для соединения радиатора с водоблоком, дополнительно защищены оплёткой белого цвета. Внешний диаметр трубок с оплёткой — приблизительно 12 мм, а их длина — около 40 см. Фитинги со стороны радиатора — прямые и неповоротные. Опрессованы аккуратно.

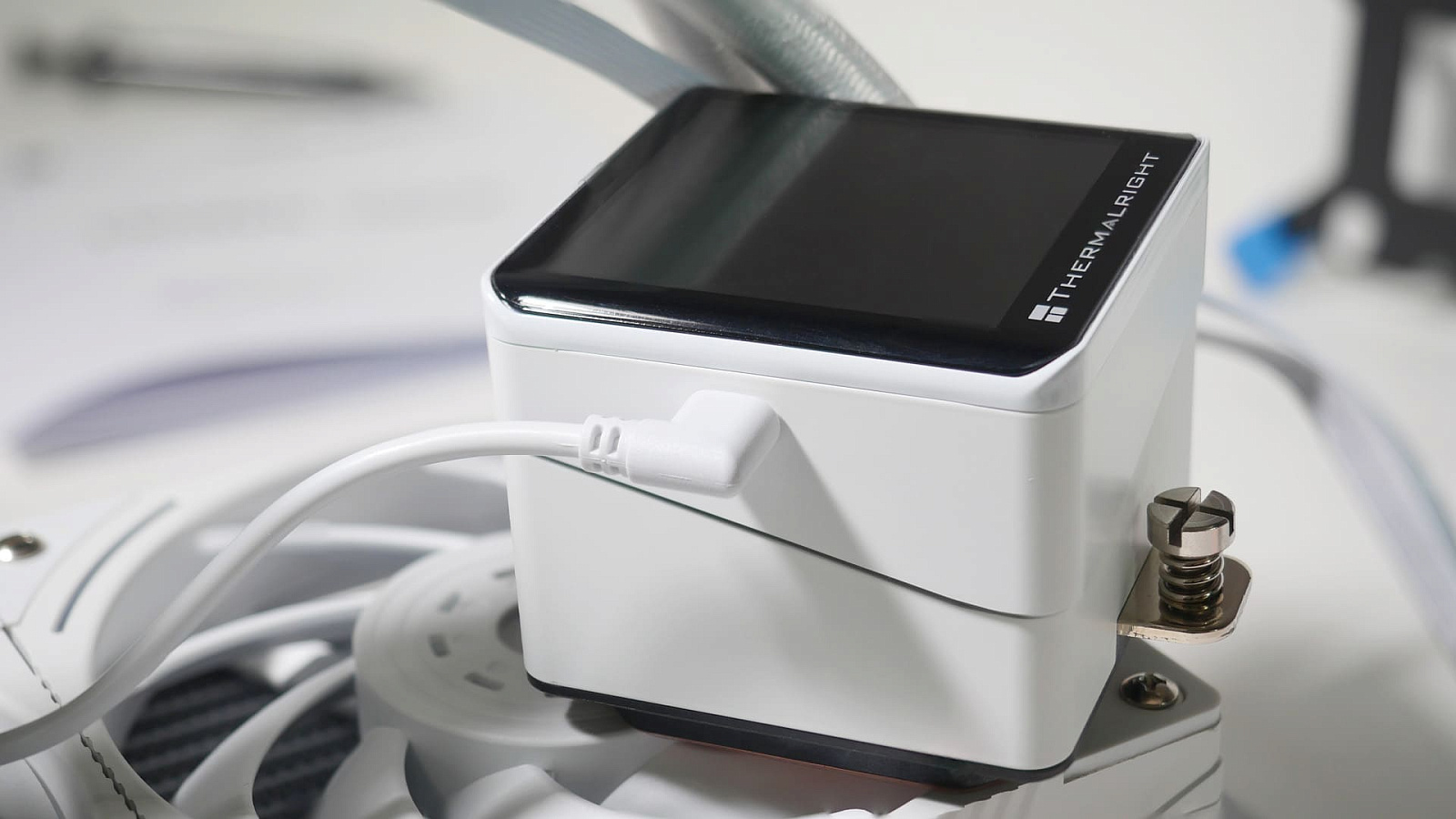

Водоблок сделан в виде белого кубика, накрытого дисплеем с чёрной рамкой, имеющей лёгкие скругления граней. Высота относительно небольшая ~58 мм. Корпус сделан из пластиковых элементов с изящной линией на стыках. Выглядит аккуратно и стильно.

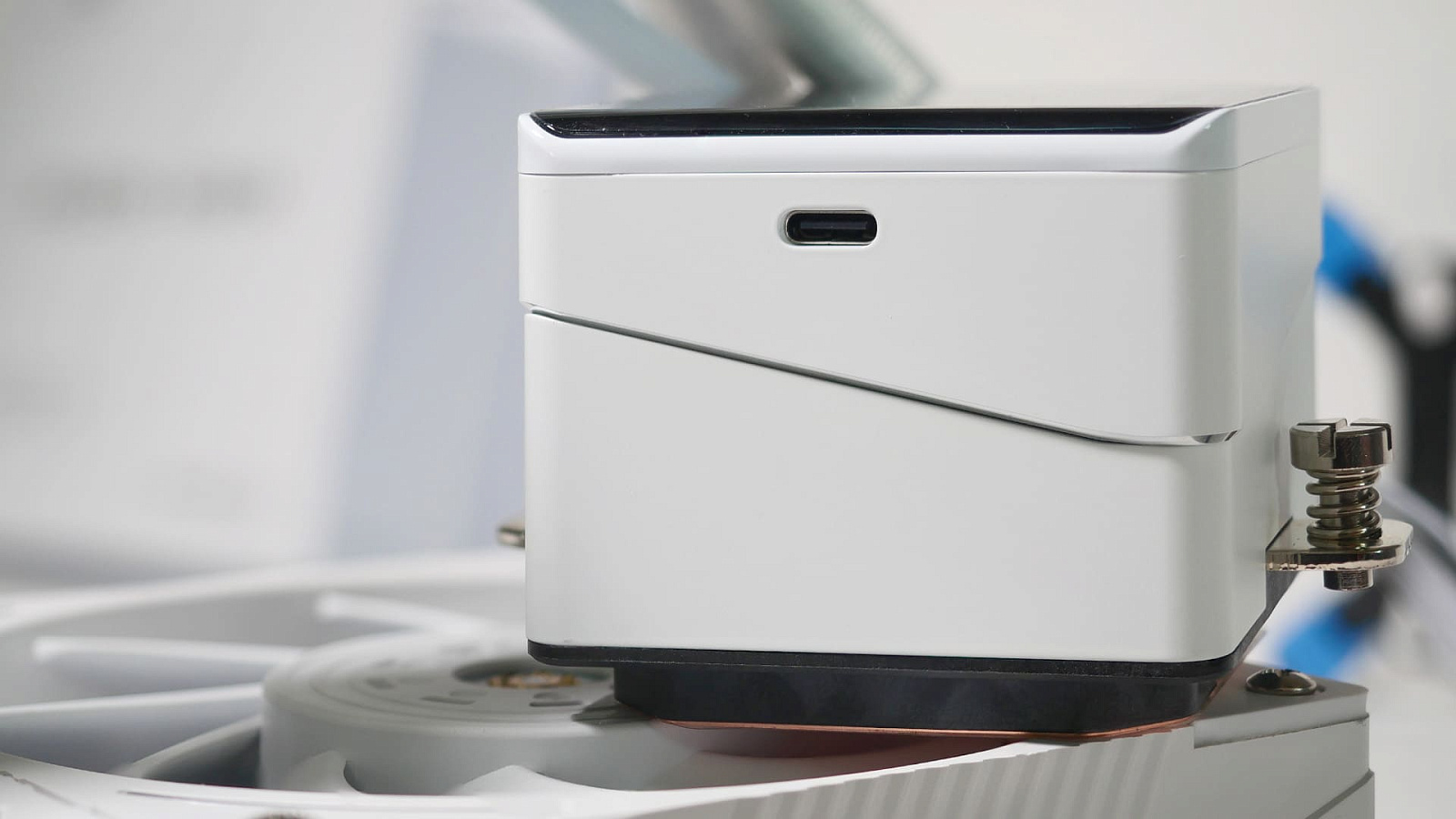

Провод для питания помпы выведен из корпуса со стороны фитингов. А разъём USB-C для управления дисплеем размещён на противоположной грани. Объективно разнесение — не самое удачное решение, так как рядом с фитингами Г-образный штекер USB-кабеля смотрелся бы аккуратнее.

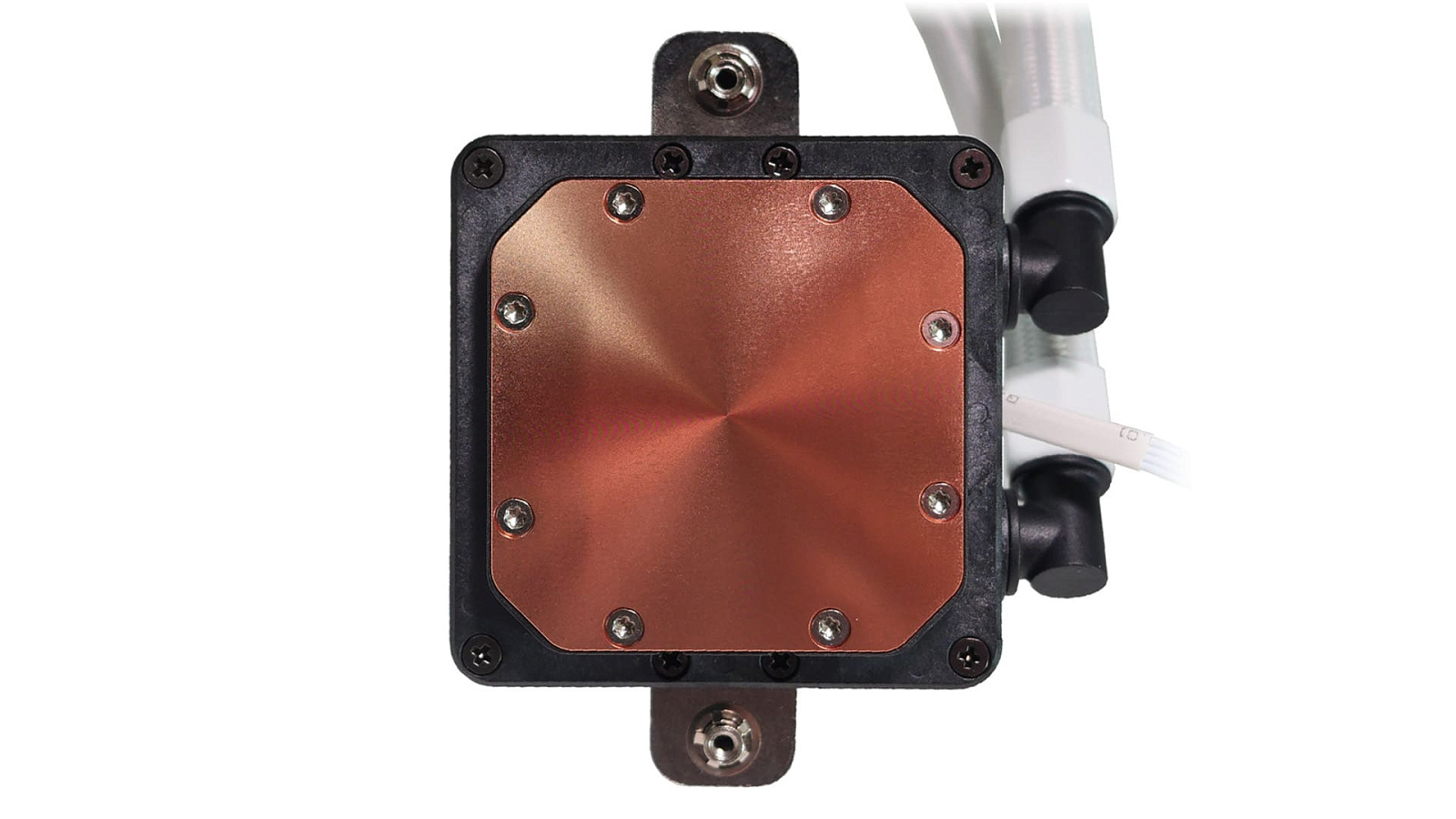

Размер медной пластины в основании водоблока — 55 x 55 мм без учета скошенных углов. Её удерживают восемь винтов со шлицем torx. Ровная поверхность внутри зоны винтов ~ 45 x 45 мм. На время транспортировки пластина защищена прозрачным заводским стикером с напоминанием на китайском и английском языках о необходимости снять её перед установкой на процессор. Стикер легко снимается и не оставляет липких следов.

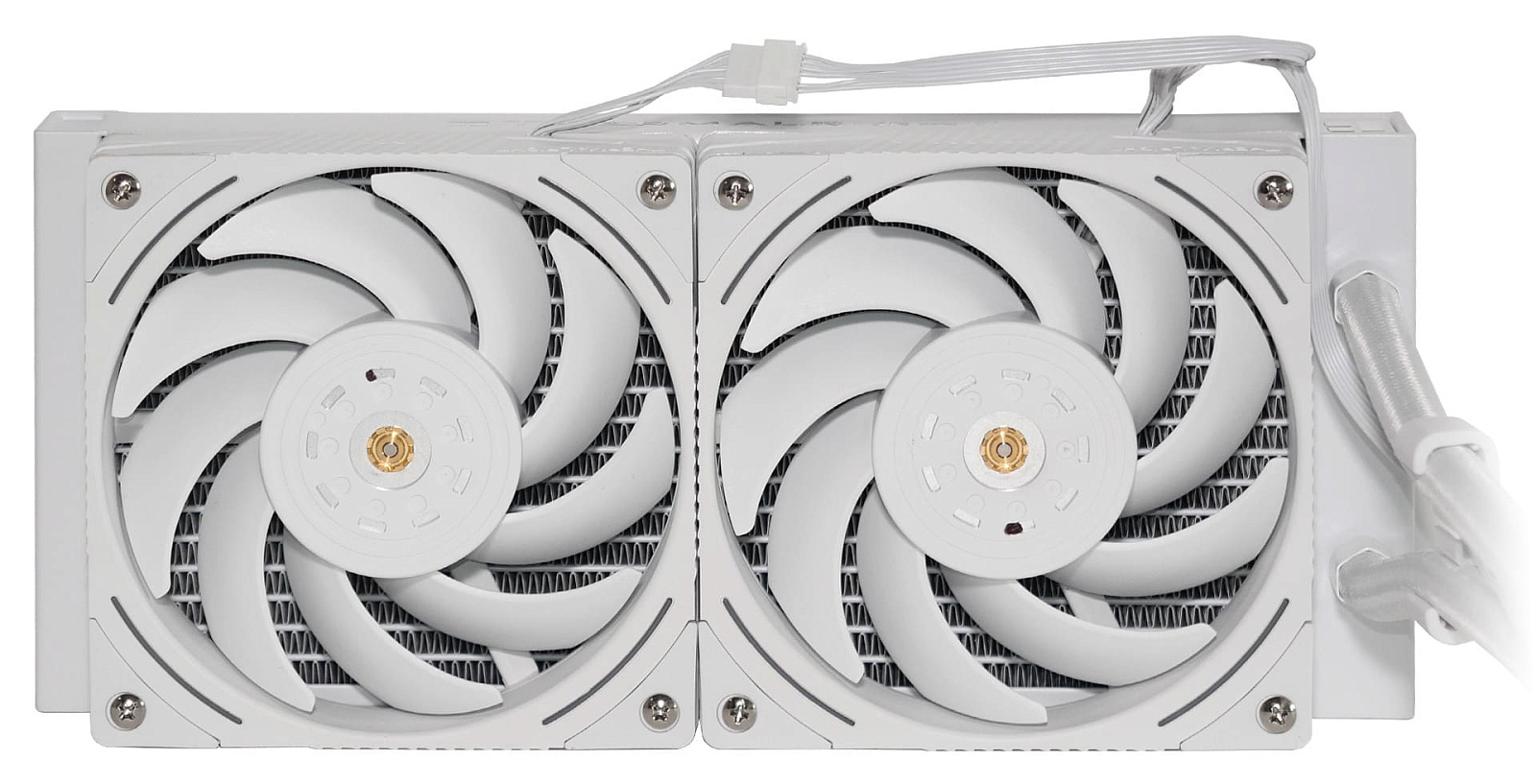

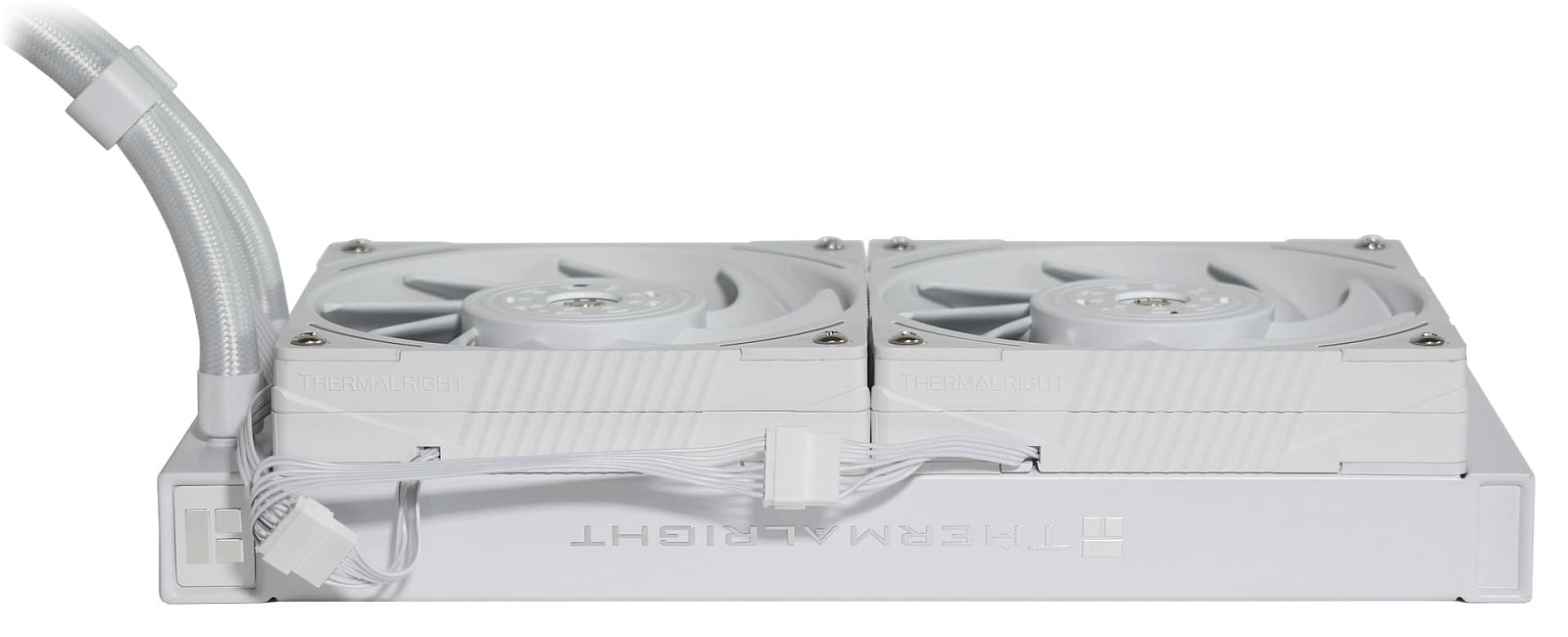

Вентиляторы из коробки уже закреплены на радиаторе системы охлаждения и соединены проводами между собой для синхронной работы. При необходимости их несложно переставить, развернув проводами в другую сторону, если того потребует конкретная конфигурация. Высота вентиляторов — 25 мм, а радиатора — 27 мм. Это стандартные для AIO-систем значения, поэтому суммарная высота 52 мм гарантирует совместимость с большинством корпусов ПК, в которых предусмотрено место для установки 240-мм систем жидкостного охлаждения.

Радует, что в последнее время производители стали уделять больше внимания эстетике проводных соединений вентиляторов и применяют короткие кабели, что избавляет от необходимости укладывать излишки в застенках ПК. Однако в погоне за минимизацией соединений применены проприетарные коннекторы, питающие одновременно ARGB-подсветку и моторы вентиляторов, что исключает универсальность. С учетом гарантии от производителя в 6 лет это не критичное ограничение, тем более, что для подключения к материнской плате используется переходник с раздельными типовыми разъёмами.

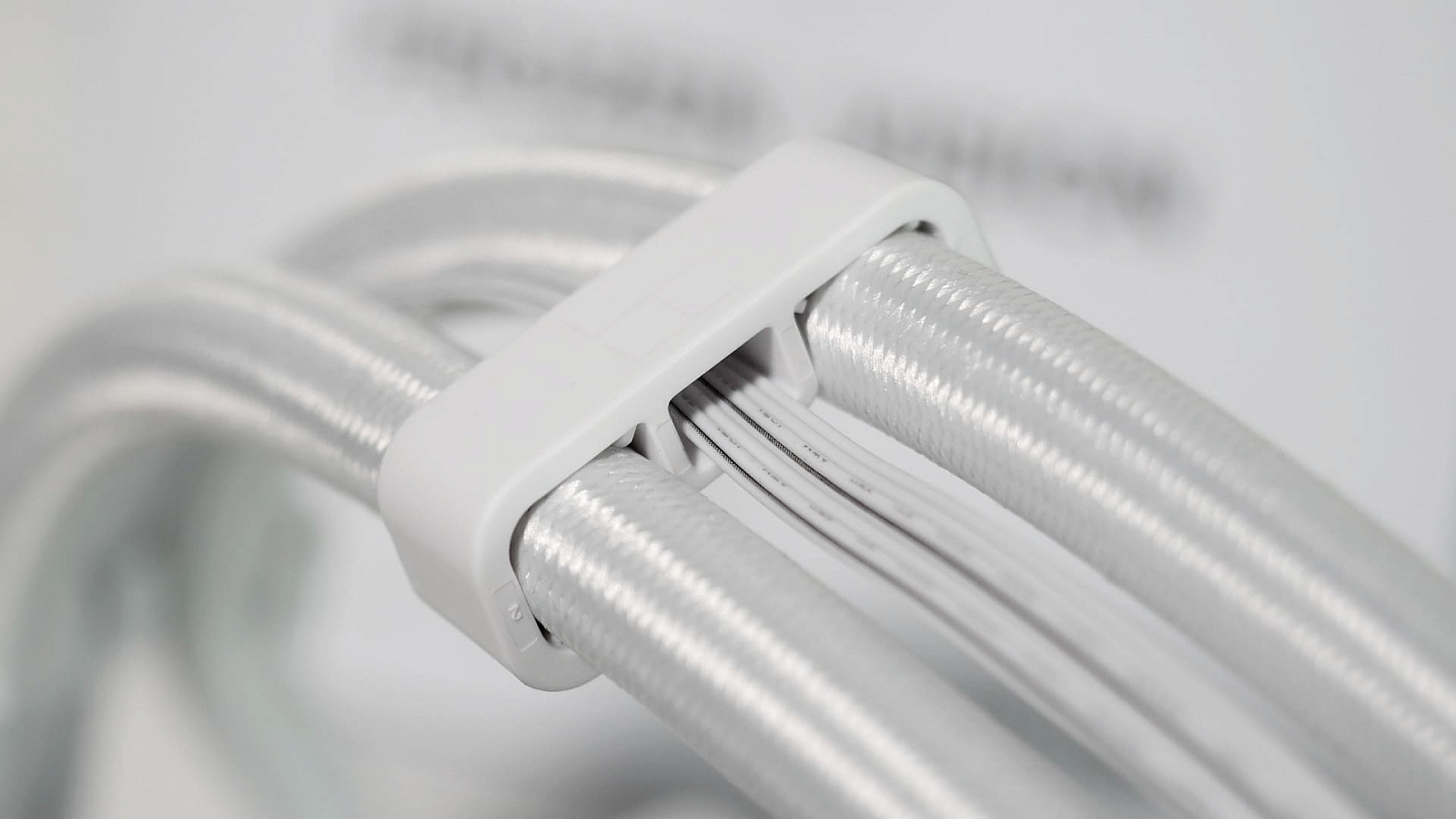

На Thermalright Frozen Vision 240 White для аккуратной укладки резиновых трубок, по которым циркулирует жидкость, установлены три белые пластиковые клипсы-органайзера - в них посередине сделан кабель-канал для ленточного провода от вентиляторов. С одной стороны, неплохой способ протянуть провода вместе с трубками, с другой, без жёсткой фиксации он топорщится на изгибах и в большинстве случаев его будет проще завести и уложить в застенки корпуса, где он будет менее заметен.

Пример установки на сокет LGA 1700

Так как тестирование Thermalright Frozen Vision 240 White осуществлялось в паре с процессором Intel Core i5-13600KF, пример установки рассмотрен на примере подготовки креплений для сокета LGA 1700. Для этого из аксессуаров, прилагаемых в комплекте с СЖО понадобились следующие: металлический бэкплейт с четырьмя предустановленными винтовыми направляющими, четыре голубых пластиковых подставки, две металлические направляющие для сокетов Intel и четыре металлические гайки с накатанной головкой.

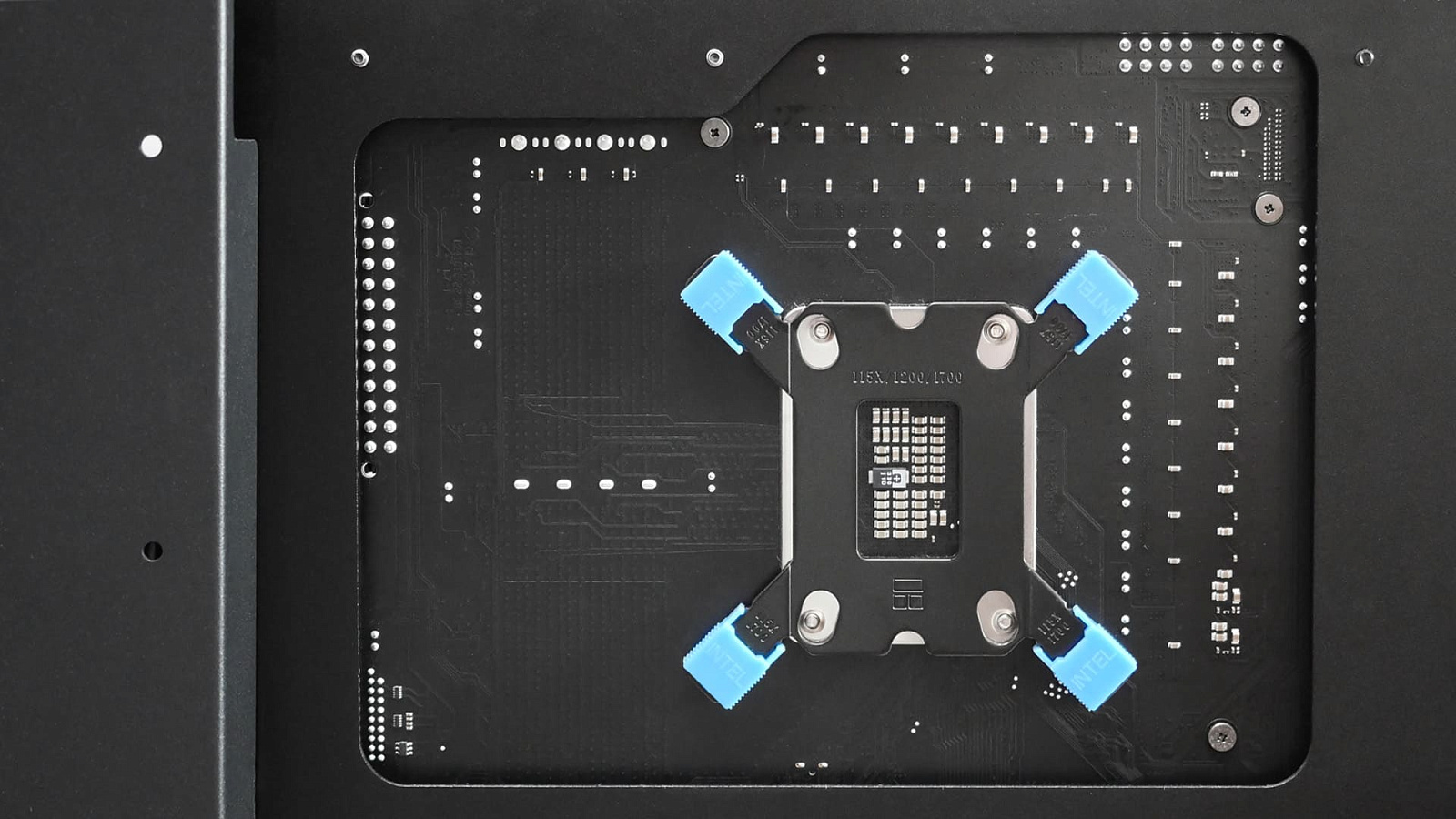

Бэкплейт универсален и подходит для различных сокетов процессоров Intel из заявленного списка совместимости. Для подгонки винтовых направляющих под LGA 1700 нужно голубые клипсы на нём сдвинуть в нужную позицию. С внутренней стороны на бэкплейте применены две полоски двустороннего скотча, поэтому он не выскользнет случайно во время сборки и не поцарапает случайно материнскую плату.

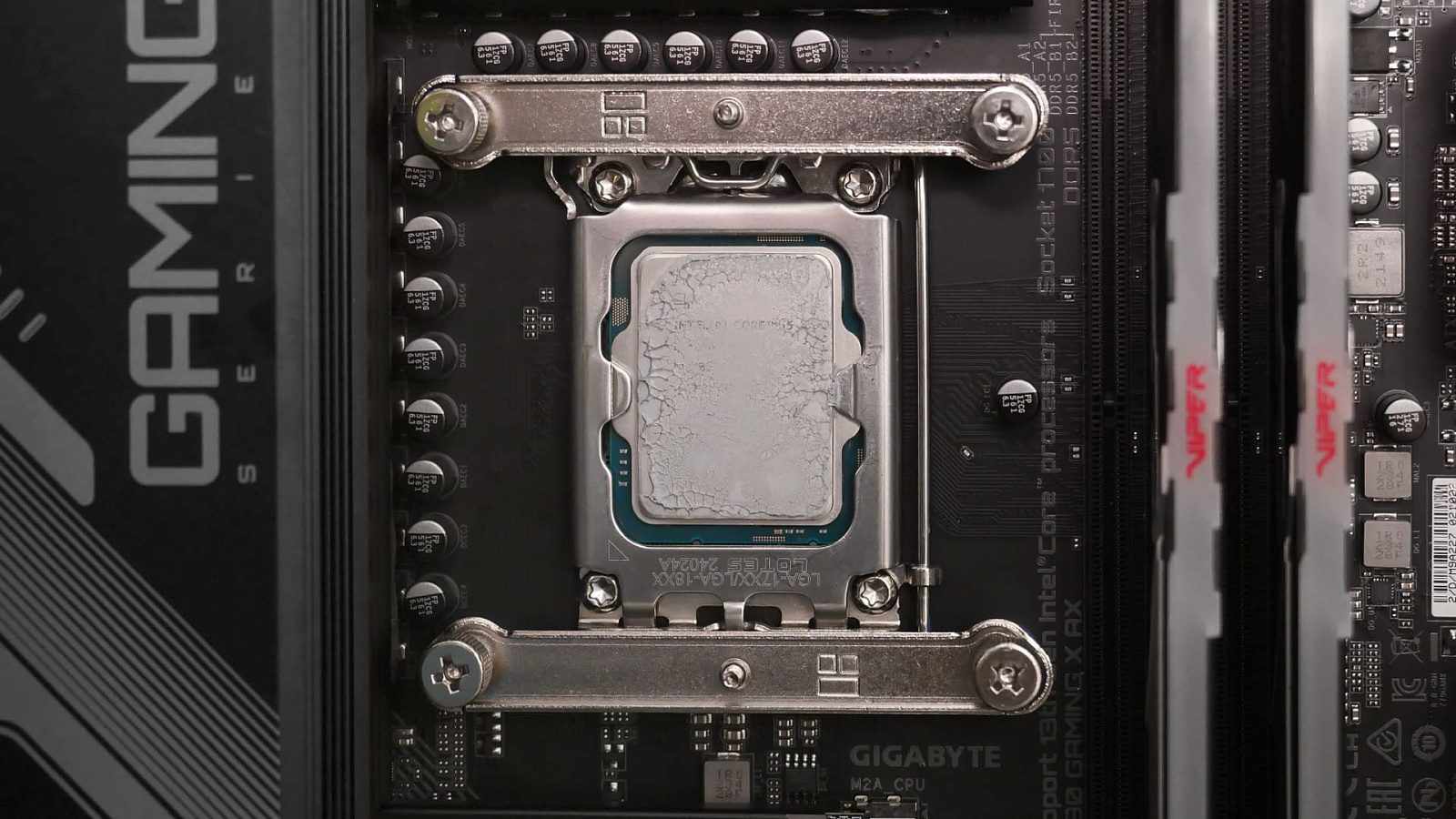

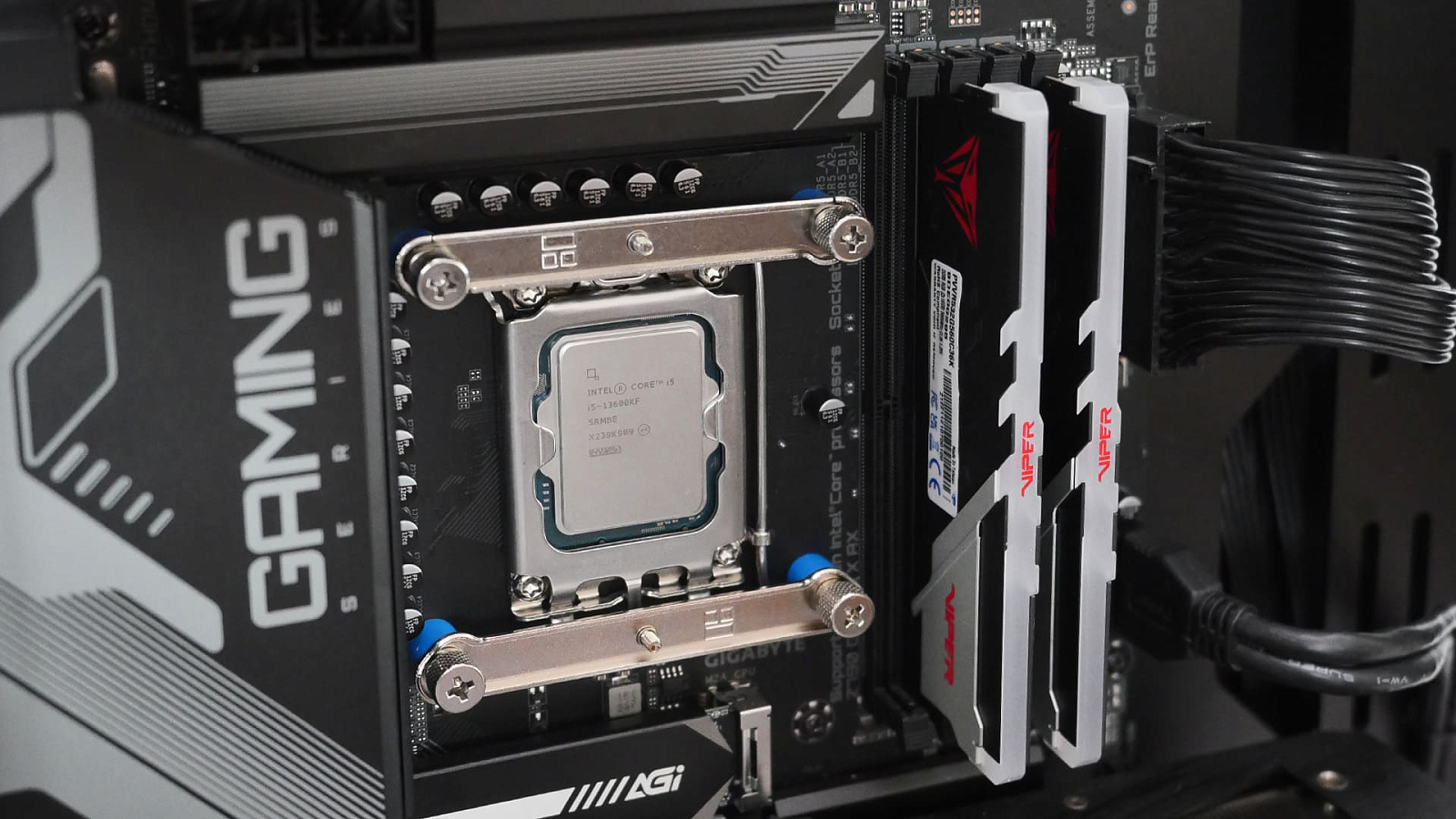

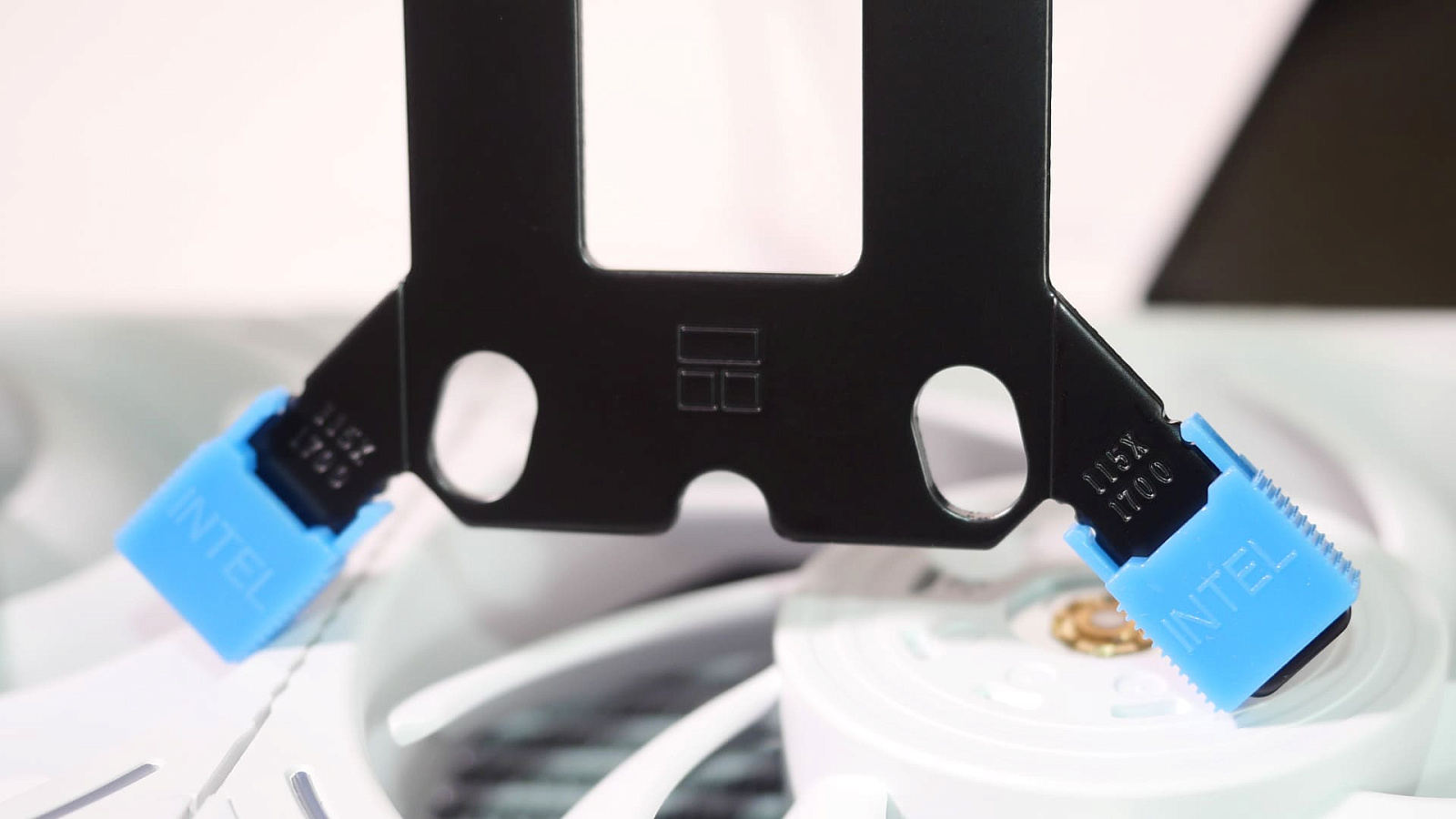

С лицевой стороны на направляющие бэкплейта надеваются голубые цилиндрические подставки, а поверх них - металлические пластины выступами в сторону сокета и фиксируются на месте четырьмя гайками с накатанной головкой. На этом этапе можно обойтись без отвёртки.

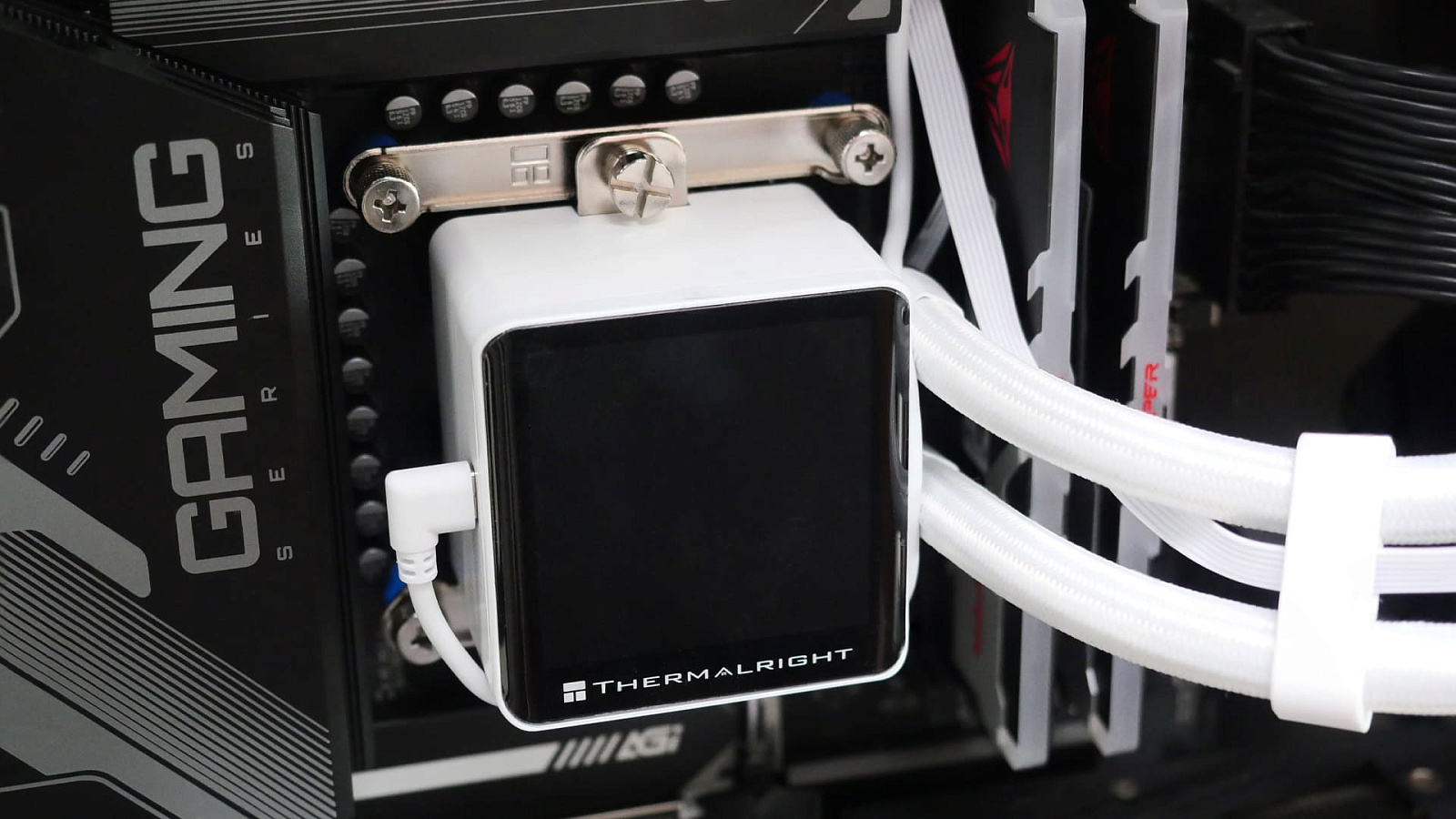

На собранные крепления прикручивается водоблок с помощью двух подпружиненных винтов на направляющих в его основании. На этом этапе желательно равномерно затянуть винты, чтобы избежать перекоса. Также важно не забыть про термопасту и удаление защитной плёнки с медной пластины.

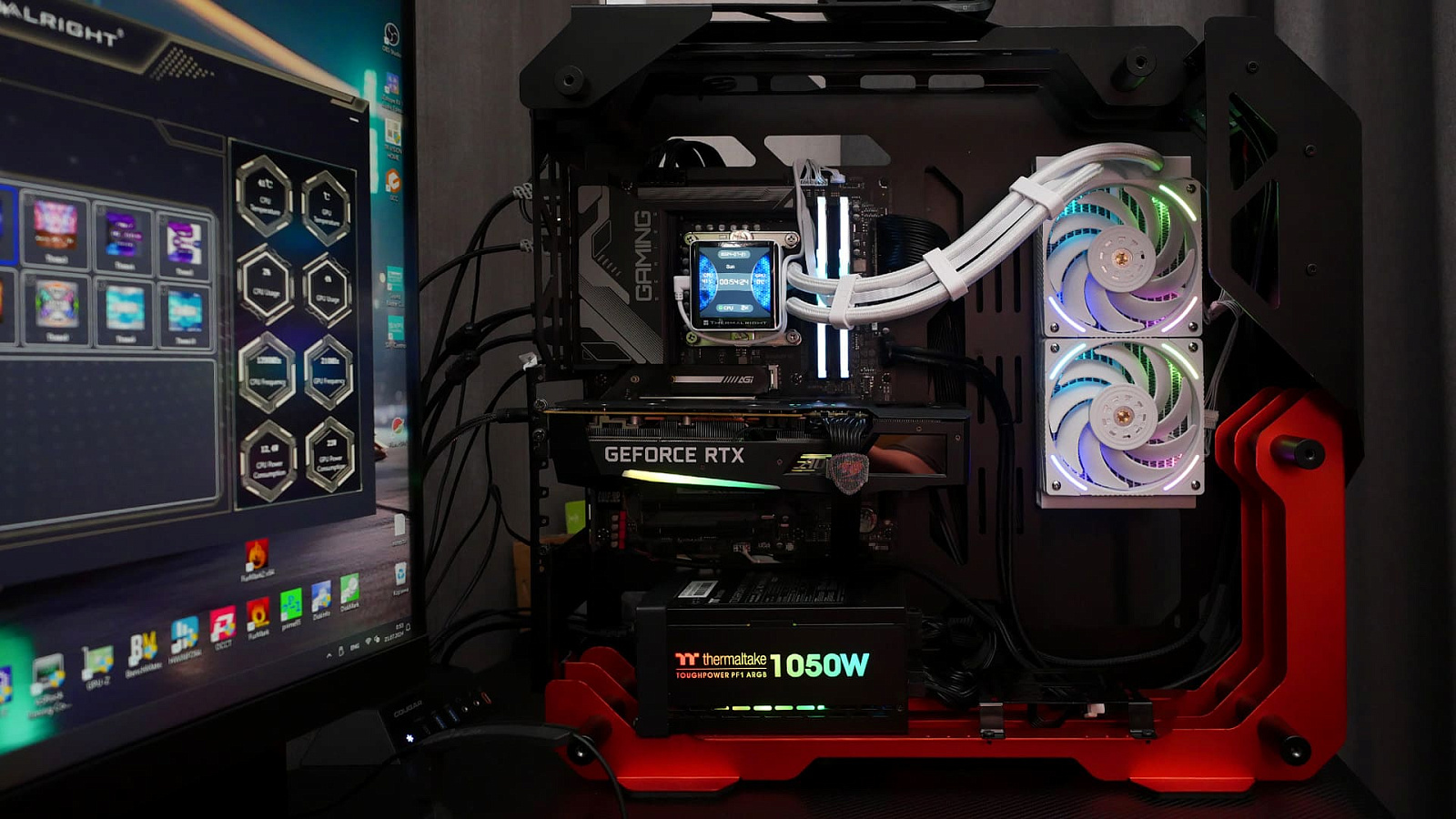

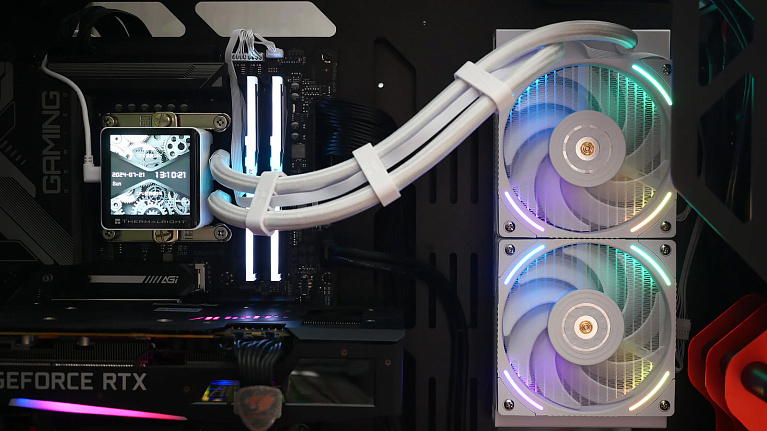

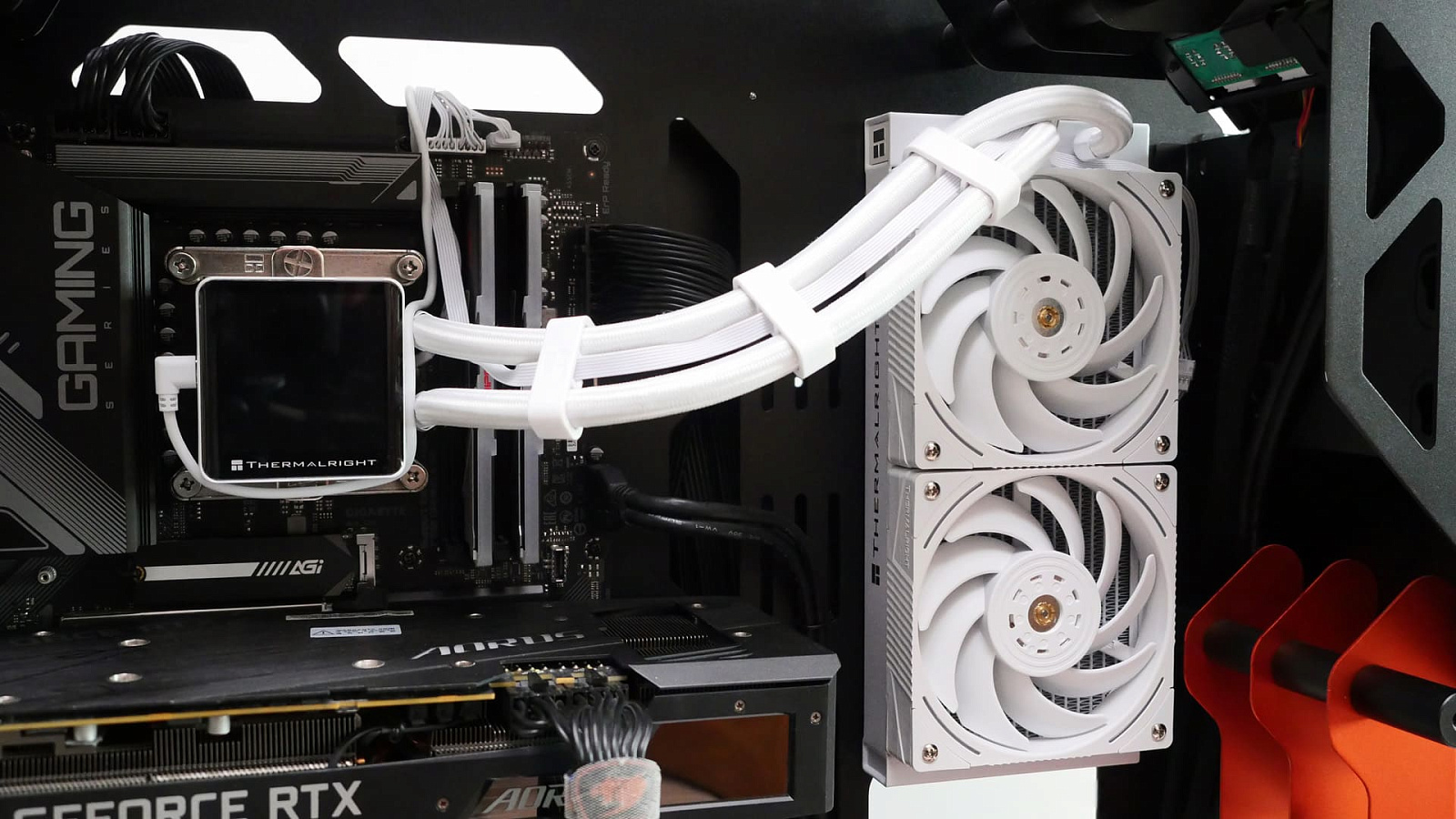

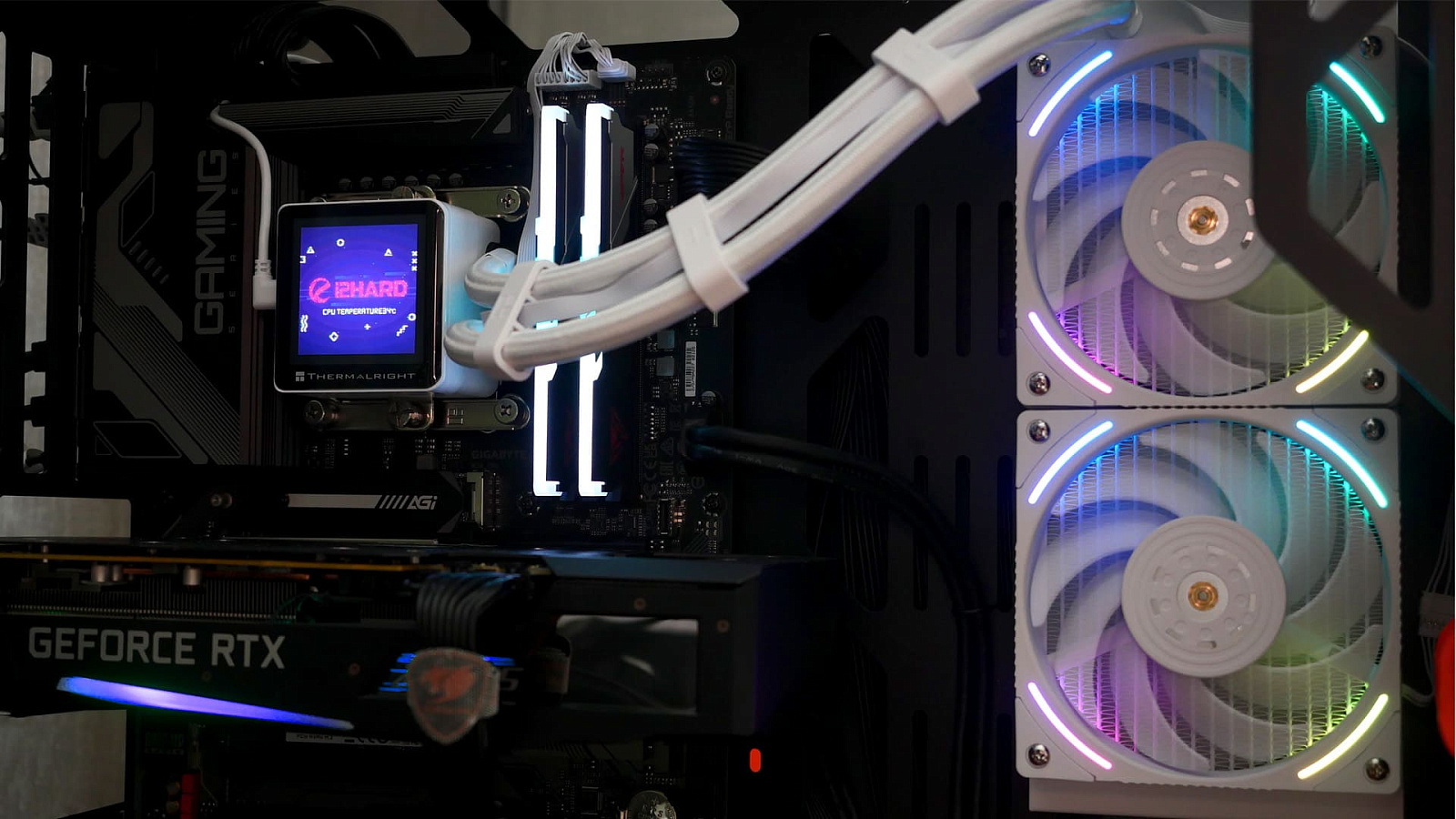

Радиатор системы охлаждения имеет точно подготовленные резьбовые отверстия для крепления в корпусе. В его установке нет особенностей. На стенде с корпусом Cougar Blazer возможен подвес радиаторе как горизонтально под верхней панелью, так и вертикально правее материнской платы.

Длины шлангов будет достаточно для большинства корпусов в сегменте "средняя башня" (middle-tower), включая достаточно крупные экземпляры.

Подсветка

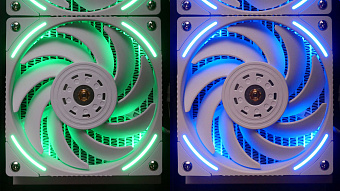

Модули подсветки в Thermalright Frozen Vision 240 White можно разделить на две независимые зоны: первая — дисплейный модуль на водоблоке, вторая — посекторная ARGB-подсветка вентиляторов. Чтобы дисплей заработал необходимо подключить комплектный кабель одним концом к USB-С разъёму на водоблоке сбоку, вторым концом в девятиконтактный USB-разъём внутреннего типа на материнской плате.

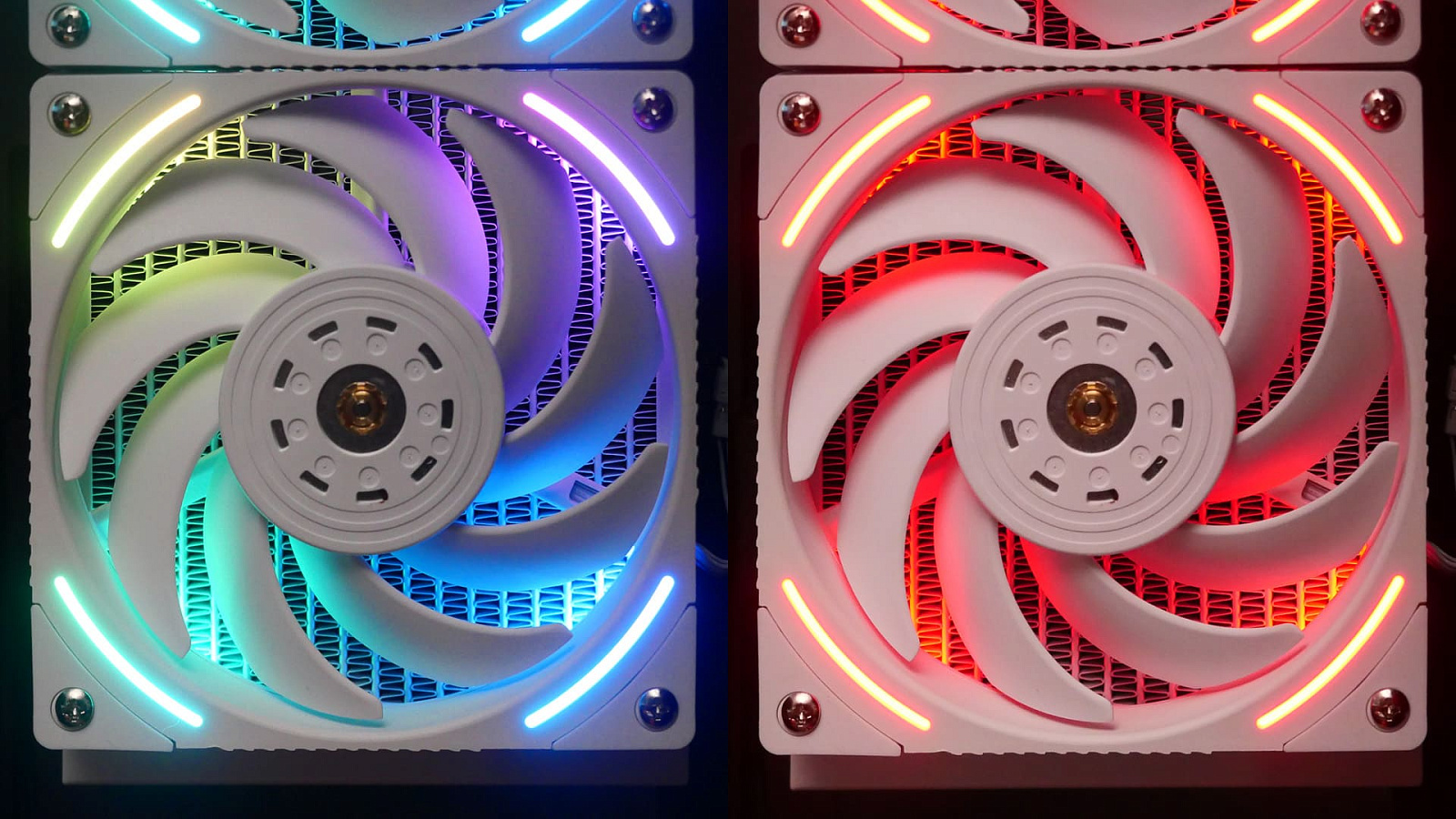

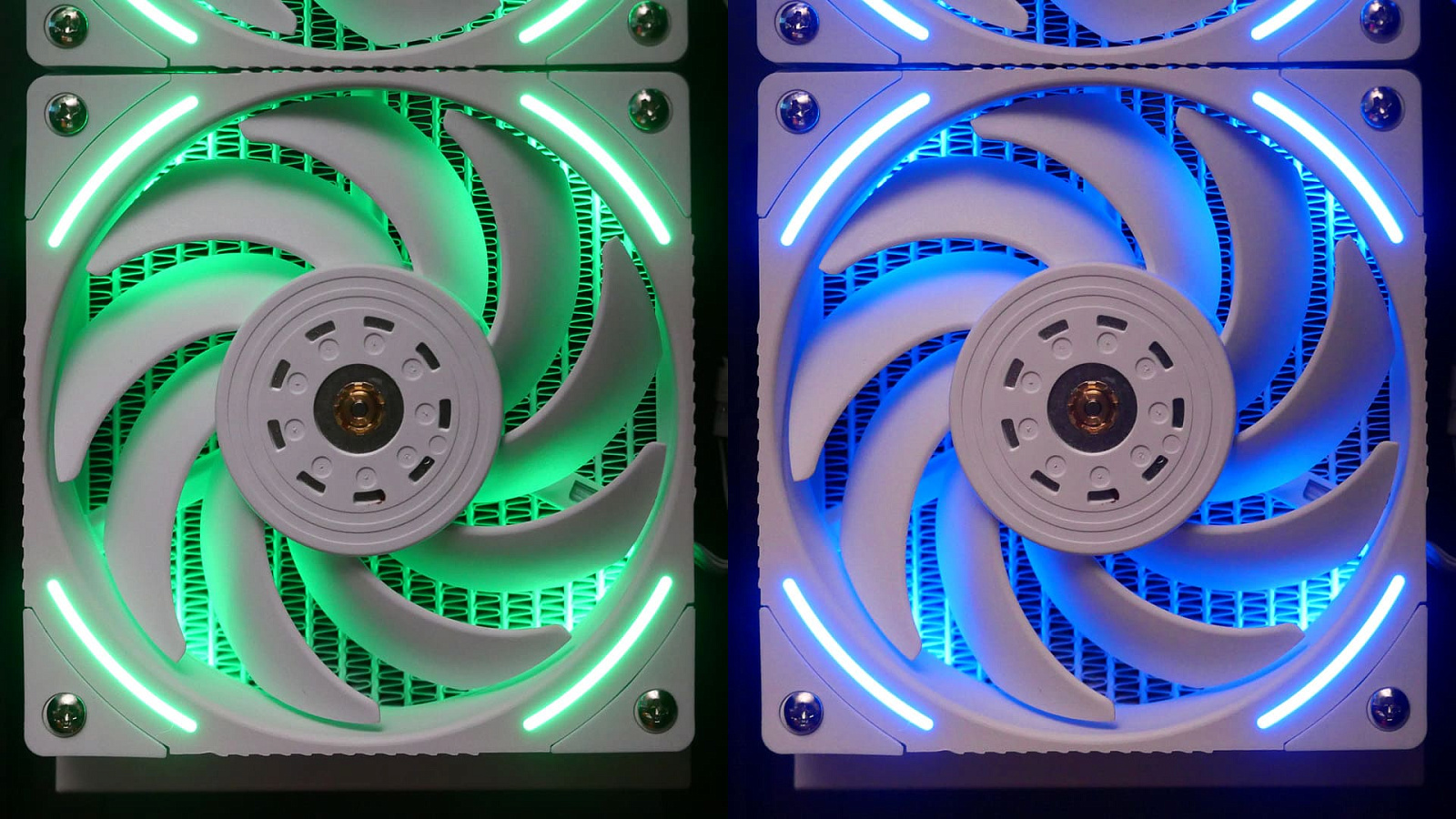

На каждом из вентиляторов сделаны четыре радиальных щелевых рассеивателя на каркасах, которые не только светятся сами, но и создают заполняющую подсветки под непрозрачными лопастями крыльчатки.

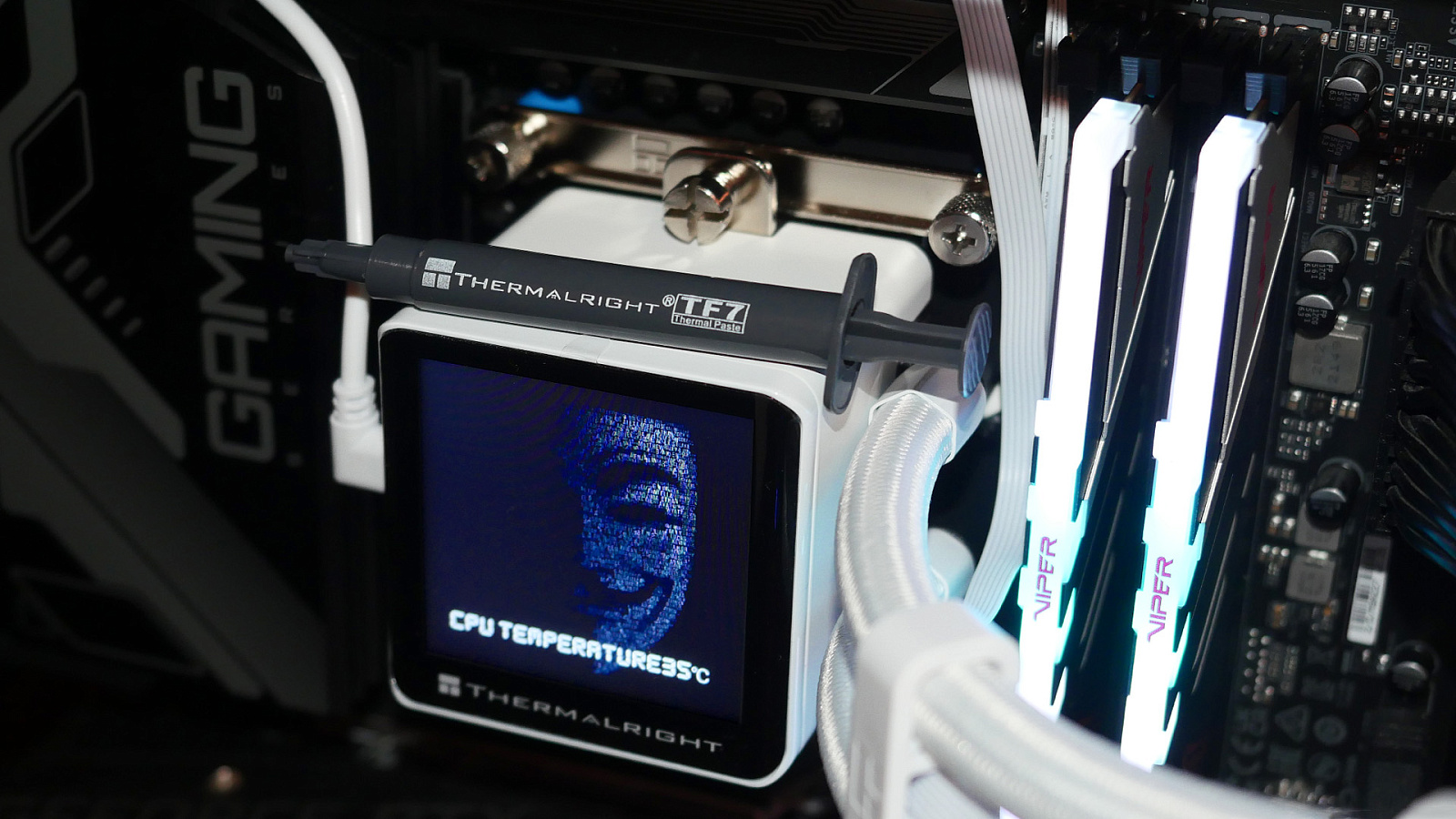

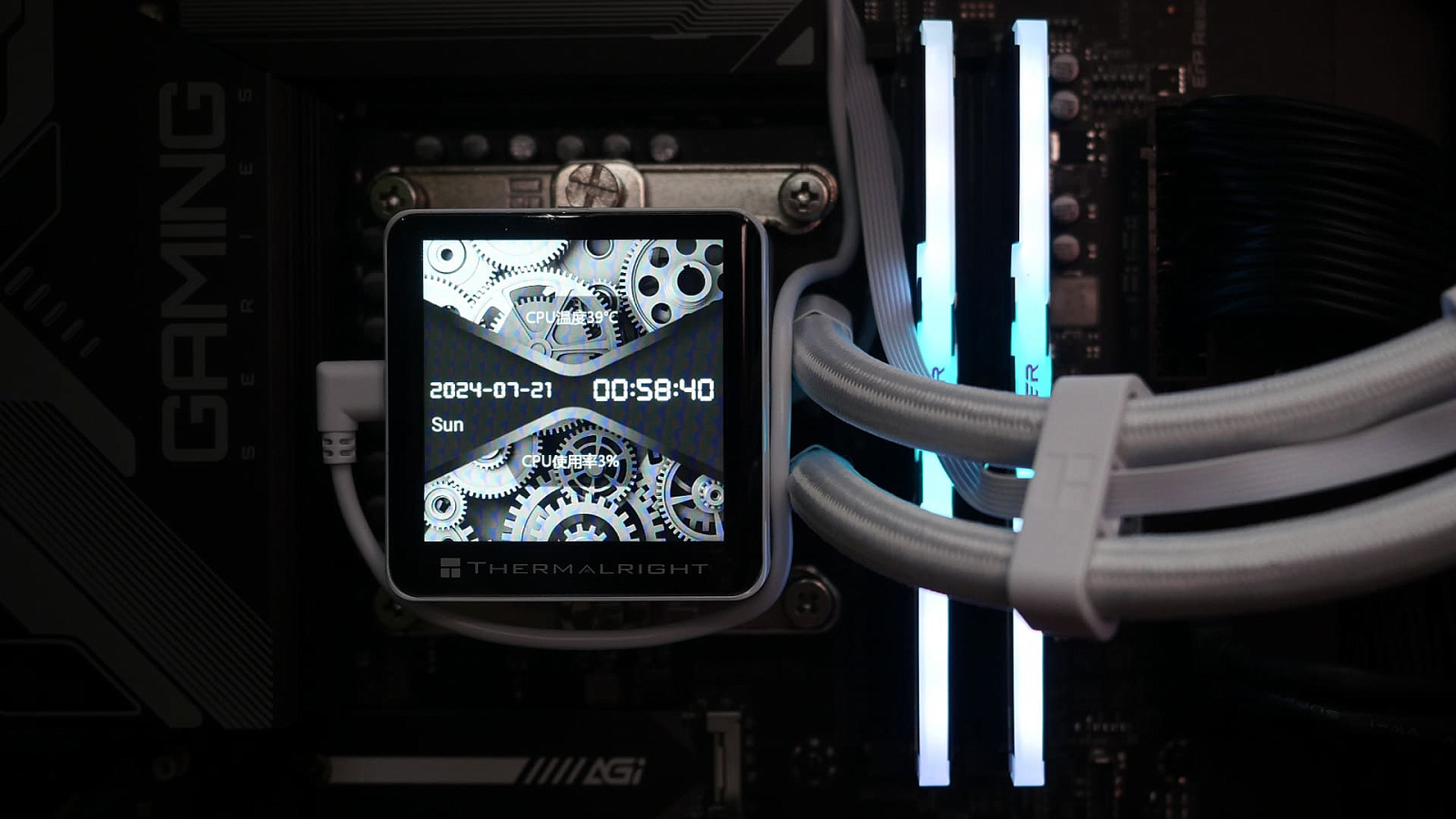

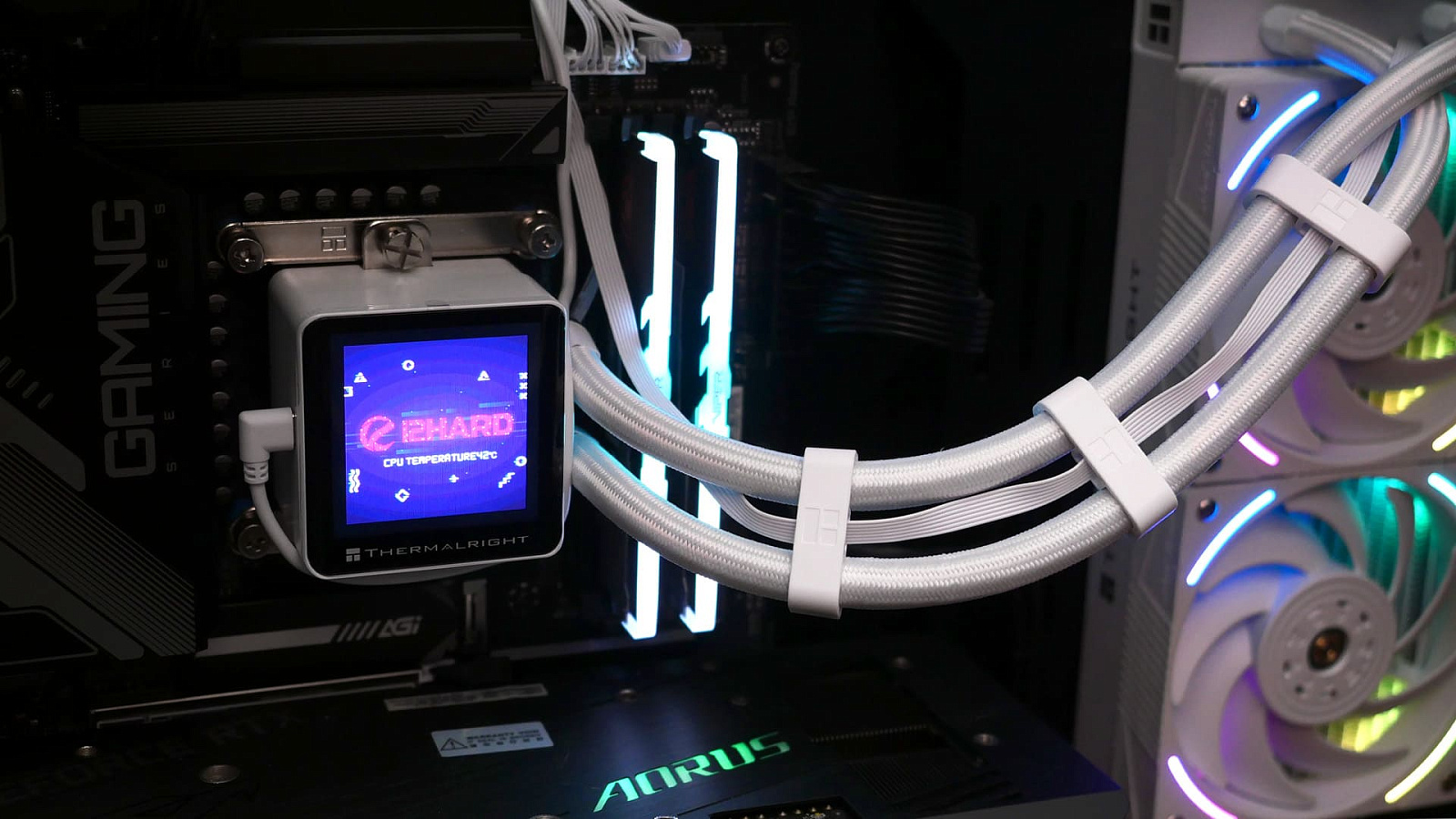

Видимая область дисплея — 52 х 52 мм, а разрешение - 480 х 480 точек. Цветопередача естественная. Изображение смотрится целостно и насыщенно, визуально не распадаясь на пиксели. Видео воспроизводится плавно без пропуска кадров. Энергонезависимой памяти для собственных тем оформления в устройстве похоже нет. До запуска операционной системы и софта на дисплее отображается только анимированный логотип производителя. Если после выбора темы в программе TR-VISION HOME выйти из неё, принудительно выгрузив из оперативной памяти ПК, то изображение на дисплее исчезнет.

Софт

Для управления дисплейным модулем на ПК применяется программу "TR-VISION HOME water-cooling LED screen control software", совместимая только с ОС Microsoft Windows от "семерки" и новее. Она доступна для бесплатной загрузки на сайте производителя в разделе Support->Download. Для русскоязычных пользователей необходимо скачать английскую версию и после установки в настройках выбрать русский язык (Settings/About — Language Version). Однако качество русификации хромает, а примененный шрифт ужасен с точки зрения дизайна, из-за чего вероятнее всего многие предпочтут остаться на английском варианте интерфейса.

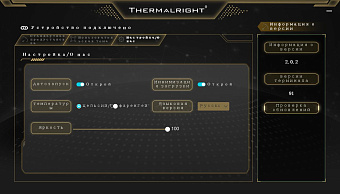

На момент подготовки обзора актуальная версия программы — TR-VISION HOME V2.0.2. В примечании к ней написано, что при первом запуске необходимо обновить прошивку устройства с помощью автоматической процедуры (Setings/About — Check Update) и проверить, что её версия не ниже 118. Сам процесс обновления происходит быстро. На протестированном экземпляре СЖО процедура прошла успешно.

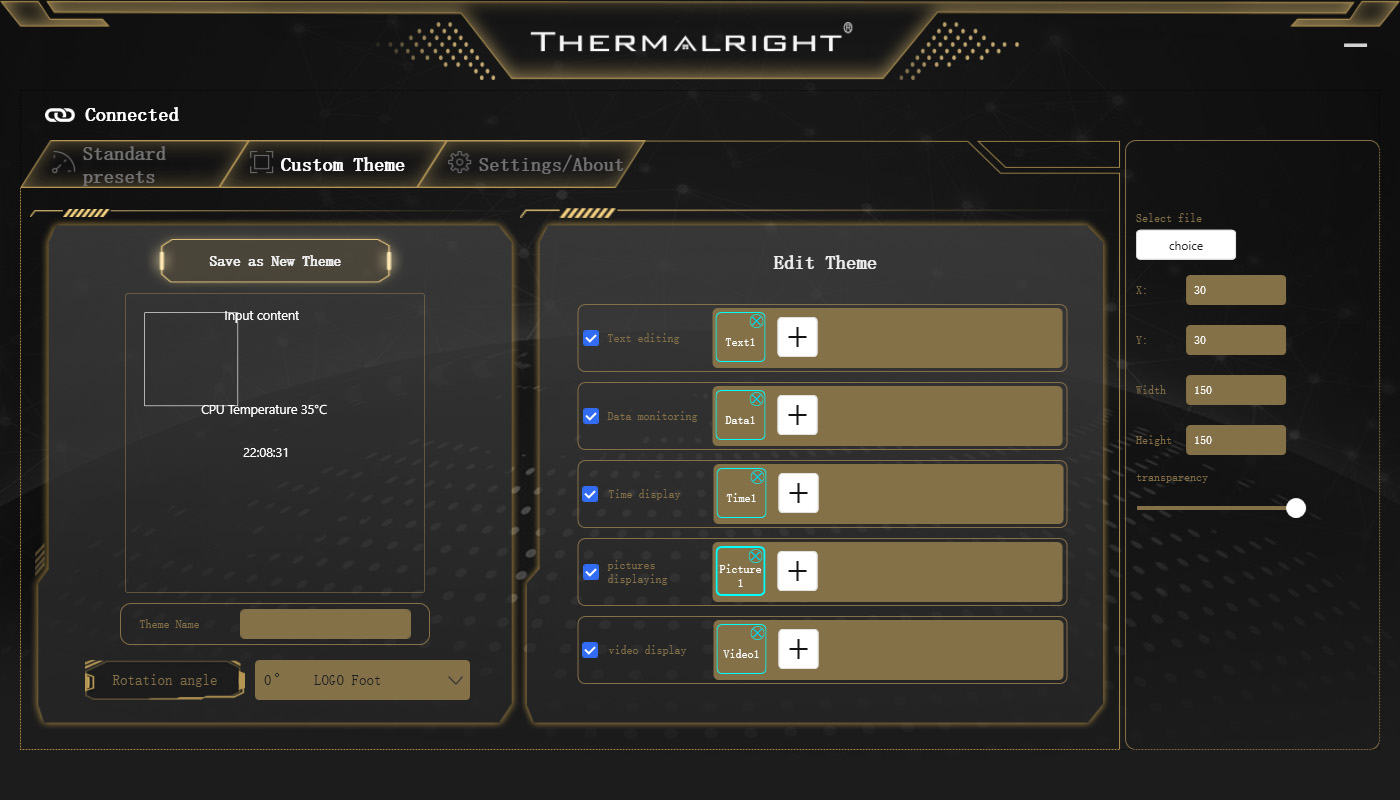

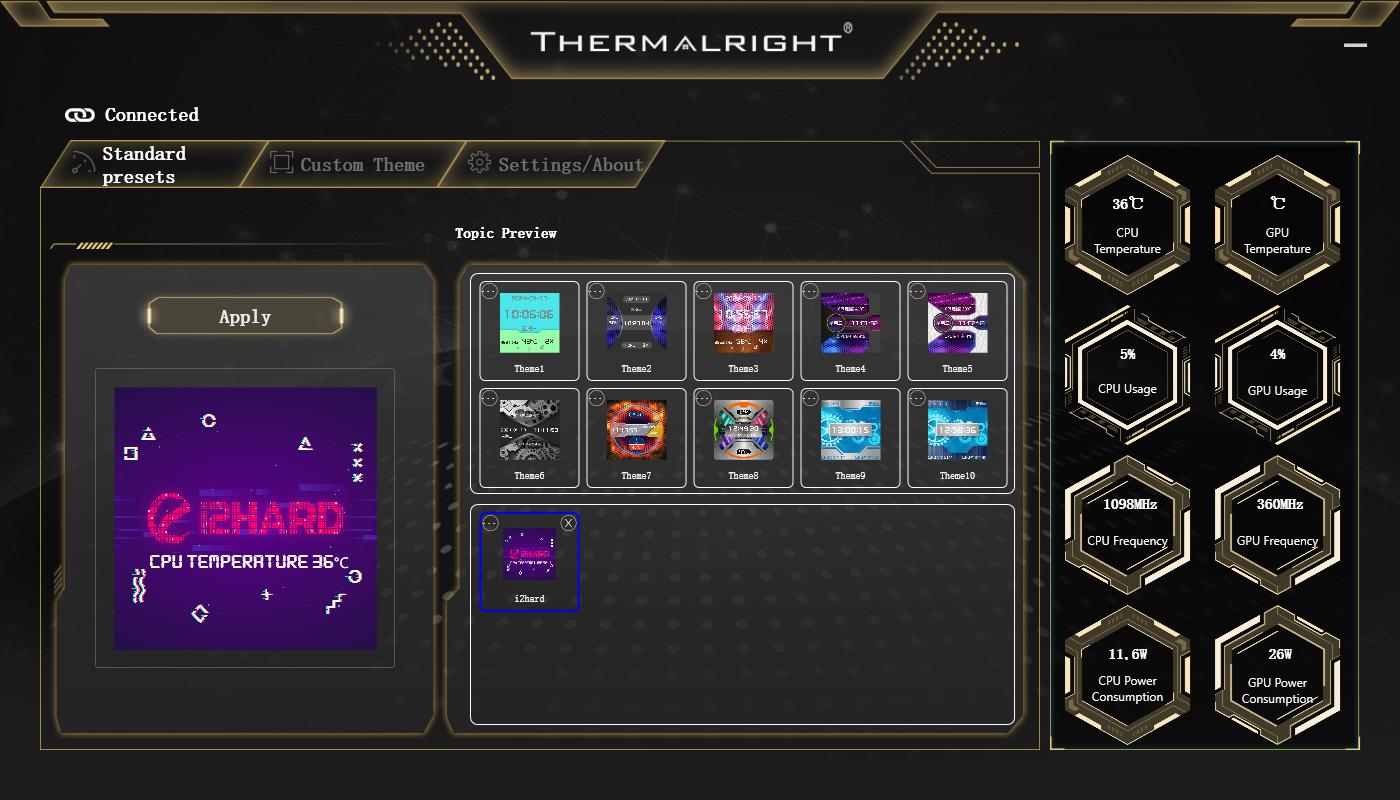

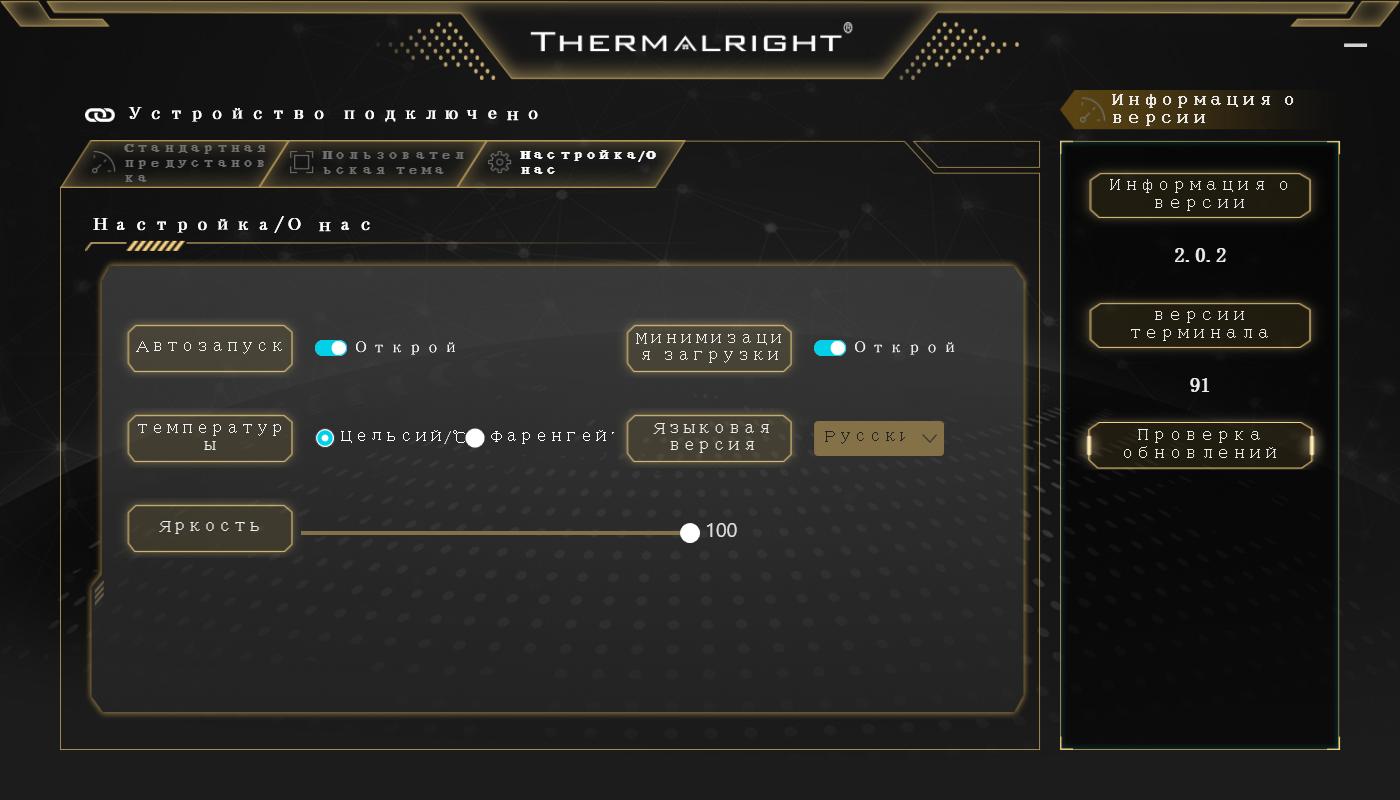

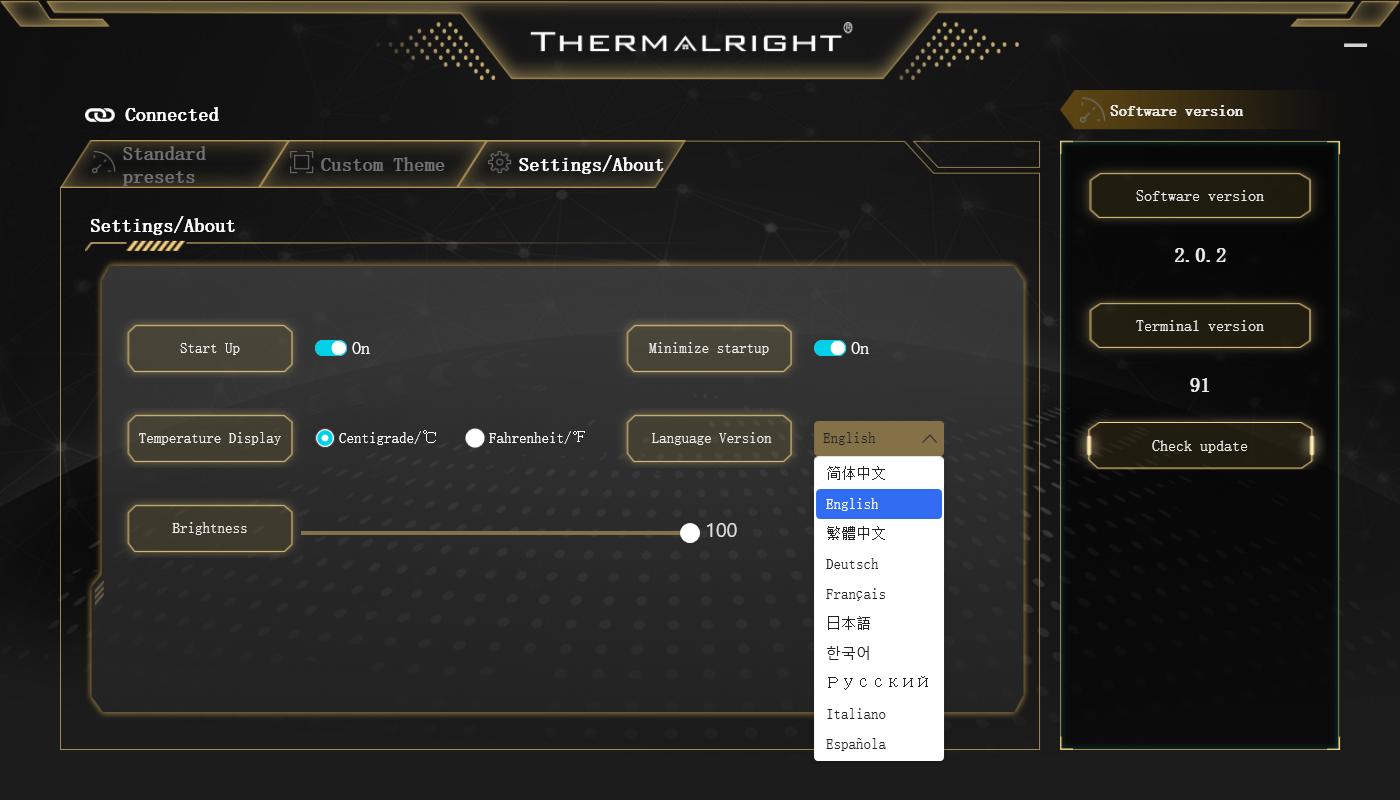

Интерфейс программы TR-VISION HOME фактически разделён на три раздела: Standard Presets (Стандартная предустановка) с заготовками оформления, Custom Theme (Пользовательская тема) для самостоятельного создания темы оформления и Settings/About (Настройка/О нас) с настройками программы и устройства.

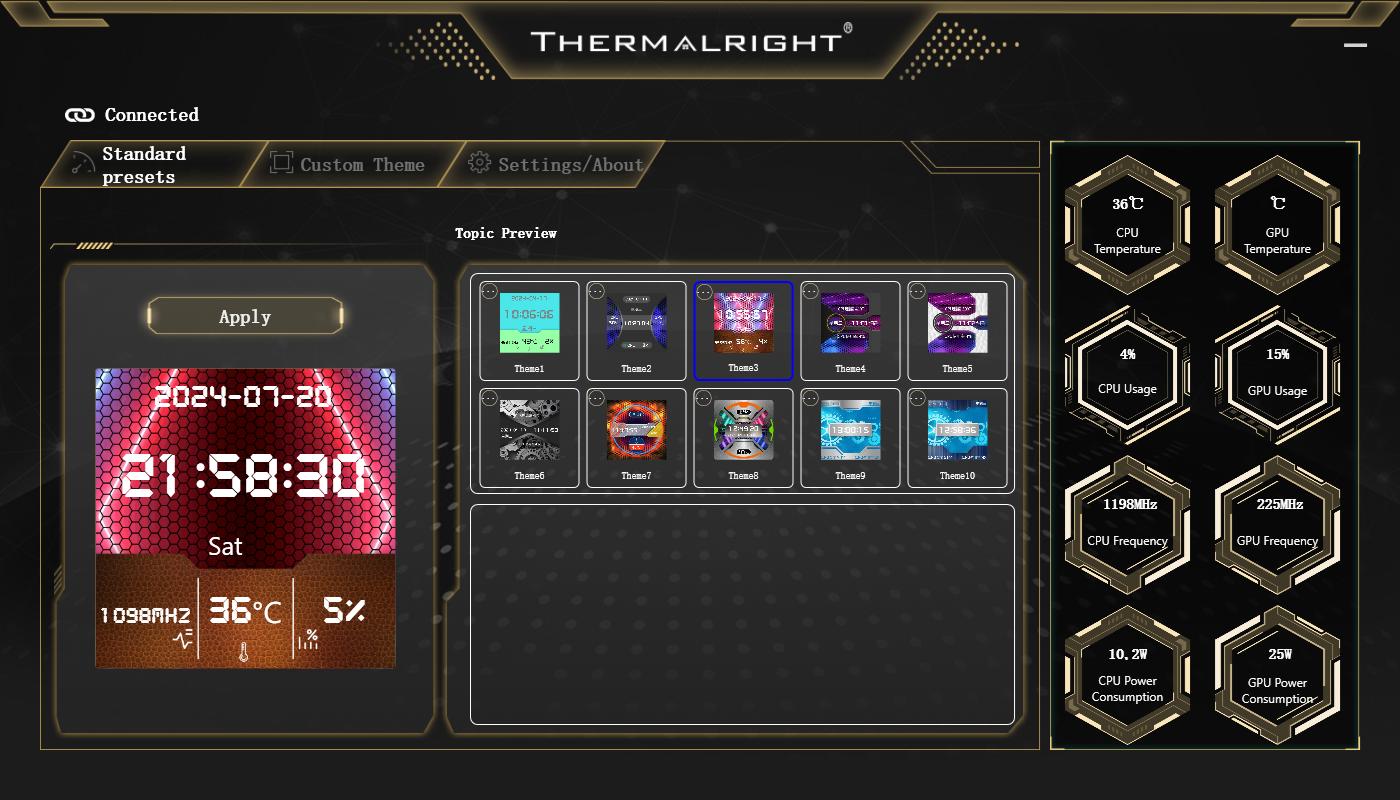

В разделе Standard Presets разработчиками подготовлены десять красочных тем оформления с анимацией. При желании их можно отредактировать или посмотреть как разработчики реализовали отдельные типы оформления, чтобы потом сделать собственную тему. Самостоятельно созданные темы также появляются на этой вкладке в нижней части окна, но их после сохранения можно отредактировать, а не создавать с нуля. Русские имена тем поддерживаются.

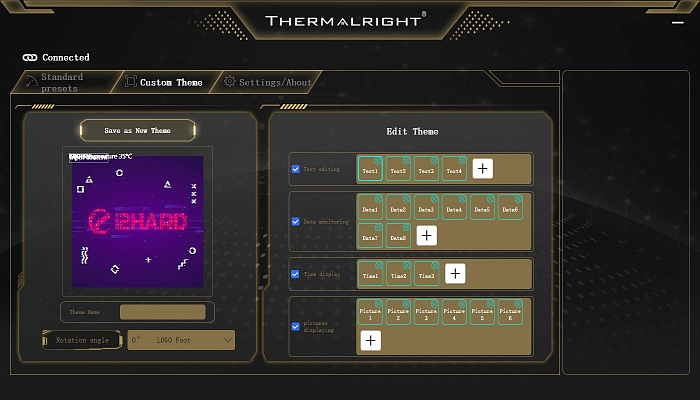

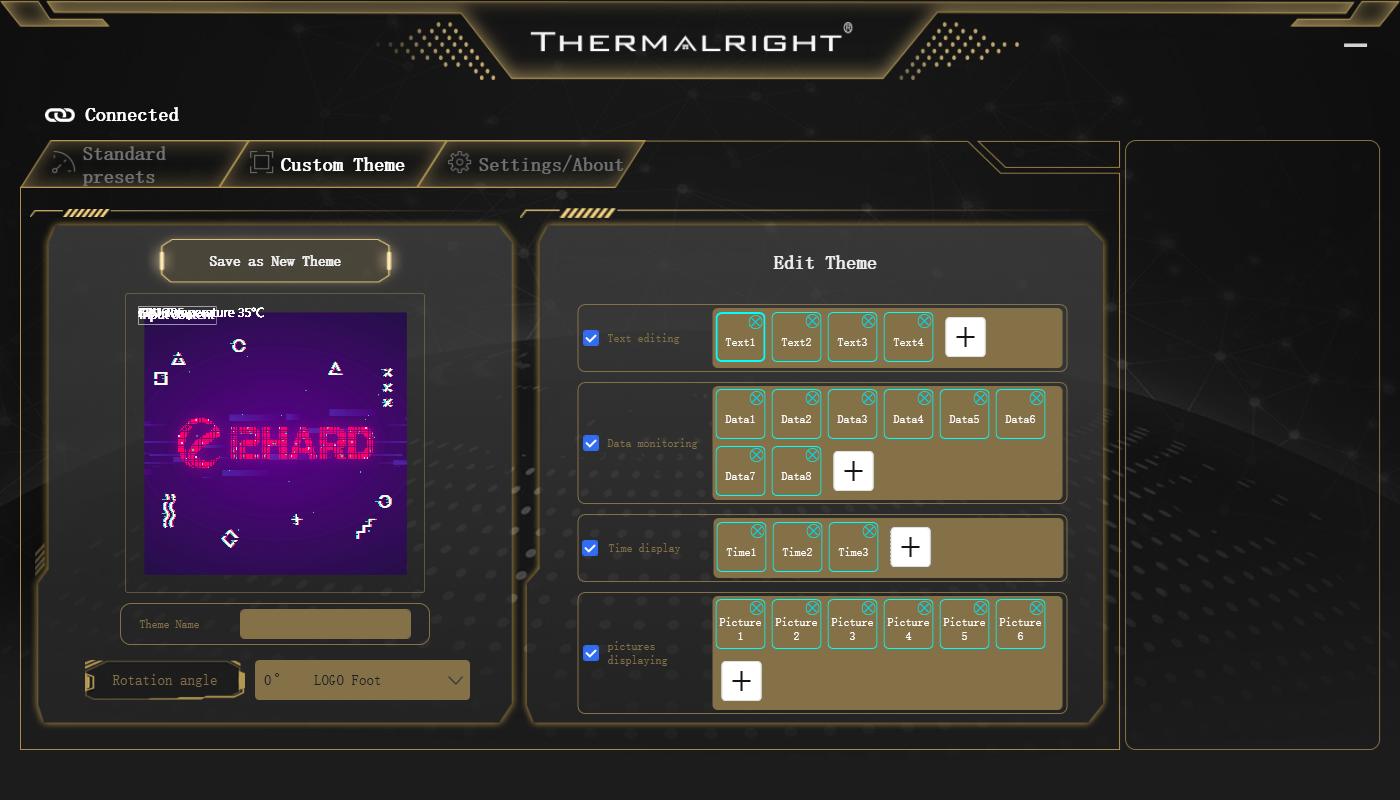

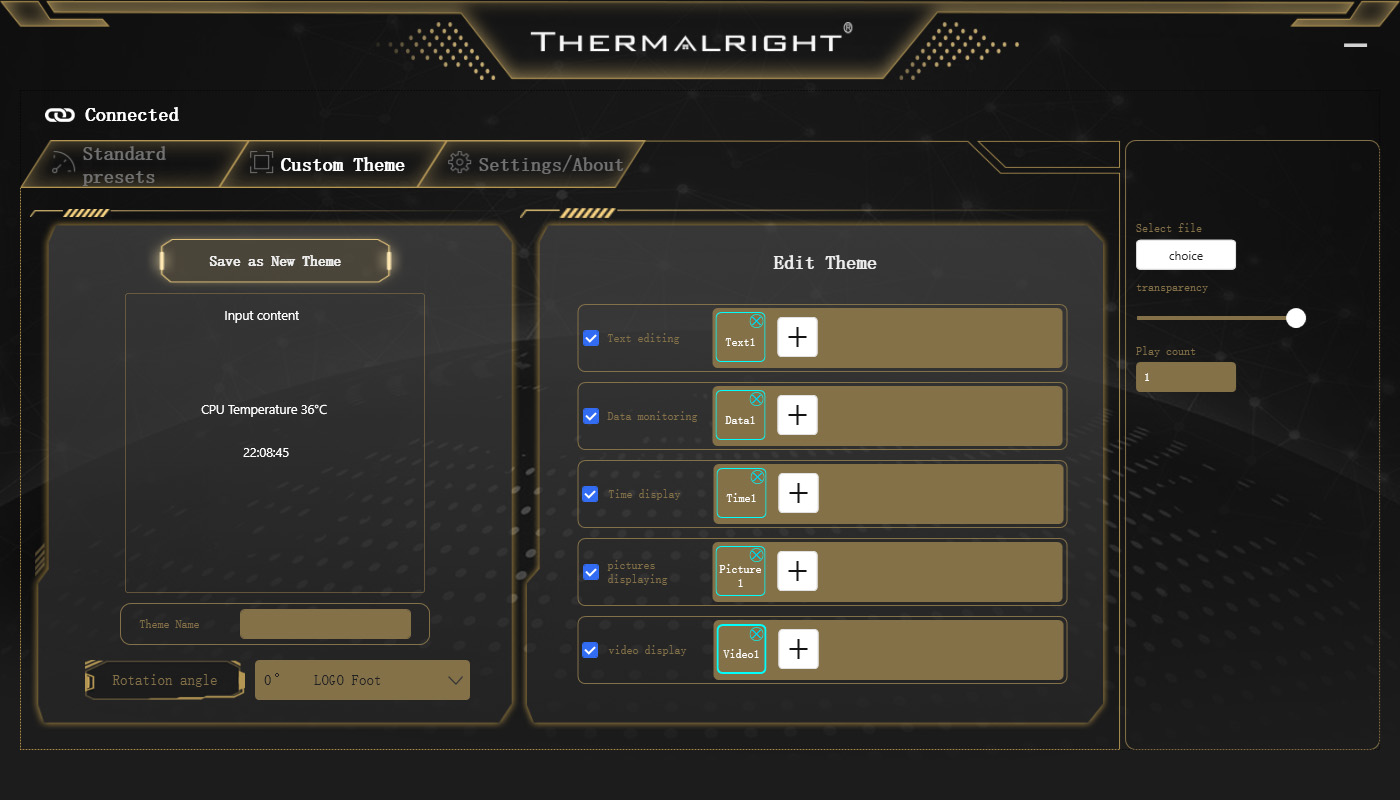

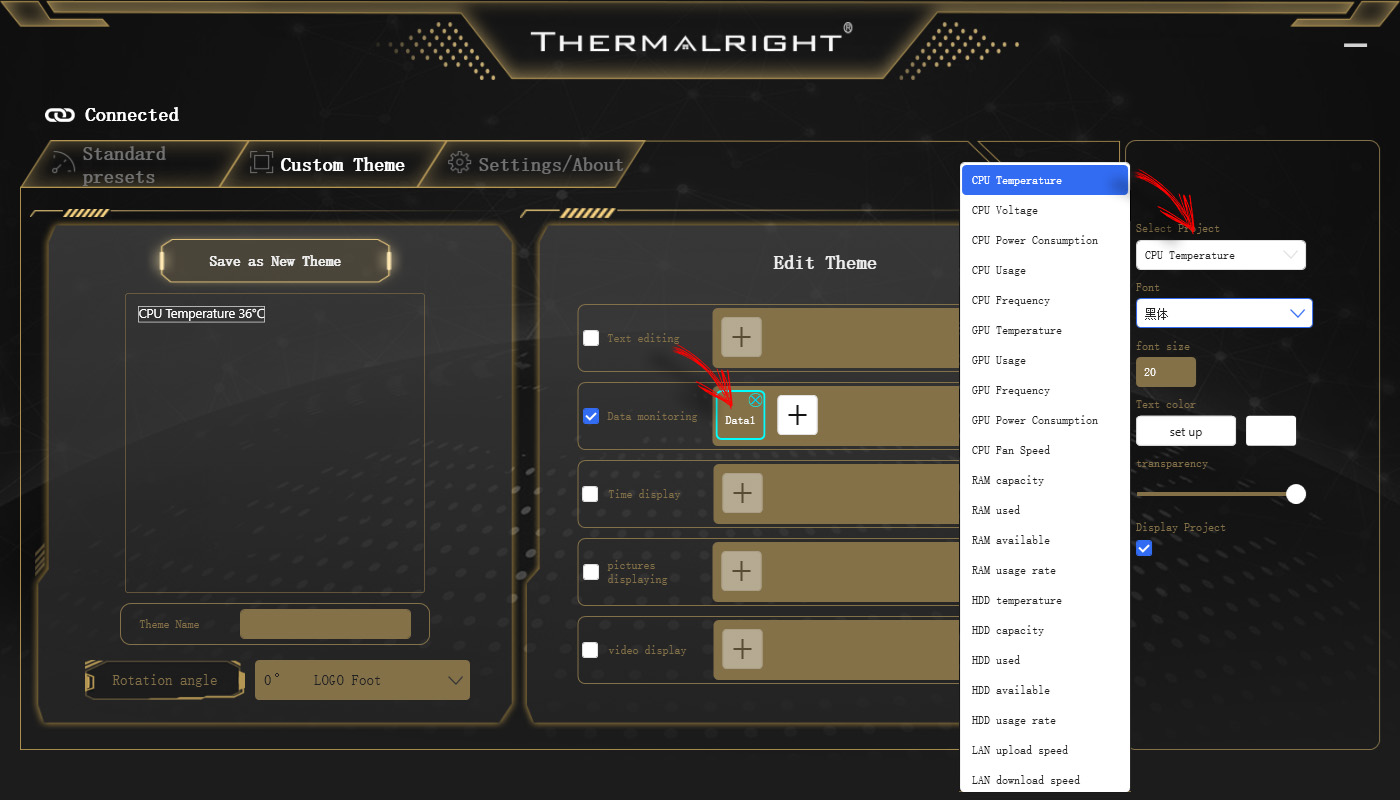

При самостоятельном создании темы оформления возможно разместить на дисплее до четырёх произвольных надписей, до 8 параметров мониторинга, до трёх индикаторов времени, до шести картинок и до четырёх видео.

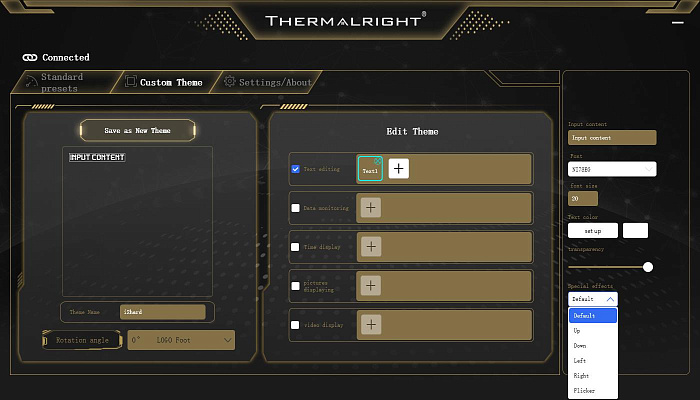

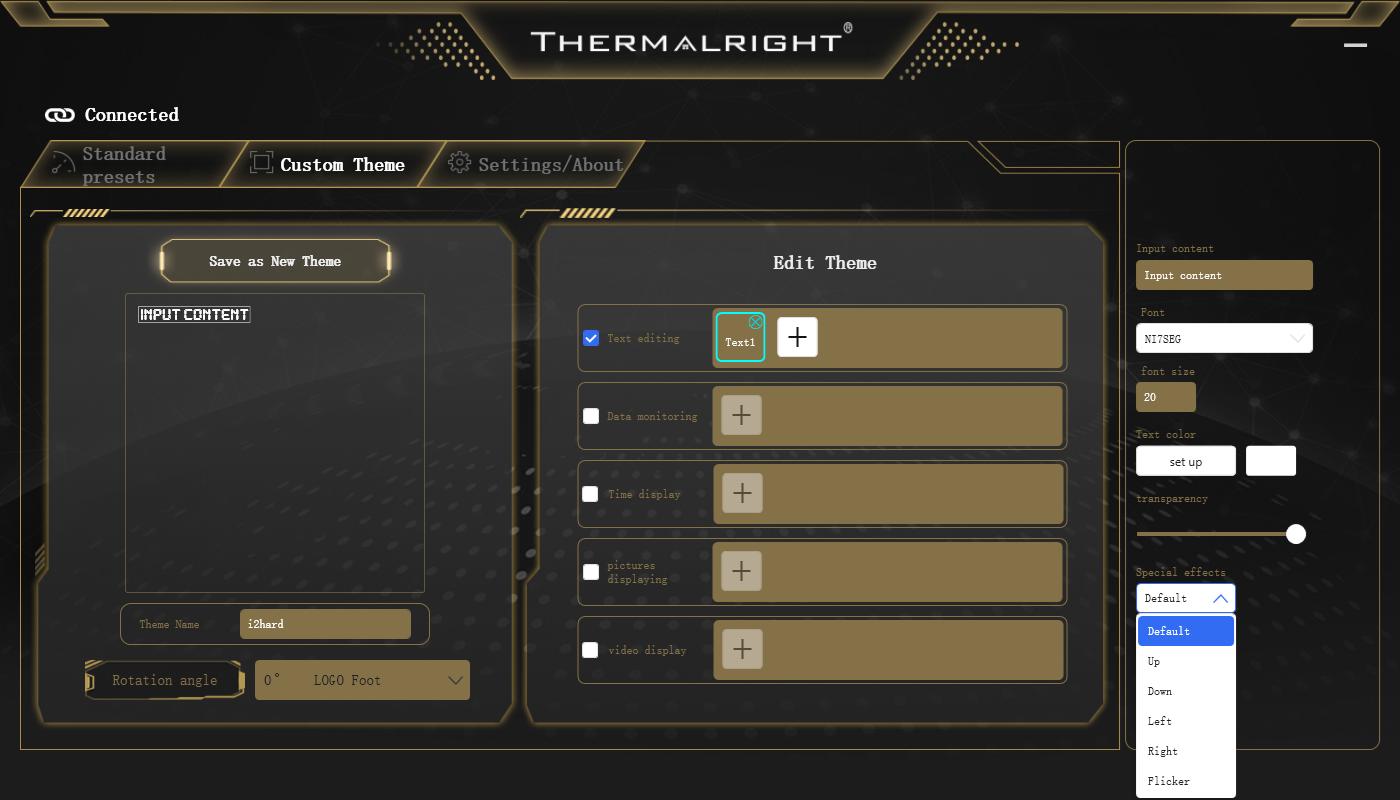

У текстовых надписей настраивается шрифт, размер, цвет, прозрачность и стиль отображения в режиме бегущей строки, если надпись не вмещается на экран. Перемещение текста на нужную позицию на дисплее осуществляется перетягиванием мышкой на превью.

Среди параметров мониторинга, которые можно вывести на дисплей, представлены критично важные показатели температур, потребления, скорости и процента использования основных комплектующих. Полный список приведен на скриншоте ниже. Здесь также можно выбрать шрифт, размер, цвет, прозрачность и на превью указать нужную позицию.

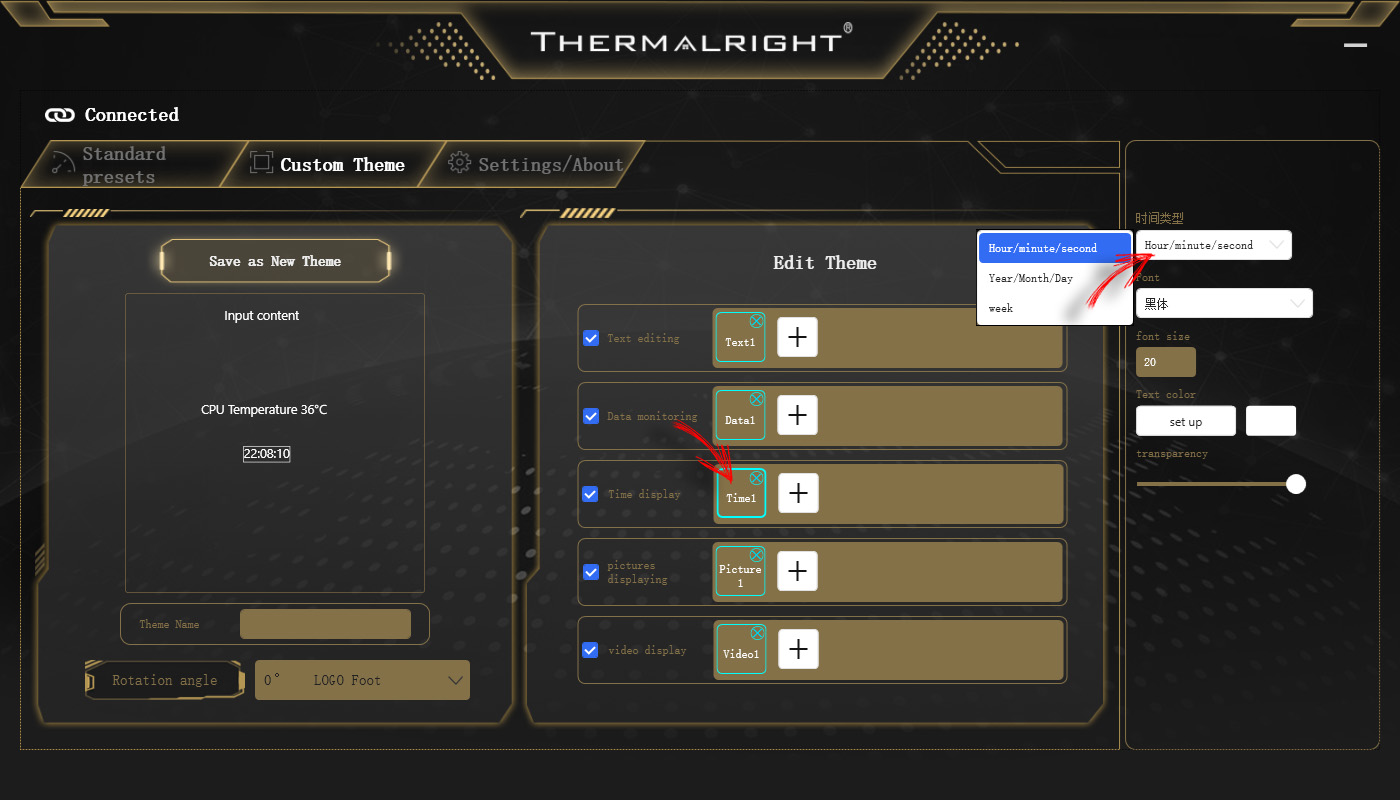

Отображение надписей со временем (часы/минуты/секунды), датой (год/месяц/дата) и днём недели разделено. Настройки текста те же.

Для статичных изображений можно задать смещение на дисплее и размеры только числовыми значениями в правой части окна. Наглядное перетягивание и масштабирование мышкой на превью работает некорректно и координаты смещения улетают в какие-то запредельные значения. Доступна настройка прозрачности, которая может пригодиться при размещении нескольких изображений с наложением друг на друга. Совместимые типы графических файлов: GIF, JPG, PNG.

Для анимированных изображений и видео доступны только настройки яркости и количества цикличных повторов. Количество циклов важно только при выборе последовательного отображения нескольких разных видео. Если выбран один видеофайл, то он будет по кругу бесконечно воспроизводиться даже при значении количества циклов "1". Совместимые типы видеофайлов: AVI, MP4 с разрешением не больше FULL HD (1920 x 1080 точек) и размером файла не более 100 МБ.

При сохранении темы можно выбрать вариант поворота изображения с шагом 90° на случай, если того потребует ориентация водоблока в конкретной конфигурации.

Программа в части настройки и коммуникации с дисплейным модулем работает в целом корректно, однако имеет один важный недостаток — требует привилегии администратора при каждом запуске. Как итог, после включения ПК в процессе загрузки операционной системы отображается стандартная анимация с логотипом Thermalright, а затем до тех пор, пока пользователь не авторизовался в операционной системе и не нажал согласие с запуском от имени администратора, на дисплее ничего не отображается. В случае большой задержки между включением ПК и входом в ОС или нажатии "Нет" при автоматическом запуске программы под администратором иногда тема автоматом не отображается до момента принудительного повторного выбора нужного типа оформления в программе. Надеемся, что со временем разработчики доработают софт и устранят "детские болячки".

Тестирование

Thermalright Frozen Vision 240 White протестирована на самосборном стенде с конфигурацией, приведённой в таблице ниже. Температура компонентов контролировалась по встроенным датчикам с помощью утилиты HWiNFO64 версии 8.04. Для стресс-тестирования применялись утилиты: AIDA64 7.30.6900 (System Stability Test, CPU+FPU), Furmark 1.38.1.0 (CPU Burner 0.1.0, 20 потоков), OCCT 13.1.1 (Linpack 2019, 16384 МБ), Prime95 30.5 build 1 (Small FFT's, 14 потоков). Дополнительно наблюдалась средняя температура процессора (Enhanced: CPU Package) за 30 минут игры в разрешении 2560x1440 точек в: FarCry New Dawn (UPlay) при максимальных настройках графики и PUBG: Battlegrounds (STEAM), также в 2К, но с настройками графики "Ультра". Уровень шума измерен с расстояния 1 метр прибором Актаком АТЕ-9015 в помещении без специальной подготовки и с фоном менее 30 дБА. Скорость воздушного потока вентиляторов измерена переносным цифровым анемометром BTMeter BT-100.

Тип комплектующих Модель
Материнская плата

Gigabyte Z790 Gaming X AX (Rev. 1.0, BIOS: F10)

Процессор

Intel i5-13600KF

Система охлаждения процессора

Thermalright Frozen Vision 240 White

Термоинтерфейс

Thermalright TF7 (из комплекта СЖО)

Оперативная память 32 ГБ (2x16 ГБ) Patriot Viper Venom RGB DDR5-5600 (PVVR532G560C36K)

Системный накопитель

AGI AI818 1 ТБ (M.2, NVMe, PCIe 4.0 x4)

Накопитель для хранения данных

Kingston SNVS2000GB 2 ТБ (M.2, NVMe, PCIe 3.0 x4)

Видеоадаптер Gigabyte AORUS RTX 3070 Master 8G (rev. 1.1)
Корпус Cougar Blazer
Блок питания Thermaltake ToughPower PF1 ARGB 1050W (1050 Вт)
Операционная система

Microsoft Windows 11 Pro, версия 22H2 со всеми обновлениями на 06.07.2024

Температура в помещении

~26°C

Термоинтерфейс

В комплектацию Thermalright Frozen Vision 240 White входит шприц с винтовым наконечником, внутри которого располагается пластичный термоинтерфейс Thermalright TF7 с заявленной теплопроводностью 12,8 Вт/мК. Это значение приблизительно в два раза лучше, чем, например, у ARCTIC MX-2 и в полтора раза лучше, чем у ARCTIC MX-4. Сама термопаста светло-серого цвета и вязкости выше средней. Нанесение на поверхность крышки процессора неудобное, так как к металлу она липнет хуже, чем к пластиковому носику шприца.

Оценка основания водоблока

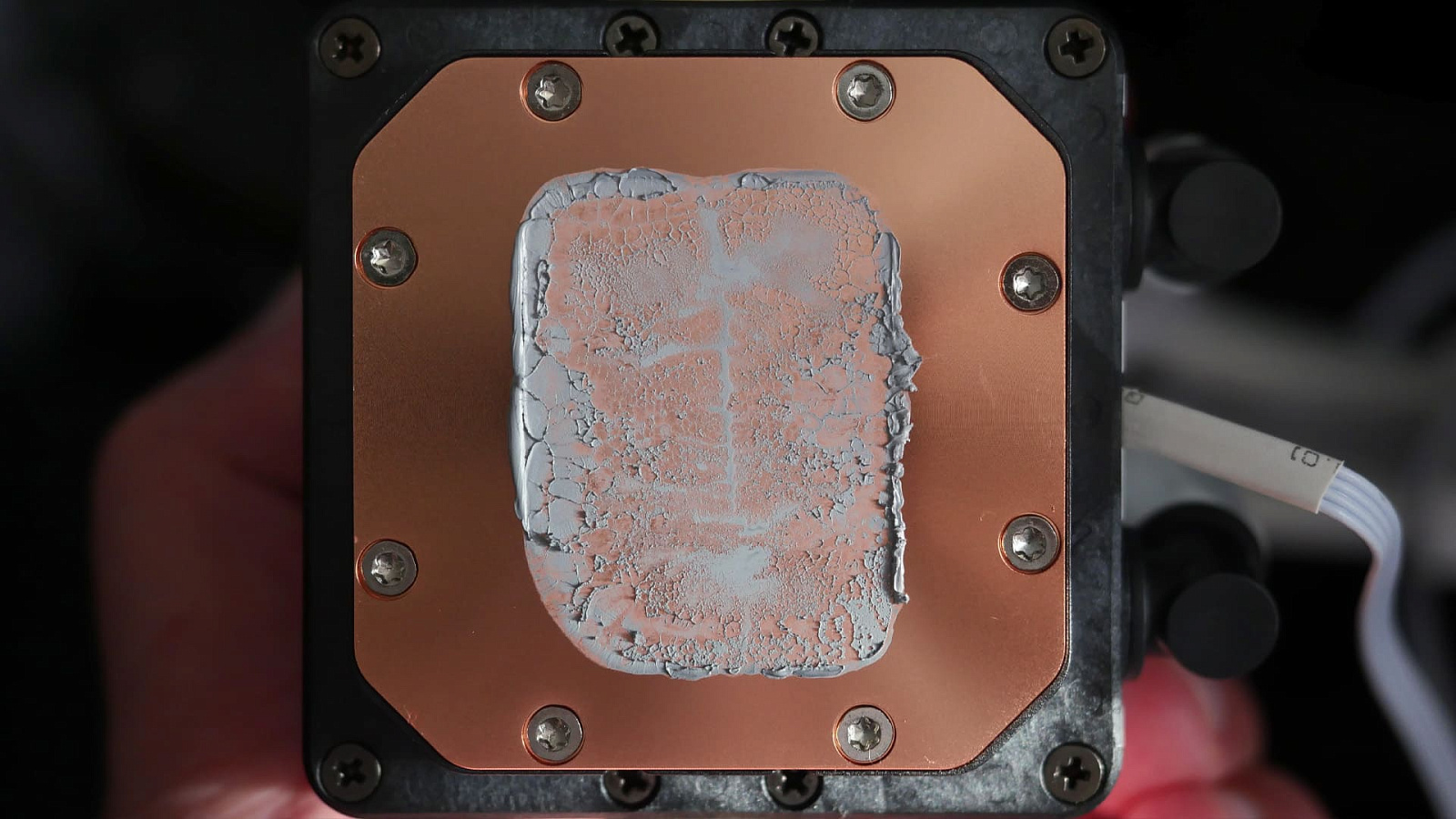

После установки водоблока под давлением, созданным креплениями, комплектная термопаста хорошо и равномерно распределилась тонким слоем между крышкой процессора и медной пластиной. Двухточечный подвес спроектирован хорошо и обеспечивает нормальное соприкосновение поверхностей с неплохим пятном контакта.

Скорость и шум помпы

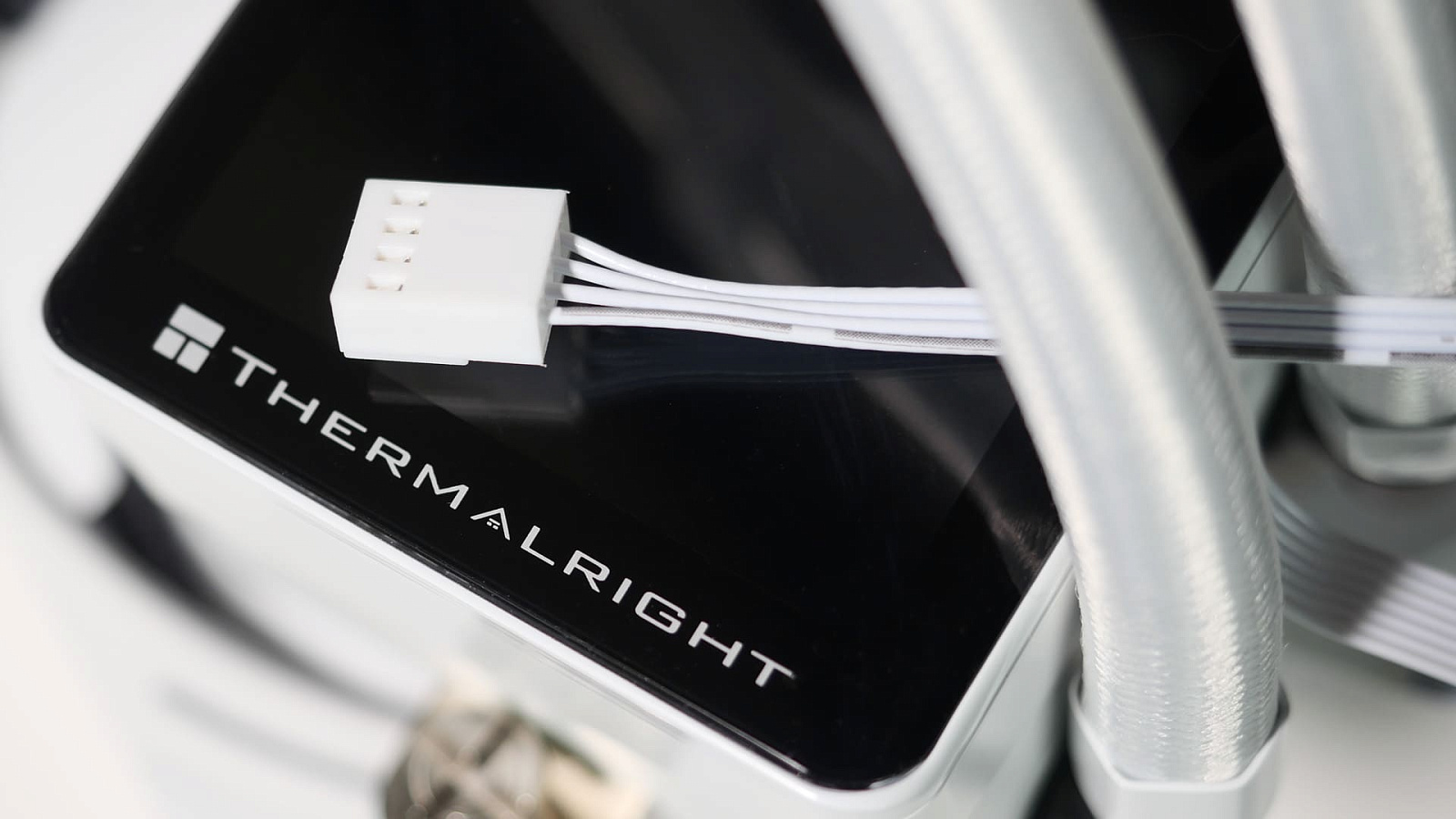

Для подключения питания помпы из корпуса водоблока выходит несъёмный ленточный кабель длиной 47 см с типовым четырёхконтактным штекером на конце, как у обычных вентиляторов с поддержкой PWM. Измеренная скорость помпы — от 2000 до 3100 оборотов в минуту с допустимой погрешностью.

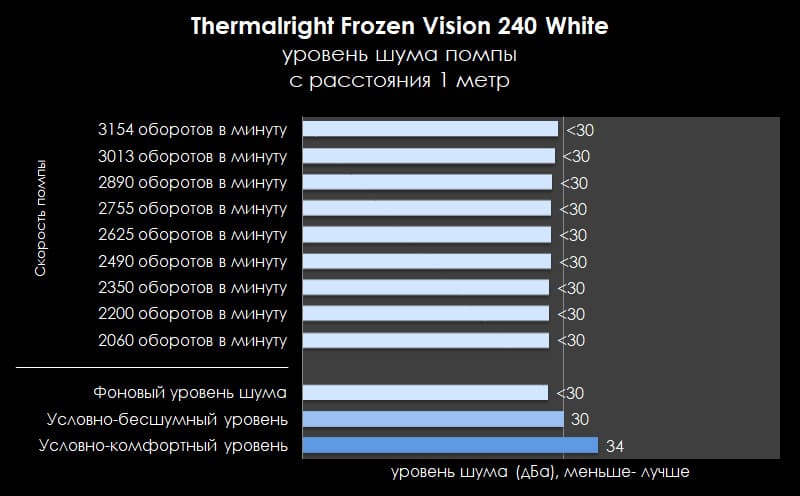

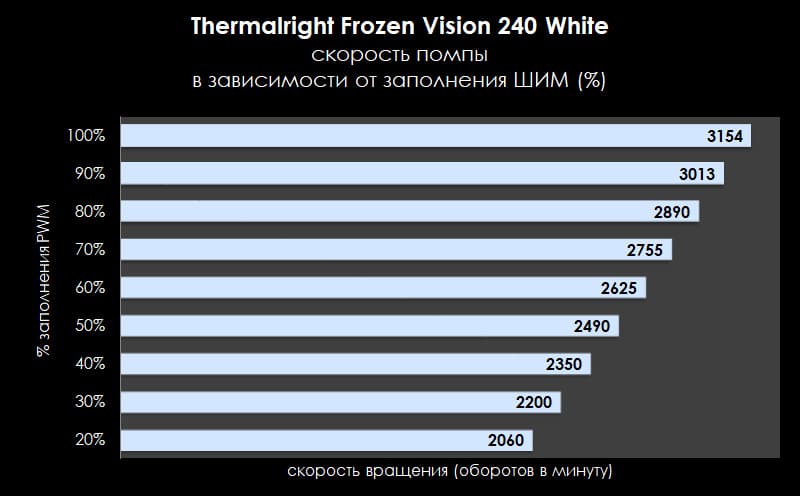

Во время работы измеренный с расстояния 1 метр шум в числовом значении низкий — меньше 30 дБА, однако условно-бесшумной помпу можно назвать до ~60% PWM. При больших скоростях появляется выделяющийся в тишине своеобразный звук. Для тихих ПК, расположенных рядом с пользователем (а как иначе любоваться подсветкой и дисплеем?), желательно ограничение максимальной скорости помпы в пределах 75% PWM.

Скорость и шум вентиляторов

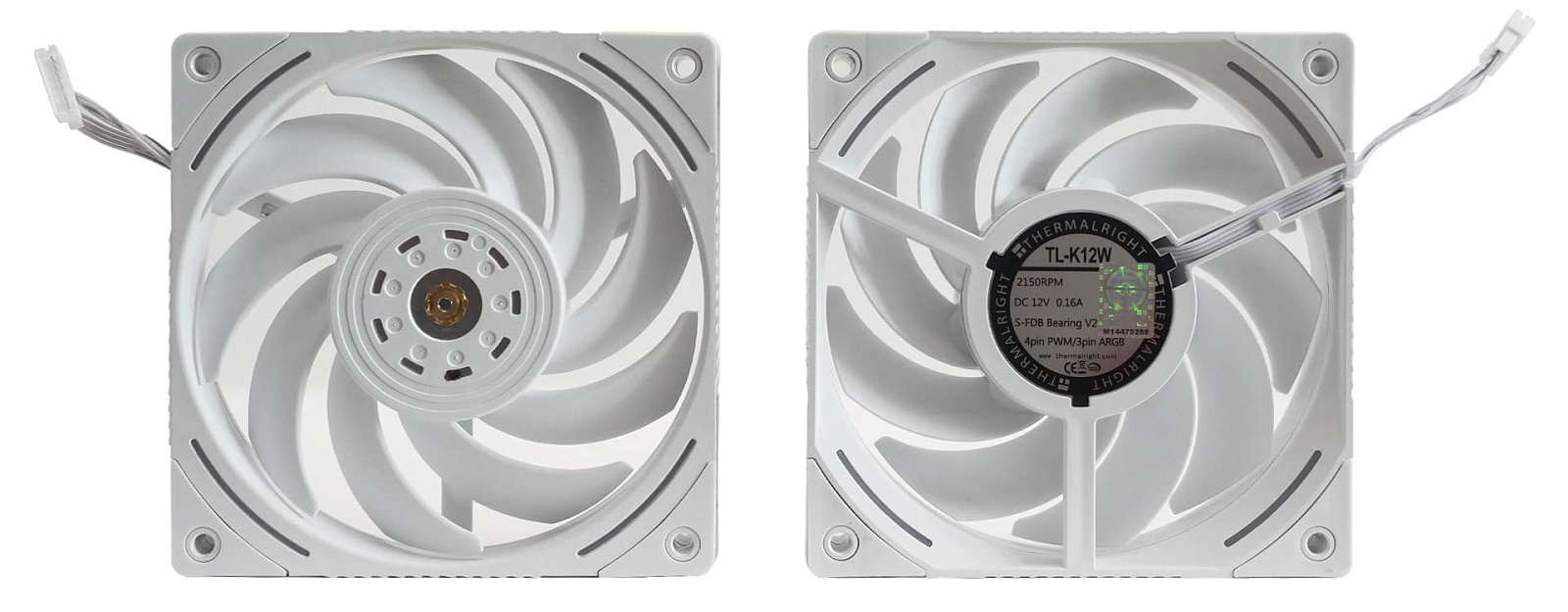

Предустановленные на радиаторе Thermalright Frozen Vision 240 White вентиляторы Thermalright TL-K12W построены на девятилопастной крыльчатке и гидродинамическом подшипнике с V-образной нарезкой типа S-FDB V2. Каркасы вентиляторов имеют воронкообразную форму вокруг крыльчатке, на которой под углом закреплены светорассеиватели для создания заполняющей подсветки под крыльчаткой. По углам каркасов с двух сторон сделаны противовибрационные резиновые вставки.

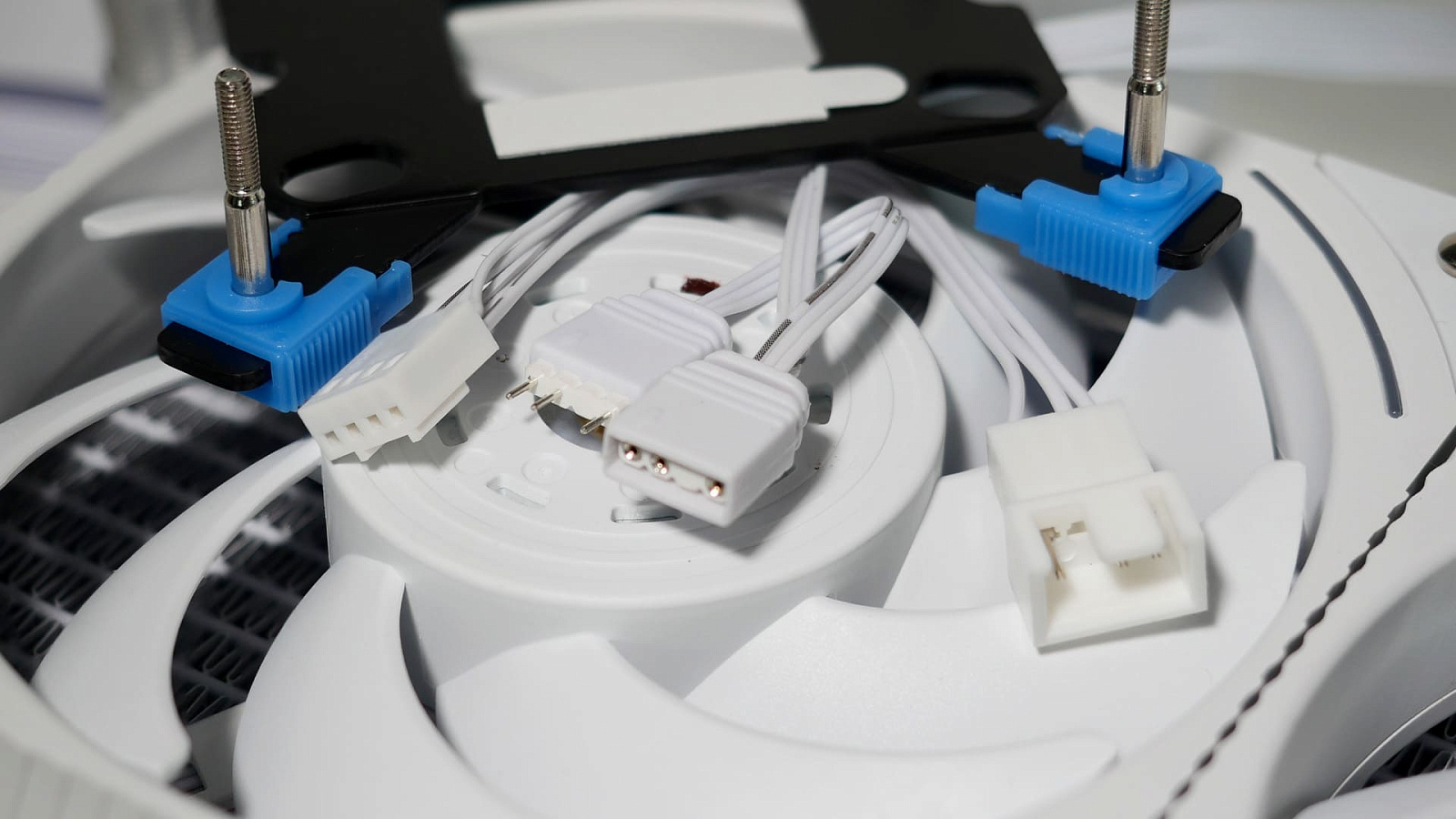

Подключение вентиляторов осуществляется короткими несъёмными проводами длиной 4 см с ответвлением для включения по цепочке длиной 11 см и нестандартными семиконтактными штекерами. Цепочка из двух вентиляторов через переходной кабель длиной 75 см подключается к материнской плате или внешним контроллерам вентиляторов и подсветки стандартными штекерами распространённого типа (PWM и A-RGB) также с ответвлениями по 9 см для гирляндного включения.

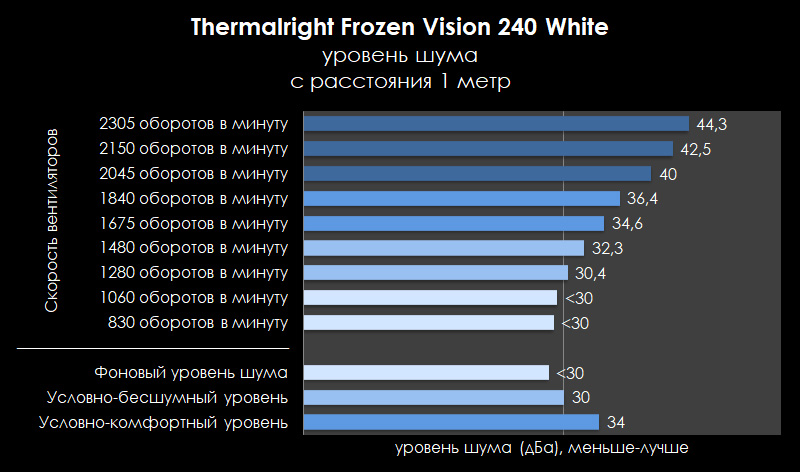

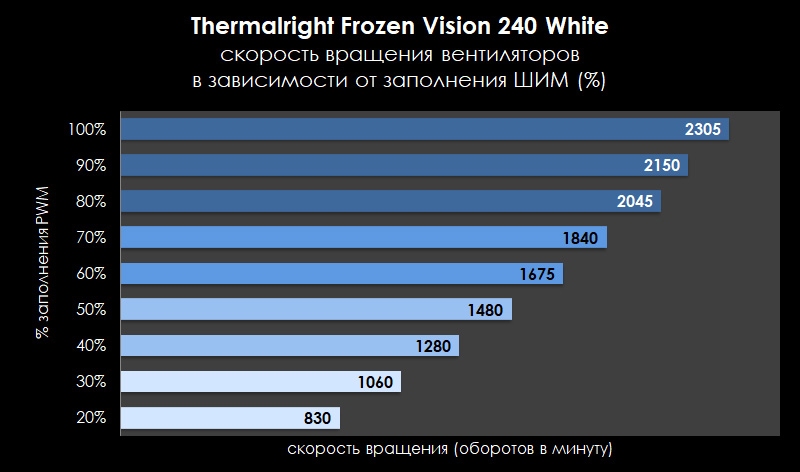

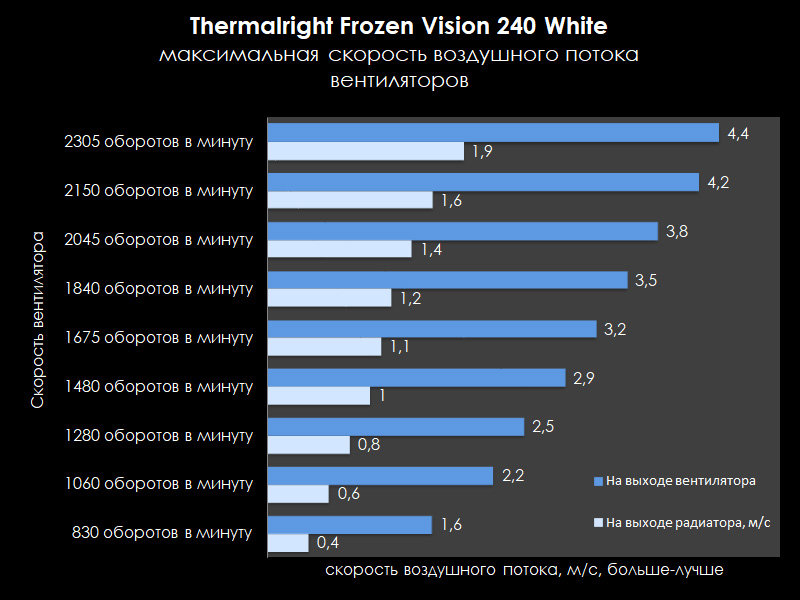

Вентиляторы, подключенные к разъёму CPU FAN на материнской плате Gigabyte Z790 Gaming X AX, работали со скоростью вращения крыльчатки приблизительно от 800 до 2300 оборотов в минуту. Уровень шума на максимальных оборотах высокий — до 44,3 дБА с расстояния 1 метр. Комфортным режимом при близком расположении рядом с пользователем можно считать диапазон до 60% PWM, а при ограничении питания ниже 40% PWM вентиляторы можно считать условно-бесшумными.

Температура под нагрузкой

В стресс-тесте OCCT Linpack 2019 работающий на штатных параметрах процессор Intel Core i5-13600KF потреблял до 205 Вт по показаниям датчика CPU Package Power. При этом средняя температура находилась на отметке около 96°C. Это не рекордный, но хороший для класса AIO 240 мм результат. Для примера с классическими воздушными кулерами: это уровень топовых двухбашенных двухвентиляторных кулеров с шестью и более тепловыми трубками типа PentaWave Z06D. Сравнительная диаграмма с протестированными ранее на этом же стенде системами жидкостного охлаждения более крупного типоразмера 360 мм приведена ниже.

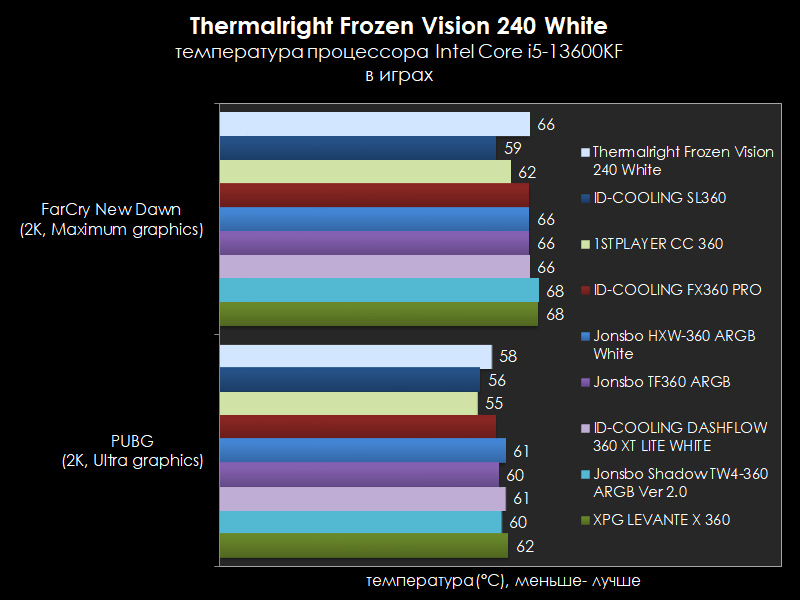

В играх ААА-класса загрузка процессора не достигает пиковых значений, а следовательно и температурный режим более щадящий. На примере FarCry New Dawn при разрешении 2К и максимальных настройках графики среднее потребление процессора составило ~90 Вт, а средняя температура процессора ~68°C. В игре PUBG:Battlegrounds так же в 2К, но при настройках графики "Ультра" потребление процессора было ~70 Вт и средняя температура колебалась у отметки ~58°C. Хороший результат и, как видно по диаграмме, без стресс-нагрузки разбег с результатами систем охлаждения более высокого класса небольшой.

Конкуренты

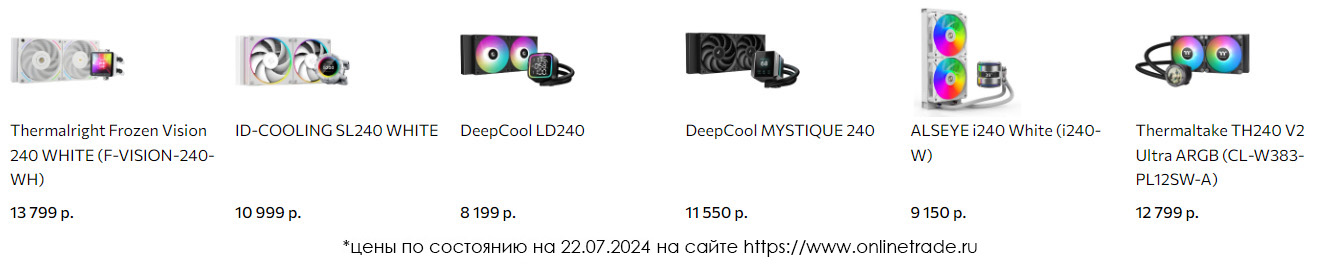

На момент публикации обзора Thermalright Frozen Vision 240 White в розничной сети магазинов была представлена по цене приблизительно 13800 рублей. Основными конкурентами с кастомизацией изображения и анимации на дисплее можно считать ASUS ROG RYUJIN III 240 с сильно завышенным ценником в РФ, DEEPCOOL MYSTIQUE 240 с менее гибкими настройками отображаемой на дисплее информации, Thermaltake TH240 V2 Ultra ARGB, у которой более стабильный и функциональный софт, и ID-COOLING SL240 WHITE, цена которой ниже упомянутых конкурентов.

Заключение

Система охлаждения Thermalright Frozen Vision 240 White справится с тепловыми пакетами современных процессоров среднего сегмента без разгона, причём во многих задачах с умеренным уровнем шума. На малых оборотах комплектные вентиляторы и помпа работают тихо и по звуку работы выходят за пределы комфортной зоны преимущественно при максимальной нагрузке, под которую 240 мм AIO-СЖО обычно и не приобретают. Установленный на водоблоке LCD-дисплей органично вписывается в общий дизайн устройства и позволяет легко совместить эффектные анимации с отображением полезной информации и показаний различных датчиков. Есть вопросы к нюансам запуска софта TR-VISION HOME в автоматическом режиме при старте ПК и его русификации, но это чисто программные моменты, которые наверняка постепенно будут исправлены разработчиками. Thermalright Frozen Vision 240 White — неплохой вариант для эффектного игрового ПК, особенно в случае, когда планируется акцент на применение комплектующих белого цвета и ARGB-подсветку.

Преимущества Thermalright Frozen Vision 240 White:

  • Приятный дизайн;
  • Эффективное для своего класса охлаждение;
  • LCD-дисплей на водоблоке с гибкой настройкой выводимой информации;
  • ARGB-подстветка вентиляторов;
  • Простая сборка сокетных креплений;
  • Совместимость с актуальными сокетами процессоров AMD и Intel;
  • Органайзеры на шлангах;
  • Короткие соединительные кабели между вентиляторами.

Недостатки:

  • "Сырое" программное обеспечение;
  • Неповоротные фитинги со стороны радиатора;
  • Шум вентиляторов на максимальной скорости;
  • Нестандартные коннекторы на вентиляторах.
