Обзор и тест корпуса Thermaltake View 270 TG ARGB в расцветке Hydrangea Blue

Компания Thermaltake в честь 25-летия торговой марки выпустила некоторые модели своих корпусов в необычной расцветке «голубая гортензия» (Hydrangea Blue), который условно можно назвать светло-синим. Одной из относительно свежих моделей, удостоившихся такой чести, стала Thermaltake View 270, выполненная в модной компоновке с двумя прозрачными стеклянными панелями встык, которая получила среди пользователей негласное название "аквариум". В таких корпусах комплектующие с ARGB-подсветкой раскрываются во всей красе.

Спецификация

Упаковка

Оформление коробки с корпусом выдержано в стиле, свойственном для аналогичных комплектующих от Thermaltake. С лицевой стороны чёрной краской нанесено схематичное изображение товара, а на боковых гранях приведены таблички с техническими характеристиками. В упакованном виде коробка с корпусом весит 7,65 кг, а её размеры составляют: длина — 525 мм, высота — 510 мм, ширина — 290 мм.

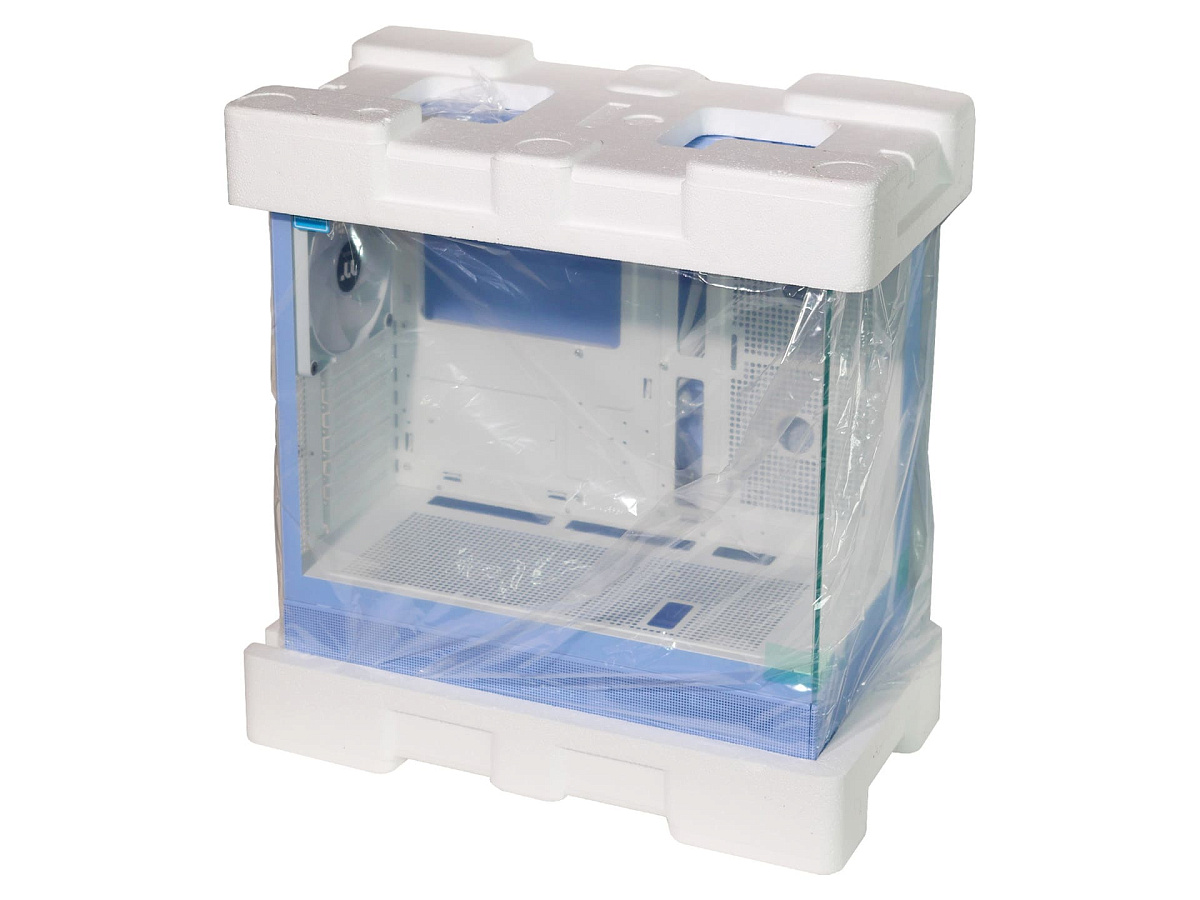

Внутри коробки корпус покоится на двух защитных пенопластовых элементах. Несмотря на добротную прочность такого вида упаковки, пометка о хрупком грузе не помешает при перевозке экспедиторскими компаниями, так как расположенные встык безрамочные стеклянные панели требуют аккуратного отношения.

Комплектация

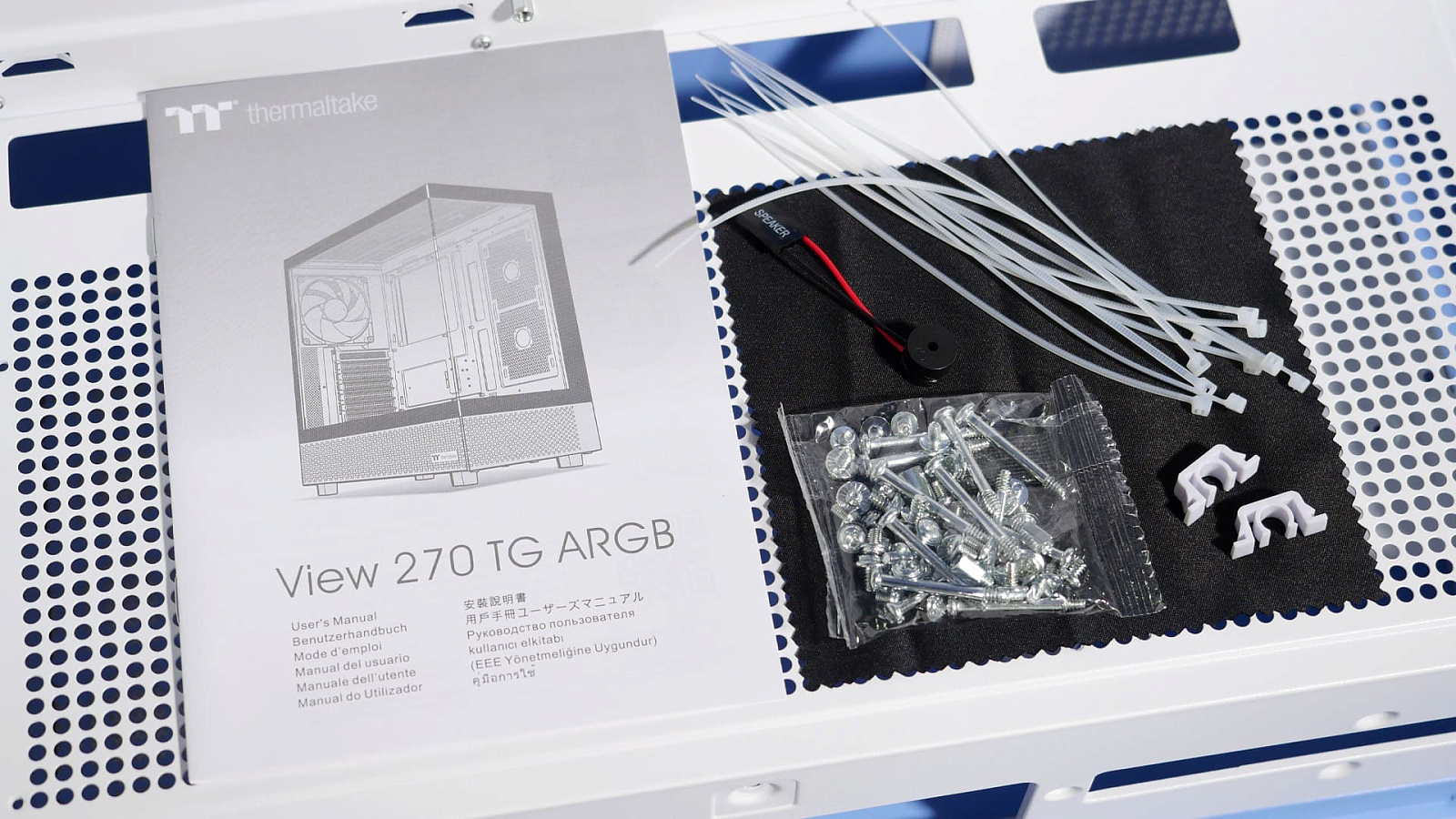

В комплекте с корпусом вложен достаточно скромный набор: небольшой, хорошо иллюстрированный буклет с инструкцией, десяток одноразовых белых пластиковых хомутов длиной 145 мм, пакетик с различными крепёжными винтами, включая специальную головку для вкручивания шестигранных стоек под материнскую плату, пьезодинамик (буззер) и пара запасных пластиковых клипс, на которые крепятся боковые панели.

Экстерьер

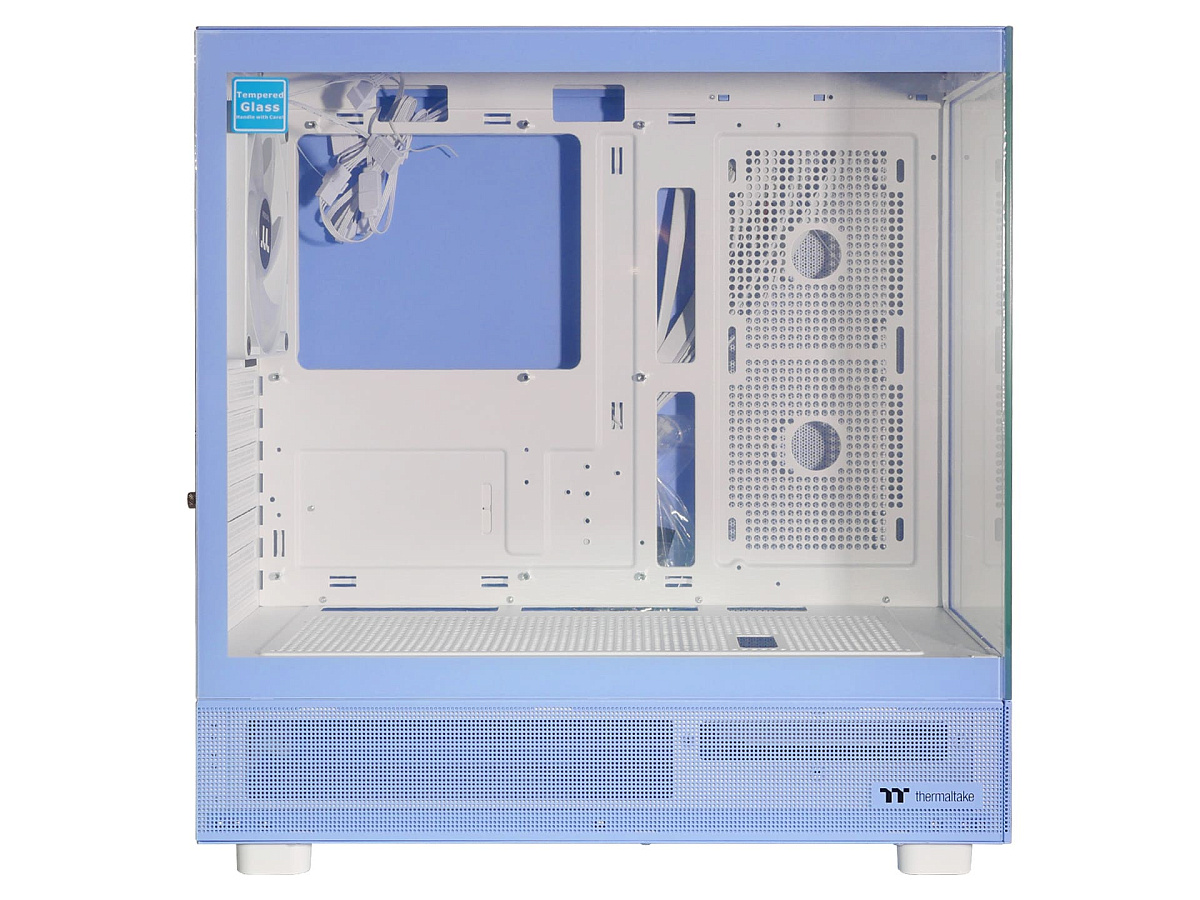

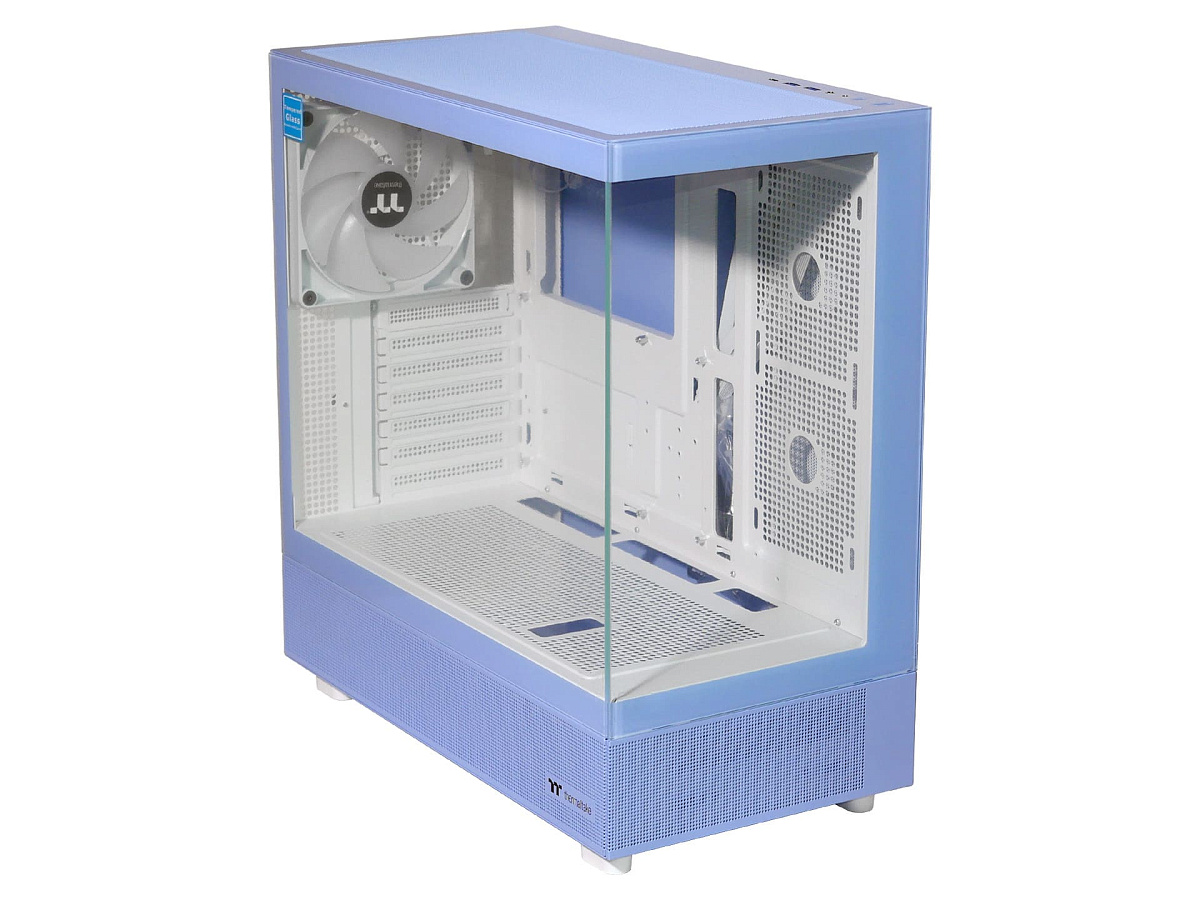

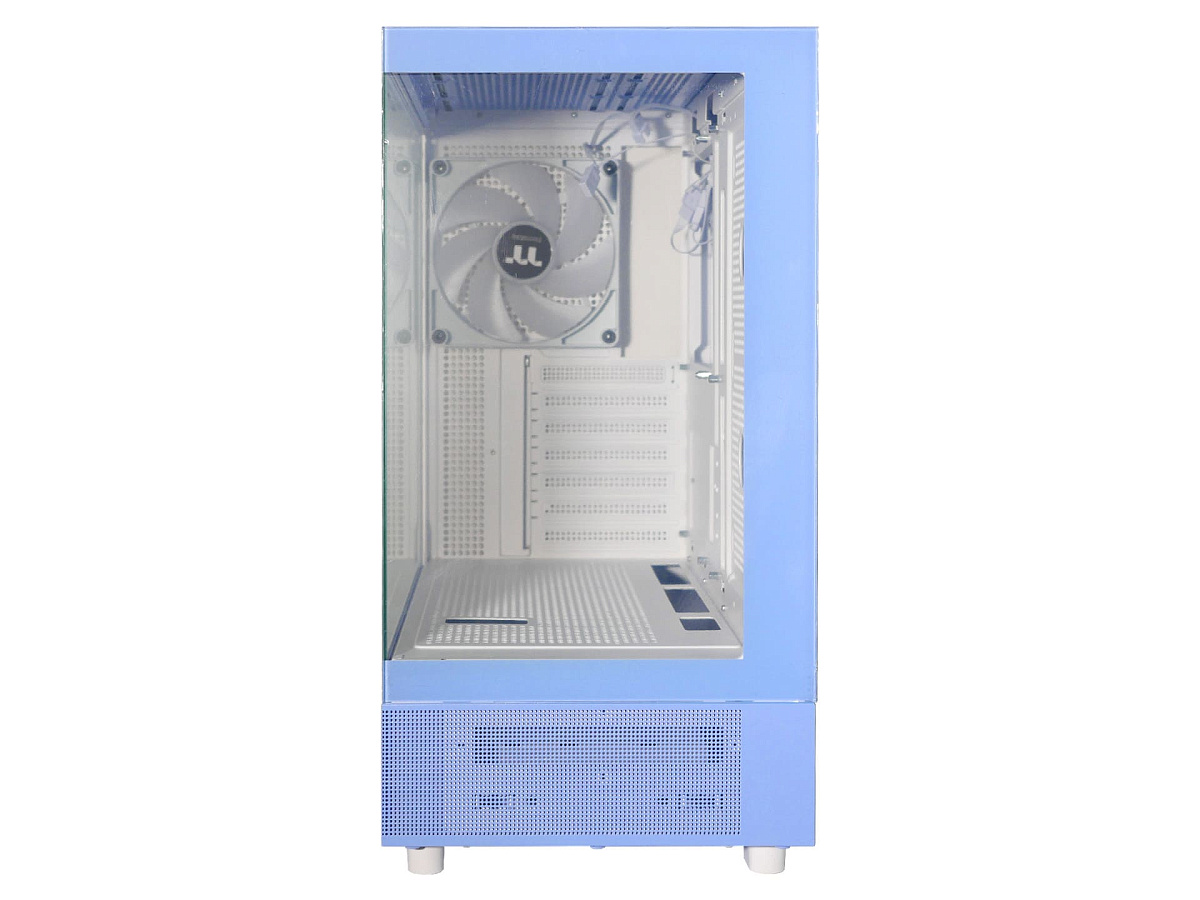

Надо признать, что дизайн с преобладанием прямых углов и плоских поверхностей отлично сочетается с большими стеклянными панелями сбоку и спереди. Практически идеальная подгонка кромок без зазоров с хорошей прозрачностью стёкол без тонировки открывает отличный вид на внутреннюю часть корпуса и устанавливаемые комплектующий. Цветовая гамма отдельных деталей подобрана классно. Цвет «голубая гортензия» смотрится немного по-разному в зависимости от освещения, играя оттенком от небесно-голубого до более глубокого оттенка ближе к умеренно светлому синему. А окраска внутренних деталей каркаса в белый цвет превосходно освежает вид Thermaltake View 270.

Размеры корпуса умеренные: длина — 45,6 см, высота — 45,4 см, ширина — 23 см. Каркас и металлические панели выполнены из стального сплава SPCC толщиной 0,7 мм, что задаёт хорошую жёсткость конструкции. Это немаловажно, так как в корпусах с безрамочным стыком стеклянных панелей нет одной вертикальной подпорки сверху. Соединение несъёмных элементов каркаса выполнено бесцветными клёпками. Все края деталей и вырезов аккуратно отшлифованы и завальцованы, поэтому риска случайно порезаться или повредить провода при сборке нет. Качество примененных материалов и их окраски не вызывают нареканий.

Прозрачные панели сделаны из закалённого стекла толщиной 4 мм. С трёх сторон по периметру они окрашены в цвет корпуса кантом шириной 22 мм, чтобы скрыть приклеенные с внутренней стороны крепёжные пластины.

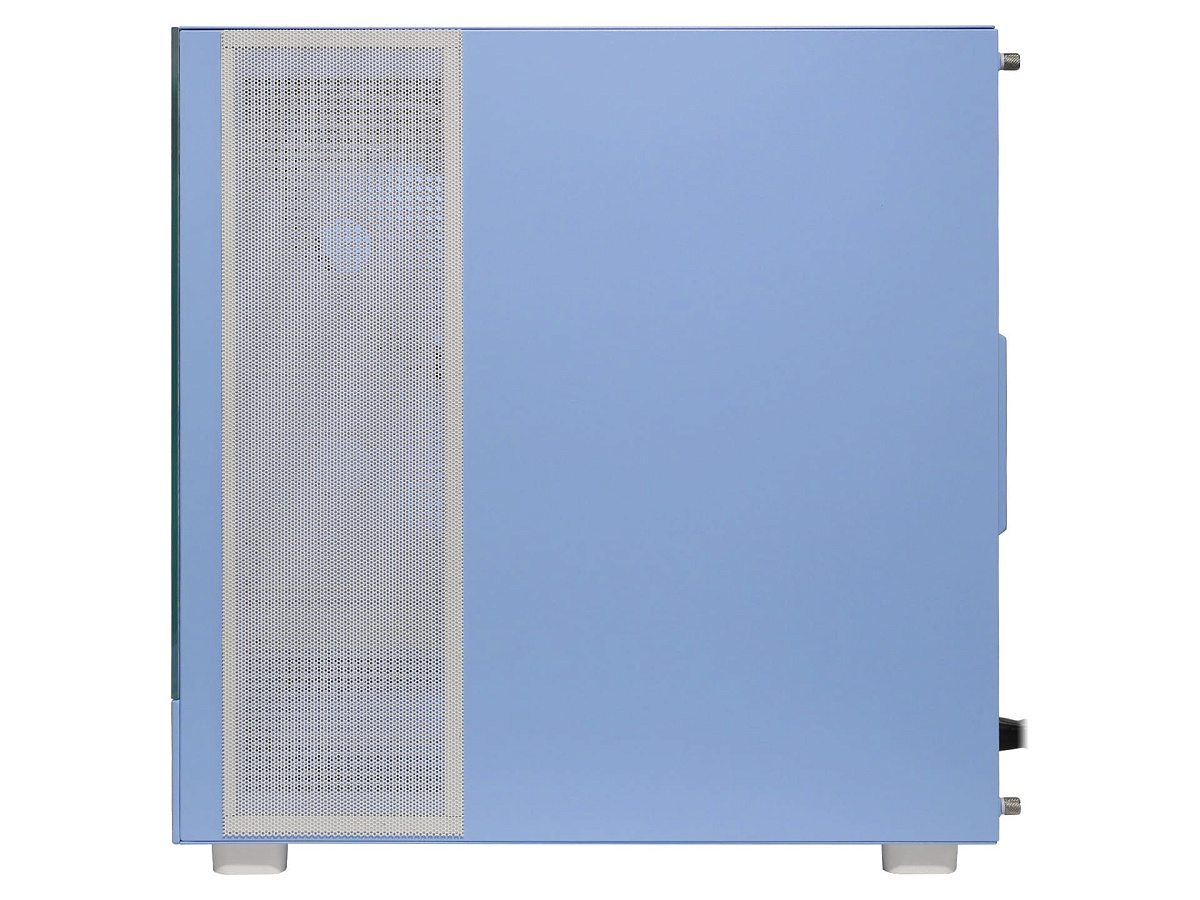

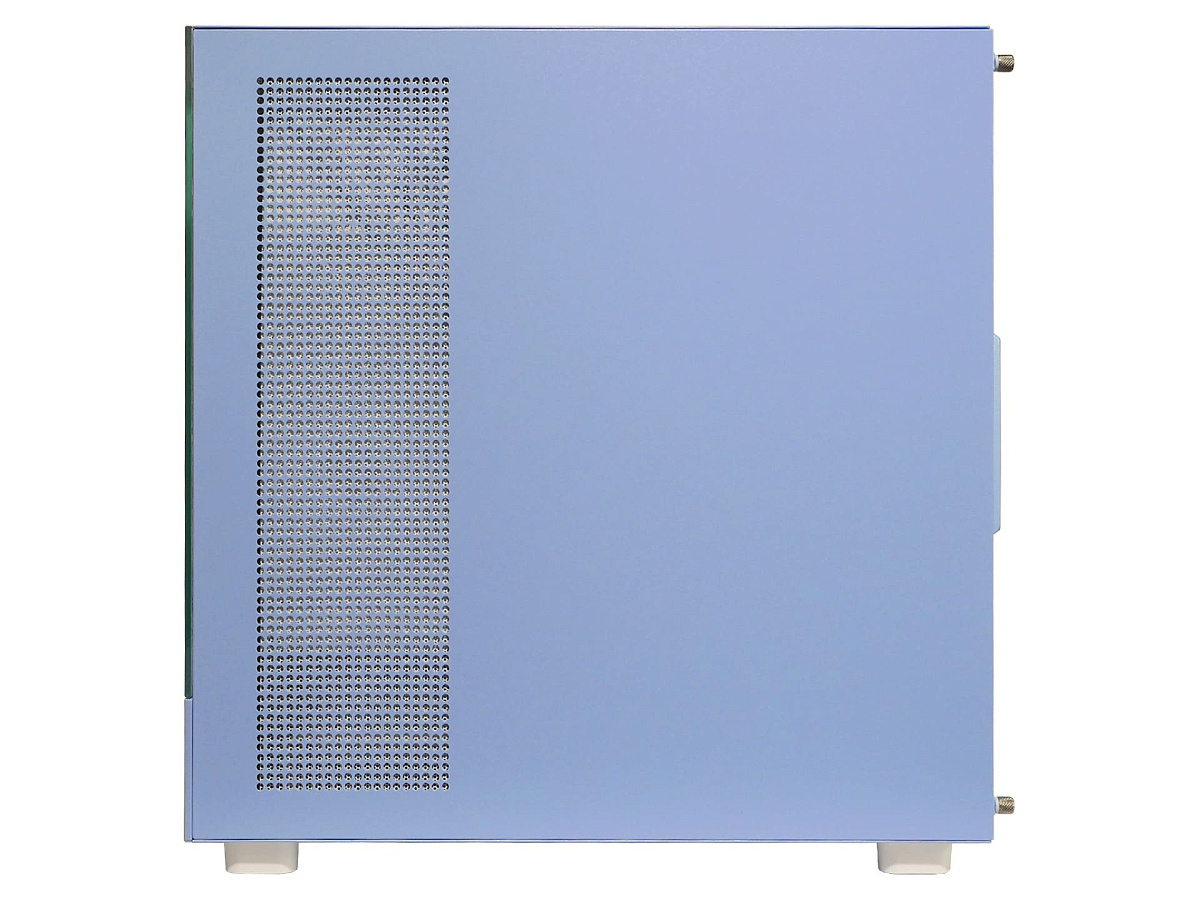

Крупная боковая панель, прикрывающая область за поддоном материнской платы, полностью металлическая. На ней сделана специальная зона с перфорацией, через которую прогонять воздух должна пара 120 мм вентиляторов, устанавливаемых в специальном вертикальном углублении ближе к передней части корпуса. Перфорированная зона с внутренней стороны прикрыта гибким пылевым фильтром белого цвета на магнитном подвесе. При желании его можно использовать в этой области и с наружной части корпуса.

Фронтальная стеклянная панель сделана не во всю высоту корпуса. Ниже неё находится съёмная металлическая перфорированная пластина.

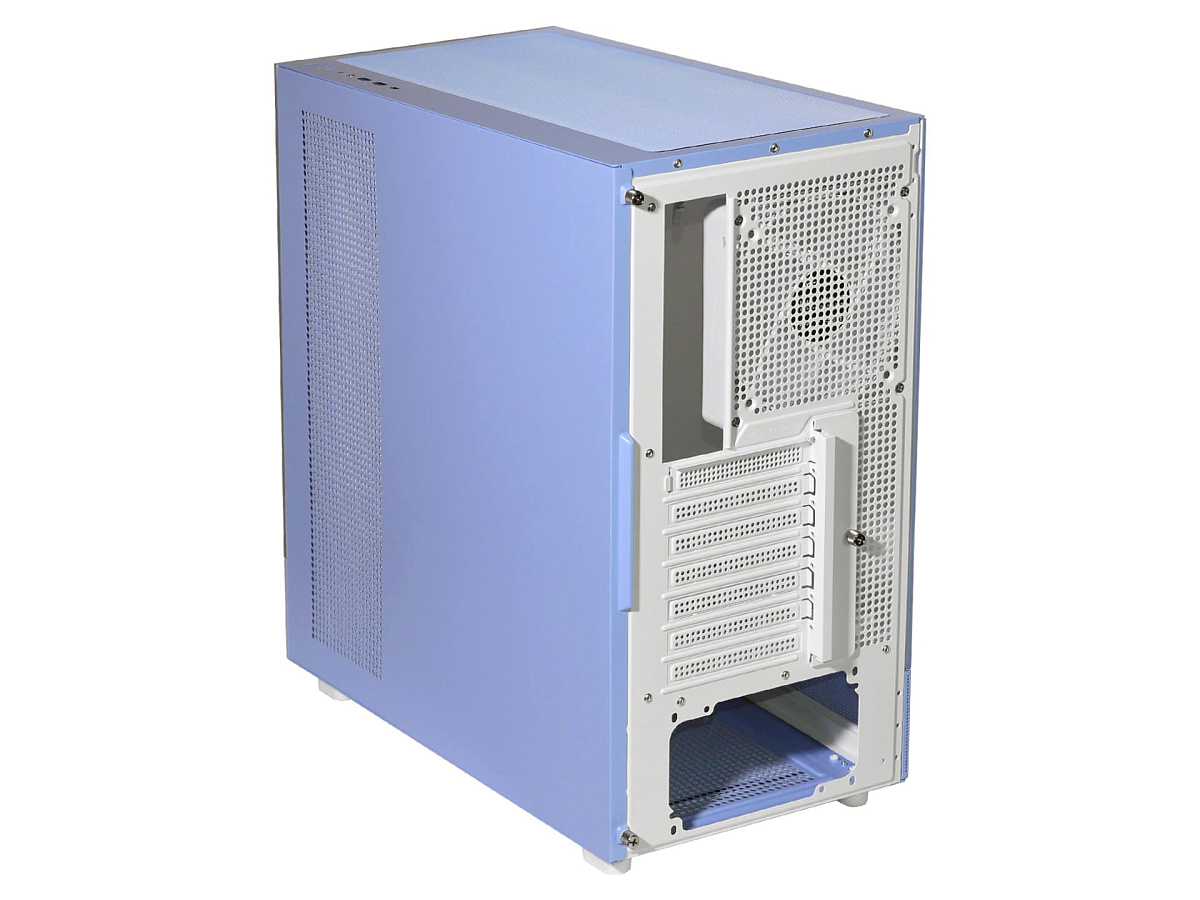

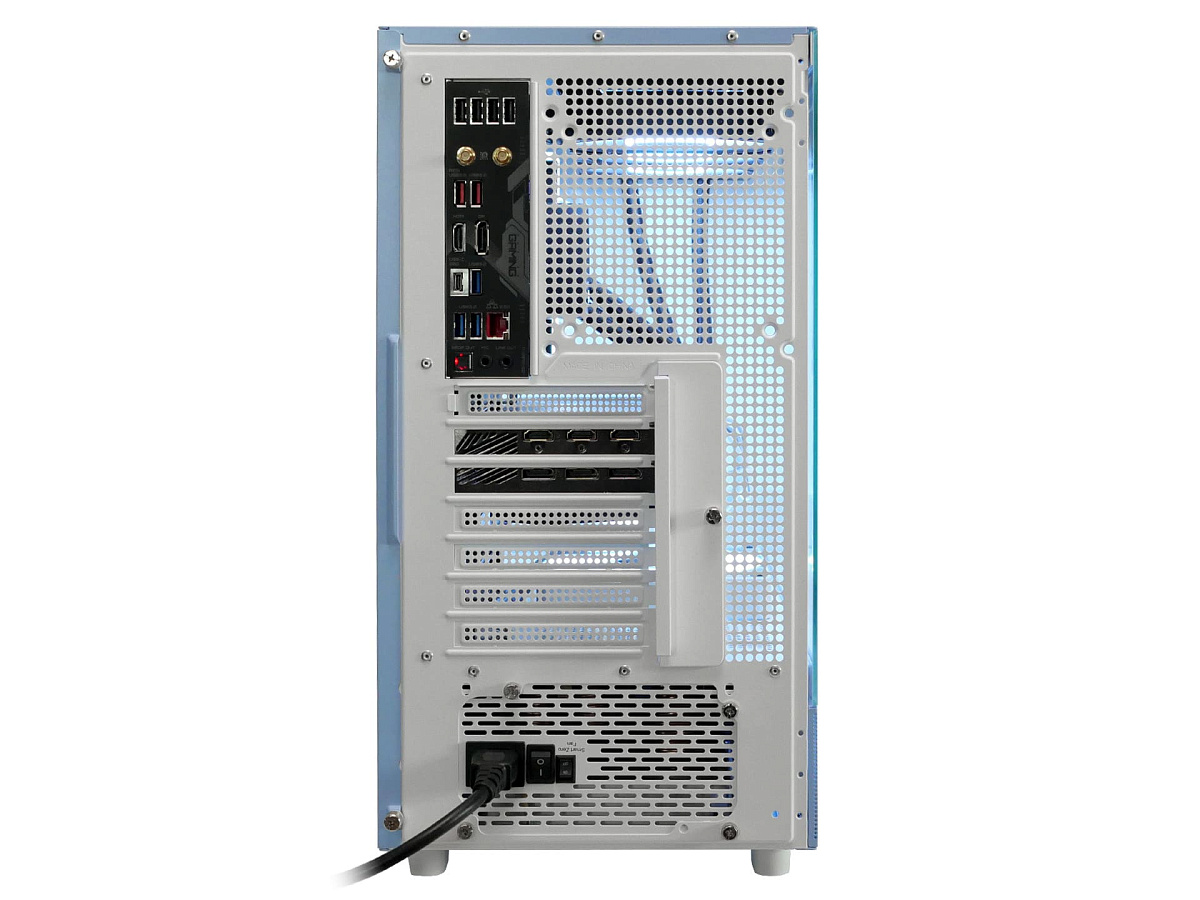

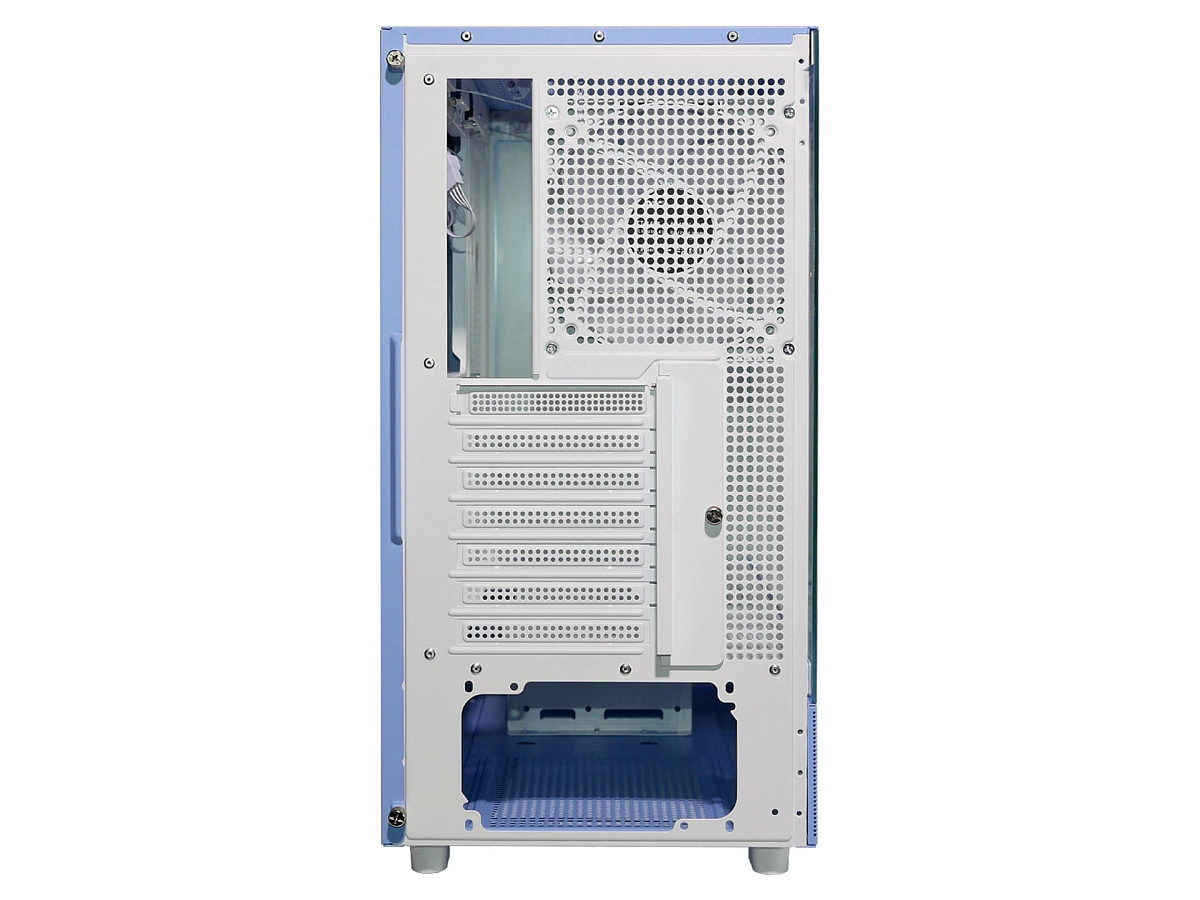

Задняя часть корпуса выполнена в классическом исполнении с нижним расположением блока питания. Зона подвеса вентилятора на ней допускает установку как 140 мм вентилятора (предустановлен), так и варианта на 120 мм. Блок слотов расширения типовой без возможности поворота под вертикальную установку видеокарты.

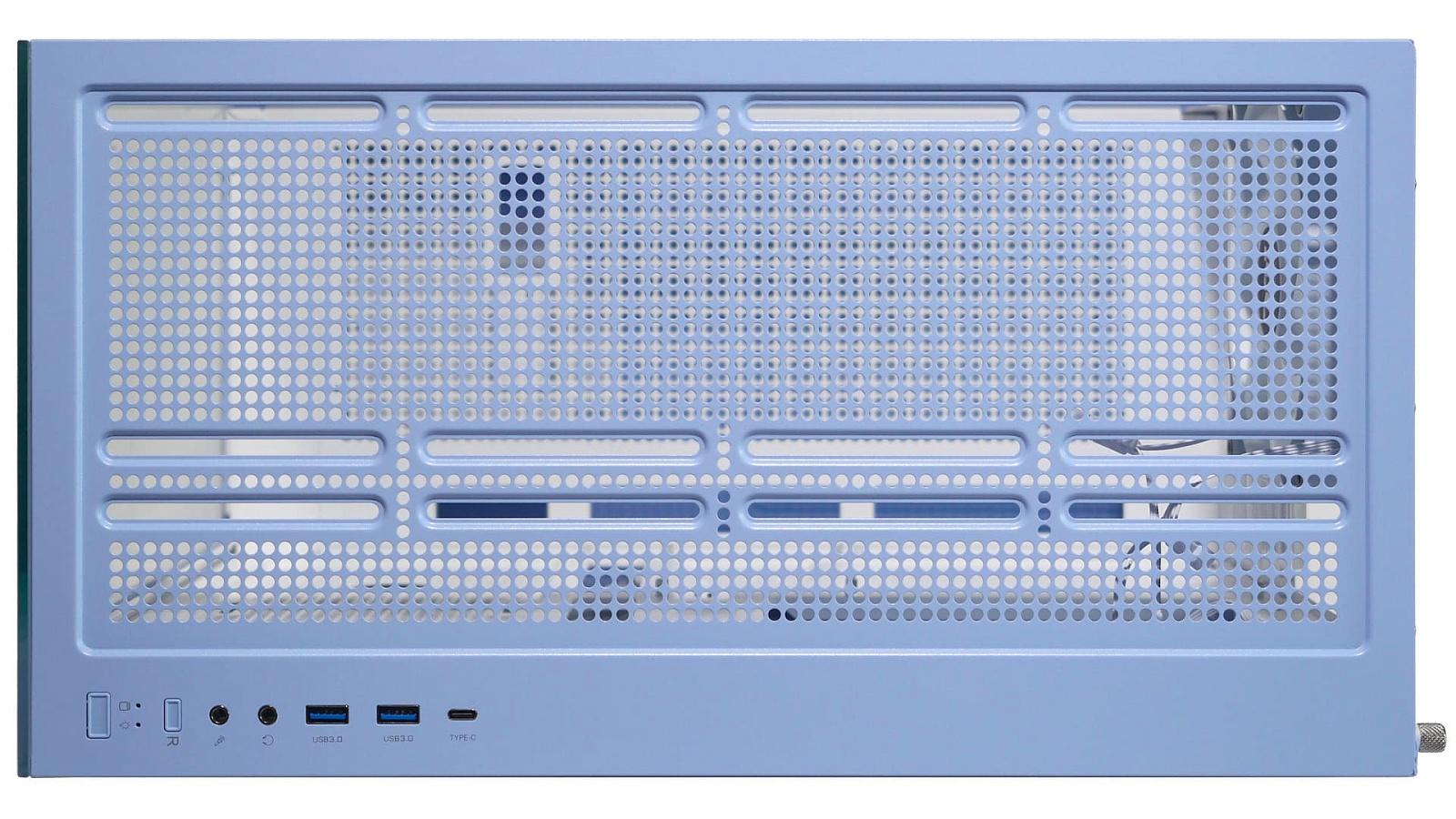

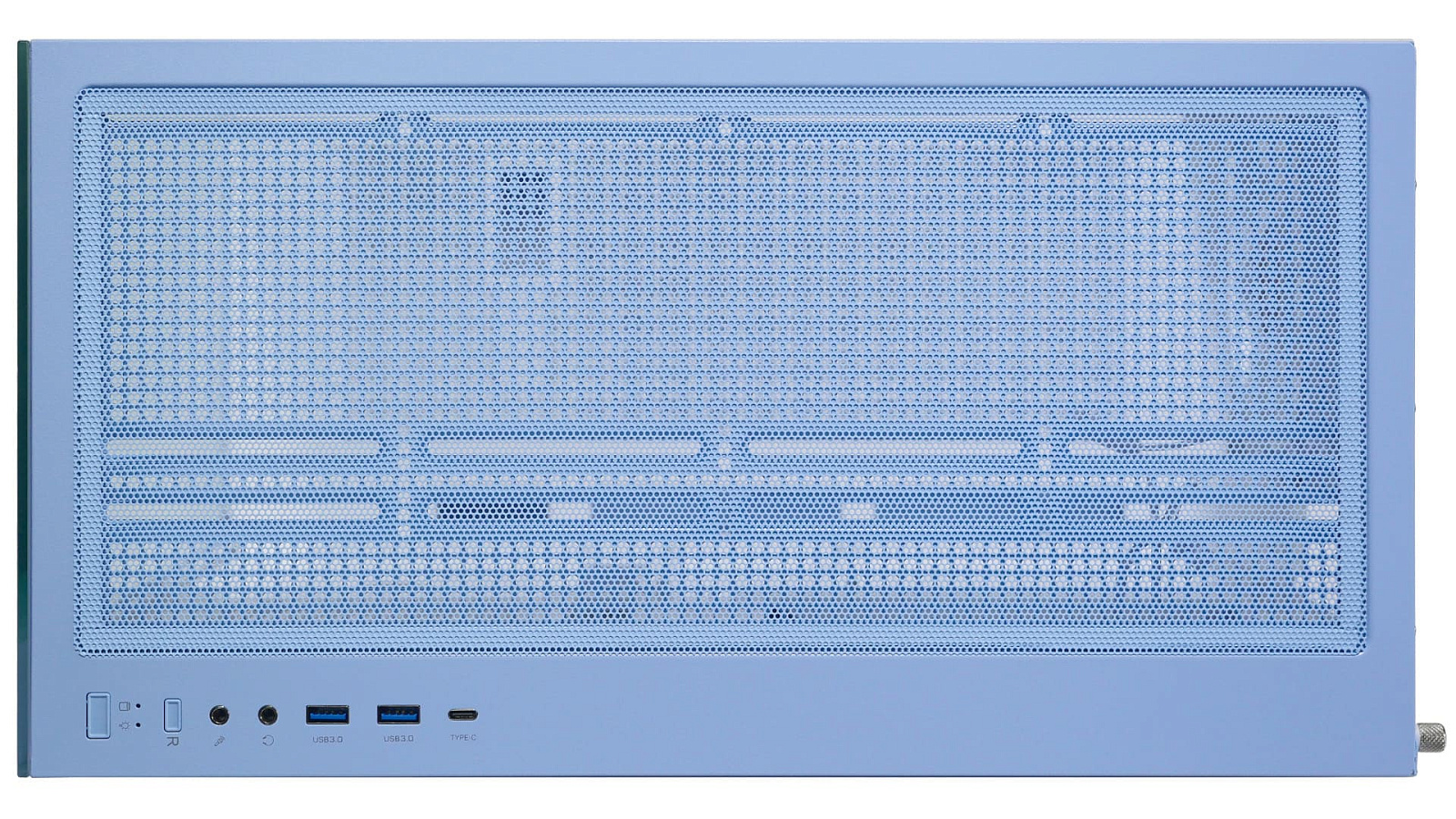

Верхняя часть корпуса металлическая. Практически вся её поверхность выделена под перфорированную зону для корпусных вентиляторов или радиатора системы жидкостного охлаждения. Крепёжные отверстия продолговатого типа допускают подвес как моделей с вентиляторами 120 мм, так и 140 мм. Накрывает эту область быстросъёмный крупный гибкий магнитный пылевой фильтр, окрашенный в цвет корпуса.

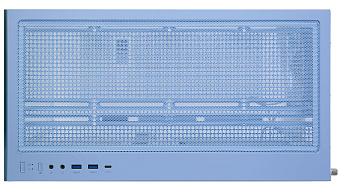

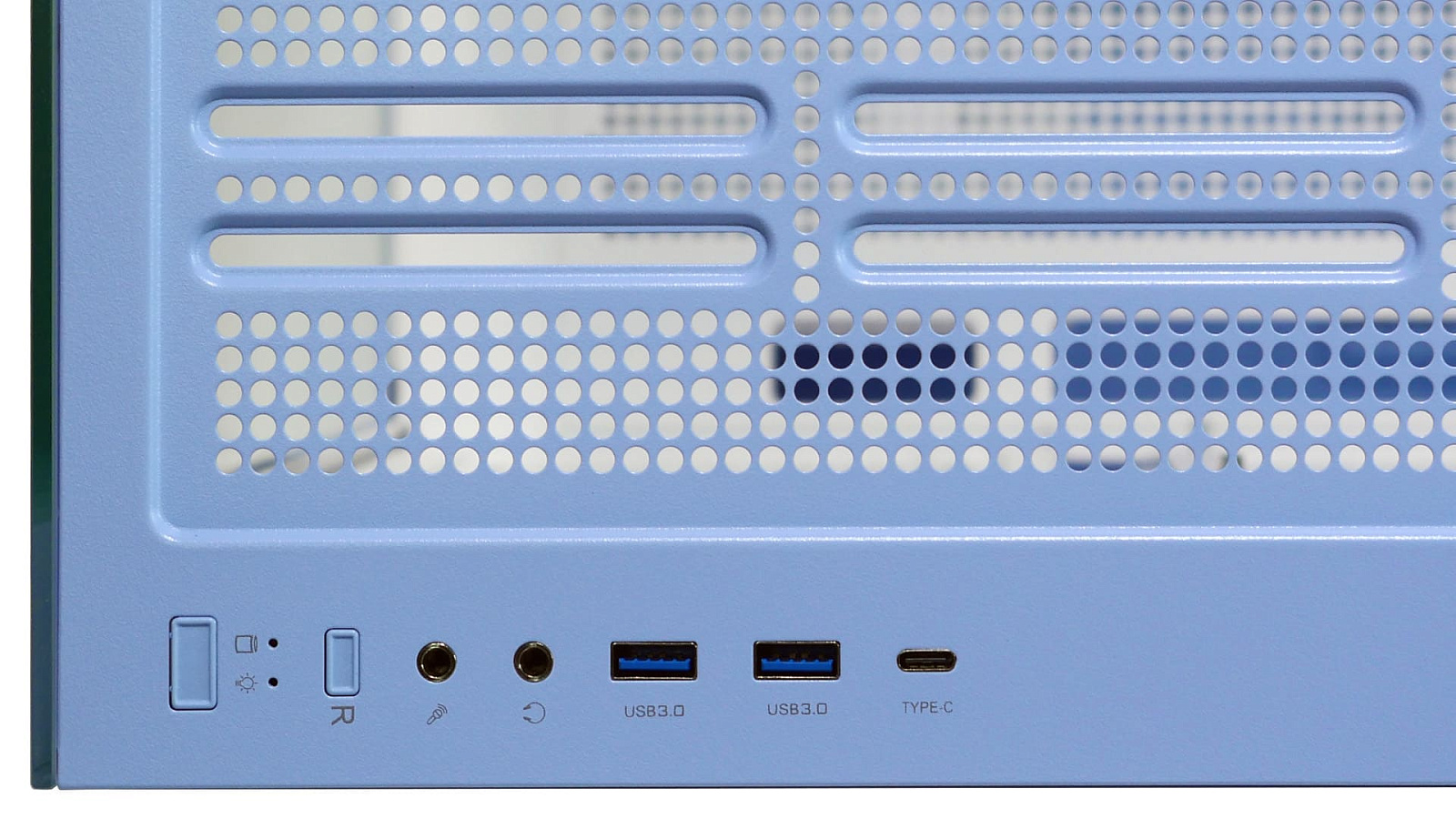

Также на верхней панели вдоль длинного края разместились фронтальные интерфейсы:

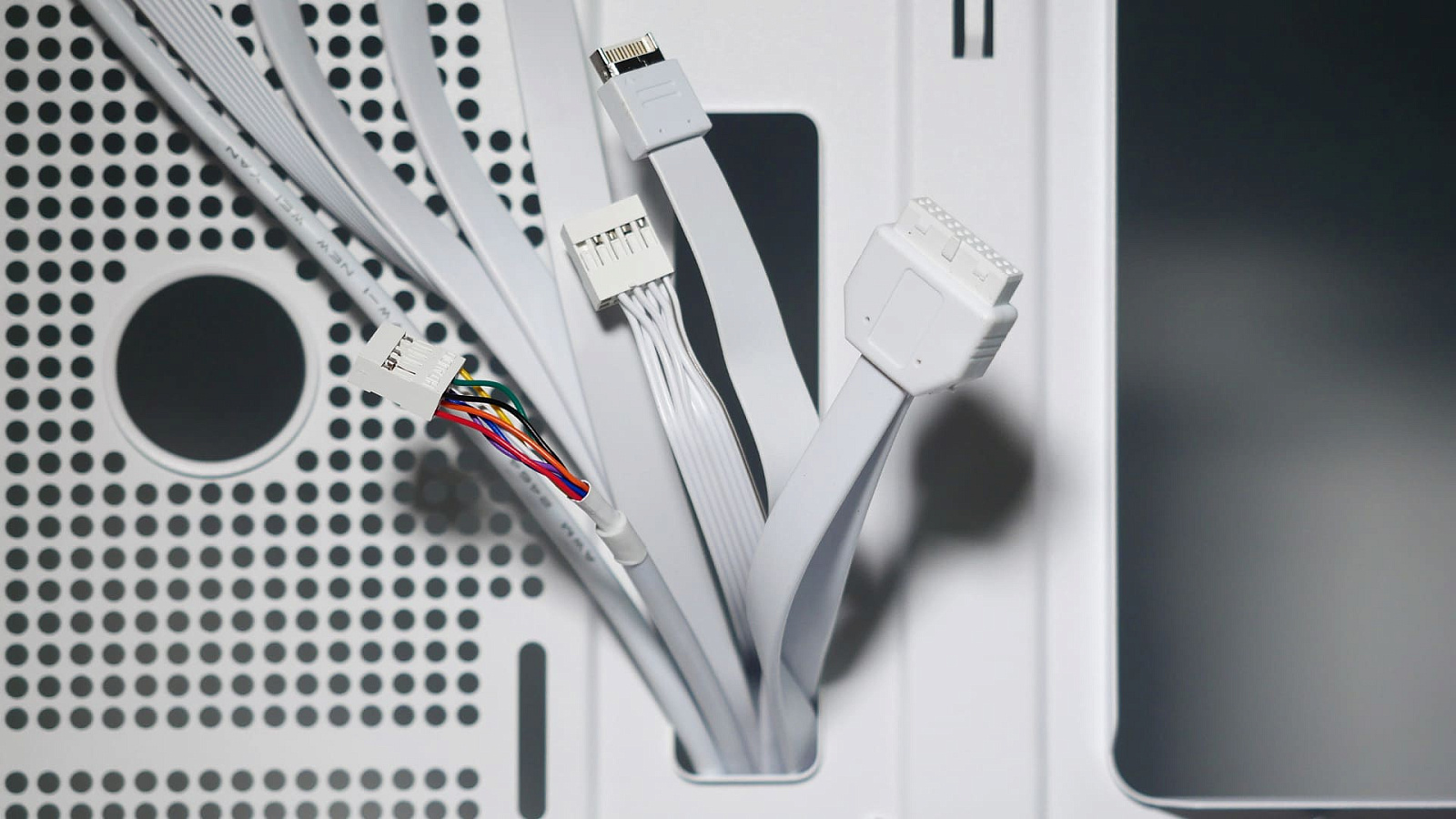

Подключение стандартных интерфейсов осуществляется длинными проводами в белом исполнении с типовыми штекерами. Из особенностей, характерных корпусам последних моделей - кнопки и индикаторы подключаются единым коннектором F_PANEL.

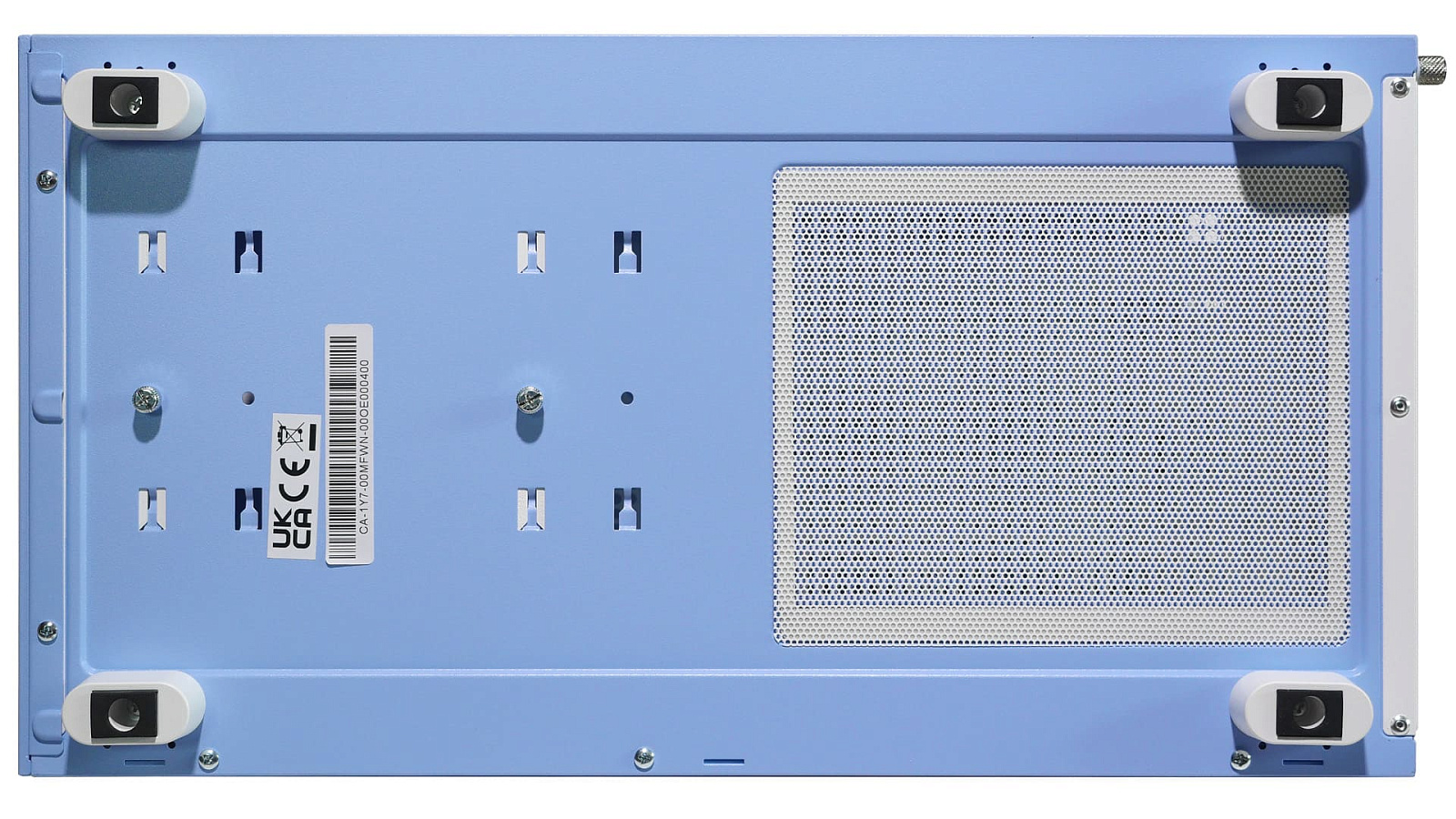

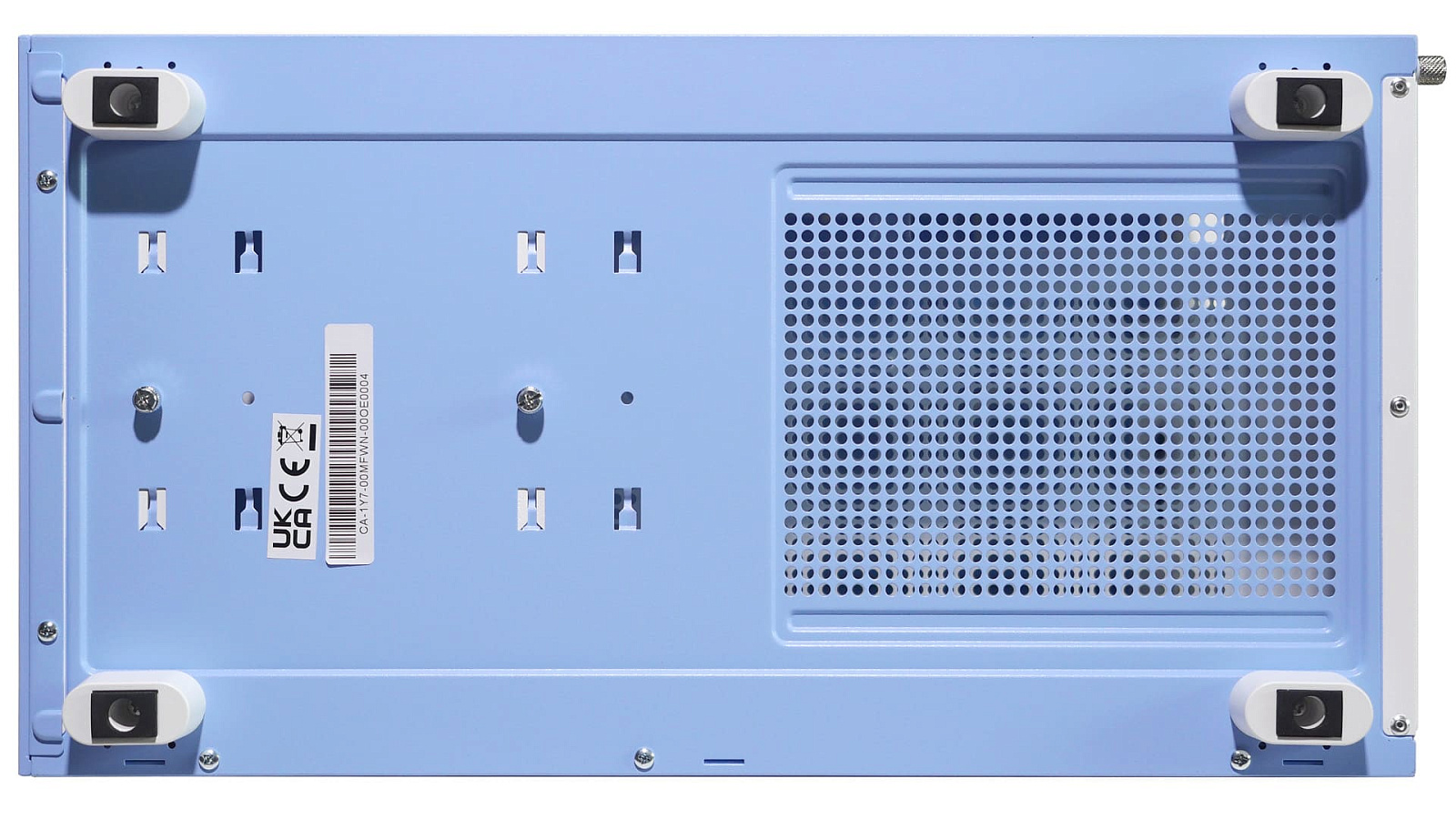

На дне корпуса крупная зона перфорации сделана в задней части корпуса для обеспечения притока воздуха к блоку питания.

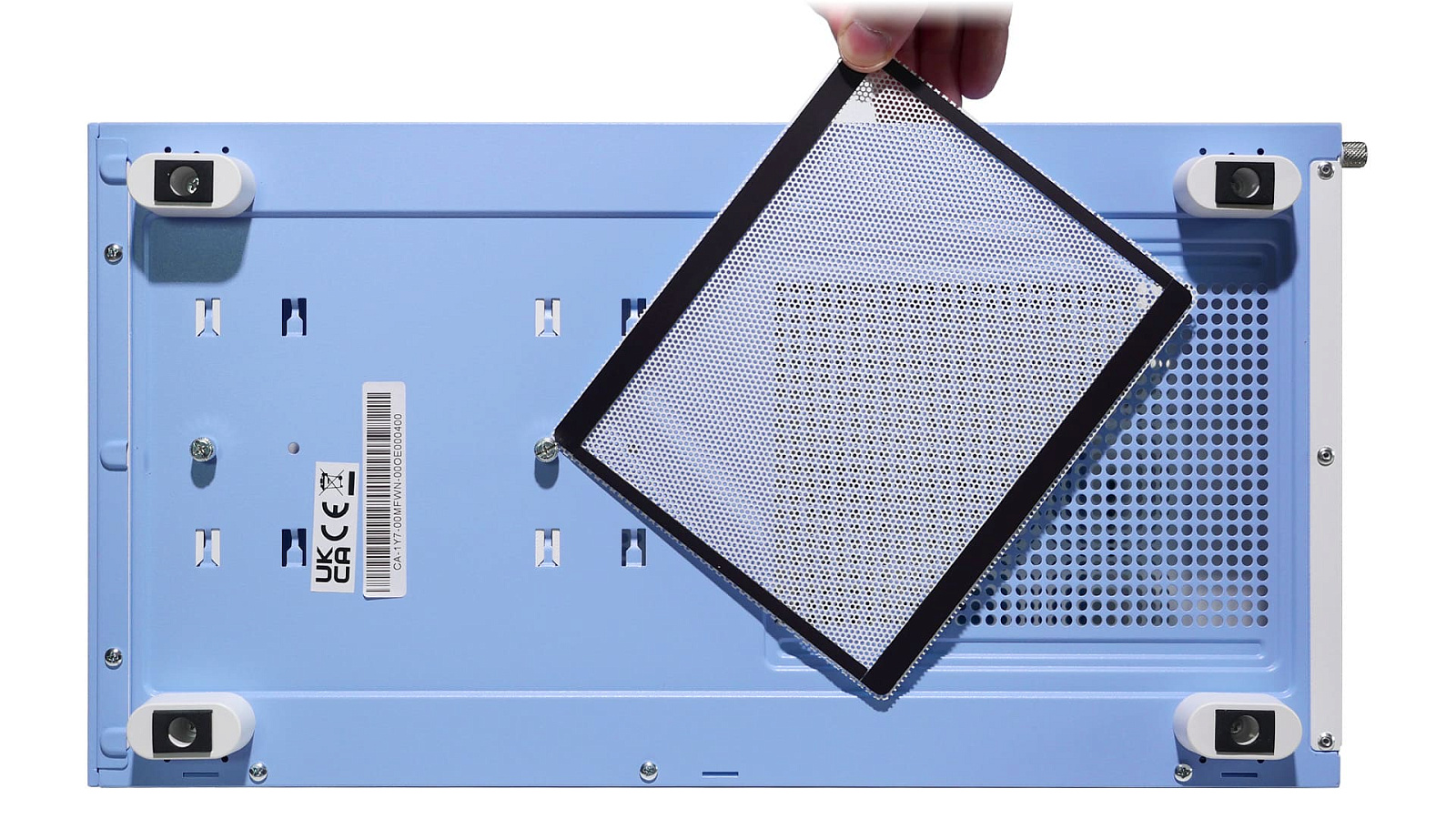

Здесь также используется быстросъёмный гибкий пылевой фильтр на магнитном креплении. Такая реализация удобна и при желании его можно вытянуть вбок.

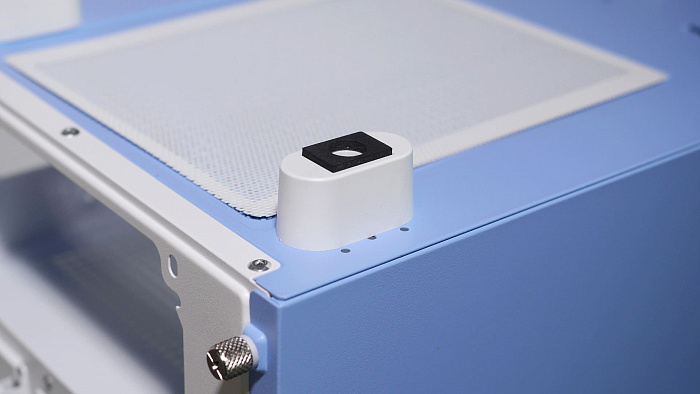

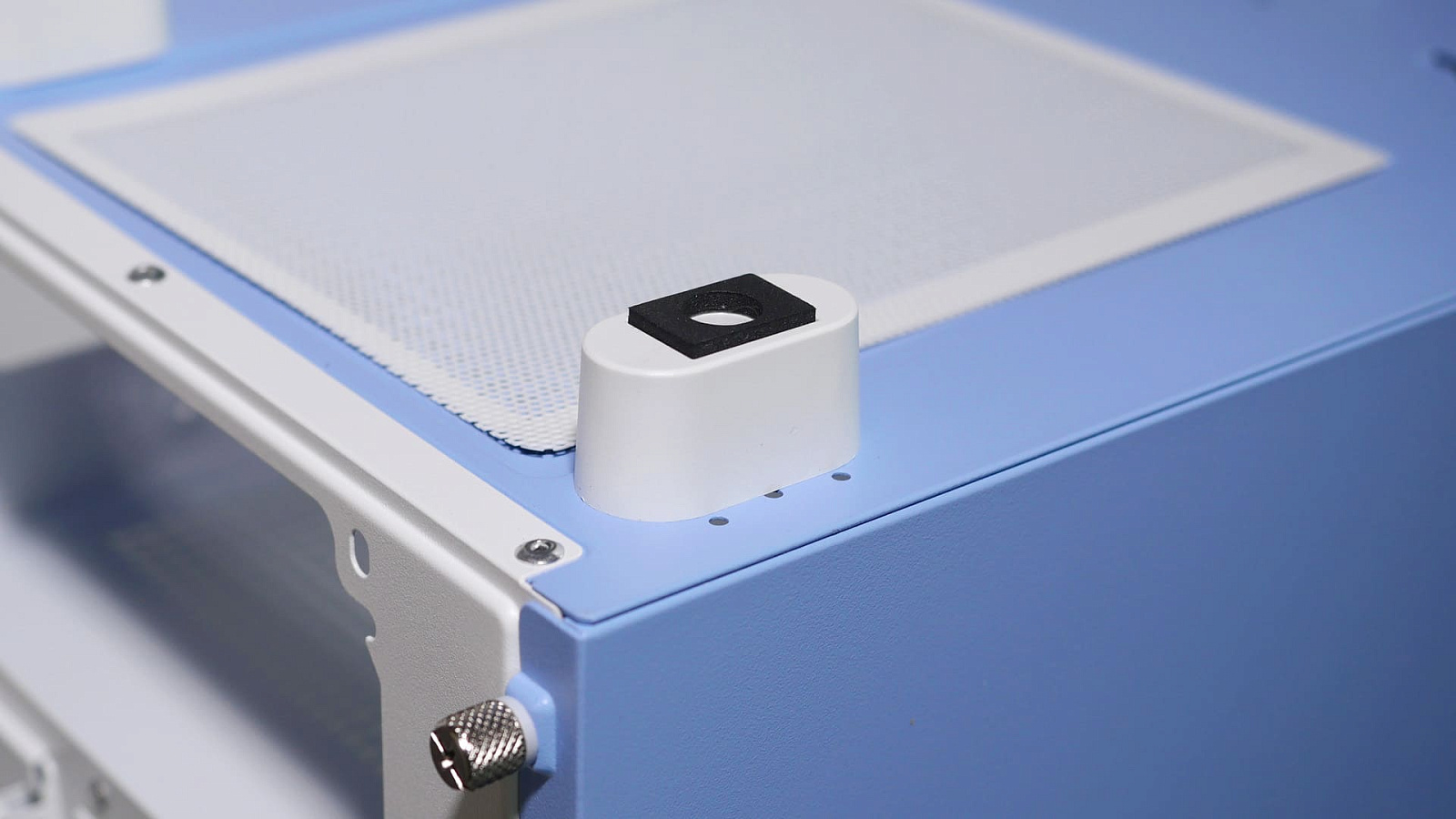

На установленные на дне пластиковые ножки приклеены мягки прокладки из вспененного материала толщиной 2 мм. Они снижают вероятность царапания столешницы при настольном размещении системного блока, но в отличии от резиновых аналогов склонны к скольжению. Высота ножек с их учетом - 22 мм. Этого достаточно для естественного притока воздуха к области вентиляционных отверстий блока питания.

Интерьер

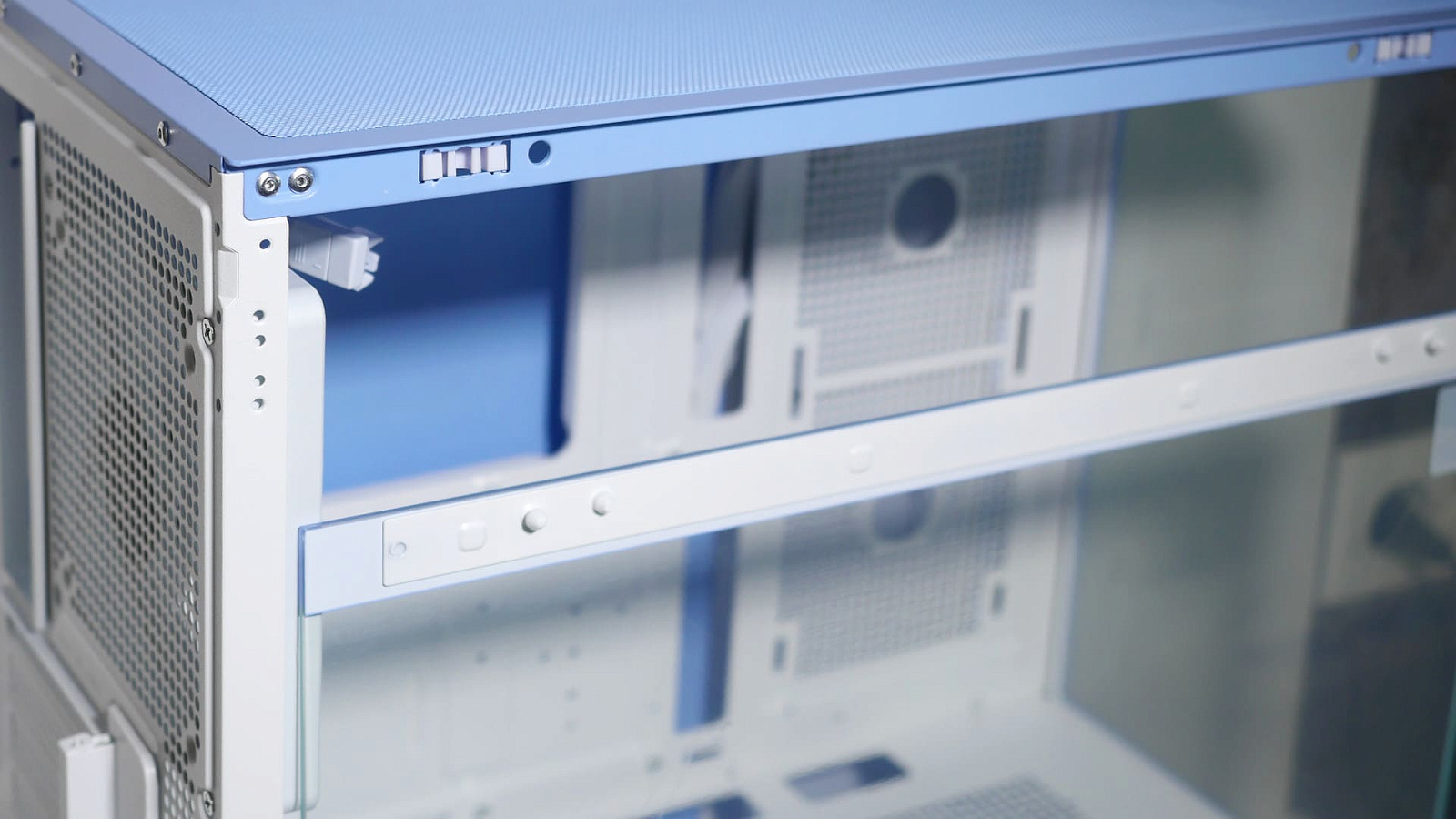

Стеклянные панели удерживаются на месте с помощью специальных пазов снизу и пластиковых защёлок в верхней части. Они плотно удерживают стёкла без склонности к выпадению. При снятии крупной панели удобно схватиться в специальном углублении под пальцы в задней верхней части. Переднюю панель получится удобно поддеть только после снятия боковой.

Без стеклянных панелей жёсткость верхней части корпуса остаётся достаточной, чтобы она не проседала под собственным весом или под весом жидкостной системы охлаждения.

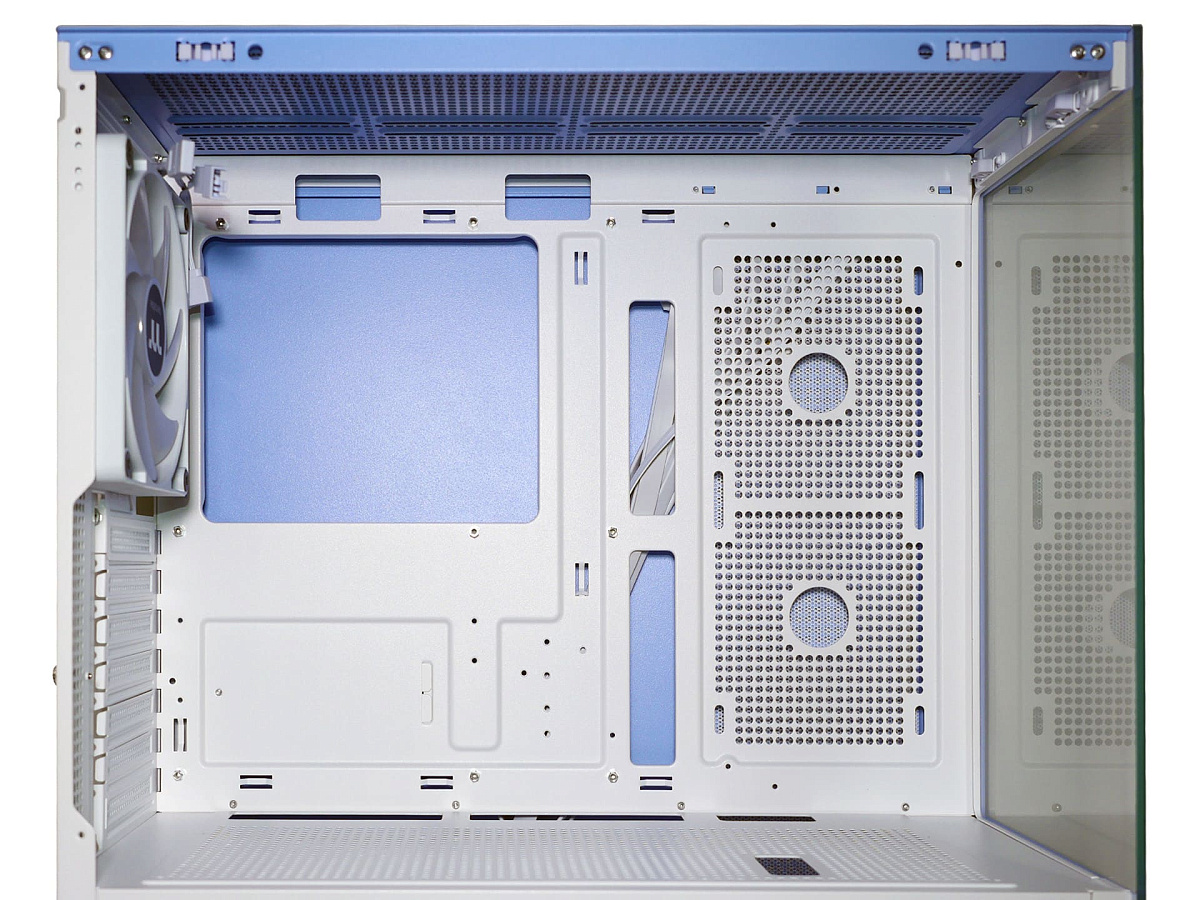

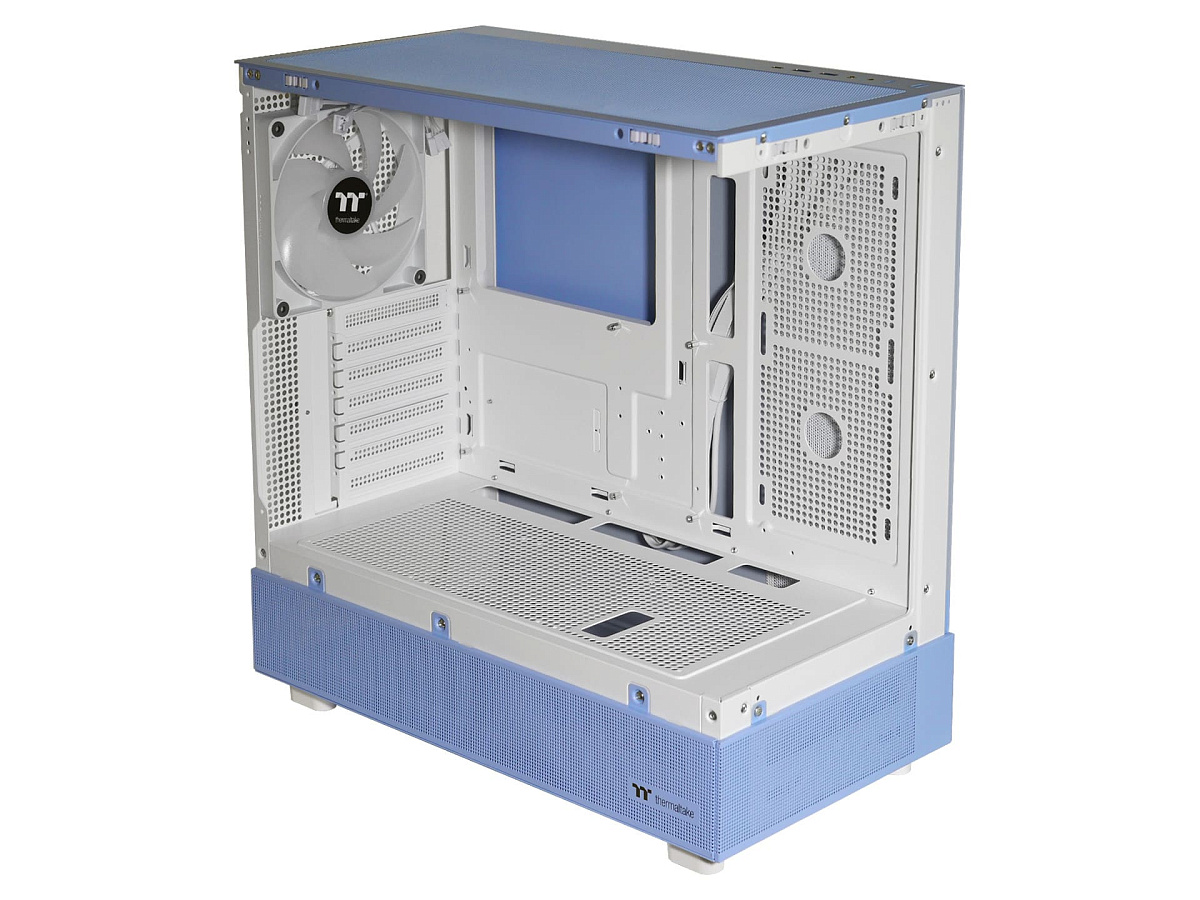

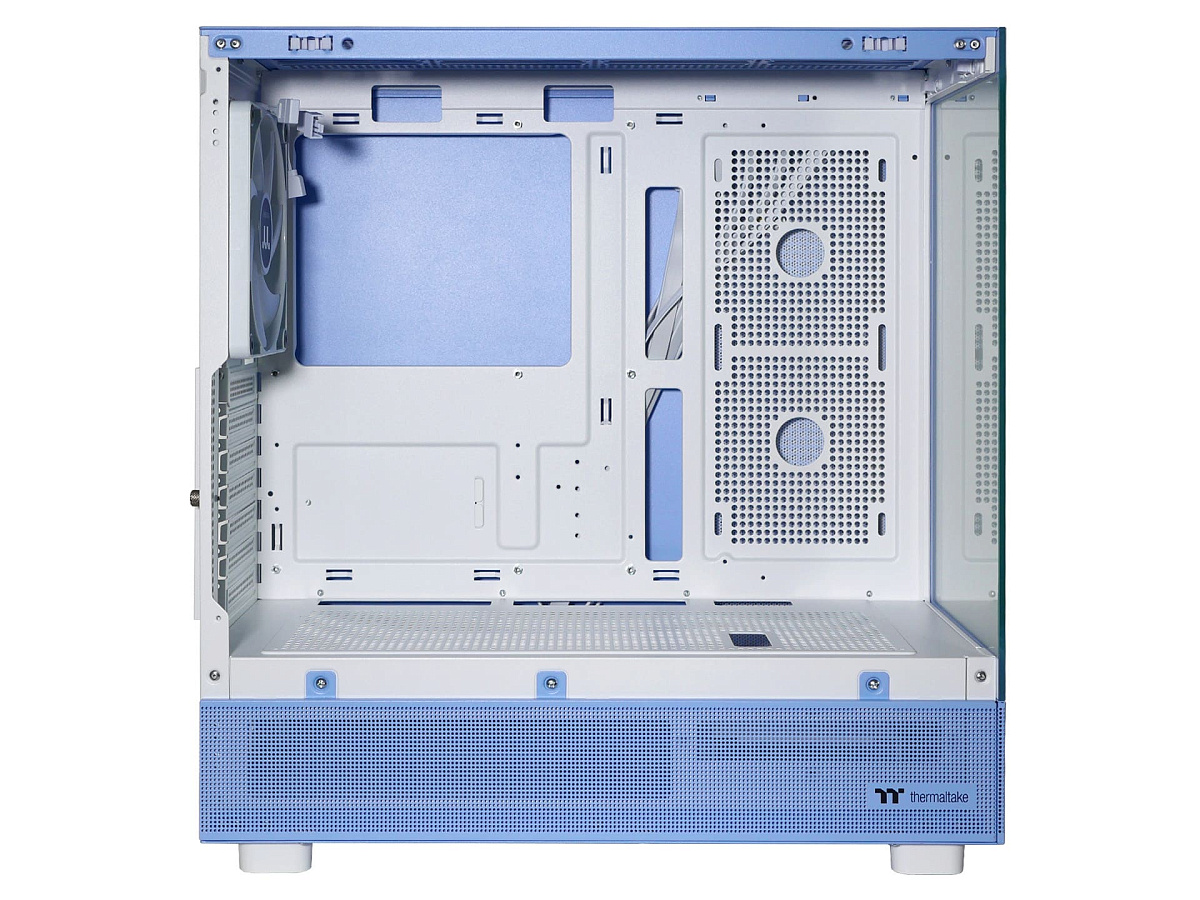

Внутреннее пространство основного отсека под комплектующие максимально освобождено от выступающих элементов. Периодическому обслуживанию и чистке от пыли ничего не будет мешать.

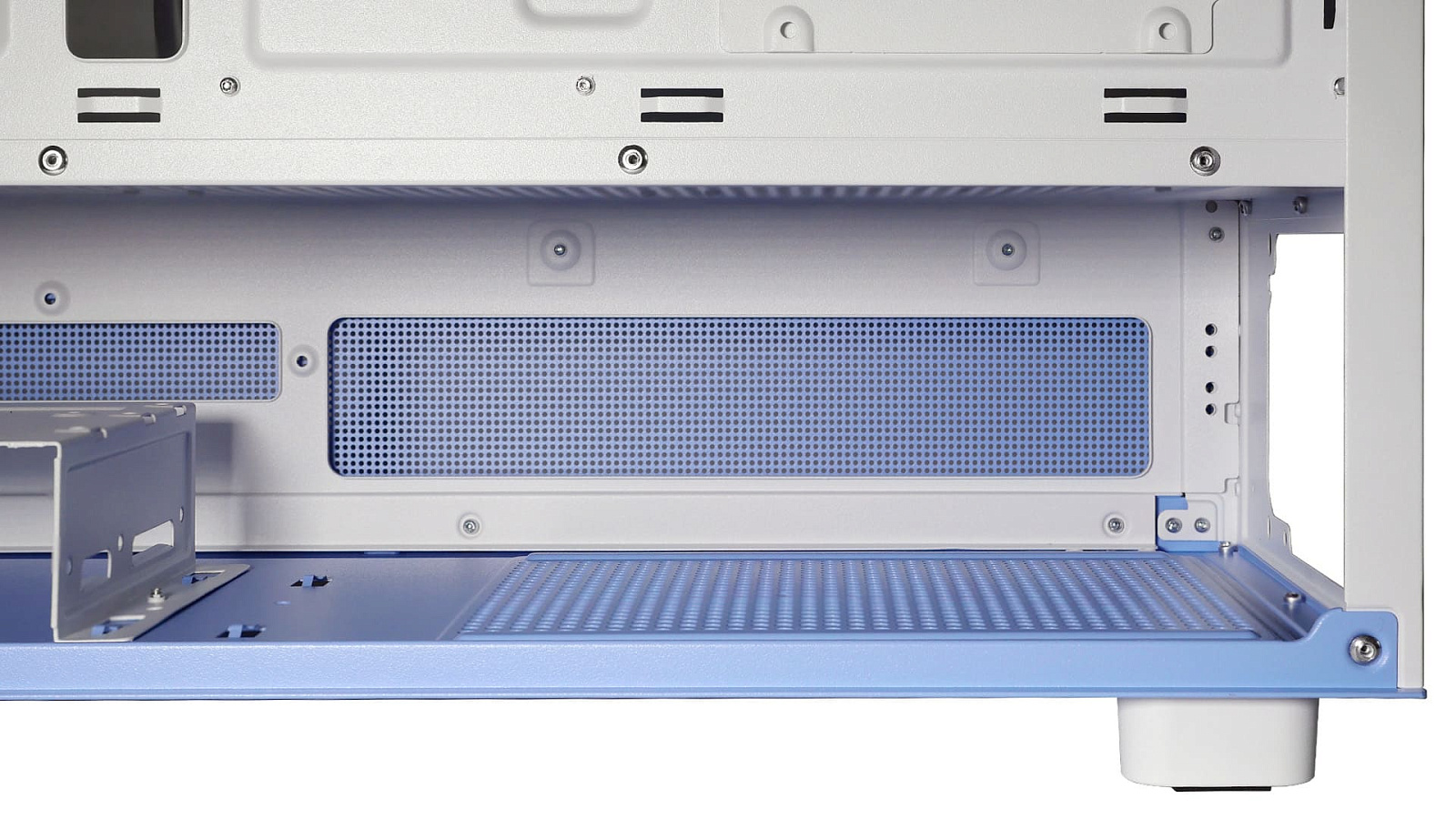

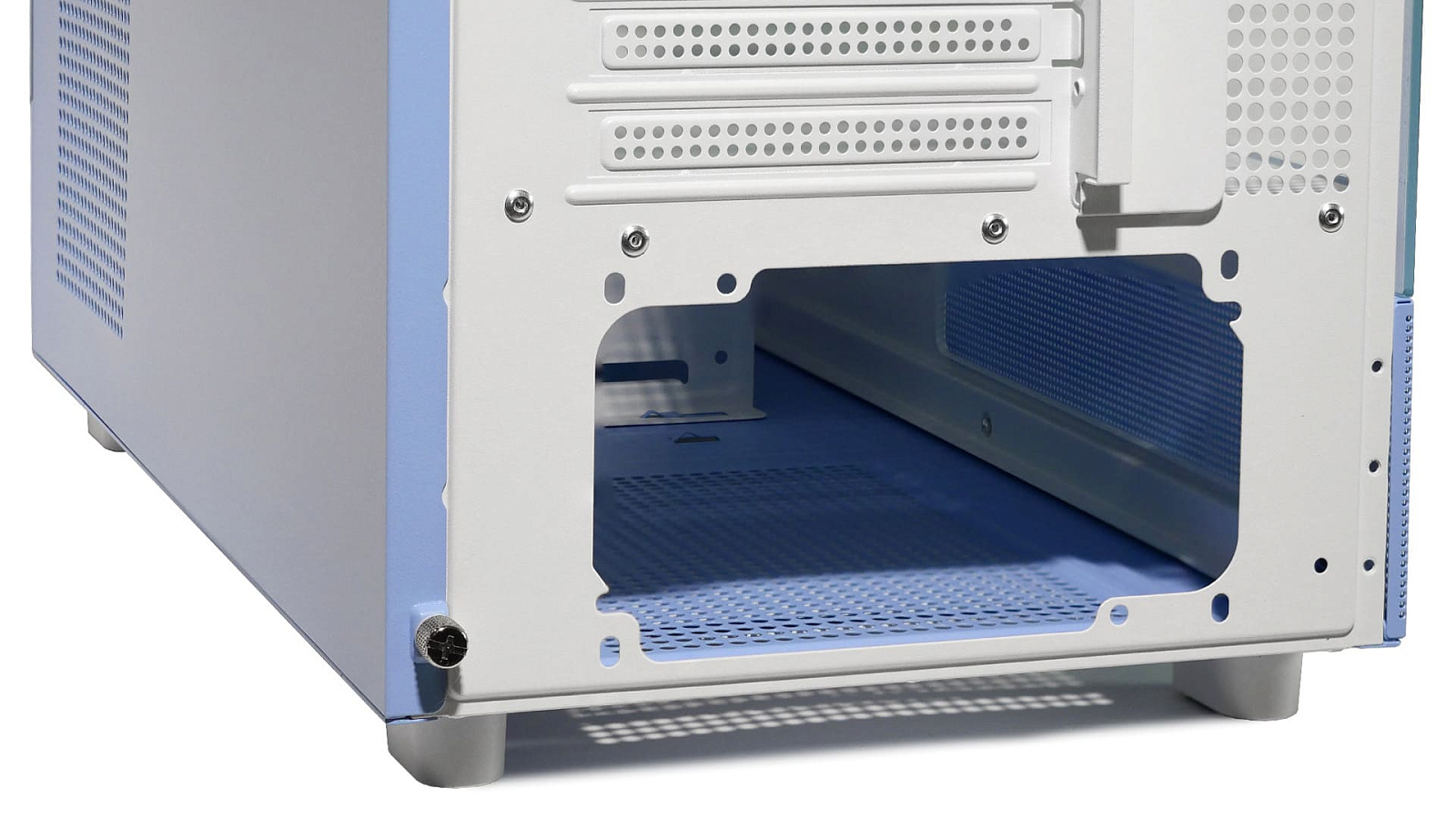

Установка блока питания производится с креплением к каркасу корпуса без применения быстросъёмной рамки. Поэтому вполне можно сэкономить на блоке питания, выбрав модель без модульной кабельной системы, правда на цену, всё равно, повлияет белый цвет. Расстояние от задней стенки корпуса до дисковой корзины в крайнем левом положении — 281 мм.

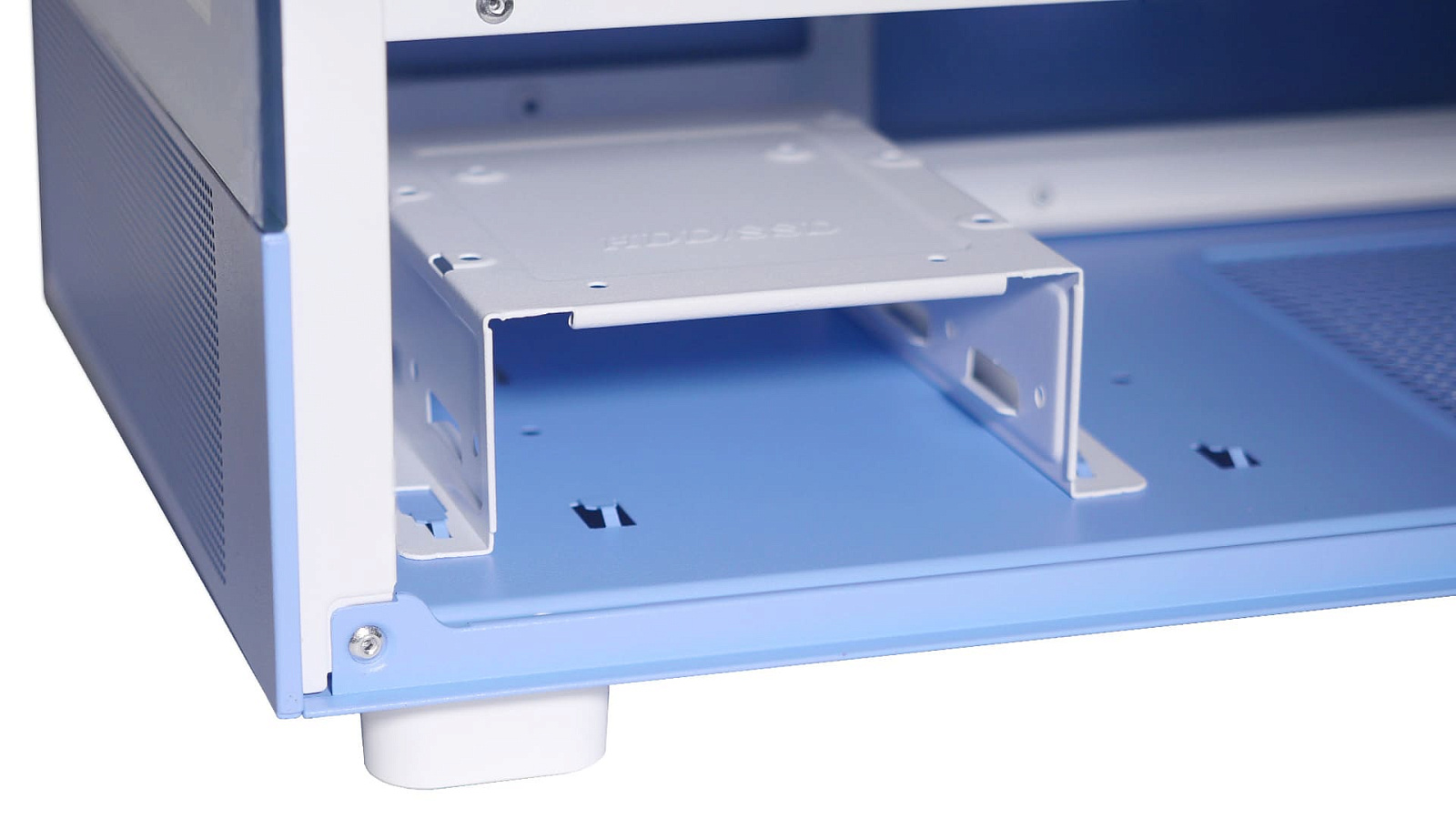

В передней части корпуса установлена съёмная корзина на два жёстких диска размером 3,5''. В неё также можно прикрутить и 2,5'' накопители.

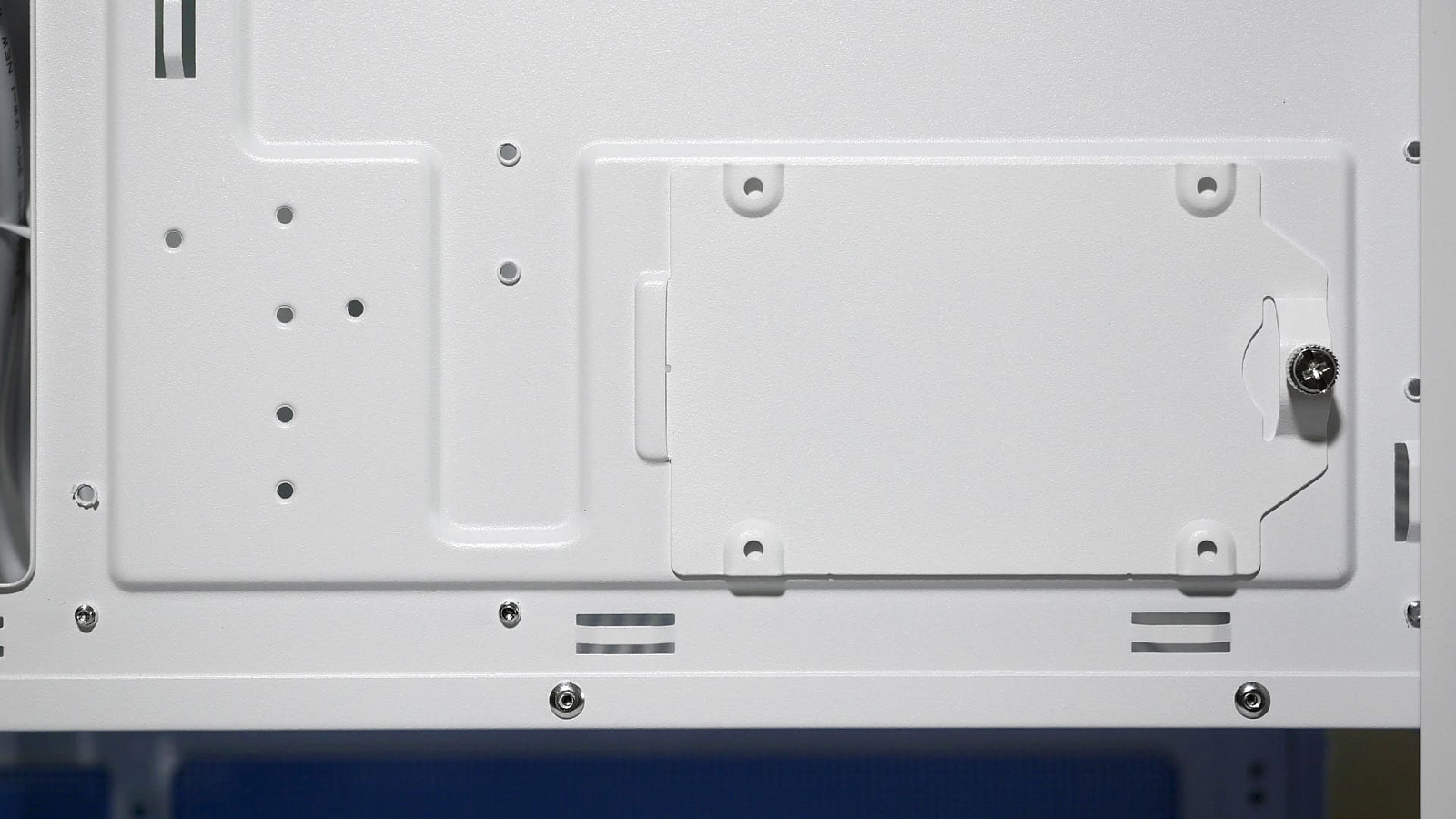

Для 2,5'' носителей информации также установлена ещё и специальная крепёжная пластина за поддоном материнской платы.

Основной отсек Thermaltake View 270 TG ARGB подготовлен для установки материнских плат типоразмеров: Mini-ITX, microATX, ATX. Винтовые стойки из коробки предустановлены под полноразмерные ATX-платы. Для остальных стойки несложно убрать или перекрутить на заготовленные производителем места с помощью комплектной переходной головки с крестовых отвёрток на шестигранник.

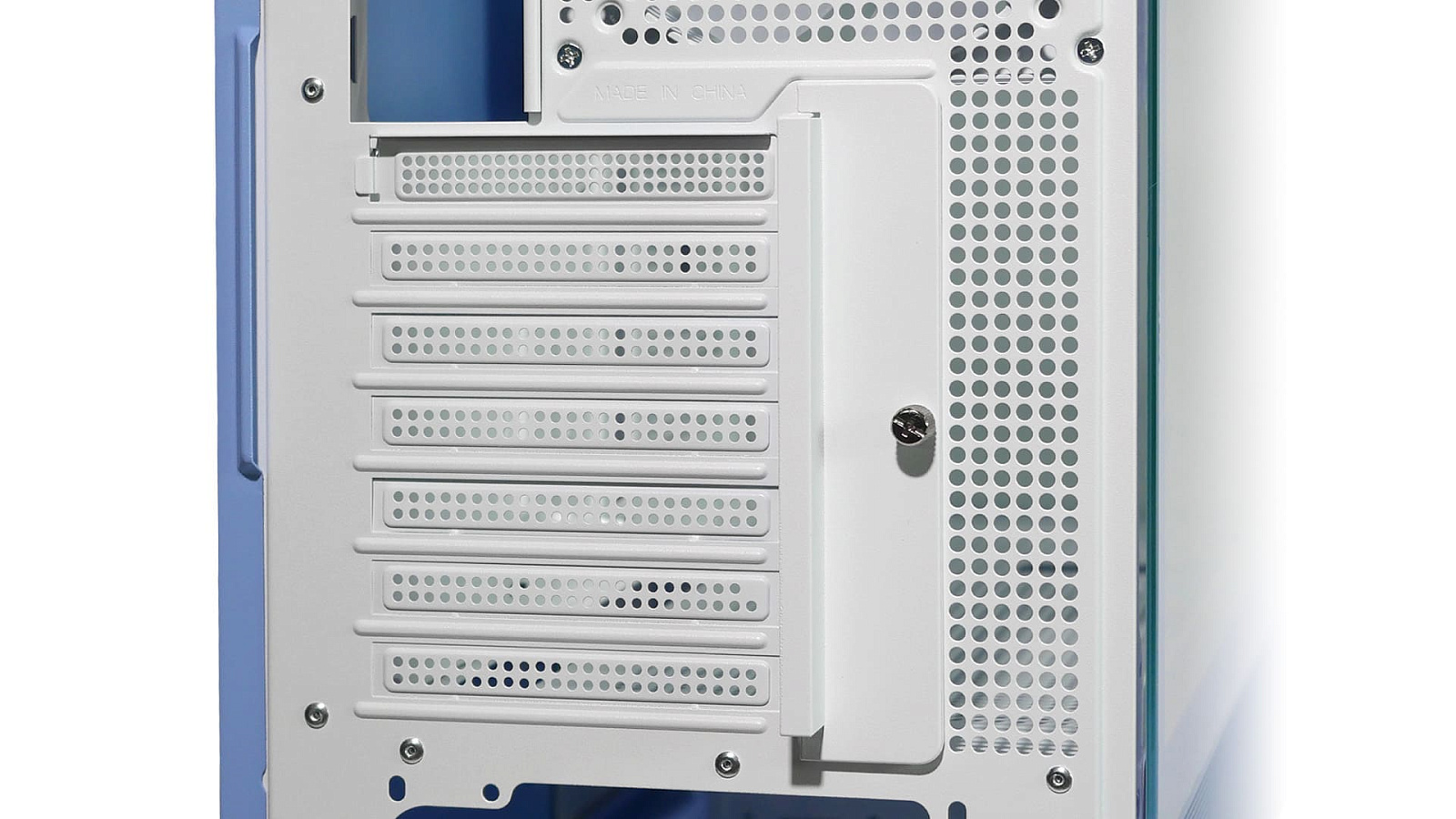

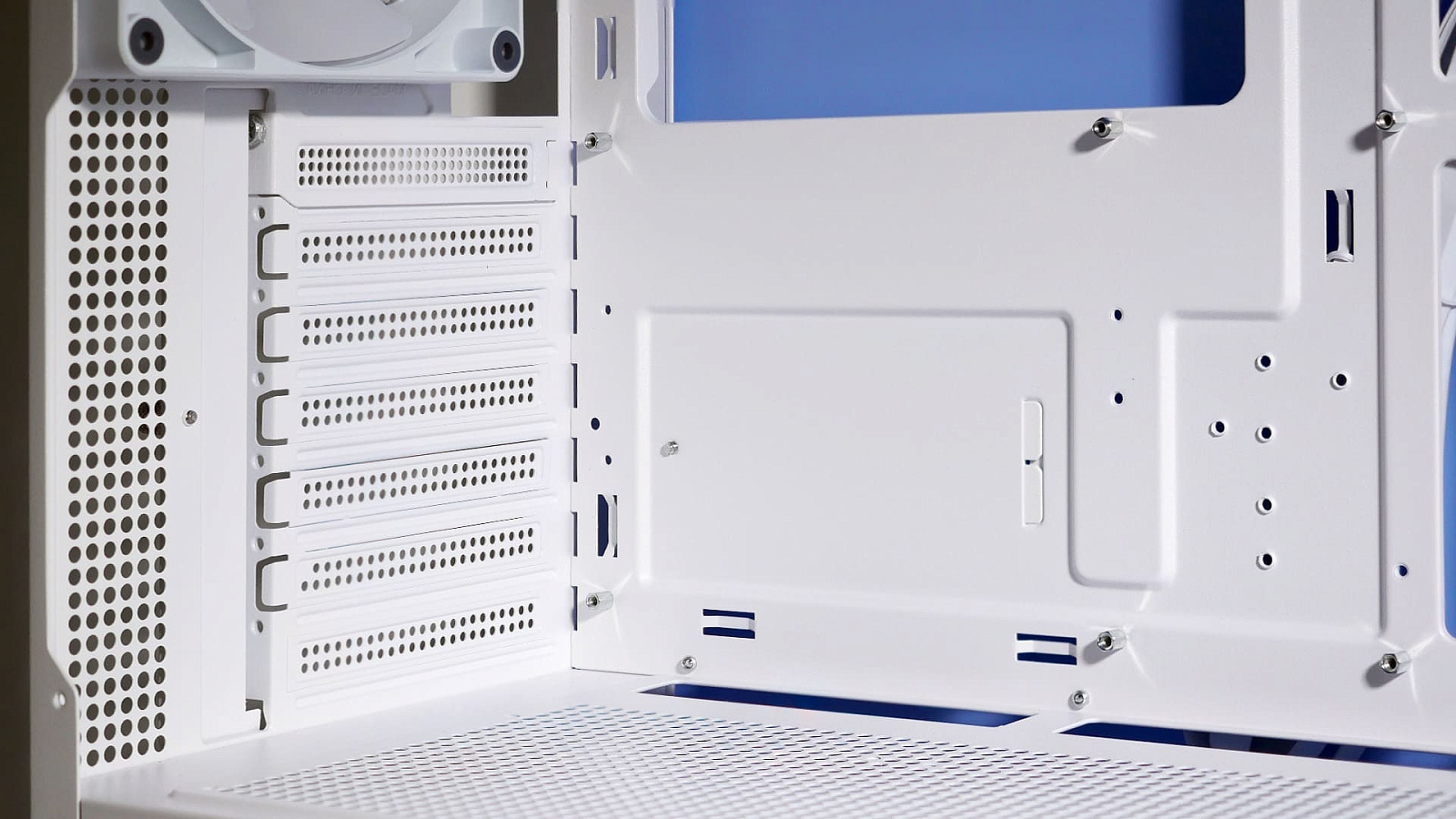

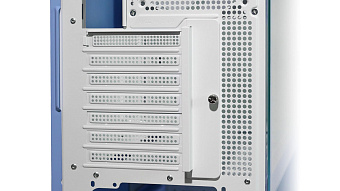

На блоке со слотами расширения производитель немного сэкономил, сделав заглушки одноразовыми выламываемыми. Только одна из них съёмная многоразовая. В целом не сильно критично, если не планируется периодически собирать разные конфигурации в корпусе с перестановкой PCIe-устройств в разные слоты. Также при сборке перед установкой материнской платы желательно выломать сразу необходимые заглушки, иначе их потом неудобно раскачать, так как они могут упереться в край платы.

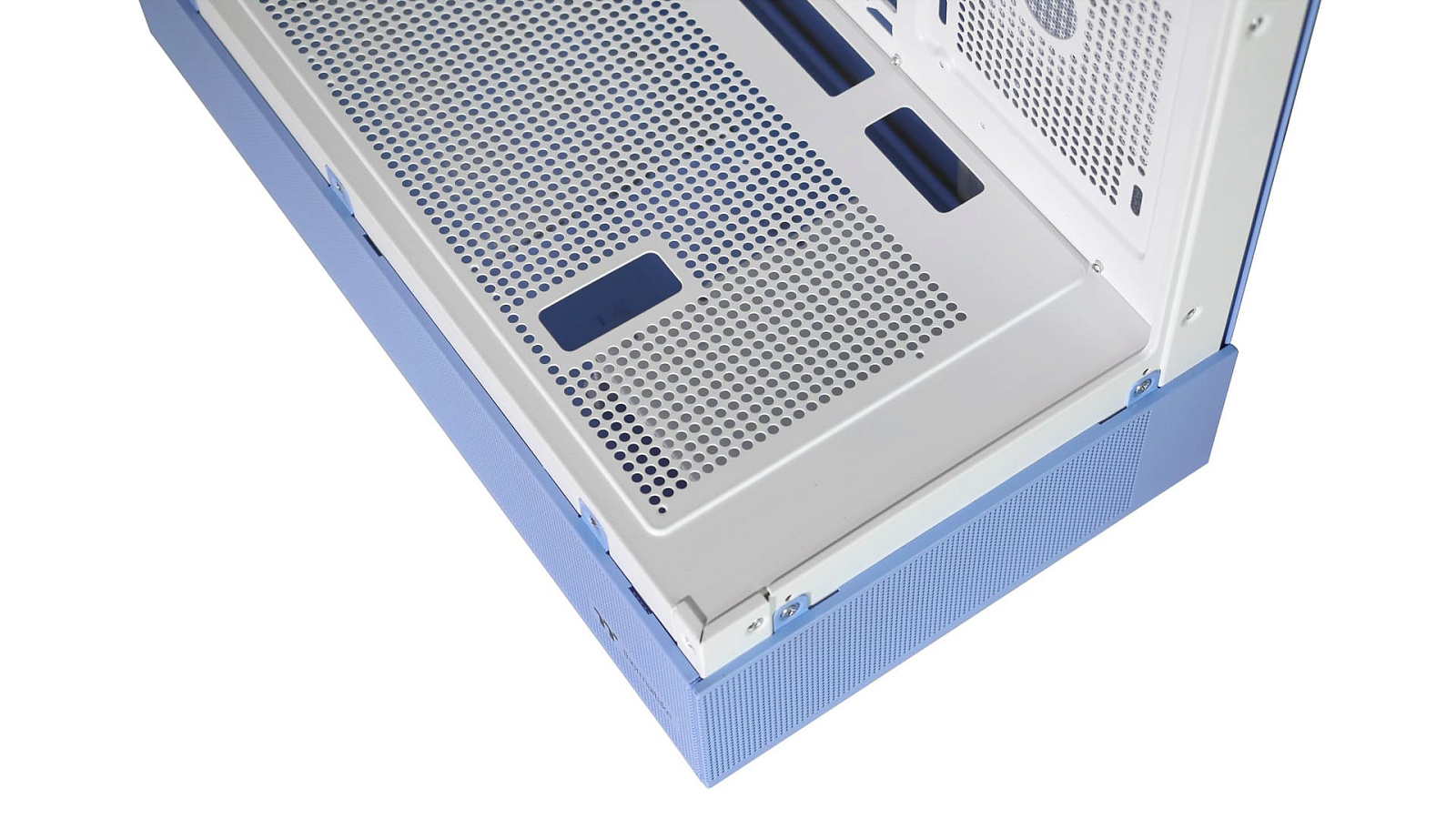

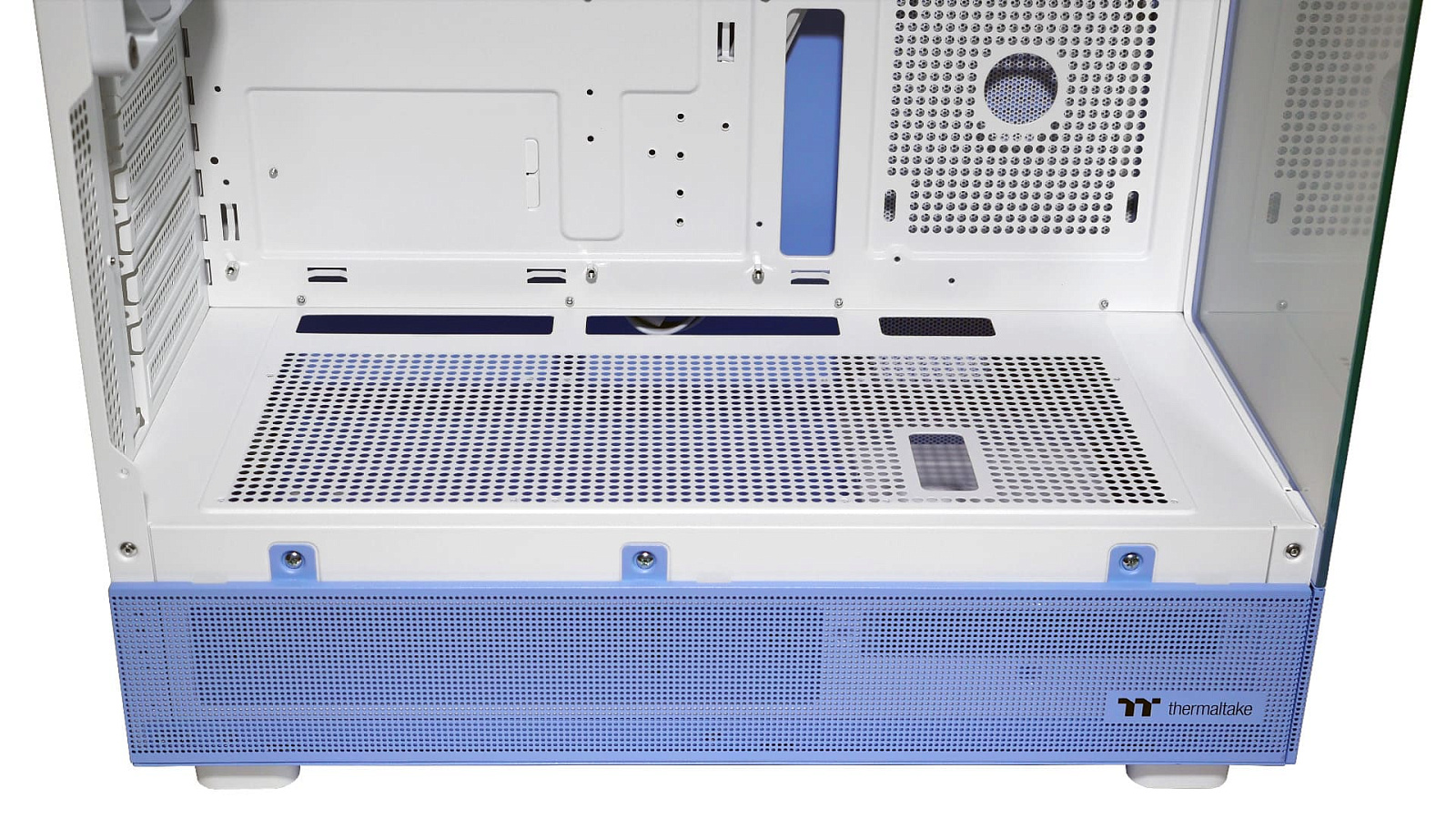

Панель, отделяющая нижний отсек корпуса перфорирована практически на всей доступной поверхности, так как сюда можно установить до трёх 120 мм вентиляторов. И они очень пригодятся в этой модели корпуса, так как желательно компенсировать глухую стеклянную панель спереди формированием вертикального воздушного потока.

Также в перегородке предусмотрено продолговатое окошко ближе к стеклянной панели для подведения питания к длинной видеокарте. При установке вентиляторов на перегородку это окошко будет недоступно.

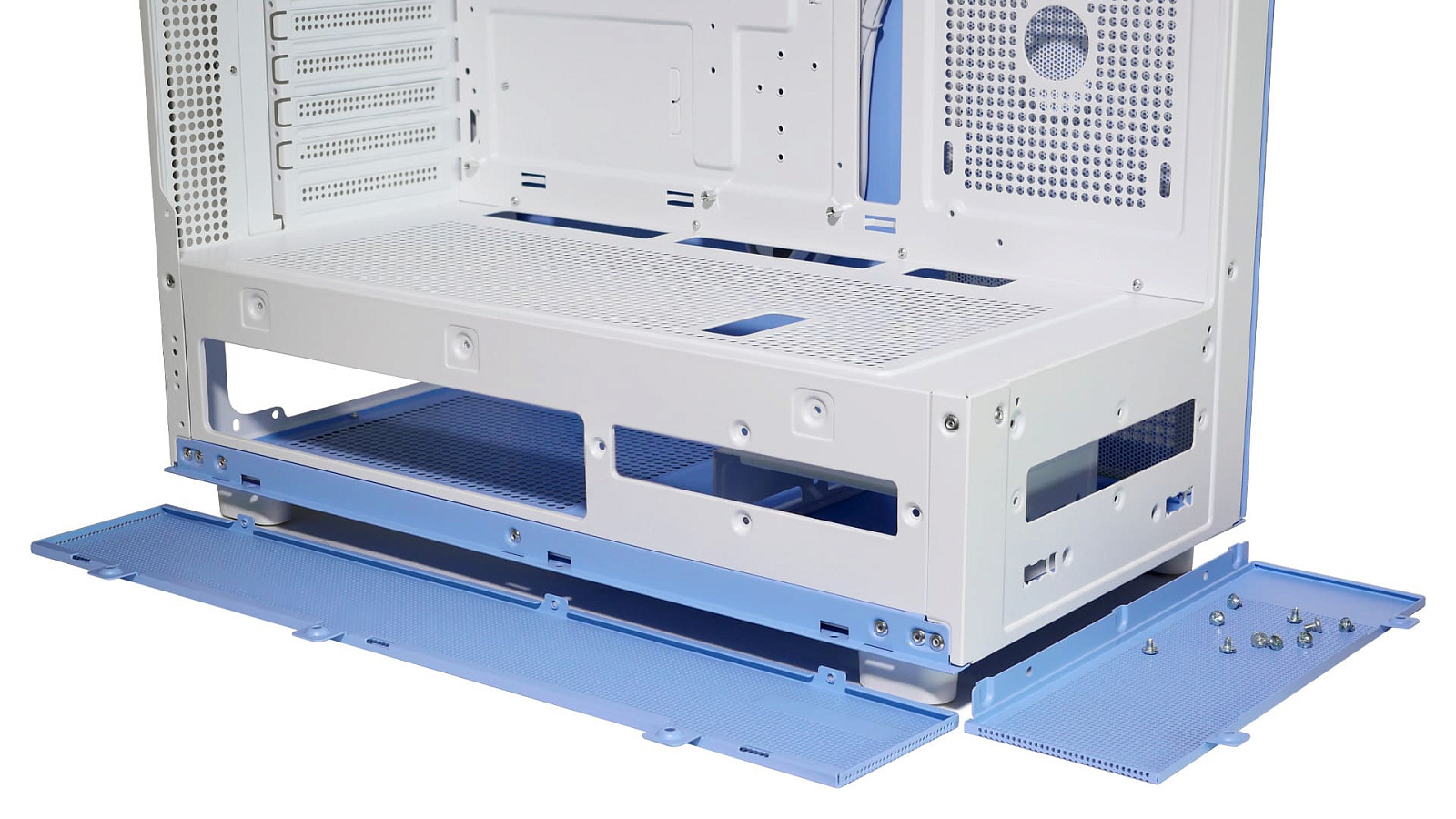

Нижние боковые элементы съёмные. Правда для чего в этой модели может понадобиться их снимать непонятно. Дисплейные модули к этой модели, типа как на Thermaltake Ceres 330, не предусмотрены.

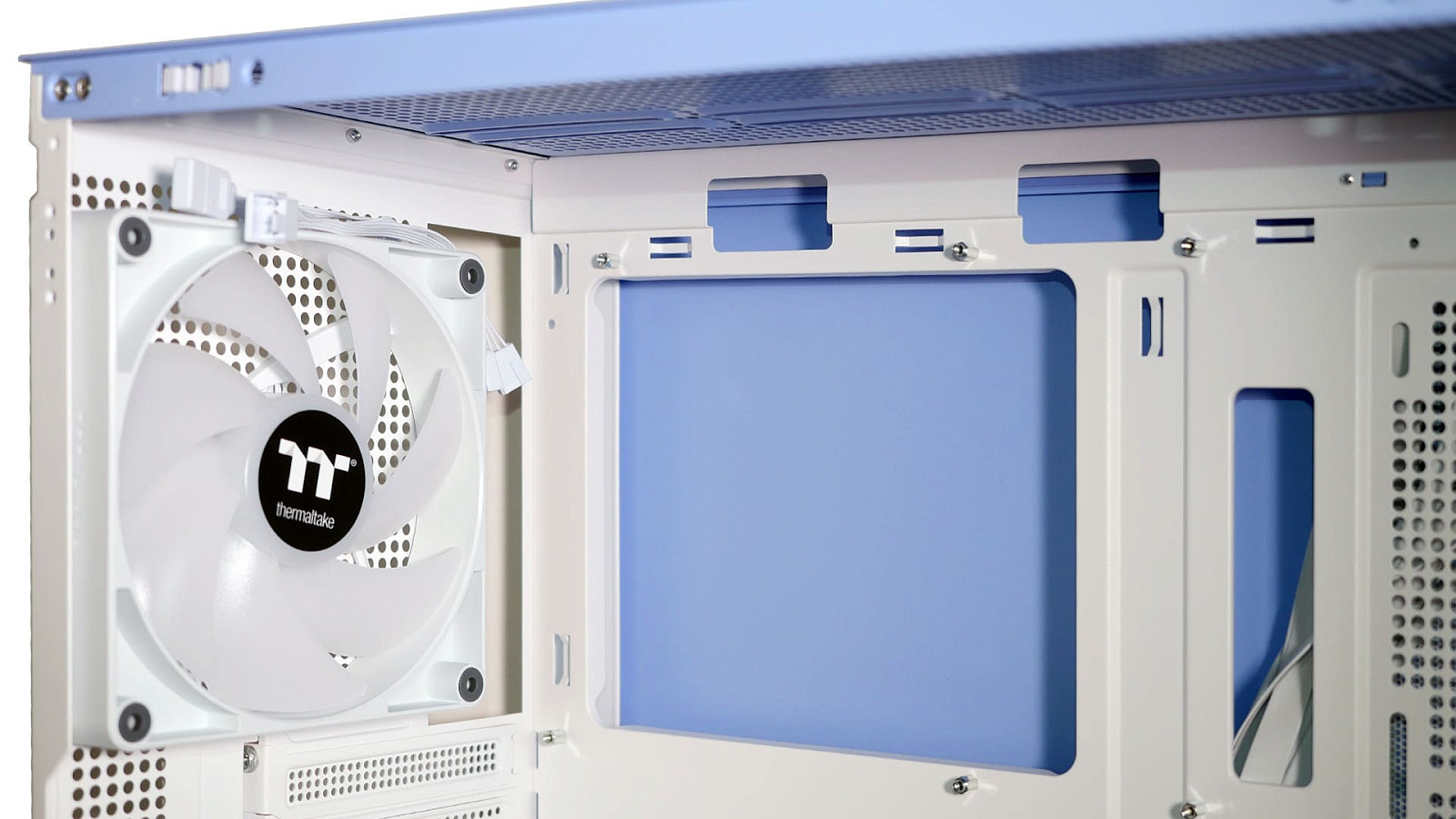

Единственный предустановленный вентилятор белого цвета прикручен на задней стенке навыдув, но в таком положении будет малоэффективен. В корпусе напрашивается организация воздушного потока по принципу снизу вверх. Расстояние от стойки для материнской платы до бокового стекла - около 199 мм, поэтому заявленная совместимость с башенными кулерами высотой 180 мм не подвергается сомнению.

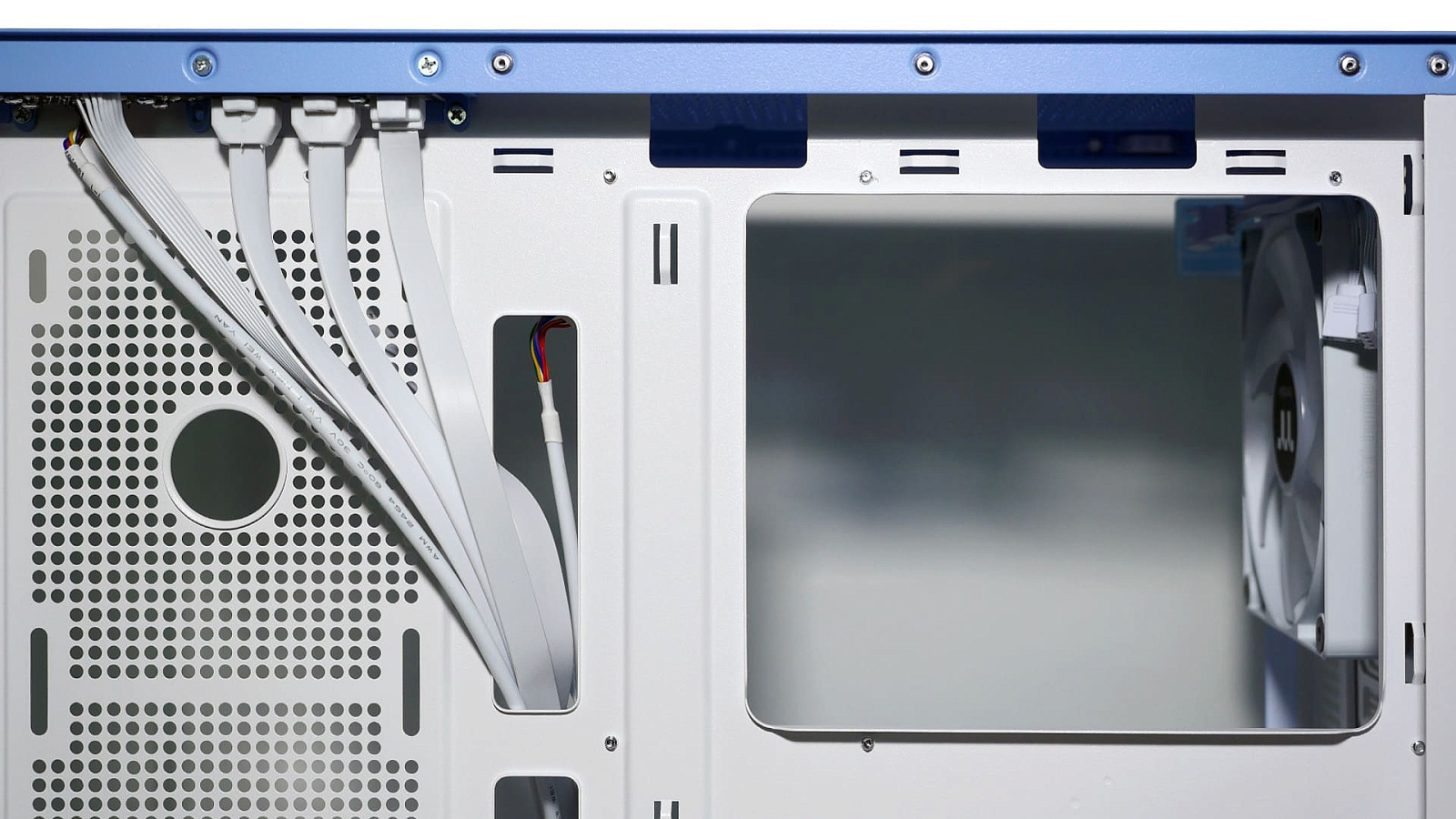

Окно для доступа к обратной стороне сокета центрального процессора на материнской плате большое - 147 х 177 мм. По периметру вокруг него предусмотрено несколько ушек для хомутов, которыми будут стягиваться провода.

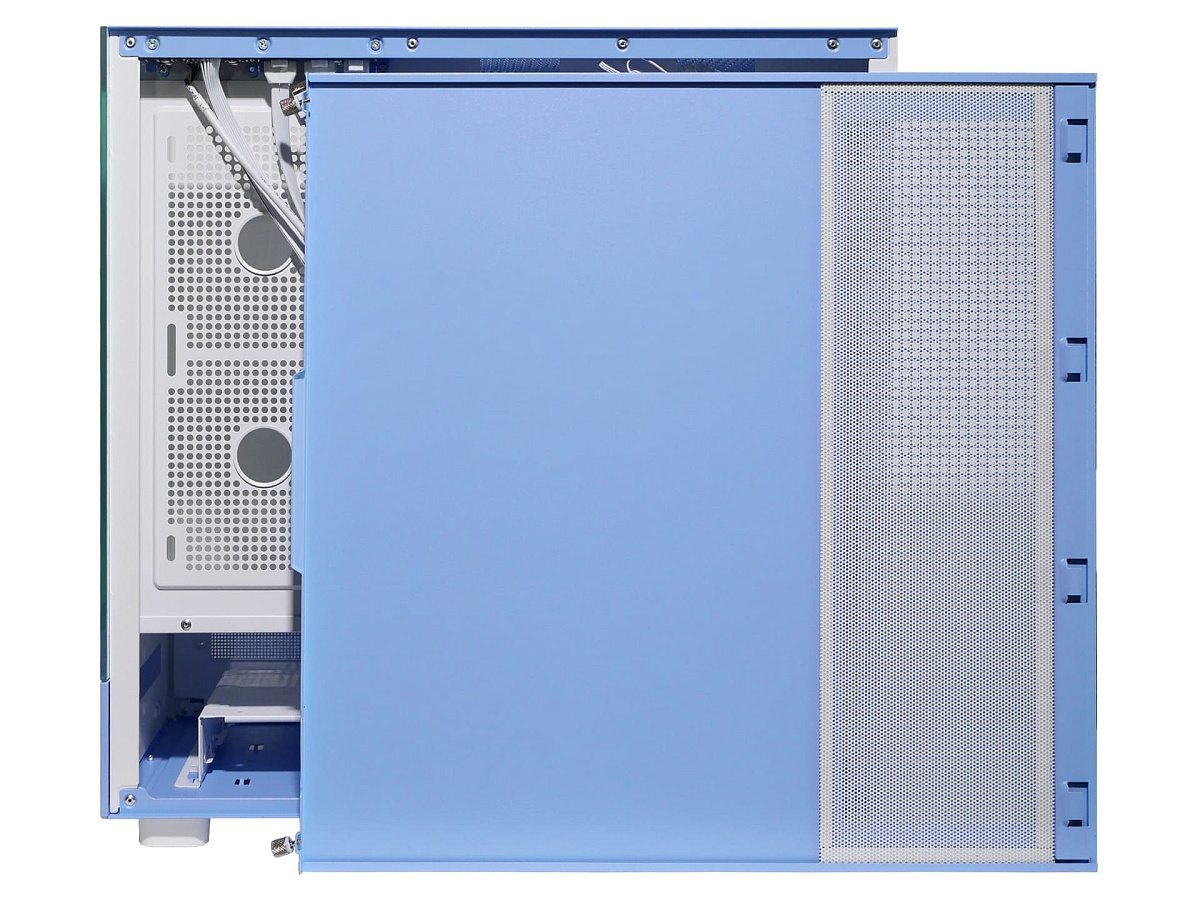

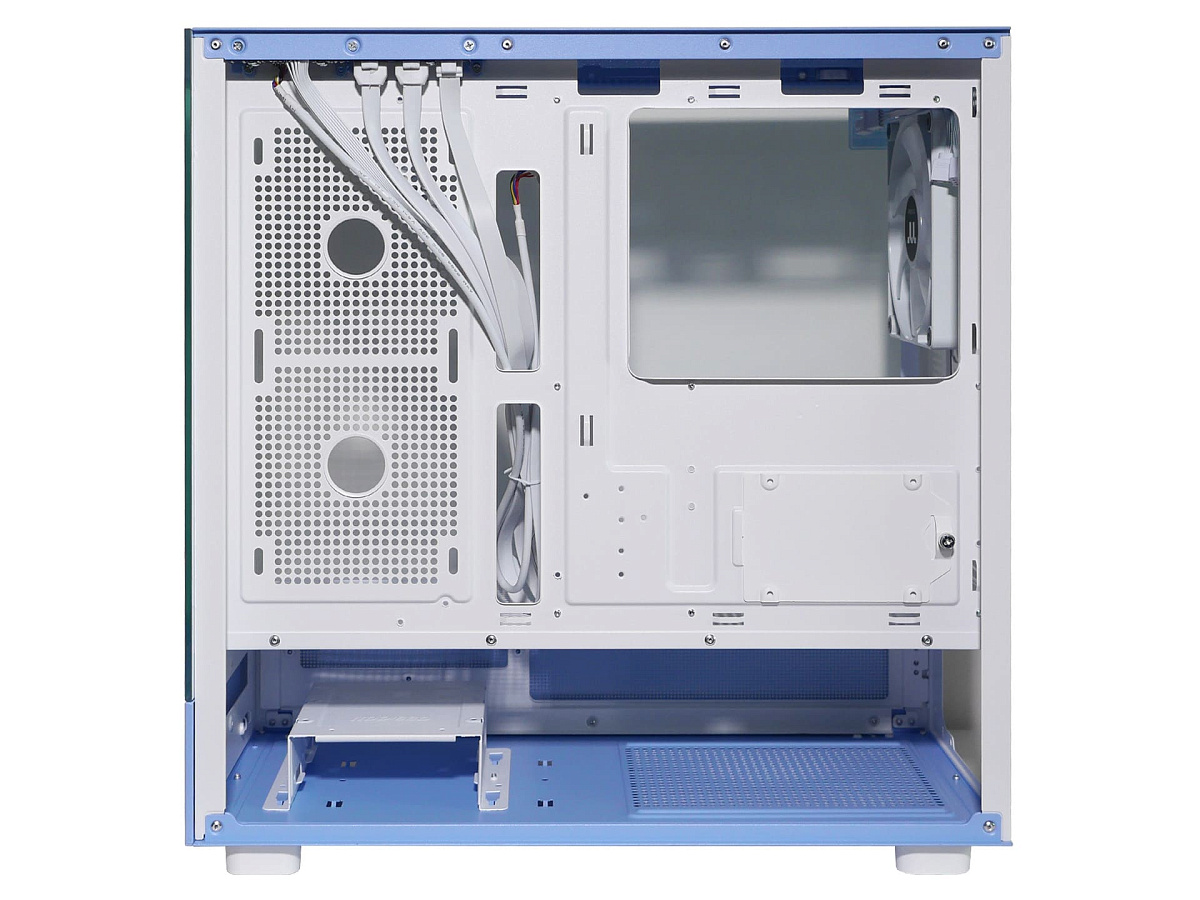

Металлическая крупная боковая панель в отличие от стёкол держится на пазах вдоль переднего края и двух винтах с накатанной головкой сзади. Снимается сдвигом назад.

Благодаря относительно небольшой ширине корпуса за стенкой для материнской платы остаётся маловато места для скрытой укладки проводов. Кабель-менеджмент придётся планировать тщательно.

Поддержка систем охлаждения

В корпусе Thermaltake View 270 TG ARGB возможна установка до девяти 120 мм, либо до трёх 140 мм вентиляторов, либо одного радиатора системы жидкостного охлаждения до 360 мм. Точки возможной установки:

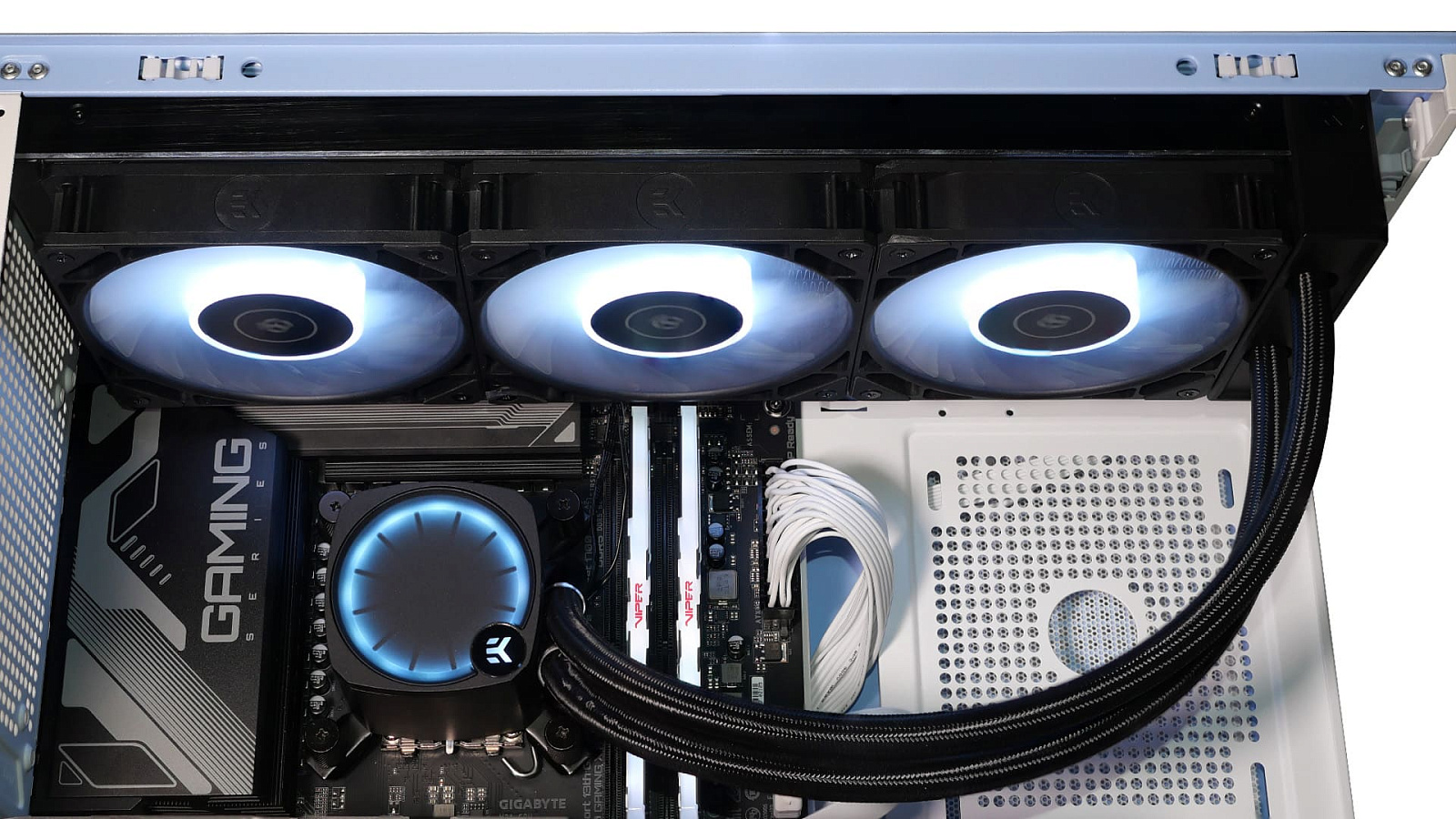

Из особенностей хочется отметить только относительно небольшой запас места по высоте над материнской платой, из-за чего при установленном сверху радиаторе СЖО затрудняется доступ к коннекторам вдоль верхнего края платы.

Подсветка

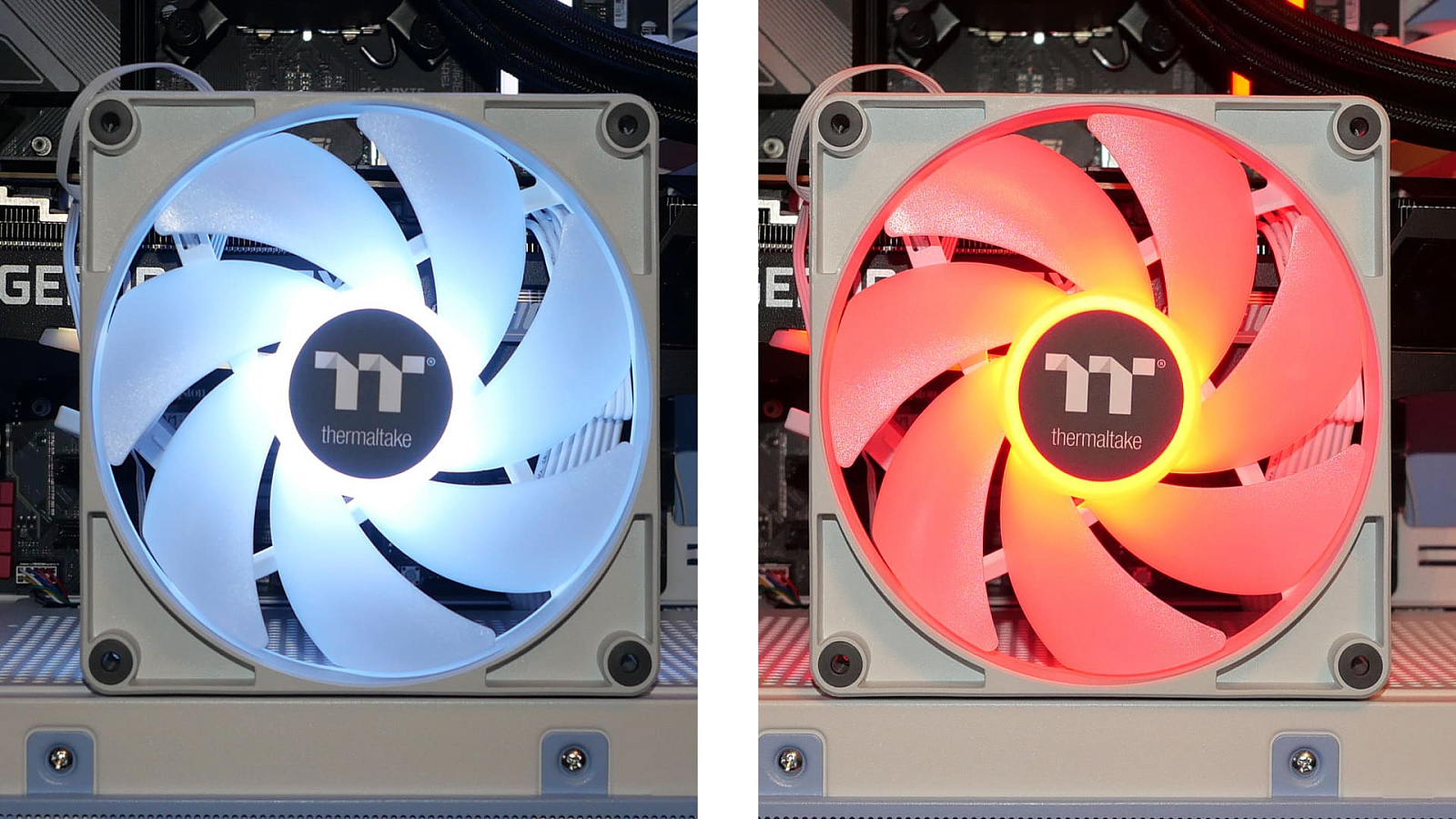

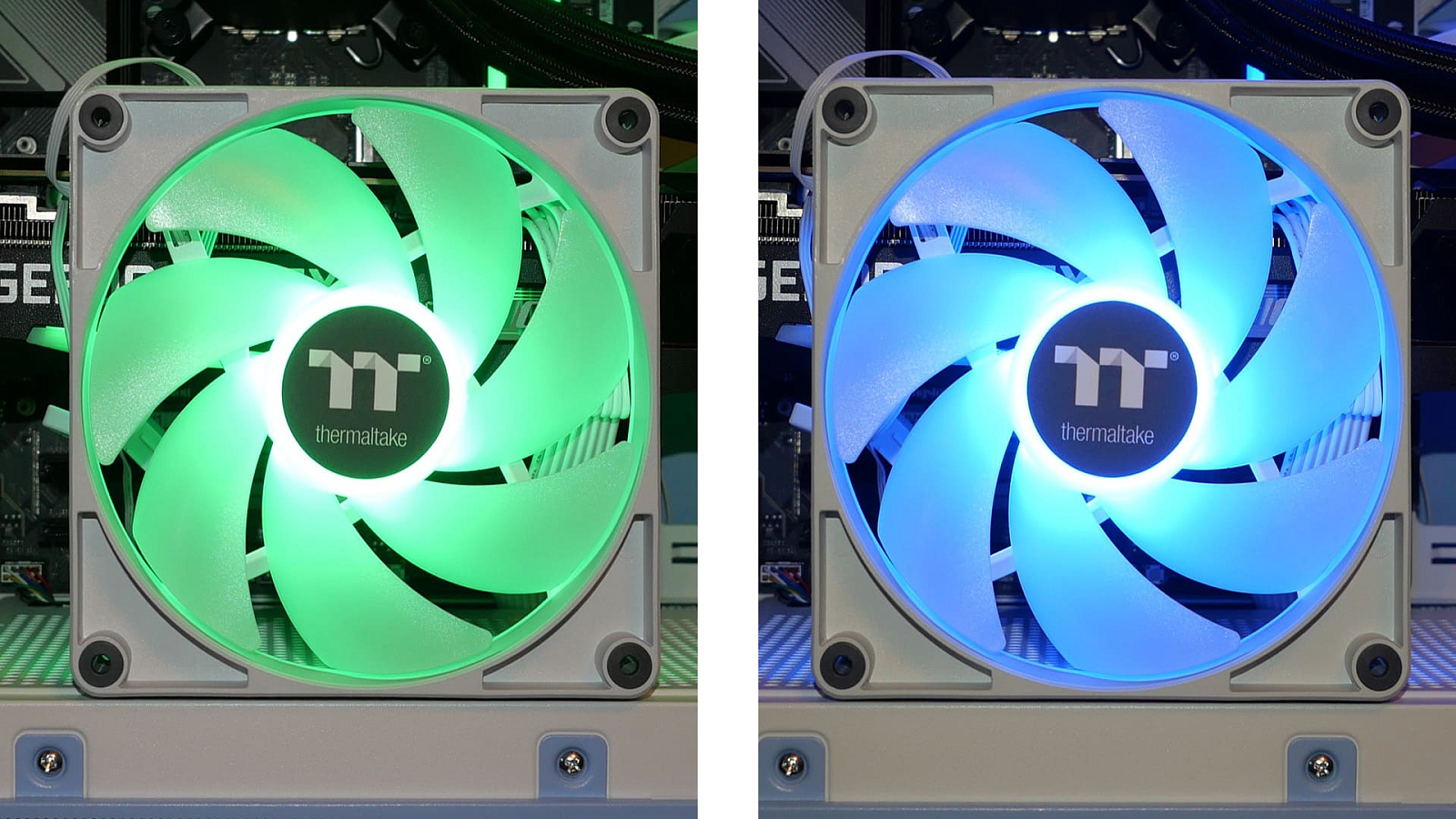

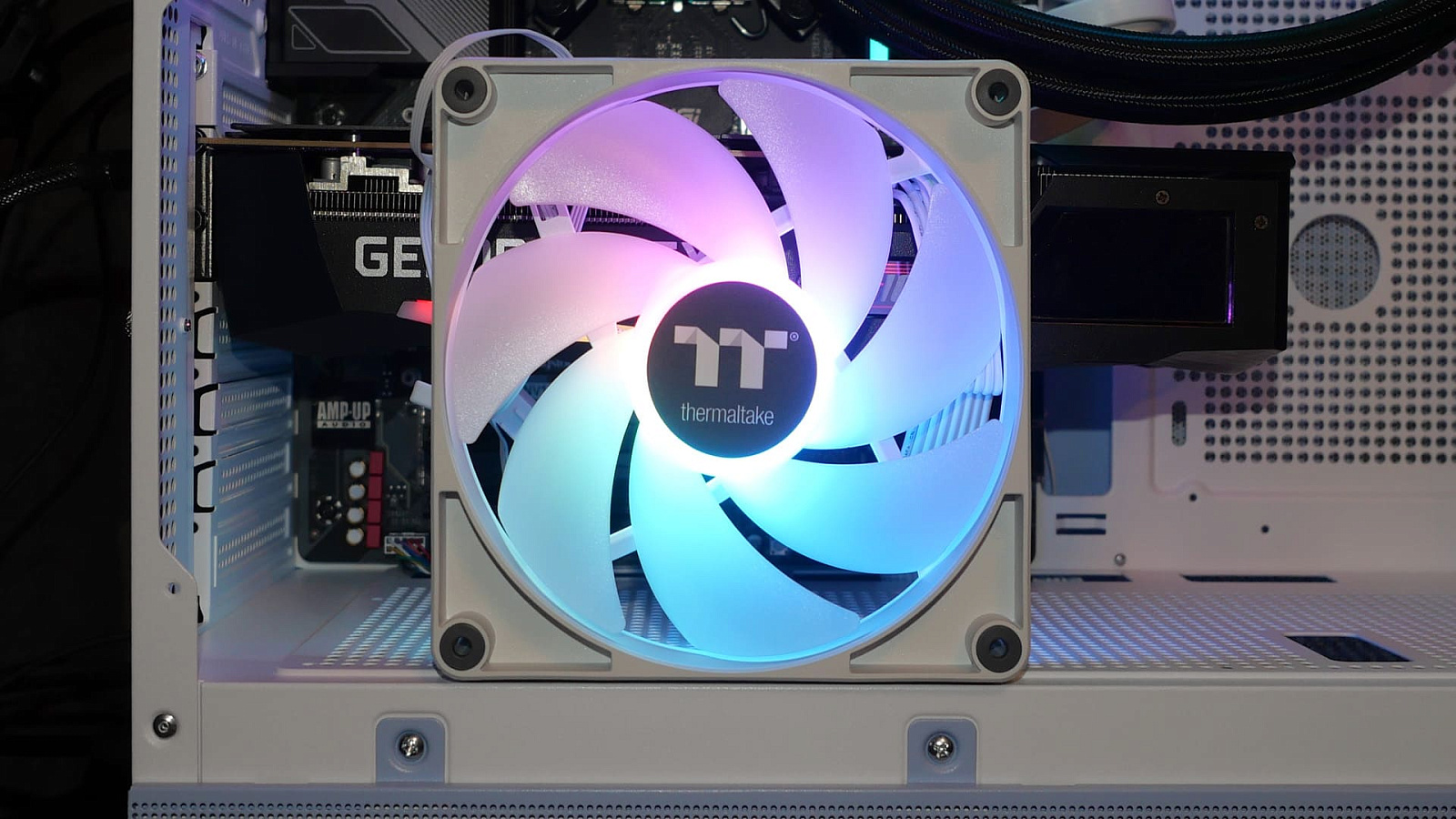

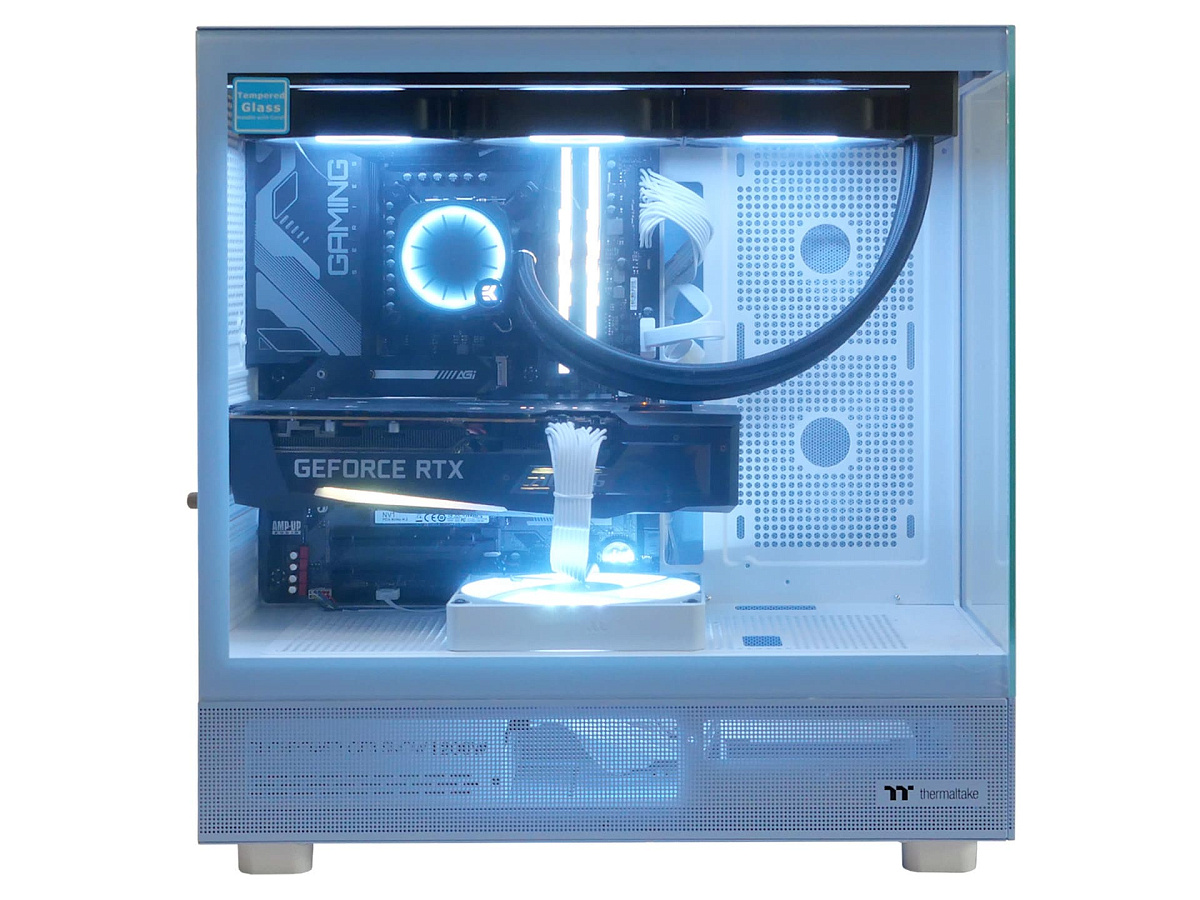

В комплектации корпуса, рассматриваемой в обзоре, предустановлен один вентилятор с ARGB-подсветкой лопастей. Питание и управление подсветкой осуществляется по отдельному кабелю с типовым трёхпиновым коннектором для светодиодных лент на адресуемых светодиодах с питанием +5 В, которые получили широкое распространение в современных ПК.

Встроенного ARGB-контроллера нет ни в вентиляторе, ни в корпусе, поэтому подсветка будет работать только при подключении к совместимому разъёму материнской платы, либо внешнего контроллера.

Особенности сборки

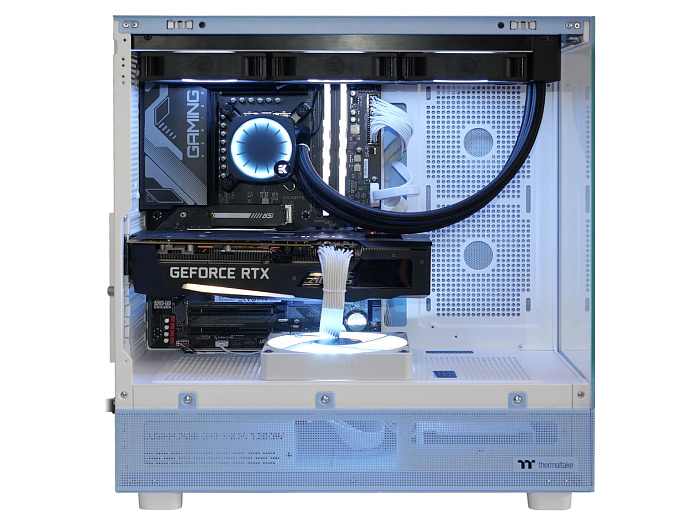

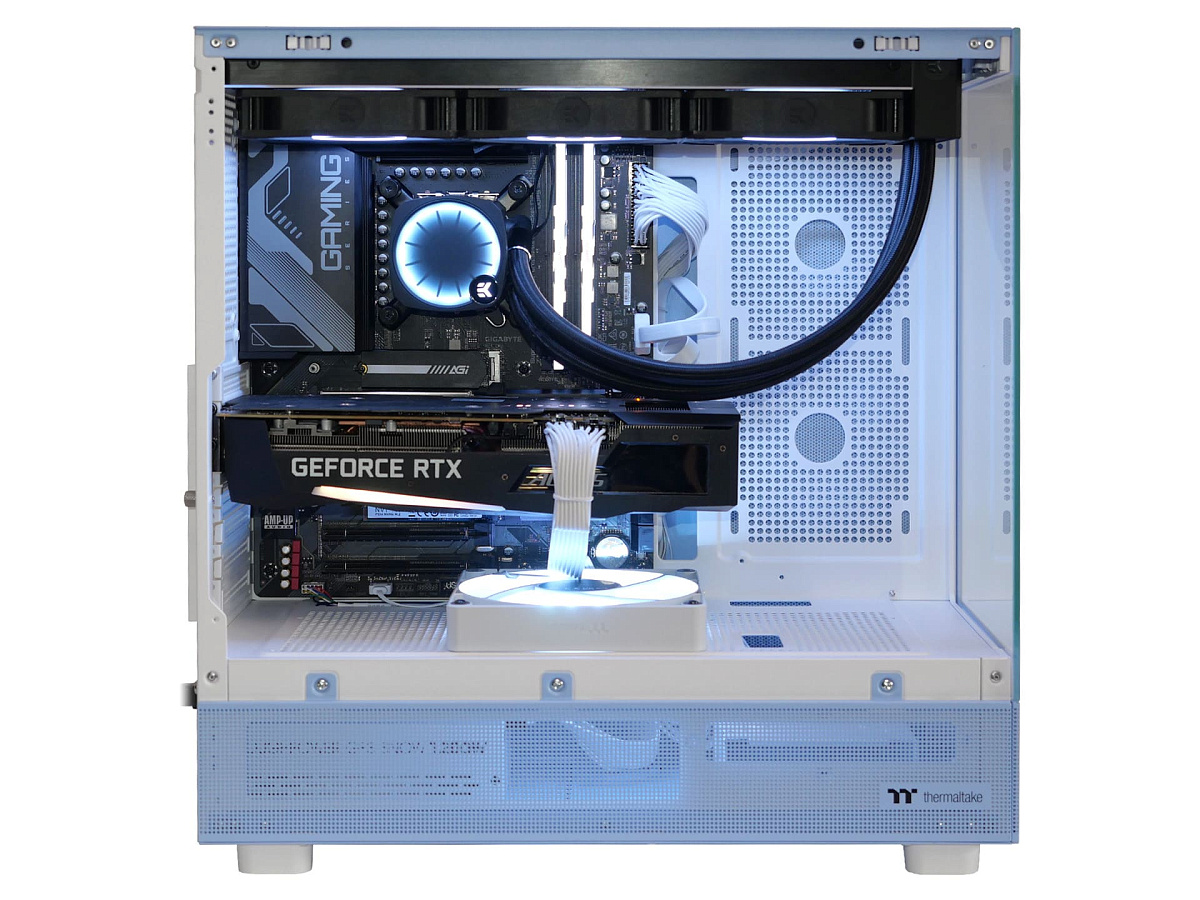

Сборка ПК в корпусах типа "аквариум" как правило легче, чем в классических вариантах, так как при снятии переднего стекла значительно упрощается доступ к местам установки систем охлаждения сверху и в передней вертикальной нише. Однако свои особенности всё равно присутствуют.

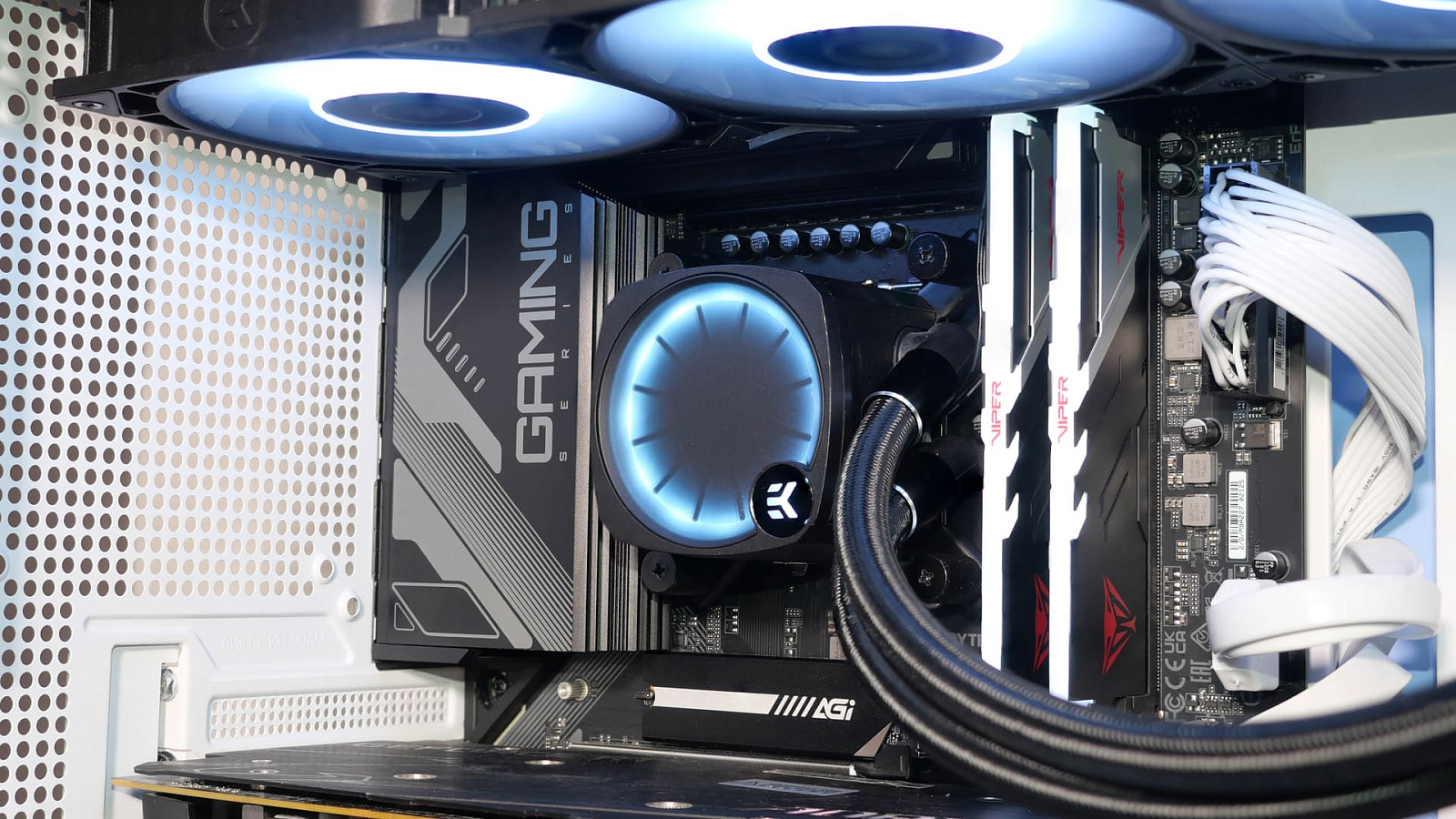

Относительно небольшая высота корпуса Thermaltake View 270 TG ARGB привела к тому, что подведение кабелей и подключение к коннекторам вдоль верхнего края материнской платы нужно планировать как первоочередное при планах разместить радиатор СЖО сверху, так как он перекроет доступ к ним. Фактическое расстояние от верхней панели до середины верхних стоек материнской платы - 34 мм. Таким образом типовой симбиоз радиатора жидкостной системы охлаждения с типовыми вентиляторами опускается до уровня верхних защёлок слотов оперативной памяти.

Для видеокарты оставлен приличный запас места по длине. От задних слотов до переднего стекла расстояние составляет 430 мм. Причём длинным экземплярам не помешают вентиляторы стандартной толщины 25 мм, прикрученные в вертикальной нише. Они немного утоплены относительно нижнего края видеокарты и остаётся зазор в 1-2 мм.

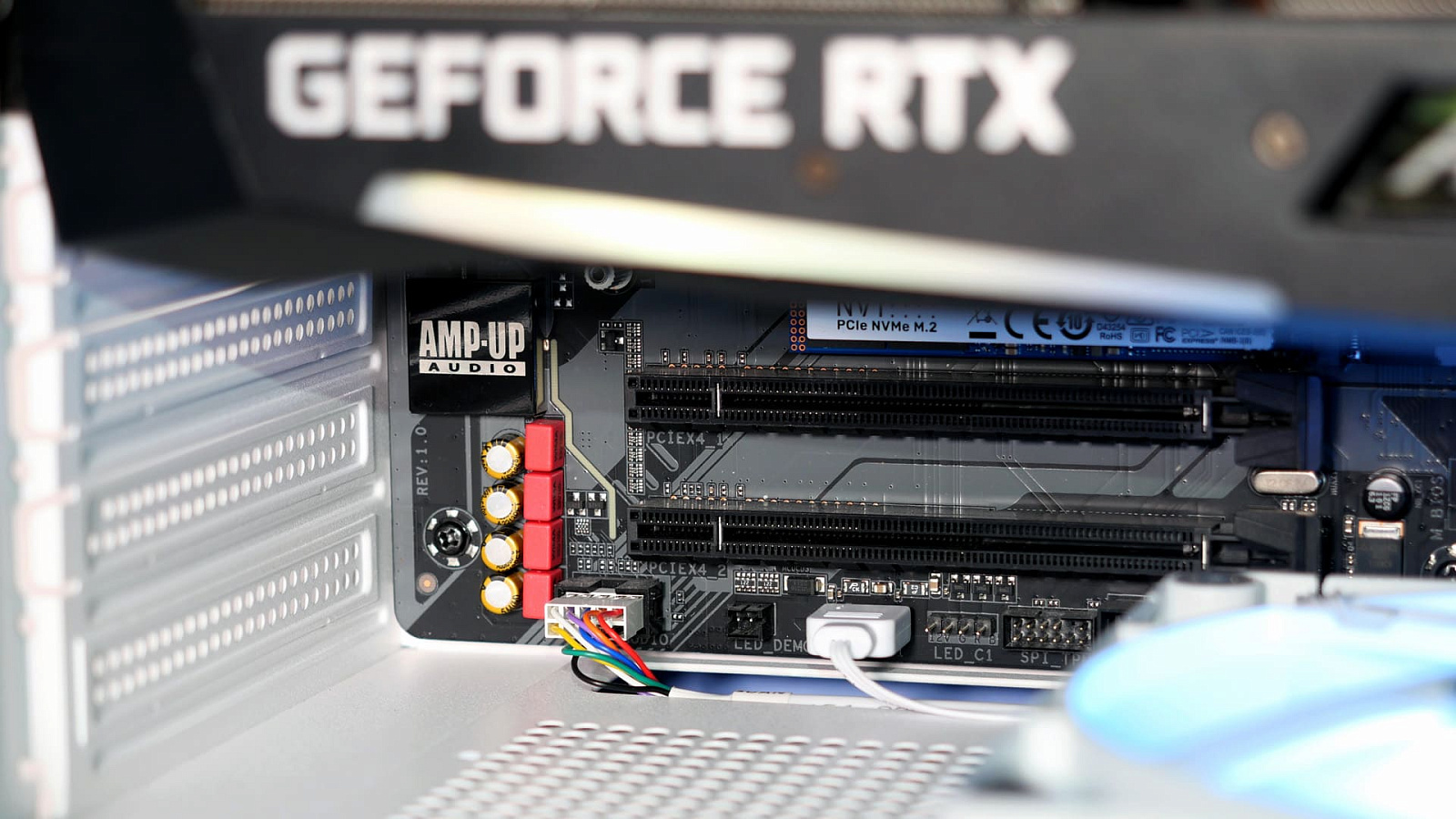

Окошки (два по 109 мм х 20 мм) для подведения коннекторов и кабелей вдоль нижнего края материнской платы удобные. В них хорошо пролазят штекеры и кабели PCIe-питания видеокарты. Однако при размещении снизу вентиляторов и они будут перекрыты, поэтому установку систем охлаждения при сборке стоит оставить на самый последний этап.

У зоны для заднего вентилятора нормальный отступ от материнской платы, и коллизий с декоративными элементами и радиаторами VRM возникнуть не должно.

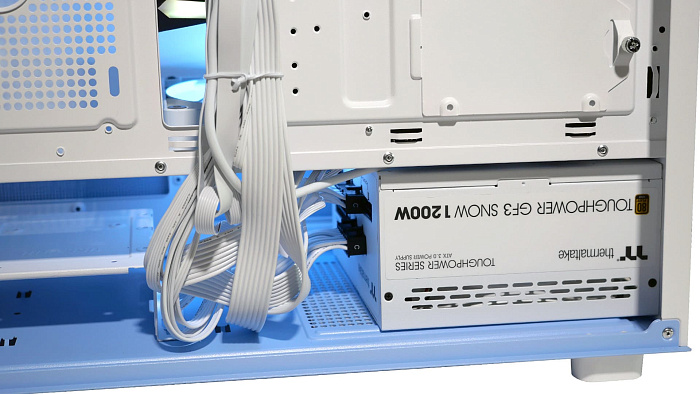

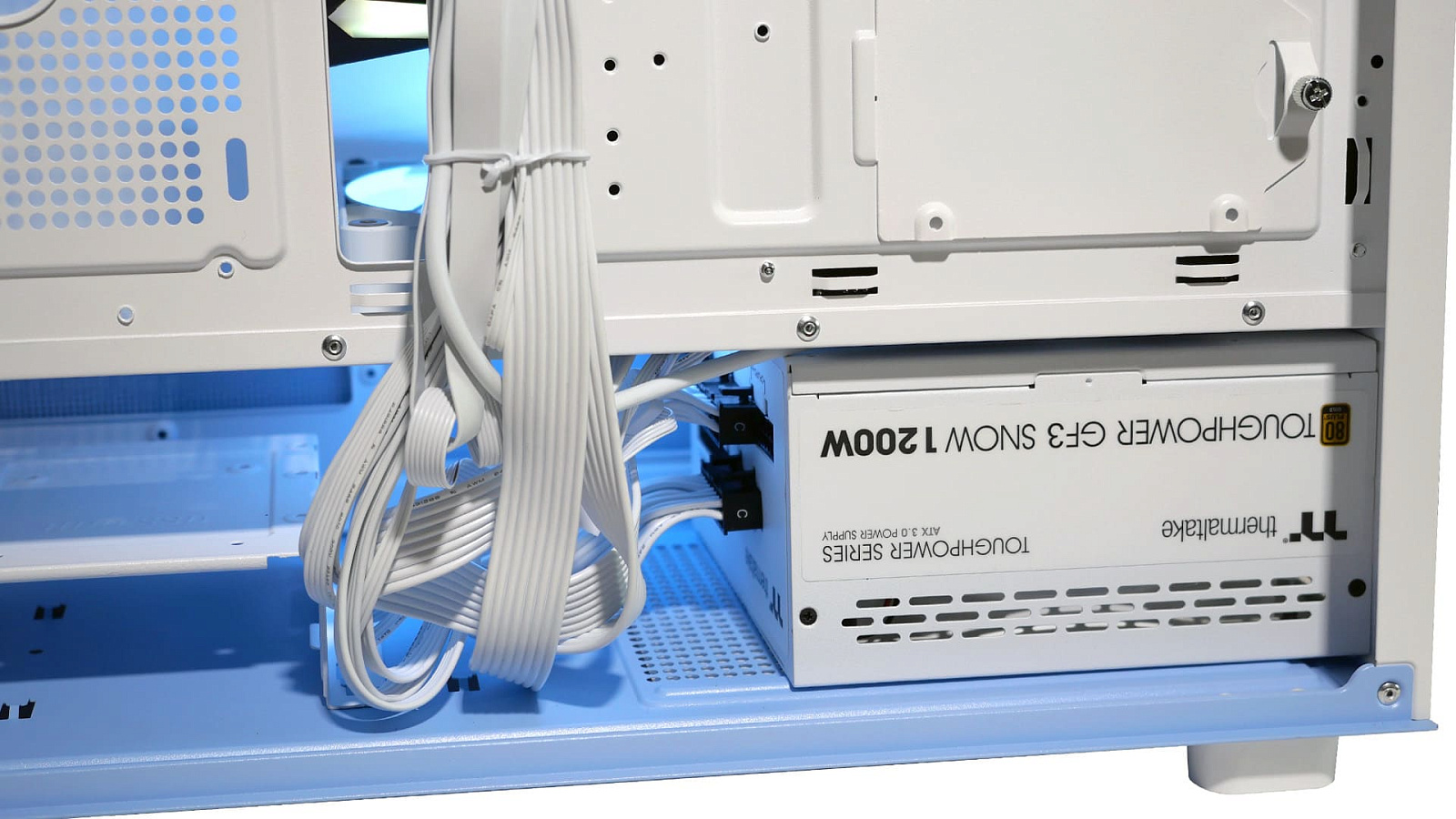

Для блока питания места в задней части корпуса предостаточно. Расстояние от задней стенки до дисковой корзины позволяет вместить мощные экземпляры и длиннее заявленных 220 мм, в том числе с отстегиваемыми модульными кабелями. Расстояние между корпусом БП и корзиной для дисков идеально подходит для того, чтобы спрятать излишки кабелей.

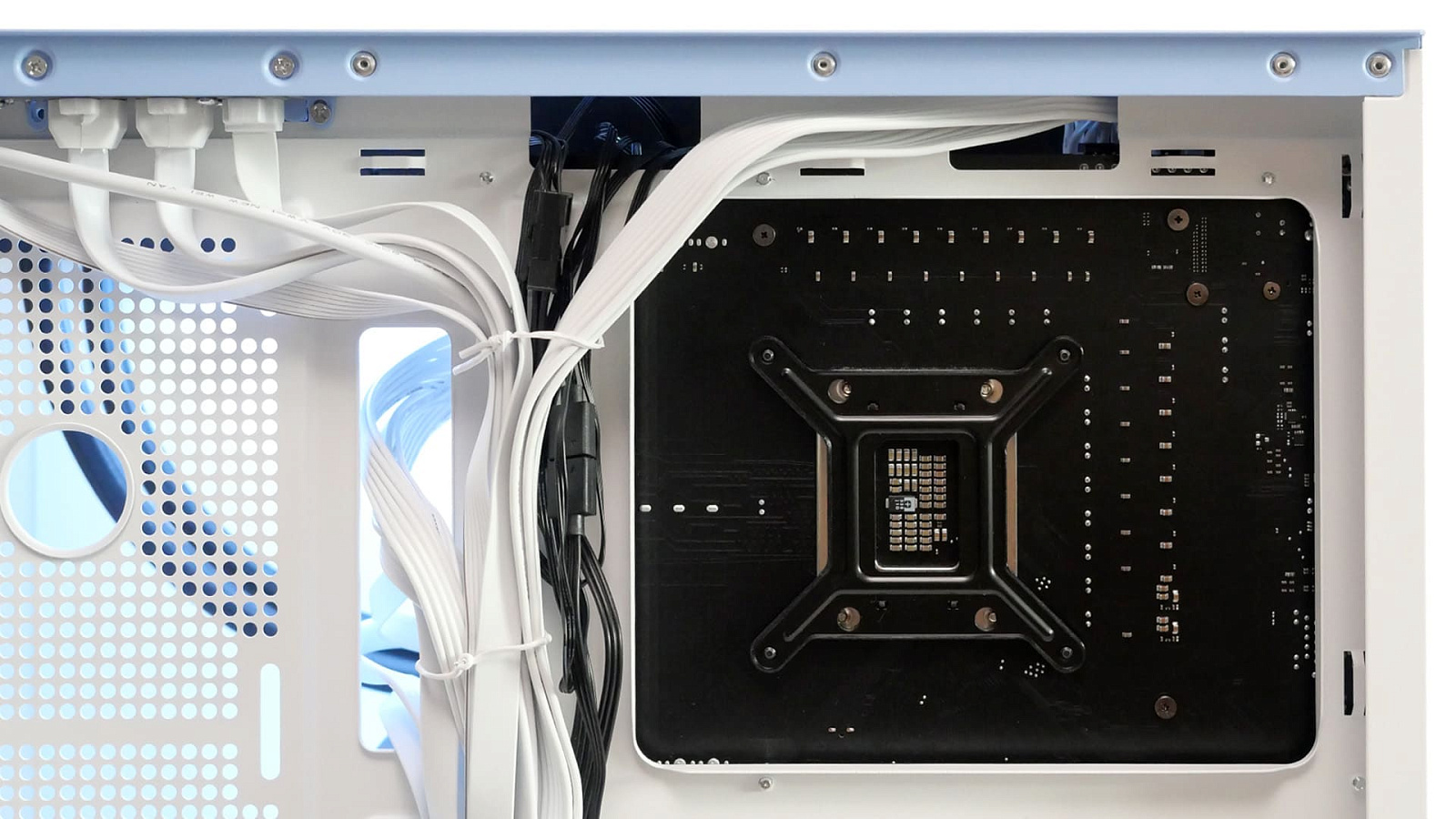

Окно для доступа к бэкплейту крупное, поэтому с обслуживанием системы охлаждения центрального процессора проблем не будет, даже без снятия материнской платы с креплений. Окошко для подведения дополнительного питания процессора имеет достаточные размеры и размещено выше края материнской платы таким образом, чтобы через него прошли даже неразборные штекеры 8-pin.

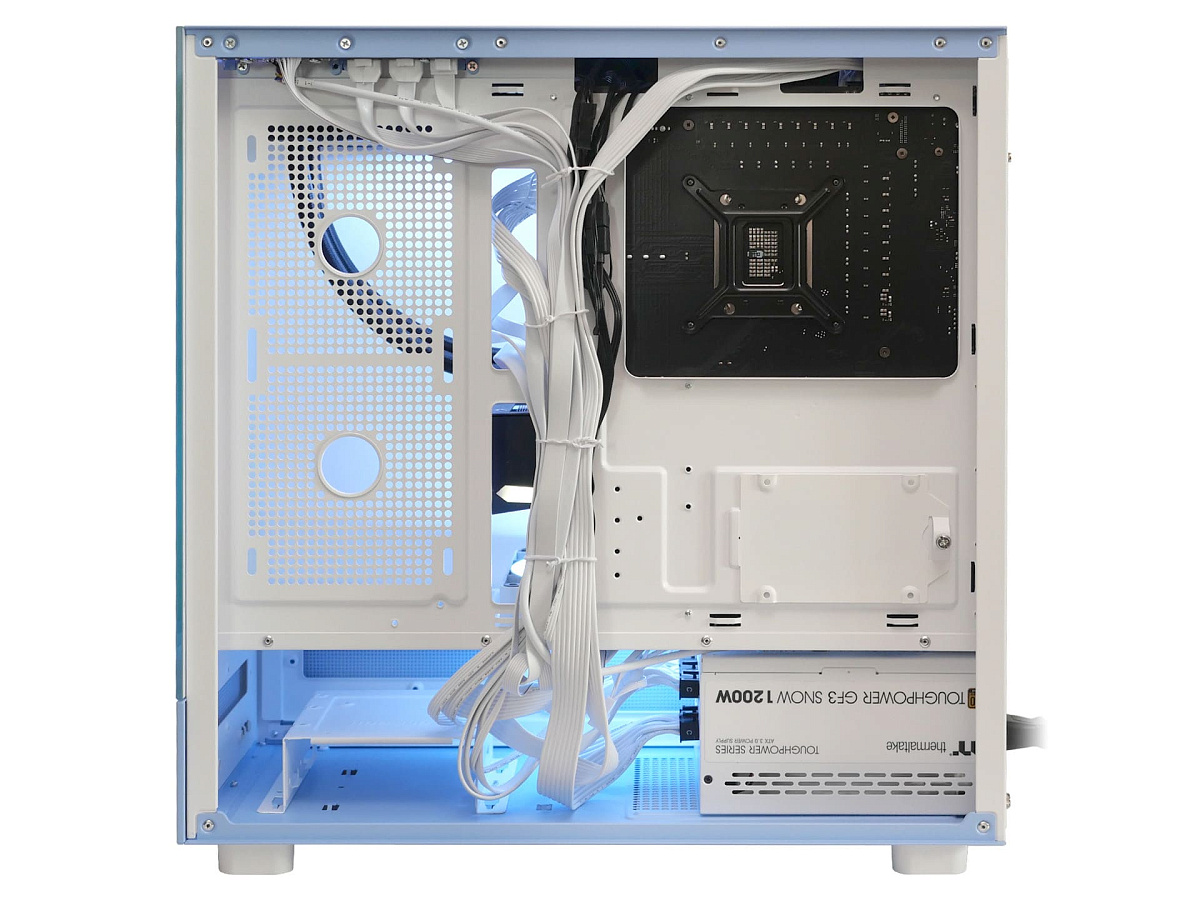

Места в застенках немного, от 19 мм до 24 мм, и с укладкой кабелей в некоторых конфигурациях придётся немного повозиться. Желательно подбирать блок питания с кабелями ленточного типа, так как плотные пучки кабелей, особенно те, что идут к 24-пиновому разъёму материнской платы, могут помешать закрытию задней крышки. Из положительных моментов - кабели от фронтальных интерфейсов сделаны белыми и достаточно длинными, чтобы упростить аккуратную укладку в сборках с акцентом на кабель-менеджмент.

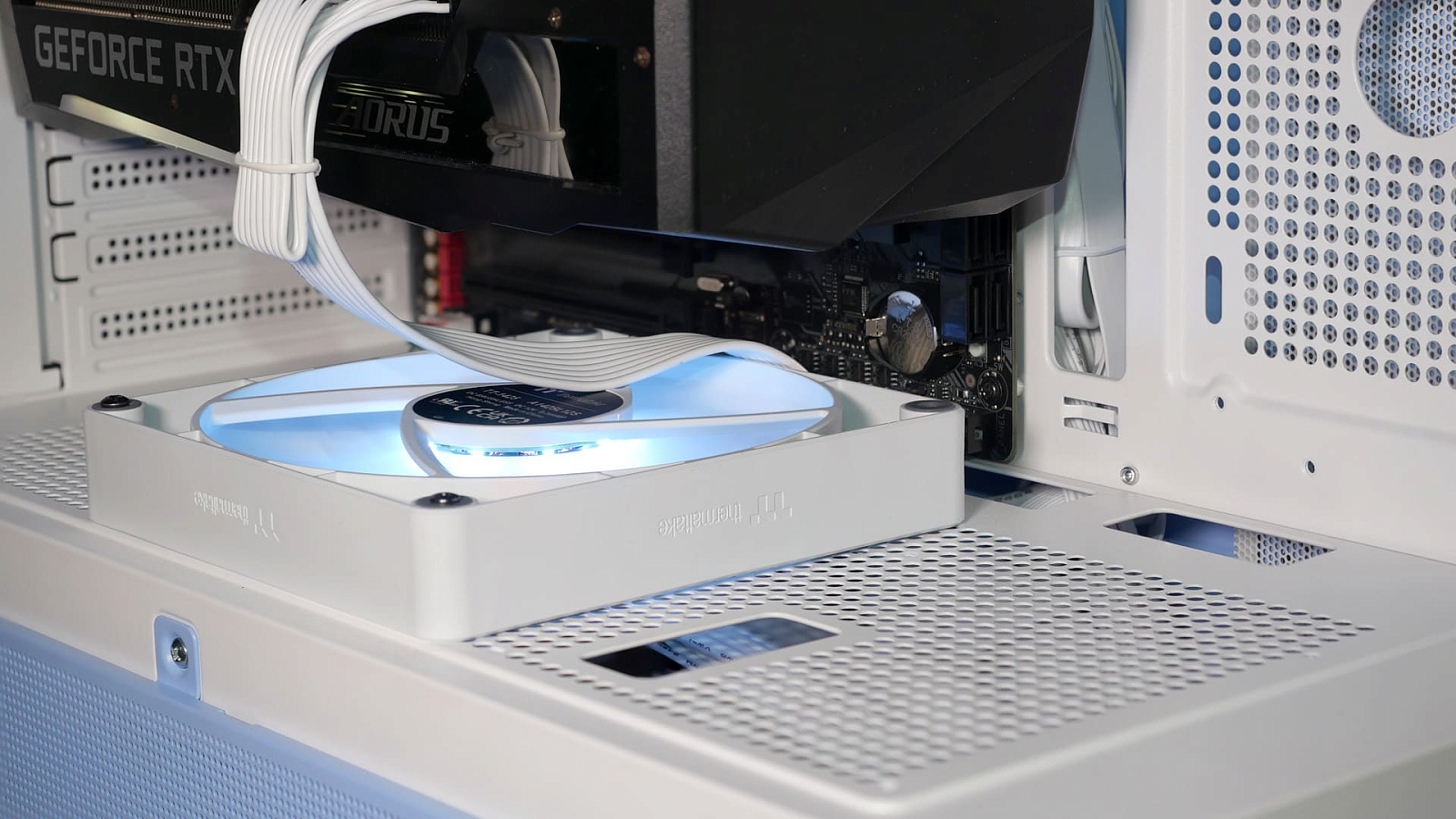

На нижней перегородке предусмотрены отверстия для крепления до трёх вентиляторов 120 мм и в корпусе этого типа лучше их сразу предусмотрительно приобрести и применить. Однако при желании можно заняться DIY и установить парочку 140 мм вентиляторов, придумав для них альтернативный крепёж, например, пластиковыми хомутами через перфорацию на перегородке или длинными винтами с гайками. Если ставить единственный 140 мм вентилятор, как сделал автор обзора, то одним винтом его можно прихватить в заготовленное отверстие для среднего 120 мм вентилятора, а остальные точки крепления уже подбирать по месту и использовать винты с гайками. В идеале сюда "просятся" три 120 вентилятора с инвертированными лопастями типа Thermaltake SWAFAN 12 RGB или Thermaltake SWAFAN EX 12 RGB, обзоры на которые ранее публиковались на страницах i2hard.

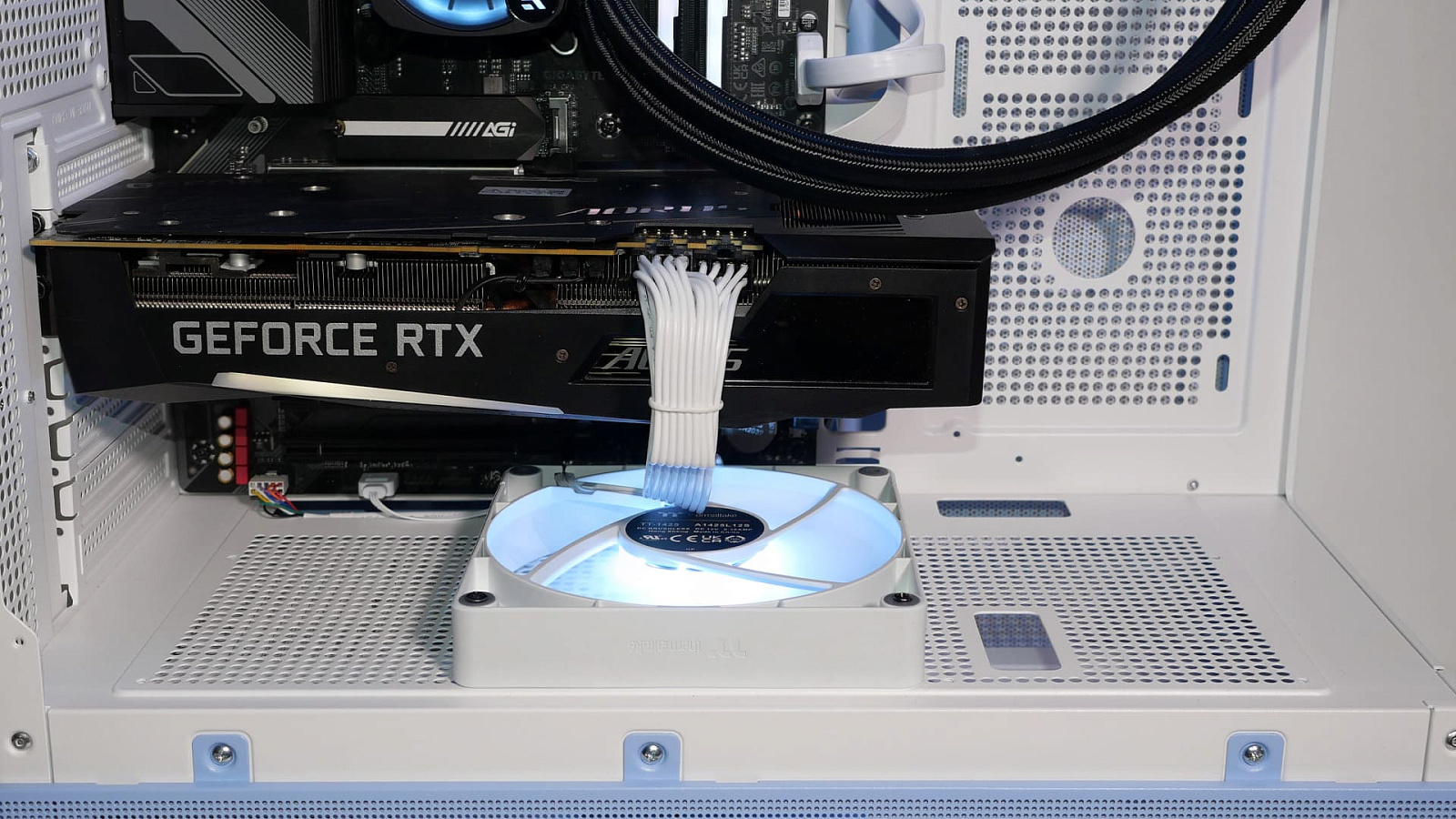

Также не стоит забывать, что правый вентилятор перекроет окошко для кабеля питания видеокарты, поэтому нужно продумать как его подвести от отверстий вдоль нижней кромки материнской платы таким образом, чтобы он не ложился на лопасти.

Тестирование

При тестировании Thermaltake View 270 TG ARGB применялись популярные утилиты для стресс-нагрузки комплектующих: FurMark версии 2.3.0, Prime95 версии 30.5 build 1 и OCCT версии 13.0.0. Мониторинг показаний температурных датчиков устройств осуществлялся с помощью программы HWiNFO версии 8.02. В игровых тестах использовались актуальные на момент подготовки обзора: Steam-версия PUBG: Battlegrounds, UPlay-версия FarCry 6. Уровень шума вентиляторов измерен прибором Актаком АТЕ-9015 с расстояния 1 метр в помещении без специальной подготовки с фоновым шумом менее 30 дБА. Скорость воздушного потока вентиляторов измерена анемометром BTMeter BT-100 вплотную к крыльчатке.

Конфигурация тестового стенда

Скорость и шум вентиляторов

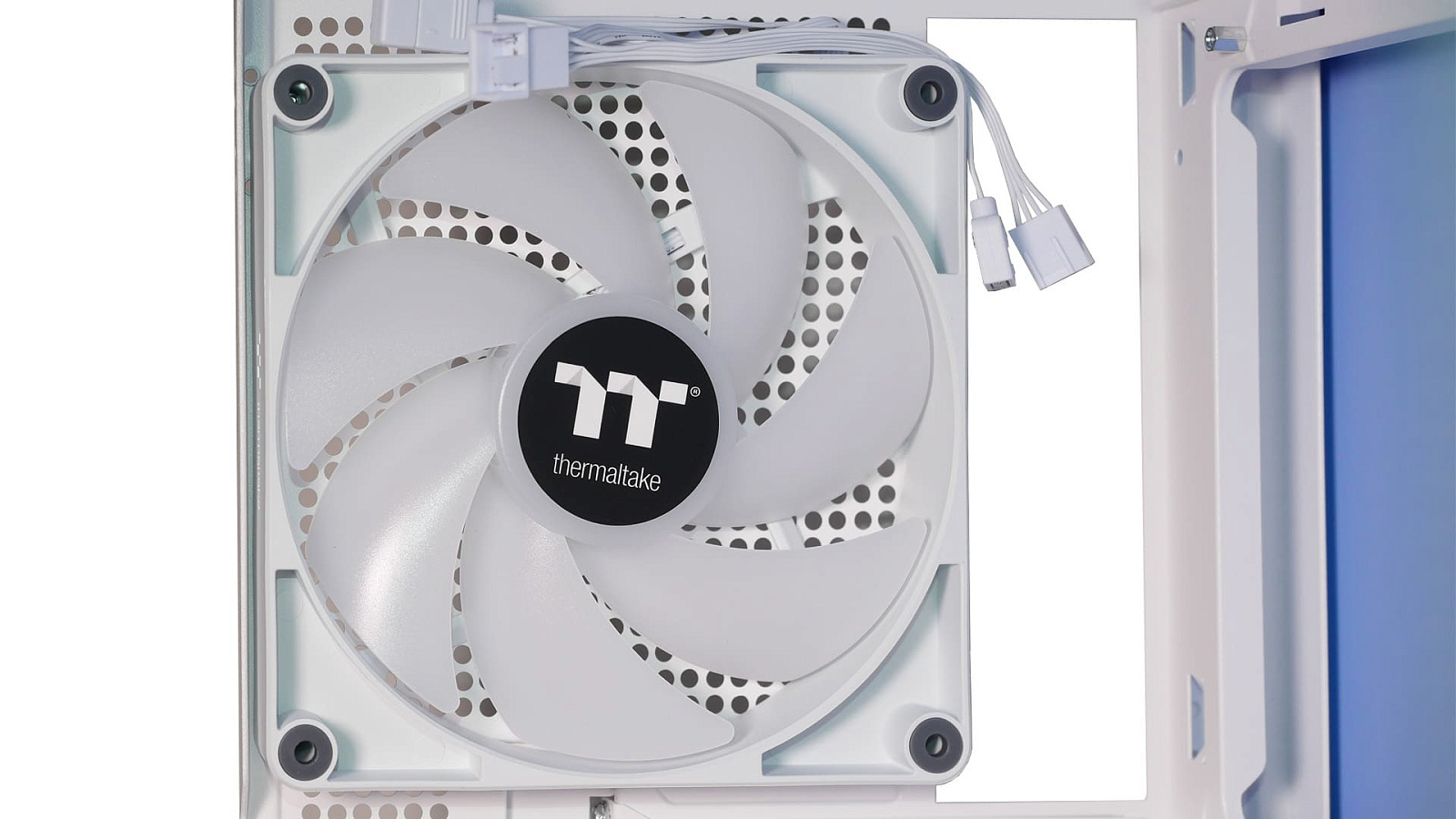

В корпусе Thermaltake View 270 TG ARGB предустановлен один вентилятор Thermaltake CT140 ARGB Sync PC Cooling Fan размером 140 х 140 х 25 мм в белом исполнении, промаркированный как TT-1425.

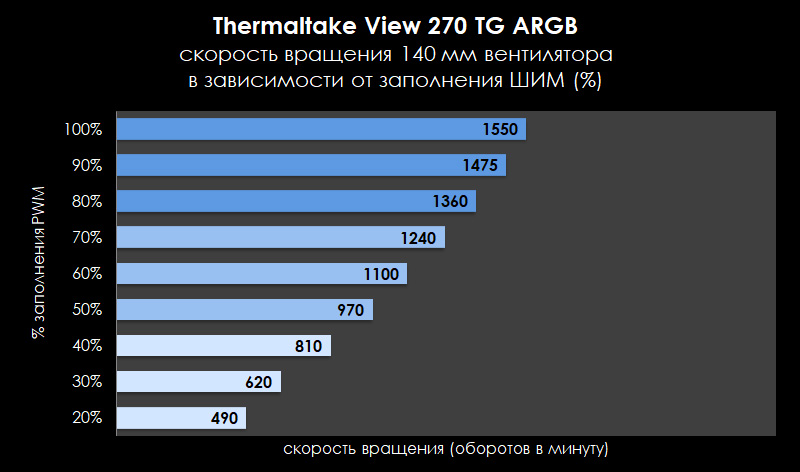

Измеренная скорость вращения крыльчатки — до 1500 оборотов в минуту, с погрешностью ±10%. Нижний предел — около 490 оборотов в минуту.

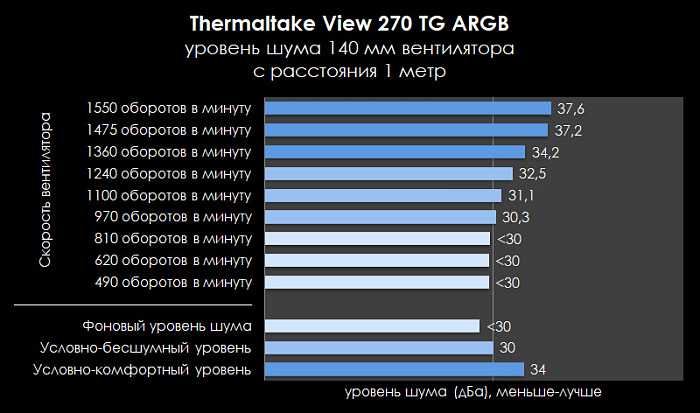

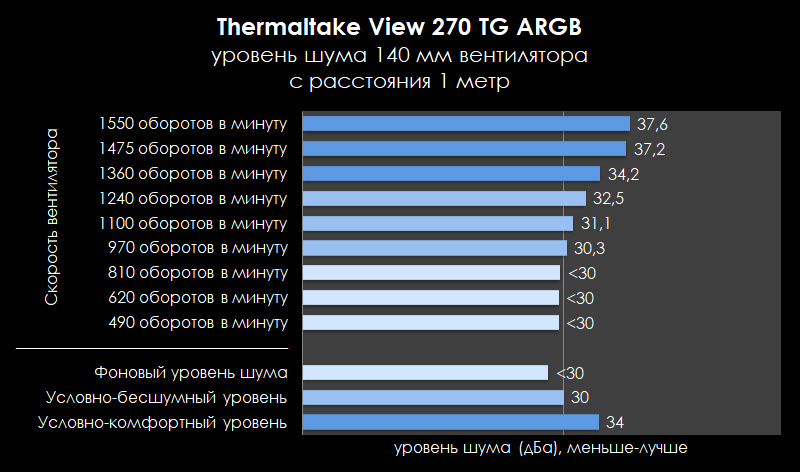

Уровень шума у этой модели умеренный и без неприятных ноток на разных скоростях. При максимальной скорости вращения максимальное значение не превысило 37,6 дБА с расстояния 1 метр. В большей же части диапазона скоростей (до 70% PWM) звук работы вентиляторов можно охарактеризовать как условно-комфортный.

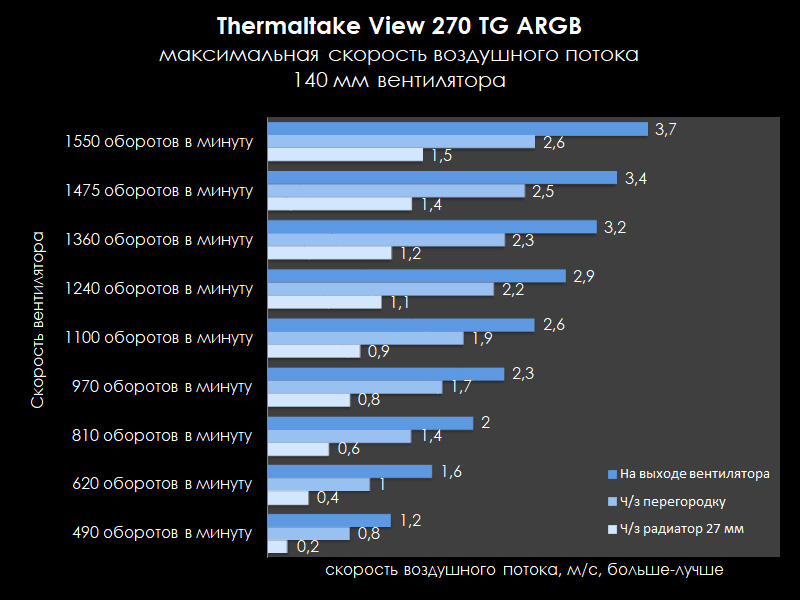

Эффективность вентиляторов средняя для 140 мм экземпляров. Максимальная скорость генерируемого воздушного потока при использовании в качестве корпусного вентилятора без пылевого фильтра — до 3,7 м/с, через перфорированную перегородку в перевернутом виде — до 2,6 м/с и через типовой радиатор СЖО толщиной 27 мм — до 1,5 м/с.

Температура компонентов под нагрузкой

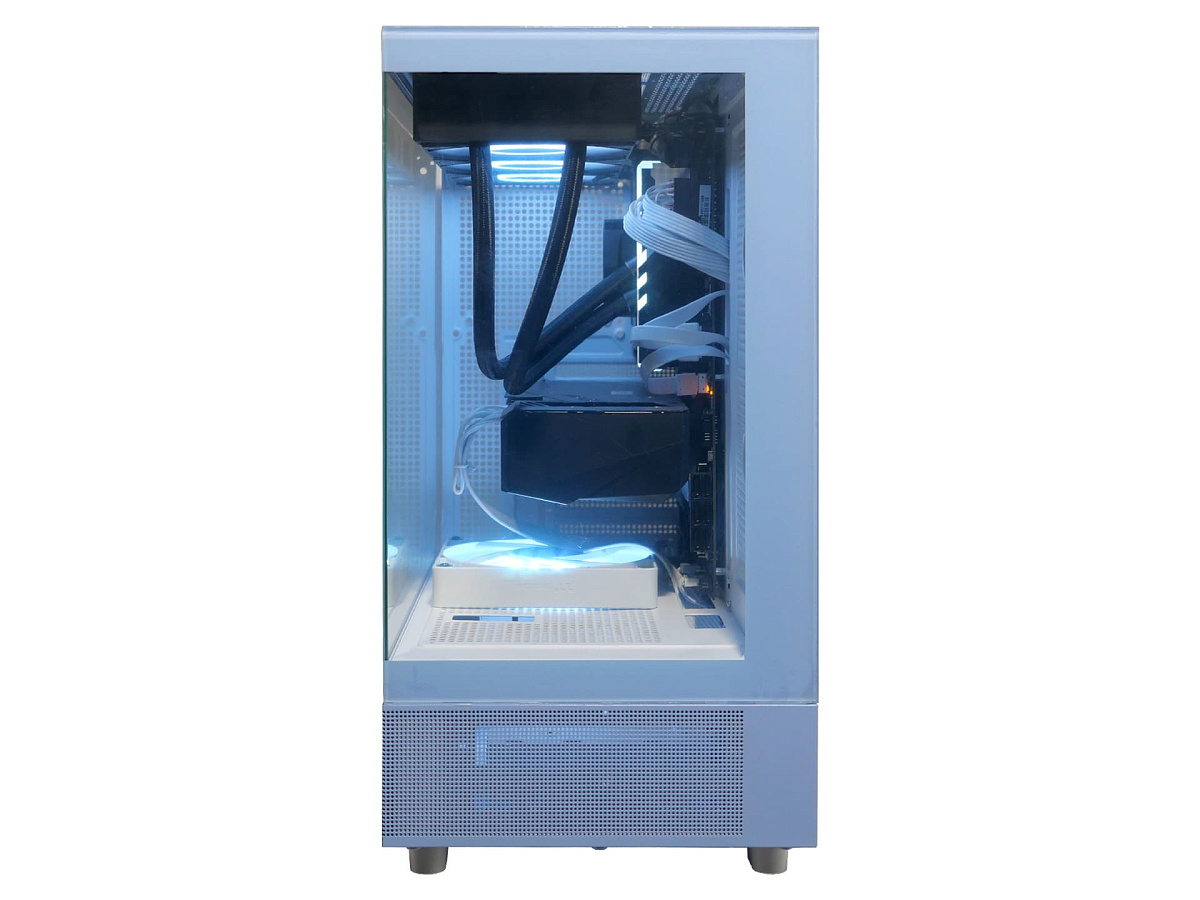

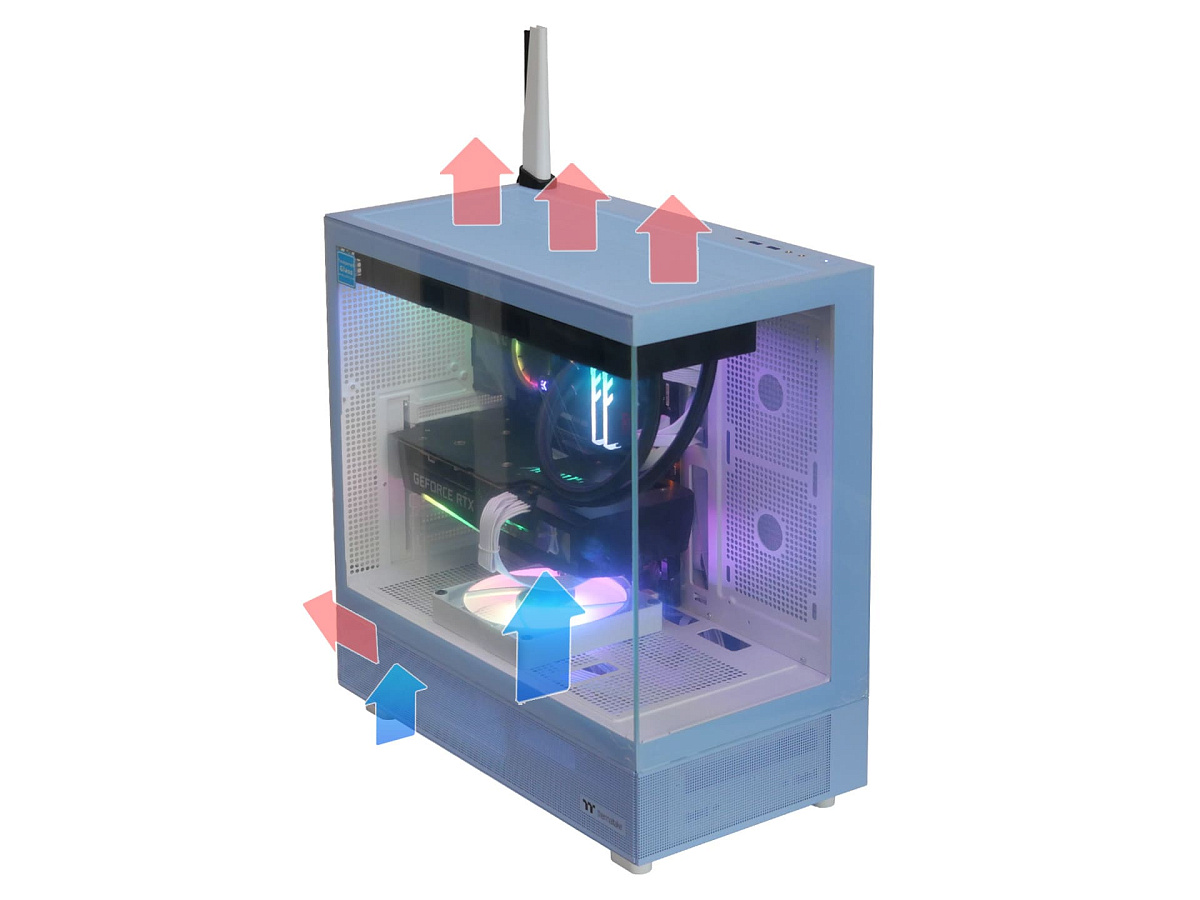

Так как в корпусе приток воздуха с фронтальной части ограничен применением стекла, то воздушный поток при использовании системы жидкостного охлаждения процессора целесообразно выстроить по принципу снизу вверх. Для этого на нижней перегородке потребуется поставить вентиляторы в реверсивном режиме с захватом холодного воздуха снизу и продувом в сторону видеокарты. Вентиляторы на СЖО выгонят нагретый воздух из корпуса вверх. На тестовом стенде мы обошлись перестановкой комплектного 140 мм вентилятора вниз с применением альтернативного крепежа и установил 360-мм AIO-систему жидкостного охлаждения процессора в типовой конфигурации с тремя 120 мм вентиляторами. Приблизительная схема получившихся воздушных потоков показан на изображении ниже.

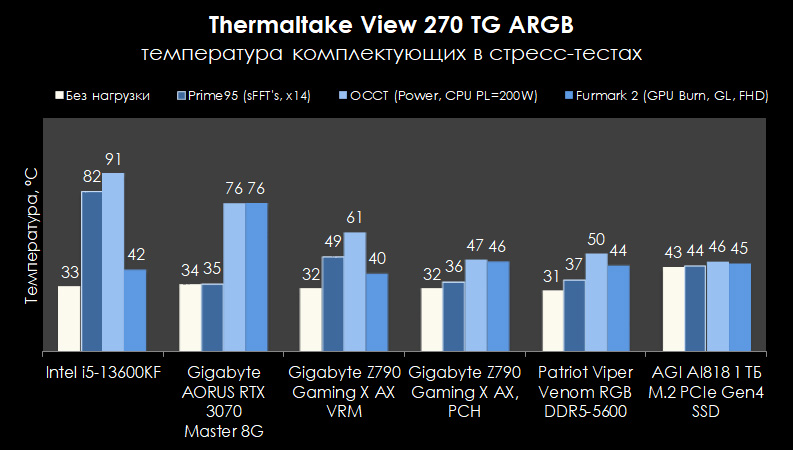

Для оценки нагрева комплектующих с такой конфигурацией систем охлаждения использовались распространённые утилиты, создающие высокую вычислительную нагрузку на комплектующие и вызывающие тепловыделение на уровне, близком к максимально возможному. Сценарии тестирования:

Во время стресс-тестирования в программе OCCT потребление Intel Core i5-13600KF без разгона достигало значения CPU Package=208 Вт, а потребление видеокарты Gigabyte AORUS RTX 3070 Master 8G - 270 Вт по датчику GPU Power.

На удивление автора и несмотря на мнение многих пользователей, что корпуса типа "аквариум" превращаются в печки, температура компонентов тестового ПК после получасового прогрева при таких нагрузках оказалась на уровне аналогичного ПК в корпусе полуоткрытого типа. Это говорит о хорошей эффективности системы охлаждения в рассмотренной конфигурации. Получилось, что приток воздуха, нагнетаемого даже всего одним 140 мм вентилятором положительно сказался на охлаждении видеокарты и M2 SSD в слоте под ней, а нагретый воздух от системы охлаждения видеокарты успешно выдувался за пределы корпуса вентиляторами на радиаторе СЖО без критичного влияния на нагрев процессора.

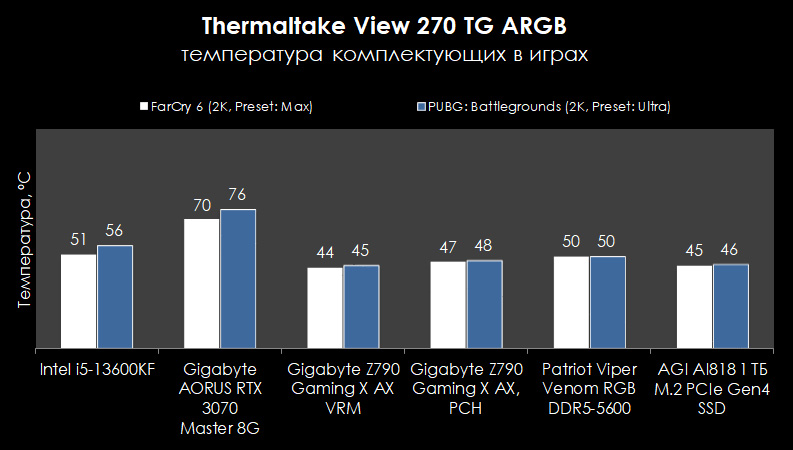

В современных играх переживать за эффективность охлаждения в тестовой конфигурации также не приходится, так как потребление процессора в разы ниже, чем в стресс-тестах, а температура видеокарты фактически ограничена возможностями её системы охлаждения и находится на рассчитанном производителем уровне.

Заключение

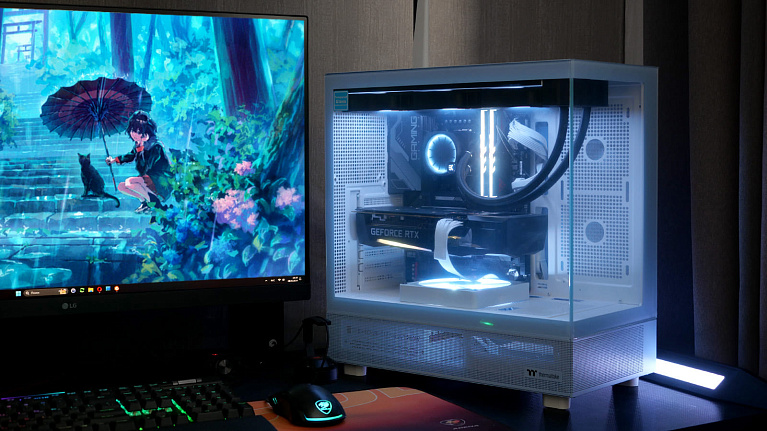

Thermaltake View 270 TG ARGB — корпус, в котором можно собрать эффектный внешне и одновременно производительный ПК любого класса: от классического домашнего игрового "топчика" до высокопроизводительной имиджевой рабочей станции. Конечно же, в первую очередь конфигурация стеклянных панелей корпуса располагает к применению комплектующих в белой расцветке с красивыми декоративными элементами и акцентом на ARGB-подсветку, а к цвету панелей "голубая гортензия" (Hydrangea Blue) так и просятся модные китайские видеокарты с оформлением в стиле аниме от Yeston и Maxsun. Но и с классическими экземплярами комплектующих в белой или чёрной расцветке получаются симпатичные конфигурации, особенно при переключении ARGB-элементов в режим свечения белым или светло-голубым цветом. Приятно удивляет, что при такой достаточно сложной для организации воздушных потоков конфигурации боковых панелей Thermaltake удалось правильно разместить необходимые зоны перфорации и места крепления корпусных вентиляторов, чтобы охлаждение компонентов ПК в итоге оказалось на хорошем уровне.

Достоинства Thermaltake View 270 TG ARGB:

Недостатки:
