Обзор и тест вентиляторов Thermaltake SWAFAN EX 12 RGB PC Cooling Fan TT Premium Edition (CL-F143-PL12SW-A)

Компания Thermaltake расширила серию уникальных вентиляторов SWAFAN RGB из экосистемы TT Premium с возможностью замены крыльчатки со стандартного на инвертированный тип. Новинка SWAFAN EX RGB стала значимым апгрейдом, получив магнитное крепление соединительных проводов и возможность соединять расположенные вплотную вентиляторы без применения дополнительных кабелей. Мы не могли обойти этот факт стороной и провели собственное тестирование 120 мм комплекта, точная модель которого Thermaltake SWAFAN EX 12 RGB PC Cooling Fan TT Premium Edition (CL-F143-PL12SW-A).

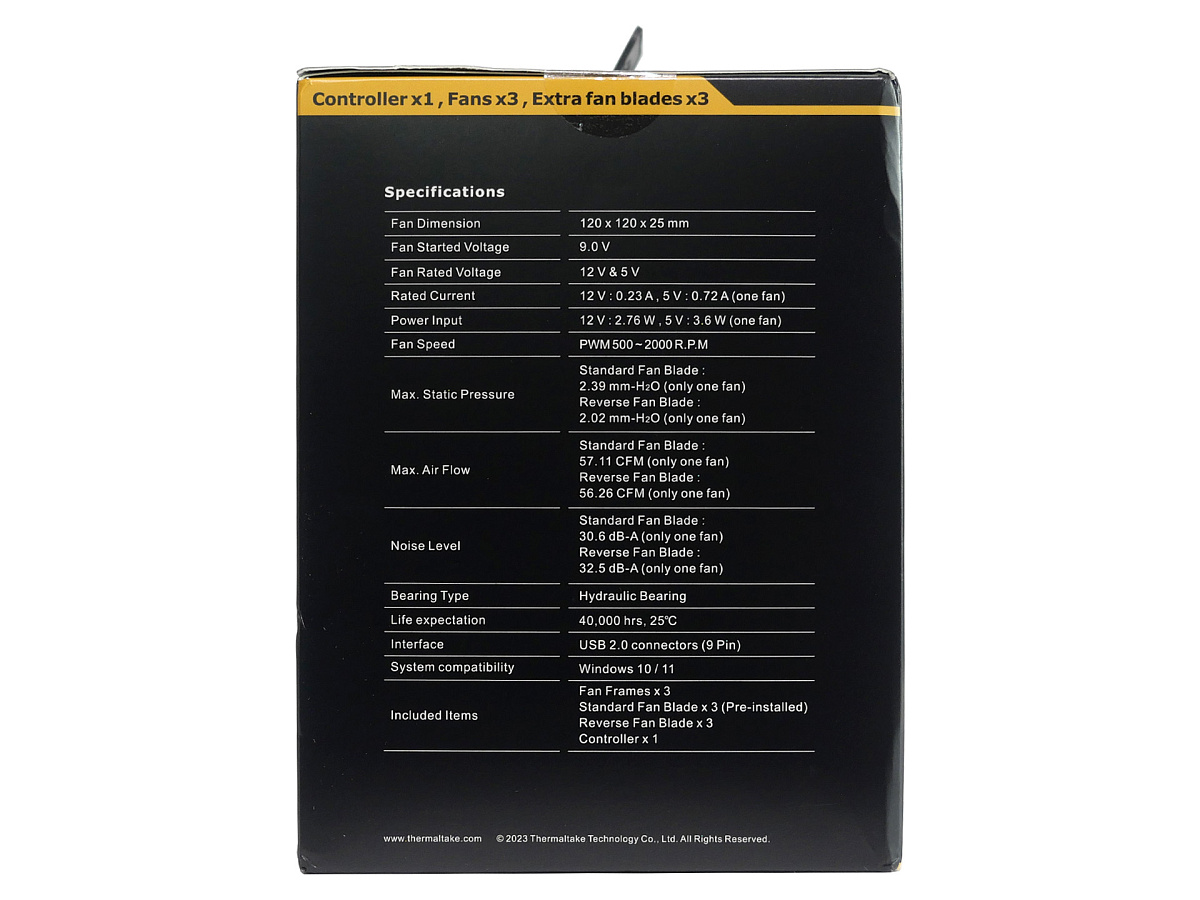

Спецификация

Упаковка и комплектация

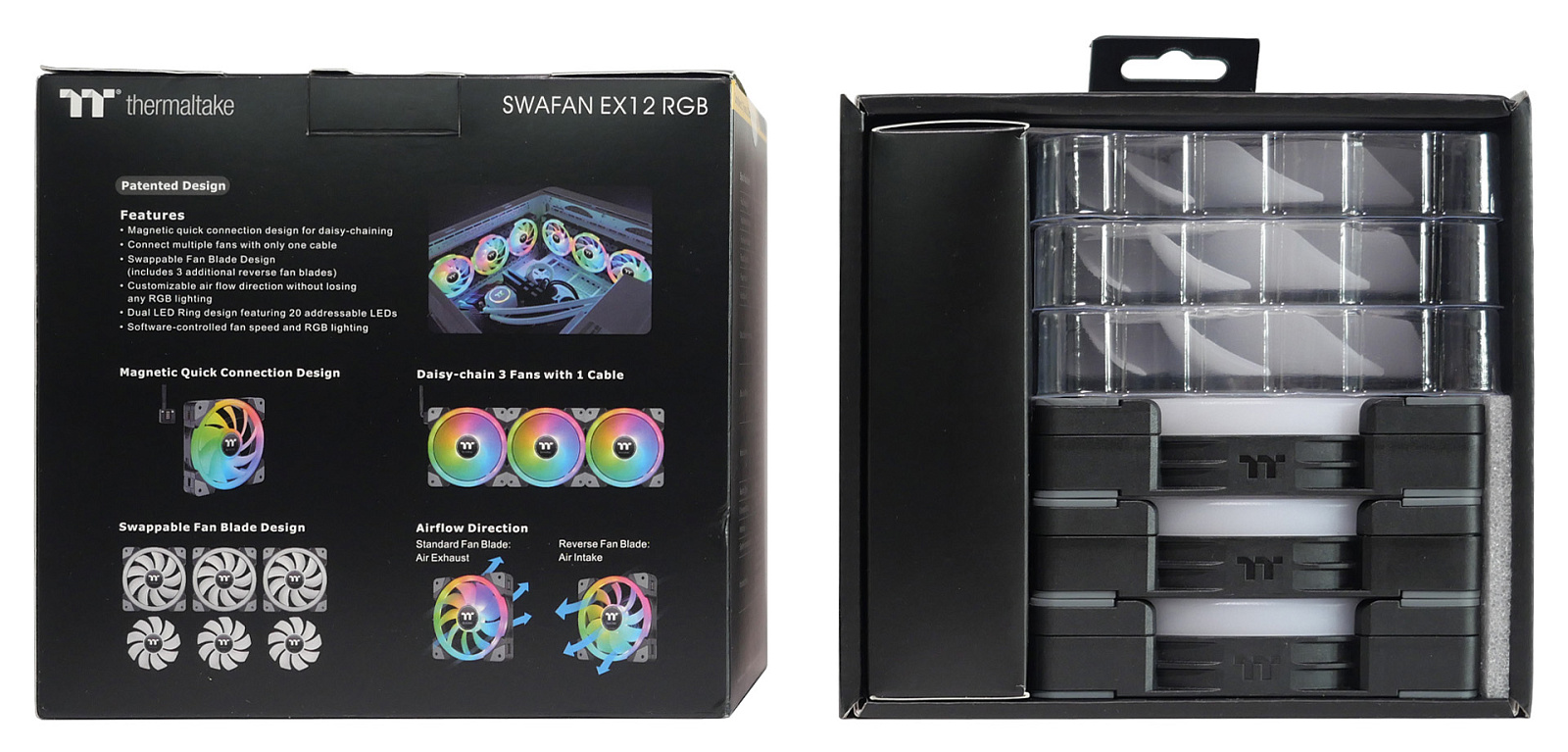

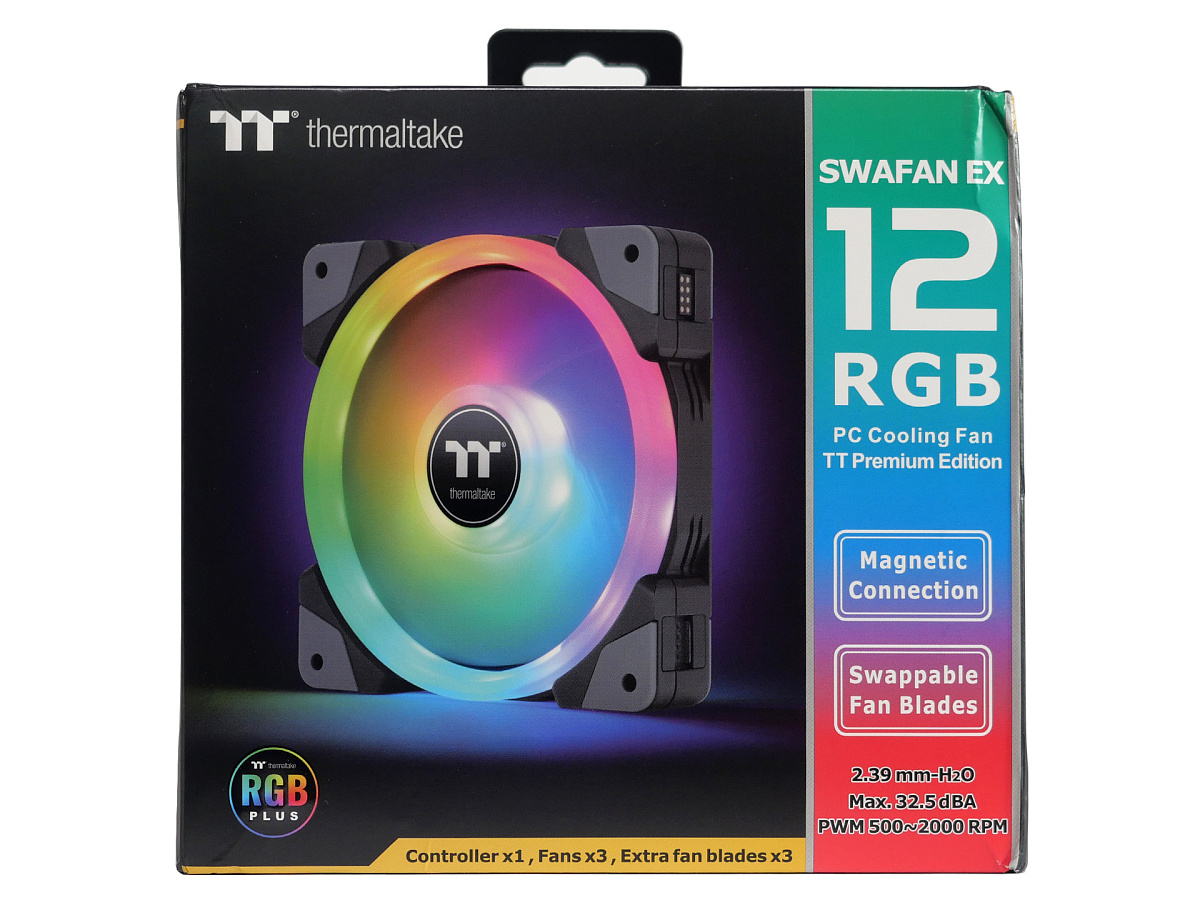

Набор из трёх вентиляторов SWAFAN EX 12 RGB продаётся в картонной коробке размером 170 x 184 x 130 мм, оформленной в похожем на предшествующую модель стиле, но с привлекающими внимание упоминаниями не только о сменных лопастях, но и о магнитном подключении. На боковых гранях коробки сделаны яркие изображения и описаны основные преимущества этой модели. В основном всё на английском языке, но нашлось место и краткому блоку на русском.

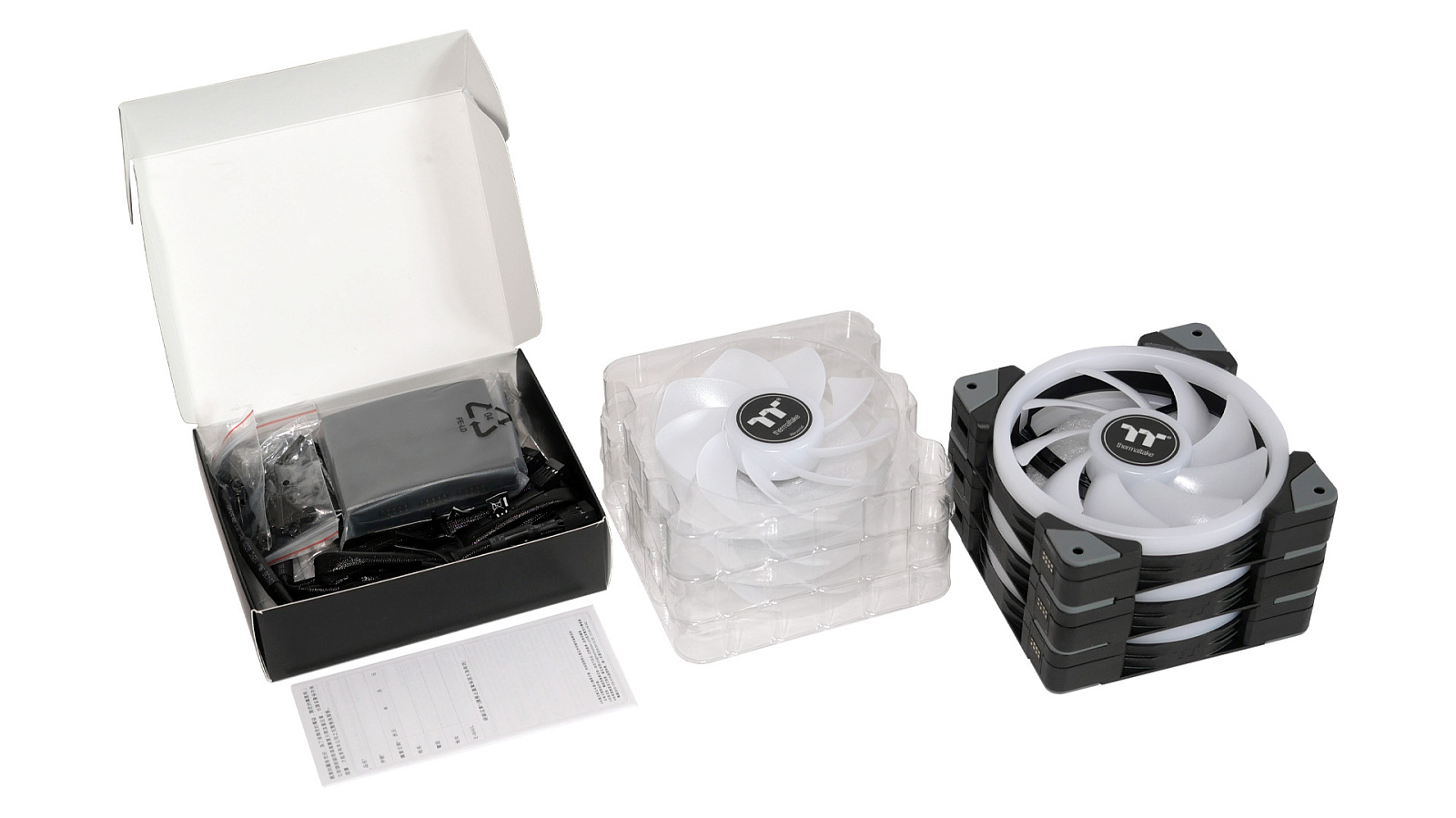

Внутри презентабельной коробки находится картонный пенал с плотно уложенными компонентами вентиляторов и дополнительной компактной коробкой с аксессуарами.

Сменные лопасти реверсного типа дополнительно защищены индивидуальными пластиковыми ложементами. Внутри коробки с дополнительными компонентами собраны: контроллер, провода и крепления.

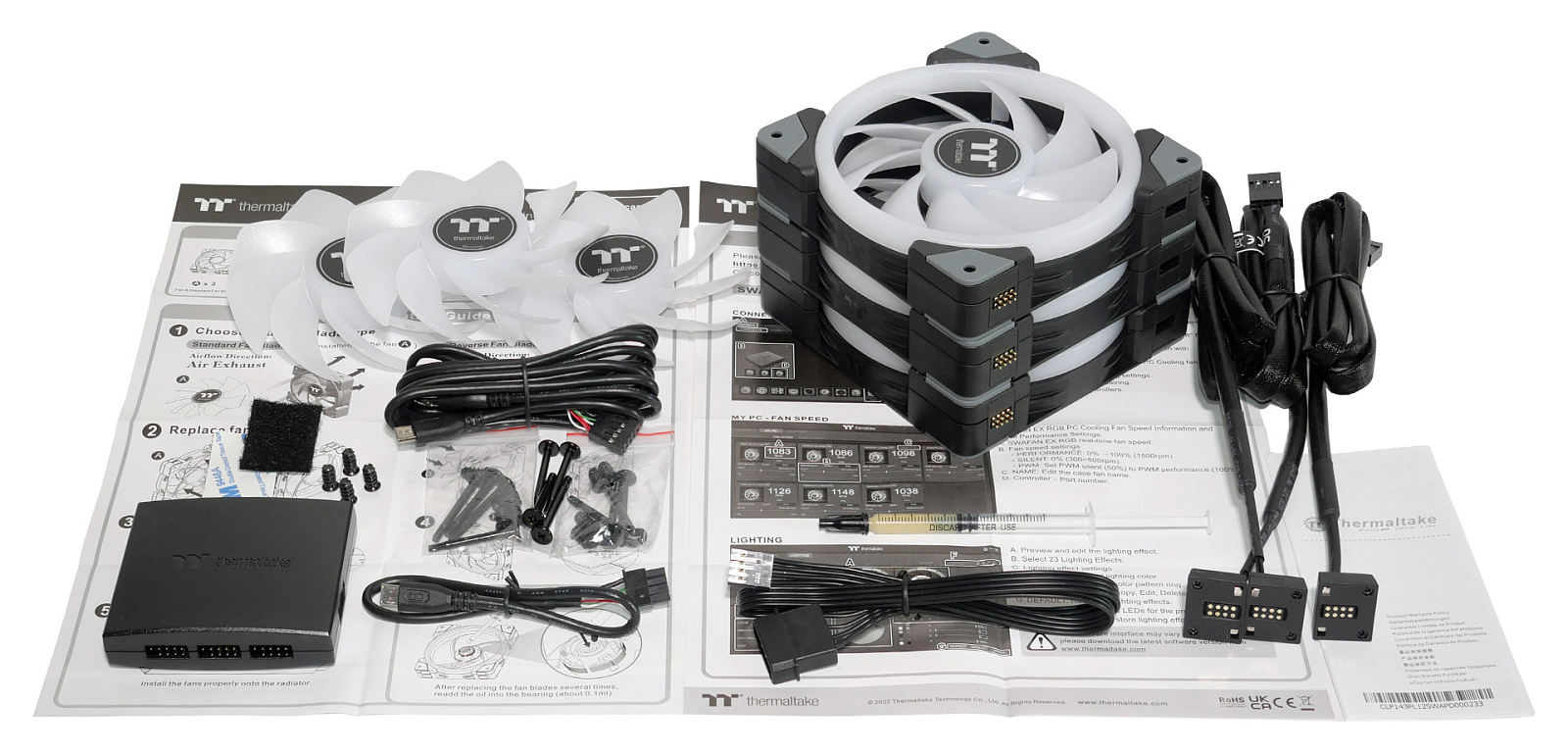

Комплектация набора Thermaltake SWAFAN EX 12 RGB:

• Три 120-мм вентилятора Thermaltake TT-1225 (Hong Sheng A1225S12S) запатентованного дизайна;
• Наборы крепёжных винтов двух типов;
• Шприц со смазкой для оси крыльчаток;
• Контроллер для подключения вентиляторов и синхронизации подсветки с остальными компонентами ПК;
• Текстильная застёжка типа "велкро" на самоклеящейся основе для крепления контроллера на ровных поверхностях;
• Сдвоенный MicroUSB-USB(9-pin)-кабель для управления контроллером;
• MicroUSB-кабель синхронизации контроллера с ещё одним аналогичным по цепочке;
• MOLEX-FDD-кабель питания контроллера;
• Пользовательская инструкция;
• Инструкция с гарантийной информацией.


Внешний вид и особенности конструкции

Как и в случае с дебютной моделью без приписки EX, серия вентиляторов SWAFAN EX RGB доступна в двух распространенных типоразмерах: 120- и 140-мм. По крайней мере, на момент публикации было так. Поступивший на тестирование набор Thermaltake SWAFAN 12 EX RGB, как не трудно догадаться по индексу, состоит из трёх "стодвацаток". Вентиляторы имеют стандартные габариты 120 x 120 x 25 мм и типовое расстояние между крепежными отверстиями — 105 мм. Благодаря этому обеспечивается высокая совместимость с современными системами охлаждения ПК всевозможных моделей.

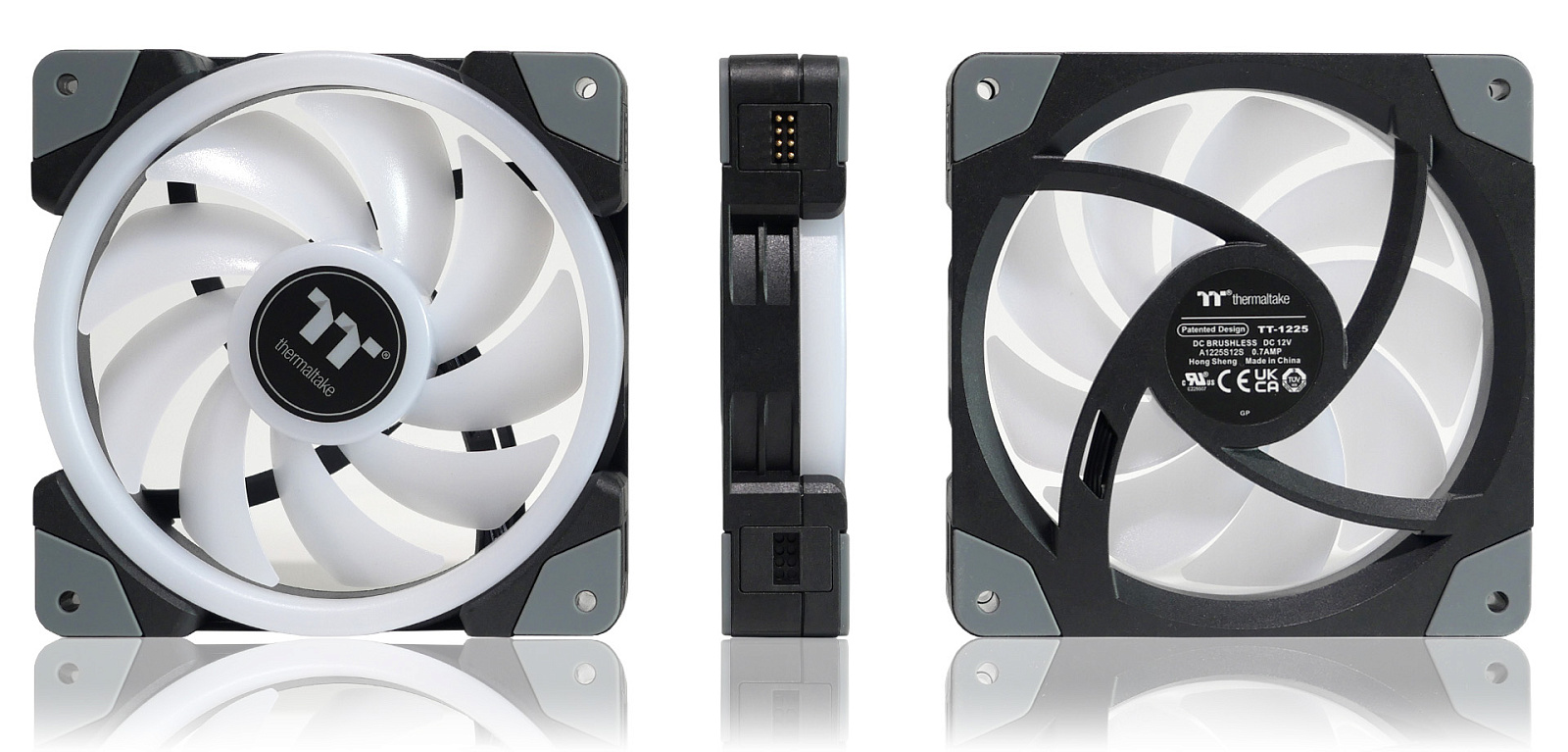

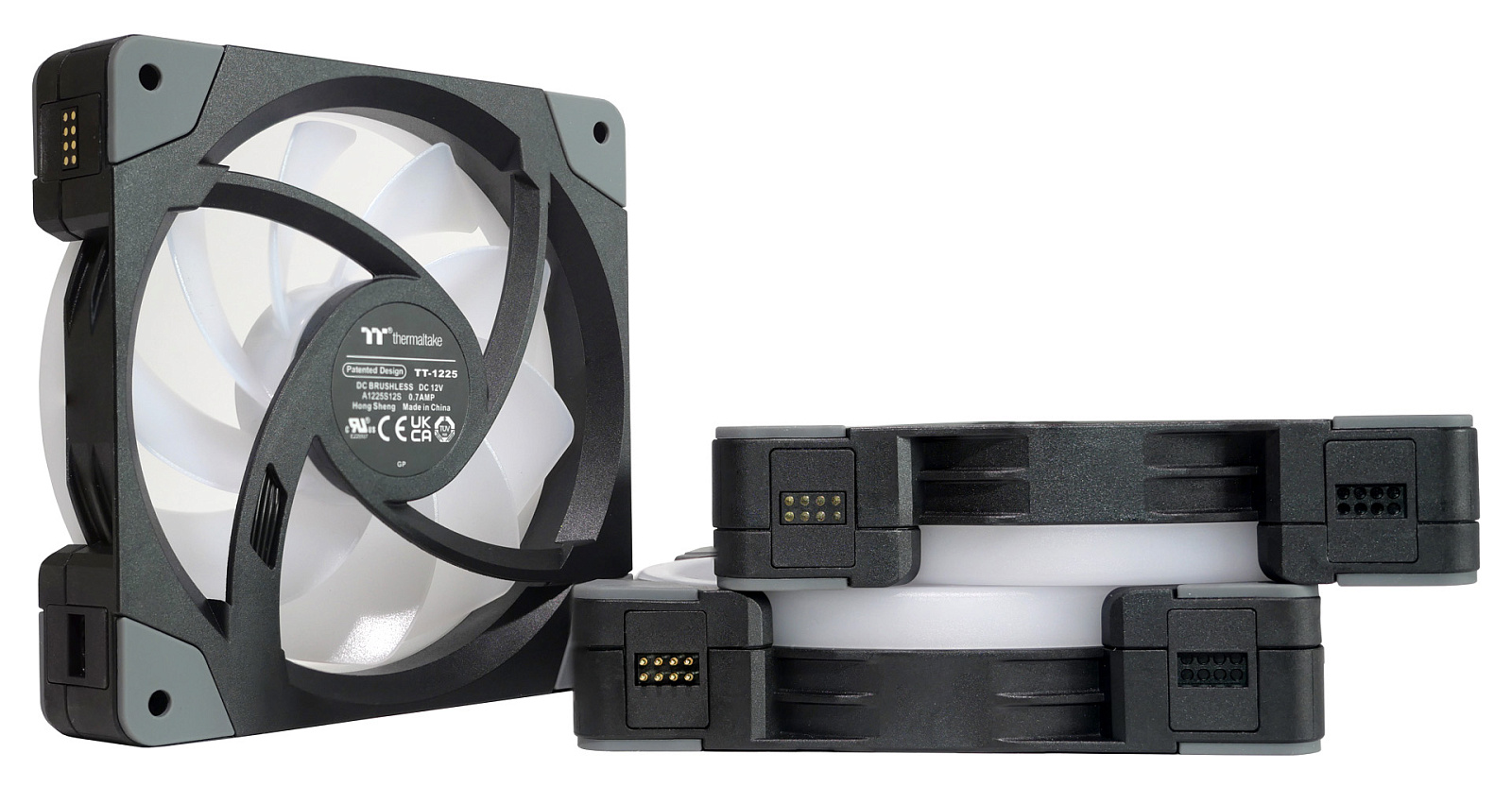

Дизайн SWAFAN EX 12 RGB претерпел небольшие изменения по сравнению с дебютной моделью. Центральная часть в пределах кольцевой зоны подсветки осталась прежней. Рама же была переработана и стала приближенной по очертаниям к квадрату с ровными сторонами. Это потребовалось, чтобы разместить контактные площадки для магнитного подключения вентиляторов как между собой, так и к проводам для питания мотора и подсветки.

Вентиляторы, как и предшественники, по-прежнему эффектно выглядят, даже при отключенной ARGB-подсветке, и будут заметны в корпусе ПК за тонированными стёклами благодаря контрастному матово-белому блоку кольцевой подсветки и такой же контрастной крыльчатке. Качество материалов и подгонка деталей вентиляторов отличное. Резкого запаха пластика нет. По углам рамы вентиляторов предусмотрены мягкие виброгасящие вставки.

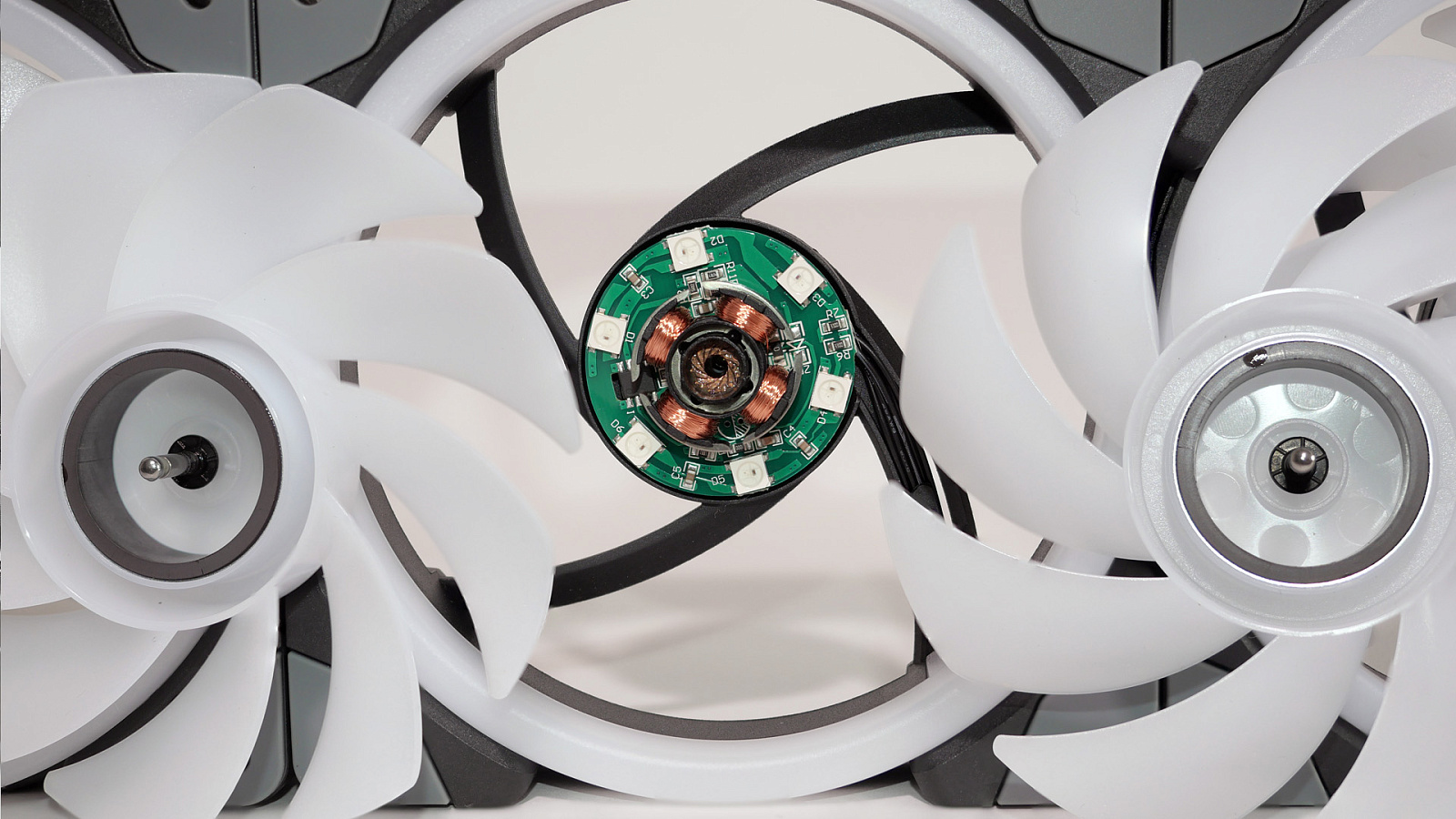

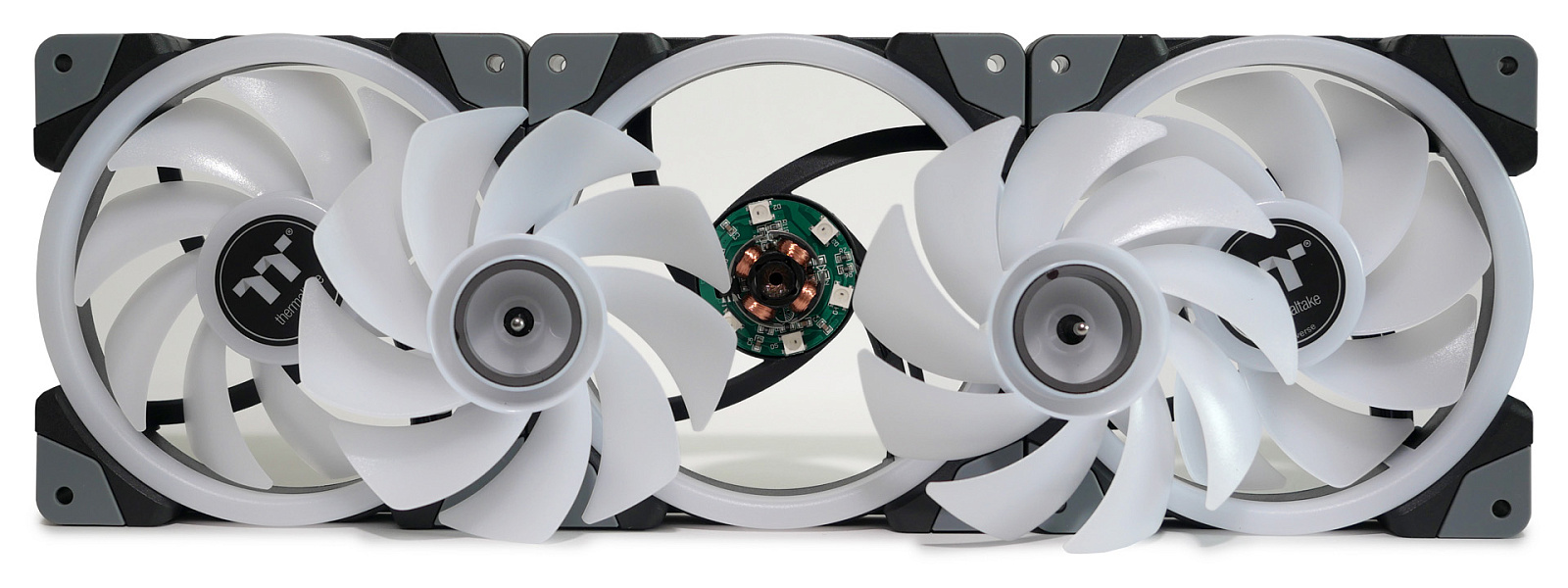

Механизм замены крыльчатки прямого типа на инвертированный не претерпел изменений. Однако в этой модели цвета наклеек на них с логотипом TT сделали одинаковым — белые буквы на чёрном фоне. Снятие лопастей — нехитрый процесс. Они выдавливаются из посадочного места пальцами со средним усилием. Крыльчатка нужного типа вставляется на место до негромкого щелчка. Примененный в вентиляторах подшипник отнесен Thermaltake к гидравлическому (hydraulic bearing) типу.

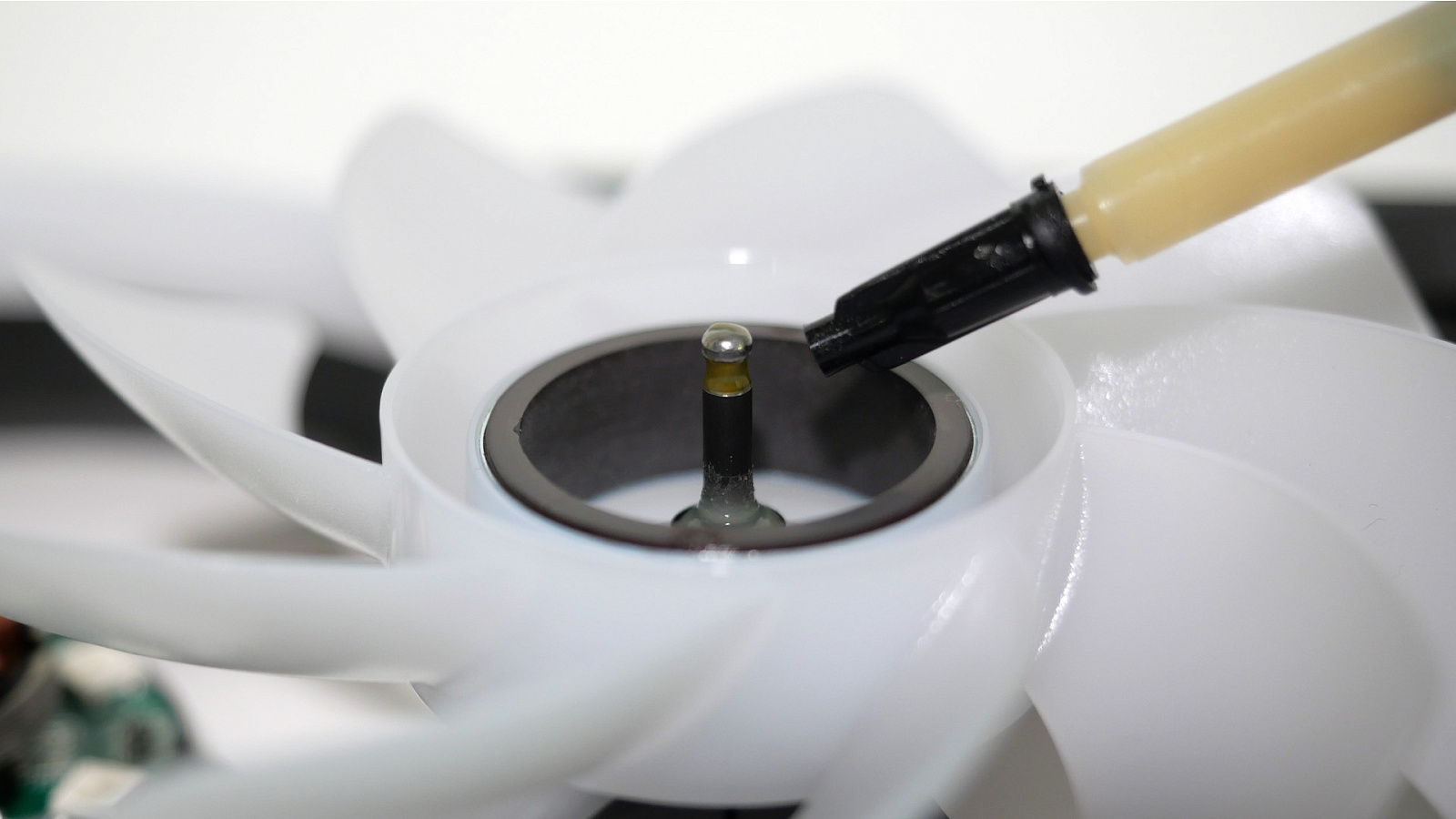

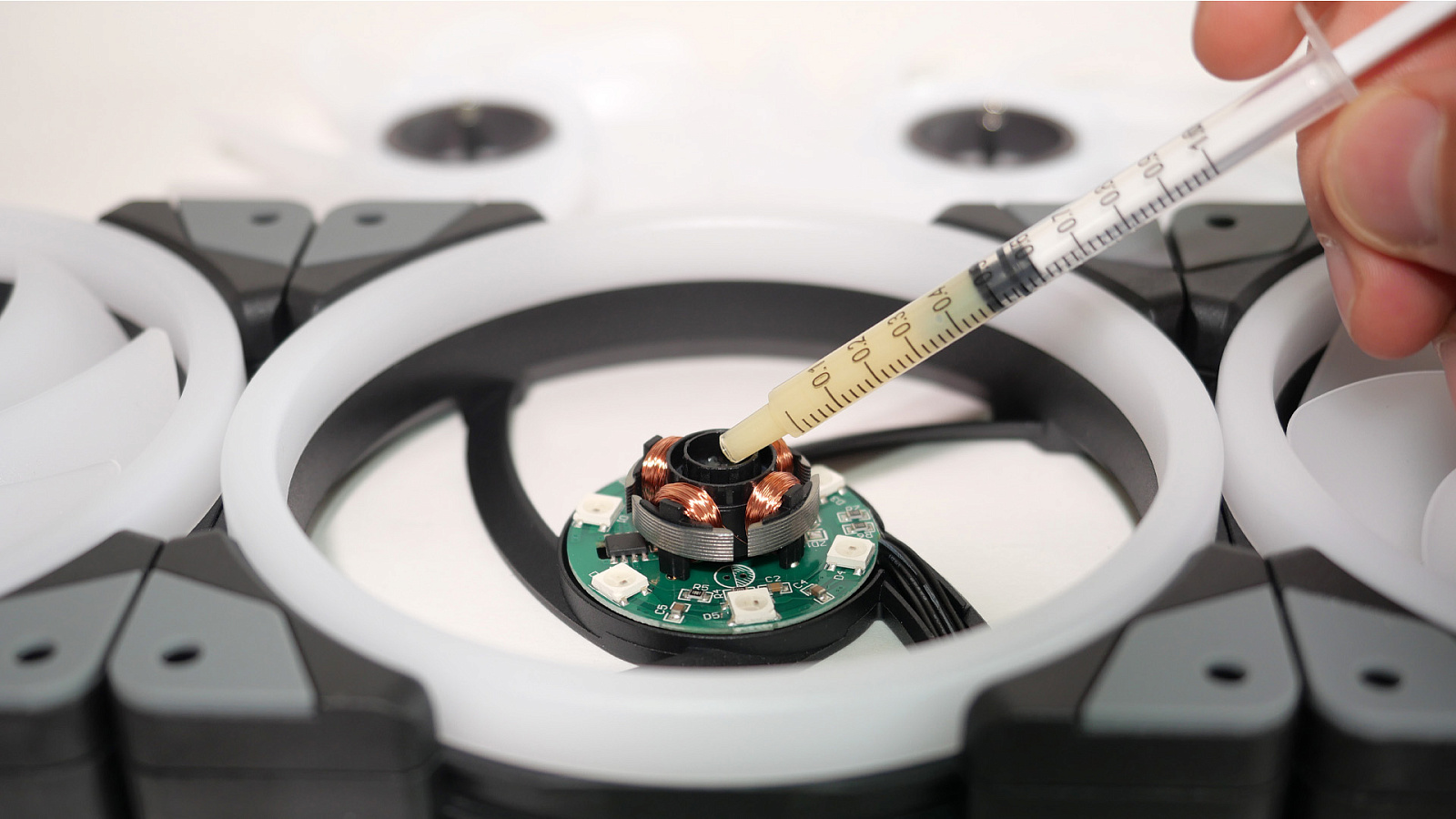

При снятии и установке крыльчатки нужного типа необходимо немного смазывать посадочное место (рекомендуется до 0,1 мл) для обеспечения лёгкого скольжения и снижения износа втулки. В комплекте идёт шприц с половиной миллилитра специальной смазки. Этого хватит на несколько перестановок лопастей или периодического обслуживания вентиляторов.

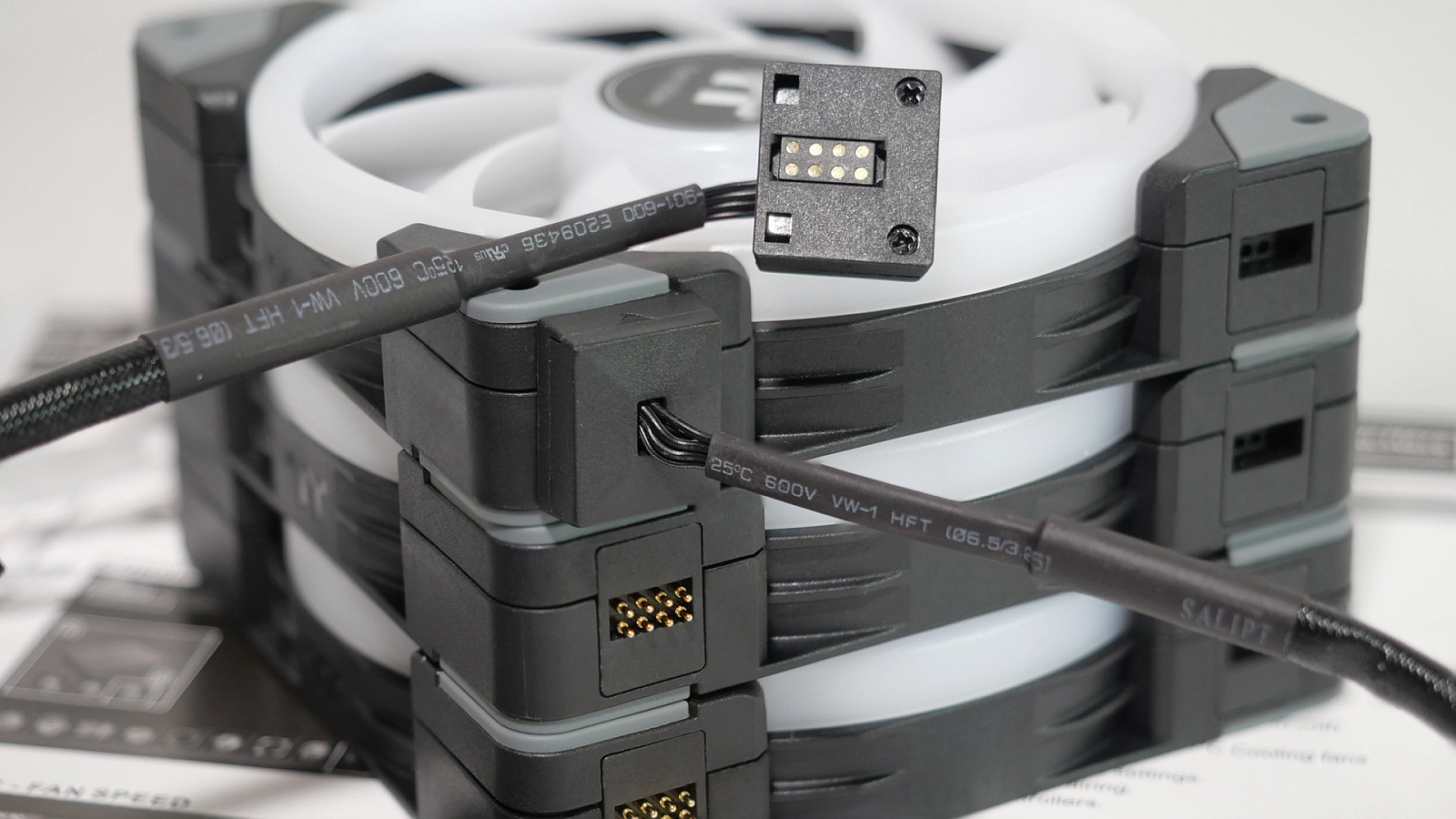

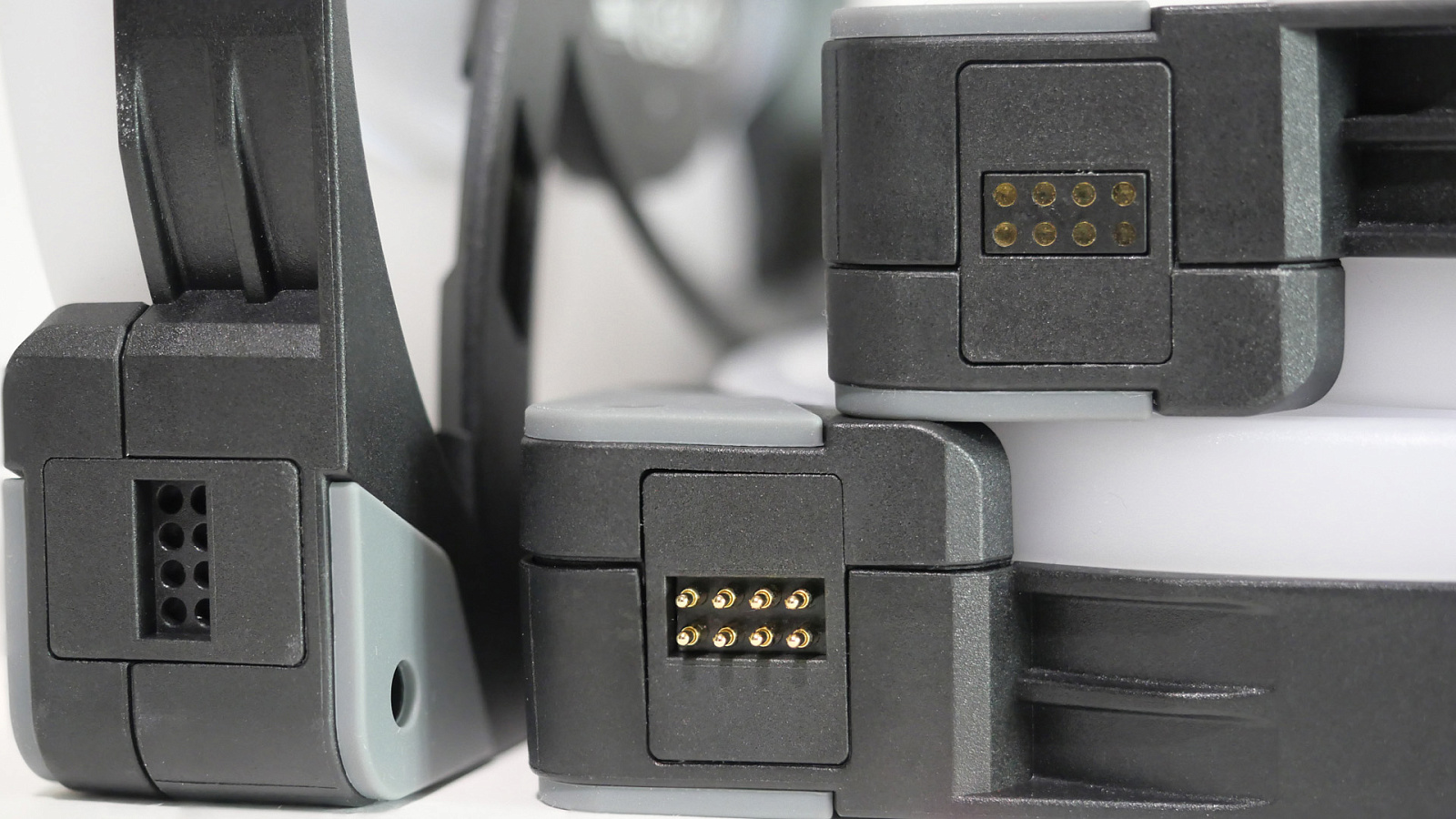

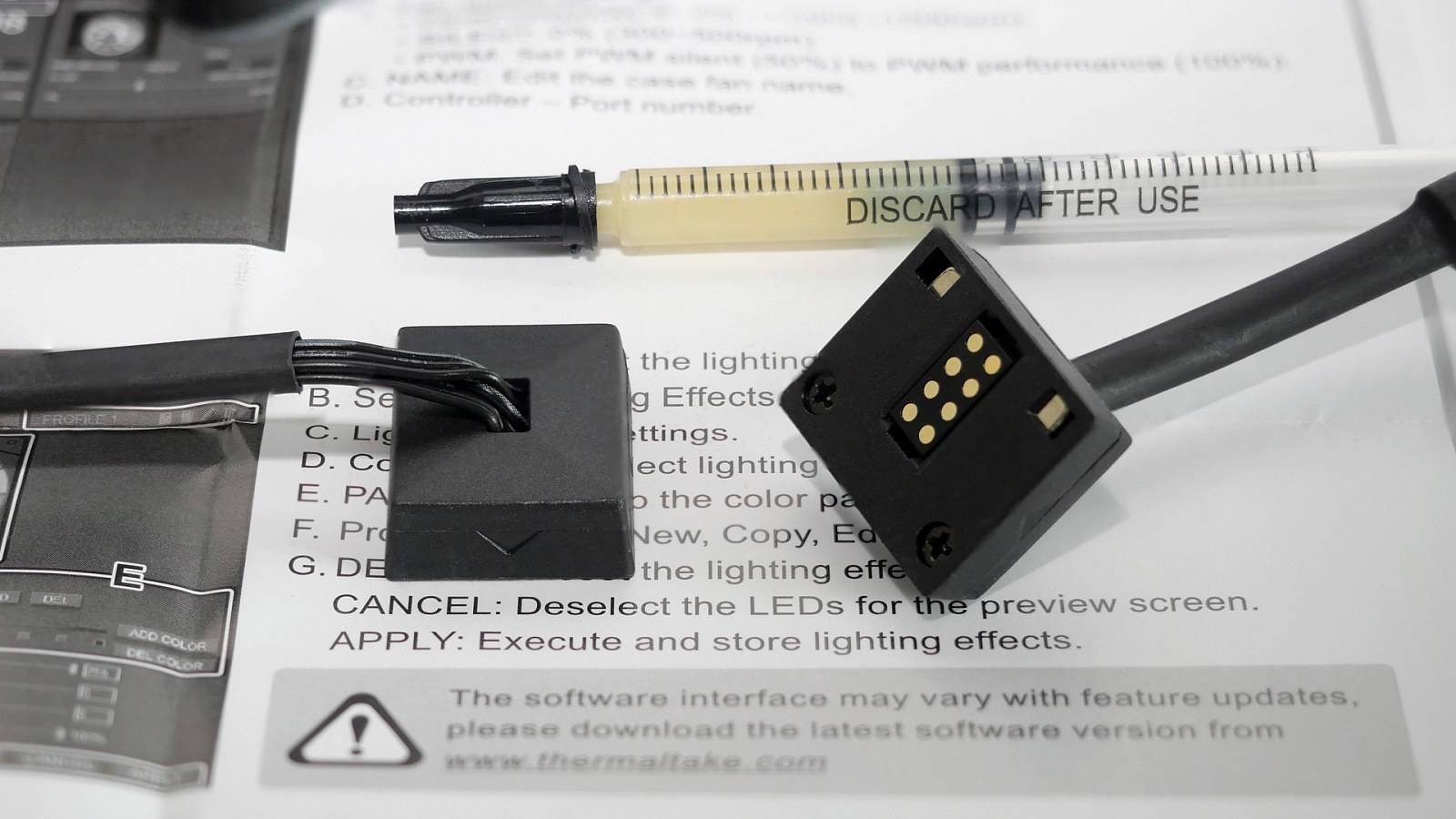

Особенностью SWAFAN EX стали съёмные провода с магнитным подключением. Кабели оканчиваются крупной пластиковой площадкой с группой из девяти слегка утопленных точечных площадок для исключения замыкания при случайном примагничивании к металлическим поверхностям внутри ПК. На противоположных гранях каркаса вентиляторов сделаны два вида контактных площадок: подпружиненные штырьковые и точечные плоские. Это позволяет не только подключать комплектные провода, но и соединять вентиляторы друг с другом напрямую при расположении вплотную. Например, при подвесе на радиаторы систем жидкостного охлаждения. Со стороны каркаса вентиляторов также использованы сильные неодимовые магниты, поэтому три вентилятора, соединенные вместе, удерживаются на весу, если не делать резких движений. Это удобно.

Размеры коннектора в виде усеченной пирамиды по основанию: 22 х 19 мм. Высота небольшая — 8 мм. В большинстве случаев не составит труда протянуть его через окошки для кабель-менеджмента в застенках корпуса ПК. Расположение магнитов в корпусе коннектора сделано таким образом, чтобы он подключался только правильной стороной. На корпусе коннектора также присутствует треугольная метка с одной стороны, но пользы от неё мало, так как на каркасе вентиляторов нет аналогичной метки, по которой можно было бы ориентироваться и быть уверенным, что контакты идеально точно попали в нужную позицию.

Контроллер

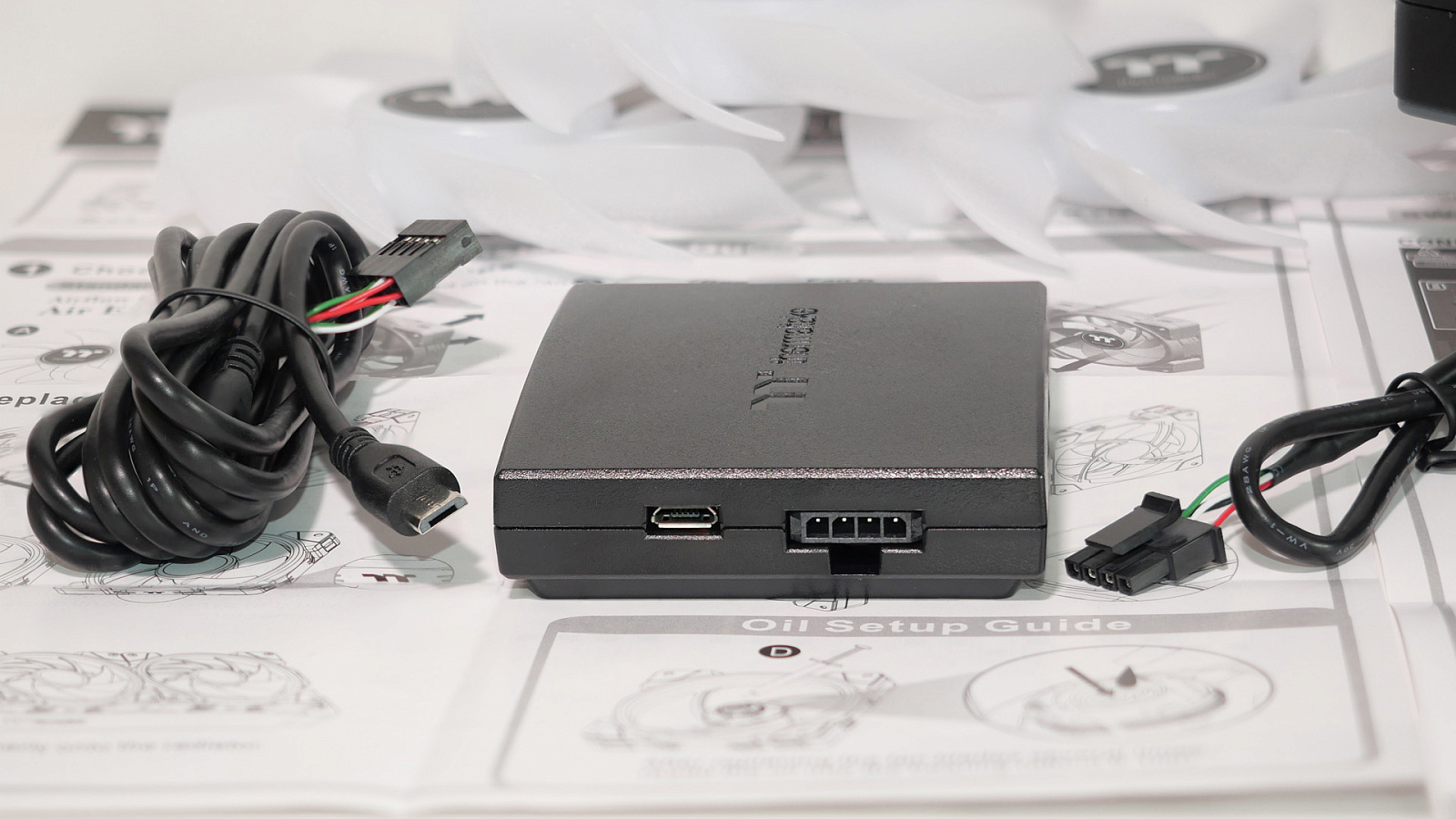

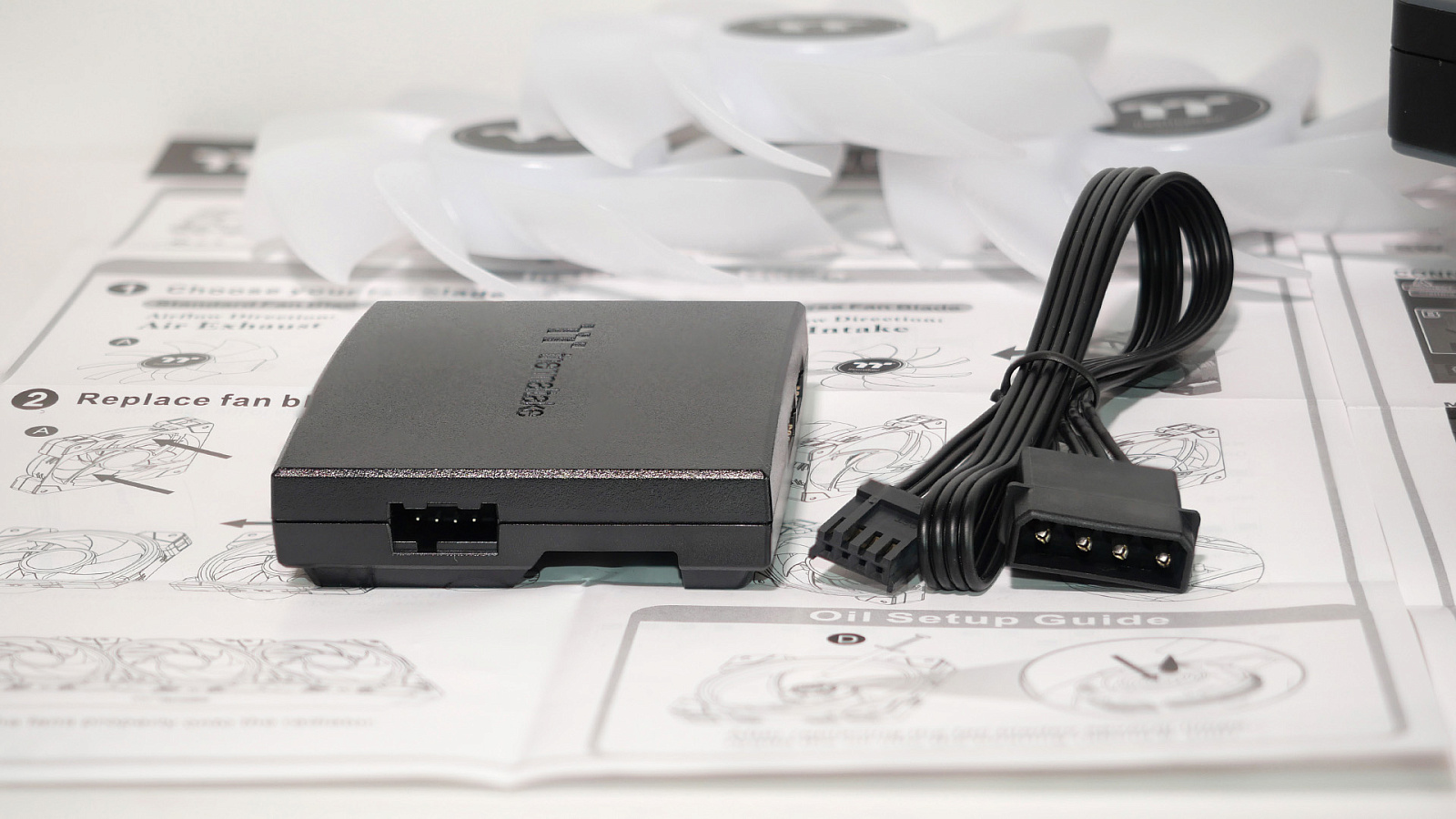

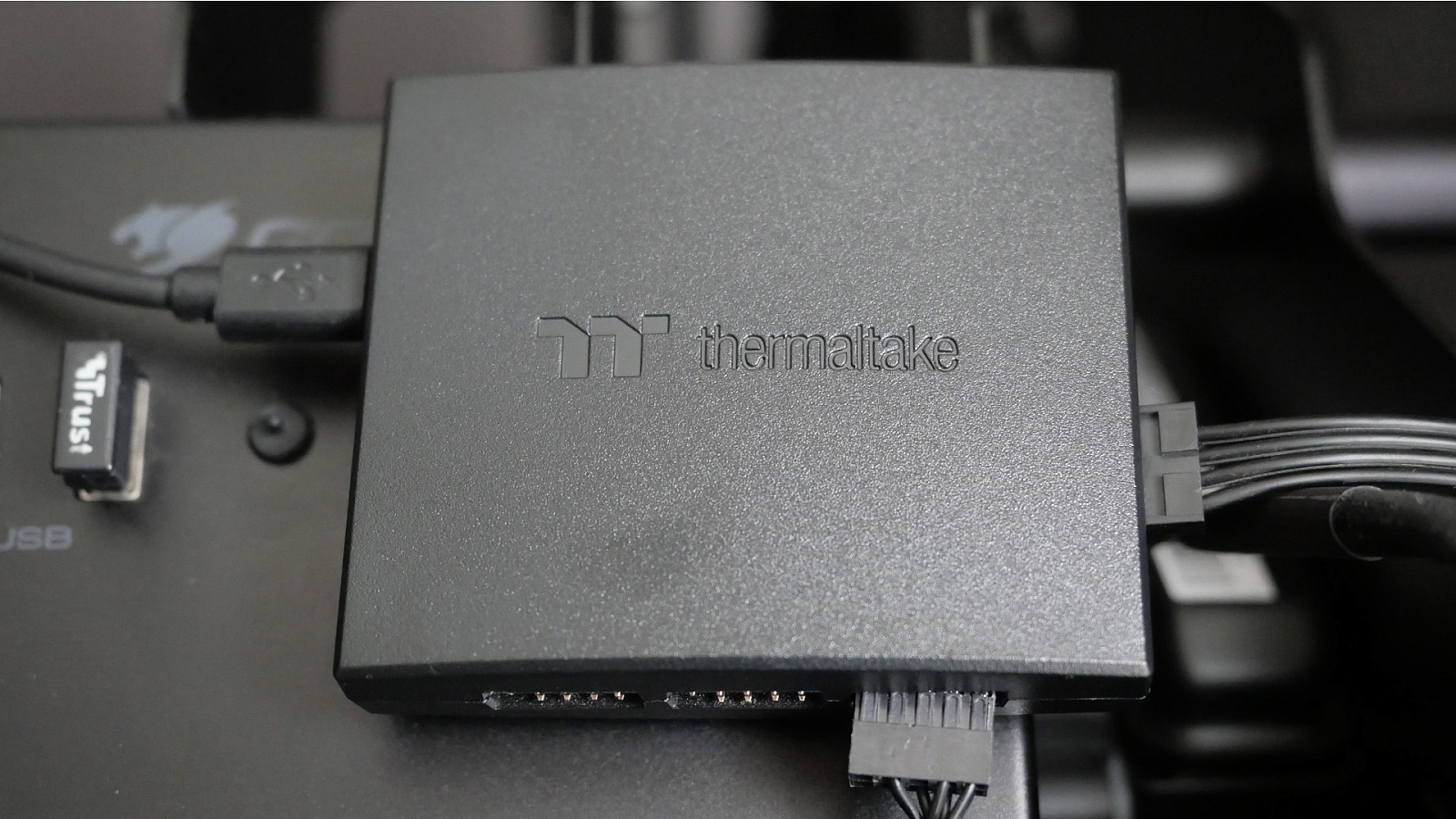

Thermaltake часто использует в вентиляторах премиального сегмента собственные нетиповые разъёмы подключения. Это делается для минимизации проводов, чтобы по одному кабелю питать и мотор, и подсветку, однако привязывает к использованию фирменных контроллеров. В комплекте с SWAFAN EX 12 RGB таковой идёт в комплекте. Его размеры: 75 x 64 x 18 мм. Сам контроллер питается от MOLEX-разъёма блока питания ПК, в который подключается съёмным кабелем длиной 50 см. Для управления используется разветвленный кабель длиной 85 см с двумя штекерами USB micro-B, подключаемый девятиконтактным USB 2.0-штекером внутреннего типа в материнскую плату. Контроллер можно включать в цепочку с аналогичными от TT (до 16 шт.) с помощью комплектного переходного 4-pin на USB micro-B кабеля длиной 25 см. При таком использовании на каждом контроллере нужно будет выставить индивидуальный номер с помощью блока bp четырёх DIP-переключателей.

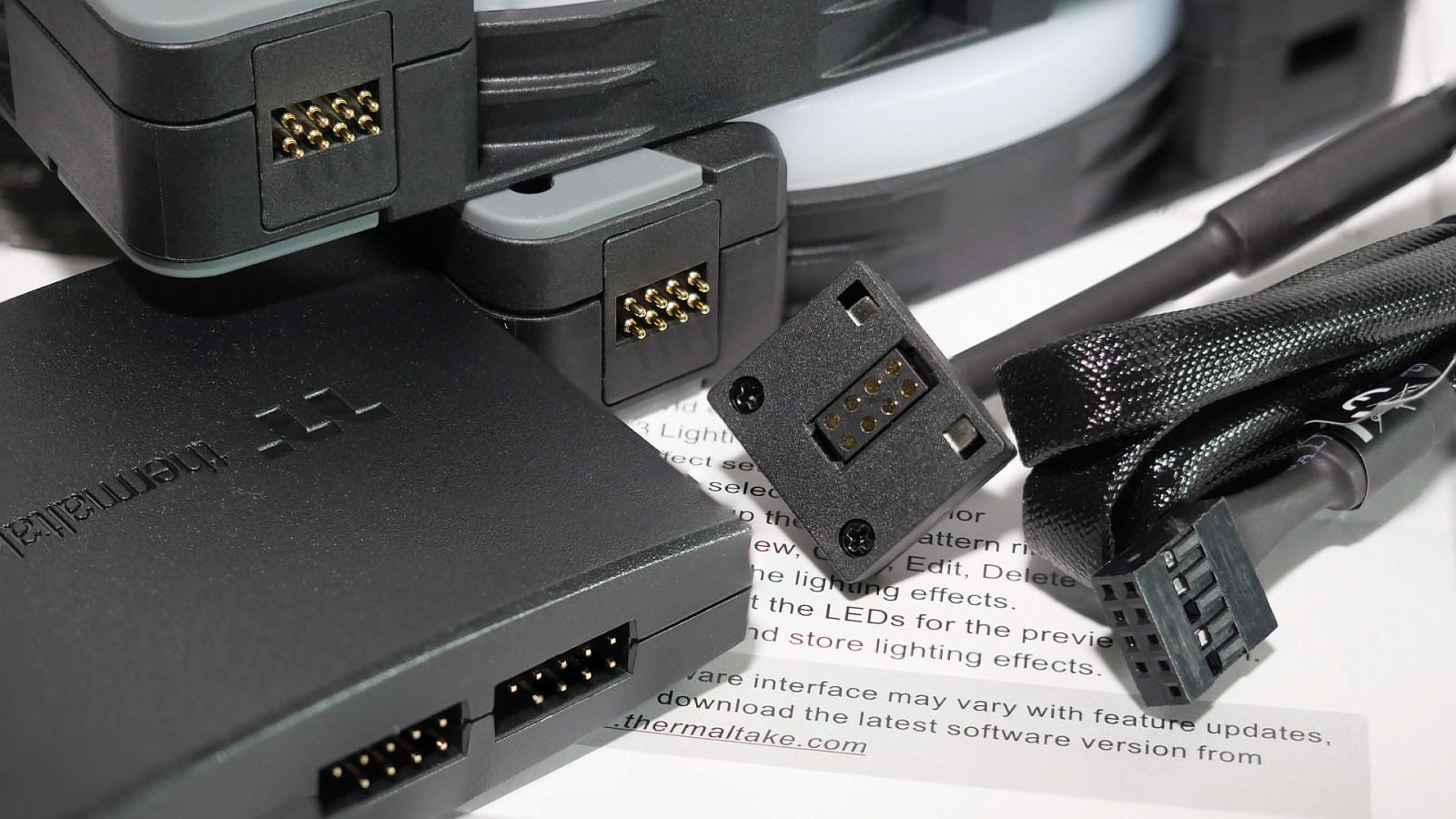

Как одному контроллеру возможно подключить до пяти вентиляторов с помощью девятиконтактных разъемов, распределенных по длинным боковым граням. Визуально и по размерам они похожи на внутренние USB 2.0, но отличаются ключевым пином, чтобы пользователи случайно не включили вентиляторы напрямую в материнскую плату..

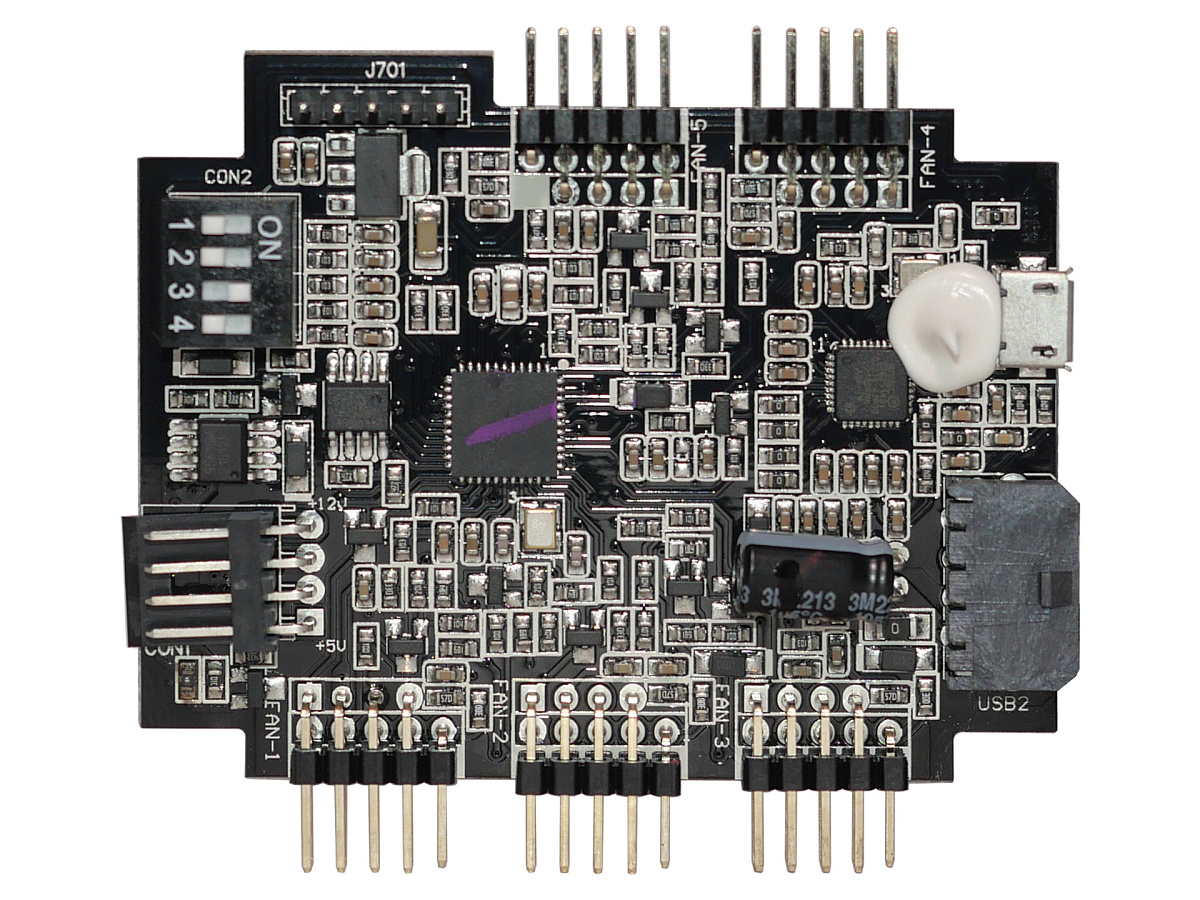

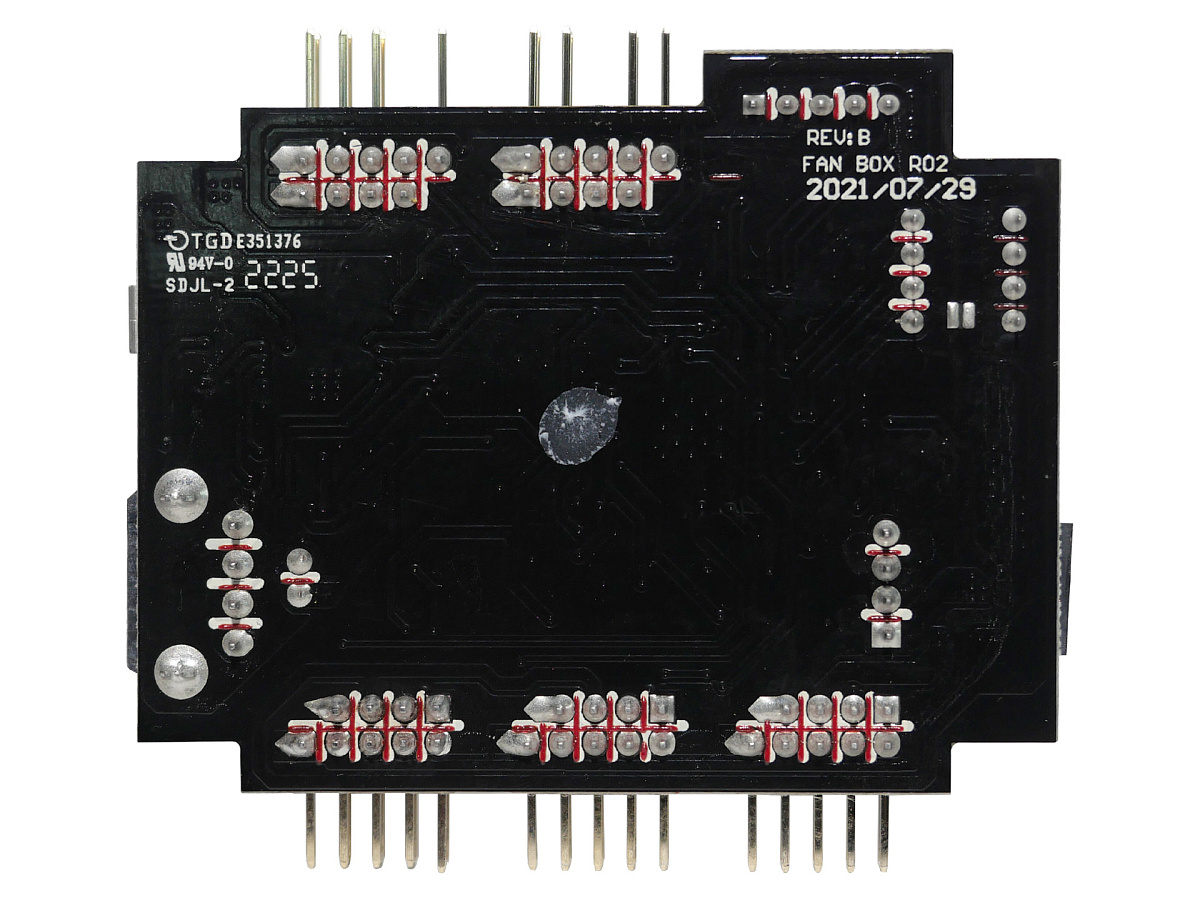

Внутри контроллера всё скомпоновано на одной двухсторонней плате с маркировкой FAN BOX R02 Rev:B. Качество пайки в целом удовлетворительное. Порт microUSB дополнительно усилен каплей герметика. Лишь немного криво оказался припаян штырьковый разъём питания.

Так как контроллер относительно лёгкий, то для его подвеса производитель вложил в комплект велкро-липучку (по типу одежной) на самоклеящейся основе.

Софт

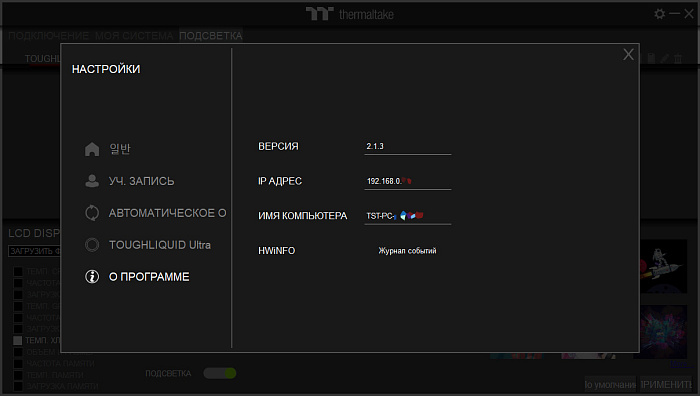

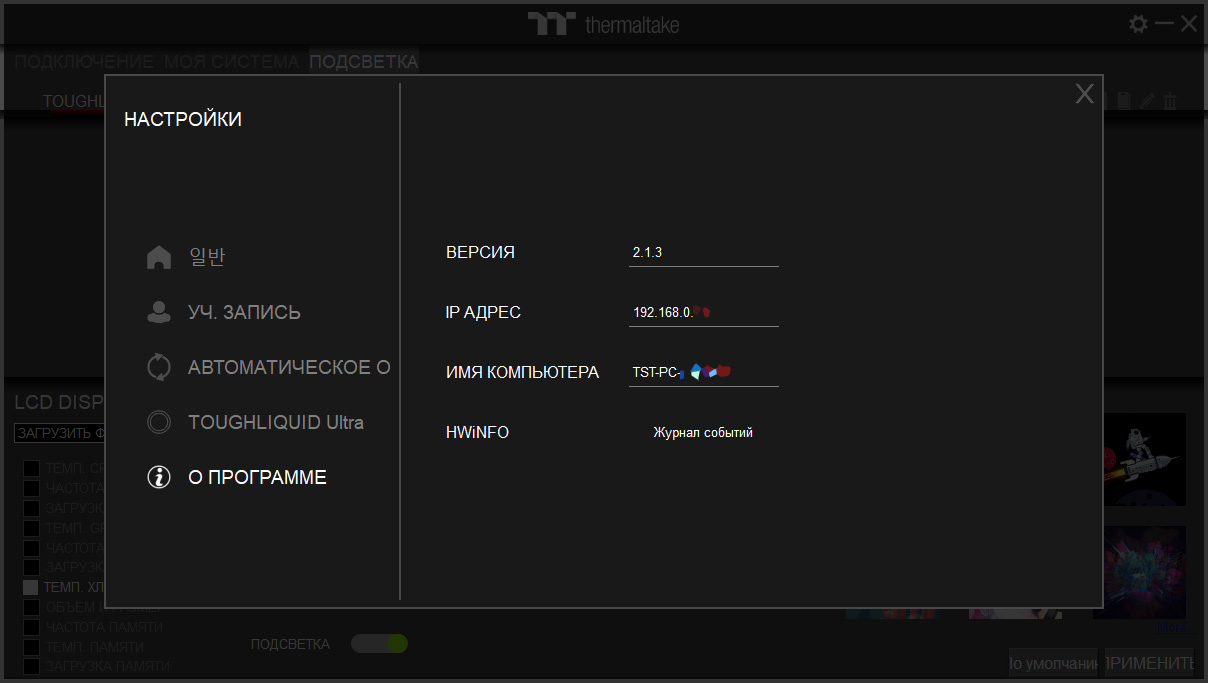

Последние поколения устройств Thermaltake объединены в единую экосистему, управляемую через утилиту Tt RGB Plus 2.0. На дату подготовки обзора актуальная версия программы — 2.1.3 x64. Она работает только под семейством операционных систем Microsoft Windows. Утилита бесплатная и доступна для загрузки на официальном сайте производителя. Русификация интерфейса присутствует, хотя, как часто это бывает, и с небольшими огрехами.

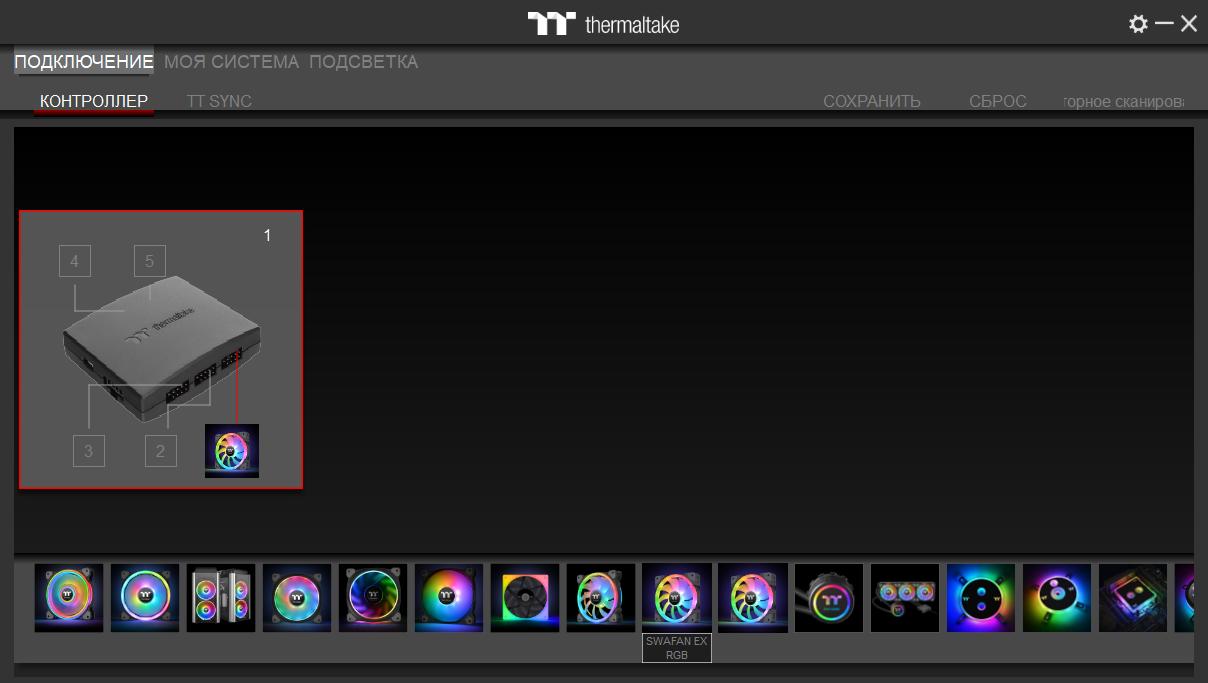

При первом включении в окне автоматически отображаются обнаруженные контроллеры, но для каждого из портов на них нужно вручную выбрать конкретную модель подключенного управляемого устройства от Thermaltake. Конкретно для SWAFAN EX предусмотрены два варианта: когда на один порт подключены три вентилятора и когда каждый из них подключен к разным портам отдельными кабелями.

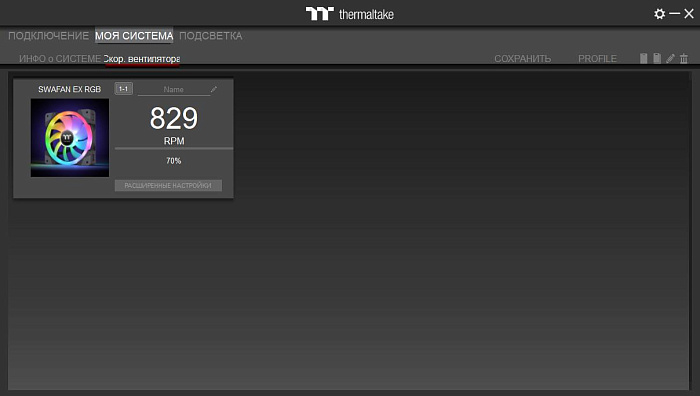

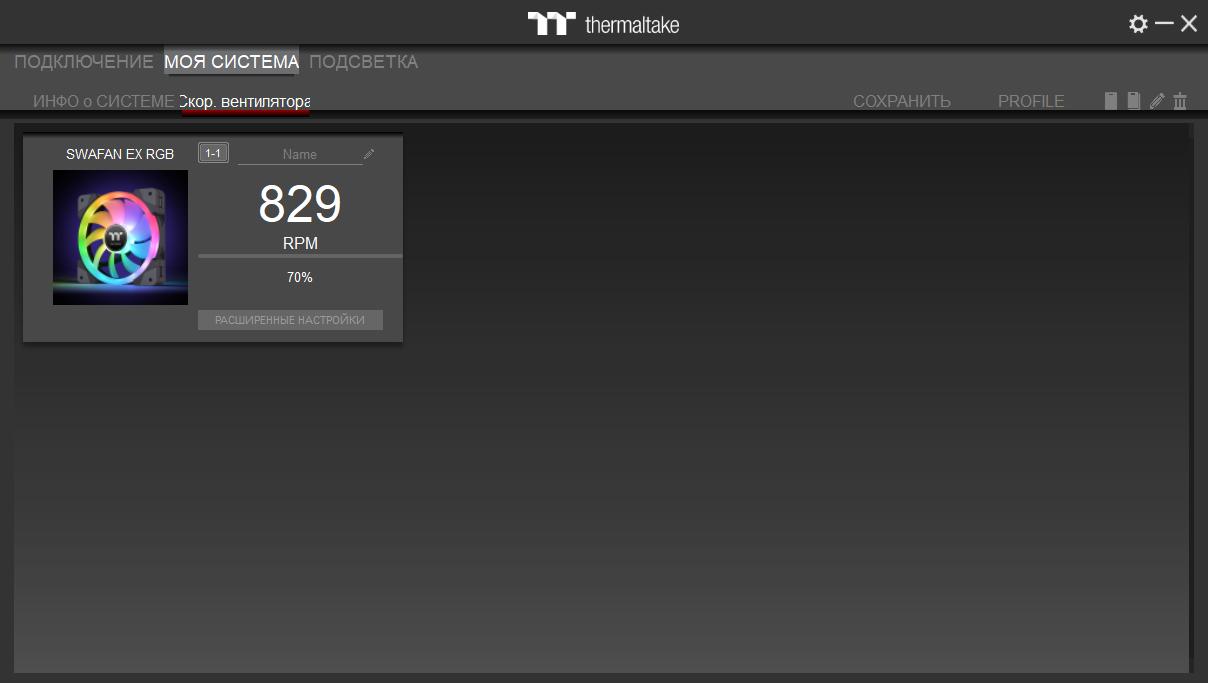

Во вкладке "МОЯ СИСТЕМА" в подвкладке "Скор. вентилятора" сосредоточено управление скоростью вращения крыльчатки каждого подключенного вентилятора. При подключении одним кабелем цепочки из трёх вентиляторов, поставленных вплотную, они будут видны в этом разделе как один и управляться синхронно.

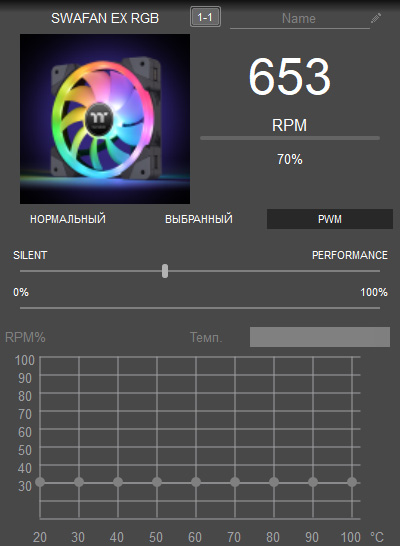

В новых версиях программы возможности гибкой настройки скорости вентиляторов значительно расширились. Появился аналог настраиваемых кривых в зависимости от температуры процессора, быстрые профили и PWM-управление с ограничением максимальной скорости. В PWM-режиме есть особенность шкалы % скорости — минимально значение 0% на ней соответствует нижнему порогу старта вентилятора в районе ~650 оборотов в минуту, а не его полной остановке.

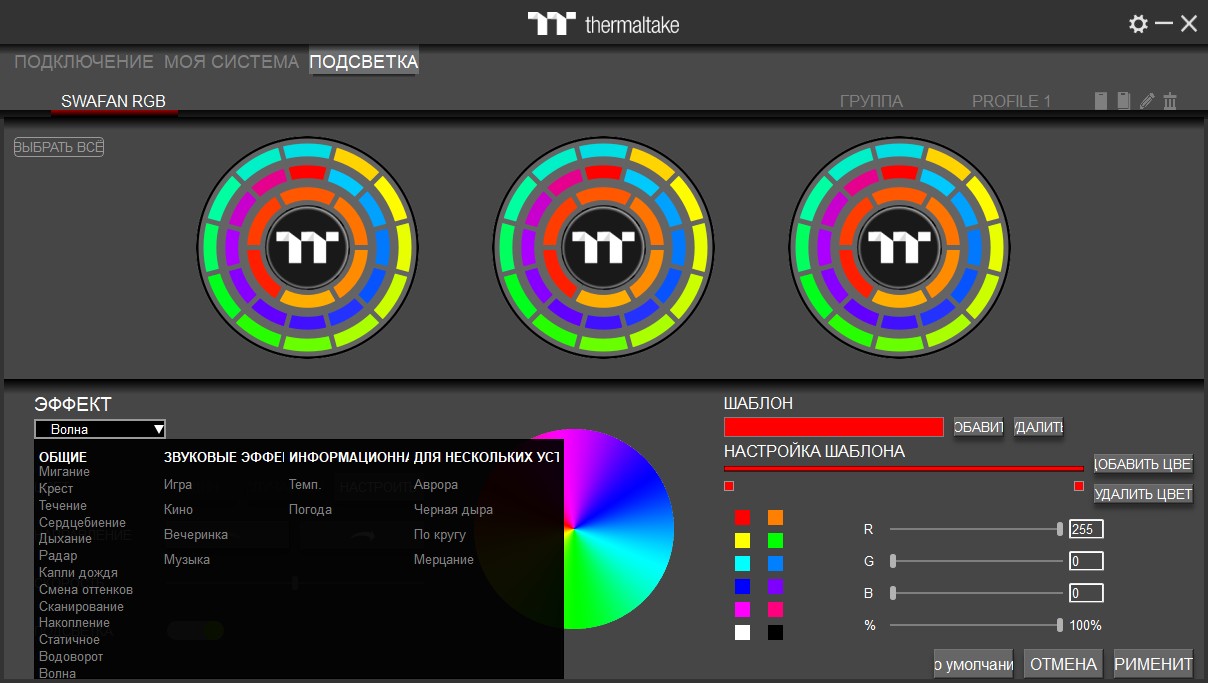

Управление подсветкой вынесено в отдельную одноименную вкладку. Настройки обширные и позволяют не только выбрать заготовки эффектов и ARGB режимов с тюнингом цвета, скорости и направления эффекта, но применять отдельные шаблоны как отдельно на вентиляторы, так и на всю управляемую группу. Настройки также можно сохранить в профили и быстро переключаться между ними.

Выставленные в программе TT RGB Plus 2.0 настройки действуют только в момент её работы (в том числе в фоне при автозапуске). Если убрать её из автозагрузки, то после запуска Windows вентиляторы будут работать в заводском "стандартном" режиме, заложенном в микроконтроллер.

Подсветка

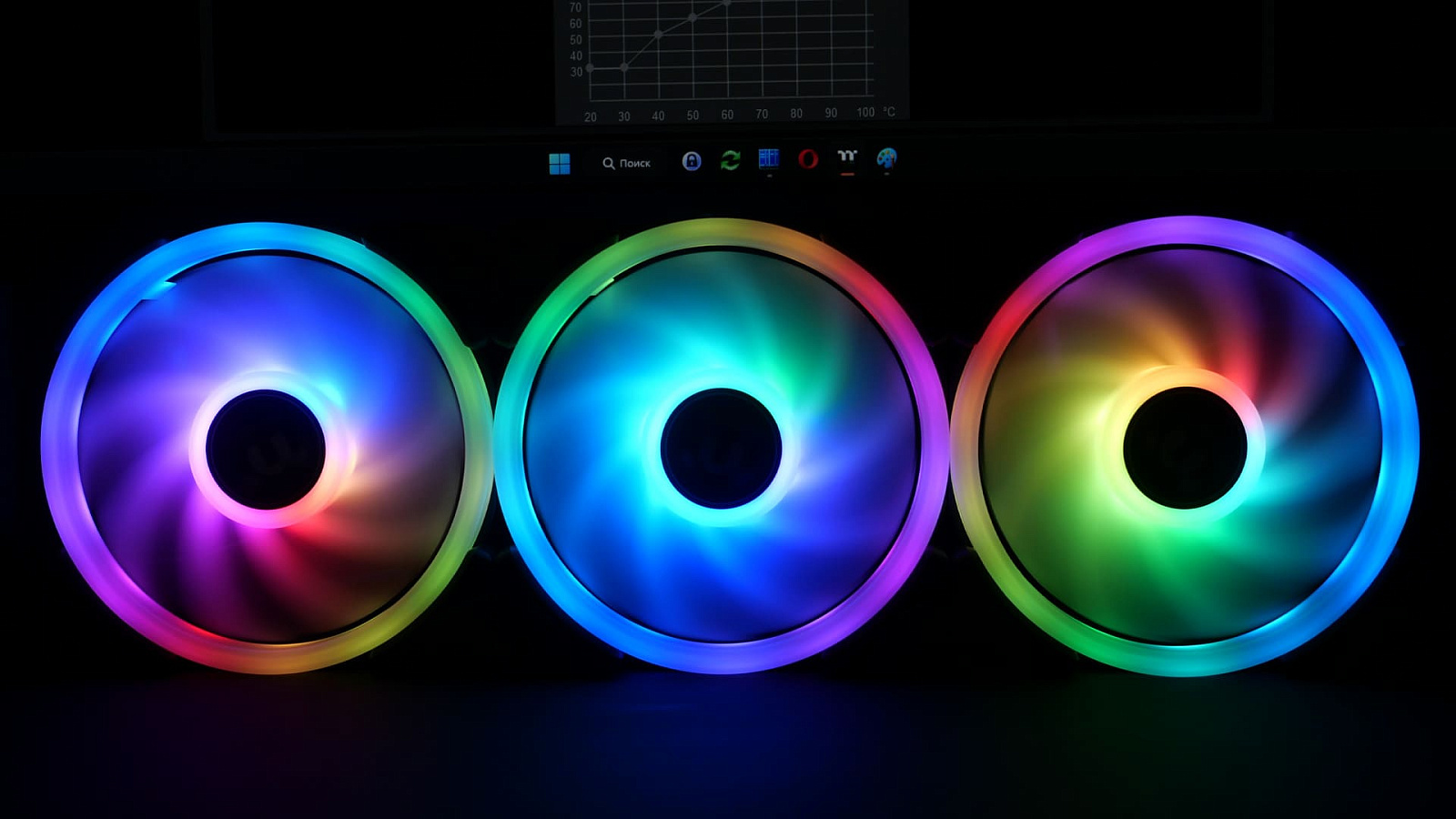

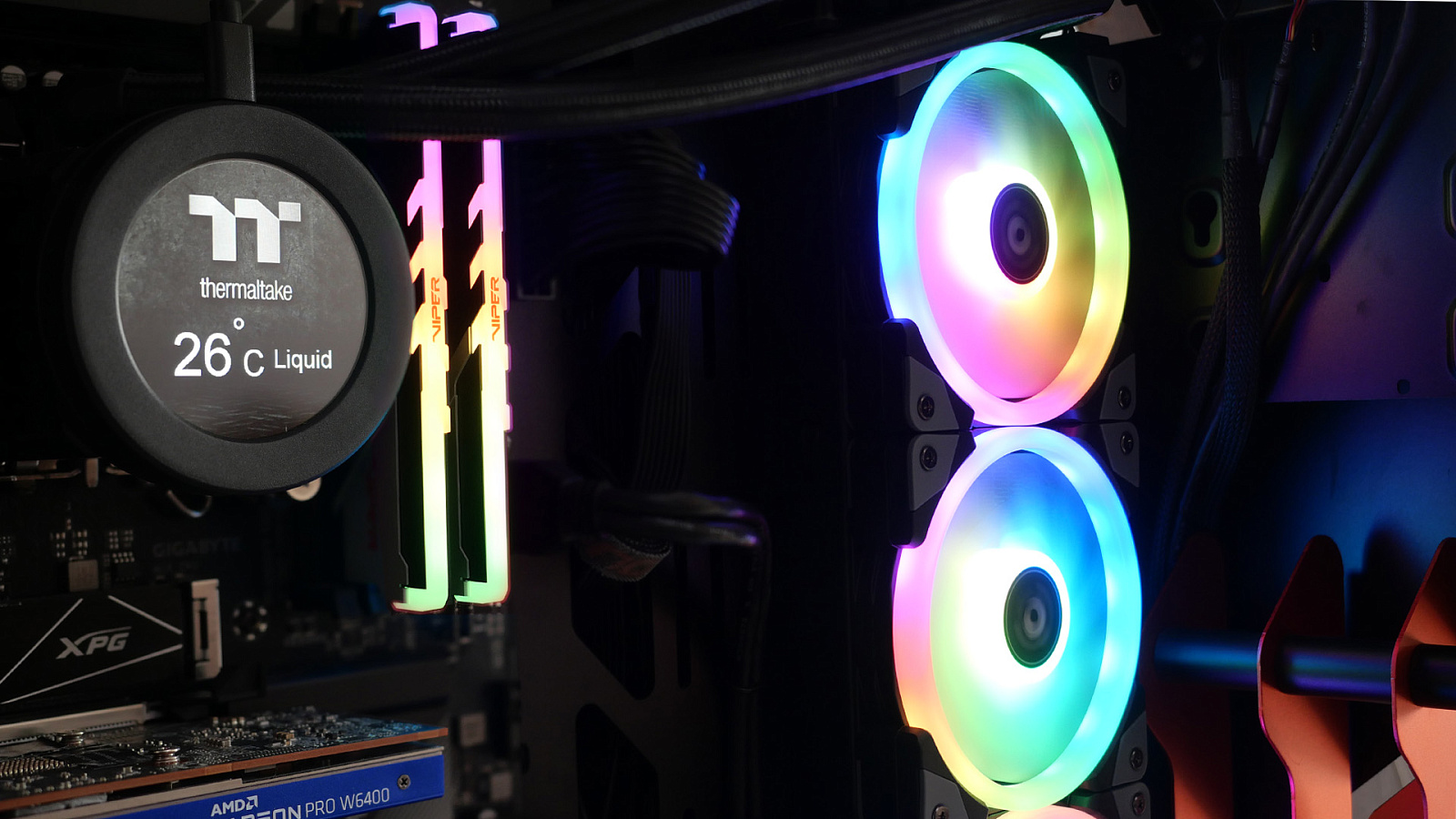

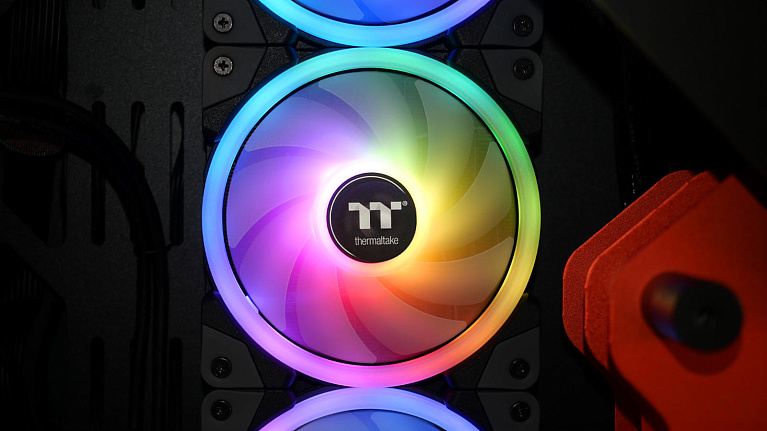

В Thermaltake SWAFAN EX 12 RGB используется 20 ARGB светодиодов, расположенных двумя кольцами: 14 штук в наружном и 6 штук вокруг центра. У них хороший запас яркости, поэтому даже при хорошем дневном освещении подсветка выглядит сочно и красиво.

Полупрозрачные лопасти крыльчатки во время вращения создают эффект мягкого заполнения цветом с мягкими переходами полутонов.

Тестирование

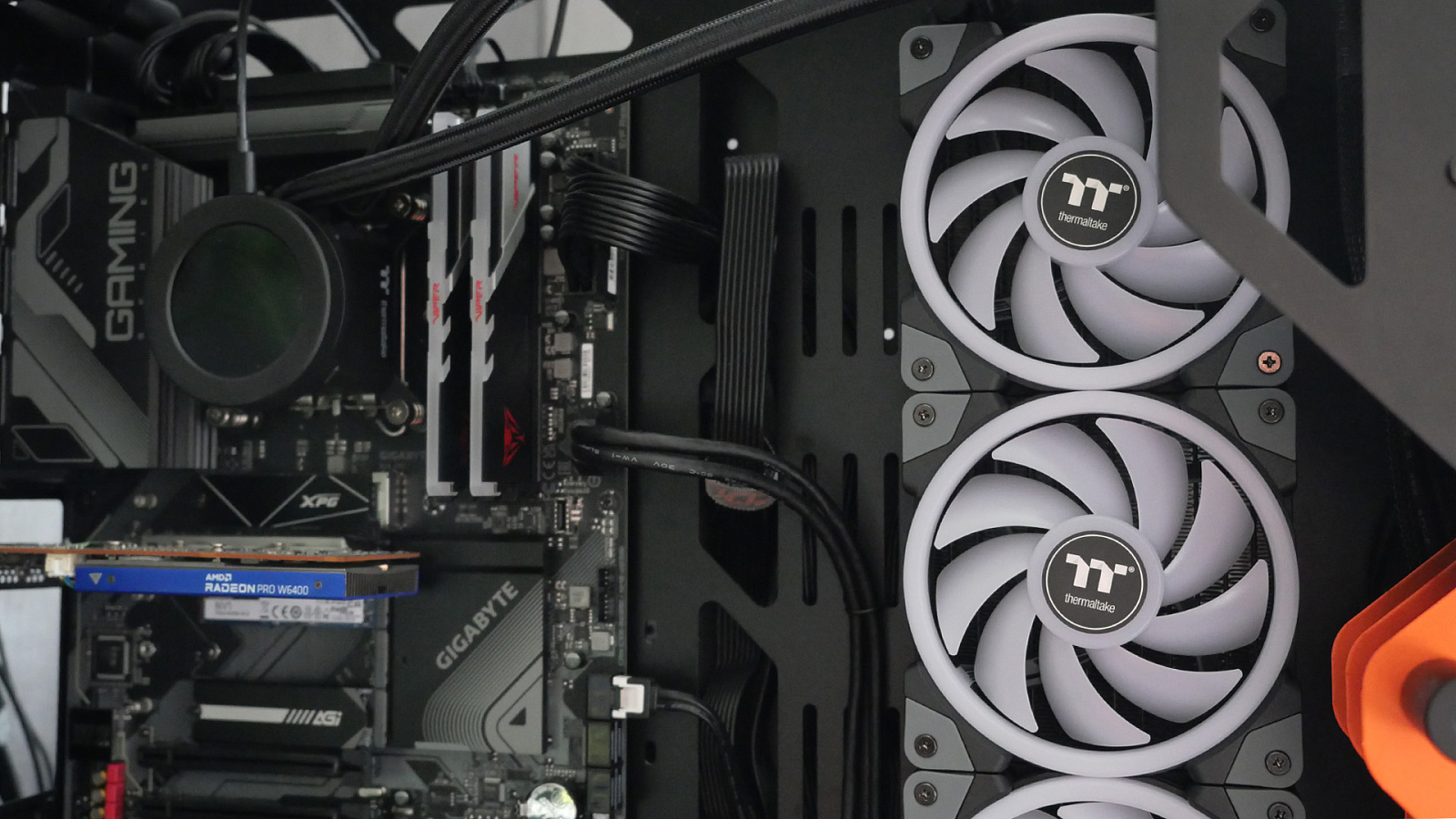

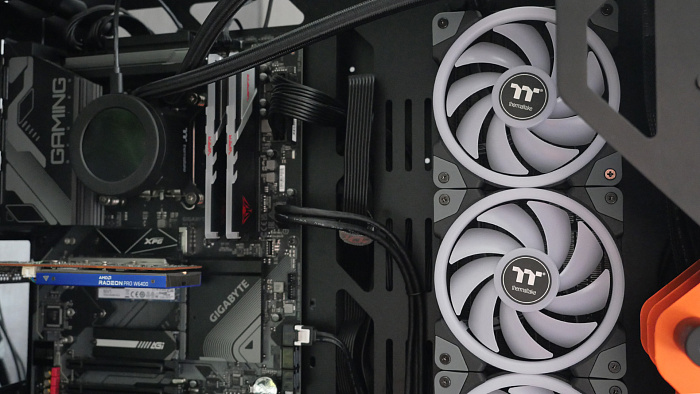

Оценка эффективности применения Thermaltake SWAFAN EX 12 RGB на радиаторе системы жидкостного охлаждения выполнялась на стенде на базе Intel Core i5-13600K c AIO-охлаждением Thermaltake ToughLiquid Ultra 360. Используемые программы и настройки: Furmark 1.35.0.0 (CPU Burner 0.1.0, средняя температура за 30 минут), HWiNFO 7.50 (CPU Package и CPU Package Power), OCCT 12.0.10 (Linpack 2019, 20 потоков, 16384 МБ, максимальная температура за 30 минут), Prime95 30.4 build 8 (Small FFT's в 14 потоков, средняя температура за 30 минут), игра FarCry New Dawn (разрешение 2К, максимальные настройки графики, средняя температура за 30 минут). Уровень шума измерен прибором Актаком АТЕ-9015 с расстояния 1 метр в помещении без специальной подготовки и с фоном менее 30 дБА.

Скорость вращения вентиляторов

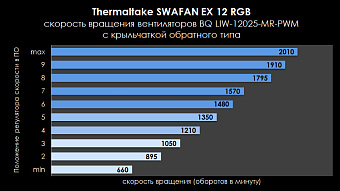

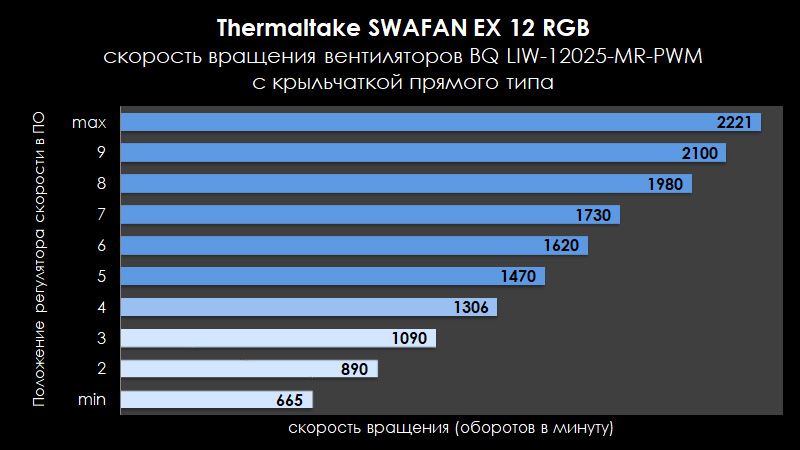

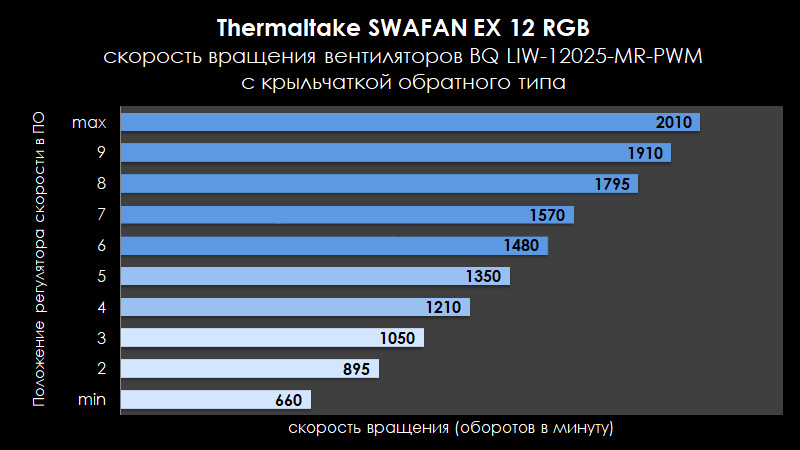

Максимальная скорость вращения в PWM-режиме при регуляторе в положении 100% составила: 2220 оборотов в минуту с крыльчаткой прямого типа и 2010 оборотов в минуту с обратным типом. Управление скоростью достаточно точное, "плавание" оборотов укладывалось в пределах 10-30 единиц. Минимальная скорость вращения в положении регулировки 0% составила ~660 оборотов в минуту.

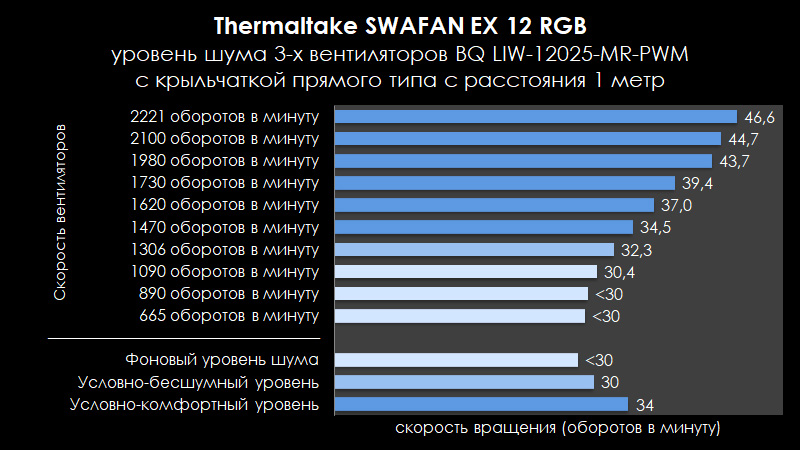

Уровень шума вентиляторов

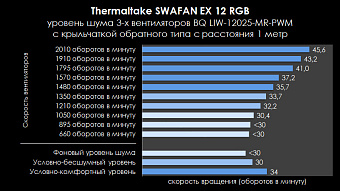

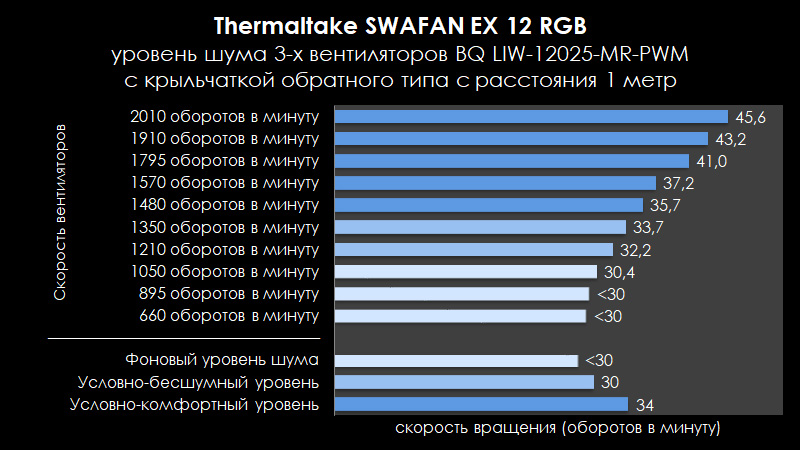

При максимальной скорости вращения звук одновременной работы трёх вентиляторов с обоими типами крыльчаток выходит за пределы комфортных значений и достигает 46 дБА в пике. При этом крыльчатка обратного типа работает немного потише. При скорости до 1000 оборотов вентиляторы можно назвать практически бесшумными. В диапазоне от 1000 до 1300 оборотов в минуту они тихие. Выше уже заметно выделяются на общем шумовом фоне от компонентов ПК. Совокупно можно говорить об уровне шума идентичном модели SWAFAN предыдущей генерации без приписки EX.

Оценка эффективности на радиаторе СЖО

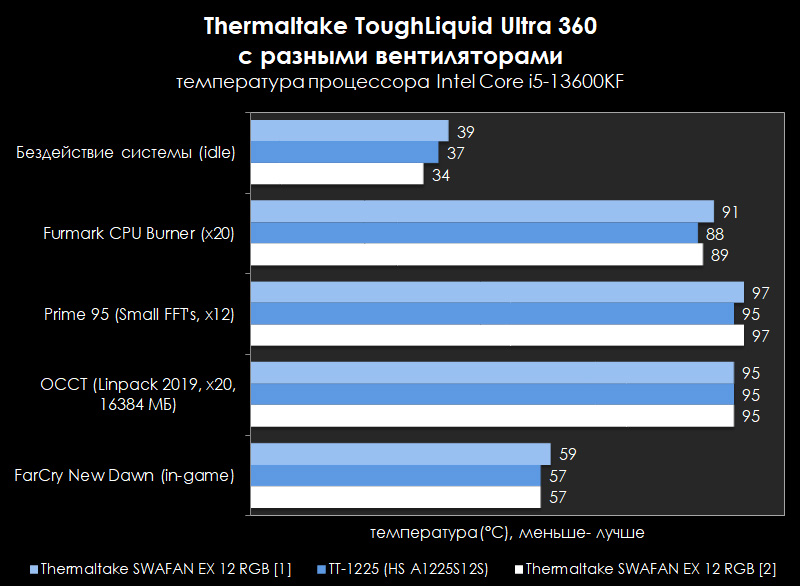

С прокачиванием воздуха через 360-мм радиатор системы жидкостного охлаждения Thermaltake ToughLiquid Ultra 360 вентиляторы Thermaltake SWAFAN EX 12 RGB справились неплохо с обоими типами крыльчаток. Отставание от штатных вентиляторов TT-1225 (Hong Sheng A1225S12S) в стресс-тестах процессора intel i5-13600kf, потребление которого достигало значения CPU Package Power=206 Вт, получилось небольшим при сопоставимом уровне шума. Хороший результат, особенно учитывая, что размер лопастей SWAFAN EX 12 RGB меньше в угоду кольцевой подсветки, да и максимальная скорость у них ниже, чем у стоковых.

Заключение

Корпусные вентиляторы для ПК с крыльчатками обратного типа сами по себе редкий товар, а компании Thermaltake удалось сделать SWAFAN EX 12 RGB практически уникальным предложением в моменте. Аналогов, которые бы совмещали в себе сменные крыльчатки с лёгкой заменой в пару секунд, гибко настраиваемую подсветку и магнитное соединение с минимумом проводов на момент публикации обзора в широком доступе банально нет. Недостатком SWAFAN EX 12 RGB можно назвать лишь проприетарный тип коннектора для подключения вентиляторов к контроллеру, но это компенсируют его широкие возможности по управлению через Tt RGB Plus 2.0, и поддержку сопряжения через оригинальные контроллеры Thermaltake с устройствами предыдущих поколений. А это тоже немаловажный фактор, который по достоинству оценят энтузиасты с накопившимся пулом весьма недешевых компонентов кастомных систем охлаждения TT Premium.

Преимущества Thermaltake SWAFAN EX 12 RGB:

Недостатки:
