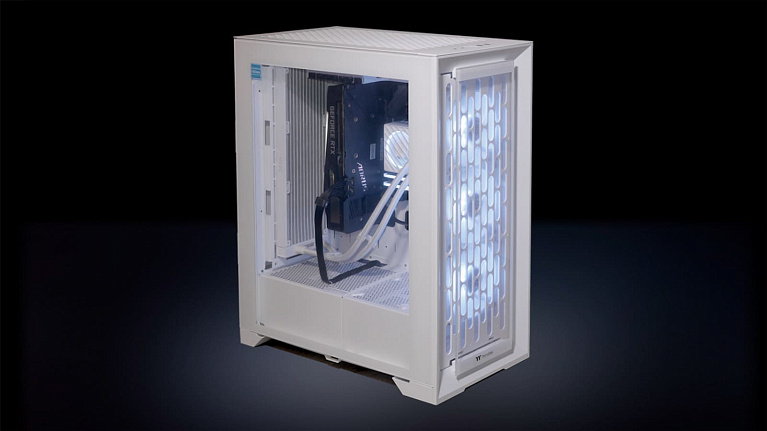

Обзор и тест корпуса Thermaltake CTE T500 TG ARGB Snow
На выставке CES, прошедшей в начале 2023 года, компания Thermaltake представила линейку компьютерных корпусов CTE Form Factor Series. В ней основной упор сделан на охлаждение процессора и видеокарты. Достигается это поворотом материнской платы в корпусе на 90° по часовой стрелке и возможностью сформировать приток воздуха с трех направлений: спереди, снизу и сзади, с одновременным выводом нагретого воздуха через перфорированную верхнюю панель. Прошло немного времени и корпусы серии CTE появились в розничной продаже. В обзоре рассмотрена модель Thermaltake CTE T500 TG ARGB Snow в белой расцветке. Это предтоповая модификация формата полноразмерной башни с панелью из закалённого стекла в передней части и предустановленными 140-мм вентиляторами с ARGB-подсветкой.
Спецификация
Модель | Thermaltake CTE T500 TG ARGB Snow |
Код модели | CA-1X8-00F6WN-01 |
Форм-фактор | Full-Tower (полноразмерная башня) |
Цвет | Белый |
Размеры (Д х В х Ш) | 516 x 615 x 275 мм |
Максимальная высота кулера процессора | 195 мм |
Форм-фактор совместимых материнских плат | Mini-ITX, microATX, ATX, E-ATX (12” x 13”) |
Максимальная длина видеокарты | 385 мм |
Поддержка блоков питания | ATX PS2, длиной до 180 мм |
Боковые стенки | Закаленное стекло, сталь, пластик |
Слотов расширения | 7 шт. |
Количество отсеков 3,5" |
До 4 шт. |
Количество отсеков 2,5" | До 4 шт. |
Интерфейсы верхней панели | 1 x USB 3.2 Gen 2x2 Type-C, 2 x USB 3.2 Gen 1x1 Type-A, разъёмы для наушников и микрофона, кнопка перезагрузки, кнопка включения с подсветкой, индикатор активности дисков |
Вес | 15,6 кг |
Упаковка
Крупные размеры корпуса сказались и на размере упаковки. Картонная коробка имеет габариты: длина - 605 мм, высота - 725 мм, ширина - 385 мм. Оформление выдержано в привычном для Thermaltake стиле. На боковых гранях коробки не забыли про важную информацию с основными характеристиками. Так как у корпуса есть несколько цветовых исполнений и комплектаций, то на унифицированной коробке цвет отмечен маркерной точкой в списке, а вариант предустановленных вентиляторов нанесён наклейкой.

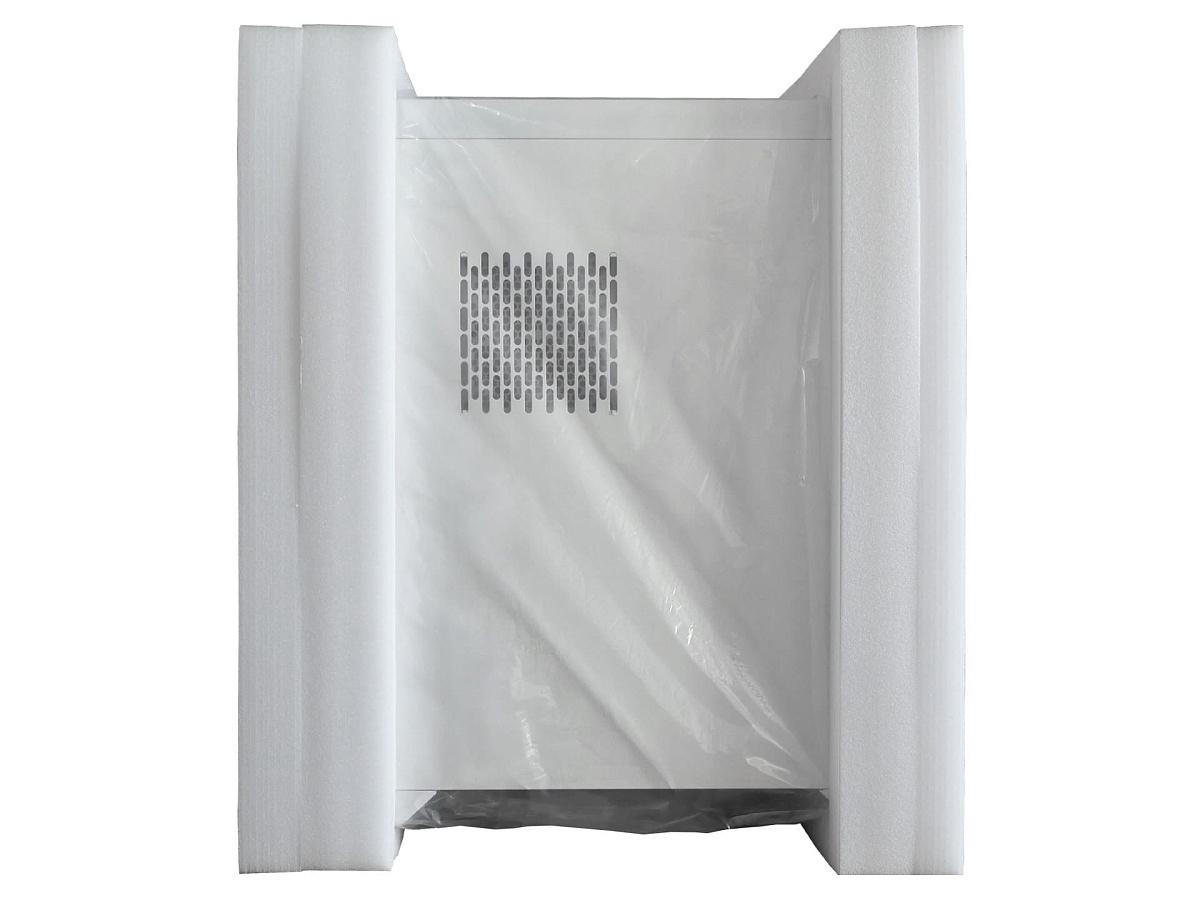

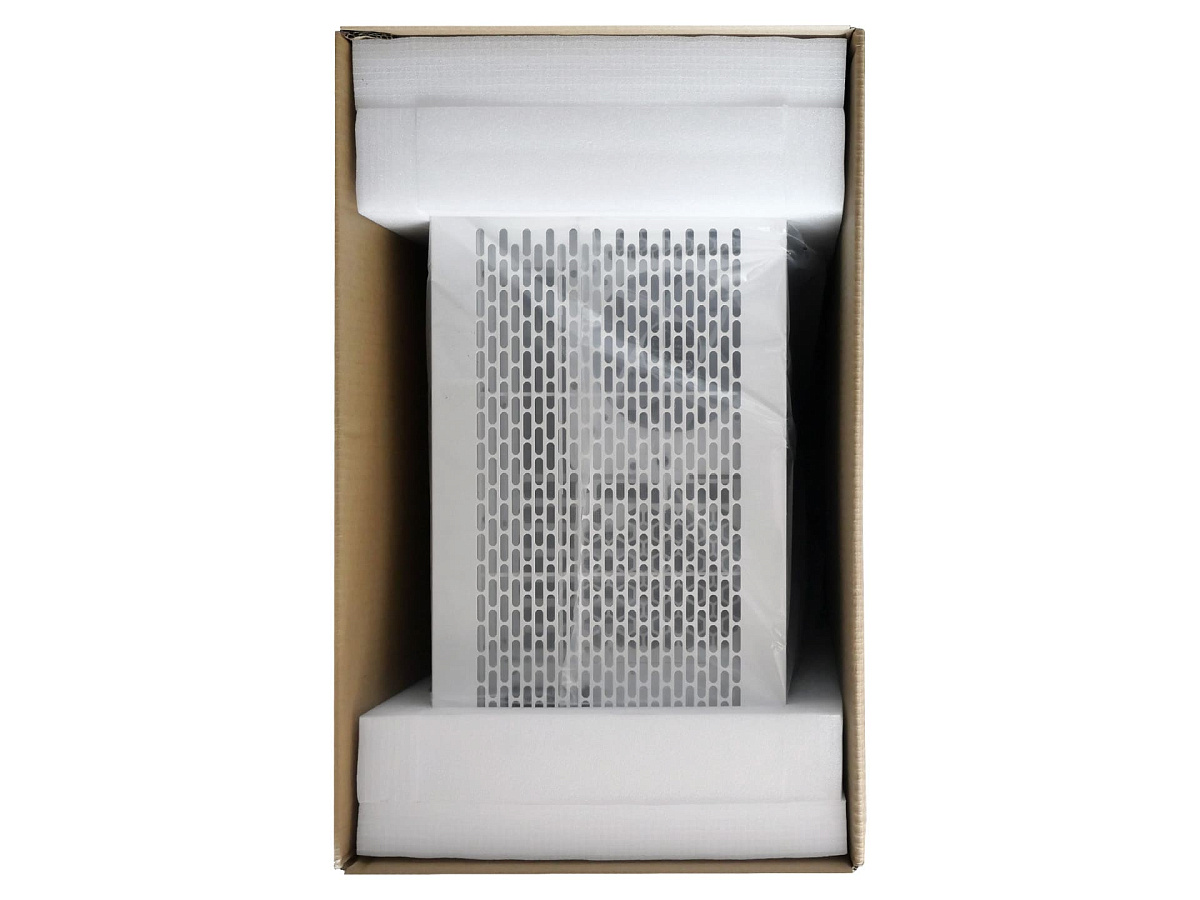

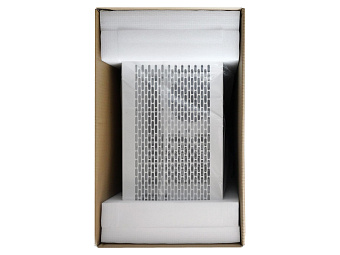

Для защиты от повреждений при транспортировке корпус покоится в двух крупных блоках из вспененного материала и обернут прозрачным полиэтиленом. Аксессуары и крепёжные элементы сложены в отдельную компактную картонную коробочку белого цвета, которая находится сбоку в отсеке на одном из мягких элементов защиты.
Комплектация

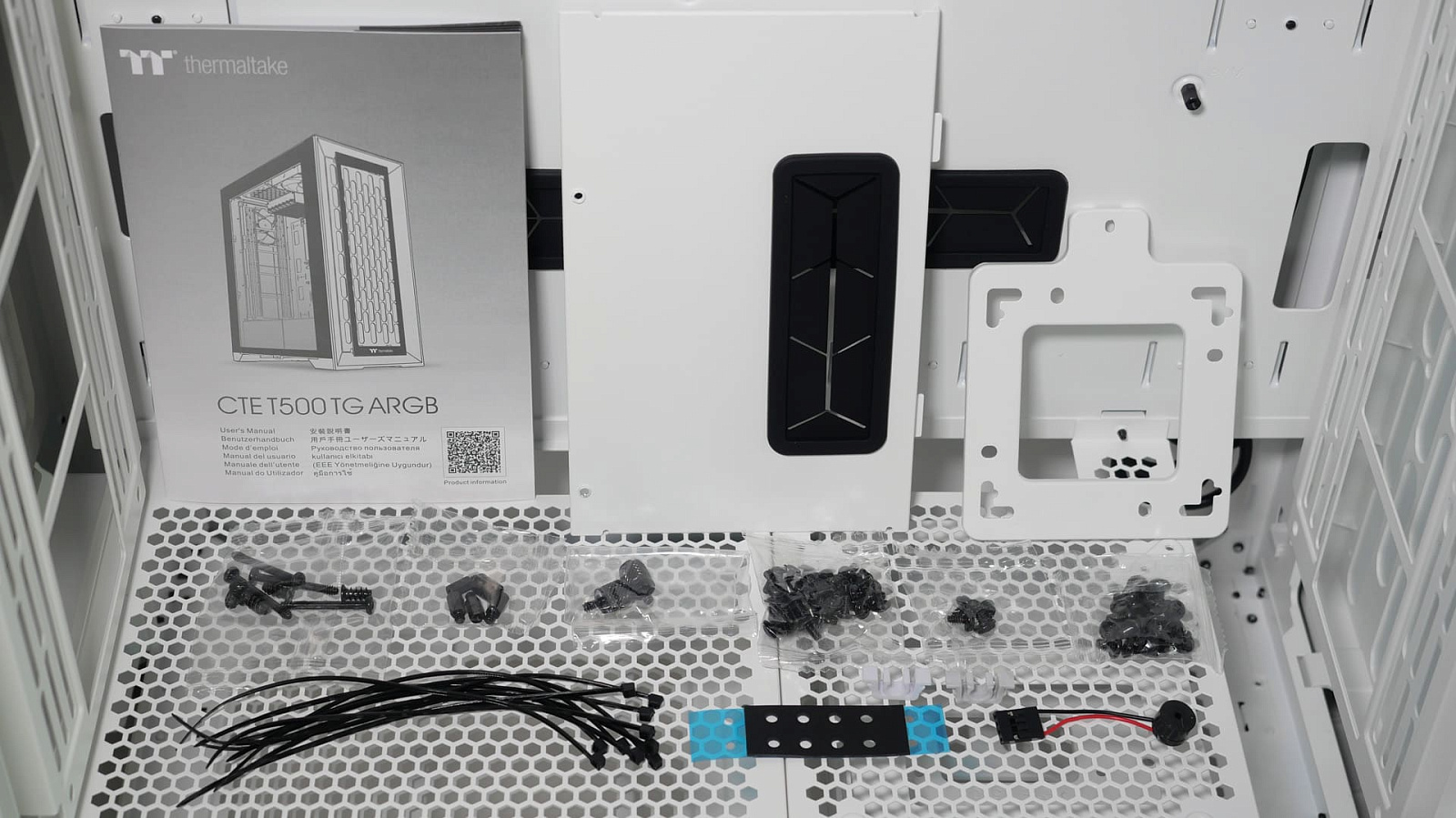

В комплектацию корпуса помимо стандартных наборов винтов различных типов вошли: площадка для резервуара с помпой кастомной системы жидкостного охлаждения, сменная заглушка для поддона материнской платы, пьезодинамик (buzzer), десять нейлоновых хомутов чёрного цвета, набор резиновых колечек на клейкой основе и пользовательская инструкция.
Экстерьер

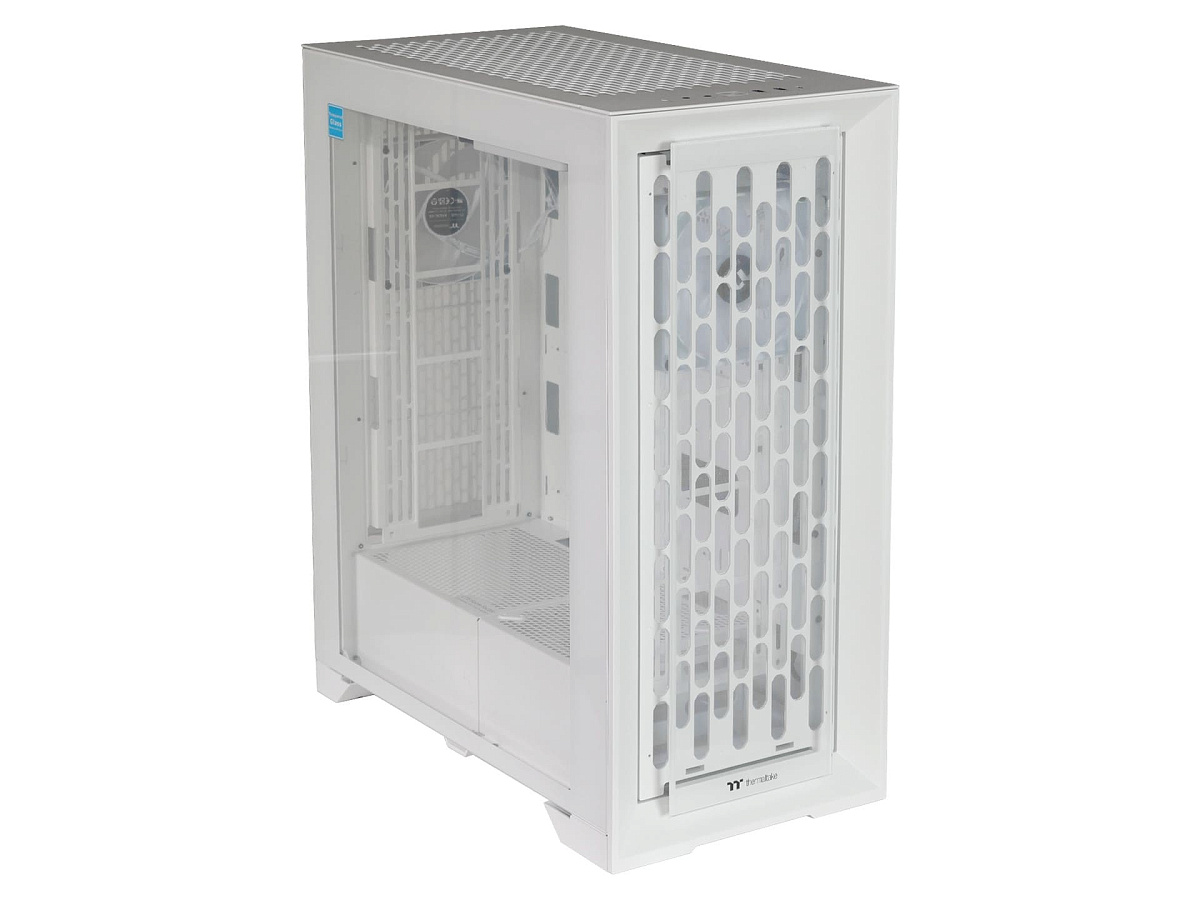

Сразу из коробки корпус не сильно выделяется на фоне других актуальных линеек от Thermaltake. До начала установки комплектующих внутрь компоновка CTE выдаёт себя только обилием перфорированных панелей, которые предустановлены сзади, сверху и спереди. У рассмотренной в обзоре модели CTE T500 с припиской TG спереди перед перфорированной частью также используется съёмная узкая вставка из закалённого стекла. Габариты корпуса достаточно крупные: длина - 516 мм, высота - 615 мм, ширина - 275 мм.
Каркас выполнен из стального сплава (SPCC) толщиной солидные 1-1,2 мм (с учетом слоя краски), съёмные панели преимущественно также металлические. Соединение деталей сделано чёрными клёпками. Пластиковых деталей минимум. Качество примененных материалов и подгонка деталей хорошие. Однако на экземпляре, побывавшем на тестировании, на каркасе за одной из панелей имелся точечный дефект окраски. Вероятнее всего, это частный случай. Окраска на видимых участках хорошая, но на стыке разных деталей немного заметен разнотон. Внутренние части загнутых направляющих у съёмных боковых панелей, судя по всему, красились на заводе уже после загиба деталей, поэтому прокрашены не идеально, но при эксплуатации они не видны, поэтому некритичный факт. Края металлических элементов завальцованы, поэтому можно осуществлять сборку без опасения поцарапаться или порезаться.

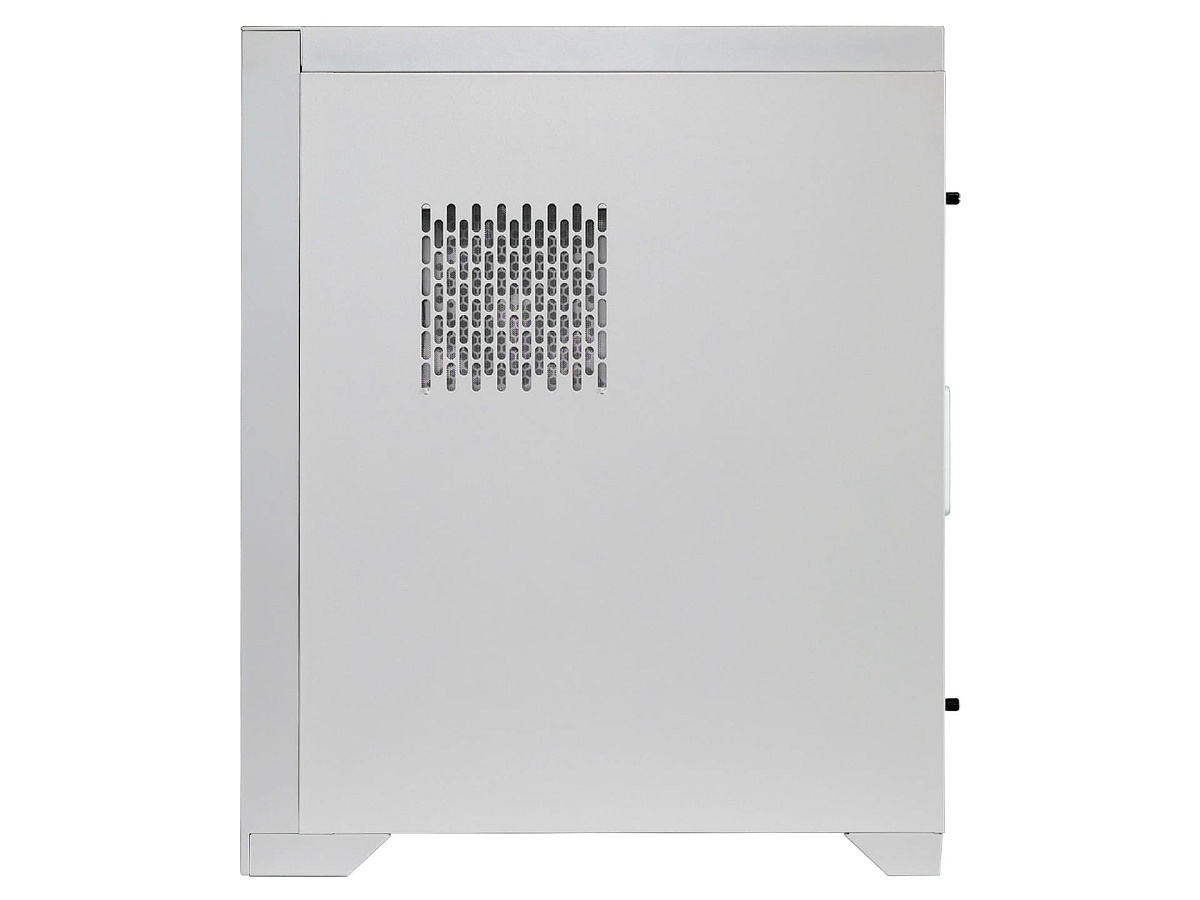

Компоновка боковых крупных панелей распространённая: со стороны основного отсека для комплектующих устанавливается безрамочное закалённое стекло толщиной 4 мм, а со стороны за поддоном материнской платы — металлическая панель.
Смотровое стекло без тонировки и с окрашенным с внутренней стороны по периметру кантом шириной 45 мм, который скрывает приклеенные направляющие. Металлическая боковая панель ровная, с перфорированной областью в зоне бэкплейта материнской платы, на которой предусмотрены крепёжные отверстия для одного 120 мм или 140 мм вентилятора и предустановлен пылевой фильтр в пластиковом корпусе с подвесом на пластиковых подставках снизу и магнитах сверху.

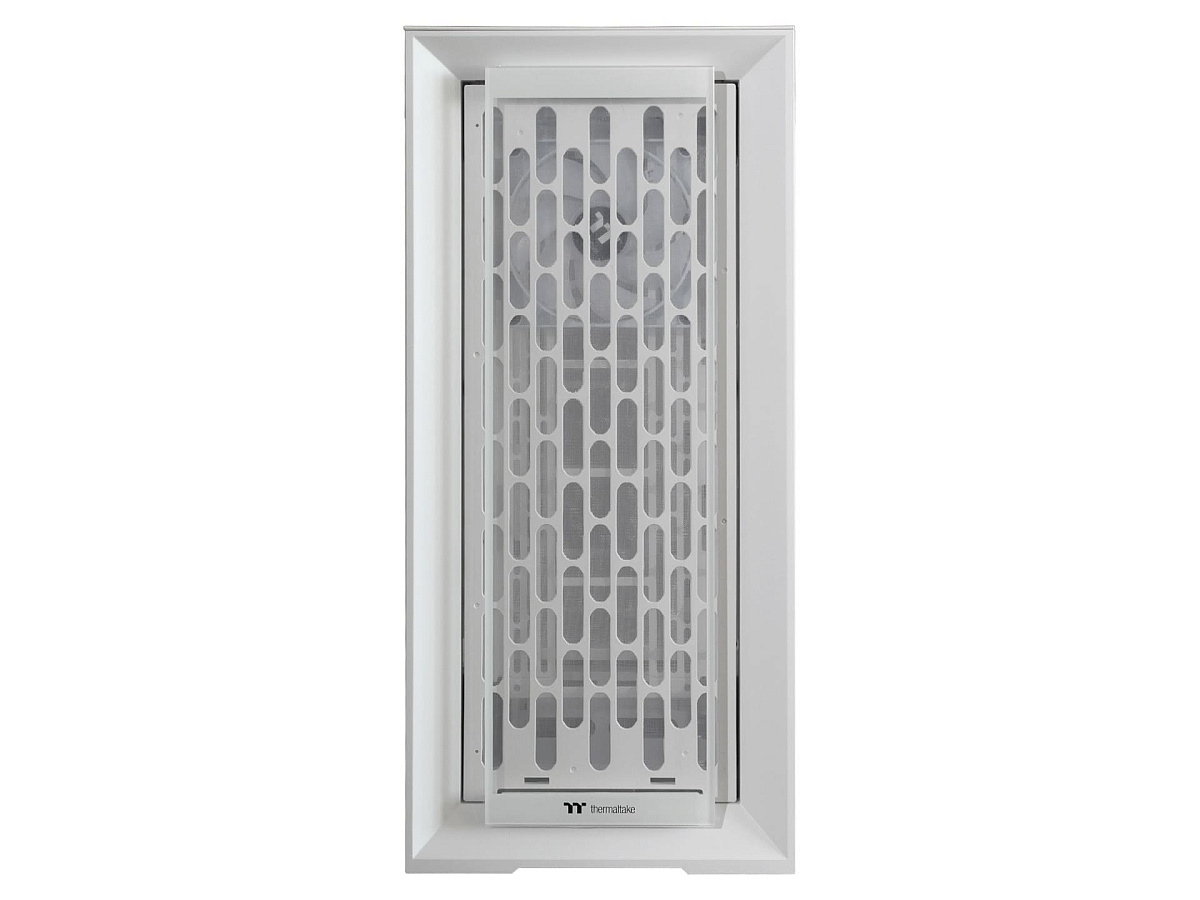

Фронтальная панель составная из нескольких элементов. Спереди расположено быстросъёмное закалённое стекло с нанесённым краской логотипом Thermaltake внизу, за ним - быстросъёмная перфорированная панель с фильтром, за которой скрыта каркасная рамка для систем охлаждения.

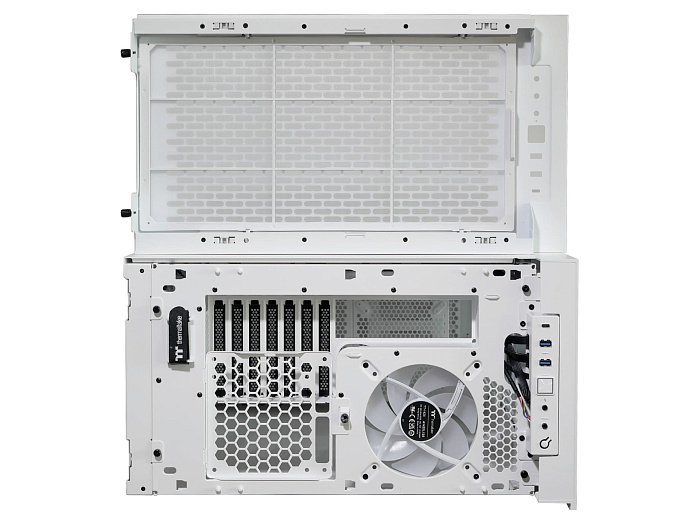

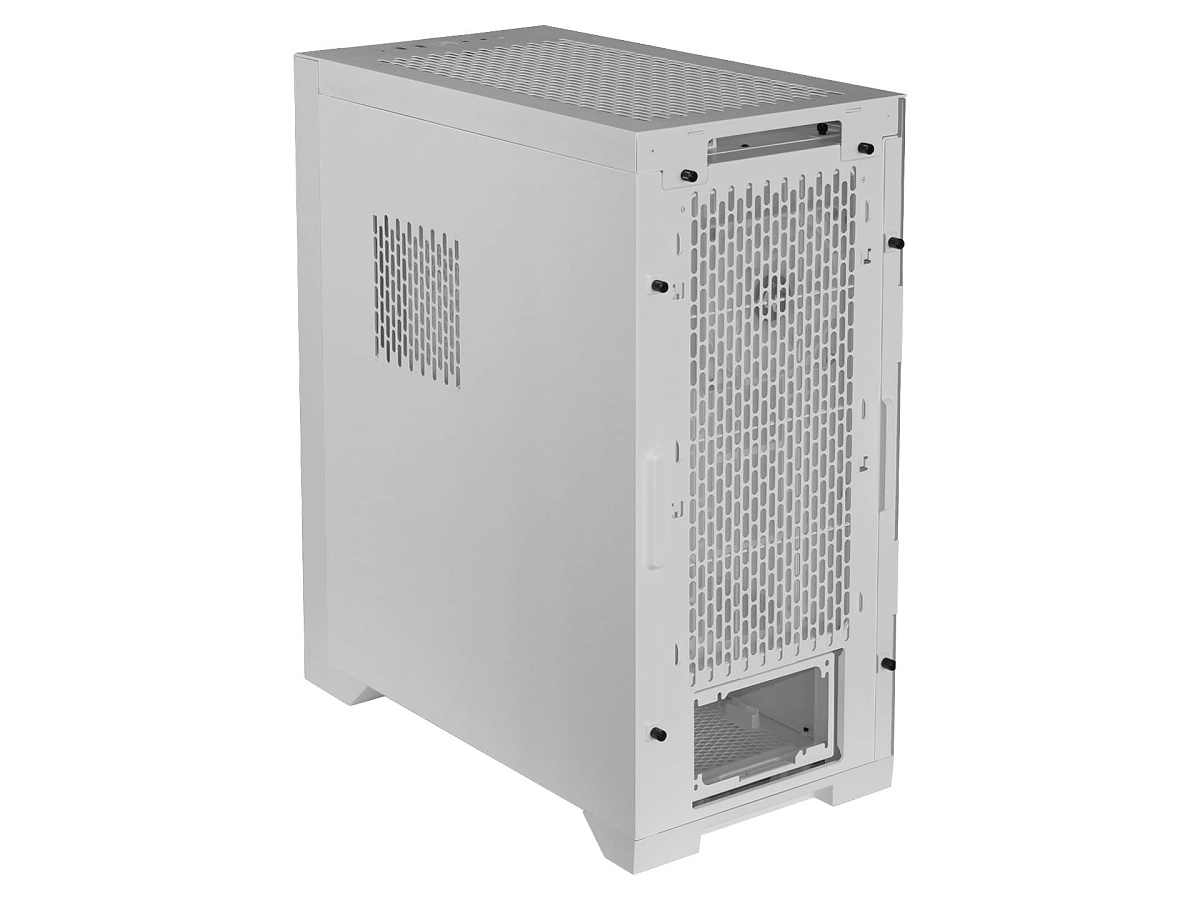

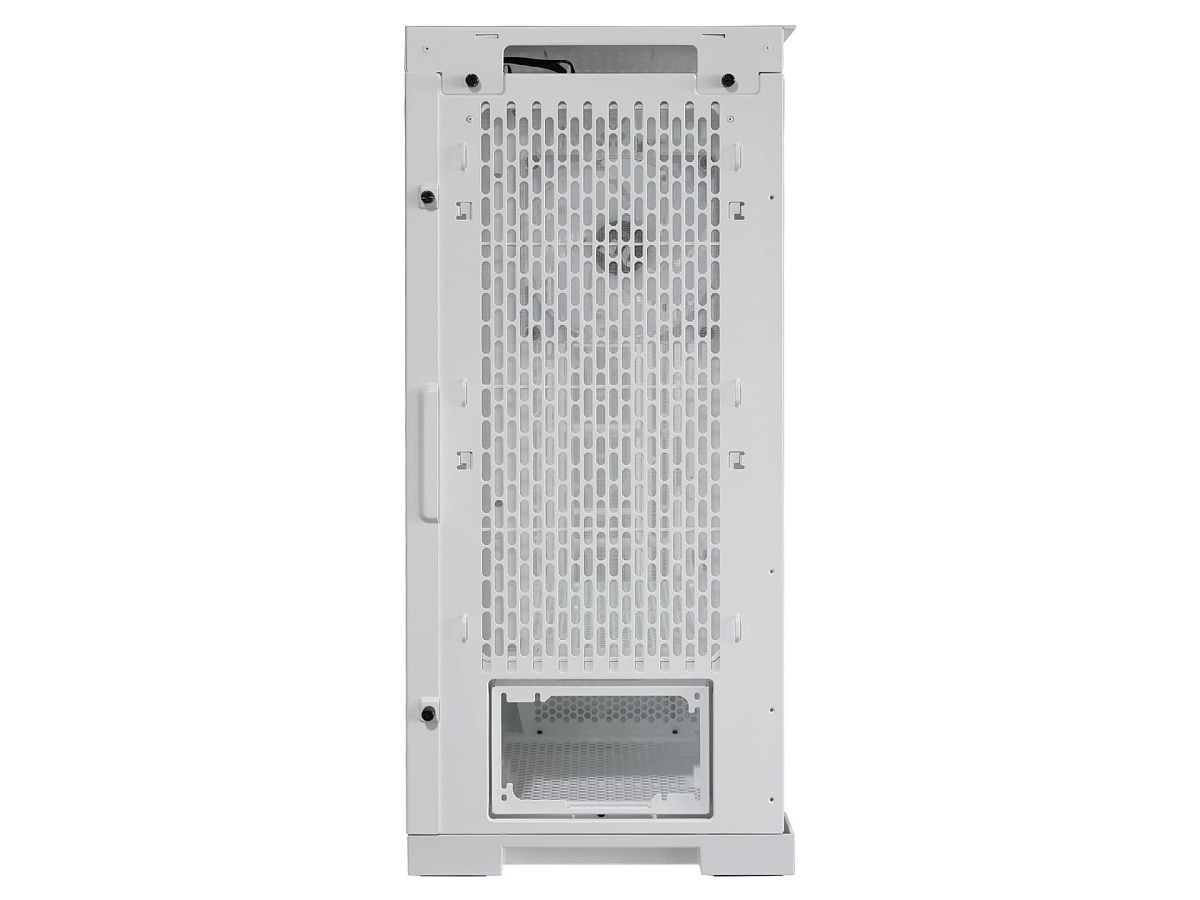

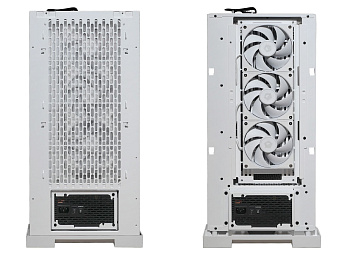

Сзади корпуса также достаточно непростая панель с обильно перфорированной зоной и съёмным пылевым фильтром с внутренней стороны. Внизу бросается в глаза и рамка вокруг зоны установки блока питания. Она съёмная, но откручивается только после снятия задней панели с фильтром.

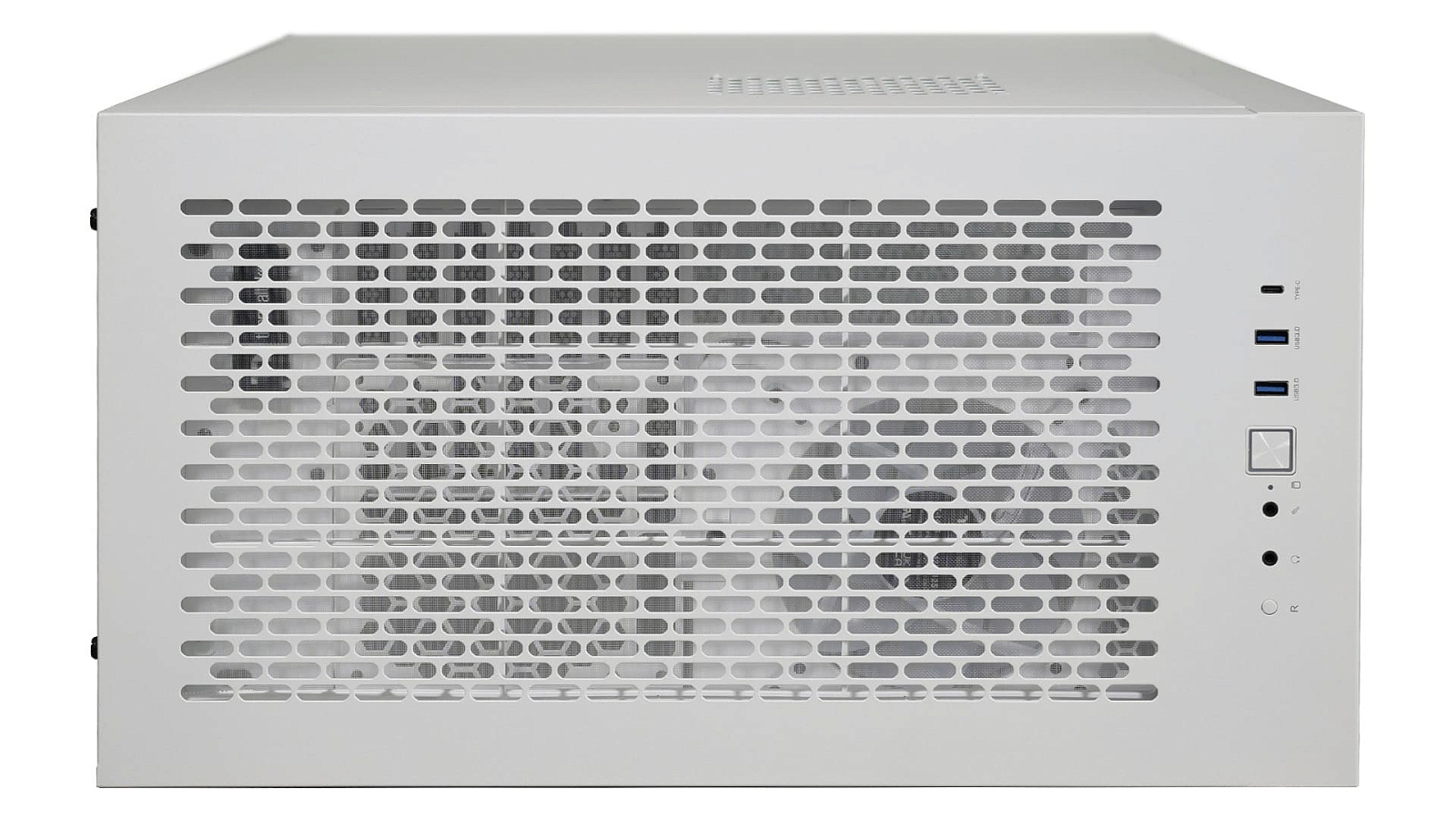

Верхняя панель выдержана в общей стилистике корпуса и также большей частью перфорирована. Съёмный пылевой фильтр установлен с внутренней стороны и здесь. В передней части предусмотрены вырезы под фронтальные интерфейсные разъёмы, которые прикреплены к раме и не мешают быстрому снятию панели.

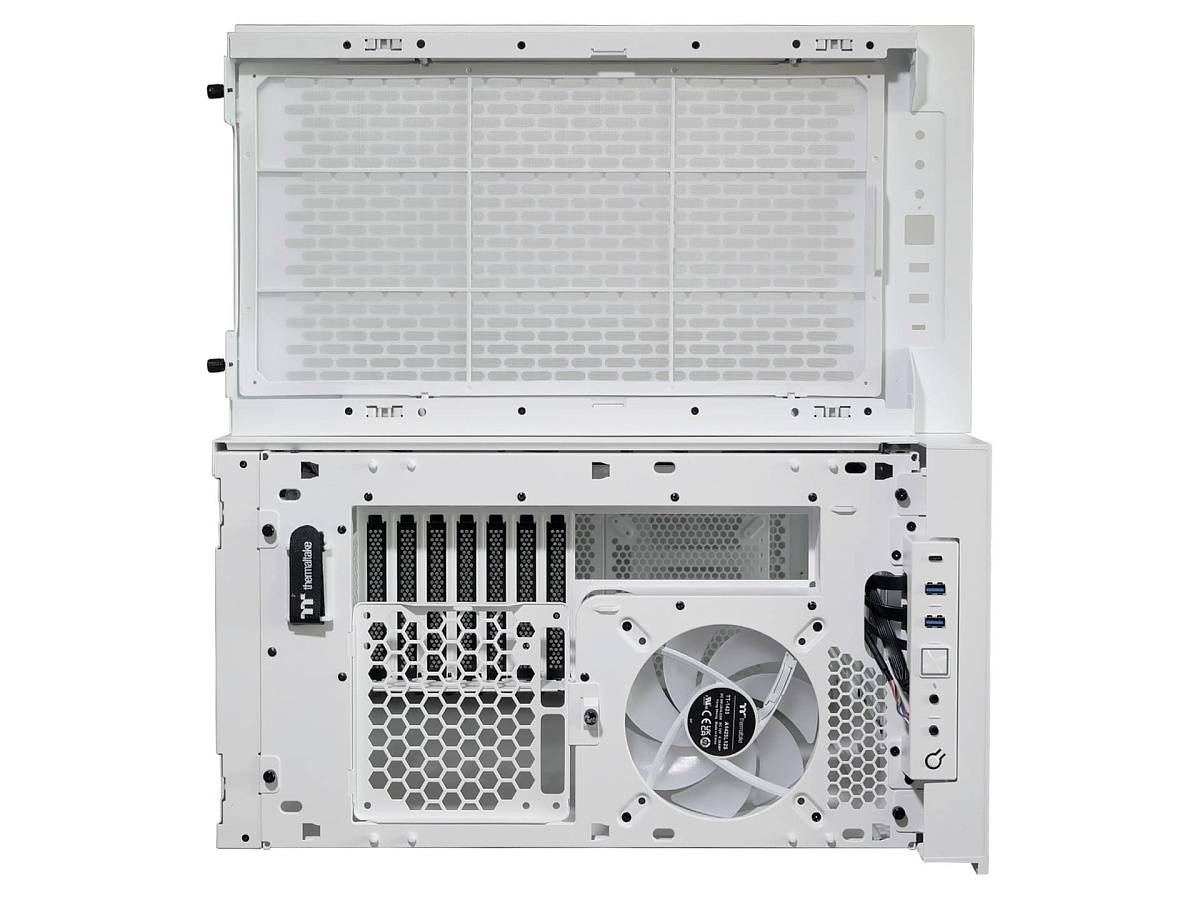

Под верхней панелью скрывается рама для интерфейсных разъёмов материнской платы и со слотами расширения (все с многоразовыми заглушками). В задней части панели сделан вырез для подведения кабелей от внешних устройств и предусмотрен велкро-хомут для фиксации проводов. В этой зоне из коробки предустановлен 140-мм вентилятор и предусмотрена съёмная рамка для установки второго. Эта рамка частично перекрывает слоты расширения.

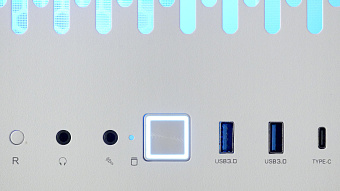

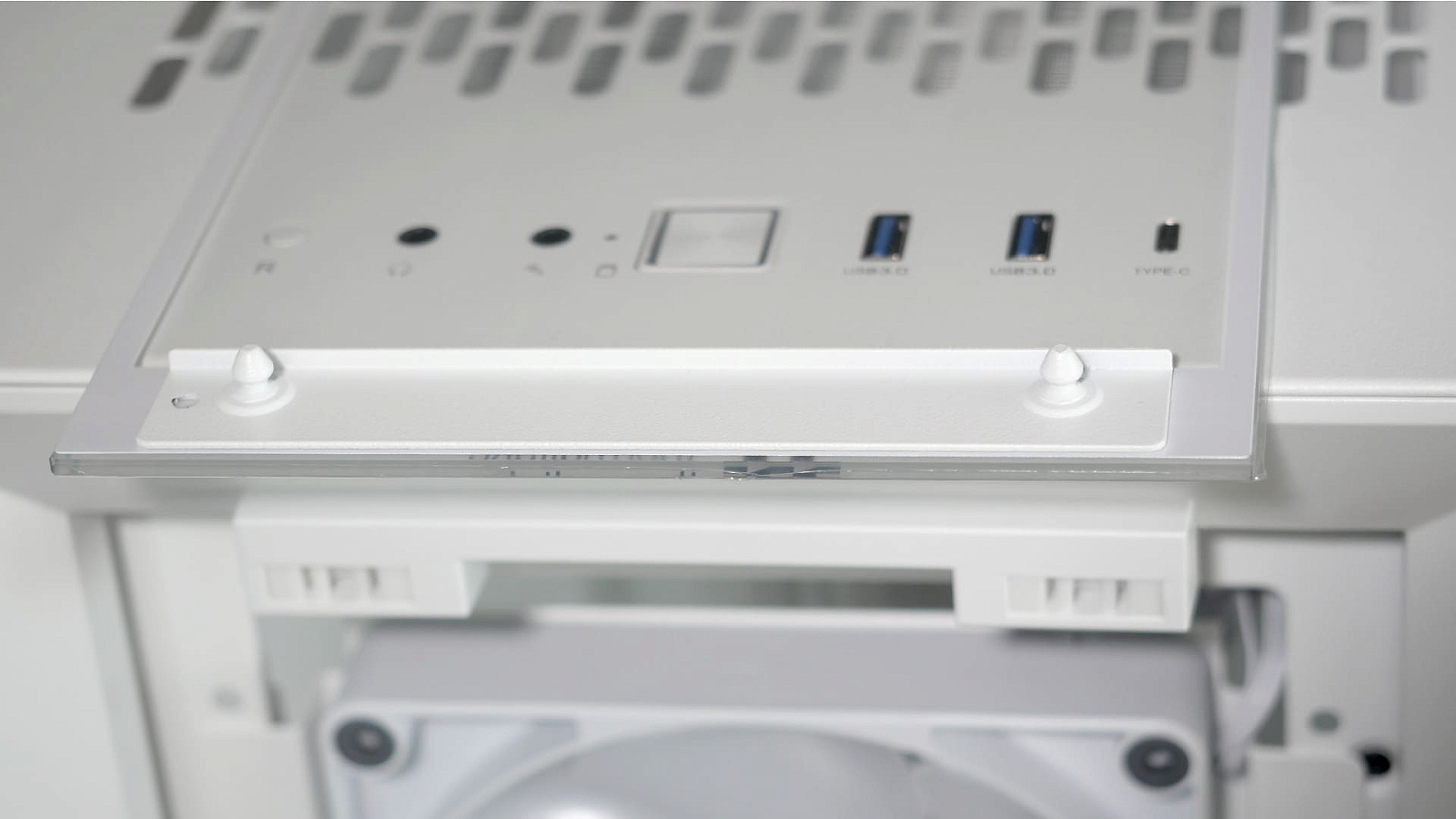

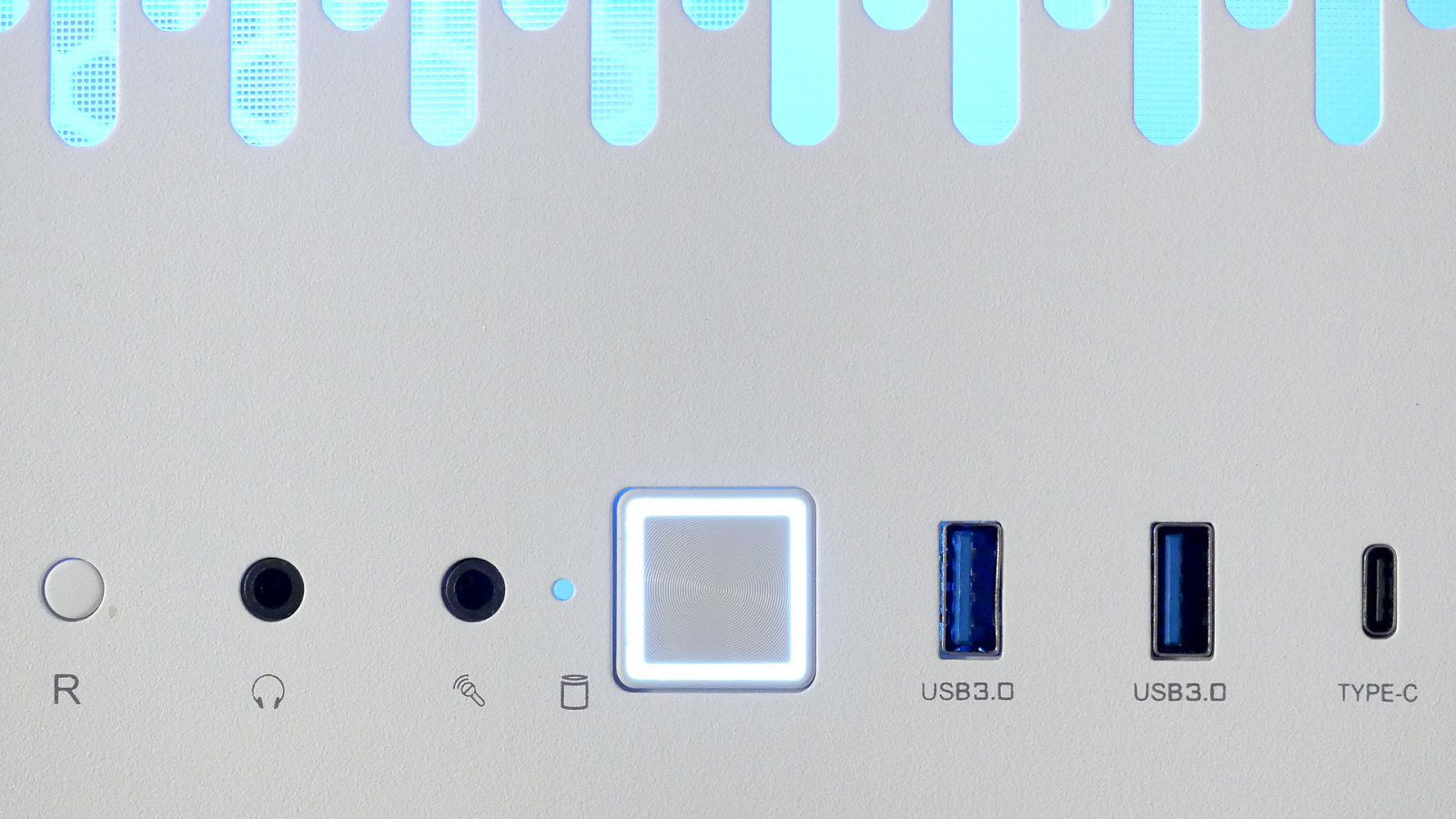

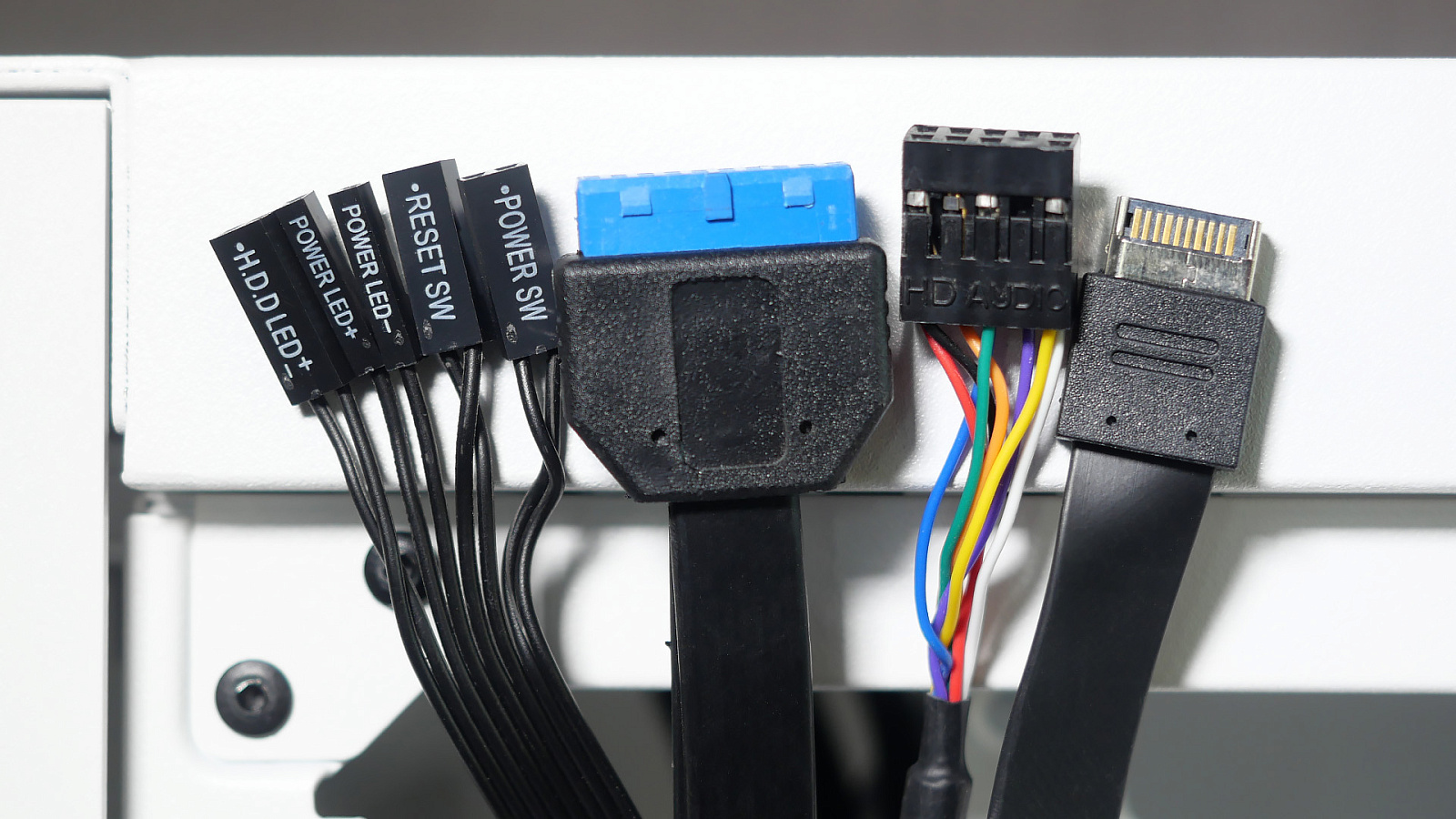

Набор фронтальных портов соответствует типовому для современных корпусов: круглая кнопка перезагрузки с пометкой R, раздельные 3,5 мм разъёмы для подключения наушников и микрофона, светодиодный индикатор активности накопителей информации, квадратная кнопка включения и выключения с контурной подсветкой белого цвета, играющей роль индикатора питания, пара разъёмов USB 3.2 Gen 1x1 Type-A (старое название USB 3.0) и один разъём USB 3.2 Gen 2x2 Type-C. Для их подключения используются длинные провода преимущественно "ленточного" типа (за исключением провода круглого сечения для HD Audio), поэтому с прокладыванием в застенках корпуса проблем не возникнет.

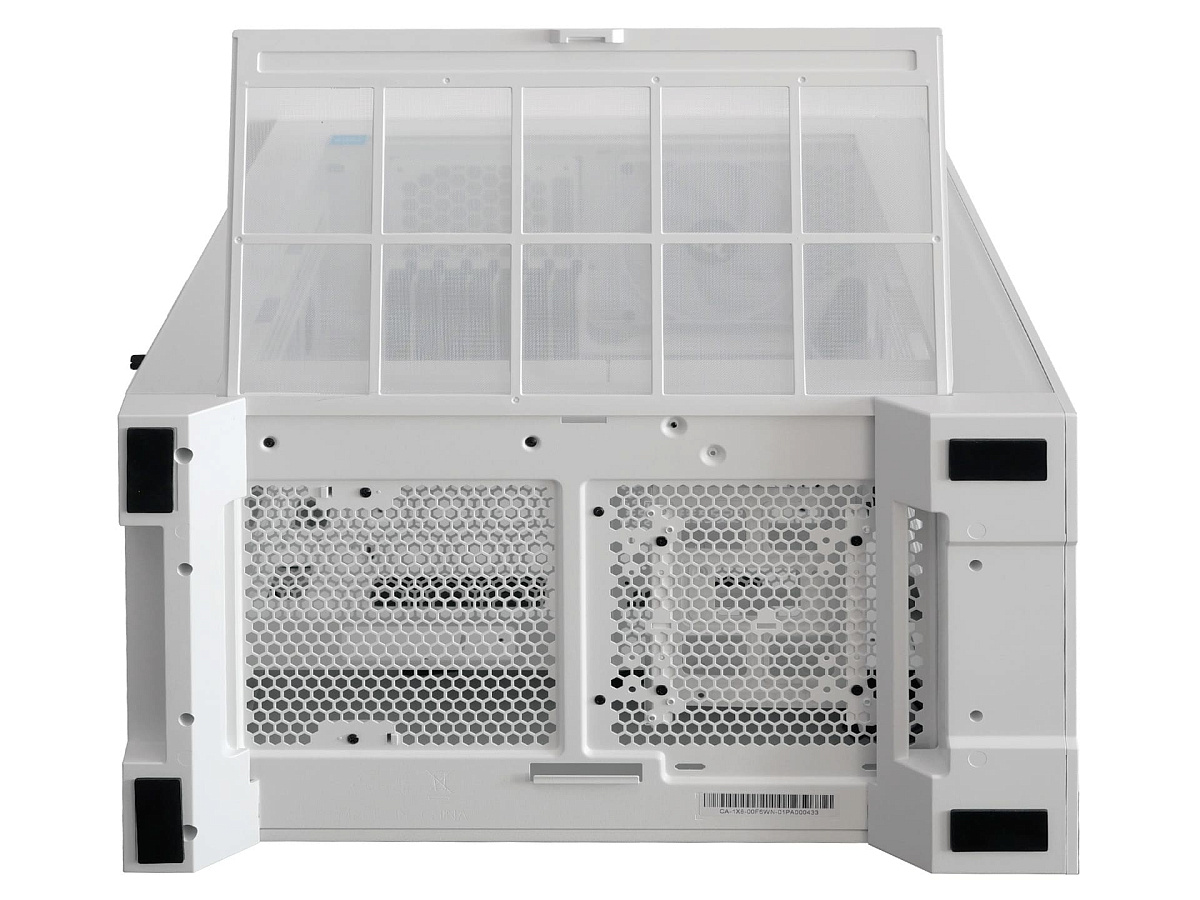

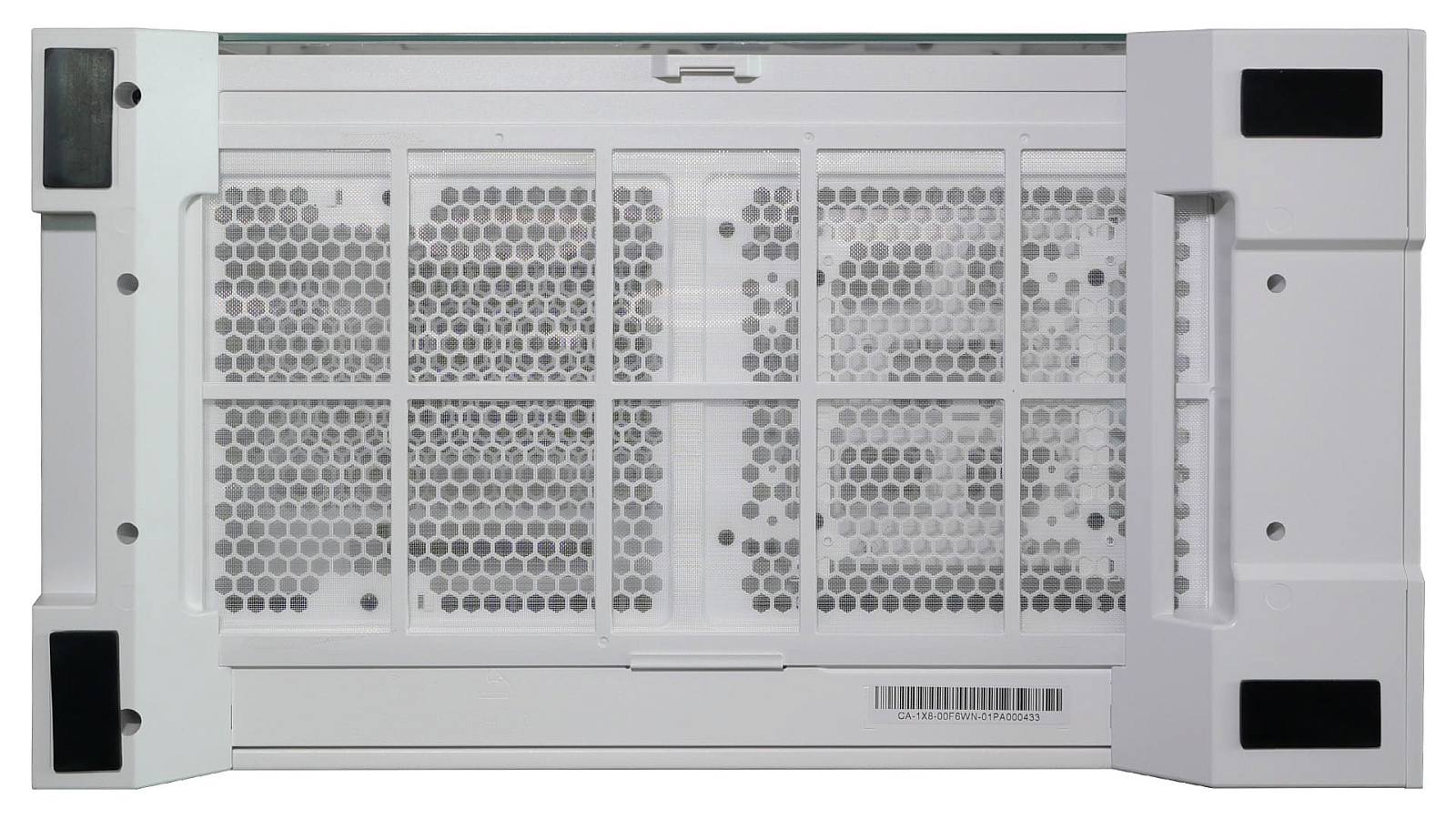

На дне корпуса также обилие перфорации не только для зоны притока воздуха к блоку питания, но и для предусмотренного под корзиной для дисков места крепления дополнительного вентилятора 120 мм или 140 мм.
Естественно, что и здесь не обошлось без пылевого фильтра, на этот раз сдвигаемого вбок для извлечения. Это удобное решение, учитывая габариты и вес собранного ПК.
На дне корпуса по углам сделаны пластиковые ножки высотой 34 мм с прорезиненными накладками в основании. Корпус ножек выполнен из пластика солидной толщины — 3 мм. Причин переживать за их прочность нет.
Интерьер

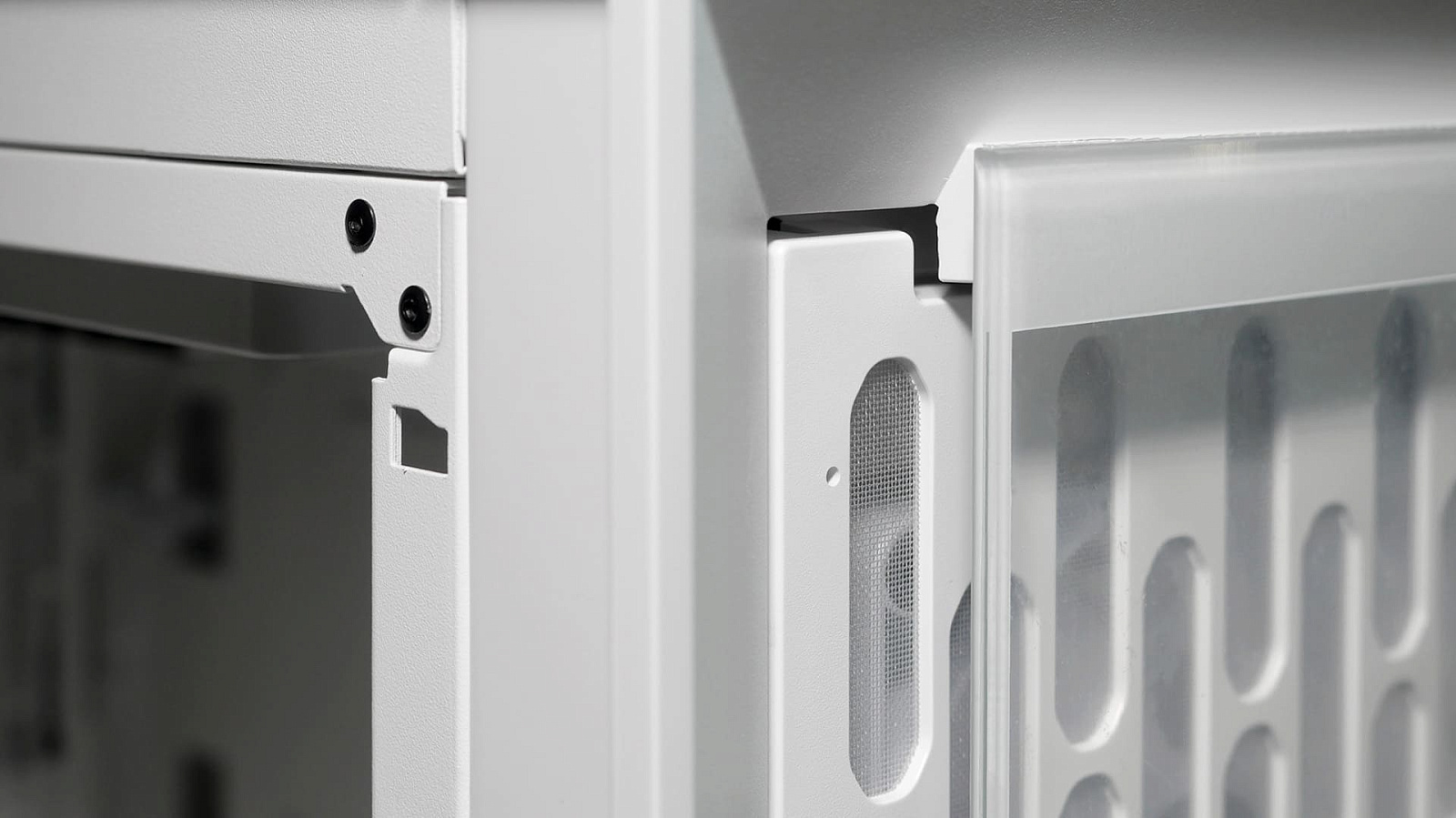

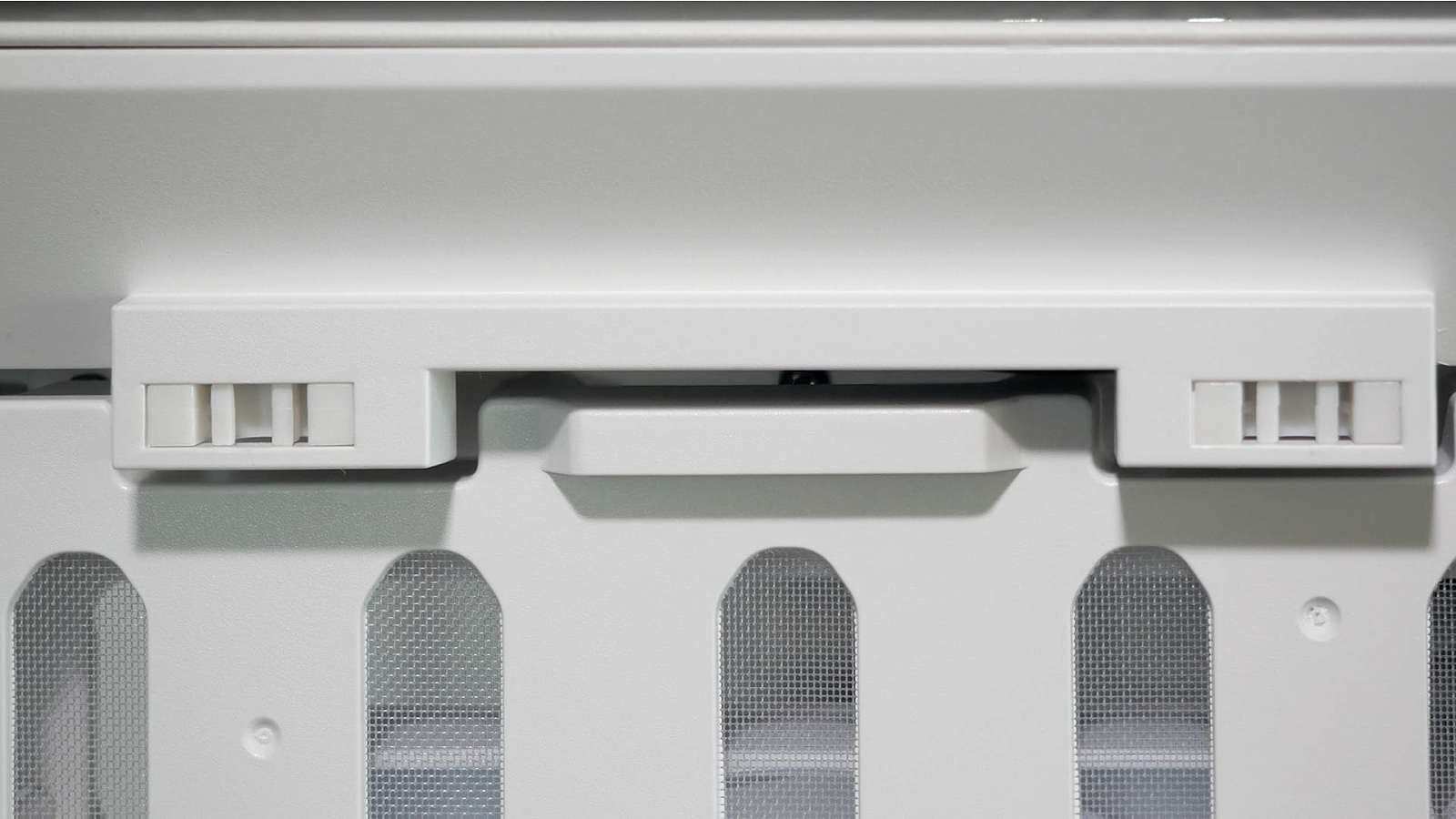

Стеклянный элемент передней панели устанавливается в специальные клипсы для быстрого снятия и установки.
Крепление стекла сделано на расстоянии ~16 мм от корпуса пылевого фильтра, поэтому его влияние на приток воздуха к передней части корпуса минимальное.

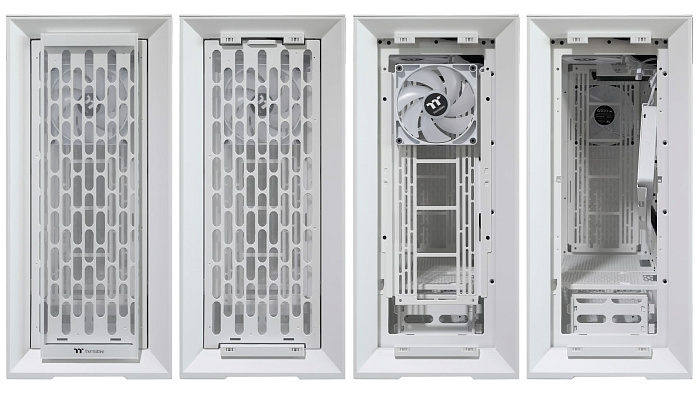

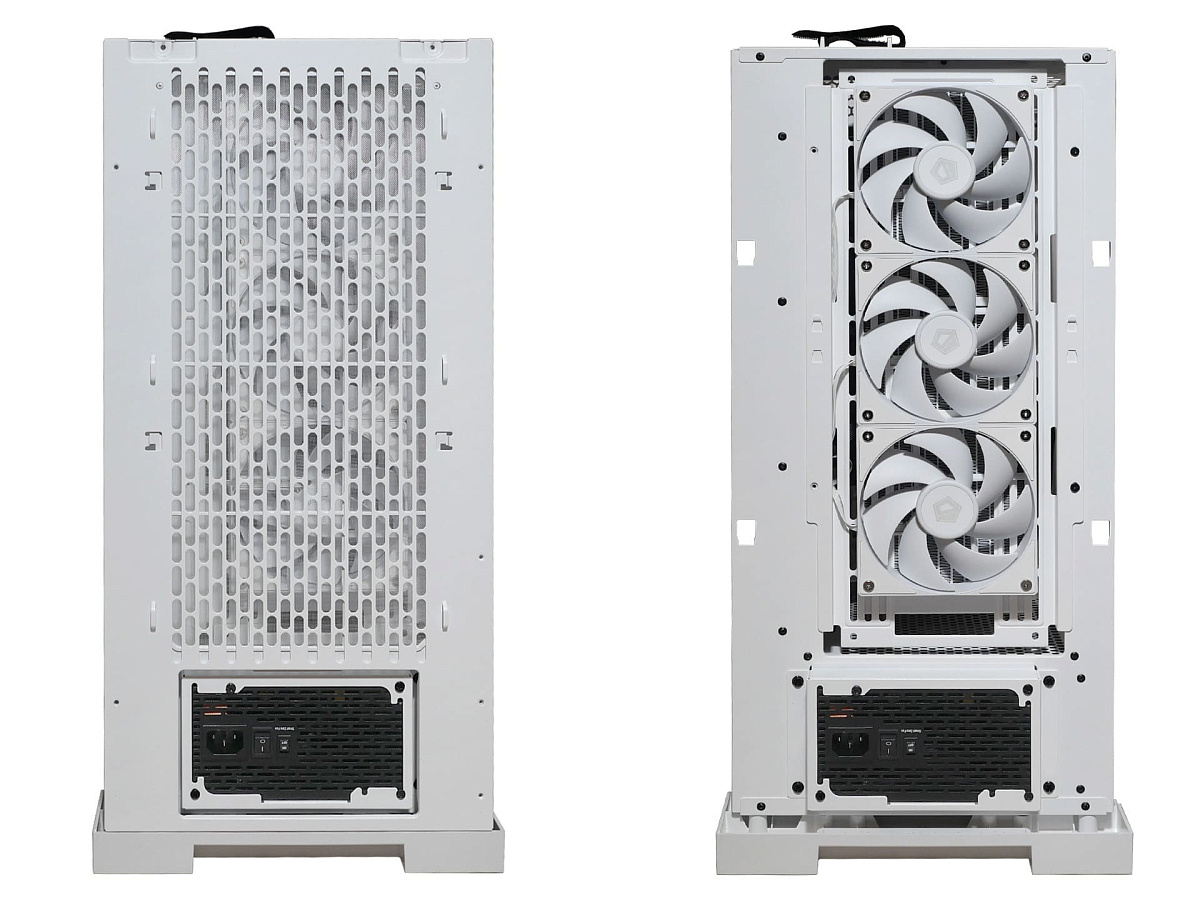

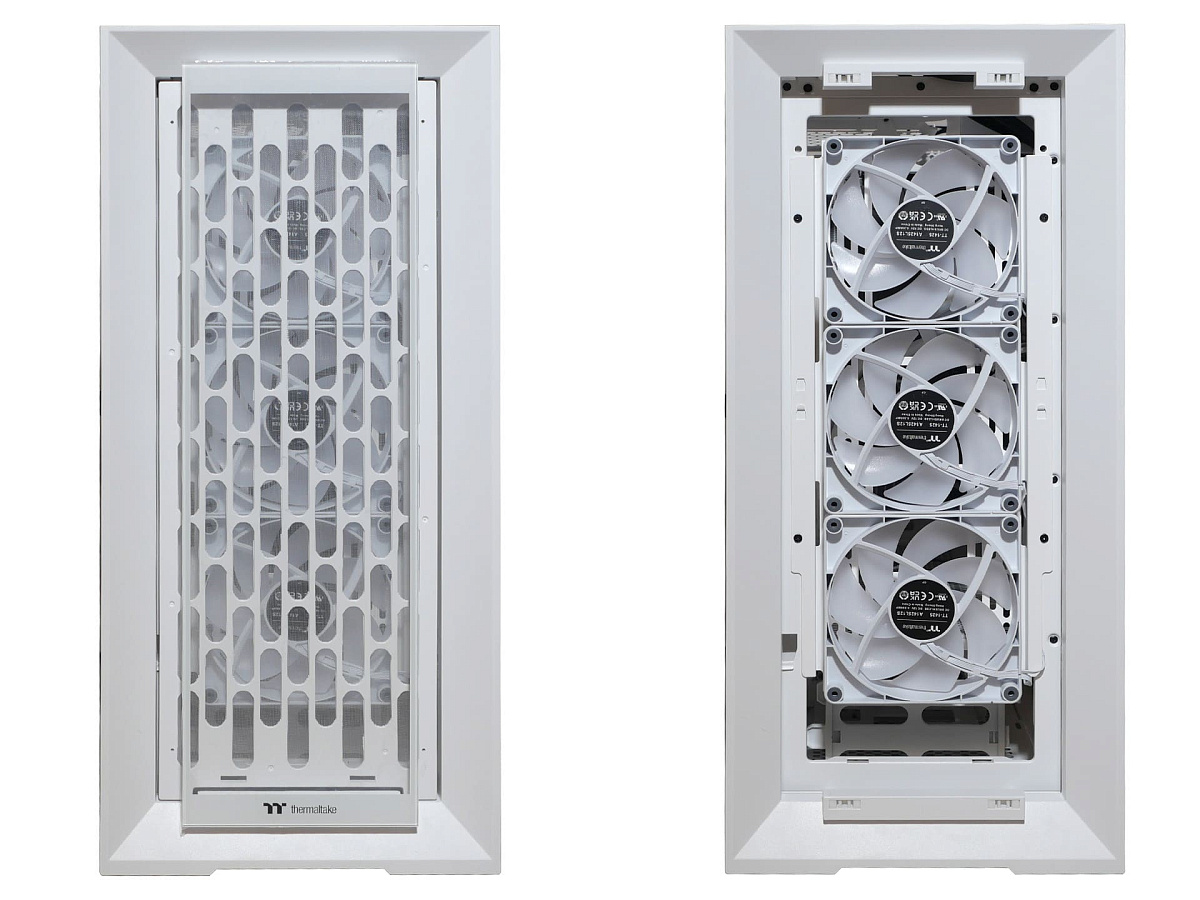

За фронтальными элементами спрятана съёмная рамка для крепления корпусных вентиляторов или радиатора СЖО, удерживаемая на весу в специальных пазах и четырьмя винтами чёрного цвета. У неё возможны два варианта установки с небольшим шагом по высоте. В базовой комплектации спереди прикручен один 140 мм вентилятор в верхней части. Всего на рамку вмещается до 3-х вентиляторов 120 мм или 140 мм. Рамка имеет форму с вогнутостью внутрь. Возможно развернуть зеркально наоборот. В обоих случаях 25 мм вентиляторы вмещаются, не мешая установке фронтального пылевого фильтра.

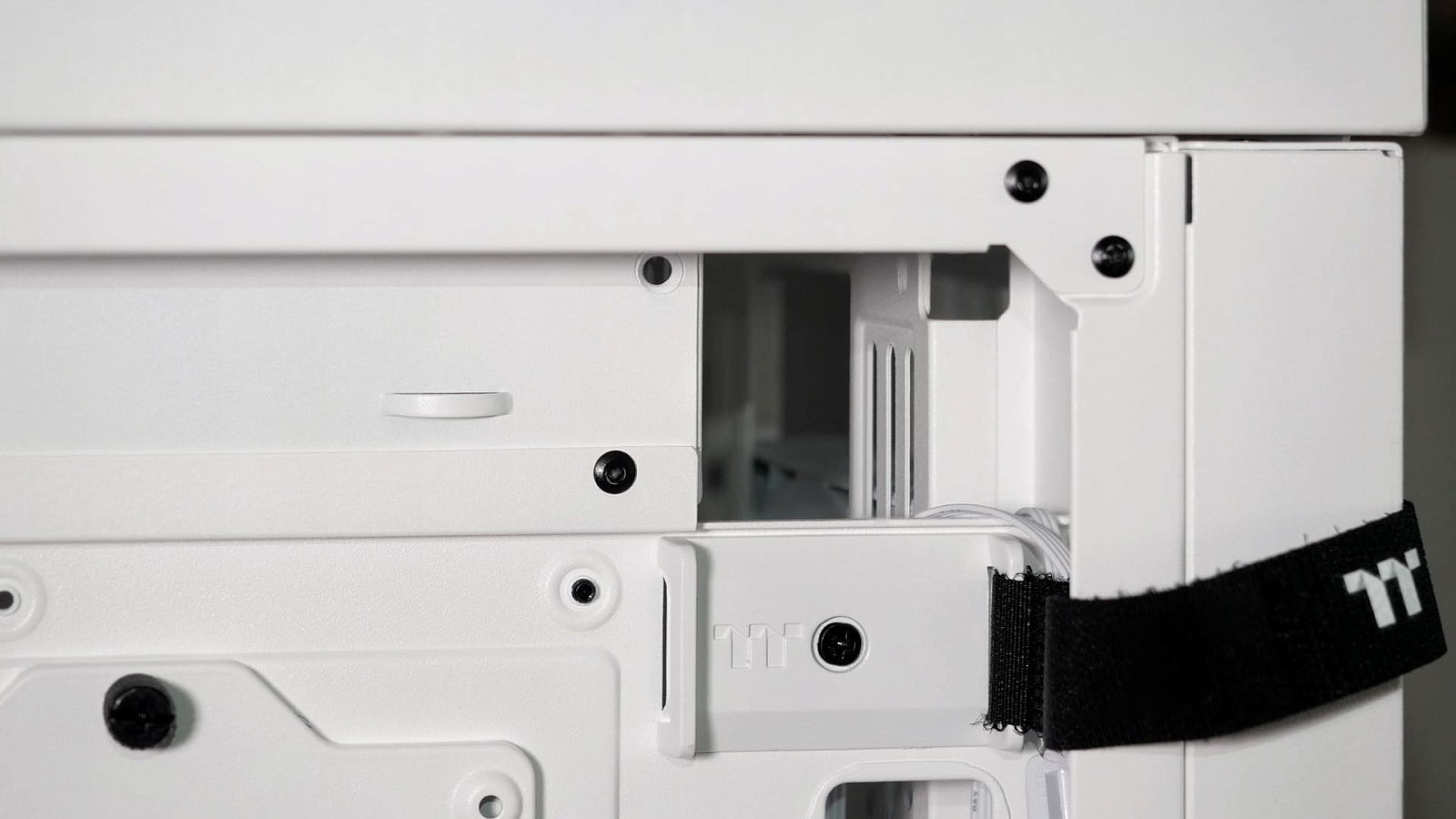

Крупные боковые панели (стеклянная и металлическая) зафиксированы двумя невыпадающими винтами с накатанной головкой и снимаются классическим сдвигом назад.

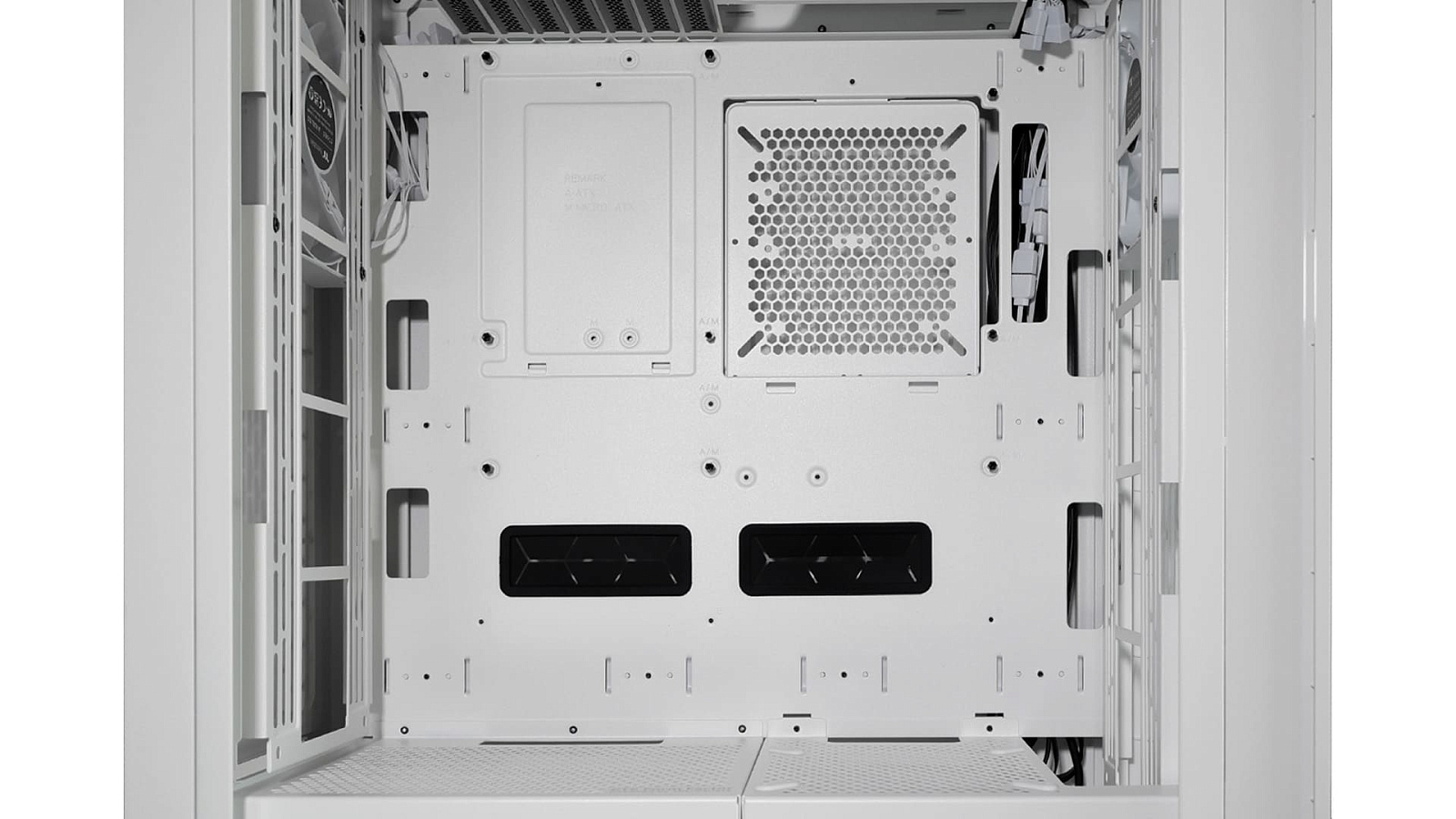

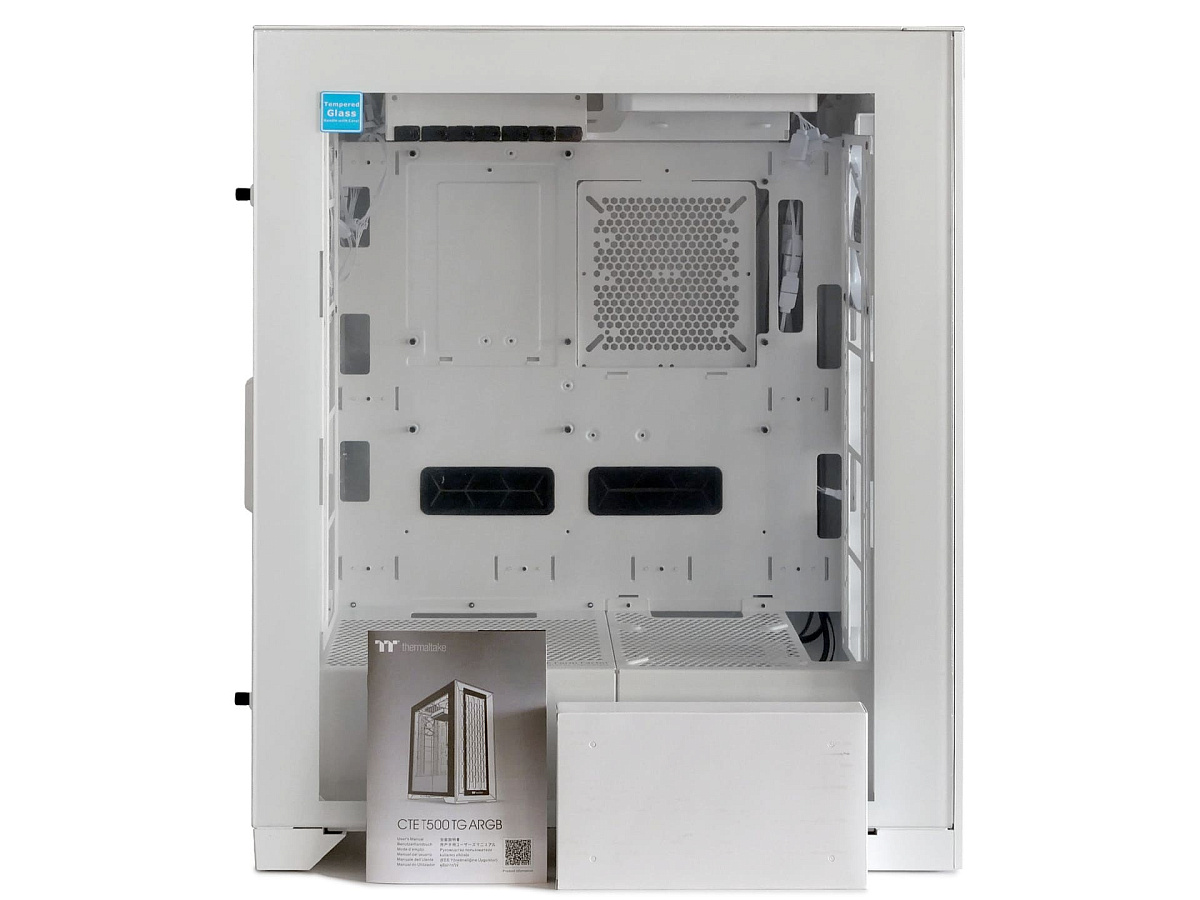

Внутреннее пространство корпуса зонально разделено на несколько типовых частей: основной отсек для материнской платы и подключаемых в неё карт расширения с повернутыми на 90° креплениями и слотами расширения, нижний отсек с блоком питания и дисковой корзиной, а также область за поддоном материнской платы для накопителей информации и кабель-менеджмента. Основное пространство максимально освобождено от любых элементов каркаса для возможности создания направленных потоков воздуха.

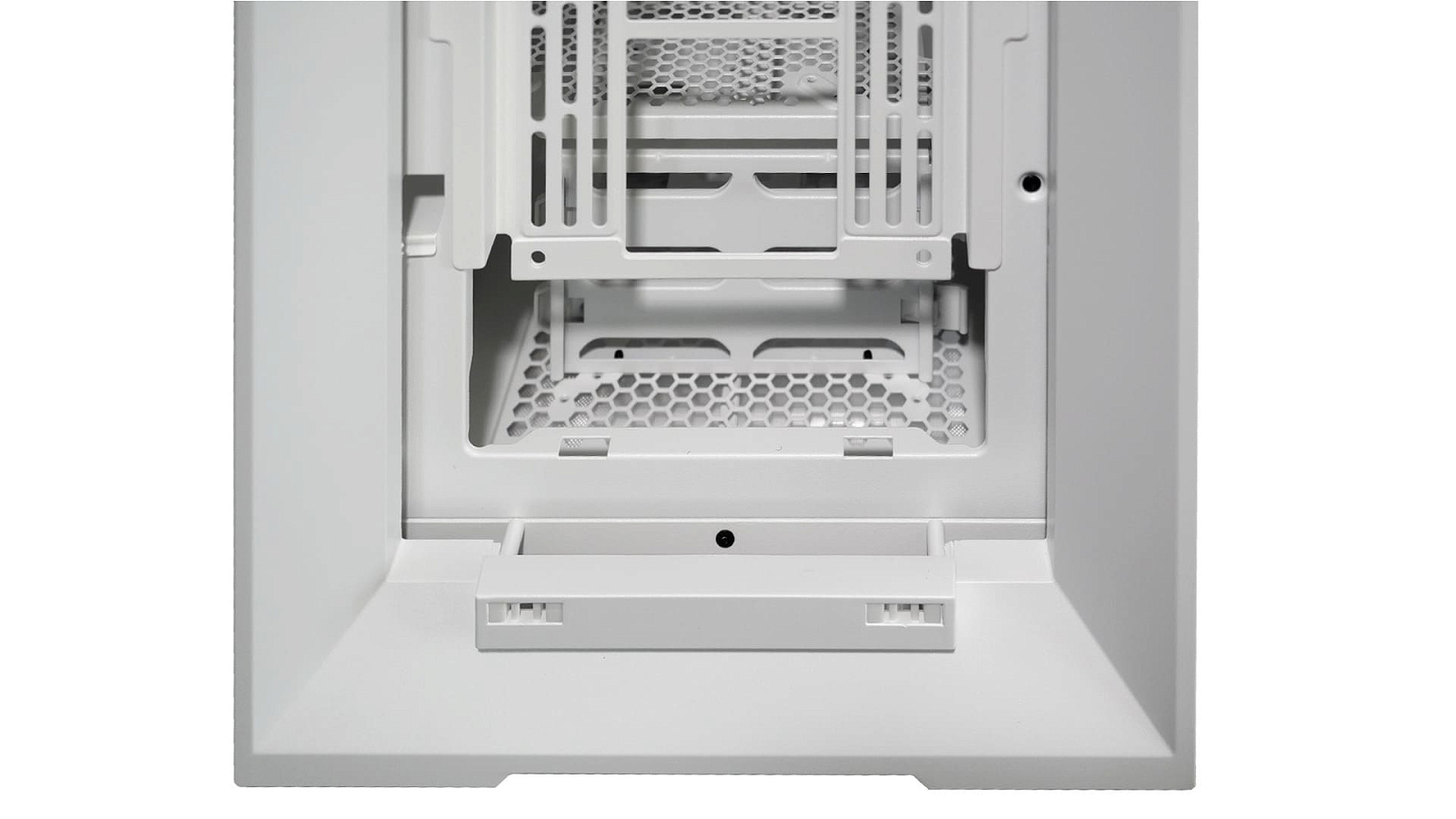

Отсек для блока питания сделан с переходной рамкой для относительно быстрого снятия модульных блоков. Подставками на дне выступают две пластиковые площадки. Место рассчитано на установку мощных блоков с длиной корпуса до 180 мм с учетом запаса под вывод кабелей.

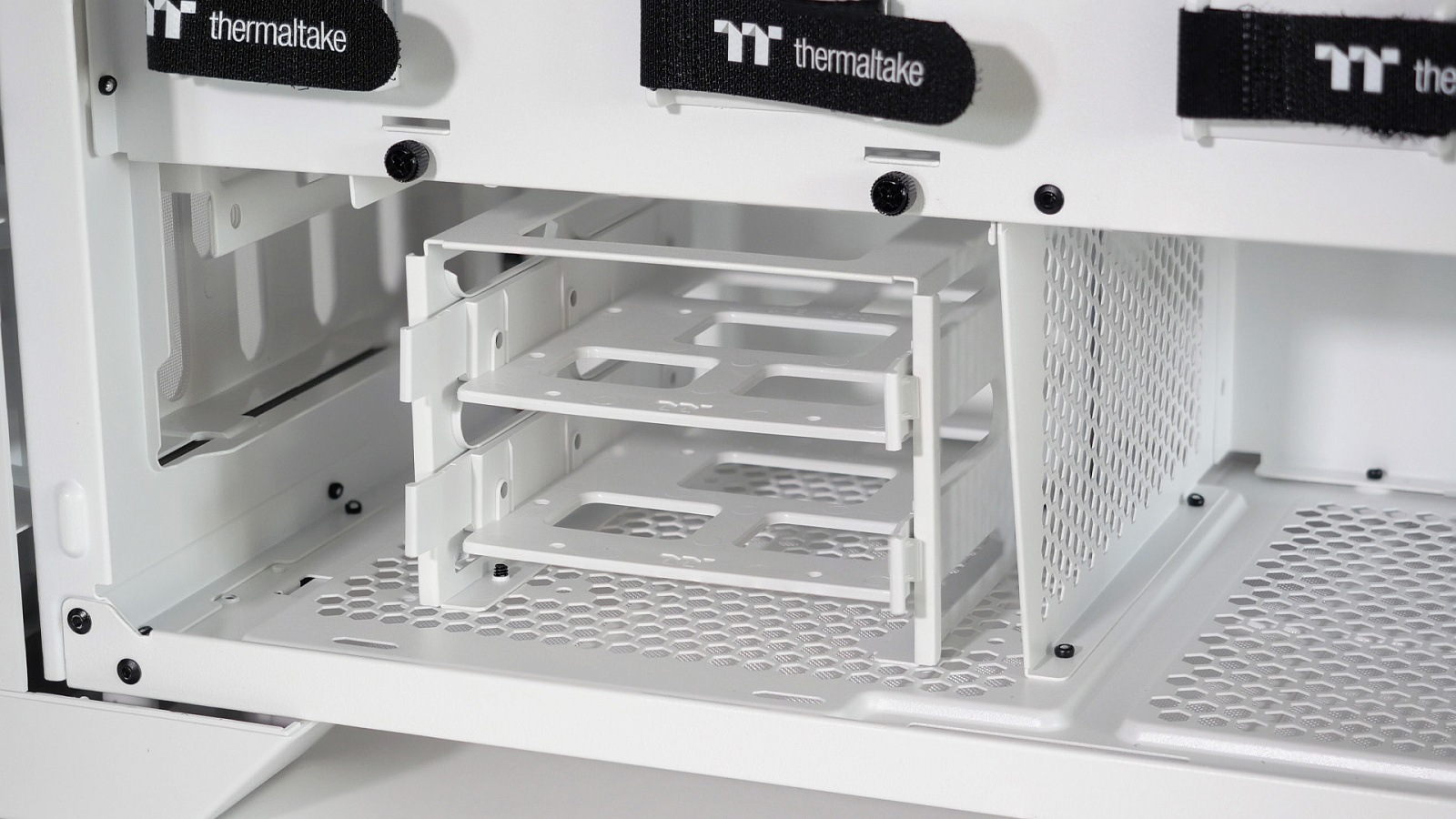

Для установки накопителей информации как формата 3,5'', так и 2,5'' предусмотрено несколько мест. В первую очередь это съёмная корзина с двумя пластиковыми салазками и винтовым креплением накопителей обоих форм-факторов.

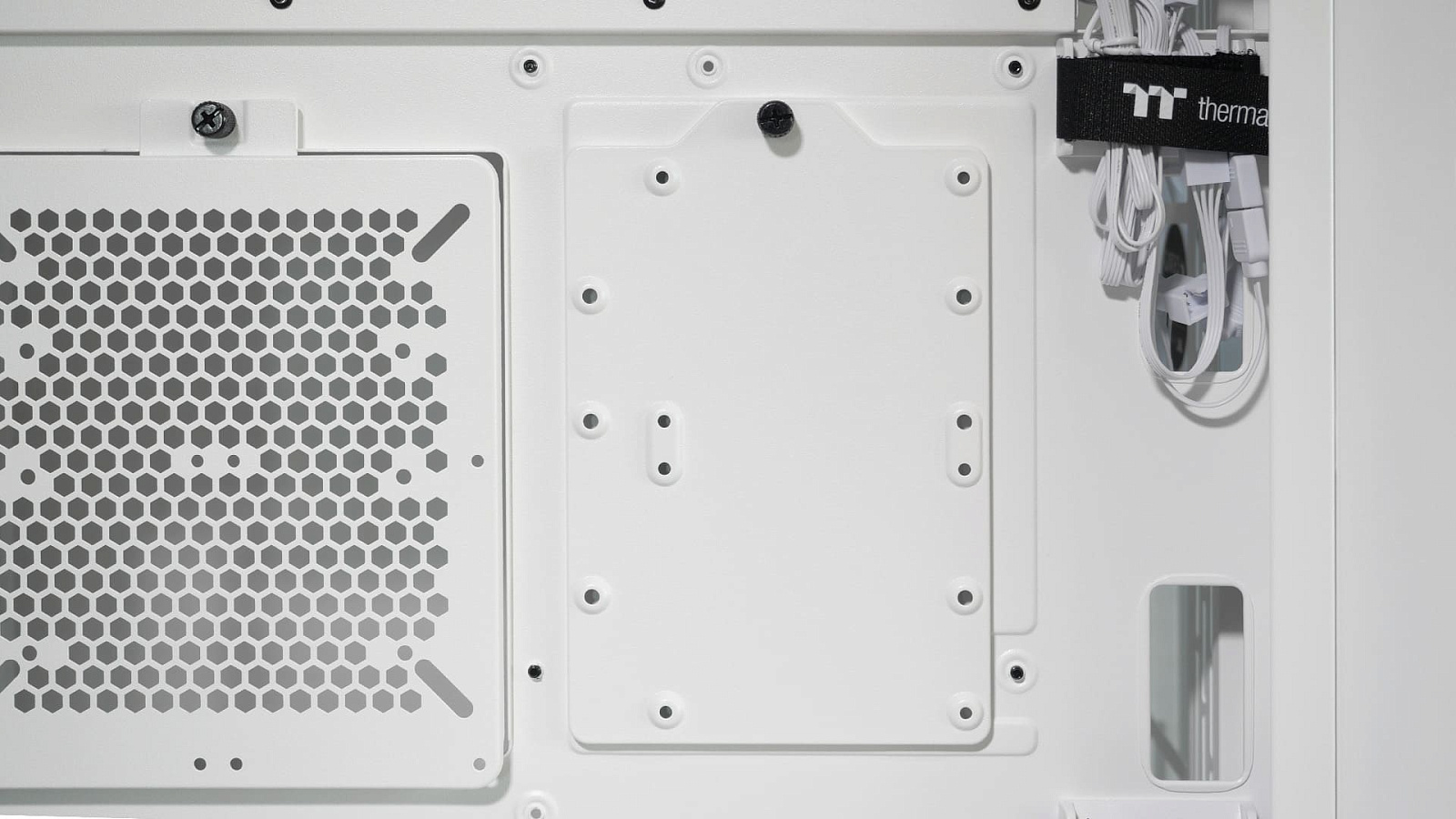

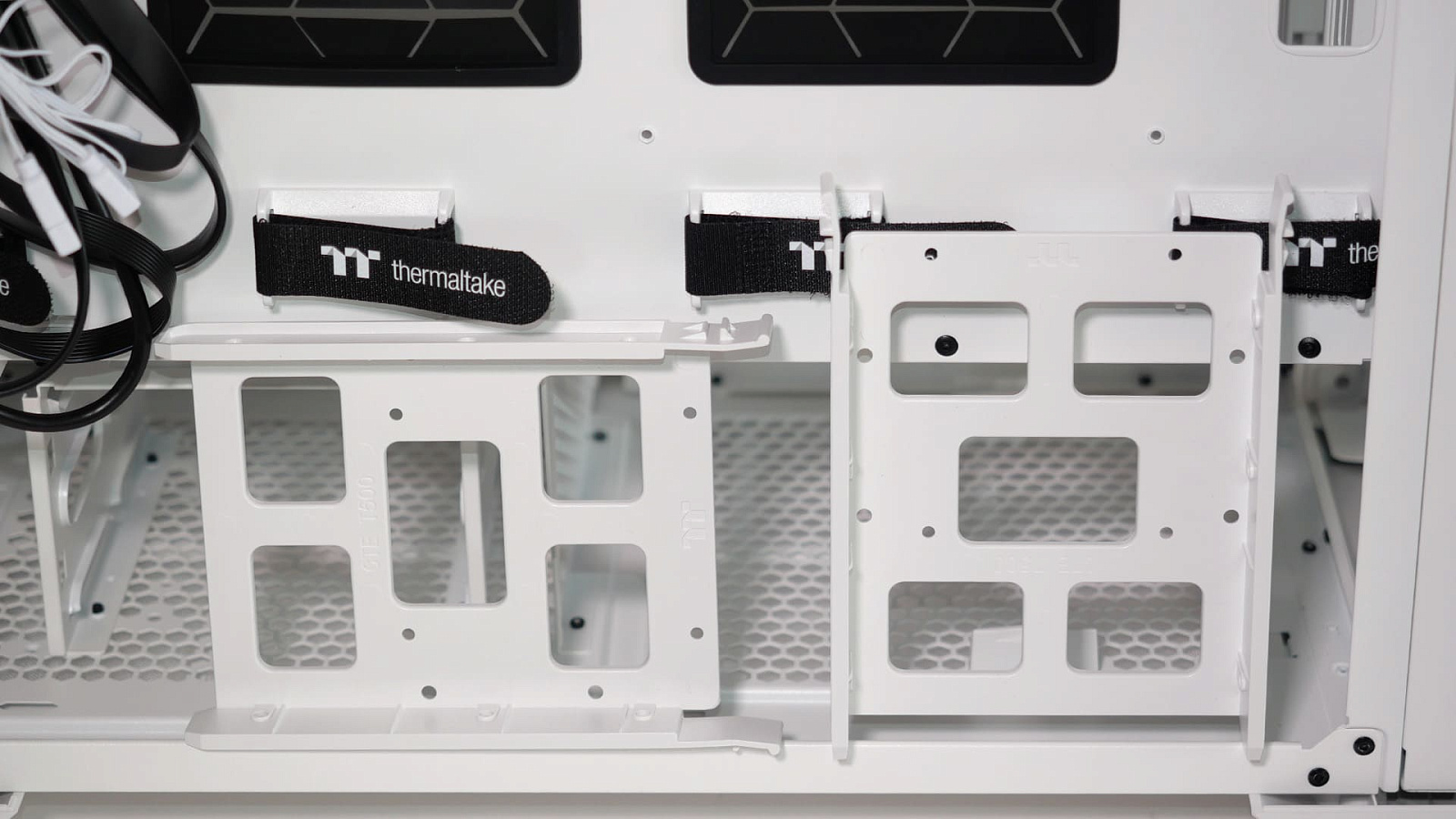

Во вторую — съёмная металлическая пластина за поддоном материнской платы и расположенная слева от неё рамка в области бэкплейта. На обе можно прикрутить как по одному 3,5'' жёсткому диску, так и по паре 2,5'' SSD.
Стенка для подвеса материнской платы, за исключением поворота на 90°, мало чем отличается от таковых в других корпусах. Она также сразу размечена под совместимые форм-факторы: Mini-ITX, microATX, ATX и крупные E-ATX. Все отверстия для вкручиваемых шестигранных подставок помечены соответствующими символами и изначально расставлены под полноразмерные ATX-платы.
Слотов расширения стандартное количество - 7 штук. Все закрыты многоразовыми заглушками чёрного цвета.
Окно для интерфейсов материнской платы стандартное, с точно подогнанными размерами и хорошим отступом до прикрученного рядом 140-мм вентилятора, поэтому коллизий с крупными радиаторами VRM и декоративными кожухами на материнских платах быть не должно.

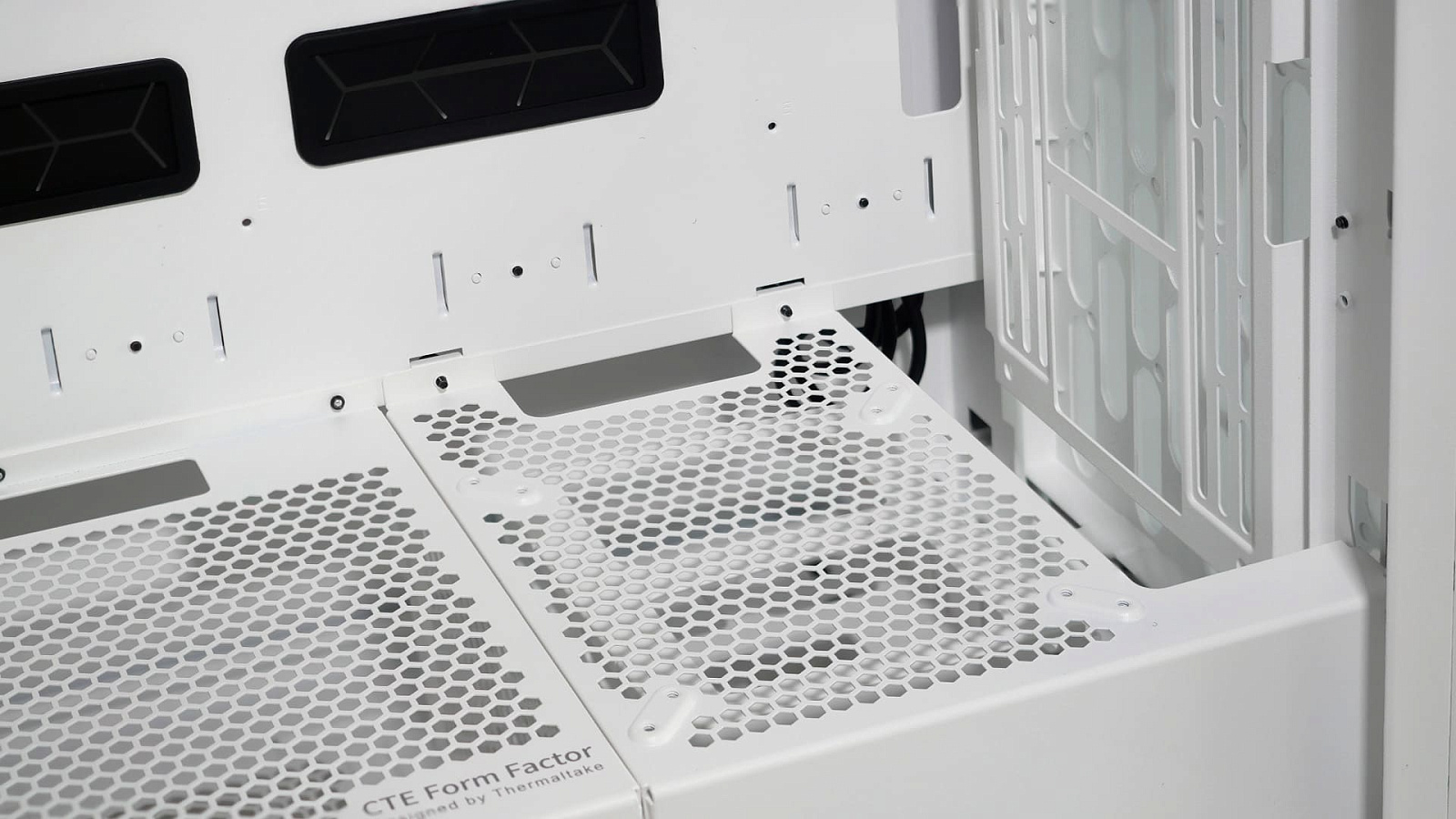

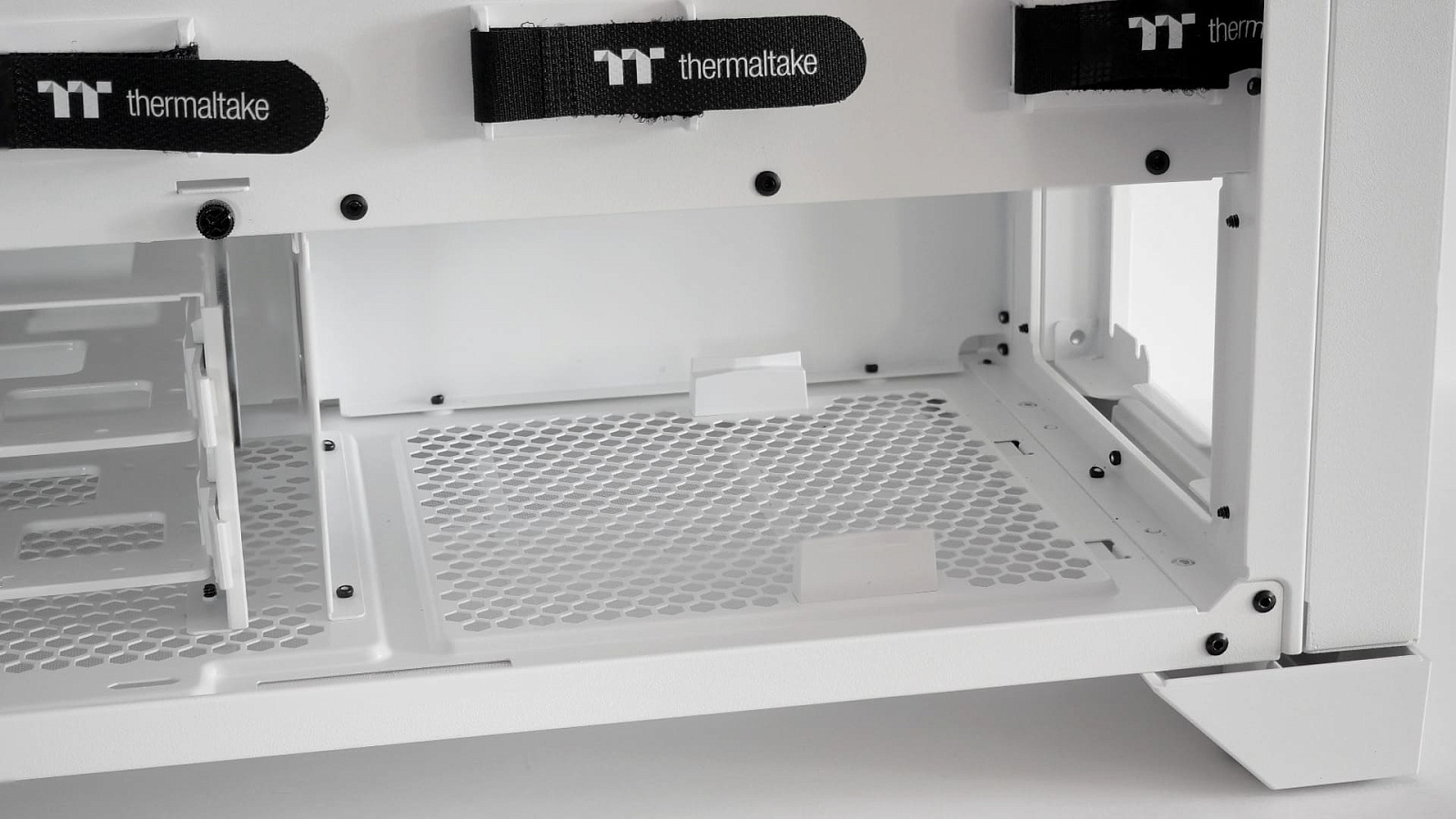

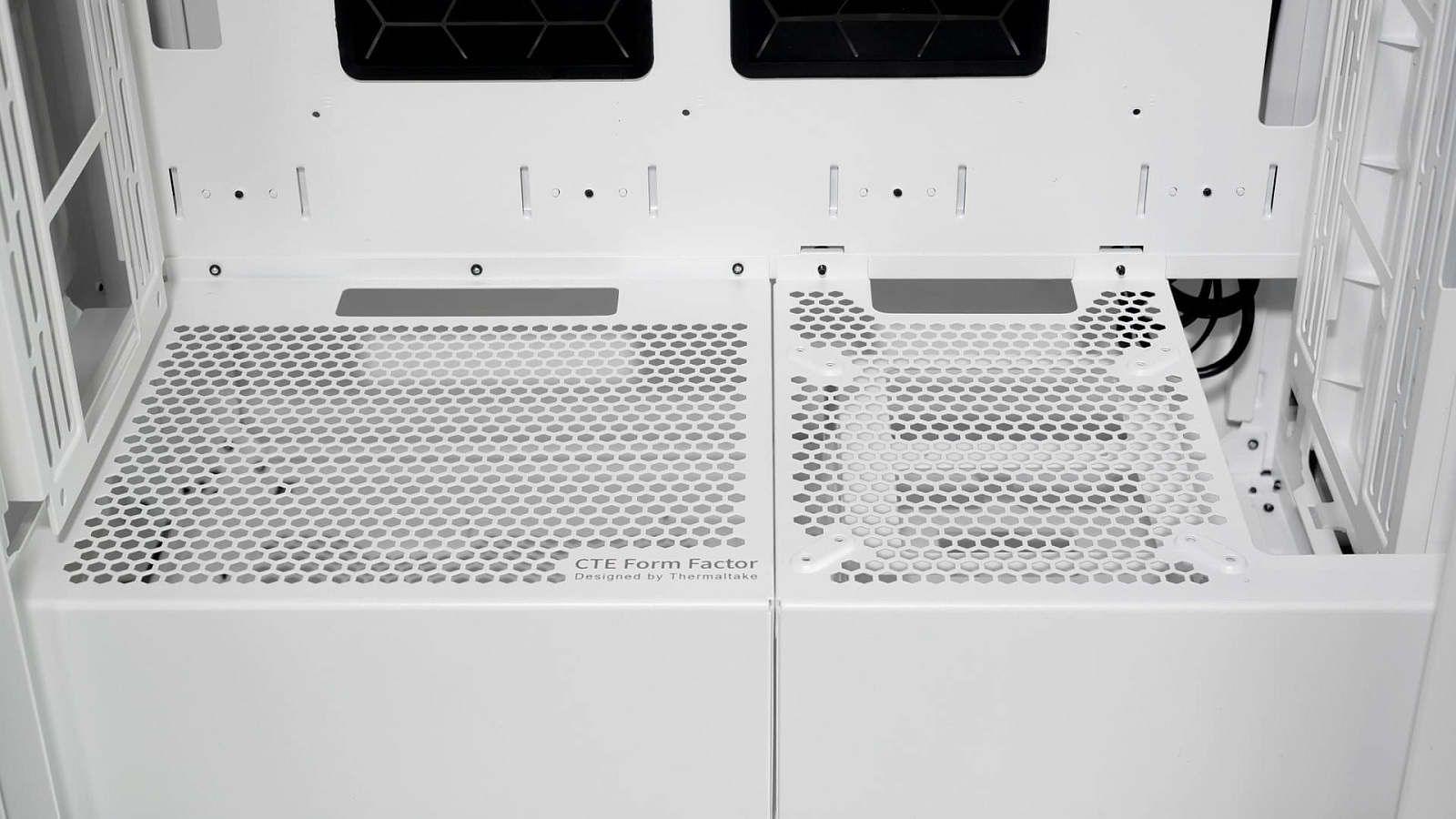

На горизонтальной перегородке, отделяющей нижнюю часть, сделана перфорация практически во всю верхнюю часть, что позволяет вместо корзины для дисков поставить на дне дополнительный вентилятор для обеспечения вертикального потока воздуха, а также допускает установку блока питания с пассивным охлаждением. На боковой части перегородки нет смотровых окон, поэтому подсветку блоков типа Thermaltake ToughPower PF1 ARGB видно не будет. Передняя часть перегородки съёмная и вместо неё на дне можно вкрутить подставку для резервуара кастомной системы охлаждения, которая идёт в коробке с аксессуарами, при этом нижнюю часть поддона "материнки" можно закрыть специальной заглушкой из того же комплекта.
В верхней части перегородки справа также сделан необходимый вырез для крупных радиаторов СЖО, устанавливаемых вертикально за передней панелью.

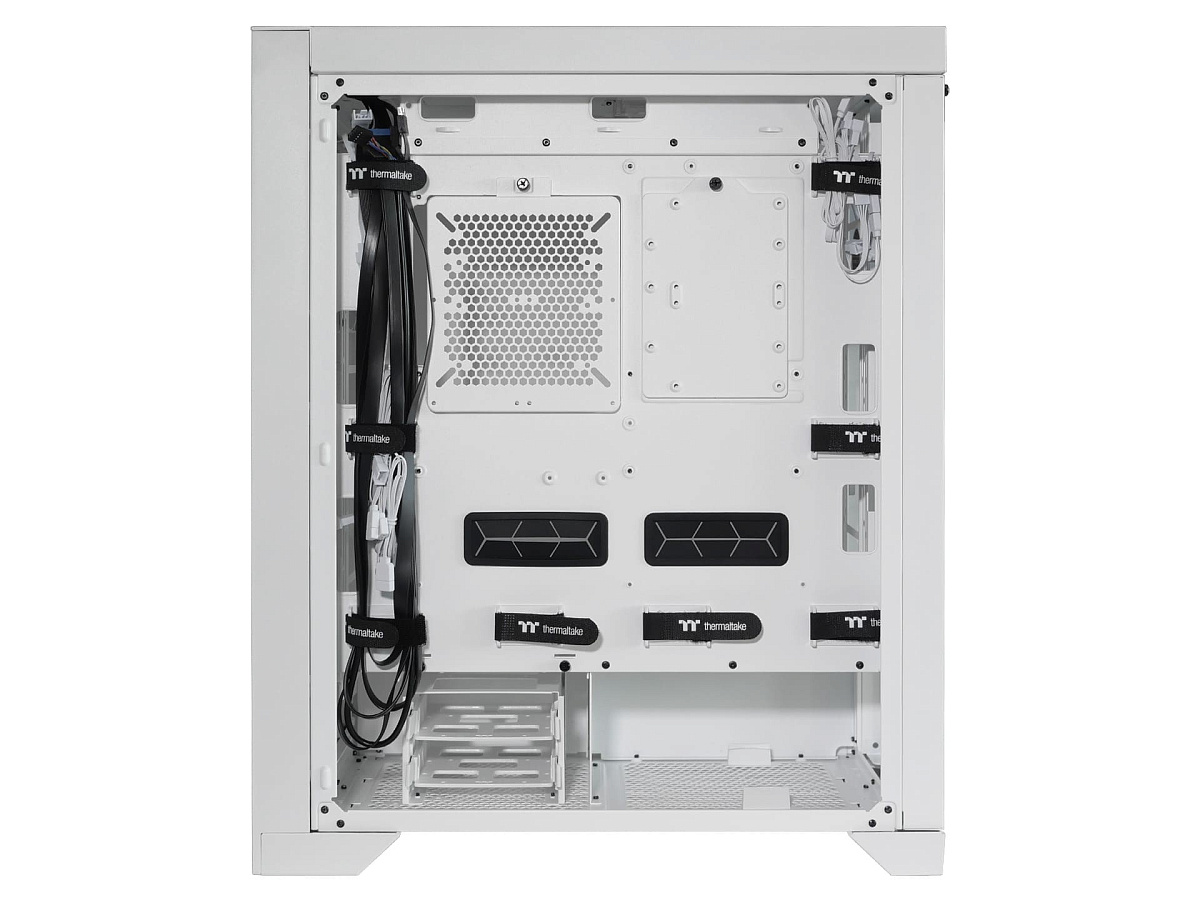

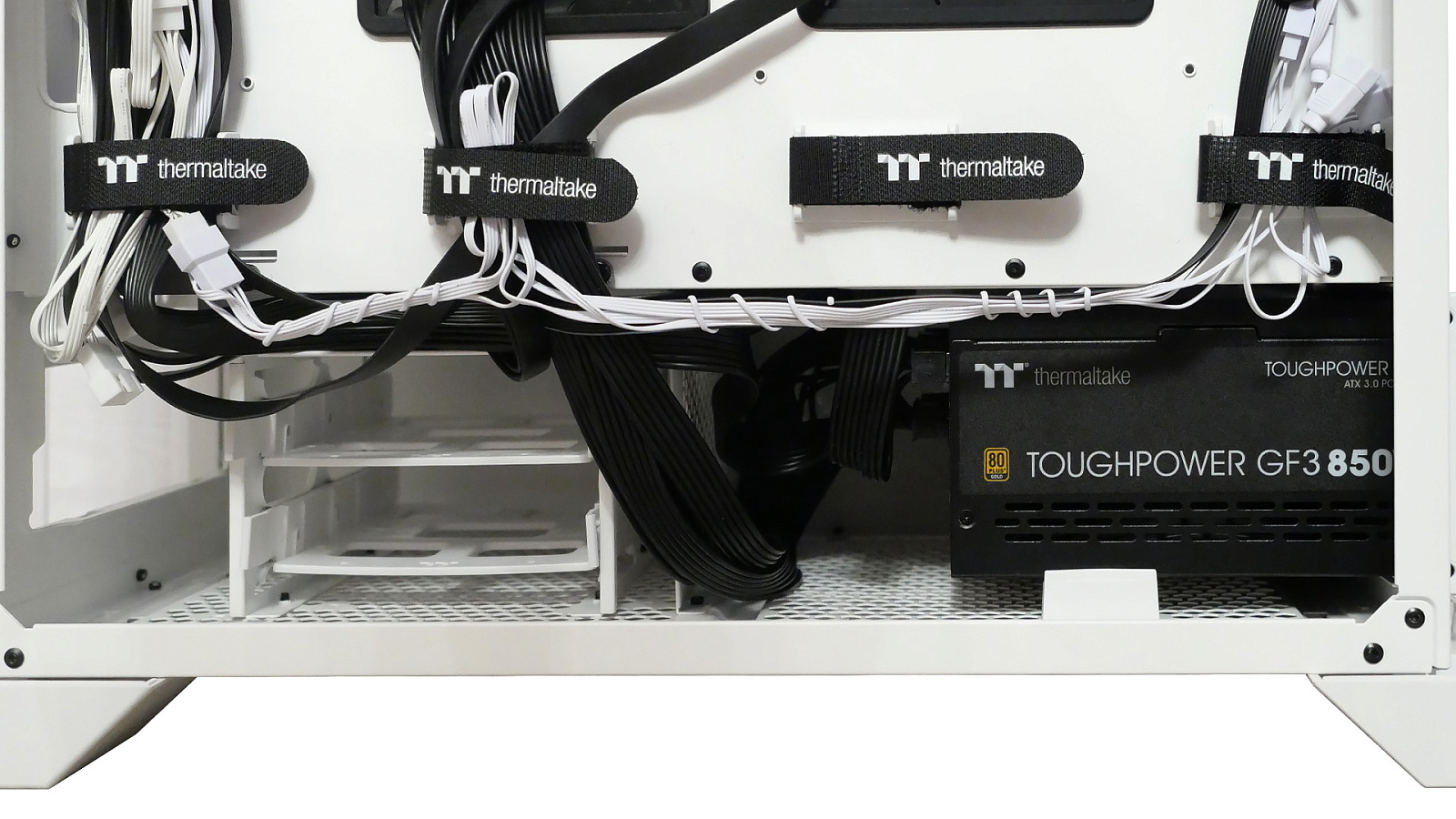

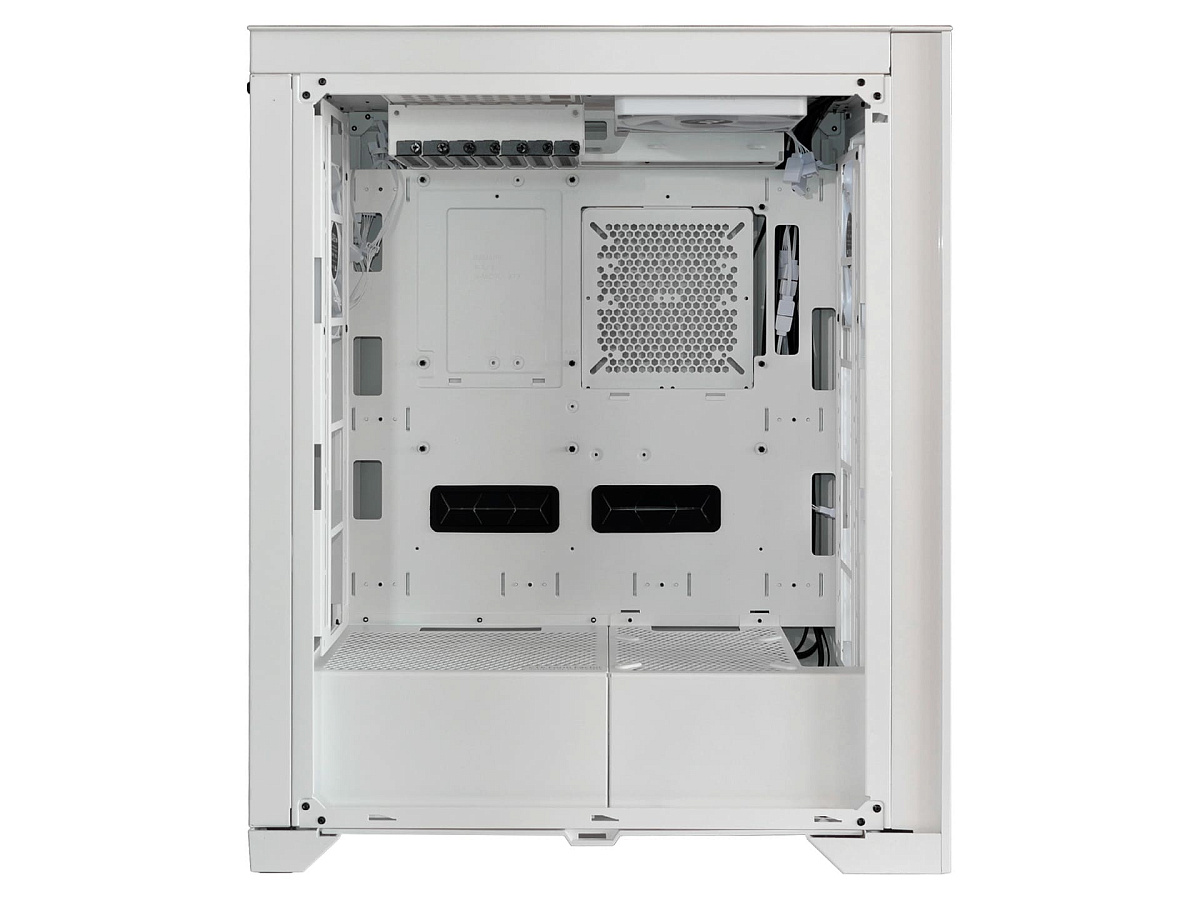

Ширина корпуса позволила оставить за поддоном материнской платы отличный запас места под укладку кабелей. Глубина застенок — до 37 мм.

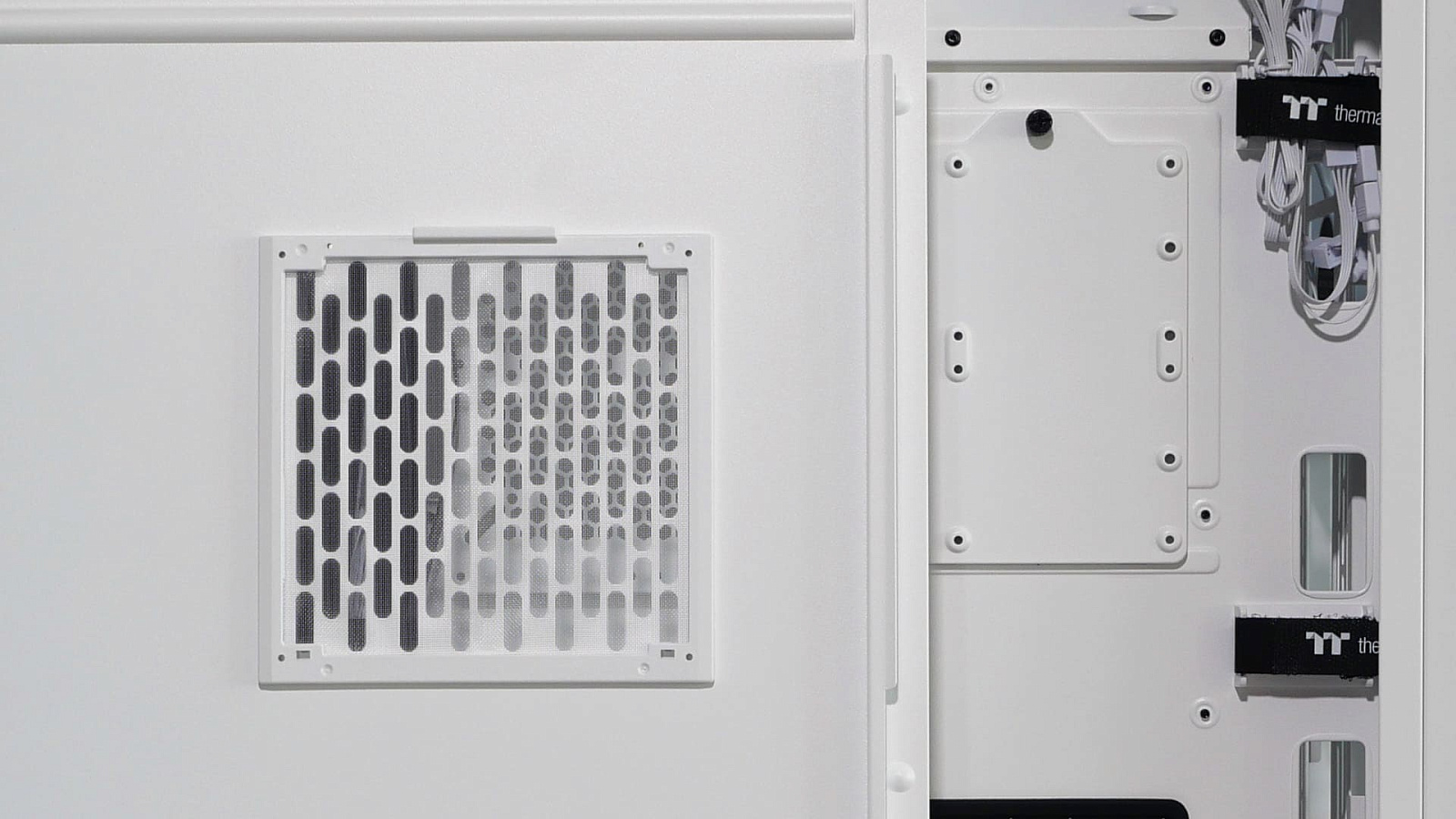

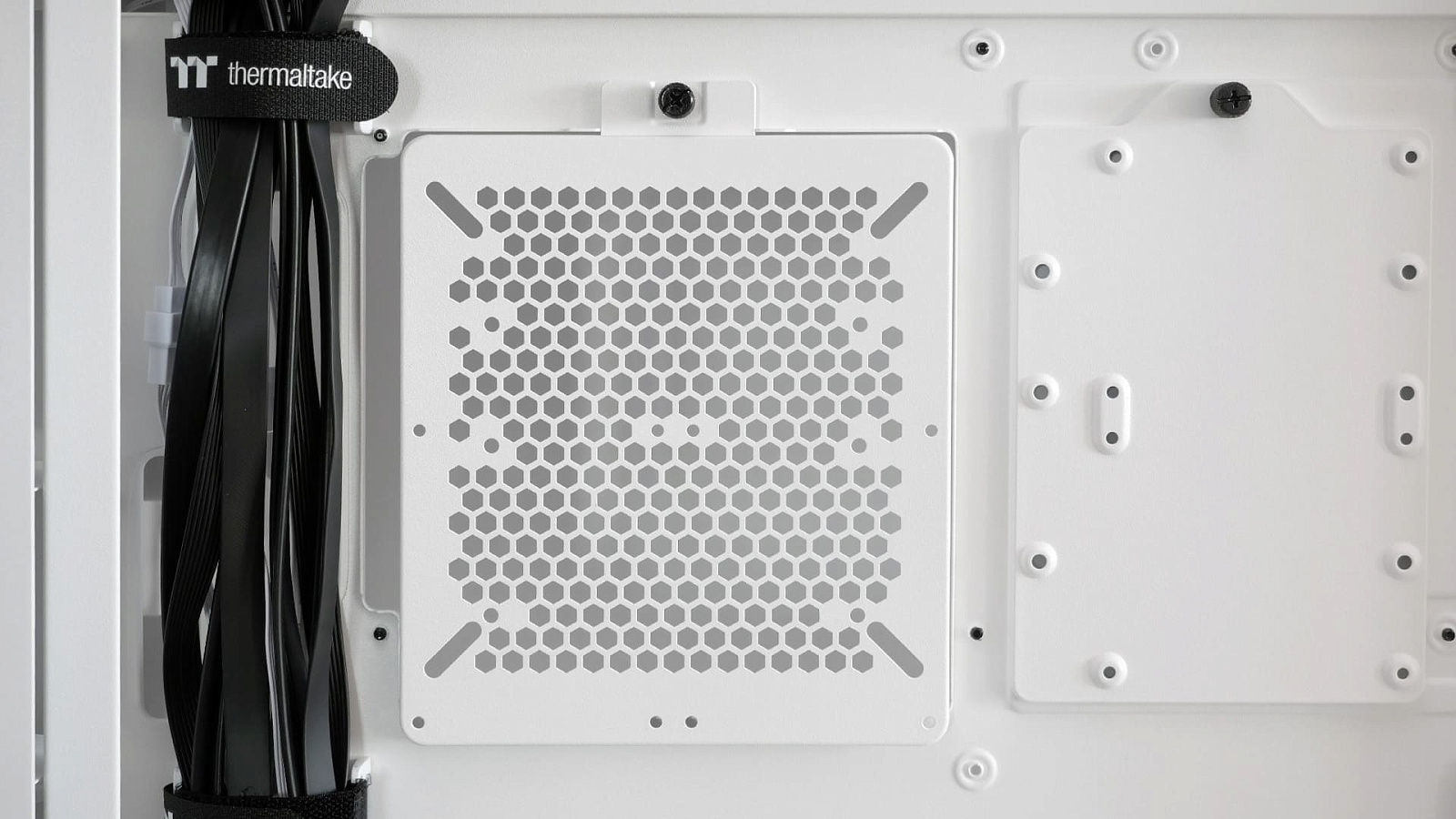

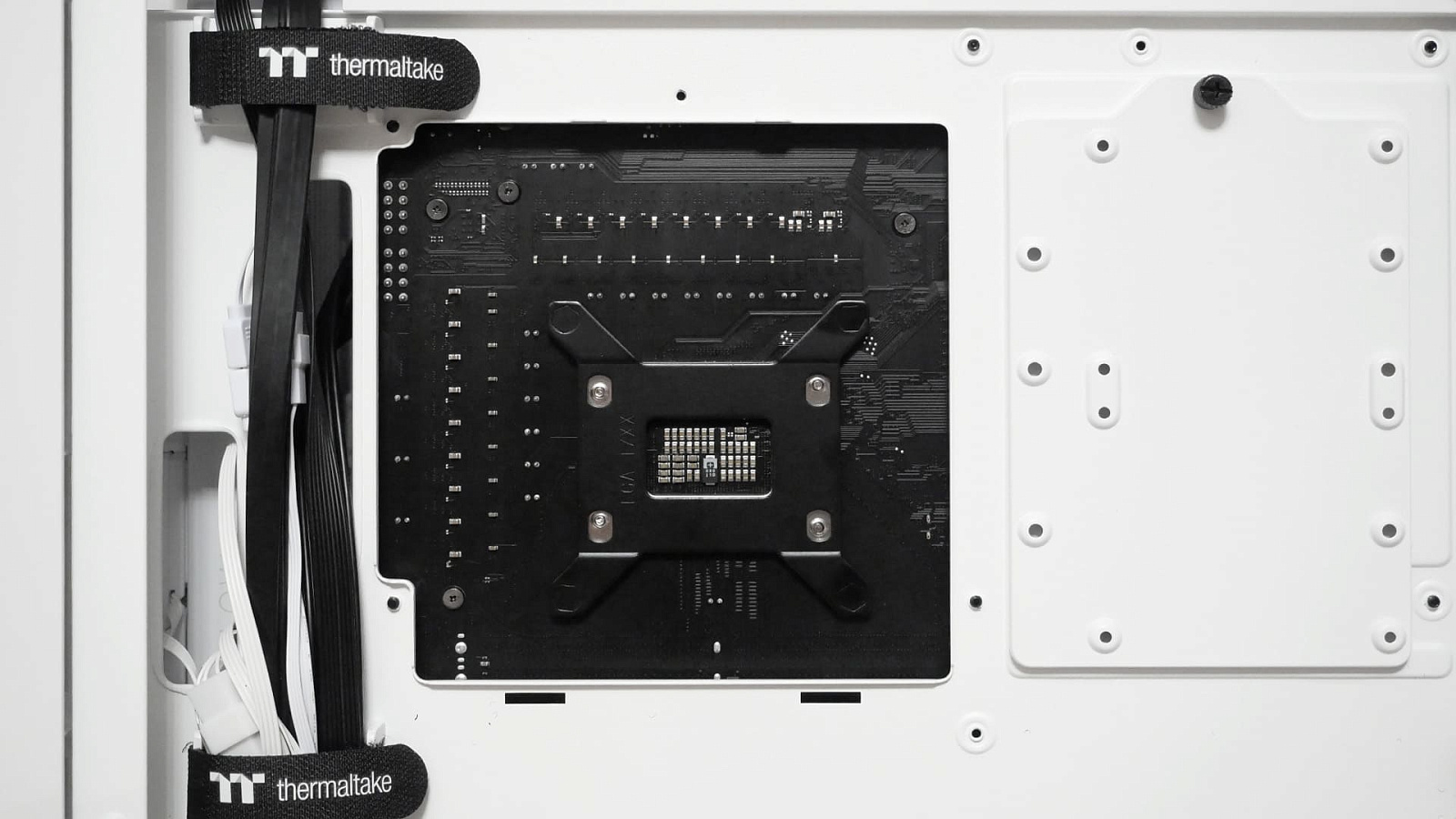

Примечательным элементом является съёмная перфорированная площадка на окне для доступа к бэкплейтам, на которую можно прикрутить накопители информации или вентилятор для охлаждения обратной стороны сокета процессора.

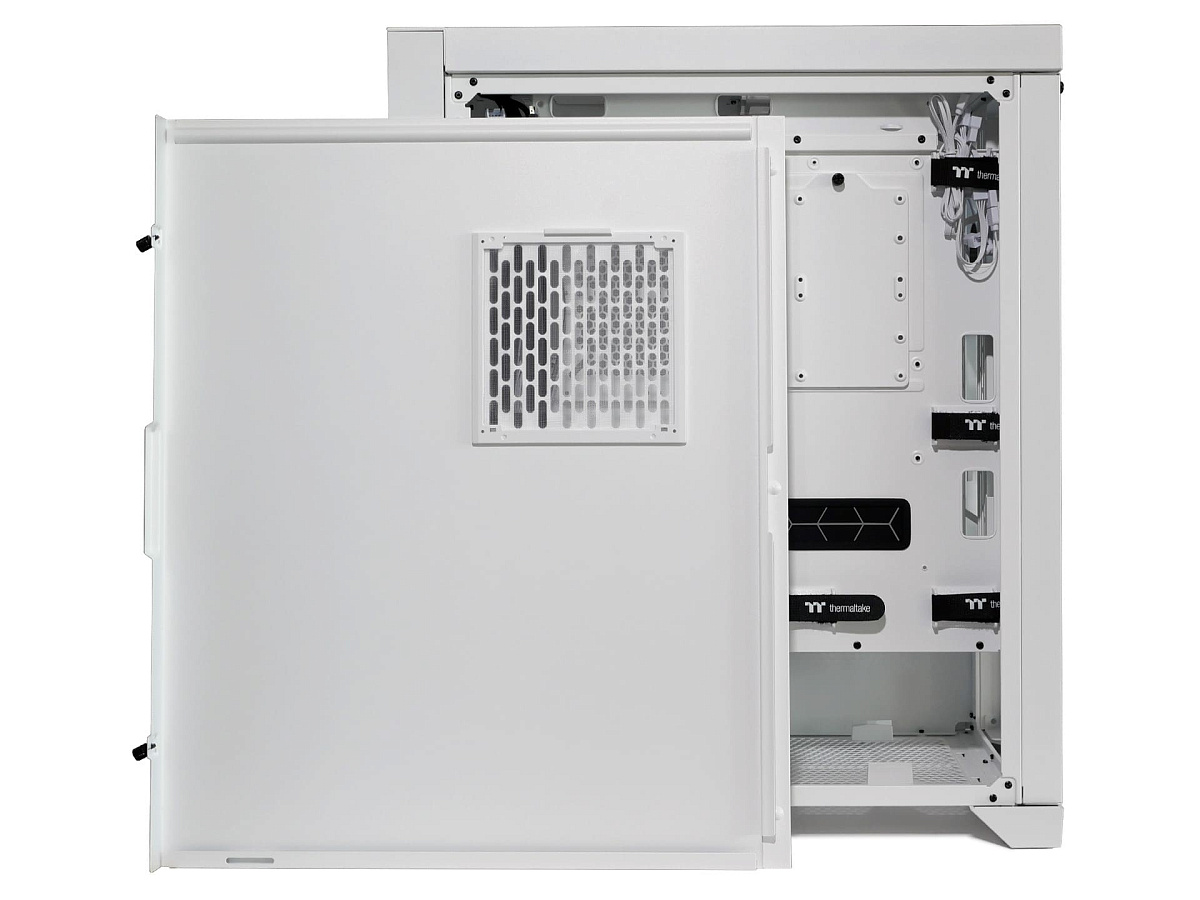

Окно для притока или отведения воздуха напротив этой площадки сделано на металлической боковой крышке и оснащено пылевым фильтром.
Для подведения кабелей дополнительного питания к материнской плате предусмотрено крупное окошко в углу. Пролезут крупные штекеры, даже с выступающими элементами подсветки. В нескольких местах за поддоном материнской платы также размещены удобные площадки с брендированными липучками велкро для фиксации кабелей.

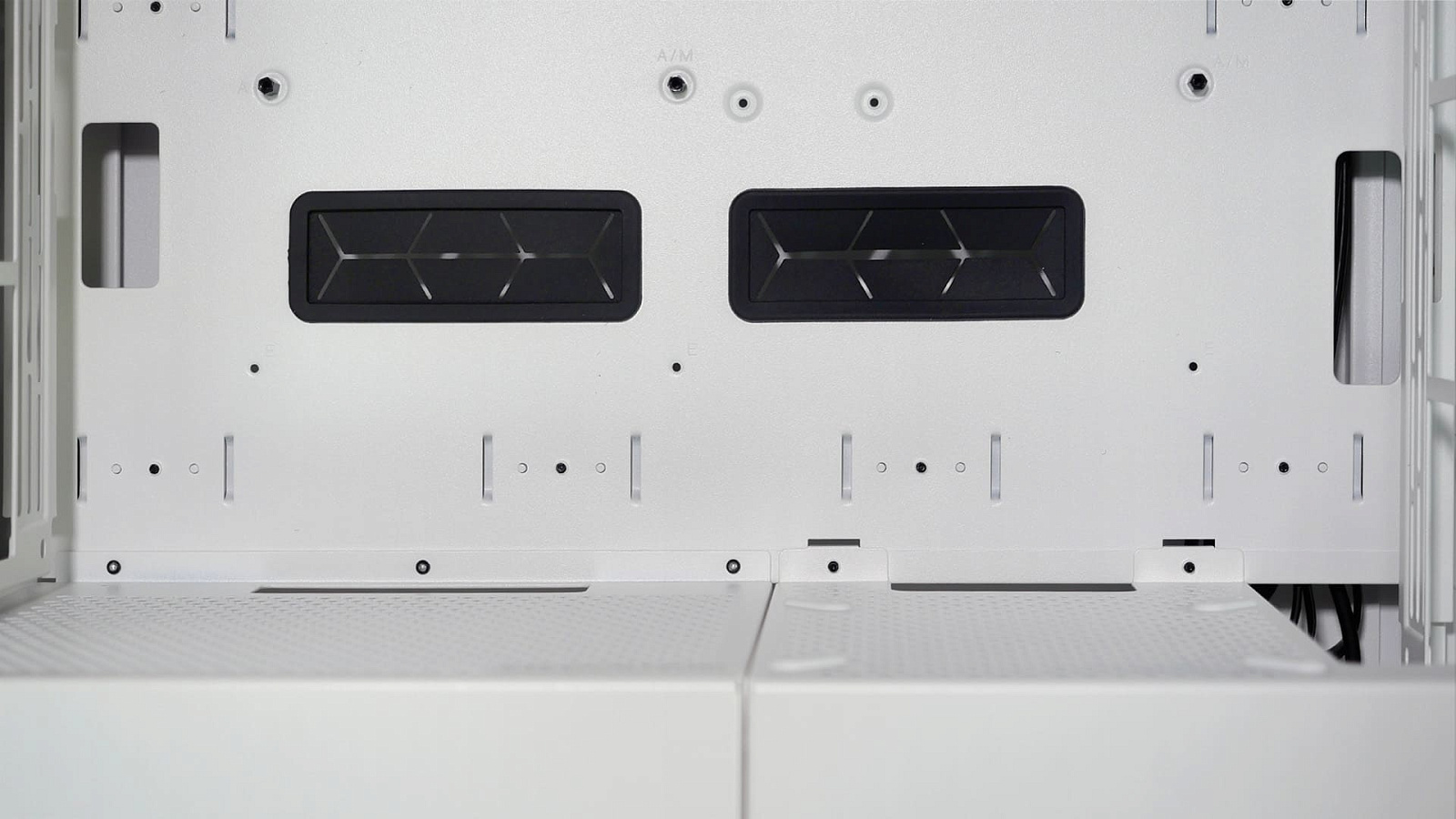

Крупные окошки по поддону закрыты лепестковыми резиновыми заглушками чёрного цвета. Также по периметру сделано несколько проушин для фиксации проводов одноразовыми хомутами. В общем с кабель-менеджментом в корпусе всё хорошо.
Поддержка систем охлаждения

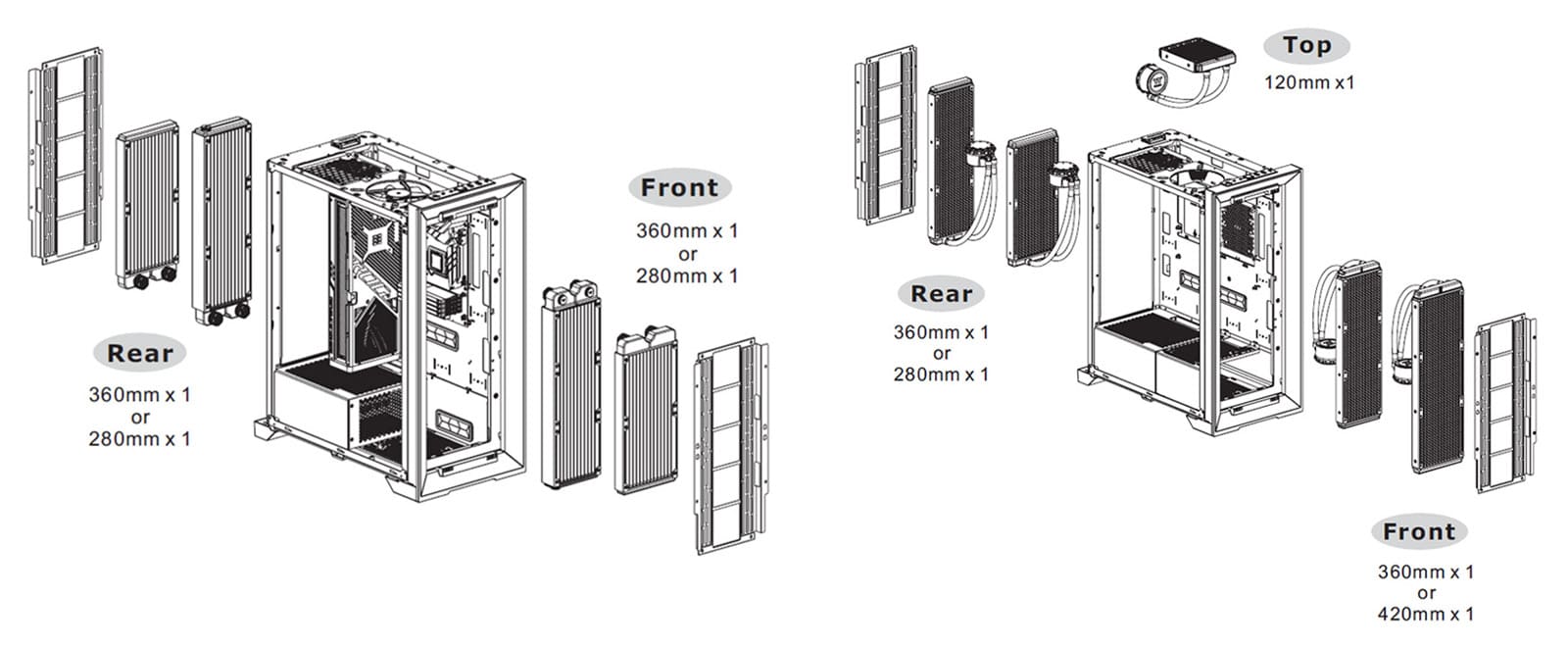

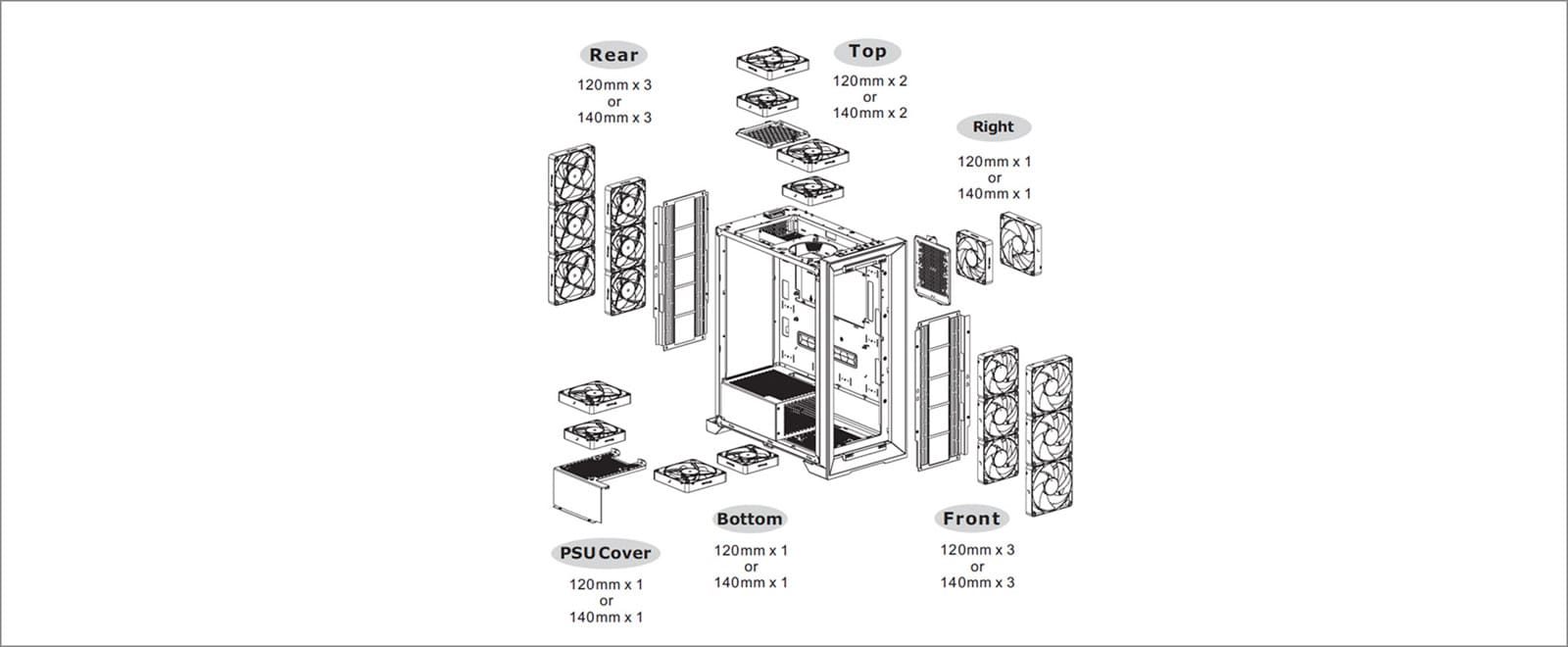

Возможные варианты размещения компонентов систем охлаждения в корпусе Thermaltake CTE T500 TG ARGB Snow:
- Передняя панель — три вентилятора 120 мм или 140 мм (предустановлен один), либо один радиатор AIO-СЖО типоразмеров от 120 мм до 420 мм или кастомный радиатор до 360 мм;
- Верхняя панель — два вентилятора 120 мм или 140 мм, либо один радиатор СЖО типоразмера 120 мм;
- Задняя панель — три вентилятора 120 мм или 140 мм (предустановлен один), либо один радиатор AIO-СЖО типоразмеров от 120 мм до 360 мм или кастомный радиатор до 360 мм;
- Нижняя панель — один вентилятор 120 мм или 140 мм;
- Перегородка БП — один вентилятор 120 мм или 140 мм;
- Зона бэкплейта — один вентилятор 120 мм или 140 мм.
В части совместимости с высоким кулерами центрального процессора ограничений как таковых нет. До 195 мм высоты хватит для любой мейнстрим башни.
Особенности сборки

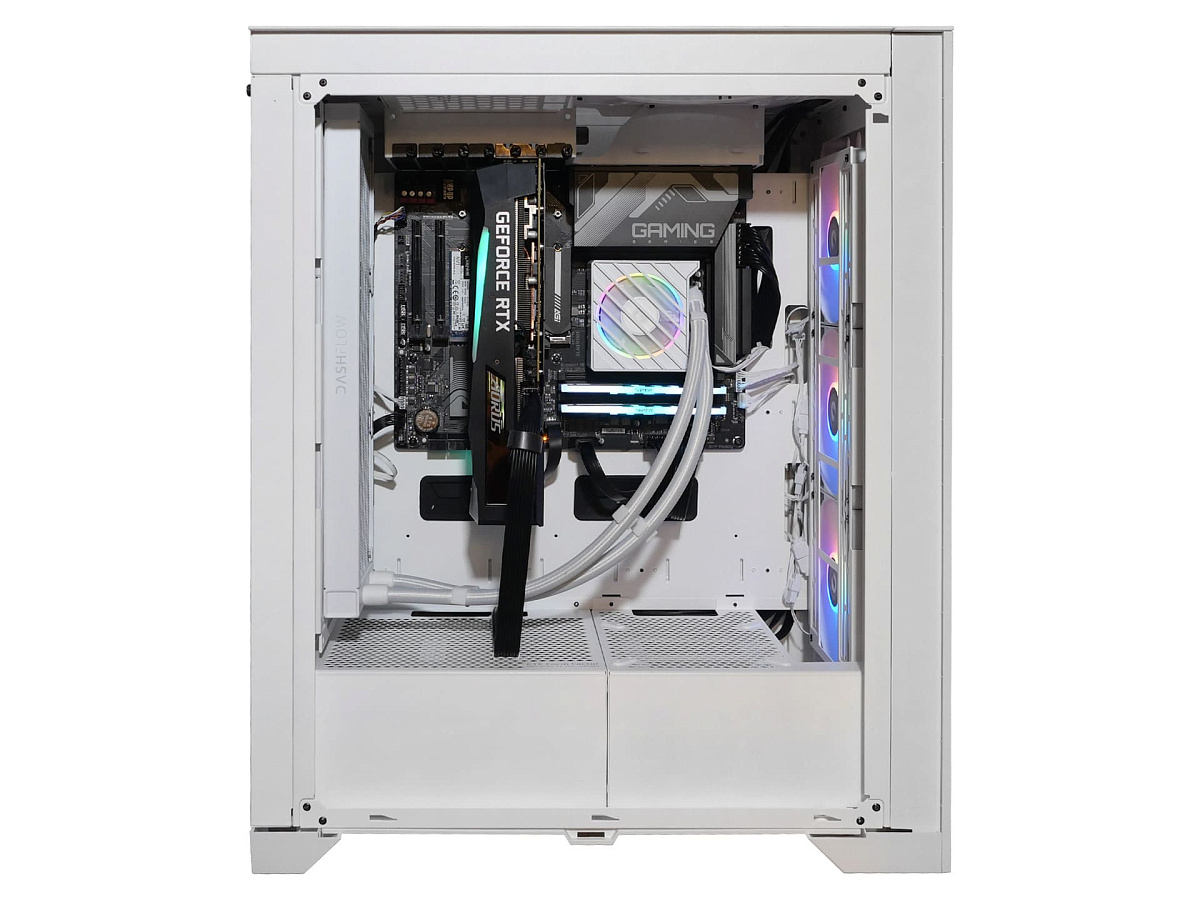

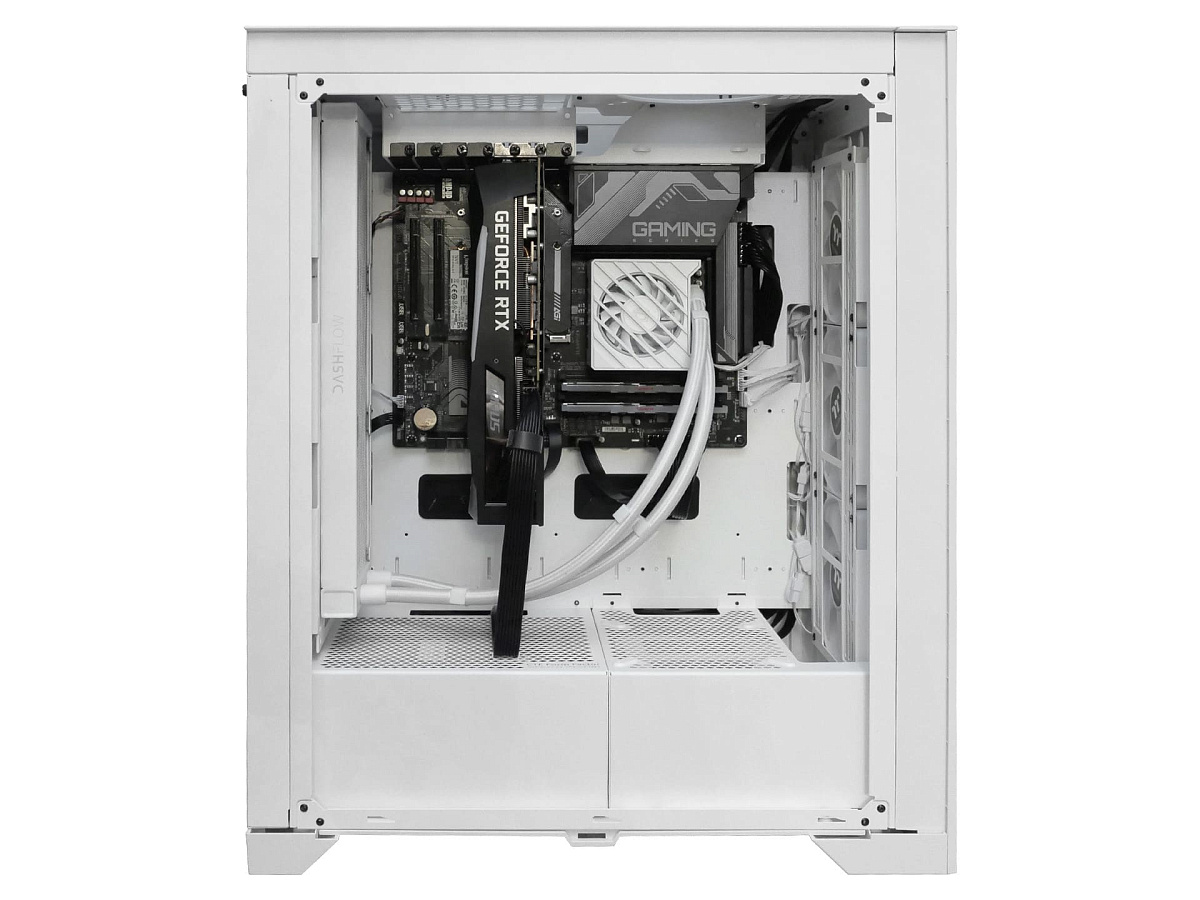

Благодаря большому внутреннему пространству в корпусе нет значимых ограничений к размеру используемых комплектующих. Равно, как и форм-фактор CTE не привносит каких-то сильно необычных особенностей. Развернутая вертикально видеокарта, несомненно, смотрится непривычно, но устанавливается также просто, как и в классическом горизонтальном варианте.

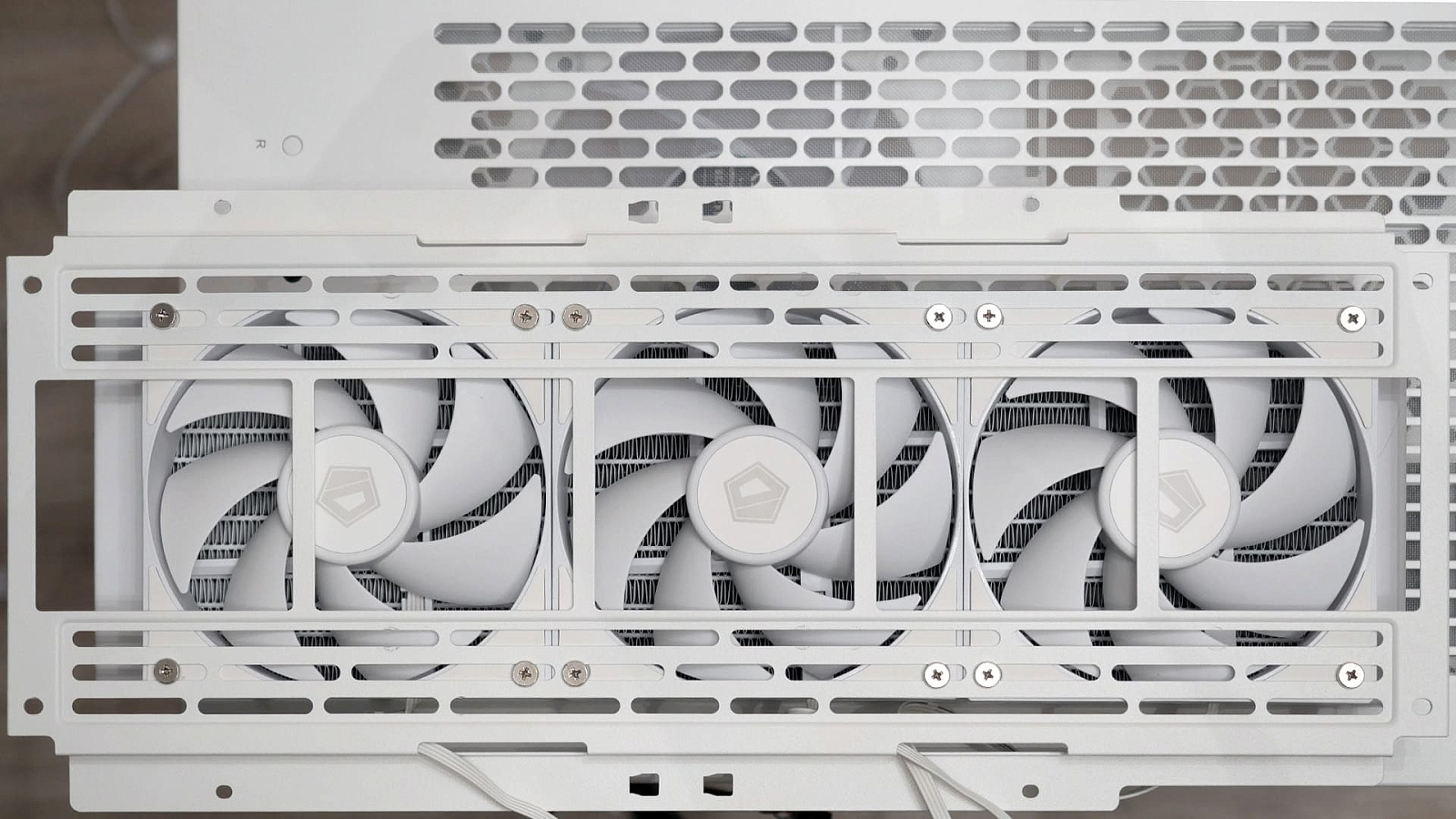

Благодаря съёмным рамкам за фронтальной и тыльной панелями, на которые прикручиваются корпусные вентиляторы и радиаторы СЖО, их установка сильно облегчается. Более того — они одинаковые, поэтому переставить местами прикрученные системы охлаждения в поисках оптимального размещения становится проще.
Расстояние от задней стенки до перегородки рядом с дисковой корзиной — 216 мм, поэтому блоки питания длиной до 180 мм с учетом места, необходимого для кабелей вместятся, как и заявлено. В тестовой конфигурации устанавливался Thermaltake Toughpower GF3 на 850 Вт, длина которого составляет 160 см, поэтому места хватило с запасом.
Все панели корпуса имеют крепления, обеспечивающие быстрое снятие и лёгкий доступ к пылевым фильтрам и вентиляторам. Это удобно и во время сборки, и при дальнейшем обслуживании.
Окно для доступа к бэкплейту имеет крупные размеры и позволяет легко менять и обслуживать крепления системы охлаждения центрального процессора без снятия материнской платы.

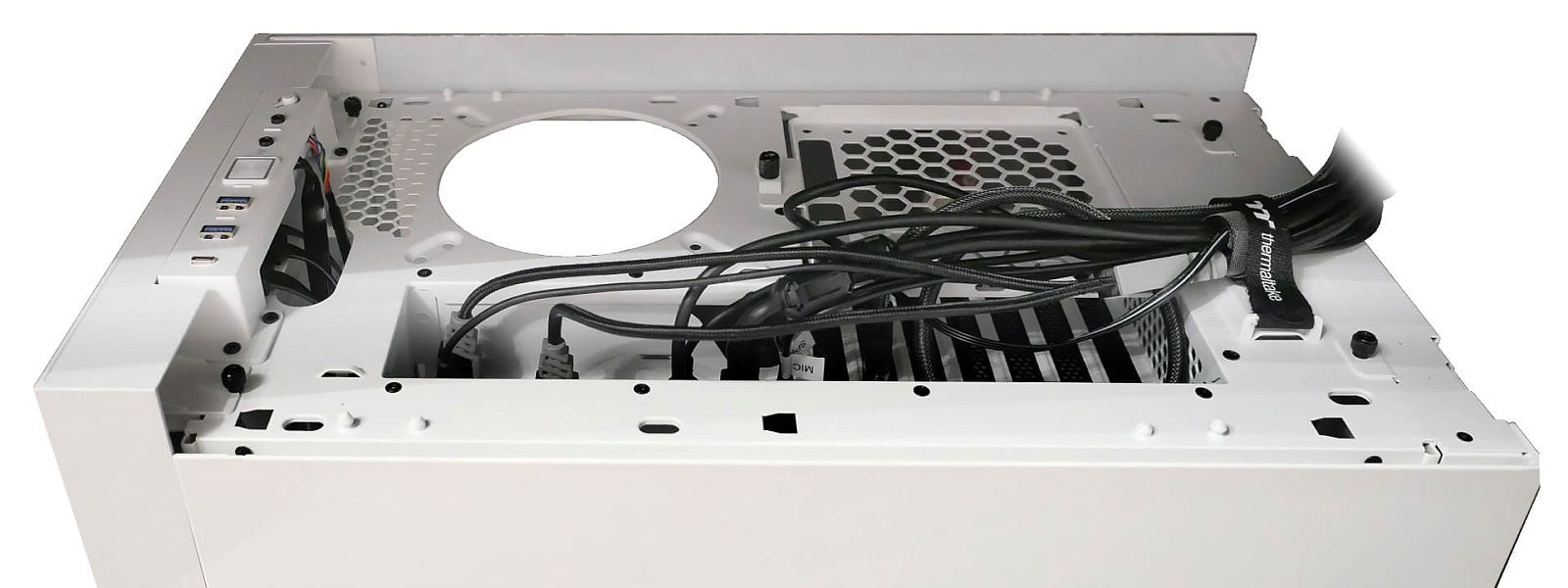

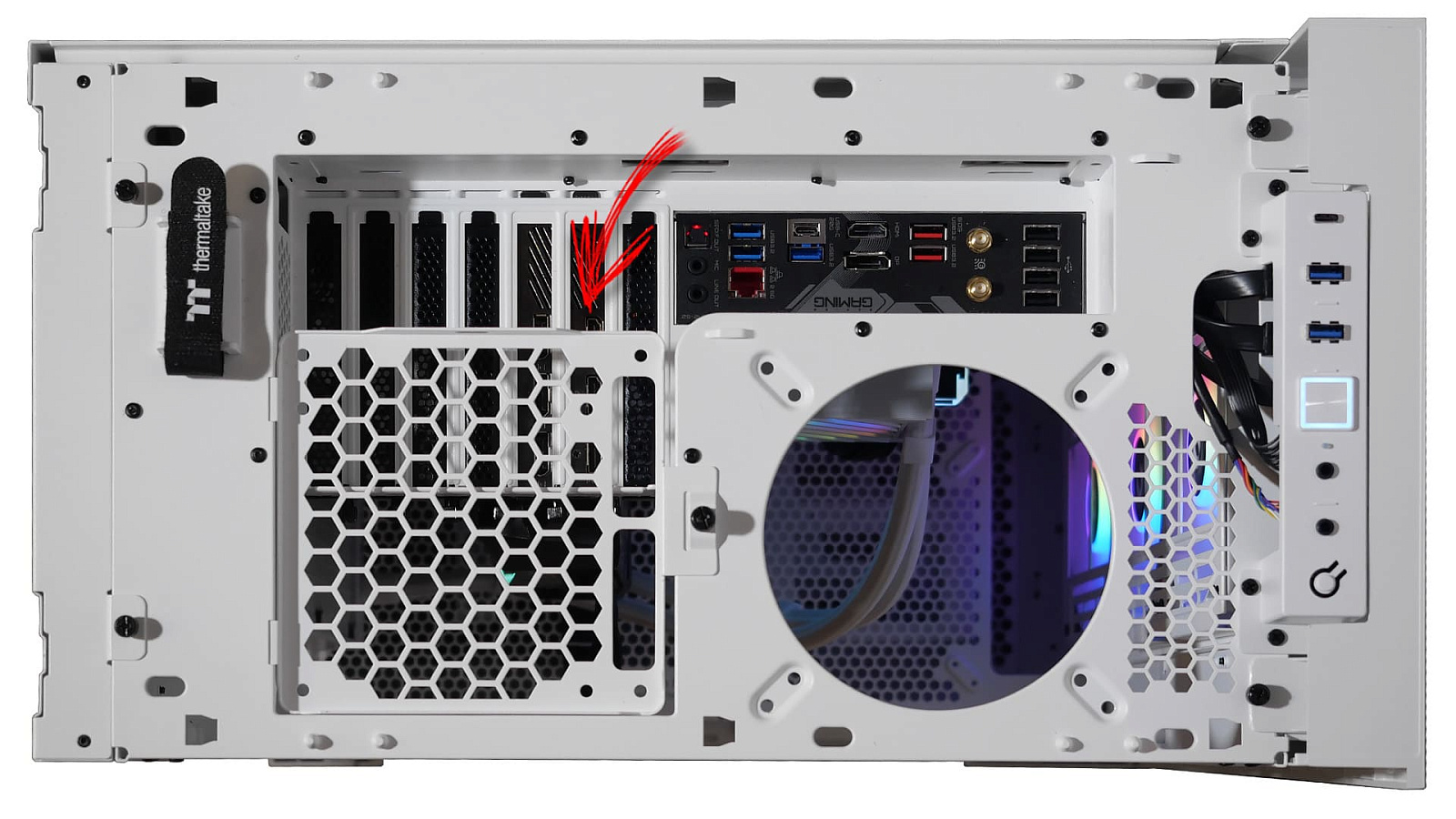

Подведение кабелей внешних устройств к материнской плате - самый неоднозначный момент в форм-факторе CTE. Реализовано оно грамотно: под верхней крышкой оставлен хороший запас места и предусмотрен хомут для удержания пучка кабелей. Но из-за того, что корпус высокий при настольном размещении ПК длины кабелей от клавиатуры, мышки и других USB-устройств может не хватить для комфортного подключения и одновременно скрытой прокладки за корпусом и столешницей. Напольное же размещение корпуса не особо подходит для этой модели, так как тогда сборки со смотровыми окнами рассчитаны быть на виду. Плюс каждое подключение или отключение устройств от разъёмов на материнской плате потребует снятия верхней крышки.

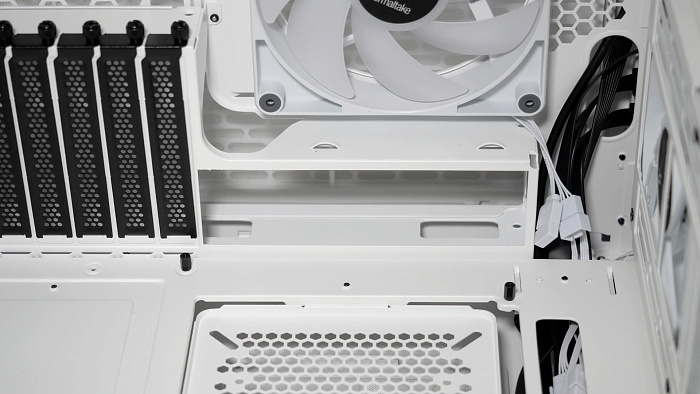

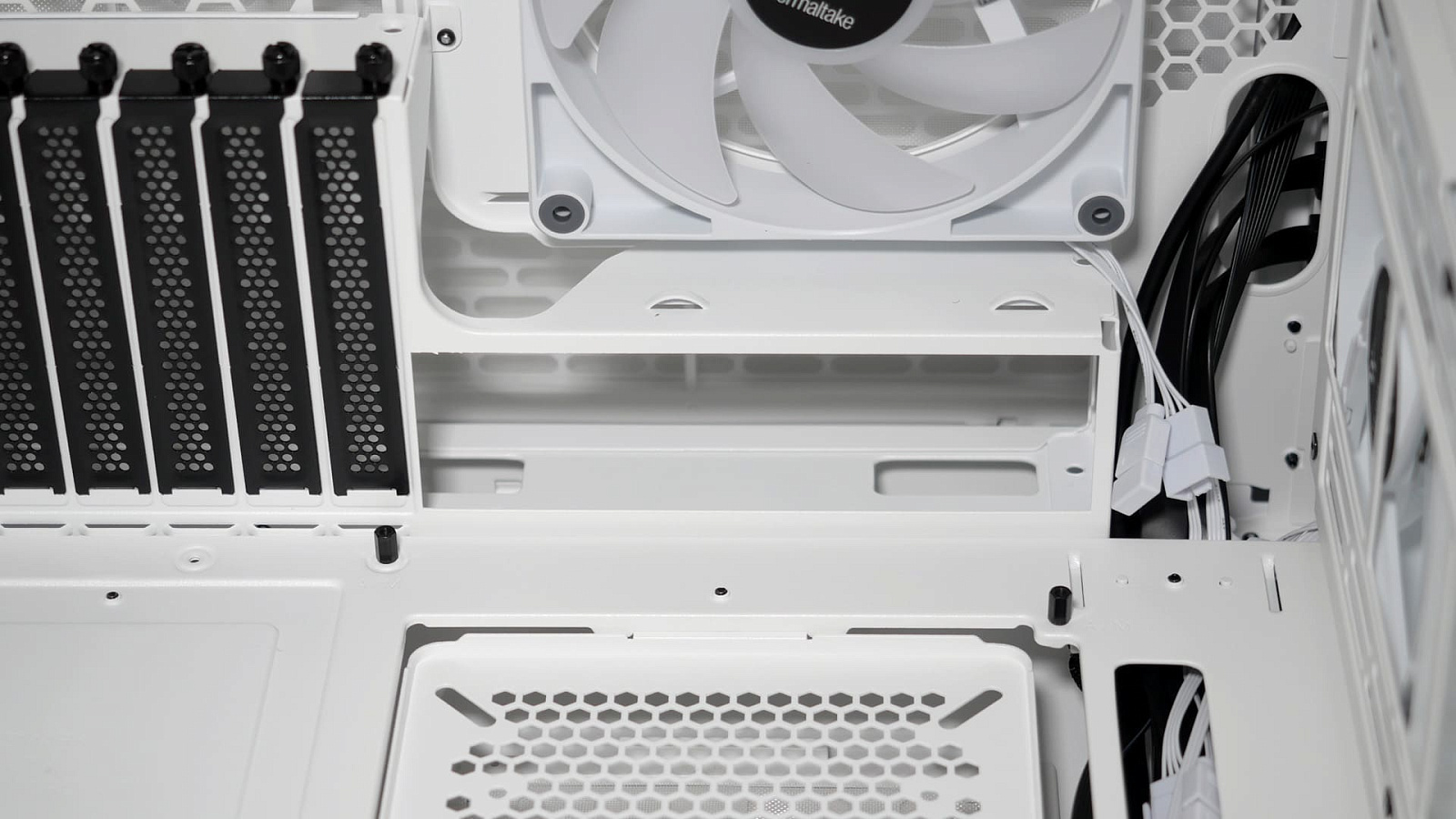

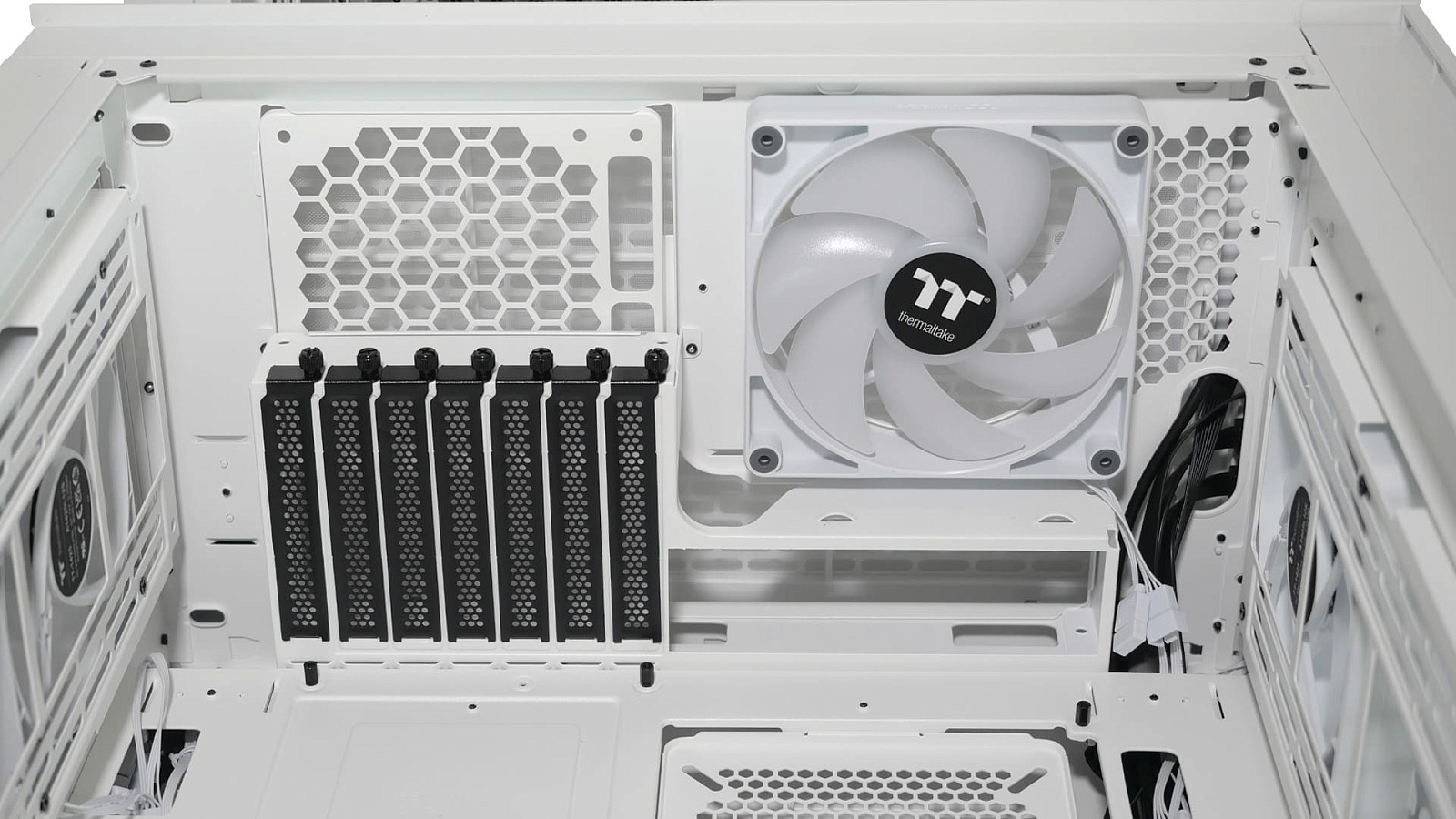

Ещё одно ограничение — кронштейн для второго вентилятора расположен над слотами расширения и частично перекрывает их. В Thermaltake предусмотрели вытянутые окошки на нём для подключения коннекторов к разъёмам на плате расширения, но только на уровне первого слота, а производительная видеокарта обычно занимает 2-4 слота и большая часть её разъёмов оказывается закрыта. В мультимониторных конфигурациях этот кронштейн для второго вентилятора придётся убрать.
Тестирование
При тестировании Thermaltake CTE T500 TG ARGB Snow применялись популярные утилиты для стресс-нагрузки комплектующих: FurMark версии 1.37.2.0 и OCCT версии 12.1.12. Мониторинг показаний температурных датчиков устройств осуществлялся с помощью программы HWiNFO версии 7.66. В игровых тестах использовались: Steam-версия PUBG: Battlegrounds и UPlay-версия FarCry New Dawn. Уровень шума вентиляторов измерен прибором Актаком АТЕ-9015 с расстояния 1 метр в помещении без специальной подготовки с фоновым шумом менее 30 дБА.
Конфигурация тестового стенда
Тип комплектующих | Модель |
Материнская плата | Gigabyte Z790 Gaming X AX (Rev. 1.0, BIOS: F9b) |
Процессор | Intel i5-13600KF |
Система охлаждения процессора | ID-Cooling DASHFlow 360 XT Lite White |
Термоинтерфейс | ARCTIC MX-4 |
Оперативная память | 32 ГБ (2x16 ГБ) Patriot Viper Venom RGB DDR5-5600 (PVVR532G560C36K) |
Системный накопитель |
AGI AI818 1 ТБ (M.2, NVMe, PCIe 4.0 x4) |
Накопитель для хранения данных |
Kingston SNVS2000GB 2 ТБ (M.2, NVMe, PCIe 3.0 x4) |
Видеоадаптер |
Gigabyte AORUS RTX 3070 Master 8G (rev. 1.1) |
Корпус | Thermaltake CTE T500 TG ARGB Snow |
Блок питания | Thermaltake ToughPower GF3 850W (850 Вт) |
Операционная система | Microsoft Windows 11 Pro, версия 22H2 со всеми обновлениями на 11.12.2023 |
Температура в помещении | ~26°C |
Скорость и шум вентиляторов

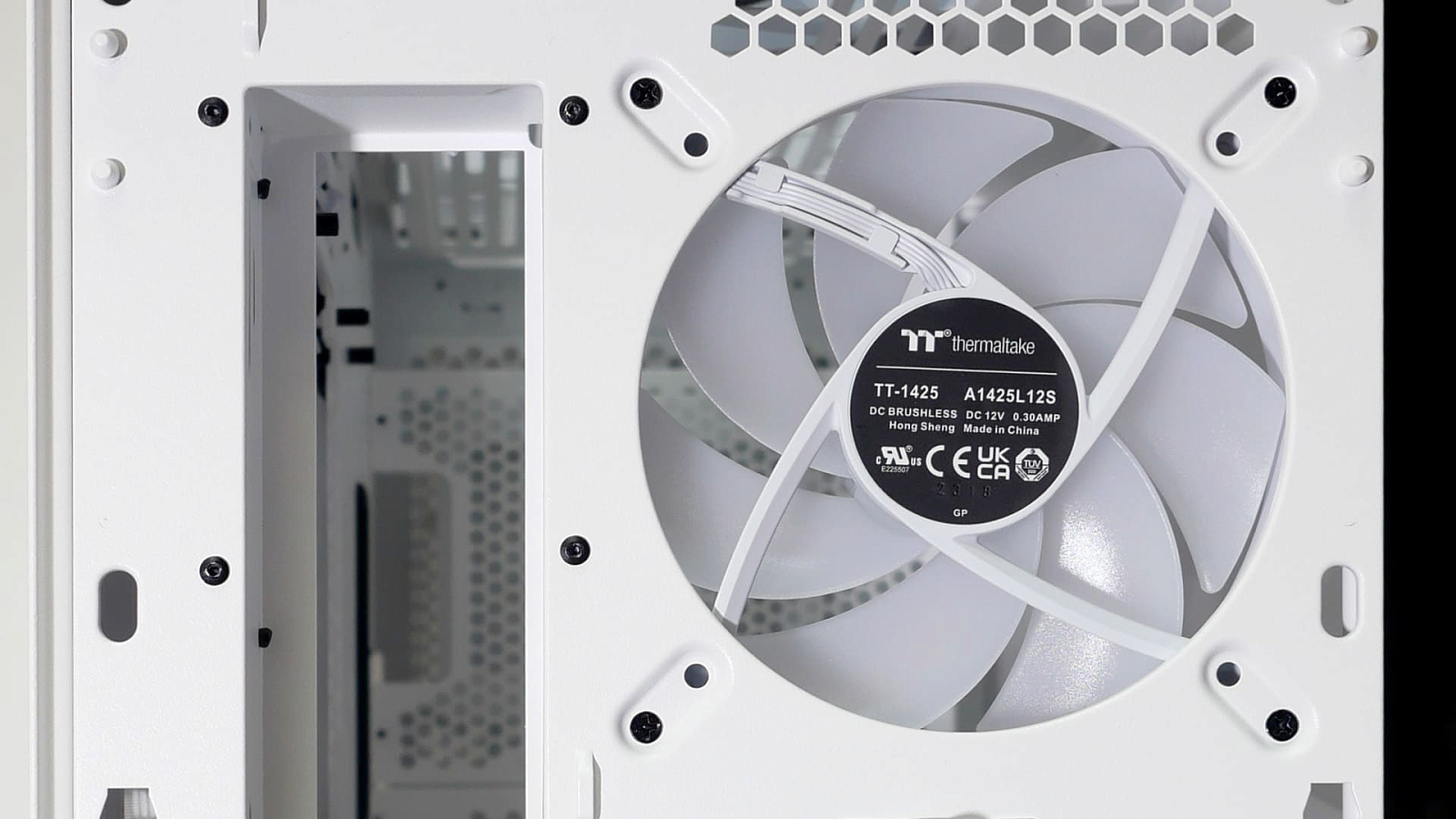

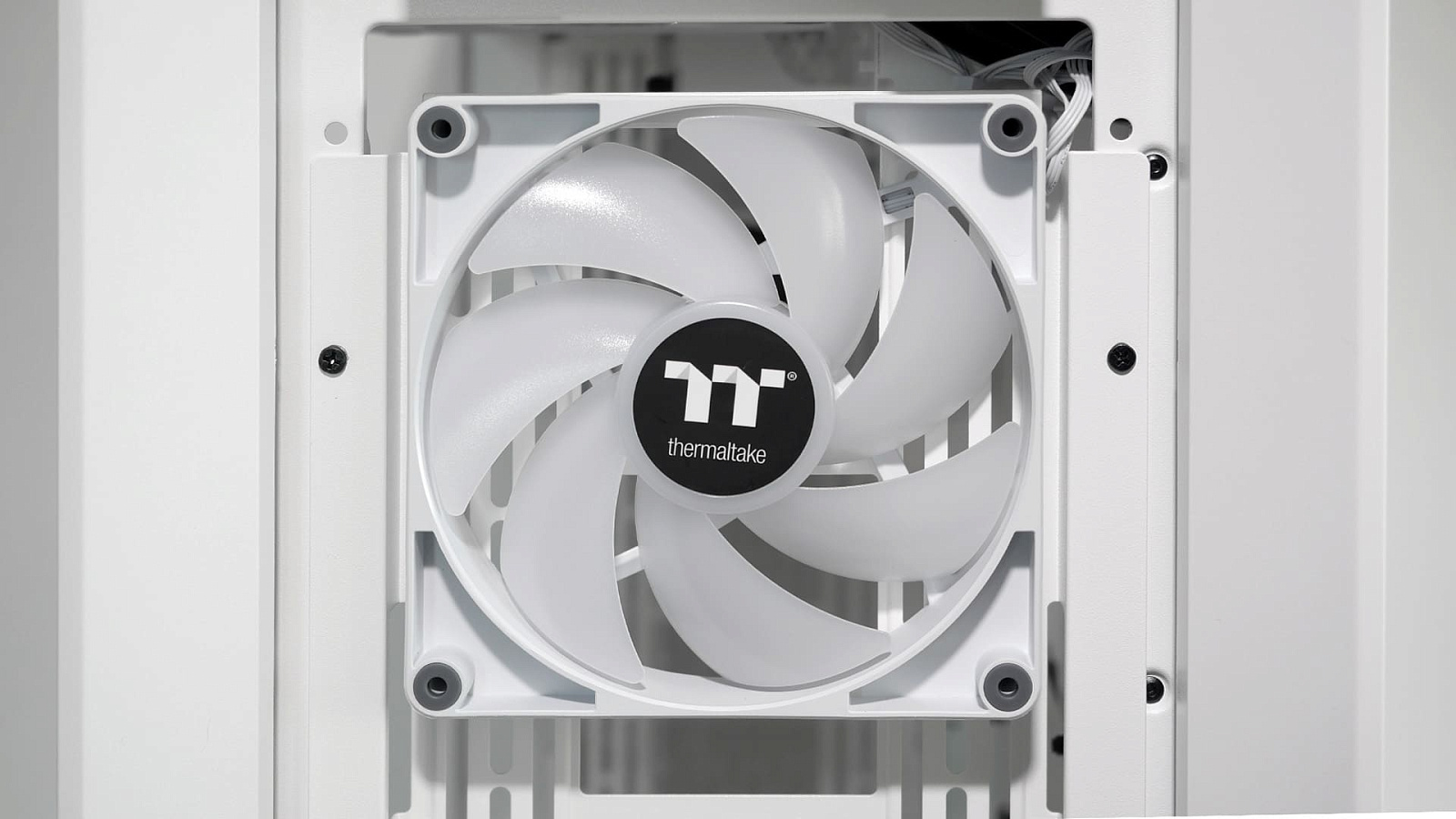

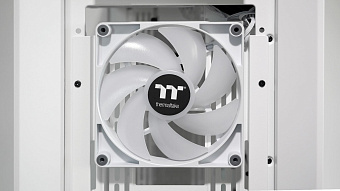

Предустановленные в корпусе три вентилятора TT-1425 (A1425L12S) имеют стандартные размеры: 140 x 140 x 25 мм. Согласно маркировке их потребление во время работы — до 0,3 А. Для подключения используются несъёмные короткие кабели 4-pin PWM и 3-pin ARGB, оба длиной 6 см с ответвлением ещё на 11,5 см для включения по цепочке. К каждому из трёх вентиляторов прилагается ещё по одному удлинителю PWM и ARGB длиной 79,5 см и также с ответвлениями для дальнейшего включения по цепочке ещё на 14 см.

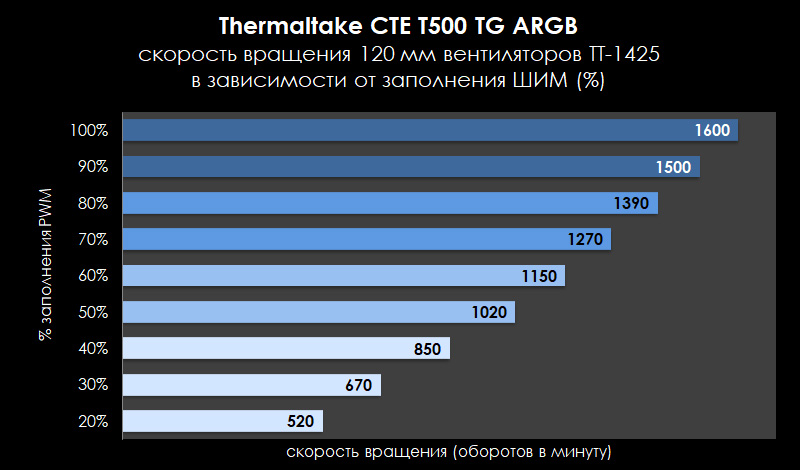

Измеренная скорость вентиляторов - 500-1600 оборотов в минуту.

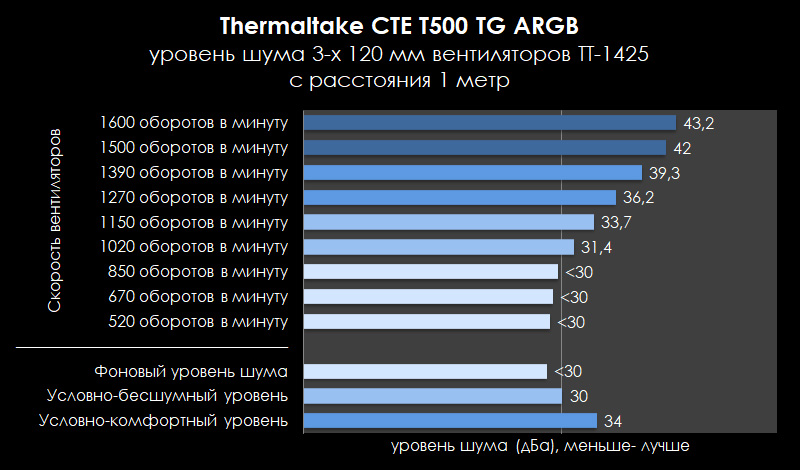

Уровень шума до 1000 оборотов в минуту низкий, от 1000 до 1200 оборотов в минуту условно "комфортный". Выше уже становится достаточно шумно — до 43,2 дБА с расстояния 1 метр при одновременно работающих трёх вентиляторах. Если позволяет тепловыделение компонентов, то для настольных сборок можно порекомендовать ограничение скорости вентиляторов до 50% для тихой работы.
Температура компонентов под нагрузкой
С размещением систем охлаждения в корпусе пришлось "поиграться". Изначальная схема предустановленных вентиляторов, нагнетающих воздух сзади и спереди и выгоняющих его вверх, не подошла к собранной конфигурации. Температура видеокарты была высоковата.

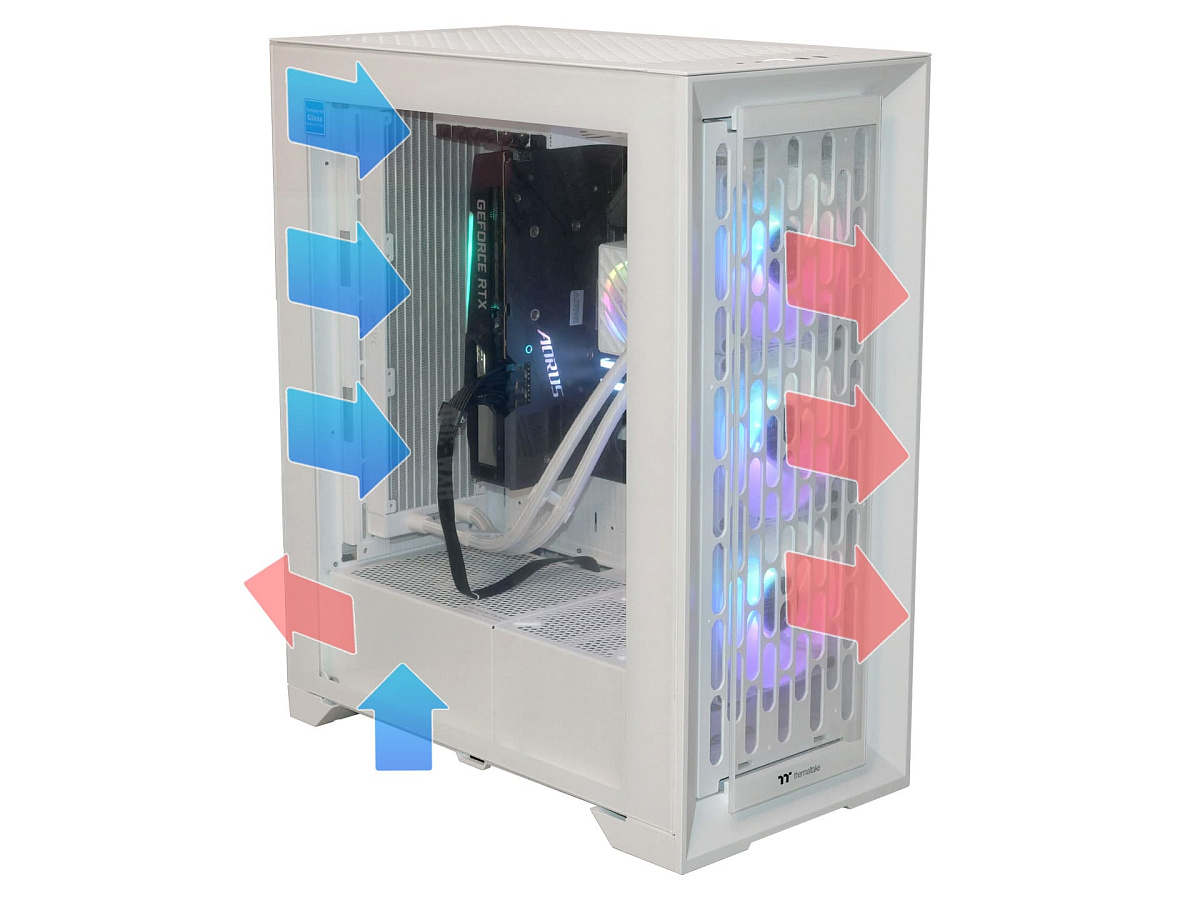

Итоговая приблизительная схема воздушных потоков в тестовом стенде, которая показала неплохую эффективность охлаждения: вентиляторы на радиаторе, подвешенном сзади, работающие на нагнетание воздуха в корпус и тройка комплектных 140-мм вентиляторов за фронтальной панелью, выгоняющие из корпуса нагретый воздух.

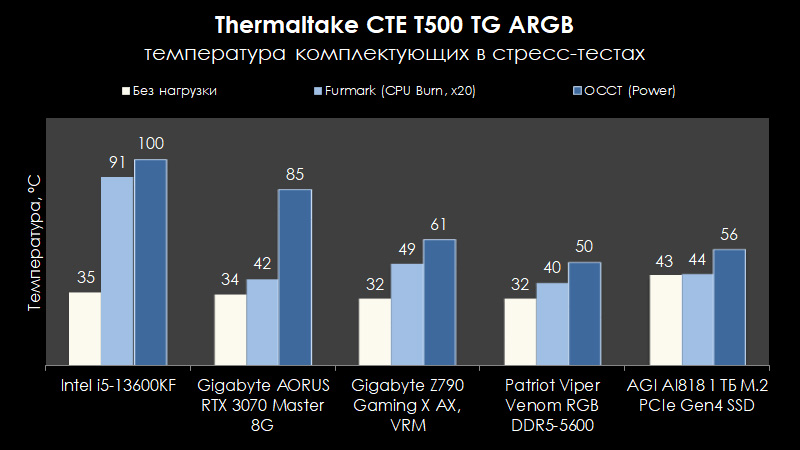

В качестве значений для построения диаграммы уровня нагрева использовалась средняя температура комплектующих за 30 минут стресс-тестов при трёх сценариях работы ПК:
- Отсутствие активности при загруженной операционной системе Microsoft Windows 11 Pro 22H2;
- Нагрузка только на центральный процессор с помощью FurMark версии 1.37.2.0 (CPU Burner, x20);
- Запуск теста Power в утилите OCCT, нагружающего по максимуму одновременно центральный процессор и видеокарту.
Во время стресс-тестирования потребление процессора Intel Core i5-13600KF в OCCT достигало значения CPU Package=219 Вт, а у видеокарты Gigabyte AORUS RTX 3070 Master 8G значения GPU Power подбиралось к отметке 269 Вт. Температура компонентов при таких нагрузках приведена на диаграмме ниже. Значительного преимущества от нового форм-фактора CTE в тестовой конфигурации не наблюдалось. Температура процессора была в пределах значений, полученных ранее в тестах других корпусов. Видеокарта же грелась на ~10°С больше, чем в MSI MPG GUNGNIR 300P AIRFLOW, в котором есть дополнительные вентиляторы в области видеокарты, и на ~2-4°С, чем в Cougar Blazer полуоткрытого типа. Всё-таки воздушная система охлаждения у Gigabyte AORUS RTX 3070 Master 8G спроектирована с учетом горизонтального расположения и при вертикальной установке немного теряет в эффективности. Также из-за расположения оперативной памяти в потоке уже нагретого видеокартой воздуха её температура росла выше привычных значений. Из этого можно сделать вывод, что установка дополнительных вентиляторов, формирующих ещё и вертикальный поток, выдувающий горячий воздух из корпуса вверх крайне желательна. Также в ходе тестов обнаружилось заметное влияние пылевых фильтров на результаты. Без них температура процессора и видеокарты при максимальной нагрузке была на ~2-3°С ниже.

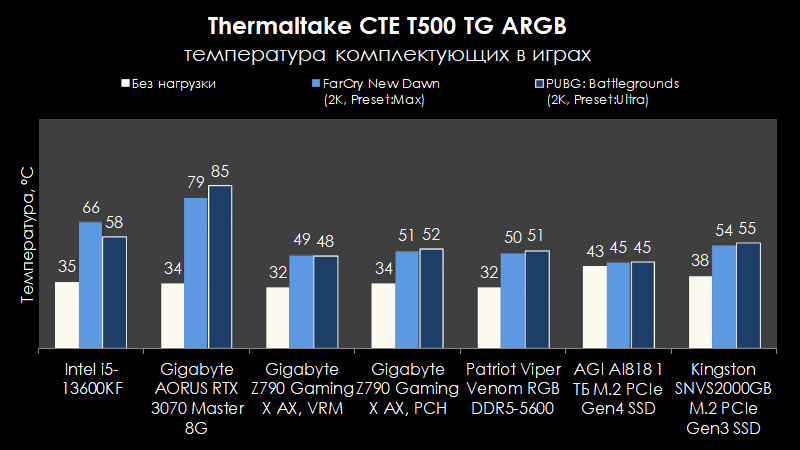

При игровом сценарии на примере PUBG(2K, настройки графики "Ультра") и FarCry New Dawn (2K, настройки графики "Максимально") тестирования картина схожа. Даже при "средней" для i5-13600KF нагрузке около 75-90 Вт он хорошо охлаждался AIO-СЖО. Видеокарта приблизительно на несколько °С грелась сильнее, чем в тестах других крупных корпусов, но с классической компоновкой. Напрашивается вывод о необходимости использования кастомного жидкостного контура охлаждения видеокарты при CTE-компоновке корпуса.
Заключение
Thermaltake CTE T500 TG ARGB Snow — один из немногих корпусов на рынке комплектующих для ПК, оптимизированный под преимущественное использование 140-мм вентиляторов и допускающий установку одновременно 420 мм и 360 мм радиаторов СЖО AIO-типа. Его особенностью является нетипичное расположение материнской платы, которая прикручивается повернутой на 90° и по часовой стрелке. В теории это позволяет выбрать такой вариант размещения корпусных вентиляторов и систем жидкостного охлаждения, при котором воздушные потоки будут эффективно отводить тепло от видеокарты и процессора. Однако в ходе практических тестов видеокарта Gigabyte AORUS RTX 3070 Master 8G со штатной системой охлаждения грелась выше привычного уровня, который мы получали в аналогичных тестах корпусов с классической компоновкой, что намекает о необходимости замены воздушной системы охлаждения GPU на кастомный жидкостный контур. В целом, благодаря размерам и грамотной компоновке, в корпусе много места для габаритных комплектующих: крупного башенного кулера, видеокарты топ-сегмента и мощного блока питания. А также корпус со всех сторон защищён съёмными пылевыми фильтрами, и даже в зоне охлаждения бэкплейта процессорного сокета. Если кратко, то Thermaltake CTE T500 TG ARGB Snow — большой и вместительный корпус для топовых ПК с заделом на самые производительные комплектующие и кастомное жидкостное охлаждение.
Достоинства Thermaltake CTE T500 TG ARGB Snow:
- Большой и вместительный;
- Добротная конструкция и качественные материалы;
- Большое количество мест для систем охлаждения;
- Поддержка длинных видеокарт;
- Перфорированные панели сверху, снизу, спереди и сзади;
- Съёмные пылевые фильтры в возможных зонах притока воздуха;
- Предустановленные три 140 мм вентилятора;
- Возможность установить одновременно один 420-мм и один 360-мм радиатор AIO-СЖО;
- Многоразовые хомуты для проводов за поддоном материнской платы и лепестковые заглушки на окошках для кабелей;
- Площадка для установки резервуара с помпой кастомной СЖО;
- Хороший запас места для скрытой укладки проводов.
Недостатки:
- Пылевые фильтры с мелкой сеткой снижают эффективность воздушных потоков;
- Съёмная рамка для второго вентилятора сверху частично перекрывает слоты расширения;
- Нет окошек для видимости подсветки в блоке питания.
