Обзор и тест системы жидкостного охлаждения Сooler Master MasterLiquid ML240L V2 ARGB White Edition

Жидкостное охлаждение долго было уделом энтузиастов, но ситуация стремительно меняется. Современные процессоры не только обзаводятся всё большим количеством ядер, но и границы их энергопотребления увеличиваются очень быстро. Кроме того, уменьшающаяся площадь кристалла усложняет отвод тепла. Поэтому СЖО для актуального производительного процессора уже является фактически необходимостью. Дополнительно нельзя игнорировать эстетические качества аккуратного водоблока и возможности задать тон системному блоку RGB-подсветкой. Сooler Master MasterLiquid ML240L V2 ARGB White Edition выполнена в популярном белом цвете и обещает высокую производительность. Проверим это в тестах.

Спецификации

Основные характеристики

Водоблок и помпа

Радиатор

Вентиляторы

Внешний вид и комплектация

Средних размеров коробка оформлена в стиле других продуктов Cooler Master. Присутствует подробный список характеристик и схематические изображения составных частей с размерами.

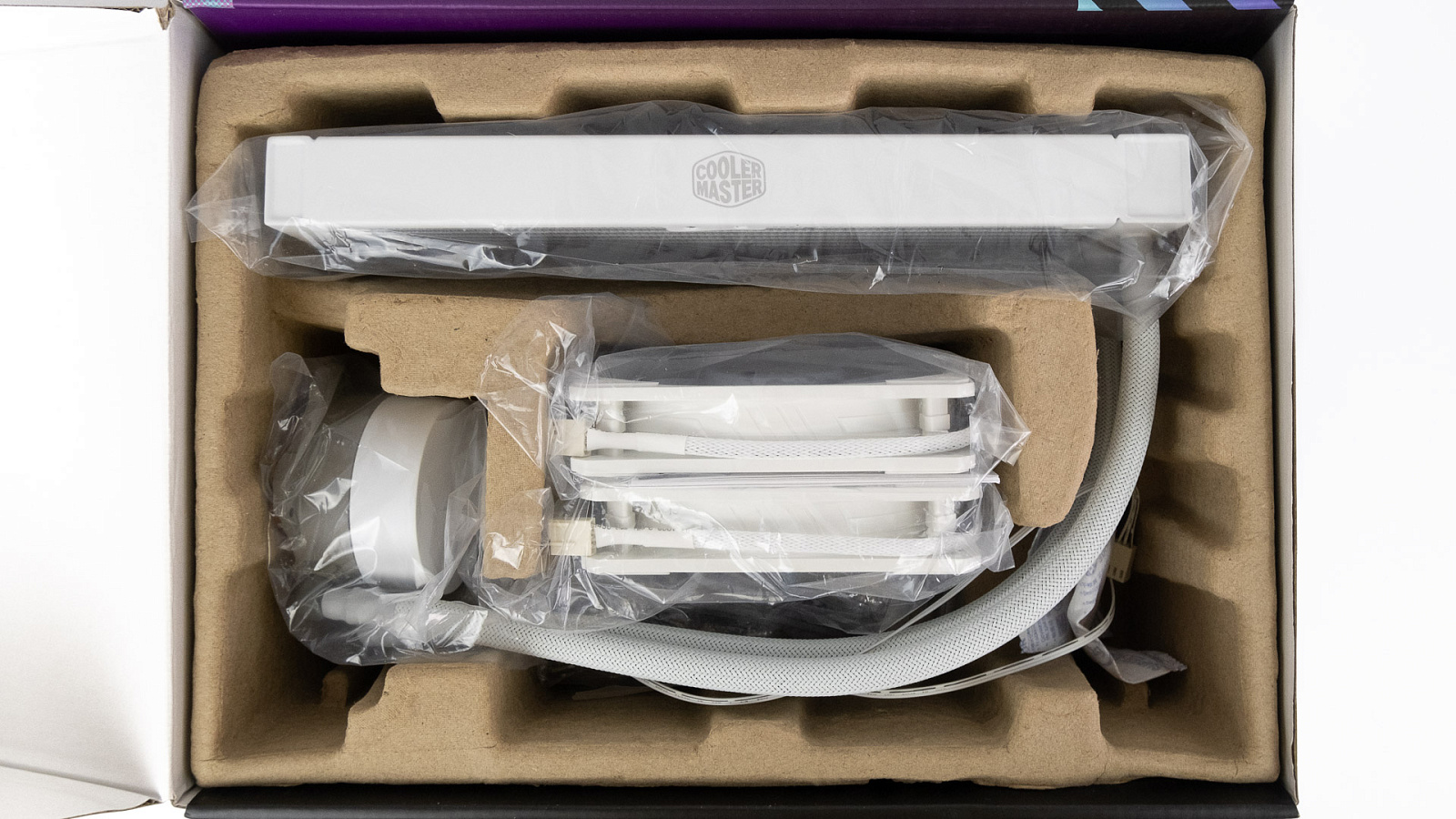

Составляющие комплекта охлаждения внутри коробки защищены формованным картоном.

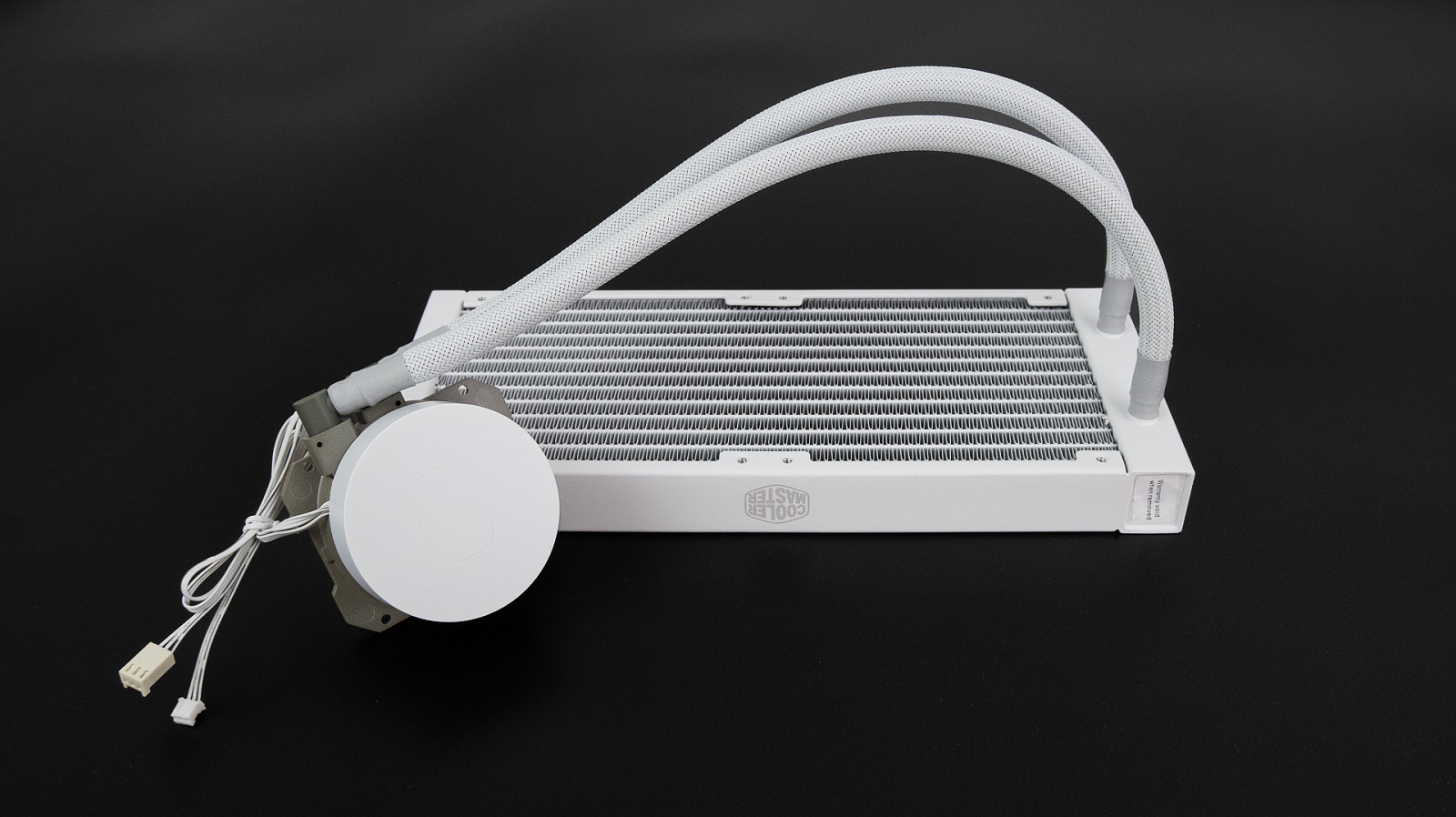

Белый цвет, вынесенный в название СЖО, преобладает в оформлении элементов. Чистым белым можно считать только цвет радиатора и пластиковой накладки над помпой, цвет оплётки шлангов немного уходит в серый. На радиаторе предусмотрено по 8 крепёжных отверстий для вентиляторов с двух сторон.

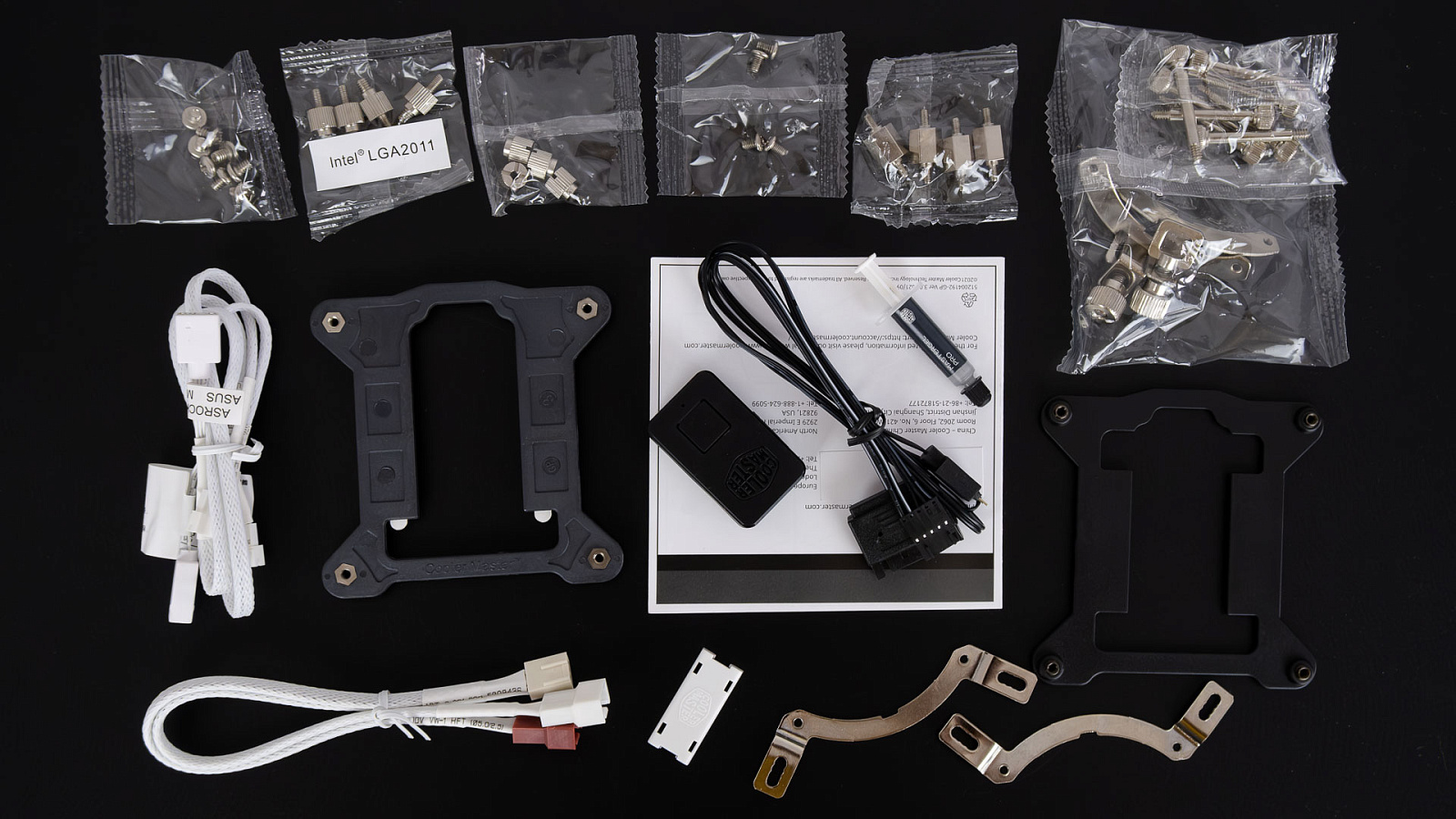

В комплект поставки входит крепёж для настольных ПК с широкой совместимостью, подробная иллюстрированная инструкция по установке, качественная термопаста Cooler Master Mastergel Pro, разветвитель для вентиляторов и контроллер RGB-подсветки с комплектом проводов.

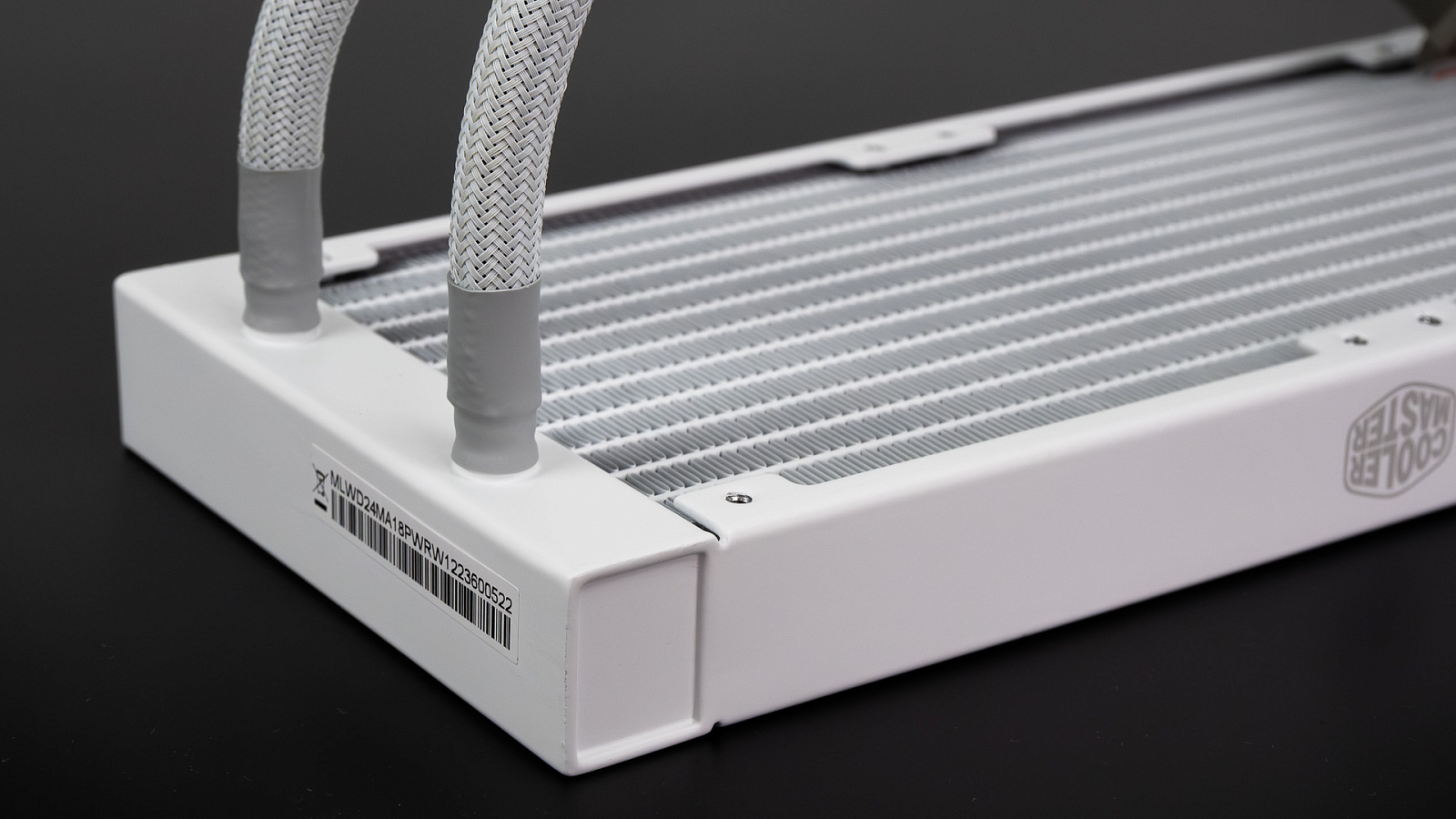

Шланги запрессованы в фитинги радиатора без возможности вращаться. Толщина кожуха радиатора - 28 мм, из них около 20 мм - эффективная толщина. Оба параметра чуть больше привычных для продуктов такого класса, что должно положительно сказаться на производительности.

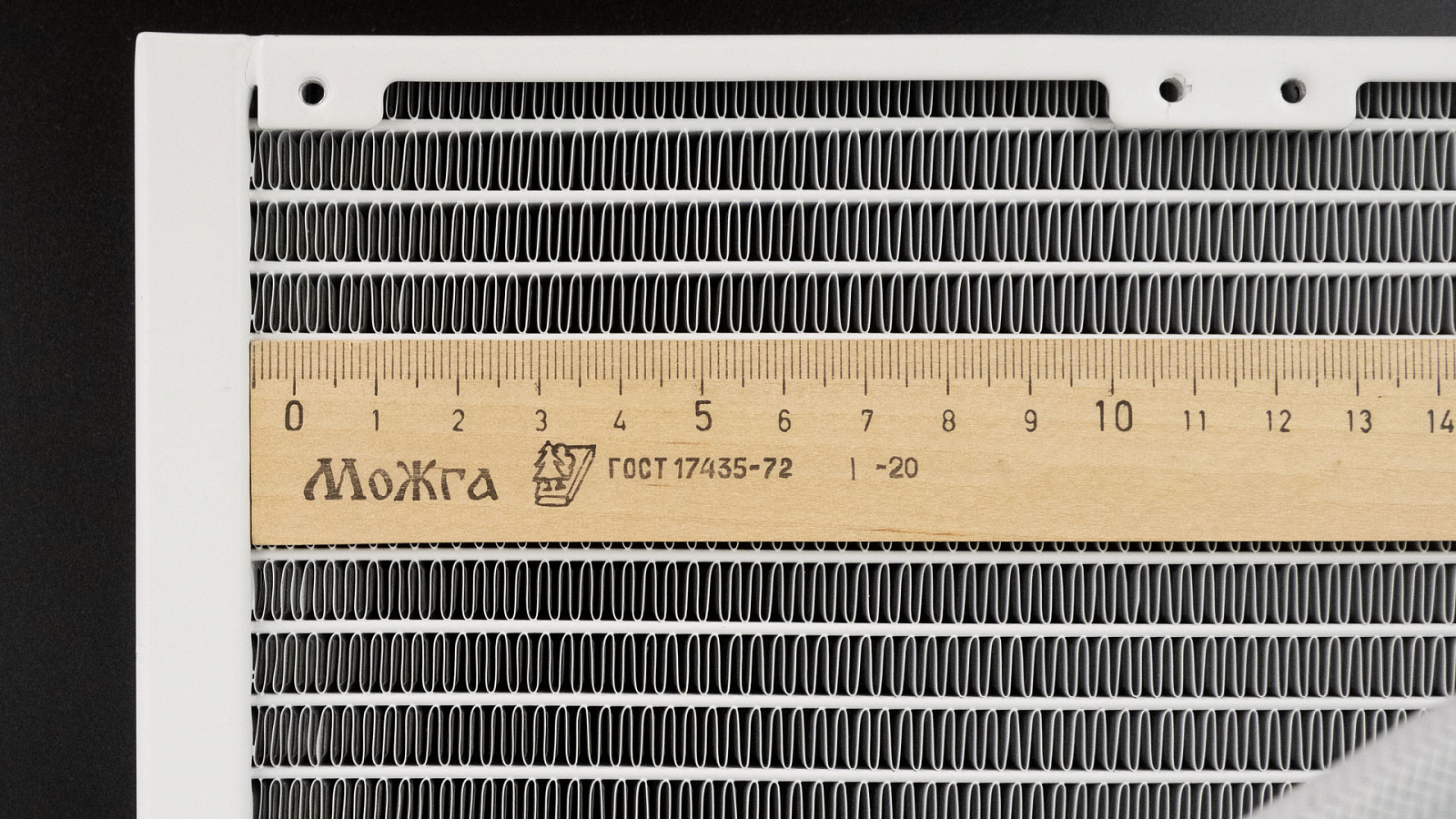

Радиатор набран 14-ю каналами с пластинами рёбер между ними. Плотность размещения рёбер радиатора 20-21 FPI - столько помещается в дюйме.

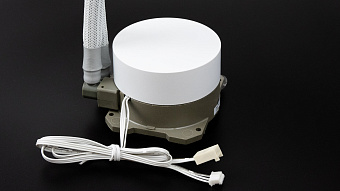

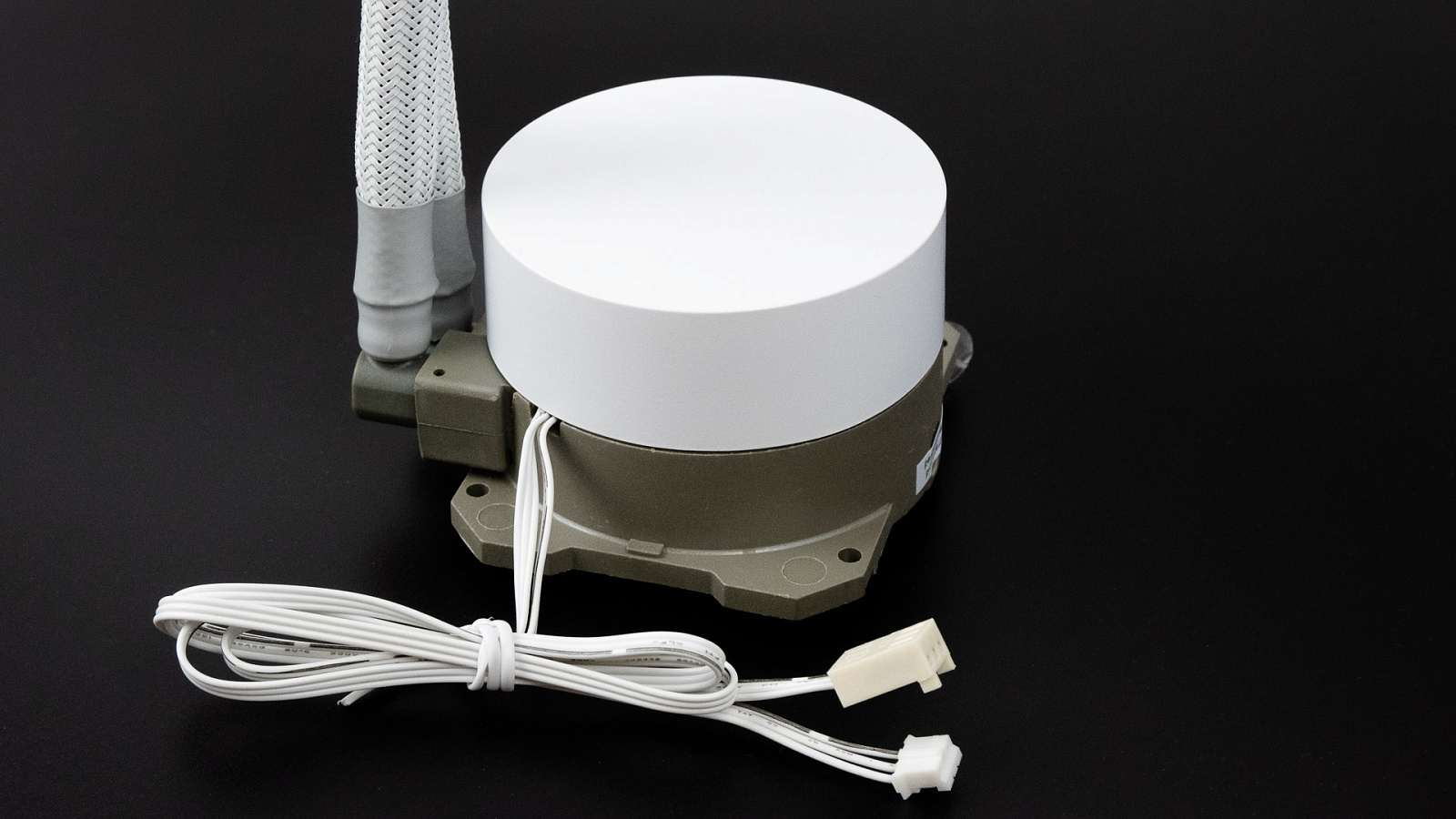

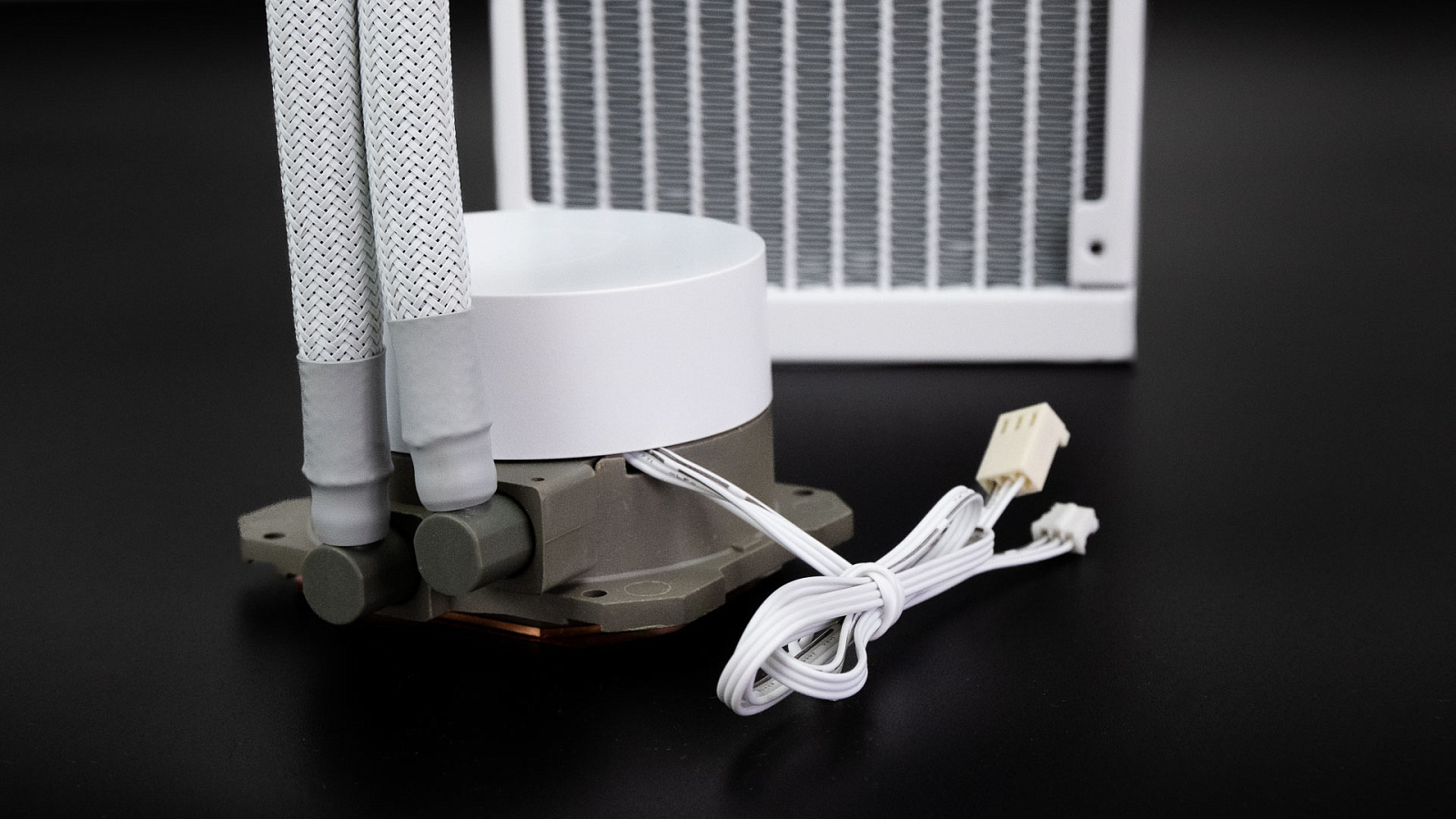

Разновысокий подвод шлангов к совмещённой с водоблоком помпе позволяет поворачивать шланги почти параллельно материнской плате в одну сторону и сильно ограничивает подвижность в обратном направлении. При этом оба шланга имеют длину 35 см между фитингами, что создаёт некую напряжённость между ними и нарушает параллельность шлангов при установке. Длина 3-pin провода подключения питания и управления помпой - 32 см, такая же и у провода управления подсветкой.

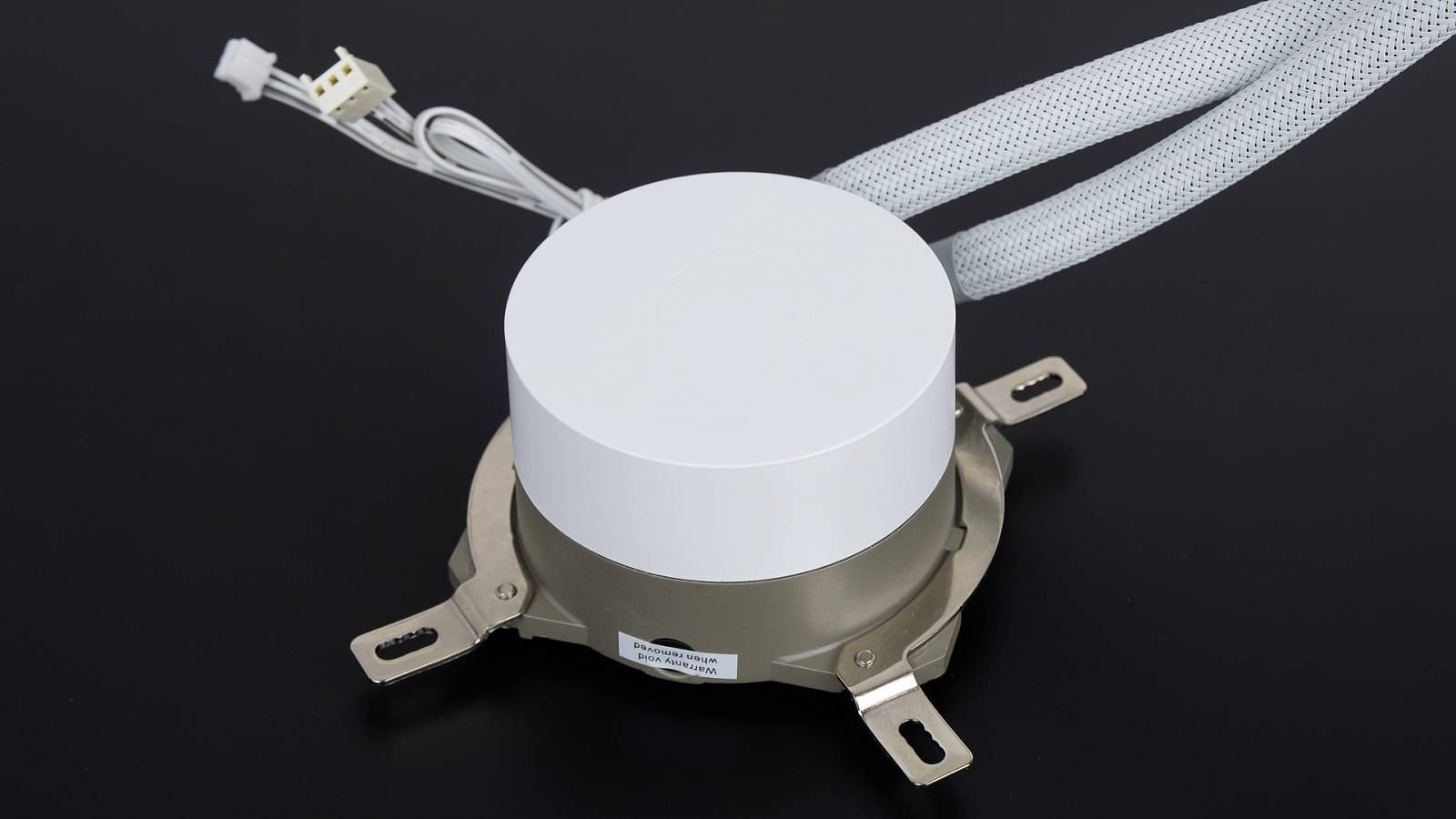

На пластиковом чехле помпы размещён минималистичный логотип Cooler Master - контур характерной формы без текста.

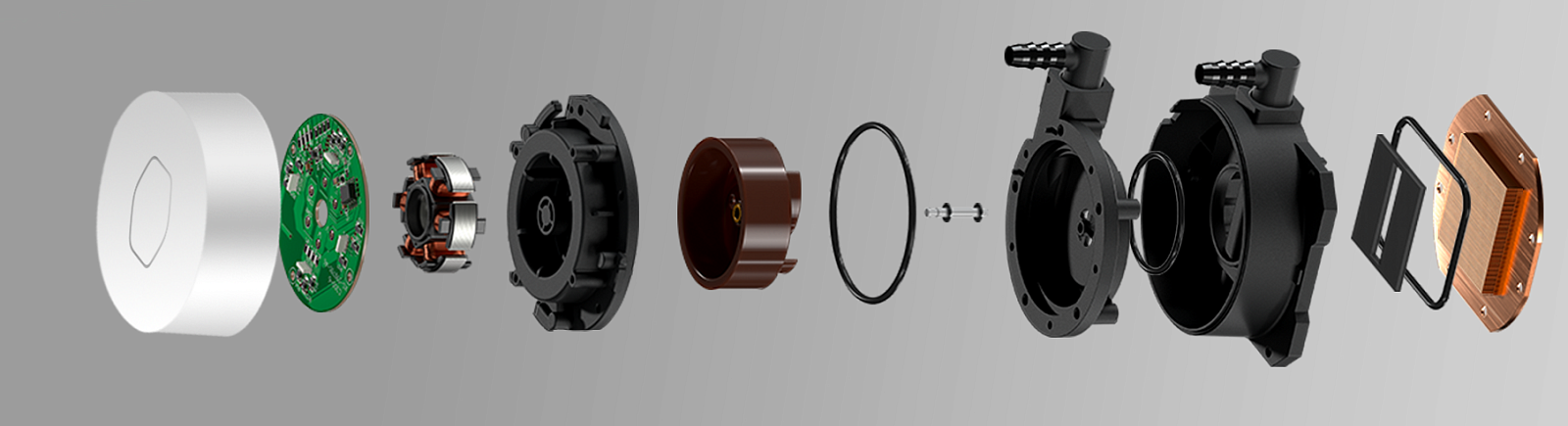

Строение двухкамерной помпы третьего поколения от Cooler Master можно увидеть на странице СЖО сайта производителя.

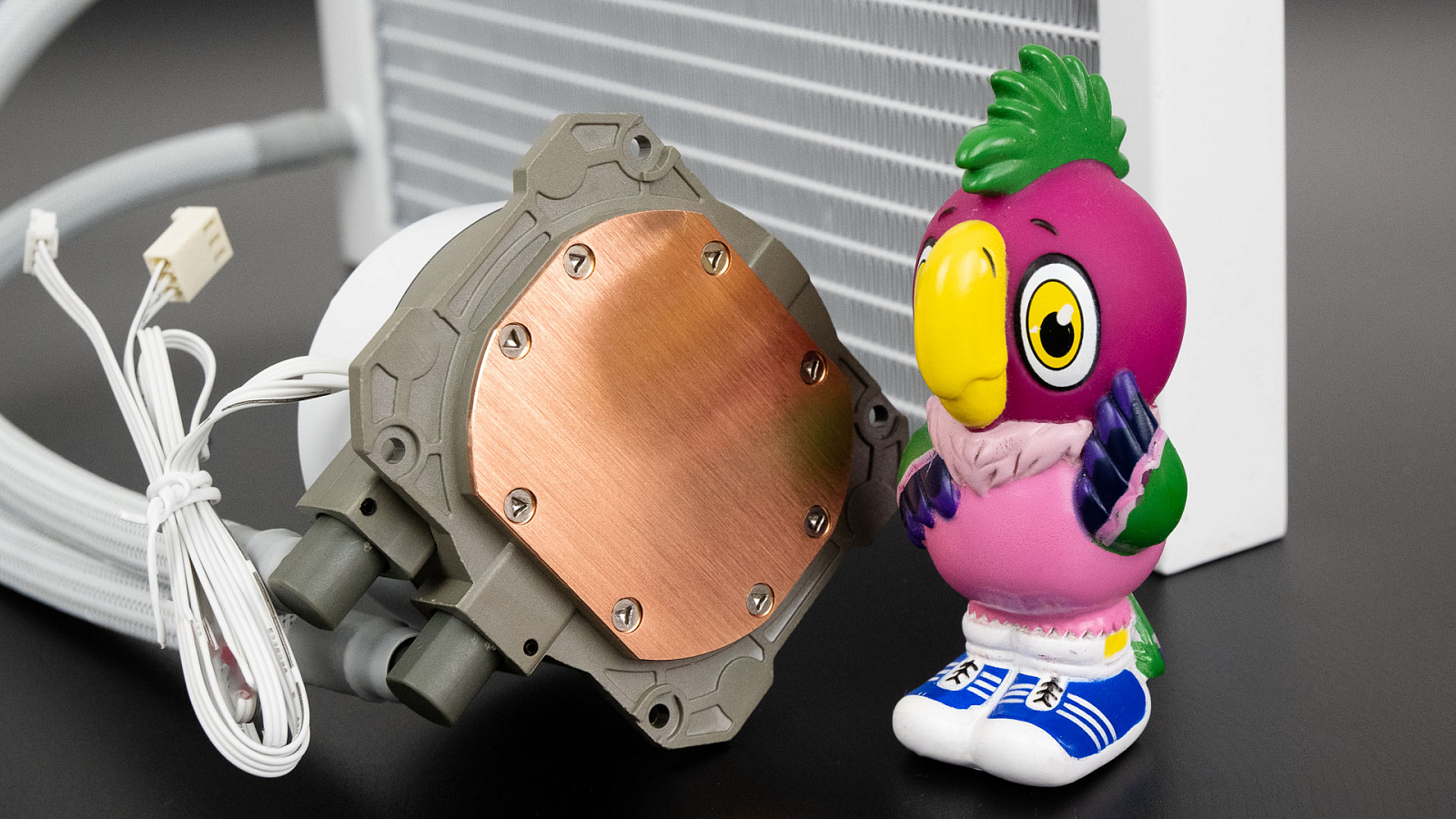

Колдплейт не может похвастаться зеркальностью. На медной пластине теплосъёмника видны следы обработки, однако поверхность ровная, качество обработки высокое и вопросов к эффективности не должно возникнуть, претензии могут быть только эстетические. Характерный для современных систем охлаждения горб в середине пластины теплосъёмника почти отсутствует, колдплейт фактически идеально ровный.

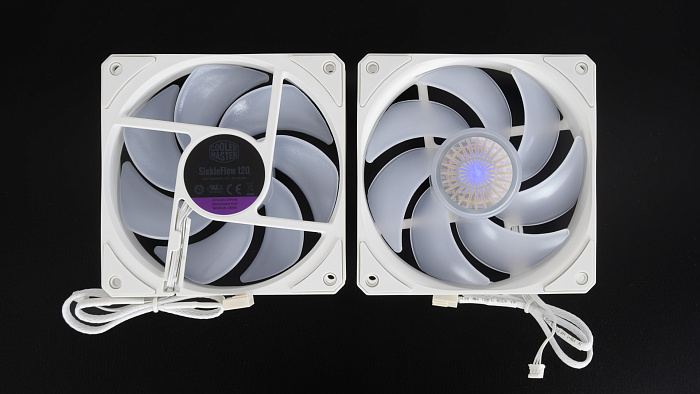

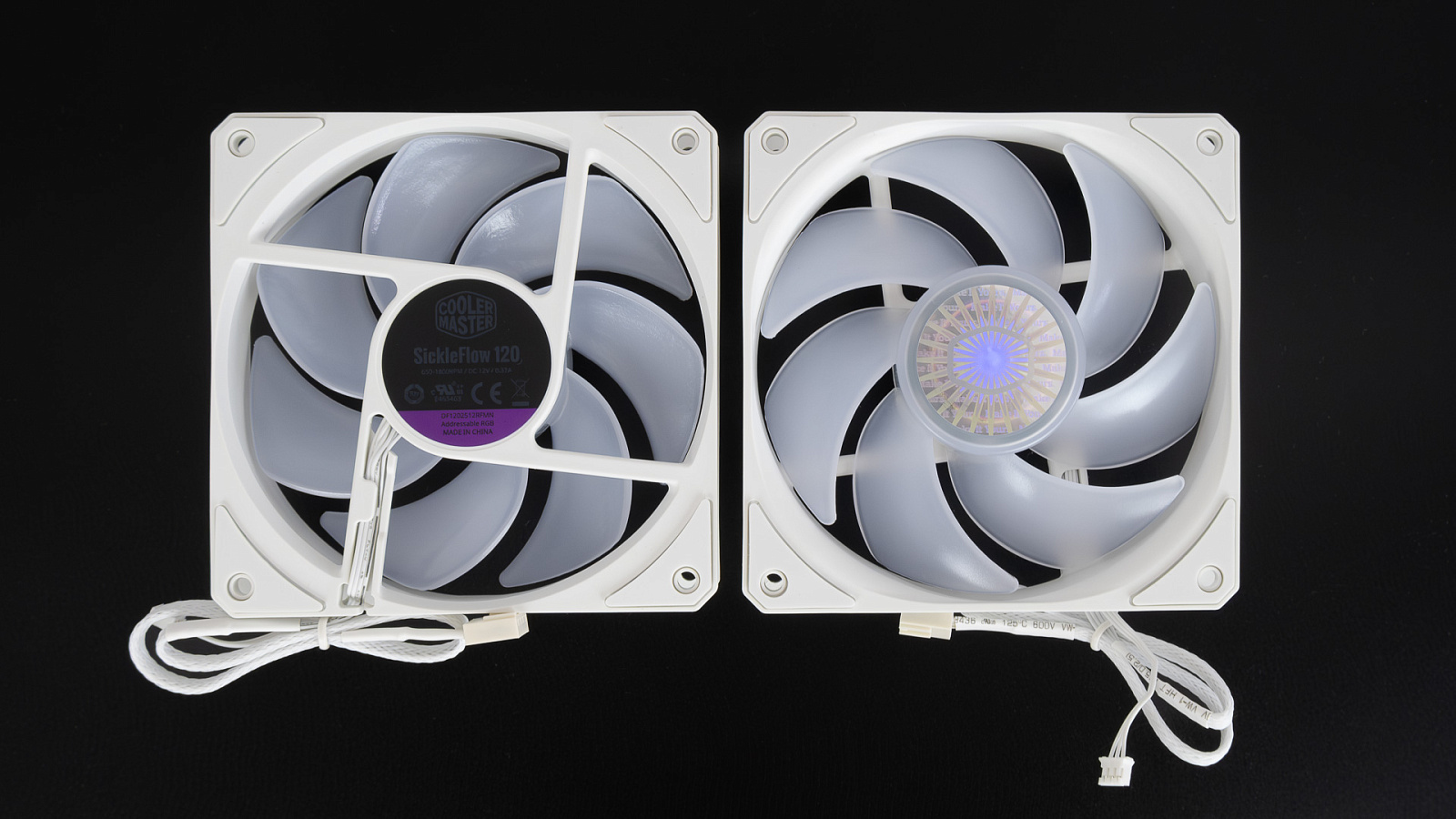

Два комплектных вентилятора Cooler Master SickleFlow 120 ARGB имеют отличные заявленные характеристики со статическим давлением до 2,5 мм H2O и временем наработки на отказ более 160000 часов. Максимальные обороты составляют 1800 в минуту, а потребляемый ток - до 0,37 А. Тип применённого подшипника - втулка с винтовой нарезкой (Rifle Bearing), что помимо улучшенных шумовых характеристик и продления срока службы обеспечивает отсутствие негативного влияния от некоторых вариантов размещения вентиляторов.

Длина 4-pin PWM кабеля подключения вентилятора составляет 32 см. Для управления подсветкой предусмотрено отдельное подключение, длина провода - менее 6 см.

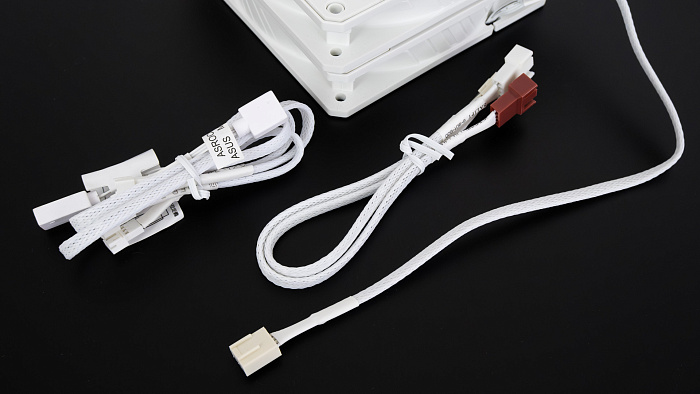

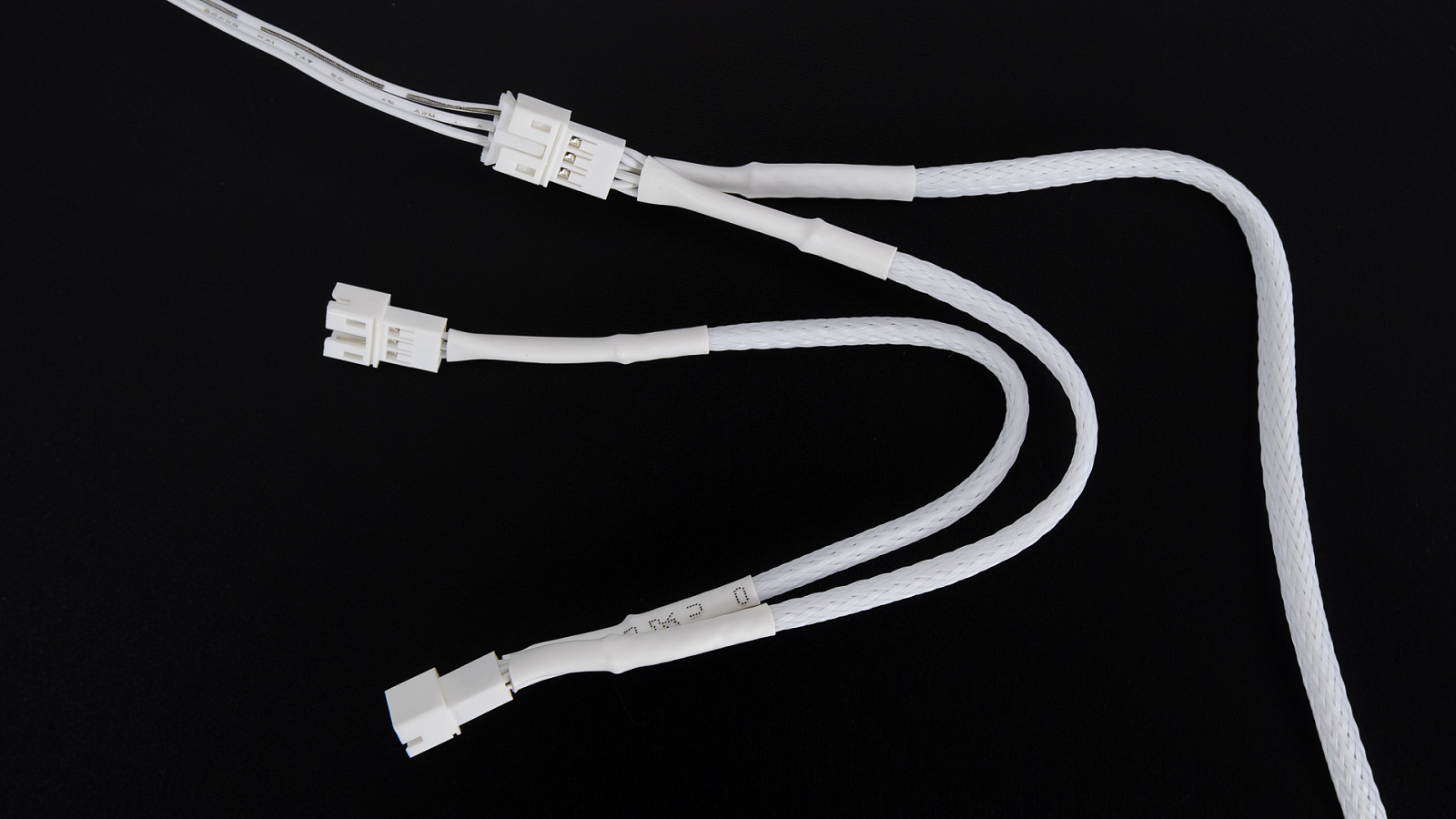

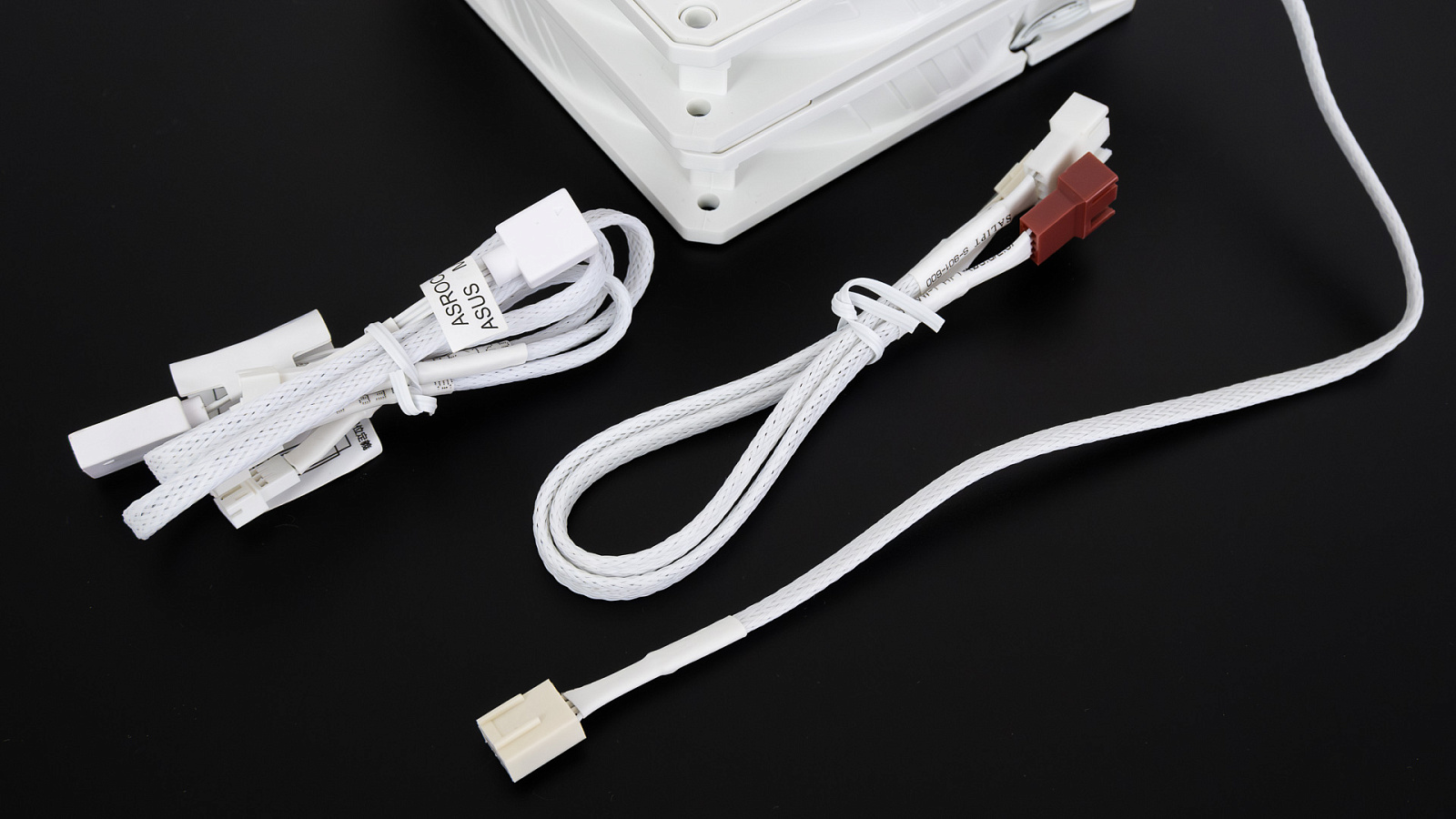

Стоит отметить, что провода подключения вентиляторов, как и комплектные разветвители, имеют белую оплётку. Недостаток длины RGB провода на вентиляторах компенсируется разветвителем: от контроллера до первого коннектора RGB 44 см и ещё по 15 см до следующих двух последовательно. Проблем с недостатком длины не должно возникнуть.

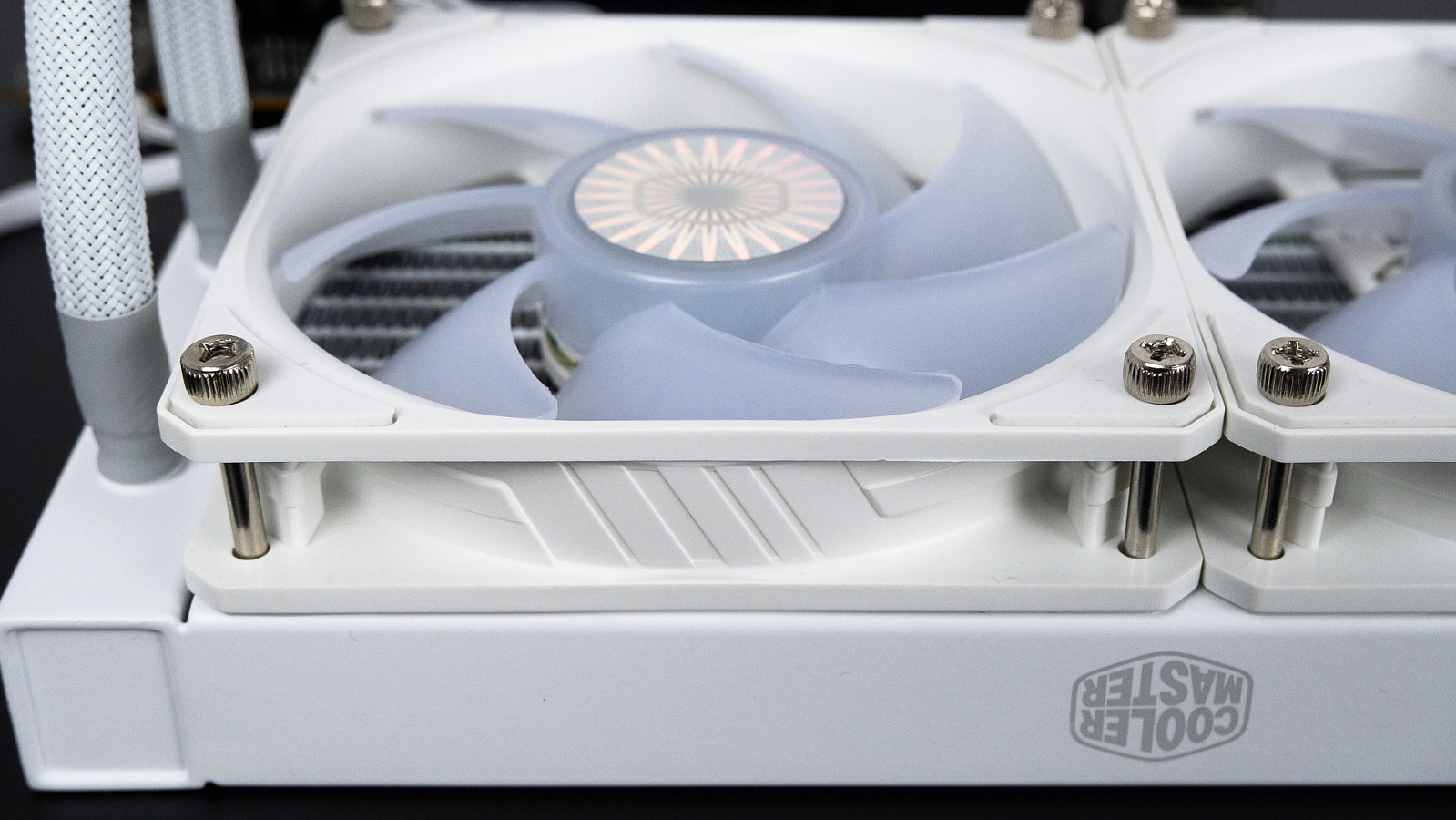

Для крепления вентиляторов применены винты с мощной головкой. На углах вентиляторов предусмотрены антивибрационные накладки. Белый цвет рамки вентиляторов и цвет радиатора немного не совпадают.

Установка

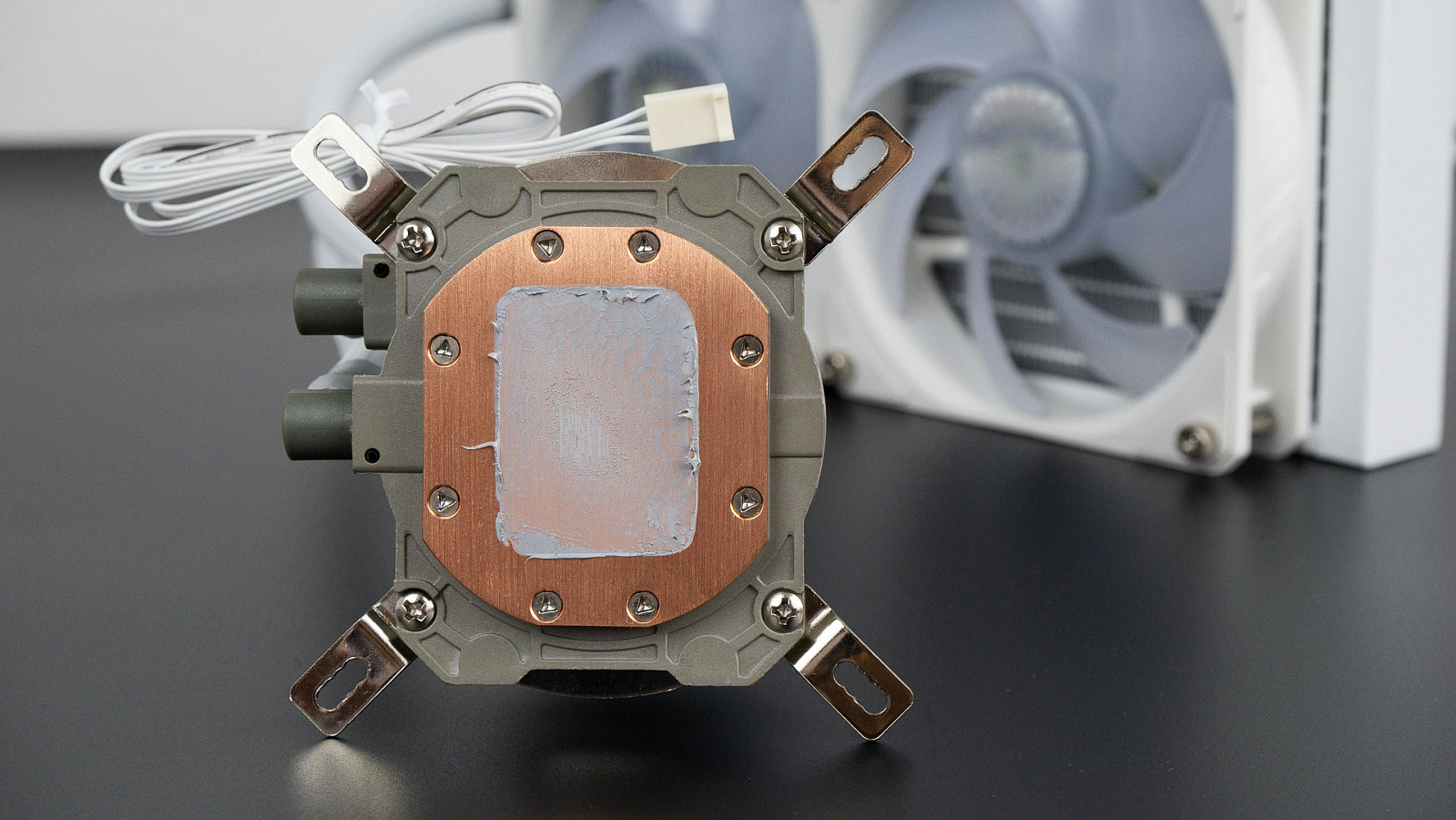

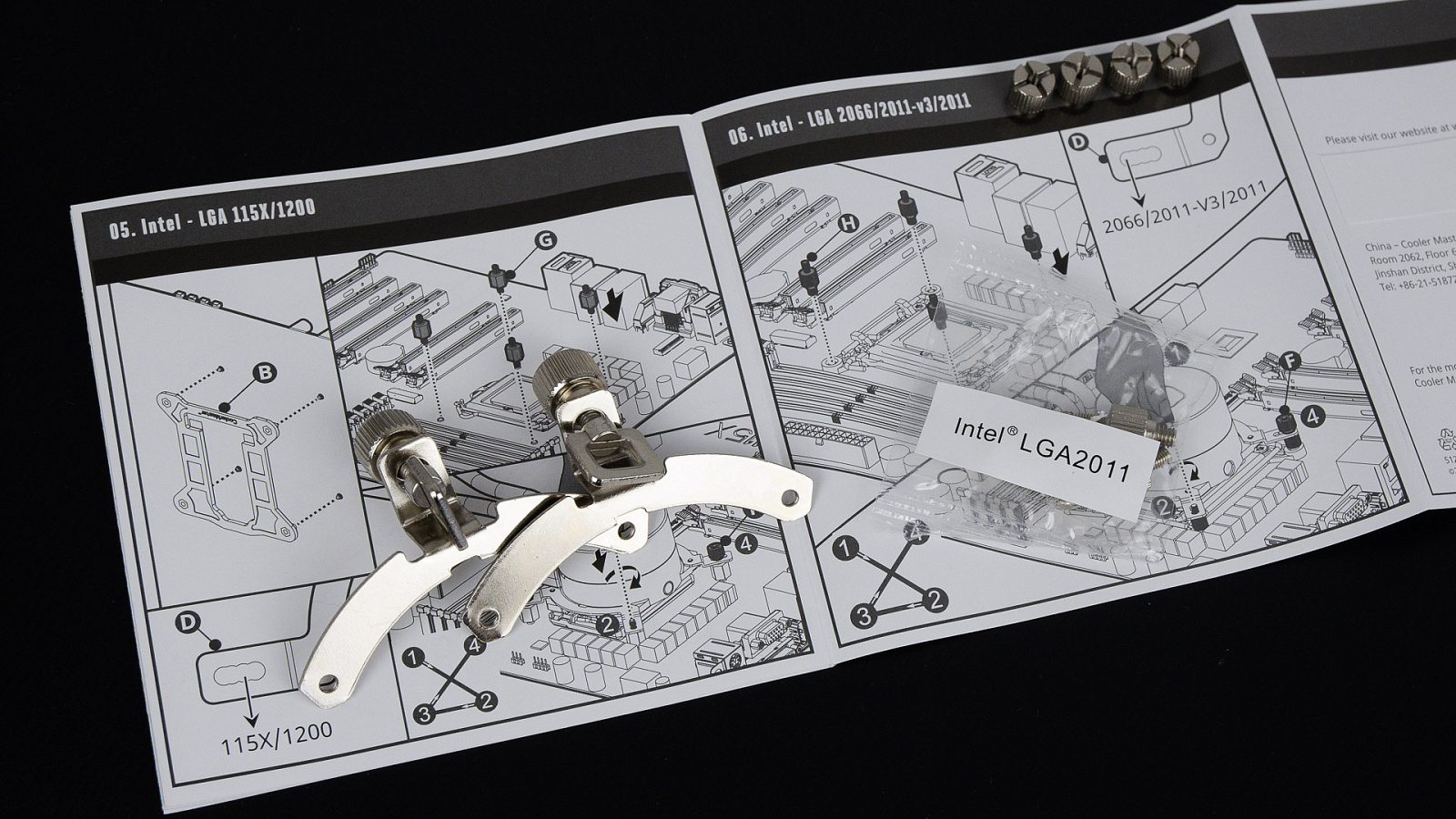

Для установки ML240L V2 ARGB сперва необходимо зафиксировать на водоблоке крепёжные пластины. На выбор доступны комплекты для Intel и для AMD. Ошибиться трудно, но всё же желательно свериться с инструкцией.

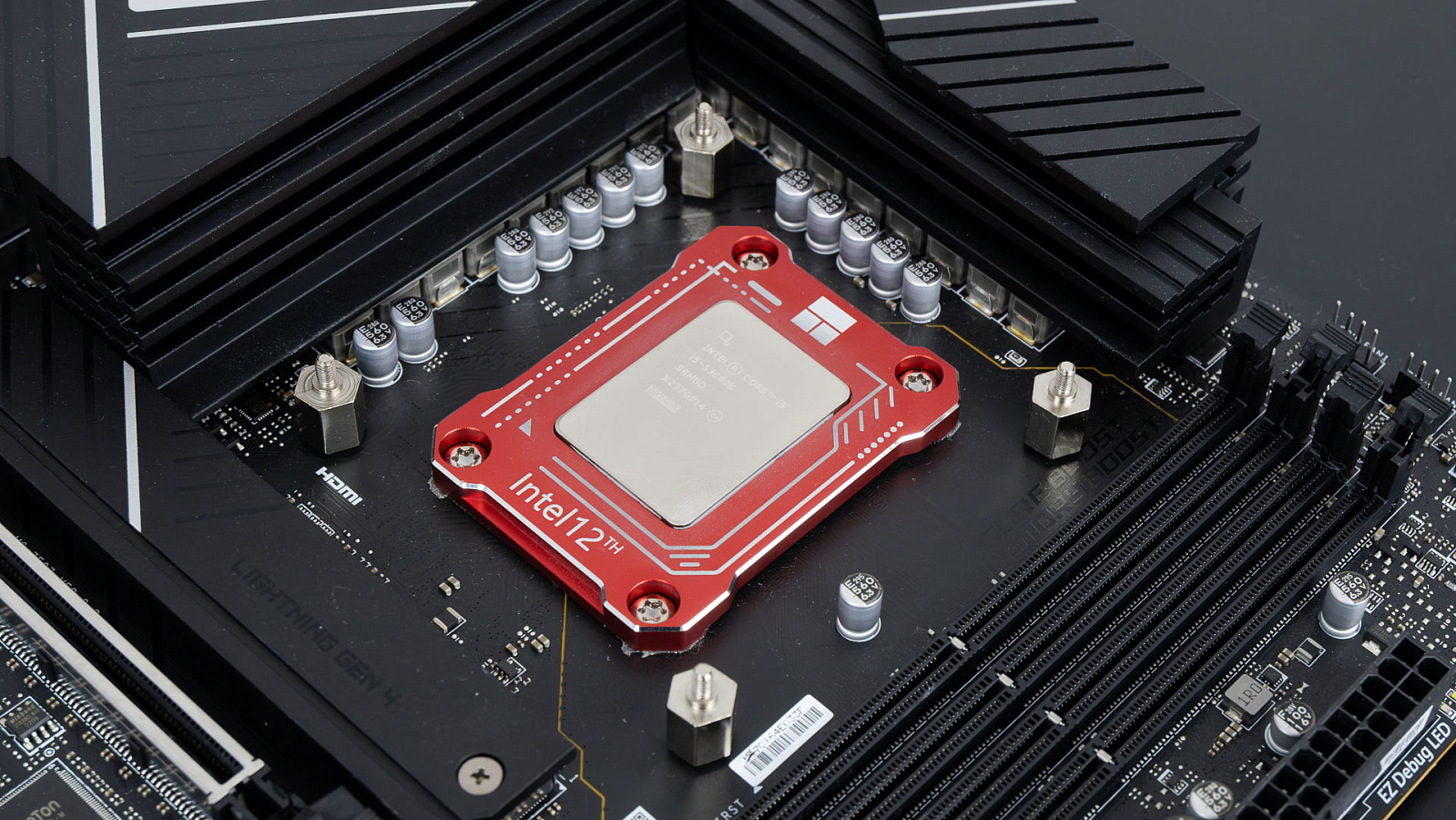

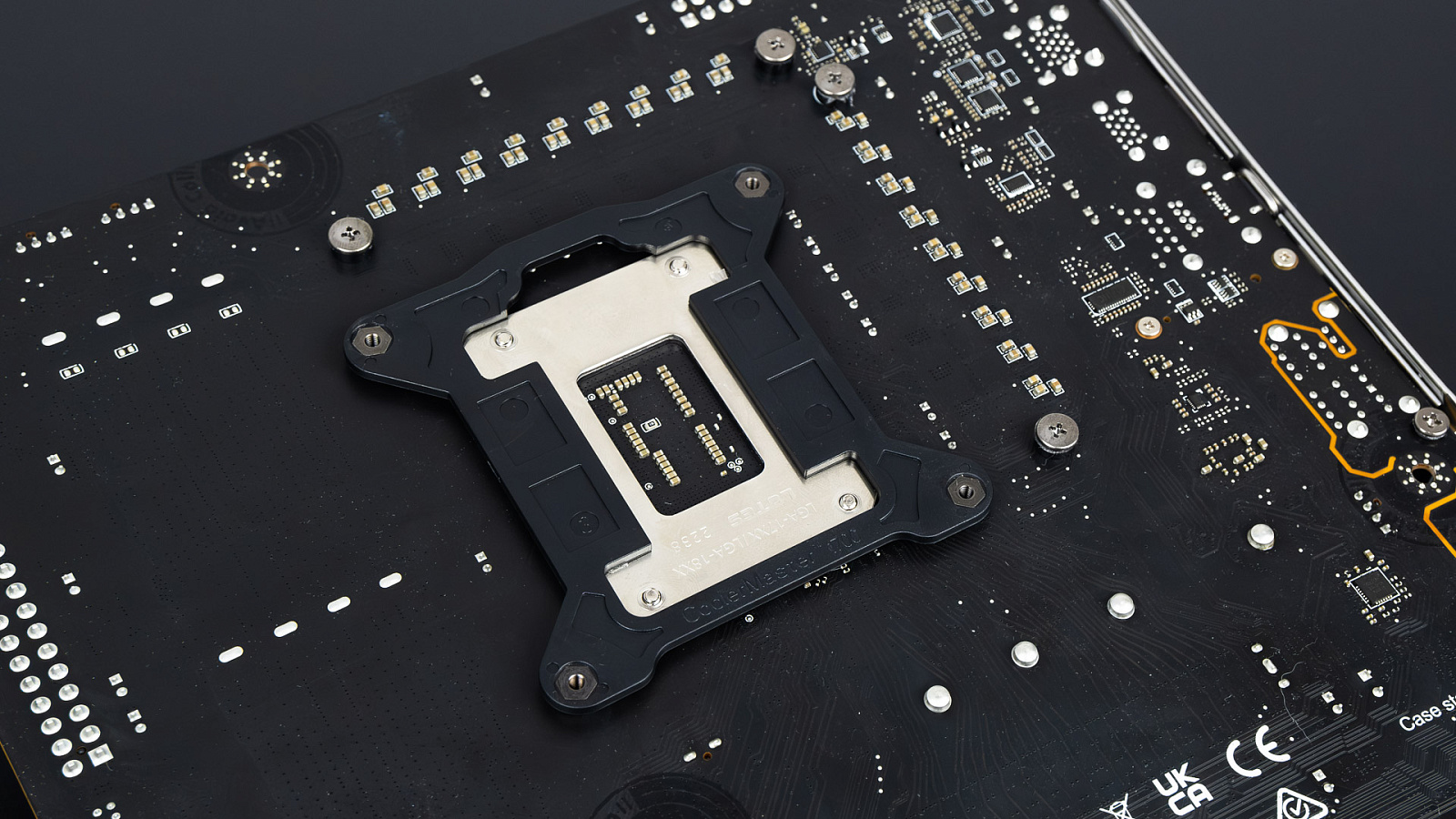

Комплектные бэкплейты предназначены для настольных систем Intel. Для HEDT и систем AMD предполагается использовать предустановленные на материнские платы крепления. В бэкплейт вкручиваются металлические стойки, причём для LGA 1200/1700 они унифицированы.

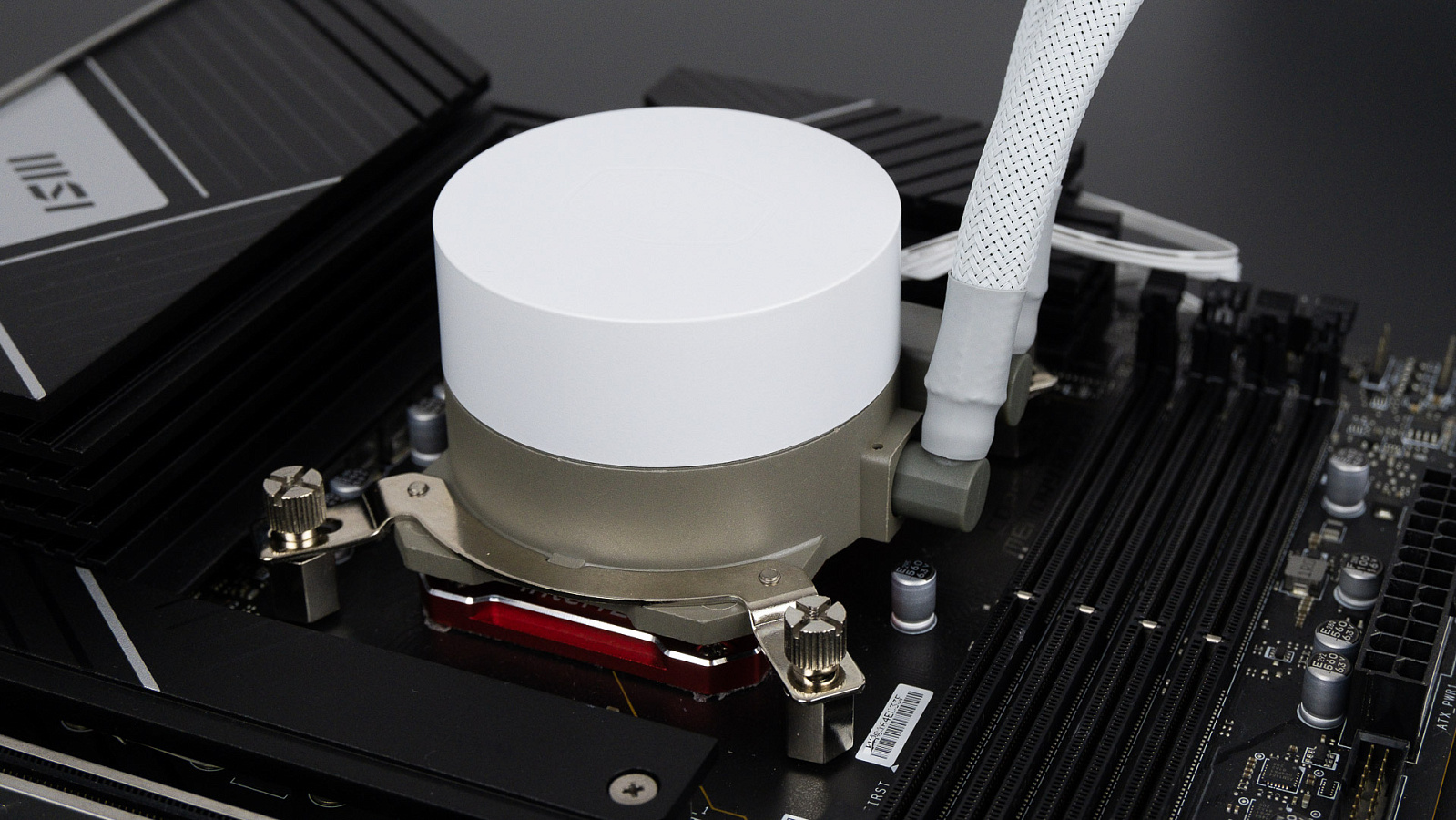

Финальным этапом для систем Intel водоблок фиксируется гайками на стойках. Шланги на помпе умещаются в безопасную зону сокета, проблем с геометрической совместимостью при различной ориентации водоблока возникнуть не должно.

Прижим водоблока хороший, ровная пластина в основании позволяет добиться равномерного контакта с крышкой процессора.

Для других сокетов всё ещё проще. Как уже упоминалось, для систем AMD используются стандартные зацепы. Сделать всё правильно поможет подробная инструкция.

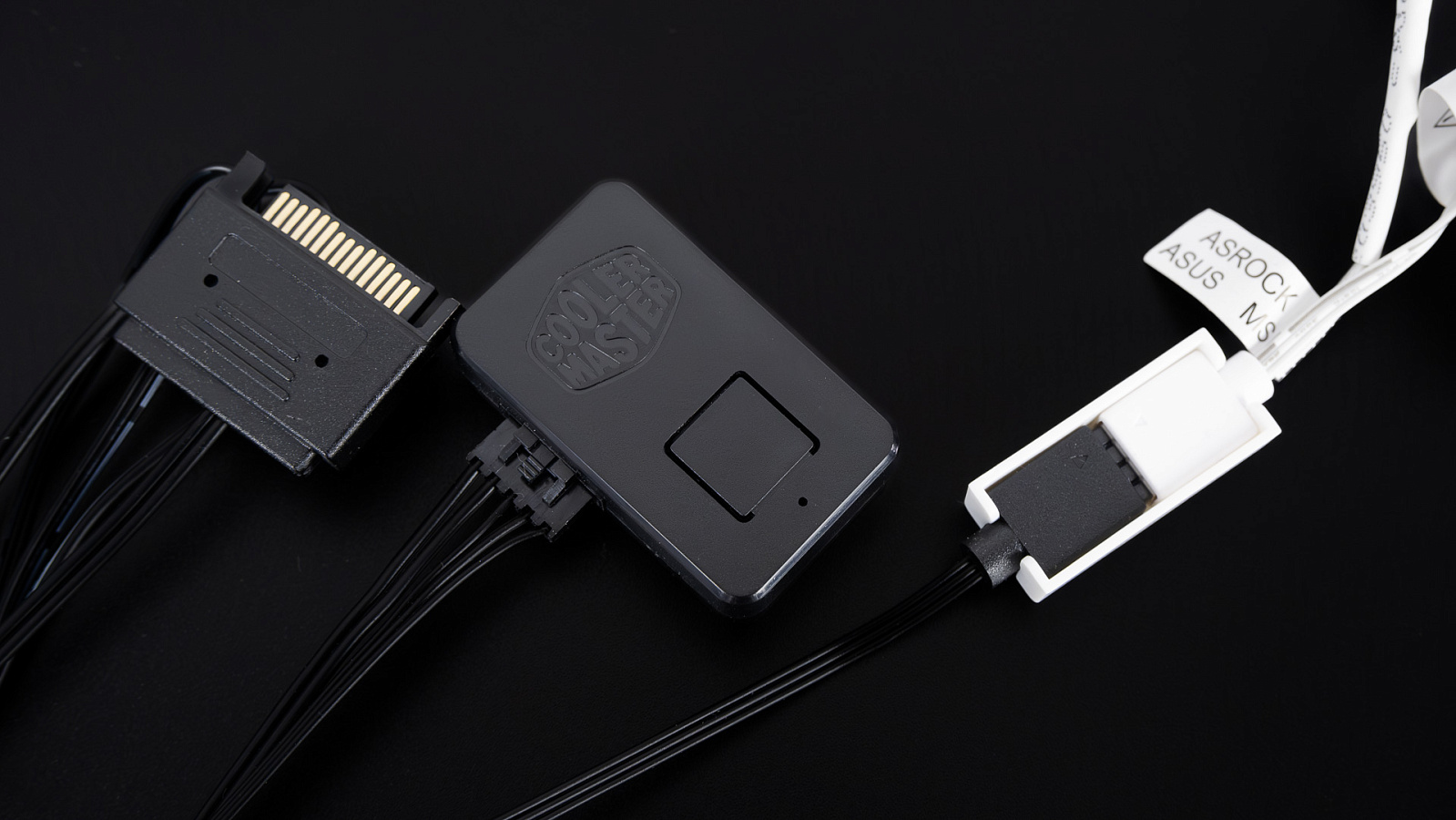

Остаётся подключить провода управления RGB-подсветкой. В комплекте имеется отдельный контроллер с циклическим переключением набора цветов и сценариев работы светодиодов. Для обеспечения надёжности соединения коннекторов RGB можно использовать пластиковый фиксатор.

Контроллер магнитится и его можно легко закрепить в корпусе, прислонив к металлической стенке. Переключение режимов можно осуществлять внешней кнопкой, подключив её в 2-pin разъём сбоку. Подойдёт, например, стандартный коннектор кнопки Reset.

Тестирование

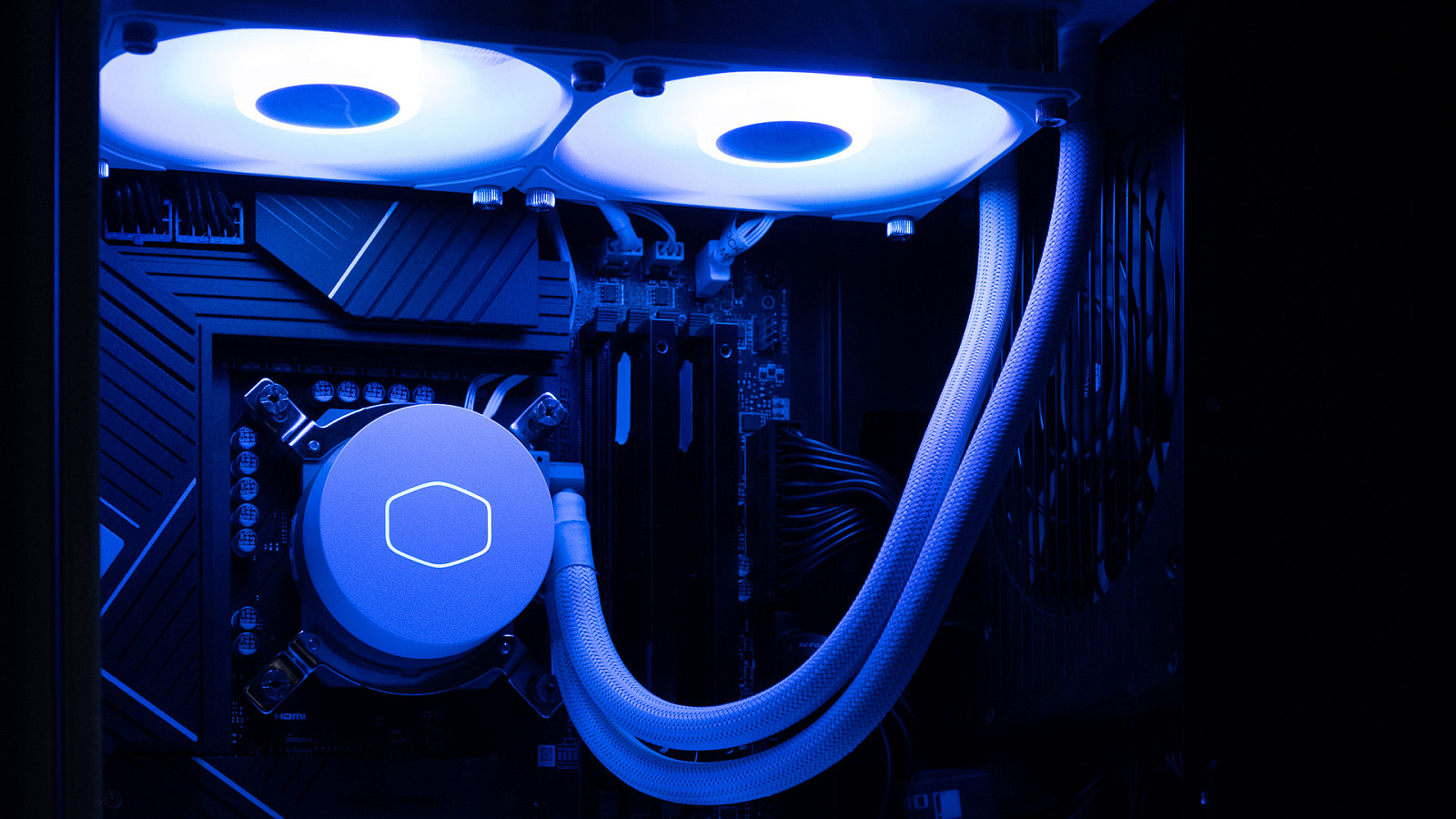

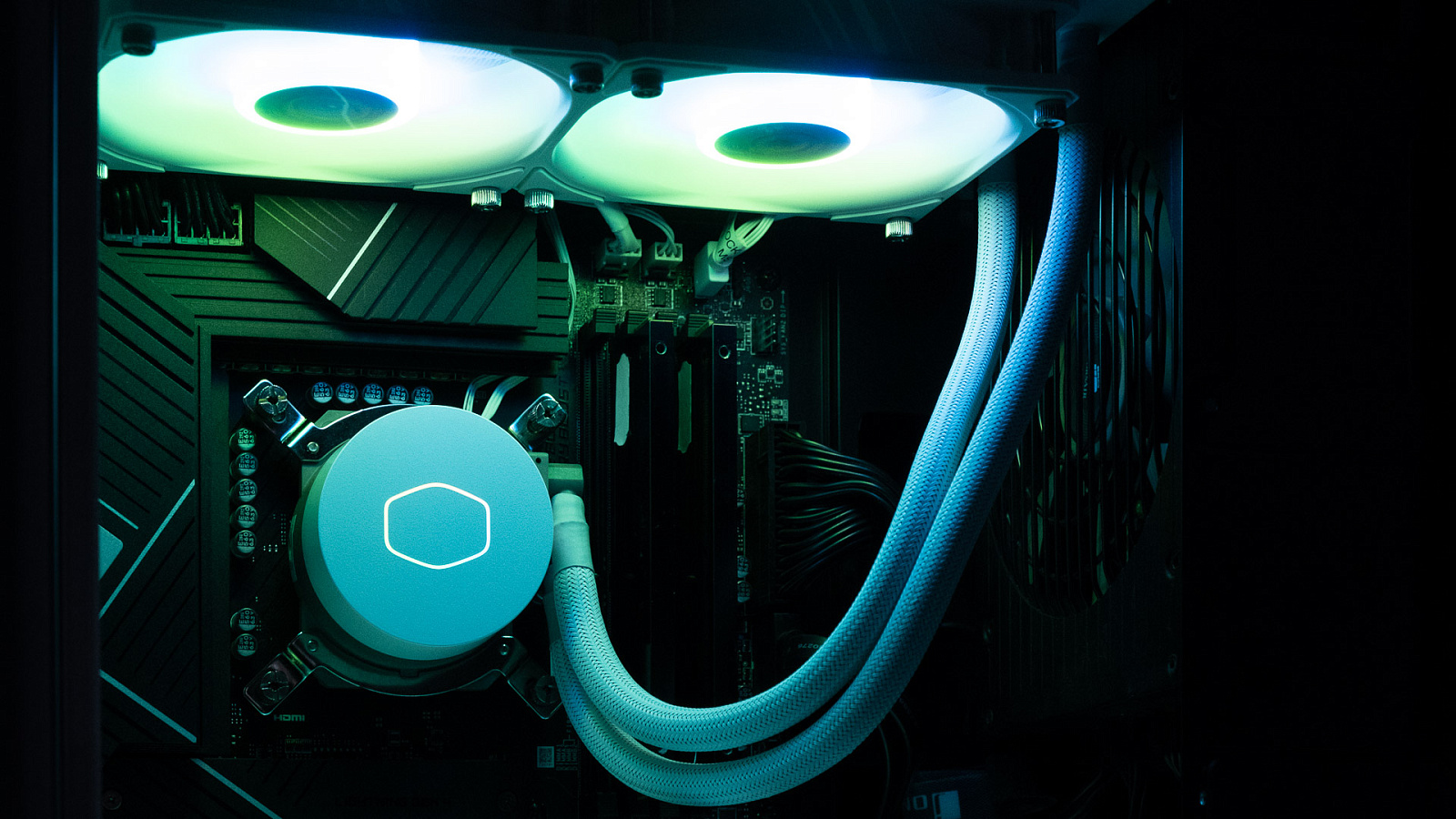

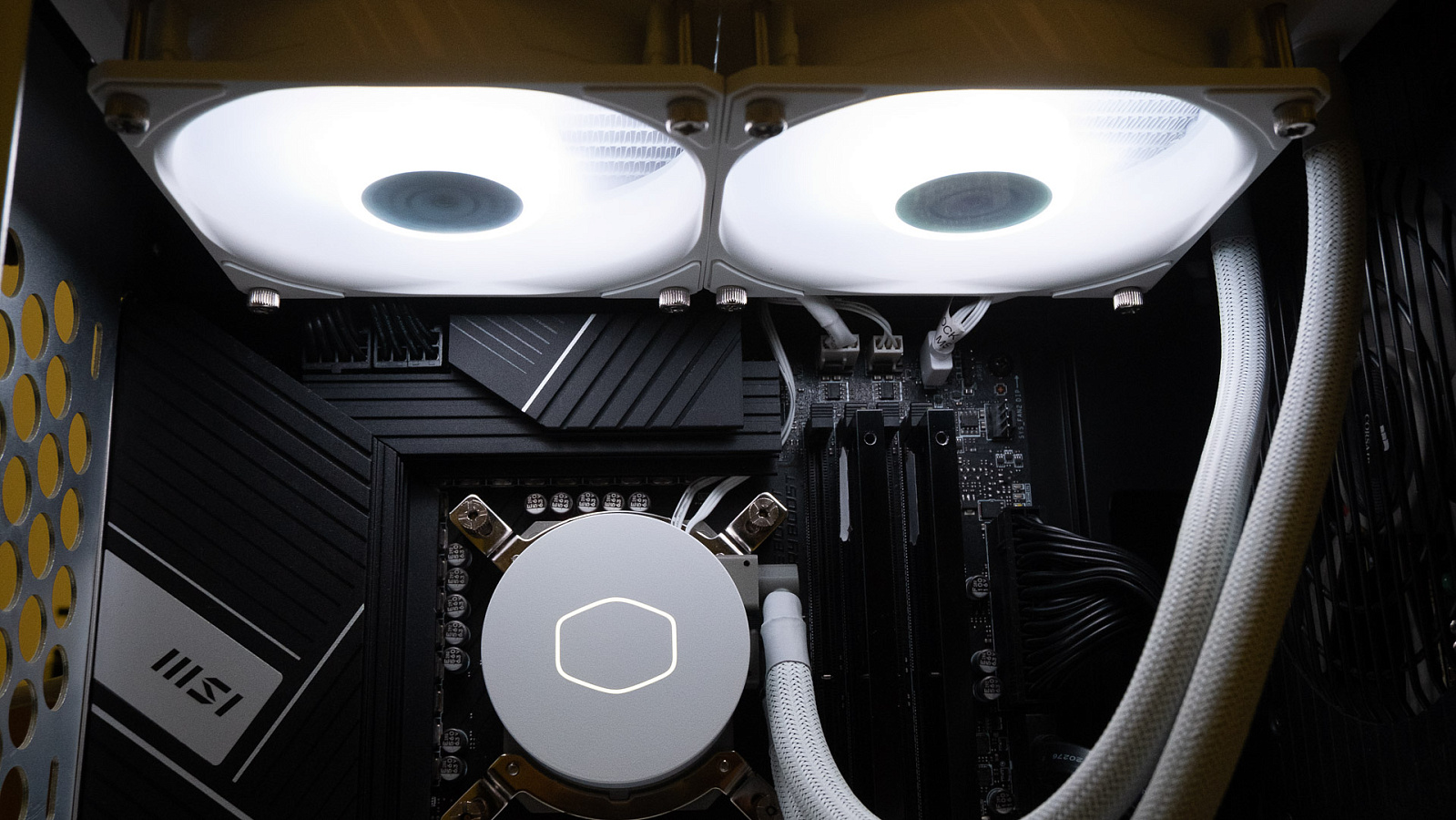

В корпусе несоответствия в тоне белого цвета у составляющих системы охлаждения уже практически незаметны, особенно без дополнительного освещения. Стоит отметить, что белый цвет диоды выдают ровным, без смещения в другой диапазон. Это может быть важно в некоторых сборках. Белые кабели подключения заметны на тёмных материнских платах, но в сочетании с белым текстолитом, напротив, окажутся почти невидимыми.

Тестовый стенд

Испытания эффективности охлаждения будут проведены на 14-ядерном Intel Core i5-13600K в разгоне: частота производительных ядер зафиксирована на отметке 5,5 ГГц, эффективных - на 4,2 ГГц. Выставлено напряжение Vcore 1,27В, LLC5. Комнатная температура 24-25°C, замеры проведены на открытом стенде.

Измерение шума

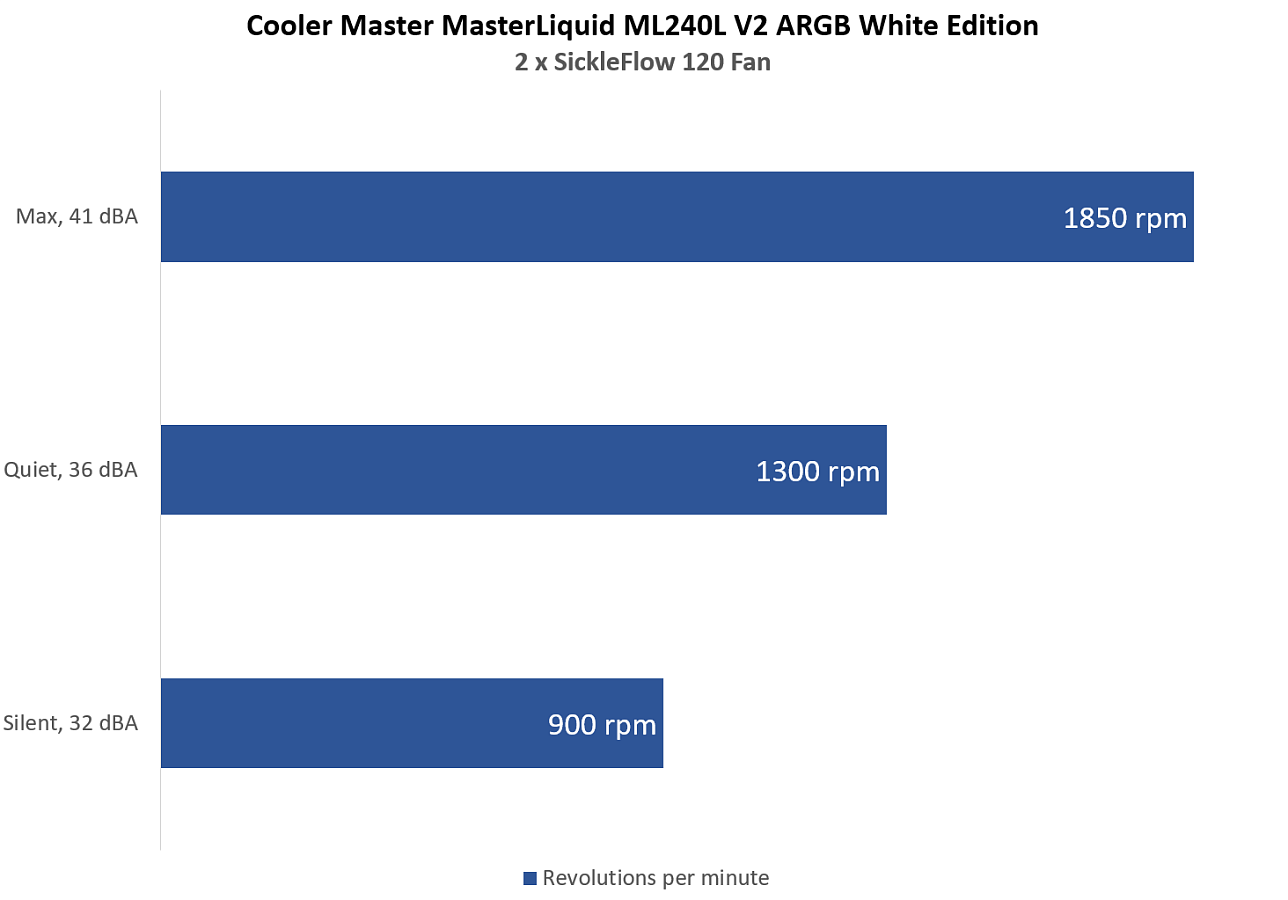

Для начала необходимо выбрать скорость вращения вентиляторов. В качестве ориентира возьмём два значения, измеренных с расстояния 30 см шумомером UNI-T UT353BT: уровень чуть выше фонового, который можно условно обозначить бесшумным - 32 дБ, и верхняя граница условно тихого уровня - 36 дБ. На практике 32 дБ, измеренные в таких условиях, абсолютно бесшумны для человеческого уха на расстоянии 20-30 см, а 36 дБ не досаждают звуком на открытом стенде с расстояния одного метра. Полученные значения в 900 и 1300 оборотов в минуту можно считать хорошими, на максимальных 1850 об./мин получаем 41 дБ без неприятных призвуков.

Если говорить о звуках работы помпы, то пока не выйдут все пузырьки воздуха можно различить шум в работе насоса где-то с полуметра, измеренное значение выше 32 дБ с 30 см. Без этих призвуков, в рабочем режиме, помпа не будет досаждать шумом, регулировать её обороты нет никакого смысла и даже вредно. Можно использовать максимальные 2350 об./мин. Теперь необходимо проверить эффективность охлаждения.

Эффективность охлаждения

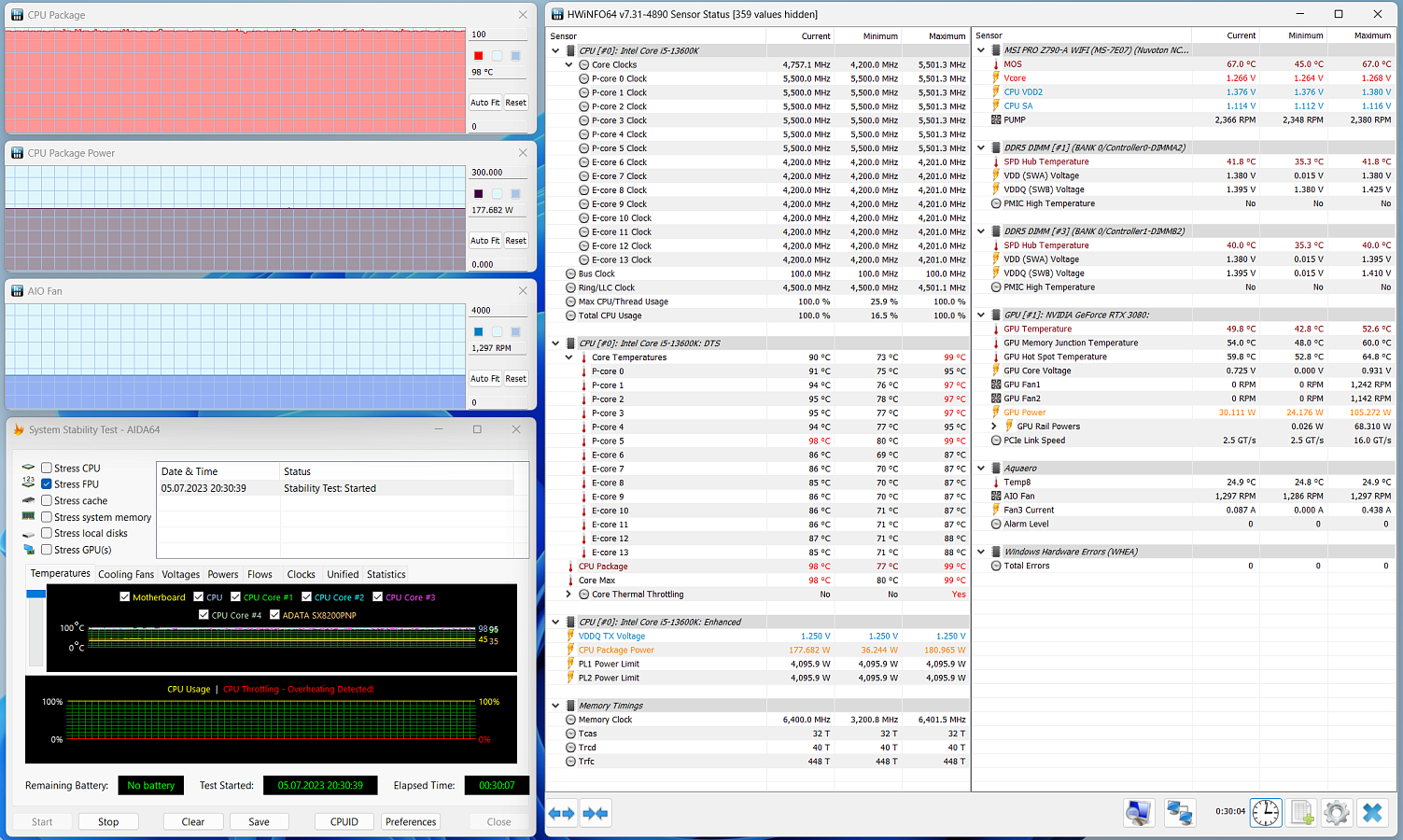

Воспользуемся пакетом Aida64, стабильная нагрузка позволит довольно точно измерить эффективность охлаждения и сравнить разные режимы работы вентиляторов. В стресс-тесте FPU напряжение держится на отметке 1,266 В, энергопотребление процессора - 175-180Вт.

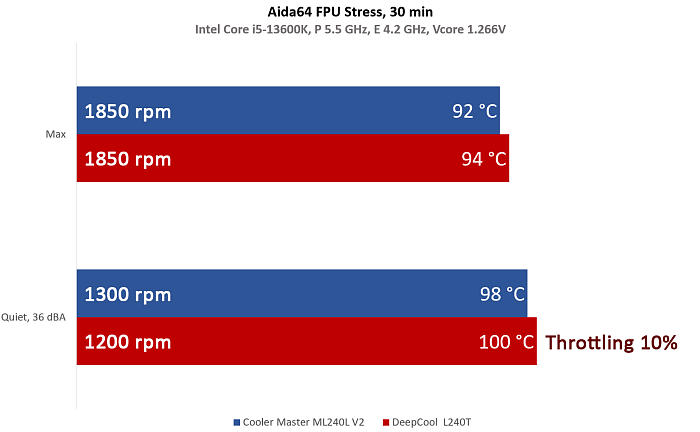

На максимальных оборотах вентиляторов ML240L V2 уверенно справляется с отводом тепла, после получаса нагрузки температура процессора стабилизировалась на 92°C.

В тихом режиме, с шумом не более 36 дБ в 30 см от вентиляторов, система охлаждения справляется уже с трудом. После 20 минут теста появились первые сообщения об активации температурного троттлинга, но HWINFO не фиксировал фактическое снижение частот ядер. По завершению измерения температура ядер почти добралась до сотни градусов, итоговые 98°C можно даже засчитать без троттлинга.

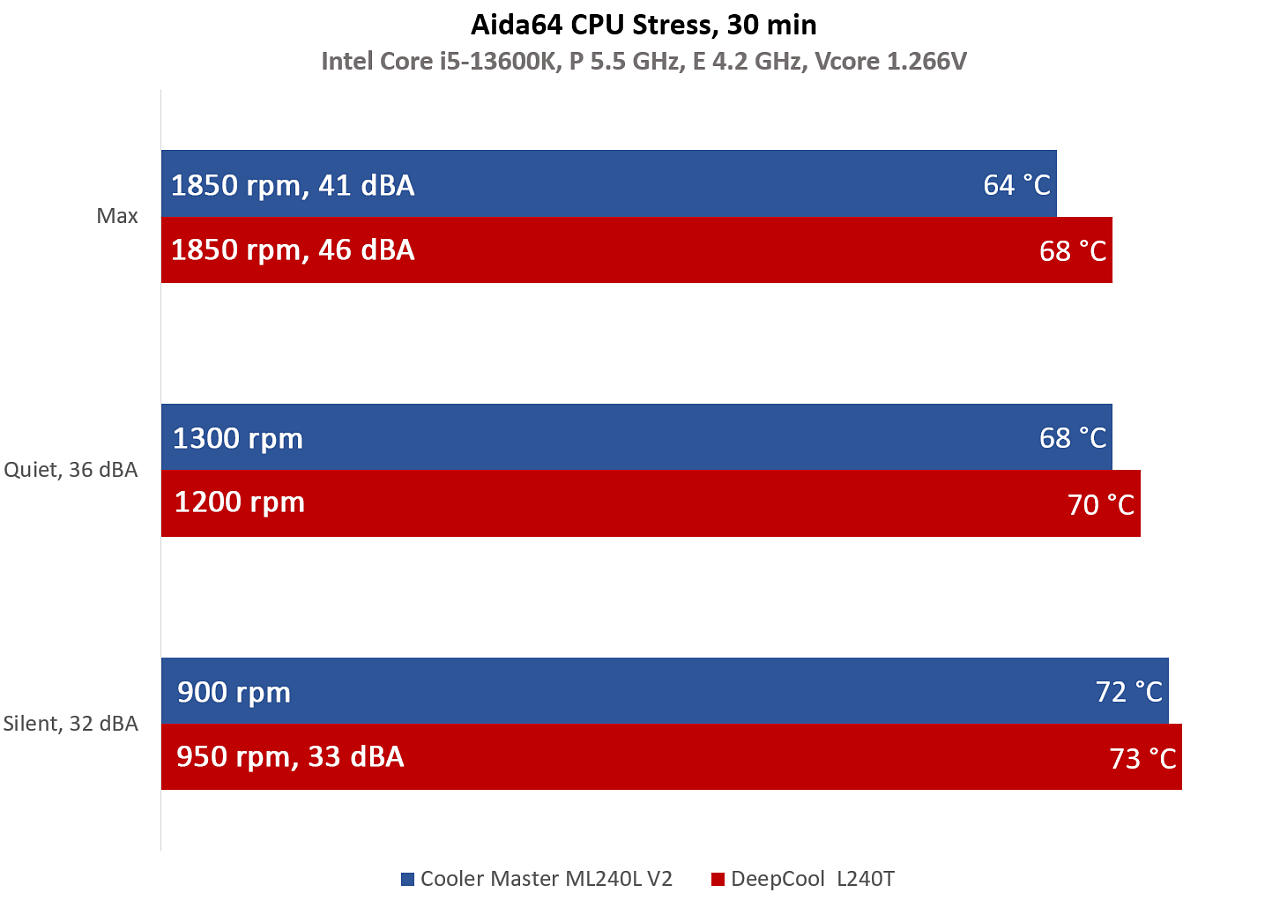

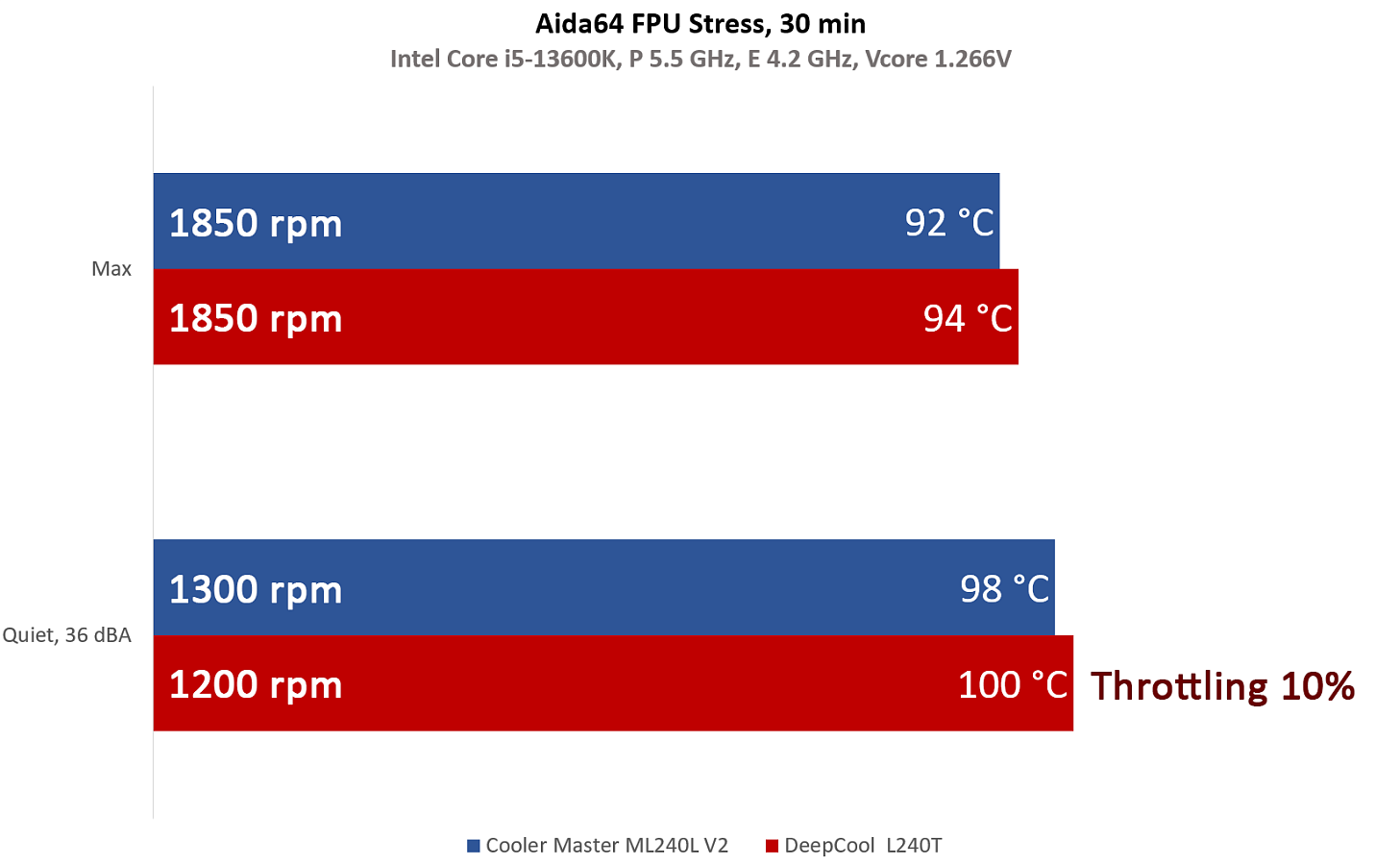

Для наглядности сравним результаты ML240L V2 с другой СЖО в таком же форм-факторе 240 мм. L240T дешевле и не может похвастаться сопоставимыми вентиляторами, отчего при равном значении шума получаем ниже обороты и, соответственно, хуже производительность.

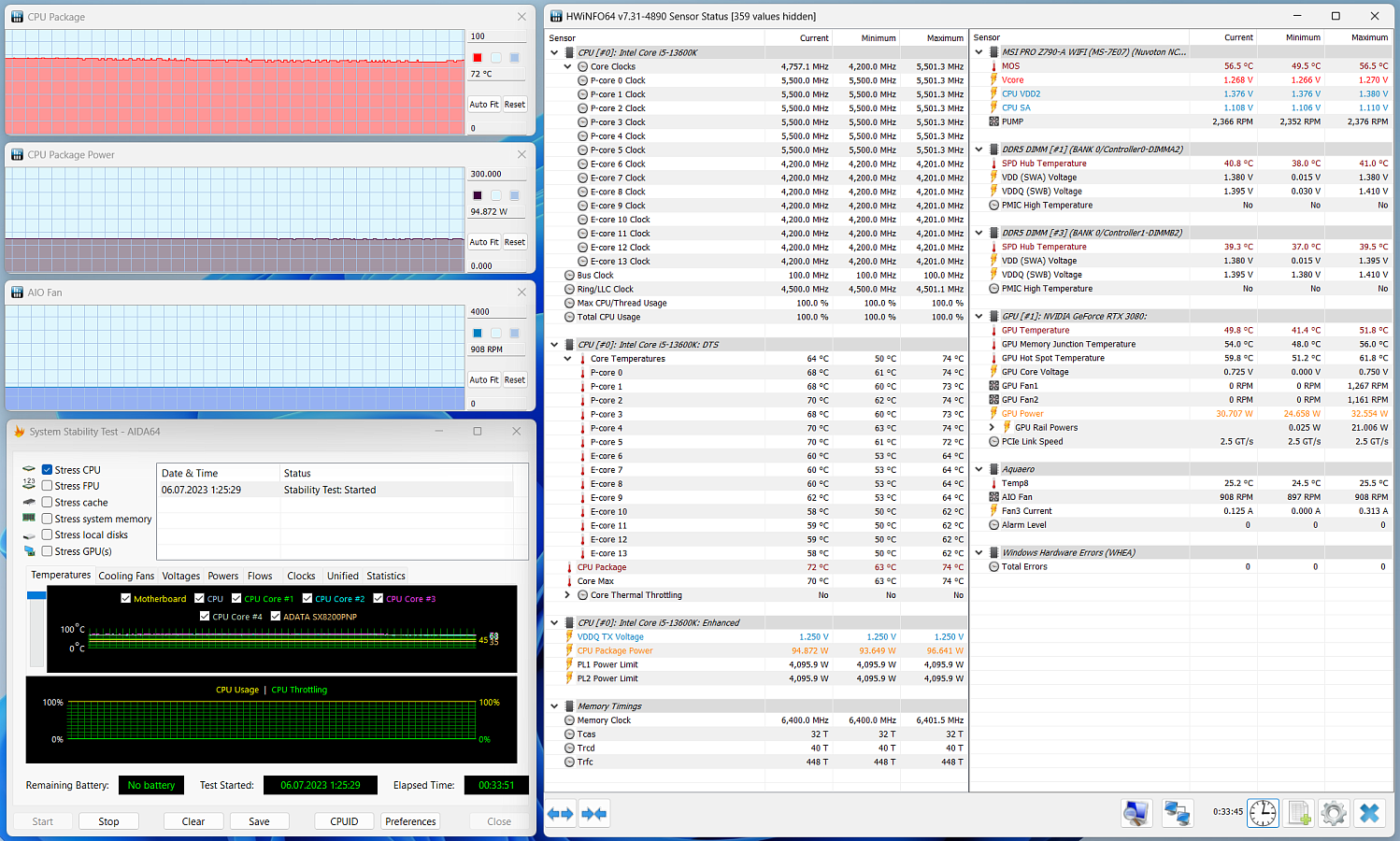

Экстремальная нагрузка подобная вышеописанной довольно редко встречается в повседневном использовании. CPU тест из того же пакета Aida64 нагревает процессор гораздо меньше, энергопотребление не превышает 100 Вт. Такой режим уже ближе к реальному и может встретиться в игровом или рабочем применении чаще.

Даже в бесшумном режиме MasterLiquid ML240L V2 уверенно справляется и не позволяет разогнанным ядрам 13600K нагреться выше 72°C. Заметим, что вентиляторы L240T не могут работать стабильно с напряжением, на котором их шум ниже 33 дБ, поэтому для них измерена температура при чуть большем звуковом давлении.

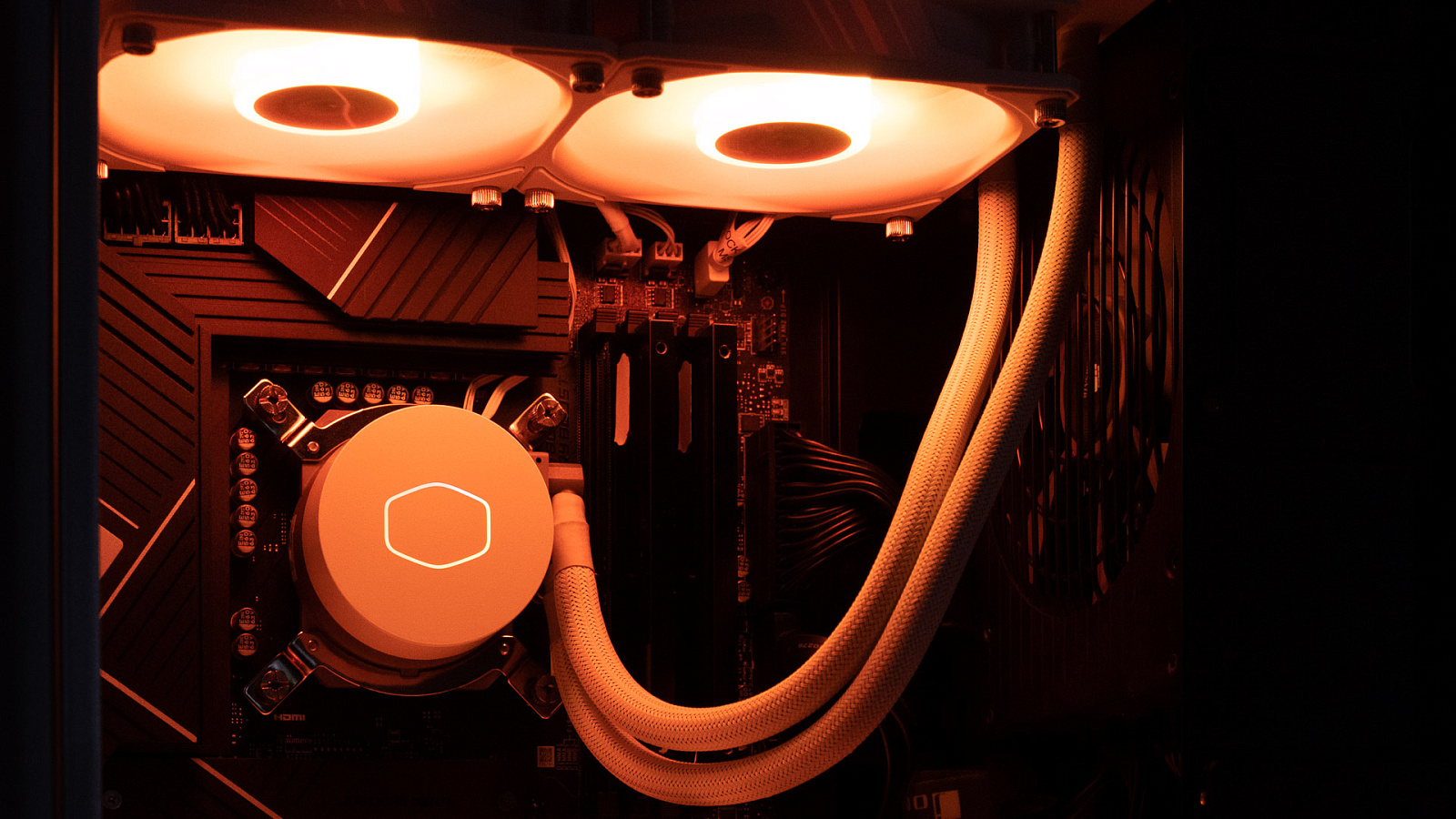

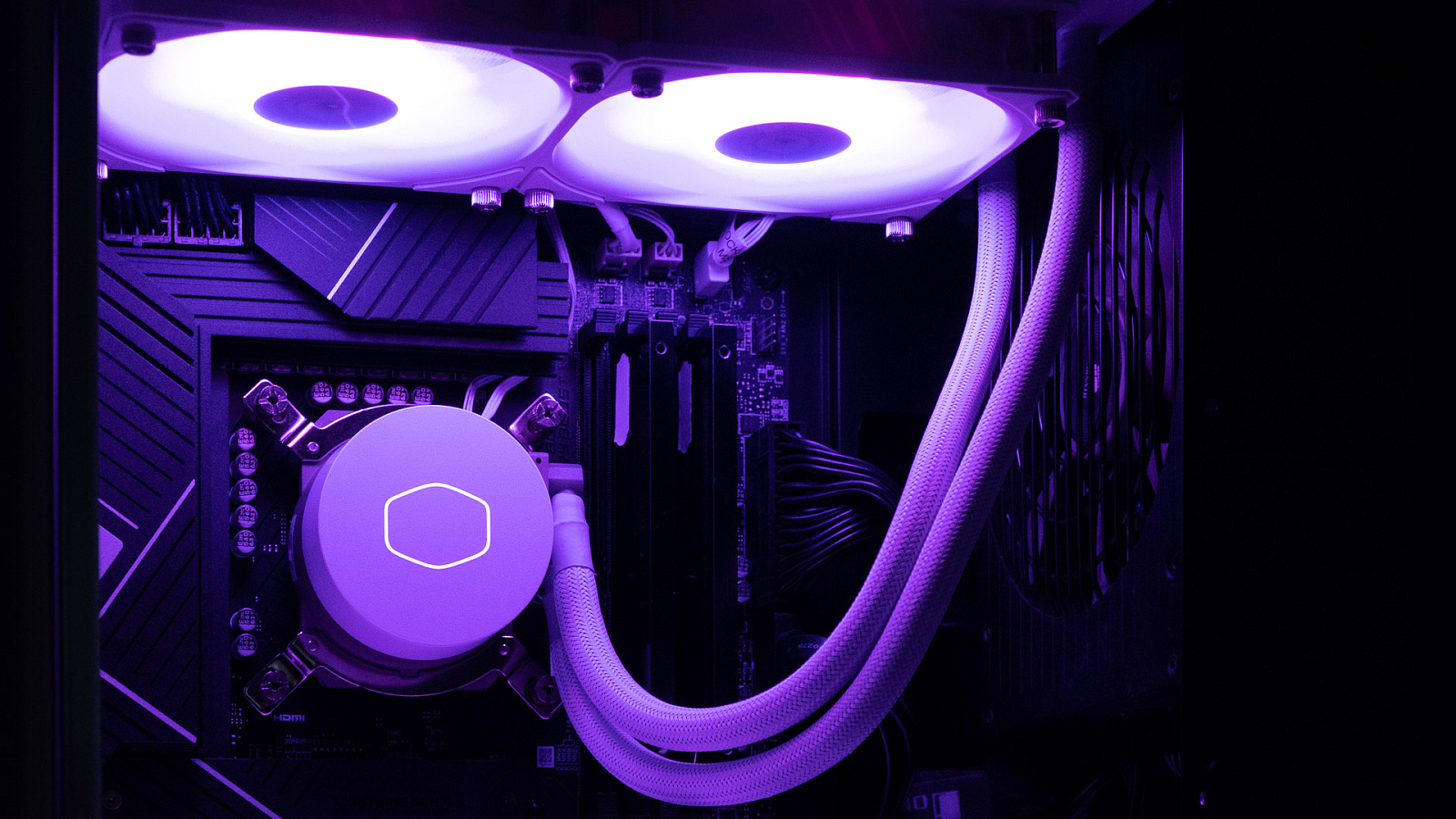

RGB-подсветка

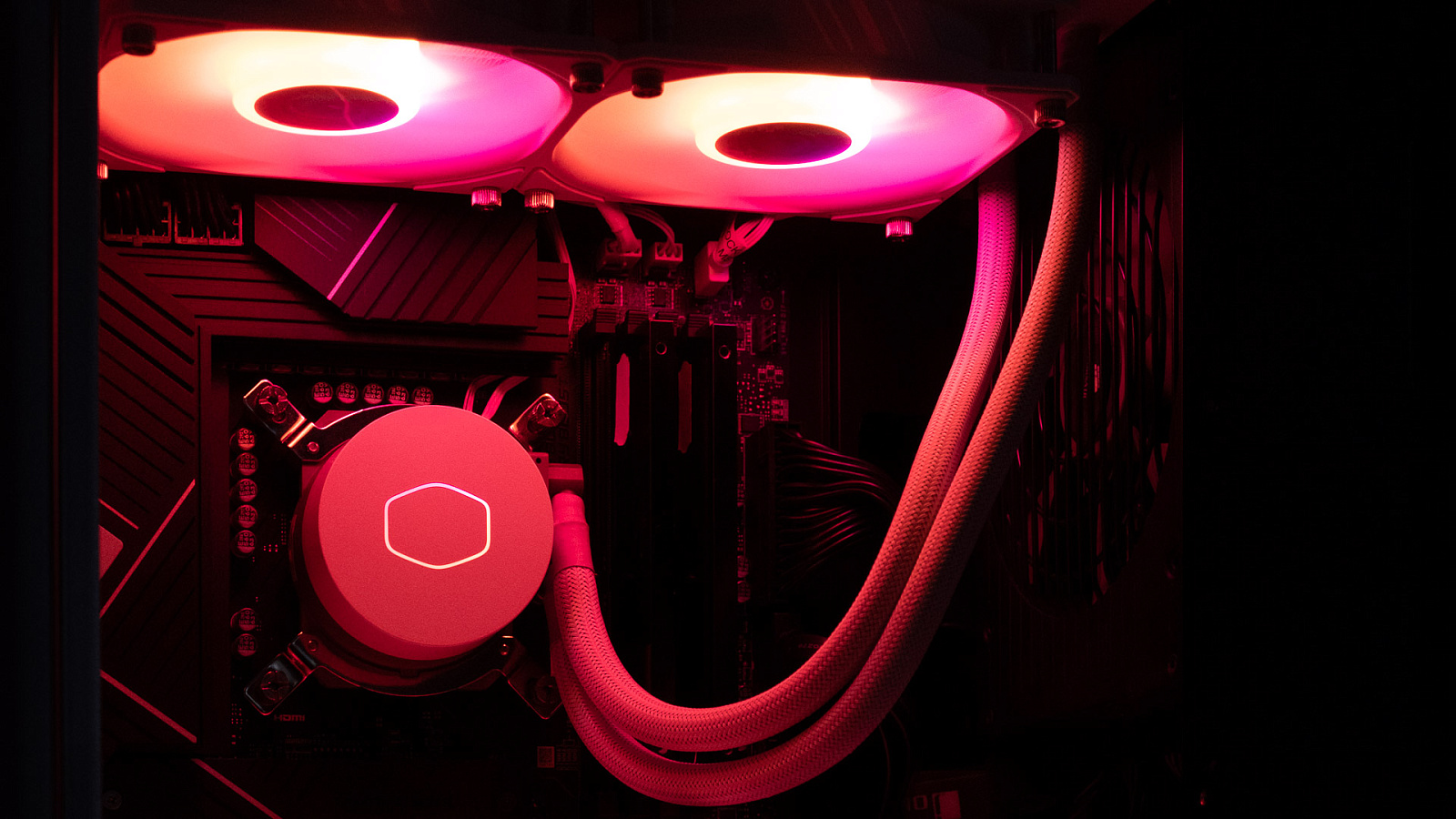

Для многих немаловажным параметром при выборе системы охлаждения является возможность интегрировать её подсветку в концепцию внешнего вида системного блока. MasterLiquid ML240L V2 поддерживает синхронизацию со всеми популярными системами управления подсветкой: ASUS Aura, ASRock Polychrome, MSI Mystic Light и GIGABYTE Fusion 2.0.

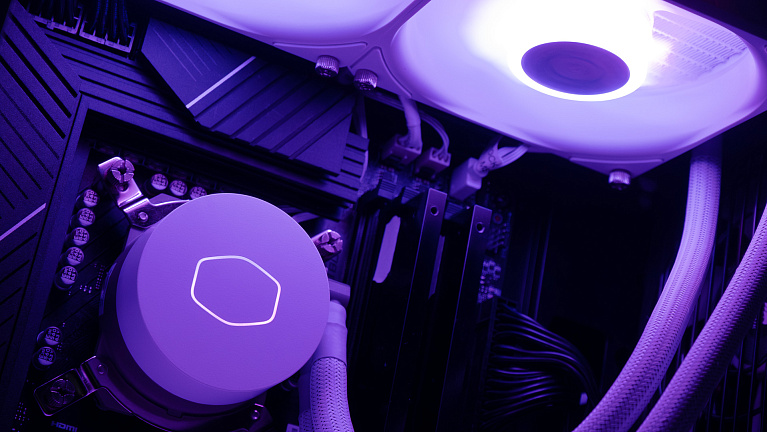

На водоблоке подсвечивается контур логотипа.

Заключение

Cooler Master MasterLiquid ML240L V2 отлично проявил себя в охлаждении горячего разогнанного 14-ядерного процессора, при этом вентиляторы нешумные. Установка на все современные платформы не вызывает трудностей.

Внешний вид и лаконичные формы определённо являются преимуществом, популярный белый цвет поможет найти поклонников для применения в эффектных ПК, сюда же можно приплюсовать и RGB возможности.

Есть небольшие претензии к укладке шлангов, длина у них одинаковая, но подключены они на разной высоте к помпе, из-за этого добиться красивого синхронного изгиба сложнее.

Преимущества

Может не устроить
