Обзор корпуса Cooler Master HAF 700 EVO

Возможно, каждого энтузиаста посещала идея получить корпус, в котором будет место для видеокарты любой длины, без проблем с установкой больших радиаторов, а лучше сразу трёх или даже шести. Естественно, дисков тоже должно влезать не менее десятка, и было бы совсем замечательно, если внешний вид будет не менее эффектным и смелым, чем желания по совместимости с комплектующими. Это кажется невероятным, но похоже Cooler Master HAF 700 EVO готов исполнить все эти мечты и даже предложить немного больше.

Спецификации

Внешний вид и упаковка

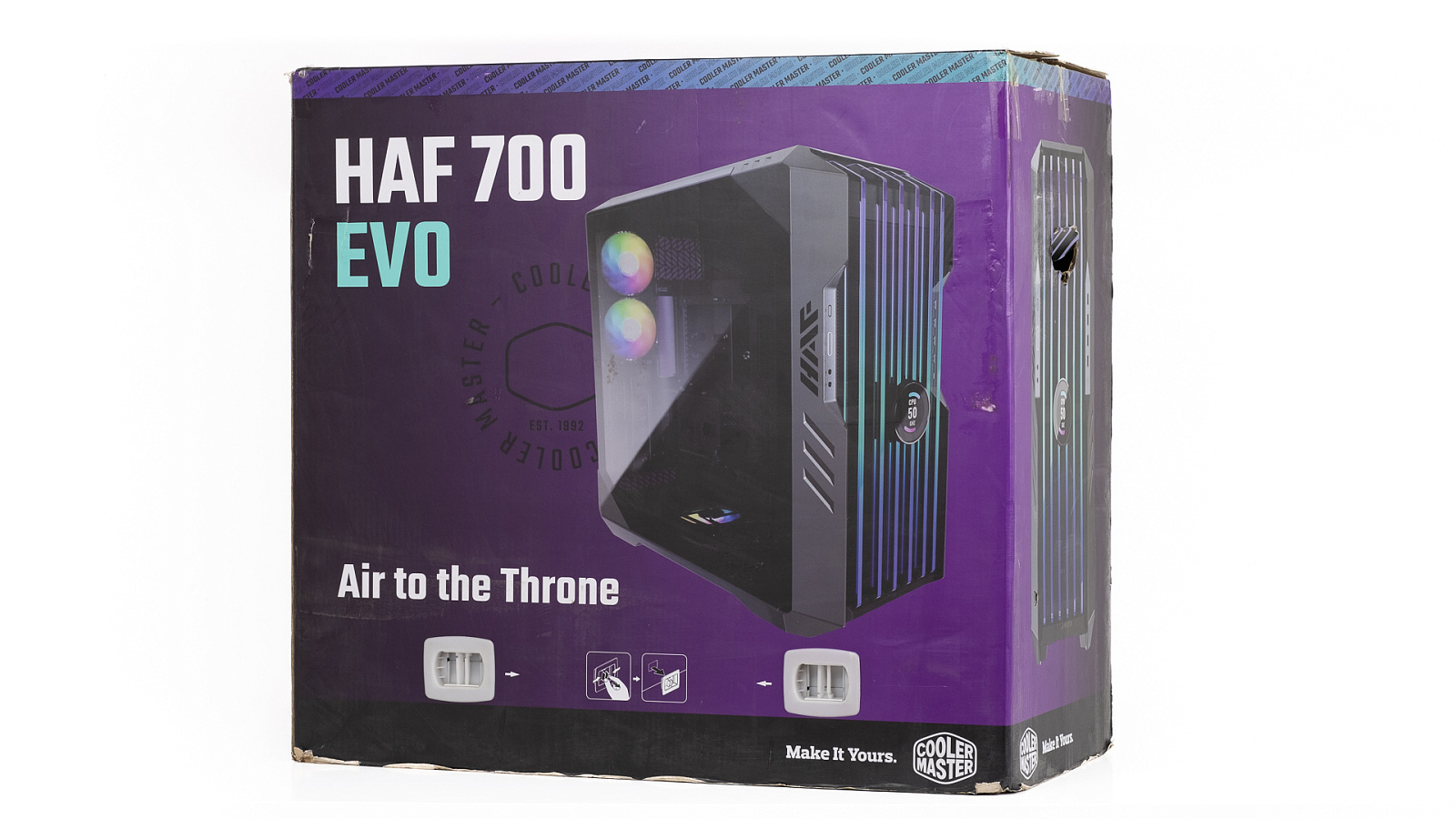

Коробка HAF 700 EVO огромная - о подходящем способе доставки из магазина стоит позаботиться заранее. На гранях упаковки подробно описаны все важные характеристики корпуса и присутствует наглядное изображение его конструкции. Лицевую сторону украшает крупное изображение HAF 700 EVO с включенной иллюминацией. Уделено внимание обозначению места расположения коробочки с крепежом в недрах защитного уплотнителя.

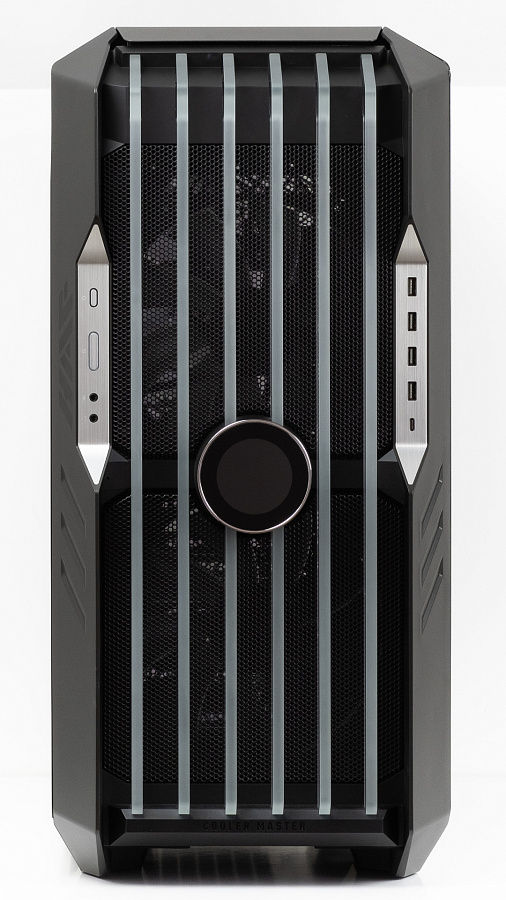

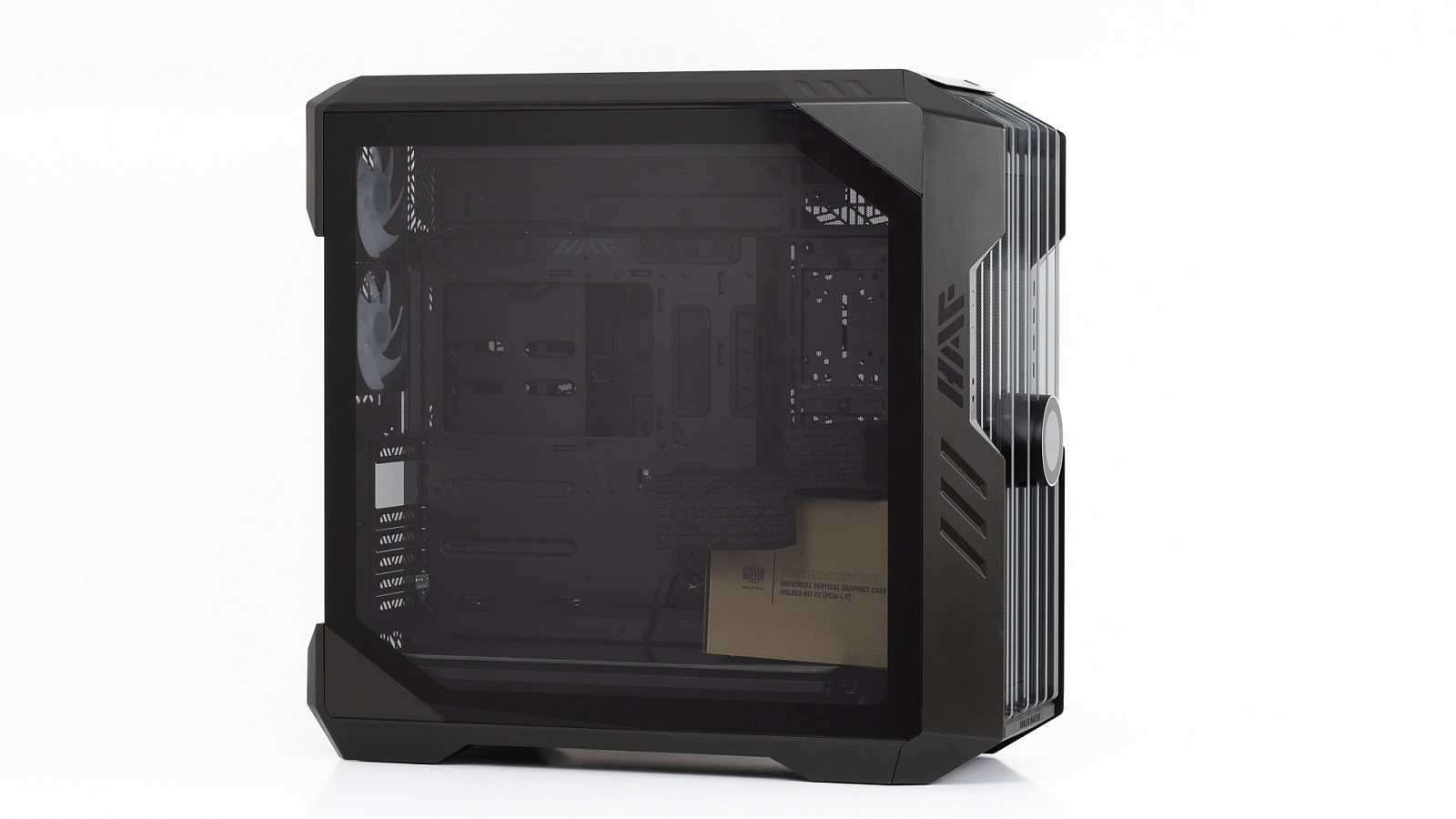

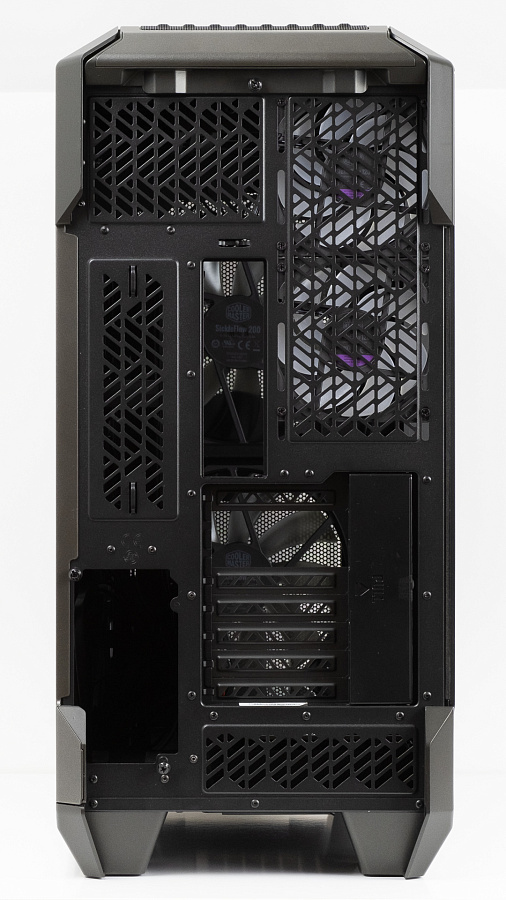

Сам корпус по размерам не менее внушительный, чем его упаковка; пустой HAF 700 EVO имеет массу больше 24 кг. Сразу привлекает к себе внимание необычная передняя панель. Другим заметным элементом дизайна является огромное стекло в боковой стенке.

Шесть декоративных пластин на передней панели сделаны, судя по всему, из толстого стекла, их основное предназначение - рассеивание света RGB-подсветки, но даже с выключенными светодиодами передняя панель выглядит фантастически. Ширина корпуса позволила вынести блок питания за поддон материнской платы.

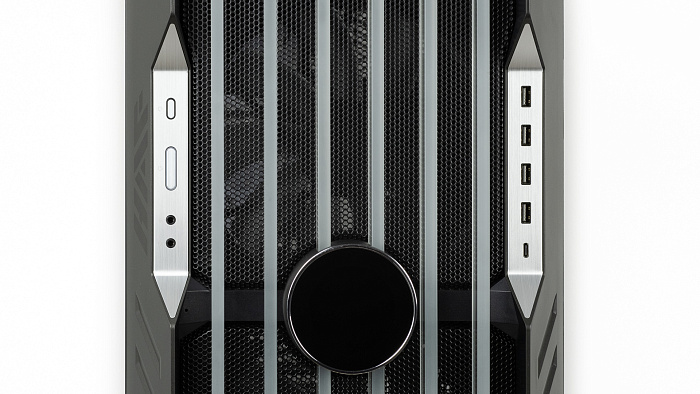

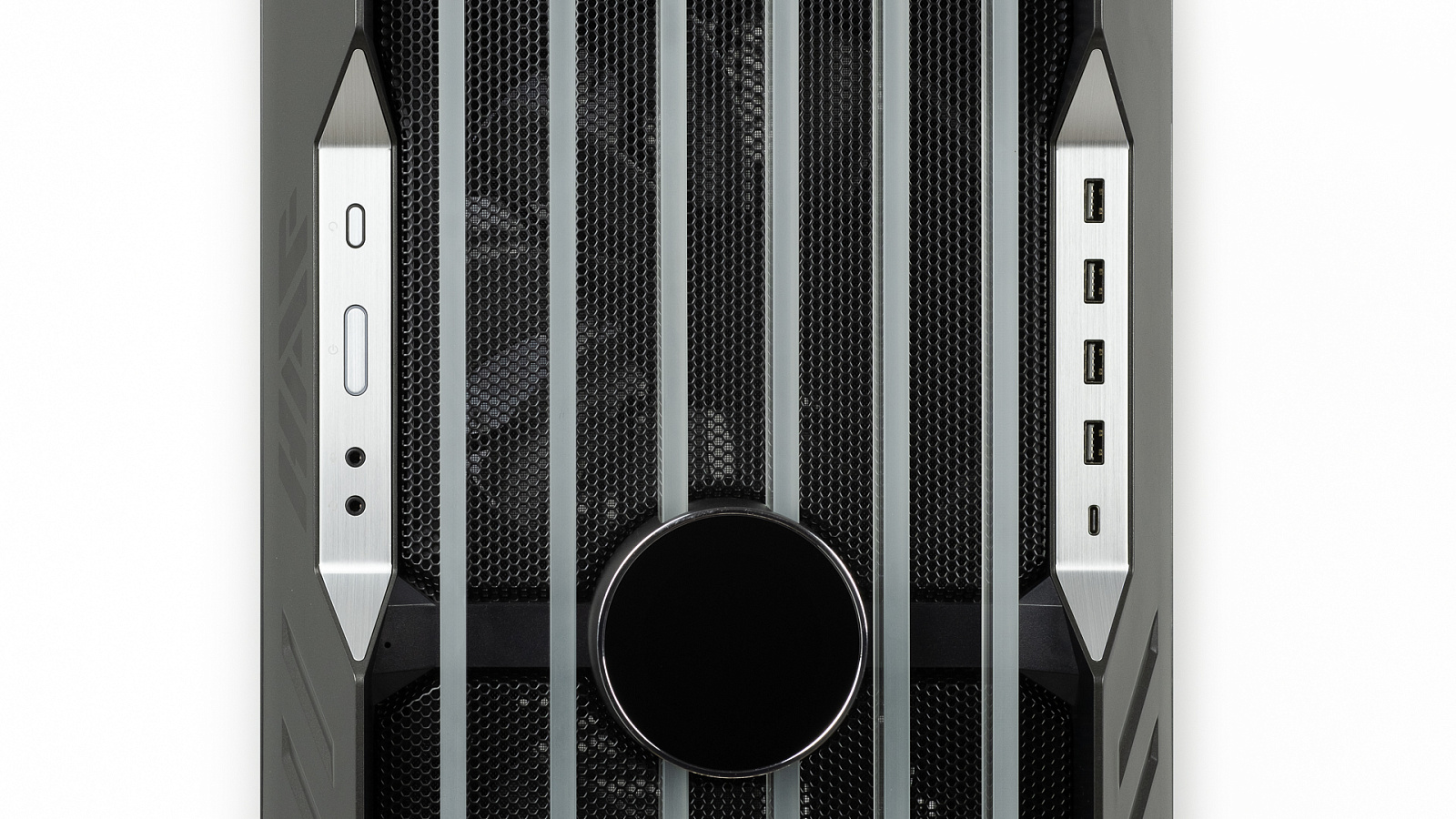

Порты и органы управления передней панели разнесены на две площадки. С одной стороны расположены четыре USB Type-A 3.2 Gen 1 (3.0) и более скоростной USB 3.2 Gen 2 Type-C. Разные по размерам кнопки включения и перезагрузки и два аудиоразъёма разместились на аналогичной площадке с другой стороны корпуса. Стоит отметить, что для подключения гарнитуры предусмотрен четырёхконтактный mini Jack. Геометрическим и смысловым центром композиции передней панели является круглый экран с полезным диаметром почти 5,5 см.

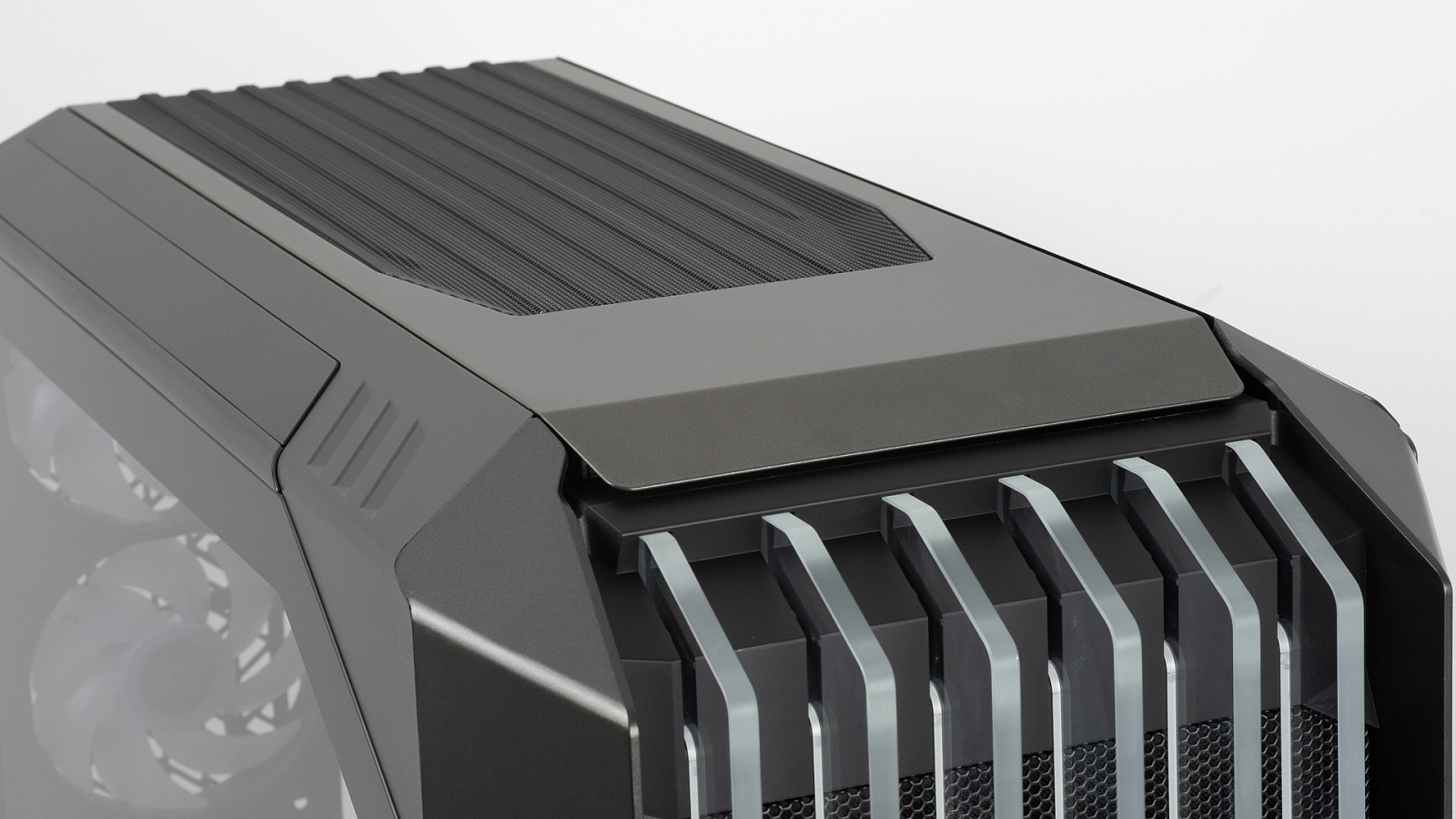

Вентиляционная сетка на верхней панели, как и сама панель, выполнена из металла. Акцентированные скосы боковой панели и выштампованные полосы на сетке делают верхнюю часть корпуса визуально не очень массивной, хотя общая ширина HAF 700 EVO почти 30 см.

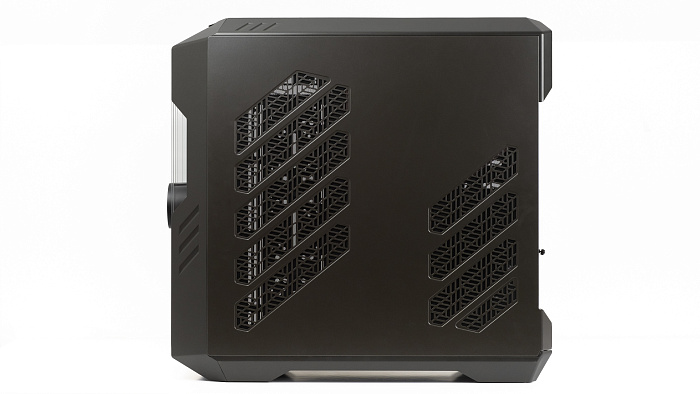

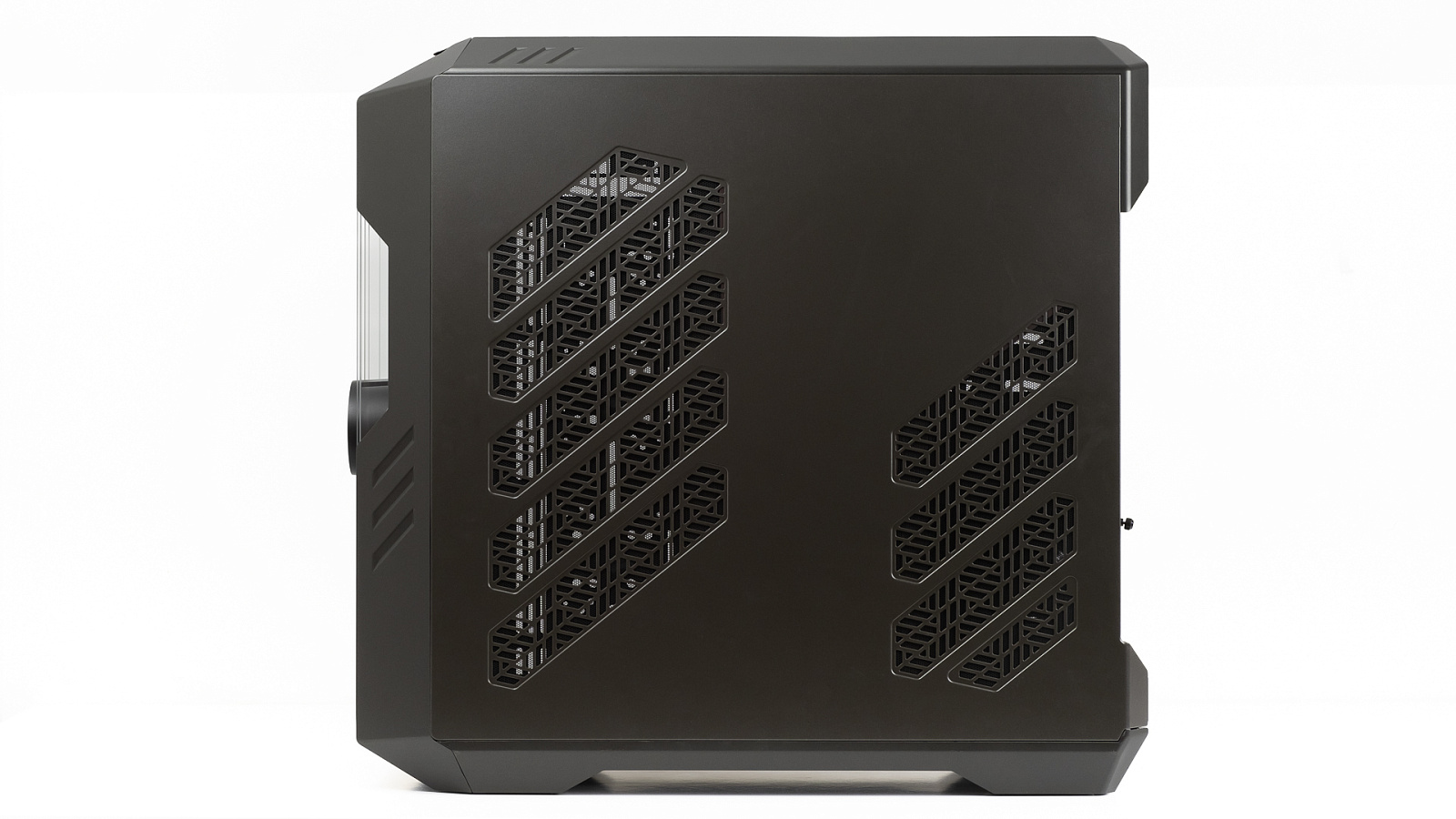

Вторая боковая стенка не глухая, предусмотрены две вентиляционные зоны с фигурными вырезами, одна из которых у блока питания и корзины с накопителями.

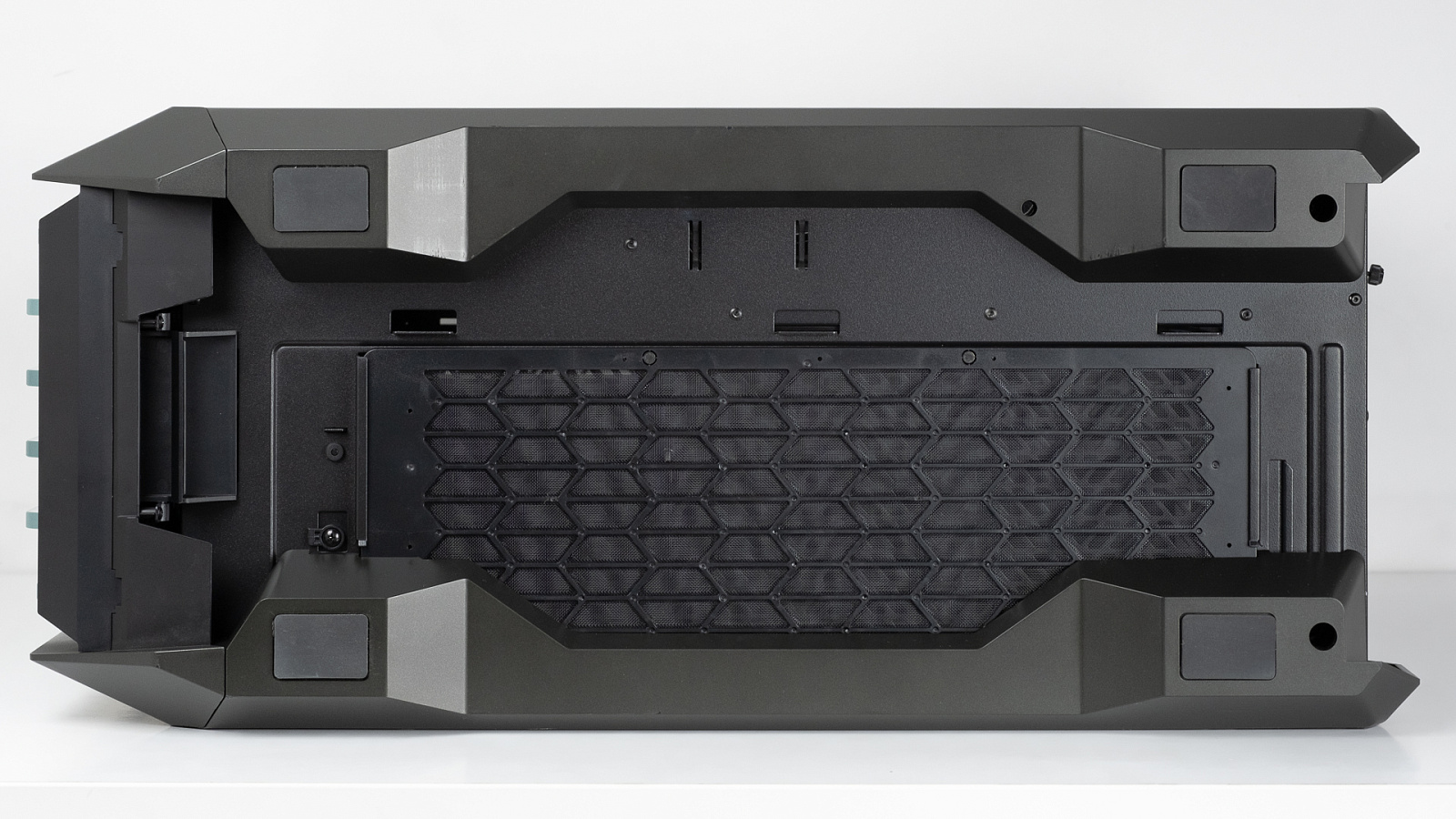

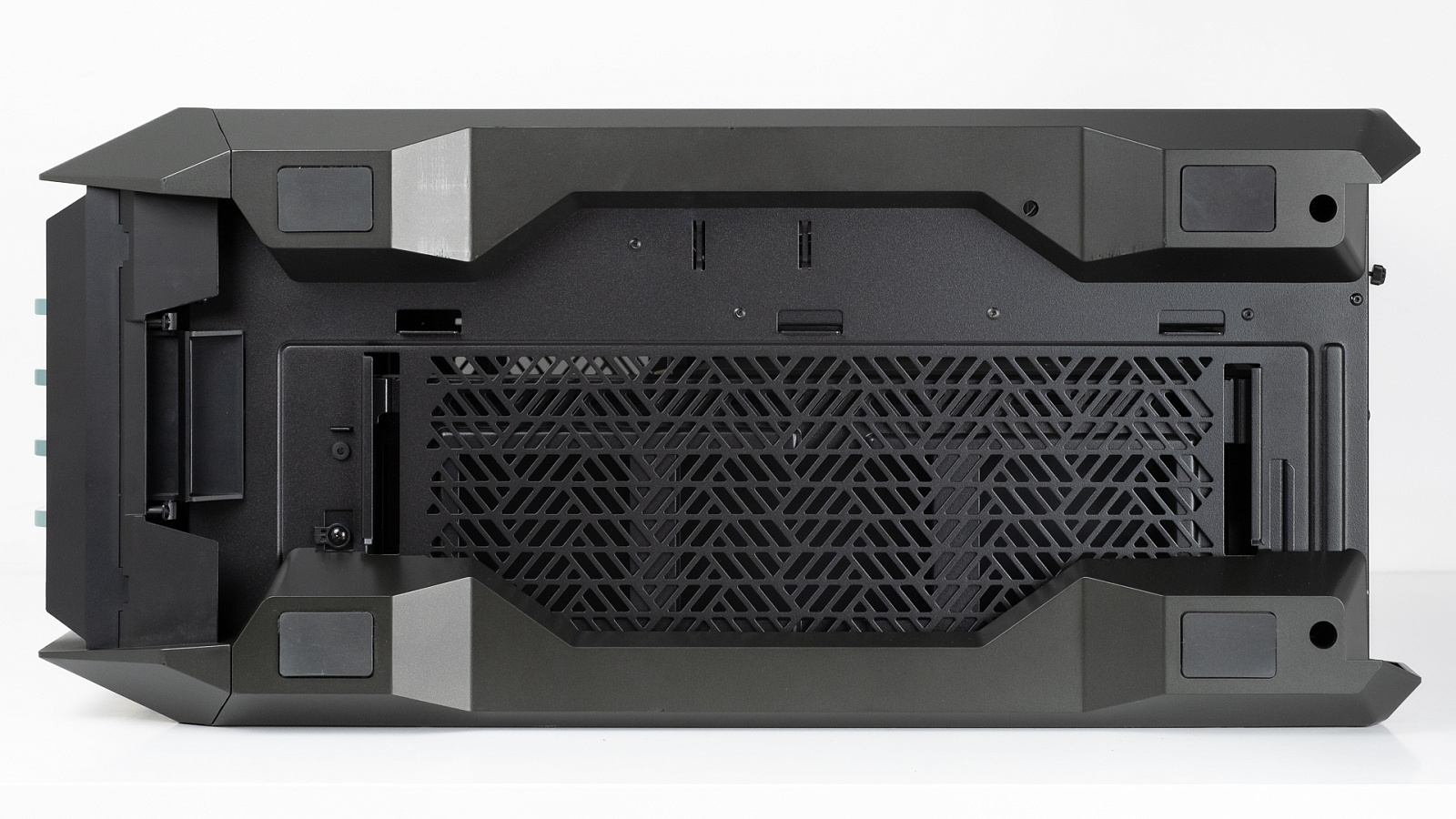

Снизу размещены четыре прочные пластиковые ножки. Нижний пылевой фильтр прикрывает вентиляционные отверстия основного объёма корпуса. В передней части можно разглядеть ручку замка фиксации передней панели.

Внутреннее устройство и комплектация

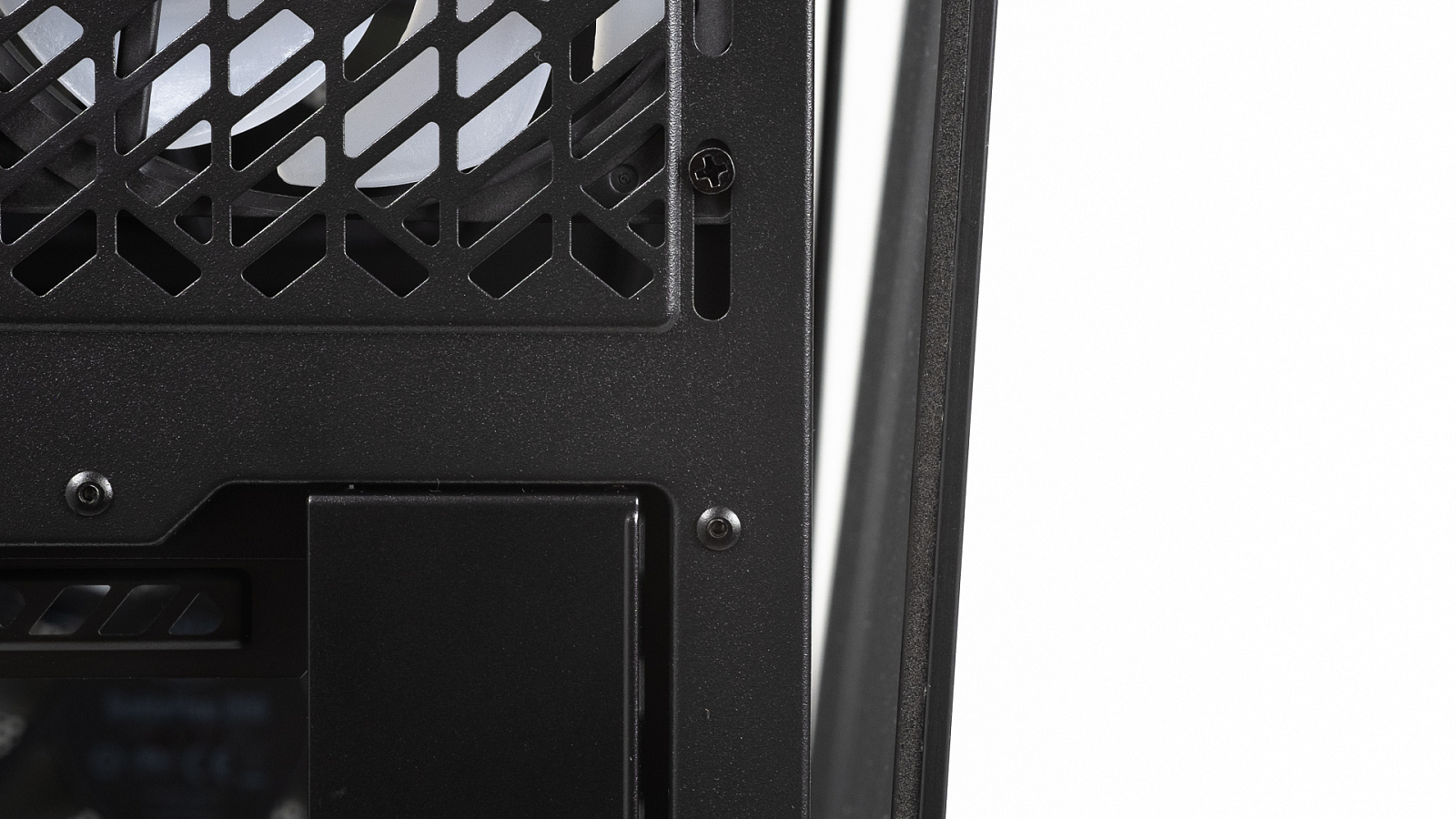

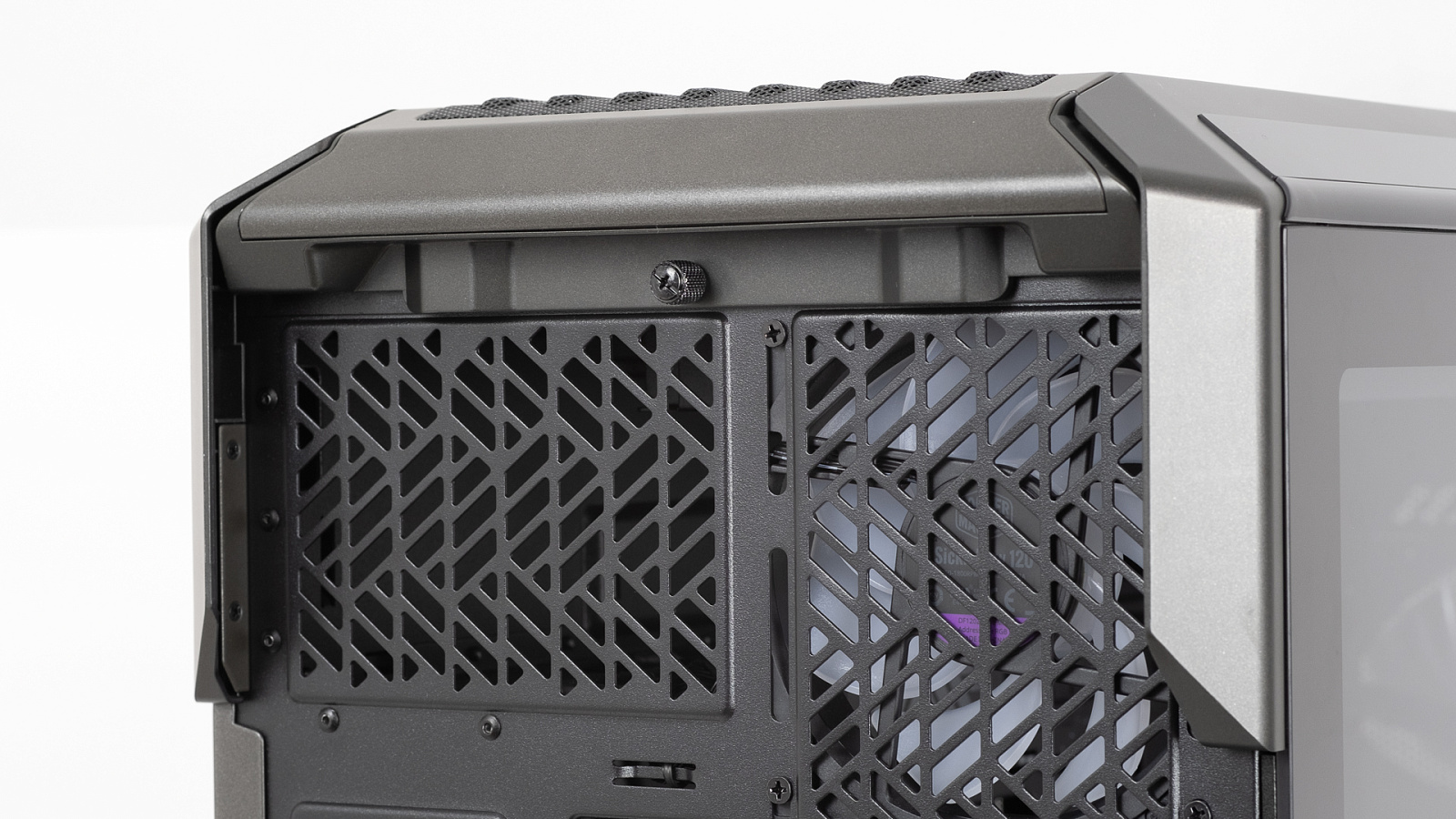

Сразу открыть боковые стенки HAF 700 EVO не выйдет, сначала необходимо открутить винт с крупной накатанной головкой сзади корпуса. После этого надо высвободить верхнюю крышку из мест фиксации и только после этой процедуры появится возможность снять боковые крышки.

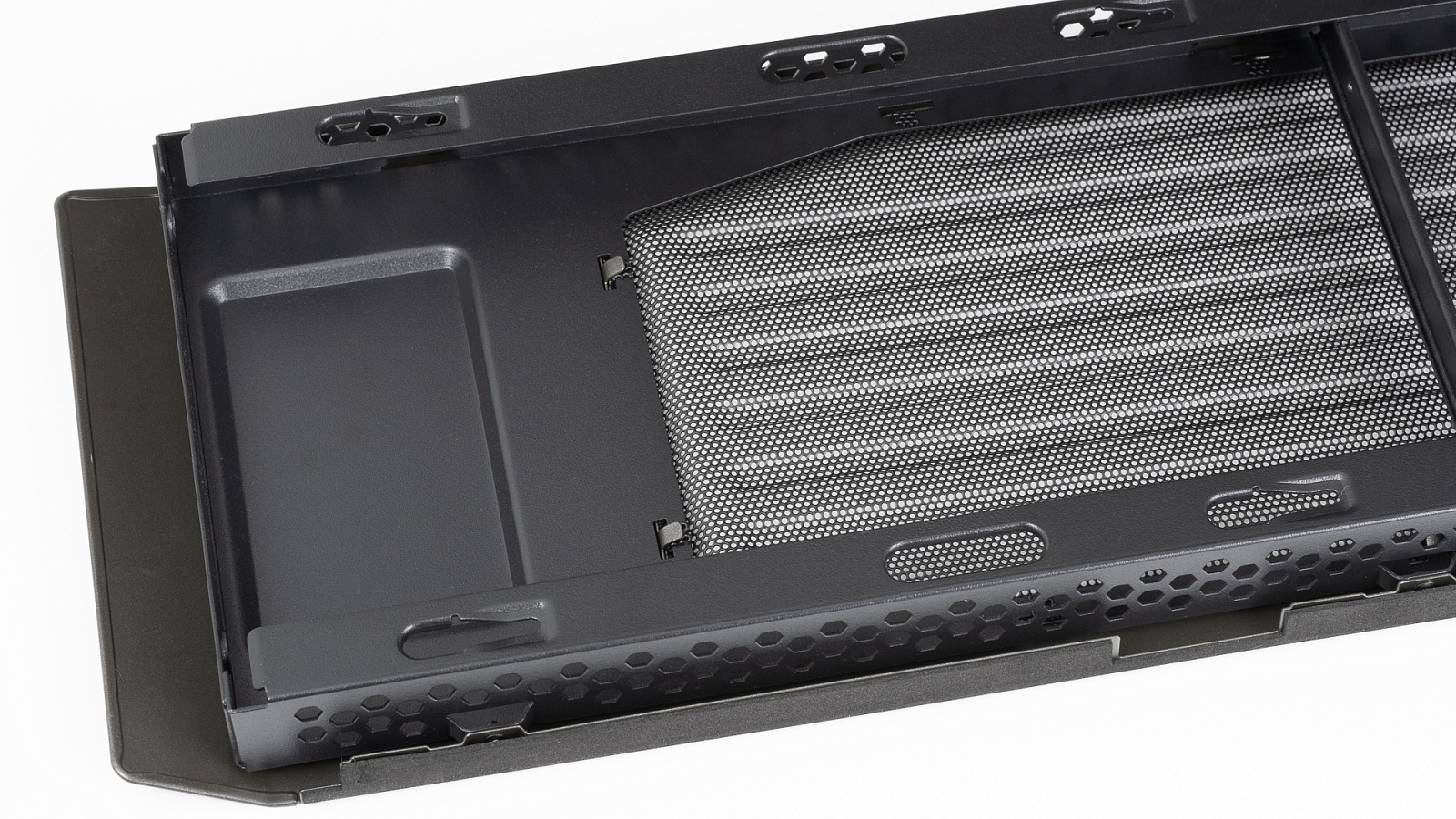

Верхняя панель лишена пылевых фильтров, зато есть уплотнители в местах соприкосновения с боковыми стенками.

Обе боковые крышки зацепами опираются на ребро по нижней стороне корпуса и фиксируются в верхней части фигурными шипами. Тяжёлая стеклянная стенка не вывалится случайно во время установки или демонтажа.

Стекло имеет уплотнитель в местах соприкосновения с вертикальными рёбрами корпуса.

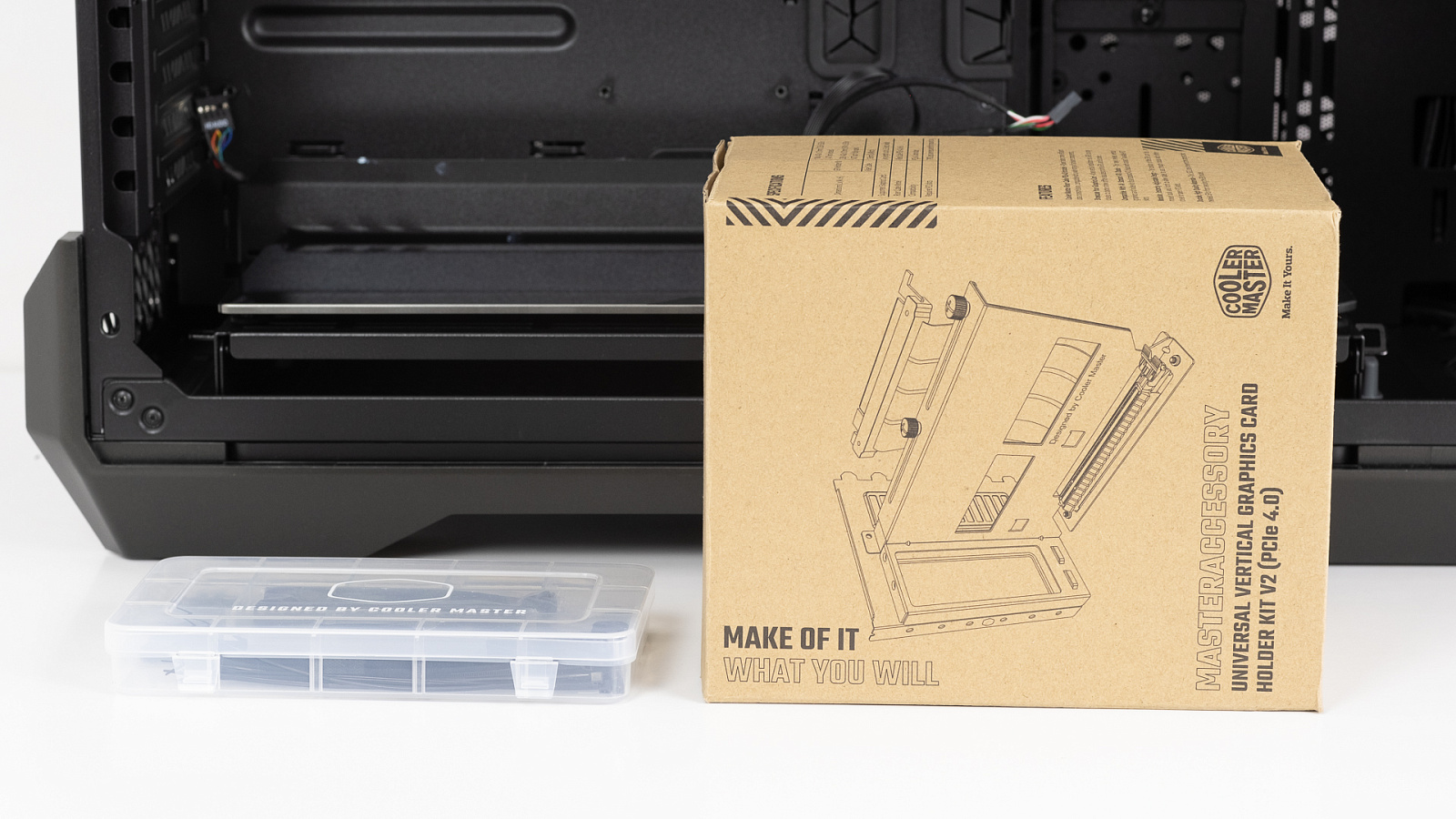

Внутри корпуса закреплена картонная коробка с комплектом для установки видеокарты вертикально. Извлечённый из ниши в уплотнителе упаковочной коробки комплект крепежа размещён в брендированном пластиковом органайзере.

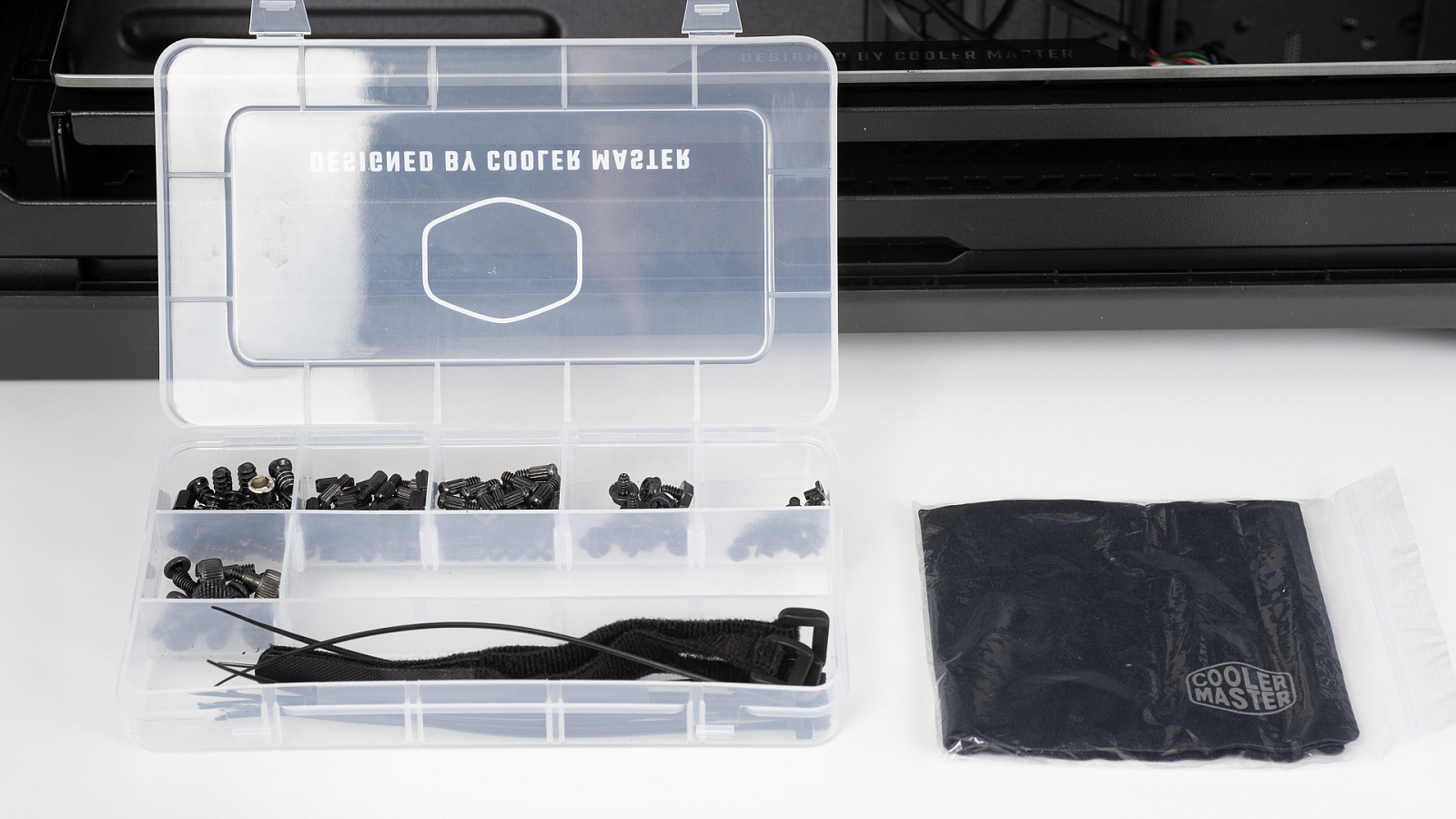

Все винтики рассортированы по типу. В длинном отделении размещены одноразовые пластиковые и многоразовые тканевые стяжки. В отдельном пакетике свёрнута специальная тряпочка для протирки стёкол и глянцевых поверхностей.

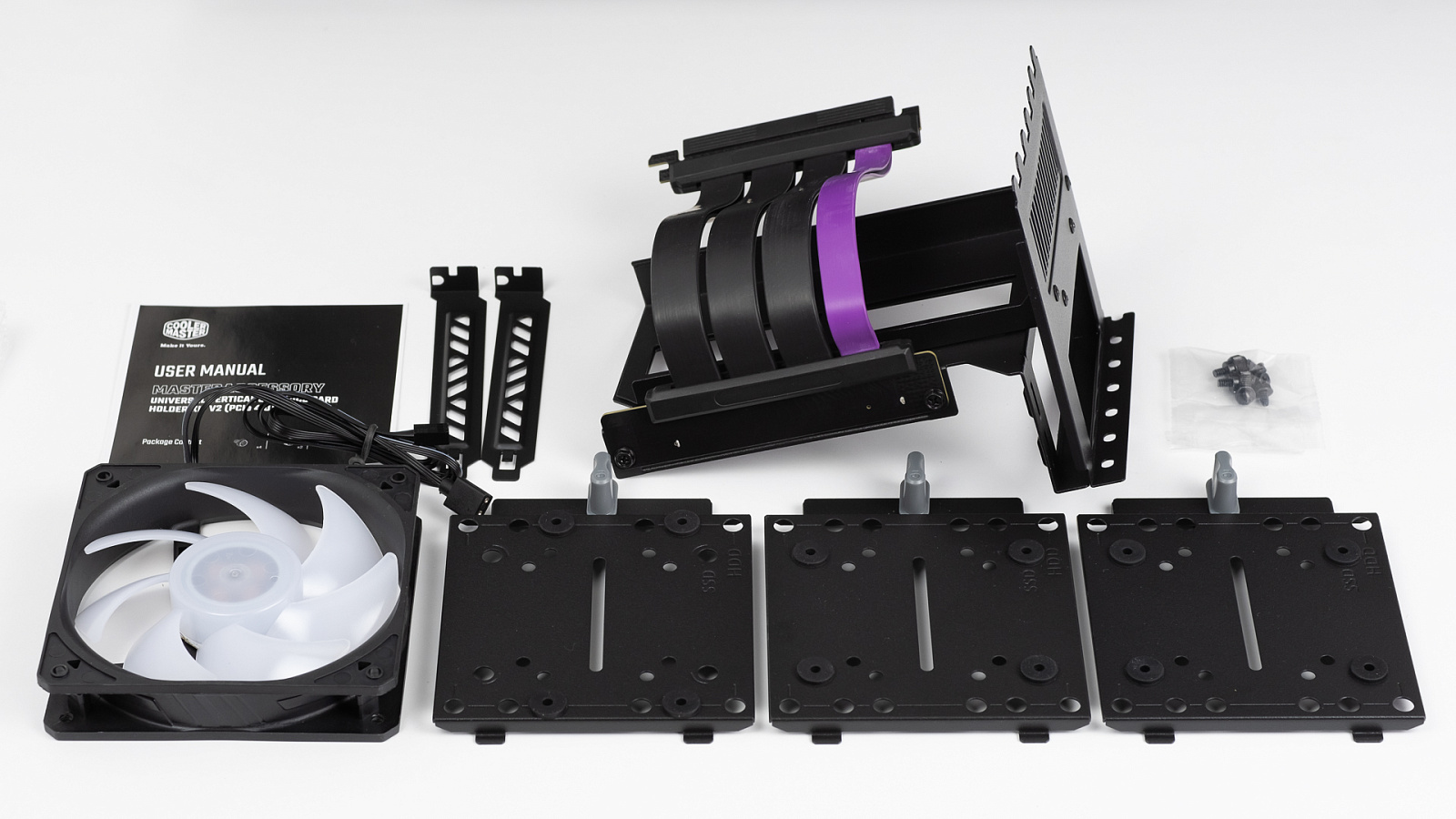

Комплект для установки видеокарты вертикально (MCA-U000R-KFVK02) представляет собой рамку крепления для удлинителя слота PCI-e (райзер), необходимый крепёж и инструкцию по установке. В нашем случае в коробке оказался и 120 мм вентилятор, но это издержки длительных путешествий корпуса по изданиям; скорее всего, ваш экземпляр вентилятора будет предустановлен в нижней части корпуса. Три лотка с серыми пластиковыми ручками фиксаторами предназначены для закрепления на них накопителей.

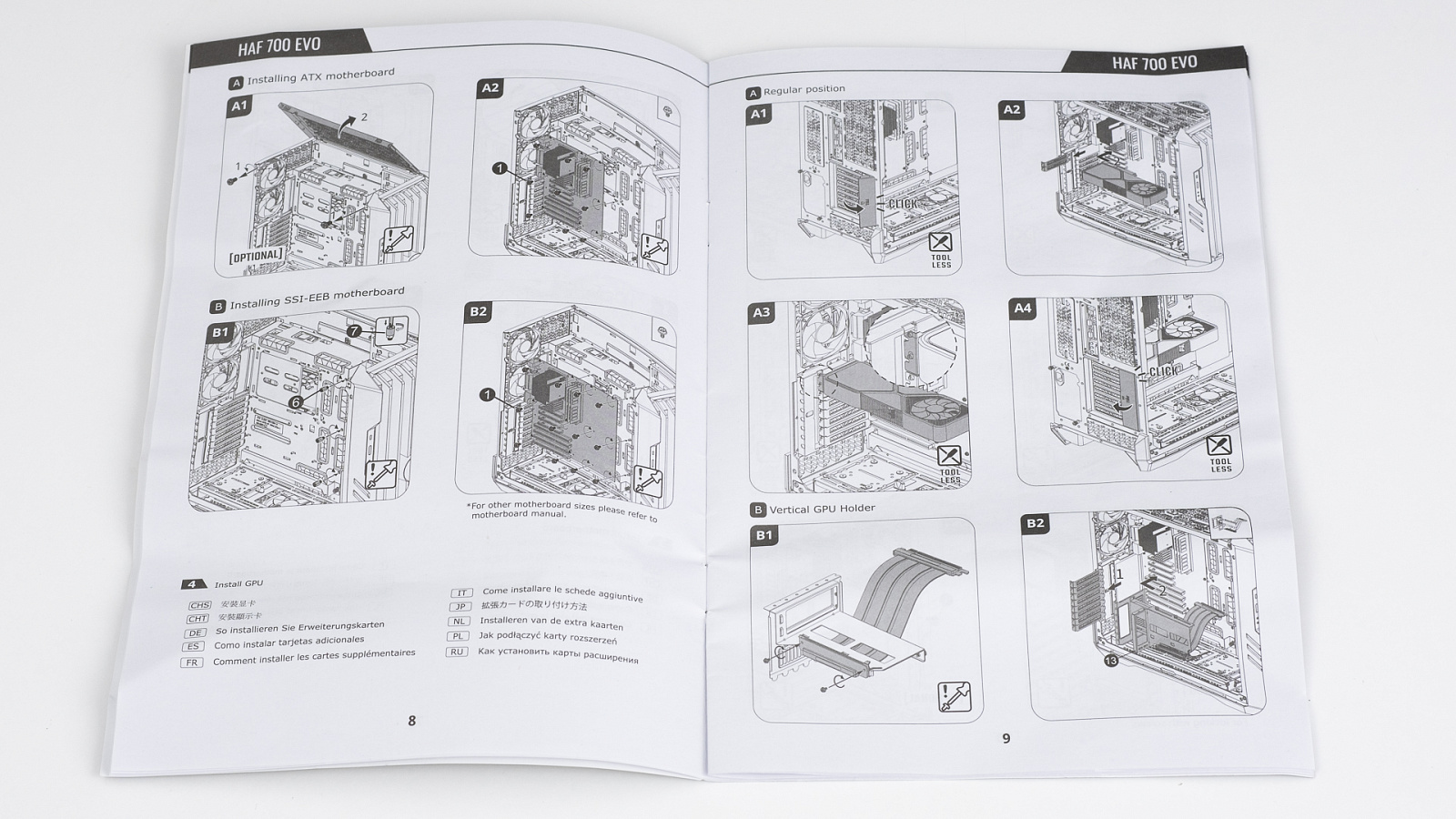

Важная часть комплектации - подробная иллюстрированная инструкция пользователя. В ней подробно изложены многие варианты использования корпуса и пошаговые инструкции по составлению типовых конфигураций.

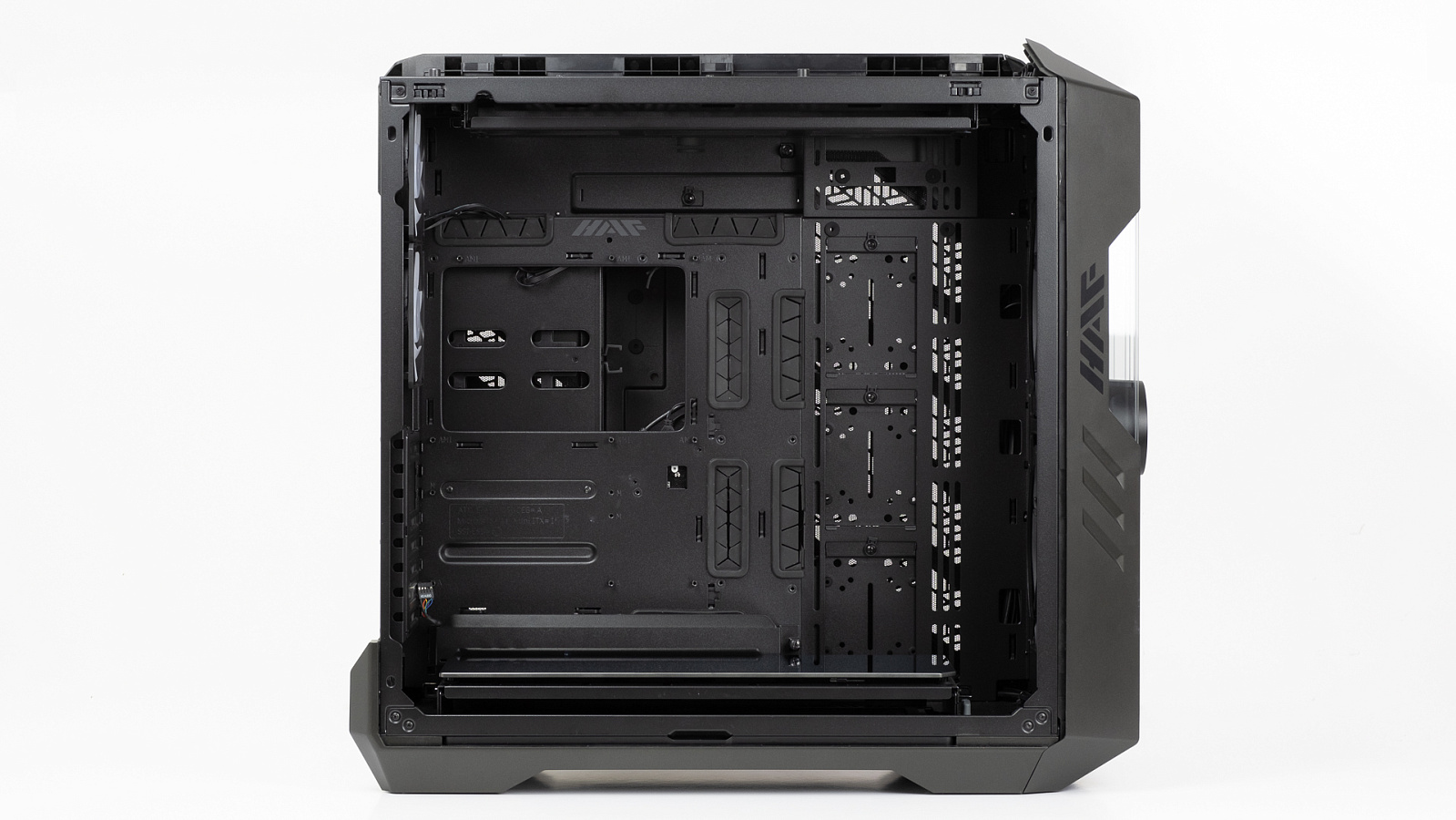

Внутреннее пространство HAF 700 EVO обширно, есть возможность установить материнские платы не только бытового типоразмера ATX и E-ATX, но и редкие в домашнем использовании SSI CEB, SSI EEB. Отверстия для прокладки кабелей предусмотрены под каждый формат.

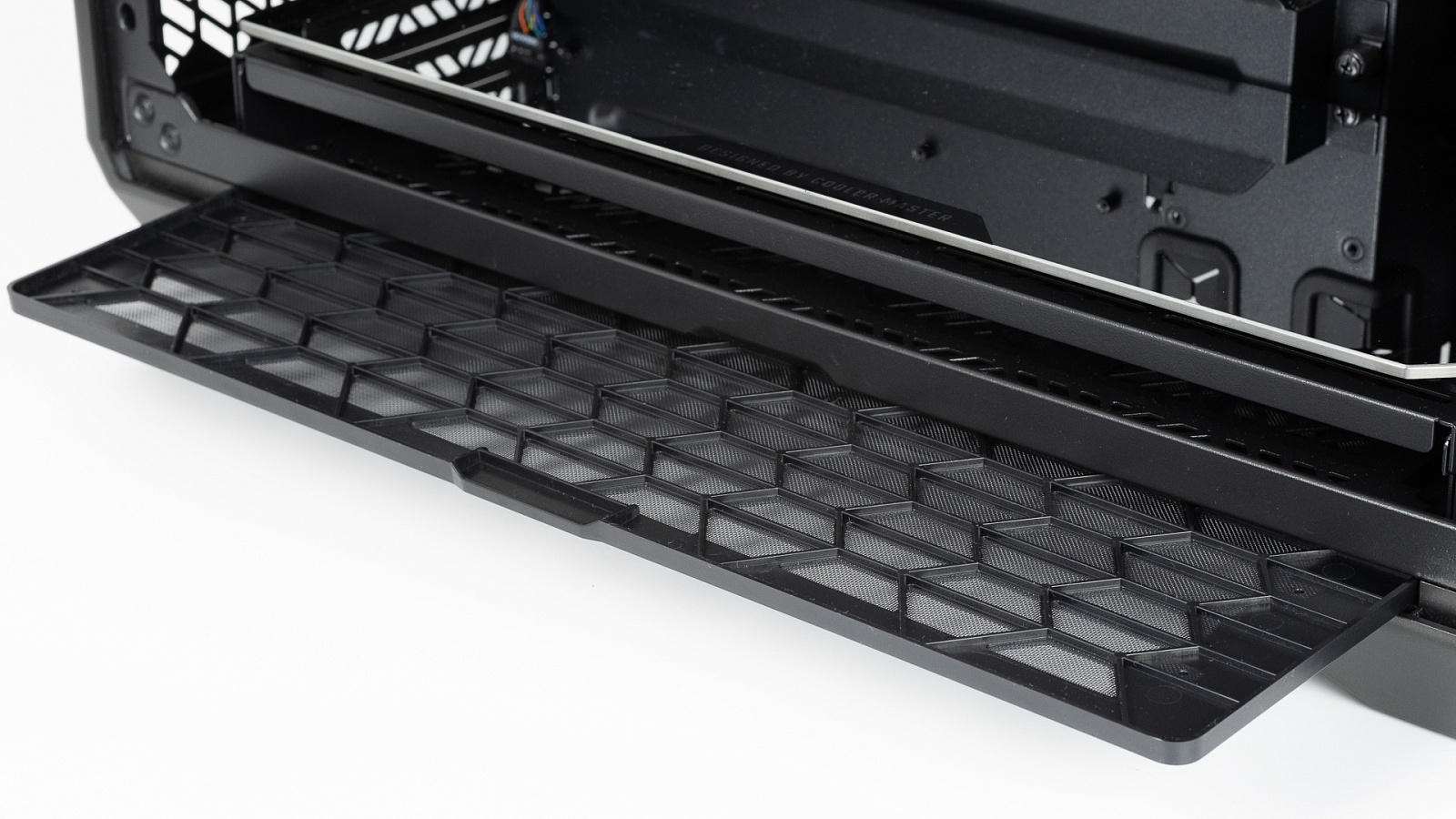

После снятия боковой стеклянной стенки открывается доступ к нижнему пылевому фильтру. Рамка имеет зацеп для извлечения из пазов, человеческий палец вполне подойдёт, нужды в специальных инструментах нет.

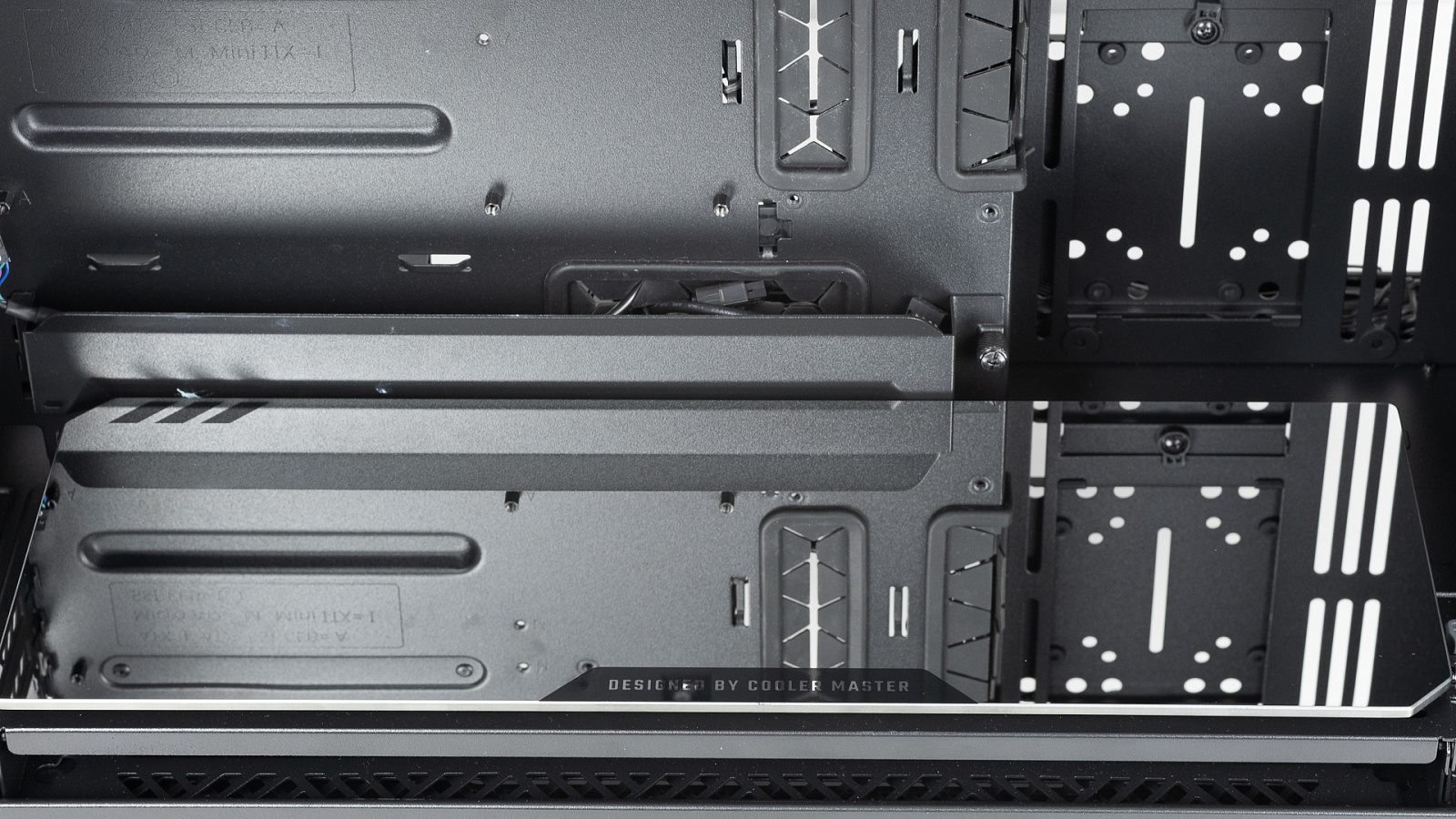

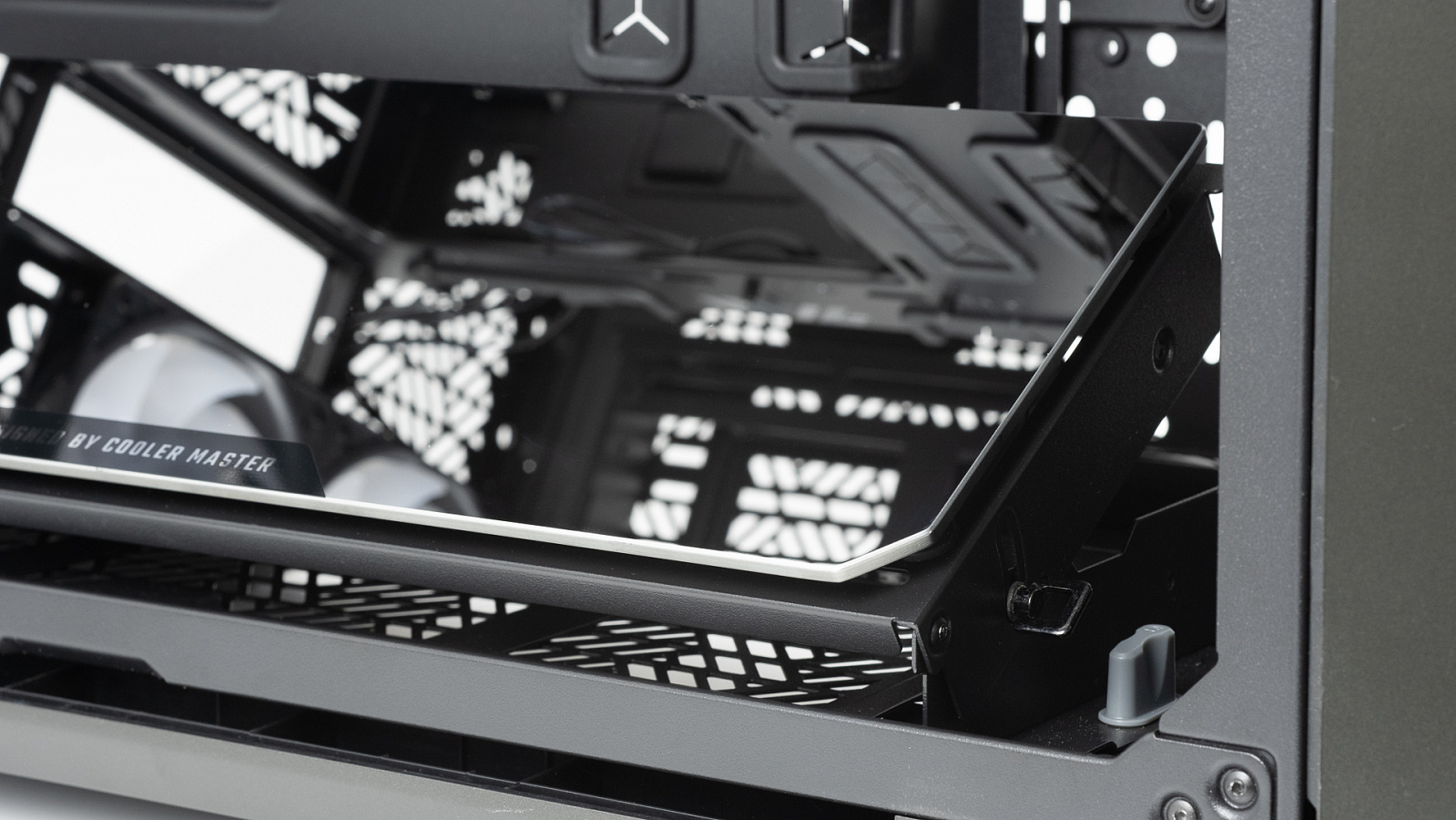

В нижней части корпуса закреплено отличное зеркало. Опять же, скорее всего, это не штатное место расположения и в комплектации из магазина оно должно быть размещено на боковой стенке основного отсека. Есть несколько мест для установки зеркала, последовательно доберёмся до каждого. Крепления зеркала не требует инструментов, шипы по углам фиксируются в отверстиях с резиновым кольцом плотно.

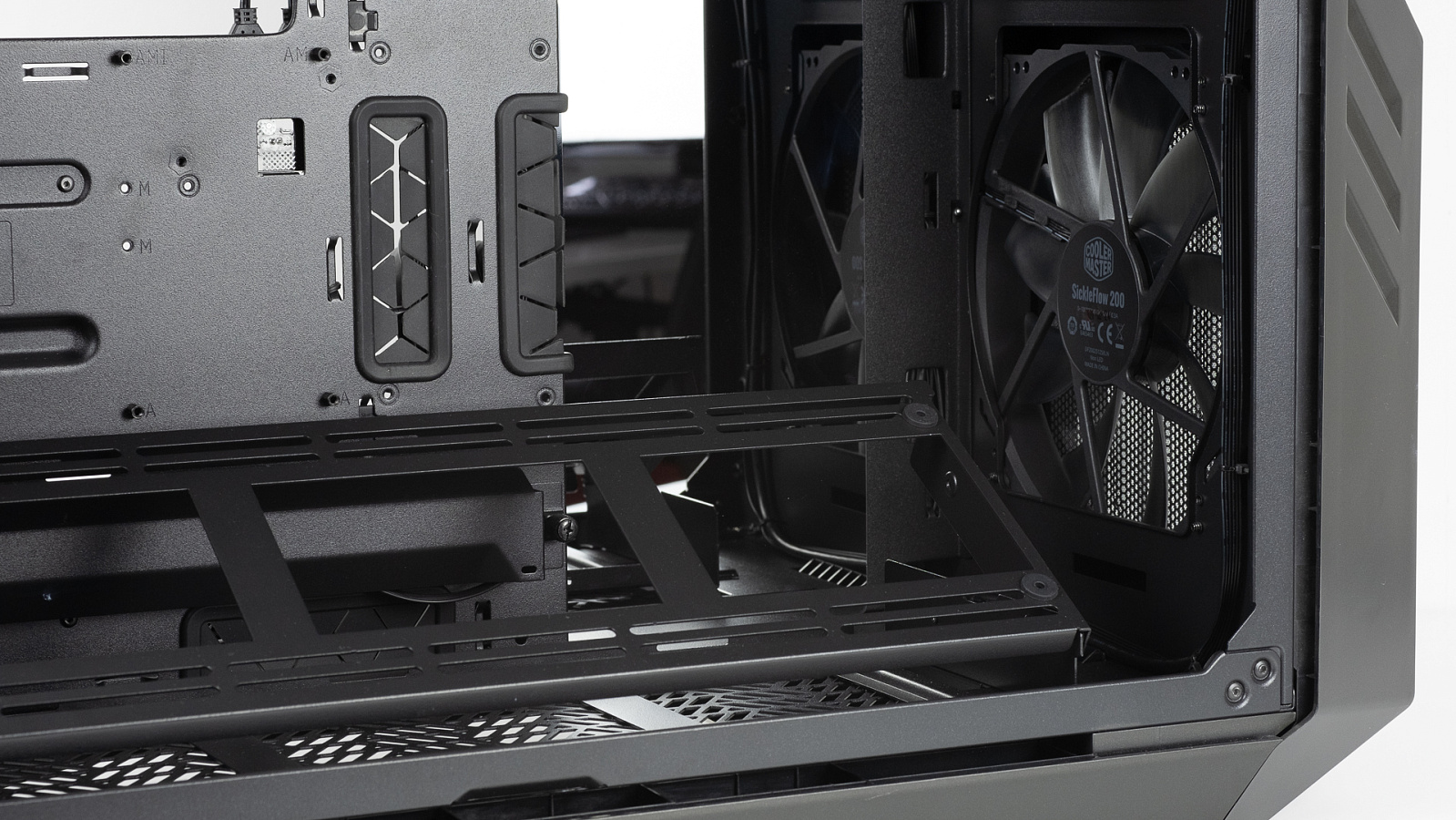

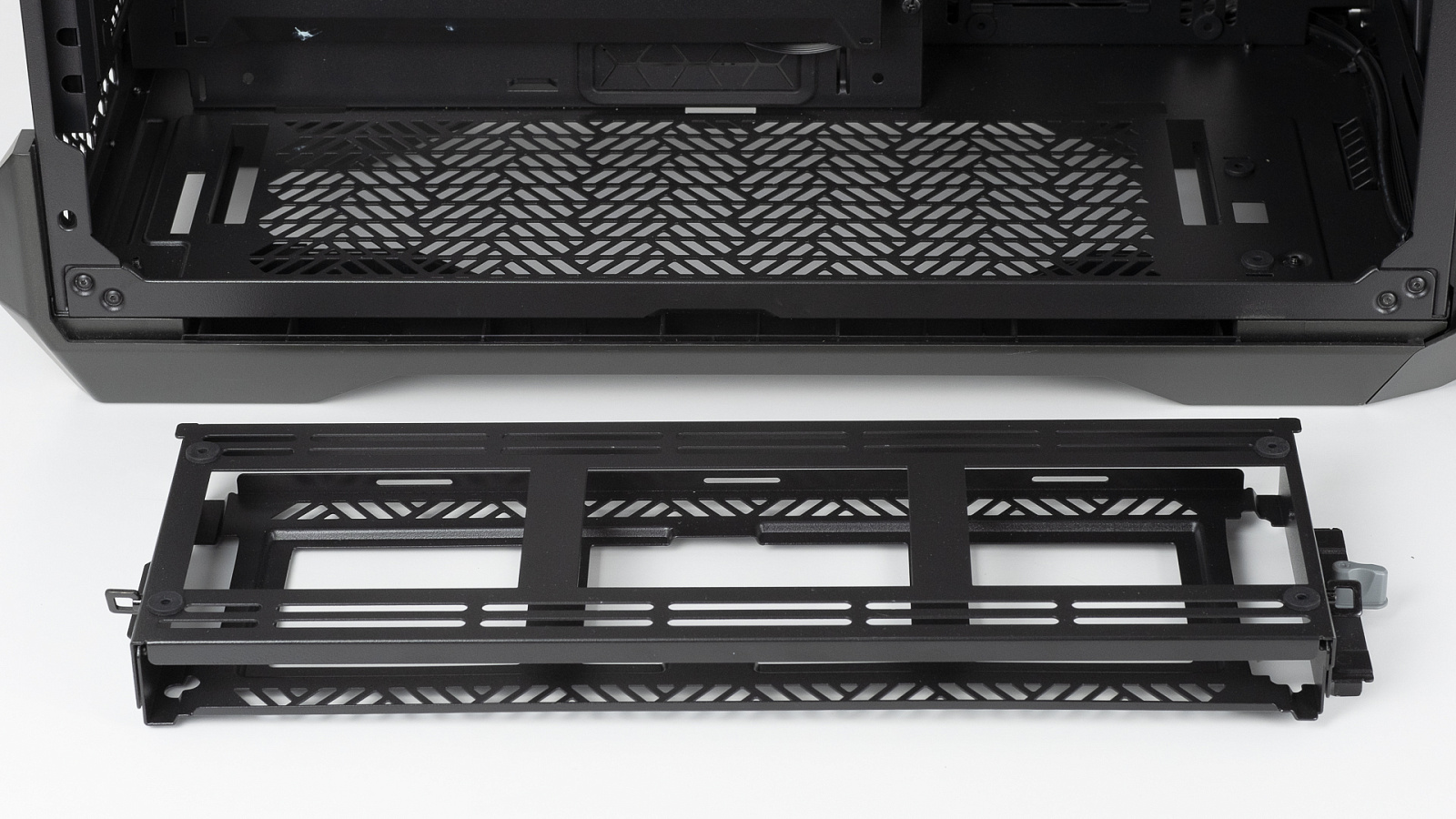

Рамка для вентиляторов и радиаторов с отверстиями для зеркала в нижней части корпуса имеет поворотную часть. Максимальный угол подъёма близок к 45°.

Такая регулировка может помочь настроить воздушные потоки или привести визуальную составляющую интерьера корпуса к желанному виду. Например, наклоном можно отрегулировать видимую в отражении зеркала часть видеокарты или выгодно показать светящуюся область вентиляторов. Качество зеркального покрытия отменное, отражённая в нём реальность не вызывает сомнений.

Естественно, как и многие другие детали HAF 700 EVO, рамка для вентиляторов и зеркала съёмная. На дне корпуса множество вентиляционных отверстий, но выраженных мест крепления вентиляторов и радиаторов нет, подразумевается использование многоцелевой рамки.

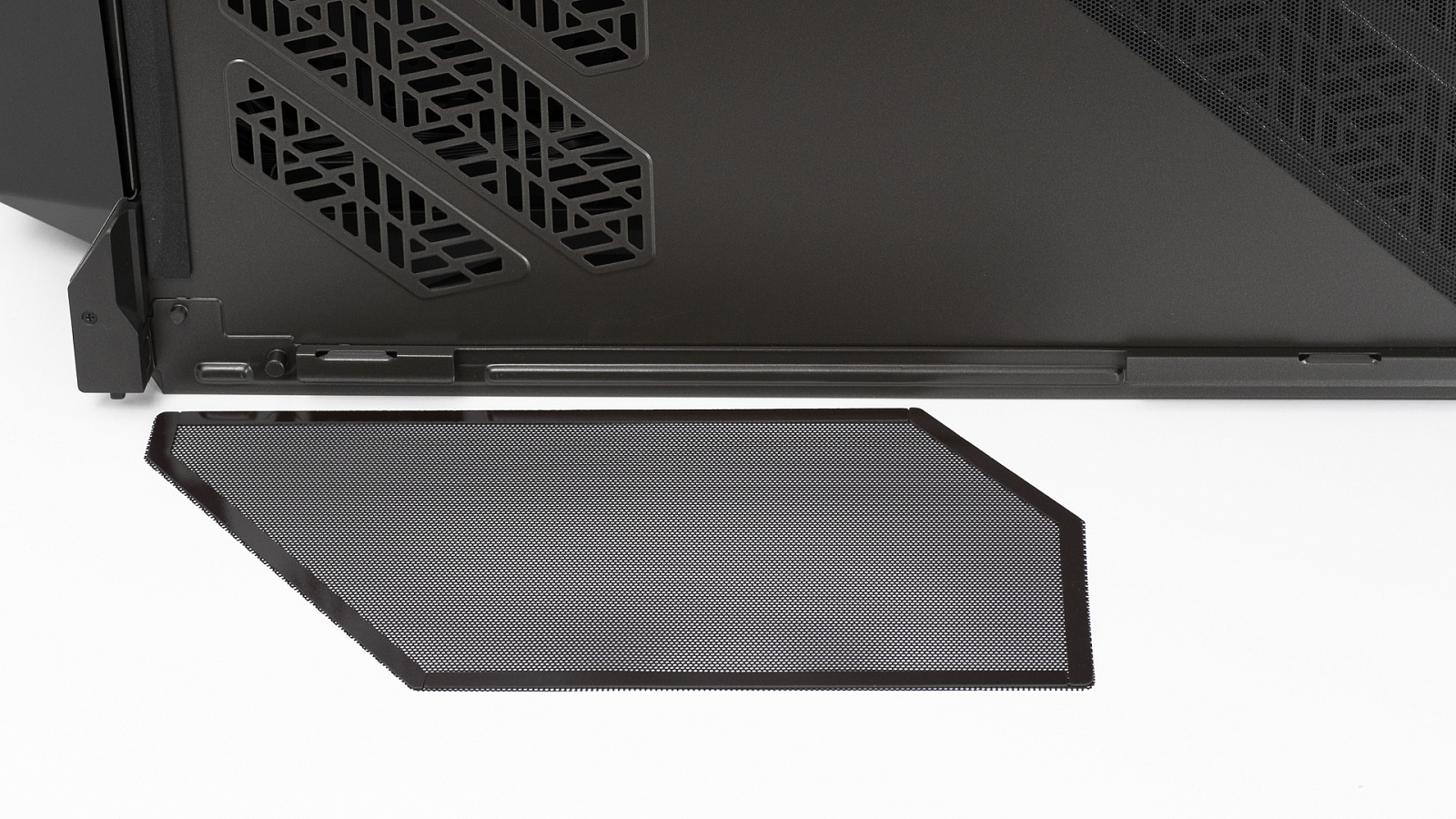

Вентиляционные отверстия на второй боковой стенке прикрыты пылевыми фильтрами на магнитном креплении. Сетка не слишком мелкая и не должна создавать излишнее сопротивление для воздушных потоков.

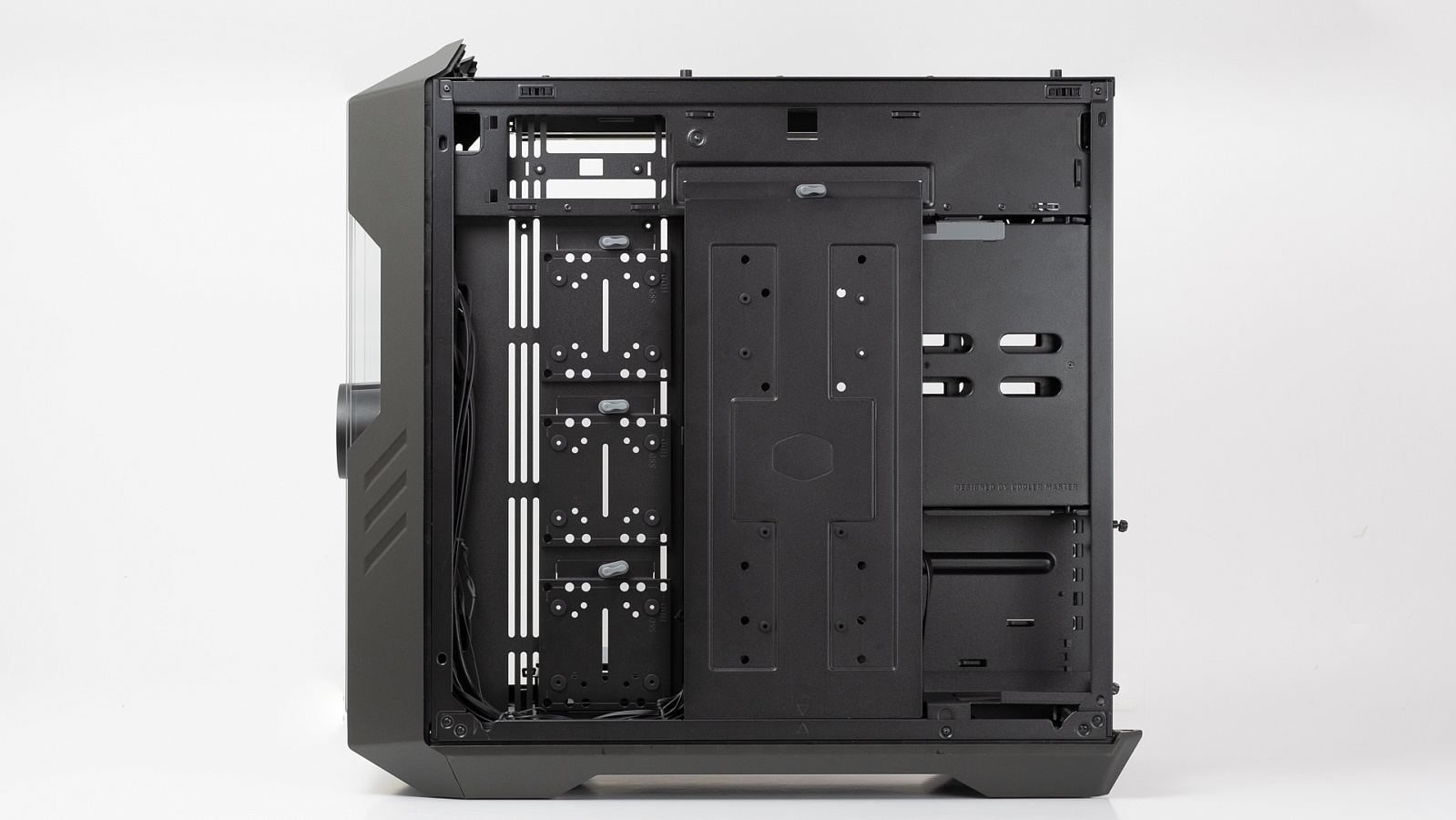

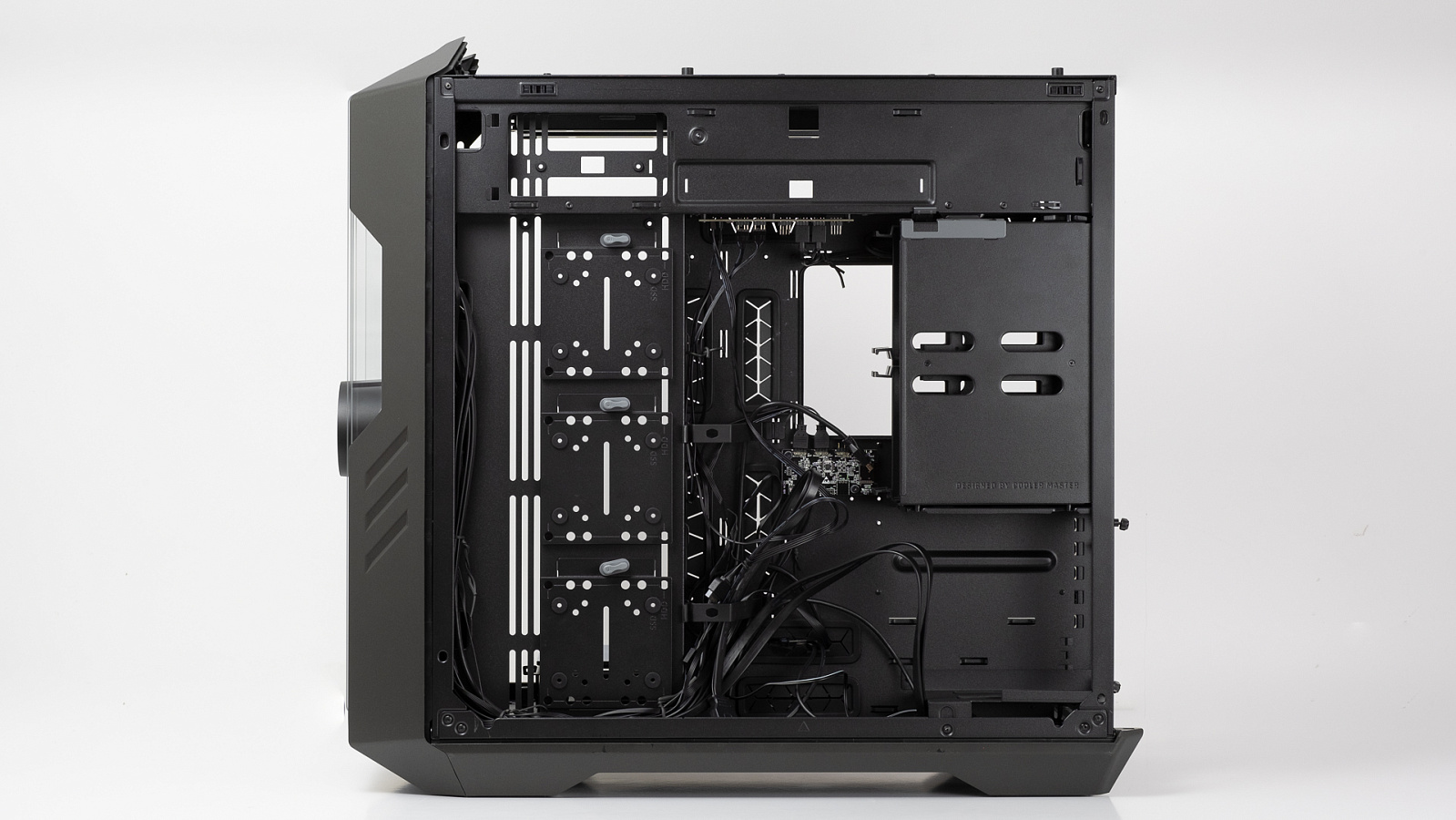

Без боковой стенки отсек для блока питания, накопителей и кабель-менеджмента выглядит очень аккуратно.

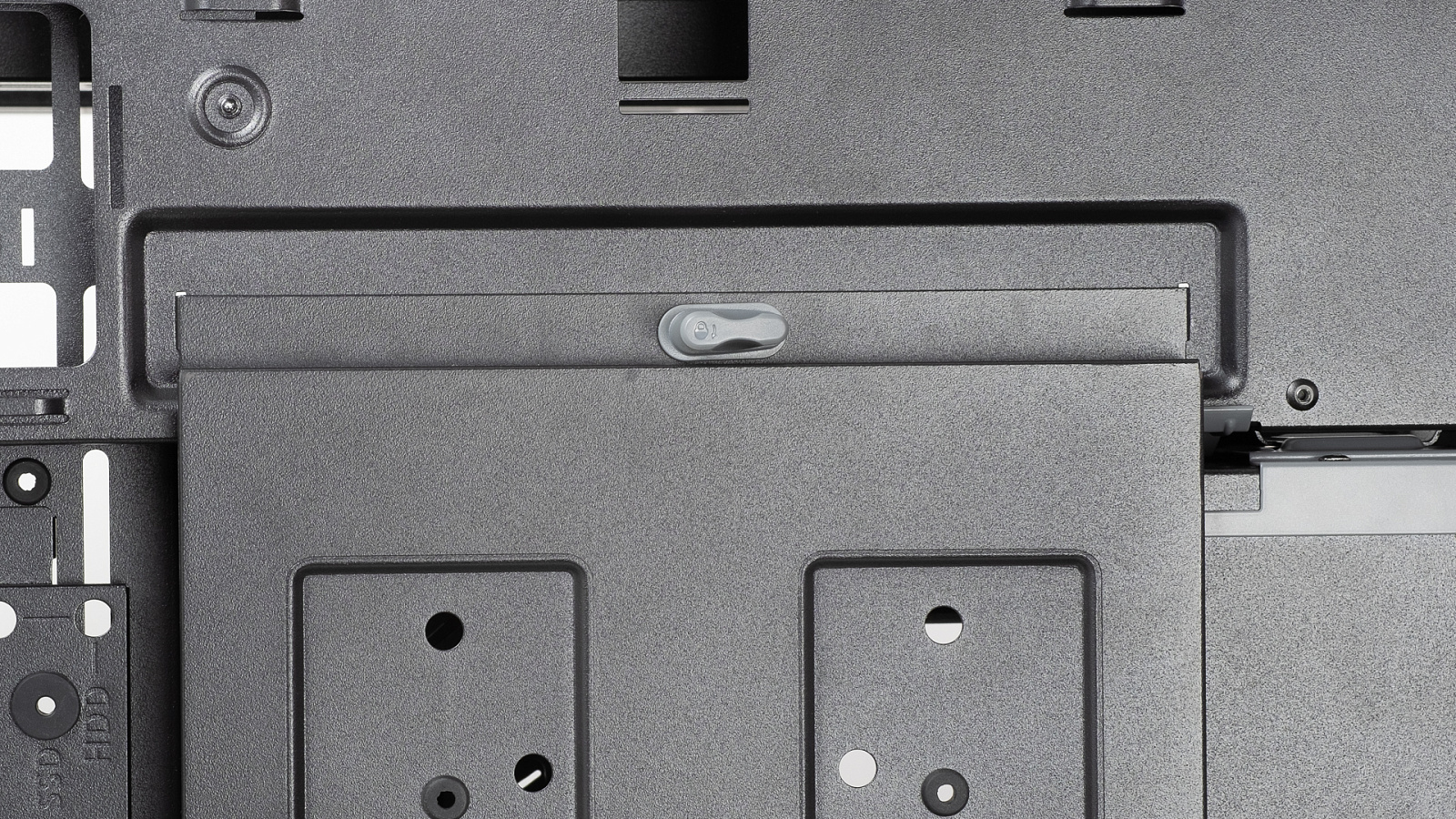

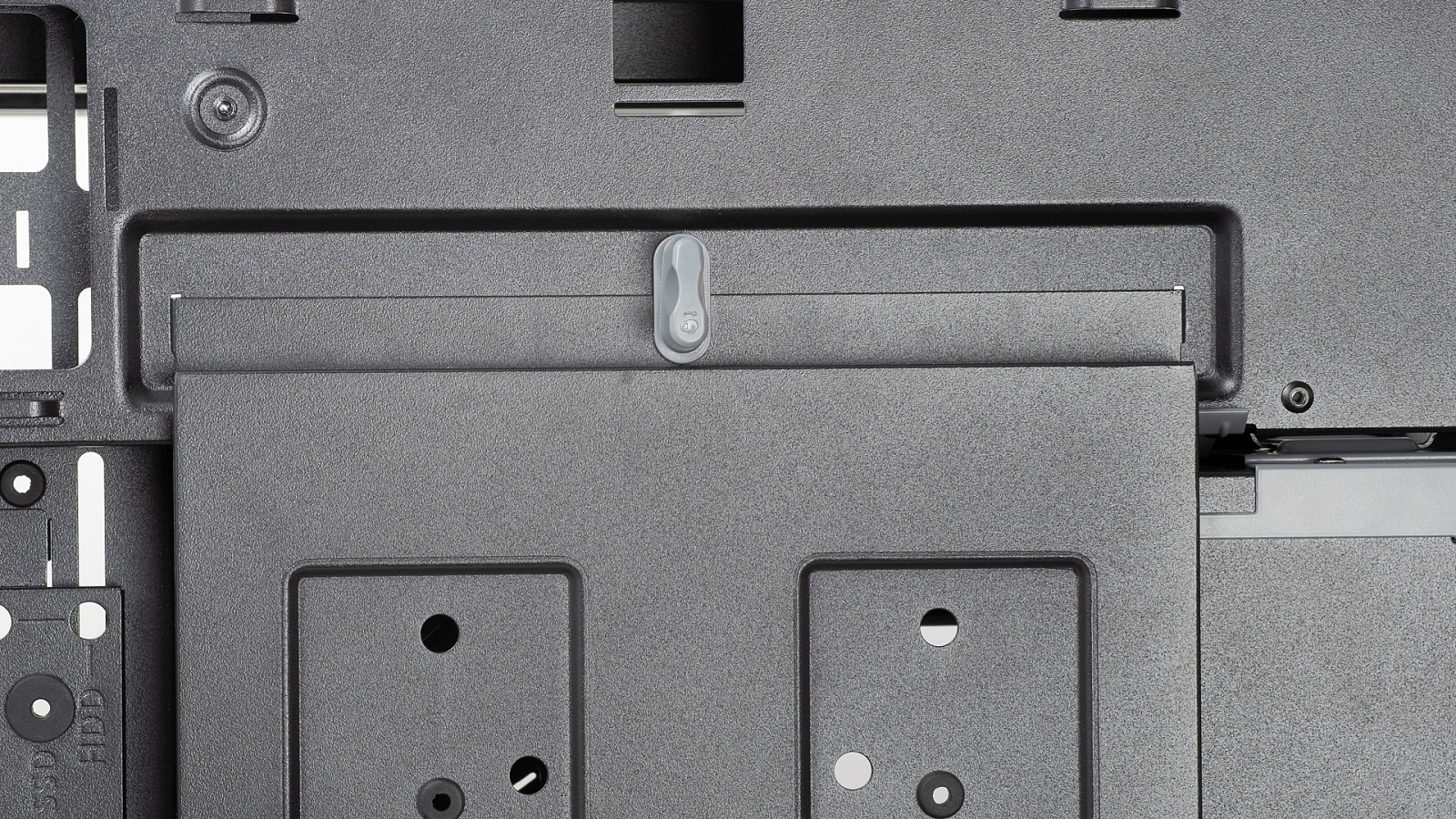

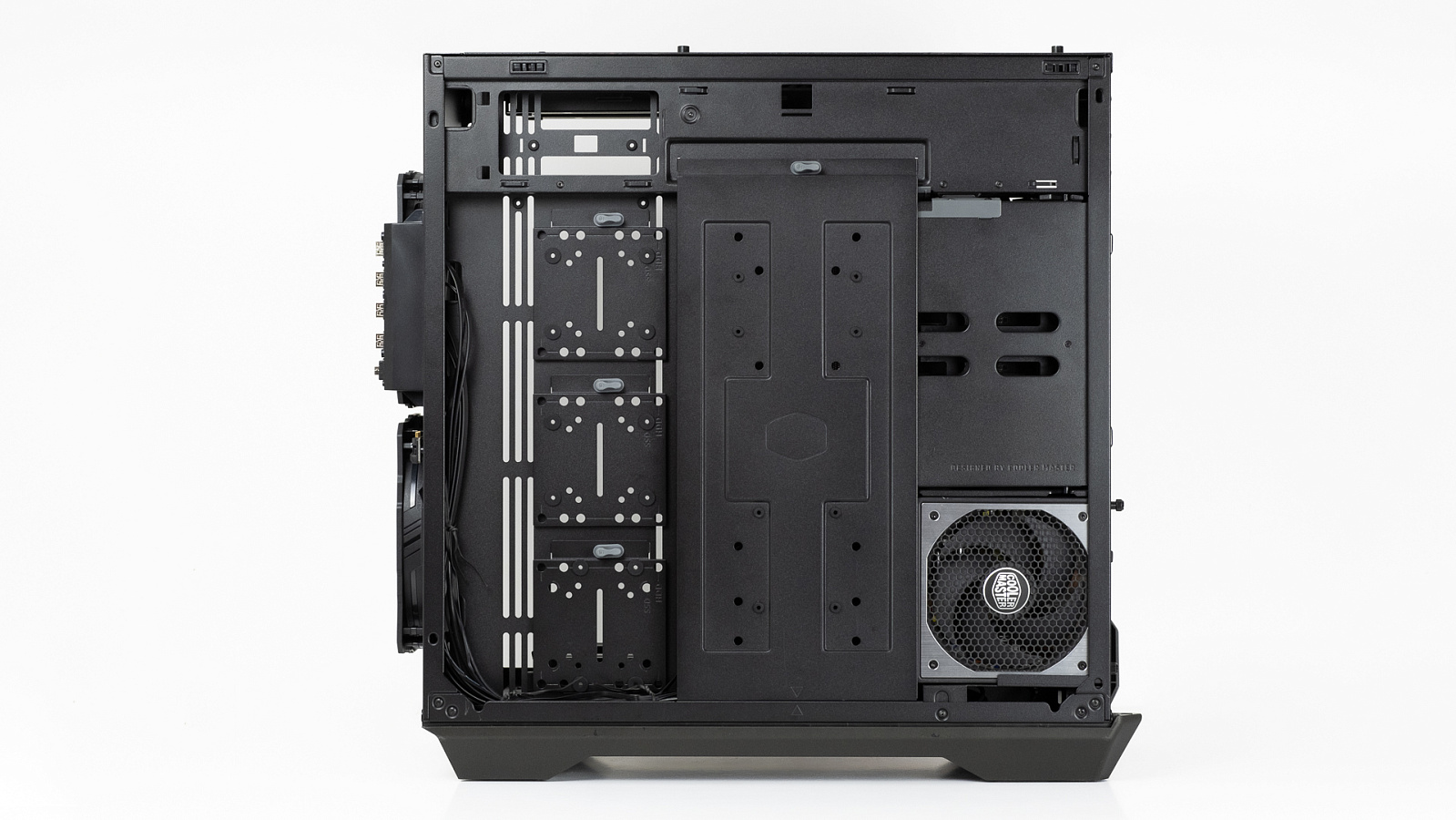

В первую очередь эта аккуратность обязана широкой секции, прикрывающей большую часть пространства за материнской платой. Снимается накладка без использования инструментов поворотной пластиковой ручкой, как и множество других деталей HAF 700 EVO.

Для укладки кабелей предусмотрено очень много места. В закрытом положении металлической крышки до поддона материнской платы около 9,5 см, чего должно с запасом хватить даже на самый сложный случай.

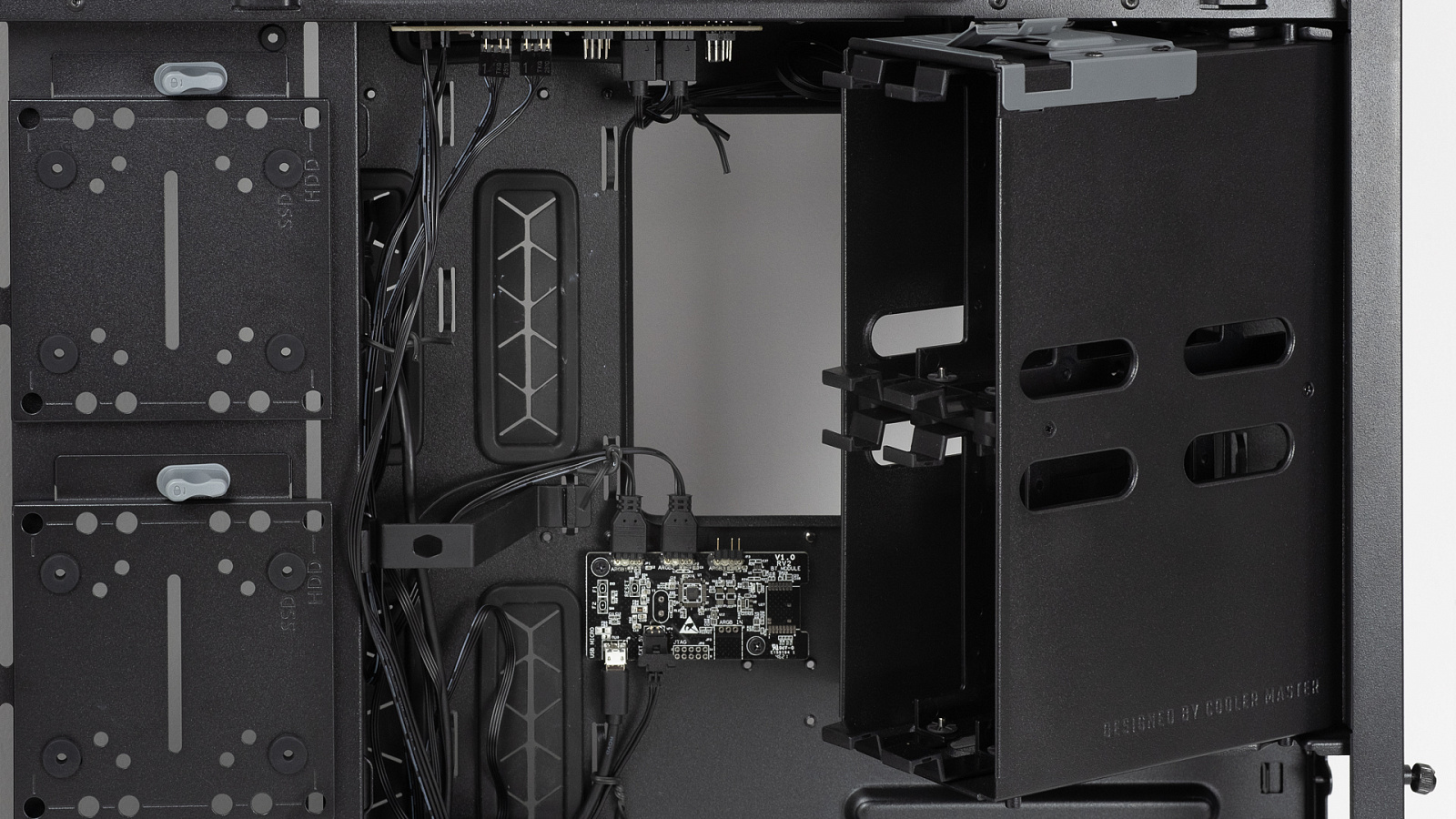

Простора за материнской платы хватило на размещение корзины накопителей. Четыре накопителя 2,5" или 3,5" могут быть размещены в специальных направляющих с быстрым доступом. Сама корзина тоже фиксируется без использования инструментов металлической защёлкой.

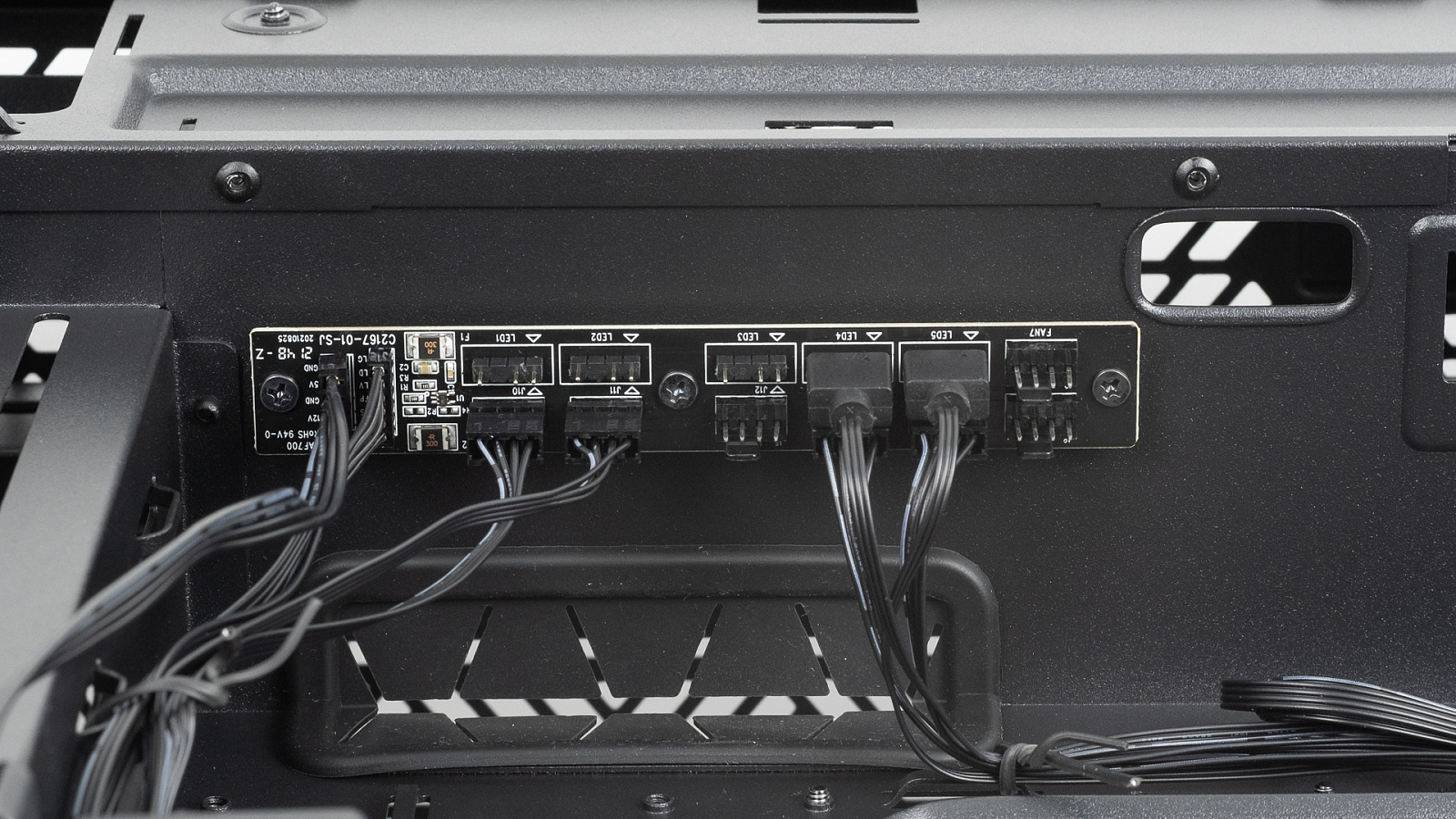

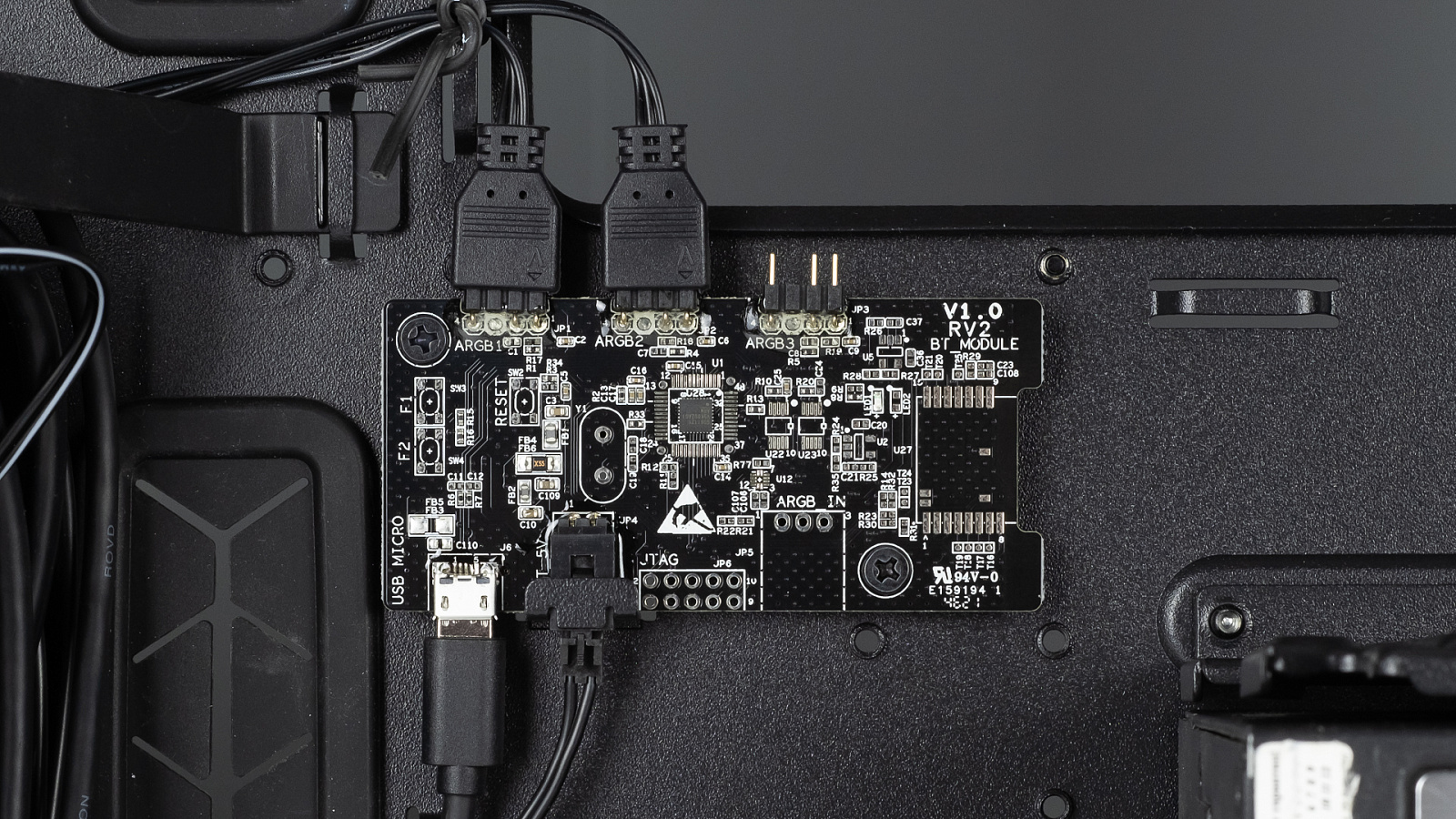

Также за материнской платой размещены два контроллера для синхронизации RGB-подсветки и управления вентиляторами. Предусмотрена три канала управления адресуемой подсветкой.

По умолчанию один из каналов контроллера подсветки подключен к модулю управления вентиляторами в верхней части корпуса. Этот контроллер может управлять семью PWM вентиляторами, предусмотрено место для пяти коннекторов адресуемой 5В RGB-подсветки.

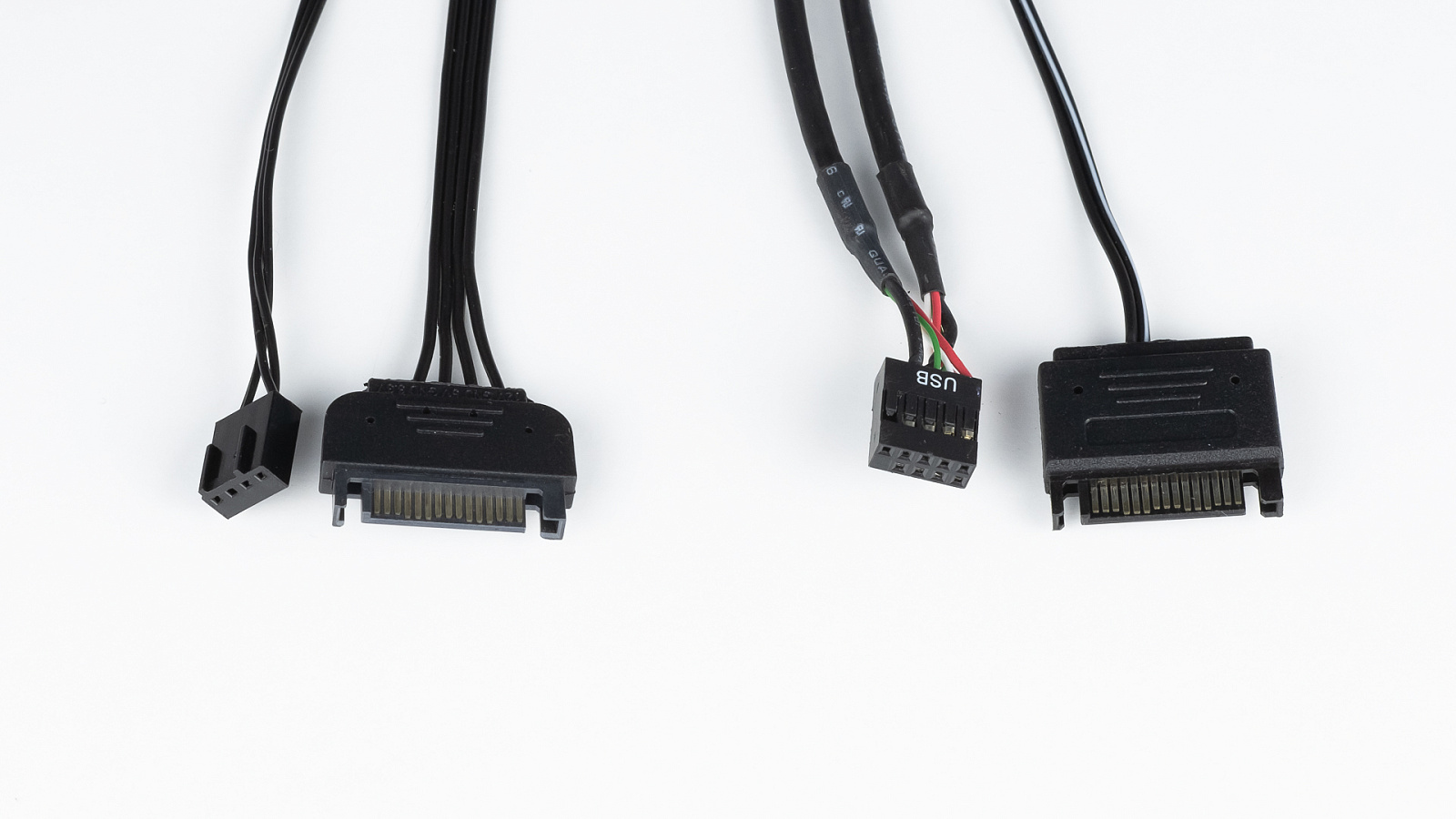

Контроллеры получают питание через SATA-коннекторы, любопытно, что форма коннекторов разная. Контроллер вентиляторов управляется и передаёт данные по скорости вращения через 4-pin коннектор, его можно подключить в разъём на материнской плате. Контроллер подсветки управляется через USB, из коробки USB 2.0 колодка подключения общая для него и экранчика передней панели.

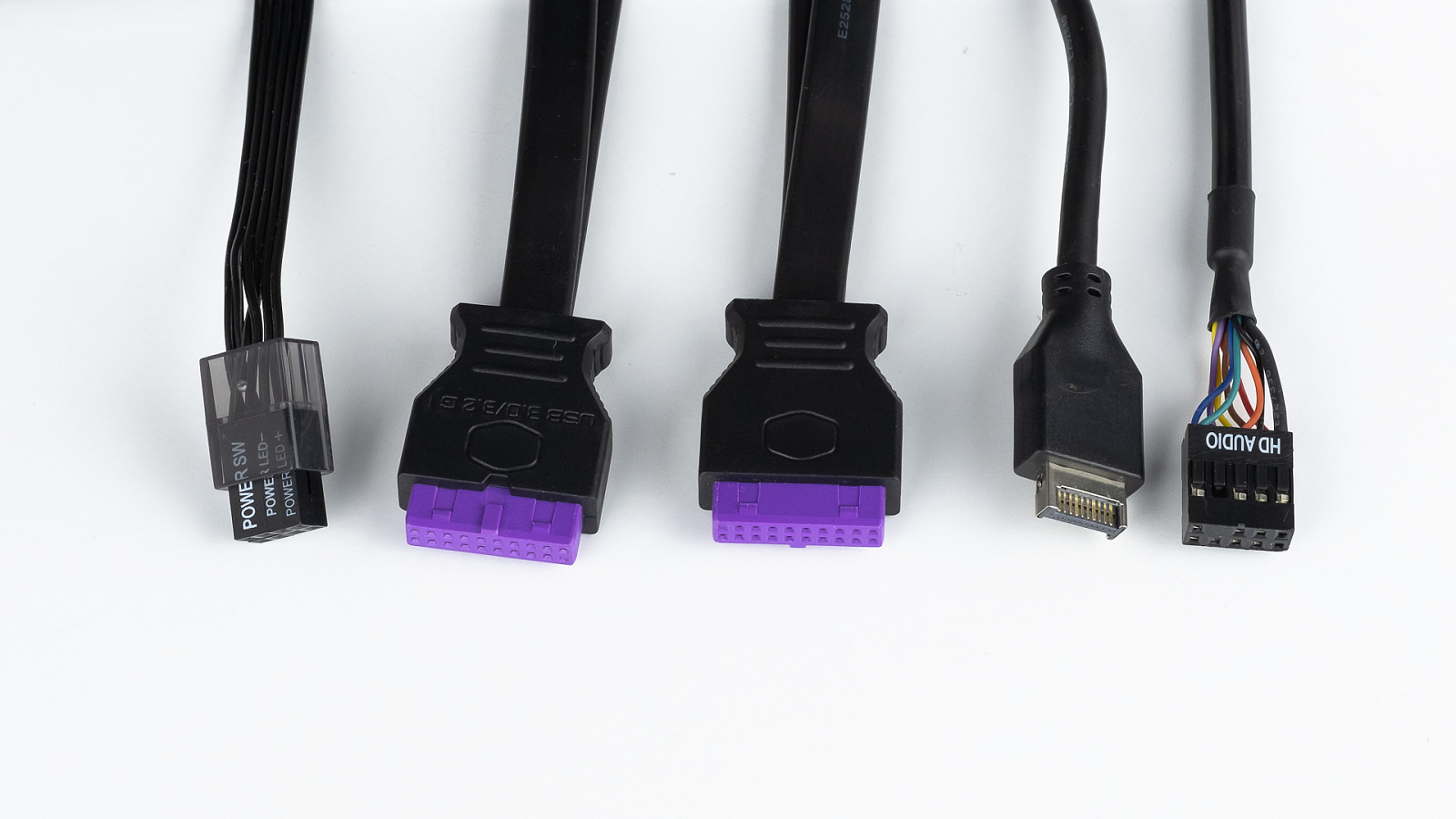

Органы управления и порты фронтальной панели подключаются пятью кабелями: два для внутренних колодок USB 3 первого поколения, один для подключения Type-C разъёма USB 3 второго поколения, кабель для аудиоразъёмов и комплект коннекторов для кнопок и индикации. Надо отметить удобное пластиковое приспособление для объединения 2-pin коннекторов в единый блок для подключения к стандартной колодке.

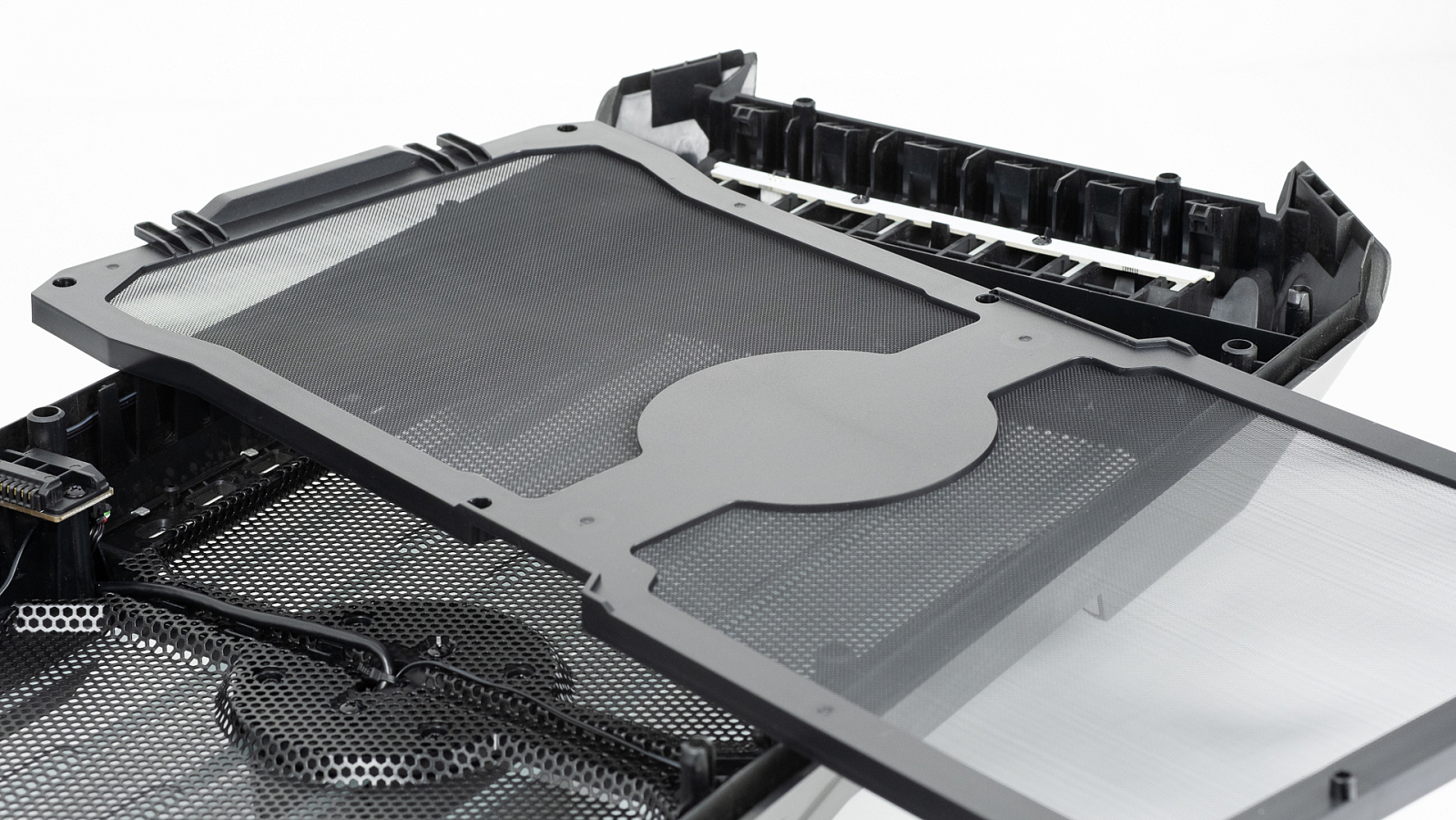

Передняя панель снимается полностью, замок фиксатора открывается ручкой в самом низу. Установленный пылевой фильтр закрывает всю площадь панели.

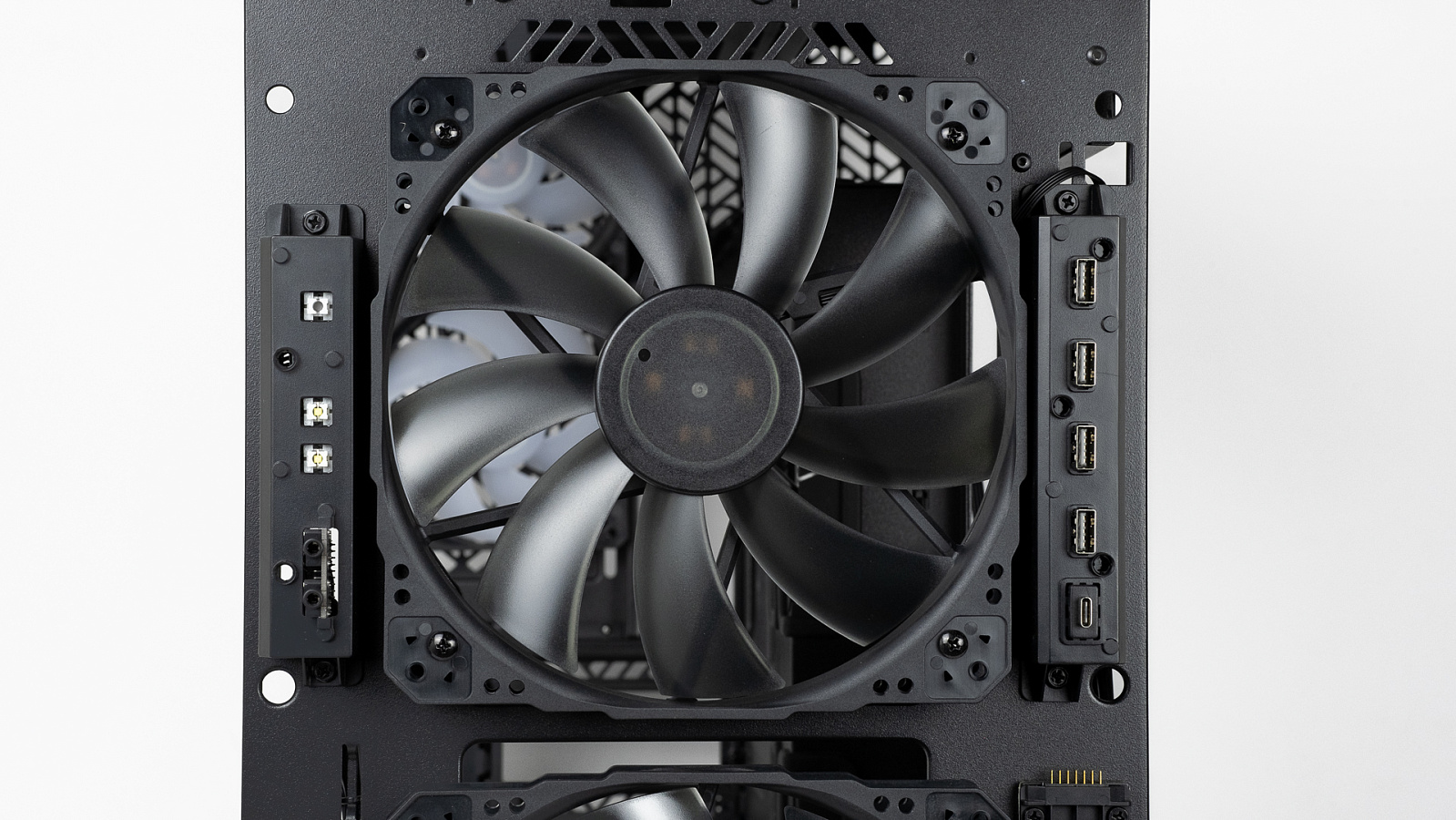

Кнопки включения и перезагрузки, порты реализованы на каркасе корпуса, в передней панели только вырезы и декоративные части кнопок. Элементы подсветки передней панели имеют быстроразъёмное соединение, поэтому при снятии фронтальной панели не нужно переживать за провода.

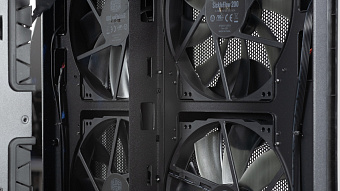

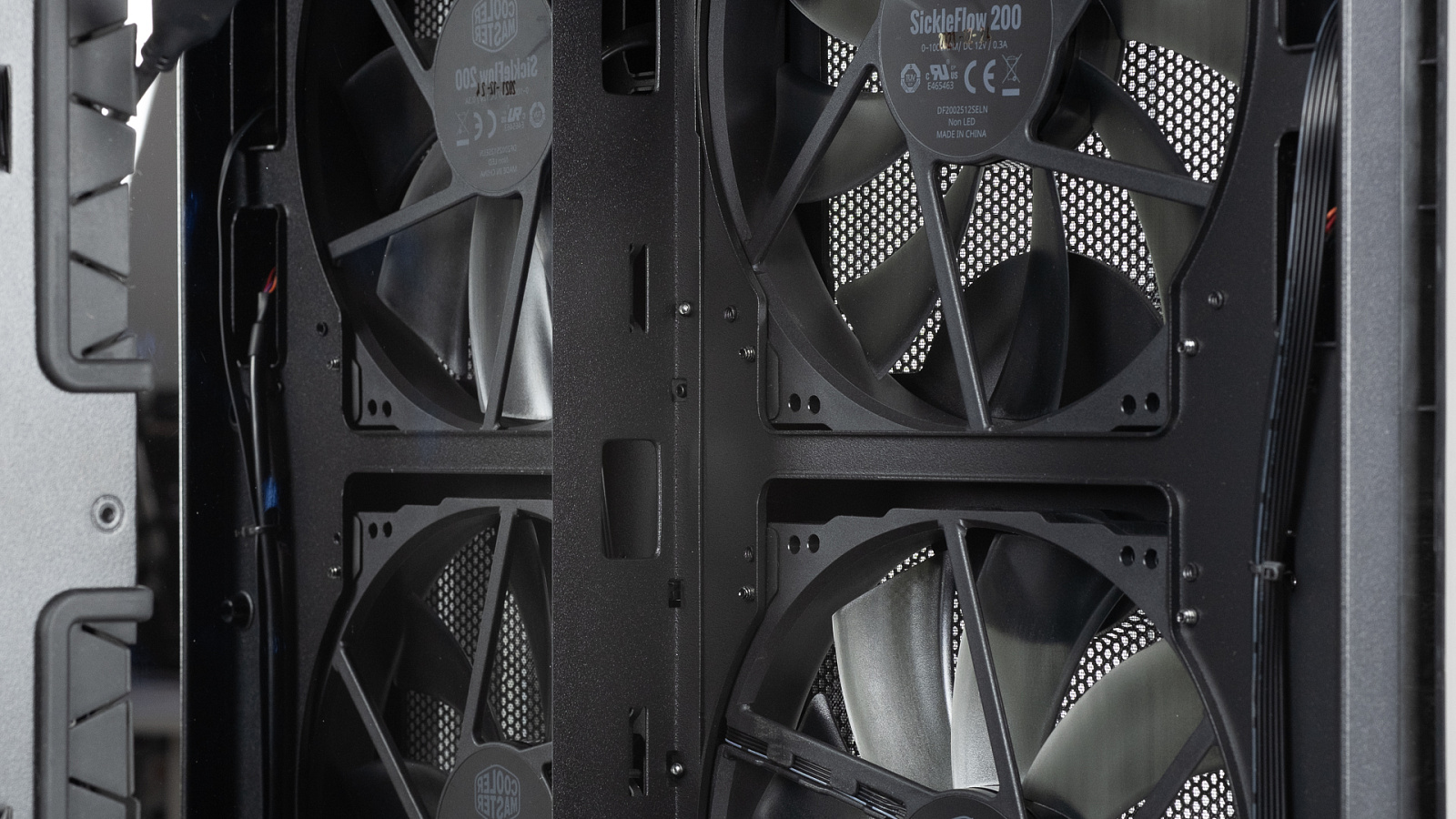

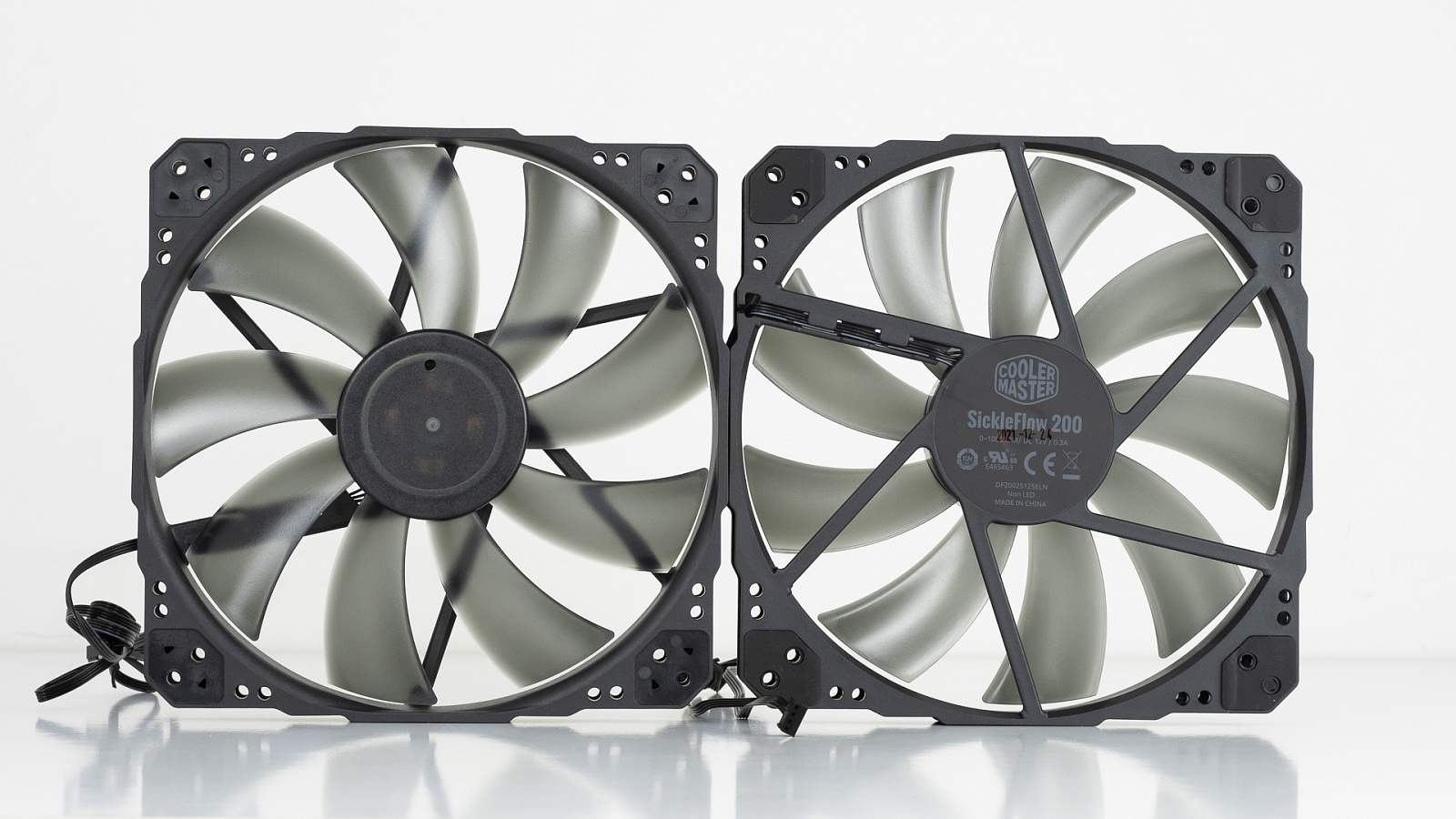

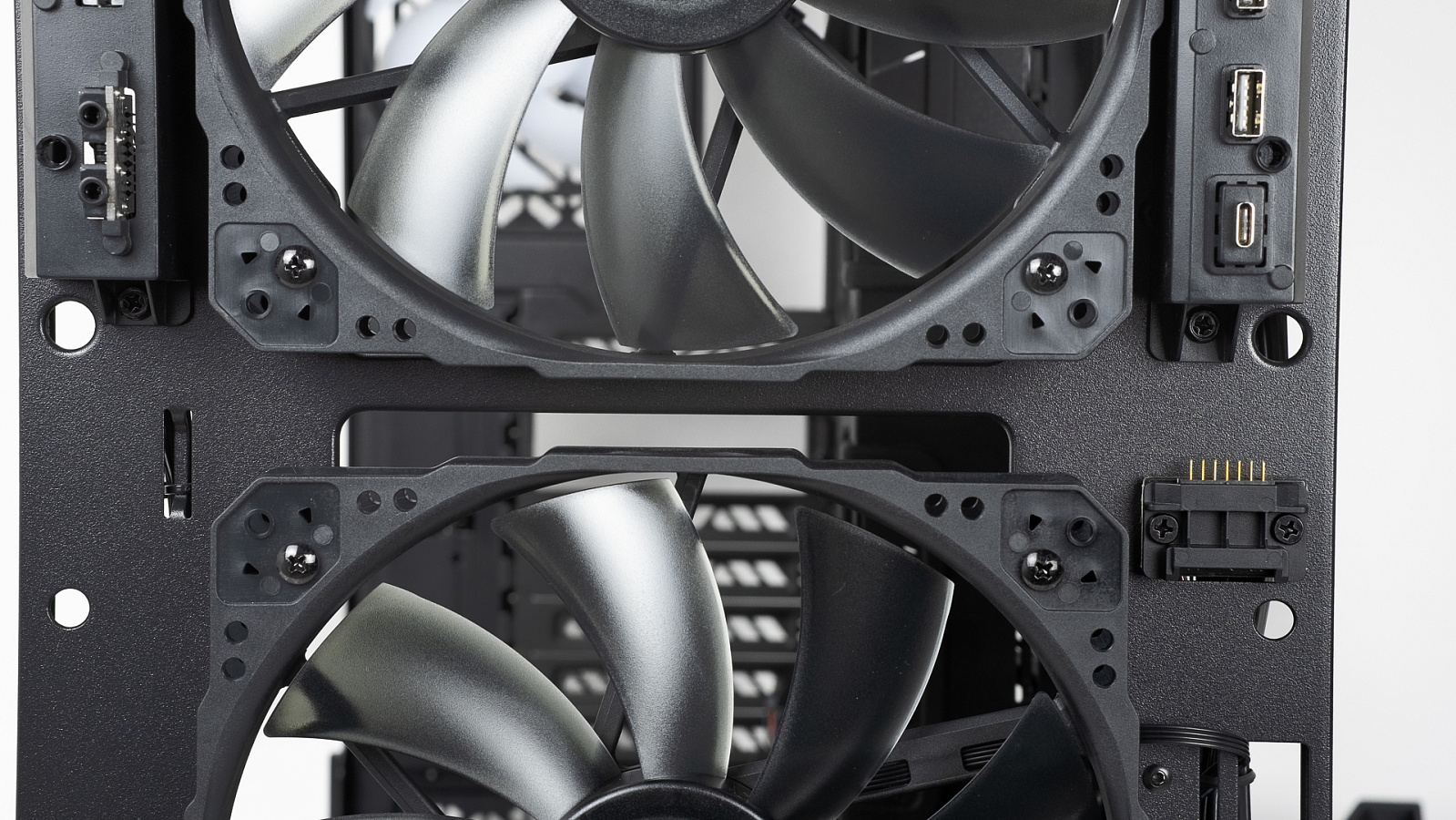

Под декоративной накладкой передней панели скрываются два огромных 200 мм вентилятора, они без сомнения являются важнейшим элементом в организации охлаждения внутри HAF 700 EVO. Выяснить полные характеристики предустановленных SickleFlow PWM Performance Ed. 200mm не удалось, но судя по "Perfomance"в наименовании и указанных 0-1000 оборотов в минуту они должны быть более производительными, чем доступные отдельно ARGB версии 200 мм вентиляторов SickleFlow 200 ARGB. Длина 4-pin PWM кабеля подключения - 110 см.

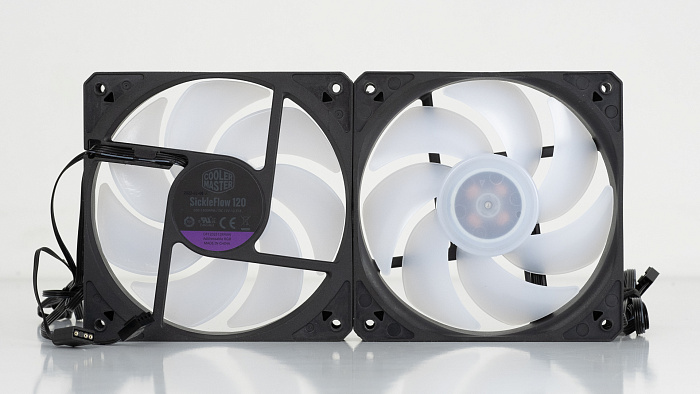

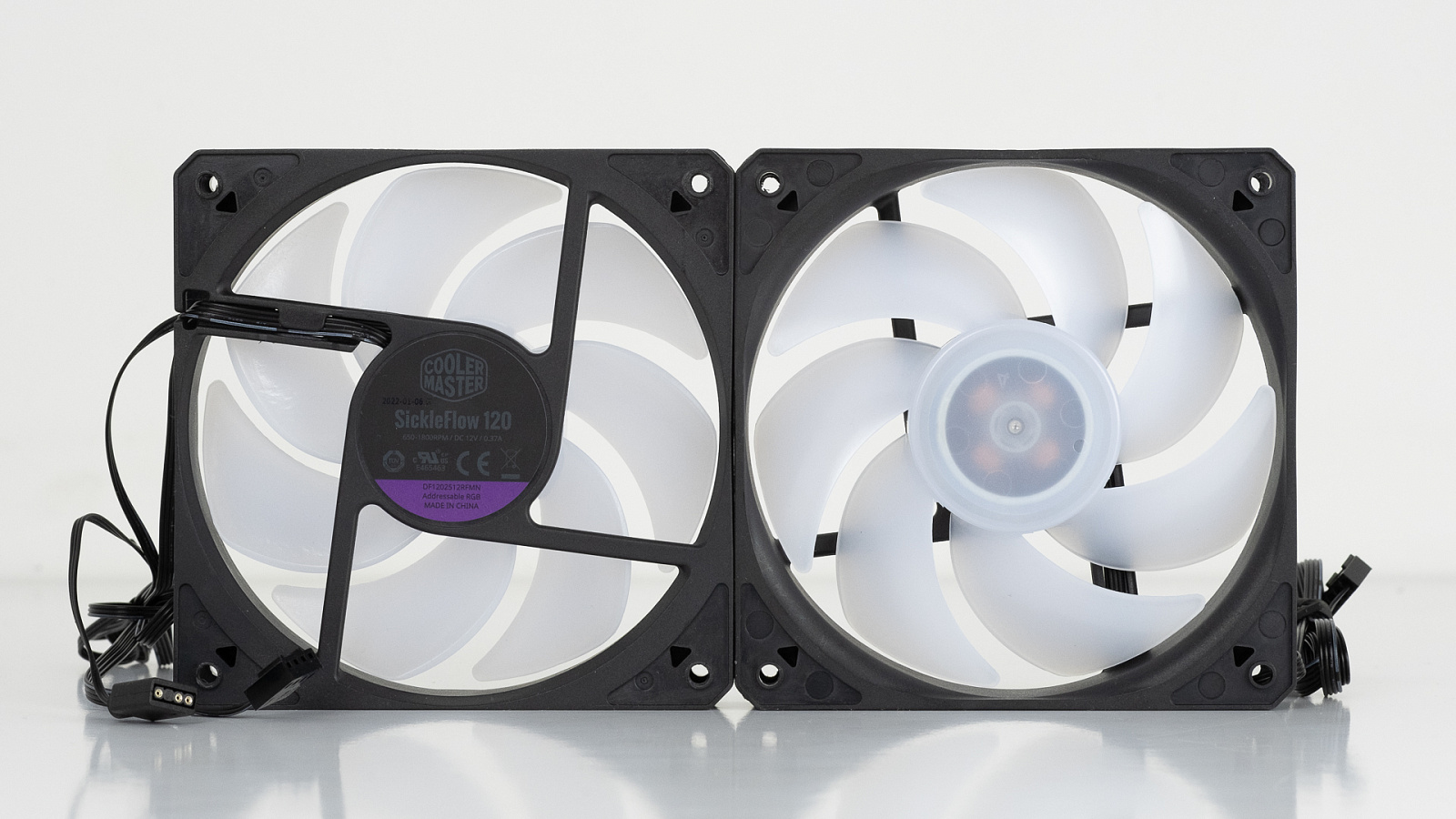

Три других комплектных вентилятора SickleFlow 120 ARGB (MFX-B2DN-18NPA-R1) имеют заявленные пределы оборотов в минуту от 650 до 1800. Длина 4-pin PWM и 3-pin ARGB 5V кабелей подключения - 60см до разъёмов.

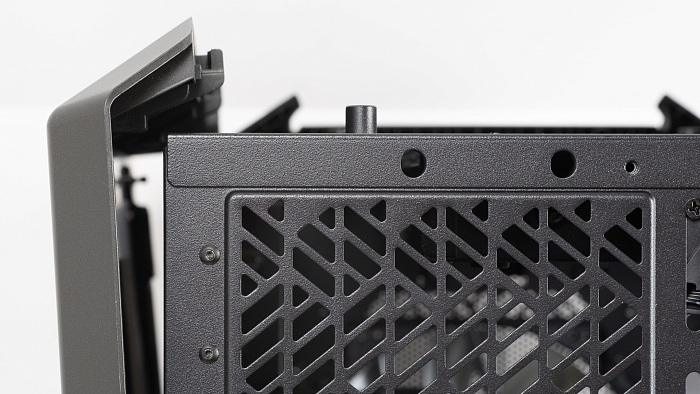

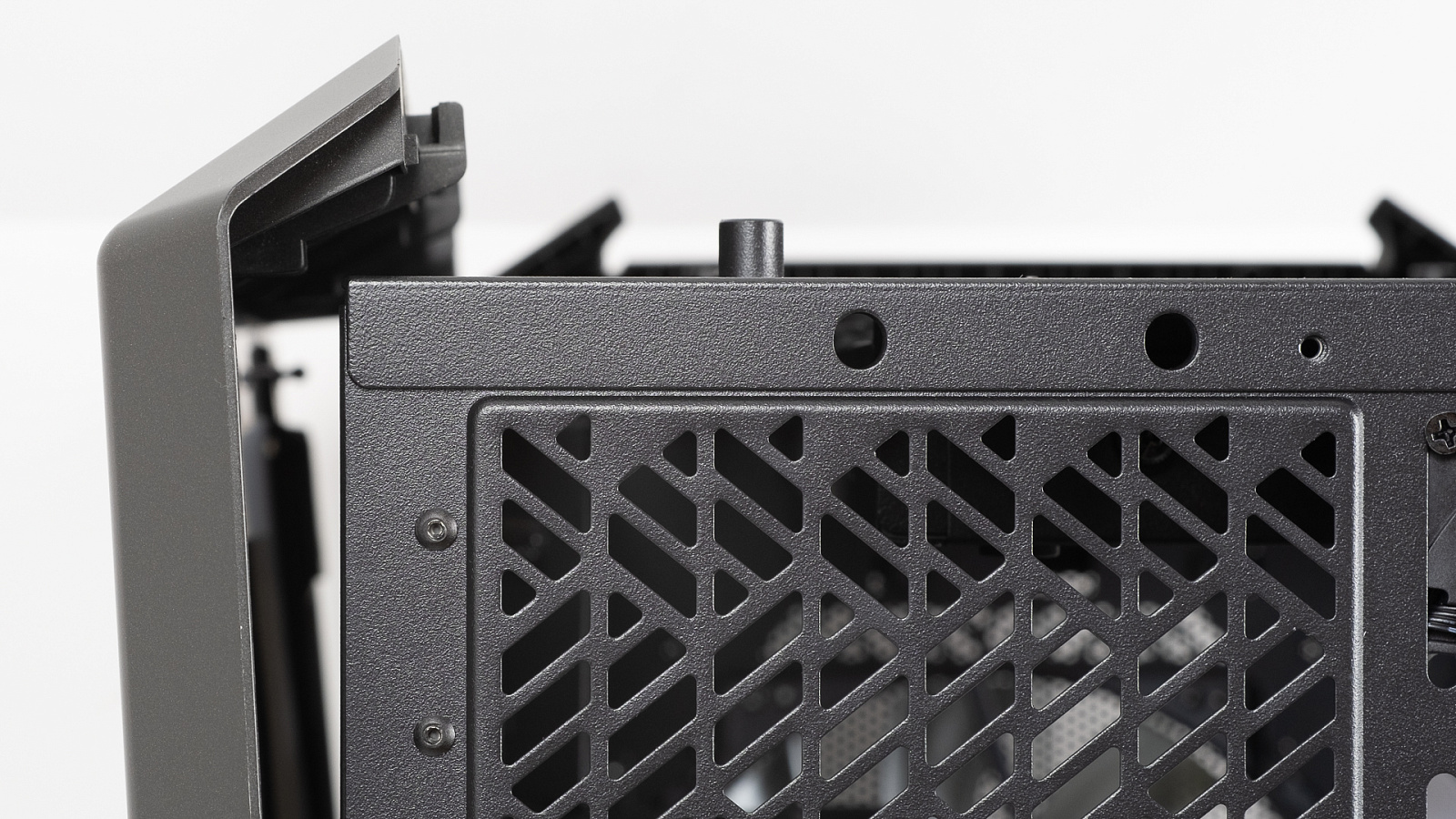

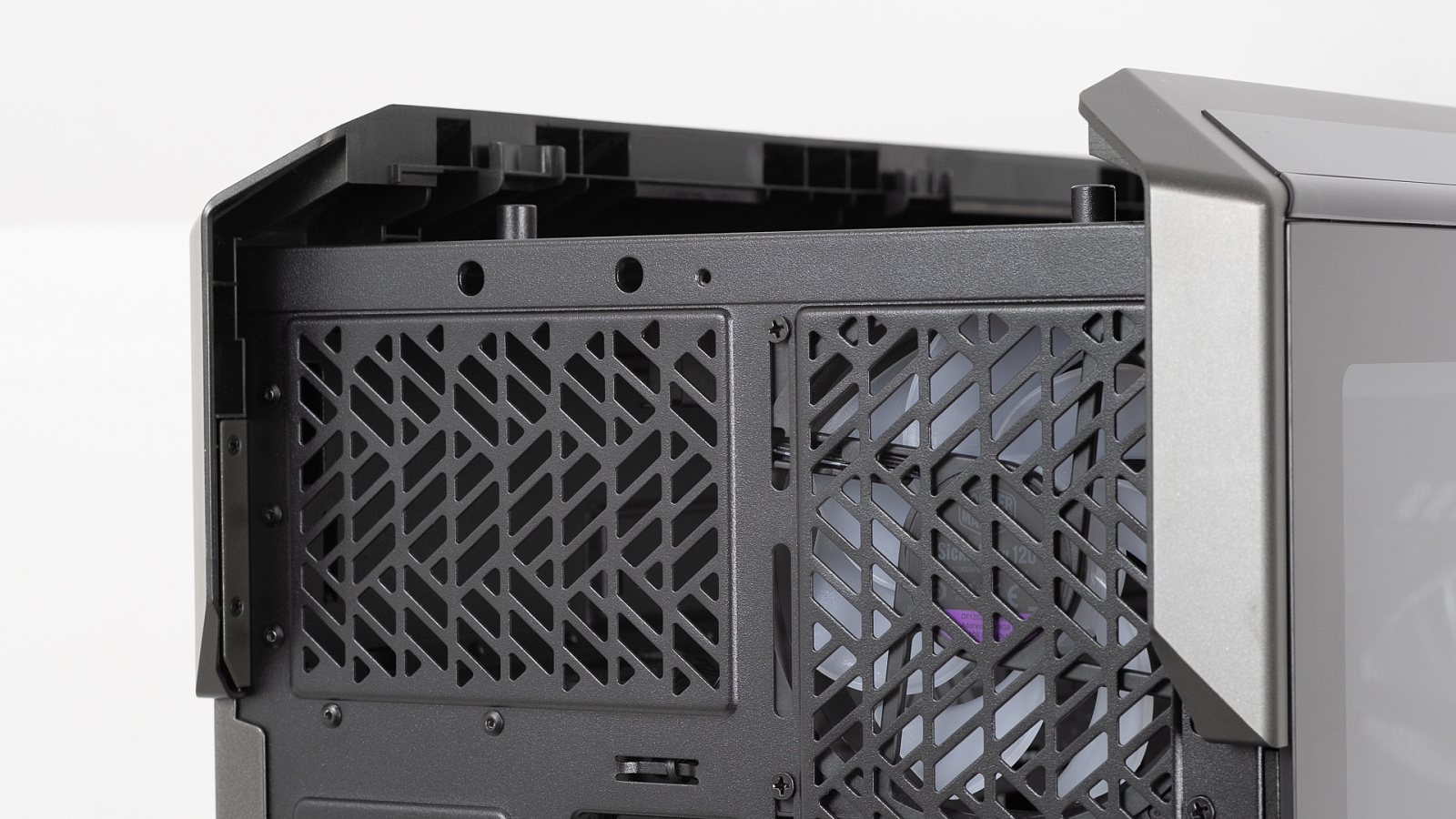

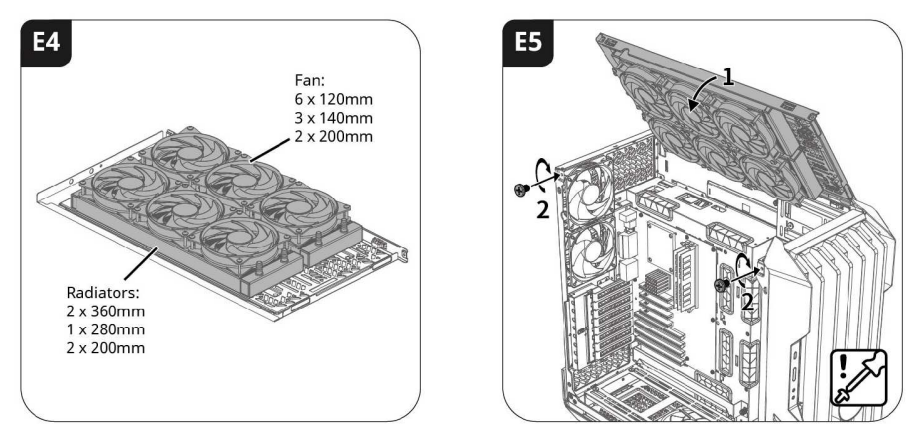

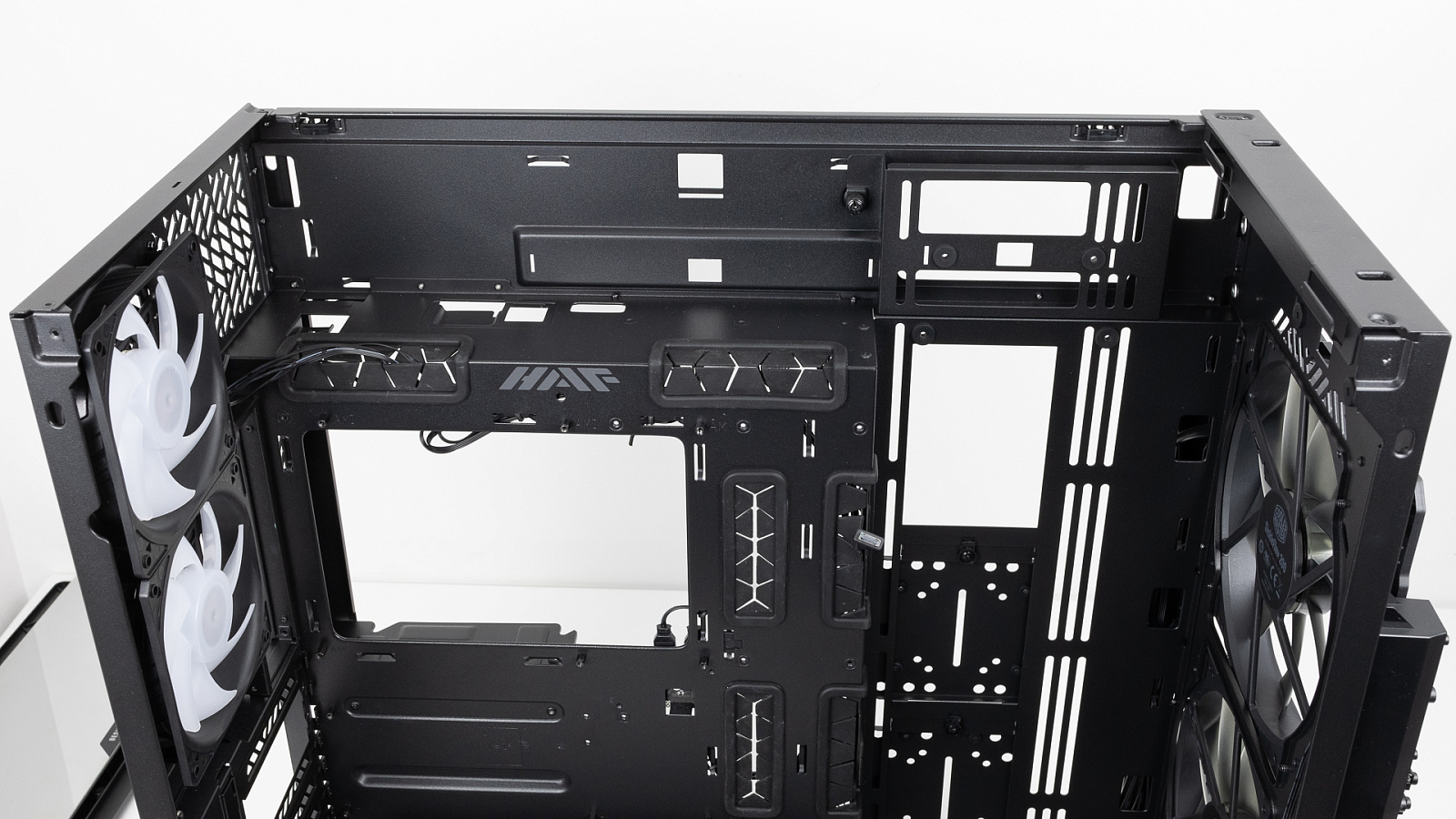

В продолжение темы съёмных элементов в HAF 700 EVO стоит упомянуть и верхнюю часть каркаса. Крышка снимается целиком, таким образом открывается удобный доступ к основному пространству корпуса.

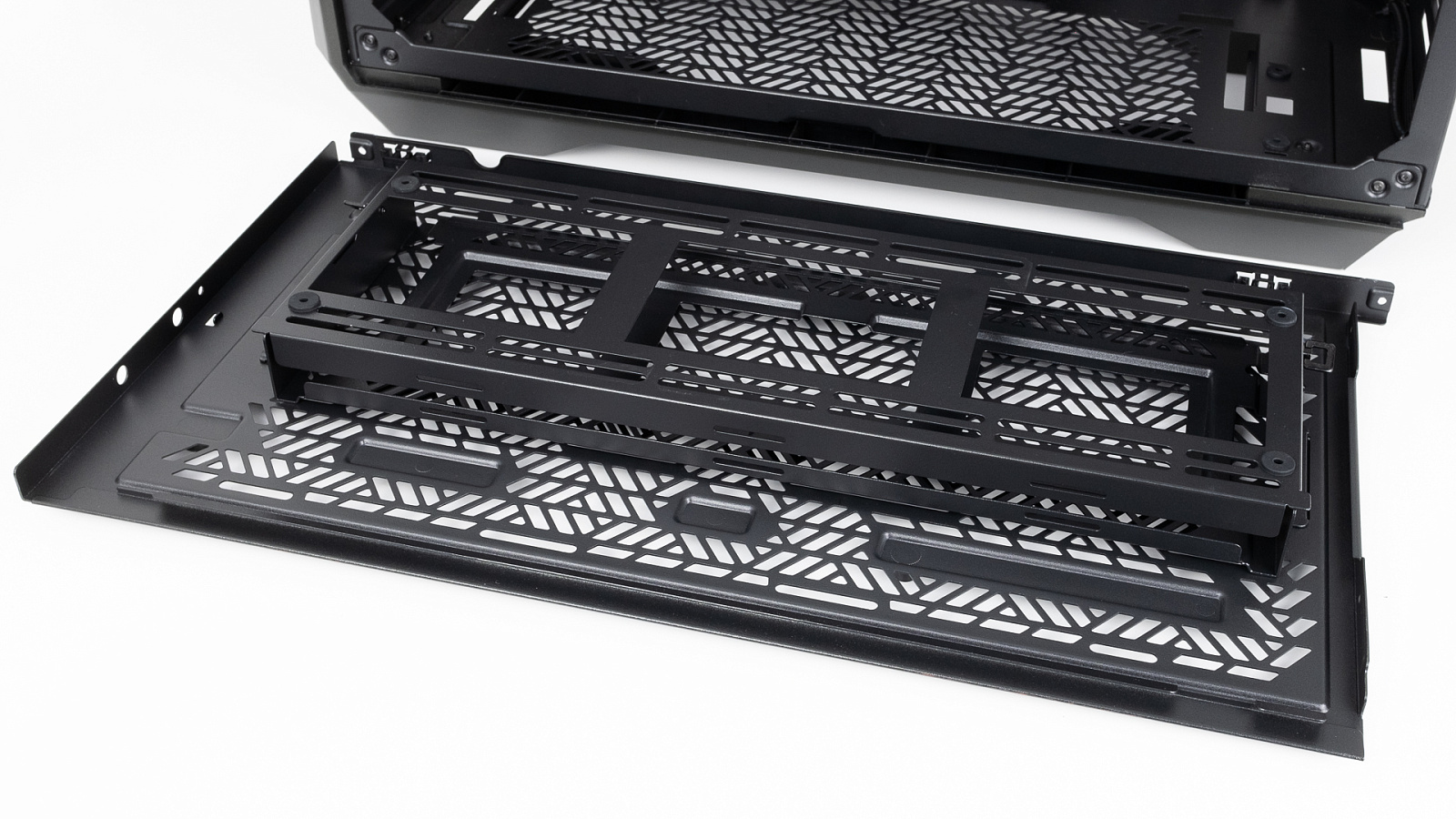

К тому же появляется возможность с комфортом закрепить верхние радиаторы или вентиляторы. На верхнюю стенку предустановлена рамка для радиаторов и вентиляторов с поворотным механизмом, её можно снять и разместить на переднюю стенку изнутри. В рамке присутствуют крепления для зеркальной панели.

На верхней стенке без рамки можно разместить до шести вентиляторов, соответствующие крепёжные места предусмотрены для 120/140/200 мм вентиляторов.

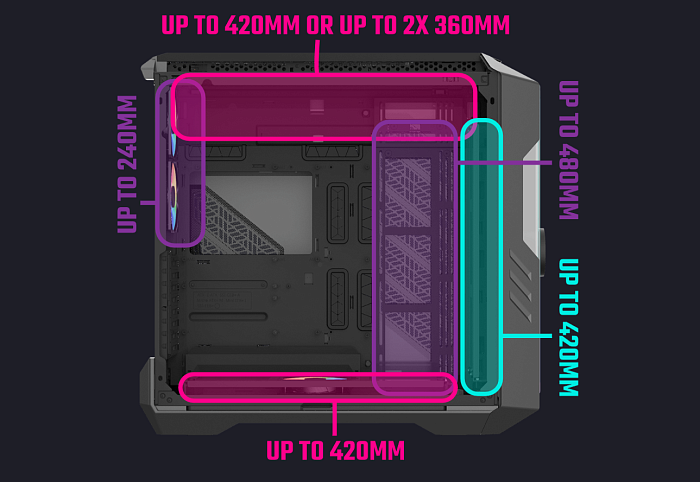

Количество мест для установки радиаторов жидкостного охлаждения внушает уважение. Конечно, некоторые комбинации самых больших радиаторов не доступны, но и без этого стремления к максимализму можно собрать контур с избыточным количеством вентилируемых секций.

Сборка компьютера

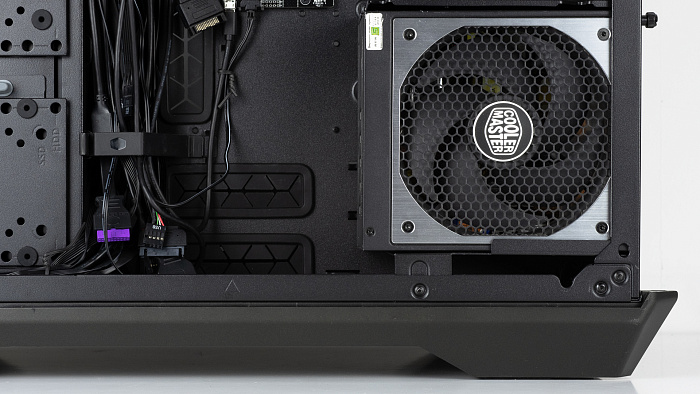

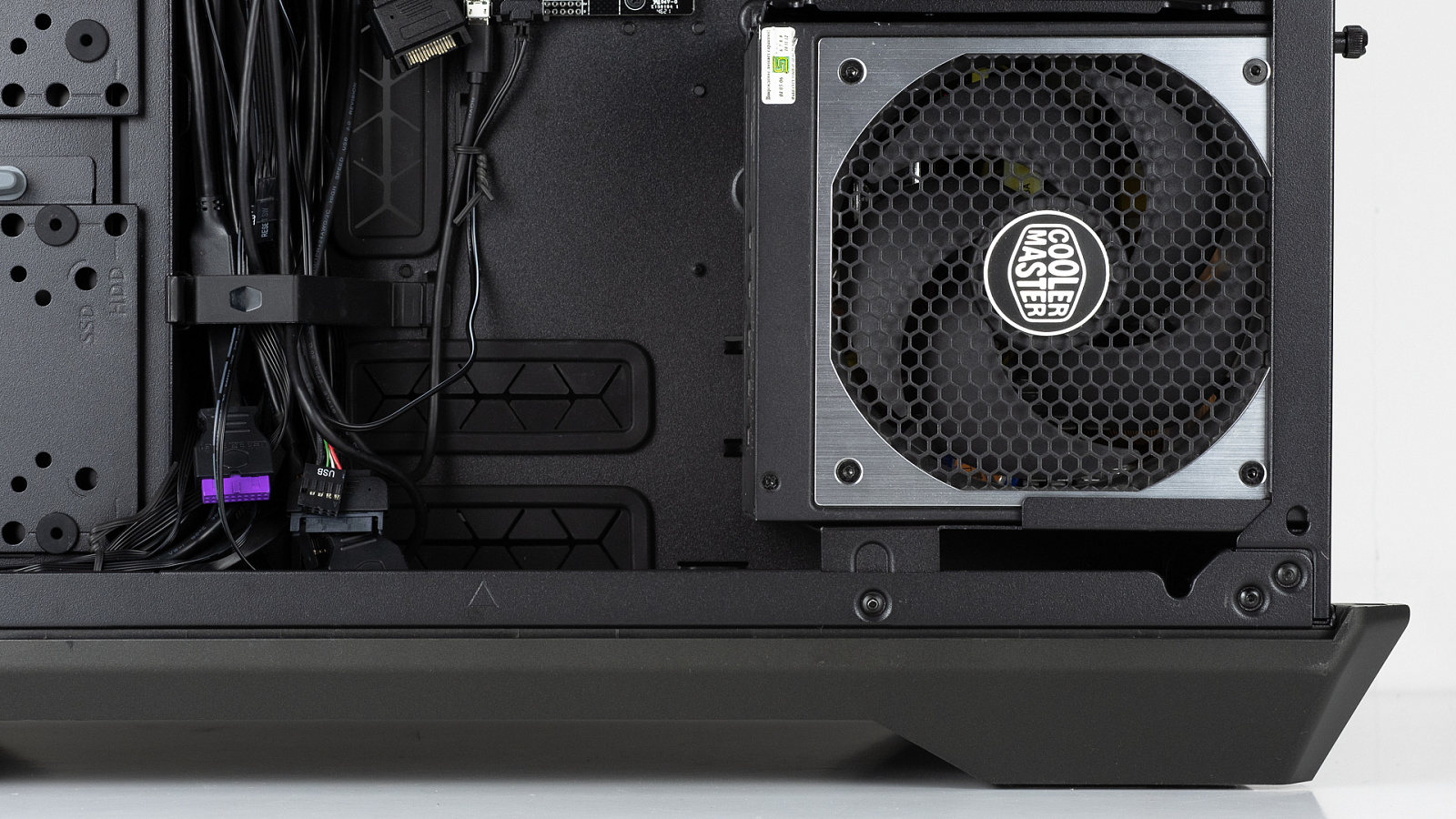

Начнём с установки блока питания. Какого-то ограничения на длину источника питания Cooler Master не заявляет, большие 22 см блоки разместятся легко, можно говорить о беспроблемной установке устройств до 25 см точно. Используемый в тестовой сборке блок длиной 170 мм разместился с большим запасом. Фиксация БП производится двумя предустановленными винтами с накатанной головкой.

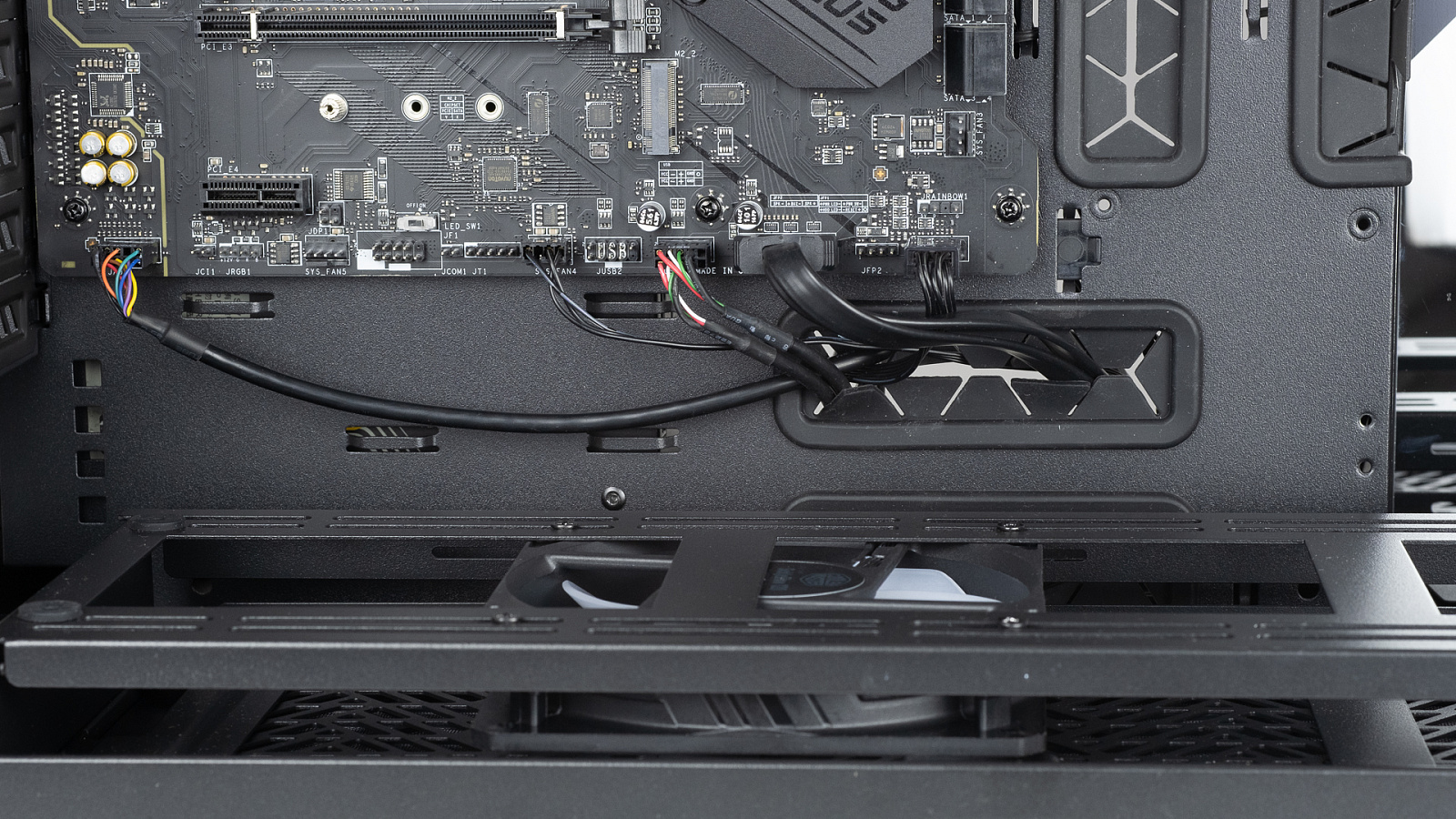

Каких-то сложностей в сборке ПК не возникло, огромные размеры, модульность и лёгкий доступ ко всем важным местам просто исключают проблемы построения типового компьютера. Приятной деталью стало наличие специальной декоративной накладки в основном отсеке корпуса для скрытого подведения проводов к портам в нижней части материнской платы.

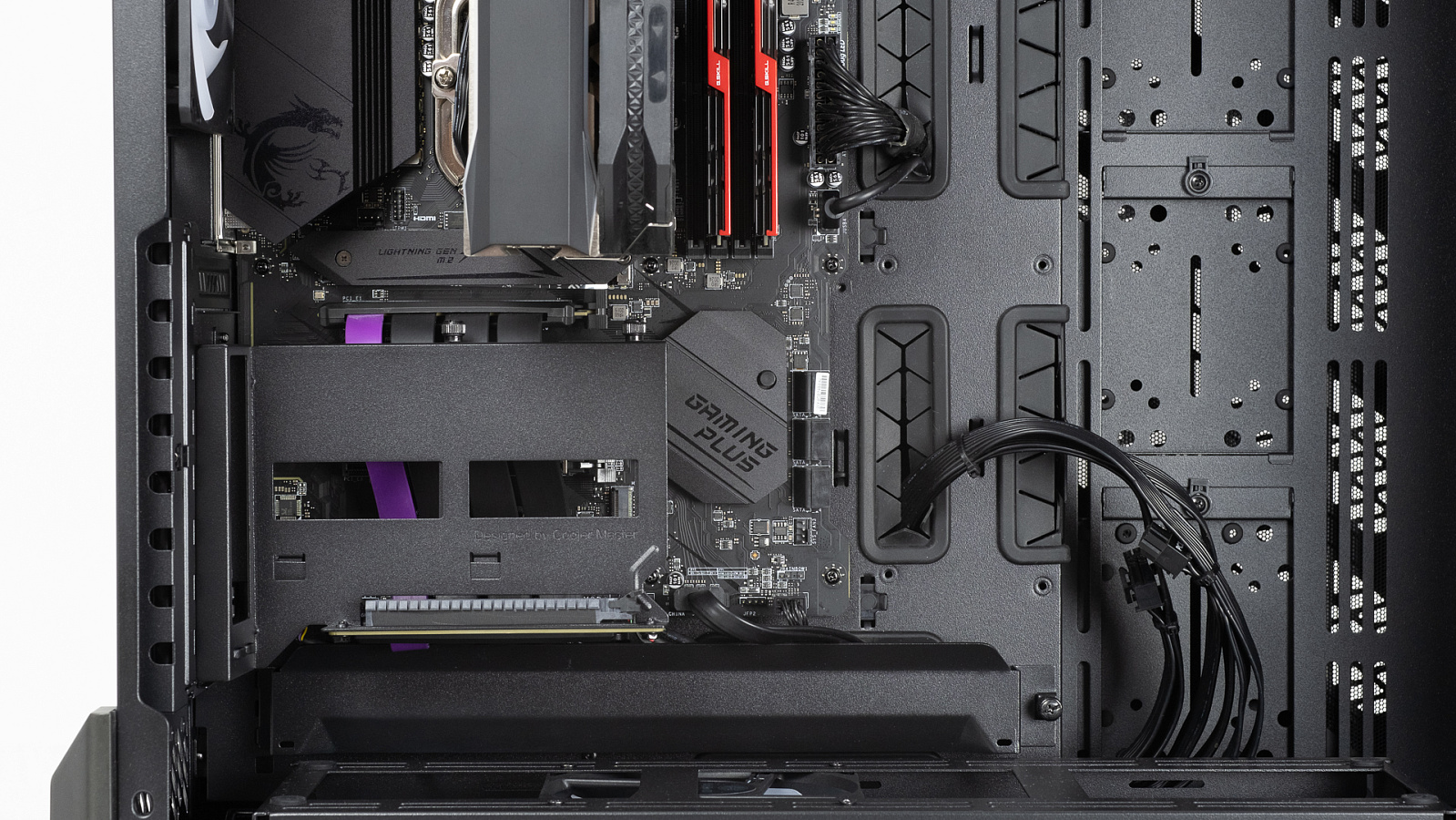

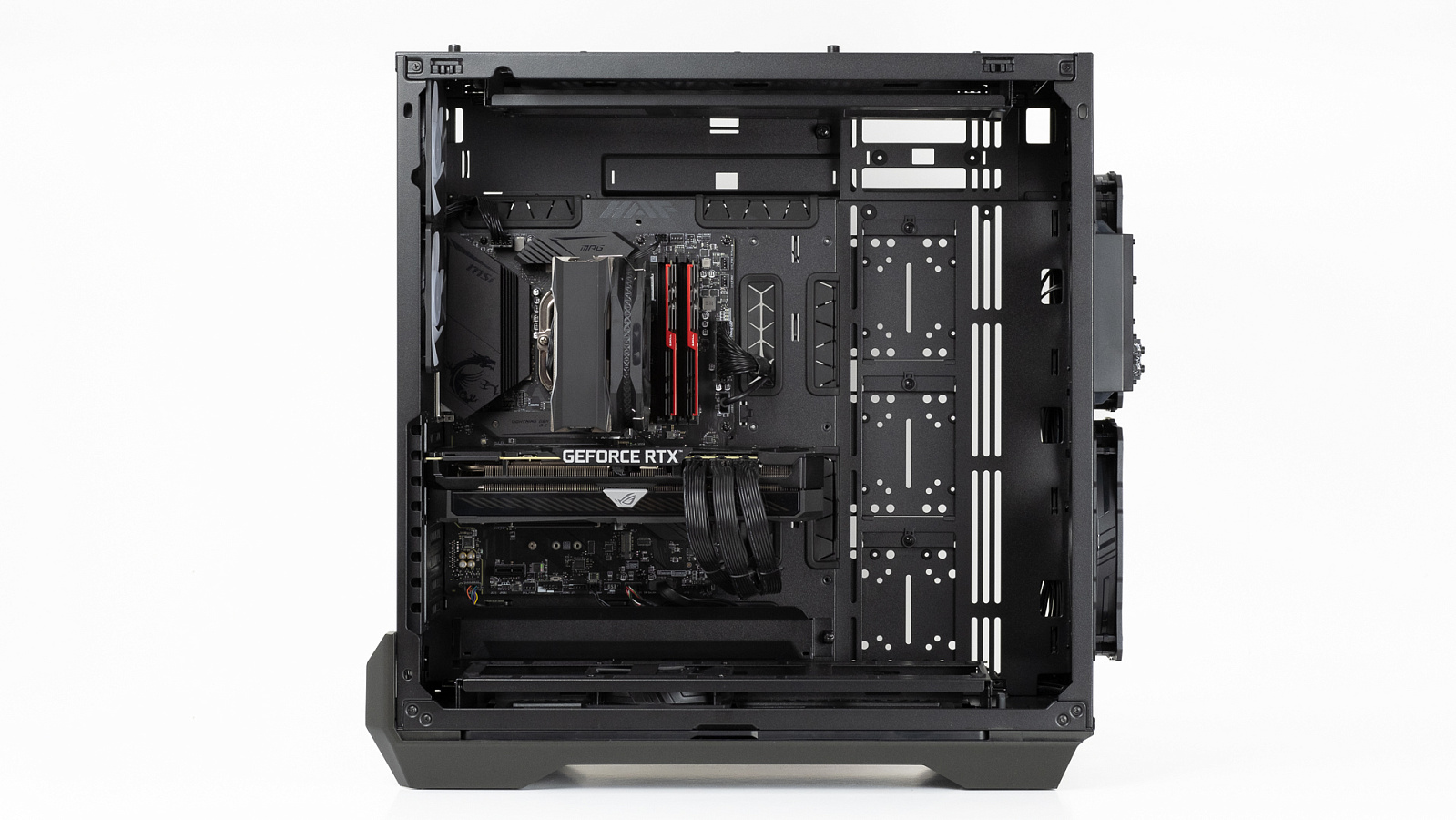

Материнская плата стандартного для ATX размера с монструозной по размерам RTX 3090 смотрится несколько сиротливо в HAF 700 EVO, явно не хватает сложной кастомной системы жидкостного охлаждения. Стоит отметить, что воздушный кулер процессора DeepCool AS500 высотой 164 мм разместился без проблем и визуально можно зафиксировать запас в несколько миллиметров до стекла боковой стенки, заявленным 166 мм для высоты кулера можно верить.

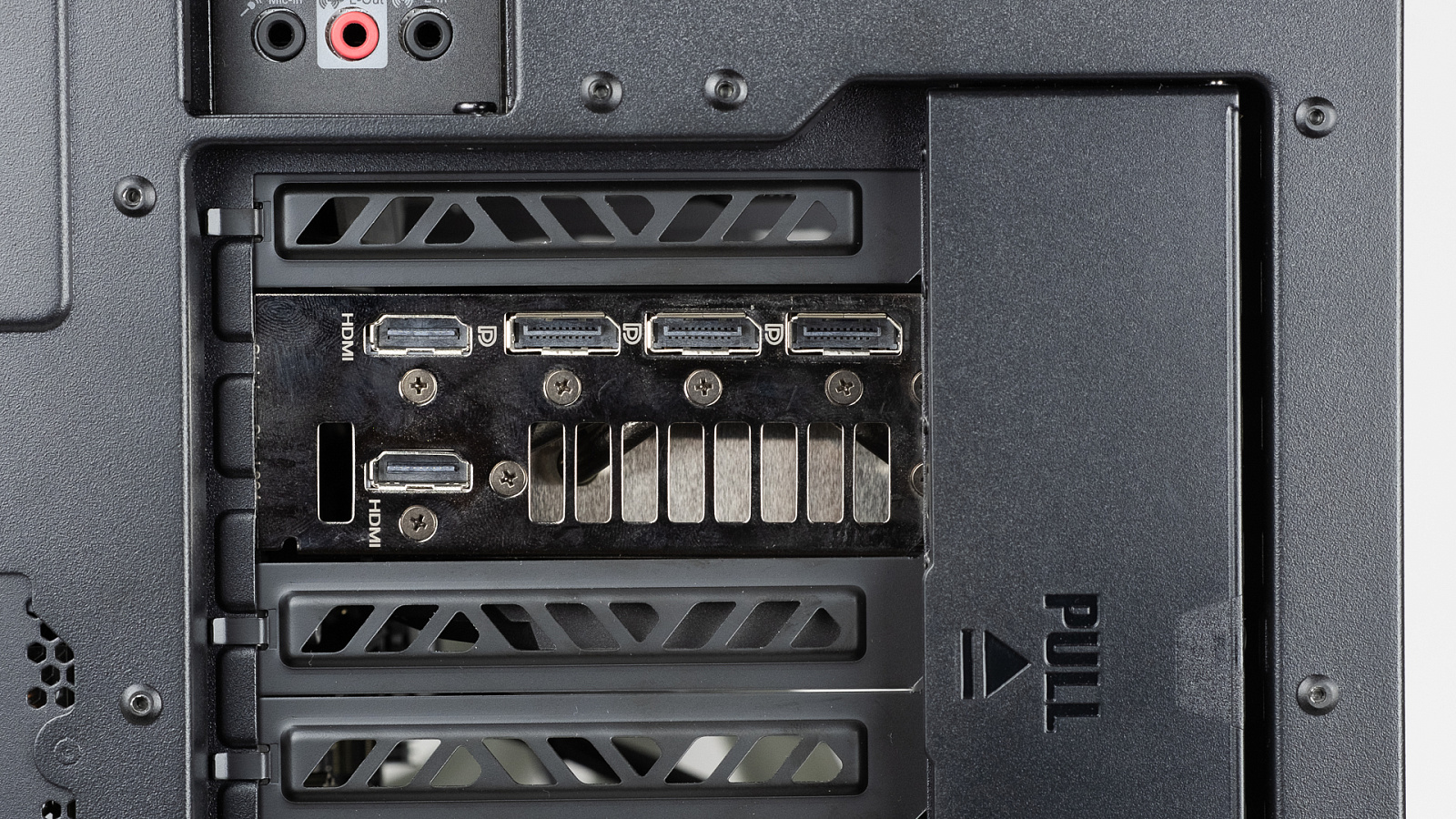

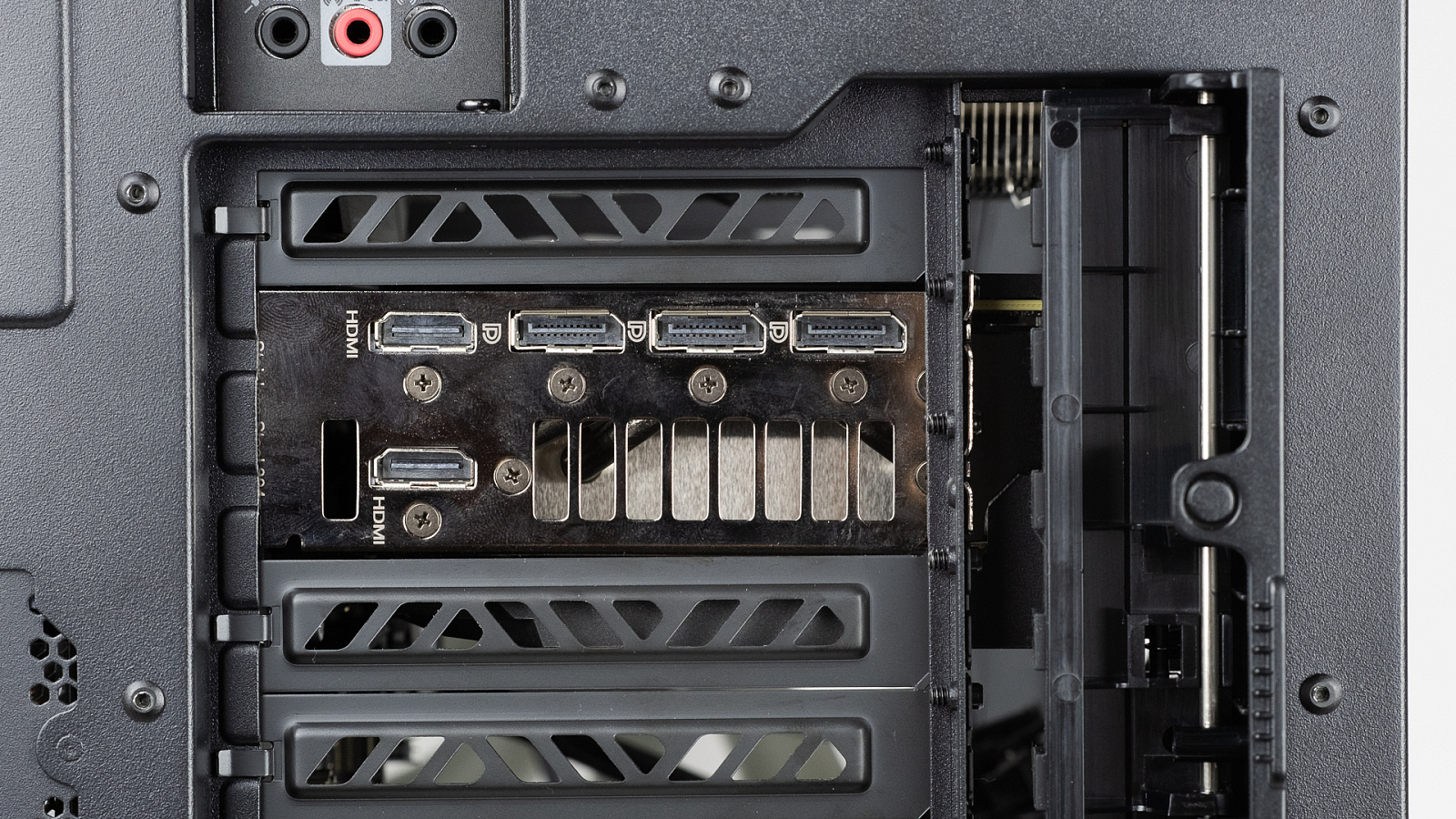

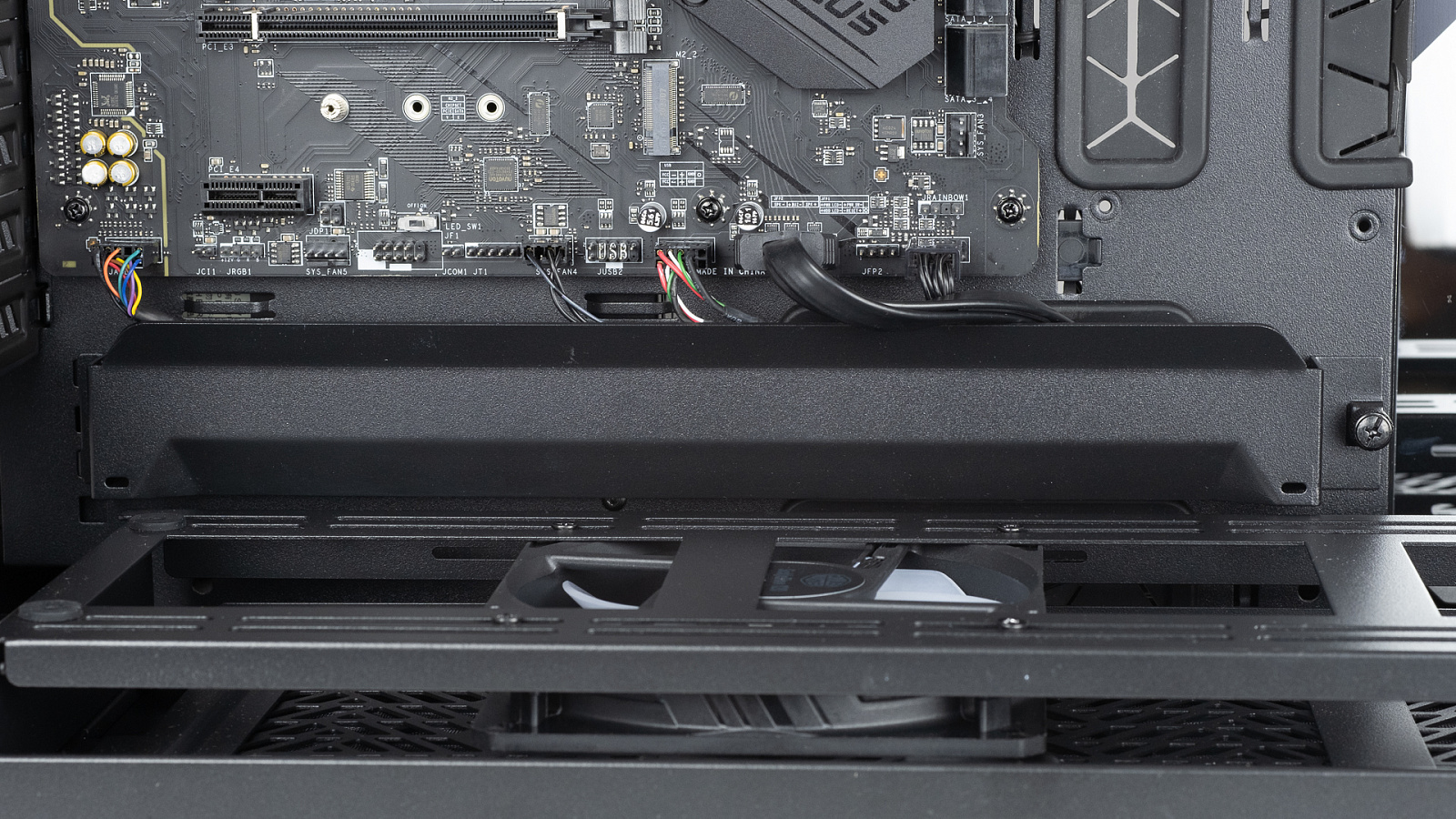

Концепцию безинструментного доступа к важным узлам продолжает система крепления карт расширения. Пластиковая крышка освобождает крепления и позволяет поменять набор PCI устройств, в закрытом положении крышки карты расширения фиксируются на своих местах.

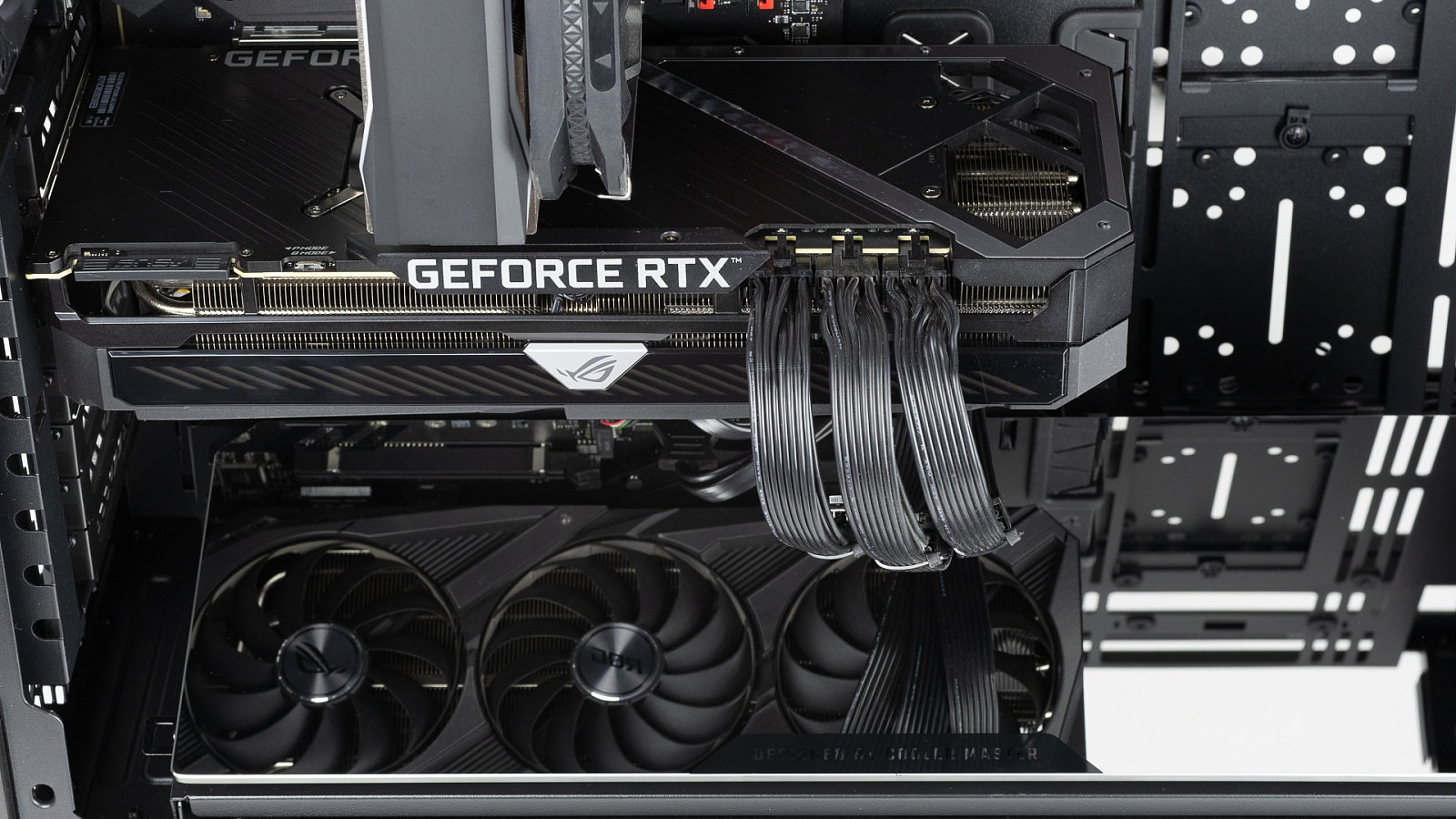

Нижнее расположение зеркала и наклон рамки на нужный угол позволяют добиться постоянного визуального контакта с вентиляторами системы охлаждения видеокарты, что при развитой подсветке видеоускорителя может серьёзно усилить визуальную составляющую сборки.

Говоря о видеокарте, нельзя обойти стороной комплектный райзер и рамку для вертикальной установки. Главное его достоинство - уверенная работа PCI-e 4.0. При использовании крупного воздушного кулера и широкой видеокарты вертикальная установка может оказаться невозможной, однако в других комбинациях такая конфигурация будет радовать глаз. Причём располагается видеокарта в этом случае далеко от стекла боковой стенки и использование вентиляторов в нижней части корпуса на вдув может заметно улучшить температурный режим видеоускорителя.

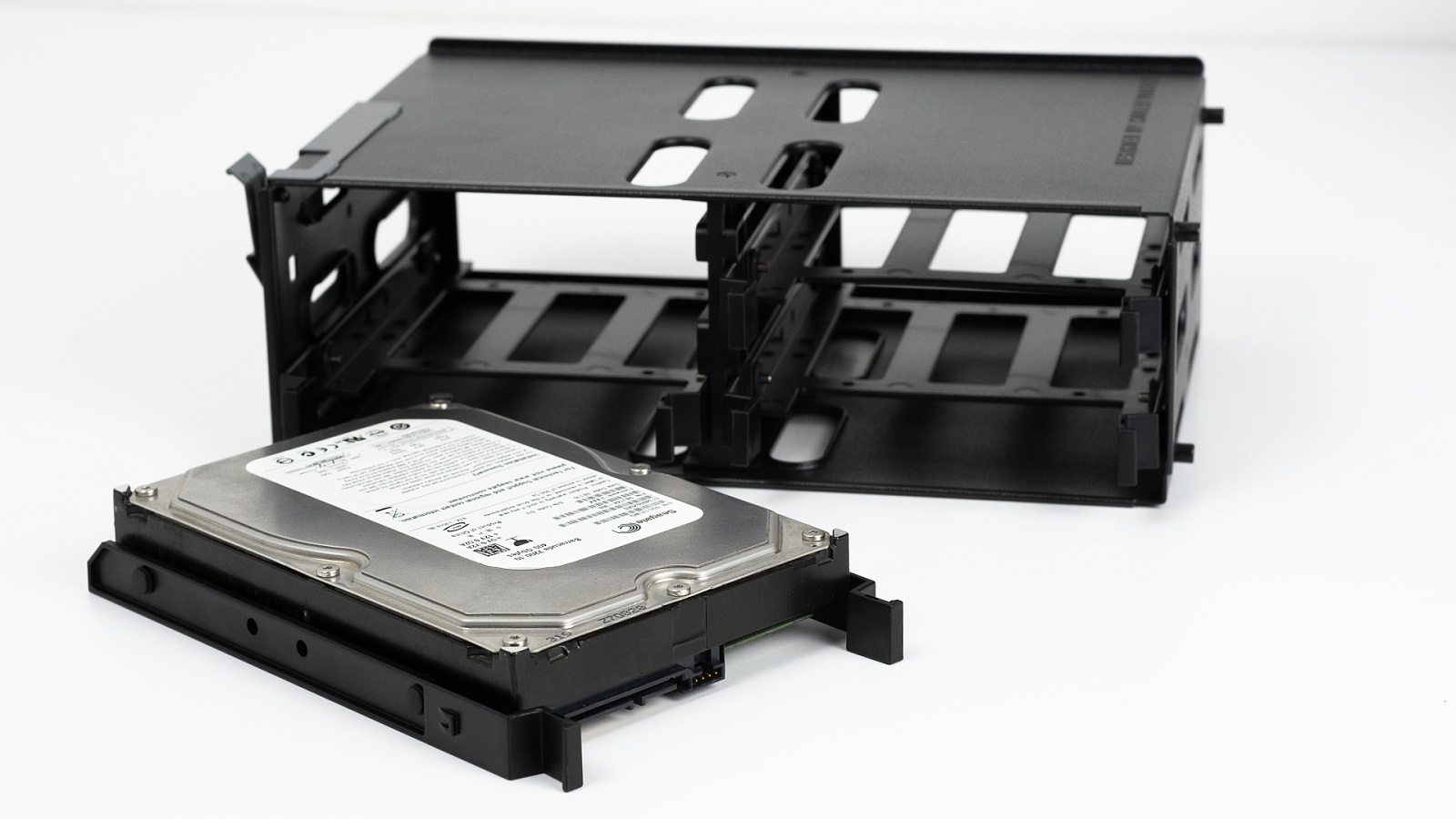

Перейдём к дисковой подсистеме. Крепление накопителей 3,5" в направляющих корзины выполняется без отвёртки, предусмотрены резиновые демпферы. Накопители формата 2,5" к направляющим надо будет крепить винтами.

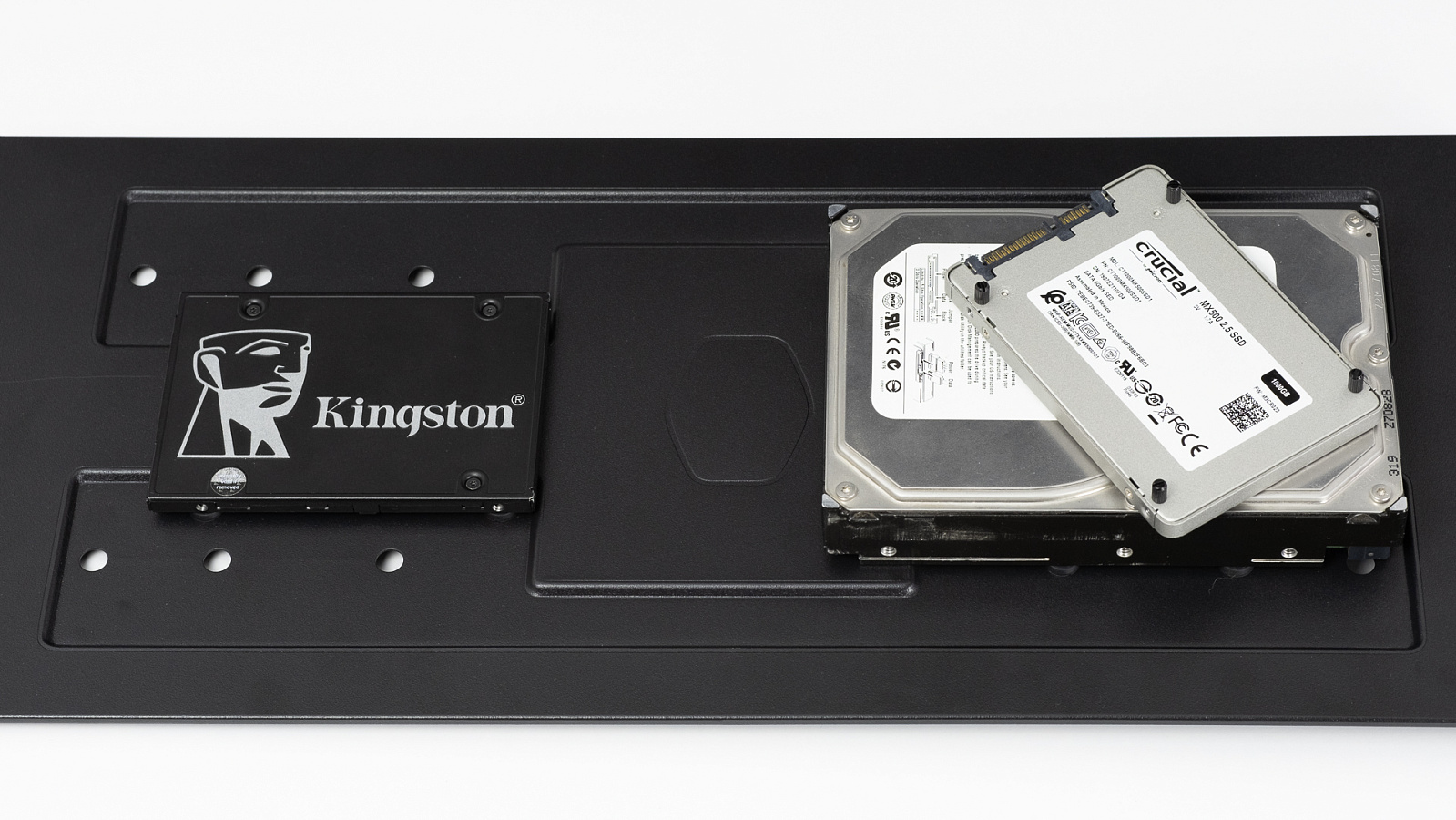

Ещё одним способом эффективно использовать свободное место за поддоном материнской платы будет размещение накопителей на прикрывающей нишу крышке с внутренней стороны. Отверстия есть под оба популярных размера дисков, предусмотрены резиновые вставки для виброразвязки. Комплектные винты для накопителей подразумевают быстросъёмное размещения в этих отверстиях, штыри винтов плотно держатся в резиновых демпферах.

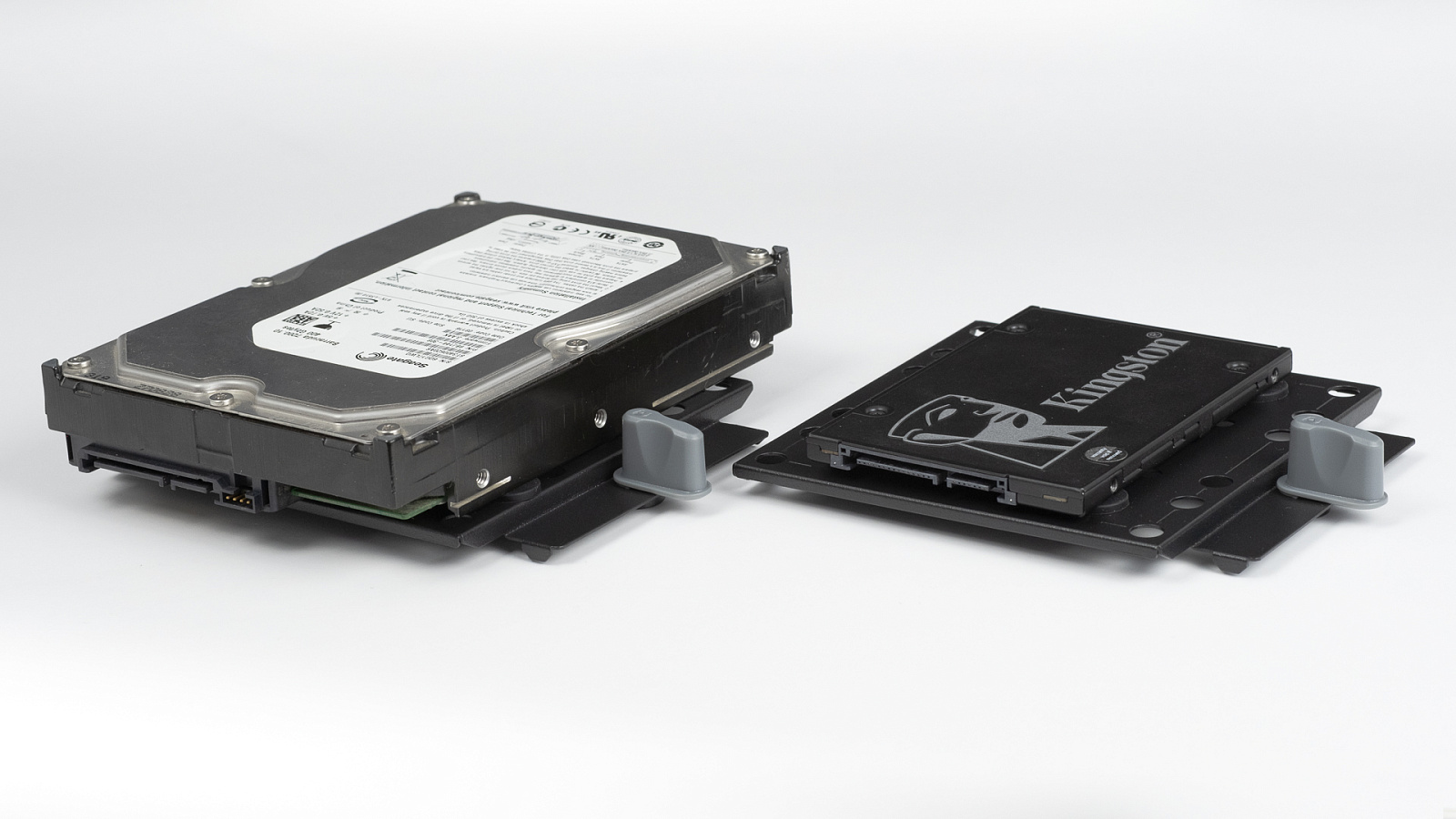

Комплектные лотки для дисков позволяют закрепить накопители 2,5" и 3,5" c ориентацией разъёмов как вправо, так и влево. На каждом лотке размещены четыре резиновых демпфера.

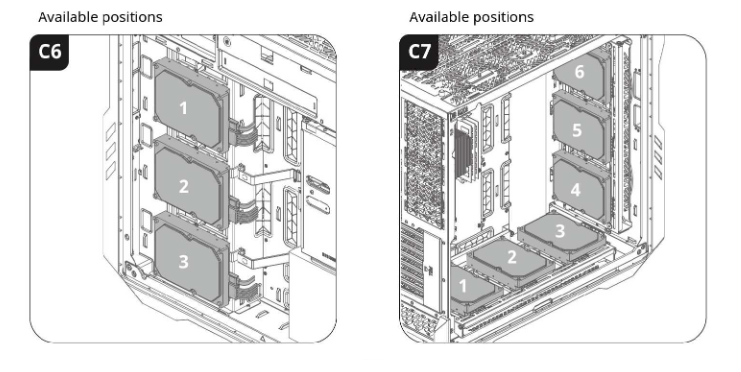

Лотки крепятся в стандартные прорези для 120 мм вентиляторов, а значит могут быть размещены в рамках для вентиляторов/радиаторов.  Если добыть нужное количество лотков, то общее количество одновременно доступных к установке накопителей переваливает за 10 штук.

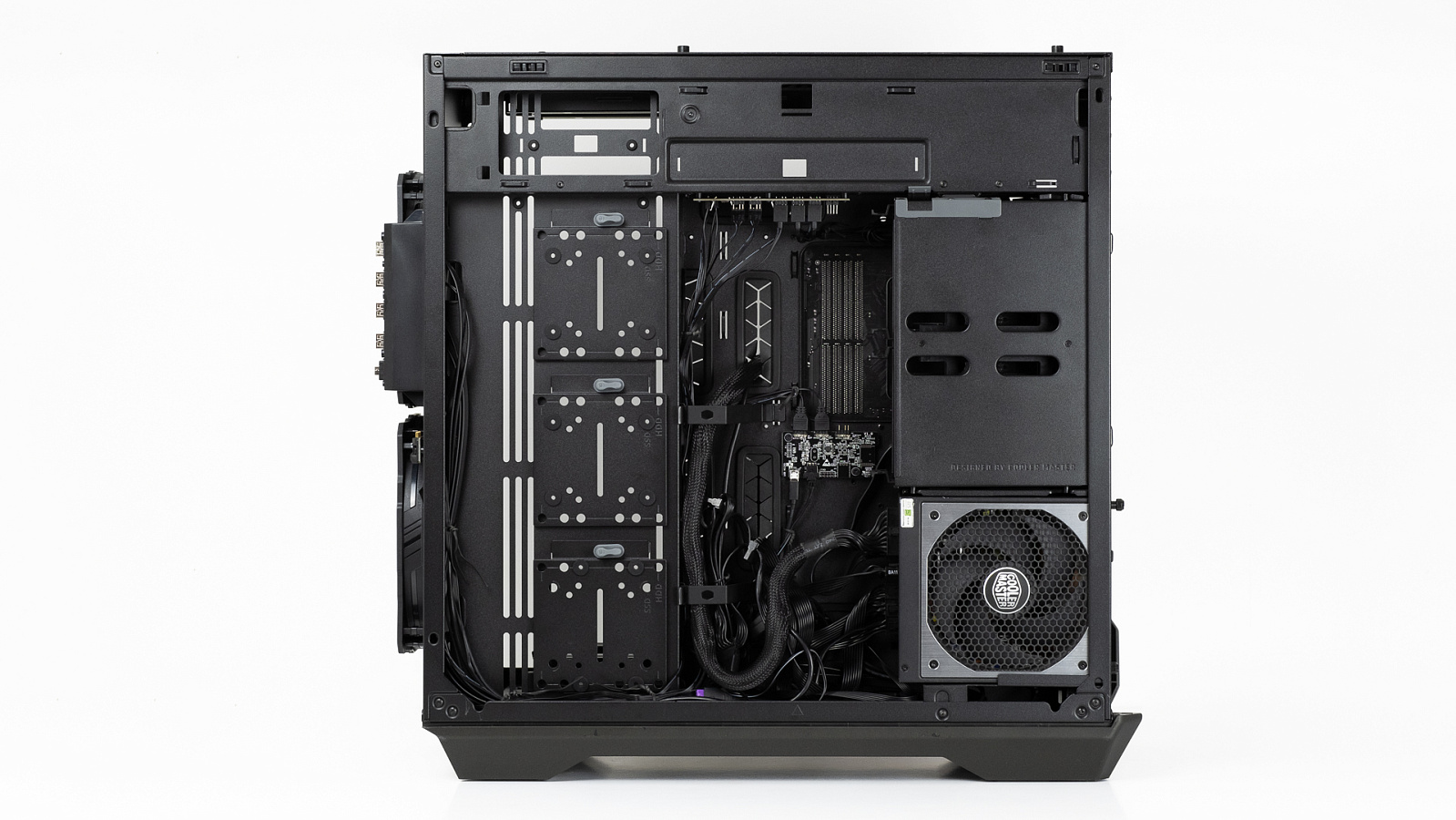

В процессе тестовой сборки не преследовалась цель аккуратной прокладки проводов, но даже в таком сценарии всё поместилось с запасом в огромном отсеке за материнской платой. Установка металлической крышки скрыла все визуальные огрехи и привела почти в идеальное состояние эту часть корпуса без боковой крышки.

RGB Подсветка и MasterPlus+

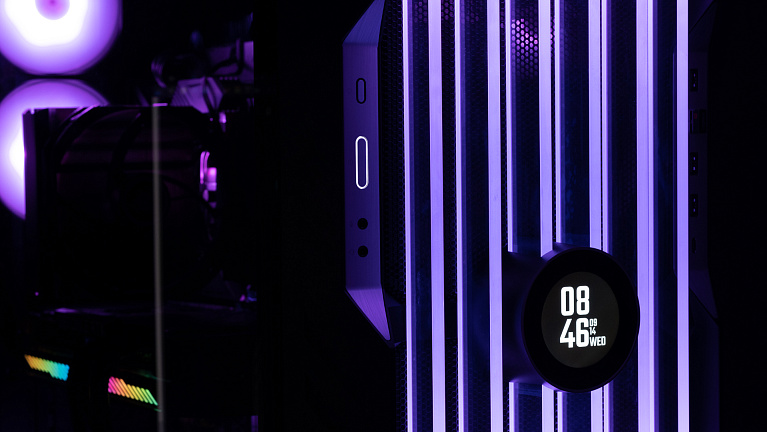

Представить современный компьютер без элементов с RGB-подсветкой довольно сложно. HAF 700 EVO имеет богатый арсенал по созданию светового образа прямо из коробки, чего только стоят стеклянные рассеиватели на передней панели корпуса.

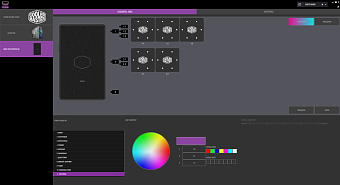

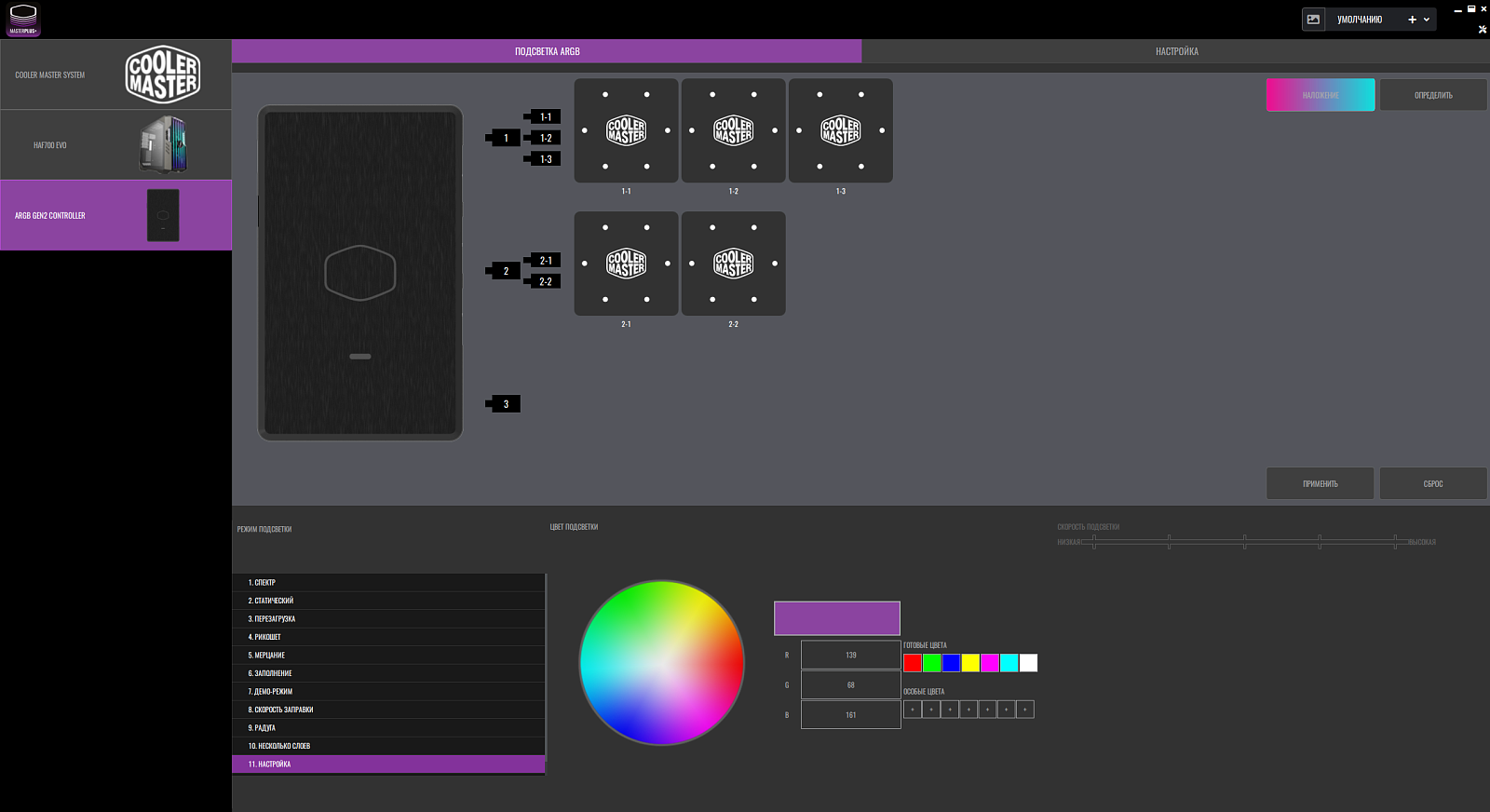

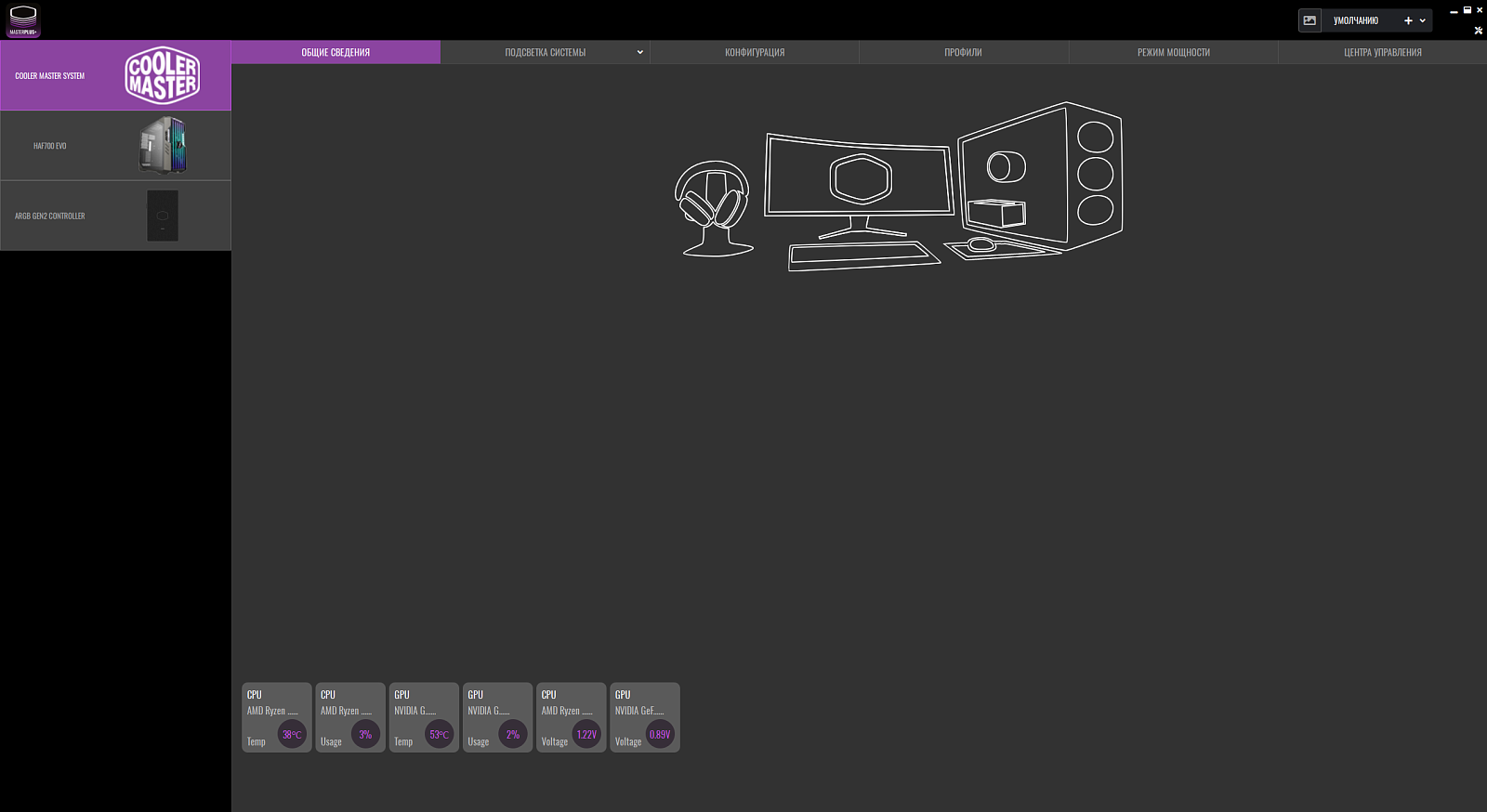

Управлять предустановленным контроллером синхронизации подсветки можно с помощью приложения MasterPlus+, доступного к скачиванию на официальной странице. Приложение старается объединить в себе множество функций и поддерживает создание профилей настроек.

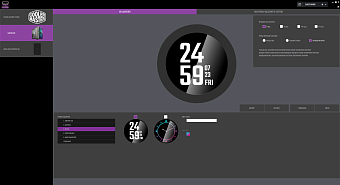

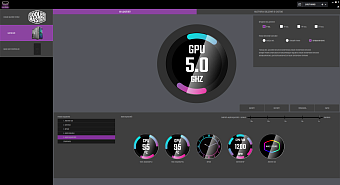

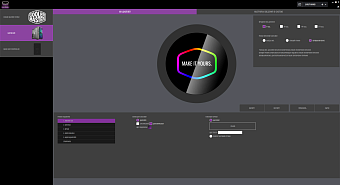

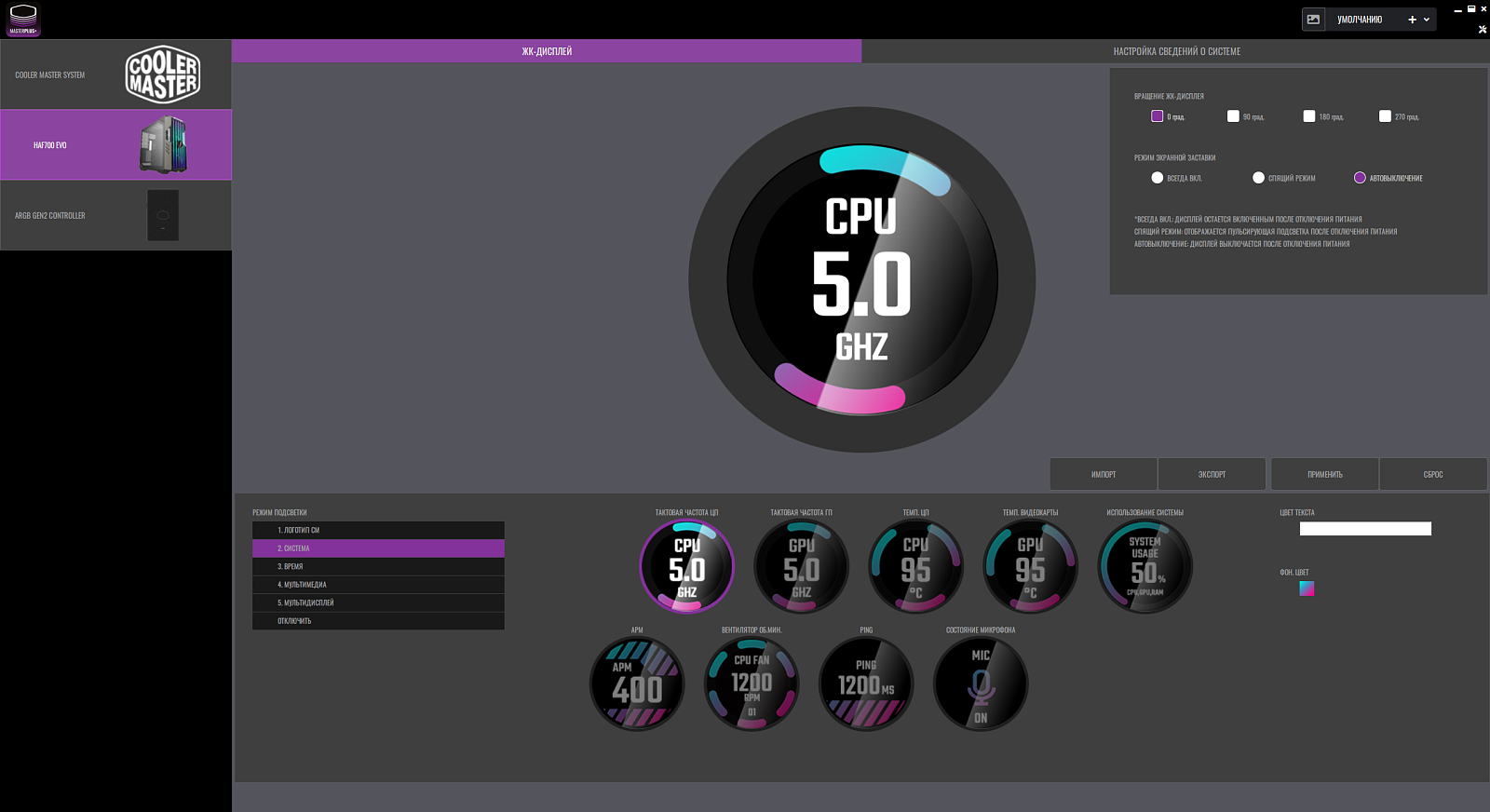

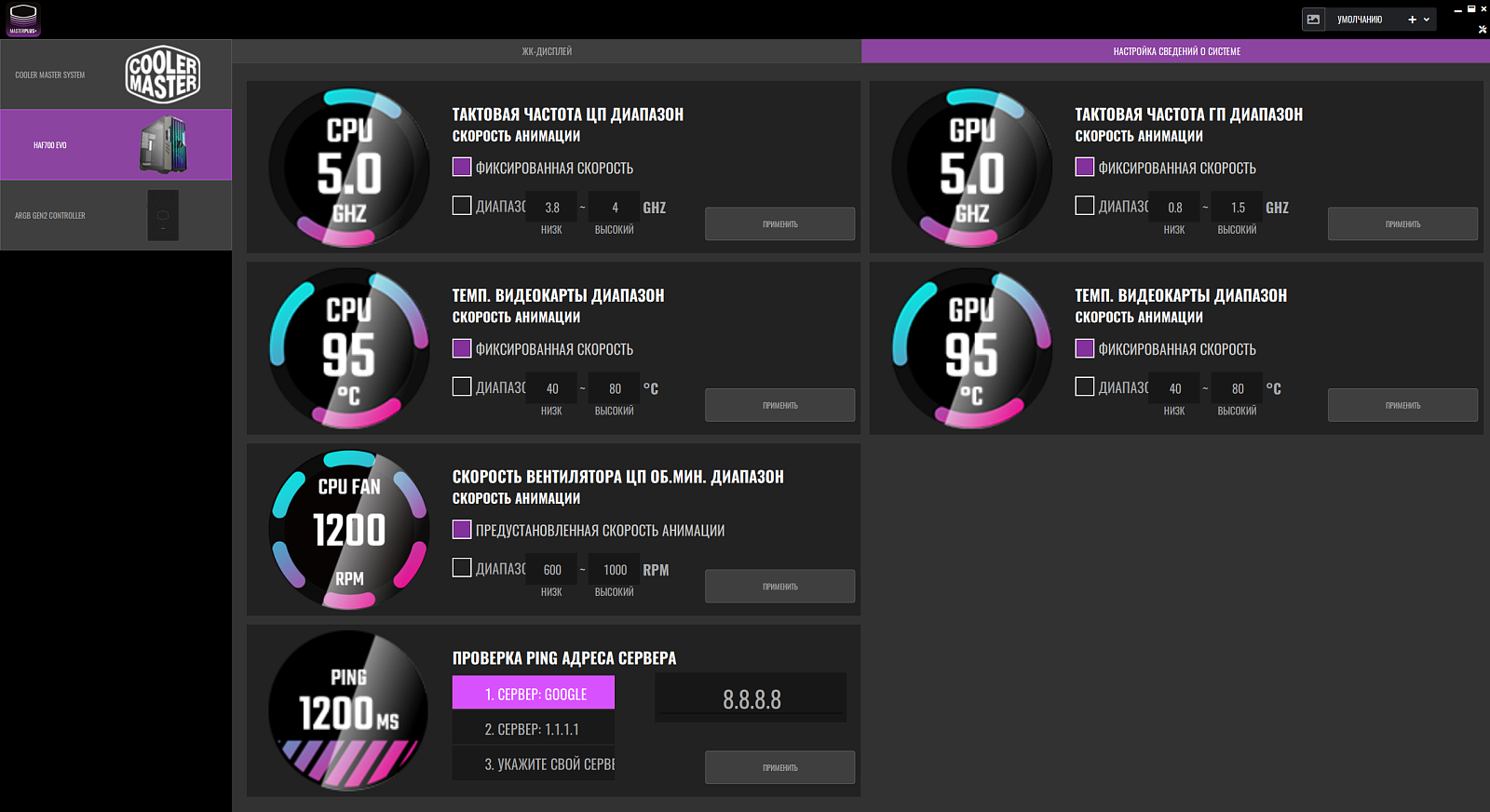

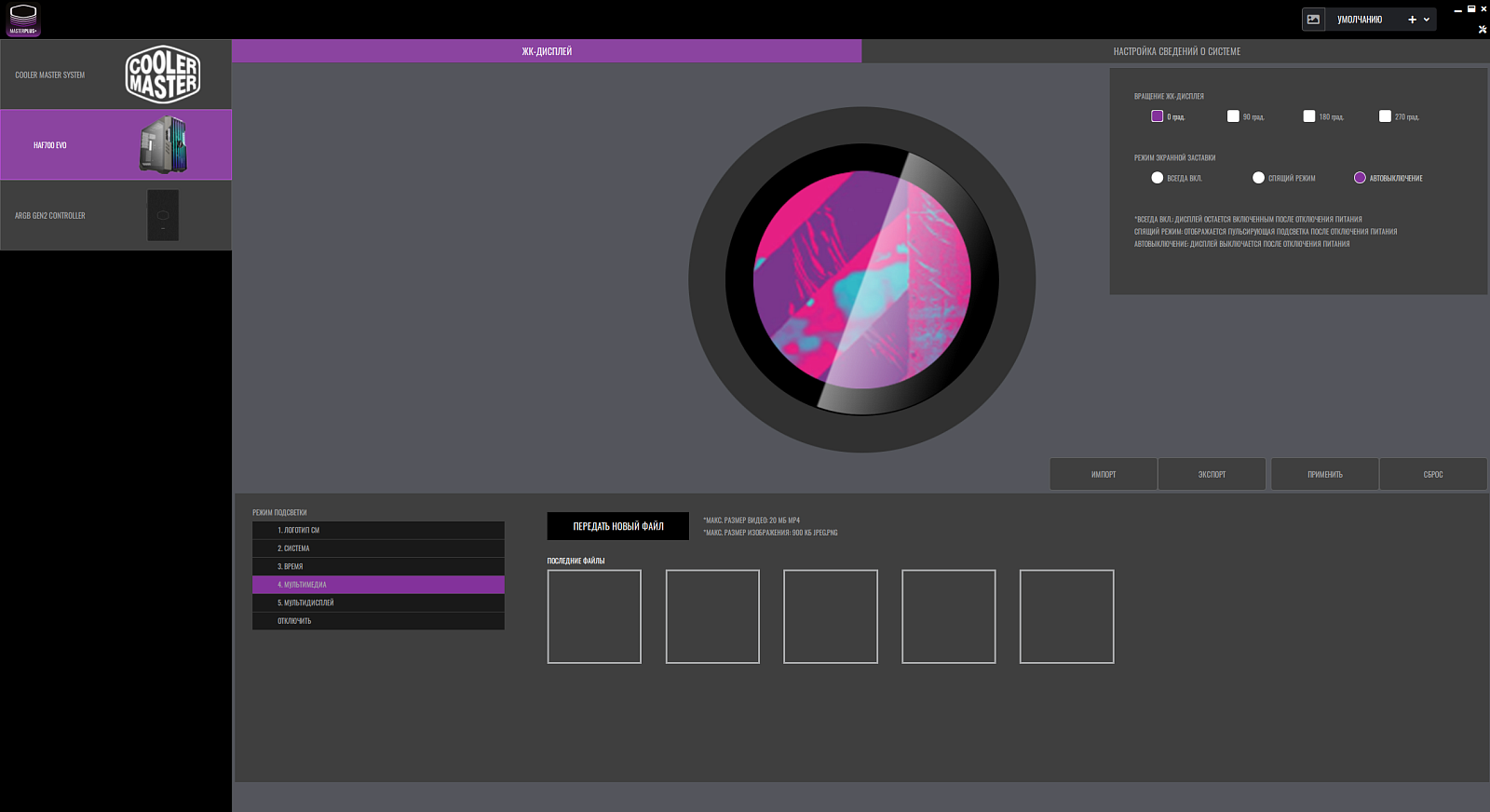

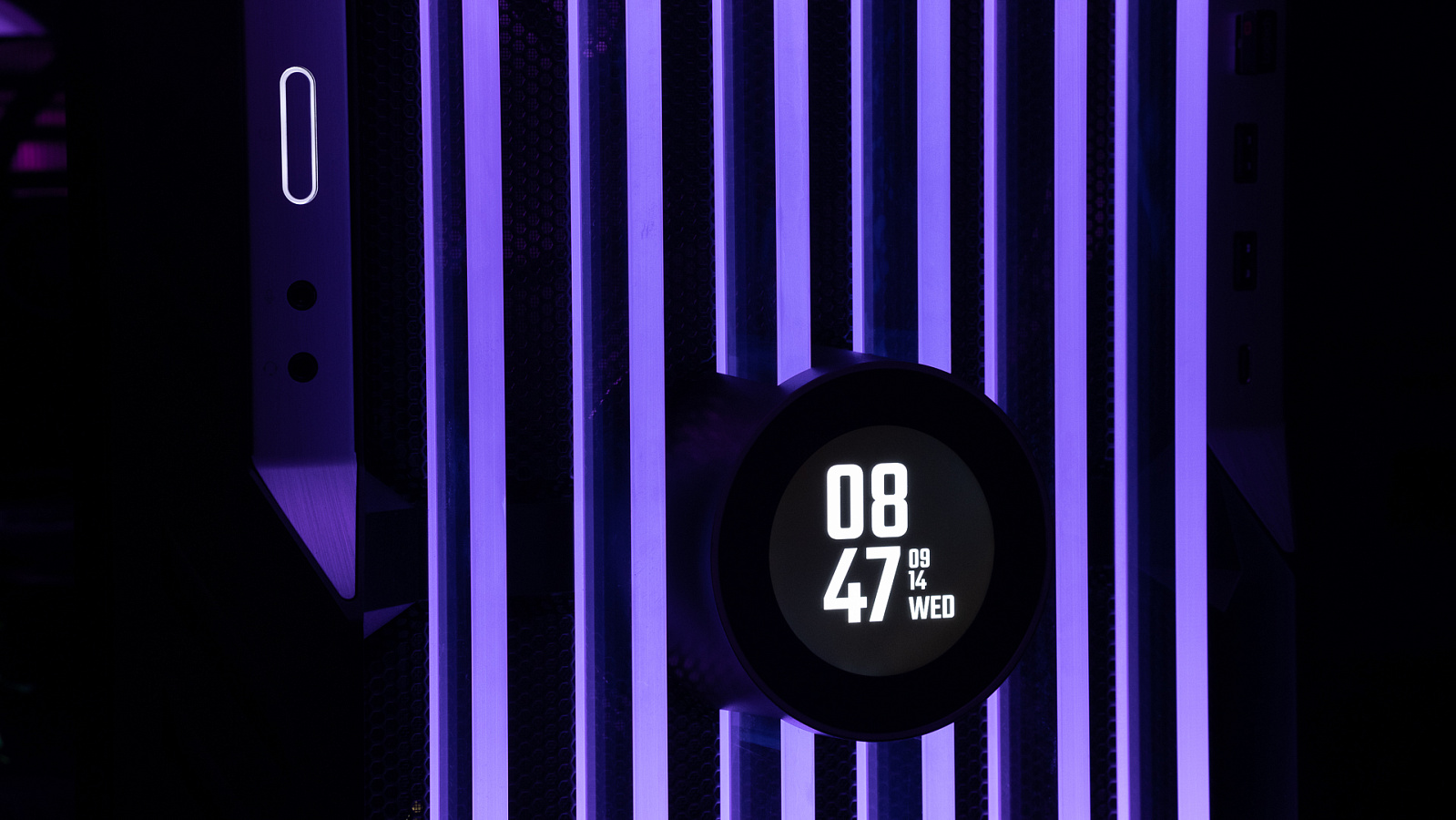

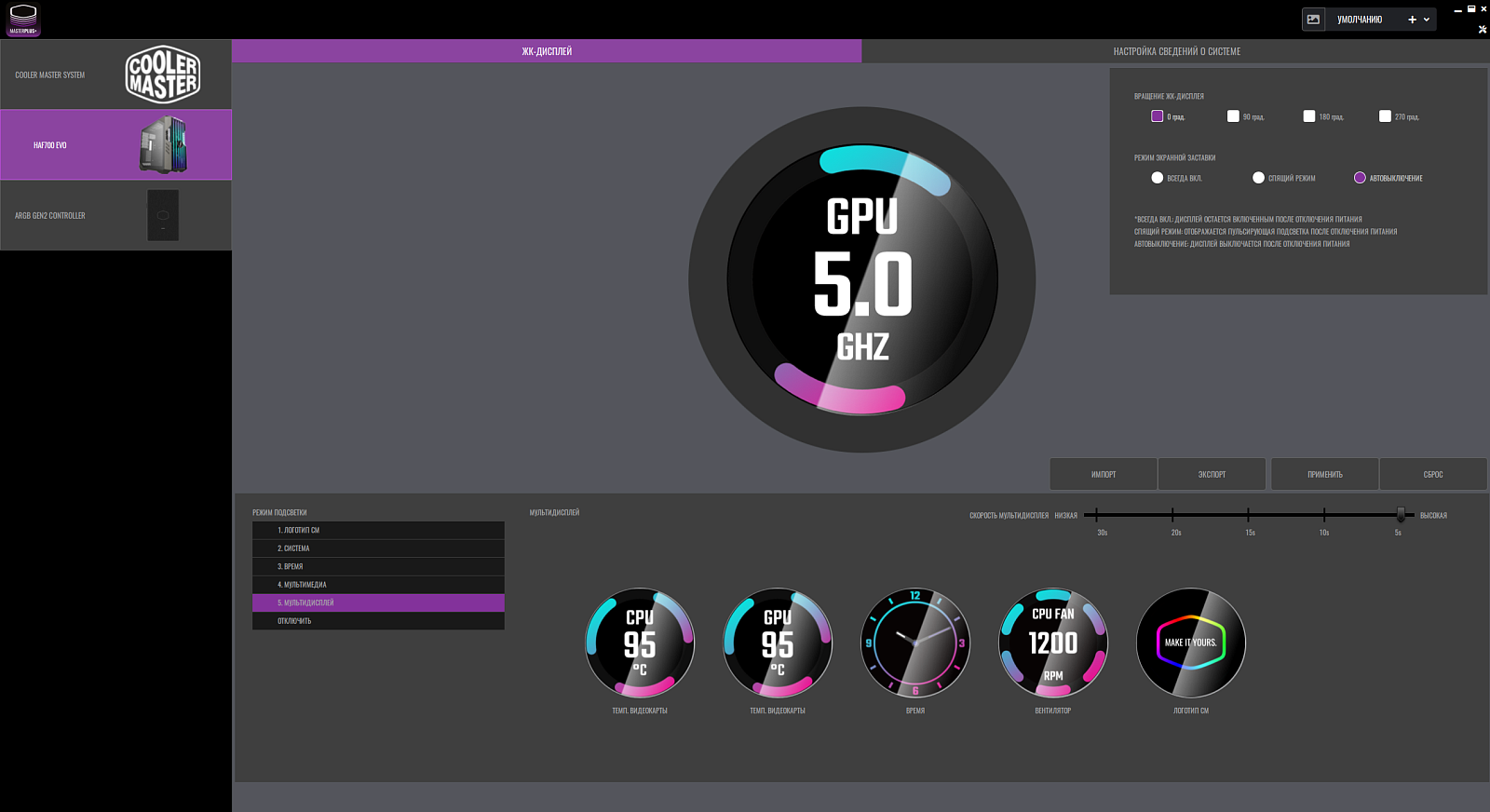

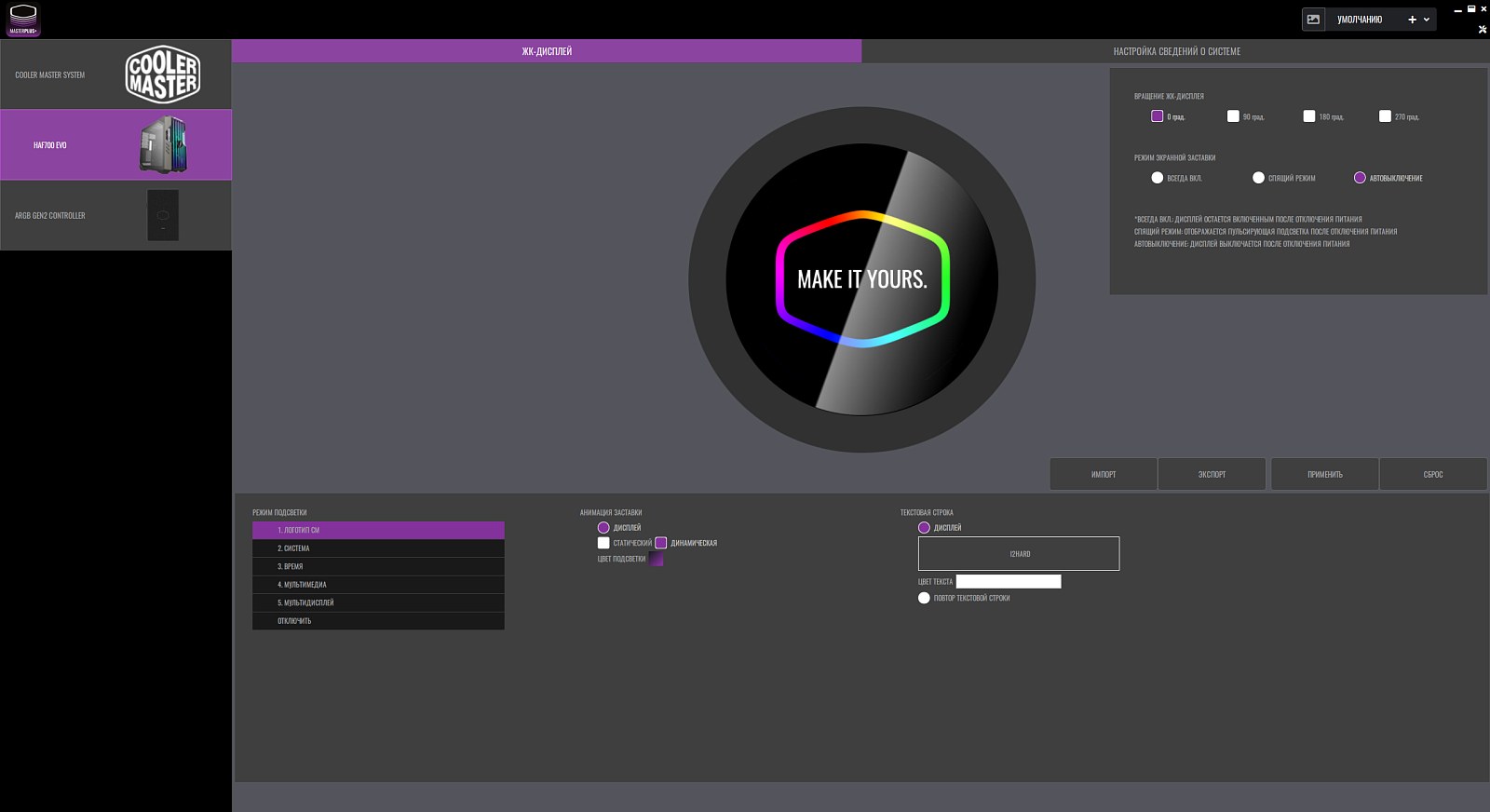

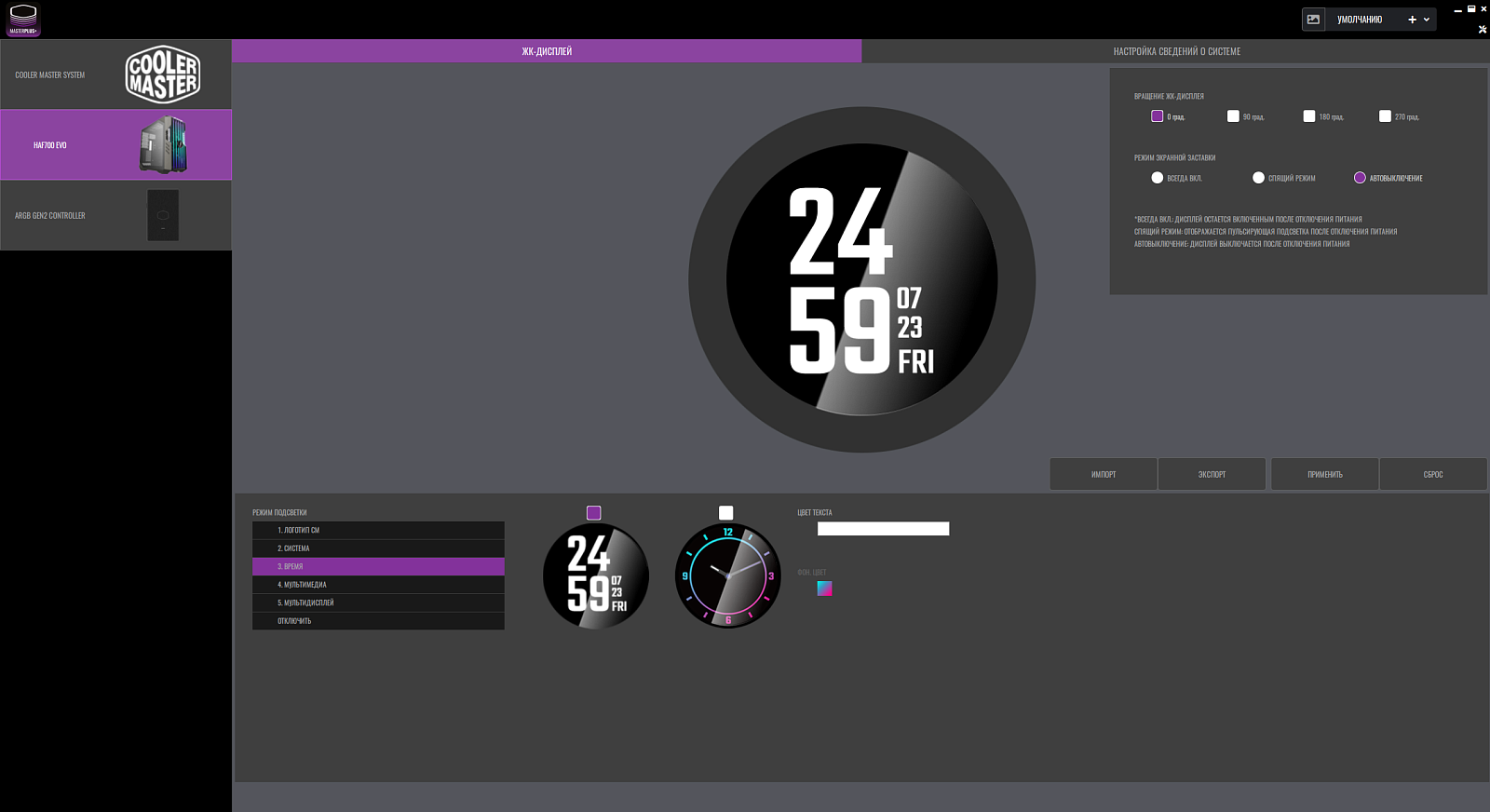

Отдельный раздел посвящён настройке отображаемого на экранчике фронтальной панели. Можно выводить частоту ядер процессора или видеокарты, их температуры, скорость вращения вентиляторов, сетевую задержку до определённого сервера или просто строку текста нужного цвета. Доступна загрузка своего видеоролика или картинки. Если сложно выбрать что-то одно из всего этого разнообразия, то можно настроить поочерёдную смену отображаемой информации.

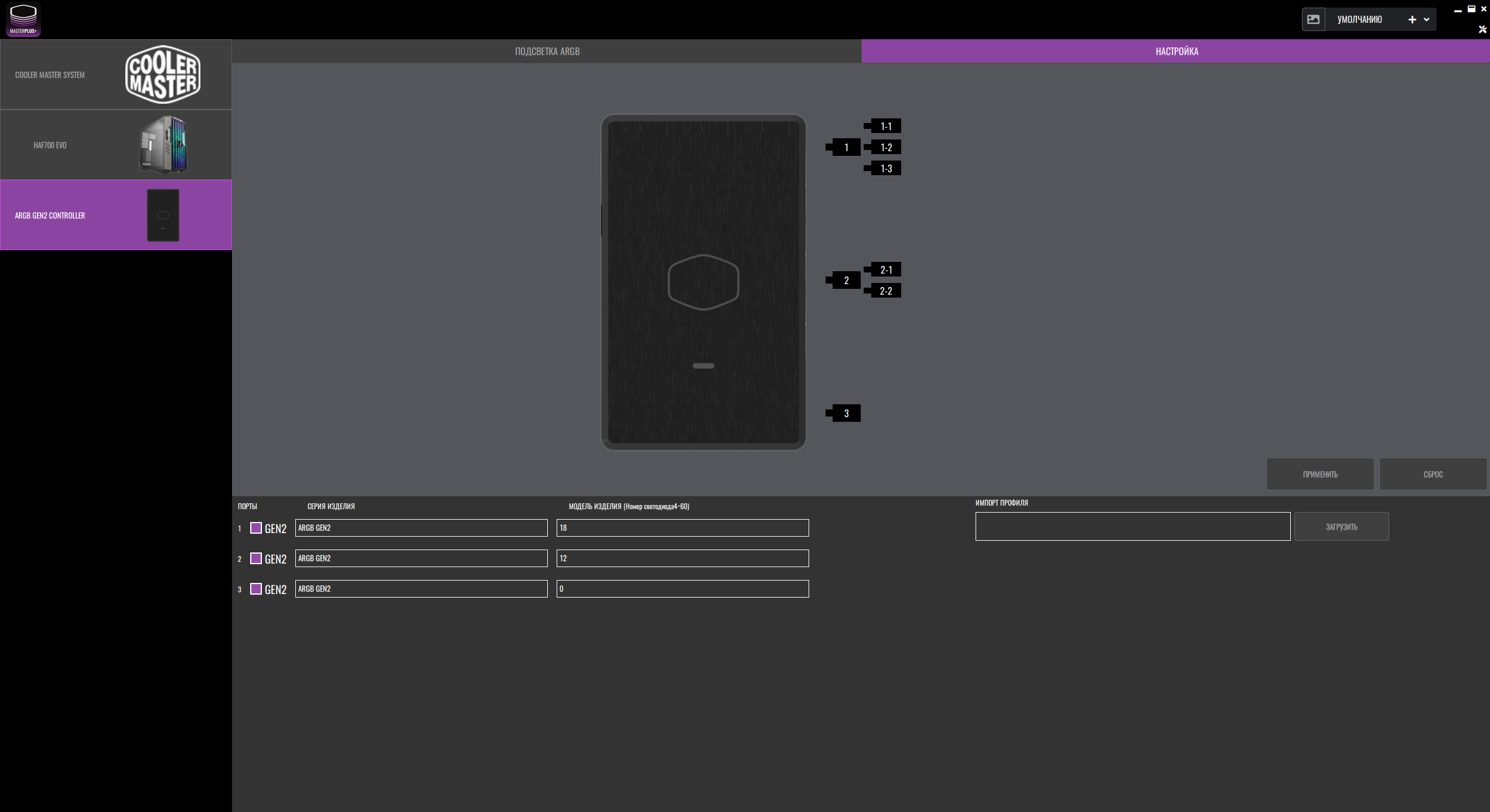

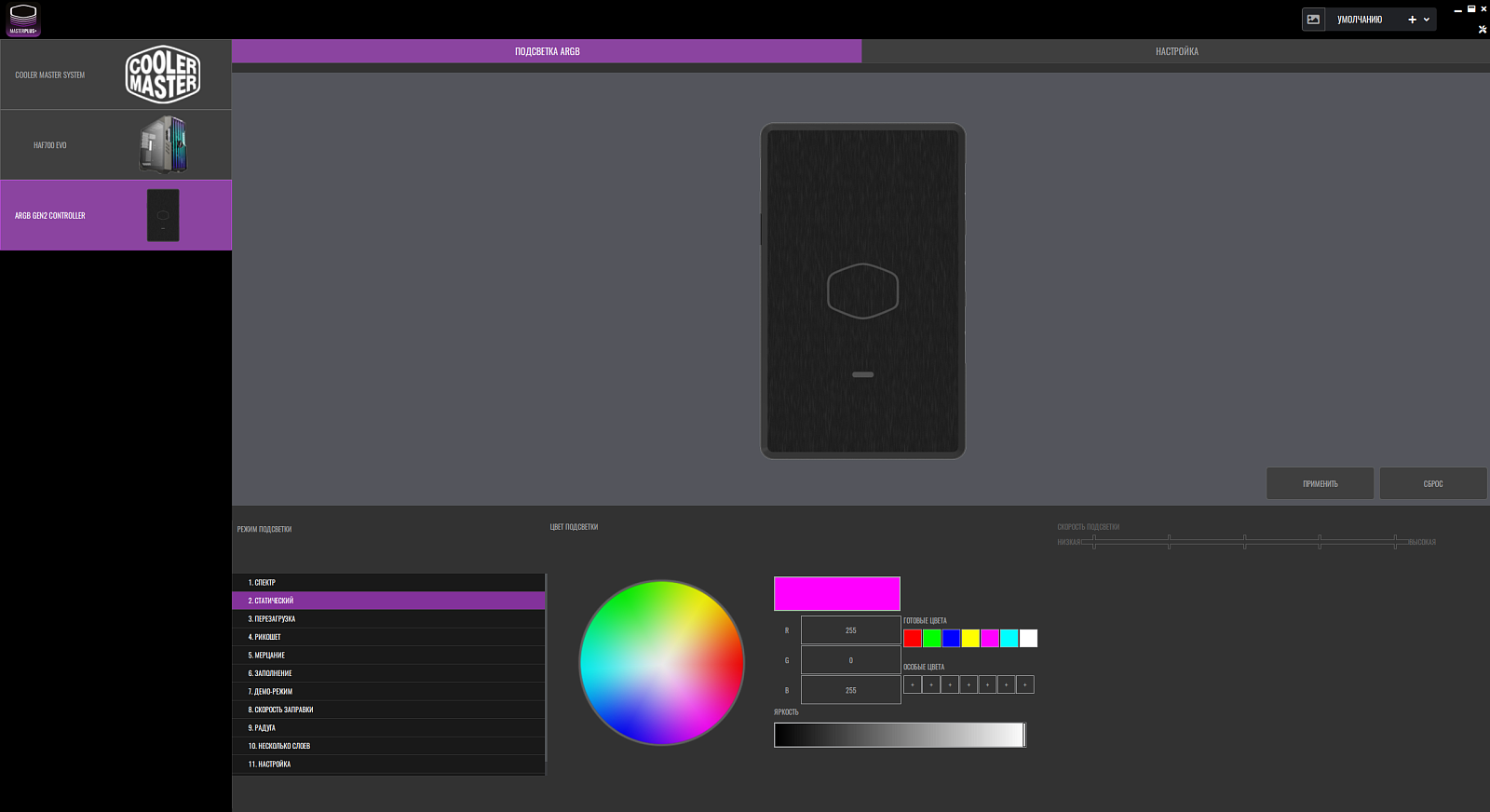

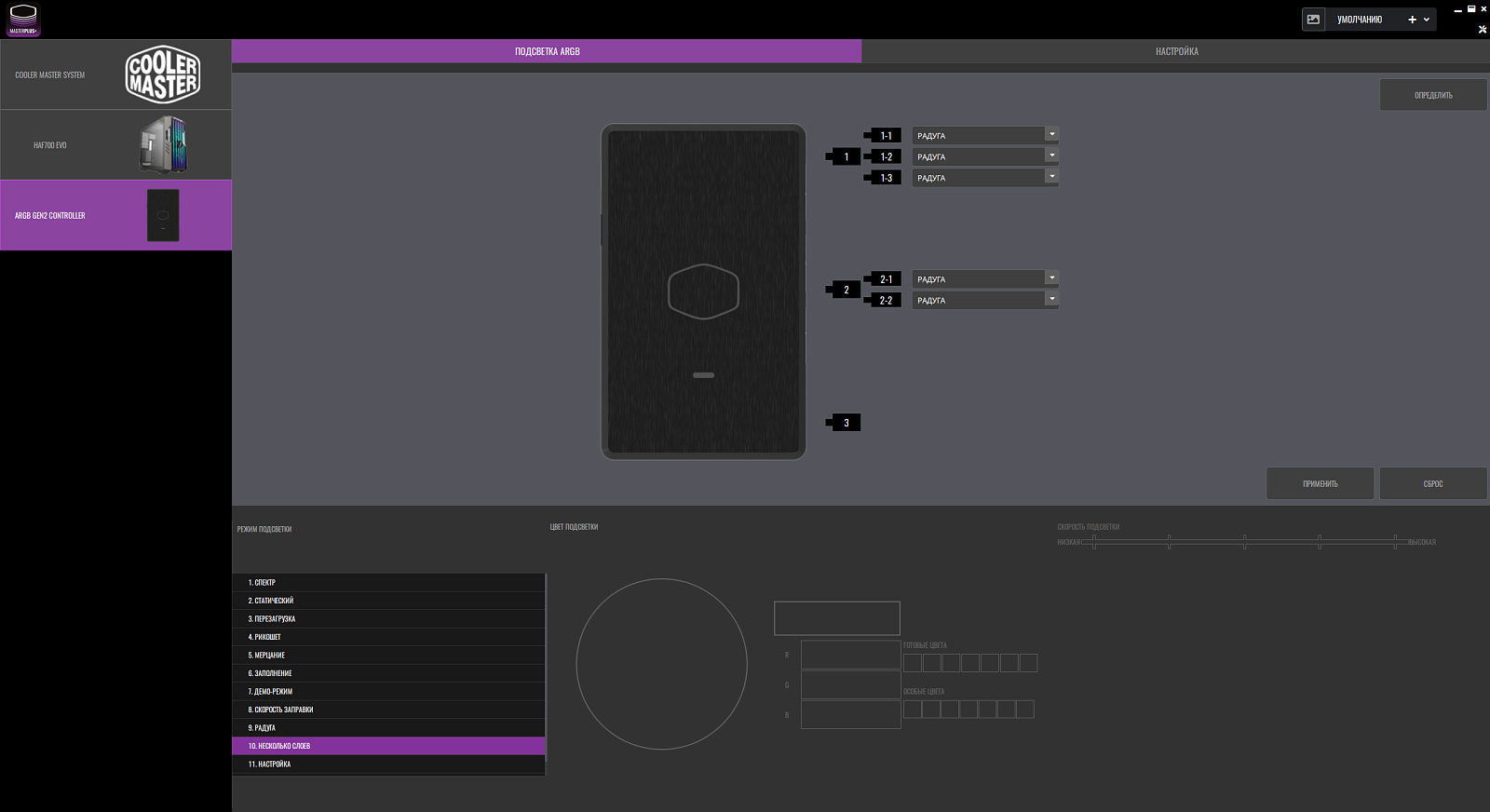

Непосредственно контроллер RGB можно настроить на разный режим подсветки не только для отдельного канала, но и отдельного элемента в каждом канале при поддержке со стороны устройств. И разговор не только про комплектующие системного блока, подключить можно и мониторы, и клавиатуры, даже некоторые геймерские столы имеют синхронизируемую подсветку. Помимо более или менее стандартных режимов подсветки доступно задание цвета для конкретных светодиодов в режиме "настройка". При желании можно создать интересные комбинации, например, задать разный сценарий для верхней и нижней части передней панели корпуса, что в условиях общих стеклянных рассеивателей создаст непредсказуемый эффект.

Оценить необычность стеклянных рассеивателей передней панели проще всего в видеоролике.

Тестирование

Комплектующие в сборке использовались следующие:

Для обеспечения повторяемости частоты процессора зафиксированы на 4,5 ГГц с напряжением в нагрузке около 1,2В. Для видеокарты выбран режим с напряжением 0,975В и частотой 1815 МГц. Вентилятор процессорного кулера с постоянной скоростью вращения - около 900 оборотов в минуту, для видеокарты выбран режим 1550 оборотов в минуту. Оперативная память DDR4 работает с имитацией XMP 3600 МГц CL 14 с напряжением 1,45В.

В качестве постоянной нагрузке выбран стресс-тест процессора (CPU) из пакета Aida64 и рендер на паузе одного кадра в пакете Heaven Benchmark 4.0 для видеокарты. В таком режиме общее потребление системы переваливает за 500 Вт из розетки. Температуры основных комплектующих стабилизируются после 30 минут такой нагрузки, именно в этот момент измеряются значения для сравнения.

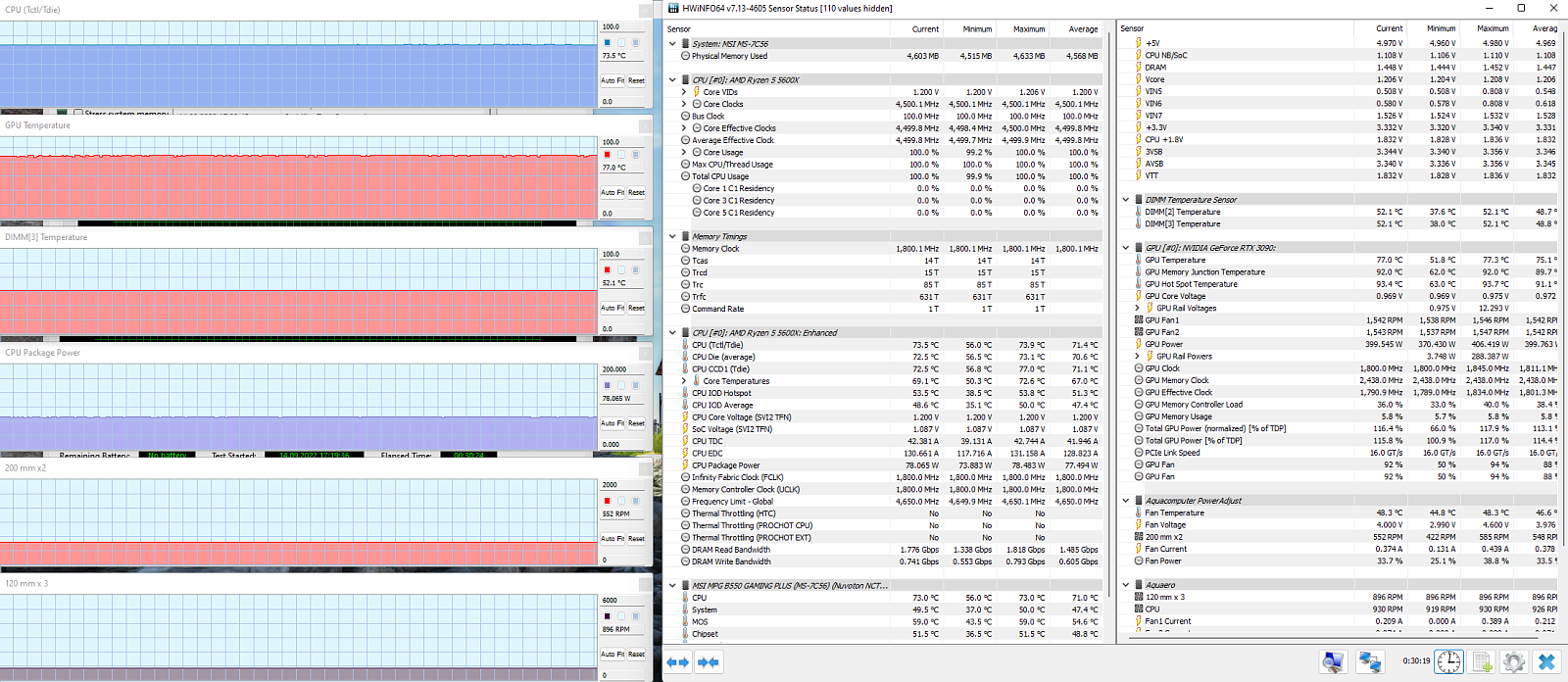

Следить будем за датчиком температуры процессора Tctl/Tdie, значением для видеочипа RTX 3090 "GPU Temperature" и дальней от процессорного кулера планки памяти, остальные параметры ПК можно рассмотреть на скриншотах. Комнатная температура - 25-26°С.

Предмет интереса - значения температур для трёх режимов работы корпусных вентиляторов: бесшумного, комфортного и с максимальной производительностью. Два комплектных 120 мм вентилятора установлены на задней стенке, третий - под видеокартой, зеркальная панель-  на внутренней боковой стенке, два 200 мм вентилятора - на передней стенке корпуса.

Использование одного хаба для управления разными вентиляторами сигналом PWM не является оптимальным, в процентном выражении комфортные шумовые зоны для разных типов вентиляторов будут разными, поэтому 120 мм и 200 мм комплектные SickleFlow настраиваем индивидуально.

Выберем следующие режимы:

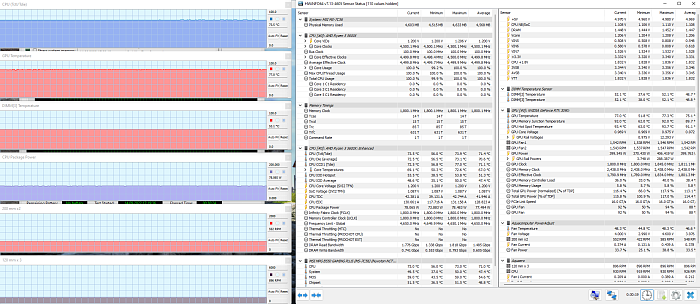

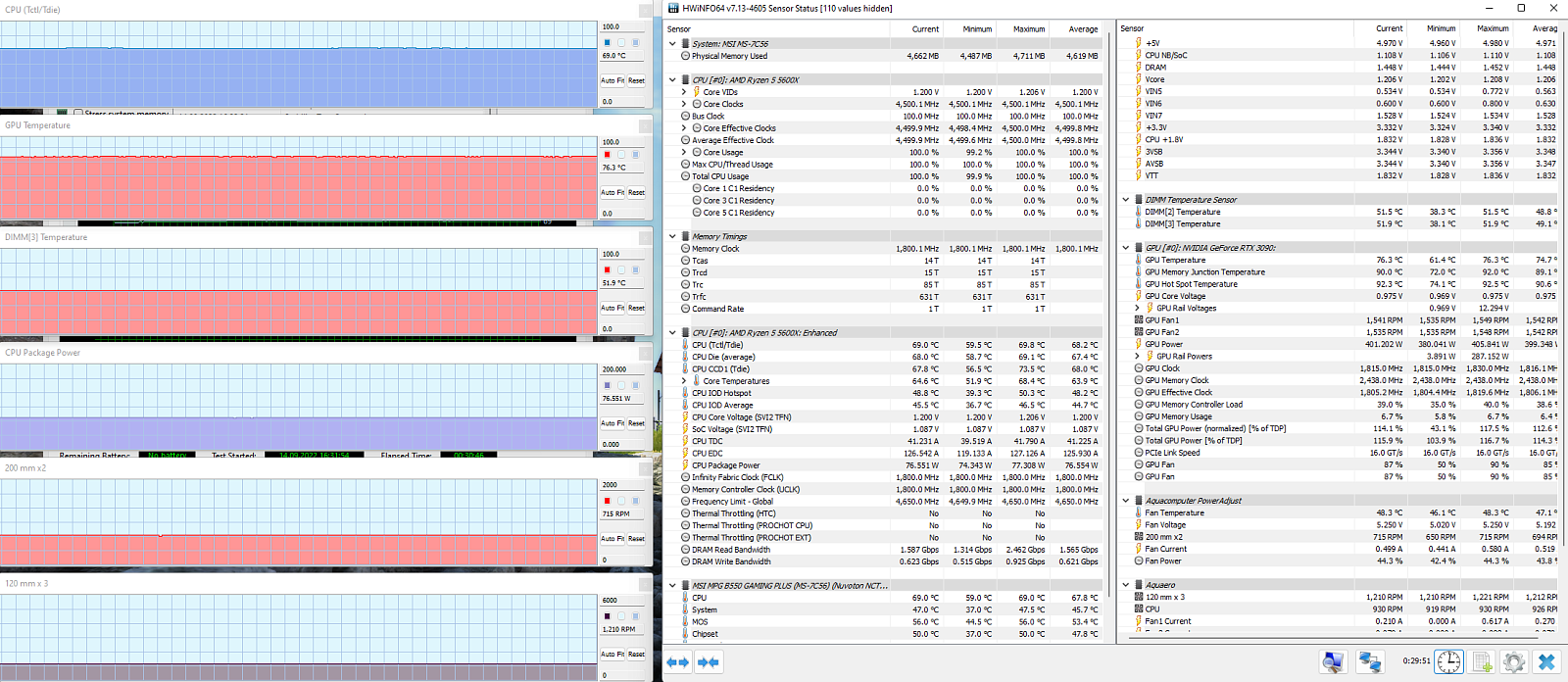

Для первого из выбранных вариантов скоростей вентиляторов, фактически бесшумного для корпусных вентиляторов, значения температур ядер процессора отличные, у видеокарты и оперативной памяти немного высоковаты, но в пределах нормы. С учётом общего количества тепла, которое необходимо отвести из корпуса, и фиксированных на низком уровне скоростей вентиляторов системы охлаждения видеокарты, и вовсе придраться не к чему.

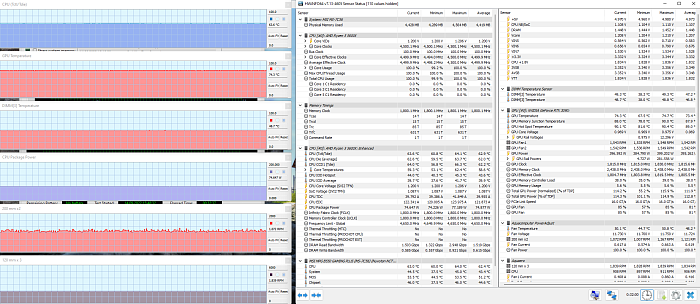

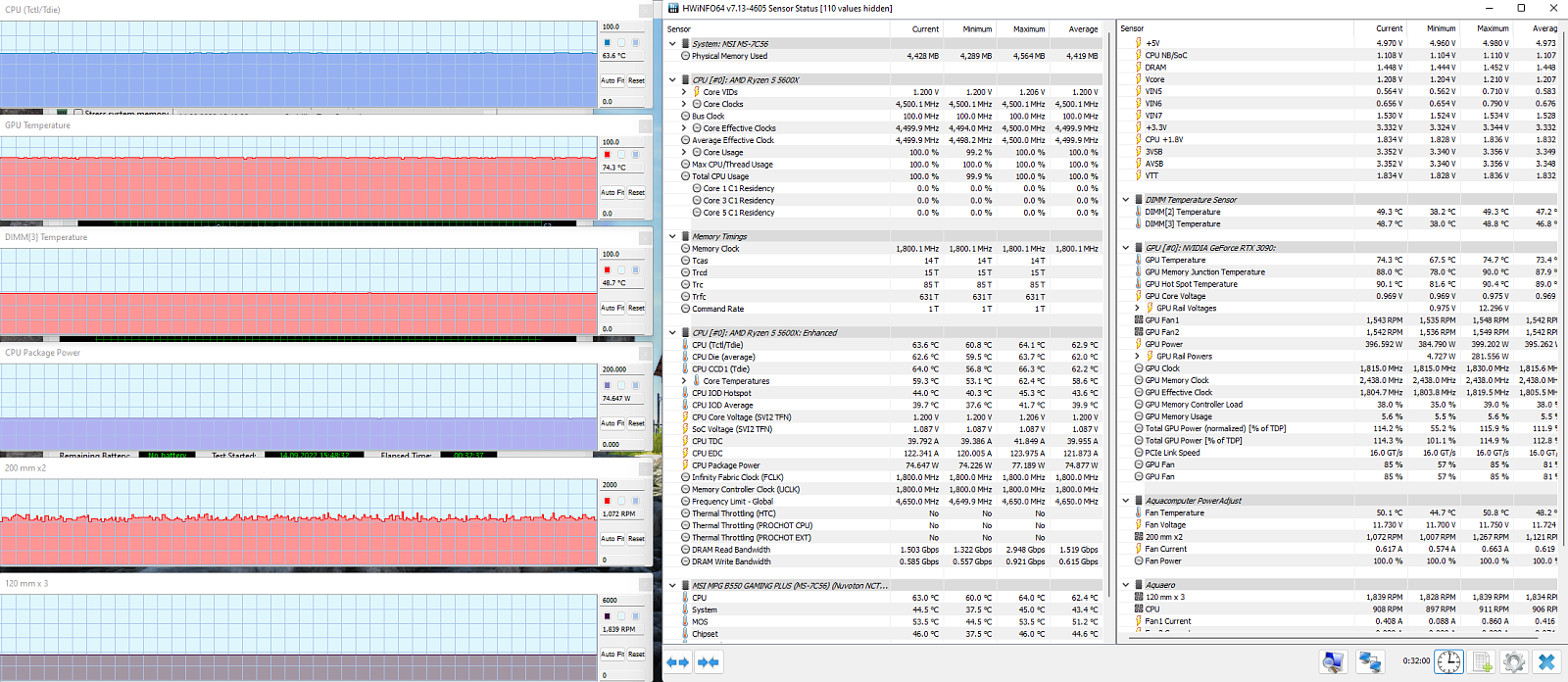

Любопытно, что прибавка скоростей вентиляторов во втором из выбранных для теста режиме не сильно улучшила температуры оперативной памяти и видеокарты.

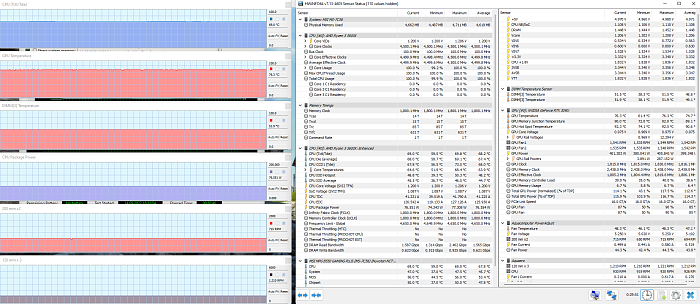

При максимальных скоростях корпусных вентиляторов отвод горячего воздуха из корпуса существенно улучшился, что наибольшим образом сказалось на температурах оперативной памяти и процессора.

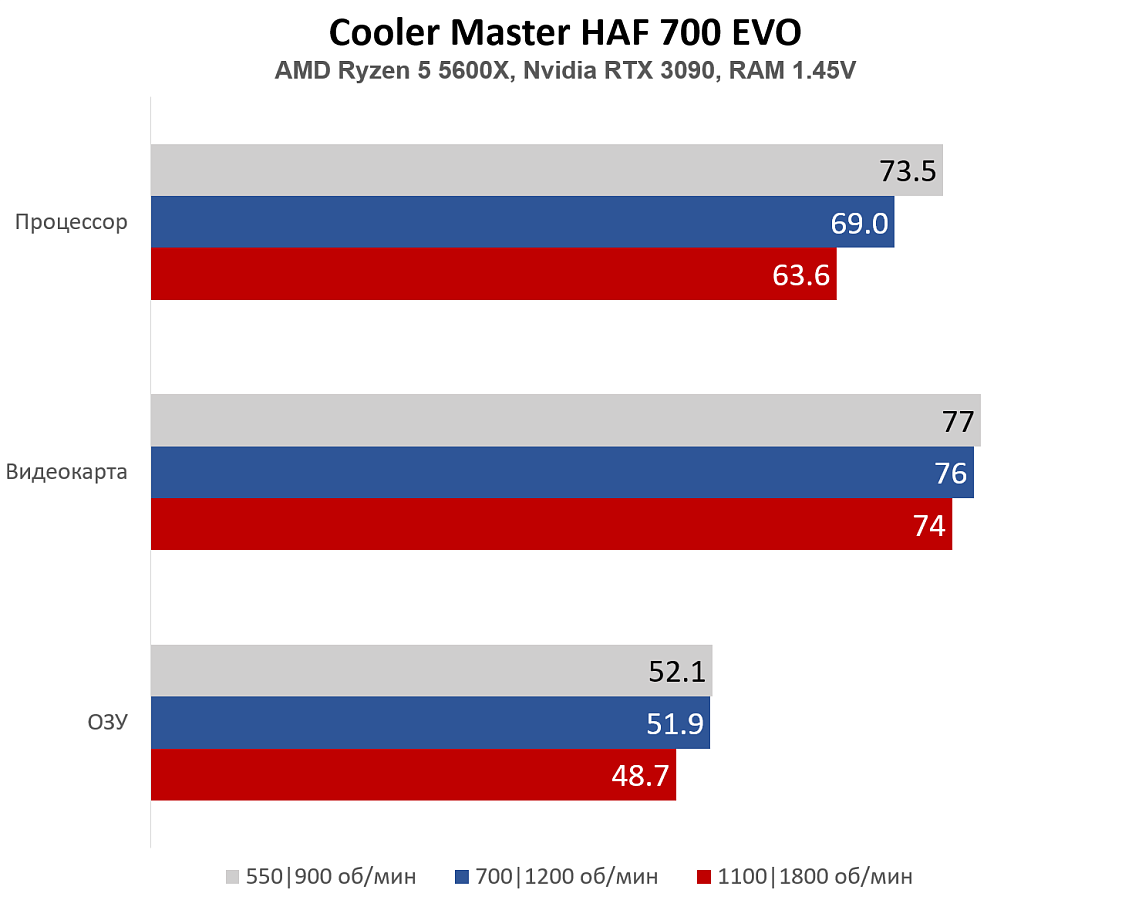

Сведём полученные значения в одну диаграмму. Отмеченные изменения хорошо заметны. Трудно выделить идеальный вариант. Можно предположить, что комплектные вентиляторы в комфортном шумовом режиме смогут отвести значительное количество тепла от современного производительного железа, а добавление дополнительных вентиляторов способно решить и более сложные задачи, не говоря уже о кастомном жидкостном охлаждении.

Заключение

Cooler Master HAF 700 EVO никак не получится назвать простым и проходным корпусом. Огромные размеры, высокая степень кастомизации внутреннего пространства, практически отсутствующие ограничения по совместимости с комплектующими. К материалам, из которых изготовлен корпус, тоже никаких вопросов: качественно и прочно.  Отдельно стоит отметить богатую комплектацию: два высокопроизводительных вентилятора 200 мм и три 120 мм с адресной подсветкой, интересная зеркальная панель и, конечно же, комплект для вертикальной установки видеокарты с PCI-e 4.0.

Энтузиасты оценят удобство сборки и простор для конструирования красивых внутренних систем жидкостного охлаждения. Изюминкой будут возможности экранчика, кастомизации RGB-подсветки и эффектные стеклянные рассеиватели передней панели.

К минусам сложно отнести огромные размеры HAF 700 EVO, скорее для корпусов такого класса это будет стандартом и даже преимуществом. Можно отметить нерациональность использования одного контроллера для вентиляторов разных типов, но итоговая эффективность не должна заметно пострадать даже в таком сценарии.

Недовольство может вызвать только цена или изначально не подходящий под задумку формат корпуса.

Преимущества:

• эффектный внешний вид и цветной экранчик на передней панели;
• широкая совместимость с комплектующими любого размера;
• комплектный райзер для вертикальной установки видеокарты с PCI-e 4.0;
• 5 производительных предустановленных вентилятора;
• два отдельных контроллера для управления вентиляторами и настройки RGB-подсветки;
• возможность разместить более 10 накопителей;
• возможность установить большое количество радиаторов жидкостного охлаждения;
• отличная продуваемость.

Может не устроить:

• высокая цена.
