Обзор материнской платы Asus Prime Z690-A
Материнские платы от компании Asus, входящие в серию Prime, рассчитаны на сборки домашних универсальных компьютеров – хороший баланс между функциональностью, качеством и стоимостью. Не стали исключением и платы из этой серии на чипсете Z690 для процессоров intel 12-го поколения.
Рассмотрим модель Prime Z690-A-CSM, старшую в линейке. Материнская плата оформлена в традиционных для этой серии серебристом и белом цветах, присутствуют все базовые функции для данного чипсета, без излишних наворотов, характерных для топовых плат от Asus.
Технические характеристики
- Модель: PRIME Z690-A-CSM
- Socket: LGA 1700 Intel Core 12-го поколения
- Чипсет: Intel Z690
- Тип памяти: DDR-5 до 6000 МГц XMP
- Количество слотов памяти: 4, максимальный объем - 128 ГБ
- Слоты расширения: PCI-E 5.0 ×16, 4×PCI-E 3.0
- Разъемы для накопителей: 4×SATA; 4×M.2 PCI-E 4.0
- Графика: HDMI, DisplayPort
- Звук: 7.1 Realtek ALC1220
- Сетевой интерфейс: 2.5 Gigabit Intel I225-V
- Форм-фактор: ATX (305 × 244 мм)
Упаковка и комплектация
Материнская плата поставляется в картонной плотной коробке с цветной полиграфией. На лицевой стороне расположено указание модели, фотография платы и пиктограммы ключевых особенностей.
С обратной стороны более подробно расписаны технические характеристики с иллюстрациями.

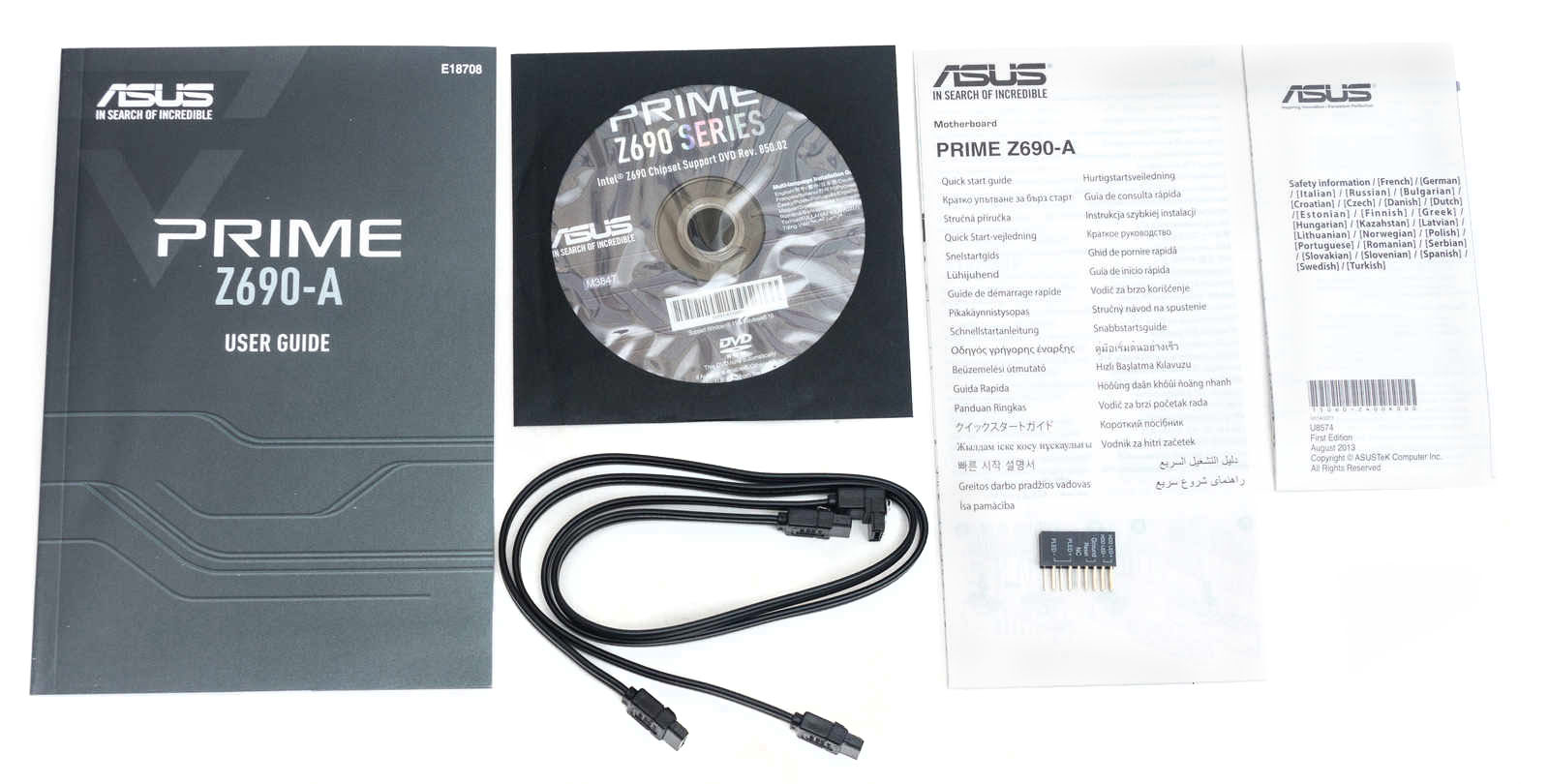

В комплект входит инструкция пользователя, диск с драйверами и утилитами, два SATA кабеля, колодка для подключения проводов от лицевой панели, гарантийный талон.
В целом минималистический набор, но с учетом оригинальных креплений для накопителей М.2 и радиаторов на трех слотах, а также уже установленной заглушки на I/O-панели, этого вполне достаточно.

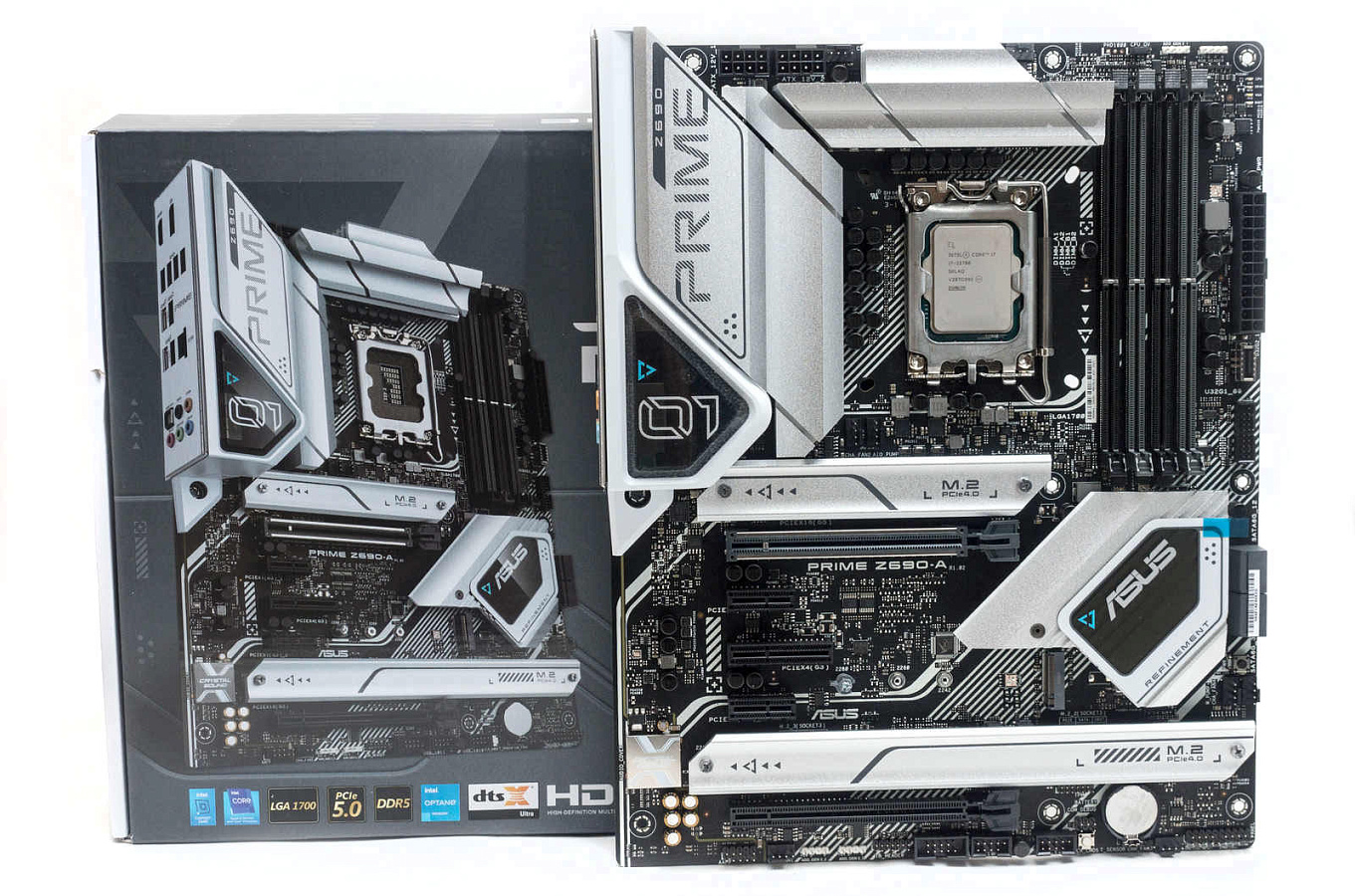

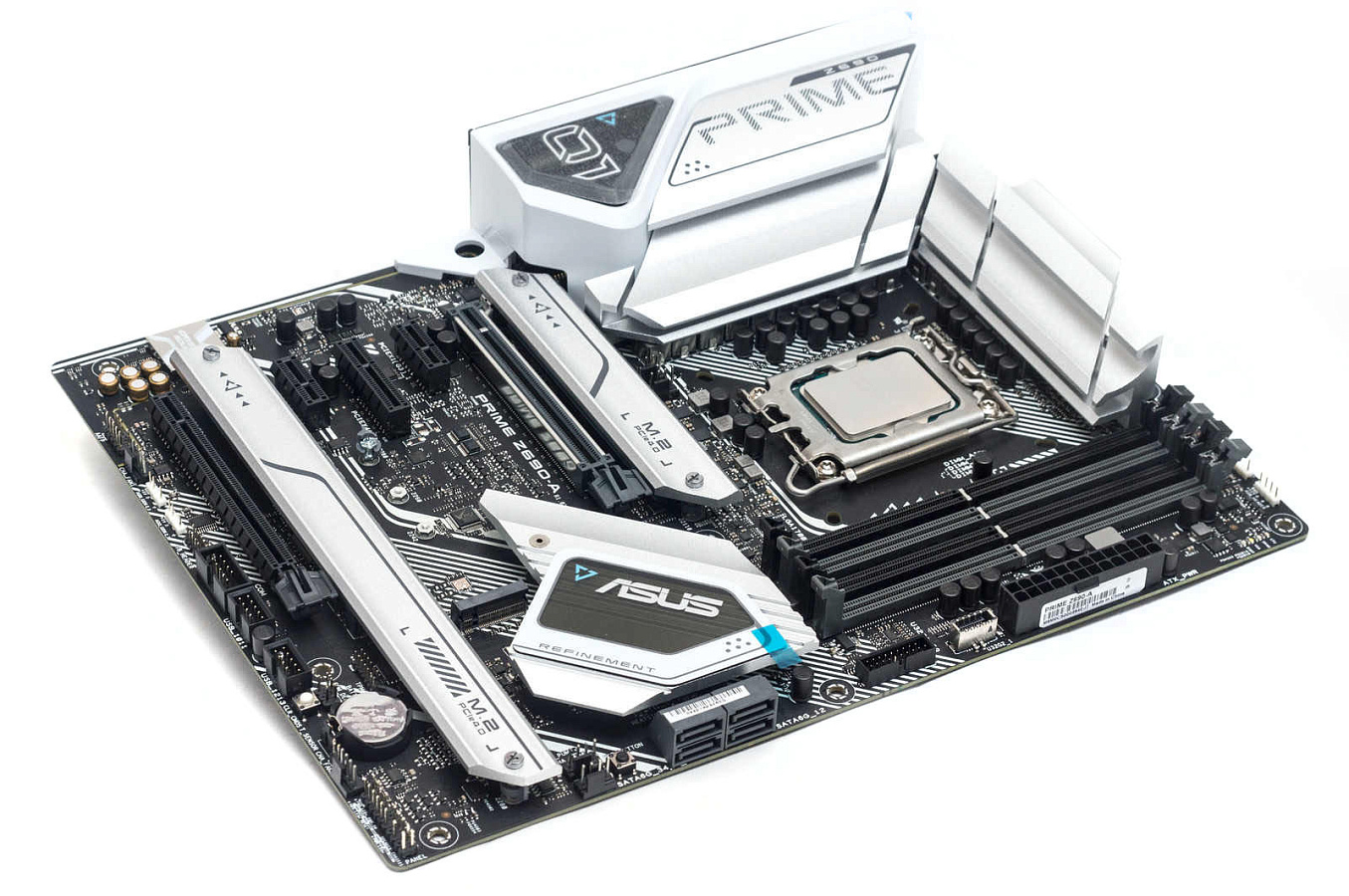

Внешний вид и особенности конструкции

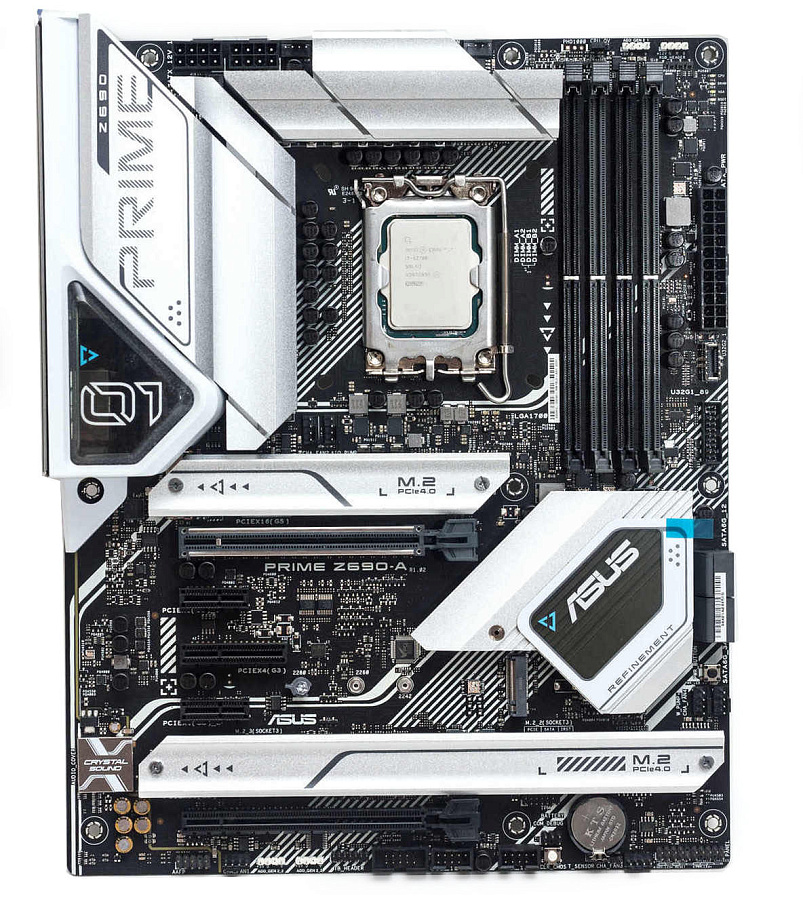

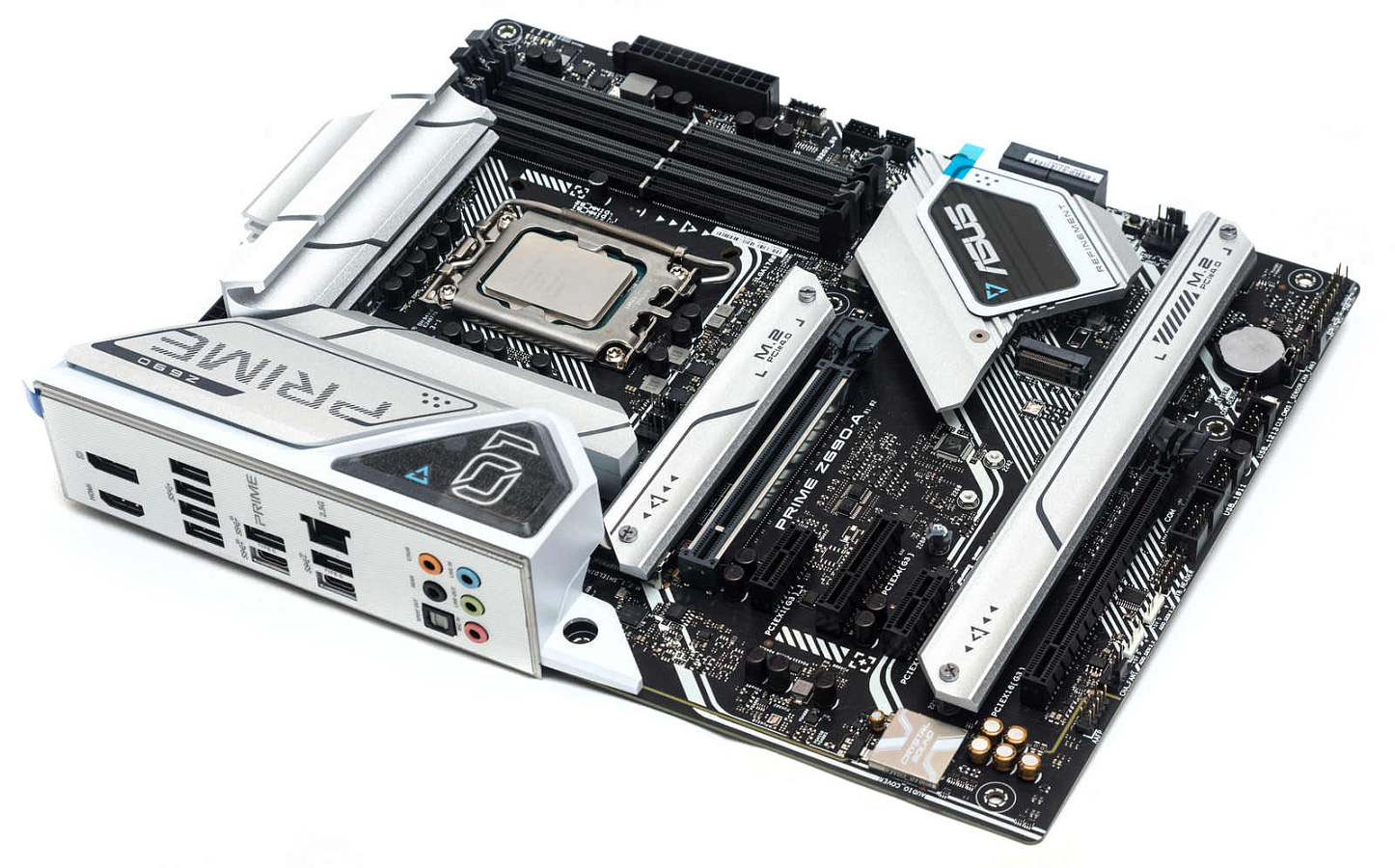

Белый пластик, серебристые радиаторы, текстолит оформлен белыми линиями по диагонали.
Подсветка скромная, ненавязчивая - одной линией на пластиковом кожухе интерфейсной панели; здесь же декоративное тонированное окно.
Если собирать в белом корпусе с прочими белыми комплектующими, то такая плата будет лучшим выбором с точки зрения эстетики сборки.

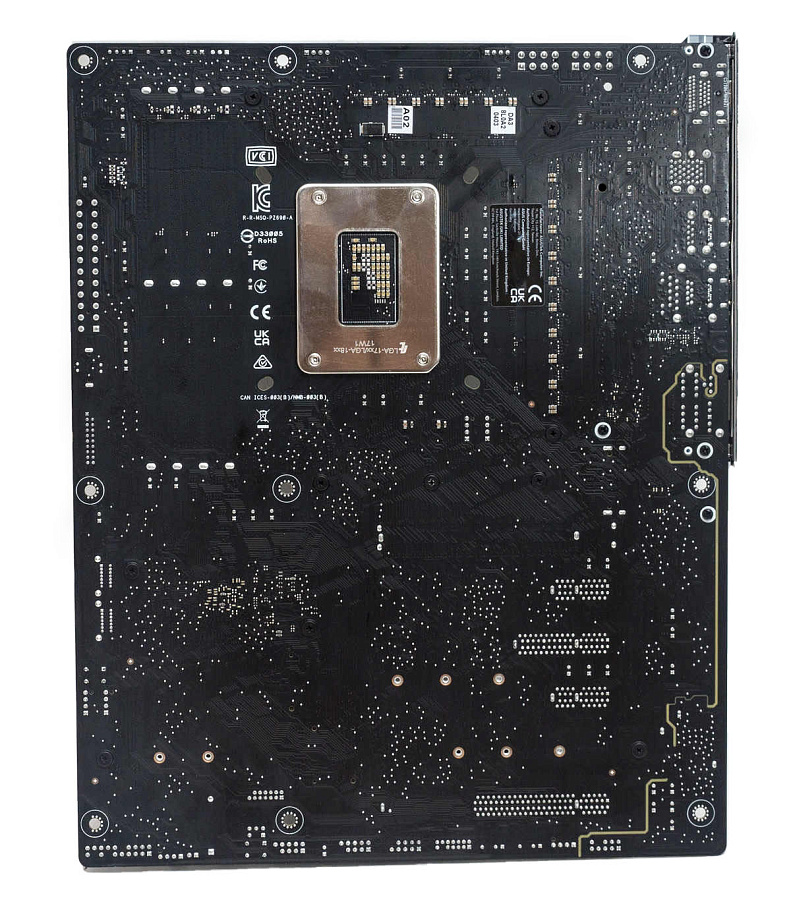

Обратная сторона платы без оформления, процессорный сокет усилен металлической пластиной, пайка аккуратная, в точках пайки ножек элементов все острые концы обрезаны.

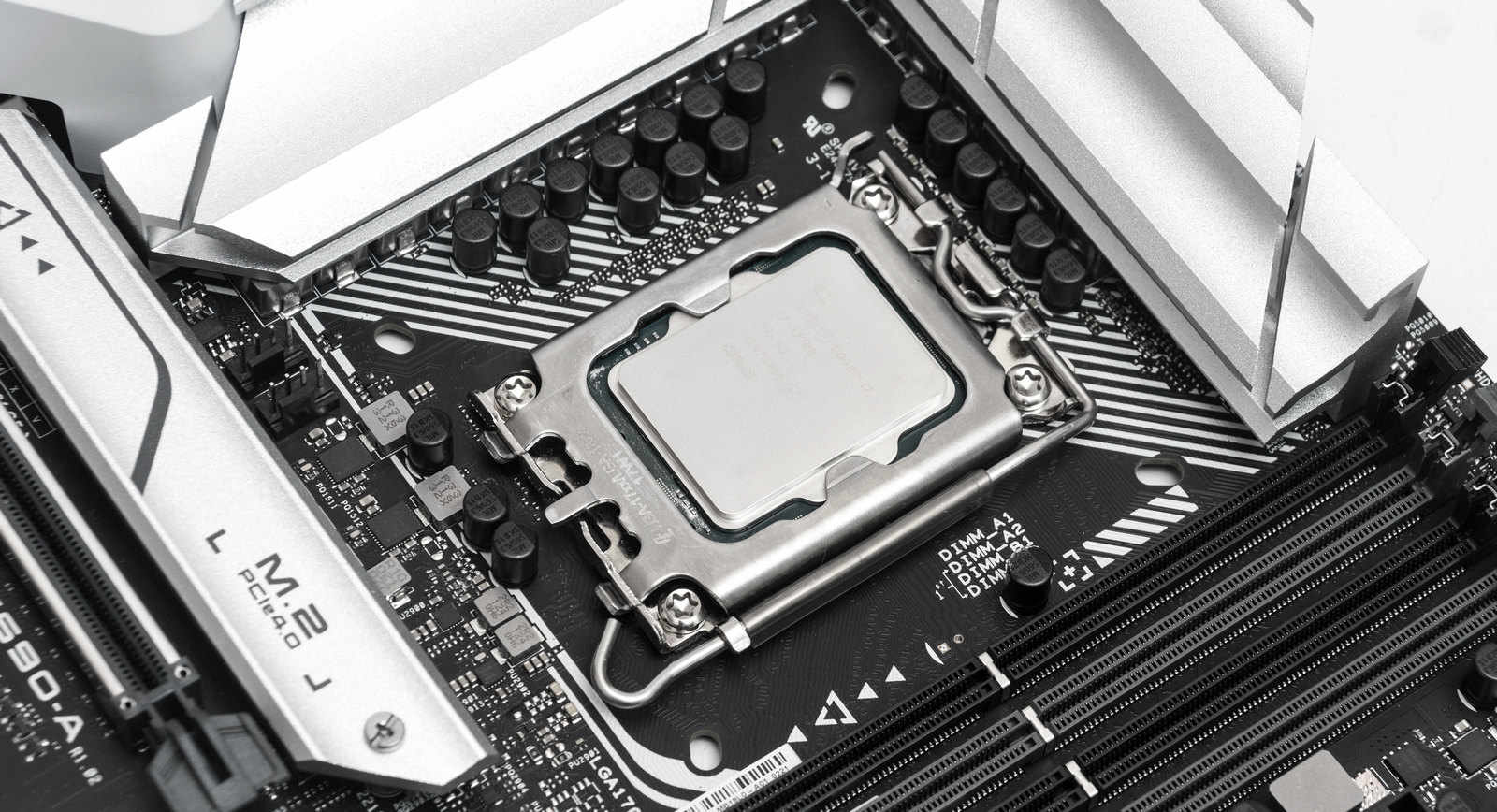

Начнем осмотр с процессорного разъема LGA1700. Для совместимости со старыми системами охлаждения компания Asus оснащает свои платы дополнительными отверстиями. Но нужно понимать, что из-за разной толщины самих процессоров, системы охлаждения не рассчитанные под новый сокет, могут неплотно контактировать с теплораспределительной крышкой процессора.

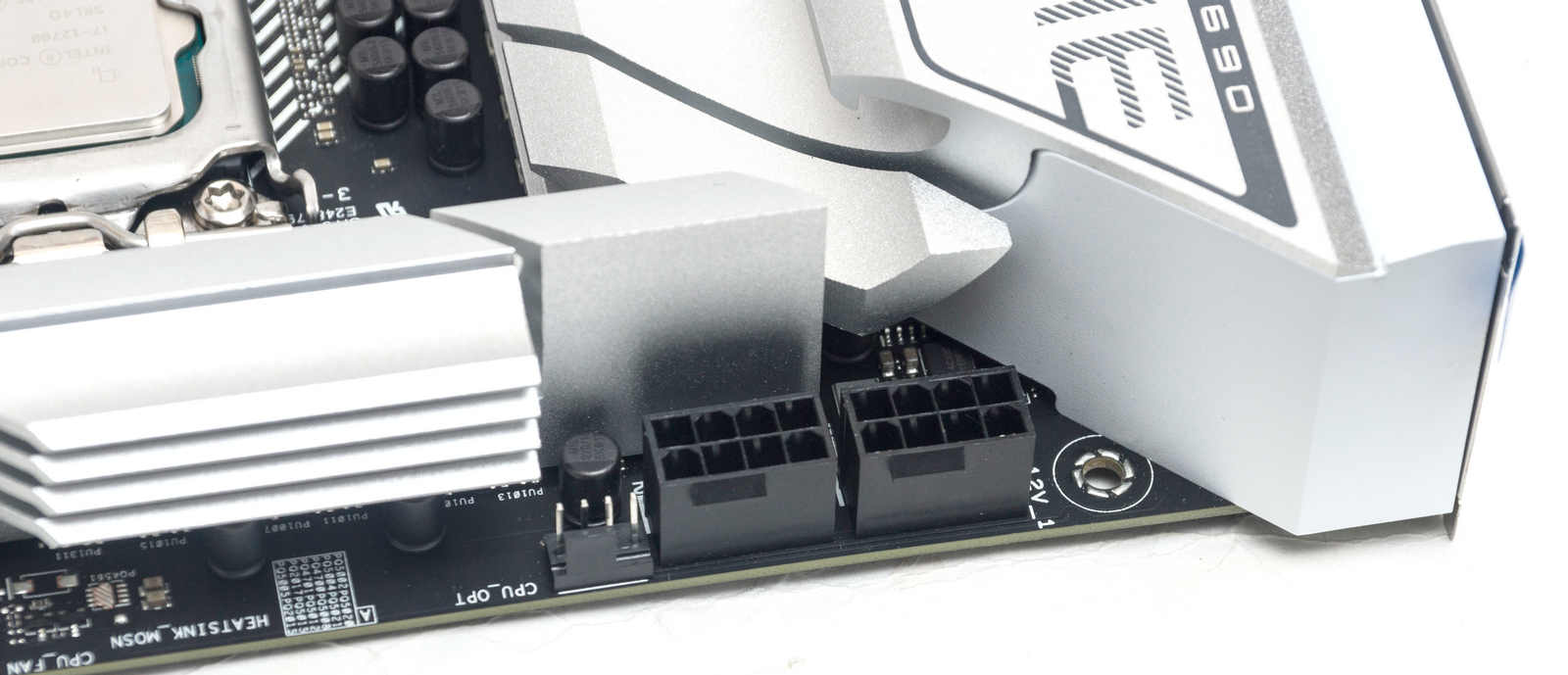

Питание процессора идет через две 8-пин колодки EPS12V, плата рассчитана на питание процессоров с разблокированным множителем.

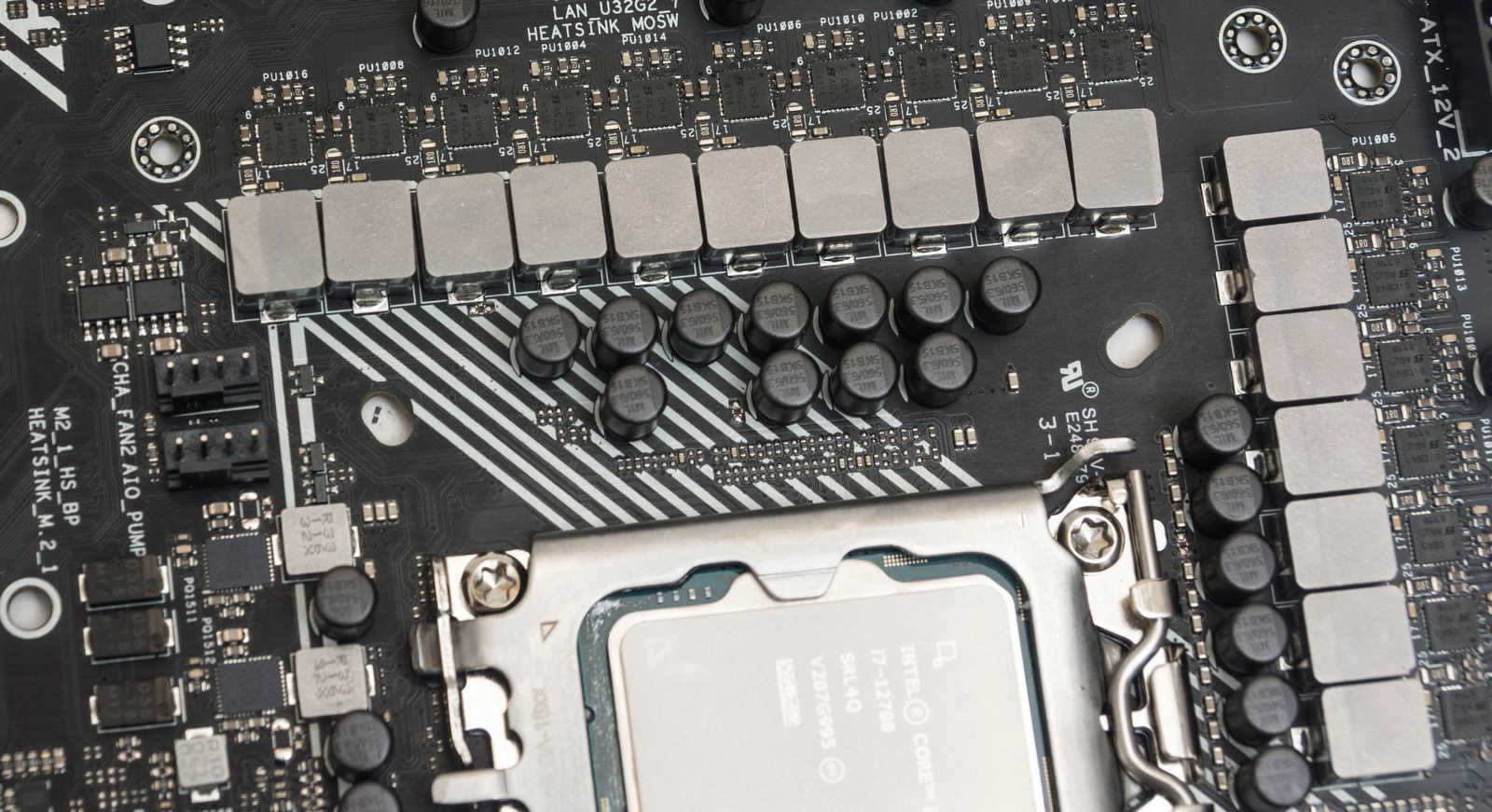

Питание процессора выполнено по 17-фазной системе, одна из фаз выделена на встроенную графику.

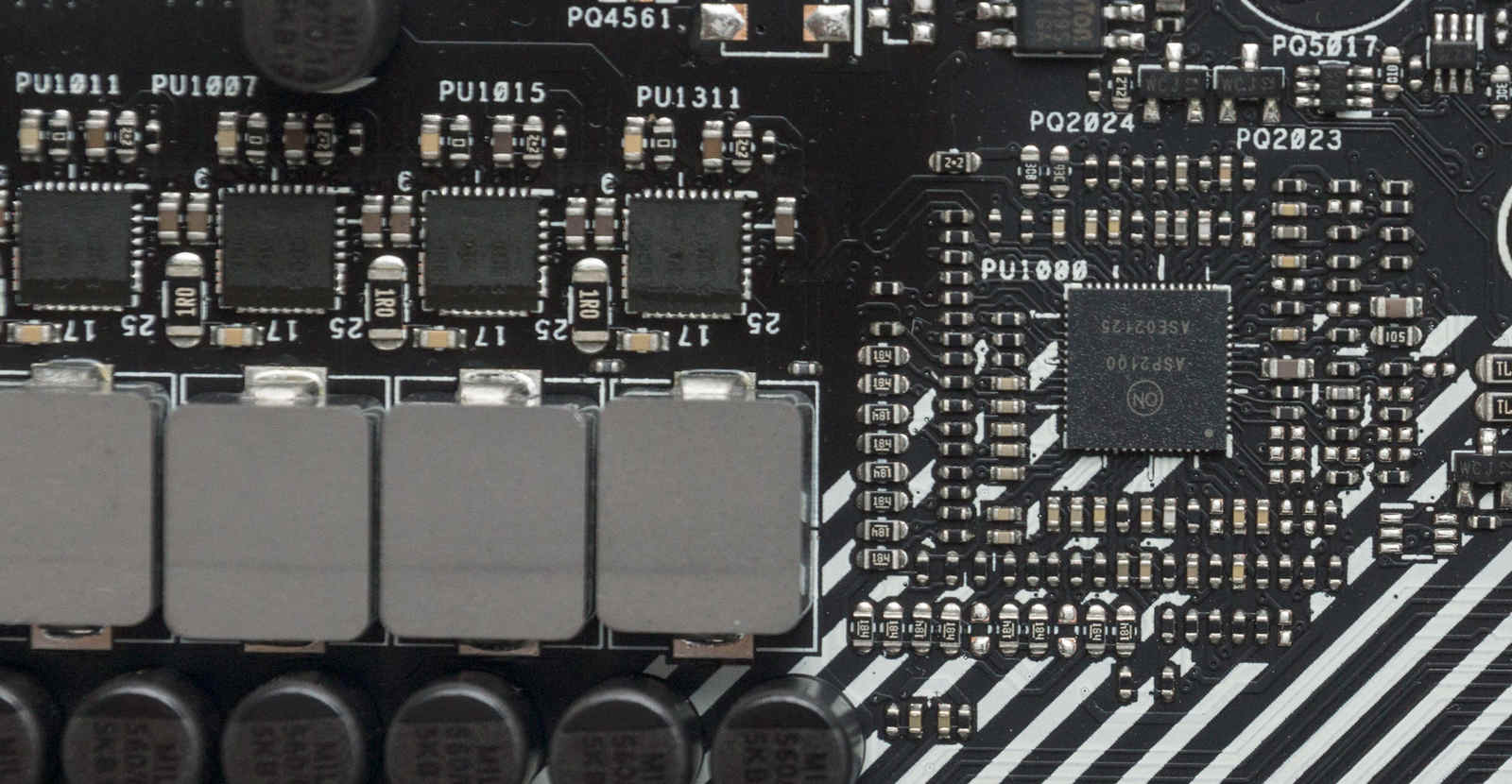

На каждую фазу установлен дроссель и мосфет SiC640 на 60А. Управляет питанием ШИМ-контроллер DiGi+ ASP2100.
Снизу, под сокетом, еще две фазы питания блока VCCSA на ШИМ-контроллере MP2940A. Еще одна фаза питания установлена для модулей оперативной памяти.

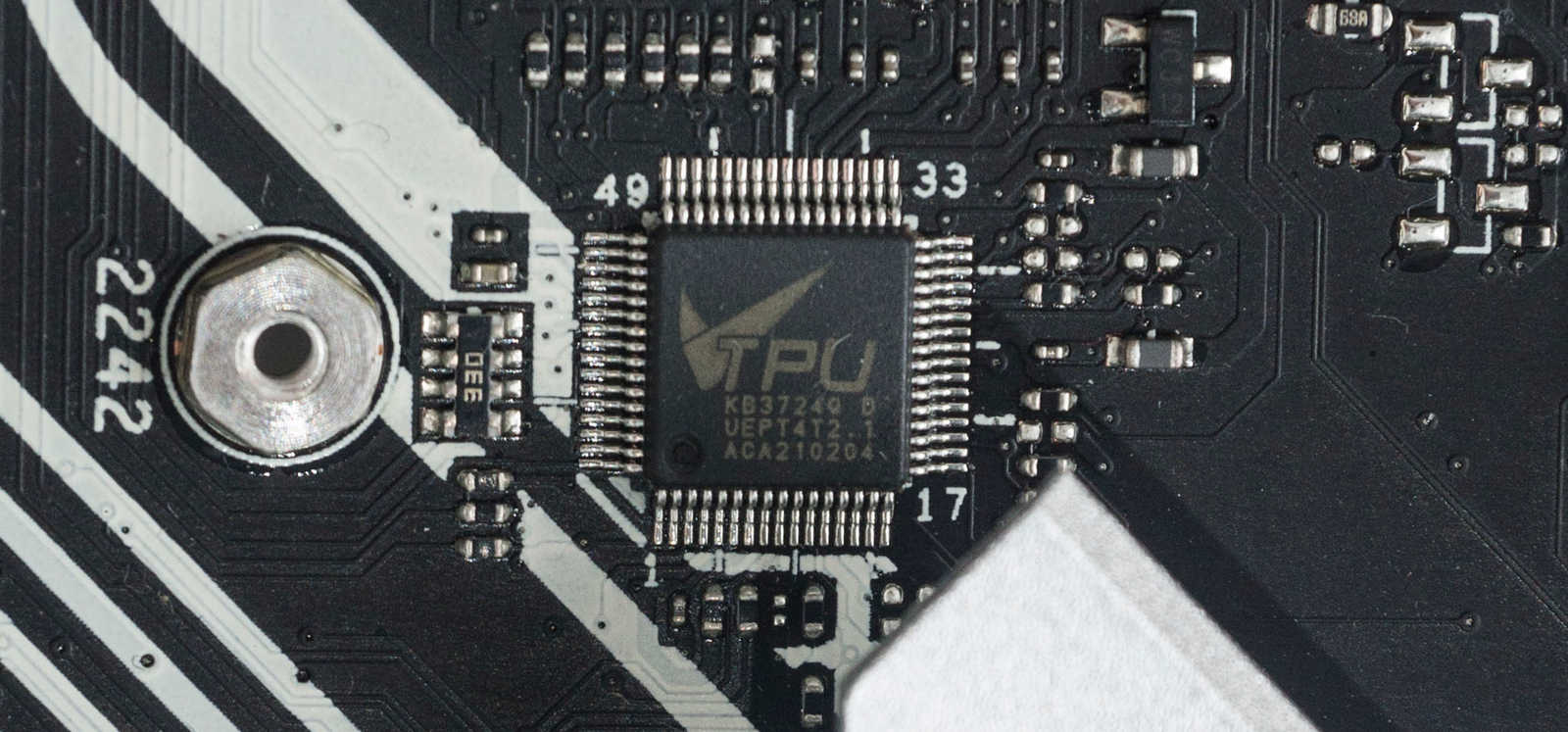

Умным распределением всех фаз питания и автоматическим разгоном управляет фирменное решение от Asus – чип TPU.

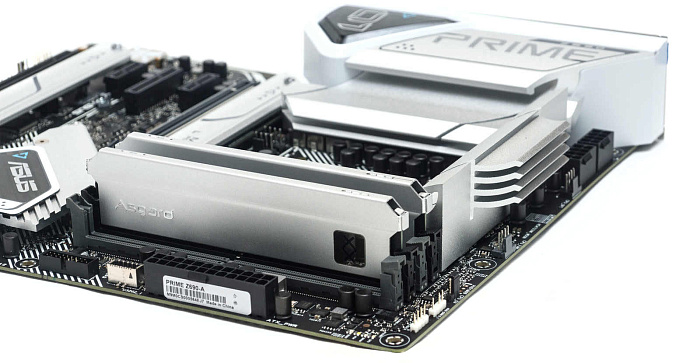

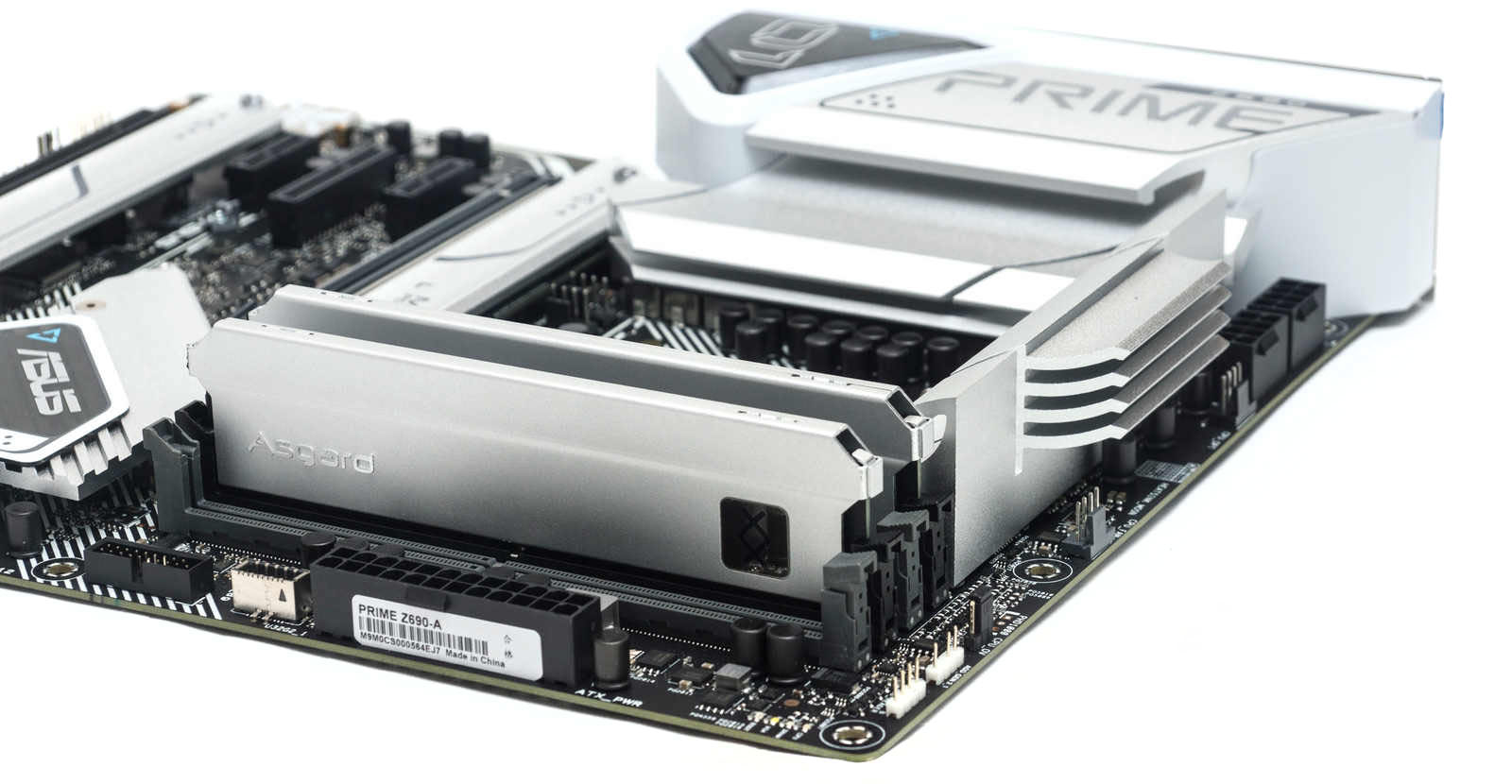

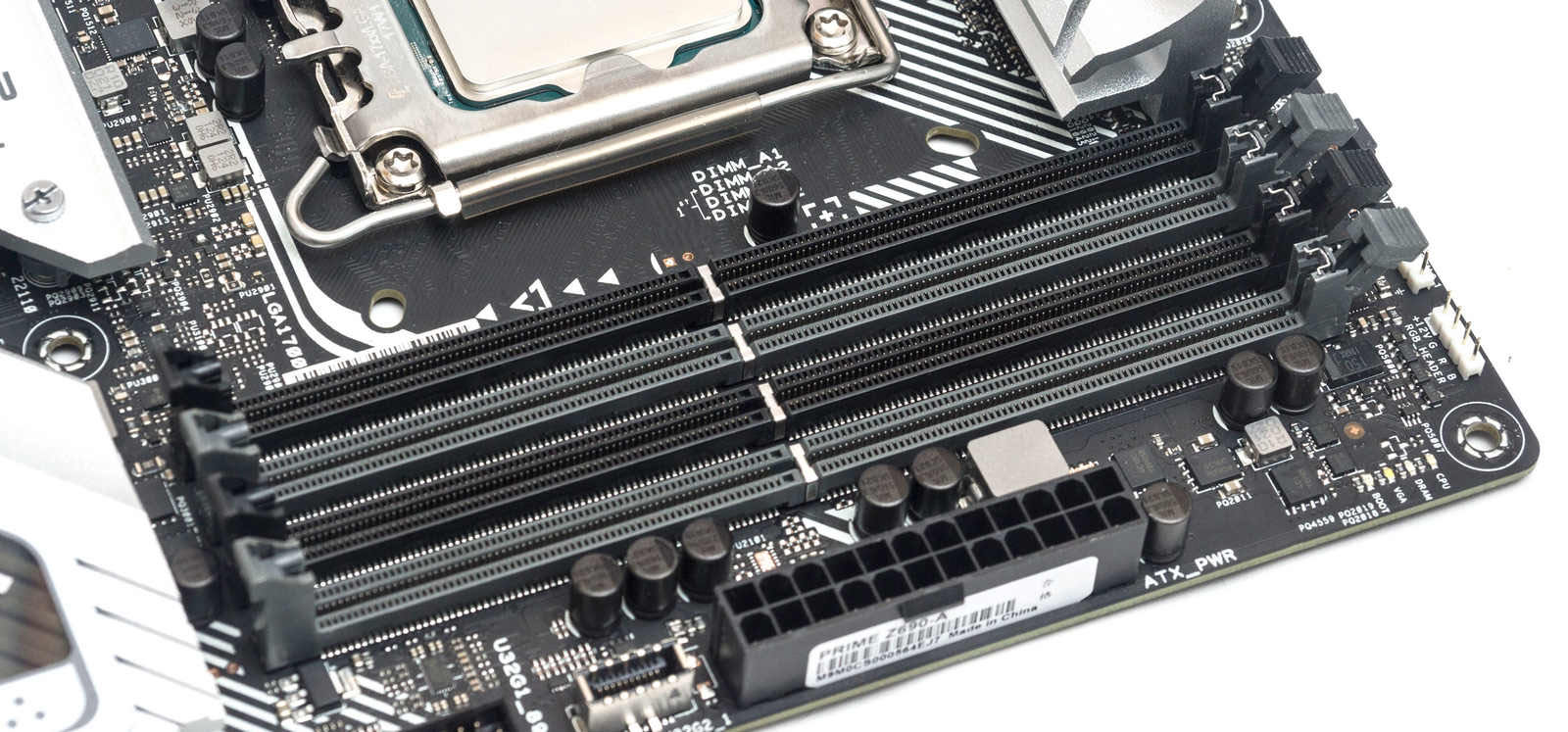

Для установки оперативной памяти DDR5 распаяны четыре слота. Защелки только сверху. Парные слоты выделены одним цветом – черные и серые. Возможна установка до 128 Гб оперативной памяти.
Поддерживается частота от 4800 МГц до 6000 МГц в разгоне.

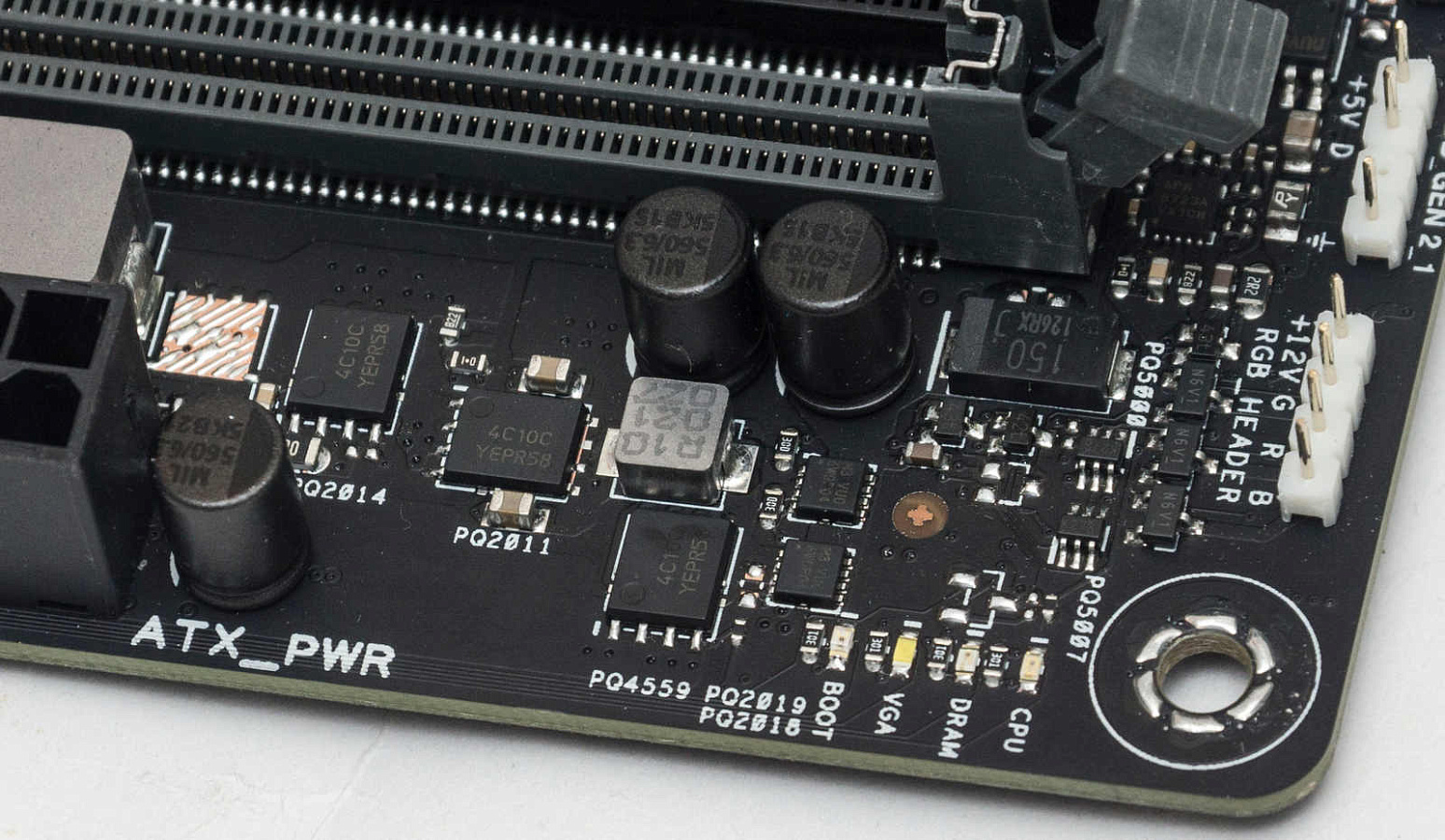

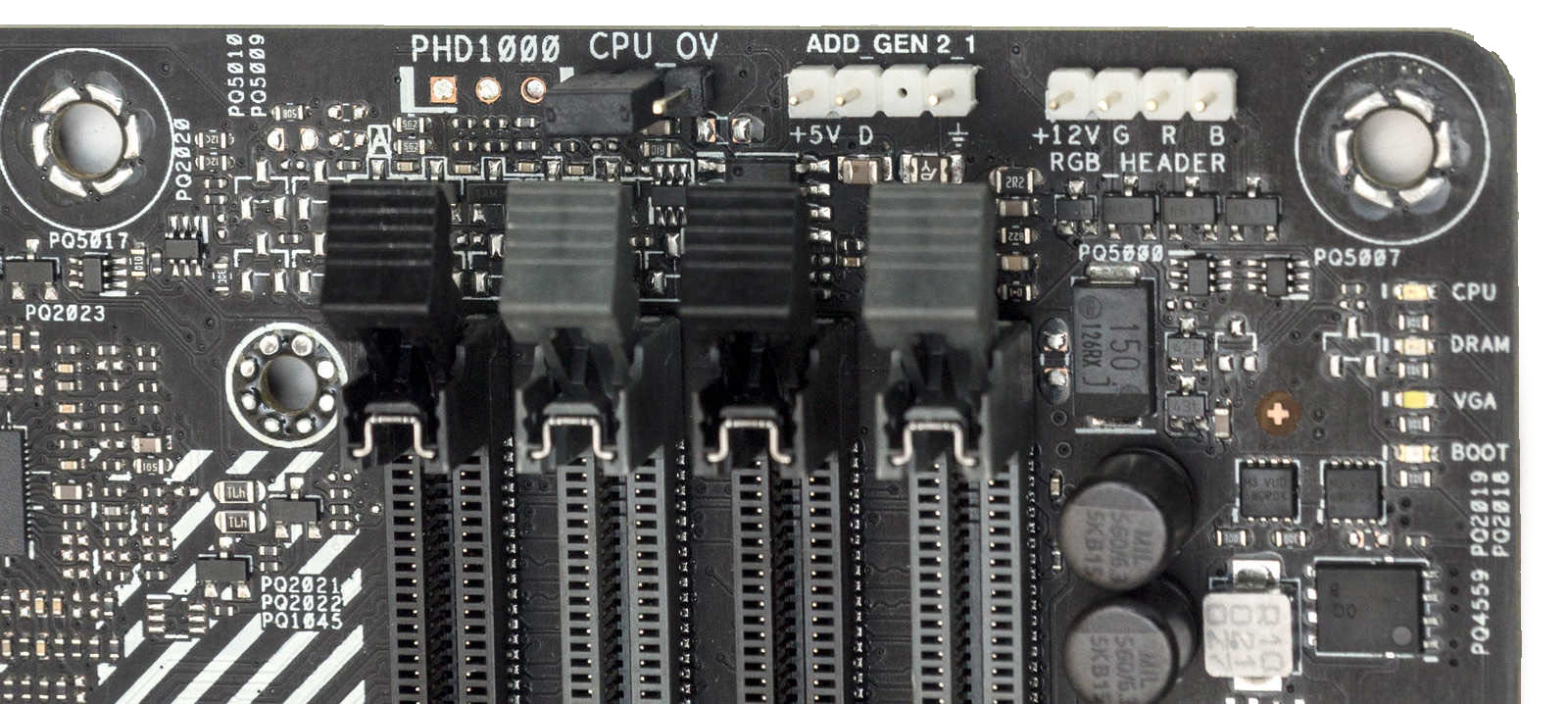

На краю платы возле слотов DIMM находятся индикаторы состояния инициализации устройств: CPU, Dram, VGA, Boot. Выше слотов - два коннектора для подключения RGB; один +5 В, и один +12 В, снизу еще два идентичных коннектора, все управляются микросхемой Aura. Рядом джампер для переключения питания процессора в режим разгона.

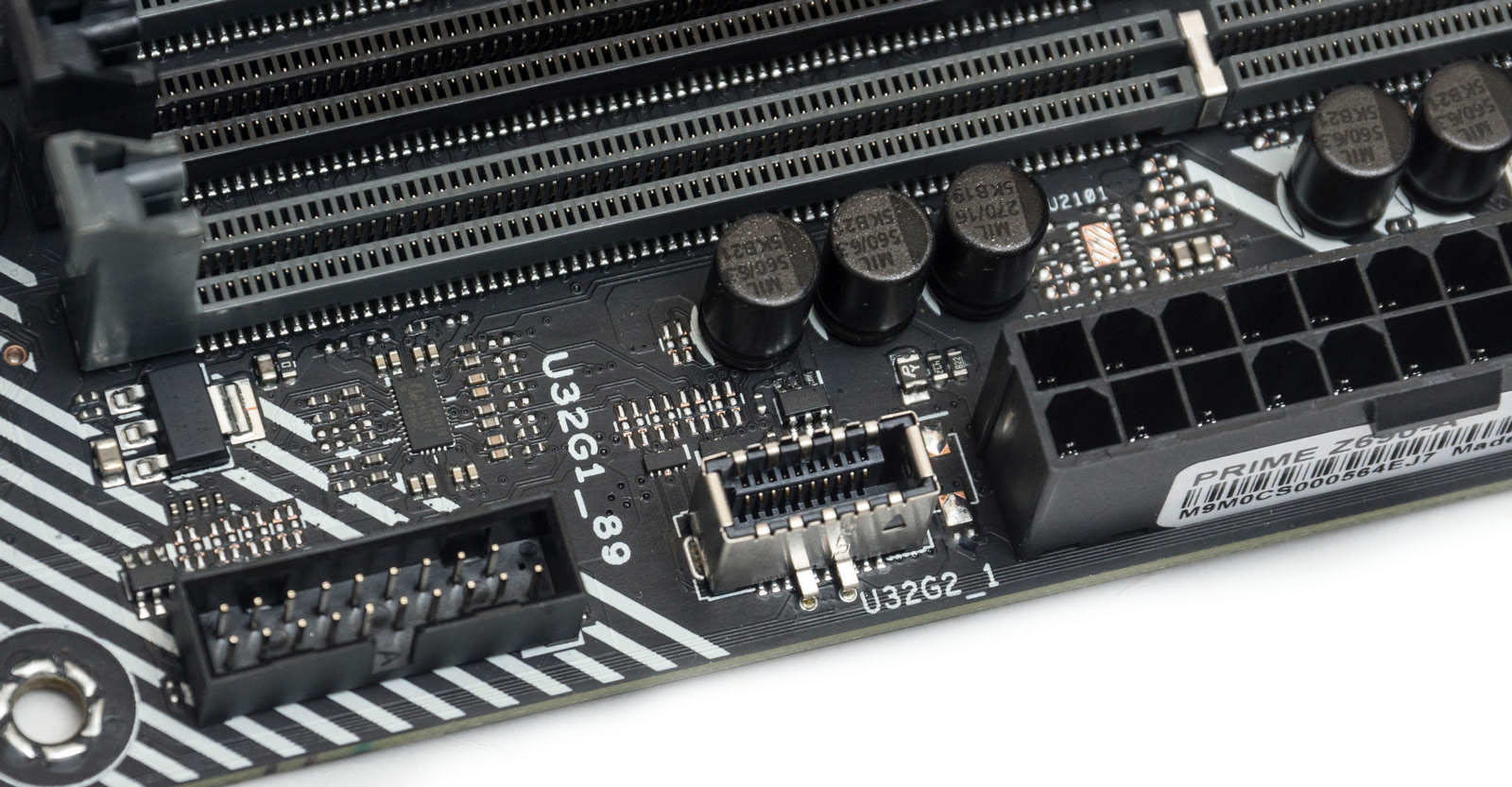

Ниже, под колодкой 24-пин, находятся коннекторы USB 3.2 Gen 2 Type-C и USB 3.2 Gen 1 для подключения портов на фронтальной панели.

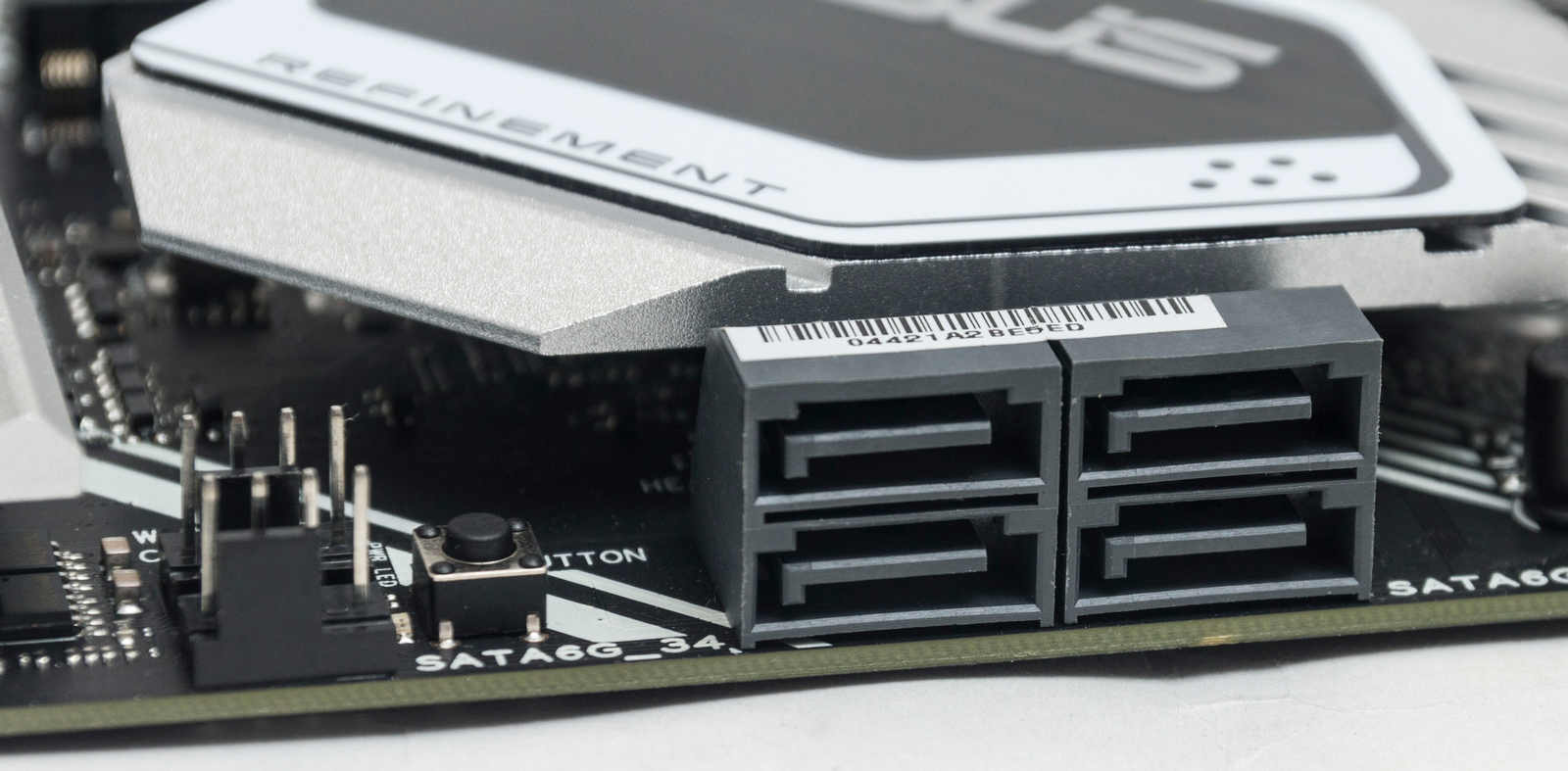

Еще ниже четыре интерфейсов SATA – вертикально попарно, ориентированы вбок. Под ними находится кнопка включения компьютера.

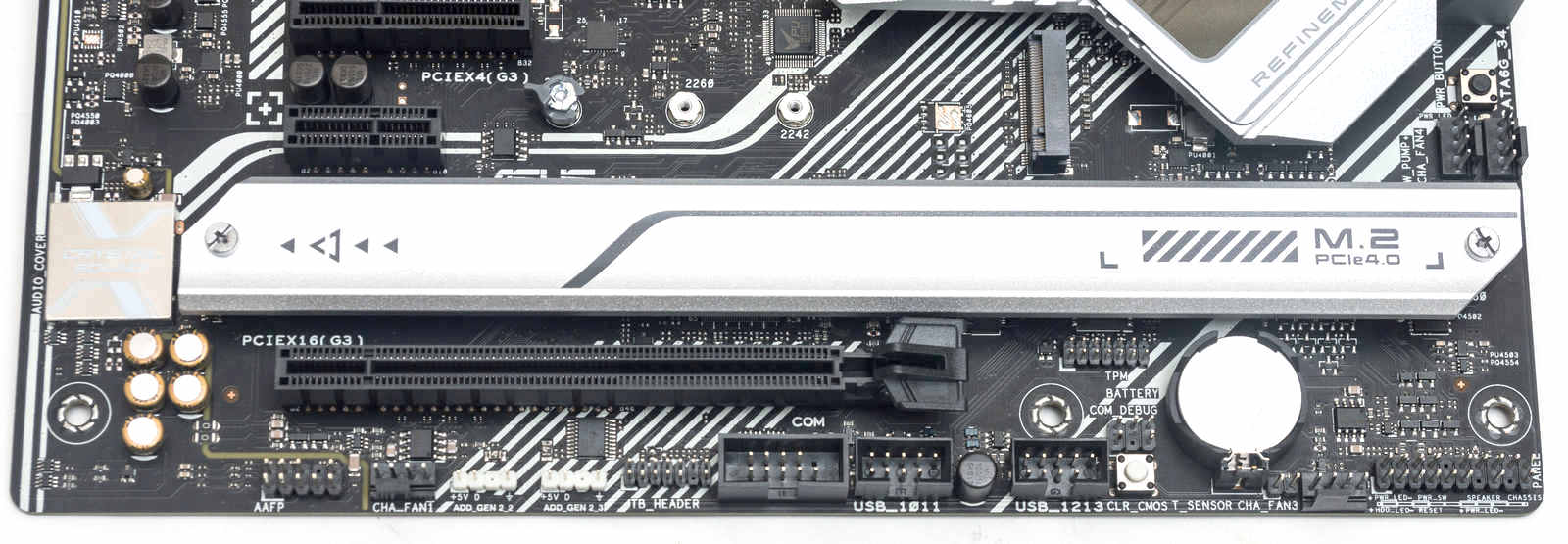

По нижнему краю платы расположились ( слева направо): аудиопанель, 4-пин FAN1, два LED-коннектора, Thunderbolt, COM-порт, два USB 2.0, кнопка сброса BIOS, подключение термосенсора, 4-пин FAN3 и панель для подключения кнопок запуска и перезагрузки.
Всего для подключения вентиляторов имеется восемь 4-пин колодок, одна из них, W_PUMP, рассчитана на 3 А, 36 В.

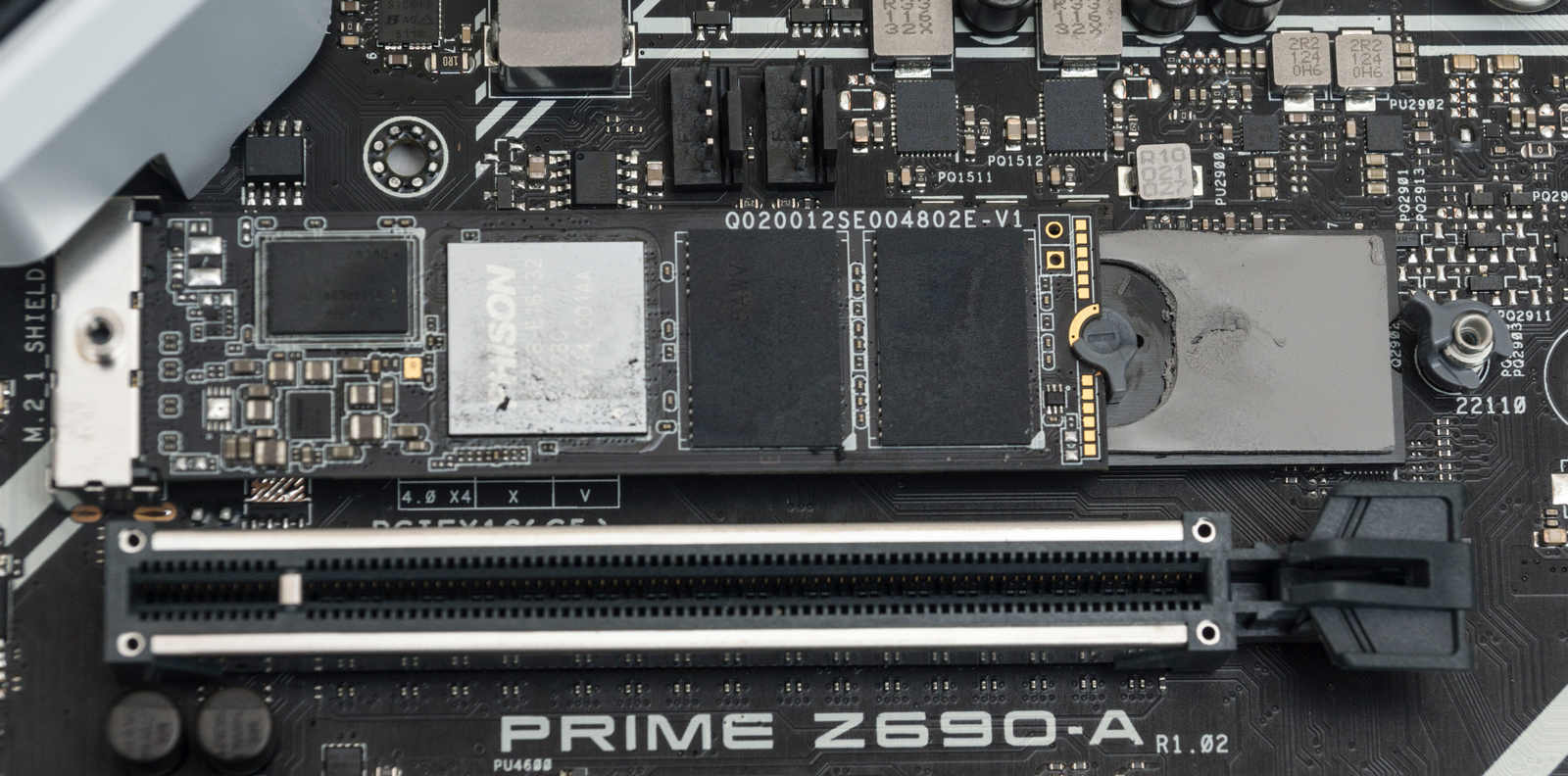

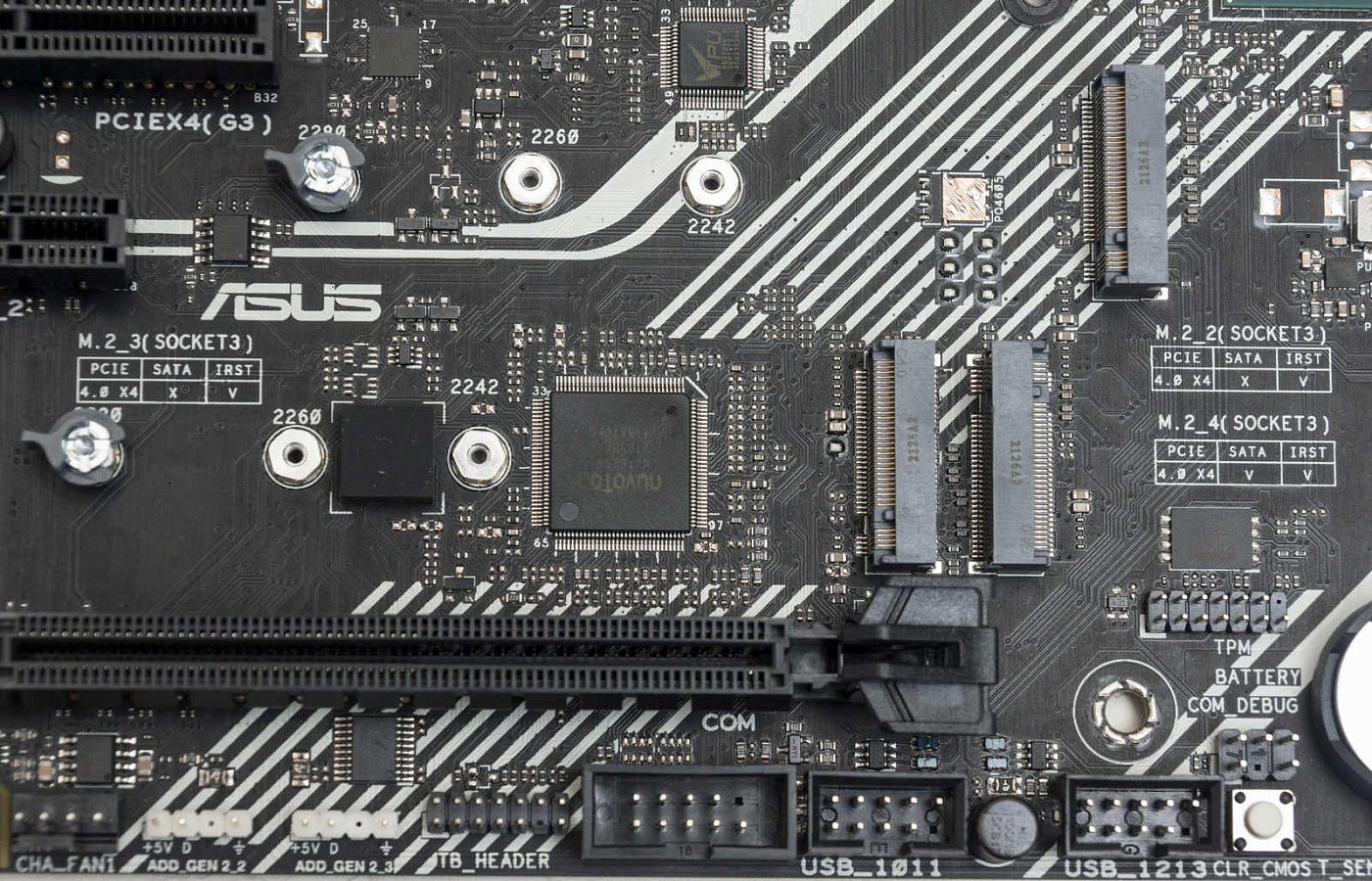

Для накопителей формата М.2 на плате установлено четыре слота. Верхний подключен непосредственно к четырем процессорным линиям, поддерживает длину накопителей до 22110 и оснащен двумя радиаторами – снизу и сверху накопителя, тепло отводится через термопрокладки.
Остальные три слота чипсетные, PCI-E 4.0 ×4, из них только нижний правый с поддержкой накопителей SATA, все под размер до 2280.
Все слоты М.2 оснащены фирменными быстрозажимами в виде поворотных замков - очень удобное решение вместо винтиков.

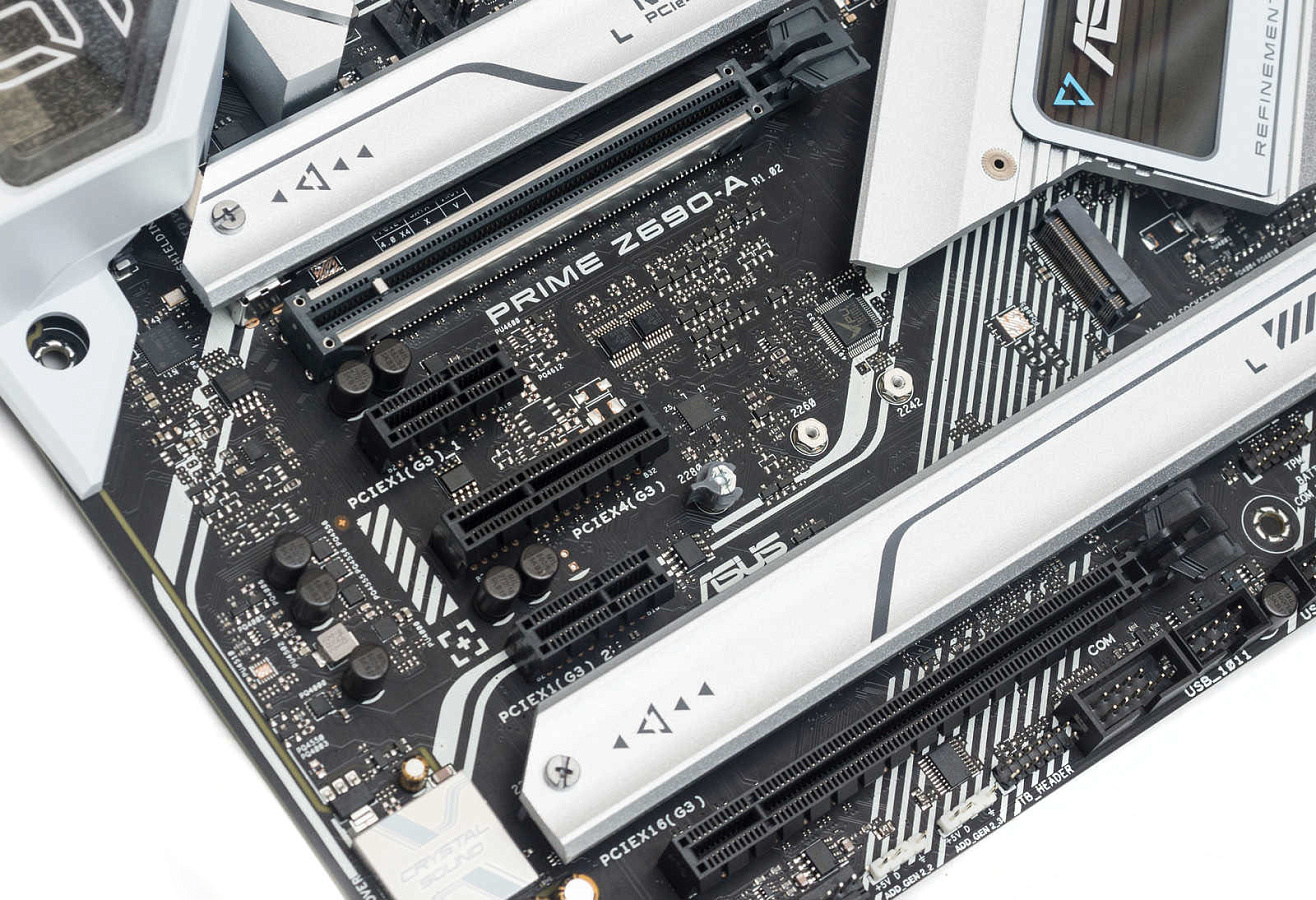

Верхний слот PCI-E 5.0 армированный, подключается к 16-ти процессорным линиям. Остальные четыре слота PCI-E 3.0 подключены к чипсету, нижний полноразмерный ×16, два PCI-E ×1 и один PCI-E ×4.
Верхний слот расположен достаточно далеко от сокета и не будет мешать установке габаритных башенных систем охлаждения.

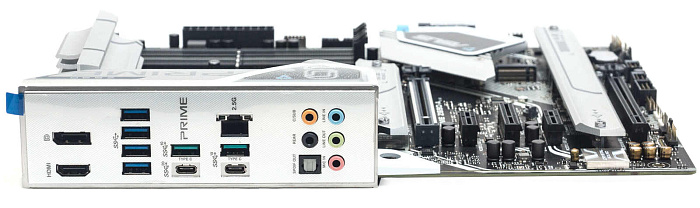

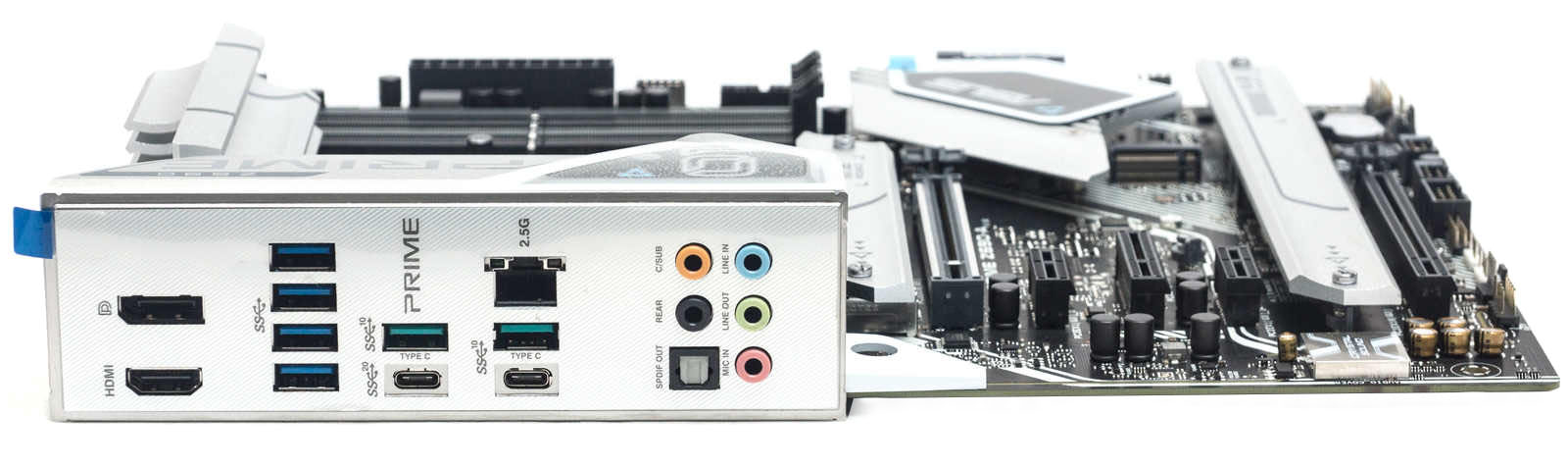

Интерфейсная панель закрыта светлой заглушкой с надписью PRIME, совместно с пластиковым кожухом они прикручиваются к текстолиту. Все порты подписаны.
На I/O панели восемь портов USB 3.2, один из них Gen2×2 Type-C реализован через два хаба - ITE IT8851 и Realtek RTS5463, четыре Gen1 через контроллер ASMedia ASM1074, два Gen2 (Type-A и Type-C) и внутренние USB через чипсет Z690.

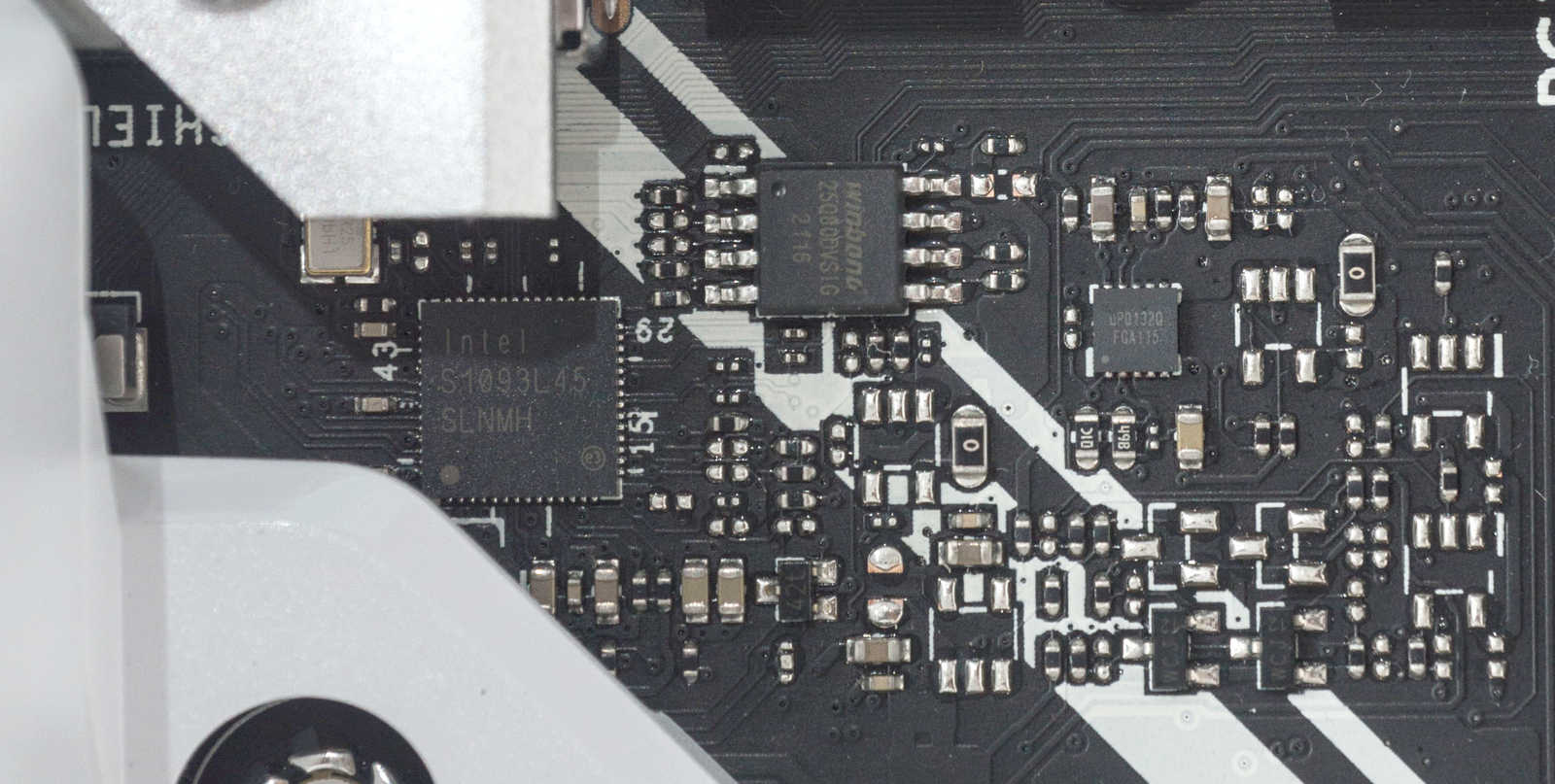

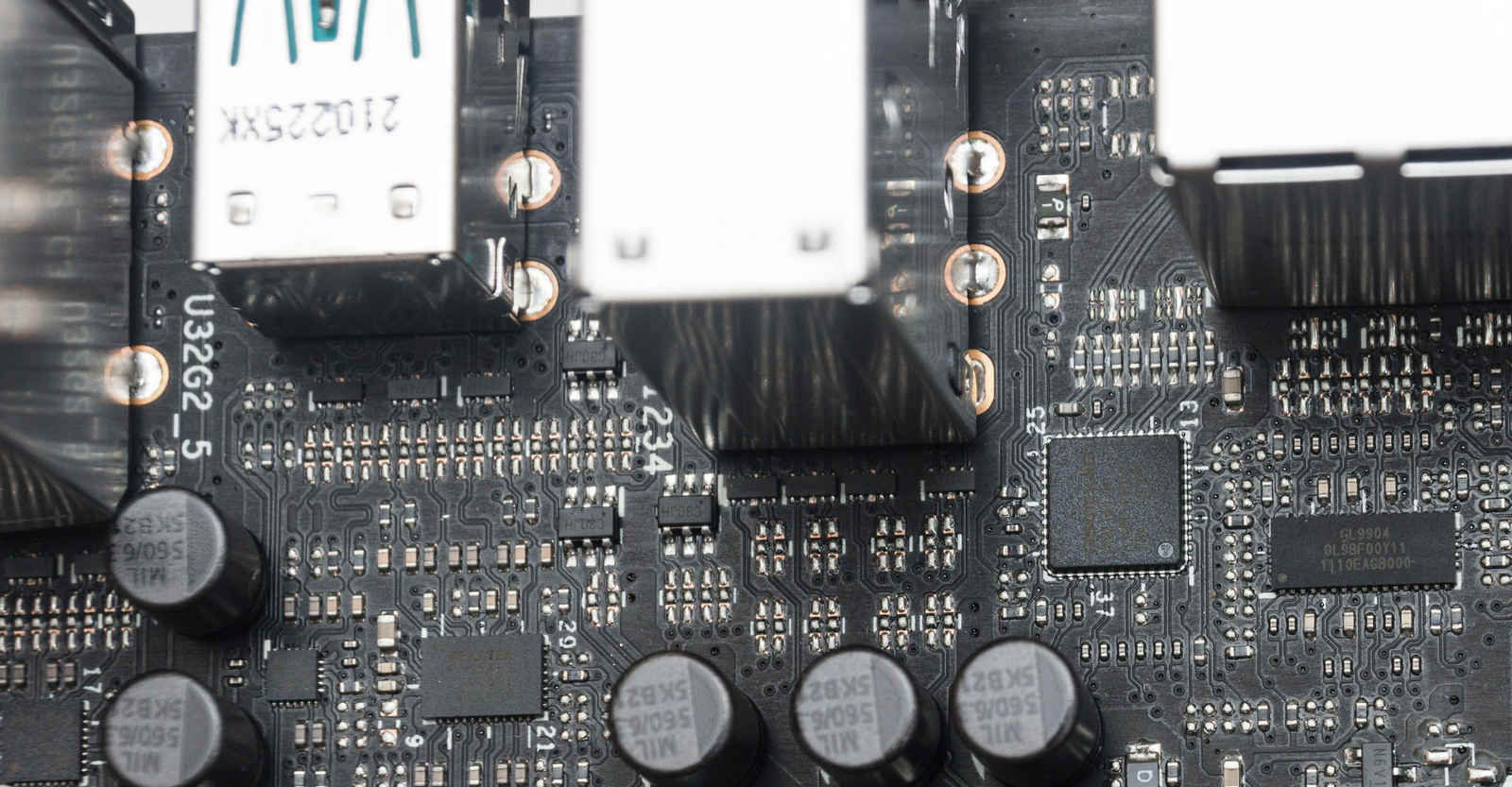

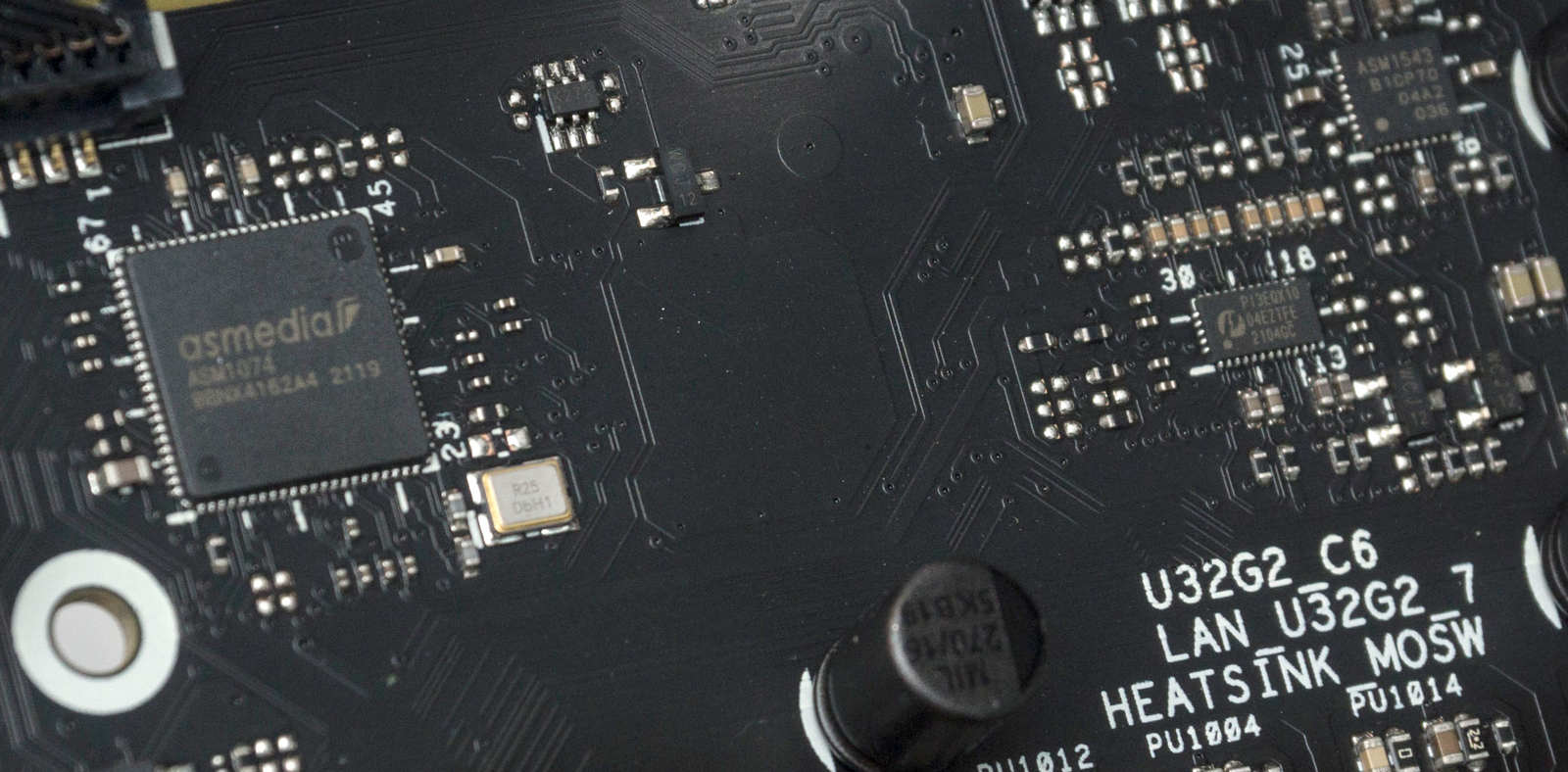

Все скоростные порты USB Type-C имеют ре-драйверы, обеспечивающие стабильное питание через данные порты для быстрой зарядки гаджетов.
На случай установки процессоров с интегрированным графическим ядром имеются два видеовыхода: HDMI 2.1 (4К/60 Гц) и DisplayPort 1.4 (8К/60 Гц).
Один сетевой порт на чипе Intel I225-V по стандарту 2,5 ГБ/с. Разъем LAN имеет фирменную защиту от скачков напряжений и статического электричества.
Для вывода звука пять аналоговых портов и один оптический SPDIF, основа – звуковой контроллер уже устаревшего поколения Realtek ALC1220, обеспечивает соотношение сигнал-шум (SNR) в 120 дБ на выходе и 113 дБ на линейном входе. Улучшают звучание японские конденсаторы Nichicon Fine Gold.

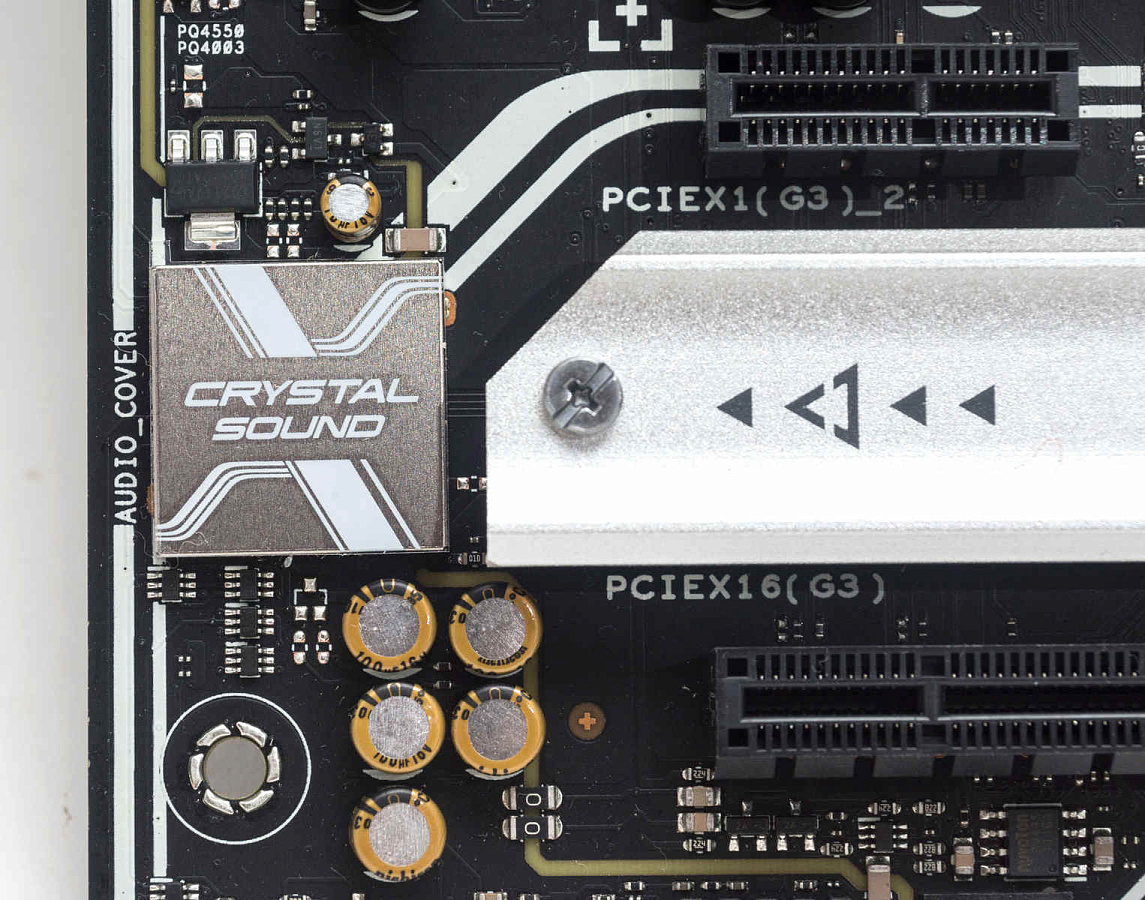

Аудиотракт изолирован от остальной электроники, граница с обеих сторон обозначена линией, левый и правый аудиоканалы разведены по разным слоям печатной платы. Аудиокодек поддерживает объемный звук DTS:X Ultra.

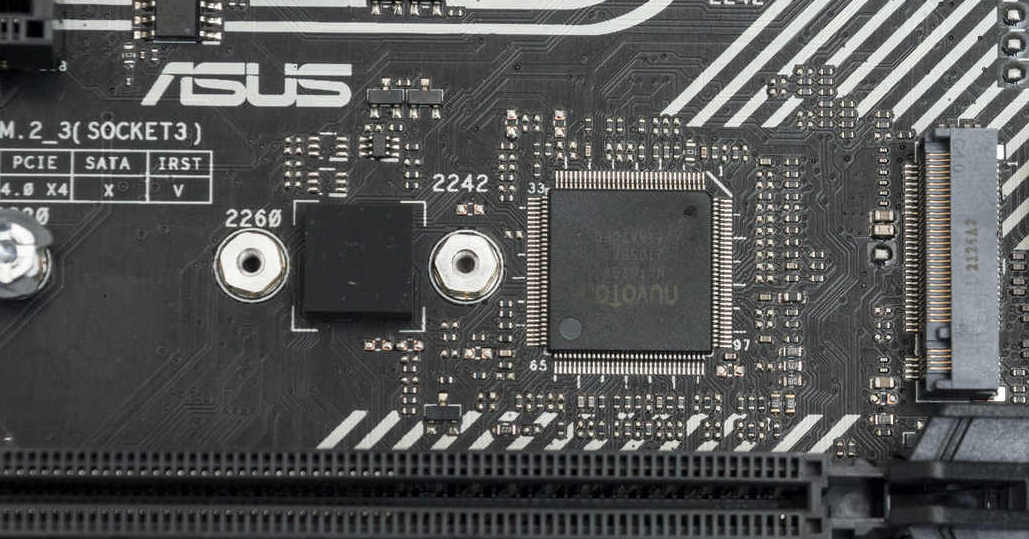

За управление вентиляторами отвечает контроллер Super I/O на чипе Nuvoton NCT6798D. Контроль температур по датчикам: CPU, GPU, VRM, чипсет.

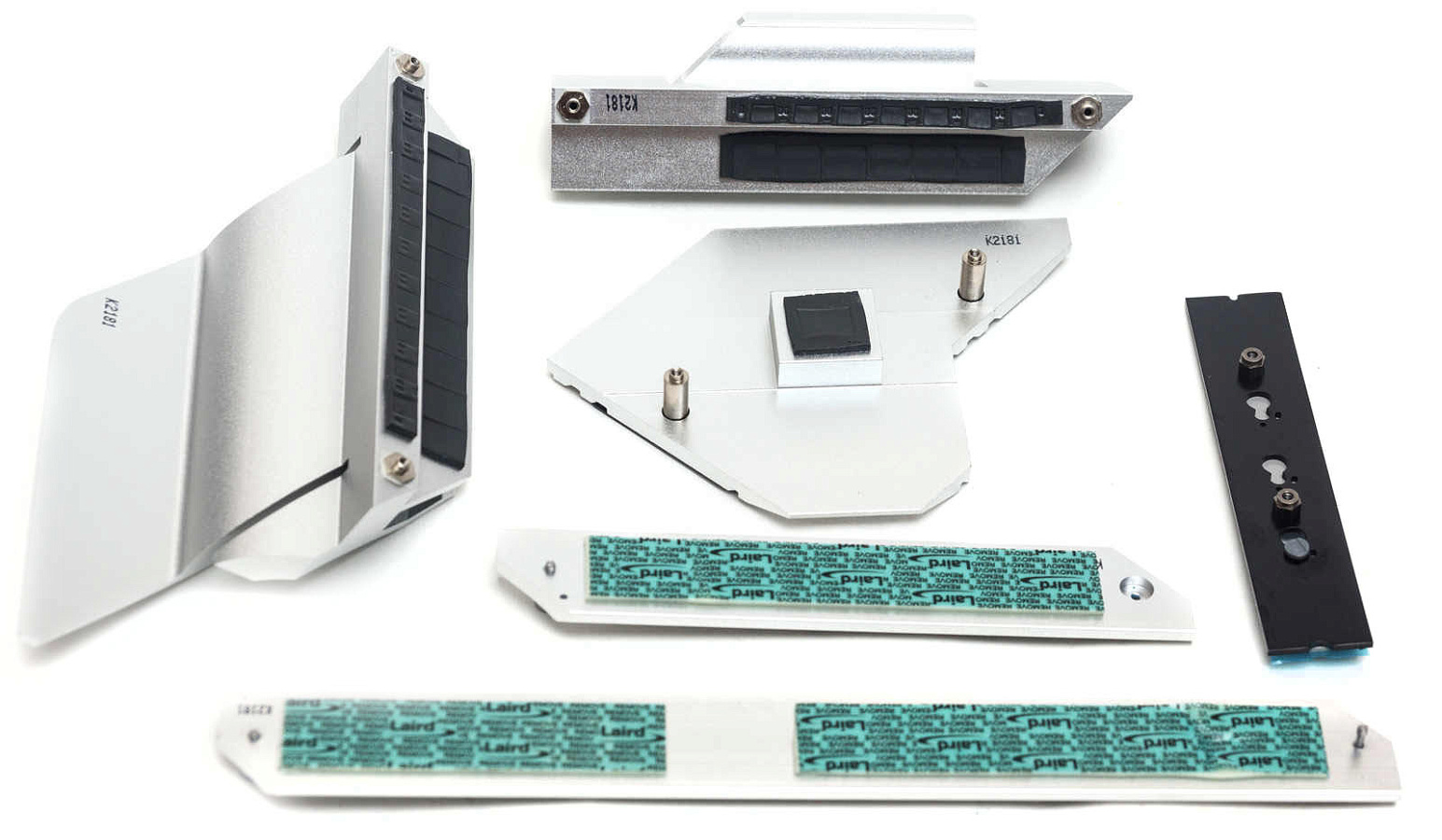

За пассивное охлаждение отвечают алюминиевые радиаторы. Один на чипсете (украшен шильдиком), два на VRM и два на накопителях М.2, все отводят тепло через термопрокладки.

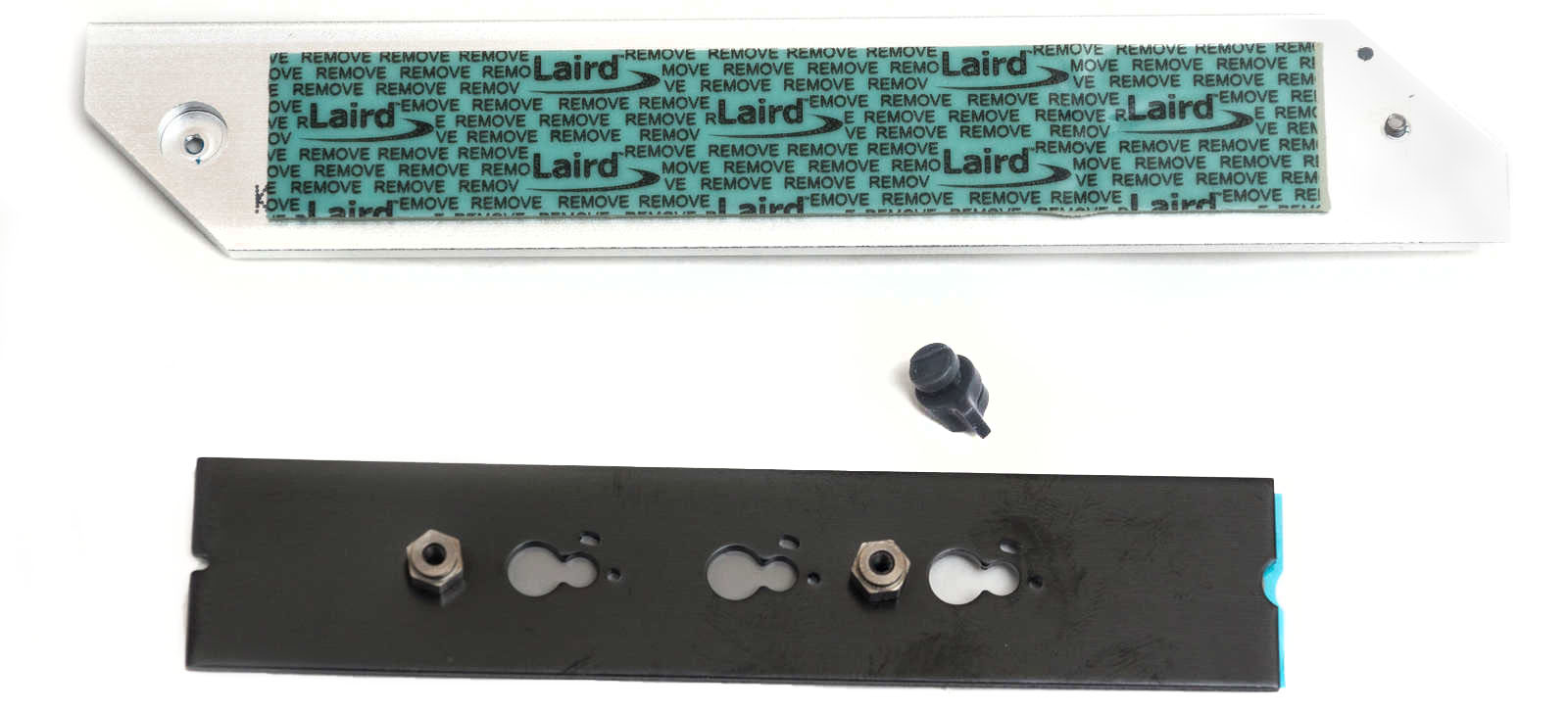

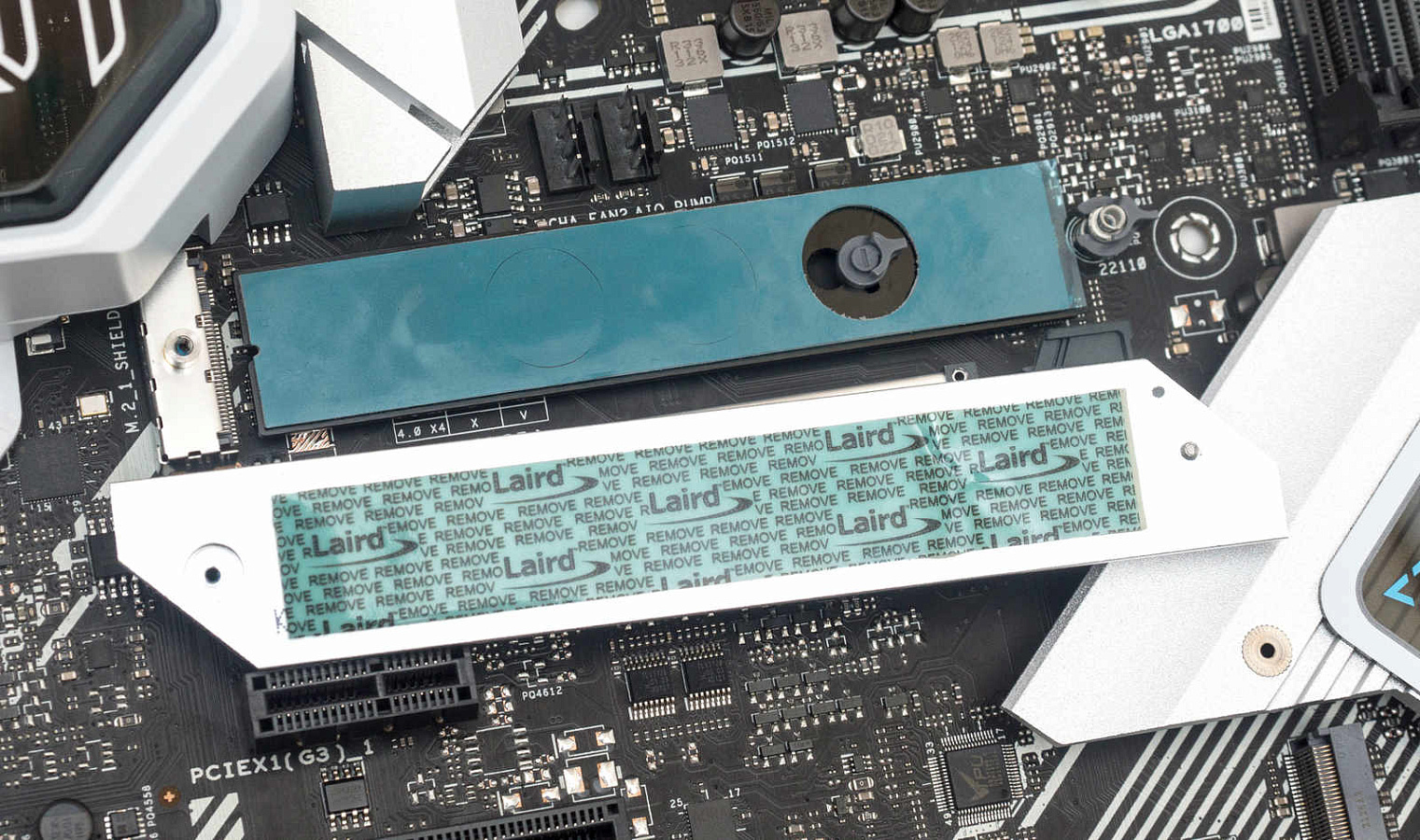

Радиаторы для накопителей интересно реализованы: верхний двойной, прилегает к накопителю с двух сторон, нижняя планка прикручена к текстолиту и имеет отверстия под крепления с перестановкой под нужный размер.
Нижний в виде длинной планки сразу на два слота, что смотрится очень стильно.

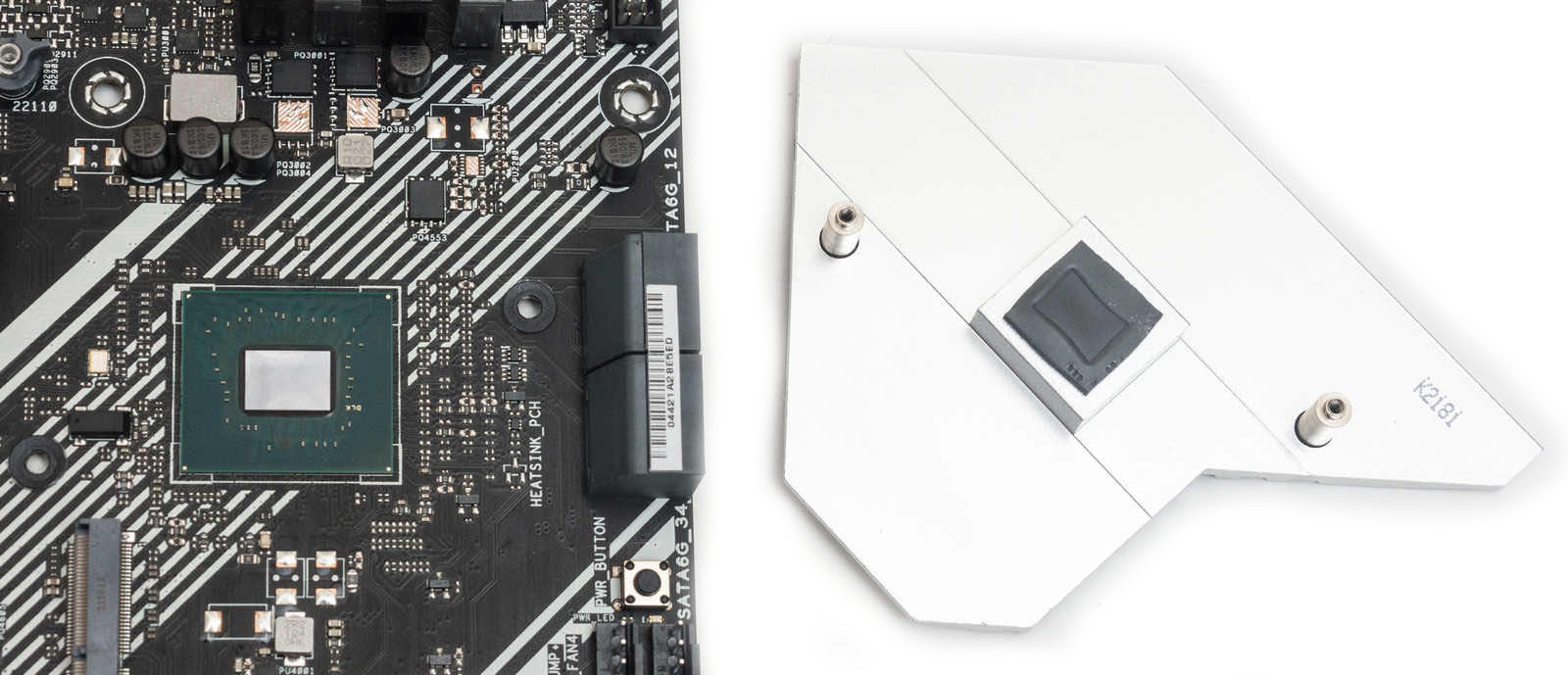

Чипсет с радиатором:

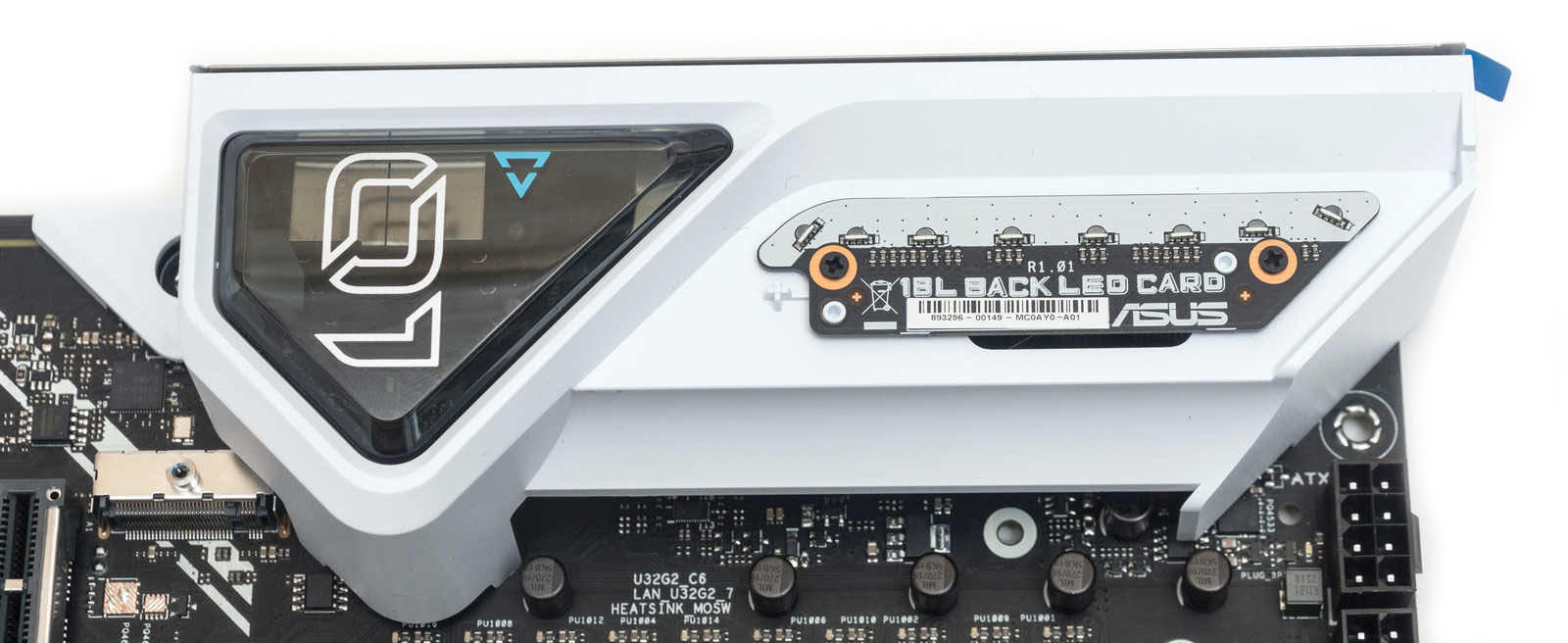

Светодиодная панель на кожухе:

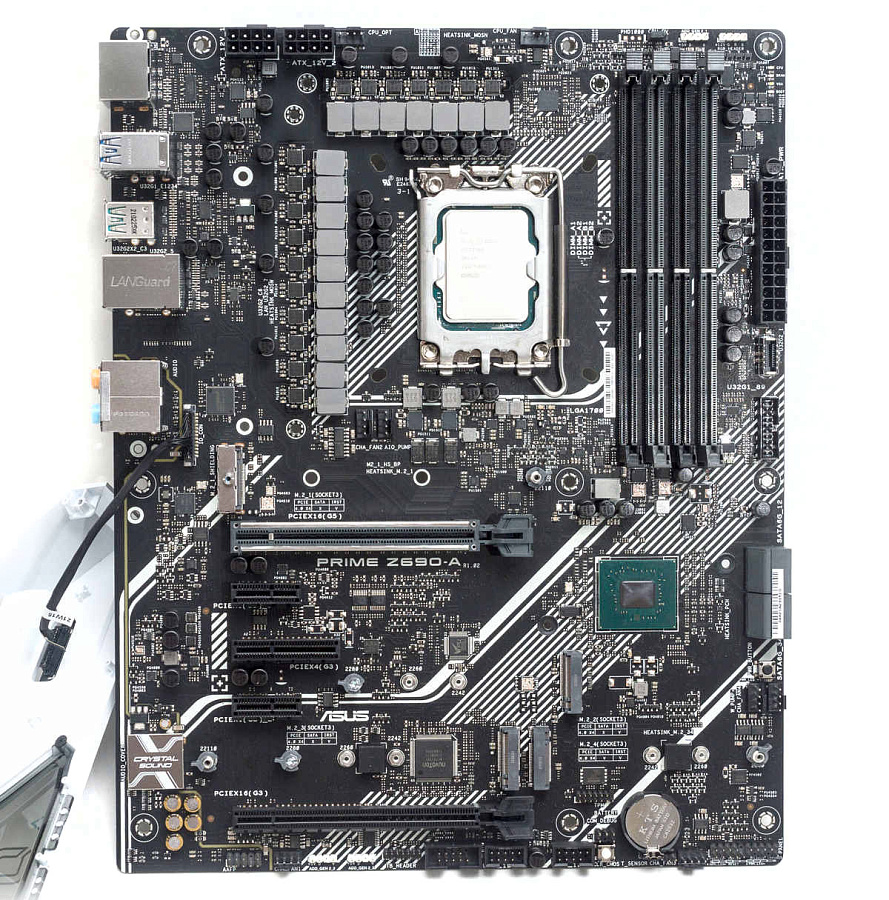

Материнская плата без радиаторов:
Фирменные утилиты и UEFI BIOS

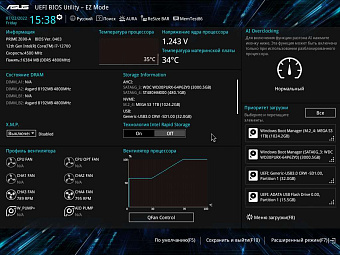

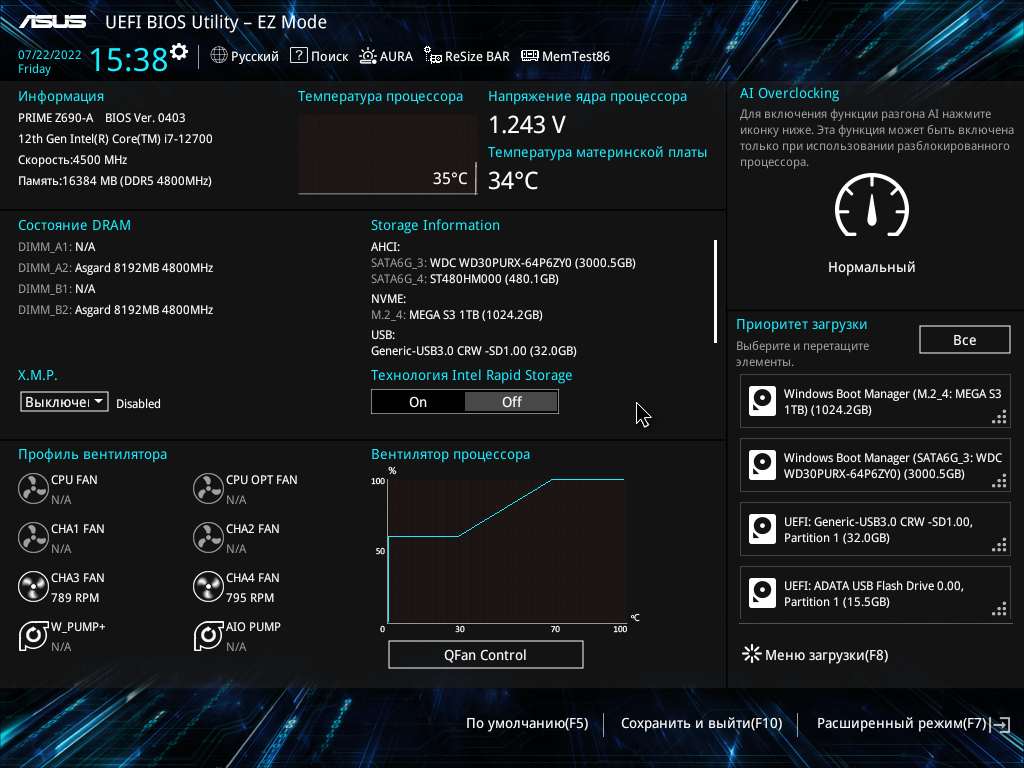

Графический интерфейс UEFI BIOS имеет два варианта на выбор пользователя: простой режим EZ и экспертный Advanced.

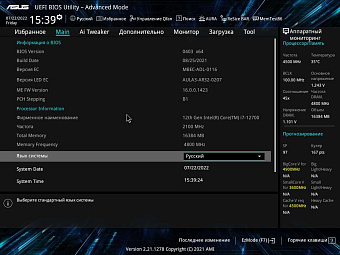

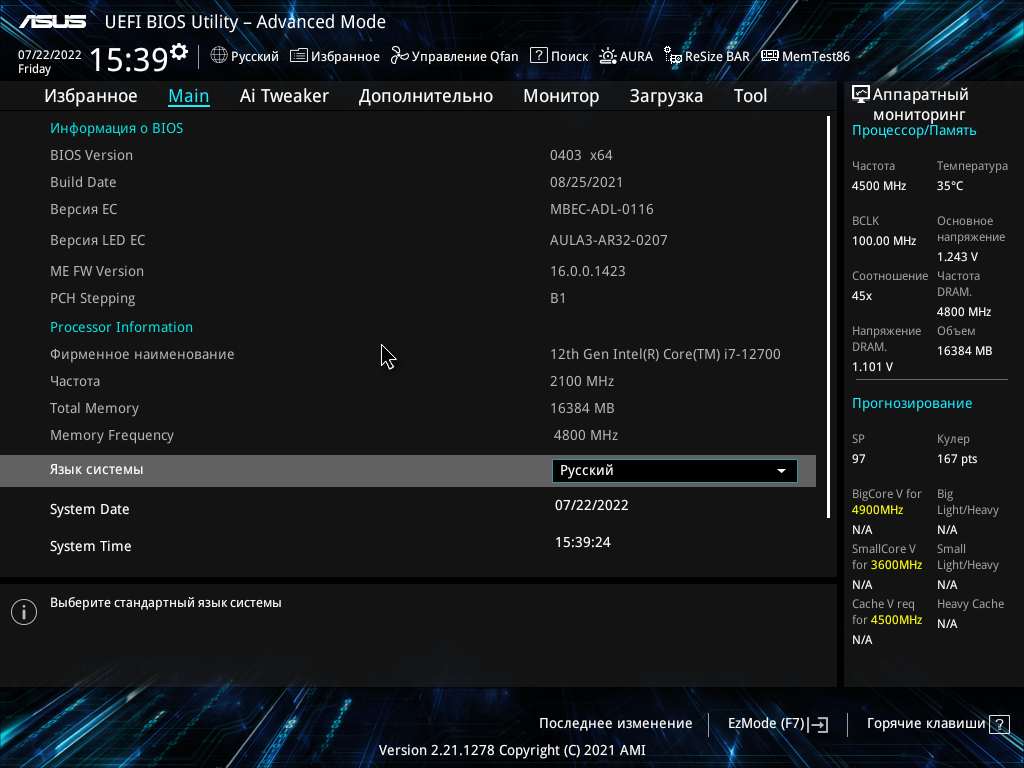

Вкладка «Main» выдает основную информацию о материнской плате и установленных комплектующих, доступен выбор языка и настройка даты и времени.
![](/upload/resize_cache/sprint.editor/fed/340_255_1/415alxmeafy2v9la1a0ict34baiy0nqf.jpg)
![](/upload/resize_cache/sprint.editor/cd7/340_255_1/yqudexrrb3fuege0yusre8iq2y50dyxh.jpg)

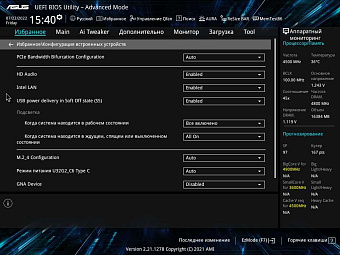

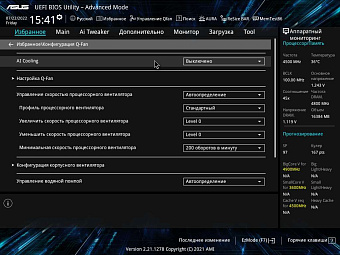

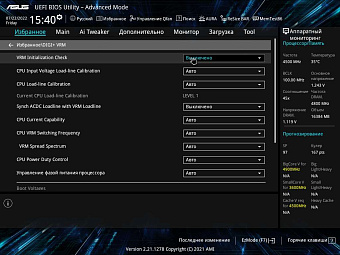

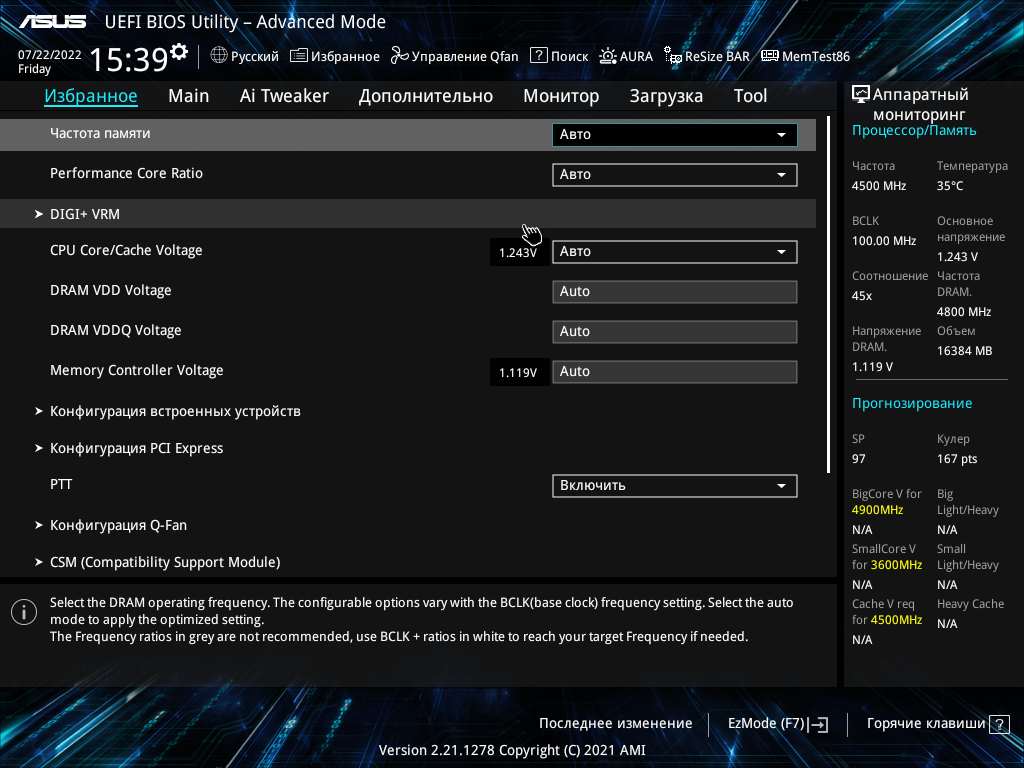

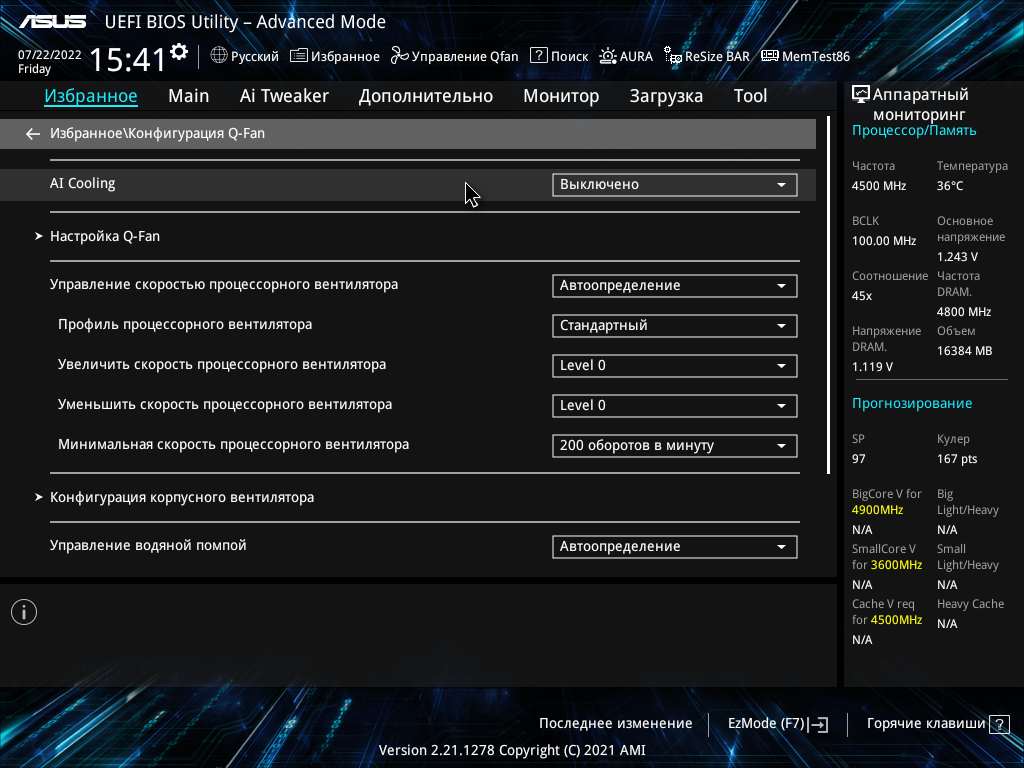

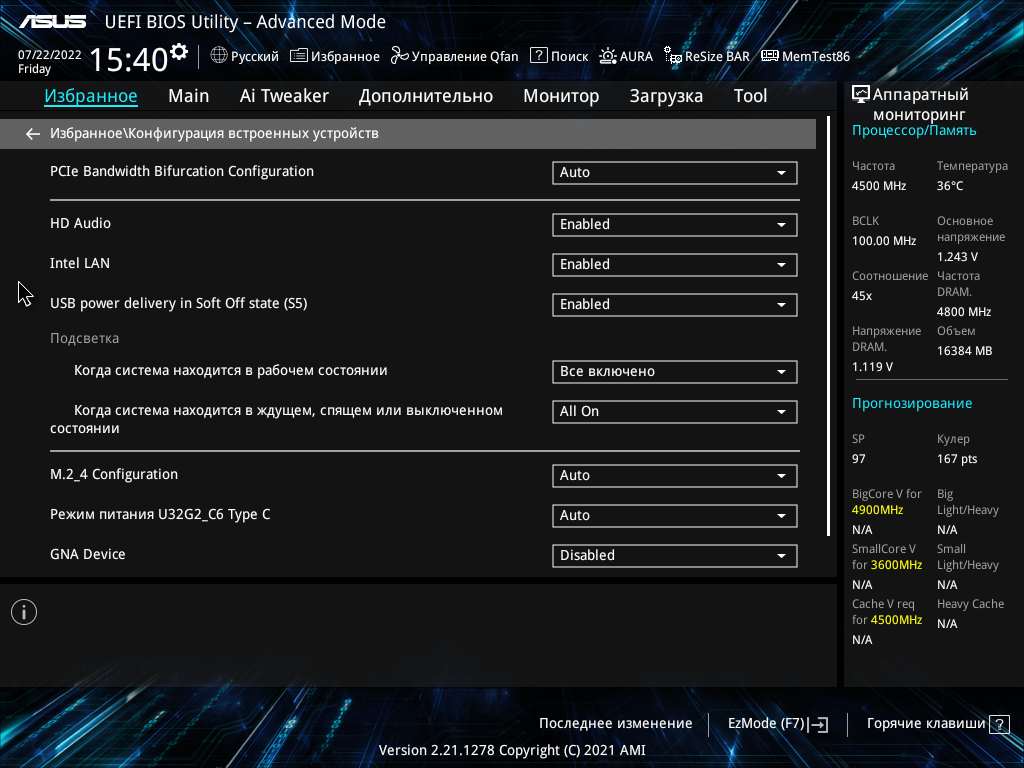

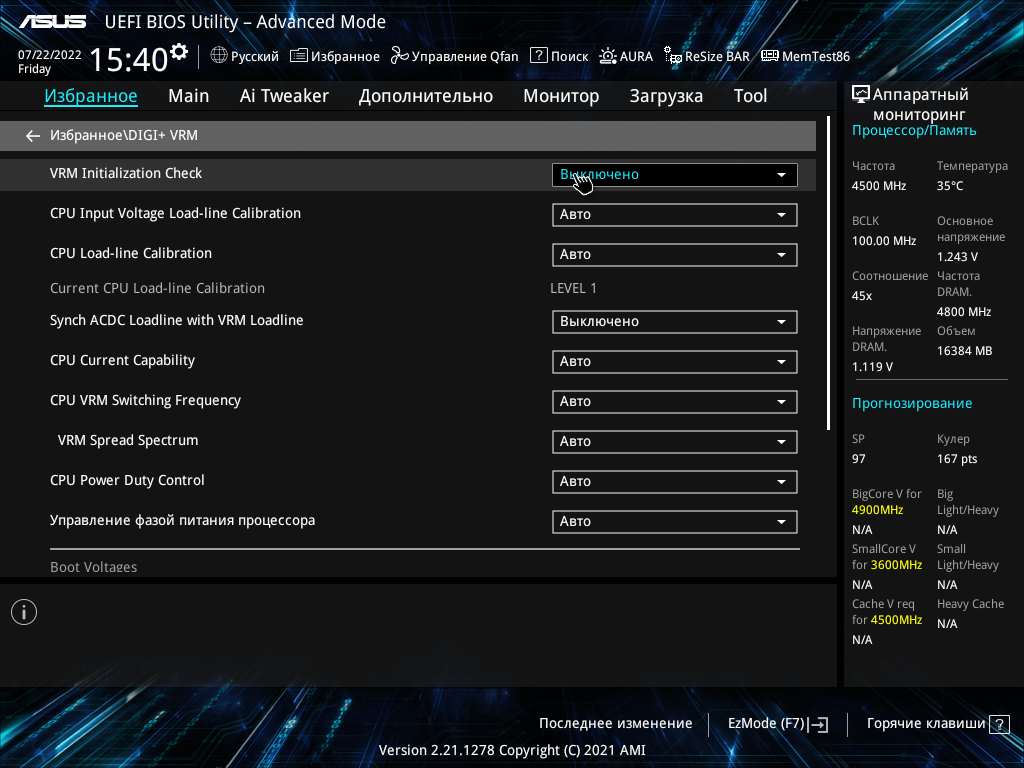

Во вкладку «Избранное» добавляются последние пункты, настраиваемые в других вкладках.
![](/upload/resize_cache/sprint.editor/0cf/340_255_1/ukyypldbgurhzxuk9tcfcfkxe1ay3cui.jpg)
![](/upload/resize_cache/sprint.editor/354/340_255_1/4qz56ann2t1hqqxnejs07cggw7lje42n.jpg)
![](/upload/resize_cache/sprint.editor/fe2/340_255_1/hgkzvttgvgnfcm5qzwzjr1odico45x78.jpg)
![](/upload/resize_cache/sprint.editor/343/340_255_1/hvdvkgnheqtf7xplm88giyz5f31b9v04.jpg)

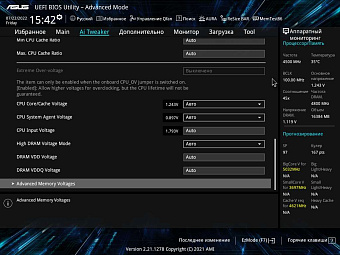

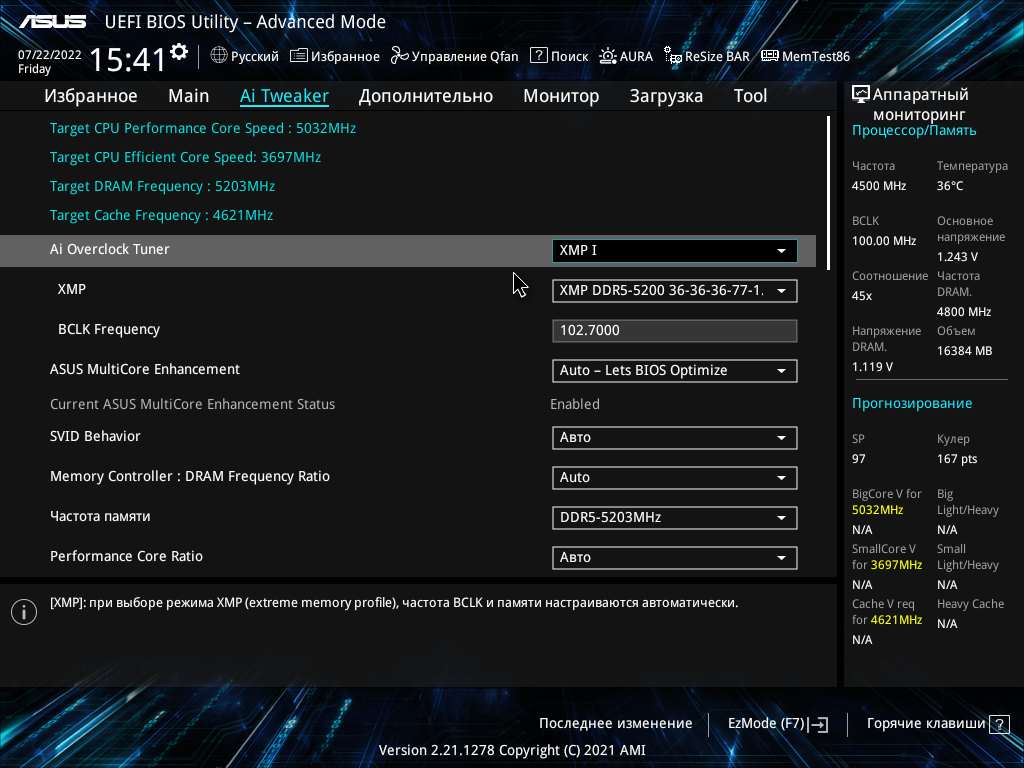

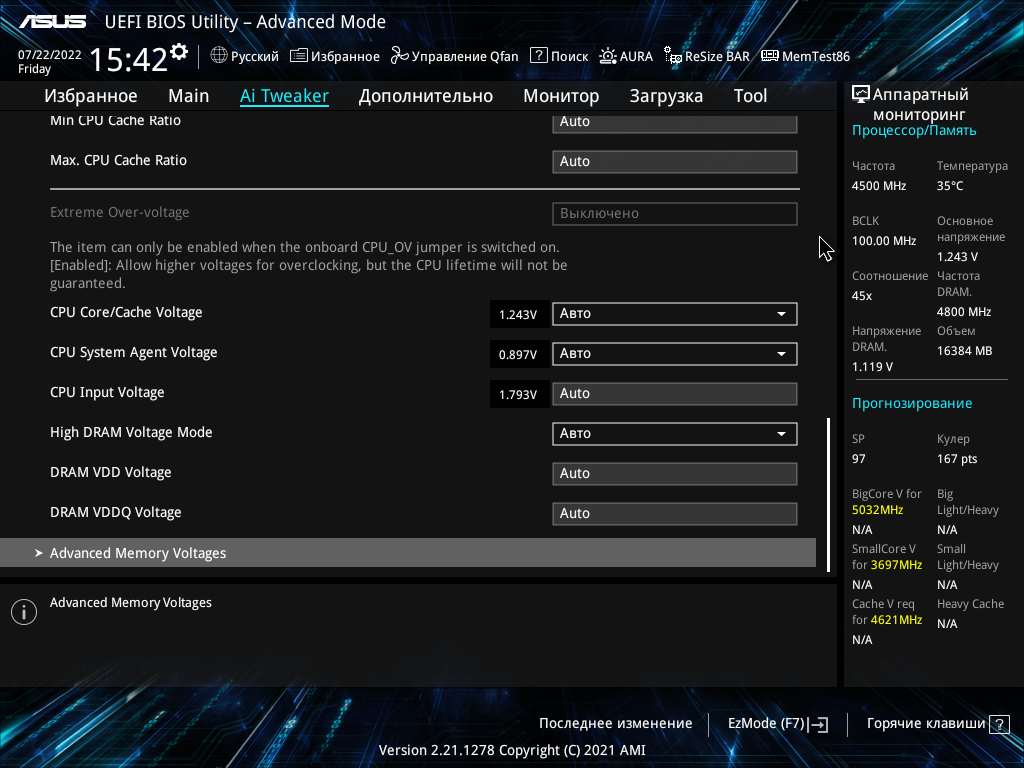

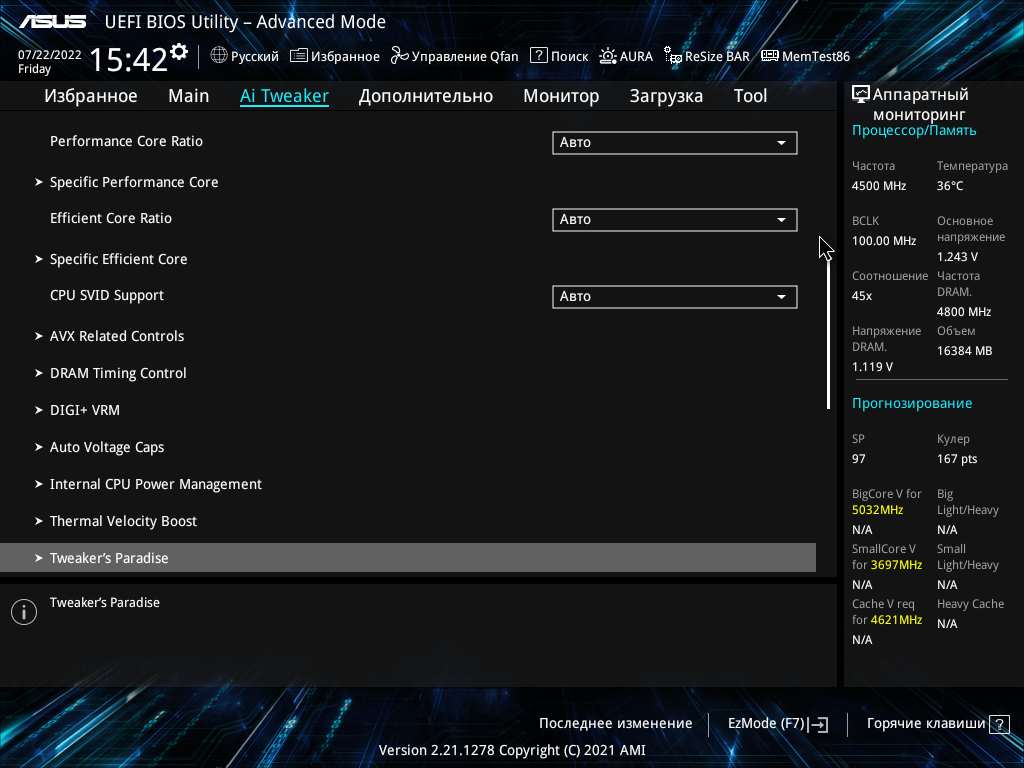

Самая интересная – это вкладка «Ai Tweaker». В ней выполняются все тонкие настройки по разгону процессора, его ядер и оперативной памяти: частоты, тайминги, напряжения.
![](/upload/resize_cache/sprint.editor/e52/340_255_1/y1j2xjy0z7elcktyawfzrb0h7bg5rh1b.jpg)
![](/upload/resize_cache/sprint.editor/0ba/340_255_1/s274804qir8uaopnlyy2qmb7qb68uehx.jpg)
![](/upload/resize_cache/sprint.editor/21d/340_255_1/ov6gx2tey1s2dv3z6vzko6h39obwcdpt.jpg)

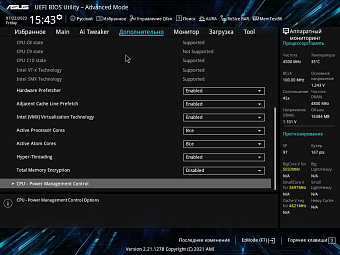

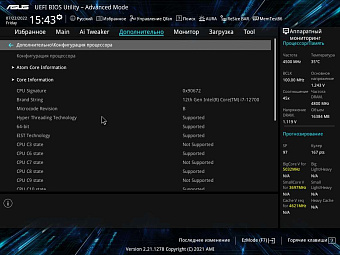

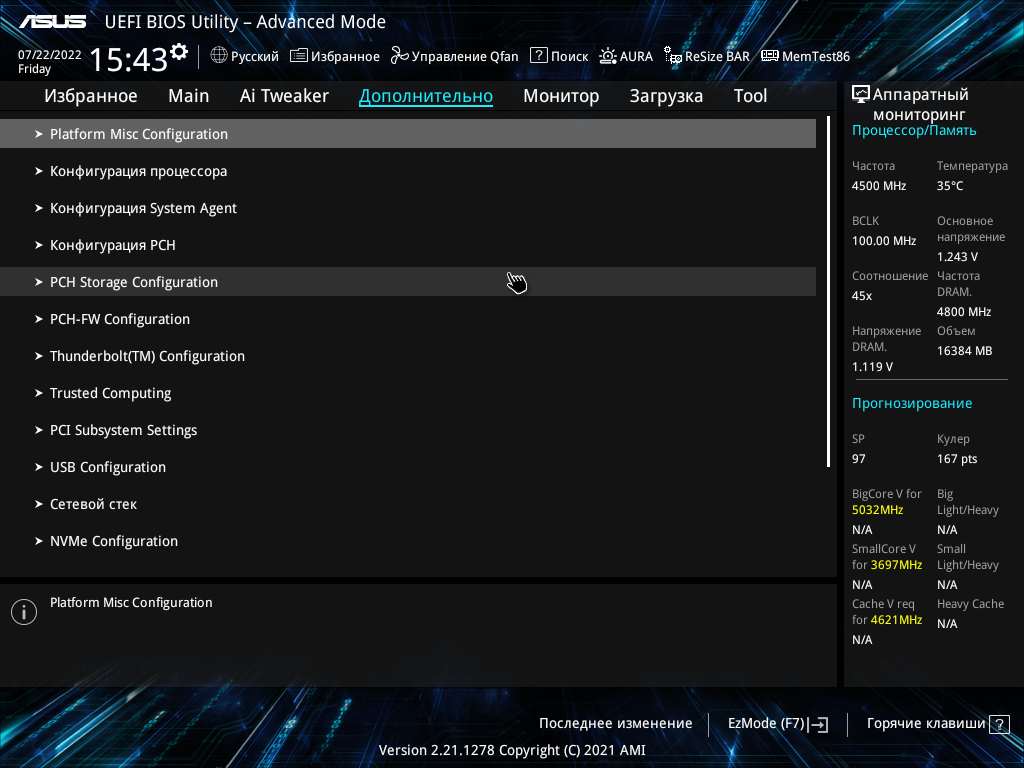

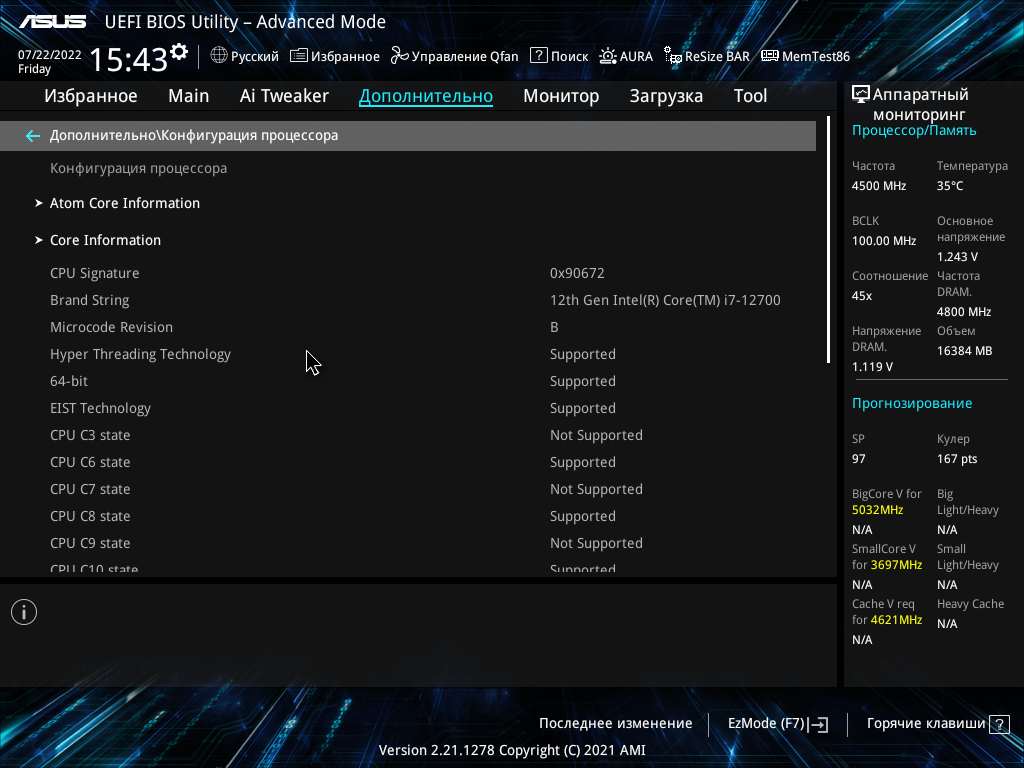

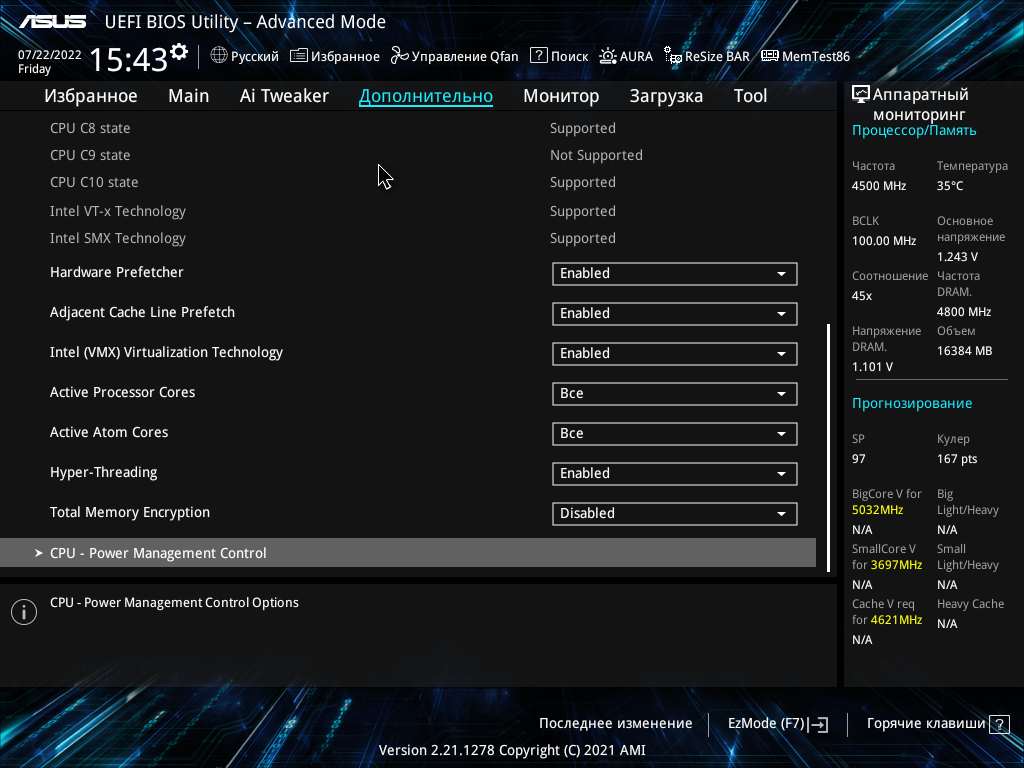

Вкладка «Дополнительно» необходима для настройки подключенных комплектующих, интерфейсов, отключение ядер и потоков процессора.
![](/upload/resize_cache/sprint.editor/dd8/340_255_1/jn3t2knhzdi01rmdbic30jkwa0bcdhyf.jpg)
![](/upload/resize_cache/sprint.editor/2f1/340_255_1/4hgqrtwd0bl2uedz5bp1e0ucdb5mvmpt.jpg)
![](/upload/resize_cache/sprint.editor/324/340_255_1/ygnzkoeh53xdvzg28bjuilrcs236vqjm.jpg)

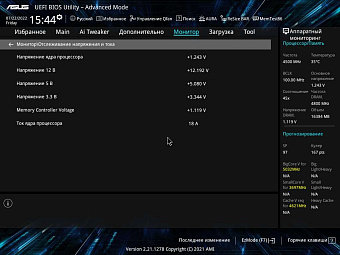

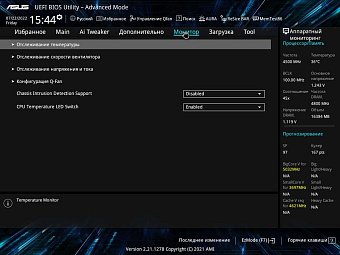

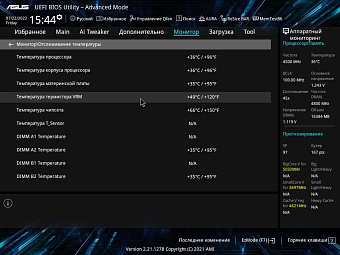

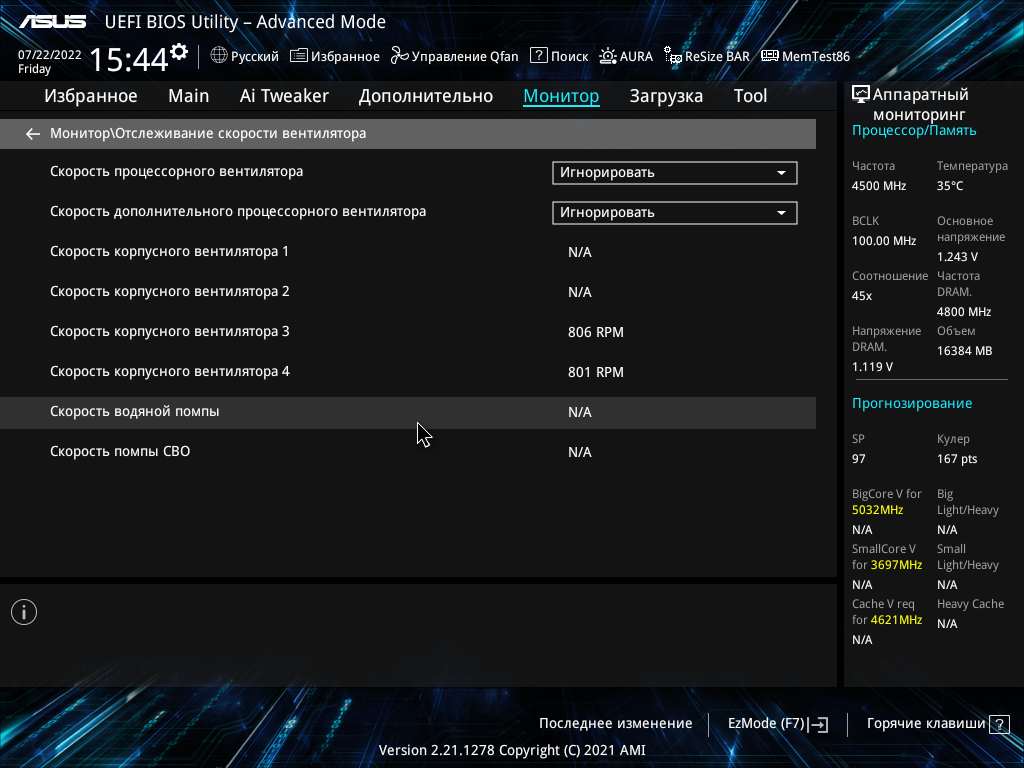

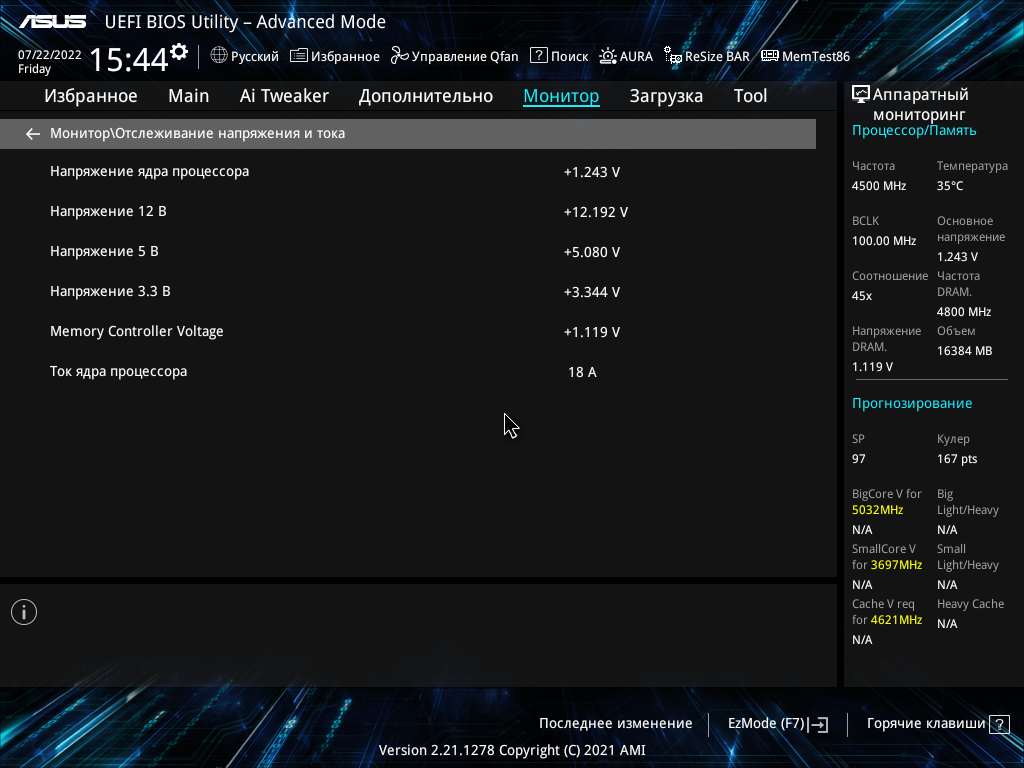

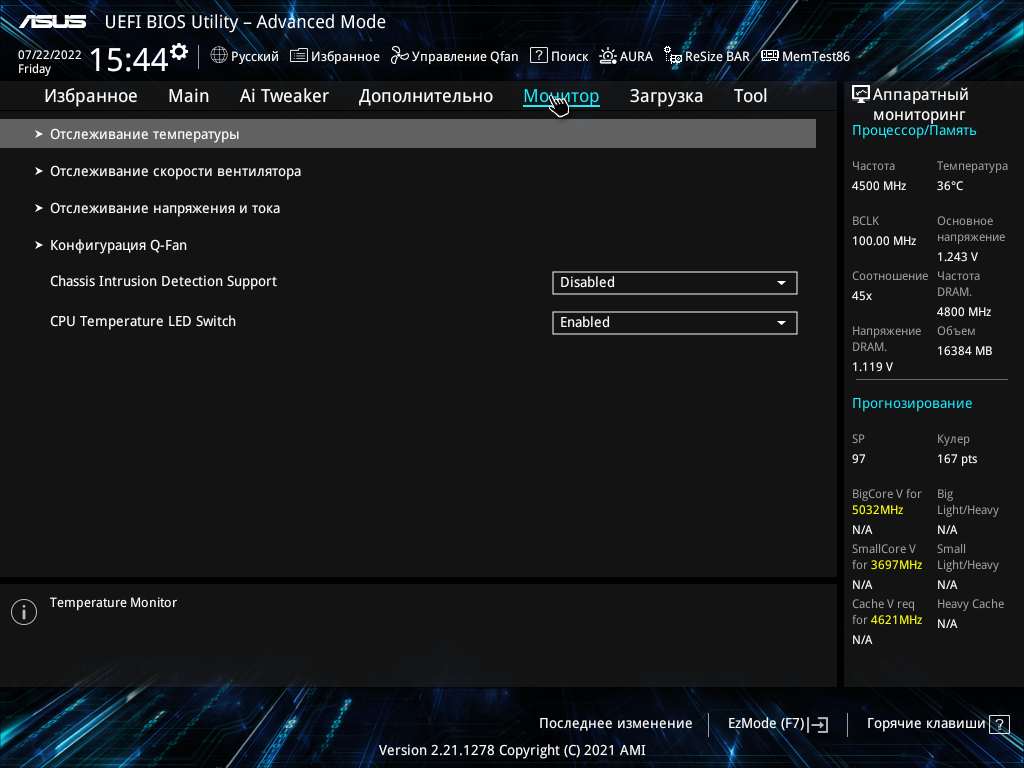

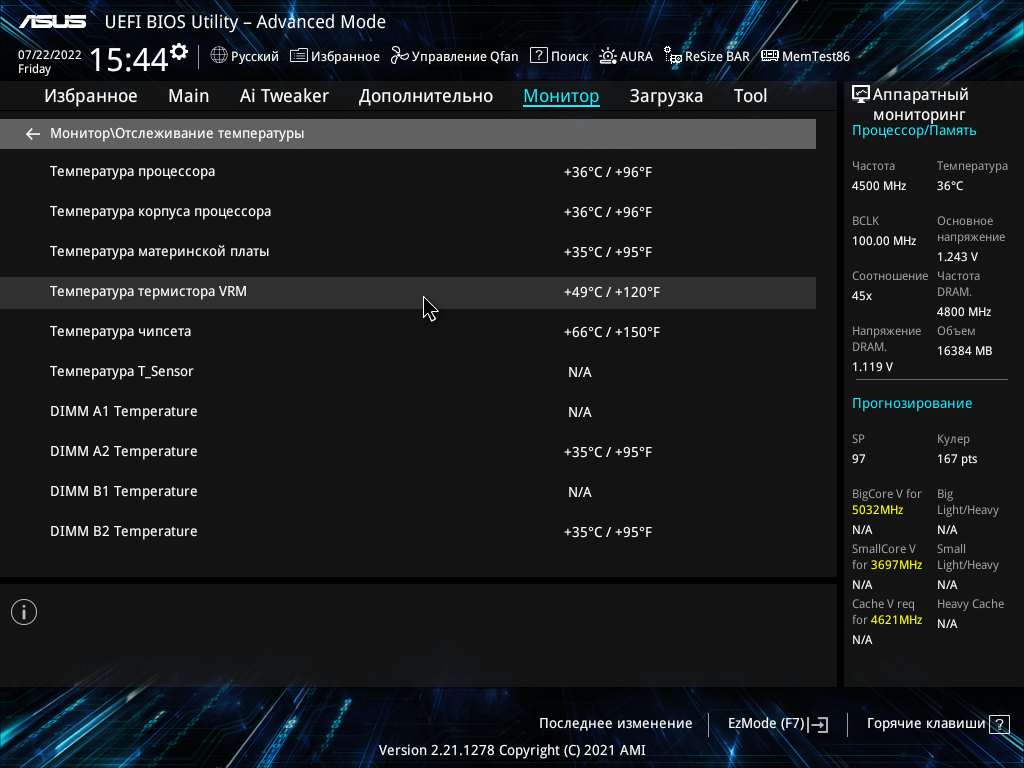

Вкладка «Монитор» отслеживает температуры, скорости вентиляторов, напряжения, позволяет настраивать систему вентиляции.
![](/upload/resize_cache/sprint.editor/709/340_255_1/9b5xsxp2oj9lj94nw5526z09bawterwe.jpg)
![](/upload/resize_cache/sprint.editor/33e/340_255_1/awpnpa318ug921uzfj7a03rxq2730wzp.jpg)
![](/upload/resize_cache/sprint.editor/3ad/340_255_1/as3pc5hzn958zt05e88fp5vr11jrtc1p.jpg)
![](/upload/resize_cache/sprint.editor/273/340_255_1/x82s1jlqrajxm30gw5w9qgapbj5jwu56.jpg)

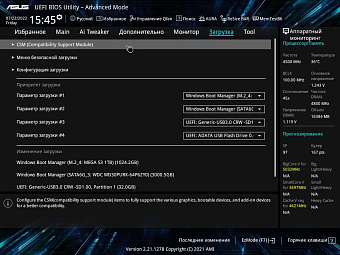

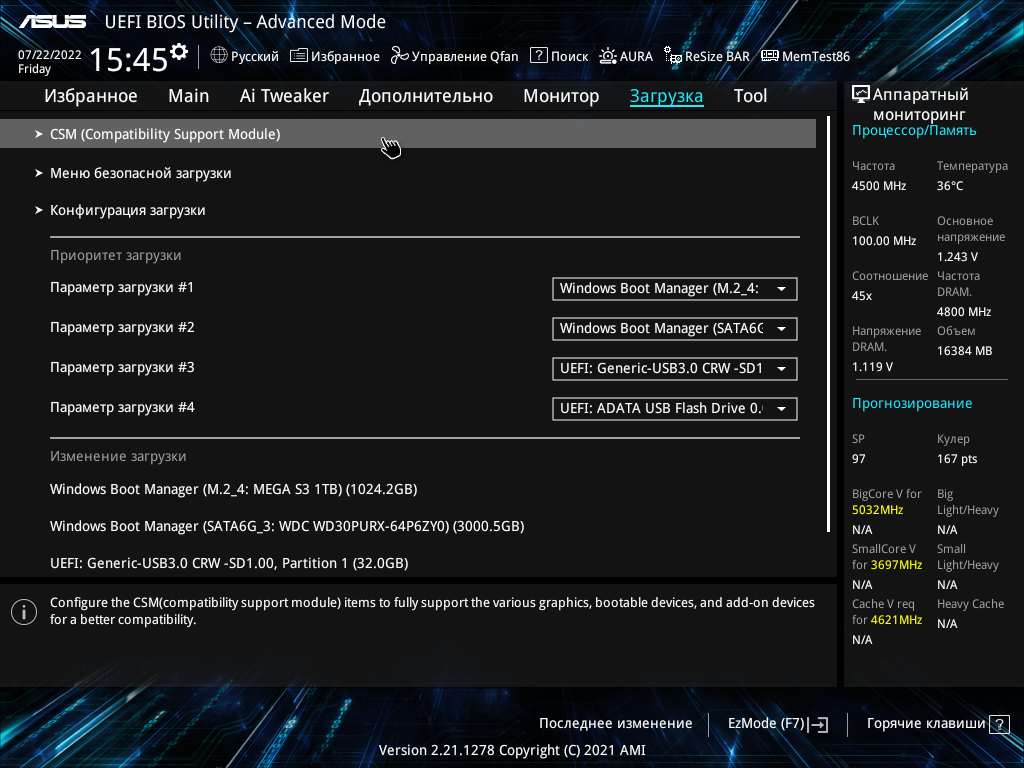

Вкладка «Загрузка» отвечает за конфигурацию накопителей при загрузке, включение CSM модуля.
![](/upload/resize_cache/sprint.editor/309/340_255_1/blso0wmf1w4ci8073no8ea4xw396whd3.jpg)

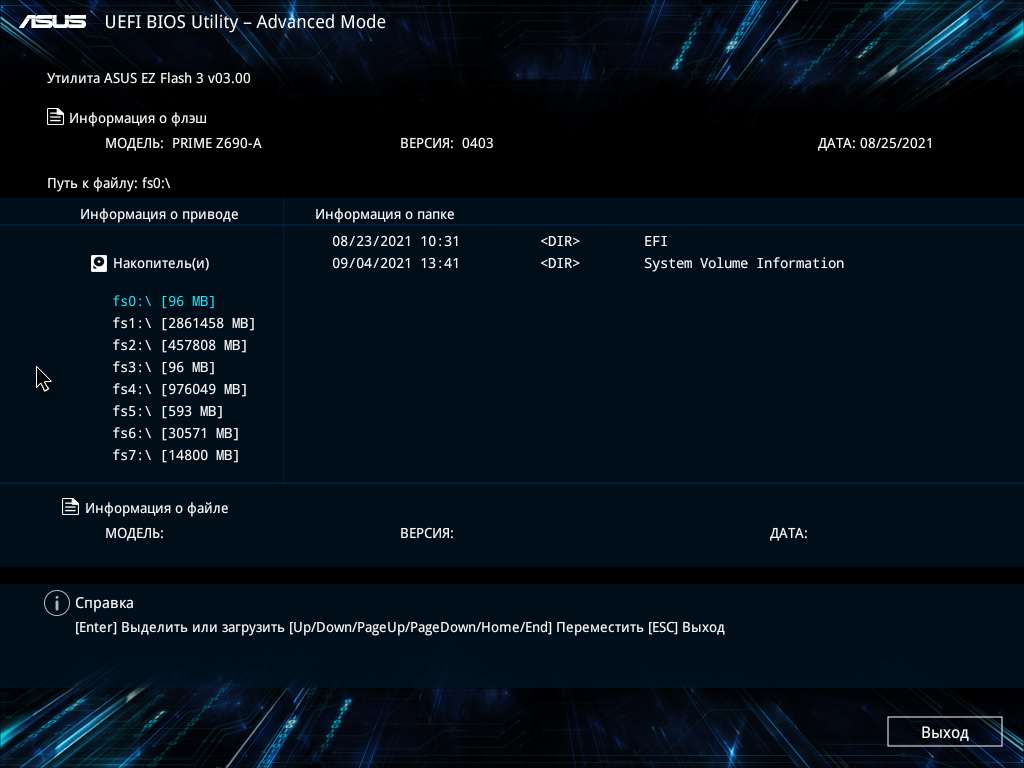

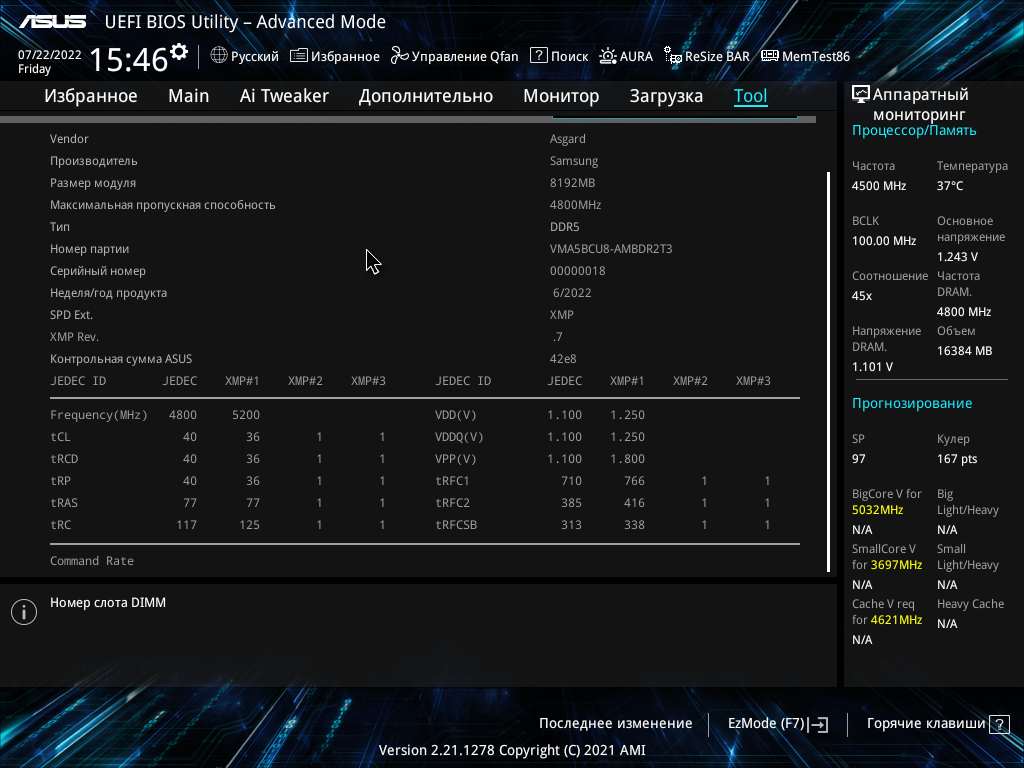

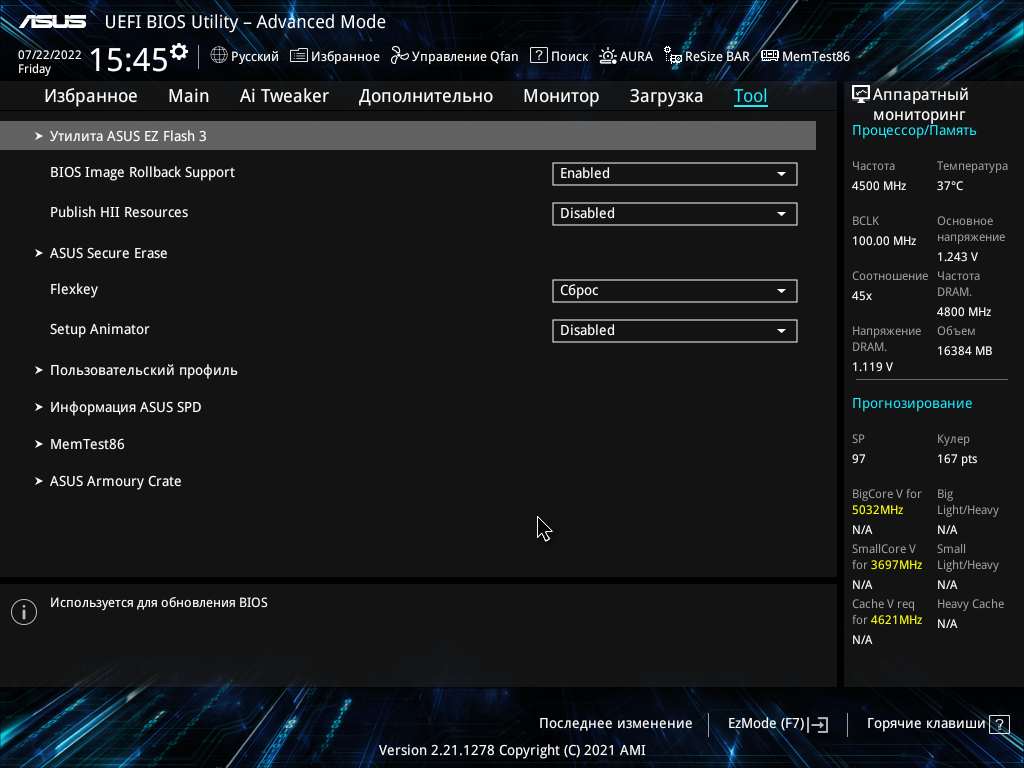

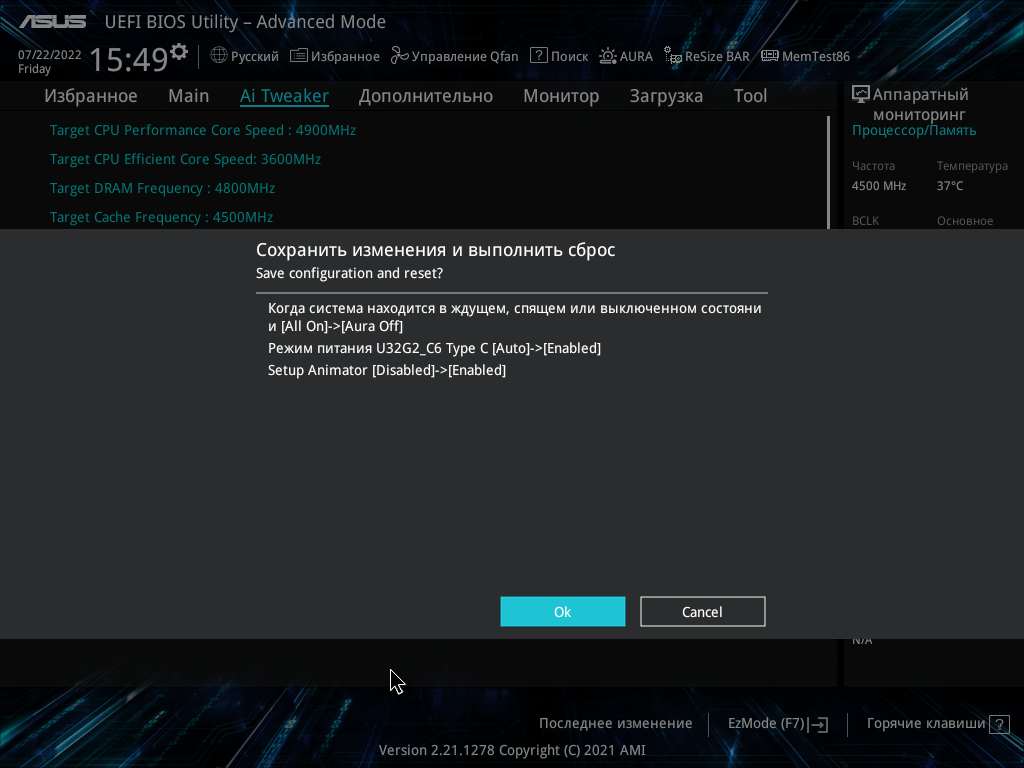

Вкладка «Tool» содержит утилиты для обновления BIOS, стирания данных с накопителя, тестирования оперативной памяти. Также здесь можно переназначить кнопку перезагрузки, например, отключение подсветки или загрузку BIOS. Здесь же активируется установщик программы Armoury Crate, стартующий при первой загрузке ОС.
![](/upload/resize_cache/sprint.editor/414/340_255_1/9tc3i90yp2cbz7s5a33tbmyvoilnyjb4.jpg)
![](/upload/resize_cache/sprint.editor/7f8/340_255_1/nwro2gn8svsihhh52mneawhgu1hk511q.jpg)
![](/upload/resize_cache/sprint.editor/1f2/340_255_1/qqb8j9xjl0wgubt6xkvfrirkumb41w0i.jpg)
![](/upload/resize_cache/sprint.editor/219/340_255_1/nh1b7vmlwk4zr7knmut5wdu4pz6tq6eh.jpg)
Настройки подсветки осуществляются во вкладке «Aura».

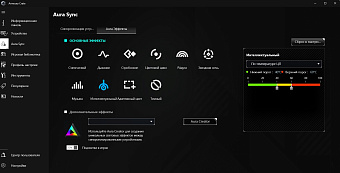

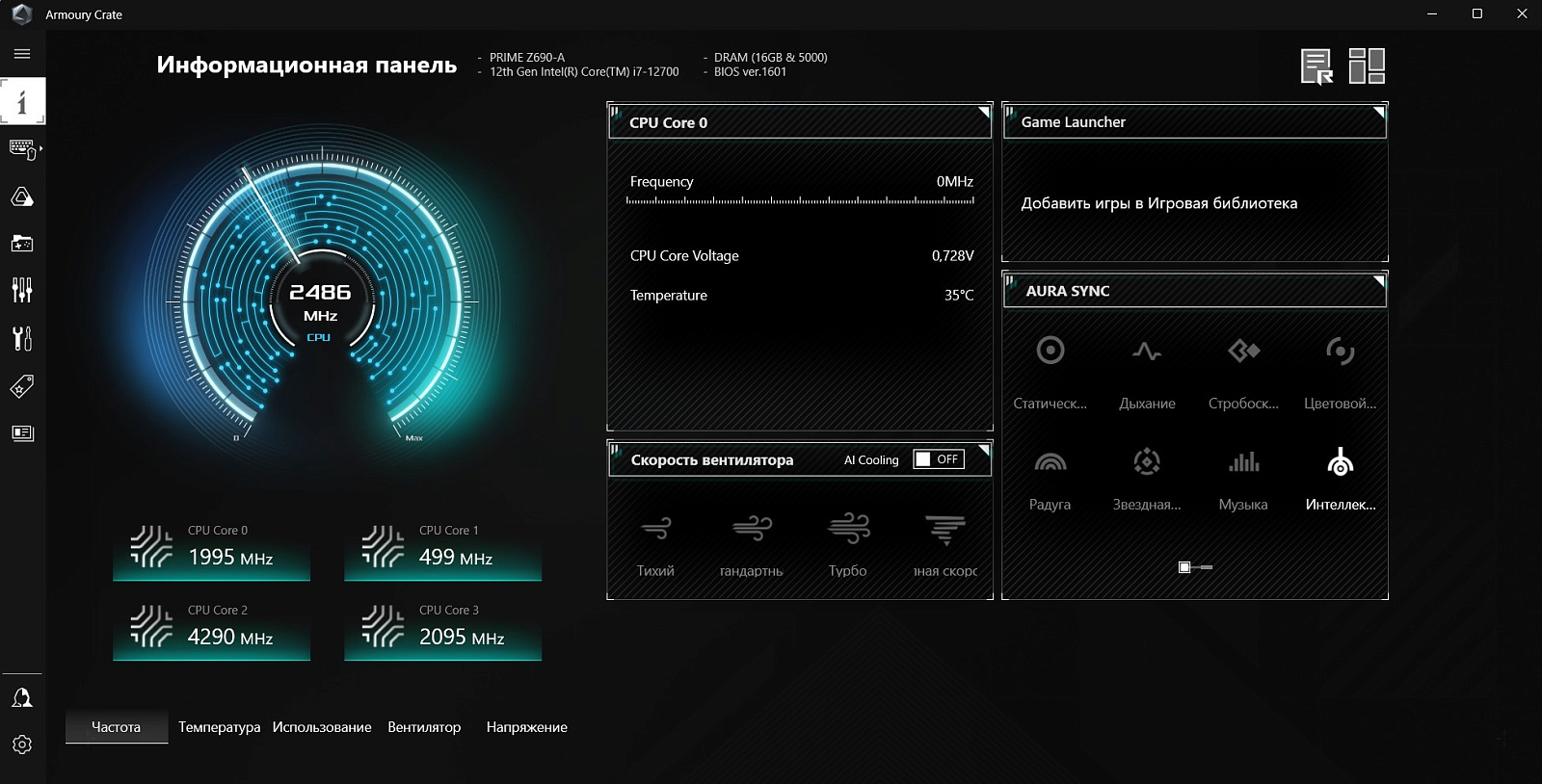

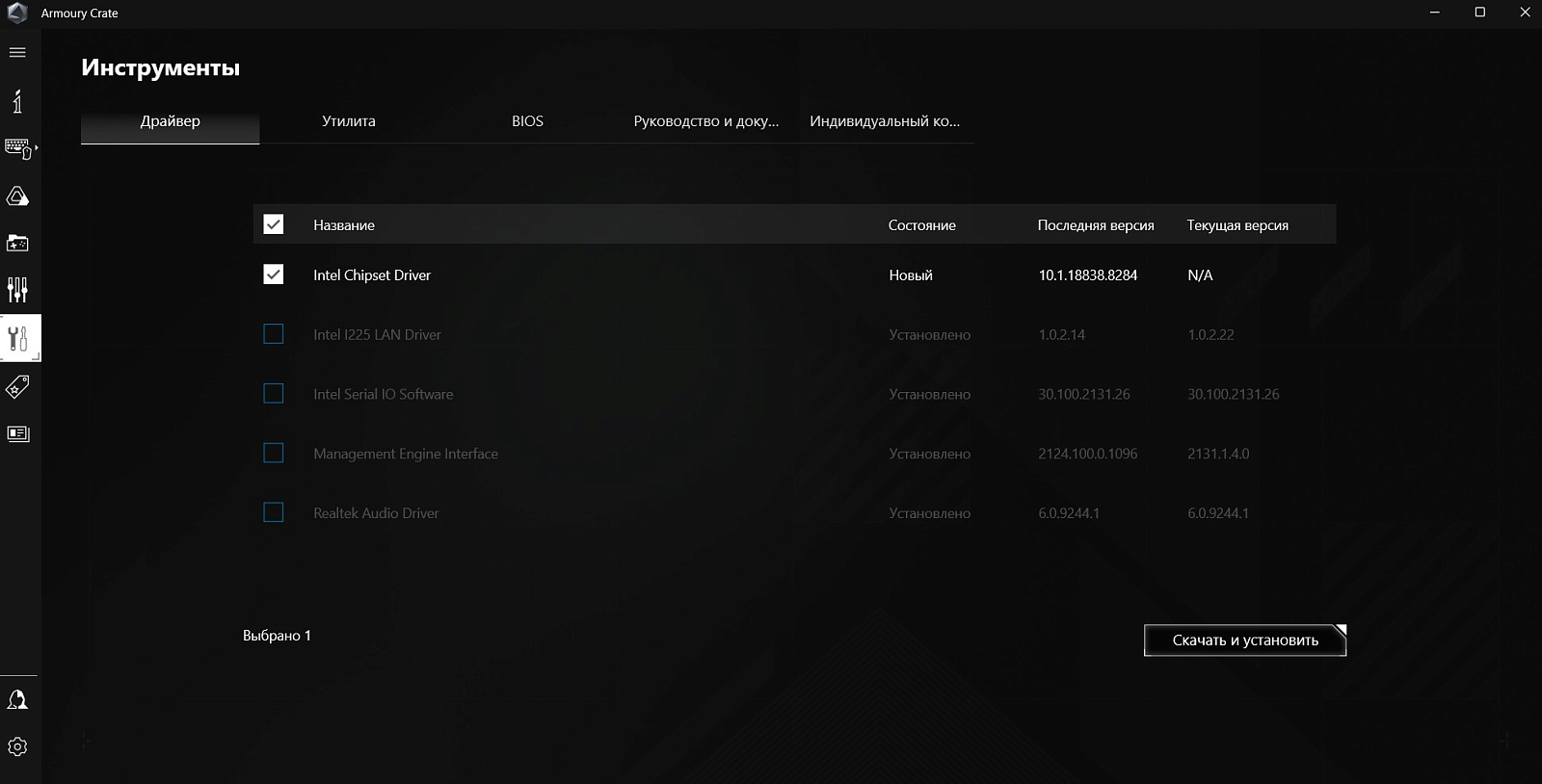

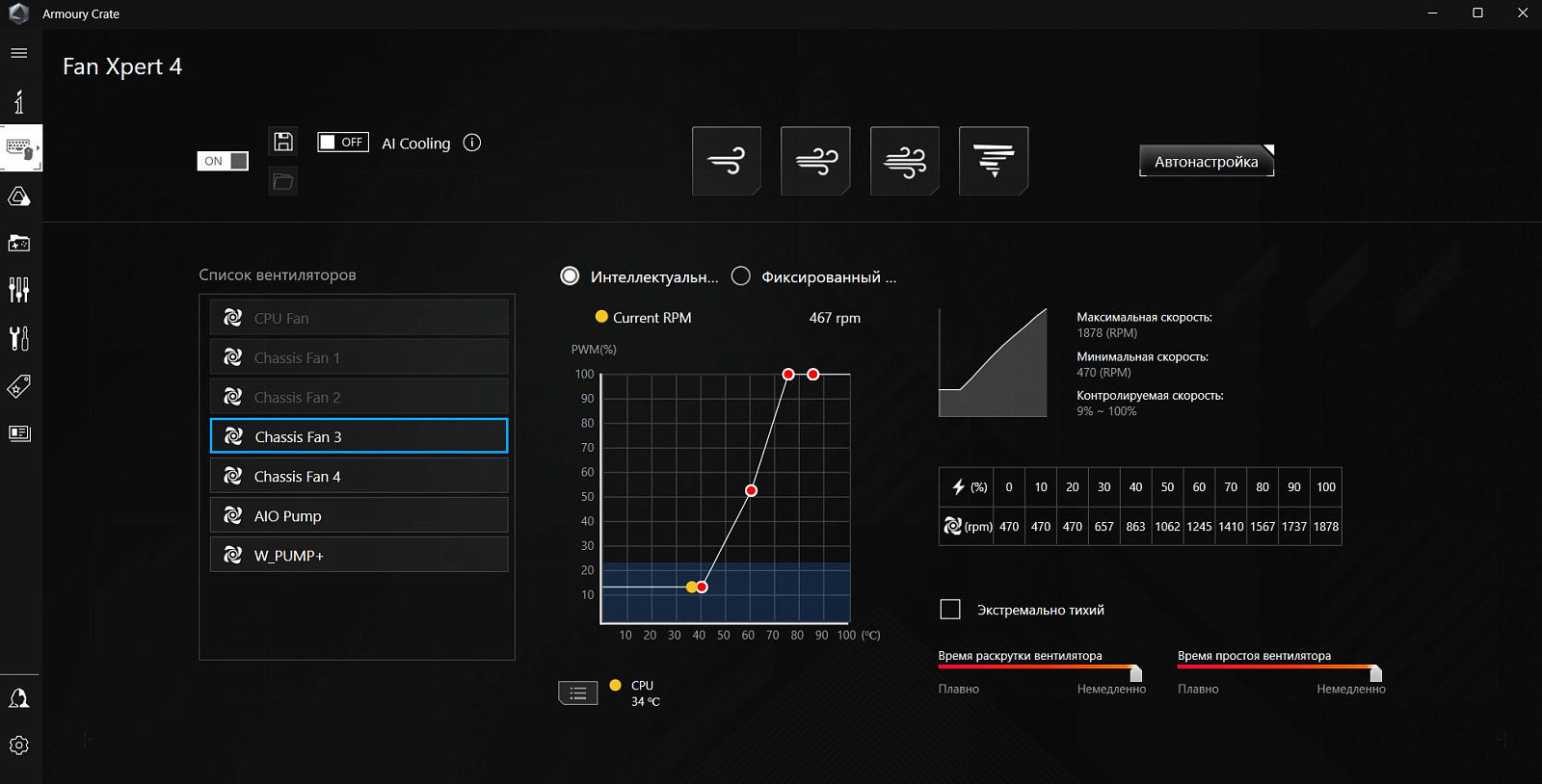

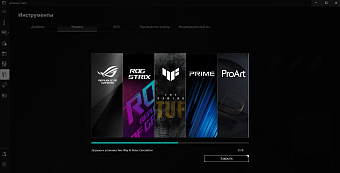

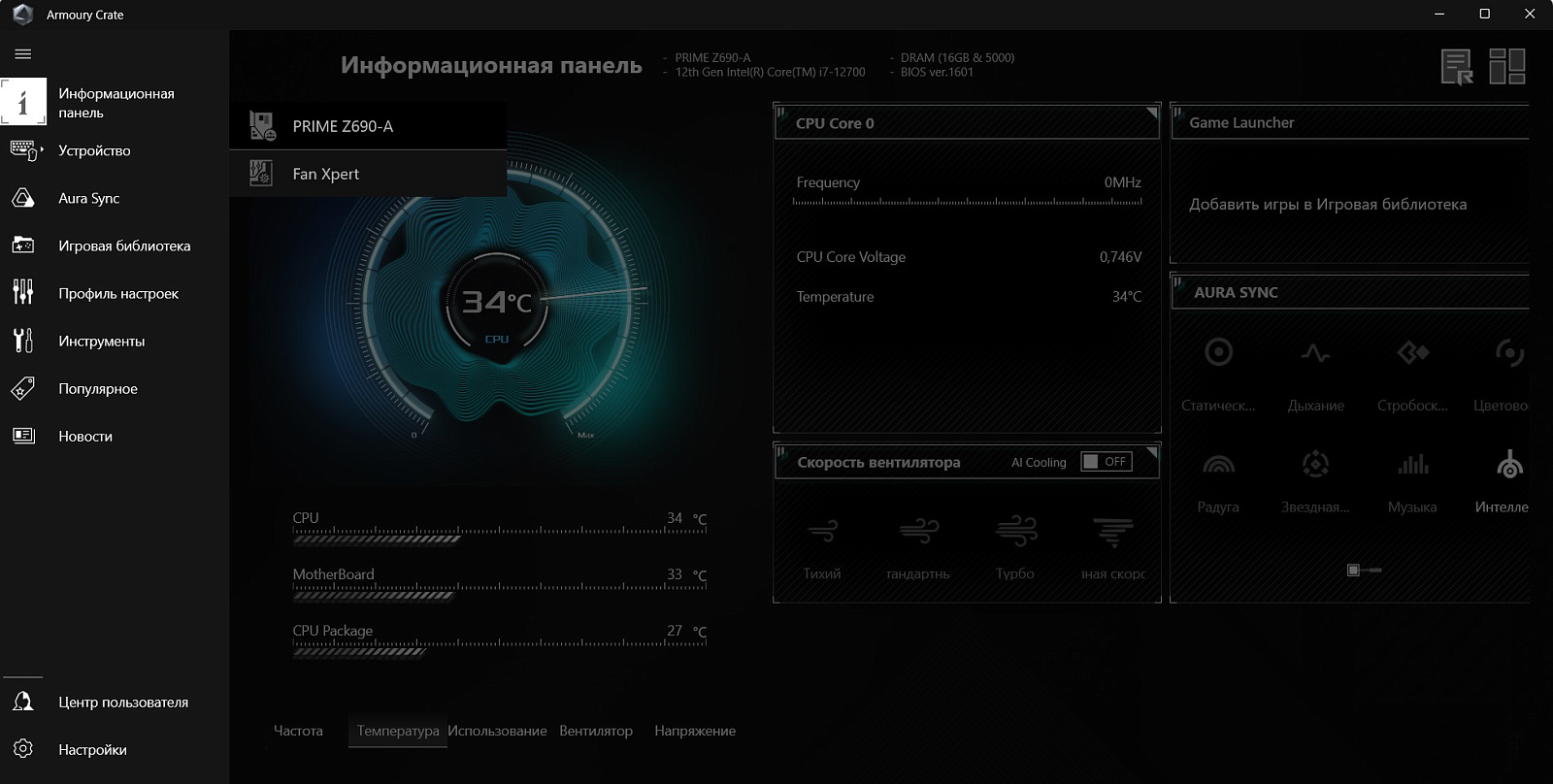

Программа Armoury Crate обнаруживает все установленные комплектующие, может обновлять драйвера, настраивать подсветку, синхронизировать её, управлять вентиляторами.
![](/upload/resize_cache/sprint.editor/756/340_255_1/0oym0zzah1d7auuxtvywdq9j8pjcty5m.jpg)
![](/upload/resize_cache/sprint.editor/21b/340_255_1/a3oowami6k9ei1pogm6vw1i2xjcknesm.jpg)
![](/upload/resize_cache/sprint.editor/302/340_255_1/oit3jofp2oayq6dis5oxu3jcx4a9yae4.jpg)
![](/upload/resize_cache/sprint.editor/820/340_255_1/l2zkzw4dcnock6ofofpf51di6eg499v0.jpg)
![](/upload/resize_cache/sprint.editor/4d0/340_255_1/u3cr730h9mm76yxlkiycr2dh0y3qvnpm.jpg)
![](/upload/resize_cache/sprint.editor/894/340_255_1/ky5qo6qfpil0as3286km7vzj41m4833i.jpg)

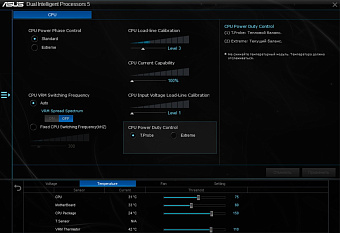

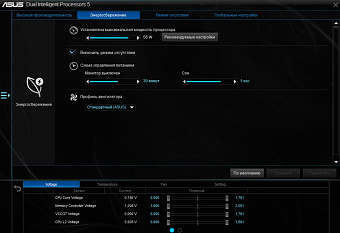

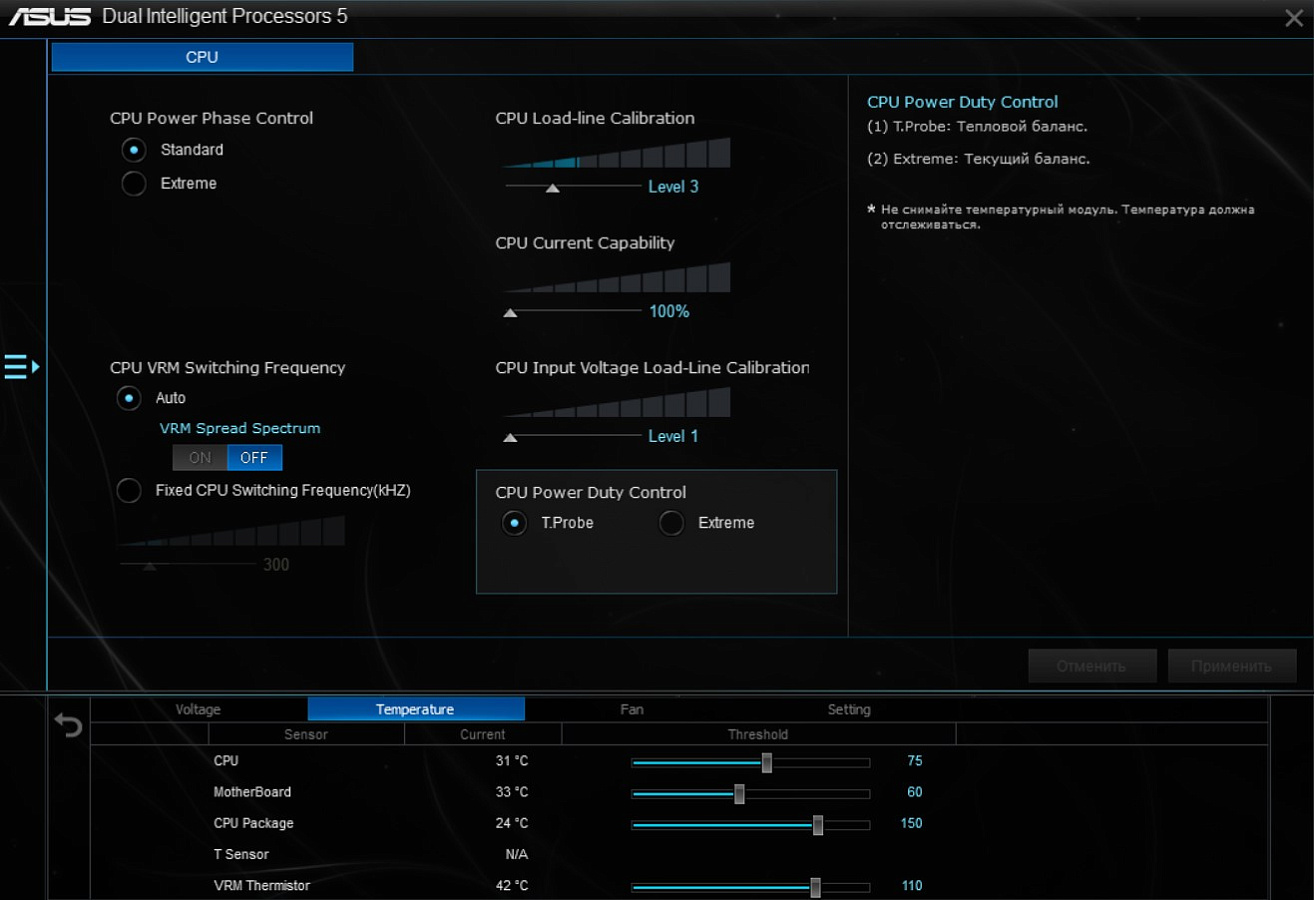

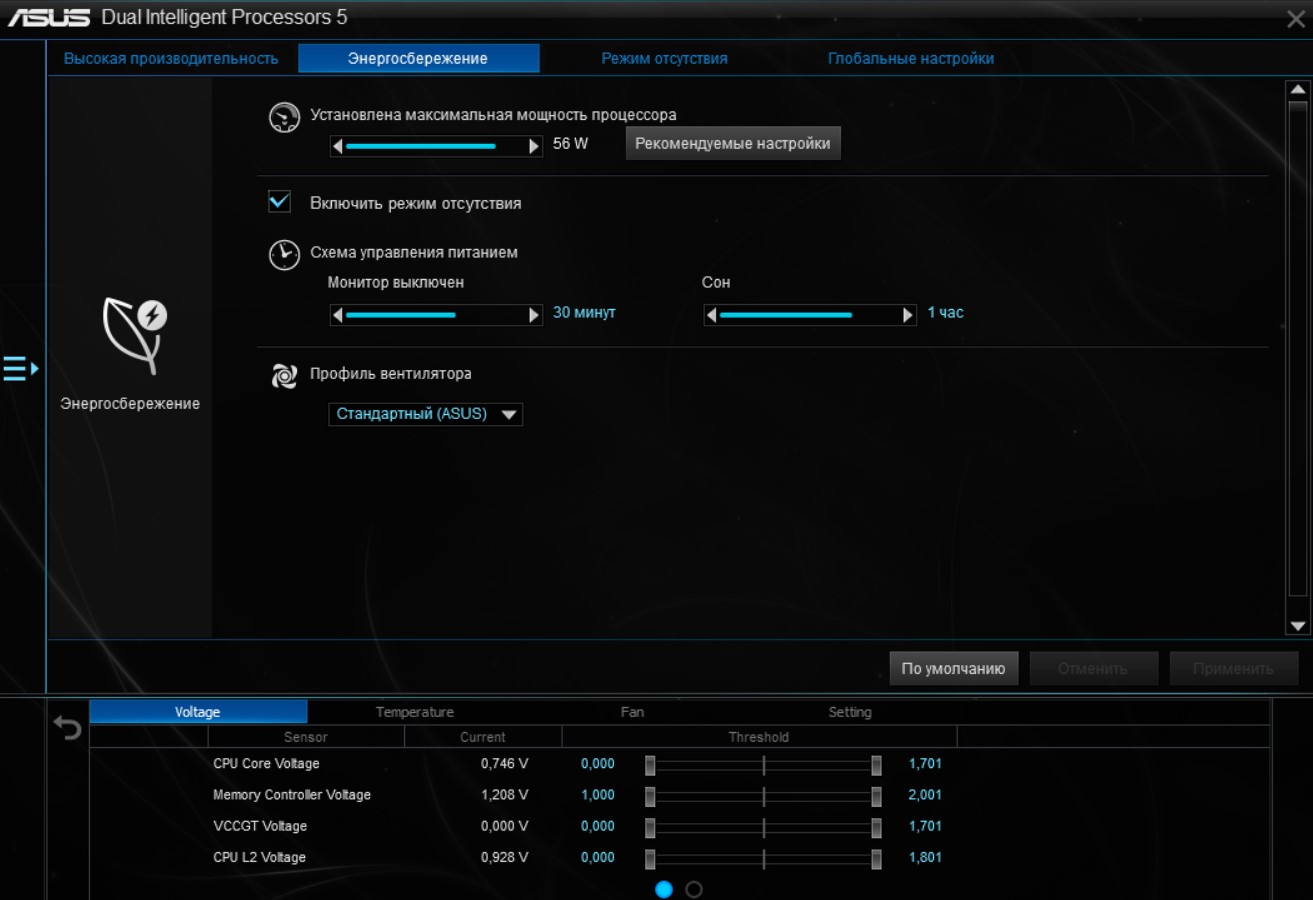

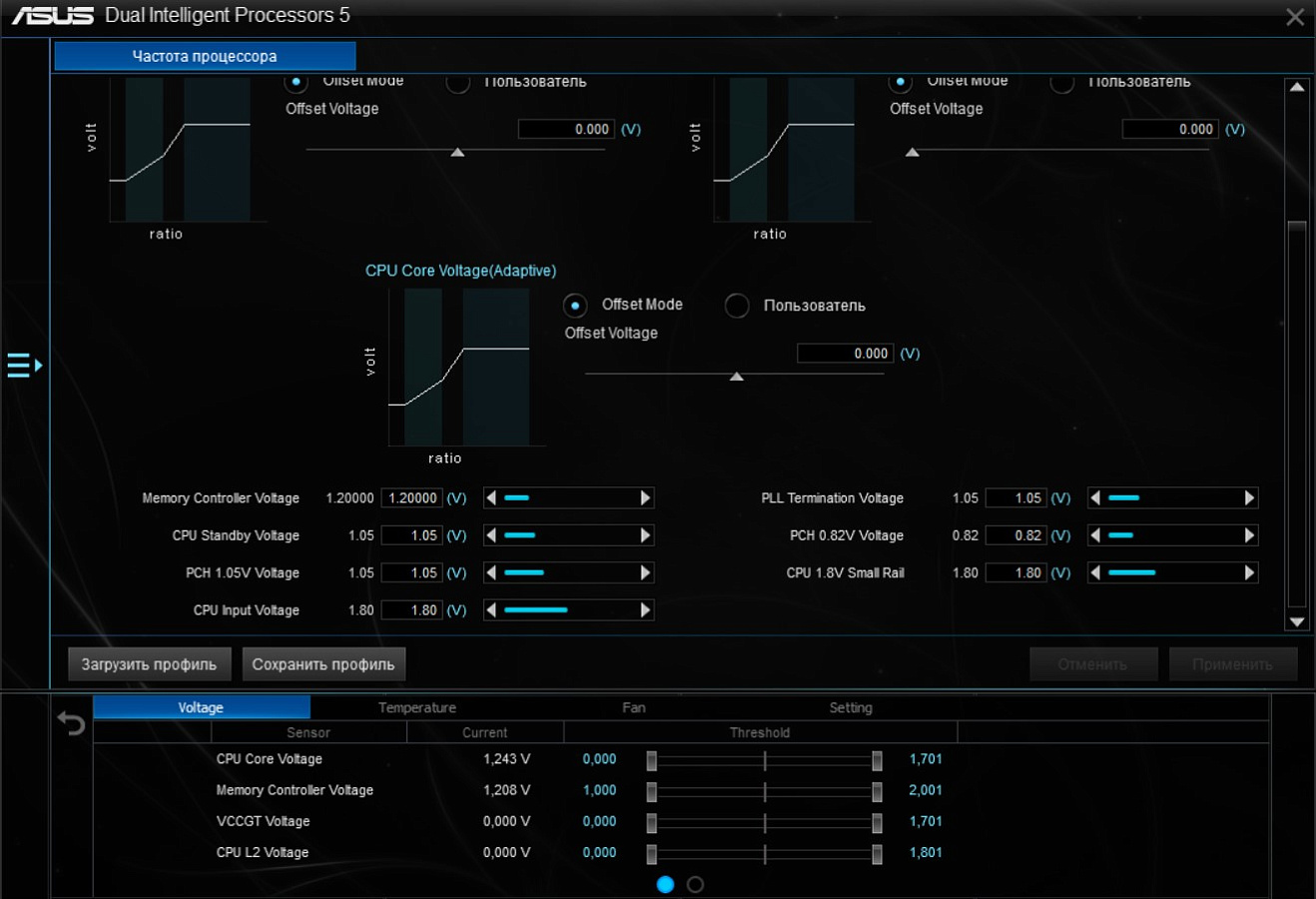

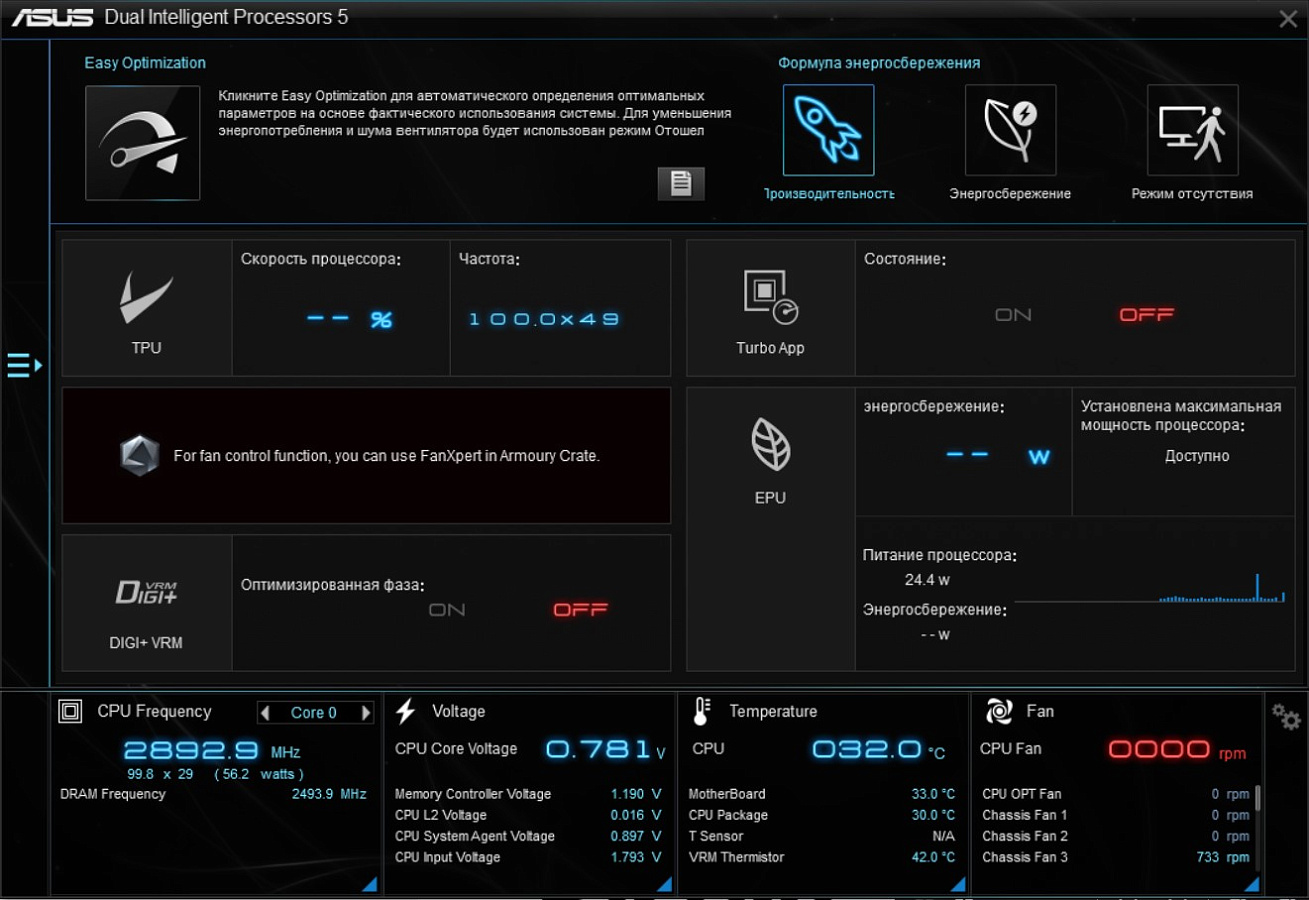

Настройки производительности выполняются в программе Al Suite III. Для автоматического разгона, тестирования процессора и мониторинга используется утилита Dual Intelligent Processor 5.
![](/upload/resize_cache/sprint.editor/530/340_255_1/meqobwc37m3bng1fv41ox24bkx88xpig.jpg)
![](/upload/resize_cache/sprint.editor/830/340_255_1/zxxqdoy97x76tqeccgtz01muw9dzm4l6.jpg)
![](/upload/resize_cache/sprint.editor/720/340_255_1/6no1qs9gqm55ugi09ksl3se6c9aeegl1.jpg)
![](/upload/resize_cache/sprint.editor/f0c/340_255_1/7d1bscwx723e2062c6jo1f1bt9b41zmm.jpg)
Все настройки делаются для трех профилей: производительный, энергосберегающий и отсутствие. Миниатюрное анимированное меню в панели управления позволяет оперативно переключаться между настроенными режимами без запуска самой утилиты.
Тестирование

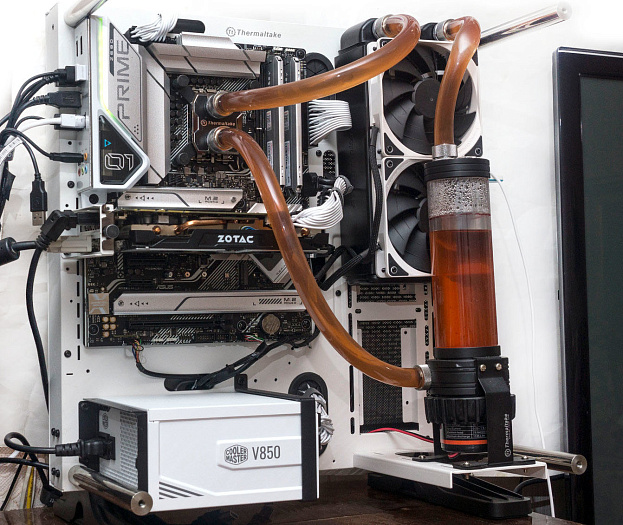

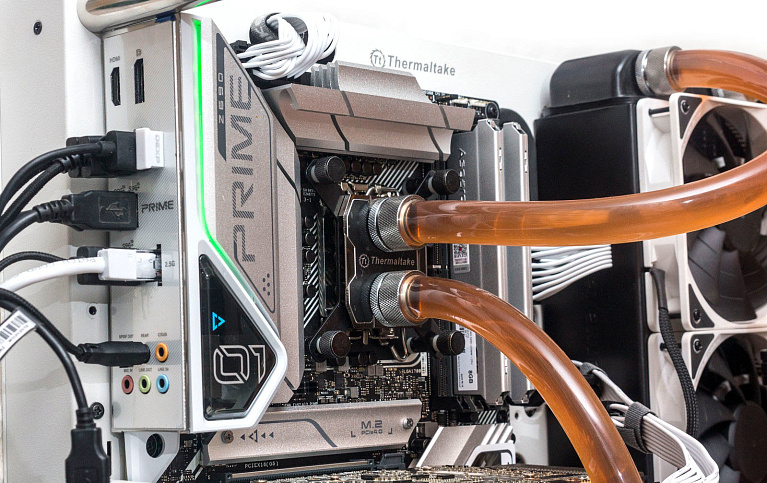

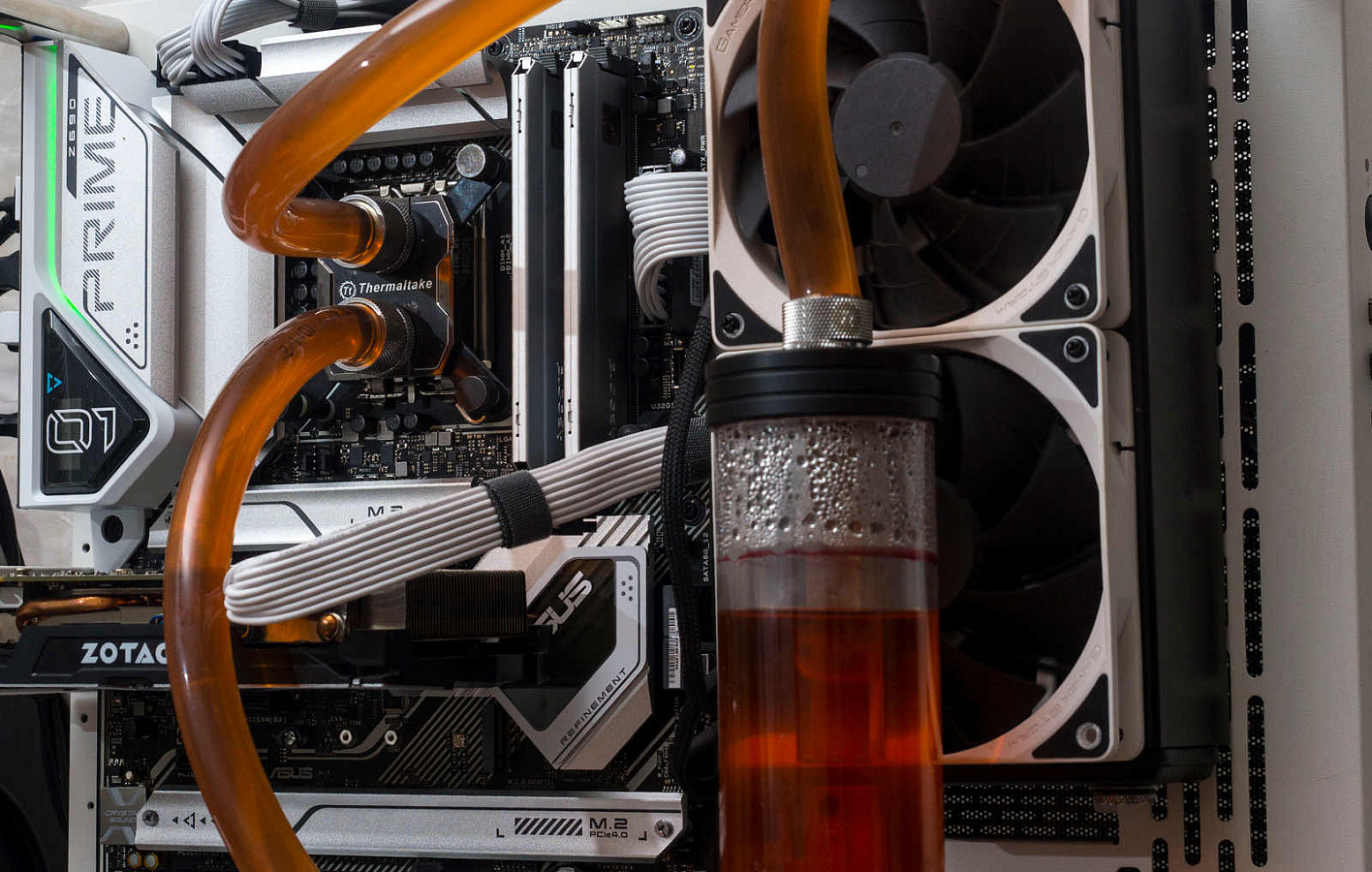

Тестовая конфигурация:
- Процессор – intel Core i7 12700;
- Охлаждение: Thermaltake Pacific RL240;
- Оперативная память – Asgard DDR5-5200, 2×8 ГБ;
- Видеокарта - Zotac GeForce GTX 1070;
- Накопитель - Digma Mega S3 1000GB;
- Блок питания - Cooler Master V850 Gold-V2;
- Дополнительно - HDD 3,5” и SSD 2,5”;
- Корпус: Thermaltake Core P3 Snow Edition;
- Операционная система - Windows 11 Pro 64-bit, версия 21H2.

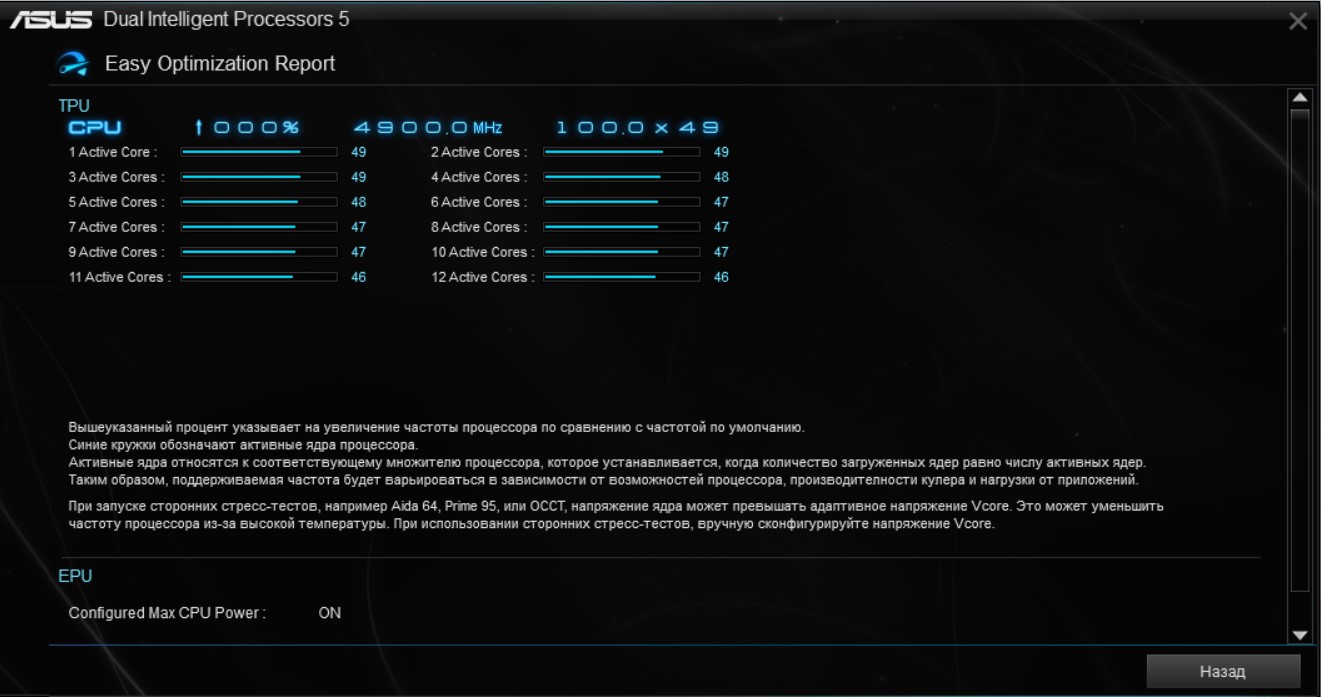

Утилита Dual Intelligent Processor 5 протестировала возможности процессора и определила индивидуальные максимальные частоты для каждого из двенадцати ядер процессора.

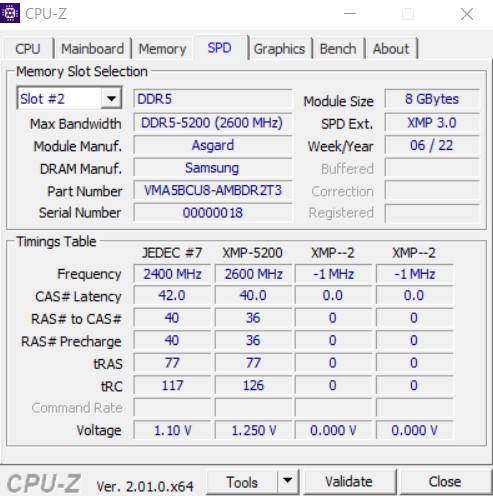

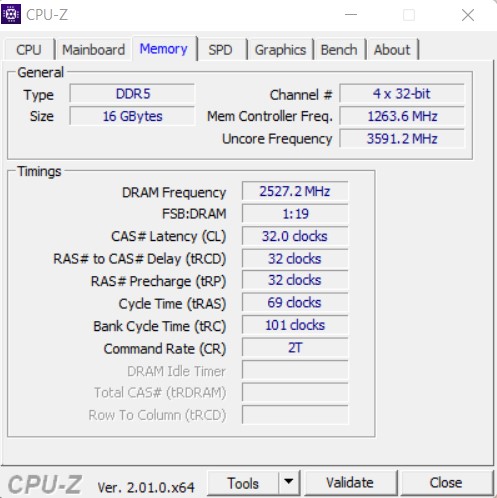

Оперативная память стартовала на частоте 4800 МГц. Активация XMP-профиля на 5200 МГц не позволяла загружаться системе. Выставив вручную значение 5000 МГц, мы смогли загрузить ОС, также получилось немного снизить тайминги.
![](/upload/resize_cache/sprint.editor/826/340_255_1/ma5hmmhl29tbrc44y2pgv76l3dpgwahf.jpg)
![](/upload/resize_cache/sprint.editor/8b0/340_255_1/tew34ihxidm25udwu6bxztzzd5g5g14a.jpg)
При выставлении некорректных параметров разгона и после пяти неудачных попыток старта материнская плата выводит соответствующее предупреждение с предложением поменять настройки BIOS. Выполненные ранее настройки не сбрасываются на настройки по умолчанию, что очень удобно.

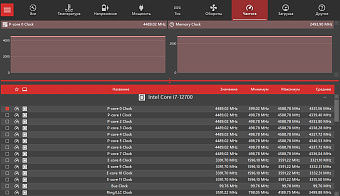

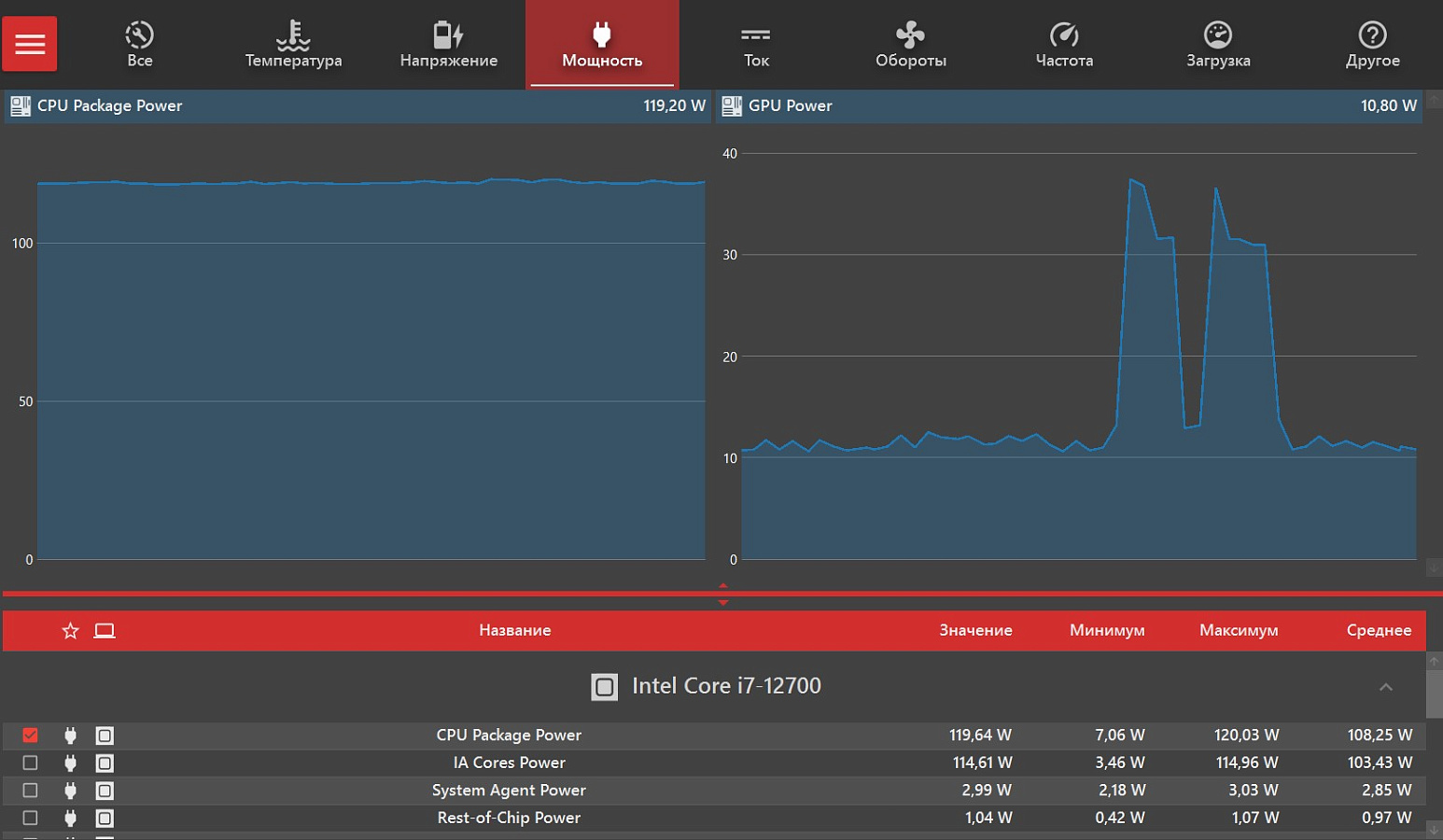

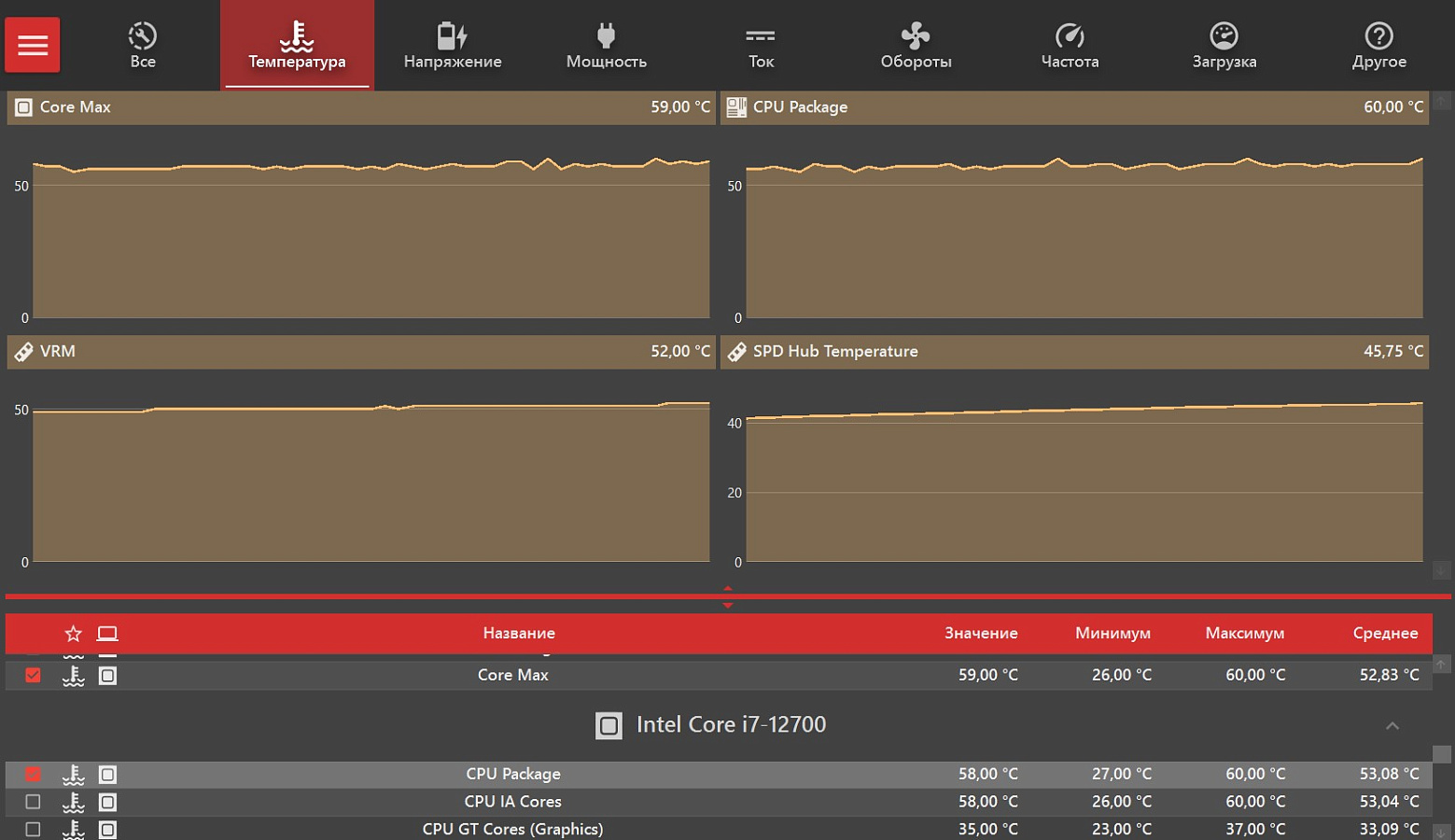

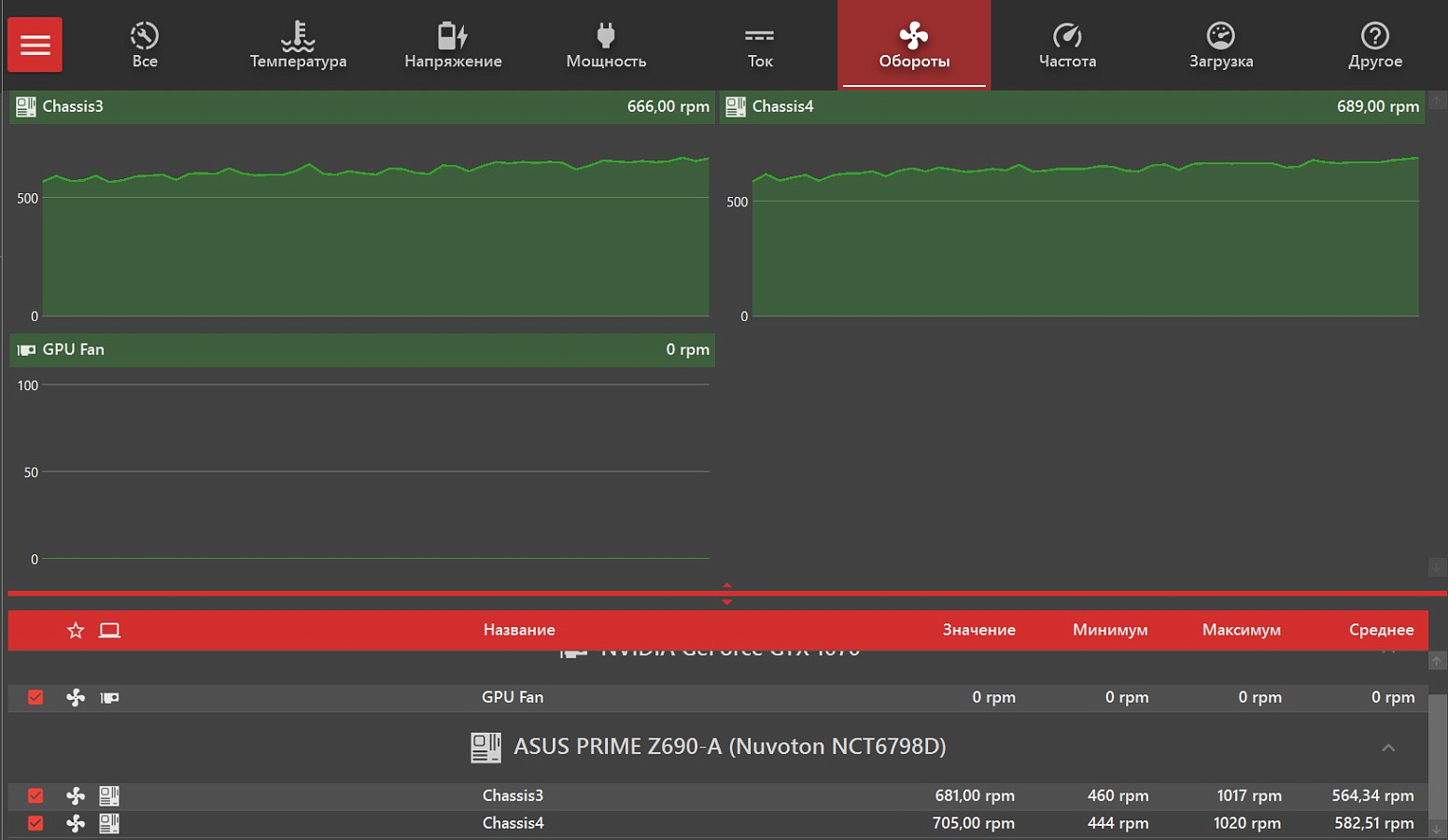

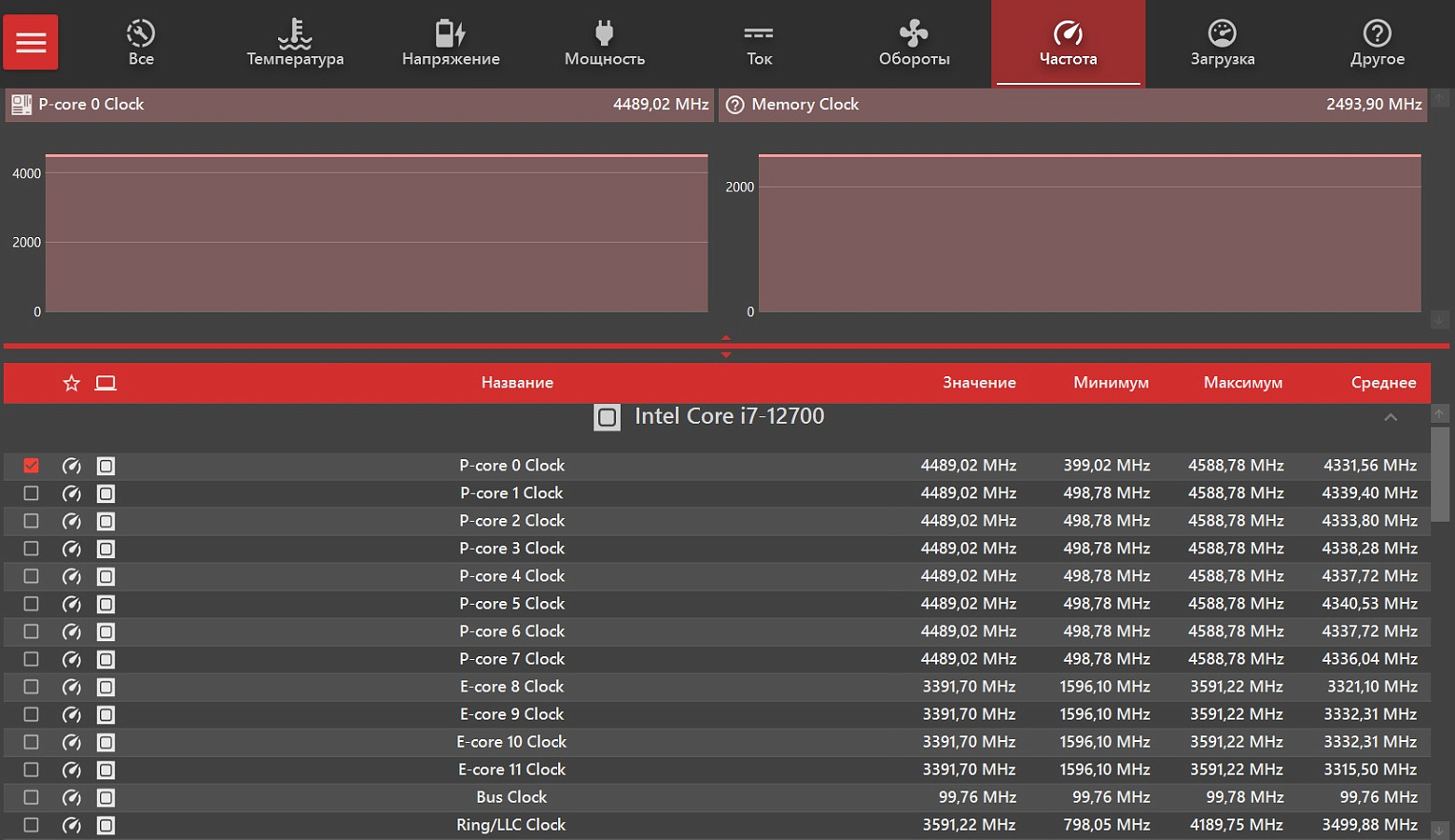

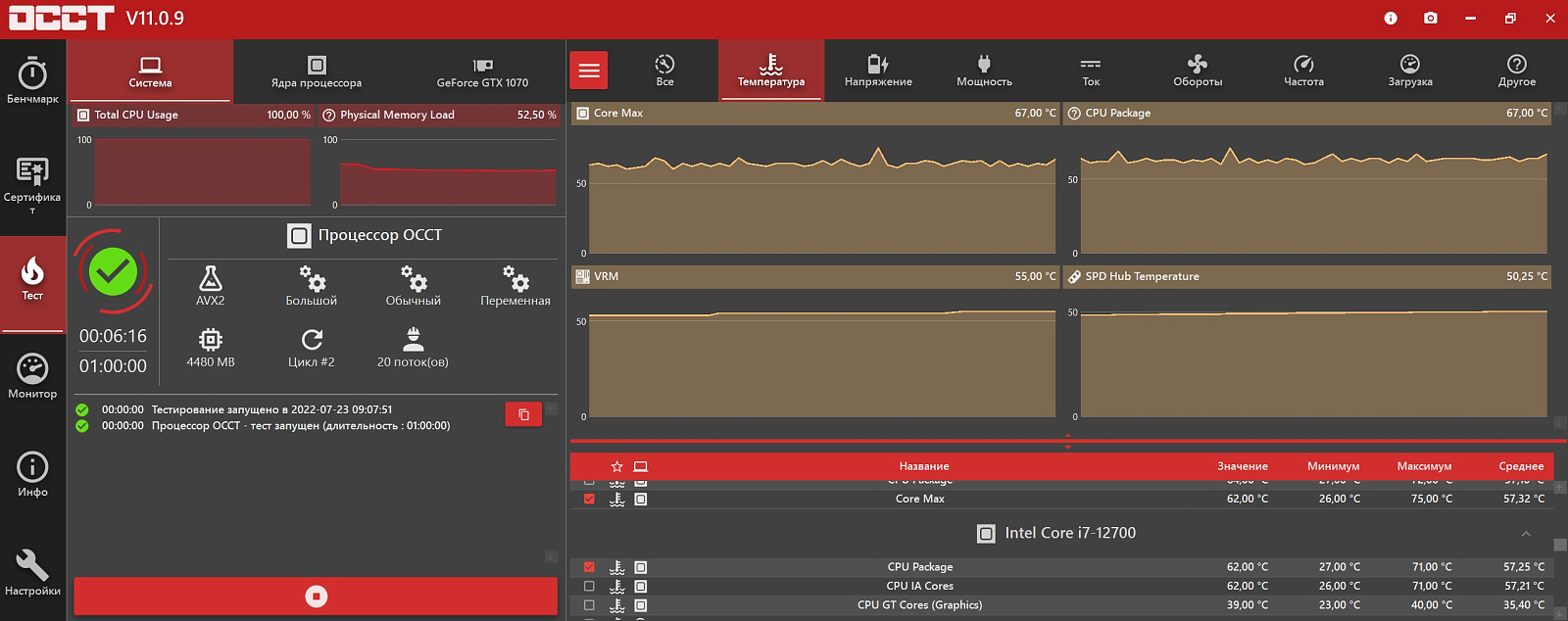

Тестирование утилитой OCCT 11.0.9 показало следующие результаты: температура процессора - максимум до 75°С, текущие средние температуры - 67°С. Энергопотребление процессора составило 120-128 Вт при напряжении 1.29 В. Работал он на частоте 4,5 ГГц. Вентиляторы системы охлаждения работали на минимальных 700 об/мин.
![](/upload/resize_cache/sprint.editor/cf8/340_255_1/lvxpeajzjanvyoqivsdbzhdstd8cqped.jpg)
![](/upload/resize_cache/sprint.editor/76a/340_255_1/ypeo2esjt40aynfw1qxj2l60wogd3pso.jpg)
![](/upload/resize_cache/sprint.editor/183/340_255_1/yspuw5vgki6ohjgkmb5pfq5vnk7tdyyd.jpg)
![](/upload/resize_cache/sprint.editor/965/340_255_1/iy3vj0b2e5lbemci6z7u0vg4gv17lq3g.jpg)

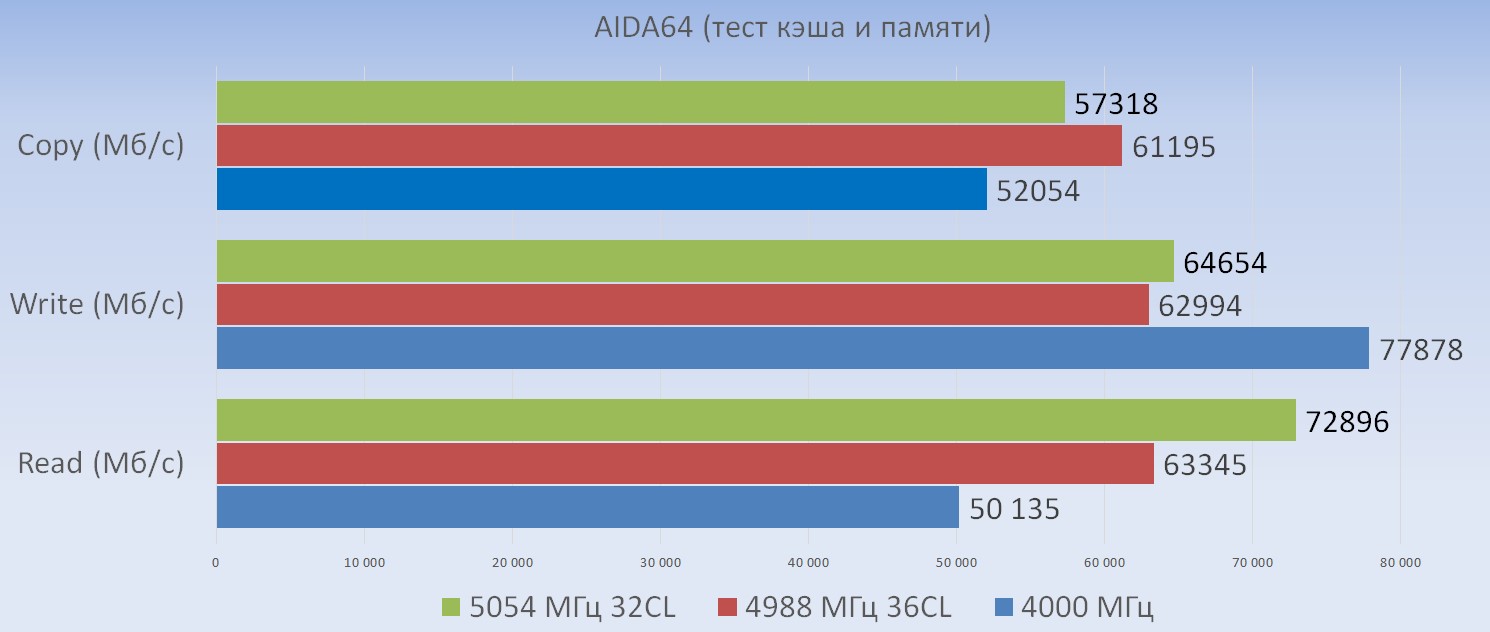

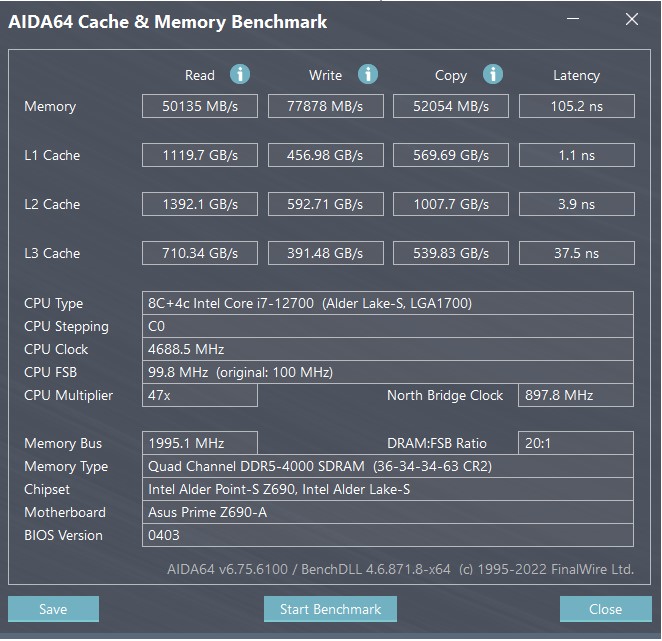

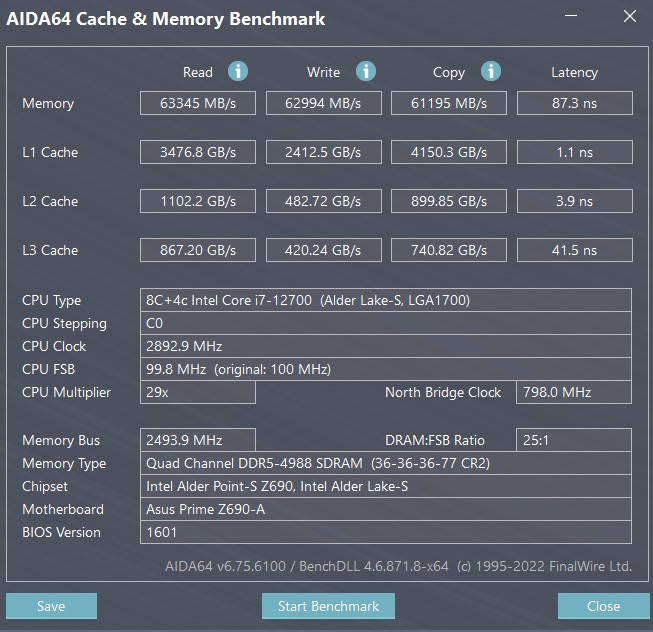

Приведем данные, полученные в тесте AIDA64 кэша и памяти при разных значениях по памяти.
![](/upload/resize_cache/sprint.editor/d2e/340_255_1/0mt5ms4ypqyggf0f0q5b78t0c1gauamh.jpg)
![](/upload/resize_cache/sprint.editor/26c/340_255_1/vnefm4c63lepdh0eevnfz2r0u46nm312.jpg)
![](/upload/resize_cache/sprint.editor/2ce/340_255_1/6v5zyl9q9hoavmt5hnwz45zzkid8920u.jpg)
![](/upload/resize_cache/sprint.editor/7df/340_255_1/pcvcfebg4g9otpvpznmkhzue2ovbkgu5.jpg)

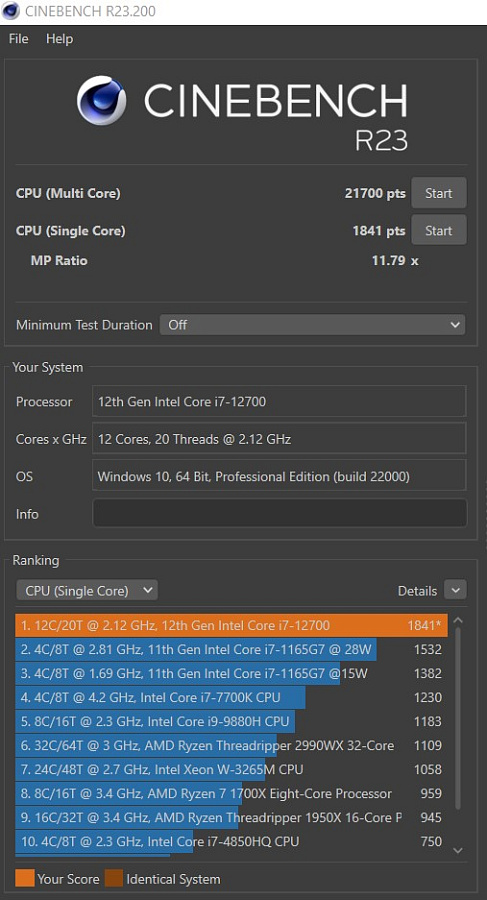

Баллы, полученные в Cinebench 23 - 21700 pts при многопоточном тестировании, 1841 pts с одним потоком.

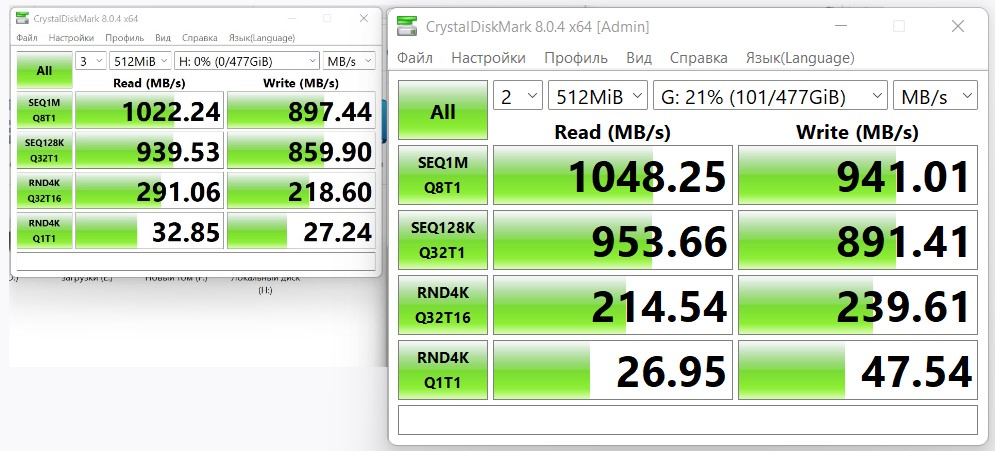

Внешний накопитель Goodram HX100, подключенный к порту USB 3.2, Gen2×2 Type-C, показывает результаты в CrystalDiskMark 8.0.4 выше, чем в идентичных тестах на более устаревших платформах.

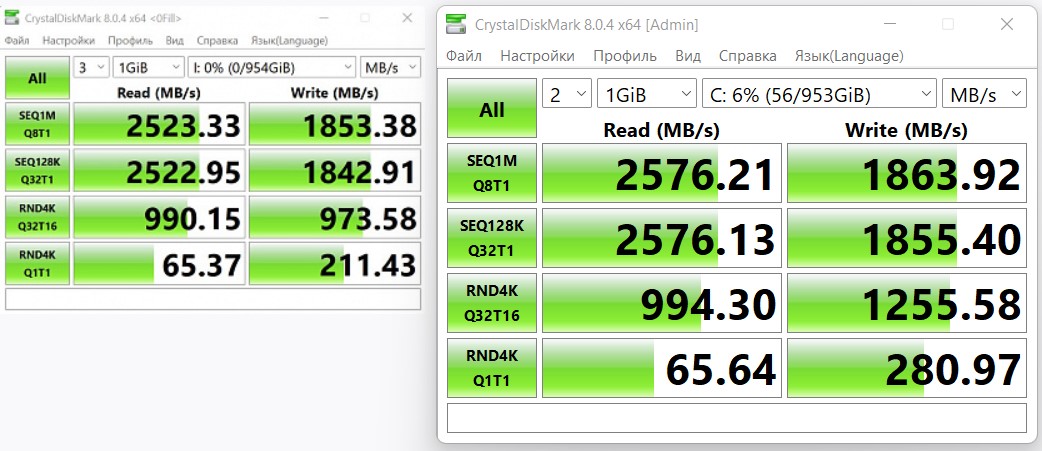

Накопитель Digma Mega S3 также демонстрирует более высокие результаты в данном тесте при подключении к верхнему, процессорному, порту М.2.
Заключение
Материнская плата Asus Prime Z690-A-CSM – это универсальный вариант для сборки на основе процессора 12-го поколения и памяти стандарта DDR5. Стоимость, по сравнению с топовыми вариантами, вполне приемлемая.
Имеются все характерные для Z-чипсета современные порты и интерфейсы, хорошо реализована подсистема питания CPU, что важно в случае разгона процессоров с индексом «К», отличный потенциал по разгону оперативной памяти – до 6000 МГц.
Широкие возможности UEFI BIOS позволяют выполнить различные манипуляции по настройке системы. Фирменные утилиты осуществляют все необходимые настройки и мониторинг.
На самой плате подсветка реализована минималистично, но большие возможности по подключению дополнительных устройств и их синхронизации.
К сожалению, на плате установлен довольно устаревший аудиокодек Realtek ALC1220 без дополнительных опций в виде усилителя для наушников. И ограничены коммуникационные возможности: нет Wi-Fi и Bluetooth, один LAN порт, зато на 2,5 Гбит/с.
Плюсы:
- Отличный внешний вид;
- Качественное изготовление;
- Реализация системы питания;
- Наличие TPU-чипа для интеллектуального разгона;
- Эффективное охлаждение;
- Современные интерфейсы и порты;
- Поддержка XMP-профилей до 6000 МГц;
- Кнопки включения и сброса BIOS;
- Индикация загрузки Q-LED;
- Функциональное ПО;
- Наличие отверстий для крепления систем охлаждения под устаревшие сокеты;
- Замки для фиксации накопителей М.2.
Может не понравиться:
- Нет Wi-Fi и Bluetooth.
Минусы:
- Устаревший аудиокодек;
- Возможные проблемы при активации XMP-профилей конкретных комплектов оперативной памяти.
