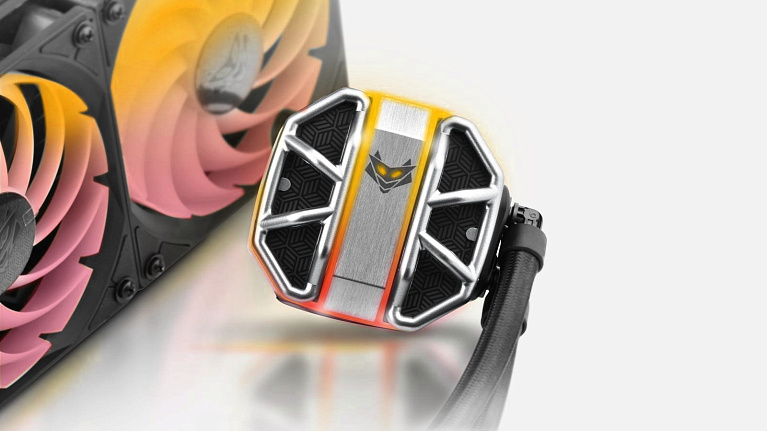

Обзор жидкостной системы охлаждения Sapphire Nitro+ S240-A

В первую очередь компания Sapphire известна как производитель графических ускорителей под флагом AMD. Но в конце 2021 года появилась новость, что разработчики анонсировали свою первую линейку жидкостных систем охлаждения серии Nitro+, построенной на платформе Asetek седьмого поколения. В ассортименте компании находятся две модели с радиаторами типоразмера 240 мм и 360 мм, что отражено в названии. И в сегодняшнем обзоре мы поговорим о младшей из них.

Система жидкостного охлаждения Sapphire Nitro+ S240-A выбивается из большого числа готовых СЖО "3-в-1" оригинальным дизайном и фирменными технологиями, присущими компании Sapphire.

Технические характеристики Sapphire Nitro+ S240-A

Общая информация:

• Производитель: Sapphire;
• Модель: Nitro+ S240-A;
• Поддерживаемые сокеты:
• Intel LGA1700, LGA1200, LGA115x LGA20xx;
• AMD AM4;
• Дополнительно: термопаста нанесена на водоблок;
• Размер: 273 х 120,5 х 52,5 мм.

Помпа-водоблок:

• Основание: медь;
• Структура: микроканальная;
• Скорость вращения: 800-2800 об/мин;
• Коннектор: 4-pin;
• Производительность: n/a;
• Подсветка: ARGB;
• Размер помпы-водоблока: 76 х 73 х 59 мм.

Радиатор:

• Рассеиваемая мощность (рекомендованная): не указано;
• Тип радиатора: двухсекционный;
• Размер: 273 х 120 х 27 мм;
• Материал радиатора: алюминий;
• Площадь рассеивания, мм²: ~8000;
• Макс. кол-во вентиляторов: 4 х 120.

Вентилятор:

• Разъем для подключения вентилятора: 6-pin;
• Количество вентиляторов в комплекте: 2 шт.;
• Максимальное число устанавливаемых вентиляторов: 4 шт.;
• Размер вентиляторов: 120 x 120 x 25 мм;
• Скорость вращения: 450-2400 об/мин;
• Подшипник: n/a;
• Подсветка вентиляторов: ARGB;
• Регулировка скорости вращения: автоматическая.

Гарантия: 2 года.

Упаковка и комплектация

Новинка продается в большой черно-синей упаковке с необычной тематикой и нехарактерным изображением продукта, относящимся к логотипу системы охлаждения. Стилистика минимальна, чтобы не отвлекать покупателя от начинки коробки.

Верхняя грань упаковки демонстрирует эмблему линейки Nitro+ с переливающейся жидкостью в сочных цветах. Производитель акцентировал внимание на многозональной подсветке Sapphire Nitro+ S240-A и новом редизайне.

Разработчики полностью отвечают на технические вопросы о продукте, приводят характеристики и размеры контура. Выделим короткий, но очень актуальный список поддерживаемых процессорных сокетов, в котором появилась и платформа LGA1700.

На внутреннем вкладыше находится детальное описание новой жидкостной системы охлаждения Sapphire Nitro+ S240-A с указанием каждой уникальной функции и технологии.

В любом другом случае в комплектации находится простенькое руководство пользователя из одного листочка формата А4. Но в случае разработчиков из Sapphire мы получаем толстенькую книжечку с ярким покрасом и ответами на интересующие вас вопросы, которую будет интересно почитать даже опытному пользователю.

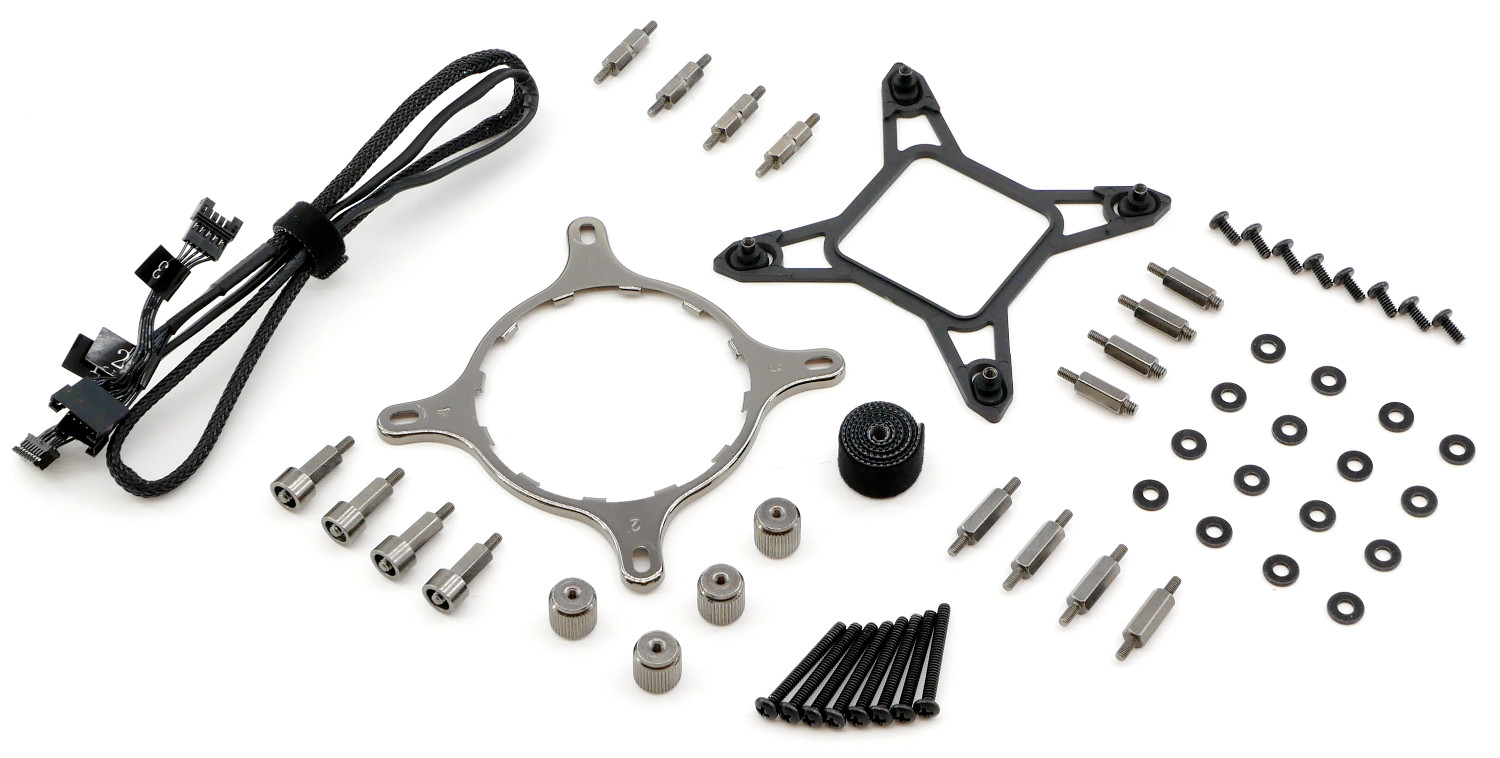

В специальные пакетики с подписями разложены необходимые аксессуары и элементы крепления, облегчающие навигацию при сборке и установке СЖО. Среди необычного - особый Y-разветвитель для вентиляторов и тканевая стяжка для проводов.

Внешний вид и дизайн системы охлаждения

Система жидкостного охлаждения Sapphire Nitro+ S240-A построена на технологии блока Asetek 7-го поколения с последующими улучшениями и нововведениями. К ним относятся встроенный термодатчик и логическая плата по управлению скорости работы помпы в диапазоне от 800 до 2800 оборотов в минуту. Компании Sapphire достается задача по организации внешнего дизайна и модулей подключения, и, забегая вперед, скажем, что производителю удались многие реализации.

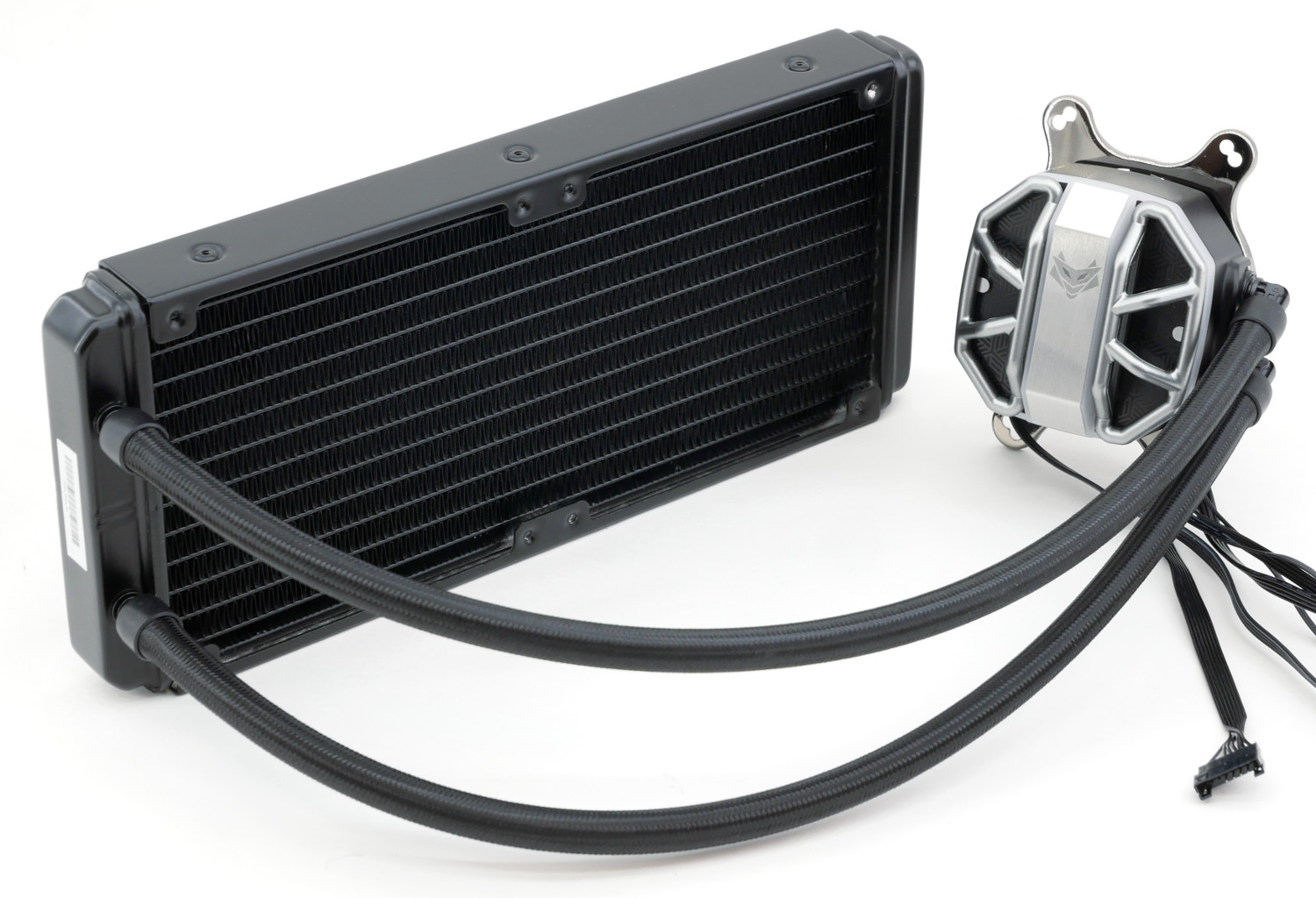

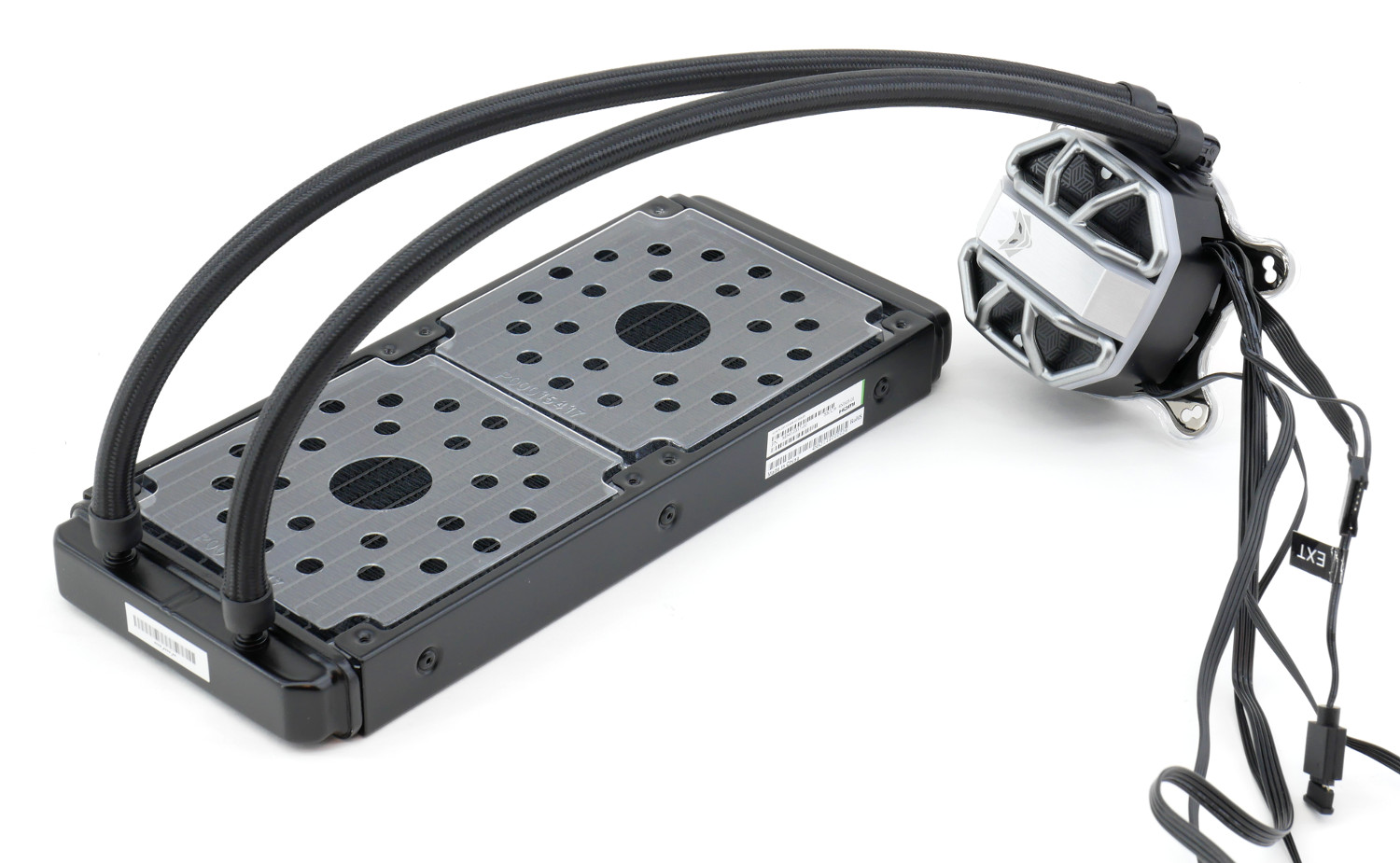

Модель Sapphire Nitro+ S240-A выделяется красивой стилистикой с многолопастными "турбинными" вентиляторами и отмеченной помпой-водоблоком. Дизайн выдержан в черно-серых тонах, позволяя грамотно вписаться в любую игровую сборку.

Новинка принадлежит к классу жидкостных систем охлаждения необслуживаемого типа "3-в-1", получивших укомплектованную конструкцию и широкую популярность.

Однако отметим, что разработчики максимально позаботились о сохранности продукта. Каждый компонент не только помещен в антистатичный пакет, но закрыт пластиковой насадкой (это касается даже основного радиатора типоразмера 240 мм).

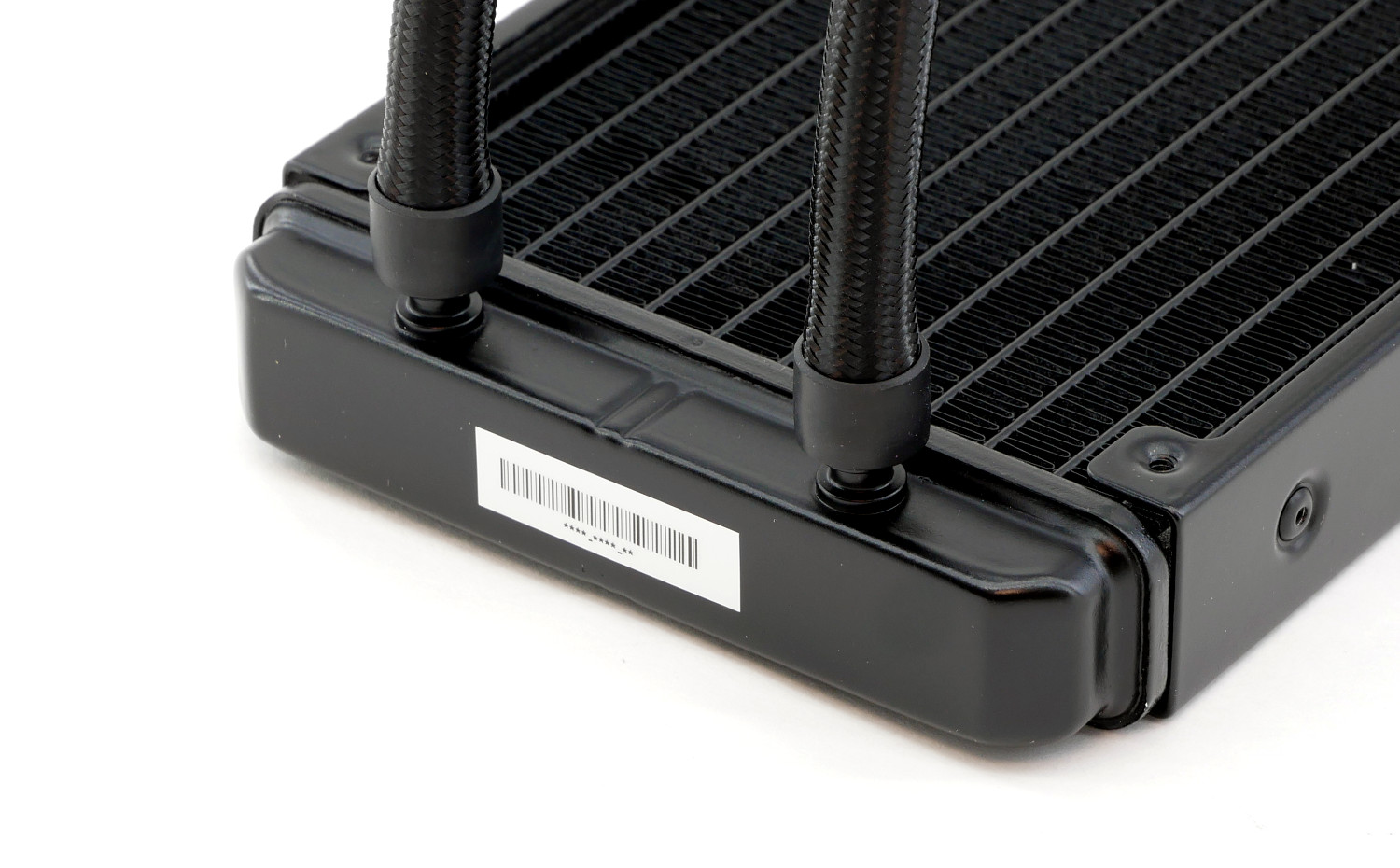

В его конструкции используются 14 каналов с впаянными рядами гофрированной ленты. Радиатор выполнен по привычным канонам из серии Asetek. Используются фитинги "ёлочка" с хорошей опрессовкой, число FPI равно 20.

С одной стороны располагается техническая наклейка с указанием кодовых обозначений и технического наименования.

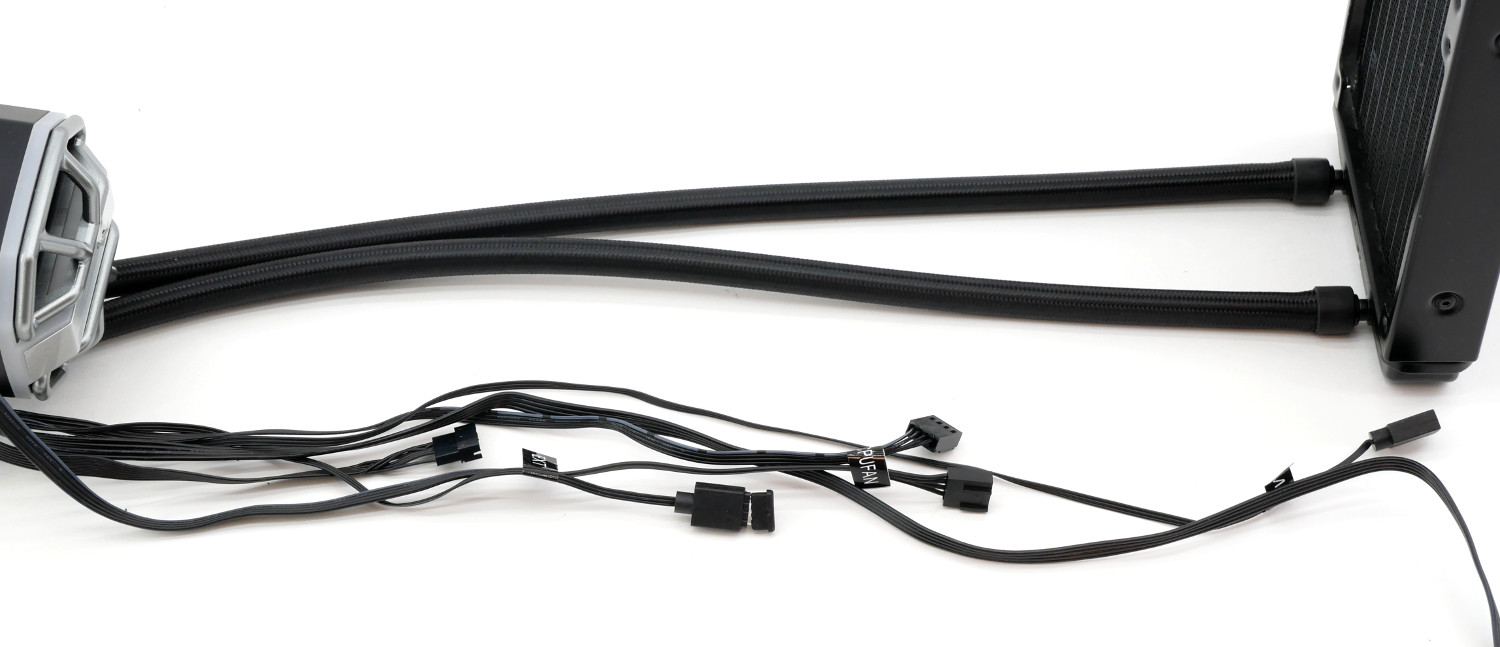

Основной блок и радиатор соединяют два шланга в нейлоновой оплетке длиной почти 400 мм, что достаточно для установки даже в больших корпусах. Слабой стороной является большое количество задействованных дополнительных проводов.

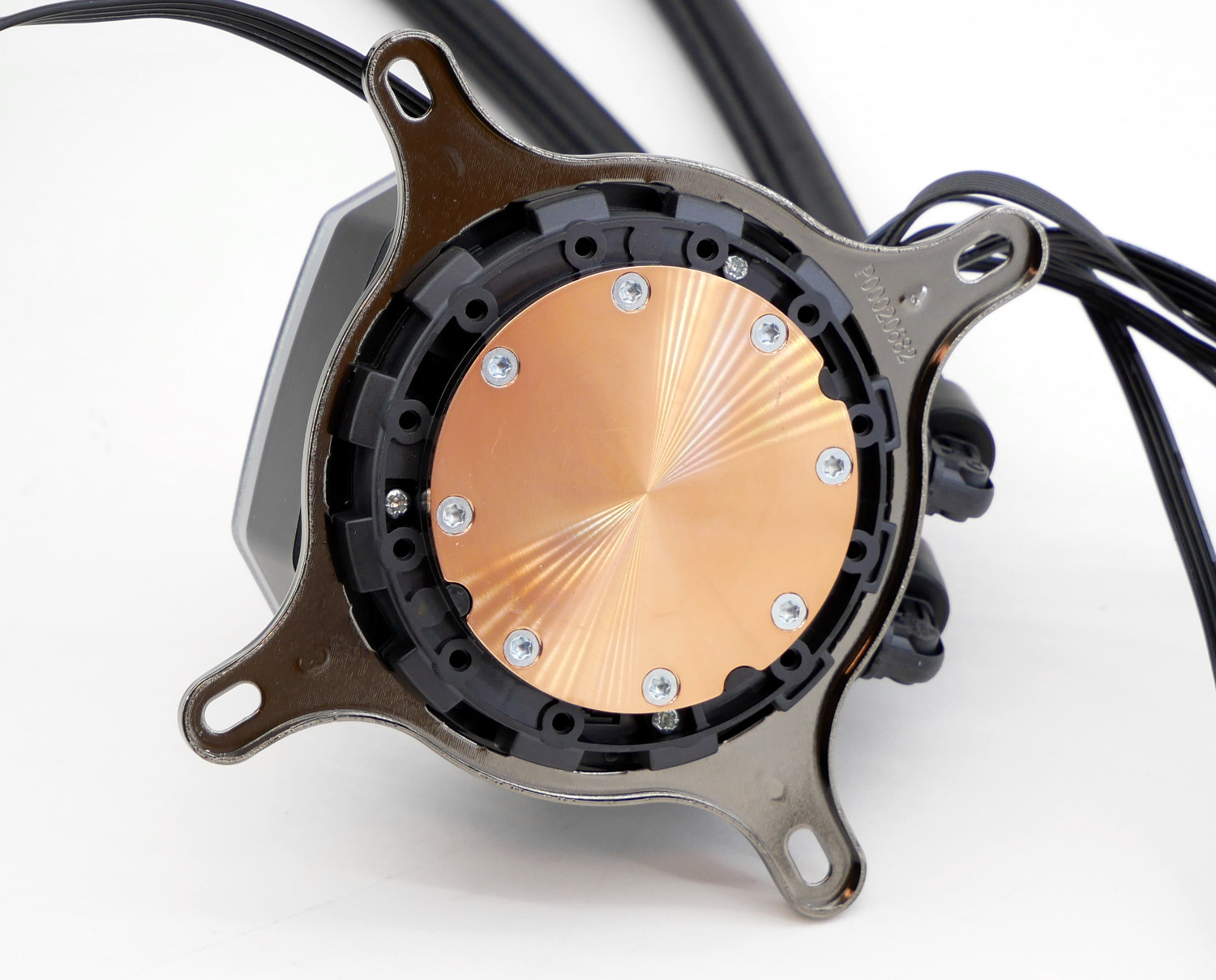

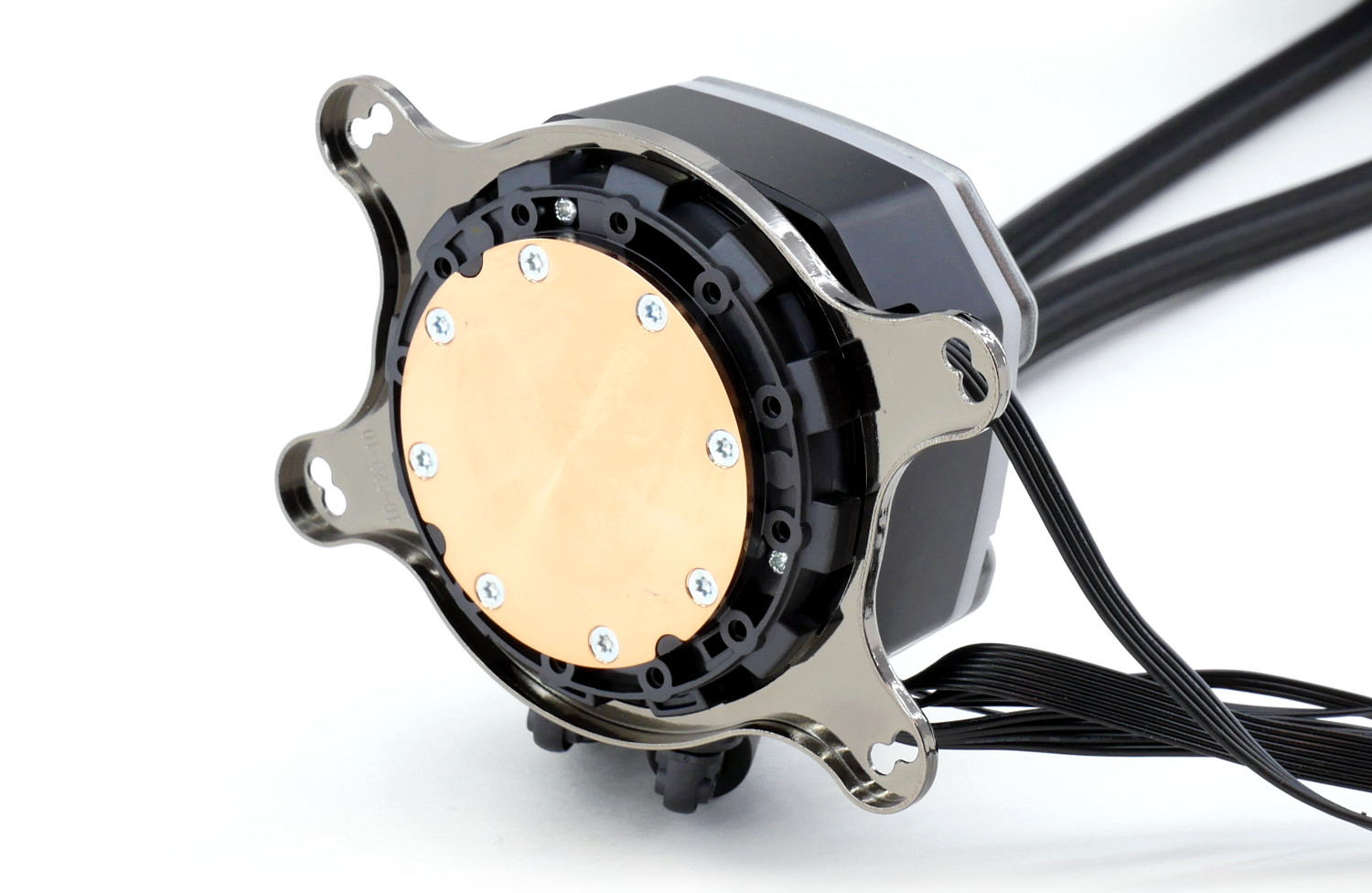

При первом знакомстве с Sapphire Nitro+ S240-A было удивительно обнаружить предустановленную пластину для процессоров AMD. Хотя совершенно логично, что бренд AMD сотрудничает с Sapphire, и поэтому мы видим крепление не для Intel.

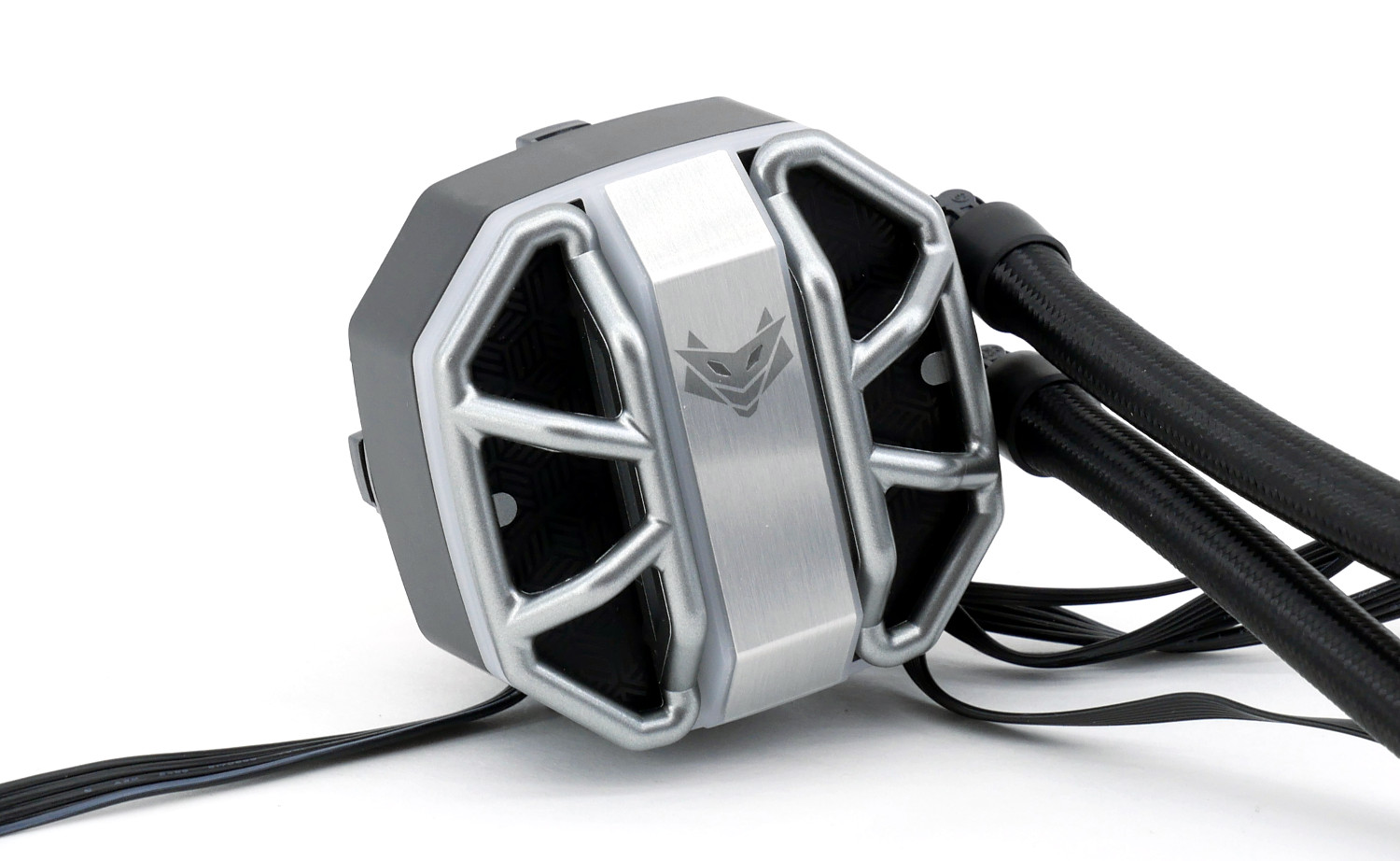

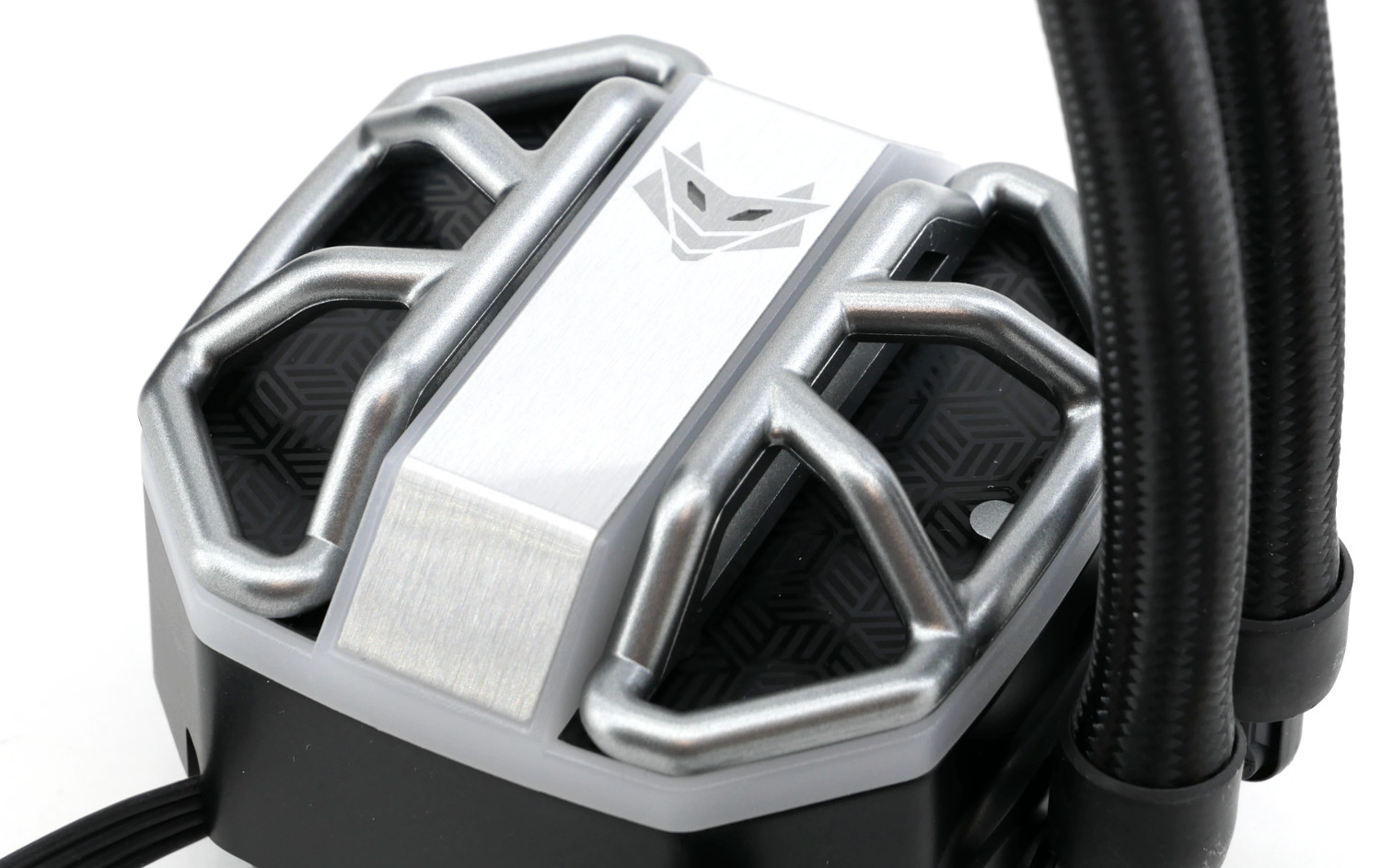

Основной модуль помпы-водоблока имеет запоминающийся дизайн шестигранного кубка с усиливающей рамой и логотипом серии Nitro+. В текущей ситуации мы даже стали вести спор, на что он похож: среди вариантов - на лису и кобру ..

.. но победила версия от разработчиков, демонстрирующая на официальной странице Sapphire Nitro+ S240-A паучка.

Система жидкостного охлаждения Sapphire Nitro+ S240-A использует помпу Asetek 7Gen со всеми вытекающими. Её дизайн от Sapphire непривычно, оригинально и даже футуристично позволяет запомниться надолго. Усиливающий каркас, к нашему сожалению, выполнен не из металла, что добавило бы брутальности.

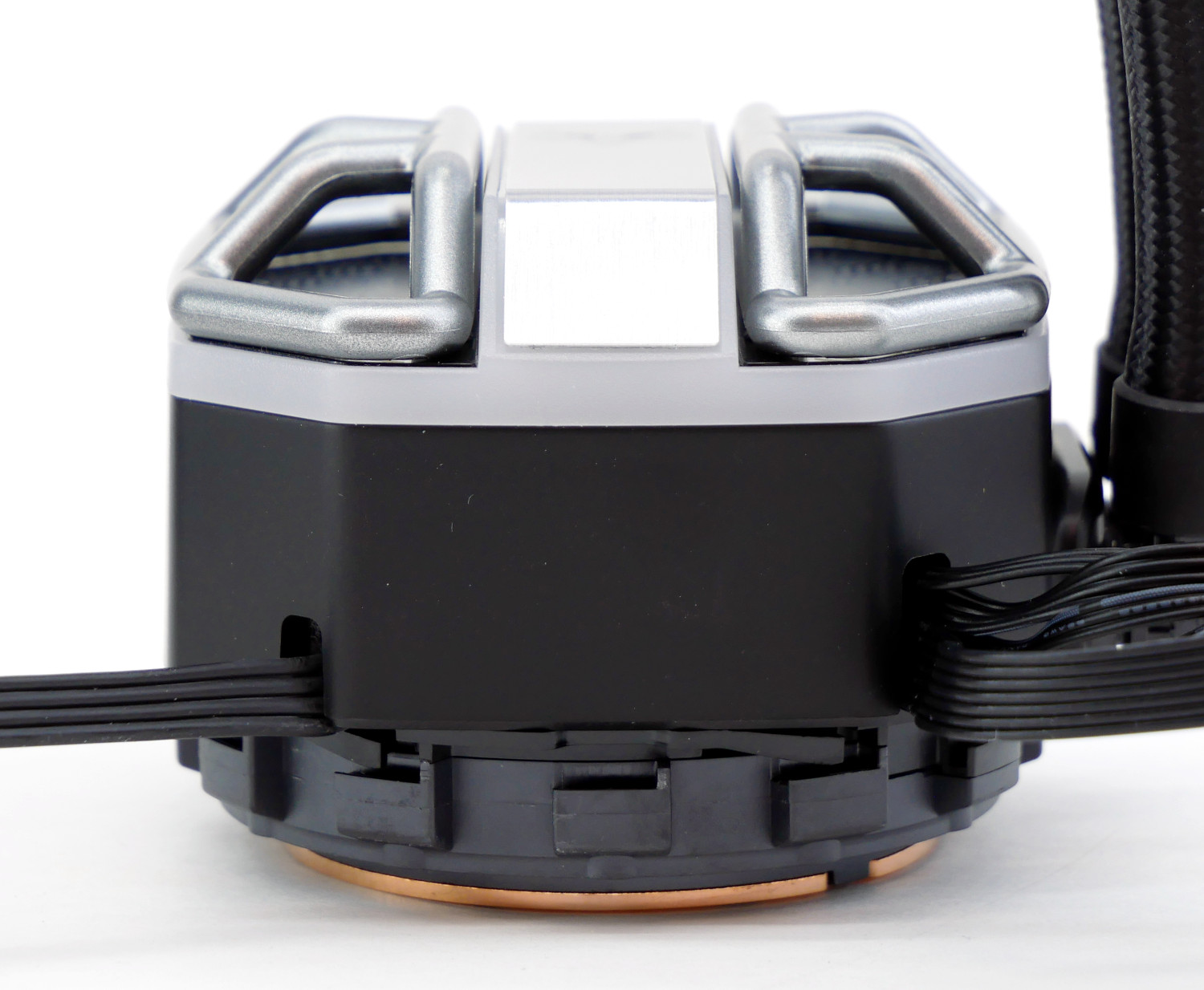

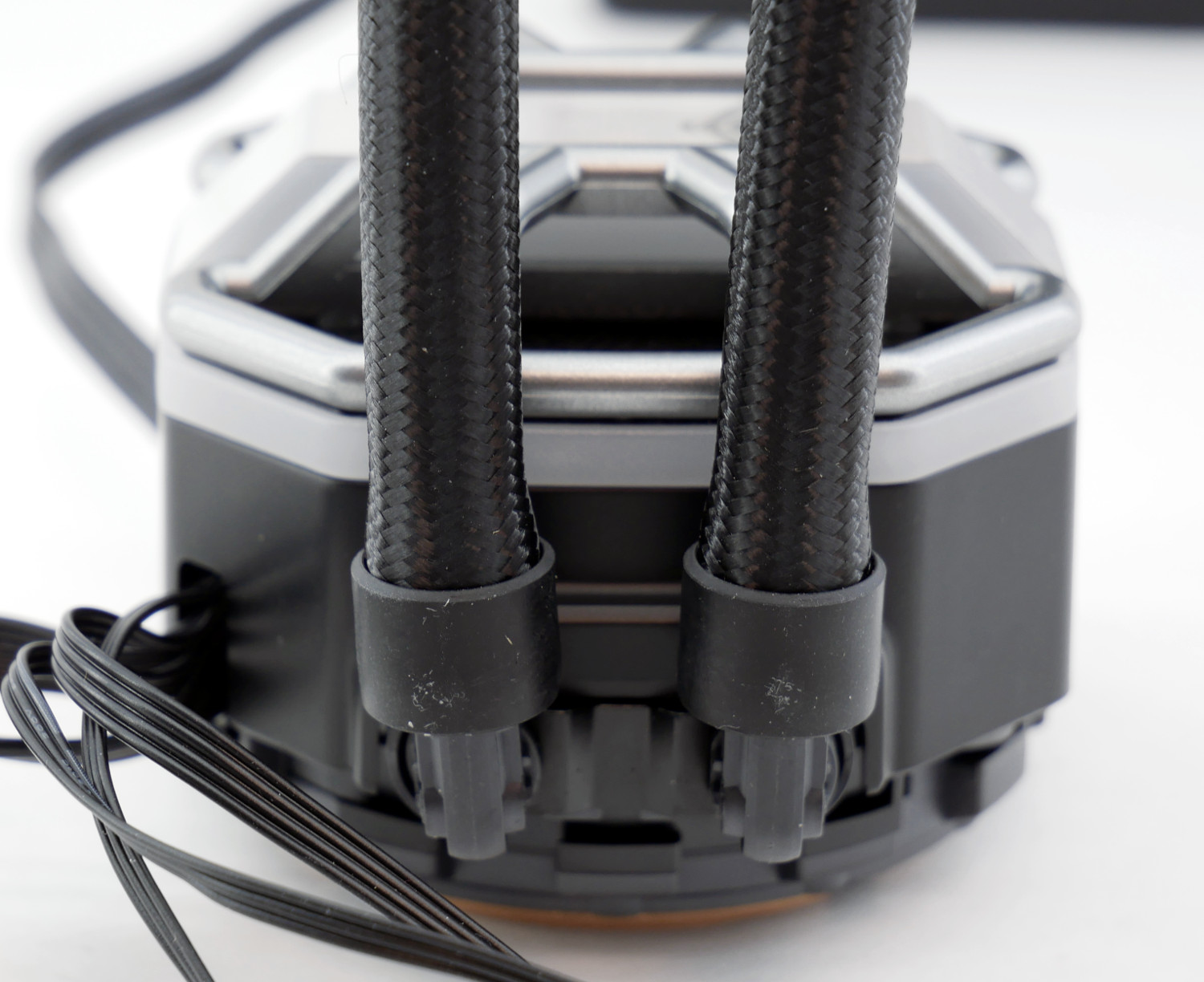

Корпус помпы-водоблока получил компактные размеры 76 х 73 х 59 мм. С одного торца располагаются два поворотных угловых фитинга, сбоку - пучок кабелей для подключения внешнего оборудования. Из-за своего расположения они выходят к видеокарте, что немного усложняет монтаж и ухудшает кабель-менеджмент. В основании находится медная подошва с микроканальной структурой, предварительно нанесена термопаста.

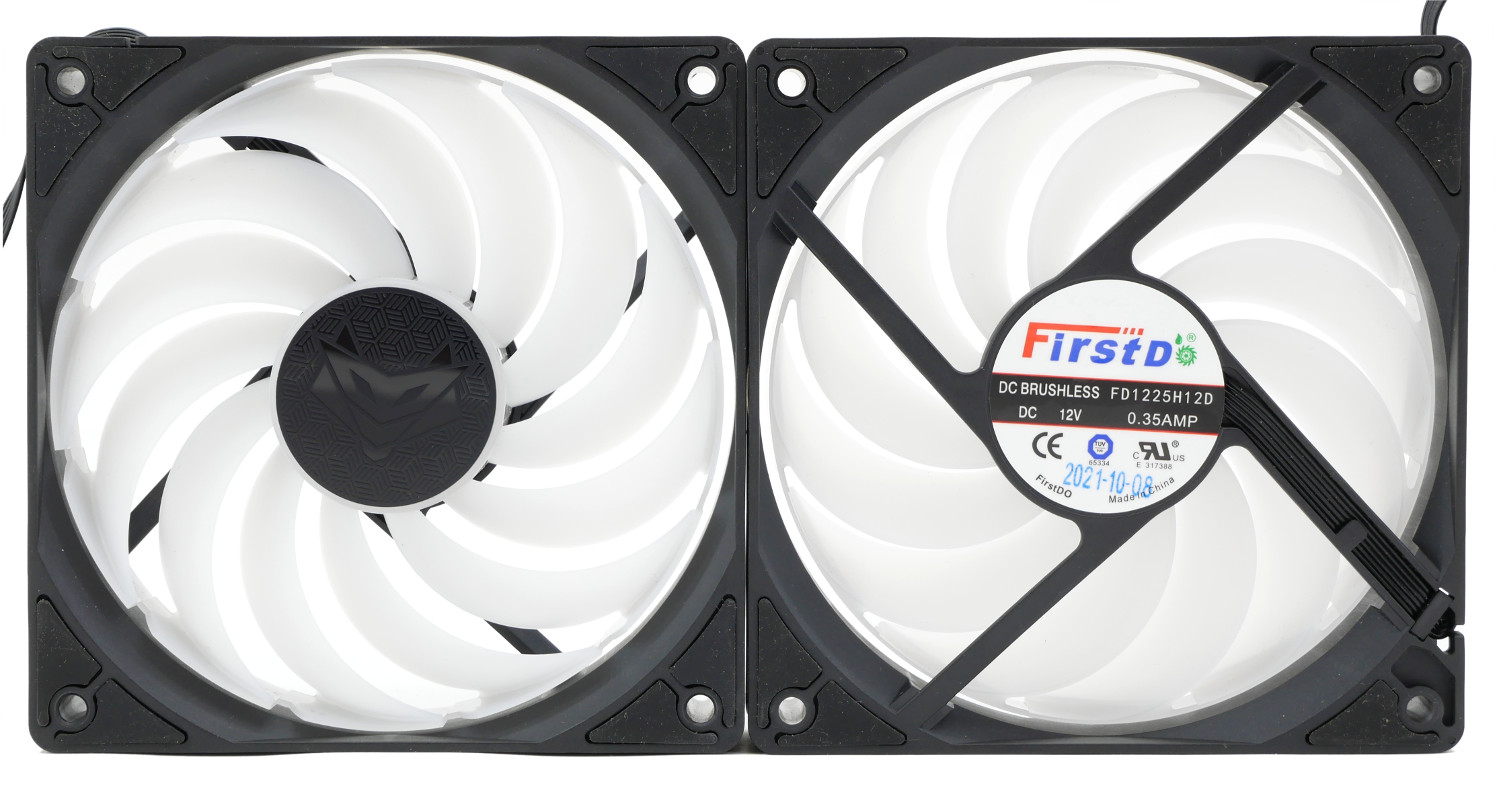

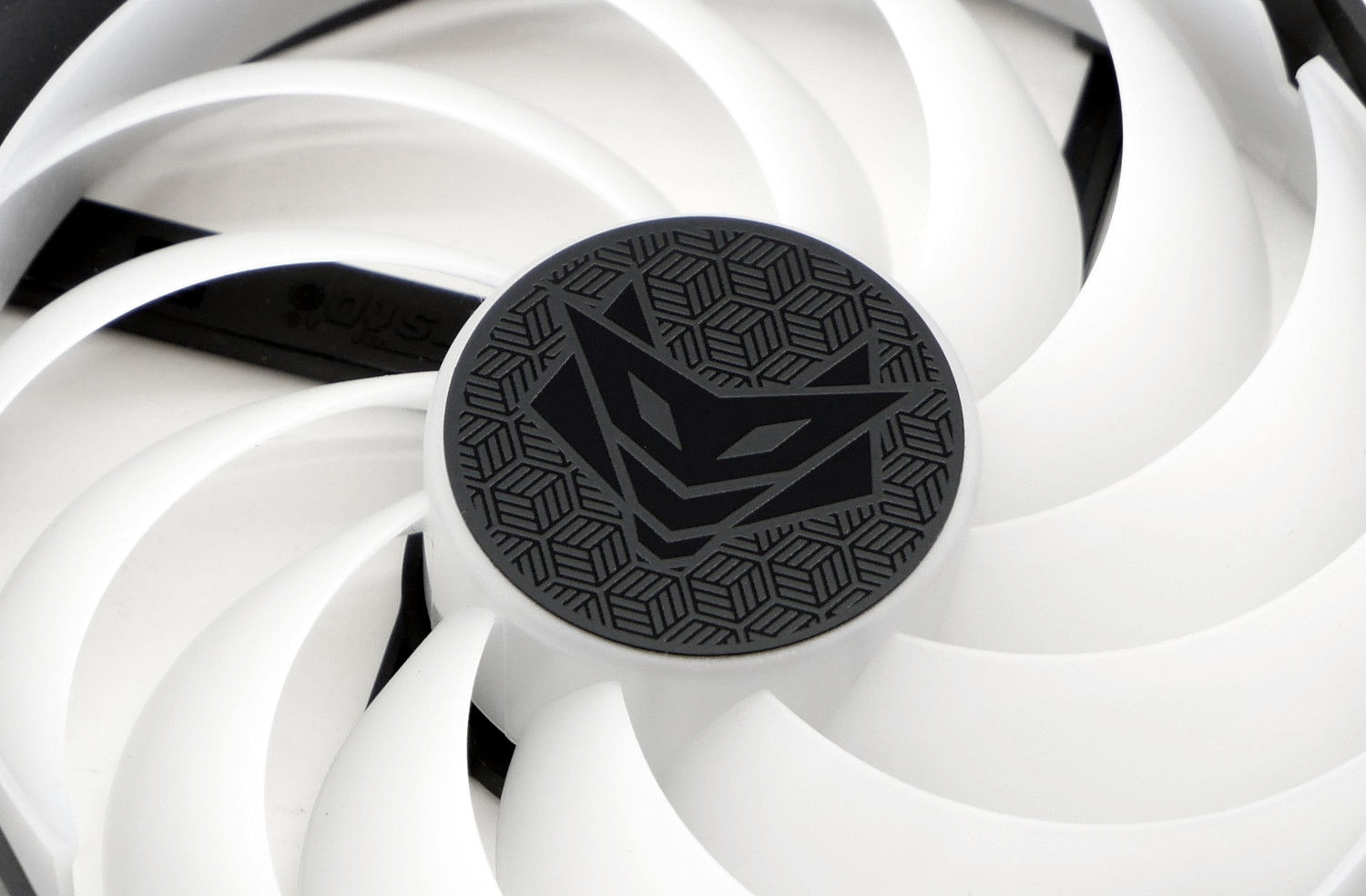

Следующая изюминка жидкостной системы охлаждения Sapphire Nitro+ S240-A заключена в её необычных вентиляторах Nitro+.

"Вентиляторы радиатора оснащены лопастями специальной гибридной конструкции NITRO+, позволяющей реализовать сильные стороны традиционных осевого и нагнетательного вентиляторов: высокое давление подачи воздуха, характерное для осевых вентиляторов, и минимальный уровень шума. Это позволяет снизить температуру на 4ºC и уменьшить уровень шума на 5 дБА."

Вентиляторы изготовлены компанией FirstD FD1225H12D со скоростью вращения 450 - 2400 об/мин. Технология окольцевания лопастей действительно работает, позволяя немного снизить шум и повысить эффективность, что показала компания ASUS еще на своих ранних видеокартах. Добавим увеличение количества лопастей до тринадцати, позволяя сильнее нагнетать воздух, что в паре с повышением оборотов дает поразительный эффект!

Подсветка Sapphire Nitro+ S240-A

Система жидкостного охлаждения Sapphire Nitro+ S240-A построена на принципах яркой красочной ARGB подсветки, синхронизируемой с видеокартами Sapphire и имеющей возможность подключения дополнительных элементов подсветки.

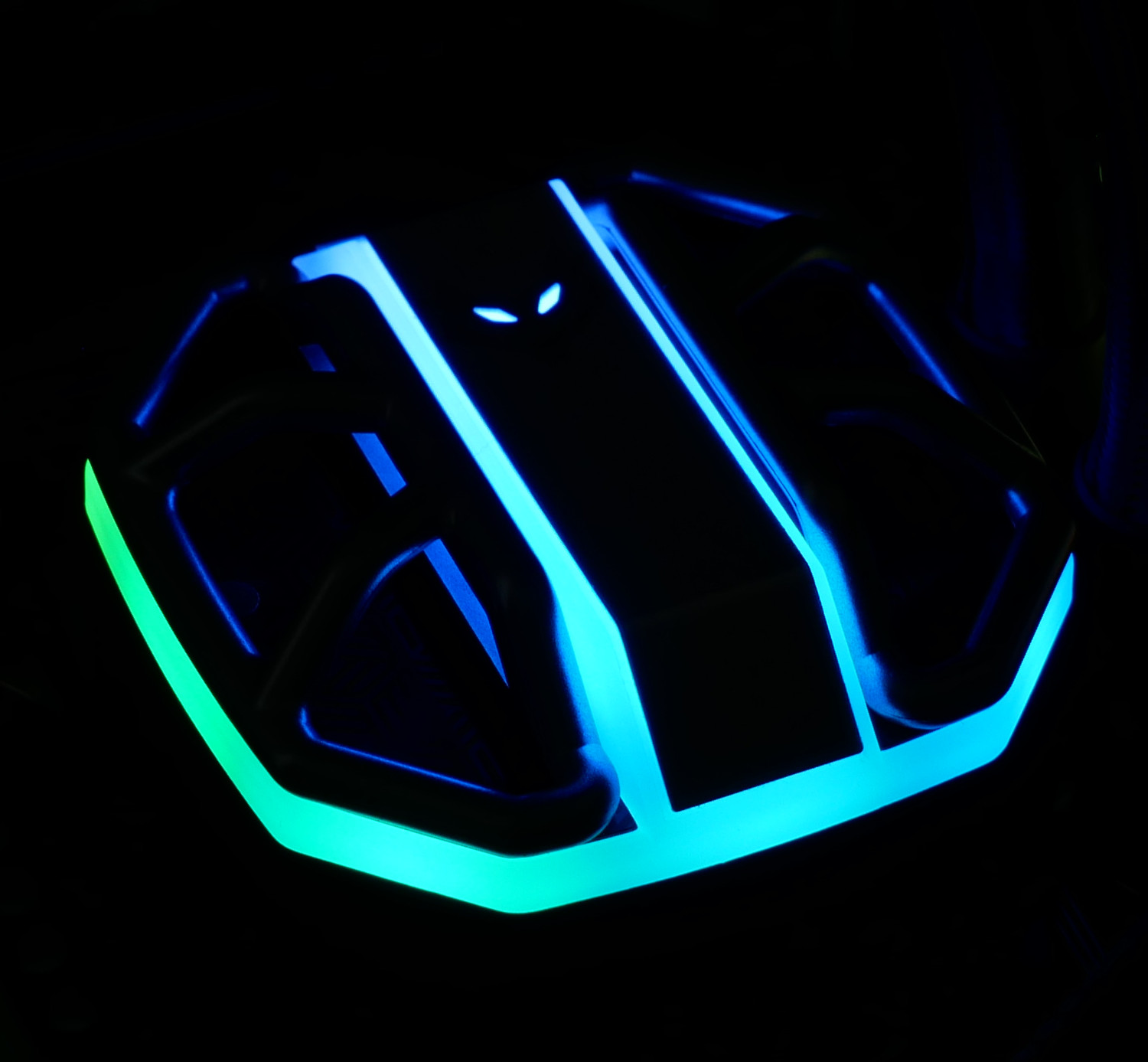

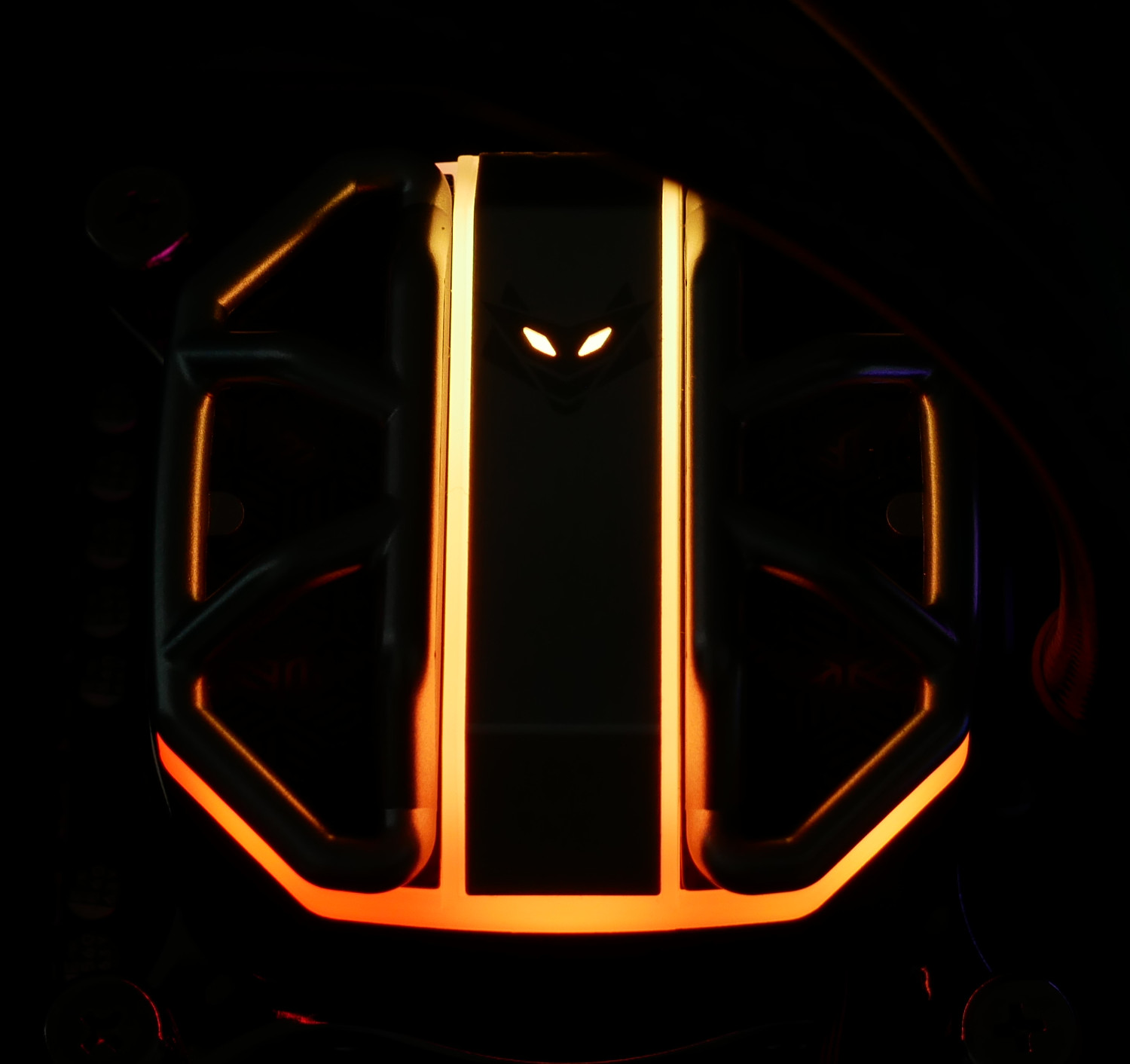

Модель Sapphire Nitro+ S240-A имеет матовое равномерное свечение контура помпы, где нашлось место даже свечению глаз "паучка".

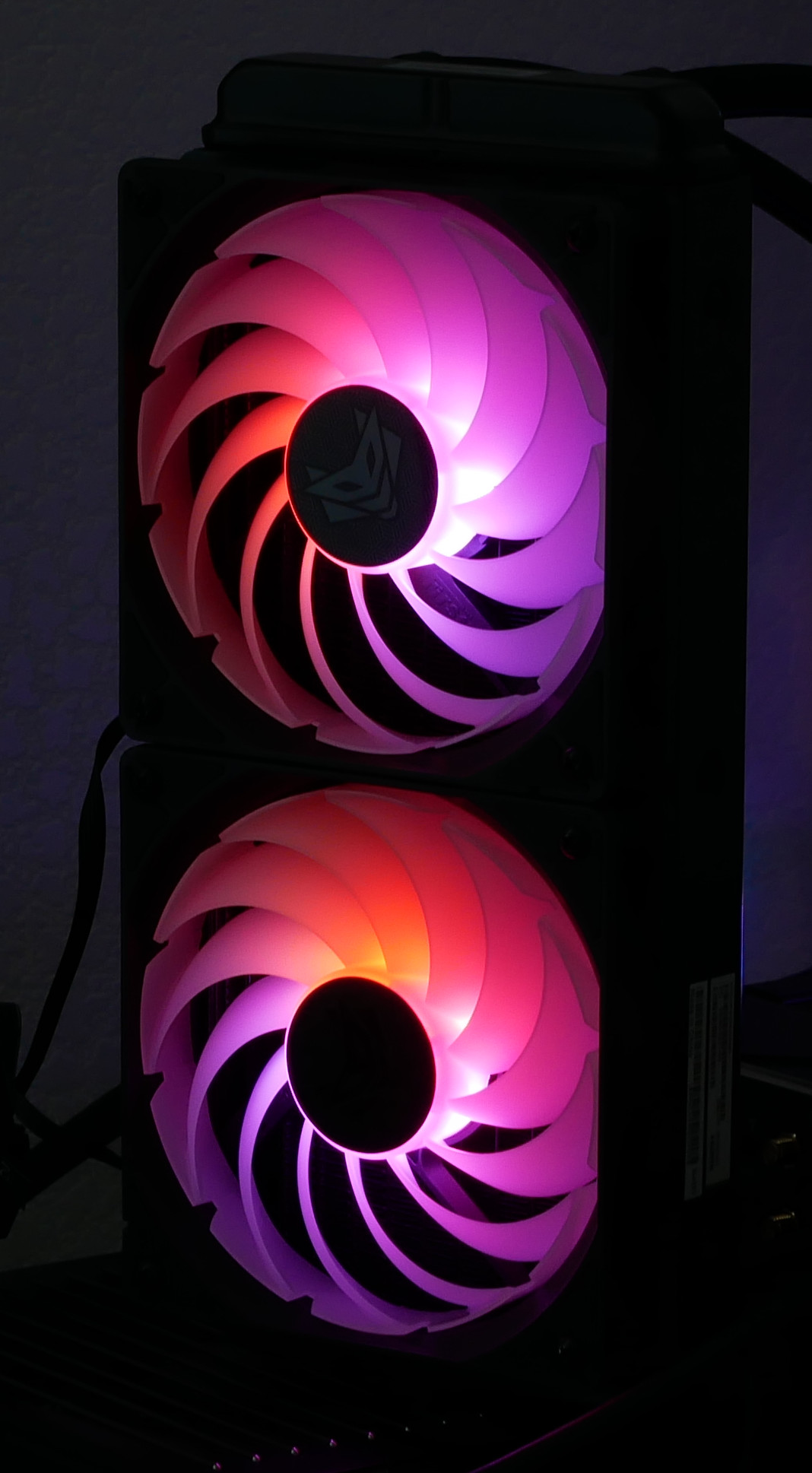

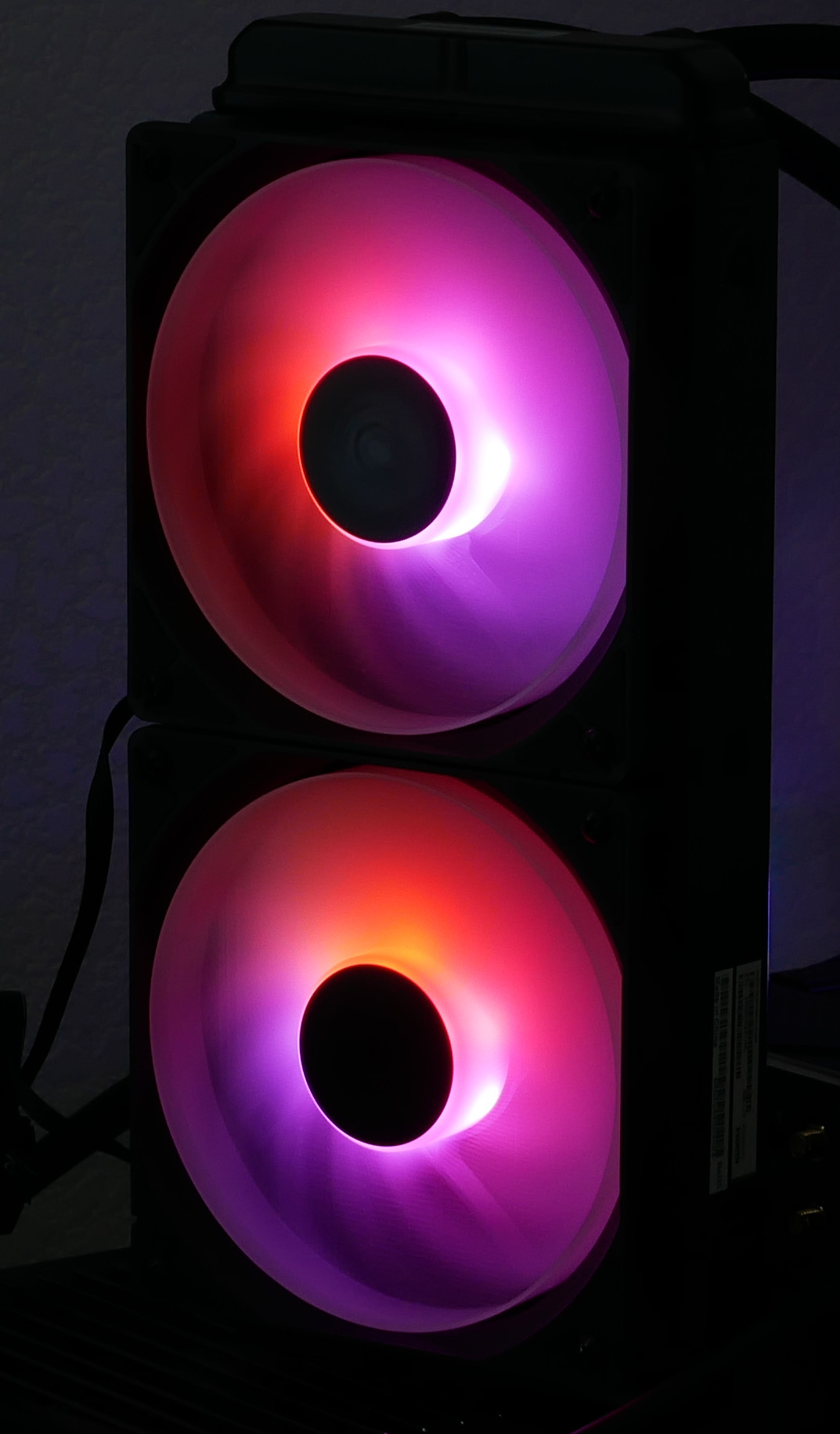

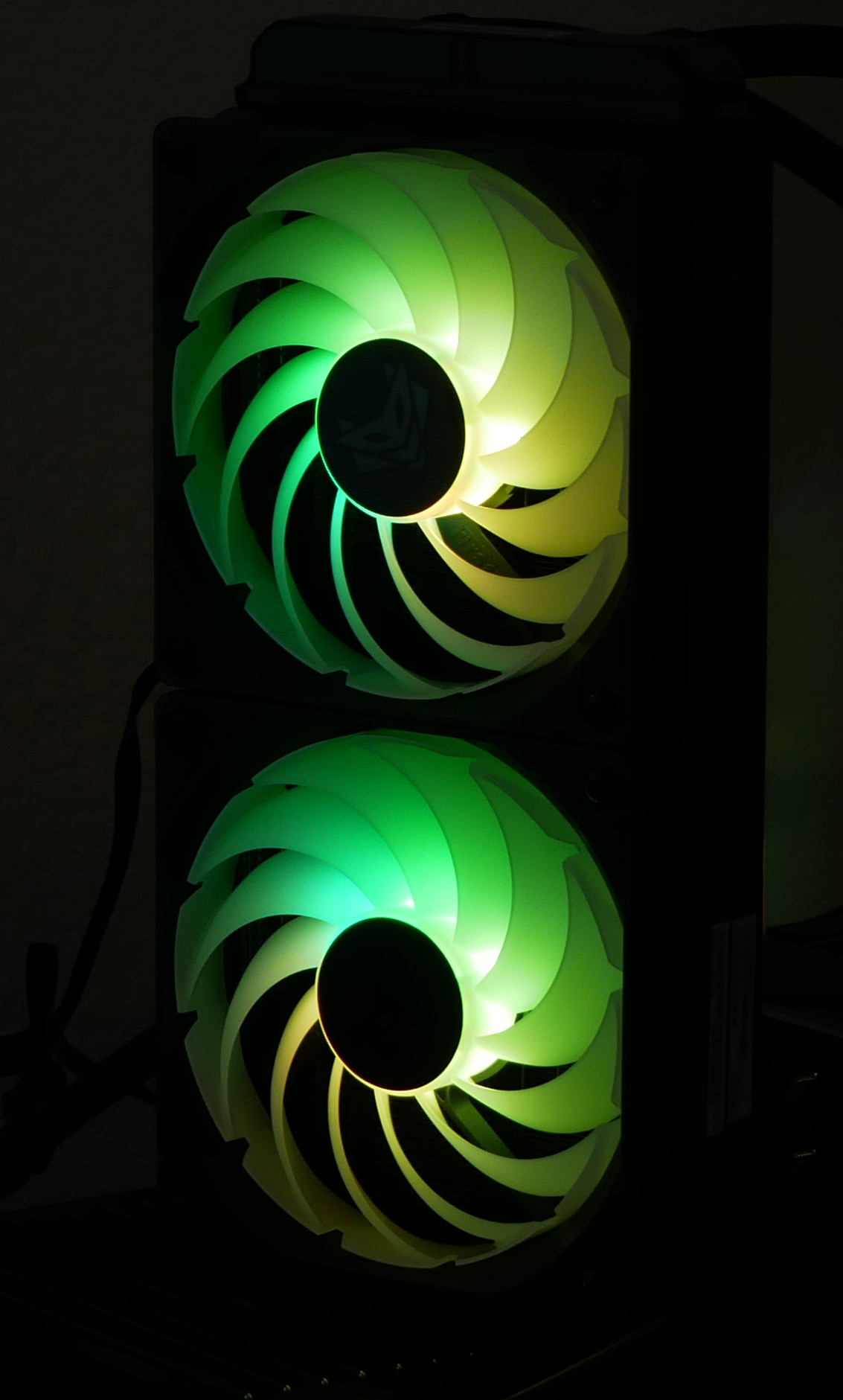

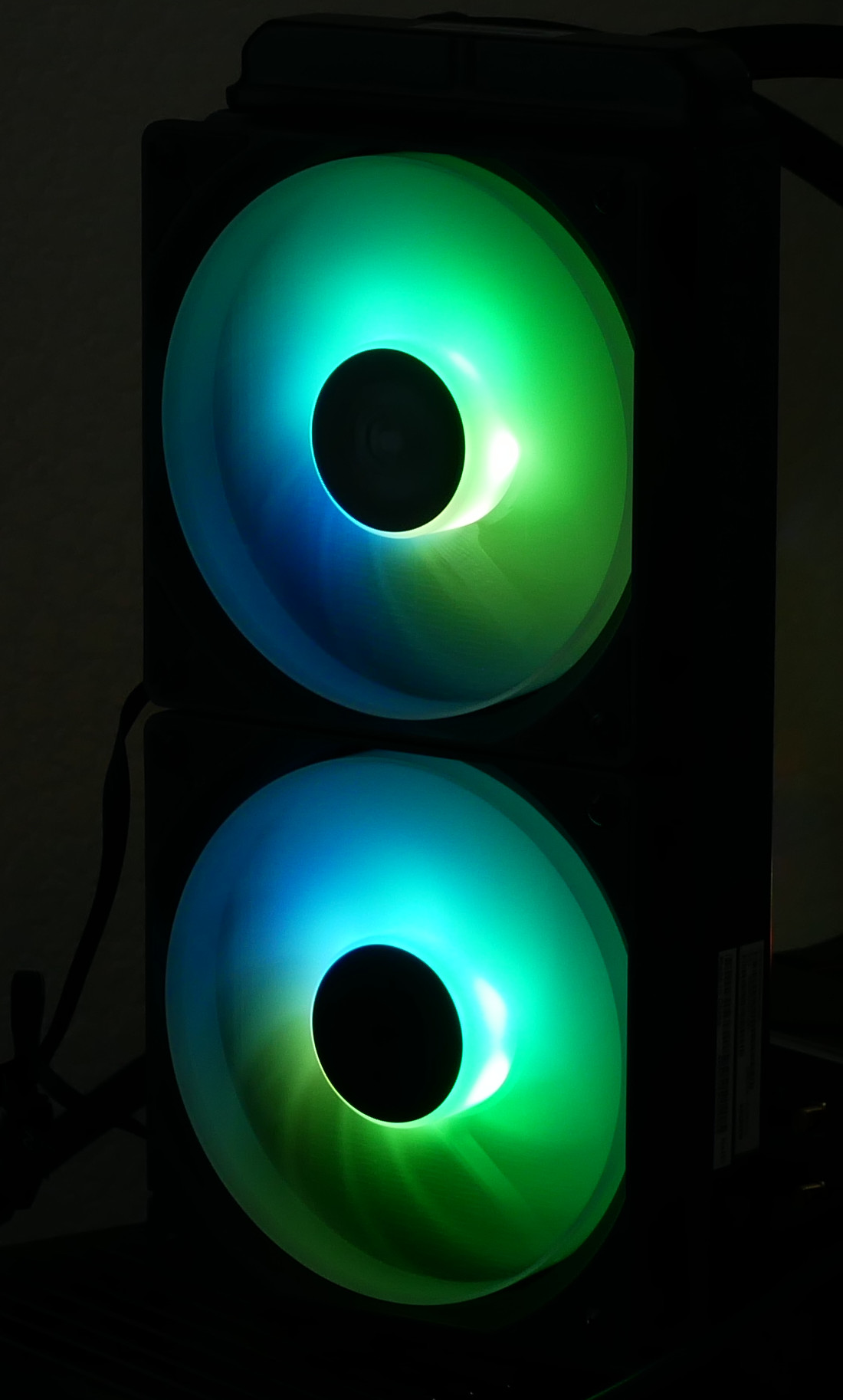

Подсветка вентиляторов Sapphire Nitro+ S240-A выполнена также на высоком уровне. Эти факторы позволяют построить на примере новинки элегантную систему.





Процесс установки Sapphire Nitro+ S240-A

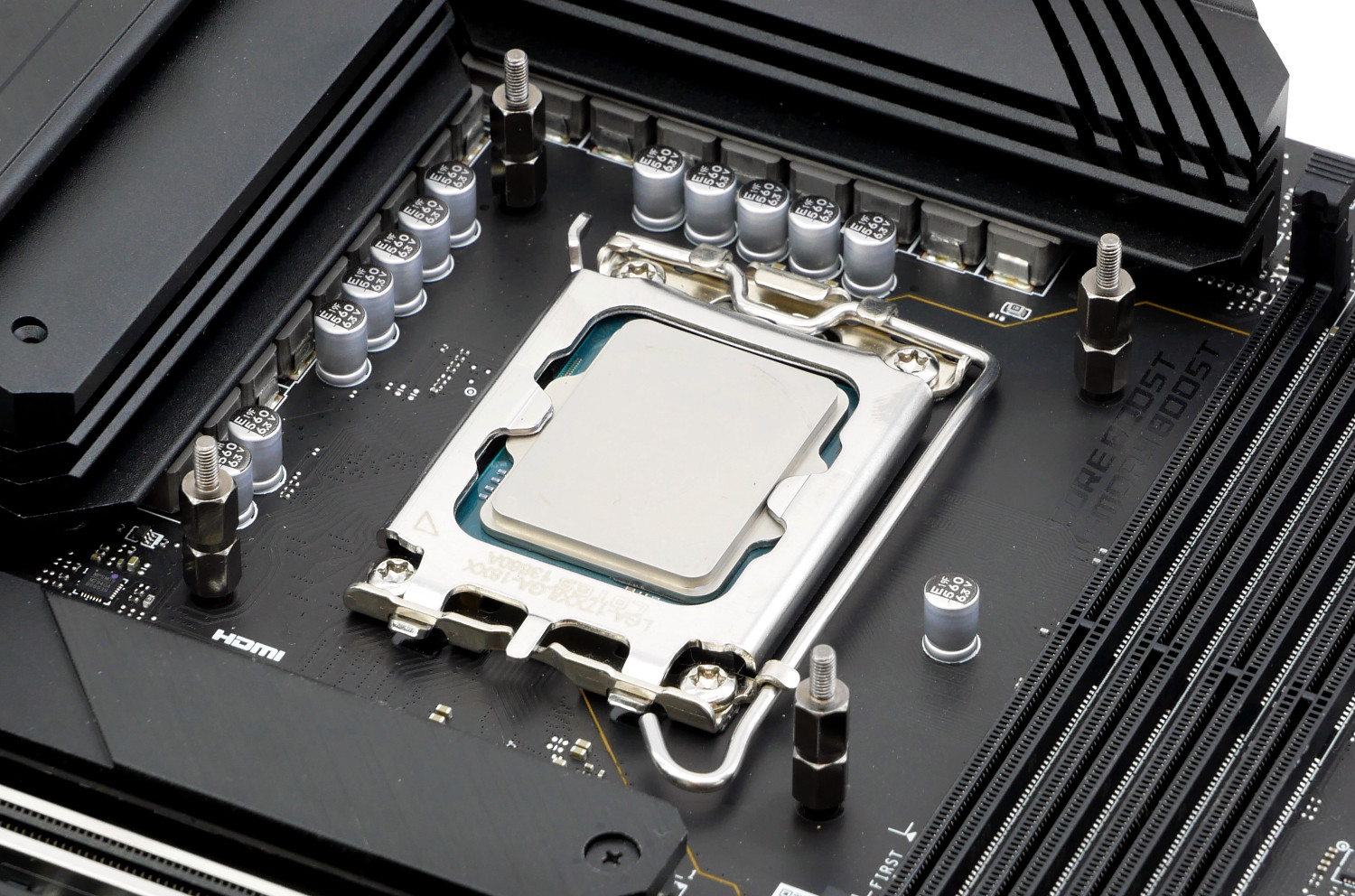

С процессом установки системы охлаждения Sapphire Nitro+ S240-A справится даже неподготовленный пользователь. К бэкплейту прикручиваем с лицевой стороны четыре стойки.

Если ваша система использует процессор Intel, то меняем кронштейн для платформы Intel.

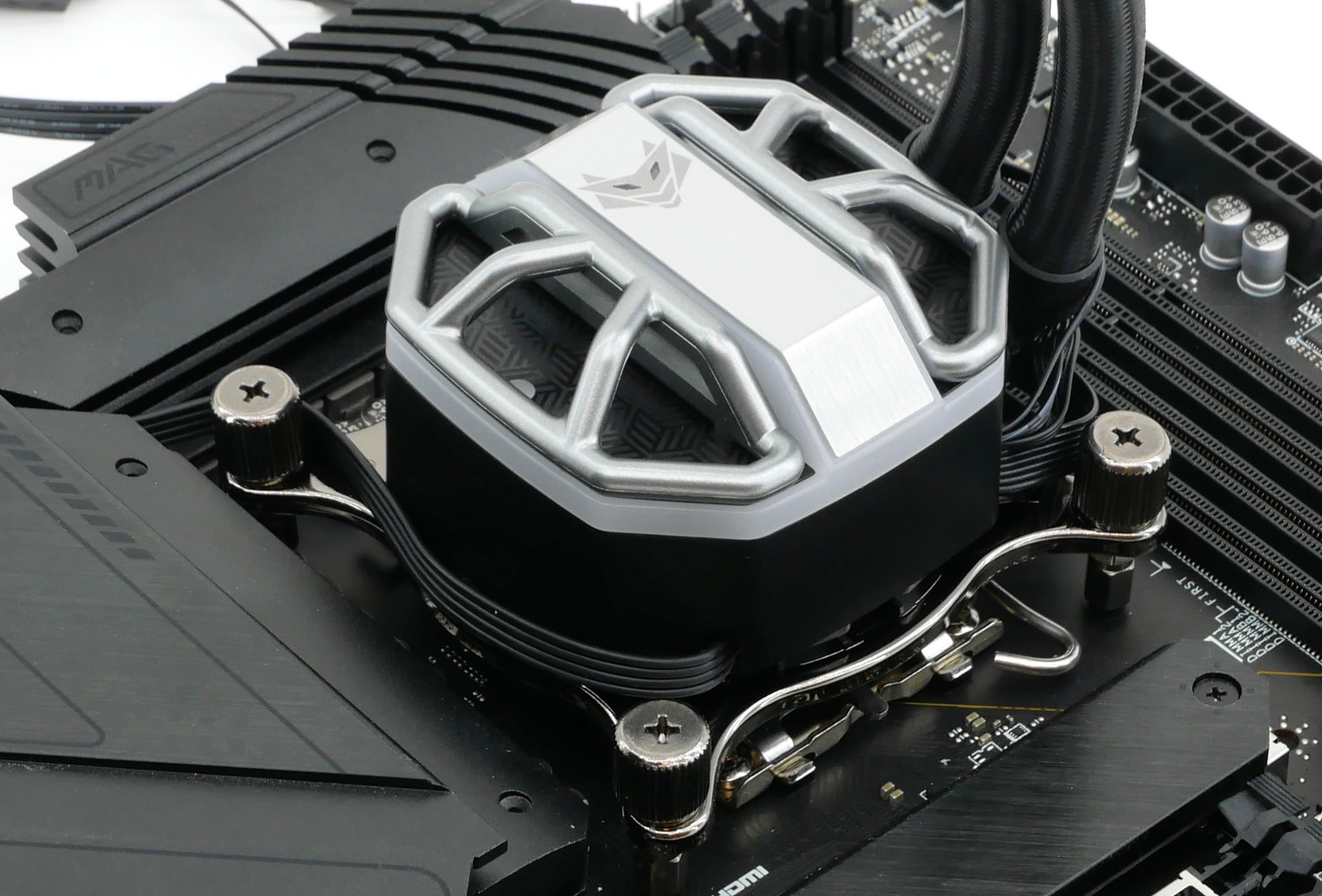

Совмещаем точки крепления и стойки, прикручиваем головные крупные винты.

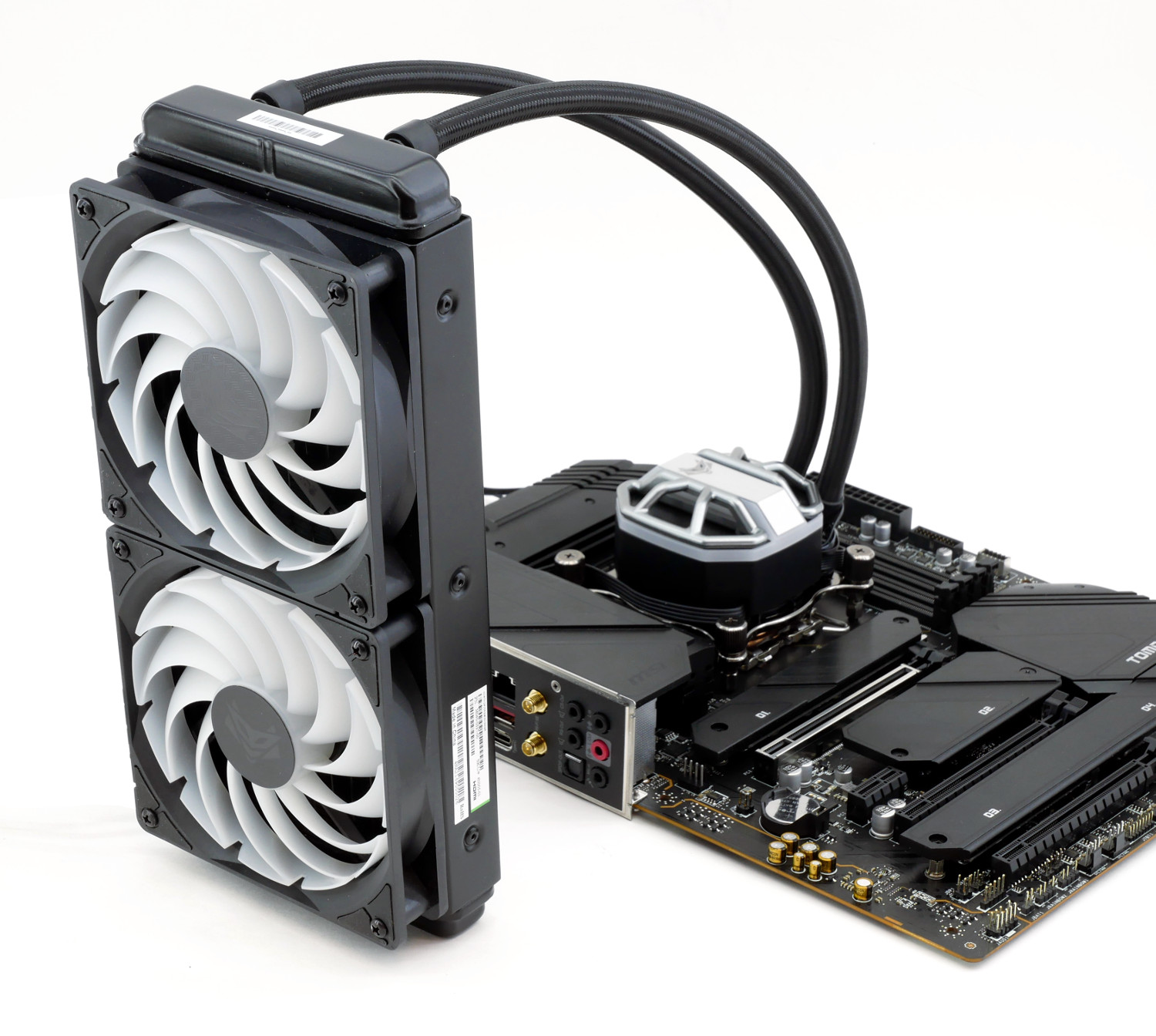

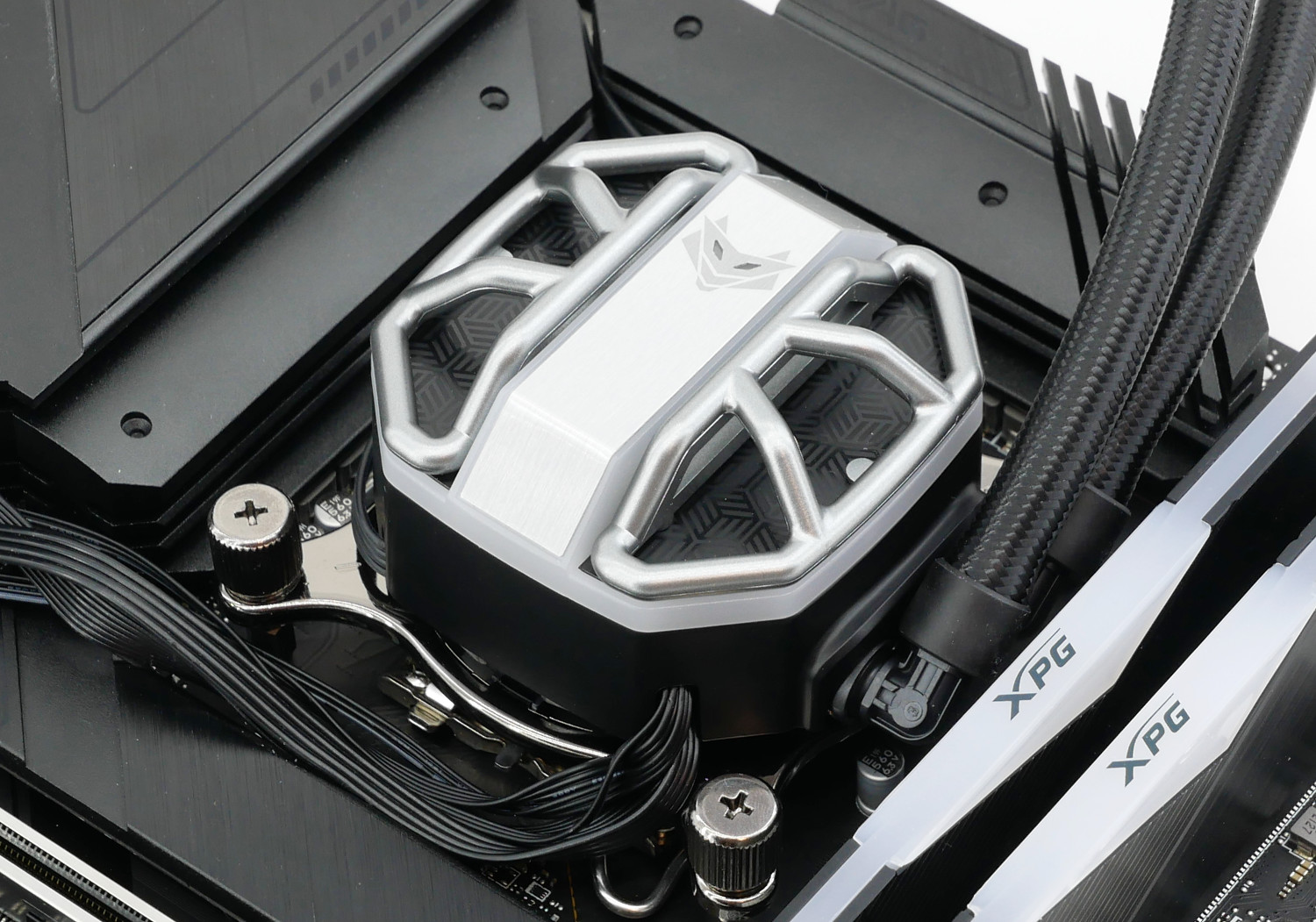

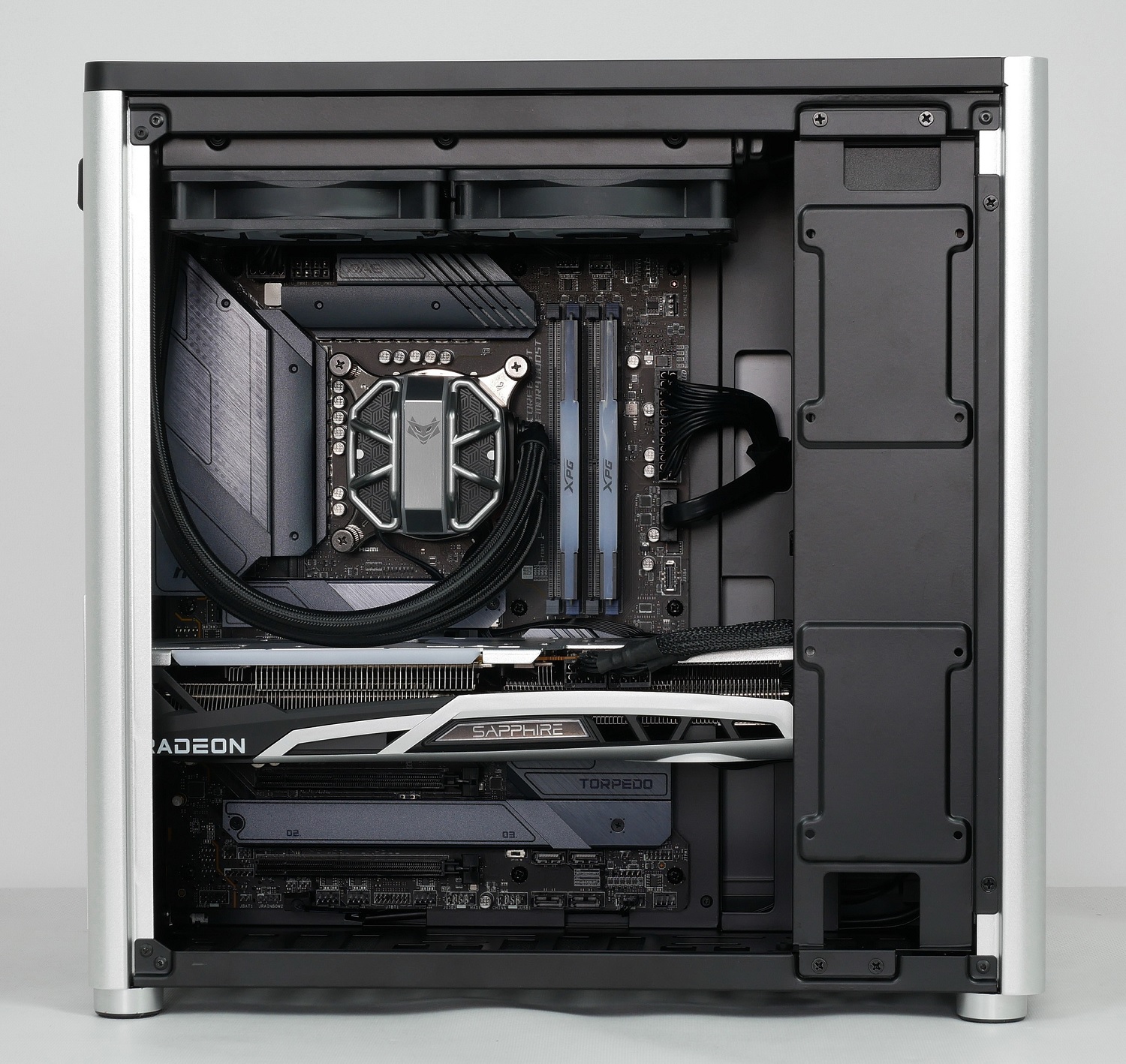

Дело остается за малым: грамотно развести несколько проводов. В заключительной фотографии мы постарались продемонстрировать пример одного из удачных кабель-менеджментов.

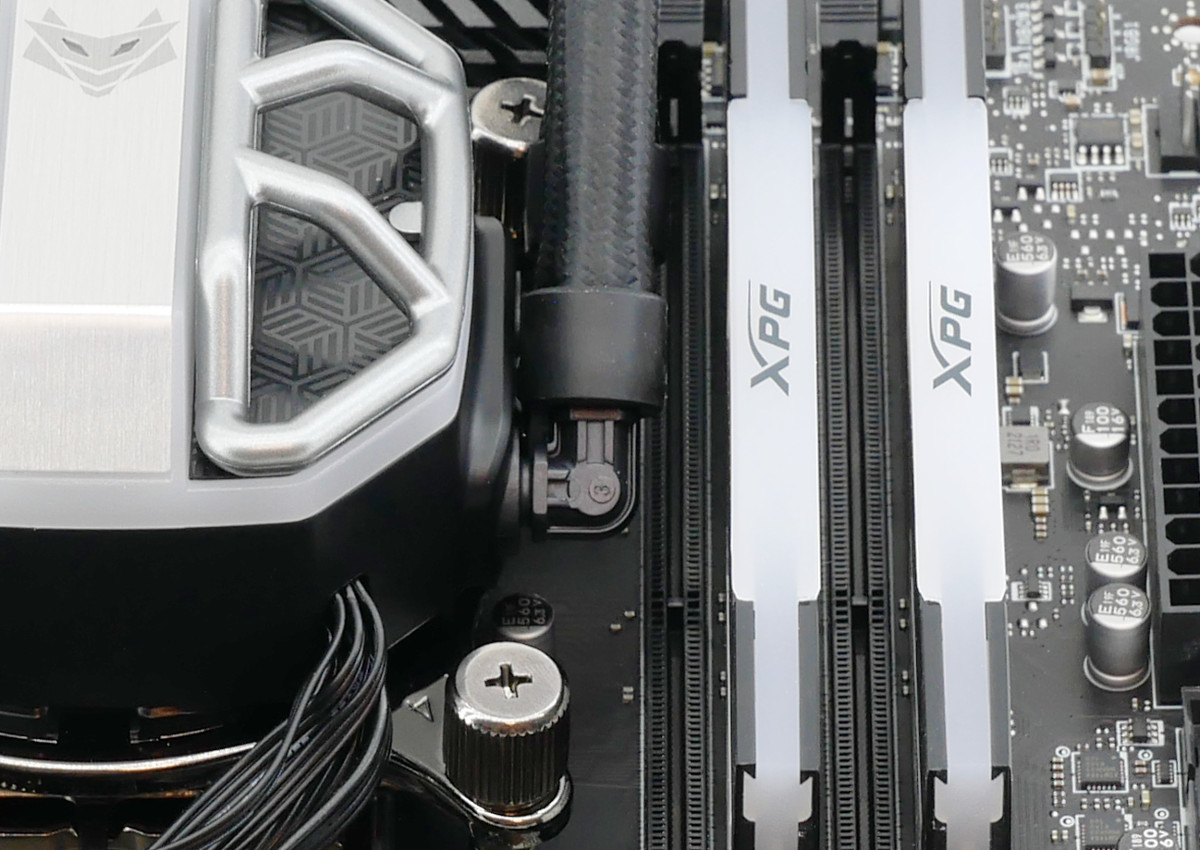

Несовместимость поколения СЖО от бренда Asetek сохранена. Ближний слот DIMM перекрыт, поэтому если вам необходимо использовать четыре модуля памяти, то модель Sapphire Nitro+ S240-A вам не подойдет.

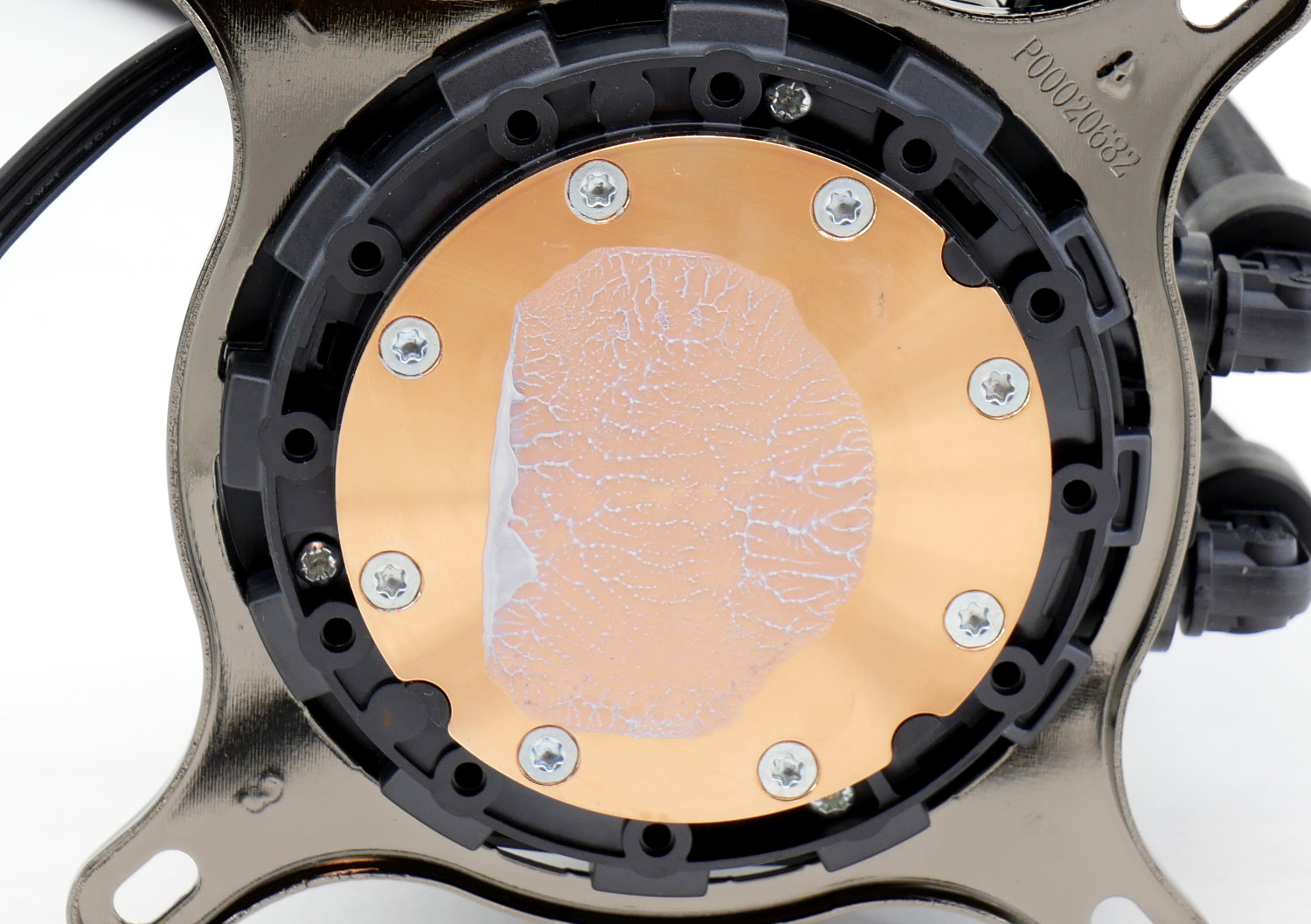

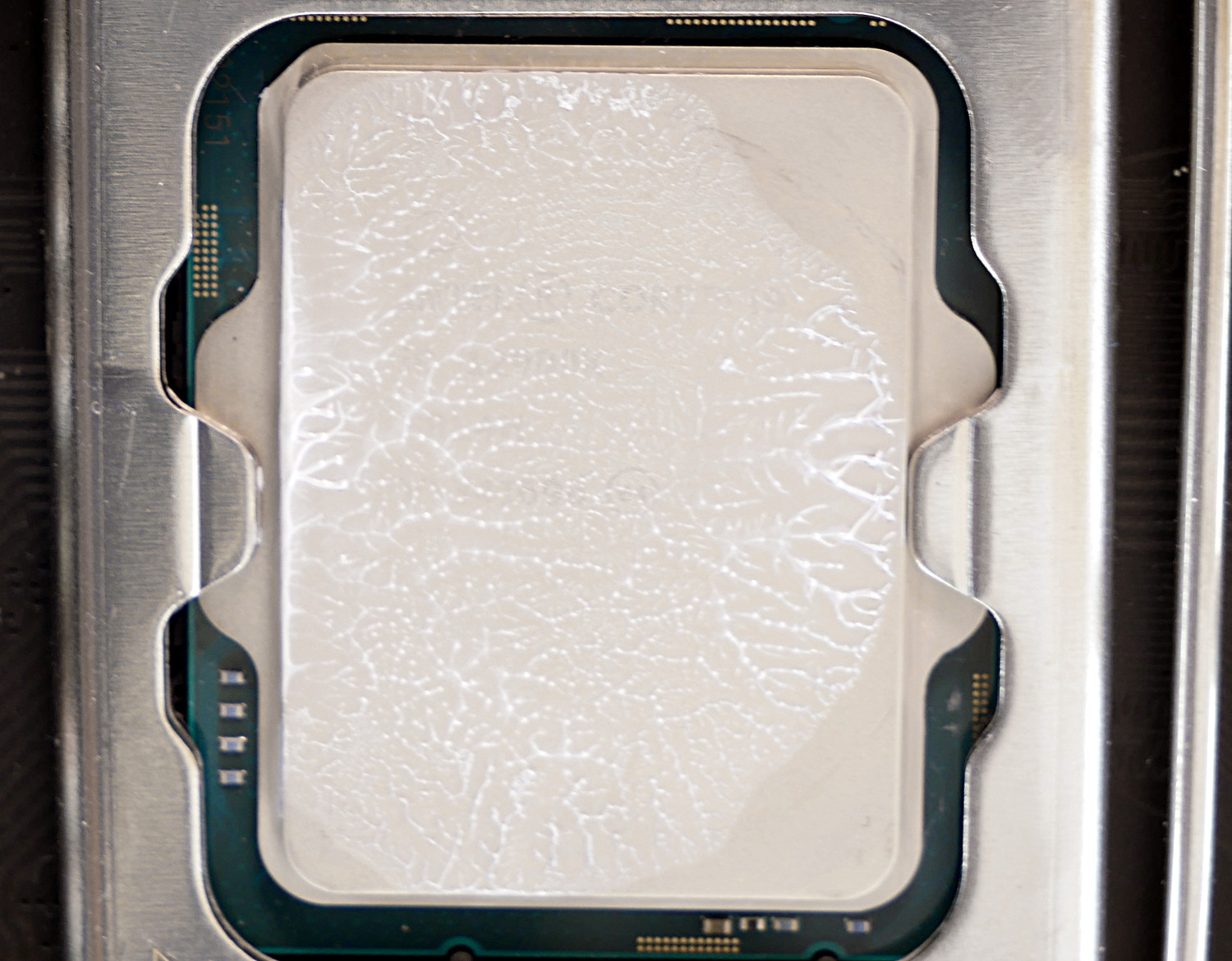

Мы используем при тестировании эталонную термопасту от Noctua, чтобы она не влияла на итоговые результаты. Небольшую каплю на медном основании подошва разнесла следующим образом. Отпечаток практически идеальный, небольшое смещение вправо.



Тестовый стенд

• Материнская плата: MSI MAG Z690 Torpedo;
• Процессор: Intel Core i9-12900K;
• Система охлаждения: Sapphire Nitro+ S240-A;
• Термоинтерфейс: Noctua NT-H1;
• Оперативная память: XPG Lancer DDR5 6000 МГц (2 x 16 Гбайт);
• Видеокарта: Sapphire Nitro+ Radeon RX 6700 XT;
• Накопители: Western Digital Black SN750 1 Тбайт;
• Блок питания: be quiet! Straight Power 11 850W;
• Корпус: открытый стенд;
• Операционная система: Microsoft Windows 10 x64.

Уровень шума измерялся при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБА. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 28 дБА. Все системные вентиляторы, включая установленный в блоке питания, отключались. Дополнительно снимались показания потребляемой мощности с помощью ваттметра Robiton PM-2 и температуры ИК-термометром Fluke 59 Max.

На графиках во всех случаях указана температура самого горячего ядра. Мониторинг оборотов вентиляторов и температуры процессора осуществлялся с помощью последней версии утилиты HWiNFO. Температура воздуха во время проведения замеров составляла 25 градусов Цельсия.

Результаты тестирования Sapphire Nitro+ S240-A

По техническим причинам мы заменили в нашем стенде материнскую плату на модель MSI MAG Z690 Torpedo и, возможно, это внесло некоторые коррективы в результаты.

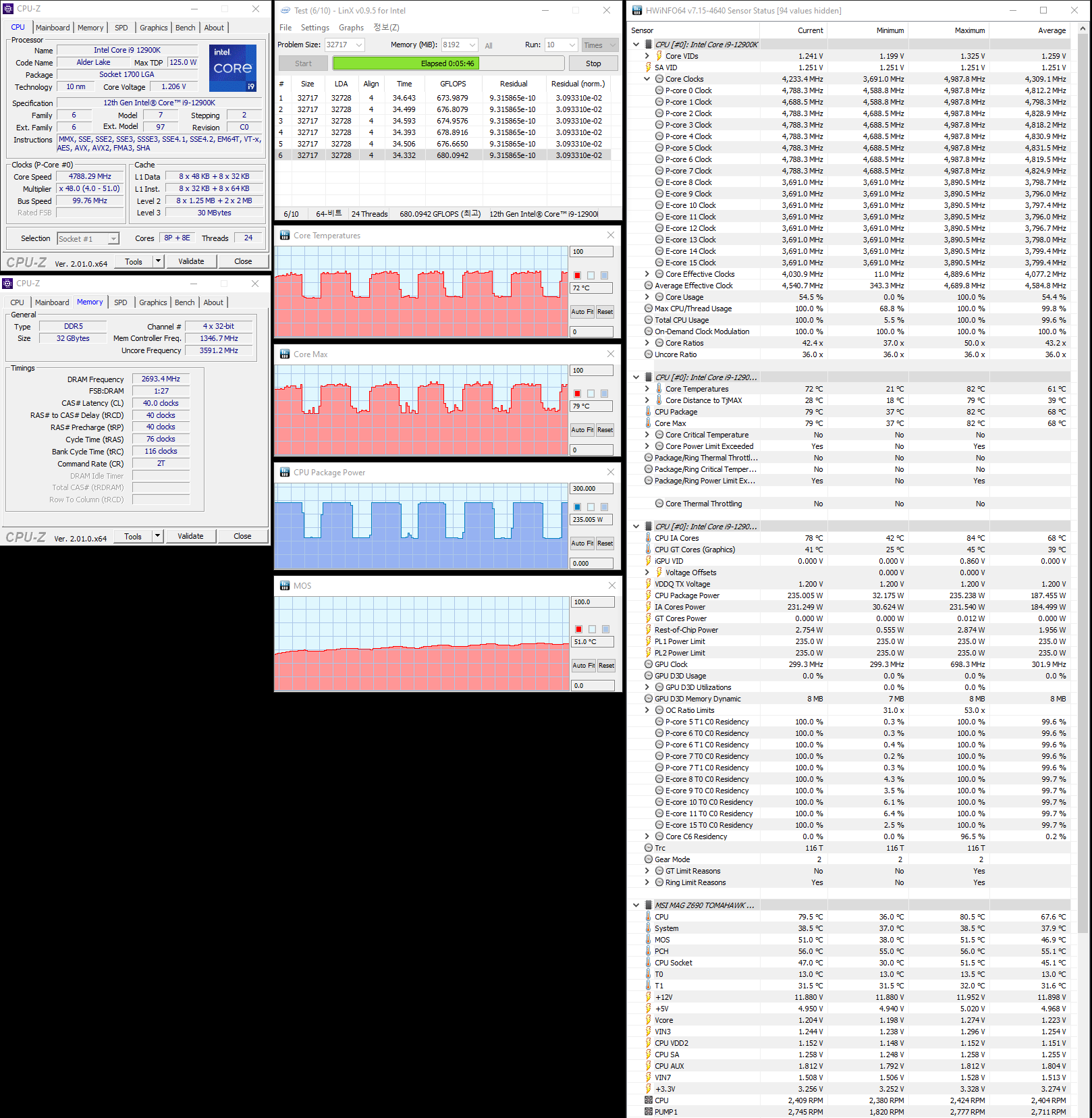

Однако в любом случае мы хотим начать с главной новости. Да! Система охлаждения Sapphire Nitro+ S240-A легко расправляется с процессором Intel Core i9-12900K без разгона с потреблением 260 Вт!

Далее переходим к общему тестированию системы для оценки эффективности и сравнения модели Sapphire Nitro+ S240-A с прошлыми участниками.

Вначале результаты снимались с процессора в стоковом состоянии с уровнем потребления ~175 Вт в стресс-тесте linX версии 0.9.5. Оперативная память работает в стоке с частотой 4800 МГц. Для конкурентной борьбы были добавлены: суперкулер Noctua NH-U12A chromax.black, удачная и интересная Cooler Master MasterLiquid PL240 Flux и топовая модель EKWB EK-AIO Elite 360 D-RGB.

Результаты Sapphire Nitro+ S240-A поражают. Даже при одинаковой скорости вращения вентиляторов новинка обходит другие СЖО на 4-5ºС, а при максимальной скорости отрыв достигает впечатляющих 7ºС!

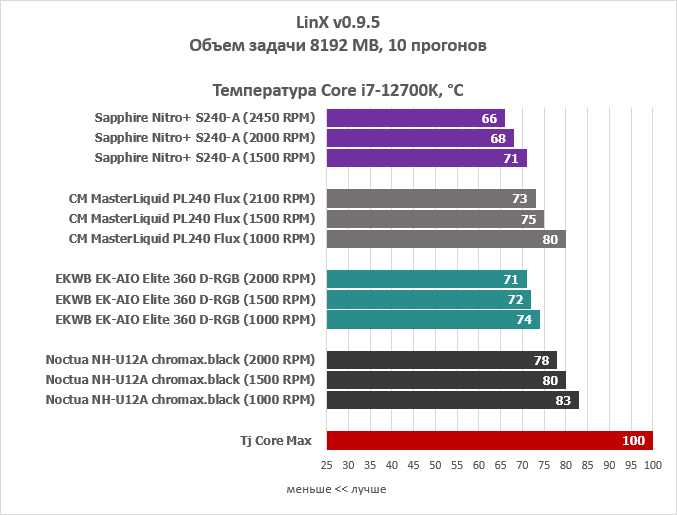

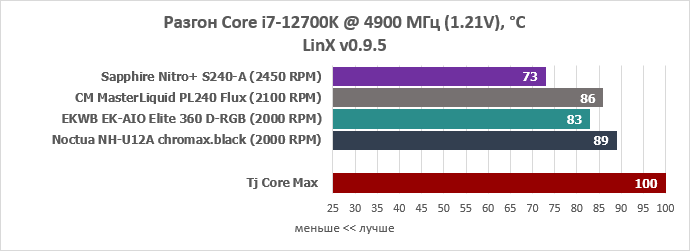

Расширим энергопотребление и Power Limit до отметки 200 Вт, что сопоставимо процессору Intel Core i7-12700K в разгоне до 4900 МГц по всем ядрам. Память - DDR5-5200 МГц.

Наблюдается еще более интересная картина в пользу Sapphire Nitro+ S240-A и списать это на смену материнской платы не получится. Новинка очень эффективна и делает это с красивой подсветкой, что вызывает к ней сильную привязанность.

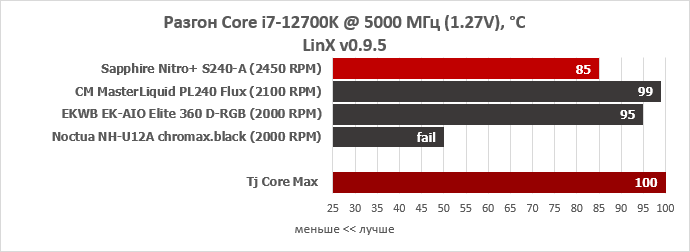

И на последнем этапе эмуляция разгона процессора Intel Core i7-12700K до 5000 МГц с потреблением 235 Вт, что для нашего случая лишь потребовалось немного увеличить напряжение у Intel Core i9-12900K. Оперативная память в разгоне до DDR5-5400 МГц.

Магическим образом Sapphire Nitro+ S240-A не оставляет шансов конкурентам. Может быть, у платы от MSI более лучший прижим и отсутствует выгибание сокета, нежели у модели ASUS, что мы использовали.

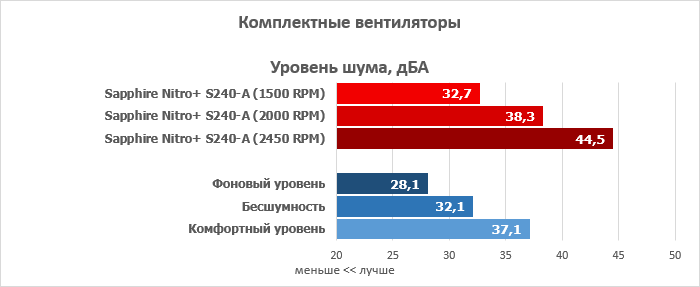

Вентиляторы системы охлаждения Sapphire Nitro+ S240-A производительны и превосходно справляются со своей задачей. Они шумнее аналогов за счет увеличенного максимального порога, но шум издают больше не лопасти, а поток воздуха через радиатор, да и прибор улавливает пресловутые 44 дБА: на слух автор дал бы не более 41 дБА. Вентиляторы можно назвать бесшумными до 1200 об/мин, комфортными до 1700 об/мин и тихими до 2100 об/мин.

Заключение

Система жидкостного охлаждения Sapphire Nitro+ S240-A - это отличный пример качественного продукта с высокой эффективностью и незабываемой эстетикой. Несмотря на свою используемую платформу Asetek 7Gen, производитель добился уникального сочетания технологий и грамотного подхода к реализации, подчеркнутой дизайном бренда Sapphire. На основе новинки мы подготовили игровой ПК с минималистичным кабель-менеджментом, демонстрирующим дизайн и внешний вид.

Основных недостатков у модели Sapphire Nitro+ S240-A мы не выявили: ровное основание, отличный прижим, высокопроизводительные вентиляторы Nitro+. Нам лишь не понравилось обилие проводов, которое можно было бы минимизировать, как делают другие производители: у серии Arctic Cooling Freezer-II и того лишь один кабель.

Подводя итоги, хочется сказать, что система охлаждения Sapphire Nitro+ S240-A превзошла всевозможные ожидания, порадовала нас дизайном и подсветкой, а ее эффективность должна ставится другим кулерам и СЖО в пример.

Достоинства:

• Запоминающийся уникальный дизайн;
• Высокая эффективность и охлаждение;
• Платформа Asetek 7-го поколения;
• Красивая и многозональная подсветка;
• Фирменные вентиляторы Sapphire Nitro+.

Недостатки:

• Не выявлено.

Особенности:

• Рассеивающая мощность ~300 Вт (оценочное значение).
