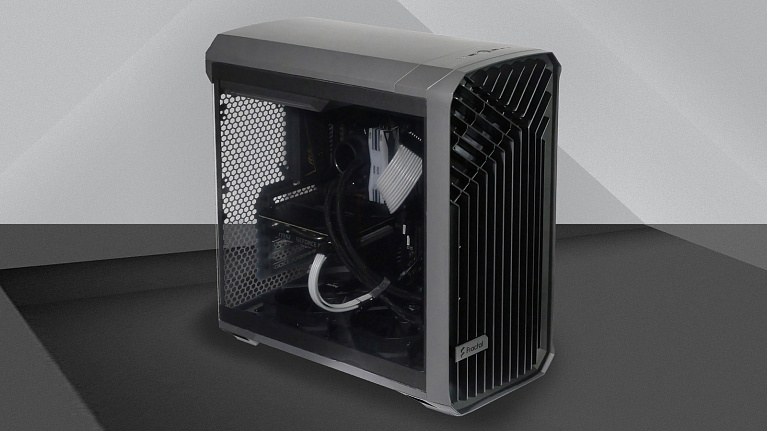

Обзор и тест корпуса Fractal Design Torrent (FD-C-TOR1A-02)

Корпус с серьёзным подходом к эффективности охлаждения компонентов внутри. Для самых "горячих" ПК.
Обзор и тест корпуса Fractal Design Torrent (FD-C-TOR1A-02)

Период с конца 2021 года до начала 2022 года характерен очередной сменой трендов среди разработчиков корпусов для ПК. В ассортименте многих компаний появились новинки с акцентом на один из важных параметров, влияющих на производительность компьютера — эффективность охлаждения компонентов, неразрывно связанная с воздушными потоками внутри корпуса. В последние годы этому уделяли мало внимания, сосредоточив усилия на дизайнерских изысках в угоду ARGB подсветки и прозрачных панелей из закаленного стекла. Однако рост тепловыделения последних поколений процессоров и всё увеличивающиеся параметры потребления и тепловыделения у видеокарт заставляют при подборе конфигурации производительного ПК вспоминать и о хорошей продуваемости корпуса. Компания Fractal Design подготовила свой ответ на злободневный вопрос, выпустив серию корпусов Torrent с компоновкой, оптимизированной под наилучшее воздушное охлаждение. Мы уже успели протестировать корпус Fractal Design Torrent Compact и поделились с вами положительными впечатлениями о нём. Пришел черёд его "старшего брата" — корпуса Fractal Design Torrent.

Спецификация

На начало 2022 года корпус продавался в шести возможных комплектациях, отличающихся основным цветом (чёрный, тёмно-серый и белый), наличием ARGB-подсветки у вентиляторов и типом боковых стенок (металл или варианты тонированного стекла). В обзоре рассмотрена модификация FD-C-TOR1A-02 тёмно-серого цвета с лёгкой тонировкой боковых стёкол.

Модель Fractal Design Torrent
Код модели FD-C-TOR1A-02
Форм-фактор Mid-Tower (средняя башня)
Цвет Серый (Gray, TG Light Tint)
Размеры 544 x 242 x 530 мм
Максимальная высота кулера процессора 188 мм
Форм-фактор совместимых материнских плат E-ATX, ATX, micro-ATX, Mini-ITX, SSI-EEB, SSI-CEB
Максимальная длина видеокарты 461 мм
Поддержка блоков питания ATX PS2 длиной до 230 мм
Боковые стенки Закаленное стекло, металл и пластик
Слотов расширения 7 шт.
Количество отсеков 3,5" 2 шт.
Количество отсеков 2,5" 4 шт.
Предустановленные вентиляторы Dynamic X2: 2 шт. GP-18 и 3 шт. GP-14
Интерфейсы верхней панели USB 3.0 x 2 шт., USB 3.1 Gen 2 Type-C x 1 шт., комбинированное аудиогнездо, кнопка перезагрузки, кнопка включения
Вес 11,1 кг (13,7 кг с упаковкой)
Гарантия 2 года

Упаковка

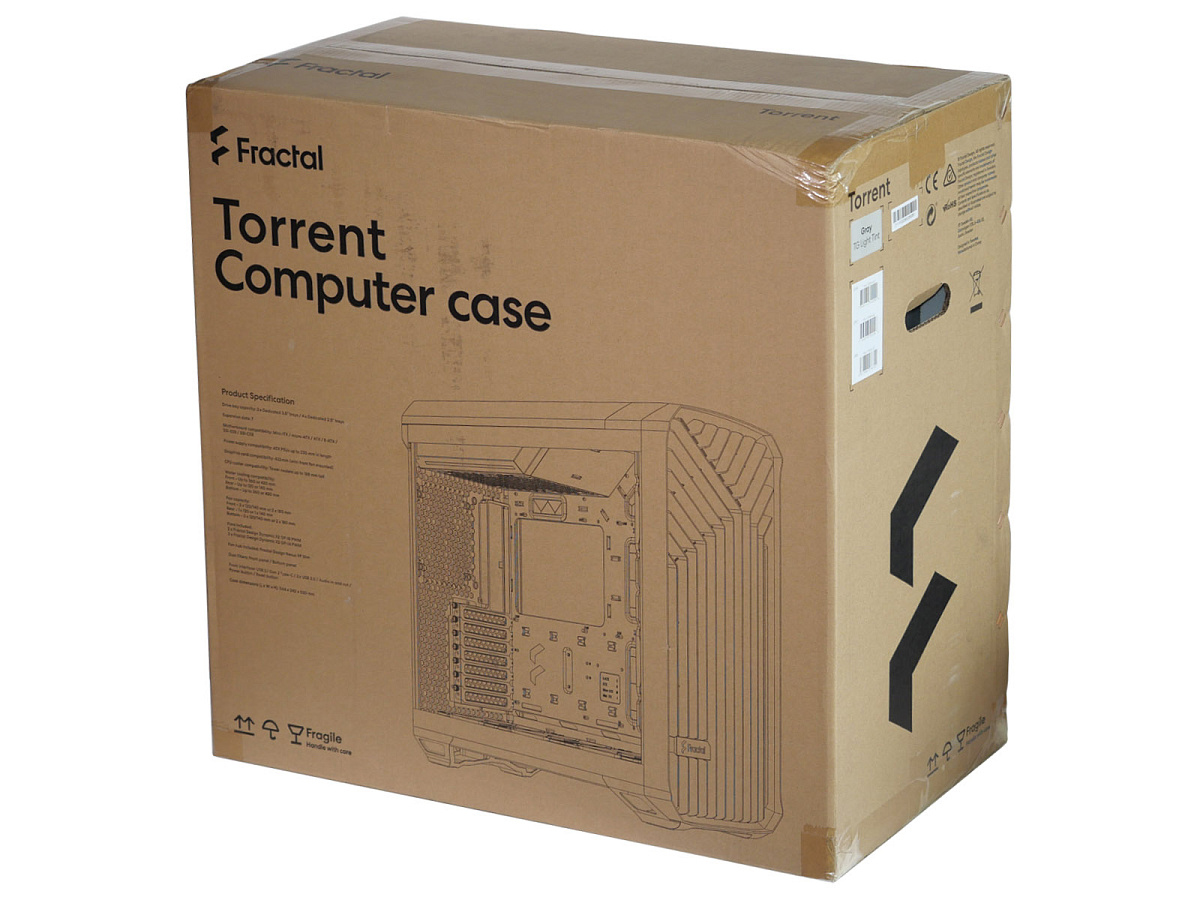

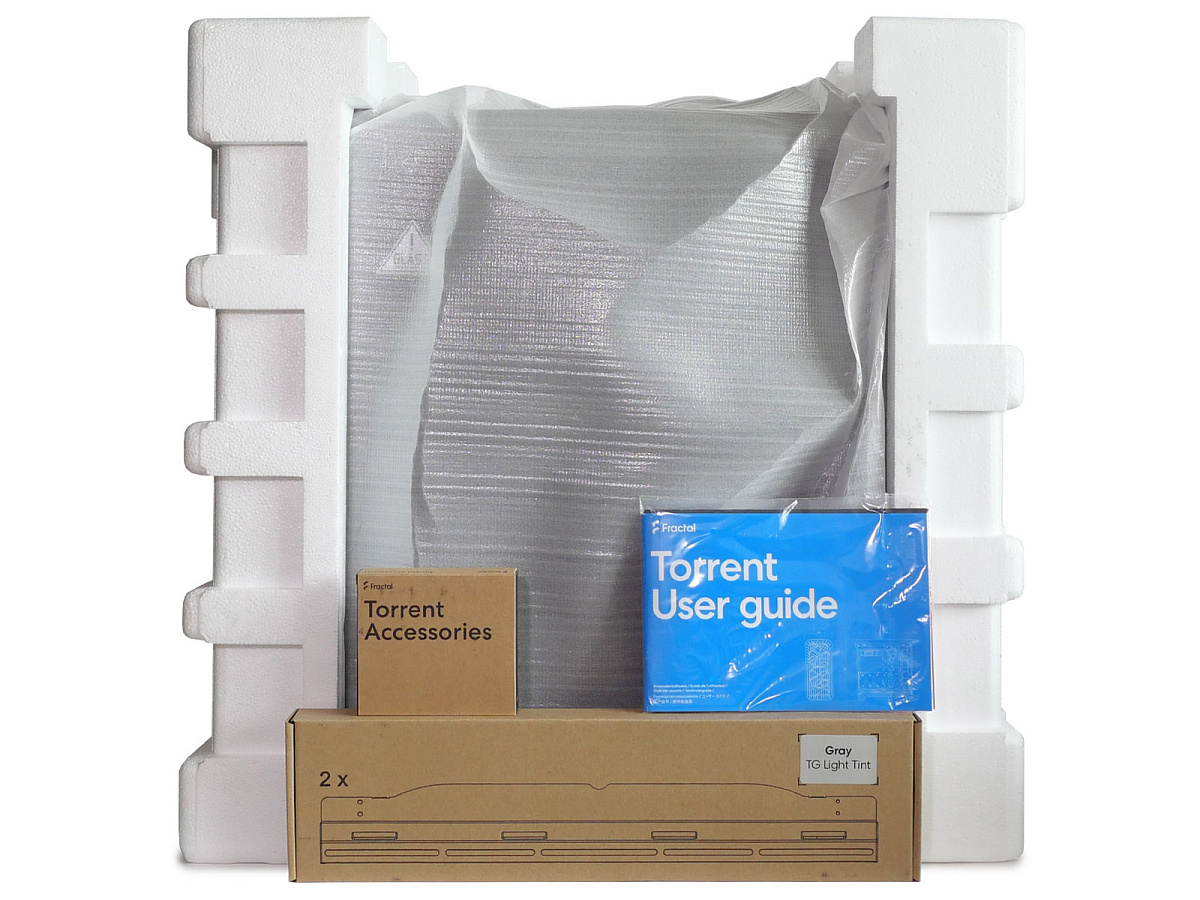

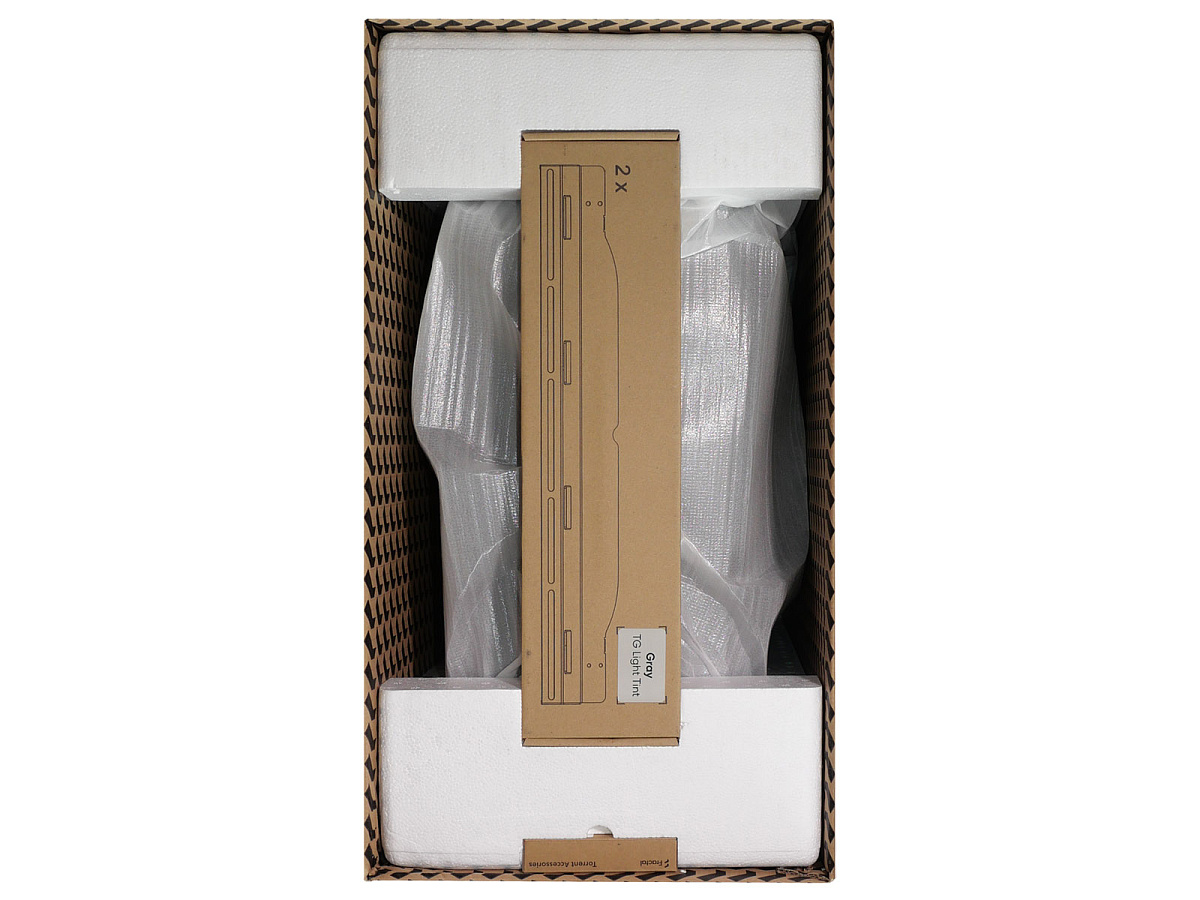

Fractal Design Torrent сам по себе крупных размеров, поэтому продаётся в большой коробке из многослойного картона желтоватого оттенка. Габариты упаковки: 64 x 34,3 x 67,4 см. На боковых гранях чёрной краской нанесено название модели, схематичное изображение самого корпуса и приведены технические характеристики на английском языке.

Цвет окраски и тип тонировки стёкол указан на небольшой наклейке сбоку. Вес брутто составляет 13,7 кг. По бокам сделаны прорези, играющие роль ручек, но одному переносить коробку всё равно неудобно из-за приличного веса и размеров. Внутри упаковки корпус покоится в массивных пенопластовых вставках, а все аксессуары собраны в отдельные коробочки.

Комплектация

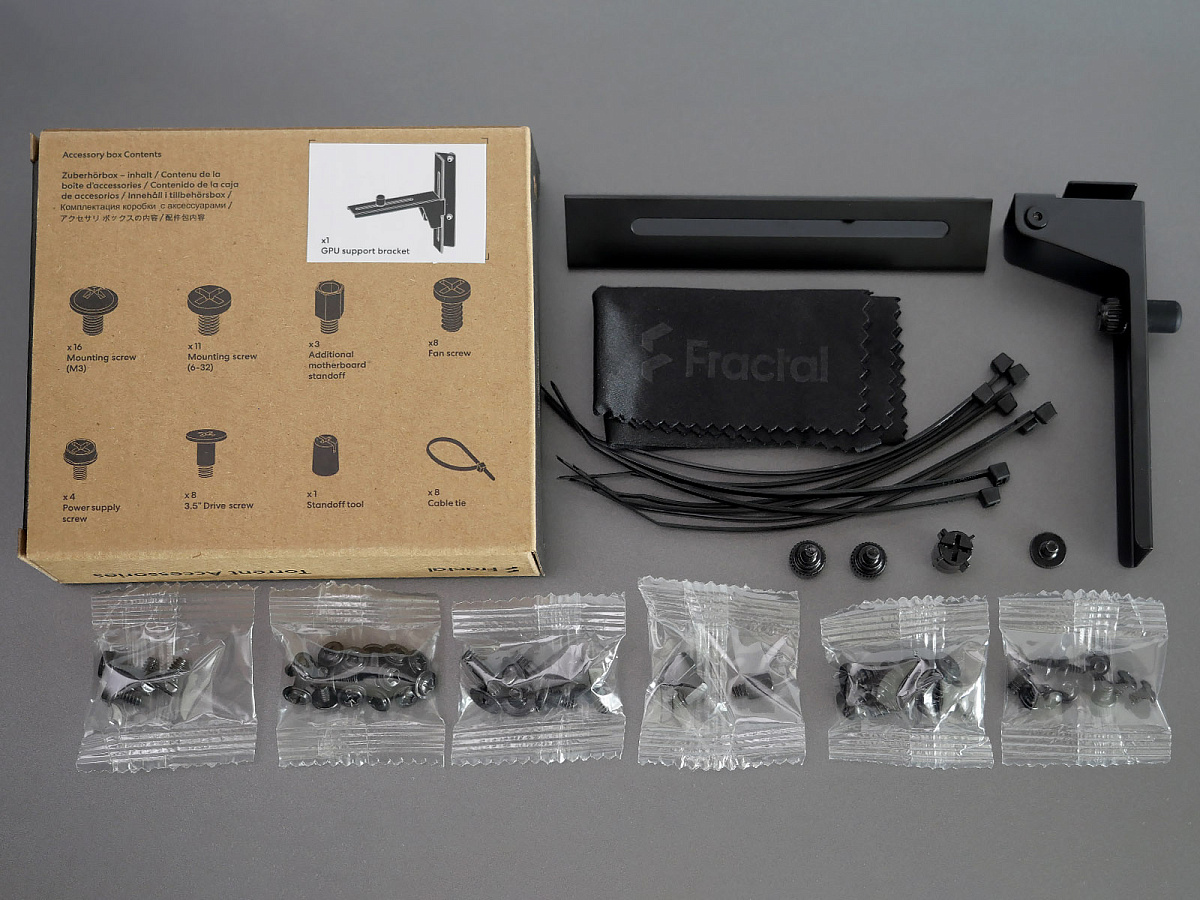

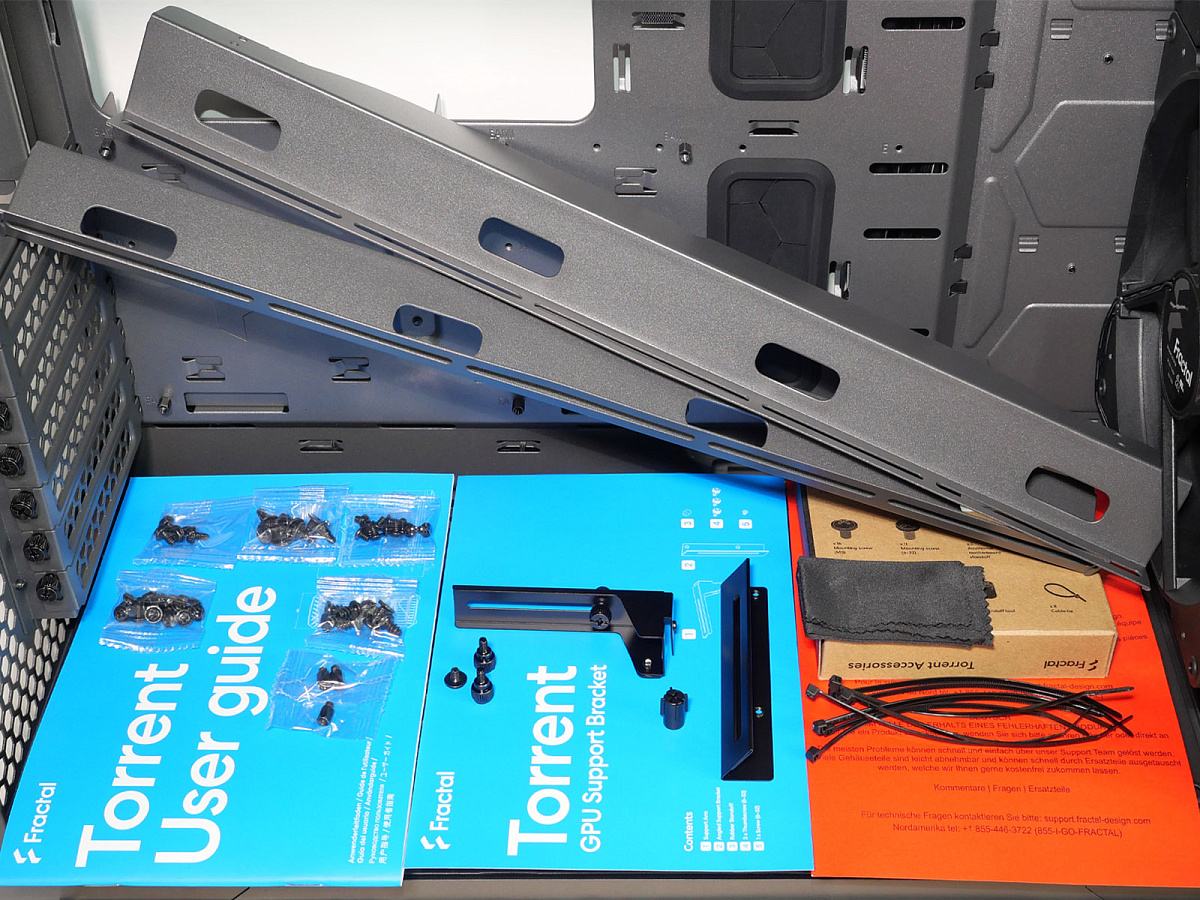

Запасные части и крепежные элементы от корпуса расфасованы в брендированные аккуратные картонные коробочки. В маленькой (Torrent Accessories) сосредоточены крепежные винты, головка для вкручивания стоек под материнскую плату, подставка для длинных видеокарт, десять пластиковых одноразовых хомутов и мягкая тряпочка для протирки стёкол.

В длинной (Torrent Fan Brackets) вложены альтернативные стойки под фронтальные вентиляторы, если владелец корпуса надумает сменить пару предустановленных 180-мм экземпляров на что-то кратное типоразмеру 120 или 140 мм.

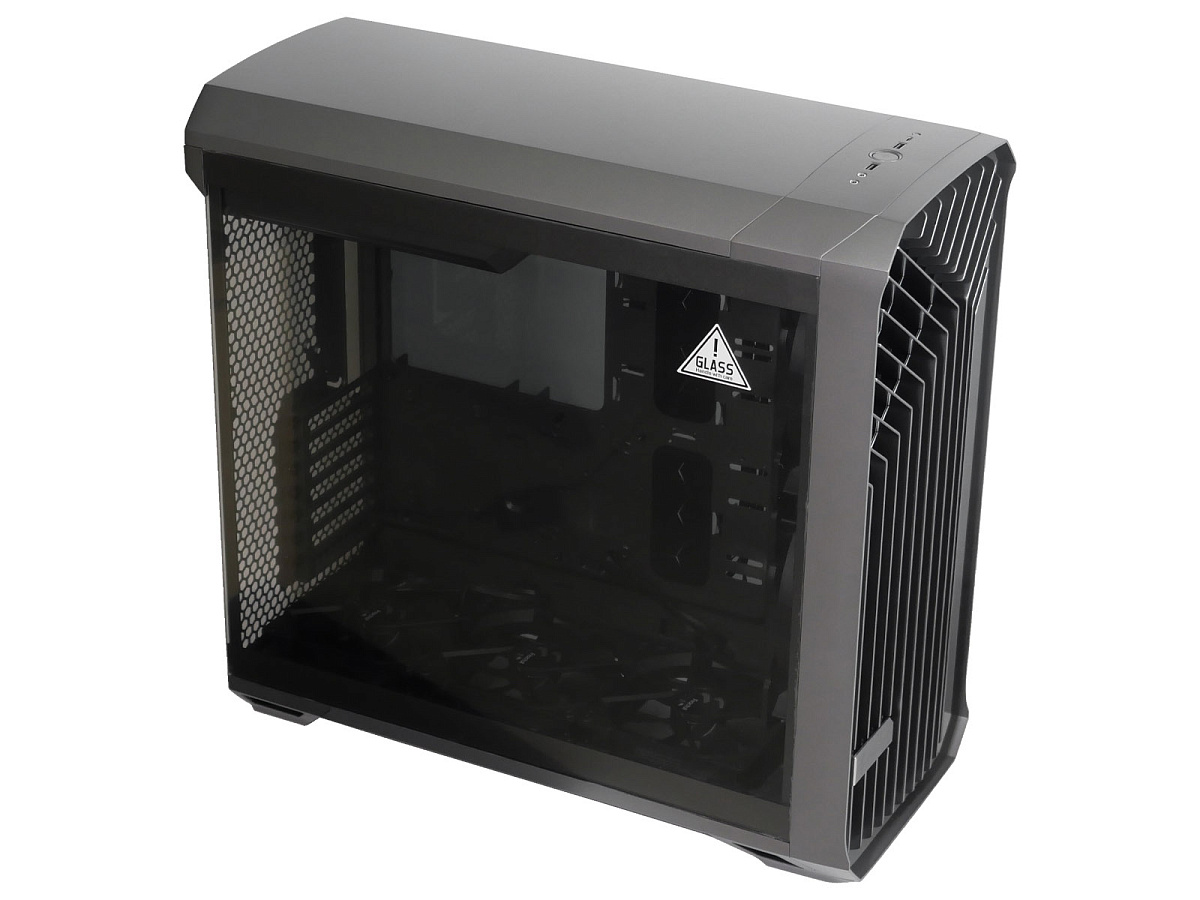

Экстерьер

В компьютерной тусовке термин Torrent ассоциируется с протоколом одноранговых соединений, предназначенным для обмена файлами в Интернет, BitTorrent. И можно было бы предположить, что корпус разработан для создания объёмного сетевого хранилища данных, но это не так. Torrent с английского дословно переводится как "поток" и основная идея разработчиков была создать хорошо продуваемый корпус ПК, в котором легко организовать направленный поток воздушного охлаждения.

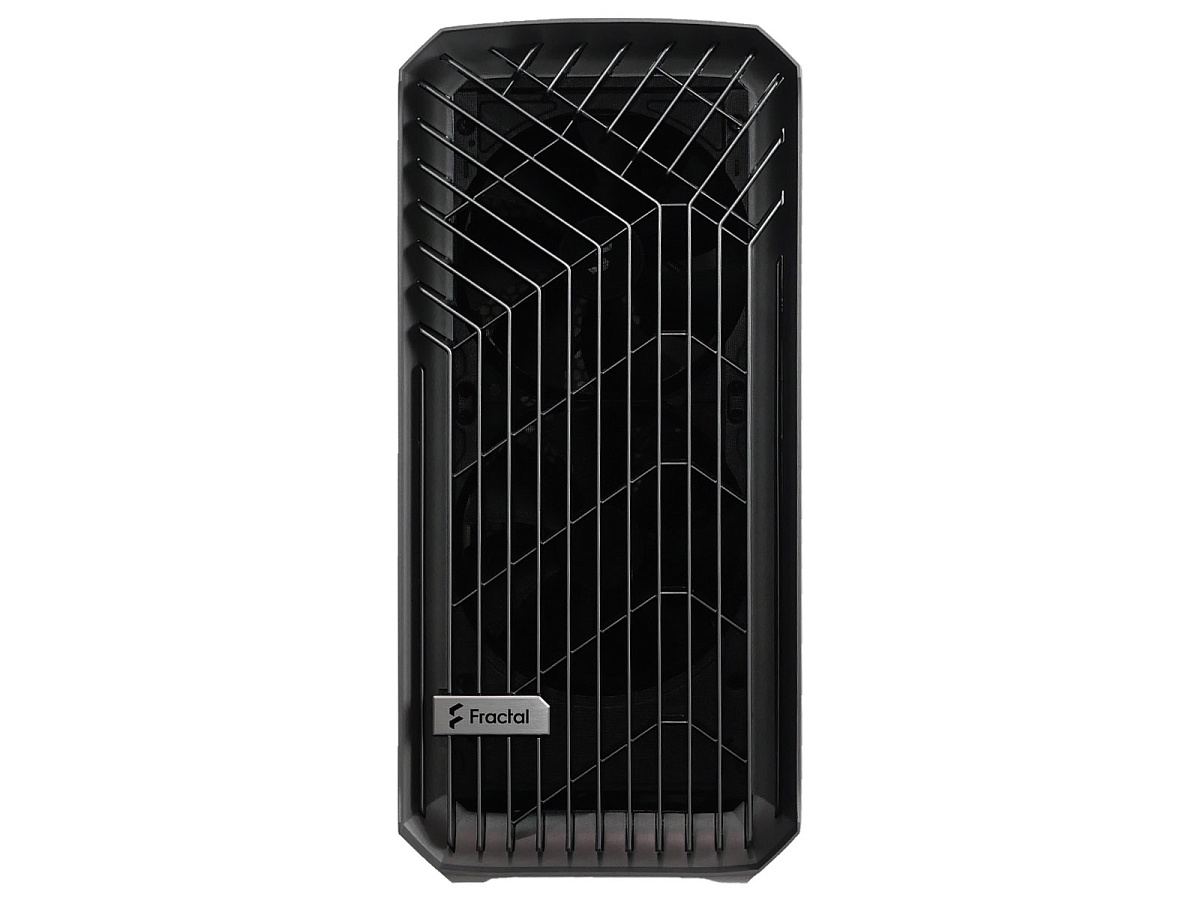

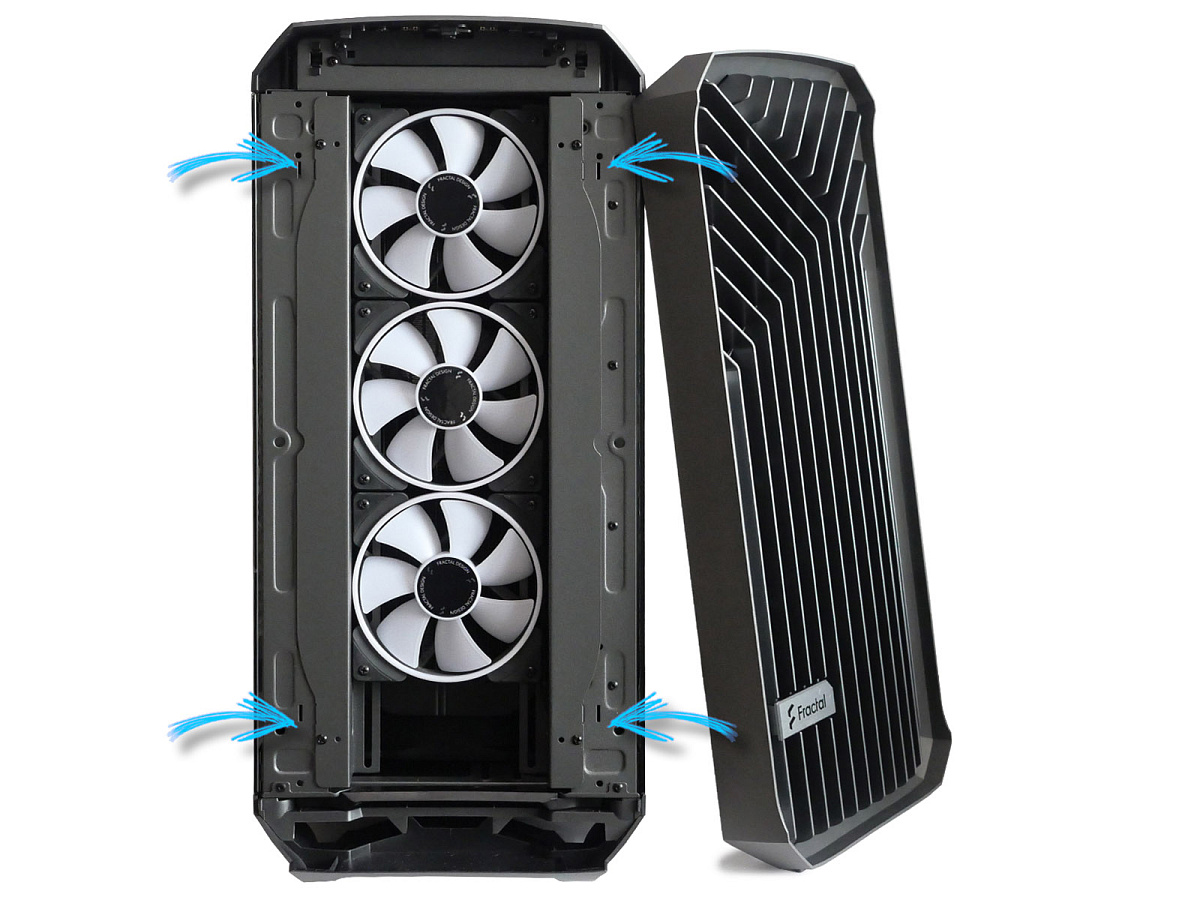

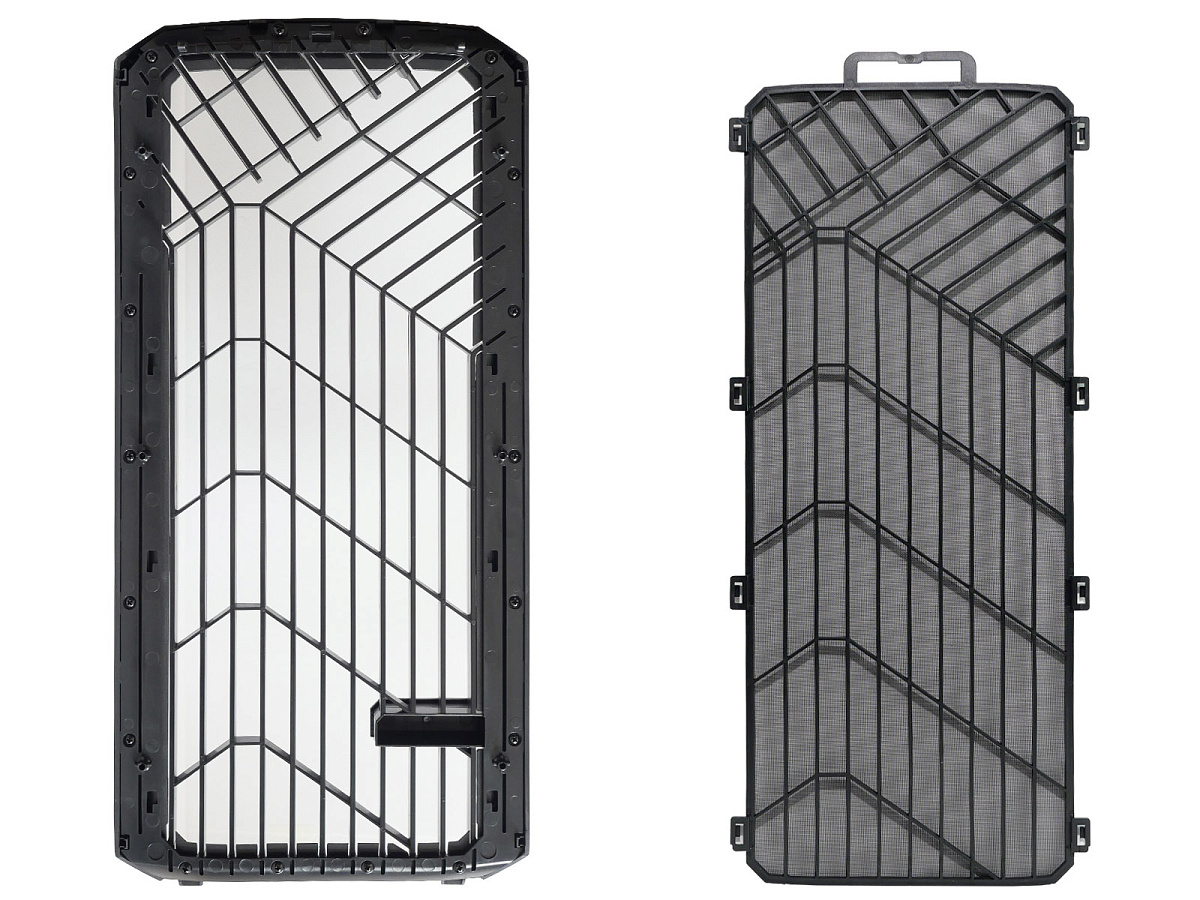

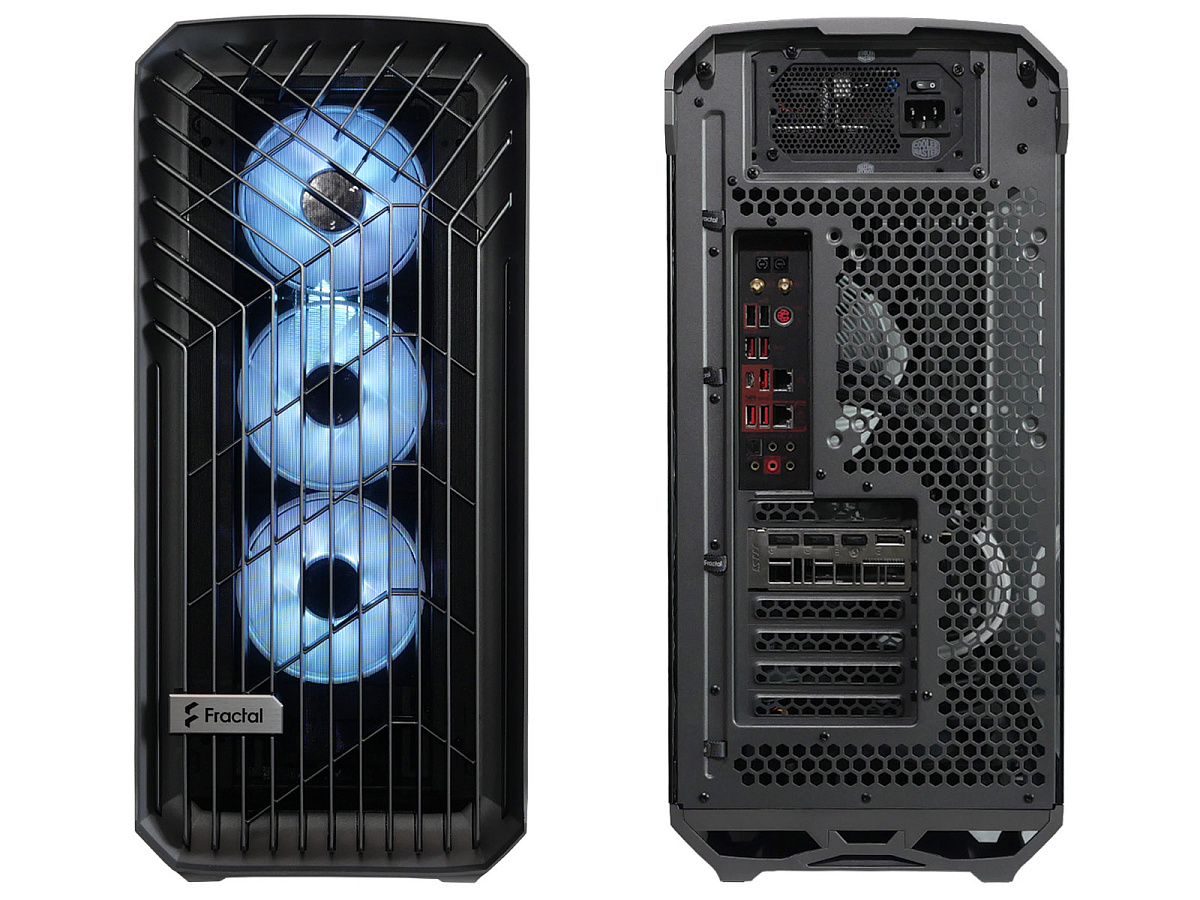

Достигается это в первую очередь за счёт применения передней панели с необычным рисунком воздухозаборника. Также обильная перфорация сделана по задней стенке для облегчения выброса нагретого воздуха за пределы корпуса. Необычным по современным меркам можно назвать и верхнее расположение отсека для блока питания.

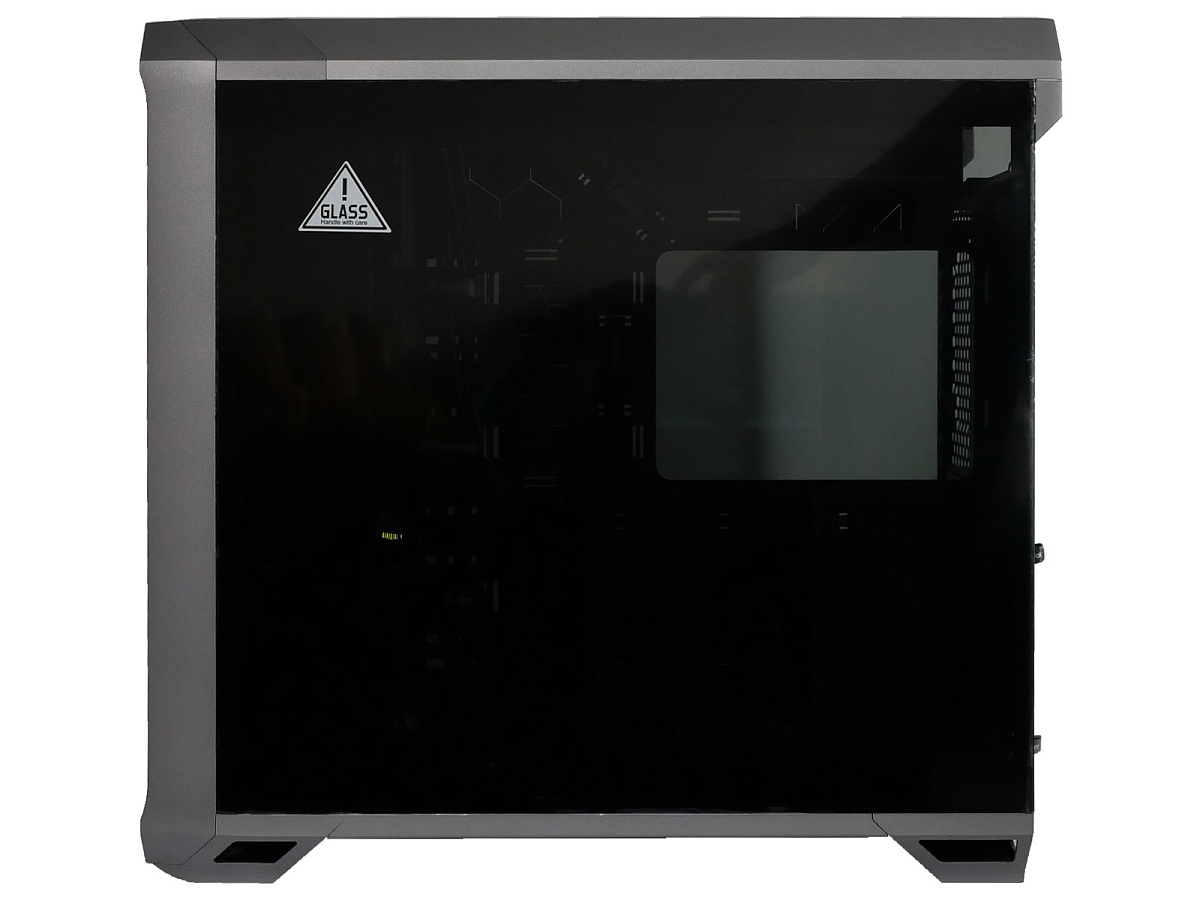

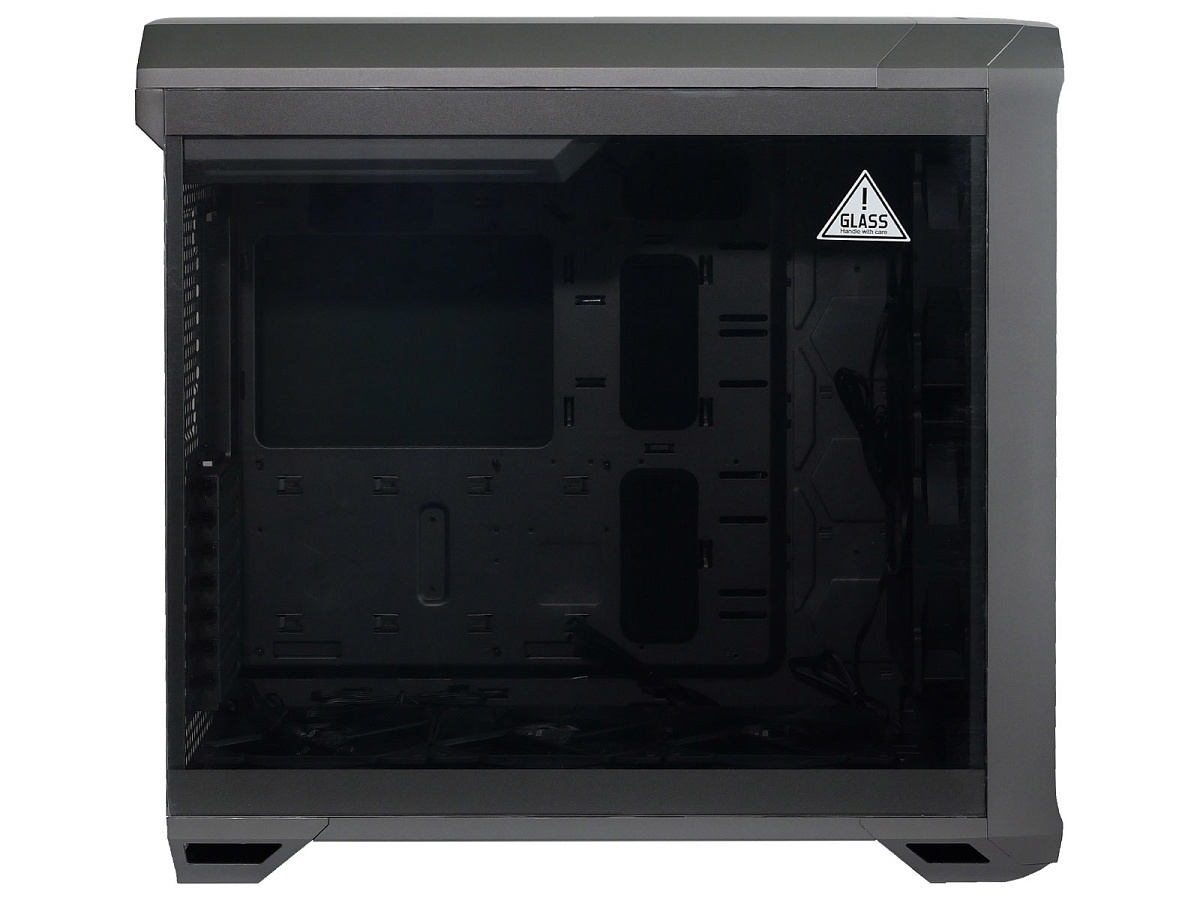

В поступившем на обзор варианте корпуса с боковых сторон используются панели из закаленного стекла толщиной 3 мм с умеренной (light) тонировкой. В определенной степени такое исполнение избыточно, так как со стороны области за поддоном материнской платы нужно будет уделить особое внимание аккуратному кабель-менеджменту, чтобы через стекло не просматривались ворохи проводов.

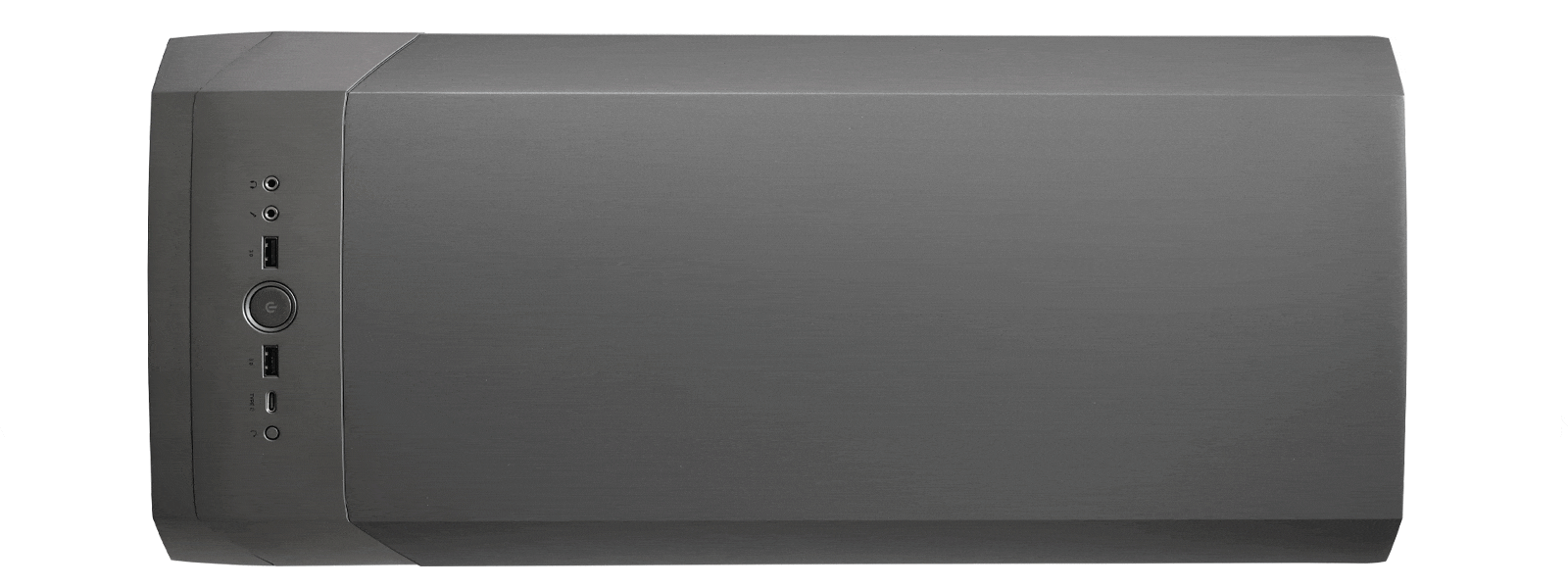

Верхняя часть корпуса закрывается пластиковой крышкой. Она удерживается сзади двумя винтами с накатанной головкой. После сдвига назад и снятия открывается доступ к отсеку для блока питания с приличным запасом места и под излишки кабелей. Очень удобное решение, особенно с учетом того, что даже в этом, скрытом от глаз при повседневной эксплуатации, месте производитель предусмотрел многоразовый хомут для проводов.

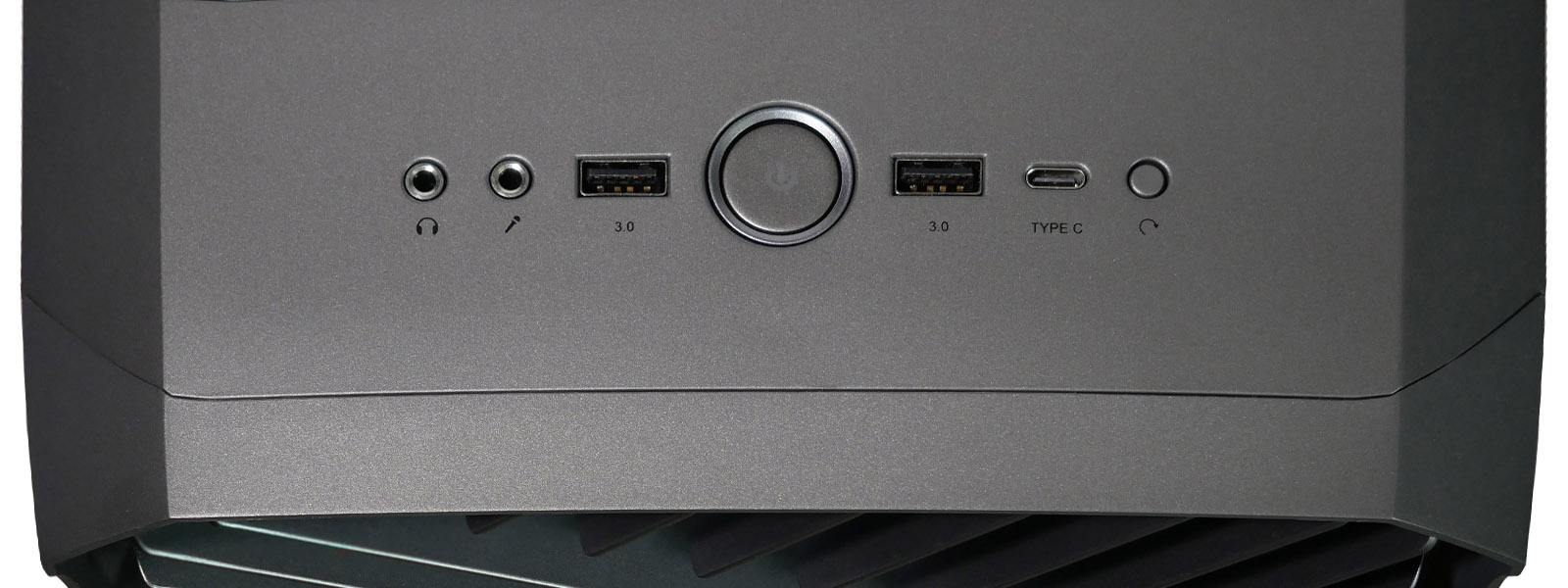

Набор фронтальных интерфейсов достаточно распространённый: отдельные 3,5 мм гнёзда для наушников и микрофона, пара портов USB 3.0, кнопка включения, совмещенная с индикатором питания, один порт USB Type-C и кнопка перезагрузки. Для их подключения используются типовые провода и штекеры. Индикатора активности накопителей информации в корпусе нет.

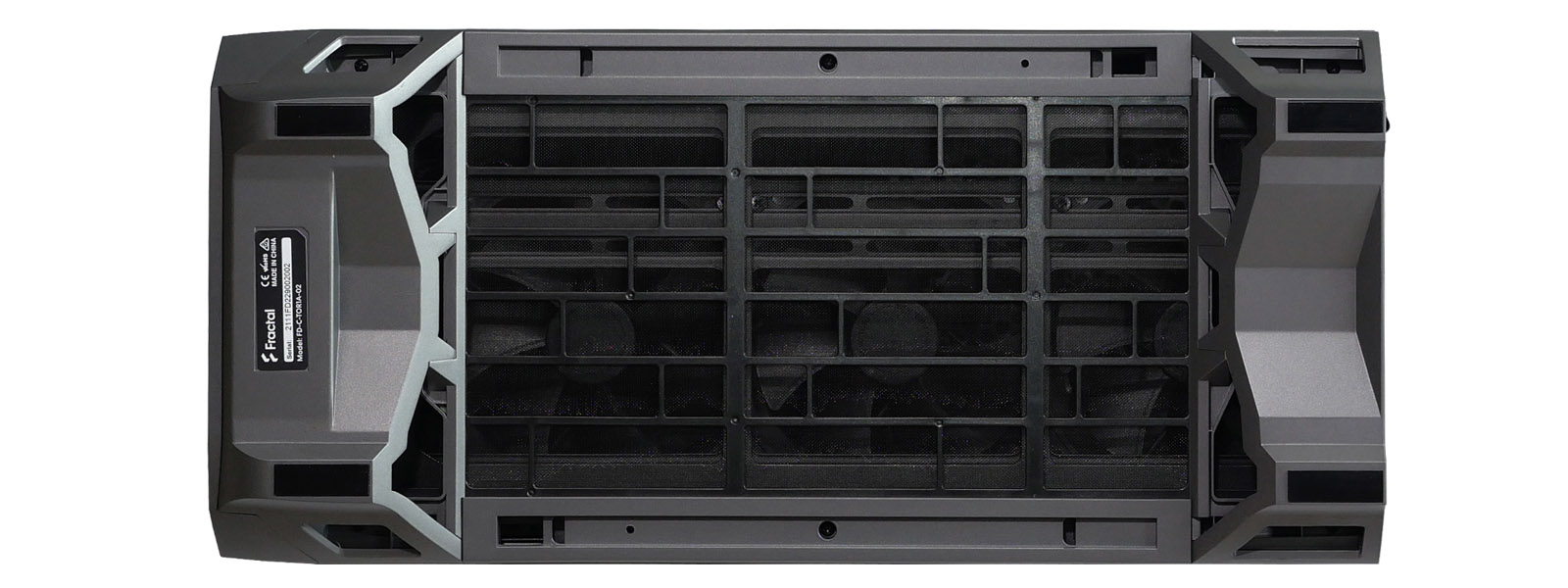

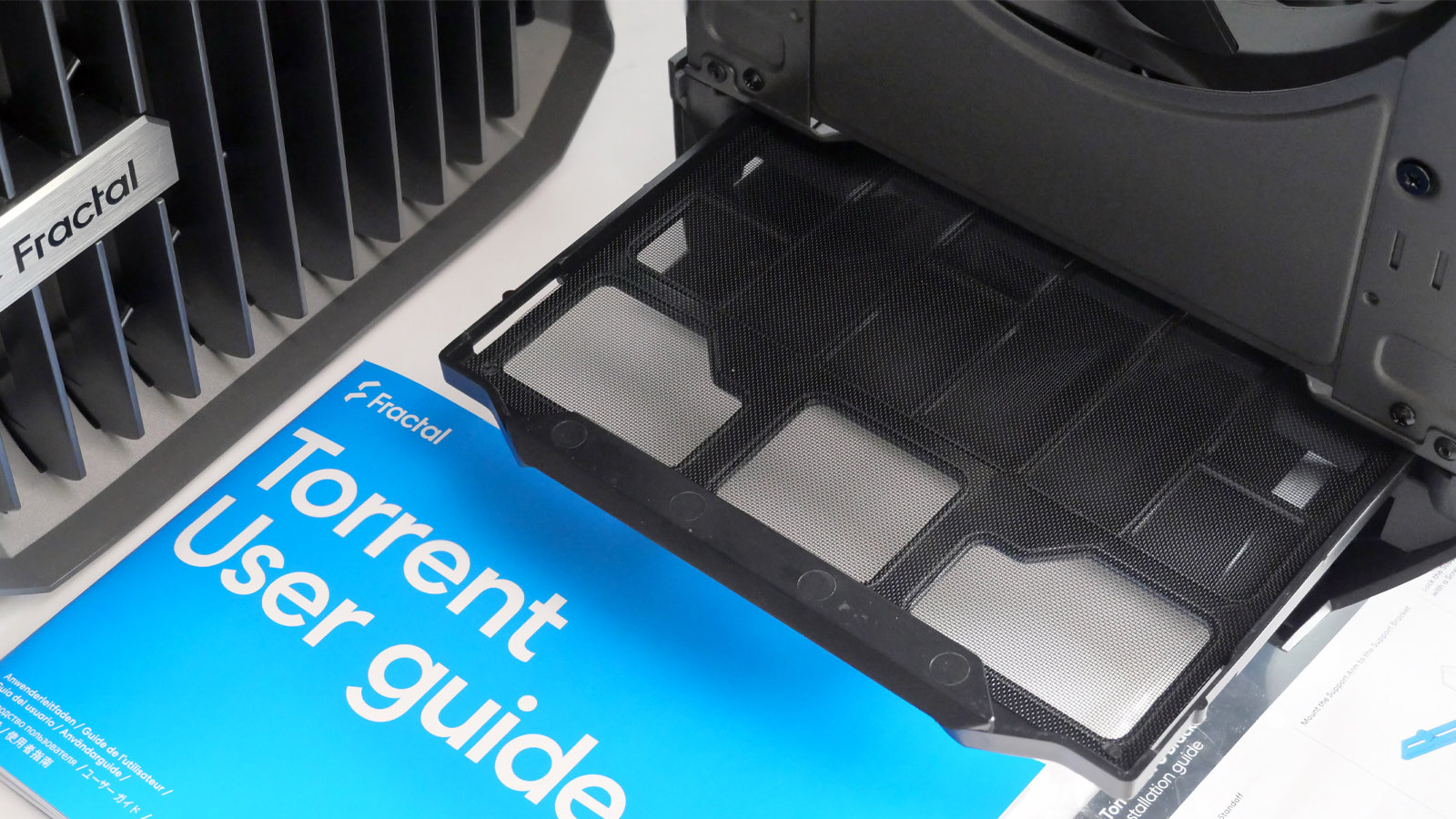

В нижней части корпуса большую площадь занимает пылевой фильтр. Он крепится в специальных пазах и снимается сдвигом вперед. Но реализовано это не очень удобно, так как для извлечения фильтра сначала потребуется снять фронтальную панель. Пусть это и несложный процесс, но на одно действие больше, чем обычно.

Вдоль длинных сторон также сделаны специальные углубления для возможной вклейки ARGB лент. В них предусмотрительно сделаны прямоугольные отверстия для перехода кабелей со штекерами питания элементов подсветки внутрь корпуса.

Для беспрепятственного притока воздуха к нижним вентиляторам корпус установлен на четыре массивные пластиковые ножки с прорезиненными вставками снизу. Они приподнимают его над поверхностью столешницы на 35 мм. На дне переднего блока ножек находится наклейка с серийным номером корпуса.

Интерьер

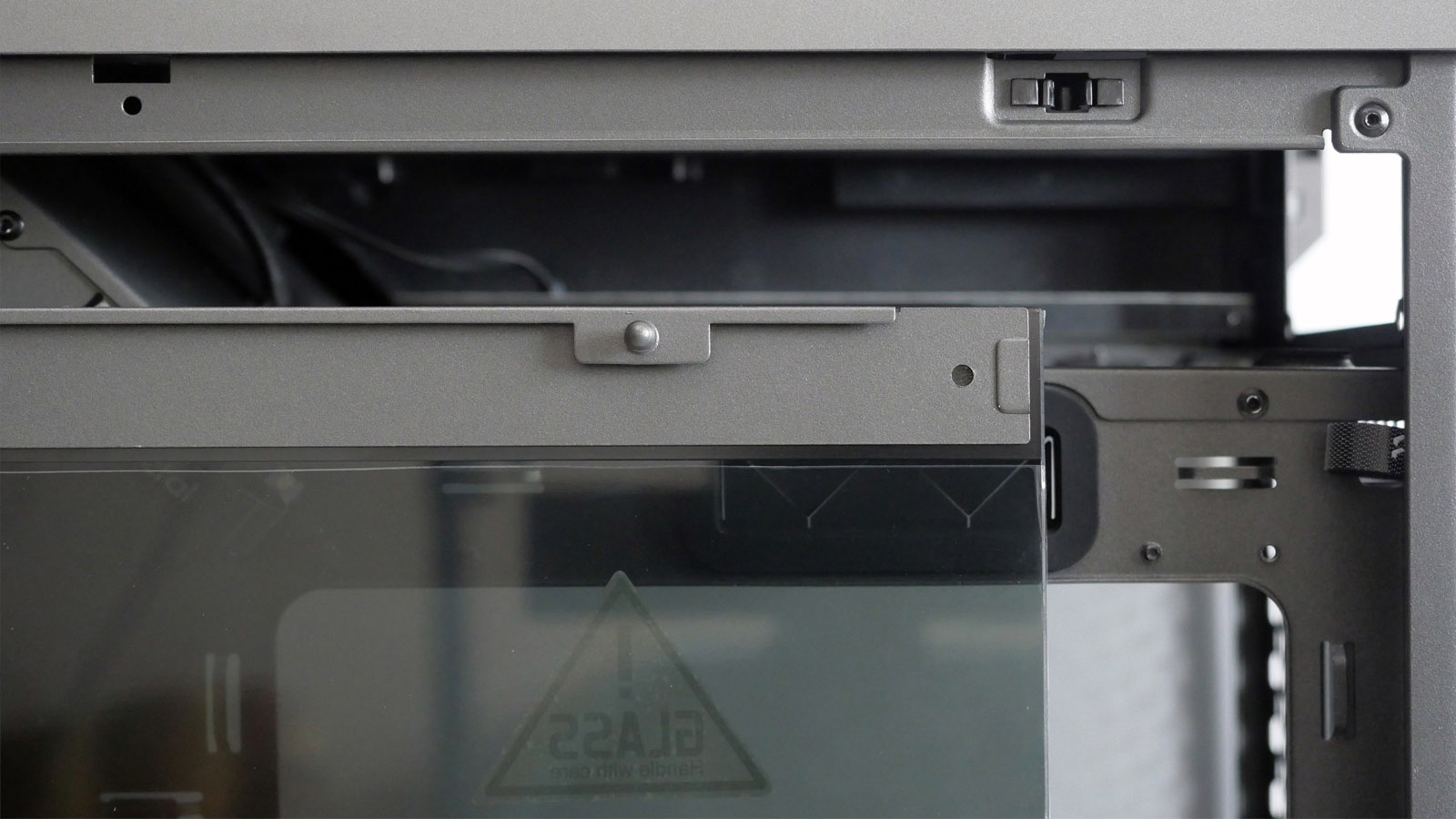

Обе стеклянные панели быстросъёмные и снизу крепятся на металлических выступах, вставляемых в пазы на корпусе, сверху — на шарнирных защёлках. Для удобства в верхней задней части панелей сделан пластиковый упор для пальцев. Он крепится на защёлке и немного люфтит при нажатии. Посередине верхней направляющей стекла также сделан Г-образный металлический выступ под винт, используемый для фиксации панели на время транспортировки или при желании, чтобы внутрь нельзя было легко попасть.

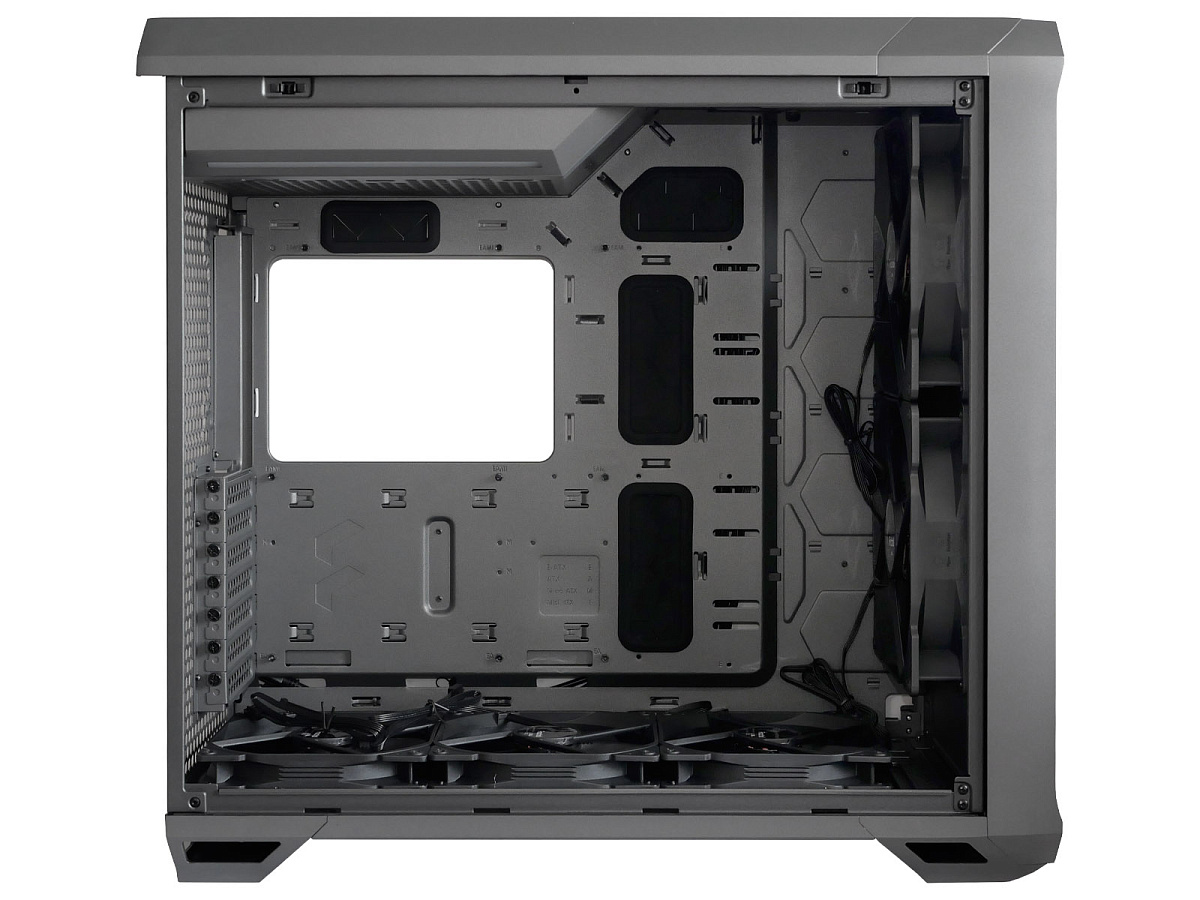

Основной отсек, как и подобает современному корпусу, оптимизированному под направленные воздушные потоки, максимально освобожден от выступающих конструкций. Благодаря большому внутреннему объёму поддерживается установка не только полноразмерных ATX-плат, но и некоторых более крупных экземпляров серверного типа. Полный список совместимых форматов материнских плат: Mini-ITX, micro-ATX, ATX, E-ATX, SSI-EEB, SSI-CEB.

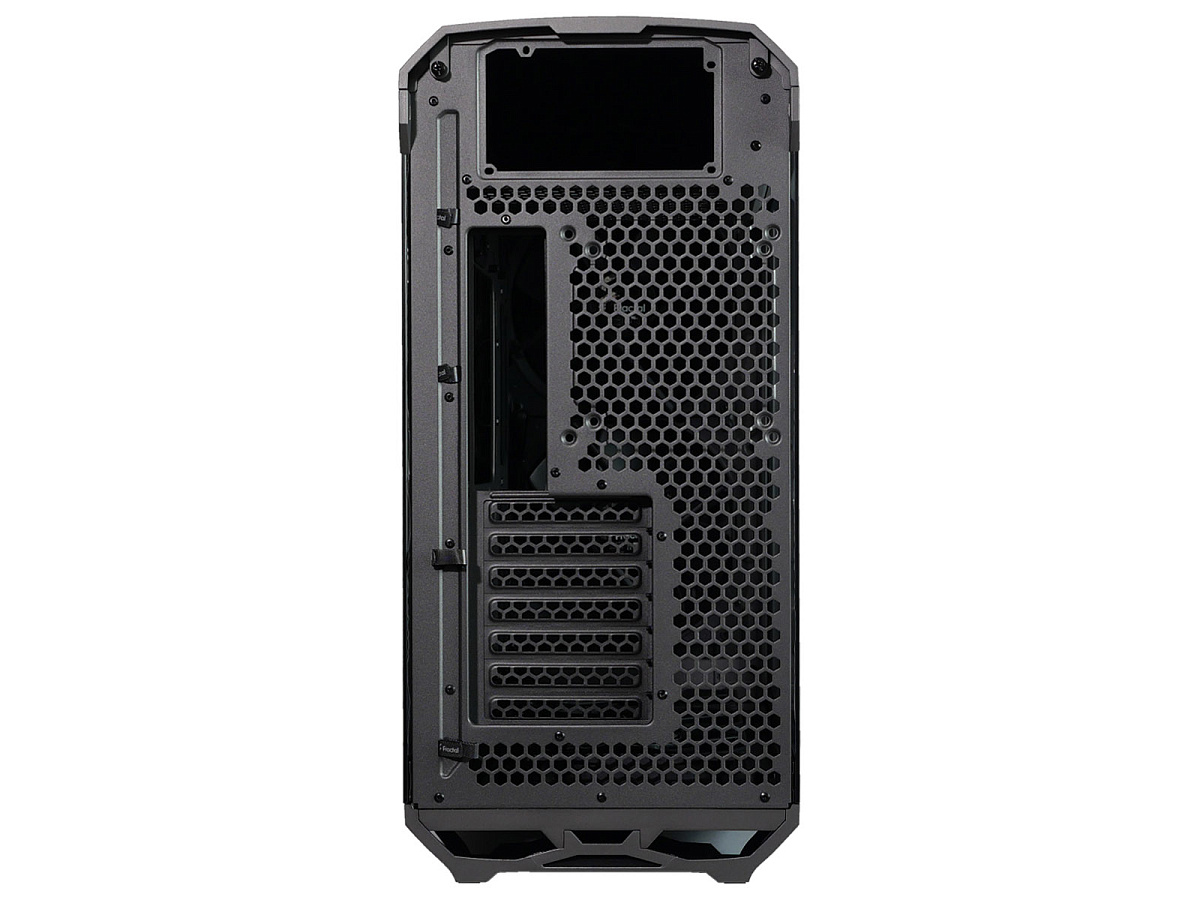

Слотов расширения — семь штук. Все закрыты съёмными многоразовыми заглушками. Ножки в поддоне материнской платы изначально уже вкручены под ATX-размер. Для других вариантов заготовлены необходимые отверстия с соответствующими пометками и в комплекте вложена шестигранная головка для удобного вкручивания. Центральная ножка сделана с выступающей частью вместо резьбы, упрощающей установку платы на весу.

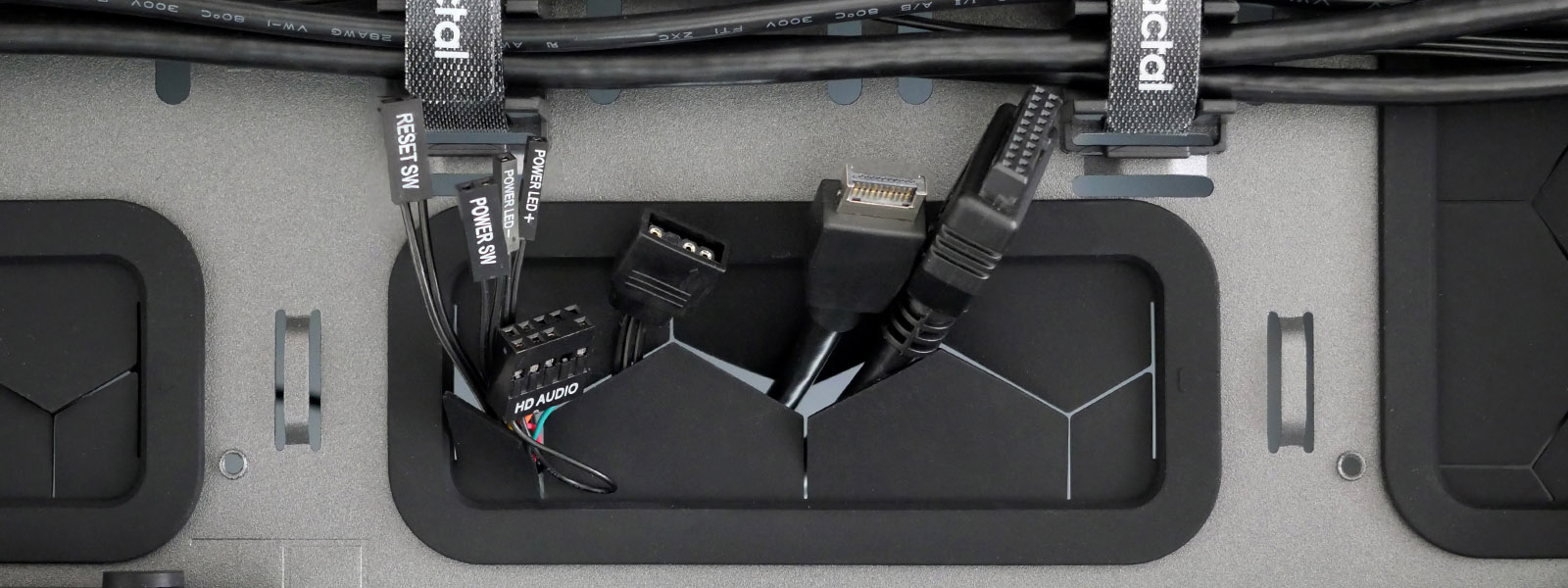

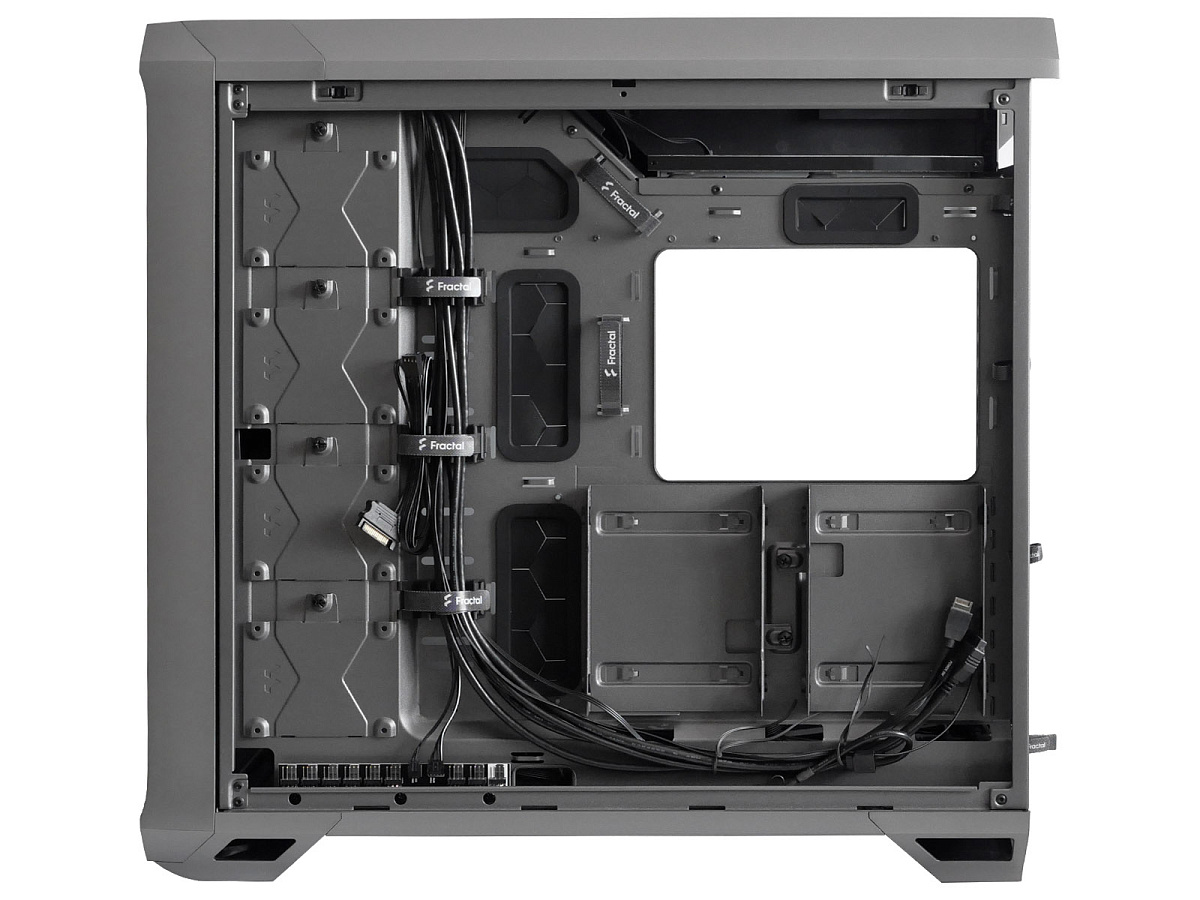

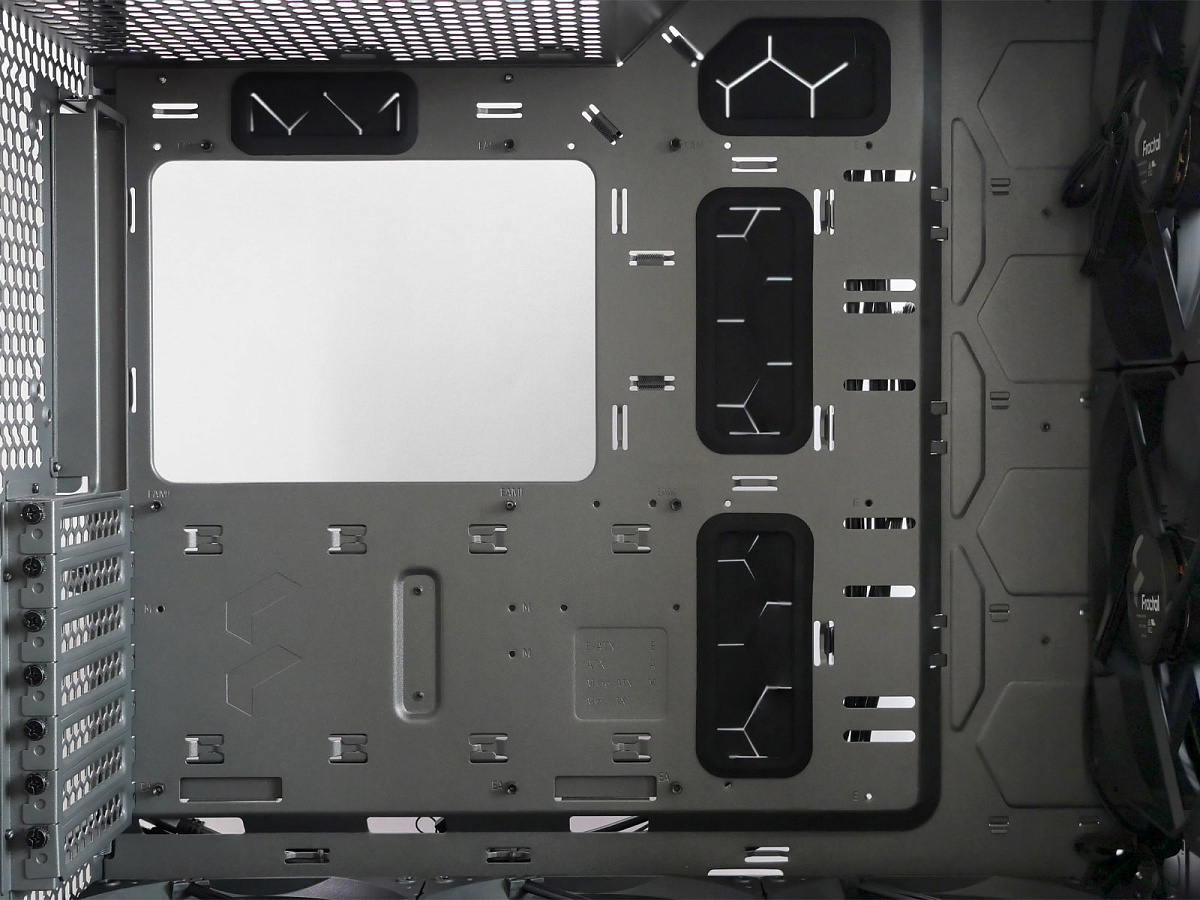

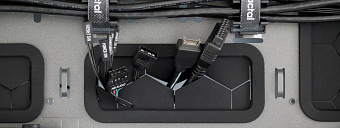

По периметру поддона материнской платы предусмотрено немало отверстий для подведения кабелей. Крупные дополнительно закрыты резиновыми лепестковыми заглушками. Рядом с ними по задней стенке размещены удобные кабель-каналы с многоразовыми застёжками для проводов.

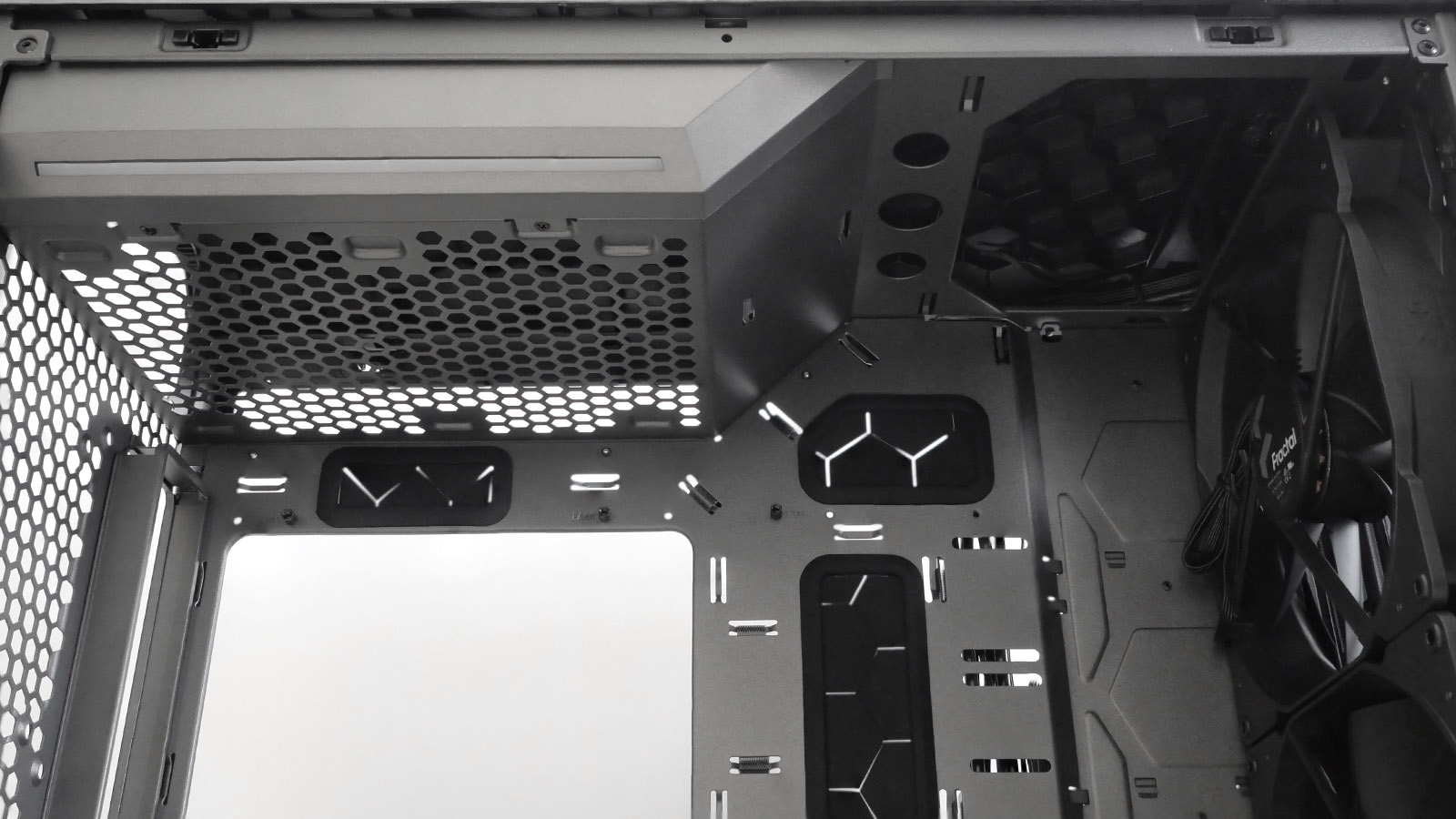

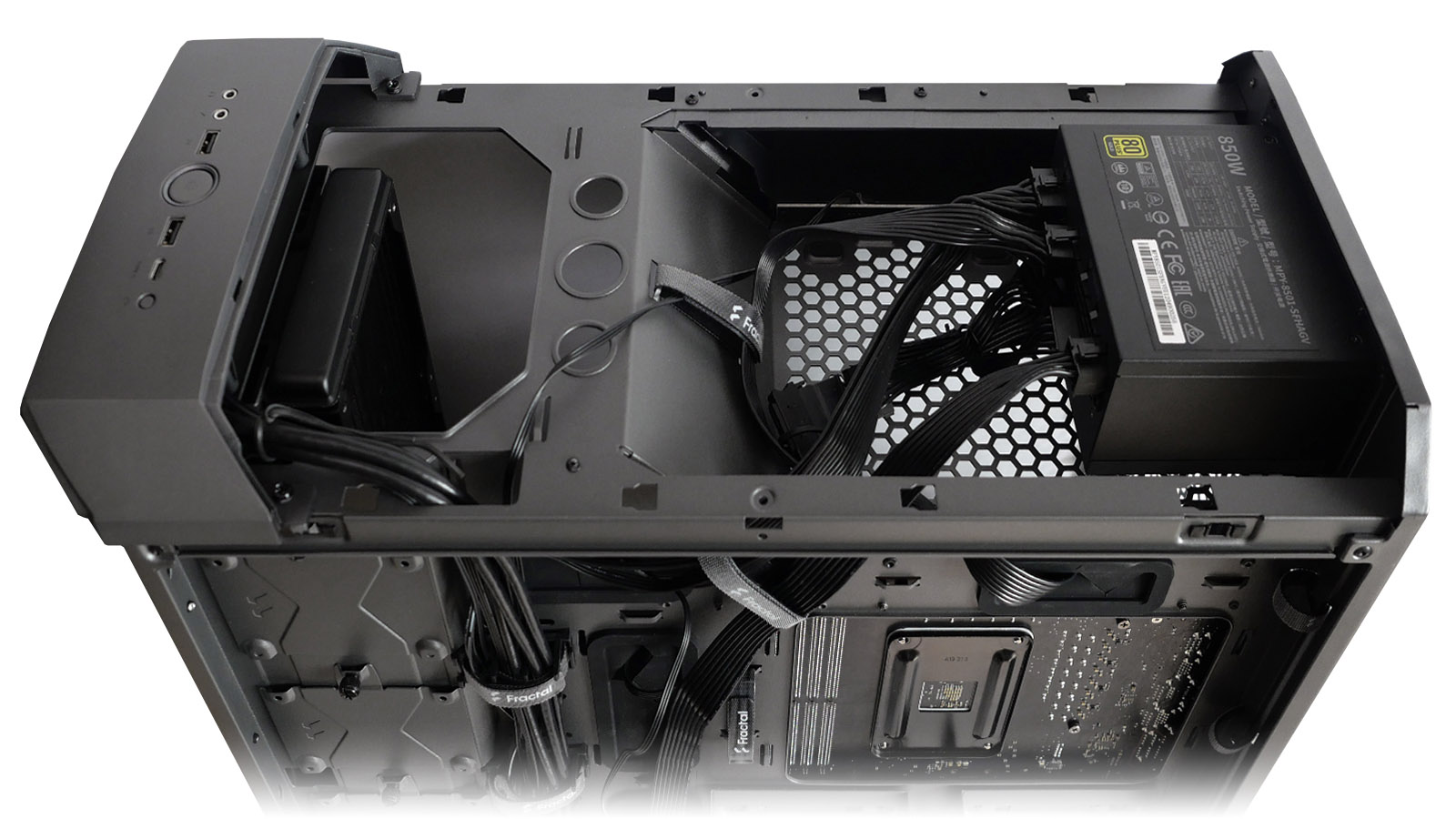

Для установки блока питания отведен отдельный отсек в верхней части корпуса. Доступ к нему открывается после снятия верхней крышки. Единственным недостатком такого решения будет попадание нагретого процессором и видеокартой воздуха в блок питания. С моделями, имеющими пассивное охлаждение, это нежелательно.

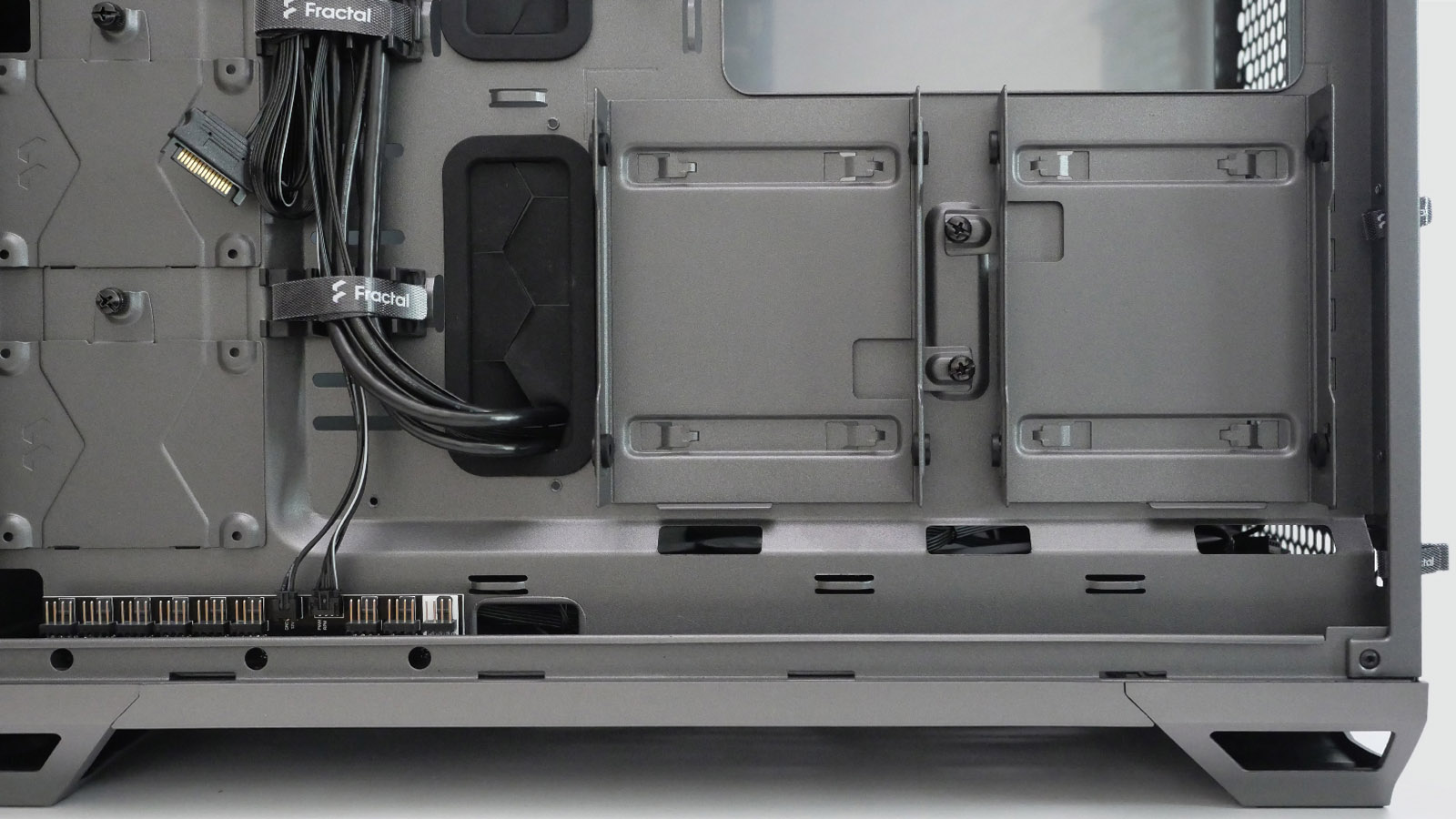

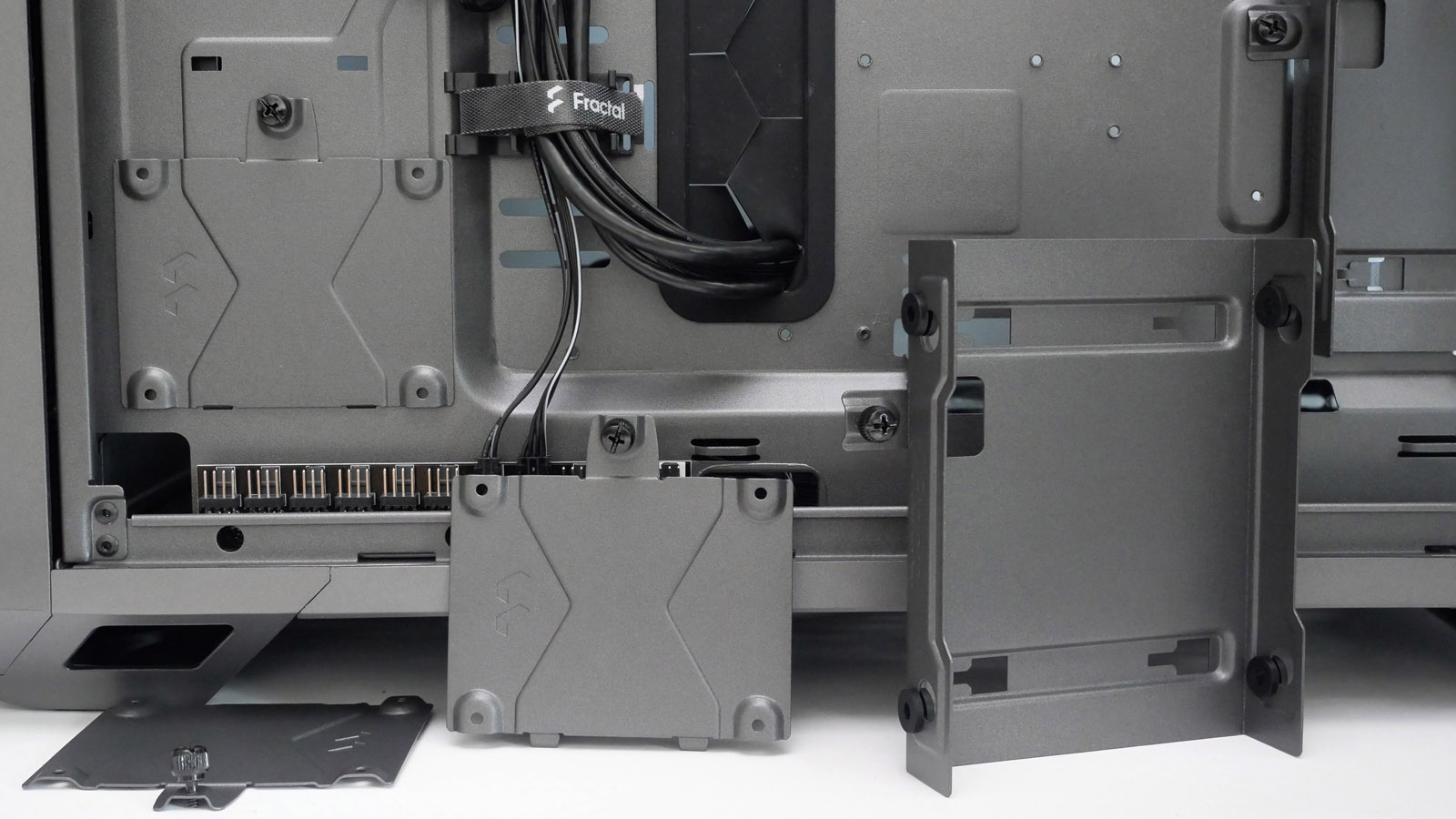

Несмотря на крупные габариты корпуса, мест для крепления 3,5'' жёстких дисков всего два. Быстросъёмные салазки для этого закреплены за поддоном материнской платы. В них используется винтовое крепление накопителей через резиновые втулки для снижения шумности и вибрации.

С поддержкой 2,5'' накопителей всё чуть-чуть получше - в корпус поместится до четырёх штук. Для их крепления предусмотрены четыре съёмные пластины, также за поддоном.

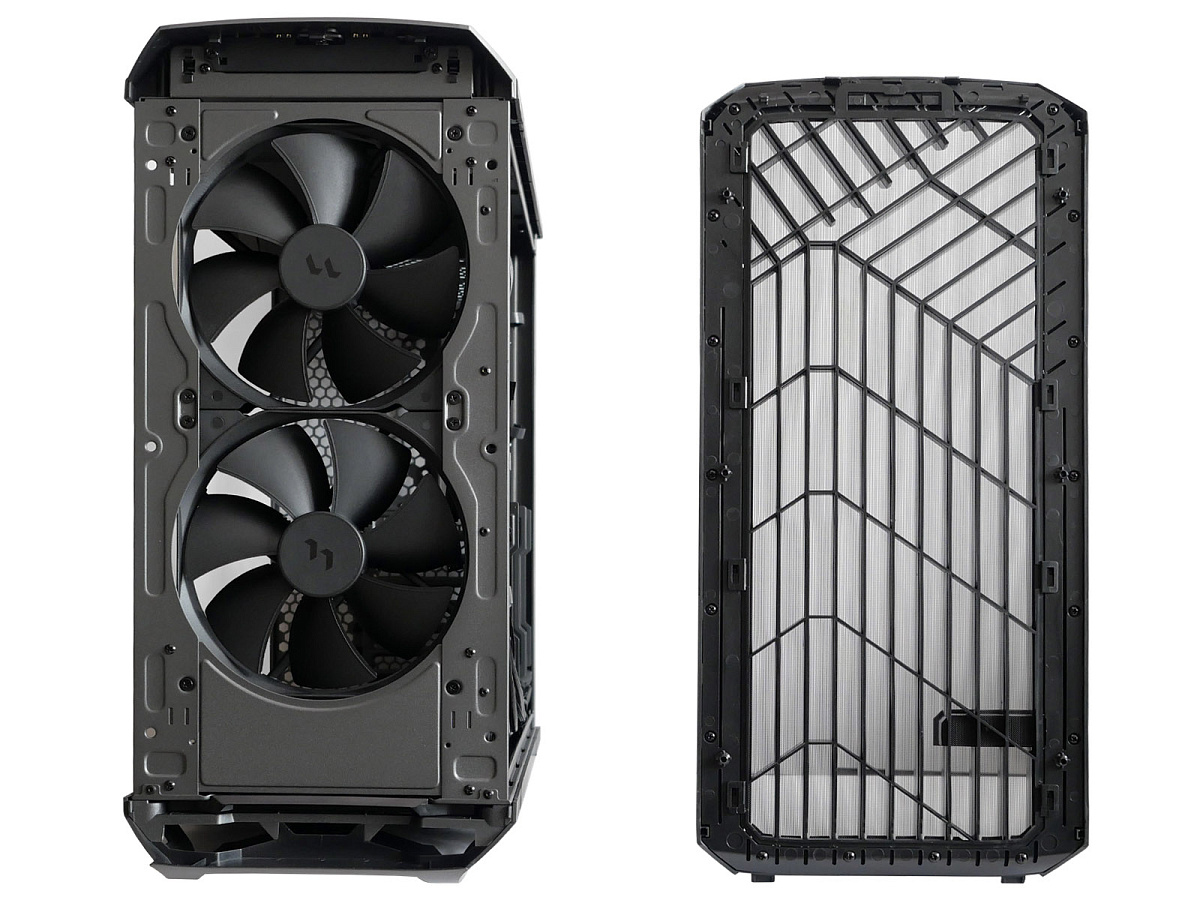

Фронтальная панель снимает легко - её достаточно потянуть на себя, захватив за верхнюю часть. При этом открывается свободный доступ для обслуживания установленных передних вентиляторов. Сетчатый пылевой фильтр в этой части закреплен на самой панели.

Поддержка систем охлаждения

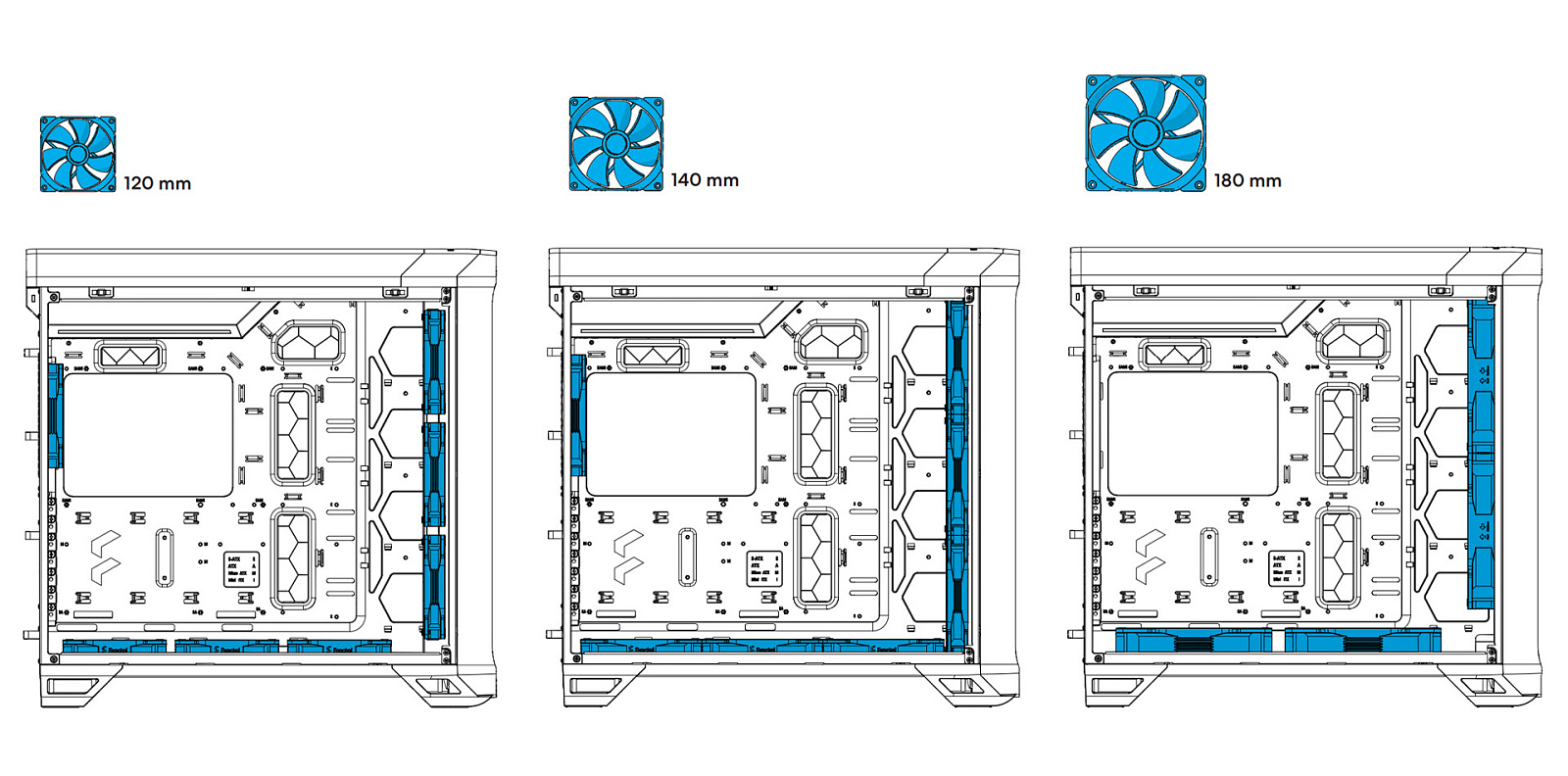

Возможные варианты размещения корпусных вентиляторов:

  • Передняя и нижняя панели — два 180 мм (предустановлены спереди), либо три 120 или 140 мм (предустановлены снизу) вентилятора;
  • Задняя панель — один 120 или 140 мм вентилятор.

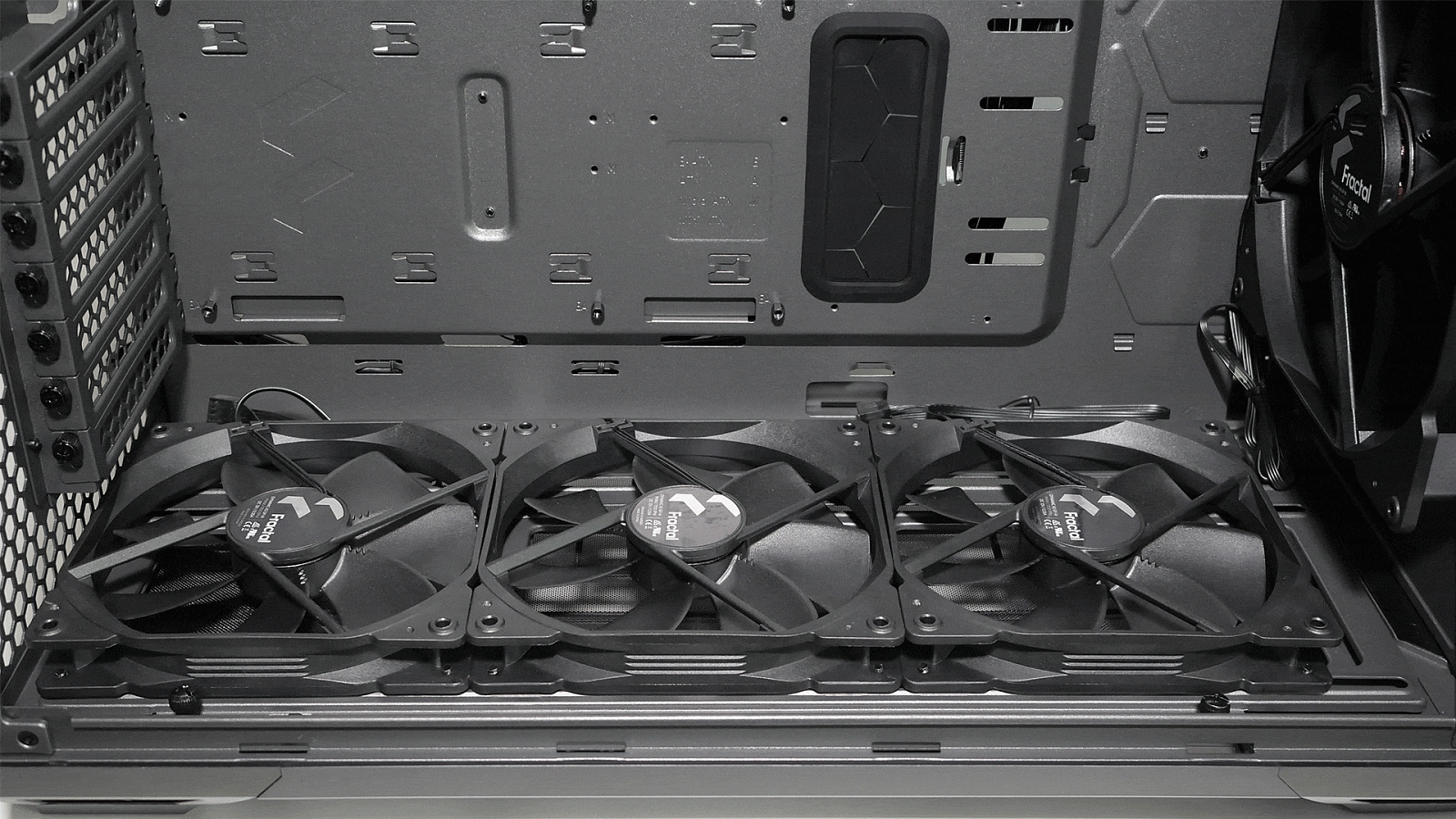

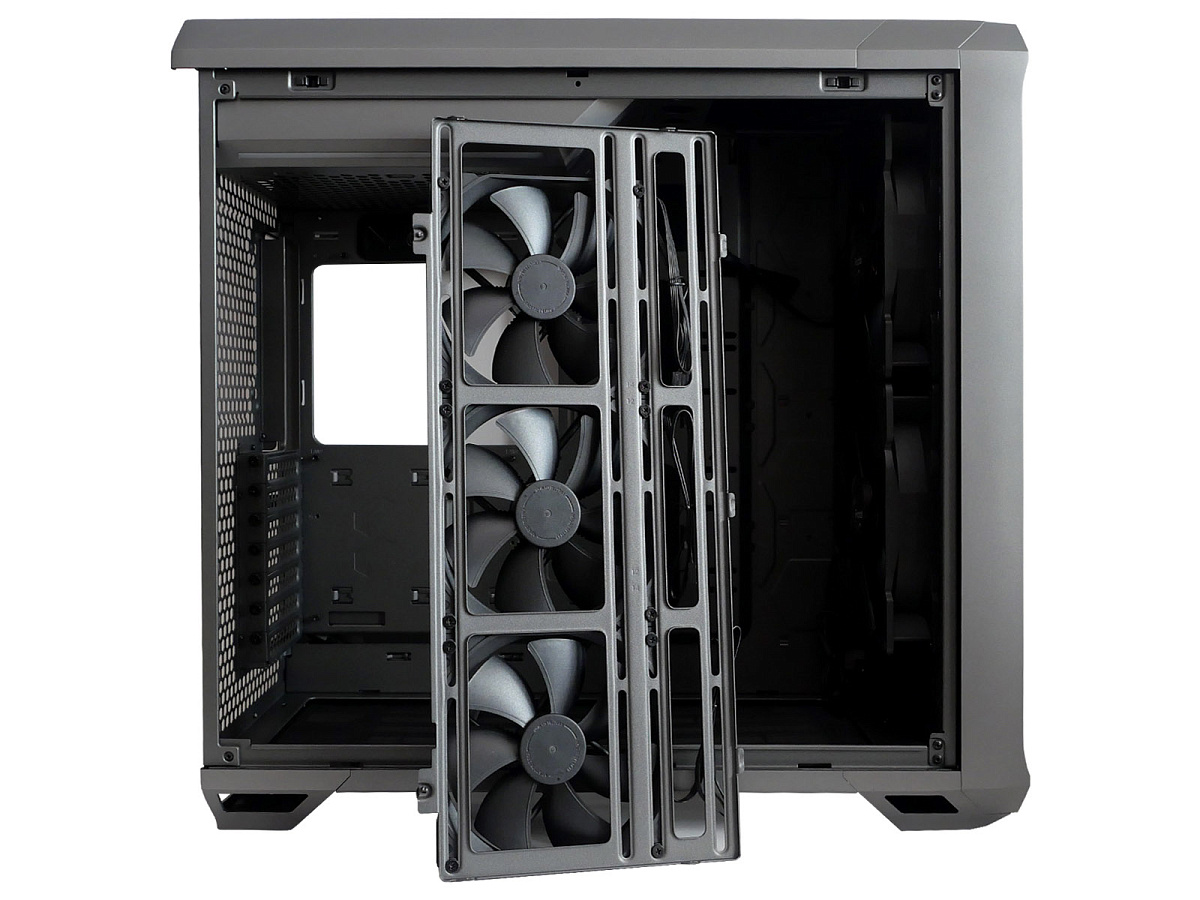

Установка вентиляторов снизу осуществляется на съёмную универсальную раму, поддерживающую все заявленные типоразмеры. Спереди используются два вида направляющих. Изначально предустановлен вариант для 180-мм экземпляров и в комплекте вложена альтернатива для трёх 120 или 140 мм вентиляторов, а также радиаторов СЖО с кратными им размерами.

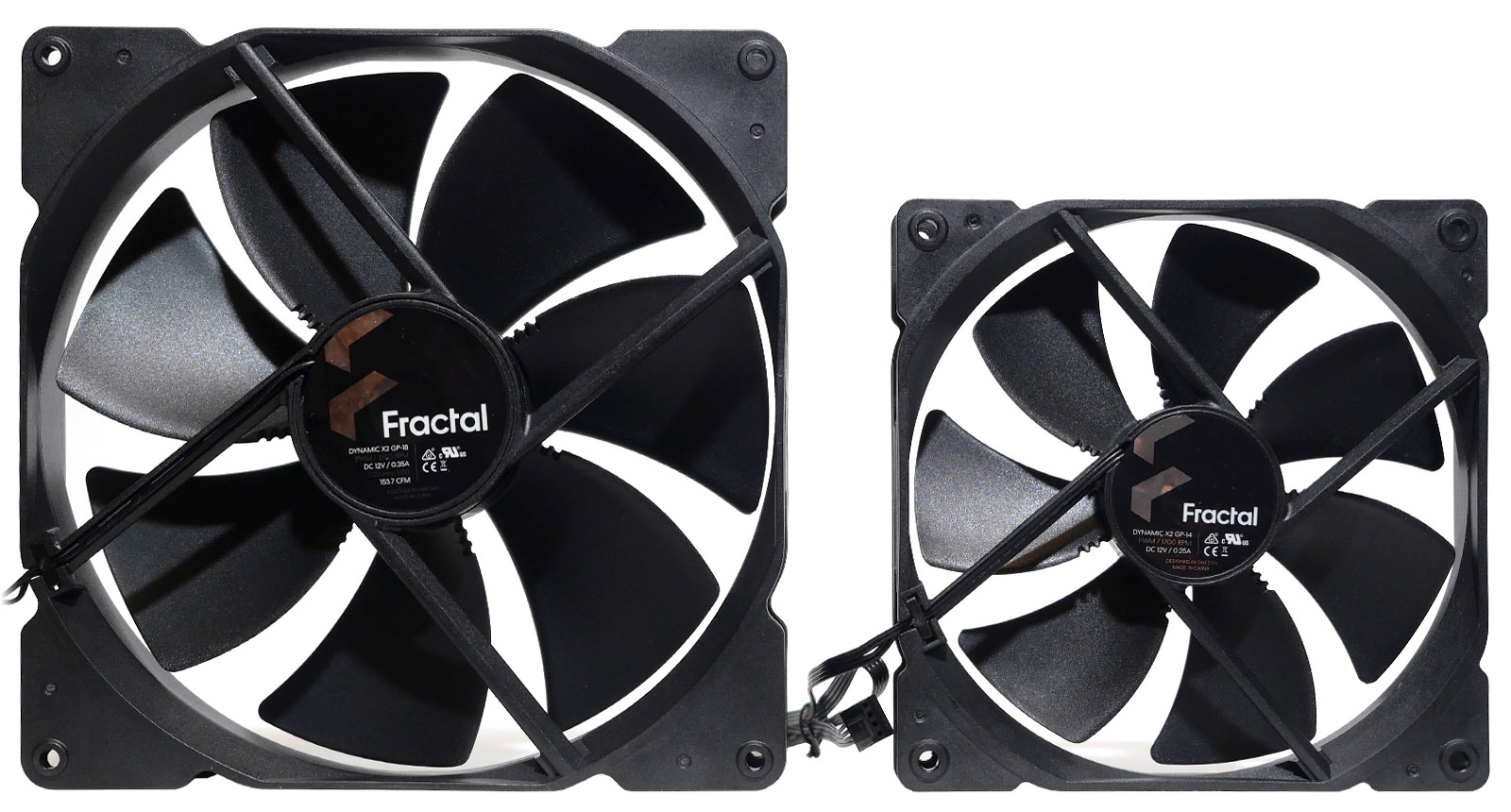

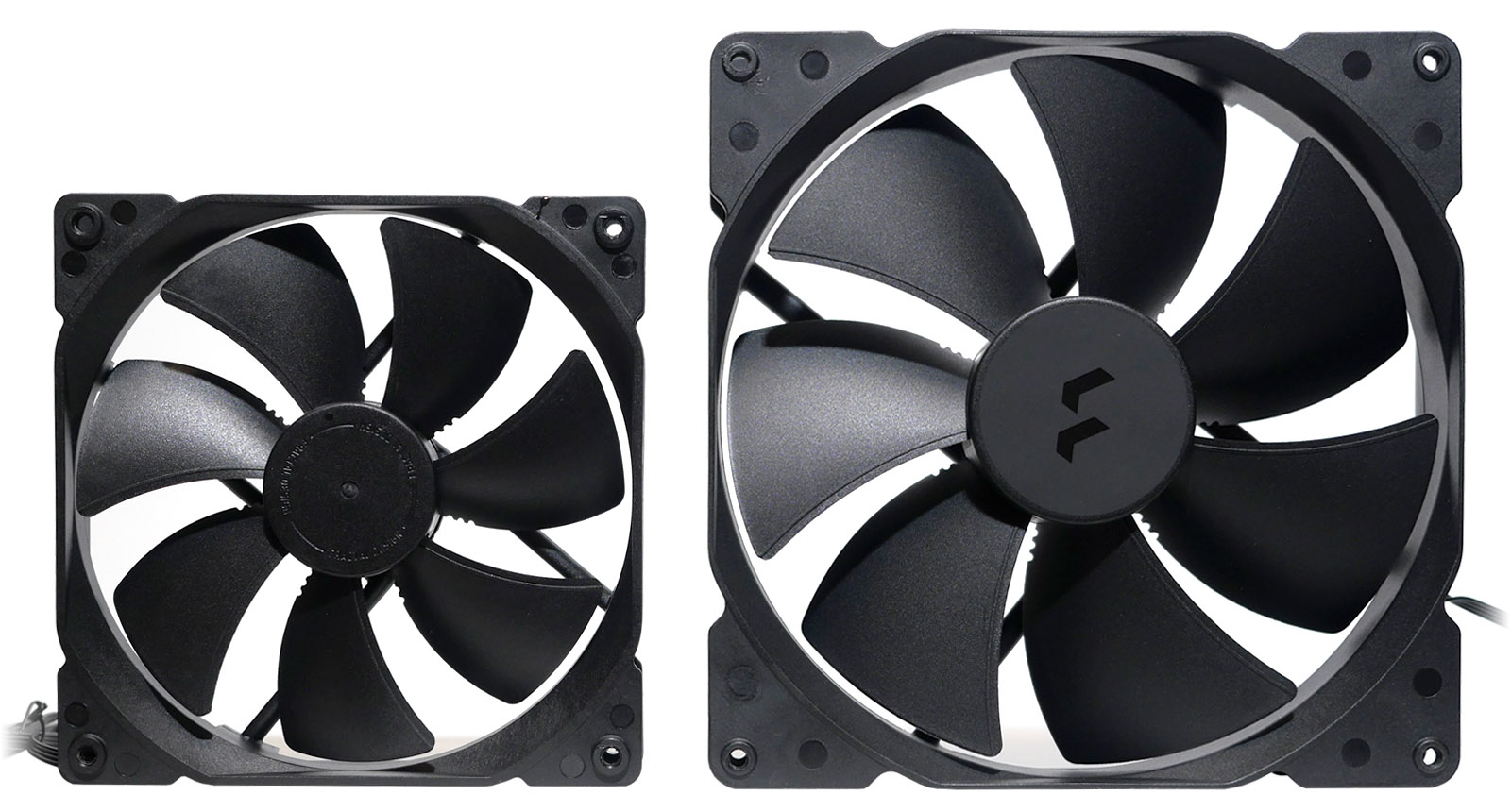

Предустановленные вентиляторы относятся к серии Dynamic X2. Спереди — пара GP-18. Снизу — тройка GP14. Такая "богатая" комплектация понадобится преимущественно любителям классических воздушных кулеров, ведь при установке системы жидкостного охлаждения части вентиляторов придётся уступить место радиатору СЖО.

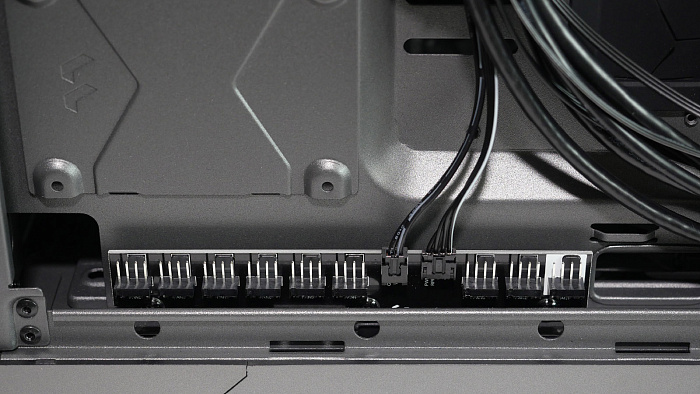

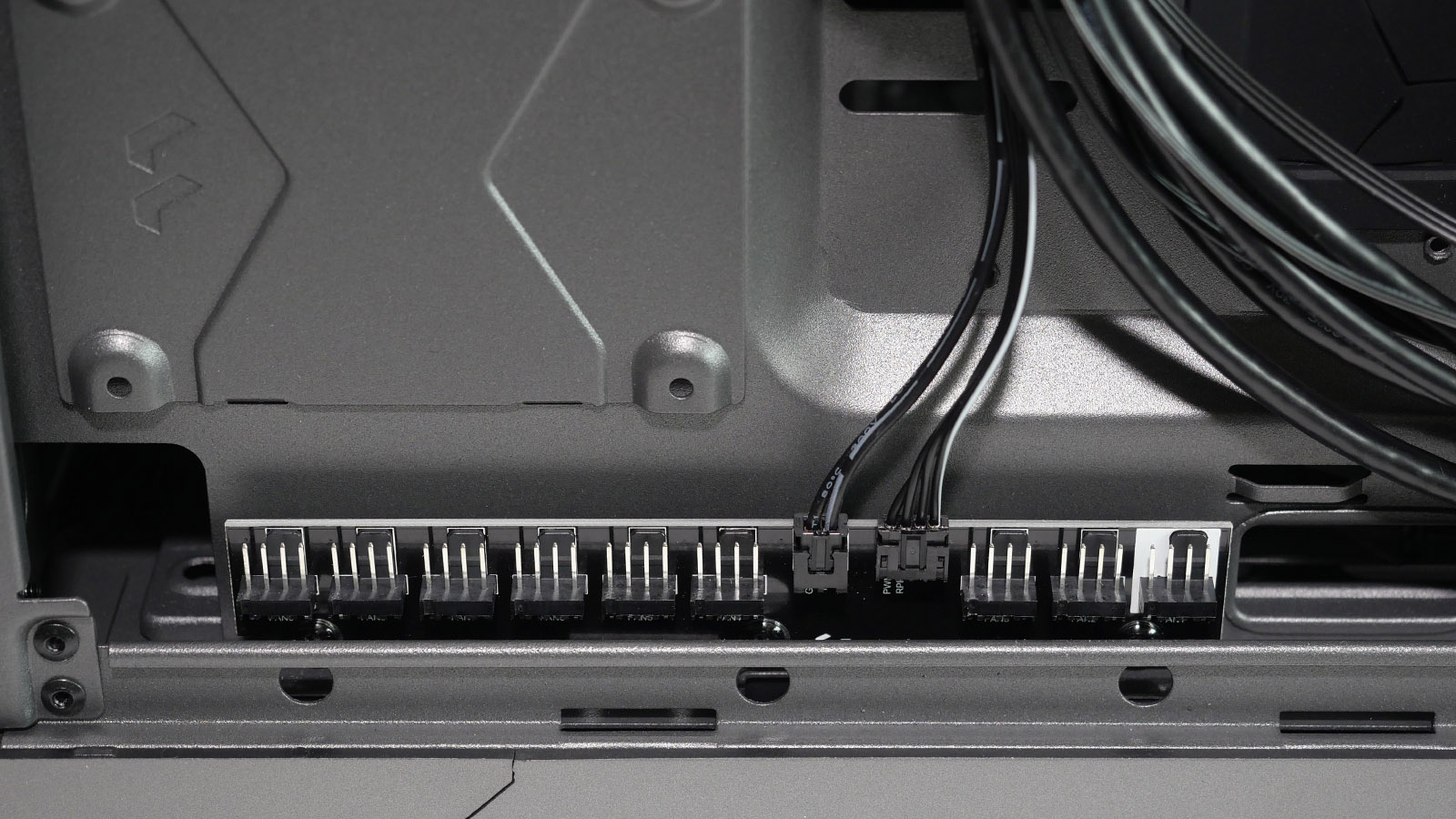

Для синхронного подключения в корпусе предустановлен простенький концентратор (аппаратная версия 1.1) на 9 вентиляторов с поддержкой ШИМ-управления (PWM). Он питается от SATA-штекера. При подключении к материнской плате управление скоростью вращения крыльчатки вентиляторов ложится на неё. Информация об оборотах передаётся с первого разъёма (FAN1), помеченного белым цветом. При автономном включении концентратора все подключенные к нему вентиляторы будут работать в полную силу.

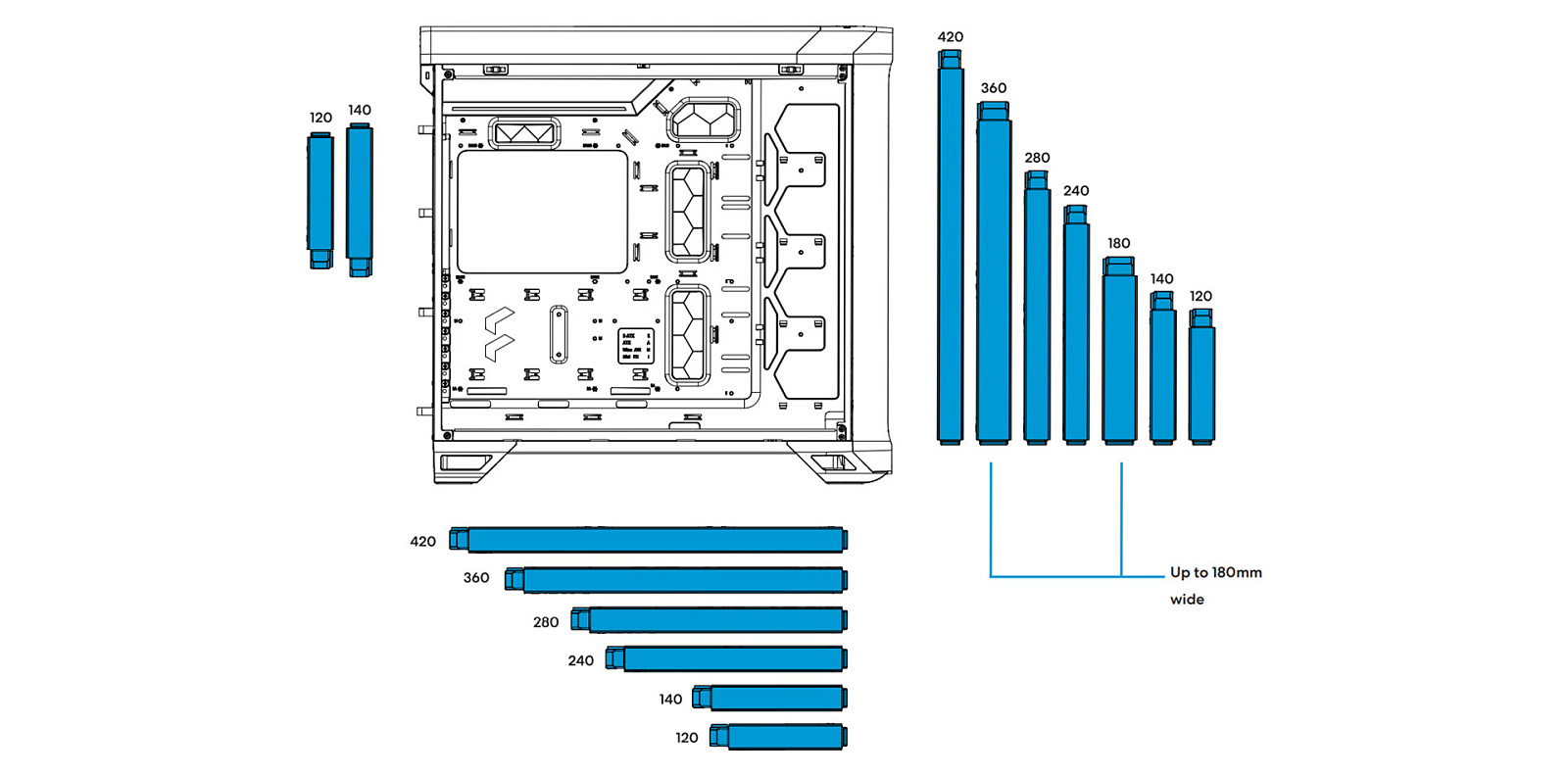

В корпусе предусмотрены крепления для установки систем жидкостного охлаждения как необслуживаемого, так и самосборного типа вплоть до типоразмера 420 мм. В теории должны вместить до двух таких радиаторов: один снизу и один спереди. Естественно, что при этом придётся снять комплектные вентиляторы. Варианты размещения:

  • Передняя и нижняя панель — один радиатор от 120 до 420 мм;
  • Задняя панель — один 120 мм или 140 мм радиатор.

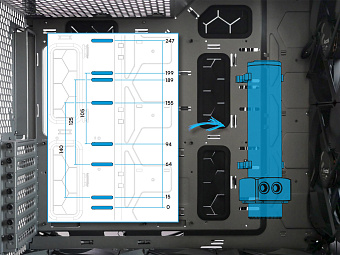

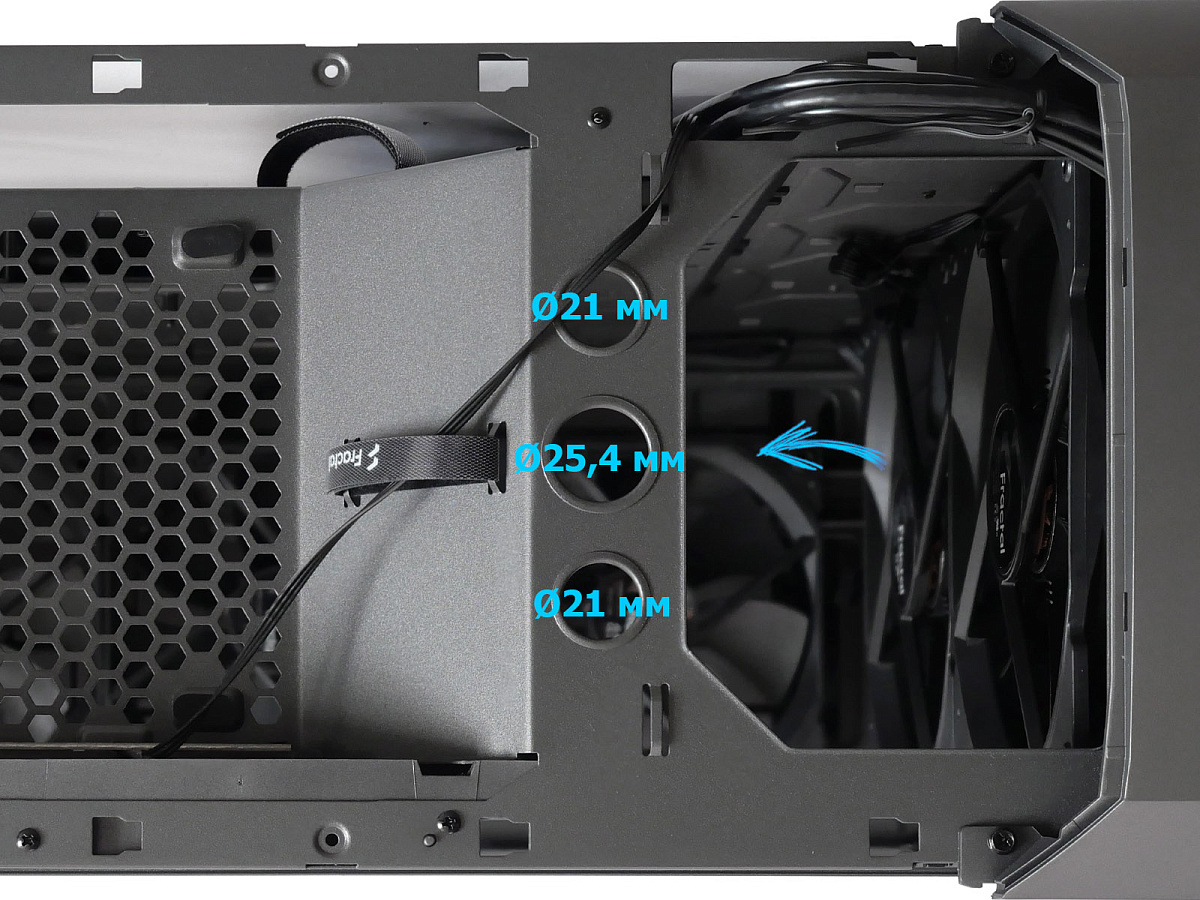

По правой стороне от поддона материнской платы в корпусе предусмотрен набор отверстий для подвеса расширительного резервуара. Крепежи для такого варианта расположения, как правило, идут в комплекте с самими резервуарами. Кроме того над зоной этих креплений в верхней части рамы сделаны отверстия три отверстия для самосборных жидкостных контуров: одно диаметром 25,4 мм для установки филлпорта и два для пропуска шлангов или трубок диаметром 21 мм.

Подсветка

Несмотря на тот факт, что в рассматриваемой модели установлены вентиляторы без ARGB подсветки, производитель полностью от нее не отказался. Тонкая подсвечиваемая полоска сделана вдоль видимой сквозь стекло части стенки отсека блока питания. Для её подключения используется типовой трёхконтактный штекер, совместимый с большинством актуальных контроллеров для ARGB лент с питанием +5 В.

Особенности сборки

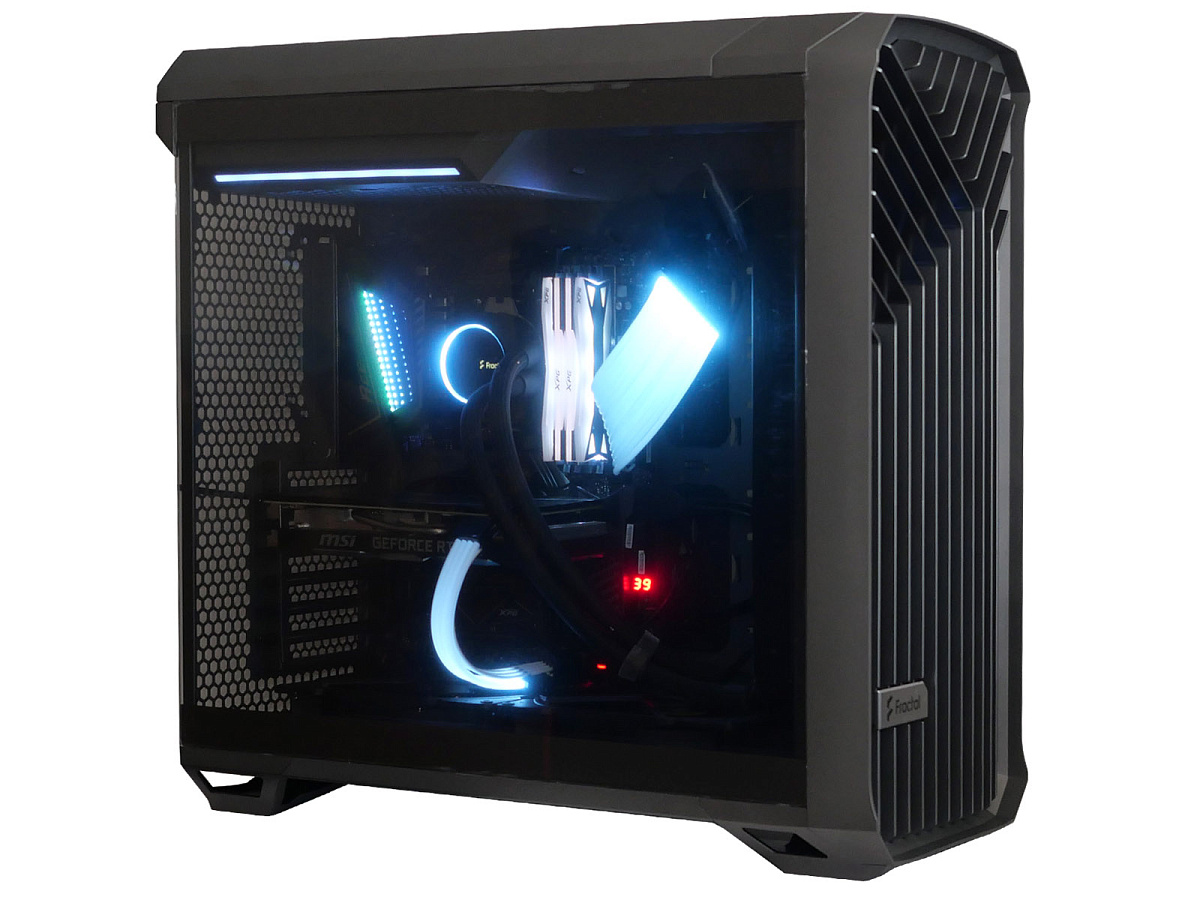

Благодаря большому внутреннему объёму и хорошо спроектированному пространству, сборка системного блока на основе корпуса Fractal Design Torrent - процесс большей частью комфортный и несложный. Но некоторые нюансы все же есть. Без них никуда.

Для Fractal Design Torrent заявлена совместимость с кулерами высотой до 188 мм, что означает поддержку преобладающего большинства систем охлаждения на рынке, включая класс "суперкуллеры".

Видеокарты вместятся даже самые массивные, ведь для этого оставлено 423 мм в длину с учетом установленных спереди корпусных вентиляторов или до 461 мм без них.

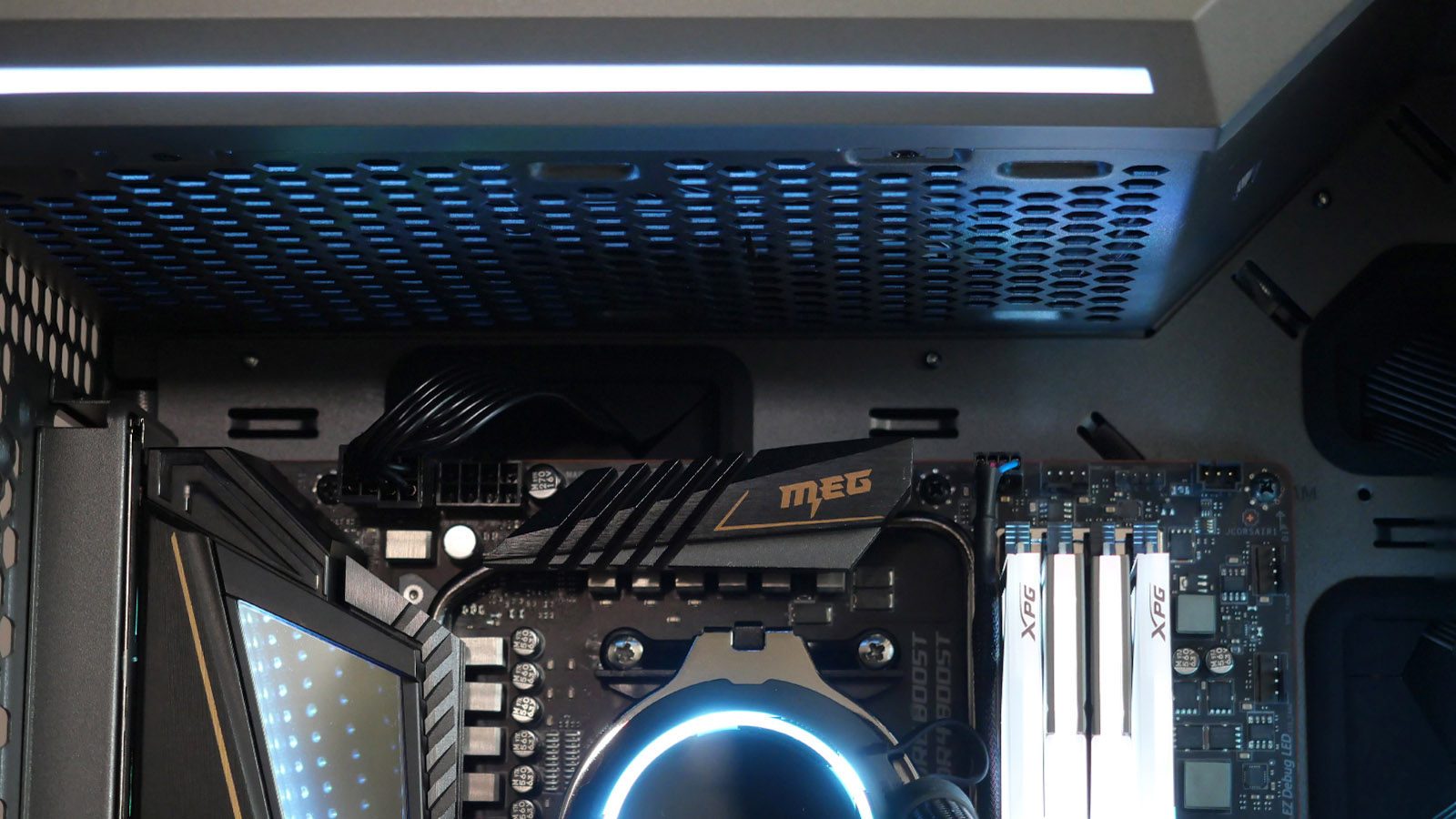

Решение с верхним отсеком для блока питания очень удобное с точки зрения эстетики, ведь можно спрятать излишки проводов в этом месте, закрытом от взора в собранном виде. Максимальная длина устанавливаемого блока питания ATX PS/2 — до 230 мм.

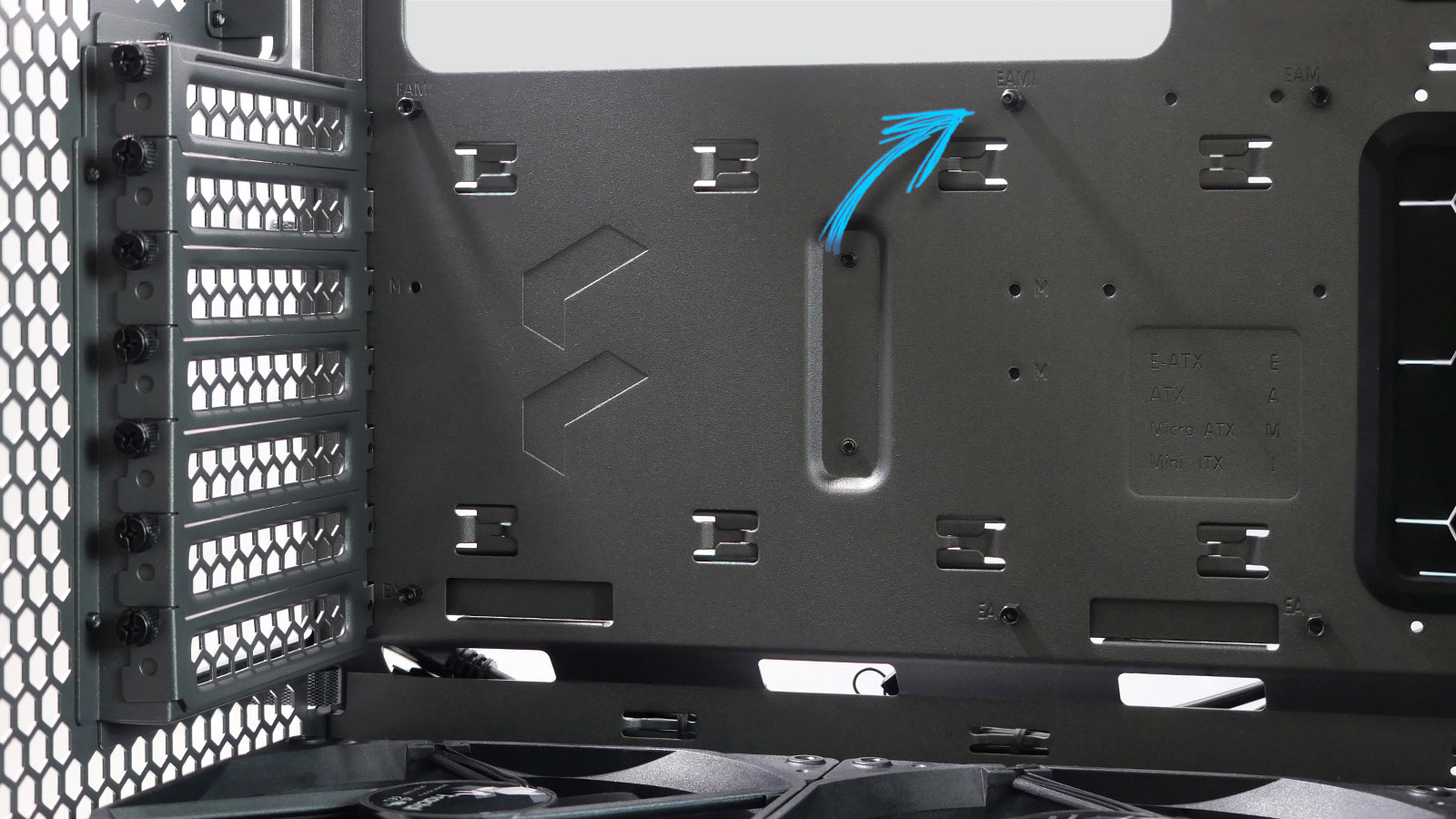

Установка материнской платы не требует укладывать корпус на бок. Она удобно подвешивается на штырьковой центральной стойке.

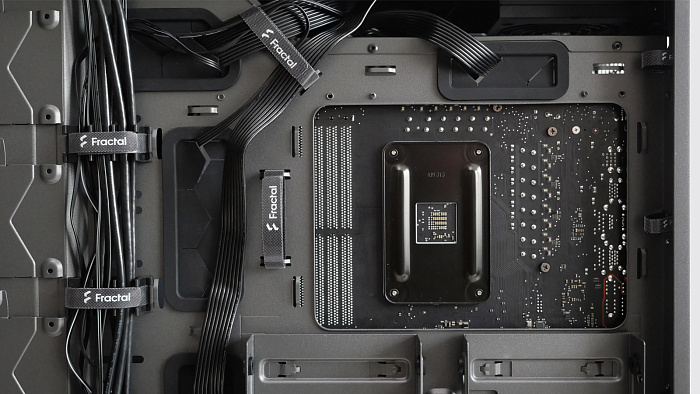

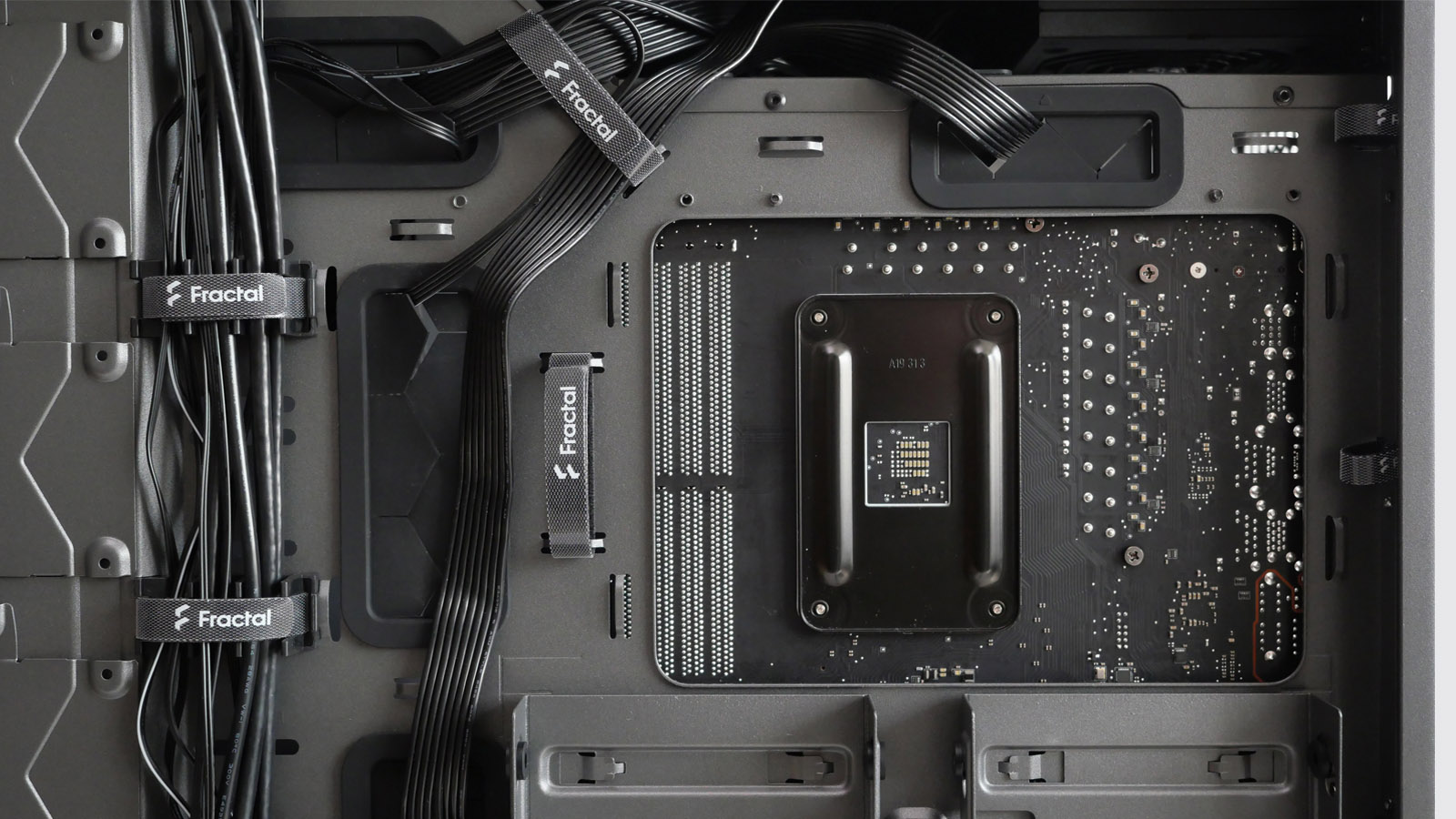

Окно для доступа к бэкплейту сокета центрального процессора имеет размеры 194 x 140 мм и расположено так, чтобы крепления не перекрывались. Снять или установить систему охлаждения получится, не извлекая материнскую плату из корпуса.

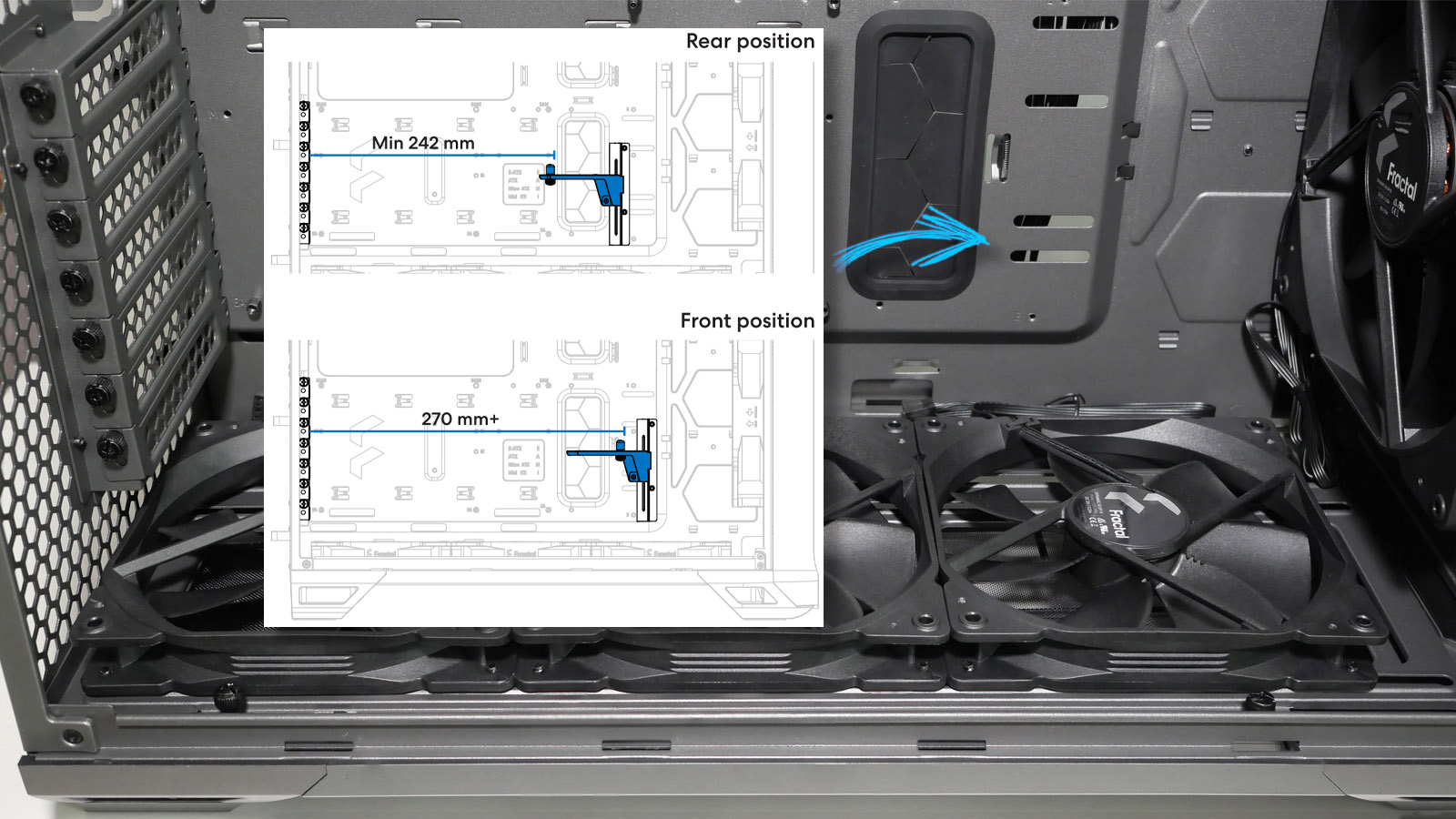

Для исключения провисания топовых видеокарт длиной от 242 мм и более, а также снижения нагрузки на PCIe-слоты в комплекте с корпусом прилагается регулируемый кронштейн. Он прикручивается в специальные продолговатые отверстия правее материнской платы. Они же применяются для подвеса резервуара модульной системы жидкостного охлаждения, поэтому придётся сделать выбор что будет важнее в конкретной конфигурации.

Нижние вентиляторы устанавливаются на быстросъёмную раму. В штатной конфигурации с 180 мм вентиляторами спереди она легко извлекается.

Однако если переставить 180 мм вентиляторы вниз, а спереди разместить направляющие для 120 и 140 мм экземпляров, которые немного утоплены внутрь, то в передней части внизу возникает коллизия. Извлечь нижнюю раму, не сняв фронтальные направляющие, не получится. Некритичный момент, который влияет только на планирование порядка сборки.

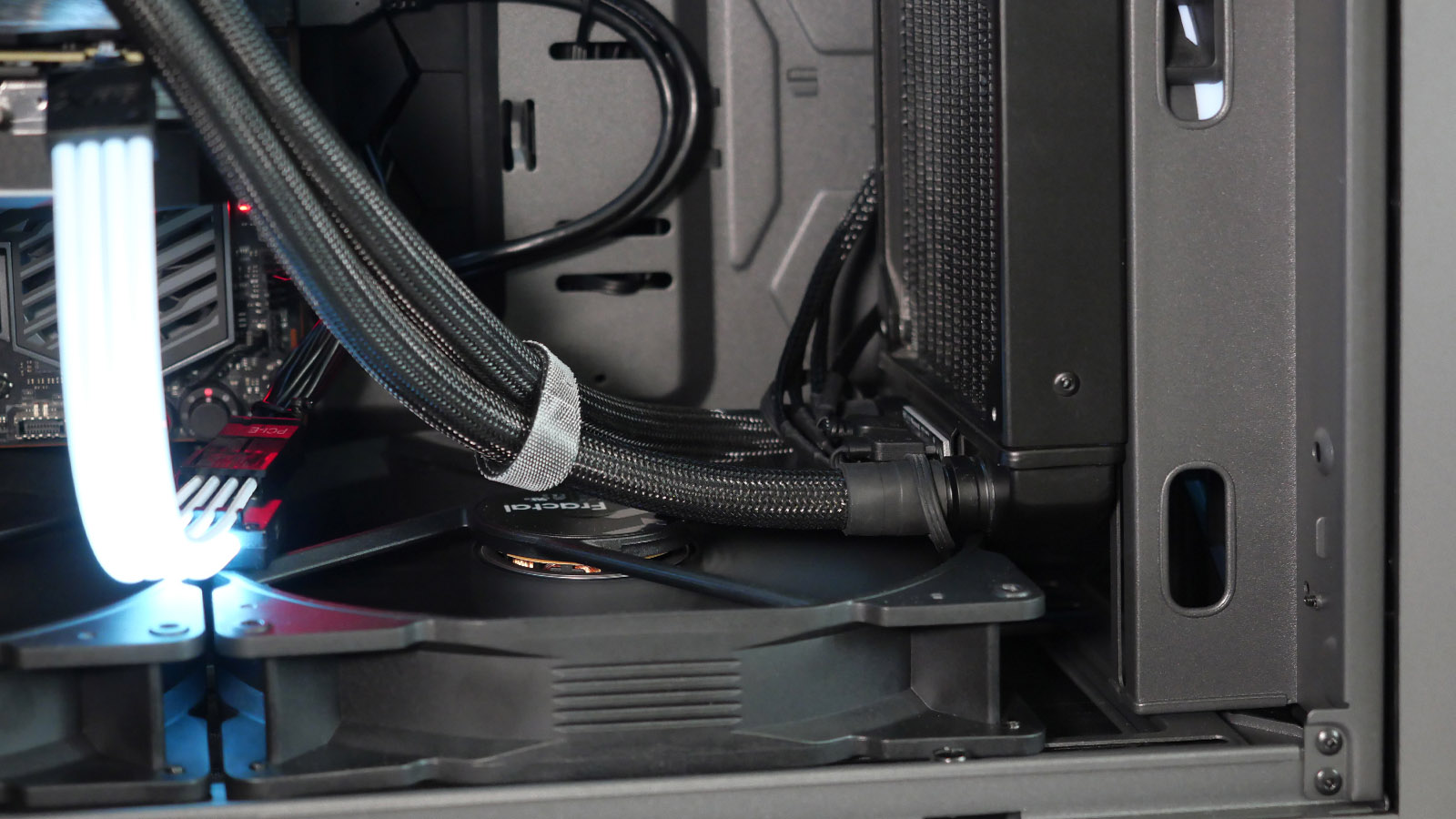

А вот тот факт, что установленные снизу 180 мм вентиляторы заслоняют собой окошки для подведения кабелей к материнской плате снизу, уже несущественным не назовешь. Аккуратное подведение кабелей вдоль нижней кромки платы значительно затрудняется.

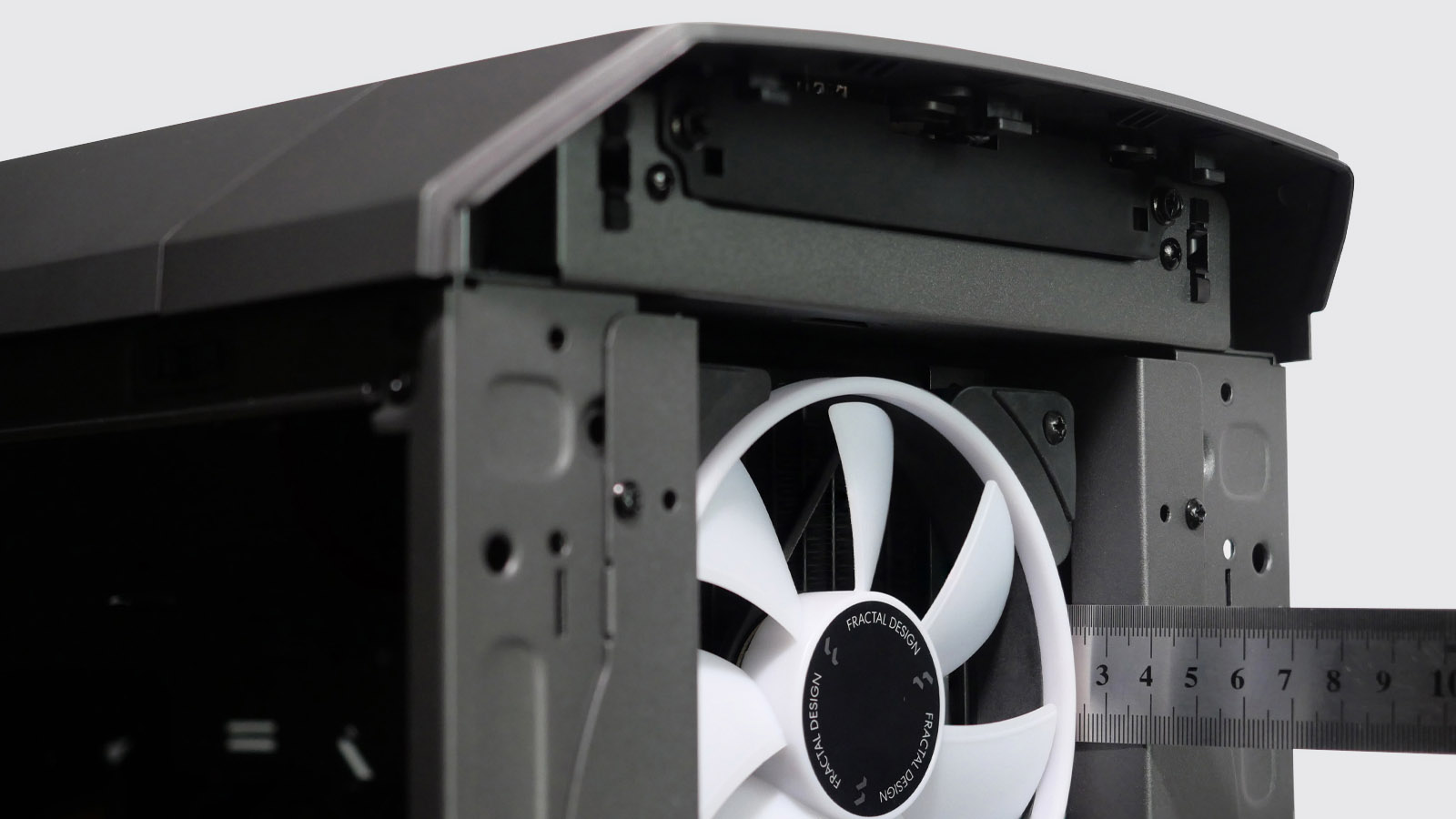

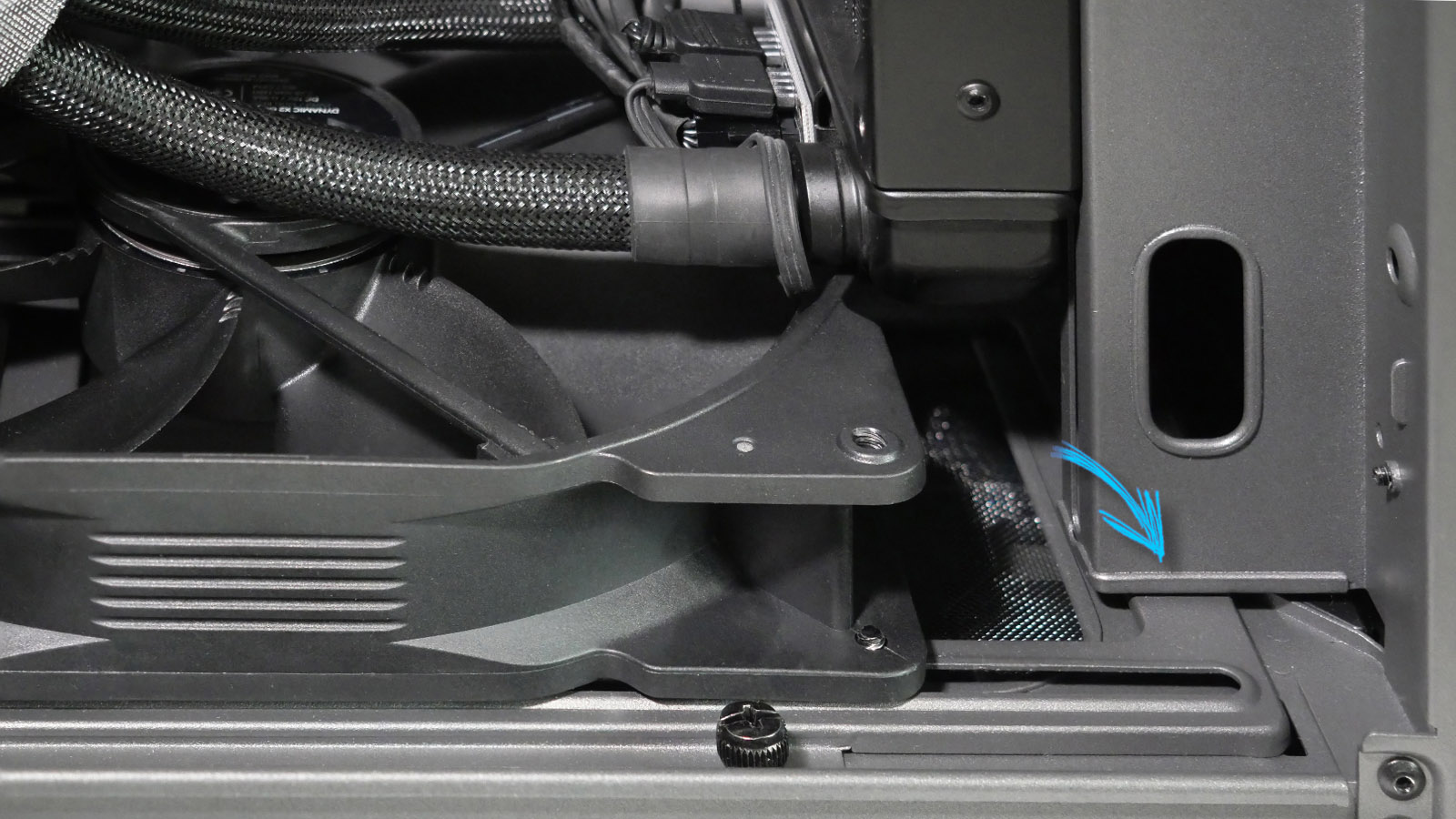

Передняя ниша для корпусных вентиляторов и радиатора СЖО в случае использования альтернативных комплектных направляющих углублена на 38 мм, поэтому с размещением в ней систем охлаждения проблем нет.

Подгонка передних посадочных мест под конкретный типоразмер 120 или 140 мм осуществляется прикручиванием вертикальных направляющих в одном из двух положений. Таким образом они плотно прилегают к каркасам вентиляторов без зазоров по бокам, исключая ослабевание формируемого направленного потока воздуха.

Установка 360 мм радиатора жидкостного охлаждения спереди не пересекается с крупными 180 мм вентиляторами, установленными снизу. С 420 мм радиатором вероятнее всего коллизия будет.

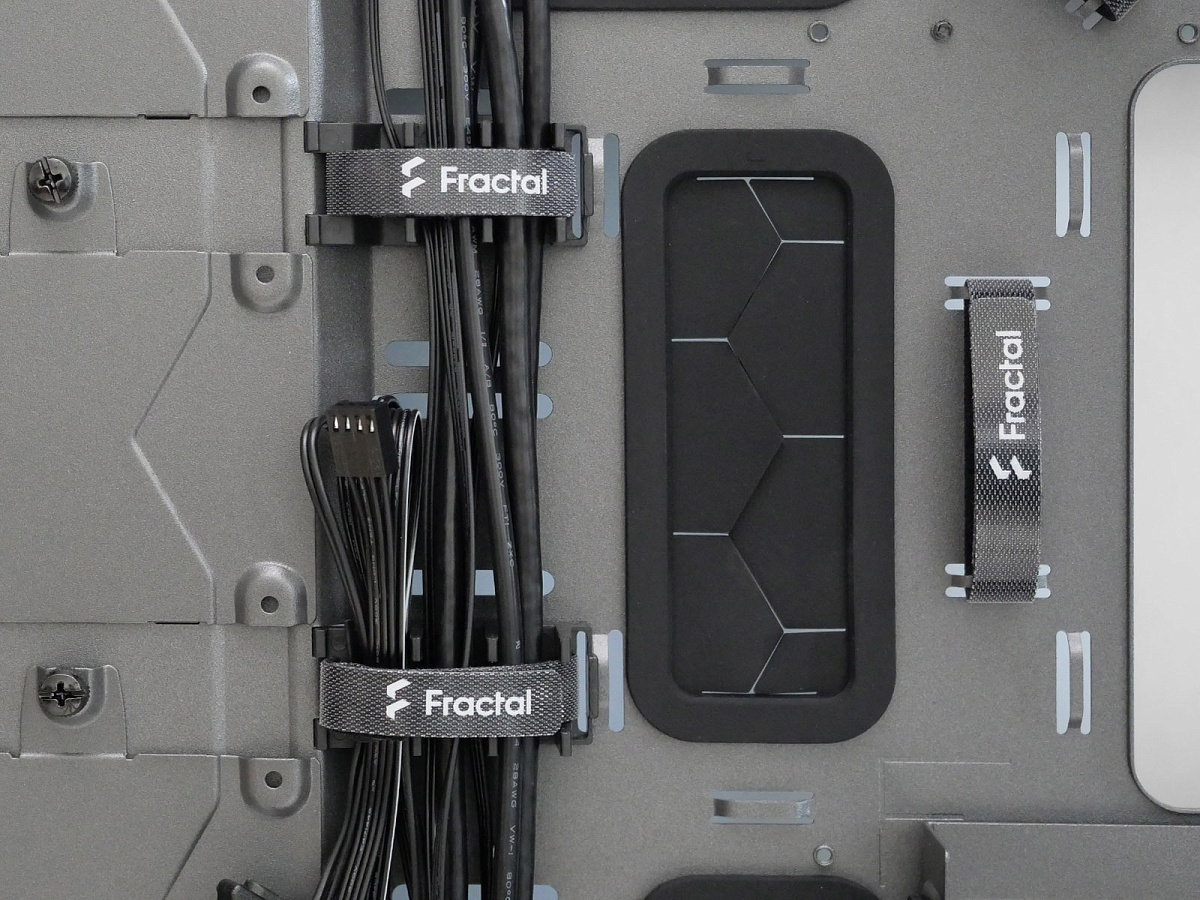

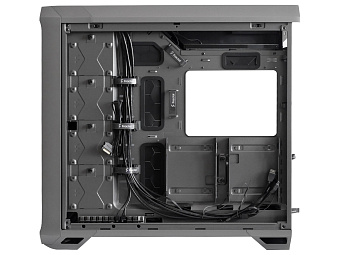

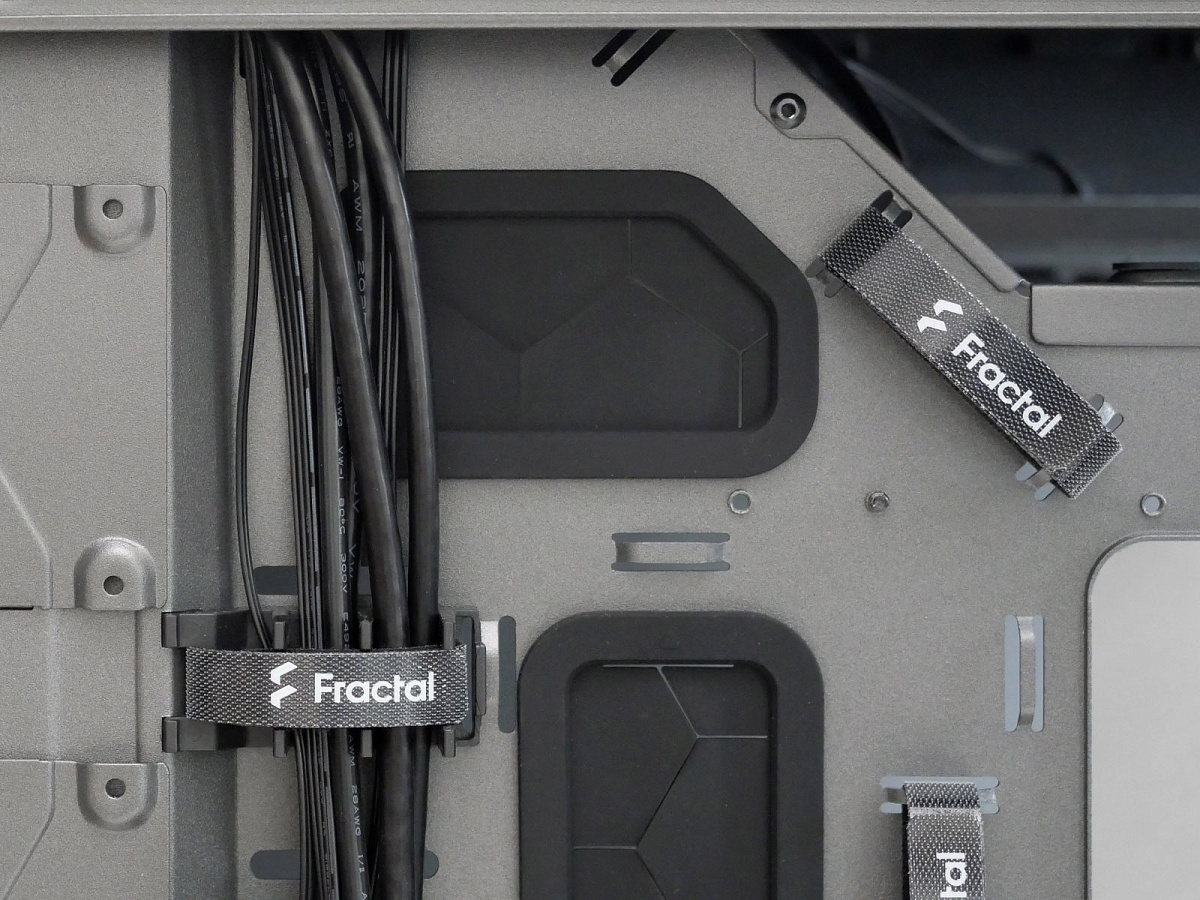

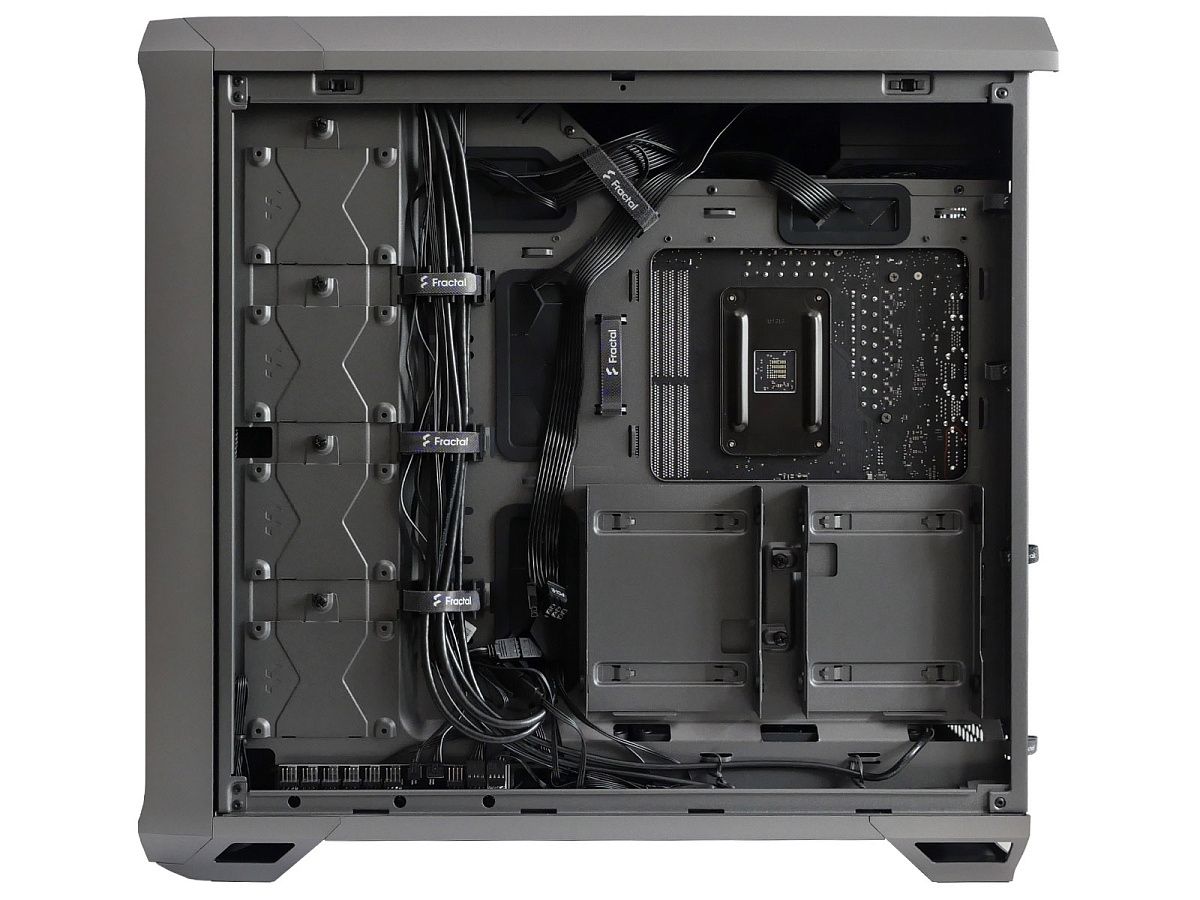

С местом под укладку проводов сзади всё превосходно. Запас пространства в застенках большой — до 32 мм, и с помощью кабель-каналов уложить провода аккуратно не составляет особого труда.

Тестирование

В ходе тестирования показания температурных датчиков, встроенных в комплектующие, осуществлялся с помощью программы HWiNFO версии 7.24. Для нагрузки компонентов ПК применялась программа OCCT версии 10.1.7 и CrystalDiskMark версии 8.0.4a. Замеры уровня шума вентиляторов осуществлялись в помещении без специальной подготовки с помощью прибора Актаком АТЕ-9015 с расстояния 1 метр.

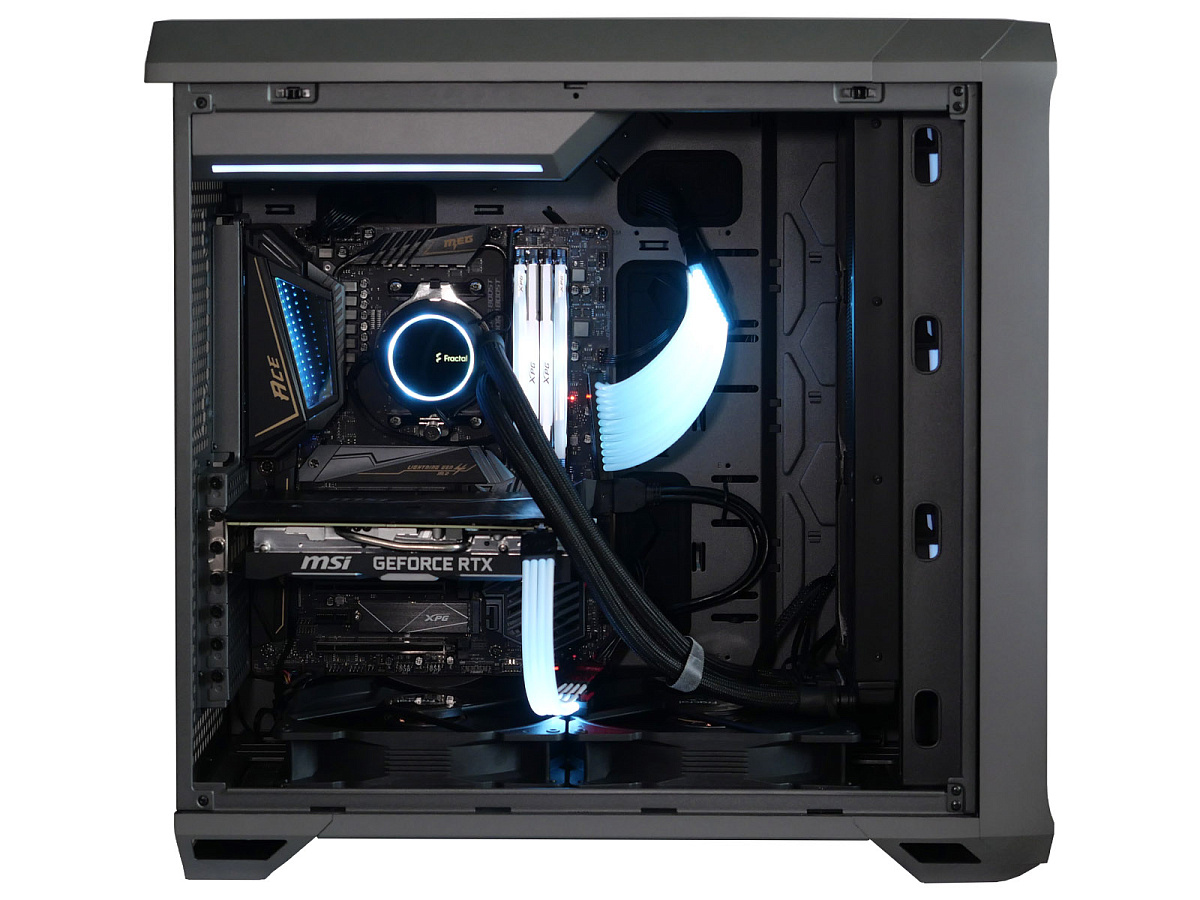

Конфигурация тестового стенда

Тип комплектующих Модель
Материнская плата MSI MEG X570 ACE (BIOS:7C35v1H от 28.03.2022)
Процессор AMD Ryzen 7 5800X
Система охлаждения процессора Fractal Design Celsius+ S36 Prisma
Термоинтерфейс Cooler Master MasterGEL
Оперативная память 32 ГБ DDR4-3200 (2 х XPG Spectrix D60G 8 ГБ (AX4U320038G16A-DT60) + 2 х XPG Spectrix D50 8 ГБ (AX4U320038G16A-DT50))
Системный накопитель M.2 NVMe SSD XPG GAMMIX S70 BLADE 1 ТБ
Накопитель для хранения данных M.2 NVMe SSD Seagate FireCuda 510 2 TB
Видеоадаптер MSI GeForce RTX 2060 Ventus OC 6 ГБ, драйвер: GeForce Game Ready 512.95 (2022.5.24)
Блок питания Cooler Master V850 SFX GOLD
Провода XPG PRIME ARGB Extension Cables
Корпус Fractal Design Torrent
Операционная система Microsoft Windows 11 Pro, версия 21H2 со всеми обновлениями на 26.05.2022
Температура в помещении ~28°C

Скорость и шум комплектных вентиляторов

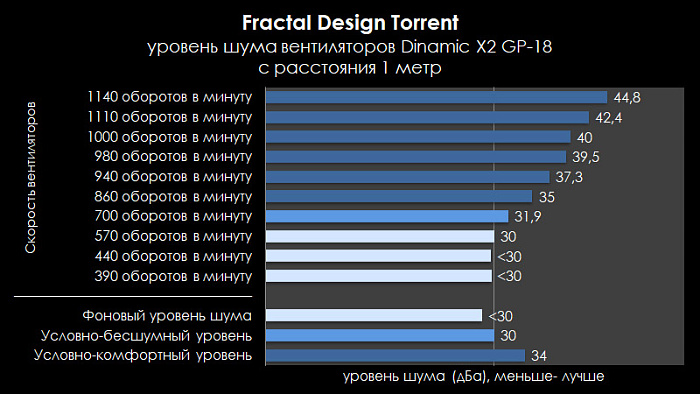

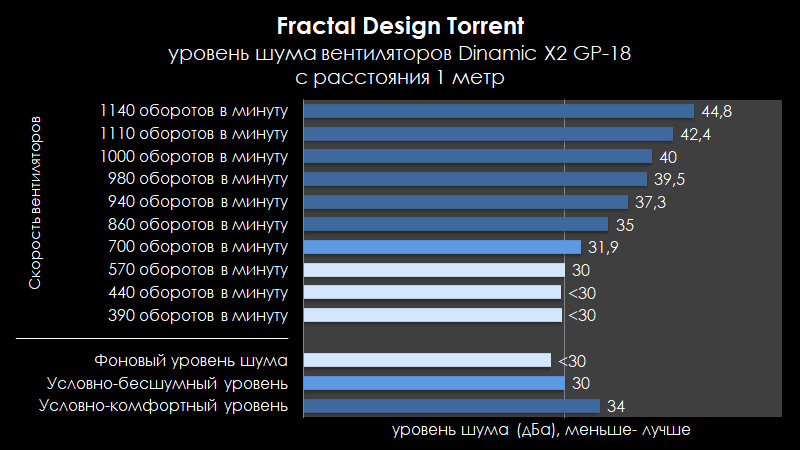

В корпусе предустановлено пять вентиляторов. Во фронтальной части — два 180-мм Fractal Design Dynamic X2 GP-18, для которых заявлен скоростной режим от 300 до 1200 оборотов в минуту и максимальный шум в пределах 35,4 дБА. В ходе измерения на тестовом стенде с расстояния 1 метр уровень шум получился заметно выше — до 44,8 дБА. Это громко и при близком расположении системного блока некомфортно на слух. Тихими вентиляторы можно назвать на скорости до 550-600 оборотов (~40%).

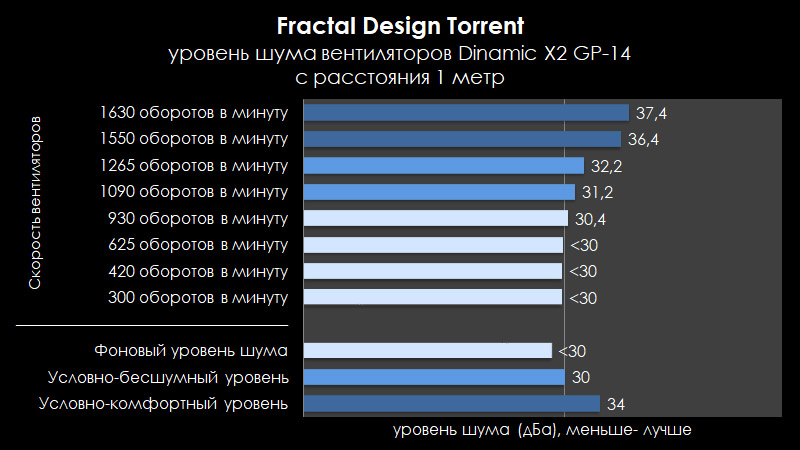

В нижней части изначально размещены три 140-мм вентилятора Fractal Design Dynamic X2 GP-14. В ходе тестирования они работали в диапазоне скоростей от 420 до 1600 оборотов в минуту. Уровень шума при этом в большей части диапазона умеренный, но на пике всё же немаленький — до 37,5 дБА с расстояния в 1 метр. При попытке собрать тихий ПК для этих вентиляторов можно рекомендовать ограничение скорости на уровне ниже 950 оборотов в минуту (65-70% от максимума).

Температура компонентов под нагрузкой

Приблизительная схема воздушных потоков в тестовом стенде представлена на изображении ниже.

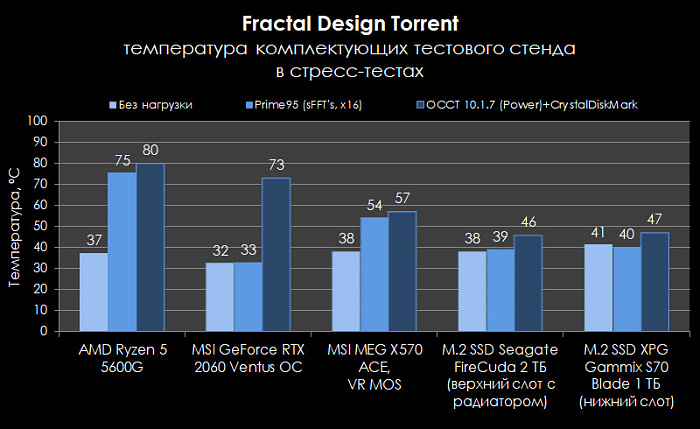

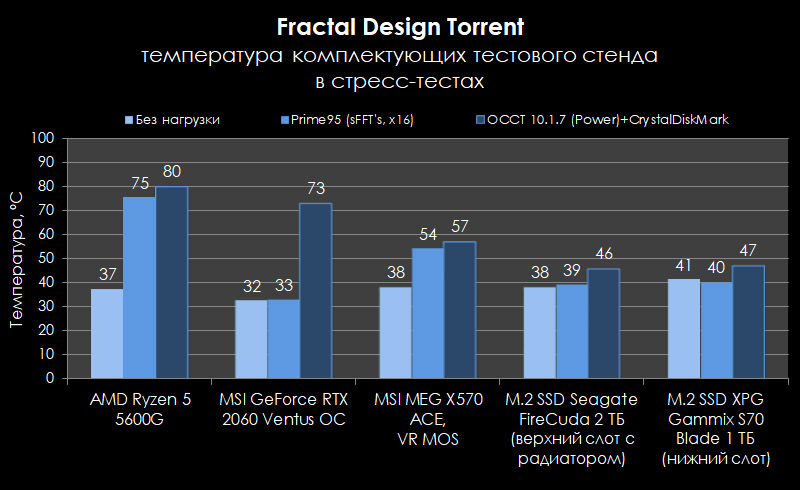

Наблюдение предельного нагрева комплектующих, установленных в корпусе Fractal Design Torrent, осуществлялось в трёх сценария работы ПК с измерением средних значений программой HWiNFO 7.16 за 30 минут:

  • отсутствие активности в операционной системе Microsoft Windows 11 Pro;
  • стресс-нагрузка только на центральный процессор с помощью утилиты Prime95 версии 30.5 и теста Small FFT's в 16 потоков, в частности;
  • одновременный запуск теста Power в утилите OCCT 10.1.7, нагружающего центральный процессор и видеокарту, и Crystal Disk Mark 8.0.1 x64 на обоих твердотельных накопителях (многократные проходы набором данных 16 ГиБ).

Каких-то аномалий при этом не выявлено и нагрев комплектующих не превысил уровень типичный именно для этой конфигурации.

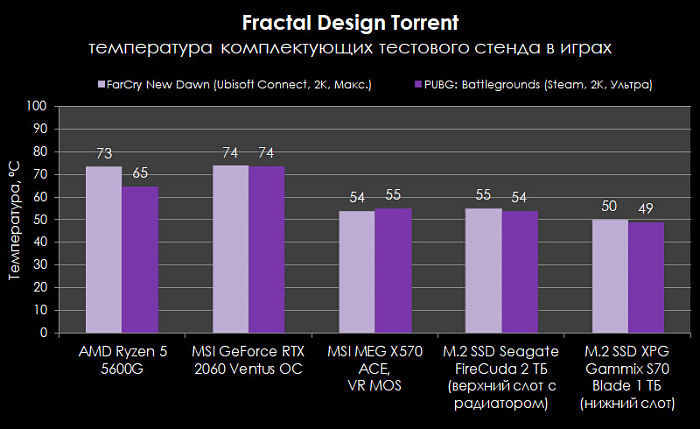

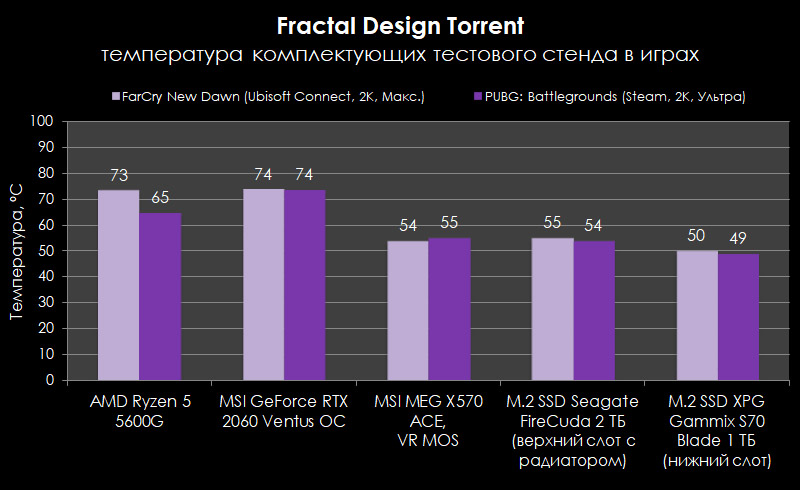

Дополнительные тесты были проведены в играх FarCry New Dawn (в разрешении 2К с настройками графики "Максимально") и PUBG:Battlegrounds (в разрешении 2К с настройками графики "Ультра"). Видеокарта и процессор нагревались значительно ниже пороговых значений температурной отсечки, равно как и силовые цепи питания процессора, а также накопители M.2 не перегревались благодаря мощным потокам воздуха от фронтальных и нижних вентиляторов. С охлаждением производительных комплектующих в корпусе Fractal Design Torrent всё отлично.

Заключение

Fractal Design Torrent — просторный, хорошо продуваемый и спроектированный под самые топовые варианты комплектующих корпус с запоминающимся оформлением фронтальной панели. Конечно же, без особенностей в конструкции не обошлось, и о них мы постарались рассказать в обзоре. Но в целом производитель предусмотрел очень много нюансов, которые позволяют собрать в нём как продвинутый игровой ПК и заняться экспериментами в гонке за fps, так и рабочую станцию с высокой вычислительной мощностью. Для этого есть всё: от поддержки материнских плат и видеокарт увеличенных габаритов до предусмотренных мест крепления не только крупных вентиляторов, но компонентов сборных систем жидкостного охлаждения. Универсальности корпусу добавляют несколько возможных расцветок и различные варианты компоновки прозрачными тонированными стеклянными или "глухими" металлическими боковыми панелями, а также вентиляторы с подсветкой или без на выбор. Fractal Design Torrent можно смело рекомендовать как корпус для безультимативных сборок ПК в домашнем сегменте или малом офисе.

Достоинства Fractal Design Torrent:

  • Добротная конструкция и материалы, а также хорошее качество окраски;
  • Фронтальная и задняя панели с низким сопротивлением воздушному потоку;
  • Удобный доступ к большинству комплектующих;
  • Отсек для блока питания вверху с запасом места под пучки проводов;
  • Два предустановленных 180 мм вентилятора спереди;
  • Три предустановленных 140 мм вентилятора снизу;
  • Съёмные пылевые фильтры в местах притока воздуха, которые можно мыть;
  • Поддержка длинных видеокарт и подпорка для них в комплекте;
  • Встроенный PWM-концентратор вентиляторов для синхронного подключения;
  • Отличный запас места и креплений для кабель-менеджмента.

Недостатки:

  • Язычок для снятия стеклянных панелей немного люфтит;
  • Шумные 180 мм вентиляторы Fractal Design Dynamic X2 GP-18;
  • Для доступа к нижнему фильтру необходимо снимать переднюю панель;
  • 180 мм вентиляторы, установленные в нижней части корпуса закрывают собой окошки для подведения кабелей к портам на материнской плате по нижнему краю;
  • Установленные спереди направляющие для 120/140 мм вентиляторов перекрывают край нижней рамы для вентиляторов (влияет на порядок сборки/разборки).
