Обзор корпуса Fractal Design Torrent Compact

При создании данного корпуса достигалась цель максимальной эффективности и продуваемости.
Обзор корпуса Fractal Design Torrent Compact

Компания Fractal Design не перестает удивлять аудиторию своими решениями и подходами для реализации поставленной цели. Максимальная вместительность? Было. Максимальная шумоизоляция? Есть. Максимальная эффективность? Встречали. Что мы упустили?

В компании Fractal Design знают, что и выпустили абсолютно новую линейку корпусов Torrent, и нет, с пиратской деятельностью она не имеет ничего общего. По своему предназначению и переводу слово "Torrent" означает "поток" (воздушный поток, если быть точнее в нашем контексте). И инженеры подошли к этому имени совершенно буквально. Производитель анонсировал три модели в разных конфигурациях и размерах, позволяя геймеру выбрать корпус под его задачи: это оригинальная модель Torrent, его более компактная версия Torrent Compact и ориентированная на энтузиастов всего крохотного - Torrent Nano. Мы же, команда i2hard, рассмотрим среднюю модель и постараемся выяснить, удалось ли разработчикам превзойти самих себя?

Спецификации

Совместимость с материнскими платами E-ATX (до 274 мм), ATX, mATX, Mini-ITX, SSI-CEB
Тип блока питания ATX до 160 мм с установленной корзиной 3,5" / до 210 мм
Слоты расширения 7
Порты на передней панели 1 x USB 3.1 Gen 2 Type-C, 2 x USB 3.0, Audio I/O
Места для вентиляторов (перед) 180 мм x 2 / 140 мм x 2 / 120 мм x 3
Места для вентиляторов (низ) 180 мм x 2 / 140 мм x 2 / 120 мм x 3
Места для радиаторов 360 мм / 280 мм / 240 мм / 140 мм / 120 мм (перед) - / 280 мм / 240 мм / 140 мм / 120 мм (низ)
Максимальная высота кулера процессора 174 мм
Максимальная длина видеокарты 330 мм
Число отсеков 2,5" 3
Число отсеков 3,5" 1
Вес нетто 7,7 кг
Размер корпуса (ДxШxВ) 450 x 222 x 467 мм
Размер упаковки (ДxШxВ) 536 x 306 x 574 мм

Упаковка корпуса и комплектация

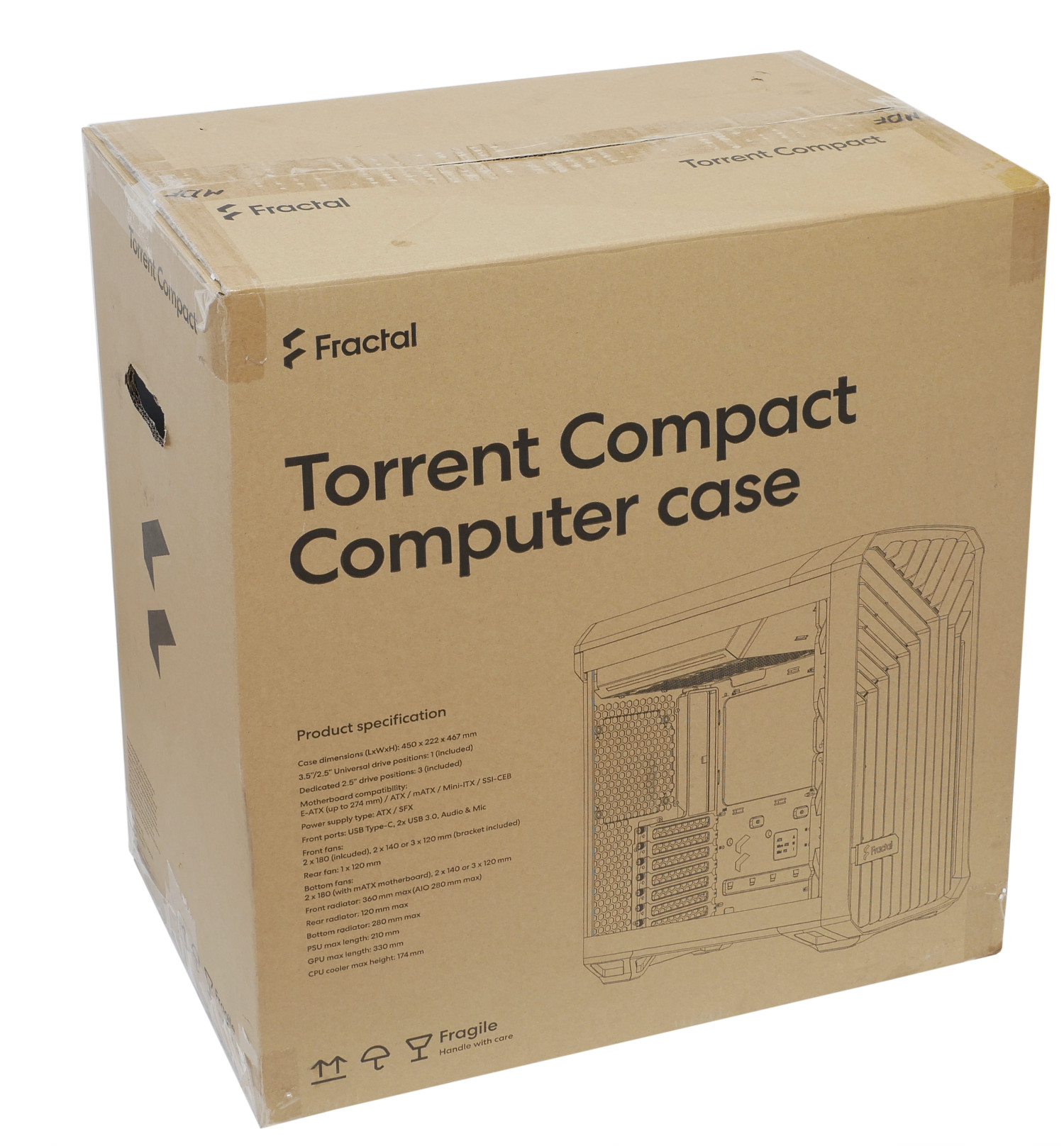

Корпус Fractal Design Torrent Compact поставляется в большой просторной коробке. Полиграфия знакомит нас с очертаниями корпуса и его техническими спецификациями, вынесенными на переднюю сторону.

На упаковке предусмотрены две прорезанные ручки, облегчающие транспортировку. Следующее изображение со схематичным расположением основных панелей располагается на обороте. Приятно осознавать, что основные достоинства продукта разработчики приводят на четырех языках, включая русский.

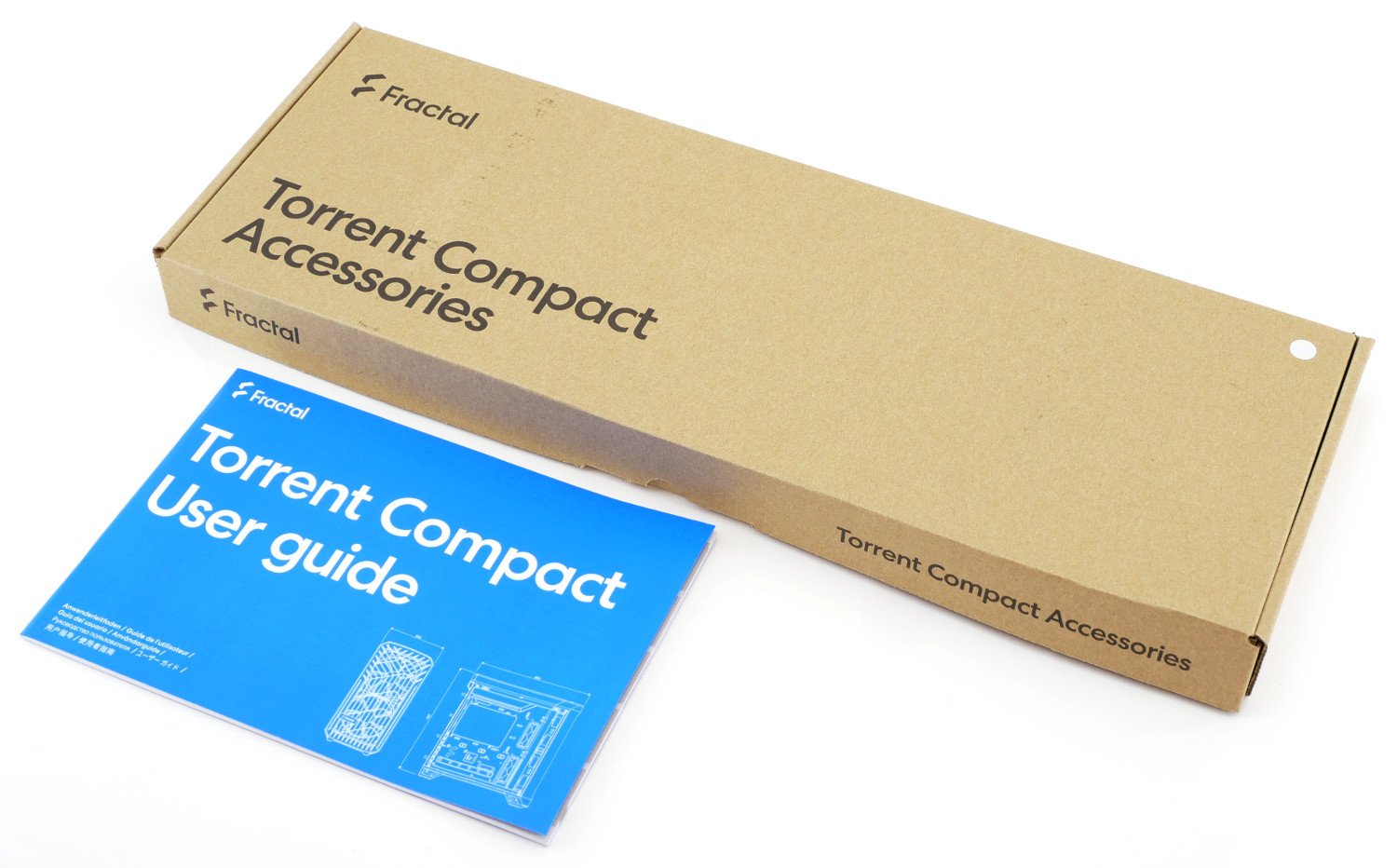

В фирменном стиле руководство пользователя выполнено в формате большой синей книжки, превращая знакомство с корпусом и решение технических проблем в приятное времяпрепровождение.

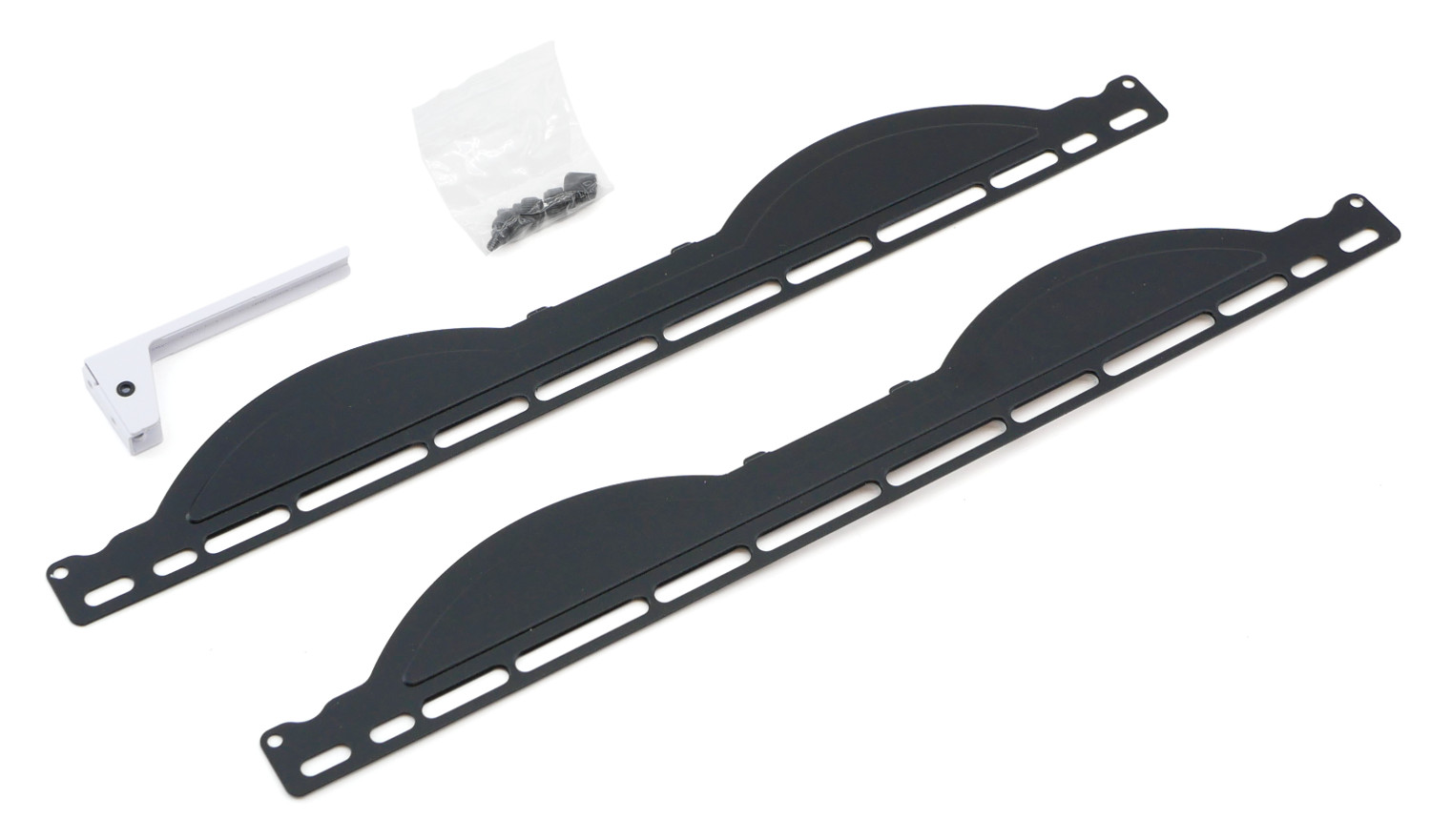

В отдельном контейнере располагаются две рамки-переходника для передней панели для установки трех вентиляторов 120 мм, кронштейн для фиксации видеокарты и небольшой набор креплений.

Внешний вид и дизайн

"Корпус Torrent Compact создан для максимального охлаждения прямо из коробки. Основными отличительными особенностями являются беспрепятственный забор воздуха, открытая передняя решетка и два 180 x 38 мм вентилятора Dynamic PWM, созданные специально для достижения максимального воздушного охлаждения при сохранении оптимального уровня шума. Обеспечивая превосходную производительность охлаждения с водяным контуром или без него, Torrent Compact идеально подходит для пользователей высокого класса, которые требуют самого лучшего как от компонентов, так и от корпусов", - говорится на первой странице мануала.

Новинка выделяется среди аналогов необычными и порой позабытыми техническими решениями, а местами реализация выбивается из обычного мира вещей.

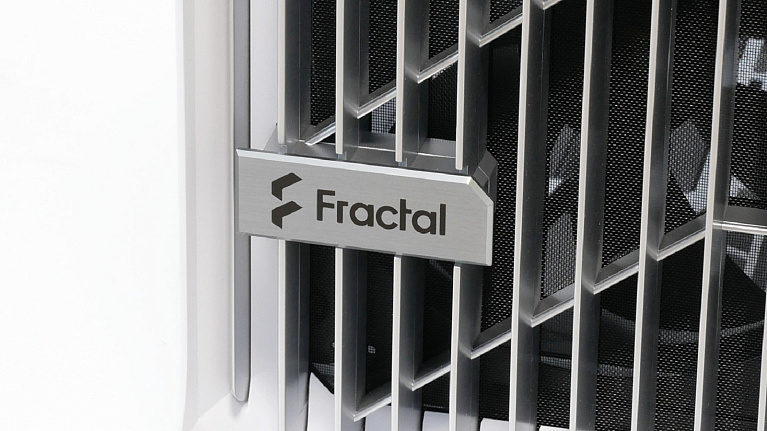

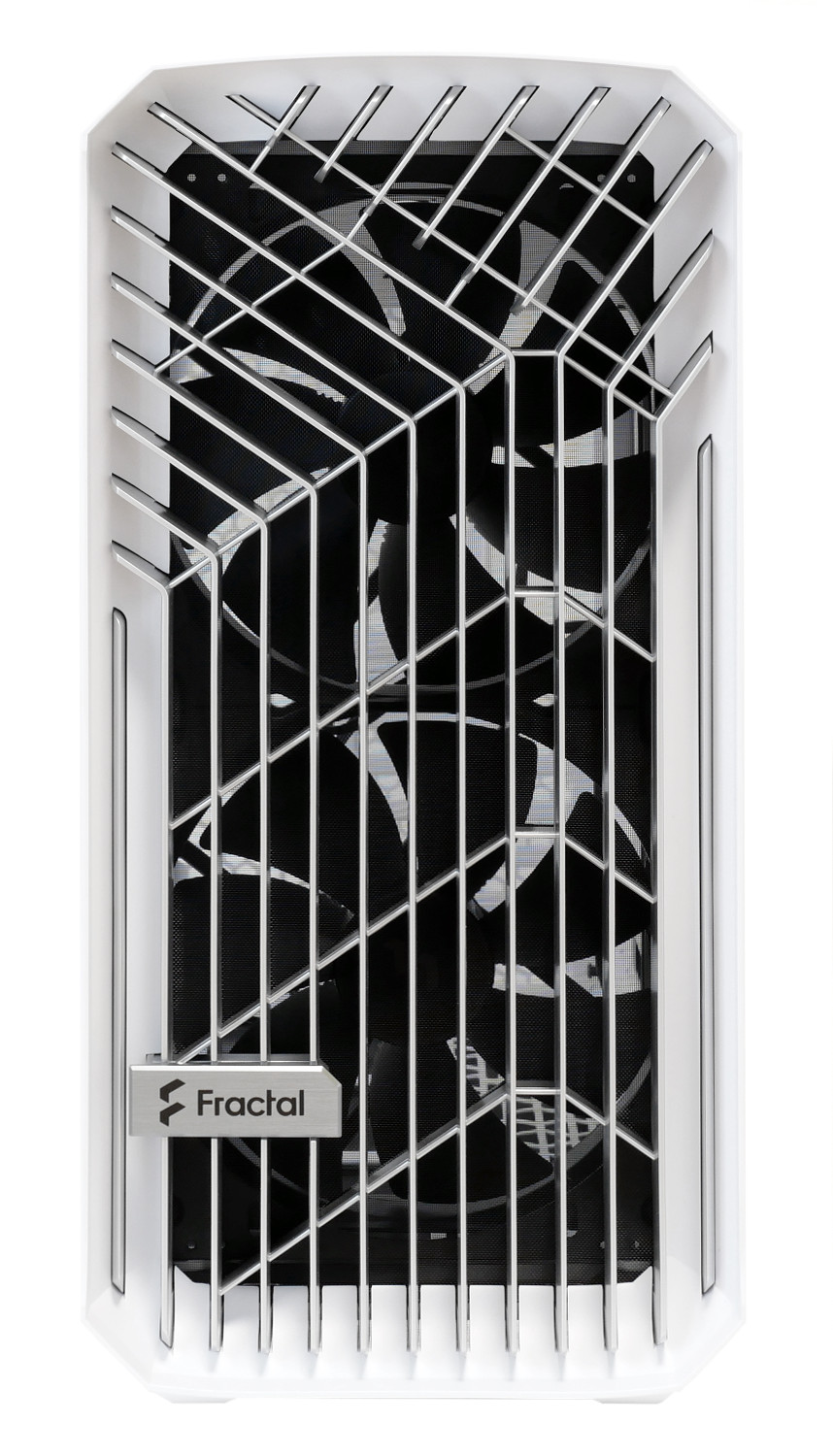

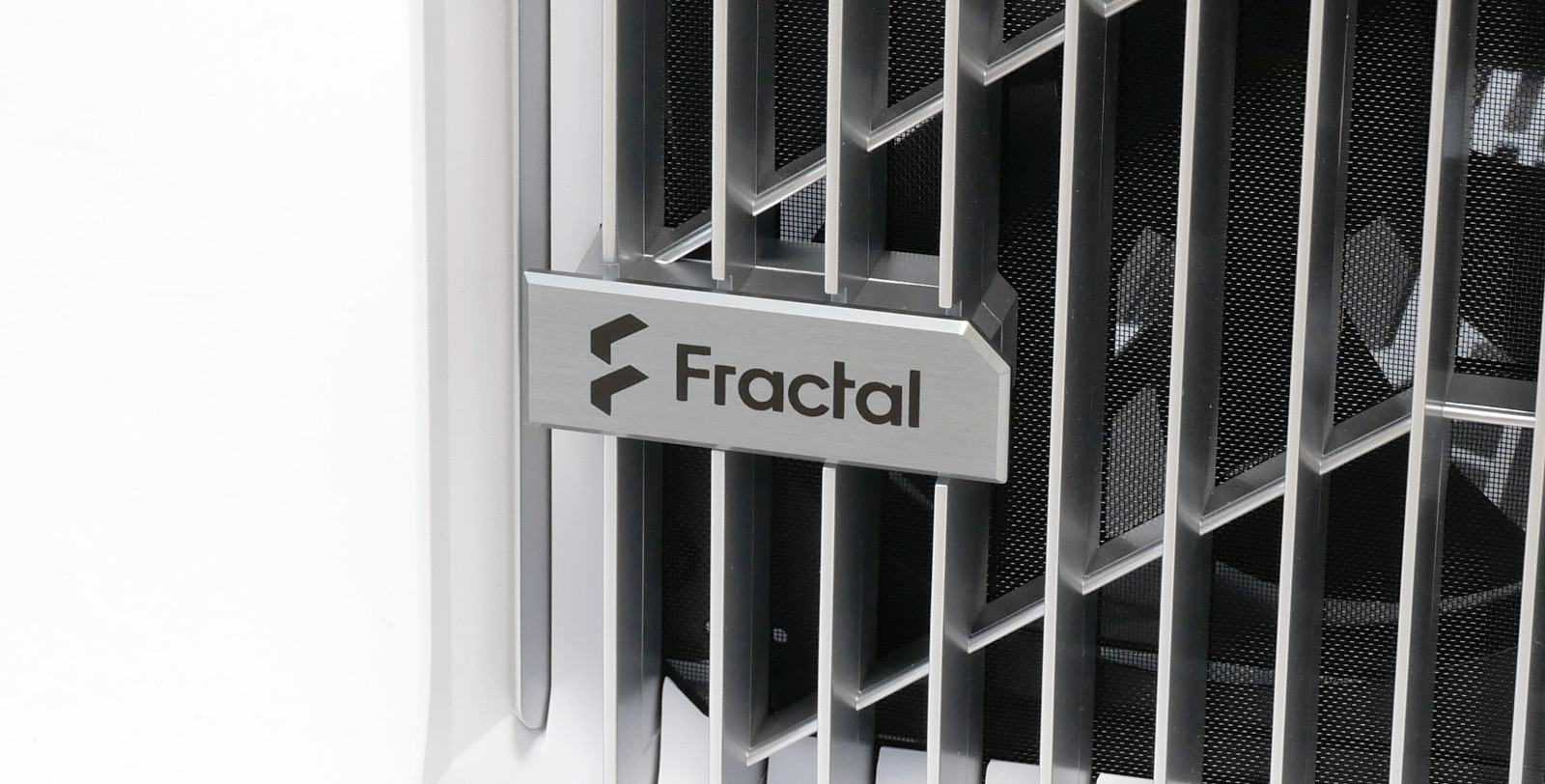

Например, передняя панель выполнена с многочисленными зональными перегородками, отсылая нас к дорогим премиумным машинам.

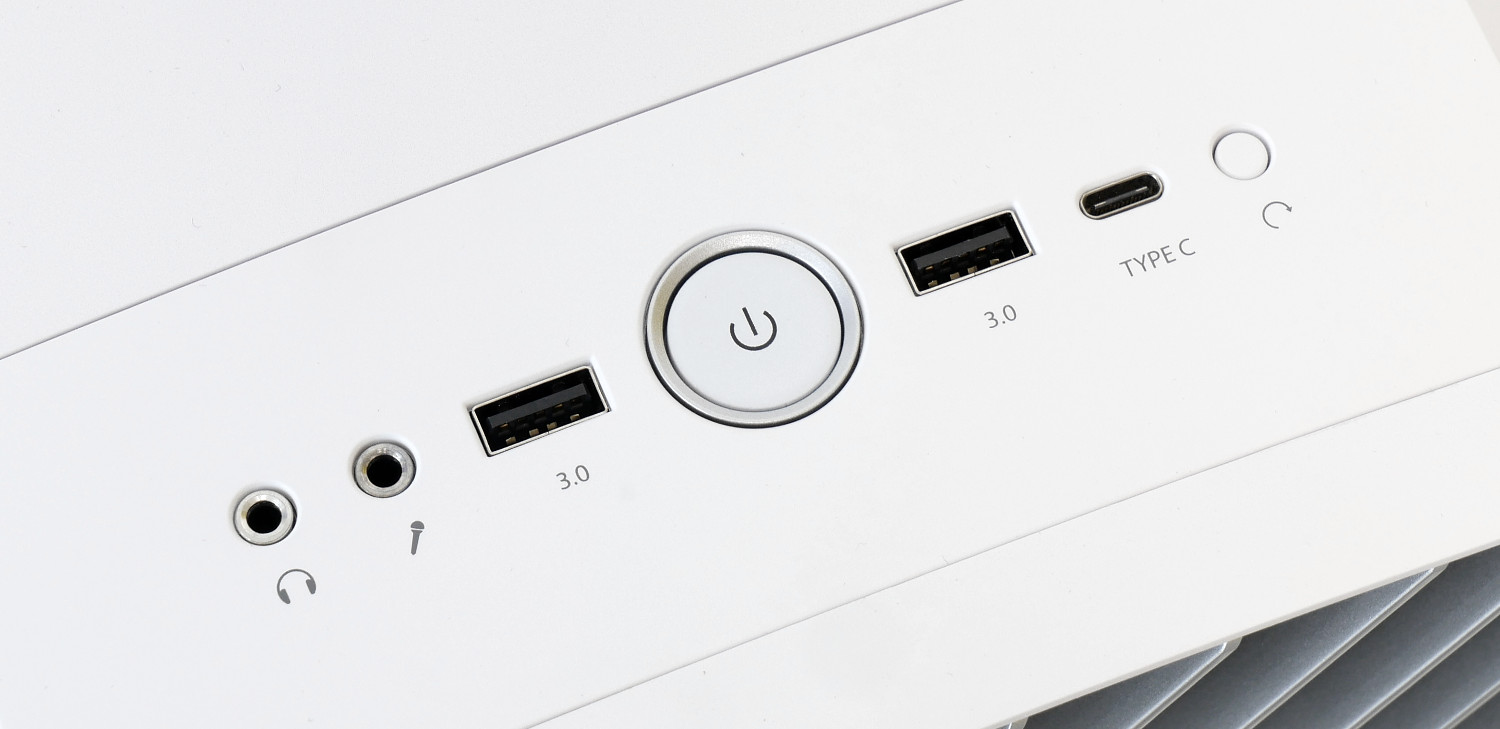

Или посмотрите на интерфейсную панель: кнопка включения позаимствована у суперкаров. Приятно наблюдать и кнопку перезагрузки, расположенную поодаль от включения и выполненную в другом масштабе. Некоторые детали новинки мы кивающе одобряем.

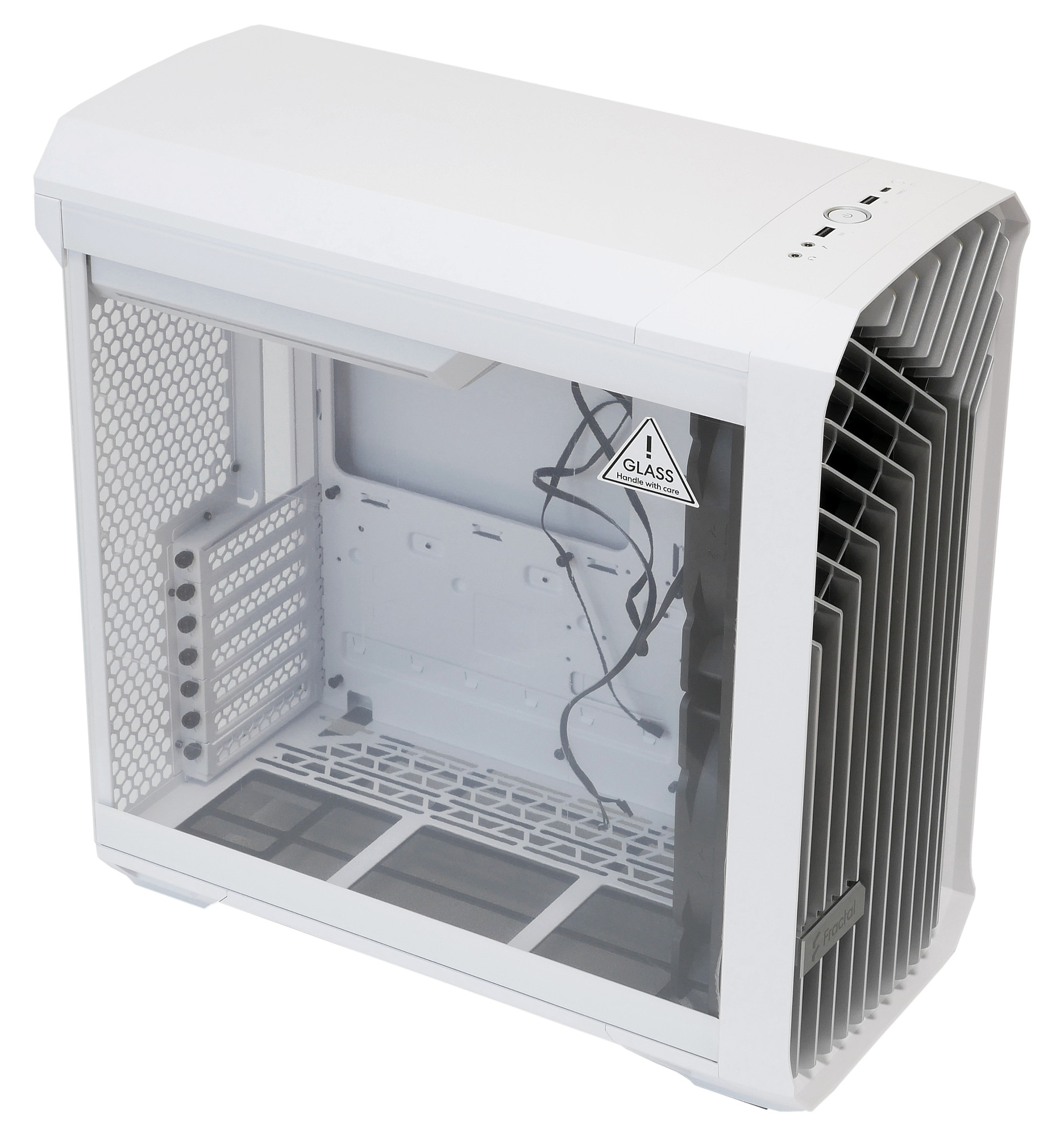

Корпус Fractal Design Torrent Compact выполнен в классически стандартном форм-факторе Middle-Tower, но необычны его элементы. Габариты новинки 450 x 222 x 467 мм послужили пристанищем передней решетки открытого типа с качественным фильтром, оптимизированными для хорошего воздушного потока. За ними располагаются два поистине огромных вентилятора Dynamic X2 диаметром 180 мм и толщиной 38 мм, что позволяет им при таких вводных данных "прокачивать" немыслимый объем воздуха. Не отягощен Fractal Design Torrent Compact и боковой панелью из закаленного стекла, хотя в продажу поступит модель и с монолитной металлической дверцей.

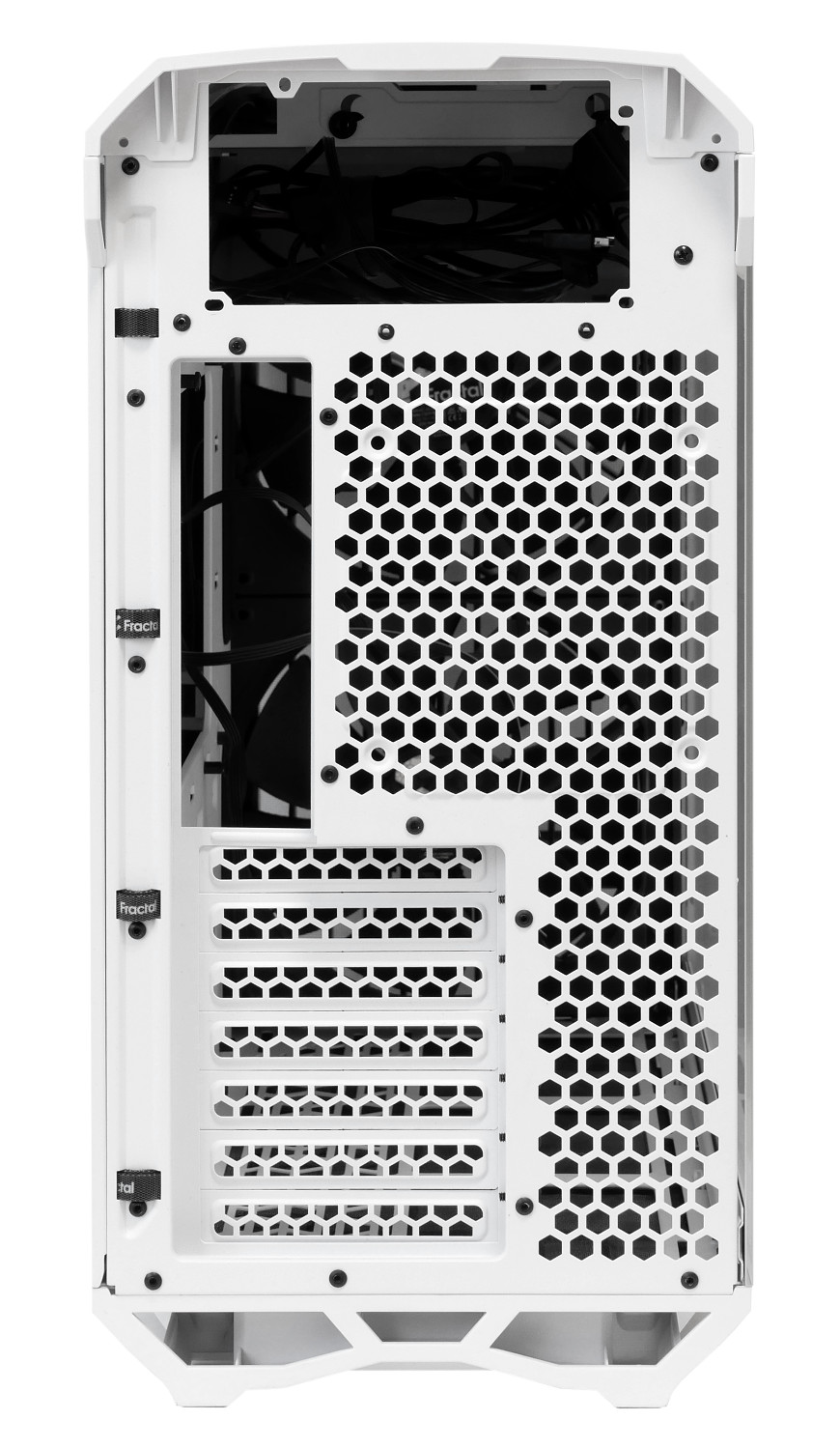

Одного взгляда сзади достаточно для понимания, что модель Fractal Design Torrent Compact использует утратившее популярность верхнее расположение блока питания, имеющее и свои преимущества, а главное - открывающее возможности для новых вариантов конструкции.

Внутреннее устройство корпуса

Fractal Design Torrent Compact - удивительный корпус, привлекающий внимание по многим направлениям. И наибольший интерес, конечно же, вызывает передняя решетка. Последняя фиксируется двумя простыми клипсами и легко отстегивается.

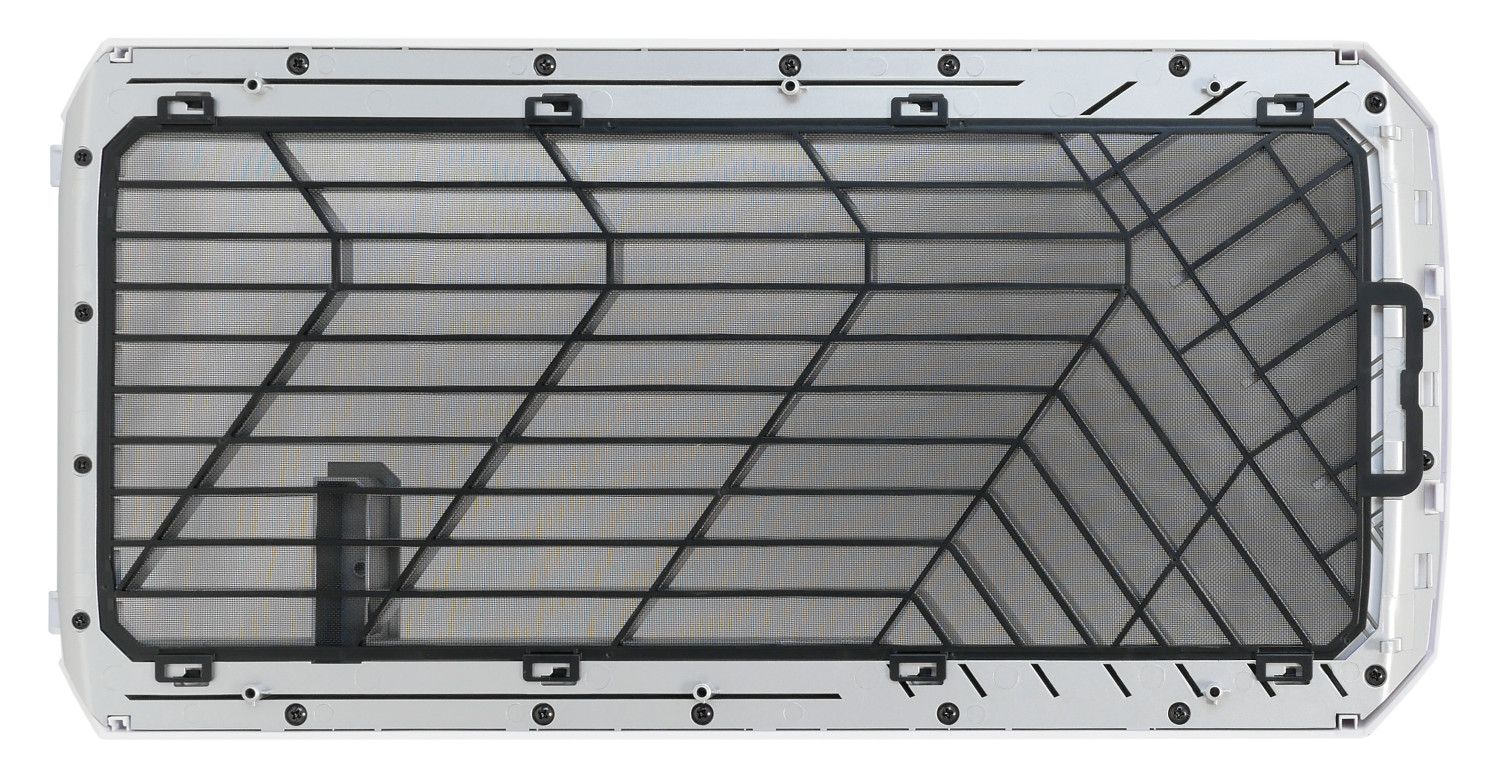

Производитель предусмотрел главный пылевой фильтр на демонтируемой панели с мелкой сеткой. Его качество и плотность позволяют не беспокоиться о загрязнении внутренних компонентов даже при длительном использовании. С другой стороны, плотность подобрана так удачно, что слабо ухудшает вентиляцию.

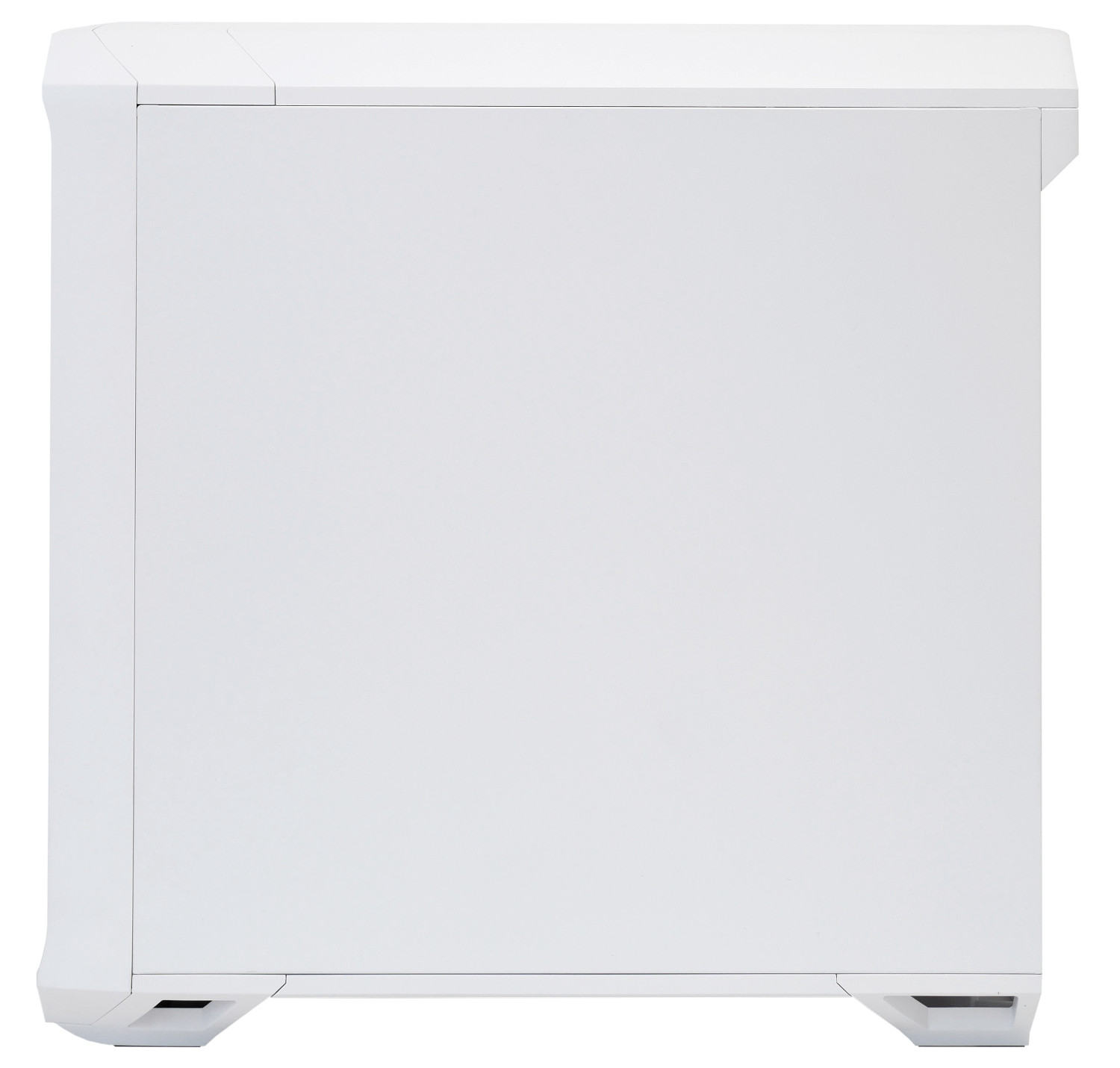

Обе боковые панели выполнены по популярному стандарту нового поколения с пазами снизу, а сверху располагаются также две клипсы. Никаких держателей снизу нет, поэтому для главного закаленного стекла стоит быть осторожнее: оно может упасть вам в руки или того хуже. И это немного странно, когда в более бюджетных решениях подобные держатели предусмотрены.

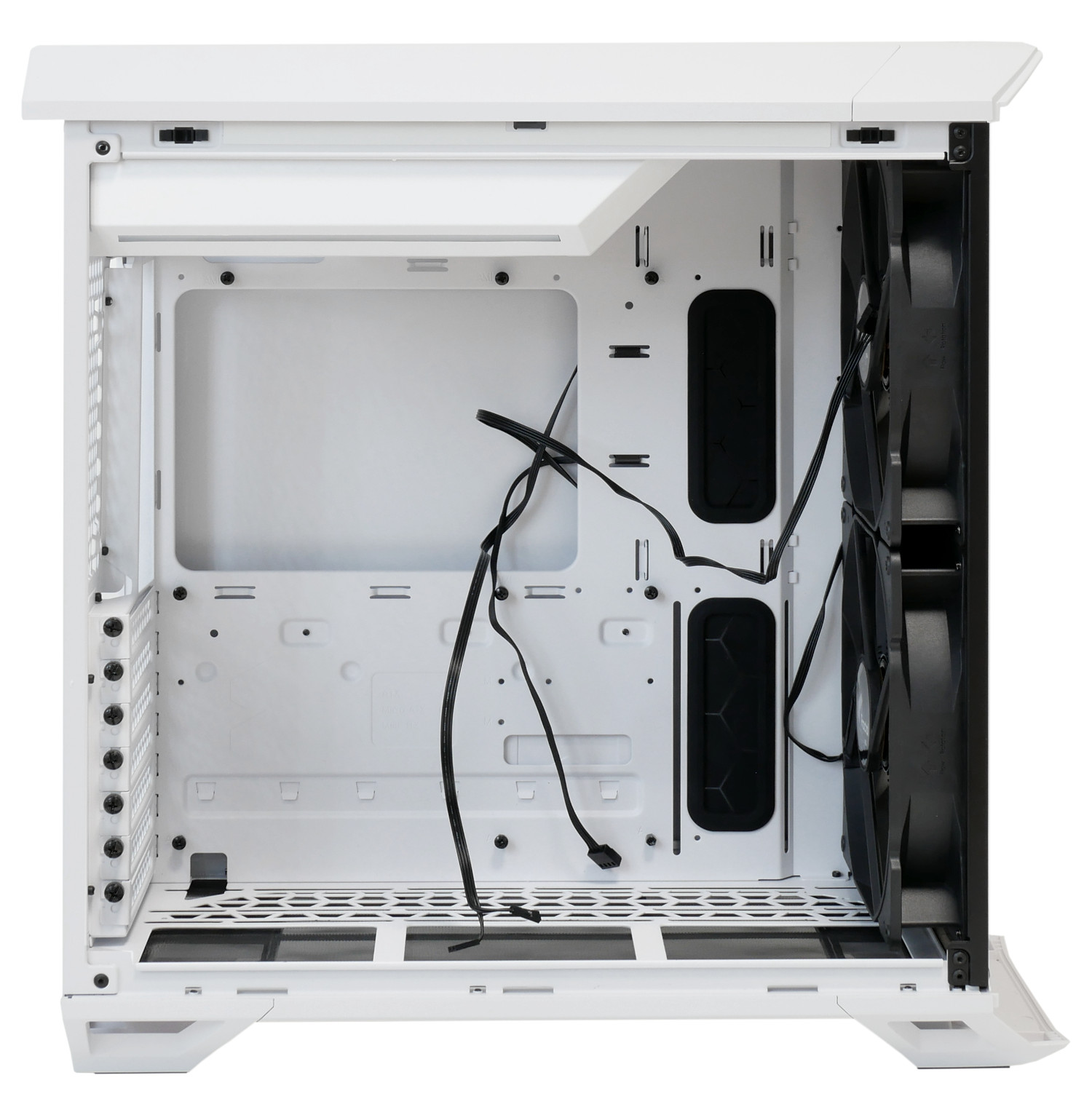

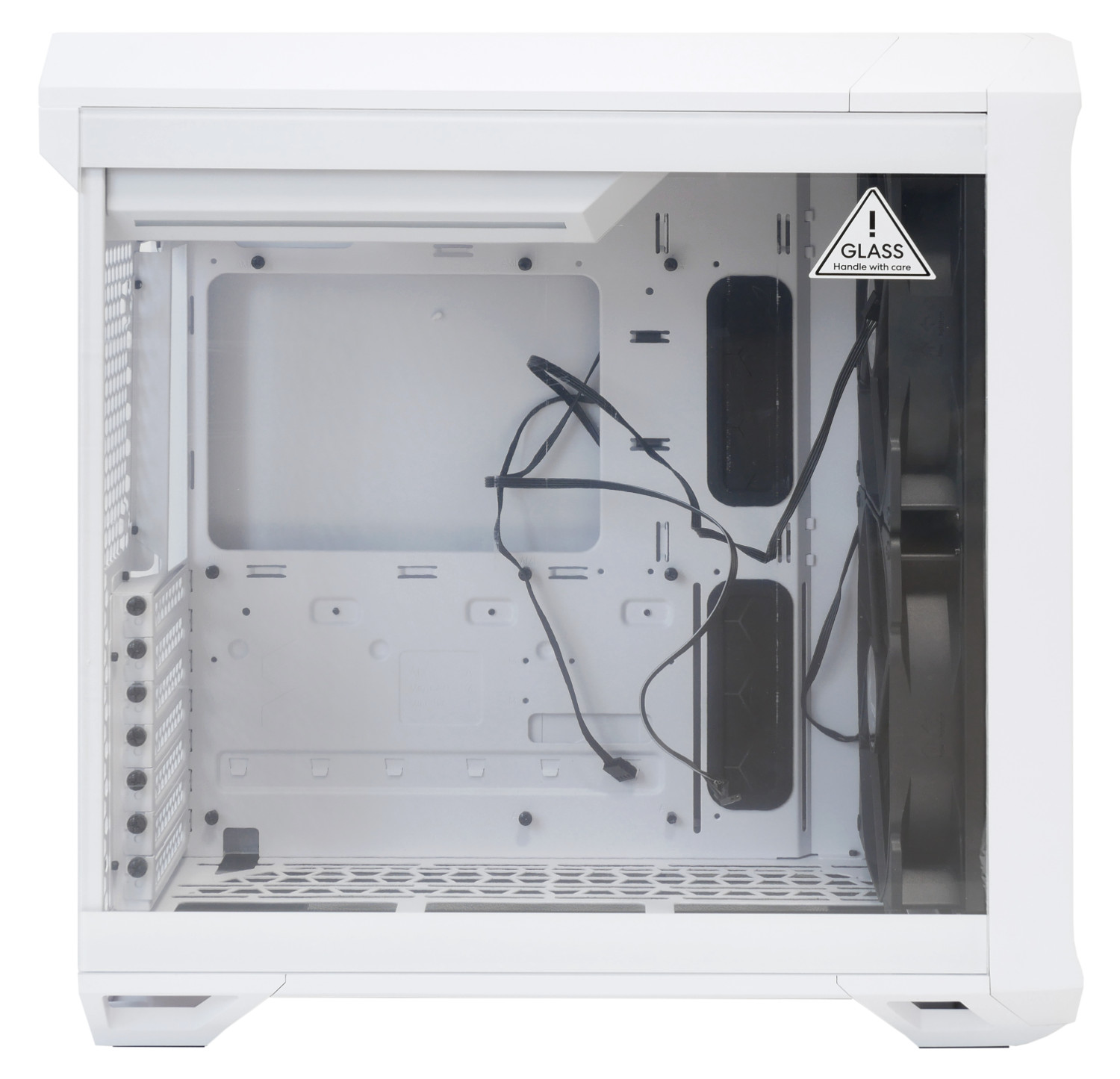

Перед нами открывается внутренняя реализация корпуса Fractal Design Torrent Compact с оригинальным по текущим меркам верхним расположением БП.

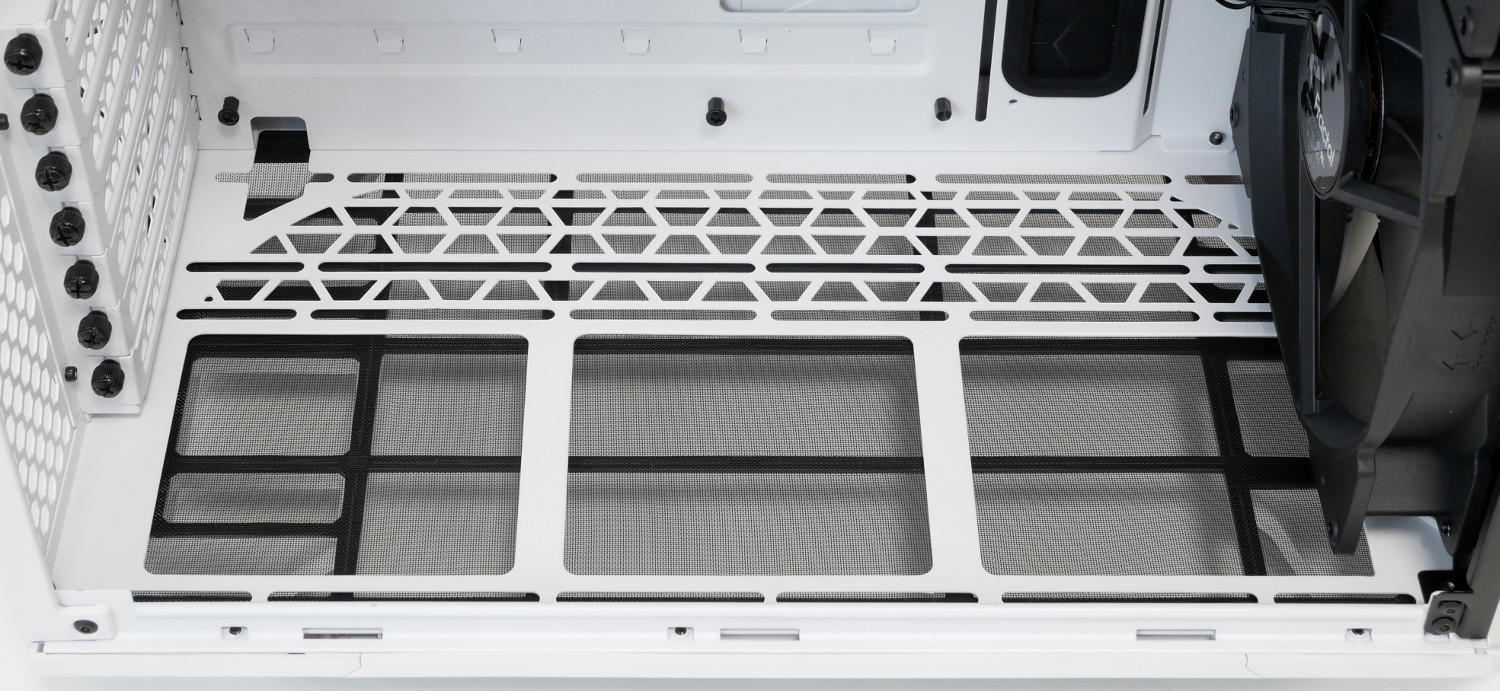

С практической точки зрения снизу открывается огромное поле действия для расположения различных систем охлаждения. Например, здесь можно расположить СЖО с радиатором 240/280 мм или три вентилятора 120 мм, а можно переместить передние вентиляторы 180 х 38 мм, правда тогда материнскую плату крупнее microATX не расположить. Как и радиатор 360 мм - мы проверяли (мешают слоты расширения). Не хватает буквально 15-20 мм.

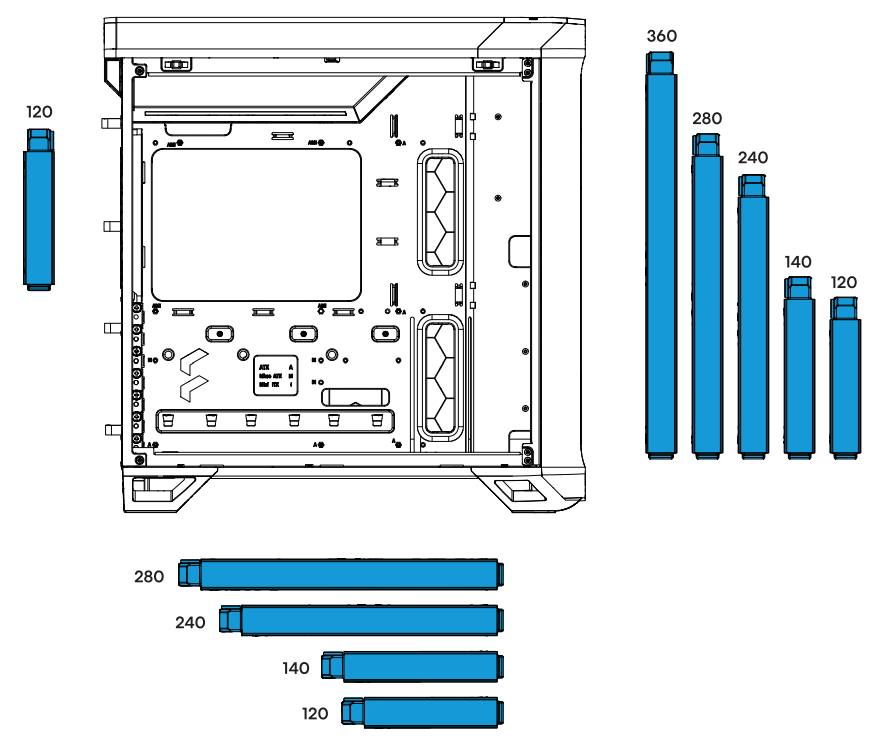

Демонстрацию возможных вариантов размещения СЖО отлично иллюстрирует страница руководства пользователя.

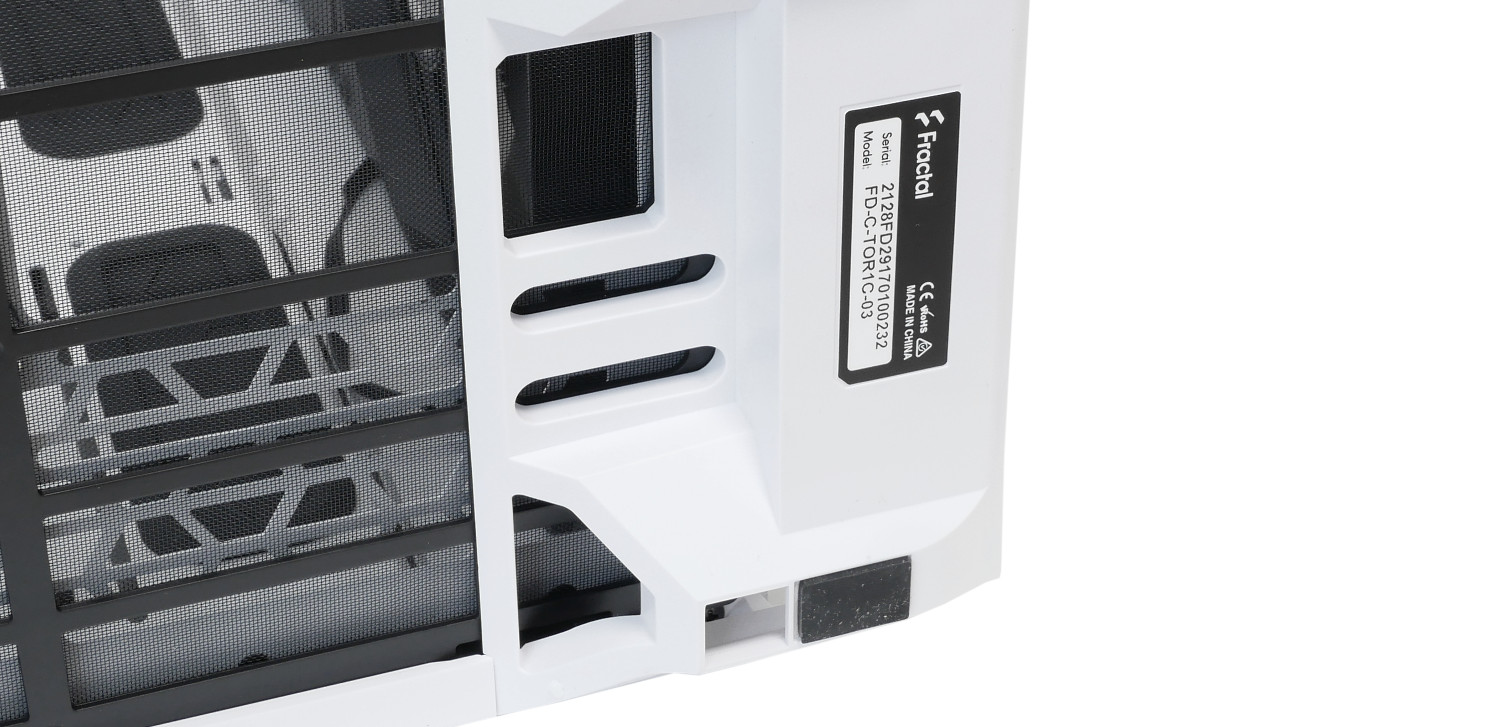

Корпус Fractal Design Torrent Compact весит почти 8 кг и устойчиво стоит на четырех прорезиненных ножках. Однако правые из них имеют половинчатую структуру с неким подобием кабель-менеджмента, но зачем - инструкция не разглашает. Однако ножки и правда съемные для установки вентиляторов в основании корпуса и чистки второго фильтра.

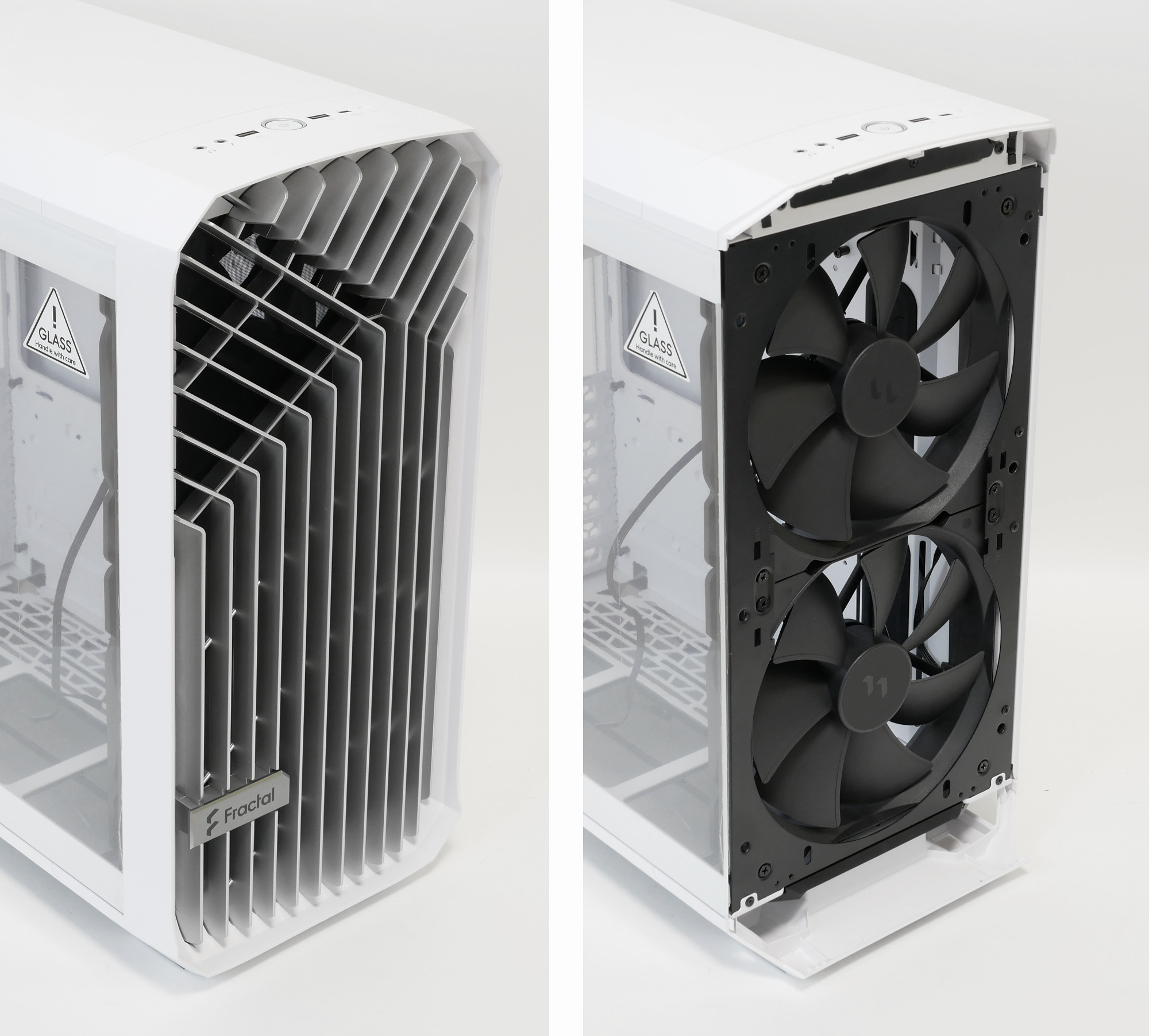

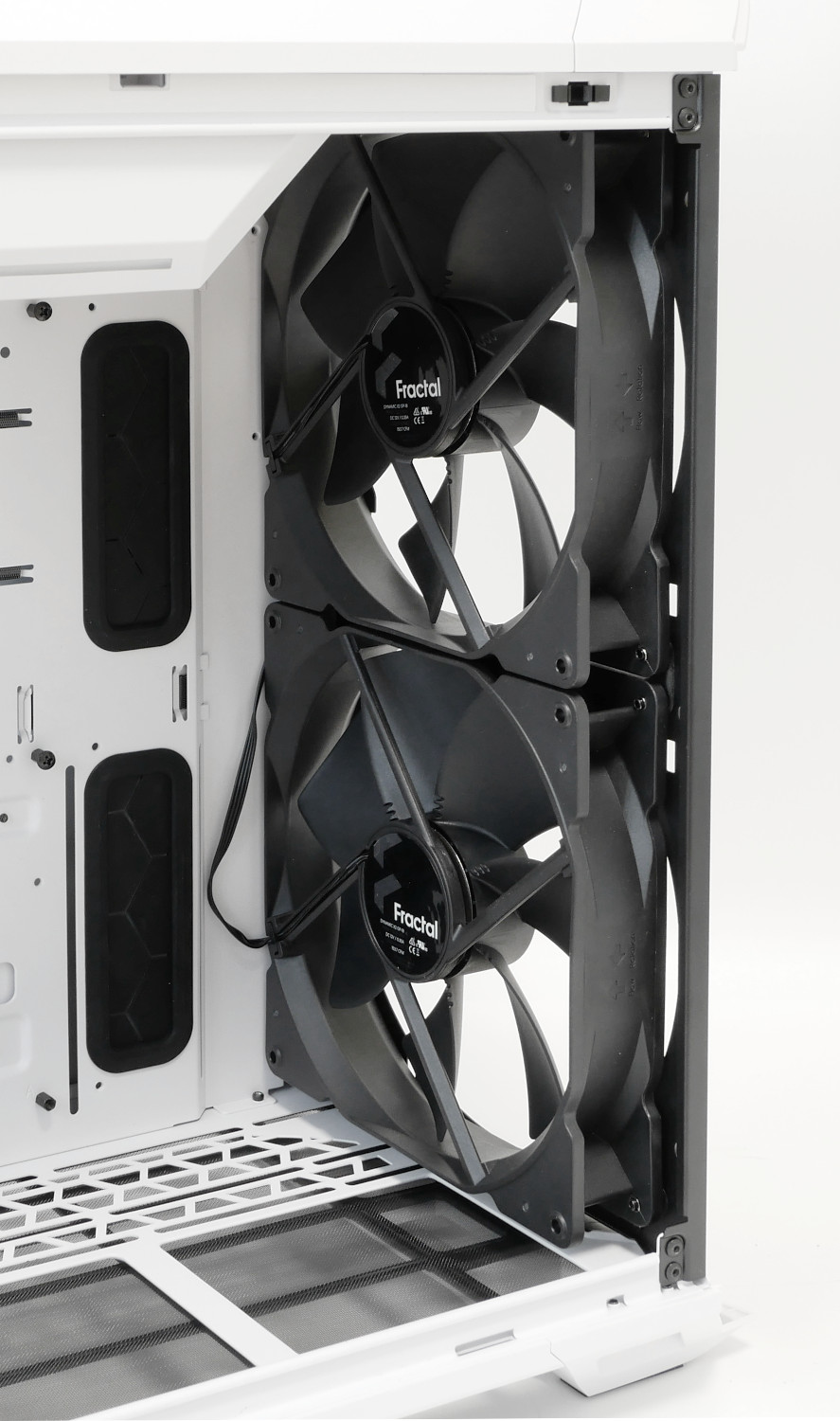

Передняя панель по умолчанию является пристанищем двух больших вентиляторов типоразмера 180 мм - следующей изюминки корпуса Fractal Design Torrent Compact.

Многие производители задумывались об установке системы охлаждения во всю ширину корпуса и многие реализации с одним или двумя 200 мм вентиляторами мы видели. Однако корпус с парочкой 180 мм нам попадается впервые.

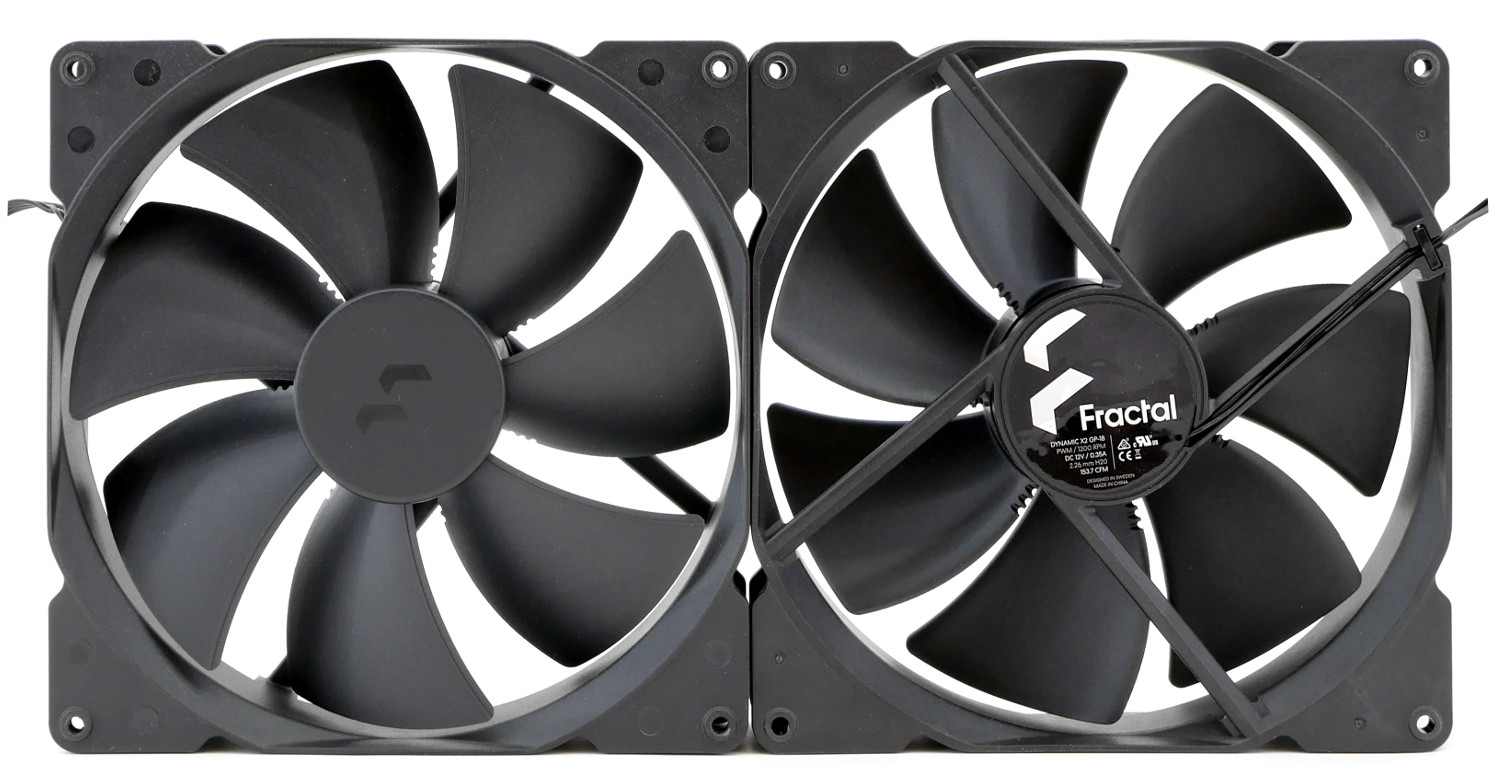

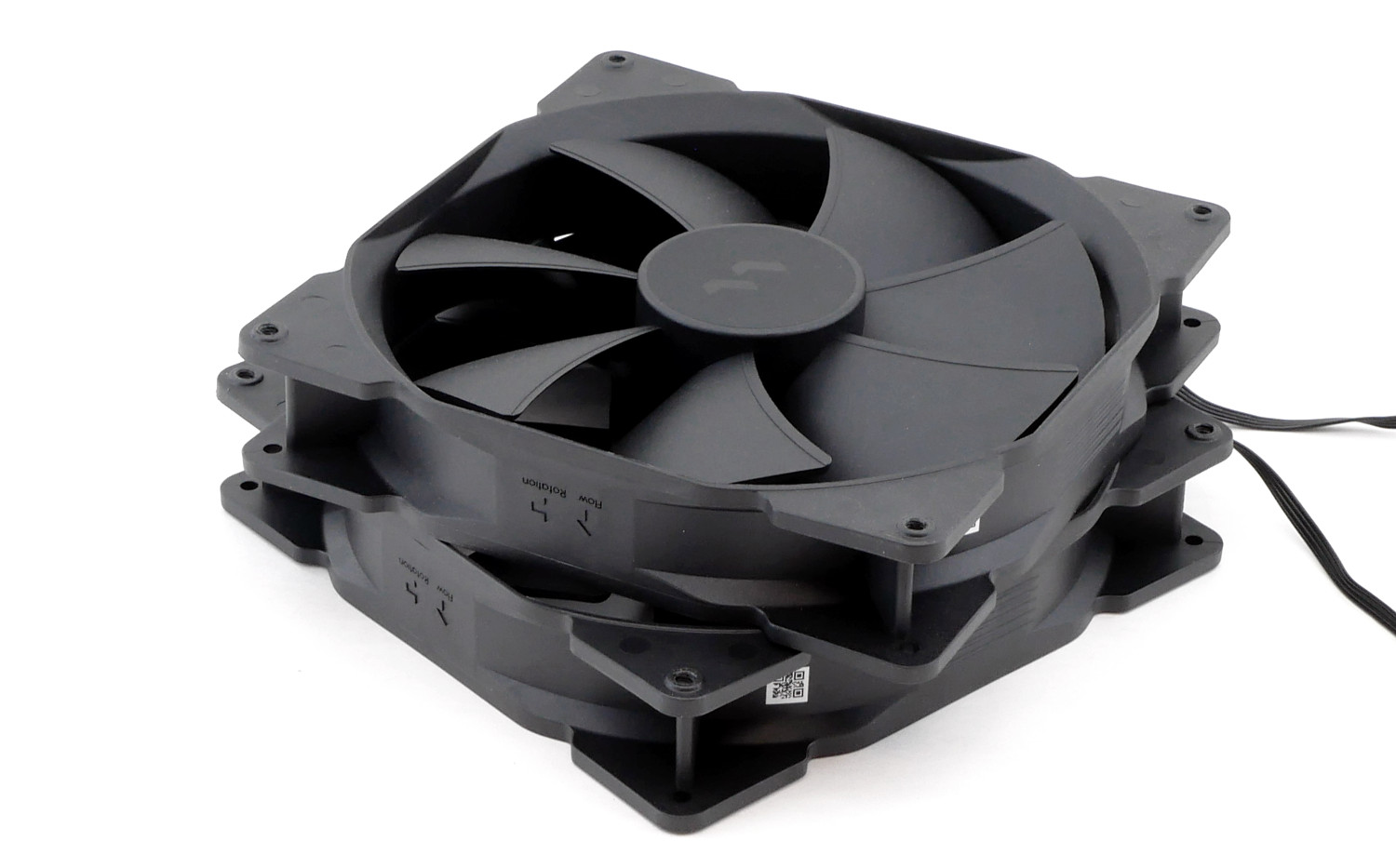

Fractal Design Torrent Compact поставляется с новыми вентиляторами из серии Dynamic X2, моделью GP-18 PWM типоразмера 180 мм. Непривычно то, что разработчики довели ширину вентилятора с классических 25 мм до 38 мм, увеличив ее в полтора раза, тем самым приумножив воздушный поток. Только вдумайтесь, каждый Fractal Design Dynamic X2 GP-18 PWM может прокачать 153 CFM или 260 кубических метра воздуха в час! Неудивительно, что новинка называется Fractal Design "Воздушный поток". На наклейке удобно указана и максимальная скорость вращения - 1200 об/мин.

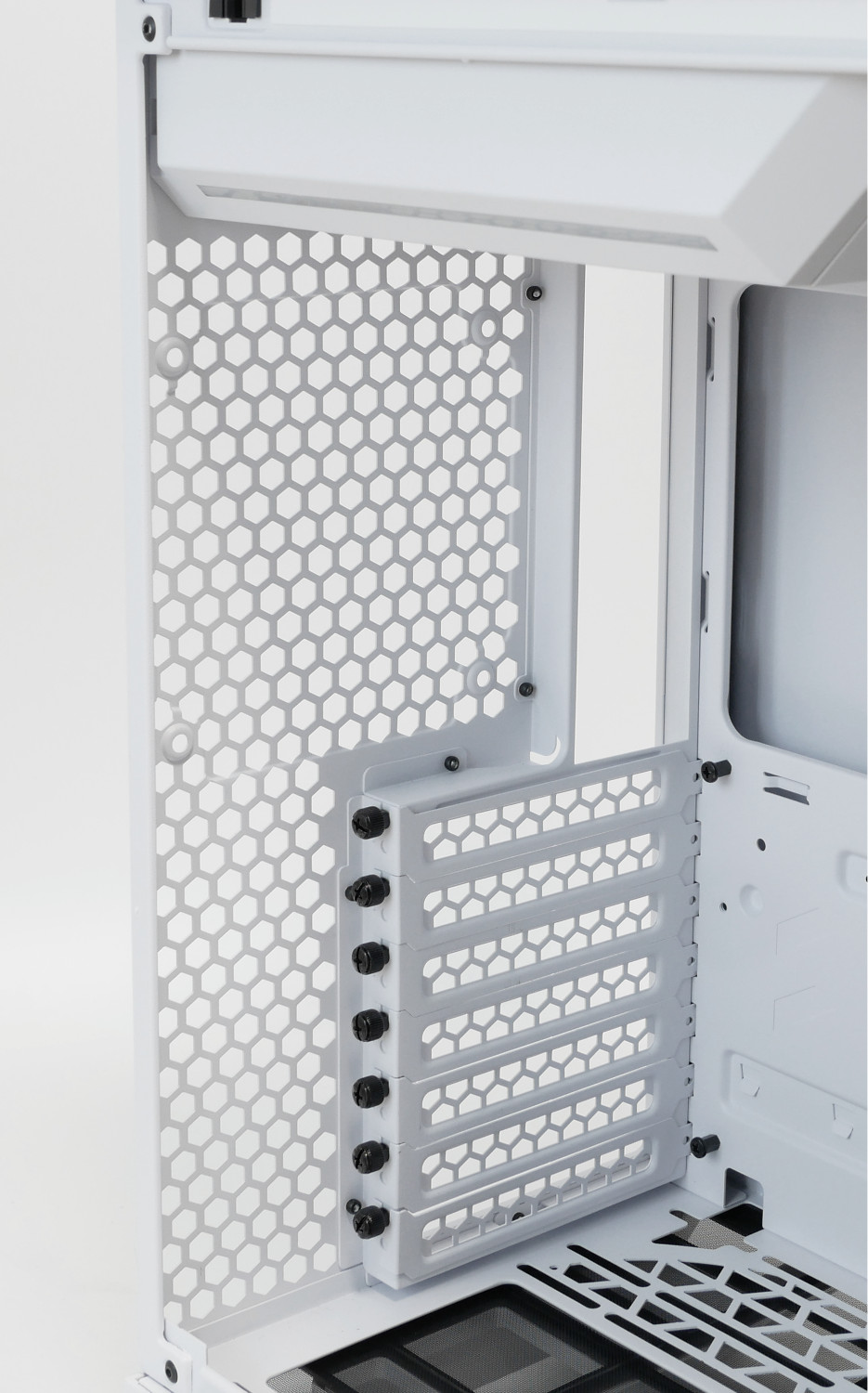

Для достижения максимальной "продуваемости" задняя стенка получила большую зону перфорации и совместимость с одним посадочным местом для вентилятора 120 мм. Его отсутствие, видимо, позволило немного снизить стоимость и мешает воздушному потоку - догадок много. Fractal Design Torrent Compact поддерживает семь слотов расширения и сконструированы таким образом, что поддерживают фирменный райзер Fractal Design Flex B-20 для вертикального расположения видеокарты (приобретается отдельно).

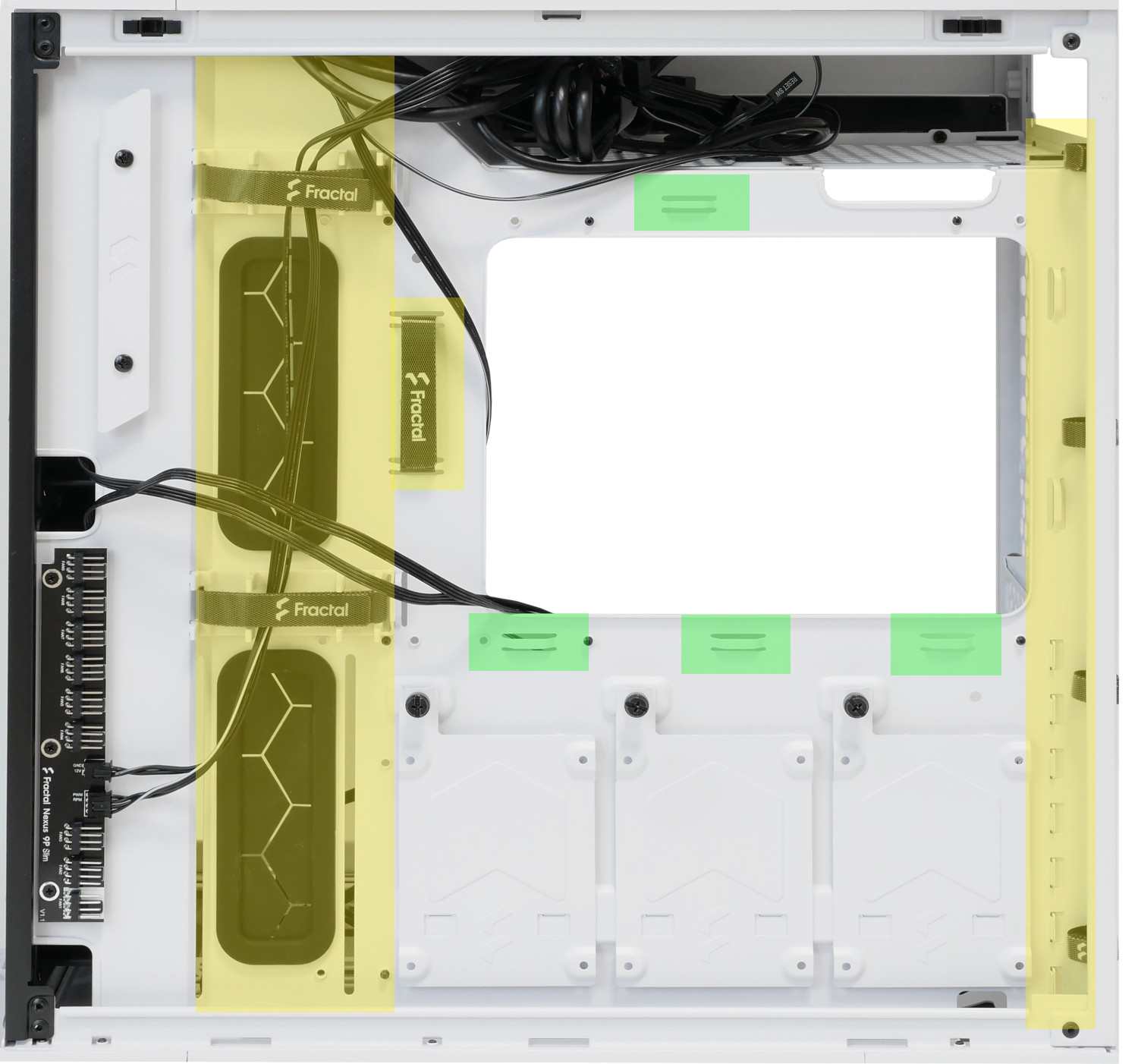

Основной отсек Fractal Design Torrent Compact для кабель-менеджмента никаких специальных требований не имеет. До поддона/боковой дверцы у нас всего лишь 18 мм, что не очень то и много, но спасти положение должны 3 + 4 стяжки и четыре фиксатора для жгутов. Здесь же располагаются салазки для трех устройств 2.5-дюйма.

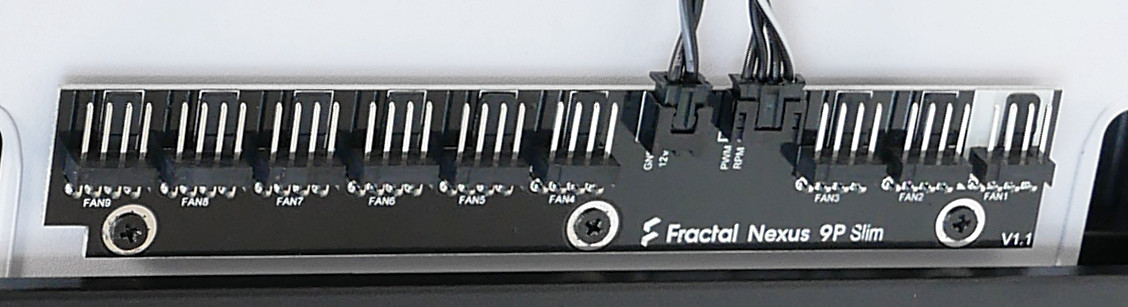

Новинка ориентирована на большое число активных вентиляторов, поэтому производитель позаботился об отдельном контроллере с PWM-управлением, синхронизируемым с материнской платой. Хаб Nexus 9P Slim рассчитан на подключение до девяти вентиляторов.

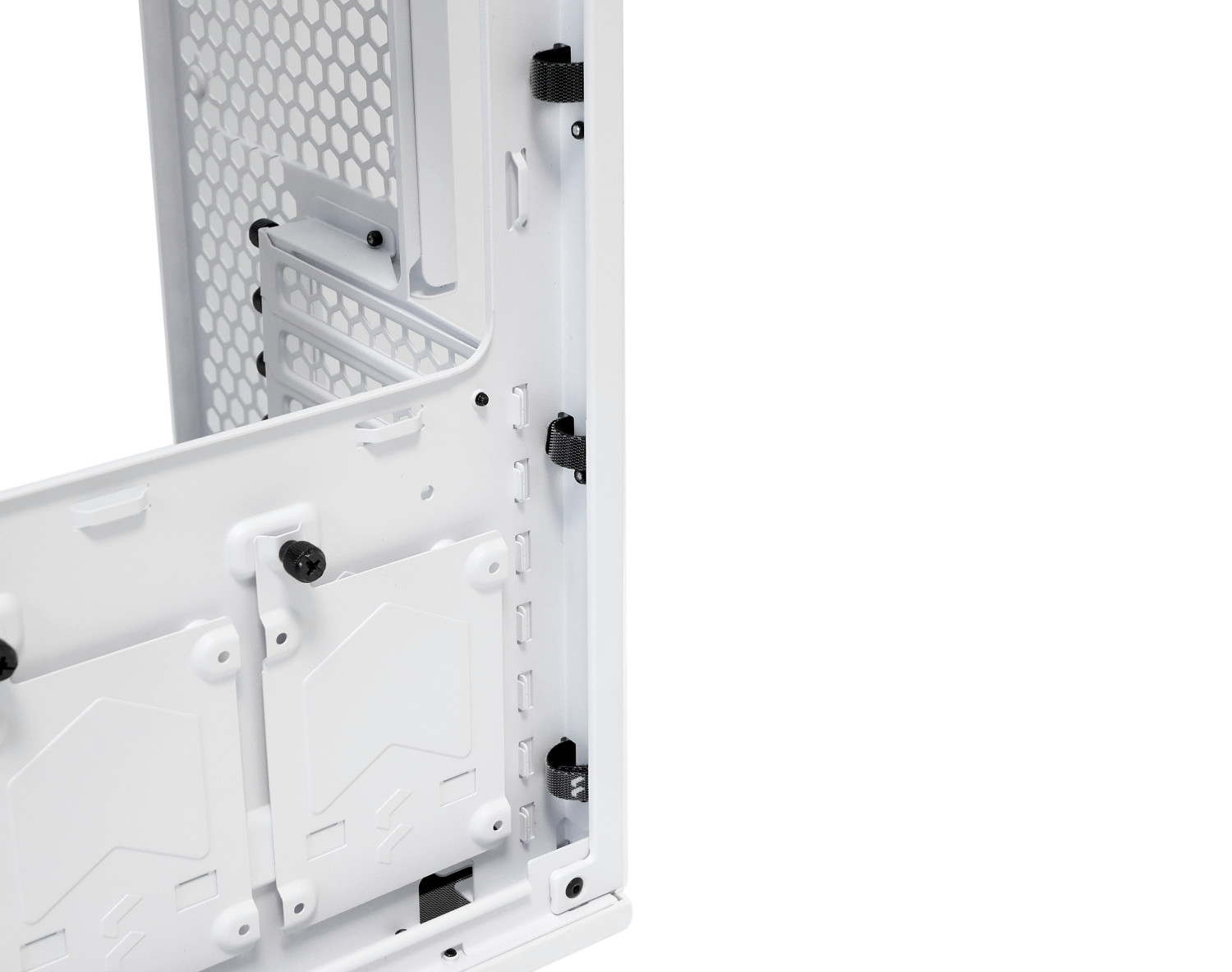

Fractal Design Torrent Compact располагает четырьмя стяжками на боковой стороне, что логически ведет нас к фиксации длинного кабеля питания процессора.

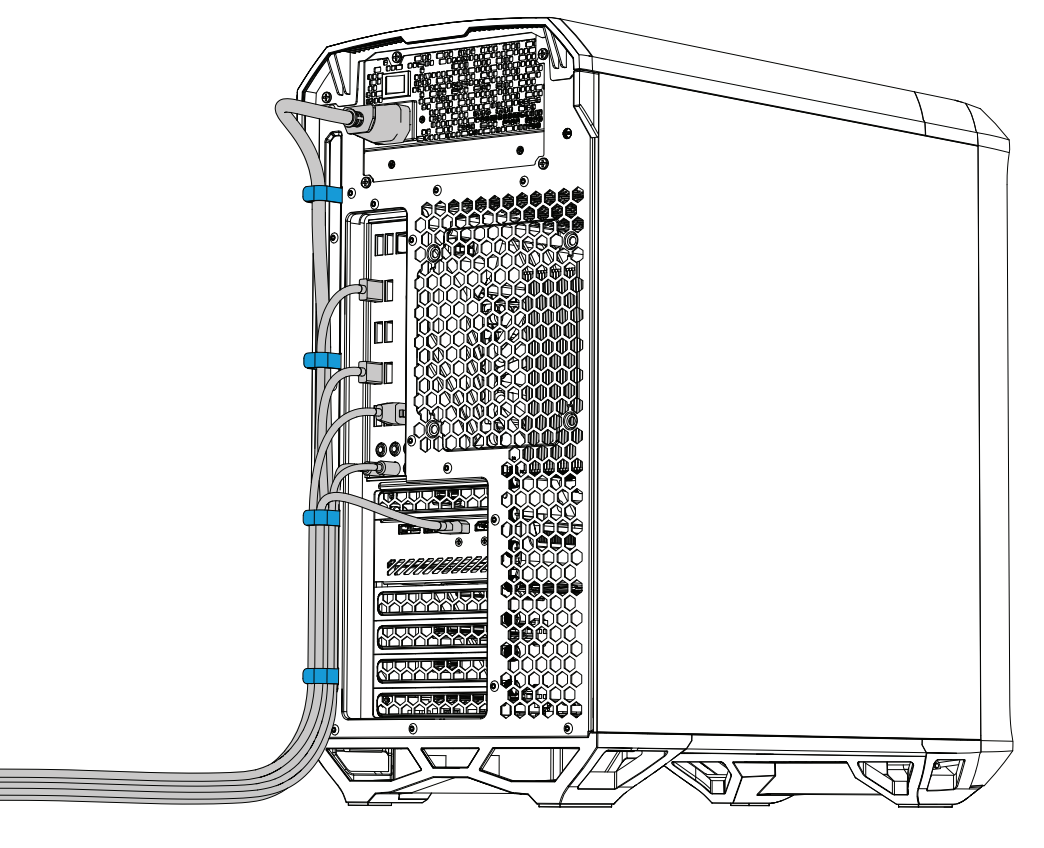

Но в руководстве пользователя разработчики предлагают им и другое применение, а именно, красиво укладывать провода от интерфейсной панели материнской платы и видеокарты на внешней стороне. Удобно и практично.

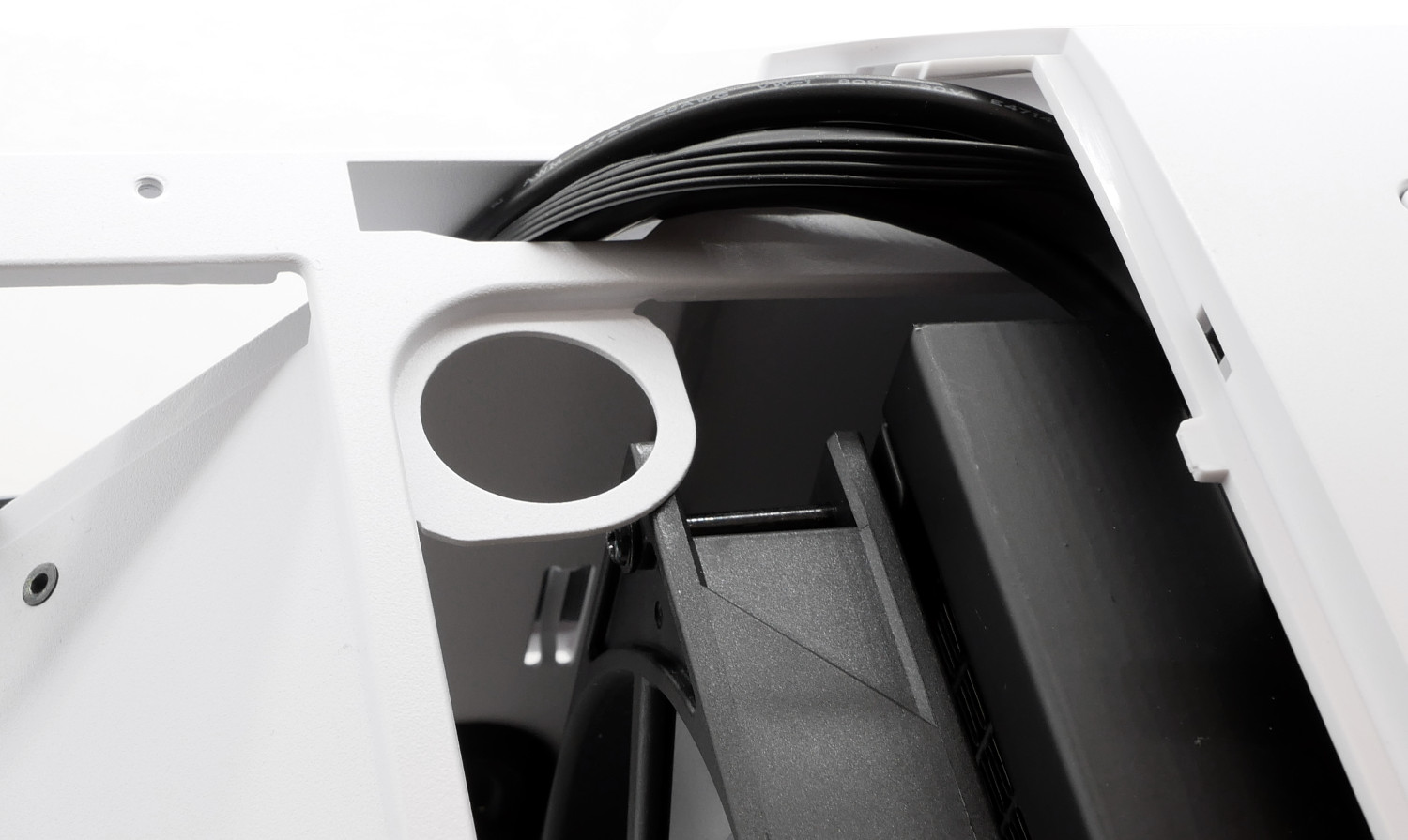

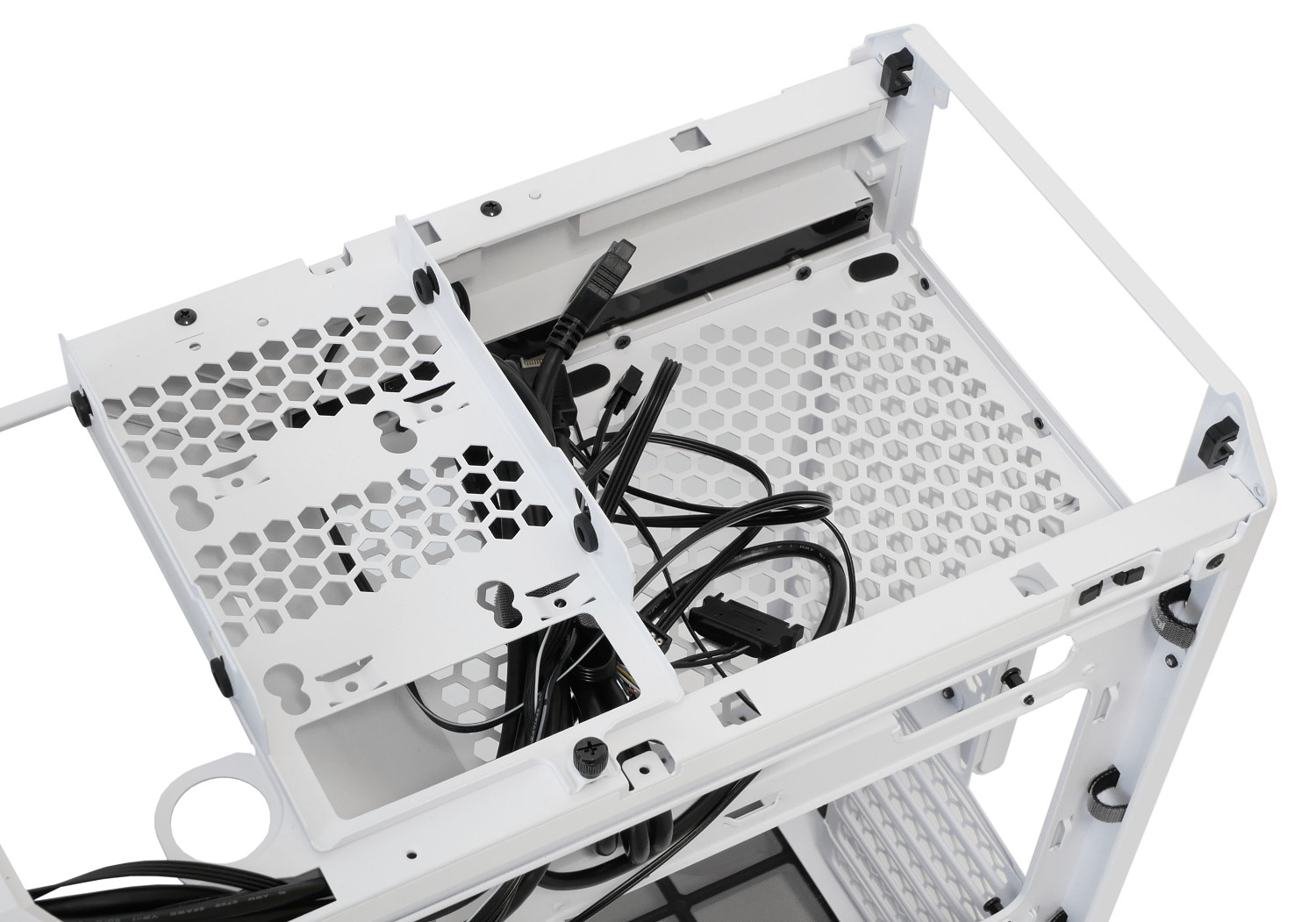

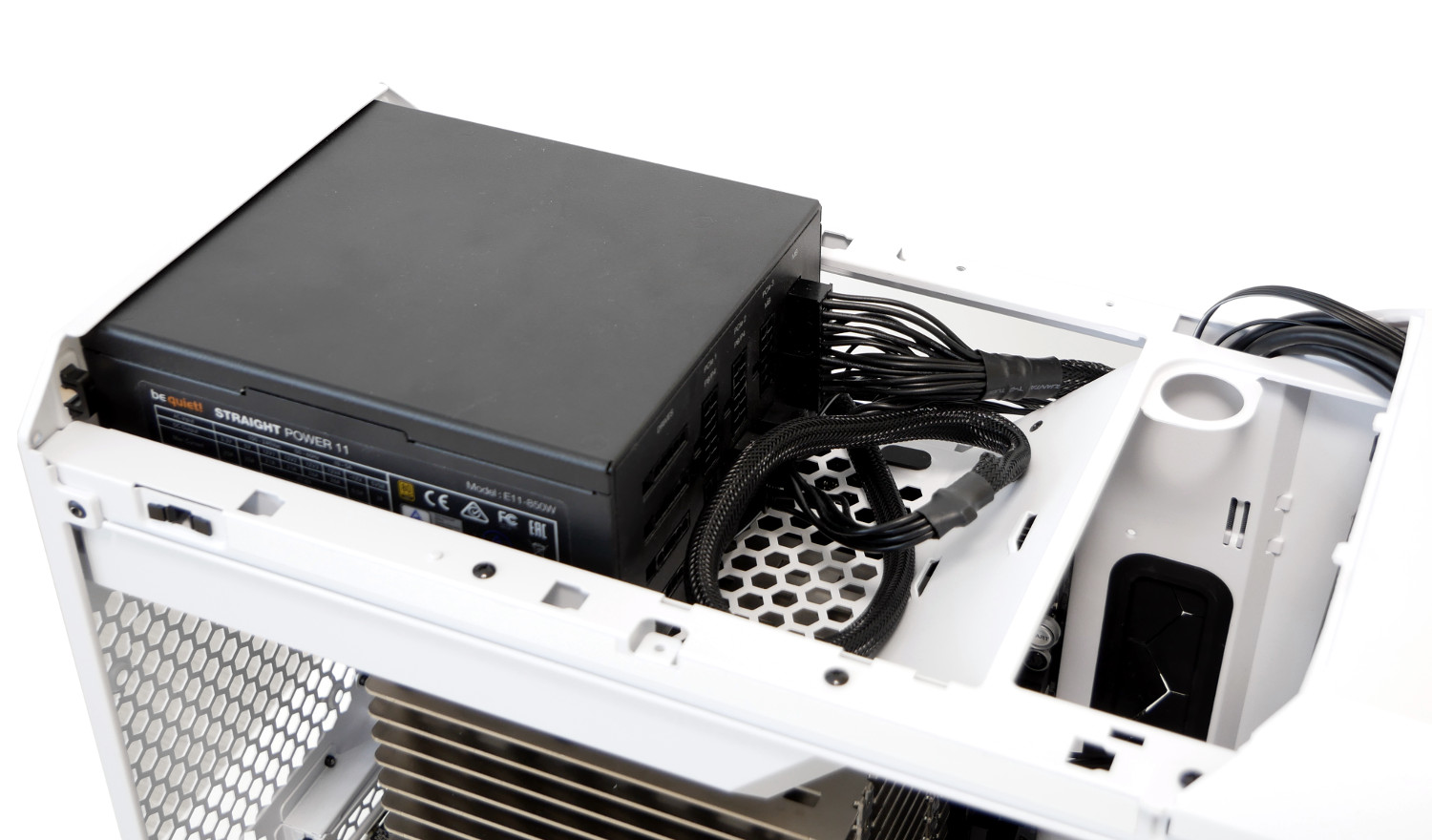

Что может еще удивить в корпусе Fractal Design Torrent Compact, так это верхнее расположение блока питания. Десять-пятнадцать лет назад это считалось обычным делом: длина проводов меньше сказывалась на подключении,а вентилятор БП вытягивал горячий воздух вовне корпуса. С современными горячими компонентами это становится проблемой, но задумка Fractal Design Torrent Compact именно в том, что в корпусе меняется основное направление воздушного потока. Поддерживаются БП формата АТХ длиной до 160 с корзиной для одного жесткого диска или до 210 мм без нее. Чтобы добраться до отсека необходимо отстегнуть верхнюю крышку, и тут нам не понравились следующие вещи: она очень легко фиксируется и вынимается одним прикосновением. Во-вторых, в отличии от других поверхностей она также покрашена в белый цвет, но имеет не гладкую, а шероховатую неприятную поверхность!

В нижнем левом углу вы видите отдельно выведенное монтажное отверстие для горловины заправки кастомного СЖО. Мы ничего не придумываем, так описано в инструкции!

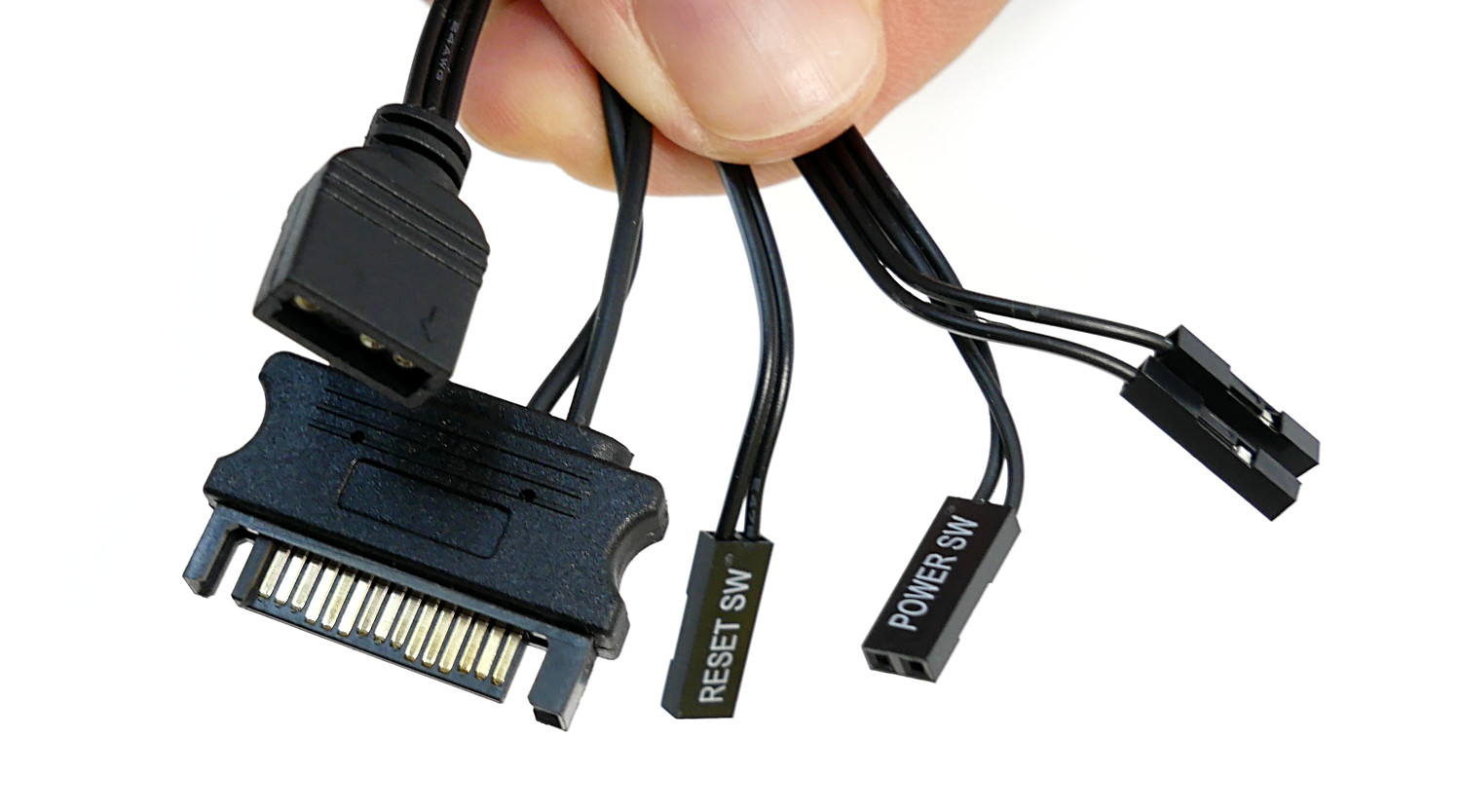

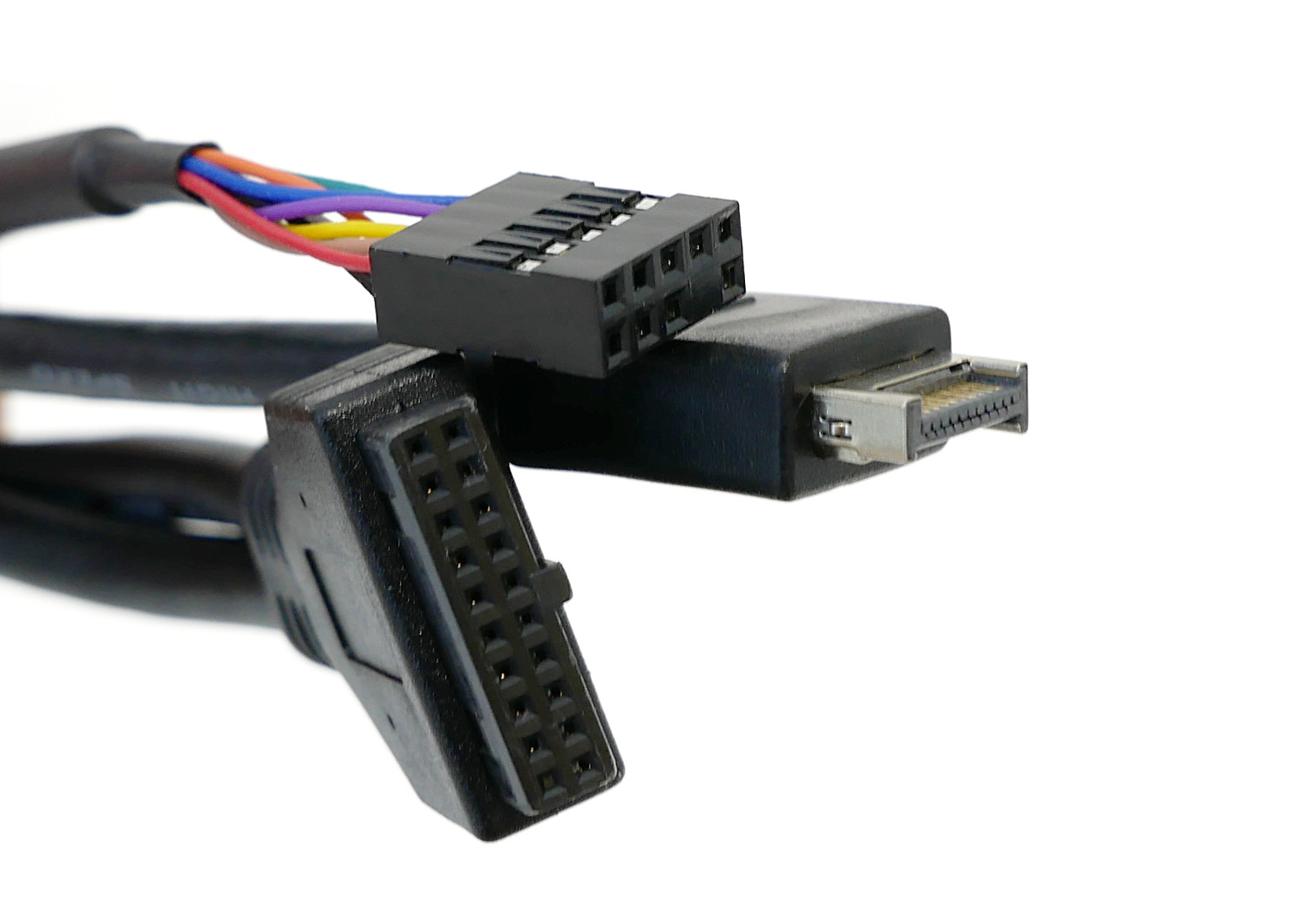

Провода интерфейсов передней панели очень длинные, плоские и гибкие. Пользователю доступны два коннектора USB версий 3.0 и 3.1 Gen 2, порт Audio, разъем боковой подсветки и питание SATA для контроллера вентиляторов.

Сборка компьютера

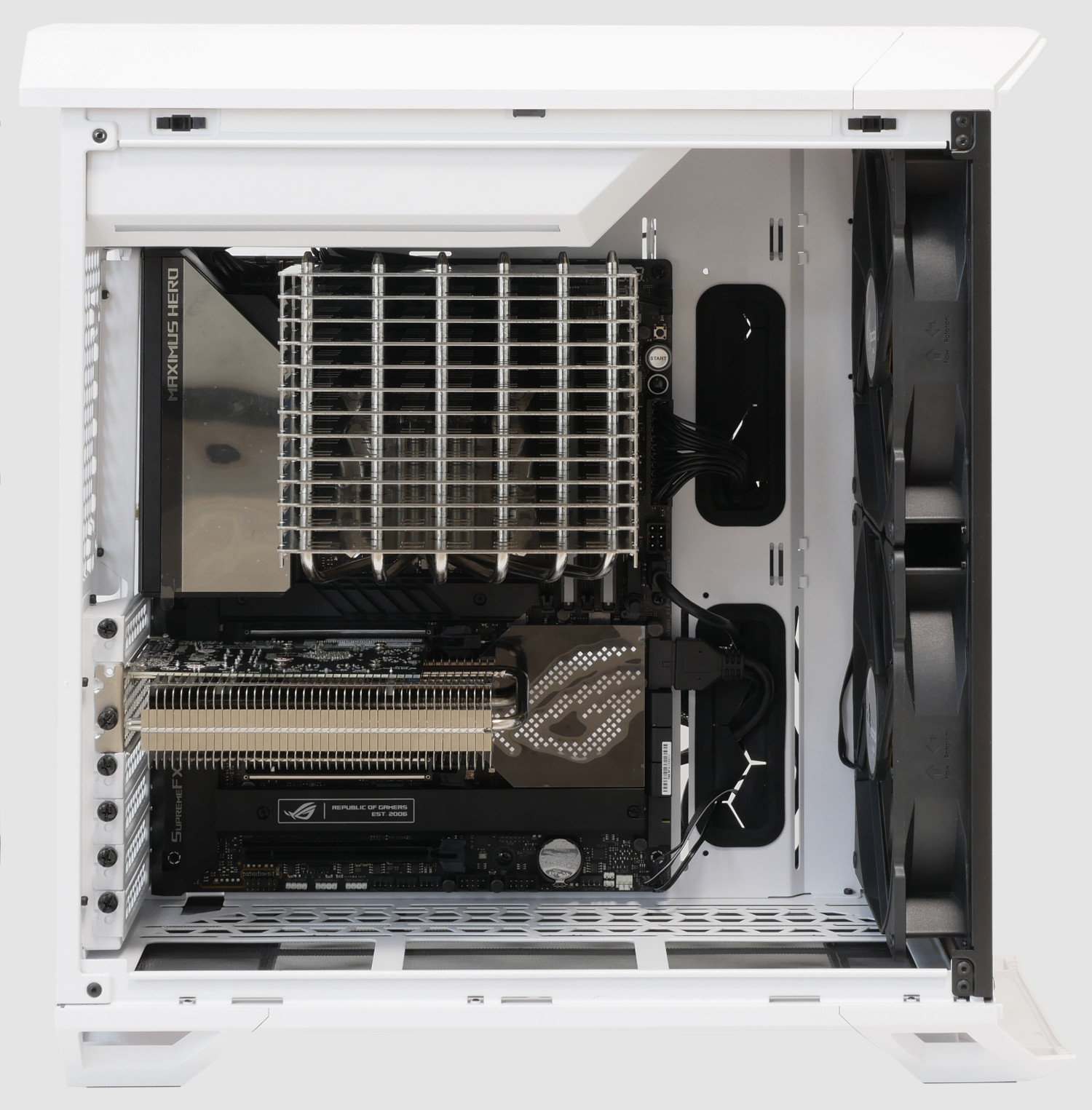

Сборка компьютера в корпусе Fractal Design Torrent Compact абсолютна стандартна, за исключением верхнего расположения блока питания и последующего кабель-менеджмента.

Корпус Fractal Design Torrent Compact переводится как "воздушный поток" и наилучшим решением для тестирования данного заявления будет использование пассивных систем охлаждения!

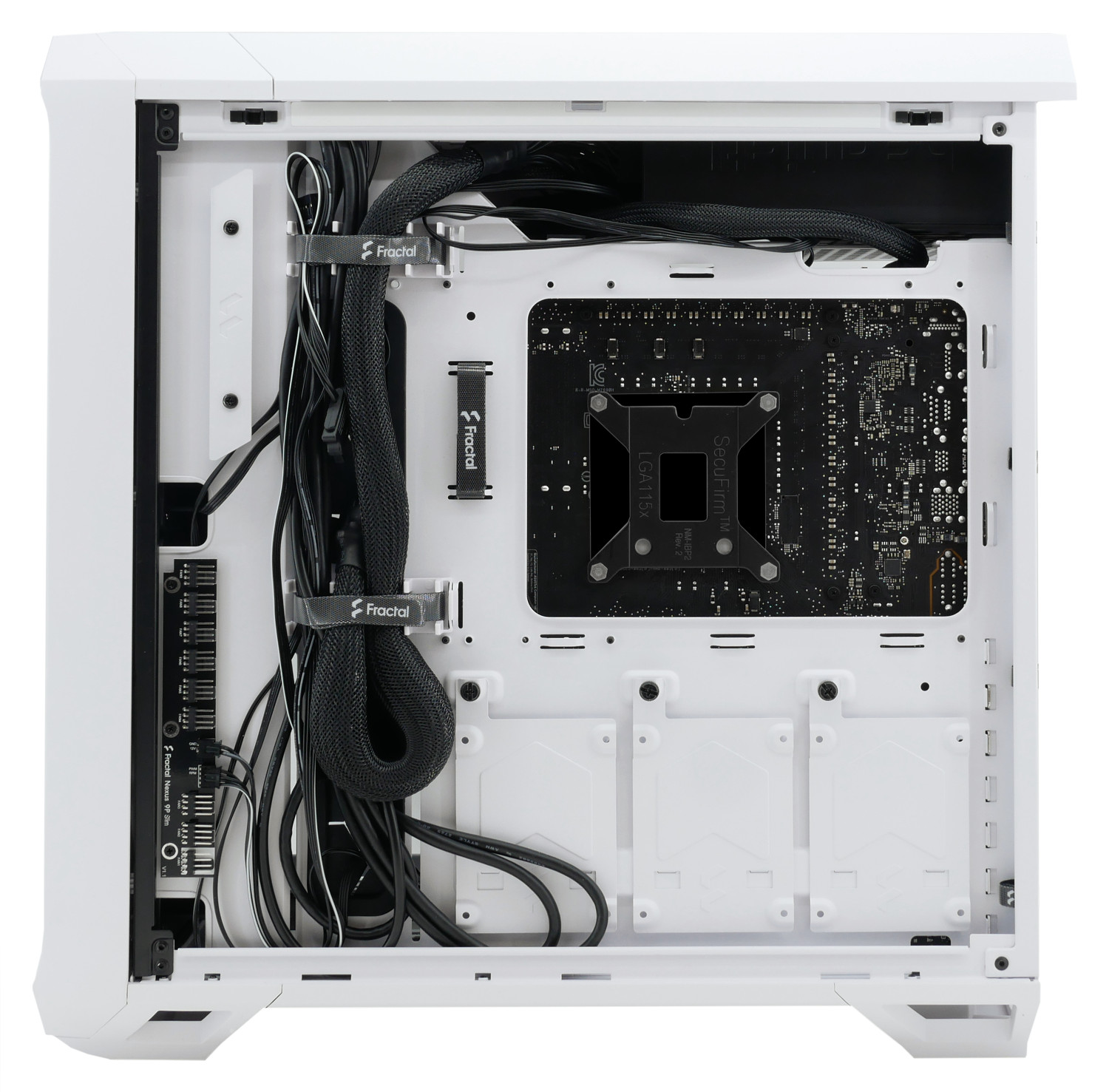

С укладкой проводов у новинки наблюдается полный порядок и широкое поле возможностей. Единственная проблема - это малое расстояние до дверцы, из-за чего тугой провод 24-Pin материнской платы постоянно ее открывал, потому что две штатные пластиковые клипсы слабы для удержания дверцы в закрытом состоянии. Но разработчики предусмотрели и это, позволяя зафиксировать ее одним винтом сверху.

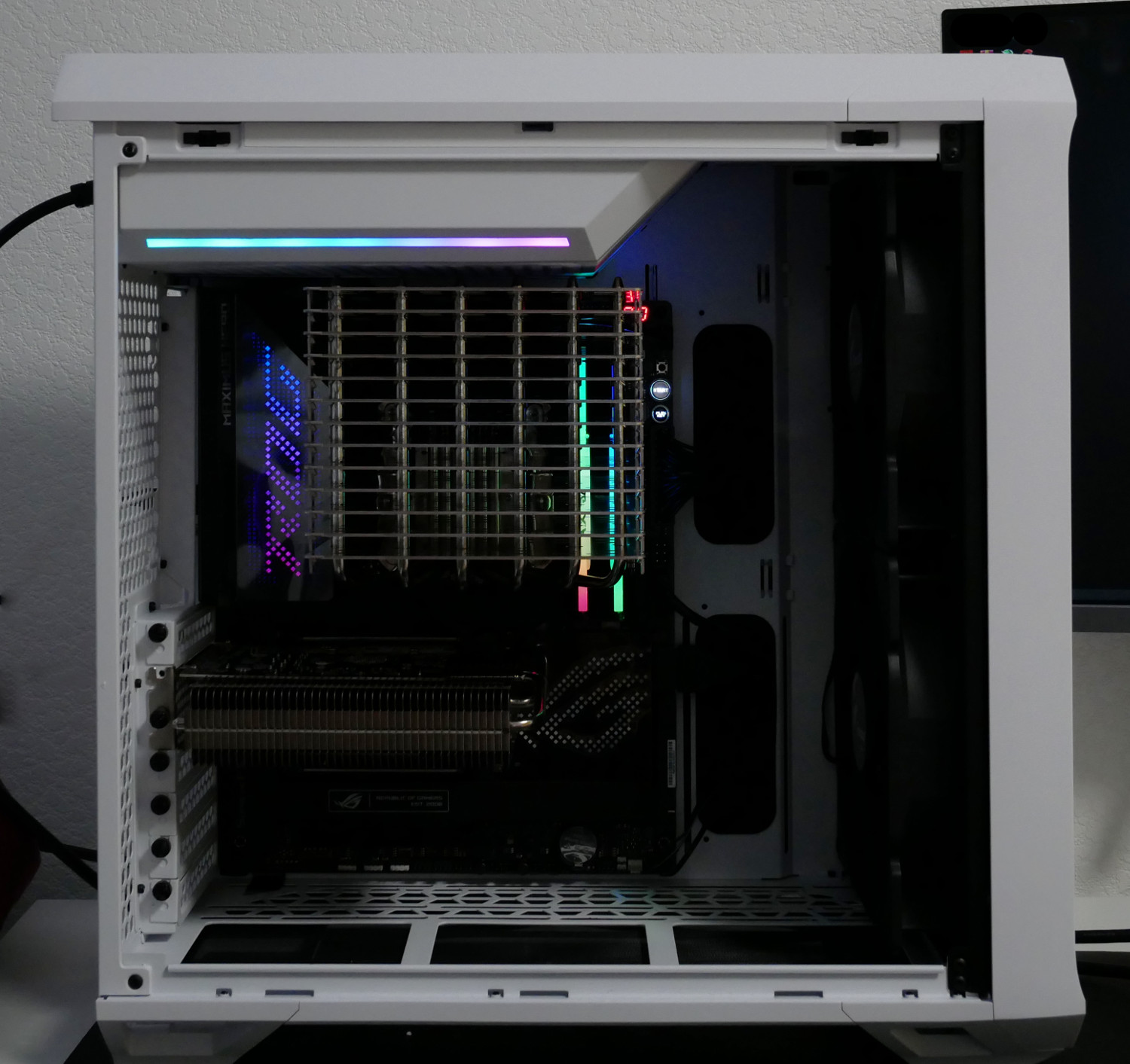

Итоговый тестовый стенд в корпусе Fractal Design Torrent Compact в темное время суток.

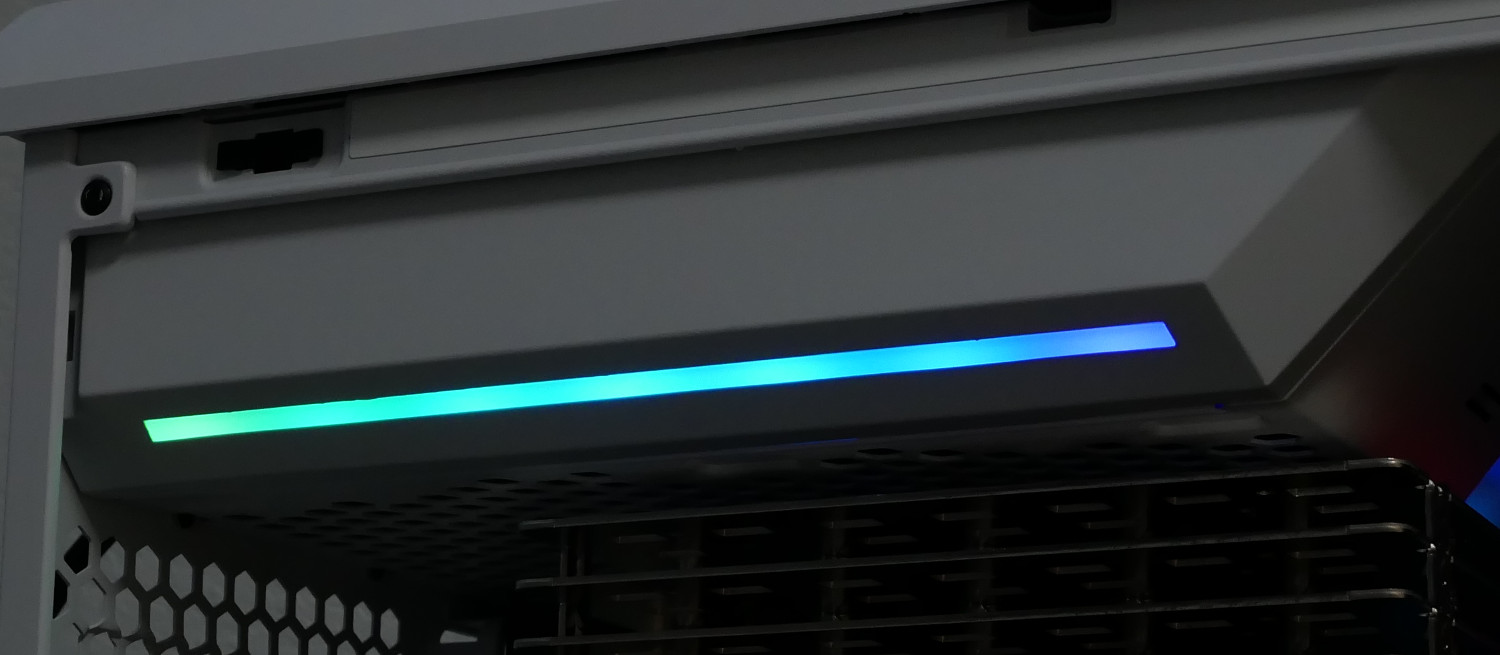

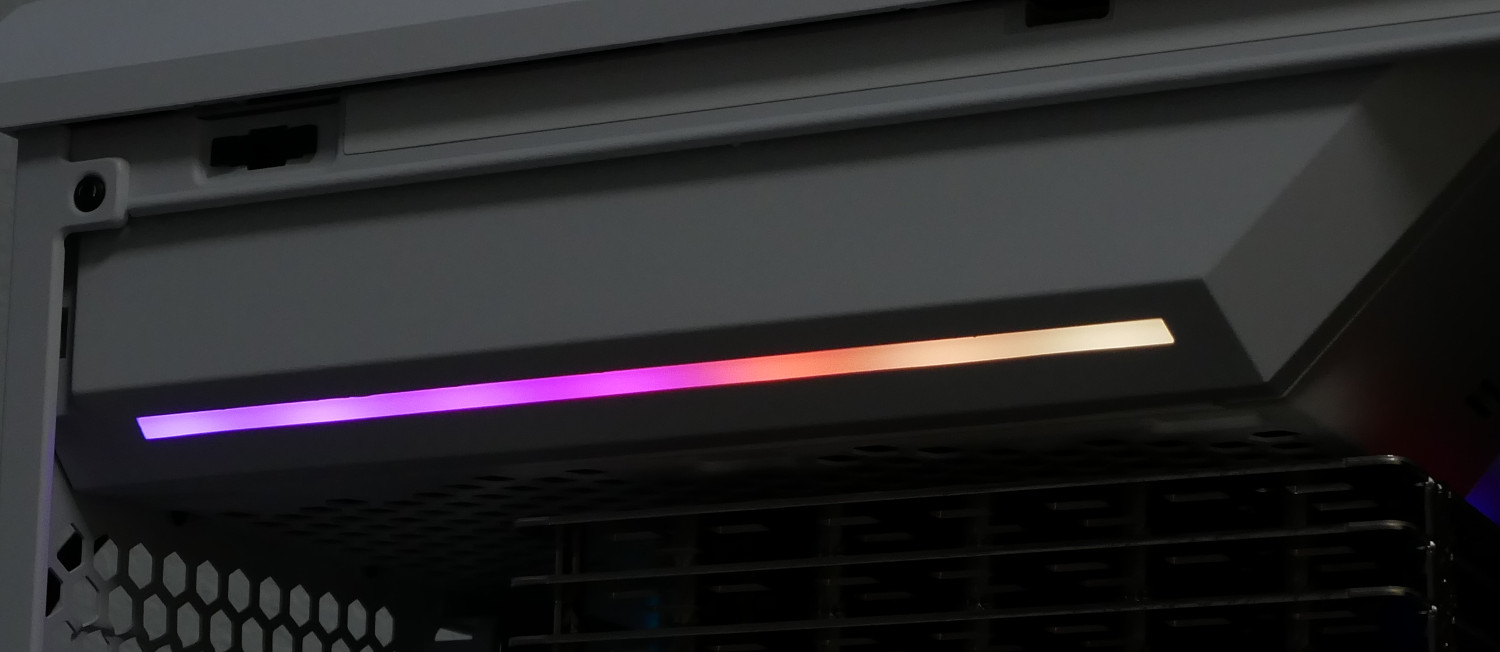

Новинка имеет единственную область подсветки - зону блока питания.

Совместимость с СЖО типоразмера 360 мм

Производитель Fractal Design заявляет о совместимости передней панели с СЖО, использующие радиаторы типоразмера 360 мм, чему мы намеренны верить. Однако в Сети мы столкнулись с сообщением, что, например, модель EKWB EK-AIO Elite 360 D-RGB установить спереди не удалось.

EKWB EK-AIO Elite 360 D-RGB - это жидкостная система охлаждения, использующая сразу шесть вентиляторов, что доводит толщину основного блока до 87 мм! Основная догадка заключалась в том, что корпус Fractal Design Torrent Compact не сможет вместить такое количество вентиляторов и придется сократить их число до стандартного количества равного трем.

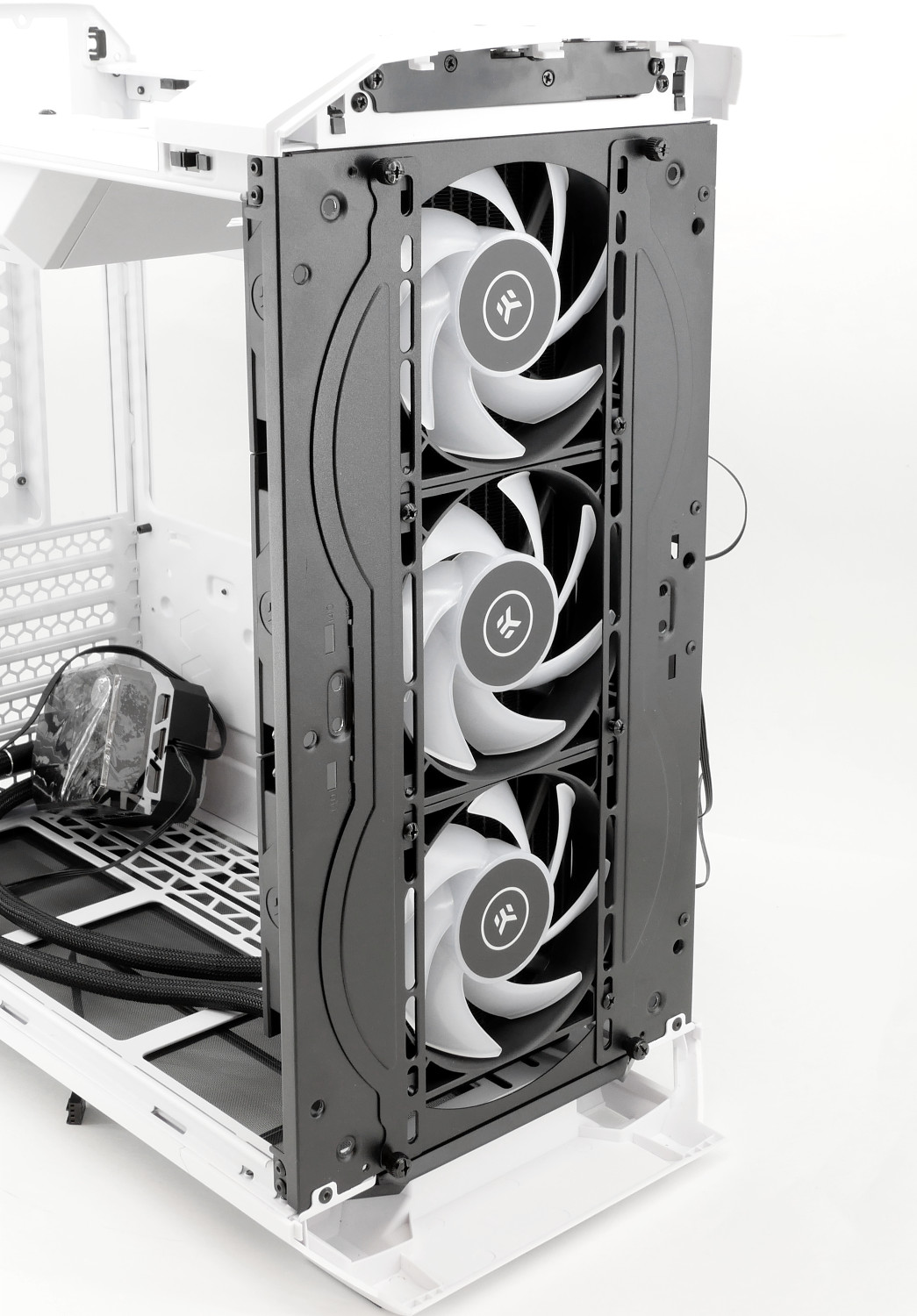

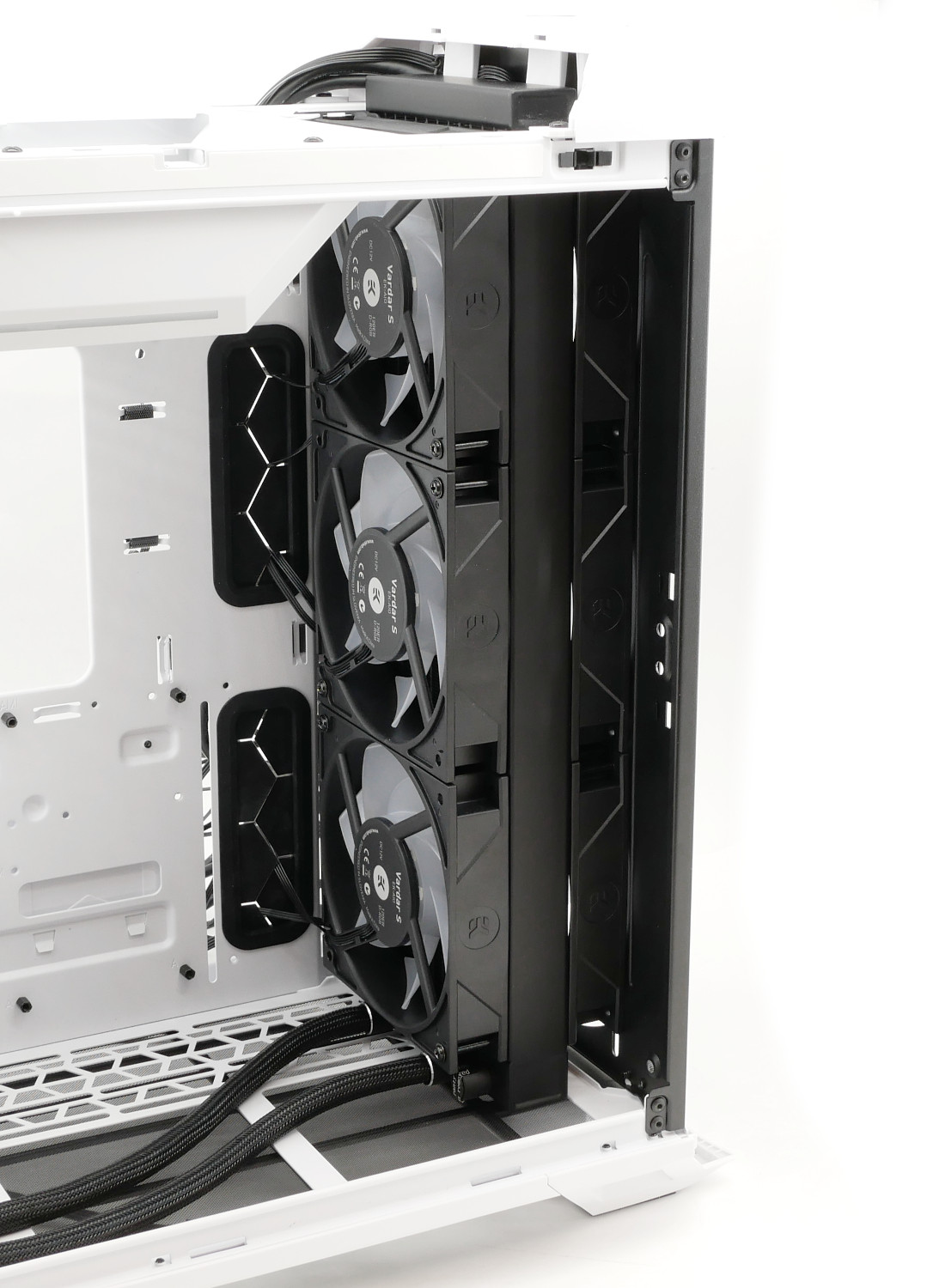

Однако нам удалось разместить в корпусе Fractal Design Torrent Compact систему охлаждения EKWB EK-AIO Elite 360 D-RGB. Но не обошлось без сложностей: один из вентиляторов упирается в ограничительную рамку заправочного отверстия для кастомного контура СЖО.

Тестирование

В сборке и тестировании возможностей корпуса использовался следующий набор комплектующих:

  • Материнская плата: ASUS ROG Maximus Z690 Formula (Intel Z690, LGA1700);
  • Процессор: Intel Core i9-12900K;
  • Система охлаждения: Noctua NH-P1;
  • Термоинтерфейс: Noctua NH-H1;
  • Видеокарта: Palit GeForce GTX 1650 KalmX;
  • Оперативная память: ADATA XPG Lancer DDR5-5200 2x16 Гб;
  • Накопитель: Western Digital Black SN750, 500 Гбайт;
  • Блок питания: be quiet! Straight Power 11 850W;
  • Корпус: Fractal Design Torrent Compact;
  • Монитор: AOC U2790PQU.

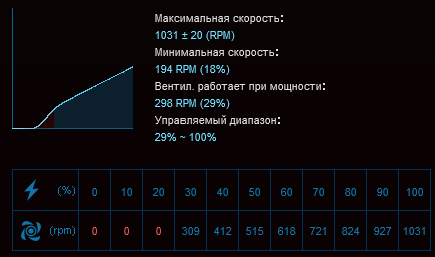

Перед началом тестирования измерим диапазон скорости вращения вентиляторов Fractal Design Dynamic X2 GP-18 PWM, подключив их напрямую к материнской плате. По завершению диагностики удалось установить, что вентиляторы способны вращаться в диапазоне 200 - 1150 об/мин (утилита неверно распознала верхнюю границу - 1031 об/мин, в нагрузке ПО зафиксировало более высокие обороты).

Пассивный процессорный кулер Noctua NH-P1 рассчитан на тепловыделение ~90 Вт в безвентиляторном режиме, поэтому перед экспериментом мы искусственно заблокировали Power Limit процессора Intel Core i9-12900K на отметке 125 Вт, чтобы система охлаждения исправно выполняла свою задачу: с разблокированным TDP энергопотребление i9-12900K легко переваливает за 200 Вт.

В качестве нагрузочного теста выступает стресс-тест Linx v0.9.5.

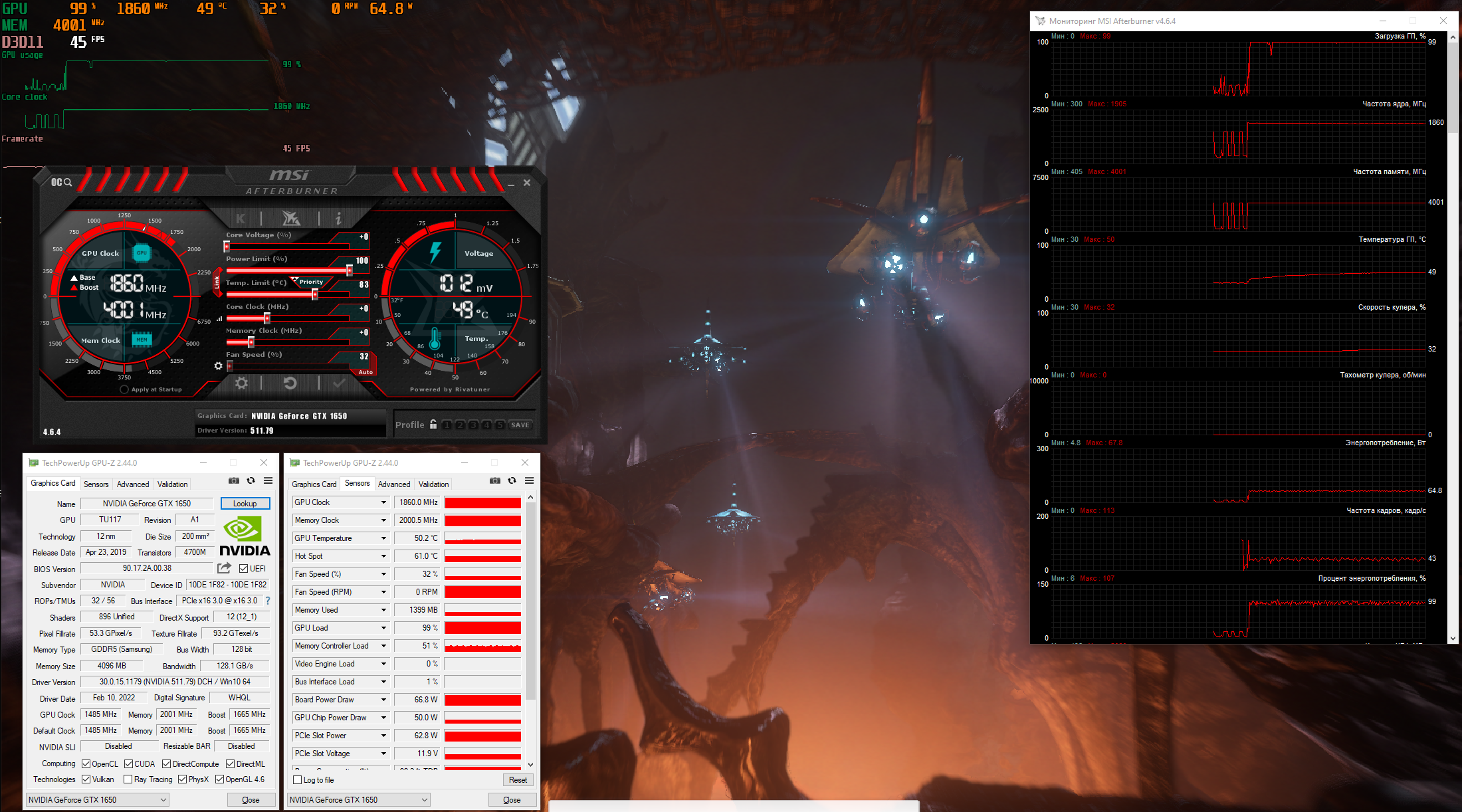

Для видеокарты Palit GeForce GTX 1650 KalmX никаких послаблений: отсутствуют предустановленные вентиляторы, в качестве нагрузки выступает бенчмарк 3DMark Тест Устойчивости, пакет Fire Strike 20 прогонов.

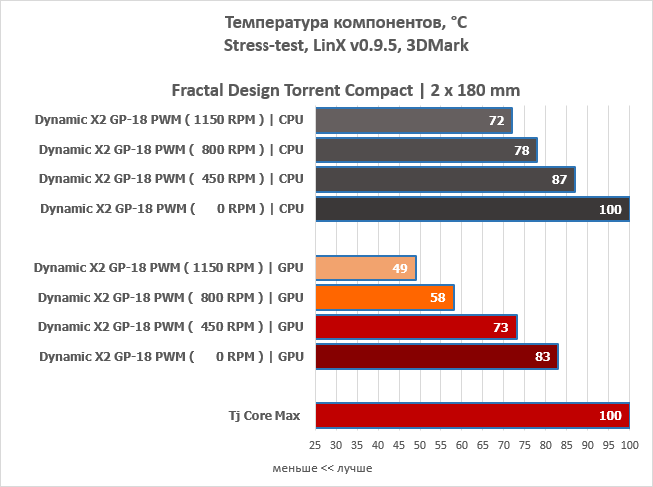

Методика тестирования корпуса Fractal Design Torrent Compact заключена в том, чтобы проверить эффективность штатной системы охлаждения с двумя вентиляторами Fractal Design Dynamic X2 GP-18 PWM без дополнительно установленных вентиляторов в корпусе, чтобы оценить воздушный поток новинки и ее продуваемость. Единственный вентилятор (в блоке питания) был отключен.

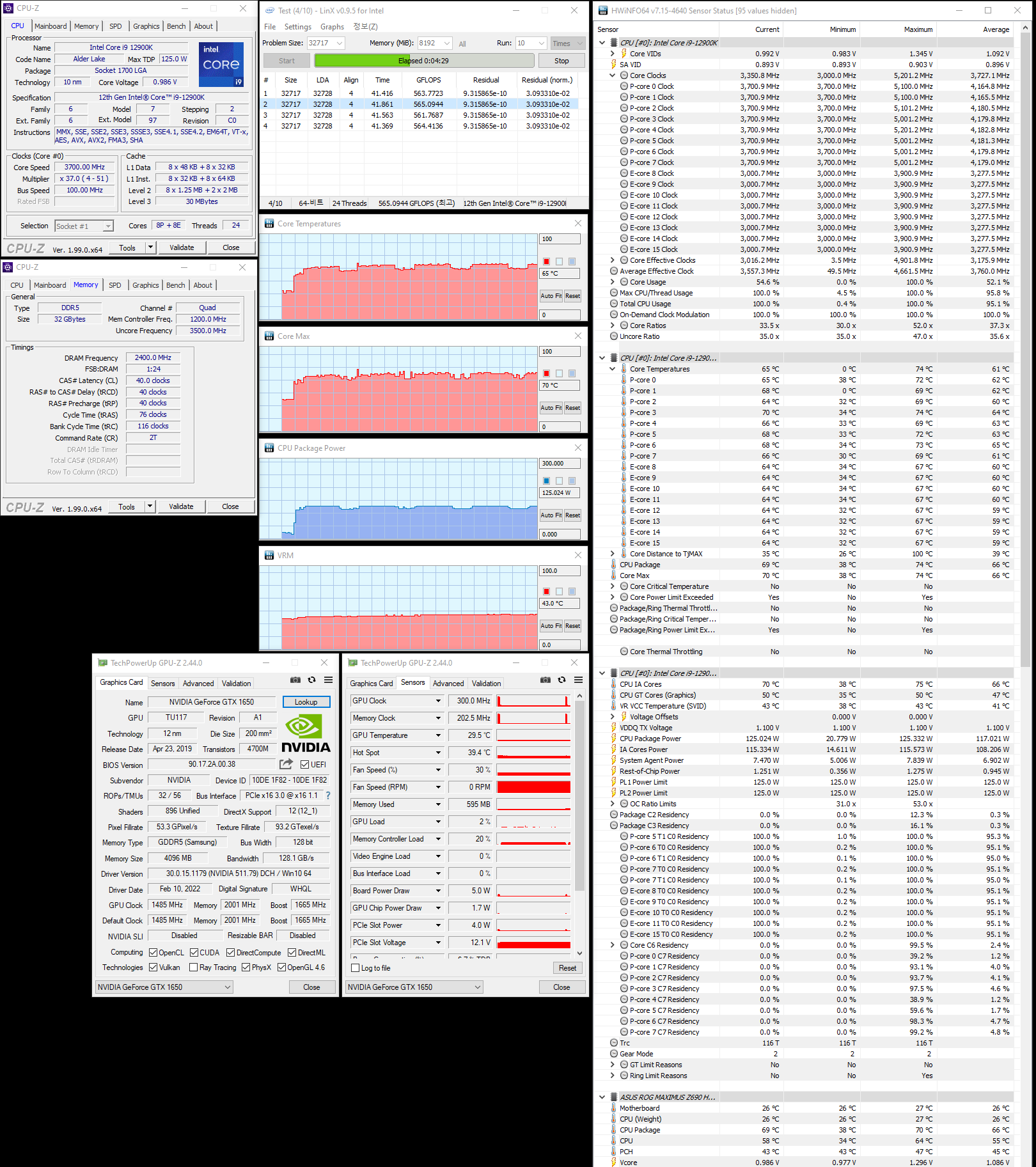

В пассивном режиме работы процессор Intel Core i9-12900K с радиатором Noctua NH-P1 и графический ускоритель Palit GeForce GTX 1650 KalmX ожидаемо достигли максимально допустимых температур и перешли в режим троттлинга, сбрасывая от перегрева рабочие частоты и напряжение. Однако даже низко выставленный порог вращения двух крупных вентиляторов Dynamic X2 GP-18 PWM позволил комплектующим не только вернуться в рабочие диапазоны, но и сбросить 10-13*С, доведя компоненты до приемлемо комфортных значений.

Как это поможет оценить конструкцию корпуса Fractal Design Torrent Compact? Это позволило выявить, что производитель и правда продумал основные аспекты модели для возможности ее охлаждения и легкости продуваемости. При максимальной скорости вращения и большой перфорации на задней панели корпуса температуры видеокарты и процессора снижаются значительно, а сзади ощущается сильный воздушный поток горячего воздуха.

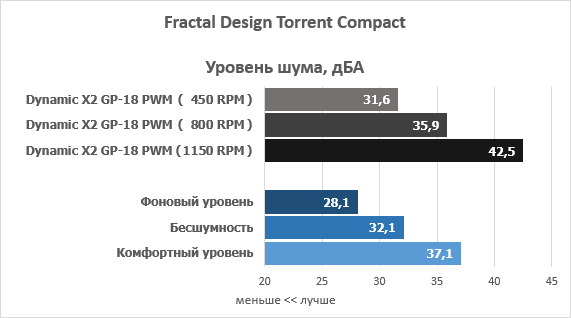

Обратной стороной вентиляторов Fractal Design Dynamic X2 GP-18 PWM является высокий уровень шума: две вертушки диаметром 180 мм и толщиной 38 мм - это вам не шутки! Именно поэтому многие подобные изделия ограничены лимитом 800 об/мин. Вентиляторы Fractal Design Dynamic X2 GP-18 PWM будут тихими до 600 об/мин, комфортными до 850 об/мин и приемлемыми до 1000 об/мин. На максимальной скорости отчетливо выделяются сквозные потоки воздуха через фильтр и переднюю решеку.

Заключение

Компания Fractal Design не перестает удивлять аудиторию, шагая за рамки классических и стандартных решений, что и позволяет бренду быть на слуху. Новая линейка корпусов Fractal Design Torrent постаралась выйти на новый уровень эффективности охлаждения и воздушного потока, способной выгнать горячий воздух и охладить абсолютно все комплектующие. Некоторые решения уникальны и для нашей модели Fractal Design Torrent Compact, но кое-какие моменты подвергаются сомнению. И начнем с положительных сторон новинки.

Корпус Fractal Design Torrent Compact имеет отличную вместительность и продуманную конструкцию, позволяющую разместить внутри себя компоненты практически любых размеров. Не ограничивая подобные изыскания плотной перфорацией и глухой передней панелью, наделив новинку двумя огромными и производительными вентиляторами, разработчики достигли хорошей продуваемости корпуса и его подопечных - комплектующих. Не остались без внимания элементы декора и различные мелочи вроде стяжек кабель-менеджмента, отдельного контроллера вентиляторов, передней панели, удачных пылевых фильтром и многого другого. И в частности, еще и еще раз отличной эффективности охлаждения!

Но не все так однозначно. У корпуса имеется ряд спорных и неоднозначных решений. Например, слабые защелки верхней, боковой и передней панелей, которые открываются от простого нажатия. Для кабель-менеджмента слишком мало места, поэтому задумываешься о прикручивании боковой дверцы на винт. Немногие оценили и верхнее расположение блока питания, хотя снимаются ограничения на недостаточную длину проводов. Кому-то оказались важны посадочные места для жестких дисков и устройств 3.5-дюйма, коих здесь лишь одно. А еще верхняя панель покрашена другой белой краской, выделяющейся по фактуре и шероховатости (по отзывам этим страдает только белая версия корпуса).

Однако самое большое разочарование для нас - невозможность расположения снизу радиатора типоразмера 360 мм. Будь корпус всего лишь на 15 мм длиннее и на 5 мм шире, то в нем можно было бы расположить два радиатора 360 мм, продумать отличный кабель-менеджмент или поиграться с различными комбинациями в таком стиле.

В любом случае, корпус Fractal Design Torrent Compact оказался поистине удивительным очередным творением шведов, которые захотели пойти на бескомпромиссные и нестандартные решения.

Преимущества:

  • Стильный внешний вид;
  • Большое количество посадочных мест для систем охлаждения;
  • Два предустановленных вентилятора Dynamic X2 типоразмера 180 мм;
  • Эффективная схема воздухообмена;
  • Простая процедура сборки;
  • Наличие фильтров.

Недостатки:

  • Относительно высокая цена;
  • Слабые защелки;
  • Шероховатая верхняя панель (у белой версии).
