Обзор жидкостной системы охлаждения Thermaltake Floe RC Ultra 360

Система охлаждения Thermaltake Floe RC Ultra 360 создана для совместного эффективного охлаждения вашего процессора и оперативной памяти серии Thermaltake Toughram RC.
Обзор жидкостной системы охлаждения Thermaltake Floe RC Ultra 360

В компьютерной индустрии безоговорочно каждый производитель умеет удивлять аудиторию, и компания Thermaltake тому живое подтверждение. Разработчики анонсировали линейки жидкостных систем охлаждения Floe RC Ultra и ToughLiquid Ultra с радиаторами типоразмеров 240 и 360 мм, оснащенными первоклассными вентиляторами TOUGHFAN 12 TURBO и поворотными ЖК-дисплеями с выводом полезной информацией. Основное отличие модели линейки Floe RC Ultra в том, что при ее создании инженеры позаботились и об охлаждении оперативной памяти, что является если и не новаторским решением, то в сегменте необслуживаемых готовых СЖО это встречается крайне редко, и компания Thermaltake держит марку в данном вопросе продолжительное время.

В нашей лаборатории i2hard оказался старший комплект Thermaltake Floe RC Ultra 360, который привлекает внимание к своей персоне, начиная с упаковки. И поэтому мы приступаем к изучению новинки незамедлительно.

Технические характеристики Thermaltake Floe RC Ultra 360

Общая информация:

  • Производитель: Thermaltake;
  • Модель: Floe RC Ultra 360;
  • Поддерживаемые сокеты:
    • Intel LGA1700, LGA1200, LGA2066, LGA2011-0 & LGA2011-3, LGA115x;
    • AMD AM4, AM3(+), AM2(+), FM2, FM1.

Помпа-водоблок:

  • Основание: медь;
  • Структура: микроканальная;
  • Скорость вращения: 3200 об/мин;
  • Коннектор: 3-pin;
  • Производительность: n/a;
  • Дисплей: 2.1” TFT-LCD (IPS);
  • Разрешение: 480x480px.

Радиатор:

  • Рассеиваемая мощность (рекомендованная): не указано;
  • Тип радиатора: трехсекционный;
  • Размер: 395 х 120 х 27 мм;
  • Материал радиатора: алюминий;
  • Площадь рассеивания, мм2: ~12000;
  • Макс. кол-во вентиляторов: 6 х 120.

Вентилятор:

  • Разъем для подключения вентилятора: 4-pin;
  • Количество вентиляторов в комплекте: 3 шт.;
  • Размер вентиляторов: 120 x 120 x 25 мм;
  • Скорость вращения: 500-2500 об/мин;
  • Подшипник: гидравлический подшипник 2-го поколения;
  • Подсветка вентиляторов: отсутствует;
  • Регулировка скорости вращения: автоматическая.

Гарантия: 2 года.

Упаковка и комплектация

Упаковка Thermaltake Floe RC Ultra 360 представляет собой огромную черную коробку со строгим оформлением и демонстрацией жидкостной системы охлаждения в ее полном великолепии. Ручки для переноски отсутствуют, поэтому позаботьтесь о данном факте заранее для упрощения транспортировки.

Основной акцент внимания у серии Thermaltake Floe RC Ultra компания делает на совместимости и охлаждении как центрального процессора, так и(!) оперативной памяти, а также основных характеристиках - медной платформе, уровне шума, скорости вращения вентиляторов и осторожно предупреждает, что новинка совместима только с оперативной памяти серии Thermaltake Toughram RC.

Для ознакомления с техническими данными производитель подготовил краткое описание функций модели и специальную таблицу. Информация слегка устарела, но мы это исправим: Thermaltake Floe RC Ultra 360 совместима с оперативной памятью Thermaltake Toughram RC теперь и стандарта DDR5, имеется поддержка нового сокета Intel LGA1700!

Два ряда изображений раскрывают возможности встроенных LCD-дисплеев, о которых мы поговорим в следующих главах.

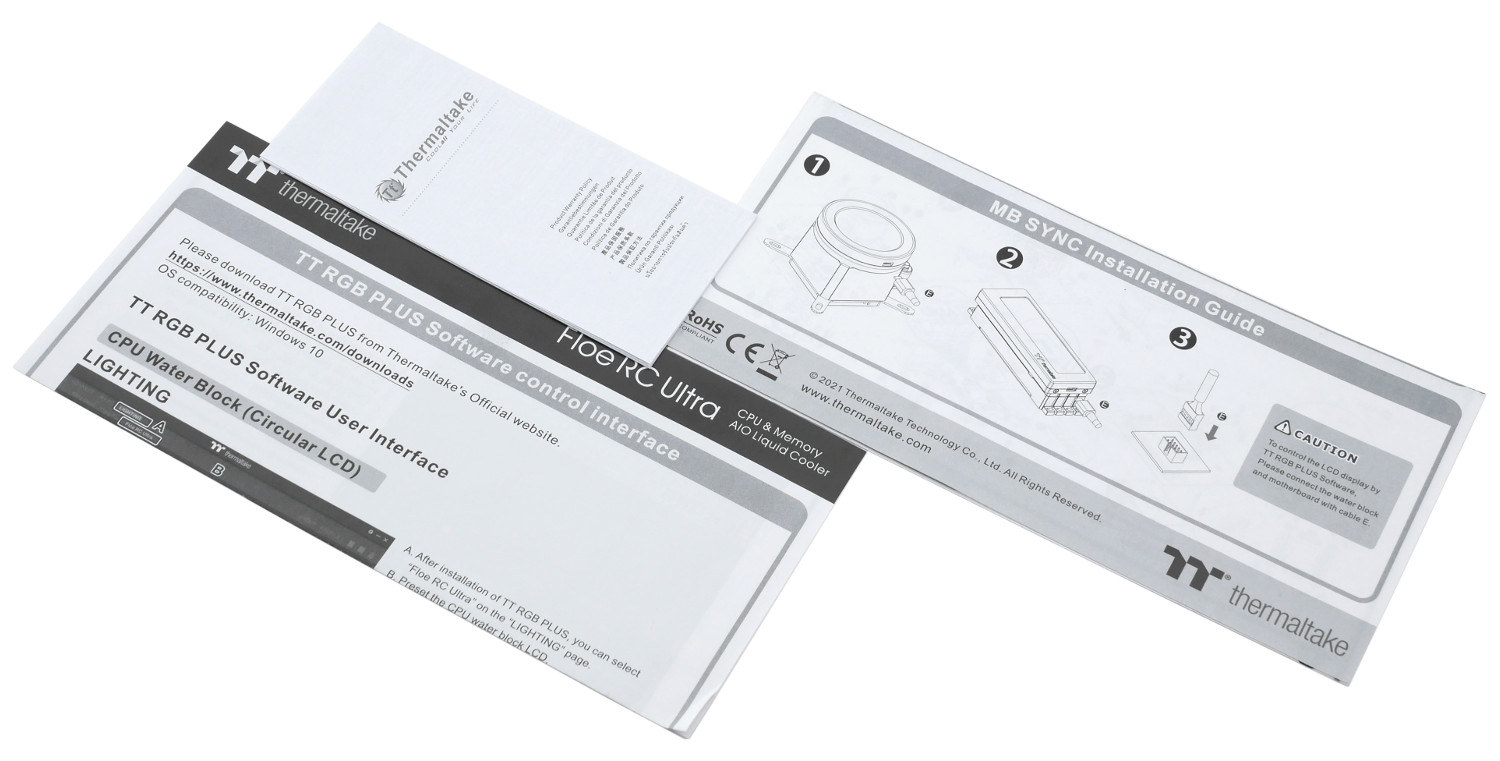

Под основной крышкой коробки мы встречаем несколько руководств пользователя и мануалов (что позволяет облегчить знакомство с продуктом и предварительно оценить объем ожидаемой работы), плюс инструкцию о фирменном программном обеспечении Thermaltake.

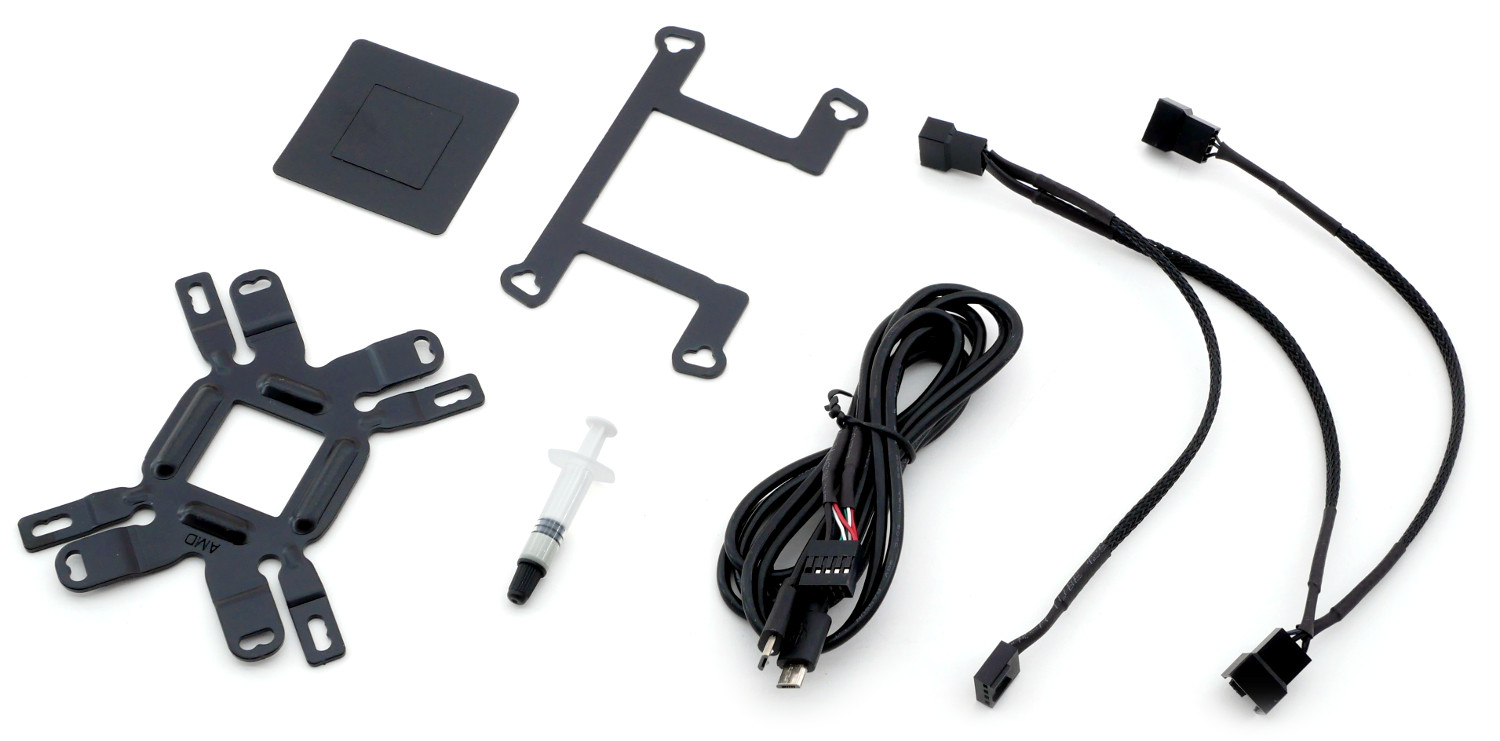

Thermaltake Floe RC Ultra 360 сопровождается богатой комплектацией. Она включает основной кронштейн, рамку крепления на сокеты AMD ( для процессоров Intel смонтирована на самом водоблоке), Y-разветвитель для трех вентиляторов, USB-кабель для подключения дисплеев и тюбик с термопастой Thermaltake на одно-два нанесения.

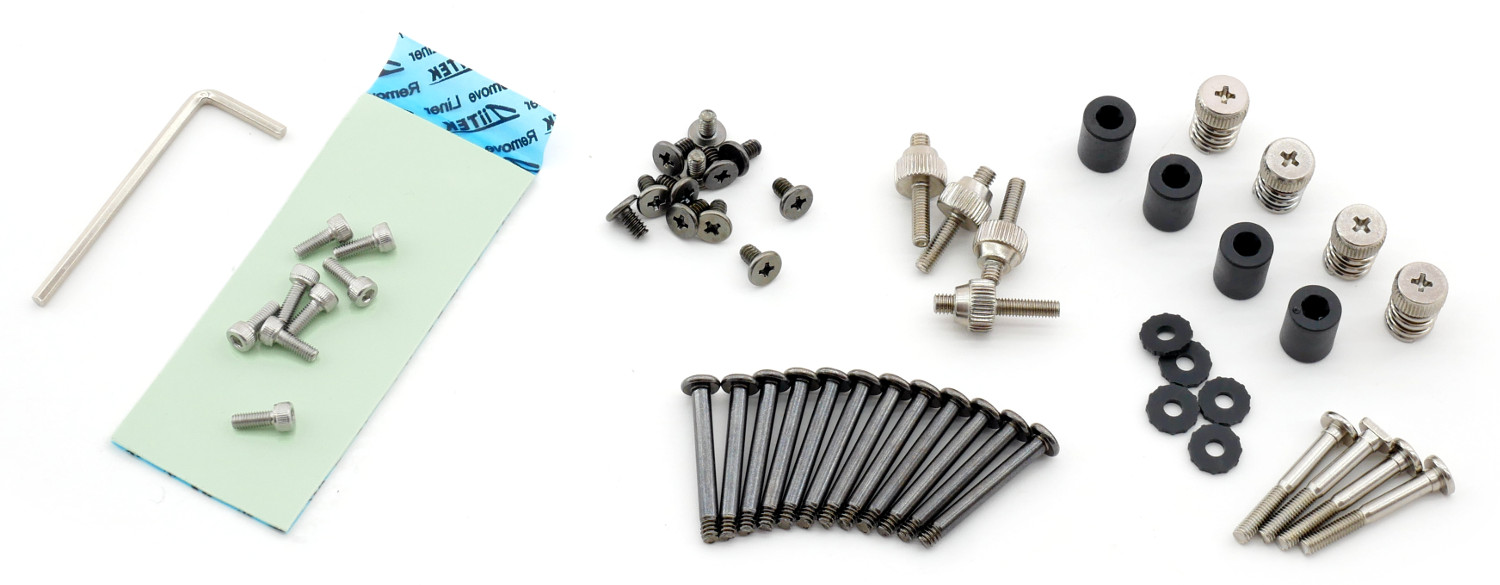

Большое число пакетиков содержит винты крепления под разные платформы. Отдельно находится широкая термопрокладка зеленого цвета толщиной 1 мм, восемь винтов и шестигранник для крепления блока охлаждения DRAM.

Внешний вид и дизайн системы охлаждения

В любом другом случае нашу основную часть обзора мы бы начали словами "модель ХХХ представляет собой классическую готовую водянку", однако с Thermaltake Floe RC Ultra 360 ситуация обстоит совершенно иная. Точнее суть кроется в деталях.

Компания Thermaltake представила обновленную серию жидкостных систем охлаждения Floe RC Ultra типоразмеров 240 мм и 360 мм, оснащенных водоблоком для оперативной памяти, что делает продукцию линейки Floe RC уникальной.

Основной контур "помпа-водоблок CPU-радиатор" дополнен блоком охлаждения модулей памяти TOUGHRAM RC, которые производит сама компания Thermaltake следующими моделями (на момент написания статьи):

  • Thermaltake Toughram RC DDR4 с тактовой частотой 3200 - 4400 МГц объемом 16 Гбайт;
  • Thermaltake Toughram RC DDR5 с тактовой частотой 4800 - 5600 МГц объемом 32 Гбайт.

Учитывая последние данные, особенно актуально активное охлаждение комплектов ОЗУ стандарта DDR5, поэтому разработка компании Thermaltake найдет свое отражение у пользователей.

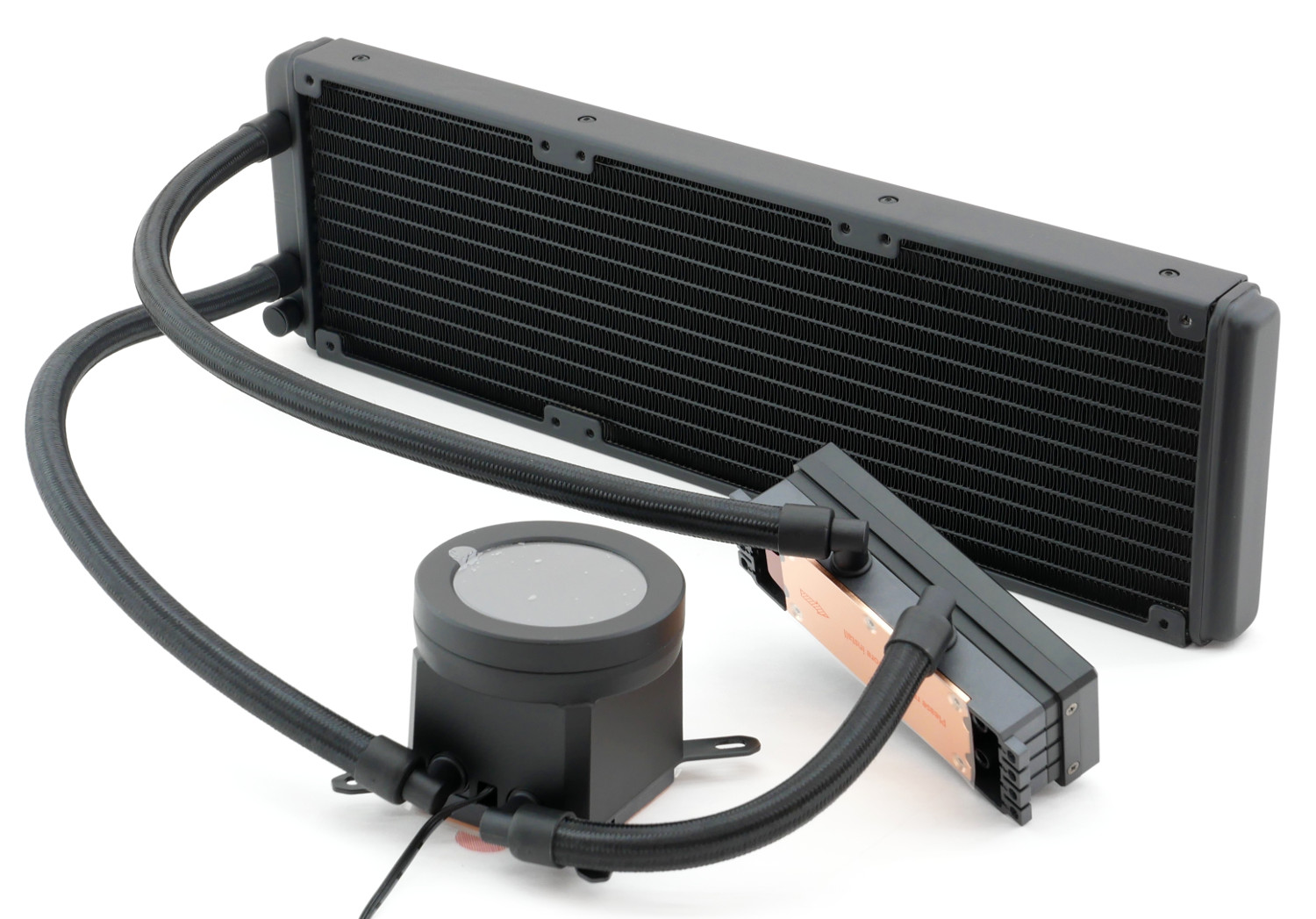

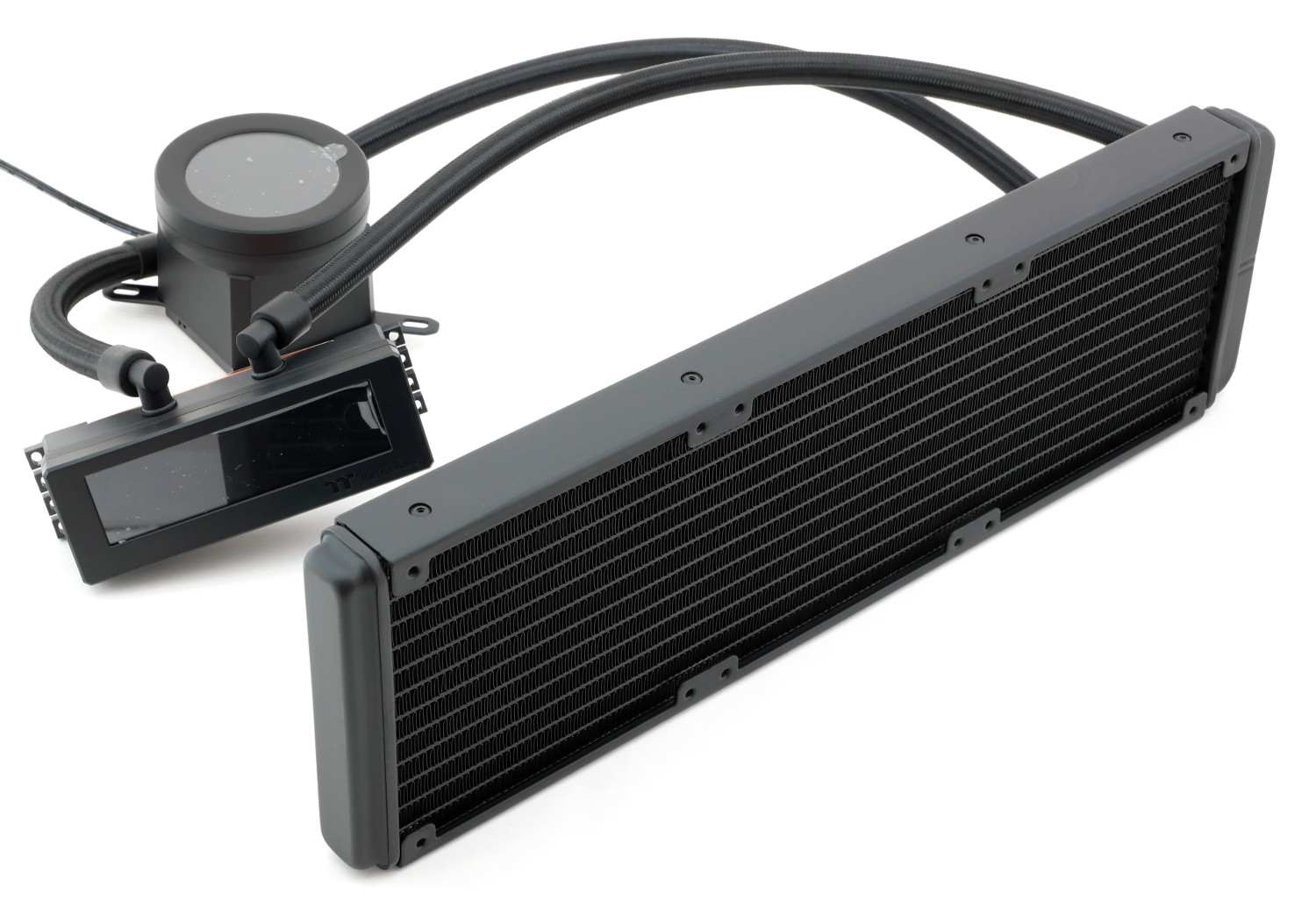

Перед нами представлена старшая модель Thermaltake Floe RC Ultra 360 с радиатором типоразмера 360 мм с габаритами 395 х 120 х 27 мм, рассчитанным на установку комплектных трех вентиляторов 120 мм.

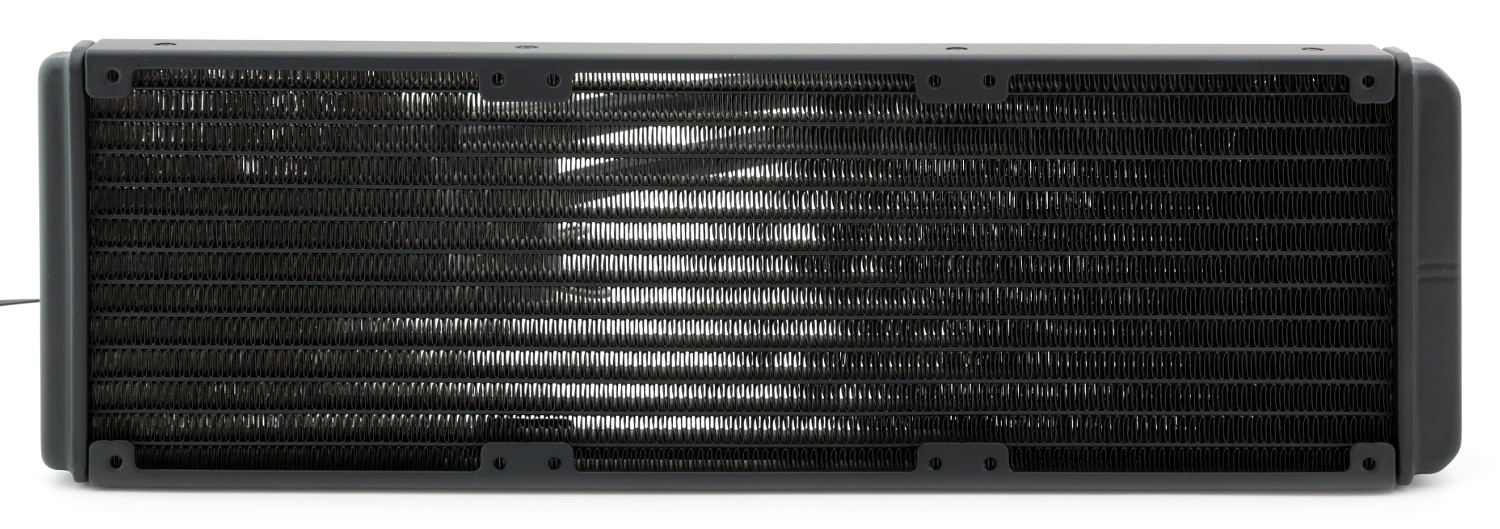

В конструкции теплорассеивателя используются 14 каналов с рядами гофрированной ленты. Показатель FPI составляет 19-20 витков на дюйм.

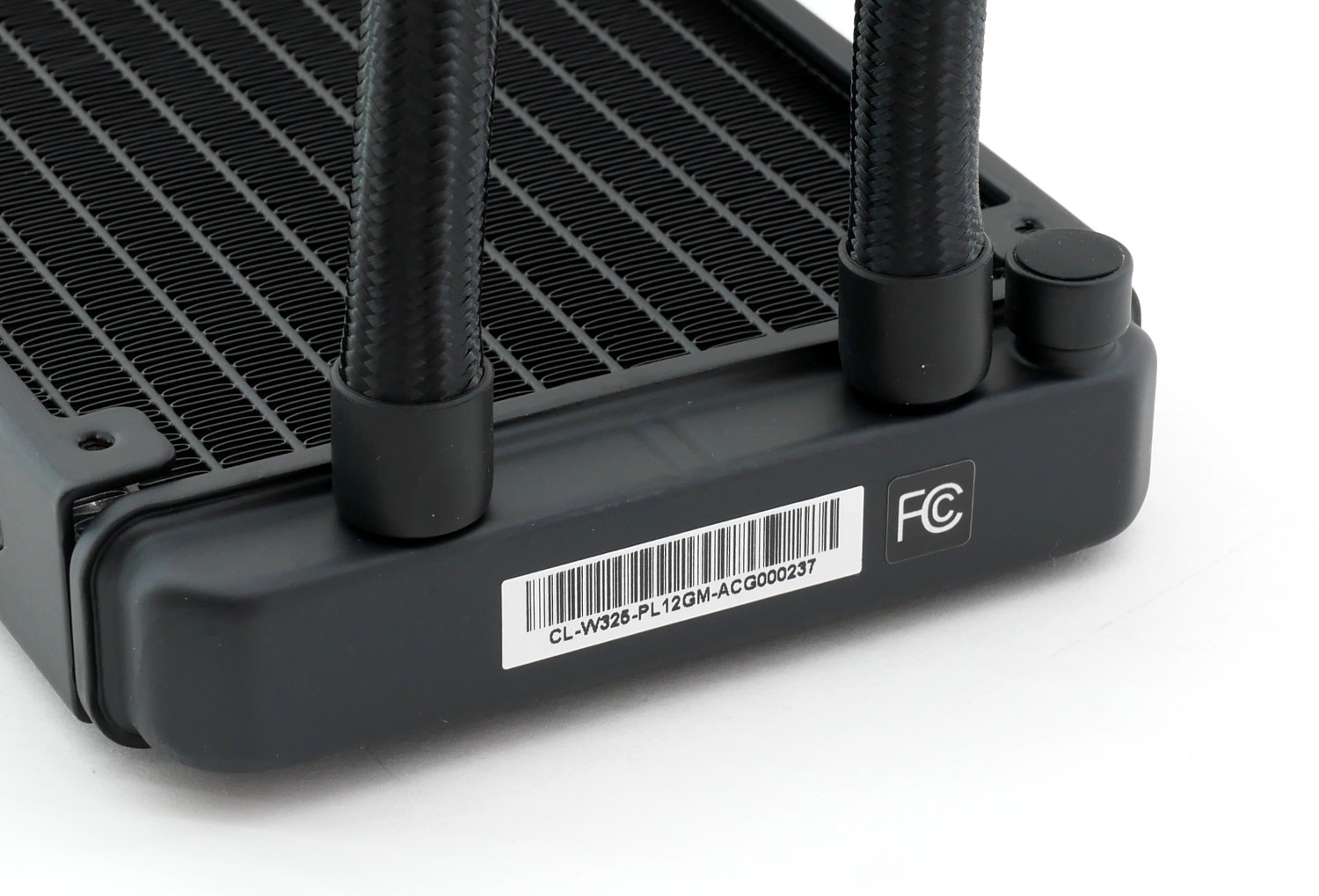

В передней части располагаются два опрессованных фитинга, рядом - заводское заправочное отверстие. На технической наклейке предоставлен только специальный код изделия.

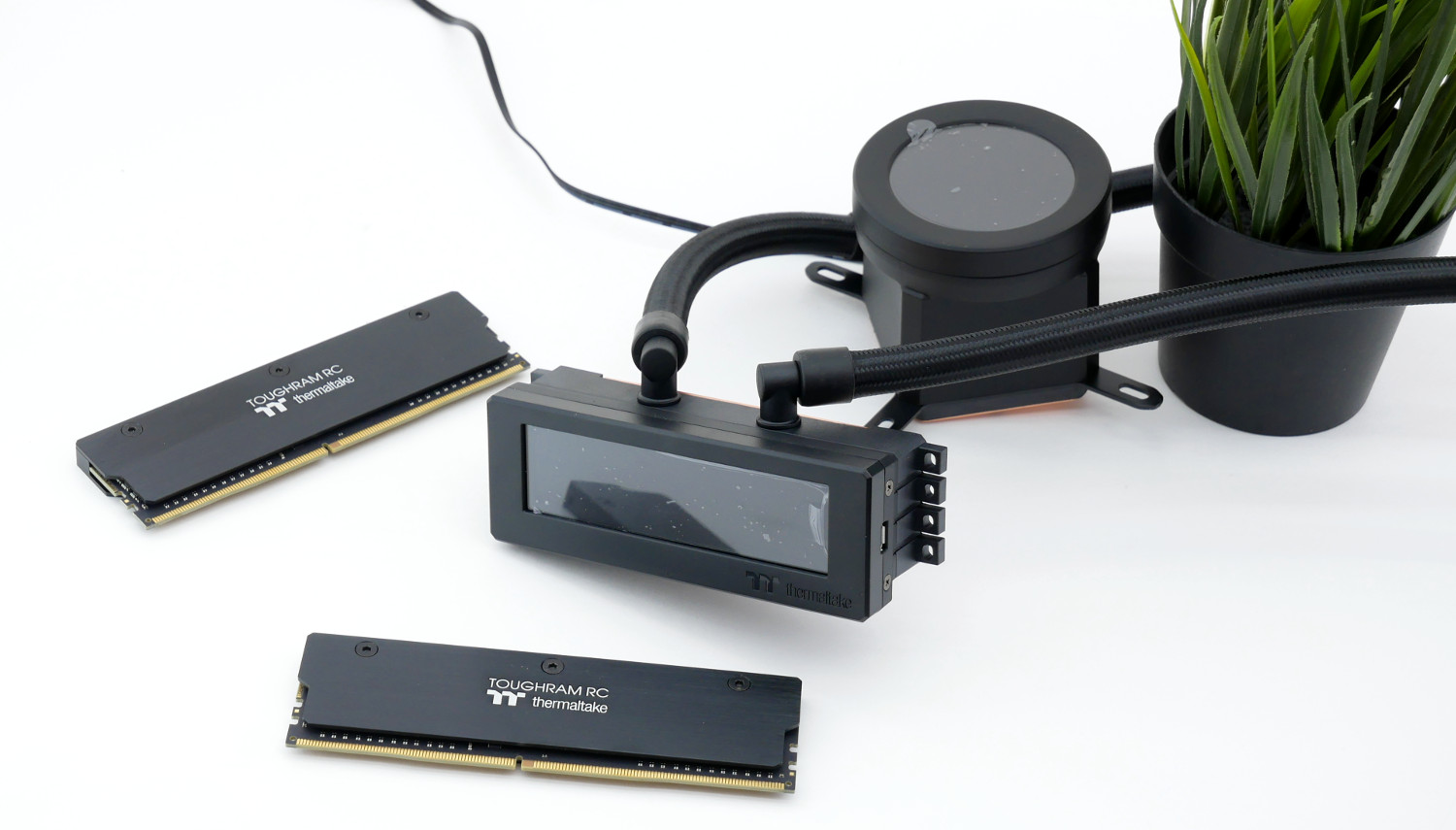

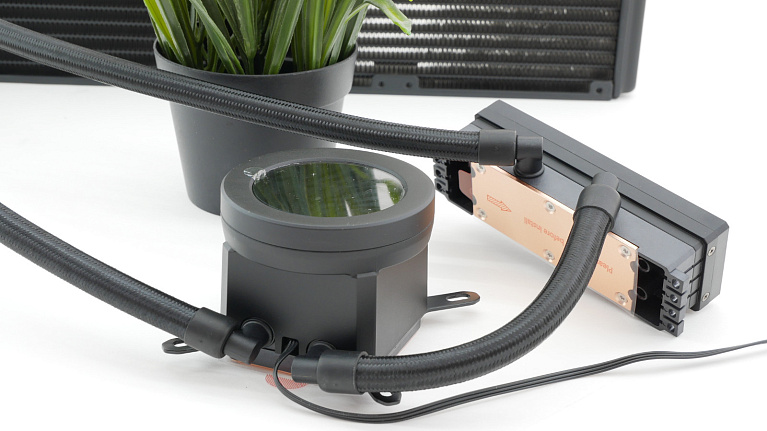

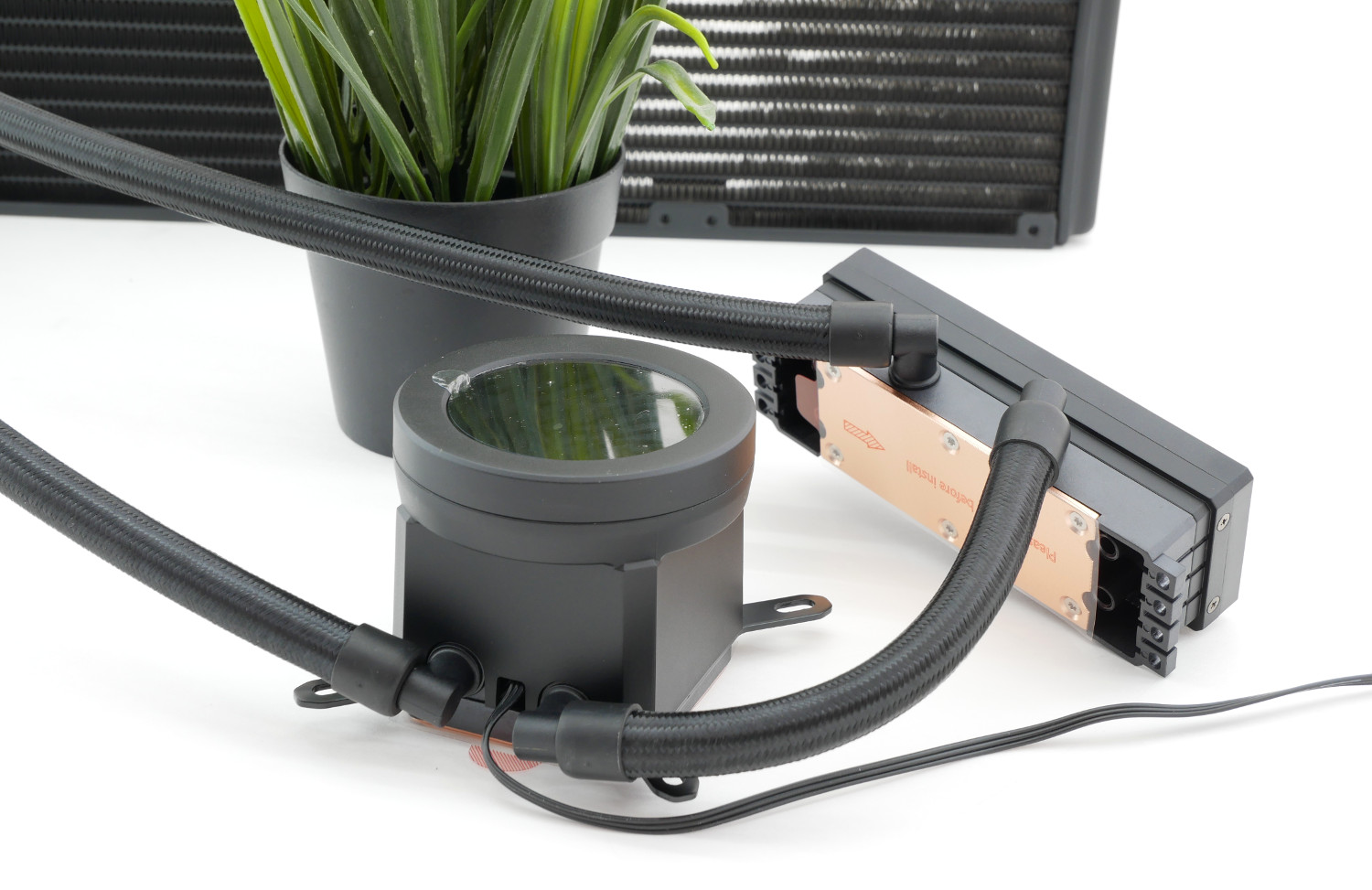

Первостепенной фишкой новинки является уникальное строение контура с двумя водоблоками - для центрального процессора и модулей оперативной памяти специальной серии Toughram RC от Thermaltake.

К сожалению, с другими модулями оно несовместимо минимум по одной причине: если крепление за защелки DRAM еще можно организовать и у компании они имеются на других решениях, то для лучшей теплопередачи верхняя рамка каждой планки ОЗУ должна быть плоской. Нам вспоминается только несколько серий оперативной памяти, где используется такой дизайн. Поэтому если совместимость и расширена, то сильно ограничена.

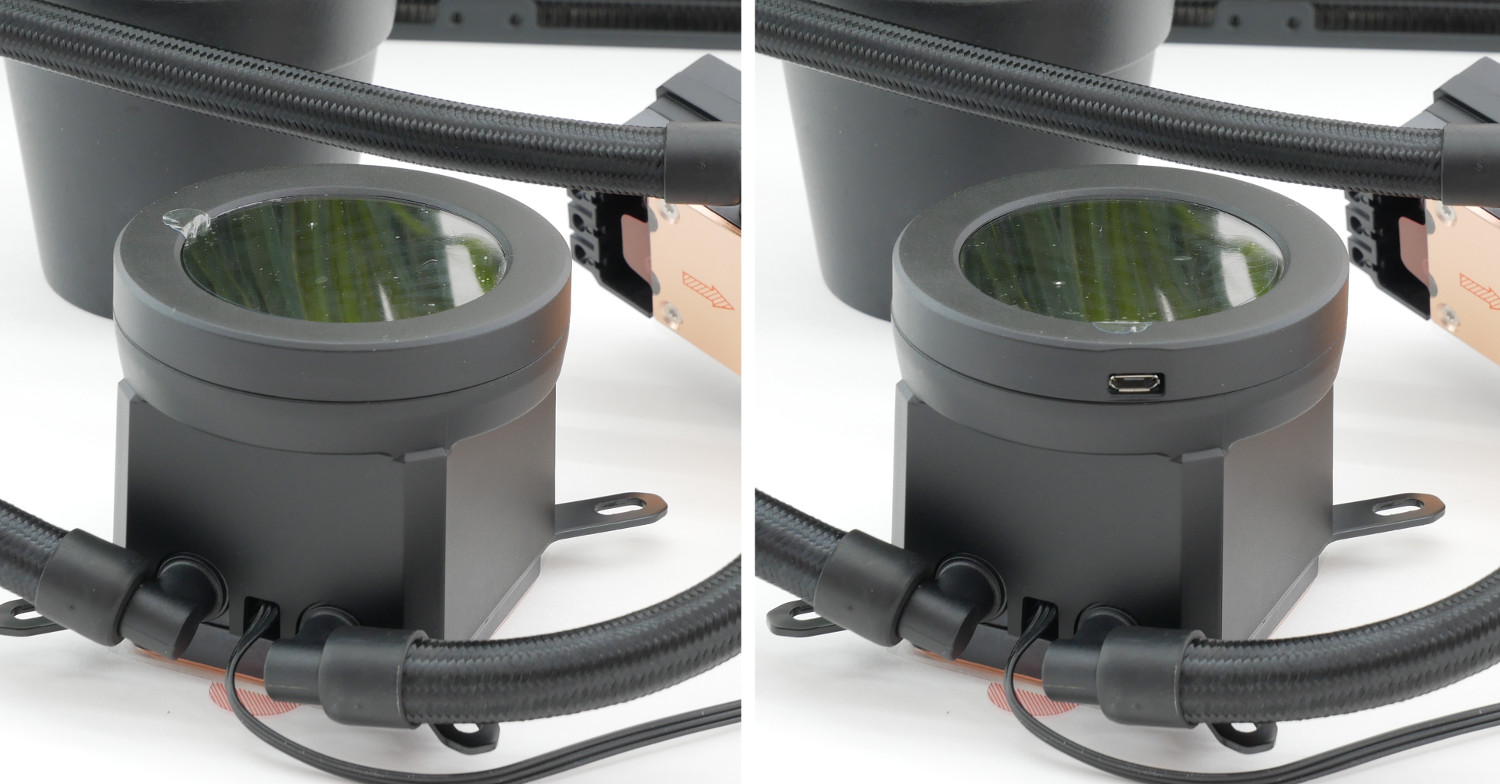

Помпа-водоблок серии Thermaltake Floe RC Ultra выделяется оригинальной формой корпуса. В основной секции используется кубическое строение, а верхнюю часть занимает круглый LCD-дисплей 2.1-дюйма с разрешением 480х480 пикселей.

Для удобства использования в ПК дисплей оснащен поворотным механизмом на 270 градусов, хотя по личным замерам вращения доступно при 310 градусах вокруг оси. Это позволяет с легкостью выстроить необходимую панораму внутри системы.

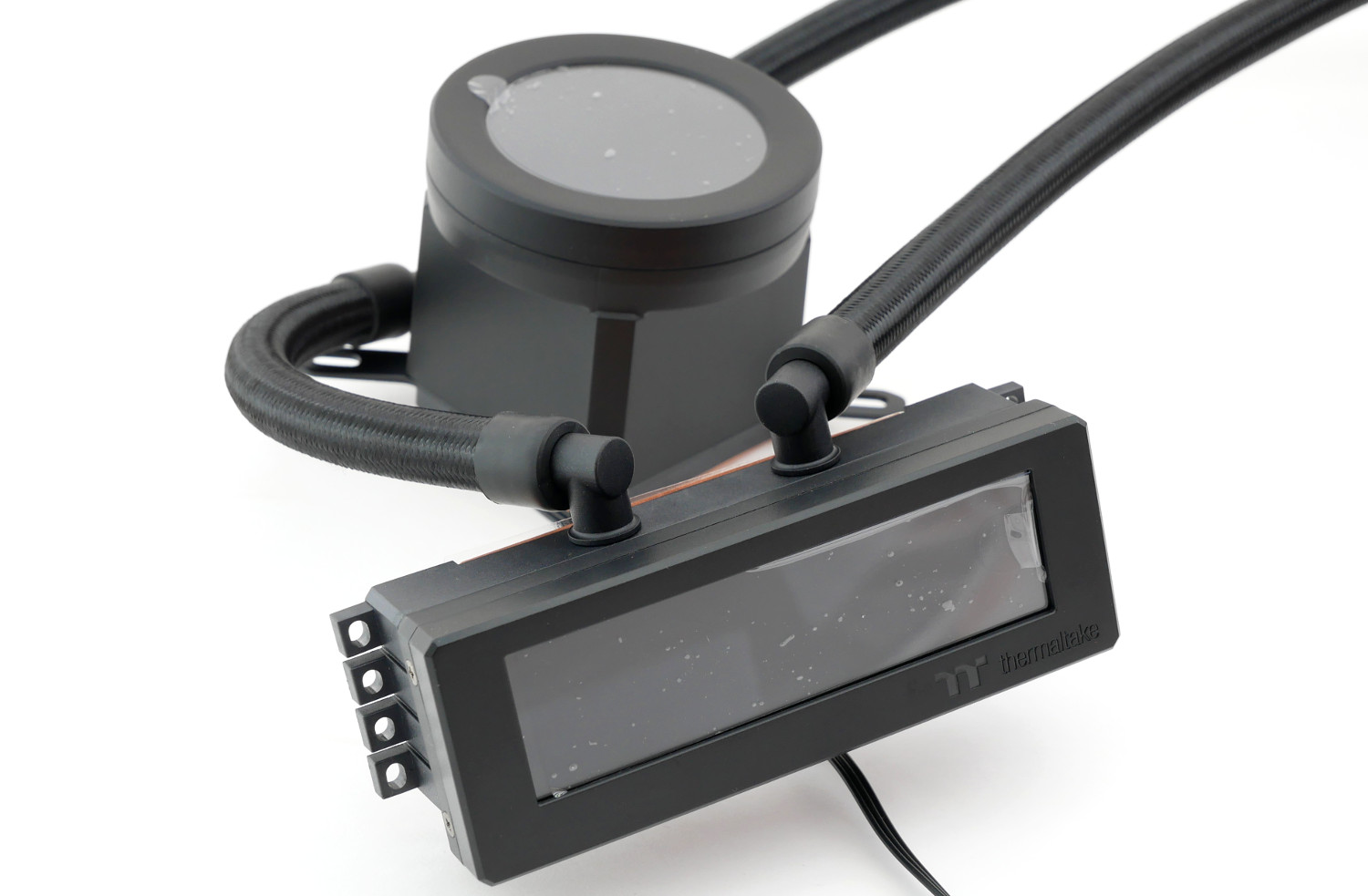

Модуль водоблока оперативной памяти оснащен вторым LCD-дисплеем 3.9-дюйма с разрешением 128х480 пикселей. Возможности менять его ориентацию в пространстве отсутствует, но имеется программный способ через фирменное приложение Thermaltake.

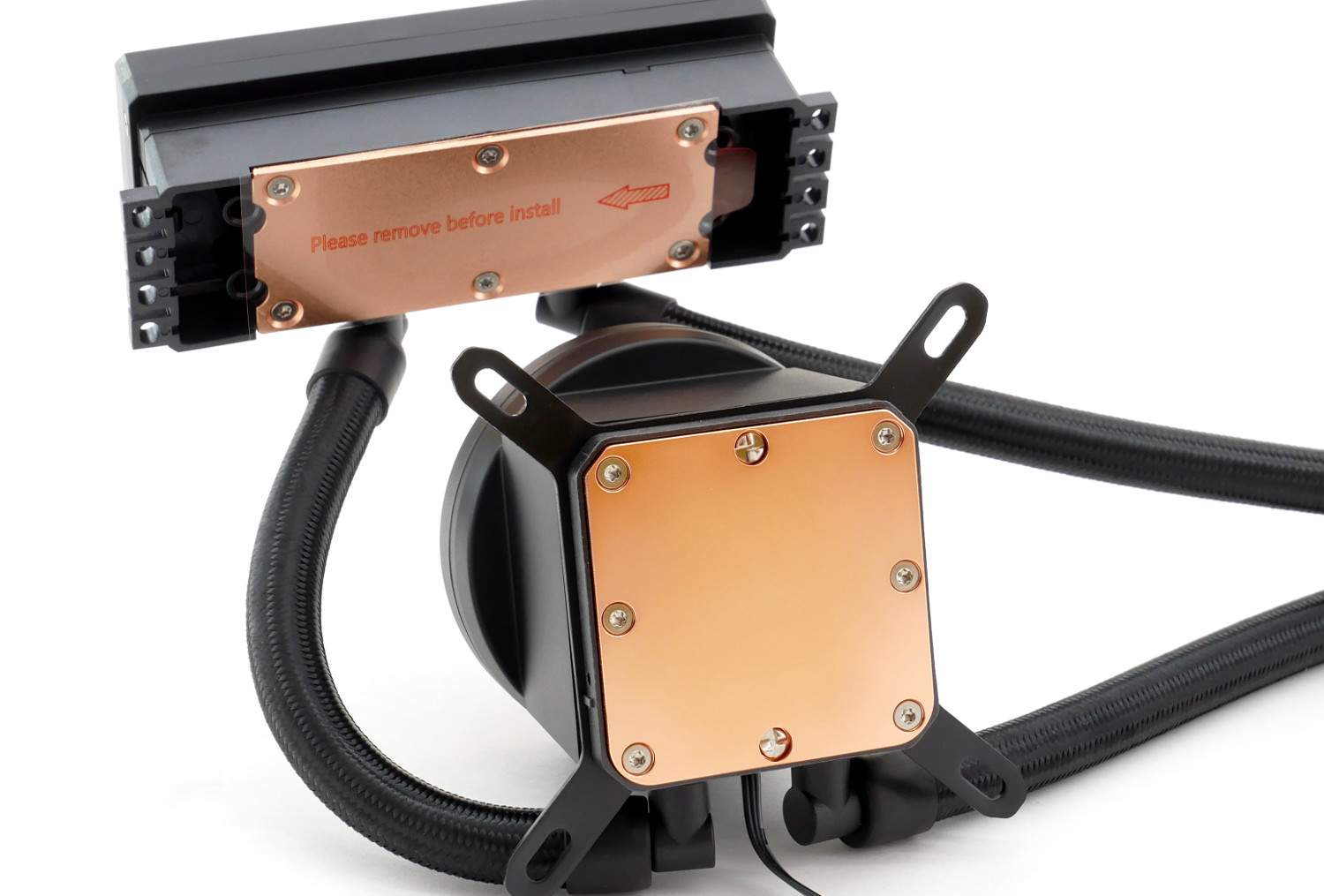

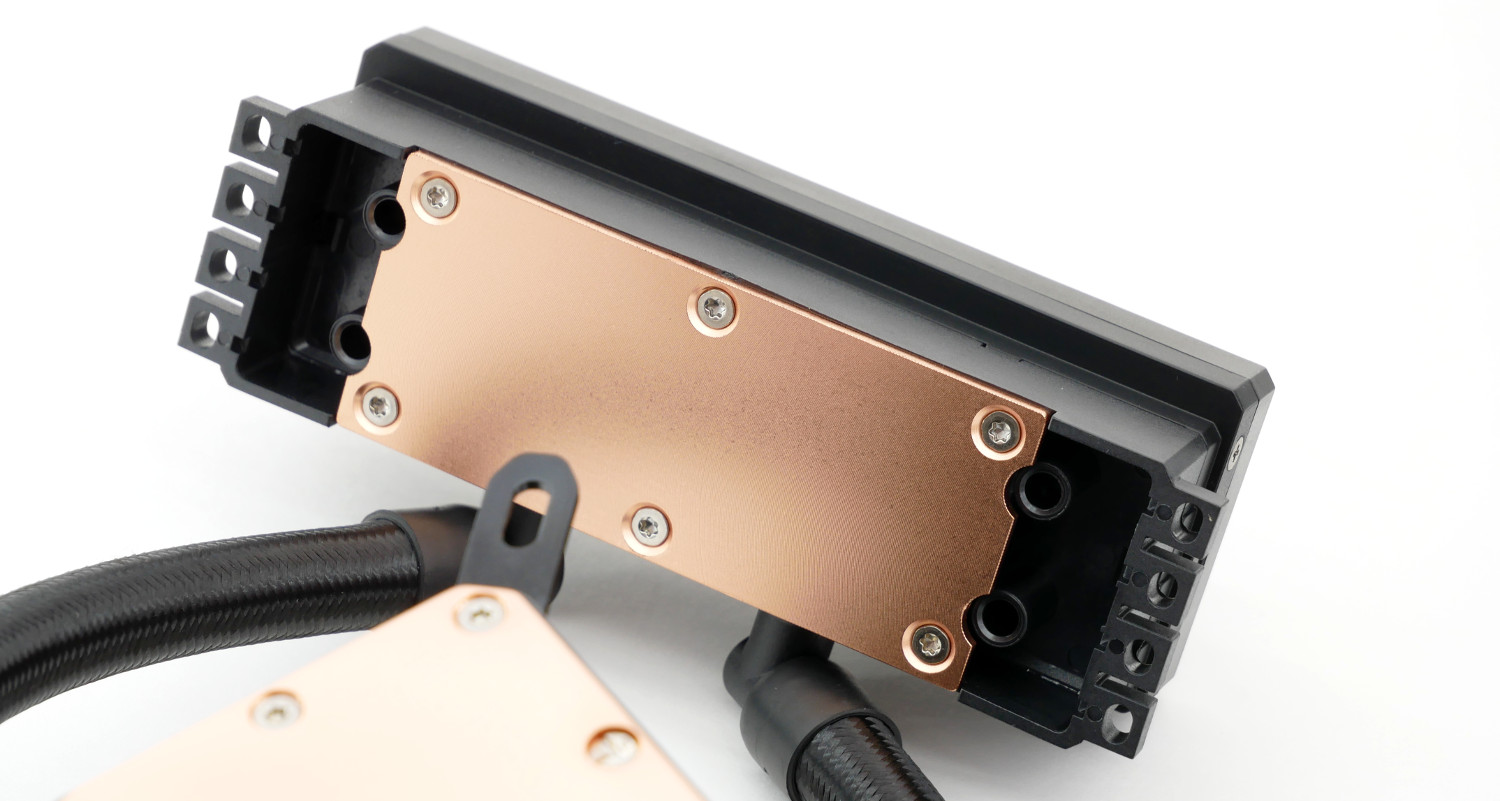

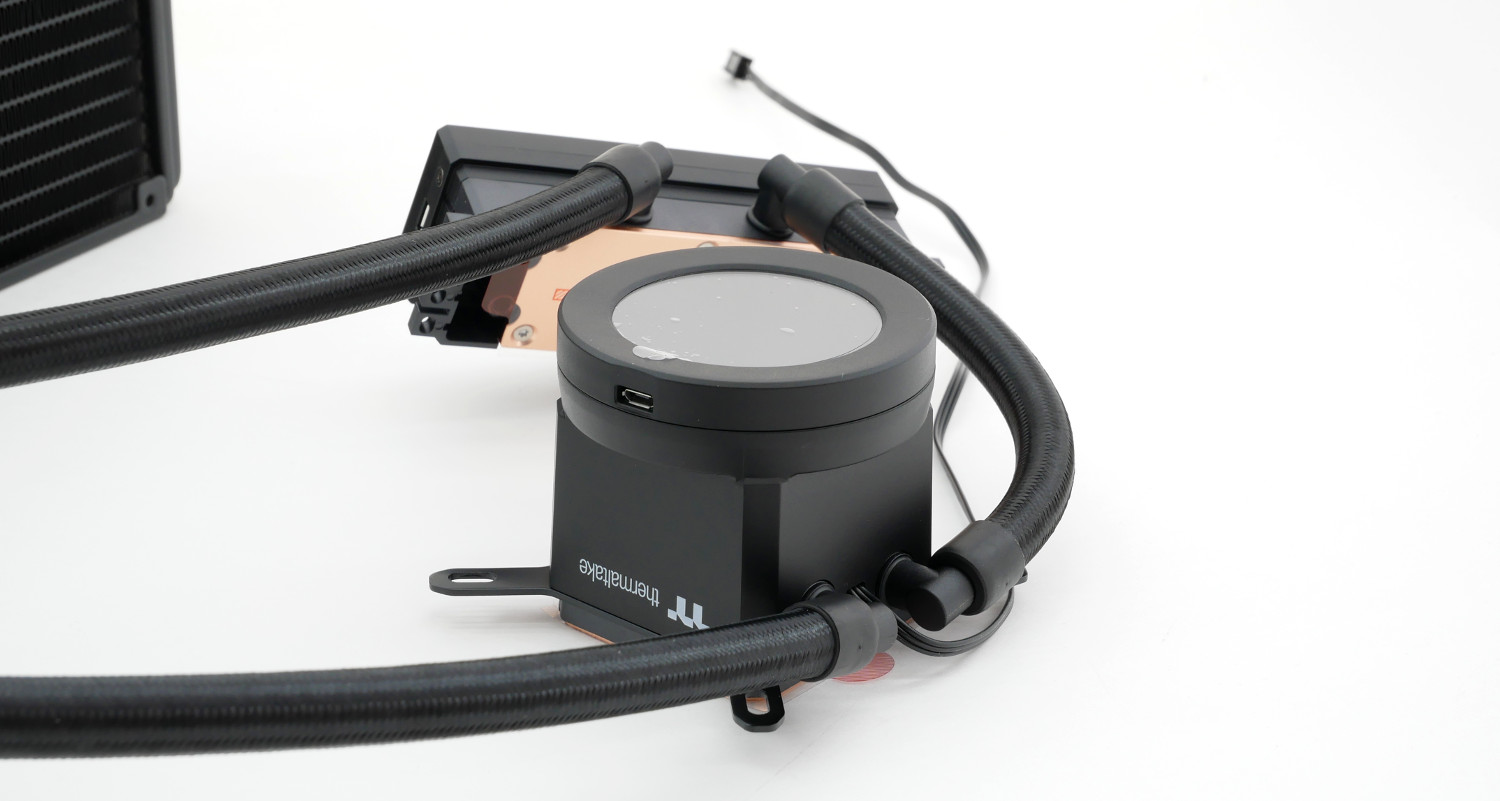

Обратная сторона обоих блоков Thermaltake Floe RC Ultra 360 демонстрирует медные основания водоблоков и общее строение.

В сети Интернет мы встретили вопросы следующего содержания: не будет ли основной контур с процессором не только не охлаждать, а, наоборот, подогревать модули ОЗУ? Ведь процессор куда горячее оперативной памяти. В данном случае не будет, инженеры проработали данный момент: сначала охлажденный хладагент из радиатора попадает на блок ОЗУ, а далее уже на процессорный водоблок. Тем более дельта температуры между самым горячим источником тепла и жидкостью значительно выше.

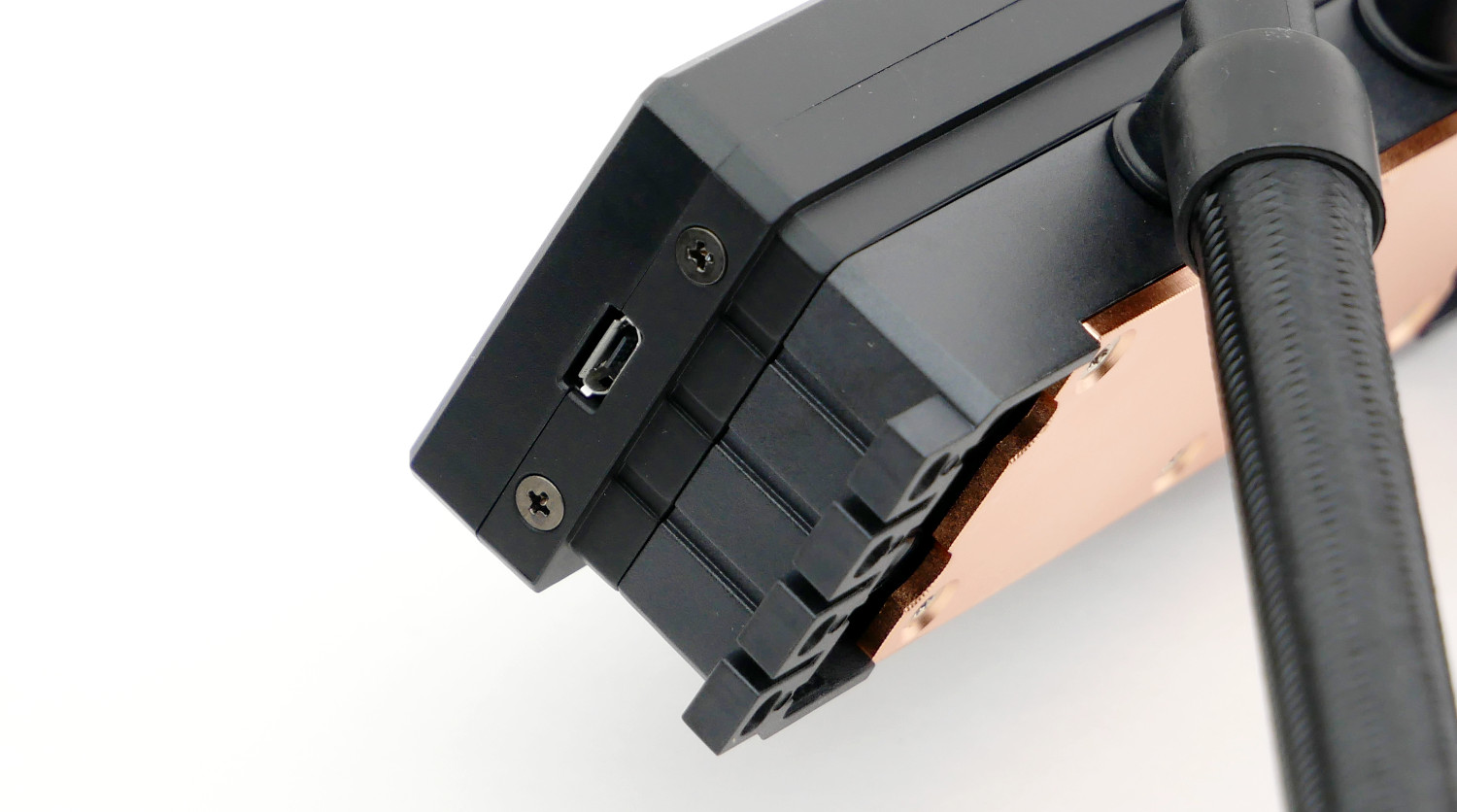

Дисплеи Thermaltake Floe RC Ultra 360 подключаются к единому коннектору USB на материнской плате через Y-разветвитель и разъемы USB 2.0 Micro на самих блоках.

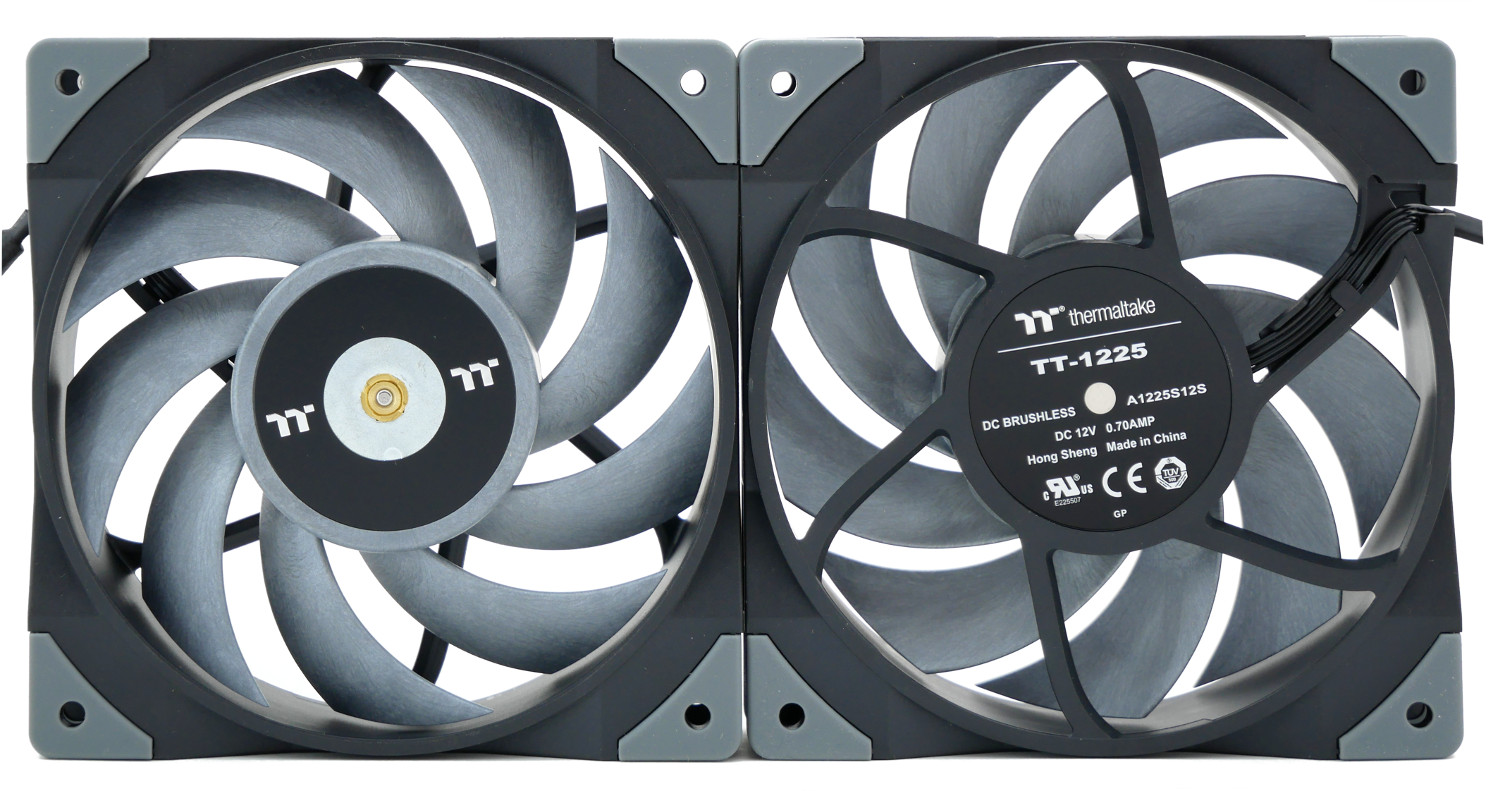

Вентиляторы Thermaltake TOUGHFAN 12 Turbo

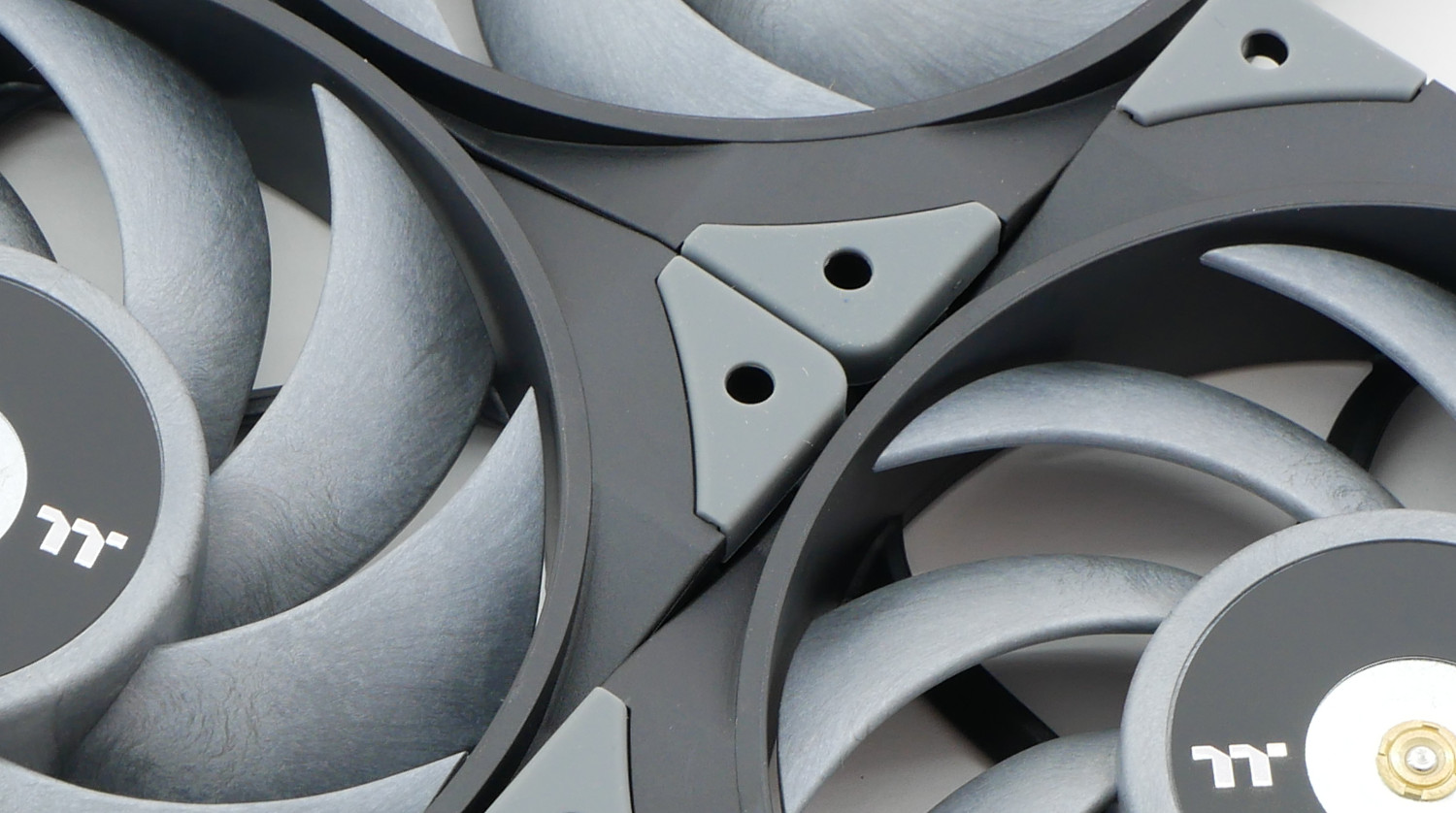

Следующим заметным шагом вперед является использование новых вентиляторов Thermaltake TOUGHFAN 12 Turbo.

Система охлаждения Thermaltake Floe RC Ultra 360 оснащена тремя вентиляторами Thermaltake TOUGHFAN 12 Turbo, которые представляют собой аналог одного из самых лучших вертушек - Noctua NF-A12x25 PWM. Производителю удалось добиться уникального дизайна и конструкции, повторив непревзойденный результат предшественника, но сделав новинку еще доступнее и демократичнее по цене.

Модель Thermaltake TOUGHFAN 12 Turbo построена на базе гидравлического подшипника 2-го поколения (по информации производителя), имеет диапазон вращения от 500 об/мин до 2500 об/мин. Для каждого вентилятора указана сила тока 0,23 А, хотя на самом стикере прописано 0,7 А, что в последнем случае очень много: три параллельно подключенных вертушки потребуют силы тока 2,1 А, тогда как многие порты 4-Pin CPU на материнских платах поддерживают 2 А, порой и того меньше, что может повредить минимум сам разъем. Но мы надеемся на опечатку.

Предварительные испытания Thermaltake TOUGHFAN 12 Turbo показали, что вентилятор оказывается достойным аналогом по более низкой цене. Существует версия Thermaltake TOUGHFAN 12 без приставки Turbo со скоростью вращения 500-2000 об/мин.

Информационные ЖК-дисплеи Thermaltake Floe RC Ultra 360

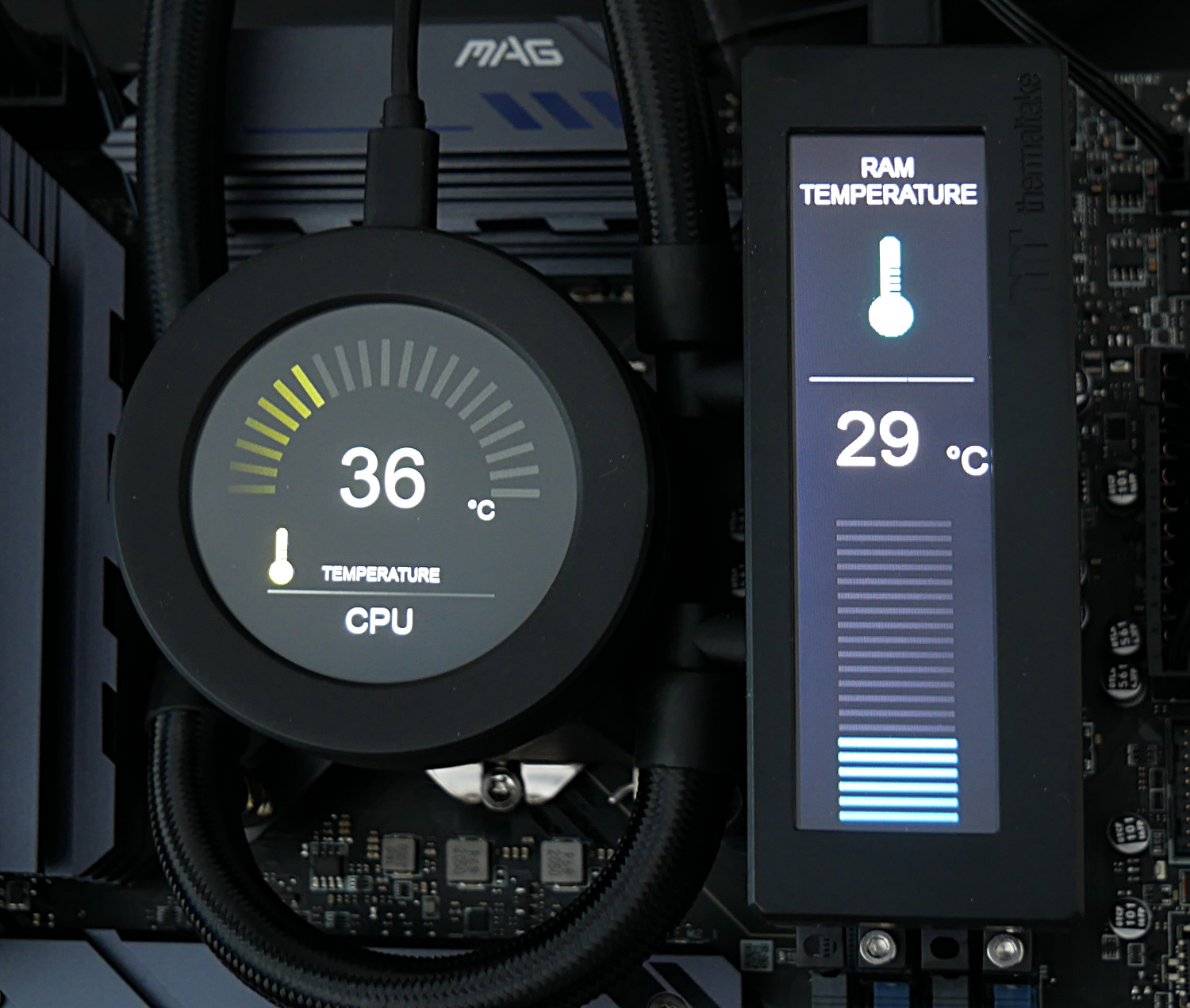

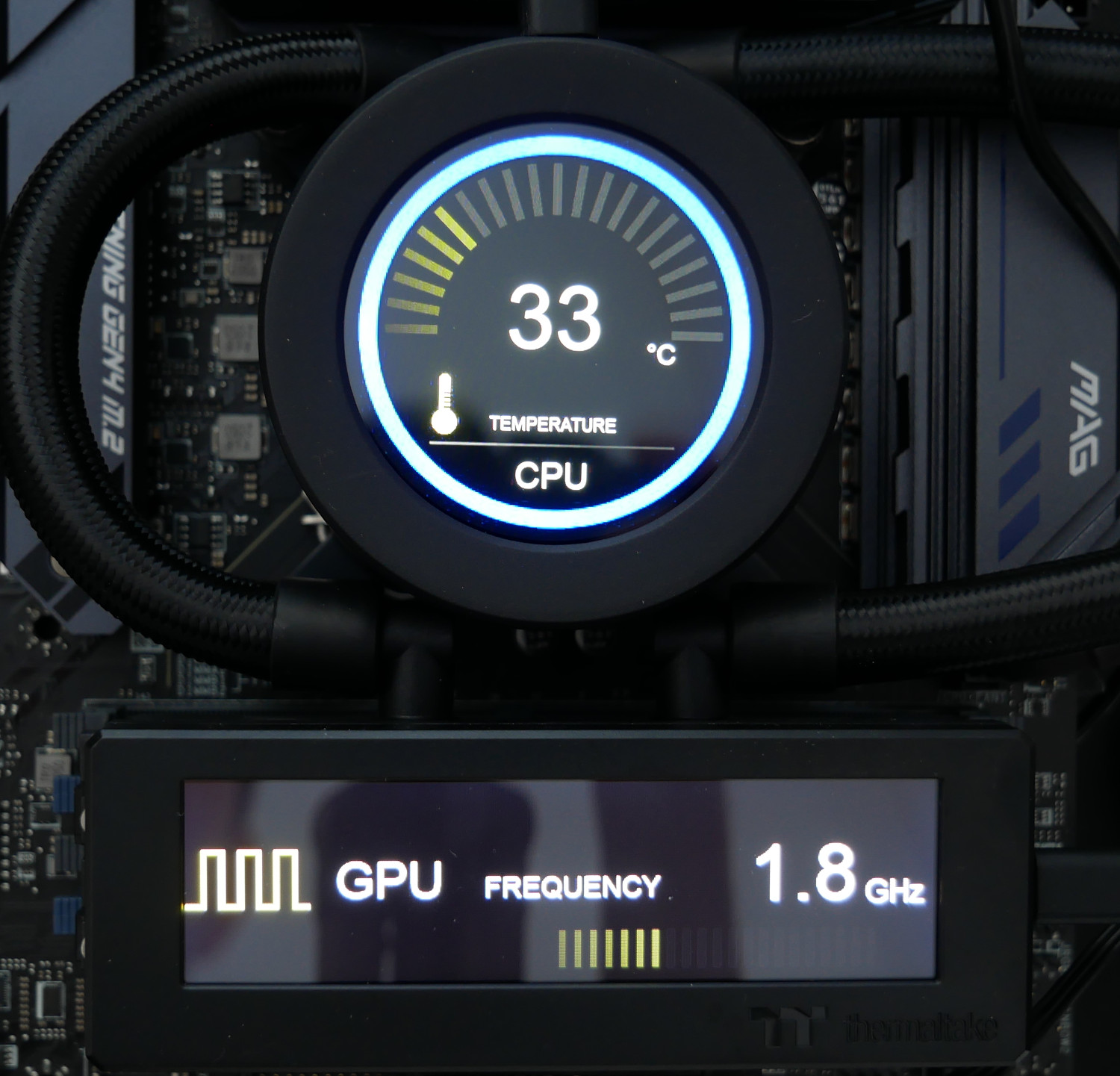

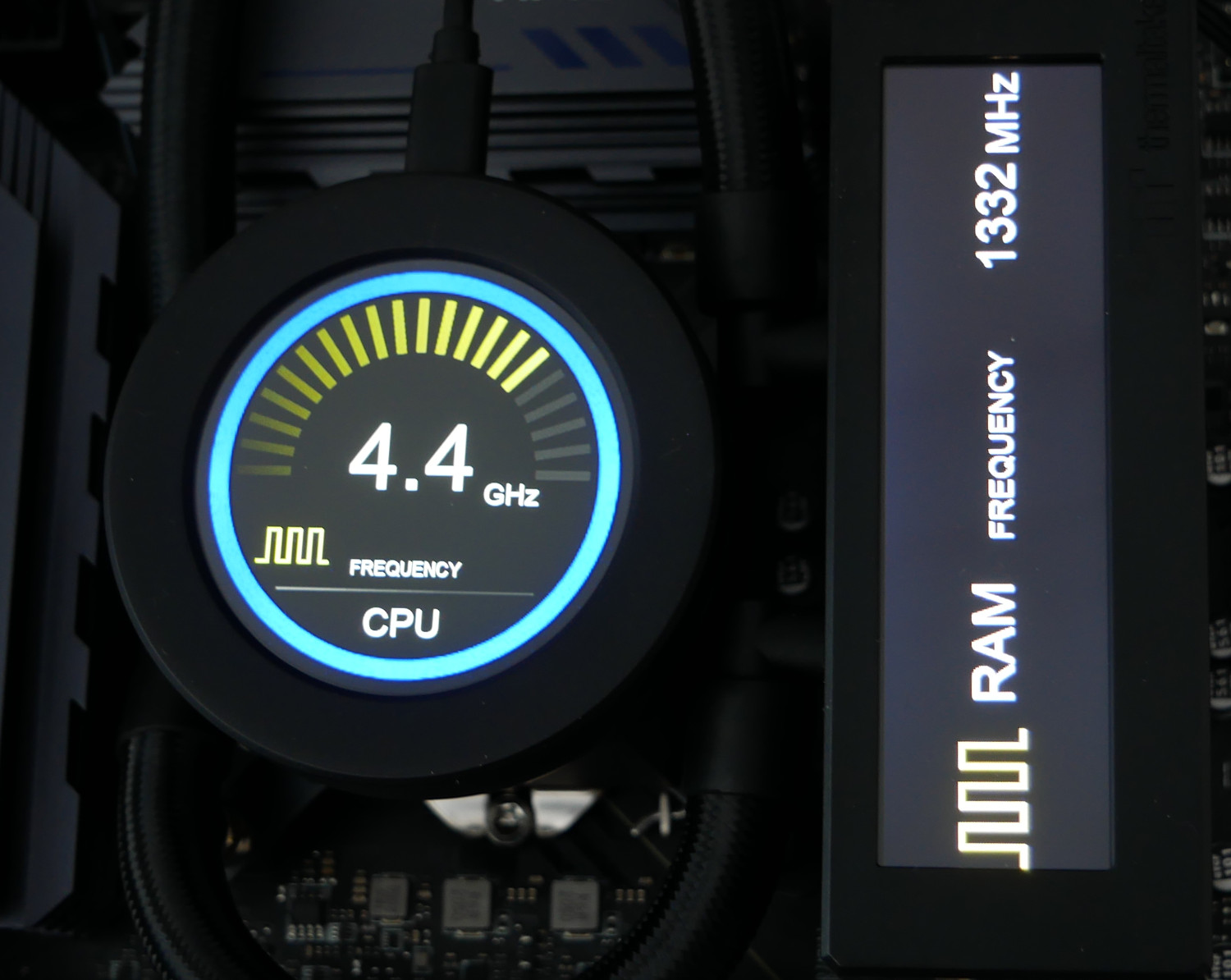

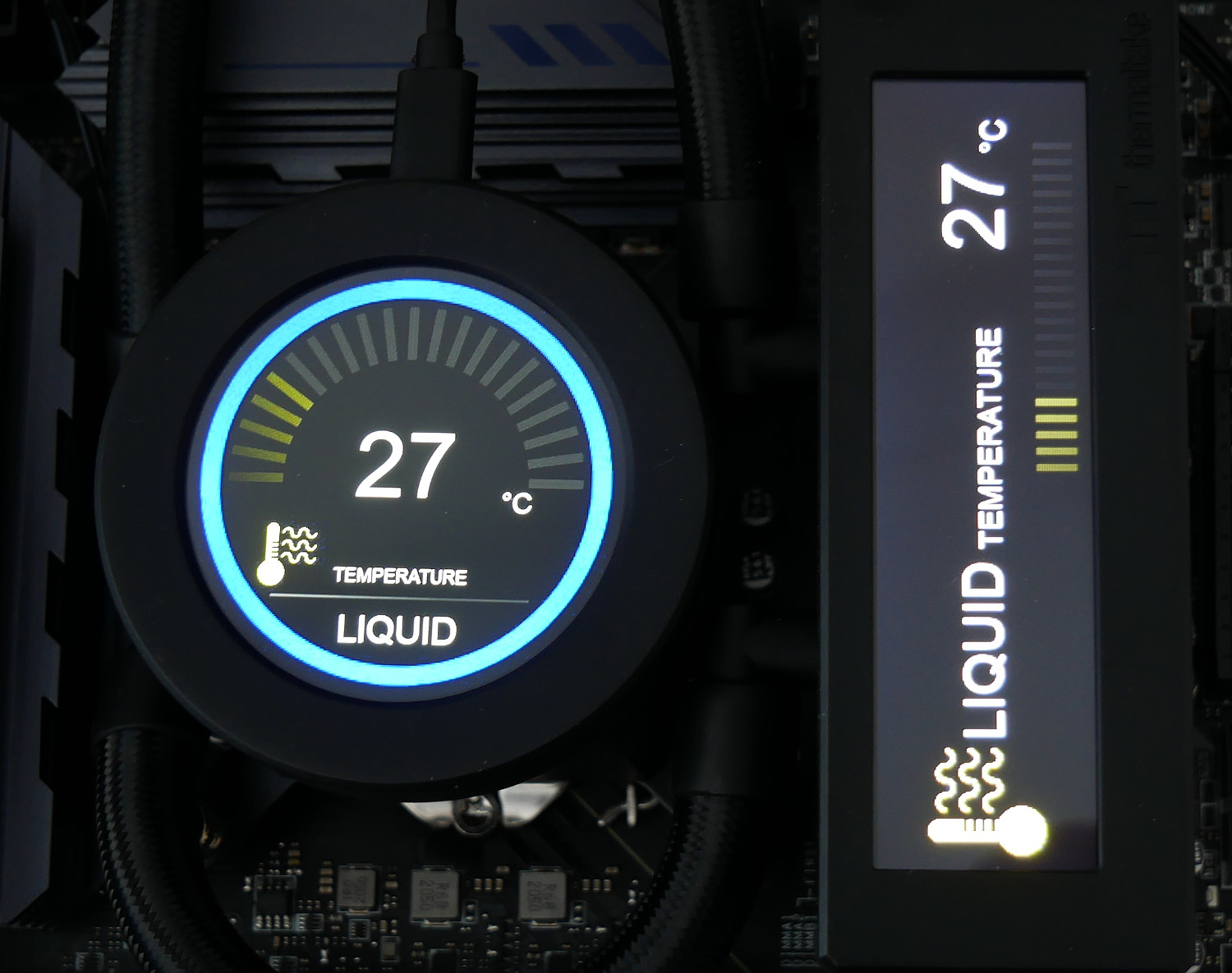

Первоначально познакомимся с LCD-дисплеями жидкостной системы охлаждения Thermaltake Floe RC Ultra 360. По умолчанию оба экранчика показывают следующую картинку с температурой жидкости в контуре на основном блоке и температуру модулей памяти - на второстепенном блоке. Исходя из данных системы, показатели они считывают из встроенных термодатчиков, что очень продуманно со стороны инженеров. Возможности ЖК-дисплеев сильно расширятся после установки фирменного ПО.

Программная оболочка Thermaltake TT RGB PLUS 2.0 отвечает за основные параметры новинки. После установки ПО интегрируется в автозапуск Windows, а анимация/картинка меняется на следующую, что показано на фотографии.

Параметра для изменения основного фона, к сожалению, нет. И это единственное ограничение, расстроившее нас. С другой стороны, список выводимой информации обширен: показатели процессора, видеокарты, оперативной памяти; частоты и температуры.

Благодаря механизму вращения основного дисплея 2.1-дюйма на водоблоке CPU, ориентацию можно менять под личные удобства.

Пользователю доступен программный метод поворота выводимого изображения. На примере ЖК-дисплея на модуле ОЗУ изменили расположение информации. Также можно менять цвет текста и делений.

Программное обеспечение Thermaltake TT RGB PLUS 2.0

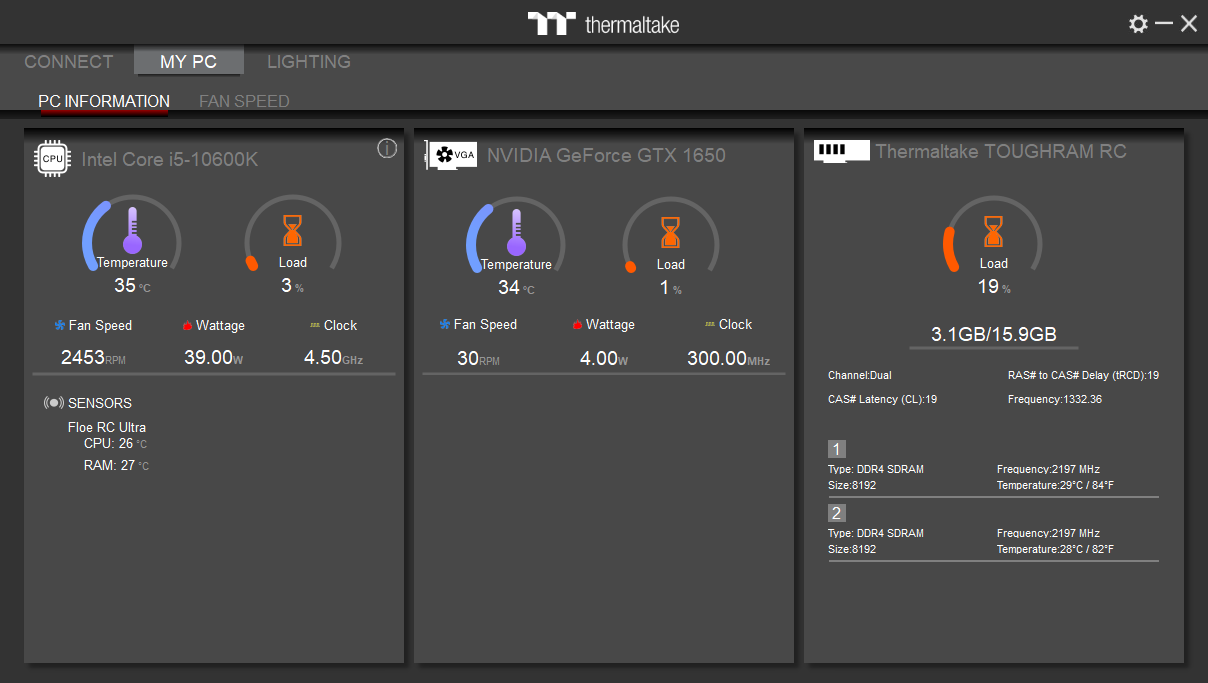

Программа Thermaltake TT RGB PLUS 2.0 обладает хорошим спектром настроек для поддержки продуктов компании Thermaltake. На примере жидкостной системы охлаждения Floe RC Ultra 360 главная вкладка демонстрирует основные технические характеристики процессора, видеокарты и оперативной памяти. Что касается показателя скорости вращения помпы 2453 об/мин против стоковых 3200 об/мин дать, комментарий достаточно сложно, но утилита рапортует о какой-то скорости вращения вентилятора у GeForce GTX 1650, хотя у нас пассивная модель

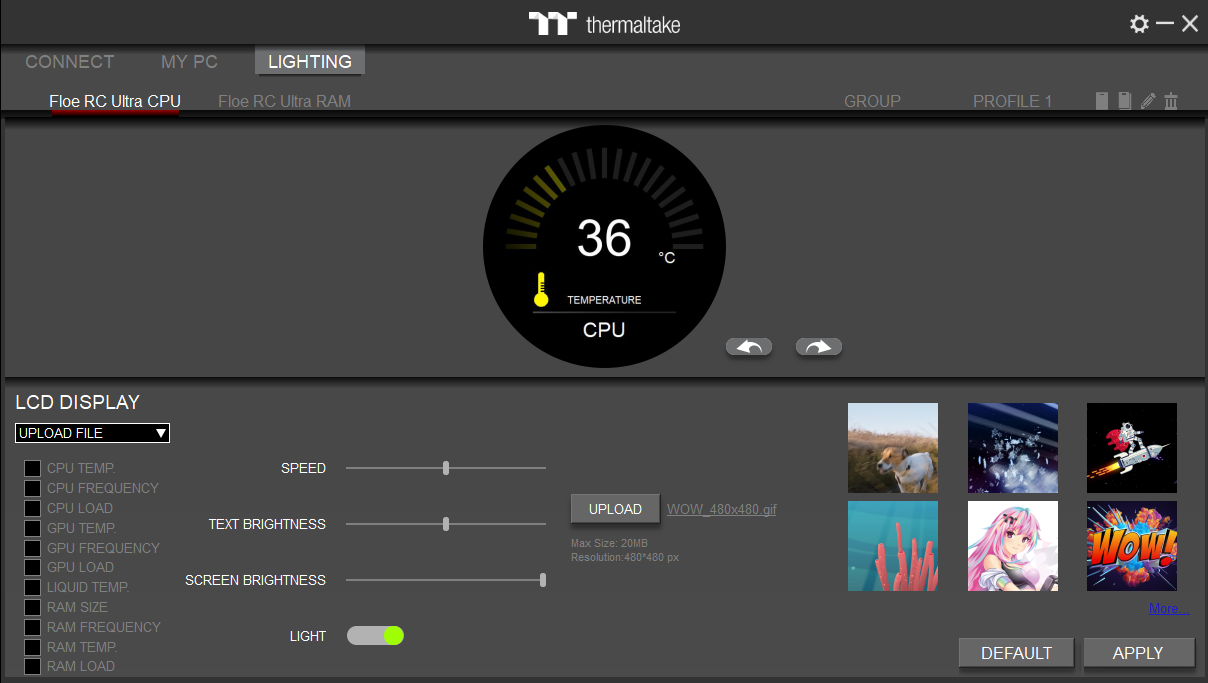

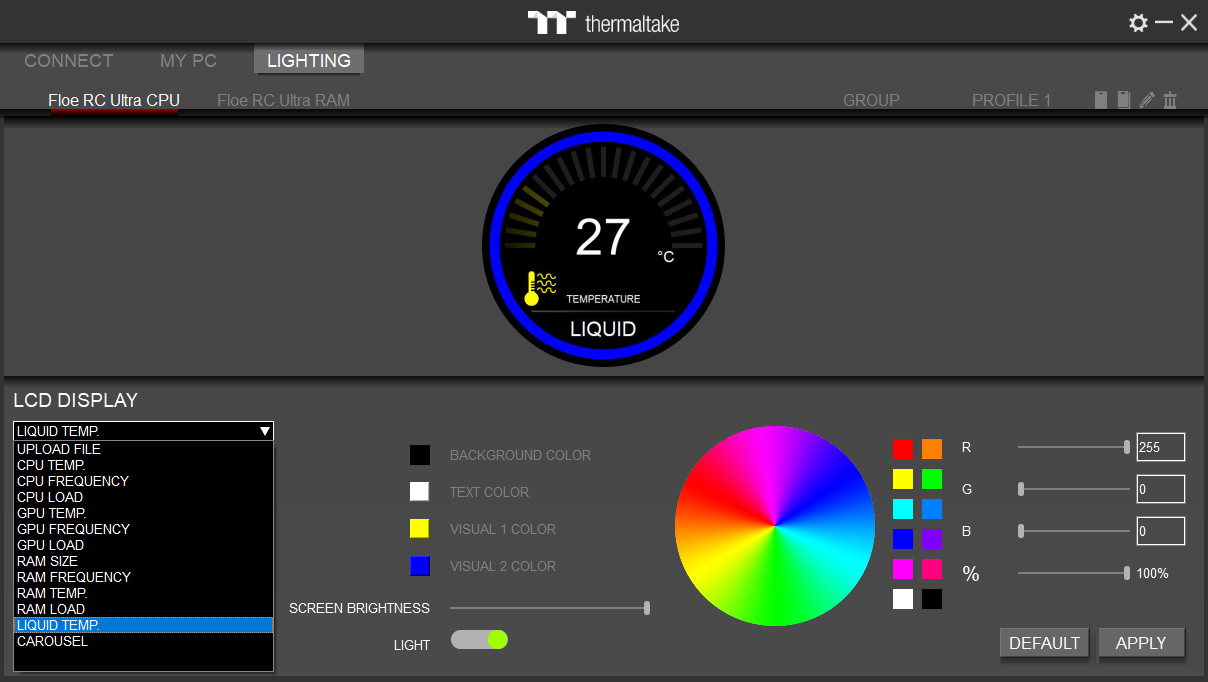

Наиболее интересная страница приложения - LIGHTING. Здесь пользователю становятся доступна выводимая информация на обоих ЖК-дисплеях. Как говорилось ранее, сама картинка статична, но возможно изменять яркость, цвет каждого элемента, параметры информации.

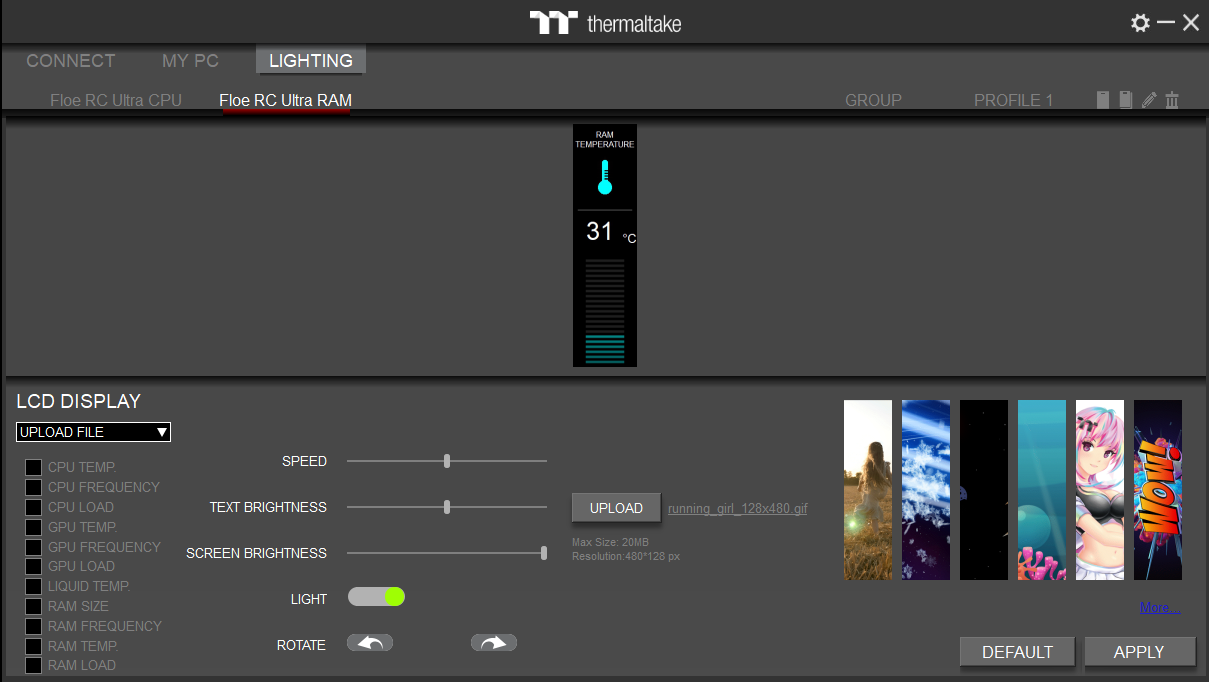

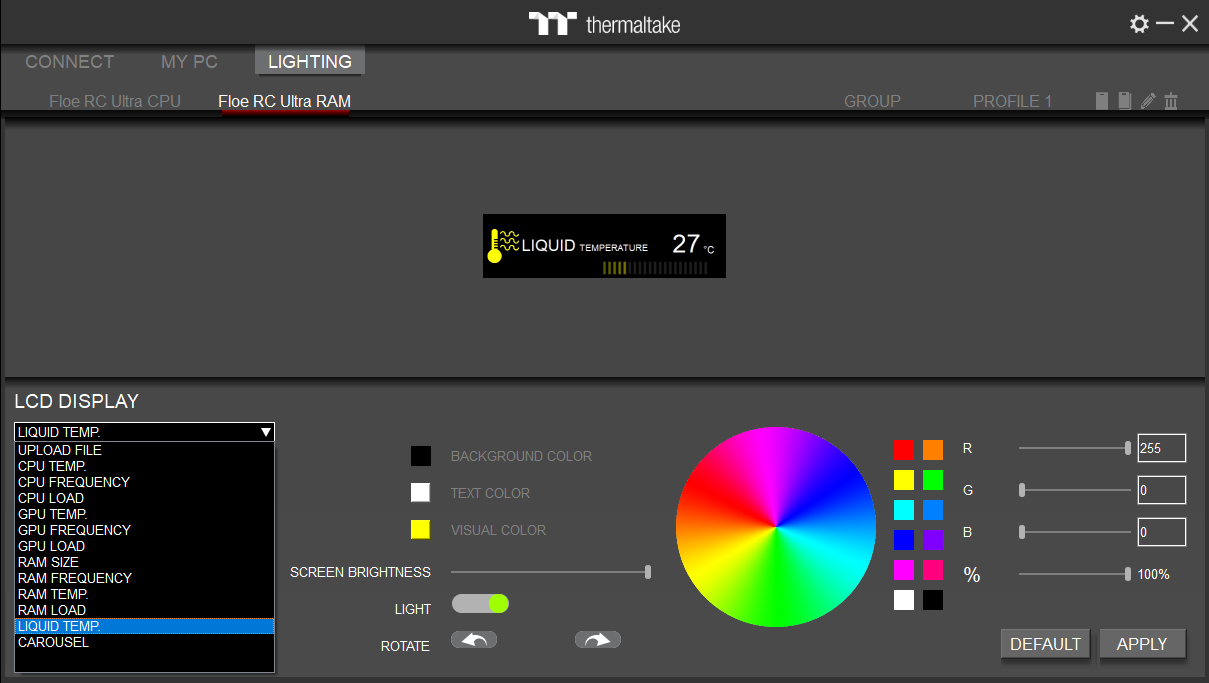

Вкладка LIGHTING >> Floe RC Ultra RAM дублирует информацию. Из списка дополнительных возможностей открывается поворот изображения на 90, 180 и 270 градусов.

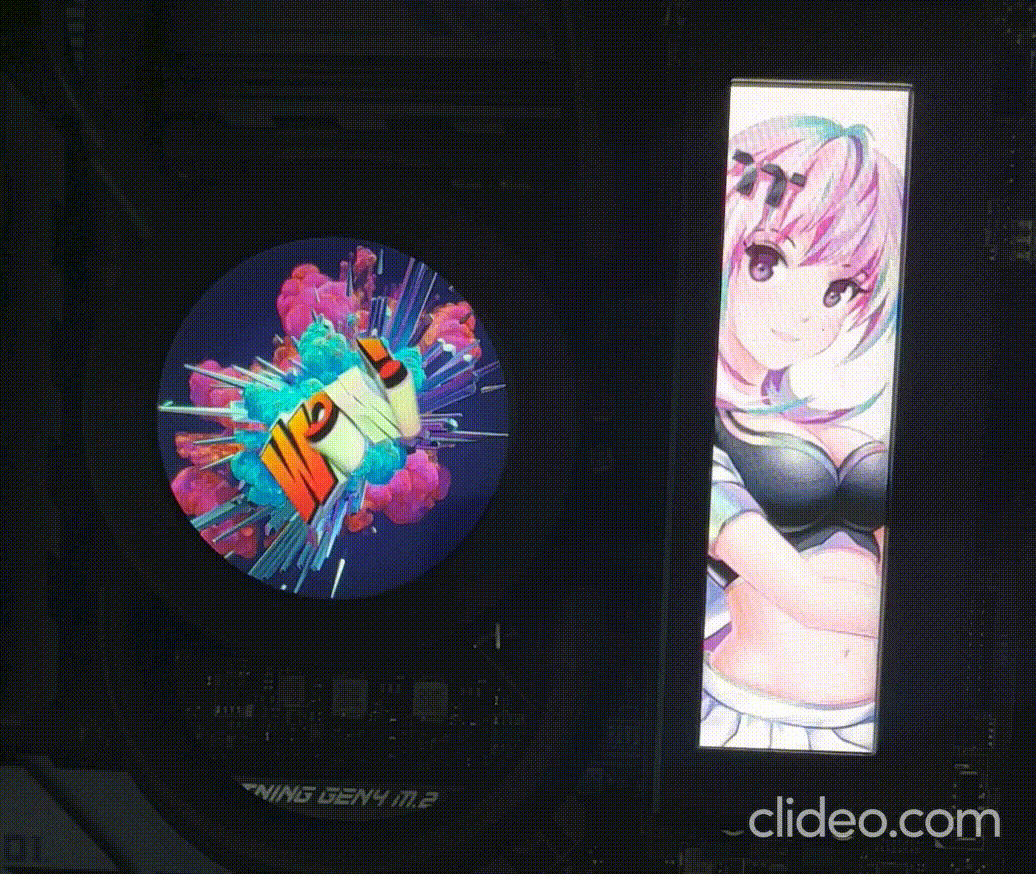

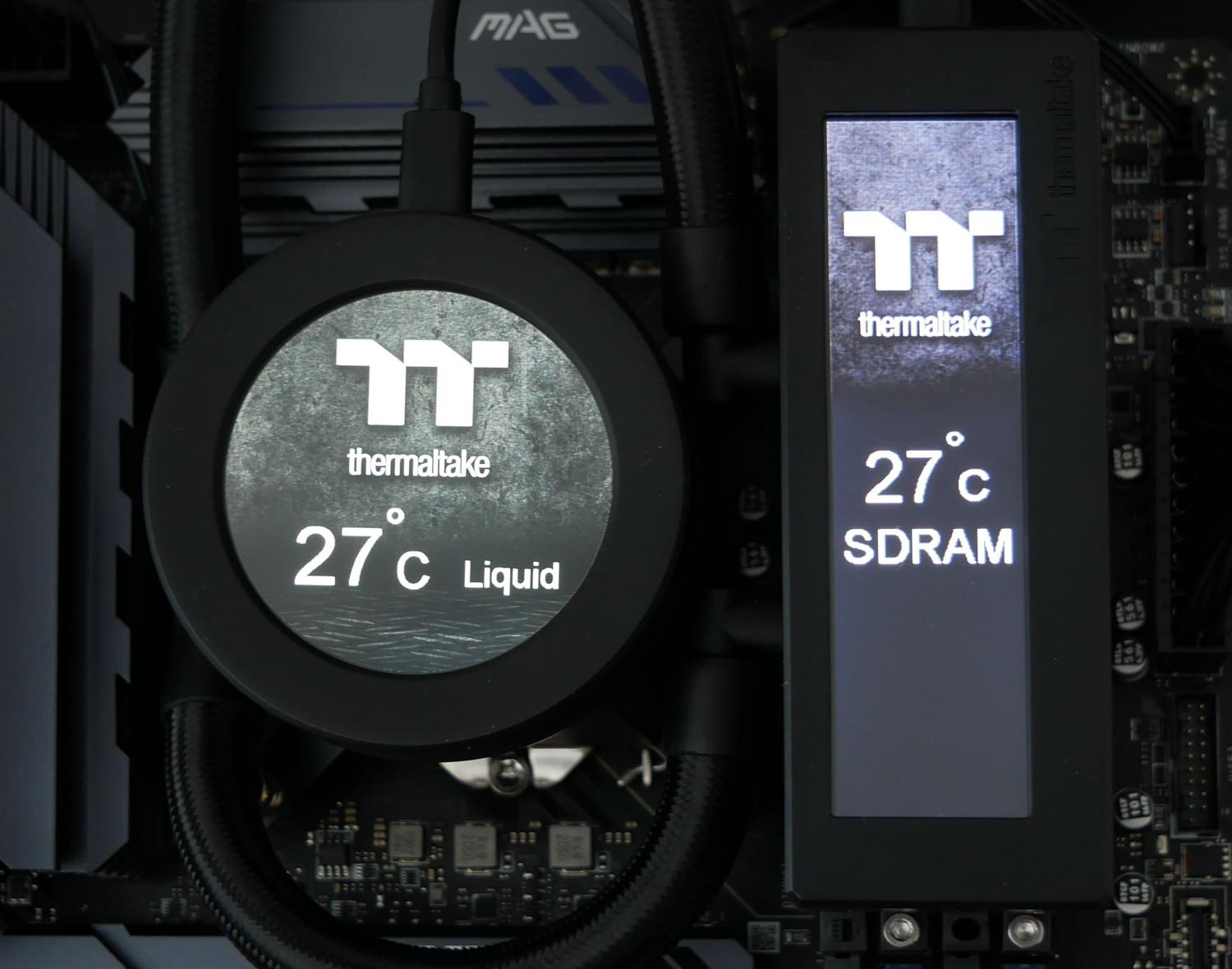

Приятной изюминкой Thermaltake Floe RC Ultra 360 становится загрузка в память устройства своего изображения и GIF-анимации. Доступны как собственные файлы разрешением 480х480 пикселей и размером до 20 МБ!, так и предустановленные из каталога.

Для модуля ЖК-дисплей оперативной памяти формат сохраняется, но картинка обрезается до разрешения 128х480px.

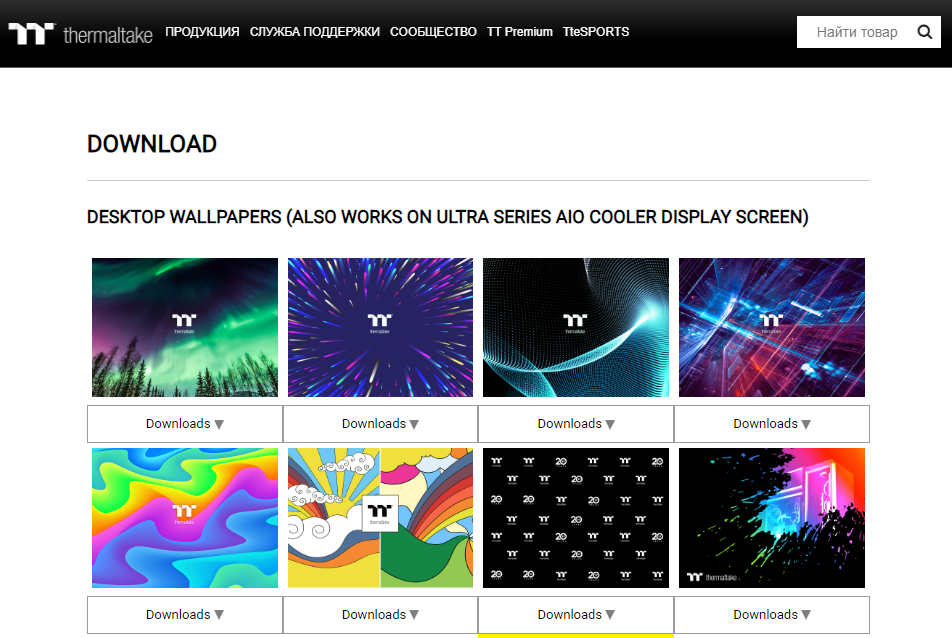

Отдельная страница на портале Thermaltake позволяет загрузить еще больше картинок и анимации.

Скажем откровенно, анимация плавная и без рывков, чем страдали многие другие СЖО ранних типов. Это очень приятно.

Процесс установки Thermaltake Floe RC Ultra 360

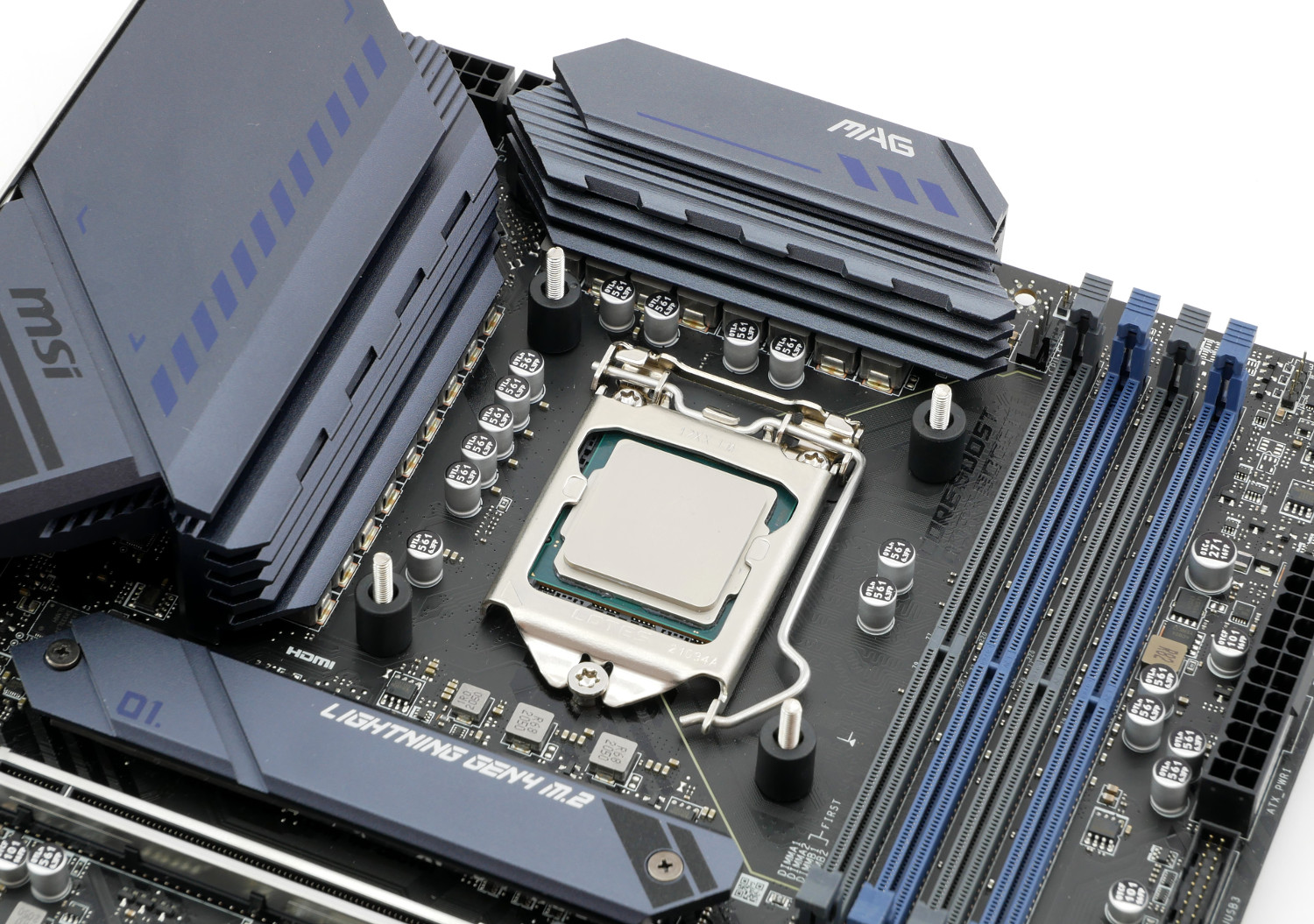

Процедура установки системы охлаждения на первом этапе ничем не отличается от любой другой СЖО. Сначала собираем бэкплейт со стойками под нужный сокет.

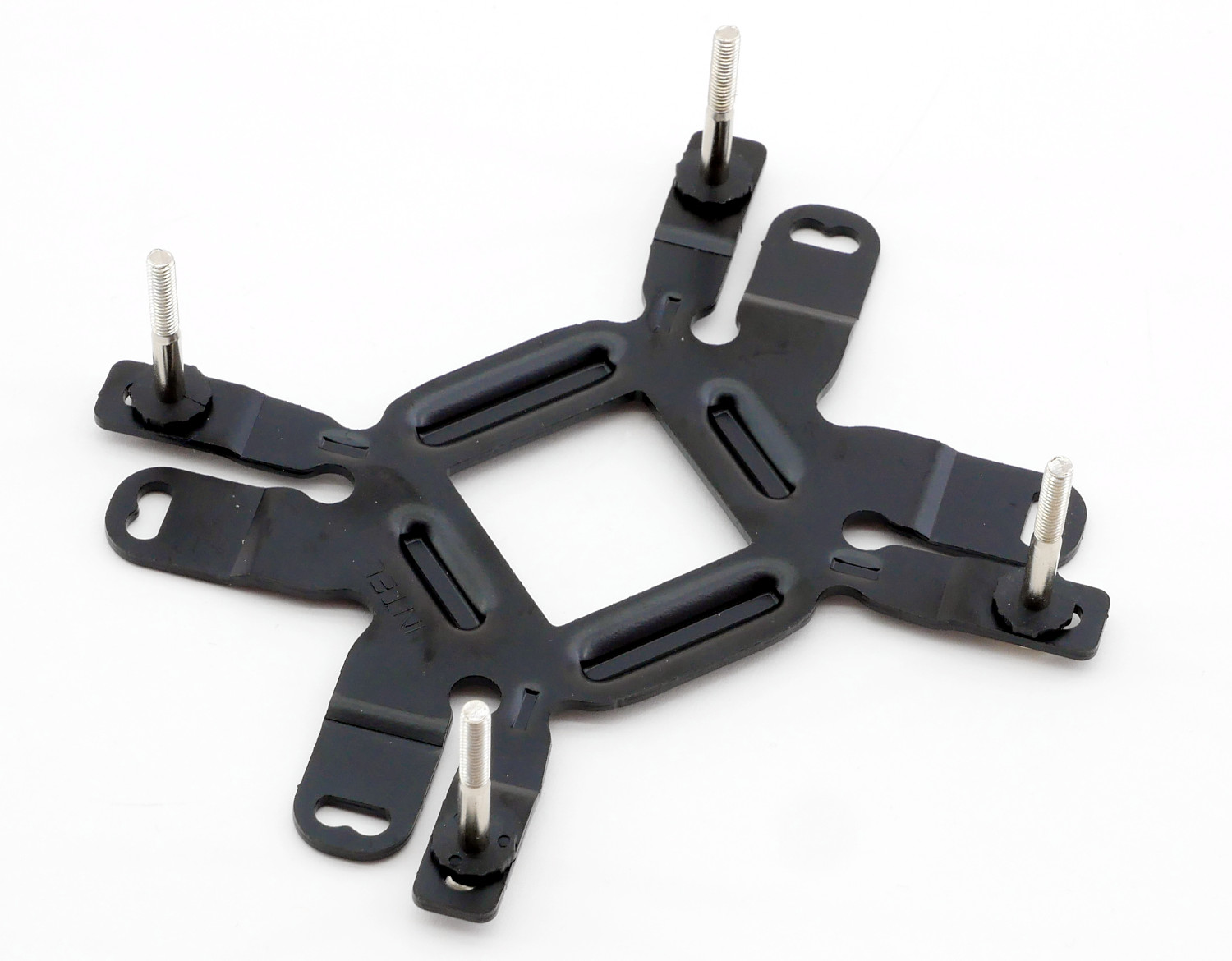

Подготовленный кронштейн совмещаем с монтажными отверстиями на материнской плате и фиксируем его пластиковыми шайбами.

Далее процесс сильно затруднен очень короткими и тугими шлангами. Установить водоблок на процессор получается с первой попытки, но модуль охлаждения DRAM имеет тугие трубки и закрепить его на планках оперативной памяти оказалось непросто: потребовалось три примерки. Однако готовый вариант радует глаз.

Рекомендации: устанавливать Thermaltake Floe RC Ultra 360 следует внутри корпуса. Исходя из советов производителя в руководстве пользователя, строению поворотных фитингов и длине шлангов, крепить основной радиатор 360 мм следует только на верхней части корпуса. При попытке расположить радиатор на передней панели ведет к чрезмерному выгибанию трубок.

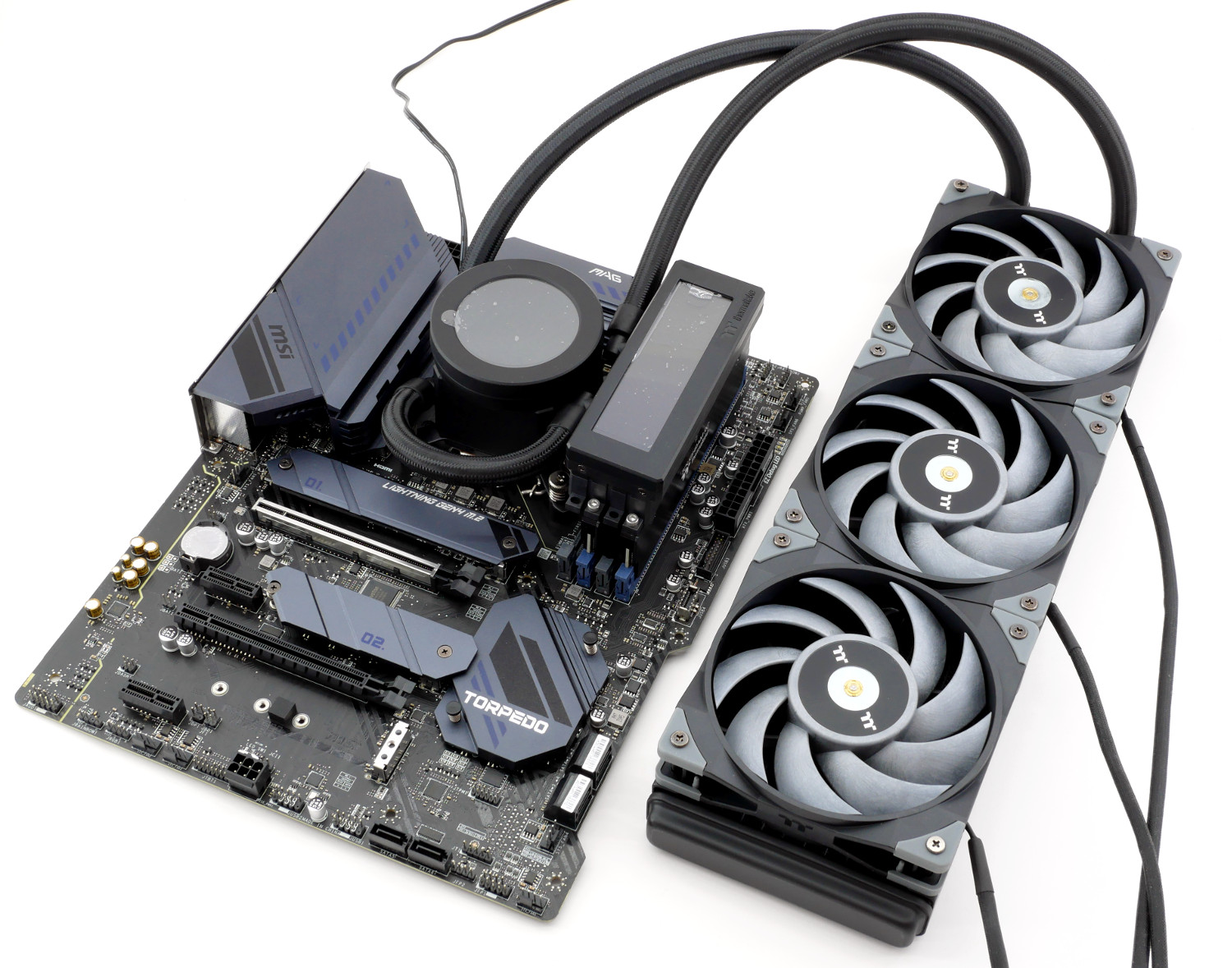

Соединение основных модулей системы охлаждения Thermaltake Floe RC Ultra 360. Нижний шланг может перекрывать доступ к твердотельному накопителю М.2.

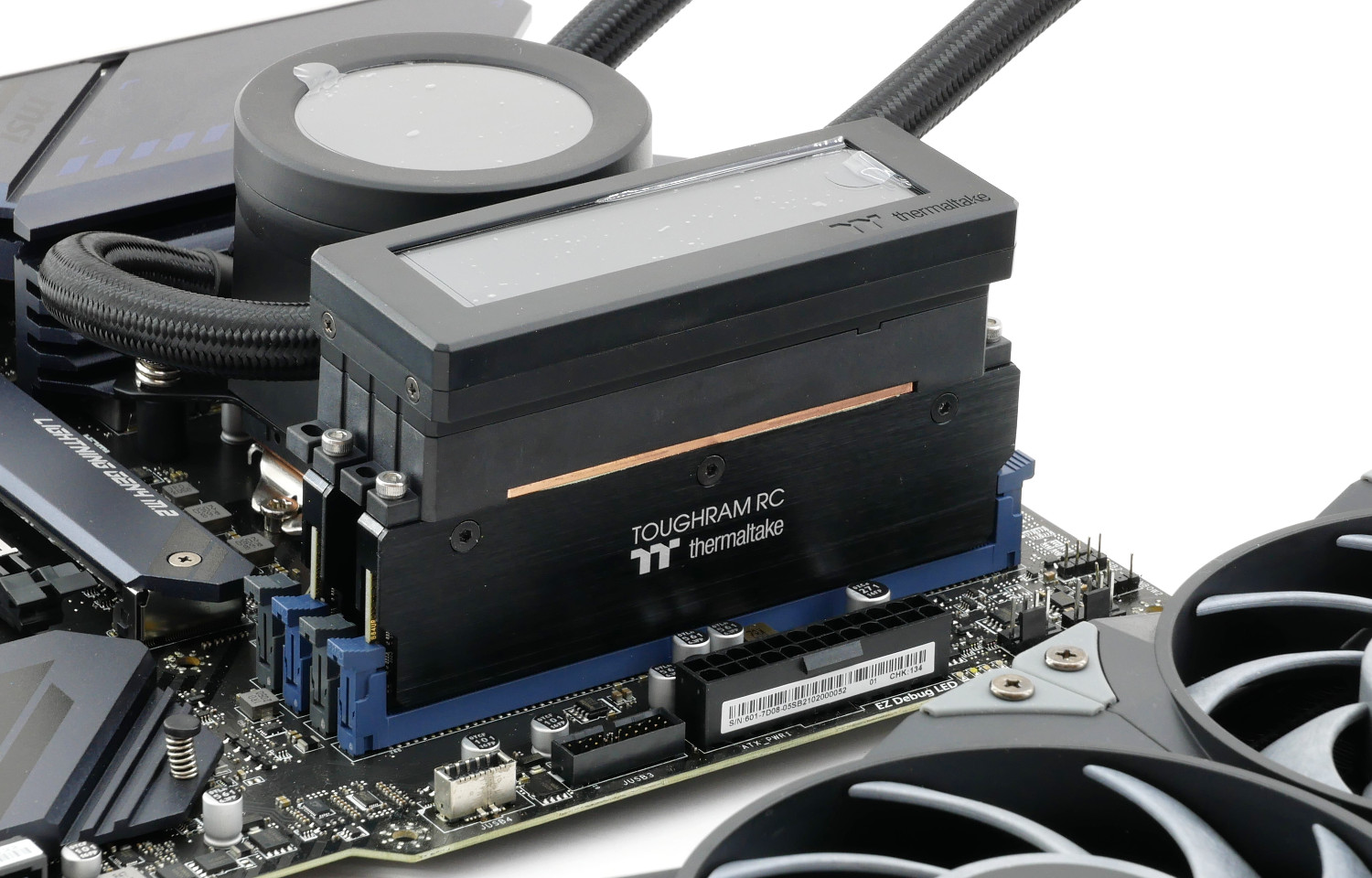

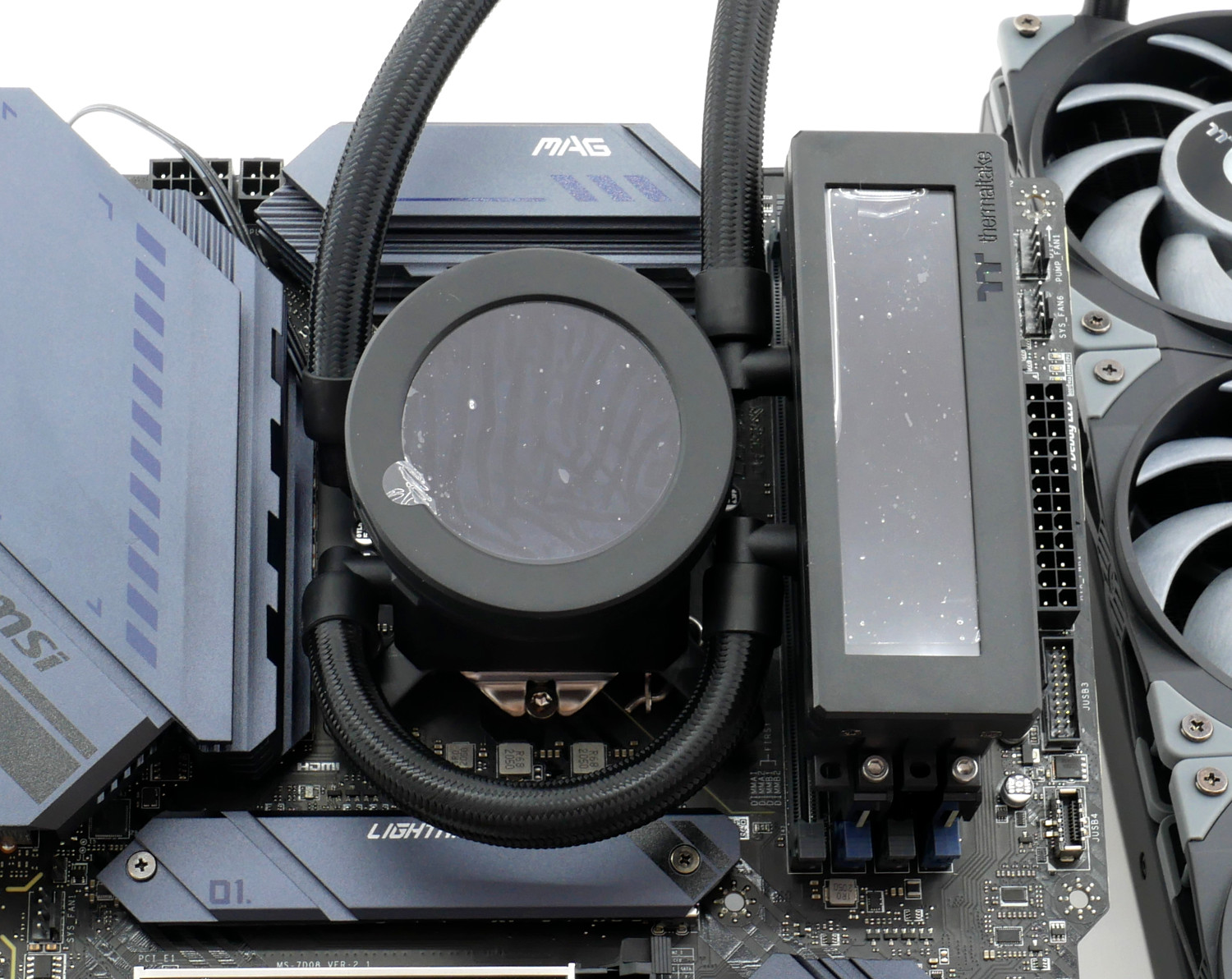

Вид сбоку с водоблоком оперативной памяти. По инструкции предварительно на модули фиксируется термопрокладка из комплектации.

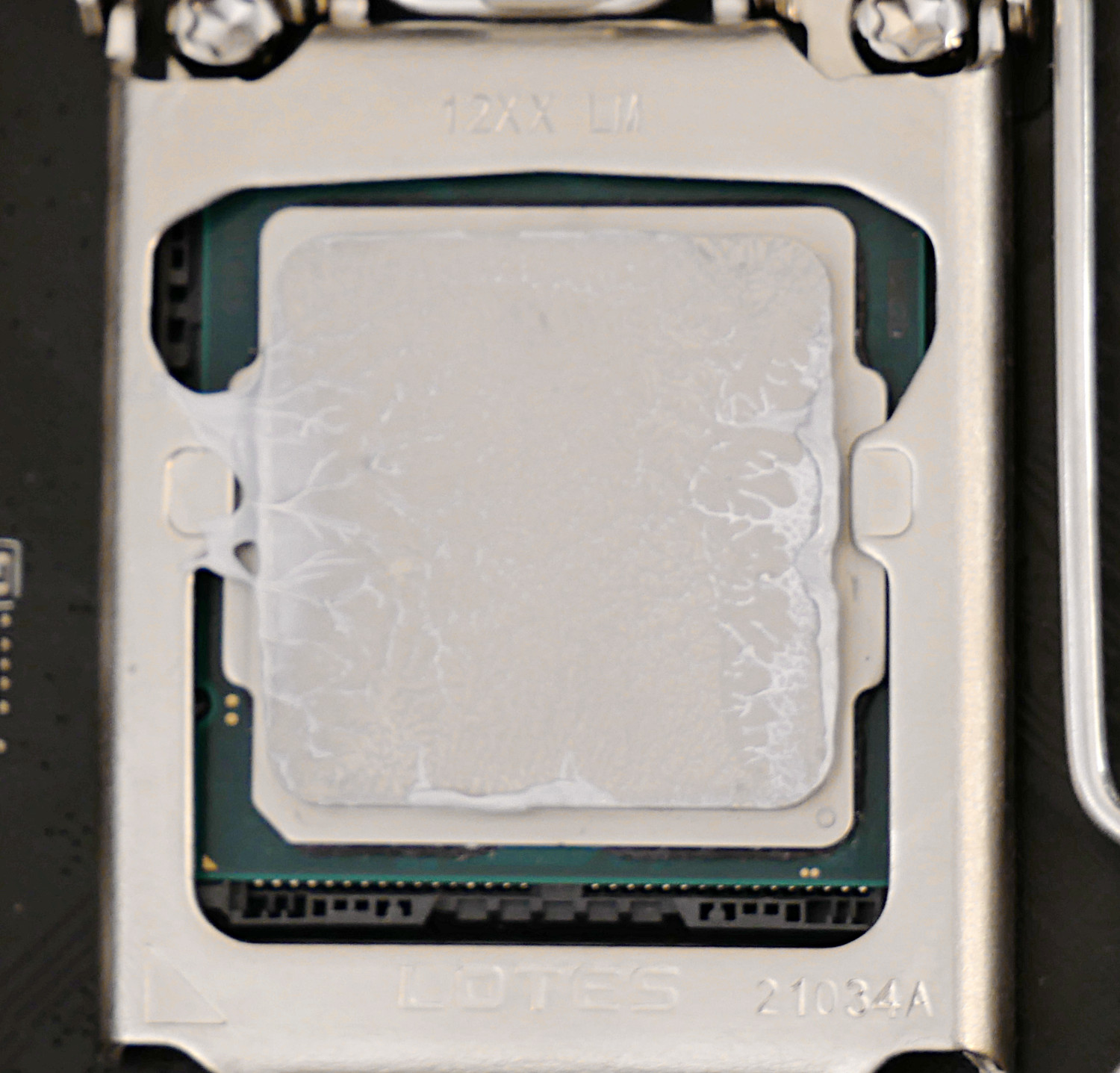

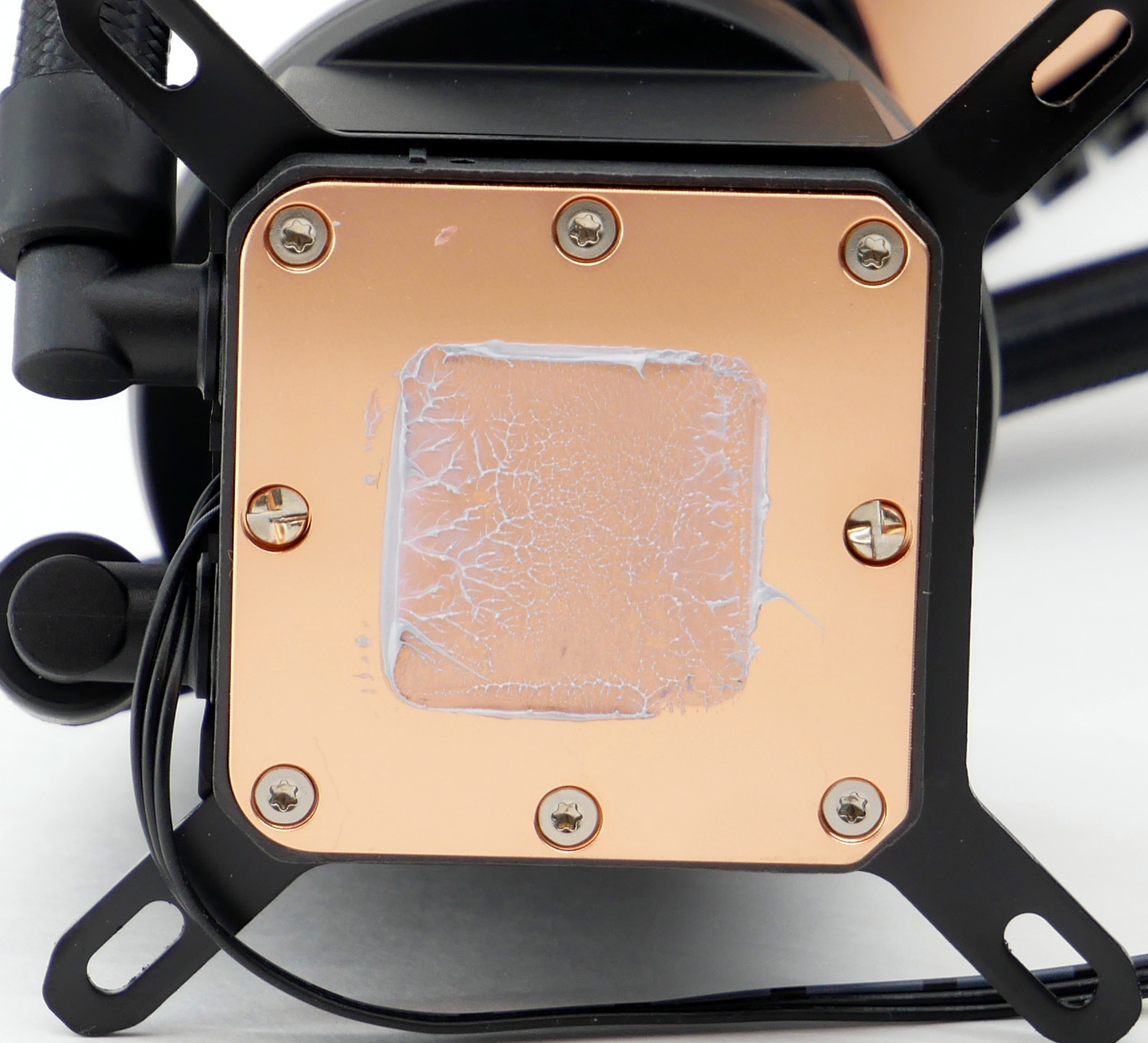

После тестирования мы проверили отпечаток термопасты и можем отметить ровное основание, а сам контакт происходит вдоль кристалла CPU.

Тестовый стенд

  • Материнская плата: MSI MAG Z590 TORPEDO;
  • Процессор: Intel Core i5-10600K;
  • Система охлаждения: Thermaltake Floe RC Ultra 360;
  • Термоинтерфейс: Noctua NT-H1;
  • Оперативная память: Thermaltake Toughram RC DDR4 4400MHz;
  • Видеокарта: GeForce GTX 1650;
  • Накопители: Western Digital Black SN750 1 Тбайт;
  • Блок питания: be quiet! Straight Power 11 850W;
  • Корпус: открытый стенд;
  • Операционная система: Microsoft Windows 10 x64.

Уровень шума измерялся при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБА. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 28 дБА. Все системные вентиляторы, включая установленный в блоке питания, отключались. Дополнительно снимались показания потребляемой мощности с помощью ваттметра Robiton PM-2 и температуры ИК-термометром Fluke 59 Max.

На графиках во всех случаях указана температура самого горячего ядра. Мониторинг оборотов вентиляторов и температуры процессора осуществлялся с помощью последней версии утилиты HWiNFO. Температура воздуха во время проведения замеров составляла 25 градусов Цельсия.

Результаты тестирования Thermaltake Floe RC Ultra 360

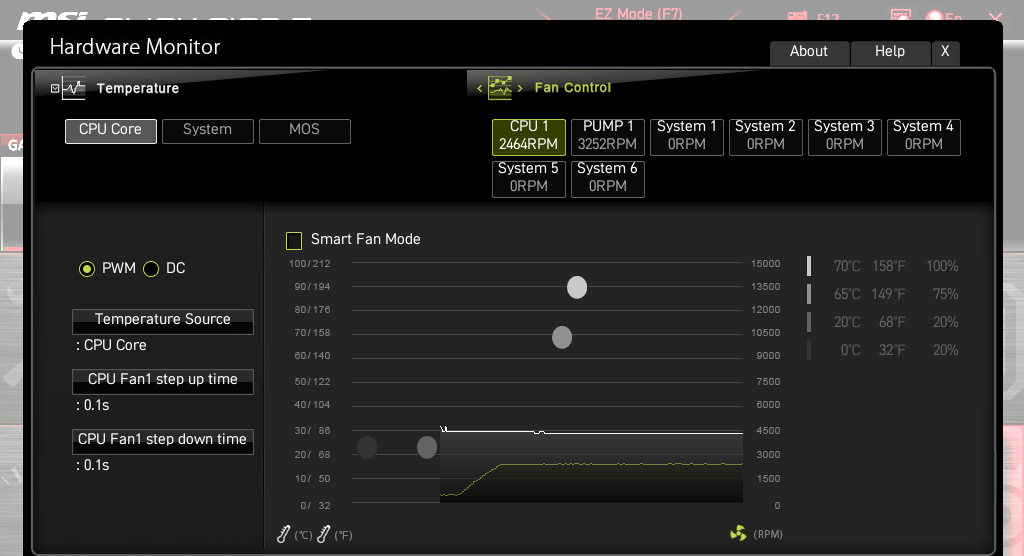

Согласно мониторингу материнской платы скорость вращения помпы Thermaltake Floe RC Ultra 360 составляет 3250 об/мин, что недалеко от заявленных параметров. Подчеркнем, что регулировка PWM отсутствует, а по напряжению нам удалось понизить ее до отметки 1350 об/мин.

Диапазон вращения вентиляторов Thermaltake TOUGHFAN 12 Turbo практически тоже идентичен: 400-2450 об/мин против 500-2500 об/мин по информации производителя. Погрешность допустима.

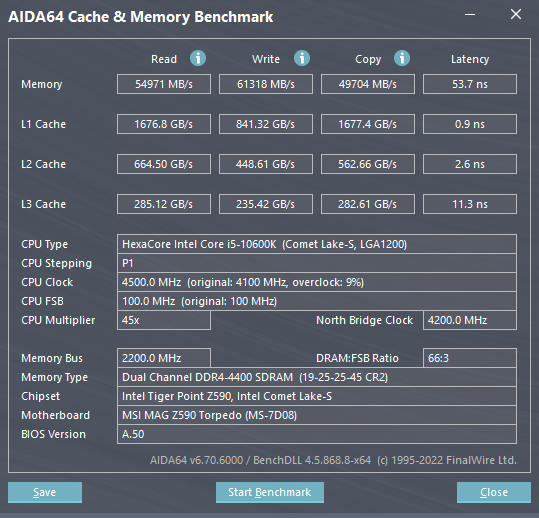

Приятной новостью стала стабильная работа комплекта оперативной памяти Thermaltake Toughram RC DDR4 4400MHz при частоте 4400 МГц. В обзоре модулей ранее мы писали, что были BSOD'ы. Возможно, благоприятно сработала пересборка стенда и дополнительное охлаждение!

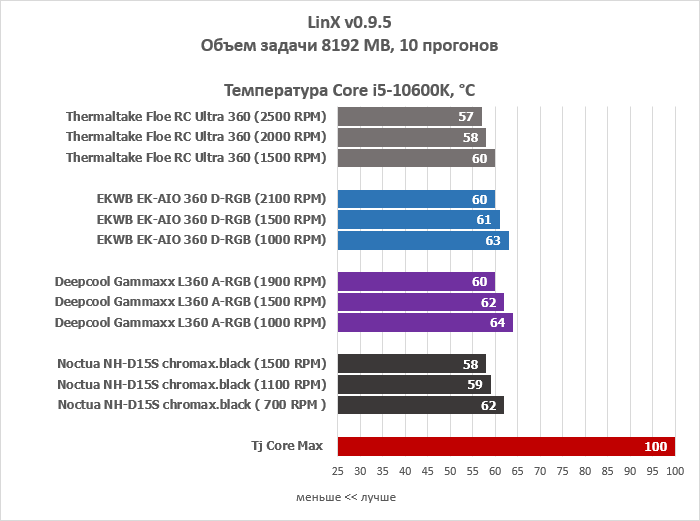

Начнем тестирование на процессоре Intel Core i5-10600K. Вначале результаты снимались с процессора в стоковом состоянии с уровнем потребления ~115 Вт, демонстрирующем стабильную частоту по всем ядрам 4500 МГц при напряжении 1,15 В в стресс-тесте linX версии 0.9.5.

Для конкурентной борьбы были добавлены: суперкулер Noctua NH-D15S chromax.black, бюджетная жидкостная система охлаждения Deepcool Gammaxx L360 A-RGB и более дорогая модель EKWB EK-AIO 360 D-RGB.

Система охлаждения Thermaltake Floe RC Ultra 360 в обиду себя не дает и показывает отменную высокую эффективность. Хотя мы должны понимать, что разница между участниками не столь заметна из-за приемлемого энергопотребления процессора. Но в дальнейшем все может измениться.

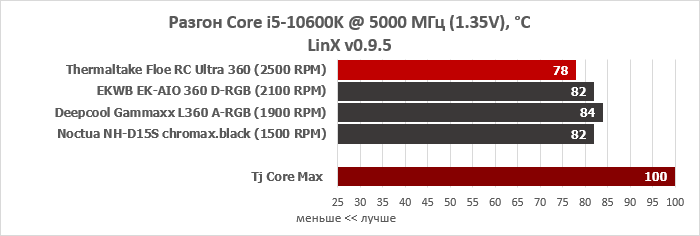

Произведем оверклокинг процессора Intel Core i5-10600K до отметки 5000 МГц при напряжении 1,35 В, что поднимет уровень потребления до 180 Вт.

Дополнительные 60 Вт серьезнее бьют по нашим участникам. Новинка в лице Thermaltake Floe RC Ultra 360 сохраняет лидерство и увеличивает отрыв: причиной являются дополнительный водоблок DRAM, что расширяет теплоемкость и объем СЖО, и хороший контакт с процессором. И, конечно же, производительные и высокооборотистые вентиляторы TOUGHFAN 12 Turbo.

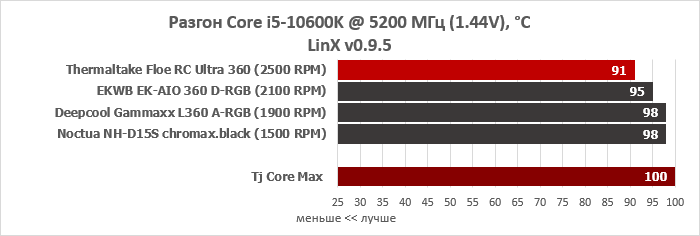

Последний этап - максимальный оверклокинг нашего процессора Core i5-10600K до отметки 5200 МГц. Энергопотребление составляет 235 Вт.

Подниматься выше нам не позволили аутсайдеры, хотя отметим, что суперкулер Noctua держался отлично. Система охлаждения Thermaltake Floe RC Ultra 360 сохранила разрыв и на фоне оппонентов еще имеет небольшой запас по эффективности.

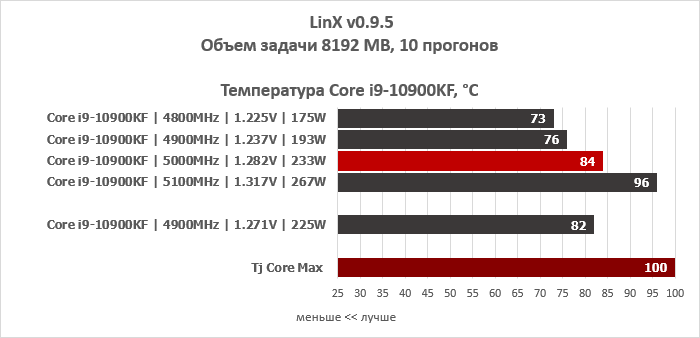

Однако мы понимаем, что тестовым экземпляром Intel Core i5-10600K сыт не будешь, поэтому мы провели дополнительное тестирование на нашем горячем процессор Core i9-10900KF.

И результаты нас приятно обескураживают. Площадь кристалла у них сопоставима, но благодаря тому, что старшие решения получают лучшие кристаллы Core i7/i9 требуется меньшее рабочее напряжение. Мы прогнали наш Core i9-10900KF в стоке и он потребляет 233 Вт, частота всех ядер составляет 4900 МГц при температуре 84*С. Можно постараться оптимизировать его характеристики и получить 76*С, но вас, дорогие читатели, интересует куда важнее максимальный разгон. Благодаря расширенному контуру и большему объему охлаждающей жидкости Thermaltake Floe RC Ultra 360 позволяет выжать дополнительные +200 МГц, достигнув 5,1 ГГц и потреблении почти 270 Вт. Многие другие СЖО и тем более воздушные кулера уже не могут справиться с такой нагрузкой.

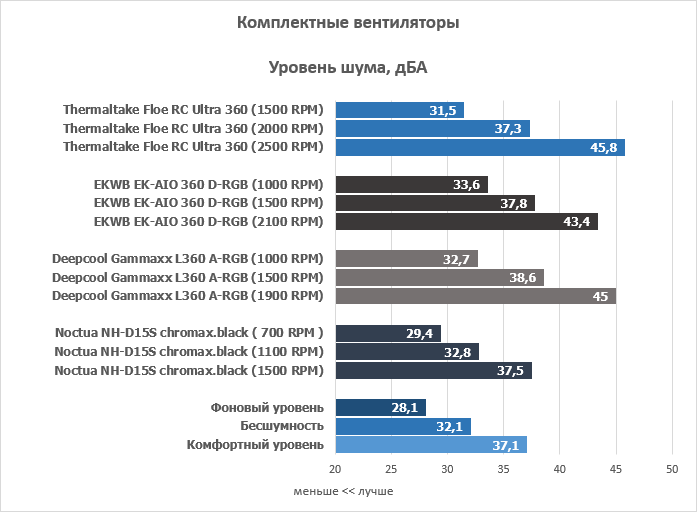

Переходим к уровню шума. Вентиляторы Thermaltake TOUGHFAN 12 Turbo являются отличной репликой оригинала и задают весь тон повествования. Несмотря на показатели шумомера, по нашим субъективным ощущениям вентиляторы даже при умопомрачительной скорости вращения 2500 об/мин не столь шумны - вертушки EKWB взывают куда большее раздражение. Слышен отчетливо сам воздушный поток. Можно сделать вывод, что Thermaltake TOUGHFAN 12 Turbo бесшумны до 1100 об/мин, тихие до 1600 об/мин и комфортные до 2100 об/мин. Noctua бы гордилась!

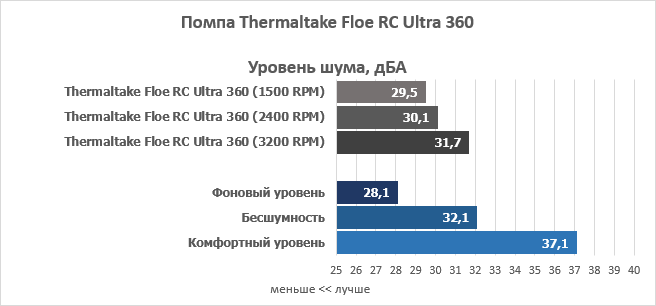

Помпа у Thermaltake Floe RC Ultra 360 очень тихая и официально не регулируется. Но если необходимость имеется, то ее можно чуть заглушить при скорости 2600-2800 об/мин, что является стандартом у продукции Asetek.

Охлаждение модулей памяти Thermaltake Toughram RC

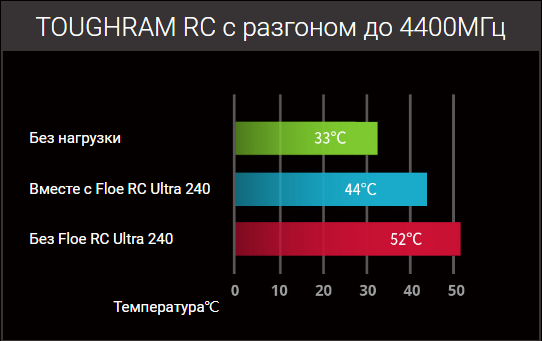

Отдельная глава по системе охлаждения Thermaltake Floe RC Ultra 360, конечно же, будет посвящена эффективности и целесообразности охлаждения модулей ОЗУ. Производитель приводит следующий график на странице продукта после внутреннего тестирования. Как можем заметить, благодаря отдельному блоку охлаждения, температура оперативной памяти снижается на 8*С.

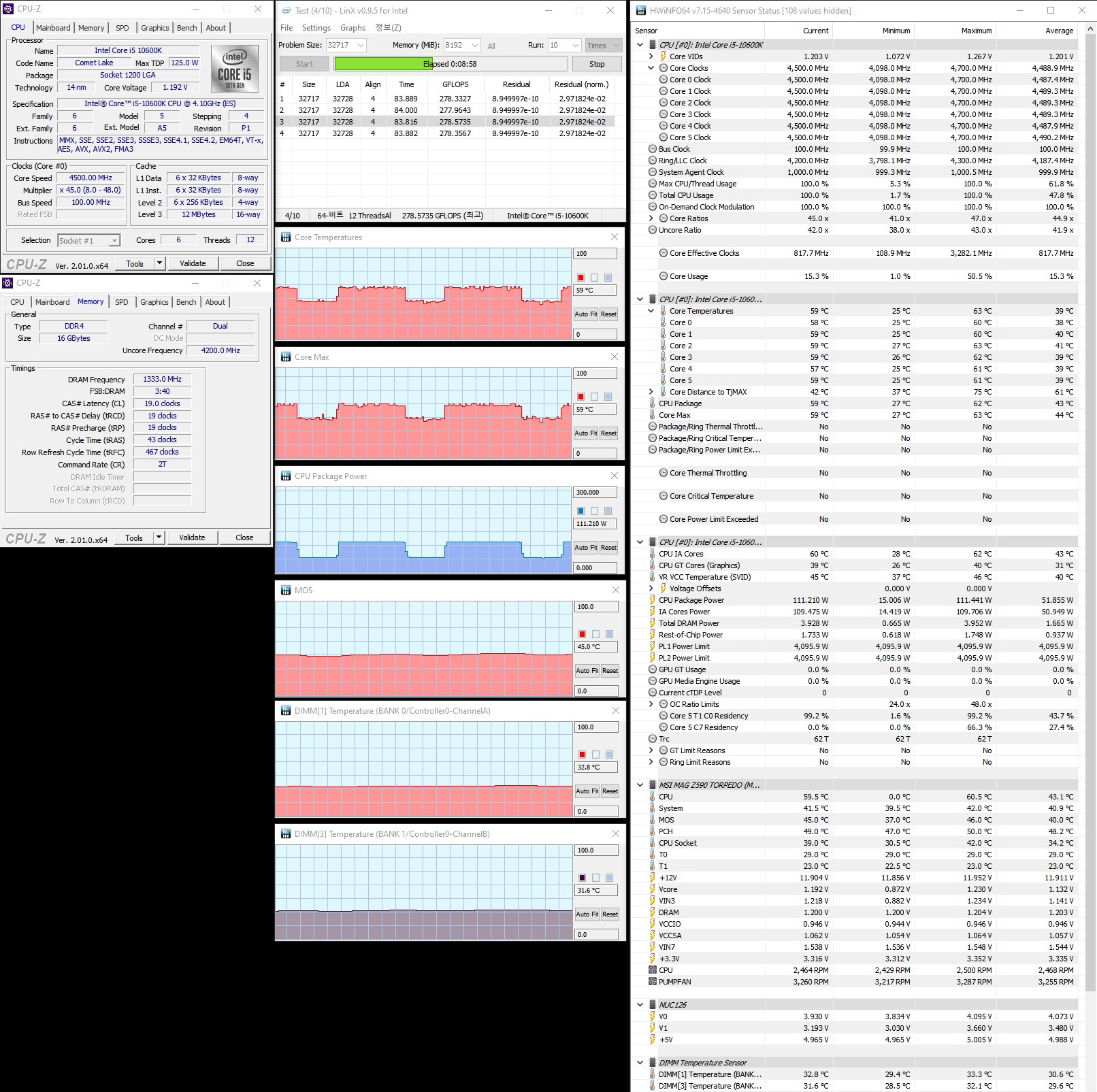

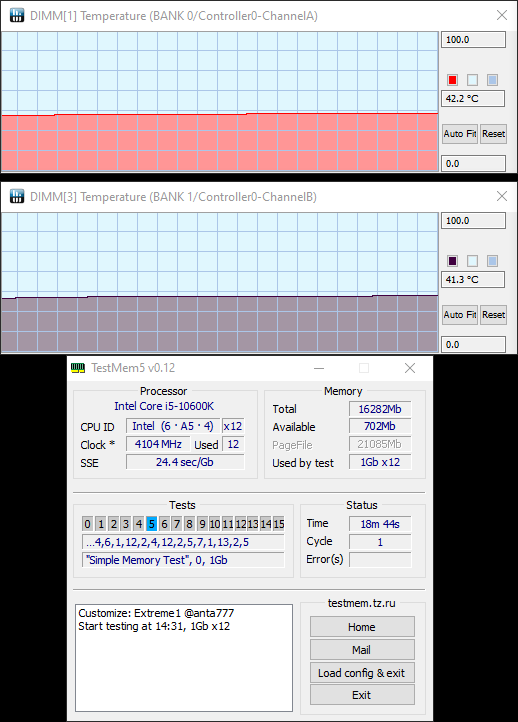

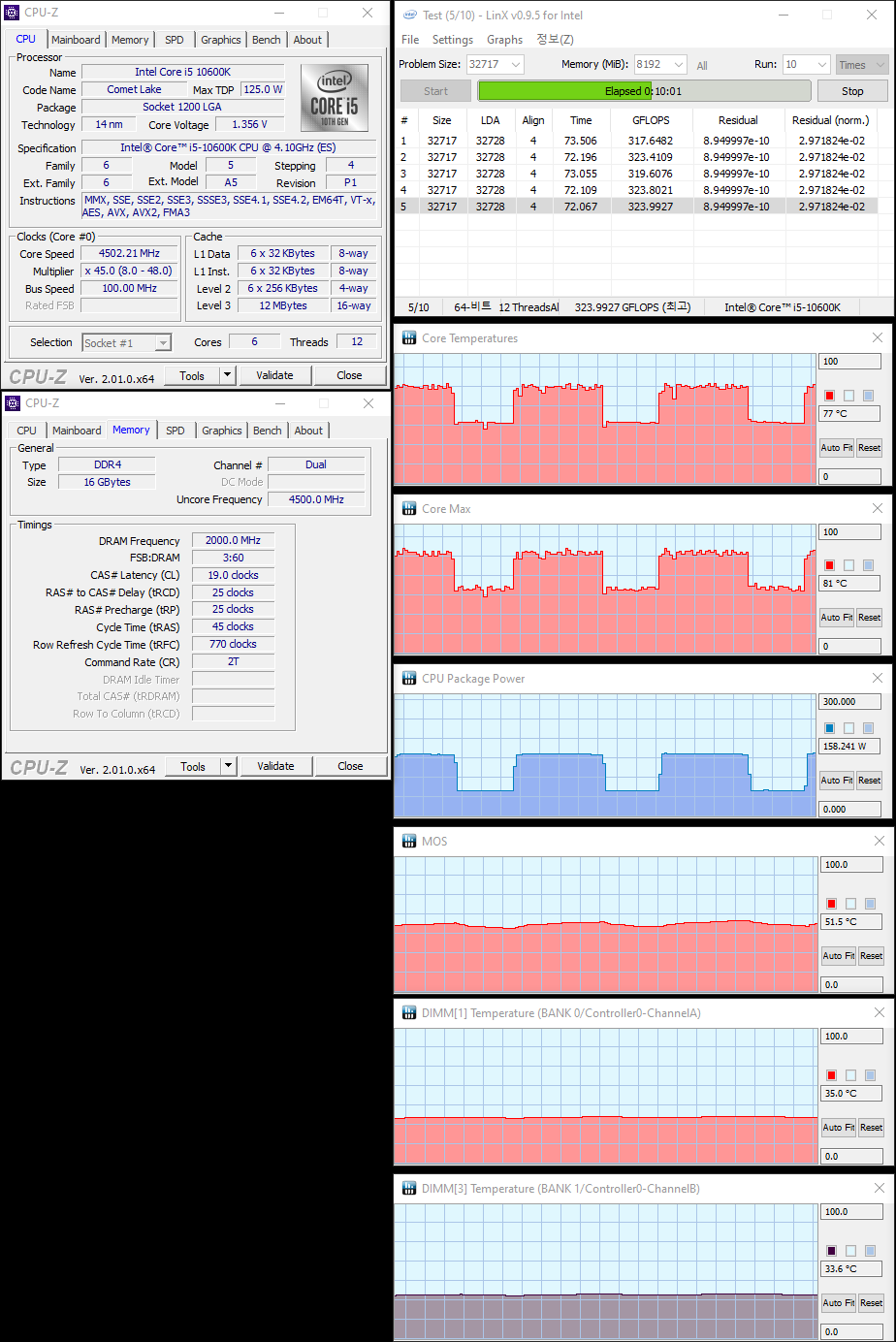

Мы провели собственное тестирование, где в качестве максимальной нагрузки наилучшим образом показал тест TM5 с профилем Extreme1@anta777. Нам потребовалось много времени для замера всех показателей.

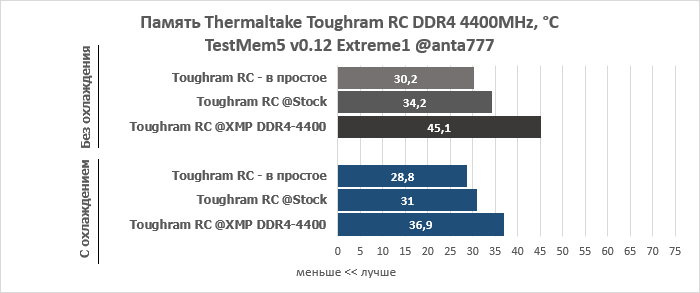

Комплект Thermaltake Toughram RC DDR4 4400MHz насчитывает два модуля памяти, между которыми находится пустующий слот DIMM, что частично облегчает естественную конвекцию и охлаждение памяти. Например, плотная установка как у материнских плат формата mini-ITX выявила бы большие температуры. Но и для текущей ситуации, приближенной к реальности, показания высоки. Кроме того, модуль памяти в дальнем слоте от процессора всегда греется на 1,2-1,7*С меньше. Замеры снимались с самой горячей планки ОЗУ.

И по полученным результатам мы можем заявить, что задумка инженеров удалась. В среднем в пиковой нагрузке на открытом стенде без какого-либо обдува Thermaltake Toughram RC DDR4 4400MHz греется на 6-8*С ниже, что можно посчитать хорошим итогом. Для памяти стандарта DDR4 отметка 45-50*С считается ключевой, когда при высоком разгоне ОЗУ теряется стабильность и появляются ошибки. В нашем случае стабильность была полной, но видеть нагрев меньше и не ощущать радиаторы ОЗУ горячими было приятно. А что будет при использовании памяти стандарта DDR5? Новой особенностью памяти стало размещение на текстолите планки контроллера и фазы питания, которые требуют уже как минимум хорошего пассивного охлаждения, и вариант с активным охлаждением будет принят положительно. Благо компания Thermaltake уже имеет в наличии такие модули из серии Toughram RC, но для нашего эксперимента раздобыть их не удалось.

Заключение

Система жидкостного охлаждения Thermaltake Floe RC Ultra 360 уникальна в первую очередь тем, что выбивается из общего числа "готовых водянок" блоком охлаждения оперативной памяти и оснащена двумя ЖК-дисплеями хорошего качества, позволяющими анимировать ваш персональный ПК или вывести полезную техническую информацию. У разработчиков получилось добиться и высокой эффективности охлаждения, позволяя не опустить марку подобных СЖО.

У новинки много положительных черт, которые отлично реализованы. Основной дисплей 2.1-дюйма оснащен высоким разрешением по текущим меркам и позволяет выводить информацию в размере 480х480px, а его контроллер проигрывает анимацию очень плавно. Во-вторых, вентиляторы Thermaltake TOUGHFAN 12 Turbo великолепны по всем критериям, начиная от производительности и заканчивая их небольшой стоимостью, разнообразием и превосходным исполнением. Сам контур с радиатором 360 мм предлагается многими брендами, но расширение его блоком для модулей ОЗУ повышает его охлаждающие свойства, что связано увеличенным объемом хладагента, наличием дополнительной рассеивающей части. И сама реализация не сказывается на подогреве планок памяти. Идея охлаждать модули DRAM не нова, и в компании Thermaltake подняли качество реализации с линейкой Floe RC Ultra до следующей планки. Но есть нюансы.

Среди недостатков Thermaltake Floe RC Ultra 360 стоит выделить сложную установку и возможность использовать чуть ли не в единственной позиции в корпусе. И даже если это не пугает, то использовать новинку можно только с фирменными комплектами памяти Toughram RC. Хотя некоторая задумка и возможность с альтернативным креплением существует.

Подводя итоги, скажем, что система охлаждения Thermaltake Floe RC Ultra 360 - это уникальное и в некотором роде специфичное решение на рынке, которое наглядно показывает, что сделать красиво и эффективно компания Thermaltake еще как умеет. Особенно серия Thermaltake Floe RC Ultra будет интересна энтузиастам, которые захотят оригинальный продукт и охлаждение своей горячей памяти стандарта DDR5.

Достоинства:

  • Высокая эффективность и охлаждение;
  • Приятный внешний вид и основные дисплеи с анимацией;
  • Вентиляторы Thermaltake TOUGHFAN 12 Turbo;
  • Комфортный уровень шума;
  • Совместимость с большим количеством сокетов;
  • Хорошая комплектация.

Недостатки:

  • Сложная/неудобная установка;
  • Возможно имеется только 1 позиция в корпусе для размещения СЖО;
  • Совместимо только с модулями памяти серии Toughram RC.

Особенности:

  • Рассеивающая мощность ~275 Вт (оценочное значение);
  • Два ЖК-дисплея;
  • Модуль охлаждения оперативной памяти.
